Базовая схема по переделке шуруповерта на литиевые аккумуляторы

Основные моменты, касающиеся сборки защищённых аккумуляторных батарей для переделки шуруповёрта под литиевые аккумуляторы

Литиевые аккумуляторы лучше никелевых по многим параметрам: выше токоотдача и ниже просадка напряжения под нагрузкой – шуруповёрт крутит одинаково хорошо как на полной зарядке, так и уже разряженный. Литиевые аккумуляторы не имеют эффекта памяти – их можно ДОзаряжать без ущерба ёмкости (в отличие от никелевых). Саморазряд литиевых аккумуляторов в разы меньше никелевых, шуруповёрт спокойно пролежит полгода и потеряет лишь пару десятков процентов зарядки, тогда как никелевый разрядится в нулину.
Напряжение сборки зависит от количества “банок” лития. В полностью заряженном состоянии одна банка имеет напряжение 4.2 Вольта, тогда как рабочее напряжение находится в районе 3.7 Вольта (на этом участке график разряда практически горизонтальный)
Количество банок
для батареи выбирается следующим образом: посмотрите на ваш старый никелевый аккумулятор. Какое напряжение на нём указано? Подберите количество банок лития таким образом, чтобы их суммарное напряжение было близко к никелевой сборке, или чуть выше этого значения. Напряжение банки лития в расчёте принимаем 3.7 Вольт: 2 банки – 7.4 В, 3 банки – 11.1 В, 4 банки – 14.8 В, 5 банок – 18.5 В. Также можно считать по максимальному – посмотрите на выходное напряжение зарядника для никелевой батареи, это будет напряжение полностью заряженного шуруповёрта. Считаем банки лития как 4.2 Вольта на банку: 2 банки – 8.4 В, 3 банки – 12.6 В, 4 банки – 16.8 В, 5 банок – 21 В. Не бойтесь собирать аккумулятор на Вольт-два больше старого: крутить будет чуть шустрее, мотор от этого НЕ СГОРИТ. Если конечно не зажать его в тисках и не дать полный газ.
Плата защиты (BMS) выполняет сразу несколько функций: защищает аккумулятор от переразрядки (литий этого не любит) и защищает от короткого замыкания, спасая вас от взрыва банок. В обоих случаях BMS просто отключает сборку от нагрузки до устранения причин срабатывания.
Некоторые модели BMS не уходят с защиты до тех пор, пока вы не подадите зарядное напряжение на плату. Модели BMS с балансировкой банок дополнительно выполняют очень важную задачу: балансируют напряжение банок в батарее во время зарядки, заряжая их до одинакового напряжения, что обеспечивает максимально эффективное и безопасное использование батареи.
Заряжать батарею из литиевых аккумуляторов необходимо специальным зарядником, выдающим нужное напряжение и ограничивающим ток, такие зарядники имеют в названии “CC CV”, что означает constant current constant voltage – закон зарядки литиевых аккумуляторов. ВНИМАНИЕ! Плата BMS
не является зарядным устройством! Заряжать литиевую сборку необходимо отдельным специальным зарядным устройством, напряжение которого равняется максимальному напряжению сборки: 2 банки – 8.4 В, 3 банки – 12.6 В, 4 банки – 16.8 В, 5 банок – 21 В. Данные зарядники у нас есть в наличии. Эти зарядники сами отключают батарею по окончанию зарядки. Очень удобно ставить на батарею гнездо стандарта 5.5х2.1 мм, потому что такой штекер стоит на всех зарядных БП.
Индикатор заряда батареи чуть-чуть, но разряжает аккумулятор, поэтому просто подключить его к сборке нельзя, делать это нужно через кнопку или выключатель. Также можно подключить его напрямую к мотору шурупопвёрта, но желательно через диод. Таким образом, зажав “полный вперёд” вы увидите заряд батареи на индикаторе!

Что купить для сборки батареи литиевых аккумуляторов для шуруповёрта?

• Высокотоковые аккумуляторы, как посчитать количество банок было описано выше. Рекомендуем аккумуляторы Foster, они уже были протестированы нашими клиентами, на шуруповертах, на электрических велосипедах, и на другой электронике. Они имеют честную ёмкость, также многие из них тестируются перед отправкой на iMax. Ссылка на аккумуляторы
• Плата защиты (BMS) соответственно количеству выбранных банок. Ссылка на платы защиты
• Зарядник на соответствующее количество банок. Ссылка на зарядные устройства
• Гнездо 5.5х2.1мм для удобной зарядки. Ссылка на гнезда
• Индикатор заряда на соответствующее количество банок. Ссылка на индикаторы заряда

Внимание!

Техника безопасности при работе с литиевыми аккумуляторами играет крайне важную роль! Литиевые аккумуляторы – мощная и очень опасная штука, при неправильно использовании литиевый аккумулятор может бахнуть/загореться. Это может произойти по трём основным причинам: слишком высокая нагрузка, перегрев и выход за пределы по напряжению.

Что делать, если аккумулятор всё-таки бахнул? Советы от пожарника Андрея Делона:

Перегрев – не оставляйте аккумуляторы на солнце!
Короткое замыкание – если паяете банки – делайте это максимально аккуратно!
Перезарядка – используйте только ЗУ для лития!
Переразрядка – не насилуйте аккумулятор!
Эксплуатация горячего аккумулятора
Механическое повреждение банки
Литий не потушишь “прям совсем подручными средствами” , он пока не прогорит будет создавать неудобства и о себе громко орать.
Если загорелся, самое идеальное это кинуть в кастрюлю и т.п. Чтоб сильно не дымил, засыпать чем ибо (солью, песком, землей, содой).
НИ В КОЕМ РАЗЕ нельзя тушить водой и пенными огнетушителями.
Для тушения лития есть спец средства , порошковые смеси ПС-11, ПС-12 и ПС-13 (обычные огнетушители не работают!)

Некоторые порошковые огнетушители и вовсе могут дать обратный эффект, например со смесью ПС-2.

Все своими руками Зарядное для шуруповерта

Опубликовал admin | Дата 22 апреля, 2013

Зарядное устройство для аккумуляторов шуруповерта

Здравствуйте уважаемые посетители. Хочу предложить несложную схемку зарядного устройства для герметичных аккумуляторов шуруповерта. Схема представлена на рисунке 1.

Основой схемы является трехвыводной интегральный регулируемый стабилизатор положительного напряжения КР142ЕН12А. Стабилизатор допускает работу с током нагрузки до 1,5А. Этим параметром и ограничивается максимальный ток заряда аккумуляторов.

Схема работает следующим образом. Переменное напряжение величиной 12,6 – 13В, снимаемое с вторичной обмотки сетевого трансформатора, выпрямляется диодным мостом VD1 – D3SBA40. Его можно заменить на RC201, RS201, KBP005, BR305, KBPC1005 или собрать мост из отдельных диодов с прямым выпрямленным током не менее двух ампер. На выходе выпрямителя стоит конденсатор фильтра С1, который уменьшает пульсации выпрямленного напряжения. На конденсаторе уже присутствует постоянное напряжение равное амплитудному значению переменного напряжения 12,6… 13В. Т.е. 12,6 • √2 ≈ 17,7В. Такое напряжение будет, если в качестве сетевого трансформатора будут применены готовые накальные трансформаторы, например ТН17, ТН18, ТН19 с соответствующим подключением вторичных обмоток. У меня трансформатор – перемотанный ТВК-110Л1. Действующее напряжение его вторичной обмотки – 14В.

С выпрямителя напряжение подается на интегральный стабилизатор DA1, выходное напряжение, которого устанавливается с помощью резистора R4 на уровне, необходимом для вашего конкретного аккумулятора.

Например, вы знаете, что напряжение полностью заряженной батареи равно 14,1В, то такое напряжение и надо выставить на выходе стабилизатора. Датчиком тока зарядки служит резистор R3, параллельно которому включен подстроечный резистор R2, с помощью этого резистора устанавливается уровень ограничения зарядного тока, который равен 0,1 от емкости аккумулятора. Мощность, выделяемая на резисторе R3 равна I2 заряда • R3 = 1,52 • 1 = 2,25Вт, так что можно применить двухваттный резистор номиналом 1Ом, но при этом зарядный ток надо немного уменьшить. Вообще данная схема является стабилизатором напряжения с ограничением по току нагрузки. На первом этапе аккумулятор заряжается стабильным током, потом, когда ток заряда станет меньше величины тока ограничения, аккумулятор будет заряжаться уменьшающимся током до напряжения стабилизации микросхемы DA1.

Датчиком зарядного тока для индикатора HL1 служит диод VD2. В этом случае светодиод HL1 будет индицировать прохождение тока вплоть до, ? 50 миллиампер.

Если в качестве датчика тока использовать все тот же R3, то светодиод будет гаснуть уже при токе ≈0,6А, т.е. конец зарядки аккумуляторов, судя по погасшему светодиоду, наступал бы слишком рано. Аккумулятор не был бы полностью заряжен. Этим устройством можно заряжать и шестивольтовые аккумуляторы. Кстати можно прикинуть, возможно ли заряжать аккумуляторы с напряжением 1,25В. Напряжение на входе стабилизатора DA1 – 20В, ток заряда допустим — 1,5А. первоначальное напряжение на аккумуляторе равно одному вольту, значит, в этом случае на микросхеме упадет 20В – 1В = 19В. При этом на ней выделится мощность равная U•I = 19В • 1,5А = 28,5Вт. Максимально допустимая мощность рассеивания для КР142ЕН12А равна 30Вт. Т.е. при условии применения соответствующего радиатора возможна зарядка и отдельного аккумуляторного элемента с напряжением 1,25В. Площадь радиатора для данной мощности можно прикинуть по диаграмме здесь.

Зарядное устройство собрано на печатной плате, рисунок которой можно скачать здесь. Специфические детали, которые применил я, показаны на фото1. Ну, я думаю, что имея топологию платы в формате лау, вы можете применить и другие комплектующие, изменив рисунок проводников. Если в качестве сетевого трансформатора будете использовать ТВК-110Л1, то первичную обмотку можно оставить полностью, т.е. 3000витков. Значит, в этом случае количество витков на один вольт будет равно W1вольт = W1/U1 = 3000/220 ≈ 13,7. Количество витков вторичной обмотки будет равно W2 = U2 • W1вольт = 12,6 • 13,7 ≈ 173 витка. Диаметр провода D = 0,7√I = 0,7 • √1 = 0,7мм – для тока заряда в 1А. Если вторичная обмотка не будет убираться в окне сердечника, то придется пожертвовать небольшим током холостого хода трансформатора и пересчитать количество витков первичной обмотки для другого коэффициента. Считаем. Площадь сечения сердечника ТВК-110Л1 Sс = 6,4см2 (ШЛ20×32), W1вольт = 50/Sс = 50/6,4 ≈ 8витков на вольт, тогда количество витков первичной обмотки будет равно 220 • 8 =1760витков. Придется смотать 3000 — 1760 = 1240витков.

Ну, вторичную обмотку пересчитаете уже сами. Если возникнут вопросы, то у меня есть просьба, задавайте их на форуме. Возможно ответы на них будут интересны и другим посетителям сайта. До свидания. К.В.Ю.
Скачать схему и рисунок печатной платы.

Скачать “Зарядное для аккумуляторов шуруповерта” Plata_shurupovert-1.rar – Загружено 2520 раз – 12 КБ

BMS платы — полный обзор контроллеров для защиты аккумуляторов

В наш современный век всеобщей популяризации литиевых батарей любой, даже простой пользователь бытовых устройств, должен хотя-бы примерно представлять их функционирование и факторы риска при их эксплуатации. Среди произошедших несчастных случаев с аккумуляторами (например, электронных сигарет) лишь небольшой процент обязан производственному браку, чаще всего неисправности возникают в результате неправильной эксплуатации.

В нашей статье мы рассмотрим новейшие технологии, которые призваны защитить литиевые аккумуляторы, а также расскажем, почему они так важны.

Из теории литиевых аккумуляторов можно узнать, что им противопоказан перезаряд, переразряд или разряд слишком большими токами, а также короткие замыкания. При переразряде, в аккумуляторе образуются металлические связи между катодом и анодом, которые приводят к короткому замыканию при зарядке аккумулятора, что может привести к порче не только элементов питания, но и зарядного устройства. Перезаряд же (набор аккумулятором напряжения больше разрешенного) почти сразу ведёт к возгоранию, а зачастую даже к взрыву.

Для горения литиевых аккумуляторов не нужен кислород – оно происходит анаэробно, поэтому стандартные методы тушения не подходят; также, при реакции лития с водой выделяется еще и горючий газ водород, который только ухудшает ситуацию. Разряд высокими токами приводит к вздутию аккумулятора, а если нарушается целостность оболочки – происходит реакция лития с водяными парами в воздухе, что само по себе способно спровоцировать возгорание.

Всё это отнюдь не перечёркивает явные преимущества аккумуляторов, среди них:

большая плотность энергии на единицу массы
низкий процент саморазряда
практически полное отсутствие эффекта памяти (когда заряд неполностью разряженного элемента приводит к снижению ёмкости)
большой температурный диапазон работы

Незначительное снижение напряжения в процессе разряда накладывает некоторые обязанности на пользователя. Нельзя допустить превышения максимального напряжения (4.25 В), снижение напряжения ниже минимального (2.75 В), а также превышения рабочего тока, который отличается для каждой модели. И в этом хитром деле нам помогут специальные устройства – BMS-контроллеры!

В переводе с английского, BMS (Battery Management System) – система управления батареей. Понятие слишком широкое, поэтому оно описывает почти все устройства, так или иначе обеспечивающие корректную работу аккумуляторов в данном устройстве, начиная с простых плат защиты или балансировки, заканчивая сложными микроконтроллерными устройствами, подсчитывающими ток разряда и количество циклов заряда (например, как в батареях ноутбуков). Мы не будем рассматривать сложные устройства – как правило, они специфичны и не предназначаются для рядового радиолюбителя, а выпускаются только под заказ для крупных производителей устройств.

То, что продаётся повсеместно, условно можно разделить на четыре категории:

балансиры
защиты (по току, напряжению)
платы, обеспечивающие заряд (да, они тоже считаются устройствами BMS)
те или иные комбинации вышеперечисленных вариантов, вплоть до объединения всего в одно устройство

Чем функциональней и разветвлённей защита – тем больше ресурс работы вашего аккумулятора.

Давайте посмотрим, по какому принципу BMS системы выполняют своё предназначение.

Структурно на плате можно выделить:

микросхема защиты
аналоговая обвязка (для определения тока/балансировки аккумуляторов)
силовые транзисторы (для отключения нагрузки)

Рассмотри подробнее работу каждой из защит.

Существует множество вариантов узнать, какой ток течёт по линии. Самый распространённый – шунт (измерение падения напряжения на резисторе с низким сопротивлением и большой мощностью), но он требует большой точности измерений и весьма громоздкий. Метод с измерением на основе эффекта Холла лишён этих недостатков, но стоит дороже, поэтому самый распространённый метод определения КЗ на линии – измерение напряжения, которое проседает практически до нуля в режиме КЗ.

Современные контроллеры позволяют сделать это в очень короткий промежуток времени, за который ущерб не нанесётся ни подключенному устройству, ни самому аккумулятору. Но защита по току может функционировать и на шунте – ведь в случае BMS тут не нужно точное измерение, важен лишь переход падения напряжения через определённый порог. Как только событие наступает, контроллер сразу же отключает нагрузку при помощи транзисторов.

С этой защитой разобраться попроще, так как измерение напряжения легко можно сделать, используя аналогово-цифровой преобразователь. Но и тут есть некая специфика – стоит отметить, что если контроллер защищает большую сборку из последовательно соединённых аккумуляторов, то обычно он меряет напряжение каждой банки персонально, так как ввиду мельчайших различий в элементах они имеют мельчайшие же различия по ёмкости, что выливается в неравномерный разряд и возможность высадить «в ноль» отдельный элемент.

Некоторые системы не подключают нагрузку, не дождавшись дозаряда аккумулятора до определённого напряжения после срабатывания триггера по переразряду, то есть недостаточно подзарядить элемент пару минут, чтобы он поработал ещё хоть малое время – обычно необходимо зарядить до номинального напряжения (3.6 – 4.2В, в зависимости от типа аккумулятора).

Редко встречается в современных устройствах, но не зря большинство аккумуляторов для телефонов оборудовано третьим контактом – это и есть вывод терморезистора (резистора, имеющего чёткую зависимость сопротивления от окружающей температуры). Обычно перегрев не наступает сам собой и раньше успевают сработать другие виды защиты – например, перегрев может быть вызван коротким замыканием.

Зарядка литиевых аккумуляторов происходит в 2 этапа: CC (constant current, постоянный ток) и CV (constantvoltage, постоянное напряжение). В течение первого этапа зарядное устройство постепенно поднимает напряжение таким образом, чтобы заряжаемый элемент брал заданный ток (обычное рекомендованное значение равно 1 ёмкости аккумулятора). Когда напряжение достигает 4В, зарядка переходит на второй этап и поддерживает напряжение 4.2В на батарее.

Когда элемент практически перестанет брать ток, он считается заряженным. На практике, алгоритм можно реализовать и при помощи обычного лабораторного блока питания, но зачем, если есть специализированные микросхемы, заранее «заточенные» под выполнение этой последовательности действий, например, самая известная из них – TP4056, способна заряжать током до 1А.

Напоследок мы оставили самую интересную функцию BMS – функцию балансировки элементов многобаночного аккумулятора.

Итак, что же такое балансировка? Сам процесс её подразумевает выравнивание напряжений на элементах батареи, соединённых последовательно для повышения общего напряжения сборки. Из-за небольших отличиях в ёмкости батарей они заряжаются за немного разное время, и когда одна банка может уже достигнуть апогея зарядки, остальные могут ещё недобрать заряд.

При разряде такой сборки большими токами наиболее заряженные элементы по закону Ома возьмут на себя больший ток (при равном сопротивлении ток будет зависеть от напряжения, которое находится в знаменателе формулы), что вызовет их ускоренный износ и может вывести элемент из строя. Для того, чтобы избежать этой проблемы, применяют аккумуляторные балансиры – специальные устройства, выравнивающие напряжения на банках до одного уровня.

Активные балансиры производят балансировку уже при зарядке – зарядив одну банку сборки, они отключают её от питания, продолжая заряжать вторую. Как яркий пример такого устройства – популярное среди моделистов ЗУ Imax B6, в режиме Balance оно сразу проверяет напряжения индивидуально на каждой банке и справляется с этим на отлично.

Пассивные балансиры наоборот, разряжают элементы до одного значения малыми токами через резисторы. Их основной плюс – они не требуют внешнего питания, а также являются более точными за счёт применения аналоговых комплектующих (и более дешёвыми, так как не содержат сложных микросхем).

Рассмотрим некоторые примеры готовых плат BMS:

Итак, в завершение хочется сказать, что под каждую задачу на современном рынке можно найти такую плату менеджмента заряда аккумуляторов, которая удовлетворит Ваши потребности и надёжно защитит устройство и сами аккумуляторы.

Не стоит недооценивать важность техники безопасности, и если в небольших устройствах с низкими токами потребления защита является правилом хорошего тона, то для высокотоковых проектов она практически панацея, способная спасти даже жизнь в непредвиденной ситуации.

Творите, а магазин Вольтик.ру всегда предоставит возможность выбрать и купить нужные Вам компоненты!

Зарядка для шуруповёрта своими руками

Часто родное зарядное устройство, входящее в комплект шуруповерта, работает медленно, долго заряжая аккумулятор. Тем, кто интенсивно использует шуруповерт, это очень мешает в работе. Несмотря на то, что в комплект входит обычно два аккумулятора (один установлен в рукоятку инструмента и в работе, а другой подключен к зарядному устройству и находится в процессе зарядки), часто владельцы не могут приспособиться к рабочему циклу аккумуляторов. Тогда имеет смысл изготовить зарядное устройство своими руками и зарядка станет удобнее.

Содержание статьи:

Виды батарей

Аккумуляторы неодинаковы по типам и режимы заряда у них могут быть разными. Никель-кадмиевые (Ni-Cd) батареи являются очень хорошим источником энергии, способны отдавать большую мощность. Однако, по экологическим причинам их производство прекращено и они будут встречаться все реже и реже. Сейчас всюду их вытеснили литий-ионные аккумуляторы.

Сернокислотные (Pb) свинцовые гелевые аккумуляторы имеют неплохие характеристики, но утяжеляют инструмент и поэтому не пользуются особой популярностью, несмотря на относительную дешевизну. Поскольку они гелевые (раствор серной кислоты загущается силикатом натрия), то никаких пробок в них нет, электролит из них не вытекает и ими можно пользоваться в любом положении. (Кстати, и никель-кадмиевые аккумуляторы для шуруповертов тоже относятся к классу гелевых.)

Литий-ионные аккумуляторы (Li-ion) являются сейчас наиболее перспективными и продвигаемыми в технике и на рынке. Их особенностью является полная герметичность ячейки. Они имеют весьма высокую удельную мощность, безопасны в обращении (благодаря встроенному контроллеру заряда!), выгодно утилизируются, являются наиболее экологически чистыми, имеют малый вес. В шуруповертах в настоящее время применяются очень часто.

Режимы заряда

Номинальное напряжение Ni-Cd ячейки 1.2 В. Никель-кадмиевый аккумулятор заряжается током от 0.1 до 1.0 номинальной емкости. Это означает, что аккумулятор емкостью 5 амперчасов можно заряжать током от 0.5 до 5 А.

Заряд сернокислотных аккумуляторов хорошо знаком всем людям, держащим в руках шуруповерт, ведь практически каждый их них еще и автолюбитель. Номинальное напряжение ячейки Pb-PbO2 составляет 2.0 В, а ток зарядки свинцового сернокислотного аккумулятора всегда 0.1 C (доля тока от номинальной емкости, см. выше).

Литий-ионная ячейка имеет номинальное напряжение 3.3 В. Ток заряда литий-ионного аккумулятора, 0.1 C. При комнатной температуре этот ток можно плавно повышать до 1.0 С – это быстрый заряд. Однако, это годится только для тех батарей, которые не были переразряжены. При заряде литий-ионных батарей следует точно соблюдать напряжение. Заряд производится до 4.2 В точно. Превышение резко снижает срок службы, понижение – уменьшает емкость. При зарядке следует следить за температурой. Теплый аккумулятор следует либо ограничить током до 0.1 С, либо отключить до остывания.

ВНИМАНИЕ! При перегреве литий-ионного аккумулятора при зарядке свыше 60 градусов Цельсия возможен его взрыв и возгорание! Не следует слишком полагаться на встроенную электронику безопасности (контроллер заряда).

При заряде литиевой батареи, контрольное напряжение (напряжение окончания заряда) образует приблизительный ряд (точные напряжения зависят от конкретной технологии и указаны в паспорте на батарею и на ее корпусе):

Число элементов	Номинал. напр., В	По паспорту, В	Конец заряда, В
1	3.6	3.6	4.2
2	7.2	7	8.4
3	10.8	10	12.6
4	14.4	12	16.8
5	18	18	21.0

Напряжение заряда следует контролировать мультиметром или схемой с компаратором напряжения, настроенным точно на применяемую батарею. Но для “электронщиков начального уровня” реально можно предложить только простую и надежную схему, описанную в следующем разделе.

Зарядное устройство + (Видео)

Зарядное устройство, которое предлагается ниже, обеспечивает нужный зарядный ток для любого аккумулятора из всех перечисленных. Шуруповерты питаются от аккумуляторов с разными напряжениями 12 вольт или 18 вольт. Это неважно, главный параметр зарядного устройства для аккумуляторов – ток заряда. Напряжение зарядного устройства при отключенной нагрузке всегда выше номинального, оно падает до нормы при подключении батареи при заряде. В процессе заряда оно соответствует текущему состоянию аккумулятора и обычно чуть выше номинального в конце заряжания.

Зарядное устройство представляет собой генератор тока на мощном составном транзисторе VT2, который питается от выпрямительного мостика, подключенного к понижающему трансформатору с достаточным выходным напряжением (см. таблицу в предыдущем разделе).

Этот трансформатор должен также иметь достаточную мощность, чтобы обеспечить необходимый ток при длительной работе без перегрева обмоток. Иначе он может сгореть. Ток заряда выставляется регулировкой резистора R1 при подключенном аккумуляторе. Он остается постоянным в процессе заряда (тем постоянней, чем выше напряжение от трансформатора. Примечание: напряжение от трансформатора не должно превышать 27 В).

Резистор R3 (не менее 2 Вт 1 Ом) ограничивает максимальный ток, а светодиод VD6 горит, пока идет заряд. К концу заряда, свечение светодиода уменьшается и он гаснет. Тем не менее, не забывайте про точный контроль напряжения литий-ионных аккумуляторов и их температуру!

Все детали в описанной схеме монтируются на печатной плате из фольгированного текстолита. Вместо диодов, указанных в схеме, можно взять русские диоды КД202 или Д242, они довольно доступны в старом электронном ломе. Располагать детали надо так, чтобы на плате оказалось как можно меньше пересечений, в идеале ни одного. Не следует увлекаться высокой плотностью монтажа, ведь вы собираете не смартфон. Распаивать детали вам будет значительно легче, если между ними останется по 3-5 мм.

Транзистор должен быть установлен на теплоотводе достаточной пощади (20-50 см.кв). Все части зарядного устройства лучше всего смонтировать в удобный самодельный корпус. Это будет самым практичным решением, в работе вам ничто не будет мешать. Но здесь могут возникнуть большие сложности с клеммами и подключением к аккумулятору. Поэтому лучше сделать так: взять старое или неисправное зарядное устройство у знакомых, подходящее к вашей модели аккумулятора, и подвергнуть его переделке.

Вскрыть корпус старого зарядного устройства.
Удалить из него всю бывшую начинку.
Подобрать следующие радиоэлементы:

Поз.	Описание
VD1-VD4	1N4001 диод выпрямительный
VD5	диод
VD6	VD6 светодиод, красный или зеленый, любого типа
C1	C1 К50-35 или аналогичный 220-1000 мФ от 50 В
C2	C1 К50-35 или аналогичный 220-1000 мФ от 50 В
R1	переменный резистор 10 ком, желательно проволочный
R2	резистор МЛТ-0,25 330 Ом
R3	резистор МЛТ-2, 1 Ом
VT1	транзистор КТ361В, Г
VT2	транзистор КТ829В (устанавливается на радиатор пл. 20 – 50 кв. см
Т1	Трансформатор силовой 220 В / 24 В, мощность 100 Вт

Выбрать подходящий размер для печатной платы, помещающейся в корпус вместе с деталями из приведенной схемы, нарисовать нитрокраской ее дорожки по принципиальной схеме, протравить в медном купоросе и распаять все детали. Радиатор для транзистора нужно установить на алюминиевой пластинке так, чтобы она не касалась ни с какой частью схемы. Сам транзистор плотно прикручивается к ней винтиком и гайкой М3.
Собрать плату в корпусе и припаять клеммы по схеме строго соблюдая полярность. Вывести провод для трансформатора.
Трансформатор с предохранителем на 0.5 А установить в небольшой подходящий корпус и снабдить отдельным разъемом для подключения переделанного зарядного блока. Лучше всего взять разъемы от компьютерных блоков питания, папу установить в корпус с трансформатором, а маму подключить к диодам мостика в зарядном устройстве.

Собранное устройство будет работать надежно если вы аккуратно и тщательно проделали

Amazon.com: Аккумуляторная отвертка SKIL на 4 В с технологией датчика цепи, включает бит 9 шт., Держатель бит 1 шт., USB-кабель для зарядки

Большой выбор! — Но это тот дизайн, который вам нужен (прочтите этот обзор перед покупкой любого другого)!

Выбирая различные варианты размещения триггера по сравнению с гироскопом и / или сцеплением для этих беспроводных драйверов (я одновременно подрядчик и домовладелец), я использовал множество стилей, и это модель, которая вам нужна!
(Я использую все сверла, отвертки, гвоздезабиватели Dewalt, но я ставлю эту модель на первое место для аккумуляторной отвертки! (Только не ожидайте большого крутящего момента или для заворачивания длинных шурупов по дереву!):

Эта модель имеет все необходимые функции для перезаряжаемой отвертки:

Держатель битов с фиксатором:
Он имеет ‘стопорный’ держатель бит, который является обязательным элементом как для удлинителей шестигранного вала 1/4 дюйма (чтобы не выпадать), так и для ВСЕ « сверление », потому что вы не сможете вытащить сверло из отверстия после сверления без держателя долота с фиксатором (подумайте об этом — вы не можете « потянуть » сверло обратно на себя, поскольку сверло просто выпадать из держателя, если только он не является держателем «запирающего»!)

Лучший спусковой крючок:
Эта модель имеет лучший стиль спускового крючка: вращающийся спусковой крючок намного более интуитивно понятен, чем стиль спускового крючка, поскольку вам не нужно подумайте, в какую сторону идет ползунок вращения (влево, вправо?) И также не требуется никакого давления вперед, чтобы активируйте его, как это делает Dremel, и он не поворачивается автоматически, как новый Craftsman Gyro (который очень крут, но не имеет ни магнитного держателя, ни фиксирующего держателя бит, поэтому Craftsman не подходит), и, возможно, самая важная особенность из всех заключается в том, что эта модель действует как обычная отвертка в состоянии покоя, что позволяет вам повернуть винт вручную, чтобы получить нужный крутящий момент, или вырвать винт (многие аккумуляторные отвертки не позволяют этого, и они выключаются при использовании вручную, или вам нужно «заблокировать» или центрировать их ползунковый рычаг и т. д.).Это подводит меня к тому, что, как я думал, может нарушить условия сделки; «отсутствие крутящего момента колеса», которое могло бы регулировать мощность, подаваемую на крепеж (см. следующий раздел):

Диск сцепления не требуется:
Хорошая новость заключается в том, что я считаю, что это действительно лучше без диска регулятора крутящего момента, так как в любом случае вам всегда придется «экспериментировать» с этими настройками (уровни 1-8 и т. д.), и все равно придется постоянно возиться с уровнями настроек, тогда как с этой моделью вы можете самостоятельно регулировать крутящий момент сукна, просто регулируя величину давления. что вы держите инструмент! Я просто крепко держу инструмент (как обычную отвертку) всякий раз, когда я заворачиваю или выкручиваю винты, но затем я немного ослабляю давление руки на инструмент, когда, наконец, заворачиваю винт по мере необходимости для идеальной установки каждый раз! Вы действительно можете почувствовать необходимое усилие крутящего момента, как обычная отвертка! (эти другие модели сцепления заставляют вас полагаться на настройку сцепления). В этой модели вы действительно можете это почувствовать, поэтому сцепление не требуется, и вам больше не нужно возиться — найти правильную настройку уровня крутящего момента — и теперь у вас всегда будет полный крутящий момент).

Лучший размер и ощущение:
Эта модель действительно идеального размера (не большая и не громоздкая, как другие), и этот инструмент действительно заполняет пробел между вашей компактной ударной дрелью / отверткой (Dewalt) и отверткой, он идеально подходит для электрических розетки (которые я считаю мой компактный ударный драйвер Dewalt слишком большим и неудобным для такой небольшой работы).Также отлично подходит для бытовой техники и даже достаточно мал для электронных устройств, если это необходимо. Двойные светодиоды необходимы и работают лучше, чем модели с одним светодиодами, обеспечивая свет там, где он вам нужен. Захват и ощущение идеальные (прорезиненная текстура), и это похоже на мои красные инструменты Milwaukee. Кроме того, потому что эта модель не поворачивается — она более прочная, имеет все металлические шестерни (посмотрите разобранное видео на YouTube, где показаны все металлические шестерни и шестерни внутри — похоже, что он построен как танк).

Интеллектуальные функции:
Я гораздо чаще использую «датчик напряжения», когда он входит в комплект (у меня уже есть Klein в сумке), я также иногда просто использую переднюю светодиодную подсветку как быстрый фонарик (просто коснитесь триггерное колесо включается и остается включенным в течение нескольких секунд без использования отвертки, чего достаточно, чтобы при необходимости быстро загореться.

Заключительные мысли:
Этот инструмент идеально подходит для сумок с инструментами, ящика для инструментов для быстрых работ (удаление винтов, электрические и HVAC работы, а также всякий раз, когда ваша дрель / шуруповерт / ударная машина слишком сильна). Просто не ожидайте большого крутящего момента или для заворачивания шурупов!
(Если вам нужны шурупы для дерева или для повторяющейся работы, вам понадобится отвертка Dewalt 8V)
Скорость: скорость вращения достаточно высока при 230 об / мин (поскольку большинство аккумуляторных отверток имеют более низкую скорость при 180 об / мин) эта модель имеет более высокую скорость что здорово. Однако помните, что вы жертвуете крутящим моментом ради скорости, поэтому эта более высокая скорость приводит к уменьшению крутящего момента, опять же, это не драйвер крутящего момента и не будет сильно закручивать шурупы по дереву без направляющего отверстия. Единственный способ противостоять этому, если бы Skil сделал его аккумуляторным двигателем на 6-8 В, в противном случае более высокие обороты означают, что у него меньше редуктора, что равняется меньшему крутящему моменту! Если вам нужно больше оборотов в минуту для бурения, есть пара новых Ryobi со скоростью 200/600 об / мин (2-ступенчатая передача), но они намного больше и стоят вдвое дороже — 49 долларов.
Опять же, эта модель Skil больше похожа на замену отвертки, чтобы сократить время / напряжение / утомительность замены винтов, и она чертовски хорошо с этим справляется!

Если вам просто нужен хороший поворотный аккумуляторный шуруповерт с большим крутящим моментом, вы также можете получить отвертку на 4 В для грузовых перевозок (14-19 долларов США), которая отлично работает, и я фактически использую ее в качестве своего повседневного водителя!

Для умения: эта 1/4-дюймовая аккумуляторная отвертка отлично подходит для повседневного использования, но было бы идеально, если бы у нее был только больший крутящий момент, может быть, модель Pro 6-8 В со съемным аккумулятором! Или, если нет, может быть, добавьте 2- при завинчивании шурупов по дереву переключатель скоростной передачи в 2 раза превышает коэффициент передачи крутящего момента. Вариант поворота с поворотом также был бы отличным (для этих труднодоступных мест), но не за счет какого-либо качества сборки, как у вас сейчас с этой твердой моделью ручки.

Подводя итог, в последнее время мне очень везло с продуктами Skil, и я не могу сказать то же самое о других марках или моделях, которые я пробовал. Это также действительно хорошо работает с этим маленьким «прямоугольным» адаптером для труднодоступных мест!

Надеюсь, это поможет!

Самодельная электрическая отвертка, напечатанная на 3D-принтере DC

Схема переключателя PIR с задержкой

Еще один базовый учебник.Схема и конструкция очень просты. У нас есть литий-ионный аккумулятор, который подойдет для всего. У нас также есть зарядный модуль для этой батареи. В проекте используется двигатель постоянного тока с коробкой передач с высоким крутящим моментом, поэтому он очень мощный. Для управления вращением используется H-образный мост, поэтому направление можно контролировать.

ЧАСТЬ 1 — Схема

Сначала давайте посмотрим на схему. Как видите, мы начинаем с модуля TP4056, подключенного к батарее.От батареи, которая имеет от 3,7 до 4,2 В, нам нужно более высокое напряжение, чтобы иметь более высокую скорость двигателя постоянного тока. Мы устанавливаем повышающий преобразователь на выход 12 В. Он подключен к мосту H на базе микросхемы MX1508. 12V также подключается к кнопкам. На выходе подключаем двигатель постоянного тока.

ЧАСТЬ 2 — Корпус, напечатанный на 3D-принтере

Хорошо, корпус состоит из двух частей и напечатан с использованием материала PLA, сопла 0,4 мм, высоты слоя 0,3 мм и заполнения 20%.В корпусе есть место для аккумулятора и всех компонентов. Убедитесь, что вы используете те же компоненты, что и я, иначе они не поместятся в этом трехмерном корпусе.

Загрузите файлы STL здесь:

Подключите аккумулятор к зарядному устройству32>

Сначала делаем основные соединения. Аккумулятор для зарядных модулей, H-образный мост и двигатель. Тогда пора все смонтировать внутри корпуса. Также добавьте кнопки в верхнюю часть корпуса.

Поместите все внутрь32>

Добавляем подшипник на вал мотора, добавляем опору для сверла и устанавливаем мотор внутрь.Мы также устанавливаем аккумулятор, укорачиваем кабели и приклеиваем модули на место горячим клеем. Убедитесь, что кнопка работает.

Некоторые подробности32>

Некоторые крупным планом смотрят, как все внутри. Убедитесь, что у вас есть хорошие соединения и в схеме. Также проверьте, работает ли модуль зарядки с любым USB-разъемом и 5 В. Закройте корпус маленькими винтами диаметром 3 мм. Вот и все.

Помогите мне, поделившись этим постом

Внутри электрической отвертки | HowStuffWorks

Электродвигатель представляет собой стандартный электродвигатель постоянного тока. Посмотрите, как работают электродвигатели, чтобы увидеть детали внутри настоящего электродвигателя.

На конце мотора небольшая 6-зубчатая шестерня. Эта шестерня входит в центр планетарной системы, как показано здесь:

Шестерня, прикрепленная к двигателю, входит в середину трех меньших шестерен.

Эта зубчатая передача — сердце любой электрической отвертки. Электродвигатель сам по себе довольно слабое устройство. Вы можете схватить ось и очень легко остановить вращение маленького мотора. Но если вы включите мотор на более низкую передачу, у него может быть достаточно силы, чтобы без труда вбить винт в кусок дерева.В этой отвертке двойная планетарная передача имеет передаточное число 56: 1. При таком передаточном числе двигатель повернется 56 раз, а патрон — один раз. Это означает, что патрон движется очень медленно относительно двигателя, но патрон имеет большой крутящий момент (требуется в 56 раз больше силы, чтобы остановить двигатель от вращения из-за передаточного числа).

Вот откуда взялось это число. Центральная шестерня должна повернуться примерно три раза, чтобы один раз повернуть три соседние шестерни.Эти шестерни должны повернуться примерно два с половиной раза, чтобы обойти внешнее кольцо один раз, в общей сложности около 7,5 оборотов. Наружное кольцо неподвижно — остальные шестерни просто вращаются внутри него.

Комплект снаряжения состоит из двух одинаковых слоев: один сверху, а другой снизу (на фотографиях вы не видите нижний слой — он скрыт за верхним). Верхний слой зубчатой системы крепится к столику, под которым находится вторая шестерня с шестью зубьями. Из-за движения верхнего слоя эта шестерня перемещается один раз за каждые 7.5 оборотов мотора. За 7,5 оборотов нижней шестигранной шестерни нижняя шестерня проходит один раз вокруг кольца, что дает общее передаточное число около 56,25: 1. Нижние шестерни прикрепляются к куску металла, который поворачивает патрон один раз на каждые 56 оборотов двигателя.

Для получения дополнительной информации о том, как работают электродвигатели, прочтите Как работают электродвигатели. Для получения дополнительной информации о том, как работают шестерни, прочтите, как работают шестерни. Чтобы узнать больше об электроинструментах и связанных темах, перейдите по ссылкам на следующей странице.

Электроинструмент Литиевая батарея, литий-ионная электрическая отвертка, 12 В Печатная плата для 3S 12,6 В 18650 аккумуляторная батарея с разъемом постоянного тока — LLT POWER ELECTRONIC

Это печатная плата для 3 серии литий-ионных аккумуляторов 12 В или (12,6 В) с 10 до 15А Ток разряда.
1) Напряжение защиты от перезарядки с одиночным элементом: 4,25 ± 0,05 В
2) Напряжение защиты от перегрузки с одиночным элементом: 2,50 ± 0,25 В
3) Защита от перегрузки по току: 40 ± 5A
4) Ток заряда 1 -2A
5) Функции: защита от перезарядки, защита от перегрузки, защита от перегрузки по току, защита от короткого замыкания
.Защита от обнаружения высоких температур
6) Размер: 34 мм * 33 мм * 12 мм

1) Не применяйте печатную плату, которая выходит за рамки указанных выше критериев:

2) Иногда аккумулятор может не разряжаться при подключении этой печатной платы, пожалуйста, подключите его к зарядному устройству, и он может восстановиться до нормального

статус.

3) Печатная плата может не работать нормально при смешивании ячеек, которые были чрезмерно разряжены или заряжены,

4) Не подвергайте эту печатную плату сильному статическому электричеству, даже если печатная плата была спроектирована с функцией защиты от статического электричества.

Мои уважаемые клиенты: вы можете связаться с нами через trademanager или по электронной почте, если у вас возникнут дополнительные вопросы по нашему продукту

Пожалуйста, выберите способ доставки, который вам нравится, вы можете рассмотреть вариант экспресс-доставки, если ваш заказ срочный, но вы

должен позволить себе дополнительные расходы на перевозку при экспресс-доставке.

По почте, обычно это занимает около 20-60 дней, пожалуйста, обратите внимание на это и не открывайте споры легко, пока не дойдете до

свяжитесь с нами, мы постараемся решить проблему совместными усилиями.

Политика возврата

Мы гарантируем от нас продукт с 12-месячной гарантией от дефектов качества, но мы не несем ответственности

из-за ошибки покупателя или неправильного обращения, наш продукт должен содержаться в надлежащем состоянии. Если товар неисправен и не работает

по прибытии, сообщите нам об этом в течение 7 дней с момента получения дефектного продукта, чтобы мы могли оформить RMA.

Свяжитесь с нами, чтобы запросить разрешение на возврат. Пожалуйста, укажите свое имя, номер аукциона и причину возврата, когда вы

свяжитесь с нами.Все возвращенные детали должны содержать все оригинальные упаковочные материалы. Пожалуйста, аккуратно упакуйте товар. Возвращенные товары будут

, и в случае обнаружения дефекта покупателю будет немедленно отправлен новый замененный блок. В том случае, если подходит

Замена

недоступна, будет оформлен возврат.

Стоимость обратной доставки должна быть предоставлена покупателем, если вы не можете принять нашу политику, пожалуйста, не покупайте товар у нас, честная сделка импортируется

для нас обоих.

Обратная связь

Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашим

наименований товаров и услуг.

Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Сделаем

мы делаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

Новая аккумуляторная отвертка Skil с датчиком цепи Tech

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Skil выпустил новую аккумуляторную отвертку с технологией Chervon «Circuit Sensor».

Мы уже видели это раньше в аккумуляторной отвертке Hammerhead. Это похоже на очень похожий инструмент, но с некоторыми косметическими отличиями, и он, возможно, был дополнительно оптимизирован. (Червон приобрел бренд Skil в 2016 году.)

Новый аккумуляторный шуруповерт Skil имеет встроенный литий-ионный аккумулятор на 4 В макс. И заряжается через кабель micro USB.Он поставляется с USB-кабелем, но без зарядного устройства, которое Skil, вероятно, предполагает, что у большинства людей уже есть дома в наши дни.

Его держатель шестигранных бит 1/4 дюйма предназначен для установки стандартных битов диаметром 1 дюйм, а двойная светодиодная подсветка гарантирует, что вы никогда не будете работать в темноте. Диск направления кончика пальца позволяет вращать вперед и назад, а блокировка шпинделя в центре позволяет использовать его вручную.

Нет упоминания о номинальном крутящем моменте, но у него такая же скорость двигателя 230 об / мин, что и у отвертки Hammerhead.

Наконец, имеется встроенный бесконтактный датчик напряжения, который подает визуальные и звуковые сигналы при обнаружении переменного тока под напряжением.

Skil говорит водителю: дает вам возможность затягивать петли шкафа, заменять крышки розеток, устанавливать полки, собирать прочную мебель и многое другое.

Цена: $ 25

Купить сейчас (через Amazon)
См. Также (версия Hammerhead через Amazon)

Первые мысли

Когда Chervon выпустил отвертку Hammerhead для беспроводного датчика цепи, мои местные магазины Lowes, похоже, не переместили много. Идея казалась разумной, да и сам инструмент хорош. Но бренд Hammerhead был новым и незнакомым. Я думаю, что с этой новой версией Skil им повезет больше.

Мой самый большой вопрос заключается в том, сохранится ли цена на уровне 25 долларов или упадет до 20 долларов, когда сезон отпусков будет в самом разгаре.

Одним из потенциальных плюсов является то, что отвертка с головкой Hammerhead давно не используется, и поэтому я ожидал, что отвертка Skil будет хорошо подготовлена и усовершенствована.

Схема зарядного устройства для отвертки

своими руками. Зарядное устройство для аккумуляторных батарей шуруповерта. Применение регулятора LM7805

В процессе использования дешевой китайской отвертки, купленной недавно, выяснилось, что стандартная зарядка слабовата. Соответственно мне понадобилась схема зарядного устройства для шуруповерта, которая бы стабильно работала. А то родное, китайское, Charger медленно заряжается при пониженном напряжении в сети и сильно греется при подключении к повышенному напряжению 220В.

Для сборки самодельного зарядного устройства для своего прибора я использовал уже многократно испытанную схему, в основе которой лежит составной транзистор КТ829.Эта конструкция уже использовалась на практике многими людьми.

В зависимости от напряжения на АКБ проходящий через нее зарядный ток регулируется КТ361, напряжение коллектора транзистора управляет индикатором заряда, а КТ361 сам управляет работой составного транзистора. Светодиод горит во время зарядки, а по мере уменьшения тока зарядки светодиод постепенно гаснет.

Максимальный ток зарядки ограничен резистором 1 Ом.Требуемое напряжение на аккумуляторе определяет момент, когда заряд полностью завершится, процесс завершится, а ток заряда снизится до нуля. Переменный резистор задает порог заряда и после настройки заменяется постоянным резистором необходимого сопротивления. Сам порог заряда нужно выставить немного выше, значение, обеспечивающее максимальную зарядку емкости.

В любой схеме зарядного устройства для отвертки, кроме транзисторов, конечно же, есть трансформатор. В данном случае использовался трансформатор во вторичной обмотке которого напряжение 9 вольт и сила тока 1А, марка ТП-20-14. Этот трансформатор был снят со старого черно-белого малоформатного телевизора «Электроника-409». Подобный трансформатор можно найти, откопав его у другого представителя «теле- и радиодинозавров».

Итак, теперь осталось аккуратно смонтировать готовое устройство для зарядки шуруповерта в любой пластиковый кейс подходящих размеров.Усовершенствованная схема зарядного устройства для отверток, представленная в этой статье, надежна и работает очень хорошо. Год безотказной работы продемонстрировал отсутствие изъянов, все это время отвертка от этого устройства заряжалась надежно и быстро.

Правильная схема подключения однофазного счетчика

Использование электроинструмента значительно облегчает нашу работу и сокращает время сборки. В наше время большую популярность приобрели шуруповерты с батарейным питанием. В рамках данной статьи мы рассмотрим схему типового зарядного устройства для шуруповерта, а также советы по ремонту и варианты радиолюбительских конструкций.

Зарядное устройство для шуруповерта Интерскол

Силовая часть зарядного устройства шуруповерта представляет собой силовой трансформатор типа ГС-1415, рассчитанный на мощность 25 Вт.

С вторичной обмотки трансформатора снимается пониженное переменное напряжение 18В, оно следует на диодном мосту из 4-х диодов VD1-VD4 типа 1N5408, через предохранитель. Диодный мост. Каждый полупроводниковый элемент 1N5408 рассчитан на прямой ток до трех ампер.Электролитическая емкость С1 сглаживает пульсации, возникающие в цепи после диодного моста.

Управление реализовано на микросборке HCF4060BE … которая объединяет 14-битный счетчик с компонентами генератора. Он управляет биполярным транзистором типа S9012. Нагружается на реле типа С3-12А. Таким образом, схематично реализован таймер, который включает реле на время зарядки аккумулятора около часа. Когда зарядное устройство включено и аккумулятор подключен, контакты реле находятся в нормально разомкнутом положении. HCF4060BE получает питание через стабилитрон 1N4742A на 12 В, потому что с выхода выпрямителя поступает около 24 Вольт.

При закрытии кнопки «Пуск» напряжение с выпрямителя начинает поступать на стабилитрон через сопротивление R6, затем стабилизированное напряжение поступает на 16-й вывод U1. Транзистор S9012, которым управляет HCF4060BE, включается. Напряжение на открытых переходах транзистора S9012 следует за катушкой реле. Контакты последнего замыкаются, и аккумулятор начинает заряжаться.Защитный диод VD8 (1N4007) шунтирует реле и защищает ТН от всплеска обратного напряжения, возникающего при обесточивании обмотки реле. VD5 предотвращает разряд аккумулятора при отключении сетевого напряжения. При размыкании контактов кнопки «Пуск» ничего не произойдет, так как питание идет через диод VD7 (1N4007), стабилитрон VD6 и гасящий резистор R6. Следовательно, микросхема будет получать питание даже после того, как кнопка будет отпущена.

Сменный типовой аккумулятор от электроинструмента собран из отдельных последовательно соединенных никель-кадмиевых Ni-Cd аккумуляторов, каждая на 1,2 В, так что их 12 штук. Суммарное напряжение такой батареи будет около 14,4 вольт. Кроме того, в аккумуляторный блок добавлен датчик температуры — SA1 он приклеен к одной из никель-кадмиевых батарей и плотно к ней прилегает. Один из выводов термостата подключается к минусу аккумуляторной батареи.Второй вывод подключается к отдельному третьему разъему.

При нажатии кнопки «Старт» реле замыкает свои контакты, и начинается процесс зарядки аккумулятора. Загорится красный светодиод. Через час реле своими контактами разрывает цепь заряда аккумулятора шуруповерта. Зеленый светодиод загорается, а красный гаснет.

Термоконтакт контролирует температуру аккумулятора и размыкает цепь зарядки, если температура превышает 45 °. Если это происходит до того, как схема таймера исчерпает себя, это указывает на наличие «эффекта памяти».

Типичные неисправности шуруповерта-зарядника

Со временем из-за износа кнопка «Пуск» глючит, а иногда и вовсе не работает. Также в моей практике взлетели стабилитрон 1N4742A и микросхемы HCF4060BE. Если схема зарядного устройства исправна и не вызывает подозрений, а зарядка не начинается, то необходимо проверить термовыключатель в аккумуляторном блоке, аккуратно его разобрав.

Зарядное устройство для отвертки KR142EN12A

В основе конструкции лежит регулируемый стабилизатор положительного напряжения.Он позволяет работать с током нагрузки до 1,5 А, чего вполне достаточно для зарядки аккумуляторов.

Переменное напряжение 13В, снятое со вторичной обмотки трансформатора, выпрямляется диодным мостом D3SBA40. На его выходе установлен фильтрующий конденсатор С1, уменьшающий пульсации выпрямленного напряжения. С выпрямителя постоянное напряжение поступает на интегральный стабилизатор, выходное напряжение которого задается сопротивлением резистора R4 на уровне 14,1В (зависит от типа аккумулятора шуруповерта).Датчик зарядного тока — это сопротивление R3, параллельно которому подключается подстроечный резистор R2, с помощью этого сопротивления устанавливается уровень зарядного тока, соответствующий 0,1 емкости аккумулятора. На первом этапе аккумулятор заряжается стабильным током, затем, когда ток зарядки становится меньше предельного значения тока, аккумулятор будет заряжаться более низким током до напряжения стабилизации DA1.

Датчик тока зарядки для светодиода HL1 — VD2.В этом случае HL1 укажет ток до 50 миллиампер. Если в качестве датчика тока использовать R3, то светодиод погаснет при токе 0,6 А, что было бы слишком рано. Аккумулятор не успел бы зарядиться. Это устройство также можно использовать с 6-вольтовыми батареями.

Зарядное устройство для никелевых аккумуляторов отвертки на микроконтроллере

Радиолюбительская конструкция предназначена для разряда и заряда NiCd аккумуляторов емкостью 1,2 А * ч. По своей сути это улучшенное стандартное зарядное устройство для шуруповерта, в котором введена схема, контролирующая дополнительную разрядку и последующую зарядку аккумулятора.После подключения АКБ к зарядному устройству начинается процесс разряда АКБ током 120 мА до напряжения 10 В, затем аккумулятор начинает заряжаться током 400 мА. Заряд прекращается при достижении напряжения на батарее шуруповерта 15,2 В или по таймеру через 3,5 часа (запрограммировано в прошивке МК).

При разряде HL1 постоянно горит. Во время процесса зарядки светодиод HL2 горит, а HL1 мигает с интервалом один раз в 5 секунд. После окончания заряда аккумулятора при достижении верхнего уровня напряжения HL1 начинает быстро мигать (2 мигания с паузой 600 мс).Если заряд прекращается по таймеру, то HL1 мигает каждые 600 мс. Если в процессе зарядки пропало напряжение питания, таймер останавливается. Микроконтроллер PIC12F675 получает питание от батареи через диод внутри транзистора VT2. Прошивка на МК по ссылке выше.

Схема, устройство, ремонт

Без сомнения, электроинструмент значительно облегчит нам работу, а также сокращает время рутинных операций.Сейчас используются всевозможные отвертки с автоматическим приводом. Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от Интерскол9 »; отвертка.

Сначала давайте взглянем на принципиальную схему. Он скопирован с платы реального зарядного устройства.

Плата зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора ГС-1415. Его мощность порядка 25-26 Вт. Я считал по упрощенной формуле, о которой здесь уже говорил.

Пониженное переменное напряжение 18В со вторичной обмотки трансформатора через предохранитель FU1 подается на диодный мост. Диодный мост состоит из 4-х диодов VD1-VD4 типа 1N5408. Каждый из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.

Основой схемы управления является микросхема HCF4060BE … которая представляет собой 14-битный счетчик с элементами для задающего генератора.Он управляет биполярным транзистором S9012 pnp. Транзистор нагружен на электромагнитное реле С3-12А. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда — около 60 минут.

Когда зарядное устройство подключено и аккумулятор подключен, контакты реле JDQK1 разомкнуты.

Питание микросхемы HCF4060BE осуществляется от стабилитрона VD6 — 1N4742A (12В). Стабилитрон ограничивает напряжение от сетевого выпрямителя до 12 вольт, так как его выход составляет около 24 вольт.

Если посмотреть на схему, нетрудно заметить, что до нажатия кнопки «Start9quot; U1 HCF4060BE микросхема обесточена — отключена от источника питания. При нажатии кнопки« Start9quot; напряжение питания с выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Напряжение питания через открытый транзистор S9012 поступает на обмотку электромагнитного реле JDQK1. Контакты реле замыкаются, и на аккумулятор подается напряжение питания.Аккумулятор начинает заряжаться. Диод VD8 ( 1N4007 ) обходит реле и защищает транзистор S9012 от скачка обратного напряжения, который возникает при обесточивании катушки реле.

Диод VD5 (1N5408) защищает аккумулятор от разряда в случае внезапного отключения сетевого питания.

Что будет после при контактах кнопки «Start9quot»; открытым? На схеме видно, что при замыкании контактов электромагнитного реле положительное напряжение через диод VD7 ( 1N4007 ) подается на стабилитрон VD6 через демпфирующий резистор R6.В результате микросхема U1 остается подключенной к источнику питания даже после размыкания контактов кнопки.

Сменный аккумулятор.

Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединены 12 никель-кадмиевых (Ni-Cd) элементов, каждый на 1,2 Вольт.

На схеме Сменные аккумуляторные элементы обведены пунктирной линией.

Суммарное напряжение такой композитной батареи 14,4 вольт.

Датчик температуры также встроен в аккумуляторный блок.На схеме он обозначен как SA1. В принципе аналогичен термовыключателям серии КСД. Маркировка термовыключателя JJD-45 2A … Конструктивно он закреплен на одной из Ni-Cd ячеек и плотно прилегает к ней.

Один из выводов датчика температуры подключается к минусовой клемме аккумуляторной батареи. Второй вывод подключается к отдельному третьему разъему.

Алгоритм работы схемы достаточно простой.

Зарядное устройство при подключении к сети 220В никак не показывает свою работу.Индикаторы (зеленый и красный светодиоды) не горят. При подключении съемного аккумулятора загорается зеленый светодиод, что означает, что зарядное устройство готово к работе.

При нажатии кнопки «Start9quot; электромагнитное реле замыкает свои контакты, и аккумулятор подключается к выходу сетевого выпрямителя, начинается процесс зарядки аккумулятора. Красный светодиод горит, а зеленый гаснет. Через 50- Через 60 минут реле размыкает цепь зарядки аккумулятора, горит зеленый светодиод и гаснет красный.Зарядка завершена.

После зарядки напряжение на выводах АКБ может достигать 16,8 вольт.

Этот алгоритм работы примитивен и в итоге приводит к так называемому «эффекту памяти» аккумулятора. То есть емкость аккумулятора уменьшается.

Если следовать правильному алгоритму зарядки аккумулятора, сначала каждый его элемент необходимо разрядить до 1 вольт. Те. блок из 12 аккумуляторов необходимо разрядить до 12 вольт. В зарядном устройстве для шуруповерта этот режим не реализован .

Вот характеристика заряда одной никель-кадмиевой батареи 1,2 В.

На графике показано, как изменяется температура элемента во время зарядки ( температура ), напряжение на его выводах ( напряжение ) и относительное давление ( относительное давление ).

Специализированные контроллеры заряда для Ni-Cd и Ni-MH аккумуляторов, как правило, работают по так называемому методу delta -V … На рисунке видно, что по окончании зарядки элемента напряжение падает на небольшую величину — около 10 мВ (для Ni-Cd) и 4 мВ (для Ni-MH).По этому изменению напряжения контроллер определяет, заряжен ли элемент.

Также во время зарядки температура элемента контролируется с помощью датчика температуры. Сразу на графике видно, что температура заряженного элемента около 45 0 С.

Вернемся к схеме зарядного устройства от отвертки. Теперь понятно, что термовыключатель JDD-45 контролирует температуру аккумуляторной батареи и разрывает цепь заряда, когда температура достигает где-то 45 0 С.Иногда это происходит до того, как сработает таймер на микросхеме HCF4060BE. Это происходит, когда емкость аккумулятора уменьшилась из-за «эффекта памяти». При этом полная зарядка такого аккумулятора происходит чуть быстрее, чем за 60 минут.

Как видно из схемотехники, алгоритм зарядки не самый оптимальный и со временем приводит к потере электрической емкости аккумулятора. Поэтому для зарядки аккумулятора можно использовать универсальное зарядное устройство. например, такой как Turnigy Accucell 6.

Возможные неисправности зарядного устройства.

Со временем из-за износа и влажности кнопка SK1 «Start9quot»; начинает плохо работать, а иногда даже отказывается. Понятно, что при выходе из строя кнопки SK1 мы не сможем подать питание на микросхему U1 и запустить таймер.

Также может произойти отказ стабилитрона VD6 (1N4742A) и микросхемы U1 (HCF4060BE).

Если элементы печатной платы исправны и не вызывают подозрений, а режим зарядки не включается, то следует проверить термовыключатель SA1 (JDD-45 2A) в аккумуляторном блоке.

Схема довольно примитивна и не вызывает проблем при диагностике неисправности и ремонте даже у начинающих радиолюбителей.

Часто родное зарядное устройство, идущее в комплекте с отверткой, работает медленно, долго заряжается аккумулятор. Тем, кто интенсивно пользуется отверткой, это сильно мешает работе. Несмотря на то, что в комплект обычно входят две батареи (одна установлена в рукоятке инструмента и находится в работе, а другая подключена к зарядному устройству и находится в процессе зарядки), зачастую владельцы не могут адаптироваться к рабочему циклу. батарей.Тогда есть смысл сделать зарядное устройство своими руками и зарядка станет удобнее.

Типы батарей

Батареи не одного типа и могут иметь разные режимы зарядки. Никель-кадмиевые (Ni-Cd) батареи — очень хороший источник энергии, способный обеспечить большую мощность. Однако по экологическим причинам их производство прекращено, и они будут встречаться все реже и реже. Теперь их повсеместно вытеснили литий-ионные батареи.

Серно-кислотные (Pb) свинцово-гелевые аккумуляторы имеют хорошие характеристики, но они утяжеляют прибор и поэтому не пользуются большой популярностью, несмотря на относительную дешевизну. Поскольку они студенистые (раствор серной кислоты загущен силикатом натрия), в них нет пробок, электролит из них не вытекает и их можно использовать в любом положении. (Кстати, никель-кадмиевые батареи для отверток тоже относятся к гелевому классу.)

Литий-ионные батареи (Li-ion) сейчас являются наиболее перспективными и передовыми в технологии и на рынке.Их особенность — полная герметичность ячейки. Они имеют очень высокую удельную мощность, безопасны в использовании (благодаря встроенному контроллеру заряда!), Выгодно утилизируются, наиболее экологичны и имеют небольшой вес. В шуруповертах они в настоящее время используются очень часто.

Режимы заряда

Номинальное напряжение никель-кадмиевого элемента составляет 1,2 В. Никель-кадмиевый аккумулятор заряжается током от 0,1 до 1,0 номинальной емкости. Это означает, что аккумулятор на 5 ампер-час можно заряжать током 0.От 5 до 5 А.

Заряд сернокислотных аккумуляторов хорошо известен всем, кто держит в руках отвертку, потому что почти каждый из них также является автолюбителем. Номинальное напряжение элемента Pb-PbO2 составляет 2,0 В, а зарядный ток свинцово-сернокислотной батареи всегда составляет 0,1 C (текущая часть номинальной емкости, см. Выше).

Литий-ионный элемент имеет номинальное напряжение 3,3 В. Зарядный ток литий-ионного аккумулятора составляет 0,1 С.При комнатной температуре этот ток можно постепенно увеличивать до 1,0 С — это быстрая зарядка. Однако это подходит только для тех аккумуляторов, которые не были чрезмерно разряжены. При зарядке литий-ионных аккумуляторов обязательно соблюдайте напряжение. Заряд точно делается до 4,2 В. Превышение резко сокращает срок службы, уменьшение — снижает емкость. Следите за температурой при зарядке. Нагретую батарею следует либо ограничить током до 0,1 C, либо отключить до того, как она остынет.

ВНИМАНИЕ! Если литий-ионный аккумулятор перегреется при зарядке более 60 градусов Цельсия, он может взорваться и загореться! Не стоит слишком полагаться на встроенную защитную электронику (контроллер заряда).

При зарядке литиевого аккумулятора управляющее напряжение (напряжение окончания заряда) образует приблизительную серию (точные напряжения зависят от конкретной технологии и указаны в паспорте на аккумулятор и на его корпус):

Напряжение заряда следует контролировать с помощью мультиметра или схемы с компаратором напряжения, настроенной точно на используемую батарею.Но для «электронщиков начального уровня» действительно может быть предложена только простая и надежная схема, описанная в следующем разделе.

Зарядное устройство + (видео)

Зарядное устройство, указанное ниже, обеспечивает правильный ток зарядки для любой из перечисленных батарей. Шуруповерты питаются от батареек с различным напряжением 12 вольт или 18 вольт. Не беда, основным параметром зарядного устройства является зарядный ток. Напряжение зарядного устройства при отключенной нагрузке всегда выше номинального напряжения, оно падает до нормального при подключении аккумулятора во время зарядки.В процессе зарядки он соответствует текущему состоянию аккумулятора и обычно немного выше номинала в конце зарядки.

Зарядное устройство представляет собой генератор тока на базе мощного составного транзистора VT2, питание которого осуществляется от выпрямительного моста, подключенного к понижающему трансформатору с достаточным выходным напряжением (см. Таблицу в предыдущем разделе).

Этот трансформатор также должен иметь достаточную мощность для обеспечения необходимого тока для продолжительной работы без перегрева обмоток.В противном случае он может перегореть. Ток заряда устанавливается регулировкой резистора R1 при подключенном аккумуляторе. Оно остается постоянным во время зарядки (чем постояннее, тем выше напряжение на трансформаторе. Примечание: напряжение на трансформаторе не должно превышать 27 В).

Резистор R3 (не менее 2 Вт 1 Ом) ограничивает максимальный ток, а светодиод VD6 горит во время зарядки. По окончании заряда светодиод гаснет и гаснет. Однако не забывайте точно следить за напряжением и температурой литий-ионных аккумуляторов!

Все детали в описанной схеме смонтированы на печатной плате из фольгированного PCB.Вместо диодов, указанных на схеме, можно взять российские диоды КД202 или Д242, они вполне доступны в старом электронном ломе. Расставить детали необходимо так, чтобы на доске было как можно меньше пересечений, в идеале ни одного. Не стоит увлекаться высокой плотностью установки, ведь вы собираете не смартфон. Вам будет намного проще распаивать детали, если между ними останется 3-5 мм.

Транзистор необходимо устанавливать на радиаторе достаточной площади (20-50 см2).Все детали зарядного устройства лучше всего разместить в удобном самодельном футляре. Это будет наиболее практичное решение, ничто не помешает вашей работе. Но тут могут возникнуть большие трудности с клеммами и подключением к аккумулятору. Поэтому лучше поступить так: взять у знакомых старое или неисправное зарядное устройство, подходящее для вашей модели аккумулятора, и переделать.

Откройте корпус старого зарядного устройства.
Удалите с него всю бывшую начинку.
Поднять следующие радиоэлементы:

Отвертка есть в каждом доме, где делают основной ремонт.Любой электроприбор требует стационарного электричества или источника питания. Поскольку самыми популярными являются аккумуляторные шуруповерты, требуется еще и зарядное устройство.

Поставляется в комплекте с дрелью и, как любой электроприбор, может выйти из строя. Чтобы вы не столкнулись с проблемой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Типы зарядных устройств

Аналог со встроенным блоком питания

Популярность их объясняется невысокой стоимостью. Если дрель (шуруповерт) не предназначена для профессионального использования, продолжительность работы — не самый первый вопрос. Задача простого зарядного устройства — получить постоянное напряжение при токовой нагрузке, достаточной для зарядки аккумулятора.

Важно! Для начала зарядки напряжение на выходе блока питания должно быть выше номинала АКБ.

Эта зарядка работает по принципу обычного стабилизатора. Например, рассмотрим схему зарядного устройства для аккумулятора на 9-11 В.Тип батарейки не имеет значения.

Такой блок питания (он же зарядное устройство) можно собрать своими руками. Вы можете припаять схему на универсальной плате. Для отвода тепла микросхемы стабилизатора достаточно медного радиатора площадью 20 см².

Для информации: Стабилизаторы этого типа работают по принципу компенсации — лишняя энергия отводится в виде тепла.

Входной трансформатор (Tr1) понижает напряжение переменного тока 220 вольт до 20 вольт.Мощность трансформатора рассчитывается по току и напряжению на выходе зарядного устройства. Далее переменный ток выпрямляется с помощью диодного моста VD1. Обычно производители (особенно китайские) используют сборки диодов Шоттки.

После выпрямления ток будет пульсирующим, что вредно для нормального функционирования цепи. Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора выполняет микросхема КР142ЕН, на радиолюбительском сленге — «перекат».Для получения напряжения 12 вольт индекс микросхемы должен быть 8В. Управление собрано на транзисторе (VT2) и подстроечных резисторах.

Автоматики на таких устройствах не предусмотрено, время зарядки аккумулятора определяет пользователь. Для управления зарядом собрана простая схема на транзисторе (VT1) и диоде (VD2). При достижении напряжения заряда индикатор (светодиод HL1) гаснет.

Более продвинутые системы включают выключатель, отключающий напряжение в конце заряда в виде электронного ключа.

В комплекте с отвертками эконом-класса (производства Поднебесной) есть зарядные устройства и попроще. Неудивительно, что процент отказов довольно высок. У владельца есть шанс остаться с относительно новой вышедшей из строя отверткой. По прилагаемой схеме вы можете собрать своими руками зарядное устройство для шуруповерта, которое прослужит дольше заводского. Поменяв трансформатор и стабилизатор, вы можете выбрать необходимое значение для своего аккумулятора.

Аналог с внешним питанием

Сама схема зарядного устройства максимально примитивна. В комплект входит блок питания и само зарядное устройство в корпусе фиксатора аккумуляторного модуля.

Блок питания рассматривать нет смысла, схема его стандартная — трансформатор, диодный мост, конденсаторный фильтр и выпрямитель. Выходное напряжение обычно составляет 18 вольт, для классических 14-вольтовых батарей.

Плата контроля заряда занимает площадь спичечного коробка:

Как правило, на таких сборках нет радиатора, кроме мощного нагрузочного резистора.Поэтому такие устройства часто выходят из строя. Возникает вопрос: как зарядить шуруповерт без зарядного устройства?

Решение простое для человека, умеющего держать паяльник в руках.

Первое условие — наличие источника питания. Если «родной» блок работает исправно, достаточно собрать простую схему управления. В случае выхода из строя всего комплекта можно использовать блок питания ноутбука. Требуемый выход — 18 вольт. Мощности такого источника хватит на глаз на любой комплект аккумуляторов.
Второе условие — это базовые навыки сборки электрических схем. Детали самые доступные, их можно выбросить из старой бытовой техники или купить на радиорынке буквально за копейки.

Принципиальная схема блока управления:

На входе стабилитрон на 18 вольт. Схема управления построена на транзисторе КТ817, усиление обеспечивает мощный транзистор КТ818. Он должен быть оборудован радиатором.В зависимости от тока заряда он не может рассеивать до 10 Вт, поэтому требуется радиатор площадью 30-40 см².

Именно «спичечная» экономика делает китайские зарядные устройства настолько ненадежными. Для точной установки тока заряда требуется подстроечный резистор 1 кОм. Резистор 4,7 Ом на выходе схемы также должен рассеивать достаточно тепла. Мощность не менее 5 Вт. Об окончании зарядки сигнализирует светодиодный индикатор, он погаснет.

Собранную схему легко разместить в стандартном зарядном футляре.Вынимать радиатор транзистора не обязательно, главное обеспечить циркуляцию воздуха внутри корпуса.

Экономия заключается в том, что блок питания от ноутбука до сих пор используется по прямому назначению.

Важно! Распространенный недостаток аналоговых зарядных устройств — длительный процесс зарядки.

Для бытовой отвертки это не страшно. Я оставил его заряжаться на ночь перед началом работы — достаточно, чтобы собрать шкаф.Среднее время зарядки китайской аккумуляторной дрели — 3-5 часов.

Impulse

Переходим к тяжелому оружию. Интенсивно используются профессиональные шуруповерты, и простои из-за разряженного аккумулятора недопустимы. Вопрос о цене мы опускаем, любое серьезное оборудование стоит дорого. Причем обычно в комплекте две батарейки. Пока один в работе — второй заряжается.

Импульсный блок питания с интеллектуальной схемой управления зарядом заряжает аккумулятор на 100% буквально за 1 час.Также можно собрать аналоговое зарядное устройство с такой же мощностью. Но по весу и габаритам он будет сравним с отверткой.

Импульсные зарядные устройства лишены всех этих недостатков. Компактный размер, высокие токи заряда, интеллектуальная защита. Проблема только в одном: сложность схемы и, как следствие, высокая цена.
Однако такое устройство тоже можно собрать. Экономия минимум 2 раза.

Предлагаем вариант для «продвинутых» никель-кадмиевых аккумуляторов с третьим сигнальным контактом.

Схема построена на популярном контроллере MAX713. Предлагаемая реализация рассчитана на входное напряжение 25 В постоянного тока. Собрать такой источник питания несложно, поэтому его схему мы опускаем.

Зарядное устройство интеллектуальное. После проверки уровня напряжения запускается режим ускоренного разряда (для предотвращения эффекта памяти). Зарядка занимает 1-1,15 часа. Особенностью схемы является возможность выбора напряжения заряда и типа аккумуляторов.В описании на рисунке указано положение перемычек и номинал резистора R19 для изменения режимов.

При выходе из строя фирменной зарядки профессионального шуруповерта можно сэкономить на ремонте, собрав схему самостоятельно.

Блок питания для шуруповерта — схема и порядок сборки

Ситуация многим знакома: шуруповерт живая-здоровая, а аккумулятор приказал долго жить. Есть много способов восстановить аккумулятор, но не всем нравится возиться с токсичными элементами.

Как пользоваться электроприбором

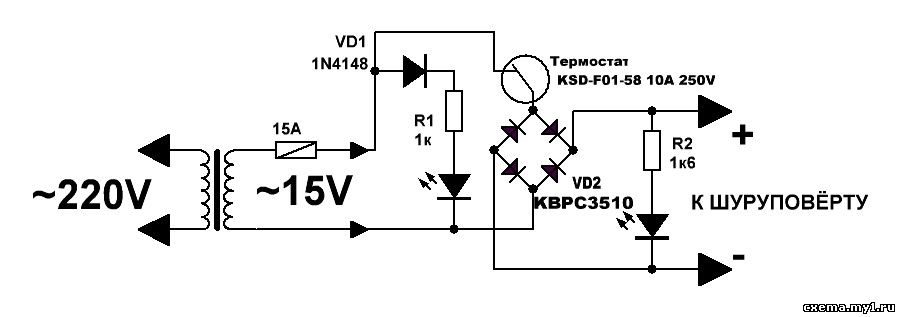

Ответ прост: подключите внешний источник питания. Если у вас типичный китайский аппарат с батареями на 14,4 вольт, можно использовать автомобильный аккумулятор (удобно для работы в гараже). А можно подобрать трансформатор с выходом 15-17 вольт, и собрать полноценный блок питания.

Комплект деталей самый недорогой. Выпрямитель (диодный мост) и термостат для защиты от перегрева. У остальных элементов есть служебная задача — индикация входного и выходного напряжения.Стабилизатор не требуется — электродвигатель вашей отвертки не так требователен, как аккумулятор.

Как видите, воплотить в жизнь аккумуляторную дрель не так уж и сложно. Главное не принимать поспешного решения: «выбросить и купить новый электроприбор»

Если у шуруповерта батарейки полностью вышли из строя, то можно переоборудовать его в сетевой, как сделать такой блок питания , смотрите это видео

Вот так выглядит схема переделки зарядного устройства.

Силовая часть шуруповерта зарядного устройства представляет собой силовой трансформатор типа ГС-1415, рассчитанный на мощность 25 Вт.

С вторичной обмотки трансформатора снимается пониженное переменное напряжение 18В, следует от 4-х диодов VD1-VD4 типа 1N5408, через плавкий.Диодный мост. Каждый полупроводниковый элемент 1N5408 рассчитан на прямой ток до трех ампер. Электролитическая емкость С1 сглаживает пульсации, возникающие в цепи после диодного моста.

Управление

реализовано на микросборке HCF4060BE , которая объединяет 14-битный счетчик с компонентами генератора. Она ездит типа S9012. Нагружается на реле типа С3-12А. Таким образом, схематично реализован таймер, который включает реле на время зарядки аккумулятора около часа.Когда зарядное устройство включено и аккумулятор подключен, контакты реле находятся в нормально разомкнутом положении. HCF4060BE питается от 1N4742A при напряжении 12 вольт, потому что около 24 вольт поступает с выхода выпрямителя.

При закрытии кнопки «Пуск» напряжение с выпрямителя начинает поступать на стабилитрон через сопротивление R6, затем стабилизированное напряжение поступает на 16-й вывод U1. Транзистор S9012, которым управляет HCF4060BE, включается. Напряжение на открытых переходах транзистора S9012 следует за катушкой реле.Контакты последнего замыкаются, и аккумулятор начинает заряжаться. Защитный диод VD8 (1N4007) шунтирует реле и защищает ТН от всплеска обратного напряжения, возникающего при обесточивании обмотки реле. VD5 предотвращает разряд аккумулятора при отключении сетевого напряжения. При размыкании контактов кнопки «Пуск» ничего не произойдет, так как питание идет через диод VD7 (1N4007), стабилитрон VD6 и гасящий резистор R6. Следовательно, микросхема будет получать питание даже после того, как кнопка будет отпущена.

Сменный типовой аккумулятор от электроинструмента собран из отдельных последовательно соединенных никель-кадмиевых Ni-Cd аккумуляторов, каждая на 1,2 вольта, то есть их 12 штук. Суммарное напряжение такой батареи будет около 14,4 вольт. Кроме того, в аккумуляторный блок добавлен датчик температуры — SA1 он приклеен к одной из никель-кадмиевых батарей и плотно к ней прилегает. Один из выводов термостата подключается к минусу аккумуляторной батареи.Второй вывод подключается к отдельному третьему разъему.

При нажатии кнопки «Пуск» реле замыкает свои контакты, и начинается процесс зарядки аккумулятора. Загорится красный светодиод. Через час реле своими контактами разрывает цепь заряда аккумулятора шуруповерта. Зеленый светодиод загорается, а красный гаснет.

Термоконтакт контролирует температуру аккумулятора и размыкает цепь зарядки, если температура превышает 45 °. Если это происходит до того, как это сработает, это свидетельствует о наличии «эффекта памяти».

В основе конструкции — регулируемый стабилизатор положительного напряжения. Он позволяет работать с током нагрузки до 1,5 А, чего вполне достаточно для зарядки аккумуляторов.

Переменное напряжение 13В, снятое со вторичной обмотки трансформатора, выпрямляется диодным мостом D3SBA40. На его выходе установлен фильтрующий конденсатор С1, уменьшающий пульсации выпрямленного напряжения. С выпрямителя постоянное напряжение поступает на интегральный стабилизатор, выходное напряжение которого задается сопротивлением резистора R4 на уровне 14.1V (Зависит от типа батареи шуруповерта). Датчик зарядного тока — это сопротивление R3, параллельно которому подключается подстроечный резистор R2, с помощью этого сопротивления устанавливается уровень зарядного тока, соответствующий 0,1 емкости аккумулятора. На первом этапе аккумулятор заряжается стабильным током, затем, когда ток зарядки становится меньше предельного значения тока, аккумулятор будет заряжаться более низким током до напряжения стабилизации DA1.

Датчик тока зарядки для светодиода HL1 — VD2. В этом случае HL1 укажет ток до 50 миллиампер. Если в качестве датчика тока использовать R3, то светодиод погаснет при токе 0,6 А, что было бы слишком рано. Аккумулятор не успел бы зарядиться. Это устройство также можно использовать с 6-вольтовыми батареями.

Отвертка есть в каждом доме, где делают основной ремонт. Любой электроприбор требует стационарного электричества или источника питания.Поскольку самыми популярными являются аккумуляторные шуруповерты, требуется еще и зарядное устройство.

1 Типы зарядных устройств
- 1.1 Аналоговый со встроенным блоком питания
- 1.2 Аналоговый с внешним блоком питания
- 1.3 Импульсный
2 Блок питания для отвертки — схема и порядок сборки
- 2.1 Как пользоваться прибором

Поставляется в комплекте с дрелью и как любой электроприбор может выйти из строя.Чтобы вы не столкнулись с проблемой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Типы зарядных устройств

Аналог со встроенным блоком питания

Важно! Для начала зарядки напряжение на выходе блока питания должно быть выше номинала АКБ.

Эта зарядка работает по принципу обычного стабилизатора. Например, рассмотрим схему зарядного устройства для аккумулятора на 9-11 В. Тип батарейки не имеет значения.

Обратите внимание Стабилизаторы этого типа работают по принципу компенсации — лишняя энергия удаляется в виде тепла.

Входной трансформатор (Tr1) понижает напряжение переменного тока 220 вольт до 20 вольт. Мощность трансформатора рассчитывается по току и напряжению на выходе зарядного устройства. Далее переменный ток выпрямляется с помощью диодного моста VD1. Обычно производители (особенно китайские) используют сборки диодов Шоттки.

После выпрямления ток будет пульсирующим, это вредно для нормального функционирования цепи.Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора выполняет микросхема КР142ЕН, на радиолюбительском сленге — «перекат». Для получения напряжения 12 вольт индекс микросхемы должен быть 8В. Управление собрано на транзисторе (VT2) и подстроечных резисторах.

Автоматики на таких устройствах не предусмотрено, время зарядки аккумулятора определяет пользователь. Для управления зарядом собрана простая схема на транзисторе (VT1) и диоде (VD2).При достижении напряжения заряда индикатор (светодиод HL1) гаснет.

В комплекте с отвертками эконом-класса (производства Поднебесной) есть зарядные устройства и попроще. Неудивительно, что процент отказов довольно высок. У владельца есть шанс остаться с относительно новой вышедшей из строя отверткой. По прилагаемой схеме вы можете собрать своими руками зарядное устройство для шуруповерта, которое прослужит дольше заводского.Поменяв трансформатор и стабилизатор, вы можете выбрать необходимое значение для своего аккумулятора.

Аналог с внешним питанием

Плата контроля заряда занимает площадь спичечного коробка:

Как правило, на таких сборках нет радиатора, кроме мощного нагрузочного резистора. Поэтому такие устройства часто выходят из строя. Возникает вопрос: как зарядить шуруповерт без зарядного устройства?

Решение простое для человека, умеющего держать паяльник в руках.

Первое условие — наличие источника питания. Если «родной» блок работает исправно, достаточно собрать простую схему управления.В случае выхода из строя всего комплекта можно использовать блок питания ноутбука. Требуемый выход — 18 вольт. Мощности такого источника хватит на глаз на любой комплект аккумуляторов.
Второе условие — это базовые навыки сборки электрических схем. Детали самые доступные, их можно выбросить из старой бытовой техники или купить на радиорынке буквально за копейки.

Принципиальная схема блока управления:

На входе стабилитрон на 18 вольт.Схема управления построена на транзисторе КТ817, усиление обеспечивает мощный транзистор КТ818. Он должен быть оборудован радиатором. В зависимости от тока заряда он не может рассеивать до 10 Вт, поэтому потребуется радиатор площадью 30-40 см2.

Именно «спичечная» экономика делает китайские зарядные устройства настолько ненадежными. Для точной установки тока заряда требуется подстроечный резистор 1 кОм. Резистор 4,7 Ом на выходе схемы также должен рассеивать достаточно тепла.Мощность не менее 5 Вт. Об окончании зарядки сигнализирует светодиодный индикатор, он погаснет.

Собранную схему легко разместить в стандартном зарядном футляре. Вынимать радиатор транзистора не обязательно, главное обеспечить циркуляцию воздуха внутри корпуса.

Экономия заключается в том, что блок питания от ноутбука до сих пор используется по прямому назначению.

Важно! Распространенный недостаток аналоговых зарядных устройств — длительный процесс зарядки.

Для бытовой отвертки это не страшно. Я оставил его заряжаться на ночь перед началом работы — достаточно, чтобы собрать шкаф. Среднее время зарядки китайской аккумуляторной дрели — 3-5 часов.

Impulse

Переходим к тяжелому оружию. Интенсивно используются профессиональные шуруповерты, и простои из-за разряженного аккумулятора недопустимы. Вопрос о цене мы опускаем, любое серьезное оборудование стоит дорого. Причем обычно в комплекте две батарейки.Пока один в работе — второй заряжается.

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом заряжает аккумулятор на 100% буквально за 1 час. Также можно собрать аналоговое зарядное устройство с такой же мощностью. Но по весу и габаритам он будет сравним с отверткой.

Предлагаем вариант для «продвинутых» никель-кадмиевых аккумуляторов с третьим сигнальным контактом.

Зарядное устройство интеллектуальное. После проверки уровня напряжения запускается режим ускоренного разряда (для предотвращения эффекта памяти).Зарядка занимает 1-1,15 часа. Особенностью схемы является возможность выбора напряжения заряда и типа аккумуляторов. В описании на рисунке указано положение перемычек и номинал резистора R19 для изменения режимов.

Блок питания для шуруповерта — схема и порядок сборки

Ситуация многим знакома: шуруповерт живая-здоровая, а аккумулятор приказал долго жить.Есть много способов восстановить аккумулятор, но не всем нравится возиться с токсичными элементами.

Как пользоваться электроприбором

Комплект деталей самый недорогой.Выпрямитель (диодный мост) и термостат для защиты от перегрева. У остальных элементов есть служебная задача — индикация входного и выходного напряжения. Стабилизатор не требуется — электродвигатель вашей отвертки не так требователен, как аккумулятор.

Обратите внимание Как видите, оживить аккумуляторную дрель не так уж и сложно. Главное не принимать поспешного решения: «выбросить и купить новый электроприбор»

Здесь вы можете скачать плату в формате lay

Вот так выглядит схема переделки зарядного устройства.

Часто родное зарядное устройство, идущее в комплекте с отверткой, работает медленно, долго заряжается аккумулятор. Тем, кто интенсивно пользуется отверткой, это сильно мешает работе. Несмотря на то, что в комплект обычно входят две батареи (одна установлена в рукоятке инструмента и находится в работе, а другая подключена к зарядному устройству и находится в процессе зарядки), зачастую владельцы не могут адаптироваться к рабочему циклу. батарей. Тогда есть смысл сделать зарядное устройство своими руками и зарядка станет удобнее.

Типы батарей

Серно-кислотные (Pb) свинцово-гелевые аккумуляторы имеют хорошие характеристики, но они утяжеляют прибор и поэтому не пользуются большой популярностью, несмотря на относительную дешевизну.Поскольку они студенистые (раствор серной кислоты загущен силикатом натрия), в них нет пробок, электролит из них не вытекает и их можно использовать в любом положении. (Кстати, никель-кадмиевые аккумуляторы для отверток тоже относятся к гелевому классу.)

Литий-ионные аккумуляторы (Li-ion) сейчас являются наиболее перспективными и передовыми в технологии и на рынке. Их особенность — полная герметичность ячейки. Они имеют очень высокую удельную мощность, безопасны в использовании (благодаря встроенному контроллеру заряда!), Выгодно утилизируются, наиболее экологичны и имеют небольшой вес.В шуруповертах они в настоящее время используются очень часто.

Режимы заряда

Заряд серно-кислотных аккумуляторов хорошо известен всем, кто держит в руках отвертку, потому что почти каждый из них тоже заряжен. автолюбитель. Номинальное напряжение ячейки Pb-PbO2 равно 2.0 В, а зарядный ток свинцово-сернокислотной батареи всегда составляет 0,1 C (текущая часть номинальной емкости, см. Выше).

Литий-ионный элемент имеет номинальное напряжение 3,3 В. Зарядный ток литий-ионного аккумулятора составляет 0,1 C. При комнатной температуре этот ток можно постепенно увеличивать до 1,0 C — это быстрая зарядка. Однако это подходит только для тех аккумуляторов, которые не были чрезмерно разряжены. При зарядке литий-ионных аккумуляторов обязательно соблюдайте напряжение.Заряд точно делается до 4,2 В. Превышение резко сокращает срок службы, уменьшение — снижает емкость. Следите за температурой при зарядке. Нагретую батарею следует либо ограничить током до 0,1 C, либо отключить до того, как она остынет.

Зарядное устройство + (Видео)

Откройте корпус старого зарядного устройства.
Удалите с него всю бывшую начинку.
Поднять следующие радиоэлементы:

Выберите подходящий размер печатной платы, которая умещается в корпусе вместе с деталями из данной схемы, нарисуйте нитро-краской ее дорожки в соответствии с принципиальной схемой, протравите медный купорос и распаяйте все детали.Радиатор транзистора необходимо установить на алюминиевую пластину так, чтобы он не касался какой-либо части схемы. Сам транзистор к нему плотно прикручен винтом и гайкой М3.
Соберите плату в корпус и припаяйте клеммы по схеме, строго соблюдая полярность. Вывести провод трансформатора.
Установите трансформатор с предохранителем на 0,5 А в небольшой подходящий корпус и обеспечьте отдельный разъем для подключения преобразованного зарядного блока… Лучше всего взять разъемы от компьютерных блоков питания, установить папу в корпус с трансформатором, а маму подключить к диодам моста в зарядном устройстве.

Собранный прибор будет работать надежно, если аккуратно и аккуратно выполнить

instrument-blog.ru

Зарядное устройство для шуруповерта — как выбрать и можно ли самому

Отвертка есть в каждом доме, где проводится базовый ремонт выполняются. Любой электроприбор требует стационарного электричества или источника питания.Поскольку самыми популярными являются аккумуляторные шуруповерты, требуется еще и зарядное устройство.

Типы зарядных устройств

Аналоговые со встроенным блоком питания

Их популярность обусловлена их невысокой стоимостью. Если дрель (шуруповерт) не предназначена для профессионального использования, продолжительность работы — не самый первый вопрос.Задача простого зарядного устройства — получить постоянное напряжение при токовой нагрузке, достаточной для зарядки аккумулятора.

Эта зарядка работает по принципу обычного стабилизатора. Например, рассмотрим схему зарядного устройства для аккумулятора на 9-11 В. Тип батарейки не имеет значения.

Стабилизаторы этого типа работают по принципу компенсации — лишняя энергия удаляется в виде тепла.

Входной трансформатор (Tr1) понижает напряжение переменного тока 220 вольт до 20 вольт. Мощность трансформатора рассчитывается по току и напряжению на выходе зарядного устройства. Далее переменный ток выпрямляется с помощью диодного моста VD1. Обычно производители (особенно китайские) используют сборки диодов Шоттки.

После выпрямления ток будет пульсирующим, что вредно для нормального функционирования цепи.Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора выполняет микросхема КР142ЕН, на радиолюбительском сленге — «перекат». Для получения напряжения 12 вольт индекс микросхемы должен быть 8В. Управление собрано на транзисторе (VT2) и подстроечных резисторах.

Автоматики на таких устройствах не предусмотрено, время зарядки аккумулятора определяет пользователь. Для управления зарядом собрана простая схема на транзисторе (VT1) и диоде (VD2).При достижении напряжения заряда индикатор (светодиод HL1) гаснет.

В комплекте с отвертками эконом-класса (производства Поднебесной) есть зарядные устройства и попроще. Неудивительно, что процент отказов довольно высок. У владельца есть шанс остаться с относительно новой вышедшей из строя отверткой. По прилагаемой схеме вы можете собрать своими руками зарядное устройство для шуруповерта, которое прослужит дольше заводского.Поменяв трансформатор и стабилизатор, вы можете выбрать необходимое значение для своего аккумулятора.

Аналог с внешним питанием

Плата контроля заряда занимает площадь спичечного коробка:

Как правило, на таких сборках нет радиатора, кроме мощного нагрузочного резистора. Поэтому такие устройства часто выходят из строя. Возникает вопрос: как зарядить шуруповерт без зарядного устройства?

Решение простое для человека, умеющего держать паяльник в руках.

Первое условие — наличие источника питания. Если «родной» блок работает исправно, достаточно собрать простую схему управления.В случае выхода из строя всего комплекта можно использовать блок питания ноутбука. Требуемый выход — 18 вольт. Мощности такого источника хватит на глаз на любой комплект аккумуляторов.
Второе условие — это базовые навыки сборки электрических схем. Детали самые доступные, их можно выбросить из старой бытовой техники или купить на радиорынке буквально за копейки.

Принципиальная схема блока управления:

На входе стабилитрон на 18 вольт.Схема управления построена на транзисторе КТ817, усиление обеспечивает мощный транзистор КТ818. Он должен быть оборудован радиатором. В зависимости от тока заряда он не может рассеивать до 10 Вт, поэтому требуется радиатор площадью 30-40 см².

Именно «спичечная» экономика делает китайские зарядные устройства настолько ненадежными. Для точной установки тока заряда требуется подстроечный резистор 1 кОм. Резистор 4,7 Ом на выходе схемы также должен рассеивать достаточно тепла.Мощность не менее 5 Вт. Об окончании зарядки сигнализирует светодиодный индикатор, он погаснет.

Собранную схему легко разместить в стандартном зарядном футляре. Вынимать радиатор транзистора не обязательно, главное обеспечить циркуляцию воздуха внутри корпуса.

Экономия заключается в том, что блок питания от ноутбука до сих пор используется по прямому назначению.

Для бытовой отвертки это не страшно.Я оставил его заряжаться на ночь перед началом работы — достаточно, чтобы собрать шкаф. Среднее время зарядки китайской аккумуляторной дрели — 3-5 часов.

Impulse

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом заряжает аккумулятор на 100% буквально за 1 час.Также можно собрать аналоговое зарядное устройство с такой же мощностью. Но по весу и габаритам он будет сравним с отверткой.

Импульсные зарядные устройства лишены всех этих недостатков. Компактный размер, высокие токи заряда, интеллектуальная защита. Проблема только в одном: сложность схемы и, как следствие, высокая цена. Однако такое устройство тоже можно собрать. Экономия минимум 2 раза.

Предлагаем вариант для «продвинутых» никель-кадмиевых аккумуляторов с третьим сигнальным контактом.

Блок питания для шуруповерта — схема и порядок сборки

Как пользоваться электроприбором

Здесь вы можете скачать плату в формате lay

Вот так выглядит схема переделки зарядного устройства.

obinstrumente.ru

Как сделать зарядное устройство для шуруповерта

Все аккумуляторные шуруповерты оснащены зарядными устройствами. Однако некоторые из них заряжают аккумулятор очень медленно, что создает определенные неудобства при интенсивном использовании инструмента. В этом случае даже две батареи, входящие в комплект, не позволяют установить нормальный рабочий цикл. Лучшим выходом из данной ситуации будет самодельное зарядное устройство для отвертки по наиболее подходящей схеме.

Устройство отвертки

Несмотря на разнообразие моделей, в целом устройство отверток достаточно универсально, а принцип действия практически одинаков. Они могут отличаться только внешним видом, расположением отдельных частей, наличием или отсутствием дополнительных функций.

Электропитание отверток может быть от сети 220 В или от аккумулятора. В общую конструкцию отвертки входят следующие элементы и комплектующие:

Рама.Изготовлен из твердой пластмассы, что способствует более легкой конструкции и меньшим затратам. В некоторых моделях для повышения прочности используются металлические сплавы. Пистолет с удобной рукояткой; в разобранном виде делится на две половины.
Картридж. В нем закреплены насадки, которым затем передается вращательное движение. Обычно используется трехкулачковое, самозажимное и самоцентрирующееся устройство. Внутри имеется шестигранная выемка, куда вставляется хвостовик форсунки. Для фиксации в патроне насадки вставляются между кулачками и зажимаются вращением муфты.
Электрическая часть. Состоит из малогабаритного электродвигателя коллекторного типа. В устройствах с питанием от сети используются двухфазные двигатели переменного тока, рассчитанные на 220 В. Их запускают с помощью пускового конденсатора. Аккумуляторные шуруповерты оснащены двигателями постоянного тока. Постоянный ток исходит от аккумулятора, выполненного в виде набора элементов, объединенных в общий корпус. Мощность отвертки определяется выходным напряжением аккумуляторной батареи.
Элементы цепи. Для включения используйте специальную кнопку, расположенную на ручке.Обычно кнопочные переключатели работают в паре с регуляторами напряжения. То есть величина приложенного к двигателю напряжения зависит от силы, прилагаемой при нажатии кнопки. Здесь же установлен рычаг переключения передач, обеспечивающий обратное вращение вала за счет изменения полярности электрического сигнала. От кнопки сигнал идет прямо на ротор через коллектор. Электрический контакт снабжен графитовыми щетками определенных размеров.
Детали механические.В основе конструкции — планетарный редуктор, с помощью которого крутящий момент передается с вала на выходной шпиндель. Водило, зубчатый венец и сателлиты используются как дополнительные элементы. Все части расположены внутри корпуса и по очереди взаимодействуют друг с другом.

Важным элементом является муфта управления вращением, которая устанавливает определенный крутящий момент. С его помощью останавливается вращение вала после ввинчивания шурупа. Остановка происходит из-за повышенного сопротивления вращению.Эта мера предотвращает зачистку резьбовой части винта и выход из строя самой отвертки.

Схемы зарядных устройств для шуруповертов

В одних и тех же шуруповертах можно использовать разные типы аккумуляторов с разными параметрами и техническими характеристиками … В связи с этим требуются разные зарядные устройства. Поэтому перед покупкой или изготовлением зарядного устройства для шуруповерта своими руками нужно определиться с типом аккумулятора и условиями эксплуатации. Кроме того, рекомендуется изучить основные схемы, наиболее часто используемые в зарядных устройствах.

Зарядка микроконтроллера. Помещен в штатный футляр, снабжен звуковой и световой сигнализацией начала и окончания заряда. Эта схема обеспечивает правильную зарядку аккумулятора. В начале работы светодиоды загораются, а затем гаснут. Индикация сопровождается звуковым сигналом. Таким образом проверяется работоспособность устройства. После этого красный светодиод начинает равномерно мигать, что свидетельствует о нормальном процессе зарядки.

Когда аккумулятор полностью заряжен, красный светодиод перестает мигать, а вместо него загорается зеленый, сопровождаемый звуковым сигналом.Это означает, что зарядка завершена.

Установка уровня напряжения, который должен быть при полном заряде, осуществляется с помощью переменного резистора … В этом случае значение входного напряжения равно напряжению полностью заряженного аккумулятора плюс один вольт. В схеме используется любой полевой транзистор, имеющий P-канал и наиболее подходящий по своим токовым характеристикам.

Для обеспечения заряда 14 В напряжение на входе должно быть не менее 15-16 В.Порог отключения зарядного устройства устанавливается переменным резистором на 14,4В. Сам процесс зарядки происходит в виде импульсов, отображаемых на светодиоде. В промежутках между импульсами контролируется напряжение на АКБ и при достижении нужного значения подается звуковой сигнал вместе с миганием светодиода об окончании зарядки.

Есть и другие схемы зарядного устройства. Например, зарядное устройство для дрели / шуруповерта работает от напряжения 18 вольт.При зарядке аккумулятора 14,4В ток зарядки выбирается с помощью резистора.

Зарядка для шуруповерта своими руками

Проблема изготовления зарядного устройства своими руками возникает не так часто, в связи с большим количеством вариантов, подходящих практически для всех моделей шуруповертов. Просто иногда возникают ситуации, когда зарядки нет, либо она вдруг вышла из строя, а новую нет возможности получить. В этом случае можно попробовать изготовить зарядное устройство самостоятельно.

Следует заранее запастись всеми необходимыми материалами.Вам понадобится неработающий аккумулятор, аккумуляторный стакан, паяльник, термопистолет, обычная крестовая отвертка, дрель и острый нож со сменными лезвиями. После этого можно приступать к изготовлению зарядного устройства. Первым делом открывается зарядная чашка, после чего с клемм припаяны все проводники. Далее снимается внутренняя электроника. При выполнении данной операции необходимо соблюдать полярность клемм, чтобы в дальнейшем не было путаницы и ошибок.

Открыть корпус неработающего аккумулятора и аккуратно отпаять провода от клемм. Для дальнейшей работы вам понадобится разъем и верхняя крышка. Плюс и минус на клеммах отмечены карандашом или маркером. В основании зарядного стакана намечены отверстия, через которые будет крепиться подготовленная крышка и выводы питающих проводов. Проводники аккуратно пропускают через отверстия, соблюдая полярность, после чего подключаются к клеммам и разъемам пайкой.

Далее необходимо прикрутить корпус специальным термоклеем, нижняя крышка крепится к основанию стекла при помощи саморезов. Получившуюся конструкцию необходимо вставить в аккумулятор и начнется процесс зарядки. Мигающий свет укажет на правильную сборку устройства. Лишь немногие зарядные устройства оснащены так называемыми интеллектуальными системами, которые значительно продлевают срок службы аккумулятора. Решить эту проблему можно зарядным устройством для отвертки на 18 вольт.

В конструкцию традиционной зарядки добавлены система стабилизации напряжения и ограничение зарядного тока. В результате получился никель-кадмиевый аккумулятор емкостью 1200 мАч. Зарядка будет проходить в безопасном режиме, максимальный ток не превышает 120 мА, но это займет больше времени, чем обычно.

electric-220.ru

Устройство для зарядки шуруповерта

Ни один ремонт не обходится без дрели. Этот электроприбор работает от сети или от аккумулятора.Если для работы выбрана аккумуляторная дрель, вам понадобится еще и зарядное устройство. Продается в комплекте с устройством. Однако такой элемент рано или поздно выйдет из строя. Чтобы избежать досадного обстоятельства, следует изучить возможности конструкции и описание зарядов. Особенно стоит ознакомиться со схемой зарядного устройства дрели-шуруповерта. Это поможет вам узнать, как его правильно отремонтировать.

Типы зарядных устройств

Есть много типов зарядных устройств для аккумуляторных дрелей.Они различаются по цене, принципу действия и особенностям ремонта. Следует рассмотреть каждый из видов отверток более подробно.

Аналоговые устройства со встроенным блоком питания

Такие устройства довольно популярны благодаря невысокой стоимости. Если дрель не будет использоваться в профессиональных целях, не ориентируйтесь на продолжительность работы. Главное условие, которому должно соответствовать простейшее зарядное устройство, — это то, что оно должно обеспечивать достаточную токовую нагрузку для зарядки аккумулятора шуруповерта.

Важно! Для начала зарядки необходимо, чтобы напряжение на выходе блока питания было выше номинального показателя АКБ устройства.

Работа аналогового устройства с блоком питания довольно проста. Такое зарядное устройство используется как стабилизатор. В качестве примера нужно рассмотреть схему зарядного устройства для аккумулятора от 9 до 11 В. Неважно, какой тип аккумулятора используется. Аккумуляторные дрели довольно распространены среди домашних мастеров, поэтому знание особенностей их ремонта будет полезно каждому.

Многие домашние умельцы собирают такой блок питания своими руками. Паять схему можно только на универсальной плате. Чтобы обеспечить отвод тепла микросхем стабилизатора, необходимо найти квадрат 20 кв.

Внимание! Стабилизаторы работают по компенсационному принципу. Избыточная энергия может рассеиваться в виде тепла.

Благодаря выходному трансформатору переменное напряжение снижается с 220 В до 20 В.По току напряжения на зарядном выходе можно рассчитать, какой будет мощность трансформатора. Выпрямление переменного тока осуществляется диодным мостом.

После выпрямления ток оказывается пульсирующим. Однако такая особенность тока негативно сказывается на работе схемы. Пульсации можно сгладить с помощью конденсатора фильтра (C1). В качестве стабилизатора используется микросхема КР 142ЕН. Радиолюбители называют ее «кренкой». Чтобы получить напряжение 12 В, необходимо иметь микросхему с индексом 8В.Управление собрано на транзисторе VT2. Кроме того, используются подстроечные резисторы. На такие устройства автоматика не устанавливается. Сколько времени потребуется для зарядки аккумулятора, зависит от пользователя. Для управления зарядом собрана довольно простая схема на транзисторе VT1. Также в схеме присутствует диод VD2. При достижении напряжения заряда индикатор гаснет.

В более современных системах есть свитч. Благодаря ему по окончании заряда отключается напряжение.Когда вы покупаете дешевую отвертку, она идет в комплекте с простым зарядным устройством. Это объясняет, почему такие устройства очень часто выходят из строя. Покупая такую отвертку, потребитель рискует остаться с новым, но нерабочим устройством. Однако зарядное устройство несложно собрать своими руками. Главное, чтобы схема была.

Самодельное устройство может прослужить намного дольше покупного. Чтобы подобрать номинал батареи дрели-шуруповерта, потребуется экспериментально отрегулировать трансформатор и стабилизатор.

Аналоговые устройства с внешним питанием

Сама схема зарядного устройства довольно проста. В комплекте с таким устройством идет блок питания и зарядное устройство. Нет смысла проверять блок питания. Схема у него стандартная. В его состав входят диодный мост, трансформатор, выпрямитель и конденсаторный фильтр. Обычно выходное напряжение составляет 18 В.

Управление осуществляется с помощью небольшой платы, которая имеет размеры спичечный коробок. В таких сборках нет системы радиатора.По этой причине такие устройства быстро выходят из строя. Поэтому пользователей часто интересует, как зарядить аккумуляторную дрель без зарядного устройства.

Решить эту проблему достаточно просто:

Одно из основных условий — наличие источника питания. Если «родной» блок работает исправно, можно создать простую схему управления. При выходе из строя всего комплекта можно использовать блок питания ноутбука. На выходе получается желаемое 18 В. Такой источник может иметь мощности, которой хватит на любой аккумулятор.
Второе условие — возможность собрать электрические цепи. Детали обычно паяют от старой бытовой техники. К тому же большая их часть продается на радиорынке.

Блок управления должен иметь схему как на фото:

На входе установлен стабилитрон 18 В. Схема, которая будет управлять зарядным устройством, работает на транзисторе КТ817. Для обеспечения усиления установлен транзистор КТ818. При этом он снабжен радиатором для отвода тепла.В зависимости от того, какой будет ток заряда, он может рассеивать до 10 Вт. Необходимо, чтобы радиатор имел необходимую площадь — от 30 до 40 кв. См.

Ненадежность китайских аккумуляторов объясняется экономией производителей на спичках. Для установки точного тока заряда у вас должен быть триммер 1 Kom. На выходе установлен резистор 4,7 Ом. Он также должен обеспечивать достаточный отвод тепла. Выходная мощность не превышает 5Вт.

Собранная схема довольно просто помещается в стандартный зарядный кейс.Радиатор снимать не нужно. Главное, чтобы внутри корпуса была достаточная циркуляция воздуха. При этом блок питания от ноутбука по-прежнему используется по прямому назначению.

Важно! Один из главных недостатков аналоговых зарядных устройств — длительный процесс зарядки. В случае с бытовой аккумуляторной дрелью-шуруповертом это не проблема. На простую работу достаточно. Достаточно на ночь перед работой поставить на зарядку. Простого китайского аккумулятора в отвертке обычно хватает от 3 до 5 часов.

Impulse

Профессиональные отвертки предназначены для интенсивного использования. Поэтому простои во время работы недопустимы. Стоит помнить, что каждое серьезное устройство имеет высокую цену. Следовательно, вопрос о цене следует опустить. Кроме того, обычно в комплект входят 2 батарейки.

Импульсный блок питания дополнен «умной» схемой управления. Благодаря этому аккумулятор заряжается до 100% всего за час. Вы можете собрать такое же зарядное устройство аналогового типа своими руками.Однако его габариты будут равны габаритам самой отвертки.

Импульсные устройства хороши тем, что лишены многих недостатков. Они достаточно компактны, имеют большие токи заряда и оснащены продуманной системой защиты. Проблема только в одном — схема таких устройств довольно сложная, что сказывается на стоимости устройства.

Однако даже такой аппарат можно построить своими силами. Экономия выходит примерно в 2 раза.

Стоит рассмотреть вариант с никель-кадмиевыми аккумуляторами, которые оснащены третьим сигнальным контактом. Схема устройства собрана на MAX713. Этот контроллер довольно популярен. Выходное напряжение будет 25 В. Ток будет постоянным. Собрать такой источник питания достаточно просто.

Зарядное устройство оснащено несколькими функциями, которые делают его умным. После проверки уровня напряжения необходимо запустить режим ускоренного разряда.Это предотвратит эффект памяти. В этом случае заряд осуществляется за полтора часа. Главной отличительной особенностью схемы является возможность выбора типа аккумулятора и напряжения заряда.

Когда выйдет фирменное зарядное устройство профессионального устройства, можно существенно сэкономить на ремонте зарядного устройства для шуруповерта. Схема может быть собрана своими руками.

Блок питания для отвертки

Довольно часто владельцы отверток сталкиваются с ситуацией, когда само устройство исправно работает, а аккумулятор неисправен.Есть много способов решить эту проблему. Однако не все будут работать с токсичными деталями.

Для продолжения работы с отверткой необходимо подключить внешний источник питания. Если у вас стандартное китайское устройство с батареями на 14,4 В, можно использовать автомобильный аккумулятор. Однако есть и другой вариант — найти трансформатор с выходным напряжением 15-17 В, чтобы собрать полноценный блок питания.

При этом необходимые запчасти дешевы.В первую очередь вам понадобится термостат и диодный мост. Остальные элементы конструкции выполняют служебные функции — отображают входное и выходное напряжение. Стабилизатор приобретать не нужно. Это связано с нетребовательным электродвигателем шуруповерта.

выводы

Как видите, собрать зарядное устройство аккумуляторной дрели довольно просто. Главное — не решиться сразу выбросить прибор. В случае полного выхода из строя аккумуляторов устройство может быть преобразовано в источник питания.В такой работе тоже есть много тонкостей, с которыми вам стоит ознакомиться.

Чтобы собрать собственное зарядное устройство для шуруповерта, вам потребуется узнать схему такого устройства и характеристики основных деталей. Сам процесс сборки довольно прост. Главное уметь работать с паяльником.

Даже при выходе из строя блока питания профессиональной модели шуруповерта его можно сделать сетевым. Если вы решили отремонтировать устройство самостоятельно, о цене деталей можно не беспокоиться — на радиорынке они стоят копейки.Знание этих особенностей ремонта аккумуляторных отверток поможет вам справиться с работой самостоятельно.

Аккумуляторный шуруповерт — альтернатива обычному шуруповерту как для небольших задач, так и для крупных проектов ремонта дома. Инструмент доступен по цене, прост в использовании и имеет особое преимущество, заключающееся в отсутствии обычного провода от электроинструментов. Зарядное устройство с отверткой используется для периодической подзарядки аккумуляторов.

Преимущества аккумуляторных инструментов

Сегодня существует множество устройств, которые успешно справляются с монтажными работами с использованием крепежа: шуруповерты, дрели, сверлильные станки, многие из них имеют зарядное устройство для шуруповерта.

Небольшие, легкие, мобильные и отдельно стоящие отвертки обладают следующими преимуществами:

Устройство беспроводного питания

Иногда для старых моделей инструмента невозможно приобрести новое зарядное устройство, и вам необходимо отредактировать или изготовить новое зарядное устройство. новый себе. Для никель-кадмиевых и литий-ионных свинцово-кислотных аккумуляторов требуется зарядное устройство с отверткой на 18 В. Основные характеристики этого универсального источника:

Напряжение постоянного тока.
Автоматическое отключение при полной зарядке.
Максимальный ток 5 ампер, аккумуляторы можно заряжать в обычном режиме.
Полностью настраиваемый режим в соответствии с характеристиками аккумулятора.
Низкая себестоимость.
Оптимальная схема подключения. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
Светодиодные индикаторы для контроля состояния отключения и зарядки.
Подходит для гаражей и дома.

Этот многоцелевой прибор представляет собой источник постоянного напряжения 5 А, однако для зарядки более низким током может потребоваться дополнительная цепь постоянного тока между входным источником питания.

Аккумулятор может перегреться во время глубокой зарядки, что необходимо защитить схемой автоматического регулятора температуры или вентиляторным охлаждением. Перечень деталей для ремонта шуруповерта своими руками:

Резисторы.
Конденсаторы.
Simistra.
Стабилитроны.
Редуктор.

Ремонт источников питания

Аккумуляторные батареи действительно не имеют сложных запчастей, так как собираются из простейших зарядных элементов.Для того, чтобы определиться с ремонтом, нужно открыть первоисточник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при проведении ремонта:

Мультиметр.
Отвертка.
Очиститель электрических контактов.
Изолента.

Бывают случаи, когда катушка аккумуляторного шуруповерта неисправна и, следовательно, перегревает устройство. Изоляция легко плавится, батареи выходят из строя, и аккумуляторную отвертку использовать нельзя.Техническую ошибку не всегда можно определить визуальным осмотром, и инструмент необходимо разобрать.

Последовательность операций:

Диагностика состояния электроинструмента

Горячие поверхности аккумуляторной отвертки и аккумуляторов указывают на перегрев инструмента. Перегрев — это процесс, который может происходить двояко. Отвертка с одной стороны имеет внутренний дефект, но с другой стороны, возможно, она используется неправильно. Для этого перед ремонтом необходимо проверить:

Отвертки выпускает большое количество фирм, особенно популярны инструменты Интерскол, Бош, Макита. Обычно они чрезвычайно прочные и надежные, однако отдельные детали могут изнашиваться. Например, когда дрель не работает при нажатии на спусковой крючок. Такая поломка говорит о том, что курок (кнопка) не работает. Замена триггера — довольно несложная операция. Аккумулятор необходимо снять перед началом ремонта, чтобы предотвратить запуск двигателя.Порядок замены регулятора на примере зарядного устройства для шуруповерта Бош:

Другой вид ремонта, шуруповерт Бош например, или другого известного производителя требуется гораздо реже и лучше доверить это в сервисный центр.

Аккумуляторные шуруповерты в наши дни довольно надежны, поэтому найти поломку модели 18В действительно сложно. Литий-ионные аккумуляторы прекрасно проводят время. автономная работа и низкие показатели саморазряда, благодаря чему оснащенные ими инструменты постоянно используются в хозяйстве.

Шуруповерты Weidmuller — Специальные системы управления

Для требовательных, больших объемов или повторяющихся требований к заделке идеальным решением будет отвертка Weidmuller с механическим приводом. Weidmuller предлагает варианты с питанием от 120 В переменного тока и аккумуляторные.

Weidmuller DMS 3 Отвертка с аккумулятором

	Описание	Номер детали
	Отвертка DMS 3 с аккумулятором	40000

	DMS 3, набор 1 (отвертка с аккумулятором, зарядным устройством, битами и пластиковым футляром для переноски)	70000

	DMS 3 набор 2 (такой же, как набор 1, но с 1 дополнительной батареей)	80000

	Запасная батарея	50000
	Только зарядное устройство	60000

Технические характеристики аккумуляторной отвертки DMS 3

Отвертка	Мотор	2.4 В постоянного тока
	Скорость холостого хода	200/400 об / мин
	Макс. крутящий момент	3,0 Нм
	Патрон	1/4 «E 6,3 DIN 3126
	Длина	239 мм
	Масса	400 г

Аккумулятор	Тип	2 Ni-Cd батареи каждая 1.2 В
Аккумулятор	Масса	122 г

Зарядное устройство	Ввод	230 В переменного тока, 50 Гц, 50 мА
	Выход	2.9 В перем. Тока, 1,4 A, 4,1 ВА
	Время зарядки	1 час
	Масса	700 г

Характеристики и преимущества аккумуляторной отвертки Weidmuller DMS 3

Работа одной рукой при любых условиях работы
Переключение вперед и назад
Две скорости: 200 и 400 об / мин
Точная настройка крутящего момента от прибл.От 0,2 до 3 Нм за 6 шагов
Стабильная работа при разряде аккумулятора
Рукоятка легко переключается с стержня на пистолетную форму
Использует биты 1/4 дюйма, удерживаемые с помощью зажимного механизма на шарикоподшипниках (форма E6.3).
Предохранитель предотвращает непреднамеренное срабатывание
Простое переключение с привода аккумулятора на ручной режим до 15 Нм

Динамометрическая электрическая отвертка Weidmuller DMS 2

	Описания	Номер детали
	DMS 2 с приводом 1/4 «, форма E 6.3 DIN 3126 с зажимом для подвешивания и 4 битами для винтов с прямым шлицем (длина: 50 мм). Размеры лезвия 0,5 x 3, 0,6 x 3,5, 0,8 x 4 и 1,0 x 5,5	664600000

	BAL 2 (балансир для подвешивания DMS 2)	181800000

Технические характеристики динамометрической электрической отвертки Weidmuller DMS 2

Номинальное напряжение	230 В
Частота	60 Гц
Номинальная мощность	45 Вт
Потребление тока	0,2 А
об / мин шпинделя поисковой шестерни	350 мин-1
в рабочем режиме	700 мин-1

Моменты затяжки
Уровень 1 (M 2.5)	0,5 ± 0,1 Нм
Уровень 2 (М 3)	0,7 ± 0,15 Нм
Уровень 3 (M 3.5)	1,2 ± 0,2 Нм
Уровень 4 (M4)	1.7 ± 0,25 Нм

Вес, вкл. кабель питания	0,990 кг
Масса	0,820 кг
Уровень шума согласно DIN 45634	58 дБ (A)

Разное
Класс защиты II согласно DIN 57 740, DIN / VDE 0740 T.1 и T.2, EMC согласно директиве ЕС 89/336 / EWG, CE Mark

Характеристики и преимущества динамометрической электрической отвертки Weidmuller DMS 2

Четырехступенчатая регулировка крутящего момента для стандартных винтов от M2,5 до M4
Выбираемое отключение электроэнергии при достижении предварительно выбранного крутящего момента
Высокая точность повторения
Запуск на пониженной передаче и переключение на рабочие обороты регулируются давлением на головку винта
Переключение вперед и назад
Работа без усталости благодаря эргономичному дизайну и небольшому весу
Идеальная конструкция для работы одной рукой в любых рабочих условиях и на разных рабочих местах
Низкий уровень шума
Низкое потребление энергии

Сменные / сменные насадки для отверток

Габаритные размеры

Weidmuller Сменные насадки для отверток — бит E6.3 S (шлицы, плоская головка)

Биты шлицевые DIN 5264, привод 1/4 «E6.3 DIN 3126

Описание	Размеры (см. Чертеж выше)			Номер детали
Описание	A	Б	К	Номер детали
БИТ E6,3 0,4×2,5×70	0.4	2	70		50000
БИТ E6,3 0,5×3,0x50	0,5	3	50	10000
БИТ E6,3 0,5×3,0x70	0.5	3	70	00000
БИТ E6.3 0.5X3.0X110	0,05	3	110	00000
БИТ E6,3 0,6×3,5×50	0.6	3	50	20000
БИТ E6,3 0,6×3,5×70	0,6	3	70	20000
БИТ E6.3 0,6X3,5X110	0,6	3	110	10000
БИТ E6,3 0,8×4,0x50	0.8	4	50	10000
БИТ E6,3 0,8×4,0x70	0,8	4	70	30000
БИТ E6.3 0,8X4,0X110	0,8	4	110	20000
БИТ E6.3 0,8X4,5X110	0.8	4	110	30000
БИТ E6,3 1,0×5,5×50	1	5.5	50	40000
БИТ E6,3 1,0×5,5×70	1	5,5	70	40000
БИТ E6.3 1,0X5,5X110	1	5	110	40000
БИТ E6,3 1,2×6,5×70	1.2	6.5	70		40000
БИТ E6.3 1.2X6.5X110	1,2	6	110	50000

Weidmuller Сменные насадки для отверток — бит E6.3 PH (Phillips / Крестовина с углублением)

Крестовины с крестообразным шлицем PH / DIN 6260. Привод 1/4 «E6.3 DIN 3126

Описание

Размер / AF

Размер C

Номер детали

БИТ E6,3 Ph2x70

80000

БИТ E6,3 Ph3x70

Weidmuller Сменные насадки для отверток — бит E6.3 PZ (крестовина / PoziDrive)

Крестовины с крестообразным шлицем, тип Pozidrive PZ / DIN 5262. Привод 1/4 «E6.3 DIN 3126

Описание	Размер / AF	Размер C	Номер детали
БИТ E6,3 PZ1x70	1	70	00000
БИТ E6,3 PZ2x70	2	70	10000

Сменная насадка для отвертки Weidmuller — E6.
Рубрика: Рубрика:Разное
Навигация по записям
« Как настроить спутниковый тюнер самостоятельно: Как настроить спутниковые каналы вручную?
Телекарта настройка ресивера: пошаговая инструкция, особенности и рекомендации »
Читайте также
Что делать, если грудничок не спит днем: советы по налаживанию режима сна
Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков
Методика «Цветоник» М. Лазарева для музыкального развития детей
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти:
Рубрики
Антенна
Настройка
Подключение
Радиолюбителям
Ремонт
Ресивер
Своими руками
Усилитель
Установка
Разное

© 2019 Мир антенн. Все права защищены.
Карта сайта
