Дверной звонок установлен практически во всех квартирах и загородных домах. Его эксплуатация проста и необходима для комфортной жизни. Но когда требуется установить это приспособление или произвести замену, могут возникнуть вопросы по выбору и подключению изделия.

Назначение и особенности работы

Электрический звонок предназначен для активизации сигнала, свидетельствующего о приходе гостя или посетителя, от двери в помещение квартиры или частного дома. Основным составным компонентом устройства является электромагнит. Его роль – подача сигнала.

Принцип работы электрозвонка определяется соседствующим расположением магнита и якоря. Последний элемент состоит из жесткой пластины электрического типа и молоточка. Также вместе якорем установлен подвижный латунный контакт.

Если подача электричества не производится на плоскость магнита, то контакт находится в прижатом положении к винтовой зоне, присоединенной к первой клемме.

Вторая подключена к катушке магнита, а вторая зона – с якорем.

Изменение состояния цепи возможно, благодаря функции самовыключения, обеспечиваемой магнитом. Когда кнопка нажимается, то происходит замыкание цепи, якорь движется по направлению к полюсу магнита. Молоточек начинает бить и звоночную чашку.

Латунный контакт отодвигается от участка по типу «винт», что приводит к размыканию сети. Ток перестает течь по катушке, и контакт магнита с якорем не имеет места. Пружиной производится сдвиг якоря от магнита с прижатием контакта к винту. Удары молоточка происходят при замыкающем цепь положении кнопки.

Разновидности устройств

Дверные звонки состоят из двух компонентов – кнопки и блока, располагающегося внутри помещения. В последнем находится звонок электромеханического типа или плата с динамиком. В зависимости от способа связи составных элементов различают такие виды электрозвонков – проводные и беспроводные.

Проводные модели отличаются наличием связи между кнопкой и внутренней коробкой, обеспечиваемой проводами. Устройство подключается к сети с напряжением 220 В, хотя существуют модификации ориентированные на напряжение 12 В.

Беспроводные звонки работают за счет наличия радиосигнала. Они могут быть аналоговыми и цифровыми. Модели, использующие аналоговый радиосигнал более доступны по цене, но сам сигнал часто искажается, возникают помехи и ложные вызовы.

Цифровой вариант более дорогой, но при этом сигнал отличается стабильностью и минимальными деформациями. Поскольку разные фирмы ориентируются на собственную частоту, то искажений и ложных реакций не происходит.

Если вас интересует, какой электрозвонок лучше выбрать, то помните, что, например, беспроводной вариант отличается простотой монтажа, но для больших расстояний между кнопкой и принимающим блоком требуется более сильный сигнал.

По типу подключения такие модели могут иметь следующее исполнение:

• и блок, и кнопка питаются от батарейки;
• кнопка питается от аккумулятора, а внутренний блок – от электросети.

Помните, что у дешевых беспроводных моделей сигнал недостаточно стабилен, поэтому могут возникать проблемы в эксплуатации. Но зато устанавливать изделия с радиосигналом намного проще. А вот проводные модели требуют усилий по подключению, но работают более стабильно, хотя и зависят от электросети.

Также звонки могут быть квартирными и уличными. Для второго типа конструкции предполагается наличие герметичных кнопок с элементами защиты от пыли. Ставить их целесообразно под навес.

Особенности монтажа

В процессе выбора устройства надо определиться с технологией, как подключить электрозвонок своими руками. Но в зависимости от типа устройства существуют некоторые особенности.

Подключение проводной конструкции

Кнопка ставится на небольшом расстоянии от двери – достаточно 100-150 мм. Высоту можно подобрать индивидуально – стандартно 1400-1600 мм или немного ниже. Внутренний блок размещается вблизи дверного проема, но целесообразно его подвешивание для более компактного расположения.

Для подключения необходимо проделать отверстие в дверной коробке или непосредственно в стене. Через него будут прокладываться провода от кнопки к внутреннему блоку.

Подключение может производиться, например, при помощи двужильного кабеля с сечением 0,5-0,7 мм2. Материал жил необходимо подбирать в соответствии с параметрами остальной проводки – медный или алюминиевый.

На кнопку следует завести провод фазного типа. На фото электрозвонка можно увидеть особенности такого подключения. Со второй клеммы его направляют к соответствующему проводку внутренней коробки. На второй провод подключается ноль от распредкоробки.

При наличии клеммы для заземления и проводника соответствующего цвета, они соединяются. Если клемма отсутствует, а вы выбрали провод с таким проводником, то его надо заизолировать.

Монтаж беспроводных аналогов

Схема подключения электрозвонка данного типа еще проще. Особенно если оба элемента запитаны от батарейки. Для этого достаточно закрепить кнопку и внутренний блок на стене при помощи саморезов или двустороннего скотча.

Когда внутренний блок питается от сети, то возможны два варианта:

• при наличии вилки ее надо просто включить в розетку;
• если вилки нет, то провода от блока соединяются с проводками распаечной коробки.

Как видим, электрозвонок имеет простую конструкцию и не требует особых усилий при подключении. Необходимо заранее определиться с предпочтительным типом устройства и качественно его установить.

Современный электрический звонок состоит из самого корпуса, устанавливаемого внутри дома или квартиры и кнопки, монтируемой возле входных дверей.

Установить, подключить или заменить электрический домашний звонок и его кнопку очень просто самостоятельно, не вызывая мастера. Только обязательно перед началом работ отключите автомат или пробки, с которых запитан звонок. И обязательно проверьте отсутствие фазы на всех проводах при помощи индикаторной отвертки по этой инструкции.

Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:

1. Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
2. Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.

Из практических соображений, для квартиры лучше использовать проводной звонок- установили и забыли. Но для частного дома, когда кнопка устанавливается на удалении возле калитки или ворот лучше использовать звонок с радио кнопкой.

Нередко и в квартирах лучше использовать беспроводной вариант, например, если перебит или обломался кабель на кнопку или ее надо установить возле общих дверей на замке перед входом на лестничную площадку.

Как правильно подключить звонок

Все современные звонки, как правило оборудованы световым индикатором работы и отдельной кнопкой включения на корпусе. Обязательно ее включите после окончания работ по установке и подключению.

Варианты подключения электрического звонка:

• Проводной звонок и кнопка- самый распространенный вариант. С электропроводки подключается ноль на прямую на сам звонок, а фаза— через кнопку, при нажатии которой замыкается цепь и срабатывает сигнал или играет мелодия. Практически это делается следующим образом, в распределительную коробку электропроводки заводятся и соединяются два 2-ух жильных кабеля. Один кабель идет на кнопку- одна его жила подключается от фазной скрутки в коробке, а вторая подключается к жиле второго кабеля, идущего на звонок. Оставшийся провод на звонок подключается к нулевой скрутке в коробке.
• Подключение проводного звонка с двумя кнопками. При необходимости Вы можете подключить 2 или больше кнопок на один звонок. Все они подключаются параллельно друг другу. Практически- это делается добавлением в коробке в скрутки подключения одной кнопки, аналогично второй.
• Подключение беспроводного звонка на батарейках. Необходимо разобрать корпус или открыть крышку батарейного отсека и вставить с соблюдением полярности батарейки. Вот и все осталось щелкнуть выключатель. Очень быстро и не надо прокладывать и подключать провода.
• Подключение беспроводного звонка от электросети. Подключаем напрямую без разрывов фазу и ноль с распределительной коробки на контакты звонка под 220 Вольт. Есть варианты с вилкой- достаточно просто вставить такой прибор в электрическую розетку.
• Подключение проводного звонка с 4 контактами. Редко встречающийся вариант. Одна пара предназначена для подключения электропитания, а вторая- для двух проводов от кнопки. Не рекомендую покупать такие модели.

Как подключить кнопку звонка

• Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
• В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Я рекомендую для дома или квартиры, если есть провода на звонок и кнопку, устанавливать проводные варианты. Если нет или обломаны, тогда беспроводные.

Владельцы квартир иногда встречаются с необходимостью ремонта дверного звонка или установки его новой модели. Для этого им необходимо четко знать электрическую схему его подключения и принцип работы.

Звонки, которыми гость предупреждает хозяина о своем прибытии делят на:

Типы проводных звонков

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней.

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам.

Внешний вид такого дверного звонка сорокалетней давности показан на картинке.

Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети. С задней стороны корпуса расположены:

опломбированный винт крепления крышки;

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности.

Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

Типовая схема подключения дверного звонка

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается.

Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму.

Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

защитного автомата после электросчетчика;

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок.

Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется я штробить стены.

Иногда около места установки звонка монтируется розетка, в которую заводится общий ноль и конец фазного провода, выходящий из кнопки. Она не предназначена для других целей, поскольку фазный проводник постоянно разорван контактами кнопки.

Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности.

В зависимости от потребностей жильцов квартиры типовая схема может меняться.

Подключение электрического звонка от двух кнопок

Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.

В этом случае к предыдущей схеме добавляется кабель, соединяющий своими двумя жилами контакты кнопок параллельным подключением.

При нажатии на любую кнопку фаза поступает на звонок, и он звенит.

Подключение двух электрических звонков от своих кнопок

Эта ситуация может возникнуть, когда появляется необходимость вызова различных людей, проживающих в соседних комнатах одной квартиры, например, сдаваемой внаем.

Особенность этой схемы в том, что:

• к блоку кнопок от распределительной коробки прокладывается трехжильный кабель;
• электрический звонок №2 подключается своим отдельным кабелем.

Здесь приходящая из распределительной коробки фаза соединяется с контактами обеих кнопок перемычкой, а отходящие провода направляются на свои звонки. После сборки схемы и опробования в работе кнопки подписывают, указывая их назначение.

Современное безопасное подключение дверного звонка

Все рассмотренные три схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.

Вариант первой схемы подключения по этому принципу показан на картинке.

В других схемах РЕ-проводник таким же способом соединяет все корпуса с контуром заземления.

Особенности применения проводных звонков

На приведенных примерах показано прямое подключение оборудования к цепям бытового напряжения 220 вольт. Однако, в целях безопасности эта величина может снижаться. Даже включение в схему электропроводки трансформатора хотя бы на 60 вольт резко уменьшает вероятность попадания человека под действие тока.

Такие схемы применяют не только в бытовых устройствах, но в промышленных производствах с опасным оборудованием.

Такие конструкции работают по принципу радиопередатчика и приемника. Для передачи/приема сигнала на кнопке-передатчике и звонке-приемнике установлены элементы питания — батарейки.

В некоторых устройствах приемник работает без батареек. Его оборудуют вилкой, вставляемой в розетку и встроенным блоком питания. Подобные модели при отключениях напряжения сети не работают, но такие случаи происходят редко.

При нажатии кнопки передатчик излучает радиосигнал, а приемник его принимает и запускает алгоритм звучания мелодии на установленное пользователем время.

Беспроводные звонки при монтаже не нуждаются в выполнении трудоемкой работы по прокладке кабелей. Их подключение состоит в закреплении на стене крепежными элементами или даже простой клейкой лентой. Это является их основным преимуществом.

Недостаток подобных моделей: необходимость периодической замены элементов питания, которые в процессе эксплуатации постепенно разряжаются.

Как подключить дверной звонок 4 провода визит

Как правильно выполнить установку электрических звонков разных типов?

Вы конечно-же знаете, что в продаже имеются электрические звонки как проводные так и беспроводные. Беспроводной комплект электрозвонка состоит из передатчика (кнопки) и приемника (электрозвонка). То-есть, нажатием на кнопку посылается сигнал на приемник электрозвонка и при этом, срабатывает звуковой сигнал. При приобретении электрозвонка (беспроводного, проводного) выбор остается за нами. Какой именно приобретать электрозвонок — я Вам такой совет давать не буду, но следует знать, что кнопка беспроводного замка может подвергаться неблагоприятным погодным условиям. В этой теме мы рассмотрим схему подключения электрозвонка к переменному напряжению 220В.

Звонок дверной электрический проводной

Современные дверные звонки подразделяются на 3 типа, самый простой электромеханический который может служить долгие годы, электронный звонок и самый продвинутый беспроводной.

2 вида:

Это то, что касается электрических звонков, которые для своей работы используют провода, идущие от кнопки вызова к звонку. Причем электрический звонок может использовать автономный источник питания, например, аккумуляторы или обычные батарейки. А также чаще всего такой проводной звонок запитан от общей проводки в доме или квартире. Если звонка проводного пока еще нет, его можно подключить, вызвав электрика.

Установка

Начиная с этого момента все дальнейшие действия строго регламентируются прилагаемой к модели звонка инструкцией завода-изготовителя. Варианты по упрощению, удешевлению, ускорению установки, противоречащие изложенным в инструкции рекомендациям, категорически запрещены, во избежание электротравм, короткого замыкания, порчи электроприборов и возникновения пожара. Применяя полученные знания на практике Вы легко и уверенно справитесь с установкой дверного звонка любого типа, да еще и поможете друзьям и знакомым практическим советом.
Размещено: 07.08.2011 в 13:20 Зарегистрируйтесь или войдите на сайт, чтобы комментировать Добавить заказ на ремонт Выбрать строителя

Кнопка звонка

Кнопка звонка является важным элементом всей системы, так как без нее невозможно работа всей схемы. При нажатии на кнопку внутри ее корпуса происходит замыкание контактов, благодаря чему происходит подача тока на блок звонка и происходит непосредственно сам звонок. Рекомендуется производить установку кнопки звонка для комфортного ее нажатия на высоте 1, 5 м, от поверхности.

Для установки кнопки на стене сначала сверлятся два отверстия, в них вставляются дюбеля.

Подготовленный провод из просверленного отверстия подключается к кнопке звонка, после этого корпус кнопки с помощью саморезов прикручивается на место. После останется только защелкнуть декоративную крышку.

Важно учесть:

В некоторых случаях если дальность от калитки до дома небольшая, то можно воспользоваться беспроводным звонком, в принципе это же самое касается и квартиры. В этом случае не нужно делать проводку, но кнопка звонка устанавливается также точно, как и проводного.

Крепление основного блока

При изучении инструкции, как установить звонок в квартире, надо уделить внимание грамотной установке основного блока. Он прикрепляется к стене, для чего рекомендуется пользоваться дюбелями.

После фиксации он разбирается по инструкции, а далее подключается к кабелю, причем выполняется это в разрыв нулевого провода. Нельзя путать его с фазовым кабелем, так как это может привести к поломке устройства.

Соединение осуществляется на зажимных колодках, чтобы предотвратить замыкание.

Схема подключения звонка на 220В на дверь

Если квартира или дом не имеют еще электрического звонка, то его вполне по силам поставить домашнему мастеру. Сначала, конечно же, стоит приобрести сам дверной звонок, кнопку и провода, длина проводов определяется расположением блока звонка и его удалением от кнопки вызова.

После этого можно приступать к установке:

Провода, идущие от звонка к кнопке и к щитку, можно пустить по кабель-каналам для упрощения монтажа, а лучше всего прошторбить штукатурку, проложить провода в получившихся каналах и после снова закрыть их слоем штукатурки.

Беспроводные звонки в квартиру

Чтобы не протягивать провода из подъезда и электрощита в квартиру и соединять их по определенной схеме, можно воспользоваться современными технологиями. К таким технологиям относятся беспроводные звонки, использующие для своей работы радиоканал.

Такие звонки состоят из двух основных частей – это небольшой корпус кнопки вызова с установленным внутри элементом питания и платой.

Вторая часть – это непосредственно сам звонок, который внутри состоит также из платы и элементов питания. Некоторые звонки снабжены небольшой памятью, что позволяет записать несколько мелодий, а самые продвинутые модели имеют даже возможность управления со смартфона.

При выборе таких звонков стоит учитывать несколько нюансов:

Питание от сети может быть только кнопки или только звонка, но если установка кнопки выполняется на улице, то лучше всего ее запитать от сети.

Принцип функционирования

Разобравшись в этом, несложно понять, как подключить звонок. Он состоит из магнитной системы с контактной группой. При подаче напряжения нажатием кнопки (цепь замыкается) якорь притягивается к сердечнику. Находящийся на конце подвижного контакта молоточек, периодически ударяя по металлической чашечке, инициирует появление звуковых волн.

Следовательно, подключение звонка всегда производится так, чтобы по обмотке его магнитной системы при замкнутых контактах кнопки протекал ток.

Существует правило, которое касается присоединению к эл/цепям любых технических устройств. Элемент управления схемы (в данном случае, кнопка дверного или иного звонка) всегда включается только в фазу или плюсовой провод источника питания. Это необходимо для того, чтобы в исходном положении (по умолчанию) «изделие» было обесточено. Это один из пунктов эл/безопасности.

Получается, ничего особенного. Любая схема подключения дверного звонка (а разработать ее несложно и самостоятельно) основана на этом принципе. И независимо от того, какое приобретено сигнальное устройство, как проложены провода, ничего не меняется. Если же речь идет о беспроводной модификации, и того проще. Здесь не придется думать, как произвести подключение. Главное – при установке элементов питания не перепутать их полюса («+» и «–»).

Как подключить звонок в квартире

В некоторых случаях требуется выполнить подключение двух звонков и столько же кнопок, это может быть актуальным при сдаче нескольких комнат в одном помещении или же в коммунальной квартире.

В этом случае:

Все работы по подключению звонка к электричеству следует выполнять при обесточенной проводке, все элементы звонка, такие как сам звонок и кнопка должны быть надежно закреплены, а провода должны быть заизолированы.

Виды существующих видеозвонков

Современный рынок предлагает большое количество моделей как отечественных, так и иностранных производителей. Различия в них заключаются в технических характеристиках и стоимости. Можно купить видеозвонок в недорогом бюджетном решении, в конструкции которого используется черно-белая видеокамера и монитор соответствующего типа. Сопряжение между этими элементами осуществляется специальным кабелем.

Основные типы видеозвонков:

Более современные видеоглазки используют Wi-Fi и GSM для передачи данных

Источник

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Среди электромонтажных работ есть такие, которые не требуют вызова специалиста. Зная принципы построения электрических цепей, можно самостоятельно заменить электрический звонок. Согласитесь, это прекрасная возможность обрести новые навыки и сэкономить.

Но даже при выполнении самых простых работ с электроустановками и проводами необходимо знать как основы, так и мелкие, но важные нюансы монтажа: выбор схемы и места установки, способы соединения проводов в распаечной коробке, устройство электрощиты.

Мы поможем вам более детально разобраться в этапах монтажа и расскажем подробно, как выполняется установка звонка в квартиру. А для начала разберем виды устройств и несколько популярных схем.

Конструкция и виды электрозвонков

По принципу действия и особенностям конструкции электрические модели можно разделить на 2 большие категории: электромеханические и электронные. Их объединяет принцип работы – звук раздается при нажатии на кнопку. В этот момент замыкаются контакты и подается напряжение.

Звук в электромеханических звонках раздается за счет работы электромагнитной катушки и взаимодействия ударного механизма с электрической пластиной. Регулировки у таких моделей нет, а качество и громкость звука зависят от материала и размеров пластины, молоточка и чаши.

Электронные изделия отличаются внутренней начинкой. Вместо взаимодействующих металлических деталей внутри коробки расположены электроника и громкоговоритель. Преимущество в том, что можно настроить громкость звука, а у некоторых моделей – выбрать мелодию.

Электронные модели, в свою очередь, делят на 2 группы:

Еще есть видеозвонки с камерой, но об их конструкции, способе установки и принципе действия нужно говорить отдельно. Мы же остановимся на актуальных электронных моделях, которые в большом количестве присутствуют на отечественном рынке.

Обзор схем подключения

От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

#1 – Схема подключения старой модели

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.

Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.

Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.

Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.

Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

#2 – Один или два звонка на 2 кнопки

В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.

Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.

#3 – Схемы подключения современных моделей

Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.

Если кнопка металлическая, ей также требуется заземление.

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.

Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.

В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.

К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.

Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.

Пошаговая инструкция по монтажу звонка

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

Комплект инструментов и материалов для установки звонка:

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Выводы и полезное видео по теме

Подробный инструктаж от российского производителя кабельной продукции:

Вариант самостоятельной установки:

С появлением домофонов и мобильных телефонов необходимость в обязательной установке дверного звонка отпала. Но он все еще остается полезным устройством, заметно облегчающим жизнь – если, например, в вашем подъезде не установлен домофон.

Самостоятельный монтаж прост и является неплохой тренировкой для дальнейших, более серьезных практик в области электрообеспечения собственного жилья. Но, работая с электричеством, не забывайте про безопасность – собственную и окружающих.

Если вам знакома установка звонка в квартире или доме – приглашаем поделиться личным опытом. Возможно, вы столкнулись с трудностями при монтаже, давайте их обсудим вместе с нашими читателями. Переходите в комментарии, задавайте вопросы нашим экспертам и другим посетителям сайта.

Источник

Электрический звонок: схема, устройство и подключение

Использование электрического звонка позволяет решить ряд проблем, связанных с подачей звукового сигнала в помещение. Именно данный тип звонка отличается разнообразием мелодий и звуков, приятных для восприятия человеку. Об особенностях устройства и подключения электрических звонков рассмотрим далее.

Оглавление:

1. Устройство электрического звонка и его назначение
2. Работа электрического звонка и его виды
3. Рекомендации по выбору электрического звонка
4. Электрический звонок: схема и подключение проводного звонка
5. Советы по подключению разного рода электрических звонков

Устройство электрического звонка и его назначение

Для того, чтобы понять устройство электрического звонка, следует прежде всего ознакомиться с основными его составляющими. Электрический звонок состоит из:

• электрического магнита;
• молоточка;
• якоря;
• непосредственного звонка или чашки;
• контактов;
• пружины;
• кнопки;
• батареи или элемента, отвечающего за подачу электричества.

Главным элементом, который входит в состав электрического звонка и осуществляет его работу, выступает электрический магнит. Именно благодаря ему осуществляется подача сигнала.

Принцип действия электрического звонка основывается на близ лежащем расположении электромагнита и якоря, в состав которого входит электрическая жесткая пластина и молоток. Около якоря располагается контакт, подвижного типа, выполненный из латуни. При отсутствии электричества на поверхности электрического магнита, контакт прижимается к винтовому участку, который соединяется с одной клеммой. Вторая же клемма соединена с поверхностью на катушке электрического магнита, а второй ее участок соединен с якорем.

Таким образом, при нажатии на кнопку, происходит замыкание цепи, в катушке устанавливается устройство якоря, и он притягивается к полюсу с помощью электрического магнита. Далее происходит процесс ударения молоточка о поверхность звоночной чашки, контакт подвижного типа, выполненный из латуни, размыкает цепь отходя от винтового участка. Подача тока через катушку электрического магнита прекращается, и электромагнит больше не способен притянуть якорь. Пружина помогает якорю сдвинуться от полюса электрического магнита, а контакт из латуни снова прижимается к поверхности винта, замыкая при этом цепь. Ток снова проходит через поверхность катушки, молоток подает сигнал и процедура снова повторяется до того момента, пока не перестанут нажимать на кнопку. Таким образом, в то время, когда кнопка, отвечающая за прерыватель тока является замкнутой, происходит постоянное колебание якоря и ударение молоточка по участку чашки, а соответственно воспроизведение сигнала.

Главной функцией электрического магнита выступает самовыключение устройства, именно благодаря его наличию происходит замыкание и размыкание электрической цепи.

Работа электрического звонка и его виды

Стандартный электрический звонок имеет вид кнопки, которая соединяет или размыкает зуммерную цепь. Для расположения наружного блока используют место около двери, а внутренний блок размещается в помещении. Провод помогает соединить эти две части в одну целостную конструкцию. Чтобы проложить коммуникации, требуется просверлить отверстие в стене. Этот процесс не отличается удобством.

Звонок электрический 220 требует наличия питания, то есть проведения шины, которая будет снабжать электричеством блок, расположенный внутри помещения. Данный вид электрического звонка отличается наличием простой схемы установки, состоящей из нажатия кнопки и мгновенной передачи сигнала. Кроме этого, он не нуждается в частом техническом обслуживании. Устанавливаемое оборудование отличается высоким сроком эксплуатации и способно работать на протяжении одного или двух десятилетий без замены деталей. Несмотря на большое количество преимуществ, звонки электрические проводные становятся менее популярными, так как на смену им пришли более усовершенствованные звонки электрические дверные беспроводного типа.

Огромным преимуществом данного типа звонков выступает отсутствие работ по осуществлению коммуникационной связи двух его частей. Монтажные работы не требуют никаких навыков, достаточно установить одну его часть в месте непосредственного прихода гостей, а другую — возле двери. Фиксация внешнего блока осуществляется с помощью двухстороннего самоклеящегося скотча. Установка внутреннего блока осуществляется в любом удобном месте квартиры или дома. Данный звонок способен работать в различных режимах, таких как:

• беззвучный;
• прерывистый;
• продолжительный.

Звонок электрический с кнопкой позволяет выбирать самые разнообразные мелодии в виде звука колокола, пения птиц, сверчков, шума воды и т.д. Именно из-за этого, данные изделия пользуются большим спросом и высокой популярностью.

Возможно полное отключение зуммера, выбор нужного типа мелодии и питающих элементов. Современные беспроводные звонки работают как на пальчиковых, так и на мизинчиковых батарейках.

Еще более усовершенствованным типом электрического звонка является звонок с комбинацией видеоглазка. Его конструкция состоит из мощной камеры и жидкокристаллического экрана, подающего изображение отличного качества. Именно он позволяет рассмотреть человека пришедшего в гости. Кроме этого, данный прибор имеет дополнительные функции:

1. Большинство изделий обладает наличием индивидуального видеоглазка и беспроводного электрического звонка. Данная комбинация позволяет заменить приобретение двух приборов только одним. Передачу изображения с видеоглазка осуществляет золотистый шлейф, он достаточно короткий, поэтому эти два прибора должны находиться в максимальной близости друг с другом. Кроме того, существует возможность отключения зуммера, его программирования и выбора типа сигнала.

2. Некоторые модели оснащены видеоглазком, позволяющим проводить видеонаблюдение. Кроме этого, он регистрирует изображения и записывает видео. С помощью встроенных датчиков движения ведется запись.

3. Для подпитки видеоглазка используются его собственные источники в виде батарей, встроенных аккумуляторов, которые работают из-за подзарядки. Учтите, что в таком случае, потребуется наличие розетки, находящейся вблизи двери, так как зарядка производится непосредственно на месте, в котором установлен аппарат.

4. Для проведения монтажных работ потребуется наличие небольшого количества времени. Для этого снимается обычный дверной глазок, а на его место устанавливается индивидуальный. Видеокамерный шлейф протягивается через глазок и устанавливается возле двери. Быстрота выполнения данной операции является еще одним преимуществом данного рода устройств. Программы позволяют автоматически задавать время, в которое начнется регистрация.

Кроме этого, электрические звонки разделяют в соотношении с их мощностью, стандартные устройства способны работать от напряжения в 220 Вольт, некоторые модели имеют мощность от 4,5 до 60 В. Для их работоспособности потребуется покупка батарей или понижающих трансформаторов.

Рекомендации по выбору электрического звонка

Предлагаем ознакомиться с простыми советами, которые помогут подобрать правильный электрический звонок для вашего дома:

1. Чтобы электрический звонок купить, достаточно обратиться в специализированный магазин, где опытные консультанты предоставят расширенную информацию о любом, интересующем вас устройстве.

2. Первым делом, определите тип электрического звонка, который вам потребуется. Выбирать следует из проводных, беспроводных и видеокамерных. При процедуре выбора влияет на звонок электрический цена, внешний вид, тип подключения и сложность в проведении монтажных работ.

3. Определите мелодию звонка, она бывает классической — стандартной или в виде звонка-мелодии.

4. При установке звонка в большом доме, продумайте возможность покупки громкого устройства, чтобы его звук был слышен даже в самых отдаленных уголках дома.

5. Высокой популярностью отличается использование звонков-гонгов, издающих звуки с использованием трубы. Они отличаются превосходным дизайном и респектабельным внешним видом. Некоторые варианты данных звонков имеют даже встроенные часы.

6. Отличным решением для установки в загородном доме, на даче или в коттедже является приобретение беспроводных электрических звонков. Одну их часть прикрепляют на калитке, а вторую у входной двери или непосредственно в доме. Проводные звонки, в таком случае, неудобны в монтаже и дороги в прокладывании кабеля.

Электрический звонок: схема и подключение проводного звонка

Для самостоятельного осуществления монтажа проводного электрического звонка потребуется наличие:

• электродрели или перфоратора;
• индикаторной отвертки;
• плоскогубцев;
• отвертки с наличием тонкого жала;
• кусачек.

Кроме этого необходимо иметь:

• непосредственно дверной звонок;
• кнопку для его включения;
• два двухжильных кабеля.

Чтобы осуществить установку подготовьте кабель, состоящих из двух жил с сечением от 0,5 до 0,7 миллиметров квадратных. Так как звонок имеет незначительную мощность, использование более толстых кабелей является нецелесообразным.

Кроме этого учтите, что материал, из которого изготовлены жилы бывают алюминиевыми или медными. Выбирайте материал, который имеет такие же жилы, как и вся проводка дома.

Схема устройства электрического звонка состоит в замыкании контактов, которое происходит после нажатия кнопки. Для получения определенного сигнала, необходимо возникновение ноля и фазы разомкнутого типа. В схему электрического звонка входит также двухжильный кабель, состоящий из двух участков, прокладываемый от коробки распределителя к месту проведения монтажных работ.

Предлагаем ознакомиться с инструкцией по установке звонка с наличием низкого напряжения:

1. Прежде всего следует выключить питание электросети — это делается для безопасности того человека, который проводит монтажные работы.

2. От коробки распределителя проложите кабель до звонка и его кнопки. Для этого, в коробке распределительного типа, с использованием светового индикатора находят провода, осуществляющие подачу электричества, определяют провод фазный и нолевой.

2. Далее провода соединяются в соотношении с предыдущими показателями.

3. В дверном проеме или в стене, просверлите отверстие, помогающее вывести провод для подключения к кнопке.

4. С помощью клемм соедините провод и кнопку, и закрепите ее возле двери, на стене.

5. К второму концу провода подсоедините две клеммы, которые располагаются на поверхности батарей. При нахождении батареи непосредственно внутри корпуса, необходимо проложить кабель от коробки к кнопке и соединить их вместе. Далее разделите кабель на две жилы, и каждую из них подключите на определенную клемму.

6. При наличии в корпусе трансформатора понижающего напряжение, подключайте его к коробке-распределителю, и к клеммам, которые соответствуют определенному типу напряжения.

7. После выполнения всех вышеперечисленных пунктов, проверьте работоспособность всей системы.

Советы по подключению разного рода электрических звонков

Все электрические звонки имеют сетевой индикатор работы и отдельную кнопку их включения. Именно данные элементы и требуют подключения. Предлагаем рассмотреть варианты подключения разнообразных электрических звонков:

1. Подключение проводного звонка с кнопкой является самым простым и распространенным вариантом. От электросети происходит подключение нулевой фазы, непосредственно к звонку, а фаза — через работу кнопки воздействует на замыкание цепи и срабатывание сигнала. То есть, в коробку распределитель от электрической сети заводят кабель, который разделяют на две жилы, одна жила идет к кнопке, а вторая — к кабелю, идущему к звонку. Оставшийся кабель подключают к нулевому участку скрутки, находящемуся внутри коробки.

2. При возникновении необходимости в подключении двух или более кнопок звонка, достаточно провести параллельное их соединение, с помощью добавления скрутки для подключения.

3. Для монтажа беспроводных звонков с батарейками разберите его корпус или откройте крышку участка на котором находятся батарейки, установите его и проверьте на работоспособность. Зафиксируйте звонок в удобном для вас месте.

4. Для того, чтобы подключить беспроводной звонок, который работает от электричества, произведите прямое подключение не разрывая ноля и фазы. Некоторые модели звонков подразумевают их установку непосредственно в электрическую розетку.

5. Для того, чтобы подключить проводной звонок, имеющий четыре контакта, одну пару подключите к электросети, а вторую к кнопке. Данные типы звонков встречаются очень редко и отличаются неудобством использования и монтажа.

6. Чтобы осуществить непосредственное подключение кнопки, разберите ее и зафиксируйте на стене с помощью саморезов или дюбель-гвоздей. Далее произведите зачистку проводов и их подключение к двум контактам. Выбирайте произвольный порядок подсоединения.

7. Если кнопка беспроводная, то достаточно приобрести батарейки и установить их. Ее фиксация осуществляется с помощью двухстороннего скотча.



Как подключить звонок в квартире или частном доме

Как правило, ни одна квартира или частный дом не обходится без дверного звонка, который сообщает владельцам жилья о приходе гостей. Ранее вместо электрических звонков использовались специальные ручки-«стучалки» или же колокольчики, подвешенные внутри жилья на шнурке, конец которого выводился наружу. Кстати говоря, такое устройство и сейчас вполне функционально для входа в дом, не окруженного высокой изгородью. И некоторые приверженцы ретро-стиля с успехов применяют этот вариант. Однако в наше время, когда частная территория чаще всего защищена и огорожена, звонки обычно устанавливаются на калитке забора, поэтому колокольчики и «стучалки» безвозвратно уходят в прошлое.

Как подключить звонок в квартире или частном доме

Для квартир городских многоэтажек традиционными всегда являлись электрические дверные звонки.А в последнее время, в целях безопасности и спокойствия жильцов, в дополнение или вместо них устанавливаются домофоны. Правда, за монтаж и последующее обслуживание такого оборудования берутся специализированные компании. Тем не менее вопрос о том, как подключить звонок в квартире или частном доме, не потерял своей актуальности. Тем более что выполнив эту работу самостоятельно, без приглашения мастера, можно сэкономить определенную сумму.

Основные типы дверных звонков

Дверные звонки представлены в широком разнообразии. Они различаются между собой принципом работы, способом подключения, количеством функций, ну и, конечно же, дизайнерским оформлением. Все эти параметры напрямую влияют и на стоимость прибора.

Итак, по способу подключения звонки подразделяются на три типа — это механические, электромеханические и электронные.

Механический вариант звонка, использовавшийся с незапамятных времён

• Механические устройства, уже упомянутые выше, сегодня чаще всего используются в роли декоративных элементов фасада или прихожей. Они могут давать о себе знать при покачивании языка колокольчика с помощью шнурка или же просто при открытии двери. Дверное полотно, распахиваясь, воздействует на колокольчик, и его звон дает знать о том, что кто-то заходит или выходит.

Электромеханический дверной звонок.

• Электромеханический звонок — усовершенствованный механический тип звонка. Конструкция этого устройства чрезвычайно проста — это кнопка для подачи сигнала, выносимая за пределы квартиры или дома, резонатор, монтируемый в жилом помещении, и электрический кабель, который связывает две части прибора.

Одна из простейших конструкций резонатора электромеханического звонка. Подобные модели, выпущенные десятки лет назад, все еще продолжают верно служить хозяевам.

Резонатор состоит из катушек, имеющих проволочную обмотку. При подаче на них напряжения возникает переменное электромагнитное магнитное поле, вызывающее вибрацию металлического молоточка. Он, в свою очередь, ударяет по чаше, также изготовленной из металла, благодаря чему и воспроизводится звук.

Другой вариант – в катушку вставлен подвижный сердечник, который под воздействием электромагнитного поля перемещается вверх-вниз поступательно. Он поочередно ударяется в две пластины, издающие звуки разного тона.

Схема подключения электромеханического звонка, соединяемого с двумя кнопками.

На данной схеме представлен принцип работы электромеханического устройства — на контактах кнопки разомкнута фаза (L), а ноль (N) подключен к звонку напрямую. При нажатии кнопки цепь замыкается, в результате чего прибором издается звуковой сигнал.

Звонок, как показано на схеме, может быть соединен с одной или двумя кнопками. Второй вариант подключения используется в тех случаях, когда в частном доме сигнал необходимо подавать из двух мест, например, от ворот и от входной двери. Да и в подъездах многоэтажек это часто практикуется – кнопка перед тамбуром на несколько квартир, и вторая – непосредственно у двери. Каждая из параллельно подключенных кнопок способна замкнуть цепь, то есть они независимы одна от другой.

Электромеханические звонки, как правило, недороги и не отличаются сложностью конструкции. Однако, недостатками можно считать однообразный, чаще всего не слишком приятный звук и недостаточную надежность механической части. Впрочем, ненадежность – дело относительное. Такой порок больше свойственен массово выпускающимся ныне моделям, в подавляющем большинстве – китайского производства. А вместе с тем сплошь и рядом встречаются электромеханические звонки, уже прослужившие ни один десяток лет и не собирающиеся «на покой».

Электромеханический звонок подойдет тем владельцам жилья, которые не особо требовательны к звуковой тональности сигнала.

• Электронный звонок — это более совершенная конструкция. Такие приборы собираются на базе микросхем, имеют встроенный динамик, а разнообразие генерируемых ими звуков просто не поддается описанию. Кроме того, электроника позволяет и расширить функциональные возможности прибора.

Сегодня в продаже представлены проводные и беспроводные варианты электронных звонков.

Проводной дверной звонок электронного типа

Подключение проводных звонков практически не отличается от схемы, показанной выше для электромеханических типов. Правда, встречаются модели, которые, для большей безопасности, питаются от напряжения 12 вольт, а то – и вовсе от автономных источников (батареек). То есть их подключение должно вестись с предварительной установкой понижающего трансформатора или входящего в комплект блока питания. На кнопке в таких моделях, понятно, разрывается не фаза, а низковольтный сигнал.

Беспроводные варианты звонков более удобны в эксплуатации. Однако, их кнопка-передатчик, как правило, имеет автономное питание, при этом должна находиться в зоне гарантированно уверенной передачи сигнала к прибору.

Некоторые беспроводные модели работают от сети 220 В, и включаются в обычную розетку, кнопка же оснащается батарейками. В других вариантах и сам звонок также питается автономно.

Беспроводной электронный звонок, работающий от батареек.

Очень многие как проводные, так и беспроводные модели из обычных звонков превратились в гораздо более сложную систему безопасности, оснащенную специальными функциями видеонаблюдения и звукозаписью. Эти функции могут включаться при нажатии на кнопку звонка.

Звонок с системой видеонаблюдения

Существуют также модели, в которые, вместе с вышеназванными функциями, включены еще и устройства дистанционного управления открытием ворот или (и) входных дверей. Согласитесь, довольно удобная опция, особенно для частных домов.

Видеозвонок, установленный в прихожей квартиры многоэтажного дома.

Монтаж звонка с видеонаблюдением – значительно более сложная процедура. Обычно для таких целей приглашают специалиста, который впоследствии будет заниматься и обслуживанием аппарата.

Установка и подключение звонка

Сложность подключения звонка зависит от выбранной конструкции и от того, в квартире или в частном доме он монтируется.

Беспроводной звонок

Проще всего установить и подключить беспроводной вариант звонка, особенно — работающий непосредственно от электрической розетки. Кнопку комплекта закрепляют на стене или на дверном косяке снаружи, рядом с входной дверью. В зависимости от материала основания, крепление выполняется саморезами или подходящими для этой цели дюбелями.



Самое простое – подключить в квартире беспроводной звонок, который рассчитан на установку непосредственно в розетку.

Для этого определяется наиболее удобное место для кнопки Затем она прикладывается к поверхности, через отверстия, предназначенные для крепления, ставятся точки-метки. С помощью электродрели (перфоратора) просверливаются отверстия, в которые забиваются дюбели. После чего прикладывается и прикручивается кнопка, в которую вставляются элементы питания. Если кнопка монтируется на деревянную поверхность, то все получается еще проще – только саморезы.

Остается включить основной блок в розетку, которая должна находиться в прихожей, как можно ближе к кнопке звонка.

Видео: Беспроводной звонок «Legrand»

Беспроводной звонок станет лучшим вариантом для установки и в частном доме. Монтируя его, не придется прокладывать провода через весь двор. Однако, при этом существуют определенные ограничения:

• Необходимо подбирать прибор, рассчитанный на такую установку в условиях улицы. Иначе кнопка, а также ее элементы питания могут быстро выйти из строя под воздействием влаги, перепадов температур и т.п..
• Между самим звонком и кнопкой должно быть минимальное количество преград, выстроенных из бетона и металла. Эти материалы они способны глушить сигнал.
• Приобретая беспроводной звонок, необходимо внимательно изучить его технические характеристики. В паспорте производитель обязательно указывает диапазон уверенного приема сигнала. Как правило, он составляет 80÷100 метров, и этого вполне достаточно для частного дома. Однако, модель по этому показателю необходимо выбирать с некоторым запасом, примерно на 15÷20 %. Это оттого что нельзя полностью исключать других факторов воздействия на качество сигнала.

Проводной звонок

Основное отличие установки проводного звонка в квартире от монтажа в частном доме заключается в длине соединяющего кнопку и основной блок кабеля.

• Если звонок устанавливается в квартире, то около двери закрепляется кнопка, как и в беспроводном варианте. Однако, в этом случае ее необходимо подключить к кабелю, который придется завести в квартиру через отверстие, просверленное в дверной коробке или же через стену. В любом случае, провода не должны располагаться открыто.

Если его пропускают от кнопки к деревянной коробке, то на участке стены между ними рекомендуется прорезать штрабу, а после укладки провода — заделать ее шпатлевкой. Основной блок звонка может быть закреплен в любом выбранном месте квартиры. Обычно — это стена в прихожей. Внутри квартиры кабель можно также спрятать в штрабу. Другой, более простой вариант — закрепить для него на стене пластиковый короб, кабель-канал, специально предназначенный для укладки проводки. Эти каналы удобны тем, что имеют съемную часть, позволяющую осуществлять контроль за состоянием провода.

Внутреннее строение электронного звонка. В закрытом состоянии он обычно представляет собой пластиковую коробку с выходящими отрезками проводов для подключения. Во многих современных моделях вместо отрезков проводов предусмотрены клеммные соединения.

• Сложнее установить проводной звонок в частном доме, когда его кнопка должна быть закреплена на калитке ворот. Если выбран обычный электромеханический или электронный звонок, то от ворот до дома придется протянуть провода. Они должны быть заключены в специальный гофрированный кожух-трубку, который защитит проводку от ультрафиолета, воздействия влаги, станет дополнительной изоляций, защитой от возгорания. Правда, при выборе такой гофры следует сразу в магазине уточнять – рассчитана ли она на внешнее применение. Некоторые типы предназначены исключительно для внутренней проводки.

Если звонок устанавливает во время реконструкции придомовой территории, то провода могут быть проложены в гофротрубе и под землей.



Схема подключения электронного звонка. Клемма подключения заземления – довольно редкое явление, так что обычно ограничивается коммутацией фазы (через кнопку) и нуля.

Подключение проводного звонка

Если принято решение подключить звонок самостоятельно, то для работы необходимо подготовить некоторые инструменты, приборы и материалы:

Индикаторные отвертки могут различаться конструкцией и способом индикации. Но все они способно показать наличие напряжения в сети и взаимное расположение нуля и фазы.

• Индикаторная отвертка потребуется для определения фазы и ноля электрической сети. Принцип ее работы прост — металлическим щупом отвертки касаются зачищенного конца электрического провода. Если на индикаторе загорается лампочка (высвечивается определенный сигнал), то это значит, что найдена фаза. На нулевом контакте индикация не срабатывает. Таким образом, это прибор позволяет и проверить наличие напряжения, и разобраться со взаимным расположением проводов.
• Понадобится обычная отвертка, и, возможно, плоскогубцы с изолированными ручками.
• Для присоединения проводов необходима клеммная колодка (или пружинные клеммы).
• Провода, используемые для подключения звонка, должен иметь сечение, не превышающее 1,5 мм². Большего сечения не требуется, так как потребляемая мощность невысокая. Рекомендовано использовать провод, изготовленный из того же материала, что и кабель, используемый в электропроводке квартиры. Чаще всего сеть обустраивается из медного провода, так как алюминиевый обладает целым «ворохом» недостатков.

Какой кабель оптимален для проводки в доме или квартире?

Это – чрезвычайно важный вопрос, напрямую влияющий на долговечность и надежность домашней электросети, на степень безопасности проживания в квартире. Здесь не должно быть походов с позиций «подешевле» или «попроще в монтаже». Какой кабель использовать для проводки в квартире – читайте в специальной публикации нашего портала.

Подключение звонка к сети осуществляется в следующем порядке:

Удобнее всего, да и намного аккуратнее будет проводить всю коммутацию в распределительной коробке. Там должно быть достаточно места, так как в прихожей обычно нет большого количества электроприборов.

• Перед началом работ необходимо обесточить квартиру или дом – отключить автоматы на распределительном щите. Электрическая сеть напряжением 220 В может быть опасна для жизни.
• Теперь необходимо открыть корпус основного блока звонка, открутив крепежные элементы. В моделях, из который выходит два отреза провода, разборку проводить не нужно. Для самого звонка уже должно быть предусмотрено крепление его к стене.
• Затем необходимо зачистить концы подготовленных отрезков соединительного кабеля. Один отрезок прокладывается в штрабе (кабель-канале) к звонку. Второй – протягивается к месту установки кнопки. Оба они сходятся в распределительной коробке.

Схема электрического монтажа звонка в распределительной коробке с использованием клемм Wago

• Очень удобно работать, если проводка в доме выполнена с соблюдением правил цветовой маркировки проводов. Синий провод означает ноль. Фаза может быть черной, красной, коричневой, белой и даже других оттенков, но только не синей и не зеленой или желтой. Зелёный или зелено-желтый проводник – это защитный контур заземления.

Если цветовой маркировки нет (в старых постройках – это обычное явление), то придется с помощью индикатора заранее определить расположение фазы и нуля. Впрочем, проверить в любом случае не мешает – случается, что при монтаже проводки допускались ошибки.

• Провод нуля (синий) через клемму напрямую подключается к проводу, идущему на звонок.
• Провод фазы (на схеме – красный) через клемму соединяется с проводом, проложенным к кнопке. Второй проводник этого кабеля от кнопки также через клемму коммутируется со вторым проводом, идущем к звонку.
• Оба провода кабеля, подходящего к кнопке, зачищаются и зажимаются в ее клеммах. Кнопка после этого собирается – закрывается корпусом-крышкой и фиксируется винтом. С ней работа закончена.
• Провода, идущие от распределительной коробки к звонку, зажимаются в его клеммах или соединяются с проводами, выходящими из его корпуса (лучше всего – не скруткой, а также с использованием клеммных соединений). В большинстве недорогих моделей звонков положение фазы и нуля на входе – не принципиально. Однако, в некоторых электронных звонках с расширенным функционалом на клеммах конкретно указано требуемое расположение проводников («L» и «N»). Это бывает важно для корректной работы электронной схемы. Значит, коммутация проводится с учетом расположения фазы и нуля.

Подключение проводов к клеммам звонка

• На представленной схеме показан пунктиром еще и зеленый провод защитного заземления. Он используется нечасто, но все же бывает необходим, если корпус звонка изготовлен из металла, или же если кнопка будет установлена на улице.

После сборки корпуса звонка можно включить питание и провести испытания.

Некоторые электрики предпочитают не использовать клеммы, а выполнять скрутки. Это тоже допустимо, если используются специальные контактные колпачки. Но все же с клеммами монтаж видится более удобным, а за их надежность можно не переживать, так как большой нагрузки от звонка – не ожидается.

При необходимости установки двух звонков, их подключают параллельно друг другу. Поэтому при нажатии на кнопку они должны срабатывать одновременно. Монтаж спаренных звонков практикуется чаще всего в большом частном доме с множеством комнат. Или же, например, с установкой в самом доме и в одной из придомовых построек, где чаще всего могут находиться хозяева. Так, это может быть гараж или летняя кухня.

Если электромонтажные работы выполнены точно по схеме, то по завершении монтажа и нажатии на кнопку звонок сразу же заработает. Если  этого не произошло, необходимо  вновь обесточить распределительную коробку, а затем выполнить прозвон цепи с помощью тестера, чтобы найти и устранить неисправность.

Как выбрать звонок — несколько советов

Чтобы звонок не стал раздражителем, портящим настроение, при его приобретении стоит обратить внимание на его некоторые характеристики. Иначе его недостатки  сособны стать неприятными неожиданностями.

Оформление кнопки можно также подобрать под дизайн входной двери.

• Выбор мелодии звонка. От количества и качества мелодий зависит стоимость прибора. Традиционные звонки, известные много лет, часто не только неприятны слуху, но и звучат пугающе. Эти варианты по сей день встречаются в магазинах, и стоимость у них невелика.

Продается достаточно много моделей с полифоническими мелодиями, из них можно подобрать вариант на любой вкус.

Не стоит приобретать звонок с типовым, часто встречающимся звуковым сопровождением, иначе, возможно, придется бегать к двери каждый раз, когда гости придут к одним из ближайших соседей.

Если выбирается звонок с несколькими мелодиями, то их можно время от времени менять.

• Звонок будет удобнее в эксплуатации, если он имеет регулятор громкости. Практика показывает, что существуют модели, настроенные «на вкус» производителя – или дико ревущие, или едва слышные.
• Дизайнерское оформление. Если звонок выбирается для квартиры, то кнопка для него должна быть скромной, не привлекающей к себе особого внимания. Основной же блок можно подобрать к оформлению прихожей. Сегодня представлены звонки, поверхности блока которых имитируют фактуру древесины, замши, камня, кожи и т.п.
• Если приобретается беспроводная дистанционная модель для частного дома, то перед походом за покупкой стоит провести замер расстояния от калитки до дома. Это необходимо для того, чтобы кнопка и аппарат надежно взаимодействовали между собой. В характеристиках звонка обязательно должен быть указан диапазон его действия.
• Приобретать звонок стоит в специализированных магазинах — в них гарантировано можно купить качественный продукт. Не рекомендуется покупать такой прибор с рук или в небольшом хозяйственном магазине. Как правило, эта продукция имеет сомнительное качество, а никакой гарантии на изделие покупатель не получит.
• Кроме этого, стоит обратить внимание на такие параметры, как надежность контактов и прочность корпуса основного блока и кнопки. Если кнопка будет закреплена на калитке, то необходимо, чтобы была предусмотрена ее защита от влаги и пыли (рекомендуемый класс защиты – IP 44).

*  *  *  *  *  *  *

В заключение хотелось бы предостеречь тех владельцев жилья, которые очень далеки от электромонтажных работ, и слабо представляют себе даже, скажем, что такое ноль и фаза. Не стоит рисковать и выполнять монтаж самостоятельно, так как такой «смелый эксперимент» может привести к печальным последствиям. Поэтому лучше всего пригласить для выполнения этой работы профессионального электрика, который быстро справится с этой простой для него задачей.

Электрический звонок — разновидности, схема подключения

На современном рынке представлены электрические звонки различных типов: проводные и беспроводные. Модели беспроводные состоят из специального передатчика, кнопки и приемника. Получается, когда нажимается кнопка, подается сигнал к приемнику и срабатывает мелодический сигнал. Можно получить рекомендацию, как приобрести электрозвонок, и применить ее, но важно понимать, что он подвержен погодным условиям. Поэтому важно рассмотреть вопрос, как подключить дверной звонок к напряжению – 220 В.

Беспроводной

Монтаж такого варианта не требует соприкасаться с электричеством. Кнопка и блок, принадлежащий к элементу, работают при помощи батареек. По этой причине крепление клапана к стене проводится при помощи скотча или делаются отверстия и забиваются дюбель-гвозди. Дверной электронный замок Тритон можно просто поставить на возвышение в комнате. Некоторые модели имеют устройство кнопки, принцип работы которой нуждается в питании от батареек, а блок подключается к сети. Если выполнить все правильно, тогда подключение дверного звонка не будет проблемным.

Беспроводной тип изделия

Монтируя беспроводной электромеханический звонок, дается совет устанавливать кнопку на расстоянии от пола от 1,5 м. Это расстояние — комфортное для подключения сигнала.

Проводной

Сложное подключение, когда приходится применять звонок электрический, который подключается к сети. Действия аналогичны, только подключаться следует к выключателю и к кнопке запускается фаза, а к блоку идет ноль.

Проводное изделие

Чтобы установить прибор Тритон в доме, необходимо выполнять действия таким образом:

• наметить место для основного блока и клапана;
• на распределительном щитке отключить автоматы, который стоят на ввод;
• в стене выполнить отверстия для кабеля, который соединит электрическую цепь;
• следить, чтобы не попасть в уже проложенные провода при штроблении;
• от выполненного углубления провести штробы к месту монтажа кнопки и звонка;
• если открытая проводка в специальных каналах, тогда без предыдущего этапа можно обойтись;
• элементы закрепить в стене, снять крышку, находящуюся впереди, чтобы подключить провода;
• присоединить ноль к блоку напрямую;
• соединить обе фазы: нажимного клапана и дверного звонка;
• выполнить соединение фазы звонка с клеммой, находящейся в распределительном щитке;
• пред тем, как подключить звонок, находящийся в квартире, следует выполнить заземление в основном блоке;
• проверить, все ли правильно подключено, и включить автоматы.

Проводную модель электрического звонка возможно подключить самостоятельно. Иногда приходится делать замену устройства. В таком случае ее придется выполнять по-другому. Со стены выходят 4 провода, важно определить, куда предназначен каждый из них. Для этого используют индикатор.

Перед тем, как подсоединить дверной звонок, который содержит 2 провода, тпрозванивают все жилы.

Прозвонка провода

На одном конце должно быть 220 В, а другие прозваниваться не будут. Это говорит о том, что из стены выглядывают провода:

• провод, на котором сработал индикатор – это фаза, идущая от сети;
• провод под названием «ноль»;
• провод, который предназначен для кнопки;
• провод, выходящий от нее.

Для точного подключения звонка первоначально отключают электричество в помещении, после чего взять 1-й и 3-й провода и соединить между собой. Таким же образом объединить второй и четвертый, подключить их к главному блоку. После этого проверить на щитке, работает ли составленная схема.

Схема для монтажа

Проводные приборы питаются от сети. Применяют кабель двухжильный или два одножильных. Толстые провода не рекомендуется использовать, так как проводной звонок требует для питания незначительную мощность. Важно учесть материал, который должен быть таким же, как по всей квартире.

Схема устройства разная. Новостройки обустроены проводкой под звонок. Если подключение не было заранее запланировано, придется выполнить прокладку провода самостоятельно.

Схема

Обычная схема подключения похожа на схему традиционного выключателя. Она простая, только вместо лампы механизм, издающий звуки, а на месте выключателя — кнопка. Ноль присоединяется к звуковым клеммам, а фаза — непосредственно к кнопке. Потом эти элементы скрепить между собой. Когда нажмется кнопка, фаза замкнется и раздастся звук звонка.

Если провода уложены на место, тогда устройства установить легко. Подсоединенный элемент к электричеству проверяется после окончательной установки.

Соединения необходимо заизолировать, проверить, насколько хорошо функционируют. Если механизм имеет четыре провода, а подключить следует к двухпроводной системе, то надо сначала определить ноль и фазу, они учавствуют в монтаже. Остальные провода надо заизолировать. Установленный прибор проверяется на работоспособность, может он не работает. Крепиться может на дверь, в заранее приготовленные отверстия.

Установка

Перед тем, как подключить кнопку звонка, проверяют, чтобы к ней было проведено два провода. Их соединяют с контактами и обматывают изолентой. Непосредственно сама кнопка прикрепляется при помощи панели из древесины к стене.

Звонок электрический с кнопкой может иметь не одну, а две кнопки. Чаще всего они используются, когда в одном общем тамбуре несколько квартир. Одну кнопку монтируют на площадке, а другую в тамбуре. Схема подключения содержит две параллельно расположенные клавиши. Если нажать на одну из них, электрическая цепь замкнется и прибор подаст сигнал.

Схему подключения можно увидеть в этом ролике:

Проголосовали более 272 раз, средняя оценка 4.4

Как подключить дверной звонок, выбор звонка, монтаж

На любой входной двери офиса, квартиры или производственного помещения нужен дверной звонок. Устройство всегда востребовано, поскольку обеспечивает своевременное сообщение о приходе посетителей, гостей, покупателей, клиентов, заказчиков и т.д. Звонок служит годами, но когда-нибудь все равно появляется необходимость его замены или установки нового. Разновидностей дверных звонков много, они отличаются количеством выполняемых функций и способами подключения. Простые устройства нетрудно установить своими руками.

Монтаж дверного звонка в квартире

Виды звонков

Для начала нужно выбрать необходимый тип дверного звонка, который может быть механическим, электромеханическим или электронным. Механические устройства уже давно устарели и могут применяться в декоративных целях: в виде колокольчика, установленного на двери и приводимого в движение при ее открывании.

Электромеханический

Этот тип звонка стал усовершенствованным устройством механического. Он очень просто устроен и представляет собой вынесенную наружу кнопку, расположенный в квартире резонатор и связывающий их электрический провод.

Электрическая схема устройства дверного звонка

На схеме выше изображен принцип действия электромеханического звонка: контактами двух кнопок замыкается электрическая цепь, и подается звуковой сигнал. Кнопка может быть одна. Вторая – обычно нужна, когда электрический сигнал требуется подать с двух разных мест, например, от калитки и входной двери частного дома. Резонатор представляет собой катушку, которая при подаче на ее обмотку напряжения создает вибрацию устройства воспроизведения звука.

Электромеханический звонок применяется преимущественно из-за небольшой цены и простоты конструкции. У него низкая надежность механических частей и однообразная звуковая тональность. Если кнопка замыкает цепь на 220 В, контакты быстро окисляются. Тех, у кого нет особых требований к качеству, электромеханический квартирный звонок вполне устраивает.

Электронный

Этот тип является более совершенным, а конструкция также может быть проводной или беспроводной. Электронные звонки на микросхемах более компактные и имеют больше функций, количество которых со временем растет. Беспроводные модели значительно удобнее, но у них кнопка-передатчик обычно имеет автономное питание и должна располагаться в зоне надежной передачи сигнала. Существуют модели, которые даже не надо подключать к сети. Главный блок просто включается в розетку 220 В, а кнопка имеет питание от батареек. Здесь важно подобрать место их взаимного расположения, чтобы сигнал от передатчика надежно доходил до приемника.

Беспроводной звонок с подключением основного блока в розетку 220 В

Современные звонки имеют десятки мелодий, с возможностью выбора и программирования. Это влияет на увеличение стоимости. Также важен дизайн: форма, материалы, цвет, фактура, долговечность. Обычный домашний электрический звонок с круглой кнопкой превратился в сложную модель с системой безопасности и особыми функциями. В него встраиваются камеры видеонаблюдения, а также диктофоны с записью. При необходимости или по желанию владельца видеозвонок можно совместить с устройствами дистанционного управления дверьми и воротами, что требуется для частных домов.

Современный видеозвонок в прихожей квартиры

Подключение

Проводной электрический звонок требует прокладки скрытого кабеля, после чего необходимо восстановить отделку стен. В частном доме эта задача усложняется, так как электрический кабель прокладывается на открытом воздухе или под землей. Зато система оповещения на долгие годы будет надежной. Ее можно сделать с питанием от сети, а также в аварийном режиме – от батареек.

Установка дверного звонка с беспроводной связью для частного дома предпочтительнее, но здесь существуют ограничения:

1. Элементы питания кнопки передатчика могут выйти из строя от действия высокой или низкой температуры окружающей среды. Важно правильно подобрать подходящее устройство, чтобы свести это негативное действие к минимуму.
2. Количество преград из железобетона и металла должно быть минимальным, чтобы радиосигнал лучше проходил.
3. Уверенная зона передачи сигнала от передатчика до приемника обычно составляет около 100 м, что вполне достаточно. Желательно оставлять при этом запас не менее 20 %, чтобы исключить действие других факторов.

Популярными становятся звонки с видеокамерой и электромеханическим замком, который удобно открывать дистанционно. Подобные домофонные системы устанавливаются в частных домах и многоэтажках.

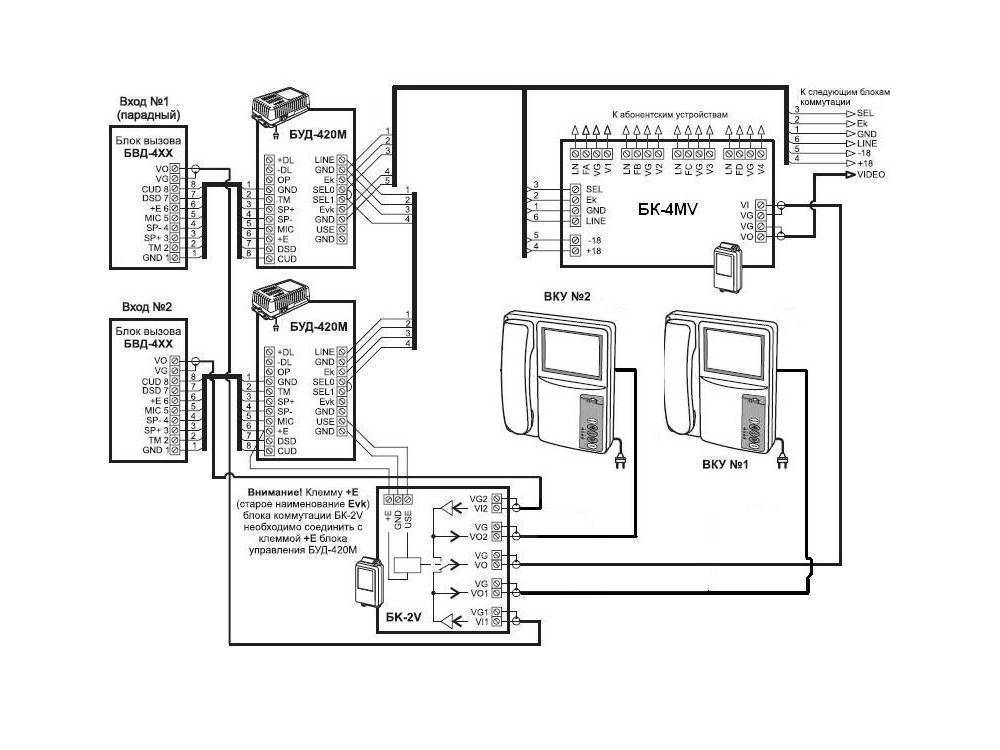

Элементы домофонной системы

Перед тем, как прокладывать электропроводку, следует определить местоположение ближайшей распределительной коробки, поскольку разводка делается через нее. Снаружи квартиры электрический провод делается скрытым, а внутри – на усмотрение хозяина.

Перед тем как установить квартирный звонок, нужно сделать эскиз. В нем учитываются все особенности помещения. Под проводной звонок нужно штробить канавку в 3 раза шире диаметра кабеля. Его крепят с помощью пластиковых скоб и саморезов. Внешняя проводка укладывается в короб, закрепленный на стене саморезами. Запас кабеля в местах подключения оставляют на 10-15 см. Типовая схема приведена на рисунке ниже.

Монтаж основного блока

Проводная схема подключения дверного звонка

На схеме выше красный фазный провод со счетчика подключается к автомату, а после него проходит в распределительную коробку (слева направо). Нулевой провод (синий) проложен сразу в распределительную коробку. Эта схема существует до установки звонка. На блок звонка надо только вывести ноль и фазу, в разрыв которой подключается кнопка. Если блок содержит металлические части, к нему прокладывается заземление (зеленый провод). Фаза определяется с помощью индикатора напряжения.

Блок звонка следует подключить в разрыв нулевого провода. Если подключить в фазный провод, может выйти из строя электронная схема при нажатии на кнопку звонка.

Соединения выполняются через клеммники, которые обычно входят в комплект звонка. В инструкции должна быть схема подключений. Подача питания производится в последнюю очередь.

Установка кнопки

Кнопку рекомендуется размещать на высоте 1,5 м от пола и выше. Она разбирается и крепится основанием к дверной коробке или стене. После подключают провода и кнопку снова собирают. Если она беспроводная, ее монтируют без подключения, установив внутри элемент питания.

После монтажа кнопки, кабеля и блока следует подключиться к сети. На вводном щите надо отключить электроснабжение квартиры. Фаза и нулевой провод берутся из распределительной коробки. Если схема собрана без ошибок, то звонок сразу работает. Если он не действует, производится прозвонка тестером всей схемы, и неисправность устраняется.

На скорую руку можно сделать звонок из подручных средств. Для этого используют старые звуковые игрушки, музыкальные открытки, старый мобильный телефон и т. п. Важно, чтобы его можно было услышать. Эксклюзивное устройство может оказаться еще эффективнее вышедшего из строя дорогостоящего звонка.

Дверной звонок из старого мобильного телефона

Отслуживший свой срок электромеханический звонок не стоит выбрасывать. Он еще может пригодиться, если его восстановить и отложить до лучших времен.

Ремонт звонка

Ремонт начинается с поиска неисправности. Распространенные причины отказов следующие:

1. Разрыв цепи или отсутствие напряжения. Для проверки понадобится тестер.
2. Потеря связи между кнопкой и сигнальным устройством. Обнаружить разрыв можно путем прозвонки цепи.
3. Нарушение контакта в клеммных соединениях. Проверяется надежность соединений, и зачищаются окисленные участки проводов.
4. Неисправность трансформатора или питающей батареи, которые обычно заменяются.
5. Часто выходит из строя кнопка. Когда она находится на открытом воздухе, в нее может попасть вода. Тогда звонок начинает постоянно подавать слабый сигнал, который раздражает как хозяина, так и его гостей. Кнопку следует заменить на водонепроницаемую или защитить от попадания влаги. Контакты обычно зачищают и подгибают. Если ослабла пружина, ее нужно заменить.
6. При отказе беспроводного звонка проверяются элементы питания. Если причина заключается в электронике, следует обратиться за помощью к специалисту.

Беспроводной звонок. Видео

Про особенности выбора и монтажа беспроводного дверного звонка можно узнать в этом видео.

Подключение дверного звонка своими руками сделать несложно, если правильно и поэтапно выполнять необходимые действия. Схема собирается на основании инструкции, а прокладка кабеля производится с соблюдением технических условий монтажа.

Оцените статью:

Звонок визит инструкция

Звонок визит инструкция

Vizit-m457мg монитор видеодомофона с памятью — тд.

Домофоны vizit (визит). Цены от производителя тм vizit.

Онлайн + офлайн + звонки: отслеживайте любые конверсии в.

Отправка звонков в яндекс. Метрику – calltouch справочный.

Пао «красноярскэнергосбыт».

Инструкция тайному покупателю.

Как подключить дверной звонок: схема, фото, инструкция.

Подробное руководство по google adwords (google ads) для.

Signal private messenger: приватные звонки и сообщения теперь.

Как я домофон vizit к mqtt подключал / хабр.

Подключение звонка youtube.

Домофоны и видеодомофоны vizit. Системы контроля доступа.

Как подключить дверной звонок своими руками. Youtube.

Мошенники ходят по вашему подъезду: инструкция для.

Домофоны и видеодомофоны vizit (визит) — купить по лучшей.

Скрипты продаж: инструкция по внедрению и множество примеров.

Прокачиваем домофон протоколом mqtt для управления с.Microsoft vx 800 драйвер Dll iphlpapi dll скачать Андрей губин мп3 скачать Wwe игру скачать 2013 Visual studio torrent 2010

8 умных дверных звонков для безопасности вашего дома

Независимо от того, насколько хорошо мы себя чувствуем в нашем доме, важно адаптироваться к новейшим технологиям безопасности, чтобы всегда быть на шаг впереди любых непредвиденных обстоятельств.

Мы никогда не узнаем, что нас ждет, потому что не все в наших руках. Есть много способов обеспечить безопасность вашего дома, и умные дверные звонки — один из них. Умные дверные звонки — это просто дверные звонки, которые обладают гораздо большим контролем и гибкостью по сравнению с традиционными.

Он уведомляет вас на вашем смартфоне, когда посетитель нажимает на звонок, или даже если они находятся рядом с ним, датчики могут его обнаружить. Это также позволяет вам видеть посетителя в режиме реального времени и разговаривать с ним один на один.

В этой статье я расскажу о некоторых из лучших умных дверных звонков для вашего дома, но сначала позвольте мне рассказать вам о некоторых из многих его преимуществ.

Смотрите 👁️, кто у двери, даже не открывая ее.

Вся мера «домашней безопасности» идет насмарку, когда приходится открывать дверь и лично разговаривать с посетителями.Это, конечно, не самый безопасный метод.

К счастью, умные дверные звонки позволяют видеть, кто стоит у двери, даже не открывая ее. Двусторонний домофон позволяет смотреть видео в реальном времени и даже разговаривать с ними один на один.

Увидеть посетителей, которые заходили в дверь, пока вас не было.

Невозможно постоянно сидеть дома и видеть посетителей по домофону. К тому же умные дверные звонки позволяют отслеживать посетителей, которые приходили, когда вас не было дома. Таким образом, вы всегда можете быть уверены, что ничего подозрительного не произойдет, когда вы выйдете из дома.

Четкое зрение даже ночью. 🌃

Благодаря технологиям ночного видения, большинство умных дверных звонков помогут вам хорошо смотреть сквозь них даже ночью. Входящая в комплект камера никогда не разочарует вас, независимо от времени суток и времени года. Он отлично работает круглый день и в любое время года.

А теперь давайте взглянем на лучшие умные дверные звонки для безопасности вашего дома. 🙂

Звонок дверной 3 Plus

Есть ли лучший способ начать список, кроме звонка? Это одна из самых известных компаний в области домашней безопасности, и их Video Doorbell 3 Plus оправдывает их репутацию.

Это устройство с батарейным питанием и расширенными функциями безопасности, такими как:

• Обнаружение движения
• Зона ближнего движения
• Технология Pre-Roll
• 4-секундный предварительный просмотр каждого движения
• Двусторонняя связь
• 1080p HD видео

Он имеет двухдиапазонную связь 2,4 ГГц и 5 ГГц, а также ночное видение, поэтому вам не о чем беспокоиться, пока вы спите. Video Doorbell 3 Plus также работает с Amazon Alexa, что означает, что вы можете управлять многими его аспектами с помощью своих команд.

Кроме того, его очень просто настроить, и в него входит полезное приложение для получения уведомлений, просмотра в реальном времени и для более легкого доступа к умному дверному звонку.

Не так давно я сделал обзор Ring и их линейки продуктов, так что не забудьте проверить и это.

Гнездо Привет

Благодаря видео высокой четкости и четкому изображению даже ночью Nest Hello от Google позволяет очень удобно узнать, кто находится у двери, и увидеть их с головы до ног или даже увидеть сверток на земле.

Он работает круглосуточно, поэтому даже когда вы спите, датчики продолжают фиксировать действия, происходящие за дверью. Вы можете посмотреть его в прямом эфире или просмотреть 3-часовую историю снимков, чтобы всегда быть в курсе безопасности вашего дома.

Он подключается к вашему Wi-Fi и позволяет вам общаться с посетителями. В некоторых случаях, когда вы не можете ответить, вы можете настроить «быстрые ответы», чтобы отвечать посетителям заранее записанными сообщениями.

Каждое видео и данные, которые захватывает этот умный дверной звонок, надежно хранятся в их соединении, которое имеет 128-битное шифрование AES.

В качестве дополнительной функции у него есть служба подписки под названием Nest Aware, которая предупреждает и уведомляет вас, когда ваши пакеты доставляются к вашему порогу, без необходимости отслеживать это или проверять приложение Nest.

Самое крутое в этой услуге то, что она также уведомляет вас, если посылка была забрана кем-то от вашей двери, случайно или намеренно.

Наконец, важно отметить, что Nest Hello можно легко интегрировать с другими их продуктами, такими как Nest Hub.

августа

August’s Doorbell Cam Pro имеет функцию оповещения о движении и непрерывный мониторинг вашего порога, так что вы всегда можете знать, кто стоит за дверью, не открывая ее.

Базовая и бесплатная подписка на запись видео, которая поставляется с ним, позволяет вам просматривать отснятый материал за последние 24 часа, что очень полезно, когда вы просыпаетесь утром и хотите проверить, кто подошел к двери, пока вы спали.

Он имеет HD-видеокамеру, двустороннюю аудиосвязь и оповещения в режиме реального времени, чтобы уведомить вас, даже когда вас нет дома.Установка также довольно проста, и вы можете сделать это самостоятельно. Он работает с существующей проводкой и заменяет традиционный дверной звонок.

RemoBell S

Вы получаете настраиваемые зоны движения, улучшенное обнаружение движения и высококачественное видео высокой четкости с помощью RemoBell S. Это умный видеодомофон с камерой с быстрым откликом, которая также записывает видео в реальном времени. Не говоря уже о том, что вы также можете наслаждаться двусторонним разговором и инфракрасным ночным видением для наилучшего захвата видео.

Есть возможность включить мгновенные уведомления прямо на ваш смартфон, что позволяет вам управлять, не двигаясь ни на дюйм. RemoBell S можно интегрировать с Alexa, Google Assistant и IFTTT.

Самое удивительное, что вы можете подключить до 5 разных пользователей, чтобы управлять этим дверным звонком. Это означает, что, когда вы заняты, другие участники могут общаться с посетителями.

Eufy

Video Doorbell 2K от Eufy Security устойчив к атмосферным воздействиям, реагирует в режиме реального времени и имеет разрешение видео 2K.Он оснащен интеллектуальным датчиком, который предупреждает вас, только когда человек находится у двери. Он может определять форму тела и лица, чтобы отфильтровать бродячих животных, чтобы вас не беспокоили без надобности. Вы также можете выбрать получение снимка лица посетителя прямо в свой телефон.

Eufy Security серьезно относится к конфиденциальности, поэтому все ваши записи хранятся локально с использованием шифрования военного уровня. И дело не в этом. Он уделяет большое внимание конфиденциальности даже в разных сферах.

Видеокамера довольно хорошо справляется с отображением четкого и четкого изображения даже ночью. Кроме того, он следует соотношению сторон 4: 3, чтобы отображать больше визуальных эффектов, чем обычные камеры дверного звонка.

Кроме того, вы можете настроить автоответчики и интегрировать их с Google Assistant и Alexa.

Арло

С помощью видеодомофона Arlo вы можете выбрать, чтобы на ваш телефон звонили каждый раз, когда кто-то у двери нажимает на звонок. Он имеет двустороннюю аудиосвязь, ночное видение, обнаружение движения и потрясающую видеокамеру с HDR.Вы также можете больше видеть человека у двери, благодаря его углу обзора 180 градусов.

Есть несколько способов открыть дверь, включая заранее записанные сообщения, чтобы сэкономить ваше время, особенно когда вас нет дома. Видеодомофон Arlo Video Doorbell устойчив к погодным условиям, поэтому он работает как шарм, независимо от того, идет ли он снег, дождь или солнце.

Вот некоторые другие особенности, о которых стоит упомянуть:

• 30-дневная история записи
• Встроенная сирена
• Проводная установка
• Прямая трансляция видео со смартфона
• Возможность установить зоны активности, чтобы получать уведомления только при обнаружении движения на определенных участках

Этот умный дверной звонок можно легко интегрировать с Amazon Alexa и Google Assistant.

Кольцо глазок Cam

Элегантный и компактный умный дверной звонок с глазком Ring’s Peephole Cam слишком привлекателен, чтобы его игнорировать. Он имеет двустороннюю связь, как почти любой другой дверной звонок в этом списке, а также HD-видео и уведомления с активацией движения прямо на ваш телефон.

Кроме этого, в нем есть:

• Обнаружение детонации
• Регулируемые зоны движения
• Перезаряжаемый аккумулятор, съемный
• Настраиваемые параметры конфиденциальности

Peephole Cam можно интегрировать с Amazon Alexa, и вы можете подключить все свои устройства Ring в приложении для смартфона, чтобы все было в одном месте.

Максимус

Вы можете наслаждаться дневным и ночным обзором на 180 градусов с помощью DualCam Maximum Answer, чтобы постоянно следить за людьми и посылками. Как следует из названия, у него есть две отдельные камеры (верхняя и нижняя), которые помогут вам хорошо рассмотреть даже то, что хранится на земле.

У вас есть возможность двухчасового просмотра назад, чтобы вы могли проанализировать любую неприятную активность, которая должна была произойти в этот интервал. Кроме того, вы также можете настроить камеру на ручную запись в наиболее подозрительное время.

Вкратце, это удивительный умный дверной звонок, который обладает всеми функциями, как и другие в этом списке, и с его помощью вы действительно можете повысить уровень безопасности своего дома.

Заключение

Я надеюсь, что вышеуказанные умные дверные звонки помогут вам повысить безопасность вашего дома и жить мирно, зная, что преступления предотвращаются.

Общая информация о планах подписки Ring Protect — Ring Help

Ring Protect Plan — это дополнительная услуга подписки, которая позволяет сохранять видеозаписи с ваших устройств Ring Protect в вашей учетной записи Ring.Без плана защиты от звонков вы можете просматривать в режиме реального времени свои дверные звонки и камеры и отвечать на уведомления дверных звонков, когда они происходят, но вы не получаете видеозаписи этих событий.

Вы можете подписаться на план Ring Protect Basic или Ring Protect Plus ежемесячно или ежегодно. Ring Protect Basic защищает устройства индивидуально. План Ring Protect Plus распространяется на все устройства в одном месте. План Ring Protect Plus также имеет некоторые дополнительные преимущества, которые вы можете увидеть в сравнительной таблице ниже.Кроме того, план Ring Protect Plus позволяет использовать вспомогательный мониторинг, если у вас есть система кольцевой сигнализации.

Планы

Ring Protect позволяют сохранять видео до 30 дней. Вы можете проверять оповещения, когда вам удобно, а также загружать или делиться видео.

Примечание: Для использования служб записи звонка требуется как минимум одно устройство Ring, установленное в приложении Ring.

Чтобы узнать больше о камерах слежения за кольцом, щелкните здесь.

Чтобы узнать больше о дверных звонках, нажмите здесь.

Чтобы узнать о Ring Alarm, щелкните здесь.

Как подписаться на план защиты кольца?
Вы можете подписаться, войдя в свою учетную запись на веб-сайте и перейдя в «Мои планы» в правом верхнем меню или нажав кнопку «Подписаться» ниже.

Каковы особенности плана защиты кольца?

В чем разница между планами Ring Protect Basic и Ring Protect Plus?

Необходимо учитывать четыре основных различия между тарифным планом Ring Basic и планом Protect Plus.Различия перечислены ниже, чтобы помочь вам решить, какой план лучше всего соответствует вашим потребностям.

1. Количество охваченных устройств

• Protect Plus Plan — охватывает неограниченное количество кольцевых устройств в одном месте.
• Protect Basic Plan — охватывает одну камеру, дверной звонок или устройство. Например, если у вас есть одна камера Spotlight и один видеодомофон, вам необходимо получить один план Protect Basic для каждого устройства.

2.Гарантия на устройство

• Protect Plus Plan — включает расширенную гарантию, которая продлит первоначальную гарантию на ваше устройство. По истечении срока первоначальной гарантии на устройство будет распространяться действие Ring Protect Plus до тех пор, пока вы не откажетесь от подписки.
• Protect Basic Plan — включает один год гарантии производителя с даты покупки устройства. Стандартная гарантия не требует подписки на Ring Protect Plan.

3.Скидка Ring.com — Скидка 10% на отдельные продукты Ring только на Ring.com с платной подпиской на план Ring Protect Plus или на пробную подписку Ring. Скидка недоступна в других магазинах.

4. Вспомогательный мониторинг — Предлагается только с планом Protect Plus, если у вас есть система кольцевой сигнализации.

В следующей таблице перечислены все функции, которые поставляются с каждым планом:

	План Protect Plus	Базовый план Protect	Бесплатно
Уведомления, активируемые движением	✓	✓	✓
Видео в реальном времени с Live View	✓	✓	✓
Двусторонняя связь	✓	✓	✓
Защита от кражи 1	✓	✓	✓
История видео за 30 дней 2	✓	✓
Сохранение и отправка видео	✓	✓
Снимок экрана	✓	✓
24/7 вспомогательный мониторинг для сигнала тревоги 4,5,8	✓
Резервное копирование сотовой связи для сигнала вызова	✓
Расширенная гарантия на все устройства 6	✓
Скидка 10% на некоторые продукты в Ring.ком 7	✓

1. Применяются положения и условия. Узнайте больше о защите от кражи здесь.

2. Ваши видео Ring хранятся в облаке до 30 дней.

Чтобы сохранить важные видео дольше, загрузите их на свой компьютер или мобильное устройство. Вы можете сделать это из приложения Ring или зайдя на Ring.com и войдя в свою учетную запись

3. Ring делает повторяющиеся снимки фотографий в течение дня, чтобы вы могли видеть, что происходит между активированными движением событиями (видео) на временной шкале истории событий.Эти фотографии хранятся в вашем аккаунте до семи дней. Чтобы важные фотографии сохранялись дольше семи дней, загрузите их на свой компьютер или мобильное устройство.

4. Дополнительная плата может применяться в областях, требующих разрешения или службы охраны для подтверждения тревоги.

5. Ring Alarm доступен в некоторых странах.

6. Для того, чтобы расширенная гарантия распространялась на ваше кольцевое устройство, на момент подписки на Ring Protect Plus срок гарантии на устройство должен быть не истек.По истечении срока первоначальной гарантии на устройство будет распространяться действие Ring Protect Plus, пока вы не прекратите подписку. На устройства без кольца и другие устройства сторонних производителей не распространяется расширенная гарантия.

7. 10% скидка на ring.com действует для подписчиков Ring Protect Plus и тех, кто участвует в пробной версии Ring Protect. Здесь можно купить подходящие устройства. Принять условия. Дополнительные сведения см. В разделе «Планы подписки Ring Protect».

8. У вас должна быть система вызывной сигнализации, чтобы получить услугу вспомогательного мониторинга только для видеодомофона или камеры видеонаблюдения.

Я подписчик Protect Plus, как мне получить скидку?
Войдите в систему на Ring.com перед покупкой, чтобы получить скидку на свой счет. Скидки доступны не на все кольцевые изделия.

Какие условия скидки 10%?
Ниже перечислены условия 10% скидки:

• Скидка не действует задним числом.
• Скидка не может быть объединена или суммирована с другими предложениями или ценами продажи.
• Скидка не подлежит передаче другому лицу.
• Не применяется к подпискам Ring Assist, не-Ring Protect продуктов и подписок Ring Protect Plan.
• Пользователи не могут подписаться на план и использовать скидку 10% в одной транзакции.
  • Скидка применяется при следующем сеансе входа в систему после покупки.
  • Чтобы сразу воспользоваться скидкой, выйдите из своей учетной записи и войдите снова.
• Необходимо войти на Ring.com, чтобы воспользоваться скидкой во время оформления заказа.
• Скидка недоступна в других магазинах, включая Amazon.com.
• Скидка предоставляется, если вы участвуете в пробной версии Ring Protect.

Будет ли моя скидка в размере 10% от плана Ring Protect Plus распространяться на Ring Alarm?
Да. Если у вас уже есть план Ring Protect Plus, вы имеете право на 10% скидку на систему Ring Alarm.

Чтобы воспользоваться скидкой, вам необходимо войти в свою учетную запись Ring через Ring.com, а затем приобрести систему Ring Alarm через Ring.com.

Должен ли я подписываться на план защиты кольца?
No.Подписка на Ring Protect Plan не является обязательной. Однако без этой услуги ваша система кольцевой сигнализации будет отправлять оповещения только на ваш смартфон и / или электронную почту и не будет звонить в органы власти. Кроме того, вы не сможете записывать или просматривать видео Ring.

Есть ли бесплатная пробная версия для Ring Protect Plan?
Да. Ваша 30-дневная пробная подписка начинается, как только вы настраиваете новый продукт Ring в своем приложении Ring.

Что произойдет, если я куплю план Ring Protect Plan в течение 30-дневного пробного периода, а затем отменю его в течение того же 30-дневного пробного периода?
Если вы отмените план Ring Protect Plan, который вы приобрели во время пробной версии, вы продолжите пользоваться преимуществами пробной версии Ring Protect (включая хранение и хранение видео) до истечения 30-дневного пробного периода.

Требуются ли для плана Ring Protect Plan какие-либо контракты или долгосрочные обязательства?
Нет. Вы можете отказаться от подписки в любое время.

Нужно ли мне платить за дополнительные смартфоны или планшеты, подключенные к устройству Ring?
Нет. Вы можете подключить любое количество телефонов или планшетов к одному устройству Ring.

Что будет с моими записями, если я не подпишусь?
Вы по-прежнему можете получать звонки, предупреждения и просмотр в реальном времени с продуктов Ring без подписки.Если вы не подпишетесь на план защиты от звонков до конца пробного периода, все записанные видео будут стерты, новые события не будут сохраняться, а мониторинг с помощью сигнала тревоги 24/7 прекратится. Ring не записывает и не хранит видео, если вы не подписаны на Ring Protect Plan.

Если я не подпишусь на Ring Protect Plan, буду ли я получать уведомления?
Да. Вы по-прежнему будете получать предупреждения в режиме реального времени, когда посетители звонят в ваш дверной звонок или активируют датчики движения, или если срабатывает один из ваших датчиков тревоги.

Если я перейду с Базового на Плюс, как с меня будет взиматься плата?
Вы получите пропорциональное возмещение любой суммы, оставшейся на вашем годовом плане Basic. Плата за план Plus будет снята сразу, и вы начнете новый платежный цикл.

Если я добавлю новое устройство в свою учетную запись на Ring Protect Basic, как с меня будет взиматься плата?
Когда вы добавляете новое устройство в свою учетную запись на Ring Protect Basic, с вас будет взиматься пропорциональная ставка за оставшуюся разницу в днях между датой выпуска вашего нового продукта и датой выставления счета старого продукта.Это для того, чтобы получить их в один и тот же день платежного цикла.

Если я сгруппирую свои устройства Ring в несколько местоположений, покрывает ли моя Ring Protect plus устройства во всех местоположениях, или мне нужны отдельные планы?
Ring Protect Plus подходит только для одного географического местоположения. Поэтому, если у вас есть устройства Ring Protect, зарегистрированные в разных местах (например, в вашем доме и на работе), вам понадобится отдельный план защиты Ring Protect для каждой группы устройств.

Повлияет ли добавление дополнительных датчиков, клавиатур или детекторов движения на ежемесячную плату за план Ring Protect Plus?
No.Вы можете подключить столько устройств (до запрограммированного максимума), сколько захотите, к вашему Ring Alarm, не влияя на вашу ежемесячную плату.

Лучшие видеодомофоны на 2021 год

Один из простых способов защитить вас от кражи собственности, вторжения в дом, пиратов на крыльце и даже нежелательных адвокатов — это определить, кто находится у вашего порога, прежде чем открывать дверь. Войдите в видеодомофон, первую линию защиты для домовладельцев, которая не только позволяет вам видеть и разговаривать с человеком снаружи, но также записывает кадры посетителей, которые подходят к вашей двери, когда вас нет или не могут ответить.Эти устройства обычно используют Wi-Fi для потоковой передачи видео в реальном времени на ваш телефон и предлагают множество функций, включая облачное хранилище видео, обнаружение движения, сирены и совместимость с интеллектуальными замками и другими устройствами умного дома. Читайте дальше, чтобы узнать, на что обращать внимание при выборе видеодомофона для дома.

---

Проводные и беспроводные видеодомофоны

При выборе интеллектуального дверного звонка вы должны решить, хотите ли вы беспроводное устройство, работающее от батарей, или устройство, которое получает питание от низковольтной проводки дверного звонка.Естественно, беспроводной дверной звонок является самым простым в установке типом, поскольку он питается от батарей, а не от домашней электросети, и не требует отключения питания или каких-либо проблем с проводкой. Обратной стороной беспроводных дверных звонков является то, что их батареи, как правило, быстро разряжаются в зависимости от использования, что длится от двух до шести месяцев. Если вы живете в районе с холодными зимами, вы можете рассчитывать на подзарядку или замену батарей каждые пару месяцев и рискуете, что дверной звонок выключится в неподходящее время.

Проводные дверные звонки не так просто установить, как их беспроводные аналоги, но они совсем не сложные, и вам не нужно беспокоиться о потере питания, если только весь ваш дом не отключится. Поскольку в большинстве домов уже есть проводка для дверных звонков, установить видеодомофон так же просто, как снять старый дверной звонок, отсоединить два провода, подключить новый дверной звонок к проводам и прикрепить его снаружи вашего дома. В большинстве случаев вы также можете подключить дверной звонок к существующей коробке для звонков.

Лучшие предложения для видеодомофона на этой неделе *

* Сделки отбирает наш партнер TechBargains

Проводные дверные звонки получают питание от двух проводов, подключенных к трансформатору, который понижает напряжение в вашей домашней сети до 16–24 вольт. Если в вашем доме нет проводки для дверного звонка, вы можете подключить ее самостоятельно, используя подключаемый трансформатор, или попросите электрика сделать эту работу за вас. В любом случае потребуется некоторое сверление, чтобы проложить провода изнутри вашего дома к внешнему месту.

---

Видеодомофон Дизайн и характеристики

Видеодомофоны бывают всех форм и размеров. Наименее дорогие модели, как правило, представляют собой громоздкие устройства с ограниченным выбором цветов, в то время как многие из более дорогих моделей тонкие и незаметные и имеют различную отделку, чтобы дополнить ваш дом. Скорее всего, если дверной звонок работает от батареек, он будет более громоздким и очевидным, чем проводная модель.

Любой достойный умный дверной звонок оснащен видеокамерой, которая отправляет предупреждение на ваш телефон вместе с видеопотоком в реальном времени при нажатии кнопки дверного звонка.Доступ к видео осуществляется через мобильное приложение, которое также используется для установки устройства, настройки параметров беспроводной сети и настройки предупреждений. Вы будете платить больше за дверные звонки, которые предлагают такие функции, как видео 1080p, обнаружение движения, двусторонний звук, который позволяет вам разговаривать с кем бы то ни было, и потоковое видео по запросу. Чтобы избежать ложных предупреждений от проезжающих мимо автомобилей, сильного ветра и любых животных, которые могут бродить по вашей собственности, ищите камеру дверного звонка, которая предлагает настраиваемые зоны движения.

Другие функции, на которые следует обратить внимание, включают технологию распознавания лиц, которая идентифицирует посетителей по имени, технологию обнаружения движения, которая знает разницу между людьми, автомобилями и животными, цветное видео ночного видения (в большинстве камер дверных звонков используются инфракрасные светодиоды для обеспечения расстояния до 30 футов). черно-белое видео), а также выбор сигналов, которые помогут вам отличить нажатие дверного звонка от триггера движения.Некоторые из последних камер дверного звонка предлагают функцию предварительной буферизации, которая записывает несколько секунд активности до срабатывания датчика движения или нажатия кнопки дверного звонка, чтобы вы могли видеть, что произошло непосредственно перед событием.

Видеодомофоны не предлагают локальное хранилище для записанного видео, поэтому вам придется подписаться на облачную службу, чтобы просматривать видеоклипы, вызываемые движением или дверным звонком. Ожидайте, что будете платить от 3 долларов в месяц и выше за план, который дает вам доступ к 30 или более дням видео, которые вы можете скачать и поделиться.Если вы хотите просмотреть более старые кадры, убедитесь, что вы сохранили свои клипы, так как они будут удалены по истечении отведенного времени.

---

Работают ли видеодомофоны с другими устройствами умного дома?

Многие домашние системы безопасности предлагают видеодомофоны в качестве дополнительных компонентов, но эти устройства обычно не работают сами по себе и должны быть подключены к системному концентратору. Однако они обычно взаимодействуют с другими компонентами системы, такими как дверные замки, сирены и освещение. Если вам нужен автономный умный дверной звонок, который будет работать с другими умными устройствами в вашем доме, поищите тот, который поддерживает интернет-сервис IFTTT (If This Then That).С помощью IFTTT вы можете легко создавать мини-программы, называемые апплетами, которые позволяют устройствам с поддержкой IFTTT взаимодействовать друг с другом. Например, вы можете создать апплет, который сообщает Wemo Smart Switch о включении при нажатии дверного звонка.

Еще одна удобная функция, на которую стоит обратить внимание, — это поддержка голосовых команд Alexa, которые позволяют просматривать прямую трансляцию дверного звонка на совместимом дисплее. После того, как вы включите навык, просто скажите «Алекса, покажи входную дверь», чтобы запустить прямой эфир на телевизоре или мониторе с поддержкой Echo Show или Fire TV.Подобные голосовые команды также доступны с помощью Google Assistant.

---

Видеодомофоны и камеры видеонаблюдения для умного дома

Видеодомофоны и домашние камеры видеонаблюдения предлагают многие из тех же преимуществ. Оба покажут вам, что происходит за пределами вашего дома, оба предлагают обнаружение движения и запись по движению, и в большинстве случаев оба позволяют вам разговаривать с кем бы то ни было. Тем не менее, простой факт заключается в том, что в камерах видеонаблюдения отсутствует компонент дверного звонка. Если вы внизу стираете белье, а ваш телефон находится наверху, камера видеонаблюдения не скажет вам, что кто-то стоит у двери, но дверной звонок будет (при нажатии).

Более того, если они не работают от батарей, для наружных камер видеонаблюдения требуется розетка GFCI (прерыватель цепи замыкания на землю) для питания, что может ограничивать возможные места установки. В проводных интеллектуальных дверных звонках используется существующая низковольтная проводка, и их относительно легко установить (например, для них не требуется лестница).

Имея это в виду, это лучшие видеодомофоны, которые мы тестировали до сих пор. Категория быстро развивается, и мы будем регулярно добавлять в этот список по мере тестирования новых устройств, так что вернитесь в ближайшее время.

Как сохранить видео звонка дверного звонка без подписки: возможно ли?

 RobotPoweredHome поддерживает считыватели. Когда вы покупаете по ссылкам в моем блоге, я могу получать партнерскую комиссию. Как партнер Amazon, я зарабатываю на соответствующих покупках.

Ваш дверной звонок всегда записывается, если вы жестко подключили свой дверной звонок, но не записывается, если он не обнаруживает какое-либо движение. Вы можете просматривать камеру на передней двери или другие камеры в любое время через монитор и мобильный телефон через приложение Live View.Вы также будете получать уведомления, когда дверной звонок Ring обнаруживает любое движение возле вашей входной двери или когда кто-либо нажимает кнопку звонка.

Можете ли вы получить бесплатную запись на видеодомофоне Ring? Нет. Просмотр или совместное использование коротких записей, которые записывает дверной звонок при обнаружении движения, доступно только через ежемесячную подписку (3 доллара в месяц) для вашей учетной записи Ring. Однако есть некоторые приемы, которые можно использовать для их записи и требующие определенных технических знаний .

Вы можете подумать, а нужно ли мне учиться программировать для этой цели?

Нет, не обязательно. Вам не нужно вводить коды, так как их можно бесплатно загрузить из Интернета.

Помните, что Ring часто обновляет свое программное обеспечение, чтобы избежать подобных лазеек для пользователей. Так что не удивляйтесь, если однажды трюк, который вы использовали для записи этих видео, внезапно остановится. Если Ring обнаружит, что вы бесплатно записывали видео с дверного звонка, ваша учетная запись Ring может быть отключена. .Это потому, что ваш дверной звонок Ring без подписки не позволяет вам хранить записанные кадры. Так что всегда лучше поискать альтернативный дверной звонок без подписки.

Запись звонка в дверь

Подписавшись на план защиты от звонка, вы сможете проверять записи звонка в дверь. Например, если ваш дверной звонок обнаруживает движение в полночь, и если вы не подписались на эту услугу, вы не увидите, что было обнаружено движение, когда просыпаетесь утром.

Эти записи хранятся непосредственно в хранилище Ring Cloud и будут доступны только вам. Вы не можете официально хранить эти видео на NPS или локальном сервере .

Технические методы записи видеозаписей «Звонок дверного звонка» на месте

Прежде чем говорить о неофициальных способах записи видеозаписей «Звонок дверного звонка», давайте посмотрим, как они обычно работают. Устройство Ring Doorbell захватывает видео и записывает его перед отправкой по беспроводной сети на ваш интернет-маршрутизатор (маршрутизатор Wi-Fi), а оттуда в хранилище Ring Cloud.

Чтобы записать кадры неофициально, вам нужно будет использовать только один из этих двух методов.

1. Установите компьютерную программу и локальный сервер между дверным звонком и интернет-маршрутизатором или
2. Поместите локальный сервер в соответствие с интернет-маршрутизатором (для просмотра видеозаписи).

Однако эти методы нелегко настроить. В мире технологий такие методы часто называют «Человек в средней атаке». Используя эти методы для записи видеоизображения «Звонок», вы намеренно нарушаете Пользовательские условия и Политику «Звонок в дверь».

Когда компания узнает о вашем неофициальном методе записи видеоматериалов, в худшем случае ваша учетная запись Ring будет закрыта. Кроме того, небольшое обновление программного обеспечения от Ring может сделать эти методы бесполезными.

Эти методы непросты для нетехнического специалиста, поскольку они требуют глубокого понимания работы сетей Wi-Fi. Даже если вы это сделаете, через маршрутизатор проходит много интернет-трафика. Вам нужно будет найти трафик (пакеты), связанный с дверным звонком, чтобы перехватить эти пакеты.После идентификации и захвата этих пакетов вам нужно знать, как преобразовать этот трафик в видеоматериалы, которые можно будет просматривать и сохранять.

Все они основаны на предположении, что трафик дверного звонка не зашифрован и будет таким же в будущем. Я еще раз подчеркиваю, ни один из этих методов не гарантированно работает вечно .

Теперь давайте посмотрим на доступные варианты применения двух методов, упомянутых на этой странице.

1. Ring-client-API : это неофициальный Typescript для вашего Ring API.Это предоставляет API прямой трансляции, что означает, что вы можете написать несколько скриптов для записи этих видео в реальном времени.
2. Ring-Hassio: Это лучший и самый простой способ записывать видео Ring. Поскольку он предоставляет расширение для использования с Home Assistant, он отображает видео Ring на панели инструментов Home Assistant. Вы можете написать сценарий для периодического сохранения этих видео.
3. Python Ring Doorbell : это проект программы на языке Python, который поддерживает запись видео дверного звонка.
4. Брайан Ханифин : Он разместил на своем форуме Home Assistant, что вы можете загрузить любую из уже захваченных видеозаписей с серверов Ring. Однако было бы полезно, если бы у вас была подписка на план Ring Protect для доступа к этим видео. Этот метод пригодится в качестве варианта резервного копирования, но позже автор заявляет, что доступ к видео имеет тенденцию ограничиваться, когда он пытается загрузить эти видео.

Заключение

Как вы уже догадались, локально записывать кадры «Звонок в дверь» совсем не просто.Некоторые методы сейчас работают очень хорошо, но окажутся ли эти методы бесполезными после обновления программного обеспечения от Ring, неизвестно.

Лучший способ записать видео с дверного звонка локально — это приобрести устройства, которые поддерживают локальную запись этих видео. На рынке доступно множество дверных звонков с этой функцией, например:

• Eufy Video Doorbell
• Skybell Video Doorbell
• Hikvision Video Doorbell
• Amcrest SmartHome Video Doorbell

Перед покупкой видеодомофона проверьте, хотите ли вы сохраните записи дверного звонка локально или согласны ли вы с этими видео, записанными в облачное хранилище этих компаний, которое затем может быть удалено через определенный период.В конце концов, выбор остается за вами. Пожалуйста, дайте нам знать, что вы думаете, в разделе комментариев ниже.

Вы также можете с удовольствием прочитать:

FAQ — Часто задаваемые вопросы

Можно ли записывать с помощью дверного звонка без подписки?

Технически да, можно. Но это непросто. Есть несколько сценариев, написанных на разных языках программирования, которые можно бесплатно загрузить в Интернете. Людям, которые хотят записывать без подписки, придется загрузить эти сценарии и скопировать их в соответствии с инструкциями на этих веб-страницах.

Однако Ring знает об этом, и они регулярно обновляют свое программное обеспечение, чтобы остановить такую ​​незаконную загрузку / просмотр видео Ring Doorbell без подписки. Любой метод, который кажется успешным, может стать недействительным или бесполезным при одном обновлении.

Поскольку Ring следит за тем, чтобы пользователи не использовали незаконные способы загрузки и хранения видео дверных звонков бесплатно, и если вы не удовлетворены ежемесячной / годовой подпиской на услугу дверного звонка, вы можете выбрать другие устройства видеодомофона в рынок, как Google Nest Hello Doorbell и т. д.Это связано с тем, что эти компании не строги в отношении пользователей, записывающих видео с дверных звонков без подписки. Опять же, нет гарантии, что он останется таким навсегда.

Запись звонка в дверь бесплатна?

Запись звонка в дверь не бесплатна. На его официальном сайте все его устройства поставляются с 30-дневной пробной версией плана Ring Protect, который позволяет просматривать и обмениваться видеозаписями и изображениями, которые захватывает устройство.

После или во время пробного периода вы можете подписаться на план Ring Protect, ежемесячный или годовой пакет.Это позволяет вам продолжать пользоваться теми же преимуществами, которыми вы пользовались в течение пробного периода вашего дверного звонка.

Пакет подписки Plus обеспечивает полицейский мониторинг всякий раз, когда обнаруживается движение возле вашей входной двери или когда кто-то звонит в дверной звонок. И это стоит всего около 10 долларов в месяц, то есть 100 долларов в год. Базовый план подписки составляет 3 доллара в месяц, что составляет 30 долларов в год.

Как долго видео «Звонок в дверь» хранятся без подписки?

Для всех устройств Ring Doorbell предоставляется 30-дневный бесплатный пробный период, когда устройство автоматически записывает и сохраняет видеоматериалы при обнаружении движения у входной двери или при нажатии на дверной звонок Ring.В течение этого пробного периода вы можете бесплатно просматривать, публиковать и загружать эти видео. Но по истечении пробного периода вам придется купить либо базовый, либо элитный планы подписки Ring.

Даже после выбора любого из планов подписки записанные кадры не будут храниться более 30–60 дней, в зависимости от вашего местоположения. В США записи будут автоматически удалены через 60 дней.

Звонок в дверь всегда записывает?

№Звонок в дверь записывает только движение, обнаруженное камерой. Но устройство Ring осуществляет круглосуточное наблюдение, которое обнаруживает любое движение через свою камеру, и записывает только при обнаружении движения, и это тоже только в течение 20-60 секунд. Вам необходимо приобрести / подписаться на план Ring Protect, чтобы активировать эту функцию.

Кольцевые устройства, работающие от батареи, будут записывать видео только в течение 20 секунд, а проводные устройства могут записывать до 60 секунд. После этого устройство будет делать снимки и сохранять их каждые от 3 минут до 1 часа в соответствии с вашими настройками.Помните, что запись применяется только в том случае, если вы не отвечаете на push-уведомление, отправленное с помощью дверного звонка в ваш дом.

Что произойдет, если я не подпишусь на Ring Protect Plan?

Без подписки это просто дверной звонок, который уведомляет вас, когда кто-то звонит, и помогает вам просматривать камеру дверного звонка в реальном времени. Я рекомендую приобрести хотя бы базовую подписку для плана Ring Protect, чтобы пользоваться этим устройством.

Существует 30-дневная бесплатная пробная версия для дверного звонка, которую вы можете использовать, чтобы узнать, какую выгоду вы получаете от этой услуги.Вы можете решить, стоит ли это того, основываясь на услугах, предоставленных в течение пробного периода. Я рекомендую вам использовать эту бесплатную пробную версию и посмотреть, хотите ли вы подписаться на план Ring Protect после или во время бесплатного пробного периода.

Ring Video Doorbell Wired обзор: надежная защита крыльца начального уровня

Изобретя рынок видеодомофонов, Ring теперь предлагает на выбор семь удивительных моделей — семь . Проводной видеодомофон Ring Video Doorbell Wired является продуктом начального уровня компании и стоит 60 долларов.Конечно, это бюджетная камера, но в ней есть все необходимое, чтобы следить за передним крыльцом.

По этой цене Ring наверняка присматривается к Wyze Labs, которая представила собственный бюджетный видеодомофон по цене 30 долларов. Но когда мы проверили веб-сайт Wyze непосредственно перед тем, как начать публикацию этого обзора, мы обнаружили, что продукта нет в наличии, а его цена выросла с 30 до 45 долларов. Мы не будем здесь подробно сравнивать два устройства, но вы можете хотя бы взглянуть на продукт Wyze, прежде чем нажимать на спусковой крючок на этом.При этом вы также должны учитывать более широкую экосистему каждой компании: в какой из них есть все продукты для умного дома и сторонние устройства, которые вы, возможно, захотите использовать вместе?

Этот обзор является частью обзора TechHive лучших видеодомофонов, где вы найдете обзоры предложений конкурентов, а также руководство для покупателя по функциям, которые следует учитывать при покупке этого типа продукта.

Джейсон Д’Априль / IDG

Вам необходимо подключить этот обходной провод к существующему звонку дверного звонка, чтобы установить проводной звонок видеодомофона; К сожалению, обходят вниманием только звук вашего колокольчика.

Как вы понимаете, Ring Video Doorbell Wired — это полная противоположность Ring Video Doorbell Pro 2 за 250 долларов, которую мы недавно рассмотрели. Вы не получите трехмерное обнаружение движения с помощью радара, обзор с высоты птичьего полета или автоматическое приветствие, но вы также не платите за эти высокотехнологичные функции. Что касается подключения к сети, это однодиапазонное устройство, которое будет подключаться только к сетям 2,4 ГГц. Любые аксессуары, которые вам понадобятся, например угловой клин или угловой комплект для регулировки поля зрения камеры, необходимо приобретать отдельно.

Упоминается в статье

Однако функция, которую вы, вероятно, упустите больше всего, — это возможность прослушивания существующего дверного звонка. Вы установите перемычку, которая не будет перезвонить, а затем подключите новый дверной звонок к двум проводам в стене, которые были подключены к исходному дверному звонку. Это упростит установку, но у вас не будет звонка. Нет существующего дверного звонка? Тогда вам захочется купить дверной звонок с батарейным питанием — будь то звонок Ring или кто-то еще.

Джейсон Д’Априль / IDG

Проводной дверной звонок с видеодомофоном обеспечивает надежное дневное видео, но камера теряет точность воспроизведения в условиях низкой освещенности — по крайней мере, до тех пор, пока не сработает ночное видение.

После установки вы будете получать уведомления только при обнаружении движения или при звонке в дверь. В любом случае вы будете получать push-уведомления на свой телефон. Если вы хотите услышать динь-дон — или другое звуковое уведомление, которое , а не , привязанное к вашему телефону, — вам понадобится умный динамик Amazon Echo, умный дисплей Echo Show или звонок Ring Chime за 30 долларов.Вы также можете приобрести этот дверной звонок в комплекте с Ring Chime за 80 долларов.

Вы сможете вести двусторонний разговор с посетителем с помощью телефона или Echo; Основное преимущество эхо-шоу заключается в том, что вы можете видеть человека, стоящего перед дверным звонком (он, очевидно, не сможет вас видеть).

Характеристики

Проводной дверной звонок с видеодомофоном представляет собой компактное устройство размером 3,98 x 1,8 x 0,88 дюйма (В x Ш x Г). Он доступен только в одном цвете, черном, хотя вы можете приобрести сменные лицевые панели в пяти оттенках на ваш выбор, чтобы они соответствовали или дополняли цветовую схему вашего дома.

Джейсон Д’Априль / IDG

По цене, Ring Video Doorbell Wired обеспечивает очень хорошее черно-белое ночное видение.

Качество видео 1080p, которое вы получите от дверного звонка, достаточно резкое при дневном свете и удивительно хорошее ночью, но вы не перепутаете его с устройством высокого класса, особенно в условиях низкой освещенности перед камерой. срабатывает ночное видение (например, сумерки или рассвет). Объектив камеры имеет угол обзора 155 градусов по горизонтали и 90 градусов по вертикали.

Вы можете нарисовать до трех зон неправильной формы, в которых будет обнаруживаться движение; движение за пределы этих зон будет проигнорировано. Это полезная функция для блокировки деревьев, улиц, тротуаров и других мест, где движение может вызывать ложные предупреждения.

Джейсон Д’Априль / IDG

Приложение Ring дает вам возможность рисовать до трех зон, в которых движение будет игнорироваться.

Как и в случае с любым дверным звонком и камерой видеонаблюдения, вам необходимо подписаться на услугу Ring Protect Service, чтобы получить все возможности этого продукта.Без подписки вы сможете видеть только прямую трансляцию с камеры. Если кто-то звонит в звонок или движется в пределах одной из ваших зон обнаружения движения, но затем выходит за пределы поля зрения камеры, вы не узнаете, что вызвало предупреждение. Честно говоря, этот сценарий становится все более распространенным с видеодомофонами и камерами видеонаблюдения, независимо от того, кто их строит. Двумя заметными исключениями являются беспроводной дверной звонок Eufy Security и умный видеодомофон Netatmo, но они стоят 200 и 300 долларов соответственно.

Упоминается в статье

Услуга

Ring Protect стоит 3 доллара в месяц за камеру или 10 долларов в месяц за неограниченное количество камер. Более дорогой план включает в себя профессиональный мониторинг, если у вас также есть система кольцевой сигнализации. Подпишитесь на услугу подписки, и вы получите 60 дней хранения видео в облаке, а также возможность загружать эти клипы и делиться ими с другими людьми. Это действительно важно, если вам нужно предоставить полиции доказательства преступления.

Джейсон Д’Априль

Вам потребуется приобрести аксессуар, если вы планируете установить проводной дверной звонок для видеодомофона на обшивке вагонкой или иным образом хотите сместить поле обзора камеры. Как вариант, вы можете изготовить свои собственные, как я здесь.

Подписка Ring Protect также дает вам возможность активировать режим «Только люди», который должен игнорировать животных, транспортные средства и других нечеловеческих существ, движущихся в поле зрения камеры. По моему опыту, режим «Только люди» никогда не отказывает мне в отправке предупреждений, когда видеодомофон обнаруживает человека, но он никогда не был настолько надежным в игнорировании движений, не связанных с людьми.

Вердикт

Ring Video Doorbell Wired обеспечивает базовую безопасность входных дверей по очень разумной цене, и он связан со все более надежной экосистемой домашней безопасности Ring, которая включает в себя все, от полноценной домашней системы безопасности до опции профессионального мониторинга , к автономным домашним камерам видеонаблюдения, к внутреннему и внешнему интеллектуальному освещению; и все эти устройства можно связать, чтобы они работали вместе. Покупатели должны учитывать цену подписки Ring Protect, чтобы выжать из этого видеодомофона полную ценность; К счастью, эта услуга стоит не менее разумно.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

UniFi Protect — Начало работы с дверным звонком G4 — Центр поддержки и поддержки Ubiquiti

G4 Doorbell — это видеодомофон с подключением к Wi-Fi, встроенным дисплеем и возможностью двусторонней аудиосвязи.

В этой статье описаны требования к установке и настройке дверного звонка G4, а также даны ответы на часто задаваемые вопросы об устройстве.

Настройка и требования к питанию

Для использования дверного звонка G4 вам потребуется:

Примечание: В существующих установках в Европе сигнал дверного звонка может быть напряжением 230 В, что может не работать должным образом с дверным звонком G4. Мы рекомендуем убедиться, что ваш звонок и трансформатор совместимы с напряжением 24 В переменного тока. Список совместимых звонков можно найти на странице продукта G4 Doorbell.

Хотя дверной звонок G4 имеет собственную камеру, его также можно использовать с другими камерами UniFi Protect.

Установить, принять и настроить дверной звонок G4

Следуйте руководству по быстрому запуску или просмотрите видео ниже, чтобы получить пошаговые инструкции по установке.

Примечание: Вся проводка должна быть выполнена до установки дверного звонка G4. Сам звонок должен быть включен в последовательную цепь, включая коробку звонка и трансформатор.

Вы также можете подключить к дверному звонку G4 через стандартную электрическую розетку для США , используя блок питания дверного звонка UniFi G4 (G4-Doorbell-PS-US, доступен только в магазине США).

Для управления только что установленным дверным звонком вам необходимо адаптировать его к своему UniFi Protect Controller.

Для получения дополнительной информации о процессе внедрения см. UniFi Protect — Внедрение устройств и управление ими.

Установить сообщение на дисплее дверного звонка G4

1. Откройте камеру дверного звонка G4 в приложении UniFi Protect.
2. Нажмите на значок Текст внизу экрана.
3. Выберите предустановленное сообщение или введите собственное:
   1. Нажмите на одну из доступных опций сообщения, чтобы применить ее; или
   2. Нажмите Добавить пользовательское сообщение и введите сообщение, которое вы хотите, чтобы дверной звонок G4 отображал.

Изменить настройки микрофона

1. Откройте камеру дверного звонка G4 в приложении UniFi Protect.
2. Зайти в настройки камеры.
3. Отрегулируйте настройки звука в разделе Light & Sound по мере необходимости.

Часто задаваемые вопросы

Есть ли в дверном звонке G4 устройство звонка или звонка?

В комплект дверного звонка G4 не входит устройство для перезвона.Полный список комплектаций дверного звонка G4 см. В Кратком руководстве.

Какие звуковые коробки совместимы с дверным звонком G4?

Любая проводная коробка для звонков совместима, если используется правильный трансформатор.

Какой трансформатор следует использовать с дверным звонком G4?

Мы рекомендуем использовать трансформатор 16-24 В переменного тока, 20 ВА с дверным звонком G4.

Что мне делать, если звуковой сигнал не звонит или не работает должным образом?

Убедитесь, что вы используете совместимый трансформатор, который может питать дверной звонок и звуковую коробку, например трансформатор 16-24 В переменного тока, 20 ВА.

Есть ли PoE дверного звонка G4?

Нет, дверной звонок питается либо от трансформатора 16-24 В переменного тока, 20 ВА, либо от блока питания, а для подключения используется Wi-Fi.

Будет ли дверной звонок G4 работать как отдельное устройство?

Нет, дверной звонок G4 должен быть подключен к хост-устройству контроллера, например:

Работает ли дверной звонок G4 с беспроводными будильниками?

Нет, дверной звонок G4 совместим только с проводными коробками для звонков.

Что делать, если я поменяю имя пользователя и пароль WiFi?

Если имя пользователя и пароль изменяются для Wi-Fi, который использует дверной звонок G4, дверной звонок G4 необходимо будет сбросить до заводских настроек по умолчанию и повторно использовать в приложении UniFi Protect.

Как восстановить заводские настройки дверного звонка G4?

Чтобы восстановить заводские настройки дверного звонка G4:

1. (если установлен дверной звонок G4) Нажмите кнопку в нижней части дверного звонка G4, чтобы отсоединить его.
2. Нажмите и удерживайте небольшую резиновую кнопку в верхней части задней части дверного звонка G4 в течение 5 секунд, затем отпустите кнопку.

Мой дверной звонок G4 часто отключается и снова подключается к Wi-Fi. Как я могу исправить эту проблему?

Есть две основные причины частых отключений и повторных подключений дверного звонка G4:

• Слабый сигнал WiFi: Проверьте соединение Wi-Fi в мобильном приложении Protect (в разделе «Настройки камеры»> «Подключение») или в веб-браузере (в «Настройки камеры»> «Обзор»> «Подробности»> «Состояние связи»).Если результат плохой (<50%), попробуйте уменьшить расстояние между дверным звонком и WiFi-маршрутизатором или точкой доступа.
• Несовместимый источник питания дверного звонка G4: Убедитесь, что трансформатор, питающий ваш дверной звонок, рассчитан на 12-24 В переменного тока, 20 ВА.

Статьи по теме

UniFi Protect — Настройка контроллера UniFi Protect
UniFi Protect — Принятие устройств
UniFi Protect — Управление устройствами

Была ли эта статья полезной?

да Нет

-44 «> X нашел это статья полезная

31 из 106 нашли это полезным

Поддержка дверного звонка | EN

У меня стены из гипсокартона, подходят ли поставляемые крепления для настенного кронштейна дверного звонка?

У меня дверные коробки из ПВХ, подходят ли поставляемые крепления для кнопочного кронштейна?

У меня металлические дверные коробки, подходят ли поставляемые крепления для кронштейна кнопки?

Могу ли я использовать прилагаемую липкую подкладку для крепления кнопки к дверной раме без настенного кронштейна?

У меня проблемы с подключением проводов звонка к быстросъемному проводному кронштейну дверного звонка.

У меня есть трансформатор. Какой разъем использовать для подключения проводов?

Дверной звонок MP3 DC917xx поддерживает большинство файлов MP3 с частотой дискретизации (

Могу ли я запитать свой дверной звонок MP3 DC917xx через USB-соединение компьютера?

Нет. Дверной звонок MP3 запитывается от компьютера только во время передачи файлов. дверной звонок не может быть запитан от компьютерной USB-розетки

Мой дверной звонок MP3 DC917xx не сохранил мою мелодию MP3, хотя она была успешно передана.

Дверной звонок MP3 DC917xx может изначально не распознавать загруженные мелодии MP3 в течение как минимум 15 секунд, если он питается от USB без установленных батареек. Рекомендуется всегда устанавливать батареи.

Когда я подключен к моему компьютеру, мой дверной звонок MP3 DC917xx MP3 не активируется при нажатии кнопки.

При подключении дверного звонка DC917xx MP3 к компьютеру с помощью кабеля USB он переключится в режим редактирования, и звук дверного звонка автоматически отключится.Отключите дверной звонок от компьютера, чтобы возобновить нормальную работу.

Могу ли я воспроизвести всю песню, загруженную как файл MP3, на дверной звонок MP3 DC917xx?

Нет, дверной звонок MP3 DC917xx воспроизводит только первые 15 секунд любого файла MP3.

Как я могу отредактировать свои MP3-мелодии на время, необходимое для воспроизведения на моем MP3-дверном звонке DC917xx MP3?

В Интернете доступны различные бесплатные инструменты обрезки MP3, которые можно найти через любую поисковую систему в Интернете.

Что мне делать, если мой компьютер не распознает автоматически мой дверной звонок MP3 DC917xx MP3 как внешний диск?

Когда вы впервые подключаете дверной звонок MP3 DC917xx к компьютеру, ваш компьютер должен автоматически установить драйвер устройства USB.Если дверной звонок не обнаружен, извлеките и снова вставьте разъем USB или попробуйте другой порт USB.

Почему на моем дверном звонке MP3 DC917xx изменилась мелодия MP3, назначенная для определенной кнопки?

Если вы связали свою кнопку с загруженной мелодией и впоследствии удалили эту мелодию, по умолчанию кнопка будет воспроизводить следующую доступную загруженную мелодию, если таковая имеется, или по умолчанию будет использоваться одна из стандартных мелодий, доступных на дверной звонок MP3 DC917xx.

Если у вас более одной кнопки, удаление мелодии MP3, связанной с определенной кнопкой, повлияет на другие кнопки в системе. Чтобы изменить мелодию, связанную с каждой кнопкой, нажмите соответствующую кнопку, затем нажмите кнопку мелодии на дверном звонке, пока не услышите желаемую мелодию.

Я использую Apple Mac, и у меня проблемы с загрузкой файлов MP3 в дверной звонок DC917xx.

Текущая версия Apple Mac OS не может передавать файлы MP3 на дверной звонок MP3 DC917xx в правильном формате (генерируется ошибка).Считается, что это ошибка в ОС Apple. Используйте ПК с Windows или поищите в Интернете исправление.

Как выполнить сброс к заводским настройкам?

Чтобы выполнить сброс до заводских настроек, извлеките одну батарею (или отключите питание съемного дверного звонка). Нажмите и удерживайте кнопку настроек при замене батареи (или включении питания). Янтарный свет будет мигать либо от небольшого светодиодного индикатора сбоку дверного звонка, либо от Halo Light (в зависимости от типа продукта). После этого вам придется повторно связать вашу кнопку или другие устройства, такие как беспроводные датчики движения и / или беспроводные датчики дверей и окон.

Мой дверной звонок перестал работать. Я проверил и заменил батарейки, но все равно не работает.

Попробуйте выполнить сброс к заводским настройкам. Для этого извлеките одну батарею (или отключите питание съемного дверного звонка). Нажмите и удерживайте кнопку настроек при замене батареи (или включении питания). Янтарный свет будет мигать либо от небольшого светодиодного индикатора сбоку дверного звонка, либо от Halo Light (в зависимости от типа продукта). После этого вам придется повторно связать вашу кнопку или другие устройства, такие как беспроводные датчики движения и / или беспроводные датчики дверей и окон.

Как выключить Halo Light и / или LED Strobe?

Чтобы изменить последовательность света Halo / LED Strobe, нажимайте кнопку с символом солнца, пока не найдете подходящую последовательность света.

Как изменить цвет Halo Light?

Нажмите кнопку. Когда мигает световой индикатор на дверном звонке, нажмите кнопку «Солнце» на дверном звонке один или несколько раз, чтобы выбрать другой цвет ореола.

Как изменить мелодию дверного звонка?

Нажмите кнопку.Когда дверной звонок воспроизводит мелодию, нажмите кнопку мелодии на дверном звонке один или несколько раз, чтобы выбрать новую мелодию.

Мой дверной звонок перестал звонить, но горит световой индикатор и / или светодиодный стробоскоп.

Возможно, была нажата или активирована кнопка «Режим сна / Без звука». Символ отключения звука может мигать, если кнопка нажата. Для отключения нажмите и удерживайте кнопку отключения звука, пока не раздастся звуковой сигнал. Теперь при нажатии кнопки прозвучит дверной звонок.

Как мне найти код продукта для моего дверного звонка или аксессуара?

Посмотрите на нижнюю часть дверного звонка или под крышкой аккумуляторного отсека и найдите серую этикетку с номинальными данными.На этикетке будет код продукта, начинающийся с 2 или 3 букв, затем 3 цифры, а затем еще несколько букв. Например, DC315xx, DC515xx, DW915xx и т. Д.

Как добавить свое имя на табличку с именем на кнопке?

Беспроводные нажимные кнопки DCP511x и DCP911x снабжены заводской табличкой, на которой вы можете написать свое имя или номер дома на кнопке. Вам понадобится небольшая отвертка с плоским лезвием и перманентная чернильная ручка. Снимите прозрачную крышку с помощью отвертки, чтобы получить доступ к паспортной табличке.Напишите свое имя на вставной карточке и закройте прозрачную крышку.

Как связать дополнительные беспроводные кнопки Honeywell Home?

Нажмите и удерживайте кнопку настроек на дверном звонке, пока не замигает желтый свет, либо на маленьком светодиодном индикаторе сбоку дверного звонка, либо на Halo Light (в зависимости от типа продукта). Нажмите кнопку. Дверной звонок сыграет мелодию. Теперь ваша кнопка связана.

Как связать дополнительные беспроводные дверные и оконные датчики Honeywell Home?

Нажмите и удерживайте кнопку настроек на дверном звонке, пока не замигает желтый свет, либо на маленьком светодиодном индикаторе сбоку дверного звонка, либо на Halo Light (в зависимости от типа продукта).Сдвиньте крышку батарейного отсека датчика двери / окна, чтобы активировать тампер. Дверной звонок издаст предупреждающий звук. Ваш беспроводной дверной / оконный датчик теперь подключен.

Как отключить или удалить устройство (кнопка, датчик движения, датчик двери / окна) из дверного звонка?

Если вы уже достигли максимального количества устройств для дверного звонка, вы сможете отключить или удалить устройство, добавив одновременно новое устройство. Пожалуйста, обратитесь к вопросу ниже, чтобы узнать, как это сделать.

Если вы не достигли максимального количества устройств для дверного звонка, вы не сможете отсоединить или удалить одно устройство. В этом случае единственный вариант — выполнить сброс к заводским настройкам (при котором будут удалены все связанные устройства).

Чтобы выполнить сброс к заводским настройкам, извлеките одну батарею (или отключите питание съемного дверного звонка). Нажмите и удерживайте кнопку настроек при замене батареи (или включении питания). Янтарный свет будет мигать либо от небольшого светодиодного индикатора сбоку дверного звонка, либо от Halo Light (в зависимости от типа продукта).На этом этапе вы можете связать новое устройство.

Я не могу добавить беспроводное устройство (кнопку, датчик движения, датчик двери / окна), и дверной звонок издает два звуковых сигнала, когда я пытаюсь это сделать.

Вы превысили максимальное количество беспроводных устройств, к которым может подключиться дверной звонок Honeywell Home. Ваш дверной звонок принимает 2, 4, 5 или 6 устройств в зависимости от модели. См. Эту таблицу:

Серия 3 (DC311xx и DCR311xx)	2 беспроводных устройства
Серия 3 (DC313 / 5xx и DCR313 / 5xx)	4 беспроводных устройства
Серия 5 (DC515xx)	4 беспроводных устройства
Серия 9 (DC915xx и DC917xx)	6 беспроводных устройств
Серия 9 с проводным подключением (DW915xx)	2 проводных кнопки и 5 беспроводных устройств

Для дверных звонков с Halo Light: После попытки добавить новое устройство подождите, пока дверной звонок не подаст два звуковых сигнала.Теперь у вас есть возможность удалить одно из устройств, уже связанных с дверным звонком, и заменить его новым устройством. Кратковременное нажатие кнопки «Настройки» заставит дверной звонок указать цвет ореола первого устройства, сохраненного в памяти. Второе короткое нажатие вызовет отображение цвета Halo 2-го устройства. Повторяющиеся короткие нажатия будут переключать цвета для всех связанных устройств. Длительное нажатие кнопки «Настройки» приведет к перезаписи устройства, обозначенного цветом Halo, новым устройством.Для завершения этой операции есть 12-секундное окно.

Для дверных звонков без светового ореола: Красный светодиод будет быстро мигать. Кратковременное нажатие кнопки «Настройки» (менее 2 секунд) приведет к перезаписи самого старого устройства в памяти дверного звонка. Длительное нажатие кнопки «Настройки» (более 2 секунд) приведет к перезаписи самого нового устройства. Если в течение 12 секунд не будет нажата ни одна кнопка, ничего не изменится.

Если вы не можете идентифицировать устройства из-за того, что не были установлены уникальные цвета для Halo Light, вы можете выполнить сброс настроек до заводских, чтобы удалить все связанные устройства из памяти, а затем связать новое устройство.Для этого извлеките одну батарею (или отключите питание съемного дверного звонка). Нажмите и удерживайте кнопку настроек при замене батареи (или включении питания). Янтарный свет будет мигать либо от небольшого светодиодного индикатора сбоку дверного звонка, либо от Halo Light (в зависимости от типа продукта). На этом этапе вы можете связать новое устройство.

Как назначить другую мелодию 2-й / 3-й кнопке или другому устройству (беспроводному датчику движения или датчику двери / окна)?

Ваша кнопка, датчик или другое устройство должны быть уже связаны с дверным звонком.Чтобы изменить мелодию для определенного устройства, нажмите кнопку или активируйте датчик, пройдя перед ним или открыв дверь или окно. Когда дверной звонок воспроизводит мелодию, нажмите кнопку мелодии на дверном звонке один или несколько раз, чтобы выбрать новую мелодию.

Как назначить другой цвет Halo 2-й / 3-й кнопке или другому устройству (беспроводному датчику движения или датчику двери / окна)?

Ваша кнопка, датчик или другое устройство должны быть уже связаны с дверным звонком.Чтобы изменить цвет Halo, нажмите кнопку или активируйте датчик, пройдя перед ним или открыв дверь или окно. Когда мигает световой индикатор на дверном звонке, нажмите кнопку «Солнце» на дверном звонке один или несколько раз, чтобы выбрать другой цвет ореола. У вас есть 12 секунд, чтобы завершить операцию.

Как мне настроить функцию секретного стука на моем комплекте дверных звонков Honeywell Home?

Сначала ваша кнопка должна быть связана с дверным звонком. Быстро нажмите кнопку 3 раза.Теперь дверной звонок будет звучать так же, как при однократном нажатии кнопки. Теперь нажмите кнопку мелодии на дверном звонке один или несколько раз, пока не услышите мелодию, которую хотите выбрать для «Секретного стука». Если возможно, теперь вы можете нажать кнопку с изображением солнца один или несколько раз, чтобы выбрать желаемый цвет ореола для «Secret Knock».

Могу ли я настроить функцию Secret Knock для 2-й / 3-й кнопки с другой мелодией и цветом Halo Light?

Да, вы можете сделать это для любого количества кнопок, которое ваш дверной звонок может сохранить в своей памяти.Сначала ваша кнопка должна быть связана с дверным звонком. Быстро нажмите кнопку 3 раза. Теперь дверной звонок будет звучать так же, как при однократном нажатии кнопки. Теперь нажмите кнопку мелодии на дверном звонке один или несколько раз, пока не услышите мелодию, которую хотите выбрать для «Секретного стука». Если возможно, теперь вы можете нажать кнопку «Солнце» один или несколько раз, чтобы выбрать желаемый цвет ореола для «Секретного удара».

Как узнать, отключен ли мой дверной звонок в Honeywell Home на 3,6,9 или 12 часов?

Если вы не уверены в статусе отключения звука дверного звонка, сбросьте его, нажав и удерживая кнопку отключения звука до звукового сигнала, а затем снова установите желаемое время.

Как заменить батарейки в кнопке беспроводной связи?

1. Извлеките кнопку из кронштейна, используя отвертку, чтобы нажать на фиксатор и сдвинуть фиксатор с кронштейна.
2. Найдите круглую крышку аккумуляторного отсека и с помощью монеты поверните крышку аккумуляторного отсека на 60 ° против часовой стрелки. Крышка аккумуляторного отсека теперь отделяется от задней крышки.
3. Заменить коинцлерную батарею CR2032.
4. Установите крышку аккумуляторного отсека, совместив стрелку на крышке аккумуляторного отсека с символом открытого замка на задней крышке.Нажмите и поверните на 60 ° по часовой стрелке.
5. Переместите нажимную скобу, убедившись, что она зафиксирована в нужном положении.

Как заменить батарейки в дверном звонке?

1. Снимите крышку аккумуляторного отсека на задней стороне дверного звонка, нажав на язычок и подняв ее.
2. Замените батареи на батареи того же типа — щелочные LR6 (AA) или LR14 (C).
3. Установите на место крышку аккумуляторного отсека.

Как заменить батарейки в беспроводном датчике движения?

Для L430x: используйте отвертку с плоским лезвием, чтобы освободить фиксатор и открыть откидную крышку.Замените батарею на щелочную PP3 (6LR61).

Как подключить дополнительные беспроводные датчики движения Honeywell Home?

Нажмите и удерживайте кнопку настроек на дверном звонке, пока не замигает желтый свет, либо на маленьком светодиодном индикаторе сбоку дверного звонка, либо на Halo Light (в зависимости от типа продукта).

Для внешнего датчика движения (L430x): настройте датчик движения для теста ходьбы в соответствии с выбранным дневным или ночным режимом работы следующим образом:

1. Установите регулятор TIME против часовой стрелки до минимального значения.
2. Если датчик движения установлен на НОЧНОЙ режим для использования с освещением, полностью поверните ручку DUSK по часовой стрелке до максимального значения. Если, однако, датчик движения настроен на ДНЕВНЫЙ режим, полностью поверните регулятор СУМЕРКИ против часовой стрелки до минимального значения.
3. Переместитесь через зону обнаружения, чтобы активировать датчик движения. Дверной звонок издаст звуковой сигнал, и ваш датчик движения будет подключен.

Для внутреннего датчика движения (HS3PIR1x, HS3PIR2x): Откройте батарейный отсек или отсоедините датчик движения от его основания, чтобы задействовать датчик вскрытия корпуса.Дверной звонок издаст звуковой сигнал, и ваш датчик движения будет подключен.

Как связать беспроводную кнопку Honeywell Home с клавиатурой сигнализации Honeywell Home, чтобы использовать клавиатуру в качестве звукового сигнала дверного звонка?

Как связать беспроводной дверной звонок Honeywell Home с клавиатурой охранной сигнализации Honeywell Home, чтобы звонок в дверь использовался в качестве дополнительной внутренней сирены?

Могу ли я получить запасные компоненты, такие как кронштейны кнопок, кронштейны дверных звонков, таблички с именами кнопок и запасные таблички с именами?

К сожалению, в настоящее время Honeywell Home не предлагает такие компоненты отдельно.

Могу ли я самостоятельно обслуживать дверной звонок и кнопку?

Дверной звонок и кнопка не содержат обслуживаемых деталей, за исключением замены батареек.

Что мне делать со старыми батареями?

Все старые батареи должны быть утилизированы безопасным образом с использованием средств, имеющихся в вашем регионе.

Где я могу получить копию руководства по установке?

Краткие руководства и руководства по установке доступны на этом веб-сайте. Пожалуйста, обратитесь к соответствующей странице продукта или далее в этом разделе поддержки.

Какая гарантия предоставляется на дверные звонки, сигнализацию и аксессуары Honeywell Home?

На все комплекты дверных звонков, комплекты сигнализаций и аксессуары на все комплекты дверных звонков, сигнальные устройства и аксессуары распространяется двухлетняя гарантия.

У меня нет квитанции на мой дверной звонок или комплект сигнализации. Можете ли вы помочь с гарантийным требованием?

Обычно вам потребуется квитанция в качестве доказательства покупки для подачи претензии по Гарантии.

Если квитанция отсутствует, служба поддержки клиентов может помочь установить дату изготовления.Если ваш дверной звонок или комплект сигнализации были изготовлены в течение гарантийного срока, мы все равно можем соблюдать Гарантию как жест доброй воли, даже если мы не обязаны это делать.

Индикатор уверенности на моей кнопке мигает 5 раз при нажатии кнопки.

Все кнопки снабжены сигнальной лампочкой. Этот индикатор мигнет 5 раз, когда кнопочная батарея нуждается в замене.

Моя кнопка перестала работать.

Убедитесь, что батарея нуждается в замене, заменив батарейку типа «таблетка» CR2032.

Почему после проигрывания мелодии звонок в дверь издает два звуковых сигнала?

Дверной звонок подаст два звуковых сигнала, чтобы уведомить вас о том, что батарея кнопки разряжена и нуждается в замене.

Мой толчок работает с перебоями, что может быть причиной этого?

В холодных условиях, плохом месте или окружающей среде, а также когда система дверного звонка работает на максимальном диапазоне, рекомендуется заменять батареи чаще (например, каждые 12–18 месяцев) для поддержания оптимальной производительности. Немедленно замените батареи, когда загорится индикатор низкого заряда батареи.

Неправильная установка батарейки типа «таблетка» CR2032 также может привести к повреждению контакта батареи. Проверьте контакт аккумулятора и снова вставьте аккумулятор.

Моя подсвеченная лампа проводной кнопки перестала работать

Убедитесь, что кнопка не зажата в закрытом положении, что может привести к тому, что на лампу кнопки не будет подано питание. Если это так, отпустите застрявшую кнопку и убедитесь, что ее движение ничем не ограничено.

Если индикатор проводной кнопки по-прежнему не работает, возможно, неисправен световой элемент.В таком случае может потребоваться замена модуля проводной кнопки.

Срок службы батареи моего дверного звонка Honeywell Home не соответствует указанному.

Указанный срок службы батарей рассчитан при типичном использовании щелочных батарей хорошего качества. Интенсивное использование и / или использование неподходящих батарей, например, низкокачественного цинка, сокращает срок службы батарей.

Срок службы щелочных батарей также сокращается, если они используются в жарком или холодном климате.Для максимального увеличения срока службы батареи используйте дверной звонок в диапазоне температур от 5 до 25 ° C.

Срок службы батареи моей кнопки Honeywell Home не соответствует указанному времени.

Срок службы литиевых батарей типа «таблетка» может сократиться, а их функциональность может ухудшиться, если они используются в холодных или морозных условиях. Интенсивное использование также сокращает срок службы аккумулятора.

Мой домашний проводной дверной звонок Honeywell перестал работать. В чем может быть проблема?

1. Убедитесь, что провода звонка надежно подключены на обоих концах — к проводной кнопке и кронштейну проводного дверного звонка и не смещены ли они.Если нет, снова подсоедините провода звонка.
2. Убедитесь, что проводной дверной звонок правильно подключен к проводному кронштейну. Если нет, снова подсоедините дверной звонок к кронштейну.
3. Проверьте, нет ли на проводной кнопке следов коррозии или загрязнения. Если да, очистите контакты от коррозии и / или загрязнений. Если это невозможно, возможно, потребуется заменить проводную кнопку.
4. Если проводной дверной звонок питается от батареи, а не через трансформатор, батареи могли быть разряжены, и вы могли заметить световой индикатор низкого заряда батареи на дверном звонке.Замените батареи и переустановите.
5. Если проводной дверной звонок питается от трансформатора, возможно, потребуется замена трансформатора. (Внимание: для проверки работы и / или замены трансформатора рекомендуется привлечь квалифицированного электрика)

Что мне делать с дверным звонком или домашней сигнализацией Honeywell по окончании срока службы?

Этот продукт подпадает под действие директивы WEEE, и его следует утилизировать на соответствующих предприятиях в вашей стране.См. Брошюру «Безопасность и гарантия», которую вы можете скачать в разделе ниже.
