Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов

Распиновка джек 3. 5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.

Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №	Имя пин-кода	Описание
1.	Tip	Левый
2.	Ring	Правый
3.	Ring	Земля
4.	Sleeve	Микрофон

Краткое описание

Джек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников.

Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.

Распиновка 3 5 мм jack 4 контакта

Как определить размер разъёма для наушников

Диаметр разъёма или штекера большинство пользователей способны определить визуально, ведь преимущественное большинство устройств оснащаются разъёмом 3,5 мм. Если диаметр штекера в вашем устройстве меньше привычного, значит это 2,5-мм джек, если используете профессиональное оборудование или музыкальный инструмент с разъёмом увеличенного диаметра – наверняка это 6,35-мм коннектор.

Отличить джек от Lightning и USИ труда не составит.

Неопытные пользователи стоит воспользоваться измерительным устройством, например, штангенциркулем, хотя отличие в 1 мм покажет и школьная линейка.

Как устроен разъем для наушников

Распиновка разъёма для подключения наушников (на примере TRS) зеркальна цоколёвке штекера (схема показана ниже ).

Для коннектора с микрофоном TRRS (применяется для гарнитуры) распиновка следующая.

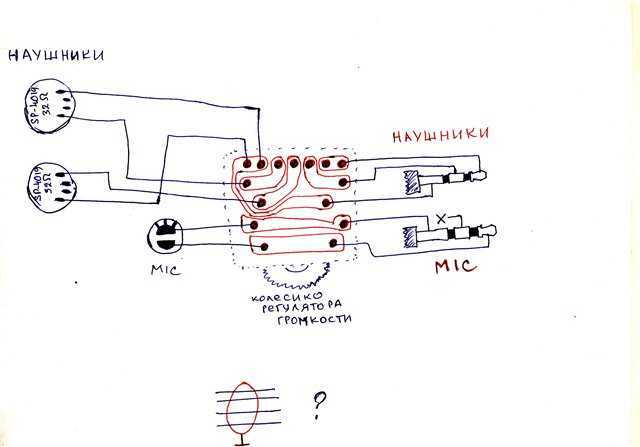

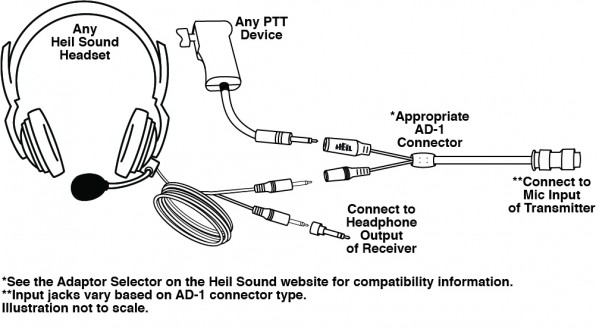

Схема наушников с микрофоном

Для гарнитуры схематичный рисунок выглядит иначе, ведь она устроена по-другому – снабжена дополнительным кабелем для передачи звука с микрофона.

Заметили, что на схемах за массу и микрофон отвечают разные контакты? Ничего странного. Предусмотрена пара типов (спецификаций) TRRS с различным расположением массы и микрофонного контакта. В CTIA (компьютерный стандарт) второе кольцо (третий контакт) подключено к общему контакту, а гильза – к микрофону, в случае с OMTP (телефонная спецификация) наоборот: 3-й контакт – спикер, 4-й – масса.

Стандарты актуальны только для гарнитуры – наушники с микрофоном, к устройствам без него отношения не имеют.

Стандарты актуальны только для гарнитуры – наушники с микрофоном, к устройствам без него отношения не имеют.

Рисунок №1

Заметили, что часть гарнитур с iPhone работает адекватно. Отказывает микрофон, не функционирует регулятор громкости и переключение треков из-за того, что большинство аксессуаров выпускается с международной распиновкой OMPT, а Apple использует американскую схему – CTIA. Проблема решается приобретением переходника CTIA – OMPT (см. рисунок №1) или перепайкой 3-го и 4-го контактов (их меняют местами) в гарнитуре.

Распиновка наушников позволит правильно припаять выводы в процессе ремонта устройства, например, замены повреждённого штекера или кабеля. Она зависит от количества контактов и применяемой спецификации: CTIA или OMPT.

Распиновка провода разъема 3.5 (Jack) с микрофоном и без него.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже, но также и существует другая в основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Если вы перепаяли штекер наушников и у вас тихий звук в наушниках, а при нажатии на кнопку приема звонков наушников громкость в наушниках повышается, то вам следует перепаять провод земли и микрофона(поменять их местами).

Электрические схемы с распиновкой

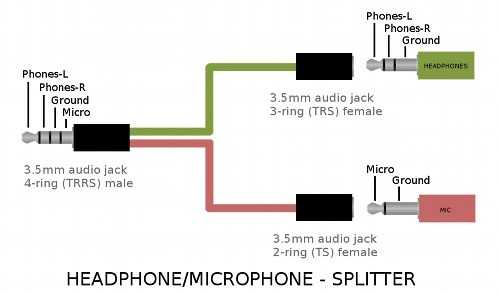

Схемы распиновки наушников TRS штекеров (3 контакта):

Наушники	Микрофон
левый канал; правый канал; “земля”.	микрофон; микрофон; “земля”.

Схемы TRRS штекеров (4 контакта):

LRGM (CTIA)	LRMG (OMTP)	MLRG	MRLG	GLRM
L R G M	·        L ·        R ·        M ·        G	M L R G	·        M ·        R ·        L ·        G	G L R M

В таблице CTIA и OMTP – типы распиновки (распайки), новый и старый стандарты соответственно.

Для удобства были введены условные обозначения:

L – левый канал (аудио)

R – правый канал (аудио)

M – микрофон

G – “земля”

Распиновка наушников LRMG устарела. Из-за этого ушли в прошлое такие модели устройств, как BlackBerry Curve 8330, некоторые аппараты Bravis с Explay, Huawei U8950D. Поистине древними устройствами с LRMG является продукция Siemens и неубиваемая Motorola C650.

Схемы TRRRS штекеров (5 контактов):

1 тип	2 тип
·        левый канал; ·        правый канал; ·        левый микрофон; ·        правый микрофон; ·        “земля”.	·        левый канал; ·        правый канал; ·        левый микрофон; ·        “земля”; ·        правый микрофон.

К 1-му типу гарнитур относят Sony MDR NC-31. Оба типа пятипозиционного разъема совместимы с четырехпиновыми штекерами.

Как проверить распиновку на нестандартном разъеме

Некоторое время в продажу выходили мобильные телефоны с нестандартными (оригинальными) штекерами.

В данном случае распиновка наушников имеет различные схемы подключения.

При поломке кабель обрезают, и приобретают другую гарнитуру. Затем производят монтаж согласно схеме распиновки.

Распиновку наушников иногда проводят без помощи специалиста, используя следующие действия:

• с помощью активного растворителя производят разбор корпуса системы;
• далее идет прозвон выводов динамиков с учетом, что общий провод – нулевое сопротивление;
• прозвон контактов разъемов с нулевым сопротивлением;
• определение контакта подключения (его номера, при котором мультиметр** показывает сопротивление, приближенное к нулю) общего провода;
• прозвонка к противоположным контактам динамиков;
• в случае устройств, которые имеют микрофон, ищут подключения к контактам разъема для всех выводов.

* TRS – аббревиатура, образованная Tip-Ring-Sleeve, что обозначает наконечник-кольцо-гильза.

** Мультиметр – электроизмерительный аппарат, включающий в себя функции амперметра, вольтметра и омметра.



2. Пайка джека и миниджека 3.5

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию.

1. Определить место и тип поломки (перелом провода районе штекера).
2. Определить количество пинов (контактов) в штекере.
3. Разобрать штекер (извлечь металлическую часть штекера с корпуса).
4. Зачистить и залудить
   паяльником обрезанный провод.
5. Определить распайку жил.
6. Припаять жилки провода на зачищенные контакты штекера.
7. Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
8. Надеть термоусадочную трубку и «усадить» источником тепла.

Ниже разберём всё более детально. Также есть полезное и наглядное видео.

Пять проводков на четыре контакта разъема гарнитуры

Попали Вам в руки наушники, отрезали разъем, сняли оплетку с провода, а там вот так:

Три адекватных проводка и один, как сейчас принято говорить, с особенностями. А если с него изоляцию снять, то будет вообще вот так :

Вот и получили 5 проводов… 😥

Источники

• https://AudioTop.ru/info/raspinovka-naushnikov
• https://usilitelstabo.ru/raspinovka-dzhek-3-5.html
• https://prohelps.ru/raspinovka-shtekera-na-3-5-mm-pod-naushnik/
• https://reedr.ru/elektronika/raspinovka-naushnikov/
• https://headphonesbest. ru/faq/remont-shtekera-naushnikov-3-5-mm-mini-jack-pajka-raspinovka-23857
• https://audiogeek.ru/razyom-garnituri/

Схема гарнитуры с микрофоном для мобильника

Уважаемое Сообщество ремонтеров! Провод вырвался так, что не найдешь цвета на месте пайки. Сам по схеме распайки спаял криво: музыка играет нормально, а на разговоре только один наушник работает. Заранее благодарен!

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Ремонт гарнитуры телефона своими руками
• Распайки гарнитуры TRRS: старая и новая
• Please turn JavaScript on and reload the page.
• Гарнитура Sony Ericsson
• Внешний микрофон из гарнитуры, петличного микрофона и смартфона.
• Как правильно спаять наушники
• Наушники и гарнитуры
• Ремонт наушников с микрофоном. Дополнение.
• Распиновка наушников
• Распиновка наушников с микрофоном

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой FM-жучок Своими руками — прослушка

Ремонт гарнитуры телефона своими руками

Стереофонические наушники головные телефоны — это мобильное звуковоспроизводящее устройство, предназначенное для индивидуального прослушивания музыки и речи.

В подавляющем числе наушников звуковой сигнал на телефоны и микрофон подается через провода, перетирание которых и является основной причиной поломки.

Такие неисправности наушников при желании несложно устранить своими руками, о чем и пойдет речь в статье. Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов. Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.

Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать. При подключении наушников к выходу аудиоустройства следует учесть что, несмотря на одинаковые геометрические размеры mini-jack 3,5 не всегда взаимозаменяемые.

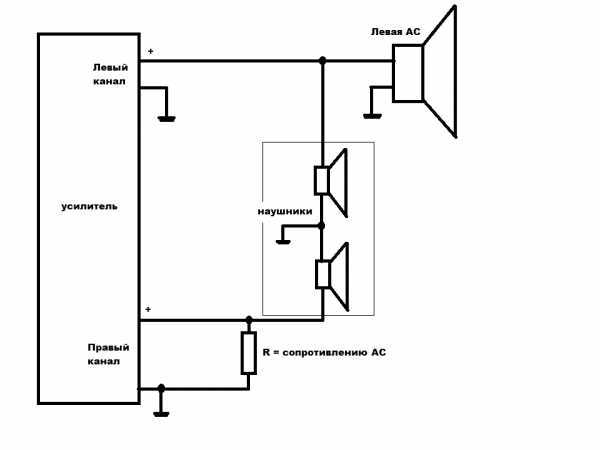

В простых наушниках телефоны подключены параллельно. А вот при эксплуатации наушников с микрофоном, которые называют гарнитура, могут быть проблемы. Это связано с тем, что контакт микрофонного входа будет подключен к общему проводу, а общий к микрофонному проводу. Сигнал общего провода будет поступать на микрофон, но из-за большого его внутреннего сопротивления влиять на звуковоспроизведение не будет. Если нажать кнопку блокировки микрофона SB, то наушники заработают в штатном режиме.

Если в микрофоне нет необходимости, то зафиксировав кнопку блокировки микрофона SB, наушниками можно будет пользоваться без вреда для аппаратуры. Но если требуется микрофон или планируется долгосрочная эксплуатация гарнитуры с устройством, то нужно разобрать гарнитуру и перепаять местами провода GND и Mic.

В шнуре, отходящем от штекера, уложено несколько проводов разного цвета. В качественных кабелях используется многожильный провод типа мишура, в котором тонкие проволочки переплетены вместе с капроновой или льняной нитью, что повышает механическую прочность провода на растяжение и изгиб. Международного стандарта на распайку проводов по цветам не существует.

Поэтому производители к выводам jack припаивают провода, руководствуясь внутренней документацией. Но из практики можно сделать вывод, что общий провод GND всеми производителями не окрашивается и имеет цвет меди, покрытой изоляционным лаком. В настоящее время большей популярностью пользуются проводные внутриканальные наушники. Низкая цена, малые габариты и приемлемое качество звука делают их незаменимыми для использования в гарнитуре мобильных устройств.

Так как наушниками пользуются при движении, то провода постоянно изгибаются и поэтому через время перетираются, обычно в месте входа в телефоны, реже у джека. Место обрыва провода обычно очевидно, начинает периодически пропадать звук в одном из телефонов при шевелении провода.

В таком случае и без приборов понятно, в каком месте перетерся провод. Приведу пример самостоятельного ремонта внутриканальных наушников htc. В этих наушниках перетерся провод на вводе одного из телефонов. Чтобы отремонтировать, необходимо вскрыть корпус. Для этого нужно лезвие ножа вставить в зазор между половинок корпуса и немного вращая, отделить половинки.

Обычно половинки телефона скрепляются между собой за счет плотной посадки, благодаря проточке в одной части и выступающего буртика в другой, поэтому рассоединяются без проблем. После разборки телефона стало видно, что один из пары проводов в обрыве, во втором проводе часть жил тоже была оборвана.

С учетом того, что шнур на входе в наушник тоже изношен, необходимо удалить всю непригодный его часть. Поэтому проводники были отпаяны от телефона, шнур был отрезан на пару сантиметров и провода очищены от изоляции.

Затем была разжата и снята фиксирующая скобка и закреплена с помощью обжатия плоскогубцами на шнуре в новом месте. Место выбиралось из расчета, что когда за шнур натянуть, припаянные проводники не натягивались.

Осталось залудить и припаять , соблюдая полярность, провода к излучателю наушника. В качестве третей руки использовались плоскогубцы. На ручки плоскогубцев была надета аптечная резинка, что обеспечивало легкое зажатие телефона. Осталось только сомкнуть половинки и проверить наушники в работе.

При ремонте я перепаял провода и во втором наушнике, так как они бы отказали в ближайшее время. Звуковой сигнал на наушники блютуз передается по эфиру. В связи с этим разъем для подключения наушников к источнику сигнала отсутствует. Поэтому прозвонить целостность проводов шнура с помощью мультиметра невозможно. Отличительной особенностью этой модели наушников является наличие на их задней крышке постоянных магнитов, позволяющих скреплять телефоны.

Но на технологию ремонта это не влияет, зато удобно в эксплуатации. Как правило, оба телефона одновременно отказывают редко, обычно начинает барахлить один из них. Вскрывать блок управления сложнее, поэтому поиск неисправности нужно начинать с наушника, который перестал работать.

Обычно наушник состоит из двух частей, соединенных между собой за счет силы трения. Для разборки наушника нужно лезвие ножа ввести в зазор между половинками корпуса и его провернуть.

После вскрытия наушника сразу стала очевидна причина его поломки. Общий проводник медного цвета был в обрыве. Шнур был протянут в корпус и обрезан по линии входа его в наушник. Часто в наушниках шнур перетирается именно в месте входа, поэтому, чтобы исключить возможную поломку в ближайшее время, шнур и был обрезан в этом месте.

Изоляция шнура была оплавлена с помощью паяльника по окружности и снята. Тут надо не перестараться, чтобы не оплавить капроновую нить внутри проводников мишура. Провода покрыты слоем лака, который разрушается при нагреве. Хорошо залуживаются припоем провода при использовании в качестве флюса таблетки аспирина. Осталось, соблюдая полярность, припаять проводники к телефону.

Обжатые шнур скобки из латуни были очень жесткие, и разогнуть их было трудно. Дополнительно, они фиксировали шнур только в направлении выхода из наушника, но позволяли шнуру входить в него. В результате провод внутри и переломился.

Для исключения этого шнур был зафиксирован с помощью капли термоклея. При затягивании шнура в отверстие наушников, термоклей сожмется и жестко зафиксирует его. Заодно был перепаян шнур и у второго наушника.

Если провод перетерся в одном, то в ближайшее время перетрется и во втором. На фото обрезки шнура, оставшиеся после ремонта. Ремонт наушников своими руками закончен и теперь они прослужат еще дольше, чем проработали до ремонта, ведь устранен конструктивный недостаток, в результате которого наушники и вышли из строя. У проводных накладных стерео наушников типа гарнитура обычно провода в шнуре перетираются в месте входа в телефон.

Принес мне знакомый наушники, которые вы видите на фотографии, как раз с такой неисправностью. Он самостоятельно ремонтировал наушники, спаивая припоем оборванные провода, но они опять рвались. Такой способ ремонт приводит только к кратковременной работе наушников. Для качественного ремонта необходимо отрезать перетершийся шнур, разобрать наушник и запаять провода непосредственно к излучателю звука. Начинать разборку наушника надо со снятия амбушюры.

Для этого нужно оттянуть ее за край пальцами, и подцепив лезвием плоской отвертки вывести из зацепления с телефоном. После снятия амбушюры стали видны четыре фиксатора-защелки. Иногда крышка телефона крепиться на винтах. Для снятия крышки нужно по очереди, надавливая плоской отверткой на защелки в направлении центра, отжать их. После обрезки перетертого участка шнура столкнулся с тем, что он был намертво вплавлен в защищающую его от резкого изгиба эластичную трубку.

Пришлось провода удалять из трубки с помощью сверла. После прочистки трубка была надета на шнур. Далее очень аккуратно, чтобы не повредить жилки проводов, ножом срезается изоляция.

Паяльник тут не поможет, так как проводники практически вплавлены в изоляцию, и сдвинуть ее с проводов было невозможно. После освобождения от полихлорвиниловой изоляции концы проводников надо залудить с помощью паяльника и флюса. На фотографии показан шнур, подготовленный для распайки в наушнике. Для того, чтобы не запутаться с маркировкой, заблаговременно неисправные провода не отпаивались, а в момент пайки новых, старый отпаивался и на его место припаивался такого же цвета.

Провода, идущие к динамику вскрытого наушника, припаивались непосредственно к его выводам. Идущие ко второму наушнику и микрофону были соединены с помощью пайки проводов друг с другом. Для изоляции использовалась уже стоявшая бумажная лента, покрытая липким слоем. На фотографии показаны самостоятельно отремонтированные наушники CHP , которые, надеюсь, прослужат еще не один год. Попали в ремонт наушники Genius, в которых были перетерты провода и сломаны крепления телефонов к оголовью.

Наушники мне были принесены на запчасти, но оценив их техническое состояние, пришел к выводу, что они подлежат ремонту. Перед ремонтом перетертых проводов сначала надо было отремонтировать механическое повреждение узлов крепления наушников к оголовью.

Вскрытие узлов показало, что выступы, служащие для фиксации плоской пружины оголовья отсутствовали. Похоже, что наушники роняли, и плоская пружина их просто срезала. Закрепить пружину в узле можно было с помощью двух винтов, но для надежности решил использовать комбинированный вид крепления — один винт и термоклей.

Для этого сначала в одной из половинок было просверлено отверстие и в него вставлен вин М3. Далее кусочки термоклея были расплавлены электрическим паяльником, и пока клей не остыл и затвердел, установлена пружина оголовья и накручена на винт гайка.

Таким же способом был отремонтирован и второй узел.

Распайки гарнитуры TRRS: старая и новая

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности. В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:. Большой Jack нашел применение в аудиотехнике, усилителях мощности.

Схема подключения наушников с микрофоном к стандартному штекеру. Заметим, что многие производители мобильных устройств могут использовать.

Please turn JavaScript on and reload the page.

В данной статье приведен пример ремонта гарнитуры Nokia WH с наглядными иллюстрациями. Данный способ подойдет для ремонта любой проводной гарнитуры или наушников мобильного телефона. Очень часто владельцы мобильных телефонов сталкиваются с проблемой выхода из строя проводной гарнитуры наушников. При этом может отсутствовать звук в наушниках или не работать микрофон. Как правило, человек приобретает новую гарнитуру или отдает в ремонт старую. Зачем тратить деньги, если ремонт гарнитуры можно произвести самостоятельно? В данной статье ответим на вопрос о том, как отремонтировать любую проводную гарнитуру или наушники самостоятельно.

Гарнитура Sony Ericsson

Диод Шоттки. Что делать с мобильной проводной гарнитурой, которая перестала работать? Конечно выкинуть и купить новую. Но напоследок можно заглянуть внутрь и ткнуть пару раз тестером, ведь всегда есть шанс отремонтировать её в случае простой неполадки.

Каждый, кто пользуется наушниками, рано или поздно сталкивался с тем, что они выходят из строя.

Внешний микрофон из гарнитуры, петличного микрофона и смартфона.

Для тех кто ожидал, что на диком западе всё унифицировано и стандартизировано… Уже многие пользователи мобильных телефонов смартфонов столкнулись с проблемой совместимости гарнитур. А на самом деле, конкретная гарнитура просто не совместима с конкретным смартфоном телефоном. Если подключить к аппарату гарнитуру с неподходящей распиновкой например, классическую нокиевскую WH подключить к iPhone звук в наушниках будет заметно глуше, и не факт, что будет работать микрофон в худшем случае, аппарат не обнаружит наушники вообще. Чтобы определить, по какому стандарту изготовлена гарнитура, нужно измерить сопротивление между крайними контактами штекера TRRS между наконечником и основанием. Если сопротивление составляет порядка 30 Ом сопротивление наушника , значит мы имеем дело со старой доброй гарнитурой OMTP. Если же мы видим обрыв , а при нажатии на кнопку пульта появляются наши 30 Ом, значит перед нами новая гарнитура CTIA.

Как правильно спаять наушники

В данной статье рассказывается о переделке штатной гарнитуры сотового телефона. Цель переделки — подключение к гарнитуре любых типов наушников, а также внешнего усилителя. В стандартном комплекте сотового телефона Sony Ericsson Ki и K есть проводная гарнитура, подключив которую можно послушать любимую музыку, FM-радио, сохранённые записи диктофона. Всё бы хорошо, но данная гарнитура обладает одним недостатком. Наушники, которые применяются в данной гарнитуре, неудобны и при длительном использовании вызывают дискомфорт. Сами наушники довольно неплохие, хорошо воспроизводят низкие частоты. Для наушников вставного типа это бесспорно, преимущество. При субъективном сравнении даже по этим параметрам, всем известный iPod и iPhone, заметно проигрывает в качестве звуковоспроизведения мобильнику Sony Ericsson Ki.

Гарнитуры мобильных телефонов со штекером TRRS («Джек»), в этих распайках только то и меняются местами контакты микрофона и «земли».

Наушники и гарнитуры

Лидеры продаж. Дай ПЯТЬ добру! Скидки на посуду.

Ремонт наушников с микрофоном. Дополнение.

ВИДЕО ПО ТЕМЕ: Ремонт наушников своими руками , советы как правильно сделать + схемы и распайки

Одним из самых популярных, понятных и востребованных видов оборудования на рынке корпоративной связи сегодня являются телефонные гарнитуры для стационарного телефона. Такие гарнитуры используют практически во всех компаниях, где сотрудникам в офисе часто приходится разговаривать по телефону. Самые массовые потребители этих устройств:. Персонал практически любой современной фирмы нуждается в телефонных гарнитурах. Будущим покупателям остается только выбрать наиболее подходящую для них модель. А это не так просто.

Если у исправной гарнитуры глухой звук и не работает микрофон, значит она несовместима с вашим смартфоном.

Распиновка наушников

Здравствуйте уважаемые читатели сайта sesaga. Давненько не обновлял свой сайт — не хватает времени и сил, так как делаю ремонт в квартире. Но рано или поздно, все когда-то кончается, надеюсь и мой ремонт тоже. Теперь о главном. Проанализировав вопросы, возникшие после статей о ремонте наушников, привели меня к тому, что нужно более подробно рассказать об устройстве и ремонте наушников для телефона, плеера и компьютера. Если по ходу статьи у Вас все же будут возникать вопросы, обратите внимание на предыдущие две статьи, это ремонт наушников для компьютера и ремонт наушников с микрофоном. Возможно, в них Вы найдете ответы на вопросы, которые здесь не затрагиваются.

Распиновка наушников с микрофоном

Практический каждый, кто пользуется наушниками или гарнитурой, сталкивался с ситуацией, когда гаджет замолкает. Особенно обидно то, что никаких предпосылок отказа устройства вроде бы не было — вы бережно пользовались гаджетом, не роняли, не втыкали в настенные розетки. Покупать новые наушники, которые, кстати, даже китайского производства стоят не копейки?

Headset Knowledge — Велосипедные компоненты Cane Creek

СОДЕРЖАНИЕ

ЧТО ТАКОЕ ВЕЛОСИПЕДНАЯ ГАРНИТУРА?

Гарнитурой часто пренебрегают и пренебрегают, но она является важным компонентом вашего велосипеда. Рулевая колонка вашего велосипеда — это узел подшипника, который удерживает вашу вилку прикрепленной к велосипеду, и это то, что позволяет вам поворачивать вилку и руль, чтобы управлять велосипедом.

Все велосипедные гарнитуры работают одинаково — есть два подшипника, один для верхней и один для нижней части рулевой колонки, а рулевая колонка вашей вилки проходит через рулевую колонку с нижним и верхним подшипниками.

Рулевая колонка выступает за верхнюю рулевую колонку, зажимается и удерживается на месте выносом руля. Перед тем, как прижать вынос руля к рулевой колонке, система должна быть предварительно нагружена/сжата вместе, чтобы гарнитура работала и выдерживала нагрузки и злоупотребления.

ВЫНОС И ПРОКЛАДКИ

Усилие предварительной нагрузки создается выносом руля и прокладками рулевой колонки, которые должны располагаться немного выше длины выступающей рулевой трубы – примерно на 3 мм.

Внутри рулевой трубы вилки имеется фиксированная резьбовая вставка или «Звездообразная гайка», которая находится на несколько дюймов ниже верхней части рулевой трубы. Имеется верхняя крышка, которая опирается на верхнюю часть штока или проставок, а болт предварительной нагрузки проходит через верхнюю крышку и вкручивается в звездообразную гайку.

Под штоком или проставками находится узел крышки подшипника – крышка и уплотнение для верхнего подшипника, а также разъемное компрессионное кольцо.

Компрессионное кольцо взаимодействует с верхним подшипником и рулевой колонкой, что помогает удерживать рулевую колонку по центру в рулевой колонке.

CROWN RACE

В основании рулевой трубы вилки установлена ​​коронная дорожка — это наклонная поверхность или дорожка, которая соприкасается с нижним подшипником.

Когда вы ввинчиваете верхний болт предварительного натяжения в звездообразную гайку, рулевая колонка вытягивается вверх, что прижимает обойму короны к нижнему подшипнику и прижимает крышку подшипника/компрессионное кольцо к верхнему подшипнику, создавая сжатие, которое необходимо, чтобы система оставалась надежной и надежной.

Предыдущий

Следующий

ВНУТРИ ГАРНИТУРЫ

Вот схема в разобранном виде, которая может помочь вам визуализировать внутренности гарнитуры и расположение частей:

КАКАЯ НАУШНИКА ПОДХОДИТ ДЛЯ МОЕГО ВЕЛОСИПЕДА?

Есть три вещи, которые вы должны определить, чтобы определить, какая рулевая колонка вам подходит для вашего велосипеда:

1. ТИП РУЛЬНОЙ ТРУБЫ —  Существует два типа рулевых труб: запрессованные и встроенные. Для головных труб с запрессовкой требуются чашки гарнитуры, которые вдавливаются в рулевую колонку велосипеда, а подшипники гарнитуры находятся внутри этих чашек гарнитуры.

У вас могут быть чашки для наушников ZS (Zero Stack) или чашки для наушников EC (External Cup). Оба они предназначены для запрессовываемых рулевых труб, но это разные типы чашек гарнитуры — внешняя чашка имеет гораздо большую высоту стопки, потому что в ней находится подшипник на внешней стороне рулевой трубы, где в чашках рулевой колонки Zero Stack находятся подшипники. внутри головной трубы.



Предыдущий

Следующий

Предыдущий

Следующий

Встроенные рулевые трубы (IS)  имеют литые встроенные дорожки внутри рулевой трубы, которые являются частью рамы вашего велосипеда, и вы просто устанавливаете подшипники гарнитуры на эти встроенные дорожки

.

2. РАЗМЕРЫ ГОЛОВНОЙ ТРУБЫ —  Рулевая труба с запрессовкой должна быть измерена с помощью хорошего набора штангенциркуля, внутренний диаметр в миллиметрах верхней и нижней части голой рулевой трубы.

Вы, скорее всего, найдете такие числа: 30 мм, 34 мм, 44 мм, 49 мм, 56 мм и совсем недавно 62 мм.

При использовании встроенной рулевой трубы убедитесь, что вы измеряете самый край верхней и нижней оголенной рулевой трубы, потому что встроенные дорожки рулевой трубы расположены под углом — если вы измерите штангенциркулем слишком глубоко, вы можете получить неправильные измерения.

Если у вас есть стандартные или оригинальные подшипники гарнитуры, вы можете измерить внешний диаметр этих подшипников, чтобы быть уверенным. Скорее всего, вы найдете такие числа, как: 41 мм, 41,8 мм (мы округляем и обозначаем это 42 мм), 47 мм и 52 мм.

Предыдущий

Далее

3. РАЗМЕРЫ РУЛЕВОЙ ТРУБЫ ВИЛКИ –  Почти каждая современная велосипедная вилка имеет наружный диаметр верхней рулевой трубы 28,6 мм или также называется 1 ⅛ дюйма.

Некоторые вилки имеют прямые рулевые трубы, некоторые сузились. Прямые 1 ⅛ в рулевых трубах имеют 30-миллиметровое седло короны, поэтому для них требуется 30-миллиметровая коронка. Конические рулевые трубы могут сужаться до 1 ¼ дюйма (33-миллиметровое седло коронной дорожки) и иногда имеют встроенные коронные дорожки (как на 2-м изображении), поэтому запрессовка коронной дорожки не требуется.

Чаще всего конические рулевые трубы сужаются до 1,5 дюймов, которые имеют 40-миллиметровое седло короны, поэтому требуется 40-миллиметровая корона. Большинство современных вилок для горных велосипедов с одной короной имеют коническую рулевую трубу диаметром 1,5 дюйма (гонка короны 40 мм)

.

ЧТО ОЗНАЧАЮТ ВСЕ ЭТИ ЦИФРЫ?

Мы разработали наиболее часто используемую систему идентификации гарнитуры – SHIS, что расшифровывается как стандартизированная система идентификации гарнитуры. Мы используем измерения, которые вы получаете от рулевой трубы и вилки, чтобы влиять на наименование различных характеристик гарнитуры.

Идентификатор начинается с двух букв, обозначающих тип гарнитуры. «EC» означает «Внешний стакан», «ZS» означает «Нулевой стек», «IS» означает «Интегрированная система». Цифры, следующие за двумя буквами, обозначают размеры рулевой трубы и вилки.

Возьмем, к примеру, вот эту гарнитуру: ZS44/28.6 EC44/40. Эта рулевая колонка будет работать с запрессованной рулевой трубой с внутренним диаметром 44 мм сверху и снизу (верхняя чашка ZS44 и нижняя чашка EC44), а вилка имеет диаметр от 1 ⅛ дюйма (верхняя рулевая труба 28,6 мм) до конического штока 1,5 дюйма. (гонка короны 40 мм).

Нижняя чашка EC Нижняя чашка ZS

Предыдущая

Следующая

ZS44/28. 6 EC44/30 подойдет для той же 44-миллиметровой запрессованной рулевой трубы, но у нее есть 30-миллиметровое кольцо короны, которое подойдет для прямой 1 ⅛ рулевой трубы. ZS44/28.6 ZS44/30 также будет работать с той же 44-миллиметровой запрессованной рулевой колонкой, а также будет работать с прямой рулевой трубой 1 ⅛, но нижняя рулевая колонка в сборе не будет иметь такой большой высоты штабеля, как нижняя сборка EC44/30. .

ZS44/28.6 EC49/40 будет работать с запрессованной рулевой колонкой с верхним внутренним диаметром 44 мм и нижним внутренним диаметром 49 мм.мм, и вилка с конической рулевой трубой от 1 ⅛ дюйма до 1,5 дюйма.

IS42/28.6 IS52/40 будет работать со встроенной рулевой колонкой (IS), которая имеет верхнюю рулевую колонку с внутренним диаметром 41,8 мм (который мы округлим до 42 мм) и нижнюю рулевую колонку с внутренним диаметром 52 мм, а вилка будет иметь коническая рулевая труба от 1 ⅛ дюйма до 1,5 дюйма. IS41/28.6 IS41/30 будет работать на интегрированной рулевой колонке с верхним и нижним внутренним диаметром рулевой трубы. 41 мм и вилка с прямой 1 ⅛ в рулевой трубе.

КАК Я МОГУ ОБСЛУЖИВАТЬ ГАРНИТУРУ?

Самое важное, что вы можете сделать, чтобы ваша гарнитура работала должным образом, — это периодически очищать подшипники и все поверхности подшипников от мусора/старой смазки, а затем повторно наносить свежий слой смазки.

Первый шаг — найти поверхность рядом с рабочей станцией, на которую можно положить велосипедную вилку, когда вы уроните ее с рулевой колонки. случаях у вас должно быть достаточно длины корпуса тормоза или тормозного шланга, чтобы дотянуться до стула или скамейки — это сэкономит вам время на шаг позже, потому что вам не нужно будет переустанавливать суппорт переднего тормоза. Однако, если вы чувствуете необходимость демонтировать суппорт переднего тормоза, чтобы немного упростить маневрирование, вперед.

ШАГ 1

Ослабьте болты зажима рулевой трубы

ШАГ 2

Держитесь за вилку одной рукой, пока вы ослабляете верхний болт над верхней крышкой. Ослабляйте этот болт, пока не почувствуете, что болт выходит из зацепления с резьбовой вставкой внутри рулевой трубы вилки, вы можете почувствовать, что вилка хочет упасть на пол.

ШАГ 3

Полностью вытяните вилку из рулевой трубы и отложите в сторону прокладки руля, крышку подшипника и шток/руль. Поверхность рулевой трубы и поверхность кольца короны нужно будет протереть начисто, а затем нанести тонкий слой смазки на контактную поверхность подшипника кольца короны, после чего можно отложить вилку в сторону.

ШАГ 4

Полностью вытяните верхний и нижний подшипники из рулевой трубы. Эти подшипники нужно протирать как можно чаще. Если вы вращаете картридж подшипника между пальцами, и подшипники кажутся слишком жесткими или твердыми, или если они выглядят слишком ржавыми для повторного использования, или если они разваливаются, вам следует заменить подшипники — все гарнитуры Cane Creek имеют сменные подшипники.

ШАГ 5

Полностью протрите чашки гарнитуры или встроенные кольца рулевой трубы. Затем нанесите на эти поверхности тонкий слой смазки.

Если вы определили, что подшипники работают нормально, нанесите на подшипники тонкий слой смазки и вставьте смазанные подшипники обратно в рулевую колонку.

Вставьте вилку обратно в головную трубу и удерживайте ее одной рукой. Сдвиньте крышку подшипника в сборе обратно на рулевую трубу вилки и вниз на верхний подшипник. Наденьте прокладки гарнитуры и вынос руля обратно на рулевую трубу, установите верхнюю крышку и болт обратно на вынос и начните предварительно натягивать гарнитуру, затягивая болт предварительного натяжения.

Выровняйте вынос руля и приложите соответствующий номинальный крутящий момент к болтам зажима рулевой трубы.

СКОЛЬКО ПРЕДВАРИТЕЛЬНОЙ НАГРУЗКИ СЛЕДУЕТ ПРИМЕНЯТЬ?

Не всегда существует точный номинальный крутящий момент для болта предварительного натяга, поэтому иногда трудно понять, достаточно ли вы приложили предварительный натяг или слишком много.

Если предварительная нагрузка слишком велика, руль не будет легко поворачиваться.

Если предварительного натяга недостаточно, то у вас будет люфт между рулевой колонкой и рулевой колонкой – вы можете проверить это, поставив велосипед на землю, взявшись за передний тормоз и покачивая велосипед вперед-назад. Если есть люфт, вы обязательно должны его почувствовать, и вы также можете визуально увидеть люфт в зазоре между крышкой подшипника и рулевой колонкой, когда вы раскачиваете велосипед вперед-назад.

Хорошее правило: когда вы тянетесь к проставкам руля, вы не сможете легко повернуть их вручную.

Если вы можете легко их провернуть, то, скорее всего, вам не хватает преднатяга. Если прокладки остаются на месте, а руль поворачивается как надо, значит, вы приложили соответствующую предварительную нагрузку.

Эта статья может не охватывать все сценарии использования гарнитур во вселенной, но она должна охватывать большинство ситуаций, с которыми вы столкнетесь при использовании современных велосипедов. Все гарнитуры Cane Creek поддерживаются нашей приверженностью обслуживанию клиентов. Если у вас есть дополнительные вопросы об одной из наших гарнитур, свяжитесь с нами ЗДЕСЬ

Как заменить разъем 3,5 мм с микрофоном на игровой гарнитуре butfulake sl-100

1 Вопрос Посмотреть все

Эндрю @шокирующий

Рем: 13

1

Опубликовано: 21 июня 2020 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Всем добрый вечер. Это мой первый пост, и я ценю любые ответы. Я не смог найти статью с такой же настройкой, как у меня, поэтому заранее извиняюсь, если она уже была опубликована где-то еще или если это неправильная категория. Я приступаю к самостоятельному ремонту игровой гарнитуры моего сына, чтобы не выбрасывать хорошую гарнитуру и не покупать новую. Я разрезал провод и планирую припаять провода к разъему, но я не уверен, какие провода куда идут. Я пометил провода и места на разъеме. Любая помощь приветствуется. Спасибо!

надеюсь я правильно прикрепил картинку

Ответьте на этот вопрос У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 1

Отменить

Крис Мюллер @мюллербуа

Реп: 367

4

Опубликовано: 22 июня 2020 г.

Опции

• Постоянная ссылка
• История

Привет Андрей!

К сожалению, я не могу видеть фотографии… Может быть, вы можете попробовать загрузить их еще раз.

В общем могу порекомендовать вам такие шаги как показано в этом видео для пайки кабеля: https://www.youtube.com/watch?v=tEsW8aON…

Прожигание пластикового защитного слоя проводов и установка немного припоя на них значительно облегчает пайку.

И если вы не подключите провода в правильном месте в первом процессе, не волнуйтесь. Я не должен ничего повредить!

Приветствую вас, Кристоф

Да, теперь я могу видеть ваши фотографии! Я нашел эту схему подключения для наушников: https://i.pinimg.com/originals/8f/fd/53/. ..

На мой взгляд, оголенный красный и золотой провод являются аудио заземлением и относятся к 4 на домкрат на твоем фото.

В белом изолированном кабеле должны быть провода микрофона: золотой медный к 4 (GND) и красный провод к 1

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Джаспер Шайбл

Рем.: 1

Размещено: 1 апреля 2021 г.

Опции

• Постоянная ссылка
• История

У меня точно такая же ситуация, как у Андрея… ремонт 4 разъема 3,5 мм. Одна проблема с использованием приведенной выше схемы CTIA заключается в том, что я не уверен, подключено ли это устройство в соответствии со стандартом CTIA или нет. Обратите внимание, что этот интерфейсный провод имеет встроенные элементы управления и двойную головку … в дополнение к разъему 3,5 мм 4, порт USB (который, кажется, предполагает, что коробка предназначена только для питания светодиодов?). Но CTIA — это начало, и если кнопки не работают, можно попытаться исправить это, поменяв местами микрофон и землю.

После зачистки проводов, как на картинке Эндрю, я обнаружил всего 4 разъема в линии, которая заканчивается 3,5-мм штырьком интерфейса.

Я подозреваю, что заземление для микрофона и левого и правого аудиоустройства было унифицировано до подключения 3,5-мм штекерного провода, и, по соглашению, оголенные медные жилы, помещенные в белую внутреннюю изоляцию, вероятно, соединялись на встроенном контроллере. Тогда логично сделать вывод, что другой разъем внутри этой белой изоляции (красная изолированная линия) — это микрофон.
