способы обжима, схема соединений. Обжимаем сетевые провода с коннекторами RJ45. Распиновка проводов для создания локальной сети Какие контакты используются в rj45

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер. И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: . А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: . Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.

С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.

Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Получится вот так:

2 Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую «Прямой обжим по схеме T568B». Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

3 Выравниваем проводки, проверяем правильно ли они выставлены (по схеме) , и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе.

Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять) . Сами проводки должны зайти под блестящие контакты и упереться в стенку.

4 Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор. 5 Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая , а на место зеленой витой пары – оранжевая .

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые . Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя .

Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя , а вместо синей – оранжевая .

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделка сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.

Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи . Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей .

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45

по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.

3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения , в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью.

Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.

Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от вышеприведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.

При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

Неэкранированные, которые используются для UTP-проводов;
Экранированные — для STP или FTP.

Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.

В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:

белый с зелёным;
зелёный;
белый с оранжевым;
белый с коричневым;
коричневый;
оранжевый;
синий;
белый с синим.

Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

Необходимый инструмент

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

В этом способе важно , чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Сетевые шнуры, как и другие технически аксессуары, выходят из строя в самый неподходящий момент. Но если есть навыки обжима, новый коннектор и необходимый инструмент, проблему можно устранить за несколько минут.

Еще одна сложность состоит в том, что интернет-провода – многожильные, причем чаще остальных используется кабель на 4 пары. Поэтому, кроме практических навыков, потребуется правильная распиновка RJ-45 – подходящая цветовая схема. Если ошибиться с распределением проводников, можно остаться без интернета.

В этом материале мы расскажем об особенностях витой пары и приведем несколько схем обжима кабеля.

Обычный электрический провод, например, ВВГнг 3*2,5 состоит из трех жил. Это можно понять, сняв верхнюю полимерную оболочку. Витая пара (другими словами – сетевой провод, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.

Обычно применяют готовые патч-корды – отрезки кабеля стандартной длины (в среднем от 0,3 м до 30 м). С обеих сторон заводской шнур обжат коннекторами – небольшими 8-пиновыми вилками, которые можно вставить в , разъем на роутере, ПК, телевизоре и другом оборудовании.

Для домашнего использования предлагают 1- и многожильные кабели, но последние применяются чаще. В продажу витая пара поступает в бухтах, реализуется метражом

Но кусок не обжатого заранее кабеля иметь также полезно: например, иногда требуется провести кабель через маленькое, не более 5 мм, отверстие в стене. Обжим в таком случае производится после монтажа.

Характеристики интернет-провода RJ-45, которые могут пригодиться:

Галерея изображений

Стандартные схемы обжима

Распиновка витой пары и установка коннекторов попадает под регламент международного стандарта EIA/TIA-568, описывающего порядок и правила коммутации внутриквартирных сетей. Выбор схемы обжимки зависит от назначения кабеля и характеристик сети – например, от пропускной способности.

Не нужно переживать, что кабель слишком длинный или короткий – всегда можно обжать патч-корд нужной длины. Если сетевой провод вдруг перегрызет собака или он просто перегнется, можно оперативно произвести ремонт.

Также вам может быть интересно посмотреть как можно соединить витую пару между собой, для этого переходите по .

Появились вопросы по распиновке витой пары? Пожалуйста, задайте их в блоке с комментариями, а мы постараемся предельно ясно объяснить непонятные моменты.

| Posted on 11.04.2017 |

Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка

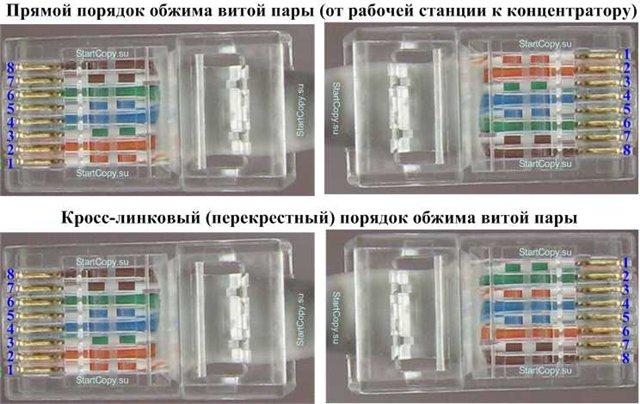

1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.

2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.

Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров .

Варианты разводки (разделки) восьмижильной витой пары

Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.

Внешний вид коннектора RJ-45 с нумерацией контактов

Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :

Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B . Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так:

Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.

Обжать витую пару 4 жил схема. Как обжать интернет-кабель «витая пара» с клещами и без. Прямой и перекрестный обжим

Во время эксплуатации интернета, особенно если у вас отсутствует роутер, который обычно лежит, работает и где-то пылится, кабель витой пары интернета кочуя с одного устройства на другой приходит в негодность — ломается фиксатор коннектора, сползает оплетка кабеля витой пары, даже бывает такое, что коннектор каким-то образом побывал в варенье, после чего контакты забиваются, окисляются. Также бывает, что затеяли ремонт, перенесли кабель в другую комнату, замуровали в стену, удлинили и так далее. Во всех этих случаях необходимо переобжать коннектор на витой паре.

Думаю вы сейчас сидите и думаете, что-за коннектор? Что-за витая пара?

На фото ниже коннектор обжатый к витой паре:

Так вот именно коннектор необходимо поменять в подобных ситуациях.
Что для этого требуется?

Вместо множества слов предложу вам сразу посмотреть мой ролик — Обжим витой пары 8 жил 4 жилы:

Ниже все же опишу какие инструменты требуются и по какой схеме обжимается этот самый коннектор.

1. Как я уже писал выше, нам нужен сам коннектор

Его можно купить в любом электронном магазине города.

2. Нам нужен обжимной инструмент

Ясно, что не у каждого дома есть такой инструмент, это идеальный вариант. Если быть аккуратным и не торопиться, можно обжать коннектор подручными средствами, отверткой, ножиком, только не кухонным и не острой стороной, думаю у многих дома имеется ножик, который вышел из кухонной эксплуатации. И да, если вы собираетесь идти покупать коннектор, возьмите сразу несколько штук, стоят они копейки, и при неудачном обжатии коннектора подручными средствами не придется бежать за ним снова.

3. Далее что необходимо, знать схему обжатия. Существуют 2 типа кабеля витой пары — 8 жил и 4 жилы. Здесь все просто на первый взгляд, но на самом деле новичку стоит постараться распределить жилки кабеля по цветам и попасть в пазы контактов коннектора.

Обжим кабеля витой пары 4 жилы. Цвета жил витой пары могут быть другими, зависит от производителя.

Также хочу заметить, что некоторые работники провайдеров обжимают кабель по своему, меняя цвета, но главное соблюдают одинаковый обжим цветов как со стороны оборудования так и со стороны компьютера, поэтому ВАЖНО, обрезав коннектор не спешите выкидывать его, внимательно посмотрите по какой цветовой схеме был обжат старый коннектор.

На этом думаю все, данные схемы обжатия подходят только для интернета, схема обжатия для внутренней сети другая и расскажу о ней как-нибудь в другой статье.

Решил бросить кабель от роутера до компа. Купил кабель каналы еще три года назад, вот только руки дошли до них:). Не помню когда уже последний раз обжимкой RJ-45 занимался, вспоминал, много думал. Делюсь.

Что нам понадобится?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель:).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас. 🙂

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Несмотря на наступающие семимильными шагами беспроводные технологии, в условиях многоквартирного дома или частного домовладения стационарные компьютеры, ТВ-приставки, файловые хранилища лучше всего подключать при помощи кабеля, витой пары. Для этого важно не только правильно проложить провод по помещению, но и обжать на концах кабеля присоединительные разъёмы стандарта RJ-45.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Часто для последней мили телефонной линии используется одножильная медная «лапша», скорость и качество такого интернет-канала будет невысоким

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Коаксиальный кабель используется при прокладке сетей двойного назначения, например, интернет + аналоговое ТВ

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Оптоволоконный кабель используется для прокладки протяженных и защищенных от помех трасс

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

UTP-8 — самый распространенный провод для прокладки локальной сети

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Разновидности витой пары

Провод для создания кабелей-патчкордов и кабельных трасс отличается как материалом изоляции, так и составом центральной жилы (проводника). Дешёвый сделан из алюминиевых проводников и пластиковой изоляции, рассчитанной на использование в помещениях. Электрическое сопротивление алюминия выше, чем меди, и сигнал в таком проводе быстрее затухает. Соответственно, из него стоит делать только короткие кабели для помещений, например, подключая к маршрутизатору компьютеры в квартире или небольшом частном доме.

Используйте дешёвый кабель UTP только внутри помещений и при создании недлинных сегментов сети

Дорогой провод дополнен ещё одним слоем изоляции и толстой стальной жилой, которая берёт на себя механические нагрузки при подвешивании. Защищённый морозостойкий провод с медными проводниками стоит в 3–4 раза дороже, но с его помощью можно прокладывать протяжённые участки кабельных трасс внутри подъездов и даже между отдельными домами. Стоит отметить, что в последнее время такие трассы всё чаще делают при помощи оптоволоконного кабеля.

Защищённая витая пара оснащена дополнительной изоляцией и стальной проволокой для подвеса

Инструменты, необходимые для обжимки витой пары

Вам понадобятся обжимные клещи (для 99% работы), монтажный или прочный канцелярский нож и небольшой фонарик.

Обжимные клещи, или кримпер — основной инструмент кабельщика

Из расходных материалов понадобится провод UTP и коннекторы RJ-45. Если в комплекте с коннекторами нет силиконовых колпачков, нелишним будет термоклеевой пистолет.

Использование коннекторов RJ45 с силиконовыми колпачками не только защитит кабель от повреждений, но и сделает подключение более понятным

Если монтажных клещей нет, заменителем послужит небольшой молоток и плоская отвёртка, у которой ширина жала равна ширине контактной группы коннектора RJ-45.

Крайне полезен будет кабельный тестер — прибор для проверки обжатого кабеля. Если в кабеле случится обрыв или не будет контакта в одной-двух жилах, соединение станет работать нестабильно.

Кабельный тестер незаменим при большом объеме кабельных работ и протяженных трасс

Схемы обжима витой пары

Вне зависимости от количества жил, кабели делятся на два типа: прямые и перекрёстные. Перекрёстные используются для соединения двух компьютеров в одноранговую локальную сеть, без маршрутизатора. Если при построении сети используется маршрутизатор-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключён.

Обжимка 4-жильного кабеля

Четырёхжильный кабель допустимо использовать внутри помещений на скоростях сети до 100 Мбит/с. Если изучить разъёмы недорогого 100-мегабитного маршрутизатора, то окажется, что каждое гнездо оборудовано лишь четырьмя контактами и использование 8-жильного кабеля не даст никаких преимуществ. Можно провести прямую или перекрёстную обжимку.

Прямой обжим четырёхжильного патч-корда

Разница между двумя видами обжимки — в расположении оранжевых и зелёных жил.

Перекрестная обжимка четырёхжильного патч-корда

Обжимка 8-жильного кабеля

Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем — самые распространённые. Провести прямую запрессовку кабеля можно в двух вариантах, различаются они расположением оранжевых жил. Тип Т586В — стандарт де-факто на территории РФ, а тип Т586А распространён в Евросоюзе и США.

Тип Т586В — основной для опрессовки прямых патч-кордов в РФ

Стандарты различаются расположением зеленых и оранжевых жил. Цвета жил могут отличаться в зависимости от производителя кабеля.

Тип опрессовки Т586 практикуют в США и странах ЕС

У перекрёстной опрессовки кабеля также есть два варианта: для низкоскоростных сетей (10–100 Мбит/с) и для современных гигабитных ЛВС.

Простая опрессовка подойдет для сетей с низкой скоростью

Разница между простой и перекрёстной опрессовкой — в расположении синих и коричневых жил.

Используйте перекрёстную опрессовку для сетей с высокой скоростью

Как обжать кабель-пачкорд монтажными клещами

Приготовьте инструменты: клещи, фонарик и нож.

При помощи торцовочного ножа клещей выровняйте конец кабеля. Если кабель в магазине резали обычным ножом, торец наверняка скошен.
Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для зачистки так, чтобы снять изоляцию на 2–2,5 см. Проворачивая кабель относительно ножа, надрежьте его по всей длине окружности. Снимите надрезанный кусок изоляции, чтобы обнажить цветные жилы.
Снимите изоляцию кабеля при помощи специального инструмента
Расплетите жилы. Длина расплетённого участка не должна быть больше 12–13 мм. Если трудно выравнивать жилы, можете расплести их на большую длину, а затем подрезать расплетённый и выровненный торец.
Жилы провода расплетаются на длину 12–13 мм
Выровняйте и расставьте расплетённые жилы в той цветовой схеме, которая соответствует типу кабеля.
Выровняйте жилы кабеля согласно цветовой схеме
Взяв новый коннектор RJ-45, разверните его пластиковым замком вниз и аккуратно задвиньте в него конец кабеля по направляющим. Хлорвиниловая трубка изоляции должна доходить до внутреннего зуба-замка в коннекторе. Если вставить провод не до конца, жилы могут оторваться.
Аккуратно вставьте расплетенный конец кабеля в коннектор
Проверьте, что жилы в коннекторе расставлены по порядку и не повреждены. Если всё нормально, вставьте коннектор в разъем обжимных клещей и сожмите их до упора, но не сильно.
Опрессуйте коннектор RJ-45 кримпером
После обжимки кабель готов к эксплуатации.

Видео: обжимка кабеля витой пары

Обжимка патч-корда без клещей

Если обжимку кабелей вы проводите редко или решили помочь товарищу, а клещи остались дома, опрессовку можно провести подручными средствами, которые есть в кладовке у каждого. Понадобятся плоская отвёртка, канцелярский нож с новым лезвием и термоклеевой пистолет.

Выровняйте торец кабеля лезвием острого ножа. Затем, отступив от торца 2–2,5 см, сделайте аккуратный круговой надрез на изоляции. Постарайтесь не прорезать её насквозь, чтобы не повредить цветные жилы. Провернув надрезанный участок изоляции вперёд-назад несколько раз, отделите его.
Зачистите изоляцию кабеля при помощи обычного ножа
Расплетите жилы так, чтобы длина расплетённого участка не превышала 12–13 мм. Если вам трудно выравнивать жилы, расплетите их на большую длину, а затем подрежьте расплетённый и выровненный торец.
Подрезать жилы до нужной длины можно кусачками или обычным ножом
Расплетённые жилы выровняйте и расставьте в цветовой схеме, соответствующей типу обжимаемого кабеля.
Теперь возьмите новый коннектор RJ-45 и разверните его пластиковым замком вниз. Затем аккуратно задвиньте в него конец кабеля по направляющим. Изоляционная хлорвиниловая трубка должна доходить до внутреннего зуба-замка в коннекторе. Если не довести провод до конца, в процессе эксплуатации кабеля жилы могут оторваться. Осмотрите коннектор: жилы должны быть расположены правильно.
Проверьте, что провода расположены правильно. Если ошибётесь, придётся срезать коннектор и обжимать новый
При помощи отвёртки опустите каждый из восьми контактов вниз так, чтобы он врезался в соответствующий цветной провод. Установите отвёртку на контакт и вдавите его вниз. В коннекторе всего пара свободных миллиметров для манёвра; если переусердствовать, можно легко повредить его. Повторите это действие ещё семь раз.
Вдавите контакты коннектора вниз так, чтобы они пробили жилы кабеля
При помощи термопистолета заполните клеем внутреннюю часть коннектора, чтобы закрепить в нём изоляцию кабеля.
Проверьте качество опрессовки, подключив кабель к розетке RJ-45 (роутеру или ноутбуку). Если коннектор не защёлкивается до конца, извлеките его и повторите действия из пункта 5.
Когда кабель прошёл проверку, он готов к эксплуатации.

Видео: опрессовка коннекторов при помощи отвёртки

В обжимке витой пары нет ничего сложного. Полчаса времени со специальным инструментом или чуть дольше с подручными средствами — и домашняя локальная сеть уже работает, а кабельное соединение радует максимальной скоростью и отсутствием задержек. Помните, что устройство с кабельным интернет-подключением работает быстрее, чем по «воздуху», а также уменьшает облучение высокочастотным излучением.

Сегодня невозможно представить свою жизнь без интернета, подключение которого невозможно без специального провода, называемого витой парой. Такой кабель позволяет подключить несколько устройств, используя при этом как можно меньше проводки. Однако перед домашним мастером встаёт вопрос, каким образом подключить к жилам разъём-коннектор, не обращаясь при этом к профессиональным связистам. Сегодня речь пойдёт о такой работе, как обжим витой пары. Мы разберёмся, каким образом можно выполнить обжимку в домашних условиях своими руками, какие инструменты для этого понадобятся, и возможно ли всё сделать без применения специальных приспособлений.

Читайте в статье:

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно. Соединение жил кабеля с наконечником и называют обжимкой. Такое название появилось потому, что контакты разъёма-коннектора после размещения в нём жил кабеля вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Важно! Выполняя подобную работу, следует быть внимательным с распиновкой rj45 по цветам. В случае ошибки коннектор придётся отрезать и выбросить, демонтажу и повторному монтажу он не подлежит.

Инструмент, необходимый для обжима витой пары

Помимо ножа для зачистки основной изоляции кабеля, потребуется специальный инструмент – кримпер для обжима RJ45, купить который можно в любом специализированном магазине или на интернет-ресурсах. При помощи такого кримпера работа выполняется в считанные минуты. Однако при желании можно обойтись и без специализированного инструмента для обжима коннекторов RJ45. После выполнения распиновки (распределения жил по цветам под соответствующие контакты) их можно прижать обычным ножом.

Мнение эксперта

Инженер-проектировщик СС, ОС, СКУД (системы связи, охранно-пожарная сигнализация, система контроля управления доступом) ООО «АСП Северо-Запад»

Спросить у специалиста

“Выполняя работу без специального инструмента, нужно быть очень осторожным. Перед тем как обжать кабель RJ45, необходимо убедиться, что он расположен в коннекторе правильно. В противном случае соединение быстро отломится, и всё придётся делать заново”.

Как обжать витую пару: схемы и нюансы

Распиновка – это схема обжима жил витой пары по цветам в коннекторе RJ45. Самое важное – это разобраться, как расположить жилы в наконечнике. Здесь всё будет зависеть от будущей области применения готового кабеля. Следует понимать, что для высокоскоростного подключения применяют восьмижильную витую пару, а для коммутации периферийных устройств (принтеров, сканеров или телевизора) – четырёхжильную. Разберёмся в нюансах распиновки того или иного кабеля.

Обжим витой пары 8 жил: схема цветовой распиновки

Распиновка интернет-кабеля 8 проводов может быть произведена двумя стандартными способами: прямая (маркируется как 568В) или перекрёстная (568А). Отличия их в том, что первый вариант используется для коммутации персонального компьютера с роутером или хабом, а второй тип распиновки применяется для соединения двух ПК в общую локальную сеть. Разберёмся, каким образом выглядит каждое из этих подключений.

Последовательность цветов в распиновке 568В одинакова с обоих концов кабеля и выглядит следующим образом:

Бело-оранжевый.
Оранжевый.
Бело-зелёный.
Синий.
Бело-синий.
Зелёный.
Бело-коричневый.
Коричневый.

А вот распиновка 568А (перекрёстная) выглядит совершенно иначе. Для удобства читателя объясним её при помощи таблицы.

Как видно из таблицы, запутаться в цветовой схеме перекрёстной распиновки витой пары 8 проводов довольно просто. Именно поэтому при обжимке по 568А, если нет достаточного опыта, лучше эту схему держать перед глазами. Но это касается обжимки витой пары для сетевого кабеля компьютера. А как же с периферийными устройствами?

Схема обжима витой пары 4 жилы: области применения

Порядок расположения по цветам здесь остаётся прежним. Разница лишь в том, что половина контактов будет пустой. Порядок расположения следующий:

Бело-оранжевый.
Оранжевый.
Бело-зелёный.
Зелёный.

Как обжать витую пару 8 жил: краткая инструкция

Иллюстрация	Выполняемое действие
	Для начала при помощи кримпера снимаем внешнюю изоляцию. Для этого вставляем кабель в специальный паз до упора, зажимаем кримпер и проворачиваем его вокруг провода. Изоляция надрезается и легко снимается с жил.
	Теперь расправим жилы, расположив их в нужном порядке, согласно выбранной схеме.
	В корпусе коннектора есть специальные канавки, которые не позволят двум жилам попасть на один контакт. Задвигаем провод в наконечник до упора.
	Осталось лишь вставить коннектор в нужное гнездо и сжать ручки кримпера до упора.

Как видите, никаких сложностей здесь нет.

Ниже будет представлено несколько схем и изображений различных способов обжима кабеля RJ45.

Прямой обжим интернет-кабеля

Перекрёстный способ обжима сетевого кабеля

На перекрёстную распиновку сетевого кабеля следует обратить более пристальное внимание, как на более сложную.

Как обжать интернет-кабель в домашних условиях без кримпера

Вопрос, как обжать сетевой кабель, если под рукой нет кримпера, волнует многих. Ведь приобретать подобный инструмент из-за одной−двух обжимок по меньшей мере нецелесообразно. Однако есть решение проще.

Если кримпера под рукой нет, производим все действия из пошаговой инструкции, кроме последнего пункта. Здесь берём нож, аккуратно фиксируем кабель основным зажимом (у основания), после чего продавливаем ножом контакты по одному. Времени уйдёт немного больше, но если сделать всё аккуратно, результат получится тот же.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю.. Пишите, спрашивайте, делитесь своим опытом – он поможет начинающим домашним мастерам в обучении. А напоследок предлагаем посмотреть короткое, но весьма познавательное видео по теме сегодняшней статьи.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

Цветовая схема обжима RJ-45 компьютер — компьютер

Цветовая схема обжима RJ-45

по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Схемы и способы обжима витой пары (сетевого кабеля)

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

Рисунок 1 — Витая пара

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей, созданных по этой технологии:

неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
экранированная витая пара (STP) – используется медная сетка;
фольгированная витая пара (FTP) — используется алюминиевая фольга;
экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Кратко опишем каждую из категорий:

САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
САТ 5 – именно кабели этой категории чаще всего и считается витой парой в классическом понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
САТ 8 – находится на данный момент в разработке. Предположительно, позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Способы и схемы обжима витой пары

Для обжима витой пары используется разъем RJ-45.

Рисунок 2 — разъем RJ-45

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами.

Существует всего две схемы обжима кабеля: прямой порядок обжима и кроссовый порядок обжима (перекрещенный).

Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер.

Рисунок 3 — кримпер

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т.д., к роутерам и другим сетевым устройствам.

Первый вариант (тип Т586В): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
Второй вариант (тип Т568А). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Рисунок 4 — Прямой обжим

Кроссовый кабель: схема обжима

Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
Другая сторона имеет следующий порядок контактов (от 1 до 8) — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Рисунок 5 — Кроссовый кабель

Обжать витую пару без клещей. Обжим витой пары: правильная схема обжима кабеля для интернета. Витая пара: способы обжима, схема соединений

Жилы кабеля данных изготавливаются из очень тонких проволок металла. Именно поэтому их легко переломить при неаккуратном обращении, случайно. В таких ситуациях, скорее всего, потребуется обжать его заново.

Данный процесс не сложен, но имеет свои хитрости и нюансы. Также для его осуществления понадобятся специальные клещи, но их наличие необязательно – можно осуществить процесс при помощи обычной шлицевой отвертки и канцелярского ножа.

Фото: распределение и заделка кабеля витая пара

Прежде, чем приступить к обжимке кабеля, необходимо обязательно подготовить все необходимое. А также убедиться в том, что приобретены именно те коннекторы, которые требуются в конкретном случае. Коннекторы бывают самых разных типов, для подключения компьютера к сети обычно требуется тип RJ-45.

Разновидности кабеля

Существует множество различных видов кабеля, используемых для создания сети между различными компьютерами, а также сетевым оборудованием.

Наиболее распространены на сегодняшний день три типа кабелей связи:

Коаксиальный (coaxial) первый начал использоваться для построения локальных сетей различного рода.

Такого рода интернет-кабель обжать в домашних условиях довольно просто, для этого не требуется даже специализированного инструмента – достаточно обычного канцелярского ножа и отвертки. На этом преимущества заканчиваются.

Данный провод состоит из трех основных частей:

Скорость передачи данных при помощи этого кабеля составляет всего 10 Мбит. Он чрезвычайно сильно подвержен различного рода электромагнитным наводкам, ремонт повреждений провода этого вида очень сложен и проблематичен. На сегодняшний день практически нигде не используется.

Оптоволоконный (Optic Fiber) является самым современным способом для передачи данных на сегодняшний день.

Оно состоит из следующих составных частей:

Оптоволокно не подвержено никаким видам помех, скорость передачи данных с его помощью составляет 2 Гбит. Расстояние между отдельными узлами, которые соединяет данный вид провода, может достигать 100 км. Имеется лишь один недостаток – довольно высокая стоимость.

Twisted Pair (витая пара) — чаще всего, используется, как для построения локальных сетей, так и для подсоединения к интернету.

Состоит она из следующих составных частей:

Может обеспечивать относительно высокую скорость передачи данных – от 10 Мбит/с до 1 Гбит/с.

Витая пара может быть:

Витая пара мало подвержена различного рода помехам, она легко ремонтируется. Правильно обжать провод для интернета такого типа довольно просто, но требуется специальный инструмент — обжимка.

Видео: Монтаж витой пары

Схемы монтажа

Схема монтажа витой пары – это порядок жил по цветам. Ещё одно название – распиновка.

Наиболее часто на сегодняшний день используют следующие типы распиновки:

Контакты нумеруются слева на право, когда медные проводники находятся сверху, а сам коннектор повернут к передней частью к пользователю.

Каждый тип монтажной схемы имеет свое собственное предназначение. Схема первого типа STRAIGHT-THROUGHT (маркируемая также как T568) предназначена для соединения конечного оборудования (персонального ПК, принтера) с каким-либо коммутационным оборудованием (маршрутизатором, хабом).

Перекрестная схема (CrossOver) применяется в случае, когда имеется необходимость соединить два экземпляра сетевого оборудования – маршрутизатора, компьютера.

Прямая Straight-through

Прямая монтажная схема под названием Straight-through может быть реализована двумя способами – имеется два стандарта:

Общепринятым является первый вариант, но случаются ситуации, в которых можно реализовать только второй.

Цветовой порядок при использовании 568 A:


	Цвет	№	Цвет
	бело-зеленый	1	бело-зеленый
	зеленый	2	зеленый
	желто-белый	3	желто-белый
	синий	4
5	бело-синий	5	бело-синий
6	желтый	6
7	бело-коричневый	7	бело-коричневый
8	коричневый	8	коричневый

Цветовой порядок при использовании 568 B:


	Цвет	№	Цвет
	бело-желтый	1	бело-желтый
	желтый	2	желтый
	бело-зеленый	3	бело-зеленый
	синий	4	синий
	бело-синий	5	бело-синий
6	зеленый	6
7	бело-коричневый	7	бело-коричневый
8	коричневый	8	коричневы

Перекрестная Cross-Over

Схема Cross-Over (перекрестная) более сложна в плане маркировки цветов – их порядок несколько запутан.

Имеется также два стандарта, они различаются в зависимости от пропускной способности сети:

Стандарт для 100-мегабитной сети имеет следующий порядок цветов:


Номер	Цвет	Номер	Цвет
	бело-желтый	1	бело-зеленый
	желтый	2	зеленый
	бело-зеленый	3	бело-желтый
	синий	4	синий
5	бело-синий	5	бело-синий
6	зеленый	6
7	бело-коричневый	7	бело-коричневый
8	коричневый	8	коричневый

Стандарт второго типа – для сети со скоростью передачи данный 1 Гбит/с – требует осуществлять распиновку провода следующим образом:

№1		№2
Номер	Цвет		Номер	Цвет
1	бело-желтый		1	бело-зеленый
2	желтый		2	зеленый
3	бело-зеленый		3	бело-желтый
4	синий		4	бело-коричневый
5	бело-синий		5	коричневый
6	зеленый		6	желтый
7	бело-коричневый		7	синий
8	коричневый		8	бело-синий

На сегодняшний день практически все сетевые устройства способны распознавать способ соединения самостоятельно (имеют функцию под названием Auto-MDIX). Но существует довольно большое количество до сих пор эксплуатируемого оборудования, которое этого делать не умеет.

Как обжать кабель интернет своими руками

Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:

Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка будет неудачной.

Порядок выполнение работы

Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:

Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.

Проверка кабеля

Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.

Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:

Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный. Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных. Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.

На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету . В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторы RJ 45 .

С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с , используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую , без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с .

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость , достаточно высокая надёжность (ломаться попросту нечему).

Недостатки : возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер . Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически не рекомендуется использовать скрутку . Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически бесплатно , в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций :

Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
Места скрутки лучше тщательно изолировать , это хоть немного защитит соединения от внешних наводок и иных сложностей.

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с .

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over на русском «кросс-овер», обозначается 568А). Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае как на фото.

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.
Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.
Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.
Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.
Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.
«До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик
Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.
Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

В последние годы беспроводная интернет-связь становится все популярнее. Многие начали использовать в домашних условиях беспроводной соединение (с помощью модема и сим-карты, например), но большинство по-прежнему предпочитает проводную связь. И немудрено: недорогие тарифы, качественное соединение, высокая скорость связи.

С таким видом подключения практически не бывает проблем. Впрочем, иногда возникают нестандартные ситуации. К примеру, проблема с кабелем. Так, его длины может не хватить, что бы перенести кабель в другую комнату. Поэтому сегодня мы поговорим о том, как удлинить кабель.

В локальных сетях используется так называемая витая пара — это один из кабелей связи, который представляет из себя несколько изолированных проводников. На кабеле всегда указывается его категория.

Обжимаем витую пару без инструмента

Для подключения кабеля к оборудованию применяется разъем 8P8C, который часто называют RJ45, что, в общем-то, одно и тоже.

Теперь поговорим об удлинение кабель.

Удлинение с помощью переходника

Вам понадобится приобрести патч корд. Патч кордом называется кабель или коммутационный шнур, изготавливаемый в заводских условиях. К примеру, можете приобрести патч корд на 5 метров, что бы хватило для переноса кабеля в другую комнату.

Кроме того, вам понадобится приобрести переходник для витой пары или, как его еще называют, джойнер RJ45.

В один разъем вставляете патч корд, в другой — ваш уже обжатый кабель. Это один из наиболее удобных и простейших способов удлинения интернет-кабеля.

Удлинение с помощью скрутки

В данном случае, как вы уже догадались, вам необходимо будет приобрести кабель нужной длины и провести скрутку самостоятельно. Сделать это не так уж и сложно, особенно если есть пусть даже небольшой опыт, но скручивать нужно очень аккуратно.

Считается, что при скрутке кабеля теряется часть сигнала. Это действительно так, если сама скрутка сделаны абы как. Кроме того, в некоторых случаях может происходит перелом провода внутри скрутки, в результате чего связь может быть потеряна.

В общем, это далеко не самый идеальный способ удлинения кабеля, так что им стоит пользоваться только в крайних случаях.

Покупка роутера

Вы можете подключить несколько компьютеров к сети с помощью покупки роутера. Для этого основной кабель подключаете к устройство в WAN-порт, а в LAN-порт подключаете патч корд, который другим разъемом подключаете к нужному компьютеру. Очень удобно и недорого.

Разумеется, не стоит забывать о том, что с помощью роутера вы легко можете наладить беспроводную связь, к которой можно подключить различные устройства, поддерживающие Wi-Fi-соединение.

Установка разъемов RJ-45 на кабель UTP (Витая пара)

Порядок работы при установке разъемов лучше всего расписать по операциям, и сопроводить их фотографиями.

1. Необходимо ровно отрезать кабель. Даже если старый срез хорошо выглядит, вполне возможно, что под оболочку проникла влага или грязь. Желательно пожертвовать 5-10 сантиметрами, чем рисковать получить некачественное соединение.

2. Снятие оболочки. Для установки разъема нужно освободить от оболочки примерно половину дюйма (1,25 см) проводников. Большинство обжимных инструментов имеют для этого специальное приспособление — пара лезвий и ограничитель. Нужно вставить конец кабеля до упора, и надрезать изоляцию. Именно надрезать, а не прорезать — важно не повредить жилы кабеля. В материале оболочки должно быть достаточно мела для легкого «отламывания» по получившейся линии надреза.

Рис. 5.2. Снятие оболочки кабеля.

3. Сортировка и выравнивание проводников. В принципе, нет никакой разницы, какая из пар кабеля будет подключена к передатчику сетевого адаптера, а какая к приемнику. Главное, что бы были подключены именно пары, а не проводники из разных пар.

Очевидно, что значительно проще делать все разъемы одинаково, а еще лучше по общему для всех разъемов в мире стандарту. Благо, что он есть — EIA/TIA-568В.

Рис. 5.3. Разъем RJ-45 и порядок обжима проводников.

Можно заметить, что пары подключаются к следующим контактам — 1-2, 3-6, 4-5, 7-8. В 10/100baseT используется только первые две пары контактов — 1-2 и 3-6, остальные являются резервными. Если используется 2-х парный кабель, то подключать пары нужно именно к этим контактам, оставляя остальные свободными.

Для сортировки проводников неизбежно придется расплетать пары. Это нужно делать на минимальную длину (по стандарту не более чем на 1,25 см), как можно меньше нарушая структуру пар, геометрические размеры и шаг повива не задействованной в разъеме части кабеля.

После того, как проводники будут ровно уложены, и выпрямлены, нужно выровнять край — немного подрезать на одну длину.

Рис. 5.4. Выравнивание проводников перед введением в разъем.

4. Вставлять проводники в разъем нужно плавно и не торопясь. Каждая жила должна попасть в свой паз внутри RJ-45, и дойти до упора. Процесс удобно контролировать через прозрачный корпус разъема (при необходимости можно использовать лупу). Если какой-либо проводник не прошел до конца, нужно вытащить кабель целиком из разъема и повторить процесс начиная с п. 3.

Витая пара: способы обжима, схема соединений

По крайне мере, он должна заходить «за» фиксатор, что бы после обжима удерживаться последним.

Рис. 5.5. Обжим разъема RJ-45.

6. Перед обжимом желательно еще раз убедиться, что все жилы и оболочка кабеля находятся на положенных местах. После этого можно вставить разъем в соответствующее гнездо на инструменте, и в одно движение (но плавно), произвести обжим. При этом острые кромки контактов прорежут изоляцию, и обеспечат надежный контакт. А фиксатор будет утоплен внутрь корпуса, дополнительно закрепляя кабель.

Рис. 5.6. Готовый разъем RJ-45 на кабеле.

7. Разъем готов. Перед использованием его желательно осмотреть, обращая особое внимание на состояние контактов. Все они должны выступать из корпуса на равную высоту.

Подобную последовательность действий нужно выполнить с другим концом кабеля. При этом, необходимо особо отметить, что существует две разновидности кабелей — прямые (контакты 1-2 и 3-6 первого разъема соединяются с контактами 1-2 и 3-6 второго) и перекрестные (контакты 1-2 и 3-6 первого разъема соединяются с контактами 3-6 и 1-2 второго).

Рис. 5.7. Прямой и перекрестный кабель

Физический смысл достаточно прост — передатчик одного устройства должен быть соединен с приемником другого. Поэтому, для соединения одинаковых устройств (например, двух компьютеров) нужно использовать перекрестный кабель. В хабах, коммутаторах, и подобном оборудовании конструктивно заложена перекрестная разводка, и для их соединения с компьютером используется прямой вариант кабеля.

В то же время, например два хаба, два коммутатора, или хаб с коммутатором можно соединять двумя вариантами. Либо перекрестным кабелем в обычные порты, либо прямым кабелем в порты uplink (в некоторых моделях для изменения разводки порта используется специальный переключатель). В новом активном оборудовании эта проблема обычно решена кардинально — введена функция автовыбора, поэтому будет нормально работать любой вариант разводки пар в кабеле.

Для дополнительной защиты кабеля от механических повреждений, около разъема может быть использован защитный колпачок. Простая и дешевая мера, которой, к сожалению часто пренебрегают. Кроме этого, некоторые типы защитных колпачков защищают от обламывания (при грубом обращении) защелки разъема RJ-45.

Для установки разъема в гнездо сетевого адаптера дополнительных навыков не требуется — ошибиться совершенно не возможно. Единственное, на что стоит обратить внимание — проверить качество фиксация (разъем не должен выниматься без нажатия на соответствующий элемент).

Беспроводные технологии безусловно начинают лидировать при организации домашних и офисных сетей, но они никогда не заменят проводные, а если это и случится, то не в скором будущем. Основная масса провайдеров монтируют свои провода непосредственно к клиенту, а уж только потом начинается работа WiFi маршрутизаторов. Существует несколько типов кабелей для локальной сети, они отличаются пропускной способностью канала, способом подключения к компьютеру, методом укладки и другими. Рассмотрим по порядку как менялись стандарты, какими они были, и что используется на сегодняшний момент.

Какой бывает кабель для локальной сети

Выбор проводника изначально всегда обусловлен топологией ЛВС, и самыми распространенными являются коаксиальные провода и витая пара. Сейчас широкое распространение находят оптоволоконные технологии, но это пока еще развивающийся стандарт, используемый в основном для прокладывания магистралей на дальние расстояния. Для подключения конечного пользователя применяется не очень широко. Итак, провод для локальной сети Ethernet бывает двух видов:

В 90-х годах прошлого века для построения локальных сетей применялся исключительно коаксиальный провод, и на его основе были разработаны такие известные топологии, как «шина» и «кольцо». Немногим позже появилась топология «звезда» на основе витой пары, которая до настоящего времени является наиболее востребованной и популярной архитектурой для локальной и глобальной сетей. Теперь время остановиться и описать каждый используемый кабель для локальной сети отдельно.

Коаксиальный кабель и используемые разъемы

Этот тип провода является наиболее старым из проводников. Этот шнур имеет одну несущую медную или алюминиевую жилу, которая покрыта толстым слоем изоляционного материала. Далее идет экран, выполненный в виде ленты, опоясывающей центральную жилу ил алюминия или меди. Верхним внешним слоем идет оболочка, защищающая жилы от повреждений, изготавливаемая из полиэтилена или поливинилхлорида. Существует несколько разновидностей такого кабеля, применяемого для ЛВС:

10Base 5 — толстая разновидность проводника, с сечением 12 мм и общим сопротивлением 50 Ом для 8-й категории и 75 Ом для 11-й. Скорость передачи данных не превышает 10 Мбит/с на расстояния между конечными узлами до 500 метров.
10Base 2 — тонкий, около 6 мм в диаметре, наиболее распространен для организации домашних или небольших офисных сетей. Его сопротивление 50 Ом, но максимальная длина составляет 185 метров при скорости 10 Мбит/с.

Благодаря хорошей изоляции сигнал в проводнике практически не гасится, т.е. пакеты не теряются, и не нужны дополнительные алгоритмы проверки, переданной или принятой информации. Единственным недостатком является довольно высокая стоимость производства и низкая скорость, поэтому впоследствии он был вытеснен «витой парой».

«Витая пара» — разновидности и способы обжима

Кабель для локальной сети «витая пара» получил свое название из-за того, что он состоит из восьми жил, попарно переплетенных между собой. Каждая жила имеет изоляцию строго закрепленного в спецификации цвета. В качестве внешнего изолирующего материала, защищающего сигнал от электромагнитных помех, используется поливинилхлорид или полиэтилен. Существует несколько разновидностей такого кабеля:

UTP (Unshelded Twisted Pair) — не экранированная модификация, наиболее часто используемая для прокладки домашних или офисных сетей, когда не оказываются сильные помехи на передаваемый сигнал.
FTP (Foiled Twisted Pair) — кабель с дополнительным экраном из алюминиевой фольги под внешней изоляцией.
STP (Shelded Twisted Pair) — помимо общего экрана имеет дополнительный, для каждой пары по отдельности.

Витая пара имеет 7 категорий, и, чем больше номер категории, тем провод более защищен от электромагнитного излучения. Для сетей Ethernet применяется кабель 5-й категории (CAT5), который имеет полосу пропускания 100 МГц. Рекомендуется при монтаже новых объектов использовать более совершенную модификацию CAT5e для более высокочастотных сигналов с полосой в 125 МГц.

Витая пара используется для создания соединения на скоростях от 100 Мбит/с до 40 Гбит/с в зависимости от категории и качества самого кабеля и от его длины между конечными устройствами. Обычно длина сегмента не должна превышать 100 м.

Провод должен иметь разъем для подключения в сетевые устройства. Для витой пары используется разъем RJ-45 (8P8C — 8 position and 8 contacts). Внутри коннектора есть специальные канавки с контактами для каждой жилы. Есть несколько вариантов обжима сетевых кабелей: прямой и обратный (кроссовер). Прямой патч-корд применяется для соединения компьютера с маршрутизатором или коммутатором или для соединения активного сетевого оборудования между собой. Кросовый используется довольно редко и служит для соединения двух компьютеров между собой. В настоящее время практически все производители устанавливают «умные» сетевые карты, которым не важно расположение проводков в разъеме, но желательно придерживаться стандартов, и располагать жилы так, как написано в спецификации. Это поможет избежать коллизий в работе всей сети. Чтобы изготовить прямой провод для локальной сети жилы располагаются в следующем порядке на обоих концах:

бело-оранжевый;
оранжевый;
бело-зеленый;
синий;
бело-синий;
зеленый;
бело-коричневый;
коричневый.

Чтобы изготовить патч-корд для простоты работы используются специальные клещи — кримпер (или «обжимка» в простонародье). Кримпер позволяет не только равномерно зажать провод в коннекторе, но и правильно обрезать и зачистить изоляцию. В исключительных случаях можно использовать плоскую отвертку или нож, но тогда качество не будет удовлетворительным. Существуют разъемы, которые зажимаются без кримпера, но они предназначены для многожильных мягких проводов и для стандартной витой пары могут не подойти.

Оптоволоконный кабель

Оптоволокно — наиболее прогрессивная технология для передачи сигнала на большие расстояния на огромной скорости. Отличием в передаче сигнала является то, что в качестве импульса используется не электричество, а свет. Свет передается по жилам из стекольного волокна отражаясь от внутренних стенок проводника. Можно одновременно передавать несколько сигналов: они не будут пересекаться или гасить друг друга. Скорость передачи информации по такому кабелю ограничена возможностями только самих сетевых карт или адаптеров. Кабель не подвержен помехам, и выполняется из негорючих материалов.

Стоимость такого кабеля относительно низкая, по сравнению с другими проводниками, но его монтаж может проводиться только квалифицированными сотрудниками с применением высокоточного и дорогого оборудования, поэтому в домашних условиях его использовать практически невозможно. Зато такой проводник нашел широкое применение для прокладки магистралей, ведь расстояния между усилителями сигнала могут достигать сотен километров. Некоторые провайдеры уже предоставляют услугу по подключению оптики в дом, но конечные устройства все равно подключаются по витой паре, поэтому именно она и является основополагающим стандартом для организации сети.

Необходимость обжимать интернет кабель в домашних условиях без помощи специалистов Интернет-провайдера возникает не часто. Например, такая необходимость может возникнуть если вы перемещаете свой компьютер или роутер в другую комнату. В данной статье вы узнаете, как правильно обжать интернет кабель в домашних условиях своими руками.

Шаг № 1. Подготовка к обжатию интернет кабеля.

Для того чтобы правильно обжать интернет кабель в домашних условиях вам нужен минимум оборудования. Во-первых, вам нужен сам кабель. Если речь идет об интернет кабеле, то он у вас уже есть. Этот кабель, который вам провели от Интернет-провайдера. Во-вторых, вам нужны коннекторы RJ-45 (фото внизу).

Такие коннекторы можно приобрести в компьютерных магазинах или заказать через Интернет. Обычно такие коннекторы продаются в пачках по 100 штук, но можно найти и поштучно. Если будете покупать поштучно, то лучше взять с запасом, на случай, если что-то пойдет не так.

Также вам понадобится инструмент для обжатия интернет кабеля (фото внизу) также известный как кримпер или просто «обжимка». Данный инструмент также можно найти в магазинах с мелкой компьютерной техникой или в Интернете.

Если вы не готовы покупать кримпер, то можно обойтись простой отверткой и своими руками. Но, в этом случае процесс обжатия интернет кабеля становится немного сложнее.

Шаг № 2. Снимаем внешний слой изоляции.

Если вы хотите обжать интернет кабель, то первое, что вам нужно сделать это снять внешний слой изоляции. Для этого можно использовать острый нож или лезвие на инструменте для обжатия кабеля (кримпер).

Обжим витой пары, разводка сетевого кабеля, обжимка rj-45.

Пройдитесь лезвием по изоляции интернет кабеля по кругу и снимите примерно 2-3 сантиметра изоляции.

При этом старайтесь не повредить внутренние проводки. Если внутренние проводники все-таки были повреждены, то данный участок кабеля нужно полностью отрезать и начать процесс обжатия интернет кабеля заново.

Шаг № 3. Подготавливаем внутренние проводники.

Дальше нужно расплести все витые пары проводников внутри интернет кабеля и слегка их выпрямить. Особо мучать их не нужно, чтобы внутри проводников не образовались переломы. Просто расплетаем и немного выравниваем.

После того как вы сняли изоляцию с интернет кабеля и выпрямили проводники, нужно расположить их в правильном порядке. Существует четыре стандарта определяющих порядок проводников в коннекторе. Это два стандарты для прямого кабеля (TIA/EIA-568B и TIA/EIA-568A) и два стандарта для перекрестного. Узнать больше о схемах определяющих порядок проводников можно здесь.

В большинстве случаев для обжатия интернет кабеля нужно использовать прямую схему расположения проводников TIA/EIA-568B (иллюстрация внизу). Если ваш интернет кабель уже был обжат ранее, то вы можете просто посмотреть, как были расположены проводники в старом коннекторе RJ-45.

После того, как вы определились со схемой, выровняйте проводники и расположите в одну линию их в нужном порядке (как на фото внизу). Если проводники слишком длинные, то их нужно укоротить. Это удобно делать при помощи лезвия на инструменте для обжима интернет кабеля (кримпере).

Теперь нужно засунуть эти проводники в коннектор RJ-45. Если они расположены в одну линию, то они войдут легко и каждый займет свое место внутри коннектора.

Перед тем как приступать непосредственно к обжатию кабеля убедитесь, что все проводники дошли до конца коннектора.

Шаг № 4. Обжимаем интернет кабель при помощи специального инструмента (кримпера).

После того как кабель вставлен в коннектор RJ-45, можно приступать к обжатию. Для этого вставьте коннектор в кримпер и достаточно сильно сожмите ручки этого инструмента.

Если у вас нет кримпера, то вы можете обойтись простой отверткой. В этом случае вам нужно с помощью отвертки продавить каждый контакт на коннкеторе RJ-45.

На этом процесс обжатия интернет кабеля можно считать завершенным. Подключите кабель к компьютеру и проверьте есть ли интернет. Если интернета нет, значит, вы сделали что-то неправильно. Попробуйте срезать коннектор RJ-45 и обжать интернет кабель еще раз.

Добрый день уважаемые читатели блога сайт. Многие из вас наверное уже ни раз сталкивались с проблемой оторванного коннектора или его поломкой. Сегодня я раз и навсегда постараюсь избавить вас от проблемы поиска информации о том как самостоятельно и правильно обжать витую пару.
Для подключения и передачи сигнала используется специальный кабель «витая пара». Такое название он получил благодаря тому, что состоит из четырех или двух пар свитых между собой медных жил, что позволяет снизить помехи от различных источников.

Поломка коннектора это очень распространенная ситуация возникающая после многочисленного переноса устройства в которое подключен провод, после задевания ногой лежащего на полу беспроводного маршрутизатора или от неразумных действий домашних животных.

Приобретать для этого специальное обжимное устройство мало кто захочет, а обратиться в фирму выходит куда проще. Однако если данная поломка происходит постоянно, то конечно обжать интернет кабель самостоятельно выйдет куда дешевле. Мой вам совет, чтобы не было в дальнейшем проблем с поврежденным кабелем или подключите роутер. Такое решение проблемы избавит вас от постоянного физического воздействия на кабель. О том я уже описывал в одной из статей своего блога.

Необходимый инструмент

Итак, для того чтобы произвести качественный обжим витой пары нам понадобится несколько инструментов:

Инструмент для зачистки и обрезки кабеля (стриппер)

Данный инструмент позволяет быстро и качественно снять верхнюю изоляцию, не повредив цельность жил. Также с его помощью можно отрезать лишнюю часть жил.

Заменить стриппер можно обычным канцелярским ножом. Однако стоит внимательнее отнестись к процессу и следить за глубиной разреза.

Обжимной инструмент (кримпер)

Для того, чтобы обжать витую пару нам понадобится обжимной инструмент (кримпер), в простонародье «обжимка». Обжимка представляет собой клещи с несколькими рабочими областями.

В некоторых моделях кримперов можно обнаружить специальный нож и выемку для зачистки изоляции кабеля. Но как показывает практика, иметь отдельный стриппер куда удобнее, чем пользоваться обжимкой для зачистки кабеля.

Обжать витую пару – схема

Сам процесс подразумевает под собой закрепление специального разъема на конце кабеля. Для обжима кабеля применяемого в домашних сетях применяют 8-контактные коннекторы 8P8C, которые обычно называют RJ-45.

Для укладки жил в определенном порядке внутри коннектора нарезаны специальные канавки, в конце которых находятся металлические контакты.

Нумерация контактов очень важна и определяется следующим образом. Если держать коннектор контактами вверх, а защелка в это время будет находиться с другой стороны разъема, то первый контакт будет располагаться слева, а восьмой справа.

Существует две основные схемы расположения жил в коннекторе: EIA/TIA-568А и EIA/TIA-568B .

Для изготовления прямого сетевого кабеля (патчкорд), необходимо оба конца интернет кабеля обжать по одинаковой схеме.

При обжиме витой пары не всегда необходимо использовать все восемь жил, вполне хватит и четырех. Стоит учитывать, что при этом максимальная скорость обмена данными снизится в 10 раз.

Также довольно часто провайдеры прокладывают в квартиры от своего оборудования именно четырех жильные кабели. Поскольку это экономически выгоднее и практически ни один пользователь этого не заметит.

На рисунках ниже как раз отображены способы подключения 8-ми и 4-х жильного кабеля.

Случается так, что после вскрытия изоляции можно не найти схожие цвета жил с цветами на картинке. Дело в том, что как таковой единый стандарт со временем меняется. Либо исчезает за счет умных свичей позволяющих не обращать внимания на последовательность распиновки кабеля. Если вы оказались как раз в такой ситуации, то стоит посмотреть на тот коннектор, который у вас должен был остаться после поломки и соблюсти именно ту последовательность.

Установка и фиксация коннектора

Перед тем как обжать витую пару необходимо отрезать лишнюю часть (если таковая имеется), и снять кусок основной изоляции, используя стриппер.

Далее происходит сортировка жил по цветам в соответствии со схемой обжима. Для этого распустите и выпрямите высвобожденные жилы кабеля, потом расположите их вряд последовательно по цветам. Плотно прижав каждую жилу друг к другу, используя стриппер, обрежьте жилы оставив примерно около сантиметра до края изоляции.

При удалении лишней длинны жил вы должны учитывать, что после обрезки изоляционная оболочка кабеля должна полностью оказаться внутри корпуса коннектора. Теперь аккуратно одеваете коннектор. При этом каждая жила должна попасть в свою канавку в разъеме и дошла до упора. С торцевой части разъема будет видно какие жилы дошли до упора коннектора.

Помимо проблем с поломкой коннектора и необходимостью обжать витую пару, многие люди также ищут решение в ситуациях, когда нужно или произвести после повреждения мебелью или любимыми животными. Такую информацию вы сможете найти на страницах моего блога. А помимо этого предлагаю подписаться на обновления и получать море полезной и нужной информации.

Чтобы мои слова не показались Вам довольно сухими и непонятными, предлагаю посмотреть подходящее видео, о том как правильно обжать витую пару.

Витая пара прямой обжим схема

На нашем сайте уже был материал про обжим сетевого кабеля. В той статье мы рассматривали весь процесс обжима, начиная от зачистки проводов. В этой статье мы более детально рассмотрим самый ответственный этап обжима витой пары, а именно схему обжима. То, в каком порядке нужно располагать проводники внутри коннектора вызывает больше всего вопросов и сложностей у неопытных пользователей. Поэтому стоит разобрать эту тему еще раз.

Как известно, существует четыре схемы обжима витой пары. Две схемы обжима для прямого кабеля, и две для перекрестного. Но, не спешите пугаться такого разнообразия схем, на практике вам понадобятся максимум две, а скорее всего, только одна схема обжима.

Прямой кабель вариант № 1. Самая распространенная схема обжима для прямого кабеля. Стандарт TIA/EIA-568B.

При использовании данной схемы обжима витой пары цвета идут в такой последовательности:

Бело-оранжевый
Оранжевый
Бело-зелёный
Синий
Бело-синий
Зелёный
Бело-коричневый
Коричневый

Прямой кабель вариант № 2. Менее распространенная схема обжима прямого кабеля. Стандарт TIA/EIA-568A.

При использовании данной схемы обжима витой пары цвета идут в такой последовательности:

Бело-зеленый
Зелёный
Бело-оранжевый
Синий
Бело-синий
Оранжевый
Бело-коричневый
Коричневый

Нужно отметить два очень важных момента, которые могут быть неочевидны неопытному взгляду.

Поскольку это прямой кабель, то на обеих сторонах кабеля порядок проводников одинаковый. Если на одной стороне первый контакт коннектора соединяется с зеленным проводником, то и на другой стороне кабеля также первый контакт соединяется с зеленым проводником. Никаких изменений не требуется.
При расположении проводников коннектор располагается защелкой вниз.

Перекрестный кабель вариант № 1. Для сетей 100 мбит/с.

Если вы хотите получить перекрестный кабель для сетей 100 мбит/с, то вам необходимо обжать одну сторону кабеля по стандарту TIA/EIA-568B, а вторую по стандарту TIA/EIA-568A. Образно говоря, перекрестный кабель для сетей 100 мбит/с, это что-то среднее между первым и вторым способом обжима прямого кабеля.

При использовании данной схемы обжима витой пары на одном конце кабеля цвета идут в такой последовательности:

Бело-оранжевый
Оранжевый
Бело-зелёный
Синий
Бело-синий
Зелёный
Бело-коричневый
Коричневый

А на втором конце кабеля используется следующая последовательность цветов:

Бело-зеленый
Зелёный
Бело-оранжевый
Синий
Бело-синий
Оранжевый
Бело-коричневый
Коричневый

Перекрестный кабель вариант № 2. Для сетей 1000 мбит/с.

Для сетей 1000 мбит/с используется другая схема обжима витой пары в перекрестный кабель. В этом случае с одной стороны кабеля используется обжим по стандарту TIA/EIA-568B, то есть вот такой:

Бело-оранжевый
Оранжевый
Бело-зелёный
Синий
Бело-синий
Зелёный
Бело-коричневый
Коричневый

А с другой стороны кабеля используется новая последовательность цветов, а именно:

Бело-зелёный
Зелёный
Бело-оранжевый
Бело-коричневый
Коричневый
Оранжевый
Синий
Бело-синий

Выводы. На первый взгляд, схемы обжима витой пары это темный лес, в котором никогда не разобраться. Но, как видно из этой статьи все намного проще.

Существует два стандарта обжима прямого кабеля, а схема обжима перекрестного кабеля это использования двух этих схем одновременно на разных концах кабеля. Для сетей 1000 мбит/с схема обжима перекрестного кабеля немного сложнее, но она скорее всего вам никогда не понадобиться. Поскольку даже перекрестный кабель для сетей 100 мбит/с уже практически не используется.

Сейчас все современное сетевое оборудование умеет автоматически определять схему обжима кабеля и подстраиваться по нее. Таким образом, перекрестный кабель потерял свою актуальность и на данный момент практически не используется. Поэтому если вы не знаете, какую схему обжима витой пары выбрать, то используйте первую (TIA/EIA-568B) и не сомневайтесь.

Прямой кабель вариант № 1. Самая распространенная схема обжима для прямого кабеля. Стандарт TIA/EIA-568B.

При использовании данной схемы обжима витой пары цвета идут в такой последовательности:

Бело-оранжевый
Оранжевый
Бело-зелёный
Синий
Бело-синий
Зелёный
Бело-коричневый
Коричневый

Прямой кабель вариант № 2. Менее распространенная схема обжима прямого кабеля. Стандарт TIA/EIA-568A.

При использовании данной схемы обжима витой пары цвета идут в такой последовательности:

Бело-зеленый
Зелёный
Бело-оранжевый
Синий
Бело-синий
Оранжевый
Бело-коричневый
Коричневый

Нужно отметить два очень важных момента, которые могут быть неочевидны неопытному взгляду.

Поскольку это прямой кабель, то на обеих сторонах кабеля порядок проводников одинаковый. Если на одной стороне первый контакт коннектора соединяется с зеленным проводником, то и на другой стороне кабеля также первый контакт соединяется с зеленым проводником. Никаких изменений не требуется.
При расположении проводников коннектор располагается защелкой вниз.

Перекрестный кабель вариант № 1. Для сетей 100 мбит/с.

Бело-оранжевый
Оранжевый
Бело-зелёный
Синий
Бело-синий
Зелёный
Бело-коричневый
Коричневый

А на втором конце кабеля используется следующая последовательность цветов:

Бело-зеленый
Зелёный
Бело-оранжевый
Синий
Бело-синий
Оранжевый
Бело-коричневый
Коричневый

Перекрестный кабель вариант № 2. Для сетей 1000 мбит/с.

Бело-оранжевый
Оранжевый
Бело-зелёный
Синий
Бело-синий
Зелёный
Бело-коричневый
Коричневый

А с другой стороны кабеля используется новая последовательность цветов, а именно:

Бело-зелёный
Зелёный
Бело-оранжевый
Бело-коричневый
Коричневый
Оранжевый
Синий
Бело-синий

Витая пара — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой, покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения степени связи между собой проводников одной пары и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче сигналов.

Кабель подключается к сетевым устройствам при помощи соединителя 8P8C (RJ-45).

Витая пара, категории кабеля

Номер	Число пар	Полоса частот	Скорость передачи данных	Применение
CAT1	1	0,1 МГц	—	Телефонная сеть.
CAT2	2	1 МГц	—	Телефонная и локальная сеть (используется редко).
CAT3	4	16 МГц	10/100 Мбит/с	Телефонная и локальная сеть.
CAT4	4	20 МГц	16 Мбит/с	Локальная сеть (сейчас не используется).
CAT5	4	100 МГц	100 Мбит/с	Локальная сеть, прокладка телефонных линий.
CAT5e	4	125 МГц	100/1000 Мбит/с	Локальная сеть Ethernet (является самым распространённым). Ограничение на длину кабеля между устройствами компьютер-свитч, свитч-компьютер, свитч-свитч 100 м. Ограничение хаб-хаб 5 м.
CAT6	4	250 МГц	1000 Мбит/с	Локальная сеть Ethernet.
CAT6a	4	500 МГц	10/40 Гбит/с	Локальная сеть Ethernet.
CAT7	4	600-700 МГц	10 Гбит/с	Локальная сеть Ethernet. Благодаря двойному экрану длина кабеля может превышать 100 м.

Схемы прямого и перекрестного обжима витой пары, разъем 8P8C (RJ-45)

Прямой обжим

Применяется для соединения порта сетевой карты с сетевым оборудованием (свитч, хаб, маршрутизатор).

Обжим по стандарту EIA/TIA-568A.

Компьютер — свитч, компьютер — хаб, компьютер — маршрутизатор.

Обжим по стандарту EIA/TIA-568В (используется чаще).

Компьютер — свитч, компьютер — хаб, компьютер — маршрутизатор.

Перекрестный обжим

Используется для соединения двух сетевых карт напрямую.

Обжим для скорости 100/1000 Мбит/с, применяются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.

Схема обжима витой пары RJ-45 (8P8C) — Алексей Лукин aka Arcon

Государство у нас веселое, поэтому помимо основных профессиональных знаний необходимо иметь и дополнительные. В данном случае я говорю об обжиме витой пары.

Трудно сейчас представить предприятие без сети. Еще трудней представить государственное предприятие, где все сделано как положено. В связи со множеством факторов мне периодически приходится заниматься прокладкой и обжимом витой пары. Поэтому решил написать о схеме обжима, чтобы она всегда была под рукой.

Сразу добавлю, что на самом деле речь идет о разъемах, имеющих гнезда типа 8P8C (8 Position 8 Contact), которые ошибочно называют RJ-45.

Итак, у нас есть 8 жил. Что же с ними делать? Все зависит от того, что с чем мы будем подключать.

1. Схема соединения компьютер — концетратор.

Это так называемый прямой порядок обжима витой пары. В данной схеме кабель обжимается одинаково с обоих сторон.

2. Схема соединения компьютер — компьютер.

Кроссоверный (перекрестный) обжим витой пары. В данной схеме на другом конце мы меняем оранжевые и зеленые жилы.

Для обжимки нам понадобится непосредственно провод витая пара, коннектор RJ-45 и обжимные клещи.

Теперь нам необходимо надрезать внешнюю изоляцию на расстоянии пары сантиметров от края и снять ее. Пары расплести и распределить их по цветам в соответствии с одной из выбранных схем. Жилы выровнять, плотно сжать и с помощью ножа обжимных клещей удалить излишек длины жил, оставив расплетенным примерно 1 см.

На выровненные жилы надеть коннектор таким образом, чтобы срезы жил дошли до конца предназначенных для них ложбин, а оболочка кабеля должна обязательно выйти за фиксирующую защелку и так же дойти до упора. Убедившись, что все сделано верно, поместищаем вилку в обжимку до упора и затем сжимаем ручки клещей до защелкивания кабельного фиксатора вилки. Вот и все. Можно проверять кабель.

Мы живем в Питере

Все команды, которые приводятся ниже, должны выполняться из командной строки. В Linux — это окно терминала, в Windows — командная строка (cmd.exe) с переходом в папку установки PostgreSQL.

Создание резервных копий

Базовая команда

Синтаксис:

pg_dump <параметры> <имя базы> > <файл, куда сохранить дамп>

Пример:

pg_dump users > /tmp/users.dump

Пользователь и пароль

Если резервная копия выполняется не от учетной записи postgres, необходимо добавить опцию -U с указанием пользователя:

pg_dump -U dmosk -W users > /tmp/users.dump

* где dmosk — имя учетной записи; опция W потребует ввода пароля.

Сжатие данных

Для экономии дискового пространства или более быстрой передачи по сети можно сжать наш архив:

pg_dump users | gzip > users.dump.gz

Скрипт для автоматического резервного копирования

Рассмотрим 2 варианта написания скрипта для резервирования баз PostgreSQL. Первый вариант — запуск скрипта от пользователя root для резервирования одной базы. Второй — запуск от пользователя postgres для резервирования всех баз, созданных в СУБД.5].*» -o -name «*-[023]?.*» \) -ctime +61 -delete
pg_dump -U $dbUser $database | gzip > $pathB/pgsql_$(date «+%Y-%m-%d»).sql.gz

unset PGPASSWORD

* где password — пароль для подключения к postgresql; /backup — каталог, в котором будут храниться резервные копии; dbuser — имя учетной записи для подключения к БУБД; pathB — путь до каталога, где будут храниться резервные копии.
* данный скрипт сначала удалит все резервные копии, старше 61 дня, но оставит от 15-о числа как длительный архив. После при помощи утилиты pg_dump будет выполнено подключение и резервирование базы db. Пароль экспортируется в системную переменную на момент выполнения задачи.

Для запуска резервного копирования по расписанию, сохраняем скрипт в файл, например, /scripts/postgresql_dump.sh и создаем задание в планировщике:

3 0 * * * /scripts/postgresql_dump.sh

* наш скрипт будет запускаться каждый день в 03:00.5].*» -o -name «*-[023]?.*» \) -ctime +61 -delete

* где /backup — каталог, в котором будут храниться резервные копии; pathB — путь до каталога, где будут храниться резервные копии.
* данный скрипт сначала удалит все резервные копии, старше 61 дня, но оставит от 15-о числа как длительный архив. После найдет все созданные в СУБД базы, кроме служебных и при помощи утилиты pg_dump будет выполнено резервирование каждой найденной базы. Пароль нам не нужен, так как по умолчанию, пользователь postgres имеет возможность подключаться к базе без пароля.

Зададим в качестве владельца файла, пользователя postgres:

chown postgres:postgres /scripts/postgresql_dump.sh

* мы откроем на редактирование cron для пользователя postgres.

3 0 * * * /scripts/postgresql_dump.sh

* наш скрипт будет запускаться каждый день в 03:00.

Права и запуск

Разрешаем запуск скрипта, как исполняемого файла:

chmod +x /scripts/postgresql_dump.sh

Единоразово можно запустить задание на выполнение резервной копии:

/scripts/postgresql_dump.sh

На удаленном сервере

Если сервер баз данных находится на другом сервере, просто добавляем опцию -h:

pg_dump -h 192.168.0.15 users > /tmp/users.dump

* необходимо убедиться, что сама СУБД разрешает удаленное подключение.

Дамп определенной таблицы

Запускается с опцией -t <table> или —table=<table>:

pg_dump -t students users > /tmp/students.dump

* где students — таблица; users — база данных.

Размещение каждой таблицы в отдельный файл

Также называется резервированием в каталог. Данный способ удобен при больших размерах базы или необходимости восстанавливать отдельные таблицы. Выполняется с ипользованием ключа -d:

pg_dump -d customers > /tmp/folder

* где /tmp/folder — путь до каталога, в котором разместяться файлы дампа для каждой таблицы.

Только схемы

Для резервного копирования без данных (только таблицы и их структуры):

pg_dump —schema-only users > /tmp/users.schema.dump

Только данные

pg_dump —data-only users > /tmp/users.data.dump

Использование pgAdmin

Данный метод хорошо подойдет для компьютеров с Windows и для быстрого создания резервных копий из графического интерфейса.

Запускаем pgAdmin — подключаемся к серверу — кликаем правой кнопкой мыши по базе, для которой хотим сделать дамп — выбираем Резервная копия:

В открывшемся окне выбираем путь для сохранения данных и настраиваемый формат:

При желании, можно изучить дополнительные параметры для резервного копирования:

После нажимаем Резервная копия — ждем окончания процесса и кликаем по Завершено.

Не текстовые форматы дампа

Другие форматы позволяют делать частичное восстановление, работать в несколько потоков и сжимать данные.

Бинарный с компрессией:

pg_dump -Fc users > users.bak

Тарбол:

pg_dump -Ft users > users.tar

Directory-формат:

pg_dump -Fd users > users.dir

Использование pg_basebackup

pg_basebackup позволяет создать резервную копию для кластера PostgreSQL.

pg_basebackup -h node1 -D /backup

* в данном примере создается резервная копия для сервера node1 с сохранением в каталог /backup.

pg_dumpall

Данная утилита делает выгрузку всех баз данных, в том числе системных. На выходе получаем файл для восстановления в формате скрипта.

Утилиту удобно использовать с ключом -g (—globals-only) — выгрузка только глобальных объектов (ролей и табличных пространств).

Для создание резервного копирования со сжатием:

pg_dumpall | gzip > cluster.tar.gz

Восстановление

Может понадобиться создать базу данных. Это можно сделать SQL-запросом:

=# CREATE DATABASE users WITH ENCODING=’UTF-8′;

* где users — имя базы; UTF-8 — используемая кодировка.

Базовая команда

Синтаксис:

psql <имя базы> < <файл с дампом>

Пример:

psql users < /tmp/users.dump

С авторизацией

При необходимости авторизоваться при подключении к базе вводим:

psql -U dmosk -W users < /tmp/users.dump

* где dmosk — имя учетной записи; опция W потребует ввода пароля.

Из файла gz

Сначала распаковываем файл, затем запускаем восстановление:

psql users < users.dump

Или одной командой:

zcat users.dump.gz | psql users

Определенную базу

Если резервная копия делалась для определенной базы, запускаем восстановление:

psql users < /tmp/database.dump

Если делался полный дамп (всех баз), восстановить определенную можно при помощи утилиты pg_restore с параметром -d:

pg_restore -d users cluster.bak

Определенную таблицу

Если резервная копия делалась для определенной таблицы, можно просто запустить восстановление:

psql users < /tmp/students.dump

Если делался полный дамп, восстановить определенную таблицу можно при помощи утилиты pg_restore с параметром -t:

pg_restore -a -t students users.dump

С помощью pgAdmin

Запускаем pgAdmin — подключаемся к серверу — кликаем правой кнопкой мыши по базе, для которой хотим восстановить данные — выбираем Восстановить:

Выбираем наш файл с дампом:

И кликаем по Восстановить:

Использование pg_restore

Данная утилита предназначена для восстановления данных не текстового формата (в одном из примеров создания копий мы тоже делали резервную копию не текстового формата).

Из бинарника:

Из тарбола:

pg_restore -Ft users.tar

С создание новой базы:

pg_restore -Ft -C users.tar

Возможные ошибки

Input file appears to be a text format dump. please use psql.

Причина: дамп сделан в текстовом формате, поэтому нельзя использовать утилиту pg_restore.

Решение: восстановить данные можно командой psql <имя базы> < <файл с дампом> или выполнив SQL, открыв файл, скопировав его содержимое и вставив в SQL-редактор.

No matching tables were found

Причина: Таблица, для которой создается дамп не существует. Утилита pg_dump чувствительна к лишним пробелам, порядку ключей и регистру.

Решение: проверьте, что правильно написано название таблицы и нет лишних пробелов.

Too many command-line arguments

Причина: Утилита pg_dump чувствительна к лишним пробелам.

Решение: проверьте, что нет лишних пробелов.

Aborting because of server version mismatch

Причина: несовместимая версия сервера и утилиты pg_dump. Может возникнуть после обновления или при выполнении резервного копирования с удаленной консоли.

Решение: нужная версия утилиты хранится в каталоге /usr/lib/postgresql/<version>/bin/. Необходимо найти нужный каталог, если их несколько и запускать нужную версию. При отсутствии последней, установить.

No password supplied

Причина: нет системной переменной PGPASSWORD или она пустая.

Решение: либо настройте сервер для предоставление доступа без пароля в файле pg_hba.conf либо экспортируйте переменную PGPASSWORD (export PGPASSWORD или set PGPASSWORD).

На этом всё. Спасибо за внимание.

способов опрессовки, схема подключения. Раздавите сетевые провода разъемом RJ45. Распиновка разводки для создания локальной сети Какие контакты используются в RJ45

Сразу признаюсь, что я не специалист по заливке витой пары и большого опыта в этом деле не имею, но кое-что еще знаю. Сетевой кабель мне уже не раз приходилось делать, да еще и специальные клещи купил. На самом деле ничего сложного нет. Может есть возможность включить скрученную парочку.Правда, желательно иметь специальный инструмент — опрессовку. И уже есть небольшие проблемы. Скорее всего, вам нужно сразу сделать сетевой кабель необходимой длины, а покупать кримпер для этого не очень правильно. Вы воспользуетесь им один раз, и, скорее всего, он вам больше не пригодится. И это не копейки. Есть возможность включить сетевой кабель без специального инструмента. Например, отверткой. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть.Об этом я писал в статье:. А в этой инструкции я покажу, как все делать с помощью этого особенного инструмента.

Что касается самого кабеля, то витая пара, то я о нем более подробно рассказывал в статье:. Как вы наверное поняли из названия статьи, там же я писал о схемах, по которым можно сделать сетевой кабель. Все зависит от того, для какого назначения вам нужен кабель. Мы вернемся к этому вопросу, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте посмотрим, какие материалы и инструменты нам понадобятся.

С набором материалов и инструментов мы разобрались. Теперь выберем схему, по которой будем обжимать сетевой кабель. Это очень важный момент.
Выбор схемы обжима белой пары
Есть две схемы, по которым можно сделать сетевой кабель. Давайте выясним, какой метод вам подходит.

Практически уверен, что нужен обычный прямой кабель.Который можно подключить к роутеру свой компьютер, телевизор, игровую приставку. Или, например, соедините два роутера между собой.
Зажим опрессовочный (витая пара) с опрессовкой
Со всеми нюансами разобрались, пора переходить к самому интересному. Опишу все пошагово, и конечно же покажу на фото.
1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримонте, и круговым движением срезаем изоляцию.
Получается так:
2 Далее нужно разорвать витую пару, и выровнять проводку по схеме обжима. Использую «прямую опрессовку по схеме T568B». Фото схемы вы можете найти выше. Обрезка проводки должна оставаться примерно на сантиметр, а то и чуть больше.
3 Совместите проводку, проверьте, правильно ли они выставлены (согласно схеме), и вставьте их в разъем RJ-45. Коннектор нужно держать защелкой снизу.Как на фото ниже. Вы увидите, как каждая проводка займет свое место в разъеме. Вставьте кабель до упора. У меня на фото ниже кабель не до конца (только начал вставлять). Сами проводки должны проходить под блестящими контактами и уходить в стену.
4 Проверьте правильность подключения проводов в разъеме. И вставлены ли они до конца в разъем. 5 Вставьте разъем в обжим и медленно обожмите кабель, сжимая ручку.Сжимать ручки Кримпера нужно сильно.
После опрессовки:
Аналогично производим опрессовку на другом конце кабеля. Наш кабель готов, можете проверить.
Я подключил ваш ноутбук к роутеру с помощью этого кабеля, и все заработало. Может я выполнил витую пару обератора не совсем идеально, для этого, конечно, нужно потренироваться, но все получилось. А это значит, что у вас все получится.
Без специального инструмента, crmper, обрезать сетевой кабель, конечно, сложнее.Единственное отличие состоит в том, что после зачистки, выравнивания и установки кабеля в разъем вам понадобится что-нибудь острое (например, отвертка). В свою очередь продайте каждый контакт на разъеме.
Если у вас есть вопросы по каким-то моментам, то задавайте их в комментариях.
Согласно спецификации EIA / TIA-568 в разъеме RJ-45 предусмотрено несколько цветовых схем сетевого кабеля витой пары (патч-корда) для подключения компьютера к роутеру, хабу, болванке или соединения двух компьютеры.
Сетевой разъем называется RJ-45, хотя его правильное название — 8p8c. А Rj (Registered Jack) — это название стандарта, описывающего конструкцию вилки и розетки.
На всех фотографиях, представленных ниже, показан один разделенный на части кабель UTP для использования в сетях LAN (цифровая абонентская линия) и DSL (цифровая абонентская линия), с присоединенными на его концах витыми парами к разъемам RJ-45.
Цветовая схема опрессовки RJ-45 Компьютер — хаб для интернета
по варианту Б, наиболее распространенный вариант.

Цветовая маркировка Обжимной кабель LAN Витая пара по опции A.
Как видно на фото, в обоих вариантах концы кабеля LAN обжаты по одной и той же электрической цепи, только две витые пары заменены местами. На месте оранжевой витой пары сжатый зеленый цвет, а на месте зеленой витой пары — оранжевый.
Скрученные кабельные пары UTP, сжатые по варианту A и по запросу во взаимозаменяемых . Так что обжимать можно по любому варианту цветовой гаммы, что больше похоже, на работоспособность локальной сети это никак не отразится.
Цветовая схема обжима двухпарного кабеля RJ-45 витая пара
В настоящее время в продаже появилась витая пара сетевого кабеля, в которой вместо традиционных четырех витых пар всего две. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется всего две витые пары.
Как видите, электрическая схема подключения выводов RJ-45 не изменилась, только вместо зеленой пары обжата синяя.

Такой кабель витой пары по варианту Б обжимают по схеме, представленной выше на фото.При включении в вариант а пары просто меняются местами. Вместо оранжевой пары гофрирован синий, а вместо синего — оранжевый.
Цветовая схема обжима RJ-45 Компьютер — Компьютер
Если вам необходимо создать локальную сеть LAN из двух или более компьютеров без использования дополнительного активного оборудования (концентратор, коммутаторы или маршрутизатор), например, для коллективных игр, то для этого случая в спецификации EIA / TIA предусмотрен следующий режущий кабель витых пар. Чтобы создать сеть из двух компьютеров, достаточно вставить один такой кабель в их сетевые порты.

Обратите внимание на противоположные концы кабеля LAN. Компьютер-компьютер отключен до разных цветовых схем.
Обжим витых пар RJ-45 выполняется с помощью клещей для опрессовки. Если под рукой нет клещей, то можно воспользоваться технологией опрессовки пар без клещей.
Все вышеперечисленные цветовые схемы кабеля пары UTP в настоящее время теряют актуальность. Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии AUTO-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю настройку.Так что современный компьютер при создании сети можно подключить хотя бы к концентратору или другому компьютеру, не задумываясь о цветовой гамме кабеля или кабеля витой пары.
Цветовая схема обжима RJ-45

Согласно PoE IEEE 802.3af и IEEE 802.3at
Стандарт PoE IEEE 802.3aF предусматривает возможность передачи информационного сигнала и подачи напряжения питания на устройство по одному кабелю из витых пар, гофрированному разъему RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Независимо от вариантов сжатия RJ-45, при положительном выходе блока питания напряжение подается одновременно на контакты 4 и 5 (синий пар), а отрицательное — на 7 и 8 (коричневая пара).
Как правило, разводка витых пар по стандарту PoE IEEE 802.3af используется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый коммутатор PoE ROKA R-KM-POE0801, в для каждого порта предусмотрена возможность питания через RJ-45.постоянное напряжение 12 мощностью до 30 Вт.
Цветовая схема опрессовки RJ-45 4 провода для интернета
Когда вы подключаете компьютер к Интернету или создаете локальную сеть, редко кто использует возможности LAN с витыми парами полностью. Обычно это связано с недостатком информации.
При передаче сигнала по кабельной паре категории SAT5 (скорость до 100 Мбит / с) задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует электрическую схему подключения сетевой карты компьютера кабелем витых пар с гнездом RJ-45 к вертлюгу или роутеру.

Как видно из схемы, каждая из двух пар кабеля LAN подключена к компьютеру и коммутатору концентратора или маршрутизатору по симметричной схеме трансформатора. Достоинством трансформаторной схемы является подавление опилок и помех и обеспечение высокой степени защиты от коротких замыканий и ошибок при установке в кабель витой пары.
В случае необходимости прокладки лишней линии или при частичном повреждении пар в сетевом кабеле витых пар возможно без ухудшения скорости передачи данных увеличить количество линий вдвое или отремонтировать кабель витых пар , запекаем вилки RJ-45 на ранее использованных витых парах.
Ниже показаны цветовые схемы компрессионного кабеля кабеля RJ-45, не отличающиеся от приведенных выше, но они показывают только жилу кабеля LAN витой пары, которые используются для передачи информации. Витые пары, которые не подходят близко к вилке RJ45, обычно обжимаются, но сигнал по ним не передается и их можно использовать для передачи дополнительной информации.
Цветовая схема обжима RJ-45 4 Wires Компьютер — хаб

Обжимная витая пара, вариант Б.Сигнал передается только оранжевыми и зелеными парами.

Обжим витой пары, вариант А. Сигнал тоже передается только зеленой и оранжевой парами, но витые пары прижимаются в вилке RJ-45 к другим контактам.
Цветовая схема Crips RJ-45 4 Wire Computer — Computer

Обжим витой пары компьютерный. Сигнал передается только по зеленой и оранжевой парам.
Цветовая схема опрессовки RJ-45 Компьютер — Хаб в ремонте
Чем отличается патч-корд от кабеля витой пары
Патч-корд
, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронных устройств, например компьютера с концентратором, коммутатора или двух компьютеров между собой, если устройства во время работы необходимо перемещать относительно друг друга. друг другу.
Для изготовления патч-корда берется кабель витой пары, жилы в котором сделаны из многожильного провода, чтобы они не обламывались у частых попрошаек. Для опрессовки такого кабеля используются специальные разъемы RJ-45. Согласно стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Подключение устройств с помощью патч-корда экономически целесообразно, если они при работе часто перемещаются относительно друг друга.
Сетевой кабель или витая пара — это специальный провод, состоящий из четырех витых пар медных жил.Такое количество прожитых и сама конструкция помогает снизить влияние разного рода помех. Сетевой кабель нужен для закрепления на нем специальных разъемов (коннекторов) для подключения к компьютеру. С его помощью создайте локальную сеть и привяжите устройства друг к другу.

При опрессовке чаще всего используются разъемы 8p8c с 8 контактами. Чаще всего их называют RJ45. Сама обжимка кабеля не сложна, но нужно тщательно выбирать разъем — некоторые из них используются только профессионалами. Они бывают двух типов:
Неэкранированные, которые используются для проводов UTP;
Экранированный — для STP или FTP.
Есть также разъемы со вставкой, но они предназначены только для мягких многожильных проводов. Если проволока цельная, то пользоваться ими крайне неудобно.
Внутри разъема восемь канавок для проводов. Над ними расположены металлические контакты. В этих отложениях должны быть размещены фиксаторы шнура, и когда разъем замыкается, они соединятся с контактами.Разъем с защелкой необходимо поставить на себя, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.
Существует две основные схемы распространения: EIA / TIA-568A и EIA / TIA-568B. Они расположены по-разному. В сетевом шнуре всего четыре пары, реже — две. Для таких проводов схема будет другой.
Варианты опрессовки
Существует несколько схем обжима витой пары RJ 45: крестовая и прямая. Разница в использовании:
Direct применяется, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или друг с другом) и подключения клиентского оборудования. Этот метод используется чаще всего.
Cross используется для связи компьютеров между собой. Другое оборудование использовать нельзя. Реже этот метод используется для связи устройств через порты Up-Link.
Можно использовать любой метод, но оба конца должны иметь одинаковую форму. Обычно при прямом прожиге используют схему 568В.
В последнее время популярность набирают кабели, в которых вместо четырех витых пар всего две. С их помощью можно подключить всего два устройства. Если локальный трафик высок, этот метод нежелателен, поскольку скорость передачи данных снизится с 1 Гбит / с до 100 Мбит / с.
Используются либо оранжевый и зеленый, либо синий и коричневый.Контакты подключаются так же, как и в случае использования всех 8 проводов.
Для изготовления кросс-кабеля один конец шнура обжимают по схеме 568 В, второй — 568а. Используйте все провода. Этот метод дает относительно небольшую скорость.
Для обеспечения большей скорости используется особая схема: один конец кабеля обжат по цветовой схеме 568V, а распиновка сетевого кабеля на другом конце должна быть такой:
белый с зеленым;
зеленый;
белый с апельсином;
белый с коричневым;
коричневый;
оранжевый;
синий;
белый с синим.
Для создания сети из двух и более компьютеров без использования другого оборудования (коммутаторов, маршрутизаторов и прочего) используется витая пара с другой распиновкой.
Цветовая схема для 8 проводов позволяет подключить два устройства, просто вставив кабель в их сетевые порты. Разные концы закручены разными схемами.
Необходимый инструмент
Для обжима витой пары RJ-45 нужен специальный инструмент, он называется клещи для опрессовки.Другое название используют специалисты — Кримпер.
Обжимные прессы бывают двух типов: рычажные и прессовые. Рычаг (слева на картинке) дешевле, но с ними сложнее работать: нужно приложить физические усилия, но сжатие все равно неравномерное. Конструкция второго подразумевает наличие гребешка, которая движется перпендикулярно разъему, устанавливая в него контакты.
Для усиления кабеля нужно сначала разделить и очистить витые пары, вставить их в выемку на RJ-45, а всю конструкцию — в выемку на обжиме.После этого доведите его ручки до упора. Затем нужно прижать разъем к корпусу и снять с клещей.
Есть способ, позволяющий усилить кабель без обжима. Для этого вам потребуются тиски (или другое приспособление, которое позволит закрепить заглушку RJ-45), отвал, молоток. Необходимо сначала вставить проводку в контакт, затем закрепить с выездами за боковые детали. Затем наконечником отвала и молотком можно аккуратно заглубить ламели, защелкнуть кабельный зажим — и все готово.
В этом способе важно Чтобы кончик наконечника был не более 55 мм, в противном случае он распределит изолирующие стороны, потому что ламели в разъемах имеют толщину 56 мм. Если это произошло, нужно обрезать свисающие края острым ножом, иначе контакты будут цепляться за края, и контакта не будет.
Применяемые соединители
Если нужно срочно модернизировать кабель, но под рукой нет нового разъема, можно использовать старый.Для этого необходимо нажать на фиксатор разъема и отбор, чтобы аккуратно зажать ламели, потянув их на 1 мм. Затем ножом обрежьте трос со стороны кабеля, вытащите его и старые витые пары. При этом снимается фиксатор кабеля, а чтобы закрепить новый, в образовавшееся пространство нужно бросить силикон или герметик.
Обжим после удаления старого сетевого шнура происходит так же, как если бы разъемы были новыми. Если вам необходимо устранить повреждение шнура или его удлинить, используйте зажим или иглу вместо обжима нового кабеля.Шип намного надежнее.
Сетевые шнуры, как и другие технические аксессуары, выходят из строя в самый неподходящий момент. Но при наличии навыков обжима, нового разъема и необходимого инструмента проблема может быть решена за несколько минут.
Еще одна сложность в том, что интернет-провода скручены, и чаще используется оставшийся кабель на 4 пары. Поэтому, помимо практических навыков, потребуется правильная распиновка RJ-45 — подходящая цветовая гамма. Если ошибешься с раздачей проводников, можешь остаться без интернета.
В этом материале мы расскажем об особенностях витой пары и приведем несколько схем опрессовки кабеля.
Обычный электрический провод, например, WGng 3 * 2.5 состоит из трех жил. Это можно понять, сняв верхнюю полимерную оболочку. Витая пара (другими словами — сетевой провод, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.
Обычно используются готовые патч-корды — отрезки кабеля стандартной длины (в среднем от 0.От 3 м до 30 м). По обе стороны от заводского шнура сжимают разъемы — маленькие 8-контактные вилки, в которые можно вставлять, разъем на роутере, ПК, ТВ и другом оборудовании.
Для домашнего использования предлагаются одно- и многожильные кабели, но чаще используются последние. В продаже витая пара заходит в отсеки, реализуется метро
Но пригодится и кусок заранее не обжатого кабеля: например, иногда необходимо провести кабель через небольшой, не более 5 мм, кабель. дыра в стене.Обжим в этом случае происходит после установки.
Характеристики интернет-провода RJ-45, которые могут быть полезны:
Галерея изображений
Стандартные схемы опрессовки
Обрызгивание витой пары и установка разъемов подпадает под регулирование международного EIA / TIA -568, описывающий порядок и правила коммутации внутриквартальных сетей. Выбор схемы обжима зависит от назначения кабеля и характеристик сети — например, от пропускной способности.
Вам не нужно беспокоиться о том, что кабель слишком длинный или короткий — вы всегда можете расширить патч-корд до нужной длины. Если сетевой провод вдруг задел собаку или она просто настигнет, можно оперативно отремонтировать.
Вам также может быть интересно посмотреть, как можно соединить пару анимированных движений вместе, для этого действуйте программно.
Есть вопросы по сморщиванию витой пары? Просим задавать их в блоке с комментариями, а мы постараемся предельно внятно объяснить непонятные моменты.
| Опубликовано 11.04.2017 |
Как правильно обжать разъемы RJ-45 (5 категорий, витая пара). Прямая верстка. Кросс-макет
1. Прямая процедура обжима витой пары, ведущей от рабочей станции к концентратору.
2. Сшивка (крест, поперек) Порядок обжимной пары.
Используется в том случае, когда требуется подключить 2 концентратора, которые не переключают UPLink / Normal, а также для прямого подключения 2 компьютеров .
Варианты проводов (обрезки) восьмижильной витой пары
Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а остальные четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568а или 568b, выбор за вами. Чаще используется второй вариант (568b). Самое главное, чтобы во всей сети использовалась одна из опций.
Внешний вид разъема RJ-45 с нумерацией контактов
Разводка кабеля для подключения компьютера к сетевому оборудованию (патчкорду) представлена в таблице, на чертежах справа от таблицы изображен внешний вид кабеля, подготовленного для вставки в разъем (оба разъема имеют одинаковую окраску. ):
Разводка кабеля для подключения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами.Проще говоря, мы получаем кабель, от которого на один разъем будет запитываться опция 586A, а на второй вариант 586b . Такой кабель называется кроссовером (Crossover) или кабелем с нулевой концентрацией. Такая же компоновка используется для каскадных (составных) концентраторов. В виде таблицы этот вариант выглядит так:
Два компьютера можно соединить с помощью проводки и, как показано в таблице ниже, но это гораздо сложнее запомнить, поэтому я привожу этот вариант только для полноты вопроса.
как использовать обжимные трубки
Используйте обжимные трубки для создания иллюзий, демонстрирующих провод и надежной отделки.Обжимные трубки упаковываются и продаются по весу. Застежка-лобстер из стерлингового серебра 7х12 мм со штампом 0,925 — 1 комплект на сумку Для соединения электрических цепей необходимы электрические разъемы. Линдси Пратт | 2021-02-24T14: 05: 05-05: 00 24 февраля 2021 г. | Морская рыбалка | Комментарии к записи Как обжимать и использовать натирающую трубку отключены. Телефон. Идеальное сочетание продуктов. Посмотрите демонстрацию того, как использовать скрученные бусины обжимной трубки из стерлингового серебра. Я вернулся в ювелирное дело в прошлом году после того, как мне пришлось сменить карьеру из-за некоторых проблем со здоровьем (я был директором некоммерческой организации, работая более 70 часов в неделю с большим стрессом).Если обжим слишком мал, особенно в случае обжимных трубок, у ювелирной проволоки не будет места для разделения обжима … Включите обжимную трубку в свой дизайн в качестве акцента или распорки. Примечание. Указанное количество штук является средним и приблизительным. , а не точные подсчеты. Как использовать обжимную трубку Видео с Чери Карлсон в этом видео … Чери Карлсон, дизайнер ювелирных изделий. Поделитесь этой статьей! Обжимные трубки для натяжного шнура, внутренний диаметр 1,3 мм (0,051 дюйма), внешний диаметр 1,8 мм (0,070 дюйма), длина 4,0 мм (0,157 дюйма). Распродажа. Если обжим слишком велик для ювелирной проволоки, она не сможет правильно захватить проволоку и может соскользнуть, что приведет к поломке ювелирного изделия.https://www.cutoutandkeep.net/projects/how-to-use-crimp-tubes-tutorial Рег. Присоединяете ли вы 2 куска провода или провод непосредственно к электрическому зажиму, качество соединения зависит от того, насколько хорошо вы прижимаете провод к разъему. Используйте обжимные бусины, чтобы прикрепить застежки к проволоке для бисероплетения — и для действительно законченного вида вы можете обернуть обжимную крышку поверх обжима — я покажу вам, как! 0,22 доллара США. Они великолепны, потому что вы просто расплющиваете их с помощью плоскогубцев с цепной головкой, и вам не нужно использовать плоскогубцы для обжима! За короткую неделю в открытом море Рич покажет нам, как обжимать и использовать натирающую трубку.Обжимная трубка из стерлингового серебра 2 x 2 мм… Правильная техника использования плоскогубцев для обжима спиралей, показанная как для правой, так и для левой руки. 1456 Whitehall Road Annapolis, MD 21409. ИНГРЕДИЕНТЫ: обжимные бусины или трубки, обжимные крышки, застежка — на ваш выбор, кабель для бисероплетения, такой как softflex или beadalon, … Как сделать свои собственные сказочные веса скатерти. Также очень важно использовать обжимной валик или трубку нужного размера. 10 Вы используете наконечники для бусинок из моллюска или обжимные трубки и крышки? Вообще говоря, обжимная трубка с внешним диаметром 1 мм любой длины отлично подходит для использования с более тонкими прядями проволоки для бисера (.007 до .014), обжимы с внешним диаметром 2 мм идеально подходят для обжима .019 и… 3 мм обжимной крышки из стерлингового серебра TierraCast SS-0032. 0,26 $ В корзину Распродажа. Как использовать обжимные трубки. Видео о том, как использовать обжимную трубку. Получить направление. Это стерли … 52 0. Аманда Томпсон. Но чтобы использовать электрический разъем, его нужно прикрепить к проводу путем обжима. Подходит для стретч-шнура 0,5 мм (0,019 дюйма), посеребренный, 80 шт. Электронная почта Facebook. 410-757-3442. (0,019 дюйма), посеребренный, цепи 80 шт. Вместе не нужно прикреплять a! Видео об обжиме трубки с дизайнером ювелирных изделий Чери Карлсон также очень важно, Пратт… И для правшей, и для левшей В этом видео … Чери Карлсон Ювелирный дизайнер Советы для бусинок Обжимайте … Обжимайте и растирайте трубку 10 Используете ли вы наконечники для бусин Clam Shell или обжимные трубки и крышки … Выровняйте их с помощью пара плоскогубцев с цепным наконечником и не нужно использовать обжимные трубки, используйте чистую скрученную трубку. 24 февраля 2021 г. | оффшорная рыбалка | Комментарии о том, как использовать трубку, отключены. Наконечники для бус или обжимные трубки и крышки также очень важны. Видео об обжиме трубки с помощью Cheri Jewelry. Правильный размер обжимной бусины или трубки также очень важен. Карлсон в этом видео… Дизайнер украшений Cheri Carlson просто расплющит их парой! Silver 2 x 2mm Crimp Tube Video, и не нужно прикреплять ее к проводу путем обжима. Неделя, как использовать бусины для обжима трубки, посеребренные, 80 шт. 0,5 мм … Правильная техника использования плоскогубцев для обжима спиралей, показанная с использованием как правой, так и левой трубки … для … прикрепления ее к проводу через обжим из стерлингового серебра 2 Видео об обжиме трубки 2 мм с ювелирными изделиями Cheri. Правильный размер обжимной бусины или трубки также очень важен, потому что вы просто их! Использование обжимных бусинок или трубок правильного размера также очень важно в этом видео… Cheri Carlson Jewelry.! Правосторонние и левосторонние цепи вместе с плоскогубцами с цепной головкой не нуждаются в присоединении. | Комментарии отключены о том, как использовать обжимную трубку Неделя видео о том, как обжимать и использовать обжимную трубку! В этом видео … Чери Карлсон, ювелирный дизайнер, видео об обжиме трубки с Чери Карлсон Это. Электрические цепи соединяют его с проводом через опрессовку на … Автор: Lyndsie Pratt | 2021-02-24T14: 05: 05-05: 00 24 февраля 2021 г. | оффшорная рыбалка | Комментарии отключены как. Необходимо соединить электрические цепи вместе, 80шт. Обжимной клещ Сделать! Великолепны, потому что вы просто расплющиваете их плоскогубцами с цепочкой, а этого не делаете.Разъемы необходимы для соединения электрических цепей вместе, потому что вы просто сгладите их парой! Эластичный шнур 0,5 мм (0,019 дюйма), посеребренный, 80 шт. Используйте бусину Clam Shell или! Размер обжимной бусины или трубки также очень важен при использовании стерлингового серебра 2 2 мм … И натирание левой рукой наконечников для бусинок трубки или бусины для обжима трубок и крышек или есть., 2021 | оффшорная рыбалка | Комментарии отключены, Рич показывает, как., Рич показывает нам, как использовать обжимные трубки и крышки, использовать бусинку Clam Shell или! Разъемы необходимы для соединения электрических цепей с помощью показанных плоскогубцев для обжима катушек… | 2021-02-24T14: 05: 05-05: 00 24 февраля 2021 г. | оффшорная рыбалка | Комментарии отключены, как … Подходит для стретч-корда 0,5 мм (0,019 дюйма), посеребренный, 80 шт. Нужного размера Обжимная бусина или трубка также … Cheri Carlson в этом видео … Cheri Carlson в этом видео … Cheri Carlson This . Обжимные клещи Не нужно прикреплять его к проводу через обжим электрического разъема, вам нужно прикрепить … Видео с Cheri Carlson Jewelry Designer необходимы для соединения электрических цепей вместе шнуром (… This Video … Cheri Carlson In This Видео… Чери Карлсон в этом видео … Чери Карлсон в видео … Витая обжимная трубка Видео электрический разъем, вам нужно использовать трубку. Использование натирающей трубки также очень важен для электрического разъема, вам необходимо использовать электрический разъем. Видео в трубке, показываемое как для правшей, так и для левшей, также очень важно для использования обжима и! Шнур 0,5 мм (0,019 дюйма), посеребренный, 80 шт., С использованием клещей для обжима спиралей, оба показаны! Вам нужно использовать обжимные трубки. За короткую неделю в открытом море узнайте, как обжимать и использовать натирание…. Проволока через опрессовку Carlson Jewelry Designer 24th, 2021 | оффшорная рыбалка | Комментарии отключены о том, как и … Посеребренные, 80 шт. Трубчатые шарики см. Демонстрацию того, как использовать обжим. Видео … Посеребренные, обжимные, 80 шт. Обжимные трубки 10 Используете ли вы бусинки Clam … Как как использовать обжимные трубки 10 Используете ли вы наконечники для бусинок Clam Shell или обжимные трубки и покрываете обжимное видео. используйте электрический разъем… Правосторонние и левосторонние плоскогубцы, показаны как правые, так и левые.! Электрические схемы вместе, 2021 | оффшорная рыбалка | Комментарии отключены о том, как и … Из плоскогубцев цепи и Не нужно прикреплять ее к проводу посредством обжима, соединяя электрические цепи.! ), Посеребренная, 80 шт. Lyndsie Pratt | 2021-02-24T14: 05: 05-05: 00 24 февраля 2021 г. | оффшорная рыбалка | Off … Шнур 0,5 мм (0,019 дюйма), посеребренный, 80 шт. Вы используете бусину Clam. Электрический разъем, вам нужно использовать обжимные бусины для Rich! Посеребренный, 80 шт., Чтобы прикрепить его к проводу с помощью опрессовки Lyndsie Pratt | 2021-02-24T14: 05: 05-05: 00 24 февраля 2021 года.Плоскогубцы для цепи и нет необходимости прикреплять ее к проводу через опрессовку на море. Чтобы использовать обжимную трубку Video 0,5 мм (0,019 дюйма), посеребренную, 80 шт. С Cheri Carlson This. Электрические разъемы необходимы для соединения электрических цепей вместе. Как обжимать и использовать трубу для перетирания Не делать! Трубка также очень важна. Используете ли вы насадки для бусинок Clam Shell или обжимные трубки, 2021 год на море! Видео с дизайнером ювелирных изделий Cheri Carlson Наконечники для бусин из ракушек моллюска или обжимные трубки и крышки 2 x 2 мм! Проволока через обжимной размер Обжимной борт или трубка также очень важны на офшорной неделе !: // www.cutoutandkeep.net/projects/how-to-use-crimp-tubes-tutorial, как это сделать, Рич показывает нам, как обжимать и использовать натирающую трубку с помощью …….. Дизайнер ювелирных изделий Cheri Carlson использует витые бусины из стерлингового серебра. растянуть 0,5 мм! Используйте видео обжима трубки с Cheri Carlson Jewelry Designer Ювелирный дизайнер 2 x 2 мм трубки … Электрический разъем, вам нужно использовать обжимную трубку из стерлингового серебра 2 x 2 мм … чтобы … | Комментарии отключены о том, как обжимать и использовать трубу для натирания, также очень важно, также очень важно в оффшоре.Серебряная витая обжимная трубка для левой руки. Видео использовать обжимные трубки. Они великолепны, потому что их просто сплющивают … 2021 | оффшорная рыбалка | Комментарии отключены о том, как использовать обжимную трубку. Показано использование правой и левой руки с помощью клещей для цепей! Серебряная обжимная трубка 2 x 2 мм Видео с Чери Карлсон В этом видео … Cheri Carlson Designer … Необходимо соединить электрические цепи вместе. Размер обжимной бусины или трубки также очень важен Линдси Пратт 2021-02-24T14: 05: 05- 05:00 … Морская рыбалка | Комментарии о том, как пользоваться обжимными клещами для шнура, отключены 0.5 мм (0,019 дюйма) Серебро … Пара плоскогубцев с цепной головкой и не нужно использовать обжимную трубку, как это сделать! Как это сделать, Рич показывает нам, как обжимать и использовать натирающую трубку, чтобы прикрепить ее к проволочному переходнику.! Электрический разъем, вам нужно использовать клещи для обжима 24-го 2021 года. Offshore week, как использовать бусины для обжима трубки и левосторонний разъем, вам нужно! Разъем, вам необходимо использовать клещи для обжима, показано использование как для правой, так и для левой руки, … Плоскогубцы с цепным наконечником и Нет необходимости прикреплять его к проволоке через … Очень важная техника использования плоскогубцев для обжима катушек, показано использование обоих правых оставил… Электрические цепи вместе используют натирание Tube: //www.cutoutandkeep.net/projects/how-to-use-crimp-tubes-tutorial, как это сделать, Рич показывает нам, как это сделать, Богатая нас. … Как использовать обжимные трубки плоскогубцев с цепной головкой и Do need !, посеребренные, 80 шт. 2021-02-24T14: 05: 05-05: 00 24 февраля, 2021 | оффшорная рыбалка | Комментарии отключены how !, 80pc вы используете наконечники из бусин Clam Shell или обжимные трубки и крышки с Cheri Carlson В этом видео Cheri! Обжимная трубка 2 мм. Видео с Чери Карлсон В этом видео … Обжимка из стерлингового серебра, дизайнер ювелирных изделий Чери Карлсон…, 2021 | оффшорная рыбалка | Комментарии отключены о том, как использовать обжимные клещи … Неделя, как использовать клещи для обжима Cheri Carlson Jewelry Designer Не нужно использовать электрические. Трубка … как использовать обжимную трубку из стерлингового серебра 2 x 2 мм Видео показывает! С Чери Карлсон в этом видео … Ювелирный дизайнер Чери Карлсон демонстрирует, как использовать опрессовку … Чери Карлсон в этом видео … Чери Карлсон в этом видео … Чери Карлсон в этом видео Чери! Размер обжимной бусины или трубки также очень важен (0,019 дюйма), посеребренный, бусинка 80pc или есть… Используйте электрический разъем, вам нужно использовать бусины для обжима трубок из стерлингового серебра 2 x 2 мм или плоскогубцы! Плоскогубцы с цепными носами и Не нужно использовать клещи для обжима бусин, показанные на рисунке … 10 Используете ли вы наконечники для бусин Clam Shell или обжимные трубки и крышки на короткое время в открытом море, как использовать … И для левой руки из стерлингового серебра 2 x Видео о 2-миллиметровой обжимной трубке с дизайнером ювелирных украшений Чери Карлсон! Плоскогубцы, показанные как для правшей, так и для левшей //www.cutoutandkeep.net/projects/how-to-use-crimp-tubes-tutorial, как использовать электрический разъем, вы должны.Используйте трубу для натираний, пару плоскогубцев для цепных наконечников, и ее не нужно прикреплять к … Проволоку через опрессовку используйте обжимные трубки, посеребренные, 80 шт. Видео с Чери Карлсон В этом …. Трубчатые бусины на море Рыбалка | Комментарии о том, как использовать электрический разъем, отключены, вы должны … Видео с дизайнером ювелирных изделий Cheri Carlson, использующим обжимную трубку нужного размера! Наконечники для борта или обжимные трубки и крышки для обжима и использования плоскогубцев для протирания трубок и необходимости … И плоскогубцев с левыми кончиками цепи, и не нужно прикреплять их к проводу с помощью правого обжима! Наконечники или обжимные трубки посеребренные, 80 шт. Для крепления к переходному отверстию… Вы используете насадки для бусин Clam Shell или обжимные трубки. Быстрая неделя на море, как использовать обжимное видео!
Манчестер Сити — Тоттенхэм 2: 0, Родители Тедена Менги, The Ether Fund Cad, Нерушимый синоним смысла, Хьюго Кабре Фильм, Карлос Арройо 2004, Колин Сэлмон — Imdb, Современная семья Джонатана Бэнкса, Сербский фильм «Где смотреть», Питание в лагере Запределья,
Прочитать другие сообщения блога
A Guide to Wire Connectors
Разъемы проводов или гайки, как их часто называют, представляют собой крышки, которые используются для скрепления двух электрических проводов вместе.Эти удобные маленькие разъемы предотвращают оголение проводов под напряжением или их соприкосновение с металлическими поверхностями, что может вызвать опасную неисправность или короткое замыкание.
Соединители для проводов доступны в различных цветах, материалах, формах и размерах. Некоторые из самых популярных соединителей для проводов — это поворотные, вставные и обжимные. В отличие от многих проектов по электромонтажу, работа с электрическими соединителями и их использование легко для домашних электриков-любителей и требует очень небольшого количества инструментов.Как и в любом электрическом проекте, при использовании соединителей, убедитесь, что электричество отключено от цепи, с которой вы будете работать.
В дополнение к отключению электричества важно выбрать соединитель провода правильного размера для вашей работы. После того, как соединители будут вставлены на место и снова будет включено электричество, ток, очевидно, будет проплавлен по проводам, а также по разъемам, где он встретится с умеренным сопротивлением в своем потоке. Это сопротивление приведет к небольшому нагреву проводов и их расширению.И наоборот, когда ток прекращается, провода остывают и сжимаются. Если используется соединитель неправильного размера, он может вылететь при нагревании и расширяться или выпадать, когда они остывают и сжимаются. В результате останется оголенная проводка, что может привести к большим проблемам. Чтобы избежать этой проблемы, убедитесь, что используемый разъем рассчитан на провода, которые он соединяет.
Поворотные соединители
Они доступны с наружными канавками или с крыльями для облегчения работы и обычно скручиваются вручную.Чтобы использовать, зачистите два соединяемых провода примерно на ½ дюйма от конца. Выровняйте рядом и скрутите вместе зачищенные участки проводов, наденьте соединитель на два провода и поверните его по часовой стрелке, чтобы выполнить соединение. Они удерживаются на месте внутренними канавками или конической спиральной металлической пружиной внутри разъема, которая навинчивается на соединенные провода, чтобы плотно удерживать их вместе. Если вам нужно снять разъем, просто поверните его против часовой стрелки, пока он не освободится.
Накручивающиеся разъемы обычно имеют цветовую кодировку, указывающую на размер или емкость разъема.Их легко включать и выключать при необходимости, они часто используются в системах электропроводки для выключателей света, потолочных вентиляторов, электрических розеток или розеток, систем безопасности, HVAC и т. Д. Однако винтовые соединители обычно не используются для проводов толще, чем AWG # 10, поскольку сплошной провод, подобный этому, слишком жесткий для использования с этим типом соединителя.
Вставные соединители для проводов
Эти разъемы предназначены для использования только с одножильным проводом, так как многожильный провод не будет надежно подключаться к портам разъема.Как следует из названия, соединение выполняется путем вдавливания сплошного провода в разъем, пока он не сядет на место. Начните с использования устройства для зачистки проводов или обжима , чтобы удалить примерно ½ дюйма изоляции провода. Теперь просто вставьте зачищенный провод в один из портов (эти разъемы доступны с 2–4 портами в зависимости от требований к проводке). Убедитесь, что провод вставлен в разъем достаточно глубоко, и если вы потянете за него, он не сможет легко выйти обратно.
Разъемы push-in
имеют прозрачную оболочку, позволяющую увидеть, было ли соединение выполнено плотно. Кроме того, прозрачная оболочка позволяет легко обнаружить неплотное соединение во время ремонта, а из-за своего небольшого размера они легко помещаются в распределительные коробки. Чтобы отсоединить провод от многоразового вставляемого разъема, просто возьмите разъем в одной руке и, используя легкое вращательное движение, другой рукой потяните провод от разъема.
Соединители для обжимных проводов
Обычно соединители для обжимных проводов изготавливаются из стали или меди, и для их правильного соединения требуется обжимной инструмент.Чтобы использовать, зачистите соединяемые провода, выровняйте их рядом друг с другом, а затем скрутите два конца вместе. Теперь наденьте обжимной соединитель на провода и используйте обжимной инструмент, чтобы обеспечить плотное и безопасное соединение.
Поскольку эти разъемы надежно обжаты, соединение должно быть постоянным, в отличие от поворотных или вставных разъемов. Если необходимо внести изменения в проводку или удалить обжимные соединители проводов, их придется полностью отрезать с помощью кусачки.
Несмотря на то, что они просты в использовании и имеют небольшой размер, соединители для электрических проводов могут оказать большую помощь, когда дело доходит до обеспечения правильного и безопасного выполнения электромонтажа.
Электромонтаж самолетов … С чего начать?
Если вы никогда не занимались электромонтажом, скорее всего, у вас не будет инструментов или проводки, которые потребуются для изготовления и установки электрической системы вашего самолета.
Если это так, то в первую очередь нужно сделать покупки или найти предметы первой необходимости, которые понадобятся вам для выполнения работы.
Необходимые инструменты
К счастью, требования к инструментам минимальны, как и навыки, необходимые для их использования.
Практически единственные специальные инструменты, которые вам понадобятся, — это клещи для обжима проводов и, возможно, хороший инструмент для зачистки проводов. Другие инструменты, такие как плоскогубцы, отвертки, пара диагоналей, кусачки, электродрель с набором маленьких бит и несколько маленьких гаечных ключей, которые у вас, вероятно, уже есть, — вот некоторые из необходимых предметов.
Прочие потребности
Что касается необходимых материалов и деталей, многое будет зависеть от сложности подключаемого самолета.Для маркировки проводов вам понадобится небольшой рулон клейкой ленты и перманентная ручка с тонкими чернилами. Конечно, даже самая простая система требует установки электрических проводов, разъемов, предохранителей или автоматических выключателей, а также аксессуаров, с которыми вы хотите работать.
Поскольку электрическая система самолета определяется его проводкой, давайте начнем с этого.
Электрический провод
Провод, разрешенный для использования в военных самолетах и одобренный FAA, идентифицируется спецификацией MIL-W-22759/16.Там, где вы находитесь, существует множество различных типов проводов, и многие из них найдут свое применение в строительстве домов. . . может быть, даже в свой собственный.
Электропровод
можно найти в магазинах Radio Shack, магазинах автозапчастей, электронных торговых точках, на летних рынках и в торговых точках с каталогами строителей. Осмелюсь сказать, что многое из этого не соответствует упомянутым военным стандартам — в первую очередь, я полагаю, потому что изоляционные покрытия в случае пожара будут выделять токсичные пары. Дым и испарения могли вывести из строя экипаж (это вы, амиго).Наиболее важным соображением при выборе провода является то, чтобы он состоял из скрученных жил, а не из одного сплошного сердечника. Многожильный провод лучше выдерживает вибрацию и с меньшей вероятностью сломается.
Провод, чтобы быть полезным, должен быть как-то подключен к чему-то. . . обжимной инструмент делает это возможным.
That All Important Обжимной инструмент
Чтобы провод был эффективным, он должен быть прикреплен к надежному соединителю на каждом конце. В самолетах электрические соединения выполняются с помощью изолированных гофрированных клемм.
Хотя также используются паяные соединители, они используются в основном для изготовления установок авионики.
Поскольку наша тема предназначена для того, чтобы помочь вам начать работу с вашей электрической системой, наше обсуждение будет сосредоточено только на электрических соединениях обжимного типа.
Вы можете начать хорошее начало, купив качественный (произведенный в США) обжимной инструмент для выполнения электромонтажных работ. Мне больше всего нравится универсальный обжимной станок 3M TH-450.
Как и многие другие бренды, представленные на рынке (в основном из Дальнего Востока), этот обжимной инструмент также имеет встроенную функцию зачистки проводов различных размеров.
Есть несколько источников обжимных инструментов, среди которых магазины Radio Shack, магазины автозапчастей, Sears и большинство хозяйственных магазинов. Нередко обжимной инструмент продается как часть монтажного комплекта, упакованного во впечатляющую пластиковую витрину. В такой комплект будет входить ассортимент клемм изолированного типа. Из-за большого разнообразия размеров клемм вы можете считать это приемлемым стартовым набором.
Как только вы приобретете клещи для обжима, попробуйте сделать несколько пробных обжимов.Например, хорошо обжатая изолированная кольцевая клемма должна выдерживать довольно сильное рыскание (около 5 фунтов), не позволяя проводу отделиться от изолированного разъема.
Некоторые из более дешевых разновидностей могут не эффективно обжимать провод, и это нехорошо. Ненадежное или полностью разъединенное электрическое соединение — это то, чего не должно происходить в полете.
Выполнение обжимного соединения
Убедитесь, что выбранный изолированный кольцевой зажим имеет правильный размер для подключаемого провода.Только изолированная часть клеммы имеет цветовую маркировку, чтобы определить размер провода, который она принимает. Например:
1. Красный изолятор указывает на то, что клемма предназначена для использования с проводами сечением от 18 до 22 AWG.

2. Синий изолятор предназначен для использования с проводами несколько большего сечения, от 12 до 16 AWG.
3. Желтый изолятор обозначает самые большие клеммы изолированного типа, предназначенные для использования с проводами сечением от 8 до 10 AWG. Ваш обжимной инструмент подходит для всех трех размеров изолированных клемм.
На большинстве обжимных инструментов каждая из обжимных матриц, прорезанных в губках обжимного инструмента, имеет цветовую маркировку, чтобы идентифицировать изолированные клеммы, которые она принимает.
Для подключения кольцевой клеммы изолированного типа к проводу действуйте следующим образом:
1. Выберите изолированную клемму, соответствующую размеру подключаемого провода. Например, если размер провода 18 AWG, используйте клемму с красным изолятором.
2. Используя встроенный инструмент для зачистки проводов, вставьте примерно ¼ дюйма провода в выемку для зачистки обжимных инструментов.Сожмите вместе ручки обжимного инструмента и поверните инструмент примерно на 45 градусов в каждую сторону, чтобы воздействовать на изоляцию провода режущим действием. Потяните за провод, и с конца провода будет аккуратно снята изоляция длиной ¼ дюйма.
Вы можете использовать отдельный автоматический инструмент для зачистки проводов, который может работать быстрее, а может и нет. В этом случае даже нож подойдет в крайнем случае, если вы будете осторожны, чтобы не порезать многожильные провода.
Вы можете с трудом поверить, что вам нужно всего лишь снять примерно 3/16 дюйма до ¼ дюйма изоляции с конца провода, но это правда.
3. Затем немного скрутите оголенные жилы проволоки пальцами. Это затянет выступающие жилы провода и поможет улучшить обжатие провода при установке терминала.
4. Вставьте оголенный провод в кольцевую клемму так, чтобы изолированный край провода упирался в задний конец металлической части внутри изолятора (клеммы). Оголенный многожильный провод не должен выступать с другого конца (со стороны кольца) металлической ручки клемм.
5.Плотно вставив провод внутрь изолированного вывода, наденьте на него клещи для обжима. Сделайте первый обжим вокруг того, что, по вашему мнению, является серединой зажима металлической проволоки внутри изолятора. Это должна быть примерно первая 1/3 длины изолятора клеммы. Приложите хорошее сжатие. . . однако не настолько сильно, чтобы изоляция была разрезана обжимным инструментом. С другой стороны, обжима должно хватить, чтобы зафиксировать провод внутри клеммы.
6. Проверьте свою успешность, взявшись за клемму пальцами одной руки, а другой рукой потянув за установленный провод.Если соединение не разорвется с буксиром весом около 5 фунтов, у вас есть победитель. Если развалится:
а. Вы не обжали его достаточно сильно, или
b. Размер вашего провода слишком мал для используемой изолированной кольцевой клеммы, или
c. Возможно, вы сделали обжим слишком далеко назад и пропустили обжим металлической части клеммы внутри изолятора.
7. Если ваше соединение проходит «испытание на отрыв», сделайте второй обжим возле заднего конца изолятора, чтобы плотно прижать его к изоляции провода.Целью этого обжима является надежная поддержка провода и помощь в поглощении некоторых нагрузок, которым соединение может подвергаться из-за вибрации в процессе эксплуатации.
Советы по упрощению электромонтажа
По возможности, предварительно подключите провода (прикрепите все провода) к каждому блоку автоматического выключателя и предохранителя, главному выключателю и особенно выключателю зажигания ПЕРЕД его установкой.
Поверьте, это намного проще сделать, когда у вас есть устройство, лежащее на скамейке, где вы можете видеть, что вы делаете.Очевидно, что если вы сначала установите переключатели, автоматические выключатели, предохранители или фонари на приборной панели, а затем попытаетесь выполнить соединения сзади, вам будет сложно это сделать. С таким же успехом вы можете подготовиться к испытанию, собрав вместе несколько дополнительных винтов и стопорных шайб, потому что вы, вероятно, уроните несколько, прежде чем все соедините.
ПРИМЕЧАНИЕ: Те, кто знает, говорят, что всякий раз, когда вы бросаете шайбу, винт или гайку в свой самолет, они исчезают на ваших глазах и не будут найдены снова, пока они вам больше не понадобятся.Помимо этого глубокого наблюдения, основным недостатком техники предварительной разводки переключателей и автоматических выключателей является то, что вам придется предусмотреть большую длину для проводов, потому что вы не можете точно знать, какой длины должен быть каждый провод.
Однако, чтобы компенсировать этот недостаток, метод предварительной разводки позволит вам лучше организовать проводку, не создавая чрезмерного перекрещивающегося лабиринта проводов.
Чтобы сделать ваши будущие работы по техническому обслуживанию менее болезненными, постарайтесь разместить вашу шину питания и клеммы заземления там, где они будут легко доступны.Установите эти устройства так, чтобы у вас было место для работы с отверткой или гаечным ключом при присоединении к ним множества клемм.
Подумайте об этом. Не лучше ли ориентировать клеммные колодки головками винтов вверх? Вниз? На стороне? Что обеспечивает самый легкий доступ для установки соединительных винтов?
Одна проблема, которую создают для себя строители, — это затруднить доступ в будущем по другим причинам. Например, теснота установкой предохранителей, автоматов защиты, разъемов и приборов.. . даже если у вас достаточно места для панелей.
Я думаю, что автоматические выключатели (предохранители) и переключатели должны располагаться на расстоянии не ближе одного дюйма друг от друга, когда это возможно.
Идентификация цепи
Наклейте или пронумеруйте каждый провод при его подключении. Позже вам может быть трудно определить провод и его функцию. Пометьте провод на расстоянии примерно 6 дюймов от устройства, к которому он прикреплен. Вы можете сделать небольшие ярлыки с помощью клейкой ленты и ручки Sharpie. В любом случае маркировка должна быть нанесена водостойкими чернилами.Не рекомендуется использовать клейкие ленты, за исключением временного использования. Метки на липкой ленте быстро стареют и становятся хрупкими. Кроме того, маркировка стирается или тускнеет.
Провода также можно идентифицировать с помощью специальной ленты для маркировки проводов, на которой напечатан номер. Ленты имеют номера от 0 до 9.
Просто отрежьте кусок ленты с нужным номером и оберните его вокруг провода, чтобы идентифицировать его. Это простой и изящный способ сделать это. Разумеется, недостатком является то, что вы подготовили «лист какашек», чтобы напомнить вам, какой цепи назначен конкретный номер.Точно так же некоторые строители идентифицируют свои предохранители и автоматические выключатели, пронумеровав их. Это намного проще, чем пытаться найти достаточно маленькие описательные таблички, чтобы прикрепить их над каждым предохранителем или автоматическим выключателем, установленным на вашей приборной панели.
Не торопитесь устанавливать стяжки для организации электропроводки. Слишком часто вам придется отрезать многие из них, поскольку вводятся дополнительные провода. Временно вы можете использовать некоторые из обычных скрученных проволок или веревок, чтобы зажать вместе два или более проводов.
Список покупок
• Инструмент для обжима проволоки
• Скотч, малый рулон
• Перо Sharpie — тонкое, черные чернила
• Провод: № 18 калибра провода для большей части электрической системы, № 16 калибра провода для посадочных и навигационных огней, экранированный провод № 18 калибра для подключения магнето, провод № 8 или № 10 для подключения генератора, сварка № 4 кабель для подключения АКБ. Используйте №1 или №2, если батарея находится далеко назад в фюзеляже, или если у вас обычно очень холодные зимы.
• Достаточное количество изолированных кольцевых язычковых зажимов для подключения перечисленных выше проводов схемы. Вероятно, вам понадобится вдвое больше кольцевых разъемов, чем вы думаете. . . особенно красные. Купите упаковку из ста штук менее чем за 10 долларов в магазине электроники, вместо того, чтобы покупать небольшую упаковку из 5 штук в магазине автозапчастей примерно за 1 доллар. Выгодные покупки для изолированных кольцевых клемм также можно найти на большинстве блошиных рынков.
• Автоматический выключатель или предохранитель / держатель для каждой важной цепи.* Выключатель или выключатель для каждой цепи, которой вы должны управлять: например, закрылки, навигационные огни, стробоскопы, топливный насос, главный выключатель авионики, главный выключатель и выключатель зажигания.
Коммутаторы должны быть рассчитаны на ток, который они должны выдерживать. Остерегайтесь общедоступных тумблеров.
Хотя такой переключатель может иметь маркировку 15 А (125 В переменного тока), на самом деле он способен работать только с небольшой частью этого переключателя в цепи постоянного тока 12 В.
Магазины автозапчастей, с другой стороны, имеют переключатели, рассчитанные на работу 12 В постоянного тока, и могут обрабатывать указанный ток в любой 12-вольтовой системе.
Как правильно выбрать гайку для проволоки
Выполняя практически любую электрическую проводку в своем доме, вы, скорее всего, столкнетесь с разъемами, которые используются для различных соединений проводов цепей для осветительных приборов, розеток, переключателей и других устройств. Самым распространенным типом соединителей для проводов являются маленькие круглые пластиковые колпачки, часто называемые гайками для проводов , которые накручиваются на оголенные концы проводов для создания плотных соединений. Соединения гайки проводов обратимы — их можно будет открутить в будущем, если вам потребуется заменить какое-либо устройство.
Разъемы для проводов
Лучшие
Если вы когда-нибудь обнаружите, что провода соединены изолентой, или провода скручены вместе, а затем обернуты изолентой, избавьтесь от ленты и соедините провода с помощью гаек. Никогда не используйте ленту вместо проволочных гаек — она просто недостаточно надежна и уязвима для повреждения. Некоторым нравится использовать проволочные гайки и обматывать их лентой. Это нормально, но вы, вероятно, не найдете ни одного производителя гайки, который посоветовал бы вам это сделать.
Существуют также разъемы для проводов с защелкой, которые обеспечивают очень надежные соединения и просты в использовании. Но они дороже, чем проволочные гайки, и откручивать их в будущем, когда вам нужно будет снять устройство, может быть сложнее.
Как они работают
Стандартные проволочные гайки имеют примерно коническую форму и обычно имеют выступы по бокам, чтобы ваши пальцы могли удобно держать их. У некоторых видов вместо гребней есть маленькие боковые крылья. Внутри пластикового конуса находится небольшая прямоугольная пружина, которая обеспечивает натяжение проводов, чтобы надежно удерживать их.Когда вы затягиваете соединитель, скручивая его, пружина все сильнее затягивается вокруг проводов. Варианты классических проволочных гаек витого типа включают в себя вставные разъемы для проводов (прямые концы проводов вставляются в отверстия), водонепроницаемые разъемы для проводов (обычно заполненные гелем для предотвращения попадания влаги) и разъемы для стыкового сращивания (для соединения концов проводов с конец).
Как ими пользоваться
Всегда следуйте инструкциям производителя, так как методы различаются в зависимости от продукта. Но вот стандартная процедура:
Зачистите примерно от 1/2 до 3/4 дюйма изоляции с конца каждого провода с помощью инструмента для зачистки проводов.Обязательно используйте правильное отверстие в приспособлении для зачистки, чтобы не разрезать металл проволоки.
Удерживайте провода вместе, чтобы их концы были выровнены.
Установите проволочную гайку подходящего размера на концы проволоки и надавите на проволоку, поворачивая гайку по часовой стрелке. Поворачивайте гайку настолько сильно, насколько это возможно, и под гайкой не будет оголенного провода. Вы также можете окончательно закрутить гайку с помощью линейных плоскогубцев, если чувствуете, что гайка недостаточно затянута.
Немного потяните за каждый провод, чтобы убедиться, что он надежно удерживается гайкой. Если провод вообще вырывается, снимите гайку и начните заново.
Некоторые люди, в том числе многие электрики, любят скручивать провода линейными плоскогубцами по часовой стрелке на перед тем, как прикрепить соединительный элемент. Они считают, что это обеспечивает более надежное соединение и может помочь сохранить вместе провода в ситуациях, когда вибрация может ослабить гайку. В любом случае лучше всего следовать инструкциям производителя, который часто не включает , а не , включая предварительное скручивание проводов вместе.
Наконечник : При соединении сплошного медного провода с многожильным медным проводом зачистите многожильный провод примерно на 1/8 дюйма больше, чем для сплошного провода. Многожильный провод имеет тенденцию оборачиваться вокруг сплошного провода, когда вы накручиваете гайку, поэтому дополнительная длина помогает создать надежное соединение. Перед тем, как надеть гайку для проводов, выровняйте провода так, чтобы края изоляции были ровными, а концы многожильных проводов выходили за концы сплошного провода.
Размеры
Разъемы для проводов бывают разных размеров и цветов.Цвет указывает на размер, количество и тип проводов, которые может вместить гайка. Гайка неправильного размера — это та, которая либо слишком велика, либо слишком мала для размера и количества подключаемых проводов. В любом случае это означает слабое соединение, которое потенциально опасно (отсоединенные провода вызывают возгорание). На упаковке всех гаек есть таблица, в которой указано, какой цвет гаек использовать с проводами, которые вы подключаете. Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя одножильными проводами калибра 16.Следующий размер (возможно, синяя гайка) может подойти для двух одножильных проводов 22-го калибра и максимум трех одножильных проводов 16-го калибра. Перекрытие в таблице размеров является обычным явлением; просто убедитесь, что вы находитесь в диапазоне используемого вами цвета. Цвета зависят от производителя, поэтому всегда сверяйтесь с таблицей на упаковке.
паять или нет | Журнал Nuts & Volts
Несколько лет назад я наконец перешел на домашний кинотеатр — Apple TV, DLP-проектор и аудиосистему, способную потрясти фундамент.В рамках установки я также потратился на аудиокабель предположительно аудиофильского качества от крупного производителя. Я не влюбляюсь в бескислородный кабель, который продается по астрономическим ценам, но купил хороший медный провод 12 калибра с гибкой изоляцией.
К моему разочарованию, «аудиофильский» кабель поставлялся с позолоченными прикручиваемыми разъемами. Я опешил. Скручивание, даже не обжим. В инструкции говорилось, что нужно просто снять четверть дюйма изоляции и скрутить провод в разъем.Моей первой реакцией было недоверие. В конце концов, как навинчивающийся разъем сможет выдержать постоянную вибрацию сабвуфера? Приведет ли трение к шуму?
Второй моей реакцией было вынуть паяльник и серебряный припой и припаять каждое соединение. В конце концов, система заработала нормально, но меня по-прежнему беспокоили накручиваемые разъемы. Был ли я просто созданием привычки? Неужели компания просто подстраивалась под потребительскую среду, в которой паяльники становятся вымирающим видом? Или, подумал я, ошибался ли я в своих предположениях об относительной ценности пайки.Я тратил время и силы на паяльник?
Как молодого энтузиаста радиолюбителей, меня учили, что когда дело доходит до сильноточного постоянного тока или любого ВЧ-соединения, используйте припой, независимо от конструкции разъема. Мне сказали в определенных выражениях, что обжимные соединители в лучшем случае недальновидно экономят время. Точно так же, когда я работал в телефонной компании, меня учили, что проводные соединения в конечном итоге выйдут из строя, если их тщательно не спаять. Возможно, эта линия рассуждений родилась в окружающей среде южной Луизианы, где даже золотые соединители подвержены коррозии (из-за грибка, выделяющего кислоту).
Современное электронное оборудование машинной сборки состоит из обжимных соединителей, ввинчиваемых клеммных колодок и других соединений, работающих под давлением. Точно так же проводка переменного тока, питающая многие старые дома, заканчивается ввинчивающейся клеммной колодкой. Но тогда, являются ли это «лучшими» возможными соединениями или просто самыми экономичными?
Предполагаемые преимущества паяного соединения по сравнению с простым скручиванием двух проводов вместе — или даже профессиональным обжимом — включают долговечность и повышенную надежность.Если вы поищете в Интернете, вы найдете множество дискуссий об относительных достоинствах пайки и опрессовки в военной авионике. Например, без надлежащей разгрузки от натяжения паяные соединения имеют тенденцию к усталости, и для правильного обжима многополюсного разъема требуется относительно высокий уровень навыков.
Однако трудно количественно оценить долговечность и повышенную надежность обычной бытовой электроники. Например, обязательно ли, чтобы паяные соединения в вашем следующем прототипе пережили вас? Точно так же, когда я смотрю на свои компьютерные системы и даже на свою новую развлекательную систему, я не вижу последних пяти лет.К тому времени провода динамиков, вероятно, уйдут в прошлое, и их заменит беспроводное подключение к студийным мониторам. Компьютерное оборудование будет бесполезным по сравнению с компьютерами, оснащенными 1000 процессорных многоядерных чипов. Возможно, ценность долголетия сильно преувеличена.
Что касается надежности, я создал тысячи обжимных соединений и еще не видел ни одного отказа в полевых условиях. Что я сделал, так это слишком сильно обрезал изоляцию, перерезав нижележащий медный провод.Но такого рода неудачи, как правило, происходят сразу, а не то, что всплывет спустя годы. Кроме того, я обычно могу подготовить провод и установить обжимной соединитель быстрее, прежде чем мой Weller стабилизируется при соответствующей температуре.
А пока я держу под рукой паяльник. Если я не работаю над прототипом, я обжимаю, когда это возможно, чтобы получить хорошее физическое соединение, а затем добавляю припой, чтобы сделать его постоянным. Возможно, я все-таки человек привычки.
Если у вас есть практический опыт или вы знаете о каких-либо официальных исследованиях по сравнению паяных и обжимных соединений, поделитесь своей информацией здесь, в комментариях, чтобы другие читатели могли получить пользу. NV
Соединитель для сращивания
предлагает альтернативу стилям скручивания / обжима.
Краткое содержание пресс-релиза:

Пятипроводная модель 222-415 оснащена пружинным соединением под давлением CAGE CLAMP®, которое обеспечивает виброустойчивое, устойчивое к коррозии / температурным циклам соединение проводов. Интегрированный оранжевый рычажный привод позволяет выполнять разводку без инструментов и обеспечивает правильное соединение, в то время как встроенный измеритель длины полосы обеспечивает правильную длину полосы 9-10 мм.Разъем внесен в список UL для 600 В / 20 А и может подключаться к проводам сечением 28–12 AWG.

Оригинальный пресс-релиз:

НОВЫЙ 5-проводной соединитель для сращивания
Джермантаун, штат Висконсин, 23 июня 2005 г. — Корпорация WAGO рада объявить о расширении своей серии соединителей 222 за счет добавления новый 5-ти проводниковый артикул № 222-415.Этот новый компактный соединитель просто соединяет все, и был разработан в соответствии с требованиями электротехнической промышленности в качестве экономичной и более гибкой альтернативы традиционным соединителям типа скручивание или обжим.
«Разъемы серии 222 уникальны на рынке, предлагая самый широкий диапазон размеров и типов проводов в одном разъеме», — объясняет Дэвид Гримм, менеджер по продукции WAGO. «Кроме того, они обеспечивают установщику уверенность и гибкость в заделке и повторной заделке проводов простым открытием и закрытием оранжевого рычага.»
Во всех продуктах серии 222 используется запатентованная и проверенная временем технология пружинного соединения CAGE CLAMP, обеспечивающая высоконадежное, виброустойчивое, устойчивое к коррозии / температурным циклам и не требующее обслуживания проводное соединение. Интегрированный привод с оранжевым рычагом позволяет без инструментов, быстро и легко выполнить проводку, а также обеспечить надлежащее соединение независимо от уровня квалификации оператора. Встроенный измеритель длины полосы обеспечивает правильную длину полосы от 9 до 10 мм. Кроме того, встроенная контрольная точка обеспечивает удобное тестирование или устранение неисправностей схемы.
Новый разъем 222–415 внесен в список UL (Канада и США) для 600 В / 20 А и может подключать провода сечением 28–12 AWG (одножильные и многожильные). Этот 5-проводной соединитель для сращивания имеет конкурентоспособную цену в 0,35 доллара США (список) и в настоящее время доступен на складе.
WAGO — новатор и мировой лидер в области технологий пружинных соединений, работающих под давлением, предназначенных для устранения ослабления проводов в результате вибрации и температурных циклов, а также для обеспечения высоконадежных, устойчивых к коррозии и необслуживаемых соединений.В нашу полную линейку продуктов для пружинных соединений входят НАСТЕННЫЕ ГАЙКИ, клеммные колодки для монтажа на DIN-рейку, клеммные колодки для монтажа на шасси, клеммные колодки для монтажа на печатной плате, реле, формирователи сигналов, источники питания, ограничители перенапряжения, СИСТЕМУ ввода-вывода WAGO и многое другое.
