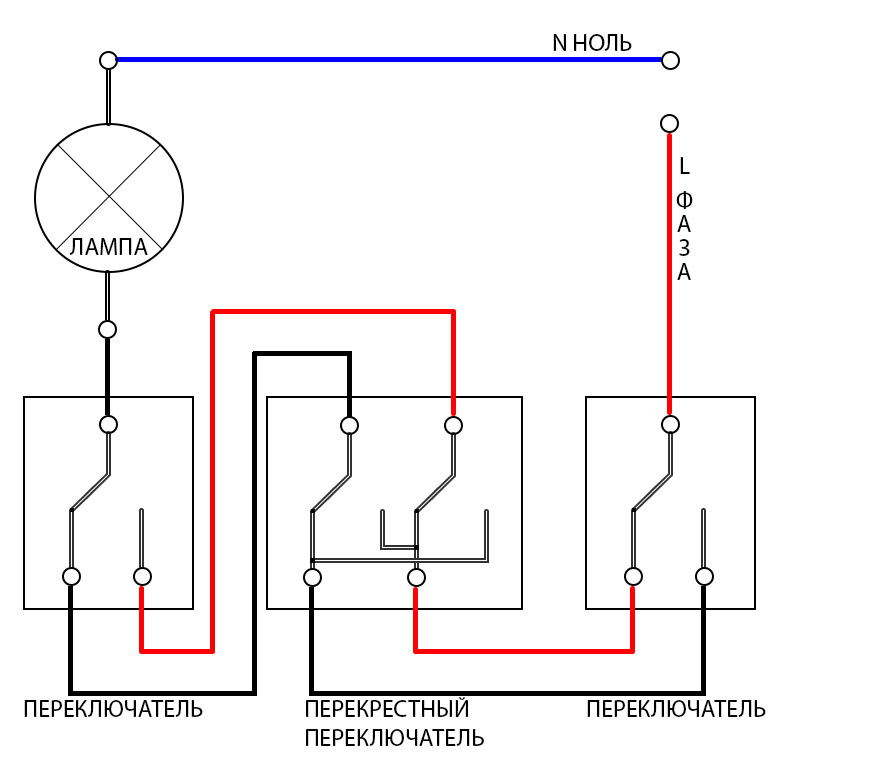

Схема перекрестного переключателя с трех мест: Проходной Выключатель На 3 Точки Схема Подключения

Содержание

Проходной Выключатель На 3 Точки Схема Подключения

Всегда проверяйте схему на выключателях!


Вполне возможен монтаж таких изделий и в спальне, например, если к одной клавише подключить основной свет, а к другой второстепенный. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.
Схема подключения проходного выключателя

В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей.

В противном случае, все это чревато поражением электрическим током при замене источника света.

Для этого нужно будет два переключателя как у описанной выше схемы плюс еще один, но уже с двумя группами контактов.

Используйте защитные перчатки с изоляцией, которые защитят от удара током.

Теперь подробнее, давайте для удобства возьмем четыре часто встречающиеся цвета изоляции проводов голубой, коричневый и зеленый. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Именно этим такие выключатели отличаются от обычного, что позволяет провести монтаж быстро и без ошибок.

Схема подключения проходных выключателей из 3 х мест

Элементы и составные части схемы подключения

Переключающий механизм в проходных выключателях расположен по центру контактов. Аналогичное крепление оставшихся выходов.

В реальности ситуация с проходными переключателями не отличается от обычных: один контур цепи замкнут — светится надлежащая часть люстры, второй контур — другая часть.

В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.

Используем только клеммники, или самозажимные клеммы.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.

Ниже будет рассмотрены лучшие из лучших моделей и их ценовой диапазон. Но может быть и такой вариант, что новый переключатель вовсе и не проходной.

При нарушении правил подключения существуют риски ударов тока при замене лампочки, может возникнуть короткое замыкание выключателя.

В перекрестном переключателе четыре контактные клеммы, в нем находятся две независимые линии, которые при нажатии клавиши переключаются в крест, отсюда и его название. В случае необходимости возможно задействовать и большее количество точек.
Подключение проходных выключателей из трех точек. Продолжение

Смотрите также: Ремонт изоляции электропроводки

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.

Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.

Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.



Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Работа схемы проходного выключателя


Путаница при чередовании фазы и нуля Нужно быть очень внимательным при коммутации проводников, чтобы не произошло как на картинке ниже. Скорее всего в новых выключателях есть ночная подсветка. К примеру, такой проект: Схемотехника для проектов, требующих увеличения числа мест управления более трёх.

Таким образом, можно будет включать, и отключать свет из разных мест. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек. Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Особенность его в том, что при помощи его можно подключить множество выключателей. Но не исключается также вариант с одной РК.

Принцип работы и схема переключателя Как выглядит схема подключения проходного выключателя? Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя. Не менее важно осмотреть его конструктивные особенности, так как он может быть различного вида. Схема подключения представлена ниже. В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор.
Как подключить проходной выключатель с двух точек полная схема монтажа

Использование схем с тремя выключателями

Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут.

Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.
Проходные выключатели из 5-ти мест без распаячных коробок.

tokzamer.ru

Перекрестный выключатель: назначение и устройство + схема подключения и монтаж

Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

Устройство перекрестного выключателя

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода

L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

Обратите внимание

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение. Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1.

С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2.

С клемм 1 и 2 выключателя SA2

фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.

Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2).

В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Важно

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток).

Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
Удачи!

Источник: https://sesaga.ru/sxema-i-podklyuchenie-perekrestnogo-vyklyuchatelya.html

Перекрестный выключатель: схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Дабы пользоваться электроэнергией было удобно, приборы подачи света часто подключают к нескольким пультам управления. Благодаря установке перекрёстных выключателей получается гасить и подавать свет одной лампы из нескольких пунктов. Как выглядит схема их подключения, расскажем ниже.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов.

В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор.

Совет

Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

  • клавишными, то есть переключателями, функция которых — разрыв одной цепи и замыкание другой;Коммутационный аппарат произведён под маркой «Legrand»
  • поворотными или коммутационными аппаратами, замыкающими контакты во время изменения положения специального механизма.Такой коммутационный аппарат смотрится оригинально

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

  • накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
  • встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест.

Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте.

Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами.

Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами.

При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

  • подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
  • переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
  • к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью.

Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь.

Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Коммутационные аппараты, используемые в связке с проходными выключателями, производит много фирм. Но, несмотря на разнообразие этих электротехнических изделий, их технические характеристики схожи.

Схема подключения выключателей из нескольких зон

Перекрёстный выключатель монтируют в раз с двумя проходными, при этом почти все соединения важно провести через распределительную коробку.

Коммутационный аппарат устанавливают так, чтобы он стал связующим звеном между остальными выключателями: в него вводят, а затем выводят по две жилы каждого электротехнического изделия.

Разобраться в этом деле легко: с изнаночной стороны перекрёстного выключателя указывают, где находится вход и выход из клемм.

Подключение перекрёстного выключателя проводится в несколько действий:

  • разрабатывают электрическую схему соединений;
  • высверливают каналы, необходимые для укладки проводки;
  • в стену вставляют распределительную коробку такого размера, который бы позволил создать более 7 соединений и провести через неё много проводов;Эту задачу выполняют после отделочных работ
  • рычажком электрощита перекрывают подачу электротока в зону монтажа коммутационного аппарата;
  • от распределительной коробки к щитку, осветительным приборам и выключателям тянут кабель;
  • к контактам светильников подводят нулевую жилу;
  • к контакту первого проходного выключателя подсоединяют фазную жилу;Работа выполняется после отключения электричества
  • систему дополняют парными проводами, идущими от одного выключателя к другому;
  • контакты последнего перекрёстного выключателя подводят к осветительным приборам через распределительную коробку.

Видео: Подключение перекрёстного выключателя

Созданная по правилам и безошибочно выполненная схема контроля освещения с применением проходных и перекрёстных выключателей сделает условия жизни в многоквартирном доме более комфортными.

Проблемы с функционированием ламп останутся позади, если при обустройстве системы управления осветительными приборами из разных точек не экономить на качестве электротехнических изделий.

Надёжные и долговечные перекрёстные выключатели всё равно обойдутся дешевле коммутационных аппаратов с датчиками движения.

Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Практика подключения перекрёстного 2х клавишного выключателя

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартиреТест из 4 вопросов на знание схем и приборов для управления светом из нескольких мест

Пройдите тест на знание систем включения света из нескольких мест.

  1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

  1. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

  1. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

  1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

  • б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
  • а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
  • остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта.

Их замыкание и размыкание включает и выключает светильник.

Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный.

Обратите внимание

К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

  • приходит два провода вместо одного;
  • внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
  • оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Обозначение на схемах выключателей

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать  обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Переделка 2-х клавишного обычного выключателя в проходной

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

Схема подключения к перекрестному переключателю

К проходным переключателям подводится 3 провода, а к перекрёстным — 4.

К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС.

К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

Подключение 2 видов выключателей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

  • даже при выключенном свете на всех приборах присутствует высокое напряжение;
  • при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

  • К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
  • Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
  • Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
  • Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
  • Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

  • Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
  • Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
  • Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
  • Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
  • На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

  • Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
  • Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
  • Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
  • Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
  • Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Подключение перекрестного выключателя

Установка перекрестного выключателя нужна только в одном случае: для управления освещением помещения из трех мест. Не то, чтобы очень часто, но такая потребность возникает.

Чаще для включения-выключения света на лестничных площадках в трехуровневой квартире или в большом помещении с тремя дверями или в помещении с одним придверным выключателем и двумя прикроватными, впрочем вариантов установки может быть много, а вот принцип один: перекрестный выключатель используется только в комплекте с двумя проходными выключателями .

Понять принцип работы перекрестного выключателя поможет следующий рисунок:

А1 — принципиальная схема работы перекрестного выключателя, вариант А2 дан, чтобы показать, что подключать провода в перекрестном выключателе можно по разному, главное соблюдать парность. В1 — схема разводки проводов с использованием распределительной коробки.

В2 — схема разводки проводов без использования распределительной коробки для тех случаев, когда основная электроразводка не переделывается, да и вообще найти распредкоробку не удается, а вместо старого обычного выключателя ставится новый проходной выключатель, а также перекрестный выключатель и второй проходной выключатель.

В варианте В2 роль распредкоробки выполняет старый подрозетник. Оранжевым цветом на схемах обозначены провода с Фазой, голубым — провода с Нулем.

Важно

Кроме клавишных перекрестных выключателей, которые выглядят также как и обычные выключатели, есть еще и поворотные перекрестные выключатели, выглядят они так:

Принцип действия поворотных перекрестных выключателей такой же как и клавишных, более того, один мой знакомый использует поворотные перекрестные выключатели вместо обычных выключателей. Такое тоже можно делать, вот только стоят перекрестные выключатели в несколько раз дороже обычных выключателей, но с дизайном не шутят, если нравится, то никаких противопоказаний нет.

Иногда нужно поставить перекрестный выключатель на два светильника. В этом случае используются двухклавишные проходные выключатели и двухклавишный перекрестный выключатель. Схема подключения, соответственно усложняется:

Ну а что при этом будет твориться в электрораспределительной коробке, я даже рисовать не буду, на рисунке это будет выглядеть абсолютно непонятно из-за большого количества счалок проводов в коробке, но в общем смысл такой же как и при подключении одноклавишного или поворотного перекрестного выключателя, думаю, если Вы добрались до таких глубин, как подключение двухклавишного перекрестного выключателя, то и нарисовать на большом листе со всеми подробностями схему подключения проводов в коробке труда не составит. Тем более, что в этом случае намного важнее правильно промаркировать провода и не запутаться при подключении. Еще добавлю, что обычная распределительная коробка диаметром около 60 мм тут будет явно маловата, если разводка будет осуществляться через коробку. В этом случае надо будет сделать 12 соединений проводов, а если в коробке будут провода, ведущие на розетки и другие выключатели, то и больше.

После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо.

Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь.

К тому же вы всегда можете добавить свой комментарий к соответствующей статье.

Для терминалов номер Яндекс Кошелька 410012390761783

Или на карту 5106 2110 0462 8702 Получатель SERGEI GUTOV

Для Украины — номер гривневой карты (Приватбанк) 5168 7423 0569 0962 Получатель Гутов Сергей Михайлович

На всякий случай кошелек webmoney: R158114101090

Доктор Лом. Первая помощь при ремонте, Copyright © 2010-2017

Схемы подключения проходных выключателей

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Схема подключения проходного выключателя

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

  • Проходной переключатель
  • Перекрестный переключатель
  • Двухклавишный проходной переключатель
  • Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет.

Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится.

Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

Совет

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.

Обратите внимание

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Навигация по записям

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга .

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

  • Выходные полюса замыкаются перекрестно.
  • Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Важно

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Источники: http://doctorlom.com/item141.html, http://vcstroi.ru/sxemy-podklyucheniya-proxodnyx-vyklyuchatelej/, http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-3-mest.html

Источник: http://electricremont.ru/podklyuchenie-perekrestnogo-vyklyuchatelya.html

Перекрестный выключатель

В некоторых зданиях, например, офисных или так называемых «гостинках», коридоры весьма протяженные. Существует и немало домов без лифтов, лестничные клетки которых – это единственный путь наверх и обратно. С наступлением темноты, а иногда и круглосуточно, в зависимости от проекта здания, хождение по таким коридорам и лестницам без включенных лампочек может вызвать стресс.

Но лампочки для экономии электроэнергии надо еще и выключить. Причем на выходе из коридора или лестницы, или, наоборот, перед входом в свою «гостинку». Это делается специальными выключателями, о которых далее будет рассказано подробно.

Коридор «гостинки»

Когда двух точек коммутации недостаточно

Проходя неким протяженным маршрутом, свет включают при входе, а выключают на выходе. Для этого используются проходные выключатели. Они ставятся в двух точках маршрута.

Но при необходимости управления светом еще из одной точки рядом с ней необходим дополнительный коммутатор.

Если проходные содержат один переключающий контакт, то для учета цепей обоих проходных в третьем выключателе должна быть пара аналогичных контактов. Она управляется одной кнопкой.

Чтобы отличить эти коммутаторы друг от друга, на клавише ставится специальный значок:

  • два треугольника с вершинами, расположенными на вертикальной линии у проходных;
  • два треугольника с вершинами, расположенными на горизонтальной линии, или решетка у перекрестных моделей (показано ниже).

Типы выключателей

Примером реального использования перекрестного коммутатора может быть длинный коридор в гостинице или аналогичном здании.

Для того чтобы каждый постоялец мог управлять одним и тем же источником света у своей двери, между парой проходных выключателей, установленных по концам коридора, размещается необходимое количество перекрестных выключателей. Но из-за переключающих контактов они скорее переключатели, хотя и выключают освещение.

Управление освещением из пяти точек

Особенности монтажа

Чтобы присоединить контакты проходных моделей к распределительной коробке, рекомендуется применять кабель с тремя жилами:

Трехжильный кабель для соединения перекрестного выключателя

Схемы соединения в распределительной коробке с перекрестным коммутатором выглядят так:

Схема соединения с распределительной коробкой: №2 – перекрестный коммутатор

Из схемы становится понятно, что для перекрестной модели удобнее всего использовать кабель с четырьмя жилами. Или пару двухжильных проводов. Поскольку перекрестное соединение переключающих контактов применено в самом коммутаторе, в нем сделано только четыре клеммы для присоединения жил:

Внешний вид перекрестной модели со стороны клемм

  • Важно помнить, что расположение клемм соответственно контактам у выключателей, изготовленных разными производителями, отличается.

Поэтому перед заменой любого коммутатора необходимо определить соответствие его клемм деталям контактов. Используя тестер в режиме измерения сопротивления, находят переключающий контакт.

  • Ему соответствует ситуация, при которой один щуп постоянно контактирует с одной клеммой, а другой щуп замыкает контрольную цепь прибора через другую клемму соответственно положению кнопки коммутатора.
  • Важно помнить, что перекрестный переключатель используется только как дополнительный коммутатор применительно к двум проходным выключателям.
  • При замене лампочки, которая управляется такими выключателями, по их положению сложно определить, подается на нее напряжение или нет. Поэтому необходимо снять напряжение с этой электрической цепи и потом заменить лампу новой.

Современные конструктивные решения

Конструктивное исполнение у современных моделей в основном кнопочное. Но для почитателей стиля ретро выпускаются модели с поворотным контактным механизмом:

Поворотные перекрестные выключатели

Электрическая цепь с перекрестными выключателями содержит большое количество проводов. Поэтому рекомендуется предварительно нарисовать ее эскиз.

А при использовании двух и более единиц таких коммутаторов проще разместить соединения в нескольких распределительных коробках. Пример с расположением всех соединений в одной коробке показан ниже. Очевидно, что разобраться с таким количеством скруток непросто.

Лучше установить несколько коробок меньших размеров с небольшим количеством соединений в каждой из них.

Совет

Пример использования одной распределительной коробки для большого количества скруток

В целом инсталляция перекрестного переключателя делается, как обычно, применительно к местным условиям и материалам стен в помещении.

Но именно эти коммутаторы позволяют получить экономию электроэнергии на освещении. Главное – выбрать оптимальное место для их установки, чтобы ими было удобно пользоваться при входе и выходе из помещения.

А также, чтобы пользователи не забывали при выходе отключить освещение.

Источник: https://domelectrik.ru/provodka/vkl-i-vykl/perekrestnyj-vyklyuchatel

Проходные выключатели схема подключения из 3 мест

Схема подключения проходного выключателя с 3х мест

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

  1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
  2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
  3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

Важно! Если переключатели можно использовать как в многоточечной, так и в классической схеме, проходные выключатели имеют одно предназначение.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

Итог

Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

Видео по теме

Правила монтажа проходного переключателя с трех мест

Далеко не все знают, что такое проходной выключатель и как его монтировать. Такой прибор более сложный в установке, чем стандартный, знакомый всем переключатель, ведь одной точкой освещения можно будет управлять с большого количества устройств. Схема подключения проходного выключателя с 3-х мест требует определенных знаний и сноровки при практической реализации.

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Правильная схема проходных выключателей

Наиболее часто используется подключение проходных выключателей по схеме с трех мест. При монтаже нужно учесть все, что будет входить в схему:

  • коробка;
  • осветительные приборы;
  • провода;
  • выключатели.

На вид перекрестный переключатель — обычный прибор с одной клавишей, который только переключает контакты электрической цепи. Механизм в нем стоит посередине контактов (их три). Двухклавишный выключатель имеет 2 клавиши, 6 контактов. Схема подключения следующая.

У первого устройства один контакт идет для фазы, два контакта — для промежуточных кабелей. У третьего прибора первый контакт соединяется с промежуточным кабелем, два провода предназначены для выходной фазы. Второй выключатель перекрестный, у него есть 4 контакта, по два на каждое устройство. Свет будет загораться, когда один из промежуточных приборов замкнет цепь.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

  1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
  2. Выключение клавиши приводит к прекращению горения лампочки.
  3. После переключения переходного отсоединителя лампочка загорается.
  4. При повторном нажатии этой клавиши лампочка отключается.
  5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

Что понадобится для монтажа

Кроме собственно выключателей, монтажной коробки и кабеля нужной длины, монтажник должен иметь:

  • изоленту;
  • крестообразную и простую отвертки;
  • острый нож;
  • пассатижи;
  • гаечные ключи;
  • клеммы;
  • бокорезы.

Проще всего подключить приборы, если в комнате уже сделана качественная проводка. В этом случае придется только сделать штробы для вывода выключателей.

Если это невозможно, есть вариант выполнения открытой проводки в кабель-каналах. Для указанных целей понадобится перфоратор со специальной насадкой или кабель-канал, в зависимости от выбранного варианта подключения.

Для закрепления гофротрубы нужно купить алебастр, а для завершения ремонта — штукатурку. Лучший способ сэкономить время и деньги — делать монтаж проходных выключателей на этапе ремонта.

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

  1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
  2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
  3. Выбрать место будущего нахождения распределительной коробки, установить ее.
  4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
  5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
  6. Подсоединить проходные устройства.

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Зачем нужен проходной выключатель на 3 точки с подсветкой: схема подключения и как он работает

Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Когда применяется выключатель с трех мест?

  1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
  2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
  3. В коридоре.
  4. В частных коттеджах и на дачах, чтобы осветить дорожку.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Принципы подключения следующие:

  1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
  2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Перекрестный

  1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
  2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
  3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
  4. От второго проходного выключателя ведется кабель для подсоединения ламп.
  5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

  1. Индикаторной отверткой проверьте наличие тока в сети.
  2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
  3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
  4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Полезное видео

{SOURCE}

Схема подключения проходного выключателя с 3х мест: особенности монтажа, видео

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей.

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта), но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения, но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру, знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

  • Выходные полюса замыкаются перекрестно.
  • Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей, различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими, включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше, чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие.

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

  • Работа лестничных выключателей
  • Способ подключения проходных переключателей
  • Практический пример и реализация схемы включения
  • Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

  1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
  2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
  3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
  4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
  5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

  1. Шнур питания подключается к переключателю S1.
  2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
  3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
  4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
  5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

  1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
  2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
  3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

  • Источник питания — 1 шт.
  • Для питания других выключателей — 2 шт.
  • Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

  • кабельный вывод от переключателя S1 (внизу)
  • кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Схема подключения проходного выключателя с 2-х, 3-х и 4-х мест

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем переместились в спальню. Теперь нужно вернуться, чтобы потушить коридорную лампочку, что не слишком удобно. А если комната отдыха расположена на втором этаже частного дома, то вам придется дважды преодолеть лестницу, чтобы вырубить освещение в прихожей. Решить эту проблему поможет схема подключения так называемого проходного выключателя, позволяющая задействовать управление одним светильником (или группой ламп) с 2-х мест.

Принцип управления из двух точек

На практике система работает следующим образом:

  1. Войдя в темный коридор, вы зажигаете осветительный прибор.
  2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
  3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

Несколько рекомендаций о том, как правильно подключить провода:

  1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
  2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
  3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

  • в первом положении кнопка напрямую замыкает обе цепи;
  • после переключения линии замыкаются крест-накрест.

Примечание. Если необходимо сделать управление светильником из 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так далее до бесконечности.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

  1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
  2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
  3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описано, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в домостроении стоит использовать 3-х позиционные переключатели.«3-х ходовой» - электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях:

Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). когда оба переключателя внизу, цепь замкнута (внизу справа).Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально раскраска предназначена для иллюстрации состояния напряжения каждого сегмента провода.

  • Красный указывает на горячий провод (120 В переменного тока).
  • Зеленый указывает на нейтральный провод с потенциалом земли.
  • Синий указывает провод, который плывет.«Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более переключателей

Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели. 4-позиционный переключатель имеет два положения. В первой позиции контакты подключаются напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении "X".Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают - анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя. (Не беспокойтесь о размере файла - он должен загрузиться за секунды даже через модем.)

Ниже приведен один пример световой цепи с четырьмя выключателями.Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что светильник можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара коробок переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка. Вы можете использовать столько 4-х позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. В Национальных правилах электроснабжения.Вот попробую чтобы немного описать, что такое цветовая кодировка, и как должны быть провода окрашены в цепи освещения (и почему).

Обычной практикой при подключении многопозиционной схемы является использование двухпроводной (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей. Белый обозначает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для "горячих" проводов 120 вольт относительно земли.На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает некоторые исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель. В таких случаях удобно и допустимо подавать 120 вольт. к коммутатору через белый провод .

Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, идущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер чтобы отметить любой «горячий» белый провод, питающий переключатель. Такая цветовая кодировка есть показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее. Два белых провода Следует отметить черным цветом там, где подаются переключатели.

Пометив провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель.Это позволит рабочему правильно подключить сменные выключатели. (Для схем с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями ..

<Страница основных переключателей | следующий урок: 4-позиционные переключатели - анимация>

Связанные страницы:


Руководство по настройке сети Cisco ONS 15454 DWDM, выпуск 10.x.x - Создание оптических каналов и настраиваемых коммутационных кабелей [Мультисервисные транспортные платформы Cisco ONS 15454]

OCHCC, трейлы OCH и OCHNC занимают три различных оптических уровня. Каждый канал OCH имеет свои административные и служебные состояния. OCHCC накладывают дополнительные ограничения на изменения, которые могут быть внесены в административное состояние порта карты клиента.

Состояние службы OCHCC - это сумма состояния службы OCHCC и состояния службы трассы OCH.При создании цепи OCHCC, вы можете указать начальное состояние для уровней трассы OCHCC и OCH, включая состояния порта источника и назначения. Административные состояния ANSI / ETSI для каналов и соединений OCHCC:

  • IS / разблокирован

  • IS, AINS / разблокировано, автоматическое обслуживание

  • OOS, DSBLD / заблокировано, отключено

Состояния службы OCHCC и состояния порта источника и назначения могут быть изменены независимо.Вы можете вручную изменить карту клиента состояния порта при любых условиях движения. Установка для канала OCHCC состояния OOS, DSBLD / Locked, disabled не влияет на OCHCC порты клиентской карты.

След OCH создается автоматически при создании OCHCC. Следы OCH могут быть созданы независимо между картами OCH-10G и GE_XP и 10GE_XP, когда они предоставляются в режиме Layer 2 Over DWDM.Административные состояния следа OCH ANSI / ETSI включают:

  • IS / разблокирован

  • IS, AINS / Разблокирован, автоматически InService

  • OOS, DSBLD / заблокировано, отключено

Вы можете изменить состояния цепи следа OCH в окне Edit Circuit.Размещение OCH трейла OOS, DSBLD / Locked, отключенные причины следующие изменения состояния:

  • Состояние портов трейла OCH изменяется на OOS, DSBLD / Locked, disabled.

  • Состояние OCHNC изменяется на OOS, DSBLD / Locked, disabled.

Изменение состояния трейла OCH на IS, AINS / Unlocked, automaticInService вызывает следующие изменения состояния:

  • Состояние магистральных портов трейла OCH изменяется на IS / Unlocked.

  • Состояние OCHNC меняется на IS, AINS / Unlocked, automaticInService.

Состояние службы трассы OCH - это сумма состояния порта магистрали OCHCC и состояния OCHNC (если применимо). Смена клиента порты магистрали карты к OOS, DSBLD / Locked, отключены, когда состояние трейла OCH IS / Unlocked приведет к изменению состояния трейла OCH в состояние OOS, DSBLD / Locked, disabled и его статус изменится на Partial.

Состояния цепи OCHNC не связаны с состояниями цепи OCHCC. Административные состояния для уровня цепи OCHNC находятся:

  • IS, AINS / разблокировано, автоматическое обслуживание

  • OOS, DSBLD / заблокировано, отключено

Когда вы создаете OCHNC, вы можете установить состояние целевой цепи OCHNC как IS / Unlocked или OOS, DSBLD / Locked, disabled.Вы можете создать OCHNC, даже если порты источника и назначения OCHNC - OOS, MT / Locked, обслуживание. Состояние цепи OCHNC останется OOS-AU, AINS / Unlocked-disabled, automaticInService, пока состояние обслуживания порта не будет удалено. Во время обслуживания или лазера завершение работы, происходит следующее поведение:

  • Если OCHNC или их конечные порты переходят в состояние AINS / AutomaticInService из-за действий пользователя по обслуживанию в цепи OCHCC (например, вы меняете порт секции оптического транспорта (OTS) на OOS, DSBLD / Locked, disabled), Cisco Transport Controller (CTC) подавляет сигналы тревоги о потере обслуживания (LOS) на магистральных портах линейной карты TXP, MXP, GE_XP, 10GE_XP или ITU-T и поднимает состояние сбоя сигнала трассы.Однако аварийные сигналы порта магистрали линейной карты не изменяются.

  • Если для клиента TXP или порта магистрали установлено состояние OOS, DSBLD / Locked, отключенное состояние (например, лазер выключен) и магистральный канал OCH и порты фильтра OCH расположены в одном узле, аварийный сигнал LOS фильтра OCH понижается из-за состояния сбоя сигнала трассы.

OCHCC связаны с конечными портами клиентской карты.Следовательно, следующие параметры порта не могут быть изменены, когда они иметь OCHCC:

Некоторые параметры OCHCC, такие как тип услуги, размер услуги и длина волны OCHNC, могут быть изменены только путем удаления и повторного создания OCHCC. Если OCHCC имеет конечные порты MXP, вы можете изменять службы и параметры на клиентских портах, которые не выделены для OCHCC.Некоторые параметры клиентского порта, такие как размер кадра Ethernet и увеличение расстояния, не являются частью OCHCC, поэтому они может быть изменен, если не ограничен состоянием порта. Для получения дополнительной информации об административных состояниях и состояниях обслуживания см. документ административного и служебного состояний.

r62circ.fm

% PDF-1.4 % 1 0 obj > endobj 9 0 объект > endobj 2 0 obj > поток application / pdf

  • r62circ.FM
  • СИСТЕМА
  • 1999-12-28T17: 59: 38ZFrameMaker 7.22012-08-28T07: 34: 04ZAcrobat Distiller 9.0.0 (Windows) uuid: 8fde192e-37f4-4f9f-a1a8-3ca9fcfcc153uuid: b87cc55f-8522-47e4-ac5cc54f-18 конечный поток endobj 3 0 obj > endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 obj > endobj 8 0 объект > endobj 10 0 obj 3557 endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > поток Hˎ0E .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
