Схема расключения выключателя: Схема подключения выключателя – интернет-магазин ВсеИнструменты.ру

выбор выключателя, схемы подключения, особенности монтажа

Практически каждый хозяин рано или поздно сталкивается с проблемой выхода из строя розетки или выключателя. Либо просто решил сделать ремонт в квартире и заменить старые выключатели более новыми современными и красивыми. Если соблюдать элементарные правила техники безопасности, то сделать это самостоятельно совершенно не сложно, и электрик для этого не нужен.

Выбор выключателя

Первым делом стоит разобраться, а какие же выключатели бывают и в чем их отличие. У подавляющего большинства бытовых выключателей основным элементом управления служит клавиша, такой выключатель называется клавишным (может состоять из одной, двух или трех клавиш). Клавиши могут быть с подсветкой и без.

Но существуют и другие: кнопочные, рычажные, роторные и сенсорные, звуковые, регулируемые (диммеры).
Также стоит отметить, что по способу монтажа выключатели тоже рознятся, присутствуют несколько основных конструктивных особенностей.

Существуют выключатели для наружного монтажа, встраиваемого (внутреннего), пылевлагозащитные (для использования в помещениях с агрессивными условиями или на улицах), а также модульные. Но принцип работы всех выключателей один и схематически изображаться все типы выключателей будут одинаково. Выключатель – это ключ, который размыкает или замыкает электрическую цепь, тем самым пропуская ток на электрическое устройство или перекрывая его. Поэтому среди многообразия выключателей выбор сводится к предпочтениям самого покупателя, единственное, что хотелось бы подчеркнуть — лучше не брать, слишком дешевый товар, он может быть не качественно собран и быстро прийти в негодность. В остальном выбор полностью индивидуален: цвет, фирма-производитель, форма –это все на усмотрение конечного пользователя.

Схема подключения одного источника света с одноклавишным выключателем

Схема подключения выглядит так:

Самая элементарная и самая легкая в восприятии схема, которую часто можно встретить в квартире или в жилом доме.

Например, для включения света на кухне, в небольшой комнате, в коридоре или в кладовке. Для реализации этой схемы с нуля требуется минимум материалов, а именно:

• Распределительная коробка
• Монтажная коробка для выключателя или подрозетник
• Одноклавишный выключатель
• Источник света
• Двухжильные провода

Стоит отметить, что источник света – это не обязательно 1 лампочка, в роли источника света может выступать и люстра из нескольких параллельно подключенных ламп, это важно понимать. Соответственно схема приобретет немного другой вид.

Разберемся, какие же недостатки и достоинства у такой схемы подключения. Этот вариант подключения идеально подойдет для небольших помещений или помещений, в которых нет необходимости в большом количестве света (ванная комната, коридор, прихожая). Если же использовать такую схему подключения для спальни или гостиной, то вполне вероятно, что источником света будут выступать несколько ламп. В свою очередь это негативно скажется на энергопотреблении и отсутствии возможности регулировать уровень освещенности.

Поэтому для таких помещений больше подойдет схема подключения двухклавишного выключателя.

Схема подключения нескольких источников света с двухклавишным выключателем

Рассмотрим схему подключения двухклавишного выключателя, эта схема является более универсальной и вариативной.

Данная схема будет более предпочтительна для люстр или различных осветительных приборов с двумя и более количеством ламп. К примеру, если люстра на пять ламп, то можно выполнить схему так, чтобы при включении одной клавиши работали две, а при включении второй — остальные три. При включении двух клавиш одновременно, будут работать все пять ламп.

Это классическая схема, которая используется в квартирах. Обратите внимание, в этих схемах нужны уже трехжильные провода. Так же с помощью двухклавишного выключателя можно подключить два источника света в разных местах.

Аналогично можно построить схему с трехклавишным выключателем, который, например, будет включать освещение на кухне, в ванной комнате и в коридоре с трех разных клавиш. Также такую схему можно выполнить, используя несколько одноклавишных выключателей, но это будет дороже и потребуется дополнительное место для монтажа выключателей.

Монтаж выключателя и подключение к электросети

При выполнении работ с электричеством стоит всегда помнить, что такие работы осуществляются только при отсутствии напряжения, поэтому, если вы решили поменять или установить выключатель, не забудьте выкрутить пробки или выключить автоматический выключатель, который обычно находится возле электросчетчика. Подключать выключатель к электросети по инструкции разрешено только при отключении подачи на него напряжения.
После прокладки кабеля и установки распределительных и монтажных коробок, а также подрозетников можно приступать к коммутации всей электросети. На каждую распределительную коробку нужно подать как минимум 2 жилы, на которых собственно и будут фаза и ноль. Эти жилы называются приходящими. При подключении светильника от распределительной коробки к выключателю подаем 2 жилы для одноклавишного выключателя и 3 для двухклавишного.

Стоит отметить, что с выключателя уходящие провода идут также на распределительную коробку, а не сразу на источник света, это делается для того, чтобы все соединения были сосредоточены в одном месте.
Общий алгоритм проведения монтажа выключателя хорошо виден по следующей картинке:

1. Выключаем напряжение от сети. Обязательно проверяем отсутствие напряжения на проводниках с помощью индикатора напряжения или вольтметра.
2. Устанавливаем монтажную коробку (подрозетник), заводим провода.
3. Разбираем выключатель, изучаем его устройство, ревизируем, подтягиваем винты.
4. Обрезаем лишнюю длину проводов. Оставляем сантиметров 5-7 для удобства монтажа и ремонта.
5. Зачищаем концы проводов от изоляции на 1-1,5 см. с помощью бокорезов, пласатиж или ножа.
6. Вставляем провода в клеммные отверстия выключателя.
7. Надежно зажимаем провода в выключателе.
8. Проверяем правильность подключения проводов.
9. Вставляем выключатель в монтажную коробку.
10. Выравниваем выключатель «на глазок» или с помощью уровня.
11. Закрепляем выключатель в монтажной коробке. Если есть возможность, то лучше закрепить выключатель с помощью саморезов. Если нет, то воспользуйтесь распорными пластинами выключателя.
12. Установаем клавиши выключателя на место. Обязательно проверьте, не «заедают» ли клавиши. Это часто бывает. В случае необходимости поправьте их.
13. Наслаждаемся, правильно выполненной своими руками работой.

Если же проводка уже проложена, а вы производите замену выключателя, то первым делом следует демонтировать старый. В остальном, все аналогично.
В современных квартирах проводка скрыта и применяются выключатели для скрытой проводки, которые крепятся в монтажную коробку и фиксируются в ней специальными винтами – распорками. На этом этапе основной важный момент – не перепутать приходящую жилу, на которой присутствует фаза с жилой, которая уходит на источник света, особенно если уходящих жил у вас несколько, обычно приходящая жила с фазой находится сверху выключателя, а уходящие — снизу. Если придерживаться схемы, то ошибку вы не допустите. Монтаж одноклавишного и двухклавишного выключателя ничем не отличается, кроме количества уходящих жил. Провода на выключателе зажимаются под специальную шайбу винтовым контактом или затягиваются клеммным соединением, в зависимости от конструкции выключателя.

А как установить монтажную коробку можно посмотреть в видеоролике, размещенном ниже:

Открытую проводку встретить в квартирах сейчас можно редко, в основном такой вариант для старых помещений, загородных домов из дерева или для помещений, в которых скрытую проводку проложить не представляется возможным (например, гараж или подвал).

Такой монтаж электропроводки требует меньше усилий и времени, а также упрощает поиск неисправного звена в случае короткого замыкания или выхода из строя какого-нибудь элемента цепи. Открытая проводка прокладывается по стенам помещения и может крепиться на специальные фарфоровые ролики, или же укладывается в современные кабельные короба или гофрированную трубу, которая крепится к стене. При таком способе монтажа выключатель имеет свои конструктивные особенности, он не вставляется в монтажную коробку, а крепится также поверх стенки. В этом случае стоит отметить, что монтаж выключателя и электрических розеток для открытой проводки по правилам нужно производить на специальную пластину из негорючего материала (текстолит, полистирол, гетинакс).
Отдельно стоит сказать о выборе провода, если вы решили заменить проводку. Для этого следует рассчитать общую нагрузку, в которую будут входить электроприборы и освещение. Для современных квартир рекомендуется применять двухжильный кабель (или трехжильный, если присутствует отдельная заземляющая жила, которая обычно раскрашена в желто-зеленый цвет) сечением не менее 2,5мм, при максимальной нагрузке провод такого сечения будет выдерживать ток около 30 ампер. По стандарту жилы такого провода окрашены в коричневый (красный) и синий цвета, синий цвет используется для подключения к нулю, а коричневый — к фазе.
Подавать напряжение на выключатели и розетки следует только после окончания работ и проверке изоляции всех соединений. Соединять провода в распределительных коробках рекомендуется методом скрутки с последующим изолированием изоляционной лентой, а лучше и правильней методом спайки, обжима или используя специальные клеммные колодки.

Схема подключения проходного выключателя | КилоВатт

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

   Подключение двухклавишного проходного выключателя

2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

   Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;
4. Сенсорные;
5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

Фото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

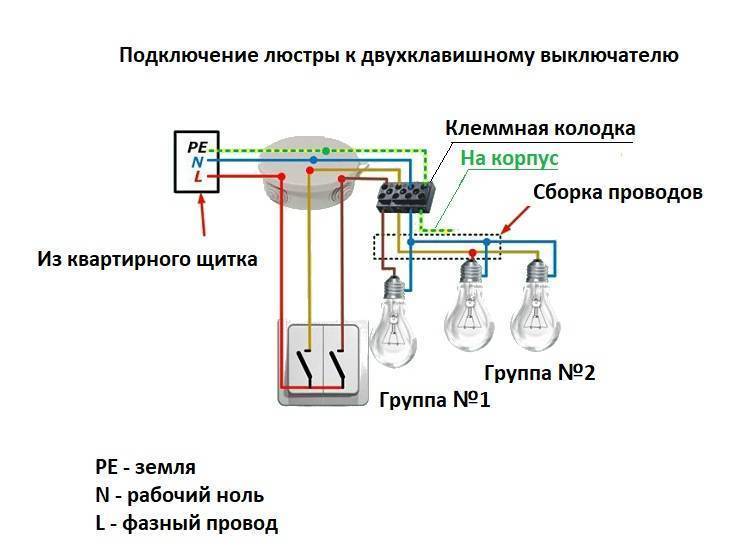

Фото — подключение двухклавишной модели к люстре



Как самому подключить двухклавишный выключатель света:

1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
5. Нулевой провод выключателя соединяется с нулями ламп и сети;
6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

Фото — схема подключения для проходного выключателя

1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

Фото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как подключить выключатель, схема подключения выключателя

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Для того, чтобы правильно подключить выключатель достаточно знать несколько простых вещей:

• выключатель является устройством, предназначенным для замыкания (размыкания) электрической цепи, соответственно может управлять включением (выключением) различных электрических устройств,
• он подключается в цепь фазового провода (L) — рис.5,
• может иметь один или несколько переключающих контактов (направлений). Хорошо знакомые всем одноклавишые выключатели имеют один контакт (рис.1), двухклавишные — два (рис.2) и т.д. ,
• в зависимости от количества контактов, к выключателю можно подключить соответствующее количество независимо управляемых устройств,
• выключатели могут работать на включение — выключение (их мы будем рассматривать в этой статье), также — на переключение. Это проходные выключатели — про них на странице схема подключения проходного выключателя,
• величина потребляемого тока и напряжение нагрузки, которую Вы собираетесь подключить, не должны превышать соответствующих значений, указанных для выключателя.

На этих рисунках показаны внешний вид и, соответствующие электрические схемы выключателей. Одноклавишный — рис.1, двухклавишный -рис.2.

Для одноклавишного выключателя все ясно, перед тем как подключить двухклавишный выключатель настоятельно советую проверить его мультиметром. Кроме того, конструктивно выключатели могут сильно различаться, если на них не указано назначение контактов, то это единственный способ узнать что куда можно подключить.

• В положении «выключено» между всеми контактами должно быть состояние «обрыв»,
• «включено» 1-2, 1-3 — «замыкание»,
• при включенной одной из двух клавиш 2-3 — «обрыв»,
• при одновременно нажатых двух клавишах 2-3 — «замыкание».

Следующий момент — как подключить провода к выключателю. Очень просто — на рисунках 3, 4 показаны два основных вида винтовых зажимов, пояснения, думаю, излишни.

Не забудьте хорошо протянуть винты, иначе выключатель может греться. Так до пожара недалеко.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

Рис.5 -принципиальная электрическая схема, рис.6 — схема соединений (монтажная).

На приведенных схемах использованы следующие обозначения:

• L — фазовый, N — нулевой провода,
• S1 — одноклавишный S2 — двухклавишный выключатель,

Принципиальная электрическая схема для начинающего малоинформативна, имеет характер теоретический, привел я ее более для порядка, а вот схема подключения на рис. 6 показывает как подключить выключатель в реальной ситуации. Кроме того, на странице разводка электропроводки даются практические рекомендации по порядку соединения проводов.

Как из нее следует электрический кабель (двухпроводный для одноклавишного выключателя, трехпроводный для двухклавишного) должен быть проложен от соответствующего выключателя до конечного потребителя энергии, в нашем случае — электрическая лампа. Кроме того, к ней должен подходить двухпроводный кабель от распределительной коробки.

Черными точками показаны соединения проводов между собой и другими устройствами (выключатели, лампы). Как выполнять такие соединения рассматривается на странице как соединить провода.
