Как подключить патч-панель? Три простых шага в подключении патч-панели

Итак, у Вас есть патч-панель которую необходимо правильно "подключить" к витой паре. Точнее витую пару подключить к патч-панели.

Далее в результате Ваших действий, электрический сигнал из проводников кабеля соединенных с контактами путем так называемого "соединения со смещением изоляции", оно же IDC, будет передаваться на порты RJ-45, которые находятся на передней части патч-панели.

Рассмотрим подробнее как же подключить патч-панель...

Первое что мы видим, планируя осуществить задуманное - это задняя часть патч-панели с площадками на которых размещаются забивные контаткы, с их помощью мы и будем подключать патч-панель

Информация располагающаяся на наклейке-схеме дает нам знать:

  • Номер порта RJ-45 на лицевой части к которому относится близлежащая планка с 8-ю врезными контактами
  • Цветовые схемы Т568А и Т568В показывающие в каком порядке должны быть расположены и заделаны проводники витой пары.
    Чаще всего используют стандарт T568B. Цветовая схема актуальна для порядка размещения проводов как в верхнем ряду контактов, так и в нижнем
  • Категорию патч-панели

Вот схемы Т568А и Т568В



Шаг первый



Зачищаем изоляцию витой пары. Согласно международным стандартам по СКС, длинна снятой внешней изоляции не должна превышать 75 мм а развитие пар должно быть в пределах 13 мм и не более.



После снятия оболочки для удобства разделите пары

По крайней мере чем короче развитый сегмент, и чем меньше изоляции срежем, тем однозначно лучше. Удобнее всего удалять оболочку специальным инструментом, например HT-501А, просто повернув его по своей оси один раз.

HT-501A Hypernet



Шаг второй



Удобно разместите патч-панель перед собой на коленке на столе или другой неподвижной и желательно ровной поверхности. Можно заделывать патч-панель прямо в коммутационном шкафу или на стойке, когда она уже прикреплена к 19" направляющим.

Руководствуясь цветовой схемой поочередно разведите пары соответствующим образом.

Зафиксируйте развитые жилы кабеля в соответствующие им по цветам ячейкам контактов, слегка нажимая на жилу.





На фото изображена тренировочная раскладка, пары чрезмерно развиты в демонстрационных целях. Помните, чем меньше размотка пар, тем лучше. При желании можно разложить проводники сразу на несколько портов.



Шаг третий



Финишными действиями в подключении патч-панели можно считать заделку жил кабеля с помощью специального заделочного ключа, например HT-344KR



Ключ Krone HT-344KR Hypernet



Нужно отдельно сказать о моменте соответствия типа лезвия на инструменте и типа контактов на патч-панели.

Вкратце картина такова:

  • Лезвие типа Krone, может заделывать контакты типа Krone, типа 110, Dual IDC.
  • Лезвие типа 110, может заделывать контакты типа 110 и Dual IDC
  • Если на патч-панели имеются контакты типа Dual IDC, значит к ним подойдет инструмент любого типа и Krone и 110





Поместите лезвие инструмента в ячейку контакта, где предварительно установлен проводник. Обрезающую сторону заделочного лезвия или специальные ножницы для обрезки остатков жил, в зависимости от модели, нужно размещать строго со стороны концов проводников. На фото излишки жил обрезаются бокорезом установленным с внешней стороны патч-панели.

При выполнении заделки инструмент должен размещаться строго перпендикулярно к патч-панели.

Прижимным движением надавливайте на рукоятку заделочного ключа до характерного ударного щелчка. Ура, вы заделали жилу в контакт!

Стоит отметить, приспособление для заделки вполне может быть и без функции удара, в этом случае нужно просто надавливать до конца хода лезвия. Некоторые умельцы для этих целей пользуются отверткой, но качество подобных соединений может вызывать большие вопросы.

Конечно, как и в любом деле качество оборудования и инструмента способно влиять как на работу по монтажу и подключению патч-панели, так и на окончательный результат. Выбирайте качественного сетевое оборудование.







Разделы оборудования по теме:

Патч-панели

Инструмент для заделки жил

Инструмент для снятия изоляции

Как монтировать экранированную патч-панель Hyperline



ШАГ 1

Подготовьте экранированную патч-панель категории 5е и инструменты, необходимые для монтажа. Для монтажа вам понадобятся: 24-портовая экранированная патч-панель Hyperline категории 5е со встроенным задним органайзером и проводом заземления, устройство для зачистки и обрезки витой пары Hyperline HT-501, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, кусачки, ножницы, пластиковые маркеры Hyperline OM-8, нейлоновые неоткрывающиеся стяжки Hyperline GT-200MC.

ШАГ 2

Снимите с патч-панели защитный экран и отложите его в сторону.

ШАГ 3

Открутите, используя отвертку, прижимные клипсы.

ШАГ 4

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-8. Круглые маркеры должны соответствовать диаметру кабеля.

ШАГ 5

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого инструментом надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-501.

ШАГ 6

Для снятия верхней изоляции кабеля используйте шелковую нить (rip-cord), расположенную под оболочкой. Потяните ее в сторону с небольшим усилием, нить сделает на оболочке продольный разрез.

ШАГ 7

Разверните оболочку и загните ее вниз.

ШАГ 8

Таким же образом разверните фольгу и загните ее вниз на внешнюю изоляцию. Фольга с дренажным проводом из луженой меди служит в качестве экрана.

ШАГ 9

Срежьте ножницами лишнюю часть оболочки с фольгой, оставив 1,5 см (соответствует ширине клипсы).

ШАГ 10

Заведите подготовленный кабель на IDC модуль патч-панели. Поскольку для монтажа кабеля применяется метод "контакта со смещением изоляции" (IDC - Insulation Displacement Connection), не нужно зачищать изоляцию жил. Закрепите кабель на заднем органайзере при помощи пластиковой стяжки. В процессе монтажа использовались нейлоновые неоткрывающиеся стяжки Hyperline GT-200MC.

ШАГ 11

Разложите витые пары, ориентируясь по цветовой маркировке на патч-панели, в соответствии с выбранным вариантом T568A или T568B. Загните на фольгу дренажный провод, который страхует кабель от разрывов фольги и обеспечивает электрическую непрерывность экрана.

Переведите кабель в рабочее положение при помощи специального инструмента. Чтобы вшить проводники в IDC модуль, необходимо до упора надавить на них инструментом. Нож IDC модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт.

В данном случае использовалось устройство для заделки витой пары с ударным эффектом Hanlong HT-3140 (HT-314B). Этот инструмент предназначен также для одновременной обрезки витой пары.

ШАГ 12

Повторите шаги 5 - 10 для подготовки следующего кабеля.

ШАГ 13

Первый кабель, смонтированный на IDC модуль патч-панели. На фото видно, что витые пары второго кабеля разложены на модуле патч-панели по варианту T568B.

ШАГ 14

Смонтируйте следующий кабель в IDC модуль патч-панели.

ШАГ 15

На рисунке видны оба кабеля, смонтированные на патч-панели. Если в устройство для заделки витой пары не встроен нож для автоматической обрезки жил, то концы проводников следует срезать другим инструментом.

ШАГ 16

Таким же образом подготовьте и смонтируйте все кабели. Прикрутите прижимные клипсы до упора, чтобы они плотно соприкасались с фольгой и дренажным проводом. Обрежьте "хвосты" стяжек.

ШАГ 17

Вид полностью смонтированной патч-панели с прижимными клипсами. Примечание: место расположения маркеров на кабеле может варьироваться в пределах 50 см от IDC модуля.

ШАГ 18

Установите на место защитный экран.

ШАГ 19

Аккуратно сгруппируйте все кабели и закрепите пластиковыми стяжками. Когда кабели жгутируются, обратите внимание на то, чтобы они не были слишком перетянуты. Можно жгутировать кабели как в одну сторону (на фото), так и в разные стороны (см. шаг 20).

ШАГ 20

Патч-панель в рабочем положении, установленная в 19" стойку.

При копировании ссылка на АБН обязательна

Руководство по монтажу патч-панели категории 6. Фотоинструкции по монтажу.

Для монтажа вам по надобятся: 24-портовая патч-панель категории 6 со встроенным задним органайзером и проводом заземления, устройство для зачистки и обрезки витой пары, устройство для заделки витой парыс ударным эффектом, кусачки, ножницы, пластиковые маркеры, нейлоновые неоткрывающиеся стяжки.
1. Подготовьте патч-панель категории 6 и инструменты, необходимые для монтажа. На фото: 24-портовая патч-панель Hyperline категории 6 с задним органайзером. 2. Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры. Круглые маркеры должны соответствовать диаметру кабеля.
3. Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого инструментом необходимо сделать один полный оборот вокруг кабеля. 4. Снимите подрезанную часть верхней оболочки кабеля. Следует удалить лишь такое количество оболочки, которое требуется для удобства оконцовки (примерно 50 мм).
5. Удалите крестообразный пластиковый разделитель пар,
применяющийся в кабелях категории 6 и обеспечивающий
оптимальное расположение всех четырех витых пар под оболочкой.
6. Заведите подготовленный кабель на IDC модуль патч-панели. Поскольку для монтажа кабеля применяется метод «контакта со смещением изоляции» (IDC), не нужно зачищать изоляцию жил.
7. Разложите витые пары, ориентируясь по цветовой маркировке на патч-панели, в соответствии с выбранным вариантом T568A или T568B. 8. На рисунке видно, как разложены витые пары на IDC модулях патч-панели в соответствии с цветовой маркировкой. Очень важно сохранить целостность свития пар.
9. Переведите кабель в рабочее положение при помощи специального инструмента. Чтобы вшить проводники в IDC модуль, необходимо до упора надавить на них инструментом. 10. Первый кабель, смонтированный на IDC модуль патч-панели. Если в устройство для заделки витой пары не встроен нож для обрезки жил, то концы проводников следует срезать другим инструментом.
11. Повторите шаги 3 – 6 для подготовки следующего кабеля. 12. Нож IDC модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт. Использовалось устройство для заделки витой пары с ударным эффектом.
13. Таким же образом подготовьте и смонтируйте все кабели. Для удобства монтажа модули на задней стороне панели расположены группами по 8 портов. 14. Вид полностью смонтированной патч-панели без заднего органайзера.
15. Установите на патч-панель задний органайзер кабеля. Задний органайзер предотвращает механическое напряжение кабеля и обеспечивает надлежащий радиус изгиба. 16. Закрепите каждый кабель на заднем органайзере пластиковыми стяжками.
17. Стяжки обеспечивают надежную механическую фиксацию кабеля на заднем органайзере. Монтаж стяжки осуществляется специальным инструментом, выполненным в виде пистолета. 18. Патч-панель после завершения процесса монтажа. На фото видно, что контакты патч-панели расположены группами по 8 портов.
19. Вид патч-панели сбоку. Примечание: место расположения маркеров на кабеле может варьироваться в пределах 50 см от IDC модуля. 20. Аккуратно сгруппируйте все кабели и закрепите пластиковыми стяжками. Когда кабели жгутируются, обратите внимание на то, чтобы они не были слишком перетянуты.
21. Патч-панель в рабочем положении, установленная в 19-дюймовую стойку. Можно жгутировать кабели как в одну сторону (на фото), так и в разные стороны.

Как установить патч панель - EServer

Невозможно себе представить современную и эффективную кабельную сеть без таких устройств, как патч панели. Их ключевая задача состоит в том, чтобы создавать не только надежный контакт между проводниками, но и структурировать кабели в витой паре. Установка таких устройств таит в себе много нюансов и подводных камней. Особенно в вопросе, сколько витопарных кабелей нужно подвести к ней и как сделать работу эффективной и без сбоев.

Что нужно знать, чтобы не наделать ошибок при монтаже патч панели

Опытные специалисты знают одну немаловажную тонкость. Схемы расшивок патч-панелей RJ 45 и розеток могут иметь существенные различия.

В настоящее время выделяют две основные схемы разводки:

В большинстве случаев эта информация указывается:

  • на корпусе патч-панели;
  • на страницах прилагающегося к высокотехнологичному оборудованию технического описания.
  • Настоятельно рекомендуем отнестись к этому нюансу с должным вниманием. Обратите внимание, что схемы надо придерживаться и на других участках кабельной сети. Смена типовых схем  в данном случае недопустима. Она должна быть только одна на всех точках терминирования для качественной и надежной работы вашей кабельной сети.
  • Монтаж пройдет гораздо быстрее и без затруднений, если грамотно подойти к процессу планирования всего спектра работ по подводке кабелей к патч панели 19. Обратите внимание на неоправданно часто встречающуюся ошибку при монтаже.  Недопустимо вести непоследовательно расшивку. Иначе последующие контакты станут недоступными для последующей работы с ними.

Стандартный процесс установки патч панели по шагам (в качестве примера мы взяли патч панель категории 6)

Для проведения монтажных работ вам потребуются:

  • патч панель 24 порта. Обратите внимание! Обязательно должны присутствовать: кабель для создания качественного заземления, задний органайзер;
  • набор качественного инструмента для специализированных монтажных работ: клещи для обжима и заделки витой пары (обязательно с ударным эффектом), клещи для зачистки и обрезки кабеля витой пары, средства маркирования кабеля, качественные стяжки для пучков проводов, кусачки, ножницы.

Сам процесс состоит из нескольких этапов. Рекомендуем неукоснительно следовать всем рекомендациям от опытных специалистов.

  • Этап 1 состоит в том, чтобы подготовить всю палитру инструментов, которые могут понадобиться в работе и саму патч панель.
  • Этап 2 заключается во вдумчивой сортировкой кабелей, которые вы планируете подключать к патч панели. Рекомендуем для удобства монтажа и последующего обслуживания кабельной сети нанести на каждый из них специальные цифровые маркеры.
  • Этап 3 предполагает, что для каждого из кабелей выполняется качественная концевая подрезка. Важно максимально качественно удалить слой внешней изоляции на определенном участке поверхности. Обратите внимание, что потребуется сделать всего один полный оборот специализированным инструментом, если он качественный, вокруг каждого из кабелей для получения идеального варианта.
  • Четвертый этап очень простой. Он заключается в удалении отделенной от внешней защитной оболочки изоляции. Понадобится убрать примерно 50 мм, чтобы можно было удобно оконцевать кабель
  • Пятый этап состоит в том, что надо будет удалить пластиковый разделитель там, где кабель был обрезан. В кабелях витой пары категории 6 всегда предустановлен крестообразный разделитель из качественного пластика. Именно он отвечает за процесс распределения проводов пар под защитной оболочкой кабеля
  • С 6 этапа стартует непосредственный монтаж патч панели. Нужно завести обрезанный конец провода на IDC модуль предварительно подготовленного к монтажу устройства. IDC предполагает способ контакта с предварительным смещением изоляции. Дополнительно зачищать проводники кабеля вам не потребуется
  • На 7 этапе нужно внимательно и аккуратно расположить витые пары патч панели, строго следуя выбранной маркировке на патч панели или схеме, которая отражена в технической документации к ней. Обратите внимание, вариант может быть только один: либо T568A, либо T568B. Недопустимо нарушение свития пар.
  • На 8 этапе нужно перевести кабель в рабочее состояние посредством специального инструмента. Сделать это совсем просто: до упора надавите на проводники, тогда вошьете их в IDC модуль качественно и надежно. Вы произвели монтаж первого кабеля на вашу на патч панель 24.
  • Этап 9 заключается в том, что вам надо удалить излишки жил специализированным устройством для качественной заделки  витой пары или иным подходящим и удобным для работы инструментом.
  • С 10 этапа вы повторяете весь процесс столько раз, сколько потребуется с 3 по 6 этапы
  • После того, как все кабели подготовлены для дальнейшего монтажа, начинается 11 этап. Необходимо обеспечить надежный контакт патч панели и витой пары. Рекомендуем не мудрить и применить специализированный инструмент для заделки кабелей типа витая пары. Именно ему под силу произвести качественную подрезку изоляции и врезаться в металл каждой из жил, что гарантирует идеальный контакт.
  • На 12 этапе вам нужно подготовить и смонтировать все имеющиеся кабели. Для комфортной работы задняя часть патч панели снабжена грамотно продуманными модулями. Они расположены по 8 портов в каждой.
  • 13 этап предполагает, что все кабели в полном объеме уже смонтированы на вашу патч панель. Теперь вас потребуется произвести установку заднего органайзера. Это довольно несложная подставка из качественного пластика. Она предупреждает появление такого бича всех кабельных систем, как изгиб кабеля механической природы. Излишние изгибы, если они невелики по такому параметру, как радиус (маленького радиуса), то это неизбежно влечет за собой дополнительное механическое напряжение в проводке. Со временем контакт может пропасть. Нельзя полностью исключить и порчу кабеля вследствие появления разрыва.
  • После установки кабельного органайзера на 14 этапе вам нужно зафиксировать каждый отдельно взятый кабель нужно дополнительно зафиксировать на нем посредством качественных пластиковых стяжек. Их монтаж пройдет быстрее и проще, если вы примените к стяжкам специализированный профессиональный инструмент.
  • 15 этап состоит в визуальном осмотре результата приложенных в процессе монтажа усилий. Обратите внимание! После того, как вы произвели монтаж всего объема кабелей на порты вашей патч панели и произвели их стяжку, ряд проводников должен выйти абсолютно прямой и идеально ровный, оснащенной маркировкой, которая видна без затруднений с любого угла обзора непосредственного наблюдения.
  • Заключительный 16 этап предполагает перетяжку кабелей витой пары для формирования аккуратного пучка. Они подводятся на органайзер с большим расстоянием между ними. Чтобы произвести жгутирование правильно, важно сделать отступ от точки контакта органайзера с кабелем. Перехватите пучок качественной стяжкой из пластика. Обратите внимание, что недопустимо, чтобы провода были перетянуты слишком сильно. Жгутирование проводников производится строго в одном направлении. Это очень важно. Если возникнет такая необходимость, то можно сделать разводку по разным пучкам. Тут все зависит от того, как расположено иное сетевое оборудование.

Патч-панели, их виды и преимущества

  Основной составляющей структурированной кабельной системы (сокращенно СКС) является коммутационная панель. Она обеспечивает быстрое выполнение перекоммутации систем связи. Она используется при построении СКС в телекоммуникационных шкафах/стойках для крепления кабеля. Каждой линии предназначается отдельный порт, именно поэтому на патч-панели столько разъемов, сколько и портов.

  Среди основных функций, возложенных на патч-панели, следует также выделить способность поддерживать слаботочное кабельное хозяйство в порядке. При этом их относят к сетевому оборудованию пассивного типа.

  Что касается устройства коммутационной панели, то на ее лицевой стороне размещены порты 8P8C (RJ-45) под соответствующими номерами. Они служат для подключения патч-кордов. На тыльную сторону выведены контакты разъемов, которые называются коннекторами IDC. Кроме цифрового обозначения порт имеет цветовую маркировку, соответствующую действующим стандартам.

  Расшивка кабеля - расположение жил между контактами посредством вдавливания. В процессе используется специальный инструмент, известный как «забивалка». При этом только в точке контакта удаляется изоляционный материал, что обеспечивает прочное соединение, стойкое к окислению.

  Следует обратить внимание, что IDC-соединение в телефонии известно как кросс. Исходя из этого, многие ошибочно считают патч-панель кроссовой. На самом деле кроссовая панель нечасто встречается в современных сетях. Она используется в случаях, когда необходимости в частом переключении нет.



Разновидность патч-панелей

  Коммутационные панели отличаются достаточно широкой классификацией. Самыми важными характеристиками являются:

  • тип разъемов – фиксированные и наборные патч-панели. В первом случае порты являются однотипными, а в другом – гибридными. Выбор того или иного типа обуславливается поставленными задачами;
  • способ крепления – установка в раму или шкаф/стойку, а также монтаж на стену;
  • число портов – типовые значения 4, 8, 12, 16, 24, 48, 96;
  • наличие экранирования – экранированные и неэкранированные коммутационные панели.


   Отдельным видом панелей, адаптированным под модули RJ-12, RJ-45, BNC и способным создавать






  Помимо перечисленных выше категорий, различают телефонные и компьютерные панели.  Патч-панель телефонная имеет порты RJ-12 и используется для коммутации телефонных линий. Компьютерная панель характеризуется портами RJ-45 и применяется, как правило, для передачи информации в компьютерных сетях.                                          Прокладывание и расширение витой пары выполняется так, что каждой розетке соответствует конкретный порт на коммутационной панели в серверной стойке (здесь располагается такое активное оборудование как роутер, свитч, АТС и т.д.). Чаще всего в структурированной кабельной системе используется патч-панель 24 порта или 48.





Преимущества коммутационных панелей

  Коммутационная панель выступает в роли основного конструктивного элемента СКС и характеризуется следующими преимуществами:

  • оперативностью перекоммутации;
  • простотой монтажа и демонтажа;
  • универсальностью;
  • понятностью схемы.

  Полноценная СКС не возможна без патч-панелей. На сегодняшний день отмечается постепенное слияние телефонии с линиями передачи данных. В связи с этим патч-панели все чаще стали заменять классические плинты, так как на них удобно выводятся абонентские порты мини-АТС офиса.

СКС в серверной или сказ о том, как я впервые укладывал много кабеля / Хабр

Вечер добрый. Пару лет назад компания, которую администрирую, расширялась и переехала в новое, более обширное, помещение. Арендодатель сдал нам голую площадь, на которой строители возводили стены, электрики тянули проводку, ну а я, впервые для себя, побывал в роли монтажника СКС. Данный пост является просто фото-отчетом, может кому-нибудь будет интересно посмотреть, а люди, у которых монтажные работы — хлеб, выдадут какие-нибудь замечания и поругают за кривизну работы. Прошу под кат(осторожно, много фотографий).

Суммарно от кабинетов до волшебной комнаты (серверной) было протянуто 4,5км проводов. Всего было ~70 кабелей под интернет, ~60 под телефонию, ~50 СКД и 16 под аналоговое видеонаблюдение. Работу выполнял в одиночку, разве что, на пару дней брал помощника, чтоб проложить кабель в лоток и дотянуть все богатство до серверной.

После того, как все лежало в моем «кабинете», выглядела эта вакханалия вот так:

Первым делом, занимаемся рассортировкой кабеля по его прямому назначению. Начинаем с телефонии:

Далее, начинаем распутывать сетевой кабель:

После приступаем к самому легкому, видеокабелю:

И осталось дело за малым, кабель СКД:

Общий вид коллажа:

Немного отсортировываем и у самого выхода из лотка:

Дальше нам понадобится проволочный лоток, для укладки в него(или на него) кабеля:

С проволочным лотком вышел небольшой казус.

В магазине, где закупался монтажными вещами, к лотку не оказалось крепежа, вернее, был в каталоге единственный крепеж с непонятной картинкой, менеджер сам понять не смог, что это за ерунда. В итоге, оказалось, что крепеж для потолочного крепления, а мне-то нужен для настенного. Ну делать было нечего, вышел из положения так — поехал на строительный рынок, приобрел металлические полоски, толщиной в 5мм, с батей в гараже просверлили дырки по краям под болты, согнули полосы в тисках, получилась фигура в виде П, приобрел болты + большие шайбы и вот что получилось:

Внизу от пола как раз крепеж для потолка, хоть на что-то сгодился:

Дальше начинаю укладывать кабель. Сперва, прокладка в самый дальний угол — кабель под СКД:

Затем, под видеонаблюдение:

Посмотрел я на это дело, не понравилось мне, решил переделать:


Далее, укладываем оствшийся кабель:


После нудных работ с проволочным лотком, приступаем к нудным работам с коммутационной стойкой. В нее я завел кабель телефонии и локальной сети и начал расшивать патч-панели под сеть:


После занялся АТС-кой:

Прозвонив расшитые розетки, беремся за СКД:

Платы в стадии подключения:

Вот так вот расположил на стенке бесперебойники:

Обычно, концетраторы дверей и их ИБП вешают непосредственно над дверьми кабинетов, но дизайнерский умысел офиса был таков, что повесить их над дверьми было нереально. Решил всю СКД разместить в уголке, со временем это оказалось очень удобно и не пожалел, что выбрал именно такой подход к реализации.

Заканчиваем подключение плат и запускаем. Диоды загорелись, все запустило удачно:

Ну и под конец- коммутационный шкаф в сборе:

И общая картинка:

В заключение, работа велась примерно 3 месяца. Все делал впервые и из опыта было лишь 2 месяца работы монтажником местной районной сети, лет так 5 назад. Где-то может что-то сделано неправильно, где-то не по стандартам (если так, укажите, плиз, знания, все ж, сила), разводка кабеля и сама структура бралась из головы, в надежде, что так будет удобно работать в будущем. Больше фотографий можно посмотреть тут.

Благодарю за внимание.

Система сетевой конвергенции Cisco Пассивные модули коммутационной панели серии 2000 Технические характеристики

Система сетевой конвергенции Cisco ® (NCS) серии 2000 расширила портфель Cisco ROADM, представив технологию реконфигурируемого мультиплексора ввода-вывода Cisco nLight (ROADM). Поддержка бесконтактной реконфигурируемости посредством бесцветного, всенаправленного и бесконфликтного добавления / удаления основана на nLight ROADM и новом наборе самовосстанавливающихся модулей коммутационной панели, которые значительно сокращают время установки и затраты на обслуживание.

Введение в продукт

Большое количество портов на одномодульных линейных картах ROADM Cisco NCS 2000 Flex Spectrum стало возможным благодаря двойному WSS-маршруту и ​​выбранной архитектуре, представленной Cisco nLight ROADM (рис. 1). Каналы изолированы как входящим, так и исходящим WSS, что улучшает производительность. Благодаря маршрутизации вместо широковещательной передачи экспресс-каналов вносимые потери снижаются, сохраняя отношение оптического сигнала к шуму (OSNR). Таким образом, архитектура Cisco nLight позволяет выполнять многоуровневые узлы ROADM, а также добавлять / удалять CCOFS в больших масштабах.

Рисунок 1. Архитектура Cisco nLight ROADM

Для поддержки такого уровня гибкости используется специальный набор пассивных вспомогательных модулей, упрощающий оптоволоконное соединение и позволяющий значительно сократить объем работ по техническому обслуживанию.

Пассивные вспомогательные модули ROADM

Обзор продукта

Cisco NCS 2000 включает новое поколение пассивных модулей для размещения узлов ROADM, построенных с использованием 16-портовой линейной карты Flex Spectrum ROADM и одномодульных линейных карт Flex Spectrum ROADM.

Доступны три типа модулей - модули патч-панелей, модули добавления / вывода и модули адаптеров, которые помещаются в четыре слота шасси с механической рамой на 1 стойку (1 RU) (MF-1RU) (Рисунок 2 ), в 6-стоечном (6-RU) шасси с механической рамой и 14 гнездами (MF-6RU) (Рисунок 3), и в шасси механической рамы с 6 стоечками (6 RU) и 10 слотов (MF10- 6RU) (рисунок 4). Их пассивный характер помогает обеспечить чрезвычайно высокую доступность при небольшой площади основания с низким энергопотреблением.

Все оптические пассивные модули поддерживают USB-соединение, которое используется для подачи питания на модули и получения инвентарной информации.

Рисунок 2. Шасси с механической рамой, 1 RU

Рисунок 3. Шасси механической рамы 6-RU на 14 слотов

Рисунок 4. 6-RU Шасси с механической рамой на 10 слотов

Обе версии шасси 6 RU оснащены встроенным концентратором USB, который позволяет подключать один кабель USB 3.0 к внешнему блоку подключения (ЭБУ).Затем каждый из модулей подключается к концентратору USB с помощью внутреннего разъема USB, как показано на Рисунке 4.

Модульные модули патч-панелей

Архитектура узла

ROADM, построенная с использованием модулей 16-WXC и SMR-FS, отличается модульным подходом к степени межсоединения, предлагая модель с оплатой по мере роста, состоящую из комбинации всего двух модулей: модуль 5-градусной патч-панели ( MF-DEG-5) и модуль патч-панели с 4-градусным обновлением (MF-UPG-4) (рисунок 5).

Рисунок 5. Модульные модули коммутационной панели Cisco с 5-градусной степенью обновления и модульные модули с 4-градусной коммутационной панелью

5-градусный модульный модуль патч-панели

5-градусный модуль патч-панели (MF-DEG-5) обеспечивает соединение между пятью 8-портовыми разъемами MPO; он используется для подключения любой комбинации до пяти градусов линии ROADM (быстрые соединения) и добавления / удаления компонентов (добавление / удаление соединений). 40 оптических трактов соединены между собой, как показано на рисунке 6. Пять фотодиодов обеспечивают контроль мощности волокна 1 каждого разъема MPO.Значения мощности, а также производственные данные, хранящиеся во флэш-памяти, передаются в Cisco Transport Controller через USB-соединение. Этот модуль занимает высоту одного слота в механической раме шасси.

Рисунок 6. Оптическая схема 5-градусного патч-панели Cisco

Модульный модуль патч-панели с 4-градусным обновлением

Модульный модуль коммутационной панели Cisco с 4-градусным обновлением (MF-UPG-4) обеспечивает соединение между восемью 8-волоконными разъемами MPO; он используется для увеличения количества градусов и количества портов ввода / вывода, поддерживаемых узлом.64 оптических тракта соединены между собой, как показано на рис. 7. Всего восемь фотодиодов обеспечивают мониторинг мощности волокна 1 каждого разъема MPO. Значения мощности, а также производственные данные, хранящиеся во флэш-памяти, передаются в Cisco Transport Controller через USB-соединение. Этот модуль занимает высоту одного слота в механической раме шасси.

Рисунок 7. Модуль модульной коммутационной панели Cisco с 4-градусным обновлением

Добавить / удалить модули

Набор модулей ввода / вывода обеспечивает бесцветные, всенаправленные и функции добавления / удаления FlexSpectrum для 16-портовых узлов ROADM на основе линейной карты Flex Spectrum ROADM.Доступны четыре различных модуля ввода / вывода: бесцветный модуль ввода / вывода Cisco 1x16 FlexSpectrum, бесцветный модуль ввода / вывода Cisco 1x10 FlexSpectrum, бесцветный всенаправленный модуль ввода / вывода FlexSpectrum Cisco 1 x 4 и Cisco 1. x 16 Plus Express Colorless FlexSpectrum Add / Drop Module (Рисунок 8).

Рисунок 8. Cisco 1 x 16 CFS Add / Drop, 4 x 4 бесцветных всенаправленных FlexSpectrum добавления / удаления, 1 x 6 Colorless FlexSpectrum Add / Drop, 1 x 10 Colorless FlexSpectrum Add / Drop и 1 x 16 Plus Express Colorless FlexSpectrum Добавить / удалить модули

1 x 16 бесцветный модуль ввода / вывода FlexSpectrum

Бесцветный модуль ввода / вывода Cisco 1x16 FlexSpectrum (16AD-CFS) - это пассивный блок, включающий один разветвитель 1 x 16 и один объединитель 16 x 1, а также 17 фотодиодов, расположенных, как показано на рисунке 9. Этот модуль имеет двойную высоту (полную высоту) в механической раме шасси. Его основная функция заключается в обеспечении оптического мультиплексирования и демультиплексирования до 16 оптических сигналов. Поскольку он основан на технологии оптических разветвителей и сумматоров, только приемопередатчики, использующие когерентное обнаружение, могут быть напрямую подключены к 16 клиентским портам устройства.

Встроенные фотодиоды обеспечивают функции проверки и мониторинга подключения. Виртуальные фотодиоды реализованы на отводных портах путем вычитания вносимых потерь из показаний фотодиода на порте COM-RX.Значения мощности, а также производственные данные, хранящиеся во флэш-памяти, передаются в Cisco Transport Controller через USB-соединение.

Рис. 9. Cisco 1 x 16 Бесцветный модуль ввода / вывода FlexSpectrum

Бесцветный модуль ввода / вывода FlexSpectrum, 1 x 6

Бесцветный модуль ввода / вывода FlexSpectrum 1 x 6 Cisco (6AD-CFS) представляет собой пассивный блок, включающий один разветвитель 1 x 6 и один объединитель 6 x 1, а также 7 фотодиодов, расположенных, как показано на рисунке 10. Этот модуль занимает высоту одного слота в механической раме шасси. Его основная функция заключается в обеспечении оптического мультиплексирования и демультиплексирования до 6 оптических сигналов. Поскольку в его основе лежит технология оптического разветвителя и сумматора, только приемопередатчики, использующие когерентное обнаружение, могут быть напрямую подключены к 6 клиентским портам устройства. Интегрированные фотодиоды обеспечивают функции проверки подключения и мониторинга. Виртуальные PD реализуются устройством на выходных портах (AD-i-TX, COM-TX) путем вычитания вносимых потерь из реального чтения PD.Значения мощности, а также производственные данные, хранящиеся во флэш-памяти, передаются в Cisco Transport Controller через USB-соединение.

Рис. 10. Cisco 1 x 16 Бесцветный модуль ввода / вывода FlexSpectrum

1 x 10 бесцветный модуль ввода / вывода FlexSpectrum

Бесцветный модуль ввода / вывода Cisco 1x10 FlexSpectrum (10AD-CFS) представляет собой пассивный блок, включающий один разветвитель 1 x 10 и один объединитель 10 x 1, а также 11 фотодиодов, расположенных, как показано на рисунке 11. Этот модуль имеет двойную высоту (полную высоту) в механической раме шасси. Его основная функция заключается в обеспечении оптического мультиплексирования и демультиплексирования до 10 оптических сигналов. Поскольку он основан на технологии оптических разветвителей и сумматоров, только приемопередатчики, использующие когерентное обнаружение, могут быть напрямую подключены к 10 клиентским портам устройства. Встроенные фотодиоды обеспечивают функции проверки и мониторинга подключения. Виртуальные фотодиоды реализованы на отводных портах путем вычитания вносимых потерь из показаний фотодиода на порте COM-RX.Значения мощности, а также производственные данные, хранящиеся во флэш-памяти, передаются в Cisco Transport Controller через USB-соединение.

Рис. 11. Cisco 1 x 10 Бесцветный модуль ввода / вывода FlexSpectrum

Бесцветный всенаправленный модуль ввода-вывода FlexSpectrum 4x4

Бесцветный всенаправленный модуль ввода / вывода FlexSpectrum 4 x 4 Cisco (4X4-COFS-AD) - это пассивный блок, состоящий из восьми оптических соединителей 2 x 2 и восьми фотодиодов, расположенных, как показано на рисунке 11. Этот модуль занимает высоту одного слота в механической раме шасси. Мониторинг мощности присутствует на каждом входном порте канала и на каждом общем входном порте. Виртуальные фотодиоды реализованы на портах отвода каналов путем вычитания вносимых потерь из показаний фотодиода на портах COM-RX. Значения мощности, а также производственные данные, хранящиеся во флэш-памяти, передаются в Cisco Transport Controller через USB-соединение. Его основная функция заключается в обеспечении оптического мультиплексирования и демультиплексирования до четырех оптических сигналов.Поскольку он основан на технологии оптического сплиттера и сумматора, только трансиверы, использующие когерентное обнаружение, могут быть напрямую подключены к 4 клиентским портам этого устройства.

Рис. 12. Cisco 4 x 4 бесцветный всенаправленный модуль ввода / вывода FlexSpectrum

1 x 16 Plus Express Colorless FlexSpectrum Add / Drop модуль

Бесцветный модуль ввода / вывода FlexSpectrum Cisco 1x16 Plus Express (16AE-CFS) представляет собой пассивный блок, включающий один разветвитель 1x16 и один объединитель 16x1 вместе с «несбалансированными» путями соединителя и разделителя для обеспечения возможности экспресс-трафика, как показано на рисунке 11. , плюс 18 фотодиодов, расположенных, как показано на рисунке 12.Этот модуль имеет двойную высоту (полную высоту) в механической раме шасси. Его основная функция заключается в обеспечении оптического мультиплексирования и демультиплексирования до 16 оптических сигналов, что позволяет ему реплицировать сигнал в экспресс-тракте для архитектуры с отбрасыванием и отходами. Поскольку он основан на технологии оптических разветвителей и сумматоров, только приемопередатчики, использующие когерентное обнаружение, могут быть напрямую подключены к 16 клиентским портам устройства. Встроенные фотодиоды обеспечивают функции проверки и мониторинга подключения.Виртуальные фотодиоды реализованы на отводных портах путем вычитания вносимых потерь из показаний фотодиода на порте COM-RX. Значения мощности, а также производственные данные, хранящиеся во флэш-памяти, передаются в Cisco Transport Controller через USB-соединение.

Рис. 13. Cisco 1 x 16 Plus Express Colorless FlexSpectrum Add / Drop Module

Адаптеры патч-панели

Набор пассивных модулей коммутационной панели обеспечивает адаптивные функции от волокон MPO-LC-LC и от соединений MPO-16 до MPO-8. Доступны четыре различных пассивных модуля коммутационной панели: модуль адаптера Cisco MPO-8xLC, модуль адаптера Cisco MPO-16xLC, модуль адаптера Cisco MPO-20xLC и модуль адаптера Cisco MPO-8 - MPO-16.

Модуль адаптера MPO-8xLC

Модуль адаптера Cisco MPO-8xLC обеспечивает механическую адаптацию от устройств, предлагающих подключения LC, к устройствам с разъемами MPO, таким как 16-WXC-FS (рисунок 13).

Рисунок 14. Модуль адаптера Cisco MPO-8xLC

Всего восемь фотодиодов обеспечивают мониторинг мощности входного и выходного порта канала, как показано на рисунке 14.

Рисунок 15. Оптическая блок-схема Cisco MPO-8LC

Модуль адаптера MPO-16xLC

Модуль адаптера Cisco MPO-16xLC обеспечивает механическую адаптацию от устройств, предлагающих подключения LC, к устройствам с разъемами MPO, таким как CCOFS (рисунок 15).

Рисунок 16. Модуль адаптера Cisco MPO-16xLC

В общей сложности 16 фотодиодов обеспечивают мониторинг мощности входного и выходного порта канала, как показано на рисунке 16.

Рисунок 17. Оптическая блок-схема Cisco MPO-16LC

Модуль адаптера MPO-20xLC

Модуль адаптера Cisco MPO-20xLC обеспечивает механическую адаптацию от устройств, предлагающих подключения LC, к устройствам с разъемами MPO, таким как линейная карта Combo 2x100G, 20x10G NCS4000, которая требует разветвления для распределения клиента 10G, поступающего от CPAK 10x10G LR (рис. 17).

Рисунок 18. Модуль адаптера Cisco MPO-20xLC

В общей сложности 16 фотодиодов обеспечивают мониторинг мощности входного и выходного порта канала, как показано на рисунке 18.

Рисунок 19. Оптическая блок-схема Cisco MPO-20LC

Модуль адаптера MPO-8 - MPO-16

Модуль адаптера Cisco MPO-8 - 16 обеспечивает механическую адаптацию от устройств с разъемами MPO-8 к модулям с разъемами MPO-16 (рисунок 19).

Рисунок 20. Модуль адаптера Cisco MPO-8 - MPO-16

Всего шесть фотодиодов обеспечивают мониторинг мощности входного и выходного порта канала, как показано на рисунке 20.

Рис. 21. Блок-схема оптического модуля адаптера Cisco MPO-8–16 для

Cisco 2x4x10G QSFP + для модуля разветвления 10G

Модуль Cisco 2x4x10G QSFP + для разветвления 10G обеспечивает разветвление разъема MPO12 на 8 соединений LC-PC и обратно. Модуль используется для разделения сигналов 4x10G от кабеля QSFP + MPO на 4 отдельных двунаправленных соединения 10G. Два блока разветвления встроены в один модуль, чтобы обеспечить соединение между 2 разъемами MPO12 и 8 адаптерами Dual LC.

Этот модуль имеет 2 слота высотой (1 RU) в NCS2K-MF-1RU или может поместиться в один единственный слот рамы полки NCS2K-MF10-6RU с 2 разъемами MPO-12 и 8x дуплексными разъемами LC, как показано на рисунок компоновки передней панели.

Рисунок 22. Cisco 2x4x10G QSFP + для модуля разветвления 10G

В общей сложности 16 фотодиодов обеспечивают мониторинг мощности канала на всех входных портах, как показано на рисунке 22.

Рисунок 23.Блок-схема модуля разветвления от Cisco 2x4x10G QSFP + до 10G

Коммутационная панель Cisco с 8-градусной сеткой

Патч-панель Cisco 8 Degree Mesh Patch Panel поддерживает 26 MPO и используется как единый блок патч-панели, поддерживающий до 8 градусов ROADM и до 5 групп добавления / удаления (рисунок 21).

Рисунок 24. Cisco 8-градусная коммутационная панель.

В общей сложности 26 фотодиодов обеспечивают мониторинг мощности входного и выходного порта канала, как показано на рисунке 22.

Рисунок 25. Схема 8-градусной коммутационной панели Cisco Mesh

Особенности и преимущества

Архитектура узла ROADM была специально определена и спроектирована для обеспечения:

Высокая надежность: Модульная архитектура обеспечивает полную независимость между конкретными направленными блоками с возможностью размещения блоков на физически разделенных полках.

Низкие вносимые потери: Выбранная технология позволяет напрямую интегрировать различные функции в один и тот же оптический модуль, сокращая до минимума количество оптических соединений.

Уменьшенная занимаемая площадь: Вспомогательные пассивные блоки интегрируют мониторинг мощности с минимальной занимаемой площадью, снижая энергопотребление узла и увеличивая плотность системы.

Каждый модуль через USB соединен с ЭБУ шасси NCS 2006. Канал связи USB используется для:

● Получить данные, хранящиеся в энергонезависимой памяти модуля, в частности данные инвентаризации и вносимые потери в оптических трактах.

● Получение уровней оптической мощности, контролируемых фотодиодом модуля

● Активировать светодиодный индикатор на передней панели каждого модуля

Проверка подключения

Стратегия проверки подключения была построена на специальном оборудовании: то есть, сигналы источника зонда и фотодиоды распределены по основным точкам задействованных оптических блоков:

● Лазер с длиной волны 97 и частичное устройство интегрированы в 20-портовый FS-SMR на:

◦ Проверьте правильность подключения SMR к патч-панели

◦ Измерьте вносимые потери в кабельной разводке

● Все разъемы MPO на коммутационных панелях, оборудованных PD на оптоволокне 1

◦ Настройка сигнала с длиной волны 97 для порта 1 MPO позволяет проверить правильность подключения кабеля между SMR и коммутационной панелью

● 8 волокон в разъемах MPO, используемых для TX и RX с чередованием

◦ Все блоки патч-панелей, поставляемые с петлевыми шлейфами, снимаются только для портов, подключенных к блокам SMR или CDC.

◦ Из модулей SMR и CDC можно проверить все тракты и подтвердить вносимые потери

Специальный кольцевой соединитель MPO добавляется в процессе производства на некоторые порты оптических карт, как показано на рисунке 23.

Рисунок 26. Оптическая схема MPO Loopback

Разъем MPO используется для обратной передачи сигналов TX в направлениях RX. Этот специальный инструмент должен одновременно сохранять состояние разъема, как это было после процесса проверки производства каждого произведенного устройства, и позволять ему работать без какого-либо вмешательства в процедуру проверки подключения.

Программное обеспечение проверки соединения будет отслеживать, что вносимые потери всех соединений, а также соответствующие оптоволоконные соединения соответствуют целевому параметру, выдавая сигнал тревоги в случае несоответствия ожидаемого значения.

Варианты пассивных оптических модулей MPO-16xLC, UPG-4 и DEG-5 предлагаются с предварительно оборудованными шлейфами на портах.

Пассивные вспомогательные модули ROADM Технические характеристики продукта

В таблицах с 1 по 8 перечислены оптические характеристики модулей.

Таблица 1. Оптические характеристики для 5-градусного патч-панели Cisco

Параметр

Минимум

Максимум

Блок

Вносимые потери

0

1.5

дБ

Пульсация вносимых потерь (потери, зависящие от длины волны [WDL])

0,1

дБ

PDL

0,1

дБ

Поляризационная модовая дисперсия [PMD]

0. 05

л.с.

Возврат убытков

40

дБ

Таблица 2. Оптические характеристики для модулей патч-панели с 4-градусным обновлением

Параметр

Минимум

Максимум

Блок

Примечание

Вносимые потери

0

1.5

дБ

Любой ввод на любой порт вывода

Пульсация вносимых потерь (WDL)

0,1

дБ

Потери, зависящие от длины волны (WDL)

PDL

0. 1

дБ

PMD

0,05

л.с.

Возврат убытков

40

дБ

Патч-панели CAT 7, Патч-панели Siemon CAt 7, Патч-панели Siemon с 24 портами, Патч-панели с 48 портами ICC, Патч-панели с 72 портами ICC, 96 патч-панелей

Патч-панели CAT 7 - Патч-панели Siemon CAT 7 Панели - Патч-панели CAT 7 - Патч-панели CAT 7 - Патч-панели Siemon

Патч-панели Siemon, 12-портовые патч-панели Siemon, 24-портовые патч-панели Siemon

У нас есть большинство оптовых патч-панелей, готовых к отправке

American Tech Supply является дистрибьютором панелей pathc CAT 7 и патч-панелей Siemon CAt 7 и имеет 20-летнее сквозное решение CAT 7 при использовании сертифицированных установщиков Siemon и патч-панелей Siemon CAT 7 вместе с кабелем Siemon CAT7, разъемами и вставками CAT7 .

Свяжитесь с нашим техническим отделом продаж, чтобы получить полное сквозное решение CAT7. если вы переходите на CAT7 - вы должны перейти к разъемам CAT7 (вставки), а также к кабелю. ATS предлагает комплексное решение.

ATS также предлагает сотни качественных оптовых патч-панелей CAT 5e, оптовых патч-панелей CAT 6, патч-панелей для телекоммуникационных компаний, патч-панелей USOC, патч-панелей Siemon, пустых патч-панелей и патч-панелей CAT 6 и телекоммуникационных компаний на складе, включая всю линейку телефонов Siemon. патч-панели.У нас есть полная линейка патч-панелей CAT 5e и CAT 6 от большинства ведущих производителей - и если вы не видите его ниже - мы все равно можем получить ваши патч-панели, поскольку наш веб-мастер всегда отстает в своей работе на несколько месяцев! У нас есть полный набор патч-панелей CAT 5e, патч-панелей CAT 6 в патч-панелях с 12 портами, патч-панелей с 24 портами, патч-панелей с 48 портами и других конфигураций. ATS предлагает качественные и доступные решения кросс-коммутации коммутационных панелей (CXS) для удовлетворения любых требований - от точки консолидации до полной телекоммуникационной комнаты.Наша стандартная навесная патч-панель предназначена для доступа к кабелю спереди и 110 удар вниз, в то время как стойка установлена. Мы предлагаем навесные патч-панели от нескольких производителей, цена которых соответствует вашему бюджету. Навесная патч-панель Siemon оснащена кабелем. панель управления между отсеками, которая позволяет панели складывать для удара вниз, а затем складывается на место. Включает крепежные винты. Все наши патч-панели Превосходит стандарты TIA / EIA CAT 5e. Включает крепежные винты.

American Tech Supply заслуживает право изменять нашу цену на любую из наших патч-панелей в любое время - звоните, чтобы узнать последние цены и специальные предложения, не указанные на этой странице. Цены могут быть изменены без предварительного уведомления. American Tech Supply предлагает гораздо больше продуктов и решений для патч-панелей CAT 5e и CAT 6, чем указано ниже. Позвоните нам и сообщите номер детали или описание, и мы найдем для вас лучшую цену в США. American Tech Supply - ваш выбор номер один для патч-панелей CAT 5e, патч-панелей CAT 6, коммутационных панелей для телекоммуникационных компаний - позвоните нам, и вы почувствуете разницу!

TM-PNLZ-24 (Изображение) 24-портовая панель TERA-MAX, металлическая, 1U
TM-PNLZ-24-01 (Изображение) 24-портовая панель TERA-MAX, черная, 1U
TM-PNLZA-24 (Изображение) 24-портовая угловая панель TERA-MAX, металлическая, 1U
TM-PNLZA-24-01 (Изображение) 24-портовая угловая панель TERA-MAX, черная, 1U

Патч-панели TERA-MAX обеспечивают выдающуюся производительность и надежность в экранированном модульном решении высокой плотности. Когда розетки защелкиваются, упругие заземляющие контакты обеспечивают правильное заземление каждой розетки для максимальной защиты от внешних помех. Заземление вторичной розетки не требуется, что сокращает общее время установки.

  • High Density -24 порта в 1U
  • Идентификация порта - Нумерация портов жирным шрифтом позволяет быстро идентифицировать розетки
  • Durable - Легкая высокопрочная сталь с черным или металлическим покрытием
  • Угловой TERA-MAX - Обеспечивает прямую прокладку кабелей к вертикальным органам управления, устраняя необходимость в горизонтальных органах управления кабелями
Панели
оснащены встроенным заземлением с помощью упругих язычков Quick-Ground ™, которые автоматически включаются при установке розетки Z-MAX.
Решение с одним выходом
Гибридные (плоские / угловые) экранированные розетки Z-MAX, используемые в рабочей зоне, необходимы для использования в панелях TERA-MAX, создавая общее решение для розеток для всех мест
Гибкость в будущем
Панели TERA-MAX также поддерживают розетки TERA для поддержки потенциальных будущих обновлений инфраструктуры

Характеристики

Совместимость: Панели TERA-MAX предназначены для использования с гибридными (плоскими / угловыми) экранированными розетками Z-MAX, экранированными розетками MAX или TERA.

Технический совет!
При использовании с TERA 1- или 2-парные патч-корды TERA позволяют совместно использовать несколько приложений по каждому 4-парному кабелю / розетке, что значительно сокращает затраты на материалы и установку.
Кабельное решение

TERA компании Siemon имеет эксклюзивную 20-летнюю гарантию Siemon, которая обеспечивает 100% покрытие продуктов, характеристик кабелей и приложений при установке сертифицированным установщиком Siemon.Кабельное решение TERA гарантированно обеспечивает характеристики передачи, соответствующие отраслевым стандартам для параметров категории 7 / класса F на основе полностью экранированных медных кабелей 100 Ом (S / FTP)


Кабель категории 7 (CAT7) (ISO / IEC 11801: 2002 категория 7 / класс F) - это стандарт кабеля для Ethernet и других технологий межсоединения, который может быть обратно совместим с традиционным кабелем Ethernet CAT5 и CAT6. CAT7 имеет еще более строгие требования к перекрестным помехам и системному шуму, чем CAT6.Для этого добавлено экранирование отдельных пар проводов и кабеля в целом.

Стандарт кабеля CAT7 был создан, чтобы обеспечить 10-гигабитный Ethernet-кабель длиной более 100 метров по медному кабелю. Кабель содержит четыре витые пары медных проводов, как и в предыдущих стандартах. CAT7 может быть оконцован либо электрическими разъемами GG45, совместимыми с RJ-45, которые включают стандарт RJ-45, либо разъемами TERA. В сочетании с разъемами GG-45 кабель CAT7 рассчитан на передачу с частотами до 600 МГц.В сочетании с разъемами TERA кабель CAT7 рассчитан на передачи с частотами выше 600 MH

.

Пожалуйста, найдите увеличенные изображения ниже

TM-PNLZA-24-01 (Изображение) 24-портовая угловая панель TERA-MAX, черная, 1U

TM-PNLZ-24 (Изображение) 24-портовая панель TERA-MAX, металлическая, 1U

TM-PNLZ-24-01 (Изображение) 24-портовая панель TERA-MAX, черная, 1U

TM-PNLZA-24 (Изображение) 24-портовая угловая панель TERA-MAX, металлическая, 1U

Патч-панели Siemon-Патч-панели Siemon- Патч-панели Симон- Патч-панели Симон-Патч-панели Симон-Патч-панели Симон-Патч-панели Симон-Патч-панели Симон-Патч-панели Симон-Патч-панели Симон-Патч-панели Симон- Патч-панели Hellermann Tyton

Цены на патч-панели Keystone - Номера деталей - Симон - Симон-Симон-Симон- Симон-Симон-Симон- и другие доступные

Описание патч-панели Цена указана без учета дополнительных скидок Цены * Могут потребоваться минимальные заказы
ICMPP12V5E CAT 5e 12-портовая вертикальная коммутационная панель - дополнительная информация

ICMPP12V5E 12-портовая - CAT 5e Вертикальная коммутационная панель предварительно настроена для подключения T-568B и включает в себя легко вставляемую этикетку для подключения T-568A. Панель разработана для простого монтажа во время установки, соответствует стандарту CAT 5e и обеспечивает надежное и последовательное подключение.

Цена: $ 52.00

Цена: 52 доллара США за штуку

8M-C5E-12-портовая мини-панель категории 5e + с кронштейном 89D, проводка T568A / B

PT # 12458MH-C5E

-12-портовая, категория 5e + откидная мини-панель, проводка T568A / B

Наши вертикальные патч-панели CAT 5e mini от Siemon доступны с 12-портовым размером и идеально подходят для установок, где пространство ограничено, а стойки с открытыми отсеками использовать нельзя.Панели спроектированы так, чтобы превосходить спецификации уровня компонентов TIA / EIA-568-B.2 и включают нумерацию портов, области для записи надписей и совместимы с конфигурациями проводки T568A и T568B. Панели устанавливаются либо на кронштейне 89D, либо в шарнирной версии, обе из которых обеспечивают легкий доступ к задней части панели для подключения к 110 разъемам.

Патч-панель - EcuRed

Патч-панель

Concepto: Кабель для подключения кабеля El Patchar к эл.

Патч-панель. Sirve como un organizationador de las conexiones de la red, para que los elementos relacionados de la Red LAN y los equipos de la conectividad puedan ser fácilmente Includedos al sistema.

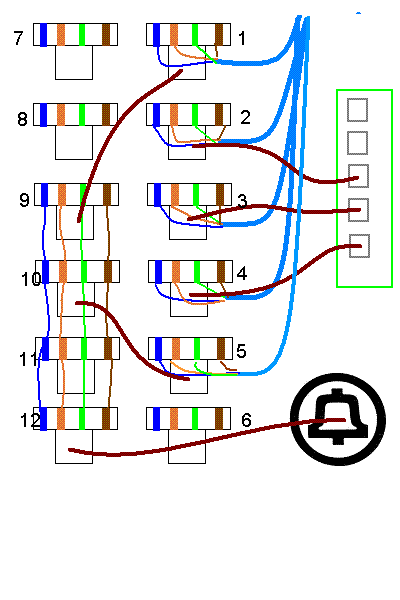

Описание

Передние коннекторы коммутационной панели, которые включают активные элементы красного, рассказы о Коммутаторе, прокси-сервере и модеме Satelital. Todas líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras, entre otros) тендран су conexión a uno de estos paneles.

Utilización

Сын, использующий в своей работе красный информационный канал, передает информацию о кабелях красного терминала. Se puede Definir como paneles donde se ubican los puertos de una red, normalmente localizados en un bastidor o rack de telecomunicaciones. Todas líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras ... и т. Д.) Тендран su conexión a uno de estos paneles. En una red LAN, el Patch Panel conecta entre si a los ordenadores de una red, y a su vez, a líneas salientes que habilitan la LAN для подключения к Интернету или другой глобальной сети.Las conexiones se realizan con patchcord or кабели de parcheo, que son los que entrelazan en el panel los Diferentes Equipos.

Los Patch Panel разрешает распознавание кабелей и отправку кабелей. Эста манипуляция кабелей, которые являются привычными в передней части, расположены в одной части, на одной стороне панели, есть постоянные кабели и прямая связь с центральным оборудованием (коммутаторы, маршрутизаторы, концентраторы и т. Д.).

Патч-панель Tipos de Patch

Los hay de differentes modelos y pueden ser usados, no solo con datos y teléfonos, sino con aplicaciones de video y audio.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
