Схемы металлоискателей: Металлоискатель КВАЗАР (quasar) своими руками — Мир искателей

| – Комментировать

Содержание

Металлоискатель КВАЗАР (quasar) своими руками — Мир искателей

Вся информация необходимая для изготовления металлоискателя КВАЗАР своими руками

Квазар – это селективный IB металлоискатель с распознанием металлов, и прямой обработкой сигнала. Шкала ВДИ в Квазаре разбита на 16 столбиков, с возможностью удаления из поиска любых из столбиков (Закрытие их маской) а также звуковой многотональной индикацией. В последних версиях прошивки, рабочая частота Квазара может быть до 17 кГц и зависит от поисковой катушки.

Схема металлоискателя Квазар, имеет средний уровень сложности (Единственный дефицитный компонент, это MCP3201, поэтому уже существует схема металлоискателя Квазар ARM и Квазар АВР где благодаря замене микроконтроллера эта проблема также устранена). Но наличие программируемого микроконтроллера и катушка для Квазара, как и для любых других селективных металлоискателей, создают некоторые трудности для радиолюбителей. Изготовления Квазара будит по силам, людям с  опытом в изготовлении металлоискателей.

В целом металлодетектор Квазар имеет средний уровень сложности для изготовления своими руками.

Схема металлоискателя Квазар

Скачать схему металлоискателя Квазар в формате pdf — Quasar схема металлоискателя

Наличие доступного экрана, делает Квазар очень удобным и доступным для повторения металлоискателем с распознанием металлов.

Рабочий экран металлоискателя QUASAR выглядит следующим образом:

Шкала дискриминации металлоискателя QUASAR разделена следующим образом:

Управление металлоискателем КВАЗАР, осуществляется 6 кнопками:

  • SW1 «Up / Barrier+ / Autotune»
  • SW2 «Enter / OK / Ground balance»
  • SW3 «Right (+) / PinPointer»
  • SW4 «Left (-) / Backlight»
  • SW5 «Menu / Esc»
  • SW6     «Down / Barrier- / Autotune»

Прошивка для металлоискателя Квазар Версия 1. 4.5 (последняя на сегодня версия прошивки) – Quasar_hex_145

Для прошивки микроконтроллера металлодетектора «Квазар», фьюзы программирования необходимо расставить следующим образом:

Изготовление катушки для металлоискателя КВАЗАР

Разработчик металлоискателя квазар, дает краткое описание изготовленной им поисковой катушки. Тип катушки DD внешним диаметром 230 мм. TX – 40-45 витков проводом 0,5 мм и RX – 200 витков проводом 0,2 мм. Обмотка ТХ включается к металлоискателю с последовательным резонансом, емкость конденсатора 0,3 mF, резонансная частота получилась 8,192 кГц, обмотка RX включается к металлоискателю с параллельным резонансом, и настраивается на частоту на 1,5 – 2 кГц ниже резонансной частоты ТХ.

Ниже приведена схема подключения такой катушки к металлоискателю Квазар

Описание запуска и настройки металлоискателя КВАЗАР с осцилограмами — Настройка и осцилограмы металлоискателя Квазар

Описание меню и настроек в металлоискателе Квазар — Меню и настройка металлоискателя Квазар

Заключение: Металлоискатель КВАЗАР имеет не сложную схему, и не дорогие комплектующие (микроконтроллер, экран и т. д.), что делает его очень привлекательным для самостоятельного изготовления. В работе Квазар показывает вполне приятные характеристики, и хорошие результаты, и вполне может конкурировать с фирменными металлоискателями начального уровня.

Свое продолжение проект металлоискателя получил в версиях КВАЗАР ARM и КВАЗАР AVR, поэтому стоит преступать к изготовлению именно этих вариантов металлодетектора, так как для КВАЗАРА автор перестал выпускать обновления прошивок!

При написании, использовались материалы с сайта автора — http://fandy.ucoz.org/

Все вопросы по металлоискателю Квазар можно задать в комментариях к этой статье. А также написать свой отзыв, пожелание и предложение по дополнению этого материала.

Схемы Металлоискателей — Паятель.Ру — Все электронные схемы

КАТЕГОРИИ СХЕМ

СПРАВОЧНИК

ИНТЕРЕСНЫЕ СХЕМЫ


Схема простого металлоискателя для чайников


Этот металлоискатель пригодится для «чайников», тех кто впервые собирает такой прибор. Он может обнаружить скрытые крупные металлические предметы на глубине до 0,6 м. Его удобно использовать для поиска засыпанных снегом или землей, стройматериалами, колодцев водоснабжения, можно обнаружить неглубоко проложенные трубы водоснабжения. Принцип действия традиционный: сравниваются частоты двух генераторов, частота одного генератора постоянная, частота второго зависит от внешних индуктивностей, следовательно от расположенных на некотором расстоянии от контурной катушки металлических предметов.
Подробнее…

Своими руками — простой металлоискатель


Принцип действия металлоискателя основан на сравнении двух частот, частоты стабильной, и частоты изменяемой под действием внешнего металлического предмета, при приближении изменяющего индуктивность контурной катушки второго генератора. В исходном состоянии частоты равны и нулевые биения между ними минимальны, при приближении металла индуктивность катушки одного генератора изменяется и соответственно изменяется его частота, в результате разность частот этих двух генераторов увеличивается и соответственно увеличивается разностная частота, а так-же тон воспроизводимого звукового сигнала.
Подробнее…

Схема простого металлоискателя на одной микросхеме


Металлоискатель, схема которого приведена на рисунке сделан на одной микросхеме. Он состоит из двух одинаковых LC генераторов и детектора , к выходу которого подключены головные телефоны. Генераторы высокочастотные, работают на частоте около 465 кгц. Один из генераторов имеет неперестраиваемый контур, контур второго имеет объемную катушку L2, индуктивность которой изменяется при приближении к металлическому предмету.
Подробнее…

Схема металлоискателя скрытой проводки


Металлоискатель обнаруживает водопроводную трубу под слоем стены толщиной до 150 мм, канализационную трубу — до 250-300 мм, современную пятирублевую монету на глубине до 40 мм, электрический провод на глубине до 30 мм. В большинстве случаев, при проведении ремонтно-строительных работ такой чувствительности достаточно. Схема собрана на одной микросхеме CD40106, в которой содержится шесть триггеров Шмитта с инверторами на выходах.
Подробнее…

САМЫЕ ПОПУЛЯРНЫЕ СХЕМЫ

ТЕГИ


Высокочувствительный металлоискатель цветных металлов — схема » Полезные самоделки ✔тысячи самоделок для всей семьи

Высокочувствительный металлоискатель цветных металлов. Принципиальная электрическая схема и описание конструкции металлоискателя цветных и драгоценных металлов, способного обнаруживать предметы на глубине 2…3 м..

Среди радиолюбительских конструкций особым интересом пользуются разработки, помогающие обнаруживать скрытые в земле металлические предметы. Особенно если последние — небольшие по величине, залегают на значительной глубине и являются к тому же неферромагнетиками.

Добротных электрических схем подобных устройств, называемых по аналогии с известными военными разработками металлоискателями, и описаний вполне работоспособных конструкций немало опубликовано в различных технических изданиях, но рассчитаны они зачастую на подготовленных, опытных самодельщиков, имеющих хорошую материальную базу, дефицитные детали.

А вот предлагаемую нами конструкцию вполне сможет повторить-изготовить даже новичок. Тем более что и детали нужные (включая кварцевый резонатор на 1 МГц) приобрести будет вполне по силам. Ну а чувствительность собранного металлоискателя… О ней можно судить хотя бы по тому факту, что с помощью предлагаемого устройства легко отыскивается, например, медная монета диаметром 20 мм и толщиной 1,5 мм на глубине 0,9 м.


Принцип действия

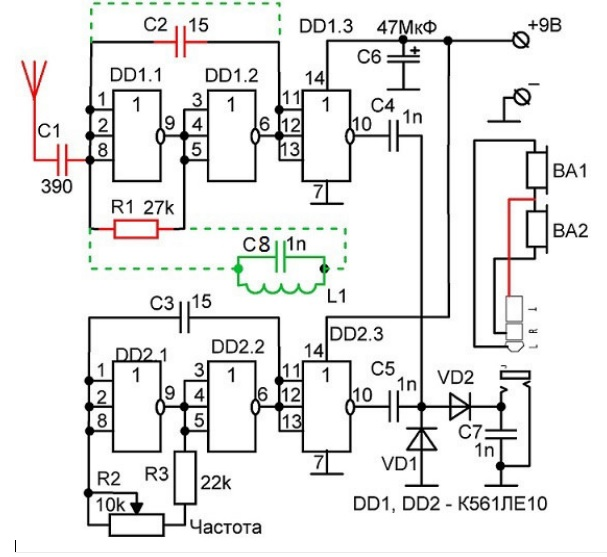

Он основан на сравнении двух частот. Одна из них эталонная, а другая — изменяющаяся. Причем отклонения ее зависят от появления в поле высокочувствительной поисковой катушки металлических предметов. У современных металлоискателей, к которым можно вполне обоснованно отнести и рассматриваемую конструкцию, эталонный генератор работает на частоте, на целый порядок отличающейся от той, что возникает в поле поисковой катушки. В нашем случае эталонный генератор (см. принципиальную электрическую схему) реализован на двух логических элементах ЗИ-НЕ интегральной DD2. Частота его стабилизирована и определяется кварцевым резонатором ZQ1 (1 МГц). Генератор же с изменяющейся частотой выполнен на первых двух элементах ИС DD1. Колебательный контур здесь образован поисковой катушкой L1, конденсаторами С2 и СЗ, а также варикапом VD1. А для настройки на частоту 100 кГц служит потенциометр R2, задающий требуемое напряжение варикапу VD1. Рис.1. Принципиальная электрическая схема высокочувствительного самодельного металлоискателя.

В качестве буферных усилителей сигнала используются логические элементы DD1.3 и DD2.3, работающие на смеситель DD1.4. Индикатором является высокоомный телефонный капсюль BF1. А конденсатор С10 используется как шунт для высокочастотной составляющей, поступающей от смесителя.

Конфигурация печатной платы приведена на соответствующей иллюстрации. А схема расположения радиоэлементов на стороне, обратной печатным проводникам, дана здесь другим цветом.

Рис.2. Печатная плата самодельного металлоискателя, с указанием расположений элементов.

Металлоискатель питается от источника постоянного тока напряжением 9 В. А так как высокая стабилизация здесь не обязательна, используется батарея типа «Крона». В качестве фильтра успешно трудятся конденсаторы С8 и С9.

Поисковая катушка требует особой точности и внимания при изготовлении. Наматывается она на виниловой трубке с внешним диаметром 15 мм и внутренним — 10 мм, согнутой в форме окружности 0 200 мм. Катушка содержит 100 витков провода ПЭВ-0,27. Когда намотка будет выполнена, она обвивается алюминиевой фольгой для создания электростатического экрана (уменьшения влияния емкости между катушкой и землей). При этом важно не допустить электрического контакта между проводом намотки и острыми краями фольги. В частности, поможет здесь «обвивка наискось». А для защиты самого алюминиевого покрытия от механических повреждений катушку дополнительно обвивают изоляционной бандажной лентой.

Диаметр катушки может быть и другим. Но чем он меньше, тем чувствительность всего устройства становится выше, зато площадь поиска скрытых металлических предметов сужается. При увеличении же диаметра катушки эффект наблюдается обратный.

Работают с металлоискателем следующим образом. Расположив поисковую катушку в непосредственной близости от поверхности земли, настраивают генератор потенциометром R2. Причем так, чтобы в телефонном капсюле звук не прослушивался. При движении же катушки над поверхностью земли (почти вплотную к последней) и отыскивается заветное место — по появлению звука в телефонном капсюле.

При использовании рассмотренного выше устройства для отыскания скрытых в земле предметов, представляющих археологическую и национальную культурную ценность, требуется предварительное на то разрешение от соответствующих органов.



Внимание!!! Информация, содержащаяся на данной странице, добавлена из непроверенных источников, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

Н. Кочетов, по материалам «Млад Конструктор»

металлоискатели

                        МЕТАЛЛОИСКАТЕЛИ

На этой страничке рассмотрим схемы простых металлоискателей.

Первая схема — прибор для поиска скрытой проводки и арматуры в стенах помещения. Приборчик обнаруживает металл в бетонной стене на глубине до 15 сантиметров.



Прибор представляет собой ВЧ генератор с частотой около 200 килогерц, собранный на транзисторе Т1.

На транзисторах Т2 и Т3 собран ждущий мультивибратор. Диоды VD1,VD2 служат для детектирования ВЧ колебаний. Пока вблизи поисковой катушки нет металлических предметов — генератор ВЧ развивает на нагрузке (диоды)  напряжение, недостаточное для открывания транзистора VT2. При приближении поисковой катушки к металлическому предмету, постоянное напряжение на базе VT2 увеличивается, что вызывает приоткрывание этого транзистора. Мультивибратор начинает генерировать импульсы, светодиод индицирует этот процесс вспышками. Если металлический предмет находится близко к поисковой катушке — частота вспышек светодиода увеличивается вплоть до непрерывного горения. Резистор R4 служит для предварительной настройки чувствительности прибора. Катушки намотаны на П-образном ферритовом сердечнике от выходного трансформатора строчной развертки черно-белого лампового телевизора. Количество витков обмоток показано на рисунке 2.
На принципиальной схеме точками показаны начала обмоток катушек трансформатора. Если во время наладки ВЧ генератор на работает - попробуйте поменять выводы одной из обмоток местами.

Вторая схема металлоискателя обладает высокой чувствительностью и позволяет обнаруживать массивные металлические предметы (типа ведра) на глубине 55-60 сантиметров.



Высокая чувствительность металлоискателя достигнута за счет применения в качестве активного элемента кварцевого резонатора. Кварцевый резонатор эффективно пропускает сигналы радиочастоты только вблизи резонансной. При малейших отклонениях частоты поискового генератора показания стрелочного прибора будут неминуемо уменьшаться.

При помощи конденсатора С4 можно так настроить прибор, что можно будет (при известном навыке) определять тип металла найденного предмета — сталь или, например, медь… Переменным резистором R8 регулируют чувствительность прибора.

Принцип работы прибора основан на следующем: радиочастотный генератор на транзисторе VT1 работает на частоте резонанса колебательного контура L1,C4. Поисковая катушка конструктивно выполнена в виде рамки больших размеров. Приближение к катушке металлического предмета изменяет ее собственную индуктивность, что в свою очередь изменяет частоту колебаний поискового генератора. Через конденсатор С5 (малой емкости) выходная частота подается на вход кварцевого фильтра. Так как кварцевый резонатор обладает очень высокой добротностью, через него проходит только сигнал, равный частоте последовательного резонанса. Изменение входной частоты на несколько десятков герц приводит к уменьшению напряжения на затворе полевого транзистора VT2. Уменьшение напряжения на затворе приводит к изменению тока через транзистор. Изменение тока фиксируется стрелочным измерительным прибором.

Резонансная частота кварца может быть другой (например 455 килогерц — от импортного радиоприемника), но это потребует коррекции частоты генератора (изменением числа витков катушки, либо емкости конденсатора С4).

Несколько слов о конструкции поисковой катушки:

От качества изготовления этой детали зависит стабильность работы прибора! Описанные ниже правила справедливы и для катушек других конструкций металлоискателей. Первое условие - обеспечение жесткости катушки. «Хлипкая» катушка приведет к нестабильности показаний прибора и вам очень быстро надоест копать там, где нет ничего существенного… Катушка намотана на кольцевой рамке из оргстекла, диаметром 300 миллиметров. Толщина оргстекла должна быть не менее 7 миллиметров. По торцу рамки пропиливается канавка, в которую плотно укладывается 15 витков обмоточного провода в эмалевой изоляции, диаметром 0,2-0,25 миллиметра. Рамка может быть и квадратной… Можно склеить рамку из трех слоев тонкого (2 миллиметра) оргстекла. Для этого выпиливаем 3 кольца с внешними диаметрами 300 (2 штуки) и 290 миллиметров. Внутренний диаметр всех колец равен примерно 200 миллиметров. К рамке прикрепляется штанга из неметаллической трубы, длиной около 120 сантиметров под углом примерно 60 градусов к плоскости рамки. Конденсатор С4 располагается также на рамке. Поисковая катушка соединяется с генератором при помощи отрезка коаксиального (телевизионного антенного) кабеля. После изготовления рамку следует обернуть одним слоем фольги (электростатический экран). Между началом и концом намотки экрана необходимо оставить промежуток не менее 10 миллиметров — иначе катушка работать не будет! Экран соединяется с общим (минусовым) проводом прибора — то есть с оплеткой коаксиального кабеля. Катушку полезно залить эпоксидной смолой. Размеры рамки могут быть и меньше — но это снизит чувствительность прибора и потребует изменения числа витков катушки. Этот металлоискатель описан в Л.1

Малогабаритный металлоискатель — приставка к карманному радиоприемнику:



Если у вас имеется карманный супергетеродинный приемник ДВ-СВ диапазонов — вы можете изготовить несложную приставку для поиска предметов на небольшой (до 20-30 сантиметров) глубине. Приставка представляет собой высокочастотный генератор на 465 килогерц и питается от 1 элемента типа АА или ААА (можно приспособить и «Часовой» типа G11-G13). Поисковая катушка наматывается на каркас из фольгированного гетинакса или текстолита, толщиной примерно 1-1,5 миллиметра. Фольга, за исключением двух контактных площадок, удаляется. Намотка ведется так называемым «корзиночным» методом. Провод укладывается в пазы, пропиленные в каркасе согласно нумерации. Намотка производится так: начало обмотки припаиваем к верхней контактной площадке. Далее пропускаем провод в паз 1, в паз 3,паз 5, паз 7, паз 9, паз11, паз2, паз4 и т.д. Намотка ведется до заполнения каркаса, проводом ПЭВ — 0,1 мм. Конец обмотки припаивается к нижней контактной площадке. Верхняя контактная площадка припаивается в цепь коллектора транзистора, нижняя в точку соединения R1,C2,SA1. Поверх всей катушки по короткой стороне каркаса наматывается электростатический экран 50 витков обмоточного провода, диаметром 0,2 миллиметра с небольшим шагом. Начало экранирующей катушки соединяется с нижней контактной площадкой. Все устройство монтируется в небольшой коробочке. Настройка сводится к установке частоты работы генератора вблизи промежуточной (около 465 килогерц), чтобы в громкоговорителе приемника прослушивался сигнал, частотой около 1 килогерца. Частота генератора подгоняется конденсаторами С1 и С2. Металлоискатель-приставка был описан в Л.2.

Металлоискатель можно собрать и с применением цифровых микросхем:



Этот металлоискатель собран на двух микросхемах К561ЛА7. На микросхеме D1 собран поисковый генератор и смеситель частоты. На микросхеме D2 — кварцевый генератор опорной частоты.

Частоту поискового генератора можно плавно изменять при помощи варикапа CD1, изменением напряжения смещения на его переходе. Для этого служит резистор R2. Частота поискового генератора выбирается такой, чтобы в телефонах прослушивалась частота «биения» — около 1 килогерца. Эта частота является разностной от смешивания частот поискового и опорного генераторов. Если вблизи поисковой катушки появляется металлический предмет — частота поискового генератора изменяется, что приводит к изменению в телефонах частоты биений. В данной конструкции нужно обязательно применять высокоомные головные телефоны с сопротивлением звуковых катушек не менее 2 килоом!

Данные поисковой катушки зависят от частоты используемого кварцевого резонатора.

 Литература по теме:

Л.1 — А.Захаров, В.Кишкин «Если металл невидим…»  ж. Моделист-конструктор 1977-11-37.

Л.2 — А.Ковалев «Приставка для обнаружения металлических предметов» Ж. «Радио» 1969-10-48

Книжки А.И.Щедрина «Металлоискатели для поиска кладов и реликвий» можно скачать здесь (первая книга),          либо здесь (вторая книга).

Схема простого металлоискателя своими руками

Привет, друзья, сегодня поговорим о самодельном металлоискателе. Сначала я нашел схему в интернете на базе микросхемы-таймера NE555P, но она показалась мне слишком сложной для тех, кто не понимает в обозначениях на радиосхемах, да и выводить ее на плату, тоже сложновато. Поэтому я, немного переделал схему, а собирать ее будем чем-то средним между платой и навесным монтажом. Вот сама схема:

Нам понадобятся


  • Микросхема NE555P.
  • Резистор 51 кОм.
  • Конденсатор 2,2 мкФ (2 штуки).
  • Конденсатор 10 мкФ.
  • Зуммер.
  • Батарейка типа «Крона» и коннектор для нее.
  • Медная проволока 0,2 мм.
  • Картон толщиной 1-2 мм.

Изготовление простого металлоискателя



Собирать схему будем на куске картона. В нем для каждой детали я проделывал отверстия при помощи иголки, так как ножки самих радиодеталей слишком тонкие. Для начала вставляем микросхему. Теперь к самой первой лапке припаиваем минусовую ногу конденсатора на 2,2 мкФ.

Теперь вставляем резистор. Одну ногу припаиваем ко второй лапке микросхемы и плюсу конденсатора. Вторую ногу припаиваем к третьей лапке микросхемы.

Теперь вставляем конденсатор на 2,2 мкФ. Минусовую ногу тоже припаиваем к третьей ноге микросхемы. Плюсовая позже пойдет к катушке, ее изготовим позже. К этой ножке я припаял один провод. Также один провод припаиваем ко второй ножке.


К минусовой ноге конденсатора на 2,2 мкФ припаиваем плюсовую ногу конденсатора на 10 мкФ. К минусовой необходимо подключить ножку зуммера. Оставшуюся ножку зуммера подключаем к первой ноге микросхемы. Для подключения зуммера, у меня на схеме используются синий и розовый провода.

Теперь осталось закоротить вторую и шестую ножки микросхемы. А также четвертую и восьмую, к восьмой припаиваем плюсовой провод от коннектора для кроны. Минусовой провод от коннектора припаиваем к первой лапке микросхемы.
Сама схема на этом готова.


Теперь сделаем катушку. Для нее потребуется два CD или DWD диска. Из картона вырезаем круг диаметром 50 мм.

Теперь приклеиваем этот круг между дисками. Сначала я пытался использовать суперклей, но он ничего не клеил. Поэтому места склеивания на дисках пришлось пошкрябать, чтобы сделать поверхность шершавей, и вместо суперклея я использовал термоклей. Теперь начинаем наматывать проволоку на картонку. Нужно намотать 315 витков. После того, как намотаете, концы катушки припаяйте к тем двум проводам, которые выводили раньше (у меня они черные). На этом изготовление металлоискателя окончено. Для него осталось сделать лишь ручку.
Плата получилась очень компактная и даже вместе с кроной влезет практически в любой корпус. Можно взять толстую ПВХ трубу, один конец отрезать под 45 градусов, и к нему приклеить катушку. А схему и крону поместить в саму трубу. Как только вы вставите батарейку, зуммер начнет пищать, и когда катушка окажется над металлом, зуммер начнет пищать иначе, думаю, вы сразу поймете.

Металлоискатель для золота своими руками: принцип

Здравствуйте, читатели! Сегодня я хочу поговорить о том, как собрать металлоискатель своими руками. Когда очень хочется купить полезную вещь, а денег на нее нет, приходится откладывать покупку на потом или брать кредит. Кредит обходится дорого. И в голове возникает мысль: «Вот бы найти клад». А какой главный инструмент кладоискателя? Правильно, металлоискатель. Эта статья расскажет вам, как устроен этот прибор и какие детали нужны для его сборки.

Конструкция и принцип работы

Конструкция металлоискателей состоит из следующих основных элементов:

  1. Катушка принимает и передает электромагнитный сигнал, сканируя поверхность с искомым металлом.
  2. Блок управления обрабатывает сигнал, получаемый от катушки, оповещает пользователя графическим или звуковым сигналом, а также позволяет своими руками настраивать режимы работы детектора.
  3. Нижняя штанга фиксирует катушку и регулирует угол ее наклона.
  4. Средняя штанга – промежуточное звено между нижней и верхней штангой, позволяет регулировать высоту металлоискателя.
  5. Верхняя штанга. Здесь размещается блок управления, а также удобная рукоятка с подлокотником, чтобы руки пользователя не устали от длительного удерживания металлоискателя.

Металлоискатель через катушку излучает электромагнитное поле. Когда в этом поле оказывается металл или любой другой токопроводящий материал, поле искажается и ослабляется. Блок управления улавливает это и подает сигнал.

Более электропроводные цветные металлы сильнее искажают излучаемое детектором поле, чем черные.

Поэтому чувствительные электронные схемы позволяют своими руками создавать приборы с дискриминацией металлов, которые могут отличать цветмет от чермета.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

Простая схема на тронзисторных генераторах

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.

Какие виды можно сделать в домашних условиях своими руками

Для самоделок хорошо подходят параметрические и фазочувствительные детекторы. Они просты в изготовлении, а детали для них стоят сущие копейки. Для сборки своими руками достаточно обладать базовыми знаниями по радиотехнике.

Металлоискатели с накоплением фазы намного чувствительнее параметрических. При правильной настройке они имеют хорошую дискриминацию и позволяют находить даже мелкие драгоценности, что делает их любимым инструментом пляжных золотоискателей. На сухом песке удается найти серьги и кольца на глубине до 38 см.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

  1. Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
  2. Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
  3. Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
  4. Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
  5. Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
  6. Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
  7. Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
  8. Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Основные параметры

Метод поиска

Индукционные металлодетекторы (МД) состоят из приемопередающей катушки индуктивности.

Излучаемый сигнал при попадании на металлический предмет отражается обратно и регистрируется приемником. Эти устройства достаточно просты в изготовлении своими руками, но их чувствительность сильно зависит от типа грунта и качества катушки.

Импульсные МД возбуждают в поисковой зоне вихревые токи и измеряют вторичное затухающее электромагнитное поле. Чувствительность этих приборов выше и не зависит от типа грунта. Однако они потребляют много электроэнергии, что не позволяет работать в автономном режиме продолжительное время.

Фазочувствительные МД могут быть:

  1. Импульсными. Приемник и передатчик здесь – один и тот же элемент. Он фиксирует сдвиг фаз отраженного от металла сигнала. Нарастание сдвига фаз вызывает в наушниках щелчки: чем ближе МД к металлу, тем чаще они становятся, в итоге сливаясь в единый звук. На этом методе основана работа популярного металлоискателя «Пират».
  2. Двухконтурными. Состоят из 2 симметричных генераторов и 2 детекторов. Металлический предмет нарушает синхронизацию генераторов, и возникают те же щелчки, сливающиеся в непрерывный тон.

    Двухконтурные проще в изготовлении своими руками, чем импульсные.

  3. Параметрические МД не имеют ни приемной, ни передающей катушки, что делает их простыми, дешевыми и популярными для сборки своими руками. LC-генератор создает электромагнитное поле звуковой частоты. Любой металл рядом с металлоикателем изменяет параметры катушечного детектора, что влияет на частоту и амплитуду генерируемых сигналов. Схему таких приборов легко найти. Однако чувствительность их низкая и не позволяет вести сложные поиски. Параметрические МД делятся на:
  4. Частотные МД. Излучают многочастотные сигналы. При приближении к металлам прибор фиксирует изменение частоты.
  5. Металлоискатели, регистрирующие изменение добротности контура. Когда расстояние между прибором и металлом уменьшается, прибор фиксирует это.

Глубина обнаружения

Глубина обнаружения зависит от диаметра катушки, электронной схемы и частоты работы. Чем больше диаметр мотка провода, мощнее излучаемое электромагнитное поле и ниже его частота, тем глубже зона обнаружения металлоискателя, сделанного своими руками.

Однако с увеличением глубины поиска ухудшается чувствительность металлоискателя к мелким предметам, селективные возможности также снижаются. Возрастает энергопотребление и вес устройства, что усложняет длительное удержание металлоискателя в руках.

Частота работы

По частоте работы МД делятся на:

  1. Высокочастотные. Работают на частотах нескольких сотен кГц. Применяются в приборах, рассчитанных на поиски золота, так как имеют отличную дискриминацию. Но резко теряют чувствительность на мокрых и магнитных грунтах, а также на глубине больше 40 см.
  2. Среднечастотные. Частота работы до нескольких десятков кГц. Требования к качеству катушки ниже, хорошая чувствительность. Глубина обнаружения до 1,5 метров при условии, что грунт сухой и маломинерализованный.
  3. Низкочастотные. Работают на частоте от сотен Гц до нескольких кГц. Это глубинные металлоискатели, обнаруживающие предметы до 5 метров под землей. Они просты в изготовлении своими руками. Из недостатков: низкая чувствительность и высокое энергопотребление. Подходят в качестве магнитодетекторов, а также для поиска крупных предметов из черного металла (арматура, проводка).
  4. Сверхнизкочастотные. Не подходят для любительского поиска, так как имеют высокое энергопотребление и большие габариты, а для обработки сигнала требуются специальные программы. Частота работы до нескольких сотен Гц. Эти металлоискатели невозможно удерживать на руках, поэтому они устанавливаются на автомобиле.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Металлоискатель Малыш FM и малыш FM-2
Принцип работыЭлектронного частотомера FM
Дискриминация металловесть (Черный и все остальные)
Максимальная глубина поиска0,6 метра
Программирумые микроконтроллерыесть
Рабочая частота19 кГц
Уровень сложностиначальный
Металлоискатель ПИРАТ
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска1,5 метр
Программирумые микроконтроллерынет
Рабочая частота—
Уровень сложностиначальный
Металлоискатель ШАНС
Принцип работыPI (импульсный)
Дискриминация металловесть
Максимальная глубина поиска1 метр
Программирумые микроконтроллерыесть
Рабочая частота—
Уровень сложностисредний
Металлоискатель Clone PI
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота—
Уровень сложностисредний
Металлоискатель Clone PI AVR
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота—
Уровень сложностисредний
Металлоискатель Clone PI W
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота—
Уровень сложностисредний
Металлоискатель Квазар
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4 — 17 кГц
Уровень сложностиСредний
Металлоискатель Квазар ARM
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4 — 16 кГц
Уровень сложностиСредний
Металлоискатель Соха 3TD-M
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота5 — 17 кГц
Уровень сложностиСредний
Металлоискатель Фортуна
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4,5 — 19,5 кГц
Уровень сложностиСредний
Металлоискатель Фортуна ПРО-2
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4,5 — 19,5 кГц
Уровень сложностиВысокий
Металлоискатель Фортуна М2 и М3
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4,5 — 19,5 кГц
Уровень сложностиВысокий
Металлоискатель Фортунам М
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1,5 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота7 — 16 кГц
Уровень сложностиВысокий
Металлоискатель ТЕРМИНАТОР-3
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 метр (Зависит от размера катушки)
Программирумые микроконтроллерынет
Рабочая частота7 — 20 кГц
Уровень сложностиВысокий

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

  1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
  2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

Схемы металлодетектора для изготовления

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

  1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
  2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
  3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
  4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
  5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
  6. Припаивают согласно схеме выводы катушечных детекторов.
  7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
  8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
  9. Фиксируют элементы клеем и замазывают масляным лаком.
  10. Прикрепляют к подставке рукоятку.


На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Необходимые детали и инструменты для сборки

Для сборки такого металлоискателя необходимо в первую очередь подготовить набор необходимых деталей и инструментов.

В случае с импульсным металлоискателем примерныйсписок деталей будет выглядеть так:

  1. Электролитные конденсаторы с напряжением минимум 16 В следующих емкостей: 2 конденсатора емкостью 10 мкФ, один емкостью 2200 мкФ, 2 шт – 1 мкФ.
  2. Конденсаторы из керамики: 1 шт емкостью 1 нф.
  3. Пленочные конденсаторы самого минимальное значения напряжения, к примеру, 63 В – 2 шт по 100 нф.
  4. Резисторы по 0, 125 Вт: 1 к — один, 1,6 к – один, 47 к – один, 62к – два, 100 к – один, 120 к – один, 470 к – один, 2 ом – один, 100 ом – один, 470 ом – один, 150 ом – один,
  5. Резисторы по 0,25 Вт: 10 ом – один.
  6. Резисторы по 0,5 Вт: 390 ом – один
  7. Резисторы 1 Вт: 220 ом – один.
  8. Резисторы переменные: 10 к –один, 100 к – один,
  9. Транзисторы: ВС 557 – один, ВС 547 – один, IRF 740 – один,
  10. Диоды: 1N4148 — два, 1N4007 – один.
  11. Микросхемы: К157 УД2, NE555.
  12. Панели для каждой из них.


Детали для металлоискателя
Из инструментов при выполнении работ понадобятся:

  • Паяльник, олово, специальный припой, прочие принадлежности для пайки.
  • Набор отверток, кусачки, плоскогубцы и другой слесарный инструмент.
  • Материалы для производства печатной платы.

Как собрать своими руками без использования микросхем

Это самый простой в сборке вариант. Так сказать, для чайников. Не нужно даже ничего паять. Металлоискатель строится из калькулятора, радиоприемника и картонки или коробки от CD диска. Приемник и калькулятор нужно брать самые простые, без защиты от электромагнитных помех.

Принцип действия основан на том, что калькулятор создает радиопомехи в АМ диапазоне, а приемник их улавливает. Изготовление металлоискателя своими руками состоит из следующих стадий:

  1. Радио поставить на самый верхний АМ диапазон, но при этом свободный от станций. Должны слышаться только помехи.
  2. Приемник двухсторонним скотчем приклеить тыльной стороной к одной створке коробки от CD диска. Калькулятор приклеить к другой створке.
  3. Включить калькулятор. При полностью открытой створке приемник должен усилить свое звучание.
  4. Плавно сложить коробку. Когда угол между приемником и калькулятором станет примерно 90°, радио утихнет.
  5. Зафиксировать коробку в этом положении.

При попадании металла в зону действия МД вектор поля повернется, и приемник снова усилит свое звучание. В зависимости от конструкции приемника может оказаться, что при угле 90° звучание, наоборот, усиливается. В этом случае постепенно увеличивают угол между створками коробки, добиваясь ослабления тона.

Сборка печатной платы

Есть несколько вариантов разводки плат своими руками. На рисунках ниже приведены схемы разведения плат для металлоискателей на двухконтурном осцилляторе, на трансформаторе, транзисторах и на микросхеме К561ЛЕ5.

Собранную своими руками электронику нужно разместить в пластиковом корпусе для исключения помех.

Как сделать катушку

Используется медный эмалированный провод диаметром 0,4–0,6 мм и оправа нужного размера. Диаметр оправы зависит от целей применения металлоискателя:

  • до 9 см – подходит для поиска арматуры и профилей;
  • 14-18 см – для поиска мелких драгоценностей;
  • 22-50 см – для поиска крупных и глубоко залегающих предметов.

Также для правильной работоспособности металлоискателя нужно следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в интернете на калькуляторе.

Оправу для катушки можно приобрести в магазине или сделать самому. Для этого подойдут фанера или прочный пластик. Лучше всего использовать пластик (поликарбонат, компьютерный диск, ковш), так как он меньше всего влияет на электромагнитное поле и не поглощает влагу.

Расположение деталей на плате для микросхемы в корпусе DIP

Если используется микросхема в DIP корпусе, то детали размещают как на рисунке ниже.

Расположение деталей на плате для микросхемы в корпусе SM

Ниже приведена схема расположения деталей при использовании микросхемы в SM корпусе.

Как влияет катушка на работоспособность металлоискателя

Катушка — это основная деталь металлодетектора, генерирующая ЭМП. Разрабатывая схему будущего прибора, следует грамотно рассчитать параметры этого узла и довести их до оптимальных значений.

Оптимальные размеры

Крупные диски обеспечивают эффективное излучение ЭМП и глубокое «просвечивание» почвы. Но если в сканируемой области окажется крупный и бесполезный предмет, металлоискатель определит его как искомую мелочь.


Крупные диски обеспечивают эффективное излучение.

Стандартный диаметр приемника для обнаружения металлических профилей и арматуры составляет 20-90 мм. При желании заняться поиском «пляжного золота» используются параметры 130-150 мм, а для крупного железа — 200-600 мм.

Монопетля

Классический вариант катушки называется одинарной петлей или монопетлей. Конструкция представляет собой кольцо из нескольких витков медного провода, которое может применяться на любой почве, обеспечивая точную локализацию находки.

Негативной стороной использования изделия является невысокая добротность и вероятность уязвимости к помехам.

Инструкция по изготовлению

Чтобы изготовить диск, генерирующий ЭМП из медной проволоки, нужно придерживаться руководства:

  1. Для наматывания провода будет использоваться деревянная основа с направляющими. Между этими элементами выдерживается расстояние, которое соответствует диаметру основания.
  2. Проволока наматывается по периметру в 20-30 витков на каждое крепление. В отдельных точках ее усиливают изолентой.
  3. Дальше следует снять обмотку с проволоки и придать ей эстетичную форму.
  4. В завершение контур подключается к устройству и проверяется на работоспособность.


Чтобы изготовить диск, проволока наматывается по периметру.

Расчет индуктивности

Выбирая схему изготовления металлоискателя, следует рассчитать индуктивность. Даже если вы конструируете прибор из готовых деталей, этот параметр нужно проверить путем измерений или расчетов, чтобы не столкнуться со сбоями на этапе проверки почвы.

Существуют различные программы и онлайн-калькуляторы для расчета индуктивности. Также можно воспользоваться ручным методом, придерживаясь следующей инструкции:

  1. Укажите параметр индуктивности L из технического паспорта МД и габариты петли D. I и t берутся оттуда же или указываются индивидуально. Типовые характеристики выглядят примерно так: L = 10 мГн, D — 20 см, I = t = 1 см.
  2. С помощью монограммы уточните число витков — w.
  3. Определите коэффициент укладки k = 0,5 по размерам (ширина и высота катушки), продиагностируйте площадь сечения петли и площадь чистого медного проводника.
  4. Разделив S на w, определите диаметр обмоточного провода и сечение основного проводника — d.
  5. Если показатель d составляет 0,5-0,6 мм, расчет выполнен правильно. В других случаях потребуется увеличить или уменьшить I и t катушки.

Корзинка

Корзинкам свойственны идентичные особенности, что и монопетлям. Они гарантируют стабильную работу и умеют различать металлы.

Корзиночные приемники выпускаются в плоской или объемной конфигурации. При этом электрические параметры 2 вариантов сопоставимы.


Корзинки гарантируют стабильную работу и умеют различать металлы.

Начинающему мастеру следует выбрать плоскую корзинку. Для изготовления прибора «под золото» подойдет старый компьютерный диск с тонкой и слабой металлизацией никелевым покрытием. Расчет номограммы для плоского изделия не требуется.

Определение поправочного коэффициента

Чтобы определить поправочный коэффициент, следует:

  1. Уточнить значение диаметра D2, чтобы оно соответствовало внешнему диаметру оправки с исключением 2-3 мм, и взять D1 = 0,5D2. Подобные параметры являются оптимальными для любительского прибора.
  2. Используя формулу, необходимо определить число витков и диаметр провода с изоляционным покрытием.

ДД катушки

Маркировка ДД используется для двойных детекторов. Подобная катушка состоит из 2 идентичных частей, которые складываются со специфическим пересечением.


ДД катушки состоят из 2 идентичных частей.

При правильном балансе плеч ДД электромагнитное поле перемещается в зону пересечения. Любые неоднородности в пространстве сопровождаются генерацией сильного сигнала.

Катушки ДД разработаны для поиска золотых изделий, поэтому большинство детекторов с приставкой Gold оборудованы ДД-комплектующими.

Как самостоятельно закрепить

Готовый каркас для катушки металлоискателя можно купить в любом тематическом магазине. Однако стоимость заготовки бывает неоправданно высокой, поэтому пользователи отдают предпочтение самодельным аналогам.

Кто-то использует фанерный лист, но этот материал обладает свойством поглощения ЭМП. Поэтому лучше выбрать компьютерный CD-диск или тарелку из пластика. 2 конструкции соединяются друг с другом, а в качестве оправки используется сотовый поликарбонат.

Модернизация

Чтобы металлоискатель лучше находил мелкие драгоценности, нужно увеличить его рабочую частоту.

Чувствительность прибора увеличивается и при добавлении в схему дополнительной RC-цепи.

Установка переменных резисторов позволяет настраивать прибор своими руками, не трогая катушки.

Применение динамиков с конденсаторами делает выдаваемый звук громче. Полезно также создание надежного крепления катушек и блока управления. Защита от ударов и трясок уменьшит помехи, а настройки будут реже сбиваться.

Функциональные и технические параметры металлодетекторов

Прежде чем выбрать и купить хороший металлоискатель, следует чётко определиться с тем, в какой среде будут вестись поисковые работы. Также необходимо учесть предполагаемые размеры искомых предметов и глубину их залегания. Рассмотрим основные характеристики, на которые нужно обратить особое внимание при покупке детектора:

  • принцип действия;
  • рабочая частота прибора;
  • чувствительность;
  • вес;
  • балансировка грунта;
  • целеуказание;
  • дискриминатор;
  • дополнительные функции.

Принцип работы и рабочая частота детектора – основные характеристики, определяющие возможности прибора и показывающие, к какой категории его можно отнести (простой грунтовый, средний класс или профессиональный). Чувствительность определяет глубину залегания предметов, с которой может работать прибор. Как правило, этот показатель находится в пределах от 100−150 мм до 600−1500 мм. Однако существуют глубинные модели, предназначенные для поиска предметов на глубине 5 метров. Дискриминатор даёт возможность настроить прибор на поиск определённого вида металла. Это позволяет оператору не отвлекаться на металлизированный мусор.

Схема металлоискателей Tracker и Гарпун — Мои файлы — Каталог файлов



  Отличия от первой версии прибора  состоят в следующем.

 1. Добавлен резистор R30. Это сделано для того, чтобы снизить влияние внутреннего сопротивления различных батарей на настройку прибора. Теперь можно безболезненно менять кислотный аккумулятор на 6-8 шт солевых батарей. Настройка прибора при этом не «съедет».

2. Добавлены «ускоряющие» конденсаторы C15,C16,C17. Благодаря этому существенно улучшилась термостабильность схемы. В старой схеме ключи VT2…VT4 были самым уязвимым местом в этом плане. Плюс к этому в программу добавлена непрерывная автобалансировка нуля.

3. Добавлена цепь R31 , R32, C14 . Эта цепь позволяет непрерывно контролировать состояние аккумуляторной батареи. С помощью резистора R32 теперь можно выставить любой порог безопасной(для аккумулятора) разрядки аккумуляторов различных типов. Например, для 8шт NiCd или NiMH аккумуляторных батарей типа АА нужно будет установить уровень 8 Вольт, а для 12 В кислотного аккумулятора — 11 Вольт… Когда будет достигнут пороговый уровень, будет включена световая и звуковая индикация.   Настраивается этот режим просто. Прибор запитывается от блока питания. На блоке питания выставляется требуемое пороговое напряжение, движок резистора R32 сначала ставится в «верхнее” по схеме положение., а затем, вращая ротор резистора R32, нужно добиться срабатывания индикации – светодиод VD8 начнет мигать, источник звука будет издавать прерывистый сигнал. Из этого режима прибор выходит только по сбросу.

Микроконтроллер обрабатывает полученные цифровые данные и индицирует с помощью светодиодов VD3…VD8 и излучателя звука Y1 степень воздействия мишени на датчик. Светодиодная индикация представляет собой аналог стрелочного индикатора – при отсутствии мишени горит светодиод VD8, далее в зависимости от уровня воздействия последовательно загораются VD7, VD6 и т. д.



Заказать прошитые контроллеры http://garpun.at.ua/index/0-3


или по телефонам: (+38) 096-594-99-96; 066-48-38-492.

Датчик металлоискателя

— Основное объяснение и применение

Датчик металлоискателя

Датчик металлоискателя относится к специальному датчику или инструментам, используемым в металлоискателях.

, который содержит специально разработанные схемы для обнаружения металлических предметов под землей.

Датчик металлоискателя может быть поисковой катушкой, как в электромагнитных металлоискателях,

или обратитесь к специальной схеме, содержащейся в поисковом зонде в более сложных металлоискателях

устройства, например устройства для обработки 3D-изображений.

В этой статье мы расскажем все подробности о датчике металлоискателя и его применении

.

в металлоискателях плюс принцип металлоискателей и его использование в поиске сокровищ

и другие приложения.

Металлоискатели

Металлоискатели — электронное устройство, специально разработанное для обнаружения подземных кладовых

металлических предметов, таких как золотые сокровища, археологические сокровища древних цивилизаций

и различные виды драгоценных и недрагоценных металлов.

Металлоискатели могут быть использованы старателями и кладоискателями.

Они помогают обнаруживать любой металлический объект под землей на различной глубине в зависимости от

по типу и технологии устройства.

Принцип металлоискателя

При объяснении того, как работают металлоискатели, может быть сложно,

принцип их работы довольно прост:

Металлоискатели

передают электромагнитное поле к земле и затем анализируют

отраженное магнитное поле — результат удара металлического предмета, например монеты

— поскольку он возвращается из области, в которую сигнал был первоначально передан (земля).

В электромагнитных детекторах например две медные катушки в поиске

головка [поисковая катушка] металлоискателя. Одна катушка действует как передатчик, а другая

Катушка

действует как приемник. Первый передает магнитное поле, которое создается

за счет электричества, проходящего через катушку. Это магнитное поле, которое передается

вызовет прохождение электричества к металлическим предметам, с которыми он соприкасается.

Вторая катушка, приемник, определяет разницу в магнитном поле

создается, когда закопанный металл поглощает его, и через него начинает течь электричество.

При обнаружении изменения вторая катушка отправляет предупреждение на блок управления

через прилагаемый кабель, и вы услышите сигнал из динамиков или наушников.

Чем слабее возвращающееся магнитное поле, тем слабее сигнал тревоги.

Другими словами: одна катушка отправляет, другая принимает, обнаруживает изменения и позволяет блоку управления

знать и обрабатывать разницу в сигналах и преобразовывать ее в цифровой сигнал, который может отображаться

как число (идентификатор цели) или как звуковой сигнал

Узнайте больше здесь: Принцип металлоискателя

Использование металлоискателя

  • Найдите закопанные золотые сокровища, такие как: золотые сундуки, древние монеты, золотые украшения
  • Обнаружение цветных металлов, таких как серебро, бронза, медь.
  • Разведка предметов из природного золота, таких как золотые самородки, золотые жилы.
  • Обнаружение каверн (в некоторых устройствах), таких как: туннели, камеры, землянки, бункеры
  • Обнаружение черных металлов: чугун, сталь, сплавы железа

Типы металлоискателей

Металлоискатели очень разнообразны. Есть много типов металлоискателей

.

, которые классифицируются по разным классификациям.

Металлоискатели можно классифицировать в зависимости от их использования или в соответствии с поисковой системой

и технологии в устройстве или в соответствии с другими факторами.

Но чаще всего используется классификация по технологии поиска устройства,

, в котором металлоискатели подразделяются на несколько типов, будет рассмотрен в следующем параграфе

.

Электромагнитные металлоискатели

Эти устройства имеют ограниченную глубину и относительно дешевую цену и являются наиболее распространенными.

устройств в мире, потому что они просты в изготовлении и надежны для хобби и новичков.

Примеры: Impact Pro

Металлоискатели с 3D-изображением

Детекторы 3D-изображения

характеризуются высокой точностью и охватом широкого поля сканирования

и множество функций, обеспечивающих точные результаты для изыскателей и профессиональных искателей.

Примеры: OKM EXP 6000

Металлоискатели дальнего действия

Металлоискатели дальнего действия используют поисковые антенны для удаленного приема сигналов цели, находящейся под землей.

Эти устройства характеризуются очень широким полем сканирования и огромной глубиной поиска по сравнению с другими типами металлоискателей

Примеры: Mega Scan Pro

Многосистемные металлоискатели

Есть несколько металлоискателей, которые могут содержать более одной поисковой системы

, которые используют разные технологии в одном устройстве, и это дает изыскателю

несколько вариантов поиска, которые можно использовать для различных приложений или для подтверждения результатов других поисковых систем.

Пример: COBRA GX 8000

Металлический датчик

Металлоискатель может использовать так называемые индуктивные датчики приближения, которые могут обнаруживать только металлические цели.

Они не обнаруживают неметаллические цели, такие как пластик, дерево, бумага и керамика.

Источник: Здесь

Принципиальная схема датчика металлоискателя

Электронная схема датчика металлоискателя может быть очень сложной и состоит из

десятков электронных компонентов, которые обычно присутствуют в электронных схемах

различных электронных устройств.

На следующем изображении показана принципиальная электрическая схема металлоискателя своими руками (DIY).

По электронной принципиальной схеме можно заметить наличие различных электрических элементов

, такие как резисторы — конденсаторы — датчики — интегральные схемы и другие, которые спроектированы в соответствии с

.

на конкретную принципиальную схему для достижения рабочего механизма, обеспечивающего генерацию и прием

магнитных полей, обработки и анализа сигналов.

Источник: ElectronicsHub.org

Подробнее: https://orientdetectors.com/gold-detector-circuit/

Датчик металлоискателя Arduino

Arduino — разработчик оборудования и программного обеспечения с открытым исходным кодом, проект и сообщество пользователей

, которая разрабатывает и производит одноплатные микроконтроллеры и комплекты микроконтроллеров для создания цифровых устройств.

В платах

Arduino используются различные микропроцессоры и контроллеры.

Платы оснащены наборами цифровых и аналоговых контактов ввода / вывода (I / O), которые могут быть подключены к различным модулям расширения.

платы («щиты») или макеты (для прототипирования) и другие схемы.Платы имеют интерфейсы последовательной связи,

, включая универсальную последовательную шину (USB) на некоторых моделях, которые также используются для загрузки программ с персональных компьютеров.

Источник: Википедия

Платы

Arduino могут использоваться в проектах по производству металлоискателей, где электронные

Схема

используется для обработки и интерпретации сигналов.

Вы можете обратиться к следующей статье за ​​практическим примером металлоискателя, который использует схему Arduino.

Источник: Instructables

Чувствительность металлоискателя

Чувствительность металлоискателя — это мера способности металлоискателя обнаруживать определенный тип и размер.

металлических примесей. Чем лучше чувствительность металлоискателя, тем меньше штук

металла неправильной формы, которое он может обнаружить. Производительность обычно выражается диаметром

мм.

испытательный шар, сделанный из металла определенного типа, такого как черный, цветной, алюминий или нержавеющая сталь.

Чем выше чувствительность металлоискателя, тем меньше металлических предметов он может обнаружить.

Это очевидный идеал, но он осложняется рядом факторов.

Источник: MT

Принцип металлодетектора, используемого в фармацевтической промышленности

Металлодетекторы, используемые в фармацевтической промышленности, работают по разным принципам, например:

Металлоискатель со сбалансированной катушкой — Металлоискатель с магнитным полем — Металлоискатель с импульсной индукцией

Принцип действия всех этих технологий, используемых в фармацевтической промышленности, аналогичен принципу

действия любого металлоискателя, ранее объясненного отличиями и доработкой

механизма, связанных с фармацевтической сферой.

Для получения подробной информации по теме вы можете обратиться к следующей статье.

Источник: Pharmabiz

.

Подробнее читайте в следующей статье: Промышленный металлоискатель

Как работает металлоискатель? полностью объяснено »Hackatronic»

Введение:

Металлоискатель — это устройство, которое может обнаруживать металл, который нельзя увидеть напрямую. Самый простой вид металлоискателя может быть сделан с использованием генератора, двух катушек индуктивности и детектора или индикатора.Здесь мы поговорим о том, как работает металлоискатель, о применении в строительстве и о важности металлоискателей в нашей нормальной жизни.

Для лучшего понимания можно посмотреть это видео?

Необходимые компоненты:
1- Транзистор BC 547

2- Транзистор S9012 × 2
3- Электролитический конденсатор 100 мкФ
4- Резистор 200к
5- Резистор 2к
6- Резистор 470 Ом
7- Конденсатор 104
8- Конденсатор 222 × 2
9-1 потенциометр 1к
10- Светодиод
11- ЗУММЕР
12- Батарея
13- Катушка L1 и L2

Строительство:

Как показано на принципиальной схеме, два транзистора Q1 и Q2 образуют схему генератора, а другой транзистор bc 547 образует индикаторную часть, катушка L2 действует как детектор.

Принципиальная схема:

На печатной плате

как работает металлоискатель?

Принцип работы:

Генератор вырабатывает переменный ток, который при прохождении через катушку создает переменное магнитное поле. Если кусок металла поднести близко к катушке, в металле индуцируется вихревой ток, который приводит к изменению магнитного поля, связанного с металлом.Это изменяющееся магнитное поле можно обнаружить с помощью другой катушки.

Схема работы: — как работает металлоискатель:

1.] Схема генератора снабжена источником постоянного тока, так что он может генерировать переменный ток. Для генерации переменного тока вы можете использовать комбинацию таймера 555 ⏲️ и конденсаторного резистора.

2.] Переменный ток подается на катушку L1, которая создает переменное магнитное поле. Катушки L1 и L2 расположены близко друг к другу.

3.], когда металлический объект приближается к катушке, в металле индуцируется вихревой ток, который создает магнитное поле, связанное с металлом.

4.] Вторичная катушка L2, которая действует как датчик, испытывает магнитное поле металла и создает в нем ток.

5.] Этот ток очень мал и требует усиления. После усиления он подается на зуммер и светодиод, который начинает светиться при обнаружении металла.

6.] Есть два транзистора PNP, которые используются для генерации сигнала переменного тока.Другой транзистор bc 547 используется для усиления выхода вторичной катушки L2.
7.] Потенциометр используется для регулировки сопротивления.

Применение металлоискателей:

Металлоискатели были впервые разработаны в 1960-х годах для промышленных и горнодобывающих целей.

  1. Промышленное использование — Используется в различных отраслях промышленности для обнаружения металлических предметов.
  2. Служба безопасности аэропорта — для проверки людей перед тем, как позволить им получить доступ к зоне посадки и к самолету.
  3. Безопасность здания — проверка людей перед входом в конкретное здание, например школу, офис или тюрьму.
  4. Безопасность мероприятий — проверка наличия опасных бедер у человека при входе на спортивное мероприятие, концерт или другое большое скопление людей.
  5. поиск Предметы — для поиска потерянного предмета, например ювелирного изделия.
  6. Археологические исследования — Чтобы найти металлические предметы, имеющие историческое значение.
  7. Геологические исследования — Для определения металлического состава почвы или горных пород.

Заключение-:

После разработки, моделирования, сборки, пайки и тестирования схемы
мы пришли к выводу, что наша схема металлоискателя
работает удовлетворительно и имеет незначительное количество неожиданных функций
.

Схема металлоискателя с использованием микросхемы IC 555 и зуммера

Gadgetronicx> Электроника> Принципиальные и электрические схемы> Цепи сигнализации> Схема металлоискателя с использованием IC 555 и зуммера
