Схемы регуляторов мощности (диммеров) на симисторах

Принцип работы симисторных регуляторов мощности (напряжения) в цепях
переменного тока.

Что такое симистор, принцип его работы, а также справочные характеристики некоторых популярных приборов мы с Вами внимательно рассмотрели на странице &nbspСсылка на страницу.
Там же мы отметили, что симистор пришёл на смену рабочей лошадке-тиристору и практически полностью вытеснил его из электроцепей переменного тока.

Вспомним пройденный материал.
Отличительной чертой симистора является то, что при подаче на его управляющий электрод тока (напряжения), прибор переходит в проводящее состояние, замыкая нагрузку, причём проводит ток, независимо от полярности, приложенного к нагрузке напряжения.
Полярность открывающего напряжения должна быть либо отрицательной для обеих полярностей напряжения на условном аноде, либо совпадать с полярностью «анодного» напряжения (т.

е. быть плюсовой в момент прохождения положительной полуволны и минусовой — в момент прохождения отрицательной).

Итак. Важным плюсом симисторных схем в электроцепях переменного тока является отсутствие выпрямительных устройств, и двухполюсность напряжения в нагрузке, что даёт возможность подключать их, помимо всего прочего, как трансформаторам, так и электродвигателям переменного тока.

Познакомимся с расхожими схемами симисторных регуляторов.

Для начала давайте рассмотрим простейшую, но вполне себе работоспособную схему симисторного регулятора мощности с фазово-импульсным управлением, позволяющего работать с нагрузками вплоть до 1200 Вт.

Рис.1

При замене симистора на другой, с большей величиной допустимого тока, мощность нагрузки можно увеличивать практически неограниченно.

А теперь — как это всё работает?
В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения конденсатор С1 заряжается через последовательно соединённые резисторы R1 и R2. Причём увеличение напряжения на конденсаторе С1 отстаёт (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов и номинала ёмкости С1. Чем выше значения резисторов и конденсатора — тем больше сдвиг по фазе.
Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет порога пробоя динистора (около 35 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечёт ток, определяемый суммарным сопротивлением открытого симистора и нагрузки.
При этом симистор остаётся открытым до конца полупериода, т.е. момента, когда полуволна сетевого напряжения приблизится к нулевому уровню.

Переменным резистором R2 устанавливают момент открывания динистора и симистора, производя тем самым регулировку мощности, подводимой к нагрузке.

При действии отрицательной полуволны принцип работы устройства аналогичен.

Диаграммы напряжения на нагрузке при различных значениях переменного резистора приведены на Рис. 1 справа.

Для предотвращения ложных срабатываний триаков, вызванных переходными процессами в индуктивных нагрузках (например, в электродвигателях и обмотках трансформаторов), симисторы должны иметь дополнительные компоненты защиты. Это, как правило, демпферная RC-цепочка (снабберная цепь) между силовыми электродами триака, которая используется для ограничения скорости изменения напряжения (на схеме Рис.1 показана синим цветом).

В некоторых случаях, когда нагрузка имеет ярко выраженный ёмкостной характер, между силовыми электродами необходима индуктивность для ограничения скорости изменения тока при коммутации.

Существуют и различные модификации приведённой выше простейшей схемы диммера.

Рис.2

Дополнительная цепочка R3 C2 (Рис.2 слева) призвана увеличить максимально достижимый фазовый сдвиг между сетевым напряжением и напряжением, поступающим на левый вывод динистора, что в свою очередь позволяет производить более глубокую регулировку мощности, подводимой к нагрузке.

На схеме, приведённой на Рис.2 справа, цепь, образованная диодами D1, D2 и резистором R1, обеспечивает плавность регулировки при минимальной выходной мощности. Без неё характеристика управления регулятором имеет гистерезис, что проявляется в скачкообразном повышении регулируемой мощности от нуля до 3…5% от максимальной.

Диодно-резисторная цепочка разряжает конденсатор при переходе сетевого напряжения от отрицательной к положительной полуволне и, тем самым, устраняет эффект скачкообразного начального увеличения мощности в нагрузке.

Изредка можно встретить устройства, в которых регулировка мощности производится посредством отдельной схемы, которая формирует импульсы с регулируемой длительностью для управления симистором.
Такие диммеры обладают значительно лучшими характеристиками, чем представленные выше, однако обратной стороной медали является повышенная сложность устройств и необходимость наличия отдельного источника питания схемы. Исключения составляют устройства, выполненные на специализированных ИМС. Примером такой микросхемы является фазовый регулятор КР1182ПМ1.

Рис.3

Применение КР1182ПМ1 в регуляторах мощности (Рис.3) позволяет добиваться как хорошей повторяемости, так и широкого диапазона перестройки и высокой температурной стабильности.

А если уж мы решили заморачиваться созданием отдельной схемы формирования управляющих импульсов, то имеет смысл отказаться от фазово-импульсного метода управления, и обратиться в сторону регуляторов мощности, работающих по принципу пропускания через нагрузку определённого целого числа периодов сетевого напряжения в единицу времени.
При таком способе регулирования появляется возможность включения симистора вблизи точки пересечения сетевым переменным напряжением нулевого потенциала, вследствие чего радикально снижается уровень помех, вносимых в электросеть.
Освещение таким диммером не запитаешь ввиду заметного мерцания, а вот для беспомехового регулирования мощности электронагревательных приборов — самое то.

Рис.4

Данная схема (Рис.4) перекочевала со страницы https://www.radiokot.ru/circuit/power/converter/50/ и представляет собой модификацию регулятора мощности, описанного в журнале Радио, 2009, № 9, с. 40–41 «В.Молчанов Симисторный регулятор мощности». Вот, что пишет автор.

«Устройство предназначено для беспомехового регулирования мощности электронагревательных приборов, работающих от сети переменного тока 220 В.
Кроме снижения уровня коммутационных помех, в регуляторе реализован принцип пропускания в нагрузку целого числа периодов сетевого напряжения. При таком способе регулирования с высокой точностью обеспечивается отсутствие постоянной составляющей напряжения на нагрузке, вследствие чего дополнительно снижается уровень искажений, вносимых в электросеть. Это особенно важно в случае мощной нагрузки.
Максимальная мощность нагрузки, подключаемой к регулятору, составляет 1 кВт. Потребляемый регулятором ток от сети не превышает 4 мА (действующее значение), типовое потребление – 3,5 мА.

На микросхеме DD1 и элементах R1, C1, VD1, VD2 выполнен синхронизированный с сетью генератор прямоугольных импульсов. Период импульсов, вырабатываемых генератором, составляет около 1,3 с. Резистор R1 регулирует скважность импульсов. Элементы DD1.1, DD1.2 и DD1.3, DD1.4 включены как два RS‑триггера, на входы которых (выводы 1 и 9 микросхемы) через делитель R7R6 поступает часть сетевого напряжения. Транзисторы VT1 и VT2 выполняют функцию мощного инвертора логических сигналов для управления симистором. Питание устройства осуществляется через параметрический стабилизатор, в котором задействованы балластный резистор R7, стабилитрон VD3 и сглаживающий конденсатор C3. Когда напряжение на верхнем по схеме сетевом выводе относительно нижнего отрицательное, стабилитрон VD3 пропускает ток в прямом направлении, когда положительное – ограничивает напряжение на выводах 1 и 9 микросхемы DD1 на уровне 10 В. Ток, проходящий через эти выводы и внутренние защитные диоды микросхемы, заряжает конденсатор C3 до напряжения около 9,2 В, которое служит для питания низковольтной части устройства.

Использование защитных диодов микросхемы не приводит к её защёлкиванию, поскольку амплитудное значение тока через резистор R7 ограничено и составляет около 5 мА.

Во время проверки регулятора мощности удобно в качестве нагрузки подключить лампу накаливания (желательно на 100 Вт или более). Устройство обычно не нуждается в налаживании, но если оказалось, что симистор VS1 открывается ненадёжно (лампа в нагрузке не включается или мерцает), можно попробовать уменьшить сопротивление резистора R4 или подобрать экземпляр симистора с меньшим током открывания. Резистор R4 позволяет выставить мгновенное напряжение сети, при котором происходит открывание симистора. Это напряжение может быть рассчитано по формуле Uпор ≈ Uпит∙R7/(2∙R4), где Uпит ≈ 9,2 В – напряжение на конденсаторе C3, сопротивления резисторов R6 и R7 должны быть равны. Уменьшение сопротивления резистора R4 обеспечивает более надёжное открывание симистора, но увеличивает уровень создаваемых помех, поэтому делать его сопротивление менее 30 кОм нежелательно».

И конечно, было бы совсем неправильно не упомянуть о таком важном представителе симисторного семейства, как — оптосимистор.
Оптосимистор включается посредством освещения полупроводникового слоя и представляет собой комбинацию оптоизлучателя и симистора в одном корпусе. Преимущество — простая однополярная схема управления и гальваническая изоляция цепей управления от фаз сетевого напряжения.

Оптосимисторы могут коммутировать нагрузку как сами (Рис.5),

Рис.5

так и управлять более мощными симисторами (Рис.6).

Рис.6

За счёт полной гальванической развязки управляющих цепей оптосимистора, основное его предназначение — это управление мощностью нагрузки при помощи логических устройств или микроконтроллеров с собственными цепями питания.

Рис.7

В качестве примера на Рис.7 приведена схема регулятора мощности паяльника.
Вот, как работу этой схемы описывает уважаемый Falconist на странице сайта http://forum. cxem.net .

«Оптосимистор серии МОС204х/306х/308х содержит внутри себя схему пересечения питающим напряжением нуля, т.е. открывается только в точке нулевого значения синусоидального сетевого напряжения, независимо от момента поступления управляющего напряжения на его светодиод. Тем самым обеспечивается ключевой режим подключения нагрузки, с практически полным отсутствием ВЧ помех, проникающих в сеть 220 В. Поэтому его замена на оптосимисторы МОС302х/305х, не имеющих такой схемы, крайне нежелательна, т.к. порочит сам принцип беспомехового регулирования.
Конденсатор С1 является балластным реактивным сопротивлением. Ток, который он пропускает совместно с подключенным параллельно ему резистором R1,приближенно составляет 16 мА. Данный ток используется для питания таймера DA1 и инфракрасного светодиода оптрона DA2».

Работа таймера, формирующего управляющий сигнал для оптотиристора, аналогична работе DD1 на Рис.4 и сводится к формированию импульсов с изменяемой скважностью.

Мощный симисторный регулятор мощности | AUDIO-CXEM.RU

Здравствуй мой дорогой читатель. Сегодня я хочу рассказать про нюансы мощных симисторных регуляторов мощности, которые заполонили наш рынок. Теперь так называемые диммеры продают даже в отделах продажи дистилляторов, для регулировки температуры нагрева материала в перегонных аппаратах.

Схема мощного симисторного регулятора мощности

Внесу немного ясности о схеме. Схема симисторного регулятора мощности является типичной и в нее может быть включен любой, подходящий вам по параметрам симистор серии BTA, например BTA06-600, BTA16-600 и так далее. Номиналы элементов при этом пересчитывать не нужно. Работу схемы я описывал в статье «Диммер своими руками», и сейчас немного поговорим о другом.

В качестве полупроводника я применил BTA41-600 и мог бы заявить вам, что регулятор мощности рассчитан на 8.5кВт, как это делают большинство продавцов. Да, симистор BTA41-600 рассчитан на максимальный средний ток 40А. Но, во-первых, должен быть запас по току, а во-вторых не только от параметров симистора зависит мощность собранного устройства. От чего же еще может зависеть мощность диммера?

В первую очередь от запаса тока симистора. Для меня это примерно 30% запас. Разница по цене будет несущественной.

Вот пример симисторного регулятора из Китая. Продавец утверждает, что его мощность достигает 4кВт.

Сфотографировано так близко, чтобы выполнить обман зрения и внушить большие размеры теплоотвода. Если вы представляете, что такое 4000Вт, то подумайте, какое сечение провода нам необходимо для пропускания через себя тока 18А. Нет, конечно, если такой диммер включить на 30 секунд, то он может и выдержит, но обычно нагрузкой служат мощные лампы или ТЭН, которые работают часами. Теперь посмотрите ширину дорожек печатной платы этого самого китайского диммера.

Да не выдержат они 4кВт долговременно, будут до ужаса греться даже на 3кВт, а потом перегорят. Поэтому вторым критерием является сечение проводов и дорожек печатной платы. Чем шире и толще, тем лучше. И чем короче они, тем также лучше. В обязательном порядке необходимо их лудить оловом или паять вдоль дорог медную жилу.

Для сведения, медный провод сечением 2.5мм² рассчитан на максимальный долговременный ток 27А. Из своего опыта скажу, что при использовании такого провода на нагрузке 3000Вт (ток 14А) в течение 1 часа, он хорошо нагревается. Но это нормально. А уже при 27А изоляция такого провода будет плавиться.

Еще, при такой мощности (3000Вт и более) я отказываюсь от всяких разъемов, зажимных клемм и стараюсь все провода паять сразу к печатной плате. Так как все эти клеммы и разъемы являются уязвимым местом, чуть контакт ослаб и происходит нагрев, а дальше обгорание проводов.

Третий критерий мощного регулятора это теплоотвод. Однажды я выполнял измерение температуры теплоотвода площадью 200см² при эксплуатации диммера на нагрузку 1кВт в течение 5 часов. Температура достигла 90⁰С. Для отвода тепла при эксплуатации на мощности 3кВт понадобится радиатор с внушительной площадью поверхности, если мы говорим про долговременную работу. Иначе получим настоящую печь.

Рекомендую в качестве теплоотвода использовать радиатор с вентилятором от ПК, даже небольшой такой теплоотвод с принудительным охлаждением дает отличный результат на мощности 4кВт.

Китайский радиатор, на мощности 4000Вт позволит лишь регулятору не выйти из строя за ближайшие минуты.

Также и наши продавцы, закупая диммеры в Китае, заявляют мощность, которую они долговременно регулировать не могут.

Множество видео роликов про регуляторы мощности имеется на одном из известных видео порталов. Практически все блоггеры демонстрируют их тест на лампах накаливания. Лампа накаливания 60-80Вт может работать через наше устройство без радиатора, это и я проверял. А вот на мощности 1000Вт и выше рисуется совсем другая картина.

Существуют вентиляторы на разное питающее напряжение, в продаже есть вентиляторы и с напряжением питания 220В переменного тока. У меня же напряжение питания 12В постоянного тока. И в качестве источника я применил небольшой импульсный блок питания 12В 1А.

О стеклянном предохранителе. Не советую. На заднюю панель регулятора мощности вывел держатель предохранителя с колпачком. Предохранитель установил на 15А, нагрузка составляла 3000Вт.

Это было что-то. Грелся весь узел, не притронуться рукой. Поэтому, вместо стеклянных предохранителей устанавливайте автоматический выключатель. Например, если нагрузка 3кВт, то выключатель на 16А.

В своем регуляторе мощности я использовал тумблер на 25 Ампер, у которого были две группы контактов. Чтобы повысить надежность я соединил их параллельно медным проводом, сечением 2.5мм².

Корпус диммера я использовал из пластмассы. Для удобства я установил на корпус розетку с керамической вставкой на 16 Ампер.

Также я добавил еще один переменный резистор на 50кОм для более точной (плавной) подстройки.

Вентилятор, розетку и импульсный блок питания я прикрепил к корпусу винтами М3 и гайками, не забыв и про шайбы. В теплоотводе я выполнил отверстия и нарезал резьбу для крепления к нему симистора BTA41-600, а также отверстия с резьбой для крепления самого теплоотвода к корпусу. Как нарезать резьбу в радиаторе я описывал в статье «Нарезаем резьбу в радиаторе усилителя НЧ».

Вилка регулятора рассчитана на ток 16 Ампер. Ее провода припаяны напрямую к печатной плате, миную разъемы и клеммы.

Выводы симистора, при его монтаже, рекомендуется делать как можно короче.

Вывод.

Чтобы собрать мощный симисторный регулятор мощности, помимо выбора параметров симистора необходимо учесть такие конструктивные особенности, как ширина и толщина дорожек печатной платы, сечение соединительных проводов, замена разъемов и клемм пайкой, площадь поверхности теплоотвода, номинальная мощность вилок и розеток. Ведь для регулятора мощности 6кВт (27А) нужны совсем другие розетки, вилки, провода и так далее…

Печатная плата регулятора мощности СКАЧАТЬ

Регулятор мощности на симисторе | Радиобездна

Всем привет. Настала очередь очередной электронной самоделки. Сегодняшняя статья будет посвящена симисторному регулятору мощности.

На страницах своего сайта я неоднократно публиковал разные тиристорные регуляторы мощности, например такой или такой. Тиристорные и симисторные регуляторы мощности имеют большую популярность, так как в изготовлении они очень просты и не требуют большого количества радиодеталей. Хоть и эти два полупроводниковых прибора имеют сходное назначение, регулировать мощность нагрузки, имеют разное устройство. Так тиристор способен пропускать ток через себя только в одном направлении, в тоже время симистор может работать в цепях переменного тока. Поэтому чтобы собрать регулятор мощности на тиристоре, в схему нужно будет добавить диодный мост, благодаря которому ток через тиристор будет двигаться в одном направлении. Главное достоинство симисторного регулятора мощности в том, что он может пропускать ток в обоих направлениях, поэтому его можно применять бес мощных силовых диодах.

Ну, давайте же перейдём к самому устройству, рассмотрим принципиальную схему регулятора мощности на симисторе.

Схема регулятора мощности на симисторе

Схема симисторного регулятора очень проста, содержит менее десяти распространённых радиодеталей. Готовое устройство практически не нуждается в настройке и после правильного монтажа начинает работать сразу:

Основным регулирующим элементом схемы является симистор BTA16. Этот симистор способен регулировать ток активной нагрузки мощностью до 3 кВт. Если требуется больше, нужно воспользоваться симистором большей мощности, например BTA25 с соответствующим радиатором охлаждения. Также в схеме используются корректирующие радиодетали: два резистора, один подстроечный резистор, один переменный, два конденсатора, один динистор.

Давайте более подробно рассмотрим устройство симисторного регулятора мощности.

Диммер своими руками, регулятор мощности на симисторе

Регулятор мощности не имеет дефицитных радиодеталей. Большинство из них можно выковырять из неисправного старого телевизора или любой другой бытовой техники. Например, динистор VD1 можно извлечь из неисправной энергосберегающей лампы.

Детали устройства:

Симистор BTA16 или подобный
Резистор 100 Ом 1 Ватт
Резистор 4,7 килоом
Подстроечный резистор 2 мегаом
Переменный резистор 500 килоом
Конденсатор 0,1 микрофарад 300 Вольт 2 штуки
Динистор DB3

Чтобы упростить изготовление диммера своими руками, можно воспользоваться навесным монтажом. Что вполне приемлемо, так как количество деталей небольшое. Но гораздо проще приобрести симисторный регулятор мощности на известном китайском интернет-магазине, так как стоимость данного устройства невелика.

Все компоненты устройства расположены на печатной плате, выполненной из стеклотекстолита:

Симистор расположен хоть и не на большом, но достаточно эффективном радиаторе охлаждения, выполненном из алюминия:

Большинство элементов находятся в центре печатной платы и располагаются достаточно компактно:

Подстроечный резистор R4 расположен с краю печатной платы:

Напротив расположены две клеммные колодки для подключения в цепь. Чтобы не перепутать правильность подключения устройства, имеются соответствующие надписи:

Основной орган регулировки резистор R3 расположен на металлическом кронштейне, который обеспечивает необходимую надёжность готового изделия:

Готовое устройство получилось достаточно компактным, благодаря чему его можно использовать для регулировки практически любой активной нагрузки: лампы накаливания, нагревательные элементы, тэны:

Настройка симисторного регулятора мощности заключается в регулировке подстроечного резистора R4. При помощи него производится некоторая настройка устройства. Заключается она в следующем. Нужно движок переменного резистора R3 переместить в крайние положение, тем самым убавив регулятор на минимум, и подстраивая подстроечный резистор R4 добиться минимальной мощности отдаваемой в нагрузку. Основная настройка будет завершена. Если устройство собрано правильно, симисторный регулятор сразу начнёт работать.

При настройки устройства не забываем о безопасности.

Внимание! Будьте внимательны, эта самоделка не имеет трансформатора, поэтому некоторые радиодетали могут находиться под высоким потенциалом сети. Будьте осторожны при настройке регулятора мощности.

Как я уже говорил, рассматриваемая самоделка подходит для регулировки мощности устройств, имеющих активное сопротивление. Для регулировки бытовых приборов имеющих реактивное сопротивление, например, таких как пылесос, я рекомендую использовать регулятор мощности на тиристоре, который я использую уже не один год, для регулировки оборотов пылесоса.

На этом я буду завершать своё повествование. Надеюсь, данная статья поможет вам в самостоятельном изготовлении симисторного регулятора мощности. До новых встреч. Всем пока.

Тиристорные регуляторы мощности. схемы с двумя тиристорами

Подборка схем и описание работы регулятора мощности на симисторах и не только. Схемы симисторных регуляторов мощности хорошо подходят для продление срока эксплуатации ламп накаливания и для регулировки их яркости свечения. Или для запитки нестандартной аппаратуры например на 110 вольт.

Схема симисторного регулятора мощности на логических элементах

На рисунке представлена схема симисторного регулятора мощности, которую можно менять за счет изменения общего количества сетевых полупериодов, пропускаемых симистором за определенный интервал времени. На элементах микросхемы DD1.1.DD1.3 сделан генератор прямоугольных импульсов, период колебания которого около 15-25 сетевых полупериодов.

Скважность импульсов регулируется резистором R3. Транзистор VT1 совместно с диодами VD5-VD8 предназначен для привязки момента включения симистора во время перехода сетевого напряжения через нуль. В основном этот транзистор открыт, соответственно, на вход DD1.

4 поступает «1» и транзистор VT2 с симистором VS1 закрыты. В момент перехода через нуль транзистор VT1 закрывается и почти сразу открывается. При этом, если на выходе DD1.3 была 1, то состояние элементов DD1. 1.DD1.6 не изменится, а если на выходе DD1.3 был «ноль», то элементы DD1.4.DD1.

6 сгенерируют короткий импульс, который усилится транзистором VT2 и откроет симистор.

До тех пор пока на выходе генератора будет логический ноль, процесс будет идти цикличиски после каждого перехода сетевого напряжения через точку нуля.

Схема симисторного регулятора мощности

Основа схемы зарубежный симистор mac97a8, который позваляет коммутировать большие мощности подключенные нагрузки, а для ее регулировки использовал старый советский переменный резистор, а в качестве индикации использовал обычный светодиод.

В симисторном регуляторе мощности применен принцип фазового управления. Работа схемы регулятора мощности основана на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В первоначальный момент положительного полупериода симистор находится в закрытом состояние. С возрастанием сетевого напряжения, конденсатор С1 заряжается через делитель.

Возрастающее напряжения на конденсаторе сдвигается по фазе от сетевого на величину, зависящую от суммарного сопротивления обоих резисторов и емкости конденсатора. Заряд конденсатора происходит до тех пор, пока напряжение на нем не дойдет до уровня «пробоя» динистора, приблизительно 32 В.

В момент открытия динистора, откроется и симистор, через подключенную к выходу нагрузку потечет ток, зависящий от суммарного сопротивлением открытого симистора и нагрузки. Симистор будет открыт до конца полупериода. Резистором VR1 задаем напряжение открывания динистора и симистора, тем самым регулируя мощность. В момент действия отрицательного полупериода алгоритм работы схемы аналогичен.

Вариант схемы с небольшими доработками на 3,5 кВт

Схема регулятора несложная, мощность нагрузки на выходе устройства составляет 3,5 кВт. С помощью этой радиолюбительской самоделки вы можите регулировать освещение, нагревательные тэны и многое другое. Единственный существенный недостаток данной схемы, это то что подсоединить к ней индукционную нагрузку нельзя ни в коем случае, т. к симистор сгорит!

Используемые в конструкции радиокомпоненты: Симистор Т1 — BTB16-600BW или аналогичный (КУ 208 ил ВТА, ВТ). Динистор Т — типа DB3 или DB4. Конденсатор 0,1мкФ керамический.

Сопротивление R2 510Ом ограничивает максимальные вольты на конденсаторе 0,1 мкФ, если поставить движок регулятора в положение 0 Ом, то сопротивление цепи составит порядка 510 Ом.

Заряжается емкость, через резисторы R2 510Ом и переменное сопротивление R1 420кОм, после того, как U на конденсаторе достигнет уровня открывания динистора DB3, последний сформирует импульс, отпирающий симистор, после чего, при дальнейшем проходе синусоиды, симистор запирается.

Частота открывания-закрывания Т1 зависит от уровня U на конденсаторе 0.1мкФ, которое,зависит от сопротивления переменного резистора. Т.е, прерывая ток (с большой частотой) схема, тем самым регулирует мощность на выходе.

Симисторный регулятор мощности на 75 Ампер

При каждой положительной полуволне входного переменного напряжения емкость С1 заряжается через цепочку резисторов R3, R4, когда напряжение на конденсаторе С1 станет равным напряжению открытия динистора VD7 произойдет его пробой и разрядка емкости через диодный мост VD1-VD4 , а также сопротивление R1 и управляющий электрод VS1 . Для открытия симистора используется электрическая цепочка из диодов VD5, VD6 конденсатора С2 и сопротивления R5.

Требуется подобрать номинал резистора R2 так, чтобы при обоих полуволнах сетевого напряжения, симистор регулятора надежно срабатывал, а также требуется подобрать номиналы сопротивлений R3 и R4 так, чтобы при вращении ручки переменного сопротивления R4 напряжение на нагрузке плавно изменялось от минимальных до максимальных значений. Вместо симистора ТС 2-80 можно использовать ТС2-50 или ТС2-25, хотя будет небольшой проигрыш по допустимой мощности в нагрузке.

Самая простая схема симисторного регулятора

В качестве симистора был использован КУ208Г, ТС106-10-4, ТС 112-10-4 и их аналоги. В тот момент времени когда симистор закрыт, осуществляется заряд конденсатора С1 через подключенную нагрузку и резисторы R1 и R2. Скорость заряда изменяется резистором R2, резистор R1 предназначен для ограничения максимальной величины тока заряда

При достижении на обкладках конденсатора порогового значения напряжения происходит открытие ключа, конденсатор С1 быстро разряжается на управляющий электрод и перключает симистор из закрытого состояния в открытое, в открытом состоянии симистор шунтирует цепь R1, R2, С1. В момент перехода сетевого напряжения через ноль происходит закрытие симистора, затем снова заряд конденсатора C1, но уже отрицательным напряжением.

Конденсатор С1 от 0,1…1,0 мкФ. Резистор R2 1,0…0,1 МОм.

Симистор включается положительным импульсом тока на управляющий электрод при положительном напряжении на выводе условном аноде и отрицательным импульсом тока на управляющий электрод при отрицательном напряжении условного катода. Таким образом, ключевой элемент для регулятоpa должен быть двунаправленным. Можно в качестве ключа использовать двунаправленный динистор.

Схема регулятор мощности на тиристоре КУ202М

Диоды Д5-Д6 используются для защиты тиристора от возможного пробоя обратным напряжением. Транзистор работает в режиме лавинного пробоя. Его напряжение пробоя около 18-25 вольт. Если вы не найдете П416Б, то можно попытаться найти ему замену в справочнике по транзисторам.

Импульсный трансформатор наматывается на ферритовом кольце диаметром 15 мм, марки Н2000. Тиристор можно заменить на КУ201

Регулятор мощности на 220 вольт

Схема этого регулятора мощности похожа на вышеописанные схемы, только введена помехоподавляющая цепь С2, R3, а ыыключатель SW дает возможность разрывать цепь зарядки управляющего конденсатора, что приводит к моментальному запиранию симистора и отключению нагрузки.

С1, С2 — 0,1 МКФ, R1-4k7, R2-2 мОм, R3-220 Ом, VR1-500 кОм, DB3 — динистор, BTA26-600B — симистор, 1N4148/16 В — диод, светодиод любой.

Схема на 2 киловатта и на 220 вольт

Регулятор используется для регулировки мощности нагрузки в цепях до 2000 Вт, ламп накаливания, нагревательных приборов, паяльника, асинхронных двигателей, зарядного устройство для авто, и если заменить симистор на более мощный можно применить в цепи регупировки тока в сварочных трансформаторах.

Дискретный регулятор мощности

Принцип работы этой схемы регулятора мощности заключается в том, что на нагрузку поступает полупериод сетевого напряжения через выбранное число пропущенных полупериодов.

Диодный мост выпрямляет переменное напряжение. Резистор R1 и стабилитрон VD2, вместе с конденсатором фильтра образуют источник питания 10 В для питания микросхемы К561ИЕ8 и транзистора КТ315. Выпрямленные положительные полупериоды напряжения проходя через конденсатор С1 стабилизируются стабилитроном VD3 на уровне 10 В.

Таким образом, на счетный вход С счетчика К561ИЕ8 следуют импульсы с частотой 100 Гц. Если переключатель SA1 подсоединен к выходу 2, то на базе транзистора будет постоянно присутствовать уровень логической единицы. Т.к импульс обнуления микросхемы очень короткий и счетчик успевает перезапуститься от того же импульса.

На выводе 3 установится уровень логической единицы. Тиристор будет открыт. На нагрузке будет выделяться вся мощность. Во всех последующих положениях SA1 на выводе 3 счетчика будет проходить один импульс через 2-9 импульсов.

Микросхема К561ИЕ8 это десятичный счетчик с позиционным дешифратором на выходе, поэтому уровень логической единицы будет периодически на всех выходах. Однако, если переключатель установлен на 5 выходе (выв.1), то счет будет происходить только до 5.

При прохождении импульсом выхода 5 микросхема обнулится. Начнется счет с ноля, а на выводе 3 появится уровень логической единицы на время одного полупериода. На это время открывается транзистор и тиристор, один полупериод проходит в нагрузку.

Для того чтобы было понятней привожу векторные диаграммы работы схемы.

Если требуется уменьшить мощность нагрузки, можно добавить еще одну микросхему счетчика, соединив вывод 12 предыдущей микросхемы с выводом 14 последующей. Установив еще один переключатель, можно будет регулировать мощность до 99 пропущенных импульсов. Т.е. можно получить примерно сотую часть общей мощности.

Регулятор мощности схема на КР1182ПМ1 и симисторе

Микросхема КР1182ПМ1 имеет в своем внутреннем составе два тиристора и узел управления ими. Максимальное входное напряжение микросхемы КР1182ПМ1 около 270 Вольт, а максимум в нагрузке может достигать 150 Ватт без использования внешнего симистора и до 2000 Вт с использованием, а также с учетом того, что симистор будет установлен на радиаторе.

Для снижения уровня внешних помех используется конденсатор С1 и дроссель L1, а емкость С4 требуется для плавного включения нагрузки. Регулировка осуществляется с помощью сопротивления R3.

Регуляторы мощности для паяльника

Подборка довольно простых схем регуляторов для паяльника упростит жизнь радиолюбителю

Регулятор мощности комбинированного типа

Комбинированность заключается в совмещении удобства применения цифрового регулятора и гибкости регулировки простого.

Рассмотренная схема регулятора мощности работает по принципу изменения числа периодов входного переменного напряжения, идущих на нагрузку. Это значит, что устройство нельзя использовать для настройки яркости ламп накаливания из-за заметного для глаза мигания. Схема дает возможность регулировать мощность в пределах восьми предустановленных значений.

Регулятор мощности на микроконтроллере

Существует огромной количество классических тиристорных и симисторных схем регуляторов, но этот регулятор выполнен на современной элементной базе и кроме того являлся фазовым, т. е. пропускает не всю полуволну сетевого напряжения, а только некоторую её часть, тем самым и осуществляется ограничение мощности, т.к открытие симистора происходит только при нужном фазовом угле.

Схемы тиристорных регуляторов

Для того, чтобы получить качественную и красивую пайку требуется правильно подобрать мощность паяльника и обеспечить определенную температуру его жала в зависимости от марки применяемого припоя. Предлагаю несколько схем самодельных тиристорных регуляторов температуры нагрева паяльника, которые с успехом заменят многие промышленные несравнимые по цене и сложности.

Внимание, нижеприведенные тиристорные схемы регуляторов температуры гальванически не развязаны с эклектической сетью и прикосновение к токоведущим элементам схемы может привести к поражению электрическим током!

Для регулировки температуры жала паяльника применяют паяльные станции, в которых в ручном или автоматическом режиме поддерживается оптимальная температура жала паяльника. Доступность паяльной станции для домашнего мастера ограничена высокой ценой.

Для себя я вопрос по регулированию температуры решил, разработав и изготовив регулятор с ручной плавной регулировкой температуры.

Схему можно доработать для автоматического поддержания температуры, но я не вижу в этом смысла, да и практика показала, вполне достаточно ручной регулировки, так как напряжение в сети стабильно и температура в помещении тоже.

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом.

Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт.

Поэтому я и решил представить эту схему.

Для того, что понять как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт.

чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление между анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно.

Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1).

При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1.

Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время.

Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше.

Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.

Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н.

Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.

Простейшая тиристорная схема регулятора

Вот еще одна самая простая схема тиристорного регулятора мощности, упрощенный вариант классического регулятора. Количество деталей сведено к минимуму. Вместо четырех диодов VD1-VD4 используется один VD1. Принцип работы ее такой же, как и классической схемы.

Отличаются схемы только тем, что регулировка в данной схеме регулятора температуры происходит только по положительному периоду сети, а отрицательный период проходи через VD1 без изменений, поэтому мощность можно регулировать только в диапазоне от 50 до 100%. Для регулировки температуры нагрева жала паяльника большего и не требуется.

Если диод VD1 исключить, то диапазон регулировки мощности станет от 0 до 50%.

Если в разрыв цепи от R1 и R2 добавить динистор, например КН102А, то электролитический конденсатор С1 можно будет заменить на обыкновенный емкостью 0,1 mF. Тиристоры для выше приведенных схем подойдут, КУ103В, КУ201К (Л), КУ202К (Л, М, Н), рассчитанные на прямое напряжение более 300 В. Диоды тоже практически любые, рассчитанные на обратное напряжение не менее 300 В.

Приведенные выше схемы тиристорных регуляторов мощности с успехом можно применять для регулирования яркости свечения светильников, в которых установлены лампочки накаливания.

Регулировать яркость свечения светильников, в которых установлены энергосберегающие или светодиодные лампочками, не получится, так как в таких лампочках вмонтированы электронные схемы, и регулятор просто будет нарушать их нормальную работу.

Лампочки будут светить на полную мощность или мигать и это может даже привести к преждевременному выходу их из строя.

Схемы можно применять для регулировки при питающем напряжении в сети переменного тока 36 В или 24 В. Нужно только на порядок уменьшить номиналы резисторов и применить тиристор, соответствующий нагрузке. Так паяльник мощностью 40 Вт при напряжении 36 В будет потреблять ток 1,1 А.

Главное отличие схемы представляемого регулятора мощности паяльника от выше представленных, это полное отсутствие радиопомех в электрическую сеть, так как все переходные процессы происходят во время, когда напряжение в питающей сети равно нулю.

Приступая к разработке регулятора температуры для паяльника, я исходил из следующих соображений. Схема должна быть простой, легко повторяемой, комплектующие должны быть дешевыми и доступными, высокая надежность, габариты минимальными, КПД близок к 100%, отсутствие излучающих помех, возможность модернизации.

Работает схема регулятора температуры следующим образом. Напряжение переменного тока от питающей сети выпрямляется диодным мостом VD1-VD4. Из синусоидального сигнала получается постоянное напряжение, изменяющееся по амплитуде как половина синусоиды с частотой 100 Гц (диаграмма 1).

Далее ток проходит через ограничительный резистор R1 на стабилитрон VD6, где напряжение ограничивается по амплитуде до 9 В, и имеет уже другую форму (диаграмма 2). Полученные импульсы заряжают через диод VD5 электролитический конденсатор С1, создавая питающее напряжение около 9 В для микросхем DD1 и DD2.

R2 выполняет защитную функцию, ограничивая максимально возможное напряжение на VD5 и VD6 до 22 В, и обеспечивает формирование тактового импульса для работы схемы. С R1 сформированный сигнал подается еще на 5 и 6 выводы элемента 2ИЛИ-НЕ логической цифровой микросхемы DD1.1, которая инвертирует поступающий сигнал и преобразовывает в короткие импульсы прямоугольной формы (диаграмма 3).

С 4 вывода DD1 импульсы поступают на 8 вывод D триггера DD2.1, работающего в режиме RS триггера. DD2.1 тоже, как и DD1.1 выполняет функцию инвертирования и формирования сигнала (диаграмма 4).

Обратите внимание, что сигналы на диаграмме 2 и 4 практически одинаковые, и казалось, что можно сигнал с R1 подавать прямо на 5 вывод DD2.1. Но исследования показали, что в сигнале после R1 находится много приходящих из питающей сети помех и без двойного формирования схема работала не стабильно. А ставить дополнительно LC фильтры, когда есть свободные логические элементы не целесообразно.

На триггере DD2.2 собрана схема управления регулятора температуры паяльника и работает она следующим образом. На вывод 3 DD2.2 с вывода 13 DD2.1 поступают прямоугольные импульсы, которые положительным фронтом перезаписывают на выводе 1 DD2.2 уровень, который в данный момент присутствует на D входе микросхемы (вывод 5). На выводе 2 сигнал противоположного уровня. Рассмотрим работу DD2.

2 подробно. Допустим на выводе 2, логическая единица. Через резисторы R4, R5 конденсатор С2 зарядится до напряжения питания. При поступлении первого же импульса с положительным перепадом на выводе 2 появится 0 и конденсатор С2 через диод VD7 быстро разрядится.

Следующий положительный перепад на выводе 3 установит на выводе 2 логическую единицу и через резисторы R4, R5 конденсатор С2 начнет заряжаться.

Время заряда определяется постоянной времени R5 и С2. Чем величина R5 больше, тем дольше будет заряжаться С2. Пока С2 не зарядится до половины питающего напряжения на выводе 5 будет логический ноль и положительные перепады импульсов на входе 3 не будут изменять логический уровень на выводе 2. Как только конденсатор зарядится, процесс повторится.

Таким образом, на выходы DD2.2 будет проходить только заданное резистором R5 количество импульсов из питающей сети, и самое главное, перепады этих импульсов будут происходить, во время перехода напряжения в питающей сети через ноль. Отсюда и отсутствие помех от работы регулятора температуры.

С вывода 1 микросхемы DD2.2 импульсы подаются на инвертор DD1.2, который служит для исключения влияния тиристора VS1 на работу DD2.2. Резистор R6 ограничивает ток управления тиристором VS1.

Когда на управляющий электрод VS1 подается положительный потенциал, тиристор открывается и на паяльник подается напряжение. Регулятор позволяет регулировать мощность паяльника от 50 до 99%. Хотя резистор R5 переменный, регулировка за счет работы DD2.

2 нагрева паяльника осуществляется ступенчато. При R5 равному нулю, подается 50% мощности (диаграмма 5), при повороте на некоторый угол уже 66% (диаграмма 6), далее уже 75% (диаграмма 7).

Таким образом, чем ближе к расчетной мощности паяльника, тем плавне работает регулировка, что позволяет легко отрегулировать температуру жала паяльника. Например, паяльник 40 Вт, можно будет настроить на мощность от 20 до 40 Вт.

Все детали тиристорного регулятора температуры размещены на печатной плате из стеклотекстолита.

Так как схема не имеет гальванической развязки с электрической сетью, плата помещена в небольшой пластмассовый корпус бывшего адаптера с электрической вилкой. На ось переменного резистора R5 надета ручка из пластмассы.

Вокруг ручки на корпусе регулятора, для удобства регулирования степени нагрева паяльника, нанесена шкала с условными цифрами.

Шнур, идущий от паяльника, припаян непосредственно к печатной плате. Можно сделать подключение паяльника разъемным, тогда будет возможность подключать к регулятору температуры другие паяльники.

Как это ни удивительно, но ток, потребляемый схемой управления регулятора температуры, не превышает 2 мА. Это меньше, чем потребляет светодиод в схеме подсветки выключателей освещения.

Поэтому принятия специальных мер по обеспечению температурного режима устройства не требуется.

Микросхемы DD1 и DD2 любые 176 или 561 серии. Советский тиристор КУ103В можно заменить, например, современным тиристором MCR100-6 или MCR100-8, рассчитанные на ток коммутации до 0,8 А. В таком случае можно будет управлять нагревом паяльника мощностью до 150 Вт.

Диоды VD1-VD4 любые, рассчитанные на обратное напряжение не менее 300 В и ток не менее 0,5 А. Отлично подойдет IN4007 (Uоб=1000 В, I=1 А). Диоды VD5 и VD7 любые импульсные. Стабилитрон VD6 любой маломощный на напряжение стабилизации около 9 В. Конденсаторы любого типа.

Резисторы любые, R1 мощностью 0,5 Вт.

Регулятор мощности настраивать не требуется. При исправных деталях и без ошибок монтажа заработает сразу.

Схема разработана много лет назад, когда компьютеров и тем более лазерных принтеров не было в природе и поэтому чертеж печатной платы я делал по дедовской технологии на диаграммной бумаге с шагом сетки 2,5 мм.

Затем чертеж приклеивал клеем «Момент» на плотную бумагу, а саму бумагу к фольгированному стеклотекстолиту.

Далее сверлились отверстия на самодельном сверлильном станке и руками вычерчивались дорожки будущих проводников и контактные площадки для пайки деталей.

Чертеж тиристорного регулятора температуры сохранился. Вот его фотография. Изначально выпрямительный диодный мост VD1-VD4 был выполнен на микросборке КЦ407, но после того, как два раза микросборку разорвало, заменил ее четырьмя диодами КД209.

Как снизить уровень помех от тиристорных регуляторов

Для уменьшения помех излучаемых тиристорными регуляторами мощности в электрическую сеть применяют ферритовые фильтры, представляющие собой ферритовое кольцо с намотанными витками провода.

Такие ферритовые фильтры можно встретить во всех импульсных блоках питания компьютеров, телевизоров и в других изделиях. Эффективным, подавляющим помехи ферритовым фильтром можно дооснастить любой тиристорный регулятор.

Достаточно пропустить провод подключения к электрической сети через ферритовое кольцо.

Устанавливать ферритовый фильтр нужно как можно ближе к источнику помехи, то есть к месту установки тиристора. Ферритовый фильтр можно размещать как внутри корпуса прибора, так и с внешней его стороны. Чем больше витков, тем лучше ферритовый фильтр будет подавлять помехи, но достаточно и просто продеть сетевой провод через кольцо.

Ферритовое кольцо можно взять с интерфейсных проводов компьютерной техники, мониторов, принтеров, сканеров. Если Вы обратите внимание на провод, соединяющий системный блок компьютера с монитором или принтером, то заметите на проводе цилиндрическое утолщение изоляции. В этом месте находится ферритовый фильтр высокочастотных помех.

Достаточно ножиком разрезать пластиковую изоляцию и извлечь ферритовое кольцо. Наверняка у Вас или Ваших знакомых найдется не нужный интерфейсный кабель от струйного принтера или старого кинескопного монитора.

Тиристорный регулятор мощности с плавным пуском на 1000 Вт

Предыстория создания девайса такова. Задумал я как то покрасить крыло своего автомобиля. Приехал в гараж, подготовился. Так как погода была прохладная, то для быстрой сушки крыла его нужно было нагреть. Из подручных средств, для бесконтактной сушки, я не нашёл ни чего лучше чем прожектор ПКН мощностью 1 кВт.

Однако его лампа выдерживала 10-15 включений. А такую лампу в моём городе найти не такая уж легкая задачка. По этой причине я вооружился давно знакомой мне микросхемкой К1182ПМ1, двумя завалявшимися тиристорами и сделал устройство для плавного включения ПКН. Сначала было собрано устройство без внешних органов управления.

Но позднее я подумал, что такую мощную штуковину можно использовать не только как плавный пуск, но и как регулятор мощности для устройств, потребляющих чисто активную нагрузку. Например, электронагреватель. И тогда было принято решение «прикрутить» к устройству ещё и переменный резистор для ручной регулировки мощности.

Получалось следующее.

Схема устройства проста.

На ней к сети ~220 В последовательно подключается предохранитель на 8 А, нагрузка в виде лампы, и 2 тиристора Т142-80-4-2 включенные встречно параллельно.

Для того чтобы через цепи управления каждого из тиристоров, в нерабочий полупериод, не протекал ток управления, используется развязка из диодов КД411ВМ.

Это гарантирует правильную работу тиристоров во время рабочего полупериода сетевого напряжения.

Резистор 600 Ом используется для ограничения тока управления. А при помощи регулировочного резистора 68 кОм меняется мощность, отдаваемая в нагрузку (в моём случае в качестве нагрузки выступает прожектор).

Принцип работы устройства можно понять из рисунка. Для регулировки мощности изменяется угол открытия тиристоров. Чем больше угол α, тем меньшая часть синусоиды пропускается в нагрузку. Когда α = 1800 оба тиристора полностью закрыты и мощность в нагрузку не передаётся.

Когда α = 00 в нагрузку поступает вся синусоида полностью и соответственно передаётся полная мощность. В первый момент после включения нагрузки угол α всегда равен 1800. Далее он начинает плавно уменьшаться до значения соответствующего текущему положению регулировочного резистора.

За счёт этого и достигается плавный пуск.

Замечу, что данное устройство можно использовать только с активной нагрузкой, так как в случае реактивной нагрузки используются несколько иные способы регулирования мощности.

Максимально допустимый средний ток в открытом состоянии для данных тиристоров составляет 80 А. Не трудно подсчитать, что максимальная мощность, которую можно через них пропустить, равна Р=220*80=17600 Вт.

Однако это теоретическое значение, которое я не проверял на практике и поэтому не возьмусь утверждать что система выдержит мощность в 17 кВт. На практике мной подключалась нагрузка в 1 кВт. При этом радиаторы совершенно не грелись.

Такие большие радиаторы я применил только по той причине, что тиристоры уже были прикручены к ним. Поэтому для данной конструкции подойдут и радиаторы, гораздо меньшего размера.

На этой фотографии к устройству ещё не подключена розетка и сетевой шнур.

P.S. Первоначально печатка разводилась под другие диоды. Но потом жизнь внесла свои коррективы. Поэтому, даже если вы будете ставить диоды КД411ВМ, то печатку лучше переделать под их реальные размеры. Хотя у меня и так влезло

Разработано и изготовлено Дмитрием Чупановым ([email protected])

Скачать список элементов (PDF)

Прикрепленные файлы:

Даташиты.rar (1129 Кб)
плавный пуск.rar (5 Кб)

Dimas

8. ТИРИСТОРНЫЕ РЕГУЛЯТОРЫ МОЩНОСТИ С ВЫХОДОМ НА ПЕРЕМЕННОМ ТОКЕ

Макеты страниц

Схемы для управления однофазной нагрузкой приведены на рис. III.38 [8, 9].

Наиболее распространенной является схема с встречно-парал-лельным включением тиристоров (рис. III.38, а).

Рис. III.38. Схемы нереверсивных тиристорных регуляторов с выходом на переменном токе: а — схема с встречно-параллельным включением тиристоров; б — мостовой выпрямитель с одним тиристором; в — схема с двумя тиристорами; г — схема с трехфазной нагрузкой с нулевым проводом

Вместо ячейки из встречно включенных тиристоров для построения усилителей переменного тока могут быть использованы также и симметричные тиристоры (симисторы), как это показано штриховой линией на однофазной схеме рис. 111.38, а.

В схеме (рис. 111.38, б) используется только один тиристор включенный в диагональ мостового выпрямителя на вентилях

Приведенный на рис. III.38, в вариант однофазного тиристорного регулятора обеспечивает такую же форму выходного напряжения,

как и предыдущие две схемы. Тиристоры так же, как и в схеме рис. III.38, б, защищены от обратных напряжений, а цепи управления тиристоров можно объединить. При этом тиристоры управляются одним импульсом, подаваемым на оба тиристора одновременно.

Схемы (рис. III.38) обеспечивают одинаковую форму выходного напряжения, среднее значение которого в функции угла включения тиристоров (характеристика вход — выход) определяется выражением (III.66) с учетом того, что рабочий диапазон изменения угла включения при активно-индуктивной нагрузке равен

Зависимость амплитуды и фазы первой гармоники тока нагрузки в функции угла включения а при различных значениях построена на рис. III.39 [8].

Передаточная функция однофазных тиристорных регуляторов переменного тока определяется соотношениями (111.68) и (III.72).

Одна из схем симметричного регулирования напряжения на трехфазной нереверсивной нагрузке с нулевым проводом приведена на рис. III.38, г; режим работы каждой фазы не отличается от режима работы однофазной схемы на рис. III.38, а.

При отсутствии нулевого провода среднее значение фазного напряжения на активной нагрузке в зависимости от угла включения а для схемы рис. III.38, г

При сравнении рассматриваемых схем следует учитывать гармонический состав тока нагрузки при изменении угла включения в рабочем диапазоне. Ток нагрузки для схемы рис. III.38, г с нулевым проводом будет содержать все нечетные гармоники.

В схеме без нулевого провода гармоники тока нагрузки, кратные трем, отсутствуют и ток нагрузки содержит, помимо основной, практически только пятую и седьмую гармоники (третья и девятая гармоники равны нулю, а гармониками с более высоким номером можно пренебречь).

При ограниченной кратности регулирования тока нагрузки тиристорные усилители переменного тока так же, как и усилители постоянного тока, могут выполняться по схеме со ступенчатым регулированием.

Один из вариантов схемы со ступенчатым регулированием и однофазным питанием приведен на рис. II 1.40, а [10].

Схема выполнена с применением двух тиристорных ключей, коммутирующих отводы трансформатора (или автотрансформатора).

Рис. III.39. Зависимость амплитуды и фазы первой гармоники тока нагрузки для схем (рис. III.38, а — г) в функции угла включения тиристора а при различных значениях

Тиристоры нижнего ключа (тиристоры коммутируются в начале соответствующих полупериодов, обеспечивая на нагрузке минимальное напряжение, соответствующее э. д. с. обмотки

Рис. III.40. Однофазный тиристорный регулятор: а — схема; б — временная диаграмма

При открытом верхнем ключе (на тиристоры поступает сигнал управления в начале соответствующих полупериодов) нижний ключ запирается за счет э. д. с. части обмотки — и на нагрузке имеет место максимальное напряжение, определяемое э. д. с. обмотки Промежуточные углы открытия тиристоров

верхнего ключа обеспечивают ступенчато-синусоидальную форму переменного напряжения на нагрузке (рис. III.40, б), среднее значение которого при активной нагрузке определяется выражением (II 1.79). Максимальное запаздывание, вносимое подобным усилителем, определяется полупериодом питающего напряжения.

Аналогичным образом могут быть выполнены и трехфазные схемы тиристорных регуляторов со ступенчатым регулированием напряжения, обеспечивающие так же, как и однофазный, существенное уменьшение высших гармоник в выходном напряжении и лучшие энергетические показатели [10].

Рис. III.41. Схемы реверсивных регуляторов переменного тока с однофазным питанием: а и б — с бестрансформаторным питанием; в и г — с трансформаторным питанием

Схемы реверсивных регуляторов для управления двухфазным электродвигателем, имеющим две одинаковые обмотки с бестрансформаторным питанием от однофазной сети, приведены на рис. III.41, а и б.

При подаче отпирающего сигнала на тиристоры (рис. III.41, а) либо (рис. III.41, б) конденсатор С оказывается включенным в цепь обмотки и обеспечивает одно направление вращения электродвигателя. При открытии тиристоров

либо конденсатор С оказывается включенным в цепь и направление вращения электродвигателя меняется на обратное.

В тех случаях, когда возникает необходимость в согласовании напряжения на нагрузке (например, обмотке электродвигателя) с напряжением сети, целесообразно применять трансформаторные схемы тиристорно-магнитных усилителей, которые сочетают в одном устройстве дроссель насыщения и согласующий трансформатор. Примеры подобных схем приведены на рис. III.41, в и г [8].

Максимальное запаздывание тиристорных регуляторов по рис. III.41 составляет половину периода частоты питающего напряжения.

Рис. III.42. Реверсивные схемы тиристорных регуляторов с питанием от трехфазной сети: а — схема, обеспечивающая фазовый сдвиг на 90°; б — с трехфазной нагрузкой; в — тиристорно-магнитный усилитель

Схемы реверсивных тиристорных усилителей с питанием от трехфазной сети показаны на рис. III.42.

Усилитель (рис. III.

42, а) обеспечивает необходимую величину -градусного фазового сдвига между напряжениями на управляющей и возбуждающей и обмотках двухфазного электродвигателя без применения фазосдвигающего конденсатора.

Так же, как и в описанных выше схемах, регулирование напряжения на нагрузке осуществляется тиристорами шунтирующими дроссели насыщения при этом дроссели одновременно выполняют роль преобразователя фаз.

Для реверсивного управления трехфазной нагрузкой щирокое применение получила схема, приведенная на рис. III.42, б. Схема построена на симметричных тиристорах однако, естественно, она может быть также реализована на ячейках из встречно включенных тиристоров.

Приведенная на рис. III.42, в схема тиристорно-магнитного реверсивного усилителя позволяет уменьшить число управляемых

ляемых вентилей до минимально возможного для реверсивной схемы.

Запаздывание трехфазной схемы (рис. II 1.42, б) определяется выражением (III.78), а в схеме, показанной на рис. III.42, в, оно определяется периодом питающего напряжения.

Электронные регуляторы мощности нагрузки

электроника для дома

Применение современной схемотехники с использованием простых оригинальных решений на традиционной элементной базе и на новых малогабаритных микросхемах позволяет изготовить компактные и удобные в эксплуатации регуляторы большой мощности. В данной статье описано несколько простых конструкций регуляторов мощности нагрузки до 5 кВт, которые легко изготовить из доступных деталей.

Электронные регуляторы мощности нагрузки в настоящее время широко используются в промышленности и быту для плавного регулирования скорости вращения электродвигателей, температуры нагревательных приборов, интенсивности освещения помещений электрическими лампами, установки необходимого сварочного тока, регулировки зарядного тока аккумуляторных батарей и т.п. Раньше для этого использовались громоздкие трансформаторы и автотрансформаторы со ступенчатым или плавным переключением витков их обмоток, работающих на нагрузку. Электронные регуляторы более компактны, удобны в эксплуатации и имеют малый вес при значительно большей мощности. В основном, исполнительными элементами электронных регуляторов мощности переменного тока являются: тиристор, симистор и оптотиристор, управление последним осуществляется через встроенную в него оптопару, устраняющую гальваническую связь между схемой управления и питающей электросетью.

Регулирование мощности этими элементами основано на изменении фазы включения симистора в каждой полуволне синусоидального напряжения схемой управления. В результате этого на нагрузке форма напряжения представляет собой «обрезки» полуволн синусоиды с крутыми фронтами (рис.1). При этом форма напряжения на самом регуляторе мощности имеет вид, показанный на рис.2. Такая форма сигнала имеет широкий спектр гармоник, которые, распространяясь по электропроводке, могут создавать помехи электронным устройствам: телевизорам, компьютерам, звуковоспроизводящей аппаратуре и т.п. В связи с этим на сетевых входах таких регуляторов мощности устанавливаются RC- или RLC-фильтры.

Рис.1

На практике все выпускаемые сейчас электронные бытовые устройства и компьютеры имеют свои встроенные сетевые фильтры, благодаря которым помехи регуляторов мощности могут не влиять на работу указанных электронных устройств. Автором проверялись различные регуляторы мощности без собственных сетевых фильтров в комнатах, где установлены телевизор, ком-

Рис.2

пьютер, приемник FM и DVD-проигрыватель с УМЗЧ Воздействия помех на эту аппаратуру не наблюдалось, но это не значит, что фильтры вообще не нужны. Эти регуляторы мощности могут создавать помехи электронной аппаратуре соседей по подъезду. Практические исследования распространения помех по электропроводке в соседних комнатах с помощью осциллографа показали, что при регулировании мощности нагрузки до 2 кВт достаточно RC-фильтра, что подтверждается схемами промышленных изделий. Для регуляторов большей мощности необходимо после RC-фильтра подключить LC-фильтр,

Рис.3

Рис.4

Принципиальная схема сетевого фильтра промышленного регулятора мощности до 4 кВт типа РТ-4 УХЛ4.2 220В-1 Р30 показана на рис.3, монтаж регулятора — на рис.4. Каждая катушка содержит 90 витков провода ПЭВ-2 диаметром 1,5 мм, намотанного в два слоя на каркасе, внутри которого размещен ферритовый сердечник с проницаемостью Ф600 диаметром 8 мм. Индуктивность катушки равна 0,25 мГн. Регуляторы мощности без фильтров могут использоваться в гаражах, индивидуальных подсобных помещениях, дачах и т.п., то есть вдали от соседей. Если регулятор мощности является отдельным изделием и предназначен для подключения нагрузок разной мощности, пользователям важно знать, что при одном и том же положении ручки регулятора на разных нагрузках будет разное напряжение. По этой причине перед подключением нагрузки регулятор мощности необходимо устанавливать в нулевое положение. При необходимости контролировать напряжение на нагрузке можно отдельным или встроенным вольтметром.

В Интернете и электротехнических журналах приведено множество различных схем электронных регуляторов мощности нагрузки с практически одинаковыми функциями, но есть и другие схемные решения, например регуляторы, не создающие помех. Эти регуляторы выдают пачки синусоидальных токов, длительностью которых регулируется мощность в нагрузке. Схемы таких регуляторов относительно сложны и могут применяться в каких-то особых случаях. Применение подобных регуляторов в промышленности не встречалось. Подавляющее большинство регуляторов мощности построены по принципу фазового регулирования тока в нагрузке. Основное различие — схемы управления тиристорами и симисторами. Силовая часть представляет собой практически три варианта: тиристор в диагонали диодного моста, два встречно-параллельных тиристора и симистор. Схемы управления представляют собой различные варианты на транзисторах, микросхемах, динисторах, газоразрядных приборах, однопереходных транзисторах и т.п., часть которых приведена в [ 1—6]. Такие схемы содержат много деталей, относительно сложны в изготовлении и наладке.

Регуляторы на тиристорах

Самым простым и широко используемым регулятором мощности был регулятор на тиристоре, включенном в диагональ диодного моста и с простой схемой управления (рис.5). Принцип работы этого регулятора очень простой пока конденсатор С2 заряжается через R2 и R4, тиристор заперт, при достижении на С2 напряжения отпирания тиристор открывается и пропускает ток в нагрузку, а С2 быстро разряжается через низкое

Рис.5 регулятор мощности на тиристоре

сопротивление открытого тиристора. При переходе синусоидального напряжения сети через ноль тиристор запирается и ждет нового повышения напряжения на С2 Чем больше времени заряжается С2, тем меньше времени тиристор находится в открытом состоянии и меньше ток в нагрузке. Чем меньше величина R4, тем быстрее заряжается С2 и больше ток пропускается в нагрузку. Достоинством этой схемы является то, что независимо от параметров исправного тиристора положительные и отрицательные импульсы тока в нагрузке всегда симметричны, а также наличие только одного тиристора, которые при их появлении были дефицитом. Недостатком является наличие четырех мощных диодов, что вместе с тиристором и охладителями существенно увеличивает габариты регулятора. Более компактными и в два раза более мощными являются регуляторы мощности на включенных встречно-параллельно тиристорах. На двух тиристорах КУ202Н с простой схемой управления получается регулятор мощности нагрузки до 4 кВт, которая длительно используется автором в калорифере повышенной мощности [7].

Принципиальная схема такого регулятора с сетевым фильтром показана на рис.6. Недостатком таких схем является асимметрия положительных и отрицательных импульсов тока в нагрузке при разбросе параметров тиристоров.

Рис.6

Асимметрия проявляется в начальной стадии открывания тиристоров. Для нагревательных приборов и электроинструмента с коллекторными двигателями эта асимметрия практической роли не играет, а осветительные приборы при уменьшении их яркости начинают мигать, так как импульсы какой-то полярности при этом вообще исчезают. Для устранения этого недостатка необходимо подбирать тиристоры с идентичными параметрами по току открывания и току удержания тиристоров от технологического источника постоянного тока на соответствующей нагрузке или путем подбора второго тиристора по отсутствию мигания лампы при минимальном накале спирали.

Одной из разновидностей тиристоров являются оптотиристоры, для управления которыми при встречнопараллельном включении может быть применен принцип управления схемы рис.5 с разделением положительных и отрицательных управляющих импульсов с помощью диодов или динисторов.

Практическая принципиальная схема такого регулятора мощности нагрузки до 5 кВт показана на рис.7. Этот регулятор используется автором для регулировки сварочного тока и режимов работы других мощных электроустройств. Регулятор мощности снабжен стрелочным индикатором напряжения на нагрузке, что повышает удобство при его эксплуатации. На рис.8 виден стрелочный индикатор (поз.1), на котором приклеены детали его выпрямителя и фильтра. Регулятор не имеет сетевого фильтра, так как применяется либо на даче, либо в гараже. При необходимости в нем можно применить фильтр, схема которого показана на рис.3.

Рис.7, схема регулятора мощности на оптотиристорах

Рис.8

Регуляторы на симисторах

Особый интерес представляют современные схемы регуляторов мощности на симисторах. Традиционные схемы управления симисторами содержат относительно много деталей, что наглядно видно на монтажной плате промышленного регулятора, показанной на рис.4. Например, микросхема КР1167КП1Б выдает на управляющий электрод симистора управляющие импульсы, показанные на осциллограмме (рис.9). Принципиальная схема регулятора мощности с применением данной микросхемы, распространенная среди запорожских электриков, показана на рис. 10. Этот регулятор мощности без теплоотвода для VS1 может работать на нагрузку до 200 Вт

Рис.9

(рис. 11), а с радиатором площадью не менее 100 см² — до 2 кВт. Оказалось, что эту схему без потери качества можно еще упростить. Упрощенная схема регулятора с этой микросхемой показана на рис. 12. При использовании исправных деталей эти схемы не требуют наладки.

Рис.10, схема регулятора мощности на симисторах

При изготовлении регуляторов для прикроватных светильников оказалось, что некоторые симисторы и микросхемы имеют дефекты, влияющие на симметричность импульсов и, соответственно, на равномерность регулировки свечения ламп, и даже приводящие к их

Рис.11

миганию. Перепайка деталей на печатной плате является неприятной процедурой и приводит к ее порче. В связи с этим была изготовлена проверочная плата по схеме рис. 10 (без R1 и С1) с панелькой для однорядной микросхемы, которая решила указанные проблемы. К контактам 1 -2 печатной платы подпаивают регу-

Рис. 12

лировочный резистор R5. В качестве нагрузки подключают лампу накаливания. Перед установкой деталей для проверки плату в обязательном порядке отключают от электросети.

На базе схемы рис.11 изготовлен портативный технологический регулятор для различных работ. Монтаж деталей показан на фото в начале статьи (нижняя крышка снята). Схема собрана в алюминиевом корпусе, который также служит охладителем симистора, изолированным от корпуса слюдяной прокладкой и изоляционной спецшайбой. После крепления симистора необходимо в обязательном порядке проверить сопротивление изоляции между его анодом и корпусом, которое должно быть не менее 1 МОм Данный регулятор при испытании в течение двух часов нормально работал без нагрева корпуса на нагрузку мощностью 500 Вт.

В заключение следует отметить, что регуляторы мощности нагрузки, собранные по схемам рис.6 и рис. 10, испытанные длительной эксплуатацией, наиболее оптимальны в части надежности, компактности, простоты деталей, монтажа и наладки. С небольшими разбросами параметров тиристоров и асимметричностью параметров симисторов эти регуляторы могут работать на все типы нагрузок соответствующей мощности, кроме осветительных приборов. Отклонение номиналов резисторов и конденсаторов от указанных в схемах на 10…20% на работу регуляторов не влияют. Приведенные схемы управления могут работать и с более мощными тиристорами и симисторами в регуляторах мощности нагрузок до 5 кВт. Регулятор мощности по схеме рис. 12 рекомендуют применять для осветительных приборов мощностью до 100 Вт без теплоотвода. Работа этого регулятора на другие типы нагрузок не испытывалась, но предположительно он не должен быть хуже регулятора, собранного по схеме рис. 10.

А.Н. Журенков

Литература

1. Золотарев С. Регулятор мощности // Радио. -1989. — №11.

2. Карапетьянц В. Усовершенствование регулятора мощности // Радио. — 1986. -№11.

3. Леонтьев А., Лукаш С. Регулятор напряжения с фазоимпульсным управлением // Радио -1992. — №9.

4. Бирюков С. Двухканальный симисторный регулятор // Радио. — 2000. — №2.

5. Зорин С. Регулятор мощности // Радио. -2000. — №8.

6. Журенков А. Фен с электронным регулятором мощности // Электрик. — 2009. — №1-2.

7. Журенков А. Калорифер повышенной мощности // Электрик. — 2009. — №9.

РЕГУЛЯТОР МОЩНОСТИ НА СИМИСТОРЕ

Часто в радиолюбительской практике используемые паяльники на мощность 60/40 ватт при попытке припаять провода начинают их плавить, и качество, а главное, электробезопастность схем снижается. Здесь простое решение проблемы — это подключать его нагревательный элемент через симистор. Это не только повысит качество пайки, но и увеличивает срок службы паяльника. Конечно вы можете задействовать данный симисторный регулятор в любой другой аналогичной схеме — кипятильника, инфракрасного нагревателя, тепловентилятора и так далее.

Электрическая схема симисторного регулятора

Детали в схеме

T1: BT139 симистор, T2: BC547 транзистор, D1: DB3 динистор, D2 и D3: 1N4007 диод, C1: 47nF/400V, C2:220uF/25 В, R1 и R3: 470K, R2: 2K6, R4: 100R, P1: 2M2, Светодиод 5 мм красный.

Схема работает на от 230V питания, и оптимизирована для сетевых паяльников. Как правило, температура, при которой паяльник нормально работает слишком высока для пайки — часто детали перегреваются в процессе и портятся, особенно мелкие, и чтобы уменьшить расход энергии и таким образом снизить температуру часто ставят обычный диод (1N4007) по питанию. Однако можно сделать более удобную в использовании конструкцию, где мощность передающаяся в нагрузку будет плавно меняться. Данный контроллер температуры предназначен исключительно для паяльников, работающих на 230 В переменного тока питающей сети. Здесь симистор BT139 используется для управления фазой.

Красный светодиод (LED1) и связанные с ним компоненты образуют мигающий индикатор активности. После сборки и тестирования, весь регулятор должен быть заключен в подходящий неметаллический (для безопастности) корпус, а ввод проводов только через выходной разъем. Обратите внимание, что текущая конструкция этого терморегулятора не подходит для управления мощности нагрева до нуля. Для расширения диапазона 0-100% воспользуйтесь видоизменённой схемой.

Схема регулятора мощности без динистора

А этот тот вариант, когда динистор найти нет возможности. Здесь тиристор управляется генератором на двух биполярных транзисторах. В остальном схема аналогична первой. Она позволит снизить мощность любого нагревательного электроприбора. Схема достаточно проста и доступна даже начинающим электронщикам. Диоды КД522 можно поменять на любые импортные, к примеру IN4007. Для управления более мощной нагрузкой симисторы необходимо поставить на радиатор (200 см2). Для устранения помех, создаваемых регулятором, желательно на входе поставить фильтр.

Поделитесь полезными схемами

УСТРОЙСТВО ВИП СИГНАЛА

Схема из себя представляет достаточно мощный двухтактный преобразователь напряжения. Сигнал поступает с пульта управления на маломощный усилитель низкой частоты, который выполнен на микросхеме LM386.

САМОДЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ЗАРЯДА АВТОАККУМУЛЯТОРОВ

Добрый вечер всем автолюбителям. Наступила зима со всеми своими проблемами и появляется множество проблем связанных с автомобилем, чаще всего с аккумулятором. Как правило старые аккумуляторы быстро разряжаются или теряют часть заряда и не у каждого есть зарядное устройство под рукой.

Схема симисторного регулятора мощности для трансформатора

Симисторы и тиристоры используются во многих электросхемах, в быту и на производстве. Ниже описано, что из себя представляет регулятор мощности, каковы его разновидности и где они применяются. Также будет дана инструкция, как собрать стабилизатор напряжения своими руками.

Что такое регулятор мощности

Самые первые прототипы устройств, позволяющих уменьшать проводимую к нагрузке мощность, были разработаны с учетом закона Ома. На этом принципе и основано функционирование реостата. Его можно подключать последовательно и параллельно нагрузке. При изменении сопротивления реостата можно регулировать его мощность.

Что собой представляет регулятор мощности

При подключении реостата к нагрузке ток распределяется между ними. В зависимости от способа подключения можно контролировать разные параметры: при параллельном — разницу потенциалов, а при последовательном — напряжение и силу тока. Реостаты различаются в зависимости от использованного в их конструкции материала: металла, керамики, угля или жидкости.

При использовании реостата поглощенная им энергия никуда не исчезает, а преобразуется в тепло. При большом количестве энергии целесообразно использовать системы охлаждения, чтобы температура устройства не была слишком высокой. Отводят тепло обычно с помощью обдува или погружая резистор в масло.

Такие простейшие реостаты широко применяются, но есть один значимый недостаток — невозможность использовать его в мощных электрических цепях. Поэтому резисторы применяются только в бытовых целях (к примеру, такие есть в конструкции радио).

Обратите внимание! Обычный реостат можно сделать и самому, для этого понадобится только проволока из нихрома или константана. Ее необходимо намотать на оправку, при этом изменение проходящей мощности происходит за счет регулировки длины проволоки.

Все полупроводниковые устройства сделаны на переходах или слоях (n-p, p-n). Простой диод — 1 переход и 2 слоя. Биполярный транзистор — 2 перехода и 3 слоя (трехфазный). А при добавлении четвертого слоя как раз и образуется стабилизатор мощности — тиристор. При соединении 2 тиристоров встречно-параллельно получается симистор.

Как работает регулятор мощности в трансформаторе

В трансформаторе обычно используется симисторный регулятор мощности для индуктивной нагрузки. Он работает как электронный ключ, раскрываясь и запираясь, причем частота задается схемой управления. Ток по симистору проводится в 2 направлениях, поэтому его часто используют для сетей переменного тока.

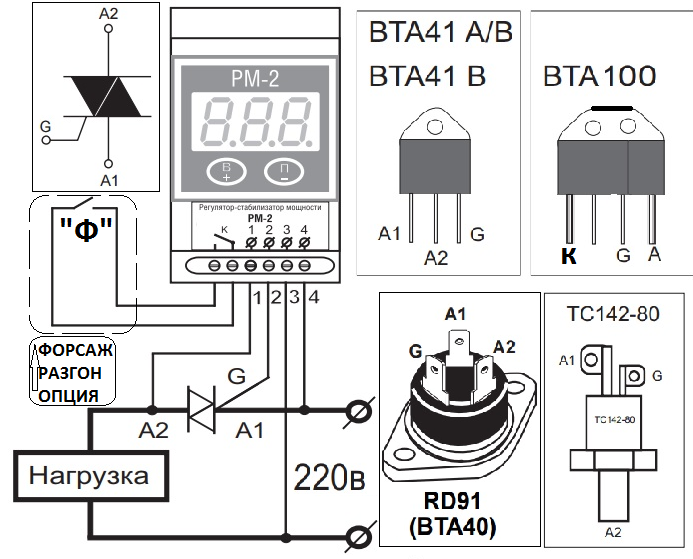

Схема регулятора напряжения на симисторе для трансформатора

При подключении к трансформатору на один из электродов стабилизатора подается переменный ток, на управляющий электрод — отрицательное управляющее напряжение (с диодного моста). Когда порог включения повысится, симистор раскроется и пустится ток. В момент смены полярности на входе симистор закроется.

Важно! Вся последовательность действий повторяется неоднократно.

Разновидности регуляторов мощности

Для разных целей используются различные регуляторы мощности.

Тиристорный прибор управления

Конструкция устройства довольно простая. Обычно тиристоры применяются в маломощных приборах. Тиристорный терморегулятор состоит из биполярных транзисторов, самого тиристора, конденсатора и нескольких резисторов.

Тиристорный транзисторный регулятор

Транзисторы образуют импульсный сигнал, когда конденсаторное напряжение уравнивается с рабочим, они открываются. Электросигнал передается на вывод тиристора, после чего происходит разрядка конденсатора и запирание ключа. Вся последовательность действий повторяется циклически.

Обратите внимание! Величина задержки обратно пропорциональна мощности, которая поступает в нагрузку.

Симисторный преобразователь мощности

Симистор — подвид тиристора, в котором несколько больше переходов p-n, из-за чего его принцип работы несколько иной. Но часто симистор считают отдельным видом стабилизатора мощности. Конструкция представляет собой 2 тиристора, подключенных параллельно и имеющих общее управление.

К сведению! Отсюда и происходит название «симистор» — «симметричные тиристоры». Иногда он еще называется ТРИАК (TRIAC).

Схема 2 параллельно подключенных тиристоров (слева) и симистора (справа)

На схеме видно, что у симистора вместо анода и катода указаны обозначения Т1 и Т2. Все потому, что понятия «катод» и «анод» в данном случае не имеют смысла, так как электроток может выходить через оба вывода.

Симисторные универсальные регуляторы имеют ряд плюсов, в их числе небольшая цена, долгий срок службы и отсутствие подвижных контактов, которые могут быть источниками помех. Но есть и недостатки: подверженность помехам и шумам, отсутствие поддержки высоких частот переключения.

Важно! Их не применяют в мощных промышленных установках, вместо этого там используют тиристоры или IGBT транзисторы.

Фазовый способ трансформации

Фазовая трансформация происходит в так называемых диммерах. Используются такие приборы, к примеру, для изменения интенсивности освещения галогенных ламп или лампочек накаливания. Электросхема обычно воплощается на специальных микроконтроллерах, в которых используется своя интегрированная электросхема снижения напряжения. Благодаря своей конструкции диммеры могут плавно снижать мощность.

Светодиодный диммер

Из минусов таких устройств высокая чувствительность к помехам, высокий коэффициент пульсаций и маленький коэффициент мощности сигнала на выходе. Чтобы стабилизировать диммер, используются сдвоенные тиристоры.

Как сделать регулятор мощности своими руками

Для сборки стабилизатора напряжения на симисторе для трансформатора понадобятся следующие компоненты:

сам симистор и электронные компоненты: динистор, потенциометр, диоды, конденсатор и сопротивления;
радиатор;
изолирующая теплопередающая прокладка;
пластиковый корпус;
печатная плата;
мультиметр;
паяльник.

Стабилизатор-самоделка

Пошаговая инструкция, как собрать самодельный регулятор мощности:

Сперва необходимо определить некоторые характеристики устройства, для которого нужен регулятор: входное напряжение, силу тока, сколько фаз (3 или 1), а также, есть ли необходимость в точной настройке мощности на выходе.
Нужно определиться с типом прибора — цифровое или аналоговое. Можно смоделировать электрическую цепь посредством скачиваемых утилит, таких как CircuitMaker или Workbench, чтобы проверить, насколько выбранный тип будет подходить конкретной электросети. Также это можно сделать и онлайн.
После можно приступить к расчетам тепловыделения с использованием формулы: спад напряжения в регуляторе помножить на силу тока. Оба параметра должны быть указаны в спецификациях симистора. Ориентируясь на полученную с помощью формулы мощность, нужно выбрать радиатор.
Купить радиатор, электронные компоненты и печатную плату.
Осуществить разводку дорожек контактов и приготовить места, куда нужно устанавливать электронные компоненты, симистор и радиатор.
Закрепить при помощи паяльника все компоненты на печатной плате. В качестве альтернативы плате можно воспользоваться навесным монтажом с короткими проводами. Нужно внимательно следить за полярностью подключаемых компонентов: симистора и диодов.
Взять мультиметр и проверить сопротивление получившейся схемы. Полученное значение не должно отличаться от теоретического.
Скрепить симистор и радиатор, проложив между ними прокладку и заизолировав винт, которым они соединяются.
Полученную микросхему нужно поместить в корпус из пластика.
Поставить потенциометр на минимальное значение и попробовать включить. С помощью мультиметра замерить напряжение на выходе. Медленно поворачивать регулируемую ручку потенциометра, наблюдая за переменой напряжения.
Если схема будет работать так, как было задумано, то можно подсоединять нагрузку. В ином случае нужно отрегулировать мощность по-другому.

Схемы регуляторов мощности напряжения

Схема работы симистора

В некоторых бытовых приборах, к примеру, используются тиристорные стабилизаторы напряжения — в паяльниках, электронагревателях и т. д.

Схема тиристорного регулятора напряжения в паяльнике

Для регулирования напряжения применяют и индукционные приборы.

Схема индукционного стабилизатора

Регуляторы мощности используются практически во всех бытовых электроприборах, а также на производстве. При желании такое устройство можно собрать и самому. Главное — найти подходящую схему из множества существующих и строго следовать инструкции.

Принципы и схемы симистора

— Часть 1

Симистор — это управляемый полупроводниковый полупроводниковый переключатель мощности переменного тока средней и большой мощности. В этой статье, состоящей из двух частей, объясняются его основные действия и показаны различные способы его использования. Большинство практических схем показывают два набора значений компонентов для использования с обычными бытовыми / коммерческими источниками переменного напряжения 50 Гц или 60 Гц с номинальными значениями либо 240 В (как используется в большинстве стран Европы), либо (в скобках) 120 В (как используется в большинстве стран). США).В каждой конструкции пользователь должен использовать симистор с номинальными характеристиками, соответствующими его или ее конкретному применению.

Основы симистора

РИСУНОК 1. Символы симистора.

РИСУНОК 2. Простой выключатель переменного тока с резистивной (ламповой) нагрузкой.

Симистор — это трехконтактный (MT1, затвор и MT2) твердотельный тиристор, который использует альтернативные символы на рис. 1 и действует как пара SCR, подключенных обратно параллельно и управляемых через один затвор. Терминал.Он может проводить ток в любом направлении между своими выводами MT1 и MT2 и, таким образом, может использоваться для непосредственного управления мощностью переменного тока. Он может запускаться как положительными, так и отрицательными токами затвора, независимо от полярности тока MT2, и, таким образом, он имеет четыре возможных режима запуска или «квадрантов», обозначенных следующим образом:

I + Mode = ток MT2 + ve, ток затвора + ve
I- Mode = ток MT2 + ve, ток затвора -ve
III + Mode = ток MT2 -ve, ток затвора + ve
III + Mode = ток MT2 -ve, затвор текущий -ve

Чувствительность по току триггера является максимальной, когда токи MT2 и затвор имеют одинаковую полярность (либо положительную, либо отрицательную), и обычно примерно вдвое меньше, когда они имеют противоположную полярность.

На рисунке 2 показан симистор, используемый в качестве простого переключателя питания переменного тока, управляющего резистивной ламповой нагрузкой; Предположим, что SW2 закрыт. Когда SW1 разомкнут, симистор действует как разомкнутый переключатель, и лампа пропускает нулевой ток. Когда SW1 замкнут, симистор включается через резистор R1 и автоматически фиксируется вскоре после начала каждого полупериода, тем самым переключая полную мощность на ламповую нагрузку. Симистор автоматически отключается в конце каждого полупериода переменного тока, когда мгновенное напряжение питания (и, следовательно, ток нагрузки) на короткое время падает до нуля.

В рис. 2 задачей R1 является ограничение пикового мгновенного тока затвора включения симистора до безопасного значения; его сопротивление (в сочетании с сопротивлением нагрузки) должно быть больше, чем пиковое напряжение питания (примерно 350 В в цепи 240 В переменного тока, 175 В в цепи 120 В), деленное на пиковое значение тока затвора симистора (которое обычно указывается в документации производителя симистора). расширенные листы данных).

Примечание в Рис. 2 (и в большинстве других схем симистора, показанных в этой мини-серии), что — по соображениям безопасности — нагрузка подключена последовательно с линией нейтрали (N) источника переменного тока и главным выключателем. SW2 может изолировать всю цепь от линии под напряжением (L).

Влияние скорости симистора

РИСУНОК 3. Простой выключатель питания переменного тока с индуктивной нагрузкой и демпфирующей сетью C1-R2 для подавления скоростного эффекта.

Большинство симисторов, таких как тиристоры, подвержены проблемам, связанным с «скоростным эффектом». Между основными выводами и затвором симистора неизбежно существуют внутренние емкости, и если на любом из основных выводов появляется резко возрастающее напряжение, это может — если его скорость нарастания превышает номинальное значение dV / dt симистора — вызвать достаточный прорыв в цепи. вентиль для срабатывания симистора.Это нежелательное включение «эффекта скорости» может быть вызвано переходными процессами в линии питания; проблема, однако, особенно серьезна при управлении индуктивными нагрузками, такими как электродвигатели, в которых токи и напряжения нагрузки не совпадают по фазе, что приводит к внезапному появлению большого напряжения на основных клеммах каждый раз, когда симистор расцепляется, когда падает его основной ток. почти до нуля в каждом рабочем полупериоде.

Проблемы с эффектом скорости обычно можно преодолеть, подключив RC ‘демпферную’ сеть между MT1 и MT2, чтобы ограничить скорость нарастания напряжения до безопасного значения, как показано (например) в схеме переключателя мощности симистора в Рисунок 3 , где R2-C1 образуют снабберную сеть.Некоторые современные симисторы имеют повышенные значения dV / dt (обычно 750 В / мСм) и практически невосприимчивы к проблемам, связанным с изменением скорости; эти симисторы известны как «демпферные» типы.

Подавление радиопомех

РИСУНОК 4. Базовый диммер лампы переменного тока с подавлением радиопомех через C1-L1.

Симистор может использоваться для обеспечения переменного управления мощностью переменного тока с использованием техники «переключения с фазовой задержкой», при которой симистор запускается частично в течение каждого полупериода.Каждый раз, когда симистор запускается, его ток нагрузки резко (за несколько микросекунд) переключается с нуля на значение, установленное его сопротивлением нагрузки и мгновенными значениями напряжения питания. В резистивно нагруженных схемах, таких как диммеры ламп, это действие переключения неизбежно генерирует импульс RFI, который является наименьшим, когда симистор срабатывает близко к точкам пересечения нуля 0 ° и 180 ° формы сигнала линии питания (в которых переключатель -включенные токи минимальны) и максимальны, когда устройство срабатывает под углом 90 ° после начала каждого полупериода (когда токи включения максимальны).

Импульсы радиопомех возникают с частотой, вдвое превышающей частоту питающей сети, и могут очень раздражать. В диммерах лампы радиопомехи обычно можно устранить, оснастив диммер простой сетью фильтров L-C, как показано на рис. 4 . Фильтр устанавливается рядом с симистором и значительно снижает скорость нарастания токов в сети переменного тока.

РИСУНОК 5. Символ диак.

Диаки и квадраки

Диак — двунаправленное триггерное устройство с двумя выводами; он может использоваться с напряжениями любой полярности и обычно используется вместе с симистором; На рис. 5 показан символ схемы.Основное действие диака таково, что при подключении к источнику напряжения через токоограничивающий нагрузочный резистор он действует как высокий импеданс, пока приложенное напряжение не возрастет примерно до 35 В, после чего он срабатывает и действует как низкоомный 30 В. стабилитрон, и 30 В вырабатывается через диак, а оставшиеся 5 В появляются на нагрузочном резисторе. Диак остается в этом состоянии до тех пор, пока его прямой ток не упадет ниже минимального удерживаемого значения (это происходит, когда напряжение питания упадет ниже значения стабилитрона 30 В), после чего диак снова выключится.


РИСУНОК 6. Базовая схема диммера лампы диакритического типа с переменной фазовой задержкой.	Рисунок 7. Символ квадрака.

Диак наиболее часто используется в качестве триггерного устройства в приложениях с регулируемой мощностью симистора с синхронизацией по фазе, как в базовой схеме диммера лампы , рис. 6, . Здесь, в каждом полупериоде линии электропередачи, сеть R1-RV1-C1 применяет версию полупериода с переменной фазовой задержкой к затвору симистора через диак, и когда напряжение C1 повышается до 35 В, диак срабатывает и подает пусковой импульс 5 В (от C1) на затвор симистора, тем самым включая симистор и одновременно подавая питание на ламповую нагрузку и отключая привод от RC-сети.Таким образом, средняя мощность нагрузки (интегрированная за полный период полупериода) полностью изменяется от почти нуля до максимума через RV1.

В первые дни разработки симистора некоторые специализированные устройства производились со встроенным диаком, последовательно соединенным с затвором симистора; такие устройства были известны как квадраки и использовали обозначение цепи , рис. 7, . Квадраки не имели коммерческого успеха и теперь устарели.

Варианты выключателя питания переменного тока

Самым простым типом переключателя питания симистора является переключатель , рис. 2 , в котором симистор включается через R1, когда SW1 замкнут; только 1 В или около того генерируется на симисторе, когда он включен, поэтому R1 и SW1 потребляют очень мало средней мощности; На рисунке 3 показана та же схема, снабженная «демпфирующей» сетью.Есть много полезных вариаций этих основных схем. На рисунке 8 , например, показана версия, которая может запускаться через источник постоянного тока переменного тока. C1 заряжает (через R1-D1) до +10 В на каждом положительном полупериоде линии питания переменного тока, и этот заряд запускает симистор, когда SW1 замкнут. Обратите внимание, что R1 постоянно находится под почти полным напряжением сети переменного тока и, следовательно, требует довольно высокой номинальной мощности, и что все части этой цепи находятся под напряжением, что затрудняет взаимодействие с внешней схемой управления.


РИСУНОК 8. Выключатель питания переменного тока с запуском по переменному току постоянного тока.	РИСУНОК 9. Выключатель переменного тока с изолированным входом (оптронной связью), срабатывает постоянный ток.

На рисунке 9 показана приведенная выше схема, модифицированная для обеспечения «изолированного» взаимодействия с внешней схемой управления. SW1 просто заменяется транзистором Q2, который управляется со стороны фототранзистора оптопары.Светодиод соединителя питается от внешнего источника постоянного тока через R1, а симистор включается только тогда, когда SW1 замкнут; При желании SW1 можно заменить электронной схемой переключения.


РИСУНОК 10. Выключатель переменного тока с изолированным входом, срабатывает переменный ток.	РИСУНОК 11. Выключатель переменного тока с транзисторным запуском по постоянному току.

На рисунке 10 показан вариант, в котором симистор запускается переменным током в каждом полупериоде через импеданс переменного тока C1-R1 и через встречные стабилитроны ZD1-ZD2, а C1 рассеивает почти до нуля. мощность.Мостовой выпрямитель D1-D4 подключен к сети ZD1-ZD2-R2 и нагружен Q2. Когда Q2 выключен, мост фактически разомкнут, и симистор включается в каждом полупериоде, но когда Q2 включен, на ZD1-ZD2-R2 появляется короткое замыкание, и симистор выключен. Q2 управляется через оптопару от изолированной внешней цепи, и симистор включен, когда SW1 открыт, и выключен, когда SW1 закрыт.

РИСУНОК 12. Выключатель переменного тока с изолированным входом и запуском по постоянному току.

На рисунках 11 и 12 показаны варианты, в которых симистор запускается через источник постоянного тока, полученный от трансформатора, и транзисторный переключатель. В , рис. 11, , Q2 и симистор оба включены, когда SW1 замкнут, и выключены, когда SW1 разомкнут. На практике SW1 можно заменить электронной схемой, позволяющей активировать симистор с помощью тепла, света, звука, времени и т. Д. Обратите внимание, однако, что вся эта схема находится под напряжением.’ На рис. 12 показана схема, модифицированная для работы оптопары, что позволяет активировать ее через полностью изолированную внешнюю схему.

Запуск UJT

Другой способ получить полностью изолированное переключение симистора — использовать схемы UJT на рисунках , рисунки 13, и , 14, , в которых UJT является старым типом 2N2646 или современным почти эквивалентом. В этих схемах триггерное действие обеспечивается генератором UJT Q2, который работает на частоте нескольких кГц и подает выходные импульсы на затвор симистора через импульсный трансформатор T1, который обеспечивает желаемую «изоляцию».«Из-за своей довольно высокой частоты колебаний, UJT запускает симистор в пределах нескольких градусов от начала каждого полупериода линии переменного тока, когда генератор активен.


РИСУНОК 13. Выключатель переменного тока с изолированным входом (с трансформаторной связью).	РИСУНОК 14. Выключатель питания переменного тока с изолированным входом.

На рис. 13 , Q3 включен последовательно с главным синхронизирующим резистором UJT, поэтому UJT и симистор включаются только при замкнутом SW1.В рис. 14 Q3 подключен параллельно с главным конденсатором синхронизации UJT, поэтому UJT и симистор включаются только при разомкнутом SW1.

РИСУНОК 15. Типичная схема и рабочие характеристики симистора с оптопарой.

Рис. 16. Управление лампой малой мощности через симистор с оптронной связью.

Симисторы с оптронами

Затворные переходы «голого» симистора по своей природе светочувствительны, поэтому симистор с оптопарой можно создать, установив «голый» симистор и светодиод в одном корпусе. Рисунок 15 показывает схему и перечисляет характеристики типичной шестиконтактной версии DIL такого устройства, в которой светодиод имеет максимальный номинальный ток 50 мА, симистор имеет максимальные номинальные значения 400 В и 100 мА RMS (и номинальный ток 1,2 А для 10 мс), и весь пакет имеет номинальное напряжение развязки 1,5 кВ и типичную чувствительность срабатывания триггера по входному току 5 мА.

Симисторы с оптопарой
просты в использовании и обеспечивают отличную гальваническую развязку между входом и выходом.Вход используется как обычный светодиод, а выход как маломощный симистор. На рисунке 16 показано устройство, используемое для активации лампы накаливания с питанием от сети переменного тока, которая должна иметь номинальное значение RMS ниже 100 мА и пиковое значение пускового тока ниже 1,2 А.
РИСУНОК 17. Управление высокой мощностью через ведомый симистор. РИСУНОК 18. Включение индуктивной нагрузки.

На рисунке 17 показан симистор с оптопарой, используемый для активации ведомого симистора, тем самым управляя нагрузкой любой желаемой номинальной мощности.Эта схема подходит для использования только с неиндуктивными нагрузками, такими как лампы и нагревательные элементы. Его можно модифицировать для использования с индуктивными нагрузками, такими как электродвигатели, с помощью соединений в Рисунок 18 . Здесь сеть R2-C1-R3 обеспечивает некоторый фазовый сдвиг в сети симисторного затвора-привода, чтобы гарантировать правильное срабатывание симистора, а R4-C2 образуют демпферную сеть для подавления эффектов скорости.
Синхронное переключение мощности без напряжения
Синхронный переключатель мощности с нулевым напряжением (или с интегральным циклом) — это переключатель, в котором симистор неизменно включается сразу после начала каждого полупериода мощности (т.е.е., около точки нулевого напряжения формы сигнала), а затем снова автоматически отключается в конце, создавая минимальные радиопомехи. В большинстве схем переключения мощности, показанных до сих пор в этой статье, симистор включается в произвольной точке своего начального полупериода включения, таким образом создавая потенциально высокий начальный всплеск радиопомех, но затем дает синхронное действие переключения при нулевом напряжении. на всех последующих полупериодах.

Истинно синхронная цепь с нулевым напряжением использует систему переключения, показанную на рис. 19 , в которой симистор может быть включен только около начальной точки или точки «нулевого напряжения» каждого полупериода, и, таким образом, создает минимальные радиопомехи.Эта система широко используется для включения / выключения сильноточных нагрузок, таких как электрические нагреватели и т. Д.


РИСУНОК 19. Система синхронного переключения питания переменного тока нулевого напряжения.	РИСУНОК 20. Выключатель синхронного переменного тока.

На рисунке 20 показан практический синхронный выключатель питания переменного тока с нулевым напряжением; 10 В постоянного тока генерируется переменным током через R7-D1-ZD1 и C2 и подключается к затвору симистора через Q2, который управляется через SW1 и детектор нулевого напряжения Q3-Q4-Q5 и может обеспечивать ток затвора только при включенном SW1. закрыт, а Q3 выключен.

РИСУНОК. 21 Альтернативный вариант синхронного выключателя питания переменного тока.

В детекторе нулевого напряжения Q4 или Q5 активируются всякий раз, когда напряжение сети переменного тока больше или меньше нескольких вольт (заданных RV1) выше или ниже нуля, тем самым активируя Q3 через R5 и блокируя Q2. Таким образом, ток затвора может подаваться на симистор только тогда, когда SW1 замкнут, а мгновенное линейное напряжение переменного тока находится в пределах нескольких вольт от нуля; Таким образом, эта схема генерирует минимальные радиопомехи при переключении.

На рисунке 21 показана схема, измененная таким образом, что симистор может включаться только при разомкнутом переключателе SW1. Обратите внимание, что в обоих случаях на симистор подается только узкий импульс тока затвора, и поэтому средний ток затвора составляет всего 1 мА или около того. SW1 при желании может быть заменен электронным переключателем или оптопарой, что позволяет активировать нагрузку по свету, температуре, времени и т. Д.

На практике, самый простой способ создания действительно эффективной синхронной схемы управления симистором «нулевого напряжения» — это использование специальной ИС, которая функционирует как маломощный синхронный симистор «нулевого напряжения» с оптопарой, который может легко использоваться в качестве ведомого устройства для синхронного управления обычным высокомощным симистором.

В следующем и заключительном эпизоде будут представлены практические детали таких схем, а также другие схемы и информация, относящиеся к симисторам. NV

Изучены простые схемы управления фазой симистора

В схеме управления фазой симистора симистор включается только для определенных частей полупериодов переменного тока, заставляя нагрузку работать только в течение этого периода формы сигнала переменного тока. Это приводит к контролируемой подаче мощности на нагрузку.

Симисторы широко используются в качестве твердотельной замены реле для переключения мощных нагрузок переменного тока.Однако есть еще одна очень полезная функция симисторов, которая позволяет использовать их в качестве контроллеров мощности для управления данной нагрузкой на желаемых конкретных уровнях мощности.

Это в основном реализуется двумя способами: фазовое управление и переключение при нулевом напряжении.

Приложение управления фазой обычно подходит для таких нагрузок, как диммеры света, электродвигатели, методы регулирования напряжения и тока.

Переключение при нулевом напряжении больше подходит для резистивных нагрузок, таких как лампы накаливания, нагреватели, паяльники, гейзеры и т. Д.Хотя ими также можно управлять с помощью метода контроля фазы.

Как работает управление фазой симистора

Симистор может быть активирован в любой части приложенного полупериода переменного тока, и он будет продолжать находиться в проводящем режиме только до тех пор, пока полупериод переменного тока не достигнет линии пересечения нуля.

Это означает, что когда симистор срабатывает в начале каждого полупериода переменного тока, симистор по существу включается так же, как переключатель ВКЛ / ВЫКЛ, включенный.

Однако предположим, что если этот сигнал запуска используется где-то на полпути формы сигнала цикла переменного тока, симистору будет разрешено проводить просто в течение оставшегося периода этого полупериода.

И поскольку симистор активируется только на половину периода, он пропорционально снижает мощность, подаваемую на нагрузку, примерно на 50% (рис. 1).

Таким образом, количество мощности нагрузки можно контролировать на любом желаемом уровне, просто изменяя точку срабатывания симистора на форме сигнала фазы переменного тока. Так работает фазовый контроль с помощью симистора.

Применение светорегулятора

Стандартная схема светорегулятора представлена на Рис. 2 ниже. В течение каждого полупериода переменного тока 0.Конденсатор емкостью 1 мкФ заряжается (через сопротивление управляющего потенциометра) до тех пор, пока на его выводах не будет достигнут уровень напряжения 30-32.

Примерно на этом уровне триггерный диод (диак) принудительно срабатывает, заставляя напряжение проходить через триггер через затвор симистора.

Неоновая лампа также может использоваться вместо диака для того же отклика. Время, затрачиваемое конденсатором 0,1 мкФ на зарядку до порога срабатывания диака, зависит от настройки сопротивления регулирующего потенциометра.

Теперь предположим, что если потенциометр настроен на нулевое сопротивление, конденсатор будет мгновенно заряжаться до уровня срабатывания диака, что, в свою очередь, приведет к тому, что конденсатор перейдет в проводимость на протяжении почти всего полупериода переменного тока.

С другой стороны, когда потенциометр настроен на максимальное значение сопротивления, конденсатор может заряжаться до уровня зажигания только до тех пор, пока полупериод почти не достигнет своей конечной точки. Это позволит симистору

проводить только очень короткое время, пока сигнал переменного тока проходит через конец полупериода.

Несмотря на то, что схема диммера, показанная выше, действительно проста и не требует больших затрат, она имеет одно существенное ограничение — она не позволяет плавно регулировать мощность нагрузки от нуля до максимума.

Когда мы вращаем потенциометр, мы можем обнаружить, что ток нагрузки довольно резко возрастает от нуля до некоторых более высоких уровней, из которых только тогда можно было бы плавно управлять на более высоких или низких уровнях.

В случае кратковременного отключения питания переменного тока и снижения яркости лампы ниже этого «скачка» (гистерезиса), лампа остается выключенной даже после окончательного восстановления питания.

Как уменьшить гистерезис

Этот эффект гистерезиса можно было бы существенно снизить, реализовав конструкцию, показанную в схеме на рис. 3 ниже.

Исправление: Замените 100 мкФ на 100 мкГн для катушки ВЧ-помех.

Эта схема отлично работает в качестве диммера домашнего освещения. Все части могут быть установлены в задней части настенного распределительного щита, и в случае, если нагрузка окажется ниже 200 Вт, симистор может работать независимо от радиатора.

Практически 100% отсутствие гистерезиса необходимо для диммеров, используемых в оркестровых представлениях и театрах, чтобы обеспечить постоянное управление освещением ламп.Эта функция может быть реализована при работе со схемой, показанной на рис. 4 ниже.

Исправление: Замените 100 мкФ на 100 мкГн для катушки ВЧ-помех.

Выбор мощности симистора

Лампы накаливания потребляют невероятно большой ток в период, когда нить накала достигает своих рабочих температур. Этот импульсный ток при включении может превышать номинальный ток симистора примерно в 10–12 раз.

К счастью, бытовые лампочки могут достичь своей рабочей температуры всего за пару циклов переменного тока, и этот короткий период высокого тока легко поглощается симистором без каких-либо проблем.

Однако ситуация может быть иной для сценариев театрального освещения, в которых лампам большей мощности требуется гораздо больше времени для достижения своей рабочей температуры. Для такого типа приложений симистор должен иметь номинальную нагрузку как минимум в 5 раз превышающую типичную максимальную нагрузку.

Колебания напряжения в схемах управления фазой симистора

Каждая из схем управления фазой симистора, показанных до сих пор, зависит от напряжения, то есть их выходное напряжение изменяется в ответ на изменения входного напряжения питания.Эта зависимость от напряжения может быть устранена с помощью стабилитрона, который может стабилизировать и поддерживать постоянным напряжение на синхронизирующем конденсаторе (рис. 4).

Эта установка помогает поддерживать практически постоянный выходной сигнал независимо от любых значительных колебаний входного напряжения сети переменного тока. Его регулярно используют в фотографических и других сферах, где очень важен стабильный и фиксированный уровень света.

Управление люминесцентными лампами

Ссылаясь на все схемы управления фазой, описанные до сих пор, можно было бы управлять лампами накаливания без каких-либо дополнительных изменений существующей системы домашнего освещения.

Регулировка яркости люминесцентных ламп также возможна благодаря такому типу управления фазой симистора. Когда внешняя температура галогенной лампы опускается ниже 2500 градусов C, цикл регенерации галогена перестает работать.

Это может привести к осаждению вольфрамовой нити накала на стенке лампы, что приведет к сокращению срока службы нити и ограничению прохождения света через стекло. Регулировка, которая часто используется вместе с некоторыми из рассмотренных выше схем, показана на рис.5

Эта установка включает лампы, когда наступает темнота, и выключает их снова на рассвете. Фотоэлемент должен видеть окружающий свет, но быть защищенным от регулируемой лампы.

Motor Speed Control

Triac phase -control также позволяет регулировать скорость электродвигателей. Обычным типом двигателя с последовательной обмоткой можно управлять с помощью схем, очень похожих на те, что используются для регулировки яркости света.

Однако, чтобы гарантировать надежную коммутацию, конденсатор и последовательное сопротивление необходимо подключить параллельно через симистор (рис.6).

Благодаря этой настройке скорость двигателя может изменяться в зависимости от изменений нагрузки и напряжения питания,

Однако для приложений, которые не являются критическими (например, управление скоростью вентилятора), в которых нагрузка фиксирована на любой заданной скорости , схема не потребует никаких изменений.

Скорость двигателя, которая, как правило, при предварительном программировании остается постоянной даже при изменении условий нагрузки, оказывается полезной характеристикой для электроинструментов, лабораторных мешалок, гончарных кругов часовых мастеров и т. Д.Для достижения этой функции «измерения нагрузки» в полуволновую схему обычно включают тиристор (рис. 7).

Схема работает довольно хорошо в ограниченном диапазоне скоростей двигателя, хотя может быть уязвима для «икоты» на низких скоростях, а правило полуволновой работы запрещает стабилизированную работу намного выше диапазона скоростей 50%. Схема управления фазой с измерением нагрузки, в которой симистор обеспечивает управление от нуля до максимума, показана на рис. 8.

Управление скоростью асинхронного двигателя

Скорость асинхронного двигателя также можно контролировать с помощью симистора, хотя вы можете столкнуться с некоторыми трудностями, в частности если задействованы двигатели с двухфазным или конденсаторным пуском.Обычно асинхронные двигатели могут управляться от полной до половинной скорости, при условии, что они не загружены на 100%.

Температура двигателя может использоваться как довольно надежный эталон. Температура никогда не должна выходить за рамки спецификаций производителя при любой скорости.

И снова может быть применена улучшенная схема регулятора освещенности, показанная на рис. 6 выше, однако нагрузка должна быть подключена в другом месте, как показано пунктирными линиями.

Изменение напряжения трансформатора с помощью управления фазой

Схема установлена объясненное выше, может также использоваться для регулирования напряжения внутри обмотки первичной стороны трансформатора, тем самым получая вторичный выходной сигнал с переменной скоростью.

Эта конструкция применялась в различных контроллерах ламп микроскопов. Переменная установка нуля была обеспечена заменой резистора 47 кОм на потенциометр 100 кОм.

Управление нагревательными нагрузками

Различные схемы управления фазой симистора, обсуждавшиеся до сих пор, могут быть применены для управления нагрузкой типа нагревателя, хотя контролируемая температура нагрузки может изменяться с изменениями входного переменного напряжения и окружающей температуры. Схема, компенсирующая такие изменяющиеся параметры, показана на рис.10.

Гипотетически эта схема могла бы поддерживать температуру, стабилизированную в пределах 1% от заданной точки, независимо от изменений напряжения сети переменного тока на +/- 10%. Точная общая производительность может определяться структурой и дизайном системы, в которой применяется контроллер.

Эта схема обеспечивает относительное управление, что означает, что общая мощность подается на нагревательную нагрузку, когда нагрузка начинает нагреваться, затем в какой-то промежуточный момент мощность снижается с помощью меры, пропорциональной разнице между фактическими значениями. температура груза и предполагаемая температура груза.

Пропорциональный диапазон изменяется с помощью регулятора «усиления». Схема проста, но эффективна, однако имеет один существенный недостаток, который ограничивает ее использование в основном более легкими нагрузками. Эта проблема касается излучения сильных радиопомех из-за прерывания фазы симистора.

Радиочастотные помехи в системах контроля фазы

Все устройства контроля фазы симистора вырабатывают огромное количество радиочастотных помех (радиочастотные помехи или радиопомехи).В основном это происходит на низких и средних частотах.

Радиочастотное излучение сильно улавливается всеми ближайшими средневолновыми радиоприемниками и даже звуковым оборудованием и усилителями, создавая раздражающий громкий звенящий звук.

Этот RFI может также повлиять на оборудование исследовательских лабораторий, особенно на pH-метры, что приведет к непредсказуемой работе компьютеров и других подобных чувствительных электронных устройств.

Возможным средством уменьшения радиопомех является добавление радиочастотного индуктора последовательно с линией питания (обозначенной в схемах как L1).Дроссель подходящего размера можно построить, намотав от 40 до 50 витков суперэмалированной медной проволоки на небольшой ферритовый стержень или любой ферритовый сердечник.

Это может привести к индуктивности прибл. 100 мкГн, в значительной степени подавляющие колебания радиопомех. Для повышенного подавления может быть важным максимально увеличить количество витков до максимально возможного значения или индуктивности до 5 Гн.

Недостаток ВЧ дросселя

Крах этого типа схемы управления фазой симистора на основе ВЧ катушки заключается в том, что мощность нагрузки следует учитывать в соответствии с толщиной дроссельного провода.Поскольку нагрузка должна быть в киловаттном диапазоне, тогда провод ВЧ дросселя должен быть достаточно толстым, что приведет к значительному увеличению размера катушки и ее громоздкости.

Радиочастотный шум пропорционален мощности нагрузки, поэтому более высокие нагрузки могут вызвать более высокое радиочастотное излучение, требующее более совершенной схемы подавления.

Эта проблема может быть не такой серьезной для индуктивных нагрузок, таких как электродвигатели, поскольку в таких случаях обмотка нагрузки сама ослабляет радиопомехи. Управление фазой симистора также связано с дополнительной проблемой — это коэффициент мощности нагрузки.

Коэффициент мощности нагрузки может иметь отрицательное влияние, и это проблема, к которой регуляторы источника питания относятся очень серьезно.

Basic Triac-SCR Projects Circuits Tutorial

от Льюиса Лофлина

На этой странице обсуждаются базовые симисторы и тиристоры. Симистор — это двунаправленный трехконтактный двойной тиристорный (SCR) переключатель. Это устройство может переключать ток в любом направлении, подавая небольшой ток любой полярности между затвором и вторым главным контактом.

Симистор изготовлен путем объединения двух тиристоров в обратном параллельном соединении. Он используется в приложениях переменного тока, таких как регулирование яркости света, управление скоростью двигателя и т. Д. Симисторы также могут использоваться в микроконтроллере управления мощностью со схемой фазовой синхронизации.

Если кто-то не знаком с диодами и выпрямлением переменного тока, см. Следующее:

Включение и выключение диода

На рисунке выше изображен кремниевый управляемый выпрямитель (SCR) или тиристер.Это диод с «затвором». SCR не только проводит в одном направлении, как любой другой диод, но и затвор позволяет отключать и отключать саму проводимость. Когда переключатель ON нажат, SCR включается, и ток течет с отрицательного на положительный через SCR и нагрузку. После включения SCR будет оставаться включенным до тех пор, пока не будет нажат выключатель, нарушающий текущий путь.

Обратите внимание, что переключатель ON называется «нормально разомкнутым» (Н.О.) и при нажатии замыкает (замыкает) соединение.Выключатель OFF, называемый «нормально закрытым» (N.C.), разрывает (размыкает) соединение при нажатии. Оба они кнопочные.

В цепи над нагрузкой есть лампа постоянного тока. Нажмите переключатель S1, и включатся и будут продолжать оставаться включенными, пока не будет нажат переключатель S2.

В этом примере мы разместили диод последовательно с переключателем включения / выключения затвора. Когда вы нажимаете переключатель ON, двигатель запускается, загорается свет и т. Д. Когда переключатель отпускается, питание прекращается без использования переключателя OFF.Это связано с тем, что входное напряжение переменного тока возвращается к нулю вольт на 180 и 360 градусов, отключая SCR. И как диод, SCR проводит только половину цикла.

В этом примере схемы мы разместили переменный резистор (потенциометр) последовательно с диодом затвора. (Это было также известно как ручка регулировки громкости старого стиля.) «Поворачивая ручку», мы можем изменить точку срабатывания при включении SCR только части полупериода или, если сопротивление достаточно, выключить SCR.

Это иллюстрирует процесс с полноволновым нефильтрованным D.C.

В другом примечании мы можем управлять двухполупериодным пульсирующим нефильтрованным постоянным током с помощью тиристора. См. Также «Основы выпрямления и фильтрации переменного тока»

Подробнее см. Что такое светоактивированный кремниевый управляемый выпрямитель? (LASCR) и спецификация оптопары h21C6 SCR. (PDF файл)

Выше представлена практическая схема тестирования SCR. Лампа загорится только при нажатии Sw3. Лампа будет иметь половинную яркость, потому что тиристор действует как полуволновой выпрямитель. R4 может находиться в диапазоне от 100 до 470 Ом.Лампа должна быть полностью выключена, если выключатель не нажат или устройство не неисправно. (Полностью или частично закорочено.)

Эта схема также хороша для сравнения различных тиристоров одного и того же номера детали. Например, однажды у меня была неисправная печатная плата с шестью тиристорами, но один тиристор из шести при работе включался при совершенно другом напряжении срабатывания триггера, чем остальные пять. Лампа имела другой уровень яркости, чем остальные пять. Замена этого одного SCR устранила эту очень дорогую печатную плату.

Введение в симисторы

Симистор — это твердотельный переключатель переменного тока. Небольшой ток на клемме затвора может переключать очень большие токи переменного тока. Думайте о симисторе как о двух последовательно соединенных тиристорах, в которых катод одного тиристора соединен с анодом другого и наоборот. Ворота соединены между собой. Поскольку у нас есть две конфигурации типа SCR, можно переключать оба полупериода.

Примечание. Я видел бумажные примеры использования двух тиристоров, расположенных один за другим, в качестве симистора, но это может не работать так же! Остерегайтесь этого.

В приведенном выше примере замыкание переключателя приведет к включению симистора. Идея состоит в том, чтобы использовать небольшой переключатель малой мощности для управления устройствами большой мощности, такими как двигатели или нагреватели. Опасность здесь заключается в том, что на самом переключателе присутствует высокое напряжение переменного тока. Это также может быть большой проблемой для твердотельных контроллеров, если они не используют небольшое реле, которое некоторые микроволновые печи делают именно так.

Выше представлена практическая испытательная схема TRIAC. Нажмите любой переключатель, и лампа включится с половинной яркостью. Сожмите оба вместе на полную яркость.Это позволяет тестировать обе стороны SCR по отдельности. Яркость должна быть одинаковой для обеих сторон, иначе TRIAC неисправен. Когда ни один переключатель не нажат, лампа должна быть полностью выключена. R1 и R2 должны быть в диапазоне от 100 до 470 Ом.

Симисторная схема с лучшим откликом и диак.

Ключ к успешному срабатыванию симистора состоит в том, чтобы убедиться, что затвор получает свое пусковое напряжение со стороны главной клеммы 2 схемы (основной клеммы на противоположной стороне символа TRIAC от клеммы затвора).Идентификация клемм Mt1 и Mt2 должна выполняться по номеру детали TRIAC со ссылкой на технический паспорт или книгу.

DIAC, или «диод переменного тока», представляет собой триггерный диод, который проводит ток только после того, как его напряжение пробоя было кратковременно превышено. Когда это происходит, сопротивление DIAC резко уменьшается, что приводит к резкому уменьшению падения напряжения на самом DIAC, что приводит к резкому увеличению тока, протекающего через затвор симистора.

Это обеспечивает быстрое и чистое резание TRIAC.DIAC остается в режиме проводимости до тех пор, пока напряжение не упадет до очень низкого значения, намного ниже напряжения срабатывания. Это называется удерживающим током. Ниже этого значения диак снова переключается в состояние высокого сопротивления (выключено). Это двунаправленное поведение, то есть обычно одинаковое как для положительного, так и для отрицательного полупериодов.

Большинство DIAC имеют напряжение пробоя около 30 В. Таким образом, их поведение в некоторой степени похоже на (но гораздо более точно контролируется и происходит при более низких напряжениях, чем) неоновая лампа.

ЦИАП

не имеют электрода затвора, в отличие от некоторых других тиристоров. Некоторые TRIAC содержат встроенный DIAC последовательно (я никогда не видел такого в полевых условиях) с терминалом «затвора» TRIAC для этой цели. ДИАП также называют симметричными триггерными диодами из-за симметрии их характеристической кривой. Поскольку DIAC являются двунаправленными устройствами, их выводы помечены не как анод и катод, а как A1 и A2 или Mt1 («Главный вывод») и Mt2. Большинство листов спецификаций не заботятся о маркировке A1 / A2 или Mt1 / Mt2.

Также см. Как проверить DIAC

Диммер для коммерческих ламп в странах с напряжением 220 В. Br100 — диак.

Диак обеспечивает более чистое переключение симистора. Диоды — это специализированные диоды Шокли, соединенные спина к спине.

Демпферы

Демпферная цепь (обычно RC-типа) часто используется между MT1 и MT2. Демпфирующие цепи используются для предотвращения преждевременного срабатывания, вызванного, например, скачками напряжения в сети переменного тока или индуктивными нагрузками, такими как двигатели.Кроме того, резистор затвора или конденсатор (или оба параллельно) могут быть подключены между затвором и MT1 для дальнейшего предотвращения ложного срабатывания. Это может увеличить требуемый ток запуска и, возможно, задержку выключения при разрядке конденсатора.

В этой схеме выше «горячая» сторона линии переключается, а нагрузка подключается к холодной или заземленной стороне. Резистор на 100 Ом и конденсатор 0,1 мкФ предназначены для демпфирования симистора. Эти компоненты должны использоваться с индуктивными нагрузками, такими как двигатели, контакторы и т. Д.

Для получения дополнительной информации о вышеуказанном оптроне см. Оптоизолятор серии moc30xx (файл в формате pdf)

Симисторное регулирование сетевого напряжения

Введение: Регулировка симистора подходит для регулирования мощности сетевых устройств. Он может регулировать яркость ламп накаливания, галогенные лампы, диммируемые энергосберегающие устройства, мощность обогревателей. и другие тепловые приборы, регулирование двигателя (мотора) и т. д.Также подходит для регулирования некоторых типов трансформаторов Тесла (например, SSTC). Мощность можно легко отрегулировать от 0 до 100% простым поворотом потенциометра.
Описание: При регулировании симистора симистор используется в качестве переключающего элемента. Симистор срабатывает в какой-то фазе импульсом на управляющий электрод G (Затвор). и остается проводящим, пока линия не пройдет нулевое напряжение. Также есть регуляторы, выполненные из дискретных компонентов, но как наиболее надежные. Я обнаружил участие интегральной схемы U2008B.На принципиальной схеме ниже показана схема регулирования симистора для Напряжение сети 220В / 230В / 240В. Мощность регулируется P1. Если правила не регулируют полный диапазон, отрегулируйте R1 или R2. Симистор работает во II и III квадрантах. Внимание — обратите внимание, что электролиты на схеме имеют положительный полюс на нейтрали. Резисторы, мощность которых не указана, являются миниатюрными. Симистор Tc1 должен иметь достаточные размеры в соответствии с нагрузкой. Для большей мощности поместите его на радиатор.Вы можете использовать, например, BT134, BT136 — 4A, BTB12 — 12A, BTA16 — 16A или BTB24 — 24A. Симистор также должен быть рассчитан на достаточное напряжение, я рекомендую не менее 600 В.

Предупреждение: Вся цепь находится под напряжением сети! Для обеспечения безопасности необходимо использовать подходящий потенциометр (с пластмассовым стержнем). Металлический корпус симистора не изолирован от сети! Подключенное устройство всегда следует рассматривать как находящееся под напряжением, даже если регулирование установлено на нулевую мощность.Прибор все еще находится под напряжением!

Принципиальная схема симистора регулирования мощности сети с интегральной схемой U2008B.

Первые эксперименты с симисторным регулированием фазы с U2008B — затемнение лампочки.

Форма волны выходного напряжения для прибора при мощности примерно 25%, 50% и 75%.

Видео регулирования мощности симистора от сети — осциллограмма на осциллографе, уменьшение яркости лампы накаливания и регулировка двигателя.

Добавлен: 6. 1. 2012
дом

Схема простого регулятора вентилятора с использованием TRIAC и DIAC

В этом проекте мы разработали схему простого регулятора вентилятора, которую можно использовать для регулирования скорости вентилятора. Эта простая схема регулятора вентилятора реализована с использованием очень простых компонентов.

Вы когда-нибудь сталкивались с использованием обычного регулятора напряжения вентилятора для управления скоростью? Такой тип регулятора называется регулятором сопротивления, который работает по принципу реостата или устройства резистивного делителя потенциала.

По мере того, как шаги (ручки на коробке регулятора) уменьшаются, это означает, что вы фактически увеличиваете сопротивление цепи, и, следовательно, на вентилятор подается меньшая мощность, поэтому он становится медленнее.

Очевидно, что при такой схеме потребление энергии вентилятором будет меньше на более низких скоростях, но это не метод экономии энергии. Падение напряжения на сопротивлении преобразуется в тепловые потери (I ² R), поэтому энергия рассеивается в виде тепла.

Эта потеря энергии больше при высоком сопротивлении или низкой скорости. Следовательно, обычные регуляторы напряжения вентилятора имеют больше потерь энергии.

Чтобы узнать больше о TRIAC, прочтите этот пост: TRIAC — основы, работа и применение

обычный регулятор напряжения

простой электронный регулятор напряжения

В связи с развитием силовой электронной техники, альтернативная конструкция регулятора вентилятора ( регулятор напряжения) может быть легко реализован для уменьшения потерь энергии, вызываемых обычными регуляторами напряжения.

Этот тип регулятора напряжения представляет собой энергосберегающее устройство, в котором используются TRIAC, DIAC и потенциометрическое сопротивление. Этот метод обеспечивает бесступенчатое управление скоростью вентилятора за счет получения требуемого количества энергии от основного источника питания в данный момент.

Следовательно, мощность сохраняется, а не расходуется без надобности. Кратко остановимся на этой схеме регулятора напряжения и ее работе.

Электронный регулятор напряжения

Теперь мы собираемся построить простую схему регулятора вентилятора, которая обычно используется для управления скоростью вентилятора в наших домах или офисах.Как мы знаем, изменяя угол включения TRIAC, можно управлять мощностью, подаваемой через нагрузку, что является не чем иным, как концепцией управления мощностью с использованием TRIAC.

Тот же принцип применяется к схеме регулятора напряжения, которую мы собираемся обсудить.

Необходимые компоненты для цепи регулятора напряжения

Резистор R1 — 10 кОм
Переменное сопротивление или потенциометр R2 — 100 кОм
Полиэфирный конденсатор C1 — 0,1 мкФ (для рабочего диапазона до 400 В)
DIAC, D1 — DB3
TRIAC, T1 — BT136
Однофазный потолочный вентилятор или двигатель переменного тока — 220 В, 50 Гц (диапазон ниже 200 Вт)

Подключение цепи регулятора напряжения

Распознайте клеммы всех компонентов как положительные и отрицательные клеммы.Выберите потолочный вентилятор или любой двигатель переменного тока при условии, что он должен быть мощностью менее 200 Вт (в соответствии со значениями выбранных компонентов)
Возьмите плату нуля или печатную плату (PCB) и подключите схему, как показано ниже диаграмма.
Запальная цепь состоит из резистора R1, потенциометра R2, конденсатора C1 и DIAC. Подключите одну клемму DIAC к комбинации резисторов и конденсатора делителя напряжения, как показано на рисунке.
Для распознавания клемм TRIAC и получения другой подробной информации рассмотрите технический паспорт TRIAC BT 136.Подключите клемму MT1 к нейтрали, а клемму MT2 — к одному концу двигателя переменного тока или нагрузки. И подключите терминал ворот к другому концу DIAC.
Подключите нагрузку или потолочный вентилятор между клеммой фазы или линии источника питания переменного тока и клеммой MT2 TRIAC.

ПРИМЕЧАНИЕ : В демонстрационных целях мы подключили лампочку к простой цепи регулятора вентилятора вместе с мультиметром, чтобы показать напряжение.

Для получения дополнительной информации о DIAC: DIAC — Введение, работа и применение

Принципиальная схема регулятора напряжения с использованием TRIAC

Работа цепи электронного регулятора напряжения

Перед подачей питания на В этой простой схеме регулятора вентилятора удерживайте переменный резистор или потенциометр в положении максимального сопротивления, чтобы триггер не запускался и, следовательно, триак находился в режиме отсечки.
Включите питание цепи и посмотрите, находится ли вентилятор в состоянии покоя или нет. Медленно изменяйте положение потенциометра, чтобы конденсатор начал заряжаться с постоянной времени, определяемой значениями R1 и R2.
Когда напряжение на конденсаторе превышает напряжение отключения DIAC, DIAC начинает проводить. Таким образом, конденсатор начинает разряжаться к выводу затвора TRIAC через DIAC.
Следовательно, TRIAC начинает проводить, и, следовательно, основной ток начинает течь в вентилятор через замкнутый путь, образованный TRIAC.
Изменяя потенциометр R2, можно изменять скорость, с которой будет заряжаться конденсатор, это означает, что, если сопротивление меньше, конденсатор будет заряжаться с большей скоростью, и тем раньше будет проводимость симистора.
По мере постепенного увеличения сопротивления потенциометра угол проводимости TRIAC будет уменьшаться. Следовательно, средняя мощность нагрузки будет изменяться.
Благодаря возможности двунаправленного управления как TRIAC, так и DIAC, можно управлять углом включения TRIAC как на положительных, так и на отрицательных пиках входного сигнала.

Примечание

В качестве меры безопасности проверьте исправное рабочее состояние этой цепи, подав низкое напряжение, например, 24 В переменного тока или 12 В переменного тока, с небольшой нагрузкой, например, лампочкой малой мощности, перед подключением к сети.
Если нагрузка превышает 200 Вт, выберите TRIAC большей мощности вместо BT 136 TRIAC.

Преимущества простой схемы регулятора вентилятора

Возможно непрерывное и бесступенчатое регулирование скорости вентилятора
Энергосбережение достигается на всех скоростях за счет минимизации потерь энергии
Простая схема, требующая меньшего количества компонентов
Эффективен по сравнению с резистивным типом за счет более низкого энергопотребления
Экономичный

Цепи TRIAC: основы и применение

Автор: Морин ВанДайк | 13 ноября 2019

Термин «TRIAC» означает триод для переменного тока.Как следует из названия, этот электронный компонент обычно используется в качестве элемента управления в цепях переменного тока (AC).

TRIAC — это полупроводниковые устройства с тремя выводами. Они работают с использованием одного вывода, то есть затвора, для запуска прохождения электрического тока через два других вывода, то есть основные выводы или аноды. Хотя эти устройства похожи на другие электронные переключатели, такие как кремниевые выпрямители (SCR), в отличие от некоторых из этих альтернатив, они могут одинаково хорошо проводить в обоих направлениях.

TRIAC

часто находят применение в качестве переключателей в широком спектре электрического оборудования, таком как лампы, вентиляторы и двигатели. Независимо от их применения, все СИСТЕМЫ TRIAC используют основные принципы работы, изложенные выше. Помимо этих общих характеристик, они обычно подразделяются на те, которые используются для простых схем переключателя TRIAC или схем переменной мощности (или диммера) TRIAC.

Функции переключателей TRIAC

TRIAC используются разными способами, в том числе как:

Простые электронные переключатели

В этом приложении TRIAC запускается напряжением переменного тока на его затворе.Резистор используется последовательно с затвором, чтобы ограничить ток, протекающий к клемме. TRIAC позволяет току течь в любом направлении, причем поток изменяется в зависимости от полярности напряжения затвора. Напряжение затвора может быть получено из напряжения переменного тока, приложенного к клеммам нагрузки TRIAC. Если приложение требует, чтобы ток протекал только в одном направлении, к затвору последовательно подключается диод для преобразования переменного напряжения в постоянное. В этой конфигурации ток, протекающий через TRIAC для данной нагрузки, является фиксированным.

Контроллеры уровня мощности или диммера

Триггер затвора для этого варианта использования более сложный, поскольку он включает изменение его фазы в зависимости от напряжения нагрузки. Напряжение триггера определяется напряжением нагрузки, но с приложенным к нему фазовым сдвигом. Схема фазовращателя состоит из переменного резистора и конденсатора. Напряжение конденсатора используется в качестве напряжения триггера, фаза которого изменяется путем изменения переменного резистора.Часто переключатель DIAC (диод для переменного тока) подключается между конденсатором и затвором TRIAC, чтобы добиться резкого включения TRIAC.

TRIAC находят применение в ряде электрических приложений, в том числе в качестве:

Диммеры для ламп
Регуляторы мощности для электронагревателей
Регуляторы скорости для двигателей

Проблемы со схемами TRIAC и решениями

При использовании схем TRIAC важно знать об общих встречающихся проблемах и способах их решения.Некоторые из проблем, связанных с использованием схем TRIAC, включают:

Эффект скорости

Этот эффект относится к непреднамеренному включению TRIAC из-за внезапного изменения напряжения на его основных клеммах. Проблема решается подключением демпферной цепи резистор-конденсатор (RC) между основными выводами.

Эффект люфта

Люфт возникает в цепях управления фазой, когда сопротивление установлено на максимальное значение, чтобы снизить уровни мощности подключенного устройства до минимума.Эффект вызван отсутствием пути разряда для собственной емкости TRIAC на его клеммах нагрузки и препятствует включению подключенного устройства. Решение состоит в том, чтобы обеспечить путь разряда путем подключения последовательно с DIAC резистора большого номинала или конденсатора между затвором и основными выводами.

Несимметричный обжиг

В схемах управления фазой эта проблема возникает из-за того, что симисторы имеют разные напряжения включения для каждого направления. Такая конструкция приводит к плохому профилю электромагнитного излучения для TRIAC.Эта проблема решается путем использования DIAC последовательно с затвором TRIAC, что выравнивает характеристики стрельбы TRIAC.

Фильтрация гармоник

Поскольку TRIAC включается, когда напряжение на его выводах не равно нулю, он генерирует гармоники, которые делают его непригодным для использования в чувствительном электронном оборудовании, таком как схемы беспроводной связи. Использование фильтра гармоник подавляет электромагнитные помехи.

Свяжитесь с MagneLink, чтобы узнать о необходимости коммутатора TRIAC

в компании MagneLink, Inc.мы интегрируем TRIAC с нашими магнитными переключателями в наши корпуса MLT, MLP и MLU. Каждый из этих стилей подходит для разных приложений. Например, корпуса MLT подходят для использования в суровых условиях, корпуса MLP подходят для тяжелых условий эксплуатации, а корпуса MLU имеют резьбовой корпус, который больше подходит для скрытого монтажа.

Чтобы узнать больше о наших предложениях по переключателям типа TRIAC, посетите страницу с нашими продуктами. Свяжитесь с нами сегодня, чтобы получить информацию или расценки на заказное решение переключателя.

Предварительный регулятор источника питания, управляемый TRIAC, использует оптическую обратную связь

% {[data-embed-type = «image» data-embed-id = «5df275eaf6d5f267ee20e4cb» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Электронный дизайн Com Article Power Предварительный регулятор источника питания с симисторным управлением использует оптическую обратную связь «data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2012/02/electronicdesign_com_article_power_triac_controlled_power_supply_pre_regulator_uses.png? auto = format & fit = max & w = 1440 «data-embed-caption =» «]}%

Добавление относительно эффективного предварительного регулятора на входе последовательного регулируемого источника постоянного тока минимизирует потери мощности, особенно при низких выходных напряжениях и высоких токах. Типичные приложения используют оптически изолированные драйверы TRIAC с использованием импульсного управления.

Эта идея реализует предварительный стабилизатор с использованием новой аналоговой петли оптической обратной связи в сочетании со светодиодом и светозависимым резистором (LDR).При подключении к источнику переменного тока постоянного тока 24 В, 1 А, линейный стабилизатор рассеивает менее 7 Вт.

Входной каскад источника постоянного тока представляет собой стандартный регулятор света TRIAC, питаемый от сети 230 В, 50 Гц (рис. 1). LDR, который подключен к R8, имеет типичное сопротивление при отсутствии освещения 1 МОм и сопротивление при полном освещении в несколько кОм. Изменение эффективного сопротивления на R8 в сочетании с емкостью C1 создает привод с уменьшенной амплитудой и фазовым сдвигом.

Когда этот привод превышает порог 30 В для DIAC (D2), срабатывает вентиль TRIAC (Q2).Это эффективно регулирует угол проводимости источника питания с частотой 50 Гц, обычно от 20 ° (минимальный выход) до 170 ° (максимальный выход), что соответствует условиям отсутствия освещения и полного освещения.

Управляемый TRIAC вход переменного тока в каскад импульсного источника питания (SMPS) генерирует переменный вход постоянного тока в каскад линейного регулятора, в котором используется LM117 (U1). R9 регулирует выходное напряжение от 2,5 до 24 В, а Q3 в сочетании с R11 обеспечивает защиту от короткого замыкания, которая ограничена 1.25 A. R1 ограничивает пиковый ток, потребляемый из сети, а R10 шунтирует цепь TRIAC, обеспечивая ток для запуска и условий легкой нагрузки. R8 настроен для обеспечения первоначального срабатывания TRIAC при не светящемся светодиоде.

Сердцем этой конструкции является схема оптической обратной связи, состоящая из PNP-транзистора Q1, который вместе с LDR управляет красным светодиодом, размещенным в темном корпусе. Делитель R5 / R4 сравнивает напряжение на линейном стабилизаторе с напряжением прямого смещения диода D1, изменяя напряжение эмиттер-коллектор Q1.Это изменение меняет ток светодиода.

Увеличение тока светодиода увеличивает яркость LDR, уменьшая его сопротивление. Это увеличивает угол проводимости симистора, увеличивая постоянное напряжение на входе U1. Для работы в замкнутом контуре с управлением с отрицательной обратной связью ток через светодиод должен уменьшаться при увеличении напряжения на U1.

На рисунке 2 показаны результаты моделирования PSpice напряжения эмиттер-коллектор Q1 (Q1 _EC), когда напряжение на U1 увеличивается, в то время как V _Out фиксируется на уровне 5 В.При включении питания начальное постоянное напряжение создается на входе от U1 до R10 путем установки R8, чтобы обеспечить минимальный угол проводимости для TRIAC.

Q1 _EC показывает желаемое начальное увеличение, соответствующее увеличению освещенности, которое приводит к тому, что напряжение предварительного регулятора мгновенно достигает максимума. Отрицательный наклон в области управления с обратной связью возникает, когда освещение уменьшается и предварительный регулятор устанавливается на вход U1, номинально на 4–5 В выше V _Out.

Вместо стандартной комбинации трансформатор-выпрямитель-фильтр на 50 Гц, в предварительно регулируемом источнике питания в качестве промежуточного каскада используется полумостовой автоколебательный импульсный источник питания (рис. 3). SMPS уменьшает общий размер источника питания, обеспечивая при этом 1 А постоянного тока на выходе от 4 до 40 В, а переменный ток на входе изменяется от 24 до 230 В.

D3-D6 и C6 двухполупериодное выпрямление и фильтрация переменного напряжения от TRIAC и обеспечение постоянного напряжения на транзисторах Q4 и Q5, соединенных с тотемным полюсом. В этой топологии происходит автоколебание в режиме жесткого переключения, генерируя прямоугольную волну с частотой, определяемой чередующимся положительным и отрицательным насыщением сердечника трансформатора.

С T1, изготовленным, как показано, преобразователь работает на частоте от 10 до 50 кГц, причем частота увеличивается с увеличением входного напряжения и нагрузки. Диоды Шоттки D9-D12 и конденсатор C7 выпрямляют и фильтруют выходной сигнал, обеспечивая вход постоянного тока для каскада линейного регулятора.


РИСУНОК 17. Управление высокой мощностью через ведомый симистор.	РИСУНОК 18. Включение индуктивной нагрузки.
