Термокабель саморегулирующийся: какой выбрать для обогрева труб

Содержание

Греющий кабель саморегулирующийся для обогрева труб и защиты системы

Чтобы обеспечить надёжную защиту трубопроводной системы от промерзания в холодное время года, одной теплоизоляции может оказаться недостаточно. Ещё одним эффективным способом защиты может стать использование саморегулирующегося греющего кабеля.

Задачи и разновидности греющих кабелей

Любой греющий кабель для труб представляет собой, по сути, простой металлический провод. При пропускании через него электрического тока, он излучает тепловую энергию и сообщает некоторую её часть трубопроводной системе. Регулировка силы тока позволяет менять температуру нагрева кабеля.

Необходимость использования греющего кабеля появляется при опускании температуры внутри трубопровода ниже +5 градусов.

Существует две разновидности греющих кабелей:

  • Резистивный. Принцип действия такого кабеля основан на свойствах металлов выделять тепло при прохождении электрического тока. Главный недостаток резистивного кабеля – он работает независимо от внешних параметров. Неважно, какая температура на улице, резистивный всегда греется на полную мощность, потребляя большое количество электроэнергии. Для уменьшения расходов в схему часто включают температурные датчики и терморегуляторы.
  • Саморегулирующийся. Представляет собой металлополимерную матрицу, которая обладает свойством изменять количество выделяемого тепла в зависимости от температуры.

Особенности саморегулирующейся электрической ленты

Эта разновидность греющего кабеля позволяет сделать процесс обогрева трубопровода максимально эффективным и малозатратным.

В сравнении с иными видами, саморегулирующийся имеет целый ряд важных преимуществ. Такое решение считается очень экономичным, поскольку электричество потребляется не постоянно, а лишь по мере необходимости. При перехлесте участков кабеля, место контакта попросту будет меньше греться, без малейшего ущерба для работоспособности системы. Резистивный кабель в подобном случае с большой долей вероятности перегорит.

И ещё одно важное отличие:

  • Резистивный кабель продаётся только готовыми бухтами фиксированной протяжённости. Его концевая втулка может быть правильно смонтирована только в заводских условиях, поэтому обрезать его нельзя. Этот факт может доставить массу неудобств, особенно при внутренней прокладке.
  • Кабель саморегулирующийся можно обрезать без ущерба для его работоспособности. На изделиях большинства производителей предусмотрены метки на местах реза. Шаг разметки, как правило, составляет 20 или 50 см.

Единственный недостаток саморегулирующегося кабеля – достаточно высокая стоимость. К счастью, развитие технологии производства позволило в последние годы сделать его гораздо более доступным для потребителей.

Принцип работы саморегулирующегося кабеля

Действие саморегулирующегося греющего кабеля основано на свойствах некоторых полимеров менять конфигурацию расположения своих мельчайших частиц под действием температуры. Матрица из такого полимера, смешанного с токопроводящим компонентом (чаще всего используется графит), помещается между двумя металлическими проводниками.

  • При увеличении окружающей температуры, матрица (либо отдельные её участки) нагревается. При этом полимер расширяется, частицы проводника отдаляются и их электрическая проводимость уменьшается. Это приводит к падению силы тока и уменьшению нагрева.
  • При охлаждении, напротив, полимер сжимается, токопроводящие частицы сближаются и провоцируют разогрев участка кабеля из-за возросшей силы тока.

Ещё одним несомненным преимуществом саморегулирующегося кабеля является избирательность разогрева. Он самостоятельно распределяет интенсивность нагрева по всей длине трассы. Остывшие участки он подогревает до необходимой температуры, на тёплых отрезках поддерживает оптимальный нагрев.

Комплект поставки, как правило, включает сам греющий кабель и так называемую холодную часть – участок провода для подключения к источнику электричества. Некоторые производители сразу соединяют холодный провод с греющим, другие – оставляют эту работу покупателям. В этих случаях он комплектуется необходимым количеством термоусадочных трубок, соединительных клемм и специальной концевой втулкой.

А вот термодатчик скорее всего придётся приобретать отдельно. Блок автоматической терморегуляции крепится на стене, устанавливается в стандартный электрощит, либо закрепляется непосредственно на трубопроводе. Доступны и компактные разновидности, устанавливаемые на холодной части кабеля.

Как правильно смонтировать систему обогрева?

Практикуется два способа монтажа греющего кабеля – внутренний и наружный. В первом кабель заводится внутрь трубопровода, во втором наматывается на трубу или крепится вдоль всей её протяжённости.

Обратите внимание! Для внутренней прокладки подойдёт кабель любой формы сечения. Для наружного монтажа лучше предпочесть ленточный (сплюснутый) формат изделия, обеспечивающий лучший контакт с поверхностью трубы.

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия. В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр.

Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

  • Для внутренней прокладки чаще всего окажется достаточно кабеля с мощностью 10 Вт/м.
  • Для трубопроводов диаметром то ½ до ¾ дюйма подойдёт саморегулирующийся кабель на 17 Вт/м.
  • ¾ — 1 ½ дюйма – 27 Вт/м.
  • Свыше 100 мм – 31 и более Вт/м.

Наружный монтаж

Самый распространённый вариант расположения саморегулирующегося кабеля при таком варианте монтажа – в одну линию вдоль нижней части трубопровода. Во-первых, такое расположение практически исключает вероятность механических повреждений кабеля (при падении тяжёлых предметов сверху, к примеру).

Вторая причина заключается в том, что жидкие среды внутри трубопровода скапливаются преимущественно в нижней части, поэтому именно она нуждается в прогреве в первую очередь. Если мощности одного кабеля будет явно недостаточно, можно поступить несколькими способами:

  • Уложить вокруг трубопровода спиралью.
  • Приобрести кабель большей мощности.
  • Уложить вдоль трубопровода несколько ниток кабеля.

Способ фиксации кабеля во многом зависит от материала, из которого изготовлены трубы. Для пластика наилучшим вариантом станет закрепление при помощи алюминиевого скотча. Скотч оборачивается вокруг трубопровода через равные расстояния, исключающие провисание греющего кабеля. После этого кабель дополнительно проклеивается таким же скотчем вдоль всей длины трубопровода.

На металлическом трубопроводе кабель фиксируется кольцевым методом с применением термостойкой липкой ленты или пластикового бандажа.

Обратите внимание! На поворотах трубопровода саморегулирующийся греющий кабель правильно располагать ближе к внешнему радиусу изгиба.

Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме. Термодатчик, напротив, следует устанавливать в самом холодном месте системы.

Внутренний монтаж

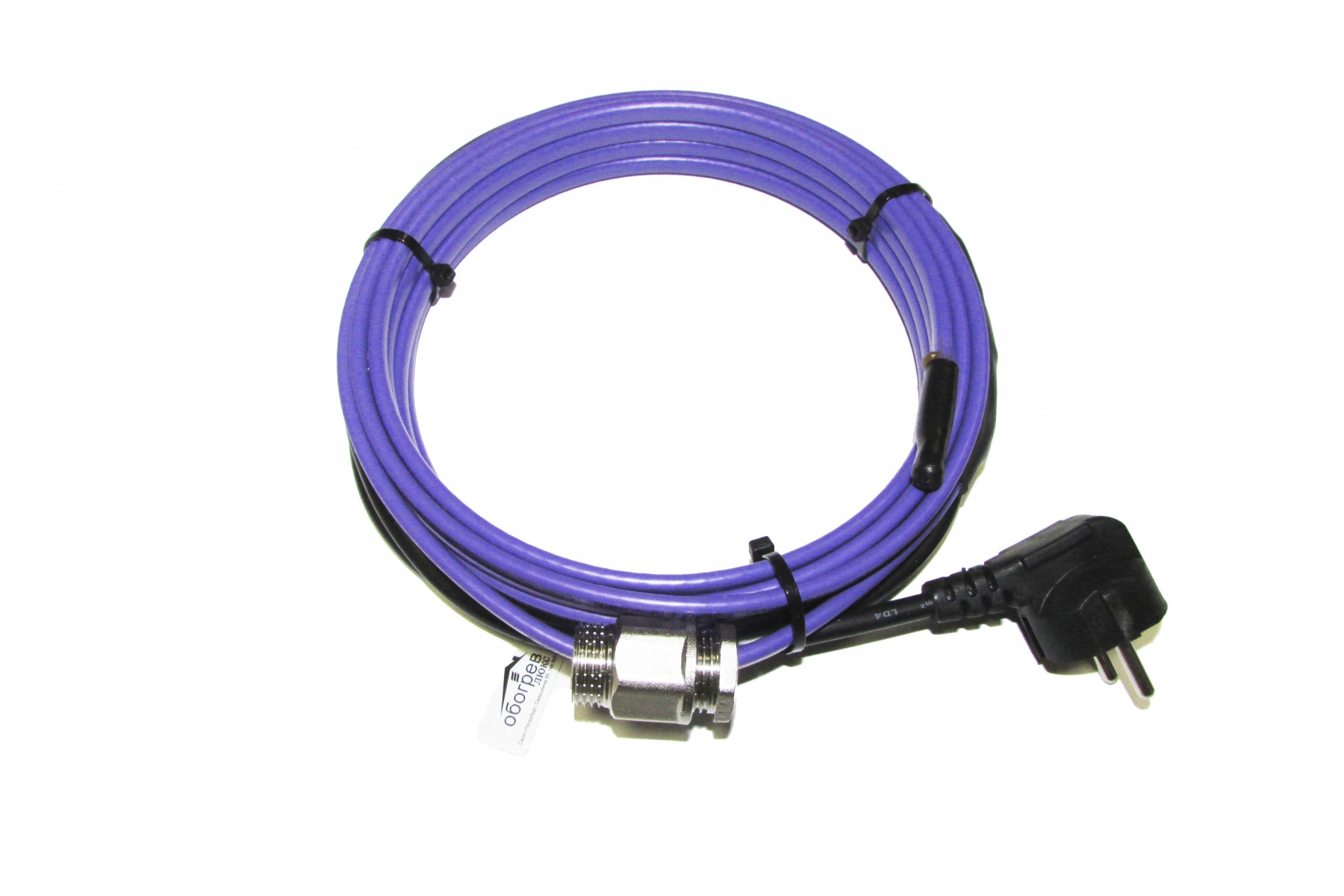

Для прокладки внутри трубопровода подойдёт специальный саморегулирующийся кабель с усиленной изоляцией. В месте входа кабеля монтируется тройник, в один из концов которого устанавливается втулка уплотнения. Здесь стоит помнить, что сборные элементы узла должны быть нанизаны на кабель до момента соединения с холодным проводом.

После этого саморегулирующийся кабель аккуратно вводится внутрь трубопровода на необходимую длину, а сальниковый узел собирается и обжимается для обеспечения герметичности места ввода.

Это важно! Категорически запрещается проводить кабель через элементы запорной арматуры (вентили, задвижки, краны и т. п.).

Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов. Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости.

Теплоизоляция саморегулирующегося греющего кабеля

Минеральная вата для теплоизоляции обогреваемого трубопровода не подойдёт. Материал очень чувствителен к попаданию влаги. В намокшем состоянии практически утрачивает теплоизоляционные качества, а после высыхания может рассыпаться в труху.

Не обеспечат должного уровня защиты и утеплители, сжимающиеся под действием нагрузки (к примеру, поролон). Они хороши лишь тогда, когда трубопровод проложен открытым способом, либо проходит в специальной канализации.

Очень практичным вариантом может стать специальная скорлупа – жёсткий утеплитель из пенополистирола, по форме повторяющий контуры трубопровода. Такой материал не боится воды, устойчив к нагрузкам и обладает превосходными теплоизоляционными качествами.

Монтаж теплоизоляционных элементов рекомендуется производить одновременно с прокладкой кабеля. Это поможет минимизировать риск его случайного повреждения. Устанавливать элементы следует осторожно, чтобы не сместить кабель. Места стыков и торцы соответствующим образом защищаются от проникновения влаги.

Если следовать этим рекомендациям, система подогрева трубопровода саморегулирующимся кабелем будет исправно служить долгие годы, обеспечивая надёжную защиту от промерзания в холодное время года.

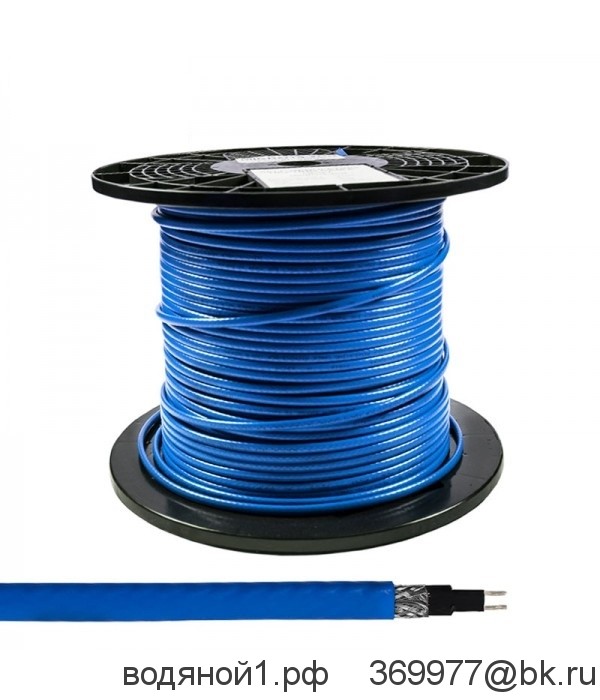

Самрег UHC-25 экранированный в изоляции из термопластика. Ex сертификат (25 Вт)

Обогрев крыш и водостоков: Саморегулирующийся кабель (25 Вт).



ОБОГРЕВ КРОВЛИ И ВОДОСТОКОВ

Одной из основных проблем эксплуатации кровель в зимний период является обледенение водосточных желобов. Разрушаясь, они ставят перед необходимостью частого ремонта водостока, испорченных фасадов и навесных инженерных коммуникаций. Система обогрева водостоков на основе саморегулирующегося греющего кабеля UHC-25 предназначена для обеспечения стока талых вод с крыши и препятствования образованию ледяных наростов. Система является оптимальным решением проблем зимней эксплуатации кровли и водостоков — надежной, энергосберегающей, долговечной.

Насколько эффективным будет обогрев крыши, зависит от профессионализма проектировщиков и монтажников. При расчете и монтаже необходимо учитывать конструкционные особенности кровли, водостоков. Неквалифицированный персонал, отсутствие опыта в производстве подобных работ могут привести к тому, что кабельная система обогрева водостоков будет работать неэффективно, более того, неправильный расчет потоков талых вод может не уменьшить количество сосулек, а увеличить его!

Существует две причины обледенения кровли:

1. Так называемая ≪Теплая кровля≫ — плохо изолированная кровля, имеющая теплопотери.

На ней даже при отрицательных температурах снег тает и вода, стекая в холодные водостоки, замерзает, образуя сосульки. Основным способом решения данной проблемы является утепление кровли. Установка кабельной системы обогрева водостоков решит проблему образования наледей и сосулек. Однако это будет борьба с последствиями, а не с причиной обледенения. В любом случае, хорошее утепление кровли сделает работу системы обогрева желобов значительно более экономичной, ведь тогда не потребуется ее работа при отрицательных температурах.

2. Сезонные и суточные перепады температур. Даже если кровля грамотно спроектирована и выполнена, на ней происходит таяние снега под воздействием солнечного тепла при отрицательных температурах, вследствие чего талая вода, попадая в холодные водостоки, замерзает. Что усугубляется при переходе температур из минуса в плюс.

ПРИНЦИП ДЕЙСТВИЯ САМОРЕГУЛИРУЮЩЕГОСЯ КАБЕЛЯ

Эффект саморегулирования заключается в том, что кабель автоматически увеличивает вырабатываемую мощность при понижении температуры обогреваемого объекта или окружающей среды и наоборот мощность снижается при повышении температуры объекта или окружающей среды. Этот эффект основан на применении в кабеле специальной полупроводниковой матрицы, меняющей свои проводящие свойства в зависимости от температуры и теплопроводности окружающей среды. Причем каждый участок саморегулирующегося кабеля изменяет свои свойства только от конкретных условий на данном участке, вне зависимости от других участков кабеля.

 Низкая температура среды – большая выходная мощность.

 Высокая температура среды – малая выходная мощность.

Благодаря эффекту саморегулирования, значительно увеличивается надежность системы (кабель не перегреется и не перегорит даже при самопересечении), достигается увеличение КПД и существенная экономия энергии.

Кабель имеет сертификат взрывобезопасности 2 Ex e IIC T6 Gc

Скачать подробные технические характеристики самрега Grand Meyer UHC-25

Технические характеристики:



UHC-25

Мощность, Вт/м

25

Максимальная длина кабеля при

– 40ºС, м*



100

Максимально допустимая температура без нагрузки (суммарно 1000 час)



85ºС

Максимальная температура поддержания технологических температур



65ºС

Номинальный размер,              мм

 13. 1x6.3

Электропитание, В

220-240

Минимальная температура монтажа

-60ºС

Минимальный радиус изгиба, мм

40

Минимальная длина кабеля, мм

200

Максимальное сопротивление защитной оплетки, Ом/км

18,0

Стартовая рабочая температура

+10ºС

Области применения кабеля UHC-25: обогрев трубопроводов, резервуаров, кровли, водостоков.

Греющий кабель для водопровода: виды, монтаж, схема подключения

Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.

Содержание статьи

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

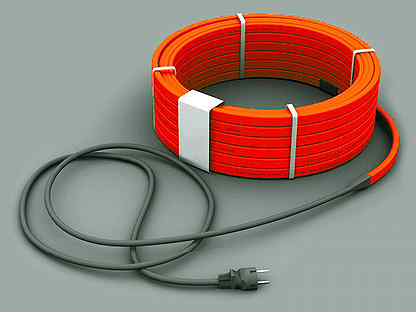

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

  • они могут пересекаться и не перегорят;
  • их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

  • оболочка не должна выделять вредных веществ;
  • степень электрической защиты должна быть не ниже IP68;
  • герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

Пример утепления водопроводной трубы с нагревательным кабелем

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).

Какой мощности требуется греющий кабель для водопровода

Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.

По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

Греющий кабель ССТ — Саморегулируемый (саморегулирующийся) кабель по цене от 39 руб. — Teplokab

Компания ССТ (Россия) - сокращённое название «Специальные системы и технологии» создана в 1991 году, и ныне является одним из крупнейших создателей комплектующих для кабельного электрообогрева промышленного назначения и бытового. Выпускает предприятие среди прочих комплектующих греющий кабель sst, а также на его основе их антиобледенительные системы для зданий. Греющие кабели, произведённые ССТ, продаются в более 40 странах мира.

«Teplokab» - официальный представитель компании ССТ, продающий греющие кабели высшего качества. Предоставляет компания также ряд услуг по продаже, производству расчётов, созданию проектов, доставке до назначенного пункта и прочие.

Тип, марка и необходимый расход кабеля выбирается в соответствии с нормативными величинами тепловых потерь с обязательным учётом максимальных значений температур использования нагревательного кабеля, максимальных температурных значений поддержания для каждой марки изделия, её тепловыделения при поддерживаемой температуре, с учётом вероятного влияния на нагревательный кабель химических агрессивных сред.

Греющие кабели выпускают: резистивные и саморегулирующиеся.

Принцип работы изделий прост - в нём электрическая энергия преобразуется в тепловую. Проводимый ток кабелем одновременно и нагревает его. Токоведущие жилы находятся в изоляции, защищающей от механических повреждений, влаги и прочих нежелательных воздействий. Изделия могут содержать как одну жилу, так и несколько. Многожильные варианты считаются более надёжными и практичными.

Резистивные греющие кабели ССТ

Являются традиционным вариантом, в котором проводники находятся в изоляции. Нарезать по своему усмотрению их не следует, нарезка ведётся только в определённых зонах. В однопроводном варианте подключают оба конца, в двухпроводном — только один.

Это бюджетный по стоимости вариант, пусковые токи у него низкие. Такое изделие обеспечивает равномерную мощность.

Более современный тип резистивного кабеля называется –зонально-резистивный. Обладает большей толщиной. Он состоит из 2-х проводников, которые через равные промежутки имеют подключение дополнительных спиралевидных проводников. Есть минусы: холодные зоны на торцах контура, следует заметить, что возможны и локальные перегревы. Резать его можно только в отведённых зонах.

Изделия изначально имеют настройки на определенную мощность, по этой причине требуют управления для включения/выключения их в зависимости от показания температур окружающей среды.

Саморегулирующиеся греющие кабели ССТ

Относят к современному варианту, который набирает популярность. Проводники изделия заключены в полимерную матрицу. Сопротивление последней меняется в зависимости от температуры, а это даёт возможность регулировать теплоотдачу отдельно буквально на каждом сантиметре кабеля. Следовательно, не требуется никаких контролёров и управления, кабель самостоятельно станет обеспечивать ту температуру, которая заложена проектом.

За счёт высокого КПД такой вариант кабеля значительно экономичнее, особенно это заметно на больших площадях эксплуатации.

Срок службы достигать 30 лет. Особенность конструкции даёт возможность разрезать их в любом месте. Сфера применения неограниченная.

Профессионалы компании «Teplokab» предоставят гарантийное и сервисное обслуживание.

Весь спектр услуг компании имеет сертификаты. При применении на промышленных площадках выдаётся разрешительный документ на применение изделий в зонах с повышенной взрывоопасностью.
