промышленные датчики температуры хромель-алюмель для технологического оборудования. Компенсационный кабель для термопар

Купить онлайн

Промышленные датчики температуры, предлагаемые на сегодняшний день различными производителями, обладают схожим, не отличающимся оригинальностью, конструктивом.

Как правило, это датчики с коммутационной головкой или кабельным выводом, присоединением М20х1,5 и диаметром погружной части (защитной арматуры) 6-8 мм. Промышленные датчики температуры с подобным конструктивом удобно использовать в стандартных применениях, например врезка в трубопровод или корпус емкости при помощи бобышки.

А какие промышленные датчики температуры выбрать в тех случаях, когда место для их монтажа ограничено или требуется датчик с нестандартным креплением? К примеру: крепление к плоскости, монтаж в канале или тонком отверстии, специальный крепеж в термопласт автоматах или экструдерах.

Компания КИППИБОР предлагает новую серию термопар ТХА для технологического оборудования. Данная серия датчиков температуры позволит Вам легко решать подобные задачи. Термопары KIPPRIBOR серии TXA для технологического промышленного оборудования: упаковочных автоматов, термопласт автоматов, экструдеров, вулканизаторов поставляются со склада компании КИППРИБОР.




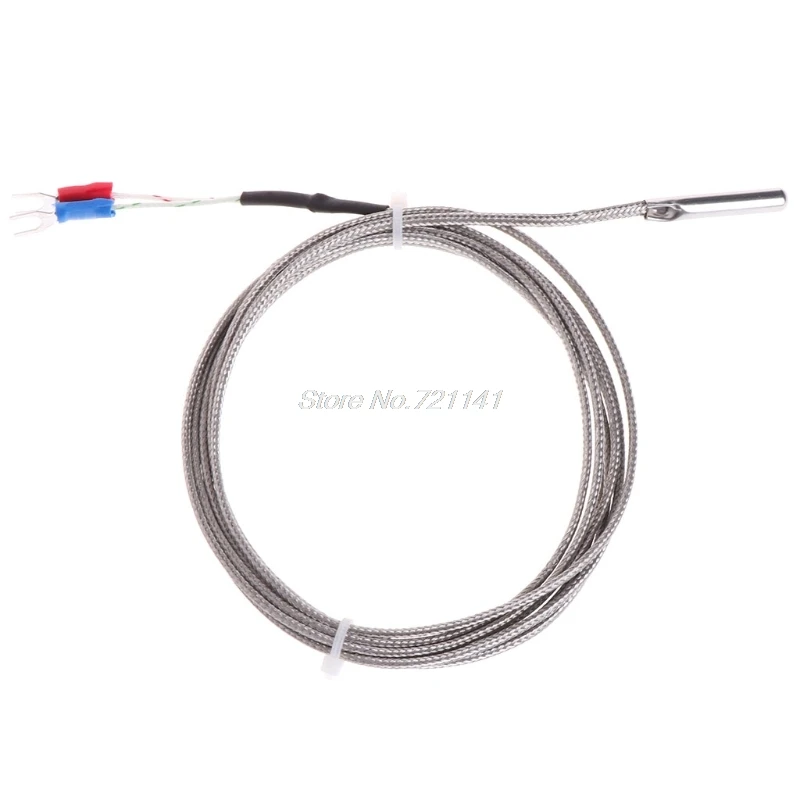

Термопары KIPPRIBOR серии ТХА с защитной изоляцей из стекловолокна в оплетке из нержавеющей стали:

  • Кабельный вывод: длина 2 м, марка кабеля КТК-7/0,2-КХ-Н-CGA;
  • Рабочий спай изолирован от корпуса.




Термопары KIPPRIBOR серии ТХА с защитной изоляцей из каптона:

  • Кабельный вывод: длина 2 м, марка кабеля KTK-7/0.2-KX AFA;
  • Рабочий спай изолирован от корпуса.
Модель термопары Внешний вид Чертеж Чувствительная часть Рабочий диапазон температур провода Диапазон измеряемых температур
ТХА-700-1.
0x150-0-KX-AFA-7/0.2-2000
игла Ø=1 мм L=150 мм 0...+400 °C -50…+500 °C




Бобышки серии Б.П. для термопары KIPPRIBOR ТХА-107-5х10-0-KX-7/0.2-2000:

  • Материал: никелированная латунь
Модель бобышки Внешний вид Чертеж
Б.П.8х1.19.ТХА-107
Б.П.10х1,5.36.ТХА-107




Провод термопарный (компенсационный кабель для термопар) серии КТК:


Контроллер температуры цифровой 12В термопара тип K

Контроллер температуры цифровой 12В термопара тип K

Режим работы P0
Это значение должно быть установлено, когда терморегулятор используется впервые. Если он используется для отопления, он установлен в H, А если использовать для охлаждения, то он установлен в C

1. Настройка заднего расстояния
Длинный пресс-набор ключа на 3 секунды для ввода внутри меню, выберите P1, затем нажмите клавишу SET, введите значение разницы возврата, установленное назад При условии Исправлено еще много заводится после остановки, чтобы установить температуру, значение по умолчанию является 2, если исправление для изменения пожалуйста удерживайте вниз набор в режим P1 изменения

3. коррекция температуры
Когда температура и стандартная температура отклоняются, эта функция может быть использована для исправления исправленной температуры + значение коррекции

4. высокотемпературных сигнализатор
Когда измеренное значение больше, чем это значение, температура экрана flickers и отбрасывает звуковой сигнал. В то же время температура должна отключаться, А высокая температура тревоги закрытого сигнала-выход. Пользователям напомнили о принятии мер, чтобы обратить внимание на выходной сигнал для реле, и сигнал тревоги может быть подключен к выходным в серии.

Как установить заводские настройки?
В то же время, держите верхний и нижние ключи в то же время, цифровые Ламповые дисплеи 888, и затем автоматически прыгают на температуру обнаружения, это для восстановления заводских настроек.

Применение режима нагрева

Котел должен держать температуру воды на 80-90 градусов, то есть, при температуре воды более 90 градусов выключает нагрев, а когда температура падает до 80 градусов, нагрев включается

Детальные настройки действий являются следующими:

  1. Настройка Температуры остановки 90 градусов Цельсия
  2. Установлен режим работы для режима нагрева h
  3. Разница в  10 градусов, чтобы повернуть назад на 10 градусов к 90 градусам прекращения и включения

Пример использования режима охлаждения

Холодное хранение должно сохранять температуру в-5 ~ 0 градусов, то есть, при температуре 5 градусов ниже нуля. Когда температура поднимается до 0 градусов, охлаждение началось снова.

Детальные настройки действий являются следующими:

  1. Установка стоп-температуры-5 градусов Цельсия
  2. Настройка рабочего режима для режима охлаждения c
  3. Разница в наборе-5, то есть при-5 градусов останавливается до 0 градусов и возобновляется

Скупка термопар в Санкт-Петербурге



Термопара или термосопротивление платиновое – это широко используемое в радиотехнике устройство. Его основу составляет нагревательный элемент, в виде расположенной  в металлическом стержне капсулы из керамики белого цвета, внутри которой находится спиралевидная проволока. Если у вас есть такие изделия, то сдать термопары будет очень выгодно – вышеупомянутая проволока изготавливается из сплава платины 999 пробы и иридия (ПЛИ-10) в соотношении 9 к 1, т.е. 90 и 10 % соответственно. Масса проволоки составляет от 0.02 до 0.04 грамма.



Скупка термопар в Санкт-Петербурге производится следующим образом. Для того, чтобы узнать сумму, которую можно выручить за сданные изделия, необходимо разобрать капсулу и извлечь оттуда нагревательные элементы – проволочки. Каждую проволоку проверяют, затем скручивают в шарик и взвешивают. Если проволока изготовлена из сплава ПЛИ-10, то в ней содержится 90% платины 999 пробы – обычно такие проволочки очень легкие и их масса не превышает 20-25 мг. Если же проволока достаточно массивная – 35-40 мг, то процент содержания платины в ней гораздо выше и составляет 95% -

покупка термопар этого типа будет выгоднее и для клиентов, и для нас.



Как рассчитать, сколько клиент может получить, если откликнется на наше объявление «куплю термопары»? Очень просто. Для этого массу извлеченной проволоки множим на процентное содержание в ней платины, чтобы узнать, какое количество чистого металла находится в ней. После этого полученный результат умножаем на среднюю рыночную цену платины на текущий день.



Пример:

Масса изъятой проволоки составляет 40 мг, то есть 0.04 грамма. Если она изготовлена из сплава ПЛИ-10, то процент содержания проволоки составляет 90% или 0.9 от общей массы – 0.036 платины 999 пробы. В среднем, цена на 1 грамм платины составляет порядка $31, поэтому за полученную проволоку клиент получит порядка $1.11 – и это только за металл из одной термопары.

Овен-Уфа — средства автоматизации производства

Промышленные датчики температуры, предлагаемые на сегодняшний день различными производителями, обладают схожим, не отличающимся оригинальностью, конструктивом.

Как правило, это датчики с коммутационной головкой или кабельным выводом, присоединением М20х1,5 и диаметром погружной части (защитной арматуры) 6-8 мм. Промышленные датчики температуры с подобным конструктивом удобно использовать в стандартных применениях, например врезка в трубопровод или корпус емкости при помощи бобышки.

А какие промышленные датчики температуры выбрать в тех случаях, когда место для их монтажа ограничено или требуется датчик с нестандартным креплением? К примеру: крепление к плоскости, монтаж в канале или тонком отверстии, специальный крепеж в термопласт автоматах или экструдерах.

Компания КИППИБОР предлагает новую  серию   термопар   ТХА  для технологического оборудования. Данная серия датчиков температуры позволит Вам легко решать подобные задачи. Термопары KIPPRIBOR серии TXA для технологического промышленного оборудования: упаковочных автоматов, термопласт автоматов, экструдеров, вулканизаторов поставляются со склада компании КИППРИБОР.



 Термопары  KIPPRIBOR  серии   ТХА  для технологического оборудования с оплеткой кабеля из нержавеющей стали:

  • Диапазон измеряемых температур: –50…+300 °С;
  • Диапазон рабочих температур кабеля: –50…+200 °С;
  • Кабельный вывод: длина 2 м, марка кабеля КТК-7/0,2-КХ-Н-CGA;
  • Рабочий спай изолирован от корпуса.




 Термопары  KIPPRIBOR  серии   ТХА  для технологического оборудования с оплеткой кабеля из каптона:

  • Диапазон измеряемых температур: –50…+300 °С;
  • Диапазон рабочих температур кабеля: –50…+400 °С;
  • Кабельный вывод: длина 2 м, марка кабеля KTK-7/0.2-KX AFA;
  • Рабочий спай изолирован от корпуса.
Модель термопары Внешний вид Чертеж
Чувствительная часть
 ТХА -700-1. 0×150-0-KX-AFA-7/0.2-2000 игла Ø=1 мм L=150 мм




Бобышки серии Б.П. для  термопары  KIPPRIBOR  ТХА -107-5х10-0-KX-7/0.2-2000:

  • Материал: никелированная латунь




Провод термопарный (компенсационный кабель для термопар) серии КТК:

  • Материал: никелированная латунь

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как отличить термопару от RTD?

Домой> Архив блога> Категория: Промышленное отопление> Как отличить термопару от RTD?

Некоторые термопары очень похожи на RTD. Однако обычно есть небольшие отличия. Обычно вы не можете просто заменить термопару на RTD без внесения некоторых изменений, таких как перепрограммирование контроллера для другого типа датчика температуры.

Подсказки, чтобы отличить

Может быть несколько подсказок относительно того, есть ли у вас термопара или RTD (датчик температуры сопротивления).Например, если датчик температуры имеет три вывода, датчик является RTD. У термопар всего два вывода. В RTD с тремя выводами почти всегда два вывода будут одного цвета, а третий вывод - другого цвета.

Для двухпроводного RTD обычно оба провода одного цвета. Для термопары два вывода всегда будут разного цвета.

(Нажмите здесь, чтобы просмотреть наши цветовые коды термопар / комбинации проводников и таблицу характеристик!)

Разница в «золотом стандарте»

«Золотым стандартом» для определения того, является ли датчик термопарой или RTD, является измерение сопротивления с помощью вольт-омметра.Если датчик имеет два вывода, измерьте сопротивление между двумя выводами. Если датчик представляет собой термопару, вы просто измеряете сопротивление этой длины провода. Вы, вероятно, измерили бы несколько Ом. Если вы измеряете RTD, вы измеряете сопротивление проводов плюс сопротивление элемента RTD. Для пластмассовой промышленности этот элемент RTD почти всегда имеет сопротивление 100 Ом при 0 ° C. При комнатной температуре этот элемент будет иметь значение от 105 до 110 Ом. Таким образом, если мы измеряем RTD, омметр будет показывать на несколько Ом больше, чем от 105 до 110 Ом, что, безусловно, намного больше, чем всего несколько Ом, как у термопары.

Если датчик имеет три вывода, это будет RTD. Будет три комбинации, в которых можно будет измерить сопротивление. Два вывода идут к одной стороне RTD, а третий вывод идет к другой стороне элемента RTD. Таким образом, два показания будут составлять от 105 до 110 Ом, а третье - всего несколько Ом.

Если на датчике есть штекер, белый штекер будет RTD, черный штекер будет термопарой типа J, а желтый штекер будет термопарой типа K.

Хотите заказать термопару или RTD? Щелкните здесь, чтобы перейти на страницу конфигурации термопар и RTD.

Написано Джимом Диксоном
Отредактировано Шелби Рис
Дата публикации: 23.10.2017
Последнее обновление: 09.06.2019

Датчик термопары

: что это такое, типы и руководство по покупке

Термопара - это устройство, известное для измерения температуры, которое состоит из датчиков различных типов, из которых потребители могут выбирать. От термопары K-типа до J-типа, T-типа и т. Д., Понимание их различий и покупка термопары, подходящей для вашего следующего проекта Arduino, может оказаться непростой задачей!

Не бойтесь, через это руководство я помогу вам, объяснив:

  • Что такое термопара?
  • Как работает термопара?
  • Какой тип термопары?
  • Как выбрать термопару?
  • Как использовать термопару с Arduino?

Что такое термопара? Определение Термопара типа K

Термопара - это датчик из двух металлических частей, используемый для измерения температуры.Эти два куска металла свариваются на одном конце, образуя стык, на котором измеряется температура.

На изображении выше изображена термопара типа K, которую можно приобрести в Seeed! Вы можете нажать здесь, чтобы узнать больше!

Как работают термопары?
Принцип работы термопар

Термопара работает по принципу эффекта Зеебека (также известного как термоэлектрический эффект), принципа, открытого немецким физиком Томасом Иоганном Зеебеком еще в 18 веке.

Эффект Зеебека утверждает, что когда два разных металла соединяются вместе в двух стыках, создается электродвижущая сила (ЭДС).

Чтобы лучше понять этот принцип работы, мы рассмотрим схему термопары!

Описание схемы термопары

На схеме ниже показана электрическая цепь, которая обычно встречается в термопарах. Вот как работают термопары на этой иллюстрации:

  • Два куска металла свариваются на одном конце, образуя соединение.
  • Горячий спай - это источник тепла, создающий температуру.
  • При изменении температуры на металлах возникает перепад напряжения.
  • Термопара. справочные таблицы затем используются для интерпретации напряжения для рассчитываемой температуры

Для чего используются термопары?

Теперь, когда мы поняли, как работают термопары, мы рассмотрим их применение.

Термопары используются не только в промышленности, но и в повседневных бытовых приборах:

  • Промышленное применение:
    • Измерение температуры металлов
    • Измерение температуры для печей, двигателей, процессов
    • Пищевая промышленность; пастеризация молока и криогенное применение
  • Повседневные применения:
    • Печь с термопарой
    • Печи
    • Тостеры

В целом, термопары являются широко используемым типом датчиков температуры для измерения и контроля, хотя и содержит различия по сравнению с другими типами датчиков температуры, такими как RTD и термостат. О различиях мы поговорим позже.

В чем разница между термопарой, RTD, термистором?

Термопару можно сравнить с RTD и термисторами, поскольку все они являются распространенными типами датчиков для измерения температуры.

Примечание. Следующая таблица предназначена только для сравнения, где пригодность каждого датчика зависит от того, что вы пытаетесь с ним сделать.

RTD Термизистор Термопара
Как измеряется температура Использует металлические резисторы и измеряет температуру путем изменения сопротивления Использует керамический / полимерный резистор и измеряет температуру через изменения сопротивления Использует два металлических провода и измеряет температуру через перепад напряжения в соединениях
Типичный диапазон температур от -200 до 650 ° C от -100 до 325 ° C от 200 до 1750 ° C
Стоимость Самые дорогие От низкой до умеренной Самый низкий
Чувствительность обнаружения Низкая чувствительность, общее время отклика от 1 до 50 с Достойная чувствительность с общим временем отклика Хорошая чувствительность при общем времени отклика 0.От 10 до 10 с
Линейность Довольно линейный Экспоненциальная Нелинейный
Тепловое возбуждение Обязательно, текущий источник Обязательно, источник напряжения Не требуется
Долговременная стабильность Стабильный, 0,05 ° C стабильный, 0,2 ° C Переменная
Лучше всего подходит для Более стабильные показания с типичной точностью ± 0. 1 ° С Постоянные показания с типичной точностью ± 0,1 ° C Более высокий температурный диапазон с типичной точностью ± 0,5 ° C

Помимо приведенного выше сравнения термопар, термопар и термисторов, также часто говорят о различиях между термопарами и термобатареями.

Чтобы вам было проще понять, есть только одно главное отличие, которое вы должны принять к сведению:

  • Термопара - это датчик, сделанный из двух металлических частей, используемый для измерения температуры.
  • Термобатарея - это устройство, преобразующее тепловую энергию в электрическую

Какие бывают типы термопар?

Теперь, когда вы поняли, что такое термопары и как они работают, теперь мы более подробно рассмотрим, какие типы термопар?

Существует 8 типов термопар, классифицируемых как «недрагоценный металл» и «благородный металл», а именно:

  • Тип термопары, изготовленный из основного металла:
    • Тип K
    • Тип J
    • Тип T
    • Тип E
    • Тип N
  • Тип термопары, изготовленный из благородного металла:

Тип K Термопара ( Самый популярный)

Несомненно, самым популярным типом термопар является термопара типа K.Он известен своим широким диапазоном температур и долговечностью, поэтому многие считают его незаменимым!

Вот все о термопаре типа К:

Использованный свинец:

  • Никель-Хром (+), Алюмель (-)

Цветовой код:

  • ANSI (Америка): желтый (+), красный (-)
  • IEC: зеленый (+), белый (-)

Диапазон температур:

  • от -200 ° C до 1250 ° C
  • по Фаренгейту: от -328 до 2,282F

Точность

  • Стандарт: +/- 2. 2 ° C или +/- 0,75%
  • Специальные пределы погрешности: +/- 1,1 ° C или +/- 0,4%

Термопара типа J (менее мощный вариант, чем K)

Во-вторых, в списке основных металлов стоит термопара J-типа. Несмотря на меньший температурный диапазон и меньшую чувствительность при более высоких температурах, это все еще распространенный вариант!

Вот все о термопарах типа J:

Использованный свинец:

Цветовой код:

  • ANSI (Америка): белый (+), красный (-)
  • IEC: черный (+), белый (-)

Диапазон температур:

  • от -210 до 760 ° C
  • по Фаренгейту: от –346 до 1,400F

Точность:

  • Стандарт: +/- 2.2 ° C или +/- 0,75%
  • Специальные пределы погрешности: +/- 1,1 ° C или +/- 0,4%

Термопара типа T (низкотемпературная опция)

В-третьих, термопары типа T. Обычно используется в пищевой промышленности, где требуются чрезвычайно низкие температуры, например, в криогенике, и обеспечивает более низкие показания температуры, несмотря на меньший температурный диапазон.

Вот все о термопарах типа T:

Использованный свинец:

  • Медь (+), константан (-)

Цветовой код:

  • ANSI (Америка): синий (+), красный (-)
  • IEC: коричневый (+), белый (-)

Диапазон температур:

  • от -270 до 370 ° C
  • по Фаренгейту: от –454 до 700F

Точность:

  • Стандарт: +/- 1.0 ° C или +/- 0,75%
    Специальные пределы погрешности: +/- 0,5 ° C или 0,4%

Термопара типа E (более высокая точность, чем K&J)

Прежде чем вы прочитаете заголовок и поймете, тип E - лучший тип термопары, потому что он имеет более высокую точность, чем популярные, подождите!

Термопара типа

E обеспечивает более высокую точность и более сильный сигнал, чем тип K&J, но только при умеренных диапазонах температур и ниже!

Вот и все о термопаре типа Е!

Использованный свинец:

  • Никель-хром (+), константан (-)

Цветовой код:

  • ANSI (Америка): фиолетовый (+), красный (-)
  • IEC: фиолетовый (+), белый (-)

Диапазон температур:

  • от -200 до 900 ° C
  • по Фаренгейту: от -328 до 1652F

Точность:

  • Стандарт: +/- 1. 7 ° C или +/- 0,5%
  • Специальные пределы погрешности: +/- 1,0C или 0,4%

Термопара типа N (дорогая версия типа K)

Термопара типа N имеет аналогичные характеристики с популярным типом K с точки зрения предела температуры и точности, хотя и стоит дороже.

Вот все о термопаре типа N:

Использованный свинец:

Цветовой код:

  • ANSI (Америка): оранжевый (+), красный (-)
  • IEC: розовый (+), белый (-)

Диапазон температур:

  • от -270 до 392 ° C
  • по Фаренгейту: от -454 до 2300F

Точность:

  • Стандарт: +/- 2.2 ° C или +/- 0,75%
  • Специальные пределы погрешности: +/- 1,1 ° C или 0,4%

Термопара типа S (высокотемпературная термопара)

Первой из трех термопар из благородных металлов является термопара типа S. Разработанная с возможностью измерения высоких температур, она обычно используется в условиях, которые этого требуют. Такими условиями являются фармацевтика, биотехнологии и т. Д.

Вот все о термопаре типа S:

Использованный свинец:

  • Платина Родий (+), Платина (-)

Цветовой код:

  • ANSI (Америка): черный (+), красный (-)
  • IEC: оранжевый (+), белый (-)

Диапазон температур:

  • от 0 до 1450 ° C
  • по Фаренгейту: от 32 до 2642F

Точность:

  • Стандарт: +/- 1.5 ° C или +/- 0,25%
  • Специальные пределы погрешности: +/- 0,6 ° C или 0,1%

Термопара типа R (аналогична, но дороже, чем тип S)

Во-вторых, три термопары из благородных металлов относятся к типу R. Подобно типу S, он разработан с возможностью измерения высоких температур. Однако тип R дороже, чем тип S, поскольку он состоит с более высоким процентным содержанием родия.

Вот все о термопаре типа R:

Использованный свинец:

  • Платина Родий (+), Платина (-)

Цветовой код:

  • ANSI (Америка): черный (+), красный (-)
  • IEC: оранжевый (+), белый (-)

Диапазон температур:

  • от 0 до 1450 ° C
  • по Фаренгейту: от 32 до 2642F

Точность:

  • Стандарт: +/- 1.5 ° C или +/- 0,25%
  • Специальные пределы погрешности: +/- 0,6 ° C или 0,1%

Термопара типа B (верхний предел температуры)

Последней в этом списке находится термопара типа B. Думал, что у Type R и Type S есть предел высокой температуры? Тип B улучшает это, имея более высокий температурный предел среди всех перечисленных!

Он не только предлагает самый высокий температурный предел, но также поддерживает точность и стабильность при таких высоких температурах!

Вот все о термопаре типа B:

Использованный свинец:

  • Платина родий (+), платина родий (-)

Код цвета:

  • ANSI (Америка): черный (+), красный (-)
  • IEC: оранжевый (+), белый (-)

Диапазон температур:

  • от 0 до 1700 ° C
  • по Фаренгейту: от 32 до 3100F

Точность:

  • Стандарт: +/- 0.5%
  • Специальные пределы погрешности: +/- 0,25%

Каковы различия между всеми термопарами типа

Вот сводная сравнительная таблица между всеми типами термопар. Вы можете обратиться к этому при принятии решения о выборе термопары

. От
Используемый свинец Цветовой код Диапазон температур Точность
Тип К Никель-Хром (+)
Алюмель (-)
ANSI (Америка): желтый (+), красный (-)

IEC: зеленый (+), белый (-)

от 200 ° C до 1250 ° C

по Фаренгейту: от –328 до 2,282F

Стандарт: +/- 2.2 ° C или +/- 0,75%

Специальный: +/- 1,1 ° C или +/- 0,4%

Тип J Железо (+)
Константин (-)
ANSI (Америка): белый (+), красный (-)

IEC: черный (+), белый (-)

от -210 до 760 ° C

по Фаренгейту: от –346 до 1,400F

Стандартный: +/- 2,2 ° C или +/- 0,75%

Специальный: +/- 1,1 ° C или +/- 0,4%

Т тип Медь (+)
Константан (-)
ANSI (Америка): синий (+), красный (-)

IEC: коричневый (+), белый (-)

до 370 ° C

по Фаренгейту: от –454 до 700F

Стандарт: +/- 1.0 ° C или +/- 0,75%

Специальный: +/- 0,5 ° C или 0,4%

E тип Никель-Хром (+)
Константан (-)
ANSI (Америка): фиолетовый (+), красный (-)

IEC: фиолетовый (+), белый (-)

от -200 до 900 ° C

по Фаренгейту: от -454 до 1600F

Стандартный: +/- 1,7 ° C или +/- 0,5%

Специальный: +/- 1,0C или 0,4%

тип N Никросил (+)
Нисил (-)
ANSI (Америка): оранжевый (+), красный (-)

IEC: розовый (+), белый (-)

от 270 до 392 ° C

по Фаренгейту: от -454 до 2300F

Стандарт: +/- 2.2 ° C или +/- 0,75%

Специальный: +/- 1,1 ° C или 0,4%

Тип S Платина Родий (+)
Платина (-)
ANSI (Америка): черный (+), красный (-)

IEC: оранжевый (+), белый (-)

от 0 до 1450 ° C

по Фаренгейту: от -32 до 2642F

Стандартный: +/- 1,5 ° C или +/- 0,25%

Специальный: +/- 0,6 ° C или 0,1%

Тип R Платина Родий (+)
Платина (-)

Более высокое содержание родия

ANSI (Америка): черный (+), красный (-)

IEC: оранжевый (+), белый (-)

от 0 до 1450 ° C

по Фаренгейту: от -32 до 2642F

Стандарт: +/- 1. 5 ° C или +/- 0,25%

Специальный: +/- 0,6 ° C или 0,1%

Тип B Платина Родий (+)

Платина Родий (-)

ANSI (Америка): черный (+), красный (-)

IEC: оранжевый (+), белый (-)

от 0 до 1700 ° C

по Фаренгейту: от 32 до 3100 ° F

Стандартный: +/- 0,5%

Специальный: +/- 0,25%

Как выбрать датчик термопары?

Выбор термопары в конечном итоге сводится к тому, для чего вы планируете ее использовать.Вы можете сначала обратиться к таблице из приведенного выше раздела, чтобы получить общее представление обо всех типах термопар, прежде чем принимать во внимание следующие факторы:

Диапазон температур:
  • Для самого широкого диапазона температур: выберите термопару типа k
  • Для стабильности при высоких температурах: выберите термопару типа N
  • Для низкотемпературного использования: выберите термопару типа T
Среда, в которой вы ее используете в:
  • Для использования в безопасной среде без химикатов и истирания; выбирайте незаземленную термопару, поскольку она обеспечивает более быстрое время отклика
    • Незаземленная термопара - это оголенные провода термопары, которые не касаются оболочки
  • Для использования в среде, подверженной химическим воздействиям или истиранию, заземленная термопара работает лучше всего

Как сделать использовать термопару с Arduino?

Независимо от того, решили ли вы, какой тип термопары покупать или нет, одной только термопары
недостаточно для использования с Arduino.

Следовательно, в этом разделе будут представлены рекомендации по продуктам, которые можно использовать с термопарой с Arduino!

Grove - Датчик высокой температуры

В датчике Grove - High Temperature Sensor используется датчик температуры термопары типа K с термистором для определения температуры окружающей среды в качестве температурной компенсации.

Благодаря нашей системе Grove и выделенному порту Grove на этом датчике, вы можете подключить его к Arduino через plug-and-play, что делает термопару Arduino простой реальностью!

Хотите узнать больше? Вы можете перейти на страницу нашего продукта здесь! Мы также предоставляем руководство по термопарам Arduino вместе с ним!

Усилители термопар

Еще один вариант, который вы можете рассмотреть для сопряжения термопары с Arduino, - это наши усилители термопар!

Примечание. Все наши усилители термопар имеют компенсацию холодного спая и встроенный преобразователь термопары в цифровой.

Grove - усилитель с термопарой 1-Wire (MAX31850K)

Вы, наверное, слышали об усилителях термопар MAX31855, но этот усилитель термопар, основанный на MAX31850, предлагает такое же разрешение при сравнении.

Специально разработанный для термопар типа k, он имеет 64-битное ПЗУ и однопроводный интерфейс, что позволяет использовать несколько термопар с одним микроконтроллером!

Хотите узнать больше о его функциях, характеристиках и приложениях? Вы можете перейти на страницу нашего продукта здесь! Мы также предоставляем руководство по Arduino вместе с ним!

Grove - усилитель термопары I2C (MCP9600)

Другой вариант - это усилитель термопары, основанный на MCP9600.По сравнению с MAX31855 эта опция предлагает более высокое разрешение, несмотря на использование того же интерфейса I2C.

Подобно предыдущему варианту усилителя термопары, этот модуль разработан для использования вместе с термопарой k-типа!

Хотите узнать больше о его функциях, характеристиках и приложениях? Вы можете перейти на страницу нашего продукта здесь! Мы также предоставляем руководство по Arduino вместе с ним!

Сводка

На сегодня на сегодня все о термопарах и руководстве по их выбору. Я надеюсь, что из этого блога вы узнали больше о термопарах, типах и о том, как выбрать подходящую для вашего следующего проекта термопары Arduino!

Для получения дополнительной информации о термопарах типа k, которые мы предлагаем, вы можете посетить нашу страницу продукта!

Для получения дополнительной информации об усилении термопар и сравнении max31855 вы можете ознакомиться с этой статьей!

Следите за нами и ставьте лайки:

Теги: хромель, термопара для фурнитуры, GROVE, как использовать термопару, термопара типа j, термопара типа k, термопара типа k, MAX31855, термопара типа t, датчик температуры, термопара, усилитель термопары, термопара Arduino, руководство по термопаре, датчик термопары, типы термопар , что такое термопара

Продолжить чтение

Измерение температуры с помощью термопары, RTD, термисторов

Мы уже упоминали, что термопары являются наиболее часто используемыми датчиками температуры .

Термопара состоит как минимум из двух металлов, которые соединены вместе, образуя два спая. Один связан с телом, температура которого будет измеряться; это горячий или измерительный спай. Другой переход связан с телом известной температуры; это холодный или опорный спай. Следовательно, термопара измеряет неизвестную температуру тела относительно известной температуры другого тела, что соответствует нулевому закону термодинамики, который гласит, что: когда два тела по отдельности находятся в тепловом балансе с третьим телом, тогда два также находятся в тепловом балансе друг с другом ».По этой причине нам необходимо знать температуру холодного спая, если мы хотим получить абсолютное значение температуры. Это делается с помощью метода, известного как компенсация холодного спая (CJC).

Обычно температура CJC измеряется прецизионным датчиком RTD, находящимся в хорошем тепловом контакте с входными разъемами измерительного прибора. Это второе показание температуры вместе со показанием самой термопары используется измерительным прибором для расчета истинной температуры на наконечнике термопары.Комбинируя сигнал от этого полупроводника с сигналом от термопары, можно получить правильные показания без необходимости или затрат на регистрацию двух температур.

Понимание компенсации холодного спая важно, поскольку любая ошибка в измерении температуры холодного спая приведет к такой же ошибке в измеренной температуре на наконечнике термопары. Помимо работы с CJC, измерительный прибор должен также компенсировать тот факт, что выходной сигнал термопары является нелинейным.Связь между температурой и выходным напряжением представляет собой сложное полиномиальное уравнение (с 5-го по 9-й порядок в зависимости от типа термопары). Приборы высокой точности, такие как приборы Dewesoft, хранят таблицы термопар в приборах и компенсируют результаты, чтобы устранить этот источник ошибок.


Принцип работы термопар

Теперь давайте посмотрим на принцип работы каждой термопары. Принцип работы основан на эффекте Зеебека, Пельтье или Томсона.

1. Эффект Зеебека предписывает, что цепь, сделанная из двух разнородных металлов, с переходами при разной температуре, вызывает разность напряжений между переходами.

Изображение 9: Эффект Зеебека

2. Эффект Пельтье противоположен эффекту Зеебека. Вместо того, чтобы использовать тепло для создания разницы напряжений, он использует разность напряжений для индукции тепла.

Изображение 10: Эффект Пельтье

3. Эффект Томсона утверждает, что если электрический ток течет по одному проводнику, в то время как в проводнике существует разница температур, тепловая энергия либо поглощается, либо отклоняется проводником, в зависимости от потока. тока.В частности, тепло выделяется, если электрический ток течет в том же направлении, что и потоки тепла; в противном случае он абсорбируется.

Изображение 11: Эффект Томсона

Цепь каждой термопары должна состоять из двух разнородных металлов, например, A и B. Эти два металла соединены вместе, образуя два перехода, p и q, которые поддерживаются на температуры T1 и T2 соответственно. Не будем забывать, что термопара не может образоваться, если спай всего один.

Если температура обоих переходов одинакова, на обоих переходах будет генерироваться равная и противоположная электродвижущая сила, и результирующий ток, протекающий через переход, равен нулю. Если соединения поддерживаются при разных температурах, электродвижущая сила не станет равной нулю, и по цепи будет протекать чистый ток.

Полная электродвижущая сила, протекающая через эту цепь, зависит от металлов, используемых в цепи, а также от температуры двух переходов.В цепь термопары включен амперметр. Он измеряет величину электродвижущей силы, протекающей через цепь из-за двух стыков двух разнородных металлов, поддерживаемых при разных температурах.

Как заменить термопару печи или датчик пламени

В большинстве газовых печей используется датчик пламени или термопара, иногда называемая «термопарой». Оба являются предохранительными устройствами, которые определяют наличие пламени и соответственно регулируют подачу газа к прибору.Если пламени нет, датчик останавливает или предотвращает подачу газа из газового клапана, тем самым предотвращая опасную ситуацию, когда газ течет в прибор, когда нет пламени, которое могло бы его сжечь. Датчики пламени и термопары - это простые детали, которые со временем изнашиваются и выходят из строя, и большинство из них легко заменить.

Термопара и датчик пламени

Термопара обычно используется в газовой печи со стоящим пилотом, узнаваемым по небольшому непрерывно горящему пламени, которое можно увидеть, если снять крышку доступа на камере горелки печи. Наконечник термопары находится в пламени, поэтому наконечник постоянно остается нагретым. Если пилотное пламя гаснет, наконечник охлаждается, и термопара автоматически закрывает газовый клапан печи. Термопара и стойка - это особенности старых печей; В новых печных установках теперь требуются печи с электронным розжигом, которые потребляют меньше энергии, поскольку отсутствует пилотная установка, которая постоянно сжигает газ.

Термопара состоит из металлической газовой трубки (обычно из меди), зонда, выходящего в запальное пламя, кронштейна и провода, ведущего к блоку управления газом.Плохая термопара обычно показывает признаки повреждения трубки, медного провода или соединительных гаек. Если термопара неисправна, печь обычно отказывается зажигаться, поскольку контрольная лампа больше не горит.

Датчики пламени используются в печах, в которых используется электронное зажигание, а не постоянная запальная лампа. В этих печах может использоваться запальный клапан прерывистого действия, который зажигается только при необходимости; или они могут использовать систему зажигания с горячей поверхностью, которая использует тепло для воспламенения газа. Эти устройства имеют электронные запальники, которые зажигают газ, а датчик пламени обеспечивает успешное зажигание горелок.Если возникла проблема с зажиганием, и горелки не зажигаются или не гаснут, датчик пламени предназначен для отключения подачи газа в горелки.

Как и термопара, датчик пламени имеет металлический зонд и кронштейн, но не имеет газовой трубки. И вместо провода обычно используется быстроразъемный фитинг. Наиболее частым признаком неисправного датчика пламени является то, что печь периодически включается и выключается каждые несколько секунд. Неисправный датчик пламени может иметь признаки повреждения, например треснувший керамический изолятор.

Хотя и термопары, и датчики пламени иногда можно очистить, чтобы восстановить их нормальную работу, они настолько недорогие, что большинство специалистов по обслуживанию просто заменяют их, если подозревают проблему.

Покупка термопары или датчика пламени на замену

При покупке термопары или датчика пламени на замену важно убедиться, что они совместимы с вашей конкретной моделью печи. Honeywell, White Rodgers и другие производители делают универсальные сменные термопары, обычно с номиналом 30 милливольт (мВ) для постоянных пилотных печей.Длина, которую вы видите на упаковке, например, 24 или 30 дюймов, представляет собой длину вывода термопары, которая представляет собой гибкий металлический провод между концом фитинга, который присоединяется к газовому клапану, и наконечником термопары, находящимся в пилотном пламени. внутри печи.

Электронные датчики пламени гораздо менее универсальны, и вы должны найти именно ту деталь, которая соответствует вашей модели печи. Делайте покупки в Интернете через дилеров запчастей и сравнивайте их цены с ценами у местных дистрибьюторов. Если вам срочно нужна запчасть, найдите местного дилера, у которого запчасть есть на складе.

Инструкции

Как заменить термопару

  1. Запорный газ и мощность

    Отключите электропитание печи, повернув тумблер, установленный на печи, в положение ВЫКЛ. Этот выключатель обычно устанавливается на корпусе печи, но может также располагаться на стене рядом с печью.

    Отключите подачу газа в печь с помощью ручки клапана, расположенной на газовой трубе, ведущей в печь.Когда ручка расположена перпендикулярно трубе, а не параллельно, газ отключен.

  2. Откройте крышку доступа


    После отключения подачи газа и электроэнергии снимите крышку доступа к печи. Если печь работала, подождите 30 минут, пока термопара полностью остынет, прежде чем продолжить.

  3. Снимите старую термопару

    С помощью рожкового гаечного ключа открутите гайку, удерживающую концевой фитинг термопары в газорегулирующем клапане.Найдите место крепления термопары к кронштейну узла стоячей пилотной горелки; в нижней части кронштейна должна быть либо гайка, либо две гайки, одна под и одна над кронштейном. Ослабьте гайку (и) и снимите термопару.

  4. Установите новую термопару

    Выпрямите провод на новой термопаре и придайте ему форму, напоминающую старую термопару. Это не должно быть точным; это просто помогает начать с похожей формы. Подсоедините новую термопару к кронштейну узла пилотной горелки, затягивая гайку (гайки) до упора.Будьте осторожны, не перетяните.

  5. Подключите газ


    Вкрутите концевой фитинг термопары в газовый регулирующий клапан и затяните его вручную. Затем с помощью рожкового ключа затяните его еще примерно на четверть оборота; опять же, не перетягивайте.

  6. Включите газ и подайте питание

    Включите газ и электроэнергию в печи. Включите пилотную лампу и убедитесь, что около 1/2 дюйма термопары выходит в пилотное пламя.

    Установите на место крышку доступа к печи и проверьте работу печи, изменив настройки термостата, чтобы убедиться, что печь включается и выключается правильно.

Как заменить электронный датчик пламени

  1. Отключение газа и электроэнергии

    Отключите электропитание печи, повернув тумблер, установленный на печи, в положение ВЫКЛ. Этот выключатель обычно устанавливается на корпусе печи, но может также располагаться на стене рядом с печью.

    Отключите подачу газа в печь с помощью ручки клапана, расположенной на газовой трубе, ведущей в печь. Когда ручка расположена перпендикулярно трубе, а не параллельно, газ отключен.

  2. Найдите датчик пламени

    Снимите крышку доступа к печи. Если печь работала, подождите 30 минут, пока датчик пламени полностью остынет.

    Убедитесь, что датчик пламени съемный; в таком случае его следует прикрепить к блоку горелки одним или несколькими винтами.Если датчик встроен в систему зажигания газа, вызовите профессионального специалиста по печи для ремонта.

  3. Снимите датчик пламени

    Отсоедините электрические провода, ведущие к датчику. Отсоедините другой конец проводов от блока управления. Снимите датчик пламени, ослабив крепежный винт (ы) с помощью гаечного ключа или гаечного ключа.

  4. Установите новый датчик пламени в то же положение, что и старый, и закрепите его винтом (ами).Подсоедините электрические провода к датчику и к блоку управления.

Как работают термопары? Краткое руководство

Термопары - это надежные датчики температуры, которые используются во многих промышленных приложениях. Узнайте, что такое термопары, как они работают и почему они так популярны.

Термопары - это электрические устройства, используемые для измерения температуры. Их точность, быстрое время реакции и способность выдерживать сильные вибрации, высокое давление и экстремальные температуры делают их идеальными для широкого спектра применений.Но как работает термопара?

Принцип работы термопары

Принцип работы термопары основан на эффекте Зеебека или термоэлектрическом эффекте, который относится к процессу преобразования тепловой энергии в электрическую. Эффект описывает электрическое напряжение, возникающее при соединении двух разных проводников, и то, как создаваемое напряжение изменяется в зависимости от температуры.

Базовая конструкция термопары состоит из двух разнородных металлических проводов, каждая из которых имеет разные электрические свойства при разных температурах.Два металла находятся в контакте - касаются друг друга, скручены или сварены - на одном конце; это точка измерения . На другом конце находится точка подключения , названная так потому, что она подключается к считывателю напряжения. Когда температура изменяется в точке измерения, изменяется и электронная плотность каждой металлической проволоки. Эта изменяющаяся электронная плотность составляет напряжение , которое измеряется в точке подключения.

Обратите внимание, что термопары фактически не измеряют абсолютную температуру. Вместо этого они измеряют разность температур между точкой измерения и точкой подключения. Вот почему термопарам также необходима компенсация холодного спая , которая гарантирует, что температура окружающей среды на соединительных выводах холодного спая не влияет на результат измерения, что позволяет получать более точные показания.

Металлические пары в термопарах

Для того, чтобы термопара работала нормально, два ее провода должны обеспечивать как можно больший контраст в индивидуальных электроотрицательностях.Это сделано для того, чтобы устройство считывания напряжения могло обнаружить наибольшую разницу термоэлектрических напряжений.

Термопары из недрагоценных металлов , известные как типы J, T, K, E и N, производят более высокие термоэлектрические напряжения, чем более дорогие благородные металлы, известные как типы R, S и B. выдерживает температуру до 3092 ° F (1700 ° C) или даже выше. Некоторые из обычных пар металлов - это железо и медь-никель (тип J), медь и медь-никель (тип T), а также никель-хром и никель-алюминий (тип K). Термопары из благородных металлов обычно изготавливаются из платины и родия (типы S, R и B).

WIKA USA производит широкий спектр высококачественных термопар с различными температурными диапазонами, конфигурациями и материалами. Для получения дополнительной информации о том, как работает термопара, посмотрите это короткое видео или свяжитесь с нашими специалистами по измерению температуры.

Зажим для термопар | hilmor - HVAC / R Инструменты

Номер позиции 1839108
Описание продукта ТСС
Тип соединения К
Точность ± 2. 0 ° C / ± 3,6 ° F
Рабочая температура (пластик) от -40 до 250 ° F
Размеры продукта Длина подводящего провода: 36 дюймов, Длина: 5 1 4 дюймов, Ширина: 7 8 дюймов, Высота: 3 1 4 дюймов, Вес: 0.175 фунтов.

ОГРАНИЧЕННАЯ ГАРАНТИЯ hilmor

Компания hilmor уделяет первоочередное внимание продуманному дизайну продукции и качеству производства.

Вот почему мы гарантируем, что наши электронные инструменты не будут иметь дефектов материалов и изготовления в течение трех лет с даты покупки.

Мы работаем в сложных условиях, в которых вы работаете, и разработали продукты, способные противостоять этим вызовам.К сожалению, эта гарантия не распространяется на продукт, который был поврежден в результате неправильного обслуживания, несчастного случая или другого неправильного использования, или который не работает из-за нормального износа.

Все продукты, на которые распространяется гарантия, должны быть возвращены по месту покупки вместе с доказательством покупки с указанием даты покупки. Дистрибьютор, у которого был приобретен продукт, свяжется с hilmor для дальнейших шагов, которые могут включать утилизацию в полевых условиях или возврат на завод для анализа, и работать с вами по ремонту, замене или кредиту.

Чтобы подать гарантийную претензию на вакуумный насос, обратитесь в службу технической поддержки hilmor по телефону 1-800-995-2222 . Претензии по гарантии на вакуумный насос будут обрабатываться непосредственно через службу технической поддержки hilmor. Претензии по гарантии hilmor Vacuum Pump не будут рассматриваться местными дистрибьюторами. Все вакуумные насосы будут проверены по прибытии в Хилмор. Команда технической поддержки hilmor будет работать с вами над ремонтом или заменой.

По общим техническим вопросам, связанным с продуктами или данной гарантийной политикой, обращайтесь в службу технической поддержки hilmor: 1-800-995-2222 .

HILMOR НЕ ДАЕТ НИКАКИХ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, В ОТНОШЕНИИ ПРОДУКТА ИЛИ КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ЕГО ПРИГОДНОСТИ ДЛЯ ЛЮБОЙ ЦЕЛИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ HILMOR И ЕЕ АФФИЛИРОВАННЫЕ ЛИЦА, ПРЕЕМНИКИ И ПЕРВОНАЧИНЫ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ ИЛИ КАРАТНЫЕ УБЫТКИ (ИЛИ ПОТЕРЯНУЮ ПРИБЫЛЬ), НЕЗАВИСИМО ОТ ХАРАКТЕРА ПРЕТЕНЗИИ.

Компенсация холодного (эталонного) спая термопары

В этом сообщении блога я кратко рассмотрю термопары и особенно холодный спай и различные методы компенсации холодного спая.

За многие годы работы с калибровкой технологических приборов меня часто удивляет, что даже люди, которые много работают с термопарами, не всегда понимают, как работают термопары, и особенно холодный (эталонный) спай, и поэтому они могут погрешности измерения и калибровки.

Чтобы иметь возможность обсудить холодный спай, нам нужно сначала кратко рассмотреть теорию термопары и то, как термопара работает.

Я не буду углубляться в теоретическую науку, но остановлюсь больше на практических соображениях, которые вам следует знать, когда вы работаете с измерениями и калибровкой термопар на типичном технологическом предприятии.

Загрузите эту статью бесплатно в формате pdf:

Терминология: Холодный спай или эталонный спай

«Холодный спай» термопары часто называют «эталонным спаем», но мне кажется, что люди используют «Холодный спай» чаще, поэтому я буду использовать его в этом тексте.

Термопары

Термопары - очень распространенные датчики температуры на производственных предприятиях. Термопары имеют несколько преимуществ, которые делают их широко используемыми.Их можно использовать для измерения очень высоких температур, намного превышающих RTD (резистивный датчик температуры). Термопара также является очень прочным датчиком, поэтому ее нелегко сломать. Хотя термопары не так точны, как датчики RTD, они достаточно точны во многих приложениях. Термопары также являются относительно дешевыми датчиками, и схема измерения термопары не требует тока возбуждения, как схема RTD, поэтому схема в этом смысле более проста в изготовлении.Существует множество различных типов термопар, оптимизированных для различных применений.

Датчик термопары кажется очень простым в использовании - всего два провода - что может пойти не так?

Но, учитывая холодный спай и все спая в измерительной цепи, это не всегда так просто, как кажется.

Давайте приступим к обсуждению холодного спая, но перед этим еще несколько слов о теории термопар, чтобы лучше понять обсуждение холодного спая.

Как работает термопара?

Давайте посмотрим, как работает термопара. Термопара состоит из двух проводов, состоящих из разных электрических проводников, соединенных вместе на одном конце («горячий» конец), то есть на конце, которым вы хотите измерять температуру.

Как обнаружил еще в 1821 году Томас Иоганн Зеебек, когда точка соединения этих проводов подвергается разным температурам, возникает термоэлектрический ток, вызывающий небольшое напряжение между проводами на открытом конце.Напряжение зависит от температуры и материалов используемых токопроводящих проводов. Этот эффект получил название эффекта Зеебека.

Упрощенное принципиальное изображение термопары:

На приведенном выше рисунке: «Материал термопары 1 и 2» представляет два разных материала, из которых изготовлена ​​термопара. «T1» - это горячий конец термопары, то есть точка, которая используется для измерения температуры. Два «Tcj» - это температуры холодных спаев.

Приведенное выше объяснение несколько упрощено, поскольку термовольт фактически создается градиентами температуры в проводе термопары на всем пути между «горячим» и «холодным» спаями. Таким образом, на самом деле напряжение генерируется не в точках соединения, а в градиенте температуры вдоль провода. Это легче понять, если подумать, что термовольт создается в переходах, горячих и холодных. Возможно, более научная теория термопар может быть представлена ​​в каком-нибудь другом посте позже, но в этом давайте остановимся на практических соображениях.

Типы и материалы термопар

Существует множество типов термопар, которые изготавливаются из различных материалов и сплавов. Различные материалы будут вызывать разную чувствительность, различное количество термовольт, генерируемых при одной и той же температуре, и будут влиять на другие характеристики, такие как максимальная температура.

Стандартизированы несколько различных типов термопар, и указаны названия используемых материалов. Имена, как правило, очень короткие, часто из одной буквы, например типа K, R, S, J, K и т. Д.

Некоторые из наиболее распространенных термопар и их материалы перечислены в таблице ниже:

Цвета проводов

Хорошей новостью является то, что провода термопар имеют цветовую маркировку для облегчения распознавания.

Плохая новость в том, что существует много разных стандартов для цветовых кодов, и они отличаются друг от друга.

Основными стандартами являются IEC60584-3 (международный) и ANSI (США), но есть и многие другие, такие как японский, французский, британский, нидерландский, немецкий и т. Д.стандарты. Так что, к сожалению, распознать шрифт по цвету немного сложно.

Термонапряжение термопары

Поскольку разные термопары изготавливаются из разных материалов, термовольт также различается, это показано на рисунке ниже. Существует большая разница в напряжении, генерируемом при одинаковой температуре между разными типами.

Если вы хотите измерить более низкую температуру, очевидно, что лучше использовать более чувствительные типы, поскольку они дают более высокое напряжение, которое легче измерить.Но если вам нужно перейти на высокие температуры, вам нужно выбрать некоторые из менее чувствительных типов, которые можно использовать при таких высоких температурах.

Коэффициент Зеебека показывает, насколько изменяется напряжение термопары по сравнению с изменением температуры. Подробнее об этом позже.

Приведенный выше рисунок, иллюстрирующий разную чувствительность различных термопар, также объясняет, почему калибратор термопар обычно имеет разные характеристики точности для разных типов термопар.Измерительное устройство или калибратор обычно имеет точность измерения напряжения, указанную в напряжении. Например, он может иметь точность до 4 микровольт. Эта точность в 4 микровольта соответствует разной точности измерения температуры в зависимости от типа термопары из-за разной чувствительности термопары.

Пример измерительного устройства (калибратора)

Давайте посмотрим на две стороны: тип E и B при температуре 200 ° C. Чувствительность (коэффициент Зеебека) типа E при 200 ° C составляет около 74 мкВ / ° C, а коэффициент для типа B при 200 ° C составляет около 2 мкВ / ° C.Итак, разница между этими двумя значениями составляет 37 раз.

Например, если ваше измерительное устройство может выполнять измерения с электрической точностью 4 мкВ, это означает, что оно обеспечивает точность около 0,05 ° C (4 мкВ, деленные на 74 мкВ / ° C) для типа E при 200 ° C, и точность 2 ° C (4 мкВ разделить на 2 мкВ / ° C) для типа B при 200 ° C.

Итак, мы можем понять, почему часто существуют очень разные характеристики точности для измерительного устройства / калибратора термопары для разных типов термопар.

Точность калибратора

Если вы видите технический паспорт калибратора температуры, который имеет одинаковые характеристики точности для всех типов термопар, будьте осторожны! Обычно это означает, что спецификации / технические данные были составлены в отделе маркетинга, а не в техническом отделе… 😉

Это просто не очень реалистично.

Стандарты

Существуют также некоторые стандарты (например, AMS2750E), которые требуют одинаковой точности для всех типов термопар, и это не имеет большого смысла на практике из-за огромной разницы в чувствительности для разных типов. .

Коэффициенты Зеебека

Я уже упоминал коэффициент Зеебека ранее. Это чувствительность термопары, то есть она объясняет, сколько напряжения генерируется при изменении температуры.

На приведенном ниже рисунке показаны коэффициенты Зеебека для некоторых различных термопар:

Холодный спай

Теперь приступим к изучению «холодного спая» ...

Ранее я показал изображение упрощенного принципа термопары. показывая, что термовольт создается в соединении с «горячим» концом, где два разных проводника соединены вместе. Главный вопрос, который вы должны здесь задать: А как насчет другого конца проводов?

Какой хороший вопрос! Я рад, что вы спросили… 😉

Когда вы измеряете напряжение термопары, вы можете соединить провода термопары в мультиметр, просто не так ли? Не совсем! Материал соединения мультиметра обычно медный или позолоченный, поэтому это другой материал, чем материал термопары, , что означает, что вы создаете две новые термопары в соединениях мультиметра!

Давайте проиллюстрируем это на картинке:

На картинке выше материал 1 и материал 2 представляют собой два материала термопары, которые образуют термопару.«Горячий конец» - это точка, в которой они свариваются, и это точка, которая измеряет температуру процесса, здесь генерируется напряжение U1. Это U1 и есть то, что мы хотим измерить. В точках «холодного спая» термопара подключается к измерителю напряжения, соединения которого выполнены из другого материала, материала 3. В этих соединениях генерируются термовольтные напряжения U2 и U3. Именно эти напряжения U2 и U3 мы не хотим измерять, поэтому мы хотим избавиться от них или компенсировать их.

Как видно на рисунке выше, вы фактически измеряете напряжение трех (3) термопар, соединенных последовательно. Очевидно, вы хотели бы измерять только напряжение / температуру только «горячего» перехода, а не двух других переходов.

Итак, что вы можете сделать?

Вам нужно как-то устранить или компенсировать образование термопар в холодных спаях. Есть разные способы сделать это. Давайте посмотрим на них дальше.

Варианты холодного спая и методы компенсации

1.Холодный спай в ледяной ванне

По своей природе спай термопары не генерирует термовольт, когда он находится при температуре 0 ° C (32 ° F). Таким образом, вы можете сделать холодный спай при этой температуре, например, в ледяной бане или в точном температурном блоке. Вы можете соединить провода термопары с медными проводами в ледяной ванне, и в этом соединении не будет генерироваться термовольт. Тогда вам вообще не придется беспокоиться о холодном спине.

Соединения должны быть электрически изолированы от воды в ледяной ванне, чтобы избежать каких-либо токов утечки, вызывающих ошибки, или возможной коррозии.

Это очень точный способ, которым обычно занимаются калибровочные лаборатории. В любом случае это не очень практично на производственных цехах, поэтому обычно не используется на производственных предприятиях.

Пример:

Термопара типа N подключается, как показано на рисунке. Измеритель напряжения показывает 20808 мкВ. Какая измеренная температура?

E = E N (t U1 ) - E N (t r )

Где:

  • E = измеренное напряжение = 20808 мкВ
  • E N (t U1 ) = напряжение, генерируемое в горячем соединении
  • Е Н г ) = напряжение, генерируемое в холодном (ссылка) спая = 0 мкВ (МЭК 60584 тип N, 0 ° с)
  • Е Н U1 ) = E + E N (t r ) = 20808 мкВ + 0 мкВ = 20808 мкВ = 605 ° C (IEC 60584 тип N, 20808 мкВ)

Итак, температура 605 ° C.

2. Холодный спай при известной фиксированной температуре

Поскольку ледяная ванна оказалась непрактичной, вы также можете выполнить соединение холодного спая при какой-либо другой известной фиксированной температуре. У вас может быть небольшая соединительная коробка с контролем температуры, поддерживающая постоянную температуру в коробке. Как правило, температура выше, чем температура окружающей среды, поэтому шкафу требуется только нагрев, а не охлаждение.

Если вам известна температура холодного спая, а также тип термопары, вы можете рассчитать и компенсировать термовольтное напряжение холодного спая.

Многие измерительные устройства или калибраторы температуры имеют функцию, в которой вы можете ввести температуру холодного спая, и устройство выполнит все вычисления за вас и произведет компенсацию.

Пример:

Термопара типа N подключается, как показано на рисунке. Измеритель напряжения показывает 19880 мкВ. Температура холодного (эталонного) спая 35 ° C. Какая измеренная температура?

E = E N (t U1 ) - E N (t r )

Где:

  • E = измеренное напряжение = 19880 мкВ
  • E N (t U1 ) = напряжение, генерируемое горячий конец
  • E Н г ) = напряжение генерируется в качестве ссылки (или холода) спай = 928 мов (МЭК 60584 типа N, 35 ° с)
  • Е Н ( t U1 ) = E + E N (t r ) = 19880 мкВ + 928 мкВ = 20808 мкВ = 605 ° C (IEC 60584 тип N, 20808 мкВ)

Итак, измеренная температура составляет 605 ° C.

Обратите внимание, , что расчеты термопар всегда должны производиться по напряжению. Распространенной ошибкой является поиск значения измеренного напряжения в таблице и прибавление температуры холодного спая. В этом случае соответствующая температура для измеренного значения 19880 мкВ согласно стандарту IEC 60584 составляет 581,2 ° C. Расчет с использованием значений температуры даст 581,2 ° C + 35 ° C = 616,2 ° C. Погрешность + 11,2 ° C.

3. Измерьте температуру холодного спая

Если вы не регулируете температуру холодного спая, как в предыдущем примере, вы можете в любом случае измерить температуру холодного спая с помощью датчика температуры.Затем вы можете компенсировать эффект холодного спая, но это немного сложнее, поскольку вам нужно постоянно измерять температуру холодного спая и, зная тип термопары, производить расчеты, чтобы узнать эффект холодного спая.

К счастью, многие калибраторы температуры предоставляют возможность использовать температурный датчик для измерения температуры холодного спая, и устройство выполняет все компенсации и вычисления автоматически.

4.Автоматическая онлайн-компенсация в измерительном устройстве

Я упоминал, что предыдущий пример был трудным, так как вам нужно вычислять компенсацию все время, но вы можете оставить это измерительному устройству, чтобы оно выполнялось автоматически. Измерительное устройство (преобразователь, входная плата DCS или калибратор температуры) может постоянно измерять температуру холодного спая и автоматически выполнять оперативную компенсацию ошибки холодного спая. Поскольку измерительный прибор также знает тип термопары (вы выбираете его в меню), он может выполнять компенсацию автоматически и непрерывно.

Это, естественно, самый простой и практичный способ компенсации холодного спая при обычных измерениях и калибровках, так как вам не нужно беспокоиться о холодном спаде и оставить оборудование для ухода за ним. Вы просто вставляете провод термопары в устройство.

Калибраторы температуры Beamex также поддерживают такую ​​автоматическую компенсацию.

Загрузите бесплатную техническую документацию

Загрузите эту статью бесплатно в формате pdf:

Сопутствующие продукты Beamex

Обратите внимание на калибратор температуры Beamex MC6-T.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
