Все, что нужно знать о термопарах


НОВИНКА!

Термопара (термоэлектрический преобразователь) — устройство, применяемое в промышленности, научных исследованиях, медицине, в системах автоматики для измерения температуры. Термопара (термоэлектрический преобразователь) - это два проводника из разных материалов, спаянных с одной стороны (горячий спай) и свободных с другой стороны (холодный спай- условный спай).

Приспособление несложное, и принцип действия тоже – когда термопара нагревается или охлаждается, разные металлы меняют температуру с разной скоростью, и разница позволяет возникнуть термоэлектродвижущей силе (ЭДС), или, говоря другими словами, происходит эффект Зеебека. Благодаря этому удается измерить температуру.

Непосредственное участие в измерении ложится на горячий спай, а свободные концы подключаются к измерительному прибору. Главной характеристикой термопар, является их Тип, который определяется разновидностью спаянных металлов.

На прибор от термопары поступает напряжение в милливольтах, которое он сопоставляет с таблицей напряжений (согласно типу термопары), таблица заложена в памяти прибора и отражает текущее значение измерения.

Таблица для Тип K (NiCr-Ni)

Typ K

Temp. oC

0 -10 -20 -30 -40 -50 -60 -70 -80 -90
-200. 00 -5,891 -6,035 -6,158 -6,262 -6,344 -6,404 -6,441 -6,458
-100.00 -3,553 -3,852 -4,138 -4,410 -4,669 -4,912 -5,141 -5,354 -5,550 -5,730
0   -0,392 -0,777 -1,156 -1,527 -1,889 -2,243 -2,586 -2,920 -3,242
  0 10 20 30 40 50 60 70 80 90
0   0,397 0,796 1,203 1,611 2,022 2,436 2,850 3,266 3,681
100 4,095 5,549 4,919 5,327 5,733 6,137 6,539 6,939 7,338 7,737
200 8,137 8,537 8,938 9,341 9,745 10,151 10,560 10,969 11,381 11,793
300 12,207 12,623 13,039 13,456 13,874 14,292 14,712 15,132 15,552 15,974
400 16,395 16,818 17,241 17,664 18,088 18,513 18,938
19,363
19,788 20,214
500 20,640 21,066 21,493 21,911 22,346 22,772 23,198 23,624 24,050 24,476
600 24,902 25,327 25,751 26,176 26,599 27,022 27,445 27,867 28,288 28,709
700 29,128 29,547 29,965 30,383 30,799 31,214 31,629 32,042 32,455 32,866
800 33,277 33,686 34,095 34,502 34,909 35,314 35,718 36,121 36,524 36,925
900 37,325 37,724 38,122 38,519 38,915 39,310 39,703 40,096
40,488
40,879
1000 41,269 41,657 42,045 42,432 42,817 43,202 43,585 43,968 44,349 44,729
1100 45,108 45,486 45,863 46,238 46,612 46,985 47,356 47,726 48,095 48,462
1200 48,828 49,192 49,555 49,916 50,276 50,633 50,990 51,344 51,697 52,049
1300 52,398 52,747 53,093 53,439 53,782 54,125 54,466 54,807
Таблица для Тип J (Fe-CuNi)

Typ J

Temp.

oC

0 -10 -20 -30 -40 -50 -60 -70 -80 -90
-200,00 -7,890 -8,096
-100,00 -4,632 -5,016 -5,426 -5,801 -6,159 -6,499 -6,821 -7,122 -7,402 -7,659
0 0,000 -0,501 -0,995 -1,481 -1,960 -2,431 -2,892 -3,344 -3,785 -4,215
  0 10 20 30 40 50 60 70 80 90
0 0 0,507 1,190 1,536 2,058 2,585 3,115 3,649 4,186 4,725
100 5,269 5,812 6,590 6,907 7,457 8,008 8,560 9,113 9,667 10,222
200 10,777 11,332 11,887 12,442 12,998 13,553 14,108 14,663 15,217 15,771
300 16,325 16,879 17,432 17,984 18,537 19,089 19,640 20,192 20,743 21,295
400 21,846 22,397 22,949 23,501 24,054 24,607 25,161 25,716 26,272 26,829
500 27,388 27,949 28,511 29,075 29,642 30,210 30,782 31,356 31,933 32,513
600 33,096 33,683 34,273 34,867 35,464 36,066 36,671 37,280 37,893 38,510
700 39,130 39,754 40,382 41,013 41,647 42,283 42,922 43,563 44,207 44,852
800 45,498 46,144 46,790 47,434 48,076 48,716 49,354 49,989 50,621 51,249
900 51,875
52,496
53,115 53,729 54,341 54,948 55,553 50,155 56,753 57,349
1000 57,942 58,533 59,121 59,708 60,293 60,876 61,459 62,039 62,619 63,199
1100 63,777 64,355 64,933 65,510 66,087 66,664 67,240 67,815 68,390 68,964
1200 69,536
Таблица для Тип L (Fe-CuNi)

Typ L

Temp. oC

0 -10
-20
-30 -40 -50 -60 -70 -80 -90
-200,00 -8,15
-100,00 -4,75 -5,15 -5,53 -5,9 -6,26 -6,6 -6,93 -7,25 -7,56 -7,86
0 0 -0,51 -1,02 -1,53 -2,03 -2,51 -2,98 -3,44 -3,89 -4,33
  0 10 20 30 40 50 60 70 80 90
0 0 -0,52 -1,05 -1,58 -2,11 -2,65 -3,19 -3,73 -4,27 -4,82
100 5,37 5,92 6,47 7,03 7,59 8,15 8,71 9,27 9,83 10,39
200 10,95 11,51 12,07 12,63 13,19 13,75 14,31 14,88 15,44 16
300 16,56 17,12 17,68 18,24 18,8 19,36 19,92 20,48 21,04 21,6
400 22,16 22,72 23,29 23,86 24,43 25 25,57 26,14 26,71 27,28
500 27,85 28,43 29,01 29,59 30,17 30,75 31,33 31,91 32,49 33,08
600 33,67 34,26 34,85 35,44 36,04 36,64 37,25 37,85 38,47 39,09
700 39,72 40,35 40,98 41,62 42,27 42,92 43,57 44,23 44,89 45,55
800 46,22 46,89 47,57 48,25 48,94 49,63 50,32 51,02 51,72 52,43

Периодически у многих клиентов возникают проблемы с определением типа термопары, когда нет описательных характеристик и необходимо подобрать замену или аналог. Решить ее довольно просто, главное знать принципы классификации термопар. В системе классификации термоэлементов есть цветовая маркировка изоляции проводников.

Например, европейская классификация по сплавам для термопар Тип L (Fe-CuNi) и Тип J (Fe-CuNi) одинаковая, очень важно понимать что они не взаимозаменяемые и напряжение на выходе при одной и той же температуре у этих термопар будет разное. Таблица стандартов по цветовой маркировке изоляции проводов будет очень полезна в определении типа термопары, если нет никакой маркировки.

Также необходимо отметить разновидность исполнения сенсорной части (горячего спая) термопар. Они бывают с изолированным и неизолированным рабочим спаем.

Показатель быстродействия при измерении температуры у неизолированной термопары выше, чем у изолированной. Но при этом усложняется схема подключения и требуются изолированные модули ввода. Поскольку разница в быстродействии не столь существенна, в основном используются термопары с изолированным спаем.

Как и все измерители температуры, термопары имеют классификацию по точности.

Для примера классы точности Тип K и Тип J, самых распространенных в использовании термопар

Класс 1: ±1.5 °C или ±0.004 x T (Тип K: -40 до +1000 °C), (Тип J :-40 до +750 °C)

Класс 2: ±2.5 °C или ±0.0075 x T (Тип K: -40 до +1200 °C), (Тип J :-40 до +750 °C)

Технические характеристики наиболее популярных термоэлектрических преобразователей (термопар) в соответствии с ГОСТ 3044 приведены в таблице:

Тип термопары НСХ термопары Материал положительного термоэлектрода Материал отрицательного термоэлектрода Диапазон измеряемых температур, °C Рабочий диапазон температур, °C

ТХК

Тип L

XK (L) Сплав хромель НХ9,5 (90,5% Ni + 9,5% Cr) Сплав копель МНМц 43-0,5 (56% Cu + 44% Ni) -200. ..800 -200...600

ТХA

Тип K

ХА (K) Сплав хромель НХ9,5(90,5% Ni + 9,5% Cr) Сплав алюмель НМц АК 2-2-1 (94,5% Ni + 5,5% Al, Si, Mn, Co) -200...1300 -200...1000

ТЖК

Тип J

ЖК (J) Железо (Fe) Сплав константан (55% Cu + 45% Ni, Mn, Fe) -200...900 -200...700

ТПП

Тип S

ПП (S) Сплав платинородий ПР-10 (90% Pt + 10% Rh) Платина (Pt) 0...1600 0...1300

ТПР

Тип B

ПР (B) Сплав платинородий ПР-30 (70% Pt + 30% Rh) Сплав платинородий ПР-6 (94% Pt + 4% Rh) 300. ..1800 300...1600

Многие клиенты заблуждаются в том, что если типу термопары соответствует рабочий диапазон, например, 1200оС, то все модели термопары с этим типом будут работать в данном диапазоне. Незащищенный спай термопары быстро выгорит, и термопара выйдет из строя. Именно поэтому, сообразно задачам в измерении и рабочим диапазонам, есть разные по конструктиву и степени защиты модели термопар. Самой распространенной защитой для спая/термопары является металлический чехол или гильза из сплава Инконель 600 (2.4816, жаропрочный сплав на никелевой основе). Изоляцией для спая служит окись магния (MgO), сжатая под давлением. Такая защита делает термопару устойчивой к самым экстремальным условиям эксплуатации (повышенное давление, вибрация, сотрясения), позволяет выдерживать высокие механические нагрузки и обеспечивает долгий срок службы термопары, а также в зависимости от диаметра позволяет термопаре быть гибкой.

Ярким примером такой термопары, которая достаточно универсальна в своем прикладном характере, является термопара в жаропрочной оболочке MKG/E:

Поскольку сферы применения термопар очень многогранны, то и модификации термопар имеют достаточное многообразие.

Например, для измерения температуры вязких веществ в экструдерах или измерении температуры подшипников, часто используются байонетные термопары. Такие, как BF1/T или BF2/T.

В пищевой промышленности часто используются прокалывающие термопары, для измерения температуры продукта. Это может быть просто необходимым условием, чтобы соблюдать технологический процесс.

Обращаем ваше внимание на то, что очень часто для сохранения точности в измерении температуры посредством термопар, требуются особые компоненты для их подключения, это коннекторы и компенсационный кабель.

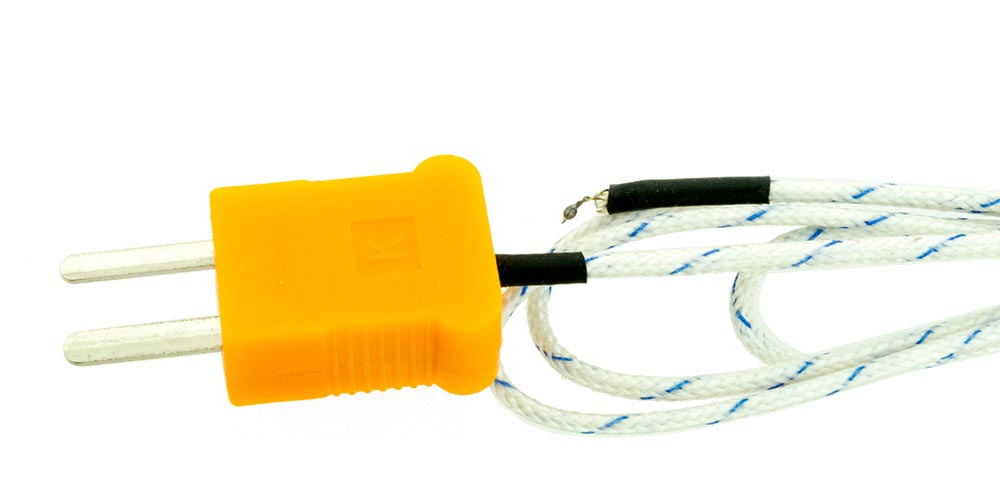

Коннектор для термопар Тип K, J

Модель: ST/E

  • TE-разъем папа/мама
  • размер Мини/Стандарт
Предназначены для быстрого и надежного подсоединения термопар к измерительным приборам большинства производителей измерительной техники. Подсоединение имеет полярность. читать подробнее...
Компенсационный кабель для термопар

Модель: ALK/E

  • для термопар Тип К, J, L
  • силиконовая изоляция (-50...+200°C)
  • стекловолоконная изоляция (-50...+400°C)
  • ПВХ изоляция (-30...+105°C)
Подключение термопар (термоэлектрических преобразователей) к функциональным и вторичным приборам происходит посредством компенсационных проводов.читать подробнее...

Термопары самых различных модификаций Вы сможете найти в нашем каталоге, это позволит решить вам задачи по измерению температуры с уверенностью в надежности и качестве.

Важно отметить, что немецкая компания FuehlerSysteme может изготовить для вас термопары по вашим чертежам и с учетом ваших пожеланий, в том числе в минимальных количествах, небольшими партиями, ведь ни для кого не секрет, что термопары очень часто требуется подобрать под индивидуальные нужды клиента.

Нам по силам: изменить диаметр и длину измерительной части, увеличить до необходимого длину кабеля и подобрать его изоляцию. Возможно изготовление индивидуальных модификаций по вашим чертежам.



Область применения термопар очень широка, и, как правило, заменить их нельзя никаким другим прибором. Вот лишь некоторые из способов использования термопар:

  • промышленность и наука: с помощью термопар измеряется температура печи, выхлопных газов, дизельных двигателей, газотурбинных и паротурбинных установках и прочих промышленных процессов, в том числе автоматизированных; многие термопары подходят даже для работы в агрессивных средах, а также для использования при очень высоких температурах, например, с их помощью можно измерить температуру расплавленного металла;

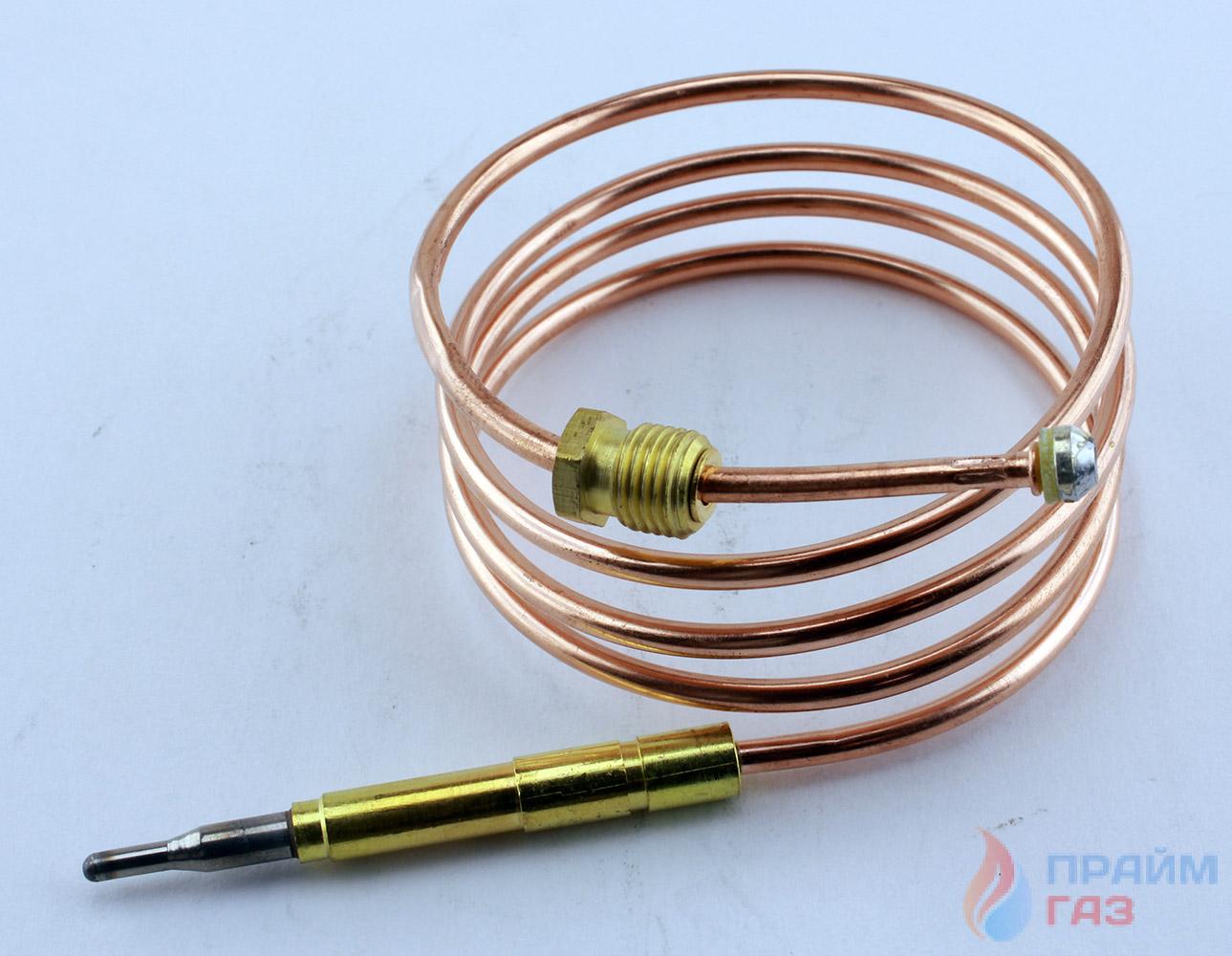

  • быт: температура газовых котлов, водонагревателей, других отопительных приборов, паяльников, электроутюгов, электрокаминов;
  • наука и медицина: измерение температуры органов и тканей человека или животного.

Почти каждый и нас в той или иной степени сталкивается с применением термопар, поэтому полезно иметь о них хотя бы общее представление. Надеемся , что данная статья была полезна для вас, но если у вас остались вопросы, то мы с радостью ответим на них по телефонам по телефонам 8 (800) 500-09-67 и 8 (812) 340-00-57.

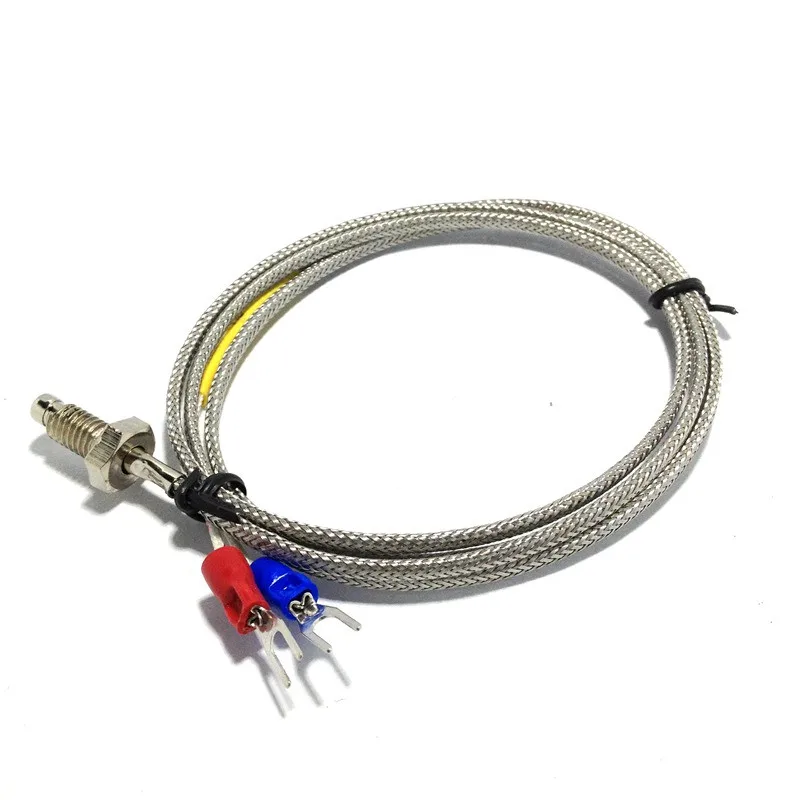

Термопара J-типа (1 м) - термопреобразователь термоэлектрический

Термопара для термометров, реле, термостатов

Широко применяются для  термопластавтоматов, экструдеров; для измерения температуры корпуса и головки червячных прессов по переработке пластических масс и резиновых смесей; для измерения температуры жидких, газообразных и твердых тел.



Термопара представляет собой два проводника, изготовленных из различных металлических сплавов. На одном конце эти два проводника соединены между собой ­и образуют спай, который подводится к объекту или среде, температуру которого (которой) следует измерить. Между двумя другими концами проводников помещается измерительный прибор (чаще всего миливольтметр), который измеряет термо-ЭДС возникающую вследствие перепада температур между рабочим спаем термопары и условным спаем, образованным концами термопары, подключёнными к клеммам  прибора (который в большинстве случаев содержится при комнатной температуре).  При этом величина термо-ЭДС находится в однозначной функциональной связи с измеряемой температурой.



Технические характеристики:

  • Тип: J (ТЖКн, железо-константан )
  • Диапазон температур: -200-700° C
  • Диаметр резьбы: 6 мм (М6)
  • Внутренняя изоляция: стеклоткань
  • Материал: нержавеющая сталь
  • Внешнее экранирование: металлический экран
  • Общая длина: 1 м
  • Страна производитель: Китай

Особенности применения

  • На железном выводе может образоваться ржавчина из-за конденсации влаги
  • Хорошо работает в разреженной атмосфере
  • Максимальная температура применения на воздухе 500 °С, т. к выше этой температуры происходит быстрое окисление выводов. Оба вывода быстро разрушаются в атмосфере серы
  • Показания повышаются после термического старения
  • Невысокая стоимость, т.к. в состав термопары входит железо

Спецификация 1

Спецификация 2







GUENTHER - Датчики температуры - термопары | TME

Для цифровых параметров можно искать значения: больше заданного значения - ввести, напр. , >5 меньше заданного значения - ввести, напр., <5 больше или равно – ввести, напр., >=5 меньше или равно – ввести, напр., <=5 а также, напр., с указанного диапазона – ввести, напр., 5-10 (важно – перед, после и между операторами не должно быть пробелов) Система параметров может также правильно интерпретировать основные префиксы единиц измерения – напр., миллиамперы - m, киловольты – k, нанофарады – n. Внимание! В окнах поиска значений параметров не используются обозначения основных единиц (то есть, напр., ампер – A, вольт – V, фарад - F и т.п.). Необходимо использовать префиксы, только если это окажется полезным.

Для цифровых параметров можно искать значения: больше заданного значения - ввести, напр., >5 меньше заданного значения - ввести, напр., <5 больше или равно – ввести, напр., >=5 меньше или равно – ввести, напр., <=5 а также, напр., с указанного диапазона – ввести, напр., 5-10 (важно – перед, после и между операторами не должно быть пробелов) Система параметров может также правильно интерпретировать основные префиксы единиц измерения – напр. , миллиамперы - m, киловольты – k, нанофарады – n. Внимание! В окнах поиска значений параметров не используются обозначения основных единиц (то есть, напр., ампер – A, вольт – V, фарад - F и т.п.). Необходимо использовать префиксы, только если это окажется полезным.

Для цифровых параметров можно искать значения: больше заданного значения - ввести, напр., >5 меньше заданного значения - ввести, напр., <5 больше или равно – ввести, напр., >=5 меньше или равно – ввести, напр., <=5 а также, напр., с указанного диапазона – ввести, напр., 5-10 (важно – перед, после и между операторами не должно быть пробелов) Система параметров может также правильно интерпретировать основные префиксы единиц измерения – напр., миллиамперы - m, киловольты – k, нанофарады – n. Внимание! В окнах поиска значений параметров не используются обозначения основных единиц (то есть, напр., ампер – A, вольт – V, фарад - F и т.п.). Необходимо использовать префиксы, только если это окажется полезным.

В случае текстовых параметров значение данного параметра можно быстро найти, вписывая название либо его фрагмент в поле поиска.

В случае текстовых параметров значение данного параметра можно быстро найти, вписывая название либо его фрагмент в поле поиска.

В случае текстовых параметров значение данного параметра можно быстро найти, вписывая название либо его фрагмент в поле поиска.

В случае текстовых параметров значение данного параметра можно быстро найти, вписывая название либо его фрагмент в поле поиска.

ТС-M с кабелем: термопары с байонетным соединением ЖК (J) EMKO. КИП-Сервис: промышленная автоматика

TC-M06-L030-K1,5.J Датчик температуры с кабелем (ТЖК, L=30мм, d=6мм, байонетное соединение 1/4x19'', (-40. ..400)С), кабель 1,5м

В наличии

Датчик температуры с кабелем (ТЖК, L=30мм, d=6мм, байонетное соединение 1/4x19'', (-40...400)С), кабель 1,5м

Датчики температуры

EMKO

 В наличии 678 Купить

TC-M05-L012-K1,5.J.M10" Датчик температуры с кабелем (ТЖК, L=012мм, d=5мм, байонетное соединение с резьбой М10, (-40. ..400)С), кабель 1,5м

В наличии

Датчик температуры с кабелем (ТЖК, L=012мм, d=5мм, байонетное соединение с резьбой М10, (-40...400)С), кабель 1,5м

Датчики температуры

EMKO

 В наличии 868 Купить

TC-M08-L012-K2,5.Датчик температуры с кабелем (ТЖК, L=12мм, d=8мм, байонетное соединение 1/4x19'', (-40...400)С), кабель 2,5м

В пути

Датчик температуры с кабелем (ТЖК, L=12мм, d=8мм, байонетное соединение 1/4x19'', (-40...400)С), кабель 2,5м

Датчики температуры

EMKO

 В пути 960 Купить

TC-M06-L100-K1,5.Датчик температуры с кабелем (ТЖК, L=100мм, d=6мм, байонетное соединение 1/4x19'', (-40...400)С), кабель 1,5м

В наличии

Датчик температуры с кабелем (ТЖК, L=100мм, d=6мм, байонетное соединение 1/4x19'', (-40...400)С), кабель 1,5м

Датчики температуры

EMKO

 В наличии 858 Купить

TC-M08-L012-K1,5.Датчик температуры с кабелем (ТЖК, L=12мм, d=8мм, байонетное соединение 1/4x19'', (-40...400)С), кабель 1,5м

В наличии

Датчик температуры с кабелем (ТЖК, L=12мм, d=8мм, байонетное соединение 1/4x19'', (-40...400)С), кабель 1,5м

Датчики температуры

EMKO

 В наличии 678 Купить

Датчики температуры на базе PT100/PT1000, типов K и J и термопары


GRO 200

Датчик для измерения температуры трубных поверхностей

Подключение к процессу / Габариты или монтажная длина, мм: — / 14,8x20x12
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100 или Pt1000, Термоэлемент типа K (NiCr-Ni)/-50…+200
Электрическое подключение: Кабель длиной 2 м с силиконовым покрытием и оголенными концами
Материал корпуса / Среда измерения: Алюминий / Поверхность труб
Класс защиты: IP54

Документация на сайте производителя

  на немецком >>


7122

Датчик для измерения температуры трубных поверхностей

Подключение к процессу / Габариты или монтажная длина, мм: Защелкивающийся хомут/ Ø 16…130
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100/до +250
Электрическое подключение: Кабель длиной 2 м с силиконовым покрытием в проволочной оплетке
Материал корпуса / Среда измерения: Нержавеющая сталь / Поверхность труб

Документация на сайте производителя

на английском >>      на немецком >>


7131

Датчик температуры (плоской) поверхности

Подключение к процессу / Габариты или монтажная длина, мм: Двумя винтами M4x20 / 22x30x10
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100/до +400
Электрическое подключение: 2…4-жильный кабель со стекловолоконной изоляцией в проволочной оплетке
Материал корпуса / Среда измерения: Никелированная латунь / Поверхность

Документация на сайте производителя

на английском >>      на немецком >>




GTT

Термоэлемент в оболочке из хром-никелевого сплава с изоляцией из прессованной окиси магния

Подключение к процессу / Габариты или монтажная длина, мм: — / 150, 250, 500, 1000, 1500
Тип чувствительного элемента / Предел измерения, °C: Термоэлемент типа K (NiCr-Ni)/-200…+1150
Электрическое подключение: Плоский миниатюрный штекер
Материал корпуса / Среда измерения: Сплав INCONEL ® 600 / Воздух, газы и жидкости

Документация на сайте производителя

 на немецком >>


GTF 101 P

Датчик температуры в трубке из нержавеющей стали с кабельной гильзой

Подключение к процессу / Габариты или монтажная длина, мм: — / 50, 100, 150, 250, 500, 1000, 1500
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100 или Pt100/-50…+400, -200…+400, -200…+600, -50…+850
Электрическое подключение: Кабель длиной 1 м с оголенными концами
Материал корпуса / Среда измерения: Нержавеющая сталь /Воздух, газы и жидкости (в том числе агрессивные)

Документация на сайте производителя

на английском >>      на немецком >>


GTF 101 K

Датчик температуры в трубке из нержавеющей стали с кабельной гильзой

Подключение к процессу / Габариты или монтажная длина, мм: — /150, 250, 500, 1000, 1500
Тип чувствительного элемента / Предел измерения, °C: Термоэлемент типа K (NiCr-Ni) / -200…+1150
Электрическое подключение: Кабель длиной 1 м с оголенными концами
Материал корпуса / Среда измерения: Нержавеющая сталь /Воздух, газы и жидкости (в том числе агрессивные)

Документация на сайте производителя

на английском >>      на немецком >>


7132

Датчик температуры  в защитной перфорированной трубке

Подключение к процессу / Габариты или монтажная длина, мм: — /50, 100
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100/до +400
Электрическое подключение: 2-жильный кабель со стекловолоконной изоляцией в проволочной оплетке
Материал корпуса / Среда измерения: Нержавеющая сталь / —

Документация на сайте производителя

на английском >>      на немецком >>


7024 / 7124

Датчик температуры в защитном кожухе

Подключение к процессу / Габариты или монтажная длина, мм: — /30, 40, 60
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100, Термоэлементы типа K (NiCr-Ni) или J (FeCu-Ni) / до +400
Электрическое подключение: 2-жильный кабель со стекловолоконной изоляцией в проволочной оплетке
Материал корпуса / Среда измерения: Нержавеющая сталь / —

Документация на сайте производителя

на английском >>      на немецком >>


7012 / 7112

Датчик температуры со спиральной резьбой в защитной трубке

Подключение к процессу / Габариты или монтажная длина, мм: Байонетная накидная гайка /180, 250
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100, Термоэлементы типа K (NiCr-Ni) или J (FeCu-Ni)/ до +400
Электрическое подключение: 2-жильный кабель со стекловолоконной изоляцией в проволочной оплетке
Материал корпуса / Среда измерения: Нержавеющая сталь / —

Документация на сайте производителя

на английском >>      на немецком >>


GES 21

Датчик — щуп температуры

Подключение к процессу / Габариты или монтажная длина, мм: — /100
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100 или Pt1000, Термоэлемент типа K (NiCr-Ni)/ -200…+250
Электрическое подключение: Кабель длиной 1 м с оголенными концами
Материал корпуса / Среда измерения: Нержавеющая сталь / Мягкие пластичные среды

Документация на сайте производителя

на английском >>      на немецком >>

GTF 102

Встраиваемый датчик температуры в защитной трубке

Подключение к процессу / Габариты или монтажная длина, мм: Внешняя резьба G 1/4…3/4», M5…M14 /100, 150, 250, 500, 1000, 1500
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100 или Pt1000 / -50…+400; Термоэлемент типа K (NiCr-Ni)/ -200…+1000
Электрическое подключение: Кабель длиной 1 м с оголенными концами
Материал корпуса / Среда измерения: Нержавеющая сталь /Воздух, газы и жидкости (в том числе агрессивные)

Документация на сайте производителя

на английском >>      на немецком >>


8100 A / 8100 C

Встраиваемый датчик температуры в цилиндрической защитной трубке

Подключение к процессу / Габариты или монтажная длина, мм: Внешняя резьба G 1/2…1» / 40, 100, 160, 250, 400, 600
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100 или Pt1000 / до +400
Электрическое подключение: Кабельный ввод
Материал корпуса / Среда измерения: Нержавеющая сталь / —
Класс защиты: IP65

Документация на сайте производителя

на английском >>      на немецком >>


8101 A

Встраиваемый датчик температуры в цилиндрической защитной трубке

Подключение к процессу / Габариты или монтажная длина, мм: Внешняя резьба G 1/2…1» / 40, 100, 160, 250, 400, 600
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100 / до +250
Электрическое подключение: Кабельный ввод
Материал корпуса / Среда измерения: Нержавеющая сталь / —
Класс защиты: IP65

Документация на сайте производителя

на английском >>      на немецком >>


8105

Канальный датчик температуры в цилиндрической защитной трубке

Подключение к процессу / Габариты или монтажная длина, мм: Крепление на монтажном фланце /140, 300
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100 / до +250
Электрическое подключение: Кабельный ввод
Материал корпуса / Среда измерения: Нержавеющая сталь / —
Класс защиты: IP65

Документация на сайте производителя

на английском >>      на немецком >>


GTF 101-Ex

Взрывозащищенный датчик температуры без резьбы (виды защиты «i» — искробезопасный и «e»- повышенной безопасности)

Подключение к процессу / Габариты или монтажная длина, мм: — / Произвольная, кратная 100
Тип чувствительного элемента / Предел измерения, °C: Термосопротивления Pt100 или экранированное Pt1000 / -200…+600; Термоэлементы типа K (NiCr-Ni) или экранированный N(NiCrSi-NiSi)/ -200…+900
Электрическое подключение: Кабель длиной 1 м с силиконовым покрытием
Материал корпуса / Среда измерения: Нержавеющая сталь / —

Документация на сайте производителя

на английском >>      на немецком >>


GTF 102-Ex

Взрывозащищенный датчик температуры с резьбой (виды защиты «i» — искробезопасный и «e»- повышенной безопасности)

Подключение к процессу / Габариты или монтажная длина, мм: Внешняя резьба G 1/8…3/4», M8x1, M10x1, M14x1 / Произвольная, кратная 100
Тип чувствительного элемента / Предел измерения, °C: Термосопротивления Pt100 или экранированное Pt1000 / -200…+600; Термоэлементы типа K (NiCr-Ni) или экранированный N(NiCrSi-NiSi)/ -200…+900
Электрическое подключение: Кабель длиной 1 м с силиконовым покрытием
Материал корпуса / Среда измерения: Нержавеющая сталь / —

Документация на сайте производителя

на английском >>      на немецком >>


GTF 103-Ex

Взрывозащищенный датчик температуры с резьбой и головкой (виды защиты «i» — искробезопасный и «e»- повышенной безопасности)

Подключение к процессу / Габариты или монтажная длина, мм: Внешняя резьба G 1/8…3/4», M8x1, M10x1, M14x1 /Произвольная, кратная 100
Тип чувствительного элемента / Предел измерения, °C: Термосопротивления Pt100 или экранированное Pt1000 / -200…+600; Термоэлементы типа K (NiCr-Ni) или экранированный N(NiCrSi-NiSi)/ -200…+900
Электрическое подключение: Кабель длиной 1 м с силиконовым покрытием
Материал корпуса / Среда измерения: Нержавеющая сталь / —

Документация на сайте производителя

на английском >>      на немецком >>


TC293(Ex)

Взрывозащищенный термоэлемент (Допуск ATEX)

Подключение к процессу / Габариты или монтажная длина, мм: Зажимное винтовое соединение /100, 160, 250, 400, 600
Тип чувствительного элемента / Предел измерения, °C: Термоэлементы: Тип J (FeCu-Ni)/-100…+600; Тип K (NiCr-Ni) / -100…+900; Тип N (NiCrSI-NiSi)/ -100…+1000
Электрическое подключение: Присоединительная головка с алюминиевой откидной крышкой
Материал корпуса / Среда измерения: Нержавеющая сталь / Воздух, газы и газообразные отходы

Документация на сайте производителя

на английском >>      на немецком >>


TR293(Ex)

Взрывозащищенный датчик температуры (Допуск ATEX)

Подключение к процессу / Габариты или монтажная длина, мм: Зажимное винтовое соединение /100, 160, 250, 400, 600
Тип чувствительного элемента / Предел измерения, °C: Двойное термосопротивление Pt100/ до +600
Электрическое подключение: Присоединительная головка с алюминиевой откидной крышкой
Материал корпуса / Среда измерения: Нержавеющая сталь / Воздух, газы и газообразные отходы

Документация на сайте производителя

на английском >>      на немецком >>


TC296(Ex)

Взрывозащищенный термоэлемент (Допуск ATEX)

Подключение к процессу / Габариты или монтажная длина, мм: Внешняя резьба G 1/2» B /100, 160, 250, 400, 600
Тип чувствительного элемента / Предел измерения, °C: Термоэлементы: Тип J (FeCu-Ni)/-100…+600; Тип K (NiCr-Ni) / -100…+900; Тип N (NiCrSI-NiSi)/ -100…+1000
Электрическое подключение: Присоединительная головка с алюминиевой откидной крышкой
Материал корпуса / Среда измерения: Нержавеющая сталь / Вода, масло и воздух

Документация на сайте производителя

на английском >>      на немецком >>


TR296(Ex)

Взрывозащищенный датчик температуры (Допуск ATEX)

Подключение к процессу / Габариты или монтажная длина, мм: Внешняя резьба G 1/2» B /100, 160, 250, 400, 600
Тип чувствительного элемента / Предел измерения, °C: Двойное термосопротивление Pt100/ до +600
Электрическое подключение: Присоединительная головка с алюминиевой откидной крышкой
Материал корпуса / Среда измерения: Нержавеющая сталь / Вода, масло и воздух

Документация на сайте производителя

на английском >>      на немецком >>


7134 / 7135

Датчик температуры воздуха в корпусе

Подключение к процессу / Габариты или монтажная длина, мм: Измерительный элемент снаружи или внутри монтажного корпуса /50×65
Тип чувствительного элемента / Предел измерения, °C: Термосопротивление Pt100/ -50…+90, -40…+120
Электрическое подключение: Кабельный ввод
Материал корпуса / Среда измерения: Поликарбонат или алюминий / Воздух
Класс защиты: IP65

Документация на сайте производителя

на английском >>      на немецком >>




GTMU-OMU

Датчик температуры воздуха в корпусе

Подключение к процессу / Габариты или монтажная длина, мм: Внешняя резьба G 1/2», настенный монтаж, монтаж в трубе / 50, 100
Тип чувствительного элемента / Предел измерения, °C: Термосопротивления Pt100 или экранированное Pt1000 / -200…+600; Термоэлемент типа K (NiCr-Ni)/ -40…+1150
Электрическое подключение: Угловой штекер
Материал корпуса / Среда измерения: Пластик АБС / Воздух
Класс защиты: IP65

Документация на сайте производителя

на английском >>      на немецком >>


Датчики типа K (NiCr-Ni) с плоским мини-разъемом

По вопросам приобретения ниже перечисленных моделей просьба обращаться с запросом к нам в офис: GTF 300, GTF 300 GS, GTF 300-UV, GTF 300 GS, GTF 300 GS-UV, GTF 300-SP, GTF 300 GS-SP, GMF 250

Термопара типа J для производителей и поставщиков котлов - Профессиональная фабрика

Тип J термопара для котла

  Термопара с кривой «железо - константан J» является наиболее широко используемой термопарой; он универсален и имеет относительно низкую стоимость. Он имеет положительную железную проволоку и отрицательную проволоку Константа и рекомендуется для уменьшения атмосферы. Рабочий диапазон для этой комбинации сплавов составляет от 0 ° до 750 ° C (от 32 ° до 1380 ° F) для проводов самого большого размера. Провод меньшего размера должен работать при соответственно более низких температурах.



классификация

Тип

Стандартная модель

Характеристики

температура

материал

Требование к использованию













термопара

S

РРП





Драгоценный металл

0 ~ 1600 ℃

Pt / Rh 10

Установка Вставки

В

WRR

0 ~ 1700 ℃

Pt / Rh 30


р

WRQ

0 ~ 1600 ℃

Pt / Rh 13


N

УВР







Нормальный

0 ~ 1300 ℃

Ni / Cr

Высокая температура

К

ПРПЖД

0 ~ 1300 ℃

Ni / Si ,

Норамл состояние

J

WRF

0 ~ 600 ℃

Fe-Cu / Ni

Нормальная температура

T

WRC

0 ~ 600 ℃

Cu-Cu / Ni

Нормальная температура

Е

WRE

0 ~ 600 ℃

Ni / Cr-Cu / Ni

Нормальная температура



классификация

Тип

Стандартная модель

Характеристики

температура

Требование к использованию






сопротивление

PT10

WZP





Нормальный

-200 ~ 650 ℃

стабильный



PT100

WZP


-200 ~ 500 ℃

С разным диапазоном



Cu50

WZC


-50 ~ 100 ℃

Диапазон температур



Cu100

WZC


-50 ~ 100 ℃

Диапазон температур

Характеристики:
1) Разработка и производство в соответствии с международным стандартом IEC.
2) быстрое тепловое время отклика, полная бронированная конфигурация, антивибрация, длительный срок службы.
3) виды распределительной коробки для выбора, чтобы адаптировать различные пространства.
4) Диаметр термического сопротивления составляет φ3 ~ φ8 мм, диаметр термопары составляет φ0,5 ~ φ8 мм.
5) Удобно исправить для видов конфигураций и методов крепления.
6) Используйте для измерения температуры в разных местах.

7) Доступна схема преобразования температуры для преобразования измеренной величины в смоделированную фигуру, например, 4 ~ 20 мА, 1 ~ 5 А для передачи на большие расстояния.

Провода термопары: хромель-алумель, железо-константа, медь-константа, импортная светло-оксидированная отделка, SWG от 10 до 36. PT / PTRH 10%, 13%.

Удлинительные и компенсационные кабели для термопар: покрытые стекловолокном, ПВХ / ПВХ. Асбест / Асбестоз, Тефлон / Тефлон, Изолированный, Тефлон / Fg / SS Плетеный однопарный, многопарный, Кабели RTD типа K, J, T, R и PT-100 2-жильный, 3-жильный, 4-жильный, 6-жильный, Также Тефлон / силиконовая резина Тефлон / экранированный / тефлон и т. Д. Качества.

Кабели MI для термопар: SS 316, 310 и Inconel 600, тип K, J, Simplex 1 мм, 1,5 мм, Simplex & Duplex 3 мм, 6 мм, 8 мм, а также PT-100 RTD термопары MI Кабели качества SS 316. 3 мм, 5 мм, 6 мм 4 сердечника

Термопары в сборе: прямые, L-типа, вращающегося типа, типа болта Inmelt, типа карандаша, шайбы, держателя с пружиной. Вращающийся тип, регулируемые типы и т. Д. Изготавливается из трубки SS 4.8 мм, 6 мм, поставляется с штырями из пружины и латуни.

Заявка:

· Переработка пищевых продуктов

· Пластиковые формы

· Медицинское оборудование

· Горячего тиснения

· Жидкостное погружение

· Упаковочное оборудование

· Маркировка и печать

· Плашки и валики

· Литье под давлением

· Ядерная промышленность

· Автопром

Отличный материал

Рекомендуемые материалы высокого качества. Эффективно предотвратить коррозии и ржавчины, сжатие взрывозащищенные.

Материал трубки: SS304 / 316, incoloy600, incoloy 800 (можно настроить)

Удлинительные и компенсационные кабели для термопар: покрытые стекловолокном, ПВХ / ПВХ. Асбест / Асбестоз, Тефлон / Тефлон, Изолированный, Тефлон / Fg / SS Плетеный однопарный, многопарный, Кабели RTD типа K, J, T, R и PT-100 2-жильный, 3-жильный, 4-жильный, 6-жильный, Также Тефлон / силиконовая резина Тефлон / экранированный / тефлон и т. Д. Качества.

Терминалы с цветовой маркировкой

Так легко для подключения к линии

Q1. Могу ли я получить образец заказа?
A: Да, мы приветствуем заказ образца для тестирования и проверки качества.

Q2. Как насчет времени выполнения?
A: образец нуждается в 3-5 днях, время массового производства нужно 1-2 недели для количества заказа.

Q3. Есть ли у вас предел MOQ?
A: низкий MOQ, 1 шт. Для проверки образца доступен.

Q4. Как вы грузите товар и сколько времени это займет, чтобы прибыть?
A: мы обычно отправляем по DHL, UPS, FedEx или TNT. Обычно это занимает 3-5 дней, чтобы прибыть. Авиакомпания и морские перевозки также необязательно.

Q5. Можно ли печатать мой логотип?
A: Да. Пожалуйста, сообщите нам официально перед нашим производством и подтвердите дизайн в первую очередь на основе нашего образца.

Q6: вы предлагаете гарантию?
A: Да, мы предлагаем 1 год гарантии на нашу продукцию.

Добро пожаловать на запрос

Электронная почта: [email protected]

Mob: +8613538046702

WeChat / WhatsApp: +8613538046702

Веб-сайт: www.superbheater.com

Hot Tags: Тип J термопары для производителей котлов, поставщиков, завод

Типы термопар - Типы термопар

Термопара типа J: Тип J также очень распространен. Он имеет меньший температурный диапазон и более короткий срок службы при более высоких температурах, чем тип K. Он эквивалентен типу K с точки зрения затрат и надежности.

Тип J Температурный диапазон:

  • Проволока для термопар, от -346 до 1400F (от -210 до 760 ° C)
  • Удлинительный провод, от 32 до 392F (от 0 до 200C)

Тип J Точность (в зависимости от того, что больше):
  • Стандарт: +/- 2.2C или +/- 0,75%
  • Специальные пределы погрешности: +/- 1,1 ° C или 0,4%

Рекомендации по применению термопар типа J с неизолированным проводом:
  • Тип J хорошо подходит для окислительной атмосферы

Справочная таблица термопар типа J



Термопара типа K (никель-хром / никель-алюмель): тип K является наиболее распространенным типом термопар.Он недорогой, точный, надежный и имеет широкий температурный диапазон. Тип K обычно используется в ядерных приложениях из-за его относительной радиационной стойкости. Максимальная постоянная температура составляет около 1100 ° C.

Тип K Температурный диапазон:


  • Проволока для термопар, от –454 до 2300F (от –270 до 1260 ° C)
  • Удлинительный провод, от 32 до 392F (от 0 до 200C)

Тип K Точность (в зависимости от того, что больше):
  • Стандарт: +/- 2.2C или +/- 0,75%
  • Специальные пределы погрешности: +/- 1,1 ° C или 0,4%

Рекомендации по применению термопар типа K с неизолированным проводом:
  • Тип K хорошо подходит для окислительной атмосферы

Справочная таблица термопар типа K



Термопара типа T (медь / константан): термопара типа T является очень стабильной и часто используется в приложениях с очень низкими температурами, таких как криогенная техника или морозильники со сверхнизкой температурой.Он также встречается в других лабораторных условиях. Тип T имеет отличную воспроизводимость в диапазоне от –380F до 392F (от –200C до 200C).

Температурный диапазон типа T:

  • Проволока для термопар, от –454 до 700F (от –270 до 370C)
  • Удлинительный провод, от 32 до 392F (от 0 до 200C)

Тип T Точность (в зависимости от того, что больше):
  • Стандарт: +/- 1,0 ° C или +/- 0,75%
  • Специальные пределы погрешности: +/- 0.5C или 0,4%

Рекомендации по применению термопар типа T с неизолированным проводом:
  • Тип T хорошо подходит для окислительной атмосферы

Справочная таблица термопар типа T



Термопара типа N (Nicrosil / Nisil): Тип N имеет те же пределы точности и температуры, что и Тип K. Тип N немного дороже. Тип N имеет лучшую воспроизводимость в диапазоне от 572F до 932F (от 300C до 500C) по сравнению с типом K.

Тип N Диапазон температур:


  • Максимальная непрерывная рабочая температура: до 2300F (1260 ° C)
  • Кратковременное использование: 2,336F (1,280C)
  • Проволока для термопар, от -454 до 2300F (от -270 до 1260 ° C)
  • Удлинительный провод, от 32 до 392F (от 0 до 200C)

Тип N Точность (в зависимости от того, что больше):
  • Стандарт: +/- 2,2 ° C или +/- 0,75%
  • Специальные пределы погрешности: +/- 1.1С или 0,4%

Рекомендации по применению термопар типа E с неизолированным проводом:
  • Тип N лучше выдерживает окисление при высоких температурах по сравнению с типом K.

Справочная таблица термопар типа N



Термопара типа E (никель-хром / константан): тип E имеет более сильный сигнал и более высокую точность, чем тип K или тип J, в умеренных диапазонах температур от 1000F и ниже.Тип E также более стабилен, чем тип K, что увеличивает его точность.

Тип E Температурный диапазон:


  • Проволока для термопар, от -454 до 1600F (от -270 до 870 ° C)
  • Удлинительный провод, от 32 до 392F (от 0 до 200C)

Тип E Точность (в зависимости от того, что больше):
  • Стандарт: +/- 1,7 ° C или +/- 0,5%
  • Специальные пределы погрешности: +/- 1,0 ° C или 0,4%

Рекомендации по применению термопар типа E с неизолированным проводом:
  • В окислительной или инертной атмосфере рабочий диапазон составляет примерно от –418F до 1,652F (от –250C до 900C).

Справочная таблица термопар типа E



Термопара типа B (платина родий - 30% / платина родий - 6%): термопара типа B используется в приложениях с очень высокими температурами. Он имеет самый высокий температурный предел из всех перечисленных выше термопар. Он поддерживает высокий уровень точности и стабильности при очень высоких температурах. Тип B имеет более низкий выход, чем другие благородные металлы (тип R и тип S) при температурах ниже 1112F (600C).

Тип B Температурный диапазон:


  • Проволока для термопар, от 32 до 3100F (от 0 до 1700C)
  • Удлинительный провод, от 32 до 212F (от 0 до 100C)

Точность (в зависимости от того, что больше):
  • Стандарт: +/- 0,5%
  • Специальные пределы погрешности: +/- 0,25%

Справочная таблица термопар типа B



Термопара типа R (платина-родий -13% / платина): Тип R используется при очень высоких температурах.Он имеет более высокий процент родия, чем тип S, что делает его более дорогим. Type R очень похож на Type S с точки зрения производительности. Иногда он используется в приложениях с более низкими температурами из-за его высокой точности и стабильности. Тип R имеет немного более высокую выходную мощность и улучшенную стабильность по сравнению с типом S.

Температурный диапазон типа R:


  • Проволока для термопар, от -58 до 2700F (от -50 до 1480C)
  • Удлинительный провод, от 32 до 392F (от 0 до 200C)

Точность (в зависимости от того, что больше):
  • Стандарт: +/- 1.5C или +/- 0,25%
  • Специальные пределы погрешности: +/- 0,6 ° C или 0,1%

Справочная таблица термопар типа R



Термопара типа S (платина родий - 10% / платина): Тип S используется в приложениях с очень высокими температурами. Обычно он используется в биотехнологической и фармацевтической отраслях. Иногда он используется в приложениях с более низкими температурами из-за его высокой точности и стабильности.Тип S часто используется с керамической защитной трубкой.

Тип S Диапазон температур:


  • Максимальная непрерывная рабочая температура: до 2,912F (1600 ° C)
  • Кратковременное использование: до 3092F (1700C)
  • Проволока для термопар, от -58 до 2700F (от -50 до 1480C)
  • Удлинительный провод, от 32 до 392F (от 0 до 200C)

Точность (в зависимости от того, что больше):
  • Стандарт: +/- 1.5C или +/- 0,25%
  • Специальные пределы погрешности: +/- 0,6 ° C или 0,1%

Рекомендации по применению термопар типа J с неизолированным проводом:
  • Тип S может использоваться в инертной и окислительной атмосфере при температуре до 2912F (1600C) непрерывно и до 3092F (1700C) для краткосрочного использования.

Справочная таблица термопар типа S


Пиромирование | Типы термопар | Тип J, Тип K, Тип N, Тип T, Тип E, Тип R, Тип S, Тип B, Тип C

Термопара состоит из сварного «горячего» спая между двумя разнородными металлами - обычно проводами - и эталонным спаем на противоположном конце.Металлические сплавы, выбранные в качестве Провода положительной и отрицательной ветви термопары определяют тип термопары. Выбор подходящего типа термопары для конкретного применения определяется температурой. ожиданиями и окружающей средой, в которой будет размещен датчик.

Далее следуют популярные общие и торговые названия для наиболее распространенных комбинаций проводов типа термопар, а также типичные области применения и ограничения для каждой из них.

Термопара типа K

Комбинация сплавов: Chromel® / Alumel® Темп.Диапазон: (от 0 до 1260) ° C [от 32 до 2300] ° F

Термопары типа K рекомендуются для непрерывной окислительной или нейтральной атмосферы и обычно используются при температурах выше 538 ° C [1000 ° F]. Они могут выйти из строя, если подвергается воздействию серы. Предпочтительное окисление хрома в положительной ветви при определенных низких концентрациях кислорода вызывает в большинстве случаев `` зеленую гниль '' и большие отрицательные калибровочные дрейфы. серьезные в диапазоне (от 816 до 1038) ° C [от 1500 до 1900] ° F. Эти проблемы могут предотвратить вентиляция или инертное уплотнение защитной трубки.

Термопара типа J

Комбинация сплавов: железо / константан Темп. Диапазон: (от 0 до 760) ° C [от 32 до 1400] ° F

Термопара типа J подходит для вакуума, восстановительной или инертной атмосферы, окислительной атмосферы с уменьшенным сроком службы. Железо быстро окисляется при температуре выше 538 ° C [1000 ° F], поэтому только Для высокотемпературных применений рекомендуется проволока большого сечения. Открытые элементы не должны подвергаться воздействию сернистой атмосферы выше 538 ° C [1000 ° F].

Термопара типа T

Комбинация сплавов: медь / константан Темп. Диапазон: (от -200 до 370) ° C [от -328 до 700] ° F

Термопары типа T могут использоваться в окислительной, восстановительной или инертной атмосфере, а также в условиях вакуума. Они не подвержены коррозии во влажной атмосфере. См. Наш каталог «Пределы погрешности», опубликованный для диапазонов температур ниже нуля.

Термопара типа E

Комбинация сплавов: Chromel® / Constantan Temp.Диапазон: (от 0 до 870) ° C [от 32 до 1600] ° F

Термопары типа E рекомендуются для работы в окислительной или инертной атмосфере. Минусовые пределы погрешности не установлены. Этот тип имеет самую высокую термоэлектрическую вывод общих калибровок.

Термопара типа N

Комбинация сплавов: Nicrosil® / Nisil® Temp. Диапазон: (от 0 до 1260) ° C [от 32 до 2300] ° F

Термопары типа N могут использоваться в приложениях, где элементы типа K имеют более короткий срок службы и проблемы со стабильностью из-за окисления и развития «зеленой гнили».

Термопара типа S и термопара типа R

Комбинация сплавов типа S: платина / платина (10% родий)

Комбинация сплавов типа R: платина / платина (13% родий)

Темп. Диапазон: (538–1481) ° C [1000–2700] ° F

Очевидно, что термопары типов S и R очень похожи. Оба они рекомендуются для высокотемпературных применений и должны быть защищены неметаллическим покрытием. защитная гильза и керамические изоляторы.Продолжительное использование при высоких температурах вызывает рост зерна, что может привести к механическому повреждению. Отрицательный дрейф калибровки может быть вызвано диффузией родия в чистую ветвь, а также испарением родия. Термопара типа R используется в промышленности, а тип S - в лаборатории.

Термопара типа B

Комбинация сплавов: платина (6% родий) / платина (30% родий)

Темп. Диапазон: (871–1704) ° C [1600–3100] ° F

Термопара типа B очень похожа на тип R и тип S, но мощность ниже.Он также менее подвержен разрастанию и сносу зерна.

Ищете термопары в сборе по стилю? См. Нашу страницу о термопарах.

Ищете точные характеристики? Смотрите наш каталог.

Chromel и Alumel являются зарегистрированными товарными знаками Hoskins Mfg. Co.

Nicrosil и Nisil являются зарегистрированными товарными знаками Amax Specialty Metals Corp.

Типы термопар | Узнайте о типах термопар

и сравните их

Термопары доступны в различных комбинациях металлов или калибровок.Наиболее распространены термопары из «основного металла», известные как типы J, K, T, E и N. Существуют также высокотемпературные калибровки - также известные как термопары из благородных металлов - типов R, S, C и GB.

Различия в типах термопар

Каждая калибровка имеет свой диапазон температур и среду, хотя максимальная температура зависит от диаметра провода, используемого в термопаре. Хотя калибровка термопары определяет диапазон температур, максимальный диапазон также ограничен диаметром провода термопары.То есть очень тонкая термопара может не достичь полного диапазона температур. Общие температурные диапазоны термопар
Калибровка Температура
Диапазон
Стандартные пределы
ошибки
Специальные пределы
ошибки
Дж от 0 до 750 ° C
(от 32 ° до 1382 ° F)
Больше из 2.2 ° C
или 0,75%
Более 1,1 ° C
или 0,4%
К от -200 ° до 1250 ° C
(от -328 ° до 2282 ° F)
Более 2,2 ° C
или 0,75%
Более 1,1 ° C
или 0,4%
E от -200 до 900 ° C
(от -328 ° до 1652 ° F)
Больше 1.7 ° C
или 0,5%
Более 1,0 ° C
или 0,4%
т от -250 до 350 ° C
(от -418 ° до 662 ° F)
Более 1,0 ° C
или 0,75%
Более 0,5 ° C
или 0,4%

Какова точность и температурный диапазон различных термопар?


Важно помнить, что точность и диапазон зависят от таких факторов, как сплавы термопары, измеряемая температура, конструкция датчика, материал оболочки, измеряемая среда, состояние среды (жидкость, твердое тело или газ) и диаметр либо провода термопары (если он оголен), либо диаметр оболочки (если провод термопары не оголен, но в оболочке).

Справочные таблицы термопар

Термопары
вырабатывают выходное напряжение, которое можно соотнести с температурой, которую измеряет термопара. В документах в таблице ниже указаны термоэлектрическое напряжение и соответствующая температура для данного типа термопары. В большинстве документов также указаны температурный диапазон термопары, пределы погрешности и условия окружающей среды.

Почему термопары типа K так популярны? Термопары

типа K так популярны из-за их широкого диапазона температур и долговечности.Материалы проводников, используемые в термопарах типа K, более химически инертны, чем тип T (медь) и тип J (железо). Хотя выходная мощность термопар типа K немного ниже, чем у термопар типов T, J и E, она выше, чем у их ближайшего конкурента (тип N), и они используются дольше.

Как выбирать между разными типами?

Каждый тип термопары имеет обозначенный цветовой код, определенный в ANSI / ASTM E230 или IEC60584. Тип можно определить по цвету следующим образом:
Калибровка ANSI / ASTM E230 МЭК 60584
Тип K: Желтый (+) / Красный (-) Зеленый (+) / Белый (-)
Тип J: Белый (+) / Красный (-) Черный (+) / Белый (-)
Тип T: Синий (+) / Красный (-) Коричневый (+) / Белый (-)
Тип E: Фиолетовый (+) / Красный (-) Пурпурный (+) / Белый (-)
Тип N: Оранжевый (+) / Красный (-) Роза (+) / Белый (-)
Тип R: Черный (+) / Красный (-) Оранжевый (+) / Белый (-)
Тип S: Черный (+) / Красный (-) Оранжевый (+) / Белый (-)
Тип B: Черный (+) / Красный (-) Оранжевый (+) / Белый (-)
Тип C: Не установлено Не установлено
Кроме того, некоторые материалы обладают сильным или слабым магнитным действием:

Положительный тип J (сильно магнитный), положительный тип K (слабый магнитный).

Для определения полярности подключите термопару к вольтметру, способному измерять милливольты или микровольты и наблюдая за увеличением выходного сигнала при небольшом нагревании наконечника.

Как выбирать между разными типами?

Выбор правильного типа термопары зависит от ее соответствия вашим требованиям к измерениям. Вот несколько моментов, которые следует учитывать:
  • Диапазон температур: Различные типы термопар имеют разные диапазоны температур.Например, тип T с медной опорой имеет максимальную температуру 370 ° C или 700 ° F. Тип K, с другой стороны, может использоваться до 1260 ° C или 2300F.
  • Размер проводника: Диаметр проводов термопары также необходимо учитывать, когда требуются длительные измерения. Например, термопары типа T рассчитаны на 370C / 700F, однако, если ваша термопара имеет провода # 14AWG (диаметр 0,064 дюйма), они рассчитаны на 370C / 700F. Если ваша термопара имеет провода # 30AWG, температура падает до 150 ° C / 300F.Более подробную информацию можно найти здесь (см. Таблицу внизу страницы H-7).
  • Точность: Термопары типа T имеют самую высокую точность среди всех термопар из недрагоценных металлов при ± 1 ° C или ± 0,75%, в зависимости от того, что больше. Далее следуют тип E (± 1,7 ° C или 0,5%) и типы J, K и N (± 2,2 ° C или 0,75%) для стандартных пределов погрешности (согласно ANSI / ASTM E230).
Другими важными факторами являются материалы оболочки (для погружного зонда), изоляционный материал (для проводного или поверхностного сенсора) и геометрия сенсора.Техническое обучение Пример использования Термопара типа

J | Датчики термопары от Hi-Watt, Inc.

Термопара - это устройство, используемое для измерения температур в чрезвычайно высоких и низких диапазонах.Тип J, термопара k-типа, а также многие другие типы работают, используя термодинамический принцип преобразования тепловой энергии в электрическую.

При использовании напряжение создается в зависимости от температуры, возникающей на любом конце устройства. Преобразование напряжения в читаемое число позволяет определить температуру материала, с которым вы работаете.

Состав термопары

Используются два провода, причем на одной стороне устройства провода раздвинуты или «разомкнуты», а на другой стороне провода подключены.Каждый провод термопары изготовлен из разного материала, что позволяет обнаруживать разницу напряжений между двумя проводами.

Поддерживая постоянную эталонную температуру на открытом конце термопары и используя микропроцессорное считывающее устройство, вы можете видеть температуру любого материала, в который погружен подсоединенный конец, путем считывания напряжения, создаваемого при различных температурах.

Термопары

хорошо подходят для промышленного использования, но есть много разных типов.Чтобы выбрать термопару, подходящую для ваших нужд, необходимо знать различия между различными типами. В то время как некоторые термопары более специализированы для определенных температурных диапазонов и, следовательно, имеют тенденцию быть более дорогими, термопары J-типа занимают середину возможных температурных диапазонов.

Термопары

типа J идеально подходят для приложений, в которых измеряемая температура не превышает 750 ° C, и могут быть надежными при температурах до 0 ° C. Поскольку большинство общепромышленных применений попадают в этот диапазон, обычно используются термопары типа J, особенно потому, что они более доступны по цене, чем большинство других.

Общие сведения о диапазонах температур термопар

Ключевым элементом того, что отличает различные типы термопар по диапазонам температур, которые они могут эффективно считывать, и по стоимости, является материал, из которого сделаны провода. Например, термопара типа B изготовлена ​​из платины и родия и может измерять температуру в диапазоне от 871 до 1704 ° C из-за невероятной термостойкости этих материалов.

Термопара типа T изготовлена ​​из меди и константана, и, хотя она имеет гораздо более низкий диапазон, от 0 до 350 ° C, она также обеспечивает очень стабильные показания.С большей вероятностью вы увидите, что тип B используется для работы с металлами, а тип T обычно используется в криогенике.

Диапазон значений термопары

A J находится между этими двумя крайними значениями. Как упоминалось выше, он может считывать температуру от 0 до 750 ° C, и это связано с его составом из железа и константана. Точка Кюри железа составляет 770 ° C, в этот момент магнитное поле железной проволоки начинает изменять свое поведение, в результате чего любые показания напряжения становятся недостоверными.

Даже если структура термопары останется неизменной при температурах до 1200 ° C, ее не следует использовать при температурах выше 750 ° C.Вы с большей вероятностью увидите, что типы J используются в электрических печах, а также при производстве смол и пластмасс.

У нас есть то, что вам нужно

Ищете ли вы термопару J-типа или другого типа, Hi-Watt Inc. предлагает не только сами термопары, но и различные фитинги, которые могут улучшить или расширить ассортимент вашего устройства. . Кроме того, мы предлагаем соединительные головки, панели разъемов, мини-разъемы и стандартные разъемы.

Хотя некоторые поставщики предоставляют термопары, но предоставляют вам возможность найти правильный датчик температуры для считывания его выходного сигнала, у нас есть подходящий датчик для каждого типа термопар, которые мы продаем. Чтобы узнать расценки, позвоните сегодня по телефону 586-588-9479.

Термопары типов J, K и T

Провода для термопар типов K и T

TC-KWB2-03

Провод термопары типа K (3 фута)

$ 10,00

Описание

3-футовая (0,91 м) термопара типа K. Проволочная проволока с тефлоновым покрытием.Максимальная рабочая температура 500 ° F (260 ° C). Тефлоновая пленка калибра 24 для использования во влажной атмосфере. Изоляция обеспечивает защиту от жидкости и пара.

TC-KWB2-12

Провод термопары типа K (12 футов)

19,00

Описание

Термопара типа K с тефлоновым покрытием, длина 12 футов (3,66 м). Максимальная рабочая температура 500 ° F (260 ° C). Тефлоновая пленка калибра 24 для использования во влажной атмосфере. Изоляция обеспечивает защиту от жидкости и пара.

TC-TWB2-03

Провод термопары Т-типа (3 фута)

$ 10,00

Описание

3-футовая (0,91 м) термопара типа T (лучше всего для низкотемпературных применений) с тефлоновым покрытием из проволоки с шариками. Максимальная рабочая температура 500 ° F (260 ° C). Тефлоновая пленка калибра 24 для использования во влажной атмосфере. Изоляция обеспечивает защиту от жидкости и пара.

TC-TWB2-12

Провод термопары Т-типа (12 футов)

$ 19.00

Описание

12-футовая (3,66 м) термопара типа T (лучше всего для низкотемпературных применений) с тефлоновым покрытием из проволоки с шариками. Максимальная рабочая температура 500 ° F (260 ° C). Тефлоновая пленка калибра 24 для использования во влажной атмосфере. Изоляция обеспечивает защиту от жидкости и пара.

TC-KWB2-C

Провод термопары типа K

$ 1,60 / фут

Описание

Термопара нестандартной длины (более 12 футов) типа K.Максимальная рабочая температура 500 ° F (260 ° C). Тефлоновая пленка калибра 24 для использования во влажной атмосфере. Изоляция обеспечивает защиту от жидкости и пара. Обратите внимание: введите количество для длины. Пожалуйста, позвольте 7-10 рабочих дней для изготовления.

TC-TWB2-C

Провод термопары Т-образного типа

$ 1,60 / фут

Описание

Термопара с тефлоновым покрытием нестандартной длины (более 12 футов) типа T (лучше всего для низкотемпературных применений).Максимальная рабочая температура 500 ° F (260 ° C). Тефлоновая пленка калибра 24 для использования во влажной атмосфере. Изоляция обеспечивает защиту от жидкости и пара. Обратите внимание: введите количество для длины. Пожалуйста, позвольте 7-10 рабочих дней для изготовления.

Термопары типов J, K и T с миниатюрным разъемом

TC-J / 4

Разъем для термопары

42,00

Описание

Миниатюрный разъем для термопары с тефлоновым покрытием, тип J, 3 фута (0,91 м).НАБОР 4. Максимальная рабочая температура от -29 до 180 ° C (от -20 до 356 ° F). Прочная конструкция, цветовая кодировка IEC и ISA, съемное двустороннее окно для надписи. Тефлоновая пленка калибра 24 для использования во влажной атмосфере. Изоляция обеспечивает защиту от жидкости и пара.
См. Инструкции по сборке.

ТК-К / 4

Разъем для термопары

42,00

Описание

Миниатюрный разъем для термопары с тефлоновым покрытием, 3 фута (0,91 м), тип K.НАБОР 4. Максимальная рабочая температура от -29 до 180 ° C (от -20 до 356 ° F). Прочная конструкция, цветовая кодировка IEC и ISA, съемное двустороннее окно для надписи. Тефлоновая пленка калибра 24 для использования во влажной атмосфере. Изоляция обеспечивает защиту от жидкости и пара.
См. Инструкции по сборке.

ТК-Т / 4

Разъем для термопары

42,00

Описание

Миниатюрный разъем для термопары с тефлоновым покрытием, 3 фута (0,91 м), тип T.НАБОР 4. Максимальная рабочая температура от -29 до 180 ° C (от -20 до 356 ° F). Прочная конструкция, цветовая кодировка IEC и ISA, съемное двустороннее окно для надписи. Тефлоновая пленка калибра 24 для использования во влажной атмосфере. Изоляция обеспечивает защиту от жидкости и пара.
См. Инструкции по сборке.

Провод для термопары типа "J" с высокотемпературной изоляцией

Провод для термопары типа "J" с высокотемпературной изоляцией

Провод термопары типа "J" с высокотемпературной изоляцией.Керамическое волокно, керамическое волокно со слюдой, высокотемпературное стекловолокно. От 1200ºF до 2200ºF в условиях непрерывной эксплуатации

Провод термопары типа J

Изоляция для высоких температур

  • Высококачественный провод дуплексной термопары типа "J"

  • Доступна изоляция для самых высоких температур

  • Выбор калибра провода, изоляции и катушки Длина

  • Цветовые индикаторы для идентификации EASY

Цвет ANSI Код: положительный - белый отрицательный - красный индикатор

В общем и целом - Белый со следами цвета

Для заказа используйте таблица ниже:

Выберите «Код заказа» для типа изоляции и калибра провода. тебе нужно.

Просто выберите «Код заказа» из «Вариантов» ниже с типом Необходимая изоляция, затем добавьте длину в конец кода заказа. Цена указана справа от выбранной опции.

Пример: J-20-CFCF-25 Тип J-20-CFCF; 25 футов в длину.

Пример: J-14-HGHG-1000 Тип J-14-HGHG; 1000 футов в длину.

Пример: J-20S-CFCF-25 Тип J-20S-CFCF; 25 футов в длину.Многожильный провод

Пример: J-20S-CFCFS-25 Тип J-20S-CFCFS; 25 футов в длину. Многожильный провод с оплеткой SS

Провод термопары типа J с высокотемпературной изоляцией

От 1200ºF до 2200ºF в условиях непрерывной эксплуатации

Код заказа

Изоляция

AWG

Нет.

Тип

Провод

Температура (ºF)

Масса /

1000 футов

одиночные

Куртка

Непрерывный

Прерывистый

J-20-MCFCF

Слюда Керамическая оплетка

Керамика Тесьма

20

Твердый

2200

2600

16

J-14-CFCF

Керамика Тесьма

Керамика Тесьма

14

Твердый

2200

2600

40

J-14S-CFCF

Керамика Тесьма

Керамика Тесьма

14

Strd.

2200

2600

44

J-16S-CFCF

Керамика Тесьма

Керамика Тесьма

16

Strd.

2200

2600

30

J-16-CFCF

Керамика Тесьма

Керамика Тесьма

16

Твердый

2200

2600

28

J-20-CFCF

Керамика Тесьма

Керамика Тесьма

20

Твердый

2200

2600

14

J-20S-CFCF

Керамика Тесьма

Керамика Тесьма

20

Strd.

2200

2600

16

J-24-CFCF

Керамика Тесьма

Керамика Тесьма

24

Твердый

2200

2600

5

J-20-RR

Refrasil

Refrasil

20

Твердый

1800

2000

15

J-24-RR

Refrasil

Refrasil

24

Твердый

1800

2000

5

J-14-HGHG

Привет Стекловолокно Temp

Привет Стекловолокно Temp

14

Твердый

1200

1450

36

J-16-HGHG

Привет Стекловолокно Temp

Привет Стекловолокно Temp

16

Твердый

1200

1450

20

J-16S-HGHG

Привет Стекловолокно Temp

Привет Стекловолокно Temp

16

Strd.

1200

1450

22

J-18S-HGHG

Привет Стекловолокно Temp

Привет Стекловолокно Temp

18 Strd. 1200 1450 22

J-20-HGHG

Здравствуй Стекловолокно Temp

Привет Стекловолокно Temp

20

Твердый

1200

1450

15

J-20S-HGHG

Здравствуй Стекловолокно Temp

Привет Стекловолокно Temp

20

Strd.

1200

1450

17

J-24-HGHG

Привет Стекловолокно Temp

Привет Стекловолокно Temp

24

Твердый

1200

1450

10

J-24S-HGHG

Привет Стекловолокно Temp

Привет Стекловолокно Temp

24

Strd.

1200

1450

11

J-20-STW

Здравствуй Temp "S" Стекловолокно

Без пиджака: 1-местный

витая

20

Твердый

1200

1500

10

  • * Торговая марка Э.I. DuPont

  • Вышеуказанные температуры составляют номинал изоляции и фактический провод рейтинг продукта может быть ниже из-за размера проводника.

  • Специальные пределы погрешности доступны на некоторых конструкции. Пожалуйста, позвоните нам по телефону 1-618-465-7623

  • Примечание: керамика, Refrasil и высокотемпературный Изоляция из стекловолокна имеет цветовую маркировку с помощью индикаторов.

  • Металл с высокими эксплуатационными характеристиками поверх вышеуказанной изоляции может быть нанесена оплетка и броня для обеспечения дополнительная устойчивость к истиранию и механическим воздействиям. 304 нержавеющая сталь, Инконель 600, луженая медь, спиральная броня в оболочке.

  • Пожалуйста, нажмите кнопку "Еще" на снизу или «Щелкните» значок «Характеристики продукта» вверху страницы.

  • Если вам нужна дополнительная помощь.

  • Металлические покрытия High Performance могут быть добавлены практически к любому проволочное изделие.

  • По желанию покупателя могут быть предоставлены и другие конструкции.

  • Обратите внимание, что не все изолированные провода варианты доступны на веб-сайте.

  • Для те варианты, которые не указаны выше или недоступны на веб-сайте.

  • Проконсультируйтесь с заводом IPS по телефону 1-618-465-7623

  • .
  • Скидки доступны для количества от 3000 футов и выше.

  • Проконсультируйтесь с заводом IPS по телефону 1-618-465-7623

  • .

Для заказа используйте таблица выше:

Выберите «Код заказа» для типа изоляции и калибра провода. тебе нужно.

Просто выберите «Код заказа» из «Вариантов» ниже с типом Необходимая вам изоляция, затем выберите Длина в конце кода заказа. Цена указана справа от выбранной опции.

Пример: J-20-CFCF-25 Тип J-20-CFCF; 25 футов в длину.

Пример: J-14-HGHG-1000 Тип J-14-HGHG; 1000 футов в длину.

Пример: J-20S-CFCF-25 Тип J-20S-CFCF; 25 футов в длину.Многожильный провод

Пример: J-20S-CFCFS-25 Тип J-20S-CFCFS; 25 футов в длину. Многожильный провод с оплеткой SS

  • Обратите внимание, что не все изолированные провода варианты доступны на веб-сайте.

  • Прочие высокотемпературные конструкции имеется в наличии.

  • Звонок IPS @ 1-618-465-7623

Сопутствующие товары: Термопары
типа J
Типы J, K, T и E Промышленные термопары
Тип B Термопары
Тип K Термопары
Тип N Термопары
Тип R Термопары
Тип S Термопары
Тип T Термопары
Тип E

Пожалуйста, посетите Промышленный процесс и датчик для получения дополнительной информации.

Вернуться к списку продуктов

На основе программного обеспечения для электронной коммерции AbleCommerce!

ITS-90 Стол для термопары типа J С 0-1-2-3-4-5-6-7-8-9-10 Термоэлектрическое напряжение в мВ -210 -8,095 -200 -7,890 -7,912 -7,934 -7,955 -7,976 -7,996 -8,017 -8,037 -8.057 -8,076 -8,095 -190 -7,659 -7,683 -7,707 -7,731 -7,755 -7,778 -7,801 -7,824 -7,846 -7,868 -7,890 -180 -7,403 -7,429 -7,456 -7,482 -7,508 -7,534 -7,559 -7,585 -7,610 -7,634 -7,659 -170 -7,123 -7,152 -7,181 -7,209 -7,237 -7,265 -7,293 -7,321 -7,348 -7,376 -7,403 -160 -6,821 -6,853 -6,883 -6,914 -6,944 -6,975 -7,005 -7,035 -7,064 -7,094 -7,123 -150 -6,500 -6,533 -6,566 -6,598 -6,631 -6,663 -6,695 -6,727 -6,759 -6,790 -6,821 -140 -6,159 -6,194 -6,229 -6.263 -6,298 -6,332 -6,366 -6,400 -6,433 -6,467 -6,500 -130 -5,801 -5,838 -5,874 -5,910 -5,946 -5,982 -6,018 -6,054 -6,089 -6,124 -6,159 -120 -5,426 -5,465 -5,503 -5,541 -5,578 -5,616 -5,653 -5,690 -5,727 -5,764 -5,801 -110 -5,037 -5,076 -5,116 -5,155 -5,194 -5,233 -5,272 -5,311 -5,350 -5,388 -5,426 -100 -4,633 -4,674 -4,714 -4,755 -4,796 -4,836 -4,877 -4,917 -4,957 -4,997 -5,037 -90 -4,215 -4,257 -4,300 -4,342 -4,384 -4,425 -4,467 -4,509 -4,550 -4,591 -4,633 -80-3.786 -3,829 -3,872 -3,916 -3,959 -4,002 -4,045 -4,088 -4,130 -4,173 -4,215 -70 -3,344 -3,389 -3,434 -3,478 -3,522 -3,566 -3,610 -3,654 -3,698 -3,742 -3,786 -60 -2,893 -2,938 -2,984 -3,029 -3,075 -3,120 -3,165 -3,210 -3,255 -3,300 -3,344 -50 -2,431 -2,478 -2,524 -2,571 -2,617 -2,663 -2,709 -2,755 -2,801 -2,847 -2,893 -40 -1,961 -2,008 -2,055 -2,103 -2,150 -2,197 -2,244 -2,291 -2,338 -2,385 -2,431 -30 -1,482 -1,530 -1,578 -1,626 -1,674 -1,722 -1,770 -1,818 -1.865 -1,913 -1,961 -20-0,995 -1,044 -1,093 -1,142 -1,190 -1,239 -1,288 -1,336 -1,385 -1,433 -1,482 -10-0,501 -0,550 -0,600 -0,650 -0,699 -0,749 -0,798 -0,847 -0,896 -0,946 -0,995 0 0,000 -0,050 -0,101 -0,151 -0,201 -0,251 -0,301 -0,351 -0,401 -0,451 -0,501 С 0-1-2-3-4-5-6-7-8-9-10 ITS-90 Стол для термопары типа J В 0 1 2 3 4 5 6 7 8 9 10 Термоэлектрическое напряжение в мВ 0 0.000 0,050 0,101 0,151 0,202 0,253 0,303 0,354 0,405 0,456 0,507 10 0,507 0,558 0,609 0,660 0,711 0,762 0,814 0,865 0,916 0,968 1,019 20 1.019 1.071 1.122 1.174 1.226 1.277 1.329 1.381 1.433 1.485 1.537 30 1,537 1,589 1,641 1,693 1,745 1,797 1,849 1,902 1,954 2,006 2,059 40 2,059 2,111 2,164 2,216 2,269 2,322 2,374 2,427 2,480 2,532 2,585 50 2,585 2,638 2,691 2,744 2,797 2,850 2,903 2,956 3.009 3,062 3,116 60 3,116 3,169 3,222 3,275 3,329 3,382 3,436 3,489 3,543 3,596 3,650 70 3,650 3,703 3,757 3,810 3,864 3,918 3,971 4,025 4,079 4,133 4,187 80 4,187 4,240 4,294 4,348 4,402 4,456 4,510 4,564 4,618 4,672 4,726 90 4,726 4,781 4,835 4,889 4,943 4,997 5,052 5,106 5,160 5,215 5,269 100 5,269 5,323 5,378 5,432 5,487 5,541 5,595 5,650 5,705 5,759 5,814 110 5,814 5,868 5,923 5,977 6.032 6,087 6,141 6,196 6,251 6,306 6,360 120 6,360 6,415 6,470 6,525 6,579 6,634 6,689 6,744 6,799 6,854 6,909 130 6,909 6,964 7,019 7,074 7,129 7,184 7,239 7,294 7,349 7,404 7,459 140 7,459 7,514 7,569 7,624 7,679 7,734 7,789 7,844 7,900 7,955 8,010 150 8,010 8,065 8,120 8,175 8,231 8,286 8,341 8,396 8,452 8,507 8,562 160 8,562 8,618 8,673 8,728 8,783 8,839 8,894 8,949 9,005 9,060 9,115 170 9.115 9,171 9,226 9,282 9,337 9,392 9,448 9,503 9,559 9,614 9,669 180 9,669 9,725 9,780 9,836 9,891 9,947 10,002 10,057 10,113 10,168 10,224 190 10,224 10,279 10,335 10,390 10,446 10,501 10,557 10,612 10,668 10,723 10,779 200 10,779 10,834 10,890 10,945 11,001 11,056 11,112 11,167 11,223 11,278 11,334 210 11,334 11,389 11,445 11,501 11,556 11,612 11,667 11,723 11,778 11,834 11,889 220 11,889 11,945 12,000 12,056 12,111 12,167 12,222 12,278 12.334 12,389 12,445 230 12,445 12,500 12,556 12,611 12,667 12,722 12,778 12,833 12,889 12,944 13,000 240 13,000 13,056 13,111 13,167 13,222 13,278 13,333 13,389 13,444 13,500 13,555 250 13,555 13,611 13,666 13,722 13,777 13,833 13,888 13,944 13,999 14,055 14,110 260 14,110 14,166 14,221 14,277 14,332 14,388 14,443 14,499 14,554 14,609 14,665 270 14,665 14,720 14,776 14,831 14,887 14,942 14,998 15,053 15,109 15,164 15,219 280 15,219 15,275 15,330 15,386 15.441 15,496 15,552 15,607 15,663 15,718 15,773 290 15,773 15,829 15,884 15,940 15,995 16,050 16,106 16,161 16,216 16,272 16,327 300 16,327 16,383 16,438 16,493 16,549 16,604 16,659 16,715 16,770 16,825 16,881 310 16,881 16,936 16,991 17,046 17,102 17,157 17,212 17,268 17,323 17,378 17,434 320 17,434 17,489 17,544 17,599 17,655 17,710 17,765 17,820 17,876 17,931 17,986 330 17,986 18,041 18,097 18,152 18,207 18,262 18,318 18,373 18,428 18,483 18,538 340 18.538 18,594 18,649 18,704 18,759 18,814 18,870 18,925 18,980 19,035 19,090 350 19,090 19,146 19,201 19,256 19,311 19,366 19,422 19,477 19,532 19,587 19,642 360 19,642 19,697 19,753 19,808 19,863 19,918 19,973 20,028 20,083 20,139 20,194 370 20,194 20,249 20,304 20,359 20,414 20,469 20,525 20,580 20,635 20,690 20,745 380 20,745 20,800 20,855 20,911 20,966 21,021 21,076 21,131 21,186 21,241 21,297 390 21,297 21,352 21,407 21,462 21,517 21,572 21,627 21,683 21.738 21,793 21,848 400 21,848 21,903 21,958 22,014 22,069 22,124 22,179 22,234 22,289 22,345 22,400 410 22,400 22,455 22,510 22,565 22,620 22,676 22,731 22,786 22,841 22,896 22,952 420 22,952 23,007 23,062 23,117 23,172 23,228 23,283 23,338 23,393 23,449 23,504 430 23,504 23,559 23,614 23,670 23,725 23,780 23,835 23,891 23,946 24,001 24,057 440 24,057 24,112 24,167 24,223 24,278 24,333 24,389 24,444 24,499 24,555 24,610 450 24,610 24,665 24.721 24,776 24,832 24,887 24,943 24,998 25,053 25,109 25,164 460 25,164 25,220 25,275 25,331 25,386 25,442 25,497 25,553 25.608 25,664 25,720 470 25,720 25,775 25,831 25,886 25,942 25,998 26,053 26,109 26,165 26,220 26,276 480 26,276 26,332 26,387 26,443 26,499 26,555 26,610 26,666 26,722 26,778 26,834 490 26,834 26,889 26,945 27,001 27,057 27,113 27,169 27,225 27,281 27,337 27,393 В 0 1 2 3 4 5 6 7 8 9 10 ITS-90 Стол для термопары типа J В 0 1 2 3 4 5 6 7 8 9 10 Термоэлектрическое напряжение в мВ 500 27.393 27,449 27,505 27,561 27,617 27,673 27,729 27,785 27,841 27,897 27,953 510 27,953 28,010 28,066 28,122 28,178 28,234 28,291 28,347 28,403 28,460 28,516 520 28,516 28,572 28,629 28,685 28,741 28,798 28,854 28,911 28,967 29,024 29,080 530 29,080 29,137 29,194 29,250 29,307 29,363 29,420 29,477 29,534 29,590 29,647 540 29,647 29,704 29,761 29,818 29,874 29,931 29,988 30,045 30,102 30,159 30,216 550 30,216 30,273 30,330 30,387 30,444 30,502 30,559 30,616 30.673 30,730 30,788 560 30,788 30,845 30,902 30,960 31,017 31,074 31,132 31,189 31,247 31,304 31,362 570 31,362 31,419 31,477 31,535 31,592 31,650 31,708 31,766 31,823 31,881 31,939 580 31,939 31,997 32,055 32,113 32,171 32,229 32,287 32,345 32,403 32,461 32,519 590 32,519 32,577 32,636 32,694 32,752 32,810 32,869 32,927 32,985 33,044 33,102 600 33,102 33,161 33,219 33,278 33,337 33,395 33,454 33,513 33,571 33,630 33,689 610 33,689 33,748 33,807 33,866 33.925 33,984 34,043 34,102 34,161 34,220 34,279 620 34,279 34,338 34,397 34,457 34,516 34,575 34,635 34,694 34,754 34,813 34,873 630 34,873 34,932 34,992 35,051 35,111 35,171 35,230 35,290 35,350 35,410 35,470 640 35,470 35,530 35,590 35,650 35,710 35,770 35,830 35,890 35,950 36,010 36,071 650 36,071 36,131 36,191 36,252 36,312 36,373 36,433 36,494 36,554 36,615 36,675 660 36,675 36,736 36,797 36,858 36,918 36,979 37,040 37,101 37,162 37,223 37,284 670 37.284 37,345 37,406 37,467 37,528 37,590 37,651 37,712 37,773 37,835 37,896 680 37,896 37,958 38,019 38,081 38,142 38,204 38,265 38,327 38,389 38,450 38,512 690 38,512 38,574 38,636 38,698 38,760 38,822 38,884 38,946 39,008 39,070 39,132 700 39,132 39,194 39,256 39,318 39,381 39,443 39,505 39,568 39,630 39,693 39,755 710 39,755 39,818 39,880 39,943 40,005 40,068 40,131 40,193 40,256 40,319 40,382 720 40,382 40,445 40,508 40,570 40,633 40,696 40,759 40,822 40.886 40,949 41,012 730 41.012 41.075 41.138 41.201 41.265 41.328 41.391 41.455 41.518 41.581 41.645 740 41,645 41,708 41,772 41,835 41,899 41,962 42,026 42,090 42,153 42,217 42,281 750 42,281 42,344 42,408 42,472 42,536 42,599 42,663 42,727 42,791 42,855 42,919 760 42,919 42,983 43,047 43,111 43,175 43,239 43,303 43,367 43,431 43,495 43,559 770 43,559 43,624 43,688 43,752 43,817 43,881 43,945 44,010 44,074 44,139 44,203 780 44,203 44,267 44,332 44,396 44.461 44,525 44,590 44,655 44,719 44,784 44,848 790 44,848 44,913 44,977 45,042 45,107 45,171 45,236 45,301 45,365 45,430 45,494 800 45,494 45,559 45,624 45,688 45,753 45,818 45,882 45,947 46,011 46,076 46,141 810 46,141 46,205 46,270 46,334 46,399 46,464 46,528 46,593 46,657 46,722 46,786 820 46.786 46.851 46.915 46.980 47.044 47.109 47.173 47.238 47.302 47.367 47.431 830 47,431 47,495 47,560 47,624 47,688 47,753 47,817 47,881 47,946 48,010 48,074 840 48.074 48,138 48,202 48,267 48,331 48,395 48,459 48,523 48,587 48,651 48,715 850 48,715 48,779 48,843 48,907 48,971 49,034 49,098 49,162 49,226 49,290 49,353 860 49,353 49,417 49,481 49,544 49,608 49,672 49,735 49,799 49,862 49,926 49,989 870 49,989 50,052 50,116 50,179 50,243 50,306 50,369 50,432 50,495 50,559 50,622 880 50,622 50,685 50,748 50,811 50,874 50,937 51,000 51,063 51,126 51,188 51,251 890 51,251 51,314 51,377 51,439 51,502 51,565 51,627 51,690 51.752 51,815 51,877 900 51,877 51,940 52,002 52,064 52,127 52,189 52,251 52,314 52,376 52,438 52,500 910 52,500 52,562 52,624 52,686 52,748 52,810 52,872 52,934 52,996 53,057 53,119 920 53,119 53,181 53,243 53,304 53,366 53,427 53,489 53,550 53,612 53,673 53,735 930 53,735 53,796 53,857 53,919 53,980 54,041 54,102 54,164 54,225 54,286 54,347 940 54,347 54,408 54,469 54,530 54,591 54,652 54,713 54,773 54,834 54,895 54,956 950 54,956 55,016 55.077 55,138 55,198 55,259 55,319 55,380 55,440 55,501 55,561 960 55,561 55,622 55,682 55,742 55,803 55,863 55,923 55,983 56,043 56,104 56,164 970 56,164 56,224 56,284 56,344 56,404 56,464 56,524 56,584 56,643 56,703 56,763 980 56,763 56,823 56,883 56,942 57,002 57,062 57,121 57,181 57,240 57,300 57,360 990 57,360 57,419 57,479 57,538 57,597 57,657 57,716 57,776 57,835 57,894 57,953 В 0 1 2 3 4 5 6 7 8 9 10 ITS-90 Стол для термопары типа J В 0 1 2 3 4 5 6 7 8 9 10 Термоэлектрическое напряжение в мВ 1000 57.953 58,013 58,072 58,131 58,190 58,249 58,309 58,368 58,427 58,486 58,545 1010 58,545 58,604 58,663 58,722 58,781 58,840 58,899 58,957 59,016 59,075 59,134 1020 59,134 59,193 59,252 59,310 59,369 59,428 59,487 59,545 59,604 59,663 59,721 1030 59,721 59,780 59,838 59,897 59,956 60,014 60,073 60,131 60,190 60,248 60,307 1040 60,307 60,365 60,423 60,482 60,540 60,599 60,657 60,715 60,774 60,832 60,890 1050 60,890 60,949 61,007 61,065 61,123 61,182 61,240 61,298 61.356 61,415 61,473 1060 61,473 61,531 61,589 61,647 61,705 61,763 61,822 61,880 61,938 61,996 62,054 1070 62.054 62.112 62.170 62.228 62.286 62.344 62.402 62.460 62.518 62.576 62.634 1080 62,634 62,692 62,750 62,808 62,866 62,924 62,982 63,040 63,098 63,156 63,214 1090 63,214 63,271 63,329 63,387 63,445 63,503 63,561 63,619 63,677 63,734 63,792 1100 63,792 63,850 63,908 63,966 64,024 64,081 64,139 64,197 64,255 64,313 64,370 1110 64,370 64,428 64,486 64,544 64.602 64,659 64,717 64,775 64,833 64,890 64,948 1120 64,948 65,006 65,064 65,121 65,179 65,237 65,295 65,352 65,410 65,468 65,525 1130 65,525 65,583 65,641 65,699 65,756 65,814 65,872 65,929 65,987 66,045 66,102 1140 66.102 66.160 66.218 66.275 66.333 66.391 66.448 66.506 66.564 66.621 66.679 1150 66.679 66.737 66.794 66.852 66.910 66.967 67.025 67.082 67.140 67.198 67.255 1160 67,255 67,313 67,370 67,428 67,486 67,543 67,601 67,658 67,716 67,773 67,831 1170 67.831 67,888 67,946 68,003 68,061 68,119 68,176 68,234 68,291 68,348 68,406 1180 68,406 68,463 68,521 68,578 68,636 68,693 68,751 68,808 68,865 68,923 68,980 1190 68.980 69.037 69.095 69.152 69.209 69.267 69.324 69.381 69.439 69.496 69.553 1200 69,553 В 0 1 2 3 4 5 6 7 8 9 10 ************************************ * В этом разделе приведены коэффициенты для термопар типа J для * два поддиапазона температуры, перечисленные ниже.я. * * Температурный диапазон (C) * От -210 000 до 760 000 * От 760 000 до 1200 000 ************************************ имя: справочная функция на ИТС-90 тип: J единицы температуры: C единицы ЭДС: мВ диапазон: -210.000, 760.000, 8 0,000000000000E + 00 0,503811878150E-01 0,304758369300E-04 -0,856810657200E-07 0,132281952950E-09 -0,170529583370E-12 0.2094800E-15 -0,125383953360E-18 0.156317256970E-22 диапазон: 760.000, 1200.000, 5 0,296456256810E + 03 -0,149761277860E + 01 0,317871039240E-02 -0,318476867010E-05 0,1572081

    E-08 -0,3069136

    E-12 ************************************ * В этом разделе приведены коэффициенты приближенного обратного * функции для термопар типа J для поддиапазонов * температура и напряжение указаны ниже. Диапазон ошибок * также дана приблизительная обратная функция для каждого поддиапазона.п, * где E в мВ, а t_90 в C. * * Температурная ошибка напряжения * диапазон диапазон диапазон * (C) (мВ) (C) * -210. до 0. -8.095 до 0.000 -0.05 до 0,03 * От 0 до 760. от 0,000 до 42,919 от -0,04 до 0,04 * От 760. до 1200 от 42,919 до 69,553 от -0,04 до 0,03 ************************************************* ****** Обратные коэффициенты для типа J: Температура -210.0. 760. Диапазон: 0,760,1200. Напряжение -8.095 0.000 42.919 Диапазон: 0,000 42,919 69,553 0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
