Как подключается термостат для отопления к котлу и его виды

Никто не будет возражать, что постоянная температура в жилом помещении – залог комфорта и уюта. Поддерживать стабильную температуру можно двумя способами – ручной (механической) или автоматической регулировкой. Конечно, самый простой вариант, который надежен, дешев и неприхотлив – установить термостат для отопления дома или квартиры.

Как работает комнатный термостат

Обычно регулировка происходит за счет изменения температуры теплоносителя. Так, в принципе, работают все котлы, имеющие встроенный датчик температуры жидкости. Такая регулировка очень грубая и неудобная, т. к. при этом температура воздуха в помещении может значительно отличаться от комфортного значения, при изменении наружной температуры. Этот существенный недостаток легко устранить, применив комнатный термостат для газового котла купить его просто необходимо. Он сбалансирует работу котла, который благодаря его плавной работе, прослужит намного дольше.

Кроме того увеличивается КПД системы за счет экономии топлива.

Как устроен и как работает термостат

Стандартные термостаты для котлов отопления имеют датчики температуры воздуха. Их рекомендуется устанавливать в зоне, где исключено влияние приборов отопления. Данные с датчика в блоке управления термостатом сравниваются с установленной величиной температуры помещения. В случае отклонения прибор вырабатывает сигнал, который корректирует работу отопительного котла. Управляющий сигнал попадает в блок управления котла по проводам, или по беспроводной связи. Следует отметить, что все большее распространение получают беспроводные приборы.

Современные термостаты для системы отопления помогают контролировать температуру в помещении, экономить энергоресурсы и обеспечивать безопасный режим котла отопления, предотвращая его перегрев.

Во многих интернет-магазинах предлагают комнатный термостат для газового котла цена конечно различная. Разные модели с разным функционалом, качеством и конечно с разной ценой.

Стоимость также зависит от компании-изготовителя прибора.

Как подключается термостат к котлу

Управление работой котла, т. е. его включение и выключение происходит с помощью управляющего сигнала, который формирует терморегулятор. Все современные котлы имеют входные точки, к которым происходит подключение термостата к газовому котлу кабелем, входящим в комплект. Если кабеля нет, то подключение осуществляется на клеммы.

Сегодня купить термостат для отопления можно в любом специализированном магазине или в сети. Цены настолько разные, предлагаются десятки моделей, с разным дизайном, функциями и качеством, что трудно определиться. Правильный выбор можно сделать, только поговорив с менеджером, который обязательно должен знать тип системы отопления, мощность, тип котла и батарей. Только так можно выбрать регулятор с максимально выгодным соотношением цена/качество.

Регуляторы температуры для батарей

Если в частном доме владелец сам себе хозяин и легко может автоматизировать работу своей отопительной системы, то в квартирах с центральным отоплением все намного сложнее. Поэтому в таком жилище средством обеспечения комфортных температурных условий являются термостаты для радиаторов отопления установленные на каждой батарее.

Конечно, можно сделать простую ручную регулировку с помощью обыкновенного крана. Место установки крана зависит от примененной системы контура, но в принципе термостат механический для отопления должен быть установлен последовательно с радиатором, но так, чтобы не влиять на все остальные батареи и систему отопления в целом. Конечно, такая регулировка довольно грубая, но иногда ее применение эффективно и не требует больших расходов.

Автоматические термостаты для батарей

Автоматический термостат на батарею отопления чаще всего применяется в многоквартирных домах, ведь у владельцев нет возможности регулировать температуру теплоносителя в центральной котельной. Устанавливается такой термостат последовательно с батареей так, чтобы температура регулировалась только в ней.

Существует еще один вид — термостат для батарей отопления, который подачей электрического сигнала управляет работой котла. Но такие устройства рационально использовать только в автономных системах отопления.

Линейка моделей термостатов чрезвычайно обширна. В продаже есть простейшие модели и модели беспроводной связи с дисплеем и совместимый с интернетом, программируемый с возможностью дистанционного контроля и управления. Сколько стоит термостат для отопления цена в каждом случае будет соответствовать выбранной модели. Консультация специалиста поможет сделать осознанный выбор и сэкономить денежные средства.

Регуляторы температуры для конвекторов

Популярный прибор — термостат для конвектора выпускается в виде двух серий. Они могут быть механическими и электронными. Каждый из них имеет определенные преимущества и недостатки. Любой из них быстро устанавливается и просто и легко управляется.

Механический термостат

В конструкции большинства механических термостатов (термореле для отопления) применяют газонаполненный сильфон, который размыкает и замыкает контакты, включая или выключая оборудование. Такие регуляторы недороги, но следует учитывать, что нагрузка не должна превышать 3,5 кВт, а щелчки реле могут раздражать в ночное время.

Электронный термостат

Программируемый термостат для отопления электронный, например модели TCL-03.11SA Prog, имеет ЖК-дисплей. Диапазон регулировки от + 5 градусов до +40 С. Термостат управляет подключенными конвекторами электронным способом, используя для коммутации мощные переключающие полупроводниковые приборы.

Перечень функций впечатляет:

• возможность программирования;
• возможность копирования настроек;
• возможность переключения в ручной режим;
• ограничение по максимальному и минимальному значению температуры;
• блокировка кнопок;
• встроенные часы;
• автоматическая регулировка мощности подключенных приборов;
• контроль величины электропотребления;
• возможность регулировки гистерезиса;
• светодиодная LED подсветка.

Автоматическая регулировка температуры для электрокотла

Современный комнатный термостат для электрокотла создан с использованием новейших электронных компонентов. Принцип его работы практически такой же, как и для термостатов для электрических конвекторов. Мощность электрического котла обычно не превышает 3 кВт, поэтому наряду со специально изготовленными терморегуляторами для электрокотлов, можно применить термостаты для конвекторов, но с учетом допустимой коммутируемой мощности.

Оригинальный термостат для отопления электрический должен обеспечить включение или выключение мощного электрического котла. Многие термостаты используют относительно мощные реле, которые имеют небольшую надежность, их контакты могут подгорать и окисляться. Поэтому применение вместо реле мощных электронных приборов, например тиристоров или симисторов, значительно повышает функциональность и надежность терморегуляторов.

Накладные термостаты

Создан и производится термостат накладной для отопления, который накладывается на трубу отопления или на какой-либо резервуар. Принцип работы у всех терморегуляторов одинаков, различие в деталях, дизайне и в расширенном функционале некоторых моделей. Современный термостат накладной на трубу отопления закрепляется для лучшего контакта, чтобы точнее регулировать температуру теплоносителя. В комплекте этого регулятора содержится специальная пружина для закрепления на объекте. Предусмотрена механическая блокировка выставленной температуры.

Технические характеристики накладного термостата АТ- 10:

1. напряжение сети – 220 в 50 Гц;
2. метод контроля — непосредственный контакт;
3. максимальный коммутируемый ток – 15 А;
4. диапазон регулировки 30 – 90 градусов Цельсия;
5. тип датчика – жидкостный датчик;
6. степень защиты — IP 20;
7. габариты, мм — 45х105х50;
8. сертификация — СЕ.

При соблюдении требований инструкции гарантийный срок составляет 2 года.

Самодельные термостаты для систем отопления

Самое простейшее устройство, которое может в определенной степени управлять работой отопительного котла – механический таймер. Можно установить время включения котла, время выключения.

Конечно, это примитивное устройство имеет массу недостатков.

Сейчас в продаже имеются практически любые электронные компоненты, поэтому для людей, которые знакомы с электро и радиотехникой, сделать термореле для отопления своими руками не составляет абсолютно никакой проблемы. В качестве датчика температуры в таких конструкциях часто применяют полупроводниковые диоды и транзисторы, у которых ток через переход зависит от температуры при постоянном напряжении.

Собирается простая электронная схема с компаратором на операционном усилителе. На компараторе сравнивается опорное напряжение и напряжение с датчика температуры. Выработанный компаратором сигнал рассогласования усиливается и подается на элемент управления.

Реле или симисторы

Для управления электрическим котлом или конвектором чаще всего применяются мощные реле, контакты которых рассчитаны на ток до 16 А. Такое реле может коммутировать нагрузку до 2,5 кВт.

Лучше всего применить в своей конструкции симисторы, которые могут коммутировать значительные токи в сотни ампер.

Схем терморегуляторов и схем управления тиристорами и симисторами в сети достаточно. Если возникнет желание, то лучше использовать наработки и опыт людей, которые уже сделали терморегуляторы. В большинстве случаев технические данные подобных «самоделок» превышают промышленные образцы.

Как выбрать терморегулятор для электрического котла?

Терморегулятор для электрических котлов контролирует их безопасную эксплуатацию. Он путем воздействия на температуру воды увеличивает / уменьшает тот же параметр у воздуха в помещении.

Чтобы указанные процессы регулирования и контроля протекали правильно, терморегулятор для отопительного котла всегда имеет один либо два выносных датчика температур (с соединительными проводами достаточной длины). Эти термодатчики должны быть смонтированы на обратный / подающий трубопровод системы отопления, где они измеряют температуру воды. Затем эти значения передаются регулятору. Последний сравнивает измеренные и заданные величины температуры теплоносителя. Далее терморегулятор для котла оценивает измеренную разность и дает котельному агрегату одну из команд:

• На подачу / снятие питания с нагревательных элементов.
• На включение / выключение циркуляционного насоса, обслуживающего систему.

Цель этих манипуляций — поднять или опустить температуру воздуха в обогреваемых комнатах, тем самым приближая ее значения к заданной. Регулирующее устройство, в т. ч. за счет подключения к нему внешнего программатора, способно в достаточной мере точно поддерживать температуру воздуха в здании. Этот момент способствует росту энергетической эффективности применения электрических котлов.

Компания DS Electronics выпускает две модели цифровых терморегуляторов для электрокотлов — rk и BeeRT. Они обе предназначены для монтажа в распределительный шкаф при помощи стандартной DIN-рейки высотой 35 мм.

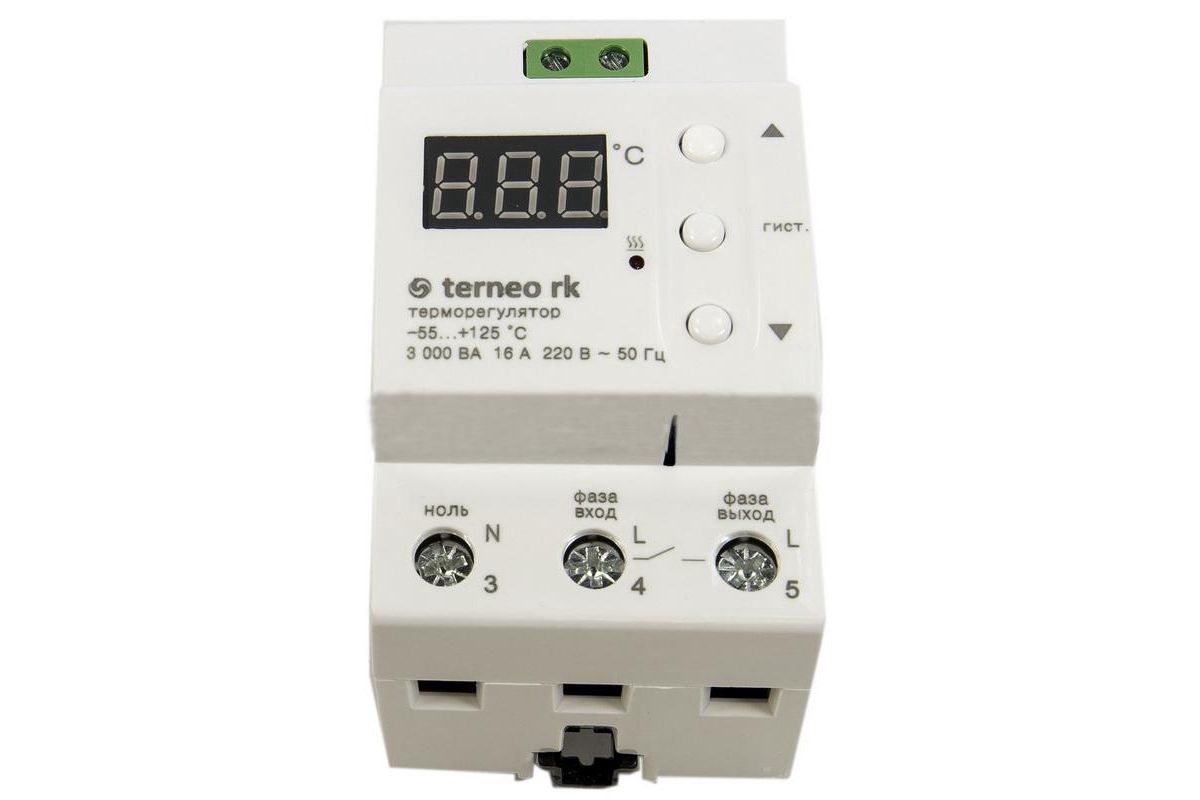

Терморегулятор terneo rk предназначен для управления электрическими котлами с потребляемой мощностью до 7000 ВА и усовершенствования процесса работы котельных агрегатов прошлых лет выпуска. Допустимые границы по температуре воды у него составляют (–55)…(+125) ºС. Текущая температура воды и сообщения системы отражаются на цифровом экране. Есть один светодиодный индикатор, сигнализирующий о включении нагревательных элементов котла. Настройку работы, а также навигацию по меню терморегулятора упрощает наличие трех клавиш. Заданные параметры эксплуатации электрического котла надежно сохраняются при помощи энергонезависимого модуля памяти.

Важным нюансом для модели rk является возможность изменения величины температурного гистерезиса котельного агрегата в границах от 0,5 до 25 ºС. Меньшая его величина способствует наиболее точному поддержанию температуры воды. А большая — приведет к уменьшению для терморегулятора числа коммутаций (циклов включения / выключения питания на нагрузку), что ведет к увеличению ресурса его работы. Корпус регулятора выполнен из негорючего материала — поликарбоната. Есть термозащита. Функционирует она следующим образом. Если температура внутри корпуса регулятора поднимется до 80 ºС,  срабатывает защита и питание нагрузки (электрокотел) будет отключено. Восстановление рабочих функций происходит после снижения ее до 60 ºС с последующим нажатием любой из клавиш терморегулятора.

Терморегулятор terneo BeeRT реализует те же задачи, что и предыдущее устройство. Но имеются некоторые отличия в технических характеристиках. В комплекте с регулятором имеется два датчика температуры. Границы регулирования температуры 5…85 ºС, а гистерезиса — 1…30 ºС. Максимальная мощность котельного агрегата, подключенного к регулятору, равна 2 х 3000 ВА. Помимо цифрового экрана, имеется пара индикаторов-светодиодов разного цвета. Каждый из них визуализирует функционирование своего элемента отопительной системы — ТЭНов и циркуляционного насоса. С помощью терморегулятора BeeRt можно оптимизировать работу насоса. Реализовано это следующим образом. Известно, что вода в месте замера ее температуры остывает несколько быстрее, чем в отопительной системе. Для компенсации этого явления насос активируется за 1 минуту до подачи питания на нагревательные элементы котла. Тем самым можно избежать нерациональной работы нагрузки и уменьшить количество потребленной электроэнергии. Чтобы избежать точечной концентрации подогретой в котле воды, терморегулятор выключает циркуляционный насос  через 1 минуту после нагревателей. Имеется возможность за счет настроек ограничивать значение температуры воды в трубопроводе подачи электрокотла. Это позволит избежать перегрева котла и его поломки в случае отказа циркуляционного насоса, а также исключить риск термических ожогов у пользователей оборудования. Одновременно с этим снижается потребление электроэнергии котлом. С этой же целью к регулятору подключают программатор, управляющий температурой воздуха в помещениях.

Как правильно подключить терморегулятор BeeRT к котлу? В соответствии со схемой 1 питающее напряжение 230 В подают к клеммам 9 (фаза L) и 10 (ноль N). От клемм 7, 8 осуществляется управление циркуляционным насосом, а 11, 12 — нагревательными элементами (ТЭНами) котла. Датчики температуры воды подключают следующим образом:

• Подающей (красный цвет) трубы системы отопления — к клеммам 1 (желтый провод) и 2 (белый).
• Обратного (синий цвет) трубопровода — на клеммы 5 (желтый) и 6 (белый).

Клеммы 3 и 4 предназначены для контактной группы программатора. Требования по монтажу регулятора температуры BeeRT в полной мере совпадают с аналогичными, применяемыми к другим электрическим нагревателям terneo.





Оцените новость:

Подключение терморегулятора для электрического котла

Автор newwebpower На чтение 10 мин. Просмотров 896 Опубликовано 11.01.2017 Обновлено 11.01.2017

Постоянный расход топлива или электроэнергии в нагревательных приборах невозможен при изменении температуры нагреваемой среды, как это происходит в отапливаемой квартире во время колебания климатических условий. Естественно, что при похолодании для поддержания комфортной температуры понадобится большая мощность системы отопления, которая достигается увеличением расхода энергии.

Отслеживание допустимого диапазона температур обеспечивают специальные терморегуляторы для котлов отопления.

По-другому терморегуляторы называют термостатами, термодатчиками, термореле, но в независимости от названия, сложности, точности и функциональности приборов их основным предназначением является отслеживание изменения температуры теплоносителя или воздуха в отапливаемой комнате с выдачей сигнала на включение или выключения отопления в зависимости от измеряемых датчиками параметров и предустановленных температурных режимов работы.

Пример терморегулятора, предназначенного для регулировки температуры теплого пола

Основополагающий принцип терморегуляции систем отопления

Многие люди, жившие в эпоху социализма, помнят тарификацию газа по отапливаемой площади, без применения счетчика. При таком подходе котел отопления мог гореть на максимуме круглые сутки, а терморегулирование в доме осуществлялось путем сброса слишком жаркого воздуха через открытые окна. В наше время, когда на счету каждый кубометр газа или киловатт*час электричества, такое расточительное расходование энергоресурсов будет крайне невыгодным, поэтому существует необходимость в регулировке мощности систем отопления в зависимости от потребности.

Неэкономичная регулировка температуры в комнате при помощи открытого окна

Производители систем отопления издревле знали о зависимости температуры в отапливаемом помещении от расхода топлива, поэтому сразу начали устанавливать ручные регуляторы подачи энергоносителя и стали разрабатывать  термостат для котла, функционирующий в автоматическом режиме. Принцип работы подобного термостата с успехом используется до сих пор – это реакция на температуру теплоносителя, возвращающегося в котел после прохождения радиаторов отопления. Если вода после радиаторов возвращается горячей – значит, батареи отопления прогреты, а воздух в помещении достаточно теплый, и не оказывает существенного влияния на охлаждение теплоносителя, соответственно подачу топлива в котел можно уменьшить.

Пример термостата, регулирующего подачу газа в котел

Данные термостаты не используют электричества и работают благодаря неравномерному тепловому расширению в биметаллической пластине. При нагревании изгибающаяся пластина надавливает на заслонку газового клапана и подача газа в котел уменьшается, а при охлаждении происходит обратный процесс. При появлении интенсивного пламени или резкого роста температуры, биметаллическая пластина термостата сработает как термопредохранитель, полностью перекрывая подачу топлива или воздуха в твердотопливных котлах.

Термостат для твердотопливного котла. В комплект поставки входит рычаг и цепь для управления заслонкой

Контроль температуры в помещении

Современный терморегулятор для котла работает в системе управления нагревательного прибора, которая также отслеживает такие параметры, как наличие тяги в дымоходе, давление газа в газопроводе, обеспечивает циркуляцию теплоносителя, и т. п. Данный всеобъемлющий контроль параметров, и программирование работы котла возможно при использовании электронных систем управления. Но даже очень «умная» и «продвинутая» электроника, определяющая изменение температуры в котле не способна обеспечить комфортный нагрев помещения, если система отопления рассчитана неправильно, или изменились условия эксплуатации.

Электрический датчик тяги для газового котла

Например, при трескучем морозе за окном, в сопровождении порывистого ветра теплопотери через стены и щели помещения будут увеличены, что незамедлительно скажется на снижении температуры в доме, даже если батареи отопления и возвратная труба будет относительно горячей. При невозможности уменьшить теплопотери, единственным способом повысить температуру в помещении будет ручное увеличение мощности отопления.

Ручная регулировка температуры на встроенном в котел термостате

В данном случае в роли термодатчика для обогревателя выступают тепловые ощущения нервной системы человеческого организма, которые преобразуются в команду телу: встать и пойти перенастроить котел. Логично, что появились электрические устройства, контролирующие температуру в помещении, и связанные с системой управления котлом. Таким образом, вся система отопления будет работать для поддержания заданной температуры в зоне контроля независимо от изменения внешних условий.

Определение своими руками интенсивности обогрева батарей отопления

Применение удаленного терморегулятора

Принцип действия удаленного термодатчика практически не отличается от функционирования встроенного в котел термостата – при достижении пороговой температуры дается команда на увеличение или снижение мощности. Подключение терморегулятора к обогревателю может быть осуществлено при помощи кабеля или беспроводного соединения, при условии, что котел поддерживает данную возможность. Установка даже самого простого терморегулятора, отслеживающего лишь изменение температуры, позволит существенно снизить затраты на отопления, избегая излишнего перегрева в помещении, поддерживая заданный температурный режим.

Установка температурного режима на удаленном от котла терморегуляторе

Установка в детской комнате удаленного терморегулятора котла позволит поддерживать оптимальную температуру для детей, не опасаясь их переохлаждения вследствие изменяющихся погодных условий на улице. Также стабильность температуры очень важна для людей преклонного возраста, или страдающих различными заболеваниями, для лечения которых необходим постоянный комфорт в комнате пребывания.

Установка терморегулятора в детскую позволит избежать переохлаждения детей в холодное время суток

Более функциональные и дорогие терморегуляторы имеют возможность программирования различных температурных режимов отопления помещения в зависимости от времени суток или дней недели. Например, по будням в дневное время, когда дети в школе, а все взрослые на работе – незачем интенсивно топить детскую и весь дом, компенсируя теплопотери. Поэтому, на период отлучения членов семьи терморегулятор можно запрограммировать на понижение температуры, что снизит теплопотери и счета за энергоресурсы, а ко времени возвращения детей со школы автоматика снова повысит мощность отопления.

Программирование температурных режимов работы котла

Таким образом, при использовании программированного терморегулятора можно добиться существенной экономии энергоресурсов, комбинируя, в зависимости от потребности, различные режимы работы:

• Отсутствие хозяев в доме – поддерживается минимальная температура, необходимая для жизнедеятельности растений и домашних животных;
• Интенсивный разогрев системы отопления перед приходом жильцов в помещение, осуществляемый программно или с помощью дистанционной команды;
• Установка и использование шаблонов управления отоплением в различное время суток в будничные и выходные дни.

Пример программируемого терморегулятора

Подключение и установка терморегуляторов

Производители современных котлов и систем отопления оснащают свои нагревательные приборы разъемами или беспроводными портами для подключения дополнительных термодатчиков, устанавливаемых в контрольных точках помещения. Также многие компании, выпускающие обогреватели, предлагают в качестве опции собственные дополнительные контрольные устройства различной функциональности. В этом случае узнать о том, как подключить терморегулятор к нагревательному прибору, можно из его инструкции по эксплуатации.

Подключение терморегулятора к котлу, поддерживающему данную возможность

На рисунке ниже показана обобщенная простая схема подключения термостата к нагревателю. Существует несколько общих правил и требований по установке и размещению терморегуляторов различной функциональности. Нужно помнить, что работа системы управления будет зависеть от нагрева и охлаждения небольшого термоэлемента, а быстрота реакции напрямую зависит от скорости изменения температуры.

Обобщенная схема подключения термостата

Очевидно, что заблокированный мебелью или шторами терморегулятор будет с опозданием реагировать на изменение параметров в помещении. Возможна и противоположная ситуация – при размещении термодатчика напротив дверей при их открывании будет каждый раз появляться сквозняк, интенсивно охлаждающий теплочувствительный элемент, что приведет к слишком частому увеличению мощности. Показания терморегулятора будут недостоверными, если он установлен слишком близко к излучающему тепло котлу.

Установка программируемого терморегулятора с проводным интерфейсом недалеко от теплого котла не позволит достоверно контролировать температуру в помещении

Поэтому, при выборе места установки терморегулятора рекомендуется опытным путем найти наиболее приемлемую точку, где влияние нагревающих и охлаждающих конвекционных потоков скомпенсировано, а тепловое излучение от различных бытовых электроприборов и Солнца сведено к минимуму. При установке терморегулятора на внешнюю стену, которая может промерзать, следует позаботиться о термоизоляционной прокладке, чтобы избежать ложных срабатываний системы отопления.

Рисунки, наглядно демонстрирующие подходящие и нежелательные места для установки терморегулятора

Реализация раздельной регулировки температуры в комнатах

Применение единичного терморегулятора позволит удерживать комфортную температуру в самой важной комнате в доме, а в остальных помещениях температурный режим будет отличаться от контрольного в зависимости от качества утепления и площади радиаторов. Для полноценной и независимой регулировки теплового климата во всех помещениях потребовалась бы установка индивидуального терморегулятора и котла (или отдельного контура) для каждой комнаты. Очевидно, что такой подход является слишком затратным, поэтому данную проблему решают при помощи терморегуляторов, устанавливаемых на радиаторы отопления.

Установка терморегулятора на радиатор отопления поможет сэкономить денежные средства

Более эффективным способом тепловой регулировки является смешивание горячего и холодного теплоносителя для достижения оптимальной температуры радиатора отопления. Данное смешивание теплоносителей осуществляется специальным трехходовым клапаном. Установка подобного клапана в систему отопления каждого помещения позволит контролировать в нем заданный температурный режим при контроле терморегулятора, установленного в данной комнате.

Установка и настройка индивидуального терморегулятора для каждого радиатора отопления

Таким образом, число комнат в доме с независимо регулируемой температурой будет зависеть от  количества терморегуляторов и смесительных трехходовых клапанов. Но, даже установка в систему отопления одного датчика и смесительного трехходового клапана поможет модернизировать устаревший котел, с все еще исправно работающим встроенным термостатом.

Принцип действия смесительного трехходового клапана

В данном случае схема подключения терморегулятора и трехходового клапана никак не затрагивает внутренние узлы котла, и сказывается на его работе лишь косвенно – при подаче со смесителя в возвратную трубу горячей воды встроенный термостат отреагирует и уменьшит подачу топлива. При охлаждении комнаты терморегулятор закроет клапан, и циркуляция горячего теплоносителя будет происходить во всей системе с интенсивной отдачей тепла.

Схема системы отопления с одним трехходовым клапаном

Советы по выбору терморегуляторов

Поскольку самовольное внедрение в работу газового оборудования опасно и преследуется по закону, применение терморегуляторов и смесительных клапанов позволит увеличить ресурс эксплуатации устаревшего котла, без изменений во внутренней системе, с возможностью автоматической регулировки температуры. В данном случае нужно подобрать совместимые терморегуляторы и электрические трехходовые клапаны.

При выборе любого терморегулятора нужно помнить – он будет малоэффективным при неправильном расчете системы отопления и плохом утеплении

Самые простые терморегуляторы имеют регулируемый диапазон температур, при преодолении которых устройство на выходе может иметь два состояния – включено, или выключено. На входе подключаются фаза, рабочий ноль и заземление (устройство должно иметь соответствующую маркировку клемм), а на выходе подключается нагрузка – смесительный клапан, инфракрасный излучатель или электрический ТЭН.

Модульный терморегулятор для электрокотла с цепями управления накалом и циркуляционным насосом

Терморегулятор для электрического котла работает по аналогичному описанному выше принципу, с той разницей, что должна быть обеспечена коммутация больших токов, ведь электрокотел потребляет значительно больше электроэнергии, чем системы клапанов. Поэтому при покупке терморегулятора для электрокотла в первую очередь следует проверить соответствие токов коммутации и потребления, а также убедиться в наличии выводов для подключения циркуляционного насоса.

Электротехническая продукция в Уфе

ФОТО-КАТАЛОГ Лампы, световые устройства, комплектующие светильников Лампы накаливания (ЛН) Лампы накаливания галогенные (ГЛ) Лампы люминесцентные (линейные (ЛЛ), компактные (КЛЛ)) Линейные люминесцентные лампы Компактные лампы Osram (цоколь 2G7, 2G11, G23, G24, GX24, E14, E27 и др. ) Компактные лампы Philips (цоколь GX24, E14, E27 и др.) Компактные лампы Selecta (цоколь G23, G24, GX53, GX70, E14, E27 и др.) Компактные лампы Ecola (цоколь GU5.3, GU10, GX24, GX40, GX53, GX70, R7s, E14. E27 и др.) Компактные лампы Maysun (цоколь Е14, Е27 и др.) Компактные лампы Uniel (цоколь R7s, Е14, Е27 и др.) Компактные лампы Compak (цоколь 2G7, 2G11, Gx10q и др.) КЛЛ TDM с трубкой дугообразной (3U, 4U) КЛЛ TDM с трубкой спиралевидной полной (FS) КЛЛ TDM с трубкой малого диаметра (FST2) КЛЛ TDM неинтегрированные (без ПРА) КЛЛ TDM промышленные (мощные) Лампы газоразрядные Светодиодные (LED) лампы и модули Лампы бактерицидные, облучатели Фитолампы и световые устройства для растений Декоративная иллюминация Светодиодные (LED) ленты, контроллеры и аксессуары Пускорегулирующая и светотехническая арматура Светильники наружного освещения и универсального применения Прожекторы (опции — переносной, с датчиком движения, RGB) IP44, 54, 65 Прожекторы светодиодные брендовые (ASD, JazzWay, GeniLED, General и др. ) Прожекторы светодиодные Народные СДО Прожекторы светодиодные Народные СДО-04 Прожекторы светодиодные Народные СДО-3 Компакт Прожекторы цокольные R7s под галогенные лампы брендовые (+ опции) Прожекторы цокольные R7s под галогенные лампы TDM (+ опции) Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНаТ, ДРЛ и пр.) брендовые Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНат, ДРЛ и пр.) TDM Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы брендовые Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы TDM Прожекторы на штативе, штативы Светильники садово-парковые комбинированные брендовые Светильники консольные на трубу (+ опции) брендовые Светильники настенно-потолочные (накладные, подвесные и пр.) Светильники под цокольные лампы Е27, Е40 Светильники под цокольные лампы G5.3, GU5.3, GU10, GX53, GX70 Накладные люминесцентные светильники типа ЛСП под цокольные лампы G13 Накладные светильники типа НПП, НПБ, НБП, НББ под цокольные лампы Е27, Е40 Светильники подвесные (на трос, профиль, трубу) светодиодные и цокольные Е27, Е40 Светильники вертикально-подвесные типа НСП под цокольные лампы Е27, Е40 Фонари, светильники переносные/с аккумулятором и аксессуары Светильники садово-парковые (с/п) TDM и комплектующие к ним Светильники взрывозащищенные Светильники внутреннего освещения Встраиваемые светильники общего и дополнительного освещения Светильники накладные люминесцентные (под лампы с цоколем G5, G13, G23, GR10q и пр. ) IP20, 23, 40 Светильники настенно-потолочные цокольные Е14, Е27, G10 и пр. под лампы ЛН, КЛЛ, LED Светильники светодиодные настенно-потолочные Светильники подвесные (на шнур, трос, трубу и пр.) Светильники подвесные светодиодные Светильники подвесные типа НСО, НСБ цокольные Е27, G9 и пр. (под лампы ЛН, КЛЛ, LED) Светильники подвесные (люстры) CITILUX цокольные Е14, Е27 и пр. (под лампы ЛН, КЛЛ, LED) Светильники производственные цокольные Е27, Е40 и пр. (под лампы ЛН, КЛЛ, LED) Светильники производственные цокольные Е27, Е40 (под лампы ДРЛ, ДНаТ, ДРИ (МГЛ)) Светильники накладные специальные — с датчиками (фото-, шума, движения и пр.), антивандальные Светильники аварийные/с аккумулятором и световые указатели Светильники точечные (опции — поворотные, с рефлектором, с декоративным элементом) Встраиваемые светодиодные светильники Встраиваемые светильники с цоколем E14, E27 Встраиваемые светильники с цоколем G4, GU4, G9, GU9, GU10 Встраиваемые светильники с цоколем G5. 3, GU5.3 Встраиваемые светильники с цоколем GX40, GX53, GX70 Встраиваемые декоративные потолочные светильники E14, G4, G9, G5.3, GU5.3, GU10 Накладные светильники с цоколем GX53 Светильники локального и акцентного освещения Электроустановочные изделия (ЭУИ) Кабельные разъемы, удлинители, фильтры сети Бытовые электрические вилки, розетки Колодки (посты) розеточные, разветвители Колодки бытовые белые (IP20, 2P б/заземления, 2P+E) Колодки бытовые черные (IP20, 2P б/заземления, 2P+E) Колодки бытовые ЭКО сосна (IP20, 2P б/заземления, 2P+E) Колодки бытовые ЭКО бук (IP20, 2P б/заземления, 2P+E) Розеточные посты каучуковые IP44, 55 Разветвители (двойники, тройники и пр.) Разветвители с гнездами под плоскую вилку Удлинители офисно-бытовые IP20 Удлинители производственные IP20, 44 Удлинители-переноски под лампу Разъемы, переходники, шнуры соединительные для сетевого оборудования Силовые вилки, розетки (разъемы) Автоматические выключатели и устройства защиты Автоматические выключатели силовые Автоматические выключатели модульные Дифференциальные автоматические выключатели Устройства защиты от перенапряжений Предохранители (типа ПАР, плавкие вставки, держатели и пр. ) Предохранители ПАР (автоматические резьбовые) Плавкие вставки ВПБ, Н520Б (быстрого действия), ВПТ, Н520Т (замедленного действия), держатели ДПВ 5х20 Плавкие вставки цилиндрические ПВЦ, держатели ДПВ 10х38, 14х51, 22х58 Предохранители плавкие серии ППНН, держатели, аксессуары Предохранители плавкие вставки ПН-2, контакты-основания и пр. Патроны ПТ высоковольтных предохранителей ПКТ Устройства защитного отключения Реле (блоки) контроля и защиты Устройства заземления (комплекты и пр.) Электрокоммутационная аппаратура Устройства модульные Устройства в оболочке, с функцией доп/оболочки и без нее Выключатели кнопочные IP40 Выключатели путевые, концевые IP54, 55, 67 Рубильники кулачковые IP40, 44 Посты кнопочные IP40, 54, оболочки для кнопок Посты кнопочные тельферные IP30, 54 Переключатели кулачковые IP20, 40, 54 Пакетные выключатели/переключатели IP00, 30, 56 Контакторы в оболочке IP54 Арматура ручного управления Выключатели-разъединители Устройства электромагнитные для частых коммутаций Контакторы малогабаритные КМН, катушки и пр. Контакторы промышленные КТН, катушки и пр. Контакторы электромагнитные КТ серии 6600 Пускатели ПМ12 Вольтмик, реле и аксессуары Пускатели ПМ-12 TDM electric, реле и аксессуары Пускатели ПМЛ Корпуса и устройства для сборки щитов, электрощиты в сборе Щиты распределительные встраиваемые (типа ЩРВ) пластиковые, металлические IP31, 40, 41 Щиты распределительные навесные (типа ЩРН) пластиковые, металлические IP20, 30, 31, 40, 41 Щиты (боксы) навесные пластиковые ABB, Schneider Electric IP40 Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 белый Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 ЭКО сосна, бук, антрацит Щиты (боксы) навесные пластиковые Tekfor IP41 Щиты (боксы) навесные пластиковые Vi-ko, U-plast, Legrand Nedbox IP30, 40 Щиты (боксы) навесные пластиковые ТУСО IP40 Щиты (боксы) навесные пластиковые IEK, СЩит IP30,31 Щиты (боксы) навесные металлические Узола IP31 Щиты (боксы) навесные металлические TDM IP31 Щиты (боксы) навесные металлические СЩит, ЭРА, RUCELF IP31 Щиты учетные и учетно-распределительные IP30, 31 Щиты учета и распределения встраиваемые (ЩУРВ, ЩРУВ, ЩРУ-В и др. ) IP31 Щиты учета и распределения навесные (ЩУН, ЩУРН, ЩРУН, ЩРУ и др.) IP31 Щиты квартирные (ЩК, ЩКВ, ЩКН, оболочки, корпуса, панели и др.) IP30, 31 Щиты с монтажной панелью IP31, 54, 55, 66 Щиты ЩМП, ЩРН-М металлические IP31 TDM Щиты ЩМП, ЩРН-М металлические IP31 Узола, RUCELF, СЩит Щиты ЩМП, ЩРН-М металлические IP66 TDM Щиты ЩМП, ЩРН-М металлические IP54, 55, 65 Узола, RUCELF, СЩит Щиты ЩМП, ЩРН-М металлические напольные IP31, 66 TDM и аксессуары Щиты антивандальные ЩПМП пластиковые Щиты ЩМП пластиковые IP65 TDM Щиты учета и распределения герметичные IP54, 55, 66 Каркасы и аксессуары (панели, рамы и пр.) для сборки щитов Каркасы TDM серии ВРУ-1 (цельносварные, сборно-разборные) IP31 Каркасы TDM серии ВРУ-2, ВРУ-3 (цельносварные, сборно-разборные) IP31 Панели, рамы и аксессуары для каркасов ВРУ TDM (-1,-2,-3) Каркасы TDM серии ВРУ-1 IP54 Корпуса TDM ШРС, ВРУ-моноблочный IP31, 54 Корпуса TDM для сборки НКУ (ШРС, ВРУ, ГРЩ, ЩО-70, Щиты автоматики и пр. ) серия КСРМ сборно-разборные IP31 Корпуса TDM щитов этажных ЩЭ IP30 Средства обеспечения микроклимата Электрические счетчики, приборы измерительные Электрощитовые сборки Аксессуары для щитов и шкафов Устройства трансформации, питания и стабилизации Трансформаторы и комплектные устройства Авто- и мотосвязанные устройства Аккумуляторы, батарейки и источники (системы) бесперебойного питания Аккумуляторные батарейки AAA (R03 10,5мм), AA (R06 D14,5мм), C (R14 D26,2мм), D (R20 D34,2мм) и др., зарядные устройства Батарейки цилиндрические 1,5В (AAA, AA, C, D), дисковые 1,5; 3,0В) и др. ИБП (плюс реле напряжения, стабилизатор, аккумулятор) Устройства питания пониженным напряжением Стабилизаторы напряжения для однофазной сети Стабилизаторы напряжения для трехфазной сети Аксессуары управления электрической нагрузкой Кабель, провод Силовой для стационарной прокладки Силовой для подвижных соединений Установочные (монтажные) и соединительные провода Провод ПуВ, ПВ-1 Провод ПуВ, ПВ-1 бухтами (TDM) Провод ПуГВ, ПВ-3 Провод ПуГВ, ПВ-3 бухтами (TDM) Провод АПВ Провод ПВС, кабель гибкий КГ-ВВ Провод ПВС бухтами (TDM) Провод плоский гибкий ШВВП, ШВП-2, ПУБГ-П, ПГВВ-П Провод монтажный НВ, МПО, МГШВ, БПВЛ Для вторичных сетей контроля, управления, связи, сигнализации и блокировки Кабель информационный и речевой Ретро-провод витой Специальный провод (водопогружной, термо- и жаростойкий и пр. ) Греющий кабель (саморегулирующийся и резистивный) Кабеленесущие изделия и системы Изделия монтажные соединением с кабельной жилой Изделия для изоляции и защиты соединений Изделия крепежные и смежные Электрический инструмент для работы и измерений, расходники Электроинструмент для электромонтажных и общестроительных работ Расходные материалы для электроинструмента Расходные материалы для электроинструмента (продолжение) Круги отрезные по металлу и др. Круги отрезные по бетону, кирпичу и пр. Круги зачистные, обдирочные, заточные Штроберы, зубила плоские, пики для перфораторов Паяльные материалы (припои, канифоль и пр.), клеевые стержни Щетки-крацовки Шкурка шлифовальная, лента абразивная, паста полировальная, насадки Метчики, плашки, клуппы, фрезы, резцы машинные и машинно-ручные, держатели (воротки) Сварочные аппараты и аксессуары Средства обеспечения электромонтажных и общестроительных работ Ручной инструмент, расходники Ручной электромонтажный инструмент и приспособления Ручной общестроительный инструмент и аксессуары Бокорезы, пассатижи, длинногубцы слесарные Ключи разводные, раздвижные (трубные), клещи переставные Отвертки слесарные и аксессуары (биты, переходники и пр. ), наборы Ключи слесарные (рожковые, накидные, комбинированные, имбусовые и пр.), наборы Ключи головочного типа (торцевые), головки и державки (трещетки, воротки), наборы Ножовки по дереву, гипсокартону и пр., стусла Ножи, ножницы, болто- и тросорезы, лезвия и пр. Ручной общестроительный инструмент (продолжение), приспособления и аксессуары Кисти для покраски Ролики и аксессуары для покраски Шпатели, мастерки, кельмы, правило, миксеры и др. Напильники, надфили, рашпили, щетки (обдирочные, зачистные) Ударный инструмент (молотки, кувалды, топоры, киянки, аксессуары) Мерительный инструмент (рулетки, угольники и пр.) Уровни (пузырьковые, лазерные), нивелиры, отвесы и др. Специнструмент (стамески, стекло- и плиткорезы и др.) Расходные материалы и ручной инструмент (приспособления) их использования Полотна ножовочные по металлу, державки полотен Баллоны цанговые заполненные для газовых горелок, горелки, лампы паяльные Тубовая пена монтажная и очистители, распределители (пистолеты) Герметики в тубах и тюбиках, распределители (пистолеты) Заклепки, заклепочники Скобы, степлеры Бруски, шкурка (сетка) абразивные (шлифовальные), оправки (державки) Захваты колец, подшипников (съемники), крюки монтажные и пр. Приспособления и легкая техника для производства работ Электрические водо- и воздухонагреватели (прямые и косвенные) Электронасосные агрегаты Электродвигатели, частотные преобразователи Электротовары для хозяйства, аналоги и хозинвентарь Инженерная сантехника для дома Вентили, краны, смесители Резьбовые фитинги, коллекторы/разделители, радиаторы Арматура и устройства безопасности, управления и учета Трубы, фитинги, аксессуары для монтажа систем водоснабжения, отопления и канализации Сантехнические монтажные аксессуары и запчасти Хомуты трубные, червячные, ремонтные и пр. Лента-фум, лен, паста, нить для герметизации резьбы Арматура запорная (картриджи, кран-буксы, клапаны и пр.) Теплоизоляция (трубки, рулоны и аксессуары) Трос сантехнический Теплоносители (антифриз) Аэраторы, лейки и пр. Прокладки, манжеты, кольца и пр. Запчасти (мембраны, фланцы) к гидроаккумуляторам (бакам), крепления Дюбеля для крепления сантехники Гибкая подводка, труба/фитинги из нержавеющей стали и пр. Элементы магистральной очистки воды

Торговая сеть ATOM electric работает на рынке электротехнической продукции с 2003 года и предлагает своим клиентам товары оптимального соотношения цена-качество. Лампы, световые устройства, комплектующие светильников Светильники наружного освещения Светильники внутреннего освещения Электроустановочные изделия Кабельные разъемы, удлинители, фильтры сети Автоматические выключатели и устройства защиты Электрокоммутационная аппаратура Корпуса и комплектующие для сборки щитов, электрощиты в сборе Аксессуары для щитов и шкафов Устройства трансформации, питания и стабилизации Аксессуары управления электрической нагрузкой Кабель, провод Кабеленесущие системы Изделия монтажные соединением с кабельной жилой Изделия для изоляции и защиты соединений Изделия крепежные и смежные Электрический инструмент для работы и измерений, расходники Ручной инструмент для электромонтажных и общестроительных работ, расходники Электрические водо- и воздухонагреватели (прямые и косвенные) Электронасосные агрегаты Электродвигатели, частотные преобразователи Электротовары для хозяйства и хозинвентарь Инженерная сантехника

Терморегулятор для котла отопления своими руками

Автономное отопление – это расходы из семейного бюджета, и экономные хозяева стараются их уменьшить. Но как это сделать, чтобы в доме было тепло и уютно в холода? Выход простой – нужно установить терморегулятор для котла. С его помощью экономится до 20% энергоносителей – газа, электричества, жидкого или твердого топлива.

Разновидности теплогенераторов и регулировка температуры

Типы котлов индивидуального отопления для квартир и домов: теплогенераторы на твердом топливе, газовые котлы, агрегаты на электричестве и на жидком топливе. Основной материал корпуса и элементов любого котла – сталь и/или чугун. В любой из моделей может быть установлен терморегулятор для котла или простейший термоэлемент, чтобы можно было регулировать температуру теплоносителя в автоматическом или ручном режиме. Термоэлементы для котла отопления



Конструкция термоэлемента проста – корпус из стали, который уменьшается или увеличивается в размерах, если изменяется температура теплоносителя. При изменении размеров корпуса также меняется положение рычага датчика, регулирующего положение внутренней заслонки. Открытая заслонка провоцирует более активное горение газа или другого топлива, закрытая – уменьшает активность горения. Если необходимо полностью затушить котел, то термостат устанавливают в нулевое положение, и горение без доступа воздуха прекращается. В современные теплогенераторы встраивают микроконтроллеры (микросхемы), управляющие воздушным потоком в зависимости от установленного теплового режима при помощи регулировки режима специального вентилятора. Температурный регулятор для котла на любых энергоносителях



Газовый котел используют в качестве генератора тепла для отопительной системы чаще всего, так как это самый экономный и простой в обслуживании агрегат.  Некоторые двухконтурные модели котлов имеют в комплекте отдельный терморегулятор для котла – для системы отопления и ГВС. Одноконтурные агрегаты оборудованы одним теплообменником только для отопления. Проводной терморегулятор для газового котла



Электрический котел устанавливают в жилье, к которому не подведена газовая магистраль. Такое оборудование имеет высокий КПД, но электроэнергия стоит дороже, чем газ или твердое топливо. В данном оборудовании предусматривается регулировка температуры и защита от перегревания теплогенератора. Таймер механического типа для отопительных котлов



Работает такой механический таймер для котла на электричестве просто – в нем можно активировать три режима: теплогенератор выключен, включен, включается по заданной программе. Стандартное внешнее оформление таймера – крупный круглый циферблат с 24 делениями шкалы. Поворотом диска устанавливается требуемое время включения или выключения отопления. Наружная часть таймера – это набор вкладок с периодом срабатывания в 15 минут. Они служат для более удобного управления режимами работы котла. Есть возможность срочной перенастройки при работающем теплогенераторе. Механический таймер имеет существенный недостаток в управлении – он срабатывает в заданном режиме каждый день, и для перестройки его требуется регулировать.

Разновидности терморегуляторов

1. По функциональности все регуляторы температуры подразделяются на конструкции с опцией поддержания температуры и многофункциональные.
2. По конструктивному исполнению терморегуляторы для котлов отопления бывают радиоуправляемыми и с проводным подключением для соединения кабелем. Монтируется терморегулятор в любом месте помещения, датчик температуры подключают в блок управления электрокотлом или газовым генератором.

Комнатные термостаты для отопления требуют постоянного воздушного потока, поэтому их нельзя закрывать плотными решетками, отгораживать шторами или мебелью. Рядом с ними нежелательно располагать осветительные и отопительные приборы, бытовую технику, излучающую тепло при работе.

Комнатный электронный программируемый термостат можно настроить на выбор требуемой температуры, перенастроить и изменить режим работы в любое время. Такой температурный датчик имеет функцию программирования работы в выходные дни и в будни, для любого дня недели, для зимнего и демисезонного отопления, вне зависимости от присутствия или отсутствия людей в доме. Комнатный термостат с программатором



Программируемый контроллер оснащен функциями, расширяющими возможности регулирования температуры:

1. Опция «Партия», выключающая котел на несколько часов, с возобновлением его работы.
2. Функция «Перекрыть», меняющая температуру в любом из заданных режимов работы.
3. Опция «Праздник», ускоряющая или замедляющая нагрев котла на определенное количество дней.

Центральный терморегулятор для электрокотла монтируется на любом расстоянии от котла и управляет отоплением во всех помещениях. Ранние модели имеют проводное соединение, современное электронное оборудование управляется из командного пункта. Иногда теплогенераторы снабжены дилатометрическим термостатом для электрокотла или твердотопливного оборудования, управляемым дистанционно. Комнатная автоматика для электрокотла выключает его после замера температуры – при повышенной отопление выключается и наоборот. Терморегулятор для электрического котла



Рекомендации по термореле:

1. Начальное положение – 20⁰С.
2. Ночная температура – 19-21⁰С.
3. Для детской –22⁰С.
4. Для пожилых людей и инвалидов – 22⁰С.

Одним контроллером можно регулировать температуру как в отдельных помещениях, так и во всем доме.

Термостатические клапаны для регулировки температуры

Включение термостатического клапана в систему отопления – самое простое и эффективное решение, чтобы теплоноситель циркулировал по трубам с заданной температурой. Регулировка температуры происходит путем подмешивания более холодного теплоносителя к теплому. Стандартное подключение клапана – на схеме ниже: Как подключить трехходовой термоклапан смешения



Термоклапан, установленный на радиатор, контролирует и регулирует температуру в комнатах, изменяя мощность потока горячего теплоносителя к отопительному котлу через секции батареи, и не оказывает влияния на работу котла. Такое подключение устройства обеспечивает настройку температуры для отдельно взятого помещения. Подобную схему подключения терморегулятора с датчиком температуры применяют как дополнение к основному регулирующему оборудованию. Каждый сезон термостатический смесительный клапан необходимо осматривать на предмет перенастройки и проверки работоспособности.

Самодельный терморегулятор для любого котла

Из схемы регулятора температуры для котла с датчиком видно, что аппаратура работает на микросхемах Atmega-8 и 566, имеет жидкокристаллический дисплей, встроенный фотоэлемент и несколько датчиков температуры. Контроллер Atmega-8 следит за заданными режимами работы терморегулятора. Терморегулятор, собранный своими руками, – схема устройства

Данный термодатчик для котла отопления останавливает или запускает теплогенератор при колебаниях температуры в помещениях, а для ее контроля служат датчики U1 и U2. Включенные в схему два таймера задают время остановки или запуска теплогенератора. Работающий в устройстве фоторезистор регулирует остановку или запуск в темное или светлое время суток. Датчик U1 монтируется в комнате, датчик U2 – за окном. Необходимо организовать подключение наружного датчика как можно ближе к котлу. Терморегулятор, собранный на микросхеме K561ЛА7 своими руками



Схема регулятора температуры на отечественной микросхеме К651ЛА7 простая и позволяет легко регулировать параметры теплоносителя. Термостатом служит терморезистор, во много раз уменьшающий свое сопротивление при нагреве от теплоносителя. Терморезистор включается в делитель напряжения, а резистор R2 (на схеме) служит для плавной регулировки температуры. Подключение терморегулятора на контроллере PIC16F84A



На этой схеме нарисовано электронное оборудование на микросхеме PIC16F84A-04/P. Датчиком температуры выступает цифровой термометр DS18B20. Компактное мини-реле предназначено для управления нагрузкой и присоединяется к ней на выходе схемы. Мини-переключателями SB1-SB3 задают требуемое значение температуры, показатели которой выводятся на жидкокристаллический индикатор. Перед реализацией этой схемы необходимо перепрограммировать контроллер и стереть с микросхемы все предыдущие данные. Такая схема надежна в работе при любых условиях эксплуатации.

Рекомендации:

1. Практически все термостаты – унифицированные, то есть их можно устанавливать на любые котлы. Но профессионалы рекомендуют выбирать регулятор температуры от изготовителя котла. Это сделает намного проще и монтаж, и процесс эксплуатации оборудования.
2. Перед тем, как приобрести оборудование, рекомендуется произвести расчеты полной площади отапливаемого помещения, вычислить оптимальную температуру для него, чтобы оно не перегружалось, но и не простаивало. Также рекомендуется поменять электропроводку, которая будет задействована при подключении всего электрооборудования, включая электрический котел.
3. Перед монтажом отопительного оборудования помещение необходимо теплоизолировать, чтобы уменьшить неоправданные тепловые потери и затраты на энергоносители.
4. При нехватке средств дорогостоящее оборудование механический термостат – лучший выход. Единственный недостаток – нужно будет периодически корректировать работу термостата вручную.

Как подключить термостат к котлу, в том числе к старому

Большое удобство в домашнее отопление привносит обыкновенный комнатный термостат. Это маленькое устройство, размещается обычно на стене, в ключевом месте, в котором мы хотим измерять температуру, и по ее значению управлять домашним отоплением. Например, на стене в центре дома в коридоре, или в кухне на наружной стене, где становится холодно быстрее всего…

Как только температура воздуха в месте размещения прибора уменьшилась до выставленного значения, скажем, +21 градус, термостат включает котел… Котел выключится когда воздух нагреется до температуры выключения,например, +24 град.

Но как термостату удается управлять котлом?, и каким образом правильно подключить термостат к котлу, чтобы это происходило?

•  Особенно проблемным для многих представляется этот вопрос при использовании старых котлов, в которых подключение внешнего управления не предусматривалось….

Как работает комнатный термостат

Любой комнатный термостат, механический или электронный, с радиопередачей или проводной, или программируемый, который мы называем комнатным программатором, работает очень просто, по принципу однокнопочного выключателя, — «цепь разомкнута или соединена», — «Включено/Выключено».

В нем соединяется контакт, когда температура достигает порога включения, и цепь управления котлом становится замкнутой. Когда нагрев произошел, контакт размыкается, котел останавливается.

Какие термостаты бывают

• Механические, с механической настройкой вращающейся ручкой и срабатывнием механизма, реагирующего на температуру. Это обычно малоточные приборы.

• Электронные, — с более точной настройкой и точным срабатыванием.
• С радиоуправлением. Иногда кабели весьма мешают в интерьере. На стене крепится регистратор температуры–радиопередатчик, а у котла располагается приемник, подключенный проводами как термостат.
• Программируемые приборы. Которыми можно задавать изменения температуры в течении суток, которые весьма полезны для экономии, так как на несколько часов можно сделать «холодно»….

• Термостат с функцией управления по GSM иил Wi-Fi связи — возможно удаленное управление котлом.

Как подключается обычный термостат к автоматизированному котлу

Современные котлы обычно оборудованы клемной колодкой с двумя клеммами для подключения аппарата внешнего управления, работающего по принципу «Включил-Выключил». Чаще эти клеммы обозначены как ТА.

Изначально они соединены перемычкой, при этом цепь между ними замкнута, котел получает все время команду «Включено». Если перемычку удалить, котел выключится.

• Перемычка удаляется, на ее место подключается пара контактов с термостата, при этом  обычно используется кабель сечением медных жил 0,5 – 0,75 мм кв. по инструкции производителя.

В самом же термостате не все так однозначно, у разных производителей клеммы нумеруются как  1,2,3 или АБС. Нужно подключить пару к тем контактам, которые замыкаются при срабатывании прибора на температуру. Если из инструкции это узнать не удается, останется только вызвонить замыкаемые контакты омметром…

Как подключить термостат к старому (безмозглому) котлу

Некоторые модели газовых, мазутных, электрических…котлов не имеют специальных клемных контактов для наружного блока управления. Как дистанционно управлять старым котлом?

Вероятно, что на самом котле находится ручка управления реле по температуре теплоносителя. И можно обнаружить, что это реле работает по тому же принципу «Замкнуто/Разомкнуто».

Если снять клемму с этого реле (блока управления), т. е. разомкнуть цепь его питания, то котел выключится. Он воспримет это как «температура большая – цепь разомкнута».

Понятно, что в разрыв между снятым проводом и этой клеммой можно подключить наружный термостат. Ручку на самом котле закрутить так, чтобы всегда было положение «Включено», а наружный термостат будет разрывать и соединять эту цепь, управляя работой котла так, как будто бы это делал внутренний…

• По тому же принципу – включить термостат в цепь питания блока управления.
• Включить в разрыв цепи питания катушки магнитного пускателя тенов (не путать, – не в разрыв силовых проводов, а в цепь управления…).
• В разрыв цепи датчика давления воды в системе, который также работает по принципу «Включил/Выключил». Правда, котел теперь будет при выключении термостатом сообщать ошибку, что давление в системе ниже нормы…

В общем, включить последовательно с любым датчиком, который управляет котлом по принципу соединил-разъединил.

Но нельзя включать там, где регистрируется плавное изменение сопротивления, обмен пакетами цифровых данных, где нужно делать ручной перезапуск, например, при срабатывании термопары…

Как видим, при должном желании подключить термостат, или программатор, к любому котлу, который управляется электрическими цепями, датчиками… – нет проблем…

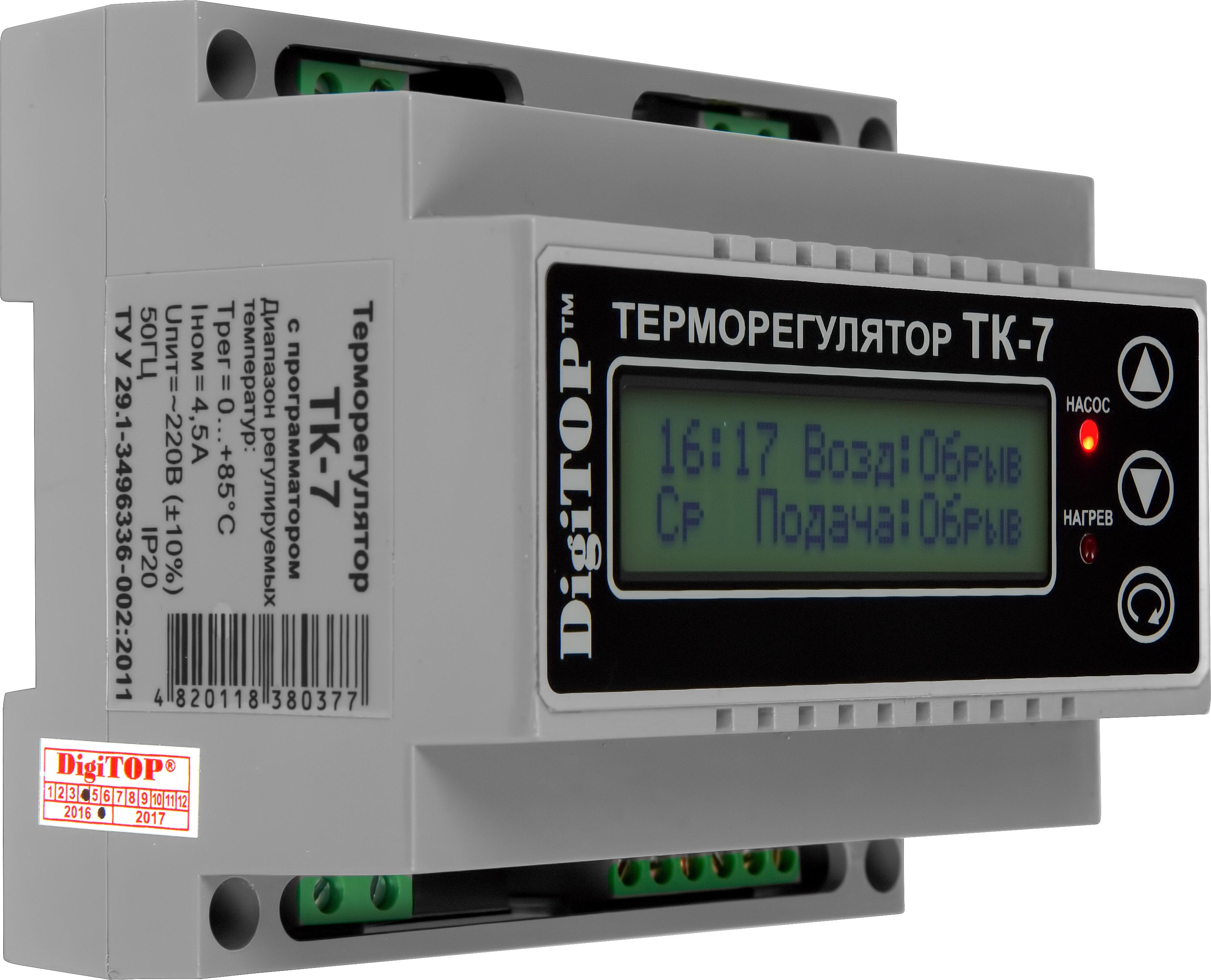

Терморегулятор для электрокотла

Некоторые модели электрических котлов не имеют возможности регулировать поградусную мощность. Даже если такая функция существует в оборудовании, это еще не говорит о том, что вам удастся задать точную температуру в помещении. Отсутствие точной регулировки это не только не комфортно, но и неэкономично при расходе электроэнергии.

Данную проблему можно разрешить, установив качественный терморегулятор для электрического котла. Современные модели с полным функционалом имеют в своей комплектации термостат, что позволяет, в свою очередь, экономить от 10 до 50% потребление электроэнергии.

Терморегулятор представляет собой оборудование, которое устанавливается в одном или в нескольких помещениях, и соединяется с котлом проводным или беспроводным способом.

Перечислим основные функции терморегуляторов для электрокотлов:

1. Измерение температуры в помещении, а также поддержание заданной.
2. Защита от замерзания и перегрева оборудования.
3. Возможность запрограммировать работу котла на сутки или на неделю.
4. Наличие Wi-Fi или GSM-модуля позволяет управлять агрегатом дистанционно с помощью телефона.

Выбирая электрический котел в Одессе и терморегулятор к нему, помните, что не все они могут работать в «дуете» друг с другом.

Итак, рассмотрим типы термостатов для электрокотлов.

Механические термостаты

Такое оборудование отличается простотой в использовании, доступной ценой. Температура задается с помощью специального переключателя, погрешность которого составляет около 4°C.

Электромеханические термостаты

Такое оборудование, в отличие от предыдущего, имеет гораздо меньшую погрешность, поэтому и стоимость его в среднем на 30% выше.

Электронные

Такой прибор является многофункциональным и одним из самых востребованных. Датчики бывают как для помещений, так и для улицы. Погрешность не более 0,7°C. «Умное» оборудование способно самостоятельно корректировать режим работы котла.

Какой бы тип терморегулятора вы бы не выбрали, помните, что в любом случае с его помощью вы сэкономите на расходе электроэнергии. К примеру, снижение температуры на 1°C позволит сэкономить около 5% на электричестве. Стоит отметить, что оборудование можно применять и в газовых котлах.

Рекомендации по установке терморегулятора:

1. Избегайте мест у окон, вентиляционных проемов и дверей, так как там постоянные перепады температуры.
2. Все теплые воздушные массы концентрируются вверху. Оптимальная высота для монтажа оборудования – 1-1,5м от пола.
3. Рабочая бытовая техника выделяет тепло, поэтому размещение термостата около нее крайне нежелательно.

Мы рекомендуем выбор и установку терморегуляторов для электрического котла доверить квалифицированному мастеру.

Функция термостата электрического водонагревателя

Среди новых типов водонагревателей, доступных сегодня, традиционный резервуарный агрегат по-прежнему остается самым популярным. Из этих накопителей горячей воды примерно половина работают на газе, а другая половина — на электричестве. Любой сантехник скажет вам, что электрические водонагреватели проще всего установить, но не все знают, как их починить, когда они выйдут из строя.

В Америке мы будем заменять около 1,5 миллиона водонагревателей каждый год просто потому, что они не работают так, как ожидалось.Сколько из этих блоков можно отремонтировать, продлив срок их службы? В этой статье мы определим основные компоненты электрического водонагревателя, объясним, как они работают вместе для обеспечения горячей водой дома, и опишем, что можно сделать для повышения производительности с помощью термостата электрического водонагревателя.

Элементы водонагревателя

Устройство, преобразующее электричество в тепло внутри водонагревателя, — это элемент. По сути, это электрический резистор.Когда электричество проходит через элемент, он становится очень горячим. Поскольку элемент погружен в воду, он передает тепло воде, пока не достигнет определенной температуры (обычно 120 градусов).

Элементы бывают разных форм для повышения их производительности и долговечности и имеют размер в зависимости от мощности. Наиболее распространенный размер — 4500 Вт, также доступны версии на 3500 и 5500 Вт. Эти размеры не взаимозаменяемы, но указаны на паспортной табличке каждого водонагревателя.

Термостаты электрического водонагревателя

Верхний термостат является основным элементом управления для большинства водонагревателей. Он управляет как верхними, так и нижними элементами. Термостат — это, по сути, переключатель, активируемый температурой. Когда термостат обнаруживает, что температура воды ниже заданного значения, он активирует один из элементов в ответ на этот «запрос тепла».

Способ, которым термостат определяет температуру воды, уникален, поскольку он никогда не вступает в прямой контакт с водой.Задняя часть термостата определяет температуру внешнего слоя резервуара. Он плотно прижимается к нему и удерживается на месте зажимом. Этот контакт металл-металл передает тепло от воды к термостату за счет теплопроводности через оболочку резервуара. Все остальные части бака покрыты изоляцией, за исключением двух мест, где установлены термостаты.

Большинство электрических водонагревателей объемом более 20 галлонов имеют два термостата, которые определяют температуру воды как в верхней, так и в нижней части резервуара.Верхний термостат является боссом и всегда говорит нижнему термостату, что делать.

Последовательность работы

Когда вы просыпаетесь утром и начинаете пить горячую воду, вы эффективно вытягиваете воду из верхней части резервуара. По мере раздачи горячей воды водонагреватель одновременно наполняется холодной водой. Поскольку эта вода направляется на дно резервуара через погружную трубку, нижний термостат сначала определяет падение температуры.

Он обращается к термостату верхнего электрического водонагревателя, и, пока верхняя половина бака еще горячая, подает питание на нижний элемент.В большинстве жилых домов элементы запитываются только по одному. Если вы используете всего несколько галлонов горячей воды, с работой справится только нижний термостат. Однако, если вам трудно просыпаться и вам нужен длительный душ, или если за дверью ванной есть линия, вы можете в конечном итоге опорожнить резервуар от всей доступной горячей воды.

Это могло произойти, но только если верхний элемент что-то скажет об этом. Когда вода в верхней половине бака начнет остывать, верхний термостат будет поддерживать температуру вытекающей воды, прежде чем она разочарует следующего купальщика.

Водонагреватель накопительного типа имеет так называемую «оценку первого часа». Этот рейтинг обычно примерно на 30% больше, чем емкость резервуара. Поскольку элементы находятся под напряжением, как только они чувствуют падение температуры, нагреватель начинает вырабатывать больше горячей воды. За час вы можете получить более 50 галлонов горячей воды из номинального бака на 40 галлонов.

Ограничители, заземление и сброс давления

Каждый водонагреватель включает в себя несколько предохранительных устройств, чтобы вы не ошпарились горячей водой, не получили удар электрическим током или не получили травмы в результате взрыва резервуара.С этими сосудами высокого давления не стоит шутить, но у большинства сантехников нервы сделаны из твердой меди, поэтому их нелегко запугать.

Верхний термостат электрического водонагревателя включает в себя устройство ограничения высокой температуры, которое отключит питание обоих элементов, если обнаружит температуру выше 150 градусов. Вода такой температуры мгновенно обожжет вашу кожу.

Водонагреватели, как и все электроприборы, имеют клемму заземления оборудования внутри отсека электропроводки в верхней части резервуара.Этот наконечник заземления обеспечивает путь с низким сопротивлением для прохождения тока в случае, если на рубашку нагревателя будет подано напряжение.

Предохранительный клапан, возможно, является самым важным предохранительным устройством в любой системе нагрева под давлением. Если термостат выходит из строя и предел высокой температуры не отключает нагреватель, предохранительный клапан предохраняет устройство от реального повреждения. Если он почувствует давление выше 150 фунтов на квадратный дюйм или температуру выше 210 градусов, чуть ниже точки кипения воды, он откроется, позволяя сбросить это давление контролируемым, а не взрывным образом.

Все эти предохранительные устройства следует периодически проверять в рамках планового технического обслуживания, чтобы нагреватель работал безопасно и бесперебойно.

Повышение эффективности вашего обогревателя

Самый большой вор, грабящий эффективность водонагревателя, — это отстой. Осадок образуется из минералов, таких как кальций и магний, которые содержатся в жесткой воде. Эти нерастворенные минералы, а также любой песок, который может быть взвешен в воде, накапливаются на дне каждого водонагревателя резервуарного типа, уменьшая его способность хранить горячую воду.

Этот твердый слой элементов по-разному воздействует на газовые и электрические обогреватели. В электрических установках осадок накапливается до тех пор, пока не закапывается в нижний элемент. Он вытесняет холодную воду, которая обычно окружает элемент, вызывая его перегрев.

Домовладелец может даже не заметить, что элемент вышел из строя, только то, что водонагреватель, кажется, уже не успевает.

Регулярное обслуживание водонагревателя

Диагностика и замена вышедшего из строя нижнего элемента — очень распространенный ремонт, но, чтобы предотвратить его повторение, необходимо вымыть осадок или как можно больше его.Периодическая промывка осадка могла полностью предотвратить ремонт и поддерживать работу нагревателя на максимальной мощности.

Сантехник может порекомендовать установить противоударный фильтр, если на дне агрегата присутствует песок. Если кажется, что минералы быстро накапливаются, установка смягчителя воды также будет отличной идеей. Эти меры позволят улавливать отложения и удалять минералы из воды до того, как их увидит аквариум.

Еще одна распространенная проблема, которую можно принять за утечку в баке, — это предохранительный клапан капель.Хотя для этого есть несколько причин, обычно это проблема самого клапана. Примерно в половине случаев все, что нужно сделать, это задействовать предохранительный клапан, чтобы остановить капание. Если это не сработает и вы убедитесь, что нет избыточного давления или высокой температуры, вы просто замените клапан.

Ремонт перед заменой

Небольшое профилактическое обслуживание имеет большое значение для продления срока службы электрического водонагревателя, а ремонт может принести более высокую прибыль сантехникам, выполняющим эту работу.Кроме того, можно избежать образования огромного количества неперерабатываемых отходов на свалках и свалках. Чтобы узнать больше о том, как работает водонагреватель, а также о том, как его устранить и отремонтировать, перейдите к курсу «Эксплуатация электрического водонагревателя» SkillMill ™.

Фрэнк Гарро

Interplay Learning Plumbing & HVAC Expert

Франк — постоянный специалист Interplay по сантехнике и HVAC. В то время как он начал свою карьеру в торговле сантехникой, его страсть к HVAC привела его к тому, что он стал доцентом и руководителем программы HVAC в Ivy Tech Community College.Фрэнк является лицензированным подрядчиком по механическим, сантехническим и электротехническим работам и владеет собственной компанией по оказанию механических услуг. Как педагог, Фрэнк твердо верит в основы преподавания и обладает даром упрощать сложные концепции.

Котельный термостат

— Ваш путеводитель по поиску правильного котельного термостата

В США около 90% домов получают питание от системы центрального отопления / охлаждения, такой как центральная печь, бойлер или система на основе теплового насоса.В этом руководстве мы пишем о котельных термостатах , которые представляют собой термостаты для управления центральными котельными. Бойлер — это, по сути, водонагреватель специальной конструкции , который распределяет тепло через горячую воду, в то время как системы, такие как центральная печь, распределяют тепло через теплый воздух. Вода нагревается в специальной камере котла (которая обычно работает на газе или мазуте) и затем распределяется в разные комнаты дома через радиаторы или другие установленные системы распределения тепла.Термостат котла помогает контролировать работу котла, поддерживая правильную заданную температуру в доме.

Котельная система отопления

Как я отмечал выше, существуют различные типы котельных систем, такие как газовый котел, паровой котел и котел на мазуте. Из этих трех типов газовый котел является наиболее распространенным в США , как и системы отопления на основе центральной печи. Вы можете найти паровые котлы в некоторых старых домах, но со временем они будут заменены.Котлы на жидком топливе не используются в домах в США по многим причинам, таким как неприятный запах и проблемы с эффективностью. Все модели термостатов, рассмотренные ниже, подходят для использования в качестве термостата газового котла — будь то интеллектуальный термостат или модель термостата котла WiFi / Wireless или просто вариант обычного программируемого термостата.

Мы здесь, чтобы помочь вам узнать больше о моделях термостатов котла, чтобы подобрать тот, который лучше всего подходит для вашей системы отопления котла.

Умные термостаты котлов

« Smart Thermostats » — это технологически совершенные, современные термостаты с подключением к Интернету, которые могут экономить энергию, как никакие другие термостаты. Умный термостат может экономить энергию в диапазоне от 10% до максимум 23% (при идеальных условиях) ежегодно. Помимо энергосбережения, интеллектуальные термостаты оснащены высококлассными функциями, такими как управление из любого места, с помощью смартфонов, самообучение, (автоматическое планирование и автоматическое программирование), голосовое управление , геозонирование (включение / выключение котла) в зависимости от местонахождения домовладельца). Давайте посмотрим на лучшие доступные термостаты для умных котлов.

# 1 Ecobee 4 и Ecobee 3 Lite

Интеллектуальные термостаты Ecobee — наш выбор №1 в качестве термостата для котлов.Ecobee предлагает на рынке две модели: Ecobee 4 — полнофункциональную модель и Ecobee 3 Lite — бюджетную модель. И Ecobee 4, и Ecobee 3 Lite поддерживают 2 стадии нагрева и охлаждения (2H / 2C) для котлов. Они также поддерживают двухступенчатое принудительное воздушное охлаждение (в котлах это называется конфигурацией с двумя трансформаторами). Термостаты Ecobee хорошо работают с газовыми котлами и являются хорошим выбором в качестве термостата для газовых котлов.

Из двух моделей Ecobee 4 — это полнофункциональная модель с такими высококлассными функциями, как встроенный в Amazon Alexa (для голосового управления) , самообучение (автоматическое программирование / планирование), гео-ограждение, на базе смартфона. контроль через Интернет, а главное — экономия энергии до 23% (по заявлению компании Ecobee).Ecobee 4 также поставляется с дополнительным комнатным датчиком для настройки зонированного отопления / охлаждения и управления любыми горячими / холодными точками в вашем доме.

Вы можете прочитать наш полный обзор Ecobee Smart Thermostat — сравнение Ecobee 4 и Ecobee 3 Lite . Вы узнаете все функции и совместимость с вашей системой HVAC.

Ecobee 3 Lite — это бюджетная модель, которая представляет собой урезанную версию Ecobee 4. Бюджетная модель обладает всеми важными функциями Ecobee 4, за исключением того, что в ней нет встроенной Alexa (необходимо приобрести устройство Alexa. отдельно, чтобы включить голосовое управление в Ecobee 3 Lite), и дополнительный комнатный датчик не предоставляется (вы можете купить комнатные датчики отдельно).Наконец, обратите внимание, что полнофункциональная модель Ecobee 4 совместима с большим количеством типов систем отопления / охлаждения (HVAC). Ecobee 3 Lite может быть несовместим с системами центрального отопления, имеющими 3 или 4 ступени. Кроме того, Ecobee 3 Lite не поддерживает какие-либо аксессуары, такие как увлажнители или осушители.

Примечание: Мы создали руководство, показывающее совместимость различных моделей термостатов , где мы подробно описываем совместимость с различными ступенями, аксессуарами, вспомогательными системами и т. Д.

# 2 Nest 3-го поколения и Nest E

Наш выбор № 2 — это Nest 3-го поколения и Nest E. На наш взгляд, интеллектуальные термостаты Nest одинаково хороши, как и модели Ecobee. Они оба могут быть выбором №1. Но мы выбрали Ecobee в качестве № 1 для дополнительного комнатного датчика (который поставляется с Ecobee 4) и альтернативный вариант для провода C / общего провода (если у вас нет провода c, Ecobee предоставляет комплект удлинителя мощности PEN, который может использоваться для решения требований к C-проводу). Как и Ecobee, у Nest есть две модели: Nest 3-го поколения и Nest E.Полнофункциональная модель термостата Nest 3-го поколения имеет больше функций, более высокую совместимость и лучшее качество сборки по сравнению с бюджетной моделью Nest E. Термостаты Nest также хорошо подходят в качестве термостата для газовых котлов и могут быть идеально использованы для ваших газовых котлов.

Nest 3-го поколения — «Обучающийся термостат» — как официально называет Nest, это самообучающийся термостат, который сам программируется, изучая образ жизни домовладельца. Он также имеет расширенные функции, такие как «геозонирование», управление подключением к Интернету с помощью смартфонов, графики отпусков, отчеты об энергопотреблении и многие другие функции.Ключевым моментом является «экономия энергии» — где Nest заявляет, что с их термостатами экономится до 13% годовой экономии.

Если вас интересует термостат Nest, вы должны прочитать наш обзор Nest 3-го поколения и Nest E , где мы сравниваем обе модели с точки зрения функций и совместимости.

Nest E — термостат бюджетной модели является урезанной версией полнофункциональной модели. Основное отличие заключается в меньшей совместимости (Nest E несовместим, кроме 2H / 1C — 2 стадии нагрева и 1 стадия охлаждения) и качестве сборки (Nest E изготовлен из пластиковых материалов).Помимо этой разницы, все высокотехнологичные функции интеллектуального термостата, такие как «самообучение», управление с помощью смартфонов, экономия энергии, геозонирование и другие функции, являются общими для обеих моделей Nest.

Nest — Совместимость с термостатом котла

Nest 3rd Gen совместим до 2H / 2C — две стадии нагрева и две стадии охлаждения для котлов. В качестве термостата котла модель Nest 3-го поколения поддерживает «конфигурацию с двумя трансформаторами», когда имеется более одного провода R.

Nest E совместим только до 2H / 1C — двухступенчатый при нагреве и одноступенчатый при охлаждении в качестве термостата котла. Nest E не поддерживает конфигурацию с двумя трансформаторами.

Вы можете прочитать наше руководство по проверке совместимости термостатов , чтобы узнать больше о совместимости термостата Nest с различными системами.

Wireless / WiFi — Термостаты котла

Как мы уже видели, «умные термостаты для котлов» обладают множеством высококлассных функций, таких как «самообучение», геозонирование, высокая экономия энергии, управление через Wi-Fi и Интернет и многое другое.Все эти функции действительно полезны, но они также имеют высокую цену. Если вы ищете доступный современный термостат , тогда термостаты для котлов с поддержкой WiFi — хороший выбор. Как и интеллектуальные термостаты для котлов, эти модели с поддержкой Wi-Fi можно использовать в качестве термостата газового котла или термостата масляного котла.

Эти модели будут иметь все эти « основные функции нового поколения », такие как голосовое управление, подключение к Wi-Fi, сенсорный экран, интеграция с концентратором умного дома, программирование / планирование с помощью мобильных приложений и многие другие полезные функции, кроме высококлассных, таких как «самообслуживание». обучение »или« автоматическое программирование ».Уровень энергосбережения не будет таким высоким, как у интеллектуального термостата, но вы можете ожидать чего-нибудь в пределах от 5% до 10%. Ключевая изюминка — доступная цена по сравнению с моделью умного термостата.

# 3 Honeywell RTH9585WF — WiFi котельный термостат

Когда дело доходит до моделей термостатов WiFi, « Honeywell RTH9585WF » — это выбор №1, который следует рассмотреть. Эта модель от Honeywell представляет собой модернизированную версию своего бестселлера «Honeywell RTH9580WF», которая когда-то считалась WiFi-термостатом №1 для котлов или других систем центрального отопления.

Honeywell RTH9585WF — это программируемый термостат с цветным сенсорным экраном, поддерживающий Wi-Fi. Одной из изюминок этой модели является « различных цветов на выбор, », доступный на сенсорном экране, который вы можете выбрать, чтобы он соответствовал интерьеру вашей комнаты. Большой дисплей и сенсорный интерфейс делают его привлекательным для людей, которые не предпочитают «минимальный размер дисплея» моделей термостатов Nest & Ecobee.

Ключевой особенностью данной модели является управление через Интернет через Wi-Fi.Вы можете управлять этим термостатом через Интернет из любой точки мира с помощью мобильного приложения (предоставлено Honeywell). Вы можете установить новые расписания или изменить существующие, включить / выключить, прочитать текущую температуру в помещении и т. Д. Из любого места. Помимо управления на основе Wi-Fi, эта модель также поддерживает голосовое управление через Amazon Alexa или другие концентраторы умного дома, такие как Apple Homekit, Google Home или другое поддерживаемое устройство умного дома.

Совместимость котла

Honeywell RTH9585WF поддерживает котлы до 2H / 2C — то есть 2 ступени нагрева и 2 ступени охлаждения.Эта модель поддерживает котлы с газом, маслом или электричеством в качестве источника топлива. Обратите внимание, что аксессуары (например, увлажнители или вентиляторы) не поддерживаются. Также имейте в виду, что для этой модели требуется «С-образный провод» в вашей домашней электропроводке.

# 4 Emerson Sensi ST75

Следующим лучшим выбором среди моделей котельных термостатов с поддержкой Wi-Fi является «Emerson Sensi ST75» — термостат с беспроводным / Wi-Fi от гиганта домашней автоматизации Emerson. Мы подробно рассмотрели Emerson Sensi ST75 и считаем, что этот термостат является отличным выбором для любого из обычных типов котлов, используемых в домашних хозяйствах США.

DIY Guide — Home Inspection Insider

В какой-то момент мы все, вероятно, столкнемся с водонагревателем, который не производит горячей воды. Мы можем вызвать лицензированного сантехника или отремонтировать самостоятельно. К счастью, большинство водонагревателей можно отремонтировать относительно легко. На самом деле есть две основные причины выхода из строя водонагревателя; один — это нагревательные элементы, а два — термостат.

Если вы раньше не проверяли или не заменяли термостат водонагревателя, это может показаться сложной задачей.Это действительно не так уж сложно. К счастью, процесс относительно прост, если у вас есть кто-то знающий, кто поможет вам, и несколько основных инструментов.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!

Если ваш водонагреватель не производит горячую воду, нам необходимо проверить термостат водонагревателя и при необходимости заменить его. В этой статье мы рассмотрим, как устранить неисправность термостата электрического водонагревателя и при необходимости заменить его.

Как работают термостаты электрического водонагревателя

Когда вы начинаете замечать, что ваш водонагреватель не работает должным образом, термостат, скорее всего, является проблемой или, по крайней мере, частью проблемы. Нет необходимости заменять весь нагреватель, если вы можете сэкономить время и деньги с помощью простой замены термостата. После того, как вы прочитаете следующие шаги, это займет всего несколько минут.

Термостаты электрических водонагревателей работают путем размыкания и замыкания контактов, которые позволяют электричеству течь к нагревательным элементам.Нагревательные элементы предназначены для включения и выключения в зависимости от потребности.

Все современные бытовые водонагреватели имеют два нагревательных элемента и два термостата. Сбоку от электрического водонагревателя расположены две панели, на каждой из которых находится термостат и нагревательный элемент. Верхний термостат отличается от нижнего термостата. Верхний термостат больше и управляет нижним термостатом.

Редко оба термостата выходят из строя одновременно (хотя я рекомендую заменять оба, если один из них выходит из строя).

При выходе из строя верхнего нагревательного элемента или термостата весь водонагреватель перестает производить горячую воду. Когда нижний нагревательный элемент или термостат выходит из строя, верхний термостат и элемент будут продолжать нагревать воду в верхней половине бака, но вы заметите, что горячая вода быстро исчерпывается или остается чуть теплой.

Универсальные электрические термостаты для водонагревателей

Нет, не все термостаты для водонагревателей универсальны. Существуют некоторые различия в термостатах между одноэлементными водонагревателями и двухэлементными водонагревателями.Также в двухэлементных водонагревателях есть разница в верхнем и нижнем термостатах.

При покупке термостата водонагревателя необходимо знать, сколько элементов в водонагревателе и какое напряжение. Вы можете найти эту информацию на бирке данных сбоку водонагревателя.

Если тег данных отсутствует, вы можете отличить одиночный элемент от двойного по количеству панелей доступа на водонагревателе. Напряжение указано на конце нагревательного элемента.Обычные бытовые двухэлементные водонагреватели — 240 вольт.

На рынке представлено более 50 марок бытовых электрических водонагревателей емкостного типа, и термостаты рассчитаны на взаимозаменяемость на большинстве моделей. При покупке внимательно прочтите описание товара.

Двухэлементные термостаты

На этой фотографии показан комплект верхнего и нижнего термостатов для типичного жилого водонагревателя.

Термостат слева является верхним термостатом и включает в себя концевой выключатель верхнего предела, обозначенный красной кнопкой сброса.

Термостат справа — это нижний термостат.

В качестве запасного комплекта, содержащего 2 нагревательных элемента, верхний и нижний термостаты и уплотнения, мы рекомендуем комплект для настройки электрического водонагревателя Rheem SP20060, доступный на Amazon. com.

Если вы предпочитаете покупать только верхний термостат, см. Rheem UV11698 UV11698-Thermostat-Electric. Это универсальный верхний термостат производства Rheem.

Если вам нужно купить только нижний термостат, см. Электрический термостат Rheem SP11695.Это универсальный нижний термостат производства Rheem.

Одноэлементные термостаты

Изображенный здесь термостат разработан для одноэлементного водонагревателя.

Термостат очень похож на верхний двухэлементный термостат, но разница заключается в количестве клемм.

Как вы можете видеть, одноэлементный термостат имеет только две клеммы с правой стороны и четыре с левой стороны.

Если вам необходимо приобрести одноэлементный термостат, см. Одноэлементный водонагревательный термостат Camco 07843 с HLC.Это универсальный одноэлементный термостат со встроенным концевым выключателем.

Вот список материалов, которые вам понадобятся:

• Гаечный ключ 1/4 дюйма или плоская отвертка
• Крестообразная отвертка №2
• Аналоговый или цифровой мультиметр / вольтметр
• Запасной термостат

Как проверить Термостат водонагревателя для непрерывности — шаг за шагом

Нам нужно проверить термостаты на непрерывность. Это позволит определить, вышел ли из строя термостат.Для этого вам понадобится аналоговый или цифровой мультиметр.

ВНИМАНИЕ: Работа с электричеством очень опасна и может убить вас. Перед выполнением любых работ с электропроводкой и электрическими соединениями убедитесь, что питание выключено.

Используйте эти шаги, чтобы выяснить, какой термостат вышел из строя.

Шаг 1. Выключите питание

Подойдите к печатной плате и выключите прерыватель водонагревателя. Найдите прерыватель внутри коробки панели с надписью «водонагреватель» или «горячая вода» и выключите прерыватель.

Шаг 2: Снимите внешние крышки доступа

Используйте гаечную отвертку 1/4 дюйма или плоскую отвертку, чтобы снять верхнюю и нижнюю панели доступа к термостату. Отогните изоляцию над термостатом. Используйте ленту, чтобы убрать изоляцию. Снимите внутренние пластиковые крышки термостата.

Шаг 3: Убедитесь, что питание на водонагреватель отключено.

Перед тем, как что-либо делать на термостате, используйте мультиметр, чтобы убедиться, что питание на водонагреватель отключено.Если у вас есть ручка напряжения, вы также можете использовать ее.

Используя соединения мультиметра, одновременно коснитесь верхней части ножек. Счетчик должен показать 0. Когда черный разъем касается водонагревателя, коснитесь каждой ножки, чтобы убедиться, что питание отсутствует.

Шаг 4: Проверьте кнопку сброса верхнего предела

Проверьте, не сработала ли кнопка сброса верхнего предела. Иногда эта кнопка срабатывает, если:

• контакты термостата сгорели.
• термостат не калиброван.
• нагревательный элемент вышел из строя.

Шаг 5. Отсоедините проводку

Используя телефон или цифровую камеру, сделайте снимок, чтобы получить ссылку, если необходимо, чтобы определить, какие провода подключены к какой клемме. Используя отвертку Phillips №2, отсоедините провода от каждой клеммы на термостате.

Шаг 6: Проверьте термостат с помощью мультиметра

Используя аналоговый мультиметр, установите мультиметр на наименьшее сопротивление (обычно x10).Откалибруйте измеритель, сжав щупы вместе и установив стрелку на 0.

С помощью цифрового мультиметра установите на мультиметре наименьшее сопротивление (обычно 200 Ом) или, если ваш измеритель имеет сопротивление с тональным сигналом, используйте эту опцию.

Возьмите один из черных щупов мультиметра и поместите его на левый винтовой зажим. Возьмите красный зонд и поместите его на другую левую боковую клемму. Если на клемме есть обрыв, показания счетчика должны быть близки к нулю. Если это не так, верхний термостат неисправен и его необходимо заменить.

Повторите этот процесс для правых боковых клемм и клемм элемента. Смотрите видео выше для демонстрации.

Если верхний термостат в порядке, вам нужно будет повторить эти шаги для нижнего термостата и элемента.

После того, как вы закончите тестирование термостата водонагревателя, вы можете повторно подключить проводку и закрыть панели доступа или перейти к шагам по замене термостата.

Если вы определили, что ваши термостаты не нуждаются в замене, вы можете проверить свои нагревательные элементы.У нас есть еще одна пошаговая статья, чтобы сделать это в разделе «Как проверить и заменить неисправный водонагревательный элемент».

Как заменить термостат водонагревателя — шаг за шагом

После того, как вы определили, какой термостат неисправен, пора приступить к процессу снятия и установки.

Совет инсайдера: Как упоминалось ранее, обычно рекомендуется заменять и термостаты, и нагревательные элементы. Причина в том, что если один из нагревательных элементов начинает выходить из строя, он может замкнуть новый термостат вскоре после его установки.

В целях безопасности некоторые шаги будут повторены здесь. Если вы следовали приведенным выше инструкциям по тестированию, вы можете перейти к Шаг 5 . Сначала мы напомним предварительные шаги для тех, кто не тестирует свои термостаты. Вот так.

Шаг 1. Выключите питание

Подойдите к коробке автоматического выключателя и найдите выключатель с надписью «Водонагреватель» или чем-то подобным. Выключите его, убедитесь, что вы выключили оба переключателя, если это переключатель 220 В.Если вы не знаете, какой именно водонагреватель, из-за старых наклеек или этикеток, обратитесь к профессионалу, чтобы он выключил их за вас.

Шаг 2: Снимите внешние крышки доступа

Снимите панель, соответствующую термостату, который необходимо заменить. Панели обычно находятся на левой или правой стороне водонагревателя. Для этой детали используйте гаечный ключ 1/4 дюйма или плоскую отвертку, чтобы не потерять маленькие винты. Снимите изоляцию и снимите пластиковую защитную крышку, которая закрывает термостат.

Шаг 3. Убедитесь, что питание водонагревателя отключено.

Используйте мультиметр / вольтметр для проверки каждого провода. Вы можете сделать это, заземлив одну из линий и индивидуально протестировав каждый провод или винт, под которым он находится. Даже если вы отключили питание автоматического выключателя, вы всегда должны дважды проверять свою работу с помощью одного из этих измерителей, чтобы избежать поражения электрическим током.

Используя соединения мультиметра, одновременно коснитесь верхней части ножек. Счетчик должен показывать ноль.Когда черный разъем касается водонагревателя, коснитесь каждой ножки, чтобы убедиться, что питание отсутствует.

Шаг 4. Отсоедините проводку

С помощью телефона или цифровой камеры сделайте снимок, чтобы получить ссылку, если необходимо, чтобы определить, какие провода подключены к какой клемме. Используя отвертку Phillips №2, отсоедините провода от каждой клеммы на термостате.

Шаг 5: Снимите неисправный термостат.

Пальцем или отверткой с плоской головкой аккуратно снимите старый термостат, нажав на зажимы наружу и подняв термостат вверх и вынув его из удерживающего кронштейна.Будьте осторожны, чтобы не сломать удерживающий кронштейн. Если сломать этот фиксирующий зажим, может потребоваться замена водонагревателя.

Шаг 6: Вставьте новый термостат

Поместите новый термостат на то же место, вставив его в удерживающую скобу, которая удерживает термостат на месте. Снова подсоедините провода на свои места. При необходимости используйте свою фотографию, которую вы сделали ранее, в качестве ориентира. Убедитесь, что каждый провод надежно подключен.

Убедитесь, что термостат плотно прилегает к водонагревателю, потому что в противном случае термостат может работать неправильно.

Затем установите термостат на желаемую температуру. Мы рекомендуем максимальную температуру 120 градусов по Фаренгейту. Вы можете использовать отвертку с плоской головкой для выполнения этих регулировок. Этот температурный режим важен, потому что все, что выше, может стать причиной ожога для маленьких детей или пожилых людей.

Совет инсайдера: Если вы планируете заменить нагревательный элемент на новый термостат, вам необходимо слить воду из водонагревателя. Некоторые предлагают быструю замену без слива воды из бака, однако я не рекомендую этого делать, потому что любая ошибка может повредить интерьер вашего дома.Для слива воды из водонагревателя и других советов по обслуживанию см. Нашу статью «Советы по обслуживанию водонагревателя для газовых и электрических баковых водонагревателей» .

Шаг 10: Установите на место защитные панели

Теперь, когда вы все сделали с заменой, пришло время закрыть все и проверить свою работу. Замените пластиковую защитную крышку и изоляцию. Установите на место внешние панели доступа.

Шаг 11: Снова включите питание

Теперь, когда все подключено и на месте, вернитесь к распределительной коробке и снова включите прерыватель.На полное восстановление резервуара потребуется примерно час, но горячая вода должна начаться в течение 15 минут. Обязательно проверяйте водонагреватель периодически в течение следующих нескольких дней.

Заключительные мысли

Вот и все! Водонагреватели — не такая уж сложная задача, а заменить термостат можно за несколько минут, если вы знаете, что делаете.

Главное — избегать каких-либо ярлыков, поскольку работа с электрооборудованием может быть опасной. Однако использование надлежащих методов и инструментов обеспечит быструю и безопасную замену термостата водонагревателя.

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Как выбрать и заменить термостат на электрическом водонагревателе

Этапы замены начать здесь
Питание, если выключено Не сливайте воду из нагревателя	Выключить питание Выключить 20 или 30 ампер схема выключатель к водонагревателю 240 В См. основная электрическая схема водонагревателя Или автоматический выключатель на 20 А к водонагревателю на 120 В Проверить этикетку на стороне водонагреватель для напряжения прибора Рисунок вольт амперы ватты мощность указана на конце элемента см. например
	Никогда предположить, что питание выключено / Используйте бесконтактный тестер напряжения Используйте бесконтактный тестер напряжения на таймере, на проводе, на розетке, чтобы проверить, не власть присутствует. Нажмите кнопку на тестере, если один звуковой сигнал, то питание отсутствует. Если непрерывный звуковой сигнал, значит, питание присутствует. Никогда стоять на голой земле, всегда стоять на сухих досках, не держаться и не трогать что-нибудь металлическое при работе с таймером или водонагревателем, у которого есть электричество, тестер ленты ведет к деревянным палкам, никогда не прикасайтесь к мокрому водонагревателю или затопленный водонагреватель, или таймер, у которого произошло короткое замыкание или загорелся без включения выключить. Купить: Мультиметры на Amazon Купить бесконтактный тестер напряжения на Amazon Electric тестеры в Amazon маг. Amazon — Промышленно-научный Магазин Amazon — Промышленные электрические продукты
Как узнать возраст водонагревателя	Как пользоваться обычным tester / 120, 208 или 240V: Встаньте на сухие доски Никогда не прикасайтесь к водонагревателю, если питание не выключено Тестер ленты ведет к деревянным палкам 1.Проверить черный провод на провод заземления 2. Проверить черный провод на белый провод 3. Проверить белый провод на провод заземления Если индикатор горит, значит, есть электричество.
В новых резервуарах есть изоляция из пенопласта, которую, возможно, придется урезать. Необходимо заново установить изоляцию.	Не сливайте воду из нагревателя. Не нужно ждать, пока вода остынет. Можно сделать горячей водой внутри резервуара. Питание должно быть ВЫКЛЮЧЕНО. Используйте отвертку, чтобы снять крышки и изоляцию с бака Некоторые баки на 240 В имеют единственную дверцу доступа и единственный термостат Покупайте новые детали, соответствующие старым Покупайте детали в хозяйственном магазине Термостаты и элементы, как правило, взаимозаменяемы для разных марок электрического водонагревателя Исключение составляет Whirlpool energy-smart, показанный ниже на странице. Термостаты как правило покрыт пластиковым защитным экраном. Новый защитный экран в комплекте с некоторыми новыми термостатами Назначение протектора — защитить домовладельца от поражения электрическим током при толкании кнопка сброса или регулировка температуры при включении питания. У старых обогревателей может не быть пластикового кожуха. Купить: Защита клемм верхнего элемента Защита клемм нижнего элемента
	Сфотографируйте провода … перед запуском Сфотографируйте провода или нарисуйте изображение, показывающее расположение каждого провода
Изображение большего размера См. увеличенное изображение общей схемы подключения Цвет проводов может быть разным. Сделайте снимок проводки перед запуском. См. верхние термостаты с цифрами	Шаги по замене термостата Инструкции для обоих верхних и нижние термостаты Питание отключено, и проверили, что питание отключено, используя шаги выше Используйте цифровую камеру и сделайте снимок проводов или нарисуйте изображение, показывающее расположение каждого провода Снимите провода с термостата Термостат удерживается на месте металлической пружиной, которая защелкивается проушины на термостате Оттяните металлическую пружину с обеих сторон (сделайте инструмент, используя кусок провод вешалки) Вытащите старый термостат Установите новый термостат на место, поверните термостат, чтобы убедиться, что он проводится плоский и плотно прилегающий к резервуару металлическая пружина Термостат считывает температуру через поверхность металлического резервуара Используйте отвертку для регулировки температуры См. изображения, показывающие, как регулировать температуру до 120 (или выше, если не хватает горячей воды) Повторно подключите провода <> сильно затяните винты медный провод Важно…. Нажмите красную кнопку сброса, чтобы убедитесь, что он включен. После замены термостата снова установите заводскую изоляцию. термостат Изоляция должна закрывать термостат, чтобы избежать повышения температуры воды чем желаемый набор точка Бак должен быть заполнен водой, иначе элементы мгновенно перегорят Включите питание Приложите ухо к водонагревателю, чтобы услышать шипящий звук, который говорит водонагреватель включен Если бак полностью нагревается, водонагреватель не включается. Если танк частично нагревается, затем включается нижний элемент.Если бак холодный, тогда включится верхний элемент. Как это работает Установите дверцы доступа обратно на резервуар Дверцы доступа и изоляция необходимы для того, чтобы термостат показывал правильные показания температура Если водонагреватель по-прежнему не работает, см. поиск и устранение неисправностей
Сгорел термостат Чем это было вызвано? Электричество найден путь от клемм на термостате к голому металлическому резервуару. Но огонь не выкладывала т.к. на бак заводские крышки и утеплитель были на стороне бака. Всегда подключайте провод заземления к водонагревателю. Всегда держите изоляцию и крышку установленными на баке.	Инспекционные находки сожжены термостат или оплавленный провод Выключите питание Замените деталь Тестовые провода Тестовые провода с мультиметром Купить: Мультиметры на Amazon Ресурс Как проверить провода водонагревателя
Пожар безопасность	Пожарная безопасность Все провода должны быть одного калибра (одинакового диаметра). Или подключите разные калибровать провода с помощью соединителей для проводов. Используется только медный провод. Только одножильный провод.Никогда не используйте многожильный провод. Только медь под винтовой пластиной, без изоляции под винтовой пластиной. Максимум 2 провода под винтовой пластиной. Провода должны быть полностью вставлены под пластину винта. И винтовая пластина очень плотно прилегает к проводам. Провода не должны проходить поверх термостата или элементов, и их необходимо проталкивать. в стороне. Провода могут проходить поверх других проводов, но не в местах их расположения. подключение к элементу или термостату.
	Используйте разъемы для проводов, когда провода слишком короткие Купить: Нажать на соединителях проводов на Amazon Красный 3-контактный разъем (показан) для провода калибра 10-14 Желтый 4-конт. для провода калибра 12-18
	Термостат должен плотно прилегать к резервуар Покачивайте термостат, чтобы убедиться, что он плотно прилегает к резервуару Термостат плотно прилегает к стенке резервуара, поэтому показания температуры точный и водонагреватель защищен от перегрева Доступ двери и изоляцию необходимо надеть на термостат, чтобы избежать более высокого температура воды выше заданного значения, что приводит к перегреву, что приведет к сбросу ECO.
См. больше	Дважды проверьте проводку термостата Сравните проводку с иллюстрацией Ресурсы: Как подключить термостаты Как работают термостаты водонагревателя Красный Кнопка сброса: Отключение энергии ECO отключает питание водонагревателя при повышении температуры. достигает 150-170
	Регулировка температуры на термостате с помощью отвертки. Рекомендуемая температура 120 градусов F для эффективности и во избежание кипяток. Если в доме не хватает горячей воды, увеличьте температуру. Термостат настройки являются приблизительными. Калибровка разная для каждого термостат. Используйте термометр для приготовления пищи, чтобы измерить температуру воды, когда требуется точная температура. Проблемы из-за настройки высокой температуры включают более высокий счет, быстрее накопление осадка. Минералы могут перегоняться из воды, когда температура воды превышает 140 градусов. Вода расширяется при более высокой температуре. Клапан TP выпускает воду. Давление не должно превышать 80 фунтов на квадратный дюйм. Ресурсы: Как отрегулировать температуру водонагревателя 9 способов экономии с водонагревателем Проверьте и замените клапан TP. Установить расширительный бачок. Проверяйте на утечки один раз в год. Испытание на высокое давление воды более 80 фунтов на квадратный дюйм, может повредить резервуар и трубопроводы Формулы и терминология
	Изоляция и крышка должны быть закрыты термостат. Открытие термостата для охлаждения помещения температура приведет к тому, что бак перегрев. Термостат не может считывать правильную температуру, если он не накрыт правильно. Купить: Защита клемм верхнего элемента Защита клемм нижнего элемента Resource Устранение неисправностей электрического водонагревателя
	Инспекция обнаруживает утечку / ржавчину вокруг элемента Ресурсы: Замените элемент и прокладку Осмотрите анодный стержень Утечка ресурсов водонагревателя Как установить электрический водонагреватель
	Схема автоматические выключатели / полностью выключить / а затем полностью ВКЛ. Автоматические выключатели Как установить вспомогательную панель Зачем вам нужен провод заземления Сопоставьте прерыватель и размер провода Как подключить вспомогательную панель См. Внутреннюю часть распределительной коробки Как подключить предохранительный выключатель Как подключить устройство защиты от перенапряжения на весь дом Указать вольт амперы и ватты Рисунок правильного провода и прерывателя
	Добавить другой термостат к водонагревателю Для пример отключения питания рециркуляционного насоса, который перекачивает воду из солнечная панель или вторичный бак…или управлять электрическим водонагревателем от газовый водонагреватель … или выключить электромагнитный клапан, отключающий газ линии … или подключитесь к световому индикатору, чтобы уведомить, когда резервуар достигнет установленного точка … или подключите к соленоидному водяному клапану, который включает горячую воду. Термостат механический и работает от 12-12 вольт переменного / постоянного тока, 120-208-240, 277 вольт переменного тока. Ресурс Добавить еще термостат на газовый или электрический водонагреватель
Биметаллический термостат с магнитом для всех видов проектов DIY	Биметаллический термостаты / камин, печь, охлаждающий вентилятор и т. д. Магнит…. скобки не нужны. ВКЛ при 120F / ВЫКЛ при 90 F … используйте реле, если вы хотите ВЫКЛ при 120F и ВКЛ при 90F Номинальный ток 15 А при 120 Вольт. Работает с любым напряжением 12-24-28-120-208-240-277 Переключатель механический не требует напряжения для работы переключателя Купите термостат 90-120 градусов F: Комплект магнитного термостата на Amazon. Термостат переключатели на Amazon Регулируемый термостат 90-120 Термостат духовки Ресурсы: Биметаллический термостат пределы переключателя T36 therm-o-disk

Как заменить термостат водонагревателя

Для каждого элемента блоку требуется соответствующий термостат, поэтому двухэлементные блоки имеют два термостата, а одноэлементные модели только один.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

При замене одного термостата рекомендуется заменить как верхний, так и нижний термостаты.

Тестирование термостатов на двухэлементном водонагревателе

Поскольку в большинстве электрических водонагревателей используются как верхний, так и нижний элемент, приведенная ниже схема процесса предназначена для них. Для проверки вам понадобится мультиметр и отвертка.Вы можете купить хороший недорогой мультиметр в Интернете или в любом местном хозяйственном магазине.

Проверка ВЕРХНЕГО термостата:

1. Отключите питание водонагревателя.
2. Снимите панели доступа к элементам вместе с изоляцией под ними.
3. С помощью отвертки установите верхний термостат на максимальное значение .
4. Установите нижний термостат на минимальное значение .
5. Снова включите питание водонагревателя.
6. Убедитесь, что на водонагреватель поступает напряжение, проверив 2 провода над кнопкой сброса. Он должен показывать 240 вольт.
7. Используйте мультиметр, чтобы проверить питание на винтах клемм верхнего элемента. Если нет питания, этот термостат неисправен и требует замены. Если есть питание, проверьте нижний термостат.

Тестирование НИЖНЕГО термостата:

1. Установите верхний термостат на его наименьшее значение .
2. Установите нижний термостат на максимальное значение .
3. Убедитесь, что на нижнем элементе есть напряжение. Если мультиметр показывает мощность на элементе, подождите несколько минут, чтобы вода нагрелась.
   • Понизьте температуру на этом термостате и дождитесь слышимого щелчка, который указывает на правильную работу термостата.
4. Если на элементе нет напряжения, проверьте питание нижнего термостата.
   • Поместите один из щупов мультиметра на верхний контактный винт, а другой щуп на металлический кожух резервуара для воды.Он должен показать значение ~ 120 вольт.
   • Если нет показаний, необходимо заменить верхний термостат, так как он подает напряжение на нижний термостат.
   • Если есть показания, поместите один датчик на нижний контактный винт, а другой датчик на металлический кожух резервуара для воды. Он должен показать ок. 120 вольт. В противном случае необходимо заменить нижний термостат.

Замена термостата электрического водонагревателя

Шаг 1

Всегда отключайте питание или выключайте прерыватель перед выполнением любых работ с водонагревателем.Чтобы заменить термостаты, вам необходимо снять защитную панель и защитную крышку (сделайте это как для верхней, так и для нижней панели доступа на двухэлементных блоках). В целях безопасности используйте вольтметр, чтобы убедиться, что питание отключено. Составьте простую схему подключения проводов к схеме. Снимаем провода с термостата.

Step 2

Термостаты удерживаются на месте специальным кронштейном, который надежно удерживает его на резервуаре, позволяя термостату определять внутреннюю температуру воды.Осторожно подденьте одну сторону кронштейна, поворачивая эту сторону термостата вверх, чтобы предотвратить повторную фиксацию кронштейна на месте. Повторите для другой стороны. Повторите то же самое для нижнего термостата на моделях с двумя элементами.

Step 3

Возьмите старый термостат (ы) с собой, чтобы купить замену. Хотя большинство термостатов взаимозаменяемы, наилучшие результаты достигаются при точном подборе компонентов.

Шаг 4

Если скоба была повреждена при снятии термостата, вы также можете получить новую скобу.Старый кронштейн можно приподнять вверх, чтобы снять, а новый можно приложить плашмя к резервуару и сдвинуть вниз, пока он не встанет на место.

Шаг 5

Замените каждый термостат, равномерно сдвигая его вниз в удерживающий кронштейн, пока он не зафиксируется на месте. Заменить проводку точно так же, как она была снята. Установите на место защитную крышку (и) и панель (и) доступа. Включите питание и дайте водонагревателю поработать один час перед проверкой горячей воды.

Если вы подозреваете, что нагревательный элемент также вышел из строя, см. Как заменить элемент водонагревателя.

Замена термостата газового водонагревателя

Газовые водонагреватели используют другой тип системы термостата. На большинстве газовых водонагревателей газовый регулирующий клапан, который включает в себя как термостат, так и устройство ограничения тепла, расположен снаружи агрегата, рядом с его дном. Его можно идентифицировать как компонент с регуляторами температуры и контрольной лампой.

Если термостат на газовом водонагревателе выходит из строя, вам придется заменить компонент газового регулирующего клапана.

Связано: Вы хотите заменить термопару водонагревателя или элемент водонагревателя? Проверьте наши статьи именно об этом!

7 шагов для проверки термостата водонагревателя

Когда вы проверите свой электрический водонагреватель, вы заметите два термостата на блоке — один вверху и один внизу. Каждое из этих устройств управляет двумя различными нагревательными элементами.

Если повернуть кран горячей воды, а холодная вода потечет, то поврежден верхний термостат.Но если вода горячая, которая потом становится холодной, значит, у вас поврежден нижний термостат.

Однако вам нужно знать, как проверить термостат водонагревателя, чтобы найти неисправный блок. Как только вы выполните эту задачу, вы сможете исправить . Используете ли вы проточный водонагреватель на пропане или какой-либо другой тип, термостат отлично подойдет для регулирования температуры. Но сначала давайте посмотрим, как работает термостат.

Как работает термостат?

Обычно электрический водонагреватель имеет три основных характеристики.Они включают в себя нагревательный элемент, термостат и переключатель для предотвращения перегрева агрегата.

Вы можете использовать термостат для производства нагретой воды для различных целей. Например, уровень тепла, необходимый для стирки, может отличаться от уровня тепла, необходимого для принятия душа. Кроме того, он контролирует ток, который течет к другому термостату или нагревательному элементу.

Электронагреватель с резервуаром для хранения не менее 30 галлонов поставляется с двумя нагревательными элементами с термостатом на каждом из них.Термостат наверху действует как первичный, имея концевой выключатель верхнего предела. А вот нижний фиксирует любое изменение температуры воды.

Оба термостата (на одном водонагревателе) имеют разные характеристики. Они даже не работают одновременно.

Выключатель верхнего предела находится на месте верхнего термостата. У него также есть кнопка, которая останавливает его работу, особенно когда вода поднимается выше 170F. Чтобы восстановить настройки по умолчанию, нажмите эту кнопку.

Чтобы установить термостат на водонагревателе, вам необходимо настроить оба термостата на одинаковую температуру. В качестве альтернативы вы можете отрегулировать верхний элемент на более низкую температуру, тем самым позволяя нижнему элементу активироваться первым.

Для водонагревателей с меньшими баками (не более 30 галлонов) один термостат и нагревательный элемент регулируют температуру. Но они используют концевой выключатель, как и в более крупных водонагревателях.

Как проверить термостат водонагревателя

Если вы хотите проверить термостат на электрическом водонагревателе, вам также потребуется проверить нагревательный элемент.Это важно, особенно потому, что открытые и заземленные нагревательные элементы приводят к неточным испытаниям.

Для поиска неисправностей понадобится отвертка. Вам также необходимо будет проверить термостат водонагревателя с помощью цифровых мультиметров. Теперь давайте приступим к следующим шагам, как проверить водонагреватель с помощью мультиметра.

1. Подойдите к клеммам термостата и проверьте, есть ли на него питание. Если это так, у вас будет показание 240 В на клеммах 1 и 3.Но если показания нет, проверьте его источник питания. Также проверьте ток на выключателе верхнего предела.
2. Отключите нижний термостат, повернув его ручку на наименьшее значение. Затем увеличьте температуру верхнего термостата, чтобы найти неисправности.
3. Поместите штыри мультиметра на клемму 1 и синий провод нагревательного элемента. Это поможет вам определить, подается ли питание между верхним нагревательным элементом и синим проводом.
4. Если прибор показывает 240 В, это означает, что на установку подано питание.Затем поместите штыри на клемму 2 и синий провод нагревательного элемента. Но если показаний нет, значит термостат неисправен.
5. Перейти к нижнему термостату на нагревателе. Установите ручку верхнего термостата на минимальное значение, в то время как вы устанавливаете другой термостат на самый высокий уровень.
6. Вернитесь к клемме 1 и красному проводу нижнего нагревательного элемента. Поместите зонд на оба из них, чтобы определить мощность. Если он показывает 240 В, значит, в настройке есть питание.
7. Поместите щупы на клемму 2 и красный провод нижнего нагревательного элемента. Если у вас нет показаний, то вам нужно будет заменить термостат на новый.

Как заменить неисправный термостат на электрическом водонагревателе

Сменить термостат на электрическом водонагревателе так же просто, как установить электрический выключатель. Зная, как проверить термостат, вы даже можете выполнить ремонт, не опорожняя накопительный бак. Тем не менее, вы должны выключить источник питания и проверить провода на наличие напряжения, прежде чем что-либо делать, чтобы предотвратить возможные несчастные случаи.

Для очень горячей воды вам необходимо заменить оба термостата на вашем водонагревателе. Даже если проблема вызвана одним термостатом, рекомендуется заменить два термостата, поскольку они доступны по цене.

Перед заменой текущего термостата рекомендуется приобрести новый той же марки. Если вы не можете найти такой элемент, поищите подходящую замену у другого производителя.

Не забудьте добавить в свой список бесконтактный тестер напряжения и отвертки.

Отключить источник питания

Отключите электропитание, отключив прерыватель, подключенный к водонагревателю. Обычно автоматические выключатели водонагревателя состоят из двух отдельных однополюсных выключателей с номинальным током 30 А. Но некоторые модели предлагают больше усилителей.

Снимите панель, защищающую термостат и нагревательный элемент вашего электрического водонагревателя. Поскольку в некоторых моделях панели прикручены, вам может потребоваться отвертка. Убедитесь, что вы удалили изоляцию с задней стороны панели, но не касайтесь проводов.

Убедитесь, что в термостате нет тока, чтобы избежать поражения электрическим током. На этом этапе можно использовать бесконтактный тестер напряжения для проверки винтовых клемм и проводов.

Вытащите неисправный термостат

Сделайте снимок соединений на термостате. Изображение послужит руководством после того, как вы научитесь тестировать термостат. Вы также можете сделать быстрый рисунок, если хотите.

Отвинтите обе винтовые клеммы на термостате.Затем подденьте каждую проволоку на них обоих. После этого освободите термостат от зажимов и выньте его из камеры. Используйте минимальное усилие, чтобы не повредить зажимы. Используйте минимальное усилие, чтобы не повредить зажимы.

Установите новый термостат

Закрепите новый термостат в соответствующих зажимах. Убедитесь, что он правильно лежит на поверхности резервуара для хранения. Подсоедините оба провода цепи к соответствующей винтовой клемме. Зафиксируйте их, затянув винты.

Установите желаемую температуру на термостате. Здесь вам понадобится отвертка с плоским лезвием. Рекомендуется установить температуру 120 ° F.

Добавить последние штрихи

Заменить панель камеры и изоляцию термостата. Подключите цепь к источнику питания, активировав автоматический выключатель. Включите водонагреватель на два часа, затем откройте кран с горячей водой, чтобы проверить, хорошо ли нагрелась вода.

Как найти и устранить неисправность термостата электрического водонагревателя

Поиск и устранение неисправностей термостата на водонагревателе может показаться трудным.Но с этим руководством вы сможете справиться с этой задачей, не обращаясь к профессионалу.

1. Подойдите к выключателю и отключите питание термостата. Этот шаг жизненно важен, потому что он защищает вас от поражения электрическим током. Если вы работаете с двухполюсным выключателем, оба выключателя сработают одновременно.
2. Вытяните две панели, защищающие термостат. Под крышкой лежит изоляция, подходящая к проему. Снимите и отложите для будущей установки.
3. Найдите пластиковую панель на термостате и нагревательном элементе.Под панелью находится кнопка. Нажмите на нее, чтобы убедиться, что она в идеальном состоянии.
4. Проверьте, нет ли «щелкающего» движения при нажатии кнопки. Если вы чувствуете что-либо, включите питание и дайте ему поработать несколько минут.
5. Убедитесь, что на устройство не подается питание, особенно если вы хотите продолжать работать с устройством. Для этого поднесите бесконтактный тестер напряжения к паре проводов вверху. Если вы не замечаете никаких световых сигналов или звуковых сигналов на счетчике, значит, на термостате нет электричества.
6. Работайте с блоком, как если бы он был включен, даже если вы не обнаруживаете никаких показаний на тестере. Осторожно снимите или открутите пластиковую крышку термостата. Избегайте попадания пальцев глубоко в устройство, чтобы предотвратить возможные несчастные случаи.
7. Достаньте вольтметр и установите его минимум на 240 вольт. Наденьте измерительный провод на все верхние винты. Если у вас есть показания, значит, питание включено, выключите его и проверьте еще раз. На агрегате не должно быть питания.

Заключение

Электрический водонагреватель имеет термостат, как и водонагреватель без резервуара . К счастью, для проверки и ремонта неисправного термостата требуется несколько инструментов, таких как мультиметр и пара отверток. Для решения этой задачи даже не потребуется никаких специальных навыков. Вам просто нужно выполнить эти простые шаги.

• Отключить питание
• Протестируйте устройство.
• Если есть какие-либо проблемы, вытащите текущий термостат и установите новый. Рекомендуется проверять устройство на наличие тока, чтобы избежать ударов во время работы.

Надеемся, вам понравилась эта статья.Если у вас есть какие-либо комментарии, вы можете оставить их в свободном месте ниже.

Почему срабатывает кнопка сброса электрического водонагревателя?

Если ваш водонагреватель теряет мощность, кнопку сброса водонагревателя можно использовать для повторного включения прибора. Однако кнопка сброса служит предохранительным устройством и выключает устройство, когда температура воды становится слишком высокой. Итак, если вы часто перезагружаете водонагреватель, чтобы снова включить питание, в этом есть основная проблема.

В этой статье мы рассмотрим четыре распространенные причины, по которым кнопка сброса продолжает срабатывать:

• Неисправность термостата
• Перегоревший нагревательный элемент
• Неправильная кнопка сброса
• Ослабленная проводка или неисправный выключатель

Важно выяснить источник проблемы и связаться со специалистом, который может определить причину проблемы и устранить ее.

---

MSP предоставляет решения для домовладельцев в городах-побратимах с 1918 года.Наша команда может быстро отреагировать на ремонт как резервуарных водонагревателей, так и безбактовых водонагревателей.

Запишитесь на прием сегодня!

---

Причина № 1: неисправный термостат

Электрические водонагреватели имеют 2 термостата, верхний и нижний. Кнопка сброса — это функция на верхнем термостате.

У вас два термостата, потому что у нагревателя есть верхний и нижний нагревательный элемент. Каждый элемент имеет свой собственный термостат, который «разговаривает» с другим, гарантируя, что одновременно будет включен только один нагревательный элемент.Ваш термостат контролирует температуру воды в вашем баке и отключает нагревательный элемент, когда он достигает установленной вами температуры.

Однако, если один из этих термостатов выходит из строя, он может застрять во включенном состоянии и не выключить элемент, который он обслуживает, что приведет к срабатыванию кнопки сброса.

Исправление: Профессиональный сантехник может определить, какой термостат вышел из строя, и заменить его.

Причина № 2: Сгоревший нагревательный элемент

Нагревательный элемент водонагревателя на самом деле нагревает воду.Ваш нагревательный элемент может замкнуться. Это часто случается, если металлический корпус элемента треснет и провода элемента под напряжением подвергаются воздействию воды.

Если в вашем нагревательном элементе произошло короткое замыкание, питание будет продолжать поступать в элемент даже после того, как ваш термостат отключит питание. Таким образом, ваш нагревательный элемент будет продолжать повышать температуру воды в резервуаре, пока не достигнет 180 ° F. При этой температуре ваша кнопка сброса сработает, чтобы вода не стала горячее по соображениям безопасности.

Самый распространенный признак того, что ваш нагревательный элемент перегорел, — это то, что ваша вода просто не такая горячая, как раньше.

Исправление: Профессионал может заменить неисправный нагревательный элемент вашего водонагревателя.

Причина № 3: Плохая кнопка сброса

Если кнопка сброса вашего водонагревателя продолжает срабатывать, проблема может быть в самой кнопке.

Кнопка сброса водонагревателя предназначена для отключения питания устройства, если температура воды превышает 180 ° F.Однако со временем переключатель кнопки сброса может изнашиваться и с трудом определять температуру воды. Когда это произойдет, выключатель может отключить питание водонагревателя, даже если температура воды низкая.

Исправление: Как упоминалось выше, в вашем приборе есть два термостата, а кнопка сброса является частью вашего верхнего термостата. Итак, если проблема заключается в кнопке сброса, профессиональный сантехник, скорее всего, заменит весь верхний термостат.

Причина № 4: Плохая проводка или неисправный выключатель

Возможно, ваша проблема связана с электричеством.Если у вас неплотная проводка, это может стать серьезной угрозой безопасности. К счастью, ваш водонагреватель хорошо оборудован для защиты от поражения электрическим током. Когда проволока ослаблена, выделяется избыточное тепло. Поскольку ваша кнопка сброса может ощущать тепло, выделяемое незакрепленным проводом, она срабатывает.

Другие проблемы с проводкой могут возникнуть, если у вас дома есть алюминиевая проводка, а в водонагревателе — медная. В этом случае требуется специальный наконечник разъема на стыке проводов.
