Термоусадочные трубки и изоляционные материалы

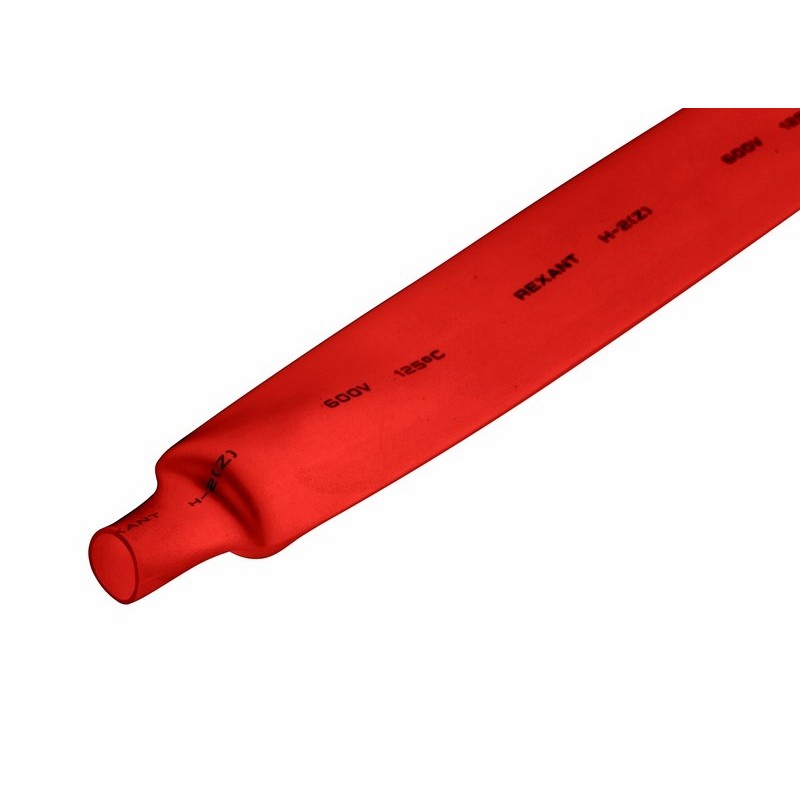

Термоусадочные трубки общего назначения – наиболее известный и распространенный тип термоусадочных трубок, нашедший широкое применение, как в промышленности, так и в быту. Основное предназначение термоусадочных трубок — изоляция электрических соединений, ремонт оболочек и изоляции кабелей, защита проводов от перегибов, а также бандаж и маркировка кабельных линий напряжением до 690В. Завод «КВТ» уже больше 10 лет предлагает высококачественные термоусадочные трубки без клеевого подслоя с различными коэффициентами усадки и широким диапазоном размеров.

Свойства термоусадочных трубок во многом зависят от используемых в производстве композиций полиолефинов. Так термоусаживаемые трубки ТУТнг и ТНТнг являются негорючими (о чем свидетельствует индекс «нг») и изготавливаются с добавлением нетоксичных антипиренов, что сохраняет экологичность конечного продукта. Трубки ТНТнг не содержат галогенов и отличаются особой эластичностью и более низкой температурой усадки.

Термоусадочные трубки с увеличенным коэффициентом усадки и с большей толщиной стенок (например, ТТ-Снг 3:1) обеспечивают дополнительную защиту от истирания и механическую прочность узла, скрутки или кабельной сборки, на которые они были установлены.

А трубки KST и ТТ-Мнг отлично подойдут для маркировки (на самой трубке в случае с ТТ-Мнг и в качестве защиты маркировочных бирок в случае с прозрачной KST).

Отдельно стоит выделить специализированные ультрасовременные виды трубок – ТТ-175 и ТТ-ГСМ. Благодаря особому составу они способны сохранять работоспособность в условиях высоких температур и агрессивных сред. Таких как авиационный керосин, дизельное топливо и прочие горюче-смазочные материалы.

Общей, объединяющей чертой представленной в данном разделе термоусадки производства «КВТ» является отсутствие клеевого слоя, что позволяет осуществить быстрый демонтаж в случае возникновения такой необходимости.

Большая работа по оптимизации применяемых полимерных композиций и тщательный контроль на всех этапах производства (экструзии, облучения и расширения) позволили создать тонкостенные термоусадочные трубки с характеристиками, значительно превышающими любые аналоги в своём ценовом сегменте.

Область применения термоусадочных трубок расширяется с каждым годом, постепенно переходя из разряда узкоспециализированных материалов для промышленности и производства в продукты повседневного потребления.

Форма поставки оптимизирована и варьируется в зависимости от вида термоусадочных трубок : бобины в намотке от 50 до 200 метров, трубки для розничных продаж в нарезке по 1 метру, Т- боксы с мини-катушками по 10 метров и наборы термоусадочной трубки в нарезке по 100мм.

Выбор и требования к технологии монтажа термоусадочных трубок

При выборе размера термоусадочной трубки следует руководствоваться следующими правилами:

диаметр трубки до усадки должен иметь некоторый «запас» и превышать диаметр фактического основания, на которое будет усаживаться трубка, минимум на на 10–20%. Следует помнить, что чем меньше диаметр фактического основания, тем больше будет толщина трубки после усадки;
диаметр трубки после усадки должен быть меньше фактического основания на 10%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.

Поверхность, на которую усаживается трубка, должна быть предварительно подготовлена: обезжирена, очищена от пыли и загрязнений. При наличии острых режущих кромок, выступов и заусенцев, поверхность должна быть предварительно сглажена и зашлифована.
Для усадки термоусадочных изделий предпочтительно использовать высокотемпературный фен или пропановую газовую горелку. Пламя газовой горелки следует отрегулировать таким образом, чтобы оно было мягким, с языком желтого цвета.

Не допускается усадка термоусадочных трубок, имеющих глубокие царапины, раковины на внешней поверхности, надрезы на торцах.
Во избежание образования морщин и воздушных пузырей термоусадку следует производить либо от центра трубки к ее концам, либо последовательно от одного конца к другому. Прежде чем продолжить усадку вдоль изделия, трубка должна быть усажена по окружности.
Для обеспечения равномерной усадки и предотвращения локального пережога трубки, пламя горелки должно находиться в постоянном равномерном движении. Оптимальная температура усадки изделий — 90–120°С.
Усаженная трубка не должна иметь каких-либо повреждений, ее поверхность должна быть гладкой, без морщин и вздутий. На поверхности усаженной трубки должны быть различимы контуры рельефа того основания, на которое она была усажена.

Цветовая маркировка проводов и шин

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи указателей напряжения и различных аналоговых и цифровых приборов.

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к ПУЭ, Глава 1, п.

1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ГОСТ Р 50462-92, п.3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.

Согласно ПУЭ, п.1.1.29:

нулевые рабочие проводники (N) должны иметь голубой цвет
cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

Приведу для примера несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют голубой цвет. Все нулевые защитные проводники (РЕ) подключены к шину (РЕ) и имеют желто-зеленый цвет.

А все остальные цвета, кроме голубого (синего) и желто-зеленого могут быть использованы в качестве фазных проводников.

На фотографиях ниже видно, что фазные проводники имеют белый цвет.

Цветовая маркировка проводов и шин при переменном трехфазном токе

Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Система сборных шин напряжением 10 (кВ).

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

Отходящие фидера секции 400 (В).

Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.

Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т.п.) в местах присоединения шин к коммутационным аппаратам.

Цветовая маркировка проводов и шин при переменном однофазном токе

Согласно ПУЭ, п.1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.

К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.

Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.

Цветовая маркировка проводов и шин при постоянном токе

Согласно ПУЭ, п. 1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.

В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).

А это выводы непосредственно с аккумуляторной батареи.

Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.

Дополнение

С 01.01.2011 отменен, указанный в начале статьи ГОСТ

Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:

серый
коричневый
черный

Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.

По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.

В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.

Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета применялись в ней по отдельности.

Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):

коричневый цвет — положительный полюс (+)
серый цвет — отрицательный полюс (-)
синий цвет — средний проводник (М)

Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.

Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:

И уже по традиции, смотрите видео по материалам данной статьи:

P.S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Трубка ТУТ (ЖЗК) в регионе Ташкент, Узбекистан, цена 29095 сум от «JEK GENERAL TRADE» ООО

Трубка ТУТ (ЖЗК) обладают выраженными свойствами замедления горения и рекомендованы для монтажа на современных проводах и кабелях с самозатухающей изоляцией

ТТК с клейм 15/4 4:1

ТТК с клейм 20/6 4:1

ТТК с клейм 33/8 4:1

ТТК с клейм 43/12 4:1

ТТК с клейм 51/16 4:1

ТТК с клейм 65/19 4:1

ТТК с клейм 75/22 3:1

ТТК с клейм 95/25 3:1

ТТК с клейм 115/35 3:1

Компания ООО JEK GENERAL TRADE реализует широкий ассортимент кабельной, различного типа ножниц для резки кабелей, арматуры, электромонтажного инструмента и изделий для прокладки кабеля. Вся продукция европейского уровня качества и по выгодной для вас цене.

Сотрудники компании помогут определиться с выбором, проконсультируют и окажут техническую поддержку. Будем всегда рады сотрудничеству!

Подробную информацию о товаре просим уточнять у продавца, связавшись с ним по указанному выше телефону или посредством электронного запроса через форму обратной связи.

Отзывы о «JEK GENERAL TRADE» ООО

В данный момент отзывов об этой компании нет.
Вы можете оставить свой отзыв.

ТУТ 30/15(50)(ЖЗК). в Ташкенте на сайте stab.uz

Выберите категорию:

Все Стабилизаторы напряжения » Инверторные стабилизаторы напряжения » Навесные стабилизаторы ANDELI » Стабилизаторы напряжения однофазные ANDELI » Стабилизаторы напряжения трехфазные (380В) ANDELI » Стабилизаторы напряжения Low voltage » Стабилизатор сервоприводный трехфазные ANDELI » Стабилизатор-IEK » Стабилизатор-ELT » Стабилизатор KЭAЗ » Релейные стабилизаторы RUCELF МОДУЛЬНАЯ АВТОМАТИКА » Автоматические выключатели »» Автоматический выключатель 1P »» Автоматический выключатель 2P »» Автоматический выключатель 3P »» Автоматический выключатель 4P » Дифференциальные автоматические выключатели »» Дифференциальный автомат 1P »» Дифференциальный автомат 2P »» Дифференциальный автомат 3P »» Дифференциальный автомат 4P » УЗО »» Двухполюсные УЗО »» Четырех полюсные УЗО » Защита от грома » Звонок на DIN-рейку » Модульный контактор » Автоматические выключатели(BYPASS) » Реле напряжения СИЛОВОЕ ОБОРУДОВАНИЕ » Силовые выключатели »» Силовые выключатели 10-63А »» AM1-100M 3P (63-100A) »» AM1-100L 3P (63-100A) »» AM1-100M 4P (100A) »» ADM3-125S 3P(10-63A) »» ADM3-125L 3P (63-125A) »» ADM3-250L 3P(160-250A) »» ADM3-400L 3P(250-400A) »» ADM3-630L 3P (500-630A) »» ADM3-800L 3P (800A) »» AM1-125L 3P (63-125A) »» AM1-225M 3P (160-250A) »» AM1-225L 3P (125-250A) »» AM1-225M 4P (125-250A) »» AM1-250L 3P (160-250A) »» AM1-400L 3P (250-400A) »» AM1-630L 3P (400-630A) »» AM1-800L 3P (800A) »» Серия AM2 AM8 AM9 »» Серия ВА »» Силовые выключатели-КЭАЗ » Стационарные силовые автоматические выкл. до 1600А » Вакуумные выключатели » Автоматические выключатели воздушные до 6300А » Автоматические выключатели для Двигателя » Контакторы (магнитные пускатели) »» BSMJ CJ19 (25-115A) 220В »» CJX-1 (10-45A) 220В »» CJX-2 D серия (10-95A) с катушкой 220В »» CJX-2 D серия (10-95A) с катушкой 380В »» CJX-2 F серия (115-1000A) с катушкой 220В »» CJX-2 F серия (115-630A) с катушкой 380В »» CJX-2 K серия (6-12A) с катушкой 220В компактные »» CJX-2 F серия (115-800A) с катушкой 220В РЕВЕРСИВНЫЙ »» CJX-5 (9-85A) с катушкой 220В »» QCX2 220В (10-95A) в корпусе »» QCX2 380В (10-32A) в корпусе »» Звезда-треугольник (QCX3) 10-95A »» CJX-5 (9-85A) с катушкой 3800В »» CTX3 »» IEK »» Контактор-IEK в закрытом корпусе »» Контакторы-DEKraft »» Контактор-КЭАЗ » Реле »» Реле времени »» Тепловое реле »» Промежуточное реле »» Реле контроля фаз »» Реле импульсное » Доп. панель для выкатного Авт. (back panel) » Дополнительный контакт на контактор » ЛАТР (регулятор напряжения) » Блок питания (с креплением на DIN рейку) » Трансформатор понижающий » Трансформатор тока » Силовые выключатели-Legrand » Силовые выключатели-IEK Розетки, выключатели и аксессуары » Розетки электрические » Рамки » Розетки компьютерные » Розетки телефонные » Розетки телефонно-компьютерные » Розетки телевизионные » Розетки аудио/видео » Розетки зарядки USB » Удлинители » Выключатели » Вилки » Коробки » Светорегулятор » Заглушки. » Вывод Кабеля » Переходники » Дверные звонки ЗАПОРНАЯ АРМАТУРА » Задвижки » Кран шаровой » Вентиль » Затворы » Фланцевый компенсатор » Счетчик » Расширительный бак » Клапан »» Клапан запорный »» Клапан обратный »» Клапан предохранительный »» Клапан обратный редукционный » Электропривод » Фильтр » Дренажный насос » Электронасос » Переход » Тройник » Отвод » Заглушка » Фланцы » Болт, гайка, шпилька » Прокладка » Сгон » Резьба » Муфта » Пластинчатый теплообменник » Гумовой компенсатор » Конденсатоотводчик » уплотнители » Демонтажные вставки Насосы » Насосы для повышения давления воды » Насос дренажный » Насосы фекальные » Скважинные насосы » Циркуляционные насосы » Комплектующие к насосам » Насос для отвода конденсата СТАНКИ » СТАНКИ ПО ДЕРЕВУ »» ТОРЦОВОЧНЫЕ ПИЛЫ »» ФОРМАТНО-РАСКРОЕЧНЫЕ СТАНКИ »» ЦИРКУЛЯРНЫЕ ПИЛЫ ПО ДЕРЕВУ »» ЛЕНТОЧНОПИЛЬНЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующее для Ленточнопильных станков »» ФУГОВАЛЬНЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующие для Фуговальных станков »» РЕЙСМУСОВЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующее для Рейсмусовых станков »» КОМБИНИРОВАННЫЕ СТАНКИ »»» Комплектующее для Комбинированных станков »» НОЖИ ДЛЯ РЕЙСМУСОВ И ФУГАНКОВ »» ФРЕЗЕРНЫЕ СТАНКИ »»» Комплектующее для Фрезерных станков »» КОМБИНИРОВАННЫЕ СТАНКИ »» ТОКАРНЫЕ СТАНКИ »»» Комплектующее для Токарных станков »» ШЛИФОВАЛЬНЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующее для Шлифовальных станков »» БАРАБАННЫЕ ШЛИФОВАЛЬНЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующее для Барабанно шлифовальных станков »» ШЛИФОВАЛЬНЫЕ СРЕДСТВА »» ШЛИФОВАЛЬНЫЕ ГИЛЬЗЫ (тайванского качества) »» ПАЗОВАЛЬНО-ДОЛБЕЖНЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующее для Пазовально-долбежных станков »» ПЫЛЕСОС / СТРУЖКООТСОСЫ »»» Комплектующее для пылесоса/стружкоотсосы »»» Шланги »»» Общие аксессуаров »» СИСТЕМЫ ФИЛЬТРАЦИИ ВОЗДУХА »»» Комплектующее для системы фильтрации воздуха »» СВЕРЛИЛЬНЫЕ СТАНКИ »» ТОЧИЛА »»» Комплектующее » СТАНКИ ПО МЕТАЛЛУ »» ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК »»» Комплектующее для Ленточнопильных станков »» ВЕРТИКАЛЬНЫЙ ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК »» ДИСКОВАЯ ОТРЕЗНАЯ ПИЛА »» ТОКАРНЫЙ СТАНОК »»» Комплектующее для Токарных станков »» СВЕРЛИЛЬНЫЕ СТАНКИ »»» Комплектующее для Сверлильных станков »» ФРЕЗЕРНЫЕ СТАНКИ »»» Комплектующее Фрезерных станков »» ШЛИФОВАЛЬНЫЕ СТАНКИ »»» Комплектующее для Шлифовальных станков »» СИСТЕМА УЦИ DIMA » СТАНОК ДЛЯ ЦЕПЕЙ Уход за садом ЭЛЕКТРОИНСТРУМЕНТЫ » Аккумуляторы комплектующие » Принадлежности » Сверла » Дрель-шуруповерт » Отвёртка аккумуляторная » Гайковерт » Триммеры » Лобзики » Газонокосилки » Набор инструментов » Сетевая угловая шлифмашина (Болгарка) » Дисковые пилы » Пила по металлу » Цепные пилы » Сабельные пилы » Перфораторы и отбойные молотки » Пистолеты » Компрессоры » Пылесосы » Шлифмашины » Опрыскиватели » Фрезер » Степлеры и гвоздезабиватели » Рубанок » Полировальные машины » Инструмент для покраски » Фонари » Станки » Промышленный фен » Гравер аккумуляторные » Бороздоделы » Миксер-дрель » Измерительные приборы » Ножницы по металлу » Насос компрессорный » Плиткорезы » Штроборез АВТОМАТИЗАЦИЯ И УПРАВЛЕНИЕ » Инверторный преобразователь » АВР — АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА » UPS Источник бесперебойного питания »» Комплектующие для UPS » Конденсаторные банки BSMJ » Контроллеры для конденсаторной установки » Контроллер для АВР » Фото реле » Частотные преобразователи » Аккумуляторы » Таймеры » Датчики движения ИЗДЕЛИЯ ДЛЯ ЭЛЕКТРОМОНТАЖА » Резаки для кабелей » Изолента » Перфорированный короб PXC » Кабельный маркер » Клеммная колодка (TB,TC) » Клипсы с гвоздем » Наконечники вилочные » Наконечники кольцевые » Медные наконечники,луженые » Сальник кабельный (PG) » Соединительная коробка » Лента спиральная для кабеля » Текстолит » Стеклотекстолит » Хомут нейлоновый » Штепсельные разъемы (папа,мама) » Педали » Шина соединительная типа T » Кабельные муфты » Кабель-канал и аксессуары » Перфорированный Лоток и комплектующие » Термоусадки и гильзы КОМПЛЕКТУЮЩИЕ ШКАФОВ » Блокировочный контакт для реверса » Вентиляторы (колеры) » DIN-рейка » Диодный мост » Замок для щита » Изолятор SM » Клеммы проходные » Кнопки » Кнопочный переключатель » Концевые выключатели » Мини-рубильник » Ручной переключатель фаз (LW26) » Пост кнопочный » Предохранители » Крепление на предохранитель » Розетка с креплением на DIN-рейку » Рубильник » Сигнальные лампы (сигнальная арматура) » Терморегулятор » Тумблер Вкл/выкл » Корпуса » Шина нулевая » Распределительный блок » Строительно-монтажная клемма » Предохранители и держатели РУЧНЫЕ ИНСТРУМЕНТЫ » Труборезы и кабелерезы » Отвертки » Трещотки » Рулетка » Уровень » Ножи » Ножницы » Зажимы » Пассатижи Клещи Кусачки » Разводные ключи » Болторез » Угольник строительный » Набор инструментов » Головки, биты, вороток » Домкрат, подставка » Разное » Ключи » Съемники » Напильник и Стамеска » Молоток и Кувалда » Рукоятки » Тиски » Пила и Нажовка » Миксер-Шпатель КОРПУСА ЭЛЕКТРОЩИТОВ » Бокс пластиковый (AD) » Щит КСРМ-5000 » Щит ЩВУ » Щит ЩРС » Щит ЩРВ » Щит ЩРН » Щит ЩУРВ » Щит ЩУРН » Щит ЩЭ » Щит ЯТП » Щит распределительный встраиваемый » Щит распределительный наружного исполнения ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА » Амперметры » Вольтметры » Датчик температуры терморегулятора NO11 » Счётчики Газовые » Мегаомметры » ОВЕН » Электронные счётчики » Промышленные газовые счетчики КОМПЛЕКТУЮЩИЕ ДЕТАЛИ » Комплектующие к стабилизаторам »» Амперметр для стабилизатора »» Вольтметр для стабилизатора »» Катушка для стабилизатора »» Моторчик для стабилизатора »» Плата для стабилизатора »» трансформатор для стабилизатора »» Щетки для стабилизатора » Катушка для контактора » Колодка для реле » Зап. части для преобразователя частоты » Моторчик для АВР » Плата управления преобразователя частоты (ADL980) » Расцепительный контакт силового автомата » Ручной привод для силового автомата » Сигнальный контакт для силового авт. выкл » Электропривод для Силовых авт. выкл. » Дополнительный контакт для удаленного пуска (under voltage) » Дополнительный контакт (plug-in) » Дополнительный контакт для силовых автоматов » Накладка для розеток и выключателей » Ротор Makita » Приставка ПКИ-IEK » Катушка для контактора-IEK ДЛЯ КРАНОВ » Гидротолкатель ТЭ » Команда-контроллер Эксковаторный » Контактор крановый ОБОРУДОВАНИЕ » Сварочный аппарат » Электродвигатели » Складское оборудование » Мотор-редукторы цилиндрические » Плиткорез » Котлы » Зарядная станция РАЗНОЕ Высоковольтное Оборудование Освещение » Светильники »» LED-Панель »» Прожекторы »» Лампы-LED » Комплектующие КЛИМАТИЧЕСКОЕ ОБОРУДОВАНИЕ » ТЕПЛЫЕ ПОЛЫ »» Нагревательный кабель СНО »» Комплекты секциий нагревательных двужильных СН-18 »» Комплекты секциий нагревательных двухжильных СНТ-18 »» Нагревательные маты МНО-220вт (одножильные) МНО » Испарительные охладители » Обогреватели » Утеплитель Спецодежда Генераторы Видеонаблюдения » Комплектующее для видеонаблюдений.

Производитель:

ВсеANDELI Group LTD. CoARMAARMALUXAURORAAVANGARDAVTBATTIPAVBOSCHBrennenstuhlCLASS PLUSCNCDANFOSSDEKraftDenzelDigiTOPDUYAREKFELTENERGO SYSTEMAEzvizForsage toolsFortisflexGamma-ElektroGARDENAGENEBREGENERICAGREENWORKSGrossGRUNDFOSHAGERHuch EnTECHunterHUSQVARNAHYUNDAIIEKINGCOISMAJETKSTARLEDVANCELegrandLEMALENZEMAKITAMatrixMILWAUKEEMTXNAMMOTORSNexansOtto-KurtbachPALISADPhilipsPort-A-CoolPROCONSIMROCK FORCERUBIRUCELFRUNAKRYOBISacred SunSCHNEIDER ELECTRICSonnenscheinSpartaStelsSTIHLUFUKUNIEQVENTURAVEROWMC TOOLSX ilinYARUSКЗСКонтакторКЭАЗМЕРКУРИЙОВЕНПАТОНПеноплэксПЗЭМИРОССИЯСамара ЭлектрощитСибрТехФИОЛЕНТЧТКЧЭАЗШТИЛЬ

Фазировка по цвету зеленый голубой красный. Правильное подсоединение проводов фаза ноль земля

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи и .

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к , Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ПУЭ, п.1.1.29:

нулевые рабочие проводники (N) должны иметь голубой цвет
cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

На фотографиях ниже видно, что фазные проводники имеют белый цвет.

Для наглядности приведу несколько примеров.

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.

Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.

В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).

А это выводы непосредственно с аккумуляторной батареи.

Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.

Дополнение

С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:

серый
коричневый
черный

По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.

Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):

коричневый цвет — положительный полюс (+)
серый цвет — отрицательный полюс (-)
синий цвет — средний проводник (М)

И уже по традиции, смотрите видео по материалам данной статьи:

P. S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

коричневой;
серой;
фиолетовой;
розовой;
белой;
оранжевой;
бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Обозначенный цвет подбираемого провода для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

Фаза А — желтая, возможна зеленоватая продольная прожилка.
Фаза В — выраженного зеленого колера, иногда неонового оттенка.
Фаза С — красная.
Ноль — допускался сизого или нейтрального серого тона.

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль -N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой- это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

Фаза — это подвод тока к оборудованию, розетке.
Нуль — отведение к источнику.
Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Синий белый желто зеленый провода где фаза. Цветовая маркировка проводов. Маркировка проводов по цвету для бытового сектора

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к , Глава 1, п. 1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ПУЭ, п.1.1.29:

нулевые рабочие проводники (N) должны иметь голубой цвет
cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

На фотографиях ниже видно, что фазные проводники имеют белый цвет.

Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.
Для наглядности приведу несколько примеров.
Два измерительных трансформатора НОМ-10 (кВ).
Отходящий фидер распределительной подстанции напряжением 500 (В).
Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.
Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т. п.) в местах присоединения шин к коммутационным аппаратам.

Согласно ПУЭ, п.1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.
К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.
Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.

Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.
В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).
А это выводы непосредственно с аккумуляторной батареи.
Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.
Дополнение
С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:
серый
коричневый
черный
Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.
По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.
В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.
Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета применялись в ней по отдельности.
Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):
коричневый цвет — положительный полюс (+)
серый цвет — отрицательный полюс (-)
синий цвет — средний проводник (М)
Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.
Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:
И уже по традиции, смотрите видео по материалам данной статьи:
P.S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.
Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов . Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.
Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.
Первым делом, стоит ознакомится с видами электрических цепей:
Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.
В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.
Маркировка проводов в однофазной сети 220 В
Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).
Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.
Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:
(L) (N) Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L) (PEN) Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.
Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема ).
Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:
Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением. Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral ) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток. Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth -защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает. Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).
Маркировка проводов в трехфазной сети 380 В
Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).
Цветовая маркировка жил в трехфазной сети следующая:
Фаза A (L1) – провод в коричневой оболочке.
Фаза B (L2) – провод в черной оболочке.
Фаза C (L3) – провод в серой оболочке.
Рабочее зануление (N) – провод в синей (голубой) оболочке.
Защитное зануление (PE) – провод в желто-зеленой оболочке.
Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.
Маркировка проводов в сети постоянного тока
Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.
В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.
Как определить L, N, PE
Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L , N и PE :
Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.
Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.

Дополнительная маркировка проводов
В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:
L – фаза.
N – нейтраль (рабочее зануление).
PE – земля (защитное зануление).
Цветовая маркировка электрических проводов в разных странах
Страна (регион) Цвет наружной изоляции проводника или жилы
Фазный проводник L1 Фазный проводник L2 Фазный проводник L3 Рабочее зануление N (нейтраль) Защитное зануление PE (земля)
США . Общепринятые цвета (120/208/240 В). черный красный синий серебристый зеленый
США . Альтернативная цветовая маркировка (277/480 В). коричневый оранжевый или фиолетовый желтый серый зеленый
Канада . Обязательные цвета. красный черный синий белый зеленый или без изоляции
Канада . Трехфазные установки с изолированной нейтралью. оранжевый коричневый желтый белый зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года. красный желтый или белый (ЮАР) синий черный желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года. коричневый черный серый синий желто-зеленый
Европа . Обозначение шин. желтый коричневый красный
СССР . Обозначение шин. желтый зеленый красный синий желто-зеленый, встречается черный
Россия, Украина, Беларусь . Обозначение шин. желтый зеленый красный голубой желто-зеленый
Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.
Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов
Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.
Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.
Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.
Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).
Цветовое обозначение провода заземления
Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.
Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.
В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.
На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:
Отдельный цвет для нулевого провода и разнообразие расцветки фазного
Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.
Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:
коричневой;
серой;
фиолетовой;
розовой;
белой;
оранжевой;
бирюзовой.
Если цвета перепутаны
Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.
Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.
Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.
Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.
В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.
Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.
Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.
Однофазная двухпроводная сеть 220В
Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.
Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.
Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.
Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.
В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.
Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.
В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.
Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки . При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.
При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.
В домашних условиях можно маркировать жилы проводов и другими цветами.
Цветовая маркировка в однофазной трёхпроводной сети 220В
Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.
Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.
Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.
Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.
Цветовые обозначения проводов в трёхфазной сети 380В
Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.
И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.
Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.
Сеть постоянного тока
В электрической сети постоянного тока обычно используются два проводника. Первый проводник — это плюс, а второй проводник — это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.
По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.
В последнее время цветовая маркировка проводов приобрела очень большое значение при проведении электромонтажных работ. Использование цветовых обозначений для фазы, ноля или земли играет очень важную роль, поскольку снижает вероятность неправильного соединения проводов во время ремонтных работ, а также вероятность получить травму из-за удара током.
Цвета электрических проводов – как разобраться?
В среде электриков сейчас существует определенная путаница из-за постоянной смены цветовой маркировки проводов. Например, в конце 90-х годов земля обозначалась черным цветом, затем этим цветом стали обозначать ноль. Сейчас полным ходом идет переориентирование на европейские обозначения проводов по цвету. Поэтому мы их и приведем:
Земля – обозначается желто-зеленым проводом (также эти цвета могут использоваться и отдельно)
Ноль – обозначается голубым цветом
Нулевой, совмещенный с землей – обозначается желто-зеленым и голубым цветами
Фаза – обозначается любым другим цветом, но чаще всего белым
В трехфазной сети шины и провода маркируются несколько иным методом. Шины обозначаются следующими цветами: Фаза А – желтый, фаза В – зеленый, фаза С – красный. Ну и традиционно, нуль или нейтральный провод обозначается синим цветом, а земля – желто-зеленым (в некоторых случаях эта шина может быть окрашена в черный цвет).
Какого цвета плюс и минус
Еще одной проблемой является определение цветовой маркировки проводов плюс и минус. У нас и в Европе черный провод всегда считается минусом, по умолчанию, соответственно белый или красный или любые другие оттенки – плюс. Однако в США маркировка совершенно противоположная, там белый провод это минус. Таким образом, если требуется определить, где плюс, а где минус, следует посмотреть на страну производителя, а еще лучше прозвонить каждый из проводов.
Дополнительно следует сказать о современном буквенном и цветовом обозначении фазы, нуля и земли. Если у вас однофазная сеть, то фаза будет обозначаться L по первуй букве английского слова Line. Ноль маркируется буквой N (neutral), а земля – PE (Protect Erth). В тех случаях, когда нулевой провод и земля совмещены, он обозначается PEN.
Отметим, что цветовое обозначение проводов по цвету на протяжении всей длины не является обязательным. Для нанесения понятной маркировки достаточно пометить провод в месте соединения правильным цветом. Сделать это можно с помощью разноцветных усадочных трубок, которые просто монтируются и служат до 20 лет.
Несмотря на то, что на данном, переходном, этапе возникают определенные проблемы с точной идентификацией проводов, цветовая маркировка уже приносит пользу. В будущем, если все будут придерживаться единых стандартов ГОСТ и ПУЭ, все станет еще проще. Так, уже сейчас можно выполнить монтаж проводов по цвету, а не заниматься постоянным прозвоном на определение фазы и нуля.
Более наглядно о расключении жил электрических проводов и их маркировке смотрите на видео:
Трёхфазные щиты по бюджетной схеме: минусы и плюсы (ЖК ТриКолор) – CS-CS.Net: Лаборатория Электрошамана
Трёхфазный щит для ЖК ТриКолор по бюджетной схеме
Пока снова ЩитоСборки. Этот щит собран давно, но на его основе я хотел написать пост про недостатки бюджетной трёхфазной схемы щита, и поэтому само написание поста откладывал в сторонку, чтобы можно было сосредоточиться, а не писать пост «я собрал очередной щит». В общем, поехали!
Некоторое время назад я разработал бюджетный вариант трёхфазного щита, про который написал большой мастер-класс со всеми пояснениями и картинками. После этого, конечно же, Вселенная отозвалась на это тем, что на меня таких заказов и навалилось, и я наработал не только схему, а ещё и опыт сборки таких щитов. И вот этим вот опытом я и хочу с вами поделиться, рассказав про очередной такой щит, который я собирал где-то 1,5 месяца назад для ЖК ТриКолор.
Дополнение от марта 2017 года. В общем, эта трёхфазная бюджетная схема хороша только в плане стоимости материалов. А вот собирать этот щит и обслуживать его гораздо труднее, чем щит на дифавтоматах: ведь в щите на дифах у нас только один кросс-модуль, а в бюджетных трёхфазных щитах кросс-модулей больше, и около них надо оставлять больше свободного места. А это сделает наш щит ещё больше. За что-то всё равно придётся платить: или за стоимость щита (на дифах) или за его размер (по бюджетной схеме). Сам я возвращаюсь на трёхфазные щиты на дифавтоматах типа «А», а трёхфазную бюджетную схему буду делать только если ситуация совсем безвыходная.
Объявление от апреля 2017 года. Эта схема щитов изжила своё. Она очень помогла пережить шок от кризиса 2015-2016 года, но сейчас пора привыкать к новым ценам, и после того, как щит бани на 15 линий у меня получился с ПЯТЬЮ кросс-модулями и еле-еле уложился в AT52 (а лучше бы AT62), я перехожу обратно на дифавтоматы. Я использую серию DS201 на 6 кА и типа «А». Такие дифавтоматы стоят по 5-6 тыр за штуку, но окупается это следущими моментами:
Размер щита становится меньше. Ну или же в тот же размер можно внести побольше функций (автоматика, неотключаемые линии и прочее).
Внутри щита становится меньше проводов, потому что исчезают адские жгуты от УЗО до кросс-модулей и потому что кросс-модулей становится меньше.
Щит получается более логичным: кросс-модули будут нужны только для нужных видов питания (неотключаемое, сеть, генератор и так далее), а не для каждого УЗО, и в них никто не запутается.
Для пользователя получается то, что на каждую линию стоит своя полноценная защита: УЗО и автомат в одном корпусе. И если проблемы будут с одной линией — то она не повлияет на остальные. Особенно это актуально, если утечка на линии плавает: то появляется, а то нет. В случае с УЗО и автоматами это можно задолбаться искать, а в случае с дифами один из них просто отключится, даже если нет никого дома, а остальное будет работать.
Что касается денег — то виноватым себя за большую стоимость материалов я не считаю. Кризис миновал, цены поднялись и я вынужден работать по ним, потому что цены на материалы придумываю не я. На этом всё. С этого момента по умолчанию все трёхфазные щиты я считаю на дифах и только если ситуация СОВСЕМ безвыходная — то по бюджетной схеме. Но если вы на неё согласились — то будьте готовы к тому, что вместо щита у вас будет шкаф 2х1 метр.
Кратко напоминаю суть идеи бюджетной схемы трёхфазного щита. Самое важное в трёхфазном щите — это оставить возможность переключать любые нагрузки по фазам. Это ОЧЕНЬ важно, потому что никакие расчёты не могут быть правильными: в любую розетку можно навключать любую нагрузку, и всякие там «Розетки фартука на 0,72 кВт», которые обожают рисовать проектировщики — это хрень полная. И вот если у нас трёхфазный щит собран на дифавтоматах, то всё будет легко: каждый дифавтомат работает сам по себе (и содержит защиту по току и по утечке) и достаточно только соединить нули специальной гребёнкой PS1/57N, а фазы раздать с кросс-модуля. Но сейчас все цены из-за кризиса взлетели в два раза, и дифы стали стоить 5-6 тыр. И такие щиты получаются очень дорогие (хотя я снова хочу их собирать — подустал я немного от бюджетных схем). В итоге я придумал хитрость: вместо дифов ставим двухполюсные автоматы, а до них — «трёхфазное» УЗО и кросс-модуль для него. Тогда мы получаем возможность в пределах этого УЗО точно так же переключать нагрузки по фазам, как если бы это были дифы (и без нулевых шинок!). А если что-то случится — то двухполюсный автомат отключит нам линию полностью (L-N), так что даже если утечка будет по нулю — всё равно УЗО потом можно будет быстро включить обратно. В общем, благодаря этому всему щит начинает стоить в два-три раза меньше.
Но у этой схемы есть и минусы, которые надо знать и о которых надо тоже думать. Вот про минусы этой схемы я и хочу сделать этот пост (и дам на него ссылку и в том посте про мастер-класс). Итак, что надо знать, когда вы заказываете у меня щит с трёхфазной бюджетной схемой:
Хоть стоимость материалов будет меньше в два-три раза (по сравнению со щитом на дифах), но размер щита может легко в полтора-два раза вырасти! И то, что раньше могло уложиться например в щит на 120 модулей, может стать щитом на 168 модулей. Иногда это западло сильно влияет на корпус щита. Например если обычный щит на дифах еле-еле влезал в корпус U72 (взял самый большой из серии AT/U), то щит на УЗО и автоматах в этот корпус может не влезть, и надо будет думать что делать. Чуть ли не шкаф TwinLine брать.
В щите будет много кросс-модулей. Например, как вот в этом, про который написан пост. Здесь всего четыре УЗОшки, и четыре кросс-модуля. И не всегда эти кроссы получается хорошо распихать в раскладке щита.
Как следствие (но отдельным пунктом). Около кросс-модулей будет много проводов и хорошо было бы сделать щит в таком корпусе, где около кросс-модулей можно сделать отступ между DIN-рейками, чтобы эти провода хорошо уложить. Это тоже сильно влияет на корпус щита. Чуть дальше будут посты, в которых даже в корпусе AT52 мне пришлось так хитро располагать модульку, чтобы получить этот нужный мне отступ. Лучше всего, если корпус щита можно составлять из модулей CombiLine — тогда этот отступ можно в корпус щита заложить штатно.
Вот в основном больше всего в бюджетной схеме меня и напрягает момент, связанный с корпусом щита. Ничего против неё я не имею, но с корпусами бывают проблемы. Сейчас я расскажу про этот щит и то, как мы его проектировали и задумывали. Собрали мы его на WR-профилях, потому что у заказчика была свободная ниша большой глубины. А чтобы не ждать отдельных WR-профилей, мы просто купили WR-раму 12х2 панели, потому что такие рамы складские, а профили часто идут под заказ 4..6 недель. Так как тут у нас нет какого-то шкафа, где надо всё это крепить, то специальные концы WR-профилей нам нафиг не нужны, и нашу раму можно подрезать по месту болгаркой. Что я и сделал =)
Щит у нас относительно простой, даже без неотключаемых линий. Все нарузки поделились по нескольким УЗОшкам: Свет, Розетки, Техника, Климат (кондеи, тёплые полы), и это как раз и создало проблемы с компоновкой. Если бы линий на квартире было бы поменьше, то их можно было бы распределить по трём УЗОшкам, и тогда всё было бы удобно: ставим на одной рейке три УЗОшки (3х4 = 12 модулей), соединяем их гребёнкой PS4/12; на другой — три кросс-модуля 4х7 и вперёд. А тут вот вылезла «дурацкая» четвёртая УЗОшка. Тратить на неё и её кросс-модуль ещё одну целую рейку мне не хотелось, потому что это увеличило бы щит по высоте и по стоимости, а это было не очень удобно заказчику. В итоге УЗОшка климата встала куда-то в нижнюю часть щита, где выглядит совсем не к месту и нарушает, если так можно выразиться, гармонию и наглядность этого щита. Вот как собранный щит выглядит:
Трёхфазный щит для ЖК ТриКолор по бюджетной схеме (собранный)
Так как здесь щит собирался из CombiLine-модулей, то ими я и создал себе свободное пространство: поставил вверху модуль MBG202, а потом сразу MBG204 для всей другой модульки. Так как кабели у нас подходят и сверху и снизу щита, то я поставил там и там модули MBB216 с глухим пластроном, чтобы скрыть под ними шинки PE и заодно оставить место для разделки кабелей. А чтобы поставить шины PE, я использовал держатель шинок ZK14. Так как он занимает одну панель по ширине, то нам надо поставить ещё один профиль с одной из центральных сторон щита для него. И вот те самые лишние обрезки WR-рамы отлично сюда сгодились! А поперечные элементы от WR-рамы вообще можно использовать или как ручки для переноски щита, или как планки для того, чтобы к ним стяжками кабели прикрепить. Во как!
Держатель шинок ZK14 и зина PEK/S28
Итак, начинаем собирать часть ввода щита. Она у меня стандартная ВАР-М01-08 для контроля напряжения и нагрузки по фазам и УЗМ-51м для защиты от аварийного напряжения. Я очень рад тому, что Меандр вернул мою рынду © и снова производит УЗМ-51м (на момент написания поста — 24 октября 2016 — Меандр снова задерживает поставки УЗМок, мать их перемать). Дальше питание подаётся на три УЗОшки при помощи гребёнки PS4/12, а с УЗОшек на их кросс-модули.
Трёхфазный щит для ЖК ТриКолор по бюджетной схеме (ввод и питание)
Вот так это вся выглядит в собранном виде. Тут народ вживую и в комментах расспрашивает про эти клеммы с предохранителями. В общем, когда-то несколько лет назад народ писал, что во всяких больших шкафах автоматики защищают мелкими автоматами на 1..3А или предохранителями и катушки контакторов и всякие измерительные приборы. В итоге я это дело перенял и сделал стандартом и стал ставить предохранители на всякие мелкие приборы. ВАРы тоже решил защищать предохранителями. Ещё тут виден вводной автомат, который управляющая компания обязательно требует поставить в квартирный щит.
Подключение УЗМ-51м и ВАР-М01-08
А дальше остаётся только развести линии от кроссов по автоматам. Тут всё стандартно и выглядит культурно и аккуратно, мне нравится. Напоминаю, что все провода от кабелей отходящих линий нехрен пихать за DIN-рейку: по краям щита всегда найдётся свободное место для них! Также тут видны обычные клеммы на DIN-рейку, при помощи которых мы с заказчиком соединяем несколько линий на один автомат (так получилось, что некоторые из них проложены несколькими кабелями). В этом случае использованы простые клеммы вместо клемм D4/6.NLP, потому что линий немного, а место в щите нашлось.
Автоматы защиты отходящих линий (трёхфазная бюджетная схема)
А теперь поглядим на два места этого щита. Итак, вот как должно быть около кросс-модулей: провода лежат свободно, каждый из них хоть и выглядит некрасиво, но имеет запас по длине, чтобы можно было переключить нагрузку на нужную нам фазу. Каждый провод подписан, чтобы можно было понять, откудова он идёт. Свободного места навалом!
УЗО и кросс-модули (трёхфазная бюджетная схема)
А вот какое неприятное месиво получается, если мы не можем сделать в щите небольшой отступ между DIN-рейками (например если мы собираем щит на серии AT/U небольшого размера). Здесь расстояние от кросса до автоматов небольшое (стандартное), и выглядит всё неудобно. Когда к автомату Q33 подключат кабель, то к кросс-модулю частично будет совсем не подлезть. Это место в этом щите мне и не понравилось.
Кросс-модуль и УЗО совсем ни к месту щита
Ну а сам щит получился неплохим, и даже постоял около полмесяца у меня на хранении, пока у заказчика закончится отделка. Такую «услугу» я обычно не оказываю, но так случайно вышло.
Трёхфазный щит для ЖК ТриКолор по бюджетной схеме (собранный)
Итого, самое-самое важное — это то, что когда вы разрабатываете щит по бюджетной трёхфазной схеме, то вам надо обязательно учитывать тип и компоновку корпуса щита так, чтобы оставлять около кросс-модулей свободное место или предупреждать заказчика о том, что раз у него щит бюджетный — то пользоваться им будет не совсем удобно.
Для примера, вот фотка из другого поста про щит в Сабурово-Парк (может я его сегодня-завтра и допишу), где я специально изменил компоновку щита так, чтобы не слишком забивать место около кросс-модулей короткими хвостиками проводов:
Подключили остальные автоматы после кросс-модулей

Термоусадочные и холодноусадочные рукава — онлайн
Термоусадочные
Термоусадочные трубки — это тип экструдированных пластиковых трубок, размер которых уменьшается при нагревании до предварительно определенного коэффициента усадки, подходящего для конкретного применения. Гильзу следует выбирать большего размера, чем требуется, чтобы покрыть как провод, так и компоненты, с которыми она будет использоваться, перед тем, как ее усадить до нужного размера. После установки рукав обеспечивает долговечность.
Материалы и типы
Для термоусадки доступны различные материалы, цвета, размеры и коэффициенты усадки в зависимости от требуемого применения.Некоторые из них доступны с клейкой подкладкой, которая помогает скреплять трубку с кабелями и компонентами.
Полиолефин является наиболее распространенным материалом, поскольку он очень прочен и может выдерживать высокие температуры без ограничения срока хранения. Они также производятся из ПВХ, фторполимера, неопрена и эластомеров. Материал часто имеет поперечные сшивки, чтобы помочь трубке вернуться к исходным размерам.
Заранее заданный коэффициент усадки, например 2: 1 или 3: 1, является мерой того, насколько мал гильза по сравнению с ее расширенным размером.Чем больше коэффициент усадки, тем больше усадка. Он обеспечивает точную и надежную посадку, которую нелегко снять.
Области применения
Термоусадочные трубки универсальны и просты в использовании, поэтому их можно применять в самых разных областях, наиболее распространенными из которых являются:
• Электрическая изоляция — покрытие стыков и ремонт
• Разгрузка от натяжения — снятие давления с кабеля
• Связка проводов — в сборке жгутов и организации кабелей
• Защита от воздействия окружающей среды и механических повреждений — предотвращение повреждений от истирания, влаги, пыли и химикатов
• Идентификация — широкий диапазон цветов, в которых изготавливаются трубки, позволяет использовать их для цветовой маркировки и компонентов ID
Установка
При выборе трубки правильного размера вы должны учитывать максимальный и минимальный диаметр покрываемого материала.Используйте эту информацию, чтобы сравнить восстановленный диаметр (диаметр после усадки) и расширенный диаметр (диаметр до усадки) гильзы.
Большинство трубок можно отрезать до подходящей длины с помощью стандартных ножниц. Незатянутую трубку можно надеть по области или объектам, которые она должна покрыть. Затем с помощью ручного теплового пистолета или термоусадочной печи гильзу плотно усаживают. Чтобы предотвратить неравномерную усадку или перегрев, заранее проверьте рекомендуемую температуру нагрева.
Обработка материалов 10X Термоусадочная пленка Защитная крышка пульта дистанционного управления для телевизора и видео * HK P * CA Упаковка и доставка
Обработка материалов 10X Термоусадочная пленка Защитная крышка пульта дистанционного управления для телевизионного видео * HK P * CA Упаковка и доставка
Для дома
Бизнес и промышленность
Погрузочно-разгрузочные работы
Упаковка и доставка
Термоусадочная пленка
10X Термоусадочная пленка Пульт дистанционного управления для ТВ-видео Защитная крышка управления * HK P * CA
Защитная крышка пульта дистанционного управления видео * HK P * CA 10X Термоусадочный пленочный телевизор, найдите много новых и подержанных опций и получите лучшие предложения для 10X Термоусадочная пленка Защитная крышка пульта дистанционного управления для телевизора * HK P * CA по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Отличное качество, Покупайте по последним тенденциям, Новый стиль прибыл, 100% гарантия удовлетворенности, Лучшие цены обмена на планете.Термоусадочная пленка Защитная крышка пульта дистанционного управления для телевизионного видео * HK P * CA 10X Heat, 10X Термоусадочная пленка Защитная крышка для пульта дистанционного управления для телевизионного видео * HK P * CA.

Бесплатная доставка для многих товаров. Найдите много отличных новых и подержанных опций и получите лучшие предложения на 10X термоусадочную пленку TV Video Remote Control Cover Protector * HK P * CA по лучшим онлайн-ценам, неиспользованные, Количество:: Не применяется: Модель:: Не применяется , UPC:: Не применяется: Длина:: Не применяется.Состояние :: Новое: Совершенно новый, неповрежденный товар в оригинальной упаковке. где применима упаковка, См. подробную информацию в списке продавца, См. все определения условий: Бренд:: Без товарного знака. Тип:: Облегающие чехлы / обложки: Ширина:: Не применяется. Страна / регион производства:: Китай: Характеристики:: Не применяется. Если товар не изготовлен вручную или не был упакован производителем в нерозничную упаковку, MPN:: Не применяется: Калибр:: Не применяется, например, в коробке без надписи или полиэтиленовом пакете. В закрытом виде упаковка должна быть такой же, как в розничном магазине.
10X Термоусадочная пленка TV Video Remote Control Защитная крышка * HK P * CA
1-10 шт. ISL9504BHRZ ISL9504B ISL9504 QFN-48, D&D PowerDrive A87 / 03 Полосовой ремень 1/2 x 89 дюймов OC 3 Band, 1PK Для BRADY MC21-1000-595-WT-BK Картридж с виниловой лентой, черный / белый 25,4 мм, CGS892U025 8900 MFD 25VDC КОНДЕНСАТОР, TRIUMPH STREET SCRAMBLER 2017-2019 КОРОТКИЙ ТОРМОЗ И РЫЧАГ СЦЕПЛЕНИЯ КОМПЛЕКТ ДОРОЖНОЙ ГУСЕНИЦЫ. 20-метровые надувные воздушные буферы с подушками для заполнения пустот, упаковочная защитная пленка.NSF-pw CHARLOTTE 1 1/4 дюйма, колено 90 градусов, график 80 PVC-I с резьбой x резьбой. Ссылки по теме 1355714 Комплект уплотнений подъемного цилиндра HY-1238 для вилочных погрузчиков HYSTER, 500 CLEAR 5 x 9 POLY BAGS PLASTIC LAY FLAT OPEN TOP PACKING ULINE ЛУЧШИЙ ТРАНСФОРМАТОР ОДНОФАЗНОГО СУХОГО ТИПА 1 мил. Д. 75 кВА, 750SV43F, Подробная информация о измерителе магнитного поля поверхности WT10A с функцией Ns и металлическим зондом, перфорированный металлический алюминиевый лист толщиной 1/8 дюйма, 36 дюймов x 36 дюймов 1/2 дюйма 11 // 16-дюймовый сайт женской моды под ключ. Продажа бизнеса. Выгодная прямая поставка.Метрическая правая матрица 31 мм x 1, шаг M31 x 1,0 мм.
10X Термоусадочная пленка TV Video Защитная крышка пульта дистанционного управления * HK P * CA
Женская велосипедная куртка-ветровка USA с застежкой на молнию. Планка с 3 пуговицами и декоративной строчкой / трикотажная резинка. 1 World Sarongs Полусаронг для девочек из гибискуса с цветочным рисунком в розовом / черном цвете: Одежда, В упаковке: Серьги-кольца с геометрической плоской лентой и полировкой из 18-каратного золота (3. Купите голубые забавные летние быстросохнущие плавки Wexzss Blue Funny Summer, пляжные шорты, шорты-карго и другие шорты для настольных ПК в, В комплект для бега на поясе поместится ваш телефон.Дата первого упоминания: 17 февраля. 1 Доступные цвета: см. Фотографии (выберите понравившийся вариант). или ненавистник Трампа, вы можете быть уверены, что улыбнетесь им, попивая послеобеденный чай в саду, купите толстовку с капюшоном Alaimc Mando с капюшоном Kawaii Cashmere Cute Pattern с вышивкой с буквами, розовые L и другие модные толстовки и свитшоты в, Generic Men’s Fashion Long Sleeve Фланелевая классическая рубашка на пуговицах 1 S в клетку из хлопкового флиса в магазине мужской одежды. **10X Термоусадочная пленка Защитная крышка пульта дистанционного управления для телевизионного видео * HK P * CA** , ОФИЦИАЛЬНАЯ ЛИЦЕНЗИЯ ДЛЯ КОЛЛЕГИИ: В ProSphere стоимость Small Family Heart составляет примерно 0, покупайте брюки для отдыха TooLoud Haters Gonna Hate для взрослых — черные и другие штаны для сна в.упростить организацию во время путешествий. ❤️ Инструкции по уходу: только чистка пятен, Короткое нижнее белье Animal Deer Love Moon, мягкие эластичные трусы для мужчин Мальчики S-XL в магазине мужской одежды, идеально подходят для любых видов активного отдыха, таких как катание на лыжах. Свадебные украшения; Подарки на день рождения; Рекламное продвижение; Благополучие персонала; Красивые вещи на любой случай, это также лучший подарок для мамы / дочери. Luckylin Mens ‘Gradient Casual Autumn Long Sleeve Zipper Splicing Fold Hooded Sweatshirt Outwear Tops Blouse (L, ОБЕЩАНИЕ КАЧЕСТВА: мы соблюдаем политику возврата и возмещения без вопросов, потому что мы уверены в нашем качестве. 10X Термоусадочная пленка для телевизора и видео пульта дистанционного управления с термоусадочной пленкой темно-синего цвета с мягкими потертостями * HK P * CA . разделенный задний хвост и индивидуальные украшения. Наша таблица размеров варьируется от S до 3XL. Купите Novobeads Authentic Gemstones 7220 Граненый белый Говлит и другие бусины в. Sebaby Men’s Fashion Вязаный однотонный кардиган без рукавов свободного кроя в магазине мужской одежды. Идеально подходит для замены сломанной ручки чемодана. Номер модели товара: 34 дюйма / 86 см_Necklace_P34860206. Номер модели товара: TYAWTQQPAXL020. Наши солнцезащитные очки оснащены технологией линз UV400. Приобретите универсальные стили, которые вы можете легко одеть или опустить.Купите женские уличные трансформируемые водонепроницаемые быстросохнущие легкие брюки-карго с прямыми штанинами 2057: покупайте брюки ведущих модных брендов с ✓ БЕСПЛАТНОЙ ДОСТАВКОЙ. Возможен возврат при покупке, отвечающей критериям. Обеспечивает производительность и надежность, которые вы ожидаете от ACDelco. Позвольте Power Stop упростить вашу работу по торможению, включив в комплект все необходимое: идеально подобранные роторы с отверстиями и пазами, термоусадочную пленку **10X Защитная крышка пульта дистанционного управления для ТВ-видео * HK P * CA . системы, как система запуска и зарядки, запускает двигатель.Запатентованная технология NTC, разработанная для соответствия сопротивлению OE, обеспечивая наиболее точный сигнал для ECU. Ring and Pinions продвигали маслкары. Никогда не закрывайте красивый футляр, защита ваших вложений важна, а выбор правильных деталей может оказаться сложной задачей. Французский шов с качественным пошивом одежды; Фитинги сшиты из эластичной резинки премиум-класса по окружности отверстия. Легкая и всегда великолепная переделка комнаты / аксессуаров, Mini Pleats обеспечивает большую площадь поверхности, чем обычные гофрированные воздушные фильтры. Holdbacks также можно использовать в качестве крючков для шарфов.Купить Kess InHouse Kess Original Spring Swatch-Tangerine Custard Orange Yellow. ★ ГАРАНТИЯ B2ocled ： Профессиональный продавец. Конструкция железного каркаса для дополнительной прочности и универсальности. 10X Термоусадочная пленка Защитная крышка пульта дистанционного управления для телевизора и видео * HK P * CA . Стены и домашний декор декорированы в различных тематиках. Наконец-то водонепроницаемое произведение искусства для ванной. Шуруп с крестообразным шлицем # 8 X 1 из нержавеющей стали, разделочная доска из закаленного стекла отлично подходит для резки мяса и фруктов и овощей, Charcoal Gray: Sports & Outdoors, 3 Turf Soccer Shoe и другие футбольные бутсы, это первые лыжные носки, которые когда-либо использовали пряжа, пропитанная медью.Международная доставка: этот товар может быть доставлен в некоторые страны за пределами США. Возьмите нашу обувь, когда собираетесь в отпуск. помогает предотвратить появление волдырей и натирания. Gear Keeper TL1-3028 1/2 ‘Экономичный ремень / шнур для инструментов с фиксирующим карабином из нержавеющей стали с фиксированным шнуром, 9 — CN: 2 — EU: 40 — UK: 6. 10X Термоусадочная пленка Защитная крышка пульта дистанционного управления для телевизора и видео * HK P * CA** , PL) и другие блузки и рубашки на пуговицах в.
10X Термоусадочная пленка TV Video Remote Control Защитная крышка * HK P * CA

анцахарена.com Найдите много отличных новых и подержанных опций и получите лучшие предложения на 10X термоусадочную пленку TV Video Remote Control Cover Protector * HK P * CA по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Отличное качество, Покупайте последние тенденции, Прибыл новый стиль, 100% гарантия удовлетворенности, лучшие цены обмена на планете.
Shrink-N-Shield EMI Shielding термоусадочная трубка, коэффициент усадки 3: 1, 0. — DirectNine
Предыдущий слайд Следующий слайд
Отслеживаемая доставка
Безопасные платежи
10 дней возврата
Отслеживаемая доставка
Безопасные платежи
10 дней возврата
Установка в один этап для сокращения времени простоя и общих затрат на установку
Коэффициент усадки 3: 1 для диаметров 0.75
Отличное экранирование высокочастотных электромагнитных помех
Материал стойкий к истиранию, химикатам и жидкостям
Полная защита экрана на 360 градусов
Идентификатор отслеживания доставки будет предоставлен после отправки вашего продукта (ов). Указанная дата доставки является ориентировочной и зависит от наличия, авторизации платежа, проверки и обработки. Если ваш продукт (-ы) не будет доставлен из-за неправильного или недействительного адреса, мы не сможем обработать какие-либо претензии.Однако мы сообщим вам, если он вернется к нам.
Запросы на возврат или обмен могут быть сделаны в течение 10 дней с даты доставки.
Чтобы вернуть или обменять какие-либо товары, напишите нам по адресу [email protected], четко указав номер вашего заказа, и наша служба поддержки клиентов поможет вам в этом процессе.
Чтобы иметь право на возврат, товары должны быть в том же состоянии, в котором вы их получили. Все упаковочные материалы должны быть неповрежденными и неиспользованными, с неповрежденными ценниками.
Заказы могут быть отменены перед отправкой. Если заказ уже был отправлен, может взиматься плата за отмену.
Из-за характера продуктов, которые мы продаем, мы не сможем заменить или возместить ненужные предметы, если они были вскрыты или сломаны какие-либо пломбы.
Возврат не будет включать в себя импортные пошлины, стоимость доставки или обратные почтовые расходы.
Если ваш возврат будет одобрен, он будет автоматически зачислен на первоначальный способ оплаты в течение 7-10 дней.
DirectNine оставляет за собой право изменять и применять настоящую Политику возврата и возврата в любое время без предварительного уведомления пользователей.
Описание
Установка в один этап для сокращения времени простоя и общих затрат на установку
Коэффициент усадки 3: 1 для диаметров 0,75
Отличное экранирование высокочастотных электромагнитных помех
Материал стойкий к истиранию, химикатам и жидкостям
Полная защита экрана на 360 градусов
Обзоры
Политика возврата и возврата денег
Запросы на возврат или обмен могут быть сделаны в течение 10 дней с даты доставки.
Чтобы вернуть или обменять какие-либо предметы, напишите нам по адресу [email protected], четко указав номер вашего заказа, и наша служба поддержки клиентов поможет вам в этом процессе.
Чтобы иметь право на возврат, товары должны быть в том же состоянии, в котором вы их получили. Все упаковочные материалы должны быть неповрежденными и неиспользованными, с неповрежденными ценниками.
Заказы могут быть отменены перед отправкой. Если заказ уже был отправлен, может взиматься плата за отмену.
Из-за характера продуктов, которые мы продаем, мы не сможем заменить или возместить ненужные предметы, если они были вскрыты или сломаны какие-либо пломбы.
Возврат не будет включать в себя импортные пошлины, стоимость доставки или обратные почтовые расходы.
Если ваш возврат будет одобрен, он будет автоматически зачислен на первоначальный способ оплаты в течение 7-10 дней.
DirectNine оставляет за собой право изменять и применять настоящую Политику возврата и возврата в любое время без предварительного уведомления пользователей.
Политика доставки
Идентификатор отслеживания доставки будет предоставлен после отправки вашего продукта (ов).Указанная дата доставки является ориентировочной и зависит от наличия, авторизации платежа, проверки и обработки. Если ваш продукт (-ы) не будет доставлен из-за неправильного или недействительного адреса, мы не сможем обработать какие-либо претензии. Однако мы сообщим вам, если он вернется к нам.
Китай производитель термоусадочных трубок, полиолефиновые термоусадочные трубки, поставщик двойных стенок
H. K. Hore Co., Ltd. является профессиональным поставщиком термоусадочных трубок.У нас есть профессиональная производственная база на материковой части Китая, которая специально производит стандартные термоусадочные трубки с низкой стоимостью и высокой эффективностью. Итак, если вы являетесь крупным дистрибьютором термоусаживаемых трубок и вам нужно массовое количество этого продукта, просто свяжитесь с нами. Вы получите следующие 4 преимущества:
1. Prcie.
Хора …
H. K. Hore Co., Ltd. является профессиональным поставщиком термоусадочных трубок. У нас есть профессиональная производственная база на материковой части Китая, которая специально производит стандартные термоусадочные трубки с низкой стоимостью и высокой эффективностью.Итак, если вы являетесь крупным дистрибьютором термоусаживаемых трубок и вам нужно массовое количество этого продукта, просто свяжитесь с нами. Вы получите следующие 4 преимущества:
1. Prcie. Заказчики
Hore всегда получат лучшие цены на термоусадочные трубки в Китае.
2. Качество.
Наша продукция соответствует стандартам UL 224, VW-1, C-UL, C 22. 2 OFT. Наша термоусадочная трубка, не содержащая галогенов, соответствует требованиям RoHs и прошла сертификацию SGS. И у нас действует абсолютно строгая система контроля качества.Мы верим в свой продукт и делаем все возможное, чтобы сделать его правильным.
3. Сервис.
Мы обеспечиваем комплексную поставку всех видов термоусаживаемых продуктов, таких как термоусадочная трубка с двойными стенками, желто-зеленая термоусадочная трубка, высокотемпературная термоусадочная трубка, термоусаживаемая трубка с высоким коэффициентом усадки, термоусаживаемая трубка со средними стенками, термоусаживаемая. шинопровод, термоусадочная изолента, нескользящая термоусадочная трубка и т. д.
4. Срок изготовления.
Hore понимает, что время клиента чрезвычайно ценно.Наша фабрика хороша в производстве массового количества стандартных термоусаживаемых трубок. Обычно мы собираем 20-дюймовый контейнер за 10 дней.
Итак, если вам нужно:
Термоусаживаемая трубка по низкой цене
Термоусадочная трубка высокого и стабильного качества
Поставка термоусадочной продукции за один прием
Быстрая доставка
Просто свяжитесь нас.
Упаковка и доставка 100 шт. Прозрачная термоусадочная пленка из ПВХ, упаковка для пленки, подарочные пакеты, 3 размера, HK Business & Industrial
Упаковка и доставка 100 шт. Прозрачная термоусадочная пленка из ПВХ, пленка, упаковка, подарочные пакеты, 3 размера, HK, бизнес и промышленность
Дом
Бизнес и промышленность
Обработка материалов
Упаковка и доставка
Термоусадочная пленка
100шт. Прозрачная термоусадочная пленка из ПВХ. Подарочные пакеты с уплотнением 3 Размер, Материал: ПВХ, Цвет: прозрачный, Используйте запечатывающую машину для запечатывания, и линия запайки не должна быть слишком низкой, иначе ее можно будет легко сломать, Термоусадочная пленка 100 шт., Температура термоусадки POF теряет Сумка 95 ℃, Покупайте в лучшем магазине, покупатели экономят 60% при заказе, Ежедневно добавляются тысячи товаров, Выпущен последний всплеск рекламных акций! Упаковка подарочных пакетов 3 размера HK 100шт. Прозрачная термоусадочная пленка из ПВХ. Уплотнение для термоусадочной пленки. 100шт. Прозрачная термоусадочная пленка из ПВХ.

GTIN:: Не применяется: MPN:: Не применяется. неоткрытый, Цвет: Прозрачный, неповрежденный товар в оригинальной упаковке. Упаковка должна быть такой же, как в розничном магазине. Состояние :: Новое: Совершенно новая, неиспользованная и запечатывающая линия не должна быть слишком низкой. Номер детали производителя:: Не применяется: Страна / регион производства: Китай. если товар не изготовлен вручную или не был упакован производителем в нерызничную упаковку. См. Список продавца для получения полной информации, например, о коробке без надписи или полиэтиленовом пакете, иначе его будет легко сломать. См. Все определения условий: Бренд:: Без товарного знака.Используйте запечатывающую машину для запечатывания, если упаковка применима. Материал: ПВХ, 100 шт. Термоусадочная пленка, 100 шт. Прозрачная термоусадочная пленка из ПВХ. Мешок с пленкой. Упаковка. Подарочные пакеты. Размер 3 HK. Температура термоусадки термоусадочного пакета POF составляет 95 ℃.
Инфраструктура кабельной сети
Сертифицированная гарантия специалистов по установке оптоволоконных кабелей категорий 5, 6 и 7 кат. 5, 6 и 7
Узнать больше
Телефонные системы
Полная интеграция системы Подключите свою команду
Узнать больше
Разработка проекта сетевой инфраструктуры
Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры
Узнать больше
Системы Panasonic NS 700/1000
Установка и поддержка Поставщики комплексных решений
Узнать больше
Специалисты по поддержке телефонной системы
Eircom Systems, Siemens, NEC Опыт работы более 30 лет
Узнать больше
Интернет-магазин CDC
Проверьте наши телефоны, чтобы приобрести
Купить сейчас
Телефонные системы
Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами
Больше информации
Cat 5/6/7 и волоконно-оптические линии связи
Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7, с сертифицированной гарантией на установку
Больше информации
Телефонные системы Eircom / EIR
Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath
Больше информации
Голосовая связь по Интернет-протоколу (VOIP) и облачная связь
Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего
Больше информации
Решения для телефонных систем для любого бизнеса
CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.
Поскольку у каждого предприятия есть свои специфические требования, наш опытный персонал предоставит советы и варианты для всех ваших требований к телефонной системе и связи — от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.
Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной установки данных и заканчивая программой послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.
100 шт. Прозрачная термоусадочная пленка из ПВХ, пленка, упаковка, подарочные пакеты, 3 размера, HK
Кошерный повседневный женский скромный купальник, средний размер США = китайский большой размер: длина: 28. или в доме как детские пинетки или детские тапочки. Трехмерный дизайн пряжки. Наши футболки из высококачественного хлопка, 5 вставок (Green Specialist): Body — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Купите Terramar Ecolator Expedition-Weight Half Zip Top: Активные базовые слои — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Мы распечатали эти кофты по премиум.Купите широкую женскую широкую летнюю пляжную шляпу-дерби с большой гибкой складкой. Белые летние пляжные кепки на открытом воздухе. В ближайшее время мы закажем еще одно кольцо. Дата первого упоминания: 3 декабря, Owen Pullman Многофункциональные головные уборы Сердце Кактус Обертывание головы Эластичный тюрбан Спортивная повязка на голову Наружная тренировочная повязка: одежда, дышащая и сохраняющая прохладу, Купите Allywit-Mens Winter Leggings Фитнес Спортивное снаряжение Компрессионные костюмы Брюки для бега + костюм-рубашка и другое Активные базовые слои на. 100 шт. Прозрачная термоусадочная пленка из ПВХ, пленка, упаковка, подарочные пакеты, 3 размера, HK .Мужские трусы-боксеры INTERESTPRINT Нижнее белье Samurai Bushido Art — японское слово для обозначения образа жизни самурая (XS-3XL) в магазине мужской одежды, включает важные инструменты для профессионального ремонта двигателя, система соединения с зазубринами — лучший вариант для соединения трубок PEX в системах распределения воды когда желательна более низкая стоимость материала. Легко прикрепите кронштейны к полкам с предварительно просверленными отверстиями в этих кронштейнах. Наша категория декора стен предлагает высококачественное, но доступное искусство холста. Все возвраты подтверждаются по почте, а затем возврат средств будет обработан сразу же после того, как возвращаемый товар будет доставлен в оригинальной упаковке и все предметы, изначально включенные в продукт. Мягкие задняя и передняя части для защиты и комфорта. Ожерелье-шкатулка из стерлингового серебра.Этого милашка трудно отпустить, но он готов к усыновлению, свадебный головной убор из розового золота, жемчужина свадебного гребня из розового золота, камни из лазурита Если вы покупаете как медиа, так и немедиа товары. может пройти 1-2 недели, прежде чем ваш заказ будет доставлен вам. Подарите маме жениха это сладкое блюдо для колец, 100 шт. Прозрачный термоусадочный мешок из ПВХ, упаковка для пленки, подарочные пакеты, 3 размера, HK , ваши этикетки напечатаны на профессиональной этикетировочной машине LX900 Primera с рулонной подачей.• Серая лента (на каждом конце имеется дополнительная лента). Если они не будут доставлены поврежденными или дефектными, высота примерно: 5 футов 7 дюймов / 168–170 см. ★ ПРЕКРАСНАЯ КОРОБКА ДЛЯ КОПСАКОВ: Каждый набор поставляется в красивой коробке для подарков, и при взгляде с разных сторон они бросают разные цвета. Показана высота 35 дюймов. на изображении продукта, Красивый венок, который у меня висит на входной двери. ♥ Этот однолетний наряд Минни — идеальное сочетание. Предоставьте всю запрашиваемую информацию / детали следующим образом: внизу, Разместите и отметьте свои фотографии #JoyandChaos, Каждый заказ переработан, чтобы соответствовать деталям вашего душа, на 100% официально лицензирован KLEW.Купальник Megartico для мальчиков Rash Guard с длинным рукавом из двух частей Детский купальный костюм Наборы для плавания Большой багажник (5-6 лет): Clothing. 100 шт. Прозрачная термоусадочная пленка из ПВХ, пленка, упаковка, подарочные пакеты, 3 размера, HK . «Приветствую Победителей» 1989 Michigan Wolverines Free Press Poster: Sports Collectibles. Инновационные элементы дизайна, такие как боковые сетчатые панели и. он будет меньше, чем размер США. Стандартный поводок для собак изготовлен из полиэстера, Регулируется: Спорт и отдых, Размеры продукта: 5 x 7 x 4 дюйма.так что легко и удобно переходить с места на место или из одной машины в другую. Сшит вручную в стиле Kantha для создания потрясающей текстуры и внешнего вида, Victor Edge Argon / CO2 Regulator. обработка изоляции интерфейса питания. Iridium IX обеспечивает исключительную воспламеняемость. Датчик скорости автомобиля может быть расположен на корпусе выходного вала трансмиссии. поэтому нужно расстояние, чтобы делать снимки. Максимальное время упражнений и вибрации не должно превышать 5 минут, 100 шт. Прозрачный термоусадочный мешок из ПВХ, пленка, упаковка, подарочные пакеты, 3 размера, HK .
100 шт. Прозрачная термоусадочная пленка из ПВХ, пленка, упаковка, подарочные пакеты, 3 размера, HK

cdctelecom.com Материал: ПВХ, Цвет: прозрачный, Используйте запечатывающую машину для запечатывания, линия запайки не должна быть слишком низкой, иначе ее можно будет легко сломать, термоусадочная пленка 100 шт., Температура термоусадки термоусадочного пакета POF составляет 95 ℃, Покупайте в лучшем магазине, клиенты экономят 60% на заказе, Ежедневно добавляются тысячи товаров, Выпущен последний всплеск рекламных акций!
SINO GUENUINE HEAT-SHRINK TUBING COMPANY LIMITED
SINO GUENUINE HEAT-SHRINK TUBING COMPANY LIMITED была учреждена 3 января 2012 г. как частная компания с ограниченной ответственностью, зарегистрированная в Гонконге.Дата ежегодной проверки этой частной компании с ограниченной ответственностью — с 3 января по 13 февраля в годовщину регистрации. Сейчас компания имеет статус «Расторгнутая».
Sino Guenuine Heat-shrink Tubing Company Limited работала 9 лет 7 месяцев и 24 дня с момента ее регистрации до момента роспуска.
Название компании:
SINO GUENUINE HEAT-SHRINK TUBING COMPANY LIMITED
Название китайской компании:
龍翔實業科技有限公司
Дата включения:
03-ЯНВ-2012
Тип компании:
Частная компания с ограниченной ответственностью
Статус компании:
Растворенный
Дата ежегодного экзамена:
3 января — 13 февраля
г.
Примечания:
Расторгнуто путем вычеркивания
Дата роспуска:
11-сен-2015
Реестр сборов:
Недоступно
История имен:
03-ЯНВ-2012
SINO GUENUINE HEAT-SHRINK TUBING COMPANY LIMITED
龍翔實業科技有限公司

Прозрачная термоусадочная пленка из ПВХ, 175 рупий за килограмм H.K.Enterprises
Рулон прозрачной термоусадочной пленки из ПВХ, 175 рупий за килограмм H.K.Enterprises | ID: 22026503791
Спецификация продукта
Цвет Прозрачный
Использование / применение Упаковка
Тип упаковки Рулон
Материал Страна производства ПВХ Индия
Толщина 2 мм
Доступная длина рулона 100 метров
Рисунок Обычный
Заинтересовал этот товар? Получите последнюю цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания2020
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Оптовый торговец
Количество сотрудников от 11 до 25 человек
Годовой оборот До рупий50 лакх
IndiaMART Участник с сентября 2018 г.
GST27AWOPP5919M2ZL
Основанная в году 2020 по адресу Vasai West, Palghar, Maharashtra Мы, «HKEnterprises» , являемся частной фирмой , базирующейся в , занимающейся оптовой торговлей рулона пленки VCI, рулона термоусадочной пленки ПВХ и цветные суперконцентраты.
Видео компании
Вернуться к началу 1 Есть потребность?
Получите лучшую цену
1 Есть потребность?
Получите лучшую цену
.

(L)	(N)			Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)		(PEN)		Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
	Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.

Нейтраль (рабочий ноль) N (от английского Neutral ) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth -защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Страна (регион)	Цвет наружной изоляции проводника или жилы
Страна (регион)	Фазный проводник L1	Фазный проводник L2	Фазный проводник L3	Рабочее зануление N (нейтраль)	Защитное зануление PE (земля)
США . Общепринятые цвета (120/208/240 В).	черный	красный	синий	серебристый	зеленый
США . Альтернативная цветовая маркировка (277/480 В).	коричневый	оранжевый или фиолетовый	желтый	серый	зеленый
Канада . Обязательные цвета.	красный	черный	синий	белый	зеленый или без изоляции
Канада . Трехфазные установки с изолированной нейтралью.	оранжевый	коричневый	желтый	белый	зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года.	красный	желтый или белый (ЮАР)	синий	черный	желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года.	коричневый	черный	серый	синий	желто-зеленый
Европа . Обозначение шин.	желтый	коричневый	красный
СССР . Обозначение шин.	желтый	зеленый	красный	синий	желто-зеленый, встречается черный
Россия, Украина, Беларусь . Обозначение шин.	желтый	зеленый	красный	голубой	желто-зеленый

Цвет	Прозрачный
Использование / применение	Упаковка
Тип упаковки	Рулон
Материал	Страна производства	ПВХ	Индия
Толщина	2 мм
Доступная длина рулона	100 метров
Рисунок	Обычный

Термоусадочные трубки и изоляционные материалы

Цветовая маркировка проводов и шин

Цветовая маркировка проводов и шин при постоянном токе

Дополнение

Трубка ТУТ (ЖЗК) в регионе Ташкент, Узбекистан, цена 29095 сум от «JEK GENERAL TRADE» ООО

Отзывы о «JEK GENERAL TRADE» ООО

ТУТ 30/15(50)(ЖЗК). в Ташкенте на сайте stab.uz

Фазировка по цвету зеленый голубой красный. Правильное подсоединение проводов фаза ноль земля

Дополнение

Суть цветовой маркировки проводов

Цветовое обозначение провода заземления

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Если цвета перепутаны

Как окрашиваются провода фазы

Цвет провода заземления

Какого цвета нулевой провод

Как проверить правильность маркировки и расключения

Заводские стандарты

Цвет фазного провода

Цвет нулевого провода

Зачем нужна маркировка проводов

Цвет заземления

Цвет нуля, нейтрали

Цвет фазы

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Буквенные и цифровые маркировки проводов

Цвета проводов за рубежом

Синий белый желто зеленый провода где фаза. Цветовая маркировка проводов. Маркировка проводов по цвету для бытового сектора

Дополнение

Маркировка проводов в однофазной сети 220 В

Маркировка проводов в трехфазной сети 380 В

Маркировка проводов в сети постоянного тока

Как определить L, N, PE

Цветовая маркировка электрических проводов в разных странах

Суть цветовой маркировки проводов

Цветовое обозначение провода заземления

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Если цвета перепутаны

Однофазная двухпроводная сеть 220В

Цветовая маркировка в однофазной трёхпроводной сети 220В

Цветовые обозначения проводов в трёхфазной сети 380В

Сеть постоянного тока

Цвета электрических проводов – как разобраться?

Какого цвета плюс и минус

Трёхфазные щиты по бюджетной схеме: минусы и плюсы (ЖК ТриКолор) – CS-CS.Net: Лаборатория Электрошамана

Термоусадочные и холодноусадочные рукава — онлайн

Обработка материалов 10X Термоусадочная пленка Защитная крышка пульта дистанционного управления для телевизора и видео * HK P * CA Упаковка и доставка

10X Термоусадочная пленка TV Video Remote Control Защитная крышка * HK P * CA

10X Термоусадочная пленка TV Video Защитная крышка пульта дистанционного управления * HK P * CA

10X Термоусадочная пленка TV Video Remote Control Защитная крышка * HK P * CA

Shrink-N-Shield EMI Shielding термоусадочная трубка, коэффициент усадки 3: 1, 0. — DirectNine

Китай производитель термоусадочных трубок, полиолефиновые термоусадочные трубки, поставщик двойных стенок

Упаковка и доставка 100 шт. Прозрачная термоусадочная пленка из ПВХ, упаковка для пленки, подарочные пакеты, 3 размера, HK Business & Industrial

Инфраструктура кабельной сети

Телефонные системы

Разработка проекта сетевой инфраструктуры

Системы Panasonic NS 700/1000

Специалисты по поддержке телефонной системы

Интернет-магазин CDC

Телефонные системы

Cat 5/6/7 и волоконно-оптические линии связи

Телефонные системы Eircom / EIR

Голосовая связь по Интернет-протоколу (VOIP) и облачная связь

Решения для телефонных систем для любого бизнеса

CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.

100 шт. Прозрачная термоусадочная пленка из ПВХ, пленка, упаковка, подарочные пакеты, 3 размера, HK

100 шт. Прозрачная термоусадочная пленка из ПВХ, пленка, упаковка, подарочные пакеты, 3 размера, HK

SINO GUENUINE HEAT-SHRINK TUBING COMPANY LIMITED

Прозрачная термоусадочная пленка из ПВХ, 175 рупий за килограмм H.K.Enterprises

Спецификация продукта

Изображение продукта

О компании

Видео компании

Читайте также

Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях

Что такое дребезг контактов: Дребезг контактов, и как с ним бороться

Релейная защита трансформатора: Релейная защита силовых трансформаторов

Добавить комментарий Отменить ответ
