Тестер для проверки проводов: CT-30, Тестер для проверки кабеля на разрыв, CEM

Тестер для проверки жгута проводов кабеля (SS-8681)



Подробныефотографии

SS8681 series тестеркабелей



описаниепродукта



ОписаниеSS8681 тестердляпроверкижгутапроводовкабелясерии:



SS8681series Кабельныйтестериспользуетсядлятестированияиизмеренияпроводжгутапроводов, жгутпроводов, хотелбыкак:Автоматическийкабель, аудиокабель, кабельпитания, сетевогокабеляителефонныйкабельи кабель, кабельHDMI,видеокабельит.д..

Особенностью  SS8681 тестердляпроверкижгутапроводовкабелясерии:

1.до700 В/500 Впеременноготокапроверьтенапряжение

2.512 Max.Контрольныеточки

3.Автоматическоесканированиеиавтоматическийпоискконтакта

4.Проверкапроводимостивпрерывистомрежиме

5.перемежающиесяразрыв/проверканакороткоезамыкание

6.ПредоставлениеSingle-End испытания

8.Большой320×240 ЖК-дисплей

9.Полноепрограммированиепоследовательностипроверки

10.УниверсальныйI/O портыдляприложения

11.Статистическиеданныеифункциипечати

Пункт	Символ	Проверкадиапазона
Электропроводность	Условие	0.1Ω~50 Ом
Сопротивление	R	0.1Ω~1.0MΩ
Отсутствиекороткогозамыкания	Ик	1 MΩ~500 МΩ
Откройте/ короткоезамыкание	O/S	2 ком~50КОМ
ПрерывистыйO/S Test
Прерывистыйконд.		0.1Ω~50 Ом
ПроверкаSingle-End
Обрыв/короткоезамыканиевыводрешения

Спецификации:


Дополнительныефункции	Программируемыемеханическойпроверки
	Автоматическийпоискконтакта
	Самодиагностика
	Автокалибровку
Основныеточность	±5 %
Режимсканирования	Auto/короткоезамыканиепереключаемый
Мпс.скорости	0,1 секосновных
Проверкасигнала	200~700Впостоянноготока/ 500 Впеременноготока
Постоянноготокакороткогозамыкания/ Hi-pot	±5 % точность
Экранизвук	320×240 графическийЖК-дисплей
	6 Цифрыцифрыформатирование
	СветодиодныйиндикаторНезачет/ЖК-дисплей
	Встроенныйдинамик
Соединения	128 точкипроверки
	256/512 точекфакультативного
	Hi — Калибровкапотенциометра+/- Выход
	АвтоPin-Search домкрат
Кнопкипереднейпанели	Sys/быстрыйключ/Изменитьключ/программируемуюклавишу
Интерфейсввода/вывода	Портпринтера
	Пультдистанционногоуправления(опционально)
	ПортRS-232 (опционально)
	ПортRS-485 (опционально)
Объемпамяти	Встроенный512 КБSRAM
	Резервноепитаниеотбатареи
Источникпитания	Переключение115/230 Вперем.тока±10%
	50/60Гц
Принадлежность	АвтоматическийдатчикPin-Search
	2-в-1 64 контактныйDIN-преобразовательзвуковогосигнала
	Кабельдистанционногоуправления(опция)
	КабельRS-232 (опционально)
	КабельGPIB (опционально)
	Кабельпитания
	3 Европа2 адаптерапитания
	Руководствопользователя
Датчикитемпературыивлажности	15°C ~ 35°C
	RH ≤75%
Размеры(ШXвXг)	425×190 ×350 мм
Вес	Приблизительно, 14кг(бездополнительногооборудования)
Емкостькабеляпредел	1 МКФMax.
Кодзаказа	Описание
SS-8681N	Кабель/жгутпроводовтестер(постоянноготока700V)
SS-8681NC2	256 точкипроверки
SS-8681NC3	512 точкипроверки
SS-8681FA	Постоянноготока700V , AC 500 V добавлен
SS-8681FAC2	256 точкипроверки
AV-8685Dh2	2-в-1 64 контактныйDIN-преобразовательзвуковогосигнала
AK -8600F 1	Светильникплоскийкабель( 30см)
Кб-8685K1	Установитеприспособлениедлякалибровки

Нашиуслуги

Спринципом
Предоставитьвамлучшееобслуживаниес»Fast + удовлетворительное+ безопасные».
гарантийныйсрок
12 месяцевпослеполученияпользователяпродукта.
Врамкахгарантии
Толькодляненормальныхразвалаврезультатемашиныразработкеилипроизводстведефекта,
Бесплатныйремонтирозеткидлябортаппаратуры.
Возможноститехнологическихуслуг
Всесервисныеинженерыимногиегодыопытявляютсянезаконныеспециальнойтехники, которыемогутзаниматьсяразличнымиразбивкаэтойпроблемы.
Руководствопользователядляиспользованияточноикакдляобслуживанияустройства.
Бесплатныеконсультациипотехнологиипроизводстваэлектроннойпродукции.
Обслуживаниепослепродажи
Длятогочтобыгарантироватьмашинаиспользуетсякакправило, нампришлосьбыобучениепоэксплуатации, использованияиобслуживаниянашейпродукциисостороныруководстванаанглийскомязыке, видео, движениеполинии.
Используйтеинструкции
Податьзаявкунаправополногоразмерапродукта, впротивномслучаенеправильныеразмерыбудутвлиятьнаприменениесилы.
Убедитесьспомощьюпродуктасоглашениясиспользованиеминструкцию.невыходятзапределысферыпримененияпродуктов.
Обслуживаниеустройствапослеиспользования,влажнойдоказательства, ржавчины, герметичный, взрывозащищенные, регулярноготехническогообслуживанияиконтроля
Которыедолжныбытьприняты.Всеготовопомочьпродлитьпериодиспользования.
Управлениедокументамипользователя
СоздатьидеальныйдокументпользователявсистемеОРЭД, каждыйпродуктработаетсведениябудутиспользоватьсядляуправления.  Пользователибудутпринятыхорошееобслуживание.
ОПРОДУКТЕ
1.  Фотографияпродукта:Всефотографиипродукцииявляютсяпринятыеврежимереальногопродукта, — этоцветаберрациимеждуустройствомифото, котораявызванасъемки, размерпродукта, технологииинадисплейкомпьютераит.д.Этонепроблемакачества.Частяхпродуктынебудутизмененыввнешнийвидблагодаряреволюционнойтехнологиииусовершенствованиетехнологическогопроцесса.БудетобеспечиватьSanShine параметрапродуктанеизменилась, устройствоможетневлияютнаиспользование.
2.Размерпродукции:всепараметрывсеизмеренныевручнуютольковсправочныхцелях.Естьнебольшоеотклонениевследствиеразличийизмерьтеинструменты, большоеколичествопродуктовипродуктов.Реальныйразмердолженбытьвсоответствиисдоставкойконечногопродукта.
3.качества:Всепродуктыдолжныбытьосмотреныстрогодоотгрузки.Обеспечитьхорошуюфункциюивнешнийвид.



Упаковкаидоставка

Упаковкиитранспортировки
Общийпакет(бумагииликартонапластиковыйпакет.): Длятоваров, пакетсформойиупаковкабумаги, чтобыгарантироватьнепрерывнуювовремятранспортировки.
Деревяннаяупаковка:дляболеекрупныхмасштабахтоваровкакоборудованиемашиныит.д., унасестьспециальныеквалифицированныхКарпентер, которыйвынесетправильноедеревянныйконтейнерсОднозначнаятолщина,плотность,длины.↑вверхстрелкананаружныхдеревянных.Буферматериалбудетпоставленвдеревянныйконтейнердляпредотвращениятрещинипораженияэлектрическимтоком.Мыбудеминформироватьвасодоставке.Вамвсеголишьнужнодождатьсятелефонноговызова, азатемподнимитегрузнаближайшейстанцииматериально-техническогообеспечения.(пожалуйста, дайтемнезнатьзаранее, есливыхотитеполучитьтоварынадом.)



Нашиклиенты



Прозвонка проводов и кабелей: приборы, правила, видео

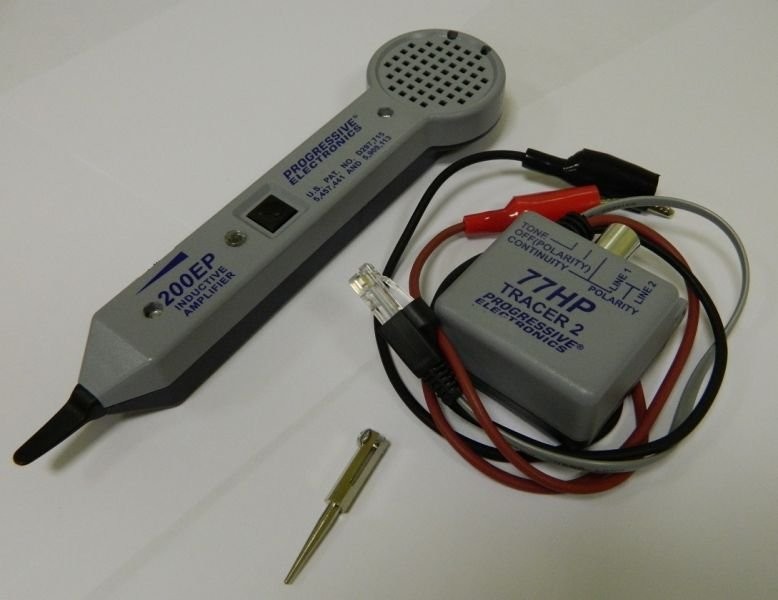

Специальные приборы

На профессиональном уровне для прозвонки применяются два инструмента: тестер и мультиметр.

Первый являет собой многофункциональный прибор, который в том числе можно использовать для прозванивания кабелей и проводов.

Алгоритм использования классического стрелочного тестера:

• переключатель ставится на значение 1 кОм;
• включается предохранитель;
• производится нажатие кнопок измерения при условиях обратного и переменного тока;
• щупы подсоединяются к центральной и правой клемме, это позволит измерить сопротивление;
• щупы замыкаются между собой.

Стрелка должна сместиться в правую сторону.

Достоинство тестера — его надежность. Недостатки:

• сложность управления;
• крупный размер;
• наличие погрешности в работе при разряженной батарее.

К сведению. На деле тестер — прибор, направленный на точные измерения. При прозвонке проводов же он является индикативным прибором.

Мультиметр — наиболее часто использующийся прибор. Он есть у каждого электрика. На рынке представлено множество его модификаций. Принцип их работы един. Различны могут быть некоторые параметры, например:

• расположение органов управления и контроля;
• диапазон измерений.

Работа с мультиметром похожа на пользование тестером. Необходимо установить переключатель в положение «Прозвонка». Соответствующее положение обозначается с помощью знака диоида или зуммера.

Если проводник цел, прибор издает звуковой сигнал. На некоторых моделях звуковой сигнал заменяется особым индикатором.

Недостаток мультиметра заключается в том, что звуковой сигнал появляется с некоторой задержкой во времени. Так щуп нужно держать зафиксированным на проводе как минимум 2 секунды.

К сведению. Предпочтение стоит отдавать щупам, стержни которых позолочены. Они не окисляются в отличие от тех, что сделаны из стали.

Для успешной прозвонкивполне достаточно самого дешевого мультиметра.

Способы прозвонки

Прозвонить провода в домашних условиях можно несколькими способами:

С помощью лампочки и батарейки. Это самый простой и быстрый метод. Для того чтобы сконструировать такой прибор необходимо обладать лампочкой и батарейкой (можно соединить между собой несколько батареек), а также соединительные проводники и щуп. Помимо этого, не стоит забывать про то, что вольтаж лампочки и батарейки должен быть одинаковым, или у батарейки больше, но не наоборот. Соединительный провод должен быть длины, достаточной для того, чтобы прозвонить провод на расстоянии.

Для того чтобы прозвонка работала правильно, необходимо кабель маркировать в любом порядке. Методика работы такого приспособления состоит в следующем: к одной жиле присоединяют провод, что идет от батареи, а к щупу прикрепляют лампочку. Этим щупом по очереди прикасаться к проводникам на противоположном конце кабеля. Если лампочка засветилась, значит, этот провод соединен с батарейкой.

О том, как прозвонить провода лампочкой и батарейкой, можете узнать из этого видео урока:

С помощью мультиметра. Этим прибором измеряют различные параметры электросети (например, напряжение, силу тока, сопротивление). В доме такой прибор будет незаменимым, если необходимо проверить розетку или выключатель, наличие обрыва или узнать, куда идет провод.

Прозвонить кабель мультиметром можно по следующей методике:

1. Устанавливается функция «прозвонка». В зависимости от того, какая модель прибора используется, этот режим обозначается по-разному. Как правило, он обозначается диодом.
2. Затем необходимо найти фазу в распределительной коробке. Это делается следующим образом: необходимо включить питание и индикаторной отверткой проверить каждый кабель. Нужный помечаем скотчем или изолентой и после этого определяем ноль.
3. После этого следует найти напряжение. Для этого устанавливаем мультиметр на режим «измерение напряжения». С помощью щупа проверяем каждый провод. Если при очередном касании щупа высвечивается в районе 220 В, значит найден нужный.

Чтобы проверить электропроводку в стене на целостность, необходимо кабель отключить от источника тока. Устанавливаем мультиметр в режим измерения сопротивления. При смыкании щупов на экране должны показаться нули.

На видео ниже наглядно демонстрируется технология прозвонки кабеля мультиметром:

Эти два метода удобны, если прозвонка осуществляется на коротком расстоянии и сделать ее может один человек. Если же кабель длинный и его концы находятся в разных помещениях в квартире или за ее пределами, то используют другой метод.

С помощью телефонных трубок. Прозвонка телефонными гарнитурами осуществляется следующим образом: капсюли в трубке соединяют друг с другом и к ним соединяют аккумулятор, напряжение которого не превышает двух вольт. Благодаря такой методике работники могут проговориться между собой по телефону и координировать свои действия.

Схема прозвонки кабеля с помощью телефонных трубок:

Прозвонить можно следующим образом: кабель с одной стороны соединяется с проводником трубки, а другой проводник – к любой жиле. С другой стороны кабель соединяет с проводником трубки, а другой – к каждой жиле поочередно. Если в трубке работники слышат друг друга, значит, они подсоединились к одному и тому же проводнику.

Увидеть всю технологию работ вы можете на данном видео примере:

С помощью трансформатора. Есть еще один способ, с помощью которого можно прозвонить кабельные линии – это прозвонка с использованием трансформатора, у которого от вторичной обмотки отходит несколько отводов. Методика состоит в следующем: начало обмотки соединяется с заземленной оболочкой проводника, а отводы трансформатора подключаются к жилам и запитывают каждую из них. Если измерить напряжение, котрое существует между оболочкой на другом конце и жилами, можно определить принадлежность конца к определенному проводнику. Прозвонка позволит определить и промаркировать необходимые жилы. О том, как правильно маркировать провода, можете узнать из нашей статьи.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Специфика прозвонки некоторых приборов

Применять мультиметр можно не только для замеров кабеля. Специалисты используют его для замеров электрооборудования.

Предохранитель

Проверка предохранителя по сопротивлению

Устройства в виде маленькой коробочки с тонким внутренним кабелем предотвращают перегревы и возгорания элементов цепи. Модели без проводки тестируются так:

1. Прибор переводится в режим прозвонки.
2. Щупы прикладываются к обеим сторонам предохранителя.
3. При сопротивлении 0 Ом и наличии звука устройство работает.
4. Появилась цифра 1, звука нет – предохранитель сломался.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

1. Щупы ставятся на аноды и катоды без привязки к цвету.
2. Тестер активируется.
3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Лампы

После перевода тестера в режим прозвонки:

1. Подкинуть на центральный контакт источника света первый щуп.
2. Подвести второй щуп на боковой контакт.
3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

• Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
• При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
• Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений

Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском

Поэтому пользоваться им возможно только в крайних случаях и очень осторожно

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели

На фото представлена простейшая прозвонка целостности проводов

• С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
• Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
• Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
• Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Прозвонка кабеля неотъемлемый инструмент электрика

Стандартный и наиболее часто встречающийся случай – это когда отсутствует напряжение в какой-либо розетке или осветительном приборе, а иногда и во всех сразу. В таком варианте выбора нет – необходима прозвонка кабеля, питающего всю систему, а затем и отдельных проводов.

Как правило, в распределительных коробках многоквартирных домов находится клубок никак и ничем необозначенных и кое-как заизолированных концов. Выключатели и розетки, особенно в старых домах, давно уже выслужили все сроки эксплуатации. Разобраться в этом хитросплетении и определить конкретное место, где произошел обрыв цепи непросто. Приходится проверять все элементы, заново маркировать жилы кабелей.

Нередко работа осложняется тем, что ее приходится проводить без отключения электрооборудования, но для этих ситуаций существуют различные устройства и приборы, выпускаемые промышленностью, позволяющие найти обрывы даже внутри стен. Но в условиях отдельно взятой квартиры или дома прозвонка проводов может быть произведена более простыми способами:

• • с полным отключением электроэнергии с использованием мультиметра;
• • либо без отключения – обыкновенной лампочкой.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Другие способы

При проверке многопроводных кабелей приходится использовать другие методы маркировки концов:

• Система из батареи питания и телефонных трубок. Такая проверка выполняется вдвоем, но очень точна, эффективна;
• Способ, позволяющий делать прозвонку одному, предусматривает применение специально изготовленного трансформатора, вторичная обмотка которого имеет отводы через определенное количество витков. Измерительная жила включается в нижний вывод трансформатора, остальные подключаются к выводам трансформатора в порядке возрастания нумерации. Вольтметром замеряется напряжение на проводниках другого конца относительно сигнального. Жила с самым маленьким напряжением будет первой. Самое большое напряжение у последнего номера;
• Можно обойтись без помощника используя магазин сопротивлений. Между жилами первого конца включаются резисторы выбранного номинала, начиная с сигнального провода. Проводники второй стороны отбираются омметром по порядку возрастания сопротивления.

Существуют промышленные и самодельные приборы, автоматизирующие прозвонку. На первом конце жилы подключаются к соответствующим клеммам передающей части, приемник на втором конце получает номер провода при касании щупом.

Самостоятельный прозвон

Телефонный кабель лучше всего прозвонить при помощи трубки аппарата. Этот способ отличает простота и мобильность.

1. Приглашается помощник.
2. Определяется общая жила. Она может быть любой. Относительно выбранной жилы прозваниваются другие. Выбранная должна быть прозвонена изначально.
3. Первый зажим основной трубки подсоединяется к основной жиле. Второй — к другой.
4. Первый зажим вспомогательной трубки присоединяется к основной жиле с противоположной стороны кабеля.
5. Второй переключается поочередно по другим. Нужно найти ту, к которой подключился помощник.
6. При подключении к искомой жиле будет слышен треск, обозначающий возникновение замкнутой цепи.
7. С помощником обговаривается способ маркировки обнаруженной жилы. Заранее заготовленные бирки надеваются на прозванивый тип жилы с двух сторон.
8. Процесс повторяется по каждому следующему проводу.
9. В случае отсутствия обрыва жилы вставляются в клеммник.

Проверка проводки

Прозвонка проводников с помощью мультиметра функционально предусмотрена в большинстве цифровых приборов этого класса. Для выставления режима прозвонки достаточно установить переключатель в положение, помеченное значком «Зуммер» и подготовить измерительную цепочку, приведённую на рисунке.

В случае протекания тока через проверяемый кусок провода мультиметр будет выдавать звуковой сигнал (зуммер). Естественно, что для прозвонки участка цепи длиной в несколько метров потребуется дополнительный провод, используемый для наращивания измерительной схемы.

Другой вариант тестирования фазного и нулевого линейных проводников значительной длины предполагает их скрутку на удалённом конце электропроводки.

В этом случае для проверки цепи на обрыв достаточно подключить измерительные щупы мультиметра к свободным контактам тех концов электрической линии, которые располагаются ближе к прибору.

Последний из предложенных вариантов обладает следующими преимуществами:

• этим способом удаётся прозвонить мультиметром сразу обе жилы электропроводки, соединённые в последовательную цепочку;
• проверить провод таким способом намного проще, чем первым, поскольку можно обойтись без дополнительного отрезка, обеспечивающего наращивание измерительной схемы.

Как прозвонить провода: способы и используемые приборы

Прозвонка проводов в домашних условиях может осуществляться двумя способами: с применением мультиметра и с использованием таких подручных средств, как обыкновенная лампочка с патроном. Последний вариант несколько неудобный, а вот первый вполне простой и доступный для самостоятельного осуществления. Мы рассмотрим оба варианта, поскольку иногда случается так, что под рукой нет приборчика, а результат нужен незамедлительно.

Начнем с первого способа, который предусматривает использование мультиметра. Чтобы было понятнее, разберем простой пример и выполним с помощью прибора для прозвонки провода проверку целостности провода для подключения системного блока компьютера к квартирной электропроводке. Как правило, он содержит три жилы – с ними мы и будем работать.

Как прозванивать провода фото

Достаем мультиметр, включаем его в режим измерения сопротивления (омметр), замыкаем контактные щупы и устанавливаем стрелку индикатора на ноль. Теперь приступаем к тестированию кабеля. Один щуп приставляем к одному из контактов вилки, а второй поочередно втыкаем в отверстия разъема для подсоединения кабеля к системнику. Наблюдаем за показателями прибора, а вернее за его стрелкой – если омметр показывает сопротивление провода в пределах 2-3 Ома, то жила вполне исправна, если же оно превышает 10 Ом, это явный признак того, что именно на этой жиле имеется порыв. Может случиться так, что стрелка мультиметра вообще никак не прореагирует на ваши действия – это означает лишь то, что контакт на вилке и на разъеме не принадлежат одной и той же жиле электрического провода.

Как прозванивать провода тестером

Таким вот способом выполняется прозвонка проводов мультиметром. Хочу отметить, что такой способ тестирования подходит для проводов любого назначения – телефонные, компьютерные, электрические.

Практически точно таким же способом можно осуществить прозвонку с помощью тестера, снабженного индикатором напряжения. Следует понимать, что по разорванному проводу напряжение не подается, и для того, чтобы прозвонить провода тестером, достаточно измерить напряжение на его жилах. На индикаторе оно должно отображаться одинаковыми цифровыми значениями, которые имеют различный знак («+» или «-»). Единственный недостаток этого способа прозвонки заключается в том, что тестер в состоянии определить параметры провода только в случае, когда он находится под напряжением.

Прозвонка проводов фото

Другой способ прозвонки подходит для тестирования исключительно кабелей электрической проводки – он предусматривает использование куска обыкновенного провода с лампочкой. Если речь идет о прозвонке цепи освещения, то можно обойтись и длинным куском одножильного провода. Суть этого способа заключается в следующем. В распределительной коробке провода, ведущие к тому или иному потребителю электрической энергии, поочередно отбрасываются от общей цепи питания и вместо них непосредственно к потребителю подключается отдельный провод, работоспособность которого не вызывает сомнения. Если все заработало, то именно отсоединенный провод можно считать неисправным. Если нет, то восстанавливаем его на место и повторяем операцию с другим проводом электрической цепи.

В принципе, меняя исходную точку подключения дополнительного провода и используя в качестве индикатора лампу, можно прозвонить практически любой участок квартирной проводки. Метод отличный, а главное действенный – единственный его недостаток заключается в некоторых неудобствах, связанных с постоянными переключениями проводов.

Как прозванивать провода мультиметром фото

Проверяем электрический тэн

Также мультиметром можно прозвонить электрический водонагревательный тэн. Для этого щупы прибора нужно приложить к контактным пластинам тэна. Если показания сопротивления будут небольшими, то нагревательный элемент исправен. При очень больших значениях или единице (в зависимости от модели), тэн поврежден и требует замены.

Обратите внимание! Иногда в одном корпусе может находиться два тэна, подключаемых к напряжению параллельно. В этом случае, прозванивать их нужно отдельно, предварительно сняв перемычку между ними

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус. Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства

Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции. Для предотвращения поражения электротоком, нагревательный элемент нужно заменить.

Мультиметр MS6812 (тестер-искатель пар проводов)

Описание товара Мультиметр MS6812 (тестер-искатель пар проводов)

Кабельный тестер-трассоискатель предназначен для нахождения провода или кабеля и прослеживания трассы их прокладки в кабельной линии без повреждения изоляции. Для телефонной линии может быть определено её состояние – это упрощает работы по прокладке, обслуживанию и ремонту телефонных линий.

Многим знакомо разочарование, когда вы проложили трассу, подключили все устройства, а сигнала нет. Причем ситуация усугубляется тем, что внешне нет никаких повреждений: все контакты подключены, визуально обрывов не наблюдается. Как раз для таких случаев и нужен — мультиметр MS6812. А если проложенных линий не одна, а несколько десятков? В таком случае без этого устройства не обойтись. С помощью него вы сможете легко и быстро найти проблемное место и локализовать обрыв.

Более того данный прибор также поможет найти и проверить скрытую проводку, к которой нет прямого доступа. Это могут быть кабели, как проложенные в кабель-каналах, так и в стене или в полу. А если нужно продиагностировать старую телефонную линию? Мультиметр MS6812 и это умеет. Вплоть до определения текущего состояния рабочей телефонной линии.

Мультиметр состоит из двух частей: приемника и передатчика. У передатчика есть две клеммы для подсоединения к высоковольтной линии и телефонный штекер для подсоединения к телефонной линии. У приемника есть регулировка чувствительности, звуковой динамик и разъем для наушников.

В использовании он прост и неприхотлив. Передатчик генерирует характерный сигнал определенной частоты. Он подключается проводами к тестируемому кабелю. Протекающий в кабеле переменный ток создает магнитное поле, которое индуцирует сигнал в передатчике. В свою очередь приемник улавливает этот сигнал и обрабатывает его. В результате этой обработки вы слышите звук, который при нахождении места обрыва, затухает. Таким образом, вы проверяете приемником трассу по всей ее длине и находите, где проблема.

Конечно для работы с тестером требуется базовая квалификация электрика и небольшая сноровка. Но это все приходит с опытом и влияет только на скорость получения результата. Работать с мультиметром MS6812 сможет даже начинающий любитель.
В комплект поставки входит приемник и источник с уже встроенными клеммами. Сумочка для хранения и транспортировка прибора, а также 2 батарейки, от которых питаются приемник и источник.Также в комплекте идет инструкция пользователя.

Возможности детектора скрытой проводки MS8612

• Проверка целостности кабелей или проводов
• Прослеживание трассы прокладки кабеля или провода и обнаружение места обрыва
• Прием тонального сигнала в кабелях или проводах (телефонной линии)
• Выявление состояния рабочей телефонной линии (СВОБОДНО, ВЫЗОВ, ЗАНЯТО)
• Возможность посылки простого однотонального или чередующегося двухтонального сигнала по кабелям или проводам

Технические характеристики тестера скрытой проводки MS8612

• Частота приема тонального сигнала: 100-300 кГц
• Частота посылки тонального сигнала: 1,5 кГц
• Источник питания: 6F22 (9В) — барейка «Крона»
• Габариты:
  • Приемник 238x43x26 мм
  • Источник: 145x35x25 мм
• Вес:
  • Приемник 106 г (с батареей)
  • Источник 114 г (с батареей)

Комплектация тестера скрытой проводки MS8612

1. Источник
2. Батарейка х 2шт.
3. Сумочка
4. Инструкция на англ. языке

Тестеры сетевых кабелей | Fluke Networks

Уровни тестирования сетевых кабелей

Сертификационные кабельные тестеры: гарантируют соответствие кабельной системы промышленным стандартам.

Инструменты сертификации — это единственные приборы, которые дают информацию о соответствии или несоответствии системы промышленным стандартам. В Северной Америке основной организацией по промышленной стандартизации, которая занимается вопросами структурированных кабельных систем (в частности, проблемами пропускной способности), является Ассоциация телекоммуникационной промышленности (TIA). На мировом рынке стандарты телекоммуникационных кабельных систем создаются и поддерживаются Электротехнической комиссией Международной организации по стандартизации (ISO/IEC).

Приборы для сертификации определяют, соответствует ли линия связи какой-либо категории (TIA) или какому-либо классу (ISO), например категории 6 или классу E. Эти стандарты независимы от определенных сетевых технологий. Это делает их более «стойкими к будущему», потому что могут возникнуть новые сетевые технологии, которые основывают свои дизайны на этих стандартах, и, поэтому, они будут поддерживаться сертифицированными установленными кабельными системами. Сертификация кабеля — это заключительный шаг, требуемый многими производителями структурированных кабельных систем для предоставления гарантий при установке новых кабельных систем. Инструменты серии DSX CableAnalyzer™ занимают ведущие позиции на рынке сертификационных тестеров для профессиональных монтажников оборудования по передаче данных и специалистов по обслуживанию сетевых инфраструктур.

Квалификационные кабельные тестеры: определяют, способна ли существующая кабельная линия поддерживать требуемые сетевые технологии и скорости передачи данных.

Квалификационные тестеры отвечают потребностям сетевых специалистов, которые не устанавливают новые кабельные системы, но должны устранять неполадки в функционирующих сетях. Тестеры для квалификации позволяют определить, будет ли существующая линия связи отвечать требованиям спецификации Fast Ethernet (100BASE-TX), Gigabit Ethernet или технологии передачи голоса по IP-протоколу (VoIP). Эти приборы тестирования также позволяют сетевым специалистам быстро отделить проблемы с кабелями от проблем с сетевыми протоколами или адресацией. Приборы для квалификационного тестирования, например CableIQ™ Qualification Tester, обладают всеми возможностями тестовых приборов для проверки, но являются более эффективными, поскольку выполняют оценку пропускной способности и выявляют неисправности, влияющие на нее. Тестеры для квалификации не выполняют набор тестов, предписанных стандартами для «инструментов сертификации».

Верификационные кабельные тестеры: проверяют правильность подключения кабеля.

Инструменты для верификации выполняют базовую проверку неразрывности, то есть проверяют подключение всех проводов кабельной линии к надлежащим оконечным точкам, а не к каким-либо другим проводникам. В кабельных системах на витой паре важно поддерживать надлежащее соединение проводов. Более совершенные приборы для проверки также проверяют соединение проводов и обнаруживают такие дефекты установки, как разделение пар. Приборы для проверки могут также помочь в устранении неполадок, выполняя функцию генератора тонального сигнала для обнаружения кабельной линии. Некоторые приборы для проверки содержат дополнительные компоненты, такие как рефлектометр временной области (TDR), которые позволяют определять длину кабеля или расстояние до точки разрыва или короткого замыкания. Эти приборы тестирования не предоставляют информации о пропускной способности или пригодности кабеля для высокоскоростной передачи данных.

Как пользоваться тестером сетевых кабелей

Кабельные тестеры, такие как LinkIQ Cable+ Network Tester, могут быть простыми в использовании, как объясняет Эрик Вебб (Eric Webb), менеджер по продукции Fluke Networks в этом видео. Он показывает, какие настройки выставлять и как использовать тестер сетевых кабелей для проверки кабелей, сохранения результатов и загрузки их в LinkWare Live для последующего использования.

Контактная информация

США/Канада: 1-800-283-5853
Другие страны: 1-425-446-4519
[email protected]
Приоритетная программа обслуживания и программа поддержки

Тестеры телефонных и компьютерных сетей

Один из компонентов современных структурированных кабельных систем (телекоммуникационных и компьютерных сетей) представляет собой пару или несколько пар изолированных проводов, скрученных между собой. Свивание повышает связь проводников одной пары и уменьшает электромагнитные помехи от внешних источников, а также взаимные наводки при передаче дифференциальных сигналов. Для снижения связи разных пар в кабелях UTP категории 5 и выше провода пар свиваются с различным шагом. Точное соответствие порядка коммутации внутри и между парами для таких кабелей имеет, по сравнению с обычными многожильными, особое значение.

Кабельный тестер – прибор, специально разработанный для обнаружения оборванных или закороченных пар, перепутанных проводов в одной паре, перепутанных пар и перепутанных проводов между разными парами, а также для проверки целостности экрана кабеля.

Прибор состоит из двух функциональных блоков – передатчика (активной части) и приемника (пассивной части), которые подключаются к разъёмам на концах кабельной линии. Блок-передатчик последовательно «опрашивает» состояние каждого провода в кабеле, а блок-приёмник возвращает ответ по неиспользуемой в конкретный момент паре.

Ассортимент имеющихся в МПО Электромонтаж приборов для тестирования кабелей широк, учитывая их определённую специализацию.

Прибор HL-MNT для витой пары фирмы Hyperline, Тайвань (Н5001 в нашем прайс-листе) предназначен для тестирования магистралей и патч-кордов , позволяет проводить проверку телефонного, витопарного и коаксиального кабеля на правильность разводки, обрыв, короткое замыкание и полярность пар.

Тестер LT-100 для витой пары , коаксиала, телефона HL-NCT1 (Н5002) предназначен для тестирования магистралей и патч-кордов, позволяет тестировать телефонный, витопарный и коаксиальный кабель на правильность разводки, обрыв, короткое замыкание и полярность пар. Применяется с разъёмами RJ12, RJ-45, BNC.

Тестер для витой пары, коаксиала, телефона HL-NCTU (Н5003) применяется для тестирования витой пары, телефонного, USB и коаксиального кабеля длиной до 90 метров с разъёмами RJ-45 , RJ-11, USB, BNC. Имеет встроенный BNC терминатор 25/50 Ом, индикацию прямого или кроссового соединения, индикацию зарядки батареи питания.

Тестер для кабеля и аппарат частотного поиска HL-TG (Н5006) – это бесконтактный индукционный прибор для прозвонки линий – поиска нужной пары в пучке кабеля или поиска скрытой проводки. Генератор импульсов (активная часть) подсоединяется к одному из концов искомого провода (разъёмы RJ12 или крокодил), при приближении приемника (щупа) к другому концу или к месту прохождения кабеля в стене, он издает звуковой и световой сигнал.

Тестер NETcat Micro NC-100 от компании Greenlee, США (Н5008) предназначен для тестирования витой пары, экранированного, неэкранированного и коаксиального кабеля на целостность проводки и правильность разводки пар проводников (обратной полярности, перепутанных пар и жил, расщепленных пар). Использование цифровых технологий делает работу быстрой, легкой и точной. Для управления прибором используются всего 4 функциональные клавиши, результаты выводятся на высококонтрастный ЖК-дисплей с подсветкой. Для трассировки кабеля при помощи индуктивного щупа прибор генерирует 3 различных тональных сигнала.

В ассортименте МПО Электромонтаж также имеются комплекты для проверки целостности и полярности линии, наличия тока вызова — это тональные генераторы для тестирования телефонной линии и индуктивные щупы, разработанные компанией Tempo (США).

Тестовые телефонные трубки – это универсальные многофункциональные приборы, предназначенные для ремонтно-диагностических работ на аналоговых абонентских шлейфах телефонных сетей. По технической сути это телефонные аппараты специального назначения, от той же Tempo и от фирмы Plantronics.

Для подключения тестирующих приборов непосредственно к линии используются модульные адаптеры Greenlee и Harris Communication с зажимами крокодил и гнёздами RJ11/RG45.

Об этих приборах (товарная группа Н50) мы подробнее расскажем в следующем номере.

Схема цепи тестера кабелей и проводов

Проект схемы многопроволочных и кабельных тестеров

Кабельные тестеры представляют собой электронные устройства, используемые для проверки электрических и электронных соединений и прочности сигнальных кабелей или различных проводных сборок. Обычно они используются для проверки связности тракта, а также для проверки правильности подключения. Вы можете использовать кабельный тестер, чтобы проверить мощность кабеля от источника до пункта назначения.

В настоящее время, наряду с развитием технологий, на рынке представлены передовые кабельные тестеры с улучшенными функциями и качеством. Усовершенствованные кабельные детекторы могут измерять различные свойства кабеля, такие как сопротивление, помехи, шум и затухание сигнала. Простые кабельные тестеры были открыты как базовый тестер.

Кабельные тестеры делятся на разные типы. В этой статье мы обсудим процесс проектирования схемы кабельного тестера, а также его работу и применение.Перед этим давайте посмотрим на типы кабельных тестеров и способы их использования.

Связанные сообщения:

Базовый тестер:

Фазовый тестер или базовый тестер — это простой прибор, работающий от батареи. Этот базовый кабельный тестер прост в использовании и портативен. Он имеет один или несколько индикаторов напряжения, источник электрического тока, а также имеет сканирующее или переключающее устройство для проверки различных проводников один за другим.Он также может содержать микроконтроллер и дисплей для автоматизации процесса тестирования и отображения результатов.

Вы можете подключить прибор для проверки кабеля к обоим концам кабеля одновременно, или может быть разделение между индикатором и источником тока, чтобы можно было подавать испытательный ток на одном конце и регистрировать результаты на другом. Вот два слова Модульные разъемы и Ethernet.

Если вы с ними знакомы, то это хорошо, но если нет, вам стоит взглянуть на них.

Модульные соединители:

Модульные соединители были разработаны для использования в системе Bell в 1960-х годах (это была система компаний, которую возглавляла телефонная компания Bell, предоставляющая телефонные услуги в Канаду и США). Это своего рода электрический разъем для шнуров и кабелей различных устройств или электронных устройств, таких как телекоммуникационное оборудование, аудиогарнитуры и компьютерные сети.

Ethernet:

Это семейство компьютерных сетевых технологий, которые обычно используются в LAN, MAN и WAN.

Кабельный тестер обычно используется для проверки того, предназначены ли соединения в кабеле или нет. Когда отсутствует непреднамеренное соединение, оно называется «открытым». Когда обнаруживаются неожиданные соединения, это называется «коротким». Тестирование проводится в два разных этапа. На первом этапе проверяется, что предполагаемые соединения являются хорошими, что называется открытым тестом, а на втором этапе проверяется отсутствие непреднамеренных подключений и называется коротким тестом.

Два общих способа проверки соединений :

1. Проверка целостности
2. Проверка сопротивления

Проверка целостности — Электрический ток проходит через все приспособления; если ток присутствует во всех соединениях, то только он считается хорошим. Выполняется с помощью аккумулятора и лампочки.

Тест сопротивления — В этом тесте в соединениях пропускается известный ток, после чего измеряется напряжение и сравнивается с ожидаемым значением.

Два критических метода проверки на короткое замыкание — Схема

1. Испытание низкого напряжения
2. Испытание высокого напряжения

Испытание низкого напряжения — В этом испытании небольшая мощность и небольшой источник напряжения подключается между двумя проводниками. Затем измеряется величина тока, если тока нет, то проводники считаются изолированными проводниками.

Тест высокого напряжения — В этом тесте подключен верхний источник напряжения (около нескольких 100 вольт). Повышенное напряжение увеличивает вероятность обнаружения короткозамкнутых соединений во время теста.

Типы тестеров

Тестеры сигналов

Сравнительно более мощные кабельные тестеры могут измерять свойства кабеля, связанные с передачей сигнала, включая сопротивление кабеля постоянному току, затухание (т. Е. Потерю сигнала) сообщения на одной или нескольких частотах, а также мера изоляции между несколькими парами кабеля или перекрестных помех.

Тестер оптических сигналов

Тестеры оптических кабелей содержат источник видимого света, а также являются соединителем с оптическим кабелем.

Тестер сетевого кабеля

Базовый тестер сетевого кабеля состоит из источника электрического тока и измерительного устройства. Они правильно подключены между компьютером и сервером.

Четыре типа тестирования сетевых кабелей

1. Тестирование сетевых каналов — Измеряет производительность сети между рабочей станцией и концентратором.
2. Тестирование постоянного соединения — В этом тесте, когда выполняется установка кабеля, установщик или группа настройки тянут кабель, заделывают их на патч-панели и гнездах трапецеидального искажения. Следовательно, проверяется работоспособность постоянной ссылки.
3. Тестирование непрерывности — это одна из самых основных форм тестирования, которая определяет, можете ли вы установить соединение между двумя точками или нет.
4. Схема подключения — Используя тестер схемы проводки, мы можем получить представление о том, как кабель подключен или спарен.

CAT 5, CAT5e, CAT6 — это сетевые кабели, используемые в качестве кабельных тестеров для тестирования компьютеров. Поскольку по сетевым кабелям передаются разные типы данных, необходимо, чтобы между компьютером и сервером было правильное соединение.

Это все о тестерах сетевых кабелей. Теперь в этом проекте мы будем использовать IC 4017 в качестве счетчика.

Компоненты, необходимые для тестера проводов

• IC-4017
• 555 таймер IC
• Резисторы (10k-2, 2.2k-2,500k-4)
• LED
• Блок питания — 9V
• Макетная плата
• Конденсаторы (10uf-1, 10nf-1)
• Соединительные провода

IC 4107:

IC 4017 — декодер схема, которая хорошо работает со счетными приложениями с низким диапазоном. Это приложение счетчика используется в канале для создания светодиодных эффектов. Этот 16-контактный КМОП-декадный счетчик прост в использовании и взаимодействует с микросхемой таймера 555.

Характеристики выводов IC 4107 :

PIN	Функция и описание
Pin-1	Выход 5 и становится высоким, когда счетчик показывает пять.
Контакт-2	Он называется выходом 1 и переходит в высокий уровень, когда счетчик показывает 0 отсчетов.
Pin-3	Это выход 0, и он становится высоким, когда счетчик показывает 0 отсчетов.
Контакт-4	Это выход 2 и становится высоким, когда счетчик показывает два отсчета.
Pin-5	Это выход 6 и становится высоким, когда счетчик показывает шесть отсчетов.
Pin-6	Это выход 7 и становится высоким, когда счетчик показывает семь отсчетов.
Контакт 7	Это выход 3 и становится высоким, когда счетчик считывает три отсчета
Контакт 8	Это контакт заземления IC
Контакт 9	Это выход 8 и становится высоким, когда счетчик показывает восемь отсчетов.
Pin-10	Это выход 4 и становится высоким, когда счетчик показывает четыре отсчета.
Контакт-11	Это выход 9 и становится высоким, когда счетчик считывает девять отсчетов
Контакт 12	Может использоваться для каскадирования другой ИС или счетчика для повышения эффективности
Контакт 13	Это вывод отключения. V CC Контакт

Схема цепи тестера кабеля

Обратите внимание, что мы используем микросхему таймера 555 для управления работой схемы.Работа и особенности микросхемы таймера 555 обсуждались в наших предыдущих статьях. Теперь вы знаете об особенностях IC-4017 после прочтения вышеупомянутого обсуждения. Теперь соберите следующие компоненты, чтобы собрать схему кабельного тестера.

Подключите компоненты, как описано ниже:

• Шаг 1 — Подключите тактовый импульс через микросхему таймера 555 к контакту № 14 микросхемы 4017
• Шаг 2 — Подключите 5-й выход (Q4) к контакту сброса для сброса.
• (Как только 5-й выход Q4 становится высоким, он сбрасывает IC и снова делает Q0 высоким)

Работа кабельного тестера

В этой схеме микросхема таймера 555 используется в нестабильном режиме для генерации тактового сигнала.Частота тактового импульса зависит от двух резисторов R1 и R2 с сопротивлением 2,2 и 10 кОм соответственно и конденсатора C1 на 10 мкФ. Следовательно, скорость мигания светодиода зависит от этой частоты.

Здесь мы использовали четыре провода, чтобы показать, как работает тестер кабеля. Если все кабели исправны, то это позволяет прохождению тока, и, следовательно, светодиод, подключенный к другому концу, становится ВЫСОКИМ (светится). Если есть какой-либо дефект, соответствующий светодиод не горит. Итак, можно сказать, что на кабеле должна присутствовать какая-то ошибка.Следовательно, после завершения теста мы получаем результат того, неисправен ли кабель или нет. У нас есть многофункциональный тестер сетевого кабеля (RJ45). Очень удобно пользоваться.

Применение тестера кабеля:

• Тестер кабеля RJ11 используется для телефонных проводов, а для сетевого кабеля используется тестер кабеля RJ45.
• Он проводит два теста, т. Е. Главный и удаленный, которые могут облегчить анализ.
• Может использоваться для проверки неправильного подключения проводов или места короткого замыкания в кабеле.

Итог:

Кабельный тестер очень полезен для проверки неисправностей проводов. Мы использовали IC 4017, также мы обсудили работу IC 4017 в качестве счетчика для отображения выходного сигнала. Мы использовали микросхему таймера 555 для генерации сигнала ШИМ для микросхемы 4017. Оба основных компонента обсуждаются вместе с их работой в этой статье. Мы надеемся, что теперь вы сможете без труда сконструировать этот простой в использовании кабельный тестер.

Похожие сообщения:

ELEGIANT RJ11 RJ45 Cable Tester Line Finder Многофункциональный проводной трекер

ELEGIANT FWT11 RJ11 RJ45 Wire Tracker Кабельный тестер

Этот прибор представляет собой многофункциональный портативный инструмент для тестирования кабелей.

Идеально работает при включенном кабеле RJ11 RJ45. Он имеет широкое применение с усиленными типами кабелей и множеством функций.

Это необходимый инструмент для тестирования телекоммуникационной техники, электромонтажных работ и специалистов по обслуживанию сетей.

Характеристики продукта

• [Функция трассировщика] Функция трассировщика позволяет быстро найти пары линий во многих парах. Этот инструмент подходит для подключения к Интернет-кабелю с интерфейсом RJ45, телефонной линии с интерфейсом RJ11, а также для поиска других металлических проводов через адаптер адаптера.
• [Функция линии] Обнаружение линии на линии обрыва, короткого замыкания, неправильного, обратного обнаружения физического соединения, тип кабеля для расширенного, многофункционального, широкого диапазона использования.
• [Уровень линии или положение ve и обнаружение отрицательной полярности] Уровень постоянного тока линии или обнаружение положительной и отрицательной полярности, может быть обнаружен только передатчик.
• [Телефонная линия tes t] Работа телефонной линии по обнаружению различных состояний, только передатчик может быть обнаружен, например, определение линии TIP или PING, для определения работы телефонной линии в режиме ожидания, звонка и состояние снятой трубки.
• [Обнаружение отсутствия провода (пути) ion] Расширение типа использования кабеля, многофункциональность, широкий диапазон использования, может определять состояние подключения к линии.

	S спецификация Рабочая температура: 0-40 градусов Цельсия, максимальная относительная влажность 80 процентов (без конденсации) Температура хранения: -10-50 градусов Цельсия, максимальная относительная влажность 80 процентов (без конденсации) Высота: менее 2000 м Степень защиты от взрыва: IP40 Расстояние излучения сигнала: 300 м или около того Батарея эмиттера: 6F 22 / 9V (не входит в комплект) Батарея приемника: 6F 22 / 9V (не входит в комплект) Используйте стандартную щелочную батарею 9 В или заряжающую батарею 9 В
	Многофункциональный Телекоммуникационная сеть, линейная инженерия и текущее обслуживание Линейная инженерия компьютерных сетей Прочие электромонтажные работы и работы по техническому обслуживанию
	M ulti- A приложение Образование Бытовая техника Промышленные Рынок Офис Супермаркет
	Уведомление Не используйте в линии с сильным током. Выньте аккумулятор, если вы не используете его в течение длительного времени. Никогда не используйте его во время грозы Хранение: пыленепроницаемое и влагозащищенное.
	Что в коробке? 1 x излучатель FWT11 1 x приемник FWT11 1 x RJ11 с кабелем адаптера зажима 1 x кабель адаптера RJ45 1 х Руководство пользователя

Основные функции:
Работа префект, когда кабель RJ11 RJ45 включен.
Отслеживание проводов: отслеживание RJ11, RJ45, кабелей или другого металлического провода (через адаптер).
Легко и быстро найти точку останова, не открывая крышку провода.
Сортировка сетевого кабеля: Оцените короткое замыкание, разрыв цепи, обрыв и пересечение.
Уровень тестовой линии, положительная и отрицательная полярность.
Статус проверки телефонной линии: проверьте рабочее состояние телефонной линии (незанятость, звонок и трубка снята) и определите TIP и RING линии.
Проверьте целостность провода.

Спецификация:

Рабочая температура: 0 ° C ~ 40 ° C, максимальная относительная влажность 80% (без конденсации)
Температура хранения: -10 ~ 50 ° C, максимальная относительная влажность 80% (без конденсации)
Высота: <2000 м (метр)
Степень взрывозащиты: IP 40
Расстояние излучения сигнала: около 300 м.
Батарея излучателя: 6F22 / 9V Батарея приемника
: 6F22 / 9V
Вес продукта: 0,180 кг
Вес упаковки: 0,270 кг
Размер продукта: 20,00 x 4,00 x 3,00 см / 7,87 x 1,57 x 1,18 дюйма
Размер упаковки: 22,50 x 12,20 х 4,70 см / 8,86 х 4,8 х 1,85 дюйма

Полезные советы: Батарея в комплект не входит, для работы нужны две части 9 В.

Тестеры напряжения и цепей | O’Reilly Auto Parts

Тестеры напряжения и цепей | O’Reilly Автозапчасти

Сравнивать

Деталь #:

85599

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

86589

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

86598

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

86273

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

86588

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

85652

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

88058

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

86592

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

86593

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

84610

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

86611

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

86612

Строка:

CTI

Тестеры напряжения и цепей

Сравнивать

Деталь #:

W3002

Строка:

ЧФМ

Тестеры напряжения и цепей

Сравнивать

Деталь #:

W89732

Строка:

ЧФМ

Тестеры напряжения и цепей

Сравнивать

Деталь #:

W86554

Строка:

ЧФМ

Тестеры напряжения и цепей

Сравнивать

Деталь #:

W2975C ​​

Строка:

ЧФМ

Тестеры напряжения и цепей

Сравнивать

Деталь #:

57780

Строка:

LIS

Тестеры напряжения и цепей

Сравнивать

Деталь #:

69300

Строка:

LIS

Тестеры напряжения и цепей

Сравнивать

Деталь #:

59600

Строка:

LIS

Тестеры напряжения и цепей

Сравнивать

Деталь #:

64970

Строка:

LIS

Тестеры напряжения и цепей

Сравнивать

Деталь #:

29050

Строка:

LIS

Тестеры напряжения и цепей

Сравнивать

Деталь #:

29500

Строка:

LIS

Тестеры напряжения и цепей

Сравнивать

Деталь #:

28830

Строка:

LIS

Тестеры напряжения и цепей

Сравнивать

Деталь #:

24550

Строка:

LIS

Тестеры напряжения и цепей

электрических тестеров | Instrumart

Электрические тестеры — это устройства, предназначенные для проверки наличия, а не измерения электрических условий. Эти тестеры могут варьироваться от очень простых инструментов, которые сигнализируют о том, что напряжение присутствуют в цепи, к более сложным приборам, предлагающим несколько вариантов тестирования для высоковольтных приложений.

Электричество — это, пожалуй, единственный общий знаменатель в промышленных, коммерческих и жилых помещениях. Это мощность, которая запускает двигатели, освещает комнаты, регулирует температуру и т. Д. Потенциально это тоже очень опасно. Тестеры обеспечивают быстрый и простой способ проверки электрических состояний, часто с помощью простой звуковой или визуальной подсказки, перед ремонтом или техническим обслуживанием. цепи под напряжением.

Хотя есть и другие инструменты, такие как мультиметры, которые могут выполнять работу большинства тестеров, простота и низкая стоимость тестеров делают их важным компонентом в наборе инструментов. электротехники.

Типы электрических тестеров

Тестер напряжения

Тестеры напряжения используются для определения наличия или отсутствия напряжения в испытуемом оборудовании. Тестеры напряжения обычно предназначены для переменного или постоянного напряжения.Большинство из них подходят для диапазоны линейного или более низкого напряжения, хотя некоторые из них предназначены для определения сетевого напряжения.

Часто в форме ручки, тестеры напряжения представляют собой просто электрическую лампу, соединенную одним или двумя изолированными проводами. Они вставляются в розетку питания, где присутствует напряжение на в розетке загорится лампа (или другая индикация, в зависимости от типа тестера). Часто бывает желательно протестировать торговые точки несколько раз, чтобы убедиться, что все сделано правильно и что результаты тестов точны.

Помимо тестера контактного напряжения, некоторые из них выполнены бесконтактными. Они основаны на обнаружении емкостного тока, изменяющегося поля тока вокруг объектов под напряжением и не требуют прямого контакт с цепью. Некоторые бесконтактные тестеры напряжения имеют усиление, которое обеспечивает более сильную или более слабую индикацию, предназначенную для измерения относительной силы обнаруженного напряжения, таким образом обеспечивая подсказки о местонахождении объекта под напряжением.

Тестеры цепей

Тестеры цепей — это устройства для проверки способности выдерживать нагрузку на розетку переменного тока, а также функции тестера розеток для определения исправности цепи.Обычно состоит из двух выводов, устройство работает, соприкасаясь одним выводом с проводом под напряжением, а другим — с нейтралью или землей. Это приведет к включению светового или звукового сигнала, указывающего на то, что питание включено и цепь исправна. Если свет либо звук не срабатывает, либо отключено питание, либо неисправна цепь. Тестеры цепей особенно удобны в старых домах, когда важно знать, действительно ли заземляющий провод оборудования подключен к заземлению в другом месте системы.Возможно, потребуется выполнить эту проверку при замене старых незаземленных выключателей на заземленные, как теперь требует Национальный электротехнический кодекс.

Тестеры цепи

Тестеры непрерывности предназначены для определения возможности установления электрического пути между двумя точками. Тест завершен при отключенном питании цепи. Это намного безопаснее альтернатива, чем пытаться проследить маршруты проводов путем тестирования цепей под напряжением.

Тестеры непрерывности состоят из индикатора, подключенного последовательно к источнику питания, обычно батарее, щупу и щупу.Когда зонд и провод касаются любого непрерывного проводящего пути, обычно провод, цепь замыкается, и индикатор будет активирован. Индикатор обычно представляет собой световой сигнал или, чаще, зуммер. Это привело к тому, что термин «отключение цепи» стал означает проверку на непрерывность.

Тестеры непрерывности являются отличным подспорьем не только для определения того, завершена ли цепь, но и для проверки того, работает ли коммутатор, и определения местоположения определенного провода в связке.

Тестеры бытовой техники

Тестеры бытовой техники — гораздо более сложные инструменты, чем типичные тестеры «два вывода и лампочка», используемые для проверки напряжения и целостности цепи. Тестеры бытовой техники объединяют общие тесты, используемые для обеспечить сохранность электроприборов и инструментов.

Старые или плохо обслуживаемые электрические инструменты и приборы могут стать угрозой безопасности и стать причиной травм персонала. Регулярное тестирование электрооборудования — это безопасная практика от дорогостоящий ремонт и может снизить ответственность.

Стандартный набор тестов не входит в комплект тестеров инструментов и устройств. Однако большинство из них включают в себя комбинацию из следующего:

• Проверка заземления и непрерывности
• Испытание изоляции
• Тест тока прикосновения
• Дифференциальный тест на герметичность
• Альтернативный тест на герметичность
• Испытание на функциональную нагрузку
• Удлинители и шнуры питания IEC
• Тест вспышки Hi-pot

Тестеры High Pot

Название high pot tester, также называемое hipot, основано на аббревиатуре высокого потенциала. Сюда входит класс инструментов, используемых для проверки электрической изоляции устройств. это может привести к поражению электрическим током в случае отказа. Тестеры высокого уровня являются важными инструментами электробезопасности, используемыми на готовых приборах, кабелях или других проводных узлах, печатных платах, электродвигатели и трансформаторы.

Обычно все электрические устройства пропускают некоторое количество тока из-за напряжений и внутренней емкости, присутствующих в элементе. Иногда из-за недостатков конструкции или простого износа изоляция в изделии выходит из строя, что может привести к чрезмерному протеканию тока утечки.Это может вызвать поражение электрическим током, способное повредить или убить.

Испытание в высоком горшке подтверждает, что изоляция продукта или компонента достаточна для защиты оператора от поражения электрическим током. Как правило, испытание с высоким потенциалом включает приложение высокого напряжения. между проводником объекта и его металлическим экраном. Любой протекающий ток контролируется и измеряется тестером. Результаты этого теста предполагают, что если преднамеренное применение слишком высокое напряжение не вызовет пробоя изоляции, тогда нормальное рабочее напряжение будет безопасным.Тестеры с высоким горшком также могут помочь обнаружить дефекты материала и качества, такие как небольшие зазоры. между токоведущими проводниками и заземлением, что может вызвать поражение электрическим током.

Различные модели тестеров с высоким потенциалом используют несколько разные варианты тестирования. Различные тесты различаются по величине приложенного напряжения и допустимому току.

Тестеры фазировки

Тестеры фазы используются в заземленных и незаземленных системах переменного тока для проверки высоковольтных предохранителей, проверки правильности подключения фаз и проверки отсутствия высокого напряжения на обесточенные линии или аппараты.

Тестеры фазирования состоят из двух изолированных полюсов из стекловолокна, на одном из которых находится отрезок изолированного кабеля, хранящийся на катушке, а на другом — дисплейный модуль. Каждый полюс имеет концевые фитинги, используемые для сменные зонды. При тестировании кабель присоединяется к дисплею, и оба полюса используются для прикосновения щупов к соответствующим проводам для обеспечения междуфазного или межфазного заземления. измерения напряжения.

Приложения для тестеров фазирования включают определение абсолютного фазового угла, отображение и маркировку, фазировку передачи, фазировку распределения, фазировку вторичных цепей, фазировку емкостных контрольных точек, фазировка мобильной подстанции, все общие фазы, последовательности фаз CW / CCW, URD и служебные данные, а также флаговые преобразования дельта / звезда или звезда / дельта

Тестеры чередования фаз

Тестеры чередования фаз используются для определения направления вращения многофазных электрических систем, чтобы убедиться, что оборудование правильно подключено к электросети.Многофазный электрический Системы, обычно трехфазные, широко используются в промышленных условиях для эффективного и экономичного удовлетворения огромных электрических потребностей больших двигателей, используемых в таких условиях.

Когда трехфазный двигатель подключен к трехфазной электрической цепи, непреднамеренное переключение двух проводов статора двигателя в обратную сторону приведет к изменению вращающегося магнитного поля внутри двигателя и вызовет двигатель также вращается в обратном направлении. Хотя некоторые двигатели могут работать с неправильным фазированием, другие, например, гидравлические насосы, блоки охлаждения или насосы охлаждающей жидкости, могут получить значительные повреждения при работе в обратном направлении.

Тестеры чередования фаз могут помочь вам избежать затрат и затруднений при подключении двигателя наоборот. Тестеры доступны во многих стилях с набором функций, но основная идея заключается в том, что они указывают последовательность фаз или чередование фаз в трехфазной системе, а также то, находится ли каждая из трех фаз под напряжением или нет. Такая информация подтвердит, действительно ли оборудование подключен правильно.

Если у вас есть какие-либо вопросы относительно электрических тестеров, не стесняйтесь обращаться к одному из наших инженеров, отправив нам электронное письмо по адресу sales @ instrumart. com или по телефону 1-800-884-4967.

Тестер жгута проводов CCT-100 | Новое поколение

Описание

CCT-100 — это специальный тестер кабелей, который может тестировать провода с любым типом разъема. Он начинает тестирование, когда микропроцессор обнаруживает кабель, поэтому нет необходимости нажимать кнопку запуска. Тестер жгута проводов CCT-100 — это автономное устройство, для взаимодействия с которым не требуется компьютер. Никакого программирования не требуется! Просто нажмите кнопку обучения, и вы готовы проверить каждый имеющийся у вас кабель.

Начните с подсоединения кабеля. Затем нажмите кнопку «УЗНАТЬ». Это действие сохраняет в памяти все кабельные соединения. Оттуда на каждом установленном кабеле немедленно загорится зеленый свет для правильного кабеля или красный свет для неисправного кабеля. Звуковые тона меняются со световыми цветами, поэтому вам даже не нужно смотреть на тестер.

Автоматический пользовательский кабельный тестер.

Тестер жгута проводов — это цифровой мультиметр на стероидах.

• Кабельный тестер питает первую из 52 контрольных точек 5-вольтовым сигналом.
• Он сканирует оставшуюся 51 контрольную точку на предмет целостности и сохраняет результаты в памяти.
• Затем тестер кабеля включает следующую точку и повторяет процесс
• CCT-100 завершает все точки и объединяет данные, используя геометрическую прогрессию.
• Наконец, устройство одновременно отображает шестнадцатеричное представление соединений, красный / зеленый светодиод «годен / не годен» и двухтональный зуммер «годен / не годен».
• Все вышеперечисленное автоматически повторяется до тридцати раз в секунду.Скорость тестера важна, потому что она позволяет рабочему скручивать и сгибать кабель в точках подключения во время выполнения теста. Во время сгибания быстрое мигание красным цветом или другой тон указывает на периодический сбой, который может быть очень трудно обнаружить с помощью других методов тестирования. Скорость тестирования всех контрольных точек имеет решающее значение для обнаружения этих спорадических соединений.

Тестер жгута проводов CCT-100 имеет следующие характеристики:

• Capable : 52 контрольных точки (кабели до 26 проводов) Обнаружение разрывов, коротких замыканий, пропадания проводов, плохих соединений и полярности диодов.
• Универсальность : Доступно множество стандартных соединительных плат, а также возможность самостоятельной сборки специализированных соединителей.
• Compact : 75 дюймов x 3,5 дюйма x 1,5 дюйма (197 мм x 89 мм x 38 мм)
• Rugged : Изготовлен из холоднокатаной стали 18 калибра. Прослужит десятилетия.
• Fast : Тестирование со скоростью до тридцати раз в секунду и запуск без нажатия кнопки.
• Интуитивно понятный : Легко читаемые обновления состояния отображаются на четком и ярком OLED-дисплее вместе с простой индикацией «Годен / Не годен» с помощью зеленого / красного светодиода и двухтонального звукового зуммера.

CCT-100 поставляется с тестером кабеля и адаптером питания на 120 В переменного тока. Соединительные платы и переходные кабели приобретаются отдельно.

Для получения дополнительной информации см. Руководство пользователя

Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзыв.

Testex Тестер накаливания TF346 | Современные лабораторные испытательные приборы | ATI

Тестер накаливания TF346

Glow Wire Tester, для определения пожарной опасности электрических частей и компонентов, подверженных неисправностям, таким как перегрузка, короткое замыкание, плохое соединение и т. Д., Которые могут воспламениться и распространить пламя на остальную часть продукта.

Тестер накаливания от TESTEX использует косвенный метод (известный как метод IEC, по сравнению с DirectMethod, определенный в UL94Method), чтобы стимулировать перегруженный резистор или другой источник воспламенения и нагревает образец в течение короткого периода времени. , и максимально точно моделирует реальные эффекты, происходящие на практике.

В комплект поставки входит терморегулятор, который точно измеряет температуру раскаленной проволоки.Электрическая цепь блока управления полностью защищена предохранителями и автоматическим выключателем. Испытательное оборудование TESTEX Glow-Wire — это полностью автоматический прибор, размещенный в собственном шкафу для максимальной безопасности оператора, а большое смотровое окно и стены черного цвета обеспечивают удобство наблюдения.

Технические характеристики:

• Сварочная проволока Ø 4 мм ± 0.04 мм Ni / Cr (80/20), стандартный
• Диапазон температур 500 ~ 1000 ° C ± 2 ° C регулируемый
• Давление образца 1 Н ± 0,2 Н
• Испытательная скорость 18 ± 3 мм / с
• Тестовый режим автоматический контроль, судороги самостоятельные
• Камера ≥0,5 м
• Управляющий однокристальный микрокомпьютер + сенсорный экран

Стандарты:

• МЭК 60695-2-10
• ASTM D6194
• UL 746A
• ГБ / т 5169. 10 ~ 13

Как проверить, находится ли провод под напряжением без тестера

Это непростая задача для людей выполнять работы, связанные с электрическими проводами или кабелями, когда вы выполняете какие-либо проекты в области электричества, вам нужно быть более осторожными, в противном случае это может привести к риску поражения электрическим током, в основном это происходит, когда проводка сделано с путаницей или когда два соединения неправильно соединены, что приводит к плохой проводке. Однако вам нужно быть более осторожным при запуске любых электромонтажных работ, потому что вы никогда не знали, как проводится электромонтаж? Поэтому перед началом работы лучше отключить питание.

Таким образом обеспечивается ваша безопасность, если нет, это может привести к нескольким рискам одновременно. Перед отключением питания вам необходимо проверить, с каким проводом вам нужно работать?

Вам необходимо выполнить следующие шаги, которые помогут вам проверить, находится ли провод под напряжением без тестера . Они есть.

• Шаг: 1 Знайте стандарты — вся проводка должна выполняться в соответствии со стандартами цветовой кодировки, так же как и домашняя проводка, также выполняемая на основе основных цветовых стандартов.Вы можете найти провода, проложенные внутри домашней электрической коробки в соответствии со стандартами цветовой кодировки. Поэтому при ремонте или попытке исправить неисправность никогда не следует пытаться изменить стандарт проводов. В жилых помещениях провод черного цвета считается проводом под напряжением, и его необходимо присоединить к латунной клемме. Это подключение может измениться для жилой проводки на плоскую систему.
• Шаг: 2 проверить срок службы электрокабелей — чтобы убедиться, что кабели живы или нет, необходимо снять крышку коробки.Вы можете использовать отвертку, чтобы снять крышку, но при этом нужно быть более осторожным. Потому что, если вы коснетесь любого провода, подключение может привести к текущему проходу. Вам не нужно снимать провода или прикасаться к ним, чтобы проверить проводимость или срок службы провода.
• Шаг: 3 используйте тестер или измеритель для измерения скорости проводимости — после снятия крышки вы можете использовать тестер или вольтметр для расчета скорости прохождения напряжения. В то же время вы должны помнить, что есть вероятность, что большее количество проводов будет иметь проводимость.Простым способом вы можете проверить, находится ли провод под напряжением без тестера и вольтметра, подключив каждый провод и проверив, какой из них заставляет свет светиться, и заставляет измеритель издавать звуковой сигнал.

Ручное испытание провода под напряжением без счетчика

Для проверки провода под напряжением без измерительного прибора вы можете создать свой собственный тестер. Например, возьмите розетку и лампочку и присоедините к ней пару проводов, затем прикоснитесь к заземлению или нейтрали, а другой провод к тесту.Если лампа горит, то в противном случае проверьте лампу на проводе под напряжением, например, в настенной розетке, чтобы убедиться, что она действительно горит.
