Особенности ламп с цоколем G9

Содержание

• 1 Тип цоколя G9: что это такое
• 2 Где и как используется
• 3 Особенности конструкции
• 4 Технические характеристики
• 5 Какие есть виды
• 6 Достоинства
• 7 Недостатки
• 8 Как выбрать

Вы узнаете всё необходимое о лампах с цоколем G9 и его особенностях, разновидностях, а также где и как использовать светильники такого вида. Описываются конструкция, строение и условия эксплуатации ламп. Присутствует также сравнение с другими разновидностями по таким параметрам, как надёжность, мощность и светоотдача. Освещены достоинства и недостатки, а также как правильно выбрать продукт.

Тип цоколя G9: что это такое

Цоколь – это важная составляющая конструкции лампочки, благодаря которой возможна установка лампы в самом патроне. Он питает её через контакты, которые отвечают за проведение тока.

Классические лампы накаливания начали претерпевать изменения сразу же после их изобретения. В середине прошлого века стартовало производство галогенных источников света. В стандартных светильниках электрический ток проходит через вольфрамовую спираль и нагревает её до высокой температуры. По причине высокой температуры атомы вольфрама испаряются с поверхности спирали и осаждаются на менее нагретых поверхностях колбы. У галогенных ламп G9 йод или бром (в зависимости от производителя продукта) вступает в химическую реакцию с вольфрамом. В конечном итоге вольфрам не оседает на стекле колбы, что позволяет улучшить пропускную способность световых лучей.

Такого рода эффект позволяет производить источники света меньшей мощности, но с более высокой светоотдачей до 16-25 лм/Вт.

Где и как используется

Светильники с разъёмом G9 широко используют для разнообразных дизайнерских проектов, а также в качестве ночного освещения интерьера или экстерьера. Они также могут применяться для настольных ламп, торшеров и различного рода люстр.

Изначально разъём G9 был предназначен только для галогенных, но спустя время начали выпускаться светодиоды G9 для соответствующего вида освещения. Сейчас постепенно начинают использовать такой вид цоколя в основном для светодиодных светильников, так как они дольше служат и имеют разнообразный спектр света (тёплый, ярко-белый или нейтральный). В отличие от галогенных, светодиодные лампы имеют более широкий температурный диапазон функционирования. Если в среднем у галогенных температура варьируется от -130 градусов до +100, то у светодиодных – от -90 до +200.

Особенности конструкции

• Конструкция имеет двухштырьковый разъём, известный также под названием bipin, или 2 pin. По частоте использования данного типа они занимают второе место после резьбового. Такая разновидность конструкции обозначается латинской буквой G вместе с буквами и цифрами после неё. Обычно это также латинские буквы X, Y, Z или U, которые информируют о размерах и конструктивном выполнении изолятора.
• Цоколь для галогенных источников света производится из стекла по причине того, что нагревание галогенных ламп достигает 300 градусов. При такой температуре пластик начинает плавиться.
• Для светодиодов основной корпус делают из пластмассы. Температура нагрева в среднем составляет 70 градусов. При ней пластик не плавится.
• Расстояние между двумя контактами у обоих типов – 9 миллиметров.
• Существует также два вида патронов G9 – керамический и пластмассовый.
• Керамический патрон предотвращает возникновение короткого замыкания. Он хорошо подходит для светильников, которые работают в течение долгого времени. Керамика не подвержена негативному температурному воздействию.
• Пластиковый тип патрона подходит для светодиодных ламп. Он лёгкий и не бьётся при ударе. Не стоит его эксплуатировать, так как он имеет свойство плавиться.
• Патроны типа G9 хорошо защищают от пыли, грязи и проникновения влаги. Они просты в эксплуатации – не нужно выкручивать лампочку, а достаточно лишь вытащить старую и вставить новую. В отличие от всем известных цоколей E14 и E27, G9 не пригорает к патрону.

Технические характеристики

• Размеры стандартных галогенных светильников с капсулой JCD9, мощностью от 20 до 50 Вт с типом цоколя G9 в высоту составляют 53 миллиметра, в диаметре – 18 миллиметров. Среди такого типа лампочек G9 встречаются и светильники категории высокого напряжения (мощность от 110 до 240 Вт).
• Максимальная мощность такого типа ламп приблизительно эквивалентна мощности классических ламп накаливания в пределах от 1 до 10 000 Вт.
• Чем больше светоизлучающих элементов, тем качественнее и чётче освещение.
• Максимальная и минимальная температура окружающей среды для нормального функционирования ламп: от -40 до +50 градусов.
• Как галогенные, так и светодиодные светильники G9 используются в сети переменного тока (220 В).
• При изменении или перепадах напряжения следует использовать преобразователи.
• Они не содержат опасных химических элементов вроде ртути. В отличие от цоколя E14, как и от E27, этот не нагревается, не мерцает, не лопается и не разбивается на мелкие осколки при падении. Более того, они совершенно безопасны, что позволяет их брать даже голыми руками.
• Существуют следующие стандарты защиты: IP53, IP44, IP23 и IP20. Первая цифра обозначает степень защиты от проникновения внутрь розетки пыли и разных предметов. Вторая – стойкость к воздействию влаги. Уровень защиты IP44 показывает, что источники света могут спокойно функционировать в помещениях с высокой влажностью.

Какие есть виды

• Тип G9 является разновидностью цоколя G4, который разработан только для галогенных светильников с мощностью 12 Вт. Они миниатюрных размеров и обладают ярким точечным излучением. Средний период их работоспособности составляет 2000 часов. Они широко применяются в декоративном оформлении жилья и прекрасно совместимы с потолочными светильниками.
• Светильники с цоколем типа GU указывают на то, что она является энергосберегающей. Размеры очень маленькие – 27 миллиметров в диаметре – и предназначены для освещения шкафов, подвесных потолков и маленьких элементов интерьера или экстерьера. Их разновидность цоколь GU 10 надёжный и прочный, отличается небольшим потреблением электроэнергии, а также с довольно долгим сроком эксплуатации. Излучаемый свет этих светодиодов хорошо адаптируется к глазу и менее вреден, чем свет галогенных светильников. Более того, компания Osram выпускает лампы с функцией GlowDim – светильники источают более тёплый белый свет, который можно регулировать. Индекс светоотдачи остается выше 80 при низкой цветовой температуре. Если сравнить эти лампы с галогенными или лампами накаливания, то экономия энергии у светильников с функцией GlowDim составляет 90%.
• Другой тип конструкции цоколя G13 предназначен также для светодиодных источников света. Существуют целые серии со специальными трубками T8, которые прекрасно подходят под цоколь G13. Внешний вид этих трубок схож с люминесцентными. Температура цвета может варьироваться от яркого до более тусклого. Номинальная мощность 9 Вт, 18 Вт и 36 Вт. Они отлично подходят для освещения коридоров, туннелей, больших помещений вроде конференц-залов.

Достоинства

• Имеется возможность производить корпусы разного назначения.
• Небольшие размеры светильников и патрона позволяют делать люстры, бра и торшеры самых разнообразных форм.
• Отсутствие вредных элементов, таких как ртуть, которая содержится в люминесцентных или галогенных лампочках.
• Низкое потребление энергии.
• Высокий период эксплуатации (более 5000 часов).
• Высокий уровень защиты от влаги.
• Перепады напряжения не влияют на работу источников света, мерцание отсутствует.
• При повреждении или выходе из строя нескольких светодиодов светильник продолжит работать.
• Благодаря низкой температуре их можно использовать для установки подвески объектов, например для настенных украшений или картин.

Недостатки

• Высокая стоимость, особенно LED.
• Замена галогена на светодиод может быть весьма трудной.
• Производственный брак. Иногда недобросовестный производитель может невнимательно отнестись к производству продукции.

Как выбрать

При выборе товара главным ориентиром должна быть её модель, куда предполагается установка. Не менее важно, будет ли прибор открытым или закрытым. Модели, которая содержит радиатор, требуется открытый тип осветительного оборудования.

Непорядочные изготовители часто утаивают необходимую информацию либо указывают ложную. Например:

• Занижен или завышен ток диодов.
• В характеристиках указана только мощность светодиодов, в то время как потребление блока питания отсутствует.
• Очень важно обращать внимание на производителя. Osram, Camellion, Feron, Philipps, Gauss – проверенные бренды, выпускающие качественную продукцию.

При покупке обращайте внимание на правильность написания названий на упаковке.

При грамотном и безопасном использовании продукта вы сможете найти неожиданные дизайнерские решения, организовать безвредное освещение и украсить помещение как снаружи, так и внутри.

Твитнуть

Поделиться

Поделиться

Класснуть

Отправить

Рейтинг статьи:

(голосов: 2, средняя оценка: 3,00 из 5)

Загрузка. ..

Какими бывают виды лампочек и типы цоколей. G9-цоколь

Осветительная аппаратура и ее элементы всегда представлены в широком ассортименте. Для покупателей важны не только их технические параметры, но и элементы дизайна. В многообразии светильников и лампочек разобраться подчас непросто. И особенно важным моментом становится замена ламп в светильниках на более современные, отличающиеся не только лучшими световыми характеристиками, но и энергоэффективностью.

Виды цоколей

Для любой лампы тип цоколя является одной из главных характеристик. Прибор должен соответствовать светильнику по типу цоколя, иначе установить его не удастся.

По конструкции цоколи делятся на группы. Основными являются винтовые и штырьковые.

Винтовые цоколи имеют резьбу для крепления в патроне и обозначаются буквой «E» и цифрами, соответствующими диаметру цоколя в миллиметрах.

В гнезде светильника лампа с цоколем штырькового типа крепится с помощью одного, двух или четырех штифтов. Такие цоколи обозначаются буквой G и цифрами, соответствующими расстоянию между штифтами (штырьками). Тип цоколя ламп G9 означает, что расстояние между штырьками составляет 9 мм.

G-цоколи устанавливаются для экономии места в компактных лампах, например, в люминесцентных или галогенных.

Основные штифтовые цоколи: G5, G9, 2G10, 2G11 и G23.

Лампочки с винтовыми цоколями

С винтовыми цоколями выпускаются классические лампы накаливания, галогенные, люминесцентные, газоразрядные, светодиодные. Впрочем, значительно проще перечислить, какие их виды выпускаются только с резьбой. Родоначальница всех электрических источников света, лампочка Ильича, старая добрая лампа накаливания, единственная не бывает со штырьковым цоколем, может быть, потому, что просто-напросто незачем.

Лампы накаливания и более экономичные галогенные отличаются только наполнением колбы. Инертные газы с примесью брома или йода позволяют повысить температуру нити накаливания, поэтому свет таких приборов более яркий при меньших размерах колбы. А поскольку при этом уменьшается испарение вольфрама, из которого нить изготовлена, то срок службы источника света в несколько раз выше, чем у обычной лампочки Ильича.

Устройства со штифтовыми цоколями

Штырьковые (или штифтовые) цоколи устанавливаются на люминесцентных, в том числе и линейных, галогенных капсульного вида, на энергосберегающих и светодиодных лампах.

Наиболее востребованными являются лампы с цоколем G4. С обозначением G9 цоколь встречается немногим реже.

Принцип действия люминесцентной лампы основан на горении паров ртути, и это ее основной недостаток, перешедший по наследству к экономным энергосберегающим лампам. Так называемые экономки, которые произвели революцию в светотехнике, имеют и другие недостатки, свойственные прародительницам. Они мерцают, если в выключателе используется индикатор подсветки, не работают со светорегуляторами (дриммерами), запуск имеет некоторую протяженность во времени, присутствует некоторый низкочастотный гул при работе, их свет режет глаза.

Наиболее перспективные на сегодня – светодиодные лампы, они имеют приставку LED. Их высокие технические характеристики окупают незначительные недостатки, которые обещают исчезнуть со временем. Эти источники света имеют ограничения по мощности, но в бытовом освещении они используются все чаще и постепенно вытесняют своих собратьев в декоративном и основном освещении жилых помещений.

Лампы с цоколем G9

Изначально эти цоколи разрабатывались специально для высоковольтных галогенных устройств, которые работали от обычной бытовой электросети с напряжением 220 V, и небольших металлогалогенных ламп.

В лампе G9 цоколь оснащен двумя штырьками на расстоянии 9 мм, а патрон – это розетка с отверстиями на таком же расстоянии, поэтому установка лампочки в светильник выглядит как обычное соединение «вилка-розетка».

Но галогенки уходят в прошлое, а светильники, особенно декоративного интерьерного освещения, остаются. Поэтому сегодня можно приобрести с таким цоколем энергосберегающие люминесцентные и светодиодные лампы.

Они подключаются к бытовой электросети без переходников и выпускаются в диапазоне мощностей от 20 до 75 Вт.

Галогенные лампы с цоколем G9

Со штырьковыми цоколями выпускаются галогенные лампы направленного света с рефлекторами и капсульные.

Галогенные лампы, пожалуй, самые компактные, отличаются хорошей светопередачей, долгим сроком эксплуатации, мощным, а главное, стабильным в течение всего срока службы световым потоком. Они могут устанавливаться в светильники с диммером, то есть регулировать силу светового потока.

До недавнего времени если в гипсокартонном потолке устанавливался точечный встраиваемый светильник, то лампочка обязательно была галогеновая. Цоколь G9 позволяет вставить лампочку легко и быстро. Единственный нюанс – выполнять эту операцию нужно в перчатках.

Колба в галогенных лампах производится со специальным отражателем, который перераспределяет в пространстве световой поток.

Самым популярным является типоразмер галогенных ламп MR16 с диаметром колбы 50 мм.

В галогенке MR16 G9-цоколь такого размера выполняется специально, чтобы ее нельзя было спутать с лампами, рассчитанными на низкое напряжение.

Капсульные, их еще называют пальчиковыми, галогенные лампы сетевого напряжения преимущественно выпускаются с цоколем G9. Они используются в открытых светильниках, где нет защитных стекол.

Это, как правило, декоративная подсветка мебели и потолка. Такие лампы в виде капсулы с выводами размеры имеют совсем миниатюрные.

Энергосберегающие лампы с цоколем G9

Люминесцентные или энергосберегающие приборы могут выпускаться с двух- и четырехштырьковым цоколем. Для их работы нужны вспомогательные приспособления, так называемые ПРА (пускорегулирующая аппаратура) или ЭПРА (электронная пускорегулирующая аппаратура).

В цоколь двухштырьковой лампы встроены стартер и конденсатор. Последний подавляет помехи, а для того чтобы ее включить, нужен дроссель.

Имеет цоколь G9 энергосберегающая лампа компаний OSRAM и ECOLA. По сравнению с галогенными лампами она достаточно больших размеров: ее диаметр — 30 мм, а длина в зависимости от мощности — 80-100 мм.

Мощность энергосберегающей лампы может варьироваться от 5 до 11 W, а температура светового потока — от 2500 до 4100К.

Энергосберегающие лампы со штырьковыми цоколями не успели как следует прижиться, уж очень неэстетично они выглядели торчащими из небольших светильников. Им на смену пришли LED-лампы.

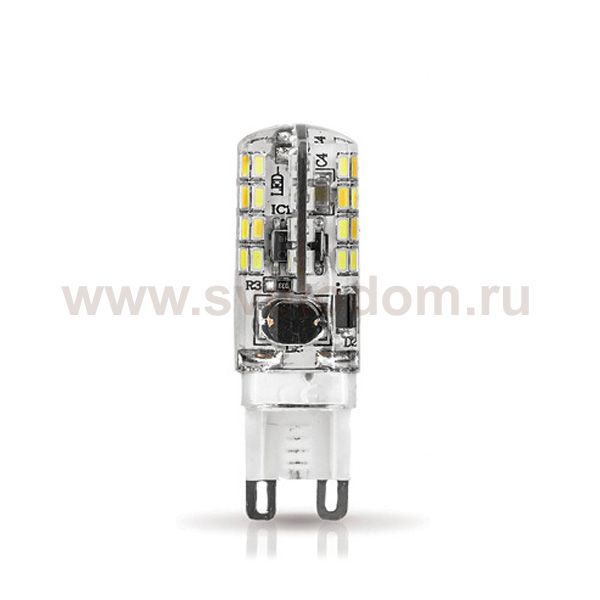

Светодиодные устройства с цоколем G9

Если в светильнике установлена одна или две галогенных лампы, то замена их на светодиодные ощутимой экономии не даст, но если таких источников больше десятка, то овчинка выделки стоит.

Капсульные галогенные лампы можно заменить светодиодами Standard JCD 1,2 Вт G9 6500K с холодным голубоватым светом. Миниатюрные LED-лампочки как нельзя лучше подходят для подсветки предметов искусства, мебели, полок и других элементов интерьера.

Нечасто, но встречаются люстры для основного освещения, в которых используется цоколь G9. Светодиодная подсветка сегодня представлена подвесными и натяжными системами, настольными лампами и бра.

Преимущества и недостатки светодиодных ламп с цоколем G9

Цоколь в первую очередь удобен в использовании – воткнуть вилку в розетку способен любой человек, и даже перчатки не нужны.

Во-вторых, такие лампы не содержат ртути, то есть утилизация проблем не вызывает.

Кроме того, светодиоды защищены от влаги, не мерцают при перепадах напряжения, не нагреваются, значит, не могут взорваться, не разбиваются на мелкие осколки, например при падении, не шумят и могут неограниченное количество раз включаться и выключаться.

Не стоит надеяться, по крайней мере пока, что светодиодные ламы со штырьковым цоколем G9 идеальны. Они не лишены недостатков, может быть, на фоне остальных источников света, очень незначительных.

К сожалению, в российских сетях срок их эксплуатации значительно ниже заявленного производителями. Заменить в люстре или бра галогенную лампу на светодиодную далеко не всегда удается, во-первых, из-за конструкции самого светильника. Во-вторых, из-за направленного свечения LED-лампы прибор освещает пространство и выглядит после ее установки иначе. В-третьих, разную форму имеют штырьки этих источников света: цилиндрическую и лепестковую соответственно.

Светильники, в которые нужно устанавливать лампы с цоколем G9, не самые распространенные, но встречаются достаточно часто, особенно люстры и бра с модными некогда галогенными лампами, рассчитанными на напряжение 220 V. И не всегда понятно, стоит ли менять светильники, а с ними и полюбившийся интерьер, или ограничиться заменой лампочек более современными.

Crompton Halogen G9 33W Dim 2700K Energy Saver

Перейти к основному содержанию

Номер по каталогу: 3376

Лампы Crompton Галогенные лампы G9 Capsule 33 Вт с регулируемой яркостью Теплый белый прозрачный Энергосбережение

Номер детали: 3376

В настоящее время: 1,59 фунта стерлингов вкл. НДС

БЕСПЛАТНАЯ доставка по Великобритании при заказе на сумму более 50 фунтов стерлингов (стандартная доставка, за исключением заказов негабаритных товаров)

• Тип стекла: прозрачное
• Номинальный срок службы: 2000 часов
• Новый класс энергопотребления: G 202 -2021)

Количество

Массовая скидка Кол-во

5+

10+

25+

Цена







Сохранить 3%

5%

10%

• Клиенты также просмотрели
• сопутствующие товары

• Описание
• Характеристики

Галогенные лампы Crompton G9 Capsule 33 Вт с регулируемой яркостью теплый белый прозрачный энергосберегающий

• Тип крышки: G9
• Потребляемая мощность: 33 Вт
• Эквивалент: 33 Вт Галоген G9
• Выходной цвет: Теплый белый
• Размеры: Диаметр = 14 мм Высота = 40 мм

Crompton Lamps Энергосберегающая галогенная капсульная лампа G9 мощностью 33 Вт.

Потребляя на 20 % меньше энергии, чем стандартная капсула G9, но излучая такое же количество света, эта экологически чистая альтернатива с полностью регулируемой яркостью является идеальным способом экономии энергии при сохранении того же качества света.

Оснащен 2-штырьковым основанием G9 (на расстоянии 9 мм) с нажимной посадкой.

Эта капсула G9 является новым продуктом компании Crompton Lamps и заменяет их старые коды деталей капсулы G9: ETHG928C.

Атрибут	Значение
МПН	ЭТГГ933К
Штрих-код	5018986673014
Эквивалент	40 Вт
Технология	Галоген
Крышка	Г9
Форма	Капсула G9
Цвет	Теплый белый
Диммируемый	Да
Производитель	Лампы Кромптон
Тип крышки	Г9
Напряжение	240 В
Потребляемая мощность	33 Вт
Диммируемость	Да — диммируемый
Всего люменов	460лм
Эквивалентная мощность	33 Вт Галоген G9
Цветовая температура	2700К
Цвет Описание	Теплый белый
Цветопередача	РА 100
Тип стекла	Прозрачный
Время прогрева	<0,5 секунды (0-60%)
Содержание ртути	0,0 мг
Средний номинальный срок службы (L50)	2000 часов
Циклы переключения	8000
Коэффициент поддержания светового потока	≥80%
Энергосбережение	№
Рейтинг энергоэффективности EEI до 2021 г.	С
Рейтинг энергоэффективности EEI 2021	Г
МПН	ЭТГГ933К
Диаметр	14 мм
Высота	40 мм
Расчетная стоимость эксплуатации	20,48 фунтов стерлингов в год при 5-часовом рабочем дне по состоянию на 22 октября (34,0 пенсов/кВтч)
Оценка экономии эксплуатационных расходов	0,00 фунтов стерлингов в год из расчета 5 часов в день на 22 октября Предельная цена (34,0 пенса/кВтч)

• Что говорят наши клиенты. ..

Trustpilot

Блог

: Достижения в области светодиодных капсул G9 : Блог SLB

Лампочка Общая информация, Светодизайн, Технологии

23 июня 2017 Денис Оставить комментарий

Учитывая растущую потребность в новых системах освещения, кажется, что вы живете в мире новых тенденций, где возможности новейших технологий безграничны. Новые системы освещения, такие как G9капсулы (популярные системы освещения) продолжают качать индустрию освещения. Капсюли G9 идеально подходят для небольших помещений, требующих большего количества света. С момента своего открытия эти варианты светодиодов продолжали оставаться причудливой альтернативой древним галогенным капсулам. Светодиодные капсулы G9 экономят энергию, дешевле в эксплуатации и излучают такое же количество света, как и старые галогенные капсулы.

Имея это в виду, вот что вам следует знать о достижениях, которые привели к революции светодиодов.

Но сначала разберитесь с основами.

Зачем переходить от ватт к люменам?
Ватт — это мера того, сколько энергии потребляет лампочка, а люмены используются для измерения количества света, излучаемого системой освещения. Подобно ваттам, чем выше значение люменов, тем ярче будет ваш свет. Например, лампа на 1521 люмен (что эквивалентно 100 Вт) ярче, чем лампа на 800 люмен (что эквивалентно 60 Вт).

Светодиодные капсулы G9

Светодиодные лампы и капсулы G9 могут быть прямой заменой галогенных капсул G9, однако они могут быть намного больше, чем обычные галогенные капсулы; поэтому важно проверить, подойдут ли они к фитингу или нет. Также необходимо убедиться, что светодиоды G9 имеют достаточную вентиляцию, поскольку в противном случае светодиоды или внутренние драйверы могут перегреться, что приведет к отказу. Капсулы

G9 по своей природе являются светодиодными. Таким образом, они выделяют минимальное количество тепла, что делает капсулы G9 эффективными и энергосберегающими. Фактически, они могут сэкономить до 88% энергии по сравнению со стандартными капсулами.

Всенаправленный

Всенаправленный светодиодный капсюль G9 бесспорно эффективен благодаря тому, что он излучает свет одинаково эффективно и во всех направлениях. Более того, они не нагреваются, что позволяет светодиодным капсюлям быть удивительно эффективными и надежными. Большинство светодиодных капсул G9 имеют теплый белый цвет, который идеально подходит для жилых помещений.

G по сравнению с ES

Бесспорно, наиболее распространенным типом лампочки является лампочка с винтом Эдисона (ES). На самом деле, ES — это резьбовой соединитель, который запатентовал и использовал Томас Эдисон. Эти типы ламп доступны в таких размерах, как E11, E14, а также E17. Цифры обозначают базовый размер. С другой стороны, буква «G» в светодиодных лампах G-типа означает «стекло», из которого они изначально были сделаны.

Революция G-типа

Лампы G-типа, изобретенные в конце 19-го ^-го -го века, предлагают фантастическую альтернативу обычным лампам, позволяющую обойти патент Эдисона.
