При выборе осветительного устройства нужно обратить внимание на тип патрона, чтобы правильно подобрать для него источник света. Они имеют разную форму, габариты, мощность и разъемные соединители.

Цоколь – это деталь электрической лампы, которая обеспечивает ее крепление в патроне и проводит к ней ток. Чаще всего применяются устройства из металла, керамики, пластика, но есть еще и безцокольные (из стекла). Внутри его корпуса находятся нити накала, а снаружи – контакты. Чтобы правильно подобрать держатель ламп для LED-светильников, нужно знать, какие виды устройств существуют и где они применяются.

Содержание

  • 1 Виды резьбовых цоколей для светодиодных ламп и их особенности
  • 2 Виды цоколей штырькового типа и характеристики
  • 3 Другие виды контактов светодиодных ламп
  • 4 Как расшифровать маркировку
  • 5 Как правильно подобрать нужный цоколь к патрону
  • 6 Основные выводы

Виды резьбовых цоколей для светодиодных ламп и их особенности

Популярность светодиодных светильников сегодня увеличивается, это связано с тем, что они обеспечивают качественное освещение при минимальных энергозатратах. К остальным плюсам LED-лампочек относят долговечность, низкую пожаробезопасность, высокую электробезопасность, эстетический вид.

Наиболее популярный тип цоколя LED-лампы – резьбовой или винтовой. В технической документации он обозначен буквой Е, что расшифровывается, как Эдисон (фамилия создателя устройства). Источники света с таким типом держателя рассчитаны на переменный ток 220 В. Это наиболее простой способ соединения лампочек. Раньше цоколи Е использовались для ламп накалывания, сейчас все чаще проводят переоборудование электрической цепи с применением диодных лампочек.

Распространенные типы цоколей светодиодных (LED) ламп с маркировкой Е:

  • Е14 – подходит для маленьких лампочек, которые называют «миньоны». Их используют в маломощных (до 3 Bт) светильниках, компактных люстр, бра, которые обычно размещены на кухне, туалете, ванной, коридоре. Форма источников света отличается: свеча, шар или гриб;
  • Е27 – этот держатель используется для наиболее привычных всем лампочек. Их устанавливают в подвесные, накладные люстры, различные светильники и т. д. Оптимальная мощность осветительных элементов – от 4 Bт. Они подходят не только для обычной, но и галогенной, энергосберегающей, диодной лампы;

Внимание! Типы цоколя LED-ламп Е14 и Е27 не рассчитаны на работу в схемах, где используются диммеры (светорегулятор).

  • Е40 – это устройство для мощных источников света, которые применяют для освещения улиц или производственных помещений. Это лампы больших размеров с дополнительной линзой и большим количеством светодиодных кристаллов, что позволяет увеличить угол падения света. Установка таких приборов уместна на улицах. Также лампу с цоколем Е40 применяют для подсветки влажного и пыльного помещения.

Универсальный винтовой цоколь подходит для ламп разного вида: обычные, галогенные, люминесцентные, светодиодные (LED).

Существует еще несколько видов разъемных соединений резьбового типа, которые используются реже:

  1. Е5 – это самый миниатюрный держатель лампы.
  2. Е10 – маленький цоколь, рассчитанный на низкое напряжение (до 6.3 B).
  3. Е12 немного больше предыдущего типа устройства.
  4. Е17 – малое разъемное соединение.
  5. Е26 – держатель среднего размера.

Цоколи Е17 и Е26 рассчитаны на сеть 110 В.

Перед тем, как сделать выбор, обязательно посмотрите на патрон светильника и изучите технические характеристики.

Виды цоколей штырькового типа и характеристики

Вторые по популярности штыревые цоколи, которые обозначают буквой G. Контакты этих устройств внешне напоминают вилку. Такие разъемные соединения предназначены для электрических светильников с галогенной, люминесцентной, LED-лампой.

Основные типы штырьковых цоколей:

  1. GU3 – чаще применяется для галогенных и светодиодных устройств. Обычно используется во встраиваемых системах освещения. ЛЕД-лампы с таким держателем работают при напряжении 220 В или 12 В.
  2. GU10 – это разъемное соединение, на контактах которого есть утолщения, которые позволяют устройству поворачиваться в патроне. Светильники с поворотным цоколем используются при повышенной вибрации, из-за которой лампочка может выпасть. Работает устройство от сети переменного тока (220 B).
  3. G4 – этот держатель меньше вышеописанных, он предназначен для миниатюрных декоративных лампочек, которые устанавливают в точечные светильники или диодные ленты. Работают они преимущественно при напряжении 12 – 24 B.
  4. G35 – это вид держателя является аналогом устройства G5.3, только расстояние между штырьками больше. Оптимальное напряжение – 220 B.
  5. G9 – разъемное соединение, контактная часть которого выглядят, как 2 проволочные петельки. Подходит для маломощных лампочек (2 Вт). Светодиодные лампы для дома с цоколем G9 устанавливают в декоративной подсветке, эксклюзивных люстрах, ночниках и т. д.
  6. G13 – держатель для ламп-трубок, мощность которых составляет 10 – 24 Вт. Такие держатели чаще всего вставляют в потолочный осветительный прибор Армстронг. Также лампочки с устройством типа G13 используют для подсветки промышленных помещений, складов, витрин и т. д.
  7. G23 – лампы с такими разъемными соединениями обычно устанавливают в различные светильники.
  8. GX53 не просто вставляют в патрон, но и прокручивают. Светодиодные лампы с таким цоколем применяют для создания подсветки в гипсокартонных потолках, натяжном полотне. Также они подходят для небольших офисов и квартир.
  9. GX70 является полным аналогом предыдущего устройства. Единственное отличие – большее расстояние между контактами.
  10. G53 используется для зонирования помещения, расстановки акцентов. Обычно такие устройства используют для карданных светильников, которые излучают направленный поток света.

Благодаря миниатюрным размерам LED-кристаллов можно создавать осветительные устройства разной конструкции, подстраивая их по любые виды цоколей.

Другие виды контактов светодиодных ламп

Кроме вышеописанных типов разъемных соединений, существуют другие виды держателей, которые не так популярны, но применяются для LED-ламп.

Характеристика редких типов цоколей:

  1. С утопленным контактом (R). Часто используется для высокомощных приборов, например, уличных прожекторов. Если возле буквы R есть цифра, то она обозначает длину лампочки в мм.

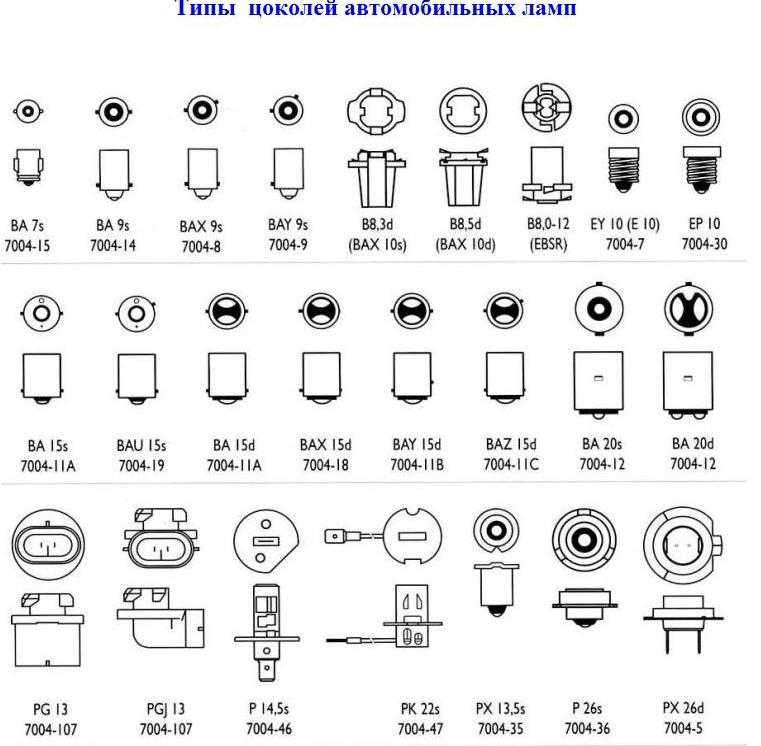

  2. Штифтовой держатель B (байонет) – это усовершенствованный винтовой держатель, контакты которого расположены асимметрично. Это необходимо, чтобы лампа была надежно зафиксирована. Применяется в автомобилях, железнодорожном или морском транспорте.
  3. Софитный держатель имеет маркировку – S. Его контакты размещены по сторонам (на фото). Лед-лампы с таким держателем применяют в автомобилях.
  4. Фокусирующий – Р. Держатель фокусирующего типа применяют в специализированной технике, которая излучает направленный поток света, например, прожекторы, фонари. В этом разъемном соединении есть сборная линза, направляющая свет.
  5. Телефонный – Т. Лампочки с такими держателями устанавливают в пульты, мнемосхемы, щитки автоматики и т. д.

Кроме того, существуют держатели с кабельным соединением (К) и устройства для ксеноновых источников света (Н). Разъемные соединения типа W имеют стеклянный корпус, через которые выходят токовые выводы.

Как расшифровать маркировку

Установленная классификация цоколей по типам часто вызывает путаницу. Чтобы разобраться с маркировкой, нужно понять, что аббревиатура состоит из одного или нескольких символов и цифры.

Обозначение первой буквы – это тип цоколя:

  1. Е – резьбовой.
  2. G – штырьковой.
  3. R – с утопленным контактом.
  4. Р – фокусирующий.
  5. B – штифтовой.
  6. S – софитный.
  7. Т – телефонный.
  8. К – кабельный.
  9. W – со стеклянным цоколем (безцокольный).

В маркировке присутствует цифра – это диаметр держателя или расстояние межу штырьками (мм). Например, для винтовых устройств это показатель может равняться 14, 27, 40 мм, а для штырьковых – 5, 9, 10, 13 и т.

д.

Важно! Если на штырьковом цоколе количество контактов большое, то измеряется их окружность (мм).

С помощью маленьких букв обозначается количество контактов или пластинок:

  • s – 1 контакт;
  • d – 2;
  • t – 3;
  • q – 4;
  • p – 5.

В конце маркировки могут быть дополнительные данные:

  1. U – обозначение энергосберегающих ламп.
  2. V – устройства имеют конец в форме конуса.
  3. A – автомобильные лампочки.

В маркировке штырьковых цоколей могут применяться буквы U, X, Y, Z. Таким способом определяется модификация держателей. Использовать устройство с маркировкой U вместо цоколя с обозначением X не получиться, так как они отличаются.

Например, маркировка E14U значит, что перед вами винтовой держатель с диаметром 14 мм для энергосберегающей лампы. Надпись BА9 означает, что разъемное соединение штифтового типа с круглыми боковыми контактами, а его диаметр 9 мм.
