Содержание

A, B, C и D

Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины. Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции. Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму.

Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

Время срабатывания защитного автоматического выключателя зависит от величины перегрузки: при небольшом превышении нормы оно может занять час и более, а при значительном – несколько секунд.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Защиту от перегрузок в таких линиях обеспечивает реле максимального тока, автоматический выключатель только предохраняет сеть от повреждений в результате воздействия сверхтоков короткого замыкания.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Это позволит соблюсти селективность защитных автоматов (избирательность), и при КЗ в одной из веток не будет происходить обесточивания всего дома.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Заключение

В этой статье мы рассмотрели время токовые характеристики защитных автоматов, классификацию этих устройств в соответствии с ПУЭ, а также разобрались, в каких цепях устанавливаются приборы различных категорий. Полученная информация поможет вам определить, какое защитное оборудование следует использовать в сети, исходя из того, какие устройства к ней подключены.

A, B, C, D, K и Z

На сегодняшний день автоматические выключатели стали незаменимым частью электрической цепи как на производстве, так и в быту. Все автоматические выключатели обладают множеством параметров, один из которых – время токовая характеристика. В данной статьи мы рассмотрим, чем отличаются автоматы с время токовой характеристиками категории A, B, C, D и где данные выключатели применяются.


Работа автоматического выключателя

Независимо от того к какому классу относится автоматический выключатель, его основная задача — это срабатывание в случае появления чрезмерного тока в сети, и прежде, чем произойдет повреждение защитного оборудования и кабеля автомат должен обесточить сеть.

 В сети бывают 2 вида опасных для сети токов:

Сверхтоки вызванный КЗ. Причиной возникновения короткого замыкания является замыкание нейтрального и фазного проводника между собой. В обычном состоянии фазный и нейтральный провод подключены к нагрузке отдельно друг от друга.

Токи перегрузки. Появление таких токов зачастую происходит в том случае, если суммарная мощность подключенных устройств к линии превышает предельно допустимую норму.

 Токи перегрузки

Токи перегрузки зачастую бывают немного больше номинального значения тока автомата, поэтому токи перегрузки как правило не вызывают повреждение цепи в случае недолговременной продолжительности действия. Следовательно, нам не нужно мгновенно отключать сеть в данном случае (зачастую величина тока быстро приходит в норму). В каждом автоматическом выключателе предусмотрено определенное превышение силы тока, которое приводит к срабатыванию автомата.

Время срабатывания автоматического выключателя связано с величиной перегрузки. При значительном превышении номинала выключение автомата происходит за считанные секунды, а при небольшом превышении нормы, срабатывание автомата может произойти в течении часа и больше. Данная особенность обусловлена использованием в автомате биметаллической пластины, которая изгибается при нагреве током превышающего норму и тем самым приводит к срабатыванию автомата. Чем большее значение тока, тем быстрее изгибается пластина и тем раньше срабатывает автомат.

Токи КЗ

При правильном выборе автомата, ток КЗ должен приводить к его мгновенному срабатыванию. За обнаружение и немедленную реакцию автомата отвечает электромагнитный расцепитель. Конструктивно расцепитель представляет собой соленоид с сердечником. Под воздействием сверхтока сердечник вызывает мгновенное срабатывание автомата и данное отключение должно происходить в течении доли секунд.

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Теперь мы плавно переходим к главному вопросу связанному с срабатыванием автоматических выключателей в зависимости от его времятоковой характеристики. Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

 Автоматы типа МА

Главная особенность подобных устройств – отсутствие в них теплового расцепителя. Обычно подобные устройства ставят для защиты электрических моторов и прочих мощных устройств.

Устройства класса А

Автоматы класса А имеют самый высокий порог чувствительности. В устройствах с времятоковой характеристикой А, тепловой расцепитель, как правило срабатывает в случае превышении воздействующей силы тока на 30% больше номинала выключателя.

Стоит учесть, что подобные автоматы устанавливаются в линии, в которой не допустимы даже кратковременные перегрузки. К примеру, это может быть цепь с полупроводниковыми элементами.

Защитные устройства класса B

Все устройства категории В имеют меньшую чувствительность, в сравнении с устройствами категории А. Срабатывание электромагнитного расцепителя в них происходит при превышении номинала автомата на 200%. При этом время срабатывания данных устройств составляет 0,015 сек.

Устройства категории В используются для установки в линиях, в которые включены приборы освещения, розетки и также в других цепях, в которых отсутствует пусковые токи или они имеют минимальное значение.

Устройства категории С

Устройства типа С весьма распространены в бытовых сетях. Устойчивость к перегрузкам у данных устройств выше, нежели у всех вышеперечисленных. Чтобы произошло срабатывание соленоида электромагнитного расцепителя, требуется превышение проходящего через расцепитель тока в 5 раз выше номинального значения. Тепловой расцепитель срабатывает в случае превышения номинала в 5 раз через 1,5 сек.

Как упоминалось ранее выключатели с времятоковой характеристикой С обычно устанавливаются в бытовых сетях. Данные устройства отлично работают в роли вводных устройств для защиты общей сети.

Вы можете купить автоматические выключатели категории С от лучших производителей:

Автоматы CHINT

Автоматы IEK

Автоматические выключатели категории D

Выключатели категории D имеют наиболее высокую перегрузочную способность. Электромагнитная катушка в устройстве срабатывает при превышении номинала автомата, как минимум в 10 раз.

Тепловой расцепитель срабатывает через 0,4 сек.

Зачастую устройства категории D применяются в общих сетях зданий и сооружений в роли страховки. Данные устройства срабатывают в том случае, если не произошло своевременное срабатывание автоматов защиты цепи в отдельных помещениях. Также автоматы категории D могут устанавливаться в цепях с большими пусковыми токами.

Вы можете купить автоматические выключатели категории D здесь:

Автоматы CHINT

Автоматы IEK

 Защитные устройства категории K и Z

Автоматы категории K и Z встречаются довольно редко. Устройства категории К имеют большой разброс в значениях тока, требуемых для электромагнитного расцепителя. К примеру, для цепи переменного тока данный показатель должен превышать номинал в 12 раз, а в случае применения в цепи постоянного тока, в 18 раз. Электромагнитный соленоид срабатывает через 0,02 сек. Тепловой расцепитель может сработать при превышении номинала всего на 5%.

Из-за своих свойств устройства категории К применяются в цепях с исключительно индуктивной нагрузкой.

Устройства категории Z также имеют различные токи срабатывания соленоида электромагнитного расцепителя, но разброс для данного варианта, не настолько большой, как в выключателях с категорией К. В цепи постоянного тока величина тока должна быть в 4,5 раза выше номинала, а в сетях переменного тока для срабатывания автомата, ток должен превысить автомат в 3 раза. Устройства категории Z обычно используют для защиты электроники.

Типы характеристика классификация виды автоматических выключателей. Устройство автоматического выключателя: маркировка, токи, обозначение

Типы автоматических выключателей

Автоматический выключатель – защитный прибор, срабатывающий от короткого замыкания или тепловой перегрузки линии к которой подключен.
Типы:
Основные типы или виды автоматических выключателей:
– Модульный автоматический выключатель. Устройство стандартного, модульного типа с установкой в электрический щиток на din-рейку. Применяется для защиты в бытовых целях, а так же в коммерческих и промышленных сетях энергораспределения.
– Промышленные автоматические выключатели в корпусе. Предназначены для защиты распределительных сетей 50/60 Гц с напряжением до 660 В, рабочим током до 1600 А. Применяется в больших щитовых подстанциях и на производстве используются для подключения мощного оборудования или как главный вводной автоматический выключатель.
– Автоматические выключатели для защиты электрических двигателей.
Все вышеперечисленные типы автоматических выключателей имеют свои характеристики для определенных параметров срабатывания.
Остановимся более подробнее на модульном автоматическом выключателе. Это основной элемент защиты в электрораспределении для жилищных, коммерческих помещений.
Сразу обозначим, что внешний вид модульных автоматических выключателей одного и того же производителя будет одинаков, характеристики срабатывания на внешний вид не влияют.
Различают автоматические выключатели по характеристике срабатывания:
Характеристика срабатывания это настройка магнитного расцепителя, более простыми словами – настройка чувствительности на ток короткого замыкания.

Токи автоматических выключателей

Для бытовых условий электрораспределения (в жилом доме, квартире) применяются номинальные токи автоматических выключателей от 0,5 до 63 Ампер. Такие параметры автоматических выключателей являются достаточными для обеспечения защиты и правильного распределения электрических линий. Если, в жилом доме, возникает потребность установки автоматического выключателя на токи выше 63 Ампера, то такие приборы так же существует, но уже в промышленных сериях. Устанавливая в доме такой мощный автомат, убедитесь что сечение вводного кабеля позволяет устанавливать автоматический выключатель на такой ток. К примеру, для автоматического выключателя на ток 100 Ампер сечение кабеля, которого он защищает должно быть не менее 16 mm² медного проводника или же 25 mm² алюминиевого. Более точное определение номинального тока автомата защиты к сечению кабеля зависит от ряда таких факторов, как длина токоведущей линии, количество жил в проводнике (одножильный, двухжильный, трехжильный провод и т.д) и способ прокладки кабеля. Приняв во внимание потерю мощности, от длины линии, и условие охлаждения от способа прокладки кабеля вы сможете правильно подобрать номинальный ток автоматического выключателя для надежной и безопасной работы.

Технические характеристики автоматического выключателя:

Рассмотрим самые востребованные время-токовые характеристики автоматических выключателей в бытовых сериях:

Классификация автоматических выключателей:

Итак, время-токовая характеристика автоматических выключателей, такая характеристика дает возможность индивидуального подбора защиты к каждому прибору или линии. – Кривая «B». В автоматическом выключатели такого типа срабатывания настройка магнитного расцепителя установлена в пределах 3÷5 Iноминального значения автомата. Автоматические выключатели с характеристикой отключения B, способны защищать от тока короткого замыкания с малым значением и подойдут для установки практически во всех случаях, где на линии нет устройств с большими пусковыми токами. Защита освещения, бойлеров, нагревательных приборов, электрочайника, тостера, бытовых электрических плит и других электроприборов за исключением электроприборов где присутствуют электродвигатели, насосы.
Кривая «C». Автоматический выключатель характеристики отключения у которого тип С - настройка 5÷10 от Iноминального значения. В современных квартирах и домах, практически везде стоят автоматические выключатели с такой характеристикой. Это обусловлено тем, что автомат с такими настройками способен надежно защищать линии практически со всеми электроприборами, включая те приборы, где при старте включения появляются большие пусковые токи (приборы в конструкции которых есть электродвигатели, большое количество дросселей и пр.). Например, бытовые электроприборы с большими пусковыми токами: стиральная машина, пылесос, холодильник, блендер и т.п.
Кривая «D». Категория автоматических выключателей с характеристикой D предназначена для защиты электрических двигателей в однофазной и трёхфазной сети. Это устройства защиты с более грубыми настройками чувствительности к токам короткого замыкания: в пределах от 10 до 20 Iноминального значения.
Автоматические выключатели характеристики которых мы не упомянули в этой статье («MA», «A», «K», «Z») относятся к промышленным сериям и о них мы расскажем в отдельной статье.
Напишем немного о том, зачем такая градация по типам срабатывания.
В электрораспределительных щитах, при распределении с большого количества потребителей, для правильной работы системы, необходимо соблюдение селективности. Селективность автоматического выключателя - можно назвать словом «избирательность».
Селективность — согласование работы установленных последовательно защитных аппаратов, таким образом, чтобы в случае перегрузки или короткого замыкания (к.з.) отключалась только та часть установки, где возникла неисправность.

Маркировка автоматических выключателей

– Расшифруем основные показатели бытового, модульного автоматического выключателя по маркировке. Обращаем ваше внимание на то, что у фирменных, оригинальных устройств защиты, маркировка выполнена четко и нестирающейся краской. Бывают случаи когда вам предлагают автоматический выключатель маркировка которого не четкая, цифры напечатаны расплывчатой краской или вовсе стертые, знайте это подделка! На корпусе изделия должно быть все обозначение автоматических выключателей, даже такие технические характеристики, как отключающая способность автоматического выключателя и характеристика отключения. Например, напечатанный символ «C», рядом с номиналом, указывает на то, что автоматический выключатель С типа.

Каталог автоматических выключателей

Интернет-магазин «Электрика-Шоп» — это специализированный магазин электрики. В каталоге наших товаров вы найдете самые популярные, надежные, проверенные временем и практикой, автоматические выключатели европейских брендов. Например, автоматические выключатели Schneider Electric, считаются одними из самых лучших средств защиты от короткого замыкания и тепловой перегрузки. В каждой карточке товара автомата защиты Шнайдер Электрик можно скачать каталог автоматических выключателей Schneider Electric.
Автоматические выключатели Moeller / Eaton – еще один качественный, надежный, а главное доступный по цене бренд автоматов защиты. Производитель Moeller / Eaton предлагает несколько серий для бытового и коммерческого сектора, подробнее о продуктах можно ознакомиться перейдя по ссылке – Автоматические выключатели Moeller

Устройство автоматического выключателя

Мало кому приходилось разбирать автомат и исследовать устройство автоматических выключателей. Для общей информативности, мы решили показать вам, как должно выглядеть это защитное устройство изнутри, и как на практике выглядят разобранные автоматы оригинального фирменного бренда и обычный китайский (из дешевого ценового сегмента).
Предлагаем фото и схему этих автоматических выключателей в разрезе с краткими комментариями.
Клеммы подключения у фирменного автоматического выключателя это два полноценных винтовых зажима, а у китайского одна верхняя клемма для подключения провода с нормальным креплением и одна нижняя с явной халтурой, зачем делать экономию на зажимах проводов мы не знаем, но даже такой ньюанс может повлиять на продолжительность работы автомата. Не будем подробно описывать достоинства и недостатки конкретно этих автоматических выключателей, но в результате увиденного, сделаем такое описательное заключение, что при разборке двух автоматов защиты (фирменного и с категории "подешевле") механические части, такие как подвижный и неподвижный силовой контакт, крепление гибкого проводника, плавность хода ручки управления и клеммы подключения даже визуально имеют явное отличие качества. Мы не тестировали тепловой и электромагнитный расцепитель автомата китайского, дешевого образца, но не идеальное качество применяемых деталей показал даже визуальный осмотр устройства этого автоматического выключателя.

Что такое время токовые характеристики автоматических выключателей

При нормальной работе электросети и всех приборов через автоматический выключатель протекает электрический ток. Однако если сила тока по каким-либо причинам превысила номинальные значения, происходит размыкание цепи из-за срабатывания расцепителей автоматического выключателя.

Характеристика срабатывания автоматического выключателя является очень важной характеристикой, которая описывает то, насколько время срабатывания автомата зависит от отношения силы тока, протекающего через автомат, к номинальному току автомата.

Данная характеристика сложна тем, что для ее выражения необходимо использование графиков. Автоматы с одним и тем же номиналом будут при разных превышениях тока по-разному отключаться в зависимости от типа кривой автомата (так иногда называется токовая характеристика), благодаря чему имеется возможность применять автоматы с разной характеристикой для разных типов нагрузки.

Тем самым, с одной стороны, осуществляется защитная токовая функция, а с другой стороны, обеспечивается минимальное количество ложных срабатываний – в этом и заключается важность данной характеристики.

В энергетических отраслях бывают ситуации, когда кратковременное увеличение тока не связано с появлением аварийного режима и защита не должно реагировать на такие изменения. Это же относится и к автоматам.

При включении какого-нибудь мотора, к примеру, дачного насоса или пылесоса, в линии происходит достаточно большой бросок тока, который в несколько раз превышает нормальный.

По логике работы, автомат, конечно же, должен отключиться. К примеру, мотор потребляет в пусковом режиме 12 А, а в рабочем – 5. Автомат стоит на 10 А, и от 12 его вырубит. Что в таком случае делать? Если например поставить на 16 А, тогда непонятно отключится он или нет если заклинит мотор или замкнет кабель.

Можно было бы решить эту проблему, если его поставить на меньший ток, но тогда он будет срабатывать от любого движения. Вот для этого и было придумано такое понятие для автомата, как его «время токовая характеристика».

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

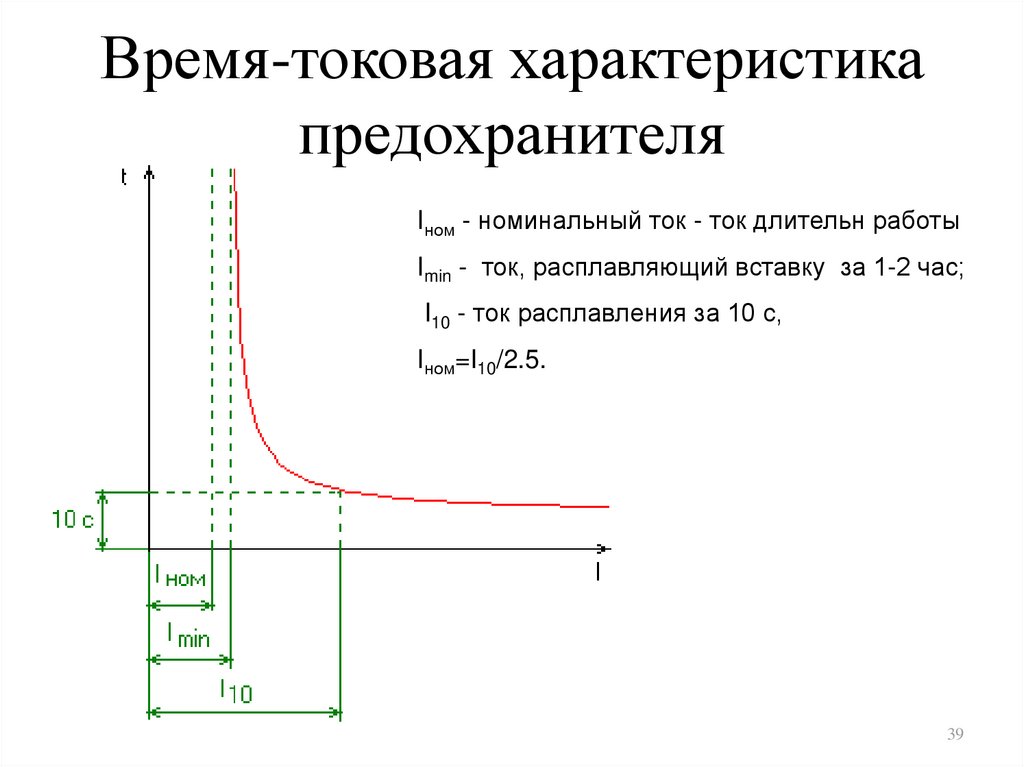

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя.

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

  • - B — от 3 до 5 ×In;
  • - C — от 5 до 10 ×In;
  • - D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3...5)=48...80А. Для С16 диапазон токов мгновенного срабатывания 16*(5...10)=80...160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Что показано на графике время токовой характеристики

На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.

На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.

Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).

Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.

На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.

При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).

Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.

К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.

Автоматы с какими характеристиками предпочтительнее использовать дома

В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.

Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.

Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.

Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.

В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Технические характеристики автоматических выключателей

Рассмотрим технические характеристики автоматических выключателей, установленные требованиями стандартов МЭК 60898‑1 и МЭК 60898‑2, ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011.

Вся информация, которую вы прочитаете ниже основана на материалах из книги Ю.В. Харечко [3], а также соответствующих ГОСТов.

Коммутационная износостойкость.

Коммутационная износостойкость представляет собой способность автоматического выключателя выполнять определенное число циклов оперирования, когда в его главной цепи протекает электрический ток, оставаясь после этого в предусмотренном состоянии.

При номинальном напряжении и токовой нагрузке в своей главной цепи, равной номинальному току, любой автоматический выключатель должен выдерживать не менее 4000 циклов электрического оперирования.

Под циклом оперирования понимают последовательность оперирований автоматического выключателя из одного положения в другое с возвратом в начальное положение. Каждый цикл оперирования состоит из замыкания главных контактов автоматического выключателя с последующим их размыканием.

После выполнения 4000 циклов включения номинальной электрической нагрузки с ее последующим отключением автоматический выключатель не должен быть чрезмерно изношенным, не должен иметь повреждений подвижных контактов главной цепи, а также ослабления электрических и механических соединений. Кроме того, не должна ухудшаться электрическая прочность изоляции автоматического выключателя, которую проверяют соответствующими испытаниями.

Номинальное рабочее напряжение (номинальное напряжение).

Под номинальным рабочим напряжением (номинальным напряжением) Uе понимают установленное изготовителем значение напряжения, при котором обеспечена работоспособность автоматического выключателя, особенно при коротком замыкании. Для одного автоматического выключателя может быть установлено несколько значений номинального напряжения, каждому из которых соответствует собственное значение номинальной коммутационной способности при коротком замыкании.

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 установлены следующие предпочтительные значения номинального напряжения для различных видов автоматических выключателей:

  • для однополюсных – 120, 230, 230/400 В;
  • для двухполюсных – 120/240, 230, 400 В;
  • для трехполюсных и четырехполюсных – 240, 400 В.

Предпочтительные значения номинального напряжения, равные 120, 120/240 и 240 В, установлены стандартами для автоматических выключателей, предназначенных для использования в однофазных трехпроводных электрических системах переменного тока с номинальным напряжением 120/240 В.

Автоматические выключатели, имеющие значения номинального напряжения 230, 230/400 и 400 В, применяют в широко распространенных однофазных двухпроводных, трехфазных трехпроводных и четырехпроводных электрических системах переменного тока с номинальным напряжением 230 В, 400 и 230/400 В.

Помимо указанных выше в стандарте МЭК 60898-2 и ГОСТ IEC 60898-2-2011 установлены следующие предпочтительные значения номинального напряжения постоянного тока для универсальных автоматических выключателей:

для однополюсных – 125, 220 В;
для двухполюсных – 125/250, 220/440 В.

В обоих стандартах также сказано, что производитель должен указать в своей документации значение минимального напряжения, на которое рассчитан данный автоматический выключатель.

Номинальное напряжение изоляции Ui.

Номинальное напряжение изоляции Ui представляет собой установленное изготовителем напряжение, к которому отнесены напряжения испытания изоляции и расстояния утечки. Номинальное напряжение изоляции применяют для определения значений напряжения, используемых при испытании изоляции автоматического выключателя. Его также учитывают при установлении расстояний утечки автоматического выключателя. Когда отсутствуют другие указания, номинальное напряжение изоляции соответствует наибольшему номинальному напряжению автоматического выключателя. При этом значение наибольшего номинального напряжения автоматического выключателя не должно превышать значения его номинального напряжения изоляции.

Номинальный ток In.

Номинальный ток In – установленный изготовителем электрический ток, который автоматический выключатель способен проводить в продолжительном режиме при определенной контрольной температуре окружающего воздуха.

Под продолжительным режимом в стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 понимают такой режим, при котором главные контакты автоматического выключателя остаются замкнутыми, проводя установившийся электрический ток без прерывания в течение продолжительного времени (неделями, месяцами и даже годами).

Контрольной температурой окружающего воздуха называют такую температуру окружающего воздуха, при которой устанавливают время-токовую характеристику автоматического выключателя. Стандартная контрольная температура окружающего воздуха принята равной 30 °С.

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 установлены следующие предпочтительные значения номинального тока: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.

Номинальная частота.

Характеристика «номинальная частота» определяет промышленную частоту, для которой разработан автоматический выключатель и с которой согласованы другие его характеристики. Автоматический выключатель может иметь несколько значений номинальной частоты. Автоматические выключатели, соответствующие требованиям стандарта МЭК 60898-2 и ГОСТ IEC 60898-2-2011, могут также функционировать при постоянном токе. Стандартные значения номинальной частоты автоматических выключателей равны 50 и 60 Гц.

Характеристика расцепления.

Характеристика расцепления каждого автоматического выключателя, с одной стороны, должна обеспечивать надежную защиту проводников электрических цепей от сверхтока. С другой стороны, она не должна допускать в стандартных условиях эксплуатации расцепления автоматического выключателя при протекании в его главной цепи электрического тока, равного номинальному току. Характеристика расцепления автоматического выключателя должна быть стабильной во время его эксплуатации и находиться в пределах соответствующей стандартной время-токовой зоны1.

Примечание 1: Эта характеристика автоматического выключателя в п. 8.6.1 ГОСТ IEC 60898-1-2020 названа нормальной время-токовой характеристикой, а п. 8.6.1 ГОСТ IEC 60898-2-2011 – стандартной время-токовой характеристикой. Однако время-токовая характеристика любого автоматического выключателя имеет вид кривой. В стандартах установлены граничные значения, в пределах которых должны находиться характеристики расцепления всех автоматических выключателей, т. е. в них заданы время-токовые зоны, которые находятся между граничными время-токовыми кривыми. Поэтому рассматриваемую характеристику логичнее поименовать стандартной время-токовой зоной. В п. 8.6.1 стандартов МЭК 60898‑1 и МЭК 60898-2 она названа именно так – «standard time-current zone».

Примечание 1 от Харечко Ю.В. из книги [3]

Основные параметры стандартных время-токовых зон представлены в таблицах 7 стандартов МЭК 60898‑1 и МЭК 60898‑2. Время-токовая характеристика любого качественного автоматического выключателя должна находиться в пределах его стандартной время-токовой зоны.

Ток мгновенного расцепления.

Под током мгновенного расцепления понимают минимальный электрический ток, вызывающий автоматическое срабатывание автоматического выключателя без выдержки времени.

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 для каждого типа мгновенного расцепления установлены следующие стандартные диапазоны токов мгновенного расцепления1:

тип В – свыше 3 In до 5 In;
тип С – свыше 5 In до 10 In;
тип D – свыше 10 In до 20 In2.

Примечание 1: В стандарте МЭК 60898‑1 эта характеристика имеет наименование «стандартный диапазон мгновенного расцепления» («standard range of instantaneous tripping»). Однако это название нельзя признать удачным. Мгновенное расцепление не может иметь какой-либо диапазон. Оно либо происходит, либо нет. В требованиях стандарта МЭК 60898‑1 и ГОСТ Р 50345 речь идет о диапазонах, в которых находятся минимальные электрические токи, вызывающие мгновенное расцепление автоматических выключателей, т. е. стандарты устанавливают диапазоны, в которых должны находиться токи мгновенного расцепления. Поэтому рассматриваемую характеристику автоматического выключателя в международном стандарте более правильно назвать стандартным диапазоном токов мгновенного расцепления, как она названа в п. 5.3.5 ГОСТ IEC 60898-1-2020.

Примечание 1 от Харечко Ю.В. из книги [3]

Примечание 2: В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 указано, что для специальных автоматических выключателей, имеющих тип мгновенного расцепления D, верхняя граница может быть увеличена до 50 In.

Примечание 1 от Харечко Ю.В. из книги [3]

Для универсальных автоматических выключателей требованиями стандарта МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 предусмотрены только два типа мгновенного расцепления – B и C. При этом для постоянного тока даны иные, чем для переменного тока, стандартные диапазоны токов мгновенного расцепления.

тип В – свыше 4 In до 7 In;
тип С – свыше 7 In до 15 In.

Если в главной цепи автоматического выключателя протекает электрический ток, величина которого равна нижней границе стандартного диапазона токов мгновенного расцепления (3 In, 5 In, 10 In переменного тока, а для универсальных автоматических выключателей также 4 In и 7 In постоянного тока), то автоматический выключатель должен расцепиться за промежуток времени более 0,1 с, но менее 45 с или 90 с (тип мгновенного расцепления B), 15 с или 30 с (тип мгновенного расцепления C) и 4 с или 8 с (тип мгновенного расцепления D) соответственно при номинальном токе до 32 А включительно и более 32 А, т. е. нижняя граница стандартного диапазона токов мгновенного расцепления не является током мгновенного расцепления.

При протекании в главной цепи автоматического выключателя электрического тока, равного верхней границе стандартного диапазона токов мгновенного расцепления (5 In, 10 In, 20 In переменного тока или 7 In, 15 In постоянного тока), он должен расцепиться за промежуток времени менее 0,1 с, т. е. верхняя граница стандартного диапазона токов мгновенного расцепления представляет собой максимально допустимое значение тока мгновенного расцепления. Любой сверхток, превышающий верхнюю границу стандартного диапазона токов мгновенного расцепления, тем более
должен вызывать мгновенное расцепление автоматического выключателя.

В том случае, если значение электрического тока, протекающего в главной цепи автоматического выключателя, находится между нижней и верхней границами стандартного диапазона токов мгновенного расцепления, он может расцепиться либо с незначительной выдержкой времени (несколько секунд), либо без выдержки времени (менее 0,1 с). Фактическое время срабатывания конкретного автоматического выключателя определяется его индивидуальной время-токовой характеристикой. Ток мгновенного расцепления автоматического выключателя также определяется его индивидуальной время-токовой характеристикой.

Стандарт МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 классифицируют автоматические выключатели согласно их токам мгновенного расцепления по типам B, С и D, т. е. все автоматические выключатели подразделяют на три типа мгновенного расцепления: тип B, тип С и тип D. Конкретному типу мгновенного расцепления соответствует собственный стандартный диапазон токов мгновенного расцепления, а также собственная стандартная время-токовая зона. Для универсальных автоматических выключателей стандартом МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 предусмотрены два типа мгновенного расцепления B и С.

Импульсное выдерживаемае напряжение.

Под импульсным выдерживаемым напряжением понимают наибольшее пиковое значение импульсного напряжения предписанной формы и полярности, которое не вызывает пробоя изоляции при установленных условиях. Номинальное импульсное выдерживаемое напряжение Uimp автоматического выключателя должно быть равным или превышать стандартные значения номинального импульсного выдерживаемого напряжения, которые установлены в таблицах 3 стандарта МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 в зависимости от номинального напряжения электроустановки (см. табл. 1).

Таблица 1. Стандартные значения номинального импульсного выдерживаемого напряжения
Номинальное импульсное выдерживаемое напряжение (Uimp), кВ Номинальное напряжение электроустановки, В
Трехфазные системы Однофазная система с заземленной средней точкой
2,5 120/240
4 230/400, 250/440 120/240, 240

Предельная отключающая способность при коротком замыкании Icu.

Под предельной отключающей способностью при коротком замыкании Icu1 понимают отключающую способность, для которой предписанные условия соответственно установленной последовательности испытаний не предусматривают способности автоматического выключателя проводить в течение условного времени электрический ток, равный 0,85 его тока нерасцепления.

Примечание 1: В ГОСТ IEC 60898-1-2020 рассматриваемая характеристика автоматического выключателя имеет наименование «предельная наибольшая отключающая способность». В стандарте МЭК 60898‑1 эта характеристика названа иначе – «предельная отключающая способность при коротком замыкании» («ultimate short-circuit breaking capacity»). В национальных стандартах, распространяющихся на автоматические выключатели, вместо термина «предельная наибольшая отключающая способность» следует использовать термин «предельная отключающая способность при коротком замыкании». В требованиях стандарта МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 не используют рассматриваемый термин.

Примечание 1 от Харечко Ю.В. из книги [3]

Номинальная коммутационная способность при коротком замыкании Icn.

Номинальная коммутационная способность при коротком замыкании Icn1 представляет собой значение предельной отключающей способности при коротком замыкании, установленное изготовителем для автоматического выключателя.

Примечание 1: В ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011 рассматриваемая характеристика автоматического выключателя имеет наименование «номинальная наибольшая отключающая способность». В стандартах МЭК 60898‑1 и МЭК 60898‑2 эта характеристика названа иначе – «номинальная способность при коротком замыкании» («rated short-circuit capacity»). При этом под способностью при коротком замыкании (short-circuit capacity) в международных стандартах понимают (включающую и отключающую) способность при коротком замыкании (short-circuit (making and breaking) capacity), т. е. коммутационную способность автоматического выключателя при коротком замыкании. Для устранения расхождений в наименованиях одной и той же характеристики автоматического выключателя в международных и национальных нормативных документах целесообразно использовать термин «номинальная коммутационная способность при коротком замыкании».

Примечание 1 от Харечко Ю.В. из книги [3]

Характеристика «номинальная коммутационная способность при коротком замыкании» определяет максимальный ток короткого замыкания, который автоматический выключатель должен гарантированно включить, проводить определенное время и отключить при заданных стандартом условиях, например, при установленном в стандарте диапазоне коэффициентов мощности (см. таблицу 17 ГОСТ IEC 60898-1-2020). Автоматический выключатель тем более должен отключить любой ток короткого замыкания, значение которого не превышает его номинальной коммутационной способности при коротком замыкании.

Для понимания характера поведения автоматического выключателя после отключения им максимального тока короткого замыкания обратимся к требованиям, изложенным в п. 9.12.11.4.3 стандартов1. Каждый автоматический выключатель должен обеспечить одно отключение испытательной электрической цепи с ожидаемым током короткого замыкания, равным номинальной коммутационной способности при коротком замыкании, а также одно включение с последующим автоматическим отключением электрической цепи, в которой протекает указанный испытательный ток.

Примечание 1: В стандартах МЭК 60898‑1 и МЭК 60898‑2 этот пункт назван «Испытание при номинальной способности при коротком замыкании (Icn)», в ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011 − «Испытание при номинальной наибольшей отключающей способности (Icn)». Этот пункт в международных и национальных стандартах целесообразно назвать иначе: «Испытание при номинальной коммутационной способности при коротком замыкании (Icn)».

Примечание 1 от Харечко Ю.В. из книги [3]

После проведения этого испытания качественный автоматический выключатель не должен иметь повреждений, ухудшающих его эксплуатационные свойства, а также должен выдержать установленные стандартом испытания на электрическую прочность и проверку характеристики расцепления.

Рассматриваемую характеристику автоматического выключателя используют для согласования ее численного значения с токами короткого замыкания в электроустановке здания. Значение номинальной коммутационной способности при коротком замыкании должно превышать или быть равным максимальному току короткого замыкания в месте установки автоматического выключателя.

Для автоматических выключателей бытового назначения в стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 установлены следующие значения номинальной коммутационной способности при коротком замыкании:

  • в диапазоне сверхтока до 10 000 А включительно – стандартные значения номинальной коммутационной способности при коротком замыкании, равные 1500, 3000, 4500, 6000, 10 000 А;
  • в диапазоне сверхтока свыше 10 000 А до 25 000 А включительно – предпочтительное значение номинальной коммутационной способности при коротком замыкании, равное 20 000 А.

Указанные значения номинальной коммутационной способности при коротком замыкании имеют и универсальные автоматические выключатели.

Включающая и отключающая способность при коротком замыкании.

Включающую и отключающую способность при коротком замыкании2 автоматического выключателя оценивают в стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 по действующему значению переменной составляющей ожидаемого тока3, который он предназначен включать, проводить в течение его времени размыкания и отключать при определенных условиях.

Примечание 2: В ГОСТ IEC 60898-1-2020 рассматриваемая характеристика автоматического выключателя имеет наименование «наибольшая включающая и отключающая способность». В стандарте МЭК 60898‑1 эта характеристика названа иначе – «(включающая и отключающая) способность при коротком замыкании» («short-circuit (making and breaking) capacity»). В национальных стандартах, распространяющихся на автоматические выключатели, вместо термина «наибольшая включающая и отключающая способность» следует использовать термин «включающая и отключающая способность при коротком замыкании». В стандарте МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 не используют рассматриваемый термин.

Примечание 2 от Харечко Ю.В. из книги [3]

Примечание 3: Ожидаемый ток – электрический ток, который будет протекать в электрической цепи, если каждый полюс коммутационного устройства заменить проводником с пренебрежимо малым полным сопротивлением.

Примечание 3 от Харечко Ю.В. из книги [3]

Время отключения и время дуги.

Для отключения сверхтока автоматическому выключателю требуется определенное время – время отключения, которое представляет собой интервал времени между началом времени размыкания и концом времени дуги. Началом времени размыкания считают момент, когда электрический ток в главной цепи автоматического выключателя достигнет уровня срабатывания его расцепителя сверхтока. Концом времени дуги является момент гашения электрических дуг во всех полюсах автоматического выключателя. Поэтому время отключения однополюсного автоматического выключателя приблизительно равно сумме времени размыкания и времени дуги в полюсе, а многополюсного автоматического выключателя – сумме времени размыкания и времени дуги в многополюсном автоматическом выключателе.

Рабочая отключающая способность при коротком замыкании Ics.

Номинальной коммутационной способности при коротком замыкании автоматического выключателя соответствует определенная рабочая отключающая способность при коротком замыкании Ics1 – отключающая способность, для которой предписанные условия соответственно установленной последовательности испытаний предусматривают способность автоматического выключателя проводить в течение условного времени электрический ток, равный 0,85 его тока нерасцепления.

Примечание 1: В ГОСТ IEC 60898-1-2020 и ГОСТ IEC 60898-2-2011 рассматриваемая характеристика автоматического выключателя имеет наименование «рабочая наибольшая отключающая способность». В стандартах МЭК 60898‑1 и МЭК 60898‑2 эта характеристика названа иначе – «рабочая отключающая способность при коротком замыкании» («service short-circuit breaking capacity»). Для устранения расхождений в наименованиях одной и той же характеристики автоматического выключателя в национальных нормативных документах вместо термина «рабочая наибольшая отключающая способность» следует использовать термин «рабочая отключающая способность при коротком замыкании».

Примечание 1 от Харечко Ю.В. из книги [3]

В стандарте МЭК 60898‑1 и ГОСТ IEC 60898-1-2020 между номинальной коммутационной способностью при коротком замыкании автоматического выключателя и его рабочей отключающей способностью при коротком замыкании установлены соотношения, представленные в табл. 2. Указанная информация приведена в таблицах 18 стандартов, в которых соотношение между рабочей отключающей способностью и номинальной коммутационной способностью задано посредством коэффициента, равного К = Ics/Icn.

Таблица 2. Соотношения между номинальной коммутационной способностью при коротком замыкании и рабочей отключающей способностью при коротком замыкании

Номинальная коммутационная способность при коротком замыкании IcnРабочая отключающая способность при коротком замыкании Ics
Icn ≤ 6000 АIcs = Icn
6000 А < Icn ≤ 10 000 АIcs = 0,75 Icn, но не менее 6000 А
Icn > 10 000 АIcs = 0,5 Icn, но не менее 7500 А

Рабочая отключающая способность при коротком замыкании значительно меньше номинальной коммутационной способности при коротком замыкании (при Icn > 6000 А). Поэтому каждый автоматический выключатель способен отключить электрический ток, равный рабочей отключающей способности при коротком замыкании, бóльшее число раз, чем электрический ток, равный номинальной коммутационной способности при коротком замыкании.

Однополюсный и двухполюсный автоматические выключатели должны обеспечить два отключения испытательной электрической цепи с ожидаемым током короткого замыкания в ней, равным рабочей отключающей способности при коротком замыкании, и одно включение указанной электрической цепи с последующим ее автоматическим отключением. Трехполюсный и четырехполюсный автоматические выключатели должны обеспечить одно отключение электрической цепи, в которой протекает указанный испытательный ток, а также два ее включения с последующим автоматическим отключением.

Однополюсный и двухполюсный универсальные автоматические выключатели должны обеспечить одно отключение электрической цепи с ожидаемым постоянным током короткого замыкания в ней, равным рабочей отключающей способности при коротком замыкании, а также два ее включения с последующим автоматическим отключением.

После проведения указанного испытания качественный автоматический выключатель не должен иметь повреждений, ухудшающих его эксплуатационные свойства. Автоматический выключатель также должен выдержать предписанные стандартами испытания на электрическую прочность и проверку его характеристики расцепления.

В требованиях подраздела 533.3 «Выбор устройств для защиты электропроводок от коротких замыканий» стандарта МЭК 60364‑5‑53 сказано, что, когда стандарт на защитное устройство определяет и рабочую отключающую способность при коротком замыкании, и номинальную предельную отключающую способность при коротком замыкании, допустимо выбирать защитное устройство на основе предельной отключающей способности при коротком замыкании для максимальных характеристик короткого замыкания.

Однако условия эксплуатации могут сделать желательным выбор защитного устройства по рабочей отключающей способности при коротком замыкании, например, когда защитное устройство устанавливают на вводе низковольтной электроустановки. Аналогичное требование, сформулированное с терминологическими ошибками, имеется в ГОСТ Р 50571.5.53-2013, который разработан на основе стандарта МЭК 60364‑5‑53:2002. Поэтому при согласовании характеристик автоматических выключателей с характеристиками электрических цепей в электроустановке здания значения их рабочих отключающих способностей при коротком замыкании целесообразно выбирать так, чтобы они превышали или были равными максимальным токам короткого замыкания в местах их установки.

Характеристика I2t.

Характеристика I2t представляет собой кривую, отражающую максимальные значения I2t автоматического выключателя как функцию ожидаемого тока в указанных условиях эксплуатации. Эта характеристика позволяет оценить способность автоматического выключателя ограничивать ожидаемый сверхток в защищаемых им электрических цепях. Некоторые виды электрооборудования, например устройства дифференциального тока без встроенной защиты от сверхтока, имеют ограничения по значению характеристики I2t. Поэтому при проектировании электроустановок зданий с помощью рассматриваемой характеристики проводят проверку возможности использования автоматических выключателей для обеспечения защиты подобного электрооборудования от токов короткого замыкания.

Значения характеристики I2t для конкретных электрических токов – так называемый «интеграл Джоуля» – интеграл квадрата силы тока по данному интервалу времени (t0, t1) – определяют по следующей формуле:

В стандарте EN 60898‑1 рассматриваемая характеристика положена в основу классификации автоматических выключателей, устанавливающей способность автоматических выключателей ограничивать ожидаемые сверхтоки в защищаемых ими электрических цепях. Автоматические выключатели подразделяют на три класса ограничения энергии.

Класс ограничения электроэнергии.

Характеристика «класс ограничения электроэнергии» и значения характеристики I2t, по которым автоматические выключатели могут быть отнесены к определенному классу, не предусмотрены ни в стандарте МЭК 60898‑1, ни в ГОСТ IEC 60898-1-2020. Однако в обоих стандартах отмечается, что в дополнение к характеристике I2t, обеспеченной производителем, автоматические выключатели могут быть классифицированы согласно их характеристике I2t. По требованию производитель должен сделать доступным характеристику I2t. Он может указать классификацию I2t и соответственно маркировать автоматические выключатели.

В табл. 3 представлены максимальные значения характеристики I2t автоматических выключателей по классам ограничения электроэнергии, значения которых заимствованы из изменения А11, внесенного в стандарт EN 60898 в 1994 г.

Таблица 3. Предельные значения характеристики I2t для автоматических выключателей, А2с
Номинальная коммутационная способность при коротком замыкании, А Класс ограничения электроэнергии
1 2 3
Тип мгновенного расцепления автоматического выключателя
B и C В С В С
Номинальный ток до 16 А включительно
3000 Предельные значения не установлены 31000 37000 15000 18000
4500 60000 75000 25000 30000
6000 100000 120000 35000 42000
10000 240000 290000 70000 84000
Номинальный ток свыше 16 А до 32 А включительно*
3000 Предельные значения не установлены 40000 50000 18000 22000
4500 80000 100000 32000 39000
6000 130000 160000 45000 55000
10000 310000 370000 90000 110000
* Для автоматических выключателей с номинальным током 40 А могут быть применены максимальные значения, равные 120 % от указанных в таблице. Такие автоматические выключатели могут быть маркированы символом соответствующего класса ограничения электроэнергии.

Автоматические выключатели, имеющие класс ограничения электроэнергии 2 и 3, представляют собой токоограничивающие автоматические выключатели, характеризующиеся малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего пикового значения. Применение токоограничивающих автоматических выключателей в электроустановках зданий позволяет уменьшить негативное воздействие токов короткого замыкания на низковольтное электрооборудование и, прежде всего, на проводники электрических цепей.

Современные автоматические выключатели бытового назначения, имеющие номинальный ток до 40 А и типы мгновенного расцепления B и C, как правило, представляют собой токоограничивающие автоматические выключатели и соответствуют третьему классу ограничения электроэнергии.

В стандарте МЭК 60898‑2 и ГОСТ IEC 60898-2-2011 дополнительно установлена следующая классификация универсальных автоматических выключателей по постоянной времени:

  • автоматические выключатели, пригодные для электрических цепей постоянного тока с постоянной времени T ≤ 4 мс;
  • автоматические выключатели, пригодные для электрических цепей постоянного тока с постоянной времени T ≤ 15 мс.

В ГОСТ IEC 60898-2-2011 приведено следующее пояснение: «Очевидно, что токи короткого замыкания не превышают значения 1500 А в тех установках, где в силу присоединенных нагрузок постоянная времени при нормальной эксплуатации может быть не более 15 мс. В электроустановках со значениями токов короткого замыкания свыше 1500 А постоянная времени T = 4 мс считается достаточной».

Список использованной литературы

  1. ГОСТ IEC 60898-1-2020
  2. ГОСТ IEC 60898-2-2011
  3. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 5// Приложение к журналу «Библиотека инженера по охране труда». – 2017. – № 2. – 160 c

Виды и типы автоматических выключателей

Автоматические выключатели это защита конечных потребителей от  токов короткого замыкания, а также кабелей и проводов от перегрузки. Классификация автоматических выключателей происходит по следующим основным характеристикам.

В - домовая используется на освещение. В этом типе автоматов ток мгновенного расцепления установлен в пределах 3-5 I ном. Автомат типа В срабатывает в случаях короткого замыкания даже при малых токовых значениях  короткого замыкания (при защите линии большой протяженности). Для исключения ложных срабатываний данные автоматы не используют в электроустановках с большим пусковым токам.

С - общепромышленная. В этом типе автоматов ток мгновенного расцепления установлен в пределах 5-19 от I ном. Этот тип автоматов применяют при обычных нагрузках, и он является универсальным.

D - применяется для защиты электродвигателей. Автоматы этого типа применяются в устройствах с большим пусковым токам при включении. Ток мгновенного расцепления установлен в пределе от 10 до 20 I ном.

При срабатывании автомата надо сначала выяснить причину, а затем включать его снова. Если при включении автомата он сразу отключается, это говорит о наличии короткого замыкания и надо найти его причину. Если автомат выбивает через несколько секунд или минут  после включения (от 10 сек. до 10 минут), это означает что он не соответствует подводимой нагрузке. При этом надо уменьшить нагрузку на этот автомат и снова его включить. Если и в этом случае он снова отключится, возможно, что в нем подгорели контакты и из-за окалины будет возникать повышенный ток что и приведетт к ошибочному срабатыванию.

Однофазные автоматические выключатели имеют следующие варианты исполнения - 6,3 / 10 / 16 / 20 / 25 / 32 / 40 / 63 А. По исполнению они могут быть как однополюсные, так и двухполюсные (этот вариант содержит две пары  зажимов одна для фазы и две  для ноля). Также автоматы бывают трехполюсного (3р) и четырехполюсного (3р+N) исполнения которые используются в электроустановках с напряжением 380 В.

Компания Электромонтаж-ST быстро, качественно и с гарантией проведет монтаж автоматов защиты в Подольске, Климовске, Щербинке, Бутово, Домодедово, Москве, Троицке, Чехове и Серпухове.

Материалы, близкие по теме:

Время-токовые характеристики (ВТХ) автоматических выключателей

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Вы наверное замечали, что на корпусах модульных автоматов изображены латинские буквы: B, C или D. Так вот они обозначают время-токовую характеристику этого автомата, или другими словами, ток мгновенного расцепления.

Согласно ГОСТа Р 50345-99, п.3.5.17 - это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т.е. это его электромагнитная защита.

В этом же ГОСТе Р 50345-99, п.5.3.5, говорится, что всего существует три стандартные характеристики (типы мгновенного расцепления):

  • B — электромагнитный расцепитель (ЭР) срабатывает в пределах от 3 до 5-кратного тока от номинального (3·In до 5·In)
  • C — (ЭР) срабатывает в пределах от 5 до 10-кратного тока от номинального (5·In до 10·In)
  • D — (ЭР) срабатывает в пределах от 10 до 20-кратного тока от номинального (10·In до 20·In, но встречаются иногда и 10·In до 50·In)

In – номинальный ток автоматического выключателя.

Помимо характеристик типа В, С и D, существуют и не стандартные характеристики типа А, К и Z, но о них я расскажу Вам в следующий раз. Чтобы не пропустить выход новых статей, подписывайтесь на рассылку сайта.

Рассмотрим каждый вид характеристики более подробно на примере модульных автоматических выключателей ВМ63-1 серии OptiDin и Optima от производителя КЭАЗ (Курский Электроаппаратный завод).



Время-токовая характеристика типа В

Рассмотрим время-токовую характеристику В на примере автоматических выключателей ВМ63-1 от КЭАЗ. Один автомат с номинальным током 10 (А), а другой — 16 (А).

Обратите внимание, что оба автомата имеют характеристику В, что отчетливо видно по маркировке на их корпусе: В10 и В16.

Для наглядности с помощью, уже известного Вам, испытательного прибора РЕТОМ-21 проверим заявленные характеристики данных автоматов.

Но сначала несколько слов о графике.

Вот график время-токовой характеристики (сокращенно, ВТХ) типа В:

На нем показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания, в секундах.

Запомните!!! Время-токовые характеристики практически всех автоматов изображаются при температуре +30°С.

График разделен двумя линиями, которые и определяют разброс времени срабатывания зон теплового и электромагнитного расцепителей автомата. Верхняя линия — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия — это горячее состояние автомата, который только что был в работе или сразу же после его срабатывания.

Пунктирная линия на графике — это верхняя граница (предел) для автоматов с номинальным током менее 32 (А).

1. Токи условного нерасцепления (1,13·In)

У каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13·In. При таком токе автомат не отключится в течение 1 часа (для автоматов с номинальным током менее 63А) и в течение 2 часов (для автоматов с номинальным током более 63А).

Точку условного нерасцепления автомата (1,13·In) всегда отображают на графике. Если провести прямую, то видно, что прямая уходит как бы в бесконечность и с нижней линией графика пересекается в точке 60-120 минут.

Например, автомат с номинальным током 10 (А). При протекании через него тока 1,13·In = 11,3 (А) его тепловой расцепитель не сработает в течение 1 часа.

Еще пример, автомат с номинальным током 16 (А). При протекании через него тока 1,13·In = 18,08 (А) его тепловой расцепитель не сработает в течение 1 часа.

Вот значения «токов условного нерасцепления» для различных номиналов:

  • 10 (А) — 11,3 (А)
  • 16 (А) — 18,08 (А)
  • 20 (А) — 22,6 (А)
  • 25 (А) — 28,25 (А)
  • 32 (А) — 36,16 (А)
  • 40 (А) — 45,2 (А)
  • 50 (А) — 56,5 (А)

2. Токи условного расцепления (1,45·In)

Есть еще понятие, как «условный ток расцепления» автомата и он всегда равен 1,45·In. При таком токе автомат отключится за время не более 1 часа (для автоматов с номинальным током менее 63А) и за время не более 2 часов (для автоматов с номинальным током более 63А).

Кстати, точку условного расцепления автомата (1,45·In) практически всегда отображают на графике. Если провести прямую, то видно, что прямая пересекает график в двух точках: нижнюю линию в точке 40 секунд, а верхнюю — в точке 60-120 минут (в зависимости от номинала автомата).

Таким образом, автомат с номинальным током 10 (А) в течение часа, не отключаясь, может держать нагрузку порядка 14,5 (А), а автомат с номинальным током 16 (А) — порядка 23,2 (А). Но это при условии, что автоматы изначально были в холодном состоянии, в ином случае время их отключения будет находиться в пределах от 40 секунд до одного часа.

Вот значения «токов условного расцепления» для различных номиналов:

  • 10 (А) — 14,5 (А)
  • 16 (А) — 23,2 (А)
  • 20 (А) — 29 (А)
  • 25 (А) — 36,25 (А)
  • 32 (А) — 46,4 (А)
  • 40 (А) — 58(А)
  • 50 (А) — 72,5 (А)

Вот об этом не стоит забывать при выборе сечения проводов и кабелей для электропроводки (вот Вам таблица в помощь).

Вот представьте себе, что кабель сечением 2,5 кв.мм Вы защищаете автоматом на 20 (А). Вдруг по некоторым причинам Вы перегрузили линию до 29 (А). Автомат 20 (А) может не отключаться в течение целого часа, а по кабелю будет идти ток, который в значительной мере превышает его длительно-допустимый ток (25 А). За это время кабель сильно нагреется и расплавится, что может привести к пожару или короткому замыканию. А если еще учесть то, что в последнее время производители кабельной продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.

В принципе, выбор номиналов автоматических выключателей это отдельная тема для статьи. Я лишь привел здесь одну из наиболее распространенных ошибок. Если интересно, то почитайте мою статью, где я подробно разбирал ошибки одного горе-электрика и переделывал за ним его «творчество».

Лично я рекомендую защищать кабели следующим образом:

  • 1,5 кв.мм — защищаем автоматом на 10 (А)
  • 2,5 кв.мм —  защищаем автоматом на 16 (А)
  • 4 кв.мм —  защищаем автоматом на 20 (А) и 25 (А)
  • 6 кв.мм —  защищаем автоматом на 25 (А) и 32 (А)
  • 10 кв.мм — защищаем автоматом 40 (А)
  • 16 кв.мм — защищаем автоматом 50 (А)

Для удобства все данные я свел в одну таблицу:

Проверить рассмотренные автоматы на токи условного нерасцепления и условного расцепления у меня нет времени, поэтому перейдем к их дальнейшей проверке — это форсированный режим проверки при токе, равном 2,55·In.

3. Проверка теплового расцепителя при токе 2,55·In

Согласно ГОСТа Р 50345-99, п.9.10.1.2 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния (для автоматов с номинальным током менее 32А) и не более 120 секунд из холодного состояния (для автоматов с номинальным током более 32А).

На графике ниже Вы можете видеть, что нижний предел по отключению взят с небольшим запасом, т.е. не 1 секунду, а 4 секунды. На то есть право у производителей автоматов. Вот поэтому они всегда к каждому автомату прикладывают свою ВТХ, которая, естественно, что удовлетворяет всем требованиям ГОСТа Р 50345-99.

Проверим!

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 25,5 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 14,41 (сек.), а второй раз — 11,91 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 40,8 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 13,51 (сек.), а второй раз — 7,89 (сек.).

Дополнительно можно проверить тепловой расцепитель, например, при двухкратном токе от номинального, но в рамках данной статьи я этого делать не буду. На сайте имеется уже достаточно статей про прогрузку различных автоматических выключателей, как бытового, так и промышленного исполнения. Вот знакомьтесь:

4. Проверка электромагнитного расцепителя при токе 3·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 3·In, то он должен отключиться за время не менее 0,1 секунды. Верхний предел по времени ГОСТом Р 50345-99 не определен, и у автоматов разных производителей здесь может наблюдаться не большой разброс в пределах от 1 до 10 секунд.

Странно, конечно, ведь речь идет об электромагнитном расцепителе и он должен срабатывать без выдержки времени. Но тем не менее, при токе 3·In электромагнитный расцепитель еще не срабатывает и по факту автомат отключается от теплового расцепителя. Вот именно поэтому измеренное значение петли фаза-ноль

сравнивают с током не 3·In, а с 5·In, учитывая коэффициент 1,1.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 30 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,71 (сек.), а второй раз — 8,11 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 48 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,16 (сек.), а второй раз — 6,25 (сек.).

5. Проверка электромагнитного расцепителя при токе 5·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время менее 0,1 секунды.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 50 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 7,8 (мсек.), а второй раз — 7,7 (мсек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 80 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 8,5 (мсек.), а второй раз — 8,4 (мсек.).

Как видите, оба автомата полностью соответствуют требованиям ГОСТа Р 50345-99 и заявленным характеристикам завода-изготовителя КЭАЗ.

Кому интересно, как проходила прогрузка автоматов, то смотрите видеоролик:

Автоматы с характеристикой В применяются для защиты распределительных и групповых цепей с большими длинами кабелей и малыми токами короткого замыкания преимущественно с активной нагрузкой, например, электрические печи, электрические нагреватели, цепи освещения.

Но почему-то в магазинах их количество всегда ограничено, т.к. по мнению продавцов наиболее распространенными являются автоматы с характеристикой С. С чего это вдруг?! Вполне логично и целесообразно для групповых линий цепей освещения и розеток применять именно автоматы с характеристикой типа В, а в качестве вводного автомата устанавливать автомат с характеристикой С (это один из вариантов). Так хоть каким-то образом будет соблюдена селективность, и при коротком замыкании где-нибудь в линии вместе с отходящим автоматом не будет отключаться вводной автомат и «гасить» всю квартиру. Но о селективности я еще расскажу Вам более подробно в другой раз.



Время-токовая характеристика типа С

Вот ее график:

Автоматы с характеристикой С применяются в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.

Внимание! Более подробнее про время-токовую характеристику С читайте в моей отдельной статье.

Время-токовая характеристика типа D

График:

По графику видно следующее:

1. Токи условного нерасцепления (1,13·In) и токи условного расцепления (1,45·In), но о них я расскажу чуть ниже.

2. Если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды в горячем состоянии и не более 60 секунд в холодном состоянии (для автоматов с номинальным током менее 32А) и не более 120 секунд в холодном состоянии (для автоматов с номинальным током более 32А).

3. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время не менее 0,1 секунды.

4. Если через автоматический выключатель будет проходить ток, равный 20·In, то он должен отключиться за время менее 0,1 секунды.

Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).



Изменение характеристик расцепления автоматов

Как я уже говорил в начале статьи, все характеристики изображаются при температуре окружающего воздуха +30°С. Поэтому, чтобы узнать время отключения автоматов при других температурах, необходимо учитывать следующие поправочные коэффициенты:

1. Температурный коэффициент окружающего воздуха — Кt.

Думаю тут все понятно из графика. Чем ниже температура воздуха, тем значение коэффициента больше, а значит и увеличивается номинальный ток автомата, другими словами, его нагрузочная способность. Или, наоборот, чем жарче, тем нагрузочная способность автомата становится меньше. Ведь не зря, в жарких помещениях или летнюю жару многие замечают частые отключения автоматов, хотя нагрузка вовсе не изменялась. Ответ кроется в этом графике.

2. Коэффициент, учитывающий количество рядом установленных автоматов — Кn.

Здесь тоже никаких премудростей нет. Когда в одном ряду установлено несколько автоматов, то они передают свое тепло рядом стоящим автоматам. Этот график учитывает конвекцию тепла и выдает корректирующий коэффициент, учитывающий этот фактор.

Логика проста. Чем больше в ряду автоматов, тем больше уменьшается их нагрузочная способность.

Далее необходимо найти ток, приведенный к условиям нашего окружающего воздуха и монтажа:

In* = In · Кt · Кn

Как эти два коэффициента применить на практике?

Для этого рассмотрим пример. Щиток стоит на улице, в нем установлены 4 автомата — один вводной (ВА47-29 С40) и три групповых (ВА47-29 С16). Температура окружающего воздуха составляет -10°С.

Найдем поправочные коэффициенты для группового автомата ВА47-29 С16:

Найдем ток, приведенный к нашим условиям:

In* = In · Кt · Кn = 16 · 1,1  · 0,82 = 14,43 (А)

Таким образом, при определении времени срабатывания автомата по характеристике С кратность тока нужно брать не как отношение I/In (I/16), а как I/In* (I/14,43).



Заключение

Все вышесказанное в данной статье я представлю в виде общей таблицы (можете смело копировать ее и пользоваться):

Если Вы заметили, то разницей между время-токовыми характеристиками В, С и D являются только значения срабатывания электромагнитного расцепителя. По тепловой защите они работают в одних интервалах времени.

P.S. Надеюсь, что после прочтения данной статьи Вы сможете самостоятельно определять пределы времени срабатывания любых автоматических выключателей, а также правильно рассчитывать сечения проводов под номиналы автоматов.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Что такое обработка с ЧПУ? 3 оси | 4 оси

Обработка с ЧПУ (числовым программным управлением) - это производственный процесс, при котором компьютерное программное обеспечение управляет движениями машин и инструментов завода. Приложение можно использовать для автоматизации ряда производственных технологий, таких как фрезерование, гидроабразивная резка и лазерная резка материалов. Инструкции подаются в станок с ЧПУ через файл САПР и преобразуются в точный набор последовательных инструкций. Станок с ЧПУ использует эти запрограммированные команды для автоматической работы без физического оператора.Производители получают несколько преимуществ за счет применения обработки с ЧПУ, таких как снижение затрат, повышение скорости, точности и производительности.

Ссылка на оси используется для описания станков с ЧПУ, которые работают по нескольким точкам оси. Обработка с ЧПУ - это процесс удаления материала с заготовки до достижения желаемой формы. Эти станки имеют как минимум 3 оси и работают в плоскости XYZ: ось X (вертикальная), ось Y (горизонтальная) и ось Z (глубина).Ось 4 th обозначает включение оси A (вращение вокруг оси X), а ось 5 th обозначает ось B (вращение вокруг оси Y).

Количество осей на станке с ЧПУ определяет тип работы, которую он может выполнять, уровень детализации, который он может вырезать, и местоположения заготовок, которыми он может манипулировать. Итак, что же все это значит? Ниже приводится лучшее объяснение различий между 3-, 4- и 5-осевыми станками с ЧПУ.



3 оси

3-осевая обработка подразумевает, что заготовка остается в том же положении, в то время как режущий инструмент работает в плоскости XYZ для обрезки материала.Это подходит для деталей, не требующих большой глубины и детализации. Трехосевая обработка чаще всего используется для производства механических компонентов и лучше всего подходит для:

  • Автоматическое / интерактивное управление
  • Фрезерование пазов
  • Просверливание отверстий
  • Обрезка острых краев

4 оси

4-осевая обработка подразумевает, что заготовка обрабатывается так же, как и на 3-осевом станке, но имеет дополнительное вращательное движение вокруг оси X, которое называется осью A.Это вращение позволяет резать заготовку вокруг оси B. Этот метод полезен, когда необходимо сделать отверстия или надрезы по бокам заготовки. Добавление четвертой оси (ось A) позволяет автоматически переворачивать заготовку, поэтому станок может снимать материал с обеих сторон. 4-осевая обработка многофункциональна и может использоваться для:

  • Прерывистая резка
  • Непрерывная резка
  • Гравировка криволинейных поверхностей

5 осей

5-осевая обработка подразумевает, что заготовкой можно автоматически манипулировать с пяти сторон одновременно.В дополнение к автоматическим перемещениям по осям X, Y и Z, 5-осевые станки с ЧПУ могут выбрать две из трех осей вращения (A, B, C) для использования. Оси A, B и C совершают поворот на 180 ° вокруг осей X, Y и Z соответственно. Этот тип обработки используется в автомобилестроении , авиакосмической промышленности и судостроении . Обычно отдают предпочтение чрезвычайно сложным твердым компонентам, которые в противном случае пришлось бы отливать. 5-осевая обработка требует большего времени на подготовку к программированию ЧПУ, чтобы приспособиться к сложному вращательному движению, но позволяет обрабатывать одну заготовку со всех пяти сторон за одну операцию.5-осевая обработка полезна, когда компоненты требуют большой сложности и быстрой точности. Сюда входят:

Еда на вынос

Обработка с ЧПУ доказала свою эффективность в отраслях с интенсивным производством. Некоторые преимущества включают улучшение контроля качества продукции, стандартизацию и точность. Внедрение станков с ЧПУ использует технологию CAD для автоматизации резки и формовки компонентов. Количество осей определяет, какой тип движения может выполнять станок с ЧПУ.

Перемещение осей
  • Ось X - слева направо
  • Ось Y - спереди назад
  • Ось Z - вверх и вниз
  • Ось A - поворот на 180 ° вокруг оси X
  • Ось B - поворот на 180 ° вокруг оси Y
  • Ось C - поворот на 180 ° вокруг оси Z
Типы станков с ЧПУ
  • 3 оси - оси X, Y и Z
  • 4 оси - оси X, Y, Z и A
  • 5 осей - оси X, Y и Z и две оси A, B и C

О RGBSI

В RGBSI мы предлагаем бизнес-решения, которые сокращают разрыв между стратегией и реализацией для глобальных организаций любого размера.Наш портфель решений охватывает такие вертикали, как управление персоналом, инжиниринг, управление жизненным циклом качества (QLM) и информационные технологии (ИТ).

Обладая сильной инженерной и ИТ-поддержкой, мы работаем с глобальными клиентами, чтобы предоставлять услуги программирования и проверки ЧПУ в соответствии с их бизнес-требованиями.

Узнайте больше о наших инженерных услугах .

Классы пожаров и огнетушителей - Здоровье и окружающая среда

Классы пожаров

Существует четыре класса пожаров:

Класс A : обычные твердые горючие вещества, такие как бумага, дерево, ткань и некоторые пластмассы.
Класс B : Легковоспламеняющиеся жидкости, такие как спирт, эфир, масло, бензин и смазки, которые лучше всего тушить путем удушения.
Класс C : Электрооборудование, приборы и проводка, в которых использование непроводящего средства пожаротушения предотвращает травму в результате поражения электрическим током. Не используйте воду.
Класс D : Некоторые легковоспламеняющиеся металлические вещества, такие как натрий и калий. Эти материалы обычно не находятся в Медицинском центре.

Огнетушители

Огнетушители классифицируются как типы A, ABC, BC или K.Важно использовать огнетушитель правильного типа для конкретного класса пожара, чтобы избежать травм или повреждения имущества. Неправильный тип огнетушителя может вызвать поражение электрическим током, взрыв или распространение огня.

Переносные огнетушители используются для тушения небольших пожаров; однако они не эффективны против больших, распространяющихся пожаров. В этих ситуациях двери должны быть закрыты, чтобы локализовать огонь.

Виды огнетушителей

Тип A : вода под давлением должна использоваться только при пожаре класса А.Не использовать при пожарах класса B или C; может вызвать распространение огня или поражение электрическим током.
Тип ABC : Сухие химические вещества, эффективные при пожарах всех классов
Тип BC : Двуокись углерода для использования при химических или электрических пожарах
Тип K : Используется на кухнях при пожарах жира

Расположение
Огнетушители ABC расположены по всему медицинскому центру в коридорах. Специальные помещения, такие как операционные и кухни, имеют специальные огнетушители.

ПРОХОД

Чтобы использовать огнетушитель, следуйте аббревиатуре PASS

P ull - Потяните за штифт на огнетушителе
A im - Направьте сопло на основание огня
S queeze - Нажмите на спусковой крючок для выпуска продукта
S weep - Проведите соплом из стороны в сторону (медленно)

Чтобы запросить обучение работе с огнетушителями в вашем отделении, обратитесь в службу амбулаторной безопасности.

(PDF) Классификация машинного оборудования

Классификация машинного оборудования

Маркус Бенгтссон # 1

# Школа инноваций, дизайна и инженерии, Университет Мелардален

PO Box 325, SE-63105 Eskilstuna, Sweden

1marcus.bengtsson @ mdh.se

Аннотация. Целью данной статьи является представление процесса, результатов

и диапазона применимости машинной классификации в компании

, производящей дискретные изделия.Классификации

были построены на четырех факторах: (1) наличие у машин избыточности

, (2) коэффициент использования машин, (3) влияние машин на качество

и, наконец, ( 4) Возраст

машин

. Благодаря различным уровням и процессу оценки

машины были классифицированы по классам AAA-, AA-, A-, B- или C, причем

AAA являются наиболее критичными. Классификация была проведена

в группах, состоящих из представителей технического обслуживания и

производственного инжиниринга, а также руководителей производства и

операторов, чтобы достичь консенсуса в отношении результатов классификации

.Результат не только дал более глубокое представление о планировке завода

, но и дал хорошую основу для приоритизации многих инициатив по усовершенствованию

. В документе будет показано несколько диапазонов использования

, а также то, как процесс и результаты

были получены сотрудниками.

Ключевые слова - Классификация машин, Развитие технического обслуживания,

Обрабатывающая промышленность, Мониторинг состояния

I. ВВЕДЕНИЕ

Ирландия и Дейл [1] заявляют, что для получения

максимальной отдачи от производственного оборудования необходимо

определите приоритетность действий.Очень редко

компаний имеют правильные ресурсы, денежные или

организационные; работать над всеми возможными областями улучшения в

одновременно, и определение приоритетов, где выполнять работу

, становится очень важным. Также в ссылках [2] и [3]

обсуждается важность определения приоритетов оборудования. Suzuki

[1] предлагает расставить приоритеты по оборудованию, исходя из следующих факторов: безопасность

и окружающая среда, качество, производительность поставки, потребность в производственном потоке

и стоимость действий по усовершенствованию.

Ссылка [3] предлагает аналогичные факторы: безопасность, окружающая среда

, качество, производство (время остановки из-за поломки

) и ремонтопригодность.

Производители дискретных элементов, которые переходят с функциональной схемы

на экономичную, ориентированную на поток, большую часть времени

теряют возможность резервирования между машинами, то есть

, фабрика становится более подверженной сбоям.

Следовательно, будучи производителем дискретных элементов, знание

, какая машина является критически важной, жизненно важно для того, чтобы иметь возможность

расставить приоритеты, например: последовательность аварийного ремонта, профилактическое

мероприятия и интервалы технического обслуживания, на основе оператора

разработка и внедрение технического обслуживания, состояние

на основе мероприятий и интервалов технического обслуживания, работы по улучшению

инициатив и т. д.Классификация критичности машин - это один из подходов

, который может помочь компаниям в достижении лучшего приоритета.

Тем не менее, дополнительные функции в организации

также могут выиграть от машинной классификации. Например,

для управления производством и производственного инжиниринга могут помочь как в процессе классификации, так и в использовании результатов классификации

в своей повседневной работе; этот

также помогает достичь консенсуса между ними и отделом технического обслуживания

.

Целью данной статьи является представление процесса, результатов,

и диапазона применимости классификации машин у отдельного производителя

единиц.

A. Настройка компании-изготовителя корпуса

Компания-производитель корпусов представляет собой отдельный производитель изделий, расположенный

в средней части Швеции. Процесс производственного участка,

сборка, испытание и покраска компонентов для тяжелого транспорта

промышленности. С 2007 года на производственной площадке

были предприняты серьезные изменения, в результате которых функциональная планировка

была преобразована со сложной логистикой, большим объемом незавершенных работ и низкой гибкостью

в экономичную, ориентированную на поток, характеризуемую:

улучшенное качество, большая гибкость при работе с вариациями продукта

и повышенная эффективность логистики.Производственная площадка

в настоящее время разделена на два отдельных потока значений

, по одному для каждого производимого компонента, и в

около 30 различных производственных ячеек, отвечающих за свою конкретную часть

в логистическом потоке. Производственные ячейки

состоят, например, из: обрабатывающих центров, токарных, фрезерных, шлифовальных, закалочных, моечных машин

и т. Д. Покрасочный и закалочный цех

используется обоими потоками создания ценности.В рамках инициативы по изменению

было установлено несколько новых машин, несколько машин

списано, а некоторые были перемещены на производственную площадку

для достижения экономичной компоновки. В настоящее время около 800

синих воротничков работают вместе с примерно

150 белых воротничков.

Экономичная компоновка и стратегия производства оказали на

все большее давление на функцию обслуживания, обеспечивая более высокую доступность

и все более планируемую среду

.Чтобы достичь этого, отдел технического обслуживания

также приступил к реализации инициативы по значительным изменениям

, переходя от корректирующего обслуживания к заранее определенному подходу к техническому обслуживанию, основанному на

условиях. При этом был необходим более совершенный инструмент приоритизации

, такой как классификация машин

.

II. ПРОЦЕСС КЛАССИФИКАЦИИ

Инициатива по классификации всего производственного оборудования исходила от отдела технического обслуживания

; это было

, поэтому также естественно, что один и тот же отдел взял на себя

права собственности на процесс, а также выполнение классификации

.

Что означает рейтинг A B C для огнетушителей?

Что означает рейтинг A B C на огнетушителях?

«A» TRASH – WOOD – PAPER

Огнетушители класса A эффективны против пожаров, связанных с бумагой, деревом, тканями и пластмассами. Основным химическим веществом, используемым для тушения этих пожаров, является моноаммонийфосфат из-за его способности тушить пожары в этих типах материалов.

«B» ЖИДКОСТИ

Огнетушители класса B эффективны при борьбе с возгоранием горючих жидкостей.Это могут быть пожары, вызванные возгоранием жидкостей для приготовления пищи, масла, бензина, керосина или краски. Два широко используемых химиката эффективны в борьбе с этими типами пожаров. Моноаммонийфосфат эффективно подавляет огонь, а бикарбонат натрия вызывает химическую реакцию, которая тушит огонь.

ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ «C»

Огнетушители класса C подходят для пожаров в электрическом оборудовании под напряжением. И моноаммонийфосфат, и бикарбонат натрия обычно используются для борьбы с этим типом пожара из-за их непроводящих свойств.

Классы огнетушителей

Огнетушители классифицируются по типу пожара. Рейтинговая система A, B, C определяет виды горящих материалов, для борьбы с которыми предназначен каждый огнетушитель. Число перед буквами A, B или C указывает номинальную величину пожара, которую может погасить устройство.

Для получения оценки класса «А» огнетушитель должен выдерживать испытания деревянной кроватки, деревянных панелей и excelsior (измельченная бумага).Рейтинги основаны на размере материала, который можно многократно погасить.


Рейтинг Деревянная кроватка
(дюймы)
Деревянная панель
(футы)
Excelsior
(фунты)
1-A 20 x 20 x 20 6
2-A 25 x 26 x 26 10 x 10 12
3-A 30 x 30 x 30 12 x 12 18 4-A 33 x 30 x 30 14 x 14 24
6-A 38x 38 x 38 17 x 17 36
10-A 48 x 48 x 48 17 x 17 36

Для достижения класса «B» огнетушитель должен неоднократно тушить горящую жидкость.Рейтинги основаны на размере пожара.

904 31 5,0 30417 0
Рейтинг Размер лотка
(кв. Футы)
галлонов
гептана
1-B 2,5 3,25
2-B 5-B 12,5 15,5
10-B 25,0 31,0
20-B 50,0 65,0
95,0
40-B 100,0 125,0

Для достижения класса «C» огнетушитель и его содержимое должны пройти определенные измерения электропроводности в соответствии с UL711 и UL299 .

Типы точек винта | Крепежные изделия Elgin

Саморезы (тип A, AB, B)

Тип A Острие: Винт для формирования резьбы для тонкого металла.От 015 до 0,050 толщиной. Используется с просверленными, перфорированными или вложенными отверстиями в листовом металле, фанере, пропитанной смолой, комбинациях асбеста и других. Не рекомендуется для нового дизайна.
Точка типа AB: Винт с резьбой, совмещающий точку фиксации типа A с размером резьбы и шагом типа B. Применяются обычные ограничения типа B.
Точка типа B: Винт для формирования резьбы для более тяжелых металлов .050 до.200 толщиной. Увеличенный диаметр основания с меньшим шагом резьбы для отливок из легкого и тяжелого листового металла, цветных металлов, пластмасс, пропитанной фанеры, комбинаций асбеста и других материалов.

Винты для нарезания резьбы (Тип 1, 17, 23, 25, F)

Тип 1 острие: Винт для нарезания резьбы с одной канавкой для общего использования. Производит тонкую стандартную резьбу винта для замены на месте
Тип 17 острие: Винт для нарезания резьбы по дереву с крупной резьбой и специальным длинным острием с рифлением для захвата стружки.
Тип 23 острие: Винт нарезной резьбы с мелкой резьбой, обеспечивающий максимальную площадь нарезания резьбы и отличное удаление стружки с минимальными моментами затяжки.
Тип 25-го острия: Винт нарезной резьбы, аналогичный типу 23-го острия, за исключением грубой резьбы типа B. Для пластмасс и других мягких материалов с большими режущими кромками и удалением стружки.
Острие типа F: Винт для нарезания резьбы с машинной резьбой с затупленным коническим острием, с многозарезающими кромками и полостями для стружки.Для толстого листового металла, алюминия, цинка и свинца, литья под давлением, чугуна, латуни и пластика.

Винты для формовки резьбы (тип C, CA, Tri-Round, Lo-Driv) и винты для пластика (Tri-Round, Round)

Острие типа C: Винт для формирования резьбы с крупным или мелким шагом машинной резьбы и тупым коническим острием. Устраняет стружку и позволяет заменять стандартный винт в полевых условиях. Требуется более высокий крутящий момент.Используется для обработки тяжелого листового металла и литья под давлением.
Тип CA точка: Винт для формирования резьбы с крупной или мелкой резьбой. То же, что и Type C, за исключением точки Gimlet. Точка позиционирования работает лучше, чем тип C, когда отверстия между двумя соседними деталями листового металла могут быть несколько смещены.
Tri-Round: Винт для формирования резьбы в основном с крупной резьбой. Три вершины выполняют процесс профилирования для формирования сопряженных нитей.Намного лучшее нарезание резьбы, чем у типов C или CA, и привод с меньшим крутящим моментом.
Lo-Driv: Винт для нарезания резьбы в основном с крупной резьбой. Конструкция наконечника и корпуса требует низкой конечной нагрузки для запуска и низкого крутящего момента для посадки. Корпус на 360 градусов над точкой обеспечивает отличное соотношение полосы и движения.

Типы звездочек - Tsubaki Power Transmission, LLC.

Звездочки - это прочные колеса с зубьями, которые фиксируются на цепи.Когда звездочка вращается, зубья цепляются за цепь и перемещают другие части, которые сцепляются с цепью. Эта последовательная серия операций обеспечивает простое и контролируемое вращательное движение более крупного оборудования и механизмов.

Звездочки часто изготавливаются из металла или армированного пластика, который может выдерживать силу перемещения цепи. Эти компоненты часто сравнивают с шестернями, которые имеют аналогичную конструкцию в форме колеса с зубьями. В отличие от шестерен, которые сцепляются друг с другом для передачи вращательного движения, звездочки только напрямую взаимодействуют с различными типами цепей.В отличие от зубчатой ​​передачи, большинство систем звездочек и цепей работают аналогично узлам велосипедных цепей, которые сами по себе представляют собой легкий узел звездочки и цепи.

Звездочки

- это узкоспециализированные детали, которые изготавливаются таким образом, чтобы точно соответствовать определенным цепям и выдерживать определенные нагрузки. Звездочки должны соответствовать строгим спецификациям в отношении таких факторов, как:

  • Размер
  • Размеры
  • Диаметр
  • Ширина и глубина зубьев

Если звездочка не подходит для существующей системы, она не сможет правильно повернуть цепь, и механизмы будут проскальзывать или заклинивать.Неправильно выбранные звездочки также могут выйти из строя - они начнут изнашиваться, а зубья сколотятся или отломятся. С другой стороны, звездочки, которые подходят к их цепям, могут служить долгое время без поломок даже в тяжелых конвейерных системах.

Важные характеристики звездочек

Узлы звездочки

состоят из двух основных компонентов: звездочки и цепи. Если обе части не дополняют друг друга, система не будет работать правильно. При выборе сменных звездочек или при разработке новых звездочек и цепей в сборе необходимо учитывать широкий спектр факторов, например:

Тип

У разных звездочек разные ступицы.Ступица - это дополнительная толщина вокруг центральной пластины звездочки, которая не включает зубья. В соответствии с требованиями Американского национального института стандартов (ANSI) существует четыре основных типа звездочек:

  1. Звездочки типа A, - это только пластина без дополнительной толщины или ступиц.
  2. Звездочки типа B, со ступицей на одной стороне.
  3. Звездочки типа C, со ступицами одинаковой толщины с обеих сторон пластины.
  4. Звездочки со смещением типа C или типа D, с двумя ступицами. Однако каждая ступица имеет разную толщину, что делает звездочку асимметричной.

Различные типы позволяют использовать разные приложения. Звездочки типа A и B плотно прилегают, например, к оборудованию, в то время как звездочки типа C обычно больше и требуют большей толщины, чтобы выдерживать вес.

Диаметр шага

Для цепи: Шаг относится к измерению цепи от центра роликового пальца до центра роликового пальца, что аналогично измерению расстояния между точками соединения на цепи.

Для звездочки: Диаметр звездочки измеряется тремя способами:

  1. Нижний диаметр, или диаметр от самых низких точек между зубьями на звездочках с четным числом зубьев
  2. Наружный диаметр от наивысшей точки зубьев звездочки
  3. Диаметр шага, , который попадает между двумя зубцами в месте врезания в цепь. Это измерение определяет, подходит ли звездочка для частей соответствующей цепи.

Количество нитей

Пряди - это ряды зубьев по окружности звездочки. Многие распространенные звездочки - однорядные. Другие звездочки могут иметь двойные или тройные звездочки, которые могут цепляться за две или три цепи одновременно. Многожильные цепи могут передавать больший крутящий момент и мощность от общего центрального вала.

Диаметр суппорта

Диаметр штангенциркуля аналогичен диаметру дна. Он измеряет диаметр пластины звездочки без учета зубьев.Когда операторы заменяют звездочки с изношенными или сломанными зубьями, диаметр суппорта может быть единственным способом определить размеры звездочки.

Диаметр ступицы

Диаметр ступицы измеряет диаметр ступицы - дополнительную толщину вдоль пластины вокруг центрального отверстия - на звездочках типа B и типа C.

Сквозное отверстие (LTB)

Это толщина звездочки, и ее можно измерить от внешнего края ступицы до внешнего края противоположной ступицы через центральное отверстие в звездочках типа C.В звездочках типа B сквозное отверстие (LTB) проходит от внешнего края ступицы до внешнего края на противоположной стороне пластины.

LTB на звездочках типа A - это просто толщина пластины, проходящей через отверстие. Эта информация определяет или определяется длиной вращающегося вала. Большие размеры LTB указывают на повышенную долговечность.

Шаг зубьев

Звездочки могут иметь широкие или узкие зубья, в зависимости от длины шага в цепях, которые они должны совпадать.Для цепей с большим делительным диаметром обычно требуются звездочки с такими же большими зубьями, в то время как для цепей с меньшей длиной между центрами роликовых пальцев требуются меньшие зубья. Шаг зубьев означает количество зубьев на дюйм.

Размер отверстия

Отверстие звездочки - это отверстие в центре звездочки, через которое проходит ведущий вал. Знание диаметра вала гарантирует, что выбранная звездочка не будет иметь слишком маленькое или слишком большое отверстие звездочки для установки без наклона или проскальзывания.

Число зубцов

Общее количество зубьев на звездочке - важный показатель. Окружность звездочки, количество зубьев и шаг зубьев должны быть тщательно выбраны, чтобы звездочка подходила для шага цепи и самого оборудования.

Дополнительные опции

Факторы, помимо размера и количества зубьев, могут иметь не меньшее значение при выборе новых звездочек. Металлические звездочки можно подвергать термообработке и закалке, чтобы выдерживать экстремальные условия эксплуатации.

Знание точных характеристик цепи и звездочки в системе может гарантировать, что нужные запасные части будут спроектированы и изготовлены с первого раза. Использование правильных деталей также защищает компоненты и подключенное оборудование от простоев, перегрузок и проскальзывания.

Типы звездочек и их применение

Существует много различных типов узлов звездочек и цепей. Каждый тип приводит в движение различные типы машин, которые работают в разных приложениях и отраслях.Например, звездочки в сборе можно найти в следующих приложениях:

  • Сельскохозяйственная и сельхозтехника
  • Автомобильная техника
  • Машины с цепным приводом, такие как конвейерные ленты и другие производственные системы
  • Шкивы, валы и другое силовое оборудование
  • Транспортные средства, такие как велосипеды и мотоциклы

Существует много разных типов звездочек, в том числе:

Роликовая цепь

Звездочки роликовых цепей являются наиболее распространенным типом звездочек.Они работают по цепям, образованным роликами, соединенными штифтами. Эти цепи образуют зазоры, в которые входят зубья звездочки для передачи энергии движения. Чаще всего они используются в передающем оборудовании.

Одинарный и двойной

Одношаговые звездочки имеют разнесенные зубья, позволяющие роликовым штифтам цепи попадать в каждый зуб. Звездочки с двойным шагом имеют зубья, расположенные так, чтобы штифты попадали в любой другой зазор. Они используются в конвейерных системах, где требуется точное размещение продукта.

Звездочки Smart Tooth®

Запатентованные звездочки индикатора износа Tsubaki (Smart Tooth®) имеют штифты индикатора износа на одном или нескольких зубцах звездочки, которые обеспечивают визуальную индикацию того, что звездочка все еще находится в пределах допустимого допуска на износ или что ее необходимо заменить. Этот тип звездочки предохраняет цепь от разрыва, поскольку дает возможность идентифицировать и планировать техническое обслуживание приводной системы до того, как произойдет отказ критического компонента.

Барабан

Звездочки барабана - это толстые звездочки, предназначенные для снижения контактного давления за счет увеличения площади поверхности.Зубья, пластина и ступица намного шире, чтобы уменьшить износ. Эти звездочки обычно используются в тяжелых и промышленных условиях.

Сплит со сталью

Многие звездочки необходимо устанавливать путем ослабления цепи, установки звездочки и повторного натяжения цепи. Однако звездочки со стальным разъемом состоят из двух отдельных частей, которые разделены по центру и скреплены болтами, что упрощает установку в существующую систему.

Ролик

Если в системе используется длинная цепь, она может провисать вокруг нерегулируемых валов или на длинных участках цепи вокруг препятствий.Эти промежуточные звездочки могут предотвратить неравномерное распределение нагрузки по цепи и предотвратить возможное расслоение цепи.

Втулка

Эти системы имеют дополнительные опоры, такие как анкерные болты, для обеспечения прилегания фланца к звездочке. Промышленные системы, которые переносят большие нагрузки, часто требуют звездочек со втулками.

О США Tsubaki

U.S. Tsubaki Power Transmission, LLC - ведущий производитель и поставщик оборудования для управления движением и передачи энергии, а также дочерняя компания Tsubakimoto Chain Company со штаб-квартирой в Японии.Обладая более чем 100-летним производственным опытом, Tsubaki гордится превосходным качеством, надежностью и обслуживанием клиентов и стремится быть производителем, который обеспечивает наилучшую общую ценность для клиентов.

U.S. Tsubaki специализируется на разработке и производстве высококачественных звездочек. В наши услуги входят:

  • Изготовление звездочек, соответствующих стандартам ISO 9001
  • Дополнительные отделочные работы, такие как термообработка и закалка
  • Установка звёздочки и цепи в сборе
  • Услуги по поиску и устранению неисправностей и восстановительные услуги по установке, чтобы избежать таких проблем, как несоосность, чрезмерный износ, шум и т. Д.

U.S. Tsubaki также производит и устанавливает сверхмощные звездочки барабана и другие звездочки в сборе.

Дополнительные источники

Чтобы узнать больше о звездочках, правильных конфигурациях для вашего предприятия и о том, как поддерживать системы звездочек в оптимальных условиях, прочтите наши ресурсы, в том числе:

  • Наш блог Tsubaki, в котором есть полезные руководства по защите, проектированию и внедрению систем звездочек
  • В нашу библиотеку технических ресурсов входят видеоролики, обучающие видео и другие полезные инструменты.
  • В нашей библиотеке литературы есть брошюры, каталоги и флаеры.

Звездочки могут помочь силовым системам с цепным приводом, которые несут тяжелые грузы. Правильный выбор звездочки обеспечивает бесперебойную работу систем без повреждения или износа оборудования. Чтобы выбрать или спроектировать правильные звездочки, важно знать характеристики звездочек и цепей в системе, а также информацию о типе сборки.

Свяжитесь с нами сегодня и расскажите о деталях вашего проекта, чтобы получить бесплатное предложение.

Решите следующую задачу: Компания по производству игрушек производит пять типов игрушек.Каждая игрушка должна пройти через три машины A, B, C в порядке ABC. Время, необходимое в часах для каждого процесса - Математика и статистика

Тип 1 2 3 4 5
Машина A 16 20 12 14 22
Станок B 10 12 4 6 8
Машина C 8 18 16 12 10

Здесь min A = 12, max B = 12, min C = 8.

Поскольку выполняется min A ≥ max B, задача может быть преобразована в задачу двух машин.

Пусть G и H - две фиктивные машины такие, что G = A + B и H = B + C

Тогда задачу можно записать как

Тип 1 2 3 4 5
Станок G 26 32 16 20 30
Высота машины 18 30 20 18 18

Обратите внимание, что Min (G, H) = 16, соответствует типу 3 на машине G.

∴ Тип 3 размещается первым по порядку.

Тогда проблема сводится к

Тип 1 2 4 5
Станок G 26 32 20 30
Высота машины 18 30 18 18

Теперь Min (G, H) = 18, соответствует Типу 1, Типу 4 и Типу 5 на машине H.

∴ Типы 1, 4 и 5 размещаются либо последним, либо вторым последним, либо третьим последним, а Тип 2 - оставшимся в последовательности.

Возьмем оптимальную последовательность как,

3 - 2 - 5 - 4 - 1

Общее затраченное время

Работа Станок A Станок B Станок C
дюйм Выход В Выход В Выход
3 (12, 4, 16) 0 12 12 16 16 32
2 (20, 12, 18) 12 32 32 44 44 62
5 (22, 8, 10) 32 54 54 62 62 72
4 (14, 6, 12) 54 68 68 74 74 86
1 (16, 10, 8) 68 84 84 94 94 102

∴ Общее затраченное время = 102 часа

Время простоя машины A = 102 - 84 = 18 часов

Время простоя станка B = (102-94) + 12 + 16 + 10 + 6 + 10 = 62

Время простоя машины C = 16 + 12 + 2 + 8 = 38 часов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
