Типы штекеров: US, EU, UK или AU? Чем они отличаются, и какой штекер выбрать при покупках в интернет-магазинах?

Содержание

Типы штекеров EU Plug US Plug и UK Plug — что это значит?!

Я очень часто заказываю бытовую технику и электронику с зарубежных торговых площадок вроде EBay. Иногда закупаюсь на Aliexpress и Alibaba. Так вот там достаточно часто для заказа вещи, имеющей возможность подключения к электрической сети, представлены возможные для заказа типы штекеров питания — EU plug, US plug, UK plug, AU plug. Что это значит?! Для среднестатистического россиянина эти обозначения сродни китайской грамоте, то есть непонятно совсем. Ок, сейчас объясню! Поехали!

Так исторически сложилось, что в мире существует аж 12 типов электрических розеток и соответствующих им разъёмов. Есть Швейцарская, Итальянская, Таиландская, Израильская и даже африканская розетка! Для некоторых видов я даже фото не нашлось. Они значительно реже используются, но тем не менее тоже имеют место быть.

Вся суть в том, что типы штекеров достаточно многочисленны и обозначаются по названию страны, в которой применяются.

Производителям электроники приходится как то выкручиваться из этой ситуации. Поэтому были выделены 4 основных типа, которые используются на 90% техники — это US plug, UK plug, EU plug и AU plug. Соответственно американская, английская, европейская и австралийская. Вот они:

Давайте рассмотрим каждый вид розеток и соответствующее им напряжение электрической сети.

EU Plug — это всем нам с детства знакомая обычная европейская розетка, которая так и называется «Евро». По международному стандарту — тип С что с заземленем, что без него. Самый распространённый тип штекера в мире! Используется в России, странах СНГ и Евросоюза, а так же во многих других странах мира — Турция, Египет, Алжир, Тунис и т.д. Она может иметь  дополнительно ещё 2 контакта заземления. В советской электротехнике использовался подобный разъём, но отличался он диаметром контактов. Используемое напряжение в сети 220-240 Вольт, частота 50 Гц.

US Plug — это американская розетка. По международному стандарту — тип А без заземления и тип B с заземлением. Используется в США, в странах Южной Америки и в Японии. Так же, как и европейский, имеет два типа исполнения — с заземлением и без. Без заземления — это просто два вертикальных  плоских штырька-контакта. Для заземления добавляется третий контакт, который уже сделан круглым. Используемое напряжение — 100-127 Вольт, частота 60 Гц.



UK Plug — английская розетка (некоторые её называют британской). В международной классификации — тип G. Как Вы понимаете, в основном она используется в Соединённом Королевстве Великобритании и Ирландии, а так же в странах, бывших английскими колониями — Сингапур, Мальта и Кипр. Имеет 3 плоских контакта в виде прямоугольных штырей. Рабочее напряжение 220-240 Вольт. Частота 60 Гц.

AU Plug — австралийская розетка. В международной классификации — тип I. Используется в Австралии, Китае, Новой Зеландии и многих других мелких странах этого региона тихого океана: Новая Гвинея, Фиджи, Самоа и т. п. Имеет три узких контакта-ножа, где третий контакт — заземление. Что интересно в Австралии розетки делают с заземляющим контактом вверх, а Китае — вниз. Рабочее напряжение 220-250 Вольт. Частота 50 Гц.

P.S.: Как я уже говорил выше, есть ещё 8 типов розеток. Среди них есть такие, которые более-менее совместимы — например, французские, немецкие и израильские. Здесь различия в заземлении и кое-как вопрос решить удаётся. А есть такие, которые постепенно исчезают, так как было принято решение прекратить их использование и перейти на международный стандарт.

Копировать данные штекеров из EPLAN 5

Для каждого определенного в EPLAN 5 имени штекера в базе данных изделий генерируется . Определение обычно бывает типа «Определение штекера для Штыри и гнезда». Если обозначение контакта содержит «PE», то определение функции настраивается на «Штырь штекера и штекерное Гнездо РЕ».

Для выполнения настроек на этой вкладке выполните следующие :

  1. Сервисные программы > Копирование данных > EPLAN 5 / fluidPLAN > Изделие
  2. На вкладке Общее диалогового окна Мастер EPLAN 5 для копирования данных изделия введите общие данные, которые должны учитываться при копировании данных и щелкните по кнопке [Далее].
  3. Щелкните на вкладке Изделие на кнопку [Далее].
  4. Щелкните на вкладке Контактор по кнопке [Далее].
  5. Щелкните на вкладке Кабели по кнопке [Далее].
  6. Щелкните на вкладке Штекеры на кнопку [Создать].

    В конце добавляется одна строка.

  7. Щелкните на […] в ячейке Файл типов штекеров.
  8. Выберите желаемый файл типов штекеров EPLAN 5 из диалогового окна Выбрать файл типов штекеров. При этом предварительно задается поле Путь с <Выбранный_дисковод основных данных>:\EPLAN4\N. (Поле Тип файла = ‘Файл типов штекеров (*.kls)’ невозможно изменить.) Многократный здесь невозможен.
  9. Щелкните по кнопке [Открыть].
  10. При необходимости выберите другой набор символов из раскрывающегося списка Набор символов EPLAN 5. Это может потребоваться, так как номера изделий могут содержать специальные .
  11. Выполните аналогичные действия для всех других файлов, которые требуется скопировать.
  12. Щелкните по кнопке [Завершить].

    Номер изделия автоматически будет сгенерирован из имени EPLAN 5.

См. также

Считать схемы нумерации клемм и штекеров

Типы штекеров для дистанционного управления фотокамерой

Тип штекера Классическое название штекера Модель фотокамеры
C1 Е3 Canon EOS 1300D, 1200D, 1100D (Digital RebelT3i), 1000D (Digital Rebel XS), 760D, 750D, 700D, 650D, 600D (Digital Rebel T2i), 60D, 550D (Digital Rebel T2i), 500D (Digital Rebel T1i), 450D (Digital Rebel XSi), 400D (Digital Rebel XTi), 300D (Digital Rebel), 350D (Digital Rebel XT), Canon EOS 30, 33, 50, 50E, 300V, 300, 3000; Rebel T4i, Rebel T3, Kiss X; Canon Kiss X6, Kiss X5, Kiss X4, Kiss X3 Digital, Kiss X2, Kiss X, Kiss N, Kiss F, Kiss
Canon Powershot G10, G11, G12, G1X
Pentax K-1, K-3, К-5, К-7, KP, K10D, K110D Super, K100D, K110D, K200, K20D, ISTD, istDS, istDs, IST, istDS2
MZ-6, ZX-L, MZ-L
Contax N Digital, NX, N1, 645
Samsung GX 1L, GX 1S, GX-10
C3 N3 Canon EOS 7D, 80D, 70D, 60D, 50D, 40D, 30D, 5D, 20D, 10D, 5D Mark II, 5D Mark III, 5D Mark IV, 1DMark IV, 1Ds Mark III, 1D Mark III, 1D Mark II N, 1Ds Mark II, 1D Mark II, 1Ds, 1D, 1V, EOS 3 , D2000
N1 DC0 Nikon D300S, D5, D500, D4, D4s, D3X, D3, D700, D800, D810, D300, D200, D2xs, D2Hs, D2X, D2H, D1H, D1X, D1, N90s, F5, F6, F100, F90, F90x
Fujifilm S5 Pro, S3 Pro
Kodak DCS-14n
N2 DC1 Nikon D80, D70s
N3 DC2 Nikon D5100, D3100, D7000, D5000, D90, D5200, D5300, D5500, D5600, D3200, D3300, D3400, D7100, D7200
S1   S1   Sony A33, A55, A100,  A200, A290, A300, A350, A390, A450, A500, A550,  A560, A580, A700, A850, A900, A77, A77 II, A 99, A99 II, A7, A7s, A7r, A7s II, A7r II
Minolta Dynax 7D, 5D, Dynax 9, 7, 5, 4, 3, Maxxum 807si, 800si, 700si, 600si, 505si, Maxxum 7D, 5D
OP3  UC3 Olympus E-1, E-3, E-10, E-20, E-20N, E100RS, C2500L, E300
OP12 UC12 Olympus E600, EP1, EP2, E30, E620, E450, E520, E420, E510, E410, SP-570UZ, SP-560 UZ, SP-550 UZ, SP-510 UZ
P1  P1   Panasonic Lumix DMC-FZ50, DMC-FZ50K, DMC-FZ50S, DMC-FZ30, DMC-FZ30K, DMC-FZ30S, DMC-FZ20, DMC-FZ20k, DMC-FZ20S, LC-1, L1, L-10, DIGILUX 2, DIGILUX 3, DMC-G1, DMC-Gh2, DMC-GF1, DMC-G2, DMC-G3, DMC-G10, DMC-Gh3, DMC- FZ100, Gh4, Gh5, GH5
Leica DIGILUX2, DIGILUX3, V-LUX1, V-LUX2

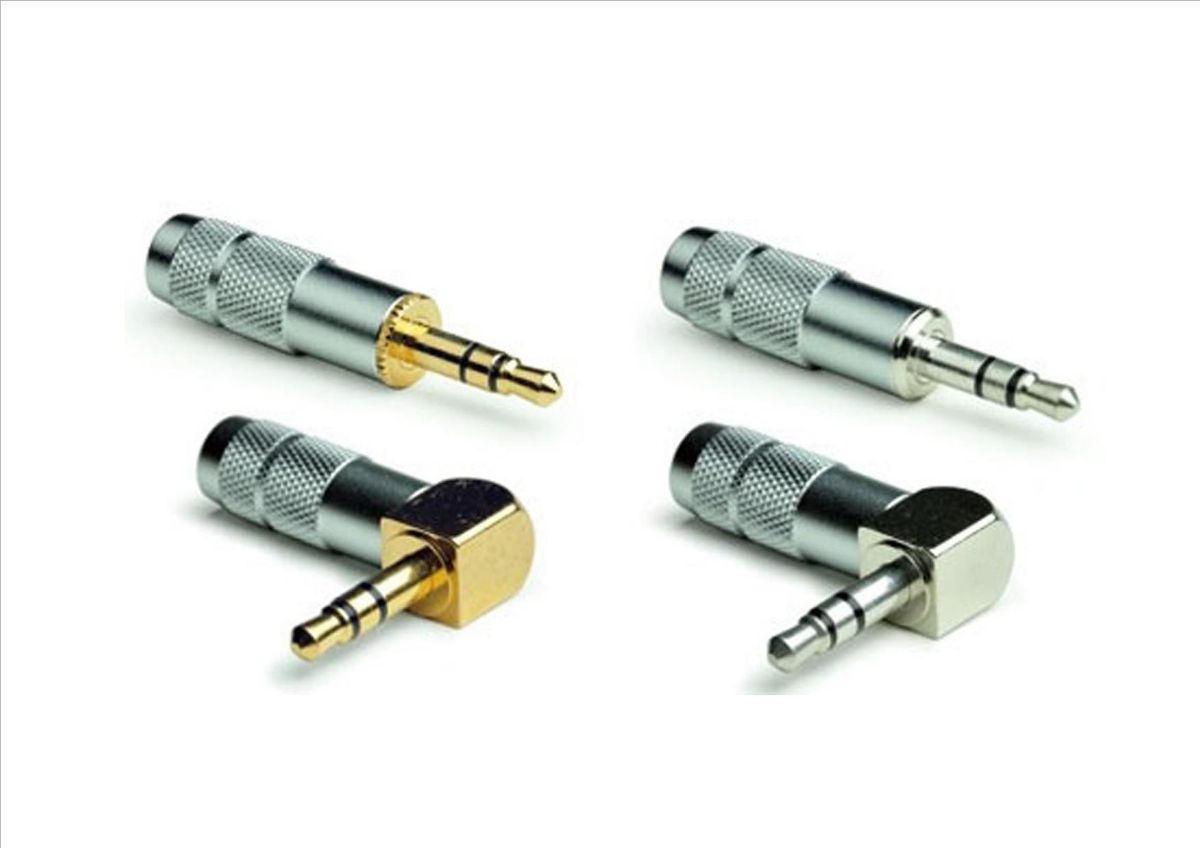

Типы штекеров, подробно и с картинками ≡ Блог DARROM®

Разъем блока питания ноутбука, также называемый штекер – является одним из самых уязвимых и хрупких элементов. Это объясняется тем, что он используется минимум раз в день для зарядки ноутбука. Некоторые стараются самостоятельно усилить или починить штекер, обматывая его скотчем. Однако это может привести к тому, что напряжение будет нестабильно, из-за чего выгорят контакты, поэтому стоит быть очень осторожным в подобных действиях. Есть некоторые факторы, которые сообщают о том, что штекер блока питания неисправен:

  • Аккумулятор заряжается только при определенном положении штекера или не заряжается вовсе.
  • Ноутбук спонтанно сам выключается
  • После команды включения – ноутбук не реагирует



Штекер питания блока иногда сильно перегревается, что происходит из-за плохого контакта разъема питания, находящегося на материнской плате. В таком случае нужно сразу обратиться в сервисный центр, в ином случае может случиться короткое замыкание, которые приведет к выходу из строя всех микросхем.

Разъем питания разных производителей



Производитель

Штекеры блоков питания (внешний диаметр, внутренний диаметр, игла (при наличии))
Блоки питания Acer5.
5мм*1.7мм, 5.5мм*2.5мм
Блоки питания Asus5.5мм*2.5мм, 4.8мм*1.8мм, 2.5мм*0.7мм
Блоки питания Dell7.9мм*5.5мм с иглой (круглый или восьмигранник), трапеция с 3 отверстиями
Блоки питания Fujitsu-Siemens6.5мм*4.4мм с иглой, 5.5мм*2.5мм
Блоки питания HP / Compaq4.8мм*1.7мм, 7.4мм*5.0мм с иглой, прямоуголник с 4 отверстиями, 4.0мм*1.7мм
Блоки питания IBM / Lenovo7.9мм*5.5мм с иглой, круглый с 4 отверстиями, 5.5мм*2.5мм
Блоки питания Samsung5.5мм*3мм с иглой
Блоки питания Sony6.5мм*4.4мм с иглой, 4.7мм*1.7мм
Блоки питания Toshiba5.5мм*2.5мм, 6.3мм*3мм
Benq, Clevo, IRU, LG, Mitac, MSI, NEC, Panasonic, Roverbook, Uniwill5.5мм*2.5мм

Тип 2 ЭМ штекер 32A (папа)

Штепсельная вилка предназначена для использования в зарядных кабелях EV и подключается к любому совместимому типу 2, EVSE. Это сторона папа соединения и поэтому имеет контакты не втулки (см. Фото).

Штепсельная вилка может быть заказана с или без 1 или 3 фаз, 16A (2,5 мм2 CSA) или 32A (6.0mm2 CSA) медные проволочные хвосты, предварительно прикрепленные с помощью 8-тонного гидравлического обжимного устройства. Стандартная длина кабеля составляет 1, 3 и 5 м. Они поставляются в гибком черном/оранжевом кабелепроводе диаметром 20 мм (внешний диаметр). Можно заказать более длинные длины.

Оба штепселя и разъема совместимы с 3 фазами (3P) и поставляются с 3P соединениями — единственное различие между штекерами 1P и 3P — это размер входа кабеля. 1P имеют максимальный диаметр кабеля 18 мм; 3P имеют максимальный диаметр кабеля 25 мм. Поэтому, если вы хотите использовать кабель 16A, 3P, вы можете заказать штепсель 1P, поскольку кабельный ввод будет достаточно большим. Если вы хотите использовать кабель 3P 32A, вы должны заказать трехфазный штекер.

Все штифты / втулки имеют входное отверстие для проводника диаметром 4 мм, достаточно большое для проводников 10 мм2 (60А-70А), максимальное.

ПРИМЕЧАНИЕ. Штифты и втулки в этих заглушках требуют обжима с помощью подходящей (высокой мощности) изгиба. Гидравлический обжимной инструмент 8T можно приобрести в нашем магазине.

Штекер Type 2 совместим со всеми европейскими электромобилями, например:

  • Renault Zoe
  • Все версии EU Tesla (кроме Roadster)
  • Все европейские гибриды и Plug-In BMW
  • Все европейские гибриды и Plug-In VW
  • Все европейские гибриды и Plug-In Volvo
  • Porsche Panamera PHEV
  • Все европейские гибриды и Plug-In Mercedes Benz
  • Daimler Smart ForTwo EV
  • Все европейские гибриды и Plug-In Audi
  • BYD E6
  • Kia Optima (но не Soul, которая является Тип 1)
  • Все европейские гибриды и Plug-In Mahindra
  • Hyundai Ioniq Plug-In hybrid и EV

Код BS-EVP001-M

По наличию 15 шт.

Коннектор F-типа (штекер) — ATCOM

Тип

Коннектор F-типа

Разъемы

F-разъем (штекер)

Тип соединения

Резьбовой

Тип кабеля

Коаксиальный

Материал

Цинковый сплав

Упаковка

Пакет

Количество в упаковке

100 шт

Количество в коробке

100 упаковок

Сфера применения

Цвет

Серебристый

Коннектор F-типа (RG-6) предназначен для соединения коаксиального кабеля волновым сопротивлением 50 и 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т. д.).

F-коннектор изготовлен из никелированного сплава.
Цвет серебристый.

Типы штекеров

— Справка | Connox

Вы хотите купить лампу или электрическое устройство, но не знаете, совместимы ли вилка и розетки? А стоит ли при необходимости заказать переходник? Тогда это место для тебя. На этой странице вы узнаете обо всех типах вилок ламп и электроприборов, предлагаемых в магазине.

А вот как: Уточните, пожалуйста, какой тип штекера есть в выбранном вами изделии. Вы можете найти его на странице продукта в разделе «Свойства». Вы найдете всю информацию об этом типе вилки соответствующей категории вилки в следующих разделах: изображение , описание и страна , в которой тип вилки является распространенным.

Штекер типа A (или NEMA-1) имеет два плоских контакта под напряжением, которые расположены параллельно на расстоянии 12,7 мм. Контакты имеют длину 15 875 18 256 мм, ширину 6,35 мм и толщину 1524 мм. Штекер типа A особенно используется для небольших устройств. Вилка из-за своей конструкции не защищена от переполюсовки.

Узнайте, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Штекер типа B (или NEMA 5-15, 3-контактный) имеет два плоских контакта под напряжением, которые расположены параллельно.Размер и расстояние идентичны вилке типа A. Дополнительный смещенный круговой контакт служит защитным проводом. Такая конструкция обеспечивает защиту вилки от переполюсовки. Контакт защитного проводника длиннее двух других штырей и, следовательно, соединяется с розеткой перед ними.

Узнайте, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Есть два разных разъема типа C:

  • Заглушка типа C: CEE 7/17 или контурная заглушка и
  • Штекер типа C: штекер CEE 7/16 или евро .

Пожалуйста, выберите соответствующую вкладку для получения соответствующей информации.

Контурный штекер (или штекер CEE 7/17) имеет два контакта длиной 19 мм и диаметром 4,8 мм, которые находятся на расстоянии 19 мм. Заглушка имеет вырез примерно на 10 мм выше и на таком же расстоянии ниже оси. Один из них имеет вал с круглым концом, направленным к центру вилки, что позволяет вставить французский штифт заземления. И эти два выреза имеют прямоугольную форму по направлению к краю вилки, чтобы позволить немецким зажимам заземления подключаться.

Максимальная мощность для устройств этого типа составляет около 3500 Вт. Контурная вилка может быть нагружена максимум 250В. Вырезы приводят к тому, что вилка не защищена от переполюсовки, поскольку они предоставляют только место для французских заземляющих контактов, но она не подключена должным образом.

Контурная вилка подходит для немецких, французских и датских розеток, по сравнению с Europlug она несовместима со швейцарскими розетками .

Европейская вилка (или вилка типа CEE 7/16) может использоваться в большинстве стран Европы, за исключением Великобритании, Ирландии, Кипра и Мальты.У него нет защитного проводника, поэтому он не защищен от переполюсовки. Его контакты имеют диаметр 4 мм и расположены на расстоянии 19 мм.

Узнайте, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Вилка типа D (или типа (5A) / (BS 546) ранее широко использовалась в Соединенном Королевстве, а сегодня находит применение, особенно в Индии и Южной Африке.В Ливии это даже единственный тип вилки, но в большинстве других стран ее заменили вилкой типа G . Заземляющий контакт немного длиннее (20,6 мм) и толще (7,06 мм), как два токоведущих контакта (длина 14,8 мм / диаметр 5,08 мм), поэтому он первым подключается к источнику питания. Конструкция вилки неизбежно защищает ее от переполюсовки, но из-за постоянно проводящих контактов прикасаться к ней небезопасно.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Французский штекер типа E или CEE 7/5 имеет два круглых токоведущих контакта.Обычно они толще контактов евровилок, но встречаются и варианты с тонкими контактами (4 мм). Слегка сдвинута вверх, но посередине двух штырей есть отверстие, в которое входит контактный штифт защитного проводника французской розетки. При подключении устройства к розетке оно сначала соединяется с защитным проводом и только потом с двумя токоведущими штырями, и наоборот, при извлечении вилки. Из-за своей конструкции система не допускает смены полярности, поскольку есть только один способ подсоединить вилку к розетке.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Вилка Schuko или вилка CEE7 / 4 имеет два круглых контакта диаметром 4,8 мм и длиной 19 мм. Schuko — это сокращение от немецкого слова Schutzkontakt, что означает «защитный контакт» — в данном случае «защитный» относится к земле. Оба контактных штыря находятся на расстоянии 19 мм друг от друга.Предполагается, что третий полюс, защитный контакт, проводит токи короткого замыкания, которые могут возникнуть, например, в случае короткого замыкания, как только два других полюса замыкают электрическую цепь. Следовательно, сначала необходимо выполнить подключение к заземляющему контакту. Для вилки Schuko это обеспечивается за счет контактных поверхностей со стороны вилки и соответствующих контактных пружин розетки. Базовый уровень покрытия окружен воротником высотой около 19 мм для защиты от случайного контакта.Таким образом, к контактам можно прикасаться, только если они находятся вне гнезда.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Вилка типа E + F или гибридная вилка (или: CEE 7/7) представляет собой смесь типов F и E и подходит для всех стран, где вы можете использовать вилки типа E или F. В списке стран типов вилок E и F вы можете узнать, в каких странах распространены вилки этого типа, какие существуют альтернативы и с каким напряжением они работают.

Вилка типа G или даже BS 1363, вилка Commonwealth всегда имеет три контакта и всегда оснащена предохранителем. Два контакта имеют размеры 4 x 6 x 18 мм, из которых 9 мм изолированы и находятся на расстоянии 22 мм друг от друга. Штифт заземления расположен по центру над двумя другими контактами, также на расстоянии 22 мм. Он имеет размер 4 х 8 х 23 мм. Защитный контакт не имеет дополнительной изоляции, но есть два токоведущих контакта. Корпус вилки широкий, чтобы не допустить легкого касания контактных штырей.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа H (или: SI-32) можно найти только в Израиле и на палестинских территориях и не подходит ни к какой другой системе штекеров. Он имеет три плоских или круглых штифта Y-образной формы. Третий стержень также является заземляющим стержнем. Большинство торговых точек в этих регионах к настоящему времени адаптированы также для подключения евровилок типа C.После модернизации в 1989 году штифты штекера H стали не плоскими, а круглыми. Каждый контактный штифт имеет диаметр 4 мм. Современные розетки в Израиле и в регионе также допускают использование вилки Schuko (тип F) , но обратите внимание, что защитный контакт не гарантируется!

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа I или AS 3112 состоит из трех контактных штырей — одного защитного контактного штифта и двух токоведущих штифтов.Контакт заземления представляет собой вертикальный плоский штифт, два других контакта расположены в виде перевернутой буквы V. Каждый из них повернут на 30 ° относительно защитного контакта и находится на расстоянии 13,7 мм друг от друга. С 2005 года два токоведущих контакта должны быть изолированы и, следовательно, безопасны для прикосновения.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа J или SEV 1011 имеет три контакта.Среднего размера, немного смещенный, — это защитный контакт. Хотя все штырьки имеют одинаковую длину, защитный контакт идет впереди, так как оба отверстия для токоведущих контактов намного глубже в розетке. Расположение со смещением гарантирует защиту вилки от неправильной полярности.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа K или DS 60884-2-D1 состоит из двух токоведущих штифтов и одного защитного контактного штифта. Благодаря защитному контакту конструкция асимметрична, благодаря чему вилка защищена от переполюсовки. Хотя штырь защитного контакта короче, он все же впереди, потому что первым достигает гнезда. Штекер типа C (Europlug) и type F (Schuko plug) механически вставляется в розетку типа K, но в этом случае защитный контакт не подключается.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Существует две версии вилки типа L (или CEI 23-16-VII) .Обе версии имеют два круглых штифта, валы которых изолированы. Посередине находится еще один такой же длинный, но неизолированный штырь для защитного проводника. Защитного воротника вокруг розетки не предусмотрено.

Штекер 10 А

Для версии 1 два внешних контакта находятся на расстоянии 19 мм друг от друга, контакт заземления расположен посередине. Толщина штифтов 4,5 мм. Внешние штифты имеют защиту от прикосновения. Евровилка (тип C) подходит к розетке этого типа.

Вилка 16 А

Версия 2 отличается наличием контактов 5.1 мм, но расстояние между внешними штифтами 26 мм. Это означает, что две версии несовместимы друг с другом. Штифт заземления снова находится между штырями под напряжением.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Штекер типа M или версия 15-A типа D или также BS 546 состоит из трех контактов: двух контактов под напряжением и одного защитного контакта.Расположение контактов защищает вилку от переполюсовки.

Контактные штыри для двух электрических контактов находятся на расстоянии 25,4 мм друг от друга, имеют диаметр 7,06 мм и длину 18,94 мм. Штифт для провода защитного заземления имеет диаметр 8,71 мм и длину 28,89 мм.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она работает:

Некоторые производители всегда поставляют свою продукцию с двумя разными вилками: вилкой типа A (слева) и вилкой типа C (справа).Для получения дополнительной информации об отдельных разъемах откройте соответствующую вкладку.

Адаптер для международных путешествий

| Блог о путешествиях Skyscanner

Пришло время подобрать подходящий адаптер для заграничной розетки для вашей поездки.

Поскольку мы готовимся к тому, чтобы в ближайшее время снова отправиться за границу (благодаря правительству Великобритании, которое регулярно добавляет новые направления в зеленый список), пришло время освежить в памяти основные моменты путешествия. Адаптер для путешествий за границу — это один из тех гаджетов, который вам нужен только во время путешествий, но вы действительно не сможете путешествовать без них. Во многих местах по всему миру есть разные напряжения и типы вилок, а отсутствие адаптера означает, что вы не сможете заряжать свои электронные устройства. Чтобы избавить вас от хлопот и путаницы в том, нужен ли вам адаптер для путешествий, мы собрали список наиболее популярных типов вилок, используемых в разных странах и регионах, а также полезные иллюстрации.

Примечание: Убедитесь, что вы получили самую свежую информацию о поездке в Великобританию, прежде чем бронировать любую поездку. А последние рекомендации можно найти на Skyscanner в разделах «Рекомендации для путешественников по коронавирусу», «Советам FCDO по поездкам за границу» и в советах местных властей для страны, которую вы планируете посетить.

Все, что вам нужно знать об адаптере для путешествий за границу

Когда дело доходит до поиска подходящего адаптера для заграничной розетки, вы можете быть избалованы выбором. Существуют дорожные USB-адаптеры, преобразователи напряжения, различные типы вилок, беспроводные адаптеры, двойные дорожные адаптеры / преобразователи и даже универсальные дорожные адаптеры. Выбор того, что подходит вам, зависит от ваших потребностей.

Вам может понадобиться трансформатор, который может безопасно преобразовать напряжение для использования на вашем ноутбуке или телефоне, а также адаптер, если тип вилки отличается от британского.Однако вы можете получить комбинированный адаптер и дорожный преобразователь, и в большинстве случаев адаптеры способны работать с напряжением от 100 до 240 В. Но для уверенности проверьте сам адаптер, там эта информация будет отмечена.

Некоторые типы вилок используются в более широких регионах. Европейская вилка обычно относится к типу C, тогда как американская вилка — к типу A. Однако в Азии вы обнаружите, что в разных странах используются разные типы вилок. Это общие правила, и чтобы быть в безопасности и подготовиться, вам лучше понять, какой именно тип вилки используется в регионе, в который вы путешествуете.Ознакомьтесь с нашим исчерпывающим списком типов вилок:

1 Афганистан Anti-V B 1 Азербайджан V 9021 902 , F 902 902 902 902 2202 2202 Конго 902 F2 902 21 Эфиопия 0222 902 902 902 Габон C 2 902 902 902 902 902 902 9021 902 902 902 9021 Германия Grenada Гватемала 9022 9 0222 902 902 23017 902 902 23017 902 Ямайка Казахстан V 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 Марокко 902 902 902 902 9022 C Палестина 902 902 9021 22017 В C 902 902 2 902 212 902 902 J Randa 902 902 , B, C, F 902 902 902 Сербия F 902 902 Южная Корея, Южная Корея 902 902 902 Швеция Швеция 902 902 21 Tahiti 902 902 902 230 9021 902 902 902 902 902 21 Тонга 902 902 23017 V C, F 902 902 902 21 Соединенное Королевство 9022 902 , B
Страна / регион Разъем адаптера Тип в стране / регионе Напряжение в стране / регионе
Абу-Даби G 230 В
Афганистан Афганистан 220 В
Албания C, F 230 В
Алжир C, F 230 В
Американское Самоа A, B, F, I A, B, F, I
Андорра C, F 230 В
Ангола C 220 В
Ангилья A, B 110 V A, B 110 V
230 В
Аргентина C, I 220 В
Армения C, F 230 В
Аруба A, B, F 120 V
Австралия I 230 V
Австрия C, F 230 V
Азербайджан 9021 F222 Азербайджан
Азорские острова B, C, F 230 V
Багамы A, B 120 V
Бахрейн G 23017 Vale G 23017 Vale C, F 230 V
Бангладеш A, C, D, G, K 220 V
Барбадос A, B 115 V
220 В
Бельгия C, E 230 В
Белиз A, B, G 110 В / 220 В
Бенин 9022 E2 Бенин 9022 E2 220 В
Бермудские острова A, B 120 В
Бутан C, D, G 230 В
902 902 902 902 21 Боливия Бонайре A, C 127 V
Босния и Герцеговина C, F 230 V
Ботсвана D, G 230 V
127 В / 220 В
Британские Виргинские острова A, B 110 В
Бруней G 240 В
Болгария 902
Буркина-Фасо C, E 220 В
Бирма / Мьянма A, C, D, G, I 230 В
Бурунди C, E C, E 90 222
Камбоджа A, C, G 230 В
Камерун C, E 220 В
Канада A, B 12017 В о-ва C, E, F 230 V
Кабо-Верде C, F 230 V
Каймановы острова A, B 120 V
Центральноафриканская Республика C, E 220 В
Чад C, D, E, F 220 В
Нормандские острова C, G 230 В
Чили Чили 220 В
Китай A, C, I 220 В
Остров Рождества I 230 В
Кокосовые острова I
Колумбия A, B 110 В
Коморские Острова C, E 220 В
Конго, Демократическая Республика C, D, E C, E 230 V
Острова Кука I 240 V
Коста-Рика A, B 120 V
Evory2 220 В
Хорватия C, F 230 В
Куба A, B, C, L 110 В / 220 В
Кюрасао A 127 В
Кипр G 230 В
Кипр, Север G 230 В
Чешская Республика C, E 23017 902 902 902 221 Дания C, E, F, K 230 В
Джибути C, E 220 В
Доминика D, G 230 V
A, B 120 В
Дубай G 230 В
Восточный Тимор C, E, F, I 220 V
Эквадор 120 В
Египет C, F 220 В
Эль-Сальвадор A, B 120 В
Англия G 2302 Гв. C, E 220 В
Эритрея C, L 230 V
Эстония C, F 230 V
220 В
Фарерские острова C, E, F, K 230 В
Фолклендские острова G 240 В
Фиджи
Финляндия C, F 230 В
Франция C, E 230 В
Французская Гвиана C, D, E 220 В
220 В
Гамбия G 230 В
Сектор Газа C, H 230 В
Грузия
C, F 230 V
Гана D, G 230 V
Гибралтар G 230 V
Great B ritain G 230 V
Греция C, F 230 V
Гренландия C, E, F, K 230 V
Grenada 230 В
Гваделупа C, E 230 В
Гуам A, B 110 В
Гватемала A, B A, B C, F, K 220 V
Гвинея-Бисау C 220 V
Гайана A, B, D, G 120 V / 240 V
A, B 110 В
Гондурас A, B 120 В
Гонконг G 220 В
Венгрия
Исландия C, F 230 В
Индия C, D, M 230 В
Индонезия C, F 230 В
C, F 230 V
Ирак C, D, G 230 V
Ирландия G 230 V
Ирландия, Северная G
Остров Мэн C, G 230 В
Израиль C, H 230 В
Италия C, F, L A, B 110 V
Япония A, B 100 V
Иордания C, D, F, G, J 230 V
C, F 220 В
Кения G 240 В
Кирибати I 240 В
Корея, Северная C 22017 9022 9022 Корея, Северная C 22017 9022 902 902 , Юг C, F 220 В
Косово C, F 230 В
Кувейт G 240 В
Кыргызстан
Лаос A, B, C, E, F 230 V
Латвия C, F 230 V
Ливан C, D, G21 9022 В
Лесото M 220 В
Либерия A, B 120 В
Ливия C, L 23017 C, L 23017 n C, J 230 В
Литва C, F 230 В
Люксембург C, F 230 В
Macau G
Македония C, F 230 В
Мадагаскар C, E 220 В
Мадейра C, F 230 В
Малайзия G 240 В
Мальдивы C, D, G, J, K, L 230 В
C2 9022 E902 902 220 В
Мальта G 230 В
Маршалловы Острова A, B 120 В
Мартиника C, D, E 220 В
Мавритания C 220 В
Маврикий C, G 230 В
Майотт C, E 230 V 230 V 127 В
Микронезия A, B 120 В
Молдова C, F 230 В
Монако C, E, F Монголия C, E 230 В
Черногория C, F 230 В
Монтсеррат A, B 230 V
220 В
Мозамбик C, F, M 220 В
Намибия D, M 220 В
Науру I 902 22 240 В
Непал C, D, M 230 В
Нидерланды C, F 230 В
Новая Каледония 902 902 902 902 902 902
Новая Зеландия I 230 В
Никарагуа A 120 В
Нигер C, D, E, F 22017 902 902 902 902 Нигерия 902 902 902 902 , G 230 В
Ниуэ I 230 В
Остров Норфолк I 230 В
Северный Кипр G Северный Ирландия G 230 В
Северная Корея C 220 В
Норвегия C, F 230 В
Оман G 240 В
Пакистан C, D 230 В
Палау A, B 120 В
Палестина
Панама A, B 120 В
Папуа-Новая Гвинея I 240 В
Парагвай C 220 В
Филиппины A, B, C 220 В
Острова Питкэрн I 230 В
Польша
Португалия C, F 230 В
Пуэрто-Рико A, B 120 В
Катар G 240 В
Реюньон C, E 230 В
Румыния C, F 230 В
Россия C, F 220 В 230 В
Саба A, B 110 В
Сен-Бартелеми C, E 230 В
Сент-Китс и Невис
Сент-Люсия G 230 В
Сент-Мартин C, E 220 В
Сент-Хелена G 230 В 110 В / 220 В
Синт-Мартен A, B 110 В
Сент-Винсент и Гренадины A, B, G 110 В / 230 В
Самоа I 230 В
Сан-Марино C, F, L 230 В
Сан-Томе и Принсипи
Саудовская Аравия G 230 В
Шотландия G 230 В
Сенегал C, D, E, K 23021 902 902 Сербия 230 В
Сейшельские острова G 240 В
Сьерра-Леоне D, G 230 В
Сингапур G C, E 230 В
Словения C, F 230 В
Соломоновы Острова G, I 230 В
Сомали C 220 V
Сомалиленд C 220 V
Южная Африка C, D, M, N 230 V
220 В
Южный Судан C, D 230 В
Испания C, F 230 В
Шри-Ланка 902 902 902 902 902 902 902 902 902
Судан C, D 230 В
Суринам A, B, C, F 127 В / 230 В
Свазиленд M 23017 C, F 230 В
Швейцария C, J 230 В
Сирия C, E, L 220 В
220 В
Тайвань A, B 110 В
Таджикистан C, F 220 В
Танзания D, G A, B, C, O 230 В
Того C 220 В
Токелау I 230 В
Тринидад и Тобаго A, B 115 V
Тунис C, E 230 V
Турция C, F 220 В
Острова Теркс и Кайкос A, B 120 В
Тувалу I 230 В
Uga nda G 240 В
Украина C, F 230 В
Объединенные Арабские Эмираты G 230 В
Соединенное Королевство
Соединенные Штаты Америки A, B 120 В
Виргинские острова США A, B 110 В
Уругвай C, F, L
Узбекистан C, F 220 В
Вануату I 230 В
Ватикан C, F, L 230 V
120 В
Вьетнам A, C, D 220 В
Виргинские острова, Британские A, B 110 В
Виргинские острова, США A, B 110 В
Уэльс G 230 В
Йемен A, D, G 230 V C, D, G 230 В
Зимбабве D, G 240 В

Переходники для международных поездок — отсортированные

Нет ничего хуже, чем предупреждение о низком заряде батареи на вашем смартфоне, когда вы прокладываете маршрут или публикуете фотографии с праздников в Интернете. Будь то зарядка Kindle или включение фена, вам нужно знать, совместимы ли они с напряжением и типом вилки в стране или регионе, в который вы собираетесь. Теперь вы знаете, какой тип адаптера для международных путешествий вам нужен, независимо от того, в какой точке мира вы приземлились.

Узнайте, куда вы можете пойти

Планируете вернуться туда? Узнайте, какие границы открыты, с помощью нашей интерактивной глобальной карты и подпишитесь на рассылку обновлений по электронной почте, когда ваши популярные направления снова откроются.

Хотите узнать больше?

Связанные

Какой переходник для путешествий мне нужен для Южной Америки

Некоторые сообщения на этом сайте содержат партнерские ссылки. Если вы бронируете или покупаете что-то по этим ссылкам, я получаю небольшую комиссию (без каких-либо дополнительных затрат для вас). Ознакомьтесь с моей политикой конфиденциальности для получения дополнительной информации.

Одна из вещей, которая поставила меня в тупик, когда я планировал поездку с рюкзаком, заключалась в том, какой переходник для путешествий для Южной Америки мне нужен. Раньше мне очень нужен был только такой же европейский, но, как оказалось, для Южной Америки это не так просто. Во многих странах, в которые я направлялся, были разные электрические розетки и разное напряжение, так что на самом деле это не совсем универсальная работа!

Лучший адаптер для дорожной вилки для Южной Америки

Чтобы решить эту проблему, я нашел адаптер для путешествий по всему миру, который мне очень помог, когда я путешествовал по Южной Америке. Это очень удобный маленький гаджет, который преобразует британский штекер в три разных типа штекеров: тип A, двухконтактный штекер в американском стиле (выводы также можно отрегулировать для переключения на тип I, как это используется в Австралии), тип C, штекер Североевропейский двухконтактный с закругленными концами и Тип E с закругленными двухштырьками из южной Европы. Эти три типа вилок могут использоваться более чем в 150 странах; включая все страны Южной Америки, в которые я направляюсь. Идеально!

Обновление : Изначально я использовал адаптер для путешествий по всему миру, показанный справа. Однако этого продукта больше нет в наличии, и около года назад я потерял для него большую часть деталей. С тех пор я использую World Adapter от SKROSS, поэтому немного обновил этот пост.

КОНТРОЛЬНЫЕ ЦЕНЫ — Последние цены в Великобритании | Последние цены в США

Адаптер мира от СКРОСС

USB World Adapter от SKROSS — это небольшой и легкий адаптер для путешествий, который подходит для более чем 150 стран.Вместо того, чтобы просто преобразовывать вилку из Великобритании для остального мира, существует несколько перекрывающихся входных розеток, поэтому вы можете вводить вилку из Великобритании, евро, США, Японии, Австралии, Китая.

Также имеется два порта USB, что означает, что вы можете подключить кабель USB непосредственно к адаптеру World Adaptor и заряжать свой мобильный телефон или другие USB-устройства одновременно с подключением, скажем, ноутбука или фена. Затем различные выходные разъемы, которые работают в более чем 150 странах по всему миру, просто выдвигаются с помощью черных ползунков на боковой стороне адаптера.Он настолько прост в использовании и намного компактнее, чем адаптер для путешествий по всему миру, который я использовал ранее.

Хотя этот адаптер швейцарского производства не преобразует напряжение, это не должно быть проблемой, потому что большая часть новой электроники в любом случае способна поддерживать оба напряжения — хотя всегда рекомендуется проверять данные о входной мощности на вашем устройстве перед подключением. это в. Если, как мой Chromebook, он говорит 100–240 В ~ 50–60 Гц; тебе хорошо! Адаптер SKROSS очень компактен, прост в использовании, очень легкий и очень прочный, что делает его идеальным спутником в путешествии.Я люблю это!

Итак, должно быть, единственное, о чем вам нужно беспокоиться во время путешествия по Южной Америке, — это какой выходной штекер и где использовать. Вот список всех типов вилок по странам:

Вилки в Южной Америке — по странам

Аргентина — Напряжение 220 В, частота 50 Гц

Может использоваться либо стандартная европейская двухконтактная вилка с закругленными углами (тип C), либо трехконтактная вилка, используемая в Австралии (тип I).

Боливия — 220 В, 50 Гц

То же, что и США (тип A).

Бразилия — В зависимости от региона напряжение может составлять 115 В, 127 В или 220 В.

Бразилия использует несколько различных розеток, в некоторых регионах используются европейские розетки с круглыми выступами (тип C), в других — американские двух- или трехконтактные розетки (тип A).

Чили — 220 В, 50 Гц

Европейская двухконтактная вилка (тип C), а также третья вилка с закругленными контактами (тип L).

Колумбия — 120 В, 60 Гц

То же, что и США (тип A).

Эквадор — 120 В, 60 Гц

То же, что и США (тип A).

Французская Гвиана — 220 В, 50 Гц

Европейская двухконтактная вилка (тип C) или французская двухконтактная вилка (тип E).

Гайана — 120 В, 60 Гц

То же, что и США (тип A).

Парагвай — 220, частота 50 Гц.

Европейская вилка с двумя контактами (тип C).

Перу — 220 В, 60 Гц (в некоторых регионах может быть 50 Гц)

Американская двухконтактная вилка (тип A) или европейская (тип C). Многие розетки предназначены для подключения обоих типов вилок.

Суринам — 220–240 В

Европейская вилка с двумя контактами (тип C).

Уругвай — 230 В, 50 Гц

Штепсельная вилка с двумя штырями европейского скругления (тип C) или штепсельная вилка с тремя штырями, используемая в Австралии (тип I).

Венесуэла — 120 В, 60 Гц

То же, что и США (тип A).

Нажмите здесь , чтобы купить собственный адаптер для всего мира — или ЗДЕСЬ, если вы находитесь в США!

Лучший тип вилки для зарядки электромобилей

Купили электромобиль (EV) или планируете скоро? Если это так, возможно, вы уже начали исследование домашнего зарядного устройства для электромобилей, такого как JuiceBox от Enel X. В ходе этого процесса вы могли встретить разные типы вилок, такие как вилки NEMA 14-50 и NEMA 6-50. А теперь вы можете задаться вопросом, какие существуют варианты вилок и какой тип лучше всего. Если эта ситуация кажется вам знакомой, читайте дальше, чтобы понять разницу между типами вилок и узнать, какой вариант подходит вам.

Познакомьтесь со своей торговой точкой

Во-первых, отметим разницу между вилкой и разъемом для зарядки электромобиля. Вилка подключается к розетке в стене, а разъем для зарядки электромобиля подключается к автомобилю.

По всей Северной Америке большинство домов оборудовано стандартными электрическими розетками на 120 вольт. В то время как многие другие страны используют систему на 220 или 230 вольт, США по-прежнему полагаются на относительно слабую систему на 120 вольт. Почему? Короче говоря, электрическая система США появилась раньше всего остального мира. В конце 19 века Томас Эдисон установил относительно низкое напряжение для обеспечения безопасности и широкого распространения среди потребителей. Стратегия сработала. Миллионы американских домовладельцев приобрели приборы и освещение, рассчитанные на более низкое напряжение.При использовании большинства устройств мы не замечаем разницы. Но при зарядке электромобилей предпочтительнее более высокое напряжение.

Хотя можно подключить электромобиль напрямую к стене через стандартную розетку на 120 В, это не идеальный вариант. Это называется Уровень 1 или «непрерывная зарядка», что является хорошим названием для этого, учитывая, что вы добавляете только около трех или четырех миль диапазона за каждый час, подключенный к стандартной розетке. При таких габаритах, как современные электромобили, проехавшие более 200 километров, переход от пустого к полному при использовании стандартной розетки может занять более 24 часов.Вот почему такие компании, как Enel X, предлагают варианты домашних зарядных станций для электромобилей, такие как JuiceBox 40, которые могут зарядить батарею электромобиля от разряда до полной всего за несколько часов.

Подключение домашнего зарядного устройства для электромобилей

Зарядное устройство для домашнего электромобиля — это интерфейс между электричеством, протекающим через ваш дом, и системой управления и зарядки аккумулятора электромобиля. Его необходимо либо подключить, либо подключить к мощной розетке, аналогичной той, что используется в сушилках для одежды или в духовках.240 вольт — идеальное место для электроснабжения электромобилей размером с Златовласку. Сила тока, единица измерения тока, также важна. В наиболее распространенных на сегодняшний день установках для зарядки домашних электромобилей с подключаемым модулем используется розетка на 50 А и 240 В для безопасного подключения зарядного устройства уровня 2 на 40 А, поскольку электрические стандарты требуют, чтобы цепь была равна 125% от непрерывной нагрузки устройства. Эта установка эффективно заряжает до 10 киловатт — это полная мощность, которую вы получаете, если умножить ток (40 ампер) на напряжение (240 вольт), — и прекрасно соответствует количеству энергии, которое обычно принимают современные электромобили.

Выбор подходящего типа штекера

Существует два основных типа вилок, обычно используемых для зарядки домашних электромобилей, стандартизированные и оцененные NEMA, крупнейшей торговой ассоциацией производителей электрического оборудования в США.

1. Заглушка NEMA 14-50

«50» в названии означает максимальную силу тока 50 А, которая необходима для домашней зарядной станции на 40 А по причинам безопасности, описанным выше. Вилка NEMA 14-50 имеет две точки подключения: заземление и нейтраль.Обычно рекомендуется использовать вилку NEMA 14-50 на 50 А, так как это наиболее универсальный вариант.

2. Заглушка NEMA 6-50

Как и в случае 14-50, 50 — это максимальная сила тока для вилки NEMA 6-50. Разница между 14-50 и 6-50 в том, что у 6-50 нет нейтрали — у него есть только два «горячих» элемента и земля. 6-50 может быть немного дешевле и проще в установке, так как нейтральный провод требует дополнительных затрат, а шнур питания меньше и гибче.

Обратите внимание, что заглушки осушителя, которые часто соответствуют стандартам NEMA 14-30 и 10-30, совместимы только с розетками на 30 ампер. Одна из этих розеток может обеспечить только около 6 киловатт — силы тока недостаточно, чтобы достичь времени зарядки, которое могут обеспечить такие продукты, как JuiceBox 40, хотя вы можете использовать приложение, чтобы уменьшить мощность JuiceBox.

Если вам нужна мощность больше 50 ампер — например, для высокопроизводительного электромобиля со встроенным зарядным устройством на 11 кВт, то вам необходимо купить JuiceBox 48. Для этого сверхмощного зарядного устройства электромобиля вам понадобится чтобы полностью пропустить розетку и попросить электрика подключить устройство непосредственно к электрической сети.Постоянное подключение JuiceBox 48 необходимо по соображениям безопасности. Лицензированный электрик подключит устройство напрямую к электрической цепи, без возможности подключать и отключать зарядную станцию ​​электромобиля.

Итог

Когда доходит до этого, тип вилки мало влияет на зарядку электромобиля. Оба являются безопасными, современными и мощными вилками, которые позволят вам заряжать свой электромобиль дома намного быстрее, чем от стандартной 120-вольтовой розетки. Если вы водите высокопроизводительный электромобиль, такой как Tesla, возможно, вам будет лучше подключить устройство жестко, а не подключать его к электросети.Проконсультируйтесь с квалифицированным электриком, чтобы убедиться, что электрическая сеть вашего дома подходит для зарядки электромобиля с помощью вилки NEMA 14-50 или 6-50.

Узнайте, какое домашнее зарядное устройство для электромобилей подходит именно вам, с помощью нашего инструмента для поиска продуктов.

Посмотреть поиск продукта

Конфигурации разъемов и розеток NEMA

Конфигурации разъемов и розеток NEMA

Последнее обновление страницы: 20 окт.2021 в 22:14

Конфигурации NEMA

Сбитый с толку множеством вилок, комбинации разъемов и розеток? Эта страница поможет. В Национальная ассоциация производителей электрооборудования (NEMA) присвоила обозначения к различным конфигурациям. Цель стольких разных типов — для предотвращения неправильного сочетания электрических систем от подключения вместе, тем самым избегая потенциально опасных условий.

Терминология

Вот различие между заглушками, розетки, входы и соединители.

Фланцевый или коробчатый

Шнур

Подключено к живому источник электроэнергии
(розетка)
розетка — А Монтажное устройство на фланце с внутренней резьбой с утопленными токопроводящими элементами за стыковочной поверхностью.Часто называют розеткой. Этот тип устройства обычно подключается под напряжение, когда ничего не подключено к Это. Поэтому розетки подключаются к источнику питания. разъем — А Электромонтажное устройство на внутреннем шнуре с утопленными сзади токопроводящими элементами сопрягаемая поверхность. Этот тип устройства обычно подключается под напряжение. когда к нему ничего не подключено. Поэтому разъемы подключаются к Источник власти.
Подключено к нагрузке
(вилка)
впуск — мужчина Монтажное устройство на фланце с выступающими штырями и незащищенный.Устройство этого типа никогда не должно быть подключено так, чтобы оголенные контакты жить, пока ответное устройство отключено. вилка — вилка шнур смонтированное коммутационное устройство с выступающими и открытыми токопроводящими штырями. Устройство этого типа никогда не должно быть подключено так, чтобы открытые контакты находились под напряжением, пока отключен. Поэтому вилки всегда мертвые, пока не вставлены в источник питания, такой как стенная розетка или розетка генератора.

Конфигурации NEMA

На этой диаграмме показано наибольшее количество общие конфигурации NEMA, используемые в Северной Америке для 125ac и Однофазные системы 250 В переменного тока.Это касается большинства жилых Приложения.

Устройства с поворотным замком имеют то преимущество, что позиция. Это полезно в приложениях, где соединение испытывает вибрацию, или связанный шнур висит или подвергается случайное отключение от сети.

Дополнительные конфигурации определены в ANSI / NEMA WD 6 стандарт, который охватывает более высокие напряжения, трехфазные приложения и специальные цели, такие как туристические трейлеры, морское судно-берег и более.

Номенклатура NEMA

Номенклатура NEMA для номера кодов следуют за этой таблицей.

Если у вас есть кодовый номер NEMA для устройства, используйте эту таблицу для определить рейтинги устройства.


Готовы ли ВЫ к следующему отключению электроэнергии?

Мы будем рады вашим отзывам и вопросам.Нажмите здесь, чтобы связаться с нами.
Ознакомьтесь с нашими Положениями и условиями перед использованием информации или заказ с этого веб-сайта.
Авторские права 1999-2021 NoOutage.com LLC. Все права защищены.

типов вилок и розеток, используемых во всем мире, от A до O

(Последнее обновление: 3 октября 2020 г. )

Типы вилок и розеток, Описание:

Типы вилок и розеток — Во всем мире используется 15 типов вилок для домашних электрических розеток. Здесь мы будем обсуждать все эти типы вилок и розеток, которым Управление международной торговли (ITA) также назначает специальные алфавиты, начиная с буквы A, проходящей через алфавит.

Типы вилок и розеток:

Тип A и B

В США, Канаде, Японии и Центральной Америке используются 2 типа бытовых розеток: незаземленный тип A и заземленный тип B.

Вилка и розетка ТИПА А

Незаземленная вилка класса II с двумя плоскими параллельными штырями является стандартной в большинстве стран Северной и Центральной Америки, известна как NEMA 1-15, и была изобретена в 1904 году Харви Хаббеллом II.Эта вилка имеет два плоских лезвия толщиной 1,5 мм и длиной от 15,9 до 18,3 мм, расположенных на расстоянии 12,7 мм друг от друга. Вилки типа A обычно поляризованы, и их можно вставить только в одну сторону, потому что два лезвия не имеют одинаковой ширины. Это лезвие, соединенное с нейтралью, имеет ширину 7,9 мм, а горячее лезвие — ширину 6,3 мм. Эта вилка рассчитана на 15 А. С 1965 года незаземленные розетки типа А больше не разрешены в новых постройках в США и Канаде, но их все еще можно встретить в старых зданиях.

Заглушки типа A и B имеют два плоских штыря с часто, но не всегда отверстием возле наконечника. Эти дыры не без причины. Если бы вы разобрали розетку типа A или B, и мы посмотрим на контактные дворники, в которые вставляются штыри, вы бы обнаружили, что в некоторых случаях на них есть неровности. Их выступы входят в отверстия, чтобы розетка могла сильнее захватывать штыри вилки, что предотвращает выскальзывание вилки из розетки из-за веса вилки и шнура, что также улучшает контакт между вилкой и розеткой.Кроме того, некоторые розетки не имеют этих выступов, а имеют только 2 пружинных ножа, которые удерживают стороны штифта вилки, и в этом случае отверстия не нужны.

Есть также специальные розетки, которые позволяют зафиксировать шнур в розетке, продев стержни через отверстия. Точно так же нельзя отключать торговые автоматы и тому подобное. Однако электронные устройства могут быть опломбированы на заводе с помощью пластиковой стяжки или небольшого навесного замка через одно или оба отверстия для штырей вилки.Например. компания может продеть пластиковую ленту через отверстие и присоединить ее к бирке, на которой написано, что вы должны сделать X или Y перед подключением этого устройства. Это означает, что пользователь не может подключить устройство, не удалив тег, поэтому пользователь обязательно его увидит.

ТИП B Вилка и розетка

Вилка класса I обозначена как американский стандарт. Он имеет два плоских лезвия толщиной 1,5 мм, расстояние между которыми составляет 12,7 мм, длина от 15,9 до 18,3 мм и 6.3 мм в ширину. Этот тип вилки также имеет круглый U-образный заземляющий штырь диаметром 4,8 мм, который на 3,2 мм длиннее двух плоских ножек, поэтому устройство заземляется перед подключением питания. Расстояние от центра до центра между заземляющим штырем и серединой воображаемой линии, соединяющей два силовых ножа, составляет 11,9 мм. Их вилка рассчитана на 15 ампер.

В некоторых районах Центральной и Южной Америки заземленные розетки типа B все еще довольно редки. Поэтому люди часто просто отрезают заземляющий штырь вилки типа B, чтобы соединить его с двухполюсной незаземленной розеткой.

Эти штекеры типа A и B не изолированы, т. Е. Стержни штифтов не имеют втулки, они не имеют черного покрытия по направлению к корпусу штекеров других штекеров. Эти розетки не встраиваются в стену, а это означает, что если вытащить вилку посередине, ее штыри все равно будут подключены к розетке. Розетки типа A и B являются общеизвестно опасными, поскольку расстояние между розеткой и частично выдвинутой вилкой достаточно велико, чтобы коснуться контактов пальцами или металлическим предметом, например чайной ложкой.

ТИП C Вилка и розетка

Это обычная наиболее распространенная вилка типа C с номиналом 2,5 А, используемая только для приборов с низким энергопотреблением.

Тип C используется во всех странах Европы, кроме Соединенного Королевства Ирландия Кипр

Тип C — это самая распространенная вилка во всем мире. Эта двухпроводная вилка не имеет заземления и неполяризована и имеет 2 круглых контакта, которые обычно называются евровилкой. Этот штекер имеет два круглых штыря диаметром 4 мм длиной 19 мм с расстоянием между центрами 18 мм.6 мм сбоку у основания и 17,5 мм сбоку на конце. 2 контакта имеют экранированные гильзы длиной 10 мм. Поскольку они немного сходятся, но они относительно гибкие, что позволяет устанавливать вилку в любую розетку, которая принимает круглые контакты от 4,0 до 4,8 мм с центрами от 17,5 до 19 мм. Эти вилки обычно ограничены для использования в приложениях класса II, требующих 2,5 А или меньше.

Это 16-амперная версия вилки типа C, используемой для приборов с высоким энергопотреблением.

ТИП D Вилка и розетка

Тип D почти полностью используется в Индии и Непале.В Индии используются вилки, которые изначально были определены в Британском стандарте до 1947 года. Эта вилка на 5 ампер имеет 3 круглых штыря, образующих треугольник. В центральной части земли длина стержня составляет 20,6 мм, а диаметр — 7,1 мм. Линия 5,1 мм и нейтральный штырь имеют длину 14,9 мм с расстоянием между центрами 19,1 мм. Поскольку расстояние от центра до центра между заземляющим контактом и серединой воображаемой линии, соединяющей два контакта питания, составляет 22,2 мм. Тип M с большими контактами, рассчитанный на 15 ампер, используется вместе с типом D для более крупных бытовых приборов в Индии, Непале и Пакистане.Несколько розеток подходят для вилок как типа M, так и типа D.

ТИП E Вилка и розетка

Тип E в основном используется во Франции, Бельгии, Польше, Словакии и Чехии. Во Франции, Бельгии и некоторых других странах используются розетки, отличные от типа F, который является стандартным в Германии. К счастью, вилки типа F полностью совместимы с розетками типа E и наоборот. Однако в прошлом это было не так.Исходя из этого, причиной первоначального несоответствия было то, что заземление в розетке E осуществляется с помощью круглого штыря, который навсегда устанавливается в розетку. В старых вилках типа F не было отверстия для заземления для подключения заземляющего штыря розетки типа E. Штифт заземления имеет длину 14 мм и диаметр 4,8 мм. Сама эта вилка похожа на вилку C, за исключением того, что она круглая и имеет дополнительный гнездовой контакт для подключения заземляющего штыря розетки. Эти штекеры имеют два круглых штыря диаметром 4,8 мм и длиной 19 мм, расположенные на расстоянии 19 мм друг от друга.Расстояние от центра до центра между гнездовым контактом и серединой воображаемой линии, соединяющей два силовых контакта, составляет 10 мм.

Устаревшая вилка типа E без верхних и нижних зажимов заземления и без пластиковых выемок слева и справа.

ТИП F Вилка и розетка

Тип F используется, например, в Германии, Австрии, Нидерландах, Швеции, Финляндии, Норвегии, Португалии, Испании и Восточной Европе. Штекер F, обычно называемый штекером Schuko, в переводе с немецкого означает защитный контакт или защитный контакт.Эти вилки были разработаны в Германии вскоре после Первой мировой войны.

ТИП G Вилка и розетка

Тип G в основном используется в Великобритании, Ирландии, Кипре, Гонконге и Малайзии. Вилка на 13 А имеет 3 прямоугольных контакта, образующих равнобедренный треугольник. Центральный заземляющий штырь имеет размер 4 на 8 мм и длину 22,7 мм. Штыри фазы и нейтрали имеют размер 4 на 6,35 мм и длину 17,7 мм на расстоянии 22,2 мм друг от друга. Расстояние от центра до центра между контактом заземления и серединой воображаемой линии, соединяющей 2 контакта питания, равно 22.2 мм. Защищенные гильзы длиной 9 мм предотвращают случайный контакт с оголенным разъемом, когда вилка частично вставлена.

ТИП H Вилка и розетка

Тип H часто используется в Израиле и Палестине. Заземленная вилка на 16 А является уникальной для Израиля. Вилка имеет три круглых штыря 4,5 мм длиной 19 мм, образующих треугольник. Расстояние между центрами фазных и нейтральных выводов составляет 19 мм. Расстояние от центра до центра между контактом заземления и серединой воображаемой линии, соединяющей два контакта питания, равно 9.5 мм.

Розетки типа H также подходят для вилок типа C, чего не было до 1989 года, когда израильские вилки все еще имели плоские штыри. К розеткам питания, сделанным ранее, подходят как плоские, так и круглые штыревые вилки, а оригинальные плоские вилки типа H теперь устарели, но время от времени их все еще можно встретить. Вилка также используется на Западном берегу.

ТИП I Вилка и розетка

Тип I в основном используется в Австралии, Новой Зеландии, Аргентине, Папуа, Новой Гвинее и Китае.Вилка на 10 ампер имеет 2 плоских штыря толщиной 1,6 мм, установленных под углом 30 ° к вертикали, образуя перевернутую V. Центры расположены на расстоянии 13,7 мм друг от друга, а оба штыря имеют длину 17,3 мм и ширину 6,3 мм. Этот отвал для плоского заземления также имеет длину 6,3 на 1,6 мм, но имеет длину 20 мм. Расстояние между центром заземляющего штыря и серединой вилки составляет 10,3 мм. это также незаземленная версия этой вилки только с 2 плоскими

V-образные зубцы. Обе формы вилки имеют изолированные контакты под напряжением и нейтраль, даже если вилка не полностью вставлена ​​в розетку, касание незакрытой части контактов не может вызвать сотрясение.

ТИП J Вилка и розетка

Тип J почти полностью используется в Швейцарии и Лихтенштейне.

Эта вилка аналогична вилке типа C, за исключением того, что она имеет дополнительный заземляющий штырь. Вилки типа J имеют три круглых штыря диаметром 4 мм и длиной 19 мм. Центры фазных и нейтральных выводов расположены на расстоянии 19 мм друг от друга и имеют изолированные гильзы длиной 10 мм. Более старые формы этой вилки имеют незащищенные контакты. Тип J очень похож на бразильский стандарт типа N, но он не соответствует ему, поскольку тип J имеет заземляющий штифт дальше от центральной линии, чем тип N, расстояние от центра до центра между заземляющим штырем и серединой воображаемого линия, соединяющая 2 штыря питания, составляет 5 мм.Система разъемов рассчитана на использование при потреблении до 10 ампер, и устройство на 10 А должно быть либо навсегда подключено к системе электроснабжения с установкой защиты ответвительной цепи, либо подключено к сети с помощью подходящего промышленного разъема большой мощности. Вилка типа C идеально подходит для розетки типа J.

ТИП K Вилка и розетка

Тип К полностью используется в Дании и Гренландии. В отличие от аналогичной вилки типа E, заземляющий штифт не прикреплен к держателю, а находится на самой вилке.Этот U-образный штифт заземления имеет длину 14 мм, толщину 4 мм и диаметр 6,5 мм. Фазовый и нейтральный контакты типа K круглые и имеют диаметр 4,8 мм. Он имеет длину 19 мм, а центры расположены на расстоянии 19 мм друг от друга. Расстояние от центра до центра между контактом заземления и серединой воображаемой линии, соединяющей 2 контакта питания, составляет 13 мм. Эта вилка рассчитана на 16 А. Вилка типа C идеально подходит для розетки типа K. Розетка для страны также принимает вилки типов E и F, хотя у этих вилок нет заземления, потому что здесь на вилке требуется штыревой заземляющий штырь.Из-за огромного количества представленной европейской техники, оснащенной вилками E и F. Правительство решило также сделать легальной установку розеток типа E или F. Отсюда и надежда, что в долгосрочной перспективе европейская розетка типа F. Менее вероятно, что менее часто используемый тип E в конечном итоге заменит датскую розетку типа K.

ТИП L Вилка и розетка

Тип L полностью используется в Италии, Чили, Уругвае, а также произвольно встречается по всей Северной Африке.

Это итальянская розетка с заземлением, которая включает в себя 2 типа на 10 и 16 ампер. Здесь оба типа верхних частей штекера состоят из 3 закругленных штифтов, расположенных по прямой линии, которые различаются диаметром контакта и расстоянием между ними и, как следствие, несовместимы друг с другом. Версия на 10 ампер оснащена тремя круглыми штырями диаметром 4 мм и длиной 19 мм. Расстояние между центрами линейного и нейтрального штырьков составляет 19 мм. Расстояние между центрами двух внешних штырей и центром заземляющего штифта равно 9.5 мм. К розетке на 10 ампер также можно подключать вилки типа C.

Здесь версия на 16 А имеет три круглых 5 мм штыря длиной 19 мм. Центры фазных и нейтральных выводов расположены на расстоянии 26 мм друг от друга, а расстояние между центрами двух внешних выводов и центром заземляющего вывода составляет 13 мм. Поскольку обе вилки симметричны, их можно вставлять в любом направлении, что означает, что они не поляризованы.

ТИП M Вилка и розетка

Тип M используется почти по всей Южной Африке, Свазиленде и Лесото.Эта вилка похожа на индийскую вилку типа D, но, опять же, ее контакты намного больше. Это вилка типа M на 15 А с 3 круглыми штырями, образующими треугольник. Здесь центральный заземляющий штифт имеет длину 28,6 мм и диаметр 8,7 мм. Штырьки фазы и нейтрали 7,1 мм имеют длину 18,6 мм, их центры расположены на расстоянии 25,4 мм друг от друга. Расстояние от центра до центра между заземляющим штырем и серединой воображаемой линии, соединяющей 2 штыря питания, составляет 28,6 мм. и южноафриканская версия штекера M часто имеет экранированные гильзы на штырях, чтобы предотвратить непреднамеренный контакт с оголенным разъемом, когда штекер частично вставлен.

Кроме того, тип D используется в Индии и Непале. Тип M также используется для более крупных бытовых приборов в этих странах. Несколько розеток подходят для этих вилок как типа M, так и типа D. Тип M также используется в Израиле и Объединенных Арабских Эмиратах для крупной бытовой техники, такой как схемы кондиционирования воздуха, в тех случаях, когда настенные устройства подключаются к специальной розетке, а также для некоторых типов стиральных машин.

ТИП N Вилка и розетка

Тип N полностью используется в Бразилии и Южной Африке.В 2001 году Бразилия и в 2013 году Южная Африка согласовали розетки типа N и систему вилок, чтобы положить конец распространению различных типов розеток и вилок в пределах своих границ.

Эти вилки содержат 2 контакта и заземляющий контакт, образующие треугольник. Эти силовые контакты имеют изолированные крышки длиной 10 мм, предотвращающие непреднамеренный контакт с оголенным разъемом, когда вилка частично вставлена. Есть 3 варианта, 2 из которых используются в Бразилии

20 и 10 ампер и 1 в ЮАР 16 А.Штыри всех трех версий имеют длину 19 мм, но имеют разные диаметры, а штырьки формы на 10 ампер имеют диаметр 4 мм, выводы формы на 16 ампер имеют диаметр 4,5 мм, а формы на 20 ампер имеют диаметр диаметр 4,8 мм. Центры фазных и нейтральных выводов разнесены на 19 мм друг от друга. Расстояние от центра до центра между контактом заземления и серединой воображаемой линии, соединяющей 2 контакта питания, составляет 3 мм. Тип N похож на швейцарский стандарт J, но не соответствует ему, поскольку у типа N заземляющий контакт находится ближе к воображаемой линии, соединяющей 2 силовых контакта, на 3 мм вместо 5 мм.Розетки типа N были специально разработаны для размещения вездесущих вилок типа C и поэтому имеют одинаковый шестиугольный профиль.

ТИП O Вилка и розетка

Type O полностью используется в Таиланде. Эта вилка типа O, рассчитанная на ток 16 ампер, является одним из сертифицированных стандартов в Таиланде. Тип O содержит 2 штыря питания и штырь заземления, которые имеют круглую форму и диаметр 4,8 мм. Штифты питания имеют длину 19 мм. они имеют изолированные рукава длиной 10 мм, а их центры расположены на расстоянии 19 мм друг от друга.А заземляющий штифт имеет длину 21,4 мм. Расстояние от центра до центра между заземляющим штырем и серединой воображаемой линии, соединяющей два штырька питания, составляет 11,9 мм, что точно такое же расстояние, как и в вилках типа B. Это не случайно, поскольку гибридная версия этой розетки была разработана для подключения вилок A B O и C. В наши дни розетки типа O существуют только на бумаге. В настоящее время продаются гибридные розетки, совместимые с типами вилок A, B, C и O.

Прочие электрические проекты:

Нравится:

Нравится Загрузка …

Объяснение розеток

: почему в мире существуют разные вилки и розетки

Вы когда-нибудь пробовали купить смартфон в Интернете, но когда он наконец появляется, вилка не подходит к вашей розетке? Оставляете использовать (или тратить деньги) на внешний адаптер? Или, может быть, вы видели электронные / электрические товары, скажем, на Amazon, с разными типами вилок и этикетками? Выполните следующие условия — вилка европейского стандарта, вилка стандарта США, вилка типа A, вилка типа B и т. Д.- сбивать вас с толку, когда вы покупаете гаджеты и технику? Почему в мире существует так много типов вилок и розеток? Вам должно быть все равно? Ну…

Давайте поговорим о типах вилок и розеток

Во-первых, в настоящее время существует около 15 (да, ПЯТНАДЦАТЬ!) Различных типов и стилей вилок и розеток, используемых в разных частях мира. Эти вилки и розетки бывают разных форм, размеров, номинальных значений напряжения и тока, типов разъемов, стандартных названий и т. Д. И в большинстве случаев каждый тип используется в определенных регионах.

Реклама — Продолжить чтение ниже

Прежде чем мы продолжим разговор о том, почему существуют разные типы вилок и розеток, и почему все страны мира не используют вилки одного типа, взгляните на различные типы существующих вилок и некоторую другую информацию о их.

90 F 902 9021 Тип M Великобритания, Индия, Южная Африка
Типы штекеров Область применения Номинальный ток Номинальное напряжение
Тип A Америка, Япония 9021 15 A 9022 Тип B Америка, Япония 15/20 A 125 В
Тип C Европа 2.5 A 250 В
Тип D Великобритания, Индия, Южная Африка 6 A 250 В
Тип E Франция 16 A 250 В
Французский / Германия 16 A 250 В
Тип G Великобритания 13 A 250 В
Тип H Isreal 9021 250 V 16 A
Тип I Австралия, Новая Зеландия, Аргентина, Китай 10 А, 15 А, 20 А, 25 А, 32 А 250 В
Тип J Швейцария 10 А 250 V
Тип K Германия, Дания 13 A 250 V
Тип L Италия 10 A, 16 A 250 V
15 A, 16 A 250 В
Тип N Бразилия, Южная Африка 10 A, 16 A, 20 A 250 В

Вы можете проверить, как выглядят все типы вилок / розеток, упомянутые выше, ЗДЕСЬ.

В мире используются разные системы вилок… ПОЧЕМУ?

Типы региональных вилок | источник: GizModo

Что ж, эти вариации в стиле, дизайне и системе вилки не вошли в игру ни сегодня, ни вчера, ни пять лет назад; он существовал веками. И вот почему.

Когда электричество впервые было введено в домашние хозяйства где-то в конце 19-го века, оно (читай: электричество) было подключено непосредственно к системе электропроводки домов, поскольку в основном использовалось только для освещения.Но когда бытовая техника начала набирать обороты, производителям пришлось найти способ для потребителей подключить свои электрические и электронные устройства к источнику электроэнергии. Нет смысла (очевидно) подключать приборы непосредственно к системе электропроводки здания, поэтому производители разработали вилки и розетки. Именно здесь и началась проблема.

Разные страны начали разрабатывать свои индивидуальные вилки и розетки. А поскольку бытовые приборы и другие устройства нельзя было назвать портативными и, по сути, только-только становились популярными, производители и компании сосредоточились исключительно на обслуживании своих национальных или региональных рынков и не заботились о совместимости между странами.По мере роста этого разнообразия систем вилок Международная электротехническая комиссия (МЭК) в 1930-х годах перешла на стандартизацию типов вилок, но Вторая мировая война сделала эти усилия тщетными.

МЭК возобновила усилия по дальнейшей унификации стандартов вилок и разработке универсальных вилок для бытовых электропитаний, которые возобновились в конце 1940-х годов, но были прекращены в конце 50-х годов из-за некоторых политических и экономических факторов.

Таким образом, сегодня существует более дюжины типов вилок и розеток, используемых в разных частях мира, потому что попытки стандартизации были прерваны Второй мировой войной.Кроме того, вторые попытки стандартизации были предприняты слишком поздно; в тот момент, когда многие страны приняли свои родные системы вилок после точки невозврата.

Универсальный штекер без разницы

Мировая промышленность и страны продолжали использовать свои собственные конструкции вилок и розеток, и появились новые. Однако Международная электротехническая комиссия (МЭК), несмотря на ранее встречавшиеся препятствия, в конце концов разработала универсальную вилку между 1970-ми и 1980-ми годами.Универсальная вилка, известная как Type N, не имела никакого значения и практически не использовалась и не принималась какой-либо страной.

Это также связано с тем, что страны разработали свои собственные вилки и розетки таким образом, чтобы, по их мнению, предотвратить контакт с токоведущими частями, снизить риск поражения электрическим током и защитить от нарушения изоляции подключенного устройства в их регионе. И поскольку все они оказались в порядке, большинство этих стран не видели необходимости в универсальной системе розеток. Кроме того, для страны, чтобы изменить всю свою инфраструктуру розеток, это потребовало бы огромных усилий.

Однако только в 2007 году Бразилия приняла систему вилок и розеток типа N. Это сделало его первой страной в мире, которая приняла тип N в качестве единственной стандартной вилки и розетки.
