Содержание

USB-C что это? Зачем в ноутбуке разъем Type–C, небольшой обзор Блог Ивана Кунпана

В статье мы разберем вопрос, USB-C, что это? Расскажем о том, какие бывают разъемы для компьютеров и стоит ли использовать новый тип разъема Type-С в ноутбуках.

Краткая история развития USB разъемов

Здравствуйте, друзья! Как известно, USB-разъемы нужны для подключения периферийных устройств к компьютеру и телефону.  Без них довольно сложно с ними работать. Например, как бы мы подключали компьютерную мышь? Это и есть одна из необходимостей в разъемах на компьютере.

Стоит немного рассказать об истории развитии USB разъемов. Самый первый USB-разъем версии 1.0, появился 15 ноября 1995 года после долгих лет разработок. Пропускная скорость передачи данных этого разъема была – 1,5 Мбит в секунду. Он и сейчас используется в некоторых USB-кабелях или в старых компьютерах.

Последующие версии USB-C разъема – это 1.1, 2.0, 3.0, 3.1, 3.2 их скорость передачи данных более эффективна, чем у предыдущего разъема.

Сейчас разработчики USB-разъемов остановились на улучшении нового формата USB-разъема – это Type-C. Он передает данные со скоростью до 20 Гбит в секунду.

Далее, рассмотрим вопрос статьи – USB-C, что это? И поговорим о новом выпуске разъемов Type-C.

USB-C, что это такое

Итак, что такое USB-C? Это разъем для подключения различных внешних устройств к компьютеру и телефону или других гаджетов.

Сначала к данному разъему подключается двухсторонний USB-кабель или провод, который соединяет например, компьютер с другими внешними устройствами (Скрин 1).

А USB разъем Type-C, это улучшенная версия USB-разъемов, к которому можно подключить не одно периферийное устройство, а сразу несколько. Например, монитор компьютера, второй компьютер, телефон, планшет и другие устройства. Часто Type-C встречается в «переходниках» или в USB-проводах. (Скрин 2).

Новый тип разъема Type-C, пока еще не доступен на всех компьютерах. Производители мобильных телефонов, компьютеров и ноутбуков, занимаются его внедрением в производство.

Где используются USB-C разъемы

Стандартные USB-C разъемы используются на многих устройствах:

  • на персональных компьютерах;
  • на ноутбуках;
  • в телефонах;
  • в планшетах;
  • в USB-кабеле;
  • в USB-переходниках;

Есть и другие гаджеты, в которые встроены такие разъемы. Например, iPad или iPod.

Основные характеристики нового USB-C разъема

У каждого USB-C разъема есть характеристики. Разберем самые используемые разъемы:

  1. Первый тип USB-C 1. Может передавать данные 12 Мбит в секунду. Потребляет электрическую энергию в 100 мА.
  2. Второй тип USB-C0. Скорость работы этого разъема достигает в 480 Мбит за секунду. Расход энергии этим разъемом составляет 500мА.
  3. Третий USB-C разъем 3.0. Этот вид разъемов работает быстрее. Его скорость передачи данных – 5 Гбит в секунду. Конечно, потребление энергии этим разъемом будет больше – 900 мА.
  4. Последний тип разъема USB-C1.
    По-другому его называют Type-C. С его помощью данные передаются очень быстро – 10 Гбит в секунду. А потребление энергии намного выше и достигает 3 Ампера.

Это основные технические данные о последних USB-C разъемах.

Плюсы и минусы Type–C

У любого вида разъема, есть свои положительные и отрицательные стороны. Рассмотрим плюсы и минусы современных разъемов Type-C.

Пожалуй, мы начнем с его плюсов:

  1. Безопасное подключение. Вы можете подключить разъем Type-C в разных положениях и не забоится о том, что штекер разъема будет поврежден.
  2. Универсальное использование разъема. Он может подходить к любым гаджетам и устройствам.
  3. Можно подключать много периферийных устройств. Этот USB-разъем способен выдержать нагрузку не только от одного компьютера, но и от других гаджетов.
  4. Хорошая замена старому USB-разъему. Если у вас поломался старый USB разъем, вы можете купить Type-C и использовать его для подключений устройств.
  5. Доступная цена USB разъема.

К минусам этого разъема можно отнести то, что пока производители этого разъема внедряют его в гаджеты. Не на всех старых компьютерах или других гаджетах их можно встретить.

Заключение

Мы разобрались в вопросе, USB-C, что это? И рассмотрели виды USB-C разъемов с их характеристиками. Когда будете покупать компьютерную технику или телефоны, внимательно изучайте их характеристики. В них указываются, какие разъемы для подключений гаджет использует. Таким образом вы не ошибетесь в выборе разъемов и гаджетов.

Спасибо за внимание!

С уважением, Иван Кунпан.

Просмотров: 3178

USB Type-C против Lightning: 1000 включений

Во время тестирования iPhone SE больше всего меня раздражал не маленький дисплей, не старый дизайн, а разъём Lightning. Весь мир уже перешел на USB Type-C. Даже в iPad и MacBook ставят USB-C. Какого черта Apple до сих пор тянет с этим древним проприетарным разъёмом? По слухам, даже в iPhone 12 будет Lightning!

Так почему же Apple так держится за этот разъём? Основная версия — он надежнее! А может быть умнее?

Официальная документация по Type-C гласит: «Разъём должен выдержать как минимум 10 тыс. циклов подключения/отключения. При этом, не более 500, максимум 550 циклов в час!»

А что с Lightning? Официальных данных по долговечности — нет. Но есть данные от сертифицированных производителей кабелей. Самые смелые из них заявляют о 5-6 тысячах циклов подключения. Даже меньше чем у Type-C.

Хм… но раз точных данных нет. Единственный способ узнать правду — это провести тест! В течение часа мы тысячу раз подряд подключим провод Type-C к Android и Lightning к iPhone. Тем самым превысив допустимые нормы в 500 подключений в час! У кого разъём и провод меньше пострадают, тот и победил.

Интересно, что уже в начале оба разъема пошатываются. Посмотрим.



Что круче, что умней, и конечно, что надежней — сегодня! Я расскажу вам какой разъём на самом деле круче: USB Type-C или Lightning. Погнали!

Lightning

В своё время Lightning от Apple был прорывом. Помните что было до него? Так называемый 30pin или, как её ещё называли — расчёска.

Это был монстр шириной 26 мм. Назывался просто 30-пиновый разъем по количеству контактов. Но зачем так много? Старый разъём Apple использовали для всего подряд: iPod, док-станций, iPhone, всевозможных аксессуаров. Поэтому Apple запихнула в него контакты на все случаи жизни. Два отдельных канала выделялись для передачи данных по FireWire стандарту, два отдельных по стандарту USB. Целых пять каналов под аналоговое аудио. Три канала для передачи аналогового видео. Помните тюльпаны? Вот фактически они были встроены в один проводок.

Плюс куча вариантов зарядки с разным напряжением и куча заземлений. Круто, да?

  1. FireWire ground
  2. FireWire ground
  3. FireWire data TPB +
  4. USB data + *
  5. FireWire data TPB –
  6. USB data – *
  7. FireWire data TPA +
  8. USB power +5V
  9. FireWire data TPA –
  10. Accessory indicator/serial enable **
  11. FireWire power 12V+
  12. FireWire power 12V +
  13. 3.
    3V power
  14. reserved
  15. Ground
  16. Ground
  17. reserved
  18. iPod receive, serial Rx
  19. iPod send, serial Tx
  20. Audio_SW, sends sound to device speaker unless grounded
  21. S-video luminance – iPod photo and iPod color only
  22. S-video chrominance – iPod photo and iPod color only
  23. Composite video out – only used when iPod photo is in slideshow mode
  24. unknown
  25. Left audio in
  26. Right audio in
  27. Left audio out
  28. Right audio out
  29. Audio ground
  30. Ground

* Pins 4 and 6 may be used in a different manner.

Только вот не очень элегантно, согласитесь? Но тогда все так делали. Владельцы первого Galaxy Tab помнят.

А в 2012 году Apple показала Lightning: компактный, универсальный, подходит для передачи данных, звука, зарядки — для всего. А еще более долговечный.  И, конечно же, слава богам, двухсторонний! Apple буквально сказали миру вставляй как хочешь. И мы были счастливы!

Но как они смогли добиться такой компактной конструкции? По старому разъему передавался как цифровой так и аналоговый сигнал.

В Lightning полностью перешли на цифру. Поэтому количество контактов получилось сократить всего до восьми. При этом на проводе контакты заблокировали с двух стороны, чтобы мы могли втыкать его как хочется. Но используюутся только восемь.

Pin 1 GND Ground

Pin 2 L0p Lane 0 positive

Pin 3 L0n Lane 0 negative

Pin 4 ID0 Identification/control 0

Pin 5 PWR Power (charger or battery)

Pin 6 L1n Lane 1 negative

Pin 7 L1p Lane 1 positive

Pin 8 ID1 Identification/control 1

Но самое классное: так как все контакты цифровые, разъём стал адаптивным. То есть подключаем телефон к компьютеру, можем использовать выделенные контакты для передачи данных. Подключаем Lightning-наушники — идёт передача аудио.

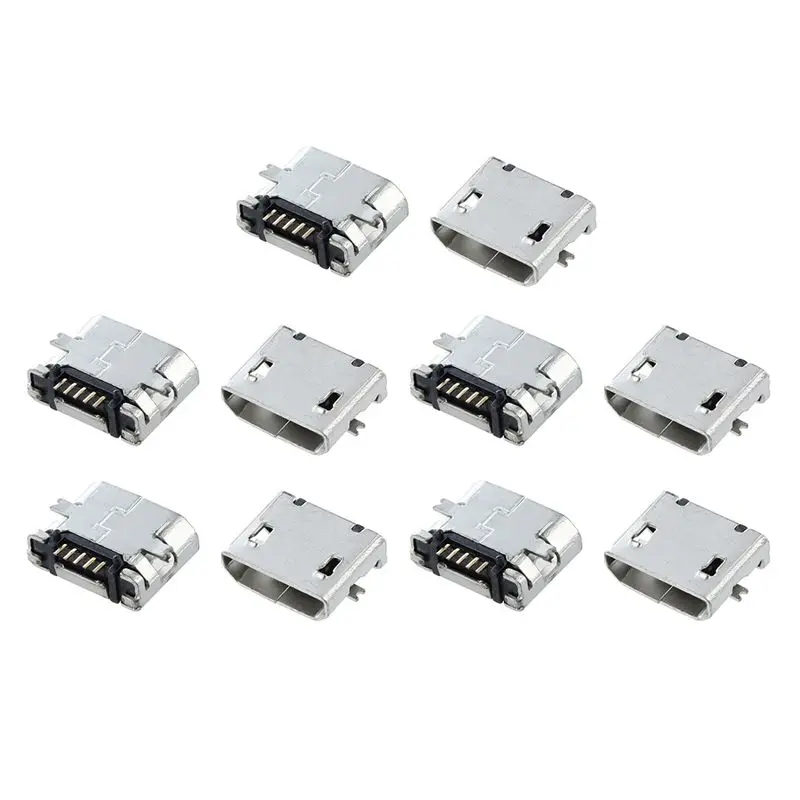

В то время ничего подобного не было. А Micro-USB и рядом не стоял. Смотрите сами: всего 5 контактов, скорость медленная быстрой зарядки нет.

Но с тех пор прошло уже 8 лет!

USB type-C

Но в 2015 году шуточки кончились. Стали появляться первые девайсы с суровым разъёмом USB Type-C. Из смешного только, что это были смартфоны компании LeEco. А еще, они выпустили первый смарт без разъёма для наушников, опередили Apple. Ну и заодно первые обанкротились. Потрясающая компания.

Так почему USB Type-C суровый? Во-первых, чего только стоит документация. Поговаривают, что Type-C — это прадед Бендера из Futurama.

Во-вторых, если посмотреть на характеристики, сразу становится очевидно, что Type-C по сравнению с Lightning — это как космический корабль, по сравнению с Ладой Калиной. Хотя у Лады, вполне вероятно, тоже внеземное происхождение.

Смотрите сами:

  • 24 контакта против 8
  • Скорость до 40 Гбит/с против 5. И это это в лучшем случае пяти. Чуть позже к этому вернёмся.
  • Быстрая зарядка до 100 Ватт и куча альтернативных режимов.



USB Type-C — это самый продвинутый и универсальный разъем. Один разъём Type-C может заменить гнездо для зарядки, HDMI-порт, аудиоразъем и прочее.

Проблемы с совместимостью

Но у универсальности есть и обратная сторона. Под видом Type-C разъема или провода может скрываться обычный USB 2.0.

Но вы думаете Lighting в этом плане лучше? Да он еще хуже!

Во-первых, это закрытый стандарт и Apple не публикует его спецификации. То есть покупая провод, вы не будете знать его характеристики.

Дальше больше. Провода и разъёмы Lightning отличаются между собой. В комплекте со всеми iPhone, Airpods и прочими аксессуарами идут провода стандарта USB 2.0, то есть со скоростью до 480 Мбит/с.

В этом можно убедиться посмотрев на USB сторону провода. Вот, к примеру, провод от iPhone 11 Pro. В нём хватает контактов для совместимости только с USB 2.0. На 3.0 он не тянет.

Но вот в со старыми iPad Pro, в который еще устанавливали Lightning ситуация другая.

Вот фото разъема на iPhone 11 Pro. Он такой как мы привыкли с 8-ю контактами.

А вот так выглядит порт на iPad. Да, в нём 16 контактов. Отсюда и скорость передачи данных как в USB 3.0 и зарядка быстрее. Но всё равно с возможностями Type-C не сравнится.

Почему не переходят на USB Type-C?

Так почему же не переходят на USB Type-C в iPhone? Точных данных нет, но ходят легенды о невиданных богатствах, которые сулит проприетарный разъем. Смотрите.

Чтобы производить аксессуары для Apple нужно вступить в программу MFi, что значит made for iPhone, iPad и прочее, в обмен вы получите всю необходимую документацию, а Apple — деньги.

С одной стороны — со стороны это выглядит как жадность. С другой, Apple опередили Type-C на 3 года да и часто менять разъёмы не очень хорошо.

Поэтому Apple будет использовать Lightning до самого последнего момента… Пока вообще полностью не откажется от разъёмов… Может в iPhone 13? Да, есть и такой слух!

Так что там с надёжностью?

Откуда вообще пошел слух про высокую надёжность Lightning по сравнению с Type-C? Кабель Lightning выглядит как будто там нечему ломаться. Просто язычок с 8 контактами. А еще посмотрите на это простое и понятное крепление. Провод так приятно защелкивается при подключении.

Сам разъём куда шире внутри, поэтому там меньше будет скапливаться мелкие частицы, да и прочистить его проще. Не зря же Apple запатентовали форму Lightning. Поэтому Type-C буквально пришлось выворачиваться на изнанку.

Поэтому Type-C получился куда более сложным по форме. Там больше контактов, деталей, всё мельче и выглядит более хрупким.

Грязь может попасть как внутрь разъёма на девайсе, так и внутрь провода, и на провода в сам разъём. И убрать эту грязь куда сложнее. А где вообще крепление? Его нет! По крайней мере так все думают.

Но на что на практике?

Фирменные провода Apple сбрасывают оплётку чаще чем питоны меняют кожу в тропическом лесу. А открытые контакты облазят и окисляются.

Особенно часто проблема возникает с 5 контактом, отвечающим за передачу энергии.

В проводах Type-C контакты лучше спрятаны. Там нечему обрываться.

Но главное, вопреки распространенному мнению, в Type-C есть крепление. Просто оно скрыто внутри.

Поэтому на практике, с кабелями Type-C возникает куда меньше проблем, чем с Lightning. Но заменить провод просто, а разъём нет. Разъёмы Type-C часто расшатываются. и от этого даже пострадала Apple, столкнувшись с такой проблемой в первых MacBook.

1000 включений/выключений

В итоге, мы узнали всё про Type-C и Lightning, а значит настало время определить победителя нашего теста!

После 1000 включений USB Type-C: Входное отверстие покоцано. Провод шатается.

Lightning: Разболтался, но не сильно — стальная рамка вокруг разъёма, спасибо ей.

При этом зарядка работает на обоих смартфонах. При этом, когда мы подключили кабели к компьютеру, USB-C спокойно переда файл, а Lightning нет. Мы чуть пошатали провод и соединение порвалось. Присмотревшись мы увидели, что один усик немного отклонился. А на самом проводе контакт посередине истерся сильнее остальных.

Выводы

В конце суммируем информацию.

Lightning
Плюсы:

  • Первый двусторонний стандарт
  • Адаптивность (подходит для передачи данных, аудио и заряда)
  • Надежное крепление и разъем

Минусы:

  • Морально устарел
  • Необходимо платить за лицензию
  • Низкое качество фирменных проводов

Type-C
Плюсы:

  • Технически во всё лучше Lightning
  • Бесплатный
  • Защищенные контакты на проводе

Минусы:

  • Фрагментация
  • Разъём расшатывается
  • Сложно выбрать провод

Post Views: 4 337

Будущее за новым USB Type-C: всё, что нужно знать о разъёме

Свежий лэптоп MacBook от Apple оснащён единственным портом USB Type-C. Но этот форм-фактор — не собственный стандарт корпорации. USB Type-C — новый тип универсального порта, стандартизированный международным консорциумом USB-IF. А со временем он распространится на все устройства, которые в наши дни оснащаются классическим (если не сказать «старым») более крупным коннектором USB.

С многообразием современных Apple MacBook можно ознакомиться на страницах Байона:

Больше «МакБуков»


Разъём USB Type-C плотно переплетается с другими новыми стандартами: скоростным USB 3.1 и «электрическим» USB Power Delivery, чья задача — подавать достаточную мощь тока для питания различных устройств.

В статье мы расскажем и об отличиях USB Type-C от USB 3.1 и о том, чем схожи между собой стандарт USB Power Delivery и порт Type C.

Type-C — новая форма порта USB

По физической своей сути, разъём USB Type-C представляет собой более тонкий порт. Сам разъём может поддерживать уже существующие стандарты USB 3.1 и USB Power Delivery (для краткости — USB PD). Фактически, 3.1 и PD — «логические» разновидности USB, а Type-C — лишь размер, форма и вид порта.

Наиболее привычный коннектор USB относится к категории USB Type-A. Даже при переходе с «древнего» стандарта USB 1.1 на долгожителя 2.0 (и на быстрый 3.0, который принято помечать синим цветом), коннектор оставался одним и тем же. В своё время он казался миниатюрным, но спустя годы развития техники выглядит он весьма массивно. Другой его недостаток — возможность подсоединения к устройству исключительно одной определённой стороной. Поэтому до присоединения разъёма к порту необходимо убедиться в его правильном положении.

Но шина USB привлекательна и для других устройств! А крупный порт USB классического форм-фактора физически нельзя разместить на тонких гранях смартфонов, игровых контроллеров, цифровых камер и всех прочих гаджетов, куда так и просится этот стандарт передачи данных. Так рождались многочисленные стандарты коннекторов, включая распространённые ныне «micro» и «mini».

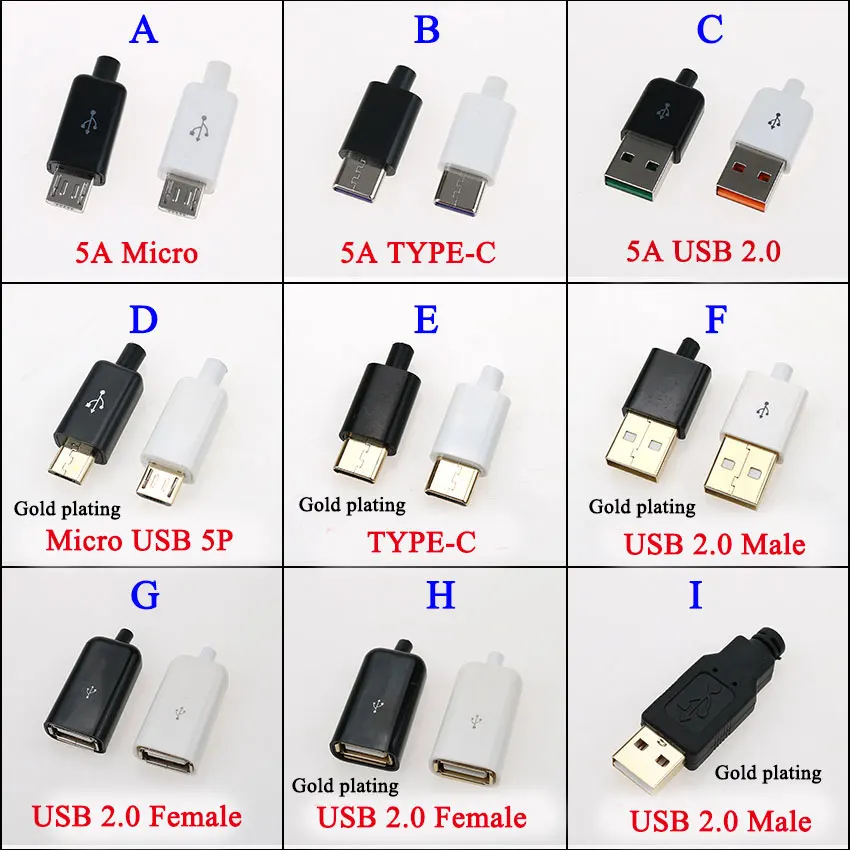

Разнообразные разъёмов и коннекторов класса Universal Serial Bus

«Зоопарк» различных типоразмеров USB-портов близится к закрытию. Причина этому — новый стандарт USB Type-C, на чьей стороне громадное преимущество: миниатюрные геометрические размеры порта. Его габариты составляют приблизительно одну треть «старого» USB Type-A. Новый форм-фактор можно разместить в любом устройстве. Больше никаких коллекций проводов: и для внешнего жёсткого диска, и для зарядки смартфона потребуется лишь один-единственный кабель. При этом крохотный порт способен как разместиться в корпусе мобильного устройства, так и служить источником электроэнергии даже для «прожорливых» периферийных устройств. С обеих сторон кабель оканчивается одинаковыми коннекторами USB Type-C.

Никуда не денутся разнообразные по форме и цветам красавцы-«зарядки», но кабель будет стандартным.

Единый стандарт Type-C

Всё верно: единый стандарт, и сразу столько «вкусностей». Есть и ещё кое-что: «Тайп Си» (такова английская транскрипция названия) привлекателен ещё и своей двусторонней природой. Вставлять коннектор в этот разъём можно любой стороной. Не придётся больше рассматривать направленность «шнурка», чтобы аккуратно вставить его в порт.
Пока USB Type-C лишь начинает своё победоносное шествие, поэтому дата-кабели — непременный атрибут любого компьютерного «хозяйства».

Рекомендуем ознакомиться с нашими товарами этой категории: кабели USB

Типоразмер USB класса Type-C может работать в различных режимах-«протоколах». На практике это выражается в том, что к одному-единственному порту можно подключать ещё и кабели HDMI, VGA, DisplayPort или другие виды соединений компьютера с периферией. Цифровой мультипорт-адаптерUSB-C от Apple — отличный образец вышесказанного. Данный адаптер позволяет подсоединять к компьютеру видеовыходы HDMI или VGA, крупные коннекторы USB старого стандарта Type-A, и, конечно, родные для него входы USB Type-C. Куча всевозможных USB, HDMI, DisplayPort, VGA и прочих разъёмов, которыми сейчас украшаются большинство ноутбуков по всем боковым граням, можно заменить лишь одним типом порта. Нечто подобное в последние годы произошло с мобильными компьютерными колонками — они всё чаще подключаются к компьютеру через USB, а не через специфические порты.

Стандарт электропитания USB Power Delivery

В близком родстве с Type-C состоит и другой свежий стандарт консорциума — USB PD. Что такое USB Power Delivery?

Многие мобильные устройства — смартфоны, планшеты, карманные компьютеры, способны заряжаться от компьютера при соединении с ним через USB. Порт класса USB 2.0 обеспечивает передачу тока вплоть до 2,5 Ватт — достаточно для неспешной подзарядки, но о более требовательных устройствах не приходилось и думать: средний ноутбук, к примеру, требует до 60 Ватт.

Спецификации USB Power Delivery обеспечивают передачу тока вплоть до 100 Вт. Более того, направление тока может быть двусторонним, поэтому оба устройства, соединённых USB-кабелем, могут как отдавать, так и получать электричество. Одновременно с обеспечением электропитания возможна и передача данных. И новый MacBook, и «хромбук» Pixel от Google способны заряжать свои аккумуляторы при соединении по порту USB Type-C. Новый стандарт USB PD позволит забыть о многочисленных типах кабелей и разъёмов для питания ноутбуков. Любое устройство можно запитать от стандартного порта USB. Источником тока для лэптопа может быть любой новомодный «внешний аккумулятор». Можно присоединять ноутбук и к внешнему экрану — и этот дисплей будет делиться своим током с компьютером, одновременно показывая изображение, отсылаемое на него компьютером через небольшой порт USB класса Type-C.

Необходима лишь поддержка технологии USB Power Delivery. Обычный порт USB Type-C — не гарантия такого электрического всемогущества. Как Байон уже отмечал в начале статьи, Type-C — лишь новая геометрия этого разъёма; всё остальное будет зависеть от конкретного производителя данного устройства — захотят ли разработчики оснащать свои устройства с портами размера Type-C ещё и поддержкой USB PD.

Взаимоотношения USB Type-C и USB 3. 1

USB 3.1 — очередная веха развития шины USB. Теоретическая пропускная способность USB 3.0 ограничена 5 гигабитами в секунду. Новая итерация, USB 3.1, увеличивает этот показатель вдвое — вплоть до 10 теоретических гигабит/сек. Этот красивый показатель соответствует скорости порта Thunderbolt первого поколения.

Чем отличаются USB Type-C и USB 3.1?

Первый (USB Type-C) — лишь геометрическая форма разъёма, не более. Внутрь этой «геометрии» можно встроить и старичка USB 2.0, и его потомка — 3.0, и их наследника 3.1. В принципе, ничто не мешает разместить в Type-C даже логику откровенно «музейного» USB 1.1.

Практический пример отличия USB Type-C от USB 3.1 — Android-планшет Nokia N1. Он оснащается новым разъёмом USB Type-C, однако внутри расположена логика шины 2.0 (да, даже не 3.0). Соответствующая у него и скорость передачи данных. Тем не менее, эти две технологии связаны друг с другом напрямую, пусть и не являются синонимами.

Обратная совместимость USB и новых технологий стандарта

С физико-геометрической точки зрения, разъём USB Type-C не совместим с предшественниками. А с логической точки зрения разработчики сохранили полную обратную совместимость. Иными словами, в тонкий новый разъём Type-C не удастся «впихнуть» обычный громоздкий коннектор от принтера или мышки. Не удаться и подключить современные флешку или внешний HDD, оснащённые кабелем Type-C, в классический привычный всем порт USB компьютерного формата.

А теперь вновь вернёмся к хорошему. Стандарт USB 3.1 полностью совместим с предыдущими версиями USB, поэтому для подключения старой периферии в порт USB Type-C требуется лишь простой адаптер-переходник. Устройства заработают, проблем не возникнет.

Как жить в эпоху USB Type-C?

На практике, большинство новых компьютеров будут оснащаться как новыми портами USB Type-C, так и привычными USB Type-A — по крайней мере, в обозримом будущем. Такой процесс уже начался, в качестве примера возьмём всё тот же «хромбук» Pixel. Нет нужны менять старую периферию (принтеры, сканеры, флешки с мышками) на новые устройства с кабелями USB Type-C. И даже если ваш будущий компьютер будет ортодоксально оснащён исключительно портами USB Type-C (как в случае MacBook), решить проблему помогут недорогие и всё более распространённые адаптеры.

Итог: размышления Байона о USB Type-C

Своевременное и долгожданное обновление, этот новый разъём. Первопроходцы USB Type-C — разработчики MacBook, но эта технология уже скоро распространится далеко за пределы «яблочной вселенной». Со временем другие порты уйдут в прошлое, а переход к новой эпохе будет максимально безболезненным. Какого бы мнения читатели не были об Apple, на этот раз они дали дорогу новому стандарту, который пригодится всем и каждому.

Более того, порт USB Type-C может заменить собой интерфейс Lightning, которым пользуются лишь смартфоны и планшеты этой корпорации. У Lightning нет особых преимуществ над USB Type-C — он выгоден компании Apple лишь потому, что она получает за его использование лицензионные отчисления.

FAQ - Разъем USB Type-C в системе Windows - Драйверы Windows

  • 8 минут на чтение

В этой статье

Версии Windows

  • Windows 10 для настольных версий (Home, Pro, Enterprise и Education)
  • Windows 10 Mobile

Общие темы для обсуждения OEM-производителями, которые хотят создавать системы Windows с разъемами USB Type-C.

Характеристики разъема USB Type-C

Симметричная и двусторонняя конструкция

  • Разъем симметричный . На каждом конце кабеля есть разъем USB Type-C, позволяющий хосту и функциональному устройству использовать разъемы USB Type-C. Вот изображение, на котором сравниваются разъемы:
  • Коннектор двусторонний . Традиционные разъемы приходилось подключать «лицевой стороной вверх». Благодаря двусторонней конструкции разъем можно перевернуть.

Поддерживает все скорости USB-устройств

Разъем может поддерживать низкоскоростные, полноскоростные, высокоскоростные USB-устройства и устройства SuperSpeed ​​(включая SS +).

Альтернативные режимы

Разъем может поддерживать альтернативных режимов . Функция альтернативного режима позволяет протоколам, отличным от USB, работать по USB-кабелю, одновременно сохраняя USB 2.0 и функции зарядки. В настоящее время наиболее популярными альтернативными режимами являются DisplayPort / DockPort и MHL.

DisplayPort / Док-порт

Этот альтернативный режим позволяет пользователю проецировать аудио / видео на внешние дисплеи DisplayPort через разъем USB.

MHL

Альтернативный режим MHL позволяет пользователю проецировать видео / аудио на внешние дисплеи, поддерживающие MHL.

Сообщения об ошибках Billboard

Если пользователь подключает устройство или адаптер с альтернативным режимом USB Type-C, который не поддерживается подключенным ПК или телефоном, устройство или адаптер может открыть устройство Billboard, которое содержит информацию о состоянии ошибки, чтобы помочь пользователю в устранении неполадок.

Повышенный предел мощности

Система с разъемами USB Type-C имеет более высокие пределы мощности, она может поддерживать до 5 В, 3 А, 15 Вт.

Кроме того, разъем может дополнительно поддерживать функцию подачи питания , как определено OEM-поставщиком USB Power Delivery. Если разъем поддерживает подачу питания, система USB Type-C может быть поставщиком источника питания или потребителем и поддерживать до 100 Вт.

Поддерживает двойные роли USB

Периферийные устройства могут подключаться к мобильной системе с помощью разъемов USB Type-C, что меняет традиционную роль мобильной системы от функции к хосту.Когда та же система подключена к ПК, система возобновляет роль функции, и ПК становится хостом.

Вход операционной системы, в которой необходимо согласовать альтернативный режим, например DP 2-полосный или DP 4-полосный

Нет. Операционная система (или любой программный компонент, предоставляемый Microsoft) не играет никакой роли в выборе альтернативного режима. Решение принимает драйвер разъема, в частности драйвер клиента диспетчера разъемов USB (UCM). Драйвер делает это, взаимодействуя с микропрограммой разъема с помощью аппаратных интерфейсов.

Зарядка до ОС с Type-C и PD

Включение зарядки до ОС принадлежит OEM-производителю. Вы можете отказаться от использования USB Power Delivery и заряжать на уровнях мощности USB Type-C, пока не загрузитесь в операционную систему.

Зарядка телефона, когда он является USB-хостом, чтобы включить сценарии стыковки, такие как Continuum

Вот несколько моментов, которые следует учитывать:

  • Необходимо реализовать USB Power Delivery, чтобы роли питания и данных можно было менять местами независимо.

  • Входящий порт док-станции должен быть реализован как UFP для зарядки, как это определено в спецификации USB Type-C. Подробнее см. Раздел 4.8.4, версия 1.1.

  • Док должен запросить DR_Swap, если он разрешен в DFP, или PR_Swap, если он разрешен в UFP.

    Исходный DFP является источником питания, поэтому вы должны изменить роль данных. Первоначальный UFP является источником питания, поэтому вам необходимо изменить роль источника питания. Вы можете выполнять эти операции в своей реализации этих функций обратного вызова:

Windows 10 Mobile с поддержкой рекламных щитов USB

Да, если вы подключаете телефон к устройству, которое поддерживает USB Billboard, в соответствии со спецификацией USB Device Class Definition for Billboard Devices, пользователь получает уведомление.Драйвер клиента диспетчера USB-коннекторов (UCM) не требуется для обработки уведомления. Если ваша система не распознает альтернативный режим, не переходите в этот режим.

Поддержка USB Type-C в более ранних версиях Windows

USB Type-C не поддерживается в версиях Windows до Windows 10.

Поддержка

UCSI в более ранних версиях Windows

UCSI не поддерживается в версиях Windows до Windows 10.

Как протестировать реализацию UCSI

Чтобы протестировать вашу реализацию, следуйте инструкциям, приведенным в процедурах ручного тестирования совместимости USB Type-C. Мы рекомендуем запускать тесты USB в Windows Hardware Lab Kit (HLK) для Windows 10. Эти тесты перечислены в Тестах комплекта сертификации оборудования Windows для USB.

Условия и пользовательский интерфейс для различных ошибок

Windows 10 может отображать набор сообщений об ошибках USB Type-C, чтобы помочь пользователям узнать об ограничениях, связанных с различными комбинациями аппаратного и программного обеспечения USB Type-C. Например, пользователь может получить сообщение «Устройство заряжается медленно», если зарядное устройство, подключенное к разъему USB Type-C, недостаточно мощное, несовместимо с системой или подключено к порту без зарядки.Дополнительные сведения см. В разделе Сообщения об устранении неполадок в системе Windows с USB-портом C.

Подключение порта без PD к поставщику PD и потребителя PD к системе, которая не является поставщиком PD

Порт без PD пытается зарядить систему, используя уровни тока USB Type-C. Для получения дополнительной информации см. Технические характеристики USB 3.1 и USB Type-C.

Подключение Thunderbolt, SuperMHL или PCI Express к ПК, который не поддерживает эти возможности

Функция альтернативного режима позволяет протоколам, отличным от USB (например, Thunderbolt, SuperMHL), работать по USB-кабелю, одновременно сохраняя USB 2.0 и функция зарядки. Если пользователь подключает устройство или адаптер с альтернативным режимом USB Type-C, который не поддерживается подключенным ПК или телефоном под управлением Windows 10, обнаруживается состояние ошибки, и пользователю отображается сообщение.

  • Если устройство или адаптер открывает устройство Billboard, пользователь видит информацию о состоянии ошибки, чтобы помочь в устранении неполадок. Windows 10 предоставляет встроенный драйвер для устройства Billboard и уведомляет пользователя о возникновении ошибки.
  • Пользователь может увидеть уведомление об ошибке «Попробуйте улучшить USB-соединение».Для получения дополнительной информации см. Устранение проблем с USB-C.

Для достижения наилучших результатов убедитесь, что устройство или адаптер с альтернативным режимом работы соответствуют требованиям ПК, телефона или кабеля.

Поддержка и ограничения MTP через USB Type-C в Windows

Windows 10 для настольных выпусков поддерживает MTP в роли инициатора; Windows 10 Mobile поддерживает MTP в роли респондента.

Как нисходящие устройства и концентраторы подключаются и взаимодействуют с USB Connector Manager (UCM)

UCM - это собственный стек устройств (см. Архитектура: конструкция USB Type-C для системы Windows).Поддержка Windows 10 для USB Type-C включает в себя необходимую сантехнику, чтобы убедиться, что драйверы разных классов знают, как взаимодействовать с различными разъемами USB Type-C. Чтобы получить поддержку Windows 10 для USB Type-C, необходимо подключиться к стеку устройств UCM.

Требования к USB Type-C MUTT для тестов HLK

Windows HLK для Windows 10 содержит тесты для USB-хоста и функциональных контроллеров. Для тестирования вашей системы используйте адаптер USB C-A. Эти тесты перечислены в разделе «Тесты комплекта сертификации оборудования Windows для USB».

Поддержка Microsoft для передачи данных P2P между одним и тем же SKU Windows 10

Это недействительное соединение.

  • Невозможно подключить два компьютера под управлением Windows 10 для настольных версий.
  • Невозможно подключить два мобильных устройства под управлением Windows 10 Mobile.

Если пользователь пытается установить такое соединение, Windows выдает сообщение об ошибке. Дополнительные сведения см. В разделе «Сообщения об ошибках для системы Windows USB Type-C».

Единственное допустимое соединение - между устройством Windows Mobile и настольным устройством Windows.

Связь расширения класса UCM (UcmCx) с PMIC или драйвером батареи для получения / установки статуса зарядки

На платформах зарядки с программным обеспечением UcmCx взаимодействует с PMIC и подсистемой батареи. Драйвер клиента может определять уровни зарядки, взаимодействуя с оборудованием через аппаратные интерфейсы. На платформах с аппаратной поддержкой за зарядку отвечает встроенный контроллер. UcmCx не принимает участия в этом процессе.

Поддержка HLK для USB Type-C

В Windows HLK для Windows 10 нет специальных тестов USB Type-C.Мы рекомендуем запускать тесты USB в Windows HLK для Windows 10. Эти тесты перечислены в Тестах комплекта сертификации оборудования Windows для USB.

UCSI

Спецификация программного интерфейса системы разъемов USB Type-C (UCSI) описывает возможности программного интерфейса системы разъемов USB Type-C (UCSI) и объясняет регистры и структуры данных для проектировщиков аппаратных компонентов, сборщиков систем и разработчиков драйверов устройств. .

Microsoft предоставляет встроенный в Windows драйвер UcmUcsi.sys, который реализует функции, определенные в спецификации. Этот драйвер предназначен для систем со встроенными контроллерами.

Протестируйте реализацию UCSI, работающую в Windows 10

Мы рекомендуем запускать тесты USB в Windows HLK для Windows 10. Эти тесты перечислены в разделе «Тесты комплекта сертификации оборудования Windows для USB».

Протестируйте клиентский драйвер UCMCx в Windows 10

Мы рекомендуем запускать тесты USB в Windows HLK для Windows 10. Эти тесты перечислены в разделе «Тесты комплекта сертификации оборудования Windows для USB».

Управление VBus / VConn и операции переключения ролей, обрабатываемые расширением класса UCM

Расширение класса UCM может получать запросы от операционной системы на изменение данных или направления питания соединителя. Когда он получает эти запросы, он вызывает реализацию клиентского драйвера EVT_UCM_CONNECTOR_SET_DATA_ROLE и EVT_UCM_CONNECTOR_SET_POWER_ROLE функций обратного вызова (если соединитель реализует PD). В реализации ожидается, что драйвер клиента будет управлять выводами VBUS и VCONN. Дополнительные сведения об этих функциях обратного вызова см. В разделе Запись драйвера разъема USB Type-C.

USB-кабели и разъемы

Обзор

USB-кабели, разъемы и концентраторы

Продукты

Концепции

    USB-кабели и соединения стандартные, мини- и микроразмеры
  • Разъемы Type-A, Type-B и Type-C
  • Разновидности USB-кабеля
  • USB-концентраторы с питанием от шины, с автономным и динамическим питанием
  • A Универсальный последовательный Кабель шины (USB) используется для передачи данных и подачи небольшого количества энергии между устройствами.USB-кабели бывают трех размеров:

    Каждый из этих размеров может подключаться к двум типам USB-разъемов: Type-A и Type-B. Стандартные разъемы типа A наиболее распространены для компьютеров, а разъемы mini и micro Type-A в основном используются для мобильных устройств. Разъемы типа B обычно встречаются на оконечных устройствах, таких как продукты SMART.

    Третий тип разъема, Type-C, новее и бывает только одного размера. Разъемы Type-C обычно встречаются в небольшой персональной электронике, такой как мобильные устройства и новые ноутбуки Apple.

    Продукты SMART имеют стандартные разъемы типа A и типа B. Тип USB-подключения исходного устройства определяет тип USB-кабеля, который вам понадобится.

    Помимо различных типов и размеров разъемов, существуют также разные разновидности USB-кабелей:

    • USB 1.x

    • USB 2.0

    • USB 3.0

    • USB 3.1

    Основные различия между разновидностями USB-кабеля - это скорость подачи питания и передачи данных.Новые разновидности (USB 3.0 и 3.1) обладают большей мощностью и более высокой скоростью передачи данных. USB 3.0 и 3.1 обратно совместимы с USB 2.0, но не с USB 1.1. Хотя продукты SMART поддерживают все разновидности, рекомендуется USB 2. 0 или новее.

    Примечание

    Хотя USB 3.0 и 3.1 имеют обратную совместимость, совместимость может быть менее 100%, и могут возникнуть проблемы при использовании USB 3.0 / 3.1 с USB 2.0. Если у вас возникли проблемы при использовании USB 3.0 / 3.1, попробуйте подключить концентратор USB 2.0 между продуктом SMART и компьютером. Если проблема не исчезнет, ​​используйте USB 2.0 вместо USB 3.0 / 3.1 или обратитесь к производителю компьютера. Чтобы гарантировать наилучшую производительность USB, убедитесь, что на компьютере установлены последние версии драйверов USB 3.0 / 3.1 и набора микросхем.

    Продукты SMART используют USB-соединение для включения сенсорных функций. USB-кабели низкого качества, не соответствующие отраслевым стандартам, могут вызвать проблемы с сенсорными функциями продукта SMART.Кабели низкого качества также могут вызывать неожиданное поведение программных продуктов SMART (таких как программное обеспечение для совместного обучения SMART Notebook), когда программное обеспечение используется с продуктом SMART или другим сенсорным дисплеем.

    О USB-концентраторах

    USB-кабели подключаются к USB-разъемам на устройствах. Для продуктов SMART используйте USB-кабель для подключения панели разъемов продукта SMART к комнатному компьютеру. Если вам нужно более одного USB-подключения, используйте USB-концентратор, как показано ниже:

    Распространенный сценарий, в котором вам может понадобиться USB-концентратор, - это когда у вас есть только одно USB-гнездо на компьютере, но необходимо подключить мышь, клавиатуру. и микрофон.Концентраторы также позволяют объединить устройства, подключенные через USB, в одну розетку, что позволяет отключить все устройства, отсоединив один кабель.

    Существует три типа концентраторов USB:

    с питанием от шины

    Концентратор с питанием от шины получает питание от устройства-источника USB, например компьютера. Концентратор с питанием от шины не требует отдельного подключения к источнику питания. Он ограничен четырьмя портами нисходящего потока и не может обеспечить большую мощность для нисходящих устройств, чем та, которую обеспечивает исходное устройство USB.Если вы используете концентратор с питанием от шины с удлинительным кабелем, вы можете быстро разрядиться. Вам следует приобрести концентратор с USB-кабелем с отдельным адаптером питания.

    С автономным питанием

    Концентратор с автономным питанием получает питание от внешнего источника питания и обеспечивает до 500 мА для USB 2.0 и 900 мА для USB 3.0 / 3.1 для питания каждого из подключенных USB-устройств. Количество энергии зависит от технических характеристик концентратора и версии USB-портов, доступных на концентраторе.

    Концентратор с динамическим питанием

    Концентратор с динамическим питанием представляет собой комбинацию концентратора с питанием от шины и с автономным питанием. Он автоматически переключается между режимами, если доступен отдельный источник питания.

    Минимальные требования и рекомендации

    Используйте только USB-кабели, отвечающие следующим требованиям:

    1.x и 2.0

    Не может быть длиннее 5 м (16 футов 5 дюймов). ) без использования специальных способов удлинения

    3.0 и 3,1

    Не может быть длиннее 9 футов 10 дюймов (3 м) без использования специальных методов удлинения

    Для получения дополнительной информации о специальных методах удлинения см. Удлинители кабеля USB.

    При выборе третьего- USB-кабели сторонних производителей, поищите кабели с логотипом сертификации USB. Логотип указывает на то, что кабель прошел проверку на соответствие нормативным требованиям Форума по внедрению USB (USB-IF) в отношении качества продукции.

    Сторонние варианты

    SMART идентифицировала перечисленные компании ниже в качестве потенциальных поставщиков продуктов, которые могут быть совместимы с продуктами SMART, если они правильно спроектированы, изготовлены и правильно включены в систему.

    Важно

    SMART не оценивает, не проверяет и не тестирует продукты, произведенные другими, на совместимость с продуктами SMART, и, таким образом, не предоставляет никаких гарантий, заявлений или гарантий того, что перечисленные продукты будут совместимы с продуктами SMART или что они будут работать так, как представлено поставщиком.

    Если у вас возникнут проблемы, SMART не будет устранять неполадки стороннего оборудования, добавленного в систему. Если требуется устранение неполадок, вас, скорее всего, попросят удалить стороннее оборудование в рамках этого процесса.Поэтому SMART настоятельно рекомендует настроить и протестировать продукт SMART в том виде, в котором он был поставлен, прежде чем добавлять оборудование сторонних производителей.

    Следующий список приведен только в качестве примеров доступных периферийных устройств. Дополнительную информацию об этих продуктах необходимо получать непосредственно от других компаний.

    Внимание!

    SMART настоятельно рекомендует перед установкой протестировать любые сторонние компоненты, аксессуары, кабели или адаптеры. Обратитесь за помощью к сертифицированному торговому посреднику.

    Полное руководство по USB-кабелям

    В 1994 году Compaq, DEC, IBM, Intel, Microsoft, NEC и Nortel совместно разработали универсальную последовательную шину (USB), кабель, предназначенный для стандартизации соединения между компьютерами и периферийными устройствами. такие как клавиатуры, принтеры, сетевые адаптеры, камеры и оборудование для хранения. USB был создан для решения проблем удобства использования [1], упрощения конфигурации программного обеспечения и обеспечения большей скорости передачи данных для внешних устройств.

    Вскоре после этого, в 1995 году, эти же компании создали USB Implementers Forum, Inc.(USB-IF) [2], некоммерческая организация, созданная для поддержки и содействия постоянному развитию и внедрению технологии USB и высококачественных совместимых USB-устройств.

    В этом посте мы расскажем о различных достижениях USB-технологий за последние годы, изучая их влияние на производителей и потребителей.

    Типы USB

    Исходная спецификация USB, представленная в 90-х годах, определяла разъемы со скоростью передачи данных 1,5 мегабит в секунду (Мбит / с) как низкую скорость, в то время как разъемы со скоростью передачи 12 Мбит / с были классифицированы как полноскоростные. .Сегодня существует три основных типа USB-разъемов - USB Type A, USB Type B и USB Type C, каждый из которых предлагает свои версии и спецификации в зависимости от потребностей в полосе пропускания.

    Давайте сначала взглянем на различные типы разъемов, доступных сегодня.

    USB A-Type

    Считающийся стандартным и наиболее распространенным типом разъема, разъемы A-типа находятся на стороне ПК или зарядного устройства большинства кабелей. Этот плоский прямоугольный интерфейс соединяется непосредственно с хост-устройствами и удерживается на месте за счет трения.Достаточно прочный для непрерывного подключения, но достаточно простой для пользователей, чтобы подключать и отключать, этот тип разъема также доступен в микро вариантах.

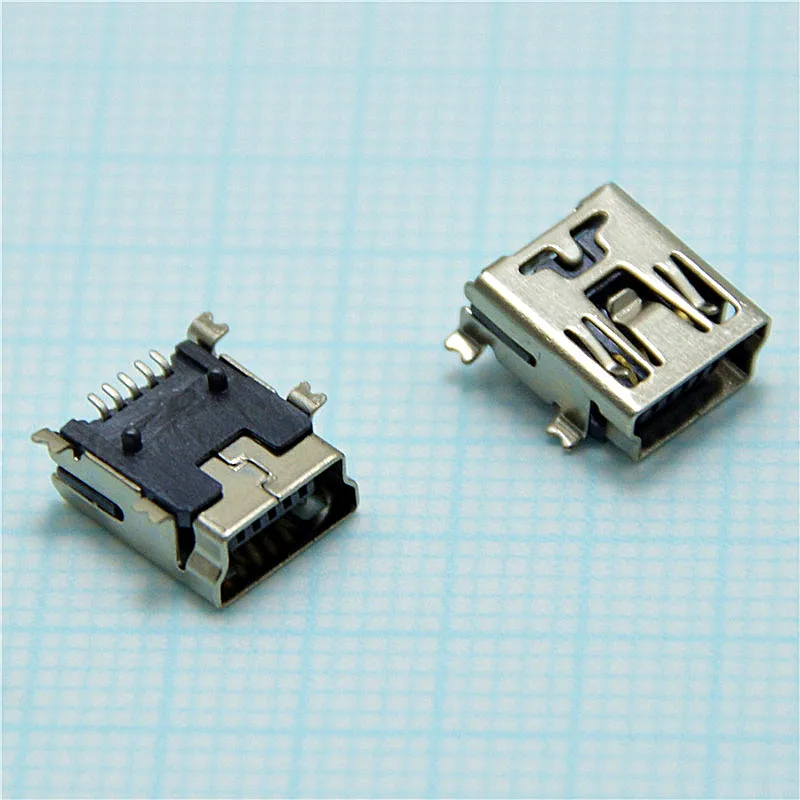

    USB B-Type

    USB Type-B традиционно использовались с кабелями принтера, но с появлением беспроводной печати они теперь все чаще используются в мобильных телефонах в качестве адаптеров Micro-USB B; они также используются в различных периферийных устройствах [3], таких как мобильные принтеры и внешние жесткие диски. Эти USB-устройства имеют квадратный интерфейс и доступны как Micro-USB B, USB Mini-b (5-контактный) и USB Mini-b (4-контактный).

    USB C-Type

    Самый новый тип разъема на рынке, Type-C, является универсальным решением. Обладая двусторонним симметричным интерфейсом, этот более тонкий и изящный дизайн предназначен для замены старых и больших USB-устройств, хотя его также можно адаптировать для поддержки устаревших разъемов. Его небольшой размер позволяет всем устройствам легко использовать форму единого USB-разъема, устраняя необходимость в различных типах кабелей.

    Версии и спецификации USB

    USB далее классифицируются по их характеристикам мощности. Каждая версия теперь имеет увеличенную пропускную способность, что обеспечивает совместимость с более широким спектром устройств и приложений.

    USB 1.1

    Хотя сейчас и устарел, USB 1.1 или USB с полной пропускной способностью был первым широко используемым потребительским USB-портом, обеспечивающим максимальную пропускную способность 12 Мбит / с для основных устройств, таких как компьютерные мыши и клавиатуры.

    USB 2.0

    Основным усовершенствованием версии 2.0, также называемым высокоскоростным USB, стало повышение пропускной способности до 480 Мбит / с [4]; это позволяет использовать в устройствах с более высокой пропускной способностью, таких как адаптеры, кабели передачи и оборудование для хранения данных.USB 2.0 также обеспечивает обратную совместимость для поддержки устройств USB 1.1.

    USB 3.0, также известный как USB 3.1 Gen 1

    Дублированный SuperSpeed ​​USB, 3.0 еще больше улучшает пропускную способность 2.0, достигая максимальной скорости 4,8 Гбит / с с обратной совместимостью для устаревших устройств.

    USB 3.1 он же USB 3.1 Gen 2

    Ключевым идентификатором последней версии USB 3.1 является переход на синие разъемы. USB 3.1 Gen 2 быстро получает распространение в новых продуктах, таких как Apple MacBook, и обеспечивает скорость передачи данных до 5 Гбит / с.

    Стандарты подачи питания USB

    Каждое усовершенствование USB предлагало улучшенные стандарты подачи питания и улучшенные возможности связи между устройствами.

    USB 1.1 USB 2.0 USB 3.0 USB 3.1
    Также USB 3.1 поколение 2
    Дата выпуска 1998 2000 2008 2013
    Скорость / скорость передачи Полная скорость

    12 Мбит / с

    Mbit / s

    Mbit / s / с

    SuperSpeed ​​

    5 Гбит / с

    SuperSpeed ​​

    10 Гбит / с

    Мощность Н / Д 5 В, 1,8 А 5 В, 1,8 А 20 В
    Макс. длина кабеля 3 метра (9'10 дюймов) 5 метров (16'5 дюймов) 3 метра (9'10 дюймов) 3 метра (9'10 дюймов)

    USB Type-C

    Как уже упоминалось ранее, самая последняя разработка в USB, USB Type-C, разработана как универсальное решение для передачи данных и питания на любом устройстве. .Обладая меньшим разъемом, Type-C подходит к одному универсальному порту для одновременной зарядки устройств и передачи данных, а также обеспечивает обратную совместимость для поддержки предыдущих стандартов USB (2.0, 3.0 и 3.1).

    Реверсивный кабель USB Type-C 3.1 обеспечивает двустороннюю мощность и передачу данных с полосой пропускания 10 Гбит / с и мощностью до 20 В при 5 А [6] или в общей сложности 100 Вт - мощности достаточно для зарядки ноутбук или монитор с разрешением 4K с помощью одного тонкого и оптимизированного кабеля.

    Универсальная и непатентованная технология, Type-C быстро становится новым стандартом для операционных систем и поставщиков оборудования; Intel Thunderbolt недавно перешел на порты USB Type-C, обеспечивая перекрестную совместимость с USB 3. 1, и Apple объявила, что новые MacBook будут иметь порт Type-C [5]. Фактически, USB-IF прогнозирует, что к 2019 году все ноутбуки, планшеты, мобильные телефоны и другая бытовая электроника будут оснащены USB Type-C.

    USB-кабели от Consolidated Wire

    Уже более 100 лет Consolidated Electronic Wire & Cable поставляет высококачественные кабельные и кабельные решения на бесчисленное количество рынков и отраслей - по доступным ценам. Помимо стандартных и нестандартных продуктов, наша команда также может создать кабели USB-C для всех ваших потребностей в зарядке и передаче данных.

    Смотрите видео!

    Для получения дополнительной информации о наших производственных возможностях Type-C или о полном ассортименте стандартных и нестандартных литых кабелей свяжитесь с нами сегодня.

    Ссылки

    [1] http://www. eetimes.com/author.asp?section_id=14&doc_id=1285237
    [2] http://www.usb.org/about
    [3] http: // www.webopedia.com/TERM/P/peripheral_device.html
    [4] http://www.attinternetservice.com/resources/mbps-vs-mbps/
    [5] https: // www.macrumors.com/roundup/usb-c/
    [6] http://science.howstuffworks.com/environmental/energy/question501.htm



    % PDF-1.3 % 2411 0 объект > endobj xref 2411 664 0000000016 00000 н. 0000013655 00000 п. 0000013826 00000 п. 0000021676 00000 п. 0000021838 00000 п. 0000021925 00000 п. 0000022043 00000 п. 0000022106 00000 п. 0000022245 00000 п. 0000022333 00000 п. 0000022396 00000 п. 0000022580 00000 п. 0000022733 00000 п. 0000022928 00000 п. 0000022991 00000 п. 0000023186 00000 п. 0000023320 00000 п. 0000023471 00000 п. 0000023534 00000 п. 0000023709 00000 п. 0000023873 00000 п. 0000024002 00000 п. 0000024065 00000 п. 0000024239 00000 п. 0000024407 00000 п. 0000024576 00000 п. 0000024639 00000 п. 0000024828 00000 п. 0000025012 00000 п. 0000025163 00000 п. 0000025226 00000 п. 0000025400 00000 н. 0000025575 00000 п. 0000025758 00000 п. 0000025820 00000 н. 0000025989 00000 п. 0000026120 00000 н. 0000026306 00000 п. 0000026368 00000 п. 0000026532 00000 п. 0000026701 00000 п. 0000026874 00000 п. 0000026936 00000 п. 0000027100 00000 н. 0000027236 00000 п. 0000027372 00000 п. 0000027434 00000 п. 0000027608 00000 п. 0000027744 00000 п. 0000027956 00000 п. 0000028018 00000 п. 0000028195 00000 п. 0000028376 00000 п. 0000028516 00000 п. 0000028578 00000 п. 0000028742 00000 п. 0000028891 00000 п. 0000029017 00000 н. 0000029079 00000 п. 0000029224 00000 п. 0000029286 00000 п. 0000029452 00000 п. 0000029575 00000 п. 0000029721 00000 п. 0000029782 00000 п. 0000029935 00000 н. 0000030086 00000 п. 0000030246 00000 п. 0000030405 00000 п. 0000030568 00000 п. 0000030754 00000 п. 0000030894 00000 п. 0000031073 00000 п. 0000031263 00000 п. 0000031396 00000 п. 0000031536 00000 п. 0000031730 00000 п. 0000031873 00000 п. 0000032004 00000 п. 0000032188 00000 п. 0000032320 00000 н. 0000032450 00000 п. 0000032593 00000 п. 0000032772 00000 п. 0000032906 00000 п. 0000033038 00000 п. 0000033230 00000 н. 0000033356 00000 п. 0000033483 00000 п. 0000033637 00000 п. 0000033790 00000 п. 0000033943 00000 п. 0000034089 00000 п. 0000034211 00000 п. 0000034338 00000 п. 0000034494 00000 п. 0000034621 00000 п. 0000034750 00000 п. 0000034907 00000 п. 0000035051 00000 п. 0000035250 00000 п. 0000035432 00000 п. 0000035574 00000 п. 0000035723 00000 п. 0000035934 00000 п. 0000036085 00000 п. 0000036237 00000 п. 0000036426 00000 п. 0000036567 00000 п. 0000036713 00000 п. 0000036906 00000 п. 0000037054 00000 п. 0000037204 00000 п. 0000037399 00000 п. 0000037548 00000 п. 0000037701 00000 п. 0000037892 00000 п. 0000038036 00000 п. 0000038185 00000 п. 0000038373 00000 п. 0000038501 00000 п. 0000038697 00000 п. 0000038876 00000 п. 0000039014 00000 н. 0000039200 00000 н. 0000039325 00000 п. 0000039482 00000 п. 0000039634 00000 п. 0000039787 00000 п. 0000039931 00000 н. 0000040113 00000 п. 0000040243 00000 п. 0000040374 00000 п. 0000040519 00000 п. 0000040667 00000 п. 0000040838 00000 п. 0000041010 00000 п. 0000041168 00000 п. 0000041346 00000 п. 0000041522 00000 п. 0000041684 00000 п. 0000041858 00000 п. 0000042032 00000 п. 0000042193 00000 п. 0000042361 00000 п. 0000042531 00000 п. 0000042688 00000 п. 0000042871 00000 п. 0000043037 00000 п. 0000043190 00000 п. 0000043325 00000 п. 0000043459 00000 п. 0000043610 00000 п. 0000043767 00000 п. 0000043912 00000 п. 0000044060 00000 п. 0000044205 00000 п. 0000044355 00000 п. 0000044551 00000 п. 0000044736 00000 п. 0000044912 00000 п. 0000045067 00000 п. 0000045216 00000 п. 0000045356 00000 п. 0000045506 00000 п. 0000045658 00000 п. 0000045801 00000 п. 0000045935 00000 п. 0000046065 00000 п. 0000046215 00000 п. 0000046359 00000 п. 0000046597 00000 п. 0000046719 00000 п. 0000046949 00000 п. 0000047076 00000 п. 0000047199 00000 п. 0000047435 00000 п. 0000047569 00000 п. 0000047762 00000 п. 0000047950 00000 п. 0000048103 00000 п. 0000048246 00000 п. 0000048382 00000 п. 0000048537 00000 п. 0000048703 00000 п. 0000048876 00000 п. 0000049052 00000 п. 0000049199 00000 п. 0000049412 00000 п. 0000049591 00000 п. 0000049737 00000 п. 0000049900 00000 н. 0000050060 00000 п. 0000050215 00000 п. 0000050382 00000 п. 0000050541 00000 п. 0000050687 00000 п. 0000050829 00000 п. 0000050962 00000 п. 0000051154 00000 п. 0000051332 00000 п. 0000051517 00000 п. 0000051659 00000 п. 0000051791 00000 п. 0000051958 00000 п. 0000052110 00000 п. 0000052244 00000 п. 0000052385 00000 п. 0000052553 00000 п. 0000052718 00000 п. 0000052912 00000 п. 0000053039 00000 п. 0000053208 00000 п. 0000053395 00000 п. 0000053529 00000 п. 0000053738 00000 п. 0000053896 00000 п. 0000054045 00000 п. 0000054265 00000 п. 0000054443 00000 п. 0000054615 00000 п. 0000054765 00000 п. 0000054909 00000 п. 0000055107 00000 п. 0000055263 00000 п. 0000055414 00000 п. 0000055613 00000 п. 0000055771 00000 п. 0000055925 00000 п. 0000056123 00000 п. 0000056304 00000 п. 0000056476 00000 п. 0000056624 00000 п. 0000056778 00000 п. 0000056923 00000 п. 0000057111 00000 п. 0000057244 00000 п. 0000057372 00000 п. 0000057527 00000 п. 0000057719 00000 п. 0000057869 00000 п. 0000057993 00000 п. 0000058190 00000 п. 0000058355 00000 п. 0000058505 00000 п. 0000058709 00000 п. 0000058869 00000 п. 0000059025 00000 н. 0000059225 00000 п. 0000059394 00000 п. 0000059547 00000 п. 0000059690 00000 н. 0000059905 00000 п. 0000060074 00000 п. 0000060205 00000 п. 0000060396 00000 п. 0000060586 00000 п. 0000060719 00000 п. 0000060855 00000 п. 0000061004 00000 п. 0000061198 00000 п. 0000061344 00000 п. 0000061483 00000 п. 0000061649 00000 п. 0000061817 00000 п. 0000061957 00000 п. 0000062092 00000 п. 0000062248 00000 п. 0000062399 00000 п. 0000062561 00000 п. 0000062724 00000 н. 0000062901 00000 п. 0000063041 00000 п. 0000063193 00000 п. 0000063405 00000 п. 0000063553 00000 п. 0000063691 00000 п. 0000063893 00000 п. 0000064087 00000 п. 0000064227 00000 п. 0000064416 00000 п. 0000064546 00000 п. 0000064727 00000 н. 0000064921 00000 п. 0000065060 00000 п. 0000065237 00000 п. 0000065377 00000 п. 0000065496 00000 п. 0000065614 00000 п. 0000065749 00000 п. 0000065893 00000 п. 0000066077 00000 п. 0000066199 00000 п. 0000066322 00000 п. 0000066477 00000 п. 0000066637 00000 п. 0000066788 00000 п. 0000066932 00000 п. 0000067131 00000 п. 0000067259 00000 п. 0000067474 00000 п. 0000067610 00000 п. 0000067762 00000 п. 0000067926 00000 п. 0000068099 00000 п. 0000068266 00000 п. 0000068420 00000 п. 0000068616 00000 п. 0000068758 00000 п. 0000068919 00000 п. 0000069069 00000 п. 0000069248 00000 п. 0000069409 00000 п. 0000069559 00000 п. 0000069714 00000 п. 0000069877 00000 п. 0000070038 00000 п. 0000070181 00000 п. 0000070335 00000 п. 0000070463 00000 п. 0000070588 00000 п. 0000070797 00000 п. 0000070919 00000 п. 0000071042 00000 п. 0000071183 00000 п. 0000071382 00000 п. 0000071511 00000 п. 0000071639 00000 п. 0000071832 00000 п. 0000071962 00000 п. 0000072085 00000 п. 0000072288 00000 п. 0000072434 00000 п. 0000072563 00000 п. 0000072758 00000 п. 0000072902 00000 п. 0000073047 00000 п. 0000073240 00000 п. 0000073374 00000 п. 0000073505 00000 п. 0000073651 00000 п. 0000073796 00000 п. 0000073947 00000 п. 0000074104 00000 п. 0000074262 00000 п. 0000074419 00000 п. 0000074579 00000 п. 0000074717 00000 п. 0000074855 00000 п. 0000074997 00000 п. 0000075143 00000 п. 0000075287 00000 п. 0000075433 00000 п. 0000075582 00000 п. 0000075725 00000 п. 0000075867 00000 п. 0000076012 00000 п. 0000076158 00000 п. 0000076307 00000 п. 0000076448 00000 н. 0000076589 00000 п. 0000076747 00000 п. 0000076892 00000 п. 0000077040 00000 п. 0000077204 00000 п. 0000077385 00000 п. 0000077516 00000 п. 0000077642 00000 п. 0000077769 00000 п. 0000077913 00000 п. 0000078054 00000 п. 0000078196 00000 п. 0000078337 00000 п. 0000078540 00000 п. 0000078715 00000 п. 0000078886 00000 п. 0000079041 00000 п. 0000079249 00000 п. 0000079389 00000 п. 0000079530 00000 п. 0000079734 00000 п. 0000079866 00000 п. 0000080005 00000 п. 0000080191 00000 п. 0000080306 00000 п. 0000080453 00000 п. 0000080615 00000 п. 0000080764 00000 п. 0000080914 00000 п. 0000081079 00000 п. 0000081237 00000 п. 0000081386 00000 п. 0000081540 00000 п. 0000081760 00000 п. 0000081946 00000 п. 0000082096 00000 п. 0000082294 00000 п. 0000082479 00000 п. 0000082677 00000 п. 0000082893 00000 п. 0000083036 00000 п. 0000083176 00000 п. 0000083342 00000 п. 0000083510 00000 п. 0000083670 00000 п. 0000083828 00000 п. 0000083979 00000 п. 0000084133 00000 п. 0000084284 00000 п. 0000084458 00000 п. 0000084614 00000 п. 0000084768 00000 п. 0000084904 00000 п. 0000085038 00000 п. 0000085197 00000 п. 0000085345 00000 п. 0000085484 00000 п. 0000085636 00000 п. 0000085794 00000 п. 0000085975 00000 п. 0000086131 00000 п. 0000086280 00000 п. 0000086427 00000 н. 0000086563 00000 п. 0000086734 00000 п. 0000086902 00000 п. 0000087043 00000 п. 0000087189 00000 п. 0000087385 00000 п. 0000087520 00000 п. 0000087654 00000 п. 0000087780 00000 п. 0000087933 00000 п. 0000088108 00000 п. 0000088251 00000 п. 0000088403 00000 п. 0000088539 00000 п. 0000088726 00000 п. 0000088914 00000 н. 0000089069 00000 п. 0000089258 00000 п. 0000089451 00000 п. 0000089610 00000 п. 0000089789 00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 00000

    00000 п. 0000090838 00000 п. 0000091007 00000 п. 0000091243 00000 п. 0000091390 00000 н. 0000091556 00000 п. 0000091778 00000 п. 0000091937 00000 п. 0000092084 00000 п. 0000092302 00000 п. 0000092494 00000 п. 0000092693 00000 п. 0000092865 00000 п. 0000093064 00000 п. 0000093235 00000 п. 0000093433 00000 п. 0000093583 00000 п. 0000093774 00000 п. 0000093914 00000 п. 0000094053 00000 п. 0000094252 00000 п. 0000094370 00000 п. 0000094521 00000 п. 0000094671 00000 п. 0000094868 00000 н. 0000094996 00000 п. 0000095181 00000 п. 0000095369 00000 п. 0000095562 00000 п. 0000095711 00000 п. 0000095907 00000 п. 0000096035 00000 п. 0000096209 00000 п. 0000096409 00000 п. 0000096614 00000 п. 0000096791 00000 п. 0000096980 00000 п. 0000097106 00000 п. 0000097249 00000 п. 0000097455 00000 п. 0000097607 00000 п. 0000097775 00000 п. 0000097977 00000 п. 0000098129 00000 п. 0000098318 00000 п. 0000098476 00000 п. 0000098635 00000 п. 0000098811 00000 п. 0000099027 00000 н. 0000099197 00000 п. 0000099363 00000 п. 0000099525 00000 н. 0000099678 00000 н. 0000099848 00000 н. 0000100002 00000 н. 0000100149 00000 н. 0000100261 00000 н. 0000100462 00000 н. 0000100613 00000 н. 0000100771 00000 п. 0000100905 00000 н. 0000101034 00000 п. 0000101180 00000 п. 0000101327 00000 н. 0000101473 00000 н. 0000101618 00000 н. 0000101763 00000 н. 0000101908 00000 н. 0000102052 00000 н. 0000102195 00000 н. 0000102340 00000 н. 0000102484 00000 н. 0000102633 00000 н. 0000102781 00000 н. 0000102909 00000 н. 0000103050 00000 н. 0000103237 00000 н. 0000103369 00000 н. 0000103498 00000 п. 0000103642 00000 п. 0000103791 00000 н. 0000103933 00000 н. 0000104080 00000 н. 0000104227 00000 п. 0000104370 00000 п. 0000104516 00000 н. 0000104663 00000 н. 0000104854 00000 н. 0000104995 00000 н. 0000105143 00000 п. 0000105285 00000 п. 0000105452 00000 п. 0000105640 00000 п. 0000105828 00000 н. 0000106032 00000 н. 0000106182 00000 п. 0000106325 00000 н. 0000106495 00000 н. 0000106630 00000 н. 0000106832 00000 н. 0000106962 00000 н. 0000107094 00000 п. 0000107249 00000 н. 0000107403 00000 н. 0000107556 00000 п. 0000107701 00000 п. 0000107826 00000 н. 0000107969 00000 п. 0000108119 00000 п. 0000108290 00000 н. 0000108461 00000 п. 0000108631 00000 н. 0000108810 00000 н. 0000108989 00000 н. 0000109157 00000 н. 0000109348 00000 п. 0000109521 00000 н. 0000109676 00000 п. 0000109854 00000 п. 0000110036 00000 н. 0000110185 00000 п. 0000110334 00000 п. 0000110495 00000 п. 0000110656 00000 п. 0000110818 00000 н. 0000110981 00000 п. 0000111149 00000 н. 0000111330 00000 н. 0000111478 00000 н. 0000111632 00000 н. 0000111803 00000 н. 0000111961 00000 н. 0000112141 00000 н. 0000112299 00000 н. 0000112497 00000 н. 0000112560 00000 н. 0000112709 00000 н. 0000112883 00000 н. 0000113040 00000 н. 0000113221 00000 н. 0000113387 00000 н. 0000113545 00000 н. 0000113711 00000 н. 0000113870 00000 н. 0000114049 00000 н. 0000114211 00000 н. 0000114390 00000 н. 0000114509 00000 н. 0000114648 00000 н. 0000114786 00000 н. 0000114940 00000 н. 0000115086 00000 н. 0000115242 00000 н. 0000115388 00000 п. 0000115537 00000 н. 0000115734 00000 н. 0000115919 00000 н. 0000116109 00000 н. 0000116260 00000 н. 0000116416 00000 н. 0000116568 00000 н. 0000116721 00000 н. 0000116878 00000 н. 0000117020 00000 н. 0000117157 00000 н. 0000117317 00000 н. 0000117474 00000 н. 0000117630 00000 н. 0000117770 00000 н. 0000117910 00000 п. 0000118061 00000 н. 0000118219 00000 н. 0000118375 00000 н. 0000118526 00000 н. 0000118677 00000 н. 0000118835 00000 н. 0000118989 00000 н. 0000119141 00000 н. 0000119275 00000 н. 0000119453 00000 н. 0000119603 00000 н. 0000119750 00000 н. 0000119906 00000 н. 0000120052 00000 н. 0000120115 00000 н. 0000120252 00000 н. 0000120315 00000 н. 0000120457 00000 н. 0000120520 00000 н. 0000120699 00000 н. 0000120762 00000 н. 0000120921 00000 н. 0000121064 00000 н. 0000121196 00000 н. 0000121372 00000 н. 0000121549 00000 н. 0000121609 00000 н. 0000121714 00000 н. 0000121803 00000 н. 0000121864 00000 н. 0000121970 00000 н. 0000122031 00000 н. 0000122138 00000 н. 0000122199 00000 н. 0000122347 00000 н. 0000122407 00000 н. 0000122539 00000 н. 0000122599 00000 н. 0000122714 00000 н. 0000122774 00000 н. 0000122834 00000 н. 0000122943 00000 н. 0000123050 00000 н. 0000123529 00000 н. 0000013969 00000 п. 0000021652 00000 п. трейлер ] >> startxref 0 %% EOF 2412 0 объект > endobj 2413 0 объект b] FAqE ޥ

    Какие существуют типы USB-разъемов и их скорости - Up & Running Technologies, Tech How To's

    Как мы объясняли в нашей короткой статье о скоростях USB Type C / Thunderbolt, тип USB-разъема НЕ определяет скорость в использовании.USB (универсальная последовательная шина) очень универсальна и может работать со скоростью от 480 Мбит / с до 40 Гбит / с. Цель этой страницы - просто определить разъемы и показать возможные скорости.

    Ниже мы показываем USB Type A, B и C со всеми их распространенными вариантами:

    Как вы можете видеть на этом рисунке, вполне возможно, что даже новейшие разъемы USB Type C могут работать на столь низких скоростях, как USB 2. 0, что составляет всего 480 Мбит / с:

    Здесь вы можете видеть, что даже использование стандарта Intel под названием Thunderbolt не избавит вас от необходимости знать скорости, потому что существует три разных версии Thunderbolt:

    Помимо разных Типы USB-разъемов и скорости, с которыми каждый из них может работать, являются вариантом для электроэнергии:

    9 0199100 мА

    99

    99
    Тип Год выпуска Количество нагрузок Мощность на нагрузку Макс.мощность
    USB 1 1998 1 100 мА 100 мА
    USB 2 2000 5 500 мА
    USB 3 и 3.1 Gen1 2008 6 150 мА 900 мА
    USB 3.1 Gen 2 2013 6 варьируется 1. 8A
    варьируется 1.8A

    И USB 3.1 Gen 2, и Thunderbolt также могут обеспечить 100 Вт ВХОДЯЩЕЙ мощности на ваше устройство (ноутбук, планшет, сотовый…), так что вы можете легко заряжать большинство устройств с помощью одного современного USB подключение.Многие компании, включая Dell, в значительной степени отказались от проприетарных подключенных док-станций из своих продуктовых линеек, потому что теперь они могут продавать док-станцию, которая подключается к вашему ноутбуку с помощью одного разъема USB Type C Thunderbolt, который будет заряжать ваш ноутбук, сохраняя при этом до 3 HD-экранов 6 портов USB Type A (старая школа). Для OEM-производителей, таких как Dell, это упрощает проектирование и производство, а для вас - экономию денег и времени.

    Если вы пытаетесь выяснить причину сбоя USB, возможно, у вас неисправный кабель, порт или концентратор или неправильно настроено управление питанием. Вы можете бездельничать, меняя части, или вы можете использовать программное обеспечение, такое как MiniTool, чтобы выяснить, почему ваш USB продолжает отключаться и повторно подключаться.

    Поскольку вас, скорее всего, интересует, что может сделать для вас самый последний продукт, Thunderbolt версии 3, мы подумали, что вы найдете это короткое видео полезным:

    Для получения дополнительной информации мы рекомендуем следующие сайты:

    .

    Разъем USB Type-C® серии DX07 | Разъемы

    С момента своего выпуска использование разъемов USB Type-C® становится все более популярным в различных вычислительных устройствах, включая ПК, смартфоны и игровые консоли.Благодаря гибкости интерфейса он также широко используется в устройствах, которые специализируются на подаче энергии, например в адаптерах питания и мобильных аккумуляторах.
    От разъемов для высокоскоростной передачи данных, поддерживающих Thunderbolt ™ 3 (40 Гбит / с), до разъемов, предназначенных для подачи питания и передачи данных USB 2.0, мы предлагаем обширную линейку продуктов, которые подходят для широкого спектра приложений и устройств. Мы также сосредоточены на разработке высокопроизводительных разъемов, которые соответствуют каждой новой версии спецификаций USB, включая USB4 ™.
    Как производитель разъемов, который с самого начала участвовал в разработке стандарта разъемов USB Type-C, JAE продолжит реагировать на потребности клиентов и работать над повышением удобства внедрения, предлагая множество вариантов для различных конструкций устройств и монтажа на печатной плате. требования.

    Скачать 3D модели

    Приложения USB Type-C

    Ниже приведены примеры соединений между различными устройствами, которые используют разъемы USB Type-C и кабели для взаимодействия друг с другом.В зависимости от стандарта передачи (USB4, USB 3. 2, USB 2.0 и т. Д.), Который поддерживает каждое устройство, кабель, необходимый для подключения устройств друг к другу, будет отличаться.

    Driving RecoderИгровая консольБеспроводные наушникиСмартфонPCDocking StationVR / AR (HMD) Портативный аккумуляторАдаптер питания

    Варианты розетки разъема USB Type-C

    Существует множество возможных вариантов разъема розетки в зависимости от конкретных требований для каждого устройства.Ниже приведены основные варианты монтажа разъема, которые следует учитывать при выборе идеального разъема.

    Разъем для разъема USB Type-C Изменение высоты установки

    Высота установки для прямоугольных разъемов может иметь решающее значение, поскольку от нее зависит положение порта на устройстве. В некоторых случаях желательно, чтобы более высокий разъем соответствовал высоте других более высоких разъемов, в то время как низкопрофильный разъем может быть более желательным для тонких устройств.

    Линейка разъемов USB Type-C по стандарту передачи

    Мы предлагаем линейку продукции, которая соответствует каждому стандарту передачи. При проектировании оборудования и выборе разъемов используйте стандарты передачи и типичные примеры применимого оборудования, приведенные в таблице ниже.

    Загрузить USB4
    Информация

    Общие требования к скорости передачи для приложения

    В зависимости от функциональных возможностей и требований к производительности оборудования, типы необходимых разъемов также будут различаться.Пожалуйста, используйте рекомендованные типы разъемов и стандарты передачи, указанные для каждого устройства, в качестве справочной информации при выборе разъема.


    Варианты USB Type-C
    Скачать 3D модели

    Угловая розетка для поверхностного монтажа

    Кол-во контактов Тип подключения платы
    бортовой Крепление к середине
    24 поз.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
