Тиристорный частотный преобразователь: Тиристорный преобразователь частоты — принцип работы, схема

Исследование тиристорных преобразователей частоты | Силовая электроника

Расчетный файл схемотехнического моделирования CIR в профессиональной версии программы MicroCap по начертанию соответствует принципиальной электрической схеме тиристорного преобразователя частоты, что позволяет производить исследование схемы непосредственно инженеру-разработчику.

Силовая техника отличается, как правило, простотой схемных решений и сложностью анализа электромагнитных процессов, вызванных существенной нелинейностью вольт-амперных характеристик полупроводниковых приборов. Методы исследований с помощью программ схемотехнического моделирования дали разработчикам силовых тиристорных преобразователей частоты необходимые средства для исследований, которые проводятся на моделях электротермических установок различного назначения.

Эмпирические факты, накопленные поколениями инженеров-разработчиков преобразовательной техники, наконец получают подтверждение или опровержение, способствуя прогрессу техники индукционного нагрева. Исследования на реальных объектах силовой преобразовательной техники трудоемкие, опасные и дорогие.

В то же время проектирование силовых установок на основе результатов схемотехнического моделирования и, главное, проверка его в результате промышленной эксплуатации является оптимальным решением современного уровня. Индукционная технология — как затратная отрасль — для производственников является объектом экономии площадей, персонала и капитальных вложений, но альтернативы ей пока нет.

На рис. 1 показан файл .CIR для схемотехнического моделирования электротермической индукционной плавильной установки с тиристорным преобразователем частоты в программе MicroCap [1].

Тиристорный преобразователь частот, согласно рис. 1, выполнен на основе схемы несимметричного одноячейкового инвертора, который через выпрямитель подключен к трехфазной промышленной сети переменного тока. Нагрузкой автономного последовательного несимметричного инвертора тока является резонансный контур, образованный конденсаторами С5 и С6 и индуктором L8 с эквивалентной загрузкой электропечи R30.

Индуктор является основным элементом в технологическом процессе индукционного нагрева ТВЧ. Величина индуктивности и эквивалентного сопротивления загрузки индуктора определяется на основе расчетов и последующей экспериментальной проверки [2].

Файл MicroCap, изображенный на рис. 1, с указанными параметрами элементов силовой схемы соответствует тиристорному преобразователю частоты для индукционной плавки металлов мощностью 120 кВт, частотой 2,4 кГц, внешний вид которого показан на рис. 2.

На промышленных предприятиях плавка токами высокой частоты (ТВЧ) в печах типа ИСТ (рис. 2) до недавнего времени производилась с помощью машинных генераторов — технических чудовищ эпохи развитого социализма, которые используются и по сей день. К сожалению, отечественные электромеханические генераторы ТВЧ отличаются плохим качеством, большим весом, габаритами и шумом при работе. Поэтому началась разработка альтернативных статических источников электропитания повышенной частоты. В России несколько научных центров промышленной технологии индукционного нагрева металлов и разработки тиристорных преобразователей частоты.

Авторы представляют Уфимскую научную школу, основанную в 1969 г. С. М. Кацнельсоном и С. В.Шапиро, которая стала пионером внедрения в промышленную эксплуатацию тиристорных преобразователей повышенной частоты для индукционного нагрева металлов. В Уфе были созданы три КБ, в которых работали сотни инженеров. За рубежом нет большого опыта проектирования статических источников ТВЧ. Ведущие зарубежные электротехнические фирмы набирают и увольняют сотрудников по мере надобности, лишь для выполнения отдельных заказов.

Дополнительным преимуществом тиристорных преобразователей частоты, в сравнении с машинными генераторами ТВЧ, является возможность изменения рабочей частоты при плавке металла. Это исключает необходимость переключения электротермических конденсаторов в процессе выхода индукционной электропечи на установившийся режим. Высокочастотные контакторы, применяемые для этого, превратились в технический атавизм.

На рис. 2 изображен автоматизированный комплекс для индукционной плавки черных и цветных металлов в литейном производстве. Область его применения — открытая плавка ТВЧ в индукционных печах типа ИСТ черных и цветных металлов и сплавов, а также переплава отходов производства в печах с кислой футеровкой и графитовых тиглях для литья по выплавляемым моделям, литья в кокили и земляные формы.

Система регулирования коэффициента мощности (cos φ) индукционной электропечи, режимы ручного и автоматического регулирования выходной мощности при изменении рабочей частоты литейного комплекса позволяют вести плавку на форсированных, экономически выгодных тепловых режимах.

В уфимских преобразователях применяется неуправляемый трехфазный мостовой выпрямитель. Это устройство вносит меньше искажений в питающую сеть, чем управляемый выпрямитель, и более надежно в эксплуатации. В его конструкции используются диоды Д143-800-18.

Блок силовых вентилей инвертора выполнен на тиристорах ТБ143-400-10 и обратных диодах ДЧ261-320-12.

На рис. 1 пунктиром выделены тиристорные преобразователи частоты, батарея печных конденсаторов и индукционная печь ИСТ с индуктором, общий вид которых показан на рис. 2. Эти компоненты комплекса для плавки ТВЧ сравнимы между собой по габаритам, весу и стоимости.

В созданной нами схемотехнической модели тиристорного преобразователя частоты использована макромодель силового тиристора из библиотеки MicroCap (Silicon Controlled Rectifier — SCR), параметры которой приведены на рис. 3.

В схемотехнической модели (рис. 1) включение тиристоров схемы преобразователя частоты производится импульсными источниками сигналов IMPULSE, моделирующими выходной формирователь импульсов системы управления тиристорным преобразователем частоты.

Программа MicroCap использует макросы основных компонентов. Исходные файлы можно создавать в оригинальном формате, либо использовать описание схем и задание на моделирование на языке SPICE (расширение имени — .CKT). В стандартной макромодели тиристора уточнены параметры применяемых нами тиристоров.

К сожалению, у отечественных производителей силовых полупроводниковых элементов нет практики выпуска продукции на рынок одновременно с их PSPICE-описанием, как это делают зарубежные фирмы.

Это ограничивает рынок российской электротехнической продукции и усложняет задачи разработчиков современной преобразовательной техники, в частности, в области создания и исследования инверторно-индукционных силовых установок.

Описания PSPICE-моделей и стандартных элементов схемы приводятся в файле .TEXT, автоматически формируемом программой MicroCap и доступном для изменения пользователем. Там же указываются использованные нами нелинейные модели элементов — диодов, сердечников дросселей постоянного и переменного тока, трехфазного источника синусоидального напряжения промышленной частоты, генератора импульсов управления тиристорами.

При моделировании дросселя постоянного тока (индуктивности L4 и L5) со стальным сердечником использована его аппроксимация по нескольким точкам характеристики намагничивания, приведенная в [3] для используемой нами электротехнической стали 3425. Далее приведена методика исследований инверторно-индукционной силовой установки повышенной частоты, с учетом влияния на протекание электромагнитных процессов дросселя постоянного тока и нелинейного дросселя насыщения, включенного последовательно с тиристорами (рис.

1).

Учет при схемотехническом моделировании существенных нелинейностей всех элементов позволяет получить, в ряде случаев, более точные результаты, чем это возможно при непосредственном измерении на ТВЧ-установке.

Первым этапом исследования модели (рис. 1) является проведение частотного анализа (AC Analysis) резонансных свойств нагрузочного колебательного контура и определение его добротности.

Для плавки в печи ИСТ-0.16 рассчитываем необходимую мощность тиристорного преобразователя частоты, при частоте 2,4 кГц равную 360 кВт·ч/т×0,16 т/ч = 60 кВт. Учитываем электрический и тепловой КПД индукционной электропечи, равный 0,7.

Типовой индуктор этой печи имеет наружный диаметр 420 мм, сечение витка — 20J20 мм, количество витков — 14, длину индуктора — 460 мм. Верхний диаметр для шаблона — 260 мм, нижний диаметр — 210 мм, высота — 540 мм.

По этим исходным данным рассчитываем индуктивность индуктора с шаблоном (L8 = 25 мкГн) и эквивалентное сопротивление для рабочего режима (R30 = 0,026 Ом).

На первом этапе исследований мы решаем следующие задачи, считая, что параметры индуктора соответствуют расчетным значениям:

• выявляем диапазон изменения сопротивления в колебательном контуре нагрузки;
• для известной величины индуктивности индуктора определяем емкости конденсаторов;
• определяем резонансную частоту нагрузочного контура.

Эти задачи решаются подпрограммой моделирования stepping (последовательного расчета с определенным шагом изменения параметров выбранного элемента).

На рис. 4 показаны результаты частотного анализа схемы, проведенного для установления частоты управления тиристорами модели от генератора импульсов и, соответственно, рабочей частоты тиристорного преобразователя частоты.

На рис. 4 показаны два открытых окна программы MicroCap. В активном переднем окне изображена полученная характеристика зависимости напряжения на индукторе L8 в диапазоне частот от 100 Гц до 100 кГц. Видно, что резонансная частота колебательного нагрузочного контура близка к стандартному значению — 2,5 кГц. Левый, субгармонический резонанс обусловлен влиянием индуктивности входного дросселя.

Учитываем, что тиристоры этой схемы включаются с вдвое меньшей частотой, чем рабочая частота тиристорного преобразователя частоты. Это является одним из основных достоинств рассматриваемой схемы, компенсирующих ее недостаток — значительную установленную мощность реактивных элементов.

По результатам этих исследований определяем длительность интервалов повторения импульсов для генератора импульсов схемотехнической модели, равную 800 мкс. Устанавливаем амплитуду импульсов — 10 В, крутизну переднего фронта — 1 мкс, длительность импульсов — 20 мкс. Эти параметры соответствуют импульсам управления тиристоров тиристорного преобразователя частоты.

Вторым этапом исследования является проведение анализа переходных процессов (Transient analysis), в том числе особенности включения тиристорного преобразователя частоты. На этом этапе производится расчет номинальных значений токов и напряжений основных элементов схемы — тиристоров, диодов и конденсаторов.

Всегда считалось, что токи и напряжения полупроводниковых элементов определяют перегрузочные и аварийные режимы силового оборудования. В настоящее время это не совсем так. Совершенствование параметров полупроводниковых элементов привело к тому, что из характеристик силового оборудования исчезают такие понятия, как «коэффициент сменяемости тиристоров», обусловленный количеством их термоциклов, и «установленная мощность» — раньше указывались «коэффициенты запаса» для лавинных или нелавинных полупроводников.

Сейчас экстремальные характеристики полупроводниковых элементов — мощных тиристоров и силовых диодов— в целом, удовлетворяют разработчиков. В настоящее время отработаны технические средства защиты силовых полупроводников (быстродействующие предохранители и автоматы), появились новые элементы, которые демпфируют перенапряжения, разработаны эффективные схемы бесконтактной защиты. Но это отдельная тема.

На первый план при проектировании устройств силовой электроники вышли новые, удельные характеристики — кВт/кг, величина КПД.

На рис. 5 слева вверху показана кривая, которая характеризует изменения выходного тока при включении однотактной схемы инвертора. Эта кривая соответствует процессам индукционной силовой установки при заданной индуктивности дросселя входного тока.

Во втором окне рис. 5 наверху выделен коммутирующий конденсатор С2, через который протекает выходной ток инвертора.

Форма выходного тока преобразователя рассчитана для нагрузочного контура, настроенного на вторую гармонику.

Величина тока С2 рассчитана в амперах. По первым циклам этой кривой мы выявляем необходимость предварительного заряда коммутирующего конденсатора С2, емкостью 80 мкФ, с начальной величиной напряжения IC = 500 В. Заряд этого конденсатора, перед включением тиристорного преобразователя частоты, обеспечивает тиристорам время восстановления их управляемости.

Задержка тока перехода пары тиристор/диод через нулевое значение (видимая с помощью электронной лупы) обусловлена применением последовательного дросселя насыщения.

Нижняя кривая (рис. 5) показывает максимальную величину и отсутствие перенапряжений на тиристоре и диоде (они выделены на схеме внизу) от момента включения тиристорного преобразователя частоты. На этом этапе исследований уточняем параметры демпфирующих элементов для снижения коммутационных перенапряжений силовых полупроводников.

По результатам расчета в MicroCap переходных процессов определяется их длительность, характер и гармонический состав. Далее, в основном, нас интересует гармонический состав выходного тока тиристорного преобразователя частоты.

В этой статье, написанной специально для журнала «Силовая электроника», нами приводятся результаты исследований схемотехнической модели электротермической установки мощностью 100 кВт, частотой 2,4 кГц, для индукционной плавки металла в индукционной плавильной печи типа ИСТ 0.16, работающей на 2-й гармонике выходного тока.

Гармонический анализ производится разложением по Фурье кривой выходного тока тиристорного преобразователя и осуществляется в ходе схемотехнического моделирования методами цифровой обработки сигнала (DSP) рассчитанной кривой переходного процесса.

Определение амплитуды гармоник позволит установить возможные режимы тиристорного преобразователя частоты из условий выделения максимальной мощности в нагрузке и минимизации загрузки элементов реактивными токами [4, 5].

Анализ гармонического состава следует проводить для установившегося режима тиристорного преобразователя частоты, который характеризуется постоянным уровнем раскачки напряжения, или его амплитудой, при определенном значении напряжения на тиристорах относительно величины выпрямленного напряжения источника питания постоянного тока.

На рис. 6 показан результат анализа гармонического состава одного периода кривой выходного тока, длительностью 800 мкс.

Справа в окне MicroCap выделено изображение конденсатора С2, кривая тока которого исследуется нами. Амплитуды и частоты четырех первых гармоник и нулевая гармоника, изображенные на верхней диаграмме (рис. 6), показывают, что исследуемая схема тиристорного преобразователя частоты может эффективно работать на первой или второй гармониках. Эти настройки используются в тиристорном преобразователе частоты в зависимости от дополнительных требований технологического процесса.

Настройка на вторую гармонику [4] является компромиссом между дополнительной загрузкой полупроводников тиристорного преобразователя частоты, реактивной мощностью и повышением выходной частоты.

Настройка на первую гармонику характеризуется лучшим использованием тиристоров, снижением рабочей частоты и повышением выходной мощности [5].

Настройка на третью гармонику для установленных в схеме параметров элементов практического интереса не представляет. Дополнительная загрузка силовых полупроводников циркулирующей реактивной мощностью и снижение выходной мощности не компенсируются эффектом увеличения выходной частоты.

При других параметрах реактивных элементов эта схема автономного инвертора находит применение для создания тиристорного преобразователя частоты частотой до 22 кГц, мощностью 20 кВт. Исследование режимов аналогичных закалочных установок проводится с учетом параметров закалочного трансформатора с индуктором. Основным регулирующим воздействием является частота управления, при изменении которой реактивная мощность системы изменяется в значительных пределах.

Нами создана библиотека схемотехнических файлов тиристорных преобразователей частоты различного технологического назначения, которая сопровождает процесс проектирования индукционной установки от начальных этапов до внедрения в промышленную эксплуатацию, или реновации.

Далее показаны особенности определения мощности, рассеиваемой на отдельных элементах модели тиристорного преобразователя частоты и его нагрузки, что позволяет определить КПД инверторно-индукционной установки.

Полезную мощность определяем как среднее значение (AVG) мощности, рассеиваемой гармониками тока в сопротивлении индуктора (выделен на рис. 7). Альтернативный аналитический расчет выходной мощности тиристорного преобразователя частоты производится всегда с большой погрешностью, обусловленной учетом только основной гармоники. Точной является экспериментальная величина, которую обычно определяют как потери тепла в каналах протока воды системы охлаждения тиристорного преобразователя частоты.

На рис. 7 приведены расчетные кривые входной и выходной мощности модели тиристорного преобразователя частоты, при работе инвертора на второй гармонике. Расчетный интервал времени достаточно большой, чтобы приблизиться к установившемуся значению.

Входная мощность в модели тиристорного преобразователя частоты определяется как произведение постоянного тока входного дросселя и напряжения на выходе выпрямителя (Ud = 520 В).

Все расчетные кривые в MicroCap можно хранить в файлах, но перемножать, сдвигать, изменять их масштаб и т. д. необходимо в процессе проведения исследований.

Обычно напряжение Ud принимается за базовую величину при изображении характеристик схемы инвертора в относительных единицах и для сравнения с другими схемами.

Для токов базовой величиной является Ud/ρ.

где L — величина коммутирующей индуктивности (на схеме рис. 1 — L6), С — величина емкости коммутирующего конденсатора (на схеме рис. 1 — C2).

Для времени Tу базовой величиной является период управления тиристорами инвертора.

На рис. 7 показано, что расчетный КПД статического тиристорного преобразователя частоты выше, чем средняя величина в 50% для машинного генератора. При определении КПД для реального тиристорного преобразователя частоты нас интересует, в первую очередь, повышение температуры в каналах протока воды, расходуемой для охлаждения силовых элементов тиристорного преобразователя частоты. В модели тиристорного преобразователя частоты производится измерение мгновенной мощности, с возможностью вывода среднего, за период управления, значения. Этим объясняется дискретный характер входной и выходной мощности, кривые которых представлены на рис. 7.

Мы показали, пожалуй, 10% от возможностей применения программы MicroCap для исследования тиристорного преобразователя частоты. Функция Proba позволяет производить проверку заранее созданной модели оперативно, так как в ней не нужны значительные изменения и новые установки параметров расчета.

Опыт показывает, что созданные схемотехнические модели тиристорного преобразователя частоты являются таким же удобным инструментом для инженеров электронной техники, как цифровой осциллограф [5]. Уточнение параметров модели по осциллограммам электромагнитных режимов тиристорного преобразователя частоты позволяет получить расчетную модель, соответствующую реальному комплексу индукционного нагрева ТВЧ.



1. В схемотехнической модели MicroCap учитываются все особенности нелинейных компонентов силовой электроники. Итерационные способы уточнения параметров схемы тиристорного инвертора по интегральным критериям позволяют приближать параметры модели к реальному объекту.
2. Интерактивные циклы уточнения схемотехнической модели тиристорного преобразователя частоты позволяют получить адекватную модель для более полных исследований.
3. Приведенные результаты получены в интернет-версии MicroCap 8.

Литература

1. Разевиг В. Д. Система схемотехнического моделирования MICRO-CAP V. М.: СОЛОН. 1997.
2. Шапиро С. В., Зинин Ю. М., Иванов А. В. Системы управления с тиристорными преобразователями частоты для электротехнологии. М.: Энергоатомиздат. 1989.
3. Валиуллина З., Зинин Ю. Схемотехническое моделирование силовых дросселей для тиристорных преобразователей повышенной частоты // Силовая электроника. 2007. № 1.
4. Зинин Ю. М., Марон В. М., Иванов А. В., Ройзман П. С. Методика расчета резонансных инверторов для электротермии // Электротехническая промышленность. Преобразовательная техника. 1983.
5. Зинин Ю. М. Методика схемотехнического моделирования и реновация резонансных инверторно-индукционных электротехнических комплексов // Вестник УГАТУ. 2005. Т. 6, № 2 (13).

Частотные преобразователи


Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Преобразователь частоты.

Частотный преобразователь — электронное устройство для изменения частоты электрического тока (напряжения).

Назначение

Частотный асинхронный преобразователь частоты служит для преобразования сетевого трёхфазного или однофазного переменного тока частотой 50(60)Гц в трёхфазный или однофазный ток, частотой от 1Гц до 800Гц.

Промышленностью выпускаются частотные преобразователи электроиндукционного типа, представляющего собой по конструкции асинхронный двигатель с фазным ротором, работающий в режиме генератора-преобразователя, и преобразователи электронного типа.

Частотные преобразователи электронного типа часто применяют для плавного регулирования скорости асинхронного электродвигателя или синхронного двигателя за счет создания на выходе преобразователя электрического напряжения заданной частоты. В простейших случаях регулирование частоты и напряжения происходит в соответствии с заданной характеристикой V/f, в наиболее совершенных преобразователях реализовано так называемое векторное управление.

Частотный преобразователь электронного типа — это устройство, состоящее из выпрямителя (моста постоянного тока), преобразующего переменный ток промышленной частоты в постоянный, и инвертора (преобразователя) (иногда с ШИМ), преобразующего постоянный ток в переменный требуемых частоты и амплитуды. Выходные тиристоры (GTO) или транзисторы (IGBT) обеспечивают необходимый ток для питания электродвигателя.

Для улучшения формы выходного напряжения между преобразователем и двигателем иногда ставят дроссель, а для уменьшения электромагнитных помех — EMC-фильтр.



Устройство и принцип действия

ПЧ- преобразователь частоты; ИТ- преобразователь частоты источник тока; ИН- преобразователь частоты источник напряжения; АИМ- преобразователь частоты с амплитудно-импульсной модуляцией; ШИМ- преобразователь частоты с широтно-импульсной модуляцией

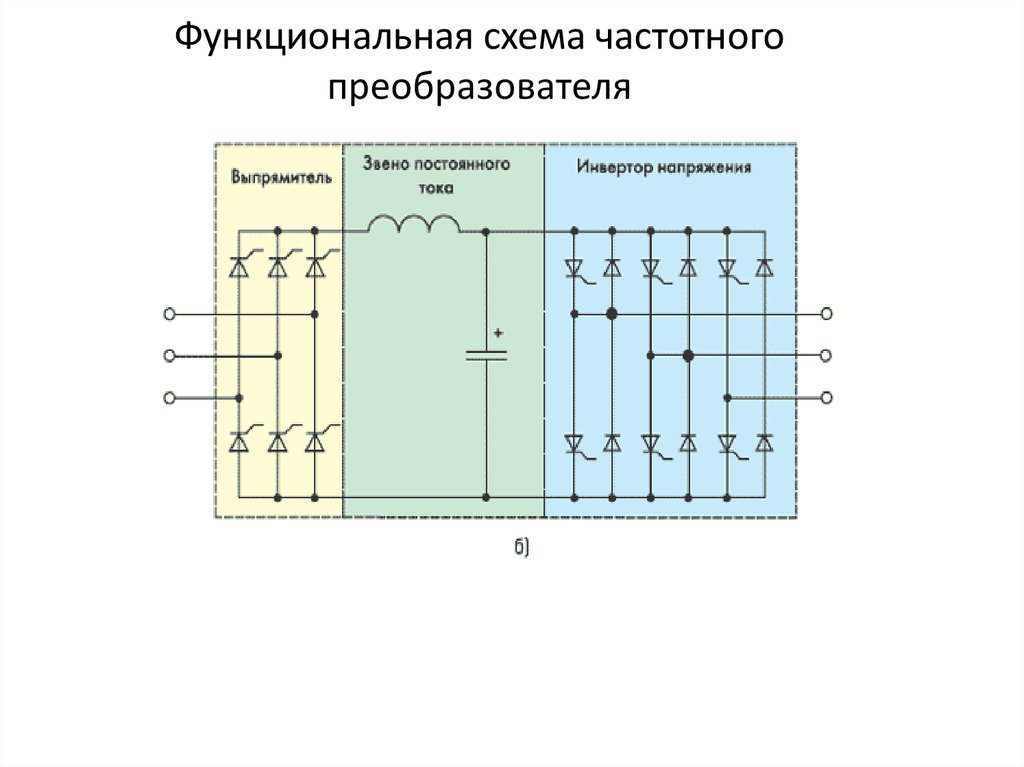

Функциональная схема преобразователя частоты, выполненного по схеме источника напряжения
Функциональная схема преобразователя частоты, выполненного по схеме источника тока

Электронный преобразователь частоты состоит из схем, в состав которых входит тиристор или транзистор, которые работают в режиме электронных ключей. В основе управляющей части находится микропроцессор, который обеспечивает управление силовыми электронными ключами, а также решение большого количества вспомогательных задач (контроль, диагностика, защита).

В зависимости от структуры и принципа работы электрического привода выделяют два класса преобразователей частоты:

    С непосредственной связью.
    С явно выраженным промежуточным звеном постоянного тока.

Каждый из существующих классов преобразователей имеет свои достоинства и недостатки, которые определяют область рационального применения каждого из них.

В преобразователях с непосредственной связью электрический модуль представляет собой управляемый выпрямитель. Система управления поочередно отпирает группы тиристоров и

подключает обмоткидвигателя к питающей сети.

Таким образом, выходное напряжение преобразователя формируется из «вырезанных» участков синусоид входного напряжения. Частота выходного напряжения у таких преобразователей не может быть равна или выше частоты питающей сети. Она находится в диапазоне от 0 до 30 Гц, и как следствие — малый диапазон управления частотой вращения двигателя (не более 1 : 10). Это ограничение не позволяет применять такие преобразователи в современных частотно регулируемых приводах с широким диапазоном регулирования технологических параметров.

Использование незапираемых тиристоров требует относительно сложных систем управления, которые увеличивают стоимость преобразователя. «Резаная» синусоида на выходе преобразователя с непосредственной связью является источником высших гармоник, которые вызывают дополнительные потери в электрическом двигателе, перегрев электрической машины, снижение момента, очень сильные помехи в питающей сети. Применение компенсирующих устройств приводит к повышению стоимости, массы, габаритов, понижению КПД системы в целом.

Наиболее широкое применение в современных частотно регулируемых модулях находят преобразователи с явно выраженным звеном постоянного тока. В преобразователях этого класса используется двойное преобразование электрической энергии: входное синусоидальное напряжение с постоянной амплитудой и частотой выпрямляется в выпрямителе, фильтруется фильтром, сглаживается, а затем вновь преобразуется инвертором в переменное напряжение изменяемой частоты и амплитуды. Двойное преобразование энергии приводит к снижению КПД и к некоторому ухудшению массо-габаритных показателей по отношению к преобразователям с непосредственной связью.

Для формирования синусоидального переменного напряжения используют автономный инвертор, который формирует электрическое напряжение заданной формы на обмотках электродвигателя (как правило, методом широтно-импульсной модуляции). В качестве электронных ключей в инверторах применяются запираемые тиристоры GTO и их усовершенствованные модификации GCT, IGCT, SGCT, и биполярные транзисторы с изолированным затвором IGBT.

Главным достоинством тиристорных преобразователей частоты, как и в схеме с непосредственной связью, является способность работать с большими токами и напряжениями, выдерживая при этом продолжительную нагрузку и импульсные воздействия. Они имеют более высокий КПД (до 98 %) по отношению к преобразователям на IGBT транзисторах.

Преобразователи частоты являются нелинейной нагрузкой, создающей токи высших гармоник в питающей сети, что приводит к ухудшению качества электроэнергии.

Другие названия:

Инвертор (преобразователь)
Частотно-регулируемый привод

Ваше сообщение отправлено. Мы перезвоним вам в течение 15-ти минут

Произошла ошибка. Сообщение не отправлено.

Поля, отмеченные знаком * обязательны для заполнения.

Оформление заявки подразумевает обязательное согласие с Соглашением на обработку персональных данных

Ваше сообщение отправлено. Мы перезвоним вам в течение 15-ти минут

GE Power Conversion — тиристорные преобразователи Powersemi

Силовая электроника

Наш высокий отраслевой стандарт Powersemi для различных применений

Powersemi с воздушным охлаждением (PA)

Описания PA56, PA75 и PA100 представляют варианты серии преобразователей Powersemi с воздушным охлаждением. Эти преобразователи имеют принудительное воздушное охлаждение и оснащены прессованными тиристорами в дисковых корпусах. Области применения: приводы большой мощности и другие системы электропитания. Подробно это кормление приложений:

• Двигатели постоянного тока
• Синхронные двигатели (двигатель LCI, циклопреобразователь, циклопреобразователь с звеном постоянного тока)
• Асинхронные двигатели (циклопреобразователь)

Конструкция и электрические характеристики основаны на нашем многолетнем опыте работы с преобразователями максимальной мощности. диапазон. Powersemi убеждает своей модульной конструкцией и надежной технологией. Преобразователи соответствуют высоким отраслевым стандартам и полностью отвечают требованиям операторов крупных промышленных предприятий в отношении безопасности, удобства обслуживания и эксплуатационной готовности.

Преобразовательные шкафы ПА56, ПА75 и ПА100 сконструированы таким образом, что могут быть реализованы любые схемные решения и режимы работы на основе трехфазной мостовой схемы. Конструктивная концепция учитывает различные требования к преобразователям в диапазоне высокой мощности привода. Блоки PA56, PA75 и PA100 позволяют реализовать однонаправленные и двунаправленные преобразователи с симметричными по мощности или несимметричными тиристорными силовыми секциями.

Powersemi с водяным охлаждением (PW)

Компания GE Power Conversion имеет большой опыт в разработке и производстве сильноточных блоков с диодами и тиристорами. Параллельно соединенные полупроводники (диод или тиристор) в токовой цепи B6 или 1/2 B6 обеспечивают высокую масштабируемость преобразователя в диапазоне токов от 12,5 кА до 45 кА при напряжениях от 460В до 1360В.

Модули PW и используемые в них компоненты силовой электроники отвечают самым высоким промышленным стандартам. Конструкция и электрические характеристики основаны на нашем многолетнем опыте работы с преобразователями вплоть до самого высокого диапазона мощности. Преобразователи соответствуют высоким отраслевым стандартам и полностью отвечают требованиям операторов крупных промышленных предприятий в отношении безопасности, удобства обслуживания и эксплуатационной готовности.

Модули ПВ сконструированы таким образом, что могут быть реализованы комплекты преобразователей любой схемной конфигурации и режима работы:

• Преобразователи 6-, 12-, 24-импульсные параллельные тиристоры/преобразовательные вставки
• Несимметричные кольцевые бестоковые двунаправленные преобразователи

Для питания:

• Двигатели постоянного тока
• Синхронные машины (двигатель BL, прямой преобразователь, преобразователь DI, пусковой преобразователь)
• Электролиз
• КОМПАНИЕ БАСКОВЫХ БАКТИНЦИОВ

LV3000 AFE

Уменьшенное направление, меньшее количество деталей и повышенная надежность

Подробнее

LV7 Промышленные диски

Высокопроизводительные модульные приводы низкого напряжения

Высокопроизводительные модульные приводы для промышленных применений

Подробнее

Модульные многоуровневые приводы MM7

Модульный многоуровневый преобразователь для различных приложений, основанный на проверенной и проверенной технологии MV7

Подробнее

MV3000 AFE

Низковольтное преобразование энергии и управление для глобальных промышленных и энергетических приложений

Подробнее

Маломощные частотно-регулируемые приводы MV6 (VSI)

Гибкий привод общего назначения среднего напряжения

Подробнее

Преобразователи частоты MV7 (VSI)

Технология привода среднего напряжения и средней мощности для эффективного и гибкого управления мощностью

Подробнее

Приводы SD7000 (LCI)

Технология привода, обеспечивающая эффективное и гибкое управление электроэнергией

Подробнее

Статическая частота и возбуждение

Комбинация оборудования статического возбуждения и статического преобразователя частоты обеспечивает плавный запуск генератора при управлении изменением мощности сети с помощью единого интерфейса для управления электростанцией.

Подробнее

VDM25000

Высоковольтный привод GE VDM25000 представляет собой модульный многофазный морской привод, полностью защищенный от ударов и имеющий прямое охлаждение морской или пресной водой.

подробнее

B2B.tj — Тиристорный преобразователь частоты

Тиристорный преобразователь частоты

Компания: ООО «Термолит»

ООО «Термолит» производит тиристорные преобразователи частоты серии ТПЧ мощностью от 50 кВт до 2000 кВт и частотой 0,5 кГц, 1 кГц, 2,4 кГц, 4 кГц, 8 кГц.

Преобразователи частоты тиристорные предназначены для преобразования трехфазного тока промышленной частоты в переменный ток средней частоты и применяются для питания индукционных плавильных печей, нагревательных и закалочных установок.
