Тиристорный стабилизатор: Симисторные и тиристорные стабилизаторы напряжения: что лучше выбрать?

Содержание

Тиристорные стабилизаторы - сфера применения, классификация, преимущества и недостатки

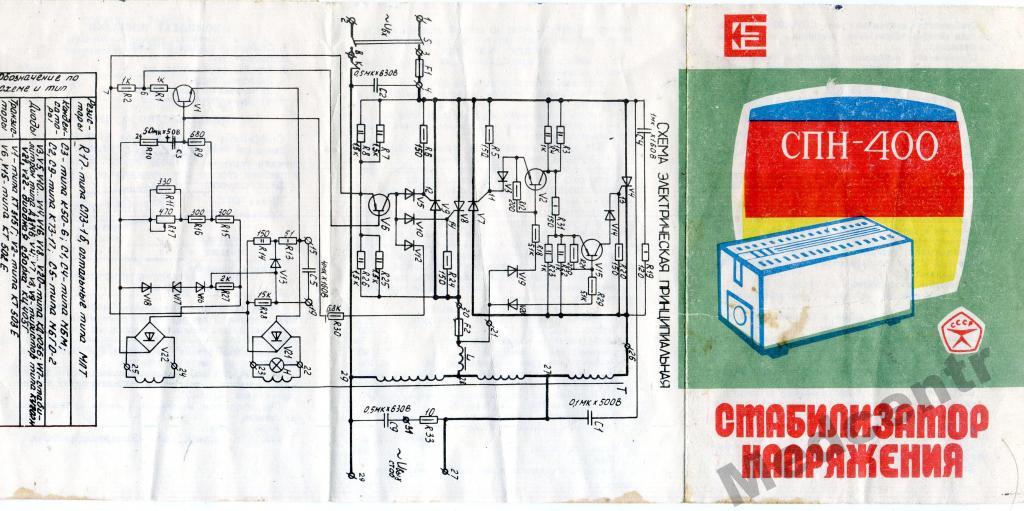

Для того, чтобы понять, каким образом трансформатор тиристорного стабилизатора стабилизирует ток, рассмотрим его строение. Этот главный элемент тиристорных приборов состоит из двух обмоток, а именно первичной и вторичной.

На первичную поступает входной ток. Далее этот ток проходит на вторичную обмотку и из нее попадает в любой электроприбор.

Обе обмотки представляют собой определенное количество витков проволоки. Количество витков на каждой из них может быть разным.

Рассмотрим работу обмоток на примере. Будем считать, что количество витков в обеих обмотках является равным 20. Если ток с напряжением в 200 вольт пройдет через 20 витков первичной обмотки и 20 витков вторичной обмотки, то на выходе он будет иметь такое же напряжение.

В том случае, когда он пройдет через 20 витков первой обмотки и 10 витков вторичной обмотки, напряжение на выходе будет не 200, а 100 вольт. Таким образом происходит уменьшение напряжения.

Для того, чтобы увеличить напряжение (в нашем случае 200 вольт до 220), нужно подключить еще один виток второй обмотки, т.е. ток должен проходить через 21 виток (в нашем примере это невозможно, поскольку вторая обмотка имеет только 20 витков). Таковым является общий принцип работы трансформатора.

На практике каждая обмотка имеет сотни витков. При этом максимальное количество витков во второй обмотке должно быть большим, чем количество витков в первой обмотке. Надобность этого отчетливо видна на вышеуказанном примере.

В вас может возникнуть вопрос, каким же образом можно подключать то или иное количество витков? Для того, чтобы можно было подключать определенное количество витков, производитель делает выводы от определенного витка второй обмотки.

Количество этих выводов может быть разным. Собственно на конце каждого такого вывода и находятся тиристоры. Они и осуществляют подключение определенного количества витков.

В результате получается так, что, когда нужно повысить напряжение, происходит подключение дополнительного количества витков. Когда стабилизатор напряжения, который относится к тиристорному типу, должен снизить напряжение, происходит отключение определенного количества витков.

витки стабилизатора

Стоит обратить внимание на тот факт, что все витки являются как бы поделенными на группы. Подсоединение каждой из группы осуществляется через выводы.

Грубо говоря, если количество витков равно цифре 100 и выводов пять, то подключение одного вывода означает, что ток проходит через 20 витков. В данном случае напряжение изменится на определенную фиксированную величину, то есть на определенную степень. Собственно такое изменение напряжения и называется ступенчатой стабилизацией.

На практике в некоторых стабилизаторах подключение одного определенного количества витков приводит к увеличению или уменьшению напряжения на 15-20 вольт. Чем больше выводов (то есть в отдельной группе становится меньше витков), тем на меньшую величину изменяется выходное напряжение при подключении одного вывода.

Подытоживая, отметим, что при росте/падении напряжения на входе происходит отключение/подключение определенного вывода второй обмотки благодаря работе тиристоров. Между переключениями обмоток наблюдается интересный факт: насколько меняется ток на входе, настолько же он меняется на выходе.

На практике выглядит так: на входе есть напряжение в 180 вольт и на выходе обеспечивается 220. Когда напряжение растет, например до 185, на выходе напряжение возрастает до 225-ти.

Далее происходит переключение обмотки и на выходе снова становится 220. Конечно, величина изменений выходного тока определяется особенностями различных моделей тиристорных стабилизаторов напряжения, которые используются дома.

Для этих стабилизаторов она может колебаться от 2 до 10 вольт.

Полезный совет: при переключении тиристоров можно будет заметить небольшое мерцание ламп накаливания. Данный факт является следствием вышеописанного процесса выравнивания тока и он не означает, что тиристорный стабилизатор сломался. Это стандартный режим его работы.
В общем, тиристорные стабилизаторы обеспечивают уровень выходного напряжения, который колеблется в пределах 214-226 вольт. Это является высоким показателем их работы.

Особенности работы тиристоров

Как уже отмечалось, главным отличием тиристорного стабилизатора напряжения от других приборов для стабилизации напряжения является наличие в его схеме тиристорных ключей. Их работа также сопровождается определенными особенностями.

Их включение/выключение может приводить к искажению синусоидальной формы тока. Учитывая это, микроконтроллер должен включать/выключать любой тиристор, когда ток находится в нулевой точке синусоиды.

Для осуществления этого алгоритм электронной схемы предусматривает проведение измерения напряжения в несколько десятков раз и определение момента включения тиристора. Сам процесс занимает не более одной микросекунды, поэтому он никоим образом не приводит к долгому выравниванию тока.

Также в это же время процессор определяет, является ли включенным, или выключенным тиристор, чтобы затем дать правильную команду.

Примечательным фактом является то, что тиристоры боятся перегрузки и во время таких ситуаций они перегорают. Для устранения такого сценария при появлении чрезмерной нагрузки микроконтроллер дает команду на выключение тока, то есть отключение стабилизатора.

Еще одна особенность кроется в том, что во время своей работы тиристоры сильно греются. Учитывая это, производители обязаны ставить радиаторы для охлаждения.

Такие особенности работы тиристоров и трансформатора приводят к тому, что тиристорные приборы должны обладать мощными электронными схемами.

Типы тиристорных стабилизаторов

Сегодня на рынке можно увидеть одно- и двухкаскадные тиристорные стабилизаторы напряжения. Однокаскадным стабилизатором является такой, который регулирует напряжение в один этап.

Двухкаскадные проводят нормализацию тока в два этапа. В течение первого происходит грубое выравнивание. На втором этапе выходной ток получает идеальные характеристики.

Двухкаскадная система регулирования позволяет использовать тиристоры с большей эффективностью, поскольку растет количество комбинаций их включения. Так, если на обоих каскадах находятся по четыре тиристоры, то их можно включать шестнадцатью способами.

Конечно, с ростом количества тиристоров на каскадах, растет количество их способов включения.

Двухкаскадный способ регулирования тока является несколько медленным однокаскадного. Он занимает до 20 миллисекунд, тогда как 1-каскадный длится 10 миллисекунд.

Преимущества и недостатки

Итак, зная детальное строение и особенности работы тиристорного стабилизатора можно определить, какими достоинствами и недостатками он обладает.
К преимуществам относятся:

  1. Отсутствие шума при нормализации тока.
  2. Один тиристор может сработать более 1 млрд. раз, что является очень высоким показателем.
  3. Во время размыкания не образуется дуговой разряд.
  4. Небольшой уровень энергопотребления.
  5. Небольшие габариты.
  6. Высокая скорость выравнивания напряжения.
  7. Высокий уровень точности нормализации напряжения (до ± 3 процентов).
  8. Возможность работы при очень низких или высоких уровнях напряжения (120-300 вольт).

Что касается недостатков тиристорного стабилизатора, то они кроются:

  • в ступенчатом способе стабилизации тока;
  • в микрокотроллерном управлении. Его осуществляет электронная схема, которая является аналогом процессора компьютера. Соответственно она также требует стабильного тока и может «подвисать»;
  • в высокой цене (она является следствием дорогих тиристоров и электронных схем управления).

Как подключить?

Использование тиристорных стабилизаторов напряжения в доме позволит уберечь технику от изменений тока в течение многих лет. Однако перед использованием его нужно подключить.

В зависимости от назначения тиристорные стабилизаторы могут подключаться после счетчика и распределительного щитка (то есть будут подавать стабильный ток на весь дом), или же перед отдельным прибором.

В первом случае тиристорные приборы имеют большую мощность и их подключают через клеммы. В этом случае к клеммам подключаются входные, выходные провода, а также заземляющий. При подключении как входящих, так и выходных проводов соблюдается правило: к фазной клемме подсоединяют фазный кабель, к нулевой - нулевой кабель. Также необходимым условием является осуществление заземления.

Большинство моделей, которые предназначены для подачи питания для одного прибора, имеют кабель и розетки. Благодаря кабелю стабилизатор подключается к сети. Далее к розетке, расположенной на нем, подсоединяют вилки кабелей подключаемых приборов.

Полезный совет: для того, чтобы заземлить такой тиристорный стабилизатор, вилку его кабеля всего-то нужно вставить в трехполюсную розетку.

Условия эксплуатации

Тиристорные стабилизаторы выгодны не только тем, что не создают шума, но и тем, что являются неприхотливыми к окружающим условиям. Так, многие модели могут работать в условиях, когда температура воздуха превышает -40 градусов Цельсия и является меньшей +40 градусов Цельсия.

Полезный совет: будет лучше, если тиристорный стабилизатор не использовать при морозной температуре, даже если он может работать в таких условиях. Идеальной температурой для работы будет такая, которая превышает +5 градусов Цельсия.

Тиристорный стабилизатор может отлично работать в помещении, уровень влажности в котором не является большим 80-ти процентов. Некоторые производители предлагают стабилизаторы с устойчивостью к высшим уровням влажности. Однако их делают на заказ.

Конечно, близ тиристорного устройства не должно находиться легковоспламеняющихся предметы, а также вокруг него должно быть пространство в как минимум пять сантиметров.

Техобслуживание сводится к очистке вентиляционных отверстий и проверке качества крепления входных и выходных проводов.

Симисторный и тиристорный стабилизатор напряжения. Что это такое. Какие стабилизаторы напряжения бывают и в чем их разница


В Украине, как и в большинстве цивилизованных стран, существуют общегосударственные нормативы качества электроэнергии в сети бытового назначения. Эти параметры приведены в ГОСТ 13109-97 "Нормы качества электрической энергии в системах электроснабжения общего назначения".

Но зачастую, вследствие разных причин, эти нормативы не соблюдаются энергоснабжающими оргнизациями (например, Облэнерго). Особо ощутима проблема некачественного электроснабжения за пределами больших городов и по мере отдаления от них (берем как пример дачные поселки, села и прилегающие к ним частные сектора и проч.) – тут неизолированные провода протянуты по деревянным столбам над землей, трансформаторы и распределители много лет как устарели и требуют постоянного ремонта (а по большому счету – замены), а сосед в очередной раз решил побаловаться электросваркой. Все перечисленное (и не только, ведь многие факторы не упомянуты) выливается в то, что в Вашем доме некорректно работают бытовые приборы, мерцают и перегорают лампы, сгорают предохранители или, еще хуже, сама техника.

Тогда возникает совершенно очевидный вопрос: как защититься от постоянных скачков и перепадов напряжения? Вряд ли Вам удастся добиться каких-нибудь действий со стороны снабжающих энергокомпаний, позволящих полной мерой устранить указанную проблему. Поэтому, максимально удобным и надежным (а главное – проверенным) способом остается установить в доме стабилизатор сетевого напряжения. Установленный в гараже, подсобном помещении или в прихожей возле электрощитка стабилизатор (второе название – нормализатор) будет выводить показатели качества электроэнергии во всем Вашем доме до ГОСТовых значений, если не лучше.

НАЖМИ, ЧТОБЫ

Теперь возникают такие вопросы: «Как выбрать стабилизатор напряжения для дома?», «Какой стабилизатор защитит мою технику?» и «Что нужно учитывать при выборе стабилизатора для дома?».

Для начала, давайте разберемся, а что вообще такое стабилизатор напряжения, какие они бывают и как работают. Почему говорят: стабилизатор напряжения для дома, для дачи, для квартиры, промышленные, лабораторные… Чем они отличаются?

Итак СТАБИЛИЗАТОР НАПРЯЖЕНИЯ – это устройство, преобразующее электрическую энергию таким образом, что на выходе напряжение всегда соответствует заданным пределам, даже если на входе происходят значительные отклонения.



ПРИНЦИП ДЕЙСТВИЯ:

Симисторные/тиристорные

Релейные

Сервоприводные

Симисторные стабилизаторы считаются самыми надежными. Они обеспечивают стопроцентную защиту от любых колебаний электросети.

Релейные стабилизаторы напряжения работают по принципу коммутации обмоток трансформатора с помощью реле.

В основе работы электромеханического стабилизатора лежит токосъемник, который передвигается по специальному трансформатору.





ПРЕИМУЩЕСТВА:

Симисторные/тиристорные

Релейные

Сервоприводные

1. Быстродействие (10-20 мс).
2. Высокая точность выходного напряжения (1-2,5%).
3. Широкий диапазон входного напряжения (120-280 В).
4. Постоянный контроль входного и выходного напряжения (с точностью до 0,5% ).
5. Отсутствие в конструкции движущихся частей (абсолютно безшумны).
6. Длительный срок эксплуатации (более 15 лет безпрерывной работы).
7. Отсутствие необходимости в сервисном обслуживании.

Главное преимущество подобных устройств – это большой запас по пусковым токам. Низкая цена.

1. Относительно низкая стоимость.
2. Высокая точность выходного напряжения.



НЕДОСТАТКИ:

Симисторные/тиристорне

Релейные

Сервоприводные

В недорогих моделях при переключении обмоток возможно дискретное изменение выходного напряжения (это видно по лампам освещения). На работе техники данное явление никак не отражается.

1. Невысокая надежность (обгорание и залипание контактов реле).
2. Низкое быстродействие.
3. Ограничения по максимальной мощности.

1. Наличие в конструкции движущихся частей, быстрый износ трущихся деталей.
2. Низкое быстродействие (способствует выходу оборудования из строя).
3. Необходимость частого сервисного обслуживания.



ПО ТИПУ ПОДКЛЮЧЕНИЯ

 Однофазные

  Трехфазные



ПО НАЗНАЧЕНИЮ

Бытовые

Промышленные

Стабилизаторы напряжение бытовые предназначены для использования в жилых помещениях – квартирах, домах, на дачах. Выпускаются стабилизаторы напряжения для компьютеров, телевизоров, холодильников, стиральных машин, котлов.

Промышленные стабилизаторы напряжения отличаются от бытовых более высокой мощностью. Как правило, они используются на крупных предприятиях, складах, в больших магазинах и офисах. Чем больше в помещении оргтехники, тем более мощные стабилизаторы необходимо покупать.



Как видим, симисторные и тиристорные стабилизаторы напряжения – самые технологичные и современные на сегодняшний день. Они являются наилучшими в плане схемотехнического решения, обладают прекрасной функциональностью, высокой надежностью. Цена на симисторные (тиристорные) стабилизаторы несколько выше, чем на релейные и сервоприводные, однако преимущества в скорости реакции, точности выходного напряжения, сохранения правильной синусоиды, диапазоне входного напряжения, бесшумность, долговечность и многие другие преимущества делают электронные (симисторные и тиристорные) стабилизаторы оптимальным и наилучшим решением для дома. Электромеханические стабилизаторы (сервоприводные), представленные на рынке Украины, почти все произведены в Китае. Опыт эксплуатации таких стабилизаторов показал, что механические рабочие узлы в них изнашиваются крайне быстро. Довольно часто владельцам таких стабилизаторов приходится обращаться в сервисные центры для их ремонта, и уже за 2 года эксплуатации потраченные деньги на ремонт могут превысить цену самого стабилизатора. А сколько стоят потраченные нервы и время?..


Что касается характеристик электромеханических стабилизаторов, то основным их недостатком, в числе прочего, есть их низкое быстродействие, т.е. к примеру, если на линии произойдет скачек напряжения с 200 до 260 Вольт (а сервоприводному стабилизатору нужно порядко 2-3 секунд на сглаживание такого перепада), вполне вероятно, что наиболее чувствительная техника Вашего дома успеет "накрыться".

ООО «Пульсар Лимитед» предлагает Вам решение любых вопросов в сфере бесперебойного и качественного электропитания. Мы с радостью окажем Вам квалифицированную помощь в выборе стабилизатора напряжения и других сопутствующих вопросах.

Пульсар Лимитед – Энергия для Лучшей Жизни!


Тиристорные стабилизаторы для дома серии стандарт

Тиристорные стабилизаторы для дома серии "Стандарт" являются самой распространенной среди потребителей, производится уже более 10 лет. В ней представлены модели однофазных, трехфазных стабилизаторов общей мощностью от 1 до 33 квт. Работа такого типа устройства заключается в автоматическом переключении ступеней (обмоток) трансформатора с помощью силовых ключей - тиристоров (симисторов). Серия "Стандарт" имеет восемь таких ступеней, позволяет поддерживать напряжение электросети на уровне 220 В (380 Вольт) точностью до +/-5%. Это дает возможность забыть о перебоях электрической энергии, бесперебойно работать не только любому бытовому оборудованию в вашем доме, но и промышленным устройствам, станкам, другой техники на различных объектах.

Еще одной важной технической характеристикой таких тиристорных стабилизаторов для дома является скорость стабилизации тока электросети, то есть моментальное реагирование на скачки напряжения, сглаживание в течение 10 мс. К другим особенностям относится также бесшумность работы устройства - тишина в доме гарантирована. Отличительной особенностью стабилизаторов этой серии является диапазон входного напряжения. Такой диапазон делится на два вида: первый - это рабочий, при котором, на выходе обеспечивается заявленная величина, например 220В +/-5% ( у трехфазных моделей 380 +/-5% ). В данной серии такой рабочий диапазон составляет от 140 до 260 Вольт у однофазных моделей, 245 — 450 Вольт трехфазного тиристорного стабилизатора. Второй тип диапазона - предельный, когда сохраняется работоспособность, но напряжение на выходе отличается от заявленной величины в большую, меньшую стороны до 15-18%). Данный параметр составляет в однофазных моделях от 130 до 270 Вольт , в трехфазных от 225 до 470 Вольт .

Конструкция тиристорного стабилизатора для дома серии Стандарт

Модель "Стандарт" в отличие от модели "Эко" имеет цифровую индикацию может показывать на дисплее уровень входного, выходного напряжения, а также уровень тока, мощность нагрузки на текущий момент времени. Дополнительно на индикации тиристорного стабилизатора отображаются режимы защитных отключений. Отключение при превышении уровня входного напряжения. При этом на стабилизаторе сработает защита, при достижении нормальных значений в электросети, стабилизатор включится автоматически. То же самое происходит со стабилизатором при напряжении в электросети ниже допустимого значения. При достижении критических нагрузок (перегрузка), стабилизатору поступает команда на отключение. Сработает с задержкой в 30 секунд. Задержка введена для исключения ложных срабатываний стабилизаторов по пусковым токам. Серия стандарт имеет встроенный режим "Байпас", кабельный провод 3м для подсоединения, а также корпус, который позволяет поставить, прикрепить мощности от 6 до 12 кВт на стену. Тиристорные стабилизаторы всех серий, включая серию "Стандарт" имеют защиту от перегрузки, короткого замыкания на выходе.

Таким образом, преимуществом данной серии тиристорных стабилизаторов для дома является: достаточно широкий диапазон входного напряжения, хорошая точность стабилизации, которая обеспечена 8-ми ступенчатой системой автоматического управления, быстродействие, бесшумность (за счет применения тиристоров), удобность использования (наличие цифровой индикации, несколько типов крепления), малогабаритными размерами, долгим сроком службы. Стабилизаторы этой серии имеют встроенную независимую защиту выходного напряжения. Работает она совместно со стабилизатором, но сработает в случае появления на выходе напряжения выше 255 вольт. Эта защита позволяет тиристорным стабилизаторам ЭЛТЕХ СН защитить бытовую технику потребителя от любых аномальных ситуаций в электросетях.

Чтобы купить электронный тиристорный стабилизатор ЭЛТЕХ СН, напишите нам в онлайн чат консультанта, позвоните по бесплатному номеру. В зависимости от региона, моделей, действуют скидки до 30%. Размер скидки на данную модель сообщит менеджер компании.

Ознакомьтесь со статьей Как выбрать стабилизатор напряжения

Тиристорный стабилизатор «Штиль» R16000S

ГК «Штиль» постоянно расширяет имеющиеся линейки оборудования и совершенствует модели. В процессе этой работы релейные стабилизаторы напряжения постепенно заменяются электронными аналогами. Так, недавно на смену устаревшей модификации «Штиль» R16000 пришло новое тиристорное устройство «Штиль» R16000S мощностью 16 кВА.

Обозначение «S» в наименовании марки указывает, что это новая модель с тиристорной коммутацией. Однако в производстве параллельно находятся и успевшее себя хорошо зарекомендовать устройство R16000, и новая модификация.

Стабилизатор напряжения R16000S обладает множеством неоспоримых преимуществ по сравнению со старой моделью. Использование тиристорных переключателей позволило обеспечить бесшумность работы устройства и увеличить продолжительность его срока службы.

Использование технологии двойного использования обмоток трансформатора Double Coil дало возможность проектировщикам, с одной стороны, улучшить массогабаритные показатели более чем в два раза, а с другой стороны, усовершенствовать выходные характеристики, одновременно с этим снизив цену.

Внедрение современных схемотехнических решений способствовало увеличению перегрузочной способности стабилизатора R16000S. 100 % перегрузки вызывает отключение устройства через 5 с. (у R16000 – 1 с.). При перегрузке 75 % новая модель может устойчиво функционировать до отключения в течение 20 секунд, а при перегрузке 30 % – приблизительно 1 минуту. Такое положение вещей упрощает работу с оборудованием, имеющим высокие пусковые токи, и заметно повышает надежность устройства. Это позволило ГК «Штиль» увеличить его гарантийный срок до двух лет.

Как известно, стабилизаторы R16000 для работы в сети трехфазного и однофазного тока не были взаимозаменяемыми. Блок R16000S может успешно использоваться в трехфазной модели R48000-3S. Кроме того, планируется к производству модель на 16 кВА в 19-дюймовом корпусе серии «Рэк» для размещения в стативах. Также будет выпускаться соответствующая трехфазная модификация 48 кВА аналогичной конструкции.

Производство стабилизаторов R16000S осуществляется с 7 августа 2014 года. На складе компании уже имеются готовые к отгрузке устройства. При необходимости предприятие производит эти стабилизаторы со сдвинутым вниз или вверх диапазоном регулировки.

Тиристорный стабилизатор: цена | характеристики | описание

Тиристорный стабилизатор

Тиристорный стабилизатор является электронным прибором. В нем отсутствуют электромеханические компоненты. Он бесшумен и имеет высокую скорость реакции на изменение напряжения в сети. Также как и у релейных моделей в основе конструкции лежит автотрансформатор. Но в отличие от него переключение обмоток осуществляется посредством мощных полупроводниковых ключей, собранных на тиристорах.

Устройство тиристорного стабилизатора

На входе в тиристорный стабилизатор установлен специальный фильтр. Это схема, включающая дроссели и конденсаторы, которая препятствует прохождению электрических наводок.

Управляющая плата анализирует входное напряжение и переключает соответствующим образом обмотки трансформатора. При этом в зависимости от модели может быть до 15 ступеней с тиристорным переключением.

Электронные тиристорные стабилизаторы имеют экраны для индикации рабочих параметров прибора.

Особенности электронных тиристорных стабилизаторов

Устройства с тиристорным переключением обеспечивает высокую точность выходного напряжения – до 3–5%. Как отмечалось выше, они имеют хорошую защищенность от внешних помех. Важным преимуществом является очень высокая надежность тиристорного стабилизатора напряжения.

Наряду с преимуществами есть и ограничения применения данных устройств. Дело в том, что выходной сигнал не является синусоидальной. Поэтому для электродвигателей, а особенно для моторов асинхронного типа эти приборы не годятся. Как следствие – тиристорные стабилизаторы нельзя использовать для насосов. Для насосного оборудования подойдут гибридные и релейные модели. Еще одним минусом является довольно высокая стоимость.

В нашем магазине вы можете купить тиристорные стабилизаторы Энергия Classic и Ultra. Устройство отлично работает в интервале напряжения 125–254 В. Имеет 12 ступеней с мощными тиристорами. Переключение между обмотками – не более 20 мс. Предусмотрена защита от пониженного и повышенного входного  напряжения. Допускается 180-процентная кратковременная перегрузка.

Тиристорный стабилизатор напряжения SUNTEK ТТ 10000 НН

Aртикул ТТ 10000 НН
Масса, кг (?)

Характеристика, указывающая на вес стабилизатора, измеряемый в килограммах. Данный параметр отражает габариты и область применения модели стабилизатора.

37
Габаритные размеры, мм (?)

Показывают величину стабилизатора по высоте, длине и ширине. Габаритные размеры указываются в миллиметрах.

270x250x460
Максимальный ток нагрузки, А, не более (?)

Данная характеристика указывает на наибольшее количество ампер, которое может быть безопасно подано на определённый вывод.

50
Мощность нагрузки, ВА, не более (?)

То количество нагрузки в Вольт-Амперах, которое сможет выдержать данный стабилизатор. Перед началом работы необходимо убедиться, что данный показатель не будет превышен.

10000
Дисплей (?)

Наличие или отсутствие информационного дисплея

Да
Погрешность, % (?)

Наибольшая величина отклонения от желаемого параметра

6
Тип стабилизатора (?)

Инверторы - преобразование переменного тока в постоянный и обратно с коррекцией мощности.
Релейные - автоматический переключатель витков трансформатора.
Электронные - цифровое переключение витков катушки тиристорами и симисторами.
Электромеханические - плавающая регулировка посредством графитовой щетки.

Электронный
Установка (?)

Крепление к стене или напольная установка

Напольный
Входное напряжение Min, В (?)

Минимальное входное напряжение, которое модель может довести до нормы

85
Входное напряжение Max, В (?)

Максимальное входное напряжение, которое модель может довести до нормы

265

Трехфазный тиристорный стабилизатор ЭНЕРГИЯ Classic 22 500 ВА+БКС (16 КВт)

Трехфазный тиристорный стабилизатор ЭНЕРГИЯ Classic 22500 предназначен для использования в жилых домах, подключённых к трехфазной сети.
Конструкция предусматривает переключение комплекта в однофазный режим в том случае, если в доме отсутствуют трехфазные приборы-потребители.

Назначение основных частей стабилизатора

Для защиты от аварийных ситуации и реализации режимов работы служит блок контроля фаз, который и осуществляет управление тремя модулями стабилизации, мощностью по 7500 ВА каждый. Модули стабилизации содержат автотрансформаторы с 12 отводами (ступенями стабилизации), которые коммутируются с помощью бесконтактной тиристорной схемы.

Особенности устройства

Такая конструкция позволяет достичь высокого быстродействия (время переключений не более 20 мс), бесшумности в работе, долговечности (срок службы – 15 лет) при достаточно высокой точности регулировки выходного напряжения. Погрешность фазного напряжения на выходе каждого модуля стабилизации не превышает 5 процентов, то есть не выходит за пределы диапазона 209-231 вольт при изменении фазного напряжения в подающей сети в пределах от 124 до 254 вольт.

Предельно допустимые параметры

Стабилизатор остается работоспособным и продолжает снабжать потребителей энергией как при снижении входного фазного напряжения до 60 вольт, так и его превышении до 265 вольт.
При выходе величины напряжения хотя бы одной фазы за эти пределы срабатывает система аварийного отключения, которая самостоятельно возобновляет работу при восстановлении напряжения в сети до допустимых величин.

Производитель Энергия
Cтрана производства Россия
Гарантия 36 месяцев
Расчетный срок службы 15 лет
Применение Для дачи / Для частного дома
Тип напряжения Трехфазный
Состав комплекта 3 блока 220В по 7,5 кВА + БКС
Принцип стабилизации Тиристорный
Мощность (кВА) 22,5
Режим работы Непрерывный
Способ установки Напольный / Настенный
Тип охлаждения Воздушное (конвекционное и принудительное)
Дисплей Цифровой
Индикация Входное напряжение / Выходное напряжение / Ступень стабилизации
Подключение Клеммная колодка
Режим "БАЙПАС" Есть
Задержка включения 6 секунд
Предельный диапазон входных напряжений (В) 60-265
Рабочий диапазон входных напряжений (В) 125-254
Рабочий диапазон выходных напряжений (В) 206-234
Номинальное выходное напряжение (В) 380
Отклонение выходных напряжений ±5%
Время реакции на изменение напряжения (мс) 20
Количество ступеней регулировки 12
Защита от повышенного напряжения, откл. при ≥ 265В
Защита от пониженного напряжения, откл. при ≤ 60В
Защита от перегрева трансформатора, откл. при ≥ 120 °С
Защита от перегрузки по току Автоматический выключатель
Контроль обрыва фаз Есть
Контроль перекоса фаз Есть
Контроль чередования фаз Есть
Степень защиты от внешних воздействий по ГОСТ 14254-96 IP20
Температура эксплуатации (°С) -30...+40
Температура хранения (°С) -40...+45
Относительная влажность (%) 80
КПД при полной нагрузке (%) 98
Габаритные размеры (мм) 320х180х1260
Вес (кг) 65

Тиристорный регулятор Seroun | Сероун Электроникс

Название продукта Тиристорный регулятор Seroun
Модель STR-Unit
серии Продукты
Каталог
описание продукта

STR (Тиристорный регулятор Seroun)

[1] Введение

Тиристорный регулятор SEROUN (STR-Unit) спроектирован и собран в соответствии с высочайшими стандартами и технологиями в отрасли для однофазной и трехфазной нагрузки. Поскольку блок STR отличается компактностью и легкостью, возможна высокая плотность монтажа в приборной панели. Доступны две модели STR-Unit, основанные на системе контроля фаз. Один - это общий тип, который представляет собой обычную модель управления напряжением, другой - это новый тип с сегментом дисплея на устройстве, в котором покупатель может выбирать различные режимы работы, такие как постоянное напряжение (тип CV), постоянный ток. (Тип CC) и постоянная мощность (тип CP) и пересечение нуля (тип ZC), а также режим управляющего сигнала между DC4-20mA, DCO-5V и DCO-10V, а также частотный режим между 60 Гц и 50 Гц, поэтому Благодаря отличным эксплуатационным характеристикам и надежности, идеальный тип может быть выбран в соответствии с характеристиками нагревательного элемента нагревателя электропечи и может быть эффективно использован для удовлетворения требований заказчика.

[2] Заявка

- печь R. F - Печь гидрирования - Туннельная печь
- Плавильная печь - Печь спекания - Печь для отжига
- Печь дегидрирования - Печь ионного азотирования - Нагреватель для плавления полимеров
- Вакуумная печь - Печь псевдоожижения - Сушилка для рисования
- Осушитель горячего воздуха - Печь для прокаливания - Нагреватель для соляных ванн
- Инфракрасная печь - Водонагреватель

[3] Модель и идентификация

[4] Габаритный чертеж и размер

1. Общий тип

1-А. Трехфазный блок

Размер (мм)

Ток (А)

H h2 h3 Вт W1 D
25 ~ 40 350 320 290 200 120 175
50 ~ 70 380 350 320 200 120 220
90 ~ 110 410 380 350 220 140 230
130 ~ 150 480 450 420 255 200 235
200 ~ 250 510 480 450 272 200 255
300 ~ 450 560 530 500 307 225 285
500 ~ 600 660 630 600 318 225 300
700 초과 ТУ заказчика
Спецификация может быть изменена без предварительного уведомления

1-Б. Однофазный блок

Размер (мм)

Ток (А)

H Вт W1 D

Корпус
AL

25 ~ 35 160 126 106 100
40 ~ 50 205 126 106 100
Стальной корпус 60 ~ 70 290 145 120 150
90 ~ 150 345 200 140 220
200 ~ 250 450 210 150 235
300 ~ 450 480 255 190 255
500 ~ По спецификации заказчика

1. Новый тип

2-А. Трехфазный блок

Диаметр мм H Вт D W1 h2 비고
25А 85 120 165 110 45 Пластиковый корпус типа C с радиатором
35A, 40A, 50A, 60A, 70A, 90A 320 130 230 90 280 Стальной корпус тип
110A, 130A, 150A 370 150 230 105 330
200A, 250A 510 272 260 200 480
300A, 350A, 400A, 450A 560 307 285 225 530
500A ~ ТУ заказчика

2-Б. Sing Phase Unit

Емкость (A) мм H Вт D W1 h2 비고
25А, 30А, 40А, 50А 85 120 65 110 45 Пластиковый корпус типа C с радиатором
60A, 70A, 90A, 110A, 130A, 150A, 200A 320 130 230 90 280 Стальной корпус тип
250A, 300A, 350A, 400A, 450A 370 150 230 105 330
500A ~ Спецификация клиента

Продукция Seroun Electronics Продукты

CHINO Works America Inc.

- Тиристоры
Трехфазный
200 В переменного тока (200 В / 220 В / 240 В выбираются переключателем)
400 В переменного тока (380 В / 400 В / 440 В выбираются переключателем) по запросу (источник питания главной цепи и источник питания схемы управления является обычным)
* Могут быть изготовлены модели с другим источником питания главной цепи и источником питания схемы управления.
10A, 20A, 30A, 50A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 750A, 1000A по запросу
50/60 Гц (автоматическое изменение)
± 10% номинального напряжения
± 2 Гц от номинальной частоты
Система зажигания с фазовым углом и система зажигания с переходом через ноль
Укажите 3 рычага или 6 рычагов
Напряжение, ток, обратная связь по мощности
от 4 до 20 мА постоянного тока (входное сопротивление прибл. 100 Ом)
От 1 до 5 В постоянного тока (входное сопротивление примерно 50 кОм)
Сигнал громкости (рекомендуется 10 кОм)
Внешний сигнал, нулевой контакт или открытый коллектор
(емкость внешнего контакта 1 мА, 5 В постоянного тока или более)
от 0 до 5 А переменного тока номинального тока
от 0 до 100% выходного диапазона
от 0 до 100% выходного диапазона
от 1 до 20 секунд
от 0 до 100% выходного диапазона
Дисбаланс ок.Регулируемый диапазон выходного сигнала 40%
от 0 до 98% напряжения питания
Нет обратной связи… В пределах ± 10% от номинального напряжения
Обратная связь по напряжению… В пределах ± 3% от номинального напряжения (Номинальное напряжение составляет ± 10%, при изменении сопротивления нагрузки от 1 до 10 раз)
Обратная связь по току… В пределах ± 3% от номинальный ток (Номинальное напряжение составляет ± 10%, при изменении сопротивления нагрузки от 1 до 10 раз)
Обратная связь по мощности… В пределах ± 3% от номинального напряжения (Номинальное напряжение составляет ± 10%, при изменении сопротивления нагрузки от 1 до 3 раз)
* Примечание: это не включает точность в рейтинге от 10 до 90% и погрешность трансформатора тока. (при нормальном рабочем состоянии)
Активная нагрузка, индуктивная нагрузка, (индуктивная нагрузка… фазо-угловая система зажигания, рекомендуется регулирование первичной стороны трансформатора и плотность магнитного потока 1,2 Тл или ниже)
0,5 А или более (при 98% выходном номинальном напряжении)
Аварийный сигнал перегрузки по току (аварийный выход AL1)
Авария быстрого перегрева предохранителя (аварийный выход AL1)
Авария перегрева радиационного ребра (аварийный выход AL1)
Аварийный сигнал отключения нагревателя (аварийный выход AL2)
Аварийный аварийный сигнал тиристорных элементов (аварийный выход AL2)
Аварийный сигнал ненормальной работы, аварийный сигнал неправильной последовательности фаз, аварийный сигнал обрыва фазы Аварийный сигнал дисбаланса (аварийный выход AL2)
Аварийный сигнал аномального отклонения частоты
2 балла, (AL1, AL2)
Максимальная нагрузка 240 В переменного тока 1 А, 30 В постоянного тока 1 А
Минимальная нагрузка 5 В постоянного тока 10 мА или более Срок службы электричества 100000 раз или более
Элементы защиты от прикосновения не включены (продаются отдельно)
Расплавление плавкого предохранителя при коротком замыкании Выходное значение 0% при 120% номинального тока (отключение тиристора)
С функцией ограничения тока настраивается выходное значение верхнего предела
Настройка линейного изменения (AI1), подъема (AI2), ограничения тока (AI3)
Рабочее состояние (DI1 --- работа / остановка)
Система управления (DI2 --- включение угла сдвига фаз / срабатывание перехода через ноль)
Система настройки (DI3 --- установка переднего дисплея / внешняя установка)
Естественное воздушное охлаждение для номинального тока 75 А или менее Принудительное воздушное охлаждение для номинального тока 100 А или более
от -10 до 55 ºC
В случае более 40 ℃ это зависит от следующих характеристик снижения мощности.
От 30 до 90% относительной влажности, без конденсации росы
Между клеммой источника питания и клеммой защитного провода 500 В постоянного тока, 50 МОм или более
Между клеммой источника питания и клеммой защитного провода
2000 В переменного тока, 1 мин (система 200 В)
2500 В переменного тока, 1 мин (система 400 В)
Диэлектрическая прочность охлаждающего вентилятора составляет 2000 В переменного тока
Около 6 кг для 10A и 20A
Около 8 кг для 30A и 50A
Около 13 кг для 75A и 100A
Около 22 кг для 150A - 250A
Около 36 кг для 300–500A
Сталь
Серый
Установлен на панель
Нормальные рабочие условия
- Окружающая температура 23 ℃ ± 2 ℃
- Окружающая влажность 55% ± 5% относительной влажности
- Номинальное напряжение источника питания ± 1%
- Номинальная частота источника питания
Нормальные рабочие условия
- Окружающая температура - От 10 до 55 ℃
- Относительная влажность от 30 до 90%
- Номинальное напряжение источника питания ± 10%
- Номинальная частота источника питания ± 2 Гц

Тиристорный предварительный регулятор - Circuit Cellar

Было время, когда производители испытательного оборудования публиковали руководства по обслуживанию, которые включали схемы и подробные описания принципов работы приборов. Их изучение по-прежнему является отличным способом получить мастер-класс по точному проектированию или подобрать несколько действительно интересных схемных идей. В конце концов, подражание - это самая искренняя форма лести.

Вот один из последних из классической серии настольных блоков питания 60 Вт Agilent (бывшая HP, теперь Keysight) E361xA. Сейчас они устарели, но имели впечатляющие характеристики: E3616A (35 В при 1,7 А) имел шум лучше, чем 200 мкВ среднеквадратичного значения в диапазоне от 20 Гц до 20 МГц, а также регулирование линии и нагрузки 0,01%. Он также имеет пассивное охлаждение, что означает отсутствие слышимого шума.

Способ минимизировать рассеиваемую мощность в последовательном регуляторе состоит в использовании какого-либо предварительного регулятора для ограничения падения напряжения на последовательном элементе. Это часто делается с помощью предварительного регулятора режима переключения, но это приводит к появлению электрических помех. Разработчики блоков питания E361xA использовали совершенно другой подход для достижения впечатляющих показателей шума этого блока.

Блок-схема в Рис. 1 показывает блок «Preregulator фильтра выпрямителя», подключенный к силовому трансформатору в верхнем левом углу.Это умело переключает несколько ответвлений на основной вторичной обмотке трансформатора, чтобы обеспечить четыре различных напряжения постоянного тока, которые затем подаются на последовательный регулятор. Это переключение осуществляется тиристорами (называемыми в руководстве тиристорами).

РИСУНОК 1. Это блок-схема, извлеченная из сервис-мануала. Блок «Rectifier Filter Preregulator» подключен к трансформатору в верхнем левом углу. Это изобретательно обеспечивает четыре различных уровня напряжения для последовательного регулятора, чтобы минимизировать рассеивание мощности в проходном элементе.
(Нажмите, чтобы увеличить)

Напомним, тиристор - это четырехслойный полупроводниковый прибор (ПНПН). Вы можете думать о тиристоре как о диоде, который вы можете включить с положительным выводом затвора относительно катода. После включения тиристор будет оставаться в проводящем состоянии (даже при отсутствии стробирующего сигнала) до тех пор, пока прямой ток не упадет до нуля. Он всегда блокирует ток при обратном смещении.

Рисунок 2 - упрощенная версия схемы. Трансформатор имеет три вторичные обмотки с маркировкой W1, W2 и W3.Если все тиристоры выключены, D1 - D4 образуют стандартный мостовой выпрямитель, и выпрямленное напряжение будет определяться исключительно W. Если тиристоры Th2 и Th3 включены, D1 и D2 никогда не будут смещены в прямом направлении, а выходное напряжение будет пропорциональным. в W1 + W2.

РИСУНОК 2. Упрощенная версия пререгулятора. При отсутствии активных тиристоров выпрямляется W1, при Th2 и Th3 выпрямляются W1 + W2. Когда Th4 и Th5 активны, W1 + W3 выпрямляются. Когда все четыре тиристора активны, W1 + W2 + W3 выпрямляются.

Аналогично, если Th4 и Th5 находятся на D3, D4 будет вне поля зрения, а выходное напряжение будет пропорционально W1 + W3. Вы можете видеть, к чему это ведет. Если все четыре тиристора включены, ни один из диодов не будет проводить, и выходное напряжение будет пропорционально W1 + W2 + W3. Выбирая равные напряжения W1 и W2 и вдвое больше W3, мы получаем равномерно распределенные напряжения постоянного тока. Хороший.

РИСУНОК 3. Тиристоры запускаются триаком с оптической связью, изолирующим цепь управления от плавающих затворов тиристоров.Подобно тиристору, TRIAC будет проводить при срабатывании триггера, а затем отключиться в конце полупериода сети.

Тиристоры приводятся в действие триаками с оптической связью (по крайней мере, в более поздних моделях), как показано на рис. 3 . TRIAC похожи на тиристоры, но проводят в обоих направлениях (функция, которая не используется в этой схеме, учитывая последовательный диод). Они запускаются оптически для изоляции и прекращают проводить ток одновременно с тиристором, когда ток падает до нуля в конце полупериода сети.

Схема управления контролирует нерегулируемое напряжение и выходное напряжение и переключает ответвления, чтобы обеспечить достаточный запас для последовательного регулятора, но нерегулируемое напряжение не превышает необходимого, что сводит к минимуму рассеивание мощности в последовательно проходных МОП-транзисторах. . Это решение с низким уровнем шума, поскольку переключение происходит только при фактическом изменении ответвления. Рассеивание в самих тиристорах немного выше, чем у эквивалентного диода, но, очевидно, управляемо в этом приложении.

Вы можете добиться того же результата с реле, но вам придется мириться с щелчками реле при изменении напряжения.Я думаю, что это изящное решение, и в нем используется устройство, которое в наши дни не часто используется, за исключением приложений с очень высокой мощностью.

Список литературы

Agilent Technologies. «Руководство по эксплуатации и обслуживанию настольных источников питания постоянного тока Agilent E361xA 60 Вт». Технологии Agilent, апрель 2000 г. https://www.manualslib.com/manual/2875/Agilent-Technologies-E3614a.html.

Keysight. «Настольный блок питания Agilent E3616 60 Вт». Keysight. По состоянию на 15 марта 2021 г. https://www.keysight.com/au/en/product/E3616A/60w-power-supply-35v-17a.html. Agilent Technologies. «Непрограммируемые источники питания постоянного тока E3620A и E3630A»,

«Тиристор». В Википедии, 31 декабря 2020 г. https://en.wikipedia.org/w/index.php?title=Thyristor&oldid=997500487.

«ТРИАК». В Википедии, 11 января 2021 г. https://en.wikipedia.org/w/index.php?title=TRIAC&oldid=999740245.

Спонсор статьи

Эндрю Левидо ([электронная почта защищена]) получил степень бакалавра электротехники в Сиднее, Австралия, в 1986 году.Прежде чем перейти на руководящие должности, он несколько лет работал в сфере НИОКР в компаниях, занимающихся силовой электроникой и телекоммуникациями. В свободное время Эндрю проявлял непосредственный интерес к электронике, особенно к встроенным системам, силовой электронике и теории управления. За эти годы он написал ряд статей для различных изданий по электронике и время от времени предоставляет консультационные услуги. Тиристорный регулятор

- купить тиристорный регулятор с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для тиристорного регулятора. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот тиристор верхнего регулятора вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели тиристор регулятора на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще не уверены в тиристоре регулятора и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести тиристорный регулятор по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Модификация регулятора

: тиристор на MOSFET

Мне просто интересно, пробовал ли кто-нибудь преобразовать старый тиристорный регулятор в регулятор MOSFET.

. . .

Может, просто чуть-чуть переделать? Может, это крайне непрактично?

Щелкните, чтобы развернуть. ..

Возможно, вы сможете это сделать, но ваши затраты и сложность могут быть намного выше, чем вы сейчас думаете. Тиристоры

и полевые МОП-транзисторы хороши для управления относительно большими токами постоянного тока, но делают это по-разному. Тиристоры либо выключены, либо включены. МОП-транзисторы позволяют пропускать переменный ток; величина тока пропорциональна напряжению триггера, приложенному к затвору. Различные полевые МОП-транзисторы пропускают разное количество тока и могут выдерживать разные диапазоны напряжения на клемме триггера.

Чтобы успешно заменить тиристор на полевой МОП-транзистор, вам необходимо выбрать полевой МОП-транзистор, который может пропускать такой же или более ток. Затем вам нужно будет убедиться, что триггерное напряжение от регулятора правильное, чтобы выключить и включить MOSFET. Возможно, вы сможете изменить напряжение запуска на полевом МОП-транзисторе, заменив один или два резистора, но вы начинаете вносить новые изменения.

Регуляторы используют «опорное напряжение», которое не проходит большой ток. Остальная часть схемы регулятора работает, чтобы пропускать большое количество тока и поддерживать выходное напряжение при этом напряжении, даже когда входное напряжение повышается и понижается или выходной ток или напряжение повышаются и понижаются с различными требованиями.

В любой электронной схеме все напряжения и токи скользят и скользят, поэтому компоненты выбираются в процессе балансировки, чтобы поддерживать вход, управление и выход в необходимых диапазонах. Для замены отдельного компонента компонентом того же типа необходимо соответствие спецификациям. Замена компонента чем-то совершенно другим нарушит балансировку.

Я очень любитель и в приведенном выше описании могут быть ошибки. Однако я спроектировал и построил несколько электронных устройств.

Тиристор / регулятор мощности SCR

AKGRAD32: Регулятор мощности с тиристором / тиристором

Режимы стрельбы:

1P / 3P Регулятор мощности с постоянным фазовым углом с ограничением тока с выходным трансформатором или без него,
1P / 2P / 3P Регулировка мощности с постоянным быстрым полноволновым режимом с плавным пуском по фазе с выходным трансформатором или без него.

Характеристики:

32-битный цифровой сигнальный процессор AKGrad32 измеряет и вычисляет истинное среднеквадратичное значение напряжения сети V, тока A, мощности в кВт и сопротивления резистора Ом для каждой фазы.

Этот мощный блок управления энергопотреблением позволяет:

  1. Запатентованный плавный пуск для любого индуктивного выходного трансформатора, который позволяет избежать пиков тока даже в экономичном двухфазном управлении.
  2. Уникальная интегрированная функция энергосбережения «SYNCHRO» для управления нагрузкой в ​​реальном времени.
  3. Замкнутый контур с очень высокой точностью регулирования кВт -% - I²-U² с диагностикой частичного / полного отказа нагрузки на каждой фазе.
  4. Мгновенная адаптация к колебаниям напряжения, перегрузкам по току из-за короткого замыкания на землю или скачка нагрузки.
  5. Плавный пуск по фазе для нагревателей с большим перепадом холода / горячего с функцией ограничения тока (молибден, SiC и т. Д.)

Диапазон:

Диапазон тока А 100A 150A 230A 330A 420A 600A
1P: однофазный Втмм 175 175 175 175 267 267
Lмм 300 300 300 300 436 436
Дмм 235 235 235 235 300 300
2P: 2 рычага 3 фазы Втмм 175 175 175 175 267 537
Lмм 250 300 300 300 436 575
Дмм 235 235 235 235 300 385
3P: 3 плеча 3 фазы Втмм 175 267 267 267 267

537

Lмм 300 436 436 436 436 575
Дмм 235 300 300 300 300 385

VEW 6DT1021 RED Тиристорный регулятор

Оригинальные тиристорные регуляторы Siemens больше не доступны. Что касается размеров и функций контактов, наши недавно разработанные и модернизированные устройства полностью совместимы с оригинальными и могут быть установлены / заменены по принципу «plug-and-play» в существующем месте.

Модульные блоки мощностью 1,5 кВт монтируются в стойку 3HE ½-19 дюймов, а блоки мощностью 3,5 кВт и 7,5 кВт - в полную 19-дюймовую стойку 3HE. №
Конструкция с открытой рамой предназначена для охлаждения естественной конвекцией в шкафу управления с номинальной перегрузкой 50% и температурой окружающей среды макс.60 ° С.

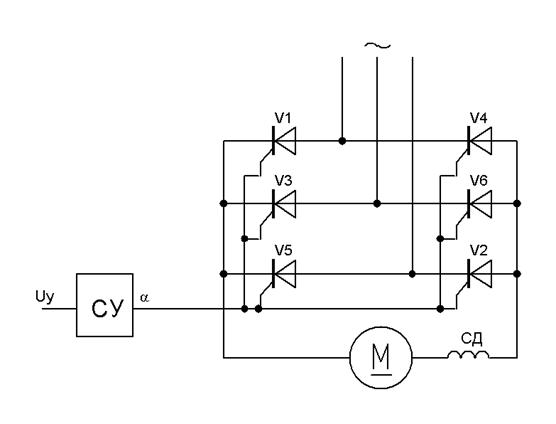

Агрегаты работают как трехфазный реверсивный переключатель с дополнительным автоматическим тормозом постоянного тока для остановки и изменения направления вращения.
Направление вращения подключенного исполнительного двигателя переменного тока определяется переключением фаз с тиристорным управлением.
Таким образом, соответствующее вращение (RL-LL) и срабатывание тормоза постоянного тока указываются сигнальными светодиодами на передней панели.
Автоматический тормоз постоянным током может срабатывать между каждым изменением направления вращения и для остановки с регулируемой продолжительностью от 17 мс до макс.530 мс.
Условия логического входа на E8 и E9 для управления RL-LL взаимно заблокированы.
Изменение сигнала только на одном из логических входов во время работы не вызывает изменения направления вращения исполнительных механизмов.
Импульсы помех подавлены.
В логике направления вращения предусмотрен вход блокировки высшего уровня на E7.
Если блокирующий вход E7 установлен во время работы, привод будет остановлен (разблокирован).
Если автоматическое торможение постоянным током было сконфигурировано аппаратно, оно будет срабатывать после каждого позиционного импульса, а заданная последовательность торможения начнется по истечении заданного времени выключения тиристоров.
Таким образом, тиристорная цепь работает как выпрямитель в течение 70 мс с управлением фазовым углом, так что обмотка двигателя создает статическое магнитное поле, которое тормозит ротор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
