Электромагнитные реле. Виды и работа. Устройство и применение

Основной составляющей частью кибернетики и систем автоматики являются процессы коммутации. Первыми устройствами, выполняющими коммутацию в автоматических электрических цепях, были электромагнитные реле.

Благодаря техническому прогрессу появились полупроводниковые коммутаторы. Однако электромагнитные реле не теряют своей популярности по применению в различном электрооборудовании и устройствах. Широкое использование реле обуславливается их неоспоримыми достоинствами, к которым относятся свойства металлических контактов.

Сопротивление контактов реле наименьшее, в отличие от коммутаторов на основе полупроводниковых элементов. Контакты реле выдерживают намного выше токовые перегрузки, чем полупроводниковые коммутаторы. Реле нормально функционируют при наличии статического электричества, радиационного излучения. Основным положительным качеством реле является гальваническая изоляция цепи управления и коммутации без дополнительных элементов.

Основные виды электромагнитных реле.

По конструктивным особенностям исполнительных элементов электромагнитные реле делятся на:

  • Контактные реле, которые оказывают воздействие на силовую цепь группой электрических контактов. Их разомкнутое или замкнутое состояние способно обеспечить коммутацию (разрыв или соединение) выходной силовой цепи.
  • Бесконтактные реле оказывают действие на силовую цепь методом резкого изменения ее параметров (емкости, индуктивности, сопротивления), либо силы тока и напряжения.
По области применения реле:
  • Сигнализации.
  • Защиты.
  • Цепей управления.
По мощности сигнала управления:
  • Высокой мощности более 10 ватт.
  • Средней мощности 1-9 ватт.
  • Малой мощности менее 1 ватта.
По быстродействию управления:
  • Безинерционные менее 0,001 с.
  • Быстродействующие 0,001-0,05 с.
  • Замедленные 0,05-1 с.
  • Регулируемые.
По виду напряжения управления:
  • Переменного тока.
  • Постоянного тока (поляризованные и нейтральные).

Рассмотрим подробнее реле постоянного тока, которые делятся на два подвида – нейтральные и поляризованные. Они имеют отличие в том, что поляризованные устройства имеют чувствительность к полярности подключаемого напряжения. Якорь изменяет направление движения в зависимости от подключенных полюсов питания.

Реле постоянного тока разделяют:
  • 2-х позиционные.
  • 2-х позиционные с преобладанием.
  • 3-позиционные с нечувствительной зоной.

Функционирование нейтральных электромагнитных реле не зависит от порядка подключения полюсов напряжения. Недостатками реле постоянного тока является потребность в блоке питания, а также высокая стоимость.

Реле переменного тока не имеют таких недостатков, у них есть свои отрицательные моменты:
  • Вибрация при эксплуатации, необходимость ее устранения.
  • Параметры работы намного хуже, чем у реле постоянного тока. К ним относятся: магнитное поле, чувствительность.

К достоинствам устройств реле постоянного тока можно отнести отсутствие необходимости в блоке питания, и возможности непосредственного подключения в сеть переменного напряжения.

По защищенности от внешних факторов реле разделяют:
  • Герметичные.
  • Зачехленные.
  • Открытые.
Реле тока

Структура реле напряжения и тока очень похожа. Их отличие заключается только в конструкции катушки. Токовое реле имеет катушку с небольшим числом витков и малым сопротивлением. Намотка провода на катушку осуществляется толстым проводником.

Обмотка реле напряжения выполняется с большим числом витков. Каждое из этих реле выполняет контроль определенных параметров с помощью системы автоматического отключения и включения электрического устройства.

Реле тока осуществляет контроль силы тока в цепи потребителя, к которой оно подключено. Данные поступают в другую цепь с помощью подключения сопротивления контактом реле. Подключение может осуществляться как непосредственно к силовой цепи, так и через измерительные трансформаторы.

Реле времени

В цепях автоматики часто требуется образование задержки при включении устройств, либо подачи сигнала для выполнения определенного технологического процесса по некоторому алгоритму. Для таких целей предназначены специальные устройства, способные коммутировать цепи с некоторой задержкой времени.



К таким реле времени предъявляются специальные требования:
  • Необходимая и достаточная мощность контактов.
  • Малые габаритные размеры, вес и небольшой расход электроэнергии.
  • Стабильные рабочие параметры задержки времени, не зависящие от внешних воздействий.

Для реле времени, управляющим электрическими приводами, повышенные требования не предъявляются. Их задержка равна от 0,25 до 10 с. Эксплуатационная надежность таких реле должна быть очень высока, так как условия работы предполагают наличие вибрации.

Устройство и принцип действия
Структуру электромагнитного реле можно разделить на его отдельные составные элементы следующим образом:
  • Первичный (чувствительный) элемент преобразует электрический сигнал управления в магнитную силу. Обычно этим элементом является катушка.
  • Промежуточный
    элемент может состоять из нескольких частей. Он приводит в работу исполнительный механизм. Таким элементом является якорь с подвижными контактами и пружиной.
  • Исполнительный элемент выполняет передачу воздействия на силовую цепь. Таким элементом чаще всего выступает группа силовых контактов реле.

Электромагнитные реле имеют довольно простой принцип работы, вследствие чего имеют повышенную надежность. Они являются незаменимыми элементами в схемах защиты и автоматики. Действие реле заключается в применении электромагнитных сил, появляющихся в металлическом сердечнике при протекании электрического тока по катушке.

Элементы реле устанавливаются на закрывающемся крышкой основании. Подвижная пластина (якорь) с контактом установлена над сердечником электромагнита. Подвижных контактов может быть несколько. Напротив них расположены соответствующие пары неподвижных контактов.

1 — Катушка реле
2 — Сердечник
3 — Стержень
4 — Подвижный якорь
5 — Группа контактов
6 — Пружина
7 — Питание катушки

В первоначальном положении пружина удерживает подвижную пластину. При подключении питания срабатывает электромагнит и притягивает к себе эту пластину, являющуюся якорем, преодолевая усилие пружины. В зависимости от устройства реле контакты при этом размыкаются или замыкаются. После выключения питания якорь под действием пружины возвращается в исходное положение.

Существуют электромагнитные реле с встроенными электронными компонентами в виде конденсатора, подключенного параллельно контактам для уменьшения помех и образования искр, а также сопротивления, подключенного к катушке, для четкой работы реле.

По силовой цепи, которая подключается контактами, может протекать электрический ток намного больше тока управления. Эта цепь гальванически развязана с цепью управления электромагнитом. Другими словами реле играет роль усилителя мощности, напряжения и тока в электрической цепи.

Электромагнитные реле переменного тока приводятся в действие при подключении к ним переменного тока частотой 50 герц. Устройство такого реле практически не отличается от реле постоянного тока, кроме сердечника электромагнита, который в данном случае выполняется из листовой электротехнической стали. Это делается для снижения потерь энергии от вихревых токов.

Параметры электромагнитных реле

Основными характеристиками таких реле являются зависимости между входным и выходным параметром.

Основные параметры реле:
  • Время срабатывания реле – характеризует промежуток времени от момента подачи сигнала на вход реле до момента начала действия на силовую цепь.
  • Управляемая мощность – это мощность, которой способны управлять контакты реле при коммутации цепи.
  • Мощность срабатывания – это наименьшая мощность, требуемая для чувствительного элемента реле, для перехода в рабочее состояние.
  • Величина тока срабатывания. Такое регулируемое значение называется уставкой.
  • Сопротивление обмотки катушки.
  • Ток отпускания – максимальная величина тока на клеммах обмотки реле, при котором якорь отпадает в исходное положение.
  • Время отпускания якоря.
  • Частота коммутаций с нагрузкой – частота, с которой может осуществляться подключение и отключение силовой цепи.
Преимущества
  • Возможность коммутации силовых цепей с мощностью потребителя до 4 киловатт при объеме реле меньше 10 куб. см.
  • Невосприимчивость к пульсациям и чрезмерным напряжениям, а также устойчивость к помехам от молнии и работы устройств высокого напряжения.
  • Гальваническая развязка между цепью управления и силовыми контактами.
  • Незначительное снижение напряжения на замкнутых контактных группах, вследствие чего низкое тепловыделение.
  • Невысокая стоимость электромагнитного реле в отличие от полупроводниковых устройств.
Недостатки
  • Низкое быстродействие.
  • Небольшой срок службы.
  • Образование радиопомех при коммутации цепей.
  • Проблемы при подключении и отключении высоковольтных нагрузок постоянного тока и индуктивных потребителей.
Сфера использования

Широкую популярность получили реле в области производства и распределения электрической энергии. Безаварийный режим эксплуатации обеспечивает релейная защита линий высокого напряжения на подстанциях и в других местах. Элементы управления, применяемые в релейной защите, способны на подключение высоковольтных цепей. Э

Электромагнитные реле, функционирующие в качестве релейной защиты, получили популярность из-за следующих достоинств:
  • Возможность работы с невосприимчивостью к возникающим паразитным потенциалам.
  • Высокая скорость реагирования на изменение параметров подключенных цепей.
  • Повышенная долговечность.

С помощью релейной защиты выполняется резервирование линий питания и оперативное отключение неисправных участков цепи. Электромагнитные реле являются наиболее надежной защитой, в отличие от релейных устройств.

Электромагнитные реле применяется в управлении производственными линиями, конвейерами, на участках с повышенными паразитными потенциалами, там, где нельзя использовать полупроводниковые элементы.

Принцип действия, по которому работают такие устройства реле, применяется в оборудовании для удаленного управления потребителями, а именно в контакторах, пускателях. По сути дела, это такие же электромагнитный вид реле, только рассчитанные для очень больших токов, достигающих несколько тысяч ампер.

Релейные блоки применяются для управления емкостных установок, служащих для плавного запуска электродвигателей повышенной мощности.

Электромагнитные реле применялись даже в первых вычислительных комплексах. В них реле использовались как логические элементы, выполняющие простые логические операции. Скорость работы таких электронно-вычислительных машин была низкая. Однако такие своеобразные компьютеры были более надежными, в отличие от последующего поколения ламповых моделей вычислительных машин.

Сегодня можно привести множество примеров применения электромагнитных реле в бытовых устройствах: стиральных машинах, холодильниках и т.д.

Рекомендации по выбору
  • Прежде всего, необходимо выяснить параметры рабочего напряжения и тока реле. Рабочая величина тока и напряжения обмотки реле должна соответствовать сети питания места подключения. Если рабочий ток будет меньше допустимого, то это приведет к ненадежному контакту при работе реле. Если ток будет больше допустимого, то обмотка реле будет перегреваться, что приведет к падению надежности работы реле при наибольшей допустимой температуре.
  • Режим действия контактов реле зависит от вида управляемого тока, частоты коммутации, вида нагрузки. Поэтому при выборе необходимо учитывать эти условия работы.
Похожие темы:
  • Модульные контакторы
  • Виды реле и применение
  • Релейная защита. Виды и устройство. Принцип работы.Особенности
  • Реле тока. Виды и устройство, Принцип действия. Как выбрать
  • Промежуточные реле. Разновидности и особенности. Принцип действия

Модульные однофазные реле контроля тока с интегрированным токовым трансформатором

Модульные однофазные реле контроля тока с интегрированным токовым трансформатором.

Реле тока предназначены для сигнализации превышения тока в контролируемой цепи. Эти устройства также используются для защиты цепей и источников питания от перегрузки и короткого замыкания. Реле тока измеряют его величину в контролируемой цепи и срабатывают при превышении установленного значения.

ОСНОВНЫЕ ПРИНЦИПЫ РАБОТЫ

Реле тока представляет собой устройство (как правило, электромагнитное или электронное), реагирующее на превышение контролируемой величины во входной цепи. При превышении установленной величины выходные контакты переключаются, и этот сигнал используется для управления цепями сигнализации или устройствами силовой коммутации (отключения нагрузки). При снижении тока ниже установленного значения, реле тока возвращается в исходное состояние, и его выходной сигнал обрабатывается цепями автоматики, управляющей силовыми цепями.

Рассмотрим реле тока с интегрированным токовым трансформатором различных производителей.

Реле с интегрированным токовым трансформатором, позволяет протянуть через переднюю панель изделия провод, в котором происходит замер тока. От провода с контролируемым переменным током осуществляется питание реле.

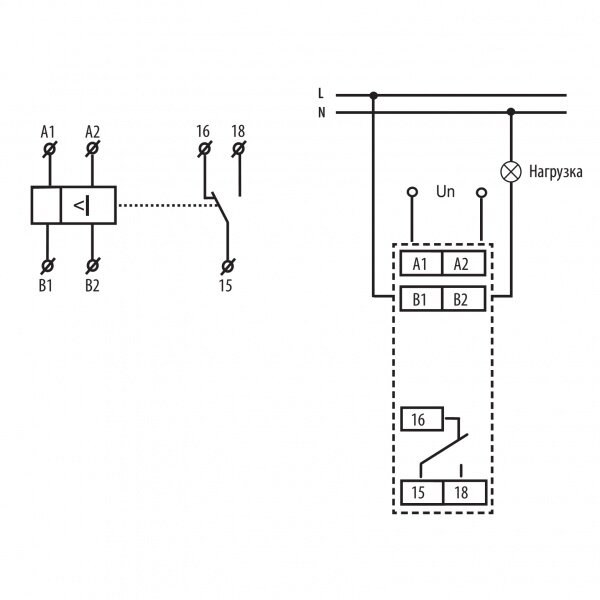

Схема подключения у всех реле данного типа одна.


Выгодой в данном случае является универсальное напряжение питания устройства.

Реле тока РТ-15М (Москва)

Реле РТ-15М предназначено для контроля тока в электрических цепях. Срабатывание реле происходит с регулируемой временной задержкой при величине тока выше установленного значения.

Если измеренное значение тока превысит установленное пороговое значение, исполнительное реле включится после отсчета установленной потенциометром "t" выдержки времени. При снижении тока до значения 0,9 Iуст,реле выключается без задержки. Если во время этого отсчета значение тока вернется в пределы установленных значений, работа будет продолжена без переключения исполнительного реле. Величина тока срабатывания устанавливается потенциометром "порог" в пределах 10...100% от максимального значения тока.

Контролируемый ток:

2,5...25А, 4...40А, 10...100А 50Гц

Особенности: Питание осуществляется от провода с контролируемым переменным током, который пропускается через боковое отверстие в корпусе реле.

Реле приоритета нагрузки РПН-1 (Санкт-Петербург)

Реле приоритета РПН-1 позволяют ограничивать потребление электроэнергии в электрических системах с лимитированной максимальной мощностью. В течение определенного времени измеряется суммарный ток электрической системы и в том случае, если потребление электроэнергии превысит заданное значение, то реле приоритета отключит неприоритетную нагрузку.

Диапазон измерения тока (по исполнениям)

 2.5-25A AC

 4-40А АС

 10-100А АС

Рассмотрим реле тока с интегрированным токовым трансформатором в которых питание гальванически изолировано от измерительного контура.

Эта конструкция снижает тепловые потери изделия по сравнению с изделиями со встроенным шунтом, а также повышает токовый диапазон и гальванически изолирует замеряемый участок.

Реле тока PRI-32 (Чехия)

Реле контроля PRI-32 предназначено для контроля уровня токав однофазныз AC цепях. Плавная настройка подаваемого тока позволяет использовать реле в аппликациях c необходимостью индикации проходящего тока, используется также как реле выбора. Выходное реле в нормальном состоянии разомкнуто. При превышении настроенного уровня силы тока реле замкнется. Выгодой в данном случае является универсальное напряжение питания.

  • Диапазон измерения тока: 1-20A AC
  • универсальное напряженеи питания: AC 24 - 240 V и DC 24 V
  • питание гальванически изолировано от контура замера
  • превышение тока - ток, проходящим по контрольному проводу не должен кратковременно превышать 100 А
  • выходные контакты 1x переключ. 8 A

Реле тока PRI-52 (Чехия)

Реле PRI-52 служит для контроля силы тока в монофазовых AC цепях. Плавная настройка обеспечивающего тока предназначает реле для многих и разных электроинсталляций. Реле выхода в нормальном состоянии выключено. При превышении заданного уровня тока реле после настроенной задержи замкнет. При возвращении из состояния ошибки в нормальное состояние проявляется гистерезис . Диапазон PRI-52 можно увеличит с помощью внешнего токового трансформатора. Выгодой для PRI-52 является расположение отверстие для проходящего провода под уровнем покрытия в распредщите - проходящий провод таким образом не досягаем для неподходящих манипуляций в рапредщите .

  • можно использовать для регистрации силы тока до 600A с внешнего токового трансформатора
  • плавная настройка обеспечивающего тока - диапазон AC 0.5 ... 25A
  • плавная настройка задержки потенциометром - настраиваемая в диапахоне 0. 5 ...10с
  • напряжение питания AC 230 V; выходной контакт 1x переключ.8 A (AC1)

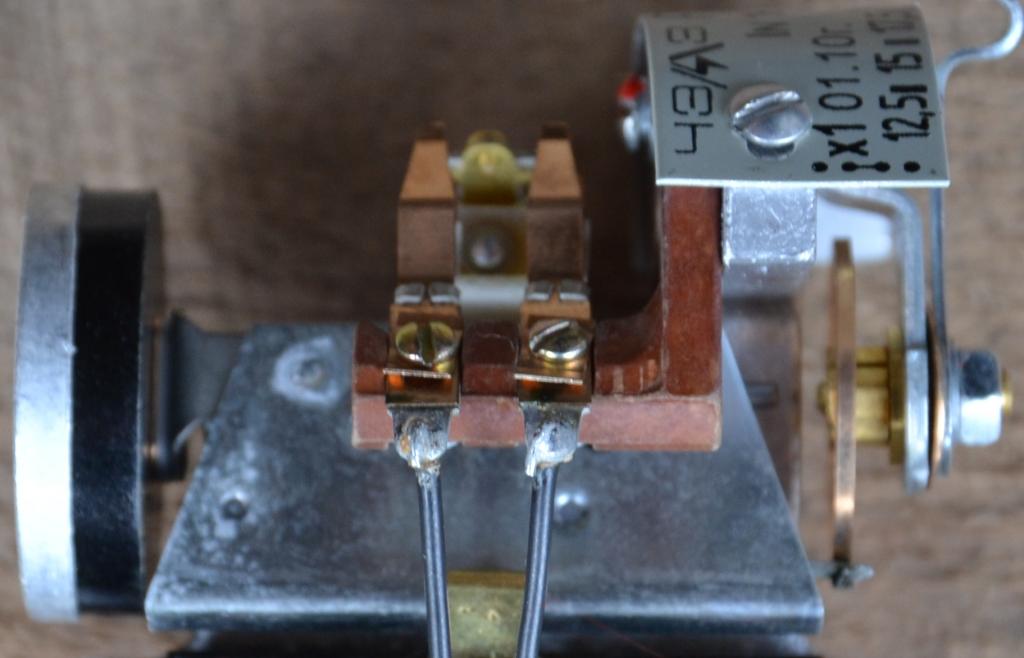

Реле тока РТ-40У (Санкт-Петербург)

Реле контроля тока РТ-40У предназначено для выдачи управляющего сигнала при превышении измеряемого тока выше установленного значения. Реле контроля тока служит для контроля перегрузок станков, электродвигателей или другого электрооборудования, для контроля потребления, максимальной токовой защиты, диагностики удаленного оборудования (замыкание, пониженное или повышенное потребление тока). Диапазон измерений можно расширить с помощью стандартного токового трансформатора.

  • Три диапазона измерения тока (0.1-1А, 0.5-5А и 2.5-25А)
  • Порог срабатывания регулируется от 10 до 100% максимального значения тока диапазона (1А, 5А или 25 А)
  • Большая перегрузочная способность в длительном режиме в соответсвии с диапазоном (1А - до 4А, 5А - до 15А, 25А - до 400А)
  • Задержка срабатывания исполнительного реле регулируется от 0,2 с до 20 с
  • 1 переключающий контакт 16А, 250 В

Реле тока  RM17JC (Schneider Electric)

Реле RM17 JC00MW предназначено для контроля повыш енного тока (сверхтока). Если уровень тока превышает порог срабатывания, установленный на лицевой панели реле, контакты прибора замыкаются и размыкаются, когда уровень тока опускается ниже величины, которая рассчитывается как порог срабатывания минус гистерезис. При соединении клеммы Y1 с клеммой A1 (+), действие выхода реле становится обратным. Таким образом, контакты реле размыкаются если уровень тока превыш ает порог срабатывания, установленный с лицевой панели реле, и замыкаются, когда уровень опускается ниже величины гистерезиса.

  • напряжение питания: 24-240 V AC, 24 V DC
  • диапазона измерения тока: 2...20 А
  • 1 перекидной контакт, 5А

Остальные токовые реле:

PRI-51, РКТ-1, РКТ-2, РКТ-40, PR-612, PR-613, PR-615, RM35 JA, CM-SRS.1, CM-SRS.2, RM35 JA

Наша компания представила вам обзор реле тока с интегрированным токовым трансформатором отечественного производства и зарубежных производителей.  С каждым годом используется все более мощные электроприборы и техника, в связи с чем совершенствуется и электротехническая продукция для защиты электросетей. Чтобы не допустить выхода из строя дорогой электроники и электротехники в сети с недопустимыми параметрами, ее лучше отключить, и сигнал для этого выдает реле тока.

Разновидности и технические параметры реле тока

Виды реле тока и их устройство

Существует несколько видов реле тока, принцип действия которых отличается. Рассмотрим особенности каждого вида:

  1. Первичные обычно являются частью выключателя. Используются в электросетях с напряжением до 1000 В.
  2. Вторичные подключаются через трансформатор, который, в свою очередь, подключен к питанию. Трансформатор снижает ток до значения, которое подходит для функционирования реле и делает устройство универсальным и компактным. Вторичные токовые реле также имеют разделение на подвиды. Устройство  каждого из них отличается. Рассмотрим часто встречающиеся виды:
  •  Электромагнитные. Такие устройства наиболее распространенные. В основе их работы лежит принцип электромагнита. Конструкция состоит из сердечника с медной обмоткой, который притягивает якорь с присоединенными контактами. Если питание отключено, то пружина удерживает якорь на некотором расстоянии от сердечника. При подаче напряжения, магнитная сила сердечника притягивает якорь, тем самым переключая подключенные к нему контакты. Разновидностью электромагнитных реле являются поляризованные реле, которые имеют два сердечника с обмотками и один постоянный магнит. Срабатывание происходит в зависимости от того, какой полярности пришел входной сигнал. Существуют электромагнитные реле переменного и постоянного тока.
  •  Индукционные. Взаимодействие тока индуцированного в проводнике, а также переменного магнитного потока лежит в основе их работы. Элементы подбираются так, что при установленной частоте потока совпадают и угол отклонения равен нулю. При изменении частоты будет происходить смещение подвижного элемента, который и будет замыкать или размыкать контакты. Выделяют три типа индукционных устройств: с рамкой, с диском, со стаканом. Используются на переменном токе как защита от электротоков перегрузки.
  •  Дифференциальные. Такие устройства сравнивают силу тока до потребителя (силового трансформатора) и после него. В штатной ситуации оба показателя практически одинаковы, если же возникает короткое замыкание или утечка, то показатели изменяются и равенство нарушается. Происходит срабатывание и отключение от сети. Они часто используются для защиты человека от удара электротоком при контакте с корпусом неисправного устройства.
  •  На интегральных микросхемах. Они работают на полупроводниках (симисторы, тиристоры и пр.). Входящий сигнал проверяется на соответствие установленным показателям. В случае отклонения, устройство разрывает цепь.
  •  Тепловые. Такие устройства имеют биметаллическую пластину, которая при прохождении электротока нагревается и изгибается, замыкая или размыкая контакты. Чем больше электроток, тем быстрее она разогревается.

Реле тока: основные характеристики

Для работы реле необходимо, чтобы его параметры соответствовали поставленным задачам. Это устройство подбирается по следующим характеристикам:

  • Сила тока (А) – каждое устройство рассчитано на определенный уровень электротока.
  • Напряжение (В) – диапазон напряжения, в котором происходит нормальная работа устройства.
  • Мощность срабатывания (Вт) – минимальная мощность подаваемого электротока для нормальной работы.
  • Мощность управления (Вт) – максимальная мощность электротока, при которой реле может выполнять свои функции.
  • Точность измерения силы тока (А) – от этого зависит погрешность при срабатывании.
  • Время срабатывания (секунды) – это разница во времени от момента события до момента срабатывания прибора.
  • Возможность регулировки срабатывания по времени (секунды) – возможность выставить задержку на включение/отключение устройства при критических нагрузках.
  • Условия эксплуатации – нужно учитывать в каких условиях устройство будет использоваться: вибрация, повышенная влажность, запыленность и пр.

Это перечень только основных характеристик, на которые следует обращать внимание при выборе токового реле. В зависимости от поставленных задач, этот список может расширяться или же сокращаться.

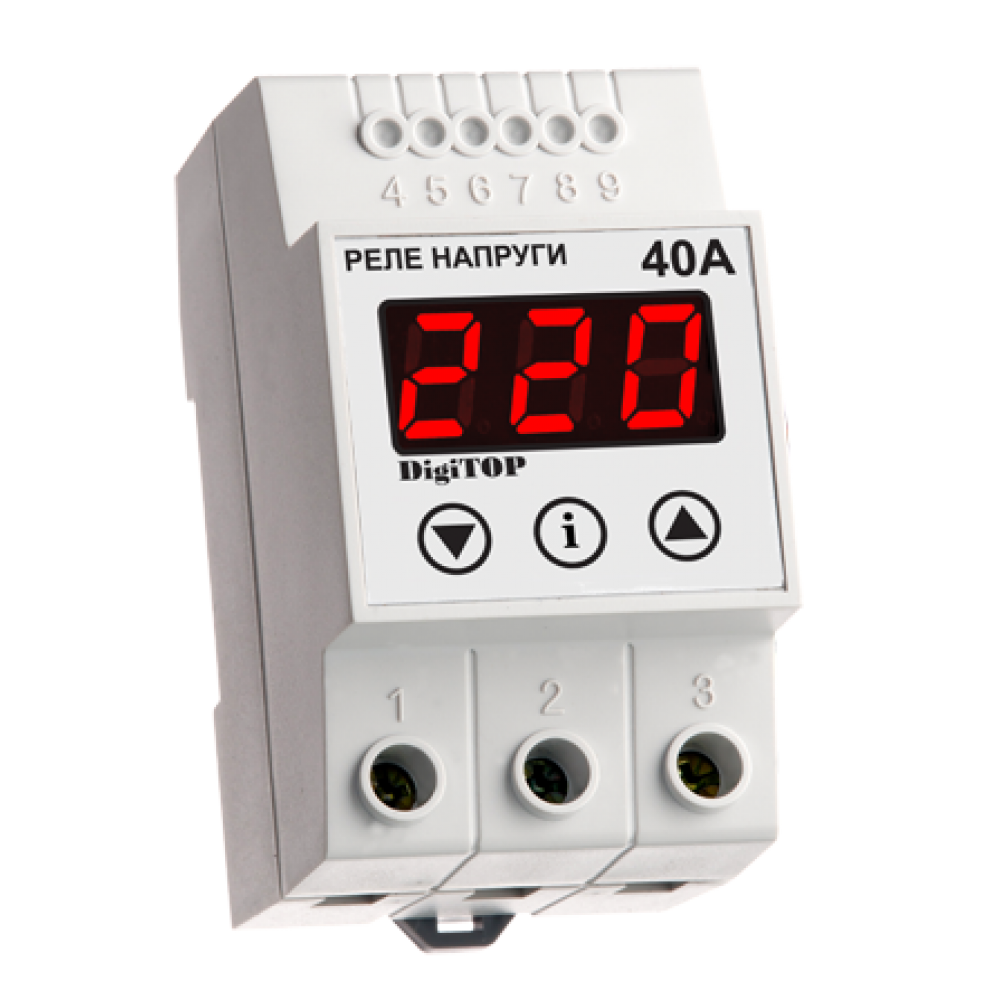

Особенности реле контроля тока ZUBR I от компании DS Electronics

Компания DS Electronics выпускает однофазное реле контроля тока ZUBR I с силой тока в диапазоне от 25 А до 63 А. Они обеспечивают защиту электрических устройств от токовых перегрузок благодаря отключению нагрузки. Предназначается для установки в электрощит на DIN-рейку шириной 35 мм.

Использование реле позволяет оптимизировать работу устройств, которые содержат двигатели. Хорошо подходит для контроля и защиты насосного оборудования и ограничения потребления в ветхих электросетях.

Благодаря функции регулировки задержки на отключение до 240 с, можно не прекращать работу при некоторых перегрузках допустимое время. Если по истечению указанного времени не произойдет нормализация силы тока, то прибор отключит потребителей от питания. Задержка включения позволяет избежать повторных предельных нагрузок и защитить двигатель компрессорного оборудования.

Для определения силы тока в реле ZUBR I используется алгоритм True RMS, который позволяет наиболее точно произвести измерения. Также есть возможность корректировки значений в соответствии с внешними измерительными приборами.

Устройство имеет функцию запоминания значений тока при срабатывании, которые хранятся в его памяти. Также ZUBR I имеет возможность задействовать дополнительные пределы тока.

Для обеспечения пожарной безопасности ZUBR I выпускается в корпусе из негорючего поликарбоната и дополнительно снабжен защитным механизмом, который отключит прибор в случае перегрева.

Заключение

Выбирая реле тока, сопоставляйте его параметры с теми задачами, которые нужно будет выполнить. Убедитесь, что его мощность, а также максимальный ток соответствуют всем подключенным приборам. Лучше взять с запасом около 10-15% . Это позволит не менять реле, если добавится новый потребитель, а также продлит срок службы устройства, т.к. оно не будет работать на пределе.

Правильно подобранное и установленное реле тока обеспечит оптимальную и безопасную работу оборудования долгие годы. Компания DS Electronics предоставляет 5 лет гарантии на реле ZUBR I.

Оцените новость:

Реле тока, виды и применение



Реле тока – устройства, чаще всего используемые для сигнализации превышения тока в контролируемой цепи, а также для отключения электрических цепей, в случае возникновения перегрузок и коротких замыканий. Применяемые реже реле минимального тока, наоборот, предназначены для размыкания цепей в случае достижения в них определенного минимального его значения.


Существует много различных типов токовых реле (в дальнейшем ТР), отличающихся принципом действия и конструктивным исполнением. «Классическое» ТР представляет собой катушку с железным сердечником и подпружиненный подвижный якорь, управляющий контактами.

При прохождении тока по катушке создаётся магнитное поле, под действием которого сердечник катушки намагничивается и притягивает якорь, вызывая срабатывание контактов.

В отличие от реле напряжения катушка ТР содержит небольшое количество витков провода довольно большого диаметра (зависит от величины тока, на который оно рассчитано) За счёт чего и достигается небольшое падение напряжения на катушке, что важно, так как катушка включается последовательно с контролируемой цепью.

Некоторые ТР имеют регулировку тока срабатывания, которая чаще всего осуществляется изменением натяжения пружины якоря. Диапазон регулировки может составлять десятки процентов. Реле переменного тока (для контроля больших токов) может быть включено через трансформатор тока.

Важнейшей характеристикой ТР является время его срабатывания. У реле максимального тока, время срабатывания должно быть как можно меньше и может достигать десятков миллисекунд. Эти устройства используются для защиты от коротких замыканий.

Для защиты от длительных перегрузок вместе с этими устройствами используют реле времени, осуществляющие задержку отключения защищаемой цепи. Это исключит возможные ложные срабатывания при кратковременных превышениях тока. Время срабатывания, обычно регулируется.

Тепловое ТР представляет собой биметаллическую пластину с нагревательным элементом из материала с высоким удельным сопротивлением (нихром). Она состоит из двух материалов с разными коэффициентами теплового расширения. При нагревании, пластина изгибается, воздействуя на исполнительный механизм.

Время срабатывания теплового ТР зависит от величины тока, превышающего номинальное значение уставки ТР. Получается это вследствие того, что чем больше ток, тем быстрее происходит разогрев биметалической пластины и время срабатывания, соответственно уменьшается.

Такая характеристика в большинстве случаев является предпочтительной. Поэтому из-за простоты конструкции и надежности в работе, тепловые ТР, как и реле электромагнитного типа, получили очень широкое распространение.

Трёхполюсные тепловые ТР, совместно с электромагнитными пускателями, применяются, чаще всего для защиты электродвигателей. Они имеют регулировку тока срабатывания (в пределах +/- 5-10%) кнопку возврата.

Реле упомянутых типов совместно применяются и в автоматических выключателях, используемых как в быту, так и в промышленности. В корпусе автоматического выключателя размещается электромагнитное реле максимального тока для защиты от коротких замыканий и тепловое ТР для защиты от перегрузок.

При установке управляющего флажка автомата в положение «включено», замыкаются контакты, включающие электрическую цепь, взводится пружина и срабатывает фиксатор, удерживающий это положение. Срабатывание любого токового реле приводит к освобождению фиксатора и под действием возвратной пружины контакты автоматического выключателя размыкаются (состояние «выключено»).

Электронные ТР используется для мгновенного или с минимальной задержкой отключения оборудования при перегрузке по току. Электронная схема реле обрабатывает сигнал в соответствии с заданными характеристиками. Как правило, можно установить максимально допустимый ток и необходимое время задержки отключения при перегрузке.

Кроме того, возможно и полное отключение функции контроля при пуске оборудования на некоторое время, во избежание ложных срабатывание из-за возникновения в цепи больших пусковых токов.

Электронные ТР могут быть как переменного, так и постоянного тока. Их выходы, непосредственно управляющие нагрузкой, могут быть выполнены бесконтактными. Это могут быть тиристоры, симисторы, IGBT, МОП транзисторы, а так же их оптоэлектронные аналоги.

ТР может входить в состав некоторых устройств (бесконтактных пускателей, регуляторов мощности и т.п.). Так, в аналоговых электроприводах это часть схемы, а в цифровых электроприводах это функция программы управления. Параметры защиты по току задаются в настройках устройства.

виды устройства и принцип работы прибора переменного тока, выбор

Реле — прибор, работающий в автоматическом режиме. Это устройство используется для управления различными механизмами и электросхемами. Кроме этого, с его помощью можно обеспечить защиту сетей от высоких нагрузок. С развитием техники было создано довольно много видов этих приборов. Сегодня в продаже можно найти не только классические электромагнитные реле 220 В, но и электронные приборы.

Основные разновидности

Эти приборы классифицируются по нескольким параметрам. Одним из них является способ включения — шунтовое и сериесное. Также их часто называют обмоткой напряжения и тока соответственно.

Второй вид классификации — по материалу сердечника:

  1. Нейтральные.
  2. Поляризационные.

Устройства первого типа способны работать при любом направлении электротока, проходящего через них. Третий важный параметр классификации контакторов — вид управляющего сигнала.

Принято выделять несколько типов приборов:

  1. Электромагнитное реле 220 В имеет в составе конструкции магнит, с помощью которого и происходит переключение контактов.

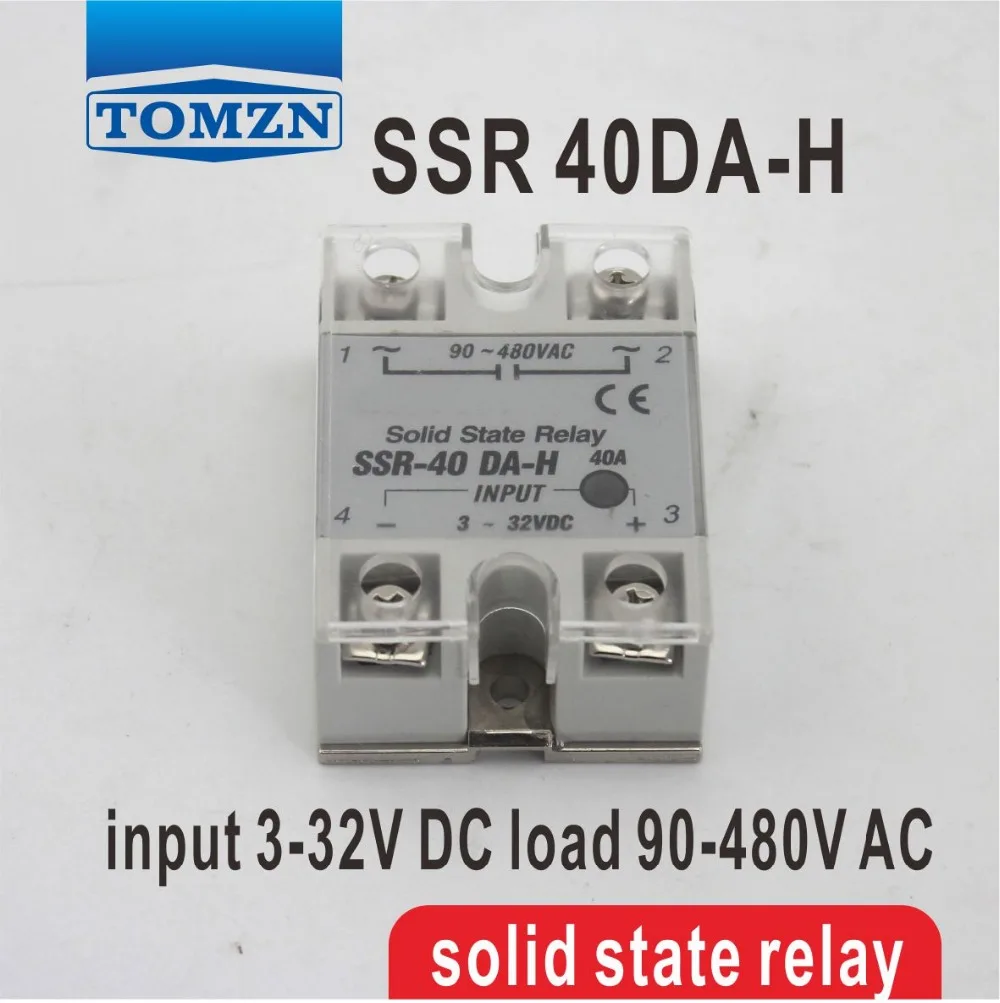

  2. Твердотельные — схема управления собрана на тиристорах.
  3. Термореле — основным элементом конструкции является термостат.
  4. Оптические устройства — для управления используется световой поток.

Также приборы могут отличаться количеством обмоток. Чаще всего в электротехнике используются устройства с одной или двумя катушками. Встречаются контакторы и с тремя обмотками, но происходит это довольно редко.

Устройство прибора

Практически все устройства имеют похожую конструкцию, хотя есть и исключения. Например, в герковых контакторах все элементы соединяются электродами.

Реле состоят из следующих деталей:

  1. Корпуса.
  2. Якоря.
  3. Катушки.
  4. Контактов (подвижных либо закрепленных).

Все эти элементы монтируются в корпусе. Якорь крепится к основанию с помощью пружины и может поворачиваться, воздействуя на контакты. Если в цепи есть ток, то он проходит через обмотку катушки, и в сердечнике возникает электромагнитное поле. Именно благодаря этому притягивается якорь, замыкая контакты. Как только электрический ток исчезает, реле возвращается в первоначальное состояние.

Принцип работы и назначение

Возможны ситуации, в которых электроприборы и сети не могут нормально функционировать без использования реле переменного тока 220 В. Чаще это связано с необходимостью управления разнонаправленными контактами. Например, к электросхеме подсоединен датчик движения и два проводника. Тогда один исполнительный механизм должен взаимодействовать с сенсором, а второй подавать электроэнергию на лампу.

В результате наблюдается следующее:

  1. Ток поступает на первое реле промежуточное 220 В, замыкающее контакты следующего.
  2. Второй прибор имеет более высокие характеристики и предназначен для работы с большими электротоками.

Если в электросети протекает ток большой силы, то для обеспечения ее безопасности одного устройства мало и без второго контактора не обойтись.

Область применения

Промежуточные реле в качестве вспомогательных устройств могут выполнять разнообразные функции. В результате эти приборы получили широкое распространение в электротехнике. Без малогабаритного прибора не обойтись в следующих ситуациях:

  1. Необходимо включить одну электроцепь, одновременно отключив вторую.
  2. Для снижения токовой нагрузки.

Реле на 220 В переменного тока малогабаритное активно используется в ситуациях, когда главный коммутатор не справляется со своей работой, например, ему приходится обслуживать большое количество цепей. Промежуточное реле можно считать коммуникатором, предназначенным для контроля электрических нагрузок в цепях. Сегодня сложно найти такую область техники, в которой реле не используются.

Особенности выбора

В зависимости от типа прибора принцип его работы может отличаться. При выборе устройства необходимо ориентироваться на показатели входной и выходной сети. Среди основных характеристик реле можно отметить:

  1. Мощность срабатывания — минимальный показатель, которому должен соответствовать принимающий прибор, чтобы коммуникатор мог сработать.
  2. Управляемая мощность — максимальное значение, при котором реле справляется с поставленной задачей.
  3. Время срабатывания — период, в течение которого устройство начинает работать после появления электротока на входных клеммах.

Классические электромагнитные устройства продолжают активно использоваться и сейчас. Если для корректной работы схемы требуется высокое быстродействие, то предпочтение стоит отдавать поляризационным приборам. Если же требуется частое переключение контактов, то лучшим выбором станет герконовое устройство контактор. Монтаж контакторов не отличается высокой сложностью. Чаще всего для их установки используется DID-рейка. Устройство может монтироваться не только в горизонтальном, но и вертикальном положении.

Принцип работы и характеристики токового реле РТ-40

Оказавшись в любом старом распредустройстве будь то 0,4, 6 или 10кВ, и открыв релейных отсек, Вы можете увидеть прямоугольник в полосатом оргстекле или черной пластмассе. И на нем будет написано РТ40. Под ним же может быть написано КА1. В общем, этот материал посвящен, знакомому каждому человеку, имеющему отношение к релейной защите, токовому реле РТ40.

Итак, наша рубрика расшифровка. Возьмем например РТ140/6.

  • РТ - реле тока
  • 1 - выполнено в унифицированной оболочке
  • 40 - номер разработки устройства (не ток)
  • 6 - максимальная величина тока срабатывания

Что может означать унифицированная оболочка? В ответ на этот вопрос я обратился в интернет. Единственное различие я обнаружил в способе крепления крышки реле к корпусу. В реле рт140 крепление производится болтом. Не самое удобное, так как, когда откручиваешь крышку, болт с шайбой можно уронить. Но, если руки растут из того места, то проблем возникнуть не должно. В случае с рт-40 крепление происходит защелками.

Тут единственное обстоятельство, вновь же связанное с кривыми руками, при попытке отсоединить крышку можно нечаянно попасть одним из пальцев под оперток или напряжение, так как дергаются они непроизвольно. Думаю, кое-кто меня да поймет.

Устройство реле РТ40

Для того, чтобы разобраться в принципе работы любого реле, можно, но не обязательно, узнать, из чего же оно состоит. Для этого смотрим на картинку, приведенную ниже и изучаем. Источником картинки, как и основой для написания статьи является, кроме личного желания и опыта, выпуск №526 Библиотеки электромонтера (Л.С. Жданов, В.В. Овчинников - Электромагнитные реле тока и напряжения РТ и РН).

На рисунке выше: а - конструкция реле РТ-40; б - изоляционная колодка с неподвижными контактами; в - регулировочный узел; г - контактный узел; 1 - сердечник; 2 - каркас катушки с обмоткой; 3 - якорь; 4 - спиральная пружина; 5 - подвижный контакт; 6 - левый упор; 7 - правая пара контактов; 8 - левая пара контактов; 9 - изоляционная колодка; 10 - пружинодержатель; 11 - фасонный винт; 12 - шестигранная втулка; 13 - шкала уставок; 14 - указатель уставки; 15 - верхняя полуось; 16 - хвостовик; 17 - фасонная пластинка; 18 - пружинящая шайба; 19 - бронзовая пластинка с серебряной полоской; 20 - передний упор; 21 - задний гибкий упор; 22 - гаситель колебаний; 23 - алюминиевая стойка.

Реле состоит из П-образного сердечника, собранного из листов стали. Это сделано для уменьшения паразитных токов.

На сердечник надеты две катушки. Но не медью на сталь, а через пластмассовые каркасы, на которые намотаны эти самые катушки. Начала и концы обмоток катушек выведены на клеммную панель, которая расположена на пластмассовом корпусе.

Г-образный якорь выполнен из стальной пластины. Г-образная форма выбрана для уменьшения величины воздушного зазора при ходе контактов реле из одного положения в другое.

К якорю жестко прикреплена изоляционная колодка, на конце которой расположены подвижные контакты мостикового типа.

Г-образный якорь прикреплен к П-образной скобе. Сверху этой скобы прикреплен пластмассовый барабан с алюминиевой крышкой, заполненный просеянным песком. Данная деталь выступает в качестве гасителя вибрации подвижной системы.

Положение якоря ограничено левым и правым латунными упорами, которые представляют собой шпильки.

По бокам реле выведены контакты реле (открытый и закрытый) и начала и концы обмоток. Если смотреть лицом на реле, то слева будут нечетные (1, 3, 5, 7), справа четные (2, 4, 6, 8) номера. 1 и 3 - открытый контакт, 5 и 7 - закрытый контакт. Четные номера соответствуют выводам катушек. Обмотки можно соединять последовательно и параллельно. Этим регулируется максимальное значение уставки. Если перемычку установить на клеммы 4,6, то значение шкалы соответствует цифрам, нанесенным на нее. Если же поставить перемычку на 2-4, а вторую перемычку на 6-8, то значение шкалы следует умножать на два. Также стоит отметить, что цифровые обозначения, как на схеме, не нанесены на реле.

Принцип работы электромеханического реле РТ40

Немного ознакомившись с составными элементами реле и их назначением, разберемся в принципе работы устройства. Сам принцип можно увидеть на иллюстрации ниже.

В основе работы реле РТ40 лежит электромагнитная система с поперечным якорем. Ток проходит через обмотки реле и создает магнитный поток Ф. Магнитный поток замыкается через сердечник и якорь. Якорь при этом намагничивается. Магнитные полюса якоря и сердечника оказываются направлены в противоположные стороны. В результате возникает сила Fэл, которая притягивает якорь к сердечнику.

Если изменить направление тока на противоположное, то якорь все равно притянется, так как изменятся полюса как сердечника, так и якоря. То есть работа реле не зависит от направления тока и оно может работать как на постоянке так и на переменке.

Мпр - это момент противодействующий, который есть всегда и зависит от степени зажатия пружины. При пропускании тока создается электрический момент притягивающий якорь к сердечнику. Когда противодействующий и электрический моменты становятся равны, то якорь начинает движение и мостик с контактами двигается от замыкающих контактов к размыкающимся. То есть регулируя уставку в реле мы изменяем противодействующий момент и тем самым увеличиваем или уменьшаем требуемый ток для срабатывания реле.

Сопротивление реле значительно уступает сопротивлению сети, к которой оно подключено, поэтому рт40 не оказывает существенного влияния на величину тока.

Характеристики реле РТ40

Током срабатывания реле называют наименьший ток, при котором реле сработает.

Током возврата называют наибольший ток, при котором реле вернется в исходное положение.

То есть мы плавно подаем ток от нуля. При срабатывании контактов (это видно визуально, если снять крышку) мы фиксируем ток срабатывания. Затем опускаем ток плавно обратно к нулю и при отпадании реле мы регистрируем ток возврата. Так происходит у реле, которые называют максимальными.

Коэффициентом возврата (kв) называется отношение тока возврата к току срабатывания. Величина kв составляет: на минимальной уставке 0,8, а на остальных уставках не менее 0,85.

Если же реле действует не на увеличение тока, как это рассмотрено выше для максимальных реле, а на уменьшение тока, то эти реле называют минимальными реле. Для минимальных реле нормальным режимом является, когда реле подтянуто. Если ток уменьшается до величины уставки, то реле отпадает - этот ток будет током срабатывания. При увеличении тока реле вновь подтянется и это значение тока будет током возврата. А kв для минимальных реле будет больше 1.

Другие типы реле РТ-40

Кроме простых реле РТ40 и РТ140 встречались и встречаются следующие типы:

  • РТ40/1Д - используется при длительном протекании по реле тока выше номинального тока срабатывания. Для этих целей используется насыщаемый трансформатор, который находится в корпусе реле.Простое реле рт40 с этими функциями не справляется из-за нагрева обмоток, которые не проходят по условиям термической стойкости
  • РТ40/Ф - используется в цепях, где необходимо отфильтровать третьи гармоники
  • РТ40/Р - данное реле используется в сетях, где применяется уров. Назначение этого трехфазного реле в контроле наличия и отсутствия тока в фазе

Реле РТ40 является каким-то родным, потому что оно распространено и в распредустройствах и на лабораторных стендах учебных заведений. Да и в универе его изучали. В новых распредах его уже не встретишь, но, так как модернизация не делается за один день, то мы еще долго будем их встречать, налаживать. Вспоминаю одну из первых работ на объекте, так там были электромеханические реле в сборке РТЗО чтоли. Снимаешь крышку, достаешь бумажку, выставляешь уставку. Хотя возможно это было не рт40, а рп. В общем, всем желаю, чтобы меньше током било!

Сохраните в закладки или поделитесь с друзьями

Самое популярное

Лучший модуль реле переменного тока - Отличные предложения на модуль реле переменного тока от глобальных продавцов модулей реле переменного тока

Отличные новости !!! Вы находитесь в нужном месте для модуля реле переменного тока. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший модуль реле переменного тока вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели модуль реле переменного тока на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в модуле реле переменного тока и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ac current relay module по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее реле переменного тока - Выгодные предложения на реле переменного тока от глобальных продавцов реле переменного тока

Отличные новости !!! Вы находитесь в нужном месте для реле переменного тока.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это лучшее реле переменного тока вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле переменного тока на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле переменного тока и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ac current relay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Реле измерения тока

| Реле контроля тока | Максимальный ток

Macromatic предлагает широкий выбор реле измерения постоянного и переменного тока (иногда называемых реле контроля тока). Они используются в нескольких приложениях, где требуется защита чувствительного или дорогостоящего оборудования от чрезмерного или пониженного тока, таких как обнаружение (определение) условий заклинивания конвейера, износа станка, состояния без нагрузки или мониторинга состояния нагревателя или ламповых нагрузок. Для расширения ассортимента этой продукции можно использовать внешний трансформатор тока (дополнительную информацию см. В нашей статье базы знаний).

Выберите тип конфигурации монтажа, необходимый для вашего приложения, а затем выберите из множества функций, настроек задержки времени и конфигураций выходов:

РАЗЪЕМ

Используется с 8- или 11-контактными восьмеричными розетками. Обеспечивает простую замену без снятия проводки управления. Розетки Macromatic могут быть установлены на DIN-рейку 35 мм или на панель двумя винтами.Все вставные реле задержки времени Macromatic внесены в списки UL для использования как в США, так и в Канаде (cULus) при использовании с соответствующей розеткой Macromatic, а также с признанным компонентом (cURus) при использовании любого признанного разъема.

Серия

CAP: обнаруживает перегрузку по постоянному или переменному току, восьмеричное 11-контактное гнездо

Серия COKP: обнаруживает состояние перегрузки по току переменного тока, 8-контактная восьмеричная розетка

ЗАКРЫТЫЙ

Эти продукты имеют герметичную конструкцию для защиты от агрессивных сред. Их легко установить с помощью двух винтов и использовать быстроразъемные клеммы 0,25 дюйма для упрощения подключения. Все герметизированные реле тока Macromatic признаны компонентами UL.

Серия

CAH: обнаруживает состояние максимального или минимального тока

Серия

COH: обнаруживает только состояние перегрузки по току

Серия CUH: обнаруживает только минимальный ток

Плагин

Инкапсулированный

Что такое цепь переменного тока? - Различные условия и форма волны

Цепь, возбуждаемая переменным источником, называется цепью переменного тока . Переменный ток (AC) используется в бытовых и промышленных целях. В цепи переменного тока значение величины и направления тока и напряжений не является постоянным, оно изменяется через равные промежутки времени.

Он распространяется как синусоидальная волна, завершая один цикл как половина положительного и полуотрицательного цикла и является функцией времени (t) или угла (θ = wt).

В цепи постоянного тока противодействие протеканию тока является единственным сопротивлением цепи, тогда как противодействие протеканию тока в цепи переменного тока происходит из-за сопротивления (R), индуктивного реактивного сопротивления (X L = 2πfL) и емкостное реактивное сопротивление (X C = 1/2 πfC) цепи.

В цепи переменного тока ток и напряжения представлены величиной и направлением . Переменная величина может быть или не совпадать по фазе друг с другом в зависимости от различных параметров схемы, таких как сопротивление, индуктивность и емкость. Синусоидальные переменные величины - это напряжение и ток, которые изменяются согласно синусу угла θ.

Для выработки электроэнергии во всем мире выбираются синусоидальные напряжение и ток по следующим причинам, приведенным ниже.

  • Синусоидальные напряжение и ток приводят к низким потерям в железе и меди в трансформаторе и вращающихся электрических машинах, что, в свою очередь, повышает эффективность машин переменного тока.
  • Они создают меньше помех для ближайшей системы связи.
  • Они вызывают меньше помех в электрической цепи.

    Переменное напряжение и ток в цепи переменного тока

    Напряжение, полярность и величину которого через равные промежутки времени меняются, называется переменным напряжением .Точно так же направление тока изменяется, и величина тока изменяется со временем, это называется переменным током .

    Когда источник переменного напряжения подключен к сопротивлению нагрузки, как показано на рисунке ниже, ток через него течет в одном направлении, а затем в противоположном направлении, когда полярность меняется на противоположную.

    Схема цепи переменного тока

    Форма волны переменного напряжения в зависимости от времени и тока, протекающего через сопротивление (R) в цепи, показана ниже.

    Существуют различные типы цепей переменного тока, такие как цепь переменного тока, содержащая только сопротивление (R), цепь переменного тока, содержащая только емкость (C), цепь переменного тока, содержащую только индуктивность (L), комбинацию цепи RL, цепь переменного тока, содержащую сопротивление и емкость ( RC), цепь переменного тока, содержащая индуктивность и емкость (LC) и сопротивление, индуктивность и емкость (RLC), цепь переменного тока.

    Различные термины, которые часто используются в цепи переменного тока, следующие:

    Максимальное положительное или отрицательное значение, достигаемое переменной величиной за один полный цикл, называется амплитудой, или пиковым значением, или максимальным значением.Максимальные значения напряжения и тока представлены E m или V m и I m соответственно.

    Половина цикла называется чередованием. Диапазон чередования составляет 180 градусов.

    Когда один набор положительных и отрицательных значений завершается переменным количеством или он проходит через электрические 360 градусов, говорят, что он имеет один полный цикл.

    Значение напряжения или тока в любой момент времени называется мгновенным значением.Обозначается он (i или e).

    Число циклов, выполняемых переменной величиной в секунду, называется частотой. Он измеряется в циклах в секунду (с / с) или в герцах (Гц) и обозначается (f).

    Время в секундах, затрачиваемое напряжением или током для завершения одного цикла, называется периодом времени. Обозначается он (T).

    Форма, полученная путем нанесения мгновенных значений переменной величины, такой как напряжение и ток, вдоль оси y и времени (t) или угла (θ = wt) вдоль оси x, называется формой волны.

Это все о цепях переменного тока.

Что такое чисто резистивная цепь? - Фазорная диаграмма и форма сигнала

Цепь, содержащая только чистое сопротивление R Ом в цепи переменного тока, известна как Чистая резистивная цепь переменного тока . Наличие индуктивности и емкости не существует в чисто резистивной цепи. Переменный ток и напряжение движутся как вперед, так и назад в обоих направлениях цепи. Следовательно, переменный ток и напряжение соответствуют форме синусоидальной волны или известной как синусоидальная форма волны.

В комплекте:

В чисто резистивной схеме мощность рассеивается резисторами, а фаза напряжения и тока остается одинаковой, т.е. напряжение и ток достигают своего максимального значения одновременно. Резистор - это пассивное устройство, которое не производит и не потребляет электроэнергию. Он преобразует электрическую энергию в тепловую .

Описание резистивной цепи

В цепи переменного тока отношение напряжения к току зависит от частоты источника питания, угла сдвига фаз и разности фаз.В резистивной цепи переменного тока значение сопротивления резистора будет одинаковым независимо от частоты питания.

Пусть переменное напряжение, приложенное к цепи, определяется уравнением

Тогда мгновенное значение тока, протекающего через резистор, показанное на рисунке ниже, будет:

Значение тока будет максимальным при ωt = 90 ° или sinωt = 1

Подставляя значение sinωt в уравнение (2), мы получаем


Фазовый угол и форма волны резистивной цепи

Из уравнений (1) и (3) ясно, что нет разности фаз между приложенным напряжением и током, протекающим через чисто резистивную цепь, т.е.е. фазовый угол между напряжением и током ноль . Следовательно, в цепи переменного тока, содержащей чистое сопротивление, ток находится в фазе с напряжением, как показано на рисунке ниже.

Форма сигнала и фазовая диаграмма чисто резистивной цепи

Питание в чисто резистивной цепи

Три цвета: красный, синий и розовый, показанные на кривой мощности или на форме волны, обозначают кривую тока, напряжения и мощности соответственно. Из векторной диаграммы видно, что ток и напряжение находятся в фазе друг с другом, что означает, что значение тока и напряжения достигает своего пика в один и тот же момент времени, а кривая мощности всегда положительна для всех значений тока. и напряжение.

Как и в цепи питания постоянного тока, произведение напряжения и тока известно как мощность в цепи. Точно так же мощность такая же и в цепи переменного тока, с той лишь разницей, что в цепи переменного тока учитывается мгновенное значение напряжения и тока.

Следовательно, мгновенная мощность в чисто резистивной цепи определяется уравнением, показанным ниже:

Мгновенная мощность, p = vi

Средняя мощность, потребляемая в цепи за полный цикл, равна
, поскольку вентиль cosωt равен нулю.

Итак, подставив значение cosωt в уравнение (4), значение мощности будет равно Где,

  • P - средняя мощность
  • В среднеквадратичное значение - среднеквадратичное значение напряжения питания
  • I r.m.s - среднеквадратичное значение тока

Следовательно, мощность в чисто резистивной цепи определяется выражением:

Напряжение и ток в чисто резистивной цепи синфазны, имея отсутствие разности фаз с нулевым фазовым углом.Переменная величина достигает своего пикового значения в интервале одного и того же периода времени, т. Е. Повышение и падение напряжения и тока происходят одновременно.

реле | Electronics Club

Реле | Клуб электроники

Выбор | Защитные диоды | Герконовые реле | Преимущества и недостатки

См. Также: Переключатели | Диоды

Реле - это переключатель с электрическим приводом . Ток, протекающий через катушку реле создает магнитное поле, которое притягивает рычаг и меняет контакты переключателя.Ток катушки может быть включен или выключен, поэтому реле имеют два положения переключателя, и большинство из них двойной ход ( переключающий ) переключайте контакты, как показано на схеме.


Условное обозначение цепи

Реле

позволяют одной цепи переключать вторую цепь, которая может быть полностью отделена от первой. Например, цепь батареи низкого напряжения может использовать реле для переключения цепи сети 230 В переменного тока. Внутри реле нет электрического соединения между двумя цепями, связь магнитная и механическая.

Катушка реле пропускает относительно большой ток, обычно 30 мА для реле 12 В, но для реле, рассчитанных на работу от более низких напряжений, он может достигать 100 мА. Большинство микросхем не могут обеспечить этот ток и транзистор обычно используется для усиления небольшого тока ИС до большего значения, необходимого для катушки реле. Максимальный выходной ток популярной микросхемы таймера 555 составляет 200 мА, этого достаточно для непосредственного питания катушки реле.

Реле

обычно бывают SPDT или DPDT, но они могут иметь гораздо больше наборов переключающих контактов, например, легко доступны реле с 4 наборами переключающих контактов.Для получения дополнительной информации о переключающих контактах и ​​терминах, используемых для их описания см. страницу о переключателях.

На анимированной картинке показано рабочее реле с катушкой и переключающими контактами. Вы можете увидеть рычаг слева, притягиваемый магнетизмом, когда катушка включено. Этот рычаг перемещает контакты переключателя. Есть один набор контактов (SPDT) на переднем плане и еще один позади них, что делает реле DPDT.


Реле с контактами катушки и переключателя

В каталоге или на веб-сайте поставщика должны быть указаны подключения реле.Катушка обычно видна и может быть подключена любым способом. Катушки реле при выключении производят короткие всплески высокого напряжения, и это может разрушить транзисторы и микросхемы в цепи. Для предотвращения повреждений необходимо подключить защитный диод на катушке реле.

Большинство реле предназначены для монтажа на печатной плате, но вы можете припаять провода прямо к контактам. при условии, что вы позаботитесь о том, чтобы пластиковый корпус реле не плавился.

Переключатели реле обычно имеют маркировку COM, NC и NO:

  • COM = Общий, всегда подключайтесь к нему, это подвижная часть переключателя.
  • NC = нормально замкнутый, COM подключен к нему, когда катушка реле отключена от .
  • NO = нормально открытый, COM подключен к этому, когда катушка реле на .

Подключитесь к COM и NO , если вы хотите, чтобы коммутируемая цепь была включена, когда катушка реле находится на .

Подключитесь к COM и NC , если вы хотите, чтобы коммутируемая цепь была включена, когда катушка реле выключена .



Выбор реле

При выборе реле необходимо учитывать несколько особенностей:

  1. Физический размер и расположение штифтов
    Если вы выбираете реле для существующей печатной платы, вам необходимо убедиться, что его размеры и расположение штифтов подходят. Вы должны найти эту информацию в каталог поставщика или на его сайте.
  2. Напряжение катушки
    Номинальное напряжение и сопротивление катушки реле должны соответствовать цепи, питающей катушка реле.Многие реле имеют катушку, рассчитанную на питание 12 В, но реле 5 В и 24 В также легко доступны. Некоторые реле отлично работают с напряжением питания. что немного ниже их номинального значения.
  3. Сопротивление катушки
    Цепь должна обеспечивать ток, необходимый для катушки реле. Вы можете использовать закон Ома для расчета силы тока:
Ток катушки реле = напряжение питания
сопротивление катушки

Например: реле питания 12 В с сопротивлением катушки 400 пропускает ток 30 мА.Это нормально для микросхемы таймера 555 (максимальный выходной ток 200 мА), но это слишком много для большинства микросхем, и они потребуют транзистор для усиления тока.

  1. Номинальные параметры переключателя (напряжение и ток)
    Переключающие контакты реле должны соответствовать цепи, которой они должны управлять. Вам нужно будет проверить номинальное напряжение и ток. Обратите внимание, что номинальное напряжение обычно выше для переменного тока, например: «5 А при 24 В постоянного тока или 125 В переменного тока».
  2. Расположение переключающих контактов (SPDT, DPDT и т. Д.)
    Большинство реле SPDT или DPDT, которые часто описываются как «однополюсное переключение» (SPCO). или «двухполюсное переключение» (DPCO).Для получения дополнительной информации см. Страницу переключатели.

Rapid Electronics: реле


Защитные диоды для реле

Транзисторы и ИС должны быть защищены от кратковременного образования высокого напряжения. когда обмотка реле выключена. На схеме показано, как сигнальный диод (например, 1N4148) подключается «назад» через катушку реле для обеспечения этой защиты.

Ток, протекающий через катушку реле, создает магнитное поле, которое внезапно схлопывается. при отключении тока.Внезапный коллапс магнитного поля вызывает кратковременное высокое напряжение на катушке реле, которое может повредить транзисторы и ИС. Защитный диод позволяет индуцированному напряжению пропускать кратковременный ток через катушку. (и диод), поэтому магнитное поле гаснет быстро, а не мгновенно. Это предотвращает индуцированное напряжение становится достаточно высоким, чтобы вызвать повреждение транзисторов и ИС.



Герконовые реле

Герконовые реле состоят из катушки, окружающей геркон.Герконовые переключатели обычно работают с магнитом, но в герконовом реле течет ток. через катушку, чтобы создать магнитное поле и замкнуть геркон.

Реле

обычно имеют более высокое сопротивление катушки, чем стандартные реле. (1000 например) и широкий диапазон питающих напряжений (например, 9-20В). Они способны переключать намного быстрее стандартных реле, до нескольких сотен раз в секунду; но они может переключать только малые токи (например, максимум 500 мА).

Показанное герконовое реле подключается к стандартному 14-контактному разъему DIL («держатель IC»).

Rapid Electronics: герконовые реле

Фотография © Rapid Electronics


Сравнение реле и транзисторов

Подобно реле, транзисторы могут использоваться в качестве переключателя с электрическим управлением. Для коммутации малых токов постоянного тока (<1 А) при низком напряжении они обычно лучше выбор чем реле. Однако транзисторы не могут переключать переменный ток (например, электросеть). а в простых схемах они обычно не подходят для коммутации больших токов (> 5 А).В этих случаях потребуется реле, но учтите, что для переключения может потребоваться транзистор малой мощности. ток для катушки реле.

Основные преимущества и недостатки реле перечислены ниже:

Преимущества реле:
  • Реле могут переключать переменного тока и постоянного тока, транзисторы могут переключать только постоянный ток.
  • Реле могут переключать на более высокие напряжения , чем стандартные транзисторы.
  • Реле часто являются лучшим выбором для переключения больших токов (> 5A).
  • Реле могут переключать много контактов одновременно.
Недостатки реле:
  • Реле на более громоздкие, чем на транзисторы для коммутации малых токов.
  • Реле не могут переключаться быстро (кроме герконовых реле), транзисторы могут переключаться много раз в секунду.
  • Реле потребляют больше энергии из-за тока, протекающего через их катушку.
  • Реле требуют большего тока, чем могут обеспечить многие ИС , поэтому низкое энергопотребление Транзистор может понадобиться для переключения тока катушки реле.

Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент реле и других компонентов для электроники, и я рад рекомендую их как поставщика.


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому.На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google.Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Веб-сайт размещен на Tsohost

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
