Провод ввгнг: характеристики и варианты использования

Кабель ВВГ

ВВГнг провод является одной из разновидностей ВВГ. Строго говоря, этот проводник является не проводом, а кабелем. В связи с тем, что его часто используют для проводки низковольтных сетей напряжением до 660В, многие его называют проводом.

Проводом же с подобной конструкцией, является ПУНП. Но давайте не будем зацикливаться на названии, а разберем, чем же данный тип проводника заслужил такое широкое распространение.

Содержание

  • Расшифровка и структура провода ВВГ
    • Расшифровка кабеля ВВГ
    • Структура кабеля ВВГ
  • Характеристики кабеля ВВГ
  • Вывод

Расшифровка и структура провода ВВГ

Для этого, давайте прежде разберемся со структурой провода. В этом нам поможет расшифровка его аббревиатуры, а также детальный анализ строения кабеля.

Расшифровка кабеля ВВГ

Начнем с расшифровки аббревиатуры названия кабеля. В этом нам поможет ГОСТ 53762-2010, которому и должен соответствовать наш проводник.

Отличия кабеля АВВГ и ВВГ

Итак:

  • Первая буква, которая может стоять в аббревиатуре это – А. Она обозначает применение проводников из алюминия. В нашем случае, ее нет – это значит, что наш кабель имеет медные жилы.
  • Следующая буква обозначает материал изоляции кабеля. В нашем случае это «В». Она обозначает винил, или, как его правильнее называть, поливинилхлорид.
  • Следующая буква у нас опять «В». Это означает, что наш кабель имеет еще один слой изоляции. Как вы уже, наверное, догадались это вновь винил.
  • Третья буква у нас «Г». Она означает отсутствие брони у кабеля. За счет этого, кабель ВВГ получается хоть и менее устойчивым, но зато значительно более гибким. Именно это его свойство обеспечило данному типу проводников широкое распространение.

Структура кабеля ВВГ

  • Но нас интересовал кабель ВВГнг. «НГ» обозначает, что кабель не распространяет горения при совместной прокладке. Дело в том, что при одиночной прокладке практически все провода не распространяют горения. А вот чтоб кабель не распространял горения при групповой прокладке, его покрывают специальным раствором.

Маркировка кабелей ВВГнг

  • Но кроме аббревиатуры «нг» обозначение кабеля может еще содержать такие символы как «А», «В» или «ls». Символы «А» и «В» означают категории стойкости кабеля. А наличие символа «лс» говорит нам о том, что при горении кабель выделяет уменьшенное содержание дыма и вредного газа.

Структура кабеля ВВГнг

  • Кроме приведенных выше обозначений, после символа «нг» могут стоять «HF»
    . Это говорит о том, что кабель не выделяет коррозийно-активных газообразных продуктов при горении. Аббревиатура «FRLS» означает, что проводник огнестоек, и имеет пониженное дымо- и газовыделение. Ну а «FRHF» скажет вам о том, что кабель огнестоек и имеет пониженное выделение коррозийно-активных газообразных веществ.

Структура кабеля ВВГ

Характеристики провода ВВГнг обеспечивает его структура. Поэтому, мимо строения кабеля нельзя пройти стороной. Тем более, что это касается не только его механических и электрических характеристик, но и просто внешнего вида.

Пятижильный кабель ВВГнг

Как мы уже определились выше, проводники нашего кабеля выполнены из меди. Количество жил кабеля может быть от одного до пяти.

В маркировке первым числом указывается количество жил, а вторым — сечение этих жил. Например, ВВГнг 3х1,5 обозначает, что кабель имеет три жилы с сечением в 1,5 мм2 каждая.

Одно- и многопроволочный кабель

Каждая отдельная жила может быть выполнена из одной проволоки соответствующего сечения, или из нескольких проволок скрученных соответствующим образом.

Это можно узнать так же из обозначения кабеля. «о» обозначаются кабели в которых каждая жила выполнена из одной проволоки. Маркировку «м» соответственно имеют многожильные изделия.

Структурная форма жил кабеля ВВГнг

Понятное дело, что одножильную структуру имеют кабели с небольшим номинальным сечением. А вот многожильные кабели имеют еще одно отличие.

Каждая отдельная жила может иметь не только круглую форму, не очень удобную при больших сечениях, но и так называемую секторальную, или, как ее еще называют, сегментную форму. В этом случае, каждая отдельная жила имеет форму части сектора круга.

Кабели ВВГ с круглым и секторным расположением жил

Кабели, имеющие обычную круглую форму, обозначаются символом «к». Проводники с сегментным расположением жил имеют обозначение «с».

Плоский кабель ВВГнг

Но, как вы можете видеть на видео, существуют еще и плоские кабели ВВГ. Это когда все жилы уложены вдоль одной плоскости. Такая форма обычно используется для небольших по сечению кабелей.

Сечение кабелей ВВГ

Мы говорим и говорим о сечении, но так и не обозначили его номиналы. Для кабеля ВВГ номинальный ряд начинается с 1,5 мм2 и до 50 мм2. При этом, иногда можно встретить изделия с номиналом до 400 мм2, но такие кабели обычно выпускают по спецзаказу.

Номиналы сечений рабочих, нулевых и заземляющих жил кабеля ВВГ

И тут следует уточнить, что если номинал кабеля, допустим, 4 мм2, это не обозначает, что все жилы имеют данное сечение. В качестве примера давайте возьмем пятижильный проводник данного сечения.

Согласно нормам ПУЭ, нулевой проводник и проводник заземления могут иметь меньшее сечение, из-за чего цена на кабель может быть ниже. И в нашем случае, они могут быть 2,5 мм2 каждый.

Обратите внимание! Это в нашем случае, нулевая жила, и жила заземления, имеют одинаковое сечение. Но это не правило. Как вы можете видеть на фото, нулевая жила может быть на порядок ниже номинального сечения, а жила заземления еще на один порядок меньше.

  • Но что это мы о жилах да о жилах. Не маловажной частью кабеля является и изоляция. И здесь все зависит от номинального сечения и номинального напряжения для работы, под которую предназначен кабель.

Толщина изоляции кабеля ВВГ

  • Так, для напряжения до 660В номинальная толщина изоляции у провода сечением в 16 мм2 составит 0,9 мм.
    А для такого же по сечению провода, но для напряжения до 2,5кВ, она составит 1 мм. При этом нормируется не только номинальная, но и минимальная толщина, что допускает некоторое отклонение.
  • Как мы помним из расшифровки, провод ВВГ имеет еще и второй слой изоляции. Он зависит от номинального напряжения и диаметра под оболочкой. Так, для нашего трехжильного кабеля в 16 мм2, номинальная толщина оболочки составит 1,7 мм.

Характеристики кабеля ВВГ

Ну вот, с устройством кабеля разобрались. Теперь давайте рассмотрим его основные характеристики. Их условно можно разделить на механические и электрические.

Сопротивление жил кабеля ВВГ

Начнем с последних:

  • В первую очередь, для любого проводника нам важна его проводимость. Чем выше сечение, тем выше проводимость. Измеряется данная величина как сопротивление проводника на 1 км его длины.
    Так для проводника с сечением в 1,5 мм2 сопротивление будет равняться 12 Ом. А для проводника в 50 мм2 оно будет равно 0,39Ом.

Обратите внимание! Сопротивление проводника и сопротивление изоляции кабеля вычисляются при температуре в 20⁰С. Если измерения производятся при другой температуре, то в последствии оно должно быть приведено к температуре в 20⁰С. Ведь чем ниже температура, тем выше проводимость проводника.

  • Раз уж мы упомянули, то давайте сразу определимся и с сопротивлением изоляции кабеля. Как говорит инструкция, на километр длины она должна составлять не менее 7 – 12МОм.

Сопротивление изоляции кабеля ВВГ

  • Но при приемке кабелей в эксплуатацию, они все равно должны подвергаться электрическим испытаниям. Так, кабель для напряжения до 660В должен 10 минут выдерживать напряжение в 3кВ. Если провод предназначен для напряжения до 1кВ, то должен выдерживать 3,5кВ. Ну а изделия до 3кВ должны 10 минут выдерживать 9,5кВ.
  • Теперь, что касается механических характеристик. Одной из основных является возможность изгибания кабеля. Согласно ГОСТ, здесь все зависит от типа проводника. Так, кабели с многожильными проводниками можно изгибать с радиусом не менее 7,5 диаметра кабеля. А для однопроволочных изделий этот норматив составляет 10 диаметров.

Характеристики кабеля ВВГ

  • Следующей важной характеристикой, являются номинальные температуры кабеля. Они составляют от -50⁰С до +50⁰С. Но если вы собрались монтировать данный тип проводника своими руками, то при температуре ниже -15⁰С этого делать не стоит. Ведь кабель становится очень хрупким. В этом случае, его следует предварительно прогреть. Сделать это можно путем подключения к проводникам нагрузки.
  • Что касается гарантийного срока эксплуатации, то согласно ГОСТ он составляет 5лет. При этом, гарантийный срок распространяется только на изделия с момента изготовления которых прошло не более 6 месяцев. Вообще же срок службы проводов ВВГ принято считать равным 30 лет.

Вывод

Провод ПУНП и ВВГнг имеют немало общего. Но в первом случае, это провод, а во втором кабель. При этом ПУНП изготавливается по техническим условиям, а ВВГ соответствует ГОСТу. Часто это становится решающим фактором в пользу второго.

Кроме того, ПУНП не предназначен для работы под напряжением выше 1кВ, а кабель ВВГ соответствующей марки на это способен. Исходя из всего этого, кабель ВВГ имеет определенные преимущества перед ПУНП. Но это не касается механических характеристик, в которых более гибкий провод смотрится однозначно более предпочтительно.

Об эксплуатационных характеристиках кабеля ВВГ 3х1,5

Силовой кабель ВВГ 3х1,5 из меди используется во многих ситуациях, когда необходимо организовать электрическую сеть.

Назначение кабелей ВВГ — передача и распределение электроэнергии в стационарных установках, прокладка сети в различных условиях, включая монтаж на поверхностях сложной формы. Технические характеристики изделий позволяют использовать их при температурах до 70 градусов Цельсия и влажности до 98 процентов.

Производство всех марок ВВГ кабеля регулируется государственным стандартом ГОСТ 16442-80.

Содержание

  1. Виды ВВГ 3х1,5
  2. Отличительные черты
  3. Расшифровка аббревиатуры
  4. Применение ВВГ
  5. Конструкция кабеля
  6. Состав ВВГ на видео
  7. Характеристики ВВГ
  8. Технические характристики ВВГ 0,66 кВ
    1. Длина кабеля в барабане
  9. Технические характеристики ВВГ 1 кВ
    1. Длина кабеля ВВГ 1 кВ в барабане
  10. Технические характеристики ВВГнг 3х1,5
  11. Таблица допустимых нагрузок
  12. Вес ВВГ
  13. Отличие ВВГ и ВВГнг (видео)
  14. Способы монтажа
    1. Открытая прокладка
    2. Скрытая прокладка
    3. Размещение ВВГ под землей
  15. Сечения кабеля
  16. Подбор ВВГ
  17. Как определить сечение?
  18. Производители ВВГ

Виды кабеля ВВГ 3х1,5

Кабель ВВГ 3х1,5 производится в различных изоляционных материалах, каждый из которых непосредственно влияет на особенности использования и технические характеристики:

  • ВВГ 3х1,5 – стандартный провод с ПВХ изоляцией, неустойчивый к горению.
  • ВВГнг 3х1,5 – отличается от предыдущего тем, что внешняя изолирующая оболочка данного провода выполнена из материала с добавлением галогеновых элементов, предотвращающих горение (нг – негорючий).
  • ВВГнг ls 3х1,5 – для производства кабелей этого типа используется безгалогеновый поливинилхлорид, препятствующий распространению дыма.
  • ВВГнг -frls 3х1,5 – разработан для использования в условиях высокой вероятности возгорания.
  • ВВГнг hf 3х1,5 – кабель с поливинилхлоридной наружной изоляцией, выполненной из материала, не распространяющего горение (при групповой прокладке) и не выделяющего опасных газообразных веществ при возгорании.
  • ВВГнг-frhf 3х1,5 – негорючий кабель из ПВХ, не распространяющего горение при групповой прокладке и не выделяющего вредных газов и дыма при возгорании.

Безгалогеновый поливинилхлорид, используемый для производства проводов ВВГнг ls и ВВГнг-frls, является огнестойким материалом. Он имеет такие же изоляционные характеристики, как стандартный ПВХ, но при этом слабо подвержен горению, практически не распространяет его и выделяет минимальное количество дыма.

Отличительные черты кабеля ВВГ 3х1,5

Главное направление, где используется данный кабель, – снабжение электрической энергией различные классы потребителей, включая объекты и здания. Помещение, где должен проводиться электромонтаж может быть, как открытого, так и закрытого типа. Высокий уровень пожаробезопасности позволил кабельному изделию достаточно широко распространиться.

В чем заключается отличие кабеля ВВГ 3×1,5 от провода ВВГнг 3х1,5?

При одиночной укладке электротехнических токопроводящих изделий не происходит их возгорания. При совместной укладке ВВГнг с другими проводами, с целью предотвратить горение кабеля, он обрабатывается специальным антивоспламенительным раствором. Об этом свидетельствует обозначение «НГ». Для базового же кабеля ВВГ предусмотрена обычная поливинилхлоридная изоляция, потому для него не характерно наличие самозатухающих и огнезащитных свойств.

Расшифровка кабеля ВВГ 3х1,5 (ВВГнг 3х1,5 и ВВГнг(А) 3х1,5 и других)

Его маркировка говорит о наличии материала изоляции поливинилхлорида для трех медных токопроводящих жил и об общей оболочке из него же. Также речь идет об отсутствии дополнительного защитного покрова.

  • В – ПВХ-пластикат в качестве изоляционного материала.
  • В – оболочка из ПВХ-пластиката.
  • Г – нет защитной бронированной оболочки.
  • нг – изоляция с повышенным уровнем пожаробезопасности.
  • (А) – при укладке группой не возгораются, индекс означает «не распространяющий горение по категории А».
  • 3 – число жил.
  • 1,5 – сечение жил, мм2. Означает поперечное сечение медной жилы, причем именно это значение является наиболее популярным, но есть и другие, вплоть до 240 квадратных миллиметров.
  • ls – означает Low Smoke, препятствует распространению дыма.
  • fr – означает Fire Resistance, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами
  • hf – отсутствие галогенов
  • frls – аббревиатура означает Fire Resistance Low Smoke и говорит о том, что при возгорании провод выделяет минимальное количество газа и дыма, а также не распространяет огонь при групповой прокладке.
  • frhf – кабельные изделия огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении;

Дополнительно в обозначении возможны следующие индексы:

  • «ок», «ож» – однопроволочная (монолитная) конструкция;
  • «мк», «мж» – многопроволочная конструкция.
  • 0,66 – рабочее напряжение, кВ.
  • 1,0 – рабочее напряжение, кВ.

Где применяется?

Силовой кабель ВВГ 3х1,5 мм2 позволяет передавать и распространять электроэнергию в стационарных агрегатах под напряжением до 1 кВ промышленной частоты. Нагрузка по току составляет не более 27 А.

С помощью данного проводника прокладываются линии, где разность уровней высот не ограничена, включая вертикальные виды трасс.

Проводник ВВГ находит применение в домах, квартирах, офисах, цехах – в электрических системах на переменном напряжении при заземленном или изолированном режиме заземления нейтрали. При однофазном замыкании (ОЗЗ) на землю длительность работы составляет менее 8 часов. Суммарная длительность эксплуатации при ОЗЗ не больше 125 часов в течение года. Допускается укладка группой (в виде пучков) в открытых объектах (эстакадах, галереях). По последним требованиям пожаробезопасности не рекомендуется прокладывать ВВГ на закрытых объектах.

Составные части проводника ВВГ 3х1,5

  1. Токоведущая жила выполнена из меди. Одно- или многопроволочное исполнение. Имеет круглую форму жил. Согласно ГОСТу 22483 имеет класс I или II.
  2. ПВХ-пластикат — изолирующий материал. Изоляция каждой жилы имеет свое цветовое обозначение. Для нулевой жилы применяется голубой цвет. Заземляющие жилы выполнены жёлто-зелёным цветом. Толщина изоляции определяется сечением проводника.
  3. Скручивание. Выполняется для многожильного изолированного проводника. Сечение жил ВВГнг(А) 3×1,5 с двухжильным исполнением одинаковое. Для трехжильных и более проводников рабочие жилы имеют одно сечение, кроме заземляющих или нулевых жил с меньшим сечением.
  4. Внешняя оболочка из ПВХ-пластиката.

Видео о составе кабеля ВВГ

Характеристики кабеля ВВГ 3х1,5

  • Максимальная нагрузка или подключаемая мощность на кабель ВВГ 3×1,5 при прокладке внутри помещения в однофазной сети 220 В достигает 4,1 кВт, для трехфазной сети 380 В этот показатель уже может быть равным 10,5 кВт (имеется в виду общая мощность всех подключаемых к сети приборов).
  • Такой кабель способен выдерживать в течение 10 минут напряжение до 3,5 кВ при частоте 50 Гц.
  • Сопротивление изоляции у ВВГ 3х1,5 при напряжении 1000 Вольт может достигать значений от 7 до 12 мОм/км.
  • При коротком замыкании продолжительностью 4 секунды температура жил поднимается до значения 160 градусов Цельсия.
  • Во время прокладки сети допускается радиус изгиба кабеля, равный не менее 7,5 диаметров.
  • Минимальный срок работы такого изделия составляет 20 лет, а гарантийный — 60 месяцев.

Технические данные кабеля ВВГ 3х1.5 — 0,66 кВ

  • теоретический вес 1 км: 99,00кг
  • диаметр поперечного сечения: 8,0мм
  • минимальный радиус изгиба: ож*: 80мм; мп*: 60мм
  • номинальная толщина изоляции жил: 0,6мм
  • эл. сопротивление изоляции на 1 км и 20оС: 12МОм
  • допустимая токовая нагрузка: на воздухе: 21А; в земле: 28А
  • допустимый ток короткого замыкания: 0,17кА

Длина кабеля при намотке на деревянные барабаны в зависимости от диаметра кабеля:

№ Барабана 6 8 10 12 14 16 17 18 20 22 25 26
Длина (м) 645 810 3140

Технические данные провода ВВГ 3х1.

5 — 1 кВ
  • теоретический вес 1 км: 111,00кг
  • диаметр поперечного сечения: 9,4мм
  • минимальный радиус изгиба: ож*: 94мм; мп*: 70мм
  • номинальная толщина изоляции жил: 0,8мм
  • эл. сопротивление изоляции на 1 км и 20оС: 12МОм
  • допустимая токовая нагрузка: на воздухе: 21А; в земле: 28А
  • допустимый ток короткого замыкания: 0,17кА
№ Барабана 6 8 10 12 14 16 17 18 20 22 25 26
Длина (м) 410 520 2010 3096

Возможна намотка в бухты по 200 и 400 м.

Строительная длина: 450 м

Технические характеристики кабеля ВВГнг 3х1,5:

Тип климата УХЛ
Категория помещения I и V согласно ГОСТ 15150-69
Температурные пределы ±50˚С
Прокладка при t<-15 должны проходить с предварительным нагревом
Наименьший радиус на изгиб проводника ВВГнг(А) равен R=84.6 мм
При прокладке усилия растяжения должны быть менее F=225 H
Групповая укладка кабеля ВВГнг(А) не позволяет распространяться процессам горения
Рабочая температура на нагрев жил составляет менее t=+70˚С
В режиме КЗ нагрев жил должен быть менее t=+150˚С
По условию невозгорания предел на нагрев жилы t=+350˚С
Расчетная удельная масса 0,14 кг/м
Внешний диаметр кабеля ВВГнг 3х1,5 составляет D=9,4 мм
Код ОКП 353371
Проводник имеет класс пожаробезопасности по ГОСТ Р 53315-2009 П1б. 8.2.5.4
Период эксплуатации более 30 лет с момента выпуска изделия

Кабель ВВГнг 3х1,5 имеет следующие нагрузки по току:

Допускаемый ток ВВГнг 3х1,5 в период монтажа на воздушных трассах I=21 A
Допускаемая величина тока в период монтажа в грунте I=27 A
Допускаемая величина тока односекундного КЗ I=170 A
Удельное сопротивление жилы R=12,6 Ом/км

Габаритный вес и масса кабеля ВВГнг 3х1,5

Примерный вес кабеля ВВГнг 3х1,5 из расчета на 1 километр равен 140 кг.

Формы выпуска провода ВВГ

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным.

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Видео: различие кабеля ВВГнг 3х1,5 ГОСТ от ВВГнг 3*1,5 ТУ

Монтаж провода ВВГ 3х1,5

Электромонтаж проводится в помещениях открытого и закрытого типов. При открытой укладке рекомендуют применять специализированные коробы и гофры. Прокладка в земле возможна при наличии у проводника бронированной защиты, позволяющая избежать воздействия механических усилий, приводящая к возникновению различных дефектов.

Открытый способ прокладки кабеля ВВГ

Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ

Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле

Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Сечения кабеля ВВГ в каталоге 77volt.

ru
ВВГ 3х1.5 ВВГ 3х150+1х70 ВВГ 3х2.5+1х1.5 ВВГ 3х35+1х16 ВВГ 3х6+1х4
ВВГ 3х10 ВВГ 3х16 ВВГ 3х240 ВВГ 3х4 ВВГ 3х70
ВВГ 3х10+1х6 ВВГ 3х16+1х10 ВВГ 3х240+1х120 ВВГ 3х4+1х2.5 ВВГ 3х70+1х25
ВВГ 3х120 ВВГ 3х185 ВВГ 3х25 ВВГ 3х50 ВВГ 3х95
ВВГ 3х120+1х70 ВВГ 3х185+1х95 ВВГ 3х25+1х16 ВВГ 3х50+1х25 ВВГ 3х95+1х50
ВВГ 3х150 ВВГ 3х2. 5 ВВГ 3х35 ВВГ 3х6

Подбор кабеля ВВГ по предельно допустимому току

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Сечение жил Длительно допустимы ток
  с двумя основными жилами с тремя основными жилами с четырьмя основными жилами
1,5 мм2 24 А 21 А 19 А
2,5 мм2 33 А 28 А 26 А
4 мм2 44 А 37 А 34 А
6 мм 56 А 49 А 45 А
10 мм 76 А 66 А 61 А
16 мм 101 А 87 А 81 А
25 мм 134 А 115 А 107 А
35 мм 208 А 177 А 165 А

Как определить сечение провода?

Во всех расчетах фигурирует сечение кабеля. По диаметру его определить проще, если применять формулы:

  • S = πD²/4;
  • D = √(4×S/π),

где π = 3,14.

В многожильном проводе сначала надо подсчитать количество проволочек (N). Затем измеряется диаметр (D) одной из них, после чего определяется площадь сечения:

S = N×D²/1,27.

Многожильные провода применяются там, где требуется гибкость. Более дешевые цельные проводники используются при стационарном монтаже.

Производители ВВГ

Теперь рассмотрим не менее важный вопрос: от какого завода изготовителя вам лучше выбрать силовой кабель ВВГ. Наиболее качественную продукцию по оптимальной цене выпускают следующие заводы России:

  • Севкабель;
  • Камкабель;
  • Кольчугинский завод;
  • Энергокабель;
  • Псковкабель;
  • Подольсккабель;
  • Москабель.

Если вы сомневаетесь в заявленных и фактических характеристиках кабельной продукции от этих производителей, можно самостоятельно определить сечения проводов в магазине.

Купить кабель ВВГнг в нашем интернет-магазине

660/1100В Напряжение Ввг Ввгнг Ввгнг-Frls Кабель силовой медный для России

Применение



Конструкция:
1. Токопроводящая жила – медная, однопроволочная или многопроволочная, круглая или секторная, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – ПВХ. Жилы изолированных многожильных кабелей имеют опознавательную окраску. Изоляция нейтрального проводника синего цвета. Изоляция заземлителя двухцветная (желто-зеленая).
3. Скручивание. Изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Двухжильные кабели имеют жилы одинакового сечения. Трех-, четырех- и пятижильные кабели имеют все жилы одной площади или одну жилу (заземляющую или нейтральную) меньшей площади.
4. Оболочка – ПВХ, кабели ВВнг имеют оболочку из ПВХ пластиката, не распространяющего горение.

Применение:
Кабели предназначены для распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ 50 Гц. Предназначены для прокладки внутри как сухих, так и влажных производственных помещений на специальных эстакадах, в сборе, а также для прокладки на открытом воздухе. Кабели не рекомендуется закапывать в траншеи. Кабели марки
ВВГ не распространяют горение при индивидуальной прокладке.
Кабели ВВГнг не распространяют горение при прокладке в пучках.


Моб.: +86 18339931106


Технические характеристики:
Тип климатизации УХЛ, категория размещения – 1 и 5 по ГОСТ 15150-69.
Диапазон рабочих температур………………………-500 до +500
Относительная влажность воздуха…………………………..до 98%
Прокладка и монтаж кабелей должны осуществляться без предварительного подогрева при температурах Не ниже, чем… -15
Минимальный радиус изгиба при лечении: vvg однопроизводительные кабели ………………………… 10 Внешние диаметры
Кабели одножильные ВВГнг…………………………….15 наружных диаметров
Кабели многожильные…………………………………..7,5 наружные диаметры
Номинальная частота…………………… ……………50 Гц
Испытательное напряжение переменного тока 50 Гц
Для 0,66 кВ……………………3 кВ
Для 1 кВ………………………………………. 3,5 кВ
Длительно допустимая рабочая температура нагрева жилы…..…+70

Конструкция

1. Медная жила
2. Изоляция из сшитого полиэтилена
3. Наполнитель ПП
4. Наружная оболочка из ПВХ, черная

Свойства

Макс. допустимая температура проводника: 90 °C
Рабочая температура: – 20 … + 90 °C
Мин. Температура укладки: – 5 °C
Мин. радиус изгиба:
Многорядный: 12 x D
Односторонний C1: 15 x D
Пламя C1tardant в соотв. с (IEC 60332-1)

Техническая спецификация

Тип проводника:
Класс 1: жесткий проводник          Класс 2, многожильный проводник

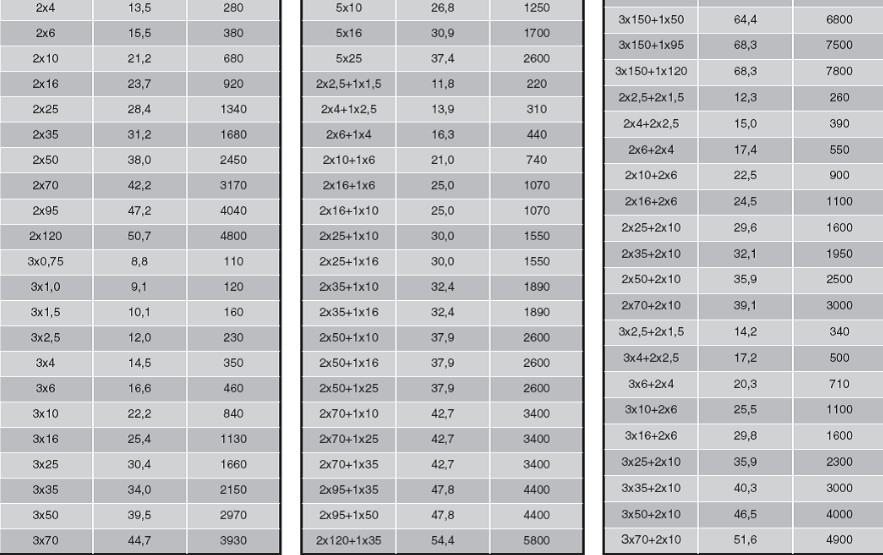

Данные о конструкции кабеля

0064 Количество co C1 и размер Толщина изоляции Толщина внешней оболочки Наружный диаметр Вес кабеля мм2 мм мм D ок. мм ок. кг/км 1 х 16 С2 0,7 1,4 9,5 215 1 х 25 С2 0,9 1,4 11,0 310 1 х 35 С2 0,9 1,4 12,0 410 1 х 50 С2 1,0 1,4 13,5 540 1 х 70 С2 1,1 1,4 15,5 745 1 х 95 С2 1,1 1,5 17,5 1010 1 х 120 С2 1,2 1,5 19,0 1250 1 х 150 С2 1,4 1,6 21,0 1535 1 х 185 С2 1,6 1,6 23,5 1910 1 х 240 С2 1,7 1,7 26,0 2470 1 х 300 С2 1,8 1,8 28,5 3080 1 х 400 С2 2,0 1,9 32,0 3995 2 х 1,5 С1 0,7 1,8 10,5 145 2 х 2,5 С1 0,7 1,8 11,0 180 2 х 4 С1 0,7 1,8 12,0 225 2 х 6 С2 0,7 1,8 13,5 310 2 х 10 С2 0,7 1,8 15,0 420 2 х 16 С2 0,7 1,8 17,5 600 2 х 25 С2 0,9 1,8 20,5 880 2 х 35 С2 0,9 1,8 23,0 1160 3 х 1,5 С1 0,7 1,8 10,5 165 3 х 2,5 С1 0,7 1,8 11,5 210 3 х 4 С1 0,7 1,8 12,5 265 3 х 6 С2 0,7 1,8 14,5 370 3 х 10 С2 0,7 1,8 16,0 515 3 х 16 С2 0,7 1,8 18,5 750 3 х 25 С2 0,9 1,8 21,5 1110 3 х 35 С2 0,9 1,8 24,5 1475 3 х 50 С2 1,0 1,8 26,5 1865 3 х 70 С2 1,1 1,9 31,5 2680 3 х 95 С2 1,1 2,0 35,5 3600 3 х 120 С2 1,2 2,1 39,5 4515 3 х 150 С2 1,4 2,3 44,0 5555 3 х 185 С2 1,6 2,4 48,5 6930 3 х 240 С2 1,7 2,6 55,0 9010 3 х 300 С2 1,8 2,8 61,0 11195 4 x    1,5 С1 0,7 1,8 11,5 190 4 х 2,5 С1 0,7 1,8 12,5 245 4 х 4 С1 0,7 1,8 13,5 320 4 х 6 С2 0,7 1,8 15,5 445 4 х 10 С2 0,7 1,8 17,0 635 4 х 16 С2 0,7 1,8 20,0 930 4 х 25 С2 0,9 1,8 23,5 1390 4 х 35 С2 0,9 1,8 26,5 1850 4 х 50 С2 1,0 1,9 30,5 2450 4 х 70 С2 1,1 2,0 34,5 3410 4 х 95 С2 1,1 2,1 39,5 4640 4 х 120 С2 1,2 2,3 44,0 5780 4 х 150 С2 1,4 2,4 48,5 7075 4 х 185 С2 1,6 2,6 54,5 8965 4 х 240 С2 1,7 2,8 61,0 11510 4 х 300 С2 1,8 3,0 67,5 14370 5 х 1,5 С1 0,7 1,8 12,5 225 5 х 2,5 С1 0,7 1,8 13,5 290 5 х 4 С1 0,7 1,8 14,5 380 5 х 6 С2 0,7 1,8 17,0 540 5 х 10 С2 0,7 1,8 19,0 775 5 х 16 С2 0,7 1,8 21,5 1135 5 х 25 С2 0,9 1,8 27,0 1780 7 х 1,5 С1 0,7 1,8 13,5 275 7 х 2,5 С1 0,7 1,8 14,5 360 12 х 1,5 С1 0,7 1,8 17,0 450 12 х 2,5 С1 0,7 1,8 19,0 595 19 х 1,5 С1 0,7 1,8 20,0 615 19 х 2,5 С1 0,7 1,8 22,0 850 24 х 1,5 С1 0,7 1,8 23,0 785 24 х 2,5 С1 0,7 1,8 25,5 1050 27 х 1,5 С1 0,7 1,8 23,5 840 27 х 2,5 С1 0,7 1,8 26,0 1135 37 х 1,5 С1 0,7 1,8 26,0 1060 37 х 2,5 С1 0,7 1,8 29,0 1485


Характеристики и основные области применения кабеля VVGNG 1.

5×3

Некомпонентный кабельный VVGNG 3×1.5 используется для обстановки. Их основная задача – передача электрической энергии. Защищенный материал



Кабель негорючий ВВГнг 3х1,5 применяется для прокладки коммуникаций. Их основная задача – передача электрической энергии. Благодаря своим характеристикам кабель ВВГнг 3х1,5 можно монтировать в сухих и влажных помещениях, на вертикальных и горизонтальных поверхностях. Материал защищен от негативного воздействия окружающей среды.

Кабель ВВГнг 3х1,5 содержит всю значимую техническую информацию в буквенных индексах, расположенных рядом с наименованием. Если в начале нет бука «А», значит, внутри кабеля медная жила. Наличие «В» говорит о том, что производитель использовал теплоизоляционный материал с добавлением пластиката. Другие буквенные обозначения и что они означают:

  • «г» — без защитного слоя;
  • «нг» — даже при групповой прокладке не поддерживает горение;
  • «А» — высший класс пожарной безопасности;
  • «3» — наличие трех жил;
  • «х 1,5» — площадь поперечного сечения;
  • «хл» — подходит для использования в местах с температурой до — 6С.

Описание кабеля содержит информацию о типе используемой жилы. Если указана аббревиатура ОК, то речь идет об однопроволочном сердечнике круглого типа. Комбинация ПЭ – заземляющая жила, а теплоноситель – однопроволочная.



Кабельное устройство

Чтобы узнать ТТХ кабеля ВВГнг 3 х 1,5, стоит посмотреть техническое описание. Как следует из названия, площадь поперечного сечения трех медных жил составляет 1,5 мм². В качестве изоляции используется ПВХ, толщина 0,8 мм. Прочный кабель ВВГнг 3х1,5, цена которого зависит от требуемых характеристик. Стандартное значение уровня сопротивления изоляционного материала составляет 12,3 МОм. Другие особенности:

  1. использованный пластик с минимальным уровнем воспламеняемости;
  2. толщина внутренней оболочки 0,5 — 1 мм.

Перед покупкой кабеля необходимо убедиться, что цвет изоляционного материала жил соответствует требованиям ГОСТ. Согласно действующим нормам допускается один из двух типов окраски. Первый тип сплошной, а второй – в виде продольной полосы. Его ширина менее 1 мм.



В каких областях используется кабель?

Основной функциональной нагрузкой кабеля является обеспечение устойчивой передачи и распределения электрической энергии. Поддерживает напряжение 1 и 0,66 кВ. Рекомендуемое значение частоты составляет 5 Гц. Вторая область применения – прокладка коммуникаций по вертикальным и горизонтальным поверхностям. При этом ограничений по максимальному количеству уровней нет. Другие области применения кабеля ВВГнг:

  • Использование в сетях переменного тока. Для этого проводят обязательное заземление или изоляцию нейтрали. Второй нюанс заключается в том, что максимальная продолжительность работы в режиме 1-фазного замыкания на «землю» не превышает восьми часов в сутки. Если говорить о максимальных нагрузках в течение года, то продолжительность указанного показателя не может быть более 125 часов.
  • Прокладка с учетом горючей нагрузки кабелей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
