Прокладка кабелей при низких температурах

Независимо от марки и места прокладки кабелей внутри помещений или вне их прокладку кабелей производят, как правило, при положительной температуре окружающего воздуха. В холодное время раскатку, переноску и кладку бронированного и небронированного кабеля с бумажной изоляцией без предварительного прогрева производят только в том случае, когда температура воздуха в течение 24 ч до начала прокладки не снижалась хотя бы временно ниже 0°С. При необходимости прокладки кабеля при более низких температурах кабели предварительно прогревают.

Прокладка кабелей при низких температурах

Способ прогрева кабеля выбирают в соответствии с местными условиями. Барабаны с кабелем помещают в отапливаемое помещение, специальные тепляки, или прогревают электрическим током. При прогреве кабеля с барабанов удаляют обшивку.

Длительность-прогрева кабеля зависит от температуры воздуха в помещении. Например, при установившейся температуре 20—30°С на прогрев кабеля затрачивается не менее 36 ч.

Для сокращения времени прогрева, находящегося в помещении или тепляке кабеля, осуществляют циркуляцию нагретого в калорифере воздуха.

Прогрев кабеля (на барабане) электрическим током производят в устанавливаемых вблизи от места укладки кабеля брезентовой палатке, тепляке или под специальным войлочно-брезентовым капотом. Барабан с кабелем устанавливают на кабельные домкраты или козлы с таким расчетом, чтобы по окончании прогрева, кабель можно было немедленно раскатать и уложить на место.

В качестве источника тока применяют специальные трехфазные трансформаторы мощностью 15—25 ква, заторможенные асинхронные двигатели соответствующей мощности, используемые .в качестве автотрансформатора и сварочные трансформаторы. Для прогрева кабеля трехфазным током концы жил кабеля с одной стороны соединяют вместе. На место соединений напаивают свинцовый колпачок с таким расчетом, чтобы дно колпачка не доходило до торцов жил на 40—50 мм, так как при меньшем расстоянии жилы кабеля (до дна колпачка) во время прокладки могут его разорвать.

На другом конце кабеля разделывают временную концевую заделку и освобожденные жилы кабеля подключают к источнику тока. Прогрев кабеля осуществляют по схеме. После окончания прогрева кабеля концевую заделку отрезают и для герметизации кабеля на конец кабеля напаивают свинцовый или пластмассовый колпачок.

При прогреве кабеля следят за режимом прогрева по приборам, не допуская превышения величины установленного для данного кабеля тока.

Для контроля за температурой прогрева между двумя верхними витками кабеля плотно .к броне или к свинцоной оболочке прикрепляют термометр. Температура брони или свинцовой оболочки наружного витка кабеля на барабане в конце прогрева не должна превышать 20° С при температуре наружного воздуха —10° С; 306£ — от —10 до —25° С. Средняя .продолжительность прогрева кабеля длиной 250—350 м в зависимости от температуры воздуха и сечения жил кабеля составляет 1—3,5 ч. Если в траншее одновременно прокладывают несколько кабелей, можно прогревать одновременно два и более барабанов, соединив их последовательно с трансформатором.

Для соединения жил отдельных кабелей на их концах разделывают временные концевые заделки.

После окончания прогрева кабеля и герметизации его концов необходимо кабель уложить в течение не более 1 ч при температуре от 0 до —10° С и не более 40 мин при температуре от —10 до —20° С. Если закончить прокладку .кабеля за это время не представляется возможным, то работы выполняют с постоянным прогревом кабеля или с интервалами, не превышающими 40 мин.

При температуре ниже —10° С и протяженных кабельных линиях прокладку кабеля производят только при непрерывном электропрогреве в процессе прокладки. В этом случае применяют специальные токосъемные устройства, устанавливаемые на барабане с раскатываемым кабелем.

Прогрев кабеля — ООО ПРОМТЕХАВТОМАТИЗАЦИЯ

Возможность проведения монтажных работ по прокладке кабелей при отрицательных температурах имеет очень важное значение, позволяя вести работы круглогодично. Как известно, три температуре ниже +5° С кабель с полимерной и бумажной изоляцией возможно прокладывать только с предварительным подогревом.  Подогрев осуществляют, перемещением барабана с кабелем в теплое помещение. При температуре воздуха 4-10° С для подогрева требуется около трех суток при условии, что будет убрана обшивка с барабана. Такое большое время прогрева не всегда может быть допустимым, поэтому время прогрева уменьшают подачей горячего воздуха в пространство под барабаном. Для большего эффекта барабан закрывают брезентом. Необходимо отметить, что при этом способе требуется тщательно прорабатывать противопожарные мероприятия.



Более совершенным методом следует считать электрический  прогрев кабеля  при помощи специальных, а чаще электросварочных трансформаторов. Электрический способ требует для прогрева всего 1,5—2,5 ч и допускает прогрев кабеля на протяжении всего времени прокладки, что особенно важно при низких температурах порядка -30 -40° С. Для электрического подогрева зачищают жилы на одном конце и соединяют их плотно вместе. На место соединения надевают временный бандаж и изолируют. Второй конец подготавливают для подключения, группируют жилы в несколько параллельных ветвей (по три-четыре жилы на фазу) и ограничивают временной концевой воронкой, которую также изолируют. Полученную петлю включают к обмотке низкого напряжения сварочного трансформатора и следят за состоянием прогрева по термометру, заложенному между витками кабеля. Обычно для мелких сечений кабеля напряжение на зажимах должно быть порядка 5—7 в.



Монтаж кабелей с резиновой изоляцией в голой свинцовой оболочке можно проводить при температуре до -20° С, при температуре ниже -20° С требуется подогрев. Ток подогрева должен быть ниже, чем для кабелей с бумажной изоляцией и не более 0,65 от него.





Перед началом прогрева необходимо хорошо проработать график электромонтажных работ, чтобы уложить прогретый кабель в течение 40—45 мин, для чего возможно потребуется увеличить количество рабочих примерно на 30%.



Нагретый кабель не следует укладывать строго прямолинейно, в натяжку, необходимо оставлять слабину порядка 3% общей длины. Несоблюдение этого условия может привести к надрыву оболочки кабеля при его остывании.



В случае прокладки кабеля в земляной траншее нужно следить за тем, чтобы верхний покров земляной подушки не имел смерзшихся кусков и включений твердых пород, могущих повредить кабель при засыпке.

Прогрев кабеля током — расчет тока для прогрева, таблица допустимого тока для прогрева кабеля

В зимнее время при заморозках свыше — 15 С перед непосредственным монтажом электрической линии необходимо прогреть кабель. Прогреть кабель можно 2-мя основными способами: электрическим током или в обогреваемом помещении.

---

В зависимости от скорости прогрева выбирают один из вариантов:

• прогрев кабеля электрическим током (однофазным или трехфазным)
• прогрев в теплом помещении или сооруженном тепляке

Рассмотрим первый способ — прогрев кабеля электрическим током

Как прогреть кабель электрическим током?

Прогрев кабеля до 35 кВ осуществляется трехфазным током от прогревочного трансформатора или однофазным, например, от сварочного. Достаточно мощности трансформатора в 15-25 ква. При использовании однофазного тока одна из жил будет нагреваться больше, чем остальные, что может послужить причиной повреждения изоляции этой жилы.

В целом механизм прогрева при трехфазном источнике следующий: все жилы одного конца кабеля подсоединяют к трансформатору, а все жилы второго конца соединяют между собой, тем самым получая замкнутую электрическую цепь.

Как определить ток нагрева кабеля?

При прогреве кабеля электрическим током необходимо правильно определить величину тока, напряжение и время нужное для прогрева.

Ток для нагрева кабеля определяется по длительно допустимо токовой нагрузке (см. справочные данные) с учетом температурного коэффициента (К), определяемого по формуле:

Т_н — длительно допустимая температура токопроводящих жил,

Т_ф — уличная температура при прокладке кабеля.

Длительно допустимая температура нагрева жил кабеля представлена в табл. 1

Таблица 1

Длительно допустимая температура нагрева жил кабеля

Вид изоляции кабеля	Длительно допустимая температура нагрева жил, C
Поливинилхлоридный пластикат	70
Полиэтилен	70
Вулканизированный полиэтилен	90

Также можно воспользоваться готовой таблицей величины тока, напряжения и времени для прогрева кабеля. (Табл.2)

Таблица 2

Допустимый ток для прогрева кабеля

При прогреве кабеля током необходимо следить, чтобы величина тока на амперметре не превосходила максимально допустимый ток для данного сечения, иначе перегрев жилы может привести к повреждению изоляции.

Также при прогреве кабеля током необходимо наблюдать за температурой прогрева между верхними витками кабеля. Прогрев током можно закончить, когда витки прогреются до 20-30 С.

Прогретый кабель необходимо уложить в течение 30-60 минут в зависимости от температуры воздуха.

Система обогрева для кабельных барабанов СОКБСИ

Система обогрева для кабельных барабанов СОКБСИ

Компания ЗАО «СИ» разработала систему обогрева для кабельных барабанов СОКБСИ, предназначенную для территорий с суровым климатом, которая предназначена для обогрева кабельных барабанов с кабелем из сшитого полиэтилена (с изоляцией).

При низких температурах прокладка кабеля без подогрева запрещена, согласно правилам и требованиям прокладки кабеля из сшитого полиэтилена. Наша система позволяет подогреть и поддерживать необходимую правильную температуру для прокладки кабеля. Таким образом, все нормы будут соблюдены и кабель при прокладке повреждаться не будет.

Система состоит из —

обогревающего устройства,

тента для барабана,

соединяющего канала,

набора шлангов.

Система изготавливается индивидуально под параметры ваших барабанов.

При низких температурах технология прокладывания кабеля несколько другая. Без предварительного прогрева прокладка кабелей допускается, для кабелей:

— с оболочкой из ПВХ при температуре  воздуха не ниже -15°С;

— с ПЭ оболочкой температура не ниже -20°С.

Для кабелей с полихлорвиниловой оболочкой при температурах -15 до -40°С, и для кабелей в ПЭ-оболочкой от -20 до -40°С перед протяжкой кабель следует нагреть путем выдержки его в обогреваемой комнате не меньше 48 ч до температуры не менее нуля по Цельсию.

Прогрев барабанов с кабелем может осуществляться в сооружениях, расположенных вблизи места прокладки кабеля, где имеется обогрев тепловоздуходувками или печами. Категорически не допускается применение обогрева вблизи открытых источников тепла. Если кабель обогревается в тепляке до температуры +25-+40°С, то продолжительность прогрева должна составлять не менее 18 ч. Температура прогрева должна контролироваться с использованием термометра, который устанавливается в витках кабеля.

После прогрева прокладка должна выполняться на протяжении 30 минут, после чего немедленно кабель засыпается небольшим слоем песчаной  смеси с гравием либо разрыхленного грунта. После охлаждения кабеля осуществляют окончательную засыпку грунтом и производят уплотнение. Если температура ниже -40°С, тогда прокладка кабеля запрещена.

1. Общие правила прокладки кабельной продукции не рекомендуют укладывать кабель при температуре ниже 0 градусов, категорически же запрещают они производить укладку кабеля после 40 градусов мороза. В некоторых случаях все же допускается проведение работ: так, СПЭ кабели можно укладывать до -20, а ПВХ кабели – до – 15. После этих температур укладка кабеля происходит только после предварительного нагрева.

2. Производить предварительный прогрев кабеля разрешено в обогреваемом комплекте с тентом и обогревающем устройстве (в системе обогрева кабельных барабанов) или в вагончике или помещении не менее 18 часов, при этом категорически нельзя обогревать кабель у открытого огня, поскольку такой прогрев невозможно температурно отследить. Для прогрева также можно использовать палатку с обогревом, так называемый тепляк, где прогрев происходит за счет обдува кабеля теплым воздухом. Для того, чтобы кабель можно было укладывать в траншеи, температура его оболочки должна быть равна приблизительно 20 градусам.

3. Существует еще один метод, который значительно сокращает временные затраты на прогрев кабельного изделия – это прогрев переменным током. Такой обогрев производится специальным трансформаторным устройством и позволяет сократить время прогрева до 2-4 часов. Кабель подключается к трансформатору, а барабан укрывается брезентом для того, чтобы не было большой теплоотдачи.

Кабель после прогрева одним из перечисленных выше способов разрешается укладывать в землю по времени от 30 минут до 1 часа (время зависит от того, какая температура на улице), после укладки кабель сразу же укрывается слоем песка. При этом нужно учесть, что между прогревом и прокладкой кабеля не должно пройти более 5 часов, чтобы не допустить остывания кабельного провода.

Термические условия прокладки кабеля

Необходимо выполнять работу по прокладке кабеля при температуре воздуха выше нуля. Все работы с кабелем должны производиться при температуре, которая выше нуля градусов по Цельсию. Такое требование применяется к кабелям с бумажной (или пластмассовой) изоляцией. Есть также кабеля с покрытием в виде не стекающей массы. Для них температура должна быть выше пяти градусов по шкале Цельсия.

Если кабель изогнулся и температура воздуха отрицательна, то это нежелательно для изоляции самого кабеля. Прежде всего, это касается кабелей с бумажной изоляцией и пластмассовой изоляцией. Потому что при низких атмосферных температурах кабели с таким типом покрытий становятся совершенно неупругими. Если кабель согнуть, то покрытие треснет – произойдет разрыв. В ситуациях, когда прокладка кабеля необходима, нужно дождаться дня, когда температура в течение суток не упадет за отметку ноль в отрицательную сторону. В крайних случаях производят прогрев.

Такое предписание объясняется тем, что кабель, сквозь который не проходит ток, постепенно принимает температуру окружающей среды. В случае изменения температуры окружающей среды, меняется и температура кабеля. Скорость сравнивания температур зависит, прежде всего, от присутствия джутовых покровов. Они должны быть нанесены поверх брони. Такими же важными причинами являются толщина изоляции, слои кабеля, обшивка барабана и другие. Температура выравнивается постепенно: сначала на наружном слое, а затем – на внутреннем слое кабеля. Это нужно обязательно учесть, если вы решитесь прокладывать кабель, не используя предварительный его прогрев. Случаем, когда кабель можно прокладывать без прогрева, можно считать: в осеннюю пору, когда ночью наступил приморозок до минус четырех градусов по шкале Цельсия после длительных положительных температур днем и ночью, то кабель, со спокойной душой, можно класть без прогрева. Разрыва не произойдет ни в одном месте. Где же производить этот самый предварительный прогрев? Чаще всего его осуществляют в предварительно прогретой палатке или комнате. Его оставляют там, в зависимости от марки и типа покрытия кабеля, на одни сутки, а некоторым типам кабеля понадобится трое суток, чтобы прогреться до внутренних слоев.

Если кабель с бумажной изоляцией, то прогревается он намного быстрее электрическим током. Источники тока — трансформаторы, машины или специализированные трансформаторы, предназначенные для прогревания кабелей. Величина тока не должна превышать допустимую нагрузку для кабеля определенного сечения, когда прокладывается в воздухе. Длительность прогревания током составляет от 1 ч до 3,5 ч, то есть когда кабель нагреется до 20—30° С.

Для того чтобы прогреть кабель электрическим током надо наружные и внутренние края кабеля разделить. На них должны быть установлены временные, но достаточно надежные концевые заделки.

1. Для того чтобы понимать, на какую глубину закладывать кабель в условиях вечномерзлого грунта, нужно изучить различные характеристики почвы и климатические условия места закладки.

2. Кабельная траншея очищается в таких условиях не только от естественно и искусственно созданного мусора, но и от снега и льда, засыпка ее не допускается мерзлой землей, грунт засыпки должен быть мелким, без комков.

3. В условиях укладки в промерзшую почву кабель, как правило, подвергается трещинам. Для того, чтобы предотвратить их образование, на расстоянии двухсот пятидесяти сантиметров от трассы обустраивают водоотводные канавы, а по всему периметру кабельной линии высаживают кустарник и сеют траву. Такие меры оберегают траншею и кабель от оголения и разрушения в результате оврагообразования.

Ниже представлен приблизительный список оборудования, которое будет необходимо для прокладки кабеля. Список этот не полный, для каждого проекта линии набор оборудования и инструментов будет различным, но в общих чертах его можно описать так:

1. Капа концевая термоусаживаемая – 3 шт.,

2. Смазка для защитных труб – в зависимости от количества труб,

3. Ветошь для обтирки – 2 кг,

4. Белая бязь – 2 м,

5. Лента ПВХ с липким слоем – 200 гр.,

6. Газовая горелка и пропановый баллон – 1 шт.,

7. Инструмент для монтажных работ в наборе – 1 шт.,

8. Устройства для радиосвязи – по проекту,

9. Направляющая для кабеля – 1 шт.,

10. Механизм для группировки кабеля – 1 шт.,

11. Кабельный стальной монтажный соединитель-чулок – 1 шт.,

12. Вал для чистки труб – 1 шт.,

13. Распорная стойка, угловые и линейные ролики, воронки, рольганги – по проекту,

14. Противозакручивающее устройство – 1 шт.,

15. Отдающий механизм – 1 шт.,

16 – Тяговая гидравлическая кабельная кабестановая бензиновая или дизельная лебедка – 1 шт,

17 — Система обогрева и прогрева кабельных барабанов при отрицательных температурах — 1 комплект.

Наша компания уже много лет проектирует, производит и поставляет современное отечественное оборудование и комплектующие для монтажа кабельных линий. Квалифицированные специалисты предложат большой ассортимент изделий от транспортеров до вспомогательных инструментов. Наша компания стремится решать проблемы клиента, поставляя только самое надежное, высокоэффективное и технологичное оборудование. Все проекты разные и зачастую набор инструментов одного проекта совершенно не решает задачи второго, поэтому наши специалисты всегда стараются подобрать оптимальный комплект оборудования для заказчика «под ключ».

Мы постарались подобрать в свою команду опытных специалистов, которые знают о прокладке кабеля и технологиях 21 века буквально все и чуть-чуть больше, наши сотрудники будут идти с Вами за руку на каждой стадии претворения в жизнь Вашего проекта. Вы можете рассчитывать на нашу помощь и поддержку!

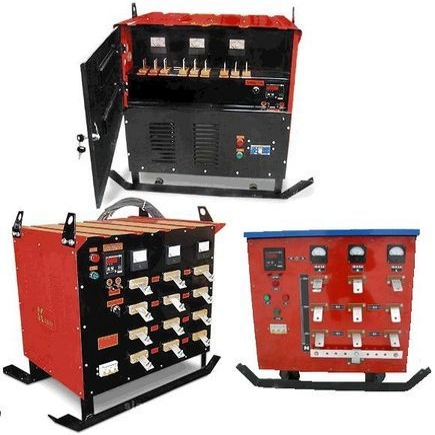

Трансформатор для прогрева бетона КТПТО-80 (ТМТО-80)

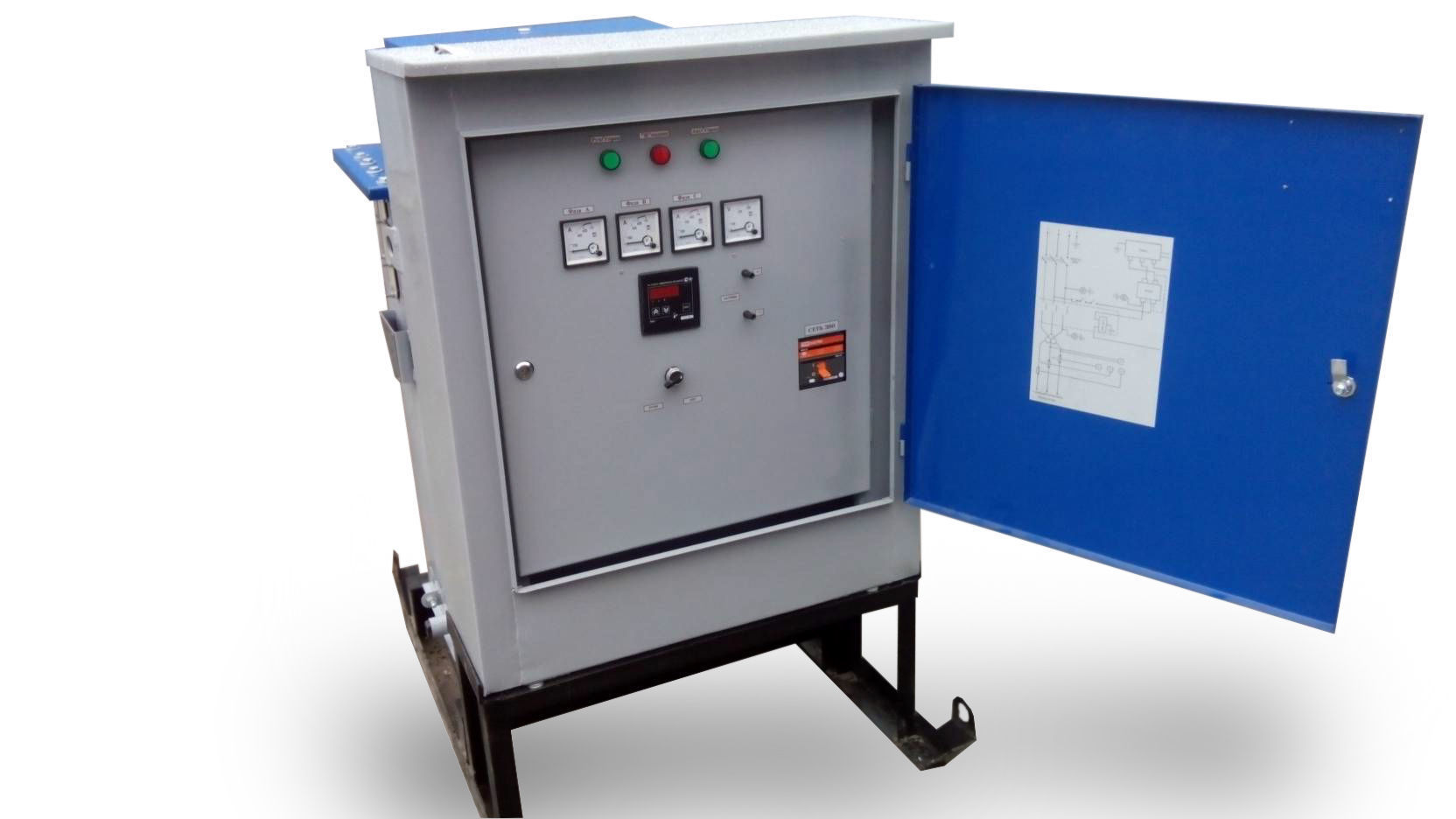

Прогревочная станция КТПТО-80 с масляной охлаждающей ванной — необходима для питания нагревающих систем прогрева для бетона. Надежная модель, позволяющая обеспечивать безостановочную работу на протяжении нескольких дней.

На сайте компании Строй Бетон представлены различные системы прогревочных станций, позволяющих прогреть объем бетона свыше 100 м3. При выборе трансформатора обращайте внимание на класс защиты и климатическое исполнение.

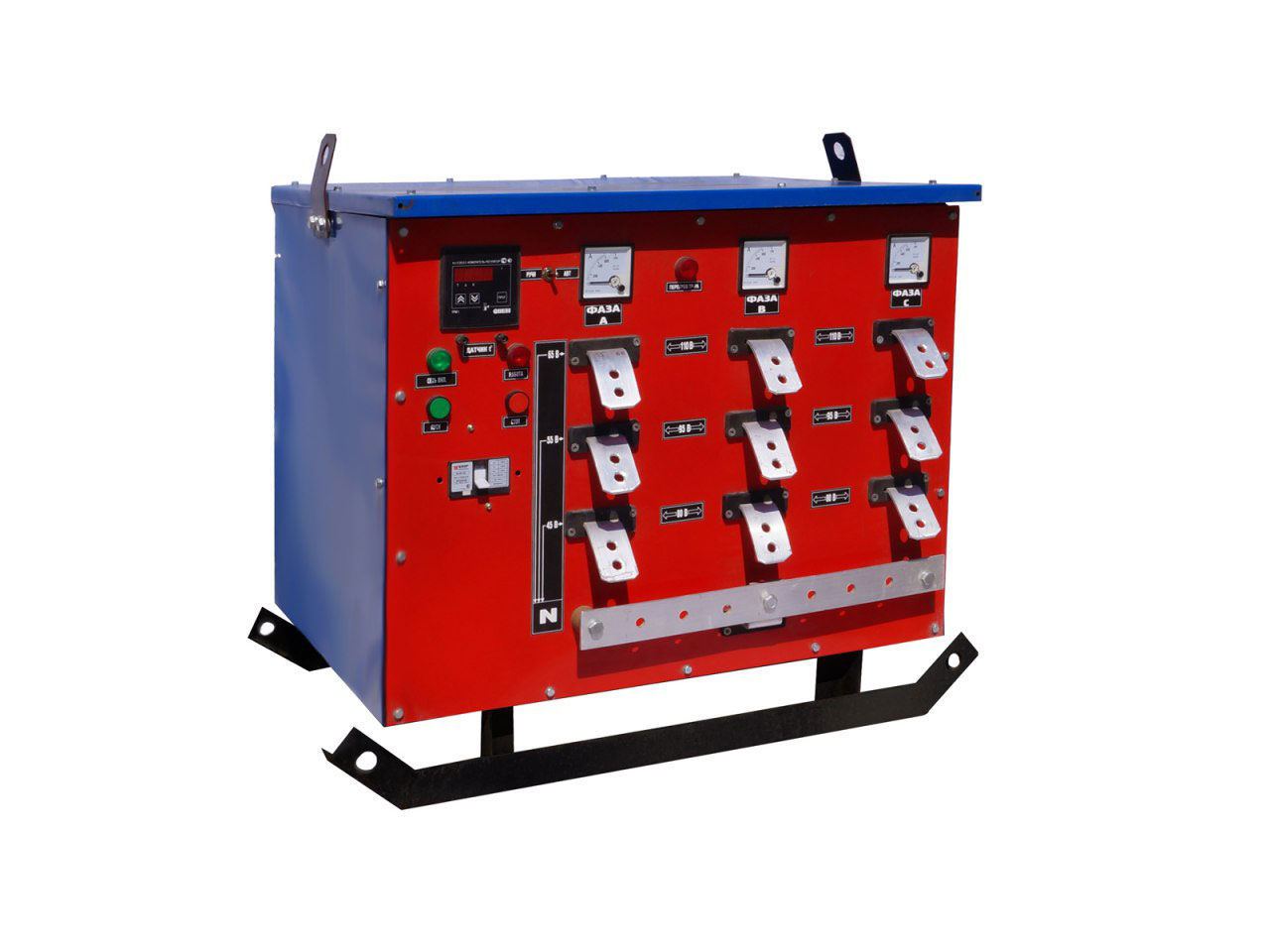

Трансформатор для прогрева бетона КТПТО-80 (ТМТО-80) масляный — удобная модель, которая легко перемещается по строительному объекту одним человеком. При сравнительно небольшом потреблении электроэнергии, данная модель может прогреть достаточно большое количество застывающего бетона.

Модель проста в обслуживании, имеет небольшие габаритные размеры и высокую мобильность, и привлекательную цену, все перечисленные достоинства делают данную модель незаменимой при обеспечении зимнего монолитного строительства.

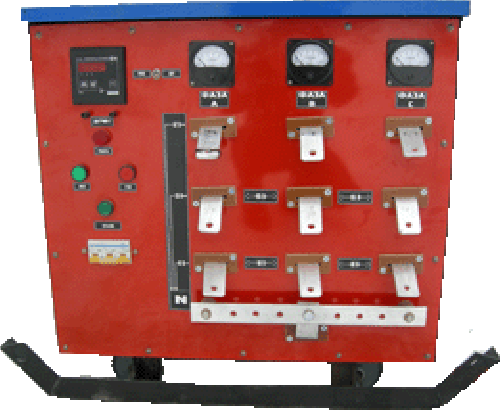

Предлагаем следующие модификации станций прогрева марки КТПТО-80

1. КТПТО-80М-К (Россия, с ручным управлением), самая простая и поэтому надёжная из всех станций с масляным охлаждением

2.  КТПТО-80А-К (Россия, с автоматическим поддержанием заданной температуры)

3. КТПТО-80А-М (Беларусь/Минск, с автоматикой)

Максимальный ток при напряжении 55-65-75В не более — 580А
Максимальный ток при напряжении 85В не более — 530А
Максимальный ток при напряжении 95В не более — 487А

В чём отличие маркировок КТПТО-80 от ТМТО-80

Станция КТПТО-80 — это Комплектная Трансформаторная Подстанция со шкафом управления, рамой и шинами, основной частью которой является трансформатор ТМТО-80

Трансформатор ТМТО-80 — непосредственно сам понижающий трансформатор с масляным охлаждением

Расходики — в трансформаторах ТМТО/КТПТО используется трансформаторное масло марок ТКп или ВГ

Особое внимание для отдела планирования и закупок !!!

Готовь прогрев летом, а телегу зимой

Напоминаем, что ежегодно по России с наступлением зимнего сезона наблюдается острый дефицит по станциям прогрева бетона.

Мощности производств ограничены, а невысокая рентабельность не позволяет держать крупные складские запасы, поэтому

с октября по февраль, очередь на изготовления станций составляет от 2 до 4х недель ожидания.

Приобретайте данную продукцию предварительно.

Особенности прокладки кабелей при отрицательных температурах при строительстве лэп

При низких температурах изоляция кабелей (пропитанная бумага, пластмасса и др.) делается неэластичной, хрупкой и при изгибании кабеля в ней и в оболочке образуются трещины и разрывы, что может привести к выходу кабеля из строя уже при его испытании. Поэтому при прокладке кабелей в зимних условиях необходимо соблюдать особую осторожность, выполняя ряд дополнительных требований.

Разгрузку, погрузку и транспортировку кабелей при низких температурах (для кабелей ААШв — ниже -10°С) следует проводить особенно аккуратно.

Для прокладки зимой кабель должен быть предварительно прогрет. В зависимости от типа изоляции и защитного покрова установлены предельные отрицательные температуры, при которых можно разматывать кабели без подогрева. Так, кабели с бумажной изоляцией на напряжение 6-10 кВ можно прокладывать без подогрева, если температура воздуха в течение суток до прокладки была не ниже 0° С, кабели с резиновой изоляцией и защитным покровом — при температуре не ниже -7° С, а кабели без защитного покрова в металлической оболочке — при температуре не ниже -20° С. Кратковременные понижения температуры в течение 2-3 ч (ночные заморозки) не принимаются во внимание, так как во внутренних витках кабеля на барабане изменения температуры изоляции с большим опозданием следуют за изменением температуры окружающей среды.

После прогрева кабель должен быть проложен по возможности быстро, чтобы не успел остыть.

Прогревают кабели различными способами: в теплых помещениях, утепленных палатках с обдувом теплым воздухом или трехфазным переменным током В первых двух случаях на прогрев требуется время от 12-14 ч до трех суток, в последнем случае — 2-4 ч. Для электропрогрева применяют специальный трансформатор мощностью до 20 кВ·А напряжением 380 В в первичной обмотке и регулировкой напряжения от 7 до 98 В во вторичной обмотке. Оба конца кабеля на барабане разделывают. Жилы на одном конце соединяют между собой, а на другом конце присоединяют к зажимам вторичной обмотки трансформатора. Перед прогревом барабан с кабелем утепляют войлочно-брезентовым капотом.
