Трансформатор для светодиодных лент 12 вольт

Автор Aluarius На чтение 5 мин. Просмотров 188 Опубликовано 08.06.2016

И хотя светодиодная осветительная техника дороже всех остальных, она постепенно вытесняет лампы накаливания и энергосберегающие люминесцентные источники света. И это понятно, LED лампы в разы меньше потребляют электроэнергии. Разнообразие LED конструкций достаточно большое, особой популярностью пользуются светодиодные ленты, особенно, когда есть необходимость подчеркнуть какой-то элемент дизайна помещения. Такая подсветка легко устанавливается на любую поверхность, но вот вопросы ее подключения встречаются сегодня часто. Итак, начнем с того, что этот вид освещения может работать только через блок питания, который собой представляет обычный трансформатор. Самое главное, что трансформатор для светодиодных лент 12 вольт – это компактное устройство, которое можно легко спрятать, так что оно не будет видно.

Виды блоков питания

В принципе, все трансформаторы для светодиодных лент – это стандартные конструкции, которые отличаются друг от друга материалом, из которого изготавливается их корпус.

Или полным отсутствием данной части блока питания. Поэтому четыре разновидности:

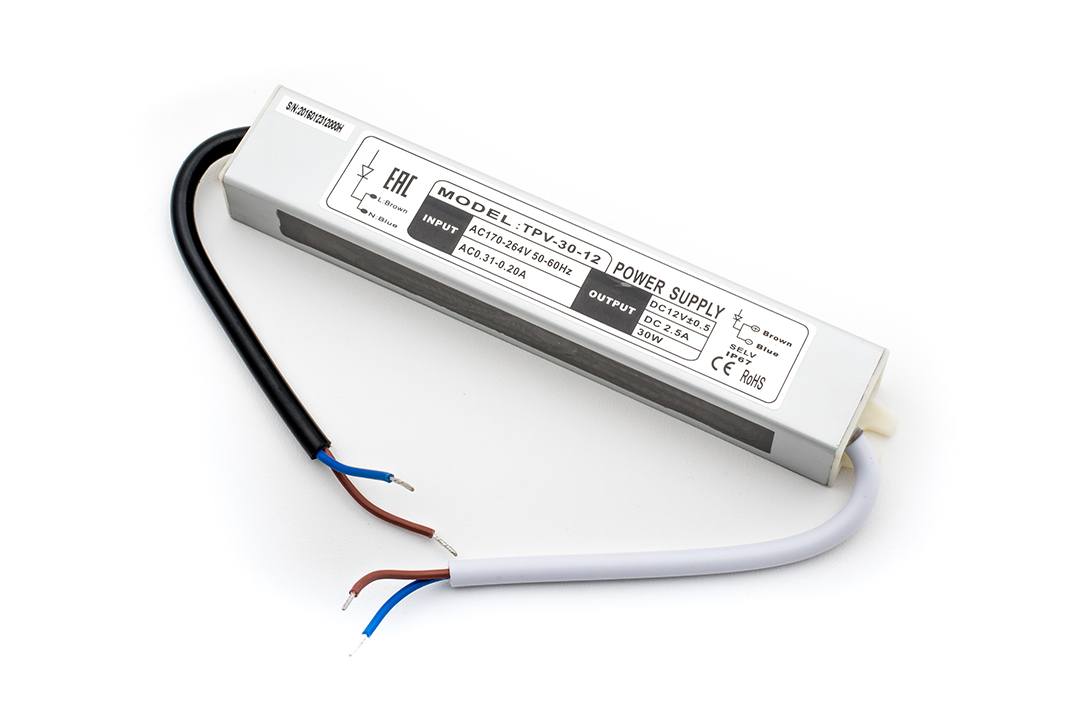

Корпус трансформатора изготовлен из пластика. Это герметичный прибор, малогабаритный, с небольшим весом и превосходным дизайном. Правда, герметичность конструкции затрудняет происходить теплообмену, к недостаткам можно добавить дороговизну изделия и низкую мощность. Как правило, такие модели не обладают мощностью больше 100 ватт.

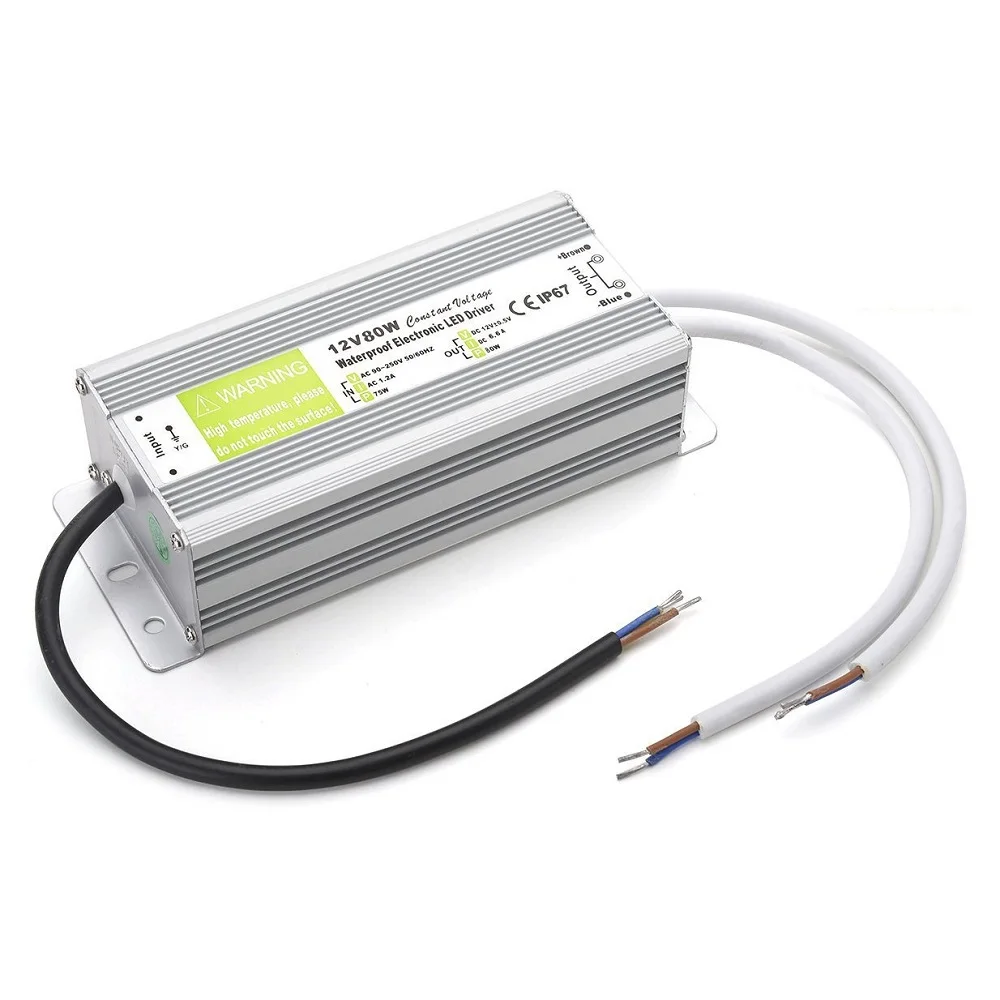

Блок питания в алюминиевом корпусе. Сразу же надо отметить, что такие приборы используются на профессиональном уровне. С их помощью подключают светодиодные ленты или другие LED источники света, которые используются в уличной рекламе. Трансформатор в алюминиевом корпусе является обладателем большого ряда достоинств. Это и высочайшая прочность изделия, и высокая надежность плюс герметичность. Именно поэтому такой трансформатор для светодиодной ленты прекрасно выдерживает влажностные, температурные и механические нагрузки. Он прекрасно закрывают внутреннюю электрическую начинку от солнечных лучей. К тому же алюминий является металлом, поэтому сам прибор не перегревается. Единственный недостаток – высокая цена.

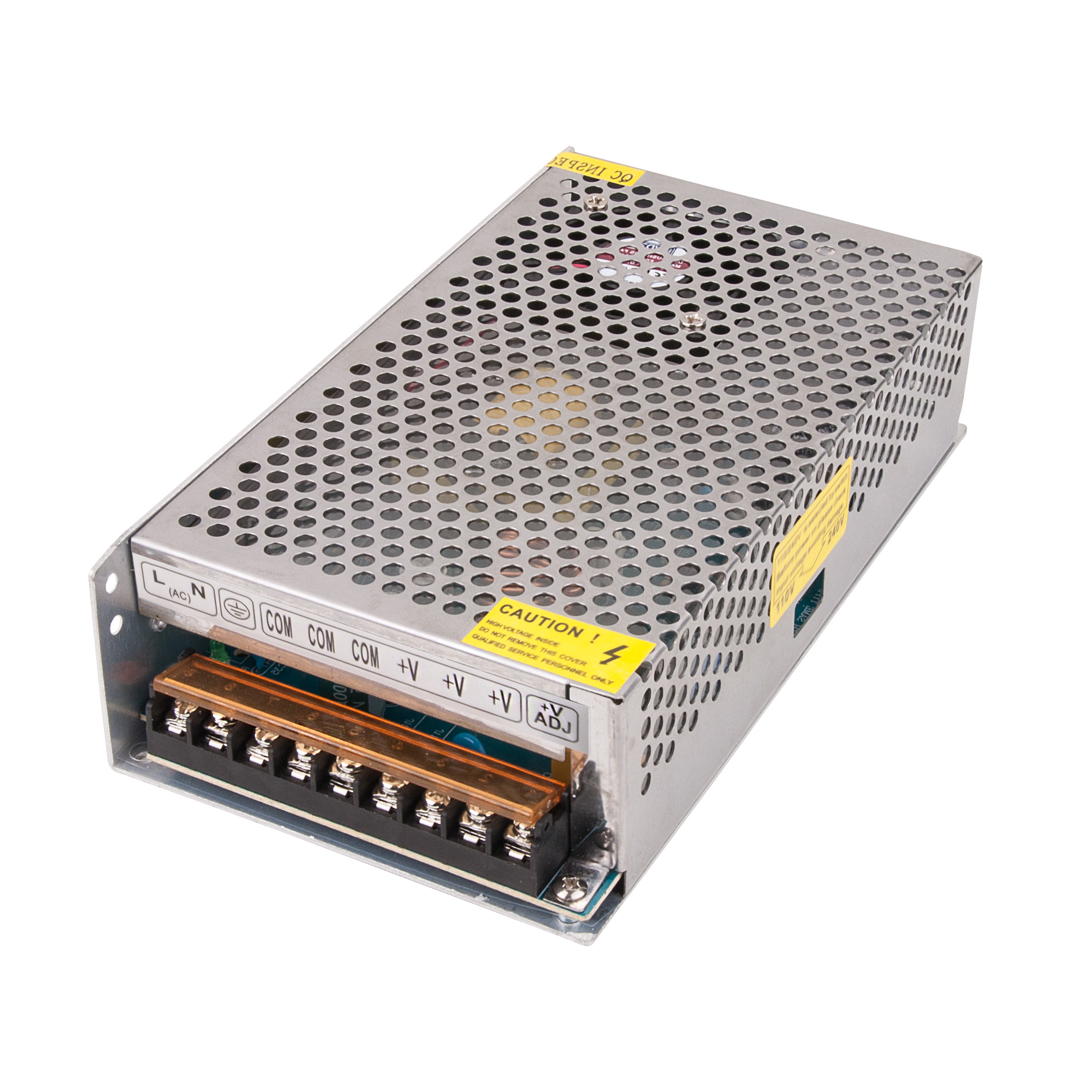

Трансформатор открытого типа. На сегодняшний день это самый простой, дешевый и очень популярный вариант. Именно его используют в домашних условиях для организации освещения с помощью светодиодной ленты. Правда, у такого прибора куча недостатков. Во-первых, большие габаритные размеры, превышающие почти в два раза предыдущие две модели. Во-вторых, это трансформатор без корпуса (то есть, металлический корпус есть, но он перфорированный), поэтому его элементы и детали открыты пыли и влаге, что негативно влияет на его корректную работу и срок службы. В-третьих, полностью отсутствует дизайн аппарата, внешний вид у него оставляет желать лучшего.

И последний трансформатор для светодиодной ленты – компактный сетевой вариант. Это миниатюрное устройство, которое не требует крепления к какой-нибудь конструкции. Его можно просто положить на полку или на подвесной потолок, ничем не скрепляя. Основное достоинство – простота использования и установки. Здесь всего лишь одна операция – подключить трансформатор к светодиодной подсветке и вставить вилку от него в розетку. К недостаткам можно отнести тот факт, что это маломощные блоки питания (не больше 60 ватт). Одного такого трансформатора хватает на пять метров длины подсветки.

Как выбрать трансформатор

Не будем здесь разбирать, какой из описанных трансформаторов лучше. Необходимо рассмотреть другой вопрос, который касается расчета и подбора блока питания под LED конструкцию. Поэтому основной упор необходимо сделать на технические характеристики самой светодиодной ленты, где основные показатели – это напряжение и мощность.

Так как нами разбирается тема, касающаяся трансформаторов для светодиодных лент 12 вольт, то необходимо сказать, что такие источники света могут быть разной мощности. Все будет зависеть от количества установленных на ленте светодиодов и от их мощности. Поэтому оптимальный вариант – брать расчет одного метра ленты, а уже потом умножать полученный показатель на количество метров в светодиодной конструкции.

Давайте рассмотрим один пример. Вот его исходные значения.

Будем рассматривать подключение светодиодной ленты SMD 3528, в которой расположено 60 диодов на одном метре.
Напряжение прибора 12В.
Мощность – 4,8 Вт/м.
Длина ленты стандартная – пять метров. Соответственно мощность всей ленты будет – 24 ватта.

Итак, наша задача подобрать трансформатор для ленты светодиодной длиною 5 м и мощностью 24 Вт. Наверное, сразу можно услышать ответ, мол, что тут думать, если мощность светодиодной ленты 24 ватт, то и мощность блока питания будет такой же. Давайте не будем спешить, ведь существует определенное правило, которое запрещает устанавливать блок питания одинаковой мощности с источником света. Будет происходить банальное перегревание прибора, что приведет его к быстрой порче. Особенно, если трансформатор не будет хорошо охлаждаться, к примеру, будет недостаточного воздухообмена.

Естественно, если мощность блока питания будет меньше, то лента просто не загорится. Поэтому специалисты рекомендуют приобретать трансформаторы с большей мощностью, примерно на треть. Поэтому в нашем случае придется покупать прибор мощностью 30 ватт.

А если возникнет вот такая ситуация. К примеру, вам не требуется лента такой длины, но такой марки. Что делать в этом случае? Все очень даже просто. Для примера возьмем необходимую длину, равную 2 м. Теперь надо сделать несколько математических выкладок:

2х4,8=9,6 Вт – это мощность двухметровой ленты.

9,6х30%=12,5 Вт – это мощность требуемого трансформатора. Правда, таких приборов не существует, поэтому выбираем ближайший больший – это будет 15 ватт.

Подводя итог всему, что было сказано выше, необходимо учитывать тот факт, что блоки питания выбираются по техническим характеристикам осветительных конструкций. А вот будет он с корпусом из алюминия или пластика, или вообще без такового – дело второе. Хотя открытые модели устанавливать на улице не стоит, не выдержат атмосферных нагрузок.

Блоки питания для светодиодной LED ленты в СПб

В наличии

-10%

Лучшая цена

Топ продаж

Адаптер питания 12V 2А для подключения светодиодной ленты. Изображение товара может отличаться о..

450₽405₽ Без НДС: 405₽

В наличии

-12%

Лучшая цена

Топ продаж

Блок питания 25w 12v IP20 в миниатюрном корпусе используется для электропитания светодиодной ленты. ..

460₽405₽ Без НДС: 405₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания с мощностью 40 Вт предназначен для подключения светодиодной ленты в сеть 200В. Устр..

490₽441₽ Без НДС: 441₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 60W 12V IP20 используется для подключения светодиодной ленты к сети 220 В. Устройство п..

690₽621₽ Без НДС: 621₽

В наличии

-10%

Лучшая цена

Топ продаж

Адаптер питания 12V 3А для подключения светодиодной ленты. Изображение товара может отличаться о..

700₽630₽ Без НДС: 630₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 60W 24V IP20 — компактный негерметичный источник питания для светодиодных лент. Стандар..

740₽666₽ Без НДС: 666₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 12V IP 20 36W в сверхтонком корпусе предназначен для подключения светодиодной ленты в с..

800₽720₽ Без НДС: 720₽

В наличии

-10%

Лучшая цена

Топ продаж

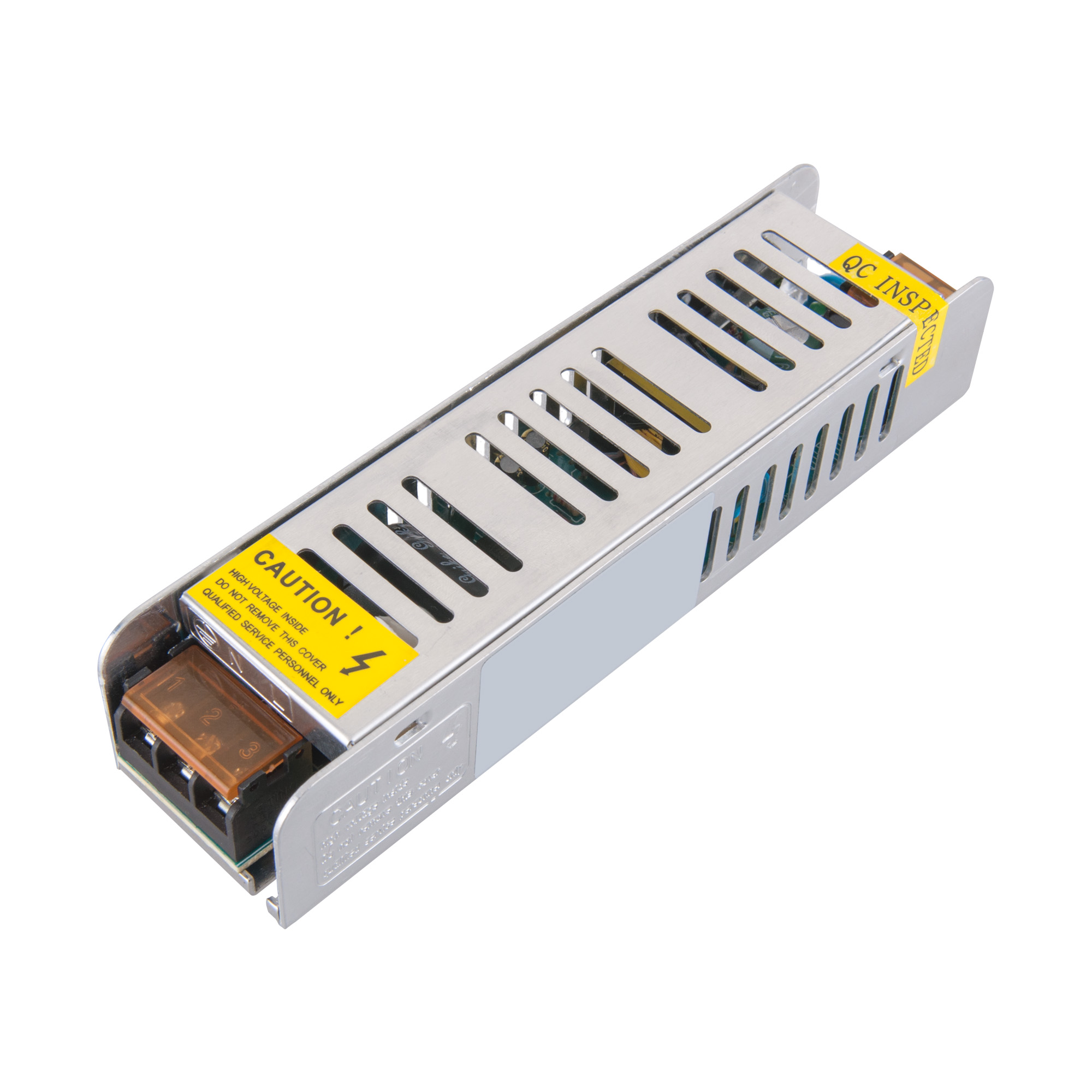

Блок питания для светодиодной ленты 60W 12V IP20 в узком корпусе предназначен для эксплуатации в сух. .

860₽774₽ Без НДС: 774₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 60W 24V IP20 в узком корпусе используется для подключения светодиодной ленты в сеть 220..

900₽810₽ Без НДС: 810₽

В наличии

-10%

Лучшая цена

Топ продаж

Адаптер питания 12V 5А для подключения светодиодной ленты. Изображение товара может отличаться о..

950₽855₽ Без НДС: 855₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 100W 24V IP20 предназначен для подключения светодиодной ленты в сеть 220В. Данная модел..

970₽873₽ Без НДС: 873₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 12V IP20 48W в сверхтонком корпусе используется для подключения светодиодной ленты в се. .

1,050₽945₽ Без НДС: 945₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 150W 12V IP20 в открытом вентилируемом корпусе используется для подключения светодиодно..

1,100₽990₽ Без НДС: 990₽

В наличии

-10%

Лучшая цена

Топ продаж

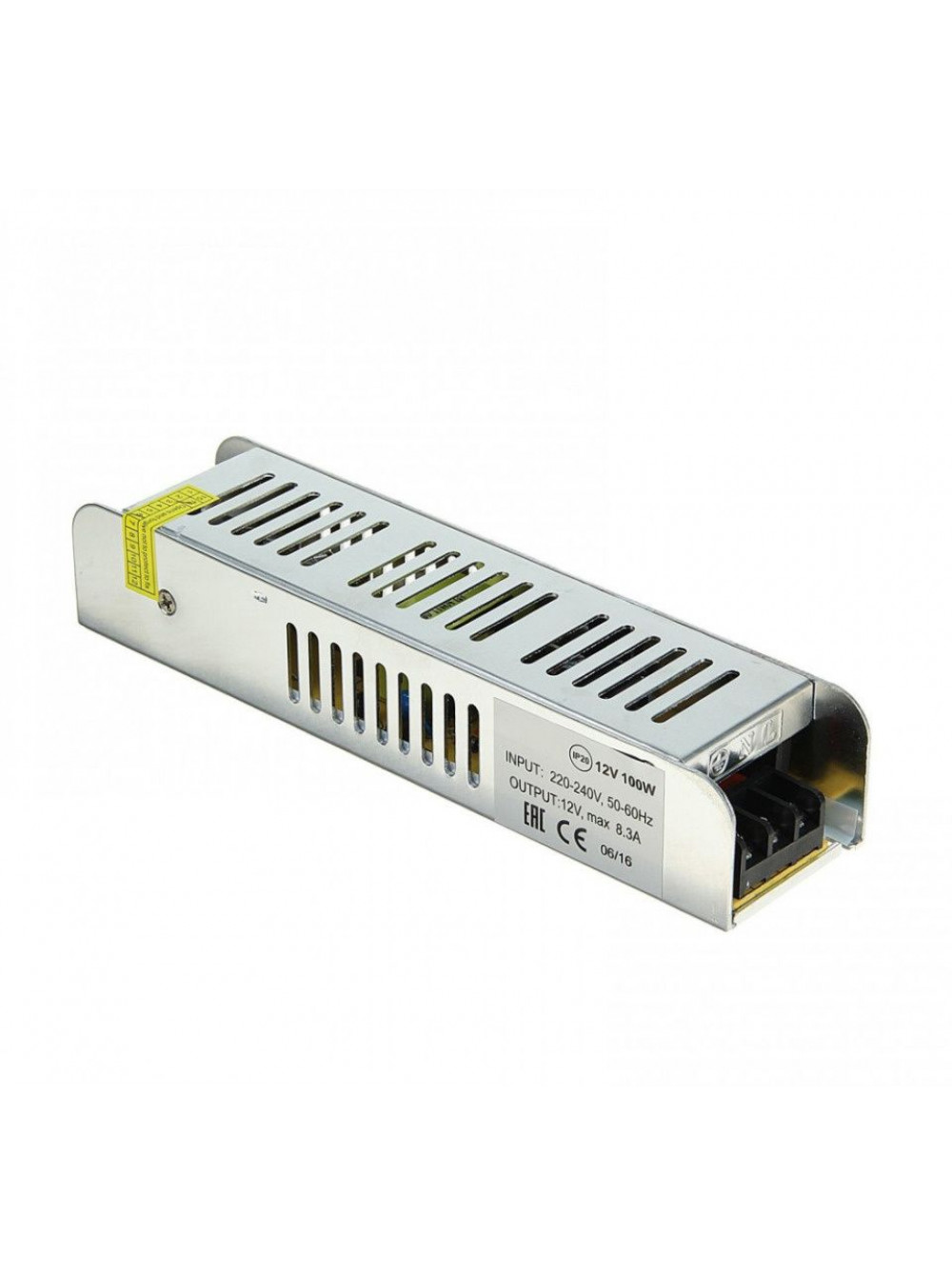

Блок питания 100W 12V IP20 в узком негерметичном корпусе предназначен для подключения светодиодной л. .

1,150₽1,035₽ Без НДС: 1,035₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 150W 24V IP20 — устройство, предназначенное для подключения светодиодной ленты в сеть 2..

1,150₽1,035₽ Без НДС: 1,035₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 100W 24V IP20 в узком корпусе предназначен для подключения светодиодной ленты к сети 22. .

1,200₽1,080₽ Без НДС: 1,080₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 150W 12V IP20 для светодиодный ленты оснащен узким корпусом и предназначен для работы в..

1,300₽1,170₽ Без НДС: 1,170₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 60W 12V IP67 предназначен для подключения светодиодной ленты. Устройство оснащено герме..

1,360₽1,224₽ Без НДС: 1,224₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 150W 24V IP20 в узком корпусе негерметичном корпусе предназначен для подключения светод..

1,400₽1,260₽ Без НДС: 1,260₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания с мощностью 200 Вт предназначен для подключения светодиодной ленты в сеть 200В. Устройс..

1,400₽1,260₽ Без НДС: 1,260₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 200W 12V IP20 в узком негерметичном корпусе используется для подключения светодиодной л..

1,600₽1,440₽ Без НДС: 1,440₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 250W 12V IP20 — устройство, предназначенное для подключения светодиодной ленты в сеть 2. .

1,700₽1,530₽ Без НДС: 1,530₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 60W 24V IP67 в герметичном металлическом корпусе предназначен для подключения светодиод..

1,720₽1,548₽ Без НДС: 1,548₽

В наличии

-10%

Лучшая цена

Топ продаж

Блок питания 250W 24V IP20 используется для подключения светодиодной ленты к сети 220 В. Устройство ..

1,900₽1,710₽ Без НДС: 1,710₽

Блок питания для светодиодной ленты представляет собой специализированный преобразователь напряжения. Как известно, напряжение в центральной электросети составляет 220В, при этом для функционирования LED прибора достаточно подачи 12-24В. Становится понятным, почему работа диодной ленты без применения БП, преобразующего величину центрального напряжение в требуемое, невозможна. Именно блок питания выполняет запитывающую, трансформирующую и защитную функцию.

Сегодня представлен достаточно большой выбор блоков питания для LED лент, которые отличаются по своей сфере применения и эксплуатационным характеристикам. А в частности, выпускаются:

Открытые БП, которые имеют большие размеры. Такой блок питания для светодиодной ленты дополняется корпусом, изготовленным из перфорированного металла. Допустимо их использование исключительно в помещениях. Как правило, такие модели размещают в шкафах или аппаратных отсеках. Главное преимущество – относительно невысокая стоимость открытых БП для светодиодной ленты.
Закрытые блоки питания, которые представляют собой герметичный блок. Такие модели комплектуются специальным алюминиевым корпусом. Традиционно они применяются в уличных условиях, например, в качестве составляющей осветительной системы, обеспечивающей подсветку вывесок, фасадов зданий или витрин. При выборе устройства целесообразно обратить внимание на его мощность: она может варьироваться в пределах от 20 до 150Вт.
Компактные блоки питания для LED лент. Особенностью таких БП является то, что их корпус создается из пластика. Устройство имеет не только миниатюрные габариты, но и незначительный вес. Становится понятно, что такие БП для светодиодных лент – это идеальный выбор в случае создания декоративной подсветки в квартире или загородном коттедже. Ключевым преимуществом устройства является то, что его не составит сложности «спрятать» от глаз окружающих.

Если вы решили купить блок питания для светодиодной ленты, необходимо обратить внимание на главные характеристики осветительного прибора, среди которых:

Напряжение питания светодиодной ленты.
Потребляемая мощность прибора.
Влагозащищенность ленты.

Параметры БП и светодиодного осветительного прибора должны совпадать, в этом случае проблем в процессе эксплуатации не возникнет. Цена блоков питания определяется их свойствами. Но, согласно данным статистики, наиболее дорогостоящими являются герметичные БП.

Трансформатор светодиодная лента

Как подобрать трансформатор для светодиодной ленты на 12 и 24 вольт: расчёты и примеры

Светодиодные ленты мы можем всё чаще увидеть в нашей повседневной жизни. Они могут иметь различные цвета и мощность. Ними украшают жилые помещения, фасады магазинов и бутиков, новогодние ёлки и деревья. Поэтому многих людей интересует вопрос, как подключить LED-ленту, которая питается от напряжения в 12 и 24 вольт и как правильно рассчитать необходимую мощность питающего трансформатора.

Особенности и характеристики светодиодных лент

Светодиодные ленты — это длинные гибкие платы с контактами, на которых находятся SMD диоды на определённом расстоянии друг от друга. Для того чтобы ограничить протекающий ток по ленте на ней припаяны специальные резисторы. Дизайнеры и проектировщики очень часто используют светодиоды для создания особенного стиля интерьера, визуального расширения пространства помещения, сокрытия источников света при монтаже натяжных или подвесных потолков и т. д.

Катушка со светодиодной лентой

Виды

LED-ленты могут быть различных видов:

Самоклеящимися. Для того чтобы её приклеить необходимо просто снять липкий слой и приложить к ровному участку поверхности, изогнув в любой геометрической форме. Самоклеящаяся светодиодная лента с липким основанием
Бесклеевыми. Для крепления ip68 применяются пластмассовые скобы.Бесклеевая светодиодная лента
Влагозащищёнными ip65. Применяются для монтажа подсветки в помещениях с высоким уровнем влажности.Влагостойкая светодиодная лента
Герметичными ip67 и 68. Предназначены для устройства освещения в помещениях с повышенным уровнем влажности, а также под водой в бассейне.
Открытыми. Применяются для создания подсветки в помещениях: под потолком, на стенах и т. д.
Многоцветными RGB. Ленты способны изменять свой цвет посредством специального контроллера.Многоцветная светодиодная лента
Белыми или одноцветными. Степень их яркости регулируется с помощью специального диммера.

Ленты со светодиодами могут иметь различное количество диодов разного типа. Наиболее популярными являются светодиоды марки 3528 и 5050. Цифры означают размеры диодов: 3,5х2,8 мм и 5х5 мм. Первые оснащены пластиковым корпусом с одним кристаллом. Вторые также имеют пластиковый корпус, в котором находится 3 кристалла, поэтому такие светодиоды светят намного ярче.

Кроме этого, выпускают двухрядные ленты с большим количеством диодов. В настоящее время в магазинах можно приобрести новые виды со специальными чипами smd2835, которые имеют улучшенные световые характеристики. Благодаря их низкой стоимости и высокой степени светоотдачи они быстро набирают большую популярность. Так как светодиоды в таких лентах работают на безопасном режиме с уменьшенным током, то этот факт позволяет использовать их длительное время без потери степени яркости. Они вполне могут отработать свои 50 тысяч часов, которые были заявлены производителем.

Катушка с двухрядной светодиодной лентой

Светодиодные ленты маломощные, поэтому потребляют минимальное количество электроэнергии. В настоящее время существует множество видов с различным типом мощности: 4,8 Вт/м; 7.2 Вт/м; 9,6 Вт/м; 14,4 Вт/м и т. д. Светодиоды дают настолько мощный яркий свет, что их можно использовать не только в качестве дополнительного освещения, но и в качестве главного источника света. Для этого обычно используют специальные ленты типа LED-TED, которые являются самыми яркими.

Преимущества

Минимальное потребление электроэнергии;
Срок эксплуатации более 10 лет;
Возможность крепления ленты под любым углом и придания ей различной геометрической формы;
Равномерное распределение освещения по всему периметру помещения;
Большой выбор цветовой гаммы;
Высокая степень пожаробезопасности и экологичности;
Светодиоды не имеют в составе ртути и выделяют в помещение минимальное количество тепла;
Не изменяют свой цвет в период всего рабочего срока;
Не имеют радиопомех.

Как правильно выбрать источник питания LED–лент

Трансформатор или питающий блок для светодиодов необходим для обеспечения их работы. Прямое питание в 220 вольт не подходит для такого типа освещения, так как при включении в сеть ленты она просто перегорит. Поэтому все блоки питания (адаптеры) в основном производятся на выходное напряжение в 12 В. Также существуют варианты с напряжением в 24 и 36 В.

Понижающий блок питания для светодиодной ленты

В принципе любая LED–лента может вполне работать от батареек или автомобильного аккумулятора, но длительность её эксплуатации будет ограничена.

Поэтому необходимо подбирать питающее устройство в зависимости от их указанной изготовителем мощности. На нём будет указана степень мощности в ваттах или амперах. Подбирается он только после приобретения самой ленты.

Что необходимо знать о питающих трансформаторах

Трансформатор необходимо подбирать по таким параметрам, как:

Напряжение питания;
Потребляемая мощность;
Степень влагозащищённости.

По своей системе охлаждения трансформаторы могут быть активными и пассивными:

При активной системе корпус устройства оснащён вентилятором, который существенно уменьшает размеры устройства, а также повышает степень его мощности. Недостатком можно считать шум работы вентилятора, который со временем будет только увеличиваться. Буквально через один или два года придётся чистить внутреннюю поверхность трансформатора, вентилятор смазывать специальным маслом или менять.
При пассивной системе корпус устройства имеет питание как у блока ноутбука. Также он может быть сверху закрыт крышкой.

По своим функциональным характеристикам трансформаторы бывают:

Простыми. Обеспечивают ленте только питание.
Со встроенным диммером.
Оснащёнными пультом дистанционного управления для работы с помощью радиоканала или инфракрасного канала.
Многофункциональные с диммером и дистанционным управлением. Такое устройство позволяет ограничить применение большого количества трансформаторов в различных местах.

Так как светодиодные ленты в своём преимуществе бывают двух типов на 12 и 24 вольт, то трансформатор должен выдавать именно такое напряжение.

Степень влагозащищённости устройства зависит от места его будущего монтажа. Если планируется устанавливать его в сухом месте, то можно приобрести обычный интерьерный трансформатор. Для ванной комнаты, сауны или бассейна необходимо выбирать устройство с влагозащитным корпусом.

Типы источников питания по характеристикам

По своему типу выполнения блоки могут быть:

Выполненные из чёрного пластика с указанными техническими характеристиками. Наиболее оптимальный вариант.
С герметичным алюминиевым корпусом для помещений с высокой степенью влажности. Блок не боится конденсата.
Блок с металлическим корпусом, небольшими отверстиями для циркуляции воздуха и контактной площадкой. Используется только в сухих помещениях, устанавливается в недоступном для людей месте и закрытом от пыли корпусе.

Трансформатор в непроницаемом корпусе из прочного пластика имеет достаточно компактные размеры, аккуратны внешний вид и небольшой вес. Высокая стоимость устройства, сложный теплообмен, который обусловлен конструкцией трансформатора и ограничение степени мощности — основные минусы блока.

Блок питания для светодиодных лент в пластиковом корпусе

Трансформатор в алюминиевом прочном корпусе имеет большое количество преимуществ, хотя и является наиболее дорогой моделью и достаточно тяжёлой. Это надёжное, герметичное и прочное устройство, которое способно предоставить хорошую степень теплообмена. Имеет высокую устойчивость к температурным перепадам, влаге, а также ультрафиолетовому излучению. Обычно используется для устройства внешней фасадной рекламы магазинов и других общественных зданий.

Трансформатор для светодиодных лент в алюминиевом корпусе

Открытый трансформатор считается наиболее востребованным и доступным устройством. В основном используется для устройства подсветки в жилых домах. Недостатком можно назвать большие размеры, непривлекательный внешний вид и отсутствие защитного корпуса.

Открытый трансформатор для светодиодных лент

Сетевой трансформатор является небольшим и простым устройством, которое не предусматривает стационарной установки. Степень мощности большей части моделей не более 60 Вт. Зачастую применяется для питающего источника светодиодных лент, длиной не больше пяти метров. Основное преимущество блока питания — лёгкость применения и возможность подключения к обычной сети.

Сетевой трансформатор для светодиодных лент

Современные производители трансформаторов

В настоящее время существует большое количество производителей понижающих трансформаторов, которые предназначены для подключения LED–лент.

Одной из самых известных является марка Arlight, которая предлагает потребителям трансформаторы, выполненные в металлическом, пластиковом, защитном корпусе. Все блоки данного производителя имеют специальную защиту от короткого замыкания и перегрузки. Металлический корпус способствует эффективному удалению тепла. Внутри корпус залит компаундом, имеет класс защиты IP 65 и 67. Во время работы не издают большого шума. Имеют степень мощности от 20 до 3000 Вт.

Трансформатор Arlight в алюминиевом корпусе

Устройства в пластиковом корпусе также залиты компаундом. Имеют класс защиты IP65, доступную цену, маленькие габариты и прекрасную степень шумоизоляции. Мощность от 5 до 2000 Вт.
Негерметичные блоки в металлическом корпусе обладают прекрасным соотношением цена и мощность. Но их не рекомендуют устанавливать в жилых комнатах, так как во время работы они могут создавать большое количество шумовых эффектов. Мощность устройств от 15 до 2000 Вт. При этом последние имеют встроенный охлаждающий вентилятор.
Сетевые адаптеры выпускаются в пластиковых корпусах. Выходной провод имеет коннектор. Используются для подключения маленьких отрезков LED-ленты к сети. Мощность варьируется от 4 до 84 Вт.Сетевой адаптер для светодиодной ленты
DIN-рейки предназначены для установки в специальных щитках. Но так как лента находится на удалённом расстоянии, то при её использовании надо учитывать степень падения напряжения и приобретать провод необходимого сечения. Мощность колеблется от 50 до 240 Вт.
Также марка Elvan может предложить такой же набор понижающих блоков, которые отличаются доступной ценой и высоким качеством исполнения.
Если необходимо подключить ленту с маленькой мощностью, то здесь поможет устройство Electronic Light CS 31350М. Это небольшой прибор, который отличается маленькими размерами и простотой подключения. Может работать в большом диапазоне напряжения (от 110 до 240 вольт).

Небольшой трансформатор для светодиодной ленты Electronic Light

Трансформатор марки Brille DR-15W прекрасно подойдёт для питания маленького участка. Имеет номинальную мощность на выход 15 Вт, рабочее напряжение от 170 до 250 В. Корпус пыле и влагозащитный IP67.

Блок питания для светодиодных лент Brille

Небольшой трансформатор Brille DR-75W можно крепить в любом месте помещения. Имеет напряжение входное 110–120/220–240 В и 12 В на выходе. Степень защиты корпуса прибора IP20.

Расчёт мощности питающего трансформатора для 12 и 24 вольт

Зачастую для светодиодов необходимо присутствие постоянного напряжения в 12 или 24 вольт, поэтому нам требуется рассчитать мощность прибора, которое будет преобразовывать переменное напряжение (сеть в 220 В) в постоянное (12/24 В).

Мы рассмотрим расчёт мощности на примере простой SMD 3528 60 4,8 Вт/метр. Допустим, её длина равна 16 метров.

Так как напряжение производители указывают на упаковке или на самой ленте, то питающий прибор должен обеспечивать для работы именно такое напряжение.

На нашей ленте рабочее напряжение равно 12 вольт, поэтому мы должны приобрести трансформатор именно с таким напряжением с определённой степенью мощности.
Для того чтобы произвести правильный расчёт нам необходимо знать потребляемую мощность диодов 4,8 Вт/метр.
Нам необходимо умножить 16 метров на мощность 4,8 Вт (16х4,8=76,8 Вт).
Так как прибор должен обязательно иметь 20 или 30% запаса мощности, то для расчёта требуемой мощности нам необходимо полученный результат умножить на 1,2. (76,8х1,2=92,16 Вт).
Но так как блоки питание мощностью на 96 Вт не продают, то нам придётся приобрести трансформатор на 100 Вт.

Если LED-ленту мы будем монтировать на улице или в помещении с высоким уровнем влажности, то лучше всего приобрести влагозащитное устройство с герметичным корпусом типа IP65, 66 или 67.

Особенности установки трансформаторов

Установка трансформаторов производится по схеме, которая должна прилагаться к самим светодиодным лентам. Обычно их нарезают на части по три диода в каждой группе. Конструкция предполагает наличие токоограничивающего резистора. Но в некоторых случаях на одной части может быть от 5 до 10 диодов.

Место разреза указывается группами контактов с обеих сторон. Подключаются светодиоды по группам параллельным способом. Трансформатор может устанавливаться в любом месте помещения, но очень важна полярность «+» или «–».

При покупке трансформатора необходимо убедиться, что он действительно предназначен для светодиодов, так как некоторые люди по ошибке выбирают устройства, которые используются для галогенных ламп. Хотя они и могут понижать напряжение до необходимых 12 вольт, на выходе они дают переменный ток, так как для работы LED — лент необходим ток постоянный.

Блок питания должен быть оснащён системой плавного пуска, что поможет существенно увеличить срок работы ленты.
Устройство обязательно должно иметь около 20–30% запаса мощности.
Устанавливать рекомендуют в месте, где до него можно легко достать.
Если установить блок в маленьком помещении, то он будет сильно перегреваться, что приведёт к поломке.
Важно учитывать степень защиты блока.

Правильное подключение со схемами и фото

Так как лента с диодами может работать от напряжения в 12 или 24 вольт, то нам необходимо подключить к ней понижающий блок (трансформатор). С одной стороны он подключается к электросети в 220 вольт, а со второй стороны к плате ленты.

Необходимо обязательно иметь в виду, что на выходе трансформатора расположено два разноцветных провода. Также и лента имеет два различных провода — красный и синий (иногда чёрный).

Красный обозначает «плюс», а синий – «минус». Поэтому во время подключения ленты надо соблюдать указанную полярность. Плюс идёт к плюсу, а минус к минусу. В случае ошибки устройство включаться не будет.

Схема подключения трансформатора к светодиодной ленте

Подключаем ленту длиной более 5 метров

Многие люди делают ошибку, когда начинают подсоединять куски ленты друг к другу. К концу первой ленты подсоединяют начало второй. Но это неправильно.

Неправильная схема подключения светодиодной ленты к блоку питания

Второй кусок LED ленты будет светить намного тусклее, а конечные диоды и вовсе тускло. При маломощной ленте, такой как SMD 3028, где расположено 60 диодов, степень яркости будет примерно одинаковой. Но по линии дорожек будет идти ток намного больше рабочего. Они будут сильно перегреваться, а это пагубно скажется на диодах. Использование такой схемы существенно снижает срок работы ленты. В этом случае необходимо использовать схему, которая приведена ниже.

Схема подключения двух последовательных диодных лент к одному блоку питания

Она предназначена для одного блока питания, где мощность устройства должна равняться сумме 2 лент или более.

Для того чтобы требуемое напряжение было доведено до второй платы ленты, надо к выходу прибора добавить ещё один провод для удлинения. Второй его конец подсоединяем ко 2 ленте. В результате ток будет течь по самому проводу, а не по токопроводящим линиям.

Сечение кабеля для удлинения должно быть достаточным, чтобы избежать потерь напряжения. Обычно берут провод длиной пять метров в 1,5 миллиметра сечением. Монтаж производится в нише, рядом с первым отрезком ленты.

Такую схему используют, если можно скрыть большой трансформатор. А если нет, то рекомендуют применить схему немного посложнее. В этом случае провод для удлинения цепи (0.75 мм) подсоединяется к электросети в 220 вольт и проводится к трансформатору второй ленты.

Схема подключения светодиодных лент с двумя блоками питания

Монтаж ленты по такой схеме несколько усложняется, так как требуется второй питающий трансформатор, но в этом случае степень мощности устройств снижается примерно вдвое. Габариты их также намного меньше.

Как правильно подключить RGB — ленту, контроллер и усилитель

Многоцветную LED — ленту подключают также как и одноцветную, но в этом случае надо между ней и трансформатором установить специальный контроллер. Они бывают различных типов и отличаются по своему внешнему виду, степени мощности, программам цветоуправления и другим параметрам. Но принцип работы у всех одинаковый: поступило на контроллер два провода от трансформатора, а вышло 4 на LED — ленту.

Подключение RGB контроллера для светодиодной ленты

Все контроллеры имеют аналогичную схему подключения. Разъёмы помечаются «V+» и «V–». Красный провод подключается к плюсу контакту, а синий или чёрный — к минусу.

Разъёмы для подсоединения многоцветной ленты обозначаются латинскими буквами:

R — красный провод.

G — зелёный провод.

B — синий провод.

V+ — провод общего назначения. Цвет может быть любым.

Важно не перепутать ленточные провода. В принципе ничего не случится, но в этом случае вы можете нажать на пульте красную кнопку, а загорится синий цвет на ленте.

Дистанционный пульт управления цветами светодиодной ленты

Нельзя подключить две части многоцветной ленты последовательно, так как токопроводящие дорожки на это не рассчитаны. Способ удлинения аналогичный, как и при одноцветной ленте.

Схема первая.

Схема подключения многоцветной RGB-ленты к одному трансформатору

Для подключения нам понадобится провод с 4 жилами (1,5 миллиметра) и длиной пять метров. Мы будем подсоединять ленту RGB с тридцатью диодами на 1 метр. Но так как она имеет очень тусклое свечение, обычно её используют очень редко.

Лента с 60 диодами также может подключаться по вышеуказанной схеме, но потребуется трансформатор и контроллер с удвоенной степенью мощности.

Давайте подсчитаем итоги. Две многоцветные ленты способны потреблять 140 Ватт. Трансформатор с такой степенью мощности достаточно тяжёлый и большой, поэтому в нишу под потолком скрыть его достаточно сложно.

Контроллер с такой же степенью мощности очень часто ломается. Хотя производители указывают, что такие устройства рассчитаны на 140 ватт и способны тянуть от 10 до 15 метров диодной ленты, но, к сожалению, они недолговечны.

Поэтому такой прибор необходимо приобретать с двойным запасом мощности. В нашем случае — это 280 Ватт. Но так как стоит такое устройство не дешёво и найти его затруднительно, поэтому мы применяем схему, указанную ниже.

Схема соединения светодиодных многоцветных лент с RGB — усилителем

Здесь применяется второй трансформатор и усилитель RGB, к входу которого мы подключаем конец первой LED — ленты, а к выходу подсоединяем начало следующей.

Цвета проводов важно не перепутать, так как каждый из них подключается в определённый разъем. На контакты мы подключаем провода от трансформатора.

Подключение RGB — усилителя к светодиодным лентам

Данная схема несколько сложнее, но при этом:

Трансформаторы намного меньше по габаритам.
Есть возможность применять практически любые типы контроллеров.
Число подключения лент практически не ограничивается.Подключение двух светодиодных лент к трансформаторам и усилителям

Видео: как подключить LED — ленту к трансформатору

Установка любой LED-ленты кажется многим людям достаточно сложным занятием. Но если все делать правильно и согласно представленной инструкции производителя и схеме, то можно выбрать блок питания и подключить ленту самостоятельно без привлечения специалистов.

Автор: Елена Давыдова
Распечатать

tehznatok.com

Как подобрать трансформатор для светодиодной ленты

Трансформатор для светодиодных лент, обеспечивающий на выходе 12 вольт, используется с целью создания приемлемых условий эксплуатации названных осветительных приборов.

От его качества, а также выходных параметров зависит эффективность работы излучателей и надежность системы освещения в целом. Достаточную мощность этого узла легко рассчитать самостоятельно. Устанавливается питающий элемент довольно просто.

Определение мощности трансформатора

В зависимости от типа диодов, предусмотренных в ленте, входное напряжение питания может быть разным: 12В, 24В, 36В. Чем больше значение этого параметра, тем дороже осветительный прибор и потребуется более мощный блок питания, который тоже предлагается по высокой цене. Чтобы не ошибиться и подобрать нужную модель, необходимо предварительно рассчитать мощность трансформатора.

Для этого достаточно лишь определиться с тем, какой вариант ленты нужен. Следует также рассчитать достаточный уровень освещенности на участке, где будет устанавливаться подсветка. Производитель обычно указывает в характеристиках изделия мощность 1 м LED-ленты. Умножив значение данного параметра на общую протяженность диодной полосы, можно получить уровень создаваемой нагрузки на трансформатор.

Например, если мощность 1 м ленты равна 7,2 Вт, а ее общая длина – 10 м. Умножив эти значения, получится 72 Вт – расчетная нагрузка подключаемого осветительного прибора. Но чтобы выбрать блок питания на 12 вольт, к полученной величине рекомендуется прибавить небольшой запас по мощности.

Экономить не следует, а значит, можно взять запас, равный 30%. Соответственно, итоговое значение мощности трансформатора для LED-ленты составляет 93,4 Вт.

Классификация и принцип действия

Блок питания существует в двух исполнениях:

на основе трансформатора;
импульсный прибор.

Оба варианта подают на вход осветительного прибора 12 вольт. Трансформаторный блок питания характеризуется довольно крупными габаритами, что порой усложняет задачу по монтажу. Есть и другие минусы у таких моделей: подверженность перегрузкам в сети, а также невысокий КПД. Импульсный аналог, наоборот, компактный, благодаря чему его легко спрятать в любом месте.

Принцип действия подобных устройств заключается в понижении сетевого напряжения до нужного уровня (12В, 24В). Причем в отличие от драйверов (обеспечивают стабильный ток), используемых для питания светодиодов в LED-лампах, блок питания является источником напряжения.

Соответственно, осветительный прибор не ограничивается по току данным устройством. Для этой цели конструкцией диодной ленты предусмотрены токоограничивающие резисторы.

Различные виды трансформаторов

Встречаются разные виды трансформаторов, отличных по конструкции:

компактный пластиковый корпус;
алюминиевый герметичный корпус;
перфорированный корпус.

Каждый из вариантов рассчитан на эксплуатацию в разных условиях. Например, второй вариант может контактировать с водой без изменений характеристик, а блок питания с перфорированным корпусом, наоборот, используется только в сухих помещениях и должен быть хорошо защищен от пыли.

Что следует учесть перед покупкой?

Трансформатор для LED-осветительных элементов подбирается на основании трех основных критериев:

Входные и выходные характеристики. Блок питания с одной стороны подключается к сети 220 вольт, а с другой стороны к ленте – 12 вольт. Это наиболее популярный вариант, но может потребоваться установка подсветки напряжением 24 или 36 вольт. Соответственно, на выходе блока питания должно быть эквивалентное напряжение. Существуют универсальные устройства, рассчитанные на 12 вольт и 24 вольт в зависимости от характеристик ленты. Их цена будет выше.
Мощность. Чтобы LED-лента не вышла из строя, и сам трансформатор не сгорел, уровень мощности последнего не должен быть ниже, чем нагрузка осветительного прибора. Это в теории, на практике же следует подбирать блок питания, мощность которого превышает эквивалентный параметр ленты на 25-30%. Определить нужное значение довольно просто и вполне можно сделать расчет самостоятельно (см. выше).
Защищенность от внешних факторов. На данном этапе необходимо оценить условия эксплуатации ленты 12В: пыль, влага, прямой контакт с водой, установка на улице или работа в сухом помещении. В каждом из случаев нужно выбирать разные конструкции блоков питания. Для помещений с нормальным уровнем влажности подойдут интерьерные модели, незащищенные от контакта с водой. Для ванных, бассейнов следует использовать герметичный алюминиевый вариант.

Выбор производителя

Рынок предлагает множество китайских «безымянных» приборов. Их цена заметно ниже. Но в этом случае сложно спрогнозировать, как долго прослужит такой прибор и подключенная к нему лента 12 вольт.

Наиболее востребованы изделия марки Mean Well (Тайвань). В ассортименте продукции представлены модели для сухих помещений и для уличной эксплуатации. Этот производитель предлагает множество универсальных исполнений блоков питания, рассчитанных на напряжение 12 вольт и 24 вольта.

Если в будущем возникнет желание увеличить освещаемую площадь, можно просто заменить ленту. При этом блок питания останется тот же. Еще один производитель, который пользуется популярностью – Haitalk. Его продукция предлагается по более доступной цене.

Монтаж, схема подключения

В зависимости от того, какой тип диодной ленты используется: монохромная или RGB, будет разниться и схема соединения. Прежде всего, рассматривается установка блока питания для монохромного осветительного прибора.

С двух сторон трансформатора предусмотрены выводы – провода разных цветов. С одной стороны прибор подключается к сети 220 вольт, с другой – к диодной ленте 12 вольт.

Соединения должны быть выполнены в соответствии с полярностью: плюс (красный провод) подключается к плюсу, минус (синий или черный провод) – к минусу. Если при включении прибора в сеть лента не горит, значит, нужно изменить полярность подключения. Обычно диодные полосы продаются отрезками по 5 м.

Устройство блока питания

Если нужно использовать несколько таких отрезков, рекомендуется подключать их параллельно. Совокупная мощность в данном случае будет довольно большой, что повлияет на размеры блока питания. Упрощает задачу использование нескольких маломощных трансформаторов для каждой ленты 12 вольт. Размеры из таких приборов намного меньше, а значит, их легче спрятать

Схема соединения:

Для данного варианта достаточно выбрать провод, соединяющий второй блок питания, небольшим сечением, например, 0,75 мм. А в случае, когда на несколько отрезков лент приходится один трансформатор, необходимо использовать провод сечением 1,5 мм. Если рассматривать исполнение полосы RGB, то для нормальной работы потребуется еще и контроллер.

В схеме он располагается между питающим элементом и лентой. Управление работой осветительного прибора выполняется посредством контроллера, с одной стороны которого отходит 4 провода

Схема подключения:

Как и в случае с монохромным исполнением, такой вариант допускает подключение еще одной диодной полосы. Это возможно лишь при условии, что общая нагрузка подсветки меньше мощности питающего элемента. Но предпочтительным является вариант подключения нескольких блоков питания.

Схема:

Для двух и более ленточных приборов используется один контроллер. В схему при необходимости включается усилитель, способствующий синхронизированному управлению лентами. Этот прибор может питаться от основного блока.

Если нужно, для него устанавливается отдельный питающий элемент. Определение характеристик контролера и усилителя, равно как и трансформатора, выполняется на основании параметров ленточных приборов.

Таким образом, светодиодные осветительные приборы с входным напряжением 12 вольт подключаются к сети 220 вольт исключительно лишь через питающий элемент. Выбирается этот узел на основании трех ключевых критериев: мощность, соответствие условиям эксплуатации, входные и выходные параметры.

Нагрузка 1 м ленты позволяет рассчитать достаточный уровень мощности трансформатора. Но для полноценной и эффективной эксплуатации нужно учитывать еще и запас по мощности (25-30%). Цена блока питания зависит от его характеристик и возможностей.

(3 оценок, среднее: 5,00 из 5) Загрузка…

proosveschenie.ru

Трансформаторы для светодиодных лент 12 вольт: виды, подключение, выбор

Применением светодиодных лент для освещения жилых, офисных и торговых помещений сегодня никого не удивишь, но популярность LED технологий обусловлена не только данью моде. У полупроводниковых источников света низкое потребление электроэнергии и длительный срок службы. Их единственный недостаток – более высокая стоимость по сравнению с другими видами осветительных приборов. При этом на ценовой фактор оказывает немалое влияние цена электронного балласта (трансформатора), блока питания, необходимого для работы светодиодной ленты.

В данной публикации мы рассмотрим ряд вопросов, связанных с БП для светодиодных источников света. Собранная информация поможет подобрать адаптер по мощности и напряжению, правильно подсоединить к нему ленту, а также сделать своими руками простейший блок питания для освещения.

Что такое электронный балласт и зачем он нужен?

Необходимость данного устройства связана с тем, что напряжение питания ленточных светодиодов – 12 вольт (или 24 вольта). Соответственно, для подключения к домашней электросети понадобится понижающий блок питания на 12 вольт, снабженный преобразователем напряжения из переменного в постоянное.

Несмотря на то, что для работы устройств можно использовать как импульсные, так трансформаторные источники питания, последние не получили широкого распространения. Это связано как с большим и габаритами и весом, порождающими проблему, куда спрятать такой адаптер, так и низким КПД. Помимо этого силовой трансформатор «жужжит», чем вносит изрядную долю дискомфорта. Но за счет простоты реализации такие схемы популярны среди начинающих радиолюбителей.

Производители блоков питания для диодов предпочитают использовать импульсные схемы, что позволяет повысить мощность адаптеров и уменьшить их габариты и стоимость. Подробную информацию об импульсных источниках питания можно найти на нашем сайте.

Иногда такие БП называют «трансформаторами» для LED-лент, что не совсем корректно, ведь речь идет именно об импульсных преобразователях напряжения, но поскольку такой термин прочно закрепился, мы также будем его использовать.

Варианты исполнения блоков питания для светодиодных лент

В зависимости от функционального назначения электронный балласт выпускается в следующих вариантах исполнения:

В виде компактного сетевого БП. Такие устройства выглядят как обычные зарядки для мобильных устройств. Компактные сетевые блоки питания для светодиодных лент

Данное решение можно назвать эконом вариантом, поскольку из всех видов исполнения оно самое низкое по стоимости. Обратная сторона – низкая мощность, как правило, она не превышает 30-36 Вт (встречаются китайские изделия на 60 Вт, но в них этот параметр сильно завышен). Основная сфера применения – подключение простой подсветки. Главное достоинство – не требуется монтаж, драйвер достаточно воткнуть в розетку, предварительно подключив к выходу ленту.

Компактный блок, помещенный в герметичный пластиковый корпус. Максимальная мощность таких устройств 75 Вт. Встречающийся на китайской продукции показатель 100 Вт не соответствует действительности. Герметичный компактный электронный балласт, закрытый от внешнего воздействия

Отличительные особенности: небольшой вес, компактные размеры, защита от влаги и пыли. Это практически идеальный вариант для организации подсветки в потолочных нишах, если не принимать во внимание высокую стоимость адаптера (почти вдвое дороже аналогов с негерметичным корпусом).

Электронный балласт в герметичном корпусе из алюминия. Этот вариант исполнения рассчитан на суровые условия эксплуатации. Сфера применения таких БП – освещение наружной рекламы, подсветка зданий и других объектов, где производится монтаж светодиодов большой мощности. Установка в качестве адаптера бытовых источников света экономически не обоснована. Блоки питания Arlight в герметичном алюминиевом корпусе

Отличительные особенности: устойчивость к механическому воздействию и деструктивным природным факторам (дождь, снег, УФ излучение). Что касается мощности, то с учетом нередкого изготовления таких адаптеров по спецзаказам, она может быть в довольно широком диапазоне. У типовых изделий этот параметр, как правило, от 80 до 200 Вт. Цена значительно выше, чем у других вариантов исполнения.

Негерметичный балласт. Наиболее популярный БП, широко применяется для питания освещения квартир, офисов и торговых залов. Стоит немного дороже компактного сетевого блока, но может быть значительно мощнее при тех же габаритах. БП в негерметичном исполнении

Мощные устройства данного типа могут быть оборудованы принудительной вентиляцией, обеспечивающей охлаждение электронных компонентов, что продлевает срок службы адаптеров. Изготавливаются под напряжение 12 или 24 В. Невысокая цена и широкий ассортимент, позволяющий подобрать наиболее оптимальный вариант, сделали такие БП наиболее популярными.

Кратко об управлении

Говоря о драйверах для LED-лент, нельзя не упомянуть об устройствах управления их свечением, в частности, о диммерах и RGB-контролерах.

Поскольку для питания используются импульсные БП, то регулировать интенсивность свечения ленточных светодиодов путем изменения напряжения, как для ламп накаливания, не получится. Для этой цели потребуется приобрести специальное устройство – диммер, например такой, как представлен на рисунке ниже.

Диммируемый модуль для монохромной светодиодной ленты

Включается такое устройство в разрыв между БП и лентой.

Для управления RGB-лентами используется специальное устройство, как правило, оно выполнено на базе микроконтроллера. Как правило, в него «защиты» несколько программ, позволяющих как управлять интенсивностью свечения с преобладанием того или иного цвета, так и задействовать другие световые эффекты (видео с их демонстрацией несложно найти в сети).

RGB контролер с пультом управления

Включение контролера производится так же, как и диммера (между БП и лентой).

Как выбрать трансформатор для светодиодной ленты?

В первую очередь необходимо определиться с основными характеристиками БП. Для нас значащими являются:

входное напряжение.
напряжение на выходе.
сила тока номинальной нагрузки.

С первым параметром сложностей не возникнет, он должен отвечать стандартам домашней электросети. Напряжение на выходе необходимо подбирать соответственно питанию ленты, оно должно быть 12 или 24 вольта. Что касается мощности адаптера, то он рассчитывается по току номинальной нагрузки с учетом характеристик ленты и ее предполагаемой длины. Расскажем подробно, как он делается.

Расчет мощности блока питания для светодиодов

Чтобы посчитать, какой мощности нужен БП, для начала вспомним производную от закона Ома: , в нашем случае Р – это расчетная мощность, I – номинальный ток нагрузки, U – напряжение питания.

Спрашивается причем тут длина ленты, объяснить проще на примере. Допустим, для реализации проекта нам требуется три метра монохромной ленты SMD 3528 на 12 вольт. В таблице ее характеристик указана мощность 4,8 Вт/м. Исходя из этого, расчетная мощность для 3 метров составит 14,4 Вт. Учитывая оптимизм производителей, добавим запас 30%, получим 18,42 Вт. Следовательно, нам понадобится блок питания с током нагрузки не менее 1,5 А (18,42/12).

Как видите, ничего сложного в расчетах нет, главное учитывать характеристики нагрузки. В качестве примера нижа представлена таблица, где показано, какие бывают светодиоды на 12 вольт.

Таблица: пример характеристик LED-лент на 12 вольт

Обратим внимание, стандартная длина ленты 5 метров, но допускается использовать куски меньшие по размеру (как производится разрез указано на нашем сайте) или подключить сразу два полноразмерных куска или более. О том, как это сделать пойдет речь ниже.

Подключение трансформатора к светодиодной ленте

Как правило, этот этап не вызывает сложностей, поскольку большинство производителей, таких как Feron или Arlight, к своим изделиям прилагают подробную инструкцию. Для тех, кто остановил свой выбор на нонейме, мы расскажем, как производится подключение светодиода к 24 или 12 вольтам.

Практикуется две схемы подключения прямая и параллельная, они представлены ниже на картинке.

Схемы подключения А) прямая; В) параллельная

Как правило, последовательная схема подключения нескольких лент не практикуется, за исключением случаев, когда общая длина ленты не превышает 5-ти метров.

Крепление проводов осуществляется к дин-рейке на БП, где указано назначение каждого контакта (пример показан на фото ниже).

Пример подключения ленты к БП

К ленте провода припаиваются или для подключения используются специальные переходники. Что касается расстояния от БП до ленты, то чем оно меньше, тем лучше. На практике адаптеры редко устанавливаются далеко от источников света, поэтому длина кабеля в расчет не принимается.

Самодельный трансформаторный блок питания на 12 вольт

В завершении приведем простую схему БП для питания светодиодного источника света мощностью до 120 Вт на основе интегрального стабилизатора КР142ЕН8Б.

Схема блока питания для светодиодной ленты на 12 вольт

Обозначения:

Резисторы: в схеме не задействованы.
Конденсаторы: С1 и С2 – 100 нФ; С3 – 1000 мкФ х 25 В; С4 и С5 -2200 мкФ х 25 В.
Выпрямитель: VD1 – диодный мост КВРС 15005 или любой другой, рассчитанный на ток не менее 10 ампер;
Диод VD2 – 1N4005 (в качестве альтернативы подойдет любой кремневый диод).
Транзистор VT1 – TIP 3005, собственно подойдет любой биполярник, у которого ток коллектора от 10,0 А и более.
Микросхема DA1 – интегральный стабилизатор КР142ЕН8Б, в качестве альтернативы можно использовать МС7812ВТ или подобные аналоги.
ТР1 – допускается использование любого понижающего трансформатора со вторичной обмоткой рассчитанной на напряжение 12-18 В и ток нагрузки от 10,0 А.

Собранная схема не требует настройки, если сборка была произведена правильно. Этот БП может запитать как обычную ленту на 12 вольт 60 ватт, так и более мощные источники света.

Собирать с нуля импульсный инверторный БП бесперспективно. Проще приспособить для этой цели готовое устройство, например, взять со сгоревших в люстре ламповых энергосберегающих светильников электронный баланс и отремонтировать его, внеся небольшие изменения (увеличить напряжение и потребляемый ток). По сути, это готовые импульсные БП.

Сопутствующие вопросы

Довольно часто можно услышать вопрос, где используются ленты на 24 вольта, как правило, их используют для освещения. Они могут крепиться клейкой лентой к специальной подложке, рассеивающей тепло или закладываться в профиль для светодиодной ленты, крепящийся на потолок или стены. Подбор БП, расчет мощности и схема подключения светодиодов к 24 вольтам, производится по тому же принципу, что был описан выше.

Что делать, если сгорел один или несколько диодов? Ремонт в данном случае не требует больших усилий. Необходимо визуально найти сгоревший сегмент, определить его довольно просто по внешнему виду, далее он вырезается по меткам на ленте. Оставшиеся куски следует соединить проводом соответствующего сечения, соблюдая полярность. SMD элементы довольно маленькие, перепаивать их не имеет смысла, выгоревший сегмент лучше удалить. Потеря одного из них глобально не отразится на суммарной мощности источника света.

Сколько можно подключать лент к БП? Все зависит от мощности адаптера и характеристик источника света, который от него питается.

Что делать, если с электронного балласта слышен треск или другие не характерные звуки? Следует немедленно отключить питание и произвести технический осмотр устройства.

www.asutpp.ru

Трансформатор для светодиодной ленты — особенности выбора и установки

Практически все выпускаемые в настоящее время светодиодные ленты предполагают применение напряжения на 12 вольт.

Именно по этой причине преобразующий трансформатор для светодиодной ленты является обязательным элементом правильного подключения диодного осветительного прибора.

Трансформатор для светодиодной ленты 12 вольт — выбор

Какой нужен трансформатор для светодиодной ленты и как его подобрать?

Традиционно блок питания, используемый для подключения светодиодных лент, называется «трансформатором» для диодной ленты или «электронным трансформатором».

Тем не менее, такое устройство является импульсным преобразователем, и своими функциями очень напоминает стандартный компьютерный блок питания.

В настоящее время выпускаются устройства в герметичном и негерметичном корпусе. Первый вариант обладает максимальным уровнем защиты, поэтому отлично подходят для помещений с высоким уровнем влажности или уличного использования. Негерметичный источник питания, как правило, имеет защитную систему, срабатывающую в условиях короткого замыкания, однако его установка допускается только внутри помещения.

Герметичный блок характеризуется показателями мощности в пределах 20-300 Ватт, и может быть представлен металлическим корпусом с вентилятором.+

Однако для короткой светодиодной лампы можно приобретать бюджетные пластиковые модели с минимальным уровнем мощности.

Расчёт мощности трансформатора

Прежде чем приобрести светодиодную ленту и блок питания к этому осветительному прибору, целесообразно выполнить самостоятельный предварительный расчёт общего потребления электрической энергии.

Чтобы определиться с энергопотреблением, необходимо суммировать длину светодиодного ленточного источника света, после чего умножить полученный показатель на номинальный уровень потребление питания погонным метром.

Последнее значение всегда отображается в сопроводительной документации на светодиодную ленту.

Оптимальный запас уровня мощности светодиодных трансформаторов необходим, что обусловлено следующими особенностями устройства:

на переходной стадии выброса питания, в процессе включения и выключения устройства, наличие предельно допустимых нагрузок часто провоцирует выход из строя не только блока питания, но и подключенной к нему осветительной ленты;
в условиях предельно допустимой нагрузки часто возникает понижение напряжения на наиболее удалённых от подключенного блока питания участках осветительного прибора, что способно негативно сказываться на показателях локальной световой отдачи.

При расчёте мощности очень важно помнить, что особенностью токоведущих проводников в ленточных светодиодных источниках является высокий показатель внутреннего сопротивления.

Значительные потребляемые мощности на уровне 20-200 Ватт и более, предполагают применение оптимального осветительного прибора с точки зрения светотехнических параметров, при максимально возможном напряжении и полностью соответствующем блоке питания.

Особенности установки

Светодиодные ленты потребляют небольшое количество электроэнергии, поэтому для их запитывания обязательно применяются специальные блоки питания понижающего типа.

На выход в таких трансформаторах выдаётся всего 12 вольт, но в условиях неправильного подключения диоды на ленте перегорают, а их полная замена – слишком дорогое удовольствие.

Подключение светодиодной ленты через трансформатор

В зависимости от типа диодного ленточного осветителя подбирается стандартная схема подсоединения:

При установке блока питания на монохромный осветительный прибор, нужно найти по двум сторонам трансформатора провода на вывод. Красный «плюсовой» провод подключается к «плюсу», а «минусовой» провод синего или черного окрашивания подсоединяется к «минусу». Одна сторона прибора подключается к электросети на 220 вольт, а другая – к осветительной ленте на 12 вольт.
При использовании нескольких отрезков монохромной ленты целесообразно использовать параллельное подключение с учётом совокупной мощности. В этом случае можно применять определенное количество маломощных блоков питания, а также провода с сечением в 0,75мм. При запитывании всех отрезков ленты на единственный трансформатор обязательно используется провод с сечением в 1,5мм.

В процессе подключения пары или более RGB-приборов ленточного типа, применяется один контроллер, но желательно включить в схему усилитель, который позволит осуществлять синхронизированное управление осветителем.

При подключении RGB-светодиодной ленты, нормальная работоспособность осветительного прибора осуществляется при помощи контроллера, который нужно расположить на участке от питающего элемента до ленты.

На что обратить внимание при выборе?

В процессе выбора подходящего трансформаторного устройства в качестве источника питания на 12В, крайне важно учитывать три основных параметра, представленных:

Номинальным выходным напряжением. Такой критерий чаще всего является кратным 12В, поэтому может составлять 12В, 24В, 36В 48В или более. В любом случае показатели должны подходить для номинального напряжения светодиодного осветительного прибора.
Номинальным током на выходе или уровнем мощности. Этот критерий не может быть меньше, чем суммарная потребляемая мощность всего источника света. Специалисты советуют рассчитывать показатели мощности с некоторым запасом.
Типом исполнения, включая параметры, представленные уровнем защиты от пыли и влаги, что позволяет применять осветительный прибор в уличных условиях, а также помещениях, имеющих специфический микроклимат.

Герметичные светодиодные трансформаторы со степенью защиты IP-67, могут устанавливаться в ванных комнатах и саунах, а также снаружи дома. Негерметичный блок питания со степенью защиты IP-20 – оптимальный вариант для монтажа исключительно в сухом и только в хорошо проветриваемом помещении.

Качественный блок питания обладает системой, обеспечивающей плавный пуск, что позволяет значительно продлить срок эксплуатации осветительной ленты, а запас мощности не должен быть менее 20%.

Подключение трансформатора к светодиодной ленте

Самостоятельный монтаж светодиодного ленточного осветителя в помещении иногда предполагает подведение выделенной электрической линии, что позволит предотвратить перегрузку и, как следствие, выход диодов из строя в результате скачков напряжения.

Схема подключения ленты светодиодного типа на 12В и устройства на 24В максимально простая, поэтому не имеет существенных различий.

Схема подключения трансформатора

Однако, очень важно предварительно предусмотреть целый ряд некоторых особенностей:

на первом этапе важно определиться с общей протяженностью осветительной линии, и только после этого приступать к нарезке полос правильной длины;
нарезка ленты осуществляется в отмеченных производителем участках, что позволит предотвратить разрыв электрической цепи и выход прибора из строя;
перед подключением диодного осветителя требуется ознакомиться с руководством, данным производителем, а также в обязательном порядке учитывать полярность.

Присоединение блока питания, понижающего сетевое напряжение с 220В до показателей в 12В, осуществляется посредством стандартного двухжильного провода. Внутри светодиодного трансформатора двухжильный провод фиксируется при помощи клемм, а к самой осветительной ленте другой конец провода припаивается на контактной площадке.

Важно помнить, что присоединение блока питания для светодиодного осветителя на 12 вольт обязательно выполняется с учетом полярности, поэтому «плюс» крепится к «плюсу», а «минус» – только к «минусу».

Перед тем, как выполнить установку, рекомендуется самостоятельно перепаять все провода, которые подходят к осветительной ленте, что обусловлено отсутствием должного уровня качества соединений при заводском производстве.

Заключение

Для самостоятельного монтажа диодного ленточного осветителя с трансформатором, необходимо правильно определится с уровнем мощности устройства, а также грамотно подобрать все комплектующие.

Как показывает практика, прежде чем осуществить монтаж светодиодной ленты, желательно провести пробный вариант подключения, что позволит своевременно определить работоспособность схемы.

При соблюдении всех рекомендаций, полученная конструкция будет безопасной, удобной в эксплуатации и максимально долговечной.

Видео на тему

Нет комментариев

proprovoda.ru

Как подключить светодиодную ленту?

1) Как подключить светодиодную ленту?

Подключить светодиодную ленту можно при помощи блока питания для светодиодной ленты. Необходимо учитывать вольтаж ленты и ее мощность, чтобы подобрать правильный блок питания.

2) Как подключить светодиодную ленту к 220?

Подключение светодиодной ленты к 220 осуществляется через блок питания

3) Как подключить светодиодную ленту к блоку питания?

Одноцветная светодиодная лента подключается к блоку питания с помощью двух проводов, а RGB (многоцветная) лента подключается с помощью четырех проводов к RGB-контроллеру, а он в свою очередь с помощью двух проводов к блоку питания.

4) Как подключить блок питания к светодиодной ленте?

У блока питания предусмотрены клеммы для подключения проводов идущих от светодиодной ленты. Для этих разъемов вам понадобится отвертка.

5) Светодиодные ленты для дома как подключить?

Для подключения к домашней сети светодиодной ленты вам потребуется блок питания (трансформатор) преобразующий 220 вольт в 12 вольт или 24 вольта в зависимости от ленты, которую вы подключаете.

6) Как подключить светодиодную ленту в машине?

К бортовой сети легковой машины светодиодную ленту 12в можно подключить на прямую, т.к. в электросети автомобиля напряжение 12 вольт.

7) Как подключить провода к светодиодной ленте?

Подключить провода к светодиодной ленте можно либо припаяв их к контактам на плате светодиодной ленты, либо используя специальный выводной коннектор для светодиодной ленты.

8) Как подключить светодиодную ленту 12 вольт?

Подключать светодиодную ленту 12 вольт нужно через блок питания, который трансформирует напряжение из 220 вольт в 12 вольт.

9) Как подключить светодиодную ленту без блока питания?

Без блока питания можно подключить только светодиодную ленту 220 вольт, во всех остальных случаях для подключения ленты к сети 220в вам потребуется блок питания.

10) Как правильно подключить светодиодную ленту?

Правильное подключение светодиодной ленты осуществляется при помощи блока питания подобранного по вольтажу и мощности под вашу светодиодную ленту.

11) Как подключить светодиодную ленту к 220 без блока питания?

К 220в без блока питания можно подключить только ленту рассчитанную на напряжение 220 вольт, во всех остальных случаях потребуется блок питания.

12) Как подключить светодиодную ленту к компьютеру?

Вам необходимо будет ее запитать от проводов блока питания компьютера имеющих напряжение 12 вольт.

13) Как подключить rgb светодиодную ленту?

Для подключения RGB светодиодной ленты помимо блока питания вам потребуется RGB контроллер.

14) Как подключить светодиодную ленту к колонкам?

Для подключения светодиодной ленты к колонкам вам потребуется найти, где у колонок подключается питание и сделать вывод на 12 вольт для подключения ленты

15) Светодиодная лента 12 вольт для авто как подключить?

Светодиодную ленту 12 вольт к бортовой сети автомобиля можно подключить напрямую без дополнительных трансформаторов.

16) Светодиодная лента 220 вольт как подключить?

Светодиодная лента 220V подключается к сети питания при помощи диодного моста. Сам диодный мост имеет с одной стороны вилку для подключения к розетке 220v, а с другой стороны два контакта для подключения к торцу ленты.

17) Как подключить светодиодную ленту к 220в?

К 220v светодиодную ленту подключают при помощи блока питания соответствующего вольтажности и мощности выбранной вами ленты.

18) Как подключить выключатель к светодиодной ленте?

Выключатель стоит подключать в разрыв сети перед блоком питания, питающим светодиодную ленту.

19) Как подключить светодиодную ленту к usb?

Т.к. USB выход поддерживает напряжения в 5 вольт то к нему может быть подключена только лента работающая от напряжения 5 вольт. Самый простой выход для подключения ленты к USB это использование какого-либо провода уже с распаянной клеммой под USB а с другой стороны с проводом. Что даст вам возможность, обрезав провод и зачистив провода подключить к ним контакты ленты 5 вольт.

20) Как подключить светодиодную ленту к прикуривателю?

К прикуривателю можно будет подключить только светодиодную ленту 12 вольт. Простейшим способом будет использовать, какую либо зарядку или шнур с наконечником, подготовленным для работы от прикуривателя. Обрезав провод, вы сможете подключить к нему светодиодную ленту.

21) Как подключить светодиодную ленту к батарейке?

Все будет сильно зависеть от вида и мощности батарейки. И скорее всего вам придется для подключения ленты объединить несколько батарей, чтобы их мощности хватило для питания выбранного вами отрезка светодиодной ленты.

22) Как подключить светодиодную ленту через usb?

Т.к. USB выход поддерживает напряжения в 5 вольт то к нему может быть подключена только лента, работающая от напряжения 5 вольт. Самый простой выход для подключения ленты к USB это использования, какого либо провода уже с распаянной клеммой под USB, а с другой стороны с проводом. Что даст вам возможность, обрезав провод и зачистив провода подключить к ним контакты ленты 5 вольт.

23) Как подключить контроллер к светодиодной ленте?

Контроллер подключается к светодиодной ленте в разрез цепи после блока питания. Для этого на контроллере есть клеммы для подключения проводов ведущих от блока питания и проводов ведущих к светодиодной ленте.

24) Как подключить светодиодную ленту к компьютеру через usb?

25) Лента светодиодная 12в как подключить?

Для подключения ленты 12в вам потребуется блок питания (трансформатор) рассчитанный на 12 вольт и так же вам нужно будет рассчитать его мощность, чтобы ее хватило для подключения выбранного вами отрезка светодиодной ленты.

26) Как подключить светодиодную ленту через выключатель?

Подключить светодиодную ленту через выключатель можно поставив выключатель в разрыв цепи между подключением к сети 220 вольт и блоком питания для светодиодной ленты.

27) Светодиодная лента на кухне как подключить?

Подключение светодиодной ленты на кухне ни чем не отличается от подключения светодиодной ленты в других местах. Вам понадобится для обычной ленты блок питания и место подключения его к сети 220 вольт. Для мощной ленты мы рекомендуем использовать профиль т.к. он дает дополнительное тепло отведение и выглядит более эстетично. Для RGB ленты вам понадобится помимо всего выше перечисленного контроллер, который необходимо будет подключить в разрыв цепи между блоком питания и светодиодной лентой.

28) Как подключить светодиодную ленту 15 метров?

Обычную светодиодную ленту лучше подключать к блоку питания параллельными лучами по 5 метров, т.е. подключается 5 метров, потом берется провод и параллельно с первыми 5 метрами пускается вдоль ленты и уже дальше подключается следующие 5 метров. И третьи 5 метров подключаются так же параллельно первым 10 метрам светодиодной ленты. В итоге у вас получается подключение 15 метров параллельными кусками по 5 метров.

29) Как подключать светодиодную ленту в квартире?

Для подключения светодиодной ленты к квартирной сети 220 вольт вам потребуется блок питания (трансформатор) из 220 вольт в вольтаж вашей светодиодной ленты.

30) Как подключить светодиодную ленту в авто?

Подключить светодиодную ленту в авто можно к любому проводу внутренней сети автомобиля, но для этого вам потребуется светодиодная лента 12 вольт.

31) Как подключить светодиодную ленту к 220в без блока питания?

Подключить светодиодную ленту к 220в без блока питания можно, только если ваша лента рассчитана на ток 220 вольт. Тогда вам потребуется только диодный мост. Во всех других случаях вам потребуется блок питания (трансформатор) преобразующий 220 вольт в 12v, 24v, 36v или 48v, в зависимости от выбранной вами ленты.

32) Светодиодная лента в ноги как подключить?

Для этого можно использовать светодиодную ленту 12 вольт и подключить ее к ближайшему к ногам проводу внутренней сети автомобиля.

33) Как подключить светодиодную ленту в автомобиле?

Подключить светодиодную ленту в автомобиле можно к любому проводу, т.к. внутренняя сеть автомобиля 12 вольт, то вам необходимо использовать светодиодную ленту 12 вольт.

34) Как подключить 3 светодиодных ленты?

Подключить 3 светодиодных ленты можно параллельно друг другу. Для этого на блоках питания предусмотрены отдельные клеммы под каждый луч ленты.

35) Как подключить светодиодную ленту в машине в ноги?

Подключить светодиодную ленту в машине в районе ног можно к любому проводу, проходящему в этом месте. Главное использовать для этого светодиодную ленту 12 вольт, т.к. бортовая сеть автомобиля так же 12 вольт

36) Как правильно подключить светодиодную ленту к блоку питания?

Правильно подключить светодиодную ленту к блоку питания можно соблюдая полярность, указанную на ленте и на клеммах блока питания.

37) Как подключить 20 метров светодиодной ленты?

Подключить 20 метров светодиодной ленты можно параллельно лучами по 5 метров. В итоге должно получиться 4 луча по 5 метров, параллельно подключенных к клеммам блока питания.

38) Как подключить светодиодную ленту в машине для подсветки ног?

Подключить светодиодную ленту в машине для подсветки ног можно к любому проводу, проходящему в этом месте автомобиля. Главное использовать для этого светодиодную ленту 12 вольт т.к. бортовая сеть автомобиля так же 12 вольт.

39) Как подключить к сети светодиодную ленту?

Подключить к сети светодиодную ленту можно при помощи блока питания (трансформатора). В зависимости от ленты необходимо подобрать блок питания по мощности и по вольтажу.

40) Как подключить светодиодную ленту к аккумулятору?

Подключить светодиодную ленту к аккумулятору можно напрямую, только необходимо учитывать вольтаж аккумулятора и исходя из него подбирать светодиодную ленту.

41) Светодиодная лента 12 вольт как подключить к 220?

Светодиодную ленту 12 вольт можно подключить к 220 с помощью блока питания (трансформатора) из 220 вольт в 12 вольт.

42) Как можно подключить светодиодную ленту?

Светодиодную ленту можно подключить через блок питания для светодиодной ленты.

43) Как подключить две светодиодные ленты?

Подключить две светодиодные ленты можно параллельно к блоку питания для светодиодной лены.

Внесен в список UL 277 В переменного тока, 12 В постоянного тока трансформатор для светодиодных лент, внесен в список UL 277 В переменного тока, 12 В постоянного тока трансформатор для светодиодных лент Производители

Зарегистрированный UL трансформатор 277vac 12 вольт постоянного тока для светодиодных лент

Светодиодный драйвер SMARTS 250 Вт прошел сертификацию UL и подходит для рынка Северной Америки. Этот продукт прошел класс p и может заменить большинство фирменных источников питания для различных проектов освещения, таких как водостойкий светодиодный источник питания мощностью 250 Вт от компании Meanwell.

F eatur es
· Тип выходного постоянного напряжения
· Диапазон входного напряжения 100-277VAC
· Встроенная функция PFC / PF> 0,97 / КПД> 88%
· Защита: от короткого замыкания / перенапряжения / перенапряжения heat
· Конструкция IP67 для установки внутри или снаружи помещений
· Охлаждение за счет свободной конвекции воздуха
· Подходит для светодиодного освещения и движущихся знаков
· Соответствие международным нормам безопасности для освещения.
· 7 лет гарантии
· Внесен в список UL / cUL, класс P, сертификат типа HL

Спецификация

Модель		SMT-012-250VWN		SMT-024-250VWN
Выход	Напряжение постоянного тока	12 В		24В
	Допуск напряжения	± 0.5В
	Регулировка напряжения	± 0,5%
	Допуск напряжения	± 0,5 В
	Регулирование нагрузки	± 2%		± 1%
	Номинальный ток	20.83A		10,41А
	Номинальная мощность	250 Вт
Вход	Диапазон напряжения	100-277 В переменного тока
	Частотный диапазон	47 ～ 63 Гц
	Коэффициент мощности (Тип.)@ полная нагрузка	[электронная почта защищена] [электронная почта защищена]	[электронная почта защищена] [электронная почта защищена]
	THD (тип.) При полной нагрузке	<20%
	Пусковой ток （Тип.）	20A, 50%, 1,4 мс
	Полная нагрузка Эффективность (тип.)	> 88%	> 89%
	Переменный ток （Тип.）	[электронная почта защищена] 1.76A
	Ток утечки	<0,50 мА
Защита	Короткое замыкание	отключение напряжения o / p, повторное включение для восстановления после устранения неисправности
	Перегрузка	≤120% ограничение постоянного тока, автоматическое восстановление
	Перегретый	100 ℃ ± 10 ℃ отключение напряжения o / p, автоматически восстанавливается после охлаждения.
	По току	≤1,4 * I из
Среда	Рабочий ТЕМП.	-40 ～ + 60 ℃
	Рабочая влажность	20 ～ 90% относительной влажности, без конденсации
	Хранение ТЕМ.,Влажность	-40 ～ + 80 ℃ ， 10 ～ 95% относительной влажности
	ТЕМП. Коэффициент	± 0,03% / ℃ (0 ～ 50 ℃)
	Вибрация	10 ～ 500 Гц 2G 10 мин./ 1 цикл ， период по 60 минут каждая по осям X, Y, Z
Безопасность и ЭМС	Стандарты безопасности	UL8750
	Выдержать напряжение	Ввод / вывод: 3.00KVAC
	Сопротивление изоляции	I / P-O / P ： 100 МОм / 500 В постоянного тока / 25 ℃ / 70% относительной влажности
	ИЗЛУЧЕНИЕ ЭМС	Соответствие FCC, часть 15 B
	ЭМС-ИММУНИТЕТ	EN61000-4-2,3,4,5,6,11 (Скачок 4KV)
Другие	Масса	1.75 кг
	Размер	276 * 78 * 47 мм (Д * Ш * В)
	упаковка	10ПК / CTN385 * 335 * 200 мм 20ПК / CTN
	Заметки	1.Все параметры, не упомянутые специально, измеряются при входном напряжении 110 В и 277 В переменного тока, номинальное значение нагрузки и 25 ℃ окружающей температуры. 2..Толерантность: включает установленные нами допуски, линейное регулирование и регулирование нагрузки.
Этикетка

Схема подключения:

FAQ

1.Что произойдет, если загрузка подключения менее 55% для драйвера светодиода ограничения нагрузки?

Ответ: Если вы возьмете наши светодиодные драйверы с регулируемой яркостью на 1,0 В, светодиодный индикатор будет иметь проблемы с миганием.

2. Можем ли мы разместить информацию о нашей компании на этикетке?

Отвечать:

— Согласно политике ETL / UL, мы не можем свободно вносить изменения в этикетки. Если мы внесем изменения по вашему требованию, наша компания будет наказана, если это обнаружит отдел ETL / UL.Мне очень жаль, что это доставило вам столько хлопот ..

— Если вашей компании необходимо внести изменения в этикетки, я предлагаю вам составить несколько списков наших сертификатов ETL / UL, тогда мы можем помочь вам разработать новую этикетку по запросу.

Для получения дополнительной информации, если вы хотите узнать драйвер симистора Smarts Electronics с регулируемой яркостью светодиода, вы можете войти в систему http://www.smarts-electronics.com/ или связаться с г-ном Стивеном (Skype: steven821228 почта: [электронная почта защищена])

12v led strip — купить 12v led strip с бесплатной доставкой на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для светодиодной ленты 12 В.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая светодиодная лента на 12 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели светодиодную ленту на 12 В на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в светодиодной ленте 12 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led strip 12v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Светодиодный трансформатор

12 В — драйвер светодиодов от Verbatim (0-50 Вт)

Электронный трансформатор, совместимый со светодиодами Verbatim, подходит для широкого спектра систем освещения низкого напряжения (12 В).

Широкая совместимость — используйте со светодиодными лампами MR16, AR111 или другими светодиодными лампами на 12 В.
Dimmable — работает с регулируемыми и нерегулируемыми лампочками.
Простота установки — включает дополнительные активные и нейтральные концевые соединители для соединения нескольких трансформаторов вместе (что часто требуется в цепях освещения).
Высокий КПД — высокий коэффициент мощности 0,99 и КПД более 94% при полной нагрузке.
Соответствует — соответствует всем применимым стандартам безопасности и электромонтажных работ.

Улучшенный светодиодный трансформатор

Этот светодиодный трансформатор Verbatim имеет следующие дополнительные преимущества по сравнению с другими вариантами на рынке:

Более высокий диапазон мощности — Диапазон 0-50 Вт означает, что вы можете запитать несколько светодиодов от одного трансформатора (где это возможно) или использовать их с более мощными световыми шарами, такими как светодиоды AR111.
Винтовые клеммы хорошего размера (вход и выход) — проще и надежнее подключать, чем другие варианты, такие как нажимные и отпускаемые (подпружиненные) клеммы.
Разъемы для отдельных шлейфов — обычно требуются в цепях освещения.

Технические характеристики — Светодиодный трансформатор 12 В

Спецификация светодиодного трансформатора

Входное напряжение	220-240 В переменного тока (50/60 Гц)
Максимальная мощность	50 Вт
Максимальное выходное напряжение	12 В переменного тока
Максимальный выходной ток	4.3 А
Диммируемая	Есть
Срок службы продукта	30 000 часов
Температура окружающей среды	до 50 ° C
Макс.температура	80 ° C
Размеры	110 мм x 45 мм x 25 мм
Масса	80 грамм
Установка	Должен быть установлен квалифицированным электриком. Смотрите также: 3-х контактный штекер с проводом.
Гарантия	2 года
Идентификаторы продукта	52901 (код заказа), 023942529019 (штрих-код)
Дополнительная документация	Verbatim (PDF)

Часто задаваемые вопросы

Вы продаете светодиодный трансформатор Philips?

Ранее мы продавали светодиодный драйвер Philips ET-S 15, но некоторые из наших клиентов столкнулись с трудностями при установке.В отличие от этого продукта, у него не было закольцованных клемм, и были несколько неудобных «подпружиненных» клеммных разъемов.

В связи с этим мы прекратили его продажу и предлагаем вам попробовать этот новый светодиодный трансформатор Verbatim. Его можно использовать с нашими светодиодными лампами Philips или Verbatim.

Какие еще варианты доступны?

Вместо замены трансформатора вы можете обновить всю свою арматуру этим светодиодным даунлайтом с вырезом 90 мм.

Всегда ли нужно модернизировать трансформатор при переходе на светодиоды?

Нет — большинство наших светодиодных ламп MR16 не требуют модернизации трансформатора.Обновлять трансформатор необходимо только в том случае, если известно, что ваш трансформатор не работает со светодиодными лампами, или если вам нужна дополнительная эффективность, связанная с установленным трансформатором для светодиодов.

Будет ли это работать на светодиодных лентах?

Мы не рекомендуем это. Большинство светодиодных лент рассчитано на питание от источника постоянного тока 12 В или 24 В. Этот трансформатор Verbatim выдает 12 В переменного тока и не обеспечивает полную яркость таких полосовых ламп. В комплект светодиодных лент входит соответствующий блок питания 12 В постоянного тока.

Светодиодный трансформатор Verbatim 12 В (0-50 Вт) имеет рейтинг 4,8 звезды На основании 55 отзывов.

Работа светодиодов от источника переменного тока

Светодиоды обычно считаются устройствами постоянного тока, работающими от нескольких вольт постоянного тока. В маломощных приложениях с небольшим количеством светодиодов это вполне приемлемый подход, например, в мобильных телефонах, где питание подается от батареи постоянного тока. Но другие приложения, например, линейная система ленточного освещения, протянувшаяся на 100 м вокруг здания, требуют других соображений.Привод постоянного тока страдает от потерь на расстоянии, что требует использования более высоких напряжений привода при запуске, а также дополнительных регуляторов, которые тратят энергию.

Напротив, переменный ток лучше работает на расстоянии, поэтому этот метод используется для подачи электроэнергии в дома и предприятия по всему миру. Переменный ток позволяет очень просто использовать трансформаторы для понижения напряжения до 240 В или 120 В переменного тока по сравнению с киловольтами, используемыми в линиях электропередач, но с постоянным током это гораздо более проблематично.

Для запуска светодиодного светильника от сети (например,грамм. 120 В переменного тока) требует, чтобы электроника между источником питания и самими устройствами обеспечивала постоянное напряжение (например, 12 В постоянного тока), способное управлять несколькими светодиодами.

Новый подход заключается в разработке светодиодов переменного тока, которые могут работать непосредственно от источника питания переменного тока. Это дает несколько преимуществ, как объясняет Боб Коттриш из Lynk Labs, одной из компаний, которая является авангардом этого подхода: «При переменном токе энергия передается и используется гораздо более эффективно», — говорит он. «Если вы можете поставить свои светодиоды прямо на торец без необходимости включать сложную электронику для преобразования переменного тока обратно в постоянный ток, то вы получите двойное преимущество: вы эффективно управляете мощностью в среде распределения, и вы доставили это более эффективно без вмешательства электроники.«

Конечно, если вы также можете получить больше света при меньшем энергопотреблении, как Lynk Labs заявляет о своем подходе к светодиодам AC-LED, тогда у вас еще больше положительной позиции.

Работа светодиодов от источника переменного тока

Существует несколько вариантов управления светодиодами от источника переменного тока. Многие автономные светодиодные светильники просто имеют трансформатор между розеткой и осветительным прибором для обеспечения необходимого напряжения постоянного тока. Ряд компаний разработали светодиодные лампы, которые вкручиваются напрямую в стандартные розетки, но они неизменно также содержат миниатюрную схему, которая преобразует переменный ток в постоянный перед подачей его на светодиоды.

Другой подход — сконфигурировать светодиоды или сами умереть в мостовой схеме постоянного тока. Хотя переменный ток вводится в эту конфигурацию светодиодной мостовой схемы, светодиоды по-прежнему управляются постоянным током, и этот подход требует большей мощности привода, чем «настоящая» конструкция светодиодов переменного тока.

Одной из ранних форм «настоящей» системы светодиодов переменного тока, в которой устройства работают при непосредственном подключении к источнику переменного тока, является подход «свет рождественской елки». Здесь несколько светодиодов подключены последовательно, так что падение напряжения на всей цепочке равняется напряжению питания.

Однако были предприняты попытки разработать «настоящие» светодиоды переменного тока на уровне сборки или комплектного устройства. В авангарде этих разработок находятся Lynk Labs, Seoul Semiconductor и III-N Technology.

Технология, разработанная Seoul Semiconductor и отдельно III-N Technology, использует подход рождественской елки на уровне кристалла. Светодиодное устройство переменного тока фактически состоит из двух цепочек последовательно соединенных кристаллов, соединенных в разных направлениях; одна струна светится в течение положительной половины цикла переменного тока, а другая — во время отрицательной.Строки попеременно включаются и отключаются на частоте 50/60 Гц источника питания переменного тока, и, таким образом, светодиод всегда выглядит включенным. Технология, разработанная Сеулом и III-N, специально предназначена для светодиодных устройств, предназначенных для работы от сети переменного тока высокого напряжения 50/60 Гц.

Lynk Labs technology

Lynk Labs, однако, разработала и запатентовала альтернативную технологию AC-LED как для высокого, так и для низкого напряжения переменного тока. Lynk использует существующие светодиоды или кристаллы с различными запатентованными конструкциями драйверов на основе продукта AC-LED.Компания утверждает, что владеет широчайшим портфелем патентов на устройства, сборки, драйверы и системы AC-LED. Кроме того, Lynk и Philips по отдельности придерживаются фундаментальных принципов IP в управлении светодиодами с помощью высокочастотных драйверов инверторного типа.

В отличие от Сеула или III-N, подход Lynk Labs заключался в разработке технологии AC-LED, которая объединяет всего 2 кристалла или светодиода в одной сборке или корпусе вместе с соответствующей технологией драйверов для конкретного AC-LED.

«Производители освещения заинтересованы в предложении светодиодных осветительных приборов, а не в том, чтобы стать экспертами в области электроники или полупроводников», — говорит Майк Мискин, генеральный директор Lynk Labs.«Подход Lynk заключается в предоставлении нашим клиентам комплексных решений plug-and-play».

Технология Lynk Labs AC-LED используется на обоих концах системы. Драйверы компании предназначены для обеспечения светодиодов переменного тока либо (а) постоянным напряжением, либо (б) постоянным напряжением и постоянной частотой. Устройство или сборка AC-LED предназначены для подключения к драйверу без необходимости каких-либо дополнительных инженерных работ, за исключением приспособления, предоставляемого производителем светильника или конечным пользователем.

Для устройства или сборки AC-LED доступны различные конструкции, однако все они основаны на использовании драйверов AC-LED, обеспечивающих либо постоянное напряжение, либо постоянное напряжение и постоянную частоту.

С драйверами постоянного напряжения переменного тока Lynk Labs светодиоды управляются в конфигурации встречно-параллельной цепи на различных частотах в зависимости от приложения. Здесь высокочастотный / низковольтный драйвер используется для управления устройством или сборкой AC-LED, которые соответствуют драйверу постоянного напряжения.В качестве альтернативы, другие устройства и сборки предназначены для прямого подключения к электросети или низковольтным трансформаторам, например, к тем, которые используются в ландшафтном освещении.

Светодиоды емкостного контроля тока

В драйверах постоянного напряжения / постоянной частоты светодиод C ³ (светодиод контроля емкостного тока) емкостно связан с драйвером и управляется им. Конденсатор заменяет любые резистивные компоненты в системе, тем самым уменьшая нагрев и повышая эффективность.

Светодиодное устройство или узел C ³ включает перевернутый противостоящий кристалл или светодиоды со встроенным или встроенным согласующим конденсатором.

По сравнению с использованием того же кристалла в схеме на основе резистора, управляемой постоянным током, светодиодный подход C ³ может обеспечить более высокую яркость при той же мощности (или, альтернативно, использует более низкую мощность при той же яркости), в зависимости от устройства или системы. дизайн.

Стандартное светодиодное устройство обычно питается от источника постоянного тока, и в простейшей форме схема драйвера включает резистор для обеспечения правильного падения напряжения на эмиттере (, рис. 1а, ).Напротив, подход C ³ от Lynk Lab использует четное количество светодиодов или кристалл в цепи, которая также содержит конденсатор и подключена к источнику переменного тока (, рис. 1b, ). Система спроектирована таким образом, что оба полупериода волны переменного тока используются эффективно.

Типичное светодиодное устройство C ³ объединяет 2 или более светодиода на кристалл (кратно 2 или более, чтобы эффективно использовать обе половины цикла переменного тока) с конденсатором.

Майк Мискин объясняет роль конденсатора в цепи.«Подобно резистору в цепи постоянного тока, конденсатор снижает напряжение и подает требуемый ток на светодиоды в зависимости от напряжения и частоты, поступающих на конденсатор от источника переменного тока. Когда источник переменного тока, такой как сеть переменного тока или запатентованный нами драйверы высокочастотного инвертора (технология BriteDriver от Lynk Labs) обеспечивают постоянное напряжение и постоянную частоту, конденсатор подает постоянный ток на светодиоды, но также изолирует светодиоды от других светодиодов в системе и от драйвера в случае сбоя. происходить.»

Хотя оба устройства, указанные выше, требуют разных напряжений и токов, они оба могут быть подключены к одному и тому же драйверу светодиодов переменного тока или источнику питания без необходимости в дополнительной электронике или компонентах. , эффективность за счет устранения резистивной составляющей, которая необходима в цепи постоянного тока.

Надежность системы

Существует также проблема дополнительной надежности.

В цепи с постоянным током, показанной на рис. текущий драйвер отправляет 1.4 А на 4 параллельных цепочках светодиодов, при 350 мА на цепочку. Если одна строка выходит из строя (, рис. 2b, ), драйвер по-прежнему выдает 1,4 А, что теперь означает 467 мА на каждой из оставшихся 3 строк. Этой ситуации перегрузки по току, которая явно нежелательна, можно избежать с помощью технологии Lynk Labs AC-LED. На рисунке , рис. 3a, , источник питания 12 В переменного тока обеспечивает 350 мА каждой из четырех цепочек светодиодов C ³, каждая из которых, в свою очередь, содержит 6 эмиттеров. Если одна цепочка выходит из строя ( Рисунок 3b ), тот же ток 350 мА продолжает подаваться на каждую цепочку светодиодов C ³, потому что драйвер обеспечивает постоянное напряжение и частоту, а ток регулируется конденсатором в каждой цепочке. .

Световой поток

Предварительные результаты показывают, что светодиодный подход C ³ может обеспечить более высокую яркость при той же мощности или, альтернативно, может потреблять меньше энергии для достижения того же уровня яркости. Происхождение этих результатов не совсем понятно, но отчасти связано с тем, что светодиоды имеют более низкую температуру перехода, потому что они включены только в течение одной половины цикла переменного тока.

Дальнейшая оценка и данные независимых тестов должны служить для подтверждения правильности подхода Lynk Labs к AC-LED.

Как рассчитать блок питания светодиодов, необходимый для вашей светодиодной ленты

Один из часто задаваемых нам вопросов: «Как мне определить, какой источник питания мне нужен для моей светодиодной ленты?»

Ответ — это не так уж и сложно.

Первым делом проверьте технические характеристики светодиодной ленты, которую вы собираетесь использовать. Он должен показать вам потребляемую мощность в ваттах на метр. Обычно он отображается в формате 14 Вт / м (14 Вт / метр).

Второй шаг — вычислить длину полосы, которую вы собираетесь использовать в метрах, и умножить это число на количество ватт, используемых на метр.

Допустим, вы используете светодиодную ленту длиной 8,5 м. Светодиодная лента имеет энергопотребление 14Вт / м.
14 x 8,5 = всего 119 Вт. Итак, вам нужен источник питания для светодиодов (иногда называемый драйвером светодиодов), который может обеспечить не менее 119 Вт.

Однако рекомендуется делать поправки на непреднамеренные перегрузки. Чтобы смягчить это, мы рекомендуем использовать только около 80% номинальной нагрузки источника питания. Итак, в этом случае вы, скорее всего, выберете блок питания на 150 Вт.

Затем вы можете просмотреть наш ассортимент светодиодных драйверов, чтобы выбрать наиболее подходящую модель.

Не забудьте подтвердить фактическую выходную мощность в паспорте продукта. Фактическая выходная мощность варьируется от модели к модели в пределах одной серии светодиодных драйверов. Например, HLG-240H-24 имеет выходную мощность 240 Вт, тогда как HLG-240H-12 имеет выходную мощность 192 Вт.

Если вы планируете использовать драйвер светодиода с регулируемой яркостью, вам необходимо принять во внимание еще несколько факторов.

Многие драйверы светодиодов с регулируемой яркостью работают, изменяя амплитуду тока, подаваемого на светодиоды. Если вы используете более одного источника питания для питания нескольких светодиодных лент, то нагрузка на каждый драйвер должна быть согласована как можно ближе друг к другу, чтобы обеспечить синхронизацию диммирования.

В качестве примера, если один источник питания загружен на 80%, а второй источник питания загружен на 50%, первый источник питания начнет тускнеть, когда регулятор диммирования опустится ниже 80%, но второй источник не начнет тускнеть. уменьшайте яркость до тех пор, пока яркость не упадет ниже 50%.Эта разница видна невооруженным глазом.

Если ваш источник питания с регулируемой яркостью для светодиодов имеет выход типа ШИМ, такой как серия MEAN WELL PWM или драйверы светодиодов с регулируемой яркостью TRIAC источника питания, тогда они будут плавно уменьшать яркость независимо от нагрузки. Эти драйверы светодиодов поставляются компанией Power Supplies Australia как для моделей на 12 В, так и на 24 В.

Следующие драйверы светодиодов PWM доступны для заказа через Power Supplies Australia:

Power Supplies Australia всегда готовы помочь в случае необходимости.Не стесняйтесь звонить по телефону 1800 632 639, если у вас возникнут дополнительные вопросы по выбору правильного источника питания для светодиодной ленты.

ExtraBrite © Мощное светодиодное миниатюрное освещение на 12 В — идеальное освещение для любого кукольного домика! Наши 30-дюймовые светодиоды теплого белого цвета ExtraBrite © дают много света, но они потребляют очень мало энергии и выделяют очень мало тепла — в 10 раз больше света на ватт, чем у других миниатюрных осветительных приборов (и в 10 раз меньше тепла !!)

Эти светодиодные ленты гибкие и простые в использовании! Они могут быть изогнутыми или скрученными и удерживаются на месте с помощью липкой основы.Вся полоса или любой ее участок будет работать от стандартного блока питания 12 В для кукольного домика. Секции можно отрезать по любой «линии разреза» (кратно 3 лампочкам) и прикрепить к электропроводке кукольного домика в любом месте, где требуется больше света.

Светодиодные ленты потребляют менее 3 Вт на фут. Они питаются от стандартного блока питания 12 В для кукольного домика; он может использовать ту же проводку кукольного домика, которую вы используете для всех своих проектов миниатюрной проводки, и может делиться схемами с другими миниатюрными приспособлениями.Мы рекомендуем трансформаторы CK1009C (12 В, 20 Вт) или CK1009D (12 В, 40 Вт).

ExtraBrite © Светодиоды — это самый яркий продукт, доступный в диапазоне потребительских цен. Они в 3 раза ярче «тросовых фонарей» и большинства других светодиодных фонарей, представленных на рынке. Мы предлагаем их без монтажных принадлежностей, поэтому они могут быть сконфигурированы в точном соответствии с потребностями миниатюриста по сравнению со стоимостью других светодиодов.

ExtraBrite © Светодиоды имеют очень долгий срок службы… номинальный срок службы светодиодного освещения составляет 50 000 часов (по сравнению с миниатюрным освещением, рассчитанным на срок от 1000 до 5000 часов). Это более 12 лет по 12 часов в день, 6 дней в неделю!

Варианты размеров:

12-дюймовая лента с 36 светодиодными лампами
30-дюймовая лента с 90 светодиодными лампами
5-метровая лента на 600 светодиодных фонарей

Инструкции включены, но вам также следует ознакомиться с нашим Руководством по быстрому подключению кукольного домика .Это руководство позволит вам начать с уверенностью! Ознакомьтесь с полезными советами Гэри по поводу наших светодиодных фонарей.

Наш продукт рекомендован взрослым любителям и детям от 13 лет.

Как подключить 12 В светодиодные фонари к переделке кемпервана

Правильное освещение задает настроение интерьеру вашего дома на колесах. Яркий белый свет может сделать ваш фургон стерильным. Теплый свет может быть менее вредным для глаз. Регулируемое или дополнительное освещение делает чтение более приятным в ночное время.

Когда мы построили наш фургон, у нас была отличная встроенная система светодиодных лент, но мы забыли о том, что их нельзя затемнить. Во время нашей следующей поездки в Walmart мы купили небольшие кнопочные светильники с батарейным питанием. Они отлично подходили для ночей, но, безусловно, мы могли бы включить их в сборку, если бы лучше спланировали их.

Почему выбирают светодиоды?

Светодиодные фонари

недорого стоят и с ними легко работать. Они потребляют очень мало энергии и не нагреваются на ощупь.Когда дело доходит до светодиодных технологий, здесь нет конкурентов.

Светодиодные ленты 12 В

Светодиодные ленты

легкие и универсальные. Вы можете обрезать их по размеру и запускать практически где угодно. Они бывают разных цветов, и их легко подключить к вашему фургону. Легкие ленты настолько невесомы, что их можно прикрепить с помощью прочной двойной липкой ленты, стяжек, суперклея или любого другого креативного решения. Их можно использовать в качестве основных источников света или хороших дополнительных источников света, например, в качестве фартука для раковины.

Покупка светодиодных лент на Amazon.com

Советы по покупке светодиодных лент

Обязательно приобретите гирлянду из ламп на 12 В постоянного тока
Выберите подходящий оттенок света: ярко-белый, натуральный белый или теплый белый, чтобы изменить настроение.
Получите желаемую длину. Выберите светлую полосу, которую можно обрезать по размеру. Если сомневаетесь, покупайте дольше. Их всегда можно использовать в дополнительных частях сборки.
На обратной стороне некоторых легких полосок есть отслаивающийся и наклеивающийся клей.

Как отрезать световую полоску

Пряди часто бывают с линиями разреза, предварительно отмеченными в местах, которые можно отрезать обычными ножницами. После этого у вас останутся металлические контакты. Эти контакты могут быть либо спаяны вместе, либо соединены с помощью какой-нибудь светодиодной обжимки на разъемах.

Встраиваемое светодиодное освещение, 12 В

Мне жаль, что я не знал об этих маленьких встроенных светильниках, прежде чем я начал строить свой фургон. Они разработаны для жилых автофургонов и лодок, поэтому они довольно малы и действительно делают фургон роскошным.Процесс монтажа встраиваемого освещения такой же, как и для любой световой ленты на 12 В. Читайте ниже инструкции.

Приобретите встраиваемые светильники на Amazon.com

Советы по приобретению встраиваемых светильников

Как и в случае с светодиодными лентами, цвет света играет большую роль. Выбирайте между теплыми или холодными светлыми тонами. Также учитывайте внешний цвет света. Их часто можно купить с белой или серебристой отделкой, чтобы они соответствовали интерьеру вашего фургона. Некоторые (но не все) встраиваемые светильники поставляются с пружинными зажимами для облегчения установки.Мы рекомендуем покупать этот тип, потому что он будет наиболее простым в установке.

Как установить встраиваемые морские фонари

Чтобы установить встраиваемые светильники с пружинными зажимами, сделайте круглый вырез размером с внутреннее кольцо. Затем вставьте светильник, и пружинные зажимы будут удерживать его на месте. Это простой процесс, не требующий дополнительных инструментов или клея! Обязательно оставьте место для проводов и спланируйте проводку до завершения сборки потолка.

@roaminginavan

Как подключить свет 12 В:

Независимо от того, используете ли вы ленточное или утопленное освещение, процесс подключения к любой системе освещения 12 В будет одинаковым.Поскольку светодиоды потребляют очень мало энергии, обычно вы можете соединить вместе столько светодиодов, сколько захотите. Чтобы установить освещение, мы предполагаем, что у вас уже есть блок предохранителей и шина, готовые к работе и прикрепленные к вашей батарее. Если вы не знаете, что это такое, прочтите этот пост, чтобы получить обзор всей электрической системы.

Первый шаг перед подключением — убедиться, что все у вас отключено! В том месте, где вы будете использовать, не должно быть предохранителей. Вставляйте предохранитель только в конце процесса или если вам нужно убедиться, что фонари работают, прежде чем устанавливать их на более длительный срок.

1. Соедините вместе несколько полос света

Начните с соединения всех полос или гирлянд вместе. Фары будут иметь пару красных и черных проводов, идущих от них. Поскольку все уже на 12 В, вы хотите подключить их параллельно. Это означает, что все красные провода будут соединены вместе, чтобы перейти к переключателю. Все черные провода будут соединены вместе, чтобы перейти к шине.

Если вы хотите выложиться по полной, то для подключения проводов можно использовать набор для пайки.Это хорошее видео о том, как припаять провода, если вы не знаете, как. Если нет, вы можете скрутить провода вместе и соединить их стыковым соединением или в месте, где будет использоваться концевой соединитель. Вот хорошее видео на Youtube о том, как правильно обжимать провода.

Общие советы

Используйте многожильный провод. Сплошной медный бытовой провод не предназначен для выдерживания вибраций. теснота и трение металла в фургоне.
Не используйте скрученные соединители для соединения проводов. Это по той же причине, что и выше.
Проверьте свое оборудование перед его установкой (выключатели и освещение). Намного легче диагностировать и устранять проблемы, когда они находятся прямо перед вами.
При прокладке троса проложите немного больше (6 дюймов или около того). Это сделано для того, чтобы, если вы сделаете ошибку при соединении или вам понадобится немного места для маневра, у вас будет немного свободного места.
Разместите сварку в шахматном порядке, если у вас несколько проводов, соединенных вместе. Это позволяет избежать скопления большого количества разъемов в одном месте.

2. Подключите световые нити к выключателю

Один провод идет от блока предохранителей к выключателю света.Если вы используете фонари мощностью 100 Вт или меньше, этот провод должен быть 14 AWG. Если ваш коммутатор имеет плоские клеммы, используйте плоский разъем. Если от него просто идут провода, используйте стыковой соединитель, чтобы присоединить его к проводу.

Второй провод пойдет к вашим фарам.

Диммерные переключатели

Диммерные переключатели имеют третий провод. Этот провод обычно черный, и его следует использовать для заземления шины. В этом случае провод, идущий к вашим фарам, будет белым.

Альтернатива световым полосам 12 В

Сказочные огни

У каждого знаменитого инстаграммера #vanlife есть две общие черты — это позирование модели и волшебные огни.К счастью, их легко добавить, если хотите. Ну фары все равно есть! Сказочные огни можно купить с питанием от источника постоянного тока 12 В и устанавливать так же, как и в вариантах со светодиодами выше. Вы также можете купить сказочные огни на батарейках для периодического использования и большей гибкости.

Мы не рекомендуем покупать гирлянды с питанием от сети переменного тока (такие, которые подключаются к бытовой розетке). Причина этого в том, что вам придется запускать инвертор каждый раз, когда горит свет, что неэффективно.

Фонари с батарейным питанием — это наши современные простые и недорогие устройства.Если вас пугает электричество (или вы просто ленивы), не нужно ничего встраивать в свой фургон. Вы можете прекрасно обойтись недорогими кнопочными фонарями, фонариками или налобными фонарями.

Солнечные фонари становятся все более популярными, поскольку батареи и солнечные элементы становятся все более доступными. Солнечные фонари заряжаются на солнце днем, а затем готовы к использованию ночью. Goal Zero, Luci Lights и Biolite предлагают решения по цене от 20 до 120 долларов. Это хорошо для тех, кто находится в дороге в течение длительного времени и не требует установки вспомогательной батареи.

Обратной стороной солнечного света является то, что вы должны заряжать его каждый день. Это легкая привычка, но она может быть неудобной.

Освещение

не обязательно должно быть дорогим, и при правильной установке оно может сделать вид дома на колесах более стильным. При этом не стоит недооценивать мощность налобных фонарей, светодиодных фонарей или фонарей с батарейным питанием. Чтобы воспользоваться подходящим освещением, не нужно быть электриком.

Блоки питания на 12 V

Трансформатор для светодиодных лент 12 вольт

Виды блоков питания

Как выбрать трансформатор

Блоки питания для светодиодной LED ленты в СПб

Трансформатор светодиодная лента

Как подобрать трансформатор для светодиодной ленты на 12 и 24 вольт: расчёты и примеры

Особенности и характеристики светодиодных лент

Виды

Преимущества

Как правильно выбрать источник питания LED–лент

Что необходимо знать о питающих трансформаторах

Типы источников питания по характеристикам

Современные производители трансформаторов

Расчёт мощности питающего трансформатора для 12 и 24 вольт

Особенности установки трансформаторов

Правильное подключение со схемами и фото

Подключаем ленту длиной более 5 метров

Как правильно подключить RGB — ленту, контроллер и усилитель

Видео: как подключить LED — ленту к трансформатору

Как подобрать трансформатор для светодиодной ленты

Определение мощности трансформатора

Классификация и принцип действия

Что следует учесть перед покупкой?

Выбор производителя

Монтаж, схема подключения

Трансформаторы для светодиодных лент 12 вольт: виды, подключение, выбор

Что такое электронный балласт и зачем он нужен?

Варианты исполнения блоков питания для светодиодных лент

Кратко об управлении

Как выбрать трансформатор для светодиодной ленты?

Расчет мощности блока питания для светодиодов

Подключение трансформатора к светодиодной ленте

Самодельный трансформаторный блок питания на 12 вольт

Сопутствующие вопросы

Трансформатор для светодиодной ленты — особенности выбора и установки

Трансформатор для светодиодной ленты 12 вольт — выбор

Расчёт мощности трансформатора

Особенности установки

На что обратить внимание при выборе?

Подключение трансформатора к светодиодной ленте

Заключение

Видео на тему

Как подключить светодиодную ленту?

12v led strip — купить 12v led strip с бесплатной доставкой на AliExpress

12 В — драйвер светодиодов от Verbatim (0-50 Вт)

Улучшенный светодиодный трансформатор

Технические характеристики — Светодиодный трансформатор 12 В

Часто задаваемые вопросы

Вы продаете светодиодный трансформатор Philips?

Какие еще варианты доступны?

Всегда ли нужно модернизировать трансформатор при переходе на светодиоды?

Будет ли это работать на светодиодных лентах?

Работа светодиодов от источника переменного тока

Как рассчитать блок питания светодиодов, необходимый для вашей светодиодной ленты

ExtraBrite © 12V LED Strips 30 Inch Warm White для любого кукольного домика — Real Good Toys

Как подключить 12 В светодиодные фонари к переделке кемпервана

Почему выбирают светодиоды?

Светодиодные ленты 12 В

Советы по покупке светодиодных лент

Как отрезать световую полоску

Встраиваемое светодиодное освещение, 12 В

Советы по приобретению встраиваемых светильников

Как установить встраиваемые морские фонари

Как подключить свет 12 В:

1. Соедините вместе несколько полос света

Общие советы

2. Подключите световые нити к выключателю

Диммерные переключатели

Альтернатива световым полосам 12 В

Сказочные огни

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
