Трансформатор напряжения 220: ЗНОГ-220 (У1, УХЛ1) Трансформатор напряжения элегазовый – ЗАО «ЗЭТО»

Содержание

Трансформатор напряжения НАМИ-220.

Номинальное напряжение первичной обмотки, кВ 220/√3
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ 52/√3
Номинальное напряжение основной вторичной обмотки No1, кВ 0,1/√3
Номинальное напряжение дополнительной вторичной обмотки No2, кВ 0,1
Номинальное напряжение основной вторичной обмотки No3, кВ 0,1/√3
Номинальная мощность, ВА, основной вторичной обмотки No1 в классах точности
Возможно изготовление с другими техническими характеристиками.
0,2 200
0,5 400
1,0 600
Номинальная мощность, ВА, дополнительной вторичной обмотки No2 в классе точности 3,0 1200
Номинальная мощность, ВА, основной вторичной обмотки No3 в классах точности
0,2 100
0,5 200
1,0 300
Предельная мощность первичной обмотки, ВА 2000
Предельная мощность основной вторичной обмотки No1, ВА 1200
Предельная мощность дополнительной вторичной обмотки No2, ВА 1200
Предельная мощность основной вторичной обмотки No3, ВА 800
Группа соединения обмоток 1 / 1 / 1 / 1 — 0 — 0 — 0
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ1
Номинальное значение климатических факторов для исполненения “УХЛ” категории размещения “1” :
— высота установки над уровнем моря, не более, м 1000
— температура окружающей среды — 60°С . .. +40°С
Допустимая величина механической нагрузки от гори-зонтального тяжения проводов, Н, не менее 1000
Максимальная скорость ветра при отсутствии гололеда, м / с 40
Максимальная скорость ветра при наличии гололеда, м / с 15
Толщина стенки гололеда, мм 20
Сейсмостойкость трансформатора по шкале МSК, балл, не менее 7
Удельная длина пути утечки внешней изоляции, см / кВ 2,25 ; 2,5
Средняя наработка до отказа, ч., не менее 8,8 x 106
Установленный срок службы, лет 30
Гарантийный срок службы, лет 3
Тип внешней изоляции Фарфор
Тип внутренней изоляции Маслобарьерная
Масса трансформатора, кг 1640
Масса масла, кг 440
Габаритные размеры, мм 660 x 690 x 3360
Установочные размеры, мм 552 x 512

ЗНГ-УЭТМ®-220

Наименование параметров

ЗНГ-УЭТМ®-220

1

Номинальное первичное напряжение, кВ

220/ √ 3

2

Номинальное напряжение основных вторичных обмоток, В

100/ 3

3

Номинальное напряжение дополнительной вторичной обмотки, В

100

4

Количество и назначение вторичных обмоток, шт. :

Основная для измерения и питания цепей учета электроэнергии, выводы а1–х1 (далее – обмотка У)

1

Основная для измерения и защиты, выводы а2–х2 (далее – обмотка И)

1

Дополнительная для защиты от замыканий на землю, выводы ад–хд

(далее – обмотка Д)

1

5

Номинальные мощности вторичных обмоток при коэффициенте мощности 0,8, ВА:

Обмотки У

до 1000 1)

Обмотки И

Обмотки Д

до 500 1)

6

Классы точности вторичных обмоток в зависимости от нагрузки:

Обмотки У

0,2; 0,5; 1; 3 1)

Обмотки И

Обмотки Д

3Р; 6P 1)

7

Предельная мощность трансформатора, ВА

до 2500

8

Ток холостого хода при питании со стороны обмотки Д, А, не более

8

9

Сопротивление изоляции, МОм, не менее:

Первичной обмотки

300

Вторичных обмоток

50

10

Коэффициент напряжения по ГОСТ 1983 (п. 6.6.)

1,5 в течение 30 с

11

Климатическое исполнение по ГОСТ 15150

Т1, У1, ХЛ1*

12

Главная изоляция для климатического исполнения Т1, У1 элегаз (SF

6) с параметрами:

Номинальное давление заполнения, приведенное к 20 °С, МПа, абс

0,5

Давление предупредительной сигнализации2), приведенное к 20°С, МПа, абс.

0,44

Давление аварийной сигнализации2), приведенное к 20 °С, МПа, абс.

0,42

13

Главная изоляция для климатического исполнения ХЛ1* смесь элегаз (SF6) с хладоном-14 (CF

4) или азотом с параметрами газовой среды:

Номинальное давление заполнения, приведенное к 20 °С, МПа, абс.

0,7

Давление предупредительной сигнализации1), приведенное к 20°С, МПа, абс.

0,62

Давление аварийной сигнализации1), приведенное к 20 °С, МПа, абс.

0,6

14

Температура окружающего воздуха для исполнения Т1:

Минимальная, °С

-10

Максимальная, °С

+50

15

Температура окружающего воздуха для исполнения У1:

Минимальная, °С

-45

Максимальная, °С

+40

16

Температура окружающего воздуха для исполнения ХЛ1*:

Минимальная, °С

-55

Максимальная, °С

+40

17

Масса газа, кг:

Элегаза для исполнения У1

16,0

Элегаза для исполнения ХЛ1*

11,0

Хладона для исполнения ХЛ1*

6,6

18

Расход газа на утечки в год, % от массы газа, не более 0,5

0,5

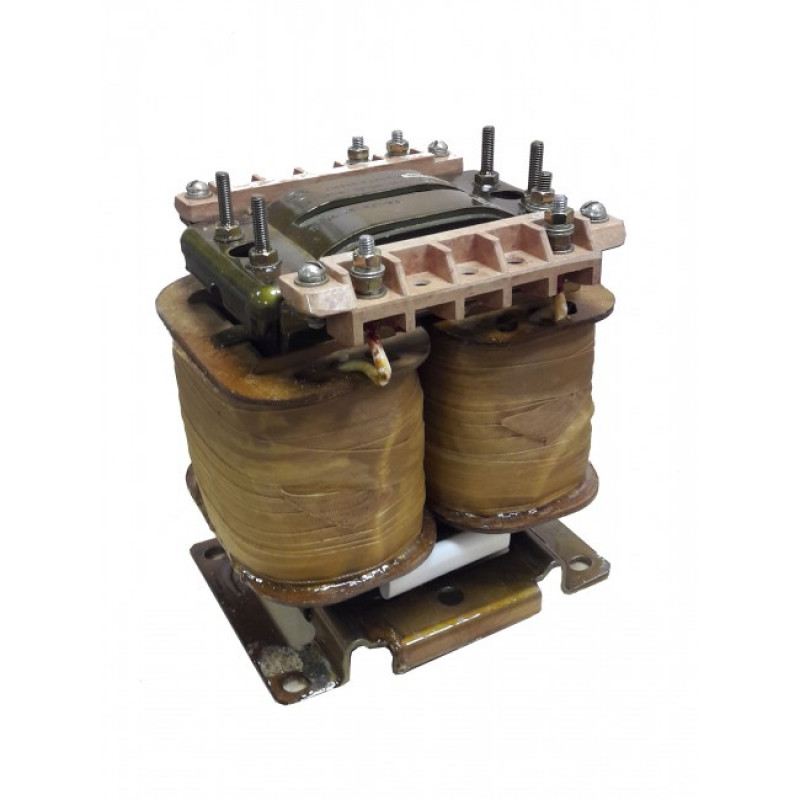

Трансформатор напряжения понижающий ОСО-0.

25-09 УХЛ 3 220/36 Костромское ФГУ ИК-1 ОС0000002365

Технические характеристики Трансформатора ОСО-0.25 220\36В

Ширина — 124 миллиметров.
Высота — 126 миллиметров.
Первичное напряжение 1 с — 220 Вольт.
Первичное напряжение 1 по — 220 Вольт.
Вторичное напряжение 1 с — 36 Вольт.
Вторичное напряжение 1 по — 36 Вольт.
Номинальная полная мощность — 250 В.А.
Относительное напряжение короткого замыкания Uk — 5.5 %.
Разработан как трансформатор безопасности — Да.
Глубина — 89 миллиметров.
Степень защиты IP — IP00

  • Ширина 0.15 м.
  • Код товара Костромское ФГУ ИК-1#ос0000002365
  • Высота 0.135 м.
  • Глубина 0.
    15 м.
  • Номинальный ток 1.1 А
  • Вес 4 кг.
  • Номинальная мощность 0.25 кВА
  • Номинальное напряжение 220 В
  • Тип изделия Трансформатор напряжения
  • Степень защиты IP IP00
  • Климатическое исполнение УХЛ3
  • Входное напряжение 220 В
  • Выходное напряжение 36 В
  • Вторичное напряжение 1 с 36 В
  • Первичное напряжение 1 с 220 В
  • Вторичное напряжение 1 по 36 В
  • Первичное напряжение 1 по 220 В
  • Номинальная полная мощность 250 В. А
  • Относительное напряжение короткого замыкания Uk 5.5 %
  • Номинальный первичный ток (А) 1.1

Трансформаторы 220-110

Предлагаем Вам большой ассортимент качественных трансформаторов 220-110 для подключения приборов, которые работают от сети 110 вольт. У нас в наличии трансформаторы на 110 вольт от 50Ва до 20кВа разных производителей:

Если Вы не уверены в выборе преобразователя 220-110, позвоните нам, и мы с радостью проконсультируем Вас, какой нужен Вам трансформатор и какого производителя.

Во многих странах мира, например в США, других странах Северной и Центральной Америки, в стандартной электросети напряжение не 220 Вольт, как у нас, а всего лишь 110-120. Понятно, что их электроприборы в нашу сеть напрямую включать нельзя. Впрочем, если наши приборы включать в их сеть, тоже ничего хорошего не получится. Здесь нужен трансформатор 220-110, который изменит величину напряжения до нужного значения. В США номинальное напряжение сети 120 Вольт при частоте 60 Гц. В нашей сети частота 50 Гц, и для питания американской аппаратуры на такой частоте оптимальным напряжением будет не 120, а 110 Вольт, особенно это касается электроприборов, содержащих электродвигатели, силовые трансформаторы и другие индуктивные элементы, работающие на сетевом напряжении. Устройствам же, содержащим импульсные блоки питания, такое снижение напряжения совершенно не критично, они прекрасно себя чувствуют и при 100, и при 130 Вольтах. Поэтому общепринято для питания американского оборудования у нас использовать преобразователи 220-110, понижающие напряжение с 220 до 110 Вольт. Через эти же трансформаторы 220-110, включенные «наоборот», можно питать наши электроприборы от сети 110-120 Вольт. На производстве таких трансформаторов 220-110 специализируются некоторые китайские производители. Из многих китайских брендов стоит выделить такие фирмы, как ELECA, JOHSUN, DAYTON. Самыми лучшими из китайских преобразователей 220-110 являются трансформаторы JOHSUN, следущими идут трансформаторы ELECA и потом уже трансформаторы DAYTON. Все трансформаторы 220-110 китайского производства достаточно дешевы, благодаря использованию сборных сердечников из штампованных пластин и алюминиевых обмоток. Но такие сердечники при работе издают характерный звук, а в алюминиевых обмотках потерь больше, чем в медных. Поэтому советуем остановить свой выбор на трансформаторах TOROID польского производства. Эти трансформаторы 220-110 собраны на кольцеобразном сердечнике из высококачественной трансформаторной стали. Обмотки этих трансформаторов медные с высокопрочной изоляцией. Трансформаторы TOROID изготавливаются как двухобмоточные (разделительные), так и однообмоточные (автотрансформаторы). Разделительные трансформаторы 220-110 предпочтительны в тех случаях, когда предъявляются повышенные требования к безопасности, а в большинстве случаев подойдут более дешевые и легкие автотрансформаторы 220-110. Модельный ряд трансформаторов TOROID охватывает диапазон мощностей от 50 до 8000 ВА. Преобразователи TOROID очень удобны в использовании, устройство находится в симпатичном пластиковом (модели до 300Ва) или металлическом корпусе, на котором установлены розетки американского стандарта, поэтому дополнительно переходник для розетки не понадобится.  Безукоризненное качество и надежность, проверенная временем — это трансформаторы TOROID.

Трансформаторы 220-100 торговых марок TOROID и NEWSTAR

Во всем мире высоко ценится японская электронная и бытовая техника. Все хотят иметь у себя такие устройства, каждый по возможности старается их приобрести. Обычно это дорогие изделия и мы бережно к ним относимся, считаем их эталоном качества и надежности. Исторически сложилось так, что стандартное напряжение для питания бытовых электроприборов в Японии составляет 100 Вольт, тогда как у нас 220 Вольт, а чтобы получить из одного напряжения другое, нам нужен трансформатор 220-100. Наиболее простым решением является автотрансформатор 220-100, имеющий всего лишь одну обмотку с дополнительным выводом. У нас такие автотрансформаторы представлены в широком ассортименте, мощностью от 100 до 4000 ВА. Большинство трансформаторов 220-100 (за исключением самых маломощных), кроме розетки на 100 В, имеют дополнительные розетки на 110 В, в которые можно подключать электроприборы из США, Канады и многих других стран, имеющих стандарт в 110-120 Вольт.

Мы предлагаем автотрансформаторы 220-100 со вторичным напряжением 100 В, выпускаемые под такими брендами, как NEWSTAR и TOROID. Первые из них выпускаются в Китае, сердечники набраны из Ш-образных пластин, обмотка алюминиевая. Соответственно и недорогая цена. Трансформаторы TOROID делаются в Польше, имеют неразъемный кольцеобразный сердечник из высококачественной электротехнической стали, на который намотана обмотка из меди, которая прочнее алюминия и обладает лучшей электропроводностью. Благодаря этому нагрузочная характеристика такого понижающего трансформатора 220-100 намного жестче — это значит, что при увеличении нагрузки значение напряжения на выходе трансформатора 220-100 не будет сильно уменьшаться, отчего подключенная к выходу преобразователя 220-100 аппаратура будет чувствовать себя комфортно. Изоляционные материалы также обладают высокими техническими характеристиками, и не удивительно, что такие трансформаторы 220-100 стоят дороже. Конструкционные различия определяют и форму готовых изделий — трансформаторы TOROID невысокие, с квадратным основанием, а корпуса трансформаторов NEWSTAR примерно вдвое выше, их форма близка к кубической.

Все наши трансформаторы на 100 имеют защиту от перегрузки, которая отключает трансформатор 220-100 при перегреве, а после остывания подключает его вновь. Помимо этого, и те и другие преобразователи 220-100 имеют еще одну ступень защиты — предохранитель с плавкой вставкой, который защищает трансформатор 220-100 от коротких замыканий в выходной цепи.

Трансформатор напряжения однофазный многоцелевой 2-х обмоточный ОСМ1-0,063 220/220 IP00 У3 ОСМ1-0,063 220/220 Клинцовское УППВОС

Наименование компонента у производителя ОСМ1-0,063
Количество фаз однофазный
Назначение трансформатора многоцелевой
Тип трансформатора 2-х обмоточный
Мощность трансформатора, кВА 0,063кВА
Сводная характеристика обмоток 220/220
Напряжение первичной обмотки U₁ 220В
Тип и напряжение(я) вторичной(ых) обмотки(ок) и отводов /220
Исполнение трансформатора встраиваемый
Класс электробезопасности I класс
Степень защиты IP IP00
Климатическое исполнение и категория размещения У3
Конструктивная особенность
Примечание
Альтернативные названия ОСМ-1-0,063 OCM1-0,063 OCM-1-0,063 220В 220В
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com FK28.134.1.11
Статус компонента у производителя

Какой трансформатор выбрать? (понижающие 220-110 и повышающие 110-220)



У каждого из нас может возникнуть ситуация, когда мы приобрели или получили в подарок электроприбор, который привезён из-за границы и работает не от *европейского* напряжения в 220 Вольт, а от 110 или 100 Вольт. Эти приборы изготавливаются в основном в США или Японии.



Что же делать в этом случае?

Ответ простой: существуют понижающие трансформаторы, которые изменят 220 Вольт на 110 или на 100 Вольт. Достаточно присоединить такой трансформатор в нашу домашнюю розетку (сеть 220 Вольт), и на выходе он выдаст нужные для электроприбора 110 или 100 Вольт.



Существуют обычные (шихтованные) трансформаторы и тороидальные.

Обычные бытовые трансформаторы (стержневые, броневые) имеют большой вес (это особенно неудобно, если надо платить за вес при авиаперелете) и меньший КПД по сравнению с тороидальными трансформаторами напряжения. Но зато могут иметь большую мощность в Ваттах: до 10 000 Ватт. Внутри стоят металлические пластины Ш-образной формы (броневые)  или Г-образной, П-образной формы (стержневые)

Тороидальные трансформаторы имеют тороидальные сердечники (в виде бублика). Они изготавливаются из магнитной

трансформаторной стали с низким уровнем потерь и высокой индукцией насыщения.

Плюсы такого трансформатора:

1. низкий вес,

2. малый размер,

3. отсутствие шума (что удобно для подключения аудиотехники),

4. меньший нагрев.

5. держат заявленную мощность







 Итак, какой трансформатор выбрать. Принципы выбора:

Если Вам нужен понижающий трансформатор 220 -110, то Вам подойдут такие модели как Штиль АТ ( с тороидальным сердечником), либо универсальные трансформаторы, которые через переключатель могут работать как понижающий трансформатор 220 – 110, так и повышающий трансформатор 110-220 ETS ELECA, NF NEWSTAR,  ST DAYTON



Теперь нужно выбрать трансформатор напряжения соответственно мощности (Ватты) Вашего электроприбора. Хорошо, если указана мощность на электроприборе в Ваттах — и номинальная и максимальная. А если производитель указал только силу тока в Амперах, то нужно подсчитать мощность Вашего электроприбора самостоятельно, чтобы она соответствовала мощности трансформатора.



Формула проста:



Нужно напряжение (Вольты – V) умножить на силу тока (Амперы – А) и получим мощность тока (Ватты – W)

На каждом электроприборе напечатаны характеристики и параметры данного прибора. Если мощность в Ваттах уже напечатана на приборе, то вам не нужно делать расчёты. Просто возьмите пиковую мощность электроприбора и приплюсуйте к ней 15-20 процентов и получите мощность нужного Вам трансформатора.



Пример:

Допустим у вас импортная мясорубка на 110 Вольт, 4 Ампера. Чтобы узнать её мощность нужно умножить эти показатели: 110 * 4 = 440 Ватт. Мощность мясорубки = 440 Ватт. Но это номинальная мощность, то есть на которой она работает постоянно. А есть ещё максимальная (пиковая) мощность. Это кратковременная мощность, на которой работает мясорубка, если внутрь попадает кость. В этом случае мощность на несколько секунд увеличивается до максимальной. И может достичь 1500 Ватт! Хоть и недолго. Обычно производитель указывает номинальную и максимальную мощность в паспорте прибора.



Поэтому при выборе трансформатора нужно исходить из пиковой мощности электроприбора  + 15-20 процентов. То есть, пиковая мощность пылесоса 1500 Ватт + 20 процентов = 1800 Ватт. Либо суммировать мощности приборов, которые вы хотите подсоединить к трансформатору. Например: телевизор — 200 Ватт плюс фен — 1300 Ватт, итого 1500 Ватт. Следовательно, вам нужен трансформатор 2000 Ватт максимальной мощности. Чем больше запас по мощности у трансформатора, тем лучше для работы трансформатора и бытового прибора.

Обычно понижающие трансформаторы 220 — 110 Вольт или повышающие трансформаторы 110 — 220 Вольт, используют при мощности бытовых приборов от 300 Ватт. К ним, можно отнести: стационарные электроприборы больших размеров, некоторые телевизоры, стиральные машины, небольшие, но мощные электроприборы: мясорубки, электрочайники, пылесосы, утюги, фены, плойки, тостеры, кофеварки, кухонные комбайны.



К большинству электроприборов потребляемой мощности менее 300 Ватт, необязательно применять понижающий или повышающий трансформатор. Они, вне зависимости от страны производства, работают в диапазоне напряжений 110 – 220 / 220 – 110 Вольт, либо в автоматическом режиме, либо через переключатель и могут без проблем использоваться по всему миру.

К таким электроприборам относятся: Многие зарядки для телефонов, ноутбуков, ультрабуков, смартфонов, планшетов, эпиляторов, электробритв и т.п.

Если Вам нужно наоборот: повысить напряжение в сети для своего электроприбора, если Вы едете в США или Японию с электроприбором на 220 Вольт, приобретённым в России, то можно купить один из следующих универсальных трансформаторов 110- 220 / 220 -110 . Они как повышают, так и понижают напряжение в сети. То есть эти трансформаторы можно использовать и в России, и в США или Японии. И менять напряжение в сторону увеличения или уменьшения по своему желанию. Вот такие трансформаторы напряжения подходят для этого случая : ETS ELECA  , NF NEWSTAR , ST DAYTON .

Даже, если Вам необходим трансформатор только для понижения или только для повышения, по цене эти трансформаторы не на много дороже тех, которые имеют только одну функцию.

И ещё: некоторые спрашивают, почему на некоторых приборах пишут 100 Вольт, на других — 110 Вольт, 200 — 240… и так далее. Вы можете не обращать на это внимание: разница в Вольтах 5 — 10 процентов часто бывает при скачках напряжения в сети, что существенно не влияет на работу самого прибора.

Надеюсь, эта статья пролила свет на некоторые вопросы, касающиеся выбора трансформатора (автотрансформатора). И в чём-то облегчило задачу подбора нужного оборудования.


Найдите подходящий преобразователь напряжения с помощью нашего руководства по покупке

Что такое преобразователь напряжения?

Часто задаваемые вопросы
Могу ли я подключить несколько продуктов к одному трансформатору?
Да, вы можете подключить несколько продуктов к трансформатору, используя удлинитель, тогда и только тогда, когда общая номинальная мощность всех продуктов меньше, чем мощность трансформатора.Не подключайте несколько продуктов к небольшому дорожному конвертеру.

В чем разница между переходником вилки и преобразователем / трансформатором напряжения?
Штепсельный адаптер не преобразует напряжение или электричество. Если ваш прибор имеет двойное напряжение, вы можете подключить его к розетке, просто используя подходящий переходник. Преобразователи / трансформеры преобразуют напряжение. Они позволяют использовать ваши приборы с одним напряжением за рубежом или наоборот.

Могу ли я использовать американское изделие на 220 В, например сушильную машину с трансформатором, или подключить трансформатор к американской розетке 220 В?
Нет, американское электричество 220 В состоит из 2-х фазных 110 В, а европейское электричество однофазное 220 В.Трансформатор / преобразователи не рассчитаны на 2-х фазный американский 220В.

Что такое регуляторы напряжения?
Регуляторы напряжения также преобразуют напряжение, аналогично преобразователю / трансформатору напряжения, и регулируют напряжение, стабилизируя его. Они полезны в странах, где ток нестабилен. Ссылка на регуляторы напряжения.

Примечание. Используйте преобразователи напряжения и трансформаторы на свой страх и риск и храните их в недоступном для детей месте.

Есть еще вопросы? Нужны дополнительные разъяснения? Или оставьте отзыв.

.
