Трансформатор тока 200 5 что означают цифры: Классификация и расшифровка обозначений трансформатора тока

Трансформатор тока 200″5 Т- 0,66 кт 0,5s

1 445,32шт.

1 571шт.

На складе: 53 шт.

Толстого: 38 шт.

Мирная: 9 шт.

Алмазный: 3 шт.

Витязево: 3 шт.

Как получить скидку?

Cкидка 8%

• Производитель:

  АО «Аэтз»

• Артикул:

  ТОП-М-0,66-0,5S-200/5

• Код товара:

  ТС000013245

Описание

Трансформаторы тока применяются для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.

Условия работы:
-высота над уровнем моря до 1000 м;
-температура окружающего воздуха от +40°С до -40°С;
-окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
-рабочее положение в пространстве — любое.

Трансформатор состоит из магнитопровода с первичной и вторичной обмотками, разделенных изоляцией и размещенных в корпусе из термопласта.
Трансформаторы тока имеют дополнительный вывод от первичной обмотки для присвоения приборов учета электрической энергии с целью предотвращения хищений электроэнергии, а также крышку, закрывающую выводы и позволяющую установить контрольную пломбу.
Конструкция трансформатора исключает несанкционированный доступ к контактам вторичной обмотки после опломбирования крышки трансформатора органами Энергонадзора. Трансформаторы поставляются с поверкой и имеют пломбу ЦСМ.

Трансформатор крепится к заземленным конструкциям изделий потребителей с помощью основания.


     Сертификат об утверждении типа средств измерений №2457,№14450
     Сертификат соответствия №РОСС RU.АЯ24.ВО4181
     Свидетельство об утверждении типа средств измерений RU.C.34.001.A № 52290

Документация

Габаритный чертеж трансформатора тока Т-0,66. jpgПриказ РСТ от 31.01.2022 г. № 225 — МПИ для ТТ до 1000 В.pdf

Характеристики

• Производитель:

  АО «Аэтз»

• Наличие шины:

  Да

• Исполнение трансформатора:

  Шина луженая

• Межповерочный интервал, лет:

  4

• Класс точности:

  0.5S

• Поверка лаборатории:

  Нет

• Допустимая ток, А:

  200

• Гарантийный срок хранения, лет:

  1.0

• Тип прикрепления:

  Винтовое

• Способ подключения:

  Винтовое

• Напряжение, В:

  660

• Частота:

  50 Гц

• Климатическое исполнение:

  У3

• Температура эксплуатации, °С:

  -40…..+40

• Степень защиты, IP:

  20

• Вес одного изделия, кг:

  0.8

• Упаковка:

  Картон, 3шт

• Страна производитель:

  Россия

С этим товаром покупают

Счетчик 3-ф Меркурий 234 ARTM-03 PBR.

L2 5(10)А (ARTM2-03)

13 062,16шт.

14 198шт.

Цену уточняйте у менеджера

Cкидка 8%

Трансформатор тока 0 66 тех. характеристики, коэффициент трансформации

Содержание:

Трансформатор Т-0,66  – измерительный, шинный или со встроенной шиной, с одной вторичной обмоткой, с одним коэффициентом трансформации

.

внешний вид Т-0,66А

Трансформаторы тока Т — 0,66 Т — 0,66А: особенности

Лазерная маркировка корпуса. Надежная прозрачная крышка закрывающая контакты вторичной цепи.

Трансформаторы тока Т — 0,66; Т — 0,66А предназначены для передачи сигнала измерительной информации приборам измерения, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Hz или 60 Hz.

Трансформаторы тока Т — 0,66; Т — 0,66А соответствуют требованиям Технического регламента законодательно регулированных средств измерительной техники, утвержденного постановлением Кабинета Министров Украины от 13. 01. 2016 № 94.

Трансформаторы тока Т — 0,66 с номинальной силой первичного тока более 300 А и трансформаторы тока Т — 0,66А всех конструктивных исполнений соответствуют требованиям ДСТУ ІЕС 60044 — 1 (нагрузка вторичной обмотки находится в диапазоне от 25% до 100% значения номинальной нагрузки).

Трансформаторы тока Т — 0,66 с номинальной силой первичного тока до 300А включительно соответствуют требованиям технической спецификации изготовителя (нагрузка вторичной обмотки находится в диапазоне от 75% до 100% значения номинальной нагрузки).

Тип, вариант конструктивного Исполнения	Номинальная Первичная Сила тока, А	Номинальная Вторичная Сила тока, А	Класс Точности	Наибольшее Напряжение, kV
Т — 0,66	5,10,20, 30, 40, 50,75,100, 150,200, 250, 300, 400, 500,600	5	0,2; 0,5S; 0,5; 1	0,72
Т — 0,66А*	400, 500, 600
Т — 0,66А**	5, 10, 20, 30, 40, 50, 75, 100, 150, 200, 250, 300
* – По требованию потребителя возможно изготовление трансформаторов с сердечником из аморфного сплава. ** – Трансформаторы с сердечником из аморфного сплава.

Номинальная вторичная нагрузка с коэффициентом мощности cosφ2 = 0,8 5 V·А.

Условия эксплуатации:

– Температура окружающего воздуха от минус 45 °С до плюс 40 °С;

– Относительная влажность воздуха до 98 % при температуре плюс 25 °С.

Масса, не более 1,3 kg.

Межповерочный интервал:

– Трансформаторов Т — 0,66 — 5 лет;

– Трансформаторов Т — 0,66А — 16 лет.

Крепление трансформаторов тока возможно при помощи пластин, которые входят в комплект поставки либо при помощи DIN-рейки, поставляемой по отдельному заказу.

Исполнения	Размер шины, IxC, мм	Материал шины	Поворот шины вокруг продольной оси
5/5	15Х1,5	Медь
10/5	15Х1,5	Медь
20/5	15Х1,5	Медь	–
30/5	15Х1,5	Медь	–
40/5	15Х1,5	Медь	–
50/5	15Х1,5	Медь	–
75/5	15Х1,5	Медь	–
100/5	15Х1,5	Медь	–
150/5	15Х2	Медь	–
200/5	22Х2	Медь	–
200/5	25Х5	Алюминий	+
250/5	25Х6	Алюминий	+
300/5	25Х6	Алюминий	+
400/5	25Х8	Алюминий	+
500/5	25Х8	Алюминий	+
600/5	25Х8	Медь	+

Габаритные, установочные и присоединительные размеры трансформаторов тока Т — 0,66; Т — 0,66А

Габаритные, установочные, присоединительные размеры трансформаторов тока Т — 0,66; Т — 0,66 с первичным током 600 АГабаритные, установочные и присоединительные размеры трансформаторов Т — 0,66; Т — 0,66А исполнения 250/5А, 500/5А с поворотной шиной

В трансформаторах Т — 0,66; Т — 0,66А исполнений 200/5, 250/5, 300/5, 400/5, 500/5, 600/5 А шина устанавливается в любом положении, относительно продольной оси. Трансформатор исполнения 200/5 А, с установкой шины в вертикальном положении, изготавливается по отдельному заказу.

Трансформатор тока ТО-0,66, предназначен для измерения и контроля больших токов с использованием стандартных измерительных приборов и устройств автоматического управления и контроля, а также для передачи информации измерительным приборам и приборам учета электроэнергии.

Одновременно трансформаторы тока  служат для контроля состояния изоляции аппаратуры.

Видео: трансформатор тока т-0,66 обзор

Трансформатор тока т-0.66 паспорт и характеристики модели

Конструкция  трансформаторы тока ТО-0,66

Трансформаторы тока ТО-0,66 состоят из кольцевого ленточного магнитопровода, одной вторичной и одной первичной обмоток. Вторичная обмотка намотана на магнитопровод круглым эмалевым проводом.

Первичная обмотка выполнена из медных лент прямоугольного сечения. Первичная и вторичная обмотки помещены в корпус, состоящий из полосы электрокартона, на котором закреплены выводы вторичной обмотки, зажатой между двумя металлическими кожухами корпуса. Выводы первичной обмотки выполнены в виде медных шин прямоугольного сечения. По способу установки трансформаторы тока являются опорными.

Рабочее положение трансформатора тока в пространстве любое.

Характеристики трансформатора тока Т-0,66

• Номинальный класс точности трансформаторов Т-0,66 – 0,2; 0,5S; 0,5; 1,0.
• Номинальные первичные токи – 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1200, 1500, 2000 А.
• Номинальный вторичный ток – 5 А.
• Номинальное напряжение – 0,66 кВ.
• Номинальная вторичная нагрузка с коэффициентом мощности cosφ =0,8 — 5 ВА.
• Условия эксплуатации трансформаторов Т-0,66 — от минус 45 °С до плюс 40 °С.
• Габаритные размеры, мм – 87х125х93
• Масса, кг ,не более – 1,3.

трансформатора тока Т-0,66 габаритные размеры

Трансформатор ТО-0,66

ТО-0,66-Х-Х-Х/5 У3 У:

• Т — трансформатор тока;
• О — опорный;
• 0,66 — номинальное напряжение, кВ;
• Х — номер конструктивного варианта;
• Х — номинальный класс точности;
• Х — номинальный первичный ток, А;
• 5 — номинальный вторичный ток, А;
• У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69;
• У — Украина. В условном обозначении трансформаторов конструктивным вариантам присвоены номера 1, 2, 3, 4 в зависимости от значения номинальной вторичной нагрузки S_2ном, наличия или отсутствия коэффициента безопасности приборов К_{ном. — исполнение с S2ном = 5 В·А и без нормирования Кном;}
• 2 — исполнение с S_2ном = 10 В·А и без нормирования К_ном;
• 3 — исполнение с S_2н
  _ом = 5 В·А и нормированным К_ном;
• 4 — исполнение с S_2ном = 10 В·А и нормированным К_ном.

Технические характеристки трансформатора  ТО-0,66 и ТОШ-0,66 в таблице

Параметры	Значения
	трансформатор ТО-0,66	трансформатор ТОШ-0,66
Рабочая температура в °С	От минус 45 до 50
Климатическое исполнение	У, Т
Категория размещения по ГОСТ 15150 и 15543. 1	2
Номинальный первичный ток	5, 10, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600А	750, 800, 1000А
Номинальный вторичный ток	5А
Номинальная мощность	5 В×А
Класс точности	0,5; 0,5S; 0,2
Габаритные размеры	123х82х96(Н)	75х98х156
Масса, не более	0,9 кг	1,35 кг
Отверстие под шину	—	82х10

Подключение трансформатора тока ТОП-0,66 и ТШП-0,66

При больших номинальных токах обмотку электросчетчика включают через трансформатор — именно так организовывают учет электроэнергии в цепях большой мощности.

Подключение трансформаторов тока позволяет измерять большие токи – те, в которые подключение прибора учета электричества напрямую невозможно, из-за ограничений по его токовой нагрузке.

Подключение трансформаторов тока ТОП 0,66 УЗ применяется для схем учета при расчете с потребителями, в схемах классом точности 1,0.

Корпус трансформаторов изготовлен из трудногорючих материалов с классом по нагревостойкости изоляции – Е (ГОСТ 8865-93).

Трансформаторы серии ТШП-0.66 и TОП-0.66 могут быть сделаны в исполнении «У» или «Т» для различных категорий климата, определяемых третьей категорией ГОСТ 15150.

Допускается работа:

• При высоте на уровнем моря не более 1 тыс.метров;
• При температуре окружающей среды: в условиях эксплуатации от -45°С до 50°С, в условиях транспортировки и хранения от -50°С до 50°С;
• Окружающая среда нахождения измерительных трансформаторов не должна быть взрывоопасная, не должна содержать пыли, химически активных паров и газов, в концентрациях, способных разрушить покрытие металлов и изоляции;
• Трансформаторы допускается эксплуатировать в любом рабочем положении.
• При проведении монтажных работ персоналом должны выполняться требования, предъявляемые производителем данных трансформаторов, а при подготовке к монтажу, эксплуатации или проведении техобслуживания – Правила устройства электроустановок (ПУЭ) и межотраслевые Правила по охране труда при эксплуатации электроустановок.

Перед эксплуатацией (установкой в КРУ) трансформаторы отчищаются от пыли, грязи и консервирующей смазки. Так же, должен быть произведен осмотр на предмет отсутсвия механических повреждений: трещин, сколов, следов коррозии и повреждения пломбировочной таблички.

Пломбирование вторичной обмотки производится после завершения электромонтажных работ, уполномоченной на это службой. В соответствии с ГОСТ 8.217, трансформаторы подвергают проверке. Рекомендуемый межповерочный интервал составляет 8 лет.

При техническом обслуживании и эксплуатации трансформаторов необходимо полностью исключить размыкание вторичной обмотки, а при необходимости в ее размыкании – замкнуть накоротко. При этом, в период технического обслуживания проверяется механическая целостность корпуса, надежность креплений и контактных соединений, а так же ряд испытаний, определяемых РД 34.45-51-300-97.

схема трансформатора т 66

Схема подключения счетчика к трехфазной трехпроводной или четырехпроводной сети с помощью 3 трансформаторов тока и 3 трансформаторов напряжения

ТН1 — ТН3 — трансформаторы напряжения, ТТ1 — ТТ3 — трансформаторы тока.

Пунктиром на схеме показано соединение, которое может отсутствовать.

Общая точка вторичных обмоток трансформаторов тока и напряжения должна быть заземлена с целью безопасности

Выводы первичной обмотки в трансформаторах ТШП-0.66 и TОП-0.66 обозначаются как Л1 и Л2 (линия).

Выводы вторичной обмотки – И1 и И2 (измерения). В трансформаторе TОП-0.66-I буквой «U» обозначают потенциальный первичный вывод.

Правильное подключение – гарантия точной работы приборов учета. Обратитесь в ООО «10 киловольт». Специалисты нашей компании смогут быстро и правильно смонтировать подключение трансформаторов тока в ТП, организовать подключение трансформатора тока через испытательную коробку. Точность электроизмерений – только с ООО «10 киловольт»!

МЕРЫ БЕЗОПАСНОСТИ

При монтаже, эксплуатации трансформатора должны соблюдаться ПТЭ, ПТБ
и дополнительные требования, предусмотренные настоящим разделом.
Требования безопасности к конструкции трансформаторов должны соответствовать
ГОСТ 7746–2015, раздел 7 и ГОСТ 12.2.007.3-75, при поверке – по ГОСТ 8.217-2003.

По способу защиты человека от поражения электрическим током трансформатор
относится к классу «0» по ГОСТ 12.2.007.0-75 и предназначен для установки
в недоступных местах, исключающих возможность прикосновения человека во время
нахождения электроустановки под напряжением.

Работы по установке, замене, проведению профилактических осмотров
трансформатора тока должны производиться после полного снятия напряжения
с электроустановки.

Трансформатор должен крепиться к заземленным конструкциям изделий
потребителей с помощью фланца или лап.

При протекании тока по первичной обмотке трансформатора не допускается
переключение или размыкание во вторичных цепях обмотки трансформатора. Один из
выводов вторичной обмотки должен быть заземлен. В случае отсутствия нагрузки,
замыкающей вторичную цепь, последняя должна быть накоротко замкнута медным
проводником сечением не менее 2,5 мм2.

 ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При техническом обслуживании трансформатора необходимо соблюдать правила
раздела «Меры безопасности» настоящего руководства.

Перед монтажом удалить консервацию с корпуса трансформатора тампоном,
смоченным в бензине или уайт-спирите, после чего контактные поверхности протереть
чистой сухой ветошью.

Профилактический осмотр и обслуживание проводятся в срок, предусмотренный
для установки, в которую встраивается трансформатор.
При профилактических осмотрах произвести очистку контактов и корпуса
трансформатора от загрязнений, проверить состояние поверхности изоляции,
надежность болтовых соединений и крепление трансформатора к конструкции
установки.

Поверка трансформатора осуществляется в соответствии с ГОСТ 8.217-2003.

Средняя наработка до отказа – 4·106 ч.

Средний срок службы трансформатора – 30 лет.

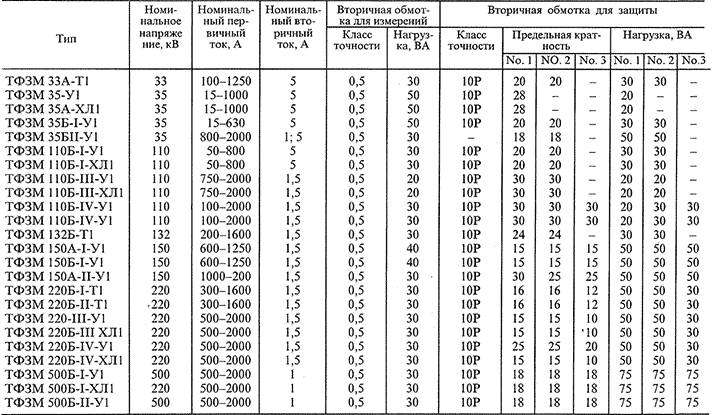

ТРАНСФОРМАТОРЫ ТОКА – НОМИНАЛЬНЫЙ ВТОРИЧНЫЙ ТОК – 1А ИЛИ 5А? – ЧТО ВЫБРАТЬ?

Как мы все знаем, трансформатор тока является важным звеном в энергосистеме, которое помогает нам измерять, контролировать и защищать энергосистему. Таким образом, правильный выбор и спецификация трансформатора тока также становятся очень важной задачей. Отношение CT является одной из таких важных характеристик. Что касается номинального тока первичной обмотки, у пользователя нет иного выбора, кроме как выбрать номинальный ток первичной обмотки, максимально близкий к току нагрузки фидера. Стандарт также признает это, когда говорит, что номинальный первичный ток трансформатора тока может составлять 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75 А и их десятичные кратные или дробные значения. Но когда дело доходит до номинального вторичного тока трансформатора тока, Stnadard предлагает два варианта: 1 А и 5 А. Что выбрать, 1А или 5А?

Сначала давайте проанализируем первичный ТТ на 100/1 А, бар. Как вы должны знать, первичный КТ с полосой будет иметь только один первичный ход. Теперь, когда в первичке течет 100 А, первичный ампер-виток составляет 100 А x 1 Тл = 100 В. В любом трансформаторе первичные ампер-витки должны уравновешиваться вторичными ампер-витками. В этом случае, поскольку вторичная обмотка ТТ имеет ток 1А, для достижения баланса ампер-витков нам необходимо иметь 100 витков вторичной обмотки. Более того, выходное напряжение вторичной обмотки ТТ при заданном первичном токе является постоянным. И, когда это напряжение должно циркулировать только 1 А во вторичной обмотке ТТ, сопротивление вторичной обмотки ТТ должно быть больше. Это означает, что мы должны использовать более тонкий провод (т.е.) провод с меньшей площадью поперечного сечения для вторичной обмотки ТТ. Поскольку количество витков во вторичной обмотке больше, площадь сердечника, необходимая для такой же намотки, также больше. Таким образом, размер и вес ядра также увеличатся.

Кроме того, ЭДС, индуцированная во вторичной обмотке ТТ, определяется как:

e         α         4,44 φ f N2 Вольт

число витков вторичной обмотки (т.е.) Поскольку число вторичных витков в ТТ с вторичным током 1А больше, то также будет больше напряжение холостого хода вторичной обмотки ТТ. Следовательно, ТТ необходимо изолировать для более высокого напряжения. Это увеличивает толщину изоляции и, следовательно, размер трансформатора тока.

Таким образом, более тонкий провод с большим числом витков, увеличенной площадью сердечника и увеличенной толщиной изоляции сделает ТТ с вторичной обмоткой 1 А дорогостоящим и громоздким.

С другой стороны, если бы в приведенном выше случае это был ТТ с вторичной обмоткой на 5 А, для достижения баланса АТ потребовалось бы всего 20 витков вторичной обмотки ТТ. Кроме того, поскольку сила тока больше, сопротивление должно быть меньше, что означает, что можно использовать более толстый провод. Кроме того, при уменьшении вторичных витков в пять раз уменьшится напряжение холостого хода, а также толщина и размеры изоляции. Меньшее количество витков также означает уменьшение размера сердечника. Следовательно, при данном коэффициенте трансформации и нагрузке ТТ с вторичной обмоткой на 5 А будет дешевле, меньше и легче.

Таким образом, на первый взгляд определенно кажется, что ТТ с вторичным током 5А намного превосходят трансформаторы с вторичным током 1А. Это не? Но тогда в голове может возникнуть вопрос: если ТТ с вторичной обмоткой 1А настолько плох, то почему тогда Стандарт должен его признавать?

На данный момент давайте сделаем вывод, что из-за преимуществ трансформатора тока с вторичной обмоткой 5 А мы будем использовать только его во всех наших приложениях.

Разберем другой случай, когда ТТ установлен в одном месте, скажем, на распределительном пункте, а реле или счетчик находится в другом месте, скажем, в помещении распределительного устройства или в помещении щита управления. Учтите, что они соединены между собой 100-метровым медным кабелем сечением 2,5 кв. мм. Нагрузка реле или счетчика составляет, скажем, 5 ВА. Но соединительный провод также создает нагрузку на ТТ. Предполагается, что двухстороннее сопротивление выводов вышеуказанного кабеля составляет 0,8 Ом. Тогда нагрузка по свинцу в ВА будет равна (Is)2 x (RL) (т.е.) (5)2 x (0,8) = 20 ВА. Теперь ТТ должен быть рассчитан на свинцовую нагрузку и нагрузку.

В этом случае мощность трансформатора тока будет 30 ВА (ближайшее стандартное значение нагрузки согласно стандарту). Представьте, что только для питания нагрузки 5 ВА нам нужен ТТ на 30 ВА. Кроме того, помните, что размер, стоимость и вес трансформатора тока также пропорциональны нагрузке, как и в силовых трансформаторах. Таким образом, в данных условиях ТТ с вторичной обмоткой на 5 А был бы дорогим и громоздким. Все преимущества ТТ с вторичной обмоткой 5А, рассмотренные выше, теряются.

Теперь, если в этом случае рассматривать ТТ со вторичной обмоткой 1 А, нагрузка на вывод будет составлять всего 0,8 ВА, а вместе с нагрузкой на нагрузку ТТ может быть рассчитан только на 7,5 ВА, тем самым снижая стоимость. и размер КТ. Поскольку ТТ будет установлен на открытом воздухе, изоляция не будет проблемой, так как увеличенные воздушные зазоры также позаботятся о повышенных потребностях в изоляции ТТ.

Принимая во внимание, что в случае внутренних трансформаторов тока, установленных в распределительных щитах, размер и вес определенно имеют значение. Кроме того, длина проводов очень мала, так как ТТ должен быть установлен в задней кабельной камере, а реле или счетчик — в передней приборной камере. Длина проводов вряд ли превысит 5 или 10 м. Свинцовая нагрузка здесь не при чем. Таким образом, ТТ с вторичной обмоткой на 5 А будет решением.

В заключение, выбор номинального вторичного тока ТТ должен основываться на расположении ТТ, свинцовой нагрузке, нагрузке, габаритных ограничениях и т. д.
