Опорные ТТ | Опорные измерительные трансформаторы тока

Измерительные трансформаторы внутренней установки

Опорные трансформаторы тока

Опорные измерительные трансформаторы тока ТОЛ-НТЗ-10 (20, 35) УХЛ2, Т2 предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки и являются комплектующими изделиями.


Обеспечивают передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначены для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.



Общая информация о трансформаторах тока внутренней установки



Трансформаторы тока 6 кВ, 10 кВ

Измерительные трансформаторы тока ТОЛ-НТЗ-10-11, -12, -13

Измерительные трансформаторы тока ТОЛ-НТЗ-10-21, -22, -23

Измерительные трансформаторы тока ТОЛ-НТЗ-10-25, -26

Измерительный трансформатор тока ТОЛ-НТЗ-10-31

Измерительный трансформатор тока ТОЛ-НТЗ-41

Измерительный трансформатор тока ТОЛ-НТЗ-51

Измерительный трансформатор тока ТОЛ-НТЗ-61

Измерительные трансформаторы тока ТОЛ-НТЗ-10-71E, -72E, -73E

Трансформаторы тока 20 кВ



Измерительные трансформаторы тока ТОЛ-НТЗ-20-11, -13

Измерительные трансформаторы тока ТОЛ-НТЗ-20-81E, -82E, -83E



Трансформаторы тока 35 кВ

Измерительные трансформатор тока ТОЛ-НТЗ-35-11, -12



ОБЩАЯ ИНФОРМАЦИЯ ОБ ОПОРНЫХ ТРАНСФОРМАТОРАХ ТОЛ-НТЗ-10 (20, 35)



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ



Трансформаторы тока ТОЛ-НТЗ-10 (20, 35) УХЛ2, Т2 (именуемые в дальнейшем трансформаторы) предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки и являются комплектующими изделиями.


Трансформаторы обеспечивают передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначены для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.


Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150-69 и предназначены для работы в следующих условиях:
— верхнее значение температуры окружающего воздуха при эксплуатации с учетом перегрева внутри ячейки для исполнения «УХЛ» плюс 55 °С, для исполнения «Т» плюс 60 °С;
— нижнее значение температуры окружающего воздуха минус 60 °С для исполнения «УХЛ», минус 10 °С для исполнения «Т»;
— относительная влажность воздуха для исполнения «УХЛ» – 100 % при плюс 25 °С, для исполнения «Т» – 100 % при плюс 35 °С;
— высота над уровнем моря не более 1000 м;
— окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металлы – атмосфера типа II по ГОСТ 15150-69; — положение трансформаторов в пространстве – любое.



Трансформаторы, предназначенные для использования в системах нормальной эксплуатации атомных станций (именуемых в дальнейшем АС), относятся к классу 4 по 2.6 Нп-001.


Трансформаторы, предназначенные для использования в системе важной для безопасности нормальной эксплуатации АС, относятся к классу 3 и имеют классификационное обозначение 3Н по 2.6 Нп-001.


Трансформаторы, предназначенные для использования в системе безопасности АС, относятся к классу 2 и имеют классификационное обозначение 2О по 2.6 Нп-001.


Для ОАО «РЖД» областью применения трансформаторов являются тяговые подстанции, трансформаторные подстанции и линейные устройства тягового электроснабжения железных дорог.
Трансформаторы выполняются с двумя уровнями изоляции «а» или «б» по гОСТ 1516.3-96.



Уровень частичных разрядов изоляции первичной обмотки всех трансформаторов вне зависимости от уровня изоляции не превышает 20 пКл при напряжении измерения 1,1∙Uн. р/√3 кВ, где Uн.р – наибольшее рабочее напряжение.


Класс нагревостойкости трансформаторов — «В» по ГОСТ 8865-93.

Корпус трансформаторов выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.


Трансформаторы с различными конструктивными исполнениями и номинальным напряжением отличаются между собой размерами корпуса, формой, массой и расположением контактных выводов первичной обмотки.


Выводы первичной обмотки расположены на верхней или боковой поверхности трансформаторов. Трансформаторы, имеющие в своем обозначении букву «П», имеют возможность переключения по первичной стороне. Трансформаторы, имеющие в своем обозначении букву «Б», оснащены изолирующими барьерами.


Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформатора и имеют следующие варианты исполнений:
— А — параллельно установочной поверхности;
— В — перпендикулярно установочной поверхности;
— С — из гибкого провода, параллельно установочной поверхности.


Для исполнений с меньшим числом вторичных обмоток отверстия несуществующих вторичных выводов заглушены. Трансформаторы, имеющие в своем обозначении букву «К», имеют ответвления (отпайки) на одной или нескольких вторичных обмотках.

Трансформаторы подлежат периодической поверке по методике ГОСТ 8.217-2003.

Межповерочный интервал – 16 лет.
Трансформаторы ремонту не подлежат.
Средняя наработка до отказа – 4∙105 часов.
Средний срок службы – 30 лет.

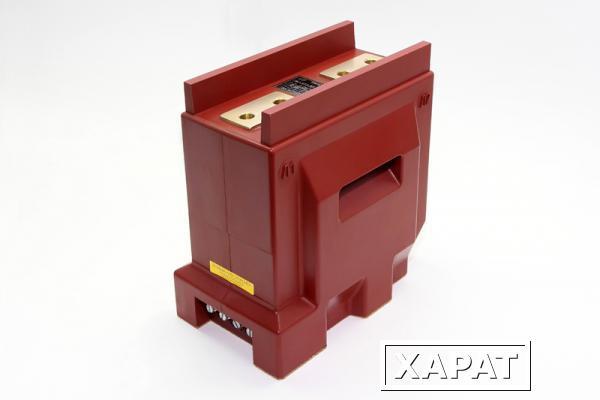

Опорный измерительный трансформатор тока

 Скачать чертеж      Скачать руководство по экплуатации      Скачать каталог



Основные вопросы:



Какие трансформаторы тока легко заменить на ТОЛ-НТЗ-10-01А ?



ТОЛ-СЭЩ-10-11М-0,5/10Р-10/15-50/5 У2       ТЛК-СТ-10-15(1)-0,5/10Р10-10ВА/15ВА-50/5-50/5 5 У2
ТОЛ-НТЗ-10-01А на 100% совпадает с ними по техническим и геометрическим показателям
ТОЛ-СЭЩ-10-11-0,5/10Р-10/15-50/5 У2 ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-50/5-50/5 5 У2
  ТОЛ-НТЗ-10-11А-0,5 Fs10/10Р10-10/15-50/5 УХЛ2 б 5кА
ТОЛ-НТЗ-10-01А на 2 см короче. Все остальное на 100% совпадает по техническим и геометрическим показателям



При замене на какие трансформаторы предстоит менять местами ошиновку ?

ТОЛ-10-I-2-0,5/10Р-50/5 У2, 10/15ВА ТОЛ-СВЭЛ-10М-29-0,5/10Р-50/5 УХЛ2, 10/15ВА
ТОЛ-СВЭЛ-10-1-0,5/10Р-50/5 УХЛ2, 10/15ВА
ТОЛ-10-11.2-2-0,5/10Р-50/5 У2, 10/15ВА
ТЛО-10 М1АС-0,5 Fs10/10Р10-10/15-50/5 У2 б 5кА ТЛО-10 М11АС-0,5 Fs10/10Р10-10/15-50/5 У2 б 5кА
ТОЛ-НТЗ-10-01А на 100% совпадает по техническим показателям. На входе шины (Л1 и Л2) переставлены местами



 В какое оборудование устанавливается?

Эти трансформаторы устанавливаются в Пункт Коммерческого Учета (ПКУ-10 или ПКУ-6). И в реклоузер на 6 и 10кВ.

В схеме: 3ТН + 3ТТ = устанавлиется три трансформатора тока. В схеме: 3ТН + 2ТТ = устанавлиется два трансформатора тока.



Какое расположение шины на входе и выходе Л1 и Л2?

У ТОЛ-НТЗ-10-01А шина Л1 расположена со стороны шильдика и вторичных обмоток. Такое расположение у ТОЛ-СЭЩ-10-11М (или ТОЛ-СЭЩ-10-11)- оба изготовления «Электрощит-Самара» (СЭЩ). У ТЛК-СТ-10-15(1) (или ТЛК-СТ-10-5(1) )- оба изготовления «Самарские трансформаторы» (ОЭНТ).



У ТОЛ-СВЭЛ-10М-29 (или ТОЛ-СВЭЛ-10-1)- оба изготовления АО «группа «СВЭЛ», у ТЛО-10-М11АС (или

ТЛО-10-М1АС) — оба изготовления «Электрощит-Кº», у ТОЛ-10-11.2-2 (или ТОЛ-10-I-2) — оба изготовления «СЗТТ»- шина Л1 расположена с тыльной стороны от вторичных обмоток. Придется разворачивать трансформаторы на 180º или разворачивать шины на первичной обмотке.



                                                                         На сколько киловольт?

  Все трансформаторы тока имеют схожую внутренню начинку. Верхний слой — это изоляция на 10кВ. Соответственно их можно устанавливать на 3кВ, 6кВ, 10кВ. Максимальное напряжение 12кВ.

                                               Какой межповерочный интервал?

  Межповерочный интервал 16 лет. Срок эксплуатации 30 лет. В паспорте это указано в пункте 6.

                                               Какой вес и габариты?

  ТОЛ-НТЗ-10-01А

 — это корпус «Малыш». Ананалогичные размеры копруса у ТОЛ-10-11.2-2 (изготовления «СЗТТ»), ТОЛ-СВЭЛ-10М-29 (изготовления «СВЭЛ»), ТЛО-10-М11АС (изготовления «Электрощит-Кº»), ТОЛ-СЭЩ-11М (изготовления «Электрощит Самара» (СЭЩ)) и ТЛК-10-15(1) (изготовления «Самарские трансформаторы»-(ОЭНТ)).



Вес=17кг.

Общие габариты. Длина=232мм*Ширина=148мм*Высота=224мм.



Габариты крепления сверху (ввод под шину): Одна шина=40мм. Между крайними болтами двух шин=80мм.

Габариты крепления снизу (на опору) : 95мм * 110мм.

Важно! Размер резьбы и длина крепежных болтов у разных производителей может незначительно разниться. Например: М12х22 и М25х6.

То есть: новые отверстия сверлить не нужно. А вот новые болты подобрать потребуются!

На Евро палете (1,2м*0,8м) умещается в один ряд 25штук.

От стандартного «11 корпуса» (ТОЛ-СЭЩ-10-11,  ТОЛ-НТЗ-10-11А или ТЛО-10-М1АС) отличается длиной на 2см. Короче.

Высота идентична — как у «11 корпуса» = 224мм.

Ширина идентична — как у «11 корпуса» = 148мм.

Посадочные крепления у «11корпуса» — идентичны ТОЛу «Малышу».



Как правильно расключить вторичные выводы?



На трансформаторе тока с двумя вторичными  выводами у основания трансформатора расположены 4 болта.  Под каждым из которых находится, рельефная на корпусе надпись: 1И1  1И2   2И1  2И2.

1И1 — 1И2 — это вторичные выводы измерительной обмотки.

2И1 — 2И2 — это вторичные выводы защитной обмотки.

1И1 — соответствует шине сверху трансформатора Л1. Вход или Начало токовой цепи

1И2 — соответствует шине сверху трансформатора Л2.

Выход или Конец токовой цепи.

1И1 — 1И2 — расключаются на счетчик или модуль управления.

2И1 — 2И2 — должны соотвественно расключаться на релейную защиту.

В случае, если в оборудовании не предусмотрена релейная защита, выводы 2И1 — 2И2 нельзя                  оставлять не расключенными. Это приведен к быстрому выходу из строя всего трансформатора.

2И1 — 2И2 необходимо расключить между выводами 2И1 — 2И2 у остальных трансформаторов тока и вывести на корпус. (на «землю»)



 Как расшифровать маркировку у разных заводов изготовителей трансформаторов тока?

1.Корпус.

Все заводы изготовители выпускают опорные трансформаторы тока на 6-10кВ в двух основных корпусах.

Аналог ТОЛа «Малыша» или Аналог ТОЛа «11 корпус». Важное геометрическое отличие между ними — длина трансформатора.

1.1. ТОЛ- «Малыш». Для двух вторичных обмоток. Со стандартными характеристиками. В номиналах от 5/5 до 800/5.  В классах точности 0,5/10Р, 0,5S/10Р, 0,2/10Р, 0,2S/10Р.

1.2. ТОЛ- «11 корпус». Для двух и более вторичных обмоток. Со стандартными и завышенными характеристиками. В номиналах от 5/5 до 2500/5.

Корпус пишется в маркировке на втором или третьем месте после слова ТОЛ, ТЛО или ТЛК.

2. Колличество обмоток и их класс точности.

 После описания корпуса в маркировке идет описание обмоток.

2.1. Измирительная обмотка

Ее класс точности обозначается 0,5 ; 0,5S ; 0,2 ; 0,2S.

После нее может сразу идти в маркировке защитная характеристика Fs10 ; Fs5. Пример: 0,5Fs10.

2.2. Защитная обмотка

Ее класс точности описывается обозначается 10Р ; 5Р.

После нее может сразу идти в маркировке защитная характеристика 10 ; 20. Пример: 10Р10 ; 5Р20.

3. Мощность обмоток. (нагрузка).

Она обозначается после описания обмоток, до коэффициента трансформации или сразу после.

В каком порядке стоят классы точности обмоток, в таком же соотвествии обозначается мощность.

Стандартное значение для измерительной обмотки 10В*А.

Стандартное значение для защитной обмотки 15В*А.

Завышение нагрузки всегда приводит к повышению стоимости, а иногда и к увеличению размера корпуса.

Пример мощности для двух обмоток: 10/15ВА ; пример мощности для трех обмоток: 10/10/15; 5/10/30; 10/15/15

4. Коэффициент трансформации.

На шильдике он пишется в правой стороне. В паспорте пишется в конце маркировки или в верхней части таблицы паспорта.

Всегда обозначается: » цифра/5″ или «цифра/1».

«/5» — это сила тока у счетчика.

Первоночальный ток ( «цифра/») строго по ГОСТу. И меет занчения:

5/5, 10/5, 15/5, 20/5, 25/5, 30/5, 40/5, 50/5, 75/5, 80/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 600/5, 800/5, 1000/5, 1250/5, 1500/5, 2000/5, 2500/5.

5. Защитные характеристики в маркировке.

Они могут указываться у разных производителей в маркировке или описываться в паспорте трансформатора.

Основных характеристик три:

5.1. Для измерительной обмотки.

Коэффициент безопасности приборов вторичных обмоток для измерения.

Пишется «Кб=10» или «Fs10». Чем меньше цифра — тем качественней защита.

5.2. Для защитной обмотки.

Номинальная предельная кратность вторичных обмоток для защиты.

Пишется слитно после буквы «10Р» или «Кр=10». Чем больше цифра — тем качественней защита.

5.3. Односекундный ток термической стойкости, кА

Это защита трансформатора тока в случае короткого замыкания.

Не всегда пишется в маркировке. Но всегда обозначается в паспорте.

Минимальная величина определяется ГОСТом. Максимальная величина определяется в зависимости от коэффициента трансформации. Любое значение выбрать нельзя!

Пример: 1,56 кА ; 3,0 кА ; 10,0 кА.

Ток электродинамической стойкости расчитывается умножением односекундного тока на 2,4.

6. Климатическое исполение.

Оно установлено строго по ГОСТу. И должно быть представлено на шильдике или в паспорте.

Пример: УХЛ2, У2, У3, Т2.

Как выбрать трансформатор тока?

 1.1. Коэффициент трансформации трансформатора тока в зависимости от силового трансформатора ТМГ

Формула для просчета выглядит так:

I — сила тока на входе измерительного трансформатора тока

P — мощность ТМГ — первая цифра в маркировке

U ном — напряжение сети = 6 или 10кВ

cos φ = 0,8.

Пример маркировки ТМГ = 1000/10/0,4.

Из этого выходят два правила для трансформатора тока с коэффициентом трансформации 50/5:

1. В сети на 6кВ они устанавливаются с ТМГ мощностью до 416 кВт

2. В сети на 10кВ они устанавливаются с ТМГ мощностью до 693 кВт



1.2. Класс точности трансформатора тока

Выбор класса точности зависит от класса точности счетчика и класса точности измирительной обмотки трансформатора напряжения (ЗНОЛ, ЗНОЛП или НОЛ)

1. Вариант. класс точности всей линии 0,5

    — ТОЛ-НТЗ-10-01А-0,5/10P-50/5 УХЛ2

    — Счетчик — класс точности 0,5

    — 3xЗНОЛ-СВЭЛ-10  УХЛ2 (10000;100;100/3; 0,5/225; 3/400)

2. Вариант. класс точности всей линии 0,5S

    — ТОЛ-НТЗ-10-01А-0,5S/10P-50/5 УХЛ2

    — Счетчик — класс точности 0,5S

    — 3xЗНОЛ-СВЭЛ-10  УХЛ2 (10000;100;100/3; 0,5/225; 3/400)

3. Вариант. класс точности всей линии 0,2S

    — ТОЛ-НТЗ-10-01А-0,2S/10P-50/5 УХЛ2

    — Счетчик — класс точности 0,2S

    — 3xЗНОЛ-СВЭЛ-10  УХЛ2 (10000;100;100/3; 0,2/225; 3/400)

Как трансформатор тока отражается на электрической схеме?



Какие документы необходимы при составлении рекламации.

Если трансформатор не прошел испытаний при запуске или не выдает характеристики, заявленные в паспорте — Вы имеете право проверить данный трансформатор на заводе производителе.

Обращаться с данным вопросом нужно к продавцу трансформатора или на завод производитель напрямую.

Для того, чтобы рекламация была зарегестрирована в отделе ОТК завода — от Вас требуется:

— Протокол испытаний.

— Электрическая схема оборудования, в которую был установлен трансформатор.

— Письмо на официальном бланке.

— Фото трансформатора и фото шильдика. Помимо внешнего вида — фото должны отображать, что причиной неисправности не является корявый монтаж. (Например : забытый ключ, замыкающий две фазы).

После Регистрации рекламационного случая, трансформатор отправляется на завод — для испытаний. Дорогу оплачивает продавец или завод.

   В случае подтверждения — трансформатор меняется на новый и бесплатно отправляется в указанный Вами адрес.

   В случае не подтверждения — трансформатор на новый не меняется.

Гарантия по паспорту составляет 36 месяцев с момента введения в эксплуатацию.

Что делать если потерялся паспорт трансформатор тока или пломбировочные крышки?

 В этом случае Вы отправляете на на электронную почту [email protected].ru фото шильдика и Ваш почтовый адрес. В течении двух дней мы востанавливаем паспорт, высылаем Вам скан и отправляем по почте России оригинал.

 Если здесь нет Вашего вопроса, то прошу писать на почту тех. поддержки [email protected]

 Или позвонить по телефону 8 (473)-300-38-35

 Менеджеры: Марина и Дмитрий



Обзор продуктов | Шнайдер Электрик

  • Жилой сектор и малый бизнес

  • Низковольтные изделия и системы

  • Аккумулятор солнечной энергии и энергии

  • Доступ к энергии

  • Распределение среднего напряжения и автоматизация сети

  • Промышленная автоматизация и управление

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

  • Диапазоны: 77

  • Диапазоны: 57

  • Диапазоны: 37

  • Ассортимент: 26

    Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…

  • Диапазоны: 33

  • Диапазоны: 56

  • Диапазоны: 27

    Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…

  • Диапазоны: 33

    Являясь самой крупной продаваемой линейкой контакторов в мире, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

Эталонные трансформаторы тока.

Изготовление на заказ, опт. Где купить измерительный трансформатор тока? Юджен.

  • тороидальные трансформаторы
  • силовые трансформаторы для галогенных ламп
  • высоковольтные трансформаторы
  • измерительные трансформаторы
    • втулка
    • поддержка
    • шина
  • катушки индуктивности
  • тороидальные магнитопроводы
  • импульсные трансформаторы и катушки индуктивности
  • трансформаторы для ландшафтного освещения
  • 3-фазные источники питания

[произошла ошибка при обработке этой директивы]


Продукция нашей компании

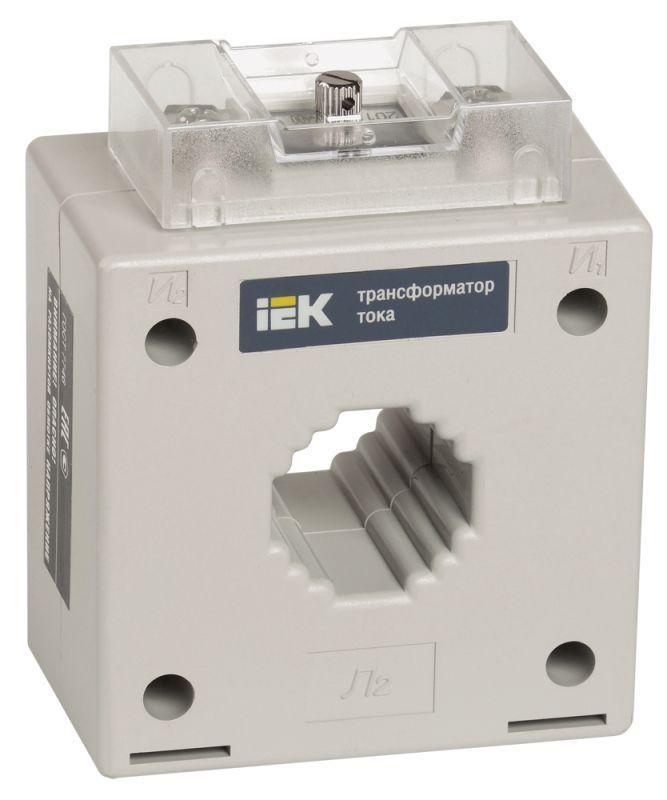

Трансформаторы тока измерительные предназначены для крупномасштабного преобразования переменного тока с целью его дальнейшего измерения в сетях частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно. Трансформаторы применяются в схемах коммерческого учета электрической энергии (трансформаторы тока для счетчиков активной электрической энергии) для расчетов с потребителями, а также в схемах учета и защиты.

Трансформаторы тока опорные ТОР-Н-0,66 изготавливаются класса точности 0,2S на номинальный первичный ток 1, 5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400А, номинальный вторичный ток 5А.

Опора измерительного трансформатора тока ТОП-Н-0,66
Паспорт.
Трансформатор тока измерительный
артикул ТОП-Н-0,66 ПКФЛ 671211.001 ПС.

Эталонные измерительные трансформаторы тока ТОП-Н-0,66 допущены к применению в качестве средств измерений в следующих странах:

Республика Беларусь
Свидетельство № 10464 от 28. 06.2021
Зарегистрировано в Государственном реестре средств измерений под номером РБ 03 13 4630 16 .

Измерительные трансформаторы тока ТОР-Н-0,66 монтируются на стандартную металлическую рейку шириной 35 мм из специального профиля Th45 (DIN-рейка 35х7,5).

Опорный трансформатор тока ТОП-Н-0,66 в секции
Трансформатор тока измерительный ТОП-Н-0,66. Габаритные и установочные размеры.
В целом, установка, размеры соединения TOP-N-0.66 Transformer

. Н-0,66
Трансформатор 100 125 24 3.0
NOMENCLATURE
of manufactured support measuring current transformers
TOP-N-0.66

Type and version of current transformer Rated load power , ВА Номинальный первичный ток, А Номинальный вторичный ток, А Класс точности
ТОП-Н-0,66-1
ТОП-Н-0,66-2
5 1, 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 150, 200, 250, 300, 400 5 0.2S
0,2, 0,5, 1, 3, 5
    Примечание:
  1. Межповерочный интервал — 4 года.
  2. Монтаж на DIN-рейку.
  3. Двойные контакты для подключения приборов учета.

Магнитопроводы эталонных измерительных трансформаторов тока ТОР-Н-0,66 выполнены из нанокристаллического сплава и имеют следующие преимущества перед трансформаторами тока на сердечниках из электротехнической стали:
