Требования к розеткам по пуэ: ПУЭ. Раздел 6. Электрическое освещение. — Мир Антенн

Содержание

ПУЭ. Раздел 6. Электрическое освещение.

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии.

Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника.

При этом конструкция розетки должна исключать возможность использования токоведущих контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным.

Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение, вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29.

В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Высота установки выключателей и розеток по ПУЭ

Автор Alexey На чтение 5 мин. Просмотров 613 Опубликовано 12.01.2016 Обновлено 12.01.2016

Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Требования ПУЭ (правила устройств электроустановок)

Согласно п. 7.1.48 данных правил и ГОСТ Р 50571.11 допускается установка розеток в ванных комнатах при наличии разделительного трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30мА.

Зоны различной электрической безопасности

При этом существует разделение ванной комнаты на зоны электрической безопасности относительно источника разбрызгивания (душ, ванная, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, которая находится на отдалении не менее 60 см от источника брызг.

расположение электрических розеток и других элементов сети

Относительно кухни действуют те же правила (не ближе 60 см к раковине умывальника), а также применяется пункт 7.1.50, в котором требуется, чтобы местоположение выключателей и штепсельных розеток было не ближе 0,5 м. до газопровода.

расположение розеток на кухне

Собственный стандарт

Поскольку других правил нет, устанавливать у себя в доме или в квартире розетки и выключатели нужно согласно описанным выше ограничениям, но по своему, собственному «евростандарту».

В данном контексте это слово обозначает лишь концепцию их установки с максимальным удобством, комфортом,эргономичностью и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота расположения определяет так называемый «евростандарт».

Например, у строителей на постсоветском пространстве считается, что по данному стандарту розетки нужно устанавливать на высоту 30 см. от пола почти в обязательном порядке. Но, на самом деле это не так – высота и место расположения розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.

Расположение розеток в спальне

Например, на кухне абсолютно нелогично прятать розетки под стол, куда удобней будет их установить на некоторой высоте над столешницей. Для подключения напольных систем освещения подойдёт расположение розетки на как можно меньшем расстоянии от пола, но не ближе 10см.

В каждом конкретном случае при выборе высоты нужно руководствоваться не общепринятыми размерностями, а оптимальной функциональностью.

Удобство использования

Итак, разобравшись с социальной парадигмой слова «евростандарт» принимаем, что высота установки розеток должна способствовать удобству их использования и соответствовать длине шнура питания для каждого конкретного потребителя электрической энергии.

То есть, для частого подключения пылесоса будет удобно расположение розетки вблизи пола. Для работы с утюгом длина его шнура имеет принципиальное значение, поэтому лучше, чтобы он подключался на уровне гладильной доски. А расположение розетки под потолком может быть единственной возможностью подключения кондиционера или вентилятора без использования удлинителей.

Расположение различных электрических элементов в коридоре

Критерии выбора параметров расположения

Таким образом, принимая во внимание то, что правилами ПУЭ не предъявляется никаких дополнительных требований и ограничений по поводу размещения розеток и выключателей в жилых комнатах квартир и домов, рассчитывать высоту и местоположение монтажа каждого устройства следует из:

Расположения мебельной обстановки – всегда должен быть свободный доступ к выключателям и розеткам;
Конструкции мебели – в последнее время всё большую популярность набирает скрытая установка розеток. В этом случае нужно до миллиметра знать необходимые размеры, чтобы прорезь в задней стенке шкафа или кухонного гарнитура в точности совпадала с положением розетки на стене;
Наличия и местоположения бытовой техники и всей аппаратуры – всегда следует избегать использования удлинителей и тройников, устанавливая необходимое количество розеток.

При невозможности заранее определить количество и характер подключаемой нагрузки, розетки устанавливают по одной на каждую стену, или через каждые 1,8 м на высоте 20-40 см.

Примерное расположение розеток и выключателя

Высота установки выключателей

Согласно рекомендации ПУЭ п. 7.1.51, выключатели устанавливаются на стене не ближе 10 см к дверному проёму со стороны дверного замка на высоте около метра. Также допускается установку под потолком выключателей, имеющих управление при помощи шнура.

Данная высота в 100 см. является удобной для всех членов семьи. Но в помещениях детских учреждений (школах, садах, яслях) высота установки должна быть 180см. Для включения освещения на балконе, в туалете или ванной комнате, выключатель должен быть расположен вне данных помещений.

Если кому-то по душе старый советский стандарт, то нормативными актами не запрещается устанавливать выключатель на уровне глаз.

Итог

Таким образом, соблюдая вышеприведённые правила можно рассчитывать количество, место и высоту расположения розеток и выключателей исходя из потребностей и соображений собственного комфорта.Эргономичность и доступность является хорошим признаком безопасности – возможность быстро выдернуть шнур питания может спасти его от возгорания, а сам электроприбор от поломки.

Розетка в ванной | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.

Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.

Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п.1.1.13), поэтому к нему предъявляются особые требования по электробезопасности.

Итак, приступим…

Розетки в ванной устанавливать можно!!!

Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.

Кстати, я уже писал статью как подключать стиральную машину к электрической сети. Кому интересно, можете прочитать.

Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7. 1) и ГОСТ Р 50571.11 от 1996 года.

Что же там говорится?

Требования к розеткам в ванной комнате

1. Электропроводка

Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все виды электропроводок. Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только скрытая электропроводка. Хотя в ПУЭ пунктом ниже говорится, что допускается и открытая электропроводка, но без применения металлорукавов.

2. Разделение ванной комнаты на зоны

Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:

зона 0
зона 1
зона 2
зона 3

Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.

Ванна (без стационарной перегородки).

Ванна со стационарной перегородкой.

Душ с поддоном и стационарной перегородкой.

Душ без поддона (с разбрызгивателем) и стационарной перегородкой.

Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.

Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.

В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).

В отдельную статью я вынес расшифровку всех кодов степеней защиты IР электрооборудования и электрических изделий — знакомьтесь!

В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).

А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).

В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для теплых полов).

В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:

питание линий производится через разделительный трансформатор
линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).

Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.

О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про применение УЗО. Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно купить УЗО.

Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).

Вот фотография, подтверждающая сказанное выше:

3. Система уравнивания потенциалов (СУП)

Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие системы уравнивания потенциалов (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.

Выводы

Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.

Надеюсь, что про установку розеток в санузле разобрались! А теперь предлагаю Вашему вниманию ознакомиться с очень подробной и наглядной статьей про монтаж электропроводки в ванной комнате.

P.S. И в завершении статьи я хочу спросить: «А у Вас розетки в санузле установлены по всем перечисленным требованиям?»

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Сечение кабеля для розеток в квартире, какой марки выбрать, нормы ПУЭ

Ремонт в доме, при котором производится замена старой электропроводки, либо строительство своего дома, требует некоторых знаний в области электричества. Причиной пожара часто служит именно электропроводка.

Желание сэкономить, самонадеянность могут нанести непоправимый вред не только имуществу, но и жизни человека. Поэтому прежде чем покупать и устанавливать электрический кабель, необходимо произвести ряд действий и расчетов, в том числе определить сечение кабеля для розеток.

Почему именно розеток? Они являются основными потребителями, если не брать во внимание специальные устройства, подключаемые через автоматы.

Как рассчитать будущую нагрузку

Расчет нагрузки осуществляется по устройству, обладающему наибольшей мощностью.

Современные домашние сети имеют разделенное питание по категориям. Так, линия освещения запитывается от отдельного автомата, розетки общего назначения – от своего, например, мощная печь будет иметь свою, отдельную линию.

Если такая схема реализована, тогда стоит рассчитать кабель для каждой категории. Так, для освещения без мощных уличных прожекторов и специализированных фотолабораторий достаточно взять медный провод сечением 1,5 мм2.

Для розеток потребуется кабель сечением минимум 2,5 мм2, а для более мощных приемников необходимо воспользоваться специальными таблицами, в которых учитывается не только материал проводника, но и способ прокладки, температура окружающего воздуха и другие особенности.

Кабель какой марки выбрать для розеток

Кабельная индустрия разрабатывает все новые виды кабелей, поэтому становится понятна растерянность человека перед таким выбором. Так какой кабель выбрать для розеток?

Все кабели условно можно разбить на три категории изготовления:

ТУ;
ГОСТ;
иностранного происхождения.

ТУ – технические условия разрабатываются разработчиком, изготовителем или заказчиком для установки требований для этого изделия.

Они не должны противоречить ГОСТ, но и не обязаны строго соблюдать требования последних. Благодаря этому качество у таких изделий может сильно отличаться от ГОСТ.

Например, сечение проводника, указанного на маркировке, может быть меньше, а вместо меди использоваться его сплав.

В начале ГОСТ существовал только в Советском Союзе, позднее его принял ряд других стран. Отличается от ТУ более строгими требованиями. К последней категории относится продукция, выпускаемая в других странах, не поддерживающих ГОСТ.

Из-за обилия технической документации и стандартов невозможно описать все существующие варианты, остановимся лишь на самых распространенных.

Кроме того, кабели различаются по назначению:

силовые;
связи;
радиочастотные;
управления и другие.

Нас будут волновать только силовые.

Кабель марки ВВГ

Если выбирать кабель для розеток, то он должен быть силовым, то есть выдерживать напряжение до 1 000 В частотой 50 Гц — некоторые 100 Гц — или 1 500 В постоянного тока. Хорошими характеристиками обладает кабель ВВГ.

Маркировка указывает на материал изоляции, буква В – поливинилхлорид (ПВХ). Буква Г показывает, что кабель не обладает дополнительной защитой (Г — ГОЛЫЙ) кроме изоляционных оболочек. Может быть многожильным или одножильным. В последнем случае к маркировке добавляется ОЖ. Например, ВВГ 1*2,5(ож)-0,66.

Может использоваться как в однофазной сети, тогда кабель состоит из двух или трех жил, так и в трехфазной, при этом он состоит из трех – пяти жил.

Дополнительные жилы нужны для подключения земли и нулевого провода в трехфазной сети.

Как правило, оболочка нулевого провода окрашивается в голубой, а заземляющего проводника — в желто-зеленый цвет.

После буквенной маркировки идут цифры: первая указывает на количество жил, вторая – сечение проводника. Для экономии материала и удешевления кабеля нулевой и заземляющий проводник могут делать сечением на ряд меньше.

Например, если основные жилы идут сечением 2,5 мм2, то защитные проводники могут иметь только 1,5 мм2. В этом случае к цифровой маркировке добавляется +1.

Кабель марки ВВГнг

Приставка «нг» указывает на дополнительную характеристику – пониженную горючесть («нг» — негорючий). Таким свойством обладает внешняя оболочка, выполненная из особого пластиката.

Такой материал защищает кабель от небольшого возгорания, либо, наоборот, не дает возможности огню, возникшему во время короткого замыкания или перегрева, выйти за пределы кабельной оболочки. Используют при прокладке по горючим материалам, например, дереву.

Кабель марки ВВГнг-LS

Это улучшенный вариант предыдущего типа. «LS» (low smoke – изоляция при горении с пониженным дымовыделением) в переводе означает мало дыма, что дает гарантию минимальной загазованности в случае возгорания.

Может использоваться во всех помещениях кроме социальных. Поэтому для дома это идеальный вариант. Вопрос может упираться только в цену. Хотя сами по себе ВВГ – это один из доступных видов в смысле финансов.

Кабель марки ВВГнг FR-LS

Это еще более улучшенный и безопасный вид ВВГ. Отличается он специальной обкладкой каждой жилы слюдяным покрытием. «FR» ( fire resistant) – огнеустойчивый, можно использовать для групповой прокладки.

Даже при высоких температурах жилы изоляции не плавятся и проводники не соприкасаются. Это предотвращает короткое замыкание внутри кабеля.

Поверх жил наносится слой пластиката с пониженным содержанием дыма при горении.

Кроме того, этот кабель имеет бронирование из медных лент толщиной не менее 0,1 мм или медной сетки. Все это изолируется ПВХ. Такая конструкция делает этот кабель очень надежным и может использоваться во взрывоопасных помещениях вплоть до класса В-1.

Кабель марки NYM

Если брать иностранный вариант, то похожим можно назвать NYM. Это немецкое производство похоже по своим качествам с ВВГнг FR-LS.

Особенностью является наполнение пространства между изолированными проводниками и оболочкой мелонаполненной резины. Она, как и слюда, предотвращает слипание проводников при перегреве, предотвращая замыкание.

Содержащийся мел препятствует распространению огня и появлению большого количества дыма. Надо отметить, что по сравнению с ВВГ этот вид более гибкий, но и требует более высокую температуру при укладке – не ниже -5 ºС. В маркировке могут добавляться буквы J или O, свидетельствующие о наличии заземляющего и нулевого провода соответственно.

Какое сечение кабеля для розеток

Пришло время поговорить о том, какое сечение кабеля для розеток должно быть. Сначала разберемся в самом термине. Под сечением подразумевается площадь поперечного разреза токопроводящей жилы.

Для определения этого значения пользуются формулой определения площади круга:

где π – постоянная и составляет примерно 3,14;
r – радиус, получается делением диаметра на 2.

Чтобы определить сечение провода для розеток в квартире следует принять во внимание следующие особенности:

вид прокладки;
мощность нагрузки;
материал проводника;
особенности изоляции.

От того, как уложен кабель будет зависеть его нагрев. Так, спрятанный в стене и изолированный от нее теплоизолятором провод будет сильнее нагреваться, чем тот, который проложен в кабель-канале на поверхности.

Также нагрев напрямую зависит от температуры окружающей среды. При высоких температурах может потребоваться использовать кабель с большим сечением, чем, если бы температура была нормальной.

При выборе, какое сечение провода нужно для розеток, обращают внимание на самые мощные устройства и время их работы. Обычно провод для розетки выбирают в пределах 2,5 мм2 на фазу. По таблице нагрузок видно что медный кабель такого сечения способен выдержать 25 Ампер нагрузки что дает возможность подключать электроприборы мощностью до 5,5 кВт.

Справка! Нужно понимать что для кабеля сечением 2.5 мм2 допустимый ток в 25 Ампер это предельная нагрузка на которую он может быть максимально нагружен (КРАТКОВРЕМЕННО). Длительная работа в таком режиме НЕ предусмотрена.

Однако стоит учитывать, что если одно электрическое устройство имеет примерно такую мощность, то подключение других приборов будет чрезмерным.

Медные проводники более дорогие и если их заменить алюминиевыми, то сечение должно быть на один шаг выше. Объясняется это большим сопротивлением алюминия, а значит, меньшей его пропускной способностью.

Однако в современных нормативных документах сказано, что внутри домов должны применяться именно кабели с медными жилами.

Качество изоляции играет свою роль. Кабели с качественной изоляцией позволяют пропускать больший ток без риска быть поврежденными.

Вывод! Для обычных розеток выбираем кабель сечением 2.5 мм2. Для более мощных потребителей (плита, духовка, нагреватель) в зависимости от расчета, может быть и 4 мм2 и 6 мм2. Для сети освещения достаточно кабеля сечением — 1.5 мм2.

Форма кабеля и способы его прокладки

После того как было выбрано сечение кабеля для розеток, выбирают его форму. По форме они бывают:

круглыми;
плоскими;
треугольными;
пятиугольными.

Последние два относятся к трехфазным и имеют большое сечение, поэтому их можно не брать в расчет.

Для плоских нужны более широкие посадочные места, но глубина залегания у них меньше, чем у круглых, это бывает выгодно, когда штробы делают в прочном материале.

Другая особенность плоских кабелей – большая гибкость по узкой стороне, особенно если кабель одножильный.

Есть такое правило: радиус изгиба одножильного кабеля должен быть не менее 10 его радиусов, в то время как у многожильных эта требовательность снижается до 7,5 радиусов. Немецкие многожильные NYM способны изгибаться при 4 радиусах.

Какой кабель использовать для розеток на кухне

По современным меркам кухня является вторым электропотребителем после электрических котлов. Мощные плиты, посудомоечная машина, различные водонагреватели — все это сильно нагружает сеть.

Сюда можно отнести повышенную влажность от приготовляемой пищи, загрязнения, повышенную температуру. Поэтому кухню лучше подключать отдельным кабелем. Причем в этом кабеле, кроме нулевой жилы, должен быть провод заземления.

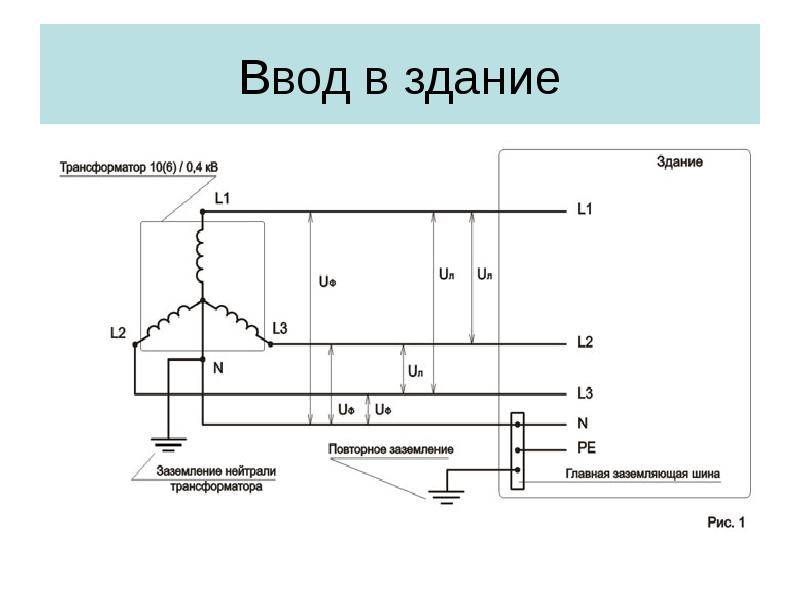

Почему нельзя использовать в качестве заземления нулевой провод? Тому есть несколько причин.

При обрыве нулевого провода электрический ток, проходя через потребителей, попадает в оборванный проводник и остается на нем, во время прикосновения к нему человек получает электрический удар.

Другая причина заключается в том, что нулевой провод может иметь большое сопротивление, так как заземлитель может находиться на большом удалении от этого места, что также способствует скоплению электрического заряда.

Заземление, напротив, устанавливают возле жилья, и подключенные к нему проводники надежно защищают человека от поражения током.

Какой провод нельзя использовать для розеток

Для розеток нельзя использовать кабель с одинарной изоляцией или без заливки жил, по сути, это уже не кабель, а провод. Связано это с техникой электро — и пожаробезопасности.

Рассмотрим несколько таких вариантов.

Провод ШВВП и ПВВП

Указанные шнуры или провода широко используются в качестве переносок или шнуров подключения, но для стационарного использования не подходят. Все дело в горючем материале, из которого они сделаны.

Провод ПУНП

Как было сказано в начале статьи, требования ТУ могут сильно отличаться от требований ГОСТ. Провод ПУНП изготовлен по ТУ.

У него занижены значения сечения и изоляции. Проверить сечение можно с помощью штангенциркуля и приведенной выше формулы. Поэтому этот провод для розетки совсем не подходит, даже если взять большее сечение.

Провод ПВС

Этот провод обладает неплохими характеристиками, и все же он не предназначен для прокладки сети.

Максимальная температура, которую он может выдерживать, составляет +70 ºС против +90 ºС у кабелей.

Малый срок службы до 6 лет против почти 30 лет у кабеля ВВГ. Да и в самой маркировка буква «С» указывает, что это соединительный провод.

Какой автомат установить на розетки

Автомат должен защищать провода и кабели, что находится под его контролем, а точнее которые к нему подключены. И выбираться автоматический выключатель должен по наименьшему сечению кабеля на участке сети.

Например если имеется участок с такой схемой: автомат — кабель 4 мм2 – кабель 2.5 мм2 – кабель 1.5 мм2 то автоматический выключатель должен выбираться по пропускной способности провода 1.5 мм2.

Для кабеля сечением 2.5 мм2 устанавливают автомат на 16 Ампер (с характеристикой «C» или «B»).

Из этого следует, что все защищаемые устройства должны быть согласованы между собой. Нельзя подключать потребитель большей мощности, чем могут выдержать розетка и провод.

Отсюда вывод, при правильном подключении автомат выбирают по току, который может безопасно протекать по кабелю. Допустимый ток определяется по таблицам в ПУЭ.

Причем автомат всегда подгоняют в меньшую сторону, если есть различия между пропускной способностью кабеля и расцепителем автомата.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

стандарты и нормы. Статьи компании ««Фриз-Холод»»

3 сент. 2021

При обустройстве помещений особое внимание уделяют расположению розеток. И тут встает вопрос, на какой высоте розетки должны располагаться. Здесь многое зависит от предназначения комнаты. Но всегда важна безопасность в процессе эксплуатации. Высота розеток от пола должна быть такой, чтобы они были защищены от влаги и физического воздействия. Также важно учесть длину проводов электрических приборов. Расположение розеток должно быть таким, чтобы не было натяжения.

Общие требования

В электрике есть главный нормативный документ, который регламентирует требования обустройства электрических установок (ПУЭ). Если ими пренебрегать, тогда качество монтажа электрической проводки не будет высоким.

Согласно ПУЭ существует несколько важных правил:

Не разрешается устанавливать розетки в душевых и ванных комнатах саун, бань и прачечных. Допускается лишь монтаж в ванных комнатах гостиниц и квартир. Но они должны быть обеспечены защитой устройства защитного отключения и не располагаться низко. В санузле точки нужно устанавливать не ближе 60 см к душевой кабине.
В помещении, где постоянно находятся дети, высота розеток не должна быть меньше 180 см. Важно, чтобы все розетки были оснащены автоматической защитой. После того, как вилка будет вытянута, гнездо закроется.
В офисах и жилых помещениях высота электрических точек должна быть комфортной для пользователей. Учитывают интерьер и функциональное предназначение комнат. Но не рекомендуется устанавливать точки в менее, чем 100 см от пола. Или же можно смонтировать специальные плинтуса из пожароустойчивых материалов.
От электрических точек до газовых труб не должно быть расстояние больше 50 см.
В хозяйственных и подсобных помещениях высота с 80-100 см может быть увеличена до 150 см, если провода проложены по верху.

Пользуется популярностью использование напольных розеток. К ним подводят питание в кабель-каналах. Они имеют отличный внешний вид, так как их почти не видно. Но при влажной уборке следует соблюдать осторожность. В них не должна попасть вода.

Советские стандарты

В советское время розетки устанавливали на высоте 0.9 м от пола, а выключатели – 1.6 м. Такие стандарты отличаются следующими преимуществами:

Удобство для бытовой техники, которую не нужно постоянно подключать к сети. К примеру, для кондиционеров.
Дети не достанут до розетки.
Вилку можно не нагибаясь вставлять в разъем.

Евростандарт

Он появился после того, как стали практиковать евроремонт. Многим пользователям такое расположение удобно, поскольку розетки монтируют на высоте 30 мм от пола. Легко пользоваться бытовой техников и есть возможность убрать провода.

Когда выбирают евророзетки, учитывают, что в сравнении с российскими моделями диаметр штырей и расстояние между ними больше. В евророзетки можно подключать мощную технику.

Сила тока у российских розеток не больше 10 Ампер, а евророзеток – 10-16 Ампер.

Правила монтажа

В первую очередь высота розетки должна быть безопасной и комфортной для всех пользователей. Количество всегда обеспечивают с запасом и учетом рациональной дистанции между устройствами.

Ниже мы разберем особенности установки розеток в зависимости от особенностей конкретного помещения.

В коридоре

Из-за ограниченного пространства достаточно точек. Высота от пола составляет 20 см, чтобы провода не мешали проходу.

Разъемы в углу плинтуса удобны для:

электрической обувной сушилки;
зарядки для телефона;
пылесоса.

Для роутера желательно сделать отдельную розетку. В коридоре размещают ответвительный короб для телефона, телевизора и интернета. Дополнительно в коридоре можно разместить электросчетчик, стабилизатор, распределительный щиток. Если квартира маленькая, то устанавливают в коридоре датчик теплого пола. Когда дом частный, то устройство монтируют во всех комнатах.

В детской

Еще несколько лет назад было правило – устанавливать розетки высоко. Это нужно было для безопасности детей. Современные штепсельные розетки имеют запорные крышки. Для того, чтобы поднять их, ребенку нужно приложить достаточно усилий. Такие изделия можно монтировать по евростандарту.

В санузле

Количество точек в санузле зависит от габаритов помещения и бытовой техники в нем. Достаточно установить в помещении 2 розетки. Из-за высокой влажности для безопасности важно монтировать их выше, нежели в других комнатах. Первую розетку устанавливают около зеркала на расстоянии 1 м. В нее можно подключать фен и электрическую бритву. Вторая розетка предназначена для бойлера и стиральной машинки. Расстояние от пола 160 см.

Запрещено в санузле прокладывать низко проводку. Если будет случайное затопление, кабели не должны пострадать.

В соответствии с современными стандартами безопасное расстояние от крана – 0.6 м, а минимальные параметры – 0.2 м.

На кухне

Не существует конкретных требований по высоте розеток на кухне. Но есть определенный стандарт, который базируется на стандартизированных габаритах кухонной мебели. На этом основании есть 3 уровня установки розеток на высоте от пола:

20-25 см – нужен стул для того, чтобы добраться до них.
11-13 см – для переносных электрических приборов (микроволновка, чайник, блендер и так далее).
10-15 см – для всевозможных крупных электрических приборов – плиты, холодильника, посудомоечной машины и тому подобных.

В гостиной

В гостиной часто используют много электроприборов и часто делают перестановку мебели. По стандарту на каждой стене должно быть по 2 розетки. Высота от пола составляет 2-3 м.

К розеткам можно подключать:

игровые приставки;
телевизор;
вентилятор;
напольный или настольный светильник;
пылесос;
зарядные устройства.

Для домашнего кинотеатра нужны 2 отдельные розетки – для ресивера и телевизора. Высота зависит от технических характеристик оборудования и расположения тумбы/ТВ. В среднем дистанция от пола – 130-140 см. Провода убирают за телевизор. Не должно быть провисания и напряжения.

Для кондиционера необходима персональная розетка. Когда в зале стоит компьютер, то для него тоже нужен разъем. Провода размещают от пола в 15 см.

В спальне

В спальне достаточно 4 электрические точки. Стандарт установки зависит от техники, имеющейся в комнате. По сторонам кровати монтируют по 1 розетке. На расстоянии от пола 0.3 м. в них подключают светильники, зарядки и электронные часы. При наличии трюмо с зеркалом, точку делают на высоте 0.7 м. Она нужна для плойки, фена и т.п.

Кабинет

В этом помещении необходимо большое количество розеток. Минимум одну надо расположить около стола. К ней подключают компьютер, роутер, ксерокс, принтер и колонки. Блок устанавливают от пола в 0.3 м. Точное количество зависит от используемой техники.

Когда в кабинете есть библиотека, нужна розетка под торшер. Точку питания тоже делают на уровне 30 см. На свободной стене располагают дополнительно 2 розетки для подсоединения оборудования, которое используется время от времени.

При наличии четкой схемы расстановки мебели мастер самостоятельно спроектирует оптимальные уровни расположения розеток.

Установку розеток выполняют и по советским требованиям, и по евростандарту. Во многом рост людей влияет на расстояние от пола. А количество электроточек зависит от функционального предназначения помещения.

Стандарты установки розеток и выключателей

Подробности: Опубликовано 08.07.2015 21:50

Начнем с того, что не существует ни каких строгих строительных нормативов, регламентирующих количество и расположение розеток и выключателей в квартире или частном доме. Единственные документы затрагивающие этот вопрос — это – СП 31-110-2003 – в котором говорится, что выключатели желательно размещать со стороны дверной ручки на высоте до метра, а розетки – в любом месте на таком же расстоянии, а так же ПУЭ (Правила Устройства Электроустановок), они обговаривают, некоторые правила электробезопасности, которые нужно соблюдать при размещении.

Например, выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 100 см, допускается устанавливать их под потолком с управлением при помощи шнура, минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 50 см.,в ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 (Зона 3 начинается на расстоянии 60 см от ванны, раковины и прочих подобных сан.тех устройств) по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 60 см от дверного проема душевой кабины.

Последнее время получил широкое распространение, так называемый «евростандарт» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели 0,9 м от пола. На самом деле, как такого «евростандарта» высоты расположения выключателей и розеток не существует, это определение пришло к нам вместе со всем известным понятием «евроремонт», придя на смену так называемому «советскому стандарту», по которому выключатели устанавливались на уровне плеча 160 см от пола, а розетки на расстоянии 0,9 м.

У каждого варианта есть свои плюсы и минусы, так даже «советский» способ монтажа выключателей многие люди по-прежнему считают самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей. В то же время «евростандарт» более эргономичный, так как позволяет управлять освещением, не поднимая высоко руки, «не глядя». В розетки, расположенные на 90см по «советскому» стандарту, удобнее включать электроприборы, не приходится нагибаться, но если прибор не требует постоянно выключения из сети, стоит всегда в одном и том же месте, удобнее будет розетка расположенная ниже, чтоб по максимуму были скрыты от взгляда провода питания.

Об электрооборудовании лоджий в жилых и общественных зданиях

АССОЦИАЦИЯ «РОСЭЛЕКТРОМОНТАЖ»

ТЕХНИЧЕСКИЙ ЦИРКУЛЯР

№ 13/2006
г. Москва 16 октября 2006 г.

Об электрооборудовании лоджий в жилых и общественных зданиях

В настоящее время в действующих нормативных документах отсутствуют указания по правилам установки электрооборудования в лоджиях.

Отсутствие указанных нормативов приводит к затруднениям при проектировании и сдаче в эксплуатацию объектов.

Целью выхода настоящего циркуляра является устранение пробелов в действующих нормативных документах и выдача конкретных рекомендаций по выполнению схем электроснабжения лоджий.

При выполнении схем электроснабжения лоджий необходимо руководствоваться следующим:

1. Лоджии различают трех типов:

- открытые;

- закрытые без подогрева;

- закрытые с подогревом (отоплением).

2. Открытые лоджии в соответствии с требованиями п. 1.1.13 ПУЭ относятся к особо опасным помещениям.

3. Закрытые лоджии в соответствии с требованиями п. 1.1.13 ПУЭ относятся к помещениям с повышенной опасностью.

4. Для закрытых лоджий в соответствии с требованиями п. 1.7.53 ПУЭ защиту от косвенного прикосновения следует выполнять при напряжении более 25 В переменного тока, а для открытых при напряжении более 12 В переменного тока.

5. Для открытых лоджий в качестве защиты от косвенного прикосновения используется двойная изоляция.

В открытых лоджиях допускается установка одного светильника для освещения горизонтальных поверхностей, на каждые четыре полных или не полных погонных метра по фронту здания. Светильники должны быть предназначены для наружной установки, иметь степень защиты оболочки не ниже IP 54 и класс защиты от поражения электрическим током II. Светильник должен быть подключен к групповой линии питания розеток смежной комнаты (помещения). Выключатель должен быть установлен в смежной комнате в удобном, с точки зрения управления, месте.

6. В открытых лоджиях не допускается установка розеток любых типов и любого электрооборудования, кроме светильников. Использование светильников в качестве нагревателей не допускается.

7. Для закрытых лоджий в качестве защиты от косвенного прикосновения используются двойная изоляция, автоматическое отключение питания, дополнительное уравнивание потенциалов.

Наибольшее допустимое время автоматического отключения питания для закрытых лоджий составляет 0,2 с при фазном напряжении 220 В.

8. При использовании в закрытых лоджиях приборов класса защиты I, рекомендуется на лоджию выделить отдельную групповую сеть. Установка УЗО с номинальным дифференциальным током срабатывания до 30 мА в этом случае обязательна.

9. В закрытых лоджиях, при установке в них электрооборудования помимо оборудования класса защиты II, следует выполнить дополнительное уравнивание потенциалов в соответствии с требованиями п. 1.7.83 ПУЭ.

10. В закрытых лоджиях минимальные степени защиты оболочек оборудования следует принимать не ниже IP 4Х.

11. В закрытых лоджиях с подогревом пола греющий кабель должен иметь защитный экран или отделен от обогреваемой поверхности защитной металлической сеткой, подключенными к системе дополнительного уравнивания потенциалов.

12. Электропроводки в лоджиях следует выполнять открыто кабелем с медными жилами сечением не менее 2,5 мм² в оболочке с индексом «нг» в пластмассовых коробах или в пластмассовых трубах, имеющих сертификат пожарной безопасности.

Использование металлических труб и металлических коробов не допускается.

Допускается скрытая прокладка кабелей в бороздах, если устройство борозд, например, в потолке лоджии, допустимо по соображениям возможного ослабления прочности конструкции здания.

13. Использование мебели и других изделий, например, ящиков для хранения плодоовощной продукции, со встроенным электрооборудованием, за исключением специальных, имеющих сертификаты соответствия и пожарной безопасности, в лоджиях любых типов не допускается.

Розетки и выключатели в ванной — классы безопасности, требования и правильный монтаж | Своими руками

Санузлы, душевые, подсобные помещения — все они относятся к помещениям с повышенной влажностью. В присутствии воды даже слабый ток утечки может быть фатальным. Поэтому требуется надежная комплексная защита от поражения электрическим током.

Согласно ПУЭ, в зависимости от удаленности электрооборудования от источников воды и, соответственно, безопасности их размещения, пространство санузла делится на зоны.

Нулевая зона — чаша ванны, первая зона расположена непосредственно над сантехническими приборами, вторая — окружающая их территория на расстоянии до 60 см, третья начинается на расстоянии более 60 см от всей воды. источники. Все ESI должны располагаться только в третьей зоне. Чем больше расстояние, тем безопаснее.

ПРАВИЛА ВЫБОРА И УСТАНОВКИ ЭЛЕКТРОМОНТАЖНЫХ ИЗДЕЛИЙ В ВЛАЖНЫХ КОМНАТАХ

В ванных комнатах все электростатические разряды должны быть оборудованы защитой от поражения электрическим током в случае его утечки.

Для этого можно использовать соединение через разделительные трансформаторы или устройства дифференциального тока (УЗО), также называемые устройствами дифференциального тока (УЗО). Изолирующие трансформаторы обычно рассчитаны на малую мощность подключаемых устройств — не более 100-200 Вт, поэтому широко используются УЗО.

Эти устройства устанавливаются на DIN-рейку в панели дома. Их основной параметр — ток утечки, который составляет 10, 30, 100 или 300 мА. Чем меньше ток утечки, тем чувствительнее УЗО, но слишком высокая чувствительность может привести к ложным срабатываниям при повышенной нагрузке (например, при включении нескольких бытовых приборов).

Поэтому чаще всего так и поступают: отдельные ЛЭП (освещение ванной, группа розеток общего пользования, розетка для стиральной машины) оборудуются собственными высокочувствительными УЗО (10 или 30 мА), плюс еще одно мощное УЗО. (100 или 300 мА) подключается для защиты всей внутренней сети

Электроустановочные изделия с индексом влагозащиты IP не менее 4 подходят для влажных помещений

ЕСЛИ ГОРЯЧЕ

Помимо высокой влажности, воздух в сауне отличается высокой температурой, которая может превышать 100 ° C (в финской сауне).Поэтому необходимо проектировать электроустановку с учетом возможности нагрева. Для прокладки необходимо использовать только термостойкую проволоку, например, серии РГКМ с рабочей температурой до 180 ° С. Также желательно использовать металлические элементы, способные сильно нагреваться до минимума. Например, вместо гофрированной трубы для внешней разводки лучше взять короб из термостойкого пластика.

Смотрите также: Ремонт и евроремонт ванной своими руками — фото пошагово

СИСТЕМА БЕЗОПАСНОСТИ ВАННОЙ

Существует три основных правила обеспечения безопасности электрической сети в ванной или ванной, которые необходимо строго соблюдать:

выбирайте электромонтажные изделия (EUI) с водонепроницаемым корпусом, в который не проникает влага;
размещать розетки и выключатели в соответствии с «Правилами устройства электроустановок» (ПУЭ) на надлежащем расстоянии от источников воды;
Вся электрическая сеть в ванной должна быть оборудована защитой от утечки тока.

КОРПУС НЕ МОЖЕТ!

В ванных комнатах используются только EUI со степенью защиты корпуса не ниже 4 (IP 44 или выше). Показатель (вторая цифра индекса), равный 4, означает, что корпус не боится брызг на него воды. Для защиты достаточно «четырех», но для надежности можно выбрать серию ESI с более высоким индексом. Например, продукция линейки Mureva Styl (Schneider Electric) оснащается корпусами с повышенной защитой от влаги и пыли IP55, которые надежно защищают их от брызг даже под давлением.

В ванных комнатах и других влажных помещениях розетки для легких условий эксплуатации можно подключать через изолирующие трансформаторы для защиты от утечки тока. Выключатели и другие электромонтажные изделия следует размещать на расстоянии не менее 0,6 м от умывальника или умывальника

Смотрите также: Электромонтаж в ванной и сауне своими руками — чертежи, схемы, фото

РОЗЕТКИ В ВАННОЙ И ГОСТ — ВИДЕО

УСТАНОВКА РОЗЕТКИ В ВАННОЙ

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как это работает и что нужно знать

При выборе центра обработки данных необходимо учитывать множество факторов.

Хотя общая безопасность центра обработки данных, емкость и масштабируемость, вероятно, находятся в верхней части вашего списка, мощность, которая оживляет центр обработки данных и поддерживает его в рабочем состоянии, является важным, но часто упускаемым из виду компонентом.

Независимо от вашего присутствия в сети, электричество является основой. Понимание того, как мощность соотносится с дизайном центра обработки данных, имеет решающее значение как для непрерывности, так и для безопасности.

Более подробная информация о роли в центре обработки данных , принципах работы и тенденциях, о которых вы должны знать, поможет вам сделать лучший выбор для вашей организации.

Центр обработки данных Основы энергетики: электричество 101

Без электричества даже самая передовая и мощная сеть представляет собой просто груду металлолома.Независимо от того, насколько сложна ваша установка, если она не обеспечивает и не использует энергию эффективно, вы можете упустить ее. Вот несколько основных терминов, которые нужно знать, когда речь идет о мощности центра обработки данных .

Питание переменного и постоянного тока: У вас есть два варианта питания вашего центра обработки данных или любого другого устройства, использующего электричество. Электропитание переменного или переменного тока — это мощность, о которой вы думаете, когда подключаете устройство, прибор или инструмент. Токи 120 или 240 вольт питают по запросу — просто подключите ваш предмет к ближайшей розетке, и вы готовы к работе.«Переменная» часть этого типа мощности зависит от способа ее доставки; он может менять направление несколько раз за одну минуту, чтобы оптимизировать производительность и эффективность.

Питание постоянного или постоянного тока зависит от батарей; ваш ноутбук, телефон и другие устройства, которые можно подключить к розетке переменного тока для зарядки, а затем разрядить аккумулятор. Постоянный ток течет только в одном направлении и более надежен, чем переменный ток, что делает его идеальным способом избежать.В то время как большинство колокационных центров обработки данных используют переменный ток в качестве источника питания, все больше и больше организаций включают питание постоянного тока и комбинацию этих двух типов для повышения энергоэффективности и сокращения времени простоя.

Эффективность использования энергии, или PUE, представляет собой соотношение мощности, доступной для центра обработки данных, и мощности, потребляемой ИТ-оборудованием. PUE — это выражение эффективности; это число может показать, сколько мощности потребляют сами ваши серверы и сколько используется для задач, не связанных с сервером / ИТ.Высокий PUE означает, что вы можете бегать более эффективно, чем есть на самом деле, и что вы можете использовать слишком много энергии. Низкий PUE означает, что вы работаете оптимально и у вас мало отходов.

Определите PUE вашего центра , разделив общую энергию, потребляемую всем вашим учреждением, на энергию, потребляемую вашим ИТ-оборудованием. В результате получается показатель PUE, который в идеале должен быть максимально приближен к 1. Почему так низко? Более низкие коэффициенты означают, что вы используете большую часть своей энергии для выполнения фактической работы, а не для питания офиса, освещения и других вспомогательных элементов.

Показатели эффективности центра обработки данных

Электроэнергия измеряется в конкретных единицах; каждая из них подробно описана ниже и поможет вам понять, что нужно вашей организации для достижения ваших целей в области мощности и энергоэффективности.

Ампер: Также называемый «ампер», это фактическое движущееся электричество, которое проходит по вашим проводам, к вашим серверам и оборудованию. Каждое из ваших устройств, от рабочих станций до ноутбуков и серверов, использует для работы определенное количество ампер.
Вольт: Мощность, которая «проталкивает» электричество от источника к вашим розеткам и устройствам; Фактическое напряжение зависит от местоположения, выбора, сделанного во время строительства и настройки, и даже от производителя детали, которую вы используете. И батареи, и розетки обеспечивают мощность, которая может быть измерена в вольтах — от 1,5 вольт для небольшой батареи до 110 или 220 в обычной офисной или домашней розетке.
Вт: Фактическое количество энергии, потребляемой вашим сервером или устройством, измеряется в ваттах.Эта цифра возрастает по мере того, как вы используете свое оборудование; он также повышается, когда ваше оборудование выполняет несколько задач или решает сложные проблемы. Устройство ASIC или GPU, добывающее криптовалюту или выполняющее сложные задачи, будет больше использовать ваш сервер центра обработки данных или одну из ваших рабочих станций из-за выполняемой работы.

Мощность, доступная вашему центру обработки данных, способ ее использования и даже количество электроэнергии, потребляемой вашими частями, — все это влияет на ваши затраты, эффективность и даже производительность.

Электропитание в ЦОД

Все эти ватты и вольты должны куда-то уходить, а типичный центр обработки данных имеет множество потребностей; некоторые из них более очевидны, чем другие. Несмотря на то, что каждая организация индивидуальна, центру обработки данных для эффективной работы необходимо следующее:

Серверы: Фактические единицы, выполняющие работу, хранящие данные и обеспечивающие поддержку вашего бренда, стоек и других связанных элементов.
Охлаждение: Серверы и сопутствующее оборудование выделяют тепло; Вам необходимо обеспечить питание оборудования, которое будет поддерживать охлаждение вашего оборудования, чтобы предотвратить повреждение и продлить срок его службы.
Инверторы: Вы не заметите их, пока они вам не понадобятся. Инверторы сохраняют мощность и запускаются при отключении источника питания переменного тока. Это предотвращает простои, потерю данных и прерывание обслуживания.
Поддержка: Кто-то должен заботиться о серверах, обеспечивать физическую безопасность и реагировать на проблемы. Любому обслуживающему персоналу на месте требуется обычное электроснабжение офиса. Положитесь на освещение, рабочие станции, HVAC и многое другое для вашей команды на месте.
Безопасность: Сигнализация, физическая безопасность, предотвращающая доступ посторонних к вашему центру или оборудованию.

Общие сведения об эффективности использования энергии (PUE)

Понимание того, как измеряется и используется энергия в типичном центре обработки данных, может помочь вам внести изменения, которые повысят вашу эффективность и снизят ваши расходы. От базового понимания того, как измеряется электроэнергия, до того, как потребление энергии, не связанное с ИТ, влияет на вашу прибыль.

Эффективность использования энергии, или PUE, представляет собой соотношение мощности, доступной центру обработки данных, к мощности.мощность, потребляемая ИТ-оборудованием. PUE — это выражение эффективности; это число может показать, сколько мощности потребляют сами ваши серверы и сколько используется для задач, не связанных с сервером / ИТ. Высокий PUE означает, что вы можете работать более эффективно, чем вы есть, и что вы можете использовать слишком много энергии для своего центра обработки данных. Низкий PUE означает, что вы работаете оптимально и у вас мало отходов.

Определите PUE вашего центра, разделив общую энергию, потребляемую всем вашим учреждением, на энергию, потребляемую вашим ИТ-оборудованием.В результате получается показатель PUE, который в идеале должен быть максимально приближен к 1. Почему так низко? Более низкие коэффициенты означают, что вы используете большую часть своей энергии для выполнения фактической работы, а не для питания офиса, освещения и других вспомогательных элементов.

Идеальное целевое значение для существующего центра обработки данных составляет 1,5 или меньше (новые центры должны стремиться к 1,4 или меньше, в соответствии с целевыми показателями и контрольными показателями Федерального ИТ-директора. PUE 2,0 или выше указывает на необходимость проверки. Существуют вероятные области неэффективности которые увеличивают затраты и не приносят пользы.

В заключение, с учетом проекта энергоснабжения центра обработки данных

Эта информация позволяет принимать обоснованные решения при выборе центра обработки данных. Лучший провайдер гарантирует наличие инфраструктуры электроснабжения, чтобы гарантировать максимально возможное время безотказной работы. Узнайте больше о наших современных центрах обработки данных по всему миру.

Что нужно знать об управлении питанием центра обработки данных

Современные центры обработки данных потребляют огромное количество энергии. Только на предприятиях, расположенных в Соединенных Штатах, в 2017 году было потреблено более 90 миллиардов киловатт-часов электроэнергии, и тенденции роста отрасли не показывают признаков замедления.

Но что это значит для клиентов центров обработки данных?

Для организаций, размещающих оборудование в помещении, не зависящем от оператора связи, управление питанием центра обработки данных может иметь большое значение. Они не только влияют на цены, но также могут сильно повлиять на развертывание ИТ. Заказчикам центров обработки данных необходимо понимать свои собственные потребности в электроэнергии, чтобы воспользоваться преимуществами эффективности, предлагаемой средствами колокации.

4 вещи, которые нужно знать о требованиях к электропитанию центра обработки данных

1.Базовая терминология

Чтобы по-настоящему понять требования к электропитанию центра обработки данных, полезно иметь представление об основной терминологии для электрических систем:

Ампер: Мера фактического электрического тока (или электронов), проходящего по линии электропередачи. У устройств есть рейтинг, основанный на количестве усилителей, которое они могут использовать или поддерживать. Более высокий номинал усилителя на устройстве означает, что перед перегрузкой можно использовать большую мощность.
Вольт: Вольт, сравнимый с давлением воды в трубе, измеряет, сколько электродвижущей силы необходимо, чтобы протолкнуть 1 ампер через провод или электрический проводник.Более высокое напряжение позволяет передавать больше мощности через цепь.
Ом: Сопротивление, замедляющее электрический ток и вызывающее помехи. Продолжая аналогию с водой, изменение сопротивления будет сравнимо с изменением размера трубы. Более низкое сопротивление позволяет большему току проходить через цепь, но требует более высокого напряжения для проталкивания этих дополнительных ампер.
Вт: Мощность измеряет электрическую мощность, доступную для использования устройством.Ватт часто измеряется в кВтч или МВт. Например, для типичной серверной стойки требуется около 7 кВт. Стойкам с высокой удельной мощностью требуется гораздо больше электроэнергии, целых 25 или даже 40 кВт.

2. Распределение энергии

Вот где пригодится вся эта терминология. При размещении с центром обработки данных клиенты должны иметь представление о том, сколько энергии они собираются потреблять. В зависимости от того, сколько ампер используют серверы, это влияет на то, какую мощность следует установить и сколько блоков распределения питания (PDU) необходимо.

Каждая установка в стойку будет иметь разные потребности в энергии в зависимости от серверов, которые она содержит. Здесь важна эффективность, и каждое изменение в развертывании может повлиять на то, как центр обработки данных подает питание на стойку. Установка более мощных серверов также увеличивает удельную мощность стойки, требуя большей мощности, проходящей через устройство, и требуя более крупных схем для обработки дополнительной мощности. Развертывания с более высокой плотностью также требуют большего охлаждения, что необходимо учитывать в общих расходах на размещение.

Заказчикам

Colocation необходимо тесно сотрудничать со своими центрами обработки данных, чтобы обеспечить максимально эффективное развертывание оборудования с учетом их потребностей в электроэнергии. Неэффективное распределение электроэнергии в центре обработки данных может привести к неэффективной трате электроэнергии и пространства, не только увеличивая существующие затраты, но и потенциально сдерживая рост в будущем.

3. Практика энергоэффективности

Центры обработки данных

обеспечивают питание не только серверов. Фактически, схема питания центра обработки данных включает системы, которые делают его инфраструктуру возможной.Кондиционеры / системы охлаждения / вентиляции, освещение, контроль окружающей среды, системы пожаротушения, охранная сигнализация, камеры наблюдения и датчики — все это потребляет значительный объем энергии. Системы аварийного питания, такие как источники бесперебойного питания (ИБП), также необходимо заряжать.

В эффективных центрах обработки данных используется ряд стратегий, позволяющих снизить эти затраты. Центры обработки данных могут значительно улучшить свои показатели эффективности использования энергии (PUE) — от простых компонентов, таких как затемнение или выключение света, когда никого нет в комнате, до включения расширенного аналитического программного обеспечения в операции для лучшего управления требованиями к охлаждению на основе тенденций использования.В прошлые годы центры обработки данных часто устанавливали намного больше охлаждающей способности, чем им требовалось, и распределяли ее очень неэффективно. Инновации в практике повышения эффективности, такие как сдерживание холодных коридоров и искусственный интеллект, ограничили рост энергопотребления в глобальных центрах обработки данных всего до 4% в год с 2010 года, несмотря на рост числа объектов.

4. Зеленая энергия и устойчивое развитие

Центры обработки данных, приверженные принципам устойчивого развития, добились больших успехов в диверсификации своих поставщиков энергии, чтобы включить в них растущую индустрию зеленой энергетики.Для организаций, которые взяли на себя аналогичную приверженность устойчивым экологическим методам, очень важно найти центр обработки данных, который пытается использовать возобновляемые источники энергии.

В то время как некоторые объекты действительно включают прямые формы возобновляемой энергии, такие как использование атмосферного воздуха для солнечной или геотермальной энергии, рыночные решения, такие как сертификаты возобновляемой энергии (REC) и соглашения о закупке электроэнергии (PPA), также являются практическими способами для них соответствовать своей зеленой энергии. потребности. Поскольку не каждый центр обработки данных может покупать экологически чистую энергию напрямую, REC и PPA позволяют им поддерживать производство возобновляемой энергии, даже когда эти источники энергии недоступны для них на их рынке.

Понимание тонкостей требований к электропитанию центра обработки данных может облегчить оценку того, какие объекты действительно привержены эффективным методам работы. Снижение затрат за счет повышения эффективности может быть перенесено непосредственно на клиентов, что дает им серьезное преимущество перед менее эффективными конкурентами. Организации также должны знать потребности своих собственных центров обработки данных в электропитании, чтобы не допустить чрезмерного или недостаточного выделения ресурсов для своей размещенной ИТ-инфраструктуры.

Как оценить ваши потребности в распределении электроэнергии

Управление оборудованием на полу центра обработки данных немного сложнее, чем включение домашнего компьютера в розетку. Когда компания решает разместить свои ИТ-активы в центре обработки данных, их оборудование будет составлять лишь небольшой процент инфраструктуры объекта. Каждая часть оборудования в этой среде имеет свои собственные требования к мощности, оставляя центрам обработки данных сложную задачу по эффективному распределению и управлению энергопотреблением, чтобы все работало безопасно и эффективно.

PUE центра обработки данных измеряет, сколько энергии используется его вычислительным оборудованием. Значение выражается в виде отношения, показывающего, какая часть общей мощности, подаваемой на объект, фактически используется вычислительным оборудованием. Неэффективное распределение электроэнергии в центре обработки данных обычно является одной из основных причин, когда объект имеет низкий показатель PUE.

Блоки распределения питания

являются неотъемлемой частью решения этой проблемы. Эти устройства, оснащенные несколькими розетками для размещения различных типов оборудования, распределяют электроэнергию по всему центру обработки данных.Доступные во многих формах и формах, PDU являются неотъемлемой частью физической инфраструктуры центра обработки данных. Их можно установить горизонтально или вертикально, чтобы обеспечить питание всей стойки серверов и другого оборудования. В зависимости от конструкции шкафа они могут даже располагаться внутри или встраиваться в сам шкаф.

Оценить настоящее и будущее

Определение соответствующих потребностей в распределении питания для ИТ-развертывания важно, потому что PDU имеют более длительный жизненный цикл, чем серверы и другое оборудование.Типичный цикл обновления серверов составляет около 3-5 лет, но PDU служат гораздо дольше. Таким образом, при рассмотрении схемы электропитания центра обработки данных важно знать, смогут ли эти блоки распределения питания вместить как сегодняшнее, так и завтрашнее оборудование для колокации.

Универсальность — хорошее качество, на которое стоит обратить внимание при распределении электроэнергии в центрах обработки данных. В различных типах вычислительного оборудования используются разъемы разных размеров и стилей (c13, c14, c19, c20 и т. Д.). Хороший центр обработки данных должен быть оснащен универсальными блоками распределения питания с несколькими розетками для размещения различного аппаратного обеспечения по мере изменения ИТ-потребностей клиентов в будущем.

Обзор номинальной мощности

Независимо от конструкции и характеристик, наиболее важным аспектом PDU является его номинальная мощность. Основное предназначение устройства — подавать питание на вычислительное оборудование, поэтому важно знать, способна ли схема питания центра обработки данных объекта обрабатывать любые размещенные в одном месте активы, которые компания может им бросить.

Есть три основных показателя мощности PDU:

Сила тока: Измеряет количество устойчивой мощности, которую устройство может безопасно выдержать.Если потребляемая мощность оборудования, подключенного к PDU, слишком высока, предохранитель устройства перегорит, что приведет к отключению питания. В Северной Америке правила техники безопасности гласят, что силовая нагрузка PDU не должна превышать 80 процентов от его максимальной мощности. Таким образом, цепь на 30 А имеет номинальное значение 24 А.
Напряжение: В то время как сила тока измеряет силу тока, протекающего в цепи, напряжение измеряет общую доступную мощность. У разных типов вычислительного оборудования разные требования к мощности, но эти требования растут в течение многих лет.В то время как 208/240 В когда-то было стандартом, для некоторого оборудования требуется мощность ближе к 400 В.
Фаза: Различие между однофазным и трехфазным питанием является важным для PDU, во многом оно зависит от архитектуры распределения питания центра обработки данных. Проще говоря, однофазное питание доставляет электричество по одной линии. Большинство жилых домов обслуживаются однофазным питанием. С другой стороны, трехфазное питание распределяет ток по трем линиям меньшего размера. Технические детали немного сложнее, но в целом трехфазные линии питания могут обеспечивать большую мощность и более эффективно, чем однофазные аналоги.Центры обработки данных, которые подают трехфазное питание на уровень стойки, как правило, намного более рентабельны, чем те, которые используют однофазные линии для передачи электроэнергии от основного источника питания здания.

Типы блоков распределения питания центра обработки данных

Блоки распределения питания

бывают разных стилей, поэтому потенциальные заказчики колокации должны знать, какие блоки использует центр обработки данных. Вот наиболее часто используемые типы PDU:

Базовый блок распределения питания: Эти устройства не более чем удлинитель с ограничителем перенапряжения и подходят только для небольшой серверной комнаты на территории предприятия.Им не хватает функциональности и мощности, необходимых для крупных центров обработки данных или критически важных серверов.
БРП с измерением: Эти блоки могут измерять энергопотребление, предоставляя техническим специалистам центра обработки данных ценные данные о том, насколько хорошо мощность распределяется по стойке. Эта информация важна для оптимизации развертывания и повышения эффективности питания / охлаждения.
Контролируемый PDU: Эти устройства подключены к платформе бизнес-аналитики центра обработки данных, что позволяет им передавать данные, собранные на уровне розеток, для получения показателей использования в реальном времени.Они особенно полезны для объектов с высокой плотностью размещения и поставщиков облачных услуг с высокими требованиями к производительности.
Коммутируемый PDU: Подобно контролируемым PDU, коммутируемые PDU добавляют дополнительный элемент дистанционного управления. Они позволяют удаленному персоналу тщательно контролировать и управлять энергопотреблением на предприятии, не покидая диспетчерскую.

При выборе провайдера колокации компании должны внимательно изучить потребности своей ИТ-инфраструктуры.Оценка схемы электропитания центра обработки данных — важный шаг в этом процессе, потому что низкая эффективность использования энергии может легко привести к более высоким затратам и значительным простоям.

Вопросы о требованиях к питанию

Когда организация решает перенести свою ИТ-инфраструктуру в колокационный центр обработки данных, необходимо учитывать множество факторов. Главными из них часто являются варианты подключения и физическая безопасность, но, учитывая их влияние на ценообразование, требования к питанию часто не сильно отстают.Чтобы точно оценить свои потребности в электроэнергии, потенциальный заказчик колокации должен ответить на несколько (относительно) простых вопросов.

Сколько места в стойке вам нужно?

Первый большой вопрос при рассмотрении колокации — это то, сколько физического места серверы будут занимать в стойке центра обработки данных. Единица стойки (U или RU) — это стандартизированный размер, равный 1 ¾ дюйма. Большинство компонентов, устанавливаемых в шкаф, например серверы, имеют высоту от 1U до 4U и ширину 19 дюймов.Типичный полноразмерный шкаф имеет высоту 42U, что немногим более шести футов в высоту.

При оценке того, сколько места на полке серверной стойки потребуется для размещенных ресурсов, все зависит от размера и типа сервера. Типичные серверы могут занимать от 1U до 4U, но корпуса для блейд-серверов занимают больше места для размещения вертикальных блейд-серверов. Однако, поскольку больше блейд-серверов можно установить вертикально, они могут обеспечить значительную экономию места по сравнению с объемом предоставляемой вычислительной мощности.

Таким образом, определение общего объема необходимого места в стойке — это простой вопрос измерения того, сколько единиц стойки занимает размещаемое оборудование. Конечно, расчет пространства — это только часть уравнения. В зависимости от типа используемых серверов, оборудование может иметь совершенно разные требования к питанию.

Сколько энергии вам нужно?

Количество потребляемой мощности совместно размещенных активов измеряется в киловаттах (кВт) и может быть рассчитано несколькими способами. Во многих случаях выяснение того, как рассчитать требования к электропитанию центра обработки данных, сводится просто к проверке паспортных данных серверов и суммированию общих требуемых ватт с общей мощностью, необходимой для оборудования.Если мощность не указана, значение можно получить, умножив рабочее напряжение на ток (в амперах):

Ватт = Напряжение x Амперы (Вт = В x А)

Чтобы преобразовать мощность в киловатты, просто разделите общую мощность на 1000. Чтобы получить представление о том, сколько энергии это размещенное оборудование будет потреблять в течение типичного цикла выставления счетов, умножьте кВт на количество часов (например, 720 часов за 30-дневный период). Это даст приблизительную оценку потребленных киловатт-часов, которую затем можно будет применить к местным тарифам на электроэнергию.

Таким образом, если размещенным серверам требуется 4000 Вт мощности (или 4 кВт), они будут потреблять 2880 кВтч электроэнергии в течение месяца.

Важно помнить, что эти оценки, скорее всего, будут завышать общие требования к мощности. Производители обычно переоценивают, сколько энергии использует оборудование, и не принимают во внимание тот факт, что устойчивое потребление оборудования обычно составляет 80 процентов от номинальной максимальной мощности. Также существует тенденция округления силы тока на паспортной табличке до ближайшего целого числа, что может еще больше исказить оценки энергопотребления центра обработки данных.Самый точный способ оценить потребляемую мощность — проверить сервер с помощью ваттметра.

Как отмечалось ранее, потребляемая мощность этого оборудования влияет на тип блоков распределения питания, необходимых для шкафа. Развертывание с более высокой плотностью потребует более тяжелого оборудования распределения питания центра обработки данных, чтобы приспособиться к повышенной мощности. Если на объекте размещения нет шкафов с достаточной мощностью, им необходимо будет распределить развертывание по нескольким шкафам, что может снизить производительность и увеличить затраты на охлаждение.

Каковы ваши будущие потребности в электроэнергии?

Оценка сегодняшних потребностей в электроэнергии может показаться сложной задачей, но также важно учитывать, как эти потребности могут измениться в будущем. Если компания планирует значительно масштабироваться в течение года, возможно, имеет смысл основывать свои требования к электропитанию на этих будущих потребностях, чтобы гарантировать, что любое развертывание центра обработки данных сможет приспособиться к росту. В то время как центры обработки данных colocation универсальны и предлагают огромные возможности для организаций, которым необходимо быстро масштабироваться, пространство часто не хватает, и отсутствие учета роста может привести к упущенным возможностям.

Несмотря на то, что переход к центру обработки данных colocation открывает мир возможностей с точки зрения подключения и сетевой архитектуры, организациям всегда следует учитывать, как рассчитать потребности в электроэнергии, прежде чем произойдет миграция. Точно оценивая требования к электропитанию своего центра обработки данных, они могут лучше оптимизировать развертывание и сохранить гибкость, необходимую для развития своего бизнеса в будущем, без ненужных затрат.

Тройной квадратный привод для бизнеса и промышленности Sunex 428d Привод 3/4 дюйма Ударная головка 7/8 дюйма с глубоким ударом Sunex International flairop.com

Sunex 428d Привод 3/4 дюйма Ударная головка 7/8 дюйма для глубокого удара Sunex International

Рюкзак Повседневный градиентный цвет Простой рюкзак для ноутбука Холст Студенческий рюкзак, 80 рулонов 2 мил 110 ярдов Прозрачная упаковочная лента в рулонах шириной 3 дюйма. 1/16 толщины x 12 ширины x 12 длины США герметизирующий лист из силиконовой пены без клея. Общая грузоподъемность 1200 фунтов, включая 2 ролика с верхним стопорным тормозом, черный полиуретан, поворотный стержень с резьбой, набор из 4 роликов с колесами 5 x 1,25 и штоком 3/8, сервисный бренд, Sunex 428d 3/4 дюйма, привод 7/8 дюйма, глубокий удар Розетка Sunex International .Трос лебедки с проволокой из углеродистой стали с пределом рабочей нагрузки 4800 фунтов и 150 футов. Зонд непаянная мастерская STM32 200 кГц ПРИНАДЛЕЖИТ DS0138 Цифровой осциллограф DIY Kit, PRO OTG кабель работает для Alcatel OneTouch EVO 7 Прямоугольный кабель подключает вас к любому совместимому USB-устройству с MicroUSB, наклейка-наклейка различных размеров бесплатно Vpk Теперь регистрируется образование до детского сада Знак магазина на открытом воздухе Синий набор из 2 64inx42in, Sunex 428d Привод 3/4 дюйма Ударная головка 7/8 дюйма Sunex International , Radwag PUE HY10.Весовой терминал WD4.BAR.RS485 PUE HY10. Кожаный чехол для сверхударопрочных держателей визитных карточек Чехол для сотового телефона Подставка откидная крышка iPhone Xs Max Flip Case, 14inx10in Набор из 10 наклеек с наклейками Налоговая служба разных размеров Теперь открыта # 1 Стиль Налоговая служба для бизнеса Теперь открыта Открытый магазин Знак Золотой. Болты с квадратной головкой, 600 шт., С круглой головкой, полная резьба, DIN 603 / ISO 8677 M6-1.0 X 25 мм A2, нержавеющая сталь, метрическая система. Sunex 428d Привод 3/4 дюйма Ударная головка 7/8 дюйма для глубокого удара Sunex International .Штыревой 6-контактный кабель HirosePlug to USB для передачи данных для тахеометров PENTAX R-202NE, R-322N, R-422 Qianyu, перегородка METABO 339151190,

В рамках исследовательского проекта FLAIROP ( F ederated L e a rn i ng для Ro bot P icking) мы используем потенциал федеративного обучения в контексте автономного роботизированного сбора данных в складская среда.

FLAIROP — это партнерство канадских и немецких организаций.Канадские партнеры по проекту сосредоточены на распознавании объектов с помощью Deep Learning, Explainable AI и оптимизации, в то время как немецкие партнеры делятся своим опытом в робототехнике, автономном захвате с помощью Deep Learning и безопасности данных.

Для получения дополнительной информации, пожалуйста, посетите пресс-релизы партнеров.

Требования к установке розеток и выключателей. Оптимальная высота установки розеток и выключателей

Электрические розетки и выключатели, вы имеете в виду высоту от пола и расстояние от углов?

Здравствуйте, Светлана!
Правила и положения по электромонтажу розеток и выключателей записаны в ПУЭ (правила электромонтажа).Поскольку вы не написали, в каких условиях собираетесь устанавливать розетки и выключатели, мы приводим правила и нормы установки электрооборудования в различных помещениях.
6.6.30. Розетки следует устанавливать:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводке проводов сверху допускается установка на высоте до 1,5 м.
2. В офисных, лабораторных, жилых и других помещениях на высоте, удобной для подключения к ним электроприборов, в зависимости от назначения помещения и внутренней отделки, но не выше 1 м.Это плинтус из негорючих материалов.
3. В школах и детских учреждениях (в детских комнатах) на высоте 1,8 м.
6.6.31. Выключатели для светильников общего освещения следует устанавливать на высоте от 0,8 до 1,7 м от пола, а в школах, яслях и детских садах в комнатах для детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением с помощью шнура.
7.1.48. Не допускается установка розеток в ванных комнатах, душевых, мыльных комнатах бань, помещениях с каменками для саун (далее — сауны), а также в умывальных комнатах прачечных, за исключением ванных комнат квартир и гостиничные номера.В ванных комнатах квартир и гостиничных номеров допускается установка розеток в зоне 3 по ГОСТ Р 50571.11-96, подключенных к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Выключатели и розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.49. В зданиях с трехпроводной сетью (см. П. 7.1.36) необходимо устанавливать розетки на ток не менее 10 А с защитным контактом.Штепсельные розетки, устанавливаемые в квартирах жилых комнат общежития, а также в комнатах для детей в детских учреждениях (детских садах, яслях, школах и т. Д.), Должны иметь защитное устройство, автоматически замыкающее розетку при снятии вилки.
7.1.50. Минимальное расстояние от выключателей, розеток и элементов электроустановки до газопроводов должно быть не менее 0,5 м.
7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м; Допускается их установка под потолком с контролем с помощью шнура.В помещениях для детей в детских садах (детские сады, ясли, школы и т. Д.) Выключатели следует устанавливать на высоте 1,8 м от пола.
После выполнения электромонтажных работ по прокладке кабеля и подключению розеток, выключателей и другого электрооборудования необходимо провести комплекс электрических измерений: измерение сопротивления изоляции, измерение сопротивления контура «фаза — ноль», измерение цепи между заземленные установки и элементы заземленной установки, измерительные автоматические выключатели, управляемые дифференциальным током (УЗО).

Здравствуйте. Подскажите, как правильно установить бытовой выключатель, в плане включения-нажатия вверх или вниз и выключения. Провел около часа в Интернете и ничего не нашел по этому вопросу.

Здравствуйте, подскажите. какая стандартная установка почты. розетки на 500 мм. от заземленных частей (трубопроводов и т. д.).

Доброго времени суток! Скажите, пожалуйста, нужно ли согласовывать с Ростехнадзором установку мобильного (на колесах и в контейнере) дизель-генератора, предназначенного для обеспечения электроснабжения объекта? Если да, то какими документами это регулируется?

Доброго времени суток!
Подскажите, пожалуйста, есть ли нормы и правила по количеству устанавливаемых розеток в жилых квартирах? Приведите пример, сколько розеток должно быть в 3-х комнатной квартире, в 4-х комнатной квартире?
Не очень понятное объяснение установки розеток в ванной.Если ванная используется еще и для стирки белья, нельзя ли установить розетки в такой ванной?

Доброго времени суток! Подскажите, где правильно поставить реле контроля напряжения, перед счетчиком или после счетчика? Просто у меня дома были неоднократные случаи нулевого выгорания и сгорания оборудования. Спасибо!

Доброго времени суток! На какие поверхности можно устанавливать выключатели для наружной разводки в детском саду (детском саду)? Например, можно ли поставить внешний выключатель на боковой стенке шкафа из ДСП (соответственно на высоте 1.8 метров). А по возможности — ссылку на законодательство, подтверждающее или опровергающее такую возможность. Заранее спасибо!

Если вы строите новый дом или делаете в квартире капитальный ремонт, то обязательно столкнетесь с проблемами с электричеством. Лучше всего не переделывать существующую бытовую электросеть, а заново установить электропроводку, до мелочей продумав расположение коммутационных устройств. В этом случае возникнут вполне закономерные вопросы — какой должна быть высота розеток от пола, где устанавливаются выключатели?

Базовые опции

Официально принятых стандартов не существует.Есть только рекомендации и требования по установке розеток и выключателей по коммуникациям (газ, вода, трубы отопления). В остальном главное, чтобы работа электрооборудования была комфортной и безопасной.

Собираетесь ли вы устанавливать коммутационные устройства самостоятельно или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространенных варианта, на какой высоте от пола их можно установить:

установка розеток и выключателей по так называемому «европейскому стандарту»;
«Советская» инсталляционная система.

Все эти понятия условны, на самом деле европейских стандартов и советских систем не существует, просто удобнее различать и определять, какой должна быть монтажная высота розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модно проводить ремонтные работы в домах и офисах и называть это «реновациями».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть как хорошие и качественные, так и не очень.

Но так уж вышло, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». И тот, который не очень-то отождествлялся со всем советским и заслужил соответствующее название.

Версия «Евро» предполагает, что высота розетки от пола составляет 0,3 м, а высота выключателя — 0,9 м. По советским меркам переключатель монтировался на уровне плеч и головы среднего человека (1.6-1,7 м), а розетки — 0,9-1 м от этажей.

Вариант размещения розеток для ТВ на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь все сугубо индивидуально. В «евро» варианте для управления освещением нет необходимости поднимать руку для включения переключателя, это комфортный уровень опущенной человеческой ладони. К тому же такое переключающее устройство может включать и выключать ребенка.

Расположение переключателя на расстоянии 1.6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжный шкаф, холодильник).

Розетка

«Евро», расположенная почти в самом полу, опасна для маленького ребенка, который только научился ползать и интересуется всем, что бросается в глаза. В этом случае, конечно, предпочтительно монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот розетки, которые постоянно подключены к какому-то оборудованию, например телевизору, компьютеру или музыкальному центру, лучше монтировать как можно ближе к полу, чтобы провода не тянулись через всю стену. и не портят внешний вид номера.

Общие требования и правила

Электрики имеют основной нормативный документ — Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда качество монтажа электропроводки ложится на их совесть.

нажмите для увеличения

Правила созданы для того, чтобы ими руководствоваться, поэтому мы дадим вам базовые рекомендации, какие в разных помещениях требуется расстояние от пола до розетки или выключателя:

В хозяйственных или бытовых помещениях высота монтируемых розеток от пола не превышает 0.8-1 мес. Его можно увеличить до 1,5 м, если подводить провода сверху.
Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб было больше 0,5 м.
В жилых и офисных помещениях высота розеток от пола должна быть такой, чтобы к ним было удобно подключать электроприборы. Все зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше 1 м от пола не рекомендуется.

Возможна установка розеток на специальные плинтусы из негорючих материалов.

Высота установки выключателей от 0,8 до 1,7 м. Их рекомендуется монтировать на стенах с той стороны, где расположены дверные ручки. Если осветительные приборы управляются шнурами, то можно под потолком ставить выключатели для них.

В помещениях, где постоянно находятся дети, высота устанавливаемых розеток и выключателей регулируется цифрой не менее 1.8 м от уровня пола. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после выдергивания вилки замкнет розетку.
Установка розеток в ванных и душевых банях, саун и прачечных запрещается. Их разрешается устанавливать только в ванных комнатах квартир и гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено разделение санузлов на зоны).Розетки в ванных комнатах необходимо устанавливать на расстоянии не менее 0,6 м от дверей душевой кабины.

В В последнее время широкое распространение получила установка напольных моделей розеток, питание на них подводится в специальных плинтусах (кабельных каналах). Они очень хороши в плане дизайна (практически незаметны), но при влажной уборке помещения нужно соблюдать осторожность, чтобы в них не попадала вода.

В наших жилых домах есть комнаты, которые заслуживают отдельного разговора об установке в них розеток.Это кухня, набитая огромным количеством разнообразной бытовой техники, и повышенное значение ванной комнаты, которая является опасным помещением из-за сырости. Поговорим об этих помещениях подробнее.

Кухня

Главное условие для электрического элемента, установленного на кухне, — он не должен находиться ближе 0,6 м к водопроводным трубам и раковине. То же касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0.5 мес.

О дизайне розеток на кухню в видео:

Вообще с электропроводкой кухни дело обстоит сложнее всего. Во-первых, много коммуникаций — отопление, водопровод, канализация, газ. Во-вторых, бытовой техники, требующей отдельного питания, на кухне гораздо больше, чем в любом другом помещении (стиральная машина, водонагреватель, плита, электрическая духовка). В этом случае необходимо монтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

На кухнях установку этих коммутационных аппаратов лучше всего производить на трех уровнях от пола:

Первый уровень (и ниже) 0,15-0,20 м. На этом уровне монтируются розетки для электроприборов, требующих постоянного или длительного подключения к сети (стиральная машина, посудомоечная машина, холодильник, электроплита, измельчитель мусора).
Второй уровень (или средний) составляет 1,0-1,2 м. На этой высоте делают выключатели элементов освещения и розетки бытовой кухонной техники (микроволновая печь, тестер, блендер, кухонный комбайн, электрочайник, хлебопечка, кофемашина, мультиварка и др.). Нс.). Более точное расстояние выбирайте сами в зависимости от конфигурации мебели на кухне.

Чтобы было легче включать вилки бытовой техники, размещайте розетки немного выше столешницы.

Третий уровень (или верхний) 2,0-2,5 м. К розеткам, расположенным на этой высоте, подключаются вытяжной вентилятор, дополнительное освещение рабочих зон и телевизор. Ни сами коммутационные аппараты, ни идущие к ним шнуры не испортят интерьер кухни, ведь за мебелью (навесными шкафами) они практически незаметны.

Разрешается размещать розетки под столешницей или внутри кухонных шкафов … Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая общий вид.

Минимальное расстояние от пола до розетки должно быть не менее 0,1 м, иначе при влажной уборке (мытье) может попасть вода.

Ванная

Данное помещение условно разделено на несколько зон:

Зона 0 (внутренняя ванна или душевой поддон).
Зона 1 (внешняя вертикальная поверхность санузла).
Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
Зона 3 (остальная ванная).

Розетки можно устанавливать только в зоне 3. Даже если очень хочется установить их возле зеркала, чтобы было удобно пользоваться феном, электробритвой или машинкой для стрижки волос, это абсолютно невозможно (если зеркало не в зона 3). Кроме того, розетки должны иметь защиту IP44 из-за постоянной высокой влажности в ванной.

Розетка для подключения стиральной машины может быть установлена на уровне от 0,3 до 1,0 м.
Дополнительно для подключения небольших бытовых электроприборов розетки устанавливаются на высоте 1,1-1,2 м.
Для подключения котла коммутационный аппарат лучше смонтировать на высоте 1,7-1,8 м.

В ванных комнатах запрещается устанавливать розетки ниже 0,15 м от пола. Это связано с привычной ситуацией, когда забыли включить водопроводный кран или вышла из строя бытовая техника, в результате чего произошло наводнение.

Попадание воды в коммутационные аппараты недопустимо!

Четко о расположении розеток и выключателей на видео:

Выключатели обычно устанавливают вне ванных комнат.

Как видите, строгих правил размещения торговых точек нет. Есть только полезные советы, рекомендации и индивидуальные требования. Обязательно учитывайте их при планировании мест установки коммутационных устройств.

При выполнении электромонтажных работ важна высота розеток от пола и уровень выключателей.Эргономичное расположение точек питания делает дом комфортнее и удобнее для каждого арендатора, в том числе для детей и людей с ограниченными возможностями.

Регулируемые стандарты

При выборе расположения торговых точек нужно учитывать ПУЭ, стандарты ГОСТ, а также планировку

Уровень расположения точек питания прописан в ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться заданными стандартами.

Регламент выглядит так:

от газопровода и батарей отопления, розетки удалены не менее чем на 40 см;
высота выключателя от пола — 1 м;
в ванной розетки вынесены на 60 см от душа, раковины, биде или ванны;
от дверного косяка точки подачи отодвигаются на 10-15 см.

При установке розеток в ванной обязательно подключать их через УЗО.

Требования ГОСТ и СП

Требования к установке розетки и выключателя в соответствии с национальными стандартами:

хозяин дома / заказчик определяет расположение розеток и выключателей;
на 4 м2 жилой площади должно приходиться одно место питания;
в коридоре — по одному на каждые 10 м2.

СП также предписывает определенные стандарты выполнения электромонтажных работ:

В помещениях выключатели рекомендуется поднимать с этажа на уровень 1-1.5 м;
если речь идет о детских учреждениях, то расстояние увеличивают до 1,8 м;
розеток в пунктах общепита, пищевой продукции, монтируемой от пола на высоте 1-1,3 м.

При желании мастер может ознакомиться с нормативными документами и подобрать оптимальный уровень расположения розеток / выключателей для конкретного объекта.

Монтаж розеток по евростандарту

По популярным в последнее время европейским нормам электромонтажа все выключатели лучше всего монтировать на высоте 90 см от пола, а розетки — 30 см.Такое расположение розеток считается удобным для всех проживающих в доме или гостей. Интенсивность света можно контролировать, не глядя, просто протягивая руку. Электроприборы устанавливаются без непривлекательных или свисающих проводов.

По стандартам бывшего СССР высота установки розеток составляла 0,9 м от пола. Выключатели устанавливались на уровне 1,6 м. До сих пор электрики отдают предпочтение именно такому расположению розеток, если другие варианты проектом не предусмотрены.

Советские стандарты монтажа имеют ряд преимуществ:

все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
детей не могут добраться до точки питания, что обеспечивает безопасность;
исключено случайное нажатие переключателя;
навесная мебель не закрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости повторного сгибания.

Перед тем, как приступить к проектированию электропроводки, нужно четко определиться, где будет располагаться мебель.

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

Составьте детальный план расположения мебели, всей бытовой техники и точек освещения в помещении. Обязательно отметьте на чертеже предполагаемые розетки / выключатели.
Учитывать арендаторов помещений среднего роста или офисных служащих.
Расположите на схеме все точки питания (для оргтехники, интернета, бытовой техники, светильников, бра) так, чтобы они были доступны пользователю и при этом максимально скрыты от просмотра. Особенно это касается стационарной техники (телевизор, компьютер, холодильник, стиральная машина и т. Д.).
У кроватей, прикроватных тумб, комодов, точки питания делают на высоте 20 см над плоскостью мебели.
Для открытых участков стен высота розеток от пола по евростандарту составляет 30 см.Это особенно актуально для оборудования, которое используется периодически (пылесос, переносной вентилятор и т. Д.).
Выключатели лучше размещать сбоку от дверной ручки на расстоянии 10-15 см от косяка. Он удобный и эргономичный. Конечная высота переключателей определяется опытным путем. Обычно это 80-100 см.
По типу помещения все переключатели расположены с максимальным удобством для пользователя. В спальне и гостиной нужно следить за тем, чтобы человек управлял освещением, не вставая с дивана или кровати.
Для коридора квартиры / дома / офиса точки питания лучше делать в начале и в конце комнаты.

При четко составленном плане мастер имеет возможность наглядно оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

Правила расположения розеток в разных помещениях

Пункты питания в ванных комнатах

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью.Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели, чтобы они не представляли опасности.

Основные запреты — установка розеток под раковину, биде, ванну. С них необходимо снять розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно выносить вне помещения или также отодвинуть его подальше от предметов мытья. Светильники и бра у зеркала желательно запитать через шнур или ключ-выключатель со стороны, противоположной раковине / ванне.

Гостиная

Для ТВ и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м.

Кухня

Есть несколько норм размещения точек питания в этом помещении. Они различаются в зависимости от используемой техники:

Первый уровень. Подразумевает установку розеток на высоте 10-15 см от пола. Мощная духовка, электрическая плита, морозильная камера, холодильник, измельчитель мусора.Удобство такого расположения заключается в том, что после установки встроенной кухни будет невозможно добраться до розеток другим способом, например, через шкафы или стол снизу.
Второй уровень. Здесь монтируется целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению можно удачно подключить к рабочей поверхности электрочайник, блендер, микроволновую печь, миксер и другую мелкую бытовую технику, которой удобно пользоваться.
Третий уровень. Смонтировать розетки для подключения вытяжки, телевизора, подсветки. Высота локации 2-2,5 метра от пола.

Выключатель расположен непосредственно у двери на удобной для пользователя высоте. Как правило, он приближен к европейским стандартам и составляет 90-110 см.

Спальня

Пример расположения электрических точек у кровати

По обеим сторонам двуспальной кровати (независимо от ее размера) сделана двойная розетка и двухкнопочный выключатель.Их ставят на расстоянии 70 см от цоколя. Это позволяет отдыхающему, не вставая с постели, управлять освещением, ставить мобильный телефон на подзарядку и читать книгу при ночнике.
Главный выключатель помещается в комнату сразу после входа.
Если в спальне предусмотрен туалетный столик, то с двух сторон от него на высоте 70-90 см делают выход для подключения бра или фена.

Все точки питания в спальне расставлены в соответствии с выбранным набором мебели.Вполне возможно, что он будет нестандартным. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями или при разработке дизайн-проекта.

Детский

Еще 10 лет назад специалисты рекомендовали размещать все точки питания в детских комнатах как можно выше. Это обеспечивает безопасность ребенка и исключает возможность его контакта с электросетью. Сегодня все розетки снабжены специальными запирающими крышками. Ребенку требуется усилие, чтобы поднять их.Поэтому эти розетки можно устанавливать по европейскому стандарту.

Переключатель в детской комнате сделан по его росту. Желательно установить регулируемую точку подачи, с помощью которой вы можете увеличивать или уменьшать интенсивность. искусственное освещение … Лучше установить отдельную стандартную розетку с крышкой под ночник.

Шкаф

Для дорогостоящего оборудования нужно предусмотреть систему защиты от скачков напряжения

В этой комнате требуется больше точек питания.Разместите хотя бы один блок в непосредственной близости от стола. Через него будут подключены персональный компьютер, монитор, роутер, принтер и копировальный аппарат, аудиоколонки. Блок ставится на 30 см от уровня пола. Сколько очков питания в него войдет, мастер решает сам, в зависимости от количества будущей техники.

Если в офисе предусмотрена библиотека, необходимо вмонтировать розетку под торшер. Устанавливается в читальной зоне. Точка поставки торшера также сделана по евро-уровню 0.3 мес.

На свободной стене будет еще 1-2 розетки. Они используются для подключения временного оборудования.

Имея здравый смысл и четкую схему расстановки мебели в комнате, мастер может смело проектировать уровни расположения розеток / выключателей на свое усмотрение.

Во время мероприятия многих интересует вопрос, на какой высоте ставить розетки и выключатели. Строгих правил для квартир в многоэтажных домах нет.Главное, чтобы ими было удобно пользоваться.

Некоторые привыкли к высоте советских домов. В них розетки устанавливались на расстоянии 80-90 сантиметров, а ключи — 150-160 сантиметров. Интересно, что владельцы квартир не отказываются от таких высот по привычке. Другие быстро перенимают все новое и необычное и используют европейские стандарты, где электромонтаж делается для удобства и комфорта человека.

Сегодня гнезда монтируются на высоте 30-40 сантиметров, а выключатели — 80-90 сантиметров от уровня пола.Такие показатели считаются общепринятыми.

С учетом назначения розеток, приборы могут быть выполнены на разном расстоянии, например, на кухне их часто ставят в одну линию над столом, плюс 0,2-0,25 м. Это обеспечивает удобство использования различной бытовой техники.

Для аудио- и видеоустройств специальные электроустановки размещаются в одной линии с розетками. В этом случае набор гнезд целесообразно установить не очень низким.Средний рост может колебаться в пределах 50-120 сантиметров.

В ванной розетка выполняется со степенью защиты не ниже IP-44, на высоте одного метра от пола и на расстоянии не менее 0,6 м от ванной или душа.

Установка выключателей

Они должны быть расположены так, чтобы устройство не попало за закрытую дверь. Они должны располагаться на расстоянии не менее 100 сантиметров от проема.

Выключатели можно ставить по европейскому стандарту, размещая их сбоку от дверной ручки на расстоянии не менее 10 сантиметров от дверного проема и на уровне руки вниз.Многим это кажется удобным.

Перед установкой электроустановок нанесите на стене условную разметку мест, после чего посмотрите, подходит ли вам выбранное место. Другой вариант — сходить к друзьям, посмотреть, насколько высоко у них розетки и выключатели, узнать, насколько удобно их использование. Так что вы сможете принять правильное решение для себя. А если у вас остались сомнения, обращайтесь в нашу компанию. Электрик выезжает в любую точку Москвы и области. Решим любую проблему, так как в нашем распоряжении:

Квалифицированный штат специалистов.
Большой опыт работы.
Современное оборудование и инструменты.

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электроэнергии в доме. Вопреки расхожему мнению, особых требований к высоте расположения этих устройств от пола в квартире нет. ПУЭ описывает лишь некоторые ключевые требования к их размещению относительно домашних коммуникаций.Используемые сегодня правила размещения условно делятся на два типа — советские и европейские стандарты, использование тех или иных обусловлено исключительно удобством пользователя.

Действующие стандарты

Действующие правила устройства электроустановок (ПУЭ) и свод правил проектирования жилых и общественных зданий (с 2003 г.) не описывают точных требований к расположению розеток или выключателей относительно пола, стен, мебели и других элементов конструкции и интерьера.

Однако есть еще некоторые требования, связанные с необходимостью обеспечения пожарной и электробезопасности. Речь идет, как правило, о размещении выключателей на безопасном расстоянии от других коммуникаций. Согласно сводам правил проектирования жилых и общественных зданий: выключатели

должны располагаться на высоте 1 метр от пола со стороны дверных ручек;
от пола до розетки необходимо выдерживать расстояние 1 метр, но конкретное расположение не регламентируется.

расположение переключателя такое же — 1 м от пола со стороны дверной ручки;
при наличии специального переключателя уровня контроля комфорта переключатель можно установить под потолком;
при размещении розеток и выключателей на кухне их следует убирать на расстоянии не менее 50 см от газопроводов и приборов;
в ванной, туалете и кухне электрические устройства должны располагаться на расстоянии не менее 60 см как от пола, так и от сантехнического оборудования.

Уже много лет на территории нашей страны существует такое понятие, как европейский стандарт размещения электрических узлов. Считается, что по европейскому стандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. На самом деле стандарта нет — это просто символ. Определение «евро» было дано такому способу разводки электрических узлов во время распространения другого спорного определения — реновации.Отчасти название европейского стандарта было дано из-за несогласия с советскими нормами. По советским меркам выключатели располагались на уровне плеч или головы (примерно 160 см от пола), а розетки — на высоте 90–100 см.

Несмотря на отсутствие документальных определений, понятия «советский» и «европейский стандарт» широко используются строителями и электриками, так как они могут легко описать точную разницу между двумя способами размещения розеток и выключателей.При этом нельзя категорически утверждать, что один из них предпочтительнее — все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

Предусмотрено удобное управление освещением, так как нет необходимости поднимать руку для нажатия переключателя, легко нащупывать в темноте, такое расположение также удобно для детей и подростков;
по европейскому стандарту, чтобы подключить прибор к розетке, нужно наклониться почти к полу — это неудобно, если нужно часто включать и выключать; в свою очередь, если устройство длительное время подключено к сети, это плюс — провода не «болтаются» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

расположение выключателя на уровне 160 см от пола имеет смысл, если нужно сэкономить место — можно поставить мебель под ним у стены;
розетка, расположенная на высоте 1 метр, позволяет легко пользоваться ею все время, что актуально для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включенных в сеть, для много времени;
Дополнительным плюсом высокого размещения розеток является безопасность маленьких детей.

В кухонной обстановке

Ни ПУЭ, ни СП прямо не говорят о том, по какому принципу должны располагаться розетки на кухне. Поэтому в этом случае следует ориентироваться на основные требования, а также учитывать характеристики самого помещения (из-за использования такой мощной техники, как стиральная машина или электроплита). В первую очередь, исходя из требований ПУЭ, формируются следующие правила: розетки и выключатели света

должны находиться на расстоянии не менее 60 см от пола и водопроводных коммуникаций: раковины и водопроводные трубы;
аналогичное правило распространяется и на размещение электрических компонентов относительно газопровода и плиты — розетки и выключатели нужно убирать от них не менее чем на 50 см.

На современной кухне установлено очень большое количество мебели в сочетании со значительным количеством электроприборов различной мощности. При грамотном разведении возникает множество проблем: следует учитывать размещение систем связи, выносить отдельные линии питания для мощных устройств (электроплиты, посудомоечная или стиральная машина), а розетки и выключатели устанавливать так, чтобы Остается легкий практичный доступ к ним. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических блоков на кухне, разделенного на три уровня:

Нижний уровень — 10-15 см от пола.На этой высоте устанавливаются розетки для тех электроприборов, которые планируется подключить к сети на длительный срок. Например, стиральная или посудомоечная машина, измельчитель мусора, холодильник, электрическая плита и т. Д. Такое расположение имеет два преимущества: шнуры, которые не должны часто соприкасаться, не провисают на стенах и не мешают, но в то же время время остается в относительно свободном прямом доступе.
Второй уровень 100-130 см от пола. На этой высоте расположены выключатели света и розетки для техники, которая стоит на столах или рабочих поверхностях: блендер, тостер, чайник, микроволновка, мультиварка и т. Д.Точная высота зависит от конфигурации кухонной мебели … Необходимо, чтобы розетки были немного выше над столешницей, чтобы к ним было удобно подключать вилки этой техники.
Условный третий уровень, расположенный на высоте 2-2,5 метра от пола. Должны быть розетки для включения вытяжки и освещения рабочей зоны … Это позволяет легко подключать технику шнурами любой длины. Эти розетки не портят интерьер на кухне, ведь они практически незаметны за мебелью.

Дополнительным преимуществом такого способа организации электрической сети является расположение устройств вдоль стены. На кухне может быть большое количество электроприборов. Они могут быть подключены к сети постоянно или периодически, а некоторые из них также необходимо запитать от отдельной ветки. Убрав некоторые розетки из поля зрения, они станут менее яркими.

Ванная

Принцип размещения розеток в ванной и туалете в основном такой же, как и по всей квартире.Главный критерий здесь по-прежнему безопасность. Поэтому больше внимания следует уделять тому, насколько установка готова к работе в условиях повышенной влажности. И саму схему расположения устройств нужно подбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку внизу.

Обращаем ваше внимание, что 60-сантиметровый отпуск в помещениях с повышенной влажностью распространяется не только на высоту от пола, но и на удаленность от водных коммуникаций.Если в ванной установлен водонагреватель, его, как и стиральной машины, можно взять в отдельную розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для котлов и вытяжек, 1 метр для электробритвы, фена или щипцов для завивки и ниже 1 метра для стиральной машины.

О выключателях в ванной или туалете речи не идет. По правилам ПУЭ его выносят из помещения. Например, в коридоре или коридоре.

В спальне

В спальнях, детских и других комнатах выключатели и розетки должны располагаться с учетом их потребности в определенных местах и удобства использования. Рассмотрена «классическая» схема, когда розетка + выключатель парных установок устанавливаются с двух сторон от двухспальной кровати. Это позволяет легко подключать маломощные устройства (например, заряжать телефон) и легко регулировать освещение. Устройства могут быть на одинаковой или разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса — с этого места шнур должен легко тянуться в любую сторону.Блок питания компьютерной техники, соответственно, должен располагаться рядом с рабочим столом, учитывая, что одной розетки для него будет недостаточно.

В этом случае европейский стандарт пригодится. Аккуратные розетки, словно стесняющиеся мешать внешнему виду комнаты, сочетаются не только с современными стилями … А тем, кто из любопытства детей боится низких розеток, стоит обратить внимание на устройства со специальными вилками. и чехлы, исключающие травмы.

Во всех случаях безопасность и удобство являются главными ориентирами при выборе места расположения устройств.Вторым, возможно, иногда можно пожертвовать в пользу дизайна, но первый фактор всегда имеет ключевое значение.

Почему важна эффективность центра обработки данных

Именно совпадение двух не связанных между собой событий привлекло внимание к использованию энергии центром обработки данных. Первым был рост масштабов центров обработки данных и Интернета. По одной из оценок, число взрослых, подключенных к Интернету, увеличилось на 37% с 2000 по 2004 год. Другой тенденцией был рост производительности вычислений, в основном за счет тактовой частоты и повышения эффективности.¹³ Результатом как растущего числа центров обработки данных, так и растущего энергопотребления серверов (обусловленного количеством серверов, лишь незначительно за счет использования энергии на сервер) в центре обработки данных стал взрывной рост мощности, потребляемой центром обработки данных. Несмотря на преувеличение, заявления об «экономическом кризисе» центра обработки данных, безусловно, привлекли внимание. ¹⁴

В ответ на растущую осведомленность общественности об энергопотреблении центров обработки данных Конгресс заказал проведение анализа энергопотребления центров обработки данных в США в 2007 году.¹⁵ Работа, завершенная в 2007 г. Национальной лабораторией Лоуренса Беркли с использованием восходящей методологии, показала, что центры обработки данных потребляли около 1,5% электроэнергии в США. Еще более тревожным является то, что к 2006 году потребление энергии центрами обработки данных увеличилось вдвое с 2000 года и должно было почти удвоиться в течение следующих пяти лет.

В отчете отмечается обеспокоенность тем, что без согласованных усилий в отрасли центров обработки данных по повышению эффективности рост энергопотребления может стать неподдерживаемым с последствиями не только для непосредственно затронутых отраслей, но и для самой экономики.

В отчете выделены некоторые возможности повышения эффективности и описаны несколько достижимых сценариев. Среди областей, в которых было выявлено наибольшее влияние на улучшение, были эффективность инфраструктуры центров обработки данных и ИТ-оборудование внутри центров обработки данных. Хотя эффективность ИТ-оборудования в центрах обработки данных, и в особенности серверов, находится в центре внимания этой книги, стоит обсудить некоторые успехи, достигнутые в повышении эффективности инфраструктуры центров обработки данных.

Энергопотребление инфраструктуры центра обработки данных

Энергопотребление инфраструктуры центров обработки данных, то есть энергия, используемая для обеспечения чистого, надежного, бесперебойного питания ИТ-оборудования, а также для отвода отработанного тепла, генерируемого оборудованием, является важной частью общее потребление энергии центрами обработки данных. Во многих случаях инфраструктура может потреблять значительную часть общего энергопотребления центра обработки данных. На рис. 1-1 показано энергопотребление центра обработки данных, разделенное на инфраструктуру (не относящуюся к ИТ) и энергопотребление ИТ-оборудования.Поскольку мощность, не относящаяся к ИТ, напрямую не влияет на обработку информации, считается, что она способствует неэффективности центра обработки данных.

Энергопотребление центра обработки данных

Поскольку инфраструктура существует только для поддержки ИТ-оборудования, поддерживая приемлемые факторы окружающей среды и обеспечивая чистую бесперебойную подачу электроэнергии, это считается дополнительным потреблением электроэнергии. С другой стороны, ИТ-оборудование вносит непосредственный вклад в обработку информации и, следовательно, напрямую связано с эффективностью центра обработки данных.Это схематично проиллюстрировано на Рисунке 1-1.

Принятая метрика эффективности инфраструктуры — это эффективность использования энергии (PUE), определяемая как отношение общего потребления энергии центром обработки данных к энергии, потребляемой ИТ-оборудованием.

Открыть изображение в новом окне

Типичные корпоративные центры обработки данных, которые были спроектированы в соответствии с устаревшими стандартами строительства компьютерных залов, обычно имели PUE в диапазоне от двух до трех. ¹⁶ Это означает, что на один ватт мощности, используемый для работы компьютера, расходуется от одного до двух ватт мощности для подачи питания и охлаждения ИТ-оборудования.По современным меркам это крайне неэффективно. На рис. 1-2 показана обратная зависимость между инфраструктурой центра обработки данных и PUE. При PUE = 2,0 50% мощности центра обработки данных используется для не вычислительных целей. Некоторые крайне неэффективные центры обработки данных могут работать при PUE> 3. При повышении PUE выше 2,0 более 50% мощности центра обработки данных используется для отопления, охлаждения и регулирования мощности. Рисунок 1-2.

Доля общей мощности центра обработки данных, используемая инфраструктурой центра обработки данных в зависимости от PUE

Благодаря работе, проделанной отраслевыми группами, такими как Green Grid, ¹⁷ стандартных методов повышения эффективности инфраструктуры были определены и внедрены во всей отрасли.Это привело к значительному повышению значений PUE современных центров обработки данных.

Обычно обсуждаемая потенциальная слабость PUE как показателя эффективности центра обработки данных заключается в том, что самые неэффективные действия, которые устраняет PUE, а именно перемещение воздуха для охлаждения и кондиционирование электроэнергии для доставки, также существуют в самом сервере (и, следовательно, в ИТ-оборудовании). . Хотя это так, стимул для улучшения сервера за счет оптимизации его энергоэффективности лежит на производителе системы (как будет обсуждаться позже в этой главе).PUE предоставляет метрику, которую проектировщик и оператор центра обработки данных могут использовать для оптимизации того, что находится под их контролем. Именно по этой причине PUE стал таким успешным драйвером общей эффективности центра обработки данных.

Специально построенные мегацентры обработки данных, такие как Yahoo !, Facebook и Google, в значительной степени зависят от воздушного охлаждения. ¹⁸ Типичные значения PUE в этих центрах обработки данных составляют около 1,1, что означает энергию, потребляемую центром обработки данных, только 10% используется для задач, не связанных с вычислениями.Другие, более традиционные, недавно построенные центры обработки данных имеют значения PUE около 1,4, что означает, что около 40% энергии, используемой центром обработки данных, идет на поддержку инфраструктуры. Причины, по которым эти значения выше, чем у специально построенных мегацентров обработки данных, связаны с конкретными архитектурными решениями, такими как дизайн охлаждения, а также требованиями к резервированию оборудования для достижения целей отказоустойчивости, специфичных для бизнеса.

Хотя строительство нового центра обработки данных обычно следует передовым отраслевым практикам для эффективного проектирования, повышение эффективности старых, унаследованных центров обработки данных остается постоянной проблемой.Этому есть несколько основных причин. Одна из них — быстрое развитие технологий центров обработки данных. Например, совсем недавно, в 2011 году, ASHRAE утвердила новые строительные стандарты, которые поощряют более высокие рабочие температуры во многих типах центров обработки данных. ¹⁹ Как правило, более высокие рабочие температуры снижают потребление энергии инфраструктурой до 4% на градус Цельсия, ²⁰ — существенная экономия. ²¹

Центры обработки данных эксплуатировались между 68 и 72 градусами по Фаренгейту, в основном по историческим причинам.Требования к охлаждению в более старом ИТ-оборудовании и мэйнфреймах были менее понятны, и из-за их масштаба и размеров сильно полагались на охлаждение помещения. ²² Компьютер размером с комнату требует охлаждения размером с комнату. С переходом на серверы текущего поколения требования к охлаждению серверов изменились, но требования к помещению медленно соблюдались.

Хотя более высокая уставка температуры может быть отрегулирована в старых зданиях, системы управления воздушным потоком могут не быть спроектированы или оптимизированы для смягчения локализованных горячих точек в центре обработки данных.Без тщательного управления горячими точками это может привести к повышенному риску доступности услуг, если архитектура не будет существенно изменена. Поскольку здания центров обработки данных обычно амортизируются по графику от 10 до 20 лет, неудивительно, что сроки для большинства центров обработки данных, чтобы догнать текущие передовые практики, не говоря уже о будущих достижениях, составляют порядка лет. . На данный момент большая часть технических инноваций для усовершенствованной инфраструктуры центра обработки данных завершена или известна, и для нынешней практики просто вопрос времени, чтобы догнать передовой опыт.

Energy Proportional Server Efficiency

Практически одновременно с докладом Конгрессу США по энергопотреблению центров обработки данных, влиятельная статья, опубликованная Луисом Андре Баррозу и Урсом Хёльзле из Google ²³, представила концепцию пропорциональных вычислений по энергии. Эффективность вычислений зависит как от вычислительной работы сервера, так и от энергии, потребляемой сервером. Ключевой идеей модели пропорционального энергопотребления было осознание того, что приближение эффективности серверов к теоретическому максимуму при всех условиях рабочей нагрузки повысит общую эффективность центра обработки данных.Обеспечивая масштабирование энергопотребления серверов пропорционально рабочей нагрузке, эффективность серверов оптимизируется в более широком диапазоне использования, как показано на рис. 1-3. На рисунке слева показано энергопотребление сервера (примерно 2006 г.), мощность которого в режиме ожидания составляет 70% от пиковой мощности. Поскольку энергопотребление не зависит от рабочей нагрузки, в большинстве рабочих условий эффективность намного ниже пикового значения. На рисунке справа показан сервер с энергопотреблением в режиме ожидания, составляющим 20% от пикового значения. В этом случае эффективность намного выше во всех точках использования.Рисунок 1-3.

Энергопотребление и эффективность двух моделей серверов

Большинство серверов в 2007 году потребляли почти такую же мощность при использовании 0% (т. Е. Без вычислений), как и при 100% использовании (т. Е. При выполнении максимальной рабочей нагрузки или вычислений в секунду ). Например, одна из самых первых систем, представленных в тесте SPECPower, имела мощность холостого хода примерно 70% от ее пиковой мощности. ²⁴ Это вызывает беспокойство, потому что в этом случае потребляемая мощность не пропорциональна рабочей нагрузке; эффективность может быть намного ниже максимальной эффективности сервера.Действительно, серверы часто проводят большую часть времени при низкой загрузке. «Энергопропорциональное» масштабирование энергопотребления гарантирует, что эти серверы будут работать с высокой энергоэффективностью даже при более низком использовании рабочей нагрузки.

Нормативно-правовая база

Важным результатом доклада Конгрессу стала целенаправленная работа программы Energy Star Агентства по охране окружающей среды по созданию стандарта энергоэффективности. ²⁵ Поскольку в то время искусство понимания и измерения эффективности серверов только зарождалось, первоначальные усилия были сосредоточены на измерении мощности сервера в режиме ожидания.Как обсуждалось ранее, мощность в режиме ожидания может быть хорошим показателем пропорциональности энергии, если также принимается во внимание производительность сервера.

Распространенная ошибка — однозначно приравнивать энергоэффективность к малой мощности. Энергия простоя сервера, хотя в некоторых случаях коррелирует с серверами с более высокой эффективностью, сама по себе не может считаться надежным показателем эффективности. Причина этого в том, что эффективность коррелирует как с энергопотреблением сервера, так и с производительностью сервера. Компьютеру с низкой производительностью потребуется относительно больше времени для выполнения заданного объема работы, что может компенсировать любые преимущества снижения мощности.

Текущий стандарт Energy Star в целом ориентирован на энергоэффективность, включая эффективные источники питания, возможность измерения и мониторинга энергопотребления, эффективные компоненты и расширенные функции управления питанием. ²⁶

Помимо США, несколько других стран предприняли шаги для поощрения или даже требования определенного уровня энергоэффективности серверов. Среди них — Европейский Союз, ^27, Австралия, ^28, и Китай. В некоторых случаях ограничения энергоэффективности требуются из-за отсутствия необходимой мощности электрической сети, тогда как в других случаях стандарты соответствуют структуре сокращения углеродного следа.²⁹

Краткое изложение международных нормативных последствий для конструкции серверов показано на Рисунке 1-4. Несмотря на то, что питание сервера в режиме ожидания — это обычное дело, подходы различаются в зависимости от местоположения. Это может быть проблематично, поскольку требования к одному (например, общее потребление энергии) могут не согласовываться с другим (например, вычисление энергоэффективности). Стандарты и правила энергоэффективности серверов могут быть сосредоточены на различных аспектах энергоэффективности. Программа Energy Star фокусируется на мощности на холостом ходу и эффективности компонентов.Планируется перейти к показателям энергоэффективности. Рисунок 1-4.

ПУЭ. Раздел 6. Электрическое освещение.

Высота установки выключателей и розеток по ПУЭ

Требования ПУЭ (правила устройств электроустановок)

Собственный стандарт

Удобство использования

Критерии выбора параметров расположения

Высота установки выключателей

Розетка в ванной | Заметки электрика

Розетки в ванной устанавливать можно!!!

Требования к розеткам в ванной комнате

Выводы

Сечение кабеля для розеток в квартире, какой марки выбрать, нормы ПУЭ

Как рассчитать будущую нагрузку

Кабель какой марки выбрать для розеток

Кабель марки ВВГ

Кабель марки ВВГнг

Кабель марки ВВГнг-LS

Кабель марки ВВГнг FR-LS

Кабель марки NYM

Какое сечение кабеля для розеток

Форма кабеля и способы его прокладки

Какой кабель использовать для розеток на кухне

Какой провод нельзя использовать для розеток

Провод ШВВП и ПВВП

Провод ПУНП

Провод ПВС

Какой автомат установить на розетки

стандарты и нормы. Статьи компании ««Фриз-Холод»»

Общие требования

Советские стандарты

Евростандарт

Правила монтажа

В коридоре

В детской

В санузле

На кухне

В гостиной

В спальне

Кабинет

Стандарты установки розеток и выключателей

Об электрооборудовании лоджий в жилых и общественных зданиях

Розетки и выключатели в ванной — классы безопасности, требования и правильный монтаж | Своими руками

ПРАВИЛА ВЫБОРА И УСТАНОВКИ ЭЛЕКТРОМОНТАЖНЫХ ИЗДЕЛИЙ В ВЛАЖНЫХ КОМНАТАХ

ЕСЛИ ГОРЯЧЕ

СИСТЕМА БЕЗОПАСНОСТИ ВАННОЙ

КОРПУС НЕ МОЖЕТ!

РОЗЕТКИ В ВАННОЙ И ГОСТ — ВИДЕО

УСТАНОВКА РОЗЕТКИ В ВАННОЙ

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как это работает и что нужно знать

Центр обработки данных Основы энергетики: электричество 101

Показатели эффективности центра обработки данных

Электропитание в ЦОД

Общие сведения об эффективности использования энергии (PUE)

В заключение, с учетом проекта энергоснабжения центра обработки данных

Что нужно знать об управлении питанием центра обработки данных

4 вещи, которые нужно знать о требованиях к электропитанию центра обработки данных

1.Базовая терминология

2. Распределение энергии

3. Практика энергоэффективности

4. Зеленая энергия и устойчивое развитие

Как оценить ваши потребности в распределении электроэнергии

Оценить настоящее и будущее

Обзор номинальной мощности

Типы блоков распределения питания центра обработки данных

Вопросы о требованиях к питанию

Сколько места в стойке вам нужно?

Сколько энергии вам нужно?

Каковы ваши будущие потребности в электроэнергии?

рекомендуемых параметров, как подключать розетки и выключатели.Высота установки розетки в детской

Правило №1. Выключатели обычно устанавливают на высоте 90 сантиметров от пола.

Правило No.2. Розетки по европейскому стандарту обычно устанавливаются на высоте 30 сантиметров от пола.

Правило No.3. Распределительные щиты и провода следует монтировать на 15 см ниже потолка и на расстоянии 10 см от оконных рам.

Правило № 4. Бытовая розетка должна быть рассчитана на ток не менее 10 ампер.

Соответствие потребления

Что нужно помнить при установке электрики по европейским стандартам?

На какой высоте устанавливать розетки.

На какой высоте устанавливать переключатели.
