Содержание

Телевизионные розетки: как выбрать и установить, схемы подключения ТВ розеток

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

  • одиночные;
  • оконечные;
  • проходные.

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой.

Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин 220pro.ru предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная - отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

  • Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
  • Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
  • Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» - это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Внимание! Розетки с такими же наименованиями могут быть и в исполнении на 2 кабеля. То есть у таких моделей 2 входа и 3 выхода. Они используются для подключения отдельных кабелей от спутникового и эфирного ТВ. Таким способом можно добавить спутниковые каналы в кабельные сети без сумматорного блока. На радио штекер частота выделяется как и в однокабельной комбинированной розетке tv rd sat или tv fm sat.



Розетки типа ТВ - интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.



Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.



Подведём итоги

Интернет-магазин 220pro.ru предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

 (495) 540 49 82

или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru

Разветвители для телевизионного кабеля: какие бывают

Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено.

При разделении сигнала нужно иметь в виду следующее:

  1. Возможна потеря мощности. Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
  2. Делители (они же сплиттеры) бывают разных конструкций. Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
  3. Подключать два телевизора нужно к одной антенне, но разным приставкам. Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Подключать к каждому телевизору по своей индивидуальной антенне — это:

Нужен ли усилитель

Усилитель с регулировкой мощности

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

  • сигнал имеет хорошее качество, но низкую мощность;
  • установлено два и более сплиттера;
  • используются длинные соединяющие кабели.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.

Наилучшими вариантами здесь будут:

для 2-х телевизоров – SAH 204F; для 3-х – SAH 306F и т. д. для 4-х – SAH 408F и т. д.

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F. Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.

Подключаем 2 телевизора к активной антенне

Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.

Через делитель с согласованием

Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).

Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.

Через обычный разветвитель

В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.

Получаем следующее:

  • на усилитель подается необходимый ток;
  • сигнал через делитель идет к приемникам.

Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

  1. Берется антенна и два коаксиальных кабеля.
  2. Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
  3. У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
  4. Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

В целом такое подключение и вправду может оказаться лучше стандартного за счет того, что меньше потери на общем кабеле и сплиттере.

Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.

Особенности подключения к приставкам

В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.

В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:

  1. Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
  2. Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.

Важно! При использовании двух ресиверов для того, чтобы смотреть не только бесплатные, но и  закодированные пакеты каналов, придется приобретать две смарт-карточки и вносить абонентскую плату за оба комплекта оборудования.

В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:

  • антенный кабель от тарелки подключается к делителю;
  • каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
  • каждый ресивер независимо настраивается на прием.

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

  1. Ресивер подключается и настраивается для приема спутниковых каналов.
  2. К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
  3. Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Важно! С использованием ВЧ-модулятора можно подключать любое количество телевизоров, на какое хватит разъемов на устройстве. Однако показывать все они будут один канал. Поэтому такая схема чаще используется в барах, кафе, магазинах, а не в жилых домах.

Вместо выводов

Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.

ПредыдущаяСледующая

Источник: https://ProDigTV.ru/efirnoe/antenna/podklyuchit-dva-ili-neskolko-televizorov

Телевизионные разветвители: виды и какой лучше выбрать?

Уже давно стало привычным делом иметь в доме сразу несколько телевизоров. Для того чтобы разделить поступающий в жилое помещение сигнал на несколько точек, используют специальное устройство — оно называется разветвитель телевизионного кабеля. Такое приспособление позволяет в одно и то же время смотреть сразу несколько телевизионных программ, при этом качество передаваемого видео- и аудиоряда остается на высоком уровне.

Какие бывают виды разветвителей, какой лучше выбрать – эти и многие другие вопросы рассмотрим в статье.

Разветвитель для телевизионного кабеля позволяет раздавать сигнал сразу нескольким ТВ-приемникам. Обычно его встраивают в провод между ТВ-кабелем и тюнером.

Визуально конструкция выглядит как компактная коробочка, выполненная из силумина, латуни либо другого легкого металла. В ней предусмотрены F-разъемы и так называемые ушки для фиксации.

С одной стороны имеется штекер для входящего провода, с другой — пара и более штекеров для подведения телевизионных устройств. Корпус разветвителя запаян и полностью герметичен. Обычно на верхней панели приклеена этикетка, в которой указано название модели и ее базовые технические параметры.

  • Полоса пропускания. Она отражает частотный диапазон, транслируемый делителем. Как правило, для эфирного ТВ стандартная частота варьируется в коридоре от 5 до 1000 МГц, для спутникового этот диапазон составляет 5-2500 МГц. Спутниковые «крабы» часто применяют для трансляции аналогового и цифрового вещания.
  • Число выходов. Стандартный антенный разветвитель способен содержать до 8 выходов. Оборудование необходимо подбирать исходя из числа подключаемых телевизионных ретрансляторов в доме. Если вы предполагаете, что в ближайшее время расширите свою телевизионную сеть, то можно заблаговременно подключить прибор с чуть большим количеством отверстий —это никак не ослабит качества сигнала.
  • Уровень затухания. Один из важнейших параметров, определяющий размер понижения мощности проходящего через разветвитель сигнала. Зависимость здесь прямая — чем ниже будет этот параметр, тем меньшая часть сигнала будет потеряна.
  • Присутствие высокочастотного усилителя. Такой разветвитель получил название «активный», он призван не только удержать мощность поступающего сигнала, но и в несколько раз повысить её. Такие модели являются дорогими, при этом они могут поделить сигнал только лишь на 2 телевизора. Если такого количества выходов будет для вас недостаточно — лучше выбрать разветвитель с несколькими резисторами, подключенными поочередно.

Если вы полагаете, что можно параллельно соединить пару кабелей и получить еще один источник сигнала — то вы глубоко заблуждаетесь.

В результате подобной схемы подключения вы увидите изображение крайне низкого качества: в нём снизится контрастность, появится многоконтурность, и будут заметны некоторые другие помехи.

Поэтому очень важно использовать именно антенный разветвитель, в народе называемый «крабом».

Если источник сигнала хороший, обычно это можно определить визуально, или ранее в квартире имелся лишь один телевизор, то можно использовать «краба», собранного на базе нескольких резисторов.

Такой разветвитель получил название пассивный.

Несмотря на то что он обеспечивает качественную трансляцию сигнала, он все же вносит в него некоторое затухание, которое прямо пропорционально по своей силе общему числу выходов.

Этот вариант разветвителей отлично проявляет себя в условиях мегаполиса или близлежащих к нему районов, где мощность трансляции телевизионного сигнала довольно высокая.

Если у вас имеется большое количество ресиверов, предпочтение лучше отдавать антенным усилителям активного типа. Принцип действия подобного устройства основан на выполнении разделения входящего сигнала и параллельно существенного увеличения его мощности.

Имеется три варианта разветвителей, все они отвечают за те или иные возможности этих приборов. В зависимости от целей и задач, поставленных перед оборудованием, могут задействоваться:

  • сплиттер;
  • ответвитель;
  • диплексор.

Предлагаем более подробно ознакомиться с каждым из них.

Делитель больше известен как сплиттер, позволяет равномерно разделять поступающий сигнал сразу на несколько каналов.

Поясним на примере: если входящий сигнал имеет параметры 12 дБ — его можно разделить на два телевизора по 6 дБ.

Если придется делить сигнал на тройник, то на каждый телевизионный ретранслятор придётся по 4 дБ, соответственно, для четырёх потребителей сигнал будет делиться по 3 дБ на канал.

Эти устройства незаменимы для магистральной раздачи телесигнала, чаще всего их используют в многоквартирных жилых домах. Схема обеспечения коммуникации в данном случае предполагает, что поступающий от антенны сигнал поэтажно раздаётся через разветвители, а там его встречают ответвители, которые делят его на все квартиры, расположенные на площадке.

Обращаем внимание на то, что одна из разновидностей такого ответвителя выполняет функции блокатора.

Обычно его используют операторы кабельного ТВ — такое приспособление позволяет разделить платные и социальные пакеты подключения каналов.

Такие разветвители ещё называют диплексоры. Их используют в том случае, когда в одном проводе необходимо совместить сигналы, получаемые как с эфирной, так и со спутниковой антенны. Кстати, сумматор может работать и как обычный разделитель — кабель поступающего сигнала к такому устройству можно разделить на 2 телевизионных прибора.

Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется.

Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза.

Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.

Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.

Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам.

При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.

Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.

Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:

  • уточните их рабочий частотный диапазон, а также каналы;
  • подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
  • измерьте сечение кабеля.

Рассмотрим последовательность действий по подключению разветвителя.

Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.

Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.

Обратите внимание на характер затухания сигнала.

Обычно он обозначается в децибелах, и эта характеристика указывается в руководстве пользователя либо непосредственно на корпусе устройства. Чем меньше будет этот показатель — тем более качественное изображение вы получите на выходе.

Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.

Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.

Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.

Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа.

Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами.

Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.

Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.

В зависимости от условий эксплуатации и требований к дизайну помещения существует несколько вариантов монтажа разветвителя.

Если прибор будет располагаться на видном месте, лучше всего поместить его внутрь стеновых панелей и закрыть декоративной крышкой. В этом случае в дальнейшем вы сможете заменить или подключить какой-либо дополнительный канал быстро и просто.

Если внешняя проводка с разветвителем устанавливается в нежилых помещениях, где нет возможности изменить отделку (например, в служебном интерьере), то в этой ситуации и сам кабель, и «краба» прячут в пластиковые короба.

В случае если вы прибегли к напольной разводке, кабель и разветвитель располагают в специально оборудованных каналах внутри плинтуса.

Само по себе подключение не представляет особой сложности, так как современные производители позаботились о том, чтобы устройство можно было легко установить, отремонтировать и при необходимости заменить.

Порядок работ включает несколько шагов.

  • Концы провода зачищают таким образом, чтобы центральная жила была оголена и при этом выступала из оболочки на 1,5-2 см.
  • Слегка отступив от края срезанной изоляции, необходимо зачистить поверхностное покрытие. Это нужно для того, чтобы оголить оплетку участком примерно 1,5 см.
  • Оплетку следует обернуть вокруг изоляционного покрытия.
  • Конец кабеля вводят в F-разъём таким образом, чтобы соединение было максимально плотным. После этого разъём с внутренней резьбой аккуратно и плотно навинчивают на нужный порт разветвителя.

О разнице между разветвителем и ответвителем смотрите далее.

Источник: https://stroy-podskazka.ru/televizor/razvetviteli/

Антенный разветвитель телевизионного кабеля(краб): какой лучше

Для многих семей стало привычным иметь несколько телевизоров в квартире. Распределить сигнал, получаемый от телевизионной антенны на несколько телевизоров позволяет устройство под названием разветвитель телевизионного кабеля.

С его помощью можно смотреть одновременно несколько программ, при этом качество сигнала остается на должном уровне. Перед тем, как купить такое устройство рекомендуем ознакомиться с информацией из этой статьи.

Назначение разветвителей

Существует несколько типов устройств, каждое из которых отвечает за определенные возможности разветвителей.

В зависимости от поставленных задач, используются:

  • сплиттер;
  • диплексор;
  • ответвитель.

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом. В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

В последнем случае обязательно наличие усилителя, иначе сигнал будет слабым.
Диплексор имеет другое более понятное название – сумматор. Другими словами, разветвитель объединяет несколько сигналов от разных антенн и выдает один более мощный.

Он может использоваться в доме, где есть спутниковое телевидение и обычная телевизионная антенна. Также применяется для объединения частот из разных диапазонов.

Современные разветвители в большинстве случаев универсальны и могут работать как сумматором, так и делителем.
Ответвитель для тв используется в многоквартирных домах. Часть сигнала от общей антенны идет в одну из квартир, а другая проходит через ответвитель дальше.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.

Сколько подключаем ТВ

  • В любом специализированном магазине продавец-консультант подберет хороший антенный разветвитель на 2 устройства.
  • Хороший уровень сигнала на 3 телевизора даст делитель или сумматор от известных торговых марок, поэтому не стоит на нем экономить.
  • Для того, чтобы добиться хорошего качества изображения для разветвителя на 4 телевизора и более, нужен усилитель (активный сплиттер).
  • В зависимости от количества подключенных мониторов, меняется минимальная требуемая мощность.

Как выбрать делитель ТВ сигнала на 2 телевизора

При выборе аппаратуры в первую очередь нужно выяснить на каких частотах транслируются телевизионные каналы. Получить эту информацию можно при помощи телевизора с функцией определения частот или аппарата, который улавливает сигналы различных диапазонов.

Также, необходимо учесть количество подключаемых телевизоров и диаметр сечения антенного кабеля.

Одним из важных параметров является затухание, которое выражается в децибелах. Найти его значение можно на корпусе. Чем меньше будет его значение, тем лучше это скажется на качестве при просмотре телевизионных передач.

Предпочтение следует давать устройствам, в конструкции которых предусмотрены крепежные отверстия. Аппарат, висящий на одном только кабеле предает тв сигнал хуже, чем закрепленный на стене.

При наличии в квартире кабельной разводки и короба, используют сплиттер компактных размеров.
В зависимости от типа кабеля, следует покупать разветвитель с резьбовым соединением или винтовыми зажимами. В магазинах есть устройства, рассчитанные на соединение их с кабелем при помощи пайки.

Они лучше передают телевизионный сигнал, но требуют специальных навыков.

Как подключить к телевизору телевизионный делитель

Далее будет объяснено, как подключить на два телевизора разветвитель. При большем количестве устройств способ подключения остается таким же.
Процесс соединения начинается с разметки и планировки.

Нужно рассчитать, какой длины понадобится кабель. Рекомендуется брать расстояние с запасом. Замер следует брать от места, где заканчивается центральный провод.
Если нужно объединить сигналы от нескольких антенн, необходимо подключить антенные кабели в сумматоры телесигнала. Затем, через переходник, нужно установить делитель.

Если антенна одна, то используется только последний аппарат.

Установка телевизионного краба

В местах соединения кабелей и разветвляющего аппарата, фиксация осуществляется специальными гайками, которые идут в комплекте с делителем или сумматором.
На другие концы кабелей необходимо надеть штекеры. Для этого каждый провод нужно зачистить от изоляции, надеть штекер таким образом, чтоб центральный провод кабеля выступал из него.

Затем его можно подключить к телевизору. Включив его, следует выполнить поиск каналов и проверить качество получаемого звука и изображение на наличие шумов.

Если состояние удовлетворительное или плохое, то нужно установить усилитель. В век цифровых технологий, все чаще встречается вопрос, как подсоединить телевизоры к компьютеру или другому устройству.

Это позволит просматривать фото, видео, страницы сайтов на большом телевизионном экране. Проходя мимо полок с мониторами в компьютерном магазине, можно заметить, что на всех из них воспроизводится одно и тоже видео или изображения.

Для этой цели используется HDMI-сплиттер.
Разберем, как подключить активный разветвитель hdmi сигнала на 2 телевизора.

Для этого потребуется устройство с двумя выходами(OUT). Если необходимо будет подсоединить большее число мониторов, следует приобрести HDMI-сплиттер на 4, 8 или 16 выходов(OUT).

Подключение выполняется довольно просто. От компьютера или ноутбука HDMI-кабель нужно присоединить во вход (IN), а кабели от мониторов подсоединить к выходам (OUT).

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый. Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения.

Для цифрового тв такой делитель или сумматор сделать невозможно.

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится коаксиальный кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема.

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом. Также, стоит уделить внимание сопротивлению кабелей.

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Как усилить сигнал

Для телевизора с плохим изображением и звуком, отличным решением будет использование усилителя. Благодаря ему, можно значительно повысить качество передаваемого изображения и звука.

Устанавливать его необходимо в непосредственной близости с разветвителем или антенной. При покупке усилителя следует уделить внимание значениям усиления в дБ, приемлемый уровень шумов, затухания сигнала, наличию блока питания.

В зависимости от требуемых диапазонов, используются усилители разных типов. Не каждая частота может быть качественно поймана при помощи того или иного усилителя.
Схема подключения устройств также влияет на сигнал.

Используются следующие схемы:

  • с усилителем перед входом в разветвитель;
  • с несколькими на каждом входе;
  • комбинирование.

Антенные усилители бывают метровые и дециметровые. Для конкретной ситуации подойдет определенная модель. Поэтому перед покупкой рекомендуется проконсультироваться с продавцом или мастером по ремонту телевизионной техники.

Последний, имеет необходимую аппаратуру, с помощью которой можно точно определить какой должна быть мощность антенны, делителя или сумматора.
В современном обществе, когда в большинстве квартир имеется несколько телевизоров, не обойтись без разветвителя. Самостоятельно подсоединить устройства сможет каждый, но перед этим рекомендуется проконсультироваться со специалистом.

При покупке разветвителя, нужно быть внимательным и изучить его характеристики.

Источник: https://televizore.ru/sovety/razvetvitel-televizionnogo-kabelya

Как выбрать и установить сплиттер для цифрового тв

Сегодня редко найдется квартира, в которой только один телевизор. Обычно их два или даже три. И у абонента возникает вопрос, как подключить все устройства к одному антенному кабелю.

Казалось бы, элементарный тройник сплиттер позволит отправить сигнал на три телевизора цифрового вещания. На практике это не всегда так.

Делитель или разветвитель для цифрового телевидения DVB T2 нужно выбирать в соответствии со структурой кабельной сети в доме.

Разновидности сплиттеров и области их применения

Разветвитель цифрового ТВ сигнала выполняет задачу согласования цепей при подключении двух потребителей к одному источнику. Есть несколько разновидностей таких устройств с разными рекомендациями к применению.

  1. Линейный антенный делитель для цифрового эфирного телевидения равномерно делит сигнал на несколько потребителей. При этом, в зависимости от качества устройства, показатель падения уровня составляет от 1.44 до 2 и выше (для двух телевизоров). Линейный сплиттер может иметь несколько выходов и только один вход. Так, разветвитель краб может подключить сразу три телевизора.
  2. Антенный разветвитель для цифрового телевидения действует иным образом. На одном из своих выходов он формирует сигнал с номинальными показателями, сила которого зависит от входных параметров. На остальных потребителей отправляется, грубо говоря, остаток пирога. И чем их больше, тем меньше уровень сигнала на каждом.
  3. Сумматоры работают в обратном порядке. У них несколько входов и один выход. Такое устройство позволяет согласовать сигналы от группы антенн и направить их на одного потребителя.

Сплиттеры и разветвители делятся по рабочему диапазону. Устройства с частотой до 1000 МГц лучше для кабельного ТВ, цифрового эфирного сигнала. Они недороги и доступны в огромном количестве моделей разных производителей. Изделия с рабочей частотой до 2400 МГц показывают хорошие результаты при обработке спутникового ТВ.

Сплиттеры могут быть активными и пассивными. Последние сильно снижают уровень сигнала и не способны обеспечить заявленных характеристик при низких входных параметрах.

Важно! Активные сплиттеры или разветвители для телевизора более эффективны. Они имеют встроенные усилители, обеспечивают стабильные уровни на выходах. Однако такое устройство потребует подвода питания или включения в розетку.

Как сказано выше, сплиттер и разветвитель цифрового ТВ сигнала выбираются, прежде всего, по рабочей частоте. С параметром до 1000 МГц непригодны для спутникового ТВ. А более дорогие означают, что пользователь зря потратит деньги. Второй очевидный параметр — число потребителей. Сплиттер выбирается по числу выходов, соответствующих количеству телевизоров в квартире.

Оценка необходимости приобретения активного делителя производится по протяженности кабельной сети в доме. Не будет лишним учесть параметры антенны. Критерии выбора сплиттера достаточно просты.

  1. При активной антенне и малой протяженности линий не имеет смысла тратить деньги на делитель с усилителем. На всех потребителях будет достаточный уровень сигнала.
  2. Антенна с усилителем и значительная протяженность линий также не предусматривают покупки активных сплиттеров. Но в крайне удаленных точках кабельной сети мощность сигнала может быть недостаточна для качественной картинки на некоторых каналах. В этом случае дешевле установить персональный усилитель на таком потребителе.
  3. Пассивная антенна при малой протяженности линий заставит обратить внимание на параметры сплиттера. Если приемное устройство обеспечивает на выходе уровень сигнала, равный или больший рекомендуемому входному параметру делителя — можно устанавливать пассивные сплиттеры. В противном случае, придется купить более дорогое активное устройство.

Наконец, при пассивной антенне и протяженных кабельных линиях без активного делителя сигнала просто не обойтись.

В этом случае на всех потребителях практически гарантированы проблемы с картинкой и поиском отдельных каналов.

Однако описанные выше комбинации антенны и линий слишком идеальны, чтобы часто встречаться на практике. Поэтому делители нужно выбирать, обращая внимание на физическую структуру кабельной сети.

Правила установки

Правила установки делителей на два, три и более телевизоров цифрового вещания основываются на структуре кабельной сети. Она всегда может рассматриваться как совокупность нескольких сегментов с одним из двух стандартных типов.

Равновесная структура

Самый понятный пример равновесной сети — установленная на крыше антенна и разводка кабелей через потолок последнего этажа дома. В этом случае длина подводов к потребителям почти одинакова. Это означает, что достаточно устанавливать делители, для равномерного распределения сигнала между телевизорами.

Неравновесная структура

Понять, что такое неравновесная структура, можно на примере многокомнатной квартиры. В одной ее точке входит кабель цифрового телевидения. От нее к первому потребителю идет короткая линия, к следующему более длинная и рекордной протяженности на телевизор в самой дальней комнате.

В этом случае рекомендуется устанавливать разветвители и формировать равномерное распределение сигнала. Для простоты рассмотрим пример с тремя телевизорами.

Первый разветвитель устанавливается на входе (кабель квартиры). Его маломощное ответвление коммутируется на короткую линию. Основной выход подключается на следующий разветвитель.

Его мощный сигнал отправляется на длинную линию, ответвление — на оставшуюся.

Совет! В сложной сети всегда рекомендуется делать упрощение до простых сегментов. При этом стоит учитывать число потребителей в каждом и при явном дисбалансе использовать разветвители сигнала для перераспределения мощности.

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным. Избежать проблем можно несколькими способами.

  1. Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
  2. Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

Источник: https://Otvet.tv/kabelnoe/antennyj-razvetvitel.html

Сплиттер для телевизора: что это и как выбрать

Сплиттер для телевизора — это специальный антенный делитель. Они применяются в тех случаях, когда в помещении больше одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).

А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.

Какие бывают

В этой области себя смогли хорошо зарекомендовать такие производители: Lans, Rexant, Premier, Alda, Hama, Sat. На выходе они всегда дают более качественный сигнал, чем китайские или сделанные своими руками.

Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.

Популярные ТВ сплиттеры:

  1. RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
  2. TLC тип SAH 306F. Направления — 3 (развязка 28 дБ, потери на проход 5,8 дБ).
  3. Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).

Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.

Как выбрать

Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:

  • какую частоту имеют принимаемые каналы;
  • какое количество телевизоров планируется подключать;
  • сечение кабеля по диаметру;
  • насколько опытен установщика.

План действий в процессе выбора:

  1. Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
  2. Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
  3. Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
  4. Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
  5. Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности — так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
  6. Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
  7. Производя покупку важно не спутать сплиттер с диплексором или ответвителем.

Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.

Как подключить

Существуют различные способы подключения:

  • сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
  • прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
  • устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
  • сплиттеры, которые предполагают пайку.

А сама технология подключения включает несколько несложных этапов:

  1. Определиться с соответствующей поверхностью и закрепить на ней разделитель.
  2. Убрать затычки с каждого разъема на антенном разделителе.
  3. С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
  4. Подключить общий телевизионный кабель.

Весь процесс занимает от силы четверть часа.

Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).

Когда изображение перестало удовлетворять

Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы — приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.

Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала. Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала.

Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:

  1. При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
  2. Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
  3. Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.

Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.

Источник: https://TehnoPanorama.ru/televizory/splitter-dlya-televizora.html

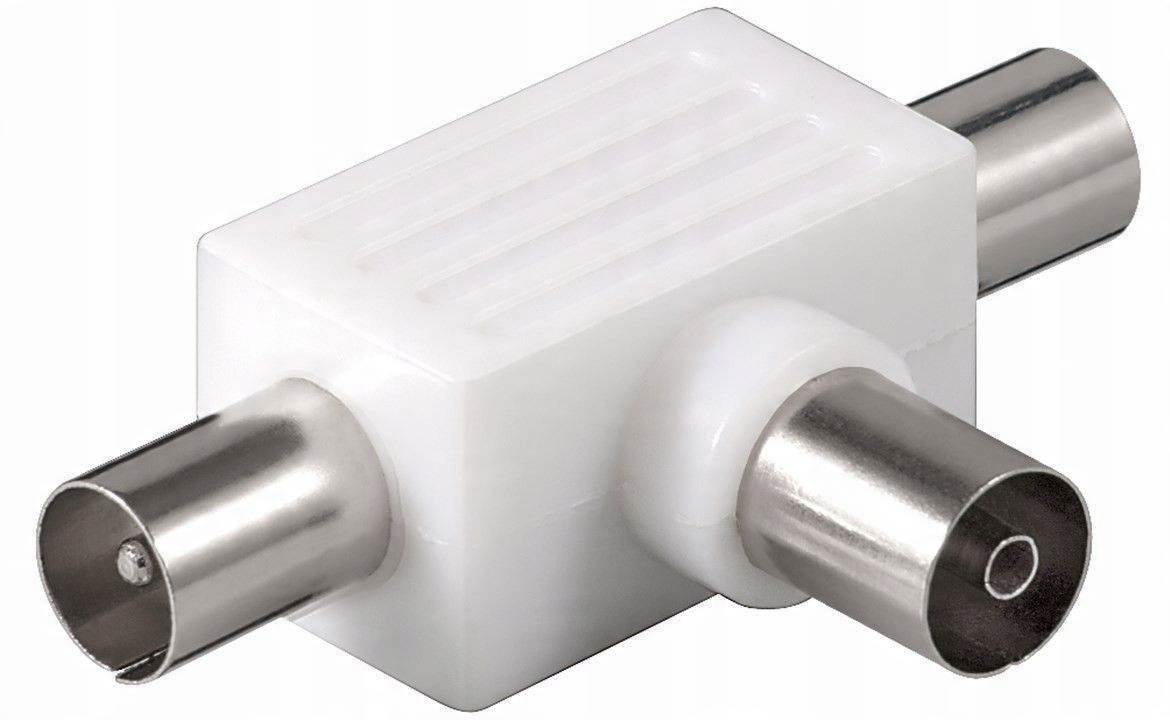

Тройник на кабель тв — Строительный портал №1

Вы решили перенести телевизор в другое место комнаты, а длины телевизионного антенного кабеля не хватает. При ремонте в подъезде строители повредили телевизионный кабель. Ваш лучший друг — собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа. Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно тремя способами:
☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса;
☞ С использованием переходника TV F-гнездо — F-гнездо;
☞ Пайкой паяльником.

В случае, если Вам понадобится приобрести для удлинения дополнительный отрезок телевизионного кабеля, то можете ознакомится с рекомендации по выбору марки телевизионного коаксиального кабеля и способах подключения его к телевизору в статье сайта «Подключение TV кабеля».

Наращивание телевизионного кабеля


с использованием переходника F-гнездо — F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо — F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран — фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны порывают тонким слоем лавсана или полиэтилена. Удалить пластик практически не возможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо — F-гнезд.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный провод телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволочкой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплеток телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас плинтуса с кабель каналами, то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.



Source: YDoma.info

телешоу Футболки | Винтажные и современные футболки с телешоу

У всех нас есть любимые телешоу, которые им нравятся. Шоу могут быть из семидесятых, восьмидесятых, девяностых или текущего сезона. Отличная новость для фанатов: теперь вы можете носить футболки с любимыми сериалами, когда смотрите любимое телешоу.

Теория большого взрыва впервые вышла в эфир 24 сентября 2007 года и только что была допущена на следующий сезон. Более семи лет фанаты смотрят, как группа ботаников и друзей-ученых переживает забавные ситуации.Помните игру «Камень, ножницы, бумага, ящерица и Спок»? Отношения Пенни и Шелтона всегда развлекали публику.

Если вы выросли на MTV, то, вероятно, вы поклонник «Мира Уэйна». «Мир Уэйна» - популярный телесериал, который транслировался по MTV. Знаменитый термин «Party On» напоминает нам о Wayne’s World. Для телевизионных фанатов «Доктора Кто» вы любите научно-фантастические программы. «Доктор Кто» транслируется по кабельной сети BBC, где доктор путешествует во времени, чтобы спасти планету Земля.Дети преданно смотрят свои любимые телешоу. Детям нравится «Улица Сезам», «Маппеты», «Попай» и «Мистер Роджерс».

Среди популярных телешоу, пользующихся сегодня большим успехом, - «Американские сборщики», в которых Майк и Фрэнк путешествуют по стране в поисках антиквариата и коллекционных предметов. Шоу интересно тем, что каждый может связать что-то и кого-то в шоу. Вы можете увидеть в сериале вещи, которые принадлежат вашим родителям, бабушкам и дедушкам. «Смертельный улов» - популярное шоу, в котором команды рыбаков сталкиваются с сильным холодом и ловят крабов.

Неважно, какой тип телешоу вам нравится больше всего. От Happy Days, Mork & Mindy, The Brady Bunch в семидесятых, Cheers, Beverly Hills

и Knight Rider в восьмидесятых до Saved by the Bell и Seinfeld в девяностых. Американские сборщики, смертоносный улов и субботний вечер в прямом эфире в настоящее время проводят телешоу. Есть футболка TV Show, которую вы можете надеть под свои любимые телешоу. На футболках TV Show изображены ваши любимые шоу и персонаж.Футболки TV Show - это способ представить ваше любимое телешоу, которого больше нет в эфире.

Некоторые из любимых футболок для телешоу включают футболку «Теория большого взрыва», а также толстовки с капюшоном «Атом» и «Мягкая Китти» из теории большого взрыва. Футболки телешоу "Теория большого взрыва" можно носить каждую неделю, когда шоу идет в эфир. Футболка из телешоу Seinfeld happy Festivus - популярный выбор среди фанатов Seinfeld. На футболках The Wayne’s World Party On TV на футболках Уэйн и Гарт поднимают вверх большие пальцы, как и в их еженедельной передаче.Шоу может закончиться, но вы можете заново пережить шоу каждый раз, когда надеваете футболки с телешоу.

Худи с футболкой из фильма «Рождественская история» и легендарной лампой для ног. Помните, как папа поставил яркую лампу в окно гостиной, чтобы все видели? Фильм «Рождественская история» демонстрируется каждый год на Рождество и является самым любимым телешоу, у которого есть собственная футболка для телешоу.

OldSchoolTees.com предлагает огромный выбор телевизионных футболок, в том числе «Теорию большого взрыва», «Всегда солнечно в Филадельфии» и другие.Каждый имеет официальную лицензию и имеет высокое качество. Мы представляем телевизионные футболки из новых и классических шоу 70-х, 80-х, 90-х годов и наших дней.

У нас есть куча футболок для телешоу из ваших любимых прошлых или текущих шоу. Все наши футболки для телешоу являются подлинными и проходят тщательную проверку, чтобы гарантировать получение наилучших продуктов. Телевидение развлекает людей всех возрастов. Шоу играет большую роль в повседневной жизни. Дети растут вместе с «Улицей Сезам», и взрослые не могут отказаться от повторения «Сайнфельда».Отличный способ поделиться своей любовью к телевизору - носить его на груди.

OldSchoolTees.com - это ваш источник футболок для ТВ в Интернете. Выбирайте из мультфильмов, комедий, драм и даже реалити-шоу. Изучите наш обширный выбор футболок для телевизоров, чтобы найти идеальный вариант для себя или друга. Наши клиенты очень важны для нас. Свяжитесь с нами во время покупок, если у вас есть какие-либо вопросы или вам нужна поддержка. Наши футболки - отличные подарки, и мы предлагаем быструю и доступную доставку.

Футболки для телевидения, футболки для телешоу, футболки для классического телевидения

  • Холщовая рубашка премиум-класса Cheers Premium - Стандарт

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 181,26 руб.

  • Маска для лица Star Trek

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 610,47 руб.

  • Маска для лица Looney Tunes

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 610,47 руб.

  • Футболка Looney Tunes - Марвин Марсианская шахта

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Холщовая рубашка премиум-класса Looney Tunes Premium - Sylvester

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 181,26 руб.

  • Футболка Looney Tunes - Porky Pig No Pants No Problem

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Премиум-рубашка Supernatural Premium Canvas - Музыка выбирает водитель

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 262,81 руб.

  • Футболка "Сверхъестественное" - Спасение людей и охота

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка "Сверхъестественное" - Winchester Bros

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Riverdale - Jughead Jones

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Холщовая рубашка премиум-класса Riverdale Premium - South Side Serpent

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 262,81 руб.

  • Футболка Riverdale Heather - Riverdale Varsity

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 099,72 руб.

  • Футболка Farscape - 20 лет

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка графа Чокула

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 528,92 руб.

  • Футболка Friends Womans - Soda Fountain

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 018,18 руб.

  • Рубашка с длинным рукавом Friends - Soda Fountain

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 425,89 руб.

  • Футболка Friends Girls - Показать логотип

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 936,64 руб.

  • Футболка Friends - Показать логотип

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Parks & Rec Ron Swanson Футболка You Had Me At Meat Tornado

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 610,47 руб.

  • Футболка King Ding Dong

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 610,47 руб.

  • Футболка Nerd Kung Fu - Логотип

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка My Little Pony Heather - Retro Friendship

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 018,18 руб.

  • Футболка My Little Pony - Ретро Я хочу пони

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Холщовая рубашка премиум-класса My Little Pony Premium - Retro Unicorn Fist Bump

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 181,26 руб.

  • Футболка My Little Pony - Удар кулаком в стиле ретро с единорогом

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Толстовка My Little Pony - Неоновые пони в стиле ретро

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 3 730,57 руб.

  • Футболка My Little Pony - Retro Be Awesome

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка My Little Pony - Под радугой

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Simon - Simple Simon

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Tonka - Играй грязно

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Ouija - Board on Black

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Мистер.Футболка Potato Head - Hangry

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Transformers - Optimus Head

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Transformers - логотип Vintage Decepticon

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Star Trek - All She's Got Captain

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Худи Star Trek Discovery - Black Alert

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 3 730,57 руб.

  • Футболка женская Star Trek Discovery - Black Alert

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 936,64 руб.

  • Футболка Star Trek Discovery Heather - Enterprise Crest

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 018,18 руб.

  • Футболка для малышей Star Trek Discovery - Enterprise Crest

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 528,92 руб.

  • Футболка Star Trek Discovery - Enterprise Crest

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Star Trek Discovery - значок адмирала

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Star Trek Discovery - значок команды

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Моряк Попай - V-образный вырез - Sweethearts

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 2 018,18 руб.

  • Футболка "Улица Сезам" - Друзья с тех пор

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Женская футболка "Улица Сезам" - Grouch

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 936,64 руб.

  • Футболка "Улица Сезам" - Grouch

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка "Улица Сезам" - Street Smart

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

  • Футболка Улица Сезам - Граф

    Рекомендуемая производителем розничная цена:

    Было:

    Сейчас: 1 773,55 руб.

Время начала игры, информация по ТВ для второго раунда пятницы

Время игры Игроки
9:45 а.м. Дэвид Коупленд, Тейлор Пендрит, Уэйд Ормсби
9:56 Том Хоге, Бо Хоаг, Джо Хайсмит (а)
10:07 Эрик ван Ройен, Христиан Безёйденхаут, Чарл Шварцель
10:18 утра Гаррик Хигго, Коул Хаммер (г), Хоакин Ниманн
10:29 утра Ли Вествуд, Стюарт Синк, Пол Кейси
10:40 утра Уилл Залаторис, Скотти Шеффлер, Джордан Спит
10:51 а.м. Марк Лейшман, Джон Рам, Патрик Рид
11:02 Патрик Кэнтли, Луи Остхёйзен, Сондже Им
11:13 утра Кевин Стрилман, Бранден Грейс, Чарли Хоффман
11:24 утра Себастьян Муньос, Рикуя Хосино, Брендон Тодд
11:35 утра Виндхэм Кларк, Матиас Шмид (а), Мэттью Саутгейт
11:46 утра Спенсер Ралстон (а), Дилан Ву, Джастин Сух
11:57 а.м. Луис Гань, Кайл Уэстморленд, Кристофер Кроуфорд
15:30 Энди Поуп, Брэд Кеннеди, Томас Эйкен
15:41 Йосуке Асаджи, Маркус Армитаж, Джонаттан-Вегас
15:52 Кэмерон Янг, Вилко Ниенабер, Гвидо Мильоцци
16:03 Брайан Харман, Томми Флитвуд, Мэтью Вольф
16:14 Коллин Морикава, Джастин Томас, Брукс Коепка
4:25 стр.м. Кевин Киснер, Билли Хоршель, Мэтт Кухар
16:36 Макс Хома, Ксандер Шауфеле, Фил Микельсон
16:47 Джейсон Кокрак, Кэмерон Чэмп, Кори Коннерс
16:58 Пол Барджон, Сэм Райдер, Ре Исикава
17:09 Дилан Фриттелли, Мартин Лэрд, К. Ли
17:20 Рафа Кабрера Белло, Адриан Меронк, Сунг Канг
5:31 с.м. Акшай Бхатиа, Эндрю Козан (а), Альваро Ортис
17:42 Джеймс Хервол, Хайден Спрингер, Рой Кутс

US Open 201 первое время, ТВ-информация о воскресном финальном раунде

К тому времени, когда в субботу вечером закончился третий раунд Открытого чемпионата США, верхняя часть таблицы лидеров была довольно заполнена. Маккензи Хьюз и Луи Остхьюзен оба поймали соруководителя второго раунда Рассела Хенли, и все трое выйдут вперед с точностью до 5 в финальном раунде на Торри Пайнс.

Что касается Ричарда Блэнда, 48-летнего подмастерья, о котором рассказывается во втором туре? В воскресенье ему придется отказаться от работы после того, как он выстрелит из 77-го раунда в третьем раунде и упадет до Т-21 с 1 очком.

Состав персонажей на вершине, безусловно, интригует, даже если не считать трех соруководителей. Он включает в себя два броска назад Рори Макилрой и Брайсон ДеШамбо, а также Мэттью Вольф и Джон Рам еще один броск за этим.

Вот что вам нужно знать для финального раунда U.С. Открытый. Все время указано по восточноевропейскому времени.

Открытый чемпионат США: Как смотреть

Тройник 1-й

Тройник время Игроки
9:30 Wilco Nienaber
9:41 Фабиан Гомес, Джимми Уокер
9:52 Мэтт Джонс, Кайл Уэстморленд
10:03 Фил Микельсон, Грейсон Сигг
10:14 а.м. Тейлор Монтгомери, Рик Лэмб
10:25 Том Хоге, Марк Лейшман
10:36 утра Стюарт Синк, Хидеки Мацуяма
10:47 утра Патрик Рид, Томми Флитвуд
10:58 утра Уэйд Ормсби, Трой Мерритт
11:09 Акшай Бхатиа, Патрик Роджерс
11:20 утра Чарли Хоффман, Jhonattan Vegas
11:31 а.м. Рафа Кабрера Белло, Серхио Гарсия
11:42 утра Гэри Вудленд, Эдоардо Молинари
11:53 утра Шейн Лоури, Кевин Киснер
12:04 Адам Хэдвин, Дилан Ву
12:15 Мэтт Фицпатрик, Дилан Фриттелли
12:26 Бубба Уотсон, Бранден Грейс
12:37 Рикуя Хосино, Chez Reavie
12:48 с.м. Роберт Макинтайр, Чарл Шварцель
12:59 Адам Скотт, Патрик Кэнтли
13:10 J.T. Постон, Си Ву Ким
13:21 Даниэль Бергер, Хоакинн Ниманн
13:32 Ричард Бланд, Гвидо Мильоцци
13:43 Ли Вествуд, Брайан Харман
13:54 Ланто Гриффин, Крис Бейкер
2:05 с.м. Мартин Каймер, Джордан Спит
14:16 Харрис Инглиш, Джастин Томас
14:27 Brooks Koepka, Sungjae Im
14:38 Франческо Молинари, Ян Поултер
15:00 Ксандер Шауфеле, Кристиан Безёйденхаут
15:11 Коллин Морикава, Дастин Джонсон
3:22 стр.м. Мэтью Вольф, Джон Рам
15:33 Скотти Шеффлер, Брайсон ДеШамбо
15:44 Рори Макилрой, Рассел Хенли
15:55 Луи Остхейзен, Маккензи Хьюз

Фотографии: Открытый чемпионат США 2021, Торри Пайнс,

Вид 91 фото

разовых матчей US Open 2021, телетрансляции, прямые трансляции и многое другое, чтобы посмотреть воскресный раунд 4

Еще одна неделя, еще один шанс на славу для Джона Рама.

В прямом эфире: следите за обновлениями таблицы лидеров Открытого чемпионата США в США от SN

Рам 5 июня, казалось, был нацелен на победу в своем первом турнире PGA Tour в сезоне 2021 года на турнире Memorial Tournament, направившись в финальный раунд с отрывом в шесть ударов над остальными игроками. Но «Рахмбо» был уведомлен, когда сошел с дистанции, что у него положительный результат на COVID-19, что вынудило его отказаться от участия в соревнованиях, что лишило его шансов на первую победу после Мемориального турнира 2020 года в июле того же года.

Игрок в гольф № 3 в мире и фаворит на чемпионате США 2021 года на этой неделе подтвердил 12 июня, что ему разрешили участвовать в гольф-поле Torrey Pines в Сан-Диего:

После двух отрицательных тестов за 24 часа и одобрения медработников пора готовиться к Открытому чемпионату США. Вамос !! pic.twitter.com/RmB7MGl0SA

- Джон Рам Родригес (@JonRahmpga) 12 июня 2021 г.

Теперь вопрос в том, продолжит ли Рам свою невероятную игру с Мемориального турнира.Еще больше причин настроиться и посмотреть Открытый чемпионат США 2021:

БОЛЬШЕ: Смотрите US Open в прямом эфире с fuboTV (7-дневная бесплатная пробная версия)

Смотрите US Open в прямом эфире

Гольф-канал и NBC разделят телевидение освещение для Открытого чемпионата США 2021 года. Они разделят покрытие первого и второго раундов на первые два раунда с традиционным и альтернативным покрытием. NBC будет транслировать освещение движущегося дня, а NBC и Golf Channel возобновят трансляции четвертого и последнего раунда.

Расписание телеканалов США на 2021 год

Дата Время (ET) Телеканал
Четверг, 17 июня 12: 30-19: 00 Гольф-канал, fuboTV
19:00 - 22:00 NBC, fuboTV
Пятница, 18 июня 12: 30-18: 00 Гольф-канал, fuboTV
6-9 стр.м. NBC, fuboTV
с 21:00 до 22:00 Гольф-канал, fuboTV
Суббота, 19 июня 11.00 - 21.00 NBC, fuboTV
Воскресенье, 20 июня с 10 до полудня. Гольф-канал, fuboTV
полдень - 20:00 NBC, fuboTV

График потоковой передачи в США

Варианты потоковой передачи Peacock и Peacock Premium, первая из которых будет предлагать одновременные трансляции NBC в течение первых двух дней освещения.Peacock Premium будет предлагать одновременные трансляции Golf Channel на каждый день, кроме субботы. Другой вариант - fuboTV, который предлагает семидневную бесплатную пробную версию.

Павлин

Дата Время (ET) Охват
Четверг, 17 июня 9:45 - 12:30 Покрытие 1 раунда
19.00-10.00м. NBC одновременная передача
22–23 Покрытие 1 раунда
Пятница, 18 июня 9:45 - 12:30 Покрытие 2 раунда
18.00 - 21.00 NBC одновременная передача
22–23 Покрытие 2 раунда

Павлин Премиум

Дата Время (ET) Охват
Четверг, 17 июня 12:30 с.м.-19:00 Гольф-канал, раунд 1, одновременная передача
Пятница, 18 июня 12:30 - 18:00 Поле для гольфа, раунд 2, одновременная передача
с 21:00 до 22:00 Поле для гольфа, раунд 2, одновременная передача
Воскресенье, 20 июня 10.00 - 12.00 Гольф-канал, раунд 4, одновременная передача

Открытое время игры в США 2021

Четвертый раунд: воскресенье, 20 июня
Время (ET) Сопряжение
9:30 а.м. Wilco Nienaber
9:41 Фабиан Гомес, Джимми Уокер
9:52 Мэтт Джонс, Кайл Уэстморленд
10:03 Фил Микельсон, Грейсон Сигг
10:14 утра Тейлор Монтгомери, Рик Лэмб
10:25 Том Хоге, Марк Лейшман
10:36 утра Стюарт Синк, Хидеки Мацуяма
10:47 а.м. Патрик Рид, Томми Флитвуд
10:58 утра Уэйд Ормсби, Трой Мерритт
11:09 Акшай Бхатиа, Патрик Роджерс
11:20 утра Чарли Хоффман, Jhonattan Vegas
11:31 утра Рафа Кабрера Белло, Серхио Гарсия
11:42 утра Гэри Вудленд, Эдоардо Молинари
11:53 а.м. Шейн Лоури, Кевин Киснер
12:04 Адам Хэдвин, Дилан Ву
12:15 Мэтт Фицпатрик, Дилан Фриттелли
12:26 Бубба Уотсон, Бранден Грейс
12:37 Рикуя Хосино, Chez Reavie
12:48 Роберт Макинтайр, Чарл Шварцель
12:59 Адам Скотт, Патрик Кэнтли
1:10 с.м. J.T. Постон, Си Ву Ким
13:21 Даниэль Бергер, Хоакин Ниманн
13:32 Ричард Бланд, Гвидо Мильоцци
13:43 Ли Вествуд, Брайан Харман
13:54 Ланто Гриффин, Крис Бейкер
14:05 Мартин Каймер, Джордан Спит
14:16 Харрис Инглиш, Джастин Томас
2:27 с.м. Brooks Koepka, Sungjae Im
14:38 Франческо Молинари, Ян Поултер
14:49 Пол Кейси, Кевин Стрелман
15:00 Ксандер Шауфеле, Кристиан Безёйденхаут
15:11 Коллин Морикава, Дастин Джонсон
15:22 Мэтью Вольф, Джон Рам
15:33 Скотти Шеффлер, Брайсон ДеШамбо
3:44 с.м. Рори Макилрой, Рассел Хенли
15:55 Луи Остхейзен, Маккензи Хьюз

Кошелек US Open 2021

Кошелек и доля победителей Открытого чемпионата США 2021 года в 2021 году останутся самыми крупными среди четырех основных событий гольфа: кошелек на 12,5 миллиона долларов, , включая долларовую долю победителя в 2,25 миллиона долларов. Только чемпионаты PGA и Tour Championship имеют более высокие выплаты.

Коэффициенты ставок US Open на 2021 год

Рам (+800) - фаворит на победу в чемпионате U2021 года.S. Open, то есть ставка на него 100 долларов приведет к выплате 800 долларов.

Брукс Коепка, Брайсон ДеШамбо, Джордан Спит, Дастин Джонсон и Джастин Томас (+1400) делят второе место среди букмекеров.

Игрок в гольф Коэффициенты
Джон Рам +800
Брукс Коепка +1400
Брайсон ДеШамбо +1400
Джордан Спит +1400
Дусцин Джонсон +1400
Джастин Томас +1400
Рори Макилрой +1600
Ксандер Шауфеле +1800
Коллин Морикава +2200
Патрик Кэнтли +2200
Виктор Ховланд +2700
Патрик Рид +2900
Даниэль Бергер +3300
Уэбб Симпсон +3300
Хидеки Мацуяма +3300
Уилл Залаторис +3300
Тайрелл Хаттон +3300
Тони Финау +3300
Джастин Роуз +4000
Томми Флитвуд +4100
Пол Кейси +4100
Скотти Шеффлер` +4100
Луис Остхейзен +4200

Где находится U.S. Откроется в 2021 году?

Открытый чемпионат США по теннису 2021 года пройдет на поле для гольфа South Course of Torrey Pines в Сан-Диего.

  • Пар: 71
  • Дистанция: 7685 ярдов

Победители US Open прошлых лет

Год Победитель Доля победителя
2020 Брайсон ДеШамбо 2,25 млн. Долл. США
2019 Гэри Вудленд 2 доллара.25 миллионов
2018 Брукс Коепка 2,16 миллиона долларов
2017 Брукс Коепка 2,16 миллиона долларов
2016 Дастин Джонсон 1,8 млн. Долл. США
2015 Джордан Спит 1,8 млн. Долл. США
2014 Мартин Каймер 1,62 млн. Долл. США
2013 Джастин Роуз $ 1.44 миллиона
2012 Уэбб Симпсон 1,44 миллиона долларов
2011 Рори Макилрой 1,44 миллиона долларов
2010 Грэм Макдауэлл 1,35 млн. Долл. США
2009 Лукас Гловер 1,35 млн. Долл. США
2008 Тайгер Вудс 1,35 млн. Долл. США
2007 Анхель Кабрера $ 1.26 миллионов
2006 Джефф Огилви 1,23 млн. Долл. США
2005 Майкл Кэмпбелл 1,17 млн. Долл. США
2004 Ретиф Гусен 1,13 млн. Долл. США
2003 Джим Фурик 1,08 млн. Долл. США
2002 Тайгер Вудс 1 миллион долларов
2001 Ретиф Гусен 900 000 долл. США
2000 Тайгер Вудс 800 000 долл. США

Television Tee - Р.E.M.

Официальный R.E.M. Магазин находится под управлением Second City Prints. Если у вас есть какие-либо вопросы о товарах или вашем заказе, воспользуйтесь нашей контактной страницей.

Обновлено: 10 августа 2020 г.

Из-за задержек с почтовой службой США (USPS), связанных с COVID, многие отправления задерживаются на 30-45 дней для всех классов почты USPS. Ссылки для отслеживания также обновляются дольше. Пакеты не потеряны, и нас заверили, что все заказы будут доставлены.Поскольку штаты снова начинают закрываться, мы ожидаем новых задержек до конца года. Благодарим вас за поддержку наших магазинов и за проявленное терпение.

Из-за этих задержек мы прекращаем поддержку вариантов доставки USPS Priority / First Class для размещаемых новых заказов. Мы продолжим предлагать почтовую рассылку USPS Media Mail, но имейте в виду, что это самый низкий класс приоритета на сортировочных предприятиях USPS, и это будет происходить с большой задержкой. Обратите внимание, что наш вариант DHL Economy по-прежнему зависит от USPS для последних 5 миль доставки, поэтому могут быть задержки и для этих вариантов доставки.

Кроме того, все международные заказы, отправленные за пределы США, доставляются в течение 4-12 недель из-за задержек на таможне, а также из-за перебоев в работе, связанных с COVID, по всему миру.

Если вы уже разместили заказ, который еще не был отправлен, и хотите отменить свой заказ, заполните нашу ФОРМУ ЗАПРОСА НА ОТМЕНУ

Если ваш заказ уже отправлен, а ваша ссылка для отслеживания не обновлена ​​или вы считаете, что произошла задержка, дайте USPS дополнительное время, чтобы наверстать упущенное.Для внутренних заказов, если с даты отправки прошло 45 дней, свяжитесь с нами по адресу [email protected], и мы определим наилучший способ действий для вашего заказа. Для международных заказов свяжитесь с нами через 75 дней.

В соответствии с нашим веб-сайтом и политикой, в настоящее время возврат средств за задержанную почту не производится.

Мы понимаем, насколько это неприятно. Приносим извинения за возможные неудобства. Учитывая текущее состояние USPS, мы делаем все, что в наших силах, с информацией, которую мы получаем от USPS.Мы с уважением просим вас предоставить указанные сроки для доставки вашей посылки (ов).

Еще раз приносим извинения за неудобства, благодарим вас за заказ и поддержку.

Приведенные ниже термины относятся к нашей стандартной политике. Пожалуйста, ознакомьтесь с текущими условиями, связанными с COVID-19, выше.

Когда я могу ожидать доставки своего заказа?
Все заказы будут отправлены в течение 1 рабочего дня после того, как вы разместите онлайн-заказ. Затем доставка пакетов займет 1-7 дней, в зависимости от того, где вы живете и что заказываете.Проверьте свою электронную почту, чтобы получить подтверждение доставки с номером для отслеживания.

Возможно ли ускорение заказа?
Да. По запросу мы можем отправить вашу посылку с доставкой в ​​течение ночи и с гарантированным временем прибытия. Пожалуйста, свяжитесь с нами до или сразу после того, как вы разместите свой заказ, указав, когда он должен быть доставлен, и мы определим дополнительные расходы по доставке.

Как работает предварительный заказ?
Если товар отмечен как предварительный заказ, этот товар не будет доставлен до тех пор, пока не будет указана дата его поступления на складе на странице товара.Если вы заказываете 2 предмета с разными датами предварительного заказа, они будут отправлены вместе в любую более позднюю дату. Если ваш заказ содержит элемент предварительного заказа и товар на складе, заказ не будет отправлен, пока товар предварительного заказа не будет в наличии.

Как узнать, какой размер заказать?
Вся наша одежда имеет таблицы размеров. Мы настоятельно рекомендуем проверить их перед размещением заказа. Мы предлагаем взять с собой линейку или рулетку для ваших любимых предметов одежды и сравнить их со спецификациями в наших таблицах размеров для сравнения.

Будут ли усаживаться ваши товары?
Все футболки изготовлены из 100% предварительно усаженного хлопка. Если их стирать в соответствии с инструкциями на бирке, они не должны заметно сжиматься. Все свитшоты состоят из полиэстера и не дают усадку при правильной стирке.

Сколько вы берете за доставку?
Стоимость доставки будет отображаться при оформлении заказа. Это зависит от того, где вы живете и какие товары заказываете. Мы взимаем максимально низкие ставки и не получаем прибыли от этих затрат!

Взимаете ли вы налог с продаж?
Мы взимаем налог с продаж со всех заказов, отправленных на адрес в Иллинойсе, в соответствии с законодательством штата о налогах с продаж.Предметы облагаются налогом 8,0%.

Вы отправляете международные заказы?
Да! Мы продаем нашу продукцию клиентам в более чем 20 странах. Доставка и обработка будут дороже, но если вы можете себе это позволить, мы отправим это! Доставка заказов займет больше времени, поэтому проявите терпение. Кроме того, некоторые страны взимают с получателя таможенный сбор за покупки за пределами страны перед доставкой посылки. Мы не несем ответственности за эти дополнительные таможенные сборы. По всем вопросам обращайтесь в местное почтовое отделение или таможню.

Какими перевозчиками вы пользуетесь?
Большинство заказов доставляется через почтовое отделение США (USPS). Пакеты меньшего размера отправляются почтой 1-го класса, а посылки большего размера - приоритетной почтой. Мы используем эти методы, чтобы сэкономить на расходах и дать вам возможность сэкономить за счет справедливых тарифов на доставку. Иногда посылки, вес которых превышает определенный лимит, отправляются с UPS Ground. В электронном письме с подтверждением доставки будут указаны такие данные с номером для отслеживания.

Моя посылка потеряна? Он не прибыл через 2 недели.
Наверное, нет. Пожалуйста, свяжитесь с нами, если ваш номер для отслеживания не дает вам ответов или если вы еще не получили подтверждение доставки.

Почему я не могу добавить более 10 единиц данного товара?
Мы ограничиваем количество единиц товара до 10, чтобы люди не покупали ограниченные запасы и сохраняли равные условия для эксклюзивных выпусков. Если вы считаете, что получили лимит заказа по ошибке, обратитесь в службу поддержки.

Как обменять товар, который не подходит?
Если покупка была совершена в течение 60 дней, отправьте ее обратно в R.E.M. Store, 1510 Hubbard Ave, Batavia, IL 60510. Приложите записку с указанием того, какой размер (а) вам нужен, а также чек, наличные или денежный перевод для обратной доставки. Для одной футболки включите 4 доллара США. Для одной толстовки или нескольких вещей включите 7 долларов США. Не забудьте указать свое имя и контактную информацию. Если с момента покупки прошло более 60 дней, мы, к сожалению, не можем обменять или вернуть вам деньги за него. Свяжитесь с нами если у вас есть какие-либо вопросы.

Могу ли я вернуть товар?
Да, любые немытые вещи в неизмененном виде можно вернуть.Если товар не возвращается из-за дефекта производителя или печати, мы не возмещаем вам первоначальную стоимость доставки. Мы не несем ответственности за понесенные расходы по доставке. Верните товары в R.E.M. Store, 1521 Hubbard Ave, Batavia, IL 60510, и приложите записку с просьбой о возмещении стоимости товара (ов).

Футболка с логотипом VET Tv

Футболка с логотипом VET Tv {% elsif box.template.id == 2 или box.template.id == '2'%}

{{box.title.text}}

{% if box.subtitle%}

{{box.subtitle.text}}

{% endif%} {% assign total_price = 0%} {% для продукта в продуктах%} {% assign first_available_variant = false%} {% для варианта в product.variants%} {% if first_available_variant == false и variant.available%} {% assign first_available_variant = option%} {% endif%} {% endfor%} {% if first_available_variant == false%} {% assign first_available_variant = product.variants [0]%} {% endif%} {% если first_available_variant.available и box.template.selected%} {% assign total_price = total_price | plus: first_available_variant.price%} {% endif%} {% if product.images [0]%} {% assign Feature_image = product.images [0] | img_url: '350x'%} {% еще %} {% assign Feature_image = no_image_url | img_url: '350x'%} {% endif%} {% endfor%} {%, если box.template.elements содержит 'price'%}

{{translation.total_price}} {{total_price | money}}

{% endif%} {% if box.template.elements содержит 'addToCartBtn'%} {{translation.add_selected_to_cart}} {% endif%} {% elsif box.template.id == 3 или box.template.id == '3'%}

{{box.title.text}}

{% if box.subtitle%}

{{box.subtitle.text}}

{% endif%} {% assign total_price = 0%} {%, если box.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
