Твердотельное реле: принцип работы, схема подключения

ТТР (Твердотельное реле) (англ. SolidStateRelay (SSR) – полупроводниковое устройство, рассчитанное на управление изменений электрического тока. Главное назначение устройства – изоляция между цепями напряжения.

ТТР – регулятор мощности напряжения, обеспечивает правильную функциональность электрических систем различного оборудования, контролирует и управляет включением и выключением приборов.

Принцип действия

Схема всех SSR практически одинаковая, даже если есть разница, она никак не влияет на принцип действия.

Схема SSR постоянного тока

Принцип действия механизма заключается в замыкании и размыкания контактов, которые передают напряжение. Выполняется это с помощью активатора, то есть твердотельного прибора.В зависимости от характера тока (переменного или постоянного) используется тип силового элемента (полупроводниковый прибор).  Для постоянного тока используются транзисторы, для переменного – симисторы и тиристоры.

Транзистор пропускает постоянный ток. Симистор проводит ток в двух направлениях, а тиристор может проводить напряжение и в 1ом и в 2х направлениях.

Схема твердотельного реле переменного тока

Схема цепей

На вход поступает электрический сигнал, дальше он подаётся на оптический светодиод. Оптическая развязка обеспечивает изоляцию между входной, промежуточной и выходной цепью. В работу включается триггерная цепь. Она управляет переключением выхода ТТР. Переключающая цепь передает напряжение на нагрузку, которая представлена транзистором, тиристором или симистором. Защитная цепь нужна для надежной работы ТТР при различных нагрузках.

Для предотвращения сгорания контактов устройства, рекомендуется установка предохранителя.

Виды устройства

SSR различаются по следующим свойствам.

  1. Характер тока в сети
  • Однофазное реле способно коммутировать электрический ток от 10 до 120 А или от 100 до 500 А. Управление проводится через фазу с помощью аналогового сигнала (непрерывный по времени) и переменного резистора (элемент электрической цепи). Как правило, корпус однофазного SSR стандартный, модульный (завершенная конструкция).

Однофазное реле используется в бытовых приборах.

Рекомендация. Установка однофазного ТТР в электрическую систему обезопасит домашнюю технику от поломки.

  • Трехфазное релекоммутирует электричество на трёх фазах сразу. Диапазон напряжения 10 – 120 А. Отдельными характеристиками обладает реверсивное трехфазное ТТР. Выделяется надёжной коммутацией цепей. Сфера использования – непостоянная работа двигателя.

Чтобы не происходило перенапряжение, используется варистор (полупроводниковый резистор)или предохранитель. Трёхфазное SSR имеет долгий срок использования в сравнении с однофазным устройством.

  1. Способ управления
  • Коммутация постоянного тока. Применяется при постоянном напряжении от 3 до 32 вольт. Отличаются высокой надежностью работы. Поддержка температур от -30 до +70 соблюдается практически у всех моделей.
  • Коммутация переменного тока. SSR переменного тока характеризуется маленьким соотношением электромагнитных помех, бесшумностью, экономным энергопотреблением и оперативной работой. Диапазон напряжения от 90 до 250 вольт.
  • Реле, управляемое вручную. Оно позволяет управлять настройками.

Коммутация – процесс переключение  и отключение напряжения. Происходит моментально при замыкании и размыкании цепей.

  1. Тип коммуникации
  • Конструкция с фазовым регулятором мощности. Тип коммуникации – изменения на выходе нагрузки с управлением мощности, нагреванием (уровень освещения).
  • Прибор, контролируемый нулевым регулятором мощности. Область использования –коммутация ёмкостных (конденсатных) резистивных (лампы и нагреватели) слабо индуктивных приборов. SSR с нулем необходимы для коммутации индуктивных (трансформаторы, двигатели) и резистивных нагрузок при необходимости мгновенного действия.
  1. По конструкции
  • Устанавливаемые на одну рейку.
  • Монтируемые на планки переходного типа.

Сферы применения

Твердотельное реле 12в

SSR не заменит полностью электромагнитный аналог, но во многих областях превосходит его в применении.

Сфера применения достаточно обширная. Его устанавливают в том оборудования, где нужно надежное и длительное использование системы.

  • Для поддержания постоянной температуры в технологическом процессе.
  • Регулятор мощности тока.
  • При замене пyскателя реверсивного типа.
  • Электрический двигатель.
  • Датчик движения.
  • Датчик освещения.
  • Диммер (выключатель с регулировкой яркости лампы).
  • Производственные станки.
  • Регулятор температуры камеры.

Далеко не весь список использования.

Преимущества использования

Твердотельное реле применяется в различных электрических цепях- низковольтных, высоковольтных. От простейшего бытового прибора, которое имеется в каждом доме до крупного промышленного объекта.

  • Компактный размер даёт возможность использования в ограниченных пространством условиях, и перемещать его.
  • Более точный и стабильный регулятор температуры по сравнению с электромагнитным устройством.
  • Скорость быстрого включения в работу без потребности долгого запуска.
  • Экономия электроэнергии из-за использования полупроводников вместо электромагнитного разнесения.
  • Надёжность работы. Реле может выполнить более миллиарда срабатываний.
  • Долгий срок эксплуатации без необходимости прохождения постоянного технического обслуживания.
  • Отсутствие источников искр.
  • Включение в цепь без помех из-за герметичной конструкции.
  • Бесшумность работы.
  • Не происходит дребезжания благодаря быстрому старту.
  • Широкая сфера применения. ТТР используется для регулятора работы многих устройств.

Как выбрать полупроводниковое устройство?

Покупая твердотельное реле нужно обратить внимание на его основные характеристики:

  • Вид SSR.
  • Материал корпуса.
  • Тип включения – быстрый или постепенный.
  • Производитель.
  • Наличие крепежей.
  • Уровень потребления электроэнергии.
  • Размер ТТР.
  • Необходимо учесть коммутируемый регулятор напряжение.

Важно! Реле должно иметь большой запас мощности напряжения для его надежного и продолжительного использования. Иначе при скачке напряжения произойдёт поломка.

Выполняя работы по проведению электрической системы помещения и устанавливая оборудование, вне зависимости от его масштабов, важно чтобы всё работало надежно и исправно. Осуществлению этого способствует полупроводниковое устройство. При верном подборе типа SSR и правильной установке, оно будет долговечно.

Однофазные твердотельные реле с фазовым методом управления

Однофазные твердотельные реле с фазовым методом управления

Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.

Преимущество фазового метода регулирования заключается в непрерывности и плавности регулирования. Этот метод позволяет регулировать величину напряжения на выходе твердотельного реле (регулятор мощности). Недостатком является наличие помех при переключении. Применяется для резистивных (системы управления нагревом), переменных резистивных (инфракрасные излучатели) и индуктивных нагрузок (транcформаторы).

Особенности реле:

  • Аналоговые управляющие сигналы: 4-20мА, 1-10V DC, перменный резистор 470-560кОм
  • Отсутствие дребезга контактов и искрения при переключениях
  • Отсутствие акустического шума
  • Низкое энергопотребление
  • Высокое быстродействие

Расшифровка номенклатуры

  1. GDH – Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
    • GTR – реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23
    – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)

Варианты исполнений

Выходное напряжение

Аналоговый сигнал

Номинальный коммутируемый ток

10A

25A

40A

380V AC
фазовое упр.

4-20мА

GDh2038LA

GDh3538LA

GDh5038LA

0-10V DC

GDh2038VD

GDh3538VD

GDh5038VD

470-560кОм

GDh2038VA

GDh3538VA

GDh5038VA

Выходное напряжение

Аналоговый сигнал

Номинальный коммутируемый ток

60A

80A

100A

120A

380V AC
фазовое упр.

4-20мА

GDH6038LA

GDH8038LA

GDh20038LA

GDh22038LA

1-10V DC

GDH6038VD

GDH8038VD

GDh20038VD

GDh22038VD

470-560кОм

GDH6038VA

GDH8038VA

GDh20038VA

GDh22038VA

Технические характеристики и условия эксплуатации:

Модификация твердотельного реле

GDHхххххLA

GDHхххххVD

GDHхххххVA

Коммутируемое напряжение

24-380V AC

Управляющий сигнал

4-20мА

0-10V DC

470-560кОм/2Вт

Потребляемый ток в цепи управления

Ток утечки (выключенное состояние)

≤5мА

Максимальное пиковое напряжение

1000V AC

Падение напряжения в цепи нагрузки

≤1,6V AC

Время переключения

≤10мс

Светодиодная индикация

отсутствует

Напряжение пробоя

2500V AC  в теч. 1 минуты

Сопротивление изоляции

500МОм при 500V DC

Температура окружающей среды

-30…+75°C

Относительная влажность

≤95º (без образования конденсата)

Габаритные размеры

57,5х44х32мм

Способ монтажа

Винтами на монтажную поверхность

Масса

≤135г

Примечание: Выходные и входные клеммы твердотельных реле GDHхххххVA не изолированы друг от друга. Будьте внимательны при работе!

Схемы подключения:

GDHхххххLA, GDHхххххVD

GDHхххххVA

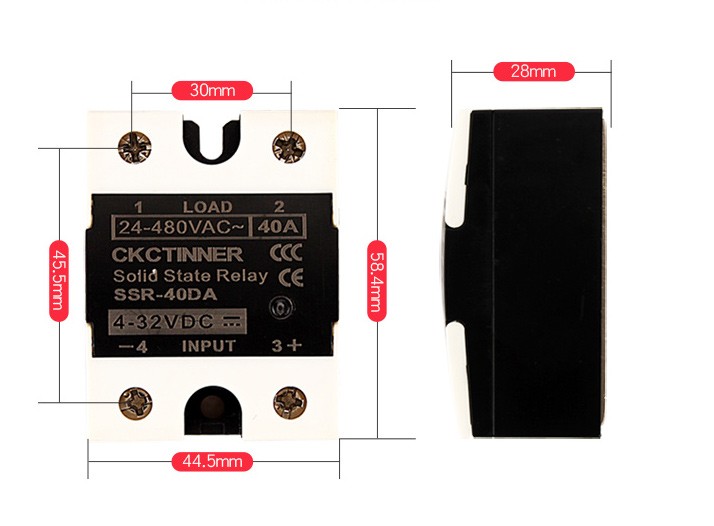

Внешний вид и габаритные размеры:



Основные преимущества контроллеров мощности SCR перед контакторами и твердотелыми реле

Мэтью Фишер, инженер по полевой эксплуатации, нагревательные изделия

В данной статье приводится сравнение электромеханических контакторов и твердотельных реле с контроллерами мощности SCR, эксплуатирующихся в аналогичных условиях включения-выключения. Контроллеры мощности SCR обладают рядом преимуществ, которые могут привести к снижению затрат и повышению управляемости процессом.

Электромеханические контакторы

Электромеханический контактор — это устройство, которое замыкает или размыкает контакт, позволяя включать и выключать электричество. Электрический управляющий сигнал запускает размыкание или замыкание контакта или контактов. Как правило, электромеханический контактор рассчитан на определенное количество циклов включения-выключения при работе в течение всего срока службы. Этот показатель зависит от производителя и обычно составляет от миллиона до нескольких миллионов циклов при номинальном токе и напряжении.

Таблица I. Расчет циклов включения-выключения для одного года при шести рабочих днях в неделю при работе в течение 48 недель и различной продолжительности технологических циклов контактора

Как показано в Таблице 1, за период технологического цикла в 30 секунд механический контактор выполняет 829 440 циклов включения-выключения в год. За период технологического цикла в 10 секунд механический контактор выполняет 2 488 320 циклов включения-выключения в год. В соответствии с рекомендацией изготовителя электрические контакты электромеханического контактора подлежат проверке и очистке, а также, возможно, ремонту или замене после достижения указанного количества операций включения-выключения.

Твердотельные реле

Твердотельное реле — это электронный переключатель, который работает без движущихся частей электромеханического реле. Благодаря отсутствию движущихся частей ожидаемый срок службы твердотельного реле больше. Стандартная продолжительность цикла для твердотельного реле составляет от 2 до 5 секунд. Твердотельное реле может работать с более быстрым циклом (включения/выключения), чем сопоставимый механический контактор.

Однако твердотельное реле имеет более высокое контактное сопротивление и подвержено повреждениям из-за тока перегрузки. Также имеются ограничения по схемам переключения по сравнению с электромеханическим контактором (обычно это SPST-контакт).

Таблица 2. Расчет циклов включения-выключения для одного года при шести рабочих днях в неделю при работе в течение 48 недель и различной продолжительности технологических циклов твердотельного реле (Твердотельные реле могут переключать выходную нагрузку быстрее, чем механические контакторы)

Модули контроллера мощности SCR

Модуль контроллера мощности SCR предназначен для быстрого переключения мощности, подаваемой на выходную нагрузку.

Таблица 3. Таблица I. Расчет циклов включения-выключения для одного года при шести рабочих днях в неделю при работе в течение 48 недель и различной продолжительности технологических циклов модуля контроллера мощности SCR

Стандартное время цикла составляет 1 секунду, что означает, что для указанных условий SCR будет выполнять 24 883 200 операций в год.

На рисунке 1 ниже приводится сравнение вычисленного общего количества циклов работы электромеханического реле, твердотельного реле (SSR) и SCR за 48 недель при работе шесть дней в неделю.

Типовая эксплуатация: циклы включения и выключения

Электромеханический контактор и твердотельное реле переключают ток на нагрузку, когда получают соответствующий сигнал. Это означает, что устройства могут включать и выключать питание для выходной нагрузки в любой точке синусоидальной волны.

В США электричество подается с частотой 60 циклов в секунду или 60 Гц. Когда питание, подаваемое на устройство, не включается и не выключается в точке пересечения нуля на синусоидальной волне, в сигнале возникают всплески напряжения, и образуются радиопомехи и гармоники. При таком варианте случайного включения и выключения может возникать дуга.

Во время работы при полном выключении или включении контактор и твердотельные реле работают эффективно (никаких помех при полном включении или выключении). Однако в стандартных рабочих условиях процесса генерируемые гармоники могут вызывать искажение синусоидального сигнала, передаваемого энергетической компанией. Это может привести к проблемам для измерительного оборудования энергетической компании, из-за чего создается впечатление, что измеренная или требуемая мощность больше, чем фактическая используемая мощность. Это влечет увеличение затрат на энергоносители.

Модули контроллера мощности SCR

Модуль контролл ера мощности SCR — это электронное полупроводниковое устройство, предназначенное для эффективного регулирования мощности на выходной нагрузке. Может очень быстро переключать питание, подаваемое на выходную нагрузку (например, в миллисекундах), по сравнению с механическим контактором или твердотельным реле.

Потребление энергии, радиопомехи и гармоники

Перекрестный режим работы позволяет SCR функционировать аналогично контакторам и твердотельным реле, работающим за счет полного включения и отключения питания. Однако в перекрестном режиме SCR включает и выключает выход в точке пересечения нуля на синусоидальной волне, что устраняет потенциальные радиопомехи, гармоники и искрения, на контакторах и твердотельных реле.

SCR обеспечивает более последовательное и эффективное регулирование мощности для выходной нагрузки, тем самым уменьшая потенциальные вредные эффекты и минимизируя энергопотребление в отличии от контакторов и твердотельных реле при устранении воздействия радиопомех и гармоник.

Уменьшение затрат на энергоносители

Способность SCR передавать мощность на нагрузку в точке пересечения нуля также помогает снизить затраты на энергоносители, связанные с «грязным» питанием. «Грязная» энергия при коэффициенте мощности ниже единицы обычно приводит к значительным штрафам энергетических компаний. SCR оказывает положительное влияние на электросеть, что позволяет снизить штрафы за «грязное» питание и, в конечном итоге, сократить расходы на коммунальные услуги.

Точность управления

Модуль контроллера мощности SCR обеспечивает более точное управление процессом по сравнению с контакторами и твердотельными реле. Может включаться и выключаться гораздо быстрее. Например, для обеспечения точного разрешения управления управляющий выход SCR может включаться и выключаться в течение 1 секунды.

Для выхода 60% мощности технологического контроллера SCR включается на 0,6 секунды (60% от 1 секунды или 36 циклов из 60 циклов) и выключается на 0,4 секунды (40% от 1 секунды или 24 цикла из 60 циклов) в течение 1-секундного периода времени.

Способность контроллера мощности SCR включать и выключать выход в точке пересечения нуля позволяет устранить потенциальные радиопомехи, гармоники и искрения на контакторах и твердотельных реле.

На рисунке 5 справа отображено визуальное представление стандартных периодов времени цикла для SCR, твердотельного реле (SSR) и электромеханического контактора, и сравнение каждого из них с продолжительностью цикла включения 60% и отключения 40% из расчета 60 циклов в секунду (60 Герц). SCR обеспечивает более точное разрешение управления по сравнению с SSR и электромеханическим контактором.

На рисунке 6 показано, что входной технологический сигнал в SCR может изменяться, при этом выходной технологический сигнал SCR поддерживает температуру на устойчивом уровне. Сравните это с контактором, который может включаться и выключаться в течение периода времени от 10 до 30 секунд, или с твердотельным реле, включающимся и выключающимся в течение периода от 2 до 5 секунд. Для сравнения, модуль контроллера мощности SCR минимизирует отставание и опережение в контролируемом процессе.

Обратите внимание на рисунок 7, на котором входной технологический сигнал на контакторе изменяется и отключается, а технологический выход (разомкнутый или замкнутый контакт) показывает некоторое изменение контроля температуры из-за циклической природы выходного сигнала включения/выключения и периода времени.

Модуль контроллера мощности SCR минимизирует отставание и опережение в контролируемом процессе.

Срок службы нагревателя

Способность контроллера мощности SCR обеспечивать более точное управление термоэлемента продлевает срок службы. При уменьшении количества включений/выключений нагревательного элемента, тратится меньше времени на переход между горячим (расширение) и холодным (сжатие) состояниями. Это обеспечивает относительно равномерную температуру нагревательного элемента во время работы и продлевает срок службы.

Способность контроллера мощности SCR обеспечивать более точное управление термоэлементом увеличивает срок службы.

Экономичность

Способность SCR обеспечивать точное управление приводит к повышению общей эффективности оборудования (OEE) для пользователя. Кроме того, повышенная устойчивость технологического управления и увеличенный срок службы нагревателя повышают отдачу по инвестициям (ROI). Повышенная устойчивость управления приводит к меньшей вариативности процесса, что помогает оптимизировать технологический цикл и снизить общую стоимость цикла. Кроме того, увеличенный срок службы нагревателя позволяет обрабатывать больше циклов с одним и тем же оборудованием, что снижает эксплуатационные затраты (COO).

Стойкость к шуму и переходным токам

Промышленное качество электроэнергии не всегда идеально. Провалы в линии напряжения, помехи от другого оборудования и ситуации пиковой нагрузки могут привести к ложному срабатыванию, сбросу и изменению выходной мощности.

Усовершенствованные модули контроллеров мощности SCR включают цифровые и аналоговые технологии для подавления последствий низкого качества линии, включая программное обеспечение и аналоговые фильтры, оптическую изоляцию между секциями управления и питания, а также настраиваемые сигналы напряжения и тока. Электромеханические контакторы и твердотельные реле не учитывают низкого качества линии питания.

На рисунке 8 показан стабильный выходной сигнал от SCR, несмотря на низкое качество входящей линии.

Активный технологический мониторинг

SCR контролирует работу, используя трансформаторы напряжения и тока, чтобы измерить текущее состояние в режиме реального времени. Эта информация используется для управления процессом через напряжение, ток или мощность.

Технологические значения процесса могут контролироваться путем взаимодействия с внешними устройствами с использованием либо аналогового выхода, либо через интерфейс связи полевой шины.

Диагностика и выявление неисправностей

SCR самостоятельно контролирует и отключает выходную мощность в случае сбоя. Обычно также имеются светодиоды для индикации неисправности.

Электромеханические контакторы могут выходить из строя в одном из двух режимов: неисправность может быть функцией сварных контактов (выходная мощность замкнута на включение) или функцией разомкнутых контактов (выходная мощность отключена). Контакты более подвержены выходу из строя в разомкнутом состоянии. Твердотельные контакты реле, как правило, выходят из строя от короткого замыкания при включении, что может привести к перегреву нагревательных элементов и связанного оборудования.

Каталог тиристорных регуляторов линейки Thyro (откроется в новом окне)

Оптимизированное энергопотребление

Несколько модулей контроллеров мощности SCR могут быть скоординированы для оптимизации потребления энергии. Это снижает пиковую нагрузку по сравнению с несколькими модулями контроллеров мощности SCR, работающими одновременно без координации.

По сравнению с несогласованной работой контакторов и твердотельных реле способность координировать и оптимизировать энергопотребление модулей контроллеров мощности SCR снижает общие эксплуатационные расходы.

На рисунке 11, страница 9, показана основная потребляемая мощность при нагрузке без координации с потребляемой мощностью. Обратите внимание на то, что координация энергопотребления снижает общую потребляемую мощность. Thyro-Power Manager обеспечивает статически последовательную оптимизацию нескольких SCR. Работа dASM обеспечивает динамическую оптимизацию нескольких модулей управления питанием SCR с целью снижения нагрузки на сеть.

Способность координировать и оптимизировать энергопотребление модулей контроллеров мощности SCR снижает общие эксплуатационные расходы.

Коммуникационные возможности

Усовершенствованные модули контроллеров мощности SCR могут связываться с другими устройствами (компьютерами, ПЛК), используя дополнительные протоколы полевой шины. Эта коммуникационная возможность позволяет обеспечить тесную интеграцию в общую схему технологического управления пользователя.

Стандартные коммуникационные протоколы включают в себя следующие:

  • Ethernet/IP®
  • Modbus® TCP
  • Modbus® RTU
  • Profibus®
  • Profinet®
  • DeviceNet®
  • CANopen®

Преимущества SCR

Контроллеры мощности SCR обеспечивают несколько преимуществ по сравнению с контакторами и твердотельными реле и включают в себя:

  • Устранение радиопомех и гармоник
    • SCR включаются в точке пересечения нуля и позволяют устранить потенциальные радиопомехи и гармоники контакторов и твердотельных реле. Гармоники могут привести к повышению затрат на потребляемую мощность. Радиопомехи могут привести к нарушениям в работе других устройств.
  • Устранение искрений
    • SCR включаются в точке пересечения нуля и позволяют устранить потенциальные искрения механических контакторов. Искрения могут сократить срок службы контактов.
  • Точность технологического управления и увеличенный срок службы нагревателя
    • SCR обеспечивают более точное технологическое управление, что снижает энергопотребление и связанные с этим затраты на протяжении всего технологического цикла.
    • SCR позволяют продлить срок службы нагревательных элементов, что снижает общие эксплуатационные затраты на оборудование.
  • Продление срока службы
    • В SCR предусмотрены компоненты и защитные предохранители, предназначенные для продления срока службы, что снижает общие эксплуатационные затраты на оборудование по сравнению с контакторами и твердотельными реле.
    • Электромеханические контакторы и твердотельные реле имеют определенный срок службы для операций включения/выключения. Как правило, эти устройства или компоненты устройства должны заменяться чаще, чем аналогичный модуль контроллера мощности SCR.
  • Стойкость к шуму и переходным токам
    • SCR обычно имеют встроенные цифровые и аналоговые технологии для устранения последствий низкого качества линии электропередачи.
    • SCR предотвращают ложное срабатывание и имеют программные и аналоговые фильтры, а также оптическую изоляцию между силовой и управляющей секциями.
  • Активный технологический мониторинг
    • SCR обычно имеют встроенные трансформаторы напряжения и тока для контроля состояния устройства в режиме реального времени. Измеренные значения используются для управления технологическим процессом и диагностики.
    • SCR обычно настроены на обеспечение управления подключенной нагрузкой с использованием напряжения, тока или мощности.
  • Диагностика и выявление неисправностей
    • SCR, как правило, имеют встроенную диагностику для контроля ошибок в рабочем состоянии. Отключают выходную мощность при сбое и имеют аварийные сигналы напряжения и тока.
    • При сбое контактор может отключить или не отключить питание.
    • При сбое твердотельное реле обычно не отключает питание.
  • Коммуникационные возможности
    • SCR имеют встроенные коммуникационные возможности, которые позволяют подключаться к дополнительным протоколам связи полевой шины, обеспечивая интеграцию в схемы управления предприятием.
  • Оптимизация потребляемой мощности
    • Несколько SCR могут быть скоординированы и оптимизированы для снижения пикового энергопотребления. Это снижает затраты на электроэнергию по сравнению с контакторами и твердотельными реле, которые не могут согласовываться.

Выводы

Использование модулей контроллеров мощности SCR в сфере электрического теплового нагрева дает несколько преимуществ по сравнению с использованием электромеханических контакторов или твердотельных реле. В частности, преимущества включают в себя:

  • Устранение гармоник и радиопомех
  • Устранение возможного искрения между контактами
  • Повышенная точность технологического управления
  • Увеличение срока службы нагревателя
  • Стойкость к шуму и переходным токам
  • Активный технологический мониторинг

Данные преимущества могут привести к снижению стоимости эксплуатации и общих эксплуатационных расходов.

Дополнительные преимущества могут быть реализованы с помощью таких функций SCR, как диагностика, коммуникационные возможности и оптимизированное энергопотребление для нескольких SCR.

Скачать краткий вариант статьи с инфографикой

Надежный и точный регулятор мощности серии Thyro-A предназначен для решения широкого спектра задач, требующих контроля напряжения, мощности и тока.

Thyro-PX представляет собой тиристорный регулятор мощности с возможностью коммуникации и может применяться в 1-фазных и 3-фазных сетях, где необходима точная регулировка напряжения, тока или мощности.

Твердотельные реле ssr в Днепре

25 ₴

Твердотельные реле SSR 2-400 А. Fotek, комплектующие к ним +380 (63) 04… показать

по г. Днепр

Купить

320 ₴

Твердотельное реле SSR-75AA-н +380 (63) 04… показать

по г. Днепр

Купить

420 ₴

Твердотельное реле SSR-100аa-н +380 (63) 04… показать

по г. Днепр

Купить

350 ₴

Твердотельное реле SSR-100DA-H 100A /500V +380 (63) 04… показать

по г. Днепр

Купить

260 ₴

Реле твердотельное SSR-25 VА, регулятор мощности +380 (63) 04… показать

по г. Днепр

Купить

125 ₴

Реле твердотельное SSR-10DA +380 (63) 04. .. показать

по г. Днепр

Купить

240 ₴

Реле твердотельное SSR-25 VА, регулятор мощности +380 (63) 04… показать

по г. Днепр

Купить

260 ₴

Реле твердотельное SSR-25 VА, регулятор мощности +380 (63) 04… показать

по г. Днепр

Купить

320 ₴

Твердотельное реле SSR-75DA-H 75A /500V +380 (63) 04… показать

по г. Днепр

Купить

260 ₴

Твердотельное реле SSR-90DA 90A /250V +380 (63) 04… показать

по г. Днепр

Купить

125 ₴

Реле твердотельное SSR-25DA +380 (63) 04… показать

по г. Днепр

Купить

220 ₴

Твердотельное реле SSR-40DA 40A /250V +380 (63) 04… показать

по г. Днепр

Купить

320 ₴

Твердотельное реле SSR-100DA +380 (63) 04… показать

по г. Днепр

Купить

230 ₴

Твердотельное реле SSR-25DD +380 (63) 04… показать

по г. Днепр

Купить

260 ₴

Твердотельное реле SSR-40DD +380 (63) 04… показать

по г. Днепр

Купить

230 ₴

Твердотельное реле SSR-25AA +380 (63) 04. .. показать

по г. Днепр

Купить

270 ₴

Твердотельное реле SSR-60DA +380 (63) 04… показать

по г. Днепр

Купить

290 ₴

Твердотельное реле SSR-80DA +380 (63) 04… показать

по г. Днепр

Купить

270 ₴

Реле твердотельное SSR-40 VА, регулятор мощности +380 (63) 04… показать

по г. Днепр

Купить

500 ₴

Реле твердотельное SSR-100 VА, регулятор мощности +380 (63) 04… показать

по г. Днепр

Купить

280 ₴

Твердотельное реле SSR-60DD +380 (63) 04… показать

по г. Днепр

Купить

-26% 24

494 ₴ 667 ₴Оптовые цены

от 2 шт. 478 ₴/шт.

5-Канальное твердотельное реле SSR ST5-10DD 10а DC-DC +380 (66) 18… показать

из Киева в Днепр

Купить

-30% 24

328 ₴ 469 ₴

Однофазное твердотельное реле SSR-100VA 100A VR-AC +380 (99) 17… показать

из Киева в Днепр

Купить

-30% 24

328 ₴ 469 ₴

Однофазное твердотельное реле SSR-100AA 100A AC-AC +380 (99) 17. .. показать

из Киева в Днепр

Купить

-30% 24

368 ₴ 526 ₴

Однофазное твердотельное реле SSR-100DA-H 100A DC-AC +380 (99) 17… показать

из Киева в Днепр

Купить

-26% 24

330 ₴ 446 ₴Оптовые цены

от 2 шт. 317 ₴/шт.

Однофазное твердотельное реле SSR-100AA 100A AC-AC +380 (66) 18… показать

из Киева в Днепр

Купить

-26% 24

330 ₴ 446 ₴Оптовые цены

от 2 шт. 317 ₴/шт.

Однофазное твердотельное реле SSR-100DD 100A DC-DC +380 (66) 18… показать

из Киева в Днепр

Купить

3 900 ₴

Трехфазное твердотельное реле SSR / SJGX-3 D4825A +380 (63) 27… показать

из Киева в Днепр

Купить

8 515 ₴

Трехфазное твердотельное реле SSR / SJGX-3 D48100A +380 (63) 27… показать

из Киева в Днепр

Купить

4 435 ₴

Трехфазное твердотельное реле SSR / SJGX-3 D4840A +380 (63) 27… показать

из Киева в Днепр

Купить

-30%

591 ₴ 844 ₴

5-Канальное твердотельное реле SSR PN5-10DA 10а DC-AC +380 (97) 69. .. показать

из Киева в Днепр

Купить

745 ₴

5-Канальное твердотельное реле SSR PN5-10DA 10а DC-AC +380 (96) 71… показать

из Киева в Днепр

Купить

629 ₴

5-Канальное твердотельное реле SSR ST5-10DD 10а DC-DC +380 (96) 71… показать

из Киева в Днепр

Купить

380 ₴

Реле твердотельное SSR-60DA +380 (98) 71… показать

из Киева в Днепр

Купить

-20% 24

328 ₴ 410 ₴Оптовые цены

от 3 шт. 310 ₴/шт.

Однофазное твердотельное реле SSR-100DD 100A DC-DC +380 (97) 05… показать

из Киева в Днепр

Купить

-20% 24

368 ₴ 460 ₴Оптовые цены

от 3 шт. 350 ₴/шт.

Однофазное твердотельное реле SSR-100DA-H 100A DC-AC +380 (97) 05… показать

из Киева в Днепр

Купить

-20% 24

328 ₴ 410 ₴Оптовые цены

от 3 шт. 310 ₴/шт.

Однофазное твердотельное реле SSR-100AA 100A AC-AC +380 (97) 05… показать

из Киева в Днепр

Купить

-30% 24

328 ₴ 469 ₴

Однофазное твердотельное реле SSR-100VA 100A VR-AC +380 (68) 51. .. показать

из Киева в Днепр

Купить

-30% 24

328 ₴ 469 ₴

Однофазное твердотельное реле SSR-100DD 100A DC-DC +380 (68) 51… показать

из Киева в Днепр

Купить

-30% 24

328 ₴ 469 ₴

Однофазное твердотельное реле SSR-100AA 100A AC-AC +380 (68) 51… показать

из Киева в Днепр

Купить

-12%

463 ₴ 526 ₴

Однофазное твердотельное реле SSR-100DA-H 100A DC-AC 90 — 480 в AC 3-32 в DC 2500 в AC +380 (50) 31… показать

из Львова в Днепр

Купить

320 ₴

Однофазное твердотельное реле SSR-100VA 100A VR-AC +380 (50) 10… показать

из Киева в Днепр

Купить

348,62 ₴

Однофазное твердотельное реле SSR-40AA 40А AC-AC +380 (66) 70… показать

из Киева в Днепр

Купить

-30%

328 ₴ 469 ₴

Однофазное твердотельное реле SSR-100VA 100A VR-AC +380 (97) 69… показать

из Киева в Днепр

Купить

-30%

328 ₴ 469 ₴

Однофазное твердотельное реле SSR-100DD 100A DC-DC +380 (97) 69. .. показать

из Киева в Днепр

Купить

205 ₴

Однофазное твердотельное реле SSR-40AA 40А AC-AC +380 (96) 71… показать

из Киева в Днепр

Купить

426 ₴

Однофазное твердотельное реле SSR-100VA 100A VR-AC +380 (63) 25… показать

из Киева в Днепр

Купить

426 ₴

Однофазное твердотельное реле SSR-100DD 100A DC-DC +380 (63) 25… показать

из Киева в Днепр

Купить

195 ₴

Однофазное твердотельное реле SSR-40AA — FOTEK (со стеклом) +380 (67) 86… показать

из Хмельницкой области в Днепр

Купить

172 ₴

Однофазное твердотельное реле SSR-40DA — FOTEK (со стеклом) +380 (67) 86… показать

из Хмельницкой области в Днепр

Купить

100 ₴

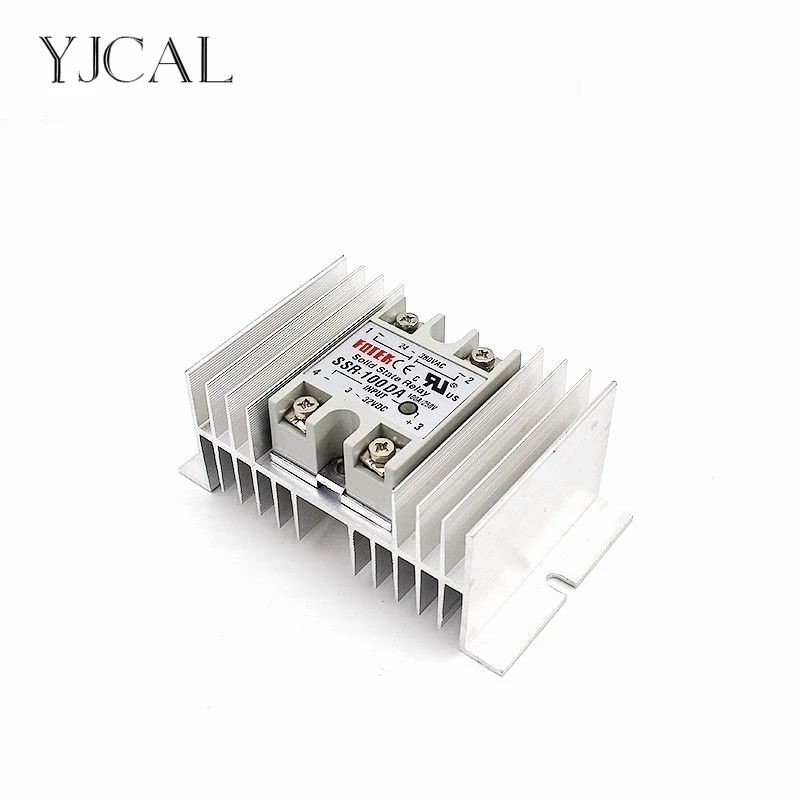

Алюминиевый радиатор для однофазного твердотельного реле SSR +380 (67) 86… показать

из Хмельницкой области в Днепр

Купить

-23%

435,82 ₴ 566 ₴

Однофазное твердотельное реле SSR-100DA-H 100A DC-AC +380 (67) 10… показать

из Львовской области в Днепр

Купить

-26% 24

330 ₴ 446 ₴Оптовые цены

от 2 шт. 317 ₴/шт.

Однофазное твердотельное реле SSR-100VA 100A VR-AC +380 (66) 18… показать

из Киева в Днепр

Купить

-26% 24

370 ₴ 500 ₴Оптовые цены

от 2 шт. 357 ₴/шт.

Однофазное твердотельное реле SSR-100DA-H 100A DC-AC +380 (66) 18… показать

из Киева в Днепр

Купить

-26%

156 ₴ 211 ₴Оптовые цены

от 5 шт. 140 ₴/шт.

Однофазное твердотельное реле SSR-40DA 40А DC-AC +380 (66) 18… показать

из Киева в Днепр

Купить

800 ₴

Твердотельное реле fqfer SSR-60DA 60а 24-380VAC +380 (63) 27… показать

из Киева в Днепр

Купить

1 150 ₴

Твердотельное реле fotek SSR-100DA 100а 24-380в AC Q10/200 +380 (63) 27… показать

из Киева в Днепр

Купить

525 ₴

Твердотельное реле fotek SSR-40DA 40а 24-380в AC Q10/200 +380 (63) 27… показать

из Киева в Днепр

Купить

-20% 24

328 ₴ 410 ₴Оптовые цены

от 3 шт. 310 ₴/шт.

Однофазное твердотельное реле SSR-100VA 100A VR-AC +380 (97) 05. .. показать

из Киева в Днепр

Купить

-30% 24

368 ₴ 526 ₴

Однофазное твердотельное реле SSR-100DA-H 100A DC-AC +380 (68) 51… показать

из Киева в Днепр

Купить

ОДНОФАЗНЫЕ ТВЕРДОТЕЛЬНЫЕ РЕЛЕ С ФАЗОВЫМ МЕТОДОМ УПРАВЛЕНИЯ (Компании : Impuls)

Особенности реле


  • Регулировка напряжения на выходе (регулятор мощности)
  • Аналоговые управляющие сигналы: 4-20мА, 1-10V DC, переменный резистор 470-560кОм
  • Отсутствие дребезга контактов и искрения при переключениях
  • Отсутствие акустического шума
  • Низкое энергопотребление
  • Высокое быстродействие

Расшифровка номенклатуры

  1. GDH – Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
    • GTR – реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)

Варианты исполнений

Выходное напряжениеАналоговый сигналНоминальный коммутируемый ток
10A25A40A
380V AC фазовое упр.4-20мАGDh2038LAGDh3538LAGDh5038LA
0-10V DCGDh2038VDGDh3538VDGDh5038VD
470-560кОмGDh2038VAGDh3538VAGDh5038VA
Выходное напряжениеАналоговый сигналНоминальный коммутируемый ток
60A85A100A120A
380V AC фазовое упр.4-20мАGDH6038LAGDH8038LAGDh20038LAGDh22038LA
1-10V DCGDH6038VDGDH8038VDGDh20038VDGDh22038VD
470-560кОмGDH6038VAGDH8038VAGDh20038VAGDh22038VA

Технические характеристики и условия эксплуатации

Модификация твердотельного релеGDHхххххLAGDHхххххVDGDHхххххVA
Коммутируемое напряжение24-380V AC
Управляющий сигнал4-20мА0-10V DC470-560кОм/2Вт
Потребляемый ток в цепи управления
Ток утечки (выключенное состояние)≤5мА
Максимальное пиковое напряжение1000V AC
Падение напряжения в цепи нагрузки≤1,6V AC
Время переключения≤10мс
Светодиодная индикацияотсутствует
Напряжение пробоя2500V AC в теч. 1 минуты
Сопротивление изоляции500МОм при 500V DC
Температура окружающей среды-30…+75°C
Относительная влажность≤95% (без образования конденсата)
Габаритные размеры57,5х44х32мм
Способ монтажаВинтами на монтажную поверхность
Масса≤135г

Твердотельное реле-полный обзор всех параметров

Твердотельные реле относятся к модульным полупроводниковым устройствам, в конструкции которых предусмотрены силовые ключи на структурах, содержащих симисторы, тиристоры или транзисторы.

Используются в качестве успешной альтернативы традиционным электромагнитным реле или контакторам. Устройства распространены в сфере коммутации однофазных и 3-фазных линий. Они применяются для бесконтактной коммутации отопительных устройств, освещения и прочего оборудования с резистивной нагрузкой с напряжением от 24 до 380 В для переменного тока для управления трансформаторами. Используются для индуктивной нагрузки, например, слаботочные двигатели или электромагниты.



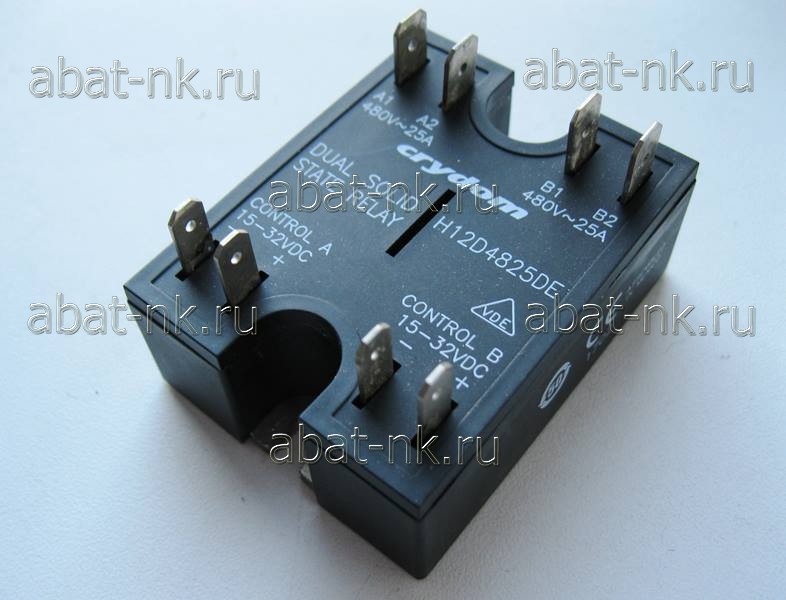

Рис. №1. Внешний вид твердотельного реле и габаритные размеры.

Твердотельные реле подразделяются по типу управления, это реле переменного или постоянного тока с использованием переменного резистора и с помощью аналогового сигнала тока 4 – 20 мА. Реле для управления уровня напряжения включают или отключают нагрузку с помощью подачи или снятия с нагрузки полного сигнала.

Достоинства
  • Продолжительный период эксплуатации.
  • Отсутствие постороннего шума, неустойчивых контактных соединений, искрений и электродуги при переключении.
  • Надежное сопротивление изоляции в цепях нагрузки и цепях управления коммутационными аппаратами.
  • Отсутствие акустических помех.
  • Высокая степень энергосбережения.
  • Быстродействие (высокая скорость коммутации).
  • Небольшие габаритные размеры.
  • Отсутствие профилактики и технического обслуживания.

Высокие качественные электротехнические показатели делают возможным переход с  электромагнитных реле и контакторов на твердотельные реле.



Рис. №2. Пример твердотельного реле с использованием SCR управления.

Недостатки и меры по защите релейного устройства

Существует несколько локальных факторов, при которых возможен выход устройства из строя – это:

  1. Перенапряжение.
  2. Токовая перегрузка и короткое замыкание.
  3. Перегрев из-за плохого теплоотвода (максимальная температура нагрева основания устройства не должна превышать 800С).

Рекомендуется при использовании реле в управлении электродвигателями включать в цепь управления варисторы.

Для нагрузки более 5 А на основание реле наносится специальная теплопроводящая паста. При I = 25А применяют вентилятор. Некоторые модели оборудованы защитой от перегрева, она отключает реле при превышении температуры тиристора – 1200С. Для защиты реле от перегруза по нагрузке используются предохранители на полупроводниках (срабатывают чрезвычайно быстро (2 мс) не позволяют развиться току к.з.).

Принцип работы твердотельного реле



Рис. №3. Схема работы с использованием твердотельного реле. В положении выключено, когда на входе наблюдается 0 В, твердотельное реле не дает пройти току через нагрузку. В положение включено, на входе есть напряжение, ток идет через нагрузку.

Основные элементы регулируемой входной цепи переменного напряжения.

  1. Регулятор тока служит для поддержки неизменного значения тока.
  2. Двухполупериодный мост и конденсаторы на входе в устройство служат для преобразования сигнала переменного тока в постоянный.
  3. Встроенный оптрон оптической развязки, на него подается питающее напряжение и через него протекает входной ток.
  4. Тригерная цепь служит для управления эмиссией света встроенного оптрона, в случае прекращения подачи входного сигнала ток прекратит свое протекание через выход.
  5. Резисторы, расположенные в схеме последовательно.

В твердотельных реле используется два распространенных типа оптических развязок – семистор и транзистор.

Симистор обладает следующими преимуществами: включение в состав развязки тригерной цепи и ее защищенность от помех. К недостаткам следует отнести дороговизну и необходимость больших величин тока на входе в устройство, необходимого для переключения выхода.



Рис. №4.  Схема реле с семистором.

Тиристор  — не нуждается в наличии большого значения тока для переключения выхода. Недостаток – нахождение триггерной цепи вне развязки, а значит большее число элементов и слабая защита от помех.



Рис. №5. Схема реле с тиристором.



Рис. №6. Внешний вид и расположение элементов в конструкции твердотельного реле с транзисторным управлением.

Принцип работы твердотельного реле типа SCR полупериодного управления

При прохождении тока через реле исключительно в одном направлении величина мощности снижается почти на 50%. Для предотвращения этого явления используют  два параллельно подключенных  SCR, расположенные на выходе (катод соединяется анодом другого).



Рис. №7. Схема принципа работы полупериодного управления SCR



Типы коммутирования твердотельных реле
  1. Управление коммутационными действиями при переходе тока через ноль.





Рис. №8. Коммутация реле при переходе тока через ноль.

Преимущество способа – отсутствие помех при включении.

Недостатки – прерывание выходного сигнала, отсутствие возможности применения с нагрузками, обладающими высокой индуктивностью.

Используется для резистивной нагрузки в системах управления и контролирования нагревательных устройств. Использование в слабоиндуктивных и емкостных нагрузках.



  1. Фазовое управление твердотельным реле




Рис.№9. Схема фазного управления.

Преимущество: непрерывность и плавная регулировка, возможность изменять значение выходного напряжения.

Недостатки: присутствуют помехи при производстве переключений.Область использования: управление систем нагрева, индуктивные нагрузки (трансформаторы), инфракрасные выключатели (резистивная нагрузка).



Основные показатели для выбора твердотельных реле
  • Ток: нагрузки, пусковой, номинальный.
  • Тип нагрузки: индуктивность, емкость или резистивная нагрузка.
  • Тип напряжения цепи: переменное или постоянное.
  • Тип сигнала управления.



Рекомендации по подбору реле и эксплуатационные нюансы

Токовая нагрузка и ее характер служат главным фактором, определяющим выбор. Реле выбирается с запасом по току, в который входит учет пускового тока (он должен выдержать 10-кратное превышение тока и перегруз на 10 мс). При работе с обогревателем номинальный ток превышает номинальный ток нагрузки не менее чем на 40%. При работе с электродвигателем запас по току рекомендован быть больше номинала не менее чем в 10 раз.

Ориентировочные примеры выбора реле при превышении тока
  1. Нагрузка активной мощности, например, ТЭН – запас 30-40%.
  2. Электродвигатель асинхронного типа, 10 кратный запас по току.
  3. Освещение с лампами накаливания – 12 кратный запас.
  4. Электромагнитные реле, катушки – от 4 до 10 кратного запаса.





Рис. №10. Примеры выбора реле при активной нагрузке по току.

Такой электронный компонент электрических цепей как твердотельное реле становиться обязательным интерфейсом в современных схемах и обеспечивает надежную электрическую изоляцию между всеми задействованными электроцепями.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.



Похожее

Инструкция по сборке твердотельного реле своими руками


Твердотельное реле (ТТР) – прибор из серии электронных компонентов немеханического действия. Отсутствие механики открывает больше возможностей любителям электроники сделать твердотельное реле своими руками для личного пользования.

Рассмотрим такую возможность подробнее.

Содержание статьи:

Конструкция и принцип действия ТТР

Если большая часть подобной электроники традиционно содержит подвижные детали контактных групп, твердотельное реле таких деталей не имеет совсем. Коммутация цепи схемой устройства осуществляется по принципу электронного ключа. А роль электронных ключей обычно исполняют встроенные в тело реле полупроводники – силовые транзисторы, симисторы, тиристоры.

Прежде чем пытаться изготовить твердотельное реле самостоятельно, логично ознакомиться с базовой конструкцией подобных устройств, понять принцип их функционирования.

Промышленным производством выпускаются реле твердотельные различной конфигурации, предназначенные под самые разные условия практического применения. Выбор модификаций обширный

В рамках плотного изучения прибора сразу же следует выделить преимущественные стороны ТТР:

  • коммутация мощной нагрузки;
  • высокая скорость переключения;
  • идеальная гальваническая развязка;
  • способность кратковременно держать высокие перегрузки.

Среди механических конструкций найти реле с подобными параметрами реально не представляется возможным. Вообще, преимущества относительно механических собратьев у твердотельных реле выражаются внушительным списком.

Два электронных прибора, функционально обеспечивающих коммутацию цепей: слева сделан на основе твердотельной конструкции, справа – традиционная механическая система переключения

Условия эксплуатации для ТТР практически не ограничивают применение этих устройств. К тому же отсутствие подвижных механических деталей благоприятно сказывается на продолжительности службы приборов. Так что есть все основания, чтобы заняться твердотельным реле – собрать устройство своими руками.

Однако, справедливости ради, наряду с положительными моментами следует отметить свойства реле, характеризуемые как недостатки. Так, для эксплуатации мощных приборов, как правило, требуется дополнительный компонент конструкции, который предназначен отводить тепло.

На случай коммутации мощной нагрузки реле твердотельного исполнения практически всегда дополняются мощными радиаторами охлаждения. Этот момент несколько усложняет применение ТТР

Радиаторы охлаждения твердотельных реле имеют габаритные размеры в несколько раз превосходящие габариты ТТР, что снижает удобство и рациональность монтажа.

Приборы ТТР в процессе эксплуатации (в закрытом состоянии) дают обратный ток утечки и показывают нелинейную вольт-амперную характеристику. Не все твердотельные реле допустимо использовать без ограничений в характеристиках коммутируемых напряжений.

Конструкция для применения только в схемах, где питание осуществляется постоянным током. Обычно эти приборы отличают малые габариты и небольшая мощность коммутации

Отдельные виды устройств предназначены коммутировать только постоянный ток. Внедрение твердотельных реле в схему обычно требует обращения к дополнительным мерам, направленным на блокировку ложных срабатываний.

Твердотельные реле часто можно встретить в общем .

Как работает твердотельное реле?

Управляющий сигнал (обычно напряжение низкого уровня, исходящее, к примеру, от контроллера управления) подаётся на светодиод оптоэлектронной пары, присутствующей в схеме ТТР. Светодиод начинает излучать свет в сторону фотодиода, который в свою очередь открывается и начинает пропускать ток.

Обобщённая схема ТТР, наглядно показывающая, каким образом функционирует электронный прибор: 1 – источник напряжения управления; 2 – оптопара внутри корпуса реле; 3 – источник тока нагрузки; 4 – нагрузка

Проходящий через фотодиод ток приходит на управляющий электрод ключевого транзистора или тиристора. Ключ открывается, замыкает цепь нагрузки.

Так работает функция коммутации прибора. Вся электроника традиционно заключена в монолитный корпус. Собственно, поэтому устройство и получило название твердотельного реле.

А о том, как подключить твердотельное реле можно прочесть в .

Разновидности твердотельных переключателей

Весь существующий ассортимент приборов условно можно разделить по группам, исходя из категории подключаемой нагрузки, особенностей контроля и коммутации напряжений.

Таким образом, в общей сложности наберётся три группы:

  1. Устройства, действующие в цепях постоянного тока.
  2. Устройства, действующие в цепях переменного тока.
  3. Универсальные конструкции.

Первая группа представлена приборами с параметрами рабочих управляющих напряжений  3 – 32 вольта. Это относительно малогабаритная электроника, наделённая светодиодной индикацией, способная функционировать без перебоев при температурах -35 / +75 ºС.

Широко распространённое исполнение электронного прибора для применения в однофазной электрической сети. Также встречаются иные варианты конструкций, но значительно реже

Вторая группа – устройства, предназначенные под установку в сетях переменного напряжения. Здесь представлены конструкции ТТР для установки в сетях переменного тока, управляемые напряжением 24 – 250 вольт. Есть устройства, способные коммутировать нагрузку высокой мощности.

Третья группа – приборы универсального назначения. Схемотехника этого вида устройств поддерживает ручную настройку на использование в тех или иных условиях.

Если отталкиваться от характера подключаемой нагрузки, следует выделить два вида твердотельных реле переменного тока: однофазные и трёхфазные. Оба вида рассчитаны на коммутацию достаточно мощной нагрузки при токах 10 – 75 А. При этом пиковые кратковременные значения тока могут достигать величины 500 А.

Широко распространённый вариант исполнения для применения в трёхфазной электрической сети. Часто используется в качестве линейного регулятора мощных электрических нагревателей (ТЭН)

В качестве нагрузки, коммутируемой твердотельными реле, могут выступать ёмкостные, резистивные, индукционные цепи. Конструкции переключателей позволяют без лишнего шума, плавно управлять, к примеру, нагревательными элементами, лампами накаливания, электродвигателями.

Надёжность работы в достаточной степени высока. Но во многом стабильность и долговечность твердотельных реле зависит от качества производства изделий. Так, устройства, выпускаемые под некой торговой маркой «Impuls», часто отмечаются непродолжительным сроком службы.

С другой стороны, изделия фирмы «Schneider Electric» не оставляют повода для критики.

Как сделать ТТР своими руками?

Учитывая конструкционную особенность прибора (монолит), схема собирается не на текстолитовой плате, как это принято, а навесным монтажом.

Вот такой выглядит самодельная конструкция твердотельного реле. Сделать нечто подобное несложно. Нужны лишь базовые навыки электронщика и электрика. Материальные затраты небольшие

Схемотехнических решений в этом направлении можно отыскать множество. Конкретный вариант зависит от требуемой коммутируемой мощности и прочих параметров.

Электронные компоненты для сборки схемы

Перечень элементов простой схемы для практического освоения и построения твердотельного реле своими руками следующий:

  1. Оптопара типа МОС3083.
  2. Симистор типа ВТ139-800.
  3. Транзистор серии КТ209.
  4. Резисторы, стабилитрон, светодиод.

Все указанные электронные компоненты спаиваются навесным монтажом согласно следующей схеме:

Принципиальная схема маломощного твердотельного реле для сборки своими руками. Небольшое количество деталей и простой навесной монтаж позволяют спаять схему без труда

Благодаря использованию оптопары МОС3083 в схеме формирования сигнала управления величина входного напряжения может изменяться от 5 до 24 вольт.

А за счёт цепочки, состоящей из стабилитрона и ограничительного резистора, снижен до минимально возможного ток, проходящий через контрольный светодиод. Такое решение обеспечивает долгий срок службы контрольного светодиода.

Проверка собранной схемы на работоспособность

Собранную схему нужно проверить на работоспособность. Подключать при этом напряжение нагрузки 220 вольт в цепь коммутации через симистор необязательно. Достаточно подключить параллельно линии коммутации симистора измерительный прибор – тестер.

Проверка работоспособности твердотельного реле с помощью измерительного прибора. Если на вход устройства подано управляющее напряжение, переход симистора должен быть открыт

Режим измерений тестера нужно выставить на «мОм» и подать питание (5-24В) на схему генерации напряжения управления. Если всё работает правильно, тестер должен показать разницу сопротивлений от «мОм» до «кОм».

Устройство монолитного корпуса

Под основание корпуса будущего твердотельного реле потребуется пластина из алюминия толщиной 3-5 мм. Размеры пластины некритичны, но должны соответствовать условиям эффективного отвода тепла от симистора при нагреве этого электронного элемента.

Каркас под заливку корпуса будущего прибора. Делается из картонной полосы или других подходящих материалов. На алюминиевой подложке закрепляется универсальным клеем

Поверхность алюминиевой пластины должна быть ровной. Дополнительно необходимо обработать обе стороны – зачистить мелкой шкуркой, отполировать.

На следующем этапе подготовленная пластина оснащается «опалубкой» – по периметру приклеивается бордюр из плотного картона или пластика. Должен получиться своеобразный короб, который в дальнейшем будет залит эпоксидной смолой.

Внутрь созданного короба помещается собранная «навесом» электронная схема твердотельного реле. На поверхность алюминиевой пластины укладывается только симистор.

Закрепление симистора на алюминиевой подложке. Главное условие – этот электронный компонент необходимо плотно прижать к металлическому основанию. Только так обеспечивается качественный теплоотвод и надёжность работы

Никакие другие детали и проводники схемы не должны касаться алюминиевой подложки. Симистор прикладывается к алюминию той частью корпуса, которая рассчитана под установку на радиатор.

Следует использовать теплопроводящую пасту на площади соприкосновения корпуса симистора и алюминиевой подложки. Некоторые марки симисторов с неизолированным анодом обязательно требуется ставить через слюдяную прокладку.

Вариант крепления симистора к подложке при помощи клёпки. С обратной стороны клёпка расплющивается заподлицо с поверхностью подложки

Симистор нужно плотно прижать к основанию каким-то грузом и залить по периметру эпоксидным клеем либо закрепить каким-то образом без нарушения глади обратной стороны подложки (например, заклёпкой).

Приготовление компаунда и заливка корпуса

Под изготовление твёрдого тела электронного устройства потребуется изготовить компаундную смесь. Состав смеси компаунда делается на основе двух компонентов:

  1. Эпоксидная смола без отвердителя.
  2. Порошок алебастра.

Благодаря добавлению алебастра мастер решает сразу две задачи – получает исчерпывающий объём заливного компаунда при номинальном расходе эпоксидной смолы и создаёт заливку оптимальной консистенции.

Смесь нужно тщательно перемешать, после чего можно добавить отвердитель и вновь тщательно перемешать. Далее аккуратно заливают «навесной» монтаж внутри картонного короба созданным компаундом.

Так выглядит готовый экземпляр твердотельного реле, собранного своими руками. Несколько необычно и не очень презентабельно, но достаточно надёжно

Заливку делают до верхнего уровня, оставив на поверхности лишь часть головки контрольного светодиода. Первоначально поверхность компаунда может выглядеть не совсем гладкой, но спустя некоторое время картинка изменится. Останется только дождаться полного застывания литья.

По сути, применить можно любые подходящие для литья растворы. Главный критерий – состав заливки не должен быть электропроводящим, плюс должна формироваться хорошая степень жёсткости литья после застывания. Литой корпус твердотельного реле является своего рода защитой электронной схемы от случайных физических повреждений.

Выводы и полезное видео по теме

Этот ролик показывает, как и на базе каких электронных компонентов можно сделать твердотельное реле. Автор доходчиво рассказывает обо всех деталях практики изготовления, с какими он столкнулся лично в процессе производства электронного коммутатора:

Видео о проблеме, с которой можно столкнуться после приобретения однофазного ТТР у продавцов из Китая. Попутно проводит своеобразный обзор устройства прибора коммутации:

Самостоятельное изготовление твердотельных реле – вполне возможное решение, но применительно к изделиям под низковольтную нагрузку, потребляющую относительно малую мощность.

Более мощные и высоковольтные приборы сделать своими руками сложно. Да и обойдётся эта затея по финансам в такую же сумму, какой оценивается заводской экземпляр. Так что в случае надобности проще купить готовый прибор промышленного изготовления.

Если у вас появились вопросы по сборке твердотельного реле, пожалуйста, задайте их в блоке с комментариями, а мы постараемся дать на них предельно понятный ответ. Там же можно поделиться опытом самостоятельного изготовления реле или сообщить ценную информацию по теме статьи.

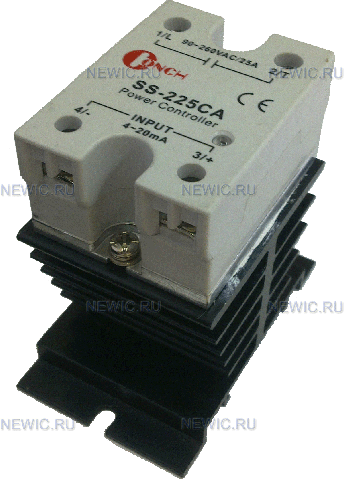

Твердотельный регулятор напряжения (SSVR), регулятор угла фазы, 0-10 В, 4-20 мА, потенциометр, фазовый контроль SSR, твердотельное реле контроля фазы, твердотельное реле — китайский производитель и поставщик

Полупроводниковый регулятор напряжения, Phase Control SSR

Характеристики:

● Регулируемое выходное напряжение

● Аналоговые управляющие сигналы: 4-20 мА, 0-10 В постоянного тока, переменный резистор 220-560 кОм

● Отсутствие дребезга контактов и искр при переключении

● Доступна съемная крышка для защиты от пальцев

● Низкое энергопотребление

● Панельный монтаж

● Экологически чистый продукт

Описание моделей:

1. SY — код проекта

SYDH — реле твердотельное однофазное (10 — 120А)

SYDM — твердотельное реле промышленного класса (100 — 500А)

SYTH — реле твердотельное трехфазное (10 — 120А)

SYTR — твердотельное реле реверсивное моторное (10-40А)

2. 40 — ток нагрузки 40А (10 — 500А)

3. 48 — напряжение нагрузки 24-480 В переменного тока, 38 — 24-380 В переменного тока, 23 — 5-220 В постоянного тока

4. ZD3 — тип управляющего сигнала (режим переключения)

ВА — резистор переменный 220-560кОм / 2Вт (фазовый)

LA — аналоговый сигнал 4-20мА (фазовый)

VD — аналоговый сигнал 0-10V DC (фазовое управление)

ZD — управляющее напряжение 10-30 В постоянного тока (переключение при переходе через ноль)

ZD3 — управляющее напряжение 3-32V DC (переключение при переходе через ноль)

ZA2 — управляющее напряжение 70-280V AC (переключение при переходе через ноль)

DD3 — управляющее напряжение 3-32V DC (переключение постоянного напряжения)

Типы:

Напряжение нагрузки Управляющий сигнал Номинальный ток
10A 25A 40A
380 В переменного тока 4-20мА SYDh2038LA SYDh3538LA SYDh5038LA
0-10 В постоянного тока SYDh2038VD SYDh3538VD SYDh5038VD
220-560кОм SYDh2038VA SYDh3538VA SYDh5038VA
Напряжение нагрузки Управляющий сигнал Номинальный ток
60A 80A 100A 120A
380 В переменного тока 4-20мА SYDH6038LA SYDH8038LA SYDh20038LA SYDh22038LA
0-10 В постоянного тока SYDH6038VD SYDH8038VD SYDh20038VD SYDh22038VD
220-560кОм SYDH6038VA SYDH8038VA SYDh20038VA SYDh22038VA

Технические характеристики:

Артикулы SYDHхххххLA SYDHхххххVD SYDHхххххVA
Напряжение нагрузки 24-380 В переменного тока
Управляющий сигнал 4-20мА 0-10 В постоянного тока 470-560кОм / 2Вт
Ток утечки (в выключенном состоянии) ≤5мА
Пиковое напряжение 1000 В переменного тока
Падение напряжения ≤1. 6 В переменного тока
Время переключения ≤10 мс
Светодиодная индикация нет
Диэлектрическая прочность 2500 В переменного тока (1 мин.)
Сопротивление изоляции 500МОм при 500В постоянного тока
Рабочая температура -30… + 75 ° C
Относительная влажность ≤95%; (без конденсации)
Габаритные размеры 57.4х44,8х32 мм
Способ монтажа Винты на
Масса ≤135 г

Габаритные размеры и схема подключения:

Однофазное сопротивление полупроводниковому регулятору напряжения переменного тока

Номер модели и параметры

Подходящая максимальная мощность нагрузки

Ток нагрузки (А) 10 25 40 60 75 80 100
220V мощность резистивной нагрузки (кВт) 1. 1 2,8 4,4 6,6 8,3 8,8 11
Мощность индуктивной нагрузки 220 В (кВт) 0,4 0,8 1,3 1,9 2,4 2,6 3,2

Общий

Номер модели SSR-VA серии
Номинальное входное управляющее напряжение Переменный резистор
Входное сопротивление Потенциометр 470 кОм 2 Вт
Мощность VR 1/4 Вт мин.
Время посадки или высадки 10 мс макс
Тип управления Контроль фазы
Индикация включения светодиод
Ток утечки в открытом состоянии 2 мА макс
Падение напряжения в открытом состоянии при Imax 1.5Vac
Соответствующий радиатор ≤40A: FHSI01-50, ≤60A: FHSI02-50, ≤120A: FHSI03-100
Соответствующая термопаста Гц-KS101
Электрическая прочность 2500VAC 50/60 Гц в течение 1 минуты
Сопротивление изоляции 500 МОм мин при 500 В постоянного тока
Внешние размеры 62x45x23. 5 мм
Клеммы Винт
Рабочая температура от -30 до 75 ℃
Рабочая влажность 95% макс без конденсации
Псевдоним Серия SSR-VA однофазное сопротивление твердотельному стабилизатору напряжения переменного тока
Преимущество
1.Специальная общая схема для больших токовых плат высокого качества.
2. Используйте медные клеммы для больших токов, повышайте безопасность подключения и использования.
3. Используйте опорную пластину из чистого алюминия, обеспечивающую лучшую производительность и длительный срок службы.
4. Огнестойкий PV пластик, термостойкость до 70-80 градусов.
Примечание 1.Метод выбора модели: рассчитайте ток нагрузки в соответствии с типом нагрузки, умножьте коэффициент баланса.
Резистивная нагрузка: коэффициент балансировки в 2 раза, например, лампа накаливания, резистивный провод, печь, нагревательный стержень.
Индуктивная нагрузка: коэффициент баланса 7 раз, например: трансформатор, змеевик, двигатель вентилятора, двигатель насоса.
Пример: резистивная нагрузка 220 В 3 кВт. 3 кВт / 220 В * 2 = 27,3, выберите спецификацию 40 А.

2. Для длительного и безопасного использования продукта установите продукт с соответствующим радиатором и вентилятором.

Чертеж твердотельного реле серии SSR

Меры предосторожности при использовании твердотельных реле | Средства автоматизации | Промышленные устройства

1.

Конструкция с ухудшением характеристик

Снижение номинальных характеристик является важным фактором надежности конструкции и срока службы продукта.
Даже если условия использования (температура, сила тока, напряжение и т. Д.) изделия находятся в пределах абсолютных максимальных номинальных значений, надежность может значительно снизиться при продолжительном использовании в условиях высокой нагрузки (высокая температура, высокая влажность, высокий ток, высокое напряжение и т. д.). оценить устройство в фактическом состоянии.
Более того, независимо от области применения, если можно ожидать, что неисправность будет представлять высокий риск для жизни человека или имущества, или если продукты используются в оборудовании, в противном случае требующем высокой эксплуатационной безопасности, в дополнение к проектированию двойных цепей, то есть с включением таких функций, как цепи защиты или резервной цепи, также должны быть проведены испытания на безопасность.

2.

приложение напряжения, превышающего абсолютный максимальный рейтинг

Если значение напряжения или тока для любой из клемм превышает абсолютный максимальный номинал, внутренние элементы выйдут из строя из-за перенапряжения или перегрузки по току. В крайних случаях может расплавиться проводка или разрушиться кремниевые контакты P / N.
Следовательно, схема должна быть спроектирована таким образом, чтобы нагрузка никогда не превышала абсолютные максимальные значения даже на мгновение.

3.Фототриаковая муфта

Соединитель фототриака предназначен исключительно для управления симистором. Предварительно необходимо запитать симистор.

4. неиспользуемые клеммы

1) Фотоприемник

Клемма № 3 используется со схемой внутри устройства.
Поэтому не подключайте его к внешним цепям. (6 контактов)

2) AQ-H

Терминал № 5 подключен к воротам.
Не подключайте напрямую клеммы № 5 и 6.

5.

Короткое замыкание на клеммах

Не допускайте короткого замыкания между клеммами, когда устройство находится под напряжением, так как существует возможность поломки внутренней ИС.

6.При использовании для нагрузки ниже номинальной

SSR может выйти из строя, если он используется ниже указанной нагрузки. В таком случае используйте фиктивный резистор параллельно нагрузке.

Характеристики нагрузки

Тип Ток нагрузки
AQ-G Все модели 20 мА
AQ1 Все модели 50 мА
AQ8 Все модели 50 мА
AQ-J Все модели 50 мА
AQ-A (тип выхода переменного тока) 100 мА

7.

Защита от шума и перенапряжения на входе
1) Фотоэлемент и AQ-H

Если на входных клеммах присутствуют обратные перенапряжения, подключите диод в обратной параллели к входным клеммам и поддерживайте обратные напряжения ниже обратного напряжения пробоя.
Ниже показаны типовые схемы.

<Фотоэлемент (6-контактный)>

2) ССР

Сильное шумовое импульсное напряжение, приложенное к входной цепи SSR, может вызвать неисправность или необратимое повреждение устройства.Если ожидается такой сильный выброс, используйте во входной цепи поглотитель шума C или R.
Ниже показаны типовые схемы

8.Рекомендуемый входной ток соединителя Phototriac и AQ-H

Проектирование в соответствии с рекомендованными условиями эксплуатации для каждого продукта.
Поскольку на эти условия влияет рабочая среда, убедитесь в соответствии со всеми соответствующими спецификациями.

9. Пульсация на входе источника питания

Если во входном источнике питания присутствует пульсация, обратите внимание на следующее:

1) Чувствительный к току тип (Phototriac Coupler, AQ-H)

(1) Для прямого тока светодиода при Emin поддерживайте значение, указанное в «Рекомендуемом входном токе».
(2) Убедитесь, что прямой ток светодиода для Emax. не превышает 50 мА.

2) Тип, чувствительный к напряжению (AQ-G, AQ1, AQ8, AQ-J, AQ-A)

(1) Эмин.должно превышать минимальное номинальное управляющее напряжение
(2) Emax. не должно превышать максимальное номинальное управляющее напряжение

10.Когда входные клеммы подключены с обратной полярностью

Название продукта Если полярность входного управляющего напряжения обратная
AQ1 、 AQ-J 、 AQ-A (AC) Изменение полярности не приведет к повреждению устройства из-за наличия защитного диода, но устройство не будет работать.
AQ-H, AQ-G, AQ8
AQ-A (DC)
Изменение полярности может привести к необратимому повреждению устройства. Будьте особенно осторожны, чтобы избежать обратной полярности, или используйте защитный диод во входной цепи.

11.Защита от шума и перенапряжения на выходной стороне

1) Фотоэлемент и AQ-H

На рисунке ниже показана обычная схема управления симистором. Пожалуйста, добавьте демпферную цепь или варистор, так как шум / скачок напряжения на стороне нагрузки могут повредить устройство или вызвать сбои в работе.
Типовые схемы показаны ниже.

<Фотоприемник типов SOP4 и DIP4>

<Фотоприемник типа DIP6>

Примечание: подключение внешнего резистора и т. Д., к терминалу №5 (выход) не нужен.

2) ССР

(1) Тип выхода переменного тока

Сильный импульсный импульс напряжения, приложенный к цепи нагрузки SSR, может вызвать неисправность или необратимое повреждение устройства. Если ожидается такой сильный выброс, используйте варистор на выходе SSR.

(2) Тип выхода постоянного тока

Если индуктивная нагрузка генерирует скачки напряжения, превышающие абсолютный максимум номинального значения, скачки напряжения должны быть ограничены.
Типовые схемы показаны ниже.

3) Ограничивающий диод и демпфирующая цепь могут ограничивать выбросы напряжения на сторона нагрузки.
Однако длинные провода могут вызвать скачки напряжения. из-за индуктивности. Рекомендуется делать провода такой короткой длины, как можно минимизировать индуктивность.
4) Выходные клеммы могут стать токопроводящими, хотя входная мощность не подается, когда на них подается внезапное повышение напряжения, даже когда реле выключено.Это может произойти, даже если повышение напряжения между клеммами меньше повторяющегося пикового напряжения в выключенном состоянии. Поэтому, пожалуйста, проведите достаточные испытания в реальных условиях.
5) При управлении нагрузками, в которых фазы напряжения и тока различаются, при выключении происходит резкое повышение напряжения, и симистор иногда не выключается. Пожалуйста, проведите достаточные испытания на реальном оборудовании.
6) При управлении нагрузками с использованием типов напряжения с переходом через нуль, в которых фазы напряжения и тока различаются, симистор иногда не включается независимо от состояния входа, поэтому, пожалуйста, проведите достаточные испытания с использованием реального оборудования.

12. Очистка (для монтажа на печатной плате)

Для очистки флюса припоя следует использовать погружную промывку с органическим растворителем. Если вам необходимо использовать ультразвуковую очистку, примите следующие условия и убедитесь, что при фактическом использовании нет проблем.

  • Частота: от 27 до 29 кГц
  • Ультразвуковая мощность: не более 0,25 Вт / см 2 (Примечание)
  • Время очистки: 30 с или менее
  • Очищающее средство: Асахиклин АК-225
  • Другое: Погрузите печатную плату и устройство в очищающий растворитель, чтобы предотвратить контакт с ультразвуковым вибратором.

Примечание: относится к ультразвуковой мощности на единицу площади для ультразвуковых ванн

13. Замечания по монтажу (для типа монтажа на печатной плате)

1) Когда на печатной плате устанавливаются разные типы корпусов, повышение температуры на выводе пайки сильно зависит от размера корпуса.
Поэтому, пожалуйста, установите более низкую температуру пайки, чем условия пункта «14. Пайка »и подтвердите фактический температурный режим использования перед пайкой.
2) Если условия монтажа превышают наши рекомендации, это может отрицательно повлиять на характеристики устройства. Это может произойти из-за несоответствия тепловому расширению и снижения прочности смолы. Пожалуйста, свяжитесь с нашим офисом продаж, чтобы узнать о правильности условий.
3) Пожалуйста, подтвердите тепловую нагрузку, используя фактическую плату, потому что она может быть изменена в зависимости от состояния платы или условий производственного процесса
4) Ползучесть припоя, смачиваемость или прочность пайки будут зависеть от условий монтажа или используемого типа пайки.

Пожалуйста, внимательно проверьте их в соответствии с фактическим производственным состоянием.
5) Нанесите покрытие, когда устройство вернется к комнатной температуре.

14.

Пайка
1) При пайке клемм для поверхностного монтажа рекомендуются следующие условия.

(1) Метод пайки инфракрасным оплавлением
(Рекомендуемые условия оплавления: макс.2 раза, точка измерения: паяльный провод)

T 1 = от 150 до 180 ° C
Т 2 = 230 ° C
T 3 = от 240 до 250 ° C
t 1 = от 60 до 120 с
t 2 = В течение 30 с
t 3 = В течение 10 с

(2) Другие способы пайки
Другие методы пайки (VPS, горячий воздух, горячая пластина, лазерный нагрев, импульсный нагреватель и т. Д.) по-разному влияют на характеристики реле, пожалуйста, оцените устройство с учетом фактического использования.

(3) Метод паяльника
Температура наконечника: от 350 до 400 ° C
Мощность: от 30 до 60 Вт
Время пайки: в пределах 3 с

2) При пайке стандартных клемм печатной платы рекомендуются следующие условия.

(1) Метод пайки DWS
(Рекомендуемое количество раз: макс. 1 раз, точка измерения: паяльный провод * 1)

Т 1 = 120 ° C
T 2 = Макс.260 ° С
t 1 = в течение 60 с
t 2 + t 3 = в течение 5 с

* 1 Температура пайки: макс. 260 ° С

(2) Другой метод пайки погружением (рекомендуемые условия: 1 раз)
Предварительный нагрев: Макс. 120 ° C, в течение 120 с, точка измерения: паяльный провод
Пайка: Макс. 260 ° C, в течение 5 с *, область измерения: температура пайки
* Фотоэлемент и AQ-H: в течение 10 с

(3) Ручной метод пайки
Температура наконечника: от 350 до 400 ° C
Мощность: от 30 до 60 Вт
Время пайки: в пределах 3 с

• Мы рекомендуем сплав со сплавом Sn3. 0Ag0.5Cu.

15. прочие

1) Если SSR используется в непосредственной близости от другого SSR или тепловыделяющего устройства, его температура окружающей среды может превышать допустимый уровень. Тщательно спланируйте расположение SSR и вентиляцию.
2) Клеммные соединения должны выполняться в соответствии с соответствующей электрической схемой.
3) Для большей надежности проверьте качество устройства в реальных условиях эксплуатации.
4) Во избежание опасности поражения электрическим током отключайте источник питания при проведении технического обслуживания.Хотя AQ-A (тип выхода постоянного тока) сконструирован с изоляцией для входных / выходных клемм и задней алюминиевой пластины, изоляция между входом / выходом и задней алюминиевой пластиной не одобрена UL.

16. Транспортировка и хранение

1) Сильная вибрация во время транспортировки может деформировать кабель или повредить характеристики устройства.
Пожалуйста, обращайтесь с внешней и внутренней коробкой осторожно.
2) Неправильные условия хранения могут ухудшить пайку, внешний вид и характеристики.Рекомендуются следующие условия хранения:
  • Температура: от 0 до 45 ° C
  • Влажность: Макс. 70% относительной влажности
  • Атмосфера: Без вредных газов, таких как сернистый газ, минимальное количество пыли.
3) Хранение соединителя Phototriac (тип SOP)

В случае теплового воздействия пайки на устройство, которое поглощает влагу внутри своей упаковки, испарение влаги увеличивает давление внутри упаковки и может вызвать вздутие или трещину на упаковке.Устройство чувствительно к влаге и упаковано в герметичную влагонепроницаемую упаковку. После распечатывания убедитесь, что соблюдены следующие условия.

• Пожалуйста, используйте устройство сразу после распечатывания. (В течение 30 дней при температуре от 0 до 45 ° C и относительной влажности макс. 70%)
• Если устройство будет храниться в течение длительного времени после вскрытия упаковки, храните его в другой влагонепроницаемой упаковке, содержащей силикагель. (Используйте в течение 90 дней.)

17. конденсация воды

Конденсация воды возникает, когда температура окружающей среды внезапно меняется с высокой температуры на низкую при высокой влажности, или когда устройство внезапно переключается с низкой температуры окружающей среды на высокую температуру и влажность.
Конденсация вызывает такие отказы, как ухудшение изоляции. Panasonic Corporation не гарантирует отказы, вызванные конденсацией воды.
Теплопроводность оборудования, на котором установлен SSR, может ускорить конденсацию воды. Пожалуйста, подтвердите, что в худших условиях фактического использования конденсата нет.
(Особое внимание следует уделять, когда детали, нагревающиеся при высоких температурах, находятся близко к твердотельному реле.)

18. Ниже показан формат упаковки

※ Если щелкнуть каждую фигуру, откроется увеличение.

1) Лента и катушка (соединитель Phototriac)
2) Лента и катушка (AQ-H)
Тип Размеры ленты (Единицы: мм) Размеры катушки с бумажной лентой
(Единицы: мм)
8-контактный SMD
тип

(1) При выборе со стороны 1/2/3/4 контактов: № детали AQH ○○○○ AX (Показано выше)
(2) При выборе со стороны 5/6/8 контактов: Номер детали.AQH ○○○○ AZ
3) Трубка
Соединитель

Phototriac и AQ-H SSR упакованы в трубку, так как штифт № 1 находится на стороне стопора B. Соблюдайте правильную ориентацию при установке их на печатные платы.

<Тип СОП фотоэлемента>

<Тип DIP-переходника фотоприемника и AQ-H SSR>

1.

Уменьшить дв / дт

SSR, используемый с индуктивной нагрузкой, может случайно сработать из-за высокой скорости нарастания напряжения нагрузки (dv / dt), даже если напряжение нагрузки ниже допустимого уровня (срабатывание индуктивной нагрузки).
Наши SSR содержат демпферную цепь, предназначенную для уменьшения dv / dt (кроме AQ-H).

2. Выбор постоянных демпфера

1) Выбор C

Коэффициент зарядки тау для C цепи SSR показан в формуле (1)

τ = (R L + R) × C ———— (1)

Установив формулу (1) так, чтобы она была ниже значения dv / dt, вы получите:

С = 0.632V A / [(dv / dt) × (R L + R)] —— (2)

Установив C = 0,1–0,2 мкФ, dv / dt можно регулировать в диапазоне от нВ / мкс до n + В / мкс или ниже. Для конденсатора используйте либо металлизированную полиэфирную пленку конденсатора MP. Для линии 100 В используйте напряжение от 250 до 400 В, а для линии 200 В используйте напряжение от 400 до 600 В.

2) Выбор R

Если сопротивление R отсутствует (сопротивление R управляет разрядным током конденсатора C), при включении SSR произойдет резкое повышение dv / dt и начнет течь разрядный ток с высоким пиковым значением.
Это может вызвать повреждение внутренних элементов SSR.
Следовательно, всегда необходимо вставлять сопротивление R. В обычных приложениях для линии 100 В необходимо иметь R = от 10 до 100 Ом, а для линии 200 В — R = от 20 до 100 Ом. (Допустимый ток разряда при включении будет отличаться в зависимости от внутренних элементов SSR.) Потери мощности от R, записанные как P, вызванные током разряда и током заряда от C, показаны в формуле (3) ниже. Для линии 100 В используйте мощность 1/2 Вт, а для линии 200 В используйте мощность выше 2 Вт.

P =

C × V A 2 × F

……… (3)

2

f = Частота источника питания

Кроме того, при выключении SSR формируется цепь вызывного сигнала с конденсатором C и индуктивностью L цепи, и на обоих выводах SSR генерируется всплеск напряжения. Сопротивление R служит контрольным сопротивлением для предотвращения этого звона.Кроме того, требуется хорошее неиндуктивное сопротивление для R. Часто используются углеродные пленочные резисторы или металлопленочные резисторы.
Для общих приложений рекомендуемые значения: C = 0,1 мкФ и R = от 20 до 100 Ом. В индуктивной нагрузке бывают случаи резонанса, поэтому при выборе необходимо соблюдать соответствующие меры.

Высоконадежные цепи SSR требуют соответствующей схемы защиты, а также тщательного изучения характеристик и максимальных номиналов устройства.

1. Защита от перенапряжения

Источник питания нагрузки SSR требует соответствующей защиты от ошибок перенапряжения по разным причинам. К методам защиты от перенапряжения относятся следующие:

1) Используйте устройства с гарантированным выдерживаемым обратным перенапряжением

(лавинные управляемые устройства и др.)

2) Подавление кратковременных выбросов

Используйте переключающее устройство во вторичной цепи трансформатора или используйте переключатель с медленной скоростью размыкания.

3) Используйте схему поглощения скачков напряжения

Используйте поглотитель перенапряжения CR или варистор на источнике питания нагрузки или SSR.
Следует проявлять особую осторожность, чтобы скачки включения / выключения или внешние скачки не превышали номинальное напряжение нагрузки устройства. Если ожидается скачок напряжения, превышающий номинальное напряжение устройства, используйте устройство и схему поглощения скачков напряжения (например, ZNR от Panasonic Corporation.).

Выбор номинального напряжения ЗНР

(1) Пиковое напряжение питания
(2) Изменение напряжения питания
(3) Ухудшение характеристики ZNR (1 мА ± 10%)
(4) Допуск номинального напряжения (± 10%)
Для подключения к линиям переменного тока 100 В выберите ZNR со следующим номинальным напряжением:
(1) × (2) × (3) × (4) = (100 × √2) × 1.1 × 1,1 × 1,1 = 188 (В)

D : 17,5 диам. Максимум.
T 6,5 макс.
H : 20,5 макс.
W : 7,5 ± 1
(Единицы: мм)

Пример ЗНР (Panasonic)

Типы Варистор напряжения Макс.допустимое напряжение цепи Макс. управляющее напряжение Макс. средняя
импульсная электрическая
мощная
Устойчивость к энергии Выдерживает импульсный ток Электростатическая емкость
(справочная)
(10/1000 мкс) (2 мс) 1 раз (8/20 мкс)
2 раза
В 1 мА (В) ACrms (В) постоянный ток (В) V50A (В) (Вт) (Дж) (Дж) (А) (А) @ 1 кГц (пФ)
ERZV14D201 200 (от 185 до 225) 130 170 340 0. 6 70 50 6 000 5 000 770
ERZV14D221 220 (от 198 до 242) 140 180 360 0,6 78 55 6 000 5 000 740
ERZV14D241 240 (от 216 до 264) 150 200 395 0.6 84 60 6 000 5 000 700
ERZV14D271 270 (от 247 до 303) 175 225 455 0,6 99 70 6 000 5 000 640
ERZV14D361 360 (от 324 до 396) 230 300 595 0.6 130 90 6 000 4,500 540
ERZV14D391 390 (от 351 до 429) 250 320 650 0,6 140 100 6 000 4,500 500
ERZV14D431 430 (от 387 до 473) 275 350 710 0. 6 155 110 6 000 4,500 450
ERZV14D471 470 (423–517) 300 385 775 0,6 175 125 6 000 4,500 400
ERZV14D621 620 (от 558 до 682) 385 505 1,025 0.6 190 136 5 000 4,500 330
ERZV14D681 680 (от 612 до 748) 420 560 1,120 0,6 190 136 5 000 4,500 320

2. защита от перегрузки по току

Цепь SSR, работающая без защиты от перегрузки по току, может привести к повреждению устройства.Спроектируйте схему таким образом, чтобы номинальная температура перехода устройства не превышалась при продолжительном токе перегрузки.
(например, импульсный ток в двигателе или лампочке)
Номинальный импульсный ток применяется к ошибкам перегрузки по току, которые возникают менее нескольких десятков раз в течение срока службы полупроводникового прибора. Для этого номинала требуется устройство координации защиты.
К методам защиты от перегрузки по току относятся следующие:

1) Подавление сверхтоков

Используйте токоограничивающий реактор последовательно с источником питания нагрузки.

2) Используйте устройство отключения тока

Используйте токоограничивающий предохранитель или автоматический выключатель последовательно с источником питания нагрузки.

Пример выполнения выбора предохранителя для взаимодействия защиты от сверхтоков

1. Обогреватели (резистивная нагрузка)

SSR лучше всего подходит для резистивных нагрузок. Уровень шума можно значительно снизить с помощью переключения через нуль.

2. лампы

Вольфрамовые или галогенные лампы потребляют высокий пусковой ток при включении (примерно в 7-8 раз больше, чем ток в установившемся состоянии для ТТР с переходом через ноль; примерно в 9-12 раз, в худшем случае, для ТТР произвольного типа). Выберите SSR так, чтобы пик пускового тока не превышал 50% от тока хирурга SSR.

3. соленоиды

Электромагнитные контакторы или электромагнитные клапаны

с приводом от переменного тока также потребляют пусковой ток при срабатывании.Выбирайте SSR таким образом, чтобы пик пускового тока не превышал 50% тока SSR хирурга. Для небольших электромагнитных клапанов и, в частности, реле переменного тока ток утечки может вызвать сбой в работе нагрузки после выключения SSR. В таком случае используйте фиктивный резистор параллельно нагрузке.

• Использование SSR ниже указанной нагрузки

4.

Моторы нагрузка

При запуске электродвигатель потребляет симметричный пусковой ток переменного тока, который в 5-8 раз превышает установившийся ток нагрузки, который накладывается на постоянный ток. Время пуска, в течение которого поддерживается этот высокий пусковой ток, зависит от мощности нагрузки и источника питания нагрузки. Измерьте пусковой ток и время в реальных условиях эксплуатации двигателя и выберите SSR, чтобы пик пускового тока не превышал 50% от пускового тока SSR.
Когда нагрузка двигателя отключена, на SSR подается напряжение, превышающее напряжение питания нагрузки, из-за противо-ЭДС.
Это напряжение примерно в 1,3 раза больше напряжения питания нагрузки для асинхронных двигателей и примерно в 2 раза выше напряжения синхронных двигателей.

• Управление реверсивным двигателем

Когда направление вращения двигателя меняется на противоположное, переходный ток и время, необходимые для реверсирования, намного превышают те, которые требуются для простого запуска. Ток и время реверсирования также следует измерять в реальных условиях эксплуатации.
В однофазном асинхронном двигателе с конденсаторным пуском в процессе реверсирования возникает ток емкостного разряда.Обязательно используйте токоограничивающий резистор или дроссель последовательно с SSR.
Кроме того, SSR должен иметь высокое предельное значение напряжения, поскольку в процессе реверсирования на SSR возникает напряжение, вдвое превышающее напряжение питания нагрузки.
Для управления реверсивным двигателем тщательно спроектируйте схему драйвера, чтобы реле прямого и обратного хода не включались одновременно.

5. емкостная нагрузка

Емкостная нагрузка (импульсный стабилизатор и т. Д.) Потребляет пусковой ток для зарядки конденсатора нагрузки при включении SSR.
Выбирайте SSR так, чтобы пик пускового тока не превышал 50% пускового тока SSR. Ошибка синхронизации до одного цикла может произойти, когда переключатель, используемый последовательно с SSR, размыкается или замыкается. Если это проблема, используйте дроссель (от 200 до 500 мкГн) последовательно к SSR, чтобы подавить ошибку dv / dt.

6. Прочее электронное оборудование

Как правило, в электронном оборудовании в первичной цепи питания используются сетевые фильтры.
Конденсаторы, используемые в сетевых фильтрах, могут вызвать неисправность SSR из-за включения dv / dt при включении или выключении оборудования.В таком случае используйте индуктивность (от 200 до 500 мкГн) последовательно с SSR, чтобы подавить включение du / dt.

Волна и время пускового тока нагрузки

(1) Нагрузка лампы накаливания

Пусковой ток / номинальный ток: i / io ≒ 10-15 раз

(2) Нагрузка ртутной лампы i / io ≒ 3 раза

Газоразрядная трубка, трансформатор, дроссельная катушка, конденсатор и т. Д., объединены в общие цепи газоразрядных ламп. Обратите внимание, что пусковой ток может быть от 20 до 40 раз, особенно если полное сопротивление источника питания низкое в типе с высоким коэффициентом мощности.

(3) Нагрузка люминесцентной лампы i / io ≒ от 5 до 10 раз

(4) Нагрузка двигателя i / io ≒ от 5 до 10 раз

  • Условия становятся более суровыми, если выполняется заглушка или толчкование, поскольку переходы между состояниями повторяются.
  • При использовании реле для управления двигателем постоянного тока и тормозом, пусковой ток во включенном состоянии, ток установившегося состояния и ток отключения во время торможения различаются в зависимости от того, свободна или заблокирована нагрузка на двигатель. В частности, с неполяризованными реле, при использовании контакта «от B» или «от контакта» для тормоза двигателя постоянного тока, на механический срок службы может влиять ток тормоза.
    Поэтому, пожалуйста, проверьте ток при фактической нагрузке.

(5) Нагрузка на соленоид i / io ≒ от 10 до 20 раз

Обратите внимание, что, поскольку индуктивность велика, дуга длится дольше при отключении питания.
Контакт может легко изнашиваться.

(6) Нагрузка на электромагнитный контакт
i / io ≒ от 3 до 10 раз

(7) Емкостная нагрузка i / io ≒ от 20 до 40 раз

% PDF-1. 6 % 1054 0 объект > эндобдж xref 1054 77 0000000016 00000 н. 0000003032 00000 н. 0000003172 00000 н. 0000003316 00000 н. 0000003362 00000 н. 0000003570 00000 н. 0000003953 00000 н. 0000004627 00000 н. 0000005320 00000 н. 0000005737 00000 н. 0000005985 00000 п. 0000006226 00000 н. 0000006520 00000 н. 0000006624 00000 н. 0000006727 00000 н. 0000010932 00000 п. 0000011145 00000 п. 0000011555 00000 п. 0000012575 00000 п. 0000013016 00000 п. 0000013397 00000 п. 0000013805 00000 п. 0000013949 00000 п. 0000014861 00000 п. 0000015130 00000 п. 0000015474 00000 п. 0000015614 00000 п. 0000015990 00000 н. 0000016230 00000 п. 0000016532 00000 п. 0000021094 00000 п. 0000025461 00000 п. 0000029877 00000 п. 0000034247 00000 п. 0000038774 00000 п. 0000039390 00000 н. 0000039888 00000 п. 0000043861 00000 п. 0000048189 00000 п. 0000065580 00000 п. 0000084290 00000 п. 0000086161 00000 п. 0000089328 00000 п. 0000094098 00000 п. 0000096244 00000 п. 0000098609 00000 п. 0000098698 00000 п. 0000098798 00000 п. 0000098910 00000 п. 0000099021 00000 н. 0000099112 00000 н. 0000099203 00000 п. 0000099314 00000 п. 0000102102 00000 п. 0000102438 00000 п. 0000104139 00000 н. 0000104420 00000 н. 0000105031 00000 н. 0000105135 00000 п. 0000105380 00000 п. 0000105577 00000 п. 0000106104 00000 п. 0000106214 00000 н. 0000155636 00000 н. 0000155677 00000 н. 0000156206 00000 н. 0000156317 00000 н. 0000182212 00000 н. 0000182253 00000 н. 0000182782 00000 н. 0000182892 00000 н. 0000255400 00000 н. 0000255441 00000 н. 0000255970 00000 н. 0000256079 00000 н. 0000320315 00000 н. 0000001884 00000 н. трейлер ] >> startxref 0 %% EOF 1130 0 объект > поток TC [= h! CXGL «/ = އ Bi $ SS

Твердотельные реле и контакторные реле | Новые продукты

Дом Товары новые продукты
  • США и Канада +1 (877) 502 5500
  • Латинская Америка +1 (877) 502 5500
  • Австрия +44 (0) 1202 416193
  • Бельгия +32 (0) 2460 4413
  • Франция +33 (0) 170 791 389
  • Германия +49 (0) 180 3000 506
  • Италия +39 (0) 236 026 567
  • Испания +34 902 876217
  • Швейцария +44 (0) 1202 416193
  • Нидерланды +31 (0) 71582 0068
  • Великобритания +44 (0) 1202 416193
  • Другое, Европа, Ближний Восток и Африка +44 (0) 1202 416193
  • Китай +86 (21) 2306 1686
  • Южная Корея +82 31 601 2088
  • Индия +91 80 6792 0879
  • Восточная Азия и Тихоокеанский регион +852 3960 6473
Вернись

В Crydom у нас есть четкое видение будущего. Наш более чем 40-летний опыт работы в технологии твердотельных реле и обширные знания рынка позволяют нам оставаться в авангарде инноваций на рынке SSR / контакторов. Наши опытные инженеры по исследованиям и разработкам постоянно работают над созданием более эффективных, надежных и безопасных продуктов.

Откройте для себя некоторые из новейших решений твердотельной коммутации, которые Crydom может предложить, и которые сделали нас бесспорным лидером в области технологии твердотельных реле для любых приложений нагрузки.

Серия SOLICON DRC, новые модели со вспомогательными контактами EMR Модели с 3 фазами и реверсивным двигателем

Линия твердотельных контакторов SOLICON DRC серии

Crydom теперь доступна со вспомогательными контактами EMR. Эта инновационная линейка компактных твердотельных контакторов предлагает 18 новых моделей, созданных для расширения существующего предложения.

Дополнительные контакты

EMR доступны для моделей с 3-фазным контактором (вход 18–30 В переменного / постоянного тока) и для моделей с реверсивным двигателем (вход 18–30 В постоянного тока) во всех доступных номиналах и конфигурациях, с 2 или 3 управляемыми ножками.Эти вспомогательные контакты могут работать с небольшими нагрузками постоянного или переменного тока, что позволяет твердотельным контакторам серии SOLICON DRC охватывать гораздо более широкий спектр приложений.

Характеристики серии SOLICON DRC включают:

  • Номинал контроллера двигателя 7,6 А
  • Максимальная частота коммутации 9000 циклов в час
  • Номинальный ток короткого замыкания 100 кА
  • Встроенная защита от перенапряжения
  • Сверхэффективная конструкция терморегулятора (запатентована)
  • Внесен в список C-UL-US, с рейтингом IEC, соответствует требованиям CE и RoHS, номинальная мощность
  • л. с.

Узнайте больше о новых трехфазных моделях SOLICON DRC и реверсивных двигателях.

Просмотрите брошюру серии SOLICON DRC

Узнайте, как установить контакторы SOLICON серии DRC

Новые серии PMP — это многофункциональные пропорциональные контроллеры, монтируемые на панели, для использования с линейкой продуктов NOVA22 SSR.

Пропорциональные контроллеры серии PMP полностью настраиваются с помощью переключателя выбора параметров, который позволяет устанавливать метод управления и тип управляющего входа.Используя технологию на основе микроконтроллеров, эти SSR обеспечивают точное управление мощностью, подаваемой на однофазную нагрузку с номиналами до 90 А при напряжении от 90 до 600 В переменного тока.

Другие особенности серии PMP:

  • 3 Рабочий диапазон: 280 В переменного тока, 530 В переменного тока или 600 В переменного тока
  • Выбираемый режим работы (фазовый угол или импульсное зажигание) и управляющий вход
  • Выходные заделки «Элеватор винтовой»
  • Диапазон напряжения питания 8-30 В постоянного тока
  • Функция адаптивной рабочей частоты 50/60 Гц

Подробнее о новой серии PMP.

Прочтите пресс-релиз серии PMP

Взгляните на листовку серии PMP

Узнайте больше, посетив мини-сайт NOVA22!

Новые и улучшенные SSR серии EL, выход переменного и постоянного тока

Модернизированная серия EL теперь предлагает более высокую номинальную мощность 30 А при 24–280 В переменного тока и 10 А при 3–100 В постоянного тока, что делает ее самым мощным семейством мини-шайб SSR на рынке.

Это новое поколение твердотельных реле поставляется с предварительно установленной тепловой подушкой, входным светодиодным индикатором состояния, дополнительной встроенной защитой от перенапряжения, доступной для моделей с нулевым напряжением 30 А, и дополнительной моделью с изогнутыми клеммами 90 ° для приложений, где пространство ограничено.

Другие особенности серии EL:

  • Замкнутый выход SCR с низким током утечки в выключенном состоянии (модели переменного тока)
  • Выход Mosfet с малым тепловыделением (модели постоянного тока)
  • Гибкие варианты управляющего напряжения 5, 12 и 24 В постоянного тока
  • Корпус соответствует требованиям IEC60335-1 (Безопасность бытовой техники)
  • Выходы нулевого напряжения или мгновенного включения (модели переменного тока)

Узнайте больше о новых моделях серии EL, выходах переменного и постоянного тока.

Прочитать пресс-релиз серии EL

Взгляните на листовку серии EL

Этот дополнительный модуль специально разработан для использования с моделями контакторов серий PM22 для монтажа на панели и на DIN-рейку.

Модуль DRML1 обнаруживает частичный или полный отказ нагрузки до 8 нагрузок при общем токе от 1.2 А до 50 А при 600 В переменного тока. Этот гибкий дополнительный модуль позволяет пользователю выбрать максимальное значение тока 20 А или 50 А, работает с минимальным обнаруживаемым значением частичной нагрузки 150 мА и включает регулируемую задержку срабатывания сигнализации (0,1 с, 1 с или 5 с) , выбирается с помощью переключателя параметров. Другие особенности продукта включают:

  • Обнаружены аварийные сигналы: пониженный ток, перегрузка по току, разомкнутое сетевое напряжение, отказ SSR
  • Выход сигнала тревоги: открытый коллектор PNP, 6-28 В постоянного тока, 100 мА
  • До 128 модулей можно подключить параллельно
  • Рабочая температура: от -25 ° C до + 70 ° C
  • Многоцветный светодиод с индикацией состояния входа и аварийной сигнализации

Подробнее о модуле DRML1.

Прочтите пресс-релиз DRML1

Просмотрите флаер модуля контроля нагрузки

Инновационная линейка твердотельных контакторов SOLICON DRC серии

Crydom расширяется, чтобы покрыть более широкий спектр потребностей клиентов. Это семейство теперь включает 52 новых модели в следующих конфигурациях:

  • Твердотельный контактор DRC3P с более высоким диапазоном рабочего напряжения (до 600 В переменного тока, ) для большинства приложений.Доступен с 2 или 3 регулируемыми ножками.
  • Реверсивный твердотельный контактор DRC3R , теперь с улучшенным входом управления 18–30 В постоянного тока, совместимым с большинством твердотельных выходов , используемых в ПЛК и других цифровых контроллерах. Включает функцию блокировки управления, которая позволяет в безопасном режиме работать только в выключенном, прямом и обратном направлении.

Основные характеристики серии SOLICON DRC:

  • 7.Твердотельные контакторы, рассчитанные на контроллер двигателя на 6 ампер,
  • Устанавливается на стандартную DIN-рейку 35 мм
  • Светодиодный индикатор состояния входа
  • Управление переменным или постоянным током
  • Выход нулевого напряжения (резистивные нагрузки) или мгновенного включения (индуктивные нагрузки)
  • Встроенная защита от перенапряжения
  • Сверхэффективная конструкция терморегулятора (запатентована)
  • Внесен в список C-UL-US, с рейтингом IEC, соответствует требованиям CE и RoHS, номинальная мощность
  • л.с.

Узнайте больше о новых моделях серии SOLICON DRC с 3 фазами и реверсивным двигателем.

Просмотреть обновленную брошюру серии SOLICON DRC

Прочтите обновленную инструкцию по установке серии SOLICON DRC

Crydom DRH Series , мощное семейство твердотельных контакторов с выходом переменного тока. Эти контакторы для монтажа на DIN-рейку, основанные на стандарте IEC, используют ту же самую передовую технологию и корпус шириной 45 мм, что и твердотельные контакторы SOLICON DRC, но с дополнительными расширенными функциями, такими как улучшенная тепловая конструкция, встроенная защита от перегрева и встроенный выход аварийной сигнализации.

Контакторы DRH серии доступны в 2 различных конфигурациях: с 2 или 3 управляемыми ножками, обе с нулевым напряжением или мгновенным выходом включения.

Благодаря повышенному току до 20 А на канал, твердотельные контакторы DRH серии являются идеальным решением для систем отопления в различных сегментах рынка, таких как пластик, упаковка, HVAC, продукты питания и напитки, полиграфия и медицина. Их компактный размер и простая установка делают эти твердотельные контакторы идеальными для замены электромеханических контакторов в соответствии с коммерческими и промышленными потребностями.

  • Номинальное напряжение до 600 В перем. Тока, 18 А (3 управляемых плеча), 20 А (2 управляемых плеча)
  • Встроенная защита от перенапряжения
  • Встроенная защита от перегрева
  • Аварийный выход в случае перегрева
  • Закрытый радиатор исключает необходимость подключения защитного заземления
  • Управляющий вход 4-32 В постоянного тока или 90-280 В переменного тока
  • Многоцветный светодиод с индикацией состояния входа и аварийной сигнализации
  • UL 100 кА Номинальный ток короткого замыкания
  • Внесен в список C-UL-US, с рейтингом IEC, соответствует требованиям CE и RoHS, номинальная мощность
  • л. с.

Узнайте больше о серии DRH.

Посмотреть рекламный проспект серии DRH

Прочитать пресс-релиз DRH Series

NOVA22 Твердотельные реле переменного и постоянного тока предлагают универсальность и большую мощность в компактном корпусе, доступном как на DIN-рейке ( DR22, серия ), так и на панели ( PM22, серия ). NOVA22 — единственные твердотельные реле 22,5 мм на рынке с номиналами до 95 А в версии для монтажа на панели и до 35 А в версии для монтажа на DIN-рейку.

Твердотельные реле серии

NOVA22 доступны с несколькими полезными опциями, включая съемные входные разъемы (доступны со стандартными винтовыми или пружинными клеммами) и инновационное винтовое выходное соединение «Лифт», которое позволяет использовать кольцевые или клеммные клеммы. Модели NOVA22 DR22 внесены в список C-UL-US, а модели PM22 признаны C-UL-US, в то время как все модели с выходом переменного тока также сертифицированы TUV в соответствии со стандартом EN62314.

  • Варианты входного напряжения 4-32 В постоянного тока, 90-280 В переменного / постоянного тока или 18-52 В переменного / постоянного тока
  • Доступен в конфигурации реле или контактора
  • Светодиодный индикатор входа
  • Внутренняя защита от перенапряжения
  • Выход нулевого напряжения или мгновенного включения
  • Номинальный ток короткого замыкания 100 кА
  • Максимум I 2 значение t 8320 A 2 сек (подходит для использования с автоматическими выключателями)

Узнайте больше, посетив мини-сайт NOVA22!

Узнайте больше о выходе переменного тока DR22, выходе постоянного тока DR22 и выходе переменного тока PM22.

Посмотреть брошюру NOVA22

Посмотрите раздаточный материал NOVA22 и CKR

Прочитать пресс-релиз NOVA22

Новые твердотельные реле от Crydom

Как пионеры в технологии полупроводниковой коммутации, мы продолжаем искать постоянные улучшения и инновации в наших продуктах. Найдите время, чтобы узнать, что наши продукты могут для вас сделать.

Воспользуйтесь нашими инструментами поддержки, чтобы сузить круг поиска продуктов и найти лучшее решение, соответствующее вашим потребностям:

Посмотреть новинки прошлых лет

2015 г. 2014 г. 2013 2012 г. 2011 г. 2010 г. 2009 г.

% PDF-1.7 % 2 0 obj > эндобдж 1143 0 объект > поток 10.8758.375742019-08-12T17: 13: 43.714ZPDF-XChange Core API SDK (7. 0.325.1) edc12f198bd00822c9f3f703a011bda1380e66f726

  • страны: Канада
  • PDF-XChange Editor 7.0.325.12019-08-07T14: 41: 20.000Z2018-09-22T10: 39: 43.000Zapplication / pdf2019-08-12T20: 01: 45.217Zuuid: 8a9-0748-4576-90bb-4df1ad86ff18uuid: f93ae611-8858 -4e11-b179-1de50571f057PDF-XChange Core API SDK (7.0.325.1) конечный поток эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 9 0 объект > / Font> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 10 0 obj > / Font> / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 11 0 объект > / Font> / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 12 0 объект > / ExtGState> / Font> / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 13 0 объект

    Твердотельные реле, твердотельные реле и продукты ввода-вывода

    Твердотельные реле Реле

    « IO » семейство твердотельных Модули ввода / вывода: отслеживают переменный или постоянный ток в качестве входных сигналов или генерируют 0. 1 — 3 ампер-выхода. Наименьший размер, выходы с предохранителями, изоляция на 4000 вольт. Совместимость с ПЛК, ПК, TTL и большинство контроллеров:

    Ввод Модули
    Модули вывода

    Новый « H » Семейство хоккейных шайбовые твердотельные реле для коммутации переменного тока приложений от 1 до 90 ампер. Эти реле включают прозрачную защитную крышку и реле Maximum Surge Survival ™. технология:

    1-90 ампер, активирован переменный или постоянный ток твердотельные реле для переключения нагрузок переменного тока
    SSR радиаторы, тепловые передаточные колодки, MOV, детали, предустановленные Опции
    Предохранители I2T, полупроводники Предохранители и держатели предохранителей для DIN-рейки

    Новый « HMA » Семейство хоккейных шайбовые твердотельные реле для коммутации переменного тока приложений от 1-50 или 1-90 усилители. HMA преобразует аналоговый управляющий сигнал 4-20 мА в высокоскоростное включение / выключение / включение / выключение обогревателей. Блок на базе микропроцессора использует минимум 3 полусинусоидальных волны и добавляет ВКЛ или ВЫКЛ для соответствия требуемому представление. Обычные резистивные нагреватели будут иметь увеличенный срок службы; и высокий скоростные нагрузки, такие как инфракрасные нагреватели и герметизирующие стержни, будут иметь точную производительность при использовании электрически чистых, бесшумных, нулевых технология:

    1-90 А, аналоговый 4-20 мА активированные твердотельные реле для переключения нагрузок переменного тока

    « HDD » Семейство хоккейных шайб твердотельные реле для коммутации постоянного тока приложений.Эти реле включают прозрачная защитная крышка, технология Maximum Surge Survival ™, RoHS, CE и Сделано в США. Коммутация постоянного тока обычна для солнечных батарей, транспортных средств и альтернативных энергетические приложения, использующие технологию MOSFET или IGBT. Переключение может быть любым скорость до 20 кГц ШИМ:

    1-75 ампер, постоянный ток активированные твердотельные реле для коммутации постоянного тока нагрузки
    SSR тепло раковины, термотрансферные прокладки, MOV, детали, предустановленные варианты

    « C » Семейство DIN-рейки контакторы для приложений до 100 ампер.Двухполюсное переключение или индивидуальное однополюсные; Технология Maximum Surge Survival ™; и протекать по проводке. Универсальная модульная конструкция заменяет механические, ртутные или осветительные приборы. контакторы в промышленных, муниципальных или военных приложениях.

    до 100 А на полюс, AC активирован
    до 100 ампер на полюс, DC активирован, + диагностический выход обратной связи
    до 100 А на полюс, Аналоговый сигнал 0-10 В постоянного тока активирован, + выход диагностической обратной связи. Этот аналоговый вход версия обеспечивает нормальную высокую скорость включения / выключения / включения / выключения на основе 1 секунды период, ИЛИ он обеспечивает электрически чистую, нулевую, высокую скорость производительность, основанная на 3 полусинусоидальных волнах и добавлении дополнительных ON или ВЫКЛ.

    Schneider Zelio 3-фазный твердотельный реле для коммутации переменного тока от 1-25 ампер на фазу.

    Schneider 3-фазный твердый государственные контакторы

    Следующие линейки продуктов имеют снят с производства, в первую очередь, из-за изменений требований RoHS к бессвинцовой продукции. Пожалуйста, свяжитесь с Power-io для получения информации о вариантах замены.

    Mini « D » Семейство DIN-рейки реле для приложений от 1-40 ампер.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
