TVS-диоды, силовые транзисторы и модули Microsemi для авиационных применений
28 Сен 2017Автор статьи
Артем Подгорбунский, [email protected]
(Опубликовано в журнале «Вестник Электроники» №2 2015)
Скачать статью в формате PDF (166 КБ)
Компания Microsemi является лидером в области силовых полупроводников для высоконадежных применений.
Одно из стратегических направлений компании — изделия для авиационной техники. Линейка авиационных компонентов включает программируемые логические интегральные схемы, силовые модули и дискретные компоненты, источники питания. Краткий обзор силовой продукции представлен ниже.
Супрессоры (TVS-диоды)
Супрессоры (TVS-диоды) компании Microsemi выполнены в запатентованном корпусе PLAD (Plastic Large Area Device), представляют собой устройства для поверхностного монтажа и выполняют функцию подавления помех, вызванных переходными процессами.
Технология PLAD — первая технология, позволяющая реализовать устройства TVS-защиты для поверхностного монтажа на уровни мощности 15 и 30 кВт. Корпус PLAD сочетает большой размер кристалла и большую площадь теплоотводящей площадки, что позволяет в целом улучшить тепловые характеристики изделия.
Супрессоры семейства 15 кВт доступны на рабочие напряжения от 7 до 200 В и насчитывают более 60 наименований. Cемейство 30 кВт обеспечивает работу на напряжениях от 14 В до 400 В и также имеет широкую номенклатуру. Ознакомиться с полным перечнем TVS-диодов можно в электронном каталоге производителя.
Все супрессоры в корпусах PLAD проходят обязательное тестирование на воздействие бросков напряжения, а также по требованию заказчика могут проходить дополнительные квалификационные испытания.
Помимо новой линейки TVS-диодов в корпусах PLAD, также доступны супрессоры в корпусах для навесного монтажа на уровни мощности от 400 Вт до 130 кВт и рабочие напряжения от 5 до 450 В.
Силовые транзисторы и диоды
Таблица 1. Проводимые квалификационные испытания
Компания Microsemi выпускает высоконадежные силовые полупроводниковые приборы в герметичных и негерметичных корпусах.
Негерметичные силовые полупроводники выпускаются в стандартных пластиковых корпусах SOT-227, TO-247, TO-264, TO-220 и маркируются добавочным шифром MXL. Данный шифр присваивается после проведения испытаний, которые приведены в таблице 1.
Помимо этого, компания выпускает дискретные устройства в герметичных корпусах
Обладают великолепными весовыми характеристиками, а также низким тепловым сопротивлением и соответствуют стандарту MIL-PREF-19500. Одной из особенностей производства этих продуктов является то, что припои типа Pb/Sn не используются ни в соединениях кристалла, ни при герметизации корпуса — для этих целей используют эвтектические припои, такие как Au/Sn. Это позволяет существенно продлить срок службы изделий в неблагоприятных условиях эксплуатации.
Таблица 2. Продукция, соответствующая квалификации MXL
Корпус ThinKey
Корпус ThinKey предназначен для производства диодов Шоттки с рабочими токами 25–150 А, выпрямительных диодов до 200 А и защитных диодов. Доступно четыре типоразмера, используемых в зависимости от рабочего тока (таблица 3).
Таблица 3. Возможные размеры корпуса ThinKey
Данные корпуса характеризуются низким тепловым сопротивлением порядка 0,2–0,85 °C/Вт, низкой индуктивностью, малым весом порядка 1,4–1,7 грамма и возможностью легкого визуального контроля.
Корпус CoolPack
Корпус CoolPack предназначен для производства трехвыводных компонентов, таких как МОП-транзисторы, IGBT, тиристоры, диоды, и выполнен по принципу кристалл-про-водник. Доступно два типоразмера данного корпусного решения (таблица 4).
Таблица 4. Возможные размеры корпуса CoolPack
Корпуса CoolPack характеризуются прочной толстостенной керамической конструкцией, напряжением изоляции до 1000 В без применения дополнительных диэлектриков, низ-ким импедансом и малым весом.
Корпус Slugger
Корпус Slugger предназначен специально для выпрямительных и защитных диодов и имеет схожие характеристики с корпусом ThinKey. Доступно два варианта корпуса — Slugger 1 и 2. Корпус Slugger 1 в основном применяется для выпрямительных диодов с током до 50 А. Корпус Slugger 2 применяется для защитных диодов с пиковой импульсной мощностью 5–20 кВт (при выбросе 10/1000 мкс).
Силовые модули специального назначения
Наряду с дискретными полупроводниковыми изделиями компания Microsemi выпускает силовые модули стандартного и специального назначения. Модули специального назначения выпускаются под торговым именем ASPM®, они разрабатываются по индивидуальному заказу в соответствии с предъявленными требованиями. Microsemi может выпустить модуль в удобном для заказчика корпусе с требуемыми кристаллами, при необходимости кристаллы могут быть и от сторонних производителей. Модули специального назначения выпускаются на рабочие напряжения от 200 до 1700 В в различных конфигурациях, в таблице 5 приведены наиболее распространенные.
Таблица 5. Основные конфигурации силовых модулей Microsemi
Для заказа образцов, обсуждения технических параметров и приобретения продукции обращайтесь к специалистам компании PT Electronics, отдел активных компонентов: active@ptelectronics.
ru
Применение TVS-диодов
Источники возникновения переходных процессов
Перепад напряжения — это случайные пульсации напряжения с амплитудой большей, чем рабочее напряжение в цепи. Типичное явление такого перепада может возникнуть где угодно и длиться от десятков наносекунд до нескольких миллисекунд.
Для нормального функционирования РЭА опасными являются как стойкие, так и кратковременные превышения напряжения питающей сети. Известно, что в бытовой сети (220 В, 50 Гц) достаточно часто присутствуют опасные для аппаратуры высоковольтные (свыше 400 В) импульсы напряжения длительностью от десятых долей микросекунды до единиц миллисекунд.
Грозовые и статические разряды — два наиболее распространенных источника возникновения перепадов напряжения. Электростатический разряд может возникнуть, когда аккумулированный статический заряд переходит от одного объекта к другому, обладающему более низким потенциалом.
Человеческое тело является отличным аккумулятором статического напряжения. Представьте себе человека, который идет по ковру из синтетического материала в обуви с изолирующей подошвой, например, резиновой. Ковер и резиновая подошва ботинок соприкасаются друг с другом, заряд на подошвах растет, переходя, в конечном итоге, на тело человека. Когда человек вступает в контакт с токопроводящим объектом, происходит разряд.
Методы снижения импульсных помех в цепях питания с помощью LC- и RC-фильтров, а также экранов между обмотками сетевых трансформаторов, зачастую не спасают положения. Избежать негативных последствий скачков напряжения позволяют устройства защиты, которые вводятся в состав схемы и принимают на себя все удары, которые могли бы привести к отклонениям от ее нормального функционирования.
Использование элементов защиты в целях профилактики
Не только человеческое тело может быть носителем статического заряда. Например, сетевые кабели накапливают потенциал при работе, а статический разряд может произойти, когда кабель присоединяется к разъему ПК.
Профилактика электростатического разряда и его последствий заключается в использовании схем защиты чувствительных устройств от импульсных всплесков при переходных процессах. Этого можно достичь, разместив параллельно основной схеме элементы защиты — устройства гашения импульсов.
К полупроводниковым приборам, применяемым в качестве устройств защиты, относят металлооксидные варисторы, полупроводниковые приборы общего назначения и специальные полупроводниковые ограничители напряжения. В течение переходного процесса ток будет протекать через устройство гашения импульсов. В свою очередь, это приведет к снижению значения переходного напряжения в основной схеме.
Устройства гашения импульсов, можно подразделить на две категории: ограничители сигнала и электронные ключи. Каждый из типов устройств оптимизирован для определенных условий переходного процесса. В качестве ограничителей и ключевых устройств выступают TVS-тиристоры и TVS-диоды.
1. Электронно-ключевые устройства
На первоначальном этапе устройства гашения импульсов (электронные ключи — TVS-тиристоры) находятся в закрытом состоянии.
По сравнению с ограничителями (см. ниже) электронные ключи способны манипулировать большими значениями экстратоков. Недостатком электронных ключей является то, что для возврата устройства в непроводящее состояние необходимо понижать значение прямого тока до определенного уровня отключения.
2. TVS-диоды
Ограничитель напряжения — это полупроводниковый диод, работающий на обратной ветви ВАХ с лавинным пробоем или на прямой ветви BAX. Он предназначен для защиты от перенапряжения интегральных и гибридных схем, радиоэлектронных компонентов и пр.
У полупроводниковых ограничителей напряжения ВАХ аналогична стабилитрону. В условиях нормальной работы ограничители являются высокоимпедансной нагрузкой по отношению к защищаемой схеме и служат для защиты цепи.
В идеале устройство выглядит как разомкнутая цепь с незначительным током утечки. Когда напряжение переходного процесса превышает рабочее напряжение цепи, импеданс ограничителя понижается, и ток переходного процесса начинает течь через ограничитель.
Мощность, образовавшаяся при переходном процессе, рассеивается в пределах устройства и ограничивается максимально допустимой температурой перехода.
Когда линейное напряжение достигает нормального уровня, ограничители автоматически возвращаются в высокоимпедансное состояние. TVS-диоды — пример таких ограничителей.
На рис 1. показаны переходные процессы, возникшие в цепи в результате разряда молнии. Отчетливо видно, что ограничитель (LC03-3.3) отлично справляется со своей задачей и обеспечивает необходимую защиту от разрядов.
Основной атрибут TVS-диодов — параметр времени реакции. Время реакции на обратной ветке ВАХ (ветка лавинного пробоя) составляет несколько пикосекунд.
Влияние емкостной нагрузки, которую традиционный TVS-диод создает высокоскоростному сигналу или передаче через длинную линию, приводит к значительному ухудшению или отражению сигнала. Инновационные разработки TVS-диодов последних лет включают в себя устройства защиты, обладающие низким емкостным сопротивлением.
Методы защиты на основе этих устройств делятся на три группы: низкоемкостное шунтирование, защита на основе информации о скачках напряжения и низкоемкостной мост.
Методы защиты устройств
Низкоемкостное шунтирование.
Этот метод имеет преимущество перед другими методами, заключающееся в том, что емкостные элементы соединены здесь последовательно (в качестве емкостных элементов выступают компенсационный и TVS-диоды). Величина эффективной емкости двух последовательно соединенных элементов всегда меньше величины емкости наименьшего из них.
В этом случае TVS-диод выигрывает за счет наличия соединенного последовательно низкоемкостного компенсационного выпрямителя. Две пары TVS+выпрямитель соединены встречно-параллельно для гарантии того, что в условиях переходного процесса компенсационный диод не перейдет в обратное смещение. Устройства, доступные сегодня, включают в себя одну или несколько пар элементов TVS+выпрямитель, в зависимости от сферы применения.
При защите высокоскоростных устройств передачи данных на основе информации о скачках напряжения используются низкоемкостные регулирующие диоды (рис. 2).
Между двух устройств, размещенных на линии в ряд, подведены два вывода с фиксированным напряжением — «земля» и опорное напряжение. В тот момент, когда импульс напряжения на линии превысит сумму прямого напряжения диода и опорного напряжения, диоды направят его на питающую шину или «землю».
Достоинства этого метода — низкая емкостная нагрузка, быстрое время реакции и двунаправленность (относительно опорного напряжения). Однако есть и недостатки, заключающиеся в том, что дискретные компоненты не рассчитаны на высокие скачки тока, связанные с электростатическим разрядом (при повышении номинальной мощности диода он может выйти из строя, поскольку выпрямители обладают маленькой площадью перехода).
Другая проблема этого метода — перенаправление импульса на питающую шину — может привести к повреждению компонентов источника питания.
Добавив TVS-диод на питающую шину источника питания, мы легко этого избежим.
Третий метод низкоемкостной защиты — мостовая конфигурация. Мостовые выпрямители работают на уменьшение эффективной емкостной нагрузки, а также направляют входящий переходный ток через TVS-диод.
Использование данной топологии позволяет защитить линии передачи данных как от помех общего вида, так и от помех при дифференциальном включении. Однако использование подобной топологии на дискретных компонентах будет рискованно в силу вышеприведенных причин.
Решением будет применение интегрированного устройства, включающего в одном корпусе контролирующий всплески диодный мост и высокомощный TVS-диод.
Испытательная лаборатория
услуги в области контроля качества ЭКБ отчественного и иностранного производства.
Задать вопрос
Контактная информация:
тел: (812) 387-55- 06, 387-65-64, 387-86-94
тел/факс: (812) 327-96-60
e- mail: ,
TVS диоды, все, что вы хотите знать, здесь
Диод TVS, также известный как диод подавления переходного напряжения, является высокоэффективным устройством защиты от перенапряжения с ограничением напряжения.
Трубка ТВС в основном используется в схемах защиты полупроводников и чувствительных устройств, обычно используется для защиты вторичных силовых и сигнальных цепей и антистатических. В настоящее время в компьютерных системах, оборудовании связи, источниках переменного / постоянного тока, автомобилях, электронных балластах, бытовой технике, приборах (электросчетчиках), RS232 / 422/423/485, I / O, LAN, ISDN, ADSL, USB, MP3, PDAS, GPS, CDMA, GSM, защита цифровой камеры, защита в синфазном / дифференциальном режиме, защита приема радиочастотной муфты / IC-привода, подавление электромагнитных помех двигателя, аудио / видео вход, датчик / передача, промышленный контур управления, реле Трубы TVS можно увидеть в различных областях, таких как подавление шумов в контакторе.
Видно, что рыночный спрос на диоды TVS очень велик. В то же время существует множество поставщиков / производителей ламп TVS. Для начинающих менеджеров TVS, стоящих за большим выбором, возникает больше путаницы и путаницы.
Диод TVS, двойная / однонаправленная трубка TVS, трубка TVS серии SM8S, высоковольтная трубка TVS, мощная трубка TVS и другие закупки, возможно, пожелает работать с профессиональными экспертами по устройствам защиты цепей Dongwo Electronics, чтобы войти в мир трубки TVS, и с этого времени Как компаньон Wo Electronics, взаимовыгодное сотрудничество и общее развитие. Далее, давайте изучим трубочные товары TVS, которыми поделилась Dongwo Electronics, заберите их!
Преимущества и недостатки диода ТВС, имейте ввиду
Каждый день сотрудники электроники Dongwo всегда получают различные запросы. Самый классический вопрос: могут ли трубки TVS заменить стабилитроны? Ответ: НЕТ. Почему? Диод TVS, лавинный эффект, его рабочий импеданс может быть немедленно уменьшен до очень низкого состояния во время импульсов переходного перенапряжения при высокой энергии, что позволяет проходить максимальному току и зажимать напряжение до заданного уровня, избегая тем самым точных элементов в цепи Устройство защищено от повреждений и эффекта туннеля Зенера для трубки Зенера, когда обратное напряжение достигает и превышает стабильное напряжение, обратный ток внезапно увеличивается, а напряжение на диоде становится постоянным.
Преимущества диода ТВС:
1) Перед пробоем (проводимостью) она эквивалентна разомкнутой цепи, сопротивление велико, тока утечки нет или ток утечки мал;
2) После пробоя (проводимости) оно эквивалентно короткому замыканию, которое может пропускать большой ток с небольшим падением напряжения;
3) имеет двунаправленную симметрию;
4) Скорость ответа очень высокая.
5) постоянство напряжения пробоя;
Недостатки диода ТВС:
1) трафик небольшой, всего несколько сотен A;
2) Напряжение пробоя имеет только несколько конкретных значений;
3) Емкость большая, от десятков до сотен пФ;
Руководство по выбору трубки TVS, имейте в виду
Вопрос выбора диода TVS является наиболее часто задаваемым вопросом, если вы не понимаете его, пусть профессиональный инженер-электронщик Dongwo Electronics ответит на ваши вопросы и сомнения!
1) Четко подтвердите максимальное значение постоянного тока, номинальное стандартное значение напряжения и значение допуска верхнего уровня защищенной цепи
2) Номинальное напряжение обратного отключения трубки TVS должно быть больше или равно максимальному рабочему напряжению защищаемой цепи, запомните, запомните, запомните;
3) Максимальное напряжение зажима трубки TVS должно быть меньше напряжения повреждения защищаемой цепи;
4) максимальная пиковая импульсная мощность трубки TVS должна быть больше пиковой импульсной мощности защищаемой цепи;
5) После определения максимального напряжения зажима трубки TVS ее пиковый импульсный ток должен быть больше переходного импульсного тока;
6) Большинство схем защиты постоянного тока представляют собой однонаправленные трубки TVS, большинство цепей защиты переменного тока представляют собой двунаправленные трубки TVS, многоканальные схемы защиты являются массивными устройствами TVS, а схемы защиты большой мощности являются выделенными модулями защиты;
7) Чтобы рассмотреть влияние изменений температуры на характеристики трубок TVS, трубки TVS работают при температуре от -55 ° C до 150 ° C;
8) В процессе использования трубки TVS, принимая во внимание дискретность TVS, постарайтесь максимально уменьшить количество последовательных / параллельных каналов;
Электронная трубка Dongwo TVS, все
На пути выбора диода TVS сопровождала Dongwo Electronics, и все проблемы были решены.
Dongwo Electronics разрабатывает, производит и продает диоды TVS. Существует много типов и комплектных моделей, и всегда есть один для вас. Что еще более важно, цена красивая, а обслуживание внимательное. Конкретные спецификации серии: серия SM8S, серия SMAJ, серия SMBJ, серия SMCJ, серия SMDJ, серия SMF, серия 1.5KE, 1.5SMC, серия 15KPA, серия 20KPA, серия 30KPA, серия 3KP, серия 5.0SMDJ, серия 5KP, Серия 8.0SMDJ, серия 8KP, серия LCE, серия P4KE, серия P4SMA, серия P6KE, серия P6SMB, серия S61089, серия SACB, серия SAC, серия SA …
TVS диоды P6KE серии — РадиоСхема
P6KE SERIES
Unidirectional and Bidirectional Transient Voltage Suppressors
Features DO-15
● low leakage
● Uni and bidirectional unit RoHS
● Excellent clamping capability COMPLIANT
● Fast response time
Mechanical Data

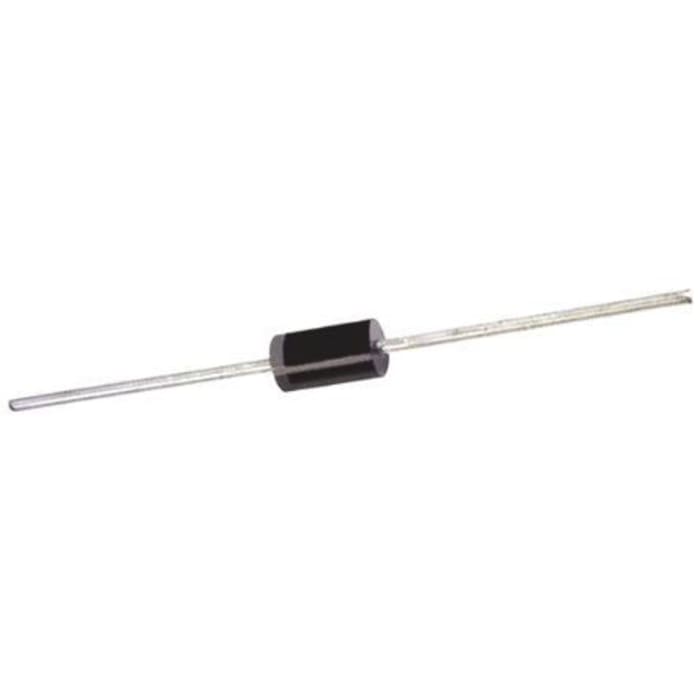

● Case: DO-15 molded plastic
● Polarity: Color band denotes cathode
Note: Products with logo or are made by HY Electronic (Cayman) Limited.
Applications
● Use in sensitive electronics protection against voltage transients induced by inductive load switching and lighting on ICs,MOSFET。
at 50A for Unidirectional Devices Only (Note 2)
Operating Junction Temperature Range TJ ℃
Storage Temperature Range
| Characteristics | Symbol | Value | Unit |
| Peak Power Dissipation at TA=25℃ TP=1ms (Note 1) PPK W | Ppk | 600（Min) | W |
| Peak Forward Surge Current, 8.3mS Single Half Sine-Wave, Superimposed on Rated Load (JEDEC Method) | Ifsm | 100 | A |
| Steady State Power Dissipation at TL=75℃ Lead Lengths 0.375″ (9.5mm),See Fig. 6 | Pm(av) | 5 | W |
| Lead Lengths 0.375″(9.5mm),See Fig. 6 Lead Lengths 0.375″(9.5mm),See Fig. 6 | Vf | See Note 3 | ℃/W |
| Lead Lengths 0.375″ (9.5mm),See Fig. 6 | Tj | -55 to + 150 | ℃ |
| Maximum Instantaneous Forward Voltage | Tstg | -55 to + 150 | ℃ |
| Device Uni-directional | Device Bi-directional | Reverse Stand off Voltage | Breakdown Voltage at IT2 V(BR) (V) | Maximum Reverse Leakage at VR | Maximum Clamping Voltage at IPPM | Maximum Peak Pulse Surge Current(3) | Max. Voltage Temp. | ||
| (UNI) | (BI) | VR(V) | Min(V) | Max(V) | It(mA) | IR(µA) | Vc(V) | Ipp(A) | mV/℃ |
| 6KE6.8A | P6KE6.8CA | 5,8 | 6,45 | 7,14 | 10 | 1000 | 10,5 | 57 | 0,057 |
| 6KE7.5A | P6KE7.5CA | 6,4 | 7,13 | 7,88 | 10 | 500 | 11,3 | 53 | 0,061 |
| 6KE8.2A | P6KE8.2CA | 7,02 | 7,79 | 8,61 | 10 | 200 | 12,1 | 50 | 0,065 |
| 6KE9.1A | P6KE9.1CA | 7,78 | 8,65 | 9,55 | 1 | 50 | 13,4 | 45 | 0,068 |
| 6KE10A | P6KE10CA | 8,55 | 9,5 | 10,5 | 1 | 10 | 14,5 | 41 | 0,073 |
| 6KE11A | P6KE11CA | 9,4 | 10,5 | 11,6 | 1 | 5 | 15,6 | 38 | 0,075 |
| 6KE12A | P6KE12CA | 10,2 | 11,4 | 12,6 | 1 | 5 | 16,7 | 36 | 0,078 |
| 6KE13A | P6KE13CA | 11,1 | 12,4 | 13,7 | 1 | 5 | 18,2 | 33 | 0,081 |
| 6KE15A | P6KE15CA | 12,8 | 14,3 | 15,8 | 1 | 5 | 21,2 | 28 | 0,084 |
| 6KE16A | P6KE16CA | 13,6 | 15,2 | 16,8 | 1 | 5 | 22,5 | 27 | 0,086 |
| 6KE18A | P6KE18CA | 15,3 | 17,1 | 18,9 | 1 | 5 | 25,2 | 24 | 0,088 |
| 6KE20A | P6KE20CA | 17,1 | 19 | 21 | 1 | 5 | 27,7 | 22 | 0,09 |
| 6KE22A | P6KE22CA | 18,8 | 20,9 | 23,1 | 1 | 5 | 30,6 | 20 | 0,092 |
| 6KE24A | P6KE24CA | 20,5 | 22,8 | 25,2 | 1 | 5 | 33,2 | 18 | 0,094 |
| 6KE27A | P6KE27CA | 23,1 | 25,7 | 28,4 | 1 | 5 | 37,5 | 16 | 0,096 |
| 6KE30A | P6KE30CA | 25,6 | 28,5 | 31,5 | 1 | 5 | 41,4 | 14,4 | 0,097 |
| 6KE33A | P6KE33CA | 28,2 | 31,4 | 34,7 | 1 | 5 | 45,7 | 13,2 | 0,098 |
| 6KE36A | P6KE36CA | 30,8 | 34,2 | 37,8 | 1 | 5 | 49,9 | 12 | 0,099 |
| 6KE39A | P6KE39CA | 33,3 | 37,1 | 41 | 1 | 5 | 53,9 | 11,2 | 0,1 |
| 6KE43A | P6KE43CA | 36,8 | 40,9 | 45,2 | 1 | 5 | 59,3 | 10,1 | 0,101 |
| 6KE47A | P6KE47CA | 40,2 | 44,7 | 49,4 | 1 | 5 | 64,8 | 9,3 | 0,101 |
| 6KE51A | P6KE51CA | 43,6 | 48,5 | 53,6 | 1 | 5 | 70,1 | 8,6 | 0,102 |
| 6KE56A | P6KE56CA | 47,8 | 53,2 | 58,8 | 1 | 5 | 77 | 7,8 | 0,103 |
| 6KE62A | P6KE62CA | 53 | 58,9 | 65,1 | 1 | 5 | 85 | 7,1 | 0,104 |
| 6KE68A | P6KE68CA | 58,1 | 64,6 | 71,4 | 1 | 5 | 92 | 6,5 | 0,104 |
| 6KE75A | P6KE75CA | 64,7 | 71,3 | 78,8 | 1 | 5 | 103 | 5,8 | 0,105 |
| 6KE82A | P6KE82CA | 70,1 | 77,9 | 86,1 | 1 | 5 | 113 | 5,3 | 0,105 |
| 6KE91A | P6KE91CA | 77,8 | 86,5 | 95,5 | 1 | 5 | 125 | 4,8 | 0,106 |
| 6KE100A | P6KE100CA | 85,5 | 95 | 105 | 1 | 5 | 137 | 4,4 | 0,106 |
| 6KE110A | P6KE110CA | 94 | 105 | 116 | 1 | 5 | 152 | 4 | 0,107 |
| 6KE120A | P6KE120CA | 102 | 114 | 126 | 1 | 5 | 165 | 3,6 | 0,107 |
| 6KE130A | P6KE130CA | 111 | 124 | 137 | 1 | 5 | 179 | 3,3 | 0,107 |
| 6KE150A | P6KE150CA | 128 | 143 | 158 | 1 | 5 | 207 | 2,9 | 0,108 |
| 6KE160A | P6KE160CA | 136 | 152 | 168 | 1 | 5 | 219 | 2,7 | 0,108 |
| 6KE170A | P6KE170CA | 145 | 162 | 179 | 1 | 5 | 234 | 2,6 | 0,108 |
| 6KE180A | P6KE180CA | 154 | 171 | 189 | 1 | 5 | 246 | 2,4 | 0,108 |
| 6KE200A | P6KE200CA | 171 | 190 | 210 | 1 | 5 | 274 | 2,2 | 0,108 |
| 6KE220A | P6KE220CA | 185 | 209 | 231 | 1 | 5 | 328 | 1,83 | 0,108 |
| 6KE250A | P6KE250CA | 214 | 237 | 263 | 1 | 5 | 344,4 | 1,75 | 0,11 |
| 6KE300A | P6KE300CA | 256 | 285 | 315 | 1 | 5 | 414 | 1,45 | 0,11 |
| 6KE350A | P6KE350CA | 300 | 332 | 368 | 1 | 5 | 482 | 1,25 | 0,11 |
| 6KE400A | P6KE400CA | 342 | 380 | 420 | 1 | 5 | 548 | 1,1 | 0,11 |
| 6KE440A | P6KE440CA | 376 | 418 | 462 | 1 | 5 | 600 | 1 | 0,11 |
| 6KE480A | P6KE480CA | 408 | 456 | 504 | 1 | 5 | 658 | 0,9 | 0,11 |
| 6KE510A | P6KE510CA | 434 | 485 | 535 | 1 | 5 | 698 | 0,9 | 0,11 |
| 6KE530A | P6KE530CA | 477 | 503,5 | 556,5 | 1 | 5 | 725 | 0,8 | 0,11 |
| 6KE540A | P6KE540CA | 486 | 513 | 567 | 1 | 5 | 740 | 0,8 | 0,11 |
| 6KE550A | P6KE550CA | 495 | 522,5 | 577,5 | 1 | 5 | 760 | 0,8 | 0,11 |
| 6KE600A | P6KE600CA | 512 | 570 | 630 | 1 | 5 | 828 | 0,8 | 0,11 |
Новый прецизионный супрессор — TVS3300 от Texas Instruments
Комания Texas Instruments представила новый прецинзионный супрессор — TVS3300.
Он обладает оптимальным быстродействием по сравнению с традиционными TVS диодами, имеет меньшее напряжение срабатывания, что делает его идеальным для приминения в индустриальной электронике для защиты интерфейсов, линий ввода-вывода, питающих линий датчиков и сенсоров. Его преимуществом являются — маленькие корпуса 2×2 мм (SON-6) и 1,06×1,11 мм (WCSP-4)
Характеристики TVS3300:
| Параметр | Значение |
Ultra-Low and Flat Clamping Voltage | 38 V at 35 A (8/20 µs) RDYN: 40 mΩ |
| Standoff Voltage | 33 V |
Low Leakage Current | 19 nA at 27°C 28 nA at 85°C |
| Peak Pulse Power | 1330-W (8/20 µs) 150-W (10/1000 µs) |
IEC 61000-4-2 Level 4 ESD Protection | ±14-kV Contact Discharge ±30-kV Air Gap Discharge |
IEC 61000-4-4 EFT Protection | 80 A (5/50 ns) |
IEC 61000-4-5 Surge Protection | 35 A (8/20 µs) |
| Industrial Temperature Range | –40°C to +125°C |
| Package | WSON 6 DSBGA 4 |
Хотя TVS3300 позиционируется как TVS диод и его альтернатива, есть особенность в том, что TVS диоды обладают сумасшедшим быстродействием (пикосекунды).
Поэтому подавляют столь короткие импульсы.
TVS3300 сделан для других применений — мощная защита от статики и очень точное напряжение открывания(TVS диоды не обладают точностью), если оборудование чувствительное.
Рисунок ниже показывает как открывается TVS3300 и как TVS диод:
| TVS3300 против обычного TVS диода |
На рисунке видно, что обычный TVS диод открывается немного быстрее(серым), но напряжение с большим размахом по шкале.
Ещё одним плюсом является значительно меньший по габаритам корпус:
Для тестов данного решения Texas Instruments представила отладочные средства:
1) TVS3300 Bidirectional Adaptor Board
2) TVS3300 Unidirectional Adaptor Board
3) TVS3300YFF 33V Precision Surge-Protection Clamp Evaluation Module
4) TVS3300DRV 33V Precision Surge-Protection Clamp Evaluation Module
Документация на TVS3300
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

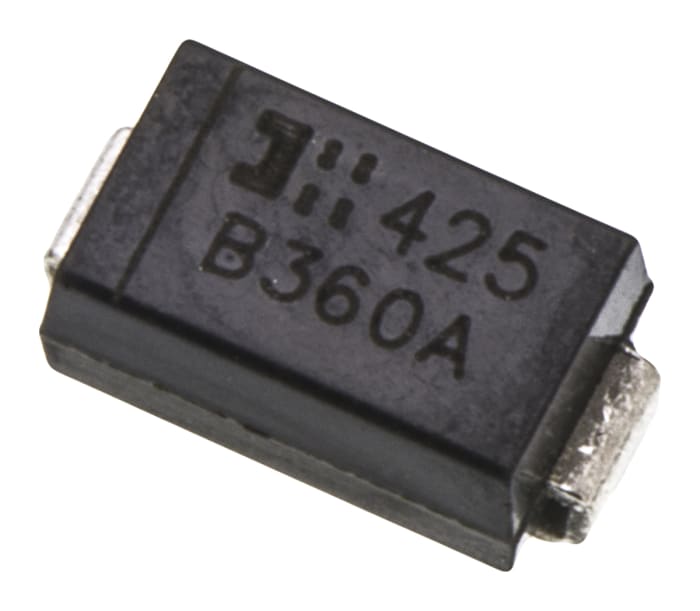

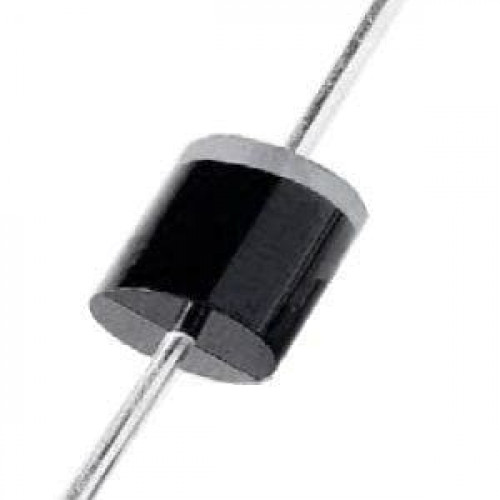

5SMC
1, 2.3, 2.5, 2.7, 2.8, 2.9, 3.1, 3.2, 3.4 еще
1, 18,8, 20, 20,5, 23,1, 25,6, 28,2, 30,8, 33,3, 36,8 и более
5, 5.8, 6.05, 6.4, 6.63, 7.02, 7.37, 7.78, 8.1, 8.55 еще
0SMCJ
1, 34.4, 36.4, 38.8, 41.3, 43.2, 46.5, 51.6, 56.3, 62 еще
0SMC
0SMDJ
2, 19.3, 20.6, 22.2, 24, 26, 28.3, 30.9, 34.3, 36.5 и более
5, 7, 7.5, 8, 8.5, 9, 10, 11, 12 еще
8, 6.4, 7.02, 7.78, 8.55, 9.4, 10.2, 11.1, 12.8, 13.6 и др.
5, 5.8, 6.05, 6.4, 6.63, 7.02, 7.37, 7.78, 8.1, 8.55 еще
5, 10, 12, 15, 18, 22 еще
5, 7, 7.5, 8, 8.5, 9, 10, 11 еще

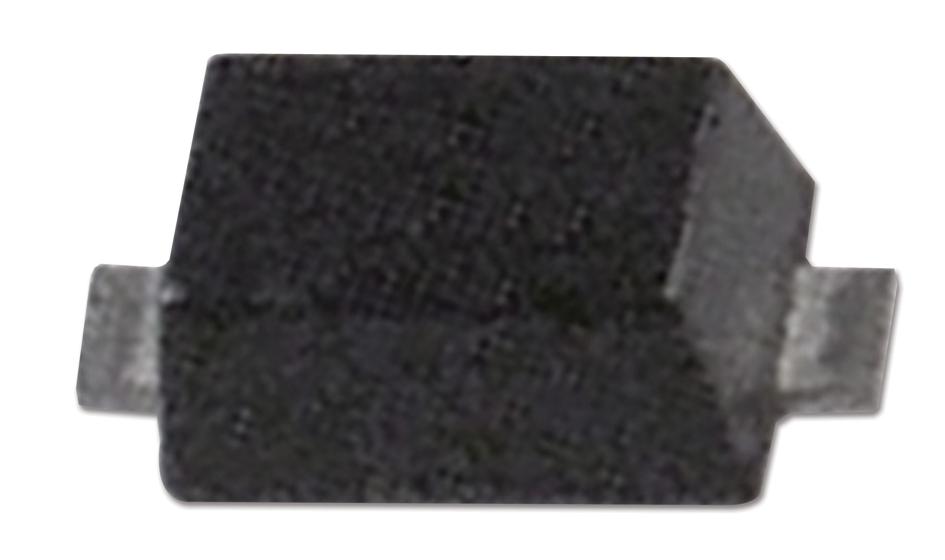

Высота 1 мм)
5, 7, 7.5, 8, 8.5, 9, 10, 11 еще
5, 7, 7.5, 8, 8.5, 9, 10, 11 еще
5, 7, 7.5, 8, 8.5, 9, 10, 11 еще
5, 7, 7.5, 8, 8.5, 9, 10, 11 еще
5, 7, 7.5, 8, 8.5, 9, 10, 11 еще
0, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9, 10 еще
C. защита линии, двунаправленная
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2, 36.2, 39.3, 42.4, 47.3, 52.3, 55.4, 58.4, 62.4, 72.5 и более
2, 36.2, 39.3, 42.4, 47.3, 52.3, 55.4, 58.4, 62.4, 72.5 и более
4, 62.0, 64.5, 65.3, 69.5, 72.8, 78.3, 86.9, 94.7, 104.3 и более
4, 62.0, 64.5, 65.3, 69.5, 72.8, 78.3, 86.9, 94.7, 104.3 и более
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TVS диоды
Сводка
Рынки портативного коммуникационного, компьютерного и видеооборудования заставляют полупроводниковую промышленность разрабатывать электронные компоненты все меньшего размера. Сегодня разработчики компактных электронных систем сталкиваются с нехваткой места на плате, что вызывает потребность в альтернативных упаковочных технологиях.Функциональная интеграция и миниатюризация — залог успеха!
Чтобы помочь этой кампании по миниатюризации, появилось новое поколение чип-диодов от Bourns, которое предлагает возможность создания кремниевого диода с минимальными затратами на упаковку. Чип-диоды со слабым сигналом 0603, 1005 и 1206 не содержат свинца с выводами, покрытыми Cu / Ni / Au, в то время как другие корпуса (SMA, SMB, SMC, 1408, 1607, 2010, 2419, 8L NSOIC, 16L NSOIC, SOT23, SOT23- 6, 16L WSOIC) использовать концевые заделки из 100% олова. Все диоды Bourns® совместимы с производственными процессами, не содержащими свинца, и соответствуют многим отраслевым и правительственным постановлениям в отношении бессвинцовых компонентов.
Чип-диоды Bourns® соответствуют стандартам JEDEC, просты в обращении на стандартном оборудовании для захвата и установки, а их плоская конфигурация сводит к минимуму откатывание.
Преимущества
Ассортимент продукции Chip Diode обеспечивает явные преимущества перед некоторыми из наших конкурентов, например:
- Размер упаковки: Чип-диоды 0603, 1005, 1206, 1408, 2010 безвыводные, что позволяет разработчикам экономить на разводке печатных плат.
- Окружающая среда: все диоды Bourns® соответствуют требованиям RoHS, а устройства соответствуют многим мировым отраслевым и правительственным нормам в отношении бессвинцовых компонентов.
- Удобство производства: чип-диоды позволяют использовать стандартное оборудование для захвата и размещения. Пакет Chip Diode упрощает обращение с ним, а плоская конфигурация сводит к минимуму откатывание при производственных операциях.
Отчет о конфликтных минеральных источниках для диодов: CFSI_CMRT4-01
Замечания по проектированию
Оценочная плата защиты порта RS-485 1
Плата оценки защиты порта RS-485 2
Ограничители переходного напряжения (TVS) | Microsemi
Обзор
Microsemi Corporation (MSCC) — мировой лидер в разработке, производстве, квалификации и поставке ограничителей переходного напряжения (TVS).TVS-диоды обеспечивают критическую защиту, поскольку они выходят из строя в течение не более нескольких наносекунд после удара, ограничивают переходное напряжение и направляют его ток на землю.Приложения включают военное и медицинское оборудование, телекоммуникации, компьютеры и их периферийные устройства. Microsemi также обеспечивает защиту электроники систем управления двигателем в сложной авионике и аэрокосмической промышленности. От 2000 до 5000 устройств Microsemi TVS было развернуто на каждом самолете на всех основных коммерческих самолетах, которые сейчас используются во всей отрасли.Продукция компании TVS используется в различных критически важных для полета приложениях, включая системы управления полетом, блоки управления несколькими двигателями и исполнительные механизмы, а также различные системы распределения энергии, контроля окружающей среды, связи и контрольно-измерительные системы.
Компания предлагает широкий ассортимент как однонаправленных, так и двунаправленных дискретных пластиковых TVS-устройств с уровнями мощности от 600 Вт до 130 кВт. Планы квалификационных испытаний и мониторинг надежности, предусмотренные для всех этих продуктов, соответствуют лучшим отраслевым стандартам.
Основные характеристики
- Широкий диапазон напряжения и мощности как однонаправленных, так и двунаправленных устройств TVS
- Поддержка ведущих в отрасли приложений и решений для DO-160 и специальных требований
- Инновационная упаковка
- Защита сигнала низкой емкости
- Контролируемые литейные цеха, участки сборки и сортировки
- Расширенные возможности электрических испытаний и непрерывный мониторинг надежности
негерметичные семьи
Негерметичные упаковки
| Семья | Номинальное напряжение зазора | Напряжение пробоя (мин) | Пиковая импульсная мощность | SMD / осевой | Пакеты |
| MDA3KP6.0A — MDA3KP40A | 6.0V-40V | 6,67–44,4 В | 3000 Вт | SMD | 16-контактный двойной SIP |
| MSMB 5.0A — MSMB 170CA | 5,0 В-170 В | 6,4 В-189 В | 600 Вт | SMD | ДО-214АА, ДО-215АА |
| MSMC 5.0A — MSMC 170CA | 5,0 В-170 В | 6,4 В-189 В | 1,5 кВт | SMD | ДО-214АБ, ДО-215АБ |
| MSMC LCE6.5A — MSMC LCE170A | 6.5V-170V | 7,22В-189В | 1,5 кВт | SMD | ДО-214АБ, ДО-215АБ |
| MSML 5.0A — MSML 170CA | 5,0 В-170 В | 6,4 В-189 В | 3 кВт | SMD | ДО-214АБ, ДО-215АБ |
| PLAD6.5KP | 10В-48В | 11,1В-189В | 6.5 кВт | SMD | мини-ПЛАД |
| PLAD7.5КП | 10В-48В | 11,1В-189В | 7,5 кВт | SMD | мини-ПЛАД |
| PLAD15KP | 7,0–200 В | 7,78В-222В | 15 кВт | SMD | ПЛАСТИНА |
| MPLAD18KLP7.0A — MPLAD18KP200CA | 7,0–200 В | 7,78В-222В | 18 кВт | SMD | ПЛАСТИНА |
| PLAD30KP | 14В-400В | 15.6В-444В | 30 кВт | SMD | ПЛАСТИНА |
| MPLAD36KP14A — MPLAD36KP400CA | 4В-400В | 15,6 В-444 В | 36 кВт | SMD | ПЛАСТИНА |
| P4KE | 5,8 В-342 В | 6,45–380 В | 400 Вт | Осевой | ДО-41 [ДО-204АЛ] |
| P6KE | 5.8В-171В | 6.45V-190V | 600 Вт | Осевой | Т-18 |
| M1.5KE6.8A — M1.5KE400CA | 5,8 В-324 В | 6,45–380 В | 1,5 кВт | Осевой | Корпус 1 |
| LCE | 6.5V-170V | 7,22В-189В | 1,5 кВт | Осевой | Корпус 1 |
| M15KP22A — M15KP280CA | 22V-280V | 24.4В-311В | 15 кВт | Осевой | Корпус 5А [DO-204AR] |
| RT100KP | 40V-400V | 44,4 В-444 В | 100 кВт | Осевой | Корпус 5А [DO-204AR] |
| P5KE | 5,0 В-170 В | 6,4 В-189 В | 500 Вт | Осевой | DO41 [DO-204AL] |
| SMBJSAC | 5.0В-75В | 7.60В-83.3В | 500 Вт | SMD | DO-214AA |
| RT130KP | 275В-295В | 300 В | 130 кВт | Осевой | Корпус 5А [DO-204AR] |
| RT65KP | 48В-75В | 53,3 В-83,3 В | 65 кВт | Осевой | Корпус 5А [DO-204AR] |
| UPT / UPTB | 5.0 В- 48 В | 6.0 В — 54 В | 1000 Вт (8/20 мкс) | SMD | Powermite 1 [DO-216AA] |
| MUPT / UPTB | 5,0–48 В | 6,0 В -54 В | 1000 Вт (8/20 мкс) | SMD | Powermite 1 [DO-216AA] |
| 15KPA17e3 — 15KPA280CAe3 | 17В — 280В | 18,99–312,8 В | 15 кВт (10/1000 мкс) | Осевой | P600 (R6) |
| USBQNM504 B USBQNM504 U | 3.3–24 В | 4,0-26,7 В | 500 Вт (8/20 мкс) | SMD | QFN |
| SMAJ | 5,0–440 В | 4,4 В — 492 В | 400 Вт (10/1000 мкс) | SMD | SMAJ [DO-214AC] |
| SMDA SB508 B USB508 U SMDB SM16 USB504 U USB504 B | 3,3–36 В | 4,0–26,7 В | 300/500 Вт (8/20 мкс) | SMD | SO8, SO14, SO16, SOT23, SOT143 |
| SAC5.0-SAC50 | 5В-50В | 7,6–55,5 В | 500 Вт | Осевой, SMD | DO-41 |
Герметические семьи
Герметичные пакеты
| Семья | Номинальное напряжение зазора, В WM | Напряжение пробоя В BR (мин) | C (пФ) | Тип | Пиковая импульсная мощность (импульс 10/1000 мкс) | SMD / осевой | Пакеты |
| 1N5555-1N5558 | 30.5В-175В | 33В-191В | Однонаправленный | 1500 Вт | Осевой | ДО-13 [ДО-202АА] | |
| 1N5629 — 1N5665A | 5В-171В | 6,12 В-190 В | Однонаправленный | 1500 Вт | Осевой | ДО-13 [ДО-202АА] | |
| 1N6036 — 1N6072A | 5,5 В-185 В | 6.75В-209В | Двунаправленный | 1500 Вт | Осевой | ДО-13 [ДО202АА] | |
| 1N5610 — 1N5613 | 30,5-175В | 33В-191В | Однонаправленный | 1500 Вт | Осевой, SMD | G, G SQ-MELF | |
| 1N6103A-1N6137A | 5,7–152 В | 7,13-190 В | Двунаправленный | 500 Вт | Осевой, SMD | B, B SQ-MELF | |
| 1N6138-1N6173 | 5.2В-152В | 6.46V-190V | Двунаправленный | 1500 Вт | Осевой, SMD | C, C SQ-MELF | |
| 1N6461-1N6468 | 5В-51,6В | 5,6 В-54 В | Однонаправленный | 500 Вт | Осевой, SMD | B, B SQ-MELF | |
| 1N6469-1N6476 | 5В-51,6В | 5.6В-54В | Однонаправленный | 1500 Вт | Осевой, SMD | Г, Д-5С | |
| 1N8149-1N8182 | 6,8–170 В | 7,79В-190В | 4 | 150 Вт | Осевой | А | |
| 1N8149US-1N8182US | 6,8–170 В | 7,79В-190В | 4 | 150 Вт | SMD | A SQ-MELF | |
| LC6.5-LC170A | 6.5V-170V | 7,22В-189В | 90-100 | Однонаправленный | 1500 Вт | Осевой, Осевой, SMD, SMD | ДО-13 [ДО-202АА], 1, ДО-215АБ, ДО-214АБ |
Ресурсы
Каталоги и выбор пакетов TVS
Таблицы данных TVS
Выберите подходящее семейство продуктов TVS на вкладке «Семейства TVS».
Примечания по применению TVS
Приложения
Рекомендуемые приложения для ограничителей переходных процессов (TVS)
Параметрический поиск
- «Предыдущая
- {{n + 1}}
- Следующий » Показано 2550100 на страницу
| Детали | Статус детали | упаковка Тип | Перевозчик пакетов | {{attribute.имя | noComma}} ({{attribute.type}}) |
В этой категории нет параметрических данных! попробуйте другие категории
TVS — это просто диод, верно? Часть первая
Я не могу сказать вам, сколько раз я слышал это в отношении кремниевых ограничителей переходного напряжения (TVS). Честно говоря, производители TVS, вероятно, увековечили это понятие. В конце концов, мы обычно называем эти устройства TVS-диодами или диодами для защиты от электростатического разряда (ESD).Технически диод — это устройство с двумя выводами, которое проводит ток в основном в одном направлении. TVS, или TVS-диод, представляет собой устройство с двумя выводами, которое предназначено для проведения тока в области обратного пробоя. Однако название «просто диод» подразумевает, что любой TVS-диод или любой тип диода, если на то пошло, можно легко выбрать и на него можно положиться для защиты вашей схемы. Следование этому предположению, скорее всего, приведет к неутешительным результатам.
По мере того, как геометрия конструкции сокращается, а скорость шины продолжает расти, разработка TVS-диодов становится все более сложной задачей, чем когда-либо.Большинство современных устройств TVS являются сложными и многопереходными, разработанными для конкретных приложений. Условное обозначение такое же, но внутренняя схема более сложна. На рисунке 1 показан пример устройства TVS с малой емкостью и глубокой отдачей. Определенно не «просто диод». Давайте посмотрим поближе.
Рисунок 1 — Пример структуры TVS © Semtech Corporation
Что такое TVS-диод?Одно из распространенных заблуждений состоит в том, что TVS-диоды и стабилитроны — это одно и то же, и я часто слышу TVS-диоды, называемые «стабилитронами».TVS-диоды и стабилитроны предназначены для самых разных применений. Стабилитроны предназначены для регулирования напряжения и поэтому работают в области пробоя (рисунок 2).
Рисунок 2 — Рабочая область стабилитрона © Semtech Corporation
ДиодыTVS — это устройства, специально разработанные для подавления переходных перенапряжений. В нормальных условиях эксплуатации TVS представляет собой высокий импеданс защищаемой цепи. Единственный ток, который протекает, связан с током утечки устройства, обычно несколько наноампер.TVS-диоды проводят, когда переходное напряжение превышает напряжение пробоя устройства (Рисунок 3).
Рисунок 3 — Рабочий регион TVS © Semtech Corporation
ДиодыTVS рассеивают большую энергию в течение короткого периода времени. Переходные события длятся от нескольких наносекунд до примерно одной миллисекунды. Это требует больших площадей перехода, которые способствуют равномерному распределению тока, и других конструктивных элементов, которые гарантируют, что устройство может поглощать ожидаемую энергию без повреждений.
Параметры ТВСРабочее напряжение TVS определяется как напряжение, при котором устройство проявляет высокое сопротивление в цепи. Устройства TVS обычно выбираются так, чтобы рабочее напряжение было как можно ближе к рабочему напряжению цепи. Во время переходного процесса напряжение на защищаемой линии быстро возрастает. Как только напряжение пробоя TVS превышается, он становится путем с низким импедансом для проведения переходного тока. Напряжение, развиваемое на TVS в условиях максимального переходного тока, определяется как напряжение ограничения.Это ключевой, но часто упускаемый из виду параметр, так как он также представляет собой напряжение на защищаемой цепи. Если максимальные функциональные пределы защищенной ИС будут превышены, она, скорее всего, будет повреждена или разрушена. Защита высокоскоростных цепей сопряжена с другими проблемами проектирования, такими как снижение эффективной нагрузочной емкости TVS без ущерба для ее способности проводить высокоэнергетические переходные процессы. Во второй части мы рассмотрим различные схемы, которые производители используют для уменьшения напряжения ограничения и эффективной емкости, дополнительно иллюстрируя тот факт, что устройства TVS — это не «просто диоды».”
Semtech и логотип Semtech являются зарегистрированными товарными знаками или знаками обслуживания корпорации Semtech Corporation или ее дочерних компаний.
Поставщики средств беспроводной связи и ресурсы
О мире беспроводной связи RF
Сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.
Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д. Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.
Статьи о системах на основе Интернета вещей
Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей.В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей.
Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета.
• Система измерения столкновений
• Система отслеживания скоропортящихся продуктов и овощей
• Система помощи водителю
• Система умной торговли
• Система мониторинга качества воды.
• Система Smart Grid
• Система умного освещения на базе Zigbee
• Интеллектуальная система парковки на базе Zigbee.
• Система умной парковки на основе LoRaWAN
Статьи о беспроводной радиосвязи
В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.
Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤
Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤
Основы и типы замирания : В этой статье описываются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые и т. Д., Используемые в беспроводной связи. Читать дальше➤
Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤
Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤
5G NR Раздел
В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д.
5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR
• Часть полосы пропускания 5G NR
• 5G NR CORESET
• Форматы DCI 5G NR
• 5G NR UCI
• Форматы слотов 5G NR
• IE 5G NR RRC
• 5G NR SSB, SS, PBCH
• 5G NR PRACH
• 5G NR PDCCH
• 5G NR PUCCH
• Эталонные сигналы 5G NR
• 5G NR m-последовательность
• Золотая последовательность 5G NR
• 5G NR Zadoff Chu Sequence
• Физический уровень 5G NR
• Уровень MAC 5G NR
• Уровень 5G NR RLC
• Уровень 5G NR PDCP
Учебные пособия по беспроводным технологиям
В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ >>
Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G.
Частотные диапазоны
руководство по миллиметровым волнам
Волновая рама 5G мм
Зондирование волнового канала 5G мм
4G против 5G
Испытательное оборудование 5G
Сетевая архитектура 5G
Сетевые интерфейсы 5G NR
канальное зондирование
Типы каналов
5G FDD против TDD
Разделение сети 5G NR
Что такое 5G NR
Режимы развертывания 5G NR
Что такое 5G TF
В этом учебном пособии GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения,
Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы,
Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания,
MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном,
Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.
LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.
RF Technology Stuff
Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP от 70 МГц до диапазона C.
для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO,
колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера
➤Конструкция RF-фильтра
➤Система VSAT
➤Типы и основы микрополосковой печати
➤ОсновыWaveguide
Секция испытаний и измерений
В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе
Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.ИНДЕКС испытаний и измерений >>
➤Система PXI для T&M.
➤ Генерация и анализ сигналов
➤Измерения слоя PHY
➤Тест на соответствие устройства WiMAX
➤ Тест на соответствие Zigbee
➤ Тест на соответствие LTE UE
➤Тест на соответствие TD-SCDMA
Волоконно-оптическая технология
Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель,
фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи.
Оптические компоненты INDEX >>
➤Учебник по оптоволоконной связи
➤APS в SDH
➤SONET основы
➤SDH Каркасная конструкция
➤SONET против SDH
Поставщики, производители радиочастотной беспроводной связи
Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.
Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т. д.Производители радиокомпонентов >>
➤Базовая станция LTE
➤RF Циркулятор
➤RF Изолятор
➤Кристаллический осциллятор
MATLAB, Labview, встроенные исходные коды
Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW.
Эти коды полезны для новичков в этих языках.
ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL
➤Код MATLAB для дескремблера
➤32-битный код ALU Verilog
➤T, D, JK, SR триггеры labview коды
* Общая информация о здравоохранении *
Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: Часто мойте их
2. КОЛЕНО: Откашляйтесь
3. ЛИЦО: Не трогай
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома
Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, остановить распространение COVID-19, поскольку это заразное заболевание.
RF Беспроводные калькуляторы и преобразователи
Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения.
Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д.
СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR
➤5G NR ARFCN против преобразования частоты
➤Калькулятор скорости передачи данных LoRa
➤LTE EARFCN для преобразования частоты
➤Калькулятор антенн Яги
➤ Калькулятор времени выборки 5G NR
IoT-Интернет вещей Беспроводные технологии
Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet,
6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ
➤EnOcean
➤Учебник по LoRa
➤Учебник по SIGFOX
➤WHDI
➤6LoWPAN
➤Zigbee RF4CE
➤NFC
➤Lonworks
➤CEBus
➤UPB
СВЯЗАННЫЕ ЗАПИСИ
Учебные пособия по беспроводной связи RF
Различные типы датчиков
Поделиться страницей
Перевести страницу
.
