Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 015, ДТПК-И 015 | D=8 мм | сталь 12Х18Н10Т (-200…+600°С) | сталь 12Х18Н10Т (-200…+800°С) | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | ||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 025, ДТПК-И 025 | D=10 мм | сталь 12Х18Н10Т (-200…+800°С) или сталь 08Х20Н14С2 (-200…900°С) | |||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 035, ДТПК-И 035 | D=8 мм, М=20х1,5 мм**, S=22 мм |
сталь 12Х18Н10Т (-200. ..+800°С) |
|||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 045, ДТПК-И 045 | D=10 мм, М=20х1,5 мм**, S=22 мм | сталь 12Х18Н10Т (-200…+800°С) или сталь 08Х20Н14С2 (-200…900°С) | |||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 055, ДТПК-И 055 | D=10 мм, М=20х1,5 мм**, S=22 мм | сталь 12Х18Н10Т (-200…+800°С) | |||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 065, ДТПК-И 065 | D=8 мм, М=20х1,5 мм**, S=27 мм | ||||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 075, ДТПК 075 | D=10 мм, М=20х1,5 мм**, S=27 мм |
сталь 12Х18Н10Т (-200. ..+800°С) или сталь 08Х20Н14С2 (-200…900°С) |
|||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 085, ДТПК-И 085 | D=10 мм, М=27х2 мм**, S=32 мм | ||||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 095, ДТПК-И 095 | D=10 мм, М=20х1,5 мм**, S=22 мм | сталь 12Х18Н10Т (-200…+800°С) | |||||||
| D=8 мм, М=20х1,5 мм**, S=27 мм | |||||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 185, ДТПК-И 185 | D=10 мм, М=22х1,5 мм**, S=27 мм |
сталь 12Х18Н10Т (-200. ..+800°С) |
80, 100, 120, 160, 200, 250, 320, 400 | ||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 195, ДТПК-И 195 | D=10 мм, М=27х2 мм**, S=27 мм | ||||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 205, ДТПК-И 205 | D=10 мм, М=22х1,5 мм**, S=27 мм, R=9,5 мм | ||||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 215, ДТПК-И 215 | D=10 мм, М=27х2 мм**, S=32 мм, R=12 мм | ||||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 265, ДТПК-И 265 | D=6 мм, М=22х1,5 мм**, S=27 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 | |||||||
термопара k, термопара l,термопара тхк,термопара тха,термопара цена,термопара тип к,типы датчиков температуры
Типы термопар
Технические требования к термопарам определяются ГОСТ 6616-94 (гост термопары).
Стандартные таблицы для термоэлектрических термометров (НСХ), классы допуска и диапазоны измерений приведены в стандарте МЭК 60584-1,2 и в ГОСТ Р 8.585-2001.
- платинородий-платиновые — ТПП13 — Тип R
- платинородий-платиновые — ТПП10 — Тип S
- платинородий-платинородиевые — ТПР — Тип B
- железо-константановые (железо-медьникелевые) ТЖК — Тип J
- медь-константановые (медь-медьникелевые) ТМКн — Тип Т
- нихросил-нисиловые (никельхромникель-никелькремниевые) ТНН — Тип N.
- хромель-алюмелевые — ТХА (термопара тха) —термопара Тип K (термопара k)
- хромель-константановые ТХКн — Тип E
- хромель-копелевые — ТХК — Тип L (термопара l)
- медь-копелевые — ТМК — Тип М
- сильх-силиновые — ТСС — Тип I
- вольфрам и рений — вольфрамрениевые — ТВР — Тип А-1, А-2, А-3
Точный состав сплава термоэлектродов для термопар из неблагородных металлов в МЭК 60584-1 не приводится.
В настоящее время стандарт МЭК 60584 пересматривается. Планируется введение в стандарт вольфрам-рениевых термопар типа А-1, НСХ для которых будет соответствовать российскому стандарту, и типа С по стандарту АСТМ.
В 2008 г. МЭК ввел два новых типа термопар: золото-платиновые и платино-палладиевые. Новый стандарт МЭК 62460 устанавливает стандартные таблицы для этих термопар из чистых металлов. Аналогичный Российский стандарт пока отсутствует.
У нас в разделе найдется любая термопара цена которой будет существеннониже чем у наших конкурентов.
ДТПХхх4 термопары с кабельным выводом
ВЫБРАТЬ И ЗАКАЗАТЬ
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.
Конструктивные исполнения датчиков
014 | D = 5 мм | ДТПК, ДТПL (-40…+300 °C) | 25 | |
024 | D = 8 мм | ДТПК, ДТПL (-40…+400 °С) | 30 | |
Накидная гайка | 034 | D = 5 мм М = 8×1 мм** | ДТПК, ДТПL латунь (-40…+300 °С) | 25 |
044 | D = 8 мм M = 12×1,5 мм** | ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С) | 30 | |
054 | D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
| ||
064 | D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм | |||
074 | D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм | |||
084 | D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм | |||
094 | D = 6 мм, D1 = 13 мм | |||
104 | D = 8 мм, D1 = 18 мм | |||
114 | D = 10 мм, D1 = 18 мм | |||
Подвижный штуцер | 124 | D = 6 мм M = 16×1,5 мм** S = 17 мм | 10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500
| |
134 | D = 8 мм M = 20×1,5 мм** S = 22 мм | |||
144 | D = 10 мм M = 20×1,5 мм** S = 22 мм | |||
Подвижный штуцер | 154 | D = 10 мм M = 20×1,5 мм** S = 22 мм | ||
194 | D = 5 мм, D1 = 10 мм | 60, 80, 100, 120, 160, 200, 250, 320 | ||
Накидная гайка | 204 | M = 10×1 мм** S = 14 мм | ДТПК, ДТПL (-40…+400 °С) | 40, 65 |
Примечания:
- С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144,154.
- С кабельным выводом из СФКЭ изготавливаются:
- Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
- Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
- С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.
Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4

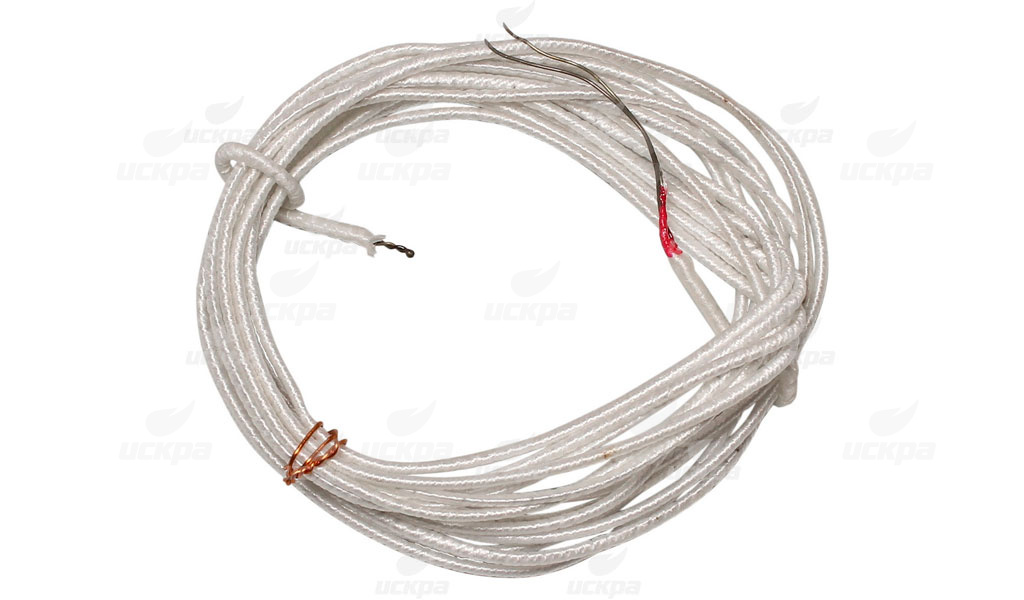

Кабель термопарный тип К (ХА), хромель-алюмель
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком | ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 | Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция нить К11С6 Класс допуска 2 | -40…+300 °С | 1,8/2,0 2,0/2,8 2,8/4,0 |
1 – термоэлектродная проволока 2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком 7 – экран из медной луженной оловом проволоки | Кабель СФКЭ ХА 2×0,5 | Многожильный Класс допуска 2 С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель
2 – количество жил 0, 5 – сечение жилы | -60…+250 °С | 3,0/4,5 |
Кабель термопарный тип L (ХK), хромель-копель
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком | ДКТL011-0,5 ДКТL011-0,7 ДКТL011-1,2 | Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция – нить К11С6 Класс допуска 2 | -40…+300 °С | 1,8/2,0 2,0/2,8 2,8/4,0 |
1 – термоэлектродная проволока 2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком 7 – экран из медной луженной оловом проволоки | Кабель СФКЭ ХК 2×0,5 | Многожильный Класс допуска 2 С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель
2 – количество жил 0, 5 – сечение жилы | -60…+250 °С | 3,0/4,5 |

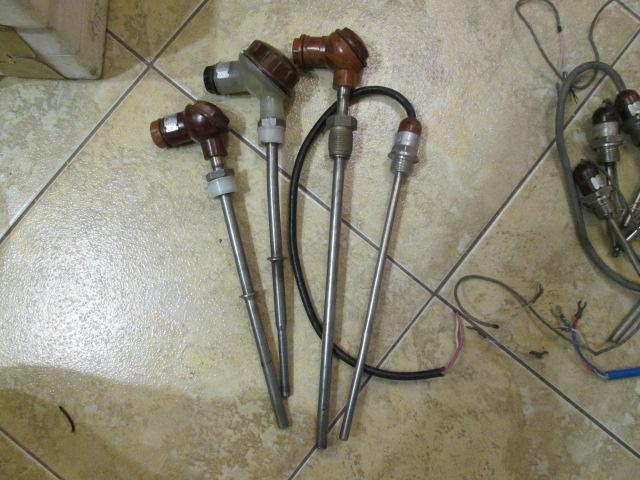

Термопара ТХА-2388 (ТХК-2388)
Преобразователи термоэлектрические ТХА-2388, ТХК-2388 используются для измерения температуры рабочей среды при условии, что в ней не содержится веществ, которые способны вступить во взаимодействие с материалом изготовления термопары.
Область применения
Преобразователи ТХК-2388, ТХА-2388 широко используются при необходимости постоянного контроля температуры газов или жидкостей на производственных предприятиях любой отрасли. В большинстве случаев термоэлектрические преобразователи устанавливаются в составе комплекса приборов управления и контроля в печах термообработки, реакторах, установках каталитического синтеза, а также автоклавов, глубинных шахт.
При использовании преобразователей в реакторных установках важно, что устройство отличается наличием минимально возможной поверхности для поглощения нейтронов, высокой радиационной и коррозионной стойкости, а также сравнительно невысокой наведенной активностью.
Параметр | Величина параметра для модификации | |
термопара ТХА-2388 | термопара ТХК-2388 | |
Значение температуры рабочей среды для преобразователя с защитной арматурой, °C: | ||
15X25T | -40…+1000 | — |
12X18h20T (и 08X13 для ТХК) | -40…800 | -40…600 |
Литерное обозначение НСХ преобразователя | K | L |
Класс устройства в соответствии с нормами ГОСТ 6616 | 1 или 2 | |
Максимальная тепловая инерция, с | 180 | |
Класс защиты | IP 55 | |
Давление измеряемой среды, МПа | 0,25; 4 | |
Материал изготовления головки преобразователя | алюминиевый сплав | |
youtube.com/embed/vdcLOckKUyY»/>
Термопара ТХА Термопара ТХК — МетаТорг
Цены на термопары
Термопары: коротко о главном
Термопары – высокоточные устройства, применяемые для проведения измерений в широком температурном диапазоне. Немаловажная их особенность – простота конструкции и надежность. На практике данным чувствительным элементом укомплектовываются термоэлектрические термометры. Кроме термопары они снабжены и рядом других компонентов, например, необходимыми для фиксации значения термо-ЭДС с дальнейшей его трансформацией в градусы.
Термопары представлены несколькими типами. Наиболее востребованными среди которых являются хромель-алюмель, хромель-копель и вольфрам-рений (ВР5/ВР20).
О принципе работы и особенностях конструкции термопар
Состоит термопара из двух термоэлектродов с разной проводимостью, соединенных между собой концами (спаянные, сваренные, скрученные) и образующих электрическую цепь.
При помещении одной точки спая проводников в эксплуатационную среду с температурой T1, а второй с T2, в цепи начнет протекать электрический ток, вызванный термо-ЭДС, сила которого определяется разностью нагрева зон и применяемых материалов.
Такое явления принято называть эффектом Зеебека. Из данного принципа видно, что наблюдается зависимость изменения температур от величины термо-ЭДС.
Основной фактор, определяющий конструкцию термопары, – условия эксплуатации. Его составляющие: свойства рабочей среды и температурный диапазон. От этих показателей зависит выбор:
- метода получения точки спая;
- материала изоляции проводников;
- защитной конструкции термопары.
Классификация термопар
Чаще всего, термопары классифицируются по типу материалов, применяемых для их изготовления. Среди них выделяют произведенные из металлов:
- неблагородных;
- тугоплавких;
- благородных.
Основные типы и характеристики термопар
Класс из неблагородных материалов представлен наиболее широким ассортиментом термопар. Чаще всего среди них используются измерители из комбинации неблагородных металлов, таких как: хромель-алюмель, хромель-копель, железо-константан.
Термопара ТХА (хромель-алюмель), типа К:
- диапазон измеряемых температур: от -200 до +1100 °С, с возможностью кратковременного измерения до +1300 °С;
- при работе в диапазоне температур от 200 до 500 °С возможно проявление эффекта гистерезиса – отличие показаний в процессе нагревания и охлаждения, максимум до 5 °С;
- рассчитана на эксплуатацию в нейтральной среде и среде, с избыточным содержанием кислорода;
- термическое старение сказывается на снижении показаний;
- серосодержащая среда оказывает негативное воздействие на термоэлектроды конструкции.
Термопара ТХК (хромель-копель) типа L и ТХКн (хромель-константан) типа E:
- диапазон измеряемых температур: от -200 до +800 °С, с возможностью кратковременного измерения до +1100 °С;
- наиболее чувствительные среди применяемых в промышленных целях.
Термопара ТЖК (железо-константан) типа J:
- диапазон измеряемых температур: от -203 до +750 °С, с возможностью кратковременного измерения до +1100 °С;
- рассчитана на работу в восстановительной и окислительной среде, также допустима эксплуатация в разряженной атмосфере;
- в серистой среде при измерениях свыше 500 °С требуется газоплотная защиты термопары;
- имеет высокую чувствительность;
- доступная по цене;
- при воздействии конденсата на термоэлектрод из железа возможно образование ржавчины;
- термическое старение отражается на повышении показаний.
Термопара ТМК (медь-константан) типа Т и ТМК (медь-копель) типа M:
- диапазон измеряемых температур: от -250 до +400 °С, с возможностью кратковременного измерения до +600 °С;
- рассчитана на эксплуатацию в восстановительной и окислительной среде, также допустимо помещение в вакуум;
- наименьшая погрешность измерения в диапазоне от 0 до +250 °С;
- повышенная влажность не отражается на чувствительности термопары;
- термоэлектроды могут подвергаться отжигу, в процессе чего удаляются включения, присутствие которых сказывается на термоэлекрической неоднородности.
Термопара ТНН (нихросил-нисил) типа N:
- измеряемые температуры до +1200 °С, с возможностью кратковременного измерения до +1250 °С;
- разработана на основе термопары типа К с последующим сплавлением термоэлектродов с кремнием, что вызывает загрязнение термопары изначально и практически исключает риск дальнейшего загрязнения в процессе эксплуатации;
- наименьшая погрешность измерения в диапазоне от 200 до +500 °С;
- наиболее точная из данного класса.
Термопары из тугоплавких материалов применяются для измерения высоких температур.
Термопара ТВР (ВР5-ВР20) типа A:- диапазон измеряемых температур: от +1300 до +2500 °С, с возможностью кратковременного измерения до +3000 °С;
- допустима эксплуатация в вакууме и инертной среде;
- сохраняет механические свойства при нагреве до высоких температур.
Термопара ТВМ (вольфрам-молибден):
- диапазон измеряемых температур: от +1400 до +1800 °С, с возможностью кратковременного измерения до +2400 °С;
- рассчитана на работу в вакууме, водородной и инертной средах;
- низкочувствительная;
- относительно доступная по стоимости.
Наиболее точные термопары, относящиеся к эталонным, производятся из благородных металлов. Они же отличаются дороговизной.
Термопара ТПП (платинородий-платина) типа S, R:- диапазон измеряемых температур: от +300 до +1400 °С, с возможностью кратковременного измерения до +1600 °С;
- рассчитана на работу в окислительных и инертных средах, также допустима эксплуатация с использованием защиты в восстановительной среде;
- проводит высокоточные измерения;
- воспроизводимость высокая;
- термо-ЭДС стабильная;
- чувствительная к химическим загрязнениям примесями, металлической и неметаллической природы.
Термопара ТПР (платинородий-платинородий) типа B:
- диапазон измеряемых температур: от +600 до +1600 °С, с возможностью кратковременного измерения до +1800 °С;
- рассчитана на работу в окислительных и нейтральных средах, также допустима эксплуатация в вакууме и, с использованием защиты, в восстановительной среде;
- проводит высокоточные измерения;
- воспроизводимость высокая;
- термо-ЭДС стабильная;
- чувствительная к химическим загрязнениям примесями, металлической и неметаллической природы.
Термопары (преобразователи термоэлектические) ТХК(L),ТХА(K),ТЖК(J), ТНН(N),ТПП(S),ТПР(R),ТВР(A)По требованию заказчиков исполнения могут отличаться от ниже перечисленных | |||
| Преобразователь термоэлектрический (термопара) ДТПL 014 , ДТПK 014 | с кабельным выводом, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 024 , ДТПK 024 | с кабельным выводом, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 034 , ДТПK 034 | с кабельным выводом и накидным штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 044 , ДТПK 044 | с кабельным выводом и накидным штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 054 , ДТПK 054 | с кабельным выводомс и штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 064 , ДТПK 064 | с кабельным выводом и штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 074 , ДТПK 074 | с кабельным выводом и штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 084 , ДТПK 084 | с кабельным выводом и штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 094 , ДТПK 094 | с кабельным выводом, без штуцера, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 104 , ДТПK 104 | с кабельным выводом, без штуцера, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 114 , ДТПK 114 | с кабельным выводом, без штуцера, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХК-2488, ТХК-0379-01, ТХК-0193-04, ТХК9311 | Преобразователь термоэлектрический (термопара) ДТПL 124 , ДТПK 124 | с кабельным выводом, со штуцером и пружиной, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 134 , ДТПK 134 | с кабельным выводом, со штуцером и пружиной, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 144 , ДТПK 144 | с кабельным выводом, со штуцером и пружиной, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ТЖК-2488-1 | с кабельным выводом, байонет + штуцер, градуировка ТЖК(J) | ||
| Преобразователь термоэлектрический (термопара) ТЖК-2488-2 | с кабельным выводом, байонет + штуцер, градуировка ТЖК(J) | ||
| Преобразователь термоэлектрический (термопара) ТХА-2488-1 | с кабельным выводом, байонет + штуцер, градуировка ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ТХА-2488-2 | с кабельным выводом, со штуцером, градуировка ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 154 , ДТПK 154 | с кабельным выводом, со штуцером и пружиной, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 174 , ДТПK 174 | с кабельным выводом , иглообразный кончик, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 184 , ДТПK 184 | с кабельным выводом , иглообразный кончик, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 194 , ДТПK 194 | с кабельным выводом , иглообразный кончик, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 204 , ДТПK 204 | с кабельным выводом, погружная часть конусная, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-2088, ТХК-2088, ТХА-2188, ТХА-0179, ТХК-0179, ТХА-9312, ТХК-9312, ТХА-0193, ТХК-0193 | Преобразователь термоэлектрический (термопара) ДТПL 015 , ДТПK 015 | с клеммной головкой, без штуцера, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 025 , ДТПK 025 | с клеммной головкой, без штуцера, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-2088, ТХК-2088, ТХА-2188, ТХА-0179, ТХК-0179, ТХА-9312, ТХК-9312, ТХА-0193, ТХК-0193 | Преобразователь термоэлектрический (термопара) ДТПL 035 , ДТПK 035 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 045 , ДТПK 045 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-2088, ТХК-2088, ТХА-2188, ТХА-0179, ТХК-0179, ТХА-9312, ТХК-9312, ТХА-0193, ТХК-0193 | Преобразователь термоэлектрический (термопара) ДТПL 055 , ДТПK 055 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | |
Аналоги: ТХА-2088, ТХК-2088, ТХА-2188, ТХА-0179, ТХК-0179, ТХА-9312, ТХК-9312, ТХА-0193, ТХК-0193 | Преобразователь термоэлектрический (термопара) ДТПL 065 , ДТПK 065 | с клеммной головкой, штуцер неподвижный, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 075 , ДТПK 075 | с клеммной головкой, штуцер неподвижный, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 085 , ДТПK 085 | с клеммной головкой, штуцер неподвижный, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-2088, ТХК-2088, ТХА-2188, ТХА-0179, ТХК-0179, ТХА-9312, ТХК-9312, ТХА-0193, ТХК-0193 | Преобразователь термоэлектрический (термопара) ДТПL 095 , ДТПK 095 | с клеммной головкой, штуцер подвижный, с пружиной, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 105 , ДТПK 105 | с клеммной головкой, штуцер неподвижный, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-2388, ТХК-2388, ТХА-0806, ТХК-0806, ТХА-9310, ТХК-9310, ТХА-0192, ТХК-0192, ТХА-0279 | Преобразователь термоэлектрический (термопара) ДТПL 115 , ДТПK 115 | с клеммной головкой, без штуцера, защитный чехол из высокотемпературной стали, с загибом, градуировки ТХК(L),ТХА(K) | |
Аналоги: ТХА-2388, ТХК-2388, ТХА-0806, ТХК-0806, ТХА-9310, ТХК-9310, ТХА-0192, ТХК-0192, ТХА-0279 | Преобразователь термоэлектрический (термопара) ДТПL 125 , ДТПK 125 | с клеммной головкой, без штуцера, защитный чехол из высокотемпературной стали, градуировки ТХК(L),ТХА(K) | |
Аналоги: ТХА-2388, ТХК-2388, ТХА-0806, ТХК-0806, ТХА-9310, ТХК-9310, ТХА-0192, ТХК-0192, ТХА-0279 | Преобразователь термоэлектрический (термопара) ДТПL 135 , ДТПK 135 | с клеммной головкой, со штуцером, защитный чехол из высокотемпературной стали, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПK 145 | с клеммной головкой, без штуцера, защитный чехол из керамики, градуировка ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПK 155 | с клеммной головкой, без штуцера, защитный чехол из керамики, градуировка ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПK 165 | с клеммной головкой, со штуцером, защитный чехол из керамики, градуировка ТХА(K) | ||
Аналоги: ТХА-1172, ТХК-1172 | Преобразователь термоэлектрический (термопара) ДТПL 185 , ДТПK 185 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 195 , ДТПK 195 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-1172, ТХК-1172 | Преобразователь термоэлектрический (термопара) ДТПL 205 , ДТПK 205 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 215 , ДТПK 215 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 265 , ДТПK 265 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 011 , ДТПK 011 | без корпуса, изоляция: кремнеземная нить, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-0188, ТХК-0188, ТХА-0292, ТХК-0292, ТХА-9419, ТХК-9419 | Преобразователь термоэлектрический (термопара) ДТПL 021 , ДТПK 021 | без корпуса, изоляция: керамические бусы (трубка), градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПS 021 | без корпуса, изоляция: керамические бусы (трубка), высокотемпературные, платиновые, градуировки S(ТПП) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 031 , ДТПK 031 | без корпуса, изоляция: керамические трубка и кабельный вывод, градуировки ТХК(L),ТХА(K) | ||
Беспроводной датчик температуры ST–1. 1200.Kl | без корпуса, изоляция: керамические трубка | ||
Каталог / Преобразователи температуры / Термопары (преобразователи термоэлектические) / Термоэлектрические преобразователи (термопары) бескорпусные ДТПК 021, ДТПL 021 Термопреобразователи (датчики температуры) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т.п., а также поверхностей твёрдых тел), не агрессивных к материалу корпуса датчика. Возможно также их изготовление с параметрами отличными от стандартных по спец. заказу. Термопара представляет собой два разнородных металлических проводника, одним концом соединенных между собой. Соединенные концы проводников называются «холодным» (соединительным) спаем, а свободные концы, подверженные изменению температуры – «рабочим» (измерительным) спаем. Конструкционное исполнение
* Длина монтажной части L выбираются при заказе. ** По спец. заказу возможно изготовление датчика с параметрами, отличных от указанных. Класс допуска и диапазон измерений термопар ДТПК, ДТПL
Форма заказа: ДТПA 021-Б/В
Документация: | |||
..+600 °СPM-THC и PM-RTD: вход для термопары и RTD
предназначены для различных приложений контроля и управления температурой процесса.
Эта серия PM представляет собой универсальную линейку продуктов с множеством вариантов ввода и вывода. Блоки PM-THC могут быть настроены на прием термопар J, K, T, E, N, R и S, каждая из которых имеет 2 калиброванных диапазона в градусах Фаренгейта или Цельсия с возможностью выбора разрешения 1 ° или 0,1 °. Модели PM-RTD могут работать с четырьмя платиновыми, двумя никелевыми и двумя медными диапазонами RTD в градусах Фаренгейта или Цельсия с регулируемыми 1 °, 0.Разрешение 1 ° или 0,01 °. Отображение в градусах Ранкина или Кельвина можно легко запрограммировать с помощью смещения в меню. Универсальные варианты питания переменного или постоянного тока обеспечивают гибкость при использовании в различных ситуациях с питанием. Эти измерители предлагают дополнительные выходы с контактом 8 А или твердотельные реле на 120 мА, а также выход аналогового сигнала процесса с 4 выбираемыми пользователем диапазонами тока или напряжения. Для обеспечения более высокого уровня связи и интеграции в сеть системы доступно несколько протоколов связи, таких как RS-232, RS-485 и даже USB.
Эти измерители процесса обладают исключительно высокой скоростью считывания до 60 преобразований в секунду, при этом сигнал интегрируется в течение полного цикла питания. Эта функция высокой скорости считывания идеальна для захвата пиков или минимальных значений, включения / выключения сигнализации или управления.
Эти функции и опции делают измерители температуры PM-THC и PM-RTD с входом термопары или RTD чрезвычайно универсальными и могут использоваться во множестве приложений автоматизации
для мониторинга температуры.
| Серия | Сигнальный вход (выбор перемычки) | Входная мощность | Релейный выход | Аналоговый выход | Comm. |
| PM | -THC | х | х | х | CX |
См. Таблицу диапазонов | 0 = 85 — 264 В переменного тока или 95 — 300 В постоянного тока1 = 12 — 34 В переменного тока или 10 — 48 В постоянного тока | R = Релейный выход Два контактных реле 8A Form C S = Выход SSR Два твердотельных реле 120 мА 0 = Нет выхода | A = 4-20 мА, 0-20 мА 0-10 В, от -10 до +10 В 0 = нет выхода | C1 = RS-232 C2 = RS-485 C5 = USB C0 = Нет связи.Выход | |
| -RTD | |||||
| См. Таблицу диапазонов |
Ex: PM-THC-0RAC1: Вход термопары с диапазоном выбора перемычки, стандартное высоковольтное питание, релейные контактные выходы, аналоговый выход и связь RS-232.
| Тип | Диапазон | Ошибка соответствия |
| Дж | от -210 до 760 ° C от -347 до 1400 ° F | ± 0. 09 ° С (± 0,16 ° F) |
| К | от -244 до 1372 ° C от -408 до 2501 ° F | ± 0,1 ° C (± 0,17 ° F) |
| т | от 0 до 400 ° C (от 32 до 752 ° F) от -257 до 0 ° C (от -430 до 32 ° F) | ± 0,03 ° C (± 0,05 ° F) ± 0,02 ° C (± 0,36 ° F) |
| E | от -240 до 1000 ° C от -400 до 1830 ° F | ± 0,18 ° C (± 0,32 ° F) |
| N | от -245 до 1300 ° C от -410 до 2370 ° F | ± 0.10 ° С (± 0,17 ° F) |
| R | от 45 до 1768 ° C от -49 до 3214 ° F | ± 0,17 ° C (± 0,31 ° F) |
| S | от -46 до 1768 ° C от -51 до 3213 ° F | ± 0,12 ° C (± 0,22 ° F) |
| Тип | Диапазон | Ошибка соответствия |
| Платина Pt100 | от -202 ° C до 850 ° C от -331 ° F до 1562 ° F | ± 0,03 ° C ± 0,01% от показания ± 0.  05 ° F ± 0,01% от показаний |
| Платина Pt100 | от -202 ° C до 631 ° C от -331 ° F до 1168 ° F | ± 0,04 ° C ± 0,01% от показаний ± 0,07 ° F ± 0,01% от показаний |
| Никель Ni120 | от -80 ° C до 260 ° C от -112 ° F до 500 ° F | ± 0,05 ° C ± 0,01% от показаний ± 0,09 ° F ± 0,01% от показаний |
| Медь Cu10 | от -97 ° C до 260 ° C от -143 ° F до 500 ° F | ± 0,05 ° C ± 0,01% от показания ± 0,09 ° F ± 0.01% от чтения |
SHIMPO PM-THC-000C2 Панельный измеритель, вход термопары, связь RS-485
SHIMPO PM-THC-000C2 предлагает
Эти функции и опции делают панельный измеритель PM-THC-000C2 с входом для термопары чрезвычайно универсальным и пригодным для использования во множестве приложений автоматизации мониторинга температуры.
Этот панельный измеритель обладает высокой скоростью считывания при интеграции сигнала в течение полного цикла питания. Эта функция высокой скорости считывания идеальна для захвата пиков или минимальных значений, включения / выключения сигнализации или управления.
Характеристики
- Заводская калибровка для всего диапазона датчиков для термопар типов J, K, T, E, N, R, S
- Яркий, красный 5-значный светодиодный дисплей
- Выбираемое разрешение в градусах Цельсия, Фаренгейта, Кельвина или Ранкина: 1 ° или 0,1 °
- Универсальный диапазон мощности 85-264 В переменного тока / 90-300 В постоянного тока или 10-48 В постоянного тока / 12-32 В переменного тока исключает необходимость покупки моделей для конкретной страны
- Различные варианты вывода и связи:
- На выбор 2 реле или 2 твердотельных реле
- Опция аналогового сигнала обеспечивает: выходы 4-20 мА, 0-20 мА, 0-10 В или от -10 В до +10 В
- Последовательная передача данных через USB, RS485 или RS232
- Цифровая фильтрация выбирается из меню для электрически зашумленной среды
- Пиковые и минимальные значения регистрируются автоматически и могут отображаться с помощью кнопки, входа управляющего сигнала или передаваться как последовательные данные, если была заказана опция связи.
- Высокая скорость чтения до 60 или 50 преобразований в секунду
- При установке на панели защита передней крышки NEMA 4X (IP65) предотвращает попадание жидкостей; позволяет установку в средах, подверженных воздействию смыва
Приложения
- Контроль температуры
- Автоматика
- Контроль
- Пик или долина
- Авария по уставке включения / выключения
Techcroft | THC
Обнаружена ошибка PHP
Уровень серьезности: Уведомление
Сообщение: неопределенная переменная: product_category
Имя файла: partials / navigation.php
Номер строки: 105
Отслеживание:
Файл: /home/customer/www/mytechcroft.com/public_html/application/views/partials/navigation.php
Строка: 105
Функция: _error_handler
Файл: /home/customer/www/mytechcroft.com/public_html/application/third_party/MX/Loader.php
Строка: 357
Функция: включить
Файл: /home/customer/www/mytechcroft.
com/public_html/application/third_party/MX/Loader.php
Строка: 300
Функция: _ci_load
Файл: /home/customer/www/mytechcroft.com/public_html/application/libraries/Template.php
Строка: 750
Функция: синтаксический анализ
Файл: /home/customer/www/mytechcroft.com/public_html/application/libraries/Template.php
Строка: 714
Функция: _load_view
Файл: /home/customer/www/mytechcroft.com/public_html/application/libraries/Template.php
Строка: 224
Функция: _find_view
Файл: / home / customer / www / mytechcroft.com / public_html / application / helpers / my_helper.php
Строка: 11
Функция: build
Файл: /home/customer/www/mytechcroft.com/public_html/application/modules/home/controllers/Home.php
Строка: 384
Функция: web_build
Файл: /home/customer/www/mytechcroft.com/public_html/index.php
Строка: 316
Функция: require_once
Обнаружена ошибка PHP
Уровень серьезности: предупреждение
Сообщение: недопустимый аргумент для foreach ()
Имя файла: partials / navigation.
php
Номер строки: 105
Отслеживание:
Файл: /home/customer/www/mytechcroft.com/public_html/application/views/partials/navigation.php
Строка: 105
Функция: _error_handler
Файл: /home/customer/www/mytechcroft.com/public_html/application/third_party/MX/Loader.php
Строка: 357
Функция: включить
Файл: /home/customer/www/mytechcroft.com/public_html/application/third_party/MX/Loader.php
Строка: 300
Функция: _ci_load
Файл: /home/customer/www/mytechcroft.com/public_html/application/libraries/Template.php
Строка: 750
Функция: синтаксический анализ
Файл: /home/customer/www/mytechcroft.com/public_html/application/libraries/Template.php
Строка: 714
Функция: _load_view
Файл: /home/customer/www/mytechcroft.com/public_html/application/libraries/Template.php
Строка: 224
Функция: _find_view
Файл: / home / customer / www / mytechcroft.
com / public_html / application / helpers / my_helper.php
Строка: 11
Функция: build
Файл: /home/customer/www/mytechcroft.com/public_html/application/modules/home/controllers/Home.php
Строка: 384
Функция: web_build
Файл: /home/customer/www/mytechcroft.com/public_html/index.php
Строка: 316
Функция: require_once
Living Accents SRPh43-THC Термопара, 16 дюймов — оборудование для топора
Прежде всего, мы хотим еще раз поблагодарить вас за вашу постоянную поддержку в это трудное время.Как и все остальные, мы просто пытаемся взять вещи один день за раз и пройти через это как можно лучше. Мы хотели бы поделиться с вами некоторой информацией, чтобы помочь вам оставаться в курсе того, что происходит в Hatchet Hardware в ближайшие дни. Часы работы магазинов:
Наши магазины, как и прежде, будут оставаться открытыми. Наши команды невероятно усердно работают, чтобы быть здесь для наших сообществ любым возможным способом, поэтому, пожалуйста, будьте вежливы.
Вы можете найти часы работы наших магазинов на странице с адресами: https: // www.hatchethardware.com/pages/locations
Не стесняйтесь звонить в магазины заранее, чтобы убедиться, что у нас есть все, что вам нужно, прежде чем выходить на рынок, и помните, что вы можете делать покупки онлайн на сайте hatchethardware.com в любое время.
Шаги, которые мы предпринимаем:
Все наши офисы в настоящее время настроены для работы из дома, чтобы помочь остановить распространение COVID-19. На наших складах и в магазинах мы увеличили усилия по дезинфекции участков с интенсивным контактом и высокой посещаемостью в течение дня, а также увеличили ежедневную уборку.Мы также следим за тем, чтобы у всех сотрудников была актуальная информация о том, как оставаться здоровым и какие профилактические меры следует принимать, а также о возможности оставаться дома, если они плохо себя чувствуют.
Доставка:
У вас могут возникнуть задержки с доставкой, поскольку мы принимаем необходимые меры предосторожности для защиты вас и нашей команды.
Мы все еще усердно работаем над тем, чтобы товары на складе были доставлены в течение 24 часов. Некоторые элементы могут временно выполняться дольше.
Служба поддержки клиентов:
Наша служба поддержки клиентов прилагает все усилия, чтобы помочь всем клиентам как можно быстрее.Из-за технических трудностей и большого количества звонков у вас могут быть перебои. В этом случае напишите нам по адресу [email protected] или отправьте сообщение в чат здесь, на сайте. Приносим извинения за неудобства и благодарим за постоянную поддержку и понимание.
Следуйте за нами:
Чаще всего мы можем делиться обновлениями в социальных сетях, поэтому, если вы еще этого не сделали, подпишитесь на нас в Instagram или поставьте нам лайк в Facebook.
https: // linktr.ee / hatchethardware
WEED INSTRUMENT 110-12N-A-6-C-24 STD THERMOCOUPLE RTD Sensor 24 in D556632: Amazon.com: Industrial & Scientific
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
- Убедитесь, что это подходит введя номер вашей модели.
- ИДЕНТИФИКАТОР ПОЛЬЗОВАТЕЛЯ: ПРИБОР ДЛЯ СОРНЯКА 110-12N-A-6-C-24 D556632
Характеристики данного продукта
| Фирменное наименование | Инструмент для сорняков |
|---|---|
| Вес изделия | 1,15 фунтов |
| Кол-во позиций | 1 |
| Номер детали | D556632-110-12N-A-6-C-24 |
| Код КПСС ООН | 32000000 |
| THC.MAC | ||||||
| [ исходный код | установлен в | настроен на ] | ||||||
| Смотрите другие макросы в категории: Все | ||||||
Описание:
| ||||||
Документация:
Этот набор макросов в основном используется для калориметрии. измерения (температура против времени) или просто отображать температуру некоторых элементы канального тракта в окне.ПРИМЕР Файл thc.mac должен быть прочитан! Сделано: сценарием запуска | ||||||
Макросы:
Использование: thcread [n-раз] [x-обновлений в секунду] [имя файла] Этот макрос читает термопара x раз в секунду в течение n секунд, сделайте график на экране и записывает данные в файл [имя файла] (Таймер спецификации используется в качестве временной развертки.  Если программное обеспечение реализует
что время всегда равно 0 (отказ оборудования таймера или неправильная
setup) он попытается получить время с рабочей станции unix) thcsetup Использование: thcsetup [устройство] [канал1] [канал2] .. Используйте этот макрос, чтобы сообщить спецификации, какие термопары вы хотите прочитать. Просто введите thcsetup и вам зададут несколько вопросов тыс. Использование: thcd отображать значения на экране thcdsetup_last Использование: thcdsetup_last настройка завершена thcdsetup_first Использование: thcdsetup_first <устройство> <устройство> настроить устройства для сервера устройств термопары thcdsetup_one Использование: thcdsetup_one | ||||||
| Внутренние макросы: | ||||||
Использование: sim_thcgettemp org_thcgettemp Использование: org_thcgettemp _thcgettemp Использование: _thcgettemp _thchead Использование: _thchead _thcprinttemp Использование: _thcprinttemp _thcread Использование: _thcread _thcrplot Использование: _thcrplot _thcsplot Использование: _thcsplot _thctail Использование: _thctail _thcwait Использование: _thcwait | ||||||
|
Mac
mac
| ||||||||||||||||||||||||||||||||||||||||||
Многие необязательные
доступны такие функции, как уникальный, квалифицированный
быстроразъемный соединитель, который позволяет сократить время установки
и время обслуживания.
3 F
Потому что нет необходимости в теплопередаче
среды или квалифицированные фитинги уплотнения кабелепровода, установка
изготавливается быстро и легко. Это также позволяет любому N9004
RTD должен использоваться в любой защитной гильзе с быстрым откликом для полного
взаимозаменяемость. Низкий калибровочный дрейф увеличивается
интервалы повторной калибровки, что снижает необходимость в обслуживании
требования. Термометры сопротивления поставляются в соответствии с Weed.
Программа обеспечения качества инструмента, которая
Зарегистрирован ISO 9001.Программа также соблюдается
с приложением B IOCFR50, ANSI N45.2 и ASME NQA-1.
Поддержка приложений доступна для специальных приложений
и требования к дизайну. Помощь включает физическую
требования к конфигурации, такие как типы соединительной головки,
длина провода, быстроразъемные соединения и другие физические
подробности.
Фактические детали установки могут повлиять на измерение
точность и время отклика.Такие вещи, как RTD вписываются в
защитная гильза, конструкция защитной гильзы и пружина узла RTD
сжатие может вызвать отклонения в точности и отклике
раз. Для лучшей производительности проконсультируйтесь с Weed по применению.
помощь.
5 ° F (0,28 С)
или 0,25% от измеряемой температуры, в зависимости от того, что
лучше. Стандартные точки калибровки: 32 ° F,
212 ° F и 554 ° F (0 ° C, 100 ° C
и 290 ° С). (Другие точки калибровки могут быть
выполняется по запросу клиента.) В зависимости от датчика
рассчитанные калибровочные таблицы сопротивления vs.
Температура может быть от 0 ° F до 750
° F с шагом 1 ° F (или 1 ° C).Когда
с использованием этих значений калибровочной таблицы точность составляет
в пределах ± 0,3 ° F, включая гистерезис
и повторяемость.
2% шаг
менять. Более быстрое время отклика доступно по
запрос.
36 F (0,2 ° C).
