Указатель высокого напряжения (УВН) | Заметки электрика

Дорогие читатели, приветствую Вас на своем ресурсе «Заметки электрика».

Сегодня мы поговорим с Вами об указателе высокого напряжения, или сокращенно его называют УВН.

Данную статью пишу, так сказать, по горячим следам.

Несколько дней назад проводили фазировку электрооборудования с классом напряжения от 0,4 (кВ) до 10 (кВ).

Обойтись без указателей высокого и низкого напряжения там просто невозможно. Читайте мою подробную статью о применении, конструкции и испытании указателей низкого напряжения (УНН).

Применение УВН

Напомню сразу, что указатель высокого напряжения, да и не только высокого, но и низкого, является основным изолирующим электрозащитным средством. Об этом более подробно Вы можете прочитать в статье средства защиты в электроустановках.

Указатели высокого напряжения (УВН) применяются для проверки наличия, либо отсутствия высокого напряжения в распределительном устройстве на тех токоведущих частях, где будут производиться работы.

А также УВН используют для проверки совпадения фаз, т.е. фазировки высоковольтного электрооборудования.



Из чего состоит указатель высокого напряжения?

Чтобы научиться правильно пользоваться указателем высокого напряжения, необходимо знать его конструкцию.

Вот об этом мы сейчас и поговорим.

В своей работе и практики чаще всего приходится пользоваться указателем высокого напряжения типа УВН-10 и УВНУ-10. Поэтому в данной статье основной упор я буду делать на конструкцию, испытание и применение указателей напряжения УВН-10 и УВНУ-10.

Указатель высокого напряжения УВН-10 и УВНУ-10 состоит из следующих основных частей:

  • рабочая часть
  • индикаторная часть (газоразрядная или светодиодная лампа, прорезь-окно для лампы или затенитель)
  • изолирующая часть
  • рукоятка с ограничительным кольцом

Рабочая и индикаторная части крепятся к изолирующей части с помощью резьбы. На фото выше показан УВНУ-10 транспортировочного вида.

Чтобы его привести в рабочий вид необходимо выкрутить резьбу, перевернуть рабочую и индикаторную часть и закрутить наоборот. Что из этого получится — смотрите картинку ниже.

Рабочая часть состоит из элементов, которые реагируют на присутствие напряжения в контролируемой цепи. Корпус рабочей части выполняется из электроизоляционного материала с улучшенными диэлектрическими свойствами.

Указатели могут быть:

  • контактного типа (УВН-10)
  • бесконтактного типа
  • комбинированного типа (УВНУ-10)

В первом случае в рабочей части УВН имеется электрод-наконечник (щуп) для прямого контакта с токоведущей частью. Во втором случае — электрод-наконечник отсутствует.

Индикаторная часть указателей высокого напряжения состоит из элементов световой или свето-звуковой индикацией.

Световая индикация выполняется с помощью:

  • газоразрядных ламп
  • светодиодных ламп (более новые конструкции УВНУ-10)

Изолирующая часть указателей напряжения выше 1000 (В) выполняется из электроизоляционного материала, отталкивающих влагу, с улучшенными диэлектрическими и механическими свойствами. Ее поверхность должна быть гладкой.

На изолирующей части указателей высокого напряжения должны отсутствовать различные трещины, царапины, расслоения и другие дефекты.

Запрещено в качестве изолирующей части использовать бумажно-бакелитовые трубки.

Рукоятка УВН может входить в состав изолирующей части, а может быть и отдельным звеном. Все зависит от типа и конструкции применяемого указателя напряжения.

Существуют нормы по минимальной длине рукояток и изолирующих частей указателей высокого напряжения в зависимости от класса напряжения. Все данные приведены в таблице ниже.

И еще, забыл упомянуть, что напряжение индикации УВН должно быть не более 25% от номинального напряжения сети.



Испытание указателей высокого напряжения (УВН)

Все УВН в процессе эксплуатации должны периодически проходить электрические испытания. Испытаниям повышенным напряжением подлежит изолирующая часть, а также проверяется напряжение индикации.

Рабочую часть УВН испытывают только по требованию руководства по эксплуатации.

Если же по характеру работы с УВН рабочая часть может стать причиной замыкания фазы на землю или двух фаз между собой, то в этом случае необходимо проводить электрические испытания рабочей части УВН.

В нашей электролаборатории мы проводим электрические испытания только изолирующей части УВН и проверку напряжения индикации УВН.

Испытание изолирующей части указателей напряжения выше 1000 (В) проводится следующим образом.

Испытательное напряжение от испытательного трансформатора прикладывают на место соединения ее с рабочей частью (резьба или разъем) и  на временный электрод, который предварительно устанавливается около ограничительного кольца рукоятки.

Например, для указателей напряжения:

  • до 10 (кВ) испытательное напряжение составляет 40 (кВ)
  • от 10 — 20 (кВ) испытательное напряжение составляет 60 (кВ)
  • от 20 — 35 (кВ) испытательное напряжение составляет 105 (кВ)
  • 110 (кВ) испытательное напряжение составляет 190 (кВ)
  • от 110 — 220 (кВ) испытательное напряжение составляет 380 (кВ)

Во всех случаях продолжительность испытания указателей напряжения составляет 5 минут.

  Ток, проходящий через изделие не нормируется. Периодичность испытаний УВН — 1 раз в год.

Проверка напряжения индикации УВН с газоразрядной лампой проводится следующим образом.

Испытательное напряжение прикладывают на электрод-наконечник (если такой имеется, об этом читай выше) и на место соединения рабочей части с изолирующей частью (резьба или разъем). Испытательное напряжение плавно поднимают до значения, которое соответствует 25% от номинального напряжения сети.

Проверка напряжения индикации УВН со светодиодной лампой немного отличается от предыдущей проверки. Разница заключается в том, что напряжение от испытательного трансформатора прикладывается только на электрод-наконечник. Устанавливать вспомогательный электрод и заземлять его в этом случае нет необходимости.



Правила пользования указателем высокого напряжения

Перед применением указателя высокого напряжения нужно проверить его состояние — исправен он или нет, а также наличие штампа о прохождении испытания.

Как это сделать?

Исправное состояние УВН можно проверить путем кратковременного прикосновения им к токоведущим частям, находящимся под напряжением.

Как проверить отсутствие напряжения?

Проверка отсутствия напряжения указателем высокого напряжения производится в контролируемой цепи на токоведущих частях путем непосредственного контакта. Время контакта должно быть не менее 5 секунд.

Пользоваться указателем напряжения выше 1000 (В) следует только в диэлектрических перчатках.

Указатели напряжения (УВН) реагируют на емкостной ток. При внесении указателя высокого напряжения в электрическое поле, которое создается от токоведущих частей, находящихся под напряжением, емкостной ток проходит через УВН по цепи: токоведущая часть — щуп — газоразрядная лампа (светодиодная лампа) — конденсатор, встроенный в трубку — проводимость изолирующей части — проводимость человека — земля.

P.S. На этом статью на тему указатель высокого напряжения я завершаю. Думаю, что данный материал будет Вам полезен, т.к. повторяю еще и еще, что электробезопасность превыше всего, а тем более в электроустановках высокого напряжения.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Указатель напряжения УВН-80Э

Общее описание

Указатель высокого напряжения УВН-80Э предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока промышленной частоты 50 Гц напряжением 6-10 кВ.

Указатель работает по принципу реагирования на протекание емкостного тока через него при внесении его рабочей части в электрическое поле, образованное токоведущими частями электроустановок, находящихся под напряжением и «землей» или заземленными конструкциями электроустановок.

Указатель УВН-80Э относится к основным электрозащитным средствам. Позволяет произвести пофазное определение напряжения касанием токоведущих частей. Указатель работает без применения заземляющего провода.

Индикация указателя осуществляется посредством газоразрядной лампы повышенной яркости, расположенной внутри затенителя, конструкция которого позволяет усилить световой сигнал за счет его направленного распространения.

Рабочая часть указателя изготавливается из пластика марки AБС, обеспечивающего нормальное функционирование электрической схемы в течение всего срока эксплуатации-10 лет. Изолирующая часть изготавливается из пластика ПВХ, обеспечивающего надежную изоляцию

Характеристики
Рабочее напряжение 6-10 кВ
Порог индикации 1,5 кВ
Испытательное напряжение 40 кВ
Виды индикации световая
Метод измерения контактный
Длина рукоятки 120 мм
Длина изолирующей части 350 мм
Длина штанги 750 мм
Габаритные размеры в упаковке Ф72х750 мм
Погодные условия эксплуатации -45 +40 С°
Вес 0. 400 кг
Сертификат

К этому товару пока нет комментариев.
Ваш комментарий будет первым!

Ваш комментарий
Все поля обязательны для заполнения.

Указатели напряжения до 1000 В. Испытание средств защиты


1. Для проверки наличия или отсутствия напряжения в электроустановках до 1000 В применяются указатели двух типов:

– двухполюсные – работающие при протекании активного тока;

– однополюсные – работающие при емкостном токе.

2. Двухполюсные указатели предназначены для электроустановок переменного и постоянного тока, а однополюсные – для электроустановок переменного тока.

3. Двухполюсные указатели состоят из двух корпусов, содержащих элементы электрической схемы. Элементы электрической схемы соединяются между собой гибким проводом, не теряющим эластичности при отрицательных температурах, длиной не менее 1 м. В местах вводов в корпуса соединительный провод имеет амортизационные втулки или утолщенную изоляцию.

4. Электрическая схема двухполюсного указателя с визуальной индикацией может содержать прибор стрелочного типа или цифровую знакосинтезирующую систему (с малогабаритным источником питания индицирующей шкалы). Указатели этого типа могут применяться на напряжение от 0 до 1000 В.

5. Электрическая схема однополюсного указателя напряжения должна содержать элемент индикации с добавочным резистором, контакт – наконечник и контакт на торцевой (боковой) части корпуса, с которым соприкасается рука оператора.

6. Длина неизолированной части контактов – наконечников не должна превышать 5 мм. Контакты-наконечники должны быть жестко закреплены и не должны перемещаться вдоль оси.

7. Эксплутационные испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

8. Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам – наконечникам, у однополюсного – к контакту – наконечнику и контакту на торцевой (боковой) части корпуса.

9. Напряжение индикации указателей напряжения до 1000 В должно быть не выше 50 В.

10. Для проверки схемы у двухполюсного указателя напряжение от испытательной установки прикладывают к контактам – наконечникам, у однополюсного указателя – к контакту – наконечнику и контакту на торцевой (боковой) части в соответствии со схемами рис 1.

11. Испытательное напряжение при проверке схемы должно превышать наибольшее значение рабочего напряжения не менее чем на 10%. Продолжительность испытания – 1 минута.

12. Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

– 0,6 мА для однополюсного указателя напряжения;

– 10 мА для двухполюсного указателя напряжения с элементами, обеспечивающими визуальную или визуально – акустическую индикацию сигнала;

– для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

13. Значение тока измеряется с помощью амперметра, включенного последовательно с указателем в соответствии со схемой рис. 2.

14. Для испытания изоляции указателей напряжения повышенным напряжением у двухполюсных указателей оба изолирующих корпуса обертываются фольгой, а соединительный провод опускается в заземленный сосуд так, чтобы вода закрывала провод, не доходя до рукоятки на 9 – 10 мм. Один провод от испытательной установки присоединяют к контактам – наконечникам, второй, заземленный, – к фольге и опускают его в воду в соответствии с рис. 3.

15. У однополюсных указателей напряжения изолирующий корпус по всей длине до ограничительного упора обертывают фольгой. Между фольгой и контактом на торцевой части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяется к контакту – наконечнику, второй, заземленный, – к фольге.

16. Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В – 2 кВ. Продолжительность испытания – 1 минута.

17. В эксплуатации механические испытания указателей не проводят.

Рис.1. Схемы испытания однополюсного указателя напряжения до 1 кВ

Рис.2. Схемы испытания двухполюсного указателя напряжения до 1 кВ

Рис.3. Схемы испытания изоляции двухполюсного указателя напряжения до 1 кВ

0 — Ошибка: 0

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah.xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d1%2583%25d0%25ba%25d0%25b0%25d0%25b7%25d0%25b0%25d1%2582%25d0%25b5%25d0%25bb%25d0%25b8-%25d0%25b2%25d1%258b%25d1%2581%25d0%25be%25d0%25ba%25d0%25be%25d0%25b3%25d0%25be-%25d0%25bd%25d0%25b0%25d0%25bf%25d1%2580%25d1%258f%25d0%25b6%25d0%25b5%25d0%25bd%25d0%25b8%25d1%258f/%25d1%2583%25d0%25ba%25d0%25b0%25d0%25b7%25d0%25b0%25d1%2582%25d0%25b5%25d0%25bb%25d1%258c-%25d0%25bd%25d0%25b0%25d0%25bf%25d1%2580%25d1%258f%25d0%25b6%25d0%25b5%25d0%25bd%25d0%25b8%25d1%258f-%25d1%2583%25d0%25bd%25d0%25b8%25d0%25b2%25d0%25b5%25d1%2580%25d1%2581%25d0%25b0%25d0%25bb%25d1%258c%25d0%25bd%25d1%258b%25d0%25b9-%25d1%2583%25d0%25b2%25d0%25bd%25d1%2583-0,04-15-%25d0%25b4%25d1%2580. html’, » ,», »,1,0, ‘2021-05-26 16:41:41’)

Вы не можете посетить текущую страницу по причине:

Пожалуйста, перейдите на одну из следующих страниц:

Главная Если проблемы продолжатся, пожалуйста, обратитесь к системному администратору сайта и сообщите об ошибке, описание которой приведено ниже..

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah.xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d1%2583%25d0%25ba%25d0%25b0%25d0%25b7%25d0%25b0%25d1%2582%25d0%25b5%25d0%25bb%25d0%25b8-%25d0%25b2%25d1%258b%25d1%2581%25d0%25be%25d0%25ba%25d0%25be%25d0%25b3%25d0%25be-%25d0%25bd%25d0%25b0%25d0%25bf%25d1%2580%25d1%258f%25d0%25b6%25d0%25b5%25d0%25bd%25d0%25b8%25d1%258f/%25d1%2583%25d0%25ba%25d0%25b0%25d0%25b7%25d0%25b0%25d1%2582%25d0%25b5%25d0%25bb%25d1%258c-%25d0%25bd%25d0%25b0%25d0%25bf%25d1%2580%25d1%258f%25d0%25b6%25d0%25b5%25d0%25bd%25d0%25b8%25d1%258f-%25d1%2583%25d0%25bd%25d0%25b8%25d0%25b2%25d0%25b5%25d1%2580%25d1%2581%25d0%25b0%25d0%25bb%25d1%258c%25d0%25bd%25d1%258b%25d0%25b9-%25d1%2583%25d0%25b2%25d0%25bd%25d1%2583-0,04-15-%25d0%25b4%25d1%2580. html’, » ,», »,1,0, ‘2021-05-26 16:41:41’)

Указатель напряжения — принцип работы и особенности применения (100 фото)

Определить есть или нет электричество в сети или токопроводящих частях электроустановок помогут мобильные устройства, которые называются указателями напряжения. Обычно такие проверки выполняют в случаях подключения мобильных заземлений либо ножей для заземления, или для выполнения работ по электромонтажу. При этом особо важным является определение именно наличия или отсутствия электричества в сети, а не его цифрового значения.

Указатель напряжения имеет большое значение, особенно в работе электромонтера, можно даже сказать, что его жизнь зависит от его показаний. Ведь начинать работы можно лишь в тех случаях, когда прибор показывает полное отсутствие электрического напряжения в токопроводящих элементах источника освещения, розетки или обычного выключателя.

Краткое содержимое статьи:

Виды указателей для определения напряжения

В настоящее время существует несколько видов указателей напряжения, изображенных на фото, которые разделяются по следующим категориям:

  • по мощности напряжения: до 1 кВ и свыше 1 кВ;
  • по количеству полюсов: одно- и двухполюсные;
  • по типу индикатора: с использованием светодиодов и цифровые;
  • по виду тока для измерения: для переменного и постоянного тока.

К тому же можно использовать бесконтактные указатели напряжения.


Конструкция и способ применения

Особенности конструкции и механизм действия стоит рассмотреть более детально для некоторых видов.

Однополюсные указатели оснащены соответственно одним полюсом, при помощи которого и узнают показатели напряжение в электросети. Как проверить это напряжение? Для этого нужно полюсом коснуться токоведущей части устройства.

При этом процесс замыкания с заземлением происходит непосредственно через человеческое тело в момент его прикосновения к контакту, расположенному на указателе, пальцем. Ток в этот момент возникает не значительный, практически минимальный около 0,3 миллиампера, но лампочка однако, включается.

Внешне данный указатель низкого напряжения напоминает отвертку либо школьную ручку, которая изготавливается из бесцветного материала-диэлектрика или оснащается небольшим смотровым оконцем.

Внутри корпуса располагается резистор и неоновая лампочка, а нижняя его часть оборудована пружинкой и щупом, при этом верхняя имеет площадку для контакта с пальцем при соприкосновении.

Однополюсный прибор предназначен проверять исключительно переменный ток, потому что при токе постоянном неоновый свет не появиться (лампа не включиться), несмотря на наличие напряжения. Чаще всего такой прибор применяют для проверки фаз патронов, выключателей, розеток и пр.

Без средств индивидуальной защиты, в частности без защиты рук резиновыми перчатками, можно применять указатель при напряжении до 1000 вольт. В соответствии с правилами электробезопасности запрещается применять контрольную лампу, которая вставляется в патрон с присоединенными к ней отрезками провода. В результате внезапного увеличения напряжения в электросети, колба лампы разорвется, что может привести к травматизму работника электросети.

Недостатком однополюсного прибора является малая чувствительность и определение напряжения лишь до 90 В.

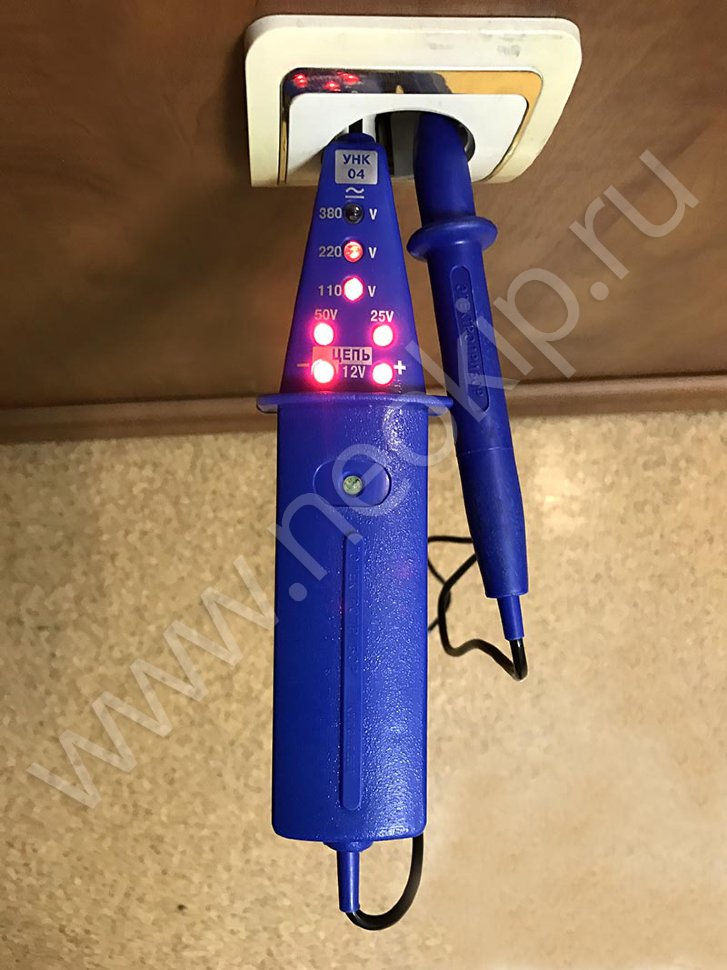

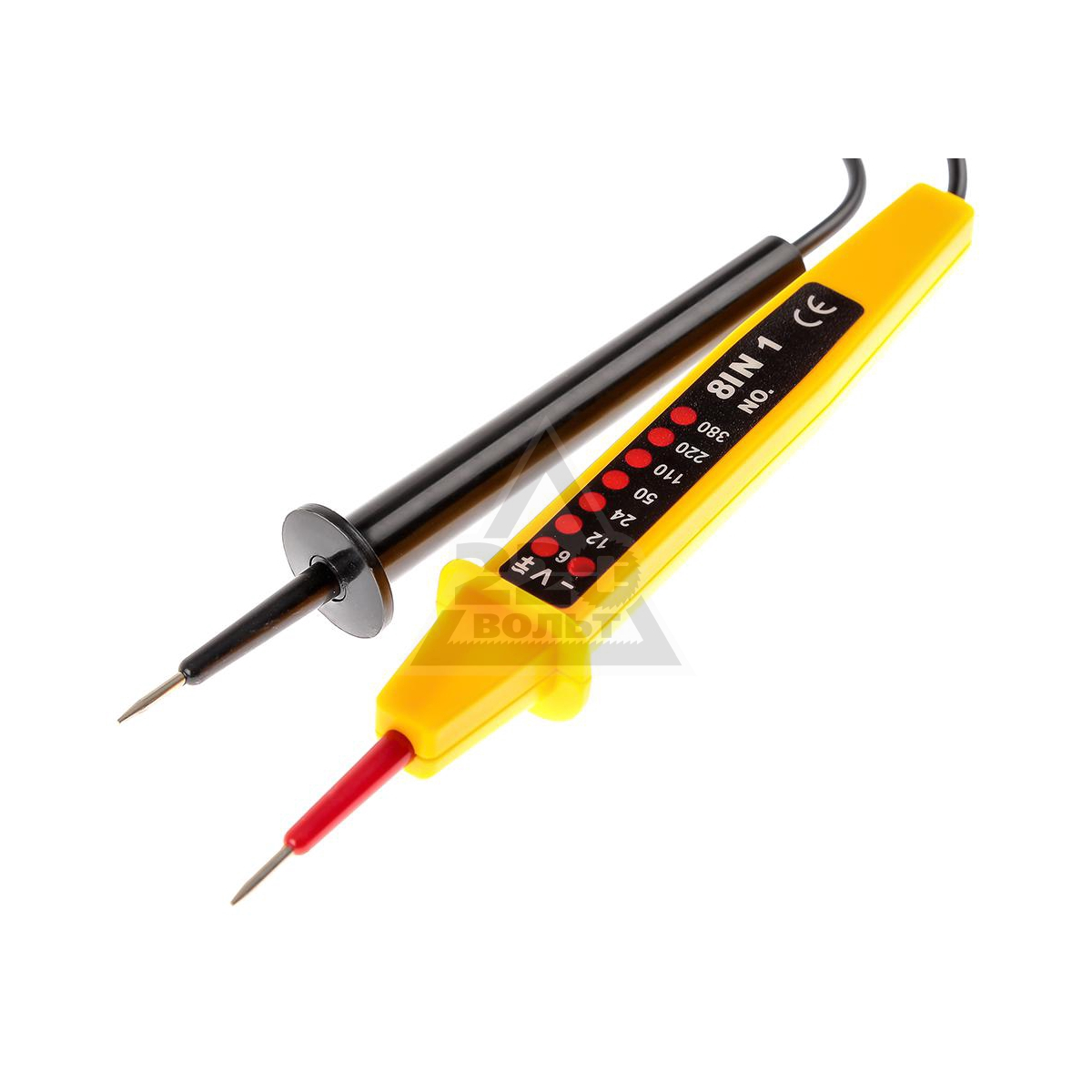

Указатель напряжения двухполюсный

Этот вид указателя имеет две части, отдельные друг от друга. Для их изготовления используется материал-диэлектрик и изолированный гибкий проводник из меди, который соединяет две отдельные части.


Принцип работы двухполюсного указателя совершенно несложный, необходимо слегка коснуться к токопроводящим частям полюсами и устройство покажет есть напряжение или нет.

Если результат положительный и ток в сети присутствует, значит лампа загорится неоновым светом, при этом разность потенциалов, возникающая между этими токопроводящими элементами, оказывает значительное влияние на сам ток.

Значение тока, протекающего через лампу, составляет всего несколько миллиампер, но этого вполне достаточно для устойчивого светового сигнала. Для предотвращения увеличения напряжения в лампе необходимо подключить к ней обычный резистор.

Кроме выпускаемых указателей, можно использовать схожие с ними приборы – индикаторы, служащие также для определения показателя напряжения в электросети и оснащенных специальной шкалой с подсветкой светодиодами на корпусе и градуировкой определенных показаний напряжения от 12 до 750 В.

Прибор высокого напряжения (более 1 кВ)

Указатели высокого напряжения функционируют благодаря возникающему эффекту от свечения неона при протекании по лампе емкостного тока конденсатора, который подключается последовательно с ней.

Указатель такого плана называется высоковольтным и подходит он для проверки напряжения переменного, при этом касание происходит только к фазе, место для контакта с пальцем отсутствует.

Все модели обладают разными конструкционными особенностями, но имеют общие для всех элементы.

В соответствии с требованиями правил электробезопасности:

  • работы необходимо выполнять в резиновых защитных средствах для рук, указатель должен быть в технически исправном состоянии, что необходимо заранее проверить;
  • запрещается заземлять указатель, чтобы не допустить возможное соприкосновение с частями под напряжением, что может привести к травмированию электромонтера.

Фото указателей напряжения
