Укрм принцип работы: УКРМ – назначение, принцип действия

УКРМ – назначение, принцип действия

УКРМ конструкция представляет собой установку, которая предназначена для компенсации реактивной мощности либо энергии в сетях с переменным либо 3-х фазным током. Применение подобной установки повышает продуктивность промышленной отрасли, снижает цену за используемую электроэнергию и защищает дорогостоящую аппаратуру от возможной перегруженности. Конденсаторные установки достаточно продуктивны и производительны, потому с легкостью справляются с поставленной задачей.

Установки УКРМ стали пользоваться повышенным спросом не так давно. Потребность в данном оборудовании возникла вследствие явной проблемы нехватки высококачественной электрической энергии. Дело в том, что с каждым годом число потребителей электрической энергии неумолимо возрастает. Аппаратура, установленная на производственных объектах, становится больше восприимчива к параметрам электрической энергии, в то время как старые электросети не способны справиться с повышенной нагрузкой.

В ходе транспортировки электрической энергии и работы оборудования возникает активная и реактивная мощность, определенная доля которой растрачивается впустую. Также в сетях с реактивной мощностью происходит нагревание отдельных компонентов, возникают пробои и перегрузки. Избегнуть подобных неприятностей можно, прибегнув к модернизации сети: проложить кабель с большим сечением, произвести монтаж трансформаторов и прочего высоко мощного оборудования.

Произвести модернизацию электросети можно гораздо проще, достаточно установить конденсаторную установку. Подобная конструкция обладает такими преимуществами:

• гарантирует большую продуктивность, при малых начальных расходах. При грамотном применении УКРМ окупиться через год;

• КУ легко монтировать и эксплуатировать;

• подобную конструкцию можно монтировать в электросетях низкого, среднего и высокого напряжения.

УКРМ конструкции бывают разными и предназначены решать такие типы задач:

• снижение затрат и стоимости израсходованной электрической энергии;

• обеспечивают транспортировку ресурса по кабелям с небольшим сечением;

• предохраняют аппаратуру от перегрузок;

• производят стабилизацию характеристик тока во время транспортировки на большие расстояния.

Принцип работы установок УКРМ

В составе подобной конструкции, в особом порядке, устанавливаются конденсаторы, за счет которых получается добиться эффекта коммутируемой либо динамической компенсации реактивной мощности. Для коммутации в КУ применяются контакторы либо тиристоры. При использовании контакторов, коммутация возможна благодаря электромеханическому реле, которые применяются во многих КУ. Подобные установки отличаются малой стоимостью, имеют универсальную конструкцию и легки в использовании. Установки, в которых применяются тиристоры, более сложные, но они незаменимы для электросетей с резко-переменной нагрузкой. Независимо от принципа действия КУ, подключать подобные конструкции можно на любом участке сети.

Принцип работы конденсаторных установок |

Компенсацию «вредной» — реактивной — мощности можно осуществлять с помощью различных устройств, например, синхронных двигателей и синхронных компенсаторов. Но наибольшую популярность получила конденсаторная установка: принцип работы этого устройства обусловил несколько существенных преимуществ.

Вот их перечень:

• Установка легко монтируется и является очень простой в эксплуатации.
• Во время работы конденсаторы не издают никакого шума.
• Принцип работы конденсаторной установки исключает механический износ ее компонентов.

Работа устройства характеризуется малым объемом активных потерь.

Работа конденсаторной установки

Современные установки на конденсаторах оснащаются микропроцессорными контроллерами реактивной мощности, имеющими в большинстве случаев 16-разрядную шину. Это устройство постоянно измеряет мощности — полную и реактивную — в компенсируемой сети.

Принцип работы конденсаторных установок состоит в том, что по данным этих измерений выявляется величина сдвига фаз между основными гармониками напряжения и тока, затем он сопоставляется со значением коэффициента мощности, заданным в настройках. На основании полученных данных контроллер подключает или отключает конденсаторные батареи.

О конденсаторах

Принцип работы конденсаторной установки основан на применении косинусоидальных конденсаторов. Они выпускаются различными производителями, к примеру, компанией Electronicon. Ее конденсаторы производятся по двум технологиям:

• МКР: заполнение конденсаторов данного типа – масло, не содержащее опасных в биологическом отношении компонентов.
• МКРд: согласно данной технологии вместо экологически чистого масла в качестве заполнителя применяется нейтральный газ.





Все конденсаторы этой торговой марки могут применяться в любых установках, предназначенных для компенсации реактивной мощности. Особенностями их устройства являются возможность самовосстановления и наличие датчиков давления.

КРМ — энергосберегающие установки для предприятия

Из школьного курса физики известно, что существует два типа мощности электросети: активная и реактивная, за которые мы платим. Активная мощность расходуется в полезную работу. Реактивная мощность используется для создания вращательного момента на валу двигателя и создания электромагнитного поля в трансформаторах. При этом выделяется большое количество тепла и образуются потери.          Сэкономить потребление активной мощности можно за счет внедрения энергосберегающих технологий. Суть такого энергосбережения заключается в замене оборудования: выкинул простую лампочку, поставил энергосберегающую. Такой путь экономии очень дорог, ведь надо выкидывать оборудование и покупать новое. В конечном итоге полностью избавить от неё не получится.          Сэкономить потребление реактивной мощности вполне реально. В теории можно уменьшить хоть до нуля. Регулировать потребление реактивной мощности можно за счет применения установок КРМ (компенсации реактивной мощности). Принцип действия прост: если у вас есть двигатель или трансформатор, то появляется потребление реактивной мощности, надо включить конденсатор соответствующей мощности и оба вида реактивной мощности компенсируются и станут равны нулю. Это и есть стопроцентное энергосбережение реактивной мощности. На практике идеально подобрать двигателю конденсатор нельзя, всегда будут небольшие отклонения, отсюда и разница в 1-2%.          На предприятиях находится множество оборудования, имеющего в своем составе обмотки проводов: трансформаторы, двигатели (всех видов), сварочное оборудование, катушки, дроссели и т.д. По сути всё что движется и преобразует электричество — есть обмотки проводов — индуктивная мощность. Доля емкостной мощности на предприятии очень мала, её надо наращивать, что бы реактивная мощность стала равна нулю. Для этого подключают много больших конденсаторов. Ящик с большим количеством конденсаторов называют установкой компенсации реактивной мощности (КРМ).          Принцип работы установки компенсации реактивной мощности (КРМ) прост, она измеряет, сколько предприятие потребляет индуктивной мощности и попеременно включает конденсаторные ступени, добиваясь максимального эффекта и сбережения электроэнергии.          Для компенсации реактивной мощности не надо ничего менять, надо приобрести и включить установку компенсации реактивной мощности (КРМ) и начать экономить электроэнергию. Эффект от внедрения таких установок КРМ зависит от доли реактивной мощности потребляемой предприятием. Общий расчет цен и эффекта от применения приведен в разделе окупаемость.          При использовании установок компенсации реактивной мощности (КРМ) уменьшается сила тока в сети предприятия, разгружаются кабели, уменьшается тепловыделение, что позволяет экономить еще и долю активной мощности. Экономия активной мощности обычно составляет от 5 до 15% в зависимости от предприятия, т.е. количество потребленных килловат-часов в квитанции уменьшится за счет использования установки компенсации реактивной мощности (КРМ).

Монтаж УКРМ (устройств компенсации реактивной мощности)

На предприятиях часто используется оборудование, которое создает реактивную мощность. Она негативно сказывается на качестве работы энергосетей, создавая электромагнитные поля.

Для предотвращения подобного негативного воздействия необходимо использовать устройства, компенсирующие реактивную мощность. Они применяются, прежде всего, в сетях трехфазного типа и служат накопителями реактивной мощности. Таким образом, монтаж УКРМ способствует разгрузке системы и увеличению коэффициента полезного действия сети.

Специалисты нашей компании с соответствующим допуском готовы взять на себя монтаж УКРМ. Мы работаем в полном соответствии с действующими стандартами и ГОСТами, благодаря чему вы можете быть уверены в безупречном качестве установки и бесперебойной работе системы.

В зависимости от тип и индуктивной мощностями. Существует также такое понятие, как реактивная мощность, которая создает электромагнитные поля в оборудовании, вредящие электрическим цепям, а также увеличивает нагрузку, снижая качество энергии.

Чтобы ослабить это негативное воздействие и поддержать величину коэффициента мощности на необходимом уровне в трехфазных электросетях, используется устройство компенсации реактивной мощности. Система конденсаторов в УКРМ служит для накопления реактивной мощности, что позволяет разгрузить систему, стабилизировать напряжение и увеличить долю активной мощности.

Назначение УКРМ

Основной функционал устройства заключается в следующем:

1. Уменьшение потребления электрического тока на 30–50%.
2. Уменьшение стоимости индуктивной мощности.
3. Снижение нагрузки на элементы распределительной сети, замедление растраты их ресурса и продление срока службы всей системы.
4. Улучшение надежности сети и повышение ее пропускной способности.
5. Уменьшение негативного влияния высших гармонических составляющих тока.
6. Приближение фаз к симметрии, сглаживание электрических помех в сети.
7. Снижение тепловых потерь энергии.

Установка компенсации реактивной мощности отличается надежностью и безопасностью, что обеспечивается защитой конденсаторов сегментированной пленкой из полипропилена. Это продлевает срок службы устройства и удешевляет работы по его техническому обслуживанию.

Дополнительная безопасность и снижение износа оборудования обеспечивается использованием в нем тиристорных пускателей для коммутации конденсаторов. Применяются специальные быстродействующие пускатели, срабатывающие при изменении коэффициента мощности и действующие с опережением по времени.

Качество работы устройства улучшается за счет использования фильтра нечетных гармонических колебаний тока и терморегулятора. Все неисправности легко обнаружить благодаря удобной системе индикации.

Модульная конструкция позволяет наращивать мощность оборудования по мере увеличения мощностей предприятия. Все части устройства размещаются в защитном контейнере, в котором поддерживаются оптимальные для работы электроники условия — для этого имеется система вентиляции и обогрева. Использовать УКРМ можно при температурах окружающей среды до -60°C.

Классификация устройств

В промышленных распределительных сетях 6–10 кВ используются следующие типы УКРМ:

• Нерегулируемые устройства. Строятся по модульному принципу, состоят и нескольких ступеней, коммутация которых осуществляется вручную при отсутствии нагрузки на сеть.
• Регулируемые установки — состоят из нескольких конденсаторных ступеней, коммутация которых осуществляется базовым электронным блоком в автоматическом режиме. Автомат сам определяет мощность и время активации УКРМ.
• Полуавтоматические установки. Объединяют в себе автоматизированные и ручные ступени, что позволяет снизить стоимость оборудования при сохранении качества компенсации реактивной мощности на высоком уровне.
• Высоковольтные устройства компенсации реактивной мощности. Предназначены для сильно загрязненных сетей, комплектуются антирезонансными дросселями для защиты от нелинейных искажений тока. Используются в распределительных сетях, включающих в себя оборудование, генерирующее высшие гармоники: устройства для плавного пуска, частотные преобразователи и др.

Преимущества конденсаторной конструкции УКРМ

Конденсаторное устройство компенсации реактивной мощности имеет следующие достоинства:

1. В конструкции используются трехфазные конденсаторы, защищенные от пожара и произведенные из экологически безопасных материалов.
2. Система безопасности оборудования, состоящая из предохранителей и ограничителей перенапряжения, дополняется третьим уровнем защиты. Он представляет собой обкладку из металлизированной полипропиленовой пленки, пропитанной специальной диэлектрической жидкостью с минеральными веществами в составе.
3. Для удобства эксплуатации устройства используется дистанционное управление регуляторами реактивной мощности и цифровыми анализаторами, а также продуманная система индикаторов неполадок.
4. Используются полимерные изоляторы, защищающие электрическое оборудование от негативного воздействия вибраций и повышающие сейсмоустойчивость устройства компенсации реактивной мощности.

Механизмы защиты установки

Для обеспечения безопасности эксплуатации устройства и увеличения срока службы электрических частей УКРМ используется сложная система защиты конденсаторной установки. В нее входят следующие механизмы:

• Детали, блокирующие доступ к элементам установки, находящимся под напряжением.
• Механический блокиратор включения ножей заземления в действующем устройстве.
• Контактный выключатель, отключающий работающее оборудование при открытии двери.
• Электромагнитный замок, не дающий провести ошибочную коммутацию конденсаторов.
• Предохранители, защищающие устройство от короткого замыкания.
• Защита от превышения нормативов качества тока.
• Защита от избытка напряжения.
• Защита от асимметрии токов в трехфазной сети.

Кроме того, имеется термодатчик, контролирующий температуру в установке — при перегреве включается система вентиляции, а при охлаждении — отопительная система.

Прайс лист на электромонтажные работы



Вы можете задать вопрос по телефону: 8 (343) 286-25-03
или отправить свое сообщение на электронную почту: [email protected]

Конденсаторные установки УКРМ, УККРМ (КРМ 6,3-10,5)

Конденсаторная установка компенсации реактивной мощности УКРМ 6 кВ (10 кВ) предназначена для повышения и поддержания на заданном уровне значения коэффициента мощности в электрических распределительных трехфазных сетях промышленных предприятий и других объектов и позволяет:



1. Снизить потребляемый ток на 30-50%;
2. Уменьшить нагрузку элементов распределительной сети, продлевая срок их службы;
3. Увеличить пропускную способность распределительной сети и её надёжность;
4. Снизить тепловые потери тока;
5. Снизить влияние высших гармоник;
6. Снизить несимметрию фаз, подавить сетевые помехи;
7. Минимизировать оплату за реактивную энергию

Каждая высоковольтная конденсаторная установка состоит из:

1. вводной ячейки;
2. конденсаторных ячеек с медной ошиновкой, количество которых определяет мощность установки; ячейки могут быть регулируемыми или фиксированными в зависимости от характера нагрузки в сети;
3. конденсаторных батарей (высоковольтных конденсаторов) различных ёмкостей;
4. приборов автоматики, контроля и сигнализации.

Поставка устройств компенсации реактивной мощности УКРМ на 6 или 10 кВ может быть осуществлена комплектно внутри специального утепленного контейнера, который гарантирует надежную работу устройства под открытым небом при температурах до — 60 °C, а также обеспечивает наиболее удобное обслуживание в таких климатических условиях.



Основные типы установок УКРМ 6-10 кВ

Нерегулируемые:

Состоит только из фиксированных ступеней. Принцип действия: включение и отключение разъединителя производится в ручном режиме (при отсутствии нагрузочного тока). Марки производимых установок — КРМ, КРМ1, УКЛ, УКЛ56, УКЛ57.

Регулируемые:

Состоит только из регулируемых ступеней. Принцип действия: коммутация осуществляется автоматически, включением и отключением ступеней. При этом мощность и момент включения автоматически определяются электронным блоком. Регулируя, повышая значение коэффициента cos(φ), высоковольтные конденсаторные установки  автоматически компенсируют реактивную мощность нагрузки в электрических сетях трехфазного переменного тока напряжением 6,3 — 10,5 кВ. Марки — КРМ, УКРМ 6, УКРМ 6,3, УКРМ 10, УКРЛ, УКРЛ56, УКРЛ57.

Полуавтоматические:

Для того, чтобы удешевить установки компенсации реактивной мощности УКРМ 10 кВ и 6 кВ, сохранив при этом высокий уровень их качества, разработаны полуавтоматические компенсаторы реактивной мощности — гибрид неавтоматических и автоматических установок УКРМ. В их составе имеются как регулируемые ступени, так и фиксированные. Такие устройства получили широкое распространение ввиду того, что практически всегда некоторая часть нагрузки в высоковольтной сети присутствует постоянно, в круглосуточном режиме. Для этой «фиксированной» части нагрузки и подбираются соответствующие ёмкости конденсаторных батарей, размещаемых в нерегулируемых ячейках конденсаторных установок. Такие ступени в 2-3 раза дешевле по сравнению с автоматическими ступенями аналогичной мощности, что в свою очередь благоприятно сказывается на стоимости устройства компенсации реактивной мощности УКРМ в целом.

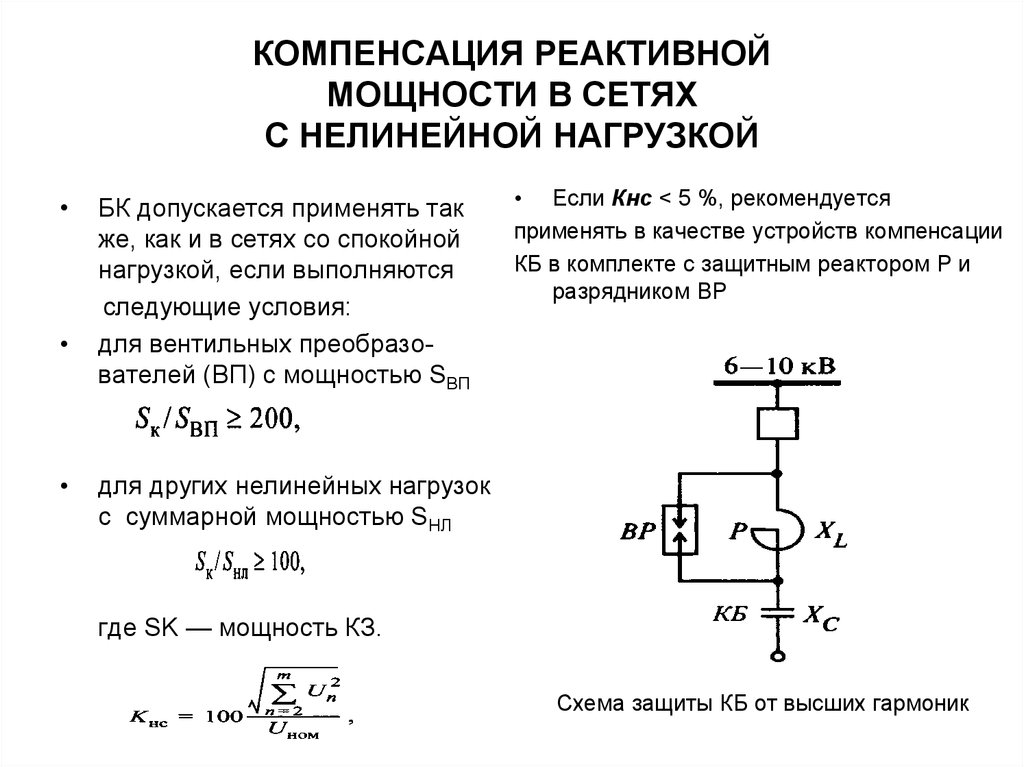

Фильтровые:

Любые вышеперечисленные высоковольтные установки (нерегулируемые, регулируемые, полуавтоматические) при необходимости исполняются с защитными дросселями от гармонических искажений.

Технические характеристики:

Наименование	Мощность, Квар	Шаги регулировки, квар		Габариты** ДхВхГ,мм	Ток,А (при U=6.3 кВ)	Ток,А (при U=10.5 кВ)	Масса, кг
		Фикс.	Рег.
УКРМ-6,3 (10,5)-150-50 (100р+50р)	150	1х100	1х50	2394 х 1800 х 770	13,75	8,25	480
УКРМ-6,3 (10,5)-300-150 (150ф+150р)	300	1х150	1х150	2394 х 1800 х 770	27,49	16,50	530
УКРМ-6,3 (10,5)-450-150 (300ф+150р)	450	1х300	1х150	2394 х 1800 х 770	41,24	24,74	550
УКРМ-6,3 (10,5)-600-300 (300ф+300р)	600	1х300	1х300	2394 х 1800 х 770	54,99	32,99	600
УКРМ-10,5 (6,3)-900-450 (450ф+450р)	900	1х450	1х450	2394 х 1800 х 770	82,48	49,49	600
УКРМ-6,3 (10,5)-1350-450 (450ф+2х450р)	1350	1х450	2х450	3344 х 1800 х 770	123,72	74,23	910
УКРМ-6,3 (10,5)-2250-450 (3х450ф+2х450р)	2250	3х450	2х450	4294 х 1800 х 770	206,20	123,72	1375
УКРМ-6,3 (10,5)-3150-450 (3х450ф+4х450р)	3150	3х450	4х450	6194 х 1800 х 770	288,68	173,21	1850
УКРМ-6,3 (10,5)-4050-450 (2х450ф+7х450р)	4050	2х450	7х450	8444 х 1800 х 770	371,15	222,69	2650
УКРМ-6,3 (10,5)-5400-450 (3х450ф+9х450р)	5400	3х450	9х450	10944 х 1800 х 770	494,87	296,92	2950
УКРМ-6,3 (10,5)-6000-600 (4х600ф+6х600р)	6000	4х600	6х600	8444 х 1800 х 770	549,86	329,91	3000
УКРМ-6,3 (10,5)-7200-450 (8х450ф+8х450р)	7200	8х450	8х450	12244 х 1800 х 770	659,83	395,90	4125

Устройства компенсации реактивной мощности (УКРМ)

Установки компенсации реактивной мощности (УКРМ) предназначены для повышения коэффициента мощности cosφ электроустановок и его автоматического поддержания на требуемом уровне (не ниже 0,9).

Установки компенсации реактивной мощности (УКРМ) предназначены для повышения коэффициента мощности cosφ электроустановок и его автоматического поддержания на требуемом уровне (не ниже 0,9). Они получили широкое распространение на промышленных предприятиях благодаря преимуществам перед синхронными двигателями и компенсаторами.

Назначение и принцип действия

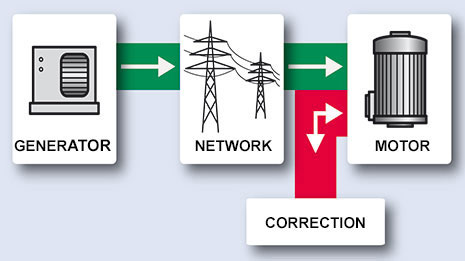

Чтобы понять принцип действия УКРМ, рассмотрим электрическую цепь с комбинированным сопротивлением: активным (лампы накаливания, электронагреватели) и индуктивным (асинхронные машины, распределительные трансформаторы, люминесцентные лампы, сварочное оборудование).

Активная нагрузка преобразует электрическую энергию в другие виды: механическую, тепловую, световую и др. Индуктивные приемники потребляют и вырабатывают реактивную электроэнергию, которая не связана с выполнением полезной работы, но необходима для создания электромагнитного поля (без него невозможно функционирование трансформаторов и двигателей).

Из-за потребителей с индуктивным характером возрастает полная мощность, что требует увеличения мощности генераторов, трансформаторов, сечения проводников. Также есть и другие негативные факторы:

• падение напряжения,

• рост активных потерь.

Чтобы избежать этих отрицательных явлений, применяют УКРМ, основными элементами которых являются конденсаторы. Они также производят реактивную мощность, но с противоположным знаком. В результате происходит компенсация.

Особенности применения УКРМ

Современные конденсаторные установки обеспечивают автоматическое регулирование мощности по одному или нескольким показателям:

• суточному графику нагрузки,

• величине и знаку реактивной мощности,

• уровню напряжения.

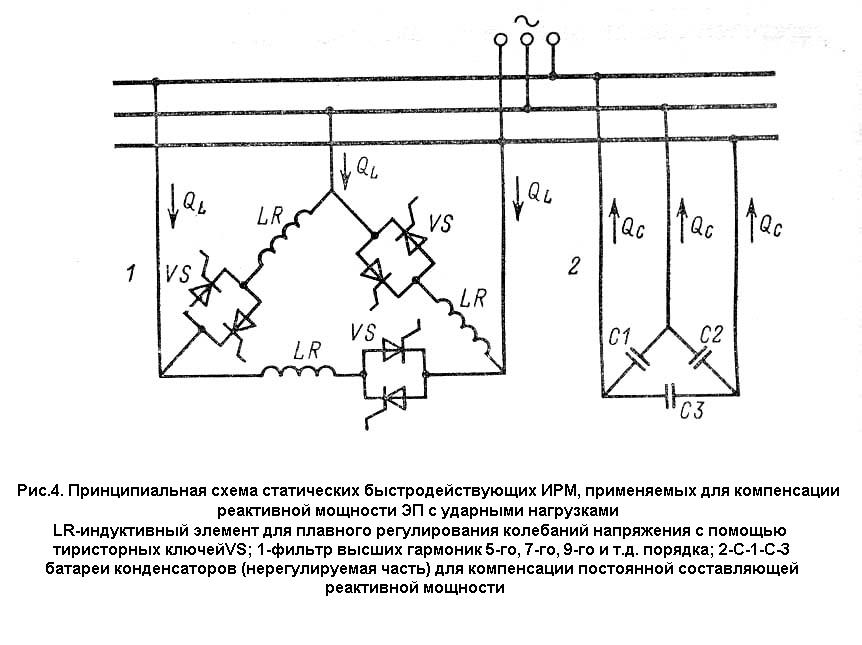

Для компенсации реактивной мощности в сетях, от которых питаются приемники с резкопеременной нагрузкой (цеха с большим количеством подъемно-транспортных механизмов, прессов, штамповочных установок, сварочных аппаратов и пр.), все чаще применяют тиристорные конденсаторные установки.

В отличие от аналогов с контакторами, варианты с тиристорами способны выполнять компенсацию в короткие сроки, так как для них отсутствует необходимость в выдержке времени для разрядки конденсаторов. На такие УКРМ цена немного выше.
