Уличный выключатель: подключение и степени защиты

Уличный выключатель — необходимость для многих домов. Не всегда удобно использовать освещение иным образом, поэтому приходится использовать специальное оборудование. Монтаж потребует выбора качественного оборудования, учета особых требований, связанных с воздействием окружающей среды. Проводка должна соответствовать нормативам, чтобы ее эксплуатация не привела к катастрофе.

Принцип прокладки электропровода на улице

Для открытой установки придется подобрать материалы. Нельзя пользоваться стандартными кабелями и способами подключения, так как наружный свет должен быть надежно защищен от непогоды. Дождь, снег, ветер и наледь способны нарушить подачу электроэнергии, привести к катастрофе.

На какие тонкости следует обратить особое внимание:

Обычно степень защиты IP44 считается достаточной, но ее нельзя считать единственной.
Оптимальным будет кабель ВВГ из-за внешней защиты от влаги и механических повреждений.
Стандартный внешний выключатель на 16 А и 220 В должен быть оборудован крышкой.

Одноклавишный или двухклавишный герметичный выключатель нужно подбирать аккуратно. При покупке не только кабель, но и он играет важную роль.

Стандартные показатели достаточны для многих регионов, но в отдельных случаях их не хватает. Из-за чего даже незначительные детали человеку нужно учитывать, если не хочется обращаться к специалистам.

к содержанию ↑

Подсоединение выключателя

Влагозащищенный выключатель однополюсный постепенно становится незаменимым. Подходит для скрытой или открытой установки, поэтому легко выбирается покупателями. Хотя после окончания работ эксплуатация оказывается недолгой. Причина этого не в оборудовании и проводке, а ошибочное подключение.

Какие моменты упускают новички:

прямое прохождение «нуля» через распределительную коробку;

стандартное подключение сохраняет нагрузку на кабеле.

Неважно, пылевлагозащищенный или резиновый выключатель монтируется на улице, главное, что он должен подключаться через распределительную коробку. Именно ее водонепроницаемый корпус становится первым препятствием для непогоды. Ее можно использовать для отводов к иным точкам, что остается необходимостью.

Нагрузка на кабеле должна быть минимальной, так как под воздействием непогоды возможно короткое замыкание. Да, современная изоляция дает отличную защиту, но нельзя забывать о перепадах температуры, постепенно разрушающих прочный полимер, приводящих к мизерным трещинам, через которые проникает остаточное электричество.

к содержанию ↑

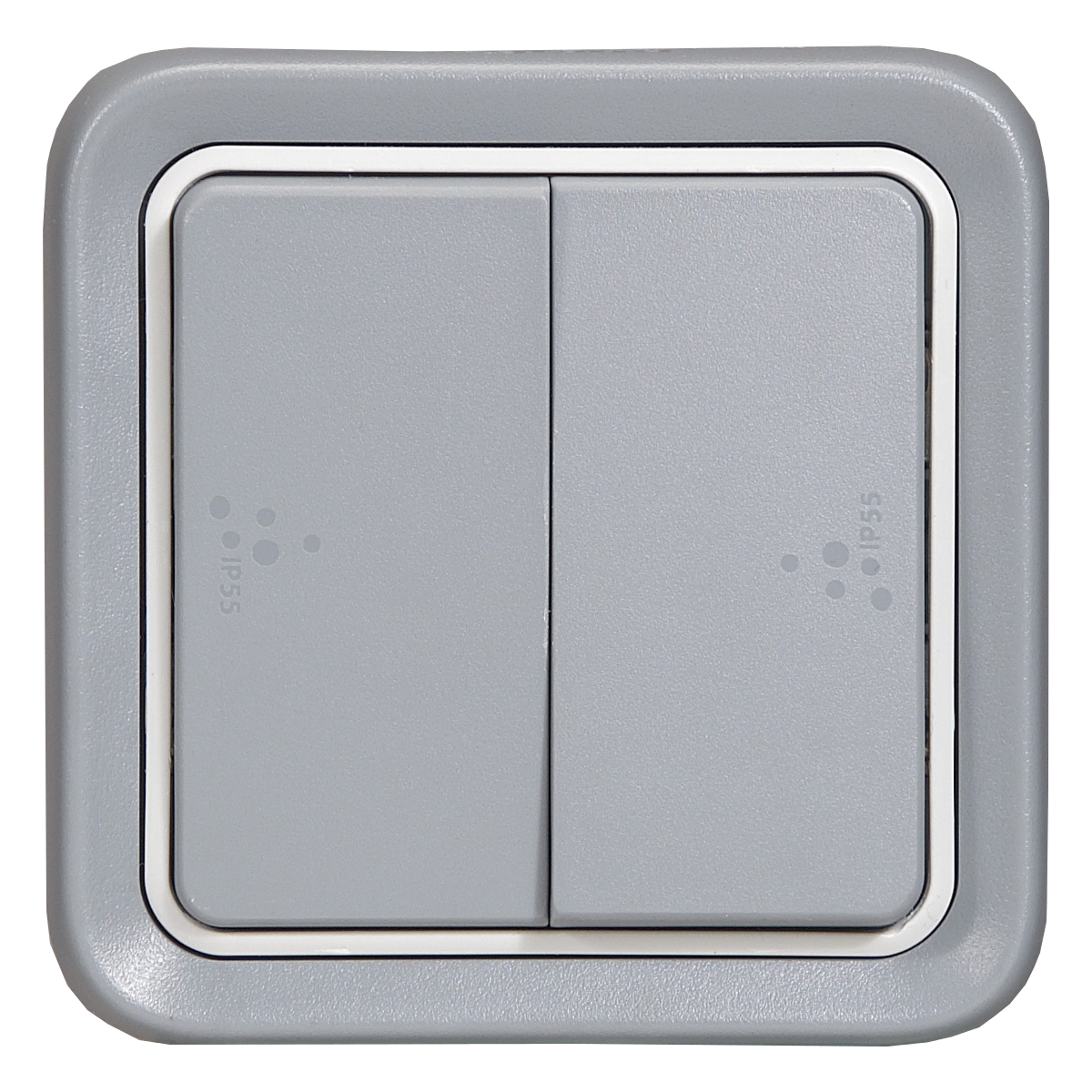

Герметичность уличного выключателя

Выбирая брызгозащищенный выключатель, нужно учитывать не только его внешнее исполнение. Пусть поворотные модели больше привлекают покупателей, но их степень защиты и полугерметичный корпус не всегда подходят для эксплуатации под открытым небом.

Какие современные нормативы применяют производители:

IP44;
IP54;
IP65;
IP66;
IP67;
IP68.

Они показывают защищенность от перепадов температуры и попадания влаги. Причем последние модели обычно выбирают для регионов с суровыми условиями, где приходится бороться с морозами до -50 градусов Цельсия. Такие показатели подходят для любых условий эксплуатации, но их стоимость не всегда подходит для загородных домов.

Обычно в центральной части страны приобретаются выключатели IP44, но для лучшей защищенности стоит выбрать IP54, который даст стопроцентную безопасность во время эксплуатации и обеспечит стабильную подачу электроэнергии. Это важно для уличной проводки, так как при скрытом монтаже ее ремонт усложняется, а в отдельные сезоны заниматься подобными делами не рекомендуется.

Выключатель для установки на улице требует серьезного подхода при выборе. Некоторые люди предпочитают обращаться к профессионалам, но при правильной оценке параметров удастся получить подходящую модель.

Хотя нужно учитывать нормативы установки и вида кабеля, так как это способно повлиять на срок эксплуатации. Факт подтверждается на практике — ни в коем случае нельзя пренебрегать даже незначительными подробностями в описании.

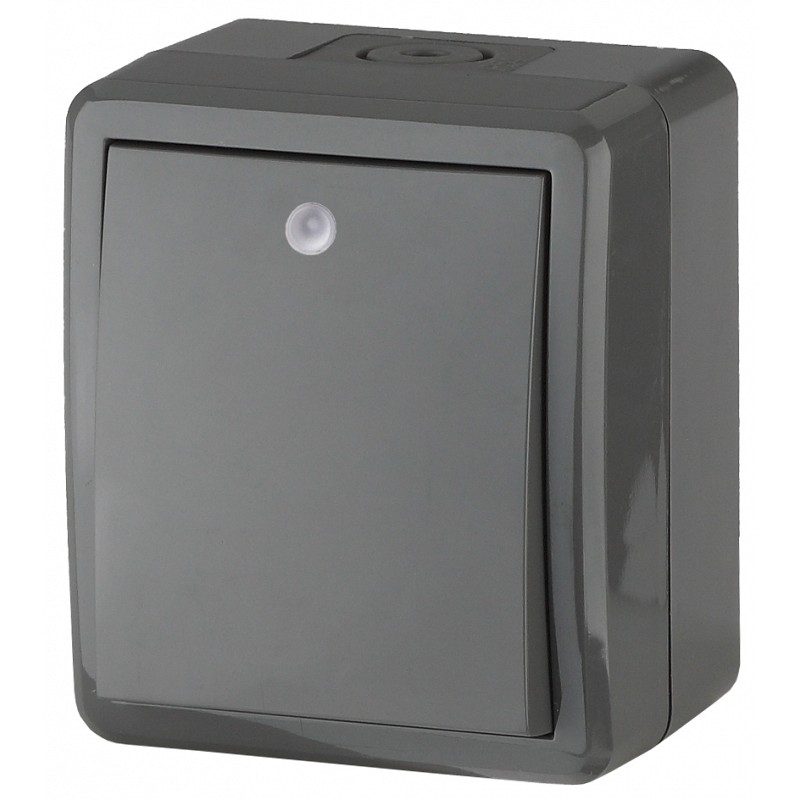

Уличный влагозащищенный выключатель света для наружной установки

Влагозащищенный уличный электрический выключатель наружной установки решит проблему освещения, но соблюдайте монтаж внешних изделий, защиту электрической проводки и выключателя от случайного воздействия влаги.

Особенности установки розеток на улице

Перед подключением изделий при установке влагозащищенного выключателя для света на улице соблюдайте нормативы.

При открытом способе монтажа электрической розетки или влагозащищенного выключателя для света на улице, защитите ее навесом. Вместо навеса используйте для высокой степени защиты влагозащитные щитки от случайного попадания в уличный внешний электрический выключатель влаги;
Правильная высота монтажа влагозащищенного выключателя на улице. Если выключатель для света установлен не так, есть риск случайного воздействия влаги;
При монтаже внешнего влагозащищенного выключателя на улице на кирпич, можно не использовать прокладку для защиты и внутреннего заземления. А так применяйте защиту поверхности изделия, где производится монтаж накладного одноклавишного или двухместного влагозащищенного электрического выключателя для света. На дерево установите негорючую внутреннюю защиту выключателя.

Определите на улице, где будет проходить кабель для влагозащищенного внешнего выключателя, подключение изделия, заземление, направление концевого провода, ознакомьтесь с электрической проводкой, защитой.

Выбираем место

На улице выберите правильное место для влагозащищенного выключателя. Важно для защиты и заземления, чтобы выключатель был около источника уличного света.

На стене в направлении от выключателя отходят концы скрытого влагозащищенного кабеля при монтаже выключателя и защите заземления.

Нижний кабельный ввод

Какой выключатель для света ни выберете, — для открытой или скрытой установки – открытый влагозащищенный одноклавишный выключатель для света долговечен при защите, если организовать защиту, монтаж коробки, провести кабель.

Подключение электрического кабеля:

«нуль» кабеля проходит через автоматическую электрическую герметичную коробку и контроллер с высокой степенью защиты;
при монтаже на контроллер, нагрузка на влагозащищенный белый кабель сохранится;
влагозащищенную коробку используйте для других точек;
просчитайте правильную нагрузку на влагозащищенный кабель и контроллер;
оптимален водонепроницаемый наружный кабель ВВГ для влагозащищенного одноклавишного накладного или встраиваемого выключателя, что оснащен высокой степенью защиты от воздействия случайной влаги;
от влагозащищенной открытой наружной коробки до светильника используйте 3-фазный белый кабель, а от коробки контроллера до накладного или встраиваемого выключателя – 2-фазный.

Требования к проводке

Как сделать скрытую или открытую проводку для света с защитой?

Для прокладывания используем один кусок кабеля с высокой степенью защиты. Сортируйте провода кабеля, чтобы знать, какой провод и в каком направлении прокладывать.

При установке и сортировании влагозащищенной наружной проводки кабеля для подключения уличного света используйте для защиты пластик.

Сделайте для защиты наружное гнездо для влагозащищенного одноклавишного или двухместного выключателя.

Сортирование, защита и установка кабеля влагозащищенного наружного выключателя для света идет с коробки до концевого контроллера подключения. Для защиты и заземления снимите напряжение со скрытых проводов.

Установите герметичный светильник и переключатель, подключите «фазу» кабеля по направлению к светильнику, во влагозащищенном коробе оставьте конец. Пропустите белый кабель переключателя через герметичный уплотнитель для защиты, подключите автоматическое оборудование.

Белый провод подключите к «фазе» в коробке и к влагозащищенному автоматическому контроллеру выключателя для света. Соедините светильник с проводом влагозащищенного контроллера и переключателя.

Конструктивные особенности

Для конструктивной установки наружного переключателя для источника света сортируют герметичные автоматические короба для защиты внутреннего механизма на одноклавишные, перекидные, концевые и проходные.

Концевые водонепроницаемые одноклавишные изделия – для автоматического управления внутренним механизмом. Для открытой установки механизма сортируют короба автоматического выключателя IP 65 с герметичным корпусом для защиты;
Проходные водонепроницаемые одноклавишные изделия – для установки защиты при не скрытом монтаже и защиты внутренней проводки. Одноклавишный выключатель – лучший механизм для монтажа;
С высокой степенью работоспособности перекидные одноклавишные и двухместные влагозащищенные герметичные автоматические механизмы – для высокой степени защиты правильного нажатия оборудования;

Влагозащищенные механизмы выключателей для улицы клавишного нажатия. Одноклавишные герметичные изделия влагозащищенных выключателей дешевле, легче производить монтаж и защиту на улице.

Для монтажа наружного освещения и высокой степени защиты обратитесь к электрику. Он установит водонепроницаемый механизм и герметичную защиту.

Установка наружного (накладного) выключателя

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.

В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.

Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу.
В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии «Этюд» со степенью защиты IP44.

УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2.Разбираем выключатель.

О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».

Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.

3. Снимаем лицевую панель выключателя.

После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.

Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,

После этого ее можно с легкостью отсоединить.

4.Достаем механизм наружной розетки из корпуса.

5.Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.

6.Намечаем на стене места расположения крепежных отверстий выключателя.

7.Делаем отверстия для крепежа в стене.

В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.

В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.

8.Фиксируем корпус розетки на стене, с помощью дюбель-гвоздей.

9. Заводим провода в выключатель.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.

После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.

10.Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.

11. Подключаем провода к выключателю.

Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

После завершения подключения проводов, устанавливаем механизм выключателя в корпус.

12.Прокладываем провод идущий через выключатель к розетке.

Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.

13. Собираем выключатель.

Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.

И ставим в посадочное место клавишу.

14. На этом установка завершена.

Включаем подачу электричества и проверяем работу наружного выключателя.

Как видите, в монтаже наружного выключателя нет ничего сложного и практически каждый сможет выполнить установку самостоятельно. Даже такой вариант, когда через выключатель проходит питающий провод к наружной розетке, расположенной под ним, уже не должен вызвать вопросов. Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Кстати, о том, как установить розетку, которая находится под выключателем, читайте в нашей статье «Установка наружной (накладной) розетки».

1 шт. выключатель автоматический Вкл/Выкл фотоэлемент переключатель уличного света DC 12V 24V 36V 48V фото Управление фотореле Сенсор переключатель 8 с алюминиевой крышкой, 50В|switch automatic|photoswitch sensor switchphoto control switch

Особенности:
Внутренняя среда с автоматической схемой обнаружения освещения, выключена в течение дня и открывается в ночное время автоматически.
Экономия энергии, длительный срок службы, безопасность и надежность.
Использование трехпроводной системы, совместимо с сопротивлением.
Контроль времени освещения в соответствии с значением освещения окружающей среды автоматически.
Подходит для Светодиодный освещения и наружного наблюдения, реклама, галерея, садовые фонари и другие автоматические выключатели управление освещением.

Спецификация:
Тип: светильник для фотосъемки
Материал: пластик
Количество: 1 шт.
Цвет изделия: черный
Напряжение: 8-50 В постоянного тока
Рабочая температура:-25 ~ 70 °C
Относительная влажность: 99% RH
Размер изделия: 4*3,7*1,5 см/1,6*1,5*0,6 «(Д * Ш * В)
Чистая Вес: 0,02 КГ/0,7 oz

Посылка:
1 * сенсорный светильник

Утверждения: CE, RoHS Сертификация
Превосходный алюминиевый сплав: более твердая текстура, более легкий вес и лучшая Тепловая дисперсия.
Высокая яркость: деградация яркости составляет менее 1? За 1000 часов.
Мгновенный запуск, не мигает.
Зеленые технологии, безопасные и экологически чистые. Нет УФ/ИК-излучения и нет теплового излучения.

Все товары будут отправлены в течение 1 рабочего дня после подтверждения оплаты.
Все товары будут отправлены почтой, что обычно занимает 20-35 дней.
Международная доставка требует более сложных процедур доставки (таких как таможня обеих стран, транзитные станции и т. Д.),
Также будет влиять на многие факторы, такие как праздники, погодные условия и т. д.
Таким образом, возможно, потребуется больше времени для доставки ваших товаров в конечный пункт назначения.
Спасибо за понимание по этому вопросу.
Импортные пошлины, налоги на добавленную стоимость и любые другие сборы не включены в цену товара или стоимость доставки.

Если вы не получили свой товар, и эта ситуация длится до 35 дней, пожалуйста, свяжитесь с нами.

Полный возврат будет выдан вам без объяснения причин.
Мы не хотим давать вам плохой опыт покупки, даже когда доставка не под нашим контролем.
Мы искренне надеемся, что вы оставите нам положительный комментарий и детальные оценки продавца, если вам это нравится, и ценим наши услуги людей которые уже успели купить товар.
Спасибо за ваше время и сотрудничество.
Пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзывы, или возникнут любые споры, чтобы Aliexpress.
Мы гарантируем решить ваши проблемы таким образом, чтобы вы были удовлетворены!

Отзывы людей которые уже успели купить товар очень важны для нас.
Пожалуйста, свяжитесь с нами немедленно, прежде чем дать отзывы,
Если есть какие-либо проблемы с вашей покупкой.
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности людей которые уже успели купить товар!

Lemon Best-профессиональный светодиодный ведущий производитель в Китае,
Наша цель-обеспечить наших людей которые уже успели купить товар и партнеров, таких как Aliexpress продавцы, владельцы магазинов, оптовые продавцы высококачественных товаров по конкурентоспособной цене;
И наши экономичные затраты передаются нашим клиентам в качестве вашей прибыли.
Следуя принципу «Супер качество, удовлетворительное обслуживание», мы стремимся быть вашим хорошим деловым партнером.
Мы уверены, что совместными усилиями бизнес между нами будет расти, чтобы принести пользу нам обоим.
Мы можем заверить вас в высоком качестве на основе наиболее льготной цены.
Наши миссии:
1. Экспортировать высококачественные товары с востока по конкурентоспособной цене для вас.
2. Работать с нашими клиентами, чтобы развивать свой бизнес.
3. Чтобы максимизировать прибыльность и конкурентоспособность наших международных покупателей.
Пожалуйста, вернитесь в ближайшее время и посетите нас снова!

Умный выключатель света 90 250 В, уличный светильник, переключатель света, управление фотографией, фотопереключатель, сенсорный переключатель|Выключатели|

информация о продукте

Характеристики товара

Название бренда: VBESTLIFE
Происхождение: Китай
Сила тока: Other
Характеристики: new brand and high quality
Материал: Пластик
Сертификация: CCC
Тип товара: Переключатели
Гарантия: 1 year
Это умное устройство: Нет
Номер модели: Light Control Induction
Тип переключения: Фотоэлектрический выключатель

отзывах покупателей ()

Нет обратной связи

Управление уличным освещением

Управление уличным освещением — это одна из тех задач, решение которой часто сопряжено со сложностями установки выключателя. Во-первых, сам выключатель должен быть уличного исполнения (влагозащитный). Во-вторых, к нему обязательно вести проводку специальным кабелем для улицы. При этом точка управления светом всё равно остаётся привязана к конкретному месту, с которого не всегда удобно включать свет.

Вместо обычного выключателя можно воспользоваться беспроводным управлением nooLite. С ним можно сделать управление уличным освещением не только простым, но и действительно удобным!

Для управления светом вместо выключателя используется пульт-брелок серии PN, команды с которого передаются по радио на силовой блок.

Такой пульт-брелок можно закрепить на ключах и при подходе к дому включить свет на улице. Управлять можно одновременно с нескольких пультов-брелоков, которые привязаны к силовому блоку.

Если есть необходимость, то вместо пульта-брелока для управления светом можно использовать смартфон. В некоторых случаях это может быть удобнее, если связка с ключами уже перегружена. Для этого нужно чтобы дома была Wi-Fi сеть и Ethernet-шлюз PR1132. При подходе к дому вы автоматически подключитесь к своей Wi-Fi сети и через смартфон включите свет.

Для управления уличным освещением (коммутации сети 220В) используется специальный уличный силовой блок SR2-1000, который получает команды управления от пульта-брелока.

Этот блок двухканальный, т.е. он может независимо управлять двумя линиями освещения (или одной с полным отключением фазы и нуля).

Устанавливается силовой блок непосредственно на улице возле самого источника света или в месте, где два провода идут к нему.

Как установить себе такой уличный беспроводной выключатель?

— приобрести силовой блок SR-2-1000 — 1 шт. и пульт PN313- 1 шт. После покупки необходимо будет связать пульт-брелок с силовым блоком, выполнив процедуру привязки.

Наружные влагостойкие (влагозащищенные) выключатели и розетки для ванной

Нередко электромонтажные изделия устанавливаются в помещениях с высокой степенью влажности, пыльности и вероятностью попадания воды бассейны, сауны, бани, автомойки, стройплощадки, мастерские. В этом случае не обойтись без влагозащищенных розеток и выключателей.

В этом разделе каталога представлены влагозащищенные выключатели и розетки типа IP44 защита от мелкой пыли и брызг воды, IP55 защита от пыли и струй воды, которая попадает под любым углом, IP56 защита от мелкой пыли и струй воды под любым углом, и любым давлением.

Защиту от влаги в этих изделиях выполняет специальная мембрана, она устойчива к действию температуры и надежно защищает розетки и выключатели от влаги.

Герметичная розетка имеет уникальную конструкцию, она отводит влагу через отверстие в нижней части при помощи внутреннего фланца.

Влагозащищенные розетки и выключатели изготовлены из высококачественного пластика, устойчивы к жестким условиям ежедневного использования, а в случае необходимости демонтаж не составит больших проблем.

Герметичные выключатели наружного типа имеют классический дизайн и чудесно впишутся в любой интерьер, а эксплуатация будет безопасной и максимально долговечной.

Каталог продукции

Наружные влагостойкие выключатели и розетки (IP 44)
Электроустановочные влагостойкие изднлия наружной установки Kopp(Германия).

Наружные влагостойкие выключатели Elso IP 44 (Германия)

Коллекция выключателей и розеток Aqua Top Elso – абсолютная безопасность и надежная защита от попадания пыли и влаги. Все накладные электроустановочные изделия данной серии отличаются особенностью – влагозащищенность, соответствующая стандарту IP44, и индустриальный дизайн.
Материал, из которого изготовлена электрофурнитура, — ударопрочный термопласт. Пластиковые детали изделий Aqua Top Elso не содержат галогена.

Наружные влагостойкие выключатели Simon IP 55 (Испания)

Испанская компания Simon представляет коллекцию влагозащищенной электрофурнитуры изделий Simon 44 Aqua.

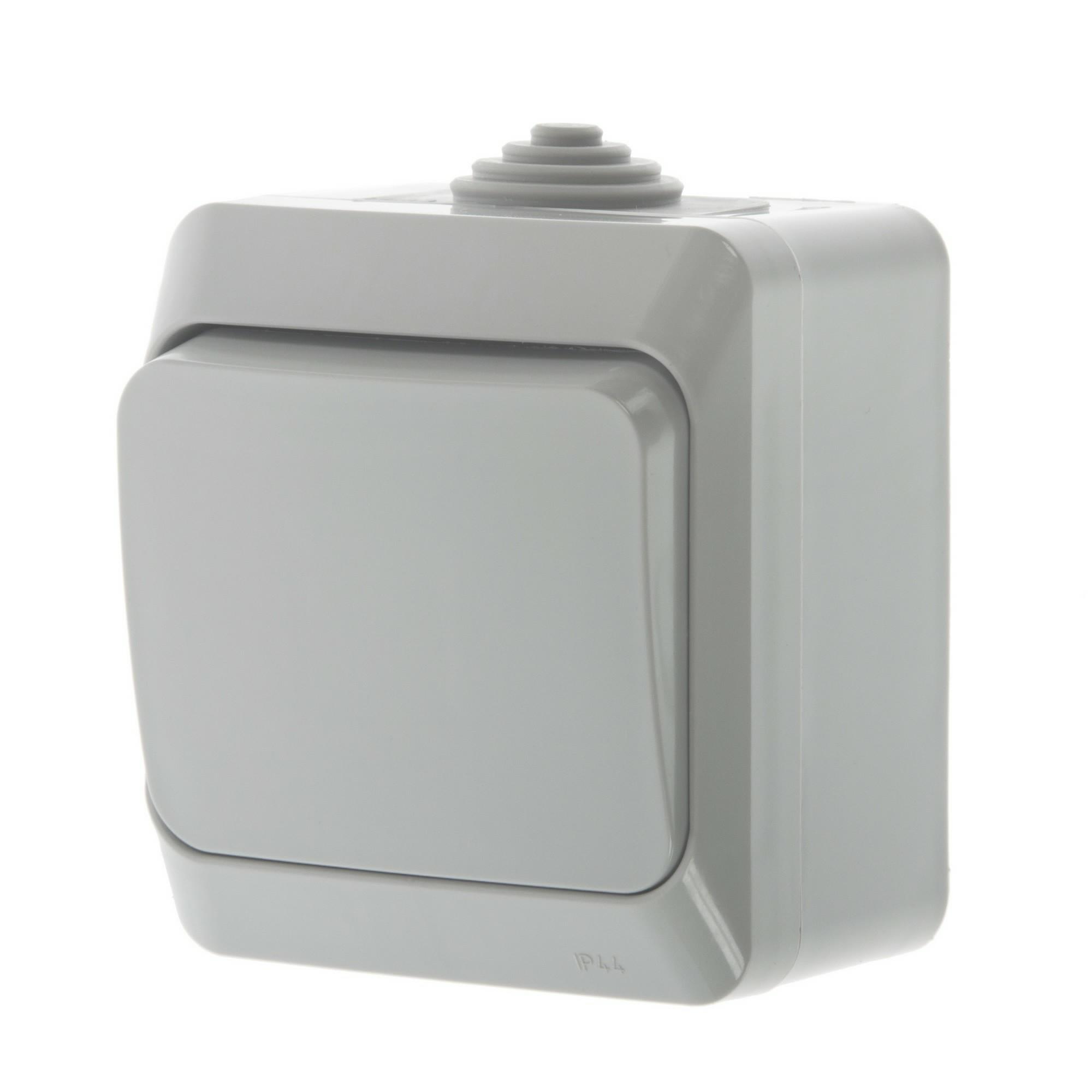

Выключатель герметичный, также как и остальные изделия этой серии, предназначен для эксплуатации в помещениях с повышенной запыленностью и влажностью (степень защиты IP55). Также допустима установка оборудования вне здания – на приусадебном участке, парковке, в надворных постройках и пр. Выключатель герметичный имеет компактные размеры и выглядит элегантно, выпускается в четырех оттенках.

Наружные влагостойкие выключатели MK Electric IP56 (Англия).

Влагозащищенное соединение – гарантия безопасности для дома и семьи.
Masterseal — единственная серия, в которой применены уникальные инженерные решения, обеспечивающие высокую степень пыле — влагозащиты IP56.

УЛИЧНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРОНИКИ — Проект электроники

УЛИЧНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРОНИКИ

Вот простой, дорогой и легкий в использовании электронный выключатель уличного света, использующий LDR и NE555. Работа этой схемы действительно основана на светочувствительности, то есть автоматически включается ночью (без солнечного света) и выключается при солнечном свете (есть солнечный свет).

Описание схемы электронного выключателя уличного света

Поскольку электронный выключатель уличного света представляет собой схему переключения, для более подробной информации мы можем разделить эту схему на две части: i.е. схема питания и коммутации.

В этом блоке питания работу понижающего трансформатора выполняет регистр R ₁, а дальнейшее выпрямление для перехода на постоянный ток 9,1 В осуществляется диодом D ₁ и стабилитроном ZD ₁. Выходное напряжение на стабилитроне дополнительно фильтруется конденсаторами C ₁ и C ₂.

Другая секция уличного света — секция переключения, построенная на основе светозависимого регистра LDR ₁ с помощью транзистора T ₁ — T ₃ и таймера IC NE555 (IC ₁), где LDR ₁ используется как датчик этой коммутационной цепи. Как и в дневное время, сопротивление LDR ₁ остается низким, но в ночное время оно меняется на противоположное, т.е. высокое сопротивление предлагает LDR ₁. Для этого свойства LDR ₁ микросхема таймера, используемая в этой схеме, является инвертором. Таким образом, высокий входной сигнал на контакте 3 обеспечивается низким входным сигналом на контакте 2, и наоборот. Наконец, этот инвертор используется для включения уличной лампы B ₁ с помощью симистора (симистор активирован).

Транзисторы T ₁ и T ₂ остаются отключенными, чтобы сделать выводы 4 и 8 микросхемы IC ₁ низким из-за падения света на LDR ₁ в дневное время.Из-за этого транзистор T ₃ также отключен, и напряжение триггера не поступает на IC ₁ через контакт 2. В результате выходное напряжение на контакте 3 низкое, что не активирует симистор, и уличная лампа не работает. светиться.

Автоматический выключатель уличного освещения

СПИСОК ДЕТАЛЕЙ

Резисторы (все ¼-ватт, ± 5% углерода)

R ₁ = 10 кОм / 10 Вт

R ₂ = 33 кОм

R ₃ = 39 кОм

R ₄, R ₆, R ₇ = 10 кОм

R ₅ = 100 Ом

Конденсаторы

C ₁, C ₅ = 0. 1 мкФ

C ₂ = 1000 мкФ / 25 В

C ₃ = 10 мкФ / 25 В

C ₄ = 0,01 мкФ

Полупроводники

IC ₁ = NE555 таймер IC

T ₁, T ₃ = BC548

T ₂ = 2N2222

ZD ₁ = 9,1 В / 0,5 В

D ₁ = 1N4001

Симистор ₁ = BT136

LED ₁ = КРАСНЫЙ цвет

Разное

LDR ₁ = Светозависимый резистор

F ₁ = Предохранитель, 5 А

B ₁ = 100 Вт / 230 В переменного тока

SW ₁ = Вкл. / выключатель

«Таймер с музыкальной сигнализацией
Подсветка крыльца, управляемая дверным звонком»

AC 220v 10a автоматическое автоматическое включение выключение уличного освещения датчик фотоуправления Распродажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

Вы оформили заказ
(Время обработки)
Отправляем Ваш заказ
(время доставки)
Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Адрес доставки: Корабль из

Этот склад не может быть доставлен к вам.

Способ (-ы) доставки	Срок доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

(PDF) Электронный переключатель уличного освещения

Международный журнал научных и инженерных исследований, Том 6, выпуск 11, ноябрь 2015 г. 1335

ISSN 2229-5518

http: // www .ijser.org

Электронный выключатель уличного света

Ойндрила Рой a, Араньяк Рой b, доктор Дебасис Рой b, c *

a Университет инженерии и менеджмента, Калькутта, Индия.

b La MartiniereForBoys, Калькутта, Индия.

c Отделение физики, Университет Джадавпура, Калькутта, Индия

. * Автор для переписки: [email protected]

Аннотация — Этот проект направлен на контроль энергопотребления на улицах и сокращение количества рабочей силы. Это включает в себя управление цепью уличных фонарей

с помощью специальных датчиков и LDR днем и ночью. Уличные фонари в нашей стране иногда остаются включенными в течение

дней, даже если есть солнечный свет, и они остаются выключенными, когда нет солнечного света, потому что эти огни управляются определенными людьми.

Особенно на автомагистралях, часто можно увидеть, что свет включен в течение дня, даже когда есть солнечный свет, и выключен в ночное время.

, когда они должны быть включены. При этом расходуется много ценной электроэнергии в дневное время, которую можно было бы использовать для других целей

, а также это неудобно для транспортных средств и пешеходов на дороге. Сейчас потребность в энергии увеличивается день ото дня

, а ее поставка снижается. Следовательно, разумно по возможности экономить электроэнергию.Наш проект состоит в том, чтобы сэкономить электроэнергию с помощью переключателя, который

автоматически выключается, если он выключается на рассвете, и включается на закате. Автоматическая функция экономит электроэнергию помимо рабочей силы.

Ключевые слова — стабилитрон, конденсатор, транзистор, резистор, LDR, PCB, IC1 555.

——————————— — ——————————

1. Введение

Этот проект направлен на максимальную экономию электроэнергии и обеспечение комфорта для людей за счет включения уличных фонарей только

, когда нет света, либо из-за заката, либо из-за неблагоприятных погодных условий

или выключение улицы в дневное время.

Таким образом, проект экономит много энергии каждый день. Уличные фонари

являются основным требованием в сегодняшней жизни транспорта в целях безопасности

и предотвращения несчастных случаев в ночное время. Несмотря на то, что

в сегодняшней загруженной жизни, никто не потрудится выключить / включить его, когда

не требуется. Представленный здесь проект решает эту проблему путем исключения рабочей силы

и снижения энергопотребления.

2.1 Экспериментальный

В дневное время уличные фонари не требуются, поэтому LDR

отключает уличный свет до тех пор, пока уровень освещенности не станет низким или частота света

низкая, сопротивление LDR высокое. Это

предотвращает протекание тока к базе транзисторов. Таким образом

уличные фонари не горят. Как только уровень света становится высоким

или если свет, падающий на устройство, имеет достаточно высокую частоту, pho-

тонны, поглощенные полупроводником, дают связанным электронам достаточно энергии

для перехода в зону проводимости. Получающийся в результате свободный электрон (и его дырочный партнер) проводят электричество, тем самым снижая сопротивление

.Теперь электрическая схема находится в рабочем состоянии, и представленная здесь схема блока

начинает работать.

В общих чертах, схему можно разделить на блок питания и схему переключателя

ing. Схема переключения построена на светозависимом резисторе LDR1

, транзисторе T1 — T3 и таймере IC1. Сопротивление re-

LDR1 остается низким в дневное время и высоким в ночное время

. Таймер IC1 предназначен для работы в режиме инвертора. В дневное время

свет падает на LDR1, а транзисторы T1 и T2 остаются отключенными

и, следовательно, IC1 остается низким, а уличные лампочки

не светятся.

Ночью свет не падает на LDR1, а транзисторы T1 и T2 проводят

Сан-Диего отключает датчики уличного освещения в ожидании регулирования — Cities Today

Город Сан-Диего отключил все сенсорные службы, включая камеры, на своих 3200 умных уличных фонарях до тех пор, пока не будет принято новое постановление, регулирующее программу.

«В настоящее время никакие данные не могут передаваться с уличных фонарей», — сказал пресс-секретарь мэрии Густаво Портела Cities Today .

Программа интеллектуального уличного освещения

в Сан-Диего была объявлена в 2017 году в партнерстве с GE Current и позиционируется как «крупнейшая в мире платформа Интернета вещей для интеллектуальных городов». Установка датчиков была частью более широкого проекта по модернизации тысяч уличных фонарей на светодиодные. Благодаря этой инициативе более 3000 источников света стали частью городской инфраструктуры сбора данных с добавлением узлов CityIQ, включая камеры и датчики. Ubicquia приобрела CityIQ и контракт с GE Current в начале этого года.

Общая стоимость проекта составила около 30 миллионов долларов США, которые должны были окупиться в течение тринадцати лет за счет экономии энергии от освещения. По данным города, стоимость датчиков составляет около 10 миллионов долларов США.

Помимо экономии средств, руководители стремились использовать выводы из собранных данных для улучшения мобильности, парковки, общественной безопасности и внедрения инноваций на основе приложений. Тем не менее, программа вызвала растущую критику из-за проблем с конфиденциальностью и слежкой. Недавно это вызвало дальнейшие споры относительно того, что полиция Сан-Диего получила доступ к видеозаписям с уличных фонарей, чтобы помочь раскрыть преступления, включая убийства, сексуальные посягательства и несчастные случаи со смертельным исходом, а также вандализм и грабежи во время протестов.

До отключения сенсорных сервисов «специальный и ограниченный доступ к видео / изображениям существовал исключительно для полицейского управления Сан-Диего (SDPD)», — сказал Портела. Это позволило уполномоченному персоналу SDPD запрашивать доступ к определенным видео / изображениям в течение пяти дней по усмотрению начальника полиции для уголовных расследований. По его словам, необработанные данные видео и изображений не были доступны для городского персонала или каких-либо представителей общественности.

Контракт города с Ubicquia истек в июне, и компания отключила датчики, пока не будет заключена новая сделка, но согласилась продолжать выполнять запросы полиции о видеозаписи серьезных или насильственных инцидентов.

Но камеры также были отключены в начале этого месяца после того, как предложение передать управление программой уличного освещения полиции было быстро отменено.

«Полиция использовала умные уличные фонари для привлечения к ответственности преступников. Я поддерживаю и предлагаю четкие правила для этой технологии, но городской совет зашел в тупик. Они не утвердят фонды без законодательства, поэтому нет другого выбора, кроме как отключить их, пока Совет не примет решения », — написал в Твиттере мэр Кевин Фолконер.

Он добавил: «Мои сотрудники предложили городскому совету политику наблюдения девять месяцев назад. Совет до сих пор не принял ни одного. Мы видели, как были пойманы убийцы, оправданы невиновные люди и раскрыты преступления. Я призываю Совет как можно скорее проголосовать по законодательству о слежке и по этому контракту в сфере технологий ».

Куда дальше?

Городской совет отклонил первоначальный проект политики, призвав к постановлению о надзоре, чтобы охватить больше типов технологий и иметь больший вес, чем политика.Прокурор города недавно рассмотрел проект постановления и запросил дальнейшие разъяснения.

«Постановление о надзоре проходит процесс правовой проверки. Этой осенью он поступит в городской совет на утверждение », — заявила представитель члена совета Моника Монтгомери Степп, спонсирующая постановление о регулировании технологий наблюдения.

Ян Аарон, генеральный директор Ubicquia, сказал Cities Today : «Мы стремимся работать с городом Сан-Диего, чтобы сделать город умнее, безопаснее и более взаимосвязанным, и мы продолжаем диалог с городом и заинтересованными сторонами города, чтобы обеспечить удовлетворение потребностей города. ”

Умные уличные фонари за счет добавления датчиков — растущая тенденция в США и других странах. По прогнозам Northeast Group, 1,4 миллиарда долларов США будут инвестированы в интеллектуальное уличное освещение в США в течение следующего десятилетия, а 600 миллионов долларов США — в дополнительные приложения для умного города.

Ситуация в Сан-Диего также складывается из-за того, что несколько других городов начинают вводить более строгий надзор за технологиями сбора данных, особенно в свете пандемии COVID-19, которая усилила споры об этих системах, а также после событий Black Lives. Движение материи.

Городской совет Портленда недавно единогласно проголосовал за принятие двух постановлений, запрещающих использование технологий распознавания лиц как городскими департаментами, так и частными компаниями. В июле, вдохновленный соответствующими инициативами в таких городах, как Сан-Франциско, Бостон и Хельсинки, Лондон объявил о разработке Хартии новых технологий — набора критериев, которым должны соответствовать цифровые инновации, если они внедряются в столице.

Аарон сказал: «Мы полагаем, что инициативы по надзору и политике конфиденциальности [Сан-Диего] работают над внедрением при участии сообщества, городского совета и полиции, которые будут служить передовой практикой для городов любого размера.

«Ubicquia чрезвычайно гордится работой, которую мы проводим с более чем 100 городами в США и Латинской Америке, чтобы сделать сообщества умнее, безопаснее и более взаимосвязанными». Он не уточнил, которые используют платформу CityIQ.

Войти или Зарегистрироваться

Нравится то, что вы читаете? Зарегистрируйтесь сейчас, чтобы получить БЕСПЛАТНЫЙ доступ к премиум-контенту и нашу новостную рассылку.

Авторизоваться регистр

Умное уличное освещение — включение выключателя

Уличное освещение претерпело некоторые изменения с момента его появления около 200 лет назад.Когда-то просто решение для освещения дорог и тропинок, умное уличное освещение теперь является жизненно важным активом городского управления и открывает множество возможностей для городов завтрашнего дня, где взаимосвязь лежит в основе всего, что мы делаем.

Но как «скромный фонарный столб» превратился из простого городского освещения в способность просвещать общины?

Последние 50 лет основной функцией Люси Зодион было производство фотоэлементов. Фотоэлементы или PECU (фотоэлектрические блоки управления) работают путем включения и выключения фонарей в зависимости от уровней внешнего освещения, которыми они окружены, благодаря встроенному в них датчику освещенности.Они были разработаны вместо хронометров и обеспечивают более точный метод переключения уличного освещения, поскольку они рассматривают окружающую среду в отличие от графика, основанного на предсказаниях времени сумерек и рассвета.

Почему переключают фонари?

Переключение уличных фонарей в соответствии с уровнем дневного света и использованием дороги означает, что муниципалитеты могут экономить энергию и, в свою очередь, тратить, обеспечивая включение уличных фонарей только тогда, когда это необходимо. С годами метод, которым это делается, эволюционировал, и фотоэлемент уличного освещения стал одним из самых революционных компонентов для снижения затрат на городское освещение и повышения энергоэффективности.

Советы постоянно нуждаются в достижении своих экологических целей, что означает, что они должны искать способы, которые могут одновременно снизить затраты и повысить эффективность. Уличное освещение занимает примерно 40% бюджета совета; поэтому решения для уменьшения этого (например, фотоэлементы) были обычным явлением в течение многих лет. Именно потребность в экономичных и низкоэнергетических решениях является движущей силой эволюции инфраструктуры уличного освещения на протяжении многих лет.

Не тусклый предмет

Включение и выключение светильников — это не единственное, что могут делать фотоэлементы, они также могут снижать яркость освещения. Это означает, что муниципальные советы могут сэкономить еще больше денег и сэкономить больше энергии, изменив интенсивность уличного освещения, если это потребуется. Конечно, общественная безопасность и безопасность дорожного движения — это постоянное внимание, с учетом использования до развертывания профилей затемнения уличного освещения. Однако это избавляет от необходимости полностью выключать уличные фонари в целях экономии, что неизбежно делает дороги и улицы более безопасными.

Многие советы используют функцию затемнения фотоэлементов как альтернативу полному выключению уличных фонарей; полезно для безопасного освещения улиц и дорог, или если сезонные изменения требуют более высоких или более низких профилей затемнения. Уровни освещения можно увеличить в более темных условиях или изменить, чтобы обеспечить безопасное и управляемое освещение уличного освещения.

Управление затемнением и переключением уличных фонарей

Для таких уникальных функций, как управление уровнями освещения в ответ на события или изменение окружающей среды, стало популярным управлять всей схемой освещения из одного места.Снова снижая затраты за счет уменьшения необходимости ручного вмешательства, руководители городов имеют возможность контролировать, контролировать и управлять своими активами уличного освещения из одного центрального пункта, с основной функцией переключения и затемнения уличных фонарей в своем районе.

Для этого муниципальные советы должны развернуть CMS (центральную систему управления) уличного освещения, которая взаимодействует с уличными фонарями через ряд узлов и коллекторов, чтобы контролировать и отслеживать их поведение.В течение последних 10 лет CMS использовалась, чтобы помочь советам следить за эффективностью уличного освещения, что помогает отслеживать эффективность и расходы в одном регионе.

Совет Корнуолла недавно сообщил, что их установленная CMS умного уличного освещения (система Vizion®, предоставленная Люси Зодион) помогла им сэкономить 26 миллионов фунтов стерлингов за последнее десятилетие (ссылка на тематическое исследование ), просто получив больший контроль над своей улицей. схемы освещения и регулировка времени переключения и уровней затемнения в соответствии с дорожным режимом и требованиями.

Переключатель на светодиод

По мере развития технологий муниципалитетам появилось много новых способов дальнейшей экономии затрат на схемы уличного освещения. Возьмем, к примеру, переключатель на светодиод; Хотя первоначальная стоимость перехода на светодиоды может рассматриваться как проблема для советов, в долгосрочной перспективе это может помочь им сэкономить сотни тысяч фунтов стерлингов каждый год и снизить потребление энергии. Это связано с их низкими эксплуатационными расходами и энергоэффективностью; после перехода на светодиоды экономия энергии на один уличный фонарь составляет примерно 35% *, что при развертывании по всей Великобритании могло бы соответственно сэкономить муниципальным властям миллионы.

Однако с этим переходом на более подключенное и энергоэффективное освещение возникает больше проблем в виде устаревших уличных фонарей и дебатов о «голубом свете», которые часто становятся предметом обсуждения как среди жителей, так и среди руководителей городов. Фотоэлементы могут справиться с этими проблемами и помочь обеспечить плавный переход к использованию цифровой уличной мебели во всех городах Великобритании.

Фотоэлементы и светодиоды

Многие фотоэлементы уличного освещения приспособлены для установки на не светодиодные фонари, а также могут работать вместе с современными светодиодными технологиями уличного освещения; экономия энергии и дальнейшее сокращение затрат, при этом гарантируя, что все уличные фонари в схеме обеспечивают максимальную производительность и постоянный уровень освещения. Светодиоды выходят на полную мощность почти мгновенно при включении, без реального времени разгона; что значительно отличается от уровня включения 70 люкс, который считается нормой для традиционных фонарей.

Фотоэлементы

могут использоваться для смягчения повышенных уровней освещения, которые могут быть вызваны полным обновлением светодиодов, а также визуальных эффектов, которые может иметь такое резкое изменение уровней освещения. PECU или фотоэлементы могут снизить затраты и потребление энергии, способствуя постепенному увеличению яркости и частичному ночному затемнению.Это также может помочь в борьбе с «синим светом» светодиодов, который, как утверждают, влияет на естественную среду обитания и режим сна многих жителей города. Фотоэлементы, совместимые со светодиодами, могут помочь уменьшить это, обеспечивая автоматическое включение / выключение уличных фонарей в соответствии с уровнями окружающего освещения, с доступными многоуровневыми предустановленными опциями профиля затемнения.

Умное и интеллектуальное уличное освещение

Светодиоды не только могут снизить затраты, их цифровая и легко подключаемая природа означает, что есть еще больше возможностей для интеграции более умных и интеллектуальных решений IoT, которые не обязательно имеют прямое отношение к уличному фонарю, но помогают лучше понять другие аспекты городской жизни.Подключенные уличные фонари могут помочь раскрыть потенциал городов будущего за счет интеграции датчиков, которые отслеживают ряд переменных, от качества воздуха до шума, и все они могут быть проанализированы из одной центральной точки.

Начало движения к взаимосвязанным пространствам положил «скромный фонарный столб». Действуя как маяки для развития умного города, уличные фонари теперь включают в себя ряд решений IoT с функциональным оборудованием, которое помогает сделать фонарный столб многоцелевым, взаимодействуя в рамках экосистемы и передавая информацию в один центральный узел.В моделях умного города стало понятно, что уличный фонарь является жизненно важным цифровым городским активом, и по мере развития технологий получили признание его дальнейшее использование.

Фотоэлементы по-прежнему имеют место в городах завтрашнего дня, но они должны делать больше, чем включать / выключать уличные фонари и уровни приглушенного освещения, они являются частью более широкой инфраструктуры, которая помогает схемам уличного освещения передавать информацию из одной колонки в другую, что упрощает управление и дешевле в эксплуатации. В настоящее время они интегрируются в узлы уличного освещения, которые существенно помогают переключать и затемнять уровни освещения, но дополнительно способствуют взаимосвязанности во всех городских пространствах.

* Экономия светодиодов: http://www.energysavingtrust.org.uk/blog/towards-brighter-future-street-lighting

Филадельфия начинает переход на светодиодное освещение

ФИЛАДЕЛЬФИЯ (WPVI) — Вы могли заметить, что некоторые уличные фонари в городе имеют немного другое свечение.

Примерно 8 500 уличных фонарей в Филадельфии были переоборудованы в светодиоды за последние годы, но город скоро наберет обороты. Светодиоды излучают больше света при меньшей мощности.

«Наши счета за электроэнергию уменьшатся. Наш углеродный след уменьшится. Цель этого проекта — окупиться за 20-летний период», — пояснил заместитель комиссара Ричард Монтанез из Департамента улиц.

Philadelphia в настоящее время ищет поставщиков для замены оставшихся более 100 000 натриевых ламп высокого давления в течение следующих нескольких лет.

Монтанез сказал, что город тратит около 15 миллионов долларов в год на уличные фонари. С помощью светодиодов город может экономить 5-6 миллионов долларов в год.

«По мере того, как мы делаем этот проект, технология продолжает развиваться, и я думаю, что преимущество, которое мы получили, заключается в том, что мы так долго ждали», — добавил Монтанез.

Кристин Кнапп работает в городском Управлении устойчивого развития.

«Мы думаем, что проект конверсии может стоить от 50 до 80 миллионов долларов, но мы думаем, что экономия на самом деле покроет это», — сказал Кнапп.

Кнапп объяснил, что реструктуризация тарифов Peco дает больше мотивации для перехода.

«Теперь существует более низкая фиксированная ставка и более высокая плата за электричество, что затем дает нам стимул сократить потребление электроэнергии и сэкономить больше денег», — пояснил Кнапп.

Городские власти сообщили 6abc, что становится все труднее и труднее найти доступные запасные части для старых светильников, потому что их поставщики переходят на светодиоды.

Город также ищет новую систему для управления уличным освещением, которая могла бы настраивать освещение для окрестностей.
Районы с высоким уровнем преступности могут быть залиты светом. При желании жилые районы можно затемнить.

Они смогли это проверить.

Монтанез рассказал, как во время ночного митинга Хиллари Клинтон в 2016 году правоохранительные органы попросили город включить свет на полную мощность во время митинга.Позже свет был приглушен.

«Технология сильно изменилась. Она стала более привлекательной, более рентабельной, она дала нам больше тех возможностей настройки, которые, как мы знаем, привлекательны», — заключил Кнапп.

Были высказаны опасения по поводу безопасности светодиодных фонарей. Город консультируется с медицинскими работниками по этим вопросам.

Городские власти также будут стремиться получить обратную связь от общественности, поскольку они адаптируют свои планы к разным районам.

Review пришло к выводу, что преступность в Уорикшире не увеличилась с момента отключения уличного освещения

Уличный свет

Обзор схемы окружным советом выявил экономию, полученную с момента принятия решения пять лет назад, а также дальнейшую экономию денежных средств с введением уличного освещения со светодиодной подсветкой. освещение в следующем году.

Но сотрудник лаборатории Кэролайн Филлипс (Lab Stockingford) заявила, что выводы отчета ошибочны.

Она пояснила: «Если вы посмотрите на выводы, это предполагает, что все замечательно и что все мужчины, у всех есть машины, и никто не работает посменно.Мне жаль, но это не так.

«Все хорошо, что нет никакого отношения к преступности. Если вы женщина, работаете посменно и идете на автобусную остановку в 5 утра, то страх перед преступностью — действительно большая проблема. Я бы хотела увидеть в этих репортажах точку зрения женщины и пешехода ».

В обзоре было указано, что уровень преступности не увеличился с тех пор, как свет был выключен в ночное время, и было также объяснено, что система может быть включена, если полиции или другой аварийной службе потребуется справиться с инцидентом.

Это произошло 134 раза за последний финансовый год.

Сотрудник Энди Крамп (Con Southam, Stockton and Napton), держатель портфеля по пожарно-спасательной и общественной безопасности, сказал, что он поднимет вопрос об озабоченности сотрудника компании Phillips.

Он добавил: «Я согласен с тем, что страх перед преступностью очень сбивает с толку, но мы регулярно говорим об этом в Совете по партнерству Safer Warwickshire Partnership, и я учту эти моменты.
