Usb a что это: USB-A и USB-C: в чем разница?

Содержание

USB-A и USB-C: в чем разница?

USB Type-A и USB Type-C являются интерфейсами проводного подключения. Разбираемся, чем они отличаются друг от друга и какое отношение к ним имеет USB 3.1.

Типов проводного подключения множество. К ним относятся VGA, COM, HDMI, USB и многие другие. USB Type-A и USB Type-C – это лишь верхушка айсберга, но говорить мы сегодня будем только о них. Эти два вида портов очень распространены, они встречаются и в персональных компьютерах, и в многочисленной периферии. При покупке любого девайса нелишним будет выяснить, какой тип подключения он поддерживает, так как эта информация поможет понять, что техника умеет делать и как выжать из нее максимум.

Что такое USB-A?

Начнем с того, что подключение по USB подразумевает использование порта главного устройства (хоста), соединительного кабеля и порта приемного устройства. Порты несут разные функции и различаются внешне.

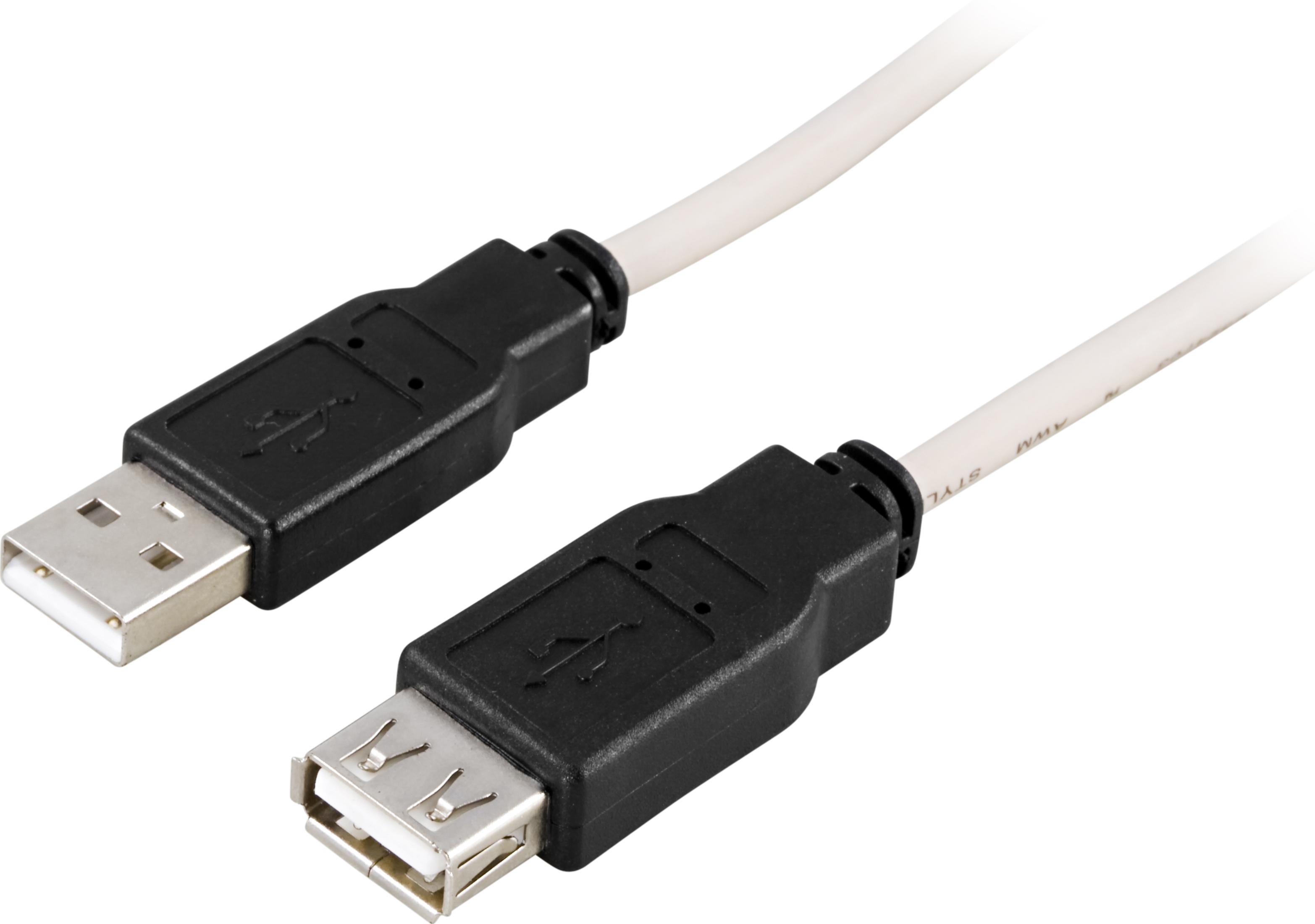

USB-соединение типа А часто называют полноразмерным USB. Этот тип широко распространен и легко узнаваем.

USB Type-A – крупный, горизонтально расположенный разъем прямоугольной формы с острыми углами. Внутри него находится пластиковая панель черного, белого или синего цвета с набором контактов. Это тот самый разъем, который перед использованием нужно как говорится «пронаблюдать»: штекер входит в гнездо только в одном положении.

USB-A появился в середине девяностых. В нулевых он стал встречаться повсеместно. Им комплектуются клавиатуры, мышки, веб-камеры, повербанки, фотокамеры и соединительные кабели. Популярность USB Type-A обусловлена тем, что данный интерфейс надежен, универсален и обеспечивает высокую скорость передачи данных (480 Мбит/с). При этом он поддерживает не только подключение периферийных устройств, но и их подзарядку.

На другом конце кабеля с USB Type-A может находиться коннектор USB Type-B. USB-B – это порт приемного устройства (например, принтера), которое подключается к хосту (компьютеру). Его также легко узнать: соединение типа B имеет квадратную форму.

Существует множество подтипов USB-A и USB-B: USB Mini A, USB Micro A, Mini B, Micro AB и т.д. Их конструктивные особенности заслуживают отдельного материала, пока мы их касаться не будем.

Что такое USB-C?

Со временем возможности USB Type-A перестали отвечать потребностям пользователей, и возникла нужда в более быстром и компактном подключении. USB-C – относительно новый интерфейс, он появился в 2014 году. По форме он отличается от USB-A: это тоже прямоугольник, но гораздо меньшего размера и с сильно скругленными углами. Сегодня Type-C является одним из самых широко используемых типов подключения в потребительских устройствах.

Его ключевые особенности:

  • Компактность и удобство (штекер USB-C вставляется в разъем любой стороной).
  • Передача тока мощностью до 100 Вт (в некоторых случаях до 130 Вт).
  • Возможность подавать питание на энергоемкие устройства, например, ноутбуки.
  • Более высокая скорость передачи данных (до 10 Гбит/с).
  • Возможность передачи видео в 4К.
  • Универсальность — можно заменить множество специфических разъемов, включая HDMI и VGA.
  • Потенциальная совместимость с Thunderbolt 3 (при наличии дополнительного оборудования порт USB-C может использоваться в качестве Thunderbolt 3).

USB-C лучше, чем USB-A и все прочее?

Как было сказано выше, USB Type-C является более быстрым и универсальным по сравнению с USB-A. Со временем он вытеснит старые интерфейсы, однако случится это еще не скоро.

В настоящее время компьютеры и ноутбуки комплектуются обоими типами разъемов. Это необходимо, чтобы избежать проблем с подключением старой техники: в употреблении находится предостаточно телефонов, геймпадов, клавиатур, принтеров и прочей периферии, требующей подключения USB-A/A или USB-A/B.

К тому же не все пользователи готовы приобретать переходники на USB-C ради того, чтобы пользоваться старой техникой через новый стандарт подключения. Но по мере того, как старые девайсы выходят из использования, USB-C получает все более широкое распространение.

Что такое USB 3.1?

USB 3.0 и USB 3.1 – протоколы передачи данных при подключении по USB. Данные термины не относятся к физическому описанию разъемов. Они указывают, на какой скорости устройство способно обмениваться данными.

Стандарт USB 3.0 своим появлением положил начало цепочке важных изменений. Прежде всего он потребовал модифицировать конструкцию Type-A, чтобы расширить возможности подключения (так начал разрабатываться стандарт USB-C). Последующие изменения коснулись по большему счету только скорости передачи данных.

Протокол USB 3.1 и порт USB-C разрабатывались параллельно, именно поэтому USB-C всегда работает через USB 3.1 (хотя технически можно реализовать в нем и USB 2.0). На данный момент существуют два поколения USB 3.1: USB 3.1 Gen 1 и USB 3.1 Gen 2. Второе расширяет исходные возможности USB-C, например, позволяет передавать данные на скорости до 10 Гбит/с.

Порты USB-A и USB-C могут поддерживать различные протоколы – от USB 2.0 до USB 3. 1 Gen 2. Обычно эта информация указана в технических характеристиках устройства. Однако ситуация осложняется тем, что производители используют разные наименования протоколов, и иногда возникает путаница: USB 3.1 Gen 1 ошибочно называют USB 3.0.

USB 3.1 имеет совместимость с другими USB-соединениями: если порт ноутбука поддерживает протокол USB 3.1, к нему можно подключить старую флешку с USB 2.0. Но есть пара нюансов: для использования разъема Type-C может потребоваться адаптер, а максимальная скорость передачи данных возможна только в том случае, если USB-кабель и подключаемое устройство ее поддерживают.

Вместо заключения

Слишком сложно? Тогда запомните основное.

  • USB-A и USB-C – это разъемы и штекеры разной формы. USB-A – большой прямоугольный, USB-C – маленький и больше похож на вытянутый овал, чем на прямоугольник.
  • USB 2.0, 3.0 и 3.1 – стандарты передачи данных.
  • USB-A и USB-C могут иметь разные стандарты, от этого зависит скорость соединения.
  • USB 3.1 совместим с другими стандартами, но только USB-C может использовать потенциал USB 3.1 Gen 2.
  • Кабель и подключаемые устройства также должны поддерживать технологию 3.1 для полноценной работы.
  • В скором времени появится стандарт USB 3.2. Он даст новые преимущества в плане скорости, но внесет еще большую путаницу в понимание стандартов USB.

Источник: www.digitaltrends.com

порт - это... Что такое USB-порт?

Основные сведения

Кабель USB состоит из 4 проводников - 2 проводника питания и 2 проводника данных в витой паре, и заземленной оплетки/экрана.

Кабели USB ориентированы, т.е. имеют физически разные наконечники "к устройству" и "к хосту". Возможна реализация USB устройства без кабеля, со встроенным в корпус наконечником "к хосту". Возможно и неразъемное встраивание кабеля в устройство, как в мышь (стандарт запрещает это для устройств full и high speed, но производители его нарушают). Существуют (хотя и запрещены стандартом) и пассивные USB удлинители, имеющие разъемы "от хоста" и "к хосту".

Шина строго ориентирована, имеет понятие "главное устройство" (хост, он же USB контроллер, обычно встроен в микросхему южного моста на материнской плате) и "периферийные устройства". Шина имеет древовидную топологию, посколько периферийным устройством может быть разветвитель (hub), в свою очередь имеющий несколько нисходящих разъемов "от хоста". Разветвитель есть сложное электронное устройство, пассивных разветвителей не бывает.

Соединение 2 компьютеров - или 2 периферийных устройств - пассивным USB кабелем невозможно. Существуют активные USB кабели для соединения 2 компьютеров, но они включают в себя сложную электронику, эмулирующую Ethernet адаптер, и требуют установки драйверов с обоих сторон.

Устройства могут быть запитаны от шины, но могут и требовать внешний источник питания. Поддерживается и "спячка" устройств и разветвителей по команде с шины со снятием основного питания при сохранении дежурного питания и пробуждением по команде с шины.

USB поддерживает "горячее" подключение и отключение устройств.

На логическом уровне устройство USB поддерживает транзакции приема и передачи данных. Каждый пакет каждой транзакции содержит в себе номер оконечной точки (endpoint) на устройстве. При подключении устройства драйверы в ядре ОС читают с устройства список оконечных точек и создают управляющие структуры данных для общения с каждой оконечной точкой устройства. Совокупность оконечной точки и структур данных в ядре ОС называется каналом (pipe).

Оконечные точки, а значит, и каналы, относятся к одному и 4 классов - поточный (bulk), управляющий (control), изохронный (isoch) и прерывание (interrupt). Низкоскоростные устройства, такие, как мышь, не могут иметь изохронные и поточные каналы.

Управляющий канал предназначен для обмена с устройством короткими пакетами "вопрос-ответ". Любое устройство имеет управляющий канал 0, который позволяет программному обеспечению ОС прочитать краткую информацию об устройстве, в т.ч. коды производителя и модели, используемые для выбора драйвера, и список других оконечных точек.

Канал прерывания позволяет доставлять короткие пакеты и в том, и в другом направлении, без получения на них ответа/подтверждения, но с гарантией времени доставки - пакет будет доставлен не позже, чем через N миллисекунд. Например, используется в устройствах ввода человеком (клавиатуры/мыши/джойстики).

Изохронный канал позволяет доставлять пакеты без гарантии доставки и без ответов/подтверждений, но с гарантированной скоростью доставки в N пакетов на один период шины (1 КГц у low и full speed, 8 КГц у high speed). Используется для передачи аудио и видео информации.

Поточный канал дает гарантию доставки каждого пакета, поддерживает автоматический временный приостанов передачи данных по нежеланию устройства (переполнение или опустошение буфера), но не дает гарантий скорости и задержки доставки. Используется, например, в принтерах и сканерах.

Время шины делится на периоды, в начале периода контроллер передает всей шине пакет "начало периода". Далее в течение периода передаются пакеты прерываний, потом изохронные в требуемом количестве, в оставшееся время в периоде передаются управляющие пакеты и в последнюю очередь поточные.

Активной стороной шины всегда является контроллер, передача пакета данных от устройства к контроллеру реализована как короткий вопрос контроллера и длинный, содержащий данные, ответ устройства. Расписание движения пакетов для каждого периода шины создается совместным усилием аппаратурые контроллера и ПО драйвера, для этого многие контроллеры используют крайне сложный DMA со сложной DMA-программой, формируемой драйвером.

Размер пакета для оконечной точки есть вшитая в таблицу оконечных точек устройства константа, изменению не подлежит. Он выбирается разрабочиком устройства из числа тех, что поддерживаются стандартом USB (степени двойки).

Версии спецификации

Предварительные версии

  • USB 0.7: спецификация выпущена в ноябре 1994 года.
  • USB 0.8: спецификация выпущена в декабре 1994 года.
  • USB 0.9: спецификация выпущена в апреле 1995 года.
  • USB 0.99: спецификация выпущена в августе 1995 года.
  • USB 1. 0 Release Candidate: спецификация выпущена в ноябре 1995 года.

USB 1.0

Спецификация выпущена в ноябре 1995 года.

Технические характеристики:

  • два режима передачи данных:
    • режим с высокой пропускной способностью (Full-Speed) — 12 Мбит/с
    • режим с низкой пропускной способностью (Low-Speed) — 1,5 Мбит/с
  • максимальная длина кабеля для режима с высокой пропускной способностью — 5 м
    [1]
  • максимальная длина кабеля для режима с низкой пропускной способностью — 3 м [1]
  • максимальное количество подключённых устройств (включая размножители) — 127
  • возможно подключение устройств, работающих в режимах с различной пропускной способностью к одному контроллеру USB
  • напряжение питания для периферийных устройств — 5 В
  • максимальный ток, потребляемый периферийным устройством — 500 мА

USB 1.1

Спецификация выпущена в сентябре 1998 года. Исправлены проблемы и ошибки, обнаруженные в версии 1.0. Первая версия, получившая массовое распространение.

USB 2.0

Логотип USB 2.0 High Speed

Спецификация выпущена в апреле 2000 года.

USB 2.0 отличается от USB 1.1 введением режима Hi-speed.

Для устройств USB 2.0 регламентировано три режима работы:

  • Low-speed, 10—1500 Кбит/c (используется для интерактивных устройств: клавиатуры, мыши, джойстики)
  • Full-speed, 0,5—12 Мбит/с (аудио-, видеоустройства)
  • Hi-speed, 25—480 Мбит/с (видеоустройства, устройства хранения информации)

Последующие модификации

Последующие модификации к спецификации USB публикуются в рамках Извещений об инженерных изменениях (англ. Engineering Change Notices — ECN). Самые важные из модификаций ECN представлены в наборе спецификаций USB 2.0 (англ. USB 2.0 specification package, доступном на сайте USB Implementers Forum.

  • Mini-B Connector ECN: извещение выпущено в октябре 2000 года.
  • Errata, начиная с декабря 2000: извещение выпущено в декабре 2000 года.
  • Pull-up/Pull-down Resistors ECN: извещение выпущено в мае 2002 года.
  • Errata, начиная с мая 2002: извещение выпущено в мае 2002 года.
  • Interface Associations ECN: извещение выпущено в мае 2003 года.
    • Были добавлены новые стандарты, позволяющие ассоциировать множество интерфейсов с одной функцией устройства.
  • Rounded Chamfer ECN: извещение выпущено в октябре 2003 года.
  • Unicode ECN: извещение выпущено в феврале 2005 года.
    • Данное ECN специфицирует, что строки закодированы с использованием UTF-16LE.
  • Inter-Chip USB Supplement: извещение выпущено в марте 2006 года.
  • On-The-Go Supplement 1.3: извещение выпущено в декабре 2006 года.
    • USB On-The-Go делает возможным связь двух USB-устройств друг с другом без отдельного USB-хоста. На практике одно из устройств играет роль хоста для другого.

USB OTG

Логотип USB OTG

USB OTG (аббр. от On-The-Go) — дальнейшее расширение спецификации USB 2.0, предназначенное для лёгкого соединения периферийных USB-устройств друг с другом без необходимости подключения к ПК. Например, цифровой фотоаппарат можно подключать к фотопринтеру напрямую, если они оба поддерживают стандарт USB OTG. К моделям КПК и коммуникаторов, поддерживающих USB OTG, можно подключать некоторые USB-устройства. Обычно это флэш-накопители, цифровые фотоаппараты, клавиатуры, мыши и другие устройства, не требующие дополнительных драйверов. Этот стандарт возник из-за резко возросшей в последнее время необходимости надёжного соединения различных USB-устройств без использования ПК. В данной спецификации устройства обходятся без персонального компьютера, то есть выступают как одноранговые приёмопередатчики (на самом деле только создаётся такое ощущение). В действительности же устройства определяют, какое из них будет мастер-устройством, а какое — подчиняемым. Одноранговый интерфейс USB существовать не может.

Логотип USB wireless

USB wireless — технология USB (официальная спецификация доступна с мая 2005 года). Позволяет организовать беспроводную связь с высокой скоростью передачи информации (до 480 Мбит/с на расстоянии 3 метра и до 110 Мбит/с на расстоянии 10 метров).

23 июля 2007 года USB Implementers Forum (USB-IF) объявила о сертификации шести первых потребительских продуктов с поддержкой Wireless USB. [2]

USB 3.0

USB 3.0 находится на финальных стадиях разработки. Созданием USB 3.0 занимаются компании: Microsoft, Texas Instruments, NXP Semiconductors. В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта будут физически и функционально совместимы с USB 2.0. Кабель USB 2.0 содержит в себе четыре линии — пару для приёма/передачи данных, одну — для питания и ещё одну — для заземления. В дополнение к ним USB 3.0 добавляет пять новых линий (в результате чего кабель стал гораздо толще), однако новые контакты расположены параллельно по отношению к старым на другом контактном ряду. Теперь можно будет с лёгкостью определить принадлежность кабеля к той или иной версии стандарта, просто взглянув на его разъём. Спецификация USB 3.0 повышает максимальную скорость передачи информации до 4,8 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0. USB 3.0 может похвастаться не только более высокой скоростью передачи информации, но и увеличенной силой тока с 500 мА до 900 мА. Отныне пользователь сможет не только подпитывать от одного хаба гораздо большее количество устройств, но и само аппаратное обеспечение, ранее поставлявшееся с отдельными блоками питания, избавится от них.

Финальная спецификация USB 3.0 появилась в 2008 году, а оборудование, поддерживающее новую спецификацию, появится в 2009—2010 годах.

Фирмой анонсирована предварительная версия программной модели контроллера USB 3.0.

Кабели и разъёмы USB 1.0 и 2.0

USB Тип В

USB Тип А

Спецификация 1.0 регламентировала два типа разъёмов: A — на стороне контроллера или концентратора USB и B — на стороне периферийного устройства. Впоследствии были разработаны миниатюрные разъёмы для применения USB в переносных и мобильных устройствах, получившие название Mini-USB. Новая версия миниатюрных разъёмов, называемых Micro-USB, была представлена USB Implementers Forum 4 января 2007 года.

Размеры разъёмов: USB Тип A — 4x12 мм, USB Тип B — 7x8 мм, USB mini A и USB mini B — 2x7 мм.

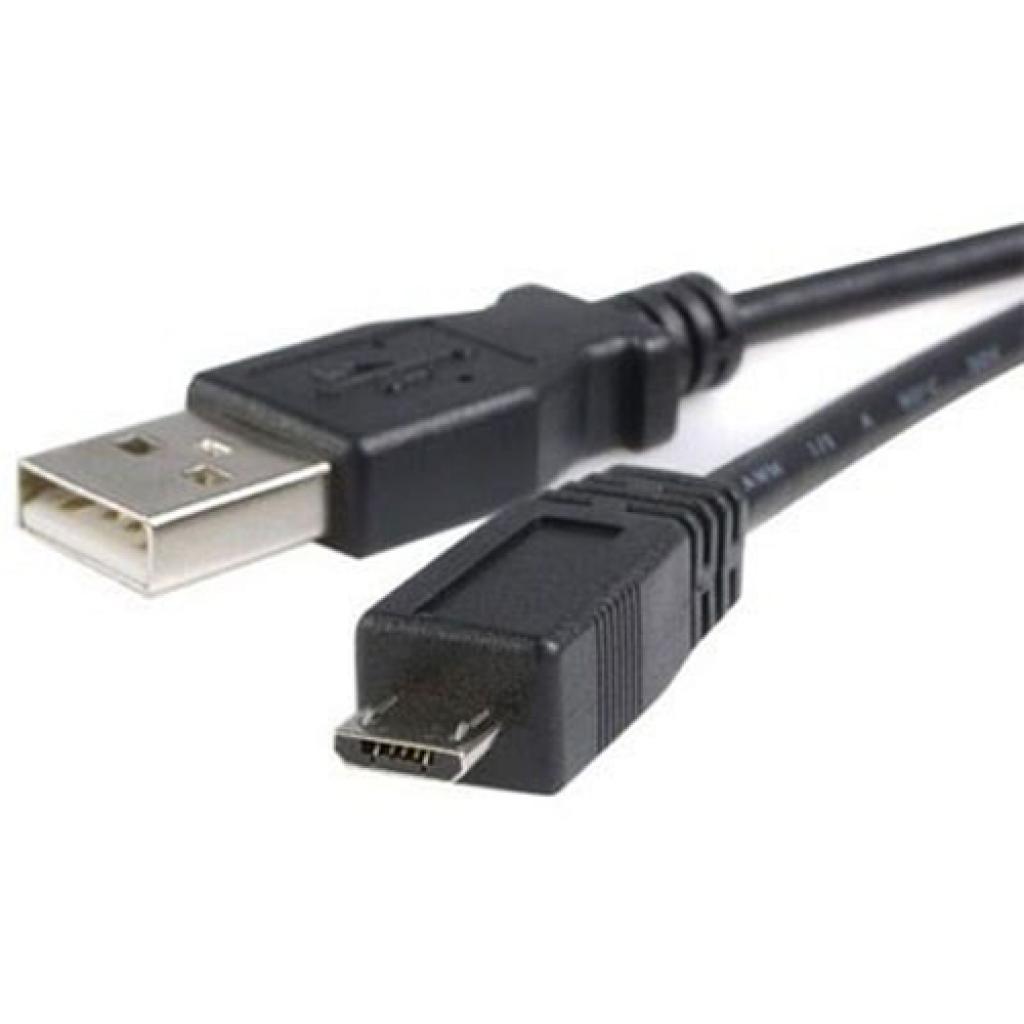

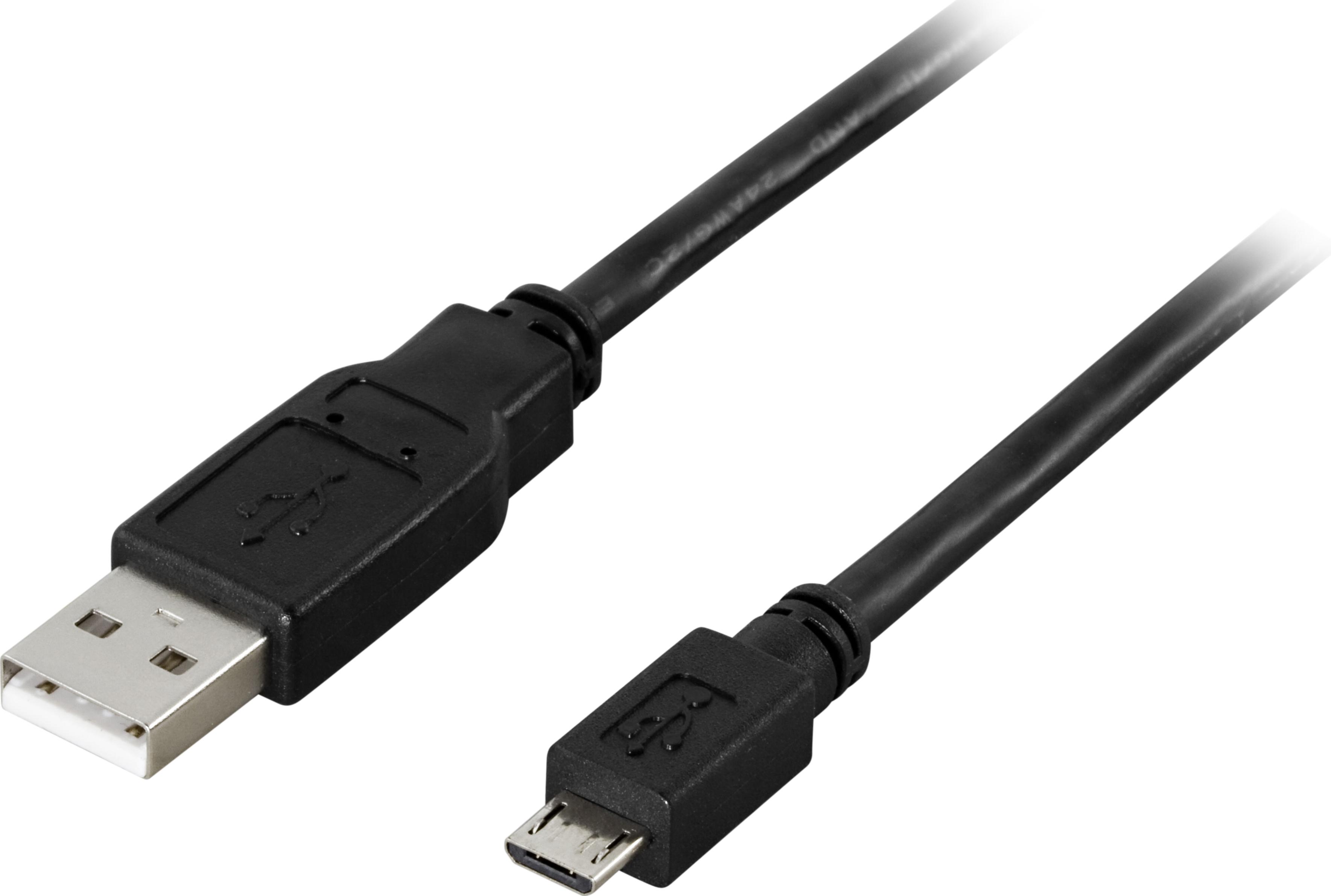

Micro USB Тип B

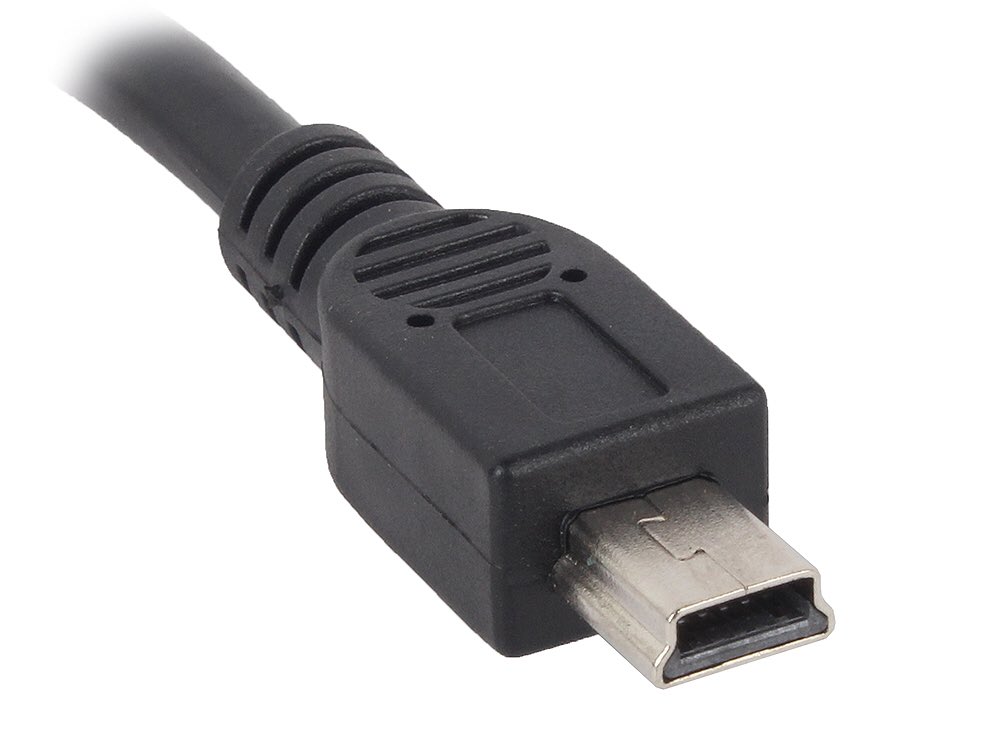

Mini USB Тип A (слева) и Mini USB Тип B (справа)

Существуют также разъёмы типа Mini-AB и Micro-AB с которыми соединяются соответствующие коннекторы как типа A, так и типа B.

В отличие от многих других стандартных типов разъёмов, для USB характерны долговечность и механическая прочность.

Сигналы USB передаются по двум проводам четырёхпроводного кабеля.

Размещение проводников

Типы стандартов USB и разница между ними | USB-флешки | Блог

Вроде мы слышали, что USB 3.0 — это круче, чем USB 2.0. Но чем именно — знают не все. А тут еще появляются какие-то форматы Gen 1, Gen 2, маркировки Superspeed. Разбираемся, что значат все эти маркировки и чем они отличаются друг от друга. Спойлер: версий USB всего четыре.

USB 2.0

Когда-то было слово только USB 1.0. Сейчас это уже практически архаика, которую даже на старых устройствах почти не встретить. Еще 20 лет назад на смену первопроходцу USB 1.0 пришел улучшенный USB 2.0. Как и первая версия, эта спецификация использует два вида проводов. По витой паре идет передача данных, а по второму типу провода — питание устройства, от которого и идет передача информации. Но такой тип подключения подходил только для устройств с малым потреблением тока. Для принтеров и другой офисной техники использовались свои блоки питания.

USB версии 2.0 могут работать в трех режимах:

  • Low-speed, 10–1500 Кбит/c (клавиатуры, геймпады, мыши)
  • Full-speed, 0,5–12 Мбит/с (аудио и видеоустройства)
  • High-speed, 25–480 Мбит/с (видеоустройства, устройства для хранения данных)

USB 3.

0

Стандарт USB 3.0 появился в 2008 году и до сих пор используется во многих устройствах. Скорость передачи данных выросла с 480 Мбит/с до 5 Гбит/с. Помимо скорости передачи данных, USB 3.0 отличается от версии 2.0 и силой тока. В отличие от более ранней версии, которая выдавала 500 мА, USB 3.0 способен отдавать до 4.5 Вт (5 В, 900 мА).

Новое поколение USB обратно совместима с предыдущими версиями. То есть USB 3.0 может работать и с разъемами USB 2.0 и даже 1.1. Но в этом случае буду ограничения по скорости. Подключив USB 3.0 к устройству с USB 2.0 скорость, вы получите не больше 480 Мбит/с — стандарт для версии 2.0. И наоборот, кабель 2.0 не станет более скоростным, если подключить его в устройство с USB 3.0. Это связано с количеством проводов, используемых в конкретной технологии. В версии USB 2.0 всего 4 провода, тогда как у USB 3.0 их 8.

Если вы хотите получить скорость передачи, заявленную стандартом USB 3.0, оба устройства и кабель должны быть именно версии 3. 0.

USB 3.1

В 2013 году появляется версия USB 3.1 с максимальной заявленной скорость передачи данных до 10 Гбит/с, выходной мощностью до 100 Вт (20 В, 5 А). С появлением USB 3.1 произошла революция в маркировках всех стандартов. Но с ней мы разберемся чуть позже. А пока запомним главное: пропускная способность USB 3.1 увеличилась вдвое по сравнению с версией 3.0. И одновременно с обновленным стандартом появился и принципиально новый разъем — USB type-С. Он навсегда решил проблему неправильного подключения кабеля, так как стал симметричным и универсальным, и теперь все равно, какой стороной подключать провод к устройству.

USB 3.2

В 2017 году появилась информация о новой версии — USB 3.2. Она получила сразу два канала (больше проводов богу проводов) по 10 Гбит/с в каждую сторону и суммарную скорость в 20 Гбит/с. Стандарт USB 3.2 также обратно совместим с режимами USB 3.1, 3.0 и ниже. Поддерживается типом подключения USB-C на более современных гаджетах.

Типы разъемов

Версий разъемов USB несколько, и для каждого есть свое предназначение.

  • type-А — клавиатуры, флешки, мышии т. п.
  • type-B — офисная техника (принтеры, сканеры) и т. п.
  • mini type-B — кардридеры, модемы, цифровые камеры и т. п.
  • micro type-B — была наиболее распространенной в последние годы . Большинство смартфонов использовали именно этот тип подключения, пока не появился type-C. До сих пор остается довольно актуальным.
  • type-C — наиболее актуальный и перспективный разъем, полностью симметричный и двухсторонний. Появился одновременно со стандартом USB 3.1 и актуален для более поздних версий стандартов USB.

Superspeed, Gen или как разобраться в маркировках стандартов USB

Как только в типах стандартов появилась USB 3.1, привычная цифровая маркировка изменилась и здорово запуталась. Вполне понятный и простой USB 3.0 автоматически превратился в USB 3.1 Gen 1 и ему была присвоена маркировка SuperSpeed. А непосредственно сам USB 3.1 стал называться USB 3.1 Gen 2 с маркировкой SuperSpeed +.

Но и это уже потеряло свою актуальность с выходом стандарта USB 3.2. Он получил название USB 3.2 Gen 2×2 и маркировку SuperSpeed ++. В итоге маркировка всех предшествующих стандартов опять меняется. Теперь USB 3.0, она же USB 3.1 Gen 1, превращается задним числом в USB 3.2 Gen 1 с прежней маркировкой SuperSpeed. А USB 3.1, ставшая USB 3.1 Gen 2, тоже поднялась до USB 3.2 Gen 2. При этом конструктивно все стандарты остались прежними — изменяются только названия. Если вы уже запутались во всех этих цифрах и маркировках, таблица ниже поможет внести ясность в актуальных названиях.

Если еще более кратко, то сейчас опознать стандарты USB можно так:

USB 3.0 — это USB 3.2 Gen 1, он же Superspeed
USB 3.1 — это USB 3.2 Gen 2, он же Superspeed+
USB 3.2 — это USB 3. 2 Gen 2x2, он же Superspeed++

Что такое USB или универсальная последовательная шина

Термин USB это сокращение от англ. Universal Serial Bus (универсальная последовательная шина) и является стандартным типом соединения для различных устройств, при чем не обязательно только в компьютере. Современная техника, находящаяся дома или же допустим в автомобиле, так же обладает данными разъёмами.

Что такое USB и для чего этот разъём нужен

Как правило, USB относят и к разъёмам на устройствах и кабелям, соединяющие разные по назначению устройства.

Этот универсальный стандарт последовательной шины стал для человечества чрезвычайно успешным и используется по всюду. Разъёмы USB, а также USB кабели, используются для соединения как принтеров, сканеров, музыкальных инструментов, компьютерных клавиатуры и мыши, флеш карты, внешних оптических приводы и жёстких дисков, не говоря о возможности подключения при помощи этой последовательной шины практически как любом компьютере, так и на игровых приставках, домашнем аудио и видео оборудование, и даже в автомобилях.

Многие портативные персональные устройства как смартфон, электронные книги и планшетные компьютеры, используют возможности USB для подзарядки своих батарей. Зарядка при помощи USB стала на столько распространённой, что при поломке USB адаптера используемого при зарядке устройства, нет необходимости бежать в магазин для покупки нового, ведь его замену можно найти прямо дома или же подключившись к своему компьютеру, что позволит напрочь отрицать необходимость в таком адаптере.

Версии USB и скорости обмена данными

USB 3.1: часто называемым Super speed +, совместимые устройства способны к передачи данных на скорости 10 Гбит (10240 Мбит), что соответствует Thunderbolt – формат, который когда то считалось, что может стать возможной заменой USB.

USB 3.0: (Super Speed USB), устройства, совместимые с USB 3.0 могут достигать скорости обмена данных до 5Гбит (5120 Мбит).

USB 2.0: называется High Speed USB (высоко скоростной), USB 2. 0 совместимое аппаратное обеспечение может достигать скорость обмена данными до 480 Мбит.

USB 1.1: называется Full Speed USB, максимальную скорость которую могут развивать совместимые устройства равно 12 Мбит.

Большинство же USB устройств и USB кабели поддерживают USB 2.0, но USB 3.0 всё больше набирает обороты при производстве. Современные материнские платы распространяются с обеими версиями универсальной последовательной шины.

Разъёмы USB и совместимость

Существует довольно большое разнообразие разъёмов USB, но хоть типы их разняться, называются они будут одинаково. Следует понимать, что разъем на кабеле или флеш-накопителе правильно называть вилкой, а вот гнездо на устройстве или же на кабеле удлинителе будет сосудом или более его распространённое название - розетка.

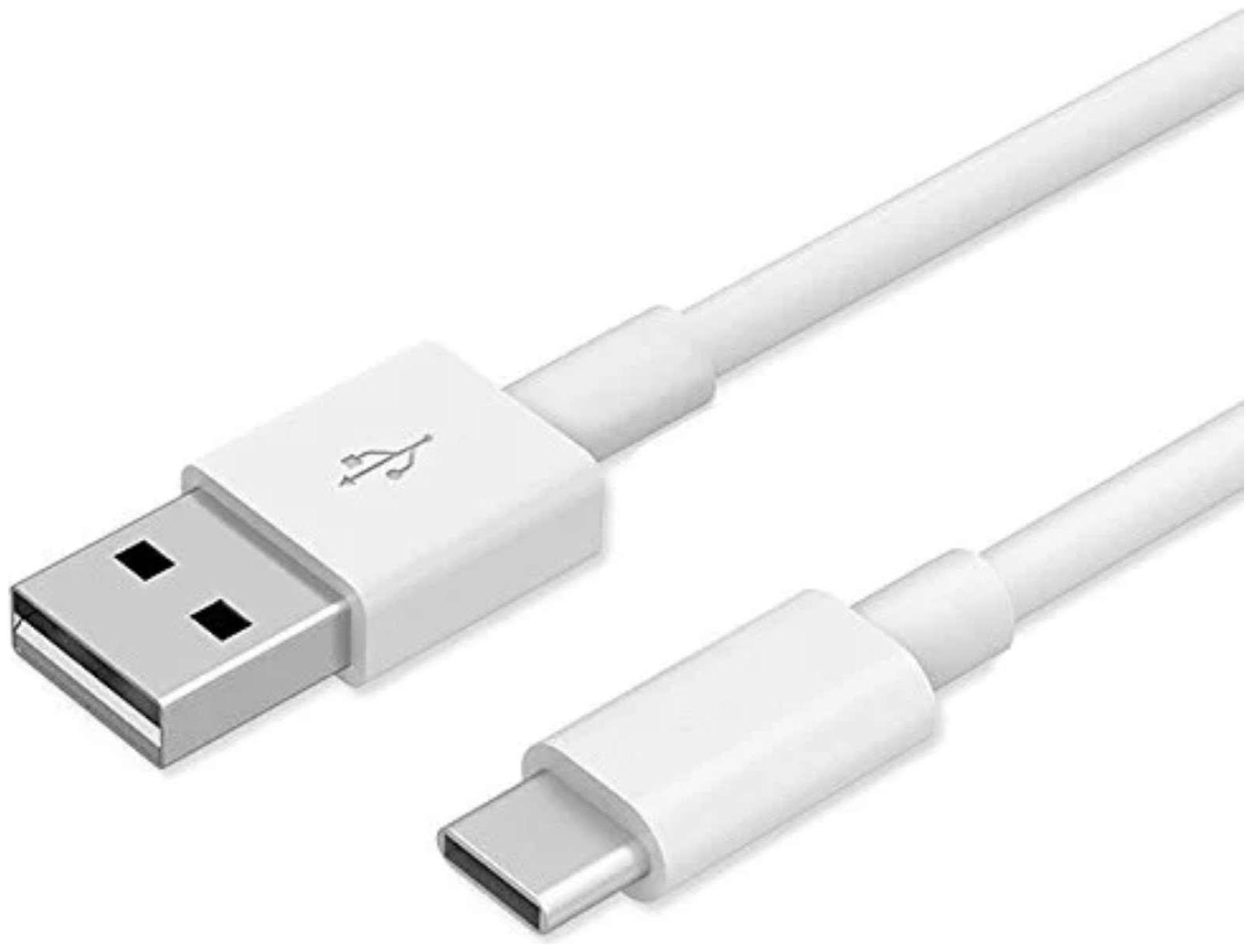

USB-C: имеет официальное название USB Type-C, эти вилки и розетки имеют прямоугольную форму, с четырьмя закруглёнными углами.

USB Type A: называется USB Standart-A, данные вилки и розетки имеют прямоугольную форму, будучи самым распространённым типом USB, является обратно совместимыми друг с другом.

USB Type B - вилки и розетки имеют квадратную форму, с небольшой выемкой в верху. USB 1.1 Type B и USB 2.0 Type B вилки физически совместим с USB 3.0 Type B розетки, а вот обратной совместимости между USB 3.0 Type B вилки и USB 2.0 Type B или USB 1.1 Type B нет.

USB Micro-A: USB разъемы 3,0 Micro-A выглядят как две разные прямоугольные вилки, конденсированных вместе, одна чуть больше, чем другая. USB разъемы 3,0 Micro-A совместимы только с USB 3.0 Micro-AB розетками.

USB 2.0 Micro-A вилки очень малы и имеют прямоугольную форму, напоминающую во многом усохшие USB Type A разъем. Штекер USB Micro-A физически совместим с 3.0 розетками, так и USB 2.0, и USB.

USB Micro-B: USB 3.0 разъемы Micro-B выглядят почти идентично USB 3.0 Micro-розетки, они так же выглядят как две отдельные, но связанные вилки. USB 3.0 разъемы Micro-B совместимы с USB 3.0 Micro-B розетками, а также с USB 3.0 Micro-AB. USB 2. 0 Micro-B вилки очень малы и прямоугольной формы, причём два угла на одной из длинных сторон скошены. USB Micro-B разъемы физически совместим с USB 2.0 Micro-B и Micro-AB розетками, а также с USB 3.0 Micro-B и Micro-AB.

USB Mini-A: USB 2.0 Mini-разъём имеет прямоугольную форму, но одна имеет закругление. Вилки USB Mini-A совместимы только с USB Mini-AB розетками. USB 3.0 Mini-A разъем, не существует.

USB Mini-B: 2.0 Mini-B разъем USB имеет прямоугольную форму с небольшими щербинками по обе стороны, что можно сравнить с нарезкой хлеба, если смотреть на него в лоб. USB Mini-B разъем физически совместим с USB 2.0 Mini-B и мини-AB розетками. USB 3.0 Mini-B разъем не существует.

Что такое USB ? Это возможность для подключения различных периферийных устройств. Это не только сэкономит место на плате, но и экономит инженерные усилия, следовательно, снижает производственные затраты. Что не только удобно для пользователя, но дёшево.

Обозначение SS на USB-разъёме что это значит?

Сейчас даже школьник знает, что порты USB 3. 0 имеют высокую скорость передачи данных, практически не уступающую скорости передачи данных через разъём SATA, на которые подключаются в компьютере жесткие диски. Даже большие по объёму файлы теперь залетают на флешку «со свистом»! По сравнению с ними, уже порядком устаревший стандарт USB 2.0 смотрится очень уныло. И вот тут многие стали замечать обозначение SS на USB-разъёмах, переходниках и порта ноутбуков. Само собой народ сразу заинтересовался что это означает? Всё оказалось просто, но от этого не менее интересно!

Пометка SS на USB — что это?!

До 2008 года старый добрый стандарт USB 2.0 и так считался очень достаточно быстрым для того времени. И тут случился натуральный технологический прорыв, который в разы позволил увеличить скорость записи и чтения на подключенном накопителе!  Это был стандарт USB 3.1 Gen 1, в последствие известный как USB 3.0. Его максимально достижимая скорость — 5 Гбит/с против 480 Мбит/с у предшествующего стандарта. И вот чтобы несколько отойти от сухих цифр и подчеркнуть такую высокую скорость передачи данных маркетологи дали этому стандарту обозначение SS, которое является аббревиатурой от «SuperSpeed USB», то есть по-русски это значит «супер-скорость» или «супер-быстрый». Ну а так как на разъёме небольшого размера тяжело уместить длинную маркировку, то сделали проще — стали ставить значок USB SS.

Позже появились более быстрые модификации стандарта:

USB 3.2 Gen 2 со скоростью до 10 Гбит/с., называется «SuperSpeed +» или «SuperSpeed USB 10»

USB 3.2 Gen 2×2 со скоростью до 20 Гбит/с. (2 канала по 10 Гбит/с.), называется «SuperSpeed USB 20»

Чтобы ощутить все преимущества сверхскоростного стандарта, нужно чтобы разъёмы с обеих сторон и соединяющий их кабель поддерживали этот стандарт.

Порты USB SS для зарядки телефона

Хочу обратить внимание тех, кто часто заряжает свой телефон или планшет от компьютера или ноутбука. Казалось бы нет разницы через какой разъём заряжаться. Но нет — разница есть! Хоть и небольшая. Дело в том, что на любом компе или ноутбуке стандартный порт USB 2.0 выдаёт всего 0,5 Ампера. А вот с порта USB 3.0 или USB 3.1 можно снять уже 0,9 Ампера. Почти в 2 раза больше. К тому же производители часто увеличивают это значение для портов нового стандарта. В этом случае про такую возможность будет написано на коробке от материнской платы или в инструкции от ноутбука, а сами порты будут помечены отдельным цветом — оранжевым, красным или зелёным. Ну и не забывайте про соответствующий кабель!

USB4: Всё, что нужно знать о новом стандарте!

В августе 2019 года мать-прародительница всех USB-портов планеты земля — некоммерческая организация USB-IF, стерев пальцы в кровь, поставила точку в 569-страничном PDF-документе: спецификациях нового стандарта USB4.

А это значит, что уже скоро, мы сможем пощупать первые девайсы с новым стандартом на борту!

Мы детально изучили стандарт, поэтому сегодня расскажем вам, всё что нужно знать про USB4 — заглавными буквами и без пробела, такое вот название.

Поверьте, там много мелких нюансов, о которых вы больше нигде не узнаете.

Начнём с того, что толчком для создания USB4 стал добрый жест корпорации Intel. В марте 2019 года они безвозмездно передали свой стандарт Thunderbolt 3 общественности. Если раньше, производителям нужно было платить Intel за лицензирование, то теперь каждый желающий, совершенно бесплатно, может запихнуть этот навороченный интерфейс в свою железку. Царский подарок!

Естественно, ребята из USB-IF сразу зашевелились, и заявили, что делают новый стандарт USB4 с полной поддержкой Thunderbolt.

Теперь то мы ОГОГО, что сможем сделать! Вы только гляньте! В USB4 по сравнению с прошлым поколением:

  1. В 2 раза вырастет скорость передачи данных с 20 Гб/с до 40
  2. Можно будет подрубить через 1 кабель два 4K дисплея, а не один, как было раньше.
  3. Можно будет одновренмено с двумя подключенными дисплеям еще и передавать данные на внешний SSD и заряжать ноут. И всё это через один кабель! Причем ширина канала будет эффективно распределяться между передачей видеосигнала и другими типами данных. USB 3.2 так не мог.
  4. Ну и, конечно, добавилось поддержка eGPU (внешних видеокарт)

И тут есть одна проблема: всё это — фишки Thunderbolt 3. Выходит, что новый стандарт — это просто переименованный порт от Intel?

С одной стороны это так, если у вас уже есть девайс с Thunderbolt 3, вы фактически пользуетесь USB4, сами того не подозревая. В Макбуках он уже 4 года.

Но если в будущем вы купите девайс c USB4 — не факт, что он будет поддерживать Thunderbolt, а значит мы можем забыть про все те плюшки, о которых сейчас говорили.

Да, жизнь распорядилась так, что в USB4 поддержка Thunderbolt и всех его преимуществ — это лишь опция, а не обязательное требование. Это примерно как с поддержкой 5G в вашем смартфоне. Ну просто опция… поняли?

Почему так? На то есть две причины:

Первая из них — разъём USB Type-C.

Если старые поколения USB поддерживали кучу разных разъемов. А Thunderbolt так вообще работал через Mini DisplayPort, то начиная с USB версии 3.2 и Thunderbolt 3 остался только разъём Type-C. USB4 остаётся верен тоже только Type-C.

А значит, большой USB разъем окончательно похоронен. Будем надеяться, что его положат в гробик для мёртвых разъёмов сразу правильной стороной.

Почему Type-C так доминирует? Всё из-за его универсальности — это настоящий конструктор.

В нём 24 парных контакта, которых с лихвой хватает чтобы быть обратно совместимым со всеми стандартами USB начиная с версии 1.1, в котором было только 4 контакта.



Более того Type-C может работать в альтернативных режимах. В этом случае некоторые провода в кабеле, например, для передачи данных, могут быть использованы по альтернативным протоколам. Например, для того чтобы передавать изображение.

Всего таких режимов 5 штук:

  • Это HDMI
  • DisplayPort
  • MHL (для подключения мобилок к компу)
  • VirtualLink (для подключения VR гарнитур)
  • И, конечно же, один из таких альтернативных режимов — это Thunderbolt 3.

Т.е. во вселенной USB — Thunderbolt изначально был лишь опцией, которую можно включить или выключить.

И вот тут мы переходим ко второй причине — Идеологии.

Дело в том, что USB создавался как универсальный стандарт который может использоваться где угодно. Если у вас в наушниках есть разъем USB вам же необязательно понадобится поддержка подключения к ним двух 4К дисплеев? В отличие, от того же Thunderbolt который призван быть самым мощным, самым передовым, самым крутым стандартом. Ведь совместно с Intel его разрабатывала Apple.

Точно также, в бюджетных девайсах, со слабым железом просто не целесообразно ставить USB4 c полным фаршем технологий. Поэтому USB-IF дала вендорам право выбора.

И что, нам теперь будут впаривать USB 2.0 под видом USB4 раз уж у вендоров появилась такая свобода? Нет! В спецификациях есть очень четкие указания, какие фичи должны поддерживаться, а какие нет. И зависит это от типа девайса.

Если речь идёт о компьютере, ноутбуке или просто материнской плате с USB4 на борту. В этом случае обязательные требования:

  • Скорость до 20 Гбит/с. Что соответствует скорости USB 3.2
  • Поддержка DisplayPort. А значит точно можно будет подрубить один 4К монитор.
  • Обязательна поддержка PowerDelivery. Т.е. можно будет быстро заряжать как сам девайс по USB, так и заряжаться от него самого.

И это базовая комплектация, неплохо.

А вот скорость до 40 Гбит/с и поддержка PCIe контроллера — уже опциональные вещи. Что переводится на русский как опциональная поддержка Thunderbolt 3.

Это значит, если если вы купите ноут с USB4 портами на борту, и в спецификациях не будет указано, что конкретно в этом девайсе есть поддержка Thunderbolt 3 — можете забыть про скорость 40 Гбит/с, поддержку eGPU и прочие радости. Вы получите только 20 Гбит/с, DisplayPort на один 4K дисплей и быструю зарядку, но не больше. Этот момент зафиксировали.

А вот если вы будете покупать хаб или док-станцию, на которой написано USB4. Можете выдыхать! В этом случае — поддержка Thunderbolt 3 — обязательна! Эта штука точно раскроет потенциал вашего Thunderbolt 3 девайса.

А вот по поводу подбора правильного USB4 кабеля видимо придётся постараться ещё больше, но это уже история для совсем другого видео.

Post Views: 6 305

Что такое шина USB?


  1. Что такое USB?
  2. Кто создал USB?
  3. Как это работает?
  4. Какие виды периферийного оборудования поддерживает USB для подключения к моему PC?
  5. Нужно ли мне покупать специальное программное обеспечение, что бы работала USB-совместимая периферия?
  6. Что означает существование USB для поставщиков систем и периферии?
  7. Где я могу найти текущую версию спецификации USB?
  8. Как много USB-совместимых компьютеров можно ожидать на рынке?
  9. Есть ли уже устройства для USB шины?
  10. Как может применяться USB при наличие двух систем, например ноутбука и настольного компьютера?
  11. Что такое сообщество по внедрению USB (USB-IF)?
  12. Могу ли я присоединиться к сообществу USB-IF?
  13. Как можно сравнить USB со стандартом Sony FireWire/IEEE 1394?
  14. Заменит ли FireWire шину USB после своего появления?
  15. Что такое интеллектуальные вопросы собственности (Intellectual Property) в отношении USB, лицензия ли это, сколько она стоит, что такое "Соглашение обратной величины"(Reciprocal Covenent Agreement) о котором я слышал?
  16. Что такое сцпецификации OHCI и UHCI?
  17. Существует ли группа новостей про USB?
  18. Как я могу получить идентификационный индекс (ID) производителя USB?
  19. Есть ли возможность увеличить длину соединения устройств через шину USB до 50-200 метров (например, используя оптоволокно), если это понадобится пользователям?
  20. Когда устройство отключено, его драйвер выгружается из памяти, если опять подключить это же устройство, будет ли его драйвер снова загружен?
  21. Существуют ли планы по увеличению пропускной способности шины USB вдвое, втрое?
  22. Может ли кто нибудь разъяснить разницу между соединителями серии "A" и "B"?
  23. В чем разница между основным хабом и обычным с точки зрения аппаратной реализации и программного обеспечения?
  24. Возможно ли использование шины USB для подключения таких периферийных устройств, как CD-R, ленточных накопителей или жестких дисков?

– Что такое USB?

Спецификация периферийной шины USB разработана лидерами компьютерной и телекоммуникационной промышленности -- Compaq, DEC, IBM, Intel, Microsoft, NEC и Northern Telecom -- для подключения компьютерной периферии вне корпуса машины по стандарту plug'n'play, в результате отпадает необходимость в установке дополнительных плат в слоты расширения и переконфигурировании системы. Персональные компьютеры, имеющие шину USB, позволяют подключать периферийные устройства и осуществляют их автоматическое конфигурирование, как только устройство физически будет присоединено к машине, и при этом нет необходимость перезагружать или выключать компьютер, а так же запускать программы установки и конфигурирования. Шина USB позволяет одновременно подключать последовательно до 127 устройств, таких, как мониторы или клавиатуры, выполняющие роль дополнительно подключенных компонентов, или хабов (т.е. устройство, через которое подключается еще несколько).

– Кто создал USB?

USB была разработана группой из семи компаний, которые видели необходимость во взаимодействии для обеспечения дальнейшего роста и развития расцветающей индустрии интегрированных компьютеров и телефонии. Эти семь компаний, продвигающие USB, следующие: Compaq, Digital Equipment Corp, IBM PC Co., Intel, Microsoft, NEC и Northern Telecom.

– Как это работает?

USB определяет, добавлено устройство или отключено, благодаря своей разумности, обеспечиваемой основной системой. Шина автоматически определяет, какой системный ресурс, включая программный драйвер и пропускную способность, нужен каждому периферийному устройству и делает этот ресурс доступным без вмешательства пользователя. Владельцы компьютеров, оснащенных шиной USB имеют возможность переключать совместимые периферийные устройства, так же просто, как они вкручивают новуюлампочку в лампу.

– Какие виды периферийного оборудования поддерживает USB для подключения к моему PC?

Вы знаете эти устройства: телефоны, модемы, клавиатуры, мыши, устройства чтения CD ROM, джойстики, ленточные и дисковые накопители, сканеры и принтеры. Скорость прокачки в 12 мегабит/секунду позволяет подключать через USB все современное поколение периферийных устройств, включая аппаратуру для обработки видео данных формата MPEG-2, перчатки для управления виртуальными объектами и дигитайзеры. Также, с ожиданием большого роста в области интеграции компьютеров и телефонии, шина USB может выступать в качестве интерфейса для подключения устройств Цифровой сети с интегрированными услугами (ISDN) и цифровых устройств Private Branch eXchange (PBX), позволяющих подключать большое количество телефонов к небольшому количеству линий связи.

– Нужно ли мне покупать специальное программное обеспечение, что бы работала USB-совместимая периферия?

Операционная система Windows 95 (начиная с версии OSR 2.1, выпущенной 29 октября 1996г.) поставляется уже со встроенными драйверами, которые позволяет Вашему персональному компьютеру распознавать USB периферию. В результате, Вам не нужно покупать или инсталлировать дополнительное программное обеспеченте для каждого нового периферийного устройства. Тем не менее, вместе с новой USB периферией вы получите дискету с новыми драйверами. Однако, не все так радужно — например, корректную работу принтера с интерфейсом USB способна обеспечить только OC Windows 98 и выше.

– Что означает существование USB для поставщиков систем и периферии?

Совместимость USB строится на основе технологически целостной и открытой спецификации, которая удовлетворяет потребностям потребителей в легко расширяемых компьютерах. В свою очередь, для поставщиков и реселлеров компьютеров, периферии и программного обеспечения, совместимость USB принесет прибыль, за счет использования новых методов маркетинга:

  • "Готовая платформа" позволяет логично связать аппаратное и программное обеспечение для совместной поставки покупателю.
  • USB может снизить риск возможной несовместимости периферийного и программного обеспечения, поставляемого с компьютерами, за счет поставки готовых систем по ключ, которые удовлетворяют требованиям специализированных рыночных ниш.
  • USB-совместимая периферия может предложить частным и корпоративным покупателям больший выбор оборудования, без страха снижения функциональных возможностей аппаратных средств.
  • Реселлеры получают большую гибкость в подборе аппаратуры и готовых систем, для стимуляции покупательского спроса, за счет возможности комбинирования комплектов поставляемой периферии, без опасений, что что-то с чем-то не будет работать в паре.
  • USB может обеспечить поставщикам периферии дополнительную выгоду, за счет поставки нового оборудования для систем, использующих технологию MMX™.
  • USB может помочь поставщикам снизить их затраты на разработки, что в свою очередь позволит им устанавливать новые, более конкурентноспособные, цены.

– Где я могу найти текущую версию спецификации USB?

Текущая версия спецификации доступна для загрузки со страницы сообщества по внедрению USB — USB Implementers Forum.

– Как много USB-совместимых компьютеров можно ожидать на рынке?

Компания Dataquest считает, что до 30 миллионов USB-совместимых персональных компьютеров будет продано в течении 1997, а в 1998 году, все персональные компьютеры будут оснащены шиной USB.

– Есть ли уже устройства для USB шины?

Персональные компьютеры с шиной USB начали поставляться на рынок еще в середине 1996 года, и первая волна периферии с подключением через USB шину уже доступна пользователям.

Так же доступны технологии, используемые для разработки и создания USB систем, таких как коннекторов, чипсетов и материнских плат.

– Как может применяться USB при наличие двух систем, например ноутбука и настольного компьютера?

Ответом является применение маленького адаптера, который будет определен в качестве устройства для каждой USB системы, которая входит в соединение. Два USB контроллера периферии с общим буфером памяти будет наиболее оптимальным решением, стоимость которого не должна превысить $50. Корпус адаптера может выглядеть, как маленькая капля в середине кабеля или, может быть, небольшое утолщение, расположенное на одном из его концов. Кабель, подобный описанному, сможет выполнять так же и функции хаба, всего лишь за небольшую дополнительную плату, а это уже гораздо более ценный продукт.

– Что такое сообщество по внедрению USB (USB-IF)?

Сообщество по внедрению шины USB — USB Implementers Forum специальная организация поддержки, созданная семью разработчиками шины USB для помощи в скорейшей разработке высококачественных совместимых устройств, использующих USB.

– Могу ли я присоединиться к сообществу USB-IF?

В принципе да. Вы можете узнать об условиях вступления из этого документа.

– Как можно сравнить USB со стандартом Sony FireWire/IEEE 1394?

Основные отличия состоят в области применения, доступности и цене. Использование USB доступно уже сейчас для традиционных устройств, подключаемых к PC, таких, как клавиатуры, мыши, джойстики и ручные сканнеры. Тем не менее, пропускная возможность USB в 12 Mb/сек более чем достаточна для большинства применений ее пользователями, включая более продвинутые игровые устройства, высококачественный звук и сжатое видео стандартов MPEG-1 и MPEG-2. Но, что более важно, применение USB не увеличивает стоимость готовой системы в силу интегрирования контроллера в чипсет.

FireWire будет доступна в простейших вариантах не ранее начала 1998. FireWire ориентирована на подключение к персональному компьютеру бытовой электроники, требующей высокой полосы пропускания, например, цифровых камер, проигрывателей цифровых видеодисков и цифровых устройств записи.

ШинаСкорость передачи данныхТопологияДлина соединительного кабеляПоддерживаемые устройства
USB12 Мб/сЗвезда5 м на сегментПериферия: устройства ввода, телекоммуникационное оборудование, принтеры, аудио/видео устройства
Firewire (IEEE P1394)100 Мб/сДерево4,5 мУстройства хранения данных и цифровая видеоэлектроника

– Заменит ли FireWire шину USB после своего появления?

Нет. Две технологии ориентированы на подключение разных периферийных устройств и следовательно будут дополнять друг друга. Если FireWire станет превалирующей, где-то через два года, все будет зависить от конкретного покупателя и его требований к своему новому компьютеру. Кажется вполне вероятным, что в будущем персональные компьютеры будут одновременно оснащены соединительными портами шины USB и FireWire.

– Что такое интеллектуальные вопросы собственности (Intellectual Property — IP) в отношении USB, лицензия ли это, сколько она стоит, что такое "Обратный Договор"(Reciprocal Covenent Agreement) о котором я слышал?

Использование USB свободно от авторского гонорара, т.е. создатели спецификации разрешают любому разрабатывать на ее основании продукцию без какой либо платы за это. Разработчики спецификации шины подписали IP соглашение, в котором обещается, что не будет никакого судебного преследования по любому включенному пункту в IP в пределах спецификации. Обратный Договор является копией этого соглашения с возможностью для любого, кто внедряет шину USB, подписать этот договор и вернуть его в администрацию USB-IF, для внесения записи о том, что соглашение прочитано и понято. Обратный Договор доступен каждому (членам USB-IF или нет) для разъяснения лицензионного соглашения на USB.

– Что такое сцпецификации OHCI и UHCI?

OHCI и UHCI, являются спецификациями, совместимыми с USB, и описывают интерфейс различных аппаратных реализаций встраиваемого контроллера. Многообразие встраиваимых в аппаратную часть систем контроллеров, является естественным развитием и создается в рамках спецификации USB.

– Существует ли группа новостей про USB?

Существует лист почтовой рассылки для членов USB-IF, в котором происходят обсуждения и взаимодействия между компаниями. Нет никакой цензуры или проверки, кроме правил переписки, определяющих, что обсуждаются только темы, связанные с USB. Это не настоящая группа новостей, так как работает только через электронную почту, соответственно не ведется никакого архива, доступного каждому для просмотра.

– Как я могу получить идентификационный индекс (ID) производителя USB?

Члены USB-IF получают ID производителя бесплатно, как только присоединяются к сообществу. Не члены сообщества могут получить ID производителя связавшись с администрацией USB-IF. С не членов сообщества взимается регистрационная пошлина в размере $200.

– Есть ли возможность увеличить длину соединения устройств через шину USB до 50-200 метров (например, используя оптоволокно), если это понадобится пользователям?

Периферийный интерфейс USB предназначен для настольных систем, а расстояние в 200 метров, похоже, соответствует очень большему столу. Многие компании, входящие в сообщество внедрения USB, уже долгое время обсуждают проблему применения шины на больших расстояниях и думают о создании продуктов, которые позволили бы сделать это возможным. Устройство расширения выглядит как два хаба для шины USB, однако использует другие протоколы (например, для оптоволокна) между точками соединения кабеля. На каждом конце электрический сигнал в USB должен быть транслирован в или из сигнала для длинных расстояний. Для того, что бы все это стало возможным, необходимо решить вопросы, связанные с протоколом передачи пакетов данных и временными задержками, которые должны быть совместимы и соответствовать спецификации USB.

– Когда устройство отключено, его драйвер выгружается из памяти, если опять подключить это же устройство, будет ли его драйвер снова загружен?

Да, динамическое конфигурирование и инициализация операционной системой включает в себя автоматическую загрузку и выгрузку из памяти драйверов, при возникновении необходимости.

– Существуют ли планы по увеличению пропускной способности шины USB вдвое, втрое?

Нет, шина USB была разработана в качестве периферийного интерфеса для настольных систем и имеет оптимальное соотношение производительности и цены на сегодняшний день. Новый интерфейс, такой как FireWire, для будущих высокоскоростных периферийных устройств, уже в стадии внедрения.

– Может ли кто нибудь разъяснить разницу между соединителями серии "A" и "B"?

Коннекторы серии "A" разработаны для всех устройств USB, и являются разъемом для периферии и гнездом для персонального компьютера. В большинстве случаев, кабель USB должен быть встроен в периферийное устройство. Это снижает стоимость соединителей, избавляет от несовместимости, возможной в случае разного сопротивления кабелей, и упрощает действия пользователей по подключению. Однако в некоторых случаях встроенный кабель нельзя использовать. Хорошим примером могут служить очень большие и тяжелые устройства, плохо сочетатающиеся с тонким кабелем, который нельзя удалить, а так же устройства, подключаемые только изредка, которые интенсивно используются, когда не являются подключенными. Для таких случаев и были созданы коннекторы серии "B". Две серии коннекторов различаются внешне, это сделано для предотвращения соединений, которые бы могли нарушить топологию архитектуры USB.

– В чем разница между основным хабом и обычным с точки зрения аппаратной реализации и программного обеспечения?

Все хабы совершенно одинаковы с точки зрения программного обеспечения (кроме разницы, как устройств имеющих питание и нет). Основной хаб (или корневой), это просто первый хаб, обнаруженный при нумерации. Во многих реализациях основной хаб может быть интегрирован в ту же микросхему, что и основной контроллер, это позволяет снизить стоимость.

– Возможно ли использование шины USB для подключения таких периферийных устройств, как CD-R, ленточных накопителей или жестких дисков?

Возможность применения основана на приемлемости уровня производительности. Если какое-то из этих устройств предполагается часто использовать, то, обычно предъявляются требования, что бы оно было механически интегрированно в систему и имело высокую производительность, опять же соответствующую уровню системы в целом. Шина USB не разрабатывалась для обеспечения постоянного соединения высокоскоростных периферийных устройств внутри корпуса компьютера. Если устройство используется время от времени или подключается к разным компьютерам, тогда, производительность, обеспечиваемая шиной USB будет более чем достаточной. Удобства использования и подключения устройств, обеспечиваемые USB с лихвой перевешивают параметры скорости предачи данных. Но все таки, USB обеспечивает скорость передачи на уровне 4x или 6x скоростных приводов CD (чего недостаточно для перезаписывающих устройств), но при этом лучшую, чем обеспечивают обычные ленточные накопители, подключенные через параллельный порт, дисководы для гибких магнитных дисков или съемные жесткие диски типа SyQuest.


USB-A против USB-C: в чем разница?

Порты сбивают с толку больше, чем должно быть. Имея множество различных стандартов USB, вы легко можете не справиться с количеством опций. USB-A и USB-C - две наиболее распространенные формы USB, и знание различий между ними важно для понимания того, на что способны все ваши устройства и периферийные устройства.

Подробнее

Что такое USB-A?

Соединения USB типа A относятся к физическому устройству порта USB.Каждое USB-соединение составляет порт на главном устройстве, соединительный кабель и приемное устройство. USB-A - это традиционный порт USB-хоста, который проще всего распознать на устройствах.

Это горизонтальный порт, нижняя часть которого предназначена для контактных разъемов. Такое расположение создает печально известное одностороннее USB-соединение, которое работает только с идеально вставленным кабелем - независимо от того, сколько раз вам придется пытаться.

Что интересно, здесь нет хост-порта USB-B. Разъем USB-B - это приемный порт на USB-устройстве, которое вы подключаете к главному компьютеру.Соединения типа B также легко распознать благодаря их квадратной форме с закругленными углами с одной стороны, почти как крошечный домик. USB типа B в основном предназначен для внешних периферийных устройств с подключением USB-A на одном конце и подключением USB-B. Есть кабели USB-B - USB-B, но они используются редко.

Обратите внимание, что есть также подмножества этой конструкции, такие как USB Mini-A и USB Micro-A, с разными конструкциями портов, но они не так важны для нашего текущего обсуждения.

Что такое USB-C и чем он отличается?

USB-C - это более новый тип порта, официально анонсированный в 2014 году, хотя, как мы видим сегодня, потребовалось несколько лет, чтобы порты достигли широко распространенных потребительских устройств.Разработанный для решения многих старых проблем с портом USB-A, USB-C был совершенно новым типом порта USB. Важнейшие особенности USB-C включают:

  • Более тонкий корпус, который подходит к порту независимо от того, в каком направлении он повернут, предназначен для одновременной замены соединений A, B, mini и micro USB.
  • 100-ваттный, 20-вольтовый разъем намного мощнее старого порта и может легко запитать даже более крупные устройства.
  • Возможна гораздо более высокая скорость передачи данных, чем USB-A.
  • Поддержка подачи питания для зарядки устройств на обоих концах (с помощью подходящих кабелей) и зарядки более крупных устройств.
  • Поддержка доставки видео с гораздо более высоким качеством, включая передачу видео 4K на экран.
  • Поддержка альтернативных режимов, которые позволяют использовать множество различных адаптеров для определенных подключений, таких как HDMI или VG, или более старых типов USB-подключений.
  • Потенциальная совместимость с соединениями Thunderbolt 3 означает, что порт USB-C может использоваться как порт Thunderbolt 3 с дополнительным оборудованием.

Итак, USB-C - лучшее соединение?

При правильном стандарте данных (см. Ниже) соединение USB-C намного быстрее и универсальнее, чем USB-A. Со временем можно ожидать, что соединения USB-C заменят все старые соединения USB-A и другие порты. Однако этот переход, вероятно, займет годы.

На данный момент USB-A появляется рядом с разъемом USB типа C во многих компьютерах, в первую очередь для решения проблем совместимости. У людей все еще может быть более старое устройство, включая смартфоны, любимые контроллеры, приемники, телевизоры, клавиатуры и многие периферийные устройства, для которых требуется соединение USB-A / B.

Большинство людей не хотят покупать адаптер, чтобы обеспечить обратную совместимость USB-C со всем их оборудованием. По мере того, как использование этих старых устройств прекращается, USB-C станет портом, к которому все знают, что нужно искать - и мы уже видим, что это происходит в некоторых секторах.

Где здесь USB 3.2?

USB 3.0 - 3.2 относится к определенному протоколу USB для данных, когда речь идет о USB-соединениях: вместо описания физического порта это относится к форматам данных, которые порт может обрабатывать.Заметным изменением стал USB 3.0, который потребовал модификации конструкций USB-A и USB-B, чтобы получить больше возможностей и более высокую скорость передачи данных. Кабели USB-A, поддерживающие USB 3.0 и выше, поставляются с синим предохранителем контактов вместо стандартного серого.

USB 3.2 делится на два разных типа. Полностью обновленная версия под названием USB 3.2 Gen 2 × 2 названа в честь второго поколения и того, как он использует две линии 10 Гбит / с для достижения общей скорости 20 Гбит / с. Второй тип - это более старый USB 3.1 стандарт 10 Гбит / с, который с последними обновлениями также может называться USB 3.2 Gen 2.

И просто добавим еще раз, что порты USB типа A и USB-C могут поддерживать различные стандарты, от USB 2.0 до USB 3.2. Для этих протоколов не существует универсальных имен, которые бы усложняли задачу, поэтому не все используют одно и то же имя. Например, USB 3.1 Gen 1 также называется USB 3.0. К счастью, USB 3.2 обратно совместим со всеми другими USB-соединениями, хотя для портов USB-C может потребоваться адаптер.Вы также должны убедиться, что ваши USB-кабели и устройства поддерживают возможности передачи данных 3.1, когда это возможно.

Если вы запутались, мы вас поймем. К счастью, есть только несколько упрощенных и важных моментов, которые вам следует запомнить:

  • USB-A и USB-C могут иметь определенную степень стандартов данных, вплоть до USB 3. 2, что определяет их общие возможности данных.
  • USB 3.2 обратно совместим с другими стандартами, что делает его отличным стандартом для пользователей, хотя может потребоваться использование дополнительных адаптеров.
  • Подключение USB-C - единственное, которое может полностью поддерживать потенциал USB 3.2.
  • Убедитесь, что все ваши внешние кабели, шнуры и устройства совместимы со стандартом данных USB. Это просто совпадение: если у вас есть порт с USB 3.2, ваш кабель и подключенное устройство также должны поддерживать 3.2.
  • Будьте готовы: все это изменится, когда появится USB4, с совершенно новым именем, новейшими скоростями (до удивительных 40 Гбит / с) и попыткой сделать все эти запутанные стандартные имена намного проще.USB4 также будет обратно совместим с некоторыми старыми портами USB, поэтому, когда вы его увидите, вы сможете сразу же начать его использовать.
Рекомендации редакции

USB-A и USB-C: в чем разница?

Порты USB-A повсеместно используются в электронных устройствах и компьютерном оборудовании. Но где же USB Type C вписывается в картину?

Давайте сначала посмотрим, что такое типы USB-A и USB-C, а затем рассмотрим различия между ними.

Что такое USB-A?

USB Type-A - это оригинальный USB-разъем, который легко узнать по плоской прямоугольной форме. Необратимые по конструкции порты USB-A можно найти почти в каждом компьютерном устройстве, включая ноутбуки, смарт-телевизоры, игровые приставки и проигрыватели DVD / Blu-ray.

Что такое USB-C?

Выпущенный в 2014 году USB Type-C был разработан для устранения распространенных проблем с USB-A.Многие тонкие и легкие устройства теперь включают в себя тонкие порты USB-C. Производители могут создавать более тонкие электронные продукты благодаря узкому порту USB-C. Порты USB-C постепенно добавляются к большему количеству устройств с целью в конечном итоге заменить традиционные порты USB-A.

Разница между USB-A и USB-C

Теперь, когда у нас есть общее представление о USB-A и USB-C, давайте обсудим основные различия.

Новая двусторонняя форма и более тонкий дизайн

Неуклюжее соединение USB-A было обновлено компактным дизайном USB-C, позволяющим проектировать электронные устройства еще тоньше, чем когда-либо.

Помимо очевидного визуального изменения, порты USB-C теперь поддерживают разъемы USB-C независимо от ориентации, в которую вы вставляете разъем. Это важное обновление удобства связано с симметричным размещением контактов как на нижней, так и на верхней части разъема USB-C.

Контакты USB-A предназначены для нижней части портов USB-A (что делает установку необратимой).

Поддержка стандартов USB

Новейший стандарт USB 4.0 требует разъемов USB-C, оставляя USB-A позади. USB 4.0 имеет потенциальную скорость передачи данных 40 Гбит / с в дополнение к поддержке USB Power Delivery (USB PD), обеспечивая двунаправленную подачу мощности до 100 Вт (достаточно для питания больших электронных устройств от ноутбуков до некоторых принтеров).

Связанный: Как проверить выходную мощность порта USB

Это значительно мощнее, чем самый последний стандарт USB 3.1, максимальная скорость передачи данных которого составляет 10 Гбит / с.

Поддержка альтернативных режимов

Функция альтернативного режима USB-C позволяет портам USB-C поддерживать более широкий диапазон протоколов передачи данных. Однако эта поддержка предоставляется по усмотрению производителя оборудования, чтобы интегрировать ее в свое электронное устройство.

Альтернативные режимы, которые можно оптимизировать для одного порта USB-C, включают Thunderbolt, DisplayPort, HDMI, Mobile High-Definition Link и VirtualLink.

Благодаря интеграции всех этих подключений в один порт USB-C, альтернативные режимы позволяют проектировать электронные устройства более тонкими, чем раньше. Все, что вам нужно, это правильный адаптер для доступа к функции альтернативного режима, которую вы хотите, через порт USB-C.

USB-A не поддерживает альтернативный режим.

Связанный: Как подключить любой телефон или планшет к телевизору через USB

Обратная совместимость

Оба USB-A и USB-C имеют обратную совместимость с устройством, к которому они подключены.

Например, разъем USB-A 3.0 (обозначенный стандартной синей пластиковой вставкой) будет работать со скоростью порта USB, включая как USB 2.0, так и USB 1.1. Точно так же разъем USB-C 3.2 также обратно совместим с более ранними стандартами портов USB-C.

Хотя вы не можете подключить крошечный разъем USB-C к одному из больших портов USB-A, адаптер или концентратор с соответствующими разъемами и портами решит вашу проблему.

Взгляд за пределы горизонта с USB-C

Более 700 технологических компаний, включая Apple, Google, Intel и Microsoft, совместно работали над первоначальной разработкой и внедрением USB-C. USB-C поистине универсален и никуда не денется.

Однако есть еще много старых устройств, требующих подключения USB-A. На данный момент USB-A будет продолжать появляться вместе с USB-C в электронных устройствах для решения проблем совместимости.

Поскольку использование этих старых устройств сокращается, можно ожидать, что USB-C станет доминирующим типом.

7 вариантов использования USB-накопителя, о котором вы не знали

Вы использовали USB-накопители для передачи файлов между компьютерами и резервного копирования файлов, но вы можете сделать гораздо больше с помощью USB-накопителя.

Читать далее

Об авторе Карли Чатфилд (Опубликовано 28 статей)

Карли - технический энтузиаст из Австралии.Прежде чем стать писателем в MakeUseOf, она окончила университет со степенью бакалавра компьютерных наук.

Более От Карли Чатфилд
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

USB Type-A Connector Использование и совместимость

Разъемы USB Type-A, официально называемые разъемами Standard-A , имеют плоскую и прямоугольную форму. Тип A - это «оригинальный» USB-разъем, который является наиболее узнаваемым и часто используемым разъемом.

Разъемы USB Type-A поддерживаются во всех версиях USB, включая USB 3.0, USB 2.0 и USB 1.1.

Разъемы USB 3.0 Type-A часто, но не всегда, синего цвета. Разъемы USB 2.0 Type-A и USB 1.1 Type-A часто, но не всегда, черные.

Часть шнура USB Type-A, которая подключается к устройству, называется штекером или разъемом , а часть, которая принимает штекер, называется розеткой , но обычно называется портом .

Lifewire / Тим Лидтке

USB Type-A использует

Порты / розетки USB Type-A можно найти практически на любом современном компьютерном устройстве, которое может выступать в качестве хоста USB, включая, конечно же, компьютеры всех типов, включая настольные компьютеры, ноутбуки, нетбуки и многие планшеты.

Порты USB Type-A также встречаются на других компьютерных устройствах, таких как игровые приставки (PlayStation, Xbox, Wii и т. Д.), Домашние аудио / видеоприемники, «умные» телевизоры, видеорегистраторы, проигрыватели потокового воспроизведения (Roku и т. Д.).), DVD- и Blu-ray-плееры и многое другое.

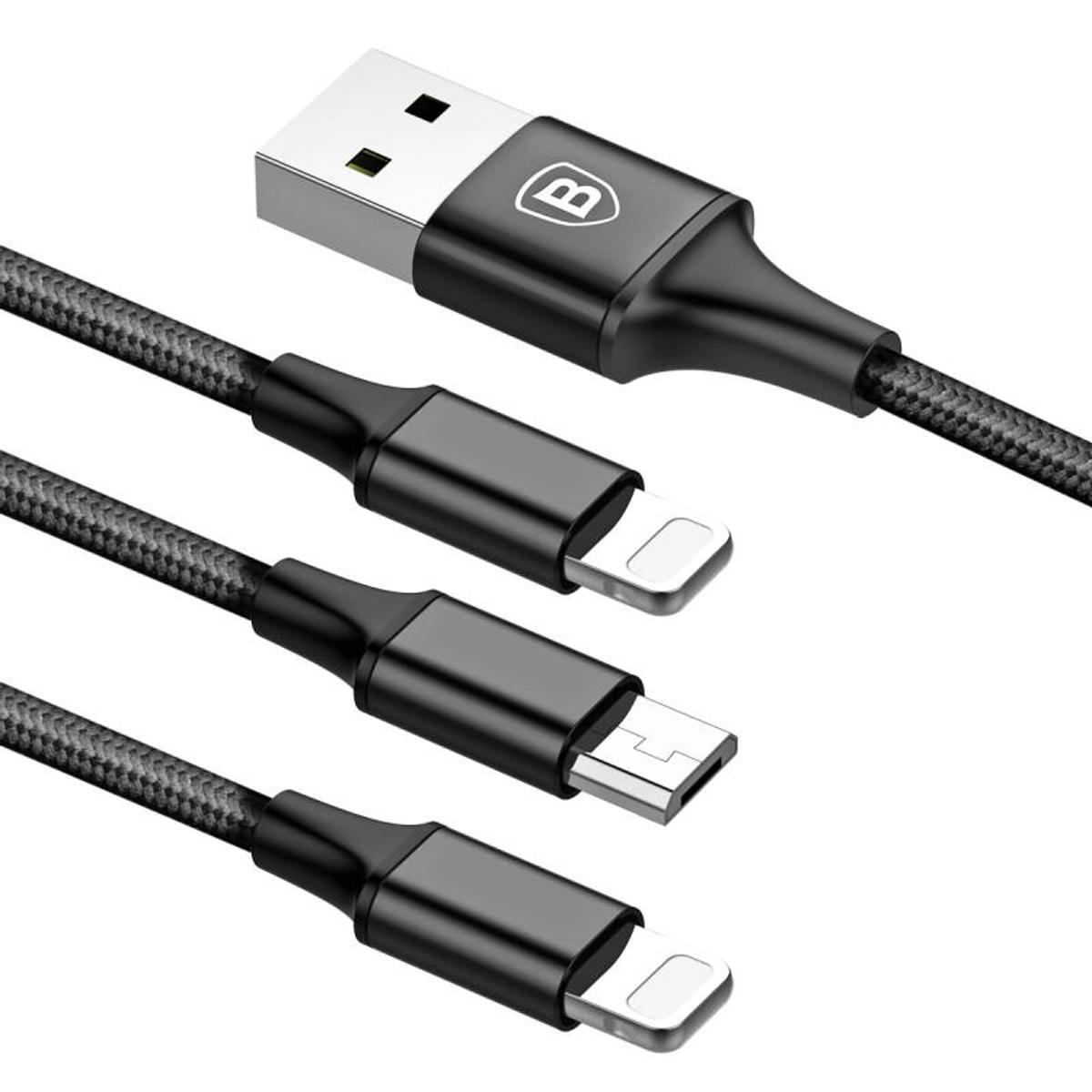

Большинство разъемов USB Type-A находятся на одном конце многих различных типов USB-кабелей, каждый из которых предназначен для подключения главного устройства к другому устройству, которое также поддерживает USB, обычно через другой тип USB-разъема, например Micro-B или Type-B. .

Штекеры USB Type-A также находятся на концах кабелей, которые жестко подключены к USB-устройству. Обычно так проектируются USB-клавиатуры, мыши, джойстики и подобные устройства.

Некоторые USB-устройства настолько малы, что в кабеле нет необходимости.В таких случаях штекер USB Type-A интегрируется непосредственно в устройство USB. Обычная флешка - прекрасный тому пример.

Совместимость с USB Type-A

Разъемы USB Type-A, представленные во всех трех версиях USB, имеют в основном один и тот же форм-фактор. Это означает, что штекер USB Type-A любой версии USB будет вставлен в розетку USB Type-A любой другой версии USB и наоборот.

Тем не менее, между USB 3 есть некоторые существенные различия.0 Type-A и разъемы USB 2.0 и USB 1.1.

Разъемы USB 3.0 Type-A имеют девять контактов, что значительно больше, чем четыре контакта, составляющие разъемы USB 2.0 и USB 1.1 Type-A. Эти дополнительные контакты используются для обеспечения более высокой скорости передачи данных, характерной для USB 3.0, но они размещены в разъемах таким образом, чтобы не мешать им физически работать с разъемами Type-A из предыдущих стандартов USB.

См. Таблицу физической совместимости USB для графического представления физической совместимости между разъемами USB.

Тот факт, что разъем типа A от одной версии USB подходит к разъему типа A другой версии USB, не означает, что подключенные устройства будут работать на максимальной скорости или даже вообще.

Часто задаваемые вопросы

  • В чем разница между USB Type-A и USB-C? USB-C новее, тоньше и мощнее USB-A. Кроме того, USB-C потенциально может обрабатывать более высокие скорости передачи данных и является универсальным с совместимостью с Thunderbolt 3.Еще одно отличие состоит в том, что кабели USB-C двусторонние, что означает отсутствие «верхней» или «нижней» стороны; их можно просто подключить.
  • Мой разъем USB-A не работает. Это можно исправить? Возможно. Существует ряд действий по устранению неполадок, чтобы попытаться исправить неисправный порт или разъем USB-A. Аппаратные исправления включают проверку на наличие мусора или неплотного соединения, либо вы можете столкнуться с программной ошибкой, требующей обновления вашей системы или перезагрузки.
  • USB-A уходит? Хотя USB-C новее и более универсален, многие потребители и устройства по-прежнему полагаются на кабели и разъемы USB-A.USB-A уже давно никуда не денется.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

В чем разница между обычным разъемом USB и разъемом USB Type C?

Большинство электронных устройств, таких как ноутбуки и другое компьютерное оборудование, будут включать по крайней мере один стандартный порт USB Type-A, поэтому будет справедливо сказать, что разъемы USB существуют уже давно. Меньшие устройства, такие как смартфоны, блоки питания и внешние жесткие диски, обычно имеют либо меньшие разъемы USB типа B, либо разъемы micro-USB, чтобы сэкономить ценное пространство.

Совершенно неожиданно разъемы USB Type C или USB-C, как их сейчас называют, стали универсальным решением для зарядки и передачи данных между устройствами. Однако вопрос в том, действительно ли USB-C лучше, чем мы использовали раньше? Мы собираемся рассмотреть некоторые из его ключевых функций по сравнению со стандартным портом USB-A.

Двусторонняя новая форма

USB-A имеет гораздо больший физический разъем, чем тип C, тип C примерно того же размера, что и разъем micro-USB.В отличие от типа A, вам не нужно пытаться вставить его, перевернуть, а затем еще раз перевернуть, чтобы найти правильную ориентацию при попытке установить соединение. Прелесть типа C в том, что его можно вставлять любым способом вверх, так как контакты разъема одинаковы с обеих сторон.

Поддержка нового стандарта

Разъем USB-C поддерживает различные новые стандарты USB, такие как USB 3. 1, обеспечивающий чрезвычайно быструю передачу данных со скоростью до 10 Гбит / с, и USB PD, обеспечивающий подачу питания.

Еще более быстрая зарядка

В настоящее время стандартное соединение USB 2.0 обеспечивает мощность до 2,5 Вт (чего достаточно для зарядки вашего телефона со скоростью улитки), в то время как стандарт USB PD, поддерживаемый USB-C, может обеспечить огромную мощность 100 Вт, что более чем достаточно для зарядки ноутбука. Он двунаправленный, что означает, что подключенные устройства могут одновременно отправлять и получать питание.

Экономия места

Можно с уверенностью сказать, что те времена, когда устройства имели большое количество различных портов разъема, давно прошли.Порты USB-C могут поддерживать множество различных протоколов с использованием «альтернативных режимов», что позволяет иметь адаптеры, которые могут выводить другие типы подключений через порт USB. Теперь порты HDMI, DisplayPort, VGA, наушников и питания можно объединить в порт одного типа, что поможет устройствам стать тоньше, чем когда-либо прежде.

Взаимодействие

USB-C не будет одним из тех малоизвестных разъемов, которые предназначены только для устройств одной компании. Более 700 технологических компаний сотрудничали в разработке и внедрении этого нового разъема, в том числе такие известные компании, как Apple, Google, Dell, HP, Intel, Microsoft и Samsung.Мы можем ожидать, что USB-C станет обычным явлением в новых электронных устройствах, выпускаемых в течение следующего года или около того.

Обратная совместимость

Даже если вы не можете физически подключить разъем USB-C к порту Type-A, вы можете использовать физический адаптер для подключения старых устройств к порту USB-C. Однако базовый стандарт обратно совместим, то есть стандартный разъем USB 3.0 может использоваться с портом USB 2.0, хотя он будет работать только со скоростью и возможностями старого стандарта, в данном случае USB 2.0 стандарт.

Совершенно очевидно, что USB-C - это новый развивающийся стандарт питания и данных, который станет повсеместным на большинстве устройств. Это также приведет к появлению ряда адаптеров для других типов разъемов, поскольку устройства станут тоньше и проще в том, что касается портов питания и данных.

Разъем Bulgin серии 4000, тип C

По мере того, как этот новый тип соединительной технологии находит свое применение в промышленности и различных наружных применениях, таких как морские, медицинские, транспортные и телекоммуникационные, новая линейка соединителей USB Type C от Bulgin для суровых условий окружающей среды гарантирует, что даже самые современные соединители могут быть защищены. надежно защищен от влаги, грязи, ударов и экстремальных температур.

Для получения дополнительной информации посетите веб-сайт Bulgin.

USB-C против USB 3: в чем разница?

Этот сайт может получать партнерские комиссии за ссылки на этой странице. Условия эксплуатации.

В течение многих лет USB развивался с предсказуемой скоростью - USB2 был быстрее, чем USB, USB3 был быстрее, чем USB2, а теперь USB4 даже на горизонте. За последние несколько лет некогда простой стандарт расширился и стал более запутанным. Теперь существует несколько типов USB3, включая USB 3.0, USB 3.1 Gen 1, USB 3.1 Gen 2, USB 3.2 Gen 1 × 1, USB 3.2 Gen 2 × 1, USB 3.2 Gen 1 × 2 и USB 3.2 Gen 2 × 2. . Затем, помимо , , возникает вопрос о USB-C. Как это вписывается?

D0 не расстраивайтесь, если это вас сбивает с толку. USB-IF сделал все возможное, чтобы гарантировать, что никто не сможет понять, какой стандарт USB поддерживает устройство, отчасти путем неоднократного изменения названия предыдущих стандартов по мере обновления руководства по бренду.В следующей таблице показано соотношение стандартов USB друг к другу:

Следующие стандарты все относятся к одному и тому же продукту: USB 3.2 Gen 1 × 1, USB 3.1 Gen 1, USB 3.0. Все эти порты передают данные со скоростью до 5 Гбит / с. Точно так же USB 3.2 Gen 2 × 1 и USB 3.1 Gen 2 также относятся к одному и тому же стандарту. Оборудование, соответствующее этой спецификации, может передавать данные со скоростью до 10 Гбит / с. Я не уверен, поставляет ли кто-нибудь USB 3.2 Gen 1 × 2, потому что это странный гибрид с USB 3.0, но пропускная способность USB 3.1 Gen 2. Наконец, есть USB 3.2 Gen 2 × 2, который также является отдельным стандартом без ссылки на предыдущие продукты.

USB-C не требует автоматического использования какой-либо определенной скорости USB . USB-C - это стандарт физического кабеля, который может поддерживать любые скорости соединения от USB2 до новейшего USB 3.2 Gen 2 × 2, в зависимости от типа кабеля, который у вас есть.

USB Type-C: попытка решить давнюю проблему

Почти всеобщее разочарование по поводу попыток подключения USB-устройств к компьютерам было основным продуктом ботанического юмора и высмеивалось различными способами, пока Intel, наконец, не нашла способ решить эту проблему. квант шутки.

USB Type-C решает эту проблему с помощью универсального разъема, который также способен вдвое увеличить теоретическую пропускную способность, чем USB 3. 0. и могут обеспечить гораздо большую мощность. Обратной стороной USB-C, к сожалению, является проблема совместимости с кабелем . В мире, где большинство устройств все больше переходят на общий стандарт - USB-C - гибкость этого стандарта стала его недостатком. В отличие от старых кабелей micro-USB середины прошлого века, все кабели USB-C не созданы равными.

В ваших интересах всегда использовать кабель USB-C, предоставленный производителем устройства, и никогда не покупать запасной кабель, предполагая, что подойдет любой старый бренд. Ищите бренды, которые специально позиционируются как совместимые с вашим устройством, придерживайтесь хорошо известных продуктов и, честно говоря, я бы проверил в Интернете, прежде чем покупать кабель USB-C, что бы вас ни интересовало. Некоторые крупные компании, такие как Nintendo, создали свои собственные нестандартные реализации USB-C. Объедините нестандартную реализацию поставщика с реализацией нестандартного кабеля, и вы получите рецепт для проблем (и мертвого оборудования).

USB-C, USB 3.2 не всегда подключаются друг к другу

Просто помните, что USB-C не определяет автоматически какой-либо уровень производительности сам по себе. Некоторые производители также ограничивают определенные режимы работы в зависимости от типа используемого кабеля и / или зарядного устройства. Например, телефоны могут ограничивать использование быстрой зарядки, поэтому важно проверить стандарты, поддерживаемые вашим кабелем, так что

A порт USB Type-C рядом с USB 3.0.

Отключение между USB 3.1 и разъем USB Type-C на сегодняшний день вызвали некоторую путаницу на рынке, но проблема совместимости кабелей, вероятно, является большей головной болью. Одним из преимуществ использования USB-C (или Type-C, но USB-C более популярен) является то, что стандарт обеспечивает мощность до 100 Вт. За последние несколько лет было выпущено несколько ноутбуков с поддержкой USB-C, а не с более традиционной цилиндрической вилкой. Хотя USB-C не требует определенного уровня производительности, он становится все более популярным по мере роста скорости USB, и большинство ноутбуков с USB-C будут поддерживать скорость передачи данных, достаточно высокую для работы с любым внешним SSD или жестким диском. Времена, когда внешнее хранилище было мучительно медленнее, чем внутреннее хранилище, прошли.

Стандарт USB 4.0 был выпущен, но еще не входит в состав каких-либо продуктов. Он основан на Intel Thunderbolt 3 с поддержкой скорости передачи до 40 Гбит / с. Подробная таблица с включенным стандартом находится здесь:

Очевидно, что USB-IF не усвоил урок, поскольку мы, по всей видимости, перейдем к «USB4 Gen 3 × 2», который может войти в историю как один из самые запутанные способы, которые когда-либо придумал кто-либо, чтобы попытаться сообщить особенности продукта.Надеюсь, на данный момент мы прояснили различия между различными USB 3.x. Самые первые устройства USB4 начали поставляться в начале этого года, но оборудование еще не поступило на рынок каким-либо измеримым образом, а ПК с поддержкой USB4 еще не поставлялись. Мы вернемся к этой теме, когда оборудование будет доступно на коммерческих ПК.

Читаю сейчас:

О USB на компьютерах Mac

USB доступен с портами типа A (USB-A) и типа C (USB-C) в зависимости от модели Mac.

USB-A

Порты USB типа A имеют такую ​​форму и могут также называться портами USB, USB 2 или USB 3, в зависимости от поддерживаемой спецификации USB.

USB-C

Порты

USB типа C имеют такую ​​форму и доступны на Mac как порты USB 3, Thunderbolt 3 или Thunderbolt / USB 4.

Характеристики USB

Спецификация порта USB определяет максимальную скорость передачи данных (скорость) и мощность, передаваемую портом. Это важно в первую очередь, когда вам нужна максимальная скорость для вашего USB-устройства или когда вашему USB-устройству требуется больше энергии, чем оно получает.

Чтобы узнать, какие спецификации поддерживает порт USB на вашем Mac, выберите меню «Apple» > «Об этом Mac», нажмите «Поддержка», затем нажмите «Технические характеристики».Вы также можете использовать Системную информацию, чтобы получить более подробную информацию, в том числе о USB-устройствах, напрямую подключенных к вашему Mac.

Характеристики USB на Mac Передача данных Мощность подачи
USB 4 до 40 Гбит / с До 100 Вт при 20 В
USB 3 (USB 3.1 Gen 2) до 10 Гбит / с До 15 Вт при 5 В
USB 3 (USB 3.1 Gen 1) до 5 Гбит / с До 900 мА при 5 В
USB 2
до 480 Мбит / с до 500 мА при 5 В
USB 1.1
до 12 Мбит / с до 500 мА при 5 В

Если USB-устройство работает медленно или не распознается

Все спецификации USB

совместимы друг с другом, но скорость передачи данных и мощность ограничиваются кабелем или устройством, использующим самую раннюю спецификацию. Например, если вы подключаете устройство USB 3 к порту USB 2, ваше устройство ограничивается скоростью и мощностью USB 2.

  • Убедитесь, что порт USB на вашем Mac и USB-кабель, используемый вашим устройством, соответствуют или превосходят спецификации USB самого устройства.
  • Подключите устройство напрямую к Mac вместо концентратора USB или другого устройства.
  • Если ваше USB-устройство поставляется с адаптером питания переменного тока, вам, вероятно, следует его использовать. Вашему устройству может потребоваться больше энергии, чем может обеспечить порт, к которому оно подключено.
  • Обновите программное обеспечение на вашем Mac. Также обратитесь к производителю USB-устройства за обновлениями прошивки или другого программного обеспечения. Затем перезагрузите ваш Mac.

Информация о продуктах, произведенных не Apple, или о независимых веб-сайтах, не контролируемых и не проверенных Apple, предоставляется без рекомендаций или одобрения.Apple не несет ответственности за выбор, работу или использование сторонних веб-сайтов или продуктов. Apple не делает никаких заявлений относительно точности или надежности сторонних веб-сайтов. Свяжитесь с продавцом для получения дополнительной информации.

Дата публикации:

В чем разница между синим и черным USB-портами?

Любой, кто хоть сколько-нибудь работал с электроникой или электричеством, знает, что для цветового кодирования используются важные стандарты.Например, при работе с электропроводкой в ​​вашем доме вам лучше знать, что черные провода «горячие», белые провода - нейтральные, а зеленые провода уходят на землю - или вы можете оказаться на земле после того, как наденете хороший ремень. электричества.

Для электроники также существуют соглашения о цветовом кодировании. Обычно они не имеют решающего значения по соображениям безопасности, но если вы не понимаете значения при подключении компонентов, есть большая вероятность, что оборудование не будет работать должным образом.

Хорошим примером является цвет USB-портов и разъемов, чаще всего синий или черный.Простое практическое правило заключается в том, что синий цвет означает более быстрое соединение, чем черный. Но чтобы полностью понять значение цветов (иногда вы также можете столкнуться с белыми, желтыми, оранжевыми или красными USB-разъемами и портами), нам нужно немного глубже изучить историю и спецификации USB-подключений.


Краткая история USB Универсальная последовательная шина (USB) была новаторским способом подключения компьютерных периферийных устройств и других компонентов. Однако, когда он был впервые представлен в конце 1990-х, он, как и все компьютерное оборудование того времени, был очень медленным по сегодняшним стандартам.Он стал известен как USB 1.0, когда в 2000 году была выпущена более быстрая версия технологии, USB 2.0. При максимальной скорости передачи 480 Мбит / с USB 2.0 был в 40 раз быстрее, чем USB 1.0. Он стал известен как «высокоскоростной USB».
В условиях стремительного развития технологий понятие «высокая скорость» было относительным. К 2008 году скорость 480 Мбит / с была совсем невысокой, и был создан новый стандарт для удовлетворения постоянно растущей потребности в более быстрой передаче данных. В том же году дебютировал USB 3.0, и он мог передавать данные в десять раз быстрее, чем USB 2.0, со скоростью до 5 Гбит / с. USB 3.0 также был известен как SuperSpeed, чтобы отличать его от оптимистично названного «высокоскоростного».
В условиях стремительного развития технологий понятие «высокая скорость» было относительным. К 2008 году скорость 480 Мбит / с была совсем невысокой, и был создан новый стандарт для удовлетворения постоянно растущей потребности в более быстрой передаче данных. В том же году дебютировал USB 3.0, и он мог передавать данные в десять раз быстрее, чем USB 2.0, со скоростью до 5 Гбит / с. USB 3.0 также был известен как Supe. Дополнительные изменения в версиях были внесены до того, как были выпущены новые стандарты, поэтому вы увидите ссылки на такие названия, как «USB 1.1. ” Последнее изменение произошло в 2013 году, когда был представлен USB 3.1; он может обрабатывать скорость передачи данных до 10 Гбит / с, что в два раза быстрее, чем USB 3.0. Он получил название SuperSpeed ​​+ и до сих пор является «золотым стандартом».

Есть еще два различия между 2.0 и 3.0, которые следует учитывать. USB 2.0 обеспечивает только одностороннюю передачу, что означает, что в любой момент данные либо отправляются, либо принимаются по кабелю. USB 3.0 использует два разных выделенных односторонних пути, поэтому данные можно отправлять и получать одновременно.И хотя USB 2.0 может обеспечить ток до 500 мА для устройств, USB 3.0 может обеспечить ток до 900 мА и может экономить электроэнергию, когда он не используется.

Одна из замечательных особенностей стандартов USB заключается в том, что они по большей части обратно совместимы. Другими словами, вы можете подключать устройства USB 2.0 и USB 3.0, и они по-прежнему будут работать нормально. Но вы не сможете получить полную пропускную способность, поддерживаемую USB 3.0, если все устройства и кабели / разъемы не будут использовать новый стандарт.Вместо этого они будут работать с «наименьшим общим знаменателем», которым в данном случае является максимальная скорость передачи данных USB 2.0 480 Мбит / с.

Основные сведения о USB-портах и ​​цветах разъемов



Теперь вы должны понять, почему существуют цветовые обозначения для портов и разъемов USB.
  • Белый: обычно обозначает разъем или порт USB 1.0 старой школы.
  • Черный: этим цветом обозначается высокоскоростной разъем USB 2.0 или порт
  • .
  • Синий: это означает более новый USB 3.0 разъем SuperSpeed ​​или порт
  • Бирюзовый: самое последнее дополнение к таблице цветов USB определяет разъем или порт 3.1 SuperSpeed ​​+.
Обратная совместимость означает, что вы обычно можете подключить кабель USB 2.0 к порту USB 3.0, но вы не получите всех преимуществ подключения USB 3.0. Обращение внимания на цветовую кодировку портов и кабелей позволит вам использовать соответствующие кабели для достижения максимальной передачи данных и обеспечения питания ваших USB-устройств.

А как насчет красных, оранжевых или желтых USB-портов и разъемов?

Новые ноутбуки или другие устройства могут иметь один или два USB-порта красного, оранжевого или желтого цвета. Цвета не указывают на спецификацию USB, например 2.0 или 3.0, но вместо этого означают, что питание порта всегда включено. Эту функцию иногда называют спящим и заряжающим, потому что это означает, что вы можете подключить устройство (например, телефон) к порту и позволить ему заряжаться, пока компьютер выключен. Чаще всего вы найдете эту функцию на USB 3.0 или 3.1 порты.

Не позволяйте проблеме с питанием мешать вам использовать порт; даже если он не окрашен в синий цвет (или не бирюзовый), он по-прежнему является стандартным портом USB и может использоваться для подключения любого совместимого устройства.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
