Содержание

USB Type-C: универсальный разъем для всего

Первая версия шины Universal Serial Bus (USB) была представлена в 1995 году. Именно USB стал наиболее успешным интерфейсом за всю историю вычислительных систем. Десятки миллиардов устройств связываются между собой посредством USB, потому важность данного канала передачи данных сложно переоценить. Похоже, с появлением разъема USB Type-C, наше представление о возможностях и роли универсальной шины может кардинально измениться. Прежде чем говорить о перспективах, давайте посмотрим, что же предлагает универсальный коннектор нового формата.

Преимущества и недостатки интерфейсного разъема нового формата уже некоторое время обсуждается в сети. Спецификация USB Type-C была окончательно утверждена еще в конце лета прошлого года, однако тема универсального разъема вызвала активный интерес после недавнего анонса ноутбка Apple MacBook, а также новой версии Chromebook Pixel, оснащенных USB Type-C.

Конструкция.

Удобное подключение

Коннектор USB Type-C немного крупнее привычного USB 2.0 Micro-B, однако заметно компактнее сдвоенного USB 3.0 Micro-B, не говоря уже о классическом USB Type-A.

Габариты разъема (8,34×2,56 мм) позволяют без особых сложностей использовать его для устройств любого класса, включая смартфоны/планшеты с минимально разумной толщиной корпуса.

Конструктивно разъем имеет овальную форму. Сигнальные и силовые выводы размещены на пластиковой стойке в центральной части. Контактная группа USB Type-C включает 24 вывода. Это гораздо больше, чем у разъемов USB предыдущего поколения. На нужды USB 1.0/2.0 выделялось всего 4 контакта, а разъемы USB 3.0 имеют 9 выводов.

Первая очевидная выгода USB Type-C – симметричный разъем, позволяющий не задумываться над тем, какой стороной подсоединить штекер к розетке. Извечная проблема устройств с USB-коннекторами любого формата теперь наконец-то решена. При этом решение задачи достигается не банальным дублированием всех контактных групп. Здесь используется определенная логика автоматического согласования и коммутации.

Еще один приятный момент – с обеих сторон интерфейсного кабеля располагаются идентичные разъемы. Потому, используя USB Type-C, не нужно выбирать, какой стороной проводника подсоединять ведущее и ведомое устройства.

Внешняя оболочка коннектора не имеет никаких отверстий или вырезов. Для его фиксации в разъеме используются внутренние боковые защелки. Штекер должен достаточно надежно удерживаться в разъеме. Люфтов, подобных тем, что можно было наблюдать у USB 3.0 Micro-B, здесь быть не должно.

Многих наверняка волнует физическая надежность нового коннектора. Согласно заявленным характеристикам, механический ресурс разъема USB Type-C составляет порядка 10 000 подключений. Точно такой же показатель характерен и для порта USB 2.0 Micro-B.

Отдельно отметим, что USB Type-C не является интерфейсом передачи данных. Это тип разъема, позволяющий связать воедино различные сигнальные и силовые линии. Как видим, коннектор элегантен с инженерной точки зрения, а главное – должен быть удобен в использовании.

Скорость передачи данных. 10 Гб/c не для всех?

Одно из преимуществ USB Type-C – возможность использования для передачи данных интерфейса USB 3.1, сулящего повышение пропускной способности до 10 Гб/с. Однако, USB Type-C и USB 3.1 – это не равнозначные термины и точно не синонимы. В формате USB Type-C могут быть реализованы возможности как USB 3.1, так и USB 3.0 и даже USB 2.0. Поддержку той или иной спецификации определяет интегрированный контроллер. Конечно, с большей вероятностью порты USB Type-C будут появляться на устройствах, поддерживающих высокую скорость передачи данных, но это не догма.

Напомним, что даже при реализации возможностей USB 3.1 возможны отличия в максимальной скорости передачи данных. Для USB 3.1 Gen 1 – это 5 Гб/с, USB 3.1 Gen 2 – 10 Гб/с. Кстати, представленные Apple Macbook и Chromebook Pixel имеют порты USB Type-C с пропускной способностью 5 Гб/с. Ну, а наглядным примером того, что новый интерфейсный разъем очень вариативен, является планшет Nokia N1. Он также оснащен коннектором USB Type-C, но его возможности ограничены USB 2.0 с пропускной способностью 480 Мб/c.

Обозначение «USB 3.1 Gen 1» можно назвать своеобразной маркетинговой уловкой. Номинально подобный порт имеет возможности идентичные таковым для USB 3.0. Более того, для данной версии «USB 3.1» могут использоваться те же контроллеры, что и для реализации шины предыдущего поколения. На начальном этапе такой прием наверняка активно будут применять производители, выпуская новые устройства с USB Type-C  для которых не нужна максимальная  пропускная способность. Предлагая устройство с коннектором нового типа, многим захочется представить его в выгодном свете, заявив о наличии не только нового коннектора, но и поддержке USB 3.1, пусть даже и условной.

Важно понимать, что номинально порт USB Type-C может использоваться для максимально производительного подключения на скоростях до 10 Гб/c, но, чтобы получить такую пропускную способность, ее должны обеспечивать подключаемые устройства. Наличие USB Type-C  не является показателем реальных скоростных возможностей порта. Их стоит предварительно уточнять в спецификациях конкретных продуктов.

Некоторые ограничения также имеют кабели для подсоединения устройств. При использовании интерфейса USB 3.1, для передачи данных без потерь на скоростях до 10 Гб/c (Gen 2) длина кабеля c разъемами USB Type-C не должна превышать 1 метр, для соединения на скорости до 5 Гб/c (Gen 1) – 2 метра.

Передача энергии. Агрегат на 100 Вт

Еще одна важная особенность, которую привносит USB Type-C – возможность передачи энергии мощностью до 100 Вт. Этого хватит не только для  питания/зарядки мобильных устройств, но и для беспроблемной работы ноутбуков, мониторов или, например, «больших» внешних накопителей формата 3,5”.

При изначальной разработке шины USB, передача энергии была второстепенной функцией. Порт USB 1.0 обеспечивал всего 0,75 Вт (0,15 А, 5 В). Достаточно для работы мышки/клавиатуры, но не более того. Для USB 2. 0 номинальная сила тока была увеличена до 0,5 А, что позволило получить уже 2,5 Вт. Этого зачастую хватало для питания, например, внешних жестких дисков формата 2,5”. Для USB 3.0 номинально предусмотрена сила тока в 0,9 А, что при неизменном напряжении питания в 5В уже гарантирует мощность в 4,5 Вт. Специальные усиленные разъемы на материнских платах или ноутбуках способны были выдавать до 1,5 А для ускорения зарядки подключенных мобильных устройств, но это все еще 7,5 Вт. На фоне этих цифр возможность передачи 100 Вт выглядит чем-то фантастическим.  Однако, чтобы порт USB Type-C наполнился необходимыми мощностями, нужна поддержка спецификации USB Power Delivery 2.0 (USB PD). Если таковой нет, порт USB Type-C штатно сможет выдать на гора 7,5 Вт (1,5 А, 5 В) или 15 Вт (3А, 5 В) в зависимости от конфигурации.

Чтобы упорядочить энергетические возможности портов с USB PD, была разработана система силовых профилей, предусматривающих возможные комбинации напряжений и токов. Соответствие  Profile 1 гарантирует возможность передачи 10 Вт энергии, Profile 2 – 18 Вт, Profile 3 – 36 Вт, Profile 4 – 60 Вт, Profile 5 – 100 Вт. Порт, соответствующий профилю более высокого уровня, поддерживает все состояния предыдущих по нисходящей. В качестве опорных напряжений выбраны 5В, 12В и 20В. Использование 5В необходимо для совместимости с огромным парком имеющейся USB-периферии. 12В – стандартное напряжение питания различных компонентов систем. 20В предложено с учетом того, что для зарядки аккумуляторов большинства ноутбуков используются внешние БП на 19–20В.

Конечно, хорошо, когда устройство оснащено USB Type-C, поддерживающим максимальный энергетический профиль USB PD. Именно такой разъем позволяет передавать до 100 Вт энергии. Очевидно, что порты с подобным потенциалом могут появиться на некоторых мощных ноутбуках, специальных док-станциях или материнских платах, где для нужд USB Type-C будут выделены отдельные фазы внутреннего блока питания. Речь о том, что требуемую мощность необходимо как-то сгенерировать и подвести к контактам USB Type-C. Да и для передачи энергии такой мощности потребуются активные кабели.

Здесь важно понимать, что не любой порт нового формата сможет обеспечить заявленную мощность в 100 Вт. Потенциальная возможность для этого есть, однако данный вопрос обязательно должен быть решен производителем на уровне схемотехники. Также не стоит питать иллюзий на счет того, что вышеуказанные 100 Вт можно будет получить, скажем, от блока питания размером со спичечную коробку и теперь зарядкой от смартфона можно будет запитать свой игровой ноутбук и подключенный к нему 27-дюймовый монитор. Все же закон сохранения энергии продолжает работать, а потому внешний БП на 100 Вт  с портом USB Type-C будет представлять собой все такой же увесистый брусок, как и ранее. В целом же сама возможность передачи энергии такой мощности с помощью универсального компактного разъема – это, конечно же, плюс. Как минимум, прекрасная возможность избавиться от разнобоя оригинальный силовых коннекторов, которыми особо часто грешат производители ноутбуков.

Еще одна полезная особенность  USB Type-C – возможность смены направления передачи энергии. Если позволяет схемотехника устройств, потребитель может, например, на время стать источником заряда. Причем для обратного энергетического обмена не понадобится даже переподключение разъемов.

Альтернативный режим. Не USB единым

Порт USB Type-C изначально разрабатывался в качестве универсально решения. Помимо непосредственной передачи данных по USB, он может также использоваться в альтернативном режиме (Alternate Mode) для реализации сторонних интерфейсов. Такую гибкость USB Type-C использовала ассоциация VESA, внедрив возможность передачи видеопотока посредством DisplayPort Alt Mode.

USB Type-C располагает четырьмя высокоскоростными линиями (парами) Super Speed USB. Если две из них выделяются на нужды DisplayPort, этого достаточно для получения картинки с разрешением 4 K (3840×2160). При этом не страдает скорость передачи данных по USB. На пике это все те же 10 Гб/с (для USB 3.1 Gen2). Также передача видеопотока никак не влияет на энергетические способности порта. На нужды DisplayPort может быть выделено даже скоростных 4 линии. В этом случае будет доступны режимы вплоть до 5K (5120×2880). В таком режиме остаются не задействованы линии USB 2.0, потому USB Type-C все еще сможет параллельно передавать данные, хотя уже с ограниченной скоростью.

В альтернативном режиме для передачи аудиопотока используются контакты SBU1/SBU2, которые преобразуются в каналы AUX+/AUX-. Для протокола USB они не задействуются, потому здесь тоже никаких дополнительных функциональных потерь.

При использовании интерфейса DisplayPort, коннектор USB Type-C по-прежнему можно подключать любой стороной. Необходимое сигнальное согласование предусмотрено изначально.

Подключение устройств с помощью HDMI, DVI и даже D-Sub (VGA) также возможно, но для этого понадобятся отдельные переходники, однако это должны быть активные адаптеры, так как для DisplayPort Alt Mode, не поддерживается режим Dual-Mode Display Port (DP++).

Альтернативный режим USB Type-C может быть использован отнюдь не только для протокола DisplayPort. Возможно, вскоре мы узнаем о том, что данный порт научился, например, передавать данные с помощью PCI Express или Ethernet.

Совместимость. Трудности «переходникового» периода

Если говорить о совместимости  USB Type-C с устройствами, оснащенными портами USB предыдущего поколения, то, подключить их напрямую не представляется возможным из-за принципиальных отличий конструкции коннекторов. Для этого понадобится воспользоваться переходниками. Их ассортимент обещает быть очень широким. Конечно, речь не только о конвертации USB Type-C на формат других типов USB. Переходники для вывода изображения на экраны с традиционными портами DisplayPort, HDMI, DVI и VGA также будут доступны.

Apple одновременно с анонсом нового MacBook предложила несколько вариантов переходников. Одиночный USB Type-C на USB Type-A оценен в $19.

Учитывая наличие всего одного USB Type-C, владельцу MacBook наверняка не обойтись без универсального более функционального конвертора. Apple представила два таких адаптера. Один на выходе имеет сквозной порт USB Type-C, VGA и USB Type-A, второй вариант оснащен HDMI вместо VGA. Стоимость таких коробков – $79. Блок питания на 29 Вт с нативным USB Type-C завесил на $49.

Google для новой системы Chromebook Pixel предлагает одиночные переходники с USB Type-C на Type-A (вилка/розетка) ценой $13, за конвертер на DisplayPort и HDMI придется заплатить $40. Блок питания на 60 Вт оценен в $60.

От производителей оборудования традиционно не стоит ожидать гуманных ценников на дополнительные аксессуары. Производители переходников в предвкушении спроса на свои новые продукты. Belkin уже готова отгружать километры проводников, но их стоимость также низкой не назовешь ($20–30). Компания также анонсировала, но еще не представила переходник с USB Type-C на гигабитный порт Ethernet. Стоимость пока не объявлена, есть информация лишь о том, что он будет доступен в начале лета. Забавно, но, похоже, что до этого момента, чтобы подключиться к проводной сети, понадобится сразу использовать два переходника. Вполне возможно, что кто-то окажется расторопнее Belkin, раньше предложив соответствующий адаптер.

О заметном снижении цены можно будет говорить лишь после того, как аксессуарами с USB Type-C плотно займутся куда менее известные компании из «Поднебесной».  Учитывая, какие перспективы открываются, полагаем, что за ними дело не станет.

Устройства с USB Type-C. Кто-то должен быть первым

Номинально первым устройством, оснащенным портом USB Type-C стал планшет Nokia N1. По крайней мере, именно это устройство стало предвестником того, что порты нового формата покинули лаборатории разработчиков и «идут в народ».

Любопытное устройство, но,  к сожалению, пока оно предлагается достаточно ограниченным тиражом. Планшет имеет нативный порт USB Type-C, хотя для передачи данных используется протокол USB 2.0.

Пожалуй, наиболее знаковым продуктом, который поможет повысить популярность USB Type-C, стал недавно представленный Apple MacBook. 12-дюймовый ноутбук оснащен единственным интерфейсным разъемом, потому его владельцы так или иначе станут первопроходцами, которые будут приспосабливаться к жизни с USB Type-C.

С одной стороны Apple очевидно поддержала развитие нового стандарта, более того, инженеры компании непосредственно участвовали в разработке USB Type-C. С другой – обновленные версии Macbook Air и MacBook Pro не получили данный коннектор. Значит ли это, что в более «тяжелой» категории устройств производителя USB Type-C в ближайший год не пропишется? Спорно. Ведь наверняка Apple не сможет удержаться от обновления линейки ноутбуков после осеннего  анонса  новой мобильной платформы Intel с процессорами Skylake. Возможно, именно тогда купертинцы выделят место на интерфейсной панели для USB Type-C.

Еще более неоднозначна ситуация с планшетами и смартфонами. Будет ли Apple использовать для них USB Type-C вместо Lightning? Проприетарный разъем в плане возможностей заметно уступает новому универсальному порту, но как быть с оригинальной периферией, накопившейся у пользователей мобильных продуктов Apple c 2012 года? Ответы на эти вопросы мы узнаем с обновлением или расширением линеек iPhone/iPad.

Компания Google представила второе поколение стильных ноутбуков Chromebook Pixel. Системы на Chrome OS до сих пор остаются достаточно нишевыми решениями, но качество систем Google подкупает, к тому же в этот раз они в авангарде устройств, предлагающих приобщиться к USB Type-С. Ноутбуки оснащены парой соответствующих разъемов. Однако, для подстраховки  Chromebook Pixel имеют и два классических разъема USB 3.0.

В целом, представители Google весьма воодушевлены возможностями нового разъема, рассчитывая на появление в ближайшем времени мобильных устройств на Android с разъемом USB Type-C. Бескомпромиссная поддержка крупнейшего платформодержателя – весомый аргумент для других игроков рынка.

Производители материнских плат пока не особо торопятся добавлять порт USB Type-C для своих устройств. Недавно компания MSI представила модель MSI Z97A GAMING 6, которая оборудована таким коннектором со скоростью передачи данных до 10 Гб/c.

Компания ASUS предлагает внешний контроллер USB 3.1 с портом USB Type-C, который устанавливается на любую плату со свободным слотом PCI Express (x4).

Периферийных устройств с нативным USB Type-C пока откровенно маловато. Наверняка многие производители не торопились с анонсом, ожидая появления систем с которыми можно будет использовать продукты с USB Type-C. В целом, это типичная ситуация при внедрении очередного отраслевого стандарта.

Сразу после анонса Apple MacBook, компания LaCie представила серию портативных внешних жестких дисков с USB Type-C.

SanDisk уже предлагает на пробу флеш-накопитель с двумя разъемами – USB 3.0 Type-A  и USB Type-C. Аналогичный продукт предлагает и менее известная Microdia.

Наверняка вскоре мы увидим значительное расширение ассортимента устройств с USB Type-C. Маховик перемен медленно, но верно будет раскручиваться.  Поддержка «больших» компаний способна повлиять на ситуацию и ускорить этот процесс.

Итоги

Необходимость в универсальном компактном разъеме, который можно было бы использовать для передачи данных, видео-аудиопотоков и электроэнергии, назрела уже довольно давно. Учитывая обоюдный интерес, как со стороны пользователей, так и производителей оборудования, есть все предпосылки для того, чтобы USB Type-С «выстрелил».

Компактные размеры, простота и удобство подключения наряду с широкими возможностями сулят коннектору перспективы повторить успех своего предшественника. Привычный порт USB несколько раз модернизировался, однако пришло время кардинальных изменений. 10 Гб/c с возможностью дальнейшего масштабирования, передача энергии мощностью до 100 Вт и картинка с разрешением до 5К. Неплохо для старта?  Еще один аргумент в копилку USB Type-C – открытый стандарт, не требующий от производителей лицензионных отчислений. Предстоит еще большая работа, но впереди виден результат, ради которого стоит пройти этот путь.

USB-соединитель двух ПК для передачи и синхронизации данных


Новый высокоскоростной usb-кабель для передачи данных с компьютера на компьютер — идеальное решение для обмена файлами, если компьютеры не объединены в сеть. Такой гаджет незаменим, когда есть необходимость быстро и без усилий передать учетные записи пользователя, адресную книгу и телефонный справочник, входящие и исходящие сообщения электронной почты, файлы и папки с полным сохранением их параметров и настроек, фотографии, музыку, видео — все, что хранится в памяти вашего электронного помощника. Система передачи и синхронизации данных, которую вы можете купить сегодня со скидкой, заметно облегчит вам работу.

Невероятная возможность сохранить и легко перебросить на другой компьютер абсолютно все документы до последней странички, ничего не потеряв, не забыв, ни от чего не отказываясь ради экономии времени! Скорость передачи данных этого замечательного устройства достигает 480 Мбит/с. Всего несколько секунд — и ваш электронный архив чудесным образом отправлен в другое хранилище.
Если же вы, напротив, хотите копировать избирательно, создавая личную подборку, то такой вариант также предусмотрен. Вы сначала делаете выбор пользовательских данных, а затем отправляете лишь те папки и файлы, что подлежат обмену. Простой и быстрый способ, чрезвычайно полезный для тех, кто вынужден обрабатывать большое количество информации в короткие сроки, но сохранять бдительный контроль над ней.

Вы оцените возможности кабеля для соединения и синхронизации данных, если купили новый компьютер и желаете сохранить информацию, накопившуюся в старом. До сегодняшнего дня многие люди откладывали покупку именно из-за нежелания возиться с перебросом содержимого. Замена больше не составит для вас никакого труда! Буквально несколькими щелчками мыши вы решите проблему с различными версиями операционных систем (Windows XP, Windows Vista или Windows 7), информация не пострадает от различий. Простой в использовании, совместимый usb-кабель с функцией автоматического запуска и светодиодным индикатором очень скоро станет для вас необходимым рабочим инструментом.

Технические характеристики



Скорость передачи данных: 480 Мбит / с

Длина провода: 165см

Вес упаковки: 120г

Размер упаковки: 15 см х 10 см х 5 см



C - что это за разъем.

Отличия от предыдущих


В своих материалах, посвященных выбору игровых ноут-, тонких ультра- и прочих буков я нет-нет, да и упоминал интерфейс USB Type-C, наличие которого – несомненное достоинство той или иной модели компьютера. Пусть и небольшое преимущество, несравнимое по значимости с установленным процессором, видеокартой и проч., но мы то ведь знаем, кто кроется в деталях, и именно эти маленькие плюсики и минусики и могут склонить чашу выбора в ту или иную сторону, повлияв на решение, какую модель предпочесть и какой ноутбук купить. Итак, USB Type-C - что это, с чем едят, в смысле, как и для чего его можно использовать и нужен ли он вообще. Разбираемся?

USB Type-C – что в имени тебе моем?

Историю появления и развития интерфейса USB я повторять не буду. Он стал настолько привычным, что даже принятое некогда кем-то решение сделать разъем несимметричным все еще бесит, но уже не сильно. Речь о том, что вставлять флешку или кабель в привычное USB-гнездо надо в определенном положении. Как часто вам удавалось с первого раза подключить устройство в разъем на задней стороне системного блока с первого раза? А со второго? Ну максимум с третьего.

Правда, нельзя не отметить, что разъем надежен, выдерживает большое количество подключений, способен хорошо противостоять (в разумных пределах, конечно) механическим нагрузкам. Но из этих качеств вытекает и недостаток – для компактных устройств в своем оригинальном виде (Type-A) он слишком громоздок.

Какой выход? Сделать то же, но меньше, в итоге появился Mini-USB, Micro-USB. Стало лучше? Да, но все равно как-то неудобно, для разных устройств нужны разные кабели или переходники, да и вставлять даже маленькие разъемы все равно надо определенным образом.

Так вот, Type-C – это новый стандарт разъема, который наконец то (чепчики вверх и пробки от шампанского в потолок) стал симметричным! Его компактность и универсальность позволяет заменить весь существующий «зоопарк» вариантов разъемов и, соответственно, кабелей. При этом разрабатывался он под новую спецификацию стандарта USB, который получил номер 3.1.

Основные характеристики стандартов 3.0 и 3.1 приведены в таблице.

ВерсияUSB 3.0USB 3.1 Gen.1USB 3.1 Gen.2
Макс. скорость передачи, Гб/с5510
Макс. ток, А0.95
Кодирование8b/10b128b/132b
Длина кабеля, м2-31
Ресурс (количество подключений)1500 (Type-A)10000

Добавим, что через Type-C можно (учитывая ток в 5 А) заряжать само устройство, подключать внешний монитор, периферийные устройства, накопители… Получается, что если в ноутбуке имеется такой разъем, значит, можно будет воспользоваться всеми этими благами?

- А то спустишь воду, а там может быть...

- Что там может быть?

- Все, что угодно, понял?

© "Особенности национальной рыбалки"

Не совсем так. Вы гарантированно получите новый компактный разъем и USB в нем. Я намеренно не указываю, какая версия протокола там может быть, ибо Type-C – это спецификация разъема и того, что в нем МОЖЕТ быть, а вот что используется в конкретной модели планшета или ноутбука – это уже зависит от производителя этого гаджета.

Type-C – возможности

Как уже стало, надеюсь, понятно, новый разъем – это уже больше, чем просто USB, причем, намного больше. В, если можно так сказать, «базовой» конфигурации он обеспечивает работу USB 3.1 со всеми преимуществами этой новой версии интерфейса.

Все остальные «плюшки» – это альтернативные режимы работы Type-C, которые определенным образом помечаются на корпусе устройства. Причем, изменения могут приводить как к расширению используемых возможностей, так и к тому, что USB 3.1 может быть заменен на 3.0 или даже на 2.0. Приведем те варианты, которые могут встретиться на данный момент, ибо возможности этого разъема еще далеко не исчерпаны.

DisplayPort. Через Type-C можно подключить внешний дисплей с максимальным разрешением 3840 х 2400 точек. Такая возможность должна быть отмечена либо на корпусе ноутбука соответствующим значком, либо указана в спецификации на устройство.
HDMI. Появилась возможность подключения внешних устройств без адаптеров, напрямую при помощи HDMI версии 1.4.
Thunderbolt. Поддержка режима совместимости с протоколом Thunderbolt 3.
Power Delivery (PD). Спецификация нового стандарта, обеспечивающего передачу токов мощностью до 100 Вт в обе стороны, что позволяет заряжать ноутбук через этот порт, или, наоборот, запитывать подключенное через него внешнее устройство, например, внешний дисплей. На корпусе устройства такой разъем обычно помечается буками PD, нанесением значка в виде батарейки, хотя могут быть и другие варианты. Если поддержки PD нет, то максимальный выдаваемый ток будет составлять 1.5 или 3 А в зависимости от модификации.
Поддержка протокола USB 3. 1 Gen.1. Поддержка скорости работы до 5 Гб/с.
Поддержка протокола USB 3.1 Gen.2. Поддержка скорости работы до 10 Гб/с.

Какие функции поддерживает Type-C, установленный в конкретной модели ноутбука, отмечается на корпусе, или же прописывается в спецификациях.

Для примера рассмотрим ноутбук-трансформер Lenovo Yoga 910. Он оснащается двумя портами Type-C, причем один из них работает на USB 2.0 (кстати, вот пример того, что обязательного наличия USB 3.1 никто не обещал), а второй – 3.0 с поддержкой DisplayPort. Причем, функция поддержки режима зарядки через этот разъем помечена просто значком электрической вилки, без изысков вроде логотипа «PD» и т. п. То же касается и поддержки подключения монитора. Это понятно только из документации на ноутбук.

Другой пример – ультрабук Asus ZenBook 3 UX390UA, в котором, если не считать аудиоразъем, установлен всего один Type-C. Зато он может почти все: к нему подключается блок питания, через него можно вывести изображение на внешний дисплей, обмениваться данными с внешними носителями со скоростями, соответствующими интерфейсу USB 3. 1 Gen.1. Кстати, обратите внимание на маркировку разъема на корпусе. Все четко, ясно и понятно.

Перспективы

В активной разработке сейчас находится спецификация следующей версии USB – 3.2, при этом будет использоваться Type-C, прорабатывается возможность работы с протоколами PCI Express и Base-T Ethernet. В общем, этот разъем – будущее, правда, продвигаемое пока что не столь активно. Причина – в огромном количестве устройств под старые разъемы, для подключения их придется покупать переходники и хабы.

Заключение. USB Type-C - что это, будущий властелин гаджетов?

Вполне возможно. Наличие единственного, универсального разъема – это, скорее благо. Возможность при помощи одного разъема подключить и питание, и флешку, и всякие другие устройства – заманчива. Есть только одно «но».

В случае, если через порт подключается питание, или с его помощью запитываются другие устройства, причем на больших мощностях, то следует обратить особое внимание на качество используемых проводов, адаптеров и хабов. Низкокачественные изделия фирмы «дядюшки Ляо» могут привести к неприятным последствиям в виде сгоревших устройств с последующим дорогостоящим ремонтом.

Высоких скоростей вам, дорогие читатели, и безопасного подключения!

Герметичные промышленные USB-решения — Molex


Коммерческий автотранспорт
    Транспортные рефрижераторы

Промышленные решения
    Сканеры штрих-кодов
    Автоматизация производства
    Промышленные периферийные устройства
    Промышленные компьютеры
    Промышленные органы управления
    Управление движением и технологическим процессом
    Робототехника
    Испытательное оборудование
    Системы технического зрения

MedTech
    Медицинские приборы

Это неполный перечень областей применения для этих продуктов. Здесь представлены наиболее распространенные сферы.

Переформованные кабельные наборы со встроенным компенсатором натяжения

Ускоряет установку на объектах заказчика по сравнению с конструкциями, требующими выполнения электромонтажа на месте эксплуатации
Разгрузка напряжения повышает гибкость кабеля и обеспечивает надежную фиксацию

Технология разностного сигнала

Обеспечивает скорость передачи данных 5 Гбит/с для соответствия стандарту USB 3,0 (обеспечивает скорость передачи данных в 10 раза выше, чем у интерфейса USB 2,0)
Имеет улучшенную оптимизацию энергопотребления и сохраняет обратную совместимость с устройствами USB 2,0

Гнездо с байонетным замком

Обеспечивает быстрое и легкое соединение, сокращая время установки и обслуживания

Соответствует требованиям к устройствам повышенной долговечности (500 циклов сопряжения) по спецификациям USB 3. 0

Обеспечивает надежность соединения при высокой частоте сочленения / расчленения

Соответствует ODVA и IEC61076

Стандартные размеры обеспечивают совместимость и взаимосопрягаемость

Класс защиты IP67

Обеспечивает водо- и пыленепроницаемость кабельных сборок для обеспечения их функциональной целостности

Полное экранирование кабеля

Обеспечивает защиту от электромагнитных и радиопомех

Предлагаются кабельные сборки различной длины

Позволяет клиентам выбирать подходящую длину для их задач

Корпус с направляющими ключами

Ускоряет сборку
Предотвращает несоосность соединений

Пылезащитный колпачок с классом защиты IP67

Изолирует неиспользуемые соединения и предотвращает повреждения, связанные с воздействием внешней среды

Профессиональная цифровая фототехника :: Дистанционное управление :: USB соединитель для съёмки непосредственно в компьютер

USB LSC (Long Shooting Connector) - это USB соединитель для дистанционного подключения камеры к компьютеру. Позволяет Вам находится с фотокамерой на расстоянии до 50 метров от компьютера и передавать с большой скоростью снятое изображение непосредственно в приложение, в котором Вы сможете видеть снятый кадр на мониторе компьютера, а не на маленьком дисплее фотокамеры.





Кроме этого, вы сможете передать кадр прямо в приложение, в котором вы можете мгновенно обработать изображение и передать его на печать, по почте и т.п.

Также, с помощью приложения, например, "EOS Utility" или ему подобных, Вы сможете дистанционно (до 50 м) управлять всеми параметрами камеры при съёмке - выставить чувствительность, выдержку, диафрагму, баланс белого, разрешение. Конечно же, Вы сможете и производить спуск затвора - также дистанционно. Из приложений, которые сами по себе поддерживают управление камерой (Tether), например, "Apple Aperture", "Adobe LightRoom", Вы также сможете управлять съёмкой и параметрами камеры.

Съёмка в студии, предметная съёмка, спортивная съёмка, скрытая съёмка - трудно перечислить все ситуации, где может потребоваться дистанционное управление камерой или где Вам будет удобно моментально видеть запечатлённое изображение и все его параметры на большом мониторе компьютера.

В комплект входит два соединителя, между которыми включается обычный сетевой кабель с разьёмами RJ45. Сетевой кабель в комплект не входит, но может быть нами для Вас изготовлен в Вашем присутствии, причём необходимой Вам длины. Соединитель не требует инсталяции и не нуждается ни в каких драйверах. Опробован нами как с Windows, так и с MAC OS. Работает без сбоев, прекрасно определяется компьютером как соединение по USB.

Комплект может быть полезен во всех случаях, когда Вам требуется подключение по USB, а длина кабеля требуется большей, чем диктует стандарт USB - максимум 5 метров. Печать на принтере, связь с внешними устройствами и т.п. С предлагаемым решением Вы можете иметь USB соединение до 50 м длиной.

Автор разъёма USB сожалеет, что сделал его несимметричным. Но так было дешевле


Если вы вставили флэшку в разъём с первого раза, то сегодня вас никто не остановит. Это одна из шуточных примет компьютерной эпохи. Но почему вообще разъём сделан несимметричным? Об этом рассказал Аджай Бхатт (Ajay Bhatt), ведущий разработчик стандарта. Если в двух словах: так было дешевле. Они хотели вдвое уменьшить количество необходимой проводки и микросхем, чтобы удешевить устройство.

Сейчас инженер понимает, что несимметричный интерфейс — одна из главных ошибок, которую они сделали.

Универсальный интерфейс USB (Universal Serial Bus) разработала компания Intel в 90-е годы. Официальным «днём рождения» считается 15 ноября 1995 года.

Группа разработки провела голосование и выбрали прямоугольный дизайн с вероятностью правильно вставить коннектор 50% вместо круглого разъёма с более удобным дизайном. Никто не мог предположить, сколько мемов и шуток породит их решение.

«Мы хотели решить проблему с помощью четырёх пинов и небольшого количества логических вентилей (gates) на кремнии, а также четырёх проводов, — говорит Бхатт. — Чтобы сделать разъём симметричным, вам нужно в два раза больше проводов, что означает вдвое большую стоимость, и нужно гораздо больше схем. Мы могли бы сделать это, но стоимость была бы неприемлемой».

Спустя 20 лет Бхатт признаёт, что это решение было ошибкой: «Думая задним числом, мы всё испортили. Наверное, это главная болевая точка по сравнению с тем, что мы пытались улучшить (стандарт PS/2): это хорошо, но не достаточно».

Впрочем, для своего времени USB стал очень продвинутым стандартом. Сегодня трудно поверить, насколько примитивной была технология 90-х годов. Принтеры по-прежнему подключались через неуклюжие и часто капризные параллельные порты. Людям приходилось разбираться с кабелями разных видов: serial, PS/2, Ethernet и SCSI.

Бхатт говорит, что его целью было создание простого универсального стандарта для недорогих устройств с низкой пропускной способностью.

Начальство из Intel поручило найти отраслевой консенсус с существующими стандартами, но это было сложно. Мало кто разделял его мечты. Например, Альянс IrDA сделал ставку на инфракрасный порт и отказался от поддержки USB.

Среди прочих, инженер обратился к компании Apple. Руководство Intel настаивало, чтобы Бхатт обеспечил совместимость с устройствами Apple. Однако та уже много лет занималась разработкой FireWire: «(Apple) очень мало интересовали какие-либо изменения в стандартах или работа с нами», — вспоминает он.


Несмотря на преимущество FireWire в производительности, он практически проиграл битву USB

FireWire и USB отличались фундаментальным и неразрешимым образом. FireWire был разработан как пиринговый стандарт, то есть внутри каждого устройства должен был стоять мощный (и, следовательно, дорогой) контроллер. Хотя высококачественная цифровая видеокамера, профессиональная клавиатура или стереосистема могут «поглотить» стоимость чипа FireWire, но для мыши, клавиатуры или джойстика это слишком большая цена.

USB разработан так, чтобы перенести сложность на сторону персонального компьютера, снизив её для отдельных периферийных устройств. «Мы чувствовали, что необходимо разработать интерфейс, который будет работать с устройствами даже на 25-центовой электронике», — сказал Бхатт.

Хотя некоторые крупные компании проигнорировали проект, Intel в конечном итоге сформировала консорциум разработчиков USB с такими партнёрами, как Microsoft, DEC, Nortel, Compaq, IBM и NEC.

В первое время USB страдал от плохой поддержки в операционных системах. Первые USB-контроллеры вышли в 1996 году, уже после выпуска Windows 95. Любой, кто помнит поддержку USB в Windows 95, знает, что она была ужасной. Microsoft поддерживала USB только в версиях Windows 95 OEM Service Release 2.1, которые поставлялись с новыми компьютерами, в то время как стандартный дистрибутив оставался без поддержки. Драйверы для этих USB-контроллеров нельзя было даже найти в интернете. Выход Windows 98 в 1998 году снял часть проблем, но Бхатт говорит, что полноценная поддержка появилась лишь с появлением Windows 98 Second Edition в 1999 году: «Только в Windows 98 SE мы получили достойную поддержку USB, а Windows XP действительно сделала его повсеместным».

Даже Apple подтянулась: в 1998 году вышел первый iMac, лишённый тяжкого наследия прошлого: компания избавилась от проприетарных разъёмов ADB и GeoPort в пользу USB и FireWire.

Первоначально инженеры планировали найти замену параллельному и последовательным портам, но USB стал чем-то гораздо большим. Сейчас он широко используется вместо отдельного разъёма дисплея и для сети. В то время как Wi-Fi в значительной степени заменил выделенные порты Ethernet, то когда людям требуется проводное соединение, в некоторых случаях используется адаптер Ethernet-to-USB.

С самого начала разработчики мечтали, что вместо всего разнообразия разъёмов на компьютере останется всего нескольких стандартных портов USB. Во многом их мечты сбылись.

Расчёт Бхатта на доставку энергопитания по USB тоже стало провидческим. Он сказал, что в оригинальной спецификации он продавил решение обеспечить питание по шине, что увеличило её стоимость. Сегодня питание по USB выросло с первоначальных 5 Вт до 65 Вт или 100 Вт, а скоро станет источником питания для большинства ноутбуков.

Ну а шутки про USB исчезнут ещё нескоро. Люди обращают внимание на странный феномен: почему-то вероятность вставить USB неправильно с первого раза гораздо выше теоретических 50%. Более того, она близка к 100%, то есть с первого раза вы почти никогда не вставите USB правильно, если вставлять наугад. Этот феномен получил название парадокс USB. В узких кругах обсуждают, что данный парадокс можно рассматривать как доказательство существования Мультивселенной: где-то в параллельном мире разъём USB всегда вставляется правильно.

Разъемы и переходники micro USB, mini USB, USB

Цена:
от: до:

Название:

Артикул:

Выберите категорию:
Все Аксессуары для электроники» Аккумуляторы»» Аккумуляторы свинцово кислотные»»» Аккумуляторы для источников бесперебойного питания»»»» Аккумуляторные батареи Delta DTM»»»» Аккумуляторные батареи Delta DTM I»»»» Аккумуляторные батареи Delta DTM L»»»» Аккумуляторные батареи Delta HR»»»» Аккумуляторные батареи Delta HRL-X»»»» Аккумуляторные батареи Delta HR-W»»»» Аккумуляторные батареи Yuasa»»»»» Аккумуляторы Yuasa NP (NPH, NPW)»»»»» Аккумуляторы Yuasa RE (REW)»»»»» Аккумуляторы Yuasa SWL (SW)»»»»» Аккумуляторы Yuasa EN»»»»» Аккумуляторы Yuasa ENL»»»»» Аккумуляторы Yuasa NPL»»»» Аккумуляторы ВОСТОК»»»»» Аккумуляторные батареи Восток СК»»»»» Аккумуляторные батареи Восток СX»»»»» Аккумуляторные батареи Восток ТС»»» Аккумуляторы для систем сигнализации»»»» Аккумуляторные батареи Delta DT»»»» Аккумуляторные батареи Security Force»»»» Аккумуляторные батареи Optimus»»» Аккумуляторы для мототехники»»»» Аккумуляторные батареи Delta CT»»»» Аккумуляторные батареи Red Energy»»»» Аккумуляторные батареи Delta EPS»»» Аккумуляторы гелевые»»»» Аккумуляторные батареи Delta GEL»»»» Аккумуляторные батареи Delta GX»»» Аккумуляторы для детских электромобилей»»» Аккумуляторы для эхолотов»» Аккумуляторы литий-ионные»»» Аккумуляторы 10440»»» Аккумуляторы 14500»»» Аккумуляторы 16340»»» Аккумуляторы 18650»»» Аккумуляторы 26650»» Аккумуляторы для мобильных телефонов»»» Аккумуляторы для мобильных телефонов ASUS»»» Аккумуляторы для мобильных телефонов SAMSUNG»»» Аккумуляторы для мобильных телефонов Sony Ericsson»»» Аккумуляторы для мобильных телефонов LG»»» Аккумуляторы для мобильных телефонов HTC»»» Аккумуляторы для мобильных телефонов NOKIA»» Аккумуляторы для радиотелефонов»» Аккумуляторы AA / AAA / С / D / 6F22»»» Аккумуляторы AA»»» Аккумуляторы AAA»»» Аккумуляторы C / R14»»» Аккумуляторы D / R20»»» Аккумуляторы 6F22»» Аккумуляторы промышленные»»» Аккумуляторы литий-полимерные»»» Аккумуляторы для шуруповертов»»» Аккумуляторы дисковые»»» Аккумуляторы с плоским положительным контактом»»» Аккумуляторы для роботов пылесосов»» Универсальные внешние аккумуляторы»» Аккумуляторы для фото-видеотехники»» Аккумуляторы для ноутбуков» Батарейки»» Батарейки литиевые»» Батарейки дисковые литиевые»» Батарейки R03 / AAA»» Батарейки R6 / AA»» Батарейки R10 / 332»» Батарейки R14 / C»» Батарейки R20 / D»» Батарейки 6F22 / 6LR61»» Батарейки 3R12»» Батарейки для сигнализации»» Батарейки для часов»» Батарейки для слуховых аппаратов»» Боксы для зарядки батареек и аккумуляторов» Адаптеры и блоки питания»» Блоки питания AC/DC»»» Блоки питания 1,5V»»» Блоки питания 3V»»» Блоки питания 5V»»» Блоки питания 6V»»» Блоки питания 9V»»» Блоки питания 12V»»» Блоки питания 13,5V»»» Блоки питания 15V»»» Блоки питания 15,6V»»» Блоки питания 16V»»» Блоки питания 18V»»» Блоки питания 18,5V»»» Блоки питания 19V»»» Блоки питания 19,5V»»» Блоки питания 20V»»» Блоки питания 24V»» Блоки питания универсальные»» Блоки питания для светодиодных лент»»» Блоки питания для светодиодных лент 12 Вольт»»» Блоки питания для светодиодных лент 24 Вольта»»» Влагозащищенные, герметичные блоки питания 12V IP65, IP67»»» Влагозащищенные, герметичные блоки питания 24V IP65, IP67»»» Драйверы и блоки питания для светодиодных лент и светильников на 220 Вольт»» Блоки питания для ноутбуков»» Блок питания для автомагнитолы»» Блоки питания Professional»» Преобразователи напряжения»»» Преобразователи 220 - 110»»» Преобразователи 12 в 220 автомобильные» Зарядные устройства»» Зарядные устройства для свинцово-кислотных аккумуляторов»» Пуско-зарядные устройства для автомобиля»» Зарядные устройства USB»» Автомобильные зарядки USB»» Автомобильные разветвители прикуривателя»» Зарядные устройства для мобильных телефонов»» Универсальные зарядные устройства» Пульты дистанционного управления»» Пульты Acer»» Пульты Aiwa»» Пульты Akado»» Пульты Akai»» Пульты Akira»» Пульты Auto»» Пульты Avest»» Пульты BBK»» Пульты BEKO»» Пульты BigSat»» Пульты Bimatek»» Пульты Bork»» Пульты Bravis»» Пульты Cameron»» Пульты Casio»» Пульты Changhong»» Пульты Chunghop»» Пульты Cisco»» Пульты Coby»» Пульты Continent»» Пульты D-Color»» Пульты Daewoo»» Пульты Denon»» Пульты Delta Systems»» Пульты Dexp»» Пульты Distar»» Пульты DNS»» Пульты Electron»» Пульты Elenberg»» Пульты Erisson»» Пульты Foston»» Пульты Funai»» Пульты Fusion»» Пульты Galaxy Innovations»» Пульты General Satellite»» Пульты Globo»» Пульты Golden Interstar»» Пульты Goldstar»» Пульты Grundig»» Пульты Haier»» Пульты Harper»» Пульты Helix»» Пульты Hisense»» Пульты Hitachi»» Пульты Homecast»» Пульты Horizont»» Пульты Humax»» Пульты Hyundai»» Пульты Izumi»» Пульты JVC»» Пульты Kaon»» Пульты Lentel»» Пульты LG»»» Пульты для телевизоров LG»»» Пульты для домашних кинотеатров LG»»» Пульты для DVD LG»» Пульты Loewe»» Пульты Lumax»» Пульты Marantz»» Пульты Mitsubishi»» Пульты Mustek»» Пульты Mystery»» Пульты Nash»» Пульты Nec»» Пульты Nokia»» Пульты Novex»» Пульты Odeon»» Пульты Oniks»» Пульты Onlime»» Пульты Onwa»» Пульты Openbox»» Пульты Opentech»» Пульты Opticum»» Пульты Oriel»» Пульты Orion»» Пульты Panasonic»» Пульты Patriot»» Пульты Philips»» Пульты Pioneer»» Пульты Polar»» Пульты Prima»» Пульты Raduga»» Пульты Record»» Пульты Reflect»» Пульты Rolsen»» Пульты Rubin»» Пульты Sagemcom»» Пульты Samsung»»» Пульты для телевизоров Samsung»»» Пульты для домашних кинотеатров Samsung»»» Пульты для DVD Samsung»» Пульты Sansui»» Пульты Sanyo»» Пульты Saturn»» Пульты Selenga»» Пульты Sharp»» Пульты Shivaki»» Пульты Sitronics»» Пульты Skyway»» Пульты Smart»» Пульты Sokol»» Пульты Sony»» Пульты Starsat»» Пульты Start»» Пульты Supra»» Пульты TCL»» Пульты Techno»» Пульты Telefunken»» Пульты Television»» Пульты Thomson»» Пульты Topfield»» Пульты Toshiba»» Пульты Tricolor»» Пульты Trony»» Пульты United»» Пульты Vestel»» Пульты Vitek»» Пульты Vityaz»» Пульты VR»» Пульты Weston»» Пульты World Vision»» Пульты Xoro»» Пульты Авангард»» Пульты Билайн ТВ»» Пульты Дом ру»» Пульты МТС-ТВ»» Пульты НТВ+»» Пульты Ростелеком»» Пульты Садко»» Пульты Телекарта»» Пульты для ворот и шлагбаумов» Индикация и подсветка»» Лампочки для рождественских горок»» Лампы для фонарей»» Индикаторные лампы 12 V»» Индикаторные лампы 24 V»» Индикаторные неоновые лампы 220 V»» Лампы автомобильные»» Светодиоды» Разъемы и переходники для радиоэлектронной аппаратуры»» Разъемы и переходники питания АС»»» Разъемы питания AC»»» Переходники питания AC»» Разъемы и переходники питания DС»»» Разъемы питания DC штырьковые»»» Переходники питания DC»»»» Переходники для адаптеров гнездо 5. 5 х 2.1 на штекер»»»» Переходники для адаптеров гнездо 5.5 х 2.5 на штекер»»»» Переходники питания нестандартные»» Разъемы питания влагозащищенные»» Разъемы автомобильные»»» Штекера и гнезда автоприкуривателя»»» Разъемы автомагнитол»»» Переходники антенные для автомагнитол»»» Разъемы питания DC автомобильные»» Разъемы MICROPHONE»» Разъемы и переходники SMA»»» Разъемы SMA»»» Разъемы RP-SMA»»» Переходники SMA»» Разъемы и переходники micro USB, mini USB, USB»»» Разъемы USB»»» Переходники USB»»» Разъемы и переходники mini USB»»»» Разъемы mini USB»»»» Переходники mini USB»»» Разъемы и переходники micro USB»»»» Разъемы micro USB»»»» Переходники micro USB»» Разъемы и переходники N»»» Разъемы N»»» Переходники N»» Разъемы и переходники UHF»»» Разъемы UHF»»» Переходники UHF»» Разъемы и переходники mini UHF»»» Разъемы mini UHF»»» Переходники mini UHF»» Разъемы и переходники BNC»»» Разъемы BNC»»» Переходники BNC»» Разъемы и переходники TNC»»» Разъемы TNC»»» Переходники TNC»» Разъемы и переходники FME»»» Разъемы FME»»» Переходники FME»» Разъемы и переходники F»»» Штекеры F»»» Переходники F»» Разъемы и переходники D-SUB»»» Разъемы D-SUB на кабель»»» Разъемы D-SUB на кабель высокой плотности»»» Разъемы D-SUB на шлейф»»» Разъемы D-SUB на плату»»» Переходники D-SUB»»» Корпуса и крепеж D-SUB»» Разъемы и переходники 2,5 мм»»» Разъемы 2,5 мм моно»»» Разъемы 2,5 мм стерео»»» Разъемы 2,5 мм TRRS, 4pin»»» Переходники 2,5 мм»» Разъемы и переходники 3,5 мм»»» Разъемы 3,5 мм моно»»» Разъемы 3,5 мм стерео»»» Разъемы 3,5 мм TRRS, 4pin»»» Переходники 3,5 мм»» Разъемы и переходники 6,3 мм»»» Разъемы 6,3 мм моно»»» Разъемы 6,3 мм стерео»»» Переходники 6,3 мм»» Разъемы и переходники HDMI»»» Разъемы HDMI»»» Переходники HDMI»»» Разъемы и переходники mini HDMI»»»» Разъемы mini HDMI»»»» Переходники mini HDMI»»» Разъемы и переходники micro HDMI»»»» Разъемы micro HDMI»»»» Переходники micro HDMI»» Разъемы и переходники DVI»» Разъемы и переходники DIN»» Разъемы и переходники mini DIN»»» Разъемы mini DIN»»» Переходники mini DIN»» Разъемы и переходники 2 pin DIN»»» Разъемы 2 pin DIN»»» Переходники 2 pin DIN»» Разъемы и терминалы BANANA»»» Разъемы BANANA»»» Терминалы BANANA»»» Клеммы BANANA»» Разъемы и переходники RCA»»» Разъемы RCA»»» Переходники RCA»» Разъемы Крокодил»» Разъемы и переходники RJ»»» Разъемы и переходники RJ10 (4p4c)»»»» Разъемы RJ10 (4p4c)»»»» Переходники RJ10 (4p4c)»»» Разъемы и переходники RJ11 (6p4c)»»»» Разъемы RJ11 (6p4c)»»»» Розетки RJ11 (6p4c)»»»» Переходники RJ11 (6p4c)»»» Разъемы и переходники RJ12 (6p6c)»»»» Разъемы RJ12 (6p6c)»»»» Переходники RJ12 (6p6c)»»» Разъемы и переходники RJ45 (8p8c)»»»» Разъемы RJ45 (8p8c)»»»» Переходники RJ45 (8p8c)»»»» Розетки RJ45 (8p8c)»» Разъемы XLR»» Разъемы и переходники IEEE»» Разъемы и переходники SCART»»» Разъемы SCART»»» Переходники SCART»» Штыри и гнезда 2,54 мм»»» BH вилки IDC на плату, 2. 54 мм»»» BLS гнезда на кабель, 2.54 мм»»» DIP панели 2.54 мм»»» DIP панели цанговые, 2.54 мм»»» IDC розетки на шлейф»»» PBS, PBD гнезда на плату, 2.54 мм»»» PLS, PLD линейки штыревые, 2.54 мм»»» SIP линейки цанговые, 2.54 мм»»» Джамперы»» Клеммники»»» Клеммники винтовые х 2»»» Клеммники винтовые х 3»»» Клеммники винтовые х 12»» Панели для колонок»» Разъемы и переходники телевизионные»»» Штекеры антенные для телевизора»»» Гнезда антенные телевизионные»»» Переходники антенные телевизионные»» Разветвители ТВ сигнала» Клеммы и соединители»» Клеммы ножевые 2,8/4,8/6,3 неизолированные»» Изоляция для кабельных клемм»» Клеммы ножевые 2,8/4,8/6,3 изолированные»» Клеммы тип "О" неизолированные»» Клеммы тип "О" изолированные»» Клеммы тип "U" неизолированные»» Клеммы тип "U" изолированные»» Клеммы ножевые, винтовые на плату»» Наконечники на кабель»» Клеммы тип "b" неизолированные»» Клеммы тип "b" изолированные»» Соединители проводов» Кнопки выключатели переключатели тумблеры»» Кнопки антивандальные»»» Разъемы для антивандальных кнопок 12, 16, 19, 22, 25, 30 мм»»» Кнопки антивандальные с подсветкой»»»» Кнопки антивандальные с подсветкой без фиксации»»»» Кнопки антивандальные с подсветкой с фиксацией»»» Кнопки антивандальные без подсветки»»»» Кнопки антивандальные без подсветки без фиксации»»»» Кнопки антивандальные без подсветки c фиксациией»»» Переключатели антивандальные»» Кнопки OFF ON»»» Кнопки OFF-(ON) без фиксации»»» Кнопки OFF ON с фиксацией»» Кнопки ON OFF»» Кнопки OFF ON с подсветкой»»» Кнопки OFF-(ON) с подсветкой без фиксации»»» Кнопки OFF ON с подсветкой с фиксацией»» Кнопки ON ON на переключение с подсветкой»»» Кнопки ON-(ON) с подсветкой без фиксации»»» Кнопки ON ON с подсветкой с фиксацией»» Кнопки ON-(ON) на переключение без фиксации»» Выключатели клавишные рокерные»»» Выключатели рокерные OFF ON»»» Выключатели рокерные OFF ON с подсветкой 12V»»» Выключатели рокерные OFF ON с подсветкой 220V»» Переключатели клавишные рокерные»»» Переключатели рокерные ON OFF ON»»» Переключатели рокерные ON OFF ON с подсветкой 220V»»» Переключатели рокерные ON ON»»» Переключатели рокерные ON ON с подсветкой 220V»» Кнопки тактовые»»» Кнопки тактовые 6x6»»» Кнопки тактовые 12x12»»» Кнопки тактовые SMD на плату»» Колпачки защитные»» Микропереключатели»» Переключатели Switch»» Тумблеры»» Тумблеры с подсветкой 12V»» Выключатели с ключом» Термоусадочная трубка»» Термоусадочная трубка с клеевым слоем»» Термоусадочная трубка 2 мм»» Термоусадочная трубка 3 мм»» Термоусадочная трубка 4 мм»» Термоусадочная трубка 5 мм»» Термоусадочная трубка 6 мм»» Термоусадочная трубка 8 мм»» Термоусадочная трубка 10 мм»» Термоусадочная трубка 12 мм»» Термоусадочная трубка 16 мм»» Термоусадочная трубка 20 мм»» Термоусадочная трубка 25 мм»» Термоусадочная трубка 30 мм»» Термоусадочная трубка 40 мм»» Термоусадочная трубка 50 мм»» Термоусадочная трубка 80 мм»» Термоусадочная трубка 90 мм»» Термоусадочная трубка 100 мм»» Термоусадочная трубка 120 мм» Шнуры и кабели соединительные для бытовой электроники»» Кабели и шнуры питания 220V»» Кабель электрический»» Кабель плоский, ленточные шлейфы»» Кабель Патч-корд»» Кабель RCA RCA»» Кабель mini Din - RCA»» Кабель jack 3. 5мм - RCA»» Кабель TRRS (jack) 3,5 мм - USB-AM»» Кабель TRRS (jack) 3,5 мм - mini USB-BM»» Кабель Jack 3.5мм»»» Кабель plug 3.5мм - jack 3.5мм»»» Кабель AUX»» Кабель Jack 6.3мм»» Кабель USB»»» Кабель USB папа-мама (USB AM - USB AF)»»» Кабель USB папа-папа (USB AM - USB AM)»»» Кабель USB для принтера (USB AM - USB BM)»»» Кабель USB-AM - TRRS(jack) 3,5 мм»»» Кабель mini USB-BM - TRRS (jack) 3,5 мм»»» Кабель USB A - IEEE 1394 Fire Wire»»» Кабель mini USB»»» Кабель micro USB»»» MHL адаптер для смартфонов micro USB - HDMI»»» Bluetooth адаптер для компьютера»»» Кабель OTG для планшетов и смартфонов»»» Кабель питания USB - DC 5V»» Аксессуары для iPhone, iPad, iPod»» Кабель VGA - VGA»» Кабель VGA - RCA»» Кабель VGA-HDMI»» Кабель HDMI-HDMI»» Кабель HDMI - mini HDMI»» Кабель HDMI-DVI»» Кабель HDMI - RCA»» Кабель DVI - DVI»» Кабель акустический»» Кабель сигнальный многожильный»» Кабель антенный»» Кабель Scart - RCA»» Кабель Scart - Scart»» Кабель IEEE 1394»» Кабель оптический»» Кабель SATA интерфейсный»» Кабель питания Molex - Power Sata»» Кабель mini Din - mini Din»» Шнуры ВЧ - 50 Ом»» Шнуры ВЧ - 75 Ом»» Шнуры телефонные» Инструменты для пайки и обжима проводов»» Паяльники»» Пасты смазки и флюсы для ремонта электроники»» Аксессуары для пайки»» Инструмент для обжима» Установочные изделия»» Держатели батареек и аккумуляторов»» Держатели светодиодов»» Держатели плоских предохранителей»» Держатели предохранителей 5 х 20 мм»» Держатели предохранителей 6 х 30 мм»» Кабельные вводы» Стяжка и изоляция»» Стяжка кабеля»» Клейкая лента, изолента»» Скотч» Вентиляторы»» Вентиляторы AC»» Вентиляторы DC»»» Вентиляторы DC 12V»»» Вентиляторы DC 24V»» Решетки для вентиляторов» Предохранители»» Предохранители стеклянные 3. 6 х 10 мм с выводами»» Предохранители стеклянные 5 х 20 мм»» Предохранители стеклянные 6 х 30 мм»» Предохранители автомобильные»» Предохранители автоматические» Измерительные приборы»» Мультиметры»» Аксессуары для мультиметров»» Измерители физических параметров» Динамики, зуммеры, микрофоны»» Динамики и громкоговорители»» Зуммеры»» Микрофоны электретные» Клея» Солнечные панели»» Солнечные модули экстра-класса DELTA серии BST»» Солнечные модули стандарт-класса DELTA серии SM» Кронштейны для бытовой техники»» Кронштейны для ТВ»»» Кронштейны фиксированные»»» Кронштейны наклонные»»» Кронштейны наклонно-поворотные»»» Кронштейны потолочные»» Кронштейны потолочные для проекторов»» Кронштейны для СВЧ»» Полки для видеоаппаратуры настенные»» Полки для бытовой техники на кухне» Аксессуары для пылесосов»» Пылесборники бумажные»» Пылесборники синтетические»» Пылесборники микроволокно 5 слоёв (HOLTZ) Германия»» Пылесборники многоразовые текстиль»» HEPA-фильтры для пылесосов»» Моторные фильтры для пылесосов»» Насадки для пылесосов универсальные»» Турбощетки для пылесосов» Экшн-камеры»» Экшн-камеры ThiEYE»» Экшн-камеры ХRide» Источники бесперебойного питания» Носители информации»» Карты флэш-памяти»» Флешки USB»»» Флешки USB 4Gb»»» Флешки USB 8Gb»»» Флешки USB 16Gb»»» Флешки USB 32Gb»»» Флешки USB 64Gb»»» Флешки USB 128Gb»»» Флешки USB 256Gb»» Диски оптические»» Фотопленка» Запчасти для микроволновых печей» Аксессуары для мясорубок» Товары для автомобиля» Антивирусы Электротовары» Электроустановочные изделия»» Розетки электрические»» Выключатели электрические»» Регуляторы света и диммеры»» Вилки электрические»» Звонки электрические»» Патроны электрические»» Колодки розеточные»» Датчики движения и освещенности» Кабели силовые и слаботочные»» Информационный кабель»» Кабель для видеонаблюдения с питанием»» Кабель сечением менее 4 квадратов»» Кабель сечением более 4 квадратов» Защита и управление электропитания»» Стабилизаторы напряжения»» Сетевые фильтры для бытовой техники»» Таймеры и датчики включения-отключения электропитания» Сетевые переходники, тройники, удлинители»» Удлинители электрические 220В»» Тройники электрические»» Электрокипятильники Освещение» Освещение LED»» Светодиодные лампы»» Светодиодные ленты и комплектующие»» Аксессуары для светодиодных лент»» Светодиодные прожекторы»» Светодиодные светильники»» Светодиодные панели»» Светодиодные фонари»» Светодиодные гирлянды» Лампы накаливания» Лампы люминесцентные» Стартёры для люминесцентных ламп» Трансформаторы для галогенных ламп 12 Вольт» Галогеновые лампы»» Галогеновые лампы 12 Вольт»» Галогеновые лампы 220 Вольт Радиотехника» Диктофоны профессиональные» Радиоточки и трехпрограммники»» Абонентские громкоговорители»» Трехпрограммные приемники»» Радиорозетки» Радиоприёмники Российского производства»» СИГНАЛ»» ЛИРА»» GLOBUS» Радиоприемники»» ETON»» GRUNDIG»» TECSUN»» SANGEAN»» PerfectPro»» PANASONIC»» PERFEO»» SONY»» DEGEN»» ETON American Red Cross»» VITEK»» Professional КВ radio»» ATLANFA» Интернет радиоприемники»» Интернет радиоприемники SANGEAN»» Интернет радиоприемники PerfectPro» Рации»» Рации Motorola»» Рации Icom»» Рации Yaesu» Радиостанции»» Клипсы»» Преобразователи 24/12»» Программаторы»» Гарнитуры»» Блок питания»» Автомобильные антенны»» Антенны»» Си-Би радиостанции» Приставки для цифрового телевидения»» Приставки для цифрового телевидения DVB-T2»» Автомобильные DVB-T2 тюнеры»» Антенны DVB-T2» Антенны КВ, TV, Радиолюбительские, DVB-T2»» Антенны КВ радиолюбительские MW/FM»» Антенны телевизионные»» Антенны для цифрового ТВ» Аудиотехника GSM системы» Усилители сигнала сотовой связи» Системы охранной сигнализации»» GSM системы охраны и сигнализации»» Датчики охранной сигнализации»» Аксессуары охранной сигнализации» Комплекты усиления сотовой связи» Репитеры GSM» GSM антенны» GSM системы управления» Смартфоны, мобильные телефоны»» Мобильные телефоны»»» Мобильные телефоны Maxvi Роботы-пылесосы Panda Игровые приставки и аксессуары» Игровые приставки»» Игровые приставки New Game»» Игровые приставки SEGA»» Игровые приставки Sony PlayStation»» Игровые приставки XBOX 360»» Игровые приставки портативные»» Игровые приставки планшеты» Планшетные компьютеры» Игровые аксессуары»» Игровые джойстики New Game»» Игровые джойстики SEGA»» Игровые джойстики PS»» Игровые джойстики Xbox 360»» Игровые джойстики PC»» Адаптеры Sony Pro Duo-micro SD»» Игровые картриджи для New Game»» Игровые картриджи для SEGA»» Аксессуары для приставок New Game»» Аксессуары для приставок SEGA»» Аксессуары для приставок Sony PlayStation»» Аксессуары для приставок Xbox 360»» Игровые аксессуары для компьютера»» Диски CD-R, CD-RW, DVD-R, DVD-RW»» Игровые диски»»» Игровые диски для Xbox 360»» Ремонт игровых приставок Бытовая техника» Товары для красоты и здоровья»» Массажные кресла»» Домашний фитнес»» Электропростыни и электроодеяла» Техника для дома»» Вентиляторы бытовые»» Проводные телефоны для дома и офиса»» Факсы на термобумаге»» Барометры» Техника для кухни»» Зажигалки для газовых плит»» Термопоты»» Ножеточки электрические»» Наборы ножей»» Весы кухонные»» Измельчители»» Пароварки»» Кофемолки»» Термосы»»» Термосы универсальные для еды и напитков»»» Термосы с узким горлом»»» Термосы с широким горлом»»» Термосы со стеклянной колбой»»» Термокружки»»» Бутылки и фляжки спортивные»» Овощерезки электрические»» Посуда»»» Кастрюли из нержавеющей стали»»» Сковороды»»» Кухонные аксессуары» Техника для красоты и здоровья»» Фены для волос»» Наборы для укладки волос»» Электробритвы»» Массажеры электрические

Производитель:
ВсеA123 SYSTEMSACERAIOAIRSONICAIWAAKAIAKIRAALCATELALINCOANSMANNAORAPOLLO JOLLYARBACOMASDASUSATLANFAATLANTAAUTOAVESTBBKBEKOBELEZZABIMATEKBIOSTALBORKBOSCHBOULLEBRAUNBRAVISCABLETECHCAMELIONCASIOCHANGHONGCHUNGHOPCISCOCOBYCOMMRADIOCONTINENTD-COLORDAEWOODAYREXDEGENDEKOKDELTA BATTERYDELTA SYSTEMSDEXPDIAMOND ANTENNA CORPORATIONDISTARDNSDURACELLDVTechECOLAEcoSapiensELECTROLUXELECTRONELENBERGENERGIZERENERGYENERGY TECHNOLOGYEQUATIONERISSONETONEVEREADYEXEQEXPLAYFILTEROFINN-LUMORFLEXFLYFOCUSrayFOSTONFUNAIFUSIONGALAXYGARINGAUSSGENERAL ELECTRICGENERAL SATELLITEGESSGLOBOGLOBUSGOLDEN INTERSTARGOLDSTARGPGRAHNGRUNDIGHAIERHAMAHELIXHILPHITACHIHOLDERHOLTZHOMECASTHORIZONTHTCHUMAXHYUNDAIICOMIQUIRITIZUMIJVCKAONKINGSTONKIPOKODAKL-PROLAMARKLEEFLEMANSOLENTELLEXOLGLINEABLELOEWELUMAXMAKELMARANTZMASONMASTECHMASTER PROFESSIONALMAXELLMAXVIMEDIAWAVEMETALTEXMFJMINAMOTOMIREXMITSUBISHIMOMENTMOTOROLAMOULINEXMUSTEKMYSTERYNASHNAVIGATORNECNEOLUXNET’n’JOYNOKIANOVEXODEONOKLICKOLYMPUSOnamanoONIKSONLIMEONWAOPENBOXOPENTECHOPTICUMOPTIMUSORIELORIONPANASONICPANDAPATRIOTPERFECTPerfectProPERFEOPGP AIOPHILIPSPILAPIONEERPLEOMAXPOLARPOWER CUBEPRIMAPRO LEGENDPROLOGYPROVOLTZQUMORADUGARAYOVACRECORDRED ENERGYREFLECTREGENTREGENT INOXRENATARestArtREVOLTERRNetROBITONROLSENROWENTARUBINSAFTSAGEMCOMSAKURASAMSUNGSANGEANSANSUISANYOSATURNSCARLETTSECURITY FORCESEGASELENGASHARPSHIVAKISIEMENSSILICON POWERSIMBA'SSITRONICSSKYWAYSMAKFESTSMARTSMARTBUYSOKOLSONYSOWARSTAR TRADINGSTARSATSTARTSTRIIVSUPRATALLERTCLTDM ELECTRICTECHNOTECSUNTEFALTELEFUNKENTELEVISIONTES - LAMPTEXETThiEYETHOMSONTIEBERTOKERTonus ElastTOPFIELDTOSHIBATRANSCENDTRICOLORTRONYULTRAFLASHUNI-TRENDUNIELUNITEDVARTAVERBATIMVERTEXVESTELVICONTEVITEKVITESSEVITYAZVITZROCELLVOLTZVRWInnerWINRADIOWOLKINZXOROXRIDEYAESUYGYYUASAZEIDANZELMERАВАНГАРДАГИДЕЛЬБИЛАЙН ТВВОСТОКДОБРЫНЯДОМ РУИПРоИСКРАКОСМОСЛИРАМАЯКМИКМАМТСМТС-ТВНЕЙВАНТВ+ОБЛИКООО "Новая игра" (New Game):ОСТРОСИНКАРОССИЯРОСТЕЛЕКОМСИГНАЛСОНАРСТАРТТайваньТЕЛЕКАРТАТЕЛЕМЕТРИКАФОТОНХRIDEХАРЬКОВЭКОНОМКАЭРА

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

USB-разъемы, кабели и сборки, высокоскоростной ввод-вывод

> Эта активная демонстрация продукта соединительной системы, работающей со скоростью 56 Гбит / с PAM4, включает оценочный комплект Xilinx® Virtex® UltraScale + ™ VCU 129 FPGA и оценочные платы Samtec SI с нашим новым краевым микроразъемом HSEC6. Разъем HSEC6 имеет шаг 0,6 мм, микро -...

С самого детства я любила посещать выставки антикварных автомобилей с отцом.Классические автомобили всегда восхищали меня. Стили дизайна и тенденции сборки привлекли меня. Когда я возвращаюсь в прошлое, в моей голове всплывает красный Corvette Stingray 1976 года моего отца. Папа скопил ...

Когда они слышат фразу «соединители для медицинских приложений», большинство электронных устройств думают о каком-либо типе межсоединений ввода / вывода для размещения кабельных интерфейсов на портативных устройствах.Двухтактные кабельные изделия, круглые кабельные сборки, разъемы для пайки и разъемы провод-плата ...

Робототехника повсюду, по крайней мере, так кажется. Бои роботов, распространение STEM, роботизированные руки и современные хирургические устройства - это лишь несколько приложений, которые касаются нашей повседневной жизни. Будучи студентом, я был президентом Робототехнического клуба городского колледжа Санта-Барбары и участвовал в конкурсе FIRST Robotics...

Читатели блога

Samtec привыкли слышать о высокопроизводительном дизайне. Однако мы видим увеличение межтестовых испытаний целостности питания (PI). Важность PI становится все более важной с каждой итерацией проектирования, но многие инженеры только начинают понимать PI. Возникает интересный вопрос. В ...

Что такое порт USB и как его использовать?

Порт USB - это стандартный интерфейс кабельного подключения для персональных компьютеров и устройств бытовой электроники. USB - это универсальная последовательная шина, промышленный стандарт для передачи цифровых данных на короткие расстояния. USB-порты позволяют подключать USB-устройства друг к другу и передавать цифровые данные по USB-кабелям. Они также могут подавать электроэнергию по кабелю на устройства, которые в ней нуждаются.

Существуют как проводная, так и беспроводная версии стандарта USB, хотя только проводная версия включает в себя порты USB и кабели.

Lifewire / Miguel Co

Что можно подключить к USB-порту?

Многие типы бытовой электроники поддерживают интерфейсы USB.Эти типы оборудования чаще всего используются для компьютерных сетей:

Для передачи файлов с компьютера на компьютер без сети также иногда используются USB-накопители для копирования файлов между устройствами.

Использование порта USB

Подключите два устройства напрямую с помощью одного USB-кабеля, вставив каждый конец в USB-порт. (Некоторые устройства имеют более одного порта USB, но не подключайте оба конца кабеля к одному и тому же устройству, так как это может привести к электрическому повреждению!)

Вы можете подключить кабели к USB-порту в любое время, независимо от того, включены или выключены задействованные устройства. Перед отключением USB-кабелей следуйте инструкциям, прилагаемым к вашему оборудованию. В некоторых случаях отсоединение USB-кабеля от работающего устройства может привести к повреждению устройства или файлов, используемых на компьютере. По этой причине рекомендуется всегда безопасно извлекать USB-устройство перед его физическим отключением.

Несколько USB-устройств также могут быть подключены друг к другу с помощью USB-концентратора . Концентратор USB подключается к одному порту USB и содержит дополнительные порты для последующего подключения других устройств.При использовании концентратора USB подключите отдельный кабель к каждому устройству и подключите их к концентратору по отдельности.

Все, что вам нужно знать о USB-портах и ​​кабелях

Типы портов USB-A, USB-B и USB-C

Для USB-портов существует несколько основных типов физических схем:

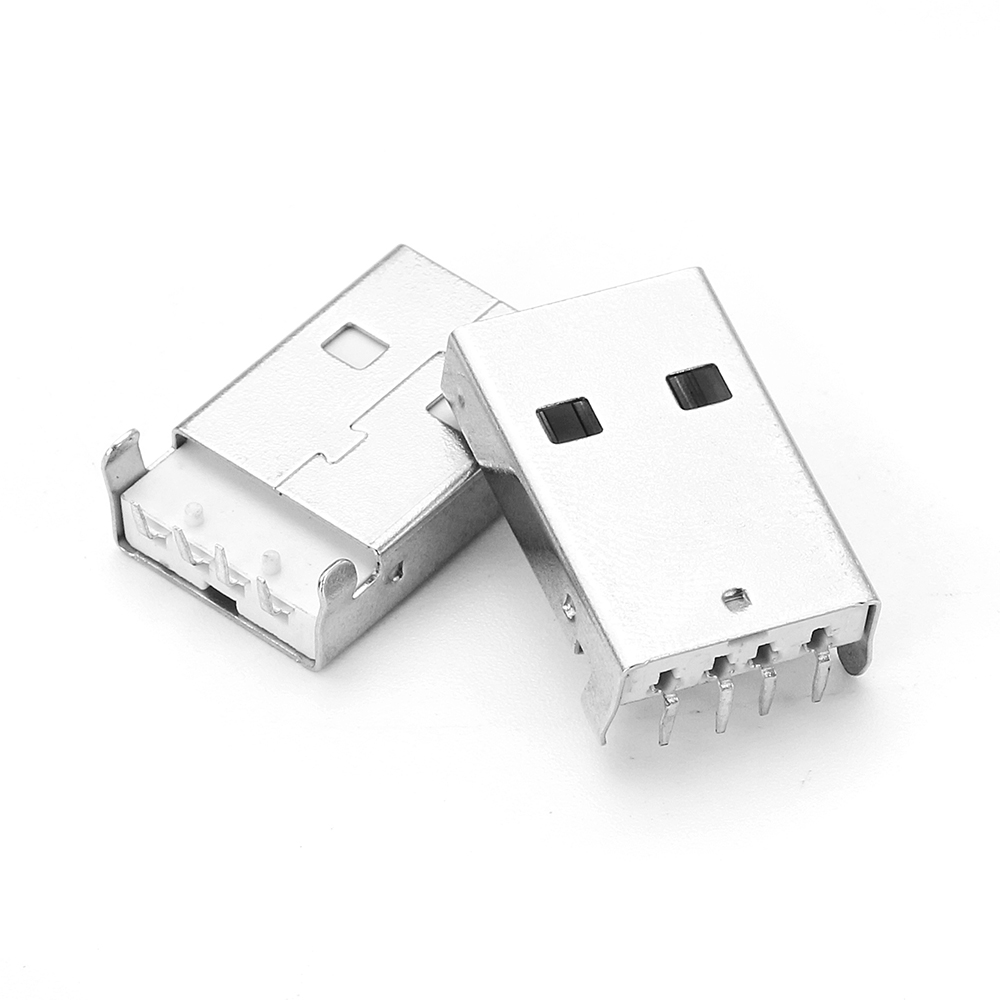

  • USB-A (тип A) : прямоугольный разъем USB типа A длиной примерно 1,4 см (9/16 дюйма) и высотой 0,65 см (1/4 дюйма) обычно используется для проводных мышей и клавиатур. USB-накопители обычно также имеют разъемы USB-A.
  • USB-B (тип B) : менее распространены, чем тип A, устройства USB B имеют почти квадратную форму и обычно встречаются на маршрутизаторах, компьютерах, принтерах и игровых консолях
  • Micro USB : Также существуют так называемые Micro USB версии USB-A и USB-B - меньшие версии, чем их базовые аналоги, популярные на мобильных устройствах. Более старые, но уже устаревшие версии «mini USB» также можно найти на многих старых устройствах.
  • USB Type C : Этот новый стандарт с размерами 0,84 см на 0,26 см предназначен для замены портов A и B меньшими портами для лучшей поддержки более тонких форм-факторов мобильных устройств.

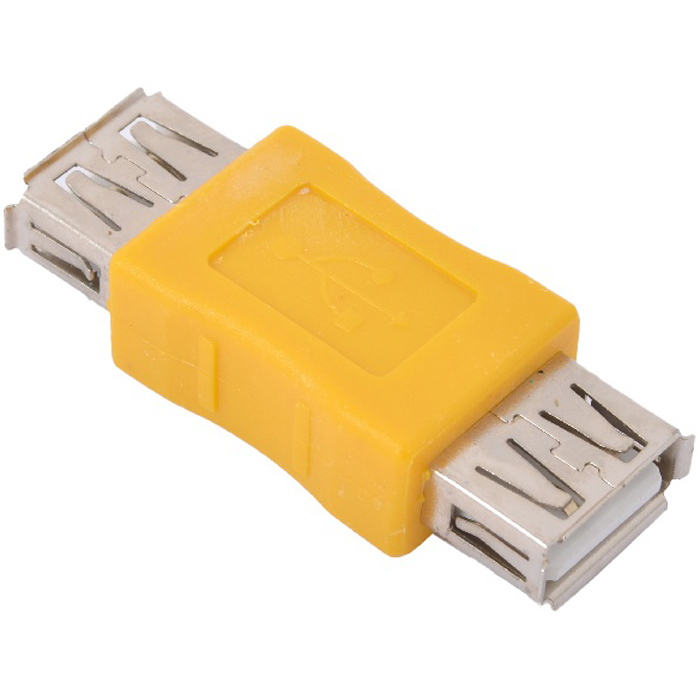

Чтобы подключить устройство, имеющее один тип порта на устройство, к другому типу, просто используйте правильный тип кабеля с соответствующими интерфейсами на каждом конце. Кабели USB производятся для поддержки всех поддерживаемых комбинаций типов и вариантов штекер / гнездо.

Версии USB

USB-устройства и кабели поддерживают несколько версий стандарта USB, начиная с версии 1.1 до текущей версии 3.1. Порты USB имеют идентичную физическую компоновку независимо от поддерживаемой версии USB.

USB-порт

не работает?

Не все идет гладко, когда работаешь с компьютером. Существует множество причин, по которым порт USB может внезапно перестать работать правильно. Посетите нашу страницу устранения неполадок USB, если у вас возникнут проблемы.

Альтернативы USB-портам

Порты USB являются альтернативой последовательным и параллельным портам, доступным на старых компьютерах.Порты USB поддерживают гораздо более быструю (часто в 100 раз и более) передачу данных, чем последовательные или параллельные.

Для компьютерных сетей порты Ethernet иногда используются вместо USB. Для некоторых типов компьютерной периферии также иногда доступны порты FireWire. И Ethernet, и FireWire могут предложить более высокую производительность, чем USB, хотя эти интерфейсы не подают питание по проводам.

Часто задаваемые вопросы

  • Почему мой порт USB не работает? В некоторых случаях причиной может быть обрыв соединения или проблема с программным обеспечением.Грязные или забитые порты USB также могут иногда снижать производительность. Хотя простая перезагрузка компьютера может помочь, попробуйте эти советы по очистке и устранению проблем с портом USB.
  • Как я могу воспроизводить музыку через USB в машине без порта USB? Если в вашем автомобиле есть прикуриватель, используйте розетку 12 В в качестве порта USB. Возможно, вас также заинтересует подключение USB-подключения к автомобильной стереосистеме.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Кабели и соединители | USB-IF

Пожалуйста, регулярно просматривайте веб-страницу обновлений соответствия USB-IF для получения последней информации о программе соответствия USB-IF. Обновления могут содержать информацию о требованиях к тестам и / или процедурах тестирования.

Подпишитесь на список рассылки обновлений о соответствии USB-IF, написав по адресу [email protected]

Программа сертификации кабелей USB-IF направлена ​​на предоставление конечным пользователям USB списка кабелей, соответствующих стандартам качества, необходимым для работы в среде USB. У всех кабелей разные возможности. USB-IF сертифицирует кабели для различных целей. Ответственность за выбор сертифицированного кабеля, обладающего необходимыми характеристиками для оптимальной работы в их конкретной среде USB, лежит на конечных пользователях.Обратите внимание, что использование сертифицированного кабеля не устраняет необходимости в сертификации продуктов USB и не расширяет возможности этих продуктов. Подробные сведения об испытаниях на соответствие устаревшим разъемам USB см. В документе о классе кабеля и разъема USB 2.0, который можно найти здесь, и в документе о соответствии кабеля и разъема USB 3. 0, расположенном здесь.

Программа сертификации USB Type-C ® состоит из нескольких документов в зависимости от характеристик кабеля.Применяются следующие документы:

Для кабелей, снабженных E-marker, см. План соответствия PD 3.0 для испытаний кабелей.

Процесс запроса XID

Чтобы запросить XID, посетите страницу запроса XID.

Зарегистрируйте продукт для тестирования

Информацию о программе соответствия можно найти на домашней странице соответствия. Чтобы зарегистрировать свой продукт для тестирования, пожалуйста, войдите и зарегистрируйтесь здесь.

Требования к сборке кабеля USB 3.1 и тестированию разъема

USB 3.1 Документ о соответствии устаревших разъемов и кабельных сборок Ред. 1.1

Программа сертификации кабельных сборок и разъемов USB-IF доступна только для кабелей, определенных в спецификациях USB 2.0, USB 3.2 и USB Type-C ® .

Невыпадающие кабели не подлежат сертификации USB-IF. Под невыпадающим кабелем понимается кабель с одним разъемом USB, который либо постоянно подключен, либо имеет разъем, отличный от USB. На обоих концах USB-кабеля должны использоваться USB-разъемы.Кроме того, соединители, используемые в кабельной сборке, требующей сертификации, должны быть сертифицированы до подачи кабельной сборки. USB-IF запросит TID каждого разъема, используемого в кабельной сборке, и проверит, что они сертифицированы.

Для устаревших USB-кабелей и разъемов посетите библиотеку документов, чтобы найти документ USB 2.0 Cable and Connector Class, который можно найти здесь, и документ USB 3.0 Cable and Connector Compliance, который можно найти здесь.

USB-продуктов и решений - Molex

Это не полный список приложений для этого продукта.Он представляет собой некоторые из наиболее распространенных применений.

USB 3.1, Type-C
Вилки и розетки поддерживают ток 5,0 А

Сокращение времени зарядки аккумулятора на 64% по сравнению с Micro-USB 2. 0 с номинальным током 1,8 А

USB 3.1, Type-C
Корпус гнезда вставной формы из высокотемпературного нейлона

Повышает прочность соединителя, чтобы уменьшить возможное короткое замыкание между средней пластиной и выводами

USB 2.0, Micro-B
Доступен вариант водонепроницаемости с классом защиты IP67

Выдерживает оплавление после пайки и предотвращает проникновение воды

Металлическое экранирование со всех сторон

Превосходное экранирование от радиопомех и электромагнитных помех

Простая геометрия контактной кромки балки корпуса соединителя

Обеспечивает высокоскоростную передачу данных

USB 3.1, Type-C
Конструкция язычка соединителя средней пластины в гнезде

Обеспечивает высокую надежность и предотвращает повреждение в результате неправильного обращения с разъемом

USB 3. 0
Синий корпус (отраслевой стандарт)

Обратная совместимость с USB 2.0 и 1.1

Процесс превышения режима, используемый для розеток

Повышает механическую жесткость компонентов и удерживает клеммы

Штифты металлические со скосом

Обеспечивает заземление на печатную плату и надежное удержание платы

Пальцы заземления

Шлифованные половинки

Лучший кабель Micro-USB | Обзоры Wirecutter

Фото: Майкл Мерто
Наш выбор

Почему он нам нравится: Anker PowerLine Micro-USB (3 фута) в значительной степени является идеальным кабелем Micro-USB.Пластиковые корпуса достаточно широки, чтобы вы могли надежно удерживать их в руке, и достаточно прочные, чтобы выдерживать поломки при повседневном использовании. Тонкий и гибкий корпус кабеля в резиновом корпусе позволяет легко свернуть его и положить в карман. Его металлические разъемы плотно вставляются в порты USB-A и Micro-USB, к которым мы их подключили, и остаются на месте с минимальным покачиванием.

Мы думаем, что этот 3-футовый кабель идеально подходит для протяжки от большинства розеток до пола, стола или столешницы (при условии, что вы хотите положить устройство во время зарядки), не будучи слишком громоздким.В то же время мы понимаем, что у людей разные потребности, поэтому понимаем, что этот кабель бывает разной длины. В дополнение к 3-футовой версии, она также доступна в 4-дюймовых, 1-футовых, 6-футовых и 10-футовых версиях - больше вариантов длины, чем мы обнаружили с любой другой протестированной нами моделью.

На этот кабель распространяется 18-месячная гарантия Anker, и в прошлом у нас был хороший опыт работы со службой поддержки Anker. Кабель PowerLine также оказался одним из наименее дорогих кабелей, которые мы тестировали в любой категории на момент написания этой статьи. Кроме того, если вам нужно одновременно использовать более одного кабеля (для дома, офиса или автомобиля), некоторые розничные продавцы, в том числе Amazon и Walmart, продают наш комплект пачками по три или пять.

Недостатки, но не препятствия: Мы бы предпочли кабель, сертифицированный USB-IF, как дополнительную уверенность в том, что он соответствует всем стандартам, установленным крупнейшими производителями устройств в мире. Но нам не удалось найти кабели Micro-USB-USB-A с этой сертификацией, которые в противном случае подходили бы для тестирования, поэтому мы не сделали это обязательным требованием.

Кроме того, не все варианты длины доступны в каждом цвете в определенный момент. Для некоторых цвет не имеет большого значения. Но если вам действительно нужен 3-футовый кабель Micro-USB черного цвета - возможно, чтобы он соответствовал цвету вашей души, - вы будете разочарованы, узнав, что этот кабель доступен только в сером цвете. И, честно говоря, мы тоже.

Основные характеристики:

  • Скорость передачи данных USB 2.0 (до 480 Мбит / с)
  • Длина 3 фута (также доступна длина 4 дюйма, 1 фут, 6 футов и 10 футов)
  • серый (некоторые другие длины также доступны в черном или белом цвете)
  • 18-месячная гарантия

Все о USB-портах - FireFold

Большая часть электроники и все приобретаемые компьютеры поставляются с одним или несколькими портами универсальной последовательной шины (USB) или разъемами.Давайте начнем с понимания, что такое порт USB. По определению, это интерфейс для фиксированного кабельного подключения, который обычно используется во многих бытовых электронных устройствах и на ваших персональных компьютерах. Это очень полезно, так как позволяет пользователю легко и быстро подключать к компьютеру многие автономные аксессуары, такие как клавиатура, мышь, принтеры и многие другие, через кабель, помогает в коммуникации и источнике питания. Можно сказать, что когда мы сравниваем USB с другими устройствами, он, как правило, прост в использовании и функциональности.

Как работает USB?

Устройство очень важно при передаче данных. Это позволяет перемещать данные между устройствами. Тем не менее, порты USB можно использовать для подачи электроэнергии с помощью кабеля к устройствам, у которых нет собственного источника питания. Чтобы подключить устройство к компьютеру, просто найдите порт на задней панели устройства, а затем подключите к нему разъем USB. Он будет автоматически обнаружен операционной системой и установлен. После использования вы можете подключать и отключать его в любое время.

Что можно подключить к USB-порту?

Многие устройства поддерживаются интерфейсом USB. Большинство из них используются для работы в сети. Некоторые из них включают:
  • USB-принтеры
  • Сотовые модемы и широкополосный USB-порт, используемые для доступа в Интернет
  • Сетевые USB-адаптеры
  • Сканеры
  • Мобильные устройства
  • Видеотелефоны
  • Веб-камеры
  • Джойстики

Кабели и разъемы USB

Многие устройства поставляются со своим собственным встроенным кабелем. A и B - стандартные соединители, которые используются во избежание путаницы. Чтобы еще больше помочь в различении различных функций и версий портов, они часто имеют цветовую кодировку. В большинстве случаев приобретаемые нами компьютеры могут иметь один или два разъема USB. Иногда у вас может быть слишком много устройств, которые вы хотите подключить, и в конечном итоге у вас могут закончиться розетки. Самым простым и быстрым решением является использование концентратора USB. Концентратор содержит несколько сокетов. Он только подключается к компьютеру, а затем к концентратору подключаются устройства.Вы можете подключить к своему компьютеру десятки концентраторов.

Версии USB

На рынке существует несколько версий », включая 2.0, 1.1, 3.0 и 3.1. Стоит отметить, что независимо от поддерживаемой версии, порты имеют идентичную физическую схему. Версия 2.0 является обновлением 1.1. Он имеет дополнительную полосу пропускания для хранения и мультимедийных приложений. 2.2 скорость передачи данных в 40 раз выше по сравнению с версией 1. 1. USB 3.0 считается сверхскоростным и в 10 раз быстрее, чем 2.0. Описание типов USB

[ИНФОГРАФИЯ] | Стандарты USB-кабелей

Существует несколько различных типов USB-кабелей с их портами, разъемами и скоростью передачи данных. Вот подробности по каждому из них.

В этой статье:

  1. Где можно подключить разные типы USB?
  2. Какие типы разъемов вам понадобятся?
  3. Что такое USB OTG и как его использовать?
  4. Каковы разные скорости передачи данных по USB?
  5. Кто устанавливает стандарты для USB-накопителей?
  6. Когда покупать новый USB-кабель?
  7. Как выбрать правильный USB-кабель?
  8. Почему вы должны покупать правильный USB-кабель?

Типы USB и кабели 101

Щелкните здесь, чтобы перейти к инфографике.

USB Определение: Универсальная последовательная шина, или сокращенно USB, была изобретена для замены многочисленных типов разъемов с целью упростить процесс установки любого оборудования на компьютер.

Где можно подключить разные типы USB?

Почти сегодня все оборудование, такое как принтеры, жесткие диски и внешние устройства чтения дисков, подключается к компьютеру через порт USB. Несмотря на то, что технология USB была изобретена для упрощения установки устройств, существует также ряд различных USB-разъемов, доступных для других целей:

  • Lightning: Этот тип разъема не является настоящим стандартом, но это уникальный стандарт USB. разъем для Apple и большинства ее устройств, особенно новых.Он имеет почти такой же размер, что и USB типа C.
  • Mini-USB: Это был небольшой тип разъема, который был оригинальным стандартом до того, как был изобретен micro-USB. Сегодня он уже не так широко используется для мобильных телефонов, но по-прежнему используется для подключения контроллеров PlayStation 3, некоторых MP3-плееров, камер и аккумуляторных динамиков.
  • Micro-USB: Это стандартный USB-разъем current для портативных гаджетов, мобильных телефонов, USB-аккумуляторов и других игровых контроллеров. Он меньше, чем мини-USB.
  • Тип A: Этот тип USB-разъема плоский с прямоугольной поверхностью и является общим стандартом для почти всех USB-кабелей. Вы можете найти порт для этого USB-разъема на компьютерах, телевизорах и игровых консолях.
  • Тип B: Этот другой тип USB-разъема имеет почти полностью квадратную форму и обычно является разъемом для питаемых устройств, таких как принтеры, с другим концом, являющимся разъемом типа A. Последний передает питание на устройство, а первый получает питание.
  • Тип C: Стандартный разъем USB переходит с micro-USB на тип C, поскольку он имеет более высокую скорость передачи и более мощный. Этот двусторонний кабель также может выполнять несколько функций, поэтому вы часто будете видеть его в новых моделях ноутбуков, смартфонов и некоторых игровых контроллерах, таких как Nintendo Switch.

Какие типы разъемов вам понадобятся?

Об USB-C можно рассказать гораздо больше, потому что он может делать больше, чем просто дату передачи. Он также может действовать как разъем для зарядного устройства , запитывая такие энергоемкие устройства, как монитор.

К сожалению, поскольку технология относительно новая, большинство устройств совместимы с разъемами USB-A. Большинство кабелей USB-C имеют разъем типа C на обоих концах, но вы всегда можете использовать переходники USB-C на USB-A.

Чтобы ответить на этот вопрос, типы разъемов, которые вам понадобятся, различаются в зависимости от того, для каких устройств вы их будете использовать:

  • Ноутбуки и ПК: В настоящее время лучше использовать USB-кабели с стандартный конец типа A, потому что он совместим с большинством ноутбуков и почти всеми ПК.
  • Смартфоны: В основном вам понадобятся Lightning, USB-C и micro-USB.

Что такое USB OTG и как его использовать?

USB OTG Определение: USB OTG - это сокращение от USB On-The-Go, и это USB-адаптер, который позволяет мобильным устройствам, таким как телефоны и планшеты Android, напрямую считывать USB-накопители или внешние жесткие диски.

Micro-USB необходим всем, у кого есть телефон Android. Их порт USB также полезен для использования кабелей OTG, которые позволяют регулярно получать доступ к файлам на USB-накопителе без ноутбука или компьютера.

Вместо передачи данных с диска на ноутбук и последующего подключения мобильного телефона вы можете напрямую передать файл на телефон Android с помощью кабеля OTG.

К счастью, есть новые кабели USB OTG, совместимые с портами USB-C, но на большинстве устройств Apple нет программного обеспечения для чтения файлов с USB-накопителя.

Связано: 9 факторов, которые следует учитывать при покупке флэш-накопителей USB

Каковы различные скорости передачи данных по USB?

Помимо знания различных типов разъемов и портов USB, вы также должны знать различные скорости передачи данных этих портов и разъемов.Некоторые типы разъемов ограничены старыми скоростями передачи, в то время как новые могут ускорить передачу данных.

Обратите внимание на различные USB-разъемы, их собственные скорости передачи данных, а также на какие кабели и устройства вы их чаще всего найдете:

  • USB 1.0: Это был первый стандартный разъем в 1990-х годах, и он смог передавать данные со скоростью от 187,5 КБ / с до 1,5 МБ / с . Сегодня вы все еще можете найти этот стандарт на некоторых устройствах.
  • USB 2.0: В настоящее время это то, что поставляется с большинством разъемов типа A, и их средняя скорость передачи составляет 60 МБ / с . Это распространено среди микро- и мини-кабелей, кабелей USB OTG и компьютерных портов.
  • USB 3.0: Эти типы разъемов могут передавать данные со сверхскоростью 625 МБ / с . Новые модели компьютеров, ноутбуков, USB-накопителей и внешних жестких дисков имеют USB 3.0 или выше.
  • USB 3.1 и 3.2: Являясь наиболее недавно выпущенными типами разъемов, они могут передавать большие файлы со скоростью 1. От 25 ГБ / с до 2,5 ГБ / с .

Даже если у вас есть устройство или кабель USB 2.0, вы все равно можете использовать его в порту USB 3.0, но его скорость передачи данных будет соответствовать только скорости USB 2.0.

Любые разъемы версии 3.0 или выше можно определить по синему цвету вдоль порта или разъема. Некоторые порты USB 3.0 также имеют символ SS , что означает «Суперскорость».

Кто устанавливает стандарты для USB-накопителей?

Форум разработчиков USB (USB-IF) - это некоммерческая организация, которая продвигает и поддерживает использование USB в устройствах.Они также устанавливают стандарты для USB-портов, разъемов и кабелей, чтобы предотвратить повреждение устройств.

Организация также сертифицирует законных продавцов, выдавая им лицензию продавца. Это то, что может помочь покупателям убедиться, что они покупают USB-кабели и разъемы, совместимые с их устройствами.

Когда покупать новый USB-кабель?

Практически все портативные гаджеты заряжаются с помощью USB-кабеля. Никогда не знаешь, когда они сломаются, поэтому важно иметь запасные.

Вот как узнать, нужно ли заменить USB-кабель:

  • Единственный раз, когда вы можете узнать, вот-вот сломается ли ваш кабель, - это если на нем есть признаки износа. Если часть покрытия кабеля оторвалась, лучше купить новый, потому что провода уже обнажены.
  • Внимательно следите за концами кабеля, где он ведет к разъемам, потому что они часто первыми ломаются после многократного использования.
  • Наконец, самый верный признак того, что вам нужен новый USB-кабель, - это когда он больше не заряжает ваше устройство.

Как выбрать правильный кабель USB?

При выборе подходящего USB-кабеля для вашего устройства необходимо обратить внимание на его USB-разъемы. Вы можете легко сопоставить разъем с портом на своем устройстве, чтобы узнать, совместимы ли они.

Следующим по важности решением является длина кабеля. Если вы покупаете кабель для переноски, вам понадобятся более короткие кабели, которые не так легко запутываются.

Покупайте более длинный кабель, только если зарядное устройство находится далеко от того места, где вы держите устройство.Три фута - это обычно хорошая длина для зарядных кабелей, но если вы собираетесь использовать телефон во время зарядки, попробуйте двухметровый кабель.

Почему следует покупать правильный USB-кабель?

USB-кабели в основном взаимозаменяемы, что означает, что вы можете использовать любой кабель на разных устройствах. Однако всегда уточняйте у производителя устройства, какой кабель лучше всего подходит для вашего устройства.

Обычная проблема с покупкой более дешевых USB-кабелей заключается в том, что их низкое качество может вызывать различные проблемы, например медленную зарядку и передачу данных.Они также могут легко сломаться и стать причиной возгорания.

Кабели низкого качества также могут иметь неправильную конфигурацию, что может привести к повреждению устройства.

Лучшим вариантом может быть покупка кабеля у производителя устройства, чтобы избежать повреждений или мелких неудобств. Если вы покупаете новое устройство, вам не нужно беспокоиться о выборе подходящего, потому что оно будет поставляться с собственным USB-кабелем и разъемом.

Не забудьте загрузить, сохранить или поделиться этой удобной инфографикой для справки:

Все еще не знаете, какие типы кабелей USB? Посмотрите это видео ниже, чтобы лучше понять!

Изучение различных USB-портов и типов USB-разъемов может быть утомительным, но мы надеемся, что это руководство даст вам более четкое представление о том, что вам нужно знать о кабелях вашего устройства.Теперь, когда вы стали более знакомы, вам, надеюсь, будет легче понять, что вам действительно нужно, когда кабель сломается или потеряется.

У вас есть еще вопросы о типах USB и кабелях? Напишите нам в разделе комментариев ниже!

Наверх Далее: почему USB-накопитель должен быть одним из предметов первой необходимости

Статьи по теме

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
