Устройство для обжима витой пары: Инструмент для заделки и обжима витой пары

Обжим витой пары 8 жил, кримпером (обжимкой) или отверткой

И так, в сегодняшней статье мы покажем вам, как выполнить обжим витой пары из 8 жил. Рассмотрим два варианта: первый, когда у вас есть необходимый инструмент для обжатия интернет кабеля. Второй, когда у вас нет необходимого инструмента и просить это сделать некого. Если с первым вариантом более-менее все понятно, будем использовать предусмотренный для этого инструмент, то во втором придется задействовать кухонный нож или отвертку. Как это все будет выглядеть, далее в статье мы все подробно покажем.

Определяемся со схемой обжима сетевого кабеля

Практически весь мир при построении из витой пары LAN сети, использует два способа опрессовки. Первый называется – прямой, а второй – перекрестный.

Отличаются они тем, что при первом способе (прямом) оба конца патч-корда обжимаются идентично. А во втором способе (перекрестном) обжим концов патч-корда делается иначе. Некоторые провода перекрещивают во время обжатия, из-за этого коннекторы RG 45 получаются несимметричные. На картинке ниже, можно посмотреть пример таких обжатий.

При прямом обжиме витой пары 8 жил обычно используют схему распиновки Т568А или Т586В. В нашей стране практически все интернет провайдеры используют тип Т586В. А вот в Европе или Соединенных Штатах Америки пользуются типом Т568А.

Смотрите нашу статью: порядок обжима витой пары, все возможные схемы. Здесь вы подробнее сможете почитать обо всех схемах обжатия.

Как можно обжать сетевой кабель, состоящий из 8 жил при помощи инструмента

Этот способ по нраву будет не всем. Потому что ради одного обжатия не каждый захочет тратить немалую сумму денег на покупку инструмента. Но, тем не менее, найдутся люди, готовые на это.

Необходимые материалы и инструменты

Прежде чем приступать к рассмотрению вопроса, как обжать витую пару из 8 жил, давайте сперва посмотрим, какой инструмент нам для этого понадобиться.

• Витая пара (интернет кабель). Здесь выбор большой, выбирайте в зависимости от места прокладки. Если кабель будет проходить по улице, тогда берите для наружных работ. Если внутри помещения тогда берите внутреннюю витую пару.

• Как минимум два штекера RG-45, чтобы обжать провод с двух сторон. Но советуем вам взять с запасом 4-6 штук. Так как не всегда, получается, обжать с первого раза.

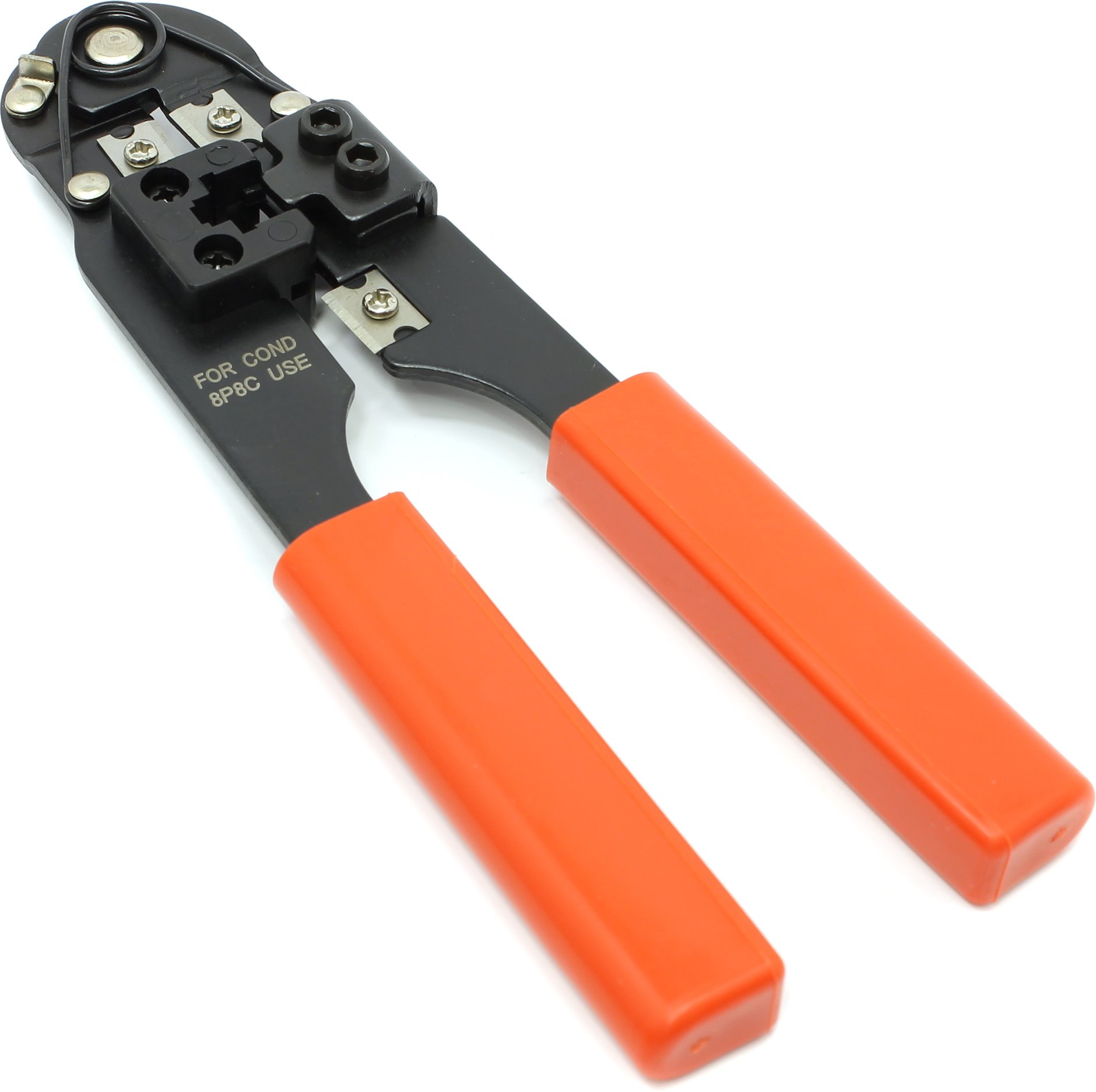

• Кримпер (обжимка). Здесь думаем все понятно, для чего он необходим.

• Канцелярский нож, ну или обычный кухонный острый, тоже подойдет.

• Мини кусачки для проволоки.

• Кабельный тестер (по возможности, но необязательно). Он необходим для проверки выполненного вами обжатия.

Детальная инструкция по обжатию 8 жильной витой пары

• Берем один конец интернет кабеля и срезаем 2-3 см внешней оплетки. Делаем это аккуратно, чтобы не повредить внутренние жилы.

• Сплетённые все жили, расплетаем, что бы они были по одной. После этого располагаем их в нужном вам порядке, как на картинке Т568А или Т586В.
• Далее возьмите мини кусачки и ровно откусить пару миллиметров всех жил, одновременно одним укусом.
• Теперь равномерно засуньте до упора все жилы в коннектор RG45.

• Аккуратно вставьте данный штекер в обжимку (кримпер) и сжимайте его, пока не услышите небольшой щелчок.

• Разожмите кримпер, вытащите обжатый штекер с кабелем.

Со вторым концом витой пары проделайте все тоже самое, тогда у вас получиться обжатый с двух сторон патч-корд. Его можно при наличии кабельного тестера проверить. Или для проверки, просто воткнуть интернет кабель напрямую в компьютер, чтобы посмотреть будет работать интернет или нет. Вам поможет правильно это сделать статья: как подключить свой ноутбук к интернету через кабель.

Обжатие витой пары 8 жил в домашних условиях

Если вы не хотите покупать инструмент, тогда мы сейчас покажем, какими инструментами в доме вы сможете воспользоватся для обжатия сетевого кабеля.

1. Кабель (витая пара).
2. Штекер RG-45.
3. Плоская отвертка.
4. Обычный острый нож.
5. Кусачки или плоскогубцы.

Принцип обжатия кабеля точно такой же, как мы описывали выше в статье. Только вместо Кримпера (обжимка) будем использовать плоскую отвертку. На видео ниже можно посмотреть, как это сделать.

Если данная статья вам не помогла, тогда смотрите нашу другую статью: Обжим витой пары самостоятельно, с инструментом и без него.

Заключение

В данной статье мы показали вам, как можно обжать витую пару 8 жил. Рассмотрели два варианта обжатия, с инструментом и без него. Надеемся теперь у вас получится правильно, выполнить обжим сетевого кабеля. Все вопросы, которые у вас возникли, пишите ниже нашей статьи.

Вы также можете почитать:

Инструмент для обжима: витой пары, сетевого кабеля

Большинство людей применяют RJ-45 кабели для получения доступа в интернет. Сам по себе RJ-45 это разъем, который часто используют в телекоммуникациях для построения локально-вычеслительных сетей с помощью технологий Ethernet. Разъем используется с четырехпарным кабелем витой пары. Естественно, что кабель изготавливается не в обжатом состоянии, так как в этом случае он бы не пролез в некоторые отверстия в стенах. Перед работой и созданием сети его обжимают коннектором, который и втыкается в интерфейс сетевой карты. В этом материале будет разобрано, что такое обжимник для витой пары, зачем нужно обжимать провода и с помощью каких подручных средств это можно организовать.

Цель обжима

Как уже было сказано, 8 контактов и их обтяжка изготавливаются в виде обычного плотного провода-шнура без всяких коннекторов. Делается это для того, чтобы на проводе не было лишних цепляющихся «хвостов» и он мог пролезать в отверстия в стенах и мебели, которые делаются специальным перфоратором для протяжки кабелей. Если бы разъем обжимали на заводе, где изготавливают кабели, то их протяжка была бы затруднительной, а сам разъем бы засорялся и портился.

Важно! Сам разъем представляет собой пластмассовую «крышечку», которая после определенных действий специалистов по проводке интернета надевается на кабель и зажимается на нем. После этого кабель готов к вставке в сетевую карту.

Оголенная витая пара

Обжим без инструмента

Как правило, специалисты по прокладке сети используют специальный инструмент для обжима сетевого кабеля. Называется он кримпер. Он изготавливается из стали и является самым удобным инструментом для обжима не только кабелей витой пары, но и для обжима и прессовки изолированных штыревых втулочных наконечников, наконечников 8C8P, 6PxC, 4PxC, соотношений сечений проводов и наконечников.

Стандартный кримпер обладает:

• Портом для обжима провода;
• Встроенным инструментом для зачистки кабеля;
• Кусачками, позволяющими «откусить» ненужную часть кабеля.

Несмотря на все это, обжать провод и присоединить к нему коннектор можно самостоятельно с помощью других подручных средств. В следующем разделе будет подробное описание этих инструментов и способов обжима.

Обжим с помощью шлицевой отвертки

Инструменты и способы обжима

Помимо профессионального обжимщика, кримпера, при присоединении разъема можно пользоваться клещами, щипцами, пассатижами. Это менее эффективные инструменты для обжима, но если под рукой нет кримпера, то подойдут и они. Мало кто захочет покупать профессиональный инструмент для единоразового использования, а стоит он немало.

Специальный обжимной кримпер

Перед началом обжима следует выбрать вид будущего обжима, который может быть:

• прямым, который используется для соединения сетевых портов устройства с роутером или коммутатором;
• перекрестным, который используется для прямого подключения нескольких персональных компьютеров через сетевые порты.

Прямой вид предполагает предоставление интернет-соединения для роутеров, компьютеров, телевизоров и приставок. Делится на два стандарта:

Подключение 568AПодключение 568B

Чаще всего используется именно второй стандарт и порядок распределения проводов в нем следующий: бело-оранжевый провод, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.

Перекрестный вид используется, когда нужно связать два однотипных устройства: компьютер — компьютер для LAN-сети, коммутатор — коммутатор и так далее. С развитием технологий этот вид соединения потерял уникальность, так как появились интерфейсы, позволяющие производить настройку приема сигналов и их передачу в автоматическом режиме.

Перекрестный тип подключения

Необходимо также обращать внимание на схемы подключения. Штекер RJ45 стандарта 5е может быть использован в нескольких вариациях: 4 пары ( 8 проводов), что позволяет достигать скорости до 1000 Мб/с и 2 пары (4 провода), что обеспечивает максимум 100 Мб/с.

Важно! Применение двухпарного обжима в современных скоростях и тарифах интернета просто бессмысленно, поэтому его обжим не будет рассматриваться.

Разобравшись со всеми нюансами, можно перейти к процессу обжатия провода с помощью различных инструментов.

8P8C разъемы

Кримпер

При наличии специального штекера 8P8C на основе RJ45 пошаговая инструкция такова:

1. Подготовить кабель нужной длины с учетом всех вариантов его прокладки и припуска в дециметр на снятие изоляционного слоя;

2. Использовать съемник для снятия внешней изоляции провода и освободить четыре пары проводов;

3. Оставить неизолированным порядка двух сантиметров провода и расплести витую пару;

Работать с кримпером легко и просто

4. Обрезать лишние неизолированные провода так, что они находились только в коннекторе;

5. Вставить провода в коннектор в соответствии с выбранной схемой;

6. Вставить коннектор в RJ45 порт кримпера и медленно, но сильно сжать ручки до характерного звука, который будет сигналом успеха;

7. Обжать вторую сторону и проверить работоспособность кабеля.

Специальный инструмент для снятия изоляции

Клещи, щипцы, пассатижи и кусачки

В отсутствии профессионального инструмента в дело идут простые клещи или пассатижи. Совершать обжимку с их помощью не очень удобно, но вполне реально. Они подойдут для разового использования, когда поменять коннектор или нарастить длину кабеля нужно один единственный раз. Порядок работы с ними мало чем отличается от работы со специальными кримперами:

1. Подготовить кабель и отмерить длину, которой будет достаточно для работы и обрезки изоляции, возможных неудач;

2. Аккуратно снять изоляционный слой с помощью подручного ножа или пассатижей. Изоляция проводов внутри должна остаться нетронутой;

3. Определиться со схемой и вводом укладки проводов в коннектор;

4. Выставить провода в разъем в соответствии с выбранной схемой и ровно обрезать лишнюю длину так, чтобы неизолированный слой полностью был в разъеме;

5. Повернуть коннектор разъемом вниз и аккуратно вставить оголенные жилы под его контакты до упора;

Смотанный кабель витой пары

6. Контакты или по-научному ламели должны пробить каждый из 8 проводков, поэтому, удобно расположив коннектор, следует взять плоскую шлицевую отвертку или ножницы и вдавить провода в ножки разъема;

7. Вдавить часть пластмассового кабельного фиксатора в ложе с помощью клещей, пассатижей или обычных кусачек;

8. Обжать вторую сторону провода при необходимости;

9. Проверить его работоспособность через интернет или локальную вычислительную сеть.

Набор инструментов для обжимки и проверки сигнала

Важно! Если усилия отвертки по пробиванию контактов были недостаточными, то могут появиться трудности при подключении кабеля в сетевой интерфейс карты и других устройств.

Особого внимания также заслуживает способ снятия изоляции. В отсутствие кримпера, современные модели которого давно обладают специальными лезвиями для безопасного снятия изоляции, делается это пассатижами или обычным ножом. Снятие внешней изоляции можно провести несколькими способами:

• Слегка нажимая ножиком на изоляцию, пройти по контуру кабеля и снять защитный изоляционный слой материала. Если «пройтись» слишком сильно, то можно отрезать лишнего и оголить провода не в том месте, где нужно. Не самый продуманный и безопасный вариант;
• Во многих кабелях, помимо жилок, есть специальная капроновая нить, потянув за которую можно порвать слой и убрать столько внешней изоляции, сколько нужно для вставки коннектора.

Наглядные схемы распиновки

Приборами для зажима кабеля RJ34 могут выступать и простые пассатижи или плоскогубцы. Главное правило при самостоятельно обжимке состоит в том, чтобы аккуратно и ровно выложить жилки проводов на контакты коннектора и прихлопнуть их пластмассовой крышкой. Работать профессиональными инструментами еще проще.

Схемы соединений и способы обжима витой пары

Медные линии остаются основным решением, если нужно передать информацию на расстоянии до 100 метров.

Витая пара простая в монтаже и обслуживании, для ее обжима не нужны особые навыки. Главное – соблюдать стандарты, прикупить некоторые инструменты (по желанию) и следовать инструкции.

Что нужно для обжима

Во-первых, потребуется кабель. Существует множество категорий витой пары (от Cat.1 до Cat.8). Передавать данные на скорости до 100 Мбит/с умеет кабель Cat.5, а до 1 Гбит/с – Cat.5e. Эти две категории являются оптимальными по соотношению цены и качества для обычных пользователей. Также стоит обратить внимание на тип витой пары. Типов тоже бывает много: в простой оболочке и экранированные, с дополнительной защитой из проволочной сетки и без.

Для использования внутри помещений достаточно кабеля типа UTP в обычной оболочке, без брони и защитного экрана. Лучшей проводимостью обладают жилы из чистой меди, худшей – из алюминия.

Во-вторых, нужен коннектор 8P8C под выбранный кабель, еще его ошибочно называют RJ45. Рекомендуем покупать с запасом, поскольку даже опытные мастера иногда их ломают.

В-третьих, необходим кримпер – многофункциональный инструмент для обжима. Какой выбрать среди огромного разнообразия, зависит только от вашего бюджета.

Как обжать витую пару 8 жил: схема

Существует множество разных стандартов, которые созданы с учетом подключаемого оборудования.

• Прямой кабель. Этот вариант обжима применяется, если нужно соединить конечное пользовательское оборудование (компьютер, принтер и т. п.) с коммутационным прибором (хабом, роутером, коммутатором). Также прямой кабель подходит для связи сетевого оборудования между собой.

Имеется два стандарта – TIA/EIA-568A и TIA/EIA-568B. К слову, второй вариант применяется чаще.

Четко соблюдайте порядок жил, как показано на иллюстрациях ниже.

• Кросс-обжим. Один конец кабеля обжимается по схеме TIA/EIA-568В, а второй – TIA/EIA-568А. Перекрестный обжим ранее использовался, если требовалось объединить в одну сеть два однотипных устройства, например два компьютера. Сегодня гаджеты научились сами определять метод обжима кабеля и подстраиваться под него. Метод считается устаревшим, но рассказать о нем мы обязаны.

Схема перекрестного обжима со скоростью до 100 Мбит/с:

Схема обжима со скоростью до 1 Гбит/с (порядок цветов для второго конца кабеля другой):

• Обжим интернет-кабеля 4 жилы

Кабельные линии, предназначенные для интернета, имеют только две витые пары. Если в вашем кабеле тоже только две витых пары вместо четырех, то они обжимаются по стандарту 10Base-T/100Base-TX. Схема приведена ниже.

Процесс обжима витой пары пошагово

• Срежьте оболочку кабеля на два сантиметра и затем расплетите все жилы в соответствии с выбранной распиновкой. Нужно, чтобы жилы были отделены друг от друга.
• После расположения жил в нужном порядке аккуратно обрежьте их, используя кримпер. Конечная длина должна составлять примерно один сантиметр.
• Вставьте каждую жилу в канавки коннектора до упора. Важно, чтобы изоляционная оболочка кабеля заходила внутрь коннектора. Свисание оголенных жил недопустимо.

• Вставьте коннектор в гнездо 8P кримпера. Затем плотно сожмите ручки инструмента до возникновения щелчка.

Как обжать витую пару 8 жил без инструмента

Иногда под рукой нет кримпера, а обжать кабель нужно срочно. Тогда можно использовать обычную отвертку с плоским жалом. Процесс, конечно, затянется во времени, но результат будет схожим.

Чтобы обжать витую пару при помощи отвертки, по очереди нажимайте на каждый контакт. Ножки должны прорезать оболочку проводника.

В конце нажмите на защелку для фиксации оболочки кабеля.

Иногда отвертка выручает, если кримпер не до конца зажал все контакты и, как итог, сигнал передается с обрывами. Слишком большую силу прикладывать не нужно. Надавливайте максимально вертикально, чтобы не расшатать соседние контакты.

Витая пара является сегодня самым популярным решением за счет соотношения цены и характеристик. Более того, распространение этого кабеля будет только расти. Он применяется для домашнего интернета, создания локальной сети устройств, подключения Смарт ТВ и т. д. Самостоятельно выполнить обжимку витой пары несложно, и для этого вовсе не обязательно покупать специальный инструмент.

Со временем фиксация контактов внутри коннектора 8P8C (RJ45) повреждается. Если вы заметили в последнее время проблемы с передачей данных, возможно, стоит заново обжать кабель.

Прямое подключение по витой паре. Опрессовка витой пары: схемы и способы подключения

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель «витая пара» и какие инструменты и аксессуары для этого понадобятся. Конечно, еще есть умельцы, которые умеют это делать ножом и отверткой, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнять опрессовку намного лучше.

Итак, мы готовы приступить к обжимке сетевого кабеля. Что нам нужно?

1. Кабель витая пара пятой категории: 2. Разъемы RJ-45 (две штуки). Также для увеличения влаго- и пылезащищенности контактной площадки разъема можно использовать специальный пластиковый колпачок (но не обязательно): 3. Обжимной инструмент (также называемый обжимными клещами или

). ): Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, его можно использовать для обжима с помощью сетевого разъема RJ-45 и телефонного разъема RJ-11. Кроме того, в нем есть площадка с резаками, с помощью которых можно перерезать кабель.

4. Инструмент для снятия внешней изоляции — … Иметь его, конечно, желательно, но не обязательно, т.к. у большинства обжимных станков уже есть встроенное лезвие для зачистки:

Теперь нужно определиться со схемой опрессовки … Есть два варианта опрессовки разъема витой пары:

• для создания прямого кабеля — используется для подключения компьютера к коммутатору;
• для создания перекрестного кабеля (называется перекрестным кабелем ) — используется для прямого соединения двух компьютеров без коммутатора, а также для соединения некоторых старых моделей коммутаторов вместе.

При создании прямого кабеля вы можете сочетать цвета в соответствии с двумя стандартами: T568A и T568B … Оба этих стандарта используются при обжиме кабеля витой пары для соединения компьютера и коммутатора и абсолютно эквивалент. Однако в России стандарт T568B .
Я вам покажу схемы обжима прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (Я даже увеличу его).

T568A опция

T568B опция

При создании кроссового кабеля ( ) цветовая последовательность проводников будет выглядеть так:

Итак, имея перед собой схему опрессовки и все необходимые инструменты, приступаем к опрессовке сетевого кабеля … Необходимо выполнить следующую последовательность действий:

1. Осторожно обрежьте конец кабеля. Лучше всего это сделать с помощью резака, встроенного в клещи для опрессовки.
2. Снимите изоляцию с кабеля. Это можно сделать с помощью того же инструмента для обжима или стриппера:
3. Разложите и раскрутите провода:
Затем выровняйте их в один ряд, соблюдая последовательность цветов. Покрасить провода нужно по стандарту T568B .

4. Откусите провода, чтобы они оставались чуть больше сантиметра:
5. Вставьте провода в разъем RJ-45. Помните, что вы должны располагать разъем отверстием вниз и защелкой от себя:
6.Проверьте, правильно ли вы разместили провода.
7. Убедитесь, что все провода полностью вставлены в разъем и прилегают к передней части разъема.
8. Поместите разъем с установленной парой в обжимные клещи, затем плавно, но плотно обожмите:
На этом обжатие кабеля витой пары завершено. Хотя в статье я постарался максимально подробно описать весь процесс, как говорится: «Лучше один раз увидеть, чем сто раз услышать». Поэтому в заключение предлагаю вам посмотреть видео на эту тему.Хотя видео не сопровождается словесным комментарием, но все же наглядно демонстрирует весь процесс обжима витой пары с помощью обжима . .. В конце видео автор проверяет работоспособность кабеля с помощью LAN-тестера. .

Сразу признаю, что я не специалист по опрессовке витой пары, и большого опыта в этом деле не имею, но все же знаю и кое-что умею. Не раз приходилось самому делать сетевой кабель, и даже специальные плоскогубцы покупал.На самом деле ничего сложного в этом нет. Сжать витую пару сможет любой желающий. Правда, для этого желательно иметь специальный инструмент — кримпер. И здесь уже есть небольшие проблемы. Скорее всего, нужно один раз сделать сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы воспользуетесь им один раз, и, скорее всего, он вам больше не пригодится. И это не стоит ни копейки. Есть возможность обжать сетевой кабель без специального инструмента.Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье :. И в этом уроке я покажу вам, как все делать с помощью этого особенного инструмента.

Что касается самого кабеля витой пары, то подробнее о нем я рассказывал в статье:. Как вы наверное уже поняли из названия статьи, там же я писал о схемах, по которым можно сделать сетевой кабель.Все зависит от того, для какой цели вам нужен кабель. Мы вернемся к этому вопросу, когда перейдем непосредственно к изготовлению кабеля.

Что нужно для сетевого кабеля?

Давайте посмотрим, какие материалы и инструменты нам нужны.

Разобрались с набором материалов и инструментов. Теперь выберем схему, по которой будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно сделать сетевой кабель.Давайте выясним, какой метод подходит именно вам.

Я почти уверен, что вам нужен обычный прямой кабель. С помощью которого можно подключить к роутеру компьютер, телевизор, игровую приставку. Или, например, соединить два роутера вместе.

Обжим сетевого кабеля (витая пара) обжимом

Мы разобрались со всеми нюансами, пора переходить к самому интересному. Опишу все пошагово, и конечно же покажу на фото.

1 Нам нужно снять с кабеля верхнюю изоляцию.Для этого вставьте кабель в специальное отверстие на обжиме, и круговыми движениями срежьте изоляцию.

Получится так:

2 Далее нам нужно раскрутить витую пару, и выровнять проводку по схеме обжима. Я использую «T568A Direct Crimp». Вы найдете фото самой схемы выше. Обрезаем проводку так, чтобы осталось примерно сантиметр, а то и чуть больше.

3 Выравниваем проводку, проверяем, правильно ли они совмещены (согласно схеме), и вставляем в разъем RJ-45.Разъем необходимо удерживать защелкой вниз. Как на фото ниже. Вы увидите, как каждый из проводов займет свое место в разъеме. Вставляем кабель до упора. На моем фото ниже кабель вставлен не до конца (я только начал вставлять) … Сама проводка должна проходить под блестящими контактами и упираться в стену.

4 Убедитесь, что провода правильно расположены в разъеме. И полностью ли они вставлены в разъем. 5 Вставьте разъем в обжимной пресс и медленно обожмите кабель, сжимая ручки. Сильно сожмите ручки обжима.

После опрессовки:

Таким же образом делаем обжим на другом конце кабеля. Наш кабель готов, можете проверить.

Я подключил свой ноутбук к роутеру с помощью этого кабеля, и он заработал. Может я не идеально выполнил обжим витой пары, для этого, конечно, нужно потренироваться, но у меня все получилось. А это значит, что у вас все получится.

Без специального инструмента, обжима, обжать сетевой кабель конечно сложнее.Единственное отличие состоит в том, что после зачистки, выравнивания и установки кабеля в разъем вам нужно что-нибудь острое (например, отверткой) по очереди надавить на каждый контакт на разъеме.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Жилы кабеля для передачи данных сделаны из очень тонких металлических проводов. Вот почему их легко сломать при неосторожном обращении, случайно. В таких ситуациях вам, скорее всего, придется снова сжать его.

Этот процесс несложный, но в нем есть свои хитрости и нюансы. Также для ее выполнения вам потребуются специальные плоскогубцы, но их наличие не обязательно — вы можете провести процесс с помощью обычной шлицевой отвертки и канцелярского ножа.

Фото: разводка и заделка кабеля витая пара

Перед тем, как приступить к опрессовке кабеля, обязательно подготовить все необходимое. А также убедитесь, что вы приобрели именно те разъемы, которые требуются в вашем конкретном случае.Разъемы бывают самых разных типов, и для подключения компьютера к сети обычно требуется тип RJ-45.

Разновидности кабеля

Существует много разных типов кабелей, используемых для создания сети между разными компьютерами, а также сетевым оборудованием.

На сегодняшний день наиболее распространены три типа коммуникационных кабелей:

Коаксиальный кабель был первым, который использовался для построения локальных сетей различного типа.

Такой интернет-кабель легко обжать дома; для этого даже не потребуется специализированный инструмент — достаточно обычного канцелярского ножа и отвертки.На этом преимущества заканчиваются.

Этот провод состоит из трех основных частей:

Скорость передачи данных по этому кабелю всего 10 Мбит / с. Он чрезвычайно чувствителен к разного рода электромагнитным помехам; Восстановить повреждение этого типа провода очень сложно и проблематично. Сегодня он практически нигде не используется.

Оптоволокно (оптоволокно) — это самый современный способ передачи данных на сегодняшний день.

Состоит из следующих компонентов:

Оптоволокно не подвержено каким-либо помехам, скорость передачи данных с его помощью составляет 2 Гбит / с.Расстояние между отдельными узлами, соединенными этим типом провода, может достигать 100 км. Недостаток только один — довольно высокая стоимость.

Twisted Pair (витая пара) — чаще всего используется как для построения локальных сетей, так и для подключения к Интернету.

Состоит из следующих компонентов:

Обеспечивает относительно высокую скорость передачи данных — от 10 Мбит / с до 1 Гбит / с.

витая пара может быть:

Витая пара не подвержена разного рода помехам, легко ремонтируется.Правильно обжать провод для этого вида интернета достаточно просто, но потребуется специальный инструмент — опрессовка.

Видео: установка витой пары

Схема установки

Схема подключения витой пары — порядок жил по цвету. Другое название — распиновка.

На сегодняшний день наиболее часто используются следующие типы распиновки:

Штыри пронумерованы слева направо, когда медные проводники находятся сверху, а сам разъем повернут вперед по направлению к пользователю.

Каждый тип схемы подключения имеет свое предназначение. Схема первого типа STRAIGHT-THROUGHT (также обозначается как T568) предназначена для подключения оконечного оборудования (персональный компьютер, принтер) к любому коммутационному оборудованию (маршрутизатор, концентратор).

Кроссовер применяется, когда необходимо соединить два сетевых оборудования — роутер, компьютер.

проходной

Прямое соединение может быть реализовано двумя способами — есть два стандарта:

Первый вариант является общепринятым, но бывают ситуации, когда может быть реализован только второй.

Порядок цвета при использовании 568 A:

	Цвет		№	Цвет
	бело-зеленый		1	бело-зеленый
	зеленый		2	зеленый
	желто-белый		3	желто-белый
	синий		4
5	бело-голубой		5	бело-голубой
6	желтый		6
7	бело-коричневый		7	бело-коричневый
8	коричневый		8	Коричневый

Порядок цвета при использовании 568 B:

	Цвет		№	Цвет
	бело-желтый		1	бело-желтый
	желтый		2	желтый
	бело-зеленый		3	бело-зеленый
	синий		4	синий
	бело-голубой		5	бело-голубой
6	зеленый		6
7	бело-коричневый		7	бело-коричневый
8	коричневый		8	коричневый

Кроссовер Кроссовер

Схема Cross-Over более сложна с точки зрения цветового кодирования — их порядок несколько сбивает с толку.

Также есть два стандарта, они различаются в зависимости от пропускной способности сети:

Стандарт для 100-мегабитной сети имеет следующий порядок цветов:

Номер	Цвет		Номер	Цвет
	бело-желтый		1	бело-зеленый
	желтый		2	зеленый
	бело-зеленый		3	бело-желтый
	синий		4	синий
5	бело-голубой		5	бело-голубой
6	зеленый		6
7	бело-коричневый		7	бело-коричневый
8	коричневый		8	Коричневый

Стандарт второго типа — для сети с заданной скоростью передачи 1 Гбит / с — требует распиновки провода следующим образом:

№1		№2
Номер	Цвет		Номер	Цвет
1	бело-желтый		1	бело-зеленый
2	желтый		2	зеленый
3	бело-зеленый		3	бело-желтый
4	синий		4	бело-коричневый
5	бело-голубой		5	Коричневый
6	зеленый		6	желтый
7	бело-коричневый		7	синий
8	коричневый		8	бело-голубой

Сегодня почти все сетевые устройства могут самостоятельно распознавать способ подключения (у них есть функция Auto-MDIX). Но все еще работает довольно большое количество оборудования, которое не умеет это делать.

Как обжать интернет-кабель своими руками

Распиновка провода связи своими руками довольно проста. Для этого требуется всего несколько предметов, вы можете найти и приобрести их в ближайшем компьютерном магазине. Также необходимо знать параметры вашего сетевого оборудования, которое необходимо подключить. Поскольку тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Для ручного обжима витой пары из восьми проводников необходимы следующие инструменты:

Также, помимо самого инструмента, желательно запастись несколькими разъемами на случай, если первая попытка окажется неудачной.

Порядок работы

В самом процессе нет ничего сложного, важно только соблюдать порядок действий:

Когда все вышеперечисленные операции выполнены, необходимо провести испытание под давлением. Сделать это можно как с помощью специальных плоскогубцев, так и с помощью обычной шлицевой отвертки.

Проверка кабеля

Проверить обжатую витую пару достаточно просто при помощи мультиметра, установленного в режим циферблата. Жилы необходимо соединить по цвету с контактными щупами — все они должны хорошо звенеть. Если вы не слышите звуковой сигнал, следует прижать контакты разъема — они не прижимаются плотно к медным проводам.

Также можно проверить соединение с помощью специального устройства. Проверяет силу передаваемого сигнала — соответственно данное устройство позволит легко обнаружить некачественную распиновку.

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в будущем:

Обжим витой пары плоскогубцами или даже шлицевой отверткой — несложный процесс. Важно только соблюдать технологию и делать все максимально аккуратно.Поскольку качественная сжатая витая пара — это гарантия высокой скорости передачи данных. Поэтому, прежде чем вызвать специалиста и заплатить ему деньги, стоит попробовать выполнить эту несложную операцию самостоятельно.

Сегодня многожильная витая пара — самый популярный и надежный способ передачи информации через Интернет или локальную сеть.

Практически ни одна локальная сеть не обходится без проводных сегментов, в которых компьютеры подключаются к сети с помощью кабелей. Из этого материала вы узнаете, какие типы и типы кабелей используются для создания локальных сетей, а также научитесь делать их самостоятельно.

Практически ни одна локальная сеть, будь то домашняя или офисная, не обходится без проводных сегментов, в которых компьютеры подключаются к сети с помощью кабелей. Это неудивительно, ведь такое решение для передачи данных между компьютерами до сих пор остается одним из самых быстрых и надежных.

Типы сетевого кабеля

В проводных локальных сетях для передачи сигнала используется специальный кабель, называемый «витая пара». Он назван так потому, что состоит из четырех пар медных проводников, скрученных вместе, что снижает помехи от различных источников.

Кроме того, витая пара имеет обычную внешнюю плотную изоляцию из поливинилхлорида, который также очень мало подвержен электромагнитным помехам. Причем в продаже можно найти как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности с дополнительным экраном из фольги — либо общий для всех пар (FTP — Foiled Twisted Pair), либо для каждой пары отдельно (STP — экранированная витая пара).

Модификацию витой пары с экраном (FTP или STP) в домашних условиях имеет смысл использовать только при высоких наводках или для достижения максимальных скоростей при очень большой длине кабеля, которая предпочтительно не должна превышать 100 м.В других случаях подойдет более дешевый неэкранированный кабель UTP, который можно найти. в любом компьютерном магазине.

Кабели витой пары

делятся на несколько категорий, которые имеют маркировку от CAT1 до CAT7. Но не стоит сразу бояться такого разнообразия, поскольку для построения домашних и офисных компьютерных сетей используется в основном кабель CAT5 без экрана или его несколько улучшенная версия CAT5e. В некоторых случаях, например, при прокладке сети в помещениях с высокими электромагнитными помехами, можно использовать кабель шестой категории (CAT6), имеющий общий экран из фольги.Все вышеперечисленные категории способны передавать данные со скоростью 100 Мбит / с при использовании двух пар проводов и 1000 Мбит / с при использовании всех четырех пар.

Схемы обжима и типы сетевого кабеля (витая пара)

Обжим витой пары — это процедура прикрепления специальных разъемов к концам кабеля, которые представляют собой 8-контактные разъемы 8P8C, которые обычно называют RJ-45 (хотя это несколько неверно). В этом случае разъемы могут быть как неэкранированными для кабелей UTP, так и экранированными для кабелей FTP или STP.

Избегайте покупки так называемых вставных соединителей. Они предназначены для использования с мягкими многожильными кабелями и требуют определенных навыков для установки.

Для прокладки проводов внутри разъема прорезано 8 небольших канавок (по одной на каждую жилу), над которыми на торце расположены металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а кабельный ввод будет смотреть на вас, то первый контакт будет располагаться справа, а восьмой — слева.Нумерация выводов важна в процедуре обжима, поэтому помните об этом.

Внутри разъемов есть две основные схемы подключения: EIA / TIA-568A и EIA / TIA-568B.

При использовании схемы EIA / TIA-568A провода с первого по восьмой вывод прокладываются в следующем порядке: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый и коричневый. . В схеме EIA / TIA-568B провода идут следующим образом: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый.

Для изготовления сетевых кабелей, используемых для переключения между компьютерными устройствами и сетевым оборудованием в различных комбинациях, используются два основных варианта опрессовки кабеля: прямой и перекрестный (перекрестный). С помощью первого, наиболее распространенного варианта изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и других клиентских устройств к коммутаторам или маршрутизаторам, а также для соединения современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления перекрестного кабеля, который позволяет двум компьютерам напрямую подключаться друг к другу через сетевые карты без использования коммутационного оборудования.Вам также может понадобиться перекрестный кабель для подключения старых коммутаторов к сети через порты восходящего канала.

Что бы сделать прямым сетевым кабелем , надо оба конца его обжать по той же схеме . В этом случае можно использовать как вариант 568A, так и 568B (он используется гораздо чаще).

Стоит отметить, что совсем не обязательно использовать все четыре пары для изготовления прямого сетевого кабеля — достаточно будет двух. В этом случае по одному кабелю витой пары можно подключить к сети сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, потребление проводов для построения сети можно сократить вдвое. Однако учтите, что в этом случае максимальная скорость передачи данных такого кабеля упадет в 10 раз — с 1 Гбит / с до 100 Мбит / с.

Как видно из рисунка, в этом примере используются пары оранжевого и зеленого цветов. Чтобы обжать второй разъем, коричневый заменяет оранжевую пару, а синий — место зеленой. В этом случае схема подключения к контактам сохраняется.

Для изготовления кроссового кабеля необходимо , один обжать его конец по схеме 568А, а второй — по схеме 568В.

В отличие от прямого кабеля, для создания кроссовера всегда требуются все 8 жил. При этом кроссовый кабель для обмена данными между компьютерами на скоростях до 1000 Мбит / с изготавливается особым способом.

Один его конец обжат по схеме EIA / TIA-568B, а другой имеет следующую последовательность: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий. Таким образом, мы видим, что в схеме 568A места поменялись местами между синей и коричневой парами при сохранении последовательности.

Завершая разговор о схемах, резюмируем: обжав оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для подключения компьютера к свитчу или роутеру. Обжав один конец по схеме 568А, а другой по схеме 568В, получаем перекрестный кабель для соединения двух компьютеров без коммутационного оборудования.Особняком стоит изготовление гигабитного кроссового кабеля, требующего специальной схемы.

Обжим сетевого кабеля (витая пара)

Для самой процедуры обжима кабеля нам понадобится специальный обжимной инструмент, называемый кримпером. Кримпер — клещи с несколькими рабочими участками.

В большинстве случаев ножи помещают ближе к рукояткам инструмента, чтобы отрезать витую пару. Здесь в некоторых модификациях можно найти специальную выемку для снятия внешней изоляции кабеля.Далее по центру рабочей зоны находится одна или две розетки для опрессовки сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

Перед обжимом разъемов отрежьте кусок кабеля нужной длины под прямым углом. Затем с каждой его стороны снимают общую внешнюю изоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию проводов внутри витой пары.

Далее начинаем процесс сортировки жилок по цвету, согласно выбранной схеме опрессовки.Для этого раскрутите и выровняйте провода, затем уложите их в ряд в желаемом порядке, плотно прижав друг к другу, а затем обрежьте концы щипцовым ножом, оставив от края изоляции примерно 12-13 мм.

Теперь аккуратно надеваем разъем на кабель, следя за тем, чтобы провода не перепутались, и каждый из них уходит в свой канал. Полностью протолкните жилы, пока они не коснутся передней части разъема. При правильной длине концов проводников все они должны полностью входить в разъем, а изолирующая оболочка должна находиться внутри корпуса.Если это не так, вытяните жилки и немного их укорачивайте.

После того, как вы надели разъем на кабель, осталось только закрепить его там. Для этого вставьте разъем в соответствующий разъем, расположенный на обжимном инструменте, и аккуратно сожмите ручки до упора.

Конечно, хорошо, когда у тебя дома есть щипцы для обжима, но что делать, если его нет, а кабель действительно нужно обжимать? Понятно, что можно снять внешнюю изоляцию ножом, а жилы обрезать обычными кусачками, а как быть с самой обжимкой? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

Поместите отвертку поверх контакта и нажмите на нее так, чтобы зубцы контакта врезались в провод. Понятно, что эту процедуру нужно проделать со всеми восемью контактами. Наконец, нажмите на центральное поперечное сечение, чтобы закрепить изоляцию кабеля в разъеме.

И напоследок дам небольшой совет: Перед первой опрессовкой кабеля и разъемов покупайте с запасом, так как с первого раза хорошо проделать эту процедуру удается далеко не всем.

Если вдруг возник вопрос об организации домашней сети, или просто подключении компьютера к роутеру, модему или другому устройству, а вызвать мастера нет возможности, не расстраивайтесь. В компьютерных магазинах можно свободно купить готовые кабели (патч-корды) с уже подключенными разъемами различного типа. Если поблизости нет такого магазина, или вам нужно проложить кабель в местах, где не будут проходить разъемы, придется обжимать кабель самостоятельно.

Для этого потребуются базовые знания в области электроники, а также кабель определенного типа, разъемы, инструменты для опрессовки, тестер, отвертка и нож.Но прежде чем приступить к установке, попробуем разобраться, что для чего предназначено, как работает, как сжать своими руками.

Кабель

В стандартных локальных сетях принято использовать провод, называемый «витая пара». Своим названием он обязан внутреннему устройству, состоящему из двух, четырех или восьми изолированных медных или алюминиевых проводов, скрученных попарно и заключенных во внешнюю изоляцию из ПВХ. Оболочка каждой проводки выполнена разного цвета для удобства подключения.Существует два типа такого окружающего слоя фольги (FTP) и неэкранированный (UTP).

Использовать FTP-проводник для обустройства домашней сети нецелесообразно, так как экран рассчитан на защиту от сильных электромагнитных помех, а также на рабочий кабель длиной более 100 метров. Так что более дешевый и распространенный вариант в виде кабеля UTP, который продается в любом магазине компьютерной техники или на рынке, вполне подойдет. Любая «витая пара» подразделяется на несколько категорий в зависимости от количества ядер, пропускной способности и назначения.Кабель промаркирован комбинацией букв и цифр: от SAT-1 до SAT-7. Самым распространенным проводником для оборудования LAN является SAT-5 или его модификация SAT5e. Он состоит из четырех пар разноцветных ядер и обеспечивает скорость до 100 Мбит / с на частоте 100 МГц.

Разъемы

Все современное компьютерное оборудование, предназначенное для широкого использования для сетевых подключений, имеет стандартные стандартные разъемы для вилки с маркировкой 8P8C. Иногда такой разъем почему-то называют RJ-45. Но как бы они ни назывались, цель у них одна — соединить «витую пару» с любым устройством.Эти вилки, как и кабель, могут быть или не быть экранированными. Разъем представляет собой пластиковую головку с прорезанными в ней восемью пазами для прокладки жил проводника. В конце этих прорезей устанавливаются подвижные контакты, которые зажимают провода. При установке очень важна нумерация пазов. Если разъем расположен контактами вверх и на себя с защелкой, то первый контакт будет слева, а восьмой контакт справа.

Известны два варианта расположения жил «витой пары» в разъемах:

• EIA / TIA-568A.
• EIA / TIA-568B.

Первый предусматривает следующую последовательность (слева направо):

1. Бело-зеленый.
2. Зеленый.
3. Бело-оранжевый.
4. Синий.
5. Бело-синий.
6. Оранжевый.
7. Бело-коричневый.
8. Коричневый.

На второй схеме провода расположены следующим образом:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Бело-синий.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

Типы подключения

Вариант EIA / TIA-568A используется для обжима сетевого кабеля, который одним концом подключается к компьютеру, а другим концом — к одному из коммутирующих устройств (маршрутизатор, SWITCH, модем и т. д.). Такой тип подключения называется прямым. Но есть другое — крест или крест. Он используется для прямого соединения двух компьютеров. Непосредственная опрессовка сетевого кабеля предусматривает закрепление разъемов по схеме EIA / TIA-568A на обоих концах.Это наиболее распространенный тип подключения, поскольку обычно в локальных сетях используется более двух компьютеров, подключенных через SWITS или другие типы коммутаторов. Если, тем не менее, возникает необходимость соединить две машины вместе, используется перекрестное соединение. Чтобы обжать сетевой кабель компьютер-компьютер, подключите один конец кабеля к разъему с использованием технологии EIA / TIA-568A, а другой — с помощью EIA / TIA-568B. Для прямого подключения можно использовать не все 8 ядер, а только 4, но это уменьшится в 10 раз.Все 8 ядер используются в кроссоверном соединении.

Подготовка кабеля

Перед опрессовкой провод необходимо очистить от изоляции. Разрезать кабель можно обычным ножом, но от того, насколько аккуратно это будет сделано, будет зависеть работоспособность нашего патч-корда и качество передачи данных. Наружный утеплитель разрезается на расстоянии 20-25 мм от торца. Важно не повредить изоляцию жил, что может привести к их последующему короткому замыканию.После удаления изоляции необходимо раскрутить все пары и выпрямить их в порядке EIA / TIA-568A или EIA / TIA-568B, в зависимости от требуемого типа подключения.

Как обжать сетевой кабель щипцами

Мастера используют специальные клещи (щипцы). Если дома такого инструмента нет, его можно купить в любом магазине радиодеталей. Стоимость самого простого обжима около 200 рублей. Перед тем как обжать сетевой кабель, убедитесь, что жилы не пересекают друг друга.

Затем вставляем их в пазы разъема до упора и фиксируем. Визуально следует убедиться, что вся проводка упиралась в переднюю стенку штекерной головки, ни одна из них случайно не попала в «чужую колею», а схема опрессовки не была нарушена. После этого коннектор помещается в специальную рабочую прорезь обжима, выполненную по форме и размеру коннектора, и зажимается до упора. Эта операция проделывается с другим концом будущего патч-корда.Проверить правильность подключения можно тестером LAN, а при его отсутствии просто подключив компьютер к нужному устройству через обжатый сетевой кабель.

Обжим кабеля без обжима

Если все же специальных клещей не было, и нет возможности их купить, есть вариант, как обжать сетевой кабель вручную. Пригодится хорошее зрение и тонкая отвертка или нож. Очистив «витую пару» от внешней изоляции и разложив ее жилы в желаемом порядке, помещаем их в разъем и снова фиксируем пальцами.В этом случае вилка должна быть обращена контактами вверх.

Положив нижнюю часть разъема на стол или другую горизонтальную поверхность, с помощью отвертки или ножа переместите их по одному до упора вниз. В этом случае зубцы контактов прорежут изоляцию проводов и зафиксируют их в нижнем положении. Покупая разъемы и планируя обжимать их вручную, лучше взять несколько лишних, потому что с первого раза может не получиться, и придется снова бежать в магазин.

Распространенные ошибки

При обжиме кабеля часто возникают ситуации, когда вроде все сделано правильно, а соединения нет. В этом случае следует проверить разводку проводов и перепроверить на соответствие типу подключения.

Если все в порядке, нужно убедиться, что вся проводка надежно подключена к контактам разъема. Также возможно, что верхняя изоляция слишком разрезана, и провода патч-корда, перекручиваясь, могут замкнуться или, наоборот, отойти от контакта.В таких случаях кабель следует разрезать и снова обжать.

10 лучших обжимных устройств RJ45 в 2021 году [Последовательные и надежные соединения]

Повысьте производительность и эффективность с помощью лучших обжимных устройств RJ45 при прокладке сетевого кабеля.

Вам нужно слишком часто обрабатывать грубые соединения кабелей или проводов CAT? Тогда вы должны инвестировать в лучший обжимной инструмент Rj45. Этот инструмент гарантирует, что вы всегда будете иметь эффективный результат при работе с сетевыми кабелями и проводами.

Обжимной инструмент в настоящее время используется профессионалами, но многие домовладельцы используют его из-за его огромных преимуществ. Поскольку создание сетевого подключения является довольно сложной задачей, основная задача этого инструмента — облегчить задачу. Перечисленные в этой статье продукты обеспечивают простое выполнение задач по опрессовке и зачистке сетевого кабеля.

Почему нам следует доверять?

Сквозной обжимной станок rj45 полезен, когда вам нужно заделать сетевой или Ethernet-кабель.Требуется точная и надежная сетевая разводка; в противном случае повреждение соединения не даст наилучшего результата. Итак, мы много исследовали при составлении этого списка лучших обжимных инструментов для rj45. Мы рассмотрели 24 предмета, проанализировали 19 статей и просмотрели 190 отзывов клиентов Amazon. Перед окончательным составлением списка мы встретились с 8 отраслевыми экспертами. Наконец, мы составили список устройств для обжима кабеля категории 5. Мы позаботимся о том, чтобы вы выбрали лучший продукт для своего проекта, обеспечивающий надежную и долговечную работу с высочайшей эффективностью.

10 лучших обжимных инструментов RJ45 на 2021 год

Каждый обжимной инструмент в этом списке уникален и предлагает отличительные преимущества. Изучите ключевые особенности из приведенного ниже раздела.

1. Лучшее для долговечности: Универсальный инструмент для обжима кабеля данных Klein Tools VDV226-011-SEN

Стальная конструкция с покрытием из черной оксидной пленки, этот обжимной инструмент обещает стать частью вашего большого проекта в ближайшие годы.

2. Лучший многофункциональный обжимной инструмент: Hiija EZ RJ45 Crimp Tool

С помощью этого обжимного инструмента вы можете обжимать, зачищать и разрезать телефонные кабели, экранированные разъемы CAT6 и RJ45, Rj11 / 12 (без AMP) и Разъемы CAR5E.

3. Лучшее для безопасности: Наборы сетевых инструментов Ubigear

Этот набор сетевых инструментов обеспечивает защиту от электричества, поскольку ручка покрыта электроизоляционным материалом.

4. Лучшая стабильная работа: Platinum Tools Обжимной инструмент EZ-RJPRO HD

Он обеспечивает чистый и точный разрез для всех разъемов EZ, эффективно в течение длительного периода.

5. Лучшее для новичков: обжимной инструмент TRENDent TC-CT68

Простая функциональность и удобство в обращении делают его идеальным инструментом для новичков.

6. Лучший универсал: Klein Tools VDV226-110 Инструмент для обжима проволоки

Резка, обжим или снятие изоляции CAT6 / 6A, CAT5e и CAT3 не является сложной задачей для этого универсального мастера.

7. Лучшее для удобства использования: StarTech.com Обжимной инструмент RJ45 RJ11

Благодаря своей прочной рукоятке он обеспечивает удобство работы без усталости, деформации и отсутствия напряжения.

8. Лучшее для профессионального использования: Monoprice 8P8C Обжимной кабель для сетевого кабеля RJ45 (100195)

Острое лезвие позволяет пользователю легко справляться с самыми сложными и тяжелыми задачами.

9. Лучшее для комфорта: Инструмент для обжима кабеля Solsop Rj45

Захват с защитой от проскальзывания предотвращает случайное падение с рук и обеспечивает удобный захват.

10. Лучшее для точности: Klein Tools VDV026-212 Комплект для установки витой пары с обжимом

Этот обжимной инструмент с пробивным инструментом типа 110 и радиальным съемником витой пары (1 шт.) Предлагает точный и чистый результат резки, зачистки или опрессовки.

НАШИ ЛУЧШИЕ ВЫБОРЫ

ЛУЧШИЙ ВЫБОР

Klein Tools VDV226-011-SEN

НАИЛУЧШЕЕ ЗНАЧЕНИЕ

Hiija EZ RJ45 Crimp Tool

Premium Pick

Ubigear Network

Premium Pick

Ubigear Network Отзывы:

Что ж, этот инструмент специально разработан и широко используется в компьютерной индустрии. Кроме того, он был довольно популярен среди техников по телефону.

Сетевые кабели обжимаются путем помещения кабелей в обжимной пресс; затем соединитель позже сжимает две части, так что они остаются плотно связанными друг с другом.

1. Лучшее для долговечности: Klein Tools VDV226-011-SEN Универсальный инструмент для обжима кабеля данных

Если у вас в руке есть инструмент для резки, снятия изоляции и обжима, вы можете не дать ему стать лучшим выбором в списке? При использовании этого инструмента работа с STP или UTP или даже с плоским сатинированным парным проводником станет легкой.

Этот инструмент предлагает качество и безопасность. Опрессовочные плашки из углеродистой стали подтверждают высокое качество.Вы избежите травм во время резки или снятия изоляции благодаря предохранителю с храповым механизмом, а также защитным приспособлениям для лезвия. Качество инструмента высокое по сравнению с любыми другими инструментами для обжима RJ45, доступными на рынке. Кроме того, это недорогой инструмент, который позволит вам эффективно выполнять практически любой вид обжима.

Корпус изготовлен из стали для обеспечения прочности. Кроме того, рукоятка имеет эргономичную конструкцию, позволяющую удобно захватывать. Обжим RJ11 / 12, RJ22 и RJ45 с помощью этого обжимного устройства не вызывает напряжений.

Рукоятка имеет сочетание желтого и черного цветов, так что вы можете быстро идентифицировать инструмент из множества инструментов в вашем ящике для инструментов.

В целом, этот обжимной станок RJ45 оправдает все ваши ожидания и позволит вам эффективно выполнять свою задачу.

Основные характеристики:

• Защита лезвия защитит вас от любых нежелательных травм.
• Подходит для любого типа опрессовки.
• Комбинация черного и желтого цветов, обеспечивающая простую идентификацию.

Плюсы

• Высококачественная конструкция, обеспечивающая долговечность.
• Отличная производительность.
• Быстрая и надежная резка.

2. Лучший многофункциональный обжимной инструмент: Обжимной инструмент Hiija EZ RJ45

Обжимной инструмент Hiija EZ RJ45, несомненно, получает титул Best Buy в этом списке. Позвольте мне рассказать вам, почему? С этим обжимным инструментом вы получите дополнительно 3 предмета бесплатно: разъемы (50 шт.), Крышки разъемов (50 шт.), А также приспособление для зачистки сетевых проводов.Итак, не думаете ли вы, что этот набор инструментов заслуживает звания лучшей покупки?

С помощью прецизионной высекальной головки вы сможете без проблем разрезать, зачистить или заделать медный провод RJ11 / 12 и RJ45. Многофункциональное устройство Hiija EZ RJ45 полностью совместимо, работает с Ethernet и кабелями, используемыми в телефоне. Без сомнения, вы можете положиться на этот универсал при обжиме, снятии изоляции или обрезке проводов RJ11 / 12 и RJ45 для подключения к кабелю системы видеонаблюдения или другим сетевым кабелям.

Во время цикла обжима он обеспечивает высокий крутящий момент благодаря своей конструкции из закаленной стали.Головка штампа собрана таким образом, чтобы вы могли получить модульную опору на 360 ° при установке модульных штекеров на прочные кабели.

Хорошие новости; на него предоставляется 1,5 года гарантии и 100% гарантия возврата денег. А если инструмент не удовлетворяет своей производительностью, вы можете вернуть его и потребовать возврата денег в течение гарантийного срока.

Основные характеристики:

• 100% гарантия возврата денег в течение гарантийного срока.
• Подходит для работы с любым типом Ethernet.
• 100% гарантия.

Профи

• Универсальный инструмент.
• Обеспечивает высокий крутящий момент во время цикла обжима.
• Отличный инструмент по доступной цене.

Минусы

• При опрессовке необходимо обеспечить дополнительное давление.

3. Лучшее для безопасности: Наборы инструментов Ubigear Network

Наверняка, наборы инструментов Ubigear Network вызовут у вас тонкую улыбку со всеми своими функциями.Вы не можете устоять перед собой, чтобы полюбить наборы инструментов Ubigear Network, потому что они полны всех наборов сетевых инструментов, и вы получаете все эти предметы по единой цене на инструмент для обжима. Это причина, по которой я выбираю наборы инструментов Ubigear Network как Premium Pick в списке.

Что ж, позвольте мне поделиться тем, что вы получаете с набором сетевых инструментов Ubigear. Тестер для проверки кабелей, инструмент для зачистки проводов, модульные вилки (100 шт.). Это позволит вам эффективно работать с разъемами RJ45, RJ11 и RJ12. Не слишком ли много товаров по разумной цене?

Дополнительно, используя тестер, вы можете проверить сетевой кабель, чтобы определить сетевое соединение.Таким образом, если вы допустили ошибку, вы сможете быстро ее идентифицировать, не теряя драгоценного времени. А тестер позволяет вам совершить минимальную ошибку при установке соединения.

Вы можете избежать травм при работе с электричеством, так как защитный чехол сделан из кожи. В целом, профессионал из кабельной компании должен иметь в своем наборе инструментов набор инструментов Ubigear для сети.

Основные характеристики:

• Подходит для профессионалов.
• Эффективная работа.
• Обеспечивает защиту от поражения электрическим током.

Плюсы

• Гарантия производителя 1 год.
• Набор необходимых аксессуаров.
• Ценник приемлемый.

Минусы

• Сборка займет много времени из-за неправильного расположения выводов слота.

4. Лучший стабильный результат: Platinum Tools EZ-RJPRO HD Crimp Tool

Ваш поиск обжимного инструмента превосходного класса завершится с обжимным инструментом Platinum Tools EZ-RJPRO.Вы можете найти Platinum tools EZ-RJPRO для обжима вначале немного дорогим, но когда вы узнаете о его характеристиках, вы примете его цену и скажете: «Это обжимной инструмент по разумной цене».

Обычно обжимные инструменты предназначены для застревания в середине операции. И только больной знает, насколько неприятна эта ситуация. Обжимной инструмент Platinum Tools EZ-RJPRO HD никогда не позволит вам попасть в подобную ситуацию. Обещано обеспечить стабильную и непрерывную работу.

Хорошая новость заключается в том, что благодаря удобной компоновке вы всегда получите постоянное и повторяемое подключение и заделку кабелей.Кроме того, он никогда не оставит грязной и непромытой обрезки.

Обзор останется неполным, если я не поделюсь этой информацией, его заголовок содержит ослабленную стальную сборку.

Вы оцените модель Platinum Tools EZ-RJPRO, потому что она не только помогает вам в выполнении работы, но и позаботится о вашем удобстве при выполнении любой задачи по опрессовке.

Вы не найдете на рынке другого эффективного инструмента, кроме Platinum Tools EZ-RJPRO HD Crimp Tool.

Основные характеристики:

• Обжимные устройства RJ45 профессионального уровня.
• Обжимать можно как плоскую, так и круглую проволоку.
• Компоновка с высоким кредитным плечом.

Плюсы

• Обеспечивает стабильную производительность.
• Делает упор на удобство.
• Прочная конструкция.

Минусы

• Требуется техническое обслуживание для уменьшения повреждений.

5. Лучшее для новичков: Инструмент для обжима TRENDent TC-CT68

Как правило, обжимные инструменты по разумной цене имеют низкое качество и не обеспечивают долгого срока службы.Но вы останетесь без проблем после покупки обжимного инструмента TRENDent TC-CT68, поскольку он имеет разумную цену, но обеспечивает превосходное качество. Многие покупатели высоко оценили его производительность, поскольку он был представлен производителем.

Простота, которую он предлагает, даже если вы новичок или энтузиаст DIY, вы не почувствуете никаких проблем при его использовании. Однако он специально разработан для профессионалов, которые ежедневно выполняют несколько задач по опрессовке. Он удивит вас своей производительностью при подключении к сети Ethernet или телефонному соединению, что бессознательно вызовет у вас тонкую улыбку.

Рукоятка разработана таким образом, что вы не чувствуете усталости рук. Часто вам может потребоваться долгое время работать. Тогда вам не будет неудобно работать с ним. Сделать провод из 8-ми и 6-ти позиционных модульных вилок будет намного проще, чем раньше. Ручка изготовлена ​​из стали, что делает ее одним из самых прочных инструментов на рынке.

В итоге за короткое время он станет вашим «Лучшим другом», который поможет вам как в простых, так и в тяжелых условиях.

Основные характеристики:

• Подходит как для профессионалов, так и для новичков.
• Вы можете реализовать различные домашние проекты.
• Подключить и проверить телефон или соединение Ethernet будет намного проще.

Плюсы

• Внушительно дешево.
• Компактный дизайн.
• Регулируемая глубина резания.

6. Лучший универсал: Klein Tools VDV226-110 Инструмент для обжима проволоки

Klein Tools VDV226 отмечен как долговечный, универсальный инструмент высшего качества.Используя этот инструмент для обжима проводов, вы можете разрезать, обжимать и зачищать CAT6 / 6A, CAT5e и CAT3. В нем используется сквозная технология, что сокращает время подготовки.

Кроме того, вам не нужно дорабатывать провод после обжима провода благодаря исключительному руководству по проводке, устанавливаемому на инструменте. Точно так же при работе с этим инструментом происходит меньше потерь материалов. Кроме того, удобная ручка снижает нагрузку на руки при длительной работе.

Кроме того, рукоятка нескользящая, что означает, что вы не столкнетесь с какими-либо проблемами при работе с ней мокрыми руками.Компактный дизайн позволяет хранить его в надежном месте.

Кроме того, вы всегда будете получать полную передачу коннектора благодаря храповому механизму полного цикла. Это очень прочный, качественный и хорошо продуманный инструмент для обжима алюминия с медным покрытием, подходящий для проектов профессионального уровня. Он удобен в руке, не требует большого давления для обжима, зачистки или разрезания провода.

В целом, этот обжимной аппарат обеспечивает наилучшую производительность с данными, стандартными или жесткими телефонными кабелями, круглыми или плоскими кабелями 28-22 AWG.

Основные характеристики:

• Технология сквозного доступа.
• Храповой механизм полного цикла.
• Руководство по электромонтажу.

Плюсы

• Удобный захват благодаря нескользящей ручке.
• Компактная конструкция позволяет безопасно хранить в компактном пространстве.
• Подходит для профессиональных и тяжелых работ.

Минусы

• Проходной резак оставляет провода свисающими.

7. Лучшее для удобства использования: StarTech.com RJ45 RJ11 Обжимной инструмент

Простой и классический дизайн — это то, что больше всего нравится в этом обжимном инструменте StarTech.com RJ45 RJ11. В результате он прост в использовании и удобен для новичков. Более того, этот инструмент имеет доступную цену и является одним из лучших обжимных инструментов для rj45 в своем классе.

Этот инструмент экономит драгоценное время и деньги, поскольку он может работать как для зачистки кабеля, так и для обжима кабеля. Он разработан таким образом, чтобы вы всегда могли получить чистый срез. Прочная и прочная конструкция гарантирует, что вы получите долгие годы стабильной и эффективной работы с инструментом.

Кроме того, с его помощью вы сможете аккуратно зачистить провод, а это значит, что переделка совершенно не нужна.

Еще немаловажно то, что кримпером довольно удобно пользоваться. Прочная ручка обеспечивает работу без напряжения и утомления при длительном использовании. Этот инструмент поможет вам достаточно эффективно выполнить самую сложную работу. Кроме того, он легкий, поэтому у вас не возникнет проблем с его переноской на рабочем месте.

Лезвие обжимного пресса достаточно острое для точной резки.В результате вы никогда не получите повреждений или порезов от этого обжимного устройства. Он обеспечивает такой высокий крутящий момент при обжиме или резке сетевых кабелей.

Основные характеристики:

• Острое лезвие.
• Доступный ценник.
• Прочная ручка.

Плюсы

• Вы получите стабильный и точный рез.
• Прочная конструкция обеспечивает долгий срок службы.
• Профессионально справляется с самой сложной работой.

Минусы

• Не подходит для проектов профессионального уровня.

8. Лучшее для профессионального использования: Устройство для обжима сетевого кабеля Monoprice 8P8C RJ45 (100195)

Если у вас есть устройство для обжима сетевого кабеля Monoprice 8P8C RJ45, вы можете быть спокойны при выполнении любой сложной задачи. Высочайшая эффективность — главное требование при выполнении любой тяжелой работы. Этот инструмент позволяет выполнять операции обжима, зачистки или резки с максимальной эффективностью.

Имеет запатентованный маленький замок, который удерживает инструмент закрытым, когда он не используется.Следовательно, он обеспечивает защиту от острого лезвия. Это удобный инструмент для того, чтобы время от времени вставлять новый разъем на кабель Ethernet.

Многие клиенты довольны удобством использования инструмента. Легко лежит в руках благодаря прорезиненной рукоятке. Благодаря удобной рукоятке вы не почувствуете усталости в руках или предплечьях, если будете пользоваться им в течение многих часов. Более того, с этим инструментом для обжима разъемов RJ45 не возникнет проблем с любителем.

По долговечности этот кримпер — КОРОЛЬ! Рама сделана из стали, также закаленная черная оксидная отделка подтверждает долговечность инструмента.

Основные характеристики:

• Встроенный маленький замок.
• Стальной каркас.
• Закаленное черное оксидное покрытие.

Плюсы

• Обжимной пресс остается закрытым, когда он не используется.
• Прочная конструкция.
• Прорезиненная рукоятка позволяет удобно держать инструмент.

Минусы

• Со временем маленький замок показывает плохую работу.

9. Лучшее для удобства: Инструмент для обжима кабеля Solsop Rj45

Инструмент для обжима кабеля Rj45 тестера кабеля Solsop специально разработан для профессиональных и коммерческих задач.Он обеспечивает эффективные результаты при обжиме, обрезке или зачистке кабелей для 6/8 позиционных соединений модулей в широком диапазоне сетевых требований.

В то же время этот набор инструментов для обжима — лучшее решение для ваших непосредственных потребностей в обжиме. Надежная работа и удобство использования — одна из приятных черт этого инструмента. Что еще более важно, этот обжимной инструмент совместим с любым кабелем или Ethernet. Кроме того, благодаря встроенной функции резки и зачистки любая задача становится проще.

Этот инструмент гарантирует высокую производительность, поскольку он изготовлен из высокоуглеродистой стали. Кроме того, покрытие выполнено с использованием черного оксида, что делает его устойчивым к ржавчине обжимным инструментом.

Самая важная особенность — при покупке инструмента вы получаете тестер сетевого кабеля (1 шт.), Инструмент для зачистки сетевых проводов (1 шт.) И разъемы RJ45 (100 шт.). Этот инструмент с таким большим количеством включенных элементов является продуктом с хорошим соотношением цены и качества.

Наконец, инструмент работает как чемпион. Сварочный аппарат крышки работает прекрасно.Этот элемент с разъемом RJ45 работает идеально, и как только вы поймете, как работает тестовое устройство, это станет роскошью.

Основные характеристики:

• Надежный обжимной инструмент.
• Текстурированная ручка.
• Изготовлена ​​из высокоуглеродистой стали.

Плюсы

• Обеспечивает стабильную производительность в течение многих лет.
• Рукоятка с противоскользящим покрытием.
• Острое как бритва лезвие долго сохраняет остроту.

Минусы

• Отсутствие предохранительных приспособлений вроде замка в ручках.

10. Лучшее для точности: Klein Tools VDV026-212 Комплект для установки витой пары с обжимом

Klein Tools VDV026-212 поставляется со всеми необходимыми инструментами, облегчающими задачу обжима. Инструмент для перфорации типа 110, устройство для снятия изоляции витой пары (1 шт.) Модульные разъемы для передачи данных из 6 шт. Доступны с этим модульным устройством для обжима / снятия изоляции с храповым механизмом. Вам также будет приятно услышать, что для хранения всех этих предметов вместе с ним доступен мешочек на молнии.

Без проблем режет, зачищает, обжимает парные кабели. Конструкция радиального съемника витой пары с петлей для пальцев обеспечивает плавное и легкое вращение. Кроме того, он имеет внешнее лезвие для разрезания проволочной оболочки. Встроенный скользящий ограничитель глубины для точных и повторяемых полос 5/16 ”¼”.

Кроме того, радиальный инструмент для снятия изоляции оснащен прочными режущими лезвиями из высокоуглеродистой стали, которые автоматически регулируются по диаметру кабеля, не повреждая внутренние проводники.

Ручная пробивка домкратов становится удобной благодаря прочной, нескользящей удобной рукоятке пробивного инструмента типа 110.Концевая заделка проводов становится точной и точной благодаря встроенной технологии Dura-blade устройства перфорации.

Сумка на молнии изготовлена ​​из полиэстера, что защищает инструменты и входящие в комплект предметы от ударов и воды. Многие профессионалы настоятельно рекомендуют этот универсальный инструмент из-за его исключительного уровня производительности.

Основные характеристики:

• Быстрый и надежный обжимной инструмент.
• Универсальный инструмент.
• Механизм Dura-blade.

Pros

• Точные и аккуратные разрезы, обжимы и полоски.
• Сумка из полиэстера на молнии предохраняет инструмент от повреждений.
• Облегчает любую задачу обжима.

Минусы

• Инструмент для пробивки не подпружинен.

Руководство по покупке | Как выбрать лучшие обжимные устройства для RJ45?

Когда вы планируете приобрести какие-либо инструменты, вам необходимо убедиться, что выбранный вами инструмент обладает всеми характеристиками, соответствующими вашим требованиям.

Поскольку вы уже читали раздел обзора, ваш выбор стал уже узким.

Есть несколько ключевых моментов, которые нельзя пропустить при покупке. Эти ключевые моменты позволят вам выбрать правильный продукт из множества доступных.

Универсальность

Обжимной пресс можно использовать для многофункционального использования. Обжимные машины высшего качества предложат вам разнообразный набор функций.

Было бы лучше, если бы выбранный вами обжимной пресс мог обрабатывать опрессовки нескольких размеров и положений.

Таким образом, вы сможете решать множество задач по обжиму, не прибегая к помощи другого обжимного инструмента.

Сотрудникам, которые всегда имеют дело с телефонными кабелями, у них нет другого выбора, кроме покупки высококачественного обжимного устройства.

Некоторые обжимные устройства могут обеспечивать соединения RJ11 и RJ12. Если выбранные вами специалисты по обжиму могут выполнять любую из задач, вы должны согласиться с этим. Вы найдете эти инструменты как одну из самых универсальных моделей.

Долговечность

Нет необходимости сообщать вам, что обжимные клещи должны быть достаточно прочными, чтобы обеспечить вам длительный срок службы.Не стоит доверять кримперам некачественной конструкции. Потому что здесь вам предстоит решать опасные задачи.

Надежный обжимной пресс дает максимум преимуществ и мощности. Вы можете подумать, что работа с обжимом не похожа на удар молотком, и вам может не потребоваться большая мощность для выполнения этой работы. Но если вы не приобретете активно производимый обжимной станок, вы наверняка увидите нестабильную работу обжимного устройства.

Модульные соединения

Вы должны приобрести обжимной пресс, который позволит вам достичь 3 основных положений модульных соединений: 4,6 и 8 позиций.

Хотя вы найдете и другие варианты подключения, они встречаются довольно редко.

Если ваш обжимной пресс не подходит для работы с этими тремя основными положениями, вам следует продолжить поиск необходимого обжимного устройства.

Цена

Цена — это всегда фактор, который нужно учитывать. Для подключения к сети Ethernet и интернету необходима точная работа, поэтому не стоит покупать слишком недорогие продукты.

Не нужно даже ломать свой банк.

Просто выберите устройство для обжима, которое доступно по цене и обладает прекрасными функциями, отвечающими вашим потребностям.

Статья по теме: Лучшая сварочная маска с автоматическим затемнением

Часто задаваемые вопросы

Как купить лучший обжимной инструмент для Ethernet?

При покупке лучшего обжимного инструмента для Ethernet необходимо обязательно учитывать несколько факторов: • Для профессионального использования выбирайте обжимные клещи из нержавеющей стали. Для сравнения, для проектов своими руками достаточно обжима из волокна или пластика.• Убедитесь, что ручка удобная. Чтобы узнать больше об этом, просмотрите раздел нашего руководства по покупке.

Каковы основные характеристики хорошего обжимного инструмента?

Хороший обжимной инструмент обладает следующими основными характеристиками: Надежность: Хорошо сделанный обжимной инструмент обеспечивает надежные механические соединения сетевых кабелей. Простота использования: Годный обжимной инструмент разработан для максимального комфорта.

Как вы обслуживаете свой обжимной инструмент? E

Как и все другие ручные инструменты, обжимной инструмент также требует технического обслуживания, которое обеспечивает долгий срок службы и наилучшую производительность инструмента в течение многих лет. • Используйте щетку с мягкой щетиной для очистки обжимного инструмента после каждого использования • Всегда храните инструмент в надежном месте • Если возможно, устанавливайте его, когда он не используется.

Какой самый лучший станок для обжима кабеля?

На рынке вы найдете множество машин для обжима кабеля. Но не все устройства созданы с учетом высочайшего качества. Поскольку мы провели много исследований в поисках лучшей машины для обжима кабеля, мы обнаружили, что инструмент для обжима кабеля TRENDent TC-CT68 является лучшим обжимным устройством на рынке.Этот инструмент удобен для новичков, а также позволяет профессионалу легко справляться с несколькими задачами. Вы можете безопасно хранить его, когда он не используется, с храповым механизмом.

Как работает обжимной инструмент для RJ45?

Кулачок с 8 пальцами обжимного инструмента RJ45 все вместе давит на штекеры 8 проводов. Каждый палец нажимает на провода, чтобы соединиться с разъемом.

Что означают разъемы RJ12 и RJ45?

RJ45 — широко используемый разъем с 8 контактами. Этот разъем специально используется для создания сетевых подключений к компьютерам. Разъем RJ12 имеет 6 контактов. Он подходит для создания подключения к телефонной базе.

Инструмент для обжима кабеля, каково его определение?

В этом инструменте сочетаются различные металлические детали. Металлические детали скручиваются друг с другом и создают для этого прочную связь.

Сколько существует типов соединений RJ?

RJ-соединения бывают трех типов: RJ11 / RJ12, RJ22 и RJ45. Среди всего прочего вы найдете 8-контактный разъем RJ, который используется в компьютерной индустрии.

Можно ли использовать обжим RJ45 как для плоского, так и для круглого кабеля Ethernet?

Это полностью зависит от обжимных клещей RJ45, которые вы выберете для своей работы. Некоторые устройства для обжима RJ45 могут разрезать плоские или круглые кабели Ethernet, а некоторые эффективны для резки обоих типов кабелей Ethernet.

Какой тип разъемов лучше всего подходит для моих обжимных устройств RJ45?

Обжимные клещи RJ45 предназначены для работы со специальными разъемами. Некоторые из них предназначены для 8-позиционных разъемов, а некоторые — для 6-ти позиционных разъемов.С помощью передовых технологий некоторые RJ45 лучше всего работают как с 6-, так и с 8-позиционными разъемами.

Какое определение у кабеля CAT5?

Кабель CAT5 — это пара кабелей, для которых нет экрана. Это широко используемый кабель в компьютерной индустрии.

Заключение

Людям, работающим в ИТ-индустрии, RJ45 — незаменимый инструмент. Над каждым обжимом изображены одни из лучших на рынке обжимных устройств RJ45.

Тем не менее, всегда рекомендуется проверять особенности любого инструмента перед покупкой, чтобы убедиться, что инструмент соответствует всем вашим требованиям.

Схема опрессовки витой пары RJ-45

Существуют разные варианты подключения компьютера к глобальной сети Интернет, но наиболее распространенным по-прежнему остается метод с использованием технологии Ethernet, то есть с использованием витой пары. В этом случае кабель подключается к сетевой карте с помощью специального разъема — RJ-45. Далее посмотрим, как выглядит обжим витой пары. Однако сначала нужно поговорить о его конструкции. Витая пара — это одна или несколько пар скрученных проводов, изолированных друг от друга и покрытых пластиковой оболочкой.В нашем случае, то есть для подключения к Интернету используется сетевой кабель, который включает в себя четыре пары таких жил.

Далее необходимо определить цель, для которой он будет использоваться, прежде чем прикреплять разъем. Существует две схемы обжима витой пары:
— прямая — для подключения компьютера к сетевому разветвителю (коммутатору), концентратору или маршрутизатору;
— Cross (кроссовер) — для соединения двух компьютеров напрямую друг с другом.

Если необходима прямая схема обжима витой пары, то жилы на обоих концах кабеля располагаются следующим образом:

В случае, если схема обжима витой пары перекрещивается, расположение проводников будет другим. :
Сетевые карты современных компьютеров, как правило, умеют «понимать» и наводить схему при прямом подключении двух ПК, но мы рекомендуем перестраховаться и подключить их кроссовером.

Итак, как скручивается витая пара? Для этого понадобится сам кабель, пара разъемов RJ-45 (желательно несколько) и специальный обжим (или обжим), имеющий три рабочие зоны, выполняющие определенные функции. Ближе всего к рукоятке находится нож, которым срезаются проводники. В некоторых версиях также есть специальная выемка для снятия внешней изоляции с кабеля. В центре обжима находится розетка, которая служит непосредственно для опрессовки разъема. И, наконец, в верхней части есть специальный участок для снятия внешней изоляции витой пары.

Для начала отрежьте конец сетевого кабеля встроенным ножом и зачистите несколько сантиметров от изоляции с помощью насечки. В случае его отсутствия это легко сделать с помощью обычного ножа или ножниц. Затем разбавьте, раскрутите и выровняйте пары проводников. Затем распределите их по цветам, как указано нужной схемой обжима витой пары, и совместите. Плотно сожмите и обрежьте их концы ножом для обжима, оставив около 10 мм тканых проводников. Вставьте их в соединитель, убедившись, что ломтики упираются в концы желобов.Еще раз убедитесь, что провода правильно расположены в цветах, поместите RJ-45 в соответствующее гнездо обжимных клещей и сожмите их ручки, пока не защелкнется фиксатор троса вилки.

Однако может случиться так, что у вас под рукой не окажется обжимного устройства. В этом случае используйте обычную тонкую отвертку. Этот метод более трудоемок и менее эффективен, но может быть полезен в экстренных ситуациях. В целом процедура аналогична описанной выше.Единственное отличие состоит в том, что для того, чтобы утопить зубчики контактов RJ-45, нужно надавить на них концом отвертки, развернутым поперек, до полной изоляции зубцов. Прессы должны быть крепкими, но все же аккуратными.

Для проверки работоспособности обжатой витой пары существует специальное устройство — LAN-тестер. Однако иногда можно обойтись и без него — для плохой или неработающей сети будет видно, что где-то произошла ошибка.

Итак, мы разобрали, что такое витая пара, схема обжима, а также инструменты, с помощью которых можно сделать сетевой кабель.
