Устройство термопары газового котла: Что такое термопара для газового котла – принцип работы, устройство

Содержание

что такое, как работает, замена и проверка

Термопарой называют термоэлектрические датчики, устанавливаемые в газовые котлы и водогрейные колонки, оборудованные не зависимой от сети системой автоматики. Данный элемент отслеживает наличие пламени горелки. Он непрерывно подает напряжение на электромагнитный клапан управляющего блока. В статье рассмотрено, что такое термопара для газового котла, принцип работы и как ее менять при необходимости.

Содержание статьи:

Описание элемента

Термопара – это практически единственный прибор, измеряющий предельно высокие температуры. Его устанавливают в различное котельное оборудование. Задача элемента – контролировать терморежим, защищая систему от возможного перегрева.

Если в камере сгорания по какой-либо причине отсутствует пламя, термопара автоматически перекрывает подачу газа. То есть это защитный элемент.

Вообще устройство, замеряющее температуру рабочей среды, широко востребовано в разных областях человеческой деятельности: промышленность, медицина и другие сферы, где важна точная температура.

Устройство термопары

Аппаратура представляет собой два проводника, для изготовления которых используют разные сплавы. У каждого свое сопротивление и электрический потенциал. Проводники контактируют в одной или нескольких точках (в некоторых моделях за это отвечает компенсационная проволока). Конструкция термопары простая:

  • литой корпус головки с крышкой;
  • фосфорные колодки – компенсируют линейное расширение электродов;
  • наконечник – изолирует рабочий спай;
  • защитная трубка, включающая рабочие и нерабочие участки.

Соединительные провода проходят через штуцер с асбестовым уплотнителем. Обычно термопары делают из неблагородных металлов. Если же электрод выполнен из благородного, то используются фосфорные или кварцевые трубки.

Погрешность такого прибора – один градус, что для отопительного оборудования довольно много. Здесь все зависит от конструктивных особенностей – пластины и проводники соединяются по-разному. Это может быть точечная сварка, пайка или обжим. При некачественном стыке двух проводников погрешность увеличивается. Поэтому, если планируется замена термопары, выбирать новую следует среди проверенных производителей.

Принцип работы

Термопара синхронизирована с впускающим клапаном – именно он подает сигнал для прекращения подачи топлива.

В основе лежит эффект Зеебека. Его суть:

  1. два разнородных проводника образуют замкнутую цепь;
  2. на места соединения действуют разные температуры;
  3. в цепи образуется термоэлектродвижующая сила.

Последняя возникает не сразу. Механизм работает так:

  1. Одна сторона проводника разогрета, из-за чего на нем быстрее перемещаются электроды, нежели на холодной. В итоге к нему поступает более высокая энергия.
  2. Энергия воздействует на электроды, «толкая» их к холодному проводнику, который копит отрицательный заряд.
  3. С горячей стороны сохраняется положительный заряд.
  4. Заряд копится до тех пор, пока потенциалы не будут отличаться. Электроны с холодной стороны перемещаются обратно к горячему проводнику.
  5. Заключительный этап процесса – придание равновесия.

На термоэлектродвижующую силу воздействуют следующие факторы:

  • показатель температуры на контактах;
  • из чего сделан проводник.

В среду с контролируемой температурой погружают рабочую сторону термопары (место, в котором соединены проводники). Нерабочий спай в это время подсоединяется к измерительному прибору. Для измерения различий потенциалов пользуются милливольтметром, который позволяет вычислить показатели в привычных градусах Цельсия.

Дополнительная информация! Для подключения термопары к измерительному прибору пользуются специальными термопарными проводами (их материал изготовления аналогичен проводникам).

Проверка и замена

Отопительное оборудование, как и любая другая техника, иногда выходит из строя. Распространенная причина нестабильной работы – неисправность термопары. Первый признак, который об этом свидетельствует – кнопка, расположенная на магнитной коробке, не способна зафиксироваться. Это сложно отследить, если опыта недостаточно, поэтому нужно рассмотреть детальнее, как проверить работу термопары на газовом котле.

Неопытные владельцы котлов решают проблему следующим образом – фиксируют «непослушную» кнопку скотчем или изолентой. Способ рабочий, но только временно, при этом не безопасный – газовое оборудование и вовсе может выйти из строя.

Когда кнопка начала себя так вести, сразу необходимо принимать меры. В первую очередь проверяют терморегулятор. Для проверки термопары пользуются мультиметром:

  1. Обеспечивают безопасность проведения работ: отключают котел от электросети и газопровода.
  2. С одной стороны термопары расположен термодатчик, а другой стороной, посредством гайки, она крепится к электромагнитному клапану.
  3. Чтобы снять термопару, достаточно открутить гайку.
  4. Датчик, отвечающий за термоэлектрическое преобразование, греют над источником стабильного огня, например, над конфоркой или свечой, на высоте около 1 см.

Важно! В ходе нагрева нужно пользоваться перчатками во избежание ожогов на руке.

  1. После разогрева детали берут вольтметр или тестер, который заранее выставляют на мВ (милливольты). Одним щупом касаются тела термопары, другим – выходного контакта.
  2. Мультиметр фиксирует электрическое напряжение спустя 45-60 секунд после нагрева. Если показания прибора находятся в пределе 18-25 мВ, значит с терморегулятором все в порядке. В таком случае причиной неисправности может быть плохой контакт между клапаном и термопарой.

Электрическое напряжение в термопаре должно быть в пределе 20-25 мВ. Тем не менее, даже при значении в 18 мВ она способна работать исправно. Выключаться она будет при напряжении, сниженном до 16-17 мВ.

На термопаре попросту может прогореть термодатчик. Выявить это можно при визуальном осмотре элемента – на его поверхности будет заметна глубокая черная вмятина (прогар). Такую деталь заменяют новой.

Поменять просто – устройство легко снимается и отсоединяется. Это важный элемент, без которого газовый котел попросту не будет работать. Благо, цена на него доступна.

Отзывы

Влад, г. Челябинск: «Старый котел, 2003 года выпуска, в последнее время начал барахлить – то запускается, то нет. Полез на форумы узнавать в чем дело, оказалось – термоэлемент вышел из строя. Отправился в ближайший магазин, торгующий запчастями для газового оборудования и купил там термопару производителя «Ростовгазоаппарат», которая ставится именно на такие старые модели. Своими руками решил не лезть – вызвал специалистов. Мастер дополнительно очистил элементы на котле от грязи и ржавчины, за что отдельное спасибо».

Игорь, г. Ковель: «Термоэлементы были разработаны еще в 1950-х годах, именно для советских газовых котлов. Если знать, как они устроены и по какому принципу работают, проблем возникнуть не должно. При необходимости, деталь подлежит ремонту. А если полностью вышла из строя – не проблема отыскать новую. Для меня важна техническая прозрачность системы, поэтому я выбираю именно ее, а не современную китайскую автоматику с кучей чипов».

Термоэлектрический элемент, несмотря на простоту своей конструкции, считается одной из важнейших деталей газового котла. Он «сканирует» температуру и проверяет наличие пламени в горелке, отвечая за безопасную эксплуатацию оборудования. Поэтому, если термоэлемент выходит из строя – его обязательно заменяют новым или, при возможности, ремонтируют.

что это такое? Принцип работы. Как поменять термопару? Как снять и проверить? Как почистить?

Множество газовых плит оснащены системой электрического розжига. Чтобы контролировать пламя газовой плиты, существует специальное устройство – термопара.

Что это такое?

Благодаря термопаре подача газа прекращается, если вдруг пламя на газовой конфорке погаснет. Термопара устанавливается не только на газовых плитах, но и на других газовых устройствах, например котлах. Используется это устройство не только в бытовых целях, но и в энергетической промышленности, в сфере газовой и нефтяной добычи, также его часто используют фармацевты и биотехники.

Принцип работы этого устройства в том, что он может измерять температуру прибора, в котором устанавливается. Принцип работы – датчик, который определяет, потухла горелка или все еще работает.

Чтобы он правильно функционировал, необходимо осуществлять правильный и своевременный уход за устройством.

Устройство

Универсальная термопара имеет несколько составляющих.

  1. Основа устройства состоит из совершенно разных типов металла, они соединены между собой спайкой. Металлы могут быть двух видов, часто используют такие пары, как сплавы хромеля и константана, железа и константана, алюминия и хромеля, нихросила и нисила, а также меди и константана. Стоит отметить, что для газовой плиты используют самые простые и дешевые металлы – это алюминий и хром.
  2. Устройство имеет экран с цифровыми обозначениями, в случае изменения температуры оно получает показатели в виде цифр.
  3. Устройство имеет силу для открытия магнитного клапана в тот момент, когда это необходимо.
  4. Электрический ток, который поступает из устройства, не дает закрыть магнитный клапан. Это предоставляет возможность прекратить подачу газа к технике, если пламя погасло.

Кроме этого, датчик термопары делится на два типа.

  1. Датчик бывает заземленным. Это самый распространённый вид устройства. Его производят с помощью сварки двух металлических концов, образуя при этом общий узел, на конце он имеет специальный стержень. Приспособление этого типа очень быстро откликается. Дело в том, что устройство гильзы напрямую контактирует с внешней оболочкой. Несмотря на большинство плюсов, устройство этого типа имеет один минус – это повышенная чувствительность прибора. Если возникают электрические помехи, то прибор сразу реагирует на это.
  2. Термопара может также быть незаземленной. В этом случае два металлических конца также имеют сварку, но они не соединяются между собой. Пример такого устройства – мультиметр, имеющий термопару. Плюс этого типа устройства в том, что он не так чувствителен, как первый тип, потому что оснащен специальным чехлом – минеральная изоляция, разделяющая два элемента прибора.

Принцип работы

Многие газовые плиты иностранного производства имеют такую комплектующую термопары, как датчик газового контроля.

Это устройство часто капризничает и перекрывает подачу газа тогда, когда это совершенно неуместно. Например, если на газовую плиту попадет немного воды или в кухне будет сквозняк, датчик сработает и перекроет подачу газа. Термопара в газовой плите устанавливается возле газовых конфорок и в духовке.

Для начала необходимо определить, в чем причина плохой работы датчика. Он может либо не работать вообще, либо работать с перебоями, отключить подачу газа без причины.

Часто причиной могут стать отходящие контакты.

Иногда термопару нужно лишь поправить либо же убрать загрязнения. Чтобы почистить термопару, возьмите кусочек наждачной бумаги и проведите несколько раз под конструкцией рассекателя пламени.

Проверить, нужна ли чистка вашему датчику, можно с помощью двух простых способов.

  1. Нажать на кнопку и вызвать электрический розжиг. Если конфорка горит, но, как только вы отпускаете кнопку, она тухнет, значит, не работают контакты. Их нужно почистить или поправить.
  2. После того как вы зажгли конфорку и отпустили руку, через несколько секунд пламя потухло – необходимо проверить контакты.

Как поменять термопару?

Проводить замену устройства должен лишь специалист, так как это очень опасно. Если крепление негерметично, то любая поломка прибора даст искру, из-за чего произойдет взрыв газовой плиты. Чтобы избежать пожара в своем доме, не проводите самостоятельно замену термопары, а попросите специалиста сделать это.

Для замены устройства вам необходимо будет купить новую термопару в специализированном магазине. При выборе этого устройства выбирайте только качественный прибор, который прослужит вам долгие годы. Прежде чем покупать новый прибор, проконсультируйтесь со специалистом, который посоветует именно тот датчик, который подойдет именно вашей газовой плите или колонке.

Замена датчика термопары на газовом котле немного сложнее. В газовом котле чаще всего используют термопару из хрома и алюминия либо же из хромеля и копеля, реже используется железо-константа. Все эти металлы рассчитаны на высокий температурный режим, такие датчики часто используют в промышленности литейного производства.

Система контроля газового котла имеет в составе электромагнитный клапан и термопару.

Чтобы провести замену устройства, нужно выполнить ряд последовательных шагов.

  1. С помощью гаечного ключа открутить гайки, которыми закреплена термопара к электромагнитному клапану, после нужно достать один из концов термопары.
  2. Осмотреть разъёмы. Если на них присутствуют различные загрязнения или окисления, их необходимо зачистить. Для этого понадобится мелкозернистая наждачная бумага.
  3. Проверить с помощью мультиметра датчик термопары. Чтобы это сделать, приложите один из металлических концов устройства к мультиметру, а второй нагрейте с помощью зажигалки или горелки. Показатель мультиметра должен быть в пределах 50 мВ.
  4. После этого, если показатель соответствует данным, нужно собрать его в той же последовательности. Если нет, то, скорее всего, его придется заменить.

Если термопара в порядке, то причина поломки может крыться в неисправности электромагнитного клапана. Почистите контакты, которые соединяют два устройства, после нужна проверка работы датчика.

Замена термопары в духовке кухонной газовой плиты осуществляется иначе. Сначала нужно снять крышку газовой плиты, она находится на противоположной стороне от той, где располагается ручка крана духовки.

Снимите колпачок, но перед этим очистите его с помощью наждачной бумаги. Если клемма снята, то колпачок свободно вращается. Когда вы увидите центральный клапан, проверьте его. Если он неисправный, его нужно заменить. Снимите клемму, потянув ее пальцами книзу. Снимите колпачок и перекройте вентиль на газовом стояке, теперь можно подключить горелку и проверить работу устройства.

После этого с помощью ключа отвинтите гайку и проведите диагностику. Проверьте отдельно клапан и термопару.

В случае необходимости замените детали комплектующего устройства и соберите все в обратной последовательности.

Как ее проверить?

Безопасность вашего дома – исправный датчик термопары. Несколько раз в год термопаре необходима обязательная проверка и регулировка. Для этого приглашайте мастера, который сделает безопасный и точный анализ устройства.

Во время проверки показаний термопары учитывайте качество измерений самого устройства, систематически проверяя его работу.

Причины некорректной работы термопары:

  • неправильно проведенная спайка двух металлических стержней;
  • присутствие электрического шума;
  • вы чувствуете запах газа, происходит утечка;
  • термоэлектричество неоднородно.

Чтобы устранить эти проблемы, во время установки устройства следует:

  • выбирать термопару с толстой и большой проволокой;
  • не допускать температурного перепада;
  • не допускать натяжения и колебания металлической проволоки;
  • использовать датчик, который имеет рабочий температурный разброс.

Проверять исправность термопары нужно, следуя пошаговой инструкции.

  1. Термопара имеет два конца. При проверке один из них нужно нагреть пламенем от запальника, а второй – при помощи гайки закрепить на резьбу клапана (электромагнитного).
  2. Следующий этап заключается в ее отделении от котла. Потом нужно обеспечить стабильное пламя. Для этой цели также используется и газовая конфорка. Но эксперты советуют использовать пламя свечи.
  3. Кончик устройства погружается в пламя, он должен находиться на уровне примерно 1 см над пламенем. Здесь нужно помнить, что огонь нагревает устройство практически до половины, поэтому лучше держать его за кончик.
  4. Далее используется тестер, который определяет милливольты. Подключается он к выходному контакту и к корпусу самой термопары.
  5. Если термопара исправна, то через 30 секунд после нагрева результат будет составлять от 17 до 25 мВ. А вот если этот показатель не превышает минимальный порог, то это означает, что она неисправна.

О том, как заменить термопару на газовой плите, вы можете узнать далее.

Термопара для газового котла: принцип работы, как поменять

Термопара для газового котла представляет собой термоэлектрический преобразователь для автоматических систем управления и контроля газового оборудования. Прибор служит основным элементом защиты газ-контроля и призван обеспечить максимально оперативное перекрытие подачи газа в случае, если пламя погаснет.

Устройство и принцип работы термопары в газовом котле

Термопара предусматривает два проводника из различных видов металла, устойчивых к максимальным температурам, которые соединены в кольцо. Одна из точек спайки устанавливается в зоне измерения, вторую подключают к преобразовательному устройству. Физическое явление в виде термоэлектрического эффекта (эффект Зеебека) составляет основу принципа работы термопары:

  • два элемента из различных металлических основ прочно соединяют в одной точке. Отличие в составах проводников – основополагающий фактор в работе устройства;
  • когда место стыка помещают в открытый огонь, на других концах спаянного проводника появляется разница потенциалов.

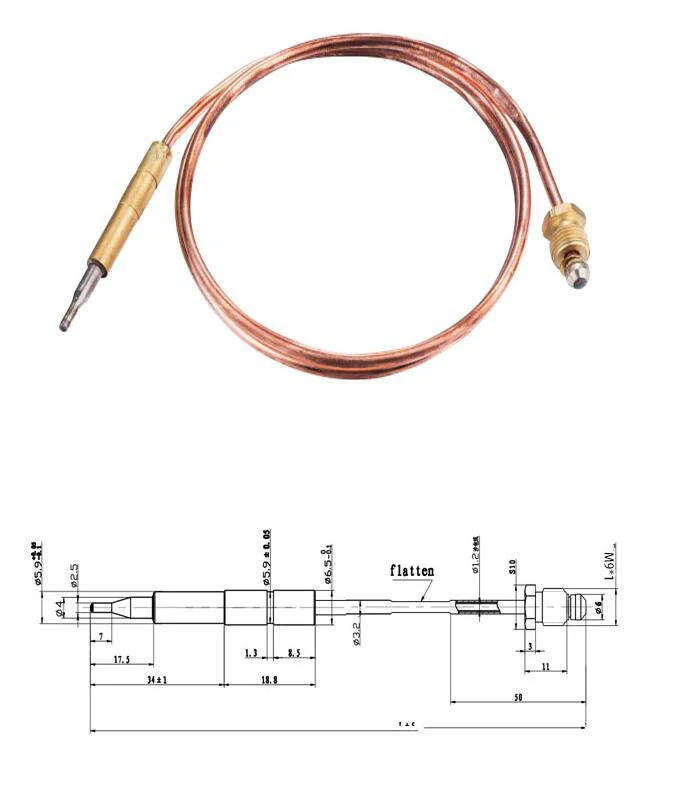

Как выглядит термопара для газового котла

Далее к холодным концам устройства подсоединяют вольтметр, цепь замыкается и измерительный прибор показывает напряжение.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

  • функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
  • если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Основные типы термопар для газового котла

При изготовлении термоэлектрических преобразователей применяют сплавы благородных и неблагородных металлов. Для конкретных диапазонов рабочих температур используют определенные группы сплавов. В зависимости от металлических пар, применяемых при изготовлении, приборы делятся на несколько типов. Для работы котельного оборудования на газовом топливе чаще всего используют следующие типы устройств:

  • термопара типа E. Заводская маркировка ТХКн, представляет собой пластины из хромеля и константана. Прибор предназначен для температурного диапазона от 0°C и до +600°C;
  • тип J. Предусматривает композицию из железа и константана, маркировка ТЖК. Используется для рабочих температур в пределах от -100°C и до +1200°C;
  • тип Kс маркировкой ТХА, изготавливается на основе пластин из хромеля и алюмеля. Температурный диапазон применения термопары типа Kзначительный – от -200°C и до +1350°C;
  • тип Lс маркировкой ТХК. Элементы конструкции представляют собой хромель и копель. Устройство предназначено для температур от -200°C и до +850°C.
Термопара для газового котла типа J

Следующие образцы продукции находят применение в сфере тяжелой промышленности:

  • тип Sс маркировкой ТПП10 представляет собой композицию платинородий-платина. Применяется в установках при температурном режиме до +1700°C;
  • тип Bс маркировкой ТПР состоит из композиции пластин платинородий-платинородий. Продукт предназначен для температурного диапазона от -100°C и до +1800°C.

Также изготавливаются и другие варианты аналогичных приборов из сплавов благородных металлов, которые актуальны в тяжелой промышленности и литейном производстве.

Плюсы и минусы

Ключевым достоинством термоэлектрического преобразователя отмечают то, что он имеет простое устройство, при необходимости его не сложно изготовить самостоятельно. Прибор удобен в эксплуатации, также важно, что он энергонезависим. Отечественные и зарубежные поставщики предлагают разнообразный ассортимент этой продукции, стоимость которой варьируется в широком диапазоне в зависимости от типа и бренда.

В качестве минуса в копилку – необходимость замены на новый вариант в случае поломки термоэлемента, так как он не подлежит восстановлению. Чувствительные к минимальным перепадам температур приборы сильно зависят от среды окружения. Так, под воздействием углекислого газа существенно снижается срок эксплуатации оборудования, повышается риск поломки, что сопровождается расходами на замену термоэлемента.

Термопара в системе газового контроля

При эксплуатации газового оборудования требуется энергонезависимая автоматика, что способствует оперативному перекрытию подачи газа в случае, если внезапно погаснет пламя. В современных отопительных котлах с газовой горелкой предусмотрена система газ-контроль, которая включает в себя электромагнитный клапан и термопару. К составным элементам электроклапана относятся:

  • сердечник с обмоткой;
  • колпачок;
  • возвратная пружина;
  • якорь;
  • резинка, перекрывающая подачу газа.

При нажатии на кнопку подачи газа, шток заглубляется внутрь катушки и заряжается пружина. По регламенту клапан подачи следует удерживать около 30 секунд, чтобы термопара прогрелась, и на концах образовалось напряжение для удержания клапана внутри катушки. Термопара начинает остывать, если гаснет горелка. Что дальше происходит:

  • это сопровождается уменьшением напряжения на концах термопары;
  • возвратная сила пружины превышает электромагнитную силу, которая удерживает шток внутри катушки;
  • клапан возвращается в исходное положение и перекрывается подача газа.

В этом заключается работа термопары в газовом котле. Система газ-контроль на термопаре отличается высокой надежностью, в том числе и благодаря тому, что она способна функционировать без подключения к энергосети.

Нюансы подключения и проверка

Подключают термоэлектрический преобразователь к измерительному прибору при помощи компенсационного кабеля. Чтобы максимально нивелировать погрешность измерения, жилы этого провода выполняют из того же материала, что и сам датчик.

Проверяют работоспособность термопары следующим образом:

  • один конец устройства соединяют с мультиметром;
  • второй конец вручную нагревают при помощи зажигалки или газовой горелки.
Чтобы проверить работоспособность термопары – один конец устройства соединяют с мультиметром

Если прибор в исправном состоянии, об этом свидетельствует наличие напряжения в районе 50 мВ.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

  • извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
  • если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
  • далее при помощи мультиметра проверяют работоспособность устройства.

Если при проверке датчик показывает напряжение 50 мВ, можно попробовать запустить котел. Если проблема осталась, и горелка гаснет, это может свидетельствовать о неисправности электромагнитного клапана.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

принцип работы, устройство, типы, замена

Для приготовления пищи в быту зачастую применяются газовые плиты, в которых устанавливаются специальные устройства контроля температуры. За счет ряда преимуществ для измерения используется термопара. Как правило, одно упоминание об этом незамысловатом устройстве вызывает ряд трудностей в понимании его назначения и принципа работы. Поэтому в данной статье мы рассмотрим назначение и принцип действия термопары для газовой плиты.

Что такое термопара?

Термопара представляет собой датчик, преобразующий  изменение температуры в электрический сигнал. В дальнейшем электрическая энергия от такого датчика участвует в работе электроники и автоматики плит, газовых котлах и колонках. При изменении электрического потенциала на концах термопары в определенных пределах происходит блокировка газконтроля и горение в газовой плите прекращается. Такое устройство позволяет, как поддерживать подачу газа к пламени горелки, так и прерывать его подачу в аварийных ситуациях.

Физически термопара представляет собой электрический контакт между двумя проводниками из различных материалов. Такой контакт может обеспечиваться посредством:

  • Пайки – обеспечивает хороший контакт для легкоплавких материалов;
  • Сварки – обеспечивает наиболее точные измерения, но и наиболее энергоемкий процесс при изготовлении контакта, хорошо подходит для тугоплавких материалов;
  • Обжима – наиболее простой способ, но обеспечивает достаточно низкую точность, поскольку при температурном расширении и сужении нарушается плотность контакта.

В зависимости от параметров работы газовых колонок или плит применяются соответствующие способы соединения проводников. Следует отметить, что термопара плиты – это сам контакт, в то время, как все остальные составляющие (провода, экран, выводы и т.д.) представляют собой термометр.

Принцип работы

Принцип работы термопары заключается в наличии определенного уровня электрического заряда у любого металла. Его уровень составляет порядка нескольких микровольт, эта величина определяет способность электронов металла совершать направленное движение в замкнутой электрической цепи. При соединении двух металлов с различным уровнем потенциала, в точке контакта возникает переход электронов из зоны с большим потенциалом в зону с меньшим.

В холодном состоянии на выходе получается небольшое напряжение, но, при увеличении температуры этих материалов с одной стороны, увеличивается и разность потенциалов, соответственно, растет величина вырабатываемой термопарой ЭДС. В физике такое явление получило название эффекта Зеебека, по фамилии ученного, открывшего процесс. Пример выработки термоэдс приведен на рисунке 1:

Рис. 1: принцип работы термопары

На практике для соединения используются материалы с различными по направленности термоэдс. К примеру, в термопаре из алюмеля и хромеля величина потенциала изменяется на – 17,3 мкВ и + 24 мкВ соответственно при изменении температуры на один градус Цельсия. Таким образом, при нагревании этого соединения до 300ºС, на выходе возникнет напряжение равное 24 мВ.

Если рассмотреть схему работы (рис. 2), в ее цепи включены  три элемента: термопара, термореле и электромагнитный клапан. Термопара специально располагается вблизи очага горения, чтобы моментально реагировать на основные процессы в духовых шкафах.

Рис. 2: Схема работы

Посмотрите на рисунок, при нагревании контакта термопары в ней возникает ЭДС, которая обуславливает протекание электрического тока через цепь термореле к катушке электромагнита. Когда от электрического поджига зажигается газ, происходит нагревание одного конца термопары в духовке, благодаря описанному выше эффекту в цепи возникает ЭДС. При замкнутых контактах термореле электрический ток протекает от термопары через замкнутые контакты термореле по катушке электромагнитного клапана. При нагревании термопары величина тока в катушке становится достаточной для перемещения и удержания сердечника катушки, который открывает клапан подачи газа.

В случае нагрева духовки до установленной вами величины срабатывает термореле и разрывает свои контакты в цепи. Из-за чего катушка теряет возбуждение и магнитный поток больше не удерживает сердечник, который возвращается в исходное положение и закрывает клапан газконтроля. При отсутствии подачи газа пламя в плите гаснет.

Если возникает аварийная ситуация, когда в системе происходит утечка газа или перебой, при котором прекращается подача, а через какой-то промежуток снова возобновляется, срабатывает система газконтроля. Как только в плите тухнет газ, она стремительно остывает, из-за чего снижается и ЭДС, и величина тока в цепи электромагнита клапана. Клапан полностью закрывается и даже при возобновлении газового снабжения печи, клапан предотвращает его проникновение в духовку.

Таким образом, термопара осуществляет функцию газконтроля как в  штатной ситуации, так и в аварийной.

Устройство и конструкция

Рис. 3: пример конструкции термопары

Конструктивно термопару можно подразделить на такие элементы:

  • Спай термопары – состоит из двух проводников, реже полупроводников, соединенных в одну цепь;
  • Изолированные металлы – продолжают вывод рабочих проводников от места спайки до точки подключения к электрической цепи, на всей протяженности провода изолируются друг от друга;
  • Экранирующее покрытие – выполняется в виде металлической трубки по всей длине датчика температуры и проводов его подключения.

Спай включает в себя две проволоки из разнородных материалов. В состав которых могут входить цветные и благородные металлы, как правило, в сплавах. В зависимости от состава проводников термопары подразделяются на несколько типов, особенности которых приведены в таблице.

Таблица 1. Типы термопары

Тип термопары Сплав Российская маркировка Диапазон температур, °С Особенности термопары
K хромель-алюмель TXA от -200 °С
до +1000 °С
Возможность работы в нейтральной атмосфере либо атмосфере с избытком кислорода
L хромель-копель TXK от -200 °С
до +800 °С
Самая высокая чувствительностью из всех промышленных термопар. Свойственна только высокая термоэлектрическая стабильность при температурах до 600 °С.
E хромель-константан TXKn от -40 °С
до +900 °С
Высокая чувствительность.
T медь-константан TMKn от -250 °С
до +300 °С
Может работать в атмосфере, в которой  небольшой избыток или недостаток кислорода. Не чувствительна к повышенной влажности.
J железо-константан ТЖК от -100 °С
до +1200 °С
Хорошо работает в разряженной атмосфере. Невысокая стоимость обусловлена входящим в состав железом.
А вольфрам-рений ТВР выше +1800 °С Хорошие показатели механических свойств при высокой температуре. Может работать при частых и резких теплосменах и при больших нагрузках. Неприхотливость при изготовлении и монтаже, так как имеют небольшую чувствительность к загрязнениям.
N нихросил-нисил ТНН от -200 °С
до +1300 °С
В группе неблагородных металлов считается самой точной термопарой. Высокая стабильность при температурах от 200 до 500 °С.
B платинородий-платинородиевая ТПР от +100 °С
до +1800 °С
Высокая механическая прочность. Большая стабильность при высоких температурах. Небольшая склонность к росту зерна и охрупчиванию. Невысокая чувствительность к загрязнению.
S платинородий-платина ТПП10 от 0 °С
до +1700 °С
Высокая точность измерений. Хорошая воспроизводимость и стабильность термоЭДС.
R платинородий-платиновая ТПП14 от 0 °С
до +1700 °С
Обладает свойствами, идентичными термопаре типа S.

Как видите из таблицы, различный тип обуславливает разный рабочий диапазон температур, чувствительность к ее изменению, стабильность при длительной нагрузке и другие характеристики. Что обязательно следует учитывать при выборе конкретной модели для плиты в случае замены или установки с нуля.

В зависимости от рабочей температуры подбирается и соответствующий материал для изоляции витой скрутки проводников термопары. К примеру, до 120ºС могут применяться любые виды, до 1300ºС фарфоровые. Существуют модели и свыше 1300 ºС, в которых для изоляции используются окислы магния, бериллия и алюминия, но из-за того, что в бытовых приборах такие температуры отсутствуют, приобретать и рассматривать подобные термопары нецелесообразно.

Проверка, чистка, замена

Если плита начала плохо загораться, вполне вероятно, что термопара засорилась или вышла со строя. Но стоит отметить, что причина неисправности может и не затрагивать этот элемент. Для проверки следует выполнить такие действия – поверните ручку духовки и подожгите газ. Если после того, как вы отпустите ручку, духовка тухнет, это первый признак, что система газконтроля не открывает клапан подачи газа в плите.

Скорее всего, что поверхность измерительного элемента засорилась, и он не воспринимает температурные изменения в окружающей среде. Чтобы починить газовое оборудование в плитах фирм Гефест, Ariston, Indesit, Gorenje      и т.д. следует для начала почистить термопару в плите, для этого:

  • Предварительно закройте газовые краники и отключите плиту от сети внешнего электроснабжения; Рис. 4: перекрыть подачу газа на духовку
  • Откройте духовку и удалите из нее все лишнее – вы должны свободно проникнуть внутрь, если что-то вам мешает, уберите это, при необходимости можете снять дверцу с плиты; Рис. 5: удалите из духовки все лишнее
  • Найдите саму термопару – как правило, она расположена в верхней части духовки, ее обязательно устанавливают вблизи рассекателя пламени; Рис. 6: термопара в духовке
  • При обнаружении нагара, копоти и прочего мусора на ее поверхности их следует очистить при помощи мелкой наждачки, очищать ударным методом категорически запрещено, так как вы можете повредить термопару безвозвратно;
  • Соберите удаленный мусор и опробуйте работоспособность.

Если такой ремонт газконтроля не принес желаемого результата, следует проверить термопару при помощи мультиметра или милливольтметра. Для этого вам понадобится добраться до места подключения термопары к электрической сети плиты. Как правило, она располагается под передней панелью или верхней крышкой, где находиться переключатель температуры или газовый клапан. Здесь также могли отойти контакты, тогда их достаточно просто поправить, если нет, переходите к измерениям.

Установите предел измерения мультиметра в районе десятков милливольт. Подключите щупы к выводам термопары и подогрейте измерительный элемент (не обязательно открытым огнем, но это довольно доступный способ).

Рис. 7: проверка термопары мультиметром

Если милливольтметр покажет изменение напряжения на выводах, устройство исправно и причина в чем-то другом. В противном случае вы могли неправильно установить предел для вашей модели термопары или  автоматика газконтроля неисправна.

Замена термопары газовой плиты

В большинстве случаев, выход со строя характеризуется перегоранием проводников. Их самостоятельная пайка или сваривание в домашних условиях возможны, но нецелесообразны, так как после сращивания невозможно обеспечить прежнюю точность измерений. Поэтому оптимальным вариантом является замена термопары. Для этого:

  • Приобретите в интернете новую модель для замены, лучше это делать по коду термопары, который можно обнаружить на самом устройстве либо в паспорте газовой плиты;
  • Также отключите плиту от электрической сети и системы газоснабжения;
  • Снимите переднюю панель и верхнюю крышку плиты и отключите электрические выводы в месте их подключения к электромагнитному клапану; Рис. 8: Снимите переднюю панель или верхнюю крышку
  • Открутите в духовке гайку крепления и выньте термопару, если крепежный элемент сразу не поддается, не прилагайте чрезмерный усилий, чтобы не сломать место крепления, используйте WD-40 или любой другой растворитель; Рис. 9: Открутите термопару
  • Установите новую термопару в отверстие и закрепите ее по аналогии с предыдущей, подключите к цепи внутренней электропроводки плиты; Рис. 10: Установите новую термопару
  • Соберите в обратной последовательности и опробуйте работоспособность газовой плиты.

Советы по безопасности

Ввиду того, что термопара отвечает за безопасную работу газовой плиты, следует проследить, чтобы во время замены и эксплуатации обеспечивались оптимальные условия:

  • При первых признаках утечки газа сразу перекрывайте газовые краны и обеспечьте проветривание помещения;
  • Направление измерительного элемента должно равномерно приближаться к пламени или располагаться вдоль источника тепла;
  • Проволока не должна испытывать механической нагрузки или натяжения, но и свободно болтаться она так же не должна;
  • При замене одной модели на другую, выбирайте подходящую по параметрам и температурному режиму для вашей плиты.

Если самостоятельно вам не получается выполнить данную процедуру или после замены вы ощущаете запах газа, сразу обратитесь в газовую службу для предотвращения аварийной ситуации.

Видео по теме

Газовый клапан с термопарой по выгодной цене - Отличные предложения на газовый клапан с термопарой от глобальных продавцов газовых клапанов с термопарой

Отличные новости !!! Вы находитесь в нужном месте для газового клапана термопары. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот газовый клапан с термопарой должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели газовый клапан с термопарой на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в газовом клапане с термопарой и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести газовый вентиль thermocouple по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Дополнение к контролю за газовым котлом

КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ LPM-06

LPM-06 КОНВЕРСИОННЫЙ КОМПЛЕКТ ДВУХСТУПЕНЧАТЫЙ ПЕЧИ ПРИРОДНЫЙ ГАЗ НА L.P. GAS CONVERSION Goodman Manufacturing Company, L.P. 2009-2011 5151 San Felipe, Suite 500, Houston, TX 77056 www.goodmanmfg.com -или- www.amana-hac.com

Подробнее

УСТАРЕЛО. VS8420 Милливольтный газовый клапан

ПРИМЕНЕНИЕ Милливольтный газовый клапан VS8420 компактен и имеет емкость 60 000 БТЕ (падение давления 1 дюйм для прямоточной конфигурации). Дизайн делает его идеальным для использования в качестве камина и отопления помещений.

Подробнее

Лист подтверждения кондиционирования воздуха

Отпускной лист по кондиционированию воздуха Напечатанное имя техника Адрес Номер социального страхования Номер телефона Город Штат Почтовый индекс Установить или проверить правильность установки кондиционера Кандидат

Подробнее

37E73A-903 и 906 ИНТЕЛЛИ-ВЕНТ

37E73A-903 и 906 INTELLI-VENT Инструкции по установке термостата водонагревателя для оператора, работающего только на природном газе: Сохраните эти инструкции для будущего использования. Подробнее

Руководство по ремонту Norcold, модели 442, 443, 452, 453, 462, 463, 482, 483

Руководство по ремонту Norcold, модели 442, 443, 452, 453, 462, 463, 482, 483 Раздел 3 Содержание Стр. 3-2 Общая информация и технические характеристики 3-3 Информация об электрических соединениях 3-3 Описание

Подробнее

ПРЕДВАРИТЕЛЬНЫЕ КАНАЛЫ ДЛЯ ЖИДКОГО ТОПЛИВА PLPM

ПРЕДУПРЕЖДЕНИЕ. ПРЕДУПРЕЖДЕНИЕ. Эти инструкции предназначены для использования только опытным квалифицированным персоналом по запуску системы сжигания.Наладка этого оборудования и его комплектующих,

Подробнее

УХОД ЗА ВОДОНАГРЕВАТЕЛЕМ

http://waterheatertimer.org/troubleshoot-rheem-tankless-water-heater.html Осмотр водонагревателя УХОД ЗА ВАШИМ НАГРЕВАТЕЛЕМ Система вентиляции (только прямая вентиляция) Необходимо проверить систему вентиляции

Подробнее

Сан-Хосе РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

San josé РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Руководство по сборке и эксплуатации San josé 30 мбар - ПОРТАТИВНЫЙ ГАЗОВЫЙ БАРБЕКЮ 1. 2. 3. Неправильная установка, регулировка, изменение, обслуживание или ремонт может привести к травмам или повреждению имущества.

Подробнее

ИНСТРУКЦИИ ПО УСТАНОВКЕ

ИНСТРУКЦИИ ПО УСТАНОВКЕ КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ СЕРИИ VGBQ VIKING RANGE CORPORATION 111 Front Street Greenwood, Mississippi (MS) 38930 USA (662) 455-1200 ВАЖНО: ПРОЧИТАЙТЕ И СЛЕДУЙТЕ 1. Перед началом,

Подробнее

МЕРЫ БЕЗОПАСНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПО БЕЗОПАСНОСТИ ГАЗА Инструкции о том, что делать, когда пользователь чувствует запах газа, можно получить у местного поставщика газа.Эти инструкции должны быть вывешены на видном месте, где будет эксплуатироваться установка.

Подробнее

Q309A, B; Q335C; Q340A; Термопары Q390A и термогенераторы Q313A, B, C, F

Q309A, B; Q335C; Q340A; Термопары Q390A и генераторы на термоэлементах Q313A, B, C, F ХАРАКТЕРИСТИКИ ДАННЫЕ ОБ ИЗДЕЛИИ Вставной зажим, разрезная гайка и адаптер в сборе для легкой установки пилотной горелки. Q335 Лопата или быстроразъемное соединение

Подробнее

! "" # $% "! & '(() *

! "" # $% "! & '(() * G Whiz Gas Popper Инструкция по эксплуатации Модель № 5908 Номер детали.74874 Пересмотрено в октябре 1997 г. Цинциннати, Огайо 45241-4807 США МЕРЫ ПРЕДОСТОРОЖНОСТИ ПО БЕЗОПАСНОСТИ ГАЗА Инструкции о том, что делать, когда пользователь чувствует запах

Подробнее

Modulex. РУКОВОДСТВО ПО ТРУБОПРОВОДУ GF-115-P. Модульные конденсационные водогрейные котлы Модели: 303, 454, 606, 757, 909, 1060. Инструкция №

Инструкция № AERCO INTERNATIONAL, Inc., Нортвейл, Нью-Джерси, 07647 США РУКОВОДСТВО ПО ТРУБОПРОВОДАМ GF-115-P Газовые котельные системы Modulex Модульные конденсационные водогрейные котлы Модели: 303, 454, 606, 757, 909,

Подробнее

ОБОГРЕВАТЕЛИ СЕРИИ Ч2015Т, Ч3025Т

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ОБОГРЕВАТЕЛЕЙ СЕРИИ Ч2015Т, Ч3025Т И ОБОГРЕВАТЕЛЕЙ СЕРИИ Ч28Т, Ч34Т, Ч38Т ПОДРАЗДЕЛЕНИЕ CHIEF INDUSTRIES, INC.P.O. Box 848 Kearney, NE 68848 США Телефон (308) 237-3186 Факс (308) 237-2650 ТАБЛИЦА

Подробнее

BERMAD Противопожарная защита

400E-2M / 700E-2M Дренчерный клапан IOM Bermad с электрическим управлением и ручным сбросом EasyLock Модель: 400E-2M / 700E-2M УСТАНОВКА ЭКСПЛУАТАЦИЯ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Разработка приложений BERMAD 400E-2M / 700E-2M Bermad

Подробнее

Проточный газовый водонагреватель

Проточный газовый водонагреватель Модели W 125...T1 обслуживание при эксплуатации установки Проточный водонагреватель Bosch - это высокоэффективный и компактный ответ на ваши потребности в нагреве воды. Все Bosch

Подробнее

ГАЗОВЫЙ ВОДОНАГРЕВАТЕЛЬ

ГАЗОВЫЙ ВОДОНАГРЕВАТЕЛЬ Версию данной инструкции на испанском языке можно получить, связавшись с компанией, указанной на паспортной табличке. La version espanola de estas Instrucciones se puede obtener al

Подробнее

ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ. РУКОВОДСТВО ПО ОБЪЕМУ, НИЗКОМ, ВЕРХНЕМУ / ГОРИЗОНТАЛЬНОМУ И ГОРИЗОНТАЛЬНОМУ ТОЛЬКО ПЕЧИ С ТЯГОВОЙ ТЯГКОЙ Распознайте этот символ как указание на важную информацию по безопасности. Подробнее

6720646148-11 / 2010 США / Калифорния

6720646148-11 / 2010 US / CA (en) Для пользователя Инструкция для пользователя Конденсационный газовый котел Logamax plus GB162- L.B. 80 квт / 100 квт Пожалуйста, внимательно прочтите перед работой. Это руководство доступно на английском языке

. Подробнее

1.0 Требования к обслуживанию

Высокоэффективные конденсационные газовые котлы. Номера моделей: серии T, Ti, Ts и Lx. Дата версии: 01.07.2010. ПОДРОБНОЕ ОБСЛУЖИВАНИЕ И ПРОЦЕДУРА ПРОВЕРКИ СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ: Подрядчики по установке, оставьте эти

Подробнее

Бесконтактный водонагреватель

Водонагреватель без резервуара ИНФОРМАЦИЯ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Модели WGRTNG199 / WGRTLP199 WGRTCNG199 / WGRTCLP199 ВНИМАНИЕ: Westinghouse оставляет за собой право вносить изменения или обновления продукта без уведомления и не будет

Подробнее

orlando РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

orlando РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2 Руководство по сборке и эксплуатации Orlando 30 мбар - ПОРТАТИВНЫЙ ГАЗОВЫЙ БАРБЕКЮ 1.2. 3. Неправильная установка, регулировка, изменение, обслуживание или ремонт может привести к травмам или повреждению имущества.

Подробнее

Руководство пользователя и инструкции

Руководство пользователя и инструкции Строительные обогреватели Tradesman 400 и Tradesman 400 Ultra МОДЕЛИ ВЫХОДА (БТЕХ) FUEL CP400 Сертификат на отвод паров пропана 400 000 от: Поздравляем! Вы приобрели

Подробнее

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ВЫНОСЛИВОСТЬ / МОДУЛЬНАЯ СЕРИЯ ГАЗОВЫЕ ДИАПАЗОНЫ 12 24S 36S, 36C 48C, 48S, 48SS 60SS, 60SC, 60CS 72SS, 72SC, 72CC, 72CS VULCAN

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ВЫНОСЛИВОСТЬ / МОДУЛЬНАЯ СЕРИЯ ГАЗОВЫЕ ДИАПАЗОНЫ VULCAN WOLF 12 24S 36S, 36C 48C, 48S, 48SS 60SS, 60SC, 60CS 72SS, 72SC, 72CC, 72CS C12, C24S C36S, C36C C48CS, C48SS, C4860C C60SS60, C4860C C60SS60 Подробнее

КОММЕРЧЕСКИЙ ОСУШИТЕЛЬ ГАЗА

МОДЕЛИ КОММЕРЧЕСКИХ ОСУШИТЕЛЕЙ CGD8990XW0 4 12 Litho In U.S.A. (CMS) (psw) c 2012 WHIRLPOOL CORPORATION Номер детали Ред. B ВЕРХНИЕ ДЕТАЛИ И КОНСОЛИ 2 ВЕРХНЯЯ ЧАСТЬ И ДЕТАЛИ КОНСОЛИ 1 Литературные детали W10184516 Установка

Подробнее

Руководство по ремонту газовой духовки

- / 6 - Руководство по ремонту газовых духовок [FX70 *, FX50 *] Вер. Авг-0 Сбой зажигания Зажигание варочной панели Зажигание духовки Дефект нагрева Духовка Варочная панель Неправильное пламя Кнопка, лампа двигателя Другие запах, дым, шум Нет дисплея,

Подробнее

КОММЕРЧЕСКИЙ ОСУШИТЕЛЬ ГАЗА

КОММЕРЧЕСКИЕ ОСУШИТЕЛИ ГАЗА МОДЕЛИ CGM2941TQ0 CGM2941TQ1 07 08 Litho in U.S.A. (LT) (mek) c 2008 WHIRLPOOL CORPORATION Деталь No. Rev. B ДЕТАЛИ НАБОРНОЙ ГОЛОВКИ (белые) (белые) 2 ЧАСТИ НАБОРНОЙ ГОЛОВКИ 1 Детали документации 8563800

Подробнее

PLP - УСЛОВИЯ

PLP - СРОКИ И УСЛОВИЯ 2014-2015 Филадельфийский газовый завод Контракт на жилые части и план работы Настоящий Контракт на жилые части и план работы (настоящий план) доступен для клиентов Philadelphia

Подробнее

КОММЕРЧЕСКИЙ ОСУШИТЕЛЬ ГАЗА

МОДЕЛИ КОММЕРЧЕСКИХ ОСУШИТЕЛЕЙ CGM2751TQ0 (БЕЛЫЙ) CGM2751TQ1 (БЕЛЫЙ) 5 12 Litho in U.S.A. (CMS) (psw) c 2012 WHIRLPOOL CORPORATION Номер детали W10119631 Ред. C ДЕТАЛИ ВЕРХНЕЙ И КОНСОЛИ W10119631 2 ВЕРХНИЙ И КОНСОЛЬ

Подробнее

Содержание. Определения опасностей

G SA Газовые паровые котлы Руководство по эксплуатации котлов Содержание Страница УСТАНОВЩИК Котлы с искровым зажиганием Общие сведения по установке и обслуживанию см. В этом руководстве. См. Также GSA Spark Ignition

. Подробнее

Техническая справочная информация по термопарам

В нашем разделе технических справочных материалов по термопарам вы найдете справочные материалы, охватывающие все аспекты термопар, от базовой теории, выбора продукта до точности, цветового кода и выходных справочных таблиц.

Если у вас есть вопрос, на который здесь нет ответа, почему бы не задать нам через контактную форму или позвонить нам по телефону .

Содержание

1. Что такое термопара (как они работают?)

2. Различные типы термопар

3. Конструкция термопары

4. Спай термопары

5. Термопары с минеральной изоляцией

6а.Зачем использовать термопары с минеральной изоляцией?

6б. Минимальный радиус изгиба термопар с минеральной изоляцией

7. Какие существуют типы термопар?

8. 7 шагов к выбору термопары

9. Видео сравнения термопар и RTD

10. Анкета для выбора термопары

11. Какой тип термопары у меня? (Цветовые коды термопар)

12.Таблица точности и использования термопары

13. Допуски точности термопары

14. Информация о удлинительном и компенсирующем кабелях

15. Что такое рейтинг IP?

16. Справочные таблицы термопар

1. Что такое термопара (как они работают)?

Термопара - это датчик, используемый для измерения температуры в ряде процессов. Термопары состоят из двух проводов, изготовленных из разнородных металлов, которые скреплены на одном конце, образуя соединение.Когда этот переход испытывает изменение температуры, создается напряжение, это напряжение затем может быть измерено и соотнесено с температурой. Это также известно как «эффект Зеебека».

2. Различные типы термопар

Термопары

доступны из различных комбинаций металлов, каждая из которых имеет свои уникальные характеристики с точки зрения температурного диапазона, долговечности, вибростойкости, химической стойкости и совместимости с областями применения.

• Термопары из недрагоценных металлов или типа K, J, T и E имеют относительно низкую стоимость и поэтому являются наиболее популярными термопарами, они обычно используются в широком диапазоне низко- и среднетемпературных применений.

• Термопары из благородных металлов или типов R, S и B имеют большее сопротивление, чем термопары из неблагородных металлов, однако у них есть платиновые проводники, что делает их намного более дорогими. Они обычно используются при высоких температурах.

На графике ниже показаны характеристики термопары и зависимость температуры отВыход мВ для всех основных типов термопар из недрагоценных металлов и термопар Nobel. Это показывает, что датчики термопар имеют относительно линейный выходной сигнал.

3. Конструкция термопары

Конструкция термопары состоит из двух проводников, сваренных вместе в точке измерения и изолированных друг от друга по длине, которые обычно имеют внешнюю защитную оболочку.

Материалы, такие как ПВХ, силиконовый каучук, изоляторы FEP или PTFE, чаще всего используются при температурах до 250 ° C, стекловолокно или керамика используются для температур выше 250 ° C.Для средних температур (от 400 до 1200 ° C) защитная оболочка термопары часто представляет собой металл, такой как нержавеющая сталь или сплав 600, и может быть обработанным карманом, предназначенным для использования в конкретном процессе. При высоких температурах обычно используются керамические оболочки выше 1100 ° C.

Часто больше внимания уделяется выбору и проектированию защитных кожухов, чем датчиков, поскольку они более дороги и должны обеспечивать защиту от химического или физического воздействия. Оболочки часто изготавливаются на заказ, так как они разработаны специально для конкретного процесса или применения.

4. Спай термопары

Зонды для термопар

доступны с одним из трех основных типов спая: заземленным, изолированным или открытым, как показано на рисунке ниже.

• В незаземленном или изолированном зонде спай термопары изолирован от материала внешней оболочки, это снижает любые электрические помехи и обеспечивает стабильные показания, но приводит к более медленному времени отклика и часто более дорогостоящим, чем заземленные или открытые альтернативы.

• На конце заземленной термопары физически прикреплен спай термопары, который является неотъемлемой частью внешней оболочки. Время отклика меньше, чем у незаземленного спая, благодаря хорошей передаче тепла от оболочки к спайу термопары; однако показания иногда могут быть нестабильными.

• Открытый спай либо не имеет внешней оболочки, либо спай термопары выходит за пределы оболочки. Их не рекомендуется использовать в агрессивных средах, но они обеспечивают очень быстрое время отклика при невысокой стоимости в правильном применении.

5. Термопары с минеральной изоляцией

Термопары с минеральной изоляцией состоят из внешней металлической оболочки, в которой находятся проводники термопары; оболочка затем заполняется сильно уплотненным порошком оксида магния для предотвращения контакта проводников в любой точке, кроме фиксированного соединения. Эта конструкция позволяет изгибать оболочки или придавать им форму в соответствии с требованиями пользователя, но при этом они остаются жесткими во время использования. Вся сборка герметично закрыта, что обеспечивает полную защиту проводов от рабочей среды.

Доступен с 2 сердечниками (симплекс) или 4 сердечниками (дуплекс) с различными материалами внешней оболочки, включая нержавеющую сталь класса 25/20 (310) (коррозионно-стойкую и подходящую для использования в серосодержащих средах), сплав 600 (сильно коррозионные среды до высоких температур) и Nicrobel D (рекомендуется с термопарами типа K и N с хорошей термостойкостью и отличными характеристиками в окислительной, науглероживающей, восстановительной и вакуумной средах).

6а.Зачем использовать термопары с минеральной изоляцией?

Оперативное реагирование

Высокая плотность минерального порошка способствует быстрой передаче тепла между проводником и оболочкой.

Очень гибкий

Кабель с минеральной изоляцией отличается высокой гибкостью и может иметь разные углы и формы, обеспечивающие идеальное соответствие условиям эксплуатации. Это также упрощает установку в труднодоступных местах.

Широкий диапазон температур

Датчики с минеральной изоляцией - популярный выбор, поскольку они имеют очень широкий диапазон температур.Огнестойкие и могут подвергаться воздействию значительно более высоких температур, чем кабели с синтетической оболочкой.

Долговечность

Конструкция кабеля гарантирует длительный срок службы жилы, благодаря защищающей их оболочке и изолирующему порошку, они способны выдерживать такие условия окружающей среды, как коррозия.

6б. Минимальный радиус изгиба термопар с минеральной изоляцией

Термопары с минеральной изоляцией можно сгибать в самые сложные формы.Однако существует минимальный радиус изгиба, который в 3 раза больше диаметра кабеля.

На приведенном выше изображении показан кабель MI диаметром 3 мм с минимальным изгибом. Чтобы рассчитать минимальный радиус изгиба, вы просто умножаете диаметр кабеля на 3, поэтому минимальный внутренний радиус изгиба для кабеля 3 мм должен быть 3 x 3 = 9 мм.

Чтобы рассчитать длину окружности (18 мм на рис. 1), просто умножьте радиус (9 мм на рис. 1) на 2. Это минимальный размер патрубка, который вам придется использовать для придания необходимой формы кабелю MI.

7. Какие существуют различные типы термопар?

Термопары

Мы производим широкий спектр термопар для промышленного измерения температуры типов K, T, J, N, R, S и B в соответствии с IEC584, используя только материалы класса 1. Термопара может быть такой же простой, как датчик с неизолированным проводом, вплоть до сборки из чистой платиновой керамики типа R в оболочке для высокотемпературных применений.Какими бы ни были ваши потребности, Sterling Sensors сможет предоставить термопару для вашего применения.

Проволочные термопары

Проволочные термопары

- довольно простые датчики, они предлагают очень быстрое время отклика при невысокой стоимости, но, как правило, не подходят для использования в промышленных приложениях из-за того, что большинство проволочных датчиков «оголены». Проволочные термопары идеально подходят для приложений измерения температуры, таких как испытание и измерение, картографирование температуры и приложения OEM.Если вы ищете недорогой базовый датчик для общих целей, для начала вам подойдут проволочные термопары.

Изготовленные термопары

Датчики этой серии имеют изготовленную защитную оболочку для более широкого промышленного применения, включая печи, термическую обработку, оборудование и водоочистку, среди прочего. Они доступны с вашим выбором соединения: заземленным, изолированным или незащищенным (в зависимости от требований), с широким диапазоном оконечных устройств, таких как подводящие провода, преобразователи, вилки или промышленные головные блоки, для широкого спектра применений

Поверхностные термопары

Набор поверхностных термопар для постоянного или временного измерения температуры, доступных для использования во многих областях, включая исследования и разработки, HVAC, водопровод, кондиционирование воздуха и отображение температуры.Поверхностные термопары очень популярны, поскольку их можно использовать на многих типах поверхностей, включая неровные и круглые, они также очень просты в использовании и, как правило, очень легко заменять и размещать.

Термопары общего назначения

Несмотря на то, что многие из наших датчиков используются по-разному, этот диапазон датчиков является самым разнообразным. Они включают байонетные термопары для индустрии пластмасс, датчики нагрузки для фармацевтики и автоклавов.И различные термопары, такие как шайбы, пластинчатые и болтовые зонды для измерения температуры общего назначения.

Термопары с минеральной изоляцией

Наш стандартный ассортимент термопар с минеральной изоляцией показан ниже, однако, если вам нужно что-то специально для ваших требований, свяжитесь с нами, так как мы также производим их на заказ. Термопары с минеральной изоляцией прочные, гибкие, могут изготавливаться большой длины и широкого диапазона диаметров.

Переносные термопары

Компания

Sterling Sensors производит широкий спектр портативных термопар для использования с цифровыми портативными термометрами для измерения температуры поверхности, воздуха или погружения в различных приложениях, таких как еда, общественное питание, напитки, холодильные склады или окружающая среда, при калибровке типа K, J и T. Мы также производим портативные термометры сопротивления Pt100 с изделиями на заказ, доступными по запросу.

8. 7 шагов к выбору термопары

При выборе подходящих датчиков термопары необходимо учитывать множество факторов.
Клиенты часто приходят к нам с чертежом, спецификацией, фотографией или просто идеей того, что им нужно, и мы обычно берем это оттуда.

Задавая несколько вопросов, мы обычно можем решить, какая термопара вам нужна. Тем не менее, во многих случаях нашим клиентам предоставляется возможность получать элементы с минимальной информацией, предоставляемой им от стороннего заказчика или инженера в организации.

В качестве альтернативы, у вас может просто быть новое приложение, которое требует измерения температуры, и вы никогда не покупали этот тип продукта.Опять же, мы можем помочь.

Ниже мы обсудим 7 шагов, которые необходимо учесть, чтобы получить правильные термопары для вашего приложения.

1. Калибровка

Знаете ли вы, какой тип термопары вам нужен? Например, тип K, T или J. Если нет, это первое, что вам нужно учитывать. Обычно это определяет то, к чему вы подключаете термопару. Также от этого будет зависеть точность термопары.

2.Заявка

Что измеряется? Термопара измеряет жидкость, поверхность или газ? Должен ли он находиться в трубе или сосуде, или это часть машины или аппарата?

3. Окружающая среда

О чем нужно подумать? Например. Должен ли он быть химически стойким, иметь степень защиты IP, иметь допуск ATEX, использоваться в пищевых продуктах, иметь высокую вибрацию?

4. Место нахождения

Как термопара крепится к приложению, например; настенный, ручной, снаружи или внутри.Нужен ли фитинг для фиксации на месте?

5. Рабочий диапазон

(например, 0 - 1000 ° C) Это основной ограничивающий фактор при выборе термопары, поскольку он во многих случаях определяет материалы, используемые в конструкции, а также тип калибровки.

6. Физические характеристики

Каковы требования к длине, диаметру и размеру? Он должен быть изогнутым или очень длинным?

7.Подключение к приложению

К чему подключается термопара? Нужна ли терминальная головка, разъем, провод или передатчик?

Если вы ответите на эти вопросы, то сможете определить, какую термопару вам нужно. Чтобы помочь вам, у нас есть простая в использовании анкета, которую можно заполнить и вернуть нам, или вы можете просто позвонить или отправить нам электронное письмо со своими вопросами, мы здесь, чтобы помочь.

9. Видео сравнения RTD и термопар

Практическое руководство, которое поможет вам выбрать правильный продукт для вашего приложения.

10. Анкета для выбора термопары

Мы разработали этот вопросник, чтобы помочь клиентам выбрать необходимую им термопару. Если у вас ограниченный опыт работы с термопарами или совсем нет опыта, заполнить эту анкету просто. Он упрощает процесс выбора датчиков, предоставляя вам рекомендации по составлению вашей спецификации.

Это очень полезно для покупателей и торговых посредников, которые очень мало знают о датчиках и не знают, какую информацию им нужно предоставить.

11. Какой тип термопары у меня? (Цветовые коды термопар)

Каждый тип термопары имеет разные характеристики, которые определяют ее пригодность для различных применений. В приведенной ниже таблице с информацией о термопарах показаны температурный диапазон, цветовой код и материал проводника для каждого типа термопары, что упрощает поиск подходящей термопары для вашего применения.

12.Таблица точности и использования термопары

13. Таблица погрешностей и допусков термопар

14. Информация о удлинительном и компенсирующем кабелях

15. Что такое рейтинг IP?

Код IP, международная маркировка защиты, стандарт IEC 60529, иногда интерпретируемый как маркировка защиты от проникновения, классифицирует и оценивает степень защиты от проникновения (такие части тела, как руки и пальцы), пыли, случайного контакта и воды через механические кожухи. и электрические шкафы.Он опубликован Международной электротехнической комиссией (МЭК). Эквивалентным британским стандартом является EN 60529. Цель стандарта - предоставить пользователям более подробную информацию, а не расплывчатые маркетинговые термины, такие как « водонепроницаемый». Многие из наших датчиков термопар поставляются с головками, имеющими степень защиты IP. В следующей таблице показано, что означают коды и как они состоят. Щелкните здесь, чтобы просмотреть все наши датчики температуры с классом защиты IP.

16.Справочные таблицы термопар

Перечисленные ниже PDF-документы содержат таблицу ITS-90, в которой указаны точные значения милливольт на градус (C °) для эталонной термопары

.

Дополнительную информацию о термопарах смотрите здесь: -

Кембриджский университет - Принципы работы термопар

Национальная физическая лаборатория - Что такое термопара?

Национальная физическая лаборатория - Термопары

Датчики Sterling

- RTD против термопар

Датчики Sterling - часто задаваемые вопросы по термопарам

или чтобы обсудить ваши требования с нашим отделом продаж, позвоните по телефону +44 (0) 161 620 0410 или напишите по электронной почте sales @ sterlingsensors.co.uk

Термопара Присоединения к процессу и приборам

Сборки термопар

могут поставляться с рядом фитингов и принадлежностей для любого применения. Варианты подключения включают плоские или резьбовые уплотнения, удлинительные или компенсирующие кабели, стандартные и миниатюрные заглушки и розетки. Кроме того, устойчивые к атмосферным воздействиям, взрывозащищенные клеммные головки с откидным верхом или угловым вводом обеспечивают легкое подключение к контрольно-измерительной системе. Также можно использовать различные компрессионные фитинги для фиксации термопары в приложении или на входе процесса.

Для получения дополнительной информации или обсуждения ваших требований с нашим отделом продаж звоните по телефону +44 (0) 161620 0410 или по электронной почте [email protected]

Не можете найти то, что вам нужно?

Позвоните нам по телефону +44 (0) 161620 0410 или напишите нам по электронной почте: [email protected]

Термопары

Что такое термопара? Введение в измерение температуры

Термопара - датчик для измерения температуры.Этот датчик состоит из двух разнородных металлических проводов, соединенных одним концом и подключенных к термометр с термопарой или другое устройство с функцией термопары на другом конце. При правильной настройке термопары могут обеспечивать измерения температуры. в широком диапазоне температур. Термопары

известны своей универсальностью в качестве датчиков температуры, поэтому обычно используются в широком спектре приложений - от термопар промышленного использования до обычных термопар, используемых в коммунальных службах и обычных приборах.В связи с широким диапазоном моделей и технических характеристик, чрезвычайно важно понимать его основную структуру, принцип работы и диапазоны, чтобы лучше определить, какой тип и материал термопары подходит для вашего применения.

OMEGA Engineering предлагает широкий ассортимент термопар в Индии.

Подробнее о термопарах

Эффект Зеебека

В 1821 году Томас Зеебек обнаружил непрерывный ток в термоэлектрической цепи, когда два провода из разнородных металлов соединяются на обоих заканчивается и один из концов нагревается.

Как работает термопара?

Когда два провода, состоящие из разнородных металлов, соединяются на обоих концах и один из концов нагревается, в проводе протекает постоянный ток. термоэлектрическая цепь. Если эта цепь разорвана в центре, сетевое напряжение разомкнутой цепи (напряжение Зеебека) является функцией соединения температура и состав двух металлов. Это означает, что когда соединение двух металлов нагревается или охлаждается, создается напряжение, которое может быть обратно коррелировано с температура.

Типы термопар

Термопары доступны в различных комбинациях металлов или калибровок. Наиболее распространены термопары из «основного металла», известные как типы J, K, T, E. и N. Существуют также высокотемпературные калибровки - также известные как термопары из благородных металлов - типов R, S, C и GB.

Каждая калибровка имеет свой диапазон температур и среду, хотя максимальная температура зависит от диаметра провода, используемого в термопара.

Хотя калибровка термопары определяет диапазон температур, максимальный диапазон также ограничен диаметром термопары. провод. То есть очень тонкая термопара может не достичь полного диапазона температур.

Термопары типа

K известны как универсальные термопара из-за невысокой стоимости и температурного диапазона.

Как выбрать термопару


1.Определите область применения, в которой будет использоваться термопара

2. Проанализируйте диапазоны температур, в которых будет работать термопара.

3. Примите во внимание любую химическую стойкость, необходимую для материала термопары или оболочки

4. Оцените потребность в стойкости к истиранию и вибрации

5. Перечислите все требования для установки.

Как выбрать тип термопары?

Поскольку термопары измеряют в широком диапазоне температур и могут быть относительно прочными, термопары очень часто используются в промышленности.При выборе термопары используются следующие критерии:
- Диапазон температур
- Химическая стойкость термопары или материала оболочки
- Устойчивость к истиранию и вибрации
- Требования к установке (может потребоваться совместимость с существующим оборудованием; существующие отверстия могут определять диаметр зонда)

Каково время отклика термопары?

Постоянная времени определяется как время, необходимое датчику для достижения 63.2% ступенчатого изменения температуры при заданном наборе условий. Чтобы датчик приблизился к 100% значения ступенчатого изменения, требуется пять постоянных времени. Термопара с открытым спаем обеспечивает самый быстрый отклик. Кроме того, чем меньше диаметр оболочки зонда, тем быстрее отклик, но максимальная температура может быть ниже. Однако имейте в виду, что иногда оболочка зонда не может выдерживать полный диапазон температур термопары.Узнайте больше о времени отклика термопары.

Как мне узнать, какой тип соединения выбрать?

Доступны зонды с термопарами в оболочке с одним из трех типов спая: заземленным, незаземленным или открытым. На конце зонда с заземленным переходом провода термопары физически прикреплены к внутренней стороне стенки зонда. Это приводит к хорошей теплопередаче. снаружи через стенку зонда до спая термопары.В незаземленном зонде спай термопары отделен от стенки зонда. Время отклика ниже, чем у заземленного типа, но незаземленный предлагает электрическую изоляцию.

Выберите подходящую термопару

Термопара из бисера проволоки
Термопара из бисерной проволоки - самая простая форма термопары.Он состоит из двух отрезков проволоки термопары, соединенных между собой сварным валиком. Поскольку выступ термопары обнажен, существует несколько ограничений применения. Термопара из бисерной проволоки не должна использоваться с жидкостями, которые могут вызвать коррозию или окисление сплава термопары. Металлические поверхности также могут быть проблематичными. Часто металлические поверхности, особенно трубы, используются для заземления электрических систем. Непрямое подключение к электрической системе может повлиять на измерения термопары. Как правило, термопары из бисерной проволоки являются хорошим выбором для измерения температуры газа.Поскольку они могут быть очень маленькими, они также обеспечивают очень быстрое время отклика. Зонд термопары
Зонд термопары состоит из провода термопары, помещенного внутри металлической трубки.Стенка трубки называется оболочкой зонда. Общие материалы оболочки включают нержавеющую сталь и Inconel®. Инконель поддерживает более высокие диапазоны температур, чем нержавеющая сталь, однако нержавеющая сталь часто предпочтительнее из-за его широкой химической совместимости. Для очень высоких температур также доступны другие экзотические материалы для оболочки. Посмотреть нашу линию высоких температурные экзотические термопары.

Наконечник термопары доступен в трех различных исполнениях. Заземленный, незаземленный и незащищенный. С заземленным наконечником термопара находится в контакт со стенкой оболочки. Заземленный переход обеспечивает быстрое время отклика, но он наиболее чувствителен к контурам электрического заземления. В необоснованном спаев термопара отделяется от стенки оболочки слоем изоляции. Наконечник термопары выступает за пределы стенки оболочки с открытым спаем.Термопары с открытым спаем лучше всего подходят для измерения воздуха.

Поверхностный зонд
Для большинства типов датчиков температуры сложно измерить температуру твердой поверхности. Чтобы обеспечить точное измерение, весь Площадь измерения датчика должна соприкасаться с поверхностью.Это сложно при работе с жестким датчиком и жесткой поверхностью. поскольку термопары изготовлены из гибких металлов, спай может быть плоским и тонким, чтобы обеспечить максимальный контакт с жесткой твердой поверхностью. Эти термопары являются отличным выбором для измерения поверхности. Термопара может быть даже встроена в механизм, который вращается, что делает ее пригодной для измерения температура движущейся поверхности.Тип K - это ChrOMEGA ™ / AlOMEGA ™. Беспроводные термопары
Беспроводные передатчики Bluetooth, которые подключаются к смартфонам или столам для регистрации и мониторинга измерений температуры.Эти преобразователи измеряют различные входные сигналы датчиков, включая, помимо прочего, температуру, pH, RTD, относительную влажность. Передача данных осуществляется по беспроводной технологии Bluetooth на смартфон или планшет. с установленным приложением. Приложение позволит смартфону выполнить сопряжение и настроить несколько передатчиков.

Часто задаваемые вопросы

Какова точность и температурный диапазон различных термопар?

Вы можете узнать больше о точности термопары и диапазонах температур с помощью этого цветового кода термопары. стол.Важно помнить, что и точность, и дальность зависят от таких факторов, как сплавы термопары, измеряемая температура, конструкция датчика, материал оболочки, измеряемая среда, состояние среды (жидкой, твердой или газовой) и диаметром провода термопары (если он оголен) или диаметром оболочки (если провод термопары не обнажены, но обшиты).

Что использовать: заземленный или незаземленный зонд?

Это зависит от приборов.Если есть вероятность, что может быть ссылка на землю (обычная для контроллеров с неизолированными входами), тогда требуется незаземленный зонд. Если прибор представляет собой портативный измеритель, то почти всегда можно использовать заземленный зонд.

Могу ли я использовать какой-либо мультиметр для измерения температуры с помощью термопар?

Величина термоэлектрического напряжения зависит от закрытого (чувствительного) конца, а также от открытого (измерительного) конца отдельных выводов термопары из сплава.Приборы для измерения температуры, в которых используются термопары, учитывают температуру на измерительном конце для определения температуры на измерительном конце. Большинство милливольтметров не имеют этой возможности, и они не имеют возможности выполнять нелинейное масштабирование для преобразования измерения милливольтметра в значение температуры. Можно использовать справочные таблицы для корректировки определенных показаний милливольт и расчета измеряемой температуры.Тем не менее значение коррекции необходимо постоянно пересчитывать, так как оно обычно не является постоянным во времени. Небольшие изменения температуры на измерительном приборе и чувствительный конец изменит значение коррекции.

Как выбрать между термопарами, резистивными датчиками температуры (RTD), термисторами и инфракрасными приборами?

Вы должны учитывать характеристики и стоимость различных датчиков, а также доступное оборудование.Кроме того, термопары обычно могут измерять температуры в широком диапазоне температур, недорого и очень надежно, но они не так точны и стабильны, как термометры сопротивления и термисторы. RTD стабильны и имеют довольно широкий температурный диапазон, но не такие прочные и недорогие, как термопары. Поскольку они требуют использования электрического тока для При проведении измерений RTD могут иметь неточности из-за самонагрева.Термисторы, как правило, более точны, чем RTD или термопары, но у них гораздо больше более ограниченный температурный диапазон. Также они подвержены самонагреву. Инфракрасные датчики можно использовать для измерения температуры выше, чем у любого другого устройства. и делать это без прямого контакта с измеряемыми поверхностями. Однако они обычно не так точны и чувствительны к поверхностному излучению. эффективность (точнее, коэффициент излучения поверхности).Используя оптоволоконные кабели, они могут измерять поверхности, которые находятся вне прямой видимости.

Справочные таблицы для термопар

Термопары производят выходное напряжение, которое можно соотнести с температурой, которую измеряет термопара. Документы в таблице ниже укажите термоэлектрическое напряжение и соответствующую температуру для данного типа термопары. В большинстве документов также указывается термопара. диапазон температур, пределы погрешности и условия окружающей среды.

Термопара типа B (° C) Термопара типа B (° F) Тип термопары C (° C) Тип термопары C (° F) Термопара типа E (° C) Термопара типа E (° F) Термопара типа J (° C) Термопара типа J (° F) Термопара типа K (° C) Термопара типа K (° F) Термопара типа N (° C) Термопара типа N (° F) Термопара типа R (° C) Термопара типа R (° F) Термопара типа S (° C) Термопара типа S (° F) Тип термопары T (° C) Термопара типа T (° F) Вольфрам и вольфрам /
Рений CHROMEGA ™ vs.Золото-0,07
атомных процентов железа

Магазин термопар в Индии

Офис OMEGA Engineering в Сингапуре обрабатывает все запросы и заказы для Индии. У нас есть инженеры по применению и сотрудники службы поддержки продаж, готовые помочь вам с техническими вопросами, предложениями и заказами. OMEGA - универсальный источник для измерения и управления технологическими процессами. Он предоставляет поддержку через веб-чат, электронную почту и телефон.Просмотрите нашу страницу контактов, чтобы позвонить или написать нам.

Термопары | Сопутствующие товары

↓ Посмотреть эту страницу на другом языке или регионе ↓

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
