Устройство ультраконденсаторы: Ультраконденсаторы Maxwell Technologies — Компоненты и технологии

Содержание

Ультраконденсаторы от LS Mtron

Ультраконденсатор (Ultracapacitors) – элемент питания, сочетающий свойства традиционных аккумуляторов и обыкновенных конденсаторов. Ультраконденсаторы имеют емкость, приближающуюся к емкости химических аккумуляторов, скорость и мощность заряда и разряда на уровне электролитических конденсаторов. Популярность этих элементов в последнее время значительно возросла, в том числе благодаря снижению их стоимости. Это, в свою очередь, стало следствием прихода на рынок крупных производителей. Одним из таких производителей стала компания LS Mtron, которая была создана на базе одного из подразделений LG Electronics. LS Mtron выпускает широкий спектр ультраконденсаторов от одиночных цилиндрических и призматических до модульных.

Традиционные химические аккумуляторы имеют целый ряд преимуществ: большую емкость, низкие токи утечек, малые габариты. Однако есть у них и недостатки: длительный цикл заряда, относительно невысокая нагрузочная способность, ограниченное число циклов заряда-разряда.

В то же время обычные электролитические конденсаторы отличаются гораздо большим числом циклов заряда-разряда и высокой пиковой отдаваемой мощностью. Естественно, инженерам хотелось бы иметь такой элемент питания, который сочетал бы достоинства аккумуляторов и конденсаторов.

Стоит отметить, что идея создания подобных элементов питания не так уж нова. Начало было положено в 1957 году компанией General Electric, которая создала и запатентовала первый электрохимический конденсатор с двойным электрическим слоем. Далее последовали подобные разработки других фирм. В Советском Союзе выпускались аналогичные элементы – ионисторы КИ1-1.

Здесь необходимо сделать одно замечание. Часто, с целью обеспечения патентной чистоты, для новых элементов придумывали новые названия. По сути, двухслойный электрохимический конденсатор, ультраконденсатор, суперконденсатор и ионистр это одно и то же.

Структура ультраконденсатора похожа на устройство электролитического алюминиевого конденсатора (рис.

1). Внешние выводы ультраконденсатора погружены в жидкий электролит, а на их поверхности сформирован слой пористого углеродного покрытия. Для того чтобы электроды не замыкались, между ними расположен проницаемый для электролита сепаратор.

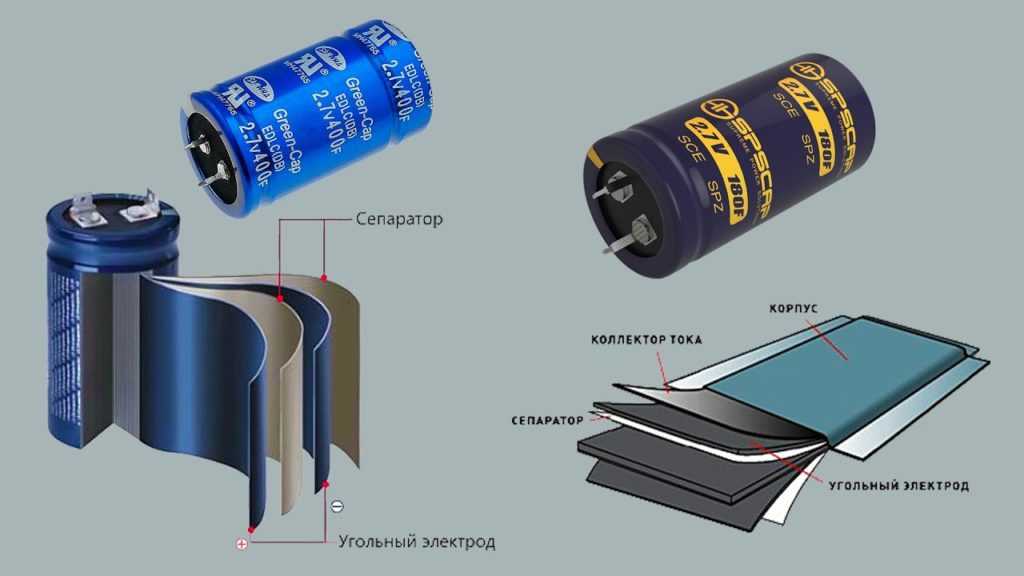

Рис. 1. Структура ультраконденсатора

При приложении внешнего напряжения электролит поляризуется, и его свободные ионы перемещаются в сторону противоположно заряженных электродов. При этом, достигая поверхности электрода, ионы не проникают в него из-за электро-химических особенностей углеродного покрытия. В результате образуется два электронных слоя, которые и являются источником запасаемой энергии.

Ключевой особенностью ультраконденсаторов является уникальное углеродное покрытие. Во-первых, оно обеспечивает минимальное расстояние между ионами электролита и ионами электродов. В современных элементах оно составляет единицы нанометров. Во-вторых, углеродное покрытие имеет чрезвычайно развитую пористую структуру с размерами пор менее 1 нанометра!

Если вспомнить школьный курс физики и формулу для расчета емкости С = (? ? ?0 ? S) / d, то становится понятным, что благодаря большой площади и малому расстоянию между ионами, емкость ультраконденсаторов должна достигать фантастических значений. И это действительно так! Например, емкость 3000 Ф уже является типовым значением, которое приближается к емкости аккумуляторов.

Таким образом, ультраконденсаторы занимают промежуточное положение между электролитами и традиционными аккумуляторами (рис. 2).

Рис. 2. Сравнение характеристик различных питающих элементов

Еще одно достоинство ультраконденсаторов заключается в скорости и предсказуемости их циклов заряда и разряда (рис. 3). Как известно, обычные химические аккумуляторы имеют длительный цикл заряда, который к тому же является нелинейным. По этой причине качественные зарядные устройства необходимо оснащать интеллектуальными функциями, чтобы соблюдать правильную траекторию заряда. Для ультраконденсаторов все значительно проще. С одной стороны они отличаются увеличенной скоростью заряда, а с другой стороны, сама зарядная характеристика имеет линейный вид.

Рис. 3. Особенности циклов заряда и разряда аккумулятора и ультраконденсатора

Скорость разряда для ультраконденсаторов составляет от единиц до десятков секунд, а заряда — всего от единиц секунд до нескольких минут. К сравнению, для химических аккумуляторов цикл разряда хотя и достигает нескольких часов, но после этого требуется столь же длительный процесс заряда.

Важнейшим достоинством ультраконденсаторов является их длительный срок службы, который достигает полумиллиона циклов заряда-разряда. Это достигается за счет того, что принцип их работы имеет практически исключительно физическую составляющую и связан с переносом зарядов. При этом не происходит быстрой деградации материалов структуры. В противоположность этому аккумуляторы, использующие химические реакции в процессе заряда и разряда, вполне очевидно подвержены неизбежной деградации материалов. Это приводит к ухудшению электрических свойств и ограничению срока службы.

Стоит сказать, что емкость ультраконденсаторов в документации, как правило, приводится в фарадах, а емкость аккумуляторов в ампер?часах. Этот факт иногда вводит потребителей в недоумение. Чтобы перевести емкость ультраконденсатора в более привычные единицы следует воспользоваться двумя формулами.

Для начала рассчитывается энергия в джоулях:

E(Дж) = ? ? С (Ф) ? U2 (В).

Далее можно определить емкость в Ватт-часах:

E(Вт?ч) = E(Дж) / 3600 (сек).

Говоря о свойствах ультраконденсаторов от LS Mtron, стоит отметить их достоинства:

  • рабочее напряжение одиночных элементов до 2,85 В;
  • высокая емкость одиночных элементов до 3400 Ф;
  • значительный ресурс циклов заряда-разряда до 1 миллиона;
  • широкий диапазон рабочих температур: -40…65 °C;
  • наличие в портфолио компании одиночных цилиндрических и призматических, а также  модульных ультраконденсаторов.

В настоящее время номенклатура ультраконденсаторов от LS Mtron достаточно разнообразна (рис. 4):

  • Одиночные цилиндрические и призматические ультраконденсаторы с рабочим напряжением 2,8 В и емкостью от 100 до 3000 Ф;
  • Одиночные цилиндрические ультраконденсаторы с рабочим напряжением 2,7 В и емкостью от 650 до 3000 Ф;
  • Одиночные цилиндрические ультраконденсаторы с рабочим напряжением 2,85 В и емкостью от 650 до 3400 Ф;
  • LSUM 016R2C 0500F EA – модульный ультраконденсатор с напряжением 16,2 В и емкостью 500 Ф;
  • LSUM 129R6C 0062F EA – модульный ультраконденсатор с напряжением 129,6 В и емкостью 62 Ф;
  • LSUM 048R6C 0166F EA DC00 – модульный ультраконденсатор с напряжением 48,6 В и емкостью 166 Ф;
  • LSUM 016R8L 0058F EA – модульный ультраконденсатор с напряжением 16,8 В и емкостью 58 Ф;
  • LSUM 086R4C 0093F EA – модульный ультраконденсатор с напряжением 86,4 В и емкостью 93 Ф.

Рис. 4. Внешний вид ультраконденсаторов и ультраконденсаторных модулей

Областями применения ультраконденсаторов являются: автомобили с гибридными силовыми установками, системы резервного питания зданий, троллейбусы, системы рекуперации энергии (в железнодорожном и автомобильном транспорте, строительной технике и т.д.), вспомогательное питание электропогрузчиков, питание автономных систем сбора информации с альтернативным источником энергии и многие другие.

О компании

LS Mtron выделилась из состава компании LG в 2008 году для продвижения специализированных продуктов: ультраконденсаторов, разъемов, антенн, материалов печатных плат. Сейчас LSMtron входит в группу компаний LS. Численность сотрудников фирмы составляет 4100 человек, а денежный оборот превышает 1,7 миллиардов долларов.

Автор: Вячеслав Гавриков (г. Смоленск)

Производители: LSMTRON

Опубликовано: 29. 10.2015

Ультраконденсаторы Maxwell Technologies в каталоге ВЕСТ-ЭЛ

ГлавнаяТехнические статьи и рекомендации инженеров компанииУльтраконденсаторы Maxwell Technologies

Компания Maxwell Technologies, применяя свои самые успешные разработки в области энергосберегающих технологий и накопления энергии, представляет новинку — ультраконденсаторы BOOSTCAP.

Ультраконденсаторы BOOSTCAP — высококачественные изделия в классе аналогичных изделий в мире. По сравнению с батареями они обеспечивают более надёжную работу в условиях высоких и низких температур, требуют значительно меньшего ухода и способствуют снижению нагрузки на окружающую среду, связанную с утилизацией батарей.

Ультраконденсаторы изготавливаются по инновационной технологии накопления энергии BOOSTCAP и идеально подходят для задач, в которых требуются повторяющиеся пики нагрузки длительностью от долей секунды до нескольких минут. Ультраконденсаторы запасают до ста раз больше энергии по сравнению с обычными конденсаторами и отдают мощность, вдесятеро большую, чем обычные батареи.

Ультраконденсатор BOOSTCAP — это двухслойный конденсатор с уникальным металло-угольным электродом и новейшим безводным раствором электролита. Конденсатор допускает наращиваемость, позволяя тем самым легко выбрать параметры, отвечающие техническим требованиям на напряжение и запасаемую энергию.

Ультраконденсаторы можно повторно заряжать и разряжать с оптимальной для данного приложения частотой. Поскольку ультраконденсаторы BOOSTCAP запасают, но не генерируют электростатическую энергию, эти элементы можно хранить полностью разряженными без риска случайно разрядить при транспортировке, хранении, сборке или техническом обслуживании, кроме того, нет риска избыточного заряда.

Новые конденсаторы Maxwell интересны ещё и тем, что выпускаются в форм-факторе стандартных батарей D Cell (размеры цилиндрического конденсатора BCAP0350 составляют 61,3х33 мм), предоставляя емкость 350 Ф (энергетическая плотность составляет примерно 21 Дж/см

3) и обеспечивая большой ток разряда. Срок службы BCAP0350 составляет не менее 10 лет, количество циклов заряд-разряд — не менее 500000.

Применение:

Ультраконденсаторы гарантируют работу чувствительной аппаратуры в условиях электропитания низкого качества. Запасая энергию из имеющегося источника, ультраконденсаторы поддерживают системы с источниками бесперебойного питания, аппаратуру с непрерывным циклом работы и бустеры для запуска генераторов.

Свое применение ультраконденсаторы нашли также в автомобилях с гибридным и чисто электрическим двигателем. Они обеспечивают в них дополнительную мощность при разгоне или движении в гору. Обладая способностью к быстрой зарядке, ультраконденсаторы запасают энергию, выделяющуюся при торможении, увеличивая пробег транспортного средства.

Более подробно с продукцией компании Maxwell Technologies вы можете ознакомиться на сайте производителя, а заказать данную продукцию вы можете у нас.

Maxwell Technologies анонсирует 125-вольтовый BOOSTCAP — ультраконденсаторный модуль для тяжелых гибридных и электрических транспортных средств.

Компания Maxwell Technologies разработала компактный 125-вольтовый BOOSTCAP ультраконденсаторный модуль, чтобы обеспечить стандартный блок для хранения энергии и решений, связанных с поставкой мощности к тяжелым гибридным и электрическим транспортным средствам на топливных элементах с напряжением до 1500 В.

Этот высокоэффективный модуль разработан специально для того, чтобы удовлетворить быстро растущие потребности транспортного машиностроения в ультраконденсаторах, обеспечивающих высокие пиковые нагрузки в режиме разгон/торможение.

Новый модуль, получивший название HTM BMOD0063-P125 (HTM125), базируется на 2.7 В BOOSTCAP BCAP3000 и имеет внутреннюю балансировку ячеек и встроенный температурный контроль, что гарантирует стабильные характеристики циклов заряд/разряд, а также высокую надежность и долговечность изделия.

Технические характеристики HTM125:

  • Номинальное рабочее напряжение: 125 В
  • Напряжение перегрузки: 142 В
  • Номинальная ёмкость: 63 Ф
  • Допуск: +20% -0%
  • Сопротивление постоянному току: 17 мОм
  • Сопротивление на частоте 100 Гц: 14 мОм
  • Энергия: 101.7 Вт час
  • Максимальный постоянный ток: 150 A
  • Максимальный ток 750 A (5 сек разряд до половины Uн)
  • Кол-во циклов заряд/разряд: 1000000
  • Напряжение изоляции: 4000 В DC
  • Степень защиты: IP65

Ультраконденсаторная технология | Skeleton

Передовая технология


с реальным эффектом

Передовые мощные решения по хранению энергии для электрификации

Узнать больше

Ваши элементы имеют очень низкое сопротивление, поэтому они являются действительно мощными устройствами. Я думаю, что они лучшие в мире углеродно-углеродного типа».

Доктор Эндрю Ф. Берк

Инженер-исследователь
UCDavis, Университетский центр устойчивого транспорта

Что такое ультраконденсаторы?

Ультраконденсаторы или суперконденсаторы — это технология хранения энергии, обеспечивающая высокую плотность мощности, почти мгновенную зарядку и разрядку, высокую надежность, устойчивость к экстремальным температурам и срок службы более 1 000 000 циклов заряда-разряда.



Ультраконденсаторы разрабатывались десятилетиями, но самые большие шаги в разработке были сделаны только в последние 15 лет благодаря достижениям в области наноматериалов, а изогнутый графен Skeleton является ярким примером прорывной технологии.

Ультраконденсаторы в настоящее время приносят значительные экономические выгоды в виде экономии энергии и топлива на самых разных рынках, включая автомобилестроение, энергосистемы и возобновляемые источники энергии, транспорт и промышленное применение.

Посмотреть решения

Превосходная мощность, безопасность и надежность для приложений с высокой мощностью

2017

Суперконденсаторы Skelcap (Gen 1)

  • 4-кратная удельная мощность по сравнению с конкурентами
  • Высокая мощность (до 60 раз по сравнению с батареями)
  • 1 000 000+ жизненных циклов
  • Время сверхбыстрой зарядки (<1 с)

2023

Графеновые суперконденсаторы (поколение 2)

  • Повышение плотности энергии на 72 % (16 Вт·ч/л) при сохранении высокой мощности
  • 1 000 000+ жизненных циклов
  • Время сверхбыстрой зарядки (<1 с)
  • Повышенная эффективность и меньшая занимаемая площадь

2024

SuperBatteries

  • Высокая плотность энергии (65 Втч/кг)
  • 50 000+ жизненных циклов
  • Время быстрой зарядки (30 с)
  • Чрезвычайно конкурентоспособная стоимость по сравнению с аналогичными технологиями хранения энергии

От элементов суперконденсаторов до систем накопления энергии

Наш запатентованный углеродный материал Curved Graphene обеспечивает нашим суперконденсаторам превосходную мощность и плотность энергии в индустрии суперконденсаторов, и это преимущество распространяется на наши модули и системы суперконденсаторов.



Мы производим собственное углеродное сырье изогнутого графена и производим наши элементы, модули и системы суперконденсаторов в соответствии со строгими стандартами качества, обслуживая наших клиентов в автомобильной, транспортной, электросетевой и возобновляемой энергетике, а также в промышленности.



Немецкое качество от мирового лидера в области мощных накопителей энергии.



Посмотреть решения

Ячейки суперконденсаторов

300-5000F

Ячейки суперконденсаторов Skeleton уникальны в мире суперконденсаторов для хранения энергии. Защищенные более чем 30 семействами патентов, охватывающими все, от сырья до процессов синтеза и производства, наши элементы обеспечивают превосходную мощность, надежность и срок службы.

Подробнее

Суперконденсаторные модули

От низкого до высокого напряжения

Сильные стороны наших суперконденсаторных элементов переносятся на наши модули SkelMod и SkelStart, которые используются в различных отраслях промышленности некоторыми из крупнейших компаний в автомобильной, транспортной и энергетической отраслях.

Читать далее

Изогнутый графен

В основе преимуществ наших суперконденсаторов лежат наши нанотехнологические исследования изогнутого графена, нашего запатентованного сырья.

Посмотреть решения

Системы накопления энергии на суперконденсаторах

МВт мгновенной мощности

Системы накопления энергии Skeleton используются, например, для обеспечения качества электроэнергии и промышленных ИБП. Системы SkelGrid являются полностью модульными и могут быть построены в соответствии с вашими потребностями, предлагая мегаватты мощности за миллисекунды.

Подробнее

Глобальный охват из самого сердца Европы

Наша фабрика в Дрездене является крупнейшим и самым современным заводом по производству суперконденсаторов в Европе. Наш Лейпцигский суперзавод, открытие которого запланировано на 2024 год, станет крупнейшим заводом по производству суперконденсаторов в мире.

Посмотреть решения

Экономия энергии


никогда не была так важна

«Существуют структурные изменения в крупнейших источниках выбросов CO2, таких как производство электроэнергии, транспорт и промышленность. Аккумулирование энергии является ключевым элементом в резком сокращении выбросов в этих секторах, а инновации в области накопления энергии играют решающую роль в достижении глобальной экономикой важнейших климатических целей».

Таави Мадиберк,
Генеральный директор Skeleton

Узнать больше

Готовы стать экспертом по хранению энергии?

Подпишитесь на нашу рассылку!

Join now

Cells — Ultracapacitors — Maxwell Technologies


Standard Series

3F-600F

XP™ Series

3F-50F

DuraBlue®

3000F-3400F


Maxwell Technologies была пионером в проектировании, разработке и внедрении технологии накопления энергии на основе ультраконденсаторов, чтобы восполнить дефицит энергии для решений с быстрым откликом и высокой мощностью. Лидерство Maxwell проявляется в ценном глобальном партнерстве и в более чем 65 миллионах ультраконденсаторных ячеек Maxwell, развернутых в мобильных и стационарных приложениях по всему миру.

Ассортимент Maxwell для высокоэффективных накопителей энергии включает в себя различные линейки продуктов, разработанных для удовлетворения ваших системных требований. Наша технология ультраконденсаторных (суперконденсаторных) ячеек соответствует самым высоким отраслевым стандартам качества, и на нее можно положиться в отношении долговечности, минимального обслуживания и длительного срока службы по сравнению с альтернативными вариантами хранения энергии на рынке. Дизайн, ориентированный на клиента, многолетний опыт испытаний продукции и проверенная работа в полевых условиях — вот причины, по которым предприятия продолжают выбирать ведущие решения Maxwell.

Являетесь ли вы частью быстро меняющейся автомобильной промышленности, рынка возобновляемых источников энергии, торговли электроэнергией или разработчиком и производителем промышленного оборудования, Maxwell предлагает гибкие варианты хранения энергии, которые выводят ваши системы на новый уровень производительности и оперативная эффективность.

Ассортимент ячеек Maxwell включает стандартную серию, серию XP™ и DuraBlue ® .


Стандартная серия

Оптимизированные по размеру и мощности для промышленных, электронных и потребительских приложений

Стандартная серия Maxwell охватывает широкий спектр форм-факторов, а наш обширный опыт проектирования элементов позволяет нам производить элементы с очень низким эквивалентным последовательным сопротивлением (СОЭ). Это означает повышенную удельную мощность и малую занимаемую площадь системы для удовлетворения конкретных требований вашего решения. Стандартная серия предназначена для систем, работающих в нормальных условиях окружающей среды, и предоставляет разработчикам систем преимущества значительно более надежной работы в более широком диапазоне температур, чем большинство других доступных вариантов хранения энергии. Ячейки стандартной серии можно настраивать для различных приложений, требующих быстрой зарядки/разрядки и длительного срока службы.

Стандартная серия Особенности Преимущества клиента
Низкий ESR Увеличение энергии и плотность энергии до удовлетворения требований к подаче клиентского. Проверенная надежность в полевых условиях
Рабочая температура от –40°C до 65°C; 85°C со снижением номинального напряжения* Гибкость для работы системы в различных условиях
Соответствует UL, RoHS и REACH Упреждающее соответствие действующим нормативным стандартам, что приводит к снижению затрат и ускорению выхода на рынок

*Результаты могут отличаться. Дополнительные положения и условия, включая ограниченную гарантию, применяются на момент покупки. См. сведения о гарантии и техническое описание применимых требований к эксплуатации и использованию.

Спецификации

Rated
Voltage
(V DC )
Rated
Capacitance
(F)
Typical
DC ESR
(mΩ)
Terminal Model Number Download
Datasheet
2. 7 3 55 Проводник/склонный свинцовый0192
2.7 10 25 Wire Lead/Bent Lead BCAP0010 P270 S01/S12
2.7 25 16 Wire Lead/Bent Lead BCAP0025 P270 S01/S12
2.7 50 10 Wire Lead BCAP0050 P270 S01
2.7 100 15 Snap In BCAP0100 P270 S07
2. 7 325 1.6 Long Terminal BCAP0325 P270 S19
2.7 350 3.2 Snap In BCAP0350 P270 S18
2.7 360 2.9 Snap In BCAP0360 P270 S18
2.7 450 2.9 Snap In BCAP0450 P270 S18
2.7 600 2.3 Snap In BCAP0600 P270 S18
3.0 100 8. 0 Snap In BCAP0100 P300 S17
3.0 150 6.5 Snap In BCAP0150 P300 S17
3.0 540 2.4 Snap In BCAP0540 P300 S18

Applications

  • UPS and industrial power
  • Backup systems
  • Consumer and industrial electronics
  • Robotics
  • Emergency lighting
  • Телематика
  • Твердотельные накопители (SSD)
  • Охранное оборудование
  • Детекторы дыма
  • Портативные устройства
  • Резервное питание для приложений кэш-памяти
  • Беспроводные передатчики

Серия XP™

Производительность в условиях высокой температуры и высокой влажности срок службы и привести к преждевременному выходу из строя продуктов конкурентов, что приводит к большему количеству замен на месте и более высоким затратам на техническое обслуживание.

Серия Maxwell XP™ решает эти распространенные в отрасли проблемы и включает в себя ультраконденсаторные элементы, специально разработанные для надежной работы приложений, работающих в неблагоприятных условиях. Серия XP включает в себя все преимущества стандартной серии с дополнительными преимуществами:

  • Усовершенствованная структура и герметизация для обеспечения дополнительной защиты, необходимой для сложных условий окружающей среды и строгих промышленных стандартов
  • 3-кратный срок службы ячеек стандартной серии в условиях высокой температуры и влажности
Лучшие в отрасли характеристики при высокой температуре и влажности

Эта линейка продуктов предлагает ультраконденсаторные элементы на 2,7 В с емкостью хранения от 3 до 50 фарад. Ячейки серии XP соответствуют требованиям RoHS, UL и REACH, что дает вам уверенность в выборе ультраконденсаторного решения для хранения энергии высочайшего качества для вашей системы.

Ячейки Maxwell серии XP используются в различных отраслях промышленности и внесли свой вклад в достижение цели наших клиентов по отказу от технического обслуживания системы после развертывания.

Конструктивные преимущества серии XP
Наши технологические инновации способствуют успеху клиентов на местах.

В Maxwell мы гордимся тем, что проложили путь для мощных и быстродействующих решений хранения энергии на основе ультраконденсаторов, предназначенных для удовлетворения краткосрочных потребностей в электроэнергии, которые многие отрасли с трудом могли удовлетворить, используя другие технологии хранения энергии.

Опыт Maxwell в проектировании и разработке ультраконденсаторных элементов позволил компании снова стать первой на рынке с линейкой продуктов, которая обеспечивает нашим клиентам производительность, необходимую им для условий высокой температуры и влажности. Две области применения, в которых наши клиенты добились исключительного успеха с нашей запатентованной серией XP, включают:

Автомобильная промышленность

Серия XP предоставляет автопроизводителям аккумуляторы высокой мощности, которые обеспечивают меньшую занимаемую площадь, снижение веса и превосходные температурные характеристики при достижении автомобильных характеристик. сертификация качества.

Интеллектуальный счетчик

Коммунальные службы используют ячейки Maxwell серии XP для интеллектуальных счетчиков благодаря их первоклассным характеристикам при низких температурах наружного воздуха, что обеспечивает немедленную передачу данных и минимальную замену на месте.

Особенности серии XP Преимущества для клиентов
Повышенная производительность при высокой температуре и влажности; Смещенный срок службы в условиях влажности 2500 часов* Долговечность в сложных условиях эксплуатации приводит к снижению затрат на эксплуатацию и техническое обслуживание в течение всего срока службы системы
Диапазон рабочих температур от –40°C до 85°C* Гибкость для работы системы в различных условиях
Диапазон емкости от 3 до 50 фарад Обеспечивает гибкие возможности для удовлетворения строгих требований заказчика Запатентованные усовершенствования конструкции и уплотнения Увеличение срока службы в три раза по сравнению со стандартной серией
Соответствует UL, RoHS и REACH Упреждающее соблюдение действующих нормативных стандартов, что приводит к снижению затрат и ускорению выхода на рынок
Улучшенные характеристики ESR Более высокая мощность и плотность энергии соответствуют спецификациям заказчика

*Результаты могут отличаться Дополнительные положения и условия, включая ограниченную гарантию, применяются на момент покупки. См. сведения о гарантии и техническое описание применимых требований к эксплуатации и использованию.
†На основе результатов предвзятого тестирования влажности.

Datasheets

92
Rated Voltage
(V DC )
Rated
Capacitance
(F)
Typical
DC ESR
(mΩ)
Terminal Model Number Download
Datasheet
2,7 3 55 Провод BCAP0003 P270 X01
2.7 5 36 Wire Lead BCAP0005 P270 X01
2.7 10 25 Wire Lead BCAP0010 P270 X01
2.7 25 16 Wire Lead BCAP0025 P270 X01
2. 7 50 10 Wire Lead BCAP0050 P270 X01
3.0 3 62 Wire Lead/Bent Lead BCAP0003 P300 X11/X12
3.0 5 35 Wire Lead BCAP0005 P300 X11
3.0 10 20 Wire Lead/Bent Lead BCAP0010 P300 X11/X12
3.0 25 17 Wire Lead/Bent Lead BCAP0025 P300 X11/X12
3.0 50 10 Wire Lead/Bent Lead BCAP0050 P300 X11/X1B

Applications

  • Интеллектуальное измерение
  • Автомобилестроение (регистрация данных, передовые системы помощи водителю, автономное вождение, резервное питание)
  • Источник бесперебойного питания (ИБП)
  • Робототехника
  • Телематика
  • Медицинские устройства
  • Consumer Electronics
  • Приводы
  • Аварийное освещение
  • Оборудование для безопасности

Durablue®

Semium Energy Emerge и Vivation Spirons and Durablue®
.
Vibration Technology сочетает в себе запатентованную формулу электродов Maxwell и производственный процесс с прочной запатентованной структурой ячеек, в результате чего создается линейка продуктов, предназначенная для самых жестких требований к ударам и вибрации в промышленной и транспортной отраслях.

Запатентованный электродный процесс Maxwell позволяет получить прочный и прочный электрод со значительно более длительным сроком службы по сравнению с другими доступными технологиями накопления энергии. Инновационная механическая конструкция Maxwell, лежащая в основе линейки продуктов DuraBlue, обеспечивает высокую производительность и надежность для применения на автомобильном, железнодорожном и гибридном автобусном рынках.

Превышение отраслевых стандартов

Стандартами испытаний для линейки продуктов Maxwell DuraBlue являются IEC 60068-2-27 для ударопрочности и ISO 16750-3, таблица 12.

Ускорение по IEC 60068-2-27 составляет 100 G, что в четыре раза превышает ускорение по SAE 2464, стандарту испытаний для конкурирующих ультраконденсаторных элементов.

Среднеквадратичное ускорение для ISO 16750-3, таблица 12 составляет 5,9 G rms , что в три раза выше, чем SAE J2380 с ускорением 1,9 G rms .

Характеристики DuraBlue Преимущества для клиентов
Соответствует IEC 60068-2-27 для ударопрочности и ISO 16750-3, таблица 12 Исключительная ударопрочность и вибростойкость при транспортировке и эксплуатации в экстремальных условиях
До 1 000 000 рабочих циклов или 10 лет жизни при постоянном токе* Надежность, проверенная в полевых условиях
Удельная мощность до 18 кВт/кг19 900 Уменьшение веса на 50–60 % по сравнению со свинцово-кислотными аккумуляторами
До 4 Втч запасенной энергии Мгновенная доступность высокой энергии
Резьбовые клеммы или штифты, привариваемые лазером Гибкость для индивидуальных систем

*Результаты могут отличаться. Дополнительные положения и условия, включая ограниченную гарантию, применяются на момент покупки. См. сведения о гарантии и техническое описание применимых требований к эксплуатации и использованию.

DataShats

Оценка
Напряжение
(V DC )
Rate

(F)
Тип

(F)
Тип.0184 Terminal Model Number Download
Datasheet
3.0 3400 0.15 Threaded/Jove BCAP3400 P300 K04/05
2.85 3400 0.22 Threaded/Jove BCAP3400 P285 K04/K05
2.7 3400 0.22 Threaded/Jove BCAP3400 P270 K04/K05
2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
