Ремонт утюга philips powerlife своими руками

Самое подробное описание: ремонт утюга philips powerlife своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

  • Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
  • Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
  • Емкость/резервуар для воды, которая используется при отпаривании.
  • Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
  • Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Нет видео.

Видео (кликните для воспроизведения).

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Как каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Нет видео.
Видео (кликните для воспроизведения).

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко.

Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода.

Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Сообщение truemetal » 03 мар 2011 18:21

Сообщение ЕЛЕремонт » 03 мар 2011 18:36

Может быть что угодно, например неисправный нагревательный элемент.

Сообщение Jax_2004 » 16 сен 2013 00:42

Сообщение transfor » 16 сен 2013 01:18

Есть два способа очистки утюга от накипи .

Сообщение rises » 01 апр 2014 15:49

Сообщение transfor » 02 апр 2014 00:28

Сообщение riselost » 17 апр 2014 16:36

Сообщение transfor » 17 апр 2014 23:59

Сообщение Kos1234 » 24 янв 2017 14:11

Сообщение Kos1234 » 24 янв 2017 14:12

Сообщение Паевл » 29 авг 2017 20:59

Сообщение transfor » 29 авг 2017 22:29

Сообщение Паевл » 29 авг 2017 22:58

Сообщение transfor » 30 авг 2017 22:45

Сообщение Паевл » 30 авг 2017 23:44

Сообщение volna2m » 31 авг 2017 09:52

Джентльмен – человек, при общении с которым чувствуешь себя джентльменом.
Ремонт стиральных,посудомоечных,швейных машин и бойлеров в Нижнем Новгороде

Сообщение transfor » 31 авг 2017 10:17

Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.

Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:

  1. Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
  2. Термостат функции регулирования температуры нагрева.
  3. Резервуар, в котором содержится вода для отпаривания.
  4. Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
  5. Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:

  1. крестовые отвертки прямой и изогнутой формы;
  2. широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
  3. мультиметр для проверки работы электрических элементов;
  4. паяльник для замены деталей.

Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.

Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели. На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.

Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.

В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.

Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным. Но в любом случае работу нужно производить аккуратно и не торопясь.

Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром. Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

  1. 1 л воды смешивают с 200 граммами уксуса;
  2. на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.

Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

Утюг, который перестал работать, не стоит сразу нести на помойку. Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

Пришла любимая и говорит – утюг сдох. Ну что поделать… и такое бывает. Надо попробовать его разобрать и посмотреть, в чем дело. Как разбираются утюги нового поколения – я хз. Пришлось подглядывать в инет и аккуратно все фоткать, чтобы не забыть, как его собирать… Фотки под катом.

  1. Снимаем прозрачную пластиковую крышку сзади, подцепив ее отверткой.
  2. Снимаем резиновую пробочку и откручиваем шуруп.
  3. Снимаем пластиковую крышку и созерцаем проводочки. Откручиваем 2 шурупа подошвы и 2 шурупа на силовом проводе (тот, что в розетку идет).
  4. Со всех сторон аккуратно подцепляем и снимаем с защелок накладную ручку. Получаем доступ к ламкочкам и кнопочкам на плате, залитой эпоксидкой.
  5. Откручиваем платку. Отклоняем назад платку с проводами.
  6. Скручиваем водяной бункер. И отклоняем его назад.
  7. Обязательно фоткаем клеммы, чтобы потом знать, как собирать все это обратно. Белая паста – это типо силикона-герметика или хрен знает что это. Вобщем оно нужно, чтобы не окислялись клеммы, как мне кажется.
  8. Снимаем клеммы.
  9. Скручиваем последнюю запчасть. И снимаем ее.
  10. И вот она! Долгожданная подошва утюга. Чистим очень аккуратно все детали, резинки и т.п.
  11. Потом начинаем кропотливый процесс сборки обтано….

У меня сборка получилась с третьего раза. Зато утюг после этого заработал! Удачи вам!

Спасибо за схему сборки/разборки.
Чиню кнопку “пар”, но пока безуспешно. Не подает воду (ни капли) через свой клапан, что стало очевидно после разборки утюга.
А ее механизм, похоже, неразборный 🙁
Кнопка “брызгалка” тоже сначала не работала, но как-то быстро раздрочилась сама, а “пар” вот никак не хочет.

Огромное спасибо, как нельзя кстати. Не было подачи пара при глажке и при чистке, разобрал полностью утюг. Зря конечно. Причина: забита дырка в крышке заливки воды. Вот так .

Чтобы нормально снять верхнюю крышку ручки, надо сначала снять крышечку заливного отверстия.
Для этого сначала снимаем ось (она короче) из левой втулки при поднятой крышечке, немного раздвигая в стороны и вытягивая на себя левое крыло крышечки, а потом вытаскиваем крышечку вправо и на себя – там есть винтик и его надо отвернуть (между второй и третьей картинкой). Именно он держит носовую часть крышки ручки, а потом как сказано выше на картинках после второй картинки.
У меня к сожалению затвердела от температуры и частично лопнула снизу большая красная прокладка для подачи сильного пара в подошву. Если кто знает, скажите, где ее купить.

Собрал весь утюг легко с первого раза благодаря описанию и фото. Спасибо друг.

От души бро! Сделал как ты описал, щас буду обратно собирать, посмотрим, что получится. Я еще окромя чистки подошву прокипятил в растворе лимонной кислоты. Должно быть нормально, т. к. вся накипь в отверстиях для пара – высыпалась. Ух наглажусь щас))))

Спасибо дружище!
Разобрал по фото до основания:)
Не работал- подгорели клеммы терморегулятора.
А белая паста это теплопроводящий состав на основе кремния.
Наш аналог-КПТ8

Как-то не доводилось с такой пастой иметь дело, спасибо за информацию, буду знать) Рад что помог!

Спасибо, сильно помогло сократить время разборки!

Спасибо, сильно помогло сократить время разборки!

А в чём заключалась неисправность?

Не включался утюг, я воспользовалась Вашей статьей, все разобрала по фото, хорошо закрепила контакты, собрала, все работает, только осталось 2 винта, но , думаю, что не очень важных. Большое Вам спасибо за помощь.

что за медный диск с металлическим язычком на подошве утюга сверху?

Очень помогло в разборке. Почистил “подошву” от накипи. Я бы добавил фото по всем винтам крепления, что бы у девушек не оставалось их при сборке.

спасибо
как то не работает переднии впрыск воды, попробовал прочистит галовку но кнопка не держит компресииу.

В данной теме приводится фото с пояснениями:

  • по разборке утюга,
  • его ремонту

Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».

Тестирование электрической цепи как и для всей бытовой техники проводится пробником к примеру ОП-1

либо мультиметром цифровым.

Существенного различия схем утюгов от разных производителей,- нет.

Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips

Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.

Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.

Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:

  • разрыв проводки шнура у основания вилки;
  • механическое повреждение проводки шнура по всей его длине;
  • перегорание тэна подошвы утюга;
  • окисление контактов биметаллической пластины термолегулятора;
  • перегорание термопредохранителя

Что здесь можно заменить при проведенном тестировании:

  • заменить шнур;
  • заменить вилку шнура;
  • зачистить контакт терморегулятора;
  • заменить терморегулятор;
  • заменить термопредохранитель

Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже разборке утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.

Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.

Ремонт утюга — мулинекс

Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.

В задней части утюга фото №1, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.

После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки фото №2. Корпус крышки при этом стараемся не повредить.

После снятия задней крышки утюга фото №3 нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:

нагревательного элемента ТЭНа.

Далее, аккуратно ножом вскрываем крышку ручки утюга фото №4. Мелкие детали от ручки утюга и шурупы складываем в кружку.

Чтобы непосредственно добраться до контактов терморегулятора фото №5 и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.

Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.

Отверткой на фотоснимках показаны места креплений таких деталей.

То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.

Отверткой показана ручка терморегулятора фото №7 и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.

На фотоснимке показаны дополнительные места таких соединений фото №8, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.

Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора фото №9. Контакты терморегулятора указаны наконечником отвертки.

Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.

Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.

Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.

Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.

Диагностика утюга

На фотоснимке показана сигнальная лама фото №10. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.

В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента фото №11. Проводим диагностику нагревательного элемента.

Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.

Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга фото №13.

Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.

Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.

Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем Ваше внимание на то, что разобрать утюг иногда довольно сложно. Это связано с тем, что производители с каждым годом больше времени уделяют дизайну электроприбора, создавая незаметные фиксаторы и отверстия под винтики. Изначально подготовьте набор отверток и нож, которые пригодятся Вам для дальнейших действий.

Одной из главных неисправностей утюга является именно сетевой шнур, который Вы, собственно, и вставляете в розетку.

Доберитесь до места соединения контактов с нагревательным элементом и если видимые неисправности отсутствуют, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.

Для прозвонки можно использовать самодельную контрольку, состоящую из куска провода, батарейки и лампочки. Если лампочка горит при подключении контактов к обоим концам шнура, идем дальше.

В случае, если сетевой шнур является причиной поломки, можно попробовать укоротить его на 10-15 см (возможно проблемный участок будет удален). Все равно утюг не работает? Заменяем шнур на новый!

Второй на очереди – терморегулятор. Его мы также проверяем с помощью прозвонки, которую крепим к контактной группе.

Когда регулятор температуры будет прокручен в сторону замыкания цепи, электрическая цепь должна функционировать. Лампочка не горит? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу же рекомендуем просмотреть видео инструкцию по ремонту:

Терморегулятор рабочий, но утюг не нагревается? Приступаем к проверке термопредохранителя!

Чаще, чем сетевой шнур, выходит из строя данный элемент схемы. Его основное назначение – разъединить электрическую цепь, если температура ТЭНа превысит номинальное значение.

Используя прозвонку, определяем работоспособность предохранителя. Если причина поломки утюга в нем, заменяем на новый, либо вообще убираем его со схемы. При нормальном функционировании регулятора температуры в предохранителе нет потребности.

Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия. Нагревательный элемент закрепляется к подошве и если место крепления неразъемное, то, скорее всего Вам придется попрощаться с покупкой (если причина в нем).

В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!

Обращаем Ваше внимание на то, что если Вы будете выкидывать технику на мусор, сетевой шнур будет правильнее отсоединить и оставить себе. Возможно, данный элемент пригодится Вам в последующих ремонтах, тем более места в шкафу он много не займет!

Если же неисправность заключается в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования. Для этого рекомендуем Вам использовать раствор из воды и уксуса в соотношении 1 литр к 1 стакану. Устанавливаем подошву в емкость (как это показано на картинке), доводим воду на плите до кипения, выключаем и ждем пока она остынет. После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественно очистки пульверизатора.

В магазинах Вы можете увидеть специальные средства для чистки накипи, но использовать их мы крайне не рекомендуем. Связано это с высокой стоимостью средств и в то же время низкой эффективностью, по сравнению с народным способом! Также следует отметить, что на тематических форумах существует множество негативных отзывов по поводу того, что утюг не работает после чистки солью. Связано это с тем, что кристаллики соли забивают отверстия для подачи пара, в результате чего приходиться тщательно вычищать подошву.

Еще одна причина, по которой не работает разбрызгиватель — сломалась кнопка подачи пара. Ее тоже можно прозвонить тестером и при необходимости заменить.

Вот и вся инструкция по ремонту утюга своими руками. Как Вы видите, мероприятие довольно простое и под силу даже электрику-новичку! Напоследок хотелось бы отметить, что если на корпусе мигает красный индикатор, не стоит паниковать, т. к. это может свидетельствовать об определенном режиме работы либо автоматическом отключении после нагрева. Прочитайте инструкцию, которая идет в комплекте, чтобы понять причину мигания. Надеемся, теперь вам стало понятно, что делать, если подошва утюга не нагревается и как отремонтировать поломку в домашних условиях!

Похожие материалы:

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3. 5 проголосовавших: 13

Как разобрать утюг моделей Филипс, Скарлет, Бош, Браун

Утюг является неотъемлемым атрибутом каждого дома, без которого трудно представить быт человека. Часто происходят случаи, когда необходимо самостоятельно произвести разборку и мелкий ремонт без необходимости посещения сервисного центра. В этих случаях вам понадобятся знания о том, как своими руками разобрать утюг.

Устройство

Для того чтобы отремонтировать утюг самостоятельно, следует разобраться в его устройстве. Разберем внутренние детали прибора на примере модели от фирмы Витек. Следует отметить, что конструкция всех утюгов примерно одинакова. Это:

  • Подошва, изготовленная из алюминиевого или чугунного материала, в которую запрессован трубчатый электронагреватель (ТЭН).
  • Корпус из жаростойкой пластмассы, отделенный от подошвы теплоизолирующей прокладкой.
  • Ручка, составляющая единое целое с резервуаром для воды.
  • Шнур питания.

Устройство утюга

Вот из каких деталей состоят все современные утюги.

Работы по разборке

Несмотря на маленькие габариты прибора, разобрать его не так уж просто, как может показаться на первый взгляд. Дело в том, что крепежи находятся под декоративной отделкой в труднодоступных местах.

Защелки крепления изготовлены из пластика, и чтобы их не сломать, разбирать утюг следует с максимальной аккуратностью и спокойствием.

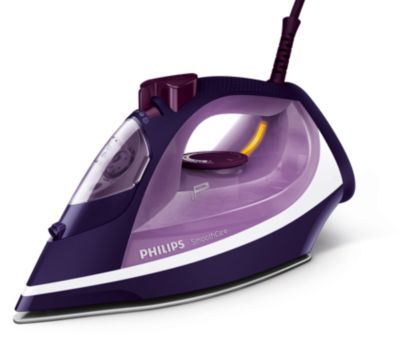

Как правильно разобрать утюг от Филипс? Порядок выполнения работ рассмотрим на примере прибора фирмы Браун. Дело в том, что конструкции двух этих утюгов одинаковы, поэтому и разборка их осуществляется по единой схеме. Прежде чем приступить к разборке, необходимо подготовить инструмент, а именно крестовую и плоскую отвертки. Работы по разборке выполняются в следующем порядке:

  1. При помощи отвертки откручиваются два болта крепления задней крышки.
  2. Снимается центральная накладка, идущая от задней стенки к регулятору. Она поддевается с помощью плоской отвертки и легко снимается.
  3. Снимается ручка регулятора температурного режима. При снятии ручки следует быть внимательным, так как там находится пружинка (для трещотки), важно не потерять ее.
  4. Далее снимается блок управления вместе с разъемом нагревательного элемента.
  5. Снимается индикатор вместе со шнуром питания. Корпус индикатора крепится на двух защелках к корпусу утюга. Для извлечения понадобится длинная отвертка, с помощью которой поочередно отгибаются защелки, и вынимается индикатор.
  6. Далее вынимается вся электрическая часть, достаточно вытянуть ее назад, приложив немного усилий.
  7. Снимается заглушка распылителя воды, за которой находится винт крепления. Он откручивается при помощи крестовой отвертки.
  8. На задней части отсоединяются две защелки крепления корпуса, и снимается подошва.
  9. После выполнения работ по устранению неисправности сборка осуществляется в обратном порядке.

Таким нехитрым методом производится разборка утюга. Главное, иметь немного времени и запас терпения. К слову, такой порядок разборки подойдет также к утюгам фирмы Бош.

Лишь полностью разобрав прибор, вы сумеете устранить возникшую неисправность.

Также необходимо рассмотреть, как разобрать утюг фирмы Скарлет. Принцип разборки в данном случае немного отличается от предыдущих моделей. Последовательность действий выглядит следующим образом:

  1. С помощью ножика или ножниц снимаем защитный колпачок в задней части прибора, за которым находится винт крепления.
  2. Головка винта имеет специфическую форму, для откручивания которой не подойдет ни крестовая, ни плоская отвертки. При отсутствии специального инструмента можно воспользоваться ножницами. Рекомендуется заменять винт на новый, с формой головки под отвертку.
  3. Далее снимается крышка, закрывающая отверстие для залива воды, и с помощью крестовой отвертки откручивается болт.
  4. Снимается верхняя часть ручки и задняя крышка, за которой скрываются контакты подключения шнура питания. После этого откручиваются оставшиеся винты.
  5. Извлекается ручка терморегулятора при помощи лезвия ножа и небольших физических усилий.
  6. Далее снимается облицовочная часть утюга.
  7. С помощью крестовой отвертки отвинчиваются оставшиеся винты крепления, и снимается подошва.

Вот собственно такими действиями и производится самостоятельная разборка современного парового утюга.

Техника безопасности во время проведения работ

Во время выполнения работ по разборке не стоит забывать о мерах безопасности, ведь это электрический прибор, контактирующий с водой, что значительно увеличивает его опасность. Перед началом работ следует отключить его от сети и слить воду. Если имеются серьезные проблемы в электрической части, тогда стоит отнести его в сервисный центр к специалистам.

Ремонт утюга с парогенератором philips своими руками

Мы постараемся ответить на вопрос: ремонт утюга с парогенератором philips своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Бытовые приборы выходят из строя, когда меньше этого не ожидаешь. Чтобы эффективно произвести ремонт парогенераторов, нужно выявить причину неисправности.

Производители разных компаний производят аппараты с похожими конструктивными особенностями. К примеру, парогенераторы от Tefal, Philips или Bosch включают три ключевых элемента: электронный блок управления, сам утюг и подставку — ее еще называют станцией.

Дополняют оснащение разные насадки. За нагрев воды отвечает бойлер. Внутри него вырабатывается пар и поступает по шлангу в утюг. Отверстия в основании пропускают пар, который разглаживает складки на материале.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Качество разглаживания не зависит от размера или материала вещи. Допускается одновременная работа с деликатным материалом, постельным бельем или джинсами. Конструктивно парогенераторные станции, например, от Tefal отличаются от утюгов с отпариванием по таким моментам:

  • крупнее размер;
  • отдельный парообразующий резервуар;
  • сухой пар 160°;
  • глажка одежды не плоскостью утюга, а паром.

Со временем парогенератор может не подавать пар и этим неполадки не ограничиваются. Получить о них информацию поможет осмотр. Диагностировать проблему можно по таким признакам:

  • не регулирует давление;
  • пар неправильной температуры;
  • трудности с нагревом воды;
  • не отключается индикатор уровня воды;
  • не поступает в прибор напряжение;
  • протекание воды и прочее.

На перечисленные проявления нужно сразу реагировать, они сразу бросаются в глаза. Такая информация поможет отремонтировать парогенератор своими руками. Чтобы проверить аппарат, воспользуйтесь специальным оборудованием. С простыми поломками можно обойтись мультиметром или паяльником.

Если неисправности несложные, можно устранить без обращения в сервисный центр. Необходимы опыт и навыки ремонта электрических приборов. Вам поможет перечень встречающихся неполадок и способов ремонта.

  • Отсутствие подачи пара:
    1. Oсмотрите систему, отвечающую за нагревание воды, электромагнитный клапан и предохранитель.
    2. Удалите загрязнения с пароотводной трубки.
    3. Очистите от накипи контейнер для воды.
    4. Установите новый термостат или шланг, служащий для притока пара к утюгу.
    5. Присмотритесь к кнопке подачи пара, нужно ли ее заменить.
  • Неправильное функционирование переключателя давления — неисправность тумблера или микровыключателя. Диагностируется мультиметром и решается заменой детали.
  • Не реагирует на нажатие кнопки на панели управления — поврежденная проводка. Убедитесь в ее целостности. Если все нормально, замените кнопку.
  • Мигающий индикатор при низком уровне воды — сбой в работе датчика объема жидкости. Замените деталь и приведите в норму уровень воды.
  • Низкое давление пара из отверстий на нижней части утюга. Замените регулятор, если он неисправен.

Перед ремонтом, разберите аппарат. Не все пользователи разбираются в этой операции. Поможет в этом пошаговая инструкция.

Перед ремонтом парогенератора филипс убедитесь, что у вас есть все необходимое для этого. Понадобится отвертка «звездочка», крестовая и плоская. Как пример, модель gc9220. Предлагаем очередность действий:

  1. Oтключите агрегат от источника питания. Выдерните шнур, чтобы избежать удара током.
  2. Снимите защитные резинки плоской отверткой. Находятся они на паровой станции сверху. Открутите болты крестовой отверткой.
  3. Отверткой «звездочка» открутите болты, удерживающие основную часть корпуса. Они расположены снизу.
  4. Крестовой отверткой удалите болты с верхней крышки, чтобы снять ее. Можно приступать к ремонту.

Таким же образом разбираются и устройства тефаль. Приборы похожи конструкцией. Понадобится тот же набор инструментов и порядок действий.

Самостоятельный ремонт рассматривается владельцами неисправной паровой техники в первую очередь. К такому решению подходите разумно и действуйте по четкой инструкции. Если у вас нет опыта в работе с электроприборами, лучше доверьте дело профессионалу.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.

Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:

  1. Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
  2. Термостат функции регулирования температуры нагрева.
  3. Резервуар, в котором содержится вода для отпаривания.
  4. Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
  5. Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:

  1. крестовые отвертки прямой и изогнутой формы;
  2. широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
  3. мультиметр для проверки работы электрических элементов;
  4. паяльник для замены деталей.

Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.

Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели. На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.

Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.

В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.

Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным. Но в любом случае работу нужно производить аккуратно и не торопясь.

Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром. Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.

Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.

При поломке терморегулятора утюг может не включаться, даже если он установлен на «включено». Может быть наоборот — прибор не выключается при выключенном терморегуляторе. В обоих случаях проблема заключается в неисправных контактах.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.

На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

  1. 1 л воды смешивают с 200 граммами уксуса;
  2. на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.

Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

Утюг, который перестал работать, не стоит сразу нести на помойку. Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

Самостоятельный ремонт парогенератор Philips gc9220, мигает кнопка включения, и нет подачи пара.

Паровая станция стала незаменимым помощником в быту каждой домохозяйки, но что делать, если ваша станция перестала полноценно работать? В данной статье я постараюсь рассказать вам, как разобрать самостоятельно паровую станцию Philips gc9220 и произвести ремонт в домашних условиях.

Если ваш парогенератор филипс не подает пар, зачастую причиной такой поломки является электромагнитная катушка, так как она является основным элементом в рабочем процессе аппарата. На ее поступает электрический импульс, при нажатии кнопки на утюге, что приводит к открыванию клапана. При нажатии на кнопку должен появиться характерный щелчок, если его нет, то катушка находится в разрыве и ее следует заменить. Проверить ее можно с помощью мультиметра, ставим его в режим измерения сопротивления и проверяем ее на работоспособность, в рабочем состоянии она должна звониться.

Для ремонта нам потребуется отвертка «звездочка», крестовая и плоская отвертка, пассатижи.

Перед началом работы, обязательно выключаем аппарат из сети.

Нам потребуется плоская отвертка, с ее помощью снимаем защитные резинки, которые находятся в верхней части нашей паровой станции, далее нам потребуется крестовая отвертка, с ее помощью откручиваем болты.

Дальше нам потребуется отвертка «звездочка» и откручивает болты, находятся в нижней части станции, которые держат верхнюю часть корпуса.

Снимаем верхнюю крышку станции, берем крестовую отвертку и откручиваем болты, которые держат верхнюю часть корпуса и снимаем ее.

После того, как мы сняли верхнюю часть крышки, мы видим электромагнитную катушку, которую нам нужно заменить на новую. Для этого нам потребуются пассатижи и новая катушка, на которую мы будем менять неисправную деталь.

Берем пассатижи и откручиваем гайку, которая держит электромагнитную катушку, против часовой стрелки. Меняем нерабочий клапан на новый, ставим его на рабочее место, и хорошо затягиваем гайку.

После проделанных работ, можно считать, что самостоятельный ремонт вашей паровой станции прошел успешно, собираем все в обратном порядке.

В данной статье вам был предоставлен один из типичных примеров поломки паровых станций Philips.

Бытовые приборы имеют свойства отказывать в самый неподходящий момент, и происходит это всегда неожиданно для пользователя. Только вы собрались перегладить постиранное белье, как паровая станция не включается, и требуется срочный ремонт парогенератора. Попробуем найти источник проблемы.

Парогенератор от любого производителя: Тефаль, Бош или Филипс, состоит из трех основных частей: электронного блока управления, подставки, она же станция, и утюга. В комплекте поставки присутствуют также специальные насадки. Бойлер нагревает воду, образуется пар, который по специальному шлангу подается на утюг, в основании которого есть перфорация. Выходя из отверстий, пар обрабатывает материал, разглаживая любые складки.

Плотность и размеры одежды не влияют на качество ее обработки: можно одновременно обрабатывать постельное белье, ткани, требующие деликатного обращения — например, из шелка, а также джинсы, костюмы из полушерстяного материала или синтетики.

Бытовая станция парогенератора, например, Tefal, имеет ряд отличий от утюга с отпариванием того же производителя:

  • во-первых, размеры — она гораздо объемнее и занимает много места;
  • во-вторых, вода заливается в отдельную емкость бойлера и там нагревается до образования пара;
  • в-третьих, пар не мокрый, а сухой с температурой около 160 градусов;
  • обработка одежды и белья производится без ее касания устройством в виде утюга, а только паром, поэтому можно не бояться за целостность вещей.

На рисунке ниже приведена стандартная станция парогенератора марки Tefal.

В процессе эксплуатации у бытовой техники иногда появляются различные неисправности, которые можно диагностировать по характерным признакам и выполнить ремонт парогенераторов своими руками. Если парогенераторы отказываются выполнять возложенные на них обязанности, причина может быть разная.

  1. Станция не подает пар — перегорел ТЭН или его контакты. Также может присутствовать некорректная работа выключателя бойлера, или просто сломана кнопка подачи пара на устройстве.
  2. Не регулируется давление — сломан переключатель.
  3. Устройство подает пар неправильной температуры — перегорел предохранитель по температуре, термостат вышел из строя.
  4. Отсутствие напряжения — в сетевом шнуре оборвана одна из жил.
  5. Плохой нагрев воды — на стенках емкости скопилось много отложений.
  6. Постоянно светится индикатор уровня воды — сломан датчик.
  • Пар постоянно сбрасывается через предохранительный клапан — возможно, в емкости мало воды.
  • Под станцией появилась вода — где-то идет утечка, отключить парогенератор и локализовать неисправность.
  • Кроме перечисленных отказов, можно назвать еще много причин, которые провоцируют появление неисправностей в работе парогенератора.

    Чтобы произвести полную диагностику изделия и починить различные отказы своими руками, надо иметь специальную аппаратуру, одним мультиметром и паяльником найти и устранить можно только простые неисправности.

    Отремонтировать простые неисправности можно самостоятельно, даже в том случае, когда у вас парогенератор от Tefal, ведь мы уже писали, что конструкция у всех моделей одинаковая, за исключением отдельных нюансов. Ниже приведен небольшой список, где указаны часто встречающиеся отказы и методы их устранения.

    1. Перестал подаваться пар — проверить ТЭН, предохранитель, электромагнитный клапан, прочистить пароотводную трубку. Очистить емкость бойлера от накипи, заменить термостат или шланг, через который поступает пар к утюгу.
    2. Некорректная работа переключателя давления — проверить при помощи мультиметра. Если произошла поломка, то установить исправный тумблер или микропереключатель.
    3. Нет реакции на нажатие кнопки на панели управления — проверить целостность проводки, если все нормально, то заменить ее.
    4. Постоянно светится индикатор низкого уровня воды в емкости — проверить уровень, если он в норме, то заменить датчик объема жидкости в емкости.
  • Станция сообщает о готовности к работе, но при нажатии на кнопку подачи пара он не идет — неисправна кнопка, требуется ее заменить.
  • Слабое давление пара из перфораций на подошве утюга — проверить регулятор, при его поломке заменить на новый.
  • Конечно же, нельзя предугадать все случаи, которые могут произойти во время эксплуатации — этот список можно продолжать до бесконечности, но здесь представлены только те неисправности, которые пользователь может устранить самостоятельно.

    При этом надо учитывать, что домашний мастер имеет навыки в работе с электрическими бытовыми приборами — иначе не стоит даже пытаться разбирать или пытаться самостоятельно выполнить ремонт парогенераторов, например, таких известных производителей весьма надежного и качественного оборудования, как Tefal или Philips.

    Иногда возникают ситуации, когда в самый неподходящий момент бытовые приборы отказываются функционировать. Если вы хотите перегладить постиранное белье, а паровая система не включается, то парогенератору требуется срочный ремонт. В данной статье мы попытаемся найти источник проблемы и рассмотрим, как произвести ремонт парогенератора своими руками.

    Рассмотрим основные преимущества функционирования утюга с парогенератором:

    • возможность отглаживания одежды прямо на вешалке;
    • без проблем отглаживает любой материал;
    • присутствие функции самоочистки;
    • возможность очистки диванной обивки.

    Как и любая бытовая техника, утюги с парогенератором иногда выходят из строя и требую ремонт своими руками. Для того чтобы осуществить такой ремонт, следует предварительно ознакомиться с особенностями подобного бытового аппарата.

    Рассмотрим, из каких основных элементов состоит утюг с парообразователем:

    • нагревательный элемент;
    • подошва;
    • температурный регулятор;
    • терморегулятор;
    • регулятор пара;
    • индикатор.

    к содержанию ↑

    Независимо от того, какой производитель выпускает парогенератор, например, “Бош”, “Филипс” или “Тефаль”, все устройства характеризуются тремя основными частями:

    • электронным блоком управления;
    • подставкой или так называемой базой;
    • утюгом.

    Бытовой прибор укомплектован также специальными насадками.

    Рассмотрим принцип работы парогенератора:

    1. Бойлер нагревает воду.
    2. В результате образуется пар.
    3. Образованный пар по специальному шланговому устройству подается к утюгу.
    4. У основания утюга присутствует перфорация.
    5. Выходящий из отверстий пар обрабатывает ткань, разглаживая при этом любого вида складки.

    Важно! На качество отпаривания не влияют ни размеры одежды, ни ее плотность. Так, парогенератор обладает возможностью одновременной обработки постельного белья, джинсов, костюмов из полушерстяных тканей, различных синтетических изделий, а также материалов, которые требуют очень деликатного обращения, например, одежды из шелка.

    Бытовая станция парогенератора производителя Tefal значительно отличается от бытовой техники с отпариванием точно такого же производителя:

    • существенным отличием являются размеры — бытовая станция намного больше и объемнее, занимая при этом много места в помещении;
    • в парогенераторе вода подается в отдельный отсек бойлера, в котором происходит нагрев до образования пара;
    • образованный пар не является мокрым — он сухой с приблизительной температурой около 160 градусов;
    • одежда и белье обрабатывается без соприкасания к ним устройства в виде утюга, поэтому при обработке паром отсутствуют повреждения с одеждой и не стоит переживать за целостность вещей.

    При эксплуатации бытовой техники иногда возникают ситуации, при которых проявляются различные неисправности. По характерным признакам можно диагностировать некоторые из них — эти знания позволяют выполнить ремонтные работы парогенератора собственными руками.

    Как отремонтировать парогенератор своими руками? Все зависит именно от исходной причины. Если парогенераторы отказываются правильно функционировать и не справляются с возложенными на них обязанностями, то в этом случае существует ряд причин, которые вызывают повреждения:

    • Станция перестала подавать пар — произошло перегорание ТЭНа или его контактов. Кроме того, иногда присутствует некорректное функционирование выключателя бойлера. Также бывает, что кнопка подачи пара на приборе просто сломана.
    • Если давление перестает регулироваться, то просто сломан переключатель.
    • Аппарат подает пар, который характеризуется неправильной температурой — температурный предохранитель перегорел, термостат перестал функционировать.
    • Пропало напряжение — необходимо проверить сетевой шнур, возможно одна из жил оборвана.
    • Недостаточный нагрев воды — требуется проверить емкость, может быть на ее стенках скопилось множество различных отложений.
    • Если не выключается индикатор уровня воды, а постоянно находится во включенном состоянии, то причиной может быть сломанный датчик.
    • Происходит постоянный сброс пара через предохранительный клапан — может быть, в емкости недостаточное количество воды.
    • Под станцией парогенератора образовалась вода — каким-то образом происходит утечка, поэтому для локализации неисправности следует отключить устройство.

    Важно! Для того, чтобы в полной мере продиагностировать устройство и самостоятельно произвести ремонт, необходимо располагать специальной аппаратурой, поскольку присутствие одного паяльника и мультиметра позволяет решить только простые задачи и устранить небольшие повреждения.

    Если у вас модель парогенератора компании Tefal, то вы можете самостоятельно произвести ремонт, устранив при этом простые неисправности. Все модели обладают одинаковой конструкцией, различия существуют только в некоторых нюансах.

    Рассмотрим наиболее часто встречающиеся неисправности и способы, как произвести ремонт парогенератора своими руками:

    • Станция сообщает, что готова к эксплуатации, но когда нажимаешь на кнопку, отсутствует подача пара — кнопку необходимо заменить.
    • Парогенератору не подается пар — в этом случае следует проверить работоспособность ТЭНа, предохранителя, электромагнитного клапана, произвести очистку пароотводной трубы. В случае повреждения требуется очистить резервуар бойлера от накипи, произвести замену термостата или шланга, который служит для поступления пара к утюгу.
    • Переключатель давления характеризуется некорректной работой — применяя мультиметр, нужно проверить исправность детали. В случае возникновения поломки требуется произвести замену и установить исправный микропереключатель или тумблер.
    • На панели управления отсутствует реакция на нажатие кнопки — проверяется целостность проводки, если проблема не находится, то проводку следует заменить.
    • В емкости наблюдается постоянное свечение индикатора низкого уровня воды — необходимо проконтролировать уровень воды в емкости, если он соответствует норме, то причина находится в датчике объема жидкости, его требуется заменить.
    • На подошве утюга из перфораций наблюдается слабое давление пара — для разрешения подобной проблемы рекомендовано проверить регулятор, в случае неисправности произвести замену на новый.

    Невозможно предусмотреть все случаи, которые могут возникнуть в процессе функционирования устройства и спровоцировать неисправности. Данный список можно пополнять новыми проблемными ситуациями.

    Важно! В этом перечне рассматриваются только такие поломки, которые потребитель способен самостоятельно их устранить. При этом домашний мастер должен обладать общедоступными навыками по работе с бытовыми электроприборами.

    Очень часто возникают ситуации, при которых неисправности оборудования идут от различных механических повреждений, в случае ошибок при эксплуатации устройства и износа некоторых деталей. При этом наблюдаются характерные причины неисправностей:

    • происходит обрыв шнура;
    • возникает засорение разбрызгивателя;
    • из заливного отверстия парогенератора вытекает вода;
    • терморегулятор выходит из строя, в результате чего происходит перегрев утюга.

    Важно! Недопустимо погружать парогенератор в воду, также категорически запрещено обматывать шнур вокруг горячего устройства, только при выключенном приборе можно наливать воду в отсек резервуара.

    Если в случае поломки парогенератора, вам удалось правильно продиагностировать и найти причину неисправности устройства, не спешите самостоятельно разбирать прибор и ремонтировать его, поскольку ваши действия могут быть опасными. В подобной ситуации, помимо знаний устройства утюга, опыта устранения неисправностей в электроприборах, необходимо и присутствие специальных инструментов. Чтобы не возникло непредвиденных ситуаций, лучше всего доверить свою бытовую технику опытному специалисту, который быстро и качественно проведет ремонт утюга с парогенератором.

    Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

    Обращаем Ваше внимание на то, что разобрать утюг иногда довольно сложно. Это связано с тем, что производители с каждым годом больше времени уделяют дизайну электроприбора, создавая незаметные фиксаторы и отверстия под винтики. Изначально подготовьте набор отверток и нож, которые пригодятся Вам для дальнейших действий.

    Одной из главных неисправностей утюга является именно сетевой шнур, который Вы, собственно, и вставляете в розетку.

    Доберитесь до места соединения контактов с нагревательным элементом и если видимые неисправности отсутствуют, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.

    Для прозвонки можно использовать самодельную контрольку, состоящую из куска провода, батарейки и лампочки. Если лампочка горит при подключении контактов к обоим концам шнура, идем дальше.

    В случае, если сетевой шнур является причиной поломки, можно попробовать укоротить его на 10-15 см (возможно проблемный участок будет удален). Все равно утюг не работает? Заменяем шнур на новый!

    Второй на очереди – терморегулятор. Его мы также проверяем с помощью прозвонки, которую крепим к контактной группе.

    Когда регулятор температуры будет прокручен в сторону замыкания цепи, электрическая цепь должна функционировать. Лампочка не горит? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу же рекомендуем просмотреть видео инструкцию по ремонту:

    Терморегулятор рабочий, но утюг не нагревается? Приступаем к проверке термопредохранителя!

    Чаще, чем сетевой шнур, выходит из строя данный элемент схемы. Его основное назначение – разъединить электрическую цепь, если температура ТЭНа превысит номинальное значение.

    Используя прозвонку, определяем работоспособность предохранителя. Если причина поломки утюга в нем, заменяем на новый, либо вообще убираем его со схемы. При нормальном функционировании регулятора температуры в предохранителе нет потребности.

    Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом. Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия. Нагревательный элемент закрепляется к подошве и если место крепления неразъемное, то, скорее всего Вам придется попрощаться с покупкой (если причина в нем).

    В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!

    Обращаем Ваше внимание на то, что если Вы будете выкидывать технику на мусор, сетевой шнур будет правильнее отсоединить и оставить себе. Возможно, данный элемент пригодится Вам в последующих ремонтах, тем более места в шкафу он много не займет!

    Если же неисправность заключается в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования. Для этого рекомендуем Вам использовать раствор из воды и уксуса в соотношении 1 литр к 1 стакану. Устанавливаем подошву в емкость (как это показано на картинке), доводим воду на плите до кипения, выключаем и ждем пока она остынет. После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественно очистки пульверизатора.

    В магазинах Вы можете увидеть специальные средства для чистки накипи, но использовать их мы крайне не рекомендуем. Связано это с высокой стоимостью средств и в то же время низкой эффективностью, по сравнению с народным способом! Также следует отметить, что на тематических форумах существует множество негативных отзывов по поводу того, что утюг не работает после чистки солью. Связано это с тем, что кристаллики соли забивают отверстия для подачи пара, в результате чего приходиться тщательно вычищать подошву.

    Еще одна причина, по которой не работает разбрызгиватель — сломалась кнопка подачи пара. Ее тоже можно прозвонить тестером и при необходимости заменить.

    Вот и вся инструкция по ремонту утюга своими руками. Как Вы видите, мероприятие довольно простое и под силу даже электрику-новичку! Напоследок хотелось бы отметить, что если на корпусе мигает красный индикатор, не стоит паниковать, т.к. это может свидетельствовать об определенном режиме работы либо автоматическом отключении после нагрева. Прочитайте инструкцию, которая идет в комплекте, чтобы понять причину мигания. Надеемся, теперь вам стало понятно, что делать, если подошва утюга не нагревается и как отремонтировать поломку в домашних условиях!

    Похожие материалы:

    В быту используются разные устройства, предназначенные для разогрева и приготовления пищи, уборки, стирки, глажки и многих других повседневных работ. Из-за работы в экстремальных условиях, электроутюг очень часто ломается, царапается и забивается. Ремонт утюга Philips Mistral (Филипс), Bosch Sensixx’x (Бош), Braun Optistyle (Браун), Tefal Aquagliss TurboPro (Тефаль), Электролюкс и других можно легко провести своими руками в домашних условиях.

    Отремонтировать прибор самому будет значительно легче, если знать, как он работает и из чего сделан. Конструктивно, утюг состоит из подошвы, регуляторов температурного режима, предохранителей, электрического шнура. Устройство:

    В некоторых современных паровых установках (к примеру, парогенераторы, которые также являются подвидами утюгов) может быть большее количество деталей, но описанная четверка является основой любой схемы. К типичным неисправностям относятся:

    1. Подошва не нагревается. Проблема часто встречается как у дорогих моделей типа Braun Optistyle, Kambrook AKI, Moulinex, так и у более дешевых International, Orion, Bravissimo или Vitek – Витек. Скорее всего, требуется срочный ремонт предохранителя или терморегулятора. У первого может оборвать контакты, а у второго могут окислиться контакты;
    2. Утюг не включается. Возможно, требуется ремонт шнура питания; Фото – проверка шнура
    3. Не работает функция парового воздействия. Проблемы с парогенератором связаны либо с терморегулятором, либо с забитыми отверстиями для пара на подошве. Необходима чистка;
    4. Не переключаются режимы – сломан температурный регулятор.

    Фото – ремонт Тефаль

    Рассмотрим, как разобрать для ремонта утюги фирмы Tefal avantis, comfort, MAGNIT RMI-1525, Delfa, Daewoo и другие. Пошаговая инструкция:

    Сразу отметим, что после разборки гарантийный ремонт уже не будет предоставлен, поэтому если это первый самостоятельный опыт – лучше сразу отнести утюг в сервисный центр.

    Видео: советы по ремонту утюга Scarlett

    Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.

    Фото – грязная подошва

    Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.

    Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:

    1. Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
    2. Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
    3. Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.

    Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:

    1. Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
    2. Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
    3. Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.

    Фото – схема

    Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:

    1. Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым; Фото – крепление шнура
    2. Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.

    Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).

    Рекомендуем ознакомиться:

    Автор статьи: Артем Кондратьев

    Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.3 проголосовавших: 41

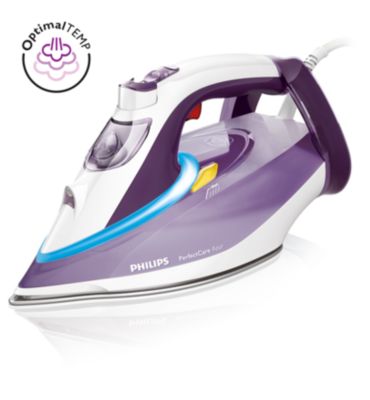

    Как правильно разобрать бытовой утюг филипс azur. Ремонт утюга своими руками: разбираем и чиним

    Сегодня трудно представить себе какую-либо хозяйку, у которой не было бы утюга. Этот незаменимый в хозяйстве помощник присутствует практически в каждом доме, но иногда случается так, что он ломается. Можно, конечно же, сразу купить новый прибор и не мучиться. А можно попробовать его отремонтировать своими руками, ведь это по силам любому человеку, немного знакомому с устройством этих электроприборов.

    Схема утюга и его устройство

    Сегодня рынок полон утюгами от самых различных производителей – Тефаль, Браун, Эленберг, Маэстро, Атланта, Сатурн, Филипс, Скарлет, Витек – при этом устройство такой техники остается одинаковым. Как же устроен этот прибор и из чего он состоит?

    Составные части утюга:

    • Подошва, куда встроен ТЭН – иногда в ней есть дырочки, если утюг имеет отпариватель;
    • Термостат, оснащенный ручкой для регулировки температуры нагрева подошвы;
    • Резервуар для воды, если утюг «умеет» отпаривать;
    • Разбрызгиватель воды;
    • Регулятор подачи пара;
    • Сетевой электрический шнур для подключения прибора в сеть.

    Электрическая схема таких утюгов как Braun, Bosch, Polaris,Tefal ,Vitek выглядит как электросхема чайника или обогревателя. И это немудрено, ведь схемы этих приборов мало чем отличаются.


    В любом утюге, независимо от его марки (это может быть хоть Борк 1500, Поларис, Магнит, Фея 128, Редмонд, Ладомир, Мулинекс, Филипс Азур, Витек 1209, Бош или Тефаль Суперглис) есть основные узлы:

    • Нагреватель;
    • Термопредохранитель;
    • Шнур с вилкой;
    • Регулятор температуры.

    Принцип работы электроутюгов таков: для его включения подается напряжение на нагревательный элемент, находящийся в подошве прибора. Во многих современных утюгах, например, Ровента, используются мощные ТЭНы от 1000 до 2200 w. Это стоит запомнить и не перегревать такой агрегат.

    Впрочем, чтобы этого избежать в цепь встраивается терморегулятор, от которого зависит настройка градусов. Регулировка температуры осуществляется поворотом колесика в разные стороны. Если делать это по часовой стрелке – температура станет увеличиваться.

    Важный элемент утюжка – предохранитель, который при достижении завышенных температур, возникших из-за неисправности, размыкает контакты прибора, тем самым выключая его.

    Почему утюг не нагревается: причины поломки

    Когда утюг не работает, не включается, протекает, трещит, мигает или не нагревается, многие хозяйки начинают впадать в панику, спрашивая, почему такое произошло.

    Основные причины, по которым ломается утюг:

    • Сломался терморегулятор;
    • Отошли клеммы;
    • Оборвался шнур;
    • Окислились контакты в терморегуляторе;
    • Вышел из строя предохранитель;
    • Не работает клапан.

    Одна из частых поломок утюгов – это обрыв шнура. Дело в том, что при использовании утюга, шнур постоянно изгибается, что приводит к его перетиранию. Если это случилось, прибор может не включаться, а подошва устройства плохо греть.

    Кстати, понять, что с утюгом что-то не так, можно задолго до его поломки. Обычно о появившейся проблеме подает сигналы мигающая красная лампочка, которая при исправном утюге горит ровно.

    При любом повреждении утюгов, начинать ремонт нужно с проверки шнура. Чтобы точно узнать он ли «виновник» неисправности – его необходимо прозвонить. Проверить это можно обычным тестером или мультиметром.

    Для уверенности, во время работы шнур лучше пошевелить, особенно в проблемных местах. Если писк мультиметра начнет прерываться – шнур лучше заменить.

    В случае неисправности шнура рядом с вилкой – поменять нужно именно ее.

    Инструкция для новичков: как разобрать утюг

    Если для того, что починить утюг, его все-таки нужно разобрать – придется это делать. И ничего страшного, что в домашних условиях.

    Для этого понадобится:

    • Набор отверток;
    • Широкий ножик или ненужная пластиковая карта для поддевания защелок;
    • Мультиметр или тестер;
    • Паяльник – если будет происходить замена каких-то элементов;
    • Изолента;
    • Пассатижи;
    • Наждачка.

    Начинается все со снятия задней панели, на которой есть несколько винтиков. Обычно один располагается на носу прибора, а второй может быть в районе шнура. Справиться с ними нам поможет отвертка. Но стоит иметь в виду, что кроме винтов, могут быть защелки или сами винтики скрываются под обшивкой. К примеру, Филипс «прячет» винт под ручкой для регулировки пара, а «Браун» под крышкой форсунки (ее можно снять, потянув на себя). Чтобы открутить винт у Филипса, нужно повернуть ручку до упора влево, а затем потянуть ее вверх.


    В некоторых утюгах, таких, как, Филипс или Тефаль под крышкой есть еще болтики. Их тоже надо выкрутить.

    Собственно, у приборов каждого производителя есть свои особенности, но общая схема разбора примерно одинакова, будь то Bosch Sensixx Comfort, Philips Azur или Powerlife, Tefal Supergliss 3530 или Ultragliss, Braun Texstyle, Philips Easy Care, Tefal Aquaspeed 150, Maxwell 3045,Elenberg,Viconte , Bork i500, Domotec, Bosch da70, Polaris Pir 1833.

    В утюгах Rowenta и некоторых моделях Scarlett болты могут быть даже на ручке. Если они есть, то их тоже надо открутить. Под снятыми деталями могут быть еще винты, которые нужно открутить, а затем снять верхние детали из пластика.

    Откручивать крепежи нужно до тех пор, пока корпус полностью не отсоединяются от подошвы. А вот дальнейшее устройство и разборка нужной детали уже зависит от конкретной модели утюга.

    Домашний ремонт утюга своими руками: проверка контактов

    Когда сломался утюг – его нужно отремонтировать. Человек, чинящий утюг, после разборки прибора может приступать к выяснению причин, по которым это случилось.

    Возможно, дело кроется в поломке ТЭНа. Чтобы убедиться в этом, нужна проверка. Для этого снимается задняя крышка агрегата, после чего необходимо посмотреть на выводы самого элемента. Если лампочка или индикатор загорелся, а сам прибор не греет – скорее всего, произошел обрыв спирали. Кстати, при поломке ТЭНа лучше не менять его, а сразу купить новый утюг, так как по стоимости это будет почти одно и то же.

    Как проверить исправность терморегулятора:

    • Разобрать корпус утюга;
    • Найти терморегулятор – он выглядит, как пластинка с контактами и штырем из пластика;
    • Осмотреть контакты регулятора – в холодном состоянии они должны быть все замкнуты;
    • Если с их внешним видом все в порядке, стоит проверить их мультиметром – если прибор покажет «0», все в порядке, а если «1» – проблема в контактах.

    Если все-таки обнаруживается, что контакты не в порядке, скорее всего, они подгорели. В этом случае нужно провести их чистку. Для этих целей можно использовать мелкозернистую наждачку или пилочку для ногтей. Действовать нужно осторожно, так как контакты очень чувствительны и сильно изгибать их нельзя.

    Если утюг не отключается, есть вариант, что контакты сплавились или каким-то образом сцепились. В этом случае их нужно разъединить и вернуть подвижность, стараясь не искривить детали. Если это не удается сделать, остается вариант – заменить старый агрегат путем его списания, если он находится на предприятии.

    Советы: как отремонтировать утюг: работа с предохранителем

    Там же, где находится термостат – есть и термопредохранитель. Это устройство, отвечающее за степень нагревания подошвы, перегорает, как только температура выходит за грани допустимого. Обычно «спрятан» в защищающую механизм белую трубку.

    Как проверить предохранитель и что сделать, если он перегорел:

    • Для начала нужно найти контакты и прозвонить их – в рабочем состоянии предохранитель звенит;
    • Можно сдвинуть трубку и прозвонить его напрямик, чтобы исключить обрыв соединяющего провода;
    • При перегорании предохранителя его нужно извлечь, купить аналогичный и установить на место.

    Убирать предохранитель из устройства утюга нельзя: в критичном случае он предотвратить возникновение пожара, если выйдет из строя терморегулятор.

    Узел, где находится термореле (например, hf7520), может быть одно – или многоразовый. Механизмы из первой группы срабатывают только один раз, после чего их нужно менять.


    Новые технологии предусматривают использование биметалла в составе реле. Такие элементы могут выключить утюг при опасной ситуации, а затем снова его включить. Если поломка произошла по этой причине, проще удалить узел, а саму цепь закоротить с помощью пайки, обжатия или путем переключения питающих проводов.

    Простой ремонт парогенератора своими руками

    Еще одна частая проблема – поломка парогенератора в УТП (утюги с терморегулятором и пароувлажнителем). Что делать, если прибор перестал выпускать пар?

    В утюгах компании «Бош» это может связано с тем, что кнопка паровой станции сильно продавилась.

    Что делать в этом случае:

    • Нужно снять заднюю крышку прибора, после чего осторожно вынуть кнопки, с помощью которых идет подача пара;
    • Далее откручивается винт и снимается пластиковая ручка;
    • Под крышкой есть два насоса: один поставляет воду для разбрызгивателя, а другой дает жидкость на подошву для образования пара;
    • Паровой насос извлекается и исследуется – в его нижней части есть шарик, который из-за накипи пристает к дну;
    • Чтобы устранить неисправность нужно затолкать этот шарик снова в камеру и собрать утюг.

    Если пар не выходит, а вода в резервуаре имеется, причина может крыться в засорении отверстия солями. В этом случае нужно сделать раствор воды и уксуса в пропорции: 1 литр жидкости – 1 стакан уксуса, в который опустить отключенный утюг. Вода должна покрывать дно утюжка.

    Или можно 2 ч. л. кислоты лимона развести в 250 мл кипятка и в такой раствор поставить утюг. Затем емкость с утюгом нагревается до кипения. Потом выключается, а когда остынет – снова греется. Так нужно сделать 3-4 раза, пока не растворятся соли.

    В случае, если из прибора вместо пара течет вода причины могут быть две: неправильная эксплуатация (неправильно выставлен регулятор и подошва не успевает нагреваться до степени образования пара) или поломка клапана. Чтобы убедиться в том, что утюг потек именно из-за клапана нужно залить воду, отключить подачу пара и немного пошатать его. Если жидкость продолжает вытекать – клапан неплотно закрывает отверстие из-за притертостей резиновых прокладок.

    Ремонт утюга тефаль своими руками (видео)

    При обратной сборке утюга можно использовать герметик для более прочного соединения подошвы и корпуса. Как видите, ничего особо сложного здесь нет. Выявить неисправности и устранить их, может практически каждый человек. Главное, чтобы чинящий утюг соблюдал технику безопасности при работе с электроприборами и умел пользоваться нужными инструментами.

    Такое нужное и важное устройство для сохранения подобающего вида вещей, как утюг есть, наверняка, в каждом доме. Все знают основные моменты его правильного использования, но, к сожалению, не все понимают, как его можно починить самостоятельно в случае несерьезной поломки, ведь лучше отремонтировать старый утюг, чем тратиться на новый. Причиной выхода из строя утюга может быть поломка одного из его составляющих элементов.

    Что же делать, если при очередном включении утюга он не работает? Специалисты говорят, что в 80% таких поломок можно устранить самостоятельно, остальные же 20%, в которых виноват выход из строя нагревательный элемент, предполагают покупку нового устройства, так как ремонт уже имеющегося утюга может вылиться в куда большую сумму, нежели приобретение нового.

    Для проведения ремонта самостоятельно домашнему мастеру понадобится тестер с лампочкой и набор отверток.

    В любом случае, при ремонте утюга, даже если в неисправности виноват только шнур, придется разобрать устройство, что также является небольшой сложностью, ведь дизайнерские решения сейчас таковы, что все винтики и соединяющие элементы прячутся как можно старательнее. Несмотря на то, что конструкции разных утюгов отличаются, есть несколько общих деталей, которые помогут разобрать корпус устройства. Итак, стоит запомнить, что корпус утюга всегда скреплен с подошвой винтиками, а не только защелками, поэтому в месте соединения подошвы и корпуса стоит искать их тщательно. Винтики могут прятаться под резервуаром для воды, декоративными заглушками или прочими элементами украшения прибора.

    Для начала нужно внимательно осмотреть утюг и проверить работу всех индикаторов на нем. Если эти лампочки-индикаторы не работают, то причиной неисправности чаще всего является шнур Вашего утюга.

    Ремонт шнура

    Именно шнур, а точнее его нецелостность и нерабочее состояние, виновато почти в каждой пятой поломке утюга. Поэтому для того, чтобы проверить, в нем ли причина, необходимо снять заднюю крышку с утюга. Чтобы проверить целостность шнура, можно использовать обычный тестер.

    Проверить на работоспособность шнур можно, прислонив один конец тестера с лампочкой к вилке, а к другому концу шнура прислонить батарейку. Если лампочка не горит, то проблема в шнуре. Его нужно укоротить и снова проверить.

    А если лампочка после проведенного эксперимента горит, то причина не в шнуре, а это значит, что утюг нужно будет разбирать дальше. Но перед тем, как приступить к дальнейшему обследованию и изучению всех элементов утюга на предмет их работоспособности, стоит воспользоваться рекомендацией, соответственно которой лучше нарисовать схемку подключения всех проводов, что и это не стало проблемой, когда нужно будет собрать утюг и привести в первоначальное состояние.

    Ремонт термопредохранителя

    Предварительно нужно отключить все провода от утюга, а уже потом начинать попытки рассмотреть термопредохранителя, что возможно только после разбора устройства.

    Именно эта часть утюга виновата в половине и даже большей части тех случаев, когда утюг отказывается включаться и работать. Чтобы проверить именно эту часть на корректность работы, следует с двух сторон к нему подключить провода прозвонки: в случае того, если лампочка не загорается, то в неисправности виноват именно предохранитель. Выходом из этой ситуации может быть изъятие этого предохранителя и закорачивание в этой части электрической цепи. Это не должно служить поводом для волнения, ведь при наличии корректно работающего терморегулятора отсутствие предохранителя не может причинить опасность.

    Ремонт регулятора температуры

    Сначала можно попробовать снять внешнюю ручку температурного регулятора, поддевая ее, например, ножом и прилагая совсем незначительные усилия. Если это сделать не удается, то лучше сразу перейти к снятию корпуса прибора, развинчивая винты. Когда все винты будут откручены, можно будет рассмотреть все «внутренности» утюга и попробовать отыскать неисправность уже тут.

    Теперь сам процесс проверки исправности регулятора температуры. Осуществить это проверку можно, устанавливая его в крайние положения. Если этого не удается сделать с достаточной легкостью, то можно попробовать сделать это с помощью плоскогубцев. Дальше следует с помощью прозвонки проверить, есть ли электрическая цепь: один конец прозвонки при этом подключается к одному из контактов, а другой – к другому. Потом нужно ставить регулятор в его крайние положения, и если в одном из положений лампочка загорается, то терморегулятор исправен, если нет, то стоит зачистить контакты. Сделать это можно, используя наждачную бумагу, или даже обыкновенную пилочку для ногтей.

    Ремонт нагревательного элемента

    Если все остальные элементы, проверенные ранее по схеме, описанной выше, исправны, то вина поломки утюга, к сожалению, именно в нагревательном элементе. Чаще всего нагревательный элемент весьма сложно изъять из утюга и, следовательно, заменить, что влияет и на финансовую составляющую ремонта. Тут мастерам рекомендуется отправлять утюг на утилизацию.

    В этом случае перед тем, как избавиться от старого утюга, можно изъять у него исправный шнур, который может пригодиться в ремонте другой бытовой техники.

    Другой ремонт

    Конечно, ремонту могут подлежать и другие элементы утюга. Так в системе отпаривания, например, может образовываться накипь, но избавится от нее намного проще, чем от проблем, описанных выше. Но еще проще не допустить ее, пользуясь только дистиллированной или кипяченой водой.

    Часто бывает так, что пользователь вставляет вилку в розетку, чтобы погладить вещи, но по прошествии нескольких минут понимает, что утюг не нагревается. Это вовсе не говорит о том, что устройство сразу нужно выбросить, поскольку во многих случаях возможен ремонт утюгов и будет он не таким сложным как кажется. Если вы хоть немного разбираетесь в технике, стоит попробовать самостоятельно решить проблему, при этом лучшим решением станет обращение в сервисный центр, где ремонт утюга будет гарантированно выполнен профессионально. Что же может стать причиной того, что утюг перестал работать? Давайте рассмотрим пять причин, которые этому способствуют.

    1. Сетевой шнур. Одной из основных поломок утюга можно считать именно сетевой шнур, который, собственно, и вставляется в розетку. Чтобы выполнить ремонт утюгов, в данном случае необходимо будет добраться до места, где соединяются контакты с нагревательным элементом. Когда видимых неисправностей нет, придется воспользоваться тестером и прозвонить шнур, это поможет определить рабочий он или нет. Если все же сетевой шнур стал виновником неисправности, возможно придется его укорить, или поменять на новый.

    2. Регулятор температуры. Данная деталь является второй на очереди. Ее также необходимо проверить с помощью прозвонки, которая крепится к контактной группе. В случае, если регулятор температуры будет прокручен в сторону замыкания цепи, должна работать электрическая цепь. Не горит лампочка? Придется зачистить контакты с помощью наждачной бумаги и опять проверить.

    3. Термопредохранитель. Данный элемент схемы способен выходить из строя чаще, нежели сетевой шнур. Его главным назначением является разъединение электрической цепи, когда температура ТЭНа превышает номинальное значение. С помощью прозвонки необходимо определить работоспособность предохранителя. Если он стал причиной выхода из строя утюга, станет необходимой его замена, или же вообще исключение его со схемы. Как показывает практика по ремонту утюгов, при нормальной работе регулятора температуры, нет никакой необходимости в предохранителе.

    4. Нагревательный элемент (ТЭН). Еще одной причиной, по которой потребуется ремонт утюга, является неисправность ТЭНа. Когда устройство включается, лампочка светится, при этом подошва до нужно температуры не нагревается, быстрее всего причина именно в этом. Как и ранее потребуется проверка работоспособности техники. Нагревательный элемент закреплен к подошве, поэтому когда место крепления неразъемное, быстрее всего восстановление не возможно. Если же, ТЭН соединен с подошвой посредством наконечников, есть возможность утюг отремонтировать. Для этого придется зачистить контакты. Если после этого утюг дальше не нагревается, лучше купить новое устройство, поскольку новая деталь будет стоить чуть ли не полную стоимость прибора.

    5. Система отпаривания. Когда поломка заключается в том, что в утюге не функционирует отпариватель, потребуется прочистка внутренних полостей парообразования. Для этих целей можно использовать воду и уксус. Еще одной причиной поломки разбрызгивателя может стать кнопка подачи пара, которую в большинстве случаев приходится менять.

    В любом случае, если вам дорог ваш утюг, стоит обратиться к специалистам, которые берутся за ремонт всех моделей утюгов в Киеве, и выполняют его профессионально.

    Утюг – вещь в хозяйстве необходимая и незаменимая. Но, как и любой прибор, который часто используют, он приходит в негодность. Что делать в таком случае? Нести в мастерскую или покупать новый? Не спешите делать ни то, ни другое. Устройство утюга довольно простое, и человек, обладающий даже небольшими навыками и знаниями, сможет справиться с этой задачей. Причины неполадок утюга обычно связаны с электричеством и очень редко с системой отпаривания. Руководствуйтесь нашими советами, и вы сможете быстро научиться ремонтировать утюг.

    Для начала запаситесь инструментами. Приготовьте обязательно тестер и отвертки – простую и крестообразную. Также потребуются пассатижи, нож – и можете начинать ремонт. Неисправности мы будем рассматривать, двигаясь от простого к более сложному. Если утюг не греет и не горит контрольная лампочка, то откройте заднюю крышку и посмотрите, исправен ли питающий шнур. Для этого включите вилку в розетку и тестером проверьте, доходит ли ток до клеммной колодки. Если не доходит, то провод в шнуре наверняка обломан. Обычно он обламывается или в месте входа внутрь утюга, или возле штепсельной вилки. Если возле вилки, то обрежьте ее и поставьте новую разборную, а если возле самого утюга, то просто удалите сантиметров десять и подключите снова к клеммной колодке. Если же не хотите заморачиваться, то поменяйте шнур на новый. Кстати, он должен обязательно быть в нитяной оплетке. Если шнур исправен, а утюг не работает, надо снять ручку и бачок для воды, чтобы открылся доступ к подошве утюга. Со старыми советскими утюгами проблем не было, а на современных все винтовые крепления скрыты заглушками для придания лучшего дизайна изделию. Отыщите и выньте их кончиком ножа, а под ними будут винты. Еще в некоторых местах используются пластиковые замки, чтобы их открыть – аккуратно отогните край детали, просуньте маленькую отвертку, и слегка надавливая, откройте замки. Там тоже будут винты. Открутите их, и ручка с бачком снимется без труда. Когда будете снимать бачок, следите, чтобы не потерялись резиновые уплотнители. Когда у вас открылся доступ к подошве утюга, то нужно проверить сначала термопредохранитель, а потом термостат. Первый служит для того, чтобы не случилось возгорания. Когда по каким-то причинам температура в утюге начинает несанкционированно повышаться, предохранитель перегорает. Проверяют его тестером, и если предохранитель неисправен, его нужно заменить. Меняется он просто, стоит только открутить винт, который его фиксирует на корпусе, и два винта, которыми он подключается к цепи.


    Термостат служит для поддержания рабочей температуры утюга в заданном режиме. На нем есть контакт, который постоянно смыкается и размыкается. От длительной работы на нем может образоваться нагар, и достаточно контакт аккуратно почистить мелкой абразивной бумагой, чтобы он стал нормально работать. Но бывает, он сгорает полностью, в таком случае нужно менять термостат. Чтобы его снять, открутите два провода, подключенных к нему, и винт, которым он крепится к корпусу. Сборку утюга ведите в обратном порядке. Если у вас на утюге горит контрольная лампочка, а он не греет, то наверняка перегорел ТЭН. А так как ТЭН с подошвой утюга представляют одно целое, а подошва фактически и есть утюг, то отремонтировать его нельзя. Нужно покупать новый прибор. Можно, конечно, попробовать подобрать подошву, но будет трудно найти точно такую же, да и стоить она будет немногим меньше нового утюга.

    В прошлом электрический утюг был просто источником тепла для разглаживания морщин на ткани, и надо было увлажнять материю, когда эти морщины были особенно неподатливыми. Утюги с парогенератором сделали весь процесс намного легче.

    Как работает.

    Вы заполняете резервуар водой и выбираете необходимую температуру. Затем, когда вилка вставлена в розетку и утюг включен, зажигается индикаторная лампочка включения, говорящая о том, что нагревательный элемент, встроенный в подошву, начал нагреваться — время нагревания составляет порядка минуты. Когда терморегулятор определяет, что нагревательный элемент достиг заданной температуры, индикатор выключается и утюг готов к использованию. Терморегулятор продолжает отслеживать температуру и в нужный момент снова включает нагревательный элемент.

    Рис. 1

    Регулятор пара открывает клапан в основании резервуара для воды, который впускает воду в паровую камеру, расположенную непосредственно над нагревательным элементом. Здесь вода мгновенно превращается в пар, который впускается через отверстия в подошве. Установка утюга на пятку не позволяет воде проходить через клапан, поэтому пар не будет образовываться, пока утюг снова не поставить на подошву. Когда регулятор пара выключен, то утюг можно использовать для сухого глаженья тканей, которые могут быть испорчены избытком влаги.

    Рис. 2 Устройство парового утюга.

    У большинства моделей нажатие на ручке создает струю воды или пара, чтобы помочь разглаживанию сильных морщин или справиться с толстыми тканями типа джинсовой.

    Рис. 3

    Регулировка пара

    На многих утюгах регулятор пара позволяет устанавливать количество пара в соответствии с различными типами тканей.

    Рис. 4

    Вертикальное отпаривание

    Некоторые конструкции утюгов обеспечивают генерацию пара даже в вертикальном положении, с тем чтобы разглаживать ткань висящей одежды или штор.

    Антикапающая функция

    Эта функция не позволяет воде капать из отверстий в подошве, когда терморегулятор установлен на температуру, которая недостаточна для парообразования.

    Функция самоочистки

    В настоящее время в большинство утюгов с парообразованием можно заливать обычную водопроводную воду. При нагреве растворенные в воде минеральные соли превращаются в известковые отложения, или накипь (особенно при жесткой воде), которые в конечном итоге засоряют отверстия в подошве и подводящие к ним каналы внутри утюга. Самоочищающиеся утюги способны генерировать такую сильную струю пара, которая смывает отложения солей. Другие модели оснащены клапанами с силиконовым покрытием, которые собирают соли.

    Некоторые из таких клапанов можно снимать для очистки от накипи, а другие просто заменяются. Утюги без таких устройств необходимо регулярно обрабатывать средством от накипи.

    РЕГУЛИРОВКА ПАРА

    Регулятором пара устанавливается оптимальное количество пара, требующееся для глаженья различных категорий тканей. Обычно бывают следующие обозначения:

    О

    Без пара

    Синтетика/шелк

    Регулятор температуры выставляется на 1 точку.

    Шерсть

    Регулятор температуры выставляется на 2 точки.

    Хлопок/лен

    Регулятор температуры выставляется на 3 точки.

    Глаженье с паром шерстяных тканей может придать им блестящую поверхность — поэтому выверните вещь и гладьте с изнанки. Делайте то же самое при глажке без пара шелка или синтетики.

    Бархат и другие ткани с тонким ворсом гладят в направлении ворса, а нажим должен быть легким. Утюг не останавливайте.

    Не гладьте по застежкам-молниям, пуговицам, заклепкам и т.-п. Металлические предметы могут поцарапать подошву утюга, и та будет зацеплять, собирать ткань.

    Бесшнуровые утюги.

    Бесшнуровые утюги нагреваются с помощью отдельного базового блока, который включается в стандартную розетку. У самого утюга шнура нет, поэтому нет и проблемы его скручивания и переламывания провода в нем в ходе эксплуатации.

    Однако беспроводной утюг надо регулярно ставить на базу, чтобы поддерживать его нормальную температуру.

    Подошвы с покрытием

    Нередко металлические подошвы из алюминия или нержавеющей стали имеют хромовое или керамическое покрытие либо какую-то другую непригорающую поверхность, что позволяет утюгу легко скользить по ткани. Это не только делает работу менее утомительной, но и снижает износ ткани.

    Рис. 5

    Автовыключение.

    Это функция безопасности, которая отключает подачу электроэнергии на утюг, если его оставить неподвижным на подошве более 30 секунд или на пятке более 8 минут. При покупке нового утюга есть смысл взять модель с этой бесценной функцией.

    Оптимальные температуры

    Важно правильно выбрать температуру для глаженья того или иного типа ткани — слишком низкая не позволит разгладить материал, а слишком высокая может ткань повредить. Большинство тканей и одежды из тканей имеют нашивки, или ярлыки, с международными символами обозначений температурных режимов глажки.

    Одна точка — низкая температура, две точки — средняя) температура и три — высокая.

    Глаженье утюгом может повредить вещь.

    Установка температуры

    Рассортируйте приготовленные для глаженья предметы на три категории в соответствии с их ярлыками, начиная с синтетики, которой требуются наименьшие температуры. Постепенно переходите к более высокой и, наконец, к максимальной температуре. Если предмет одежды или ткань состоит из разных компонентов, то устанавливайте наименьшее из рекомендованных значений температуры.

    Если ярлыка нет, то поставьте относительно низкую температуру и попробуйте в незаметном на месте одежде.

    Когда вы закончили гладить

    Когда вы закончили гладить, поставьте утюг вертикально на пятку, установите регулятор пара в выключенное положение и выньте вилку из розетки. Дайте прибору остыть, а затем слейте в раковину остатки воды из резервуара. Аккуратно смотайте шнур (обычно для этого есть соответствующие элементы конструкции) и храните утюг на пятке в вертикальном положении. Если оставлять его на подошве относительно длительное время, то это может привести к сильной коррозии.

    Обработка водопроводной воды.

    Даже если ваш утюг приспособлен для заливки обычной водопроводной воды, многие производители рекомендуют использовать какой-то вид деминерализованной воды, если вы живете в местности с жесткой водой. При необходимости жесткость воды можно уточнить в местной организации, занимающейся водными ресурсами вашего региона. Продаются специальные вещества в кристаллической форме для снижения количества растворенных в воде минеральных солей.

    Можно купить специальную деминерализованную воду с ароматизаторами, которая сделана специально для применения в утюгах.

    Пятна после глаженья

    Грязная подошва утюга

    Грязь или жир, приставшие к подошве утюга, при глаженье будут переноситься на ткань. Перед очисткой подошвы посмотрите по инструкции для утюга, что можно использовать, чтобы не повредить непригорающее покрытие подошвы.

    1. Поставьте режим высокой температуры и погладьте старое полотенце.

    Рис. 6 Погладьте загрязненной подошвой старое полотенце

    1. Если это не поможет, выньте вилку утюга из розетки и дайте ему остыть. Смочите бумажное полотенце раствором 1 части уксуса в 2 частях воды и протрите им подошву. Можно воспользоваться и патентованным очистителем подошвы утюга.

    Рис. 7 Или протрите подошву разведенным уксусом

    Расплавленная ткань

    Если гладить синтетическую ткань при горячем температурном режиме, то расплавленные ворсинки ткани могут пристать к подошве.

    Самые большие отложения наплавленной массы снимайте, тщательно протерев подошву толстым слоем бумажных полотенец в режиме высокой температуры.

    Рис. 8

    Дайте утюгу остыть до средней температуры, а затем немного натрите подошву средством для очистки утюгов. Сразу же очистите подошву толстым слоем чистых бумажных полотенец.

    Рис. 9 Затем используйте чистящий карандаш

    Меловые пятна на ткани

    Если вы давно удаляли накипь из утюга, то он может выбрасывать частицы известковых отложений при работе с паром или с разбрызгивателем. Способ удаления от накипи зависит от наличия функции самоочистки.

    Некоторые конструкции утюгов предусматривают самоочистку после каждого глаженья. Для этого надо поставить утюг на пятку и установить режим максимальной температуры. Когда индикатор выключится, выньте вилку из розетки и, держа его над раковиной подошвой вниз, в быстрой последовательности нажмите на кнопку пара примерно 10 раз подряд.

    Большинство изготовителей рекомендуют один раз с месяц очищать от накипи даже утюги с самоочисткой. Конкретная процедура может отличаться у разных моделей, но в принципе для этого резервуар на четверть заполняется обычной водой из-под крана и ставится максимальная температура. Когда индикатор выключится, выньте вилку из розетки и подержите его над раковиной.

    1. Поставьте регулятор пара на самоочистку — в этом положении вы сможете приподнять регулятор пара вверх, и пар с водой промоют отверстия в подошве. Держа подошву не ближе 150 мм от дна раковины, легонько покачайте утюг вперед и назад.
    2. Когда резервуар опустошится, выньте регулятор пара из утюга. Окуните контрольную иглу в уксус, чтобы удалить остатки известковых отложений.

    Рис. 10 Приподнимите регулятор, чтобы пар прочистил отверстия

    Рис. 11

    1. Аккуратно, чтобы не повредить иглу, поставьте регулятор на место. Максимально нагрейте утюг и погладьте им старое полотенце, чтобы очистить подошву и выпарить остатки воды из паровой камеры.

    Рис. 12

    Любой утюг без функции самоочистки должен регулярно промываться средством от накипи, разведенным в соответствии с инструкциями изготовителя. Ниже описана типичная процедура удаления накипи, однако всегда сверяйтесь с инструкциями средства от накипи — с некоторыми средствами требуется нагрев утюга.

    1. Выньте вилку из розетки и залейте в резервуар средство от накипи. Затем поставьте режим пара, чтобы открыть клапан паровой камеры.

    Рис. 13 Налейте средство от накипи в резервуар утюга

    1. Слегка покачайте утюг из стороны в сторону и выпустите немного раствора через разбрызгиватель.
    2. Поставьте утюг подошвой вниз на пару деревянных ложек, положенных на дно раковины. Оставьте примерно на 30 минут, чтобы средство от накипи просачивалось через отверстия в подошве, затем слейте воду из резервуара и промойте его два-три раза чистой водой.

    ВОДА ВЫТЕКАЕТ ИЗ УТЮГА

    Слишком низкая температура

    Если вы поставили утюг на низкую температуру, то нагревательный элемент нагрет слишком слабо, чтобы превращать воду в пар; если вы не поставили регулятор пара в выключенное положение (или у утюга нет противокапающей функции), то вода будет проходить через паровую камеру и выливаться через отверстия в подошве. Надо либо повысить температуру, либо поставить регулятор пара в положение «выкл».

    Рис. 14 Поставьте регулятор пара в выключенное положение

    Переполненный резервуар

    Выньте вилку из розетки и слейте часть воды. Отключите пар и погладьте утюгом старое полотенце, пока влага не испарится из паровой камеры.

    Протекает заливное отверстие

    Некоторые модели имеют съемную крышку отверстия, через которое заливается вода. Эта крышка имеет кольцевое уплотнение, которое может требовать замены.

    Рис. 15 Возможно, кольцевое уплотнение требует замены

    Протекает разбрызгиватель

    Возможно, треснула трубка, соединяющая резервуар и разбрызгиватель, или протекают прокладки. Для замены этих деталей нужна помощь специалиста.

    Рис. 16 Обратитесь в сервис для проверки протечки в разбрызгивателе

    Поврежденный или корродированный резервуар

    Если резервуар съемный, то снимите его и подержите над раковиной, чтобы проверить протечки. При необходимости приобретите замену.

    Во встроенном несъемном резервуаре трудно обнаружить протечки. Единственный способ — разобрать утюг до паровой камеры и подошвы; обратитесь в сервис для проверки целости резервуара с целью обнаружения протечек. Это обычная процедура со многими утюгами, но замена главных компонентов может быть экономически нецелесообразной, поэтому сначала проконсультируйтесь у мастера.

    Рис. 17 Мастер может проверить состояние резервуара

    Неисправный терморегулятор

    Если температура не поднимается достаточно для образования пара даже при среднем положении регулятора, обратитесь в сервис для проверки терморегулятора.

    Разбрызгиватель не работает

    Резервуар пуст

    Когда вы нажимаете на кнопку разбрызгивателя и из него не выходит или только капает вода, проверьте, есть ли вода в резервуаре. Если он пуст, выньте вилку из розетки и наполните его.

    Засоренный разбрызгиватель

    Маленькое отверстие разбрызгивателя может засориться в результате накипи. Воспользуйтесь патентованным средством от накипи, как описано ранее. Обязательно нажмите несколько раз на кнопку разбрызгивателя, с тем чтобы вода достигла разбрызгивателя, и оставьте на предписанное время, чтобы накипь растворилась. Регулярно очищайте утюг от накипи, чтобы предупредить такие засоры.

    Рис. 18 Прокачайте средство от накипи через разбрызгиватель

    Утюг перегревается

    Если утюг перегревается на режимах низких температур, проверьте следующее:

    Неисправный терморегулятор

    Убедитесь, что ручка регулятора не сломана и не проскальзывает от этого на валу. Такие ручки крепятся несколькими способами. Описанное ниже достаточно типично — однако если снять ручку без затруднений не удается, отнесите утюг в мастерскую.

    1. Многие ручки терморегуляторов сделаны с посадочным отверстием с сечением D-образной формы, которое надевается на металлический стержень вала соответствующей формы. В некоторых из них заделаны пружинные зажимы. Чтобы снять этот тип ручки, захватите кромку с двух сторон и снимайте ее со стержня, при необходимости легонько поддевая ее кончиком небольшой отвертки. Не прилагайте больших усилий, чтобы не занести еще большего ущерба.

    Рис. 19 Некоторые ручки терморегулятора имеют встроенные зажимы.

    1. Заменив ручку регулятора, убедитесь, что она при вращении останавливается в правильных местах.

    Рис. 20 Заменив ручку регулятора, убедитесь, что она останавливается в нужных местах.

    Другой тип ручек фиксируется с помощью небольших проволочных пружинных зажимов, которые захватывают фланец на шейке ручки. Вставьте кончик небольшой отвертки под ручку регулятора, чтобы разъединить зажим и фланец. Зажим оставьте на утюге на валу регулятора. При надевании на вал новой ручки зажим автоматически захватит ручку.

    Рис. 21 Отсоедините металлический зажим, чтобы снять ручку

    Рис. 22 Новая ручка зафиксируется автоматически

    Неисправный терморегулятор

    Обратитесь в сервисную мастерскую, чтобы проверить правильность работы терморегулятора.

    НЕТ ПАРА

    Если подошва утюга греется, но пара нет, то проверьте следующее:

    Резервуар пуст

    Залейте воду.

    Рис. 23 Съемный резервуар заполните под краном

    Неправильно установлена температура

    Если поставлена слишком низкая температура, то вода не будет превращаться в пар.

    Регулятор пара находится в неправильном положении

    Проверьте, не выключен ли регулятор пара.

    Накипь в водяном клапане или паровой камере

    Воспользуйтесь функцией самоочистки утюга или его средством от накипи.

    СОВСЕМ НЕ РАБОТАЕТ

    Неисправная вилка или предохранитель

    Проверьте правильность подсоединения вилки и смените при необходимости перегоревший предохранитель. Если предохранитель снова перегорит при вставлении вилки в розетку, то следует обращаться в сервисный центр.

    Нет электропитания

    Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо выбившего УЗО.

    Обрыв в шнурее

    Это очень распространенный случай с электроутюгами. Для проверки шнура на обрыв выньте вилку из розетки и выверните винты крепления задней крышки.

    Рис. 24

    Рис. 25 За открытой крышкой расположена контактная колодка

    Рис. 26 Перед отсоединением проводов пометьте их расположение

    Рис. 27 После этого отверните прижимную планку

    Если проверка покажет обрыв в шнуре, то можно заменить поврежденный шнур отрезком соответствующего шнура в нитяной оплетке. Однако если шнур крепится к контактам не винтами, то придется обращаться к специалисту.

    Прежде чем зачищать провода шнура, обмотайте край оплетки изоляционной лентой, чтобы хлопковые нити не расплетались.

    Рис. 28 Конец оплетки нового шнура обмотайте изолентой, чтобы нити не расплетались

    Проверьте, нет ли трещин в держателе шнура в месте входа шнура в утюг. Если есть сомнения — замените держатель.

    Рис. 29 Наденьте держатель шнура

    Сделав соединения и затянув прижимную планку, проверьте шнур на обрыв. Перед закрытием крышки убедитесь, что провода находятся в исходном положении, а также надежность заземления. Перед возобновлением эксплуатации проверьте прибор: вставьте его вилку в цепь, защищенную УЗО.

    Неисправный терморегулятор

    При подозрениях на неисправность терморегулятора проверьте утюг у мастера.

    Рис. 30 Терморегулятор может проверить только специалист

    Неисправный нагревательный элемент

    У большинства утюгов нагревательный элемент встроен в подошву, поэтому замена становится слишком дорогой. Если сервис-центр обещает, что такая операция окажется все же выгодной, то проверьте у них исправность нагревательного элемента.

    Рис. 31 Проверку нагревательного элемента сделайте в мастерской

    ГЛАВНОЕ -БЕЗОПАСНОСТЬ

    1. Будьте осторожны при работе с паром — он обжигает так же, как и горячая вода.
    2. Не оставляйте горячий утюг без присмотра, даже выключенный и остывающий.
    3. Убедитесь в правильности подсоединения вилки и соответствии номинала предохранителя.
    4. Перед наполнением резервуара для воды выключайте вилку утюга из розетки или снимайте съемный резервуар и заполняйте под краном.
    5. При сборке утюга проверьте, что все детали и провода возвращены в исходное положение,
    6. Не обматывайте шнур вокруг утюга, пока он достаточно не остыл.

    Рис. 32 Не обматывайте шнур вокруг утюга, пока он достаточно не остыл

    1. Регулярно проверяйте состояние шнура. Поврежденный шнур заменяйте немедленно.
    2. Никогда не мойте утюг, погружая его в воду.
    3. Перед ремонтом или обслуживанием утюга всегда вынимайте вилку из розетки.
    4. Перед возобновлением эксплуатации проверьте прибор: вставьте его вилку в цепь, защищенную УЗО, а затем включите. Если УЗО сработает, отдайте утюг для проверки специалисту.
    5. Если прибор имеет заземление, следует обязательно проверить его надежность тестером. У описанных здесь моделей заземление проверялось, когда один щуп тестера касался земляного контакта вилки, а второй -металлического края подошвы. Если у вашего утюга подошва имеет покрытие, вставьте щуп в одно из паровых отверстий или в зазор между подошвой и корпусом утюга, так чтобы щуп касался оголенного металла.

    Удачи в ремонте!

    Всего хорошего, пишите to © 2009

    характеристики, сравнение с конкурентами и отзывы

    Если в доме есть качественный утюг, то можно легко погладить большое количество вещей. Глажка белья с паровым утюгом Philips может стать самым настоящим удовольствием, так как предложенные модели характеризуются хорошим качеством, надежностью и функциональностью.

    Для лучшего отутюживания вещей производитель дополнительно оснастил устройство уникальной функцией ионизации пара. Именно она и дает возможность разглаживать самые сложные ткани и большие складки на одежде. Используя утюг Phillips, можно без особых проблем отутюжить кружева, манжеты, места между пуговицами.

    Особенности парового утюга «Филипс»

    Одна простая настройка позволит обеспечить быстрое и легкое разглаживание одежды, выполненной из совершенно любой ткани, без дополнительной надобности регулировать температурный режим. С помощью парового утюга Philips можно добиться хороших результатов без риска подпалить ткань. Процесс глажки никогда еще не был таким простым и быстрым.

    Утюг оснащен световым индикатором, двойной системой очистки от накипи, функциональной надежной подошвой, автоматическим выключением. Есть возможность использовать устройство для любого типа ткани, так как имеется функция бережного глажения.

    Паровой утюг «Филипс» GC4922

    Безопасное и функциональное глажение одежды, выполненной из любой ткани, теперь стало возможным. Паровой утюг Philips Azur GC4922 оснащен функциональным световым индикатором. Сортировка вещей и настройка температурного режима не требуется, а мощный паровой удар обеспечивает качественное разглаживание складок на одежде любого типа.

    Благодаря мощности в 2600 Вт обеспечивается практически мгновенный нагрев и безупречная глажка всех типов ткани. Постоянная подача пара гарантирует вертикальное отпаривание и устранение любого типа складок.

    Паровой утюг Philips можно легко использовать вместе с водопроводной водой, благодаря наличию двойной системы очистки от накипи. Однако для достижения более хорошего результата глажки и беспрерывной подачи пара желательно заливать очищенную деминерализованную воду.

    Паровой утюг «Филипс» GC 4910/10

    Благодаря наличию уникальной технологии OptimalTemp, паровой утюг Philips Azur GC4910/10 обеспечивает оптимальное сочетание пара и температуры подошвы, поэтому не требуется дополнительная регулировка температуры в процессе глажки разных типов тканей.

    Уникальная керамическая подошва SteamGlide Plus характеризуется особой устойчивостью к появлению царапин, простотой очистки, легкостью скольжения. Благодаря специальному носику утюга, можно очень легко разгладить наиболее труднодоступные участки одежды. Углубление облегчает процесс глажки между пуговицами, а особая конструкция позволяет регулировать и контролировать весь процесс.

    Благодаря внедренной системе двойной очистки от накипи, можно применять даже обыкновенную водопроводную воду. Специальные капсулы от накипи и наличие системы самоочистки препятствуют отложению налета. Для обеспечения максимального уровня безопасности имеется система автоматического отключения, именно поэтому прибор самостоятельно выключится через несколько секунд.

    Паровой утюг «Филипс» GC 4887

    Современные хозяйки предпочитают функциональность, качество и надежность в процессе глажки. Именно поэтому многие выбирают паровой утюг Philips Azur PRO GC4887, отличающийся удобством применения и наличием множества функций.

    Устойчивая к повреждениям подошва обеспечивает плавное и надежное скольжение. Специальный встроенный контейнер собирает частички накипи, что гарантирует более качественную глажку и препятствует образованию пятен на одежде. Паровой утюг отключается автоматически, если оставлен на определенное время без присмотра.

    Максимальная мощность в 3000 Вт гарантирует очень быстрый нагрев и безупречную глажку. Благодаря тщательно продуманной конструкции ручки с мягким покрытием, процесс становится еще более комфортным.

    Технические характеристики утюга «Филипс»

    Компания Philips предлагает своим покупателям линейку утюгов серии Azur, которые за минимальное время помогут придать одежде идеальный вид. Основными особенностями усовершенствованной линейки считается более мощный паровой удар, а также наличие функции автоматического отключения с сенсором движения, присутствующим во всех моделях. Паровой утюг Philips характеризуется тем, что есть возможность очень быстрого заполнения и опустошения резервуаров для воды, а также наличием современной скользящей подошвы.

    Топовая модель GC4870 оснащена новейшей функцией Ionic DeepSteam, благодаря которой частички пара проникают очень глубоко даже в самые большие складки. В сочетании с усиленным паровым ударом достигается максимально хороший результат глажения. Высокая мощность изделия обеспечивает очень быстрый нагрев и высокий уровень парообразования.

    Безупречная подошва с технологией равномерного распределения установленной температуры обеспечивает оптимальный баланс между натяжением ткани и скольжением подошвы, что позволяет очень бережно отутюжить вещи, выполненные из совершенно любого материала. Подошва устойчива к любого рода повреждениям и очень легко чистится.

    Уникальный по форме носик со специальными удлиненными отверстиями дает возможность пару беспрепятственно проникать к самым маленьким и труднодоступным частям одежды, благодаря чему вещи всегда будут выглядеть просто безупречно. Все модели оснащены функцией двойной степени очистки от накипи, которая предотвращает появление пятен и обеспечивает бережное и надежное отпаривание одежды.

    Какой утюг «Филипс» лучше всего выбрать

    Вне зависимости от типа ткани, паровой утюг Philips позволяет качественно отутюжить вещи. Однако, чтобы добиться безупречного результата, обязательно нужно правильно подобрать этот вид техники. Все утюги компании «Филипс» отличатся высокой мощностью, благодаря чему исключается возможность попадания воды на ткань, а также устройство гораздо быстрее нагревается.

    Существуют различные модели парового утюга Philips Azur, отличающиеся техническими характеристиками, именно поэтому необходимо подобрать правильный вариант. Очень хорошим выбором считается утюг GC4914/20, так как он отлично справляется с простым хлопковым бельем и более сложными тканями. Благодаря наличию новейшей разработки HeatFlow, есть возможность оптимально сочетать температуру и пар.

    Еще одним функциональным устройством считается утюг «Филипс» GC4919/80, так как благодаря наличию специальной технологии пар с ионами способен проникнуть в самые глубокие слои ткани. Это позволяет не только разгладить даже самые мелкие складочки, но и освежить вещи.

    Модель GC4415/32 также имеет высокие показатели функциональности и надежности. Наличие современных функций гарантирует легкое скольжение и качественный результат. Особенностью парового утюга Pjilips Azur Performer считается подошва SteamGlide, которая обеспечивает легкое скольжение, предотвращение подпалов и защиту от нагара. Стоит отметить, что производитель заботится о своих покупателях и окружающей среде. Это значит, что все производимые товары полностью соответствуют всем экологическим стандартам.

    Рейтинг лучших производителей утюгов

    Согласно отзывам покупателей, можно выделить несколько лучших производителей утюгов, которые в течение последних лет занимают лидирующие места по популярности. Самыми наилучшими компаниями считаются:

    • Philips;
    • Tefal;
    • Rowenta;
    • Braun;
    • Bosch;
    • Scarlett.

    Подобрав утюг любого из этих производителей, можно быть полностью уверенным в качестве и надежности изделия. Модели всех представленных компаний идеально подойдут для домашнего использования, так как они удобны в эксплуатации и прослужат на протяжении длительного времени.

    Современные паровые утюги

    Среди всего разнообразия паровых утюгов зачастую бывает сложно подобрать требуемый вариант, который идеально подойдет по всем параметрам. Очень хорошим устройством считается паровой утюг Philips Azur Performer Plus, однако есть не менее функциональные и надежные аналоги. В частности, можно выделить Vitek VT-1234. Это качественное устройство по приемлемой стоимости, которое отличается внушительным набором функции, имеет керамическую подошву со специальной защитой от подпалин, высокую мощность, хороший паровой удар, систему защиты от накипи.

    Высокой мощностью и хорошим качеством глажки отличается и утюг с парогенератором Tefal GV5246. Многие хозяйки выбирают именно эту модель, так как она имеет все требуемые функции, быстро нагревается, хорошо скользит по ткани, выглаживает даже самые сильные складки. Ее можно использовать для всех типов ткани, так как она обеспечивает бережную глажку.

    Как выбрать лучший утюг

    Чтобы гарантированно обеспечить комфорт во время глажки, необходимо правильно выбрать утюг. При выборе наиболее подходящей модели нужно обращать внимание на такие характеристики, как:

    • мощность;
    • тип подошвы;
    • наличие дополнительных функций.

    От такого показателя, как мощность, во многом будет зависеть, как быстро будет нагреваться устройство. Подошва при глажке соприкасается с одеждой, поэтому нужно учитывать особенности того материала, из которого она изготовлена (подошва).

    Современный утюг должен иметь несколько различных дополнений, облегчающих и ускоряющих процесс глажки. Очень удобной считается функция подачи пара, которая помогает устранить даже самые большие складки и вернуть вещам идеальное состояние.

    Отзывы о паровом утюге «Филипс»

    Прежде чем сделать окончательный выбор, необходимо ознакомиться с отзывами покупателей. Современные паровые утюги от компании «Филипс», согласно мнениям покупателей, отличаются хорошим качеством и надежностью.

    Многие хозяйки отмечают то, что паровой утюг Philips Easyspeed и другие модели этой компании могут самостоятельно распознавать тип ткани, поэтому можно быть уверенным, что на ее поверхности не будут оставаться подпалины. Это универсальные устройства, которые позволяют совершенно не менять температурный режим.

    разбираем, рассматриваем типичные неисправности, устраняем их Как разобрать утюг эленберг si 3045

    Наиболее частой причиной поломки любого утюга, является перегоревший термический предохранитель. Единственным решением подобной поломки является замена его на новый. Если утюг неправильно отпаривает, тогда прочищаются вентиляционные отверстия на подошве техники и убирается осадок с паровой камеры. Когда утюг липнет к ткани при глажке, тогда его подошву нужно почистить, а при необходимости, и разобрать для этого.

    Однако какова бы ни была причина, послужившая проведению ремонта техники, как разобрать утюг должен знать каждый настоящий мужчина. Давайте рассмотрим процесс разборки утюга более детально.

    Как правильно разобрать утюг

    • Начинают разборку утюга с вывинчивания скрытого винта, расположенного под крышечкой емкости для воды. Затем, поддевают отверткой, приподнимают и снимают еще неразобранную крышку утюга.
    • Выкручивают первый винт. Он расположен сверху. Дальше разборка продолжается в ручке утюга. Достают находящийся в окончании ручки шнур с поддерживающей насадкой. Спереди вынимают поворотный регулятор, выкручивая его против часовой стрелки до упора, и потянув вверх.
    • Под регулятором имеется еще один винт. Его тоже выкручивают (это будет второй скрытый винт) и аккуратно вынимают кнопки.
    • Затем при помощи отвертки раскрывают ручку утюга и снимают регулятор температур. Учтите, что еще пара винтов запрятана под крышкой этого регулятора. Крышку необходимо крепко выдернуть с помощью отвертки (держится чаще всего на трех защелках) или вытолкнуть с внутренней стороны, сняв предварительно подошву утюга.
    • Теперь выкручивают винты, расположенные под регулятором и те, что имеются в конце подошвы утюга. Обычно там закручено два маленьких и два больших винтика.
    • Потом аккуратно снимают уже «свободную» деталь, которая представляет собой большую (обычно белую) часть корпуса. Важно, чтобы детали от кнопок не растерялись. Это пружинки, черного цвета поршни, фильтры сеточкой на дне цилиндров. Для сохранности эти детали лучше сразу вытянуть и отложить в сторону.
    • Осторожно следует обращаться и с трубкой, ведущей к распылителю утюга, чтобы нечаянно не сорвать или не повредить её.
    • Теперь открыт доступ к винту, расположенному на носике прибора. Перед тем, как заново собирать, обязательно проверяют целостность и зажатость всех имеющихся контактов. Совет: узнав то, как разобрать утюг, учтите, что при сборке регулятор температур ставится положением «максимум» и прокручивается уже против часовой стрелки.

    Обнаружить сгоревшую деталь помогает характерный нагар черного цвета на соответствующей детали. Работу контактов проверяют при помощи отвертки-индикатора.

    Пошаговые инструкции и фото, превосходно демонстрирующие то, как разобрать утюг Tefal, представлены на этой странице — Разборка утюга Tefal . Таким образом, вы сможете видеть, насколько ваш процесс разборки соответствует истине, и не упустили ли вы каких либо деталей.

    Скачать подробную инструкцию того, как разобрать утюг Philips реально . Согласитесь, иметь под рукой собственное руководство действий надежнее. Никогда не знаешь, в какой момент может произойти поломка утюга, а ходить в неглаженых вещах совершенно не доставляет никакого удовольствия.

    Приобщиться к обществу ремонтников утюгов и подробно узнать, как разобрать утюг Braun, и какие хитрости в нем скрыты, вам будет интересно на странице .

    Помните, разбор и сборка утюга должны проходить в спокойной обстановке, исключающей отвлекающие и раздражающие факторы. Класть детали следует подальше друг от друга, чтобы они не спутались, не упали со стола, не поломались. Собирая утюг, следите, чтобы не осталось «лишних» деталей (прокладок, пружинок и прочего).

    Утюги, как бытовые приборы появились уже давно. Они были громоздкие, тяжелые и неудобные в использовании. Плюсом этих устройств была их «неубиваемость» из-за простоты конструкции. Они приходили в негодность лишь тогда, когда раскаленный уголь прожигал их металлическое днище.

    В наши дни утюг – это высокотехнологичное устройство, состоящее из нескольких узлов, имеющих точную настройку и слаженность работы.

    Рис. 1. Ремонтируемый утюг

    Когда это все нарушается, прибор барахлит и в конце концов выходит из строя. Происходит это из-за разных причин. Неправильная эксплуатация, падения прибора, использование хлорированной воды для парогенератора и многое другое. В итоге такой нужный прибор превращается в бесполезный кусок пластмассы и метала.

    Что же делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попробовать вернуть утюгу его работоспособность. Часто причина неисправности незначительна и легко устранима.

    Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками.

    Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».

    Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.

    На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.


    Рис. 2. Вращаем регулятор, а утюг не нагревается

    Напряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.

    Судя по бирке (рисунок 3), мощность прибора составляет 1000 Вт. Это не большой показатель, так как попадаются экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но и больший ток проходит по его цепям и контактам. Поэтому такие приборы чаще подвержены условиям, при которых они выходят из строя.


    Рис. 3. Технические характеристики

    Как и у множества утюгов, начать следует со снятия задней крышки корпуса (рисунок 4). Она держится на одном винте, расположенном ровно посередине крышки.


    Рис. 4. Снимаем заднюю крышку корпуса

    С помощью крестовой отвертки откручиваем этот винт.

    После того, как винт будет выкручен, крышка свободно снимется и можно будет увидеть входящие электрические цепи утюга.


    Рис. 5. Электрические цепи утюга

    Для удобства монтажа внутри находиться клеммник (рисунок 6), на который приходит входящий кабель. С другой стороны клеммника провода уходят глубже, внутрь устройства.

    При большой мощности утюга в этом место могут происходить отгорания проводов или оплавление корпуса клеммника. Дело в том, что такой метод зажима винтами не совсем надежный, так как со временем соединение нагревается, и винт расшатывается.

    При этом соединение еще больше греется и в итоге провод отгорает. И это место часто является слабым звеном в электрической цепи прибора.


    Рис. 6. Клеммник

    Но на фото все выглядит прекрасно. Никаких намеков на нагрев и тем более обрыв провода. Скорее всего, это из-за небольшой мощности нагревателя.

    Но чтобы в дальнейшем было удобно производить разборку, необходимо снять зажим шнура, который держится на двух винтах.


    Рис. 7. снимаем верхнюю часть корпуса утюга

    С помощью той же крестовой отвертки откручиваем один винт и послабляем другой.

    Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.


    Рис. 8. откручиваем винты корпуса

    Теперь переходим в переднюю часть. Оба винта в этом месте находятся под контейнером для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.


    Рис. 9. Надавливаем на кнопку фиксатора

    Для его удаления надавливаем на кнопку фиксатора (рисунок 9), и вынимаем сам распылитель. Далее, достаем контейнер для воды.


    Рис. 10. Вынимаем распылитель
    Рис. 11. Контейнер для воды

    Под ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.


    Рис. 12. Откручиваем 2 винта

    После этих манипуляций верхняя крышка легко снимается.


    Рис. 13. Снимаем верхнюю крышку

    Остается только подошва с защитным кожухом и электрическими цепями.


    Рис. 14. Подошва утюга

    На фото 15 видно, что от клеммника отходит индикаторная лампа.


    Рис. 15. Индикаторная лампочка

    Она должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.

    По центру находиться движок терморегулятора (рисунок 16) с косым направляющим срезом. Этот срез необходим для состыковки колеса регулятора на верхней крышке с движком термодатчика.


    Рис. 16. Движок терморегулятора

    Вынимаем неоновую лампу с посадочного места (рисунок 17) и откручиваем три винта крепления защитного кожуха подошвы (рисунок 18).

    Далее, необходимо отключить провода, идущие под кожух, иначе они будут мешать. Провода, как приходящие, так и отходящие имеют соответствующую окраску, поэтому маркировать их перед отсоединением нет никакой необходимости.


    Рис. 17. Вынимаем лампочку
    Рис. 18. Откручиваем 3 винта крепления

    Но перед этим проверяем, не в шнуре ли проблема. Для этого, соединяем выводы прибора, способного проверить цепь, с синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, и нулю сети 220 В. Крутим движок терморегулятора сначала в одну, а затем в другую сторону.

    Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.


    Рис. 19. Ищем обрыв цепи

    По очереди откручиваем все зажимы проводов.


    Рис. 20. Откручиваем остальные зажимы проводов

    Вынув провода из зажимов, аккуратно снимаем защитный кожух.


    Рис. 21. Снимаем защитный кожух

    Кладем его в сторону и снова берем указатель цепи. Соединяем его концы с выводами нагревателя или ТЭНа. Прибор показывает, что ТЭН цел, и это хорошая новость, так как он впрессован в подошву утюга.


    Рис. 22. Проверка ТЭНа

    Остался только регулятор температуры.

    На один из его выводов приходит коричневый провод, который идет непосредственно с сети. Соединив прибор с этим выводом термодатчика (рисунок 23), а также с белым проводом, который идет на второй его контакт, снова вращаем регулятор.


    Рис. 23. Проверка терморегулятора

    Ничего не происходит, значит, терморегулятор неисправен.

    Что можно в таком случае сделать? Самое простое – это заменить регулятор. Но найти такой же, будет скорее всего проблематично, тем более рабочий.

    Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.

    Но это не выход, так как в лучшем случае, при перегреве утюг может спалить нежную ткань. А в худшем всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому соединение на прямую – не выход.

    Что же тогда можно сделать? Просто подрегулировать биметаллическую пластину терморегулятора. Если присмотреться, то можно заметить, что контакты термореле разомкнуты в любом положении ручки регулятора.

    Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.

    Берем «утиночки» и захватив ими пластину биметалла, чуть-чуть вращаем ее против часовой стрелки (рисунок 24 и 25).


    Рис. 24. Вращаем пластину биметалла
    Рис. 25.

    Делать это нужно максимально аккуратно и в среднем положении движка терморегулятора. В какой-то момент раздастся щелчок, и контакты замкнуться.

    Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.


    Рис. 26. Замеры после доработки

    Теперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны. Провода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.

    Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31), ось колеса регулятора точно вошла в срез на движке термореле.

    Чтобы проверить, правильно ли соединились эти две детали, нужно повращать колесо регулятора в разные стороны. Если оно фиксируется в двух направлениях, значит, все правильно соединилось и можно продолжать сборку.


    Рис. 31. Корпус соединяем с подошвой

    Закрепляем корпус винтами и ставим контейнер с пульверизатором.

    Рис. 34. Ставим обратно заднюю крышку

    Включаем утюг в сеть и вращаем колесо.

    На фото 35 видно, что утюг включился и нагревается.


    Рис. 35. Утюг работает

    В какой-то момент он сам отключился, набрав нужную температуру.

    Крутим колесо на максимум, и он снова включился. Можно считать, что регулятор работает корректно и в подходящий момент не подведет. На этом ремонт можно считать оконченным.

    Следует помнить, что все работы нужно производить при отключенном от сети приборе.

    С тех пор, когда люди сняли с себя шкуры животных и стали надевать тканую одежду, встал вопрос об удалении с вещей после стирки складок и замятий. Вещи придавливали плоскими камнями, гладили сковородками с раскаленными углями, и что только не придумывали домохозяйки, до тех пор, пока 6 июня 1882 году американский изобретатель Генри Сеели не запатентовал электрический утюг.

    И только в 1903 году американский предприниматель Эрл Ричардсон внедрил изобретение в жизнь, изготовив первый утюг с электрическим нагревом, который очень понравился белошвейкам.

    Принцип работы и электрическая схема утюга

    Электрическая принципиальная схема

    Если посмотреть на электрическую схему утюга Braun, то можно подумать, что это схема электрообогревателя или электрочайника . И это не удивительно, электрические схемы всех перечисленных устройств мало чем отличаются. Отличия заключаются в конструкции этих бытовых приборов из-за их разного назначения.

    Питающее напряжение 220 В через гибкий термостойкий шнур с литой вилкой подается на разъем XP, установленный в корпусе утюга. Клемма PE является заземляющей, в работе участия не принимает и служит для защиты человека от удара электрическим током в случае пробоя изоляции на корпус. Провод PE в шнуре обычно желто — зеленого цвета.

    Если утюг подключается к сети без заземляющего контура, то провод PE не используется. Клеммы L (фаза) и N (ноль) в утюге равнозначны, на какую клемму поступает ноль или фаза значения не имеет.

    С вывода L ток подается на Регулятор температуры, и если его контакты замкнуты, то далее на один из выводов ТЭН. С вывода N ток через термопредохранитель поступает на второй вывод ТЭН. Параллельно выводам ТЭНа через резистор R подключена неоновая лампочка, которая светится, когда на ТЭН подано напряжение и утюг нагревается.

    Чтобы утюг начал нагреваться необходимо питающее напряжение подать на трубчатый электрический нагреватель (ТЭН), запрессованный в подошве утюга. Для быстрого нагрева подошвы применяют ТЭНы большой мощности, от 1000 до 2200 Вт. Если такую мощность подводить постоянно, то уже через несколько минут подошва утюга разогреется докрасна и гладить вещи, не испортив их, будет невозможно. Для глажения изделий из капрона и анида требуется температура утюга 95-110°С, а вещей из льна 210-230°С. Поэтому для установки требуемой температуры при глаженье вещей из разных тканей имеется узел регулировки температуры.

    Управление узлом регулировки температуры осуществляется с помощью круглой ручки, расположенной в центральной части под ручкой утюга. При повороте ручки по часовой стрелке, температура нагрева будет увеличиваться, при вращении против часовой стрелки температура нагрева подошвы будет ниже.

    Вращение с ручки на узел терморегулятора передается через переходник в виде втулки или металлического уголка, надетого на шток с резьбой терморегулятора. Ручка на корпусе утюга держится за счет нескольких защелок. Чтобы снять ручку достаточно ее поддеть за край с небольшим усилием лезвием отвертки.

    Работа терморегулятора утюга Philips и любого другого производителя, обеспечивается благодаря установке биметаллической пластины, которая представляет собой полоску из двух спеченных между собой по всей поверхности металлов с разным коэффициентом линейного расширения. При изменении температуры каждый из металлов расширяется в разной степени и в результате пластина изгибается.


    В терморегуляторе пластина через керамический шток связана с бистабильным выключателем. Принцип его работы основан на том, что благодаря плоской изогнутой пружине при переходе через точку равновесия контакты мгновенно размыкаются или замыкаются. Быстродействие необходимо для уменьшения подгорания контактов в результате образования при их размыкании искры. Точку переключения выключателя можно изменять, вращая ручку на корпусе утюга и таким образом управлять температурой нагрева подошвы. При включении и выключении выключателя терморегулятора раздается характерный негромкий щелчок.

    Для повышения безопасности эксплуатации утюга в случае, если терморегулятор сломается, например, приварятся между собой контакты, в современных моделях (в советских утюгах термопредохранитель отсутствовал) устанавливают термопредохранитель FUt, рассчитанный на температуру срабатывания 240°С. При превышении этой температуры термопредохранитель разрывает цепь и на ТЭН напряжение больше не поступает. При этом, в каком положении находится ручка регулировки температуры значения не имеет.


    Встречаются три вида конструкций термопредохранителей, как на фотографии, и все они работают на принципе размыкания контактов из-за изгибания биметаллической пластины в результате нагрева. На фотографии слева термопредохранитель утюга Philips, справа внизу – Braun. Обычно после снижения температуры подошвы ниже 240°С термопредохранитель восстанавливается. Получается, что термопредохранитель работает как терморегулятор, но поддерживает температуру, подходящую для глажения только льняных вещей.

    Для индикации поступления питающего напряжения на ТЭН параллельно его выводам подключают через токоограничивающий резистор R неоновую лампочку HL. На работу утюга индикатор не влияет, но позволяет судить о работоспособности. Если лампочка светит, а утюг не нагревается, значит в обрыве обмотка ТЭНа или плохой контакт в месте подключения его выводов к схеме.

    Электромонтажная схема

    Вся электрическая схема утюга смонтирована на противоположной стороне подошвы, сделанной из высокопрочного алюминиевого сплава. На этой фотографии изображена электромонтажная схема электрического утюга Philips. Электромонтажные схемы утюгов других производителей и моделей утюгов незначительно отличаются от приведенной на фото.


    Питающее напряжение 220 В подается с сетевого шнура с помощью накидных клемм, надетых на выводы 3 и 4. Вывод 4 соединен с выводом 5 и одним из выводов ТЭНа. С вывода 3 питающее напряжение поступает на термопредохранитель и далее на терморегулятор утюга, и с него уже по шине на второй вывод ТЭНа. Между 1 и 5 выводами подключена через токоограничивающий резистор неоновая лампочка. Вывод 2 является заземляющим и приклепан заклепкой непосредственно к подошве утюга. Все токопроводящие шины схемы сделаны из железа и в данном случае это оправдано, так как выделяемое тепло в шинах идет на нагрев утюга.

    Ремонт электрического утюга своими руками

    Внимание! При ремонте электрического утюга следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки!

    Выполнить самостоятельный ремонт утюга по силам любому домашнему мастеру, даже не имеющему опыта в ремонте бытовой техники. Ведь электродеталей в утюге мало, и проверить их можно любым индикатором или мультиметром . Зачастую утюг бывает сложнее разобрать, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.

    Утюги перестают работать по одной из следующих причин, перечисленных по частоте случаев: обрыв сетевого шнура, плохой контакт клемм в месте подключения шнура к электромонтажной схеме, окисление контактов в терморегуляторе, неисправность термопредохранителя.

    Проверка исправности сетевого шнура

    Так как при глажении сетевой шнур постоянно изгибается и наибольший изгиб происходит в месте входа шнура в корпус утюга, то в этом месте провода в шнуре обычно и перетирается. Неисправность эта начинает проявляться, когда утюг еще нормально нагревается, но при глажении наблюдается мигание индикатора включения нагрева, без сопровождения щелчка выключателя терморегулятора.

    В случае если перетрется изоляция проводников в шнуре, то может произойти их короткое замыкание с внешним проявлением в виде вспышки огня с громким хлопком и отключением автоматического выключателя в щитке. В таком случае нужно извлечь вилку шнура утюга из розетки и заняться его самостоятельным ремонтом. Короткое замыкание проводов в шнуре утюга для человека не опасно, но домохозяек здорово впечатляет.

    Если утюг перестал нагреваться, то в первую очередь необходимо проверить наличие напряжения в розетке , подключив к ней любой другой электроприбор, например настольную лампу, или подключить утюг к другой розетке. Не забудьте перед этим повернуть регулятор температуры на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки терморегулятора утюг может быть выключен. Если розетка исправна, а утюг не нагревается, то следует при вставленной вилке шнура в сеть пошевелить его в месте входа в корпус утюга, одновременно вдавливая, при этом наблюдая за индикатором включения. Такую же операцию нужно проделать в зоне входа шнура в сетевую вилку. Если индикатор хоть на мгновение засветится, значит, точно имеет место обрыв провода в сетевом шнуре и придется отнести утюг в сервисную мастерскую или заняться его ремонтом самостоятельно.

    С помощью мультиметра или стрелочного тестера

    При наличии мультиметра или стрелочного тестера сетевой шнур можно проверить , не подключая к сети, что более безопасно, подключив щупы прибора, включенного в режим измерения сопротивления к штырям сетевой вилки. Исправный утюг должен иметь сопротивление около 30 Ом. Даже незначительное изменение показания прибора при шевелении шнура будет свидетельствовать о наличии в нем обрыва провода.

    В случае если сетевой шнур перетерся в месте входа в электрическую вилку, то разбирать утюг не понадобится, а достаточно будет заменить вилку новой, отрезав ее в месте порчи провода.

    Если сетевой шнур перетерся в месте входа в утюг или предложенный способ не позволил определить неисправность шнура, то придется утюг разбирать. Разборка утюга начинается со снятия задней крышки. Тут могут возникнуть трудности из-за отсутствия подходящей биты для головки саморезов . Например, биты под шлиц вида звездочка со штырем в центре у меня нет, и такие саморезы я откручиваю плоской отверткой с походящей шириной лезвия. После снятия с утюга крышки станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет, без дальнейшей разборки утюга проверить целостность сетевого шнура, исправность ТЭНа и терморегулятора.

    Как видно на фотографии утюга Philips, из сетевого шнура выходит три провода, подключенных с помощью накидных клемм к выводам утюга в изоляции разных цветов. Цвет изоляции является маркировкой проводов.

    Хотя международного стандарта пока нет, но большинством европейских и азиатских производителей электроприборов принято желто -зеленым цветом изоляции маркировать заземляющий провод (который принято обозначать латинскими буквами PE ), коричневым – фазный (L ), светло-синим – нулевой провод (N ). Буквенное обозначение, как правило, наносится на корпусе утюга рядом с соответствующей клеммой.

    Проводник в изоляции желто -зеленого цвета является заземляющим, служит для обеспечения безопасности, и на работу утюга не влияет. Токоподводящими являются провода в коричневой и светло-синей изоляции, поэтому их и надо проверить.

    С помощью настольной лампы

    Способов проверки сетевого шнура утюга множество и все зависит от того, какие средства есть у домашнего мастера под рукой. Если под рукой нет никаких приборов, то можно воспользоваться самым простым способом.


    Для этого сначала нужно снять накидные клеммы шнура с выводов утюга. Накидные клеммы на контактах утюга обычно удерживаются защелками и чтобы они легко снялись необходимо острым предметом отжать защелку, как показано на фотографии. При этом заодно надо осмотреть контакты на предмет их окисления или обгорания, и если таковые присутствуют зачистить контакты снизу и сверху до блеска с помощью мелкой наждачной бумаги. Если клеммы надеваются без усилий, то необходимо их поджать с помощью плоскогубцев. Пошаговая инструкция ремонта клеммных соединений в фотографиях приведена в статье «Восстановление контакта клемм» . После этого нужно надеть клеммы на свои места и проверить работу утюга подключив его к сети. Вполне возможно в этом и заключалась неисправность и утюг заработает.

    Если клеммные соединения в порядке, то нужно снять клеммы, присоединенные к коричневому и синему проводам и соединить их с штырями вилки любого электроприбора с помощью изолирующей ленты, лучше всего для этого подходит настольная лампа с лампочкой накаливания или светодиодной . Выключатель в настольной лампы должен быть во включенном положении. После этого включить вилку утюга в сеть и помять провод утюга в месте входа его в корпус и у вилки. Если настольная лампа стабильно светит, значит, провод утюга исправен и придется дальше искать неисправность.

    С помощью индикатора фазы

    Проверка трубчатого электрического нагревателя (ТЭН)

    ТЭНы из строя в утюгах выходят крайне редко, и если ТЭН неисправен, то утюг приходится выкидывать. Для проверки ТЭНа достаточно снять с него только заднюю крышку. Обычно выводы ТЭНа соединены с крайними выводами и, как правило, к этим же выводам подсоединены выводы индикатора включения нагрева. Поэтому если индикатор светит, а нагрева нет, то причиной этого может быть обрыв спирали ТЭНа или плохой контакт в точках приварки выводов утюга к контактным стержням, выходящим из ТЭНа.

    Встречаются модели утюгов, как например модель Braun, изображенная фотографии, в которых терморегулятор включен в разрыв одного вывода ТЭНа, а термопредохранитель в разрыв другого. В таком случае, если неисправен термопредохранитель, то можно сделать ошибочный вывод о неисправности ТЭНа. Окончательное заключение о состоянии ТЭНа можно сделать только после полной разборки утюга.


    Проверка исправности терморегулятора утюга

    Для того чтобы добраться для проверки до терморегулятора нужно разобрать утюг полностью. Ручка утюга и пластмассовая часть корпуса крепятся к его металлической части с помощью винтов и защелок. Моделей утюгов, даже у одного производителя, существует огромное количество и способы крепления в каждой из них свои, но есть общие правила.


    Одна точка крепления обычно находится в районе носика утюга и пластмассовый корпус фиксируется с помощью самореза, как на этой фотографии утюга Philips. В этой модели саморез находится под ручкой регулировки количества пара. Чтобы добраться до головки самореза нужно ручку повернуть против часовой стрелки до упора и потянуть вверх. После удаления регулировочного узла подачи пара саморез можно будет выкрутить.


    В модели утюга Braun, который мне пришлось ремонтировать, саморез был спрятан под декоративной крышечкой форсунки воды. Для откручивания самореза пришлось форсунку вынуть. Она просто плотно вставлялась. Кстати так ее можно вынимать для прочистки в случае засорения.

    Вторая точка крепления обычно находится в зоне входа сетевого шнура. Пластмассовый корпус утюга может крепиться как с помощью саморезов, так и на защелках. В представленной на фотографии модели утюга Philips применен резьбовой способ крепления. Крепление саморезами с точки зрения ремонтопригодности утюга предпочтительнее, так как при разборке снижается риск повреждения крепежных элементов пластмассового корпуса.

    А в модели утюга Braun пластмассовая часть корпуса с ручкой закреплена с помощью двух защелок, зацепленных за проушины. Для разборки нужно защелки вывести из зацепления разведя в стороны.

    Работу эту нужно делать аккуратно, чтобы не поломать защелки и проушины. Защелки выведены из зацепления, и теперь корпусную деталь с ручкой можно отделить от утюга. Она в свою очередь крепится к переходной крышке на винтах или с помощью флажков.


    На этой фотографии утюга Philips крышка к подошве закреплена с помощью трех саморезов. Прежде чем откручивать винты нужно снять индикатор включения, который удерживается с помощью накидных клемм на выводах утюга.


    А у модели утюга Braun крышка закреплена к подошве с помощью продетых в прорези и повернутых четырех металлических флажков. Чтобы освободить крышку нужно с помощью плоскогубцев повернуть флажки, чтобы они стали вдоль прорезей. В этом утюге два флажка у носика проржавели полностью, и пришлось из стальной полоски выгибать специальный переходник и нарезать в нем две резьбы для винтового крепления.

    После снятия крышки узел терморегулятора станет доступным для прозвонки и ремонта. В первую очередь надо осмотреть состояние контактов. У утюга Philips в узле терморегулятора находится и термопредохранитель. В холодном состоянии контакты должны быть замкнуты.


    Если внешний вид контактов не вызывает подозрений, то нужно их прозвонить с помощью стрелочного тестера или мультиметра, включенных в режим измерения минимального сопротивления. На фотографии слева показана схема прозвонки контактов термопредохранителя, а справа – терморегулятора. Мультиметр должен показывать нулевое значение. Если мультиметр показывает 1, а стрелочный тестер бесконечность, значит, в контактах и кроется неисправность, они окислены и требуют чистки.

    Проверку контактов узла терморегулятора можно проверить также с помощью индикатора для поиска фазы по методике проверки сетевого шнура описанной выше, прикасаясь последовательно к одному и другому контактам. Если индикатор при прикосновении к одному контакту светит, а к другому нет, значит, контакты окислены.

    Можно обойтись и без проверки, сразу зачистив контакты терморегулятора и термопредохранителя наждачной бумагой. Затем включить утюг, должен заработать.

    Если под рукой нет никаких приборов для проверки контактов, то можно включить утюг в сеть и с помощью лезвия отвертки с хорошо изолированной пластмассовой ручкой закоротить контакты. Если индикатор засветится, и утюг начнет нагреваться, значит, контакты подгорели. Не следует забывать о предельной осторожности.


    Для зачистки контактов необходимо узкую полоску мелкой наждачной бумаги завести между контактами и протянуть ее с десяток раз. Далее полоску перевернуть на 180° и зачистить второй контакт контактной пары. Зачистку контактов терморегулятора для продления срока эксплуатации утюга полезно сделать, если, например, при ремонте системы подачи пара, утюг пришлось разбирать.

    Примеры самостоятельного ремонта утюгов

    Недавно пришлось ремонтировать два неисправных утюга торговой марки Braun и Philips. Опишу неисправности, которые пришлось устранять.

    Ремонт электрического утюга Braun

    Утюг не нагревался, индикатор не светил при любых положениях ручки регулировки терморегулятора. При изгибании сетевого шнура признаков работы утюга не подавал.


    После снятия задней крышки обнаружилось, что питающее напряжение подается через клеммную колодку. Доступ к накидным клеммам был затруднен. Маркировка проводов соответствовала общепринятой цветовой маркировке. Ранее утюг уже ремонтировался, о чем свидетельствовала обломанная левая защелка на клеммной колодке.

    Внешний вид снятой клеммной колодки представлен на фотографии. На ней также установлена неоновая лампочка индикатора подачи питающего напряжения на ТЭН.

    Входные контактные шины подачи питающего напряжения были местами покрыты окисной пленкой ржавчины. Это не могло послужить причиной поломки утюга, что и было подтверждено подключением его после удаления с контактов следов ржавчины с помощью наждачной бумаги.

    После полной разборки утюга был прозвонен с помощью мультиметра термопредохранитель и контакты терморегулятора. Термопредохранитель показа сопротивление ноль Ом, а контакты терморегулятора – бесконечность.


    Осмотр показал, что контакты плотно прилегали друг к другу, и стало очевидно, что причина отказа кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально нагреваться.

    Ремонт электрического утюга Philips

    Утюг Philips попал мне в ремонт после того, как хозяин почистил систему парообразования. Терморегулятор не работал, и утюг нагревался до температуры размыкания термопредохранителя.


    После полной разборки утюга обнаружилось, что керамический толкатель, который должен находиться между биметаллической пластиной и выключателем терморегулятора отсутствует. В результате биметаллическая пластина изгибалась, но ее перемещение на выключатель не передавалось, поэтому контакты были постоянно замкнуты.


    Старого утюга, с которого можно было бы снять толкатель под рукой не было, возможность купить новый отсутствовала, и пришлось думать, из чего его сделать. Но прежде, чем сделать толкатель своими руками потребовалось определить его длину. В биметаллической пластине и выключателе были соосные отверстия диаметром 2 мм, в которых ранее фиксировался штатный толкатель. Для определения длины толкателя был взять винт М2 и две гайки. Для закрепления винта вместо толкателя пришлось приподнять терморегулятор, отвинтив один саморез.

    Внимание! Биметаллическая пластина соприкасается с подошвой утюга и имеет с ним хороший электрический контакт. Пластина выключателя соединена с электрической сетью. Винт металлический и является хорошим проводником электрического тока. Поэтому прикосновение к подошве утюга при проведении описанной регулировки необходимо выполнять только при вынутой вилке утюга из розетки!


    Винт был вставлен в отверстие биметаллической пластины снизу, как на фотографии, и зафиксирован гайкой. Благодаря возможности вращения по часовой или против часовой стрелки второй гайки, появилась возможность регулировать высоту имитатора толкателя с целью настройки терморегулятора на поддержание заданной ручкой регулировки температуры.

    Длину толкателя, при которой температура нагрева утюга соответствует установленной положением ручки регулировки можно подобрать, делая пробные глажения. Но для этого придется каждый раз собирать и разбирать утюг. Гораздо проще воспользоваться электронным термометром. Многие мультиметры имеют функцию измерения температуры с помощью выносной термопары.


    Для измерения температуры подошвы нужно надеть ручку на терморегулятор и установить ее в положение с отметкой один, два или три кружка против указателя на корпусе утюга. Далее термопару закрепить на подошве утюга, зафиксировать подошву в вертикальном положении и включить утюг в сеть. Когда температура подошвы перестанет изменяться, снять показания.

    В результате эксперимента было определено, что необходим толкатель длиной около 8 мм. Так как утюг внутри корпуса может нагреваться до температуры 240°С, то толкатель необходимо было сделать из термоустойчивого материала. На глаза попался резистор и я вспомнил, что в нем резистивный слой наносится на керамическую трубку. Резистор мощностью 0,25 Вт как раз подошел по размеру, а его укороченные медные выводы, продетые в отверстия, хорошо послужат в качестве фиксаторов.


    Резистор подойдет любого номинала. Перед установкой в утюг, резистор был разогрет до красного цвета на горелке газовой колонки и с помощью наждачной бумаги был удален обгоревший слой краски и резисторное напыление. Все было удалено до керамики. Если использовать резистор номиналом более 1 МОм, в чем надо быть уверенным на 100%, то можно не снимать краску и резистивный слой.

    После подготовки резистор был установлен вместо распорного керамического элемента и концы отводов немного загнуты в стороны. Утюг был собран и проведена повторная проверка работы терморегулятора, которая подтвердила, что поддержание температуры терморегулятором обеспечивается в пределах данных, приведенных в таблице.

    До какой максимальной температуры может нагреться утюг Philips

    При проведении калибровки терморегулятора решил заодно узнать, то какой максимальной температуры может разогреться электрический утюг.


    Для этого были закорочены выводы терморегулятора и термопредохранителя. Как видите на фотографии, прибор показал 328°С. При нагреве подошвы до этой температуры утюг, из-за опасения, что может пострадать его пластмассовая часть, пришлось выключить.

    Сегодня мы разберемся в той самой неприятной ситуации, когда утюг перестал нагреваться. Утюг стал неотъемлемой частью каждого. На примере утюга vitek vt 1259 я расскажу вам, как узнать, почему не греет утюг.

    Для разборки нам потребуются отвертка, металлическая лопатка, ну а дальше все будет зависеть от того, почему не греет утюг, причины.

    Сначала мы видим сзади утюга один болт, выкрутить его можно с помощью плоской отвертки с отверстием посередине.

    Теперь ищем остальные болты, чтобы разобрать утюг. Снимаем кнопки на ручке утюга, для этого необходимо поддеть лопаткой, но аккуратно, чтобы не сломать крепления. Под кнопками есть болт, выкручиваем его, уже используя крестовую отвертку.

    Можно уже снимать верхнюю часть ручки утюга, по шву поддеваем лопаткой и отщелкиваем защелки. Так же выкручиваем все болты, которые видим.

    В задней части утюга vitek vt 1259 выкручиваем все болты, кроме тех, которые держат шнур питания, эти два выкручивать не нужно. Иначе шнур будет висеть и просто мешать нашим дальнейшим действиям.

    В передней части, возле носика, тоже видим болты, выкручиваем.

    Все болты по корпусу мы выкрутили, можно поднимать корпус. Скоро уже выясним, почему утюг перестал нагреваться. Когда подняли корпус, обнаружили еще три болта, тоже их выкручиваем.

    Снимаем верхнюю часть, остается только подошва. Итак, как узнать, почему не греет утюг? На подошве есть терморегулятор и термопредохранитель. Термопредохранитель находится в белом чехле, нужно добраться до него, сдвинуть в одну сторону чехол не удается, поэтому можно просто разрезать пополам и раздвинуть в разные стороны.

    Когда добрались до термопредохранителя, то ставим тестер в режим прозвонки и проверяем, он должен звониться. Нам термопредохранитель не звонится, значит, он не исправен и его нужно заменить на такой же. Мы выяснили, почему перестал греть утюг. Устанавливаем новый термопредохранитель и включаем утюг, он моментально стал нагреваться. Всем удачи в ремонтах.

    В нашей жизни утюг занимает совсем немало важное место, он придает нашей одежде красивый вид, выглаживает все складочки после стирки, и, наоборот, если надо специально образовать стрелки, он помогает придать нашей одежде законченный вид.

    В нашей жизни бывает такое, что наш помощник дает сбой, и не все функции у него работают, может плохо работать отпариватель, и что хуже вовсе не греть.

    В этой статье мы разберем, как отремонтировать утюг своими руками, чтобы не выбрасывать старый и не покупать новый. На данный момент мы эксплуатируем достаточно много видов утюгов: от простейших до утюгов с парогенераторами.

    Надо отметить, что основная конструкция этих утюгов однообразна. На рынке же они представлены большим количеством фирм, например, Philips, Rowenta, Tefal, Bosh, Braun (браун) и др.

    Вконтакте

    Одноклассники

    Основные поломки утюга

    Когда утюг работает исправно, это, конечно, хорошо, но наступает момент, когда что-то идет не так. Поэтому рассмотрим самые распространенные поломки. К ним относятся:

    1. Обрыв провода. Это проявляется тем, что утюг не греет, лампочка не горит.
    2. Поломка терморегулятора. Утюг работает в одном положении или вообще не работает, не реагирует на переключения регулятора, либо он все время греется без отключения.
    3. Перегорел тэн. Горит лампочка, но не греет утюг.
    4. Поломка отпаривателя. При этом сыпется мусор, нет пара, льется вода и прочее.

    Приступаем к ремонту

    Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, :

    1. Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.


    После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.

    Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.


    Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.

    2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.

    Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.

    3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.

    4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.

    Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета

    Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.

    5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.

    Окончание ремонта

    После замены всех неисправных запчастей, рекомендуют собрать электрическую схему, и проверить мультиметром, присоединив концы тестера вместо сетевого шнура.

    Во всех положениях регулятора будет сопротивление. В случае если положение отключено, в этом положении сопротивление будет равно бесконечности.

    Обратите внимание: при сборке все провода должны быть разведены друг от друга, не соприкасаться оголенной частью к металлу.

    Более серьезные неисправности требуют ремонта в мастерской бытовой техники. Учтите, что иногда покупка нового утюга оправдана затратами на его ремонт.

    Из этого видео Вы узнаете, как отремонтировать утюг своими руками:

    Вконтакте

    Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

    Хотите предложить для публикации фотографии по теме?

    Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

    Утюг филипс регулятор температуры. Уникальный ремонт утюга. Дёшево и деловито! Ремонт регулятора температуры

    Часто бывает так, что пользователь вставляет вилку в розетку, чтобы погладить вещи, но по прошествии нескольких минут понимает, что утюг не нагревается. Это вовсе не говорит о том, что устройство сразу нужно выбросить, поскольку во многих случаях возможен ремонт утюгов и будет он не таким сложным как кажется. Если вы хоть немного разбираетесь в технике, стоит попробовать самостоятельно решить проблему, при этом лучшим решением станет обращение в сервисный центр, где ремонт утюга будет гарантированно выполнен профессионально. Что же может стать причиной того, что утюг перестал работать? Давайте рассмотрим пять причин, которые этому способствуют.

    1. Сетевой шнур. Одной из основных поломок утюга можно считать именно сетевой шнур, который, собственно, и вставляется в розетку. Чтобы выполнить ремонт утюгов, в данном случае необходимо будет добраться до места, где соединяются контакты с нагревательным элементом. Когда видимых неисправностей нет, придется воспользоваться тестером и прозвонить шнур, это поможет определить рабочий он или нет. Если все же сетевой шнур стал виновником неисправности, возможно придется его укорить, или поменять на новый.

    2. Регулятор температуры. Данная деталь является второй на очереди. Ее также необходимо проверить с помощью прозвонки, которая крепится к контактной группе. В случае, если регулятор температуры будет прокручен в сторону замыкания цепи, должна работать электрическая цепь. Не горит лампочка? Придется зачистить контакты с помощью наждачной бумаги и опять проверить.

    3. Термопредохранитель. Данный элемент схемы способен выходить из строя чаще, нежели сетевой шнур. Его главным назначением является разъединение электрической цепи, когда температура ТЭНа превышает номинальное значение. С помощью прозвонки необходимо определить работоспособность предохранителя. Если он стал причиной выхода из строя утюга, станет необходимой его замена, или же вообще исключение его со схемы. Как показывает практика по ремонту утюгов, при нормальной работе регулятора температуры, нет никакой необходимости в предохранителе.

    4. Нагревательный элемент (ТЭН). Еще одной причиной, по которой потребуется ремонт утюга, является неисправность ТЭНа. Когда устройство включается, лампочка светится, при этом подошва до нужно температуры не нагревается, быстрее всего причина именно в этом. Как и ранее потребуется проверка работоспособности техники. Нагревательный элемент закреплен к подошве, поэтому когда место крепления неразъемное, быстрее всего восстановление не возможно. Если же, ТЭН соединен с подошвой посредством наконечников, есть возможность утюг отремонтировать. Для этого придется зачистить контакты. Если после этого утюг дальше не нагревается, лучше купить новое устройство, поскольку новая деталь будет стоить чуть ли не полную стоимость прибора.

    5. Система отпаривания. Когда поломка заключается в том, что в утюге не функционирует отпариватель, потребуется прочистка внутренних полостей парообразования. Для этих целей можно использовать воду и уксус. Еще одной причиной поломки разбрызгивателя может стать кнопка подачи пара, которую в большинстве случаев приходится менять.

    В любом случае, если вам дорог ваш утюг, стоит обратиться к специалистам, которые берутся за ремонт всех моделей утюгов в Киеве, и выполняют его профессионально.

    Компания Bosch редко выпускает на рынок простые модели. Практически все устройства работают на пару и многие из них беспроводные. Продукция этого производителя очень распространена и отличается в основном отличным качеством. Но все имеет свой срок годности, поэтому некоторые пользователи спустя время задаются вопрос: как провести ремонт утюга “Бош” своими руками? Для ответа на этот вопрос следует вдаться в некоторые интересные подробности и разобраться. Этим мы и займемся в этой статье.

    Что такое утюг?

    Что же это такое? Даже если начинать рассматривать старые модели, то можно выделить следующие компоненты:

    1. Корпус со встроенным регулятором.
    2. Основание (подошва).
    3. Спиральный элемент.
    4. Электрические схемы и соединения.

    Классический прибор имеет две съемные детали — это подошва и задняя стенка.

    В каком из мест могут возникнуть проблемы? Основные неисправности связаны и кабелем устройства. Для определения такой неполадки нужно использовать мультиметр.

    1. Емкость для жидкости.
    2. Разбрызгиватель этой самой жидкости.

    Резервуар в разных моделях может располагаться на разных местах. Второй же компонент расположен на “носу” утюга. Принцип работы устройства выглядит следующим образом:

    1. Подошва доходит до определенной температуры.
    2. Происходит автоматическая подача воды.
    3. Вода превращается в пар и вбрасывается нажатием специальной клавиши.

    Основные неполадки

    Новенькие модели утюгов могут иметь большое число компонентов, но, как мы разобрались, в каждой из них будут четыре знакомых детали. Самые распространенные неисправности как раз-таки и касаются этих компонентов:

    1. Подошва отказывается нагреваться. Возможно, прибор нуждается в срочном ремонте предохранителя или терморегулятора. Первый может страдать от разрыва в контактах, а у второго они могут окислиться.
    2. Устройство не включается. Как упоминалось выше, множество проблем связано именно с кабелем питания. Но не стоит забывать и о терморегуляторе, который с забитыми отверстиями далеко не пойдет — тут не обойтись без чистки.
    3. Вышел из строя температурный регулятор, что мешает менять режимы работы.

    Разборка

    Как разобрать утюг Bosch? Для того чтобы понять, что делать дальше, нужно научиться разбирать устройство:

    1. Найдите винт на задней стенке, выкрутите его и снимите крышку.
    2. Обыщите корпус на предмет наличия спрятанных замков или выступов. Если таковые имеются, то аккуратно подденьте их острым предметом.
    3. Выкрутите оставшиеся винты и достаньте емкость.
    4. После демонтажа бака осмотрите все внутреннее строение прибора.
    5. На защитной крышке выкрутите несколько винтов и получите доступ в электросхеме.

    Проведение ремонта

    Как отремонтировать утюг “Бош”? В большинстве случаев достаточно избавиться от “загрязнений”.

    Чистка:

    • После разборки устройства необходимо снять подошву, продуть ее пылесосом и почистить небольшой щеткой, дабы удалить пыль и мелкий сор.
    • Далее потребуется разместить компонент в миске с водой и уксусом либо лимонной кислотой.
    • Прямо вместе с емкостью поставить на огонь, нагреть миску и прокипятить подошву в течение пяти минут. Повторить данную процедуру 3-5 раз.

    Важно! Можно вместо воды и уксуса воспользоваться специальным средство против накипи, предназначенным для кастрюль и чайников. После проделанных манипуляций прибор оставляется на сушку и ждет проверки в течение суток.

    Куда сложнее будет избавиться от накипи, если устройство работает на пару. Тут, скорее всего, проблема заключается в том, что забились отверстия для конденсата.

    Специалисты дают следующие советы:

    • Используйте ватную палочку. Продвиньте ее в отверстия и сделайте несколько поступательных движений. Также можно смочить ее в спиртовом растворе.
    • Рассыпьте соль на хлопковой ткани и прогладьте утюгом.

    Важно! Этот проверенный метод быстро приводит в себя подошву из нержавейки.

    • Если работа не ладится с керамическим или тефлоновым элементом, сразу идите в сервисный центр. Данная работа по силам любой мастерской.
    • Если из строя вышел терморегулятор, предохранитель или другой компонент, то попробуйте их очистить от окисленных соединений при помощи спирта.

    Компоненты

    Что делать, если компоненты устройства не демонстрируют былой работоспособности? Попробуйте сделать следующее:

    • Проверьте кабель питания. Если провод сломался, то рекомендуем вам найти ему замену.
    • После разборки снимите все провода. Проверьте работу терморегулятора, покрутив его несколько раз в разные стороны. Если в крайнем положении срабатывает щелчок, проблема не в нем.
    • При отсутствии щелчка закоротите проводники таким образом, чтобы прибор перестал отключаться. Также можно найти замену старому компоненту.

    Важно! Первый способ куда быстрее и экономичнее, но второй принесет больше надежности.

    • Для пайки детали используйте самый обычный паяльник. Этот инструмент пригодится для монтажа нового элемента.

    Видеоматериал

    Ремонт утюга в домашних условиях — это крайне полезное умение, поскольку такие устройства имеются дома у каждого. Не спешите выбрасывать технику, если она отказывается работать, ведь некоторые проблемы решаются очень быстро.

    Утюги, как бытовые приборы появились уже давно. Они были громоздкие, тяжелые и неудобные в использовании. Плюсом этих устройств была их «неубиваемость» из-за простоты конструкции. Они приходили в негодность лишь тогда, когда раскаленный уголь прожигал их металлическое днище.

    В наши дни утюг – это высокотехнологичное устройство, состоящее из нескольких узлов, имеющих точную настройку и слаженность работы.

    Рис. 1. Ремонтируемый утюг

    Когда это все нарушается, прибор барахлит и в конце концов выходит из строя. Происходит это из-за разных причин. Неправильная эксплуатация, падения прибора, использование хлорированной воды для парогенератора и многое другое. В итоге такой нужный прибор превращается в бесполезный кусок пластмассы и метала.

    Что же делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попробовать вернуть утюгу его работоспособность. Часто причина неисправности незначительна и легко устранима.

    Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками.

    Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».

    Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.

    На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.


    Рис. 2. Вращаем регулятор, а утюг не нагревается

    Напряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.

    Судя по бирке (рисунок 3), мощность прибора составляет 1000 Вт. Это не большой показатель, так как попадаются экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но и больший ток проходит по его цепям и контактам. Поэтому такие приборы чаще подвержены условиям, при которых они выходят из строя.


    Рис. 3. Технические характеристики

    Как и у множества утюгов, начать следует со снятия задней крышки корпуса (рисунок 4). Она держится на одном винте, расположенном ровно посередине крышки.


    Рис. 4. Снимаем заднюю крышку корпуса

    С помощью крестовой отвертки откручиваем этот винт.

    После того, как винт будет выкручен, крышка свободно снимется и можно будет увидеть входящие электрические цепи утюга.


    Рис. 5. Электрические цепи утюга

    Для удобства монтажа внутри находиться клеммник (рисунок 6), на который приходит входящий кабель. С другой стороны клеммника провода уходят глубже, внутрь устройства.

    При большой мощности утюга в этом место могут происходить отгорания проводов или оплавление корпуса клеммника. Дело в том, что такой метод зажима винтами не совсем надежный, так как со временем соединение нагревается, и винт расшатывается.

    При этом соединение еще больше греется и в итоге провод отгорает. И это место часто является слабым звеном в электрической цепи прибора.


    Рис. 6. Клеммник

    Но на фото все выглядит прекрасно. Никаких намеков на нагрев и тем более обрыв провода. Скорее всего, это из-за небольшой мощности нагревателя.

    Но чтобы в дальнейшем было удобно производить разборку, необходимо снять зажим шнура, который держится на двух винтах.


    Рис. 7. снимаем верхнюю часть корпуса утюга

    С помощью той же крестовой отвертки откручиваем один винт и послабляем другой.

    Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.


    Рис. 8. откручиваем винты корпуса

    Теперь переходим в переднюю часть. Оба винта в этом месте находятся под контейнером для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.


    Рис. 9. Надавливаем на кнопку фиксатора

    Для его удаления надавливаем на кнопку фиксатора (рисунок 9), и вынимаем сам распылитель. Далее, достаем контейнер для воды.


    Рис. 10. Вынимаем распылитель
    Рис. 11. Контейнер для воды

    Под ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.


    Рис. 12. Откручиваем 2 винта

    После этих манипуляций верхняя крышка легко снимается.


    Рис. 13. Снимаем верхнюю крышку

    Остается только подошва с защитным кожухом и электрическими цепями.


    Рис. 14. Подошва утюга

    На фото 15 видно, что от клеммника отходит индикаторная лампа.


    Рис. 15. Индикаторная лампочка

    Она должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.

    По центру находиться движок терморегулятора (рисунок 16) с косым направляющим срезом. Этот срез необходим для состыковки колеса регулятора на верхней крышке с движком термодатчика.


    Рис. 16. Движок терморегулятора

    Вынимаем неоновую лампу с посадочного места (рисунок 17) и откручиваем три винта крепления защитного кожуха подошвы (рисунок 18).

    Далее, необходимо отключить провода, идущие под кожух, иначе они будут мешать. Провода, как приходящие, так и отходящие имеют соответствующую окраску, поэтому маркировать их перед отсоединением нет никакой необходимости.


    Рис. 17. Вынимаем лампочку
    Рис. 18. Откручиваем 3 винта крепления

    Но перед этим проверяем, не в шнуре ли проблема. Для этого, соединяем выводы прибора, способного проверить цепь, с синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, и нулю сети 220 В. Крутим движок терморегулятора сначала в одну, а затем в другую сторону.

    Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.


    Рис. 19. Ищем обрыв цепи

    По очереди откручиваем все зажимы проводов.


    Рис. 20. Откручиваем остальные зажимы проводов

    Вынув провода из зажимов, аккуратно снимаем защитный кожух.


    Рис. 21. Снимаем защитный кожух

    Кладем его в сторону и снова берем указатель цепи. Соединяем его концы с выводами нагревателя или ТЭНа. Прибор показывает, что ТЭН цел, и это хорошая новость, так как он впрессован в подошву утюга.


    Рис. 22. Проверка ТЭНа

    Остался только регулятор температуры.

    На один из его выводов приходит коричневый провод, который идет непосредственно с сети. Соединив прибор с этим выводом термодатчика (рисунок 23), а также с белым проводом, который идет на второй его контакт, снова вращаем регулятор.


    Рис. 23. Проверка терморегулятора

    Ничего не происходит, значит, терморегулятор неисправен.

    Что можно в таком случае сделать? Самое простое – это заменить регулятор. Но найти такой же, будет скорее всего проблематично, тем более рабочий.

    Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.

    Но это не выход, так как в лучшем случае, при перегреве утюг может спалить нежную ткань. А в худшем всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому соединение на прямую – не выход.

    Что же тогда можно сделать? Просто подрегулировать биметаллическую пластину терморегулятора. Если присмотреться, то можно заметить, что контакты термореле разомкнуты в любом положении ручки регулятора.

    Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.

    Берем «утиночки» и захватив ими пластину биметалла, чуть-чуть вращаем ее против часовой стрелки (рисунок 24 и 25).


    Рис. 24. Вращаем пластину биметалла
    Рис. 25.

    Делать это нужно максимально аккуратно и в среднем положении движка терморегулятора. В какой-то момент раздастся щелчок, и контакты замкнуться.

    Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.


    Рис. 26. Замеры после доработки

    Теперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны. Провода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.

    Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31), ось колеса регулятора точно вошла в срез на движке термореле.

    Чтобы проверить, правильно ли соединились эти две детали, нужно повращать колесо регулятора в разные стороны. Если оно фиксируется в двух направлениях, значит, все правильно соединилось и можно продолжать сборку.


    Рис. 31. Корпус соединяем с подошвой

    Закрепляем корпус винтами и ставим контейнер с пульверизатором.

    Рис. 34. Ставим обратно заднюю крышку

    Включаем утюг в сеть и вращаем колесо.

    На фото 35 видно, что утюг включился и нагревается.


    Рис. 35. Утюг работает

    В какой-то момент он сам отключился, набрав нужную температуру.

    Крутим колесо на максимум, и он снова включился. Можно считать, что регулятор работает корректно и в подходящий момент не подведет. На этом ремонт можно считать оконченным.

    Следует помнить, что все работы нужно производить при отключенном от сети приборе.

    Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.

    Подготовка к работе

    Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:

    1. Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
    2. Термостат функции регулирования температуры нагрева.
    3. Резервуар, в котором содержится вода для отпаривания.
    4. Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
    5. Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.

    Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:

    1. крестовые отвертки прямой и изогнутой формы;
    2. широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
    3. мультиметр для проверки работы электрических элементов;
    4. паяльник для замены деталей.

    Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.

    Снятие крышки

    Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели . На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.

    Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.

    В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.

    Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным. Но в любом случае работу нужно производить аккуратно и не торопясь.

    Сетевой шнур

    Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

    Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром . Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

    Ремонт ТЭНа и терморегулятора

    Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.

    Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.

    При поломке терморегулятора утюг может не включаться, даже если он установлен на «включено». Может быть наоборот — прибор не выключается при выключенном терморегуляторе. В обоих случаях проблема заключается в неисправных контактах.

    Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.

    Предохранитель и система разбрызгивания

    На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

    Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

    Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

    1. 1 л воды смешивают с 200 граммами уксуса;
    2. на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

    Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

    Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.

    Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

    Утюг, который перестал работать, не стоит сразу нести на помойку . Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

    Утюги, как бытовые приборы появились уже давно. Они были громоздкие, тяжелые и неудобные в использовании. Плюсом этих устройств была их «неубиваемость» из-за простоты конструкции. Они приходили в негодность лишь тогда, когда раскаленный уголь прожигал их металлическое днище.

    В наши дни утюг – это высокотехнологичное устройство, состоящее из нескольких узлов, имеющих точную настройку и слаженность работы.

    Рис. 1. Ремонтируемый утюг

    Когда это все нарушается, прибор барахлит и в конце концов выходит из строя. Происходит это из-за разных причин. Неправильная эксплуатация, падения прибора, использование хлорированной воды для парогенератора и многое другое. В итоге такой нужный прибор превращается в бесполезный кусок пластмассы и метала.

    Что же делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попробовать вернуть утюгу его работоспособность. Часто причина неисправности незначительна и легко устранима.

    Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками.

    Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».

    Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.

    На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.


    Рис. 2. Вращаем регулятор, а утюг не нагревается

    Напряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.

    Судя по бирке (рисунок 3), мощность прибора составляет 1000 Вт. Это не большой показатель, так как попадаются экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но и больший ток проходит по его цепям и контактам. Поэтому такие приборы чаще подвержены условиям, при которых они выходят из строя.


    Рис. 3. Технические характеристики

    Как и у множества утюгов, начать следует со снятия задней крышки корпуса (рисунок 4). Она держится на одном винте, расположенном ровно посередине крышки.


    Рис. 4. Снимаем заднюю крышку корпуса

    С помощью крестовой отвертки откручиваем этот винт.

    После того, как винт будет выкручен, крышка свободно снимется и можно будет увидеть входящие электрические цепи утюга.


    Рис. 5. Электрические цепи утюга

    Для удобства монтажа внутри находиться клеммник (рисунок 6), на который приходит входящий кабель. С другой стороны клеммника провода уходят глубже, внутрь устройства.

    При большой мощности утюга в этом место могут происходить отгорания проводов или оплавление корпуса клеммника. Дело в том, что такой метод зажима винтами не совсем надежный, так как со временем соединение нагревается, и винт расшатывается.

    При этом соединение еще больше греется и в итоге провод отгорает. И это место часто является слабым звеном в электрической цепи прибора.


    Рис. 6. Клеммник

    Но на фото все выглядит прекрасно. Никаких намеков на нагрев и тем более обрыв провода. Скорее всего, это из-за небольшой мощности нагревателя.

    Но чтобы в дальнейшем было удобно производить разборку, необходимо снять зажим шнура, который держится на двух винтах.


    Рис. 7. снимаем верхнюю часть корпуса утюга

    С помощью той же крестовой отвертки откручиваем один винт и послабляем другой.

    Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.


    Рис. 8. откручиваем винты корпуса

    Теперь переходим в переднюю часть. Оба винта в этом месте находятся под контейнером для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.


    Рис. 9. Надавливаем на кнопку фиксатора

    Для его удаления надавливаем на кнопку фиксатора (рисунок 9), и вынимаем сам распылитель. Далее, достаем контейнер для воды.


    Рис. 10. Вынимаем распылитель
    Рис. 11. Контейнер для воды

    Под ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.


    Рис. 12. Откручиваем 2 винта

    После этих манипуляций верхняя крышка легко снимается.


    Рис. 13. Снимаем верхнюю крышку

    Остается только подошва с защитным кожухом и электрическими цепями.


    Рис. 14. Подошва утюга

    На фото 15 видно, что от клеммника отходит индикаторная лампа.


    Рис. 15. Индикаторная лампочка

    Она должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.

    По центру находиться движок терморегулятора (рисунок 16) с косым направляющим срезом. Этот срез необходим для состыковки колеса регулятора на верхней крышке с движком термодатчика.


    Рис. 16. Движок терморегулятора

    Вынимаем неоновую лампу с посадочного места (рисунок 17) и откручиваем три винта крепления защитного кожуха подошвы (рисунок 18).

    Далее, необходимо отключить провода, идущие под кожух, иначе они будут мешать. Провода, как приходящие, так и отходящие имеют соответствующую окраску, поэтому маркировать их перед отсоединением нет никакой необходимости.


    Рис. 17. Вынимаем лампочку
    Рис. 18. Откручиваем 3 винта крепления

    Но перед этим проверяем, не в шнуре ли проблема. Для этого, соединяем выводы прибора, способного проверить цепь, с синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, и нулю сети 220 В. Крутим движок терморегулятора сначала в одну, а затем в другую сторону.

    Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.


    Рис. 19. Ищем обрыв цепи

    По очереди откручиваем все зажимы проводов.


    Рис. 20. Откручиваем остальные зажимы проводов

    Вынув провода из зажимов, аккуратно снимаем защитный кожух.


    Рис. 21. Снимаем защитный кожух

    Кладем его в сторону и снова берем указатель цепи. Соединяем его концы с выводами нагревателя или ТЭНа. Прибор показывает, что ТЭН цел, и это хорошая новость, так как он впрессован в подошву утюга.


    Рис. 22. Проверка ТЭНа

    Остался только регулятор температуры.

    На один из его выводов приходит коричневый провод, который идет непосредственно с сети. Соединив прибор с этим выводом термодатчика (рисунок 23), а также с белым проводом, который идет на второй его контакт, снова вращаем регулятор.


    Рис. 23. Проверка терморегулятора

    Ничего не происходит, значит, терморегулятор неисправен.

    Что можно в таком случае сделать? Самое простое – это заменить регулятор. Но найти такой же, будет скорее всего проблематично, тем более рабочий.

    Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.

    Но это не выход, так как в лучшем случае, при перегреве утюг может спалить нежную ткань. А в худшем всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому соединение на прямую – не выход.

    Что же тогда можно сделать? Просто подрегулировать биметаллическую пластину терморегулятора. Если присмотреться, то можно заметить, что контакты термореле разомкнуты в любом положении ручки регулятора.

    Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.

    Берем «утиночки» и захватив ими пластину биметалла, чуть-чуть вращаем ее против часовой стрелки (рисунок 24 и 25).


    Рис. 24. Вращаем пластину биметалла
    Рис. 25.

    Делать это нужно максимально аккуратно и в среднем положении движка терморегулятора. В какой-то момент раздастся щелчок, и контакты замкнуться.

    Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.


    Рис. 26. Замеры после доработки

    Теперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны. Провода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.

    Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31), ось колеса регулятора точно вошла в срез на движке термореле.

    Чтобы проверить, правильно ли соединились эти две детали, нужно повращать колесо регулятора в разные стороны. Если оно фиксируется в двух направлениях, значит, все правильно соединилось и можно продолжать сборку.


    Рис. 31. Корпус соединяем с подошвой

    Закрепляем корпус винтами и ставим контейнер с пульверизатором.

    Рис. 34. Ставим обратно заднюю крышку

    Включаем утюг в сеть и вращаем колесо.

    На фото 35 видно, что утюг включился и нагревается.


    Рис. 35. Утюг работает

    В какой-то момент он сам отключился, набрав нужную температуру.

    Крутим колесо на максимум, и он снова включился. Можно считать, что регулятор работает корректно и в подходящий момент не подведет. На этом ремонт можно считать оконченным.

    Следует помнить, что все работы нужно производить при отключенном от сети приборе.

    Как узнать оригинальный утюг Philips (не покупайте подделку!)

    Да, есть поддельные утюги Филипс? Но я хочу показать вам, как узнать оригинальный утюг Philips, чтобы вы не купили подделку!

    Philips — это популярный бренд, который предпочитает большинство домашних хозяйств для производства электроприборов.

    Неудивительно, что существует множество фальшивых копий продукции Philips, предназначенных для обмана ничего не подозревающих покупателей.

    Итак, откуда узнать оригинальный утюг Philips?

    Воспользуйтесь преимуществами кампании Philips «Купи оригинал», выберите лучший утюг Philips и избегайте дешевого утюга Philips. Это самые эффективные способы узнать оригинальный утюг Philips.

    Надежность Philips

    Почти каждой семье нужен утюг, и Philips — один из лучших производителей утюгов.

    Однако, учитывая распространение поддельных утюгов Philips на рынке, покупателям может быть очень трудно, если вообще возможно, отличить оригинальный утюг Philips от поддельного.

    Например, сообщалось, что в 2011 году более 80% продукции Philips (включая утюги), находившейся в обращении в определенном регионе, были поддельными, хотя в 2014 году этот показатель снизился примерно до 40%.

    Тем не менее, это означает, что четыре из каждых 10 продуктов Phillips являются поддельными.

    Вот почему этот пост написан, чтобы помочь покупателям при покупке оригинального утюга Philips.

    Есть три основных способа узнать оригинальный утюг Philips:

    1. Избегайте дешевого утюга Philips

    2. Воспользуйтесь преимуществами кампании Philips «Купи оригинал».

    3.

    Выберите лучший утюг Philips.

    Избегайте дешевых утюгов Philips

    Хотя большинство поддельных утюгов Philips дешевы, есть и дешевые оригинальные утюги Philips.

    Мы советуем избегать использования дешевых утюгов Philips, будь то утюг для сухого или парового утюга.

    По правде говоря, в дешевых утюжках Philips обычно не хватает качественных подошв, свойственных Philips. Часто они менее мощные и производят меньше пара, чем дорогие.

    Хотя дешевое железо может пройти суровое испытание, оно не может обеспечить наиболее эффективную производительность.

    Воспользуйтесь преимуществами кампании Philips «Покупайте оригинальные»

    Чтобы решить проблему распространения поддельных утюгов и других товаров Philips, Philips запустила кампанию «Покупайте оригинальные».

    Кампания была введена как эффективная мера, помогающая клиентам легко идентифицировать и проверять оригинальные продукты Philips.

    Чтобы идентифицировать и проверить подлинность Philips, все, что вам нужно сделать, это посмотреть на защитную голографическую наклейку «Оригинал» на упаковке утюга.

    Наклейка не только свидетельствует о подлинности, но и защищает вас двухлетней гарантией.

    Помимо наклейки, на упаковке продукта также есть уникальный 16-значный код подтверждения.

    Чтобы обнаружить оригинальные товары, все, что вам нужно сделать, это отправить 16-значный код по SMS на указанный номер.

    Вы сразу же получите ответ о том, является ли утюг, который вы купили или планируете купить, поддельным или подлинным.

    Вы можете использовать обе эти проверки продукта, чтобы легко и мгновенно идентифицировать оригинальный утюг Philips.

    Итак, в следующий раз, когда вам понадобится утюг Philips или другие продукты Philips, внимательно посмотрите на защитную голографическую наклейку «Оригинал» на упаковке утюга Philips и убедитесь, что вы отправили 16-значный код для проверки продукта.

    Наклейка оснащена технологией защиты от подделки, которая обеспечивает полное уничтожение наклейки при удалении. Это делает невозможным нанесение наклейки на контрафактную продукцию.

    Выберите лучший утюг Philips

    Чтобы избежать подделки утюгов Philips, всегда опекайте утвержденных дистрибьюторов и розничных продавцов Philips и выбирайте лучший утюг Philips.

    Вот список лучших утюгов Philips, на которые стоит обратить внимание, когда вам нужен утюг.

    Примечание. Поскольку все паровые утюги можно использовать как сушильные утюги, если в них нет воды, в этом списке представлены только лучшие паровые утюги Philips.

    Philips GC4526-87 Паровой утюг Azur Performer

    Этот выбор номер один от бренда Philips имеет как обычный режим, так и режим наддува. Его также можно использовать как сухой утюг.

    Он имеет номинальную мощность 2600 Вт, а его режим наддува пара может генерировать около 210 г пара.

    Имеет бак емкостью 300 мл и доступен в трех цветовых вариантах.Подошва с защитой от царапин — одна из важных характеристик этого утюга.

    Имеется контейнер для накипи, предотвращающий образование накипи на подошве.

    Этот самоочищающийся утюг легко чистить, удобен в использовании и эффективно работает с любой тканью.

    Однако, если вы предпочитаете использовать его в качестве сухого утюга, не наливайте в него воду, потому что при более высоких температурах из нее может капать вода.

    Philips Azur GC4890-02 Паровой утюг

    Этот утюг имеет номинальную мощность 2600 Вт и предлагает режим парового удара 170 г / мин.

    Поставляется с подошвой из анодилия, которая отличается высокой прочностью и устойчивостью к царапинам.

    Его заостренный кончик легко проникает в любой уголок ткани. Удивительный факт об этом утюге заключается в том, что с него не капает.

    Его система защиты от капель гарантирует, что вода не будет капать, даже если для утюга установлено более высокое значение.

    Этот утюг особенно полезен для толстых тканей и, несомненно, является хорошим утюгом.

    Philips GC2086-30 Беспроводной паровой утюг

    Этот утюг лучше всего подходит для личного использования, но его номинальная мощность 2400 Вт означает, что он также может работать в тяжелых условиях.

    Этот утюг также может эффективно разгладить жесткие складки и складки с вашей одежды.

    Беспроводной паровой утюг

    Philips GC2086-30 генерирует пар в течение 6 секунд, поэтому вам не придется долго ждать.

    Утюг оснащен световым механизмом с интеллектуальной обратной связью, который информирует пользователей о состоянии утюга во время использования.

    Этот утюг имеет прочную керамическую подошву, устойчивую к царапинам. Его беспроводной механизм также делает его уникальным.

    Хотя этот утюг очень прост в использовании, инструкция по эксплуатации недостаточно подробна.

    Philips GC2045 Паровой утюг EasySpeed ​​

    Этот утюг имеет номинальную мощность 2300 Вт и современный дизайн, который делает его таким уникальным.

    Он также обладает паропроизводительностью 35 г / мин, что делает его пригодным для личного использования.

    Этот утюг также идеально подходит для стирки более толстых тканей.

    Вы можете использовать режим пара как в горизонтальном, так и в вертикальном положении.Он также оснащен ползунком для очистки от накипи, который поможет вам очистить утюг за короткое время.

    Прочная керамическая подошва позволяет утюгу легко скользить по любой ткани. Паровой утюг Philips GC2045 EasySpeed ​​может легко нагреться за две минуты и сэкономит вам много времени.

    Современный дизайн в сочетании с простотой использования, легкой чисткой и системой быстрого нагрева делает использование этого утюга незаменимым в каждом доме.

    Единственным недостатком этого утюга является его короткий шнур, но это не проблема, если ваша прижимная доска находится ближе к основному источнику питания.

    Philips GC4511-20 Паровой утюг Azur Performer

    Этот утюг выпускается в двух разных цветах и ​​имеет режим парового удара 180 г / мин.

    Philips GC4511-20 Паровой утюг Azur Performer мощностью 2400 Вт может эффективно обрабатывать тяжелые ткани.

    Более того, возможность вертикального отпаривания позволяет этому утюгу легко обрабатывать любую ткань.

    Он имеет гладкую, очень прочную, устойчивую к трению и царапинам скользящую подошву.С этого утюга можно избавиться от накипи за 1 минуту, что позволит вам очистить его за меньшее время.

    Механизм самоочистки и конструкция этого парового утюга также делают его очень простым в использовании.

    Итак, если вы ищете простой в обслуживании утюг Philips, этот утюг — ваш лучший выбор.

    Иногда при плохой очистке и неправильном обращении может наблюдаться отложение негашеной извести.

    Заключение

    Хотя отличить оригинальные утюги Philips от поддельных может быть очень сложно, эта статья поможет вам определить оригинальный утюг Philips, а также лучший утюг Philips на рынке.

    Не забывайте всегда стремиться делать покупки только у утвержденных дистрибьюторов и розничных продавцов Philips и ищите защитную голографическую наклейку «Оригинал».

    Обзор парового утюга Philips Azur Elite GC5039

    Общий балл: 80/100

    Протестировано в мае 2018 г.

    Технология OptimalTemp в этом утюге означает, что вам не нужно беспокоиться о настройках точек или прожигании деликатных тканей, поскольку для всех тканей существует только одна температура глажки.

    В большинстве наших тестов мы использовали интеллектуальную настройку подачи пара DynamiQ, которая подает необходимое количество пара при перемещении утюга. Разглаживание складок при этой настройке было хорошим, но для глубоких складок на плотном хлопке мы добились гораздо лучших результатов, когда перешли на пар MAX. Те, кто работает в регионах с жесткой водой, оценят выпуск Quick Calc, который автоматически собирает накипь и напомнит вам, когда ее нужно очистить.

    Самый большой недостаток этого утюга в том, что он очень тяжелый и громоздкий.Чтобы не надевать утюг на пятку и не напрягать запястья, утюг можно оставить подошвой на гладильной доске, не сжигая ее. Если это заставляет вас нервничать, то вам будет приятно узнать, что он автоматически выключится, если оставить его без дела более двух минут.

    Цена на момент тестирования: 130,00 £

    Доступно на: amazon.co.uk

    GHI Expert Verdict

    Что касается паровых утюгов, то этот довольно дорогой. Но для этого вы получите множество интеллектуальных функций в утюге, который прост в использовании и хорошо работает.Однако помните, насколько он тяжелый.

    Основные характеристики

    Вес: 2,34 кг
    Емкость бака: 350 мл
    Расход пара: 75 г
    Паровой выброс: 260 г
    Мощность: 3000 Вт

    Мощность: использование: 3,5 / 5
  • Дизайн: 4/5
  • Производительность: 4/5
  • Инструкции: 4/5
    1. Нам понравилось

      • Расцепитель Quick Calc — простой способ удалить накипь с утюга
      • Четыре режима подачи пара: max, eco, IQ и ionic
      • Можно положить на пятку, но технология утюга означает, что его можно положить на подошву гладильной доски вниз, не сжигая. увидеть во время наполнения
      • Длинный шнур 3 м
      • Турбо-паровой насос для большего количества пара

        Нам не понравилось

        • Паровой насос издает легкую пульсирующую вибрацию, которую можно почувствовать через ручка при глажении
        • Дорого для парового утюга
        • Без разбрызгивания воды
        • Большой громоздкий утюг и очень тяжелый, особенно когда он заполнен
        • Наша панель обнаружила, что органы управления трудно читаются
        • Может быть сложно увидеть уровень воды в темноте пластиковый бак

          Вся информация о продукте, предоставленная производителем, верна на момент публикации.

          Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

          Утюг Philips GC 3320 — современный аппарат по доступной цене

          Паровой утюг Philips GC 3320 — удобный и функциональный аппарат, оснащенный подошвой «Steam Glide», позволяющей гладить одежду с максимальным комфортом.Индикация уровня жидкости, увеличенное отверстие для воды, а также удлиненный шнур делают этот прибор популярным среди потребителей.

          Общая информация

          Philips GC 3320 находится на высоком уровне среди всех аналогичных моделей других производителей. Возможности прибора отметим следующие:

          • Трехметровый шнур;
          • Приготовление на пару в вертикальном направлении;
          • Защита от известкового налета;
          • Самоочищающийся;
          • Парогенератор, подача пара 30 г / мин, удар — около 90 г / мин.

          Вес утюга Philips GC 3320 1,5 кг, его мощность 2200 кВт. В отличие от других аналогов соответствующей ценовой категории:

          1. Система называется «дроп-стоп», не дающая попасть жидкости на белье.
          2. Заостренный носик для бережного глажения даже в самых труднодоступных местах.
          3. Отверстие удлиненное для налива жидкостей.
          4. Удобство передвижения и свобода передвижения благодаря значительной длине шнура питания.

          Среди основных характеристик — четкая индикация уровня жидкости и современная скользящая подошва Steam Glide, позволяющая бережно гладить даже самые деликатные ткани при небольшой температуре.Исключена возможность попадания пятен на одежду из воды.

          Стоимость прибора оправдывает высокую функциональность и длительный срок службы. Philips GC 3320, цена на который варьируется от 2000 до 3500 руб., По карману практически всем хозяйкам, желающим превратить утомительный процесс глажки в приятное и комфортное времяпрепровождение. Всего за несколько секунд можно наполнить резервуар водой и разгладить даже самые сложные ткани благодаря кончику утюга.

          Подошва Perfect легко скользит по любому предмету, легко и быстро очищается, устойчива к механическим повреждениям и царапинам.Справляется даже с сушеными вещами, обслуживание номеров быстрое и эффективное.

          О модели Philips GC 3320 отзывы можно найти на страницах любого интернет-магазина бытовой техники, и в большинстве случаев они положительные. Пользователи отмечают стильный внешний вид, простоту глажки, несмотря на значительный вес и большую мощность пара. Из недостатков изолированного быстрого потока воды, требовалось добавление в бак антинакипина, так как при самоочистке часто выбрасывались из отверстий остатки извести.

          Преимущества модели GC 3320

          Philips GC 3320 не протекает при глажке, при использовании не утомляет руки даже при обработке большого количества белья. Длинный шнур дает больше свободы действий, даже при высоких температурах подошва не прилипает к ткани. Вертикальный пар не уступает качественным моделям пароварок. Резервуар для жидкости вмещает 0,3 л воды, что позволяет гладить много одежды. Складывание и сборка просты благодаря кончику для распрямления носа.Подача пара регулируется: как плавный, так и ручной. Для более эффективного разглаживания не требуется сильно нажимать утюгом.

          Достоинство Philips GC 3320:

          • Отличный сервис;
          • Эргономичный;
          • Glide;
          • Красивый внешний вид;
          • Удобное отверстие для наливания воды;
          • Сильный поток пара.

          Справляется не только с деликатными тканями, но и с жесткими. Стильный дизайн не предполагает ничего лишнего: пластиковый корпус в синих тонах.

          Недостатки, выявленные пользователями

          Philips GC 3320 — отличное устройство, подходящее каждой хозяйке, ценящей свое время и силы. Минусов у утюга намного меньше, чем плюсов: к ним можно отнести значительный расход воды из-за сильного пара. В непрерывном режиме 300 мл может хватить всего на одну футболку. Еще один недостаток — небольшой скрип при работе.

          Основные характеристики

          Перед покупкой утюга всегда нужно знать, что, в общем, такое устройство.Модель GC 3320 имеет следующие параметры, которые являются основными критериями для покупки:

          • Номинальная мощность 2200 кВт.
          • Ручная регулировка пара есть, автоматическая — нет;
          • Современная подошва Steam Glide;
          • Спрей;
          • Возможность вертикального отпаривания белья;
          • Объем бака для воды = 0,3 л;
          • Длина шнура питания 3 м;
          • Противокапельная система;
          • Самоочищающийся;
          • Гарантированный сейф.

          В этой модели нет автоматического отключения, кабельного наконечника с шаровой опорой корпуса.Размеры: 13х16х32 см. В комплект утюга входит мерный стакан и инструкция.

          6 лучших утюгов Philips в 2021 году — [лучший выбор]

          Выбор утюга — непростая задача. Это один из тех продуктов, которые вы не покупаете через день. Итак, поскольку ваше старое железо отработано, вам нужно провести небольшое исследование, прежде чем выбирать следующее. Philips входит в число ведущих производителей такого оборудования, и на рынке есть несколько моделей, которые можно назвать лучшим утюгом Philips.Однако, как и любой другой продукт, утюг может быть полезен только тогда, когда он удовлетворяет вашим требованиям.

          Не все решают задачи одинаково, и предпочтения у разных людей различаются. Поэтому вам необходимо провести некоторое исследование, чтобы убедиться, что выбранный вами продукт будет соответствовать вашим требованиям. Здесь я расскажу о некоторых продуктах мирового бренда. Но какой из утюгов Philips самый лучший? Что ж, выбор за вами.

          Быстрый ответ: Лучшие утюги Philips в 2021 году
          1. Утюг Philips Azur Elite GC5039 / 30
          2. Паровой утюг Philips PerfectCare GC9630 / 20
          3. Philips Performer Утюг Plus
          4. Паровой утюг Philips Azur GC4890 / 02
          5. Беспроводной паровой утюг Philips GC2086 / 30
          6. Паровой утюг Philips GC2045 EasySpeed ​​

          Существует множество различных товаров от Philips. и говорить обо всех из них не будет разумным шагом.Поэтому после тщательного исследования я составил список некоторых из лучших вариантов на рынке. Обратите внимание, что ассортимент продукции варьируется от традиционных утюгов до современных паровых и беспроводных версий. Предлагается универсальность с учетом различных потребностей людей из разных групп. Поэтому внимательно изучите следующие продукты, чтобы определить, соответствуют ли они вашим требованиям и какой утюг Philips лучше всего подходит для вас.

          Утюг Philips Azur Elite GC5039 / 30

          Оценок: 4.5/5 | Магазин: Amazon

          Amazon’s Choice ✅

          Давайте начнем с сенсационной модели от Philips, которая вызывает много шумихи вокруг своего названия. Azur Elite GC5039 / 30 оснащен революционной технологией OptimalTEMP, получившей высокую оценку благодаря своей полезности и универсальности. Он стоит среди лучших парогенераторов и оснащен функцией автоматической настройки температуры, поэтому вы не увидите шкалу или регулятор для установки температуры.Благодаря своей интеллектуальной работе он оптимизирует нагрев до оптимального уровня и гарантирует получение нужного тепла независимо от того, гладите ли вы тонкий шелк или приличный деним.

          Самое лучшее в использовании этого утюга — это то, что он не сжигает вашу одежду. Прошли те времена, когда вам приходилось беспокоиться о появлении ожогов при глажке одежды. Даже если вы оставите утюг лицевой стороной вниз на самых деликатных тканях, он ничего не пригорит. Это одна из причин, по которой большинство людей называют его лучшим утюгом Philips на рынке прямо сейчас.

          Еще одна вещь, которая мне показалась интересной в этом продукте, — это его режимы подачи пара. Есть три разных варианта, включая DynamiQ, Max и Ionic. Первый определяет движение утюга, и пар прекращается, как только вы перестаете скользить по утюгу. Режим максимальной подачи пара дает вам полный поток пара для разглаживания жестких складок. Наконец, Ionic было немного сложно понять, но, по словам компании, он поставляется с богатыми ионами серебра, которые помогут вам с гигиеничным глажением.’

          Характеристики

          🖐️ Тип: паровой утюг
          🖐️ Лучшая в отрасли мощность пара при постоянной работе 75 г в минуту
          🖐️ Опция форсированного пара дает 260 г пара для более тяжелых складок
          🖐️ Система защиты от накипи обеспечивает долгую работу утюг
          🖐️ Кабель длиной 3 метра
          🖐️ 3 различных функции подачи пара
          🖐️ Вместимость воды 350 мл
          🖐️ Революционная технология глажки без ожога OptimalTemp

          Philips PerfectCare Steam Iron GC430

          Оценок: 4.5/5 | Магазин: Amazon

          Люди, которые оценивают утюг Philips с самым высоким рейтингом, обычно видят парогенераторы в числе самых популярных. Это из-за полезности и функций, которые они вам предоставляют. Парогенератор Philips PerfectCare Elite GC9630 / 20 — один из лучших вариантов от бренда. Благодаря огромному резервуару для воды объемом 1,8 литра он выдает потрясающие 120 г пара под высоким давлением каждую минуту. Если вы планируете использовать его с наддувом, вы получите потрясающую мощность пара 470 г в минуту.

          Итак, с заплатками, которые доставляют много хлопот и отнимают у вас много времени на глажку, вы можете просто дважды нажать кнопку подачи пара, чтобы получить мощный импульс 470 г в минуту. Он избавится от всех жестких складок, и вы сможете легко скользить по утюгу.

          Более того, как и в модели Azure, приведенной выше, эта также имеет настройку автоматического контроля температуры. Это означает, что вы можете гладить одежду, не уменьшая или не увеличивая температуру, чтобы обеспечить ее оптимальный уровень.Технология OptimalTemp позаботится о настройке температуры, и она не обожжет вашу ткань, даже если вы оставите утюг на деликатной одежде лицевой стороной вниз.

          Функции удаления накипи — еще один важный аспект любого хорошего утюга, и PerfectCare GC9630 обеспечивает простую функцию удаления накипи плюс. Это помогает удалить накипь и дает возможность работать с утюгом в течение длительного времени. Это лучший утюг Philips? Что ж, единственное, что, вероятно, стоит между этой моделью, стоящей наверху списка, — это ее стоимость.

          Характеристики

          🖐️ Тип: паровой утюг
          🖐️ Автоматическая настройка нагрева OptimalTemp
          🖐️ Опция форсированного пара дает 260 г пара для более тяжелых складок
          🖐️ Чрезвычайно мощное давление пара с наддувом до 470 г пара в минуту
          🖐️ Мощность 2400 Вт

          Утюг Philips GC4526 / 87 Azur Performer Plus

          Оценки: 4,4 / 5 | Магазин: Нет в наличии

          Еще один выбор в нашем списке лучших утюгов Philips из линейки Azur, и на этот раз это Azur Performer Plus.Если вас беспокоит, что Azur Elite будет слишком дорогим или тяжелым, вам следует рассмотреть эту модель. Performer Plus GC4526 / 87 продается по более низкой цене, чем элитный. Несмотря на то, что он имеет некоторые аналогичные функции, некоторые вещи скомпрометированы для достижения соответствующей цены.

          Благодаря удивительному дизайну вы получаете легкий утюг на 1,5 кг по сравнению с Azur Elite 2+ кг. Более того, в нем есть нагревательный элемент мощностью 2600 Вт, мощность пара 50 г в минуту при Нормальная операция.Если вы хотите получить власть и справиться с более жесткими складок, вы можете сделать это с помощью наддува, который нагнетает пар со скоростью 210 г в минуту.

          Если вы ищете тонкая конструкция и легкое железо, которые могут дать вам первоклассный вид функционирует, вы можете получить все это в этом утюге. Однако вы можете захотеть пойти благодаря емкости бака 300 мл, которая выглядит нормально при 50 г в минуту операция. Но, вероятно, этого не хватит для более длительного использования или ускоренной работы. Более того, более новая версия этого утюга также может быть найдена под GC4567 / 86. модель.

          Характеристики

          🖐️ Тип: паровой утюг
          🖐️ Паровой удар 50 г в минуту
          🖐️ Паровой удар 210 г в минуту
          🖐️ Доступен по разумной цене
          🖐️ 300 мл воды
          2600 Вт при работе

          🖐️ Одна температура и автоматическая обработка паром
          🖐️ Обладает некоторыми аналогичными функциями пара с Azure Elite

          Паровой утюг Philips Azur GC4890 / 02

          Оценок: 4.1/5 | Магазин: Amazon

          Давайте перейдем к традиционным паровым утюгам и взглянем на Philip Azur GC4890 / 02. Если вы ищете что-то, что сочетается с традиционным дизайном и функциональностью парового утюга, вам, вероятно, это понравится. Это еще одна машина мощностью 2600 Вт, скорость подачи пара 50 г в минуту. Тем не менее, наддув не так хорош, как в перечисленных выше моделях, и вы получаете всего 170 г пара в минуту в режиме мощности.

          Кроме того, у Philips есть хитрость в подошве, а нижняя часть из анодированного алюминия.Он известен своей практичностью и долговечностью. Если вы беспокоитесь о том, чтобы дотянуться до сложных углов ткани, его заостренный кончик даст вам возможность протянуть руку и разгладить нужные складки.

          Одной из основных проблем, возникающих при использовании паровых утюгов, является капание и утечка воды. Philips позаботится об этом с помощью системы защиты от капель, которая очень удобна, особенно при работе с толстыми тканями. Кроме того, у вас также есть настройка низкой температуры, что делает его одним из универсальных вариантов и достойным включения в категорию лучших утюгов Philips .

          Характеристики

          🖐️ Тип: паровой утюг
          🖐️ Номинальная мощность 2600 Вт
          🖐️ Уникальная капельно-капельная система
          🖐️ Анодилиевое дно
          🖐️ Поставляется с двойным режимом подачи пара
          с острым концом легко достать

          🖐️ Прочная конструкция

          Беспроводной паровой утюг Philips GC2086 / 30

          Оценки: 4,2 / 5 | Магазин: Нет на складе

          Если вы ищете беспроводные модели и ищите лучший утюг Philips, вы должны взгляните на беспроводной утюг GC2086 / 30.Это дает вам беспроблемный операции, и вам больше не придется иметь дело с раздражающими связками. Подвинь это свободно поворачивайте на ткани и возьмите ее, как хотите. Это железо дает вы производите пар со скоростью 35 г в минуту, и есть функция наддува, которая позволяет вы можете увеличить уровень до 150 г в минуту. Поэтому упрямый складки легко удаляются с помощью GC2086 / 30.

          Еще одна замечательная вещь об этом product — это скорость его парообразования. Не нужно долго ждать утюг чтобы дать вам пар, так как он может генерировать контент примерно за 6 секунд.Также, при работе с беспроводными моделями необходима соответствующая индикация заряда аккумулятора. уровни. Никто не хочет, чтобы батарея разряжалась во время глажки. процесс. Итак, убедитесь, что вы учитываете предлагаемый свет обратной связи.

          Наконец, что не менее важно, подошва этого утюга сделана из керамики. Многие люди предпочитают этот материал для днища из-за его устойчивости к царапинам. Вскоре вы не увидите никаких царапин, а его долговечность гарантирует, что вы сможете работать с ним долгие годы.

          Характеристики

          🖐️ Тип: беспроводной утюг
          🖐️ Высокая мощность при 2400 Вт
          🖐️ Постоянная подача пара со скоростью 35 г в минуту
          🖐️ Керамическая подошва устойчива к царапинам
          Создает пар в течение 6 🖐️ секунд

          🖐️ Индикация заряда батареи с помощью световой обратной связи

          Паровой утюг Philips GC2045 EasySpeed ​​

          Оценки: 3.0 / 5 | Магазин: Нет на складе

          Переходя к обычным сетевым утюгам, мы поговорим о Philips GC2045.Если вы не хотите отказываться от традиционных продуктов, вы можете рассмотреть паровой утюг GC2045 EasySpeed. Среди отличительных особенностей дизайн — это то, что нужно учитывать, так как вы получаете идеально заостренный наконечник, который позволяет нажимать на труднодоступные углы и разглаживать складки, которые вам нравятся.

          Как беспроводная версия Из перечисленных выше, этот также работает со скоростью производства пара 35 г в минуту. Однако усиление не такое мощное, как в упомянутых ранее моделях, так как в режиме наддува вы получаете всего 120 г пара в минуту.Тем не менее, это все еще хватит, чтобы работать с толстыми тканями и разгладить жесткие складки.

          Что отличает этот продукт от других на рынке, помимо надежности и доверия Philips, так это вертикальный паровой утюг. Вы можете использовать вертикальный паровой утюг, чтобы обработать одежду, которую вы развешиваете, и разгладить складки, которые могли остаться незамеченными.

          В отличие от других моделей этой линейки, здесь есть ползунок для очистки от накипи, который упрощает очистку машины и обеспечивает длительное использование.Среди других достойных упоминания особенностей — керамическая подошва, которая нагревается до 2 минут.

          Характеристики

          🖐️ Тип: вертикальный паровой утюг
          🖐️ Поставляется с режимом парового удара, который обеспечивает 120 г пара в минуту
          🖐️ Керамическая подошва нагревается в течение 2 минут
          🖐️ Предлагает двойной режим подачи пара
          🖐️ Шнур может оставлять желать лучшего

          Несколько слов о Philips

          Philips стоит в числе мировых лидеров, когда кто-то обсуждает бытовую электронику.У них есть широкая производственная линия, которая собирает продукты из множества различных рыночных категорий. В отличие от многих современных брендов, которые продаются в Интернете, этот имеет отличную репутацию. Именно поэтому многие люди, обсуждая бытовую электронику, слепо доверяют названию и выбирают продукцию этой компании.

          А как насчет утюгов?

          Нет сомнений в том, что на рынке вы найдете одни из первоклассных утюгов от Philips. Если вы посмотрите на разные оценки, вы заметите, что за компанией стоит огромная репутация.Это укрепляет доверие и надежность бренда, и это возможно только в том случае, если их продукция соответствует ожиданиям людей, которые ее пробуют. Однако когда мы говорим о лучшем утюге Philips или лучшем продукте на рынке в целом, существуют разные мнения. Вы, наверное, слышали поговорку, что один размер не подходит всем. То же самое и с утюгами.

          Нельзя ожидать, что один-единственный утюг удовлетворит потребности всех людей, принадлежащих к разным группам на рынке.Кто-то восхищается паровыми моделями, а кто-то может предпочесть беспроводные варианты. Итак, в конце концов, все зависит от ваших предпочтений и того, что вам нравится в продукте, из которого изготовлен утюг Philips с утюгом.

          Как выбрать лучший утюг Philips?

          Выше представлены несколько моделей, представленных на рынке, которые могут стать вашим лучшим утюгом Philips. Но вопрос в том, как определить, какое железо вам подходит? Часто люди делают расчеты с учетом ценового диапазона, и мы обсудим его за вас.

          Более дешевые варианты

          На рынке есть несколько бюджетных моделей, которые можно найти примерно за 50 долларов. С одной стороны, эти модели конкурируют с аналогичными вариантами, которые в основном выпускаются Bosch и Tefal. С другой стороны, вы обнаружите, что отсутствуют такие премиальные опции, как современные технологии и прочные подошвы. Кроме того, они менее мощные и имеют меньшую паропроизводительность, что затрудняет получение хорошего пара.

          Продукты среднего уровня

          Перейдя к среднему диапазону от 50 до 150 долларов, вы можете получить в свои руки модели премиум-класса.Большая часть утюга Philips с самым высоким рейтингом, который стоит от 50 до 100 долларов, предлагает вам мощные подошвы и более широкие функции, которые также могут включать процесс удаления накипи. По мере продвижения к планке от 150 до 200 долларов вы можете выбрать линейку Philips Azur. Они известны режимами равномерного пара и более сильного наддува, а также современными технологиями OptimalTemp, Easy De Calc, SteamGlide и T-ionicGlide.

          Опции Premium

          Некоторые модели Azur и линии PerfectCare подпадают под опцию Premium.Это скорее большие пароварки, чем утюги, и вы найдете некоторые из них, перечисленные выше в нашем руководстве. Примечательной особенностью этих пароварок является технология OptimalTemp, которая дает вам возможность гладить без набора номера. Пароварка будет регулировать температуру в соответствии с тканью, и вам больше не придется иметь дело с ожогами и следами ожогов.

          Заключительные слова

          Итак, это было наше руководство по выбору ведущего утюга Philips. Обратите внимание, что требования разных людей различаются, и вы должны выяснить свои собственные потребности, прежде чем выбирать продукт.Хотя некоторые первоклассные варианты в нашем списке могут подойти всем, все же лучше знать, что лучше всего подходит для вас, прежде чем идти и покупать лучший утюг Philips.

          Philips Парогенераторный утюг GC8225

          Р. Джаяраман
          (Палани, Тамилнад, Индия)

          Я купил свой третий гладильный прибор, Philips Steam Generator Iron Model GC8225, после того, как первые два вышли из строя, и моя одежда испортилась.Свекровь порекомендовала его, потому что без всяких трудностей использовала его почти три года. Я купил ту же модель в магазине бытовой техники, который славился своим превосходным качеством и гарантированной поддержкой.


          Парогенератор Утюг, потребляющий 800 Вт электроэнергии, непрерывно вырабатывает пар, что делает работу по глажению очень комфортной. Это компактный блок со съемным и многоразовым резервуаром для воды, герметичный и вмещающий не более 1,4 мл воды.Таким образом, вода не будет брызгать на одежду во время глажки.

          Керамическая подошва, основа утюга, очень быстро нагревает утюг в течение двух минут и защищает одежду от чрезмерного нагрева и ожогов. Быстрое глажение делает изделие очень желанным.

          Автоматическое отключение с помощью таймера утюга Philips GC8225 очень полезно, когда мы оставляем его в режиме ожидания, обеспечивает дополнительную защиту для пользователей. Утюг омолаживает болтающиеся наряды, например, негабаритную одежду, хрупкие материалы и шторы.Регулируемый регулятор пара помогает сушить утюг. Дополнительная длина шнура 2,5 метра позволяет гладить на расстоянии от гладильной доски.

          Этот дорогой железный ящик стоит своей стоимости благодаря большому резервуару для воды, а большие объемы выглаженной одежды готовы в мгновение ока. Без этого гладильного устройства мне было бы очень трудно удалить складки на одежде, особенно на хлопке и шелке, которые необходимо гладить под давлением.

          Раньше я никогда не был доволен своим гладильным покрытием, но теперь он напоминает эффективную работу профессионального прачечного.Моя семья беспокоится о том, что я тружусь над таким огромным количеством глажки, но втайне я рад, что это очень беспроблемная работа, которой я могу заниматься в свободное время. Кроме того, Philips GC8225 отличается превосходными мерами безопасности и самоочищающимися свойствами.

          Утюг Philips GC1423 / 40 Feather Light Паровой утюг / 1200 Вт

          В жизни есть гораздо больше, чем просто домашние дела, поэтому вам нужно сделать их как можно быстрее. Благодаря постоянному подаче пара, антипригарному покрытию и встроенному распылителю воды этот утюг предназначен для быстрого удаления складок с одежды.

          Ползунок очистки от накипи для легкого удаления накипи с утюга

          Этот паровой утюг может работать с обычной водопроводной водой, а ползунок для очистки от накипи позволяет легко удалить с утюга любые налеты. Для поддержания работоспособности парового утюга Philips следует использовать эту функцию очистки накипи один раз в месяц при использовании обычной водопроводной воды.

          Длительная подача пара до 13 г / мин

          Непрерывная подача пара до 13 г / мин

          Паровой удар до 60 г для самых жестких складок

          Паровой удар 60 г утюга позволяет легко разглаживать даже самые жесткие складки.

          Тонкий спрей равномерно увлажняет ткань

          Функция распыления создает тонкий туман, который равномерно увлажняет ткань, облегчая разглаживание складок.

          Антипригарное покрытие подошвы

          Подошва утюга Philips покрыта специальным антипригарным слоем, обеспечивающим хорошее скольжение по любой ткани.

          Дверца для наполнения резервуара для воды предотвращает проливание воды

          Дверца для наполнения резервуара для воды для предотвращения случайного проливания воды из резервуара для воды

          Поворот на 360º для облегчения маневрирования

          Благодаря этому гибкому вертлюгу, который вращается во всех направлениях, легче перемещать утюг по доске

          Регулируемые настройки пара для любой одежды

          Регулируемые настройки пара позволяют выбрать оптимальное количество пара для каждой ткани, чтобы добиться профессиональных результатов глажки.

          В жизни есть гораздо больше, чем просто домашние дела, поэтому вам нужно сделать их как можно быстрее. Благодаря функциям непрерывной подачи пара, пара и разбрызгивания этот утюг легко разглаживает даже самые жесткие складки.

          Вот почему Philips PerfectCare серии 9000 — идеальный утюг для вашего гардероба

          Есть несколько дел, более ненавистных, чем глажка.

          Обыденное действие по приданию мятой рубашке снова презентабельного вида (хотя, несомненно, приносит удовлетворение после завершения), отнимает много времени и на самом деле требует навыков, чтобы сделать все правильно.Да, на самом деле существует особый порядок глажки рубашки.

          Вы могли бы возразить, что пароход избавится от упомянутых складок за секунды, но лишь немногие знают о достоинствах хорошо отглаженных брюк со складками или о том, как четкая рубашка придает уверенности вашему дню. Все, что вам нужно, — это утюг, способный воплотить эти мечты в реальность в два раза быстрее.

          Это подводит нас к единственному утюгу в мире, который достаточно умен, чтобы точно знать, с чем он имеет дело, даже если вы этого не делаете.

          Этот утюг, получивший название Philips PerfectCare 9000 Series, неопытному глазу выглядит как любой другой, за исключением большого резервуара для воды объемом 1,8 литра, который имеется в его распоряжении. Что также отличает его от других, так это технология ActiveSense, которой он был оснащен, первая в мире технология, которая действительно распознает ткани с помощью встроенной камеры и искусственного интеллекта. Какое время быть живым.

          На основе информации о ткани утюг автоматически регулирует температуру и количество пара, что вместе с интеллектуальным датчиком DynamicQ, который распознает, когда и как движется утюг, обещает меньше возни, более легкое глажение и более быстрые результаты.Те, кто склонен к подгоранию таких деликатных тканей, как шелк, или очень расстраиваются, когда складки остаются на вашем постельном белье, найдут в нем лучшего друга.

          Льготы на этом не заканчиваются. У вас очень толстая шерсть, которую вы хотите расправить? PerfectCare 9000 Series может задействовать дополнительные паровые форсунки для определенных бит, которым требуется немного больше TLC. Scatterbrains оценят, что даже если оставить одежду без присмотра, система быстрого охлаждения утюга не вызовет даже ожога на вашем любимом платье или футболке — если, конечно, их можно гладить.Кроме того, он автоматически отключается, если оставить его без присмотра на несколько минут, для экономии энергии и безопасности.

          А как насчет тканей на шторах и вешалках, спросите вы? Благодаря своей гладкости и легкости утюг можно использовать как пароварку, и его можно использовать в вертикальном положении. Подошва SteamGlide Elite изготовлена ​​из нержавеющей стали, которая в два раза прочнее, чем обычная алюминиевая основа, а затем покрыта запатентованным шестислойным покрытием Philips с улучшенным титановым слоем для наилучшей производительности при минимальном весе и минимизации напряжение запястья в долгосрочной перспективе.

          Чтобы обезопасить детей с блуждающими умами и любопытными пальцами, Philips также позволила надежно прикрепить устройство PerfectCare серии 9000 к базовой станции, не обнажая горячую подошву. Это также превращает его в изящное портативное устройство, которое можно носить с собой по всему дому.

          При цене в 1199 сингапурских долларов этот утюг легко классифицируется как дорогостоящее вложение, но на самом деле нет никакой цены, чтобы оценить, насколько хорошо вы будете себя чувствовать в рубашке, платье или юбке, скованной до мелочей.В конце концов, когда дело доходит до вашего драгоценного гардероба, лучше, как говорится, оставить это экспертам.

          (Все изображения: Philips)

          Получи это здесь

          .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
