Вакуумный диод: характеристика, принцип работы



Содержание

• Что представляет собой устройство
• Формы основных элементов диода
• Принцип функционирования диода вакуумного типа
• Важная характеристика диодного элемента – ВАХ
• Где используются такие изделия
• Заключение

Собирая различные электрические приборы в своей домашней лаборатории, многие люди не только экономят деньги на приобретении новой техники, но и чинят вышедшие из строя электроизделия. Для полноценной работы многих приборов требуются диоды, которые сегодня представлены самыми разнообразными экземплярами. В сегодняшней статье речь пойдет о таком элементе, которые довольно часто встречается в электрических схемах – вакуумный диод.

Чтобы правильно использовать такую детальку, необходимо знать ее устройство, а также какая схема и принцип работы для нее характерны. Обо всем этом вы узнаете из этой статьи.

Что представляет собой устройство

Современный диод вакуумного типа представляет собой баллон, выполненный из металлокерамики или стекла, лишенный воздуха. Их этого баллона выкачивают воздух до давления, находящегося на уровне 10-6 — 10-7 мм рт. ст. Отсюда и название данного элемента электросхем.

Строение диод вакуумного типа

Внутри такой баллон размещены два электрода. Одним из них является катод. Он имеет вид металлического вертикального цилиндра, который покрыт слоем оксида щелочно-земельных металлов (кальция, стронция, бария). Благодаря такому напылению данный элемент получил название оксидный катод.

Обратите внимание! При его нагревании с поверхности происходит значительно большее испускание электродов, чем с обычного металлического элемента аналогичного вида.

Катод внутри содержит изолированный проводник, нагреваемый переменным или постоянным током. При нагревании, катод испускает электроны, которые движутся и достигают второго элемента вакуумного диода – анода.
Анод имеет вид овального или круглого цилиндра. Он с катодом имеет общую ось. Схема диода вакуумного типа имеет следующий вид.

Схема диода вакуумного типа

Кроме вакуумного диода существует еще такое понятие, как электровакуумный диод.
Под собой электровакуумный диод подразумевает двухэлектродную вакуумную электронную лампу. Ее строение аналогично диоду вакуумного типа. По сути это одно и тоже. Здесь катод представляет собой W-образную или прямую нить. Он, в процессе работы такой лампы, нагревается до определенной температуры. В результате нагрева возникает термоэлектронная эмиссия. В ходе подачи на анод отрицательного напряжения относительно катода, электроны возвращаются обратно на катод. Когда на анод подается положительное напряжение, часть из эмитированных электронов начинает двигаться в нему. В результате возникает ток.
В результате своей работы вакуумные диоды и их аналоги способны на выпрямление приложенного к ним напряжения. Таким основным своей свойством обладают вакуумные выпрямители, поэтому они используются в качестве детекторов сигналов высокой частоты и выпрямления переменного тока.
Такое устройство характерно для всех изделий подобного типа. При этом данное устройство и определяет основные характеристики изделия, а также то, какое применение оно будет иметь.

Обратите внимание! Частотный диапазон для диода вакуумного типа несколько ограничен и не превышает 500 МГц. При этом интегрированные в волноводы дисковые диоды, способны на детектирование частоты до 10 ГГц.

Формы основных элементов диода

Форма катода и анода

Катод, входящий в состав диода вакуумного типа, зачастую имеет вид латинских букв W или V. Такая форма используется для увеличения длины изделия. В тоже время анод будет более выгодным, если станет изготавливаться в виде коробки, лишенной боковых граней. В сечении анод имеет форму прямоугольника с закругленными углами.

Такая форма анода определяется необходимостью для того, чтобы он во всех направлениях по возможности находился на одинаковом расстоянии от нагреваемого катода. По этой причиной наиболее выгодной формой для обоих элементов является эллиптическая.
Чтобы снизить степень нагрева анода в его устройстве часто фигурируют ребра (крылышки). Благодаря их наличию, анод имеет более качественное отведение тепла.
И катод и анод в баллоне крепятся при помощи специальных держателей. Для большего удобства в эксплуатации, внизу лампы устанавливается цоколь, состоящий из изоляционного материала. Он оснащен металлическими ножками-штырьками. Эти штырьки обеспечивают контакт лампы при включении ее в гнезда ламповой панели.

Вот такое устройство имеет электровакуумная лампы или диод вакуумного типа.



Принцип функционирования диода вакуумного типа

Чтобы схема, в которую входит выпрямитель вакуумного типа, работала как надо, следует понимать принцип работы такой детали.

Принцип работы диода

Принцип работы вакуумных диодов представляет собой следующую картину:

• в ходе разогрева катода, электроны с его поверхности начнут отделяться;
• их отделение происходит за счет формирования термоэлектронной эмиссии;
• освобожденные с поверхности электроны начинают препятствовать вылету других электронов. В следствии этого вокруг поверхности катода образуется облако электронов;
• часть электронов этого облака, обладающие наименьшими скоростями, опускается обратно на поверхность катода;
• в ситуации, когда задается определенная температура, облако электронов стабилизируется. Это означает, что с катода вылетает столько же электронов, сколько потом на него опускается;
• при наличии нулевого напряжения, например, при ситуации короткого замыкания анода на катоде, в лампе начинает течь ток электронов по направлению от катода к аноду. В данной ситуации наиболее быстрые электроны способны преодолеть имеющуюся потенциальную яму, из-за чего они и притягиваются к аноду. Отсечка тока происходит в той ситуации, когда на анод подается отрицательное запирающее напряжение. Это напряжение должно иметь один вольт или ниже.
• в ситуации подачи положительного напряжения на анод, в диоде формируется ускоряющее поле, которое способствует возрастанию на аноде тока. Когда ток на этом элементе достигает значений, которые близки в пределу эмиссии катода, происходит замедление роста тока и его стабилизация.
  Т.е. наблюдается эффект «насыщения».

Вот по такому принципу работают диоды вакуумного типа.

Важная характеристика диодного элемента – ВАХ

Все диоды, в не зависимости от того, вакуумные оны или нет, обладают таким параметром, как вольт амперная характеристика или сокращенно ВАХ.

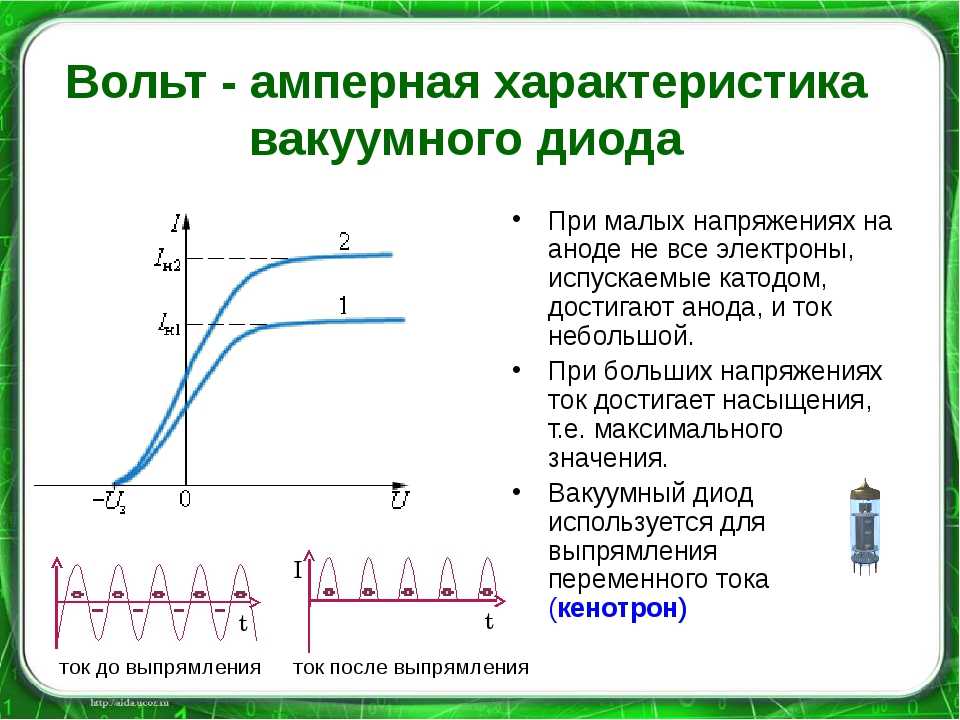

ВАХ вакуумного диода

Чтобы разобраться, что же это за вольт амперная характеристика, рассмотрим график на примере происходящих в лампе процессов.
В самом начале, когда на аноде отсутствует напряжения, вокруг катода в следствие его нагрева формируется электронное облако. Когда на аноде возникает положительное небольшое напряжение, самые быстрые электроны, входящие в электронное облако катода, начинают устремляться к аноду. В результате можно регистрировать анодный ток небольшой величины. В ситуации, когда анодное напряжение будет продолжать увеличиваться, из электронного облака все большее число электронов будут перетекать к аноду в плоть до полного «рассасывания» катодного электронного облака. Это состояние соответствует точке В на графике, приведенном выше. Такое напряжение означает, что всех вылетающие из катода электроны будут немедленно притягиваться к аноду.
Обратите внимание! Дальнейшее нарастание анодного тока при сохранении величины накала не происходит. Чтобы добиться увеличение данного показателя необходимо использовать дополнительные электроны. А они здесь отсутствуют. Для этого увеличения показателя можно повысить накал катода, но такой способ не используется поскольку приводит к уменьшению срока службы катодного элемента.
Таким образом вся эмиссия катода при конкретной температуре накала будет исчерпана. В результате анод достиг ситуации «насыщения током».
Все эти процессы, поэтапно, отращены на вольт амперной характеристики, приведенной выше. Такой параметр, как вольт амперную характеристику в высшей точке, можно рассматривать как предел возможностей диода.
Как видим принцип работы изделия неотделим от ВАХ. При этом последняя является его отражением.

Где используются такие изделия

Применение электровакуумных ламп определяется их основными возможностями или свойствами, а именно способностью пропускать ток только в одном направлении. Это связано с тем, что в диоде движение электронов возможно только от катода к аноду. Иногда такое свойство диодных выпрямителей называется односторонней проводимостью. Благодаря такому свойству, вакуумные диоды применяются в качестве преобразователя постоянного тока в переменный (его выпрямления). Такие способности данного рода изделий обеспечили им обширное применение в радиоаппаратуре.

Обратите внимание! Использование диода вакуумного типа позволит решить проблему питания радиоаппаратуры от промышленной сети переменного тока.

Схема, по которой можно использовать диода в качестве выпрямителя для переменного тока, довольно проста.

Схема диода, работающего как выпрямитель

В данной ситуации между анодом и катодом следует включить источник переменного тока. Вверху графика отражено напряжение источника переменного тока. Здесь имеется периодическое его изменение с определенной частотой по типу синусоиды. С такой же чистотой меняется напряжение на аноде по отношению к катоду. Часть времени анод будет положительным (верхняя часть графика), а часть – отрицательным (нижняя часть графика).
При положительных полупериода на аноде будет положительное напряжение. В такой ситуации ток будет течь, а при противоположном значении полупериода – он будет отсутствовать. В результате получаться импульсы, равные по частоте переменному току.

Заключение

Зная особенности функционирования диодов вакуумного типа, можно максимально полно использовать их особенности в работе радиоэлектронных приборов. Помните, что каждый вид диодов имеет свои особенности и способен оптимально работать в определенных условиях. Учет всех параметров его работы, а также ВАХ, позволит выжать из изделия максимум без нарушения принципов его функционирования.



Вакуумный диод-вольт амперная характеристика, устройство диода

Вакуумом называется настолько разреженное скопление газа, которое практически исключает соударение молекул, что сводит электропроводность вакуума к минимуму.

Вакуумный диод — это металлокерамический или диодный баллон, во внутренней полости которого отсутствует воздух. Как результат, показания по давлению внутри таких баллонов составляет 10 ^-6 — 10 ^-7 миллиметров ртутного столба.

Структура диода вакуумного типа

Во внутренней вакуумной полости баллона размещается пара электродов:

• Катодный электрод.

Изготавливаемый из металлов, вертикально расположенный элемент цилиндрической формы. На поверхности сформировано напыление из металлических оксидов (используются металлы земельно-щелочной группы) поэтому катод называется оксидным. Катоды данного типа отличаются тем, что в момент повышения температуры электроны отделяются от них гораздо активнее, чем от стандартных катодов металлического типа.

По катоду проводится изолированный проводниковый элемент, который нагревается посредством тока переменной или постоянной частоты. Отделяющиеся от элемента отрицательно заряженные частицы находятся в потоке и притягиваются в сторону анодного электрода.

Катоды диодов вакуумного типа  выполняются преимущественно по подобию W и V литер. Это позволяет увеличить размер устройства по длине.

• Анодный электрод.

Округлый или элиптоидный цилиндрический элемент. Расположен на одной горизонтали с катодом.

Аноды выполняются по форме кубообразные элементы с отсутствующими боковыми гранями. Если рассматривать его в разрезе, то можно увидеть закруглённый на углах четырёхугольник. Видимая конструкция обусловлена тем, что промежуток катод-анод по всем векторам направлений должен быть одинаковым. По этой причине и катоды, и аноды контуром похожи на эллипс.

Для уменьшения нагреваемости анода, в его конструкцию обычно включаются специальные теплоотводные «ребра».

Закрепление катодов и анодов осуществляется посредством особых держателей.

Электровакуумный диод

Помимо вакуумных полупроводников были созданы также электровакуумные диоды.

Под этим названием подразумевается двухэлектродная вакуумная электронная лампа. Конструкция этого устройства сходна с диодом вакуумного типа. На деле они практически не отличаются. Единственный несовпадающий момент заключается в том, что в электровакуумном диоде роль катодного электрода исполняет w-подобная, либо ровная нить.





В процессе функционирования диода температурный уровень нити должен подниматься, пока не достигнет определённого градуса. В этот момент запускается процесс термоэлектронной эмиссии. Когда аноды электроды получают напряжение со знаком «минус», происходит перенаправление электронов в обратную сторону, к катоду. В момент, когда на анод начинает поставляться напряжение со знаком «плюс», отсоединившиеся электроны вновь движутся к анодному электроду.

Это провоцирует возникновение тока.

Сферы применения

Вакуумные и аналогичного типа диоды применяются в качестве выравнивателей частоты приложеного напряжения. Данное свойство качество является базовым для вакуумных выпрямителей. Они применяются как фиксаторы высокочастотных волн и выпрямители электронных потоков переменного характера.

Диоды электровакуумного типа обладают односторонней электропроводностью. Причина этому в том, что электроны могут двигаться лишь по направлению катод-анод. Это позволяет эксплуатировать вакуумный диод в роли инвертера.





Применение вакуумных диодов позволяет питать радиотехнику от сети с переменным током.

Параметры вакуумного диода определяют качество и назначение механизма, в котором он установлен.

Однако вакуумные диоды имеют ограничения по рабочей частоте напряжения: 500 МГц.

Принцип работы

Диоды вакуумного типа работают следующим образом:

• Катод разогревается, начинается отделение отрицательно заряженных частиц.
• Развивается процесс термоэлектронной эмиссии.
• Уже свободные частицы блокируют отделение других частиц, происходит образование электронного облака.
• Электроны с самой низкой скоростью перемещения притягиваются обратно к катоду.
• При строго фиксированной температуре происходит стабилизация электронного облака. То есть количество отлетающих электронов совпадает с количеством оседающих

При возникновении нулевого напряжения (короткого замыкания) частицы движутся к в сторону анодного электрода. Это происходит за счёт преодоления быстрыми электронами потенциальной ямы. Ток отсекается, если пустить по аноду напряжение со знаком «минус» на 1В или даже менее того.

Если подать положительное напряжение, то произойдёт формирование ускоряющего поля, увеличивающего анодный ток. На уровне близком к предельной катодной эмиссии рост тока снижает скорость и стабилизируется. Это называется эффектом «насыщения».

Вольт-амперная характеристика (ВАХ)

Вольт-амперная характеристика диодов вакуумного типа состоит из трёх участков:

1. Начальный, нелинейный.

Характеризуется медленным возрастанием тока и повышением уровня напряжения на анодном электроде, что рассматривается как следствие оказываемого электронным облаком (с отрицательным зарядом) сопротивления. Уровень тока на аноде весьма низок, но он увеличивается по экспоненте вместе с напряжением. Это происходит благодаря неоднородности скоростей движущихся электронов. Чтобы прекратить анодный ток потребуется отрицательное, запирающее напряжение на аноде.

2. Закон степени 3/2-х. Второй участок.

Проявляется взаимозависимость тока и напряжения на аноде в соответствии с законом степени 3/2-х, где одна из переменных находится в зависимости от роста катодной температуры.

3. Последний, насыщение.

Если уровень напряжения продолжает увеличиваться, то происходит замедление, а затем и прекращение роста тока, поскольку все электроны приникают к аноду, эмиссионный потенциал катода израсходован. Ток, который при этом устанавливается на аноде, называется током насыщения.





Основные характеристики вакуумного диода

Охарактеризовать вакуумный диод можно по следующим параметрам:

1. Крутизне ВАХ;
2. Дифференциальному сопротивлению;
3. Максимально допустимому обратному напряжению;
4. Запирающему напряжению;
5. Максимально допустимой рассеиваемой мощности;

Вычисление крутизны и внутреннего сопротивления осуществляется через анодное напряжение и уровень температуры на катоде.



Вакуумный ламповый диод: Полное руководство

В последнее время мы наблюдаем множество технологических достижений в области электрических устройств. В настоящее время мы можем найти кучу транзисторов, создающих логические вентили и обеспечивающих вычисления.

Но компьютеры существовали до изобретения транзисторов и постоянного тока. Хотя эта самая ранняя форма компьютера была такой массивной, в 20 веке она занимала целые комнаты и весила тысячи фунтов.

Электронный диод — это то, что играло роль транзисторов в этих гигантских компьютерах. Хотя транзисторы управляют миром современных электронных устройств, вакуумный диод по-прежнему находит применение.

Итак, в этой статье мы расскажем все о ламповом диоде, о том, как он работает, о его типах и применении для вашей печатной платы, а также о его характеристиках.

Начнем!

Что такое ламповый диод?

До эпохи транзисторов сэра Джона Амброуз Флеминг создал то, что мы знаем как электронную лампу — в 1904 году. Сэр Ли Де Форест (из 17-го века) — еще одно имя, с которым нужно считаться, особенно в отношении радио и нити накала, связанной с электронной лампой. диоды.

Вакуумная лампа — это устройство, которое блокирует поток одиночных электронов от электрического тока в одном направлении (от анода к катоду), позволяя потоку электрического тока в другом направлении (от катода к аноду).

Вакуумный диод — это простейшая форма вакуумной лампы, которая производит и контролирует свободные электроны. Кроме того, вакуумный диод имеет два электрода, которые мы знаем как катод и анод. Анод работает как коллектор электронов, а катод служит эмиттером электронов. Он также работает как нить накала 1,4 В с односторонним клапаном, поддерживающим как нагретые, так и тонкие нити.

Кроме того, катод может быть положительным электродом или отрицательным электродом во время разряда электростатического поля. Другими словами, он обладает отличными свойствами полевой эмиссии.

Аноды представляют собой полые металлические цилиндры, изготовленные из никеля или железа. Однако в ситуациях с высокой мощностью вы найдете аноды с молибденом, графитом или танталом, потому что события высокой мощности могут повредить никелевые или железные аноды. Кроме того, аноды больше, чем катоды, чтобы рассеивать тепло без сильного повышения температуры. Таким образом, вы не можете рассматривать анод как элемент со слабым током.

С другой стороны, катоды состоят из простой вольфрамовой нити или торированного вольфрама. Кроме того, катодами с линиями поля могут быть никелевые трубки с покрытием из оксида бария или оксида стронция. Кроме того, катоды с оксидным покрытием демонстрируют лучшую эмиссионную эффективность.

Как работают ламповые диоды

При изучении работы вакуумных диодов важно знать, насколько эффективно электроны покидают поверхность.

Количество потоков электронов, которые нагретый материал может излучать на единицу площади, зависит от постоянной b и абсолютной температуры. Константа «b» указывает, что делает первичный электрон, чтобы покинуть поверхность.

Таким образом, отсюда мы можем вывести уравнение для тока, покидающего внешнюю поверхность, как:

I = AT²ε (–b/T)

Уравнение для тока, покидающего внешнюю поверхность

Где:

I – сила тока, измеряемая в амперах

A – константа для вида излучающего материала

T – температура в градусах абсолютной высоты

b – работа, необходимая электрону для того, чтобы покинуть внешнюю поверхность

Walter H. Schottky and Изобретения Томаса Эдисона также подтверждают приведенное выше уравнение.

Анод (положительный вывод) работает с положительным напряжением. Итак, он работает по принципу термоэлектронной эмиссии. Кроме того, нить нагревает катод (отрицательный вывод) и позволяет испускать электроны. Эти испускаемые электроны затем притягиваются к аноду. Однако, если положительного напряжения, которое получает анод, недостаточно, он не будет притягивать электроны от катода.

По этой причине невидимое облако электронов будет скапливаться в пространстве между анодом и катодом, создавая объемный заряд. Объемный заряд отталкивает другие электроны, покидающие катод. Следовательно, прекращается эмиссия электронов и протекание тока по цепи.

Но, если напряжение питания между анодом и катодом достаточно велико, эффект пространственного заряда будет нейтрализоваться медленно. Таким образом, поток электронов к аноду будет свободным. Следовательно, электроны могут двигаться через вакуум внутри стеклянной оболочки вакуумной оболочки. По этой причине ничто не блокирует эмиссию электронов, что позволяет свободно течь току от анода к катоду.

Плюс по мере увеличения приложенного напряжения на аноде увеличивается и ток. В конце концов объемный заряд полностью исчезает, и анод достигает максимальной эмиссии катода.

Примечание:

единственный способ увеличить эмиссию электронов с катода — повысить температуру катода. Это также увеличивает энергию электронов, позволяя большему количеству электронов покинуть катод.

Хотя объемный заряд присутствует во всех областях вакуумного диода, в области катода он очень важен. Почему? Потому что он определяет критические элементы, включая максимальную эмиссию.

Напротив, если анод работает с отрицательным напряжением, потока электронов не будет, потому что он не будет горячим. Кроме того, электроны, покидающие нагретую электронно-лучевую трубку, не будут двигаться к аноду. Этот процесс накапливает сильный объемный заряд между анодом и электронно-лучевой трубкой. Из-за сильного отталкивания объемного заряда все электроны движутся обратно к катоду. Следовательно, ток по цепи не течет.

Характеристики вакуумных диодов

Вот некоторые характеристики ламповых диодов.

Диод в качестве выпрямителя

При подаче переменного тока на анод его полярность остается положительной в течение положительного полупериода. Таким образом, электроны могут течь к аноду. Более того, во время отрицательного полупериода пластина остается отрицательной, что прекращает анодный ток.

Таким образом, это показывает, что ламповые диоды позволяют анодному току течь только в одном направлении и производят выпрямленный выходной ток. И это лучше работает с термоэмиссионным диодом или полупроводниковым диодом с напряжением нагревателя или обратными напряжениями.

Два типа катодов

В ламповом диоде можно использовать два типа катодов:

Катод прямого нагрева

Здесь катод также служит в качестве нити накала. Таким образом, вы можете назвать это катодом накаливания.

Катод косвенного нагрева

Здесь катод имеет тонкую металлическую гильзу, покрытую оксидами. Гильзы служат катодом, а от гильзы отделена электрически изолированная вольфрамовая проволока.

Объемный заряд

Объемный заряд является важной характеристикой лампового диода. Положительный заряд появляется на катоде, когда он испускает электроны. Это позволяет катоду притягивать электроны и создавать объемный заряд в оболочке вакуумной трубки.

Катодные материалы

Вот два распространенных катодных материала:

Вольфрам

Вольфрам состоит из чистого металла и имеет работу выхода 4,54 эВ. Вы можете безопасно работать с этим материалом при температуре 2500°K и использовать его в лампах большой мощности, термоэлектронных вакуумных лампах или лампах бегущей волны.

Торированный вольфрам

Этот материал подходит для катодов прямого нагрева. Он поддерживает электроны при низких температурах (приблизительно от 700°C до 750°C). Вы можете использовать этот материал с высокой эффективностью и малой мощностью нагрева.

Типы ламповых диодов

:

• Вакуумные диоды для частотного диапазона (радиопередатчики, СВЧ, аудио)

• Вакуумные диоды для номинальной мощности (аудио мощность, малосигнал) с однородным полем
• Вакуумные диоды катодного/накального типа
• Вакуумные диоды со специальными функциями (детекторы света)
• Вакуумные диоды для применения (передающие или приемные трубки)
• Вакуумные диоды для специальных параметров (малошумное усиление звука)

Применение

Электронные диоды применяются в следующих областях:

• Атомные часы
• Рентгеновские трубки
• Радиоприемники
• Сетевая батарея смещения
• Audio Systems
• Voltage-regulator Tubes
• Control Electrode
• Triode Amplifier
• Electronic Amplifier
• Consumer Applications
• High-speed Circuit Switching
• Klystron Tubes
• Ion Propulsion Systems
• Electronic equipment
• Battery- электрооборудование
• Профессиональное звуковое оборудование
• Радиосвязь
• Солнечные коллекторы
• Микроволновые системы
• Military Systems with (High-tension) Supply
• Mobile Phone, Bluetooth, and Wi-Fi Microwave Components
• Cellular Telephone Satellites
• Particle Accelerators
• Photomultiplier Tubes
• Strobe Lights
• Semiconductor Vacuum Electronic Systems
• Vacuum Electron Devices
• Вакуумные панельные дисплеи

Final Words

Несмотря на то, что сегодня мир питается от транзисторов, вакуумные диоды по-прежнему используются. Возможно, самое выдающееся современное использование вакуумного диода — в музыкальном сообществе. Большинство аудиофилов предпочитают качество звука ламповых электронных усилителей полупроводниковым усилителям.

Вакуумные лампы с одной оболочкой

Еще одно известное применение — мощные радиочастотные передатчики. Ламповые диоды генерируют больше энергии, чем полупроводниковые аналоги. Итак, вы найдете вакуумные трубки в МРТ-сканерах, ускорителях частиц и даже в микроволновых печах. На этом статья заканчивается. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам. Мы будем рады помочь.

Базовые знания о вакуумных лампах

Основы вакуумных ламп

Что такое вакуумная трубка и ее применение? В электронике вакуумная лампа, электронная лампа или клапан, или, в просторечии,

Типы вакуумных трубок

Какие бывают вакуумные трубки? Существует множество различных типов электронных ламп, каждая из которых имеет свое применение.

Применение вакуумных ламп

Каково использование вакуумных трубок? Вакуумная лампа используется в качестве переключателя, усилителя или экрана дисплея (ЭЛТ). Используется как переключатель вкл./выкл.

Добро пожаловать в вакуумную лампу!

Основы вакуумных ламп

Что такое вакуумные лампы и их применение?

В электронике вакуумная лампа , электронная лампа или клапан , или, в просторечии, трубка, представляет собой устройство, которое управляет протеканием электрического тока в высоком вакууме между электродами, к которым приложен электрический потенциал. разница применена. Простейшая электровакуумная лампа — диод, изобретенная в 19 г.04 by John Ambrose Fleming содержит только нагретый катод, излучающий электроны, и анод.

Основным принципом работы вакуумной лампы является явление, называемое термоэлектронной эмиссией. Это работает следующим образом: вы нагреваете металл, и тепловая энергия выбивает несколько электронов. … Когда катод нагревается, а на анод подается положительное напряжение, электроны могут течь от катода к аноду.

На этой странице вы можете узнать все основы вакуумных ламп.



Типы электронных ламп

Какие существуют типы электронных ламп?

Существует множество различных типов вакуумных ламп , все со своими собственными применениями, характеристиками и конструкцией, большинство из которых можно разделить на четыре основных типа: (1) диод, (2) триод, (3) тетрод и (4) пентод. На этой странице перечислены различные типы вакуумных трубок.

Различные типы вакуумных ламп
↪️Диодные вакуумные лампы
Одной из простейших форм электронных ламп является диод.
↪️Триодные вакуумные лампы
В вакуумных лампах этого типа электрические токи текут от V+, имеющего высокий потенциал, который был приложен к анодному концу, к потенциалу земли катода.
↪️Tetrod Vacuum Tubes
Основная идея создания триода связана с формированием тетрода. Он состоит из четвертого электрода, известного как экран, расположенного между сеткой и анодом.
↪️Пентодные вакуумные лампы
Этот тип ламп напрямую подключается к катоду, используя соединение внутри вакуумной трубки или с открытым соединением между соответствующими штырями.

Применение электронных ламп

Для чего используются электронные лампы?

Вакуумная трубка используется в качестве переключателя , усилителя или экрана дисплея (ЭЛТ) . Электронные лампы, используемые в качестве переключателей, позволили первым компьютерам выполнять цифровые вычисления. Отсюда мы можем узнать технологию вакуумной трубки или термоэмиссионного клапана, которая обеспечивает первую форму активного устройства, используемого в электронике, и до сих пор используется в некоторых специальных приложениях. Например, это простое устройство имело огромное значение для воспроизведения звука, что сделало возможным дальнейшее развитие звуковой технологии.

Популярные статьи

Дата: 2020.07.23 Категория: Вакуумная лампа 4030

Продажа ламповых радиоприемников: Обзор ламповых радиоприемников

By&nbspapogeeweb,&nbsp&nbspelectronic вакуумные лампы, ламповые радиоприемники, запчасти для электронных ламп, радиолампы, продажа ламповых радиоприемников, продажа старых ламповых радиоприемников, продажа радиоламповых радиоламп

Ⅰ Введение Вакуумная лампа была неотъемлемой частью первых радиоприемников, использовавшихся для создания и усиления электрических сигналов, необходимых для работы радиоприемника. Ламповое радио было новинкой начала 20-го века и сразу же стало «новым фаворитом» той эпохи с запуском радиопередач.

Продолжить чтение »

Дата: 31.10.2019 Категория: Вакуумная лампа 14964

Компьютер на вакуумных лампах Определение и основная идея

Компьютер на вакуумных лампах, электронные лампы, ENIAC, компьютеры

Ⅰ Введение Главной особенностью лампового компьютера является использование электронных ламп в качестве основного электронного компонента, который отличается большими размерами, большим энергопотреблением, коротким сроком службы, низкой надежностью и высокой стоимостью, а внутренняя память использует ртутная линия задержки. Во время этого за…

Продолжить чтение »

Дата: 25.10.2019 Категория: Вакуумная лампа 9646

Вакуумные лампы: Типы электронных ламп. Учебное пособие

Автор&nbspapogeeweb,&nbsp&nbspчто такое вакуумная лампа, типы электронных ламп, как работают вакуумные лампы, клапанные трубки, электронные вакуумные трубки, нумерация вакуумных трубок, для чего используются вакуумные трубки, основы вакуумных трубок

Ⅰ Вакуумная лампа. ОпределениеВакуумная лампа, также называемая электронной лампой или лампой, является одним из первых компонентов усилителя электрического сигнала в электронике. Электронно-эмитирующая часть катода, управляющая сетка, ускорительная сетка и вывод анода (экрана) заключены в стеклянную емкость…

Продолжить чтение »

Дата: 2019.09.17 Категория: Вакуумная лампа 7083

Базовая конструкция вакуумной трубки

By&nbspapogeeweb,&nbsp&nbspчто такое вакуумная трубка, технология вакуумной трубки, компьютеры с вакуумной трубкой, как работают вакуумные трубки, кто изобрел вакуумную трубку, основы электронных ламп, электронные вакуумные трубки, типы электронных ламп

ВведениеВакуумная трубка, также называемая электронной трубкой или клапаном, или трубкой, представляет собой электронное устройство, которое генерирует ток в герметичном закрытом стеклянном контейнере и использует электрическое поле для притяжения электронов в вакууме для получения усиления сигнала или колебаний. То есть анб…

Продолжить чтение »

Дата: 2019.09.07 Категория: Вакуумная лампа 11000

Что такое вакуумная трубка? Базовая структура и типы

By&nbspapogeeweb,&nbsp&nbspопределение вакуумной трубки, что такое вакуумная трубка, компьютеры с вакуумной трубкой, что делают вакуумные трубки, как работают вакуумные трубки

Ⅰ Введение Вакуумная трубка, электронная трубка, клапан или трубка — это устройство, которое управляет протеканием электрического тока в высоком вакууме между электродами, к которым приложена разность электрических потенциалов. Зная больше об этом, задайте эти вопросы: что такое электровакуумная лампа? когда была вакуумная трубка…

Продолжить чтение »

Рекомендация связанных статей

Продажа электронных ламп: обзор ламповых радиоприемников

Ⅰ Введение Вакуумная лампа была неотъемлемой частью первых радиоприемников, использовавшихся для создания и усиления электрических сигналов, необходимых для работы радиоприемника. Т

Компьютерное определение вакуумной лампы и основная идея

Ⅰ Введение Главной особенностью лампового компьютера является использование электронных ламп в качестве основного электронного компонента, который имеет большие размеры.

Вакуумные лампы: Учебное пособие по типам электронных ламп

Ⅰ Вакуумная лампа. Определение. Вакуумная лампа, также называемая электронной лампой или лампой, является одним из первых компонентов усилителя электрического сигнала.

Базовая структура вакуумной трубки

ВведениеВакуумная трубка, также называемая электронной трубкой или клапаном, или трубкой, представляет собой электронное устройство, которое генерирует проводимость тока в герметично закрытой

Что такое вакуумная трубка? Базовая структура и типы 902:30

Ⅰ Введение.
