Модернизация трансформаторов

Подробности: Категория: Трансформаторы

Наибольшие трудности в ходе модернизации трансформаторов возникают при необходимости повышения мощности. Такие требования наиболее часто предъявляются к трансформаторам специального назначения, например, электропечным (если мощность трансформатора стала недостаточна по отношению к возросшим производственным возможностям питаемых ими электропечей). Повышение мощности при существующих габаритах возможно за счет лучшего использования магнитной системы (повышения индукции), лучшего использования окна магнитной системы, более эффективного охлаждения и совместного использования этих факторов.
Увеличение мощности за счет повышения магнитной индукции практически исключено, так как на заводах-изготовителях, как правило, выбирают предельное значение индукции.
При модернизации трансформаторов наиболее распространено увеличение мощности за счет размещения в тех же размерах большей массы металла обмоток и (или) более эффективной системы охлаждения.

Использование первого из этих факторов (при необходимости сохранения магнитной индукции и электрической прочности) требует решения, принципиально отличающегося от заводского. Примером может служить замена в электропечных трансформаторах чередующихся обмоток на концентрические при наружном расположении обмотки НН, что в ряде случаев позволяет повысить мощность более чем в 1,5 раза.
Одним из возможных способов увеличения мощности (в старых габаритах) является переход на меньшие испытательные напряжения промышленной частоты и облегчение вследствие этого конструкции главной и продольной изоляции. Это возможно также при использовании магнитной системы трансформаторов старых выпусков. Снижение испытательного напряжения возможно при использовании более эффективной защитной аппаратуры.
Увеличение мощности приводит, однако, и к увеличению электрических потерь, что может, в свою очередь, вызвать необходимость замены системы охлаждения на более эффективную (например, естественной масляной на циркуляционную с водяным или воздушным охлаждением).

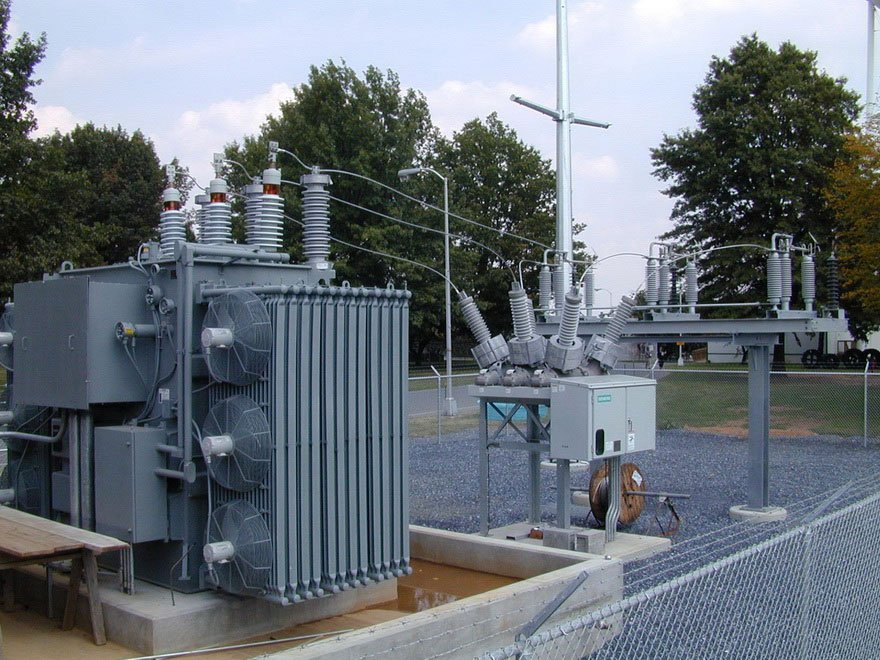

Применение более эффективной системы охлаждения позволяет повысить мощность трансформатора без каких-либо других переделок, если обеспечена термическая стойкость трансформатора (т.е. допустимые температуры обмоток и масла).
В ряде случаев эффективность охлаждения повышается при использовании специальных конструктивных решений, обеспечивающих направленное движение масла (непосредственно в обмотки).

Как повысить силу тока, не изменяя напряжения

Из статьи вы узнаете как повысить силу тока в цепи зарядного устройства, в блоке питания, трансформатора, в генераторе, в USB портах компьютера не изменяя напряжения.

Что такое сила тока?

Электрический ток представляет собой упорядоченное перемещение заряженных частиц внутри проводника при обязательном наличии замкнутого контура.

Появление тока обусловлено движением электронов и свободных ионов, имеющих положительный заряд.

В процессе перемещения заряженные частицы могут нагревать проводник и оказывать химическое действие на его состав. Кроме того, ток может оказывать влияние на соседние токи и намагниченные тела.

Сила тока — электрический параметр, представляющий собой скалярную величину. Формула:

I=q/t, где I — сила тока, t — время, а q — заряд.

Стоит знать и закон Ома, по которому ток прямо пропорционален U (напряжению) и обратно пропорционален R (сопротивлению).

I=U/R.

Сила тока бывает двух видов — положительной и отрицательной.

Ниже рассмотрим, от чего зависит этот параметр, как повысить силу тока в цепи, в генераторе, в блоке питания и в трансформаторе.

Приведем проверенные рекомендации, которые позволят решить поставленные задачи.

От чего зависит сила тока?

Чтобы повысить I в цепи, важно понимать, какие факторы могут влиять на этот параметр. Здесь можно выделить зависимость от:

Сопротивления. Чем меньше параметр R (Ом), тем выше сила тока в цепи.
Напряжения. По тому же закону Ома можно сделать вывод, что при росте U сила тока также растет.
Напряженности магнитного поля. Чем она больше, тем выше напряжение.
Числа витков катушки. Чем больше этот показатель, тем больше U и, соответственно, выше I.
Мощности усилия, которое передается на ротор.
Диаметра проводников. Чем он меньше, тем выше риск нагрева и перегорания питающего провода.
Конструкции источника питания.

Диаметра проводов статора и якоря, числа ампер-витков.
Параметров генератора — рабочего тока, напряжения, частоты и скорости.

Как повысить силу тока в цепи?

Бывают ситуации, когда требуется повысить I, который протекает в цепи, но при этом важно понимать, что нужно принять меры по защите электроприборов, сделать это можно с помощью специальных устройств.

Рассмотрим, как повысить силу тока с помощью простых приборов.

Для выполнения работы потребуется амперметр.

Вариант 1.

По закону Ома ток равен напряжению (U), деленному на сопротивление (R). Простейший путь повышения силы I, который напрашивается сам собой — увеличение напряжения, которое подается на вход цепи, или же снижение сопротивления. При этом I будет увеличиваться прямо пропорционально U.

К примеру, при подключении цепи в 20 Ом к источнику питания c U = 3 Вольта, величина тока будет равна 0,15 А.

Если добавить к цепи еще один источник питания на 3В, общую величину U удается повысить до 6 Вольт. Соответственно, ток также вырастет в два раза и достигнет предела в 0,3 Ампера.

Подключение источников питания должно осуществляться последовательно, то есть плюс одного элемента подключается к минусу первого.

Для получения требуемого напряжения достаточно соединить в одну группу несколько источников питания.

В быту источники постоянного U, объединенные в одну группу, называются батарейками.

Несмотря на очевидность формулы, практические результаты могут отличаться от теоретических расчетов, что связано с дополнительными факторами — нагревом проводника, его сечением, применяемым материалом и так далее.

В итоге R меняется в сторону увеличения, что приводит и к снижению силы I.

Повышение нагрузки в электрической цепи может стать причиной перегрева проводников, перегорания или даже пожара.

Вот почему важно быть внимательным при эксплуатации приборов и учитывать их мощность при выборе сечения.

Величину I можно повысить и другим путем, уменьшив сопротивление. К примеру, если напряжение на входе равно 3 Вольта, а R 30 Ом, то по цепи проходит ток, равный 0,1 Ампер.

Если уменьшить сопротивление до 15 Ом, сила тока, наоборот, возрастет в два раза и достигнет 0,2 Ампер. Нагрузка снижается почти к нулю при КЗ возле источника питания, в этом случае I возрастают до максимально возможной величины (с учетом мощности изделия).

Дополнительное снизить сопротивление можно путем охлаждения провода. Такой эффект сверхпроводимости давно известен и активно применяется на практике.

Чтобы повысить силу тока в цепи часто применяются электронные приборы, например, трансформаторы тока (как в сварочниках). Сила переменного I в этом случае возрастает при снижении частоты.

Если в цепи переменного тока имеется активное сопротивление, I увеличивается при росте емкости конденсатора и снижении индуктивности катушки.

В ситуации, когда нагрузка имеет чисто емкостной характер, сила тока возрастает при повышении частоты. Если же в цепь входят катушки индуктивности, сила I будет увеличиваться одновременно со снижением частоты.

Также читают — как действует электрический ток на организм человека.

Вариант 2.

Чтобы повысить силу тока, можно ориентироваться на еще одну формулу, которая выглядит следующим образом:

I = U*S/(ρ*l). Здесь нам неизвестно только три параметра:

S — сечение провода;
l — его длина;
ρ — удельное электрическое сопротивление проводника.

Чтобы повысить ток, соберите цепочку, в которой будет источник тока, потребитель и провода.

Роль источника тока будет выполнять выпрямитель, позволяющий регулировать ЭДС.

Подключайте цепочку к источнику, а тестер к потребителю (предварительно настройте прибор на измерение силы тока). Повышайте ЭДС и контролируйте показатели на приборе.

Как отмечалось выше, при росте U удается повысить и ток. Аналогичный эксперимент можно сделать и для сопротивления.

Для этого выясните, из какого материала сделаны провода и установите изделия, имеющие меньшее удельное сопротивление. Если найти другие проводники не удается, укоротите те, что уже установлены.

Еще один путь — увеличение поперечного сечения, для чего параллельно установленным проводам стоит смонтировать аналогичные проводники. В этом случае возрастает площадь сечения провода и увеличивается ток.

Если же укоротить проводники, интересующий нас параметр (I) возрастет. При желании варианты увеличения силы тока разрешается комбинировать. Например, если на 50% укоротить проводники в цепи, а U поднять на 300%, то сила I возрастет в 9 раз.

Как повысить силу тока в блоке питания?

В интернете часто можно встретить вопрос, как повысить I в блоке питания, не изменяя напряжение. Рассмотрим основные варианты.

Ситуация №1.

Блок питания на 12 Вольт работает с током 0,5 Ампер. Как поднять I до предельной величины? Для этого параллельно БП ставится транзистор. Кроме того, на входе устанавливается резистор и стабилизатор.

Узнайте больше — как проверить транзистор мультиметром на исправность.

При падении напряжения на сопротивлении до нужной величины открывается транзистор, и остальной ток протекает не через стабилизатор, а через транзистор.

Последний, к слову, необходимо выбирать по номинальному току и ставить радиатор.

Кроме того, возможны следующие варианты:

Увеличить мощность всех элементов устройства. Поставить стабилизатор, диодный мост и трансформатор большей мощности.

При наличии защиты по току снизить номинал резистора в цепочке управления.

Ситуация №2.

Имеется блок питания на U = 220-240 Вольт (на входе), а на выходе постоянное U = 12 Вольт и I = 5 Ампер. Задача — увеличить ток до 10 Ампер. При этом БП должен остаться приблизительно в тех же габаритах и не перегреваться.

Здесь для повышения мощности на выходе необходимо задействовать другой трансформатор, который пересчитан под 12 Вольт и 10 Ампер. В противном случае изделие придется перематывать самостоятельно.

При отсутствии необходимого опыта на риск лучше не идти, ведь высока вероятность короткого замыкания или перегорания дорогостоящих элементов цепи.

Трансформатор придется поменять на изделие большего размера, а также пересчитывать цепочку демпфера, находящегося на СТОКЕ ключа.

Следующий момент — замена электролитического конденсатора, ведь при выборе емкости нужно ориентироваться на мощность устройства. Так, на 1 Вт мощности приходится 1-2 мкФ.

Также рекомендуется поменять диоды с выпрямителями. Кроме того, может потребоваться установка нового диода выпрямителя на низкой стороне и увеличение емкости конденсаторов.

После такой переделки устройство будет греться сильнее, поэтому без установки вентилятора не обойтись.

Как повысить силу тока в зарядном устройстве?

В процессе пользования зарядными устройствами можно заметить, что ЗУ для планшета, телефона или ноутбука имеют ряд отличий. Кроме того, может различаться и скорость, с которой происходит заряд девайсов.

Здесь многое зависит от того, используется оригинальное или неоригинальное устройство.

Чтобы измерить ток, который поступает к планшету или телефону от зарядного устройства, можно использовать не только амперметр, но и приложение Ampere.

С помощью софта удается выяснить скорость заряда и разрядки АКБ, а также его состояние. Приложением можно пользоваться бесплатно. Единственным недостатком является реклама (в платной версии ее нет).

Главной проблемой зарядки аккумуляторов является небольшой ток ЗУ, из-за чего время набора емкости слишком большое. На практике ток, протекающий в цепи, напрямую зависит от мощности зарядного устройства, а также других параметров — длины кабеля, его толщины и сопротивления.

С помощью приложения Ampere можно увидеть, при какой силе тока производится заряд девайса, а также проверить, может ли изделие заряжаться с большей скоростью.

Для использования возможностей приложения достаточно скачать его, установить и запустить.

После этого телефон, планшет или другое устройство подключается к зарядному устройству. Вот и все — остается обратить внимание на параметры тока и напряжения.

Кроме того, вам будет доступна информация о типе батареи, уровне U, состоянии АКБ, а также температурном режиме. Также можно увидеть максимальные и минимальные I, имеющие место в период цикла.

Если в распоряжении имеется несколько ЗУ, можно запустить программу и пробовать делать зарядку каждым из них. По результатам тестирования проще сделать выбор ЗУ, обеспечивающего максимальный ток. Чем выше будет этот параметр, тем быстрее зарядится девайс.

Измерение силы тока — не единственное, на что способно приложение Ampere. С его помощью можно проверить, сколько потребляется I в режиме ожидания или при включении различных игр (приложений).

Например, после отключения яркости дисплея, деактивации GPS или передачи данных легко заметить снижение нагрузки. На этом фоне проще сделать вывод, какие опции в большей степени разряжают аккумулятор.

Что еще стоит отметить? Все производители рекомендуют заряжать девайсы «родными» ЗУ, выдающими определенный ток.

Но в процессе эксплуатации бывают ситуации, когда приходится заряжать телефон или планшет другими зарядными, имеющими большую мощность. В итоге скорость зарядки может оказаться выше. Но не всегда.

Мало, кто знает, но некоторые производители ограничивают предельный ток, который может принимать АКБ устройства.

Например, устройство Самсунг Гэлекси Альфа поставляется вместе с зарядным на ток 1,35 Ампер.

При подключении 2-амперного ЗУ ничего не меняется — скорость зарядки осталась той же. Это объясняется ограничением, которое установлено производителем. Аналогичный тест был произведен и с рядом других телефонов, что только подтвердило догадку.

С учетом сказанного выше можно сделать вывод, что «неродные» ЗУ вряд ли причинят вред аккумулятору, но иногда могут помочь в более быстрой зарядке.

Рассмотрим еще одну ситуацию. При зарядке девайса через USB-разъем АКБ набирает емкость медленнее, чем если заряжать устройство от обычного ЗУ.

Это объясняется ограничением силы тока, которую способен отдавать USB порт (не больше 0,5 Ампер для USB 2.0). В случае применения USB3.0 сила тока возрастает до уровня 0,9 Ампер.

Кроме того, существует специальная утилита, позволяющая «тройке» пропускать через себя больший I.

Для устройств типа Apple программа называется ASUS Ai Charger, а для других устройств — ASUS USB Charger Plus.

Как повысить силу тока в трансформаторе?

Еще один вопрос, который тревожит любителей электроники — как повысить силу тока применительно к трансформатору.

Здесь можно выделить следующие варианты:

Установить второй трансформатор;
Увеличить диаметр проводника. Главное, чтобы позволило сечение «железа».
Поднять U;
Увеличить сечение сердечника;
Если трансформатор работает через выпрямительное устройство, стоит применить изделие с умножителем напряжения. В этом случае U увеличивается, а вместе с ним растет и ток нагрузки;
Купить новый трансформатор с подходящим током;
Заменить сердечник ферромагнитным вариантом изделия (если это возможно).

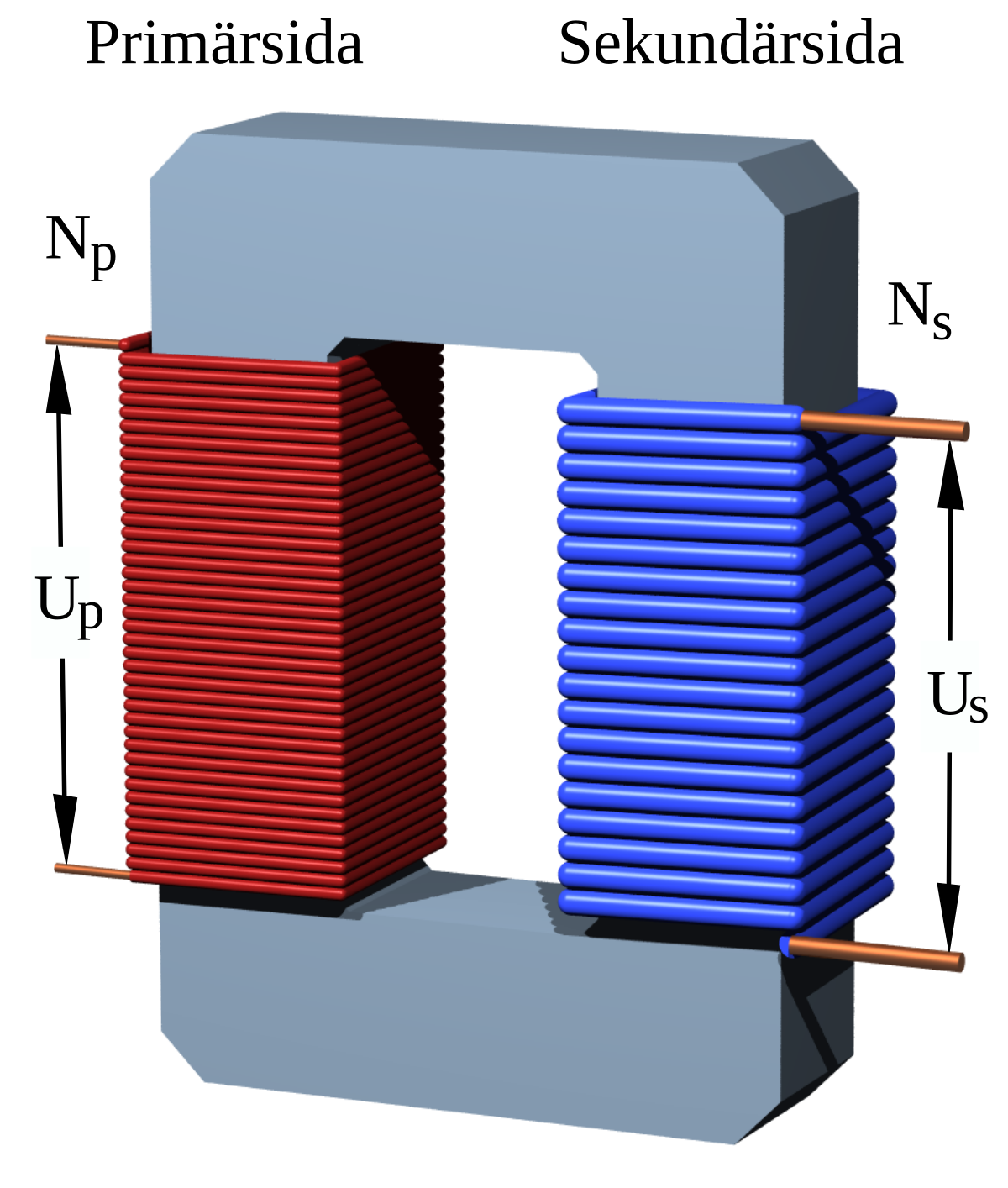

В трансформаторе работает пара обмоток (первичная и вторичная). Многие параметры на выходе зависят от сечения проволоки и числа витков. Например, на высокой стороне X витков, а на другой — 2X.

Это значит, что напряжение на вторичной обмотке будет ниже, как и мощность. Параметр на выходе зависит и от КПД трансформатора. Если он меньше 100%, снижается U и ток во вторичной цепи.

С учетом сказанного выше можно сделать следующие выводы:

Мощность трансформатора зависит от ширины постоянного магнита.
Для увеличения тока в трансформаторе требуется снижение R нагрузки.
Ток (А) зависит от диаметра обмотки и мощности устройства.
В случае перемотки рекомендуется использовать провод большей толщины. При этом отношение провода по массе на первичной и вторичной обмотке приблизительно идентично. Если на первичную обмотку намотать 0,2 кг железа, а на вторичную — 0,5 кг, первичка сгорит.

Как повысить силу тока в генераторе?

Ток в генераторе напрямую зависит от параметра сопротивления нагрузки. Чем ниже этот параметр, тем выше ток.

Если I выше номинального параметра, это свидетельствует о наличии аварийного режима — уменьшения частоты, перегрева генератора и прочих проблем.

Для таких случаев должна быть предусмотрена защита или отключение устройства (части нагрузки).

Кроме того, при повышенном сопротивлении напряжение снижается, происходит подсадка U на выходе генератора.

Чтобы поддерживать параметр на оптимальном уровне, обеспечивается регулирование тока возбуждения. При этом повышение тока возбуждения ведет к росту напряжения генератора.

Частота сети должна находиться на одном уровне (быть постоянной величиной).

Рассмотрим пример. В автомобильном генераторе необходимо повысить ток с 80 до 90 Ампер.

Для решения этой задачи требуется разобрать генератор, отделить обмотку и припаять к ней вывод с последующим подключением диодного моста.

Кроме того, сам диодный мост меняется на деталь большей производительности.

После этого требуется снять обмотку и кусок изоляции в месте, где должен припаиваться провод.

При наличии неисправного генератора с него откусывается вывод, после чего с помощью медной проволоки наращиваются ножки такой же толщины.

После припаивания место стыка изолируется термоусадкой.

Следующим этапом требуется купить 8-диодный мост. Найти его — весьма сложная задача, но нужно постараться.

Перед установкой желательно проверить изделие на исправность (если деталь б/у, возможен пробой одного или нескольких диодов).

После установки моста крепите конденсатор, а далее — регулятор напряжения на 14,5 Вольт.

Можно приобрести пару регуляторов — на 14,5 (немецкий) и на 14 Вольт (отечественный).

Теперь высверливаются клепки, отпаиваются ножки и разделяются таблетки. Далее таблетка подпаивается к отечественному регулятору, который фиксируется с помощью винтов.

Остается припаять отечественную «таблетку» к иностранному регулятору и собирать генератор.

Итоги

Как видно из статьи, повысить силу тока, не изменяя напряжение в сети, реально.

Главное — разобраться с особенностями конструкции устройства, которое подлежит корректировке, и иметь практические навыки работы с измерительными приборами и паяльником. Кроме того, важно осознавать потенциальные риски от внесения корректировок.

Как увеличить мощность электронного трансформатора

Бывает, что, собирая то или иное устройство, требуется определиться с выбором источника питания. Это чрезвычайно важно, когда устройствам необходим мощный блок питания. Приобрести железные трансформаторы с необходимыми характеристиками на сегодняшний день не составляет труда. Но они довольно дорогостоящие, а большие размеры и вес являются их главными недостатками. А сборка и наладка хороших импульсных блоков питания весьма сложная процедура. И многие не берутся за это.

Далее, вы узнаете о том, как собрать мощный и при этом несложный блок питания, взяв за основу конструкции электронный трансформатор. По большому счету, разговор пойдет об увеличении мощности таких трансформаторов.

Для переделки был взят 50-ваттный трансформатор.

Планировалось увеличить его мощность до 300 Вт. Этот трансформатор был приобретен в ближайшем магазине и стоил примерно 100 р.

Стандартная схема трансформатора выглядит следующим образом:

Трансформатор представляет собой обычный двухтактный полумостовой автогенераторный инвертор. Симметричный динистор является основным компонентом, осуществляющим запуск схемы, поскольку он подает первоначальный импульс.

В схеме задействованы 2 высоковольтных транзистора с обратной проводимостью.

Схема трансформатора до переделки содержит следующие компоненты:

Транзисторы MJE13003.
Конденсаторы 0,1 мкФ, 400 В.
Трансформатор, имеющий 3 обмотки, две из которых являются задающими и имеют по 3 витка провода сечением 0,5 кв. мм. Еще одна в качестве обратной связи по току.
Входной резистор (1 Ом) используется как предохранитель.
Диодный мост.

Несмотря на отсутствие в этом варианте защиты от КЗ, электронный трансформатор работает без сбоев. Назначение устройства – это работа с пассивной нагрузкой (к примеру, офисные «галогенки»), поэтому стабилизация выходного напряжения отсутствует.

Что касается основного силового трансформатора, то его вторичная обмотка выдает около 12 В.

Теперь взгляните на схему трансформатора с увеличенной мощностью:

В ней стало даже меньше компонентов. Из первоначальной схемы были взяты трансформатор обратной связи, резистор, динистор и конденсатор.

Оставшиеся детали были извлечены из старых компьютерных БП, а это 2 транзистора, диодный мост и силовой трансформатор. Конденсаторы были приобретены отдельно.

Транзисторы не помешает заменить на более мощные (MJE13009 в корпусе TO220).

Диоды были заменены на готовую сборку (4 А, 600 В).

Также годятся и диодные мосты от 3 А, 400 В. Емкость должна составлять 2,2 мкФ, но можно и 1,5 мкФ.

Силовой трансформатор был изъят из БП формата ATX на 450 Вт. На нем были удалены все штатные обмотки и намотаны новые. Первичная обмотка была намотана тройным проводом 0,5 кв. мм в 3 слоя. Общее количество витков – 55. Необходимо следить за аккуратностью намотки, а также за ее плотностью. Каждый слой изолировался синей изолентой. Расчет трансформатора производился опытным путем, и была найдена золотая середина.

Вторичная обмотка наматывается из расчета 1 виток – 2 В, но это лишь в том случае если сердечник такой же, как в примере.

При первом включении обязательно использовать страховочную лампу накаливания на 40-60 Вт.

Стоит заметить, что в момент запуска лампа не вспыхнет, поскольку после выпрямителя нет сглаживающих электролитов. На выходе высокая частота, поэтому для того чтобы делать конкретные замеры, необходимо сначала выпрямить напряжение. Для этих целей был использован мощный сдвоенный диодный мост, собранный из диодов КД2997. Мост выдерживает токи до 30 А, если прикрепить к нему радиатор.

Вторичная обмотка предполагалась на 15 В, хотя на деле получилось чуть больше.

В качестве нагрузки было взято все, что оказалось под рукой. Это мощная лампа от кинопроектора на 400 Вт при напряжении в 30 В и 5 20-ваттных ламп на 12 В. Все нагрузки подключались параллельно.

Первым делом был произведен замер тока, который показал, что токи свыше 20 А.

После этого нужно измерить выходное напряжение под нагрузкой. Расчетное напряжение составляло около 15 В. Реальное значение без нагрузки – 17 В, а под нагрузкой просело до 15,3 В. В итоге легко узнать мощность, которая составляет примерно 300 Вт. Это чистая мощность на выходе.

Прикрепленные файлы: СКАЧАТЬ

Автор: АКА КАСЬЯН

cxema.org — Увеличение мощности электронного трансформатора

Увеличение мощности электронного трансформатора

Во время экспериментов с электронным трансформатором кажется, что эта схема резиновая, сколько не нагружай, а ей всё равно. В этой статье я покажу как можно выжать пол киловатта чистой мощности от вот этой простой схемы.

На рисунке представлена классическая схема электронного трансформатора. Это полумостовой автогенераторный сетевой импульсный источник питания.

В схеме имеется два трансформатора, силовой и трансформатор обратной связи.

Мощность схемы зависит от нескольких компонентов:

Входного выпрямителя;
Силовых ключей;
Ёмкостей полумоста;
Силового импульсного трансформатора.

Если заменить их на более мощные, то удастся добиться большой выходной мощности в целом.

Активными компонентами нашей схемы являются транзисторы. Это высоковольтные ключи обратной проводимости. Запуск схемы осуществляет симметричный динистор DB3.

Самые ходовые, бюджетные и мощные высоковольтные транзисторы, которые мне известны, это MJE13009 их и будем использовать, но схема не сияет высоким кпд, и одной пары ключей для наших целей может быть недостаточно, поэтому в схему добавлена вторая пара, в итоге схема приобрела такой вид:

Мощные резисторы в эмиттерных цепях являются выравнивающими, помогают равномерно нагрузить все транзисторы.

Силовой трансформатор тороидальный — намотан очень давно для какого-то проекта, сердечник крутой от эпкос, марка N87. Габаритная мощность трансформатора более 1000 ватт.

Так, как преобразователь автогенераторного типа, а рабочая частота сильно зависит от некоторых параметров и крайне нестабильна, точно рассчитать силовой трансформатор дело нелегкое, но примерный расчет можно сделать по специализированным программам зная начальную частоту преобразователя с небольшой нагрузкой, в моем случае 22 кгц.

В программе расчета выбирается полумостовая топология и указываются остальные данные. Тут наше мобильное приложение для расчета трансформаторов созданное на основе трудов Евгения Москатова.

Намоточные данные моего трансформатора приводить думаю нет смысла, так как у вас наверняка будет другой сердечник и параметры намотки будут иными.

Диодный мост — в виде 10-и амперной диодной сборки с обратным напряжением 1000 Вольт, греется, но не сильно, при долговременной работе стоит установить его на радиатор.

Трансформатор обратной связи — ферритовое колечко размером 18х12х7,5мм.

Кольцо я выдрал из блока питания компьютера, но тут просьба быть более внимательным — такие кольца стоят во входной части блока на линии 220 вольт, а не на выходе, желто белые, зелено-синие и прочие кольца, которые стоят на выходе блока питания сделаны из порошкового железа и для наших целей не подойдут, нам нужно именно ферритовое кольцо. Я использовал также и иные ферритовые кольца с проницаемостью от 1500- до 3000 работали без нареканий.

Базовые обмотки идентичны и содержать по 3 витка проводом 0,5 мм, обмотка обратной связи – всего один неполный виток проводом 1,25мм.

У многих возникают вопросы с фазировкой обмоток трансформатора обратной связи, если начало и конец обмоток перепутать, ничего не заработает, я неоднократно рассказывал и показывал как все подключается, но вопросы все ровно возникают, поэтому если кто решит повторить, просто собирайте все по плате из архива, и внимательно посмотрите на эти фото.

Естественно и на схеме и на плате точками отмечены начала всех обмоток.

Силовые транзисторы устанавливают на общий теплоотвод, изолируют их подложки например слюдяной прокладкой или более современным теплопроводящим изолирующим материалом.

Меры предосторожности:

Первый запуск всегда делается через страховочную сетевую лампу 40-60 ватт;
Никогда не дотрагивайтесь платы во время работы;
Никогда не замыкайте выход электронного трансформатора , он попросту взорвется, так как схема не имеет никаких защит помимо входного предохранителя но тот сгорает только после того как лопнут ключи.

Напряжение на выходе нашего трансформатора переменное, я выпрямил в нечистую постоянку для более менее адекватных замеров, но в выпрямителе естественно у нас будут дополнительные потери.

Сам выпрямитель STTH6003 под корпусом два мощных диода по 30 ампер соединенных катодами, такие применяются в сварочных инверторах. Выпрямитель закрепил на радиатор.

Нагружать будем старыми добрыми и чертовски мощными лампами от кинопроектора, и еще чем нибудь. Так как эти лампы в холодном состоянии имеют очень малое сопротивление нити накала, а следовательно в начальный момент будут потреблять от нашего блока питания токи гораздо больше номинального, ко входу схемы я прицепил мощный термистор, он ограничит ток пока лампы не разогреются.

Максимум, что мне удалось получить с такой нагрузкой это 460Ватт чистой выходной мощности, учитывая потери в ваттметре, а также в выпрямителе и на проводах я думаю, что не у кого не возникнет сомнений, что пол киловатта схема выдаст.

Схема очень простая, не самая капризная. Нагрузочная способность на высоте, но повторить ее особенно начинающим не рекомендую, не смотря на то, что такие схематические решения используются в промышленных блоках питания для офисных низковольтных галогенных ламп.

Печатная плата тут

Как увеличить мощность электроэнергии в частном доме

Чтобы на даче безотказно работала бытовая техника ей нужно подать соответствующее напряжение. А что делать, если напряжение в сети пониженное?

Часто в деревнях и на дачах говорят о плохом напряжении в электросети. Это связанно не только с их плохим техническим состоянием, но и с покупкой разнообразной бытовой техникой, которой требуется электричество, которого часто не хватает.
В то же время местные электросети не спешат менять оборудование на современное, а значит, на более совершенное которое с достоинством выдержит повышенные нагрузки.
Участник дачного форума «Дом и Дача» Terristor как-то столкнулся с проблемой – стиральная машина перестала работать. То есть барабан с трудом крутился, да и насос не мог поднять воду из скважины.

На 1-ом Рисунке обычная работа понижающего трансформатора.
На 2-ом уже переделанный трансформатор готовый к работе на повышение напряжения.

Он замерил напряжение, и прибор показал всего 180 вольт, а этого напряжения не хватает для работы многих бытовых электроприборов.
Но нет, худа без добра. Как-то раз он читал журнал «Радио» и на глаза ему попалась статья о том, как при помощи обычного понижающего трансформатора сделать повышающий.
А фокус состоял в том, что если взять понижающий трансформатор, который из 220 вольт делает 40, поковыряться в нём, то после небольших изменений можно получить на выходе не понижение, а повышения напряжения на 40 вольт от напряжения в сети.

Случайно у Terristor был такой трансформатор. И обладая небольшими познаниями в радиотехнике, он через 15 минут его переделал и сделал пробный пуск.
Перед испытанием напряжение было 192 вольта, а после, как и намечалось, напряжение увеличилось на 40 вольт. Это оказалось отличным решением в сложившейся ситуации и несмотря на нехватку напряжения электроприборы работали безотказно.
Выводы
Плюсы этой систем:
Простота при сборке. Например, при мощности вторичной обмотки трансформатора 100 вольт, можно не опасаясь подключить насос мощностью 500 Вт.
Реальная дешевизна прибора.
Минусы этой системы:
Напряжение, выдаваемое прибором, автоматически не регулируется и если вдруг напряжение в сети стабилизировалось, и стало 220 вольт то на выходе у вас будет 260 вольт, многовато, но не опасно, если вовремя заметить.
Сам Terristor всю зиму пользовался этим трансформатором. За это время он ни разу не проверял напряжение и ни один электроприбор не испортился.
На случай если напряжение в вашем районе часто меняется можно использовать специальную розетку которая отключает электроприборы которые к ней подключаются если напряжение повысилось сверх нормы.

Формулы для расчётов
Нужен трансформатор с первичной обмоткой на 220 вольт. Вторичная обмотка — на необходимое «недостающее напряжение». На вторичной обмотке максимальный ток даже у маломощных понижающих трансформаторов достаточен.

Расчёт можно сделать по нескольким формулам.
По рис. 1 можно вычислить ток вторичной обмотки где Iн – номинальный ток нагрузки А; Pн – номинальная мощность нагрузки (по паспорту трансформатора) Вт; Uн — номинальное напряжение питания нагрузки.

Зная, какое напряжение нужно добавить, определяется требуемая мощность трансформатора по рис. 2 где P – мощность трансформатора в Вт., I2 – номинальный ток вторичной обмотки А, U2 — напряжение вторичной обмотки, В. Затем нужно взять трансформатор с подходящими данными – по мощности и выходному напряжению.

И в завершении нужно подсчитать результат по формуле на рис. 3. где Ктр — коэффициент трансформации; U1 — номинальное напряжение первичной обмотки (220), В.

В последней формуле можно видеть, что напряжение на нагрузке можно как увеличить, так и уменьшить. Чтобы правильно фазировать трансформатор, достаточно поменять местами выводы одной из обмоток.
Трансформатор лучше установить в коридоре или в подвале, потому что установка шумит, а уже оттуда сделать проводку до нужных электроприборов.
Размещено участником форума «Дом и Дача» Terristor
Редактор: Адамов Роман

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Как повысить мощность трансформатора

Создано: admin
Опубликовано: 03.06.2017, 22:17
комментариев: 0

Как повысить КПД трансформатора?

Многим известно, что практически ни одно мощное радиоэлектронное устройство не обходится без использования трансформаторов. Трансформатор представляет собой магнитопровод, состоящий из ферромагнитного материала, с намотанными поверх него медными обмотками. Как правило, трансформатор имеет две обмотки, причём первичная обмотка подключена к источнику переменного тока, а ко вторичной обмотке подключена нагрузка. И именно путём регулировки нагрузочного сопротивления устанавливают необходимый эксплуатационный режим.

Трансформаторы используют для преобразования энергии, в частности, для изменения значения тока, напряжения или мощности в цепи. Это позволяет включать в сеть с напряжением 220 вольт приборы, работающие во много меньшем диапазоне напряжений.

Недостаток рассматриваемого устройства – высокие электромагнитные потери, связанные с особенностями строения трансформатора. Поэтому необходимо искать пути решения данной проблемы. С физической точки зрения постараемся разобраться, как увеличить КПД трансформатора.

Потери бывают двух видов: потери «в стали», или потери в магнитопроводе (сердечнике) трансформатора, и потери «в меди», или потери в обмотках. Мощность, расходуемая на вышеперечисленные потери, снижает КПД. КПД рассчитывается следующим образом: КПД = Р2/Р1 = Р2/(Р2 + Рст + Рм), где:
Р2 – мощность в нагрузке,
Рст – мощность потерь «в стали»,
Рм – мощность потерь «в меди».

Таким образом, для повышения эффективности работы трансформатора необходимо снизить потери в сердечнике и в обмотках.

Рассмотрим потери «в меди». Они создаются из-за естественного наличия электрического сопротивления металлического проводника – медной обмотки. Значит, необходимо по возможности максимально увеличить проводимость или, другими словами, уменьшить сопротивление. R = р*l/S, где:
р – удельное электрическое сопротивление,
l – длина проводника,
S – площадь поперечного сечения проводника.

И что мы имеем? Для уменьшения сопротивления нужно уменьшить удельное сопротивление или длину проводника либо увеличить площадь поперечного сечения.

Самое низкое удельное сопротивление у алюминия и затем у меди. Но алюминий является драгоценным металлом, что сравнительно сильно увеличивает себестоимость трансформатора. Поэтому выгоднее использовать медь. Но это мы и так имеем. В промышленном производстве трансформаторов обмотки всегда делают медными.

Уменьшение длины обмотки также не является решением. Дело в том, что, уменьшая длину, мы уменьшаем и число витков обмотки, тем самым изменяя коэффициент трансформации, и, следовательно, ту цель, ради которой мы используем трансформатор. Данным образом мы не получим необходимое нам преобразование.

Остаётся одно: увеличить площадь поперечного сечения. При этом у нас увеличивается толщина обмотки. Очевидно, что бесконечно это делать невозможно, тем более что мы должны следить за габаритами. Так мы можем снизить потери «в меди».

Перейдём к потерям «в стали». К ним относятся потери на гистерезисе сердечника и потери на вихревые токи.

Петля гистерезиса – это магнитная характеристика магнитопровода трансформатора, показывающая зависимость магнитной индукции от напряжённости магнитного поля B = f(H). Известно, что чем больше площадь петли гистерезиса, тем больше потери. Соответственно, чтобы снизить потери на гистерезисе, необходимо в качестве сердечника использовать стальной магнитопровод с узкой петлёй гистерезиса.

Другой вид потерь «в стали» связан с наличием вихревых токов. Решение – в качестве сердечника трансформаторов использовать не сплошной магнитопровод, а магнитную систему из числа тоненьких пластин, покрытых изолирующим лаком.

Таким образом, всеми вышеперечисленными способами мы можем значительно повысить КПД трансформатора.

Иногда приходится самостоятельно изготовлять силовой трансформатор для выпрямителя. В этом случае простейший расчет силовых трансформаторов мощностью до 100—200 Вт проводится следующим образом.

Зная напряжение и наибольший ток, который должна давать вторичная обмотка (U2 и I2), находим мощность вторичной цепи: При наличии нескольких вторичных обмоток мощность подсчитывают путем сложения мощностей отдельных обмоток.

Далее, принимая КПД трансформатора небольшой мощности, равным около 80 %, определяем первичную мощность:

Мощность передается из первичной обмотки во вторичную через магнитный поток в сердечнике. Поэтому от значения мощности Р1 зависит площадь поперечного сечения сердечника S, которая возрастает при увеличении мощности. Для сердечника из нормальной трансформаторной стали можно рассчитать S по формуле:

где s — в квадратных сантиметрах, а Р1 — в ваттах.

По значению S определяется число витков w’ на один вольт. При использовании трансформаторной стали

Если приходится делать сердечник из стали худшего качества, например из жести, кровельного железа, стальной или железной проволоки (их надо предварительно отжечь, чтобы они стали мягкими), то следует увеличить S и w’ на 20—30 %.

Теперь можно рассчитать число витков обмоток

В режиме нагрузки может быть заметная потеря части напряжения на сопротивлении вторичных обмоток. Поэтому для них рекомендуется число витков брать на 5—10 % больше рассчитанного.

Ток первичной обмотки

Диаметры проводов обмоток определяются по значениям токов и исходя из допустимой плотности тока, которая для трансформаторов принимается в среднем 2 А/мм2. При такой плотности тока диаметр провода без изоляции любой обмотки в миллиметрах определяется по табл. 1 или вычисляется по формуле:

Когда нет провода нужного диаметра, то можно взять несколько соединенных параллельно более тонких проводов. Их суммарная площадь сечения должна быть не менее той, которая соответствует рассчитанному одному проводу. Площадь поперечного сечения провода определяется по табл. 1 или рассчитывается по формуле:

Для обмоток низкого напряжения, имеющих небольшое число витков толстого провода и расположенных поверх других обмоток, плотность тока можно увеличить до 2,5 и даже 3 А/мм2, так как эти обмотки имеют лучшее охлаждение. Тогда в формуле для диаметра провода постоянный коэффициент вместо 0,8 должен быть соответственно 0,7 или 0,65.

В заключение следует проверить размещение обмоток в окне сердечника. Общая площадь сечения витков каждой обмотки находится (умножением числа витков w на площадь сечения провода, равную 0,8d2из, где dиз — диаметр провода в изоляции. Его можно определить по табл. 1, в которой также указана масса провода. Площади сечения всех обмоток складываются. Чтобы учесть ориентировочно неплотность намотки, влияние каркаса изоляционных прокладок между обмотками и их слоями, нужно найденную площадь увеличить в 2—3 раза. Площадь окна сердечника не должна быть меньше значения, полученного из расчета.

В качестве примера рассчитаем силовой трансформатор для выпрямителя, питающего некоторое устройство с электронными лампами. Пусть трансформатор должен иметь обмотку высокого напряжения, рассчитанную на напряжение 600 В и ток 50 мА, а также обмотку для накала ламп, имеющую U = 6,3 В и I = 3 А. Сетевое напряжение 220 В.

Определяем общую мощность вторичных обмоток:

Мощность первичной цепи

Находим площадь сечения сердечника из трансформаторной стали:

Число витков на один вольт

Ток первичной обмотки

Число витков и диаметр проводов обмоток равны:

• для первичной обмотки

• для повышающей обмотки

• для обмотки накала ламп

Предположим, что окно сердечника имеет площадь сечения 5×3 = 15 см2 или 1500 мм2, а у выбранных проводов диаметры с изоляцией следующие: d1из = 0,44 мм; d2из = 0,2 мм; d3из = 1,2 мм.

Проверим размещение обмоток в окне сердечника. Находим площади сечения обмоток:

• для первичной обмотки

• для повышающей обмотки

• для обмотки накала ламп

Общая площадь сечения обмоток составляет примерно 430 мм2.

Как видно, она в три с лишним раза меньше площади окна и, следовательно, обмотки разместятся.

Расчет автотрансформатора имеет некоторые особенности. Его сердечник надо рассчитывать не на полную вторичную мощность Р2, а только на ту ее часть, которая передается магнитным потоком и может быть названа трансформируемой мощностью Рт.

Эта мощность определяется по формулам:

— для повышающего автотрансформатора

— для понижающего автотрансформатора, причем

Если автотрансформатор имеет отводы и будет работать при различных значениях n, то в расчете надо брать значение п, наиболее отличающееся от единицы, так как в этом случае значение Рт будет наибольшее и надо, чтобы сердечник мог передать такую мощность.

Затем определяется расчетная мощность Р, которая может быть принята равной 1,15•Рт. Множитель 1,15 здесь учитывает КПД автотрансформатора, который обычно несколько выше, чем у трансформатора. Д

алее применяются формулы расчета площади сечения сердечника (по мощности Р), числа витков на вольт, диаметров проводов, указанные выше для трансформатора. При этом надо иметь в виду, что в части обмотки, являющейся общей для первичной и вторичной цепей, ток равен I1 — I2, если автотрансформатор повышающий, и I2 — I1 если он понижающий.

Для переделки был взят 50-ваттный трансформатор.

Стандартная схема трансформатора выглядит следующим образом:

В схеме задействованы 2 высоковольтных транзистора с обратной проводимостью.

Схема трансформатора до переделки содержит следующие компоненты:

Транзисторы MJE13003.
Конденсаторы 0,1 мкФ, 400 В.
Трансформатор, имеющий 3 обмотки, две из которых являются задающими и имеют по 3 витка провода сечением 0,5 кв. мм. Еще одна в качестве обратной связи по току.
Входной резистор (1 Ом) используется как предохранитель.
Диодный мост.

Что касается основного силового трансформатора, то его вторичная обмотка выдает около 12 В.

Теперь взгляните на схему трансформатора с увеличенной мощностью:

Транзисторы не помешает заменить на более мощные (MJE13009 в корпусе TO220).

Диоды были заменены на готовую сборку (4 А, 600 В).

Также годятся и диодные мосты от 3 А, 400 В. Емкость должна составлять 2,2 мкФ, но можно и 1,5 мкФ.

При первом включении обязательно использовать страховочную лампу накаливания на 40-60 Вт.

Вторичная обмотка предполагалась на 15 В, хотя на деле получилось чуть больше.

Первым делом был произведен замер тока, который показал, что токи свыше 20 А.

Как увеличить мощность электроэнергии, если у вас участок или дом в СНТ

Если вы хотите увеличить мощность электроэнергии на участке в СНТ, то первый и самый главный вопрос, на который вам нужно ответить — на чьем балансе находятся линии электропередач? А именно трансформатор, столбы и провода рядом с вашим участком. Они могут быть на балансе электросетей (МОЭСК, Мособлэнерго и пр.), на балансе СНТ или бесхозные. Речь идет о низковольтных линиях (0,4 кВ).

В этом случае вы легко увеличить мощность электроэнергии в СНТ до 15 кВт и выше.

Алгоритм действий:

Подготовить 2 документа
1. Документ на землю (выписка из ЕГРН или свидетельство)
2. Паспорт собственника
Получить коммерческое предложение
Заказать услугу под ключ
2 раза приехать на объект
1. В день пломбировки — для подписания актов
2. В день врезки в линию — чтобы инспектор переписал показания с вашего старого счетчика

Если линии на балансе СНТ, значит СНТ за свой счет их построило, обслуживает и модернизирует. Энергетической инфраструктурой СНТ управляет председатель. Он принимает решение о выделении мощности. Еще такое решение можно принять на общем собрании.

Если вы хотите увеличить мощность на участке в СНТ и линии на балансе СНТ, то у вас 4 варианта:

Договориться с председателем на подключение нужной вам мощности. Обычно, устного согласия достаточно, но лучше зафиксировать выделение мощности документально.
Принять решение на общем собрании о выделении лично вам мощности. Это затрагивает только ваши интересы, поэтому, скорее всего, из членов СНТ на это мало кто пойдет. Но есть вариант, который затрагивает общие интересы — передача линии на баланс.
Передать линии СНТ на баланс в электросеть. В этом случае каждый член СНТ сможет подключить напрямую 15 кВт и более. При этом столбы, провода и трансформаторы теперь будет обслуживает электросеть. Она за свой счет их будет чинить, модернизировать и гарантирует надежное энергоснабжение. Решение о передаче принимается на общем собрании.
Использовать генератор или солнечные батареи.

Не можете договориться с председателем — договоритесь с СНТ на общем собрании

Много способов увеличить ток трансформатора источника питания

Как увеличить токи трансформатора? Если ваша нагрузка не полная. Основная причина заключается в более низком токе трансформатора. Но менять их сложно и дорого.

Жалко, если нужно покупать новый трансформатор. Итак, давайте посмотрим, как изменить его, чтобы увеличить ток.

Эти способы могут вам помочь!

Поскольку большинство трансформаторов всегда являются центральными ответвителями для двойного источника питания .Например, трансформатор на Рисунке

Вторичный трансформатор 9V-0V-9V, 1A, Center Tap

Первичный трансформатор 230V / 110V AC на 9V -0-9V, вторичный трансформатор 1A. Он включает в себя вторичную обмотку 9 В, 1 А x 2, которая подключается последовательно.

Обычно мы можем легко применить его как выход 18V , 1A без использования клеммы CT.

Кроме того, мы можем использовать его как 9V 2A, так как обе катушки соединяются параллельно.

См. Рисунок 2.Но он должен быть подключен к согласующей фазе сигнала . (Это как параллельное соединение батарей)

Таким образом, мы должны разделить оба провода. Затем соедините их, как показано на рисунке. У нас будет трансформатор на 9 В, 2 А без центрального отвода.

Как изменить трансформатор на более высокий выходной ток

ПОМНИТЕ: Не подключайте катушки неправильной полярности. Потому что они похожи на короткое замыкание!

См .: Простые электронные схемы

Почему короткое замыкание
Батарея имеет полярность.Также катушка трансформатора имеет полярность или направление протекания тока. Смотрите ниже!

Полярность трансформатора выглядит как батареи.

Представьте, что две батареи 1,5 В соединены вместе параллельно для удвоения тока.
Посмотрите на рисунок ниже.

Сравните правильное и неправильное подключение аккумуляторов

Если подключение плохое, значит, неправильно. Напряжение равно нулю и короткое замыкание (справа). Батареи могут быть повреждены.

Нам нужно хорошее соединение.Он по-прежнему будет выводить 1,5 В, но высокий ток примерно в 2 раза.

Проверьте правильность подключения трансформатора.

Если мы боимся неправильного подключения. Проверить это несложно. Как показано на рисунке ниже. Сначала подключите провод к 2 клеммам. Затем измерьте напряжение переменного тока еще на 2 клеммах. Если это высокое напряжение, это неправильно (слева).

Далее подключаем провод к еще 2 клеммам. Затем проверьте это еще раз. Оно должно быть нулевым вольт. Это правильное соединение.

Как проверить полярность трансформатора

Понятно?

Но на практике действительно увидим, что выходной ток не в 2 раза больше.Так что используйте следующие способы.

Увеличьте ток с помощью выпрямителя

Этот способ отличается, как показано ниже.

Предположим, мы используем трансформатор на 1 А в общей схеме, это будет двухполупериодный выпрямитель с центральной ловушкой, как показано на рисунке.

Двухполупериодный выпрямитель с центральным отводным трансформатором

Это позволяет снизить выходной ток до 0,8 А. Которая не полная 1А.

Затем возьмем полный трансформатор 2A , описанный выше, и применим в схеме, показанной на рисунке 4, двухполупериодный мостовой выпрямитель.

Мостовой двухполупериодный выпрямитель на трансформаторе модифицирован

Но мы видим, что максимальный ток выше только в 1,3 раза.

На практике могут быть проблемы. Потому что фаза и напряжение разные.

См .: Дополнительные схемы питания

Что мы можем улучшить, отделив каждый выпрямительный диод. Затем соедините их параллельно. Как показано на рисунке ниже.

Разделите каждый выпрямительный диод параллельно

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ЧЕРЕЗ ЭЛЕКТРОННУЮ ПОЧТУ

Я всегда стараюсь сделать Electronics Learning Easy .

Если повышающий трансформатор увеличивает напряжение, как можно уменьшить ток? неужели ток на выходе меньше?

Трансформатор по существу преобразует напряжение в ток с помощью магнитного поля. Поскольку это преобразование, то, если процесс эффективен на 100%, выходная мощность и входная мощность должны быть равны:

$$ P_ {in} = P_ {out} $$

Если они не равны, то либо вы теряете энергию в трансформаторе (неэффективность), либо получаете энергию (вечный двигатель ?!).Первое может случиться, второе — нет.

Итак, исходя из этого, что мы можем сказать о напряжении и токе? Что ж, мы знаем, что:

$$ P = I V $$

Итак: $$ I_ {in} V_ {in} = I_ {out} V_ {out} $$

Допустим, у вас есть повышающий трансформатор с 10 витками на первичной обмотке и 50 витками на вторичной. Это означает, что у вас есть передаточное число:

$$ n = \ frac {50} {10} = 5 $$

Это означает, что напряжение будет увеличено в 5 раз (\ $ V_ {out} = 5 \ times V_ {in} \ $). Так что же происходит с током?

$$ I_ {in} V_ {in} = 5V_ {in} \ times (I_ {out}) $$

Для того, чтобы обе стороны этого оставались равными (нельзя получить энергию из ничего!), Тогда ток нужно разделить на 5. В основном вы можете сказать, что:

$$ I_ {out} = \ frac {1} {n} I_ {in} \ space \ space \ space \ space \ space \ space \ space \ space \ space V_ {out} = nV_ {in} $$

Итак, что произойдет, если у вас есть фиксированная нагрузка и изменится количество оборотов? Приведем пример. Мы будем говорить, что входное напряжение равно \ $ 10 \ mathrm {V} \ $, трансформатор сначала увеличивается в \ $ n = 1 \ $ раз, а затем в \ $ n = 5 \ $ раз.В обоих случаях выходной нагрузкой является резистор \ $ 2 \ Omega \ $.

В первом случае ваши расчеты верны.

$$ V_ {out} = n \ times V_ {in} = 10 \ mathrm {V} $$ $$ I_ {out} = \ frac {V_ {out}} {R_L} = \ frac {10} {2} = 5 \ mathrm {A} $$ $$ I_ {in} = n \ times I_ {out} = 5 \ mathrm {A} $$

Теперь перейдем к \ $ n = 5 \ $.

$$ V_ {out} = n \ times V_ {in} = 5 \ times 10 = 50 \ mathrm {V} $$ $$ I_ {out} = \ frac {V_ {out}} {R_L} = \ frac {50} {2} = 25 \ mathrm {A} $$

Отлично, это соответствует тому, что вы говорите.Но здесь все меняется. Делаем последний шаг расчета:

$$ I_ {in} = n \ times I_ {out} = 5 \ times 25 = 125 \ mathrm {A} $$

Ааааааааааааааааааааааааааааа, поехали. Обратите внимание, что входной ток значительно возрастает. Это заставляет весы, так сказать, уравновешиваться — мощность возрастает, чтобы справиться с большими требованиями к мощности нагрузки.

arduino — Как я могу увеличить усилители в блоке питания без трансформатора

Я новичок в электронике и пытаюсь делать то, о чем еще не очень хорошо осведомлен.

Начать работу электроники с цепями питания — очень плохая идея. Вам следует приобрести блок питания на 5 В с соответствующим номинальным током для вашего проекта. Убедитесь, что на нем есть соответствующие знаки сертификации безопасности.

У меня есть NodeMCU (на основе esp8266), для которого мне нужен источник питания 5 В, и он требовал, я думаю, более 300 ампер для правильной работы.

Ваши требования в 300 ампер маловероятны. Предположительно вы имеете в виду 300 мА.

Я использую для питания его либо от USB, либо от мобильного зарядного устройства, поэтому пока он работает отлично.

Придерживайтесь отличного решения.

Но теперь я хочу установить его на свою собственную схему, чтобы я мог кое-что настроить.

Надо 5 В. Настраивать по этому поводу нечего.

Итак, чтобы создать эту мощность, я использовал принципиальную схему, которую нашел на YouTube.

Ой-ой!

Дело в этой принципиальной схеме, я могу получить питание 5 В, но AMP — это не то, что нужно, поэтому мой NodeMCU начинает очень быстро нагреваться, если я использую этот источник питания, и в основном мой NodeMCU теперь выглядит поврежденным.

Похоже, вы дали ему больше 5 В.

Как я могу увеличить AMP в этой схеме?

Благодаря продуманной конструкции для работы с указанной минимальной и максимальной нагрузкой.

Надежен ли он для круглосуточной работы в течение нескольких дней или даже месяцев?

Может быть, хорошо продуманный.

Для справки, у меня источник питания 230 В переменного тока.

Это самая страшная часть. Эта цепь питания не изолирует ваше устройство Node от сети.2 = 1,21, т.е. потери увеличиваются на 21% при увеличении мощности на 10%.

Потери энергии, вызванные резистивной медью, преобразуются непосредственно в тепло.
Трансформатор будет спроектирован так, чтобы обеспечивать безопасный рост температуры при номинальной мощности в худших условиях окружающей среды, в которых он гарантированно работает.
Добавьте на 20% больше тепла, и все может стать «интересным» / могут произойти кратковременные сбои.
Но в противном случае межобмоточная изоляция «сваривается» и погибает, изоляция провода может выйти из строя.

Потери в стали из-за гистерезиса также увеличиваются.Мозг предполагает, что это будет линейно с течением, но мозг может ошибаться.

Повышенная температура может повлиять на магнитные свойства стали сердечника. Если проницаемость сердечника даже немного снизится, то магнитный поток и индуктивность упадут, а ток на приложенный вольт возрастет, потери в меди увеличатся, а температура увеличится и …
Температурный разгон обычно не наблюдается в трансформаторах бытовых размеров. К счастью.

Эта страница из Elliot Sound примечания к продуктам:

Сохранять трансформатор как можно более холодным — это всегда хорошая идея.При повышенных температурах срок службы изоляции сокращается, а сопротивление также увеличивается, поскольку медь имеет положительный температурный коэффициент сопротивления.
По мере того, как трансформатор нагревается, его сопротивление увеличивается, увеличивая потери. Это (естественно) приводит к большим потерям, что приводит к нагреванию трансформатора. Существует реальный риск резкого сокращения срока службы (или даже локального теплового разгона «горячей точки»), если какой-либо трансформатор перемещается слишком далеко — особенно при недостаточном (или заблокированном) охлаждении.
Обычно считается, что у любого трансформатора одна часть обмотки (по разным причинам) более горячая, чем остальные.
Также практическим правилом является то, что ожидаемый срок службы изоляции (среди прочего) уменьшается вдвое на каждые 10 ° C (некоторые заявляют, что это всего лишь 7 ° C).
Если объединить эти два фактора, становится очевидным, что любой трансформатор, работающий при постоянно высокой температуре, в конечном итоге выйдет из строя из-за пробоя изоляции. Вероятность того, что это произойдет с домашней системой, мала, но это постоянный риск для силовых распределительных трансформаторов.
Несмотря на все это, трансформаторы с сердечником из стали сети обычно дольше, чем продукт, в котором они работают, и даже переработанные трансформаторы могут легко пережить свое второе или третье воплощение. Когда трансформатору исполнилось 50 лет, я предлагаю заземлить шасси, поскольку в этом возрасте больше нельзя доверять изоляции.

Добавлено через 8 лет :-).

Не спрашивается напрямую, но имеет отношение и стоит отметить: производители трансформаторов стремятся минимизировать затраты (конечно), и использование как можно меньшего количества материала для ламинирования является целью.Сердечник обычно спроектирован для работы в точке изгиба кривой BH потока, где увеличение ампер-витков начинает давать все меньше магнитного потока на ампер-виток по мере того, как сердечник все больше погружается в насыщение. В трансформаторах
, рассчитанных на работу с частотой 60 Гц, можно использовать меньше материала сердечника из-за повышенного импеданса при более высокой частоте (Z = 2.Pi.f.l).
Однако работа трансформатора, рассчитанного на 60 Гц, в среде 50 Гц может привести к очень значительному перегреву.
Хотя обычно это не происходит, но случается.Два примера:

Людям, привозящим оборудование, например, из США в Новую Зеландию, необходимо не только отрегулировать ответвления трансформатора (если имеется), чтобы приспособиться к изменению со 100 В переменного тока на 230 В переменного тока, но также необходимо принять во внимание изменение с 60 Гц (США) на 50 Гц. (Новая Зеландия)
Однажды у меня был заказной силовой трансформатор мощностью 500 Вт в Новой Зеландии для использования в испытательном стенде на тайваньском заводе. Их сеть составляет 110 В переменного тока, а часы — 230 В переменного тока. Я указал две первичные обмотки, которые можно соединить последовательно или параллельно, чтобы обеспечить работу в любой стране.В спецификации я не упомянул Тайвань, но сказал производителю, что в конечном итоге он предназначен для использования на Тайване. Он сам, не спрашивая и не сказав мне, спроектировал его для работы на частоте 60 Гц. NZ использует 50 Гц. В то время как конструкция с частотой 50 Гц могла бы хорошо работать на Тайване, обратное было не так, как мне хотелось бы. В Новой Зеландии на тестах он работал ОЧЕНЬ горячо — мне потребовалось немного времени, чтобы понять, почему.

Теория силового трансформатора

— Gowanda Electronics

Наиболее частым назначением силового электронного трансформатора является преобразование переменного тока (А.C.) мощность от одного переменного напряжения (или тока) до другого переменного напряжения (или тока). Другой распространенной целью является обеспечение гальванической развязки между электрическими цепями. Мощность — это произведение напряжения на ток. Силовые трансформаторы не изменяют уровни мощности, за исключением паразитных потерь. Входная мощность за вычетом паразитных потерь мощности равна выходной мощности. Идеальные силовые трансформаторы не имеют потерь, следовательно, выходная мощность равна входной. Увеличение выходного напряжения приведет к уменьшению выходного тока. Электроэнергетические компании предпочитают передавать электроэнергию при малых значениях тока, чтобы уменьшить резистивные потери в линиях электропередачи.Более низкие токи также позволяют использовать кабели передачи меньшего размера. Силовой трансформатор используется между генерирующим оборудованием и линией (ами) электропередачи для повышения (увеличения) напряжения передачи (до высокого напряжения) и уменьшения тока передачи. Распределительные трансформаторы, которые являются силовыми трансформаторами, используются для понижения (понижения) напряжения до уровней, необходимых для промышленного и бытового использования.

Силовые электронные трансформаторы

можно классифицировать по номинальной мощности (от дробной ВА до мега-ВА), типу конструкции и / или по предполагаемому применению.Один и тот же базовый силовой трансформатор может подходить для нескольких применений, поэтому один и тот же силовой трансформатор может быть отнесен к нескольким перекрывающимся типам категорий. Обычный человек связывает силовые трансформаторы с электроснабжением, поэтому они думают о полюсных трансформаторах и распределительных трансформаторах. На ум не сразу приходят силовые трансформаторы, используемые внутри их бытовой техники и электронных устройств. Две самые широкие категории силовых трансформаторов — это силовые трансформаторы электроснабжения и электронные силовые трансформаторы (1 и 3 фазы).Силовые трансформаторы почти полностью представляют собой синусоидальные трансформаторы переменного тока. Электронный силовой трансформатор — это, по сути, любой электронный трансформатор, подающий питание на электронные схемы. Существует множество подкатегорий: импульсные, инвертирующие, переключающиеся (обратный преобразователь, прямой преобразователь), тороидальные, прямоугольные, изоляционные и другие. Измерительные трансформаторы (например, трансформаторы тока) не считаются силовыми трансформаторами. Они измеряют напряжение или ток вместо подачи питания.

Электронные трансформаторы / силовые трансформаторы имеют размер от кубического сантиметра до нескольких кубических метров.Вес может варьироваться от долей унции до нескольких тонн. Размер и вес силового трансформатора зависит от нескольких факторов. Неполный список включает в себя: желаемую номинальную мощность, максимальную температуру окружающей среды, допустимое повышение температуры, метод охлаждения (воздушное или жидкостное охлаждение, естественная конвекция или принудительное), форма трансформатора, требования к диэлектрическим характеристикам напряжения, требуемое регулирование напряжения, рабочая частота, рабочая форма волны, и основной материал. Из них двумя наиболее ограничивающими параметрами являются допустимый рост температуры и требуемое регулирование напряжения.Рабочая частота является основным параметром при выборе материала сердечника. В низкочастотных устройствах обычно используются сердечники из ленточной или многослойной кремнистой стали. В приложениях с умеренными частотами используются сердечники с ленточной намоткой или слоистые никелево-железные сердечники. В высокочастотных приложениях обычно используются ферритовые сердечники.

Силовые трансформаторы выпускаются различных форм. Тороидальные силовые трансформаторы — лучшие исполнители. Они имеют наименьший размер (по объему и весу), меньшую индуктивность рассеяния и меньшие электромагнитные помехи (EMI).Их обмотки лучше охлаждаются из-за пропорционально большей площади поверхности. Бобинные или трубчатые трансформаторы обычно более экономичны в изготовлении. Длинные тонкие сердечники больше подходят для низкочастотных высокодобротных трансформаторов. Некоторые формы, например сердечники электролизеров, обладают самозащитой (снижает электромагнитные помехи).

КОНСТРУКЦИЯ И РАБОЧАЯ ТЕОРИЯ

Конструкция силового трансформатора включает множество взаимозависимых параметров. Становится очень сложно оптимизировать конструкцию силового трансформатора.Большинство разработчиков силовых трансформаторов используют электрическую модель, которая позволяет им приблизиться к конструкции трансформатора. Предварительный примерный проект будет оценен, а затем при необходимости скорректирован для достижения желаемых целей. Электрическая модель приведена ниже.

Чтобы лучше понять силовые трансформаторы, важно ознакомиться с концепцией идеального трансформатора. Идеальный трансформатор не имеет паразитных потерь (без потерь в сердечнике, без сопротивления обмотки и без индуктивности рассеяния).Идеальные трансформаторы на 100% эффективны. Идеальный трансформатор имеет бесконечное входное сопротивление, поэтому идеальный трансформатор не потребляет ток сам по себе. Первичный ток равен нулю. На рис. 1A показана схема идеального трансформатора с витками первичной обмотки Np и витками вторичной обмотки Ns.

В идеальном (и типичном) электронном трансформаторе первичная и вторичная обмотки имеют один и тот же сердечник и испытывают одинаковый магнитный поток. Из-за приложенного переменного напряжения магнитный поток постоянно меняет значение, а направление (полярность) «изменения магнитного потока» постоянно меняет свое направление.Это изменение магнитного потока вызывает в каждом витке обмотки трансформатора напряжение, равное первичному напряжению Vp, деленному на количество витков первичной обмотки Np. Общее индуцированное первичное напряжение равно приложенному первичному напряжению и противостоит ему. Индуцированное первичное напряжение ограничивает протекание первичного тока. В идеальном трансформаторе значение тока равно нулю. В неидеальных трансформаторах этот ток больше нуля. Этот ток известен как ток намагничивания или возбуждения. Индуцированное вторичное напряжение Vs равно количеству витков вторичной обмотки, умноженному на индуцированное напряжение на один виток.или, что эквивалентно, Vs = Ns x Vp / Np.

На рис. 1B показана схема идеального трансформатора с резистивной нагрузкой, подключенной к его клеммам вторичной обмотки.

Поскольку потерь в трансформаторе нет, входная мощность равна выходной мощности. Индуцированное вторичное напряжение Vs вызывает протекание тока Is через резистивную нагрузку и вторичную обмотку. Направление тока Is снижает индуцированное первичное напряжение, которое противодействует приложенному входному первичному напряжению.Следовательно, течет больше первичного тока. Значение первичного тока увеличивается до тех пор, пока противоположное индуцированное первичное напряжение не сравняется с приложенным входным первичным напряжением. Сохранение энергии требует, чтобы выходная мощность была равной мощности, следовательно, Ip x Vp = Vs x Is, или Ip = Vs x Is / Vp. Поскольку Vs = Ns x Vp / Np, Ip можно переписать как Ip = (Ns x Vp / Np) x Is / Vp, или, что эквивалентно, Ip = Ns x Is / Np, или Ns x Is = Np x Ip. В идеальном трансформаторе Ip — это ток нагрузки вторичной обмотки, отраженный (преобразованный) в первичную обмотку.Эффективный импеданс первичной обмотки Zp = Vp / Ip. Можно показать, что Zp = Np x Np x Zs / (Ns x Ns), где Zs = полное сопротивление вторичной нагрузки. Это уравнение также справедливо для индуктивных и / или емкостных нагрузок.

Неидеальный трансформатор

На рисунке 2 показана эквивалентная принципиальная схема (электрическая модель) неидеального силового трансформатора. Индуктивность утечки и емкость обмотки фактически являются элементами распределенной цепи.На схеме представлены индуктивность рассеяния и емкость как компоненты контура с сосредоточенными параметрами. Фактически, распределенные элементы соединены трансформатором в эквивалентные общие значения паушальной суммы. Имейте в виду, что совокупные значения будут только приблизительно соответствовать реальным условиям жизни. На достаточно низких частотах импеданс конденсаторов становится достаточно высоким, чтобы можно было игнорировать их влияние. Конденсаторы можно снимать для низкочастотных конструкций.

Практические рекомендации — Трансформаторы | Трансформеры

Мощность

Как уже отмечалось, трансформаторы должны быть хорошо спроектированы, чтобы обеспечить приемлемую связь по мощности, точное регулирование напряжения и низкие искажения тока возбуждения.Кроме того, трансформаторы должны быть спроектированы так, чтобы без проблем передавать ожидаемые значения тока первичной и вторичной обмоток.

Это означает, что проводники обмотки должны быть изготовлены из проволоки соответствующего калибра, чтобы избежать проблем с нагревом.

Идеальный трансформатор

Идеальный трансформатор должен иметь идеальную связь (без индуктивности рассеяния), идеальное регулирование напряжения, идеально синусоидальный ток возбуждения, отсутствие гистерезиса или потерь на вихревые токи и достаточно толстый провод, чтобы выдерживать любой ток.К сожалению, идеальный трансформатор должен быть бесконечно большим и тяжелым, чтобы соответствовать этим целям проектирования.

Таким образом, при разработке практического трансформатора необходимо идти на компромиссы.

Кроме того, изоляция проводов обмотки является проблемой там, где встречаются высокие напряжения, как это часто бывает в повышающих и понижающих распределительных трансформаторах.

Обмотки должны быть не только хорошо изолированы от стального сердечника, но и каждая обмотка должна быть достаточно изолирована друг от друга, чтобы обеспечить электрическую изоляцию между обмотками.

Номинальные характеристики трансформатора

С учетом этих ограничений трансформаторы рассчитаны на определенные уровни напряжения и тока первичной и вторичной обмоток, хотя номинальный ток обычно выводится из номинального значения вольт-ампер (ВА), присвоенного трансформатору.

Например, возьмите понижающий трансформатор с номинальным напряжением первичной обмотки 120 В, номинальным напряжением вторичной обмотки 48 В и номинальной мощностью 1 кВА (1000 ВА) в ВА. Максимальные токи обмотки можно определить как таковые: кВА (1000 ВА).Максимальные токи обмотки можно определить как таковые:

Иногда обмотки имеют номинальный ток в амперах, но это обычно наблюдается на небольших трансформаторах. Большие трансформаторы почти всегда рассчитываются по напряжению обмотки и ВА или кВА.

Потери энергии

Трансформаторы передают мощность с минимальными потерями. Как было сказано ранее, КПД современных силовых трансформаторов обычно превышает 95%.Однако хорошо знать, куда уходит часть этой утраченной силы и что вызывает ее потерю.

Конечно, возможны потери мощности из-за сопротивления обмоток проводов. Если не используются сверхпроводящие провода, всегда будет рассеиваться мощность в виде тепла через сопротивление проводников с током. Поскольку трансформаторы требуют таких длинных проводов, эти потери могут быть существенным фактором.

Увеличение диаметра обмоточного провода — один из способов минимизировать эти потери, но только при значительном увеличении стоимости, размера и веса.

Вихретоковые потери

Помимо резистивных потерь, большая часть потерь мощности трансформатора связана с магнитными эффектами в сердечнике. Возможно, наиболее значительным из этих «потерь в сердечнике» являются потери на вихревые токи , которые представляют собой рассеяние резистивной мощности из-за прохождения индуцированных токов через железо сердечника.

Поскольку железо является проводником электричества, а также отличным «проводником» магнитного потока, в железе будут индуцироваться токи так же, как есть токи, индуцированные во вторичных обмотках из-за переменного магнитного поля.

Эти наведенные токи — как описано в пункте о перпендикулярности закона Фарадея — стремятся проходить через поперечное сечение сердечника перпендикулярно виткам первичной обмотки.

Круговое движение дало им свое необычное название: как водовороты в потоке воды, которые циркулируют, а не движутся по прямым линиям.

Железо является хорошим проводником электричества, но не так хорошо, как медь или алюминий, из которых обычно делаются проволочные обмотки. Следовательно, эти «вихревые токи» должны преодолевать значительное электрическое сопротивление, когда они циркулируют по сердечнику.

Преодолевая сопротивление утюга, они рассеивают энергию в виде тепла. Следовательно, у нас есть источник неэффективности трансформатора, который трудно устранить.

Индукционный нагрев

Это явление настолько ярко выражено, что его часто используют как средство нагрева черных (железосодержащих) материалов. На фотографии ниже показан блок «индукционного нагрева», повышающий температуру большого участка трубы.

Петли из проволоки, покрытые высокотемпературной изоляцией, опоясывают окружность трубы, вызывая вихревые токи внутри стенки трубы за счет электромагнитной индукции.Чтобы максимизировать эффект вихревых токов, используется высокочастотный переменный ток, а не частота линии электропередачи (60 Гц).

Блоки в правой части рисунка вырабатывают высокочастотный переменный ток и регулируют величину тока в проводах, чтобы стабилизировать температуру трубы на заранее определенном «заданном значении».

Индукционный нагрев: Первичная изолированная обмотка наводит ток в железную трубу с потерями (вторичную).

Смягчение вихревых токов

Основная стратегия уменьшения этих расточительных вихревых токов в сердечниках трансформаторов состоит в том, чтобы сформировать железный сердечник в виде листов, каждый из которых покрыт изолирующим лаком, чтобы сердечник был разделен на тонкие слои.В результате ширина сердечника очень мала для циркуляции вихревых токов:

Разделение стального сердечника на тонкие изолированные пластинки сводит к минимуму потери на вихревые токи.

Ламинированные сердечники , подобные показанному здесь, входят в стандартную комплектацию почти всех низкочастотных трансформаторов. Напомним, что на фотографии трансформатора, разрезанного пополам, железный сердечник состоял из множества тонких листов, а не из одной цельной детали.

Потери на вихревые токи увеличиваются с увеличением частоты, поэтому в трансформаторах, предназначенных для работы от высокочастотной энергии (например, 400 Гц, используемой во многих военных и авиационных приложениях), необходимо использовать более тонкие пластины, чтобы снизить потери до приемлемого минимума.

Это имеет нежелательный эффект увеличения стоимости изготовления трансформатора.

Другой аналогичный метод минимизации потерь на вихревые токи, который лучше подходит для высокочастотных приложений, — это изготовление сердечника из железного порошка, а не из тонких листов железа.

Подобно ламинированным листам, эти гранулы железа по отдельности покрыты электроизоляционным материалом, который делает сердечник непроводящим, за исключением ширины каждой гранулы.Сердечники из порошкового железа часто используются в трансформаторах, работающих с радиочастотными токами.

Магнитный гистерезис

Еще одна «потеря в сердечнике» — это магнитный гистерезис . Все ферромагнитные материалы имеют тенденцию сохранять некоторую степень намагниченности после воздействия внешнего магнитного поля.

Эта тенденция оставаться намагниченным называется «гистерезисом», и требуются определенные затраты энергии, чтобы преодолеть это противодействие, чтобы изменяться каждый раз, когда магнитное поле, создаваемое первичной обмоткой, меняет полярность (дважды за цикл переменного тока).

Этот тип потерь может быть уменьшен за счет правильного выбора материала сердечника (выбор сплава сердечника с низким гистерезисом, о чем свидетельствует «тонкая» гистерезисная кривая B / H) и проектирования сердечника с минимальной магнитной индукцией (большая площадь поперечного сечения ).

Скин-эффект на высоких частотах

Потери энергии в трансформаторе увеличиваются с увеличением частоты. Скин-эффект внутри проводников обмотки уменьшает доступную площадь поперечного сечения для потока электрического заряда, тем самым увеличивая эффективное сопротивление при повышении частоты и создавая больше мощности, теряемой из-за резистивной диссипации.

Потери в магнитном сердечнике также увеличиваются из-за более высоких частот, вихревых токов и эффектов гистерезиса. По этой причине трансформаторы значительных размеров предназначены для эффективной работы в ограниченном диапазоне частот.

В большинстве систем распределения электроэнергии, где частота сети очень стабильна, можно подумать, что чрезмерная частота никогда не будет проблемой. К сожалению, это происходит в виде гармоник, создаваемых нелинейными нагрузками.

Как мы видели в предыдущих главах, несинусоидальные сигналы эквивалентны аддитивным сериям нескольких синусоидальных сигналов с разными амплитудами и частотами.В энергосистемах эти другие частоты являются целыми числами, кратными основной (линейной) частоте, что означает, что они всегда будут выше, а не ниже проектной частоты трансформатора.

В значительной степени они могут вызвать серьезный перегрев трансформатора. Силовые трансформаторы могут быть спроектированы для обработки определенных уровней гармоник энергосистемы, и эта способность иногда обозначается рейтингом «K-фактор».

Паразитная емкость и индуктивность

Помимо номинальной мощности и потерь мощности, трансформаторы часто имеют другие нежелательные ограничения, о которых следует знать разработчикам схем.Подобно их более простым аналогам — индукторам — трансформаторы обладают емкостью из-за изоляционного диэлектрика между проводниками: от обмотки к обмотке, от витка к витку (в одной обмотке) и от обмотки к сердечнику.

Частота резонанса трансформатора

Обычно эта емкость не имеет значения в силовых приложениях, но приложения с малым сигналом (особенно высокочастотные) могут плохо переносить эту причуду.

Кроме того, эффект наличия емкости наряду с расчетной индуктивностью обмоток дает трансформаторам способность резонировать с на определенной частоте, что определенно является проблемой проектирования в приложениях с сигналами, где приложенная частота может достигать этой точки (обычно резонансная частота силовой трансформатор выходит далеко за пределы частоты переменного тока, для которой он был разработан).

Удерживание флюса

Сдерживание потока (обеспечение того, чтобы магнитный поток трансформатора не ускользнул, чтобы создать помехи другому устройству, и убедиться, что магнитный поток других устройств экранирован от сердечника трансформатора) — еще одна проблема, которую разделяют как индукторы, так и трансформаторы.

Индуктивность утечки

Индуктивность рассеяния тесно связана с проблемой удержания потока. Мы уже видели пагубное влияние индуктивности рассеяния на регулирование напряжения с помощью моделирования SPICE в начале этой главы.Поскольку индуктивность рассеяния эквивалентна индуктивности, последовательно соединенной с обмоткой трансформатора, она проявляется как последовательное сопротивление с нагрузкой.

Таким образом, чем больше ток потребляет нагрузка, тем меньше напряжения на выводах вторичной обмотки. Обычно при проектировании трансформатора требуется хорошее регулирование напряжения, но существуют и исключительные области применения.

Как указывалось ранее, цепи разрядного освещения требуют повышающего трансформатора с «слабым» (плохим) регулированием напряжения для обеспечения пониженного напряжения после возникновения дуги в лампе.Один из способов удовлетворить этот критерий проектирования — спроектировать трансформатор с путями рассеяния магнитного потока в обход вторичной (ых) обмотки (ов).

Результирующий поток рассеяния будет создавать индуктивность рассеяния, которая, в свою очередь, приведет к плохому регулированию, необходимому для разрядного освещения.

Насыщенность ядра

Трансформаторы

также ограничены в своей работе из-за ограничений магнитного потока сердечника. Для трансформаторов с ферромагнитным сердечником необходимо учитывать пределы насыщения сердечника.

Помните, что ферромагнитные материалы не могут поддерживать бесконечную плотность магнитного потока: они имеют тенденцию «насыщаться» на определенном уровне (продиктованном материалом и размерами сердечника), что означает, что дальнейшее увеличение силы магнитного поля (ммс) не приводит к пропорциональному увеличению поток магнитного поля (Φ).

Когда первичная обмотка трансформатора перегружена чрезмерно приложенным напряжением, магнитный поток сердечника может достигать уровней насыщения в пиковые моменты цикла синусоидальной волны переменного тока.Если это произойдет, напряжение, индуцированное во вторичной обмотке, больше не будет соответствовать форме волны, как напряжение, питающее первичную катушку.

Другими словами, перегруженный трансформатор будет искажать форму волны от первичной до вторичной обмоток, создавая гармоники на выходе вторичной обмотки. Как мы обсуждали ранее, содержание гармоник в энергосистемах переменного тока обычно вызывает проблемы.

Пиковые трансформаторы

Специальные трансформаторы, известные как трансформаторы максимального напряжения , используют этот принцип для создания коротких импульсов напряжения вблизи пиков формы волны напряжения источника.Ядро рассчитано на быстрое и резкое насыщение при уровнях напряжения значительно ниже пикового.

Это приводит к сильно обрезанной форме волны синусоидального потока и вторичным импульсам напряжения только при изменении потока (ниже уровней насыщения):

Формы сигналов напряжения и магнитного потока для пикового трансформатора.

Работа на частотах ниже нормы

Другой причиной ненормального насыщения сердечника трансформатора является работа на частотах ниже нормы.Например, если силовой трансформатор, предназначенный для работы на частоте 60 Гц, вынужден работать на частоте 50 Гц, поток должен достигать более высоких пиковых уровней, чем раньше, чтобы создать такое же противоположное напряжение, необходимое для балансировки с напряжением источника.

Это верно, даже если напряжение источника такое же, как и раньше.

Магнитный поток выше в сердечнике трансформатора, работающем на 50 Гц, по сравнению с 60 Гц для того же напряжения.

Поскольку мгновенное напряжение обмотки пропорционально скорости изменения мгновенного магнитного потока в трансформаторе, форма волны напряжения, достигающая того же пикового значения, но требующая больше времени для завершения каждого полупериода, требует, чтобы магнитный поток поддерживал та же скорость изменения, что и раньше, но на более длительные периоды времени.

Таким образом, если поток должен расти с той же скоростью, что и раньше, но в течение более длительных периодов времени, он поднимется до более высокого пикового значения.

Математически это еще один пример исчисления в действии. Поскольку напряжение пропорционально скорости изменения потока, мы говорим, что форма волны напряжения — это производная формы волны потока, «производная» — это операция вычисления, определяющая одну математическую функцию (форму волны) с точки зрения скорости: замены другого.

Однако, если мы возьмем противоположную точку зрения и свяжем исходную форму волны с ее производной, мы можем назвать исходную форму волны интегралом производной формы волны. В этом случае форма волны напряжения является производной формы волны магнитного потока, а форма волны магнитного потока является интегралом формы волны напряжения.

Интеграл любой математической функции пропорционален площади, накопленной под кривой этой функции. Поскольку каждый полупериод сигнала 50 Гц накапливает большую площадь между ним и нулевой линией графика, чем будет форма сигнала 60 Гц — а мы знаем, что магнитный поток является интегралом напряжения, — поток будет достигать более высоких значений в рисунок ниже.

Поток, изменяющийся с той же скоростью, возрастает до более высокого уровня при 50 Гц, чем при 60 Гц.

Еще одна причина насыщения трансформатора — наличие постоянного тока в первичной обмотке. Любая величина постоянного напряжения, падающего на первичную обмотку трансформатора, вызовет дополнительный магнитный поток в сердечнике. Это дополнительное «смещение» или «смещение» потока будет подталкивать форму волны переменного магнитного потока ближе к насыщению в одном полупериоде, чем в другом.

Постоянный ток в первичной обмотке сдвигает пики формы волны в сторону верхнего предела насыщения.

Для большинства трансформаторов насыщение сердечника является очень нежелательным эффектом, и его можно избежать за счет хорошей конструкции: спроектировав обмотки и сердечник так, чтобы плотности магнитного потока оставались значительно ниже уровней насыщения.

Это гарантирует, что соотношение между mmf и Φ будет более линейным на протяжении всего цикла потока, что хорошо, поскольку способствует меньшим искажениям в форме волны тока намагничивания.

Кроме того, проектирование сердечника для низких плотностей магнитного потока обеспечивает безопасный запас между нормальными пиками магнитного потока и пределами насыщения сердечника, чтобы приспособиться к случайным, ненормальным условиям, таким как изменение частоты и смещение постоянного тока.

Пусковой ток

Когда трансформатор первоначально подключен к источнику переменного напряжения, может возникнуть значительный скачок тока через первичную обмотку, называемый пусковым током . Это аналогично пусковому току, наблюдаемому у электродвигателя, который запускается при внезапном подключении к источнику питания, хотя бросок тока трансформатора вызван другим явлением.

Мы знаем, что скорость изменения мгновенного потока в сердечнике трансформатора пропорциональна мгновенному падению напряжения на первичной обмотке. Или, как указывалось ранее, форма волны напряжения является производной формы волны магнитного потока, а форма волны магнитного потока является интегралом формы волны напряжения.

В непрерывно работающем трансформаторе эти две формы сигнала сдвинуты по фазе на 90 °. Поскольку поток (Φ) пропорционален магнитодвижущей силе (mmf) в сердечнике, а mmf пропорционален току обмотки, форма волны тока будет синфазной с формой волны магнитного потока, и оба будут отстать от формы волны напряжения на 90 °:

Непрерывный установившийся режим: Магнитный поток, как и ток, отстает от приложенного напряжения на 90 °.

Предположим, что первичная обмотка трансформатора внезапно подключается к источнику переменного напряжения в точный момент времени, когда мгновенное напряжение достигает своего положительного пикового значения.

Для того, чтобы трансформатор создавал противоположное падение напряжения, чтобы уравновеситься с этим приложенным напряжением источника, должен генерироваться магнитный поток быстро возрастающей величины. В результате ток в обмотке увеличивается быстро, но на самом деле не быстрее, чем при нормальных условиях:

Подключение трансформатора к сети при пиковом напряжении переменного тока: поток быстро увеличивается от нуля, как и в установившемся режиме.

И магнитный поток сердечника, и ток катушки начинаются с нуля и достигают тех же пиковых значений, которые наблюдаются при непрерывной работе. Таким образом, в этом сценарии нет «всплеска», «броска тока» или «тока».

В качестве альтернативы, давайте рассмотрим, что произойдет, если подключение трансформатора к источнику переменного напряжения произойдет в точный момент времени, когда мгновенное напряжение равно нулю.

Во время непрерывной работы (когда трансформатор был запитан в течение некоторого времени), это момент времени, когда и магнитный поток, и ток обмотки достигают своих отрицательных пиков, испытывая нулевую скорость изменения (dΦ / dt = 0 и di / dt = 0).

По мере того, как напряжение достигает своего положительного пика, формы волны магнитного потока и тока нарастают до своих максимальных положительных скоростей изменения и повышаются до своих положительных пиков по мере того, как напряжение опускается до нулевого уровня:

Запуск при e = 0 В — это не то же самое, что непрерывный запуск на рисунке выше. Эти ожидаемые формы сигналов неверны — Φ и я должен начинать с нуля.

Однако существует значительная разница между работой в непрерывном режиме и условием внезапного пуска, предполагаемым в этом сценарии: во время непрерывной работы уровни магнитного потока и тока были на своих отрицательных пиках, когда напряжение было в нулевых точках; Однако в трансформаторе, который простаивает, и магнитный поток, и ток обмотки должны начинаться с ноль .

Когда магнитный поток увеличивается в ответ на возрастающее напряжение, он будет увеличиваться от нуля вверх, а не из ранее отрицательного (намагниченного) состояния, как это обычно бывает в трансформаторе, который какое-то время находится под напряжением.

Таким образом, в трансформаторе, который только что «запускается», магнитный поток будет примерно в два раза больше обычного пикового значения, поскольку он «интегрирует» область под первым полупериодом формы волны напряжения:

Начиная с e = 0 В, Φ начинается с начального состояния Φ = 0, увеличиваясь в два раза по сравнению с нормальным значением, если предположить, что это не насыщает сердечник.

В идеальном трансформаторе ток намагничивания также увеличился бы примерно в два раза по сравнению с нормальным пиковым значением, генерируя необходимый mmf для создания этого потока, превышающего нормальный.

Однако большинство трансформаторов не спроектированы с достаточным запасом между нормальными пиками магнитного потока и пределами насыщения, чтобы избежать насыщения в таких условиях, и поэтому сердечник почти наверняка будет насыщаться в течение этого первого полупериода напряжения.

Во время насыщения для генерации магнитного потока необходимо непропорционально большое количество ммс.Это означает, что ток в обмотке, который создает МДС, вызывающую магнитный поток в сердечнике, непропорционально возрастет до значения , легко превышающего в два раза больше его нормального пика:

Начиная с e = 0 В, ток также увеличивается в два раза по сравнению с нормальным значением для ненасыщенного сердечника или значительно выше в случае (рассчитанном на) насыщение.

Это механизм, вызывающий пусковой ток в первичной обмотке трансформатора при подключении к источнику переменного напряжения.Как видите, величина пускового тока сильно зависит от точного времени электрического подключения к источнику.

Если трансформатор имеет некоторый остаточный магнетизм в его сердечнике в момент подключения к источнику, бросок тока может быть еще более серьезным. Из-за этого устройства максимальной токовой защиты трансформатора обычно бывают «медленного действия», чтобы выдерживать такие скачки тока без размыкания цепи.

Тепло и шум

Помимо нежелательных электрических эффектов, трансформаторы могут также проявлять нежелательные физические эффекты, наиболее заметными из которых являются выделение тепла и шума.Шум — это прежде всего неприятный эффект, но нагрев — потенциально серьезная проблема, поскольку изоляция обмотки будет повреждена, если будет допущен перегрев.

Нагрев можно минимизировать за счет хорошей конструкции, гарантирующей, что сердечник не приближается к уровням насыщения, что вихревые токи сведены к минимуму, и что обмотки не будут перегружены или работают слишком близко к максимальной допустимой нагрузке.

Силовые трансформаторы большой мощности имеют сердечник и обмотки, погруженные в масляную ванну для передачи тепла и глушения шума, а также для вытеснения влаги, которая в противном случае нарушила бы целостность изоляции обмотки.

Теплоотводящие «радиаторные» трубки на внешней стороне корпуса трансформатора обеспечивают конвективный путь потока масла для передачи тепла от сердечника трансформатора к окружающему воздуху:

Силовые трансформаторы большой мощности погружены в теплоизолирующее масло.

Безмасляные или «сухие» трансформаторы часто оцениваются с точки зрения максимального «повышения» рабочей температуры (превышения температуры окружающей среды) в соответствии с системой буквенного класса: A, B, F или H.Эти буквенные коды расположены в порядке от наименьшей термостойкости до наибольшей:

Класс A: Повышение температуры обмотки не более чем на 55 ° Цельсия при температуре окружающего воздуха 40 ° Цельсия (максимальной).
Класс B: Повышение температуры обмотки не более чем на 80 ° Цельсия при температуре окружающего воздуха 40 ° Цельсия (максимальной).
Класс F: Повышение температуры обмотки не более чем на 115 ° Цельсия при температуре окружающего воздуха 40 ° Цельсия (максимальной).
Класс H: Повышение температуры обмотки не более чем на 150 ° Цельсия при температуре окружающего воздуха 40 ° Цельсия (максимальной).

Слышимый шум — это эффект, в основном возникающий из явления магнитострикции : небольшое изменение длины ферромагнитного объекта при намагничивании.

Знакомый «гул», слышимый вокруг больших силовых трансформаторов, — это звук расширения и сжатия железного сердечника с частотой 120 Гц (в два раза выше частоты системы, которая в США составляет 60 Гц) — один цикл сжатия и расширения сердечника для каждого пика. формы волны магнитного потока — плюс шум, создаваемый механическими силами между первичной и вторичной обмотками.

Опять же, поддержание низких уровней магнитного потока в сердечнике является ключом к минимизации этого эффекта, что объясняет, почему феррорезонансные трансформаторы, которые должны работать в режиме насыщения для большей части формы волны тока, работают как горячими, так и шумными.

Потери на обмоточные магнитные силы

Еще одно шумовое явление в силовых трансформаторах — это физическая сила реакции между первичной и вторичной обмотками при большой нагрузке.

Если вторичная обмотка разомкнута, через нее не будет протекать ток и, следовательно, не будет создаваться магнитодвижущая сила (ммс).Однако, когда вторичная обмотка «загружена» (в настоящее время подается на нагрузку), обмотка генерирует МДС, которой противодействует «отраженная» МДС в первичной обмотке, чтобы предотвратить изменение уровней магнитного потока сердечника.

Эти противоположные МДС, возникающие между первичной и вторичной обмотками в результате вторичного (нагрузочного) тока, создают физическую силу отталкивания между обмотками, которая заставляет их вибрировать.

Разработчики трансформаторов должны учитывать эти физические силы при конструкции обмоток обмоток, чтобы обеспечить адекватную механическую опору для выдерживания напряжений.Однако в условиях большой нагрузки (высокого тока) эти напряжения могут быть достаточно большими, чтобы вызвать слышимый шум, исходящий от трансформатора.

ОБЗОР:

Силовые трансформаторы ограничены по количеству мощности, которую они могут передавать от первичной обмотки (обмоток) ко вторичной. Большие блоки обычно имеют номинальные значения в ВА (вольт-амперы) или кВА (киловольт-амперы).
Сопротивление в обмотках трансформатора снижает эффективность, поскольку ток рассеивает тепло, тратя энергию.
Магнитные эффекты в железном сердечнике трансформатора также способствуют снижению эффективности. Среди эффектов — вихревые токи , (циркулирующие индукционные токи в железном сердечнике) и гистерезис (потеря мощности из-за преодоления тенденции железа к намагничиванию в определенном направлении).
Повышенная частота приводит к увеличению потерь мощности в силовом трансформаторе. Наличие гармоник в энергосистеме является источником частот, значительно превышающих нормальные, что может вызвать перегрев в больших трансформаторах.
Как трансформаторы, так и катушки индуктивности обладают определенной неизбежной емкостью из-за изоляции проводов (диэлектрика), отделяющей витки обмотки от стального сердечника и друг от друга. Эта емкость может быть достаточно значительной, чтобы дать трансформатору естественную резонансную частоту , что может быть проблематичным в сигнальных приложениях.
Индуктивность утечки возникает из-за того, что магнитный поток не на 100% связан между обмотками трансформатора. Любой поток, не связанный с , передающий энергию от одной обмотки к другой, будет накапливать и выделять энергию, как работает (само) индуктивность.Индуктивность утечки имеет тенденцию ухудшать регулировку напряжения трансформатора (вторичное напряжение «проседает» больше при заданной величине тока нагрузки).
Магнитное насыщение сердечника трансформатора может быть вызвано чрезмерным первичным напряжением, работой на слишком низкой частоте и / или наличием постоянного тока в любой из обмоток. Насыщение можно минимизировать или избежать с помощью консервативной конструкции, которая обеспечивает адекватный запас прочности между пиковыми значениями плотности магнитного потока и пределами насыщения сердечника.
часто испытывают значительные пусковые токи при первоначальном подключении к источнику переменного напряжения. Пусковой ток наиболее велик, когда подключение к источнику переменного тока выполняется в момент, когда мгновенное напряжение источника равно нулю.
Шум — обычное явление, проявляемое трансформаторами, особенно силовыми трансформаторами, и в первую очередь вызвано магнитострикцией сердечника. Физические силы, вызывающие вибрацию обмотки, также могут создавать шум в условиях большой (сильноточной) нагрузки вторичной обмотки.

ТРАНСФОРМАТОРЫ — прикладное промышленное электричество

Что такое повышающие и понижающие трансформаторы

Это действительно очень полезное устройство. С его помощью мы можем легко умножить или разделить напряжение и ток в цепях переменного тока. Действительно, трансформатор сделал передачу электроэнергии на большие расстояния реальностью, поскольку напряжение переменного тока может быть «повышено», а ток «понижен» для уменьшения потерь мощности сопротивления проводов вдоль линий электропередач, соединяющих генерирующие станции с нагрузками.На обоих концах (как на генераторе, так и на нагрузках) уровни напряжения снижаются трансформаторами для более безопасной работы и менее дорогостоящего оборудования.

Трансформатор, который увеличивает напряжение от первичной к вторичной (больше витков вторичной обмотки, чем витков первичной обмотки), называется повышающим трансформатором .

И наоборот, трансформатор, предназначенный для работы с точностью до наоборот, называется понижающим трансформатором .

Давайте еще раз рассмотрим фотографию, показанную в предыдущем разделе:

Рисунок 8.1 Поперечное сечение трансформатора, показывающее первичную и вторичную обмотки, имеет высоту несколько дюймов (приблизительно 10 см).

Это понижающий трансформатор, что подтверждается большим числом витков первичной обмотки и малым числом витков вторичной обмотки. В качестве понижающего блока этот трансформатор преобразует низковольтную слаботочную мощность в низковольтную сильноточную мощность. Провод большего сечения, используемый во вторичной обмотке, необходим из-за увеличения тока. Первичная обмотка, которая не должна проводить такой большой ток, может быть изготовлена из провода меньшего сечения.

Обратимость работы трансформатора

В случае, если вам интересно, можно использовать любой из этих типов трансформаторов в обратном направлении (питание вторичной обмотки от источника переменного тока и обеспечение питания нагрузки первичной обмоткой) для выполнения противоположной функции: может функционировать повышающий как понижение и виза-верса.

Однако, как мы видели в первом разделе этой главы, эффективная работа трансформатора требует, чтобы индуктивности отдельных обмоток были спроектированы для конкретных рабочих диапазонов напряжения и тока, поэтому, если трансформатор должен использоваться «в обратном направлении», как это должны использоваться в пределах исходных проектных параметров напряжения и тока для каждой обмотки, чтобы не оказаться неэффективным (или чтобы не повредить чрезмерным напряжением или током!).

Этикетки для изготовления трансформаторов

Трансформаторы

часто конструируются таким образом, что не очевидно, какие провода ведут к первичной обмотке, а какие — к вторичной. В электроэнергетике, чтобы избежать путаницы, используется одно из условных обозначений «H» для обмотки более высокого напряжения (первичная обмотка в понижающем блоке; вторичная обмотка в повышающем) и «X». обозначения низковольтной обмотки. Следовательно, у простого силового трансформатора будут провода с маркировкой «H ₁», «H ₂», «X ₁» и «X ₂».Обычно это важно для нумерации проводов (H ₁ по сравнению с H ₂ и т. Д.), Которую мы рассмотрим немного позже в этой главе.

Практическое значение повышающих и понижающих трансформаторов

Тот факт, что напряжение и ток «скачкообразно изменяются» в противоположных направлениях (одно вверх, другое вниз), имеет смысл, если вспомнить, что мощность равна напряжению, умноженному на ток, и понять, что трансформаторы не могут производить мощность , а только преобразовывают ее. .Любое устройство, которое могло бы выдавать больше энергии, чем потребляло, нарушило бы закон сохранения энергии в физике, а именно, что энергия не может быть создана или уничтожена, а только преобразована. Как и в случае с первым рассмотренным нами примером трансформатора, эффективность передачи энергии от первичной к вторичной стороне устройства очень хорошая.

Практическое значение этого становится более очевидным, когда рассматривается альтернатива: до появления эффективных трансформаторов преобразование уровня напряжения / тока могло быть достигнуто только за счет использования двигателей / генераторных установок.Чертеж двигателя / генераторной установки показывает основной принцип: (рисунок ниже)

Рисунок 8.2 Мотор-генератор иллюстрирует основной принцип работы трансформатора.
В такой машине двигатель механически соединен с генератором, при этом генератор предназначен для выработки требуемых уровней напряжения и тока при скорости вращения двигателя. Хотя и двигатели, и генераторы являются довольно эффективными устройствами, использование обоих таким образом усугубляет их неэффективность, так что общий КПД находится в диапазоне 90% или меньше.Кроме того, поскольку для двигателей / генераторных установок, очевидно, требуются движущиеся части, механический износ и балансировка являются факторами, влияющими как на срок службы, так и на производительность. С другой стороны, трансформаторы способны преобразовывать уровни переменного напряжения и тока с очень высоким КПД без движущихся частей, что делает возможным широкое распространение и использование электроэнергии, которую мы считаем само собой разумеющимся.
Справедливости ради следует отметить, что моторные / генераторные установки не обязательно заменялись трансформаторами для всех приложений .Хотя трансформаторы явно превосходят мотор-генераторные установки для преобразования переменного напряжения и уровня тока, они не могут преобразовывать одну частоту переменного тока в другую или (сами по себе) преобразовывать постоянный ток в переменный или наоборот. Электродвигатели / генераторные установки могут выполнять все эти задачи с относительной простотой, хотя и с уже описанными ограничениями эффективности и механических факторов.
Электродвигатели / генераторные установки также обладают уникальным свойством аккумулирования кинетической энергии: то есть, если подача питания двигателя на мгновение прерывается по какой-либо причине, его угловой момент (инерция этой вращающейся массы) будет поддерживать вращение генератора на короткое время. длительность, таким образом изолируя любые нагрузки, питаемые от генератора, от «сбоев» в основной энергосистеме.
Анализ работы повышающего и понижающего трансформатора
Обмотка с большей индуктивностью имеет более высокое напряжение и меньший ток, чем другая. Поскольку две катушки индуктивности намотаны вокруг одного и того же материала сердечника в трансформаторе (для наиболее эффективной магнитной связи между ними), параметры, влияющие на индуктивность для двух катушек, равны, за исключением количества витков в каждой катушке. Если мы еще раз посмотрим на нашу формулу индуктивности, мы увидим, что индуктивность пропорциональна квадрату числа витков катушки:
[латекс] L = \ frac {N ^ 2µA} {I} [/ латекс]
Где,
[латекс] L = \ text {индуктивность катушки Генри} [/ латекс]
[латекс] N = \ text {Количество витков в катушке провода (прямой провод = 1)} [/ латекс]
[латекс] \ mu = \ text {Проницаемость основных материалов (абсолютная, а не относительная)} [/ латекс]
[латекс] A = \ text {Площадь рулона в квадратных метрах} [/ латекс]
[латекс] I = \ text {Среднее значение рулона в метрах} [/ латекс]
Итак, должно быть очевидно, что наши две катушки индуктивности должны иметь отношение витков катушки 10: 1, поскольку 10 в квадрате равно 100.Это похоже на то же соотношение, которое мы обнаружили между первичным и вторичным напряжениями и токами (10: 1), поэтому мы можем, как правило, сказать, что коэффициент трансформации напряжения и тока равен отношению витков обмотки между первичной и вторичной обмотками.
Рисунок 8.3 Пример понижающего трансформатора.
Понижающий трансформатор: (много витков: несколько витков).
Эффект повышения / понижения передаточных чисел катушки в трансформаторе аналогичен передаточным числам зубчатых колес в механических зубчатых передачах, преобразуя значения скорости и крутящего момента во многом таким же образом:
Рисунок 8.4 Редукторная передача снижает крутящий момент, одновременно увеличивая скорость.
Повышающие и понижающие трансформаторы для целей распределения энергии могут быть гигантскими по сравнению с показанными ранее силовыми трансформаторами, причем некоторые блоки имеют высоту дома. На следующей фотографии показан трансформатор подстанции высотой около двенадцати футов:
Рисунок 8.5 Трансформатор подстанции.
Существуют приложения, в которых необходима гальваническая развязка между двумя цепями переменного тока без какого-либо преобразования уровней напряжения или тока.В этих случаях используются трансформаторы под названием изолирующие трансформаторы с коэффициентами трансформации 1: 1. Настольный изолирующий трансформатор показан на рисунке ниже.
Рисунок 8.6 Разделительный трансформатор изолирует питание от линии питания.
Поскольку трансформаторы в основном являются устройствами переменного тока, нам необходимо знать фазовые соотношения между первичной и вторичной цепями. Мы можем изобразить формы волны для первичной и вторичной цепей и увидеть фазовые соотношения.
Рисунок 8.7 Вторичное напряжение V (3,5) синфазно с первичным напряжением V (2) и понижено в десять раз.
Вторичное напряжение V (3,5) синфазно с первичным напряжением V (2) и понижено в десять раз.
При переходе от первичной обмотки, В (2) к вторичной, В (3,5), напряжение снижалось в десять раз, а ток увеличивался в десять раз. Формы сигналов как тока, так и напряжения являются синфазно при переходе от первичного к вторичному.
Рисунок 8.8 Первичный и вторичный токи синфазны. Вторичный ток увеличивается в десять раз.
Обозначения трансформатора
Похоже, что напряжение и ток двух обмоток трансформатора синфазны, по крайней мере, для нашей резистивной нагрузки. Это достаточно просто, но было бы неплохо узнать , каким образом мы должны подключить трансформатор, чтобы обеспечить правильное соотношение фаз. В конце концов, трансформатор — это не что иное, как набор индукторов с магнитной связью, а на индукторах обычно нет какой-либо маркировки полярности.Если бы мы взглянули на немаркированный трансформатор, у нас не было бы возможности узнать, как подключить его к цепи, чтобы получить синфазное (или не синфазное на 180 °) напряжение и ток:
Рисунок 8.9 На практике полярность трансформатора может быть неоднозначной.
Поскольку это практическая проблема, производители трансформаторов разработали своего рода стандарт маркировки полярности для обозначения фазовых соотношений. Он называется условным обозначением точек и представляет собой не что иное, как точку, помещенную рядом с каждым соответствующим плечом обмотки трансформатора:
Рисунок 8.10 Пара точек указывает полярность.
Обычно трансформатор поставляется с какой-то схематической диаграммой, на которой отмечены выводы проводов для первичной и вторичной обмоток. На схеме будет пара точек, похожая на то, что видно выше. Иногда точки будут опускаться, но когда метки «H» и «X» используются для обозначения проводов обмотки трансформатора, предполагается, что нижние индексы обозначают полярность обмотки. Провода «1» (H ₁ и X ₁) показывают, где обычно размещаются точки маркировки полярности.
Подобное расположение этих точек рядом с верхними концами первичной и вторичной обмоток говорит нам о том, что любая мгновенная полярность напряжения, наблюдаемая на первичной обмотке, будет такой же, как и на вторичной обмотке. Другими словами, фазовый сдвиг от первичного к вторичному будет равен нулю градусов.
С другой стороны, если точки на каждой обмотке трансформатора не совпадают, , а не , фазовый сдвиг будет 180 ° между первичной и вторичной обмотками, например:
Рисунок 8.11 Не в фазе: основной красный — точка, дополнительный черный — точка.
Конечно, условное обозначение точек указывает только на то, какой конец каждой обмотки является каким относительно другой обмотки (ов). Если вы хотите самостоятельно изменить соотношение фаз, все, что вам нужно сделать, это поменять местами соединения обмотки следующим образом:
Рисунок 8.12 В фазе: основной красный — точка, дополнительный красный — точка.
Трансформаторы «повышают» или «понижают» напряжение в соответствии с соотношением витков первичной и вторичной обмоток.
[латекс] \ text {Коэффициент передачи напряжения} = \ frac {N_ {вторичный}} {N_ {первичный}} [/ latex]
[латекс] \ text {Текущий коэффициент передачи} = \ frac {N_ {первичный}} {N_ {вторичный}} [/ latex]
Где,
[латекс] N = \ text {Количество витков в обмотке} [/ латекс]
Трансформатор, предназначенный для увеличения напряжения от первичной до вторичной, называется повышающим трансформатором .Трансформатор, предназначенный для понижения напряжения с первичной обмотки на вторичную, называется понижающим трансформатором .
Коэффициент трансформации трансформатора будет равен квадратному корню из отношения его первичной индуктивности к вторичной индуктивности (L).
[латекс] \ text {Коэффициент передачи напряжения} = \ sqrt {\ frac {L_ {вторичный}} {L_ {первичный}}} [/ латекс]
Имея возможность передавать мощность от одной цепи к другой без использования соединительных проводов между двумя цепями, трансформаторы обеспечивают полезную функцию гальванической развязки .
Трансформаторы
, предназначенные для обеспечения гальванической развязки без скачков напряжения и тока вверх или вниз, называются изолирующими трансформаторами .
Фазовое соотношение напряжения и тока между первичной и вторичной цепями трансформатора прямое: в идеале нулевой сдвиг фазы.
Условное обозначение точек — это тип маркировки полярности для обмоток трансформатора, показывающий, какой конец обмотки находится относительно других обмоток.
Трансформаторы с несколькими вторичными обмотками
Трансформаторы — очень универсальные устройства. Базовая концепция передачи энергии между взаимными индукторами достаточно полезна между одной первичной и одной вторичной обмотками, но трансформаторы не обязательно должны быть сделаны с двумя наборами обмоток. Рассмотрим схему трансформатора:
Рисунок 8.13. Трансформатор с несколькими вторичными обмотками обеспечивает несколько выходных напряжений.
Здесь три катушки индуктивности имеют общий магнитный сердечник, магнитно «связывая» или «связывая» их вместе.Связь между коэффициентами витков обмотки и отношениями напряжений, наблюдаемая с одной парой взаимных индукторов, все еще сохраняется здесь для нескольких пар катушек.
Вполне возможно собрать трансформатор, подобный приведенному выше (одна первичная обмотка, две вторичные обмотки), в котором одна вторичная обмотка является понижающей, а другая — повышающей. Фактически, такая конструкция трансформатора была довольно распространена в цепях питания вакуумных ламп, которые требовались для подачи низкого напряжения на нити ламп (обычно 6 или 12 вольт) и высокого напряжения для пластин ламп (несколько сотен вольт) от источника питания. номинальное первичное напряжение 110 вольт переменного тока.
С таким трансформатором возможны не только напряжения и токи совершенно разных величин, но все цепи электрически изолированы друг от друга.
Рисунок 8.14 Фотография многообмоточного трансформатора с шестью обмотками, первичной и пятью вторичными обмотками.
Трансформатор на рисунке выше предназначен для обеспечения как высокого, так и низкого напряжения, необходимого в электронной системе с использованием электронных ламп. Низкое напряжение требуется для питания нитей вакуумных трубок, в то время как высокое напряжение требуется для создания разности потенциалов между пластиной и катодными элементами каждой трубки.Одного трансформатора с несколькими обмотками достаточно, чтобы обеспечить все необходимые уровни напряжения от одного источника 115 В. Провода для этого трансформатора (их 15!) На фотографии не показаны, они скрыты от глаз.
Если электрическая изоляция между вторичными цепями не имеет большого значения, аналогичный эффект может быть получен путем «постукивания» одной вторичной обмотки в нескольких точках по ее длине, как показано на рисунке ниже.
Рис. 8.15. Вторичная обмотка с одним ответвлением обеспечивает несколько напряжений.
Многополюсный коммутирующий трансформатор
Ответвитель — это не что иное, как соединение проводов, сделанное в некоторой точке обмотки между концами. Неудивительно, что соотношение витков обмотки / величины напряжения обычного трансформатора сохраняется для всех сегментов обмотки с ответвлениями. Этот факт можно использовать для производства трансформатора с несколькими передаточными числами:
Рис. 8.16. Вторичная обмотка с ответвлениями, использующая переключатель для выбора одного из многих возможных напряжений.
Переменный трансформатор
Продолжая концепцию отводов обмотки, мы получаем «переменный трансформатор», в котором скользящий контакт перемещается по длине открытой вторичной обмотки и может соединяться с ней в любой точке по ее длине.Эффект эквивалентен наличию отвода обмотки на каждом витке обмотки и переключателя с полюсами на каждом положении отвода:
Рисунок 8.17 Скользящий контакт на вторичной обмотке непрерывно изменяет вторичное напряжение.
Одним из потребительских применений переменного трансформатора является регулирование скорости для модельных поездов, особенно поездов 1950-х и 1960-х годов. Эти трансформаторы были по существу понижающими блоками, максимальное напряжение, получаемое от вторичной обмотки, было существенно меньше, чем первичное напряжение от 110 до 120 вольт переменного тока.Контакт с регулируемой разверткой обеспечивает простое средство управления напряжением с небольшими потерями энергии, намного более эффективное, чем управление с использованием переменного резистора!
Подвижно-скользящие контакты слишком непрактичны для использования в больших промышленных силовых трансформаторах, но многополюсные переключатели и отводы обмотки являются обычным явлением для регулировки напряжения. В энергосистемах необходимо периодически производить регулировку, чтобы приспособиться к изменениям нагрузки в течение месяцев или лет во времени, и эти схемы переключения обеспечивают удобное средство.Как правило, такие «переключатели ответвлений» не предназначены для работы с током полной нагрузки, а должны срабатывать только тогда, когда трансформатор обесточен (отсутствует питание).
Автотрансформатор
Учитывая, как мы можем отвести любую обмотку трансформатора, чтобы получить эквивалент нескольких обмоток (хотя и с потерей гальванической развязки между ними), имеет смысл полностью отказаться от гальванической развязки и построить трансформатор из одной обмотки. Действительно, это возможно, и получившееся устройство называется автотрансформатором :
. Рисунок 8.18 Этот автотрансформатор повышает напряжение с помощью одинарной ответвленной обмотки, экономя медь и жертвуя изоляцией.
Автотрансформатор, изображенный выше, выполняет функцию повышения напряжения. Понижающий автотрансформатор будет выглядеть примерно так, как показано на рисунке ниже.
Рисунок 8.19. Этот автотрансформатор понижает напряжение с помощью одной обмотки с ответвлениями, экономящей медь. Автотрансформаторы
находят широкое применение в приложениях, требующих небольшого повышения или понижения напряжения на нагрузке. Альтернативой обычному (изолированному) трансформатору было бы либо иметь правильное соотношение первичной / вторичной обмоток, предназначенное для работы, либо использовать понижающую конфигурацию с вторичной обмоткой, подключенной последовательно («повышающий») или последовательно. противодействующая («вздрагивающая») мода.Для иллюстрации того, как это будет работать, приведены первичные, вторичные напряжения и напряжения нагрузки.
Конфигурации автотрансформатора
Во-первых, «повышающая» конфигурация. На рисунке ниже полярность вторичной катушки ориентирована так, что ее напряжение напрямую складывается с первичным напряжением.
Рисунок 8.20. Обычный трансформатор, подключенный как автотрансформатор для повышения сетевого напряжения.
Далее, «раскладывающаяся» конфигурация. На рисунке ниже полярность вторичной катушки ориентирована так, что ее напряжение напрямую вычитается из первичного напряжения:
Рисунок 8.21 Обычный трансформатор, подключенный как автотрансформатор для понижения напряжения в сети.
Основным преимуществом автотрансформатора является то, что та же функция повышения или понижения достигается только с одной обмоткой, что делает его дешевле и легче в производстве, чем обычный (изолирующий) трансформатор, имеющий как первичную, так и вторичную обмотки.
Пневматический автотрансформатор
Как и у обычных трансформаторов, обмотки автотрансформатора могут иметь ответвления для изменения коэффициента передачи.Кроме того, их можно сделать бесступенчато регулируемыми с помощью скользящего контакта, чтобы постучать по обмотке в любой точке по ее длине. Последняя конфигурация достаточно популярна, чтобы заслужить собственное имя: Variac . (рисунок ниже)
Рис. 8.22. Вариак — это автотрансформатор со скользящим ответвлением.
Маленькие вариаторы для настольного использования — это популярное оборудование для экспериментаторов в области электроники. Они могут понижать (а иногда и повышать) напряжение переменного тока в быту с широким и точным диапазоном регулировки простым поворотом ручки.
Трансформаторы могут быть оснащены более чем одной парой первичной и одной вторичной обмоток. Это позволяет использовать несколько коэффициентов повышения и / или понижения в одном устройстве.
Обмотки трансформатора
также могут быть «ответвлены»: то есть пересекаться во многих точках для разделения одной обмотки на секции.
Переменные трансформаторы могут быть изготовлены с помощью подвижного плеча, который перемещается по длине обмотки, контактируя с обмоткой в любой точке по ее длине.Обмотка, конечно же, должна быть оголенной (без изоляции) в области движения плеча.
Автотрансформатор — это одинарная катушка индуктивности с ответвлениями, используемая для повышения или понижения напряжения, как трансформатор, за исключением гальванической развязки.
A Variac — это регулируемый автотрансформатор.
Поскольку трехфазные сети так часто используются в системах распределения электроэнергии, вполне логично, что нам потребуются трехфазные трансформаторы, чтобы иметь возможность повышать или понижать напряжение.Это верно лишь частично, поскольку обычные однофазные трансформаторы могут быть объединены вместе для преобразования мощности между двумя трехфазными системами в различных конфигурациях, устраняя необходимость в специальном трехфазном трансформаторе. Однако для этих задач созданы специальные трехфазные трансформаторы, которые могут работать с меньшими требованиями к материалам, меньшими размерами и меньшим весом, чем их модульные аналоги.
Обмотки и соединения трехфазного трансформатора
Трехфазный трансформатор состоит из трех наборов первичной и вторичной обмоток, каждый набор намотан на одну ногу узла железного сердечника.По сути, это выглядит так, как будто три однофазных трансформатора имеют общий сердечник, как показано на рисунке ниже.
Рисунок 8.23 Сердечник трехфазного трансформатора имеет три набора обмоток.
Эти наборы первичной и вторичной обмоток будут соединены в конфигурации Δ или Y, чтобы сформировать единый блок. Различные комбинации способов, которыми эти обмотки могут быть соединены вместе, будут в центре внимания этого раздела.
Независимо от того, используются ли комплекты обмоток с общим сердечником или каждая пара обмоток представляет собой отдельный трансформатор, варианты соединения обмоток одинаковы:
Первичная — Вторичная
Y — Y
Y — Δ
Δ — Y
Δ — Δ
Причины выбора конфигурации Y или Δ для соединений обмоток трансформатора те же, что и для любого другого трехфазного приложения: соединения Y обеспечивают возможность нескольких напряжений, в то время как соединения Δ имеют более высокий уровень надежности (если одна обмотка выходит из строя в открытом состоянии, два других могут поддерживать полное линейное напряжение нагрузки).
Вероятно, наиболее важным аспектом соединения трех наборов первичной и вторичной обмоток для формирования трехфазного блока трансформаторов является уделение внимания правильному фазированию обмоток (точки, используемые для обозначения «полярности» обмоток). Помните о правильном соотношении фаз между фазными обмотками Δ и Y: (рисунок ниже)
Рисунок 8.24 (Y) Центральная точка «Y» должна связывать либо все «-», либо все «+» точки намотки вместе. (Δ) Полярности обмоток должны складываться вместе (от + до -).
Правильная синхронизация фаз, когда обмотки не показаны в стандартной конфигурации Y или Δ, может быть непростой задачей. Позвольте мне проиллюстрировать это, начиная с рисунка ниже.
Рисунок 8.23. Входы A1, A2, A3 могут быть подключены к «Δ» или «Y», как и выходы B1, B2, B3.
Разводка фаз для трансформатора «Y-Y»
Три отдельных трансформатора должны быть соединены вместе для преобразования энергии из одной трехфазной системы в другую. Сначала я покажу электрические соединения для конфигурации Y-Y:
Рисунок 8.25 Разводка фаз для трансформатора «Y-Y».
Обратите внимание на рисунок выше, как все концы обмотки, отмеченные точками, подключены к своим соответствующим фазам A, B и C, в то время как концы без точек соединены вместе, образуя центры каждой буквы «Y». Соединение первичной и вторичной обмоток по схеме «Y» позволяет использовать нейтральные проводники (N ₁ и N ₂) в каждой энергосистеме.
Разводка фаз для трансформатора «Y-Δ»
Теперь посмотрим на конфигурацию Y-Δ:
Рисунок 8.26 Подключение фаз для трансформатора «Y-Δ».
Обратите внимание на то, как вторичные обмотки (нижний набор, рисунок выше) соединены в цепочку, причем сторона с «точкой» одной обмотки соединена со стороной «без точки» следующей, образуя петлю Δ. В каждой точке соединения между парами обмоток выполняется подключение к линии второй энергосистемы (A, B и C).
Разводка фаз для трансформатора «Δ-Y»
Теперь давайте рассмотрим систему Δ-Y на рисунке ниже.
Рисунок 8.27. Схема подключения фаз для трансформатора «Δ-Y».
Такая конфигурация (рисунок выше) позволит обеспечить несколько напряжений (линия-линия или линия-нейтраль) во второй энергосистеме от исходной энергосистемы, не имеющей нейтрали.
Подключение фаз для трансформатора «Δ-Δ»
И, наконец, перейдем к конфигурации Δ-Δ:
Рисунок 8.28. Схема подключения фаз для трансформатора «Δ-Δ».
Когда нет необходимости в нейтральном проводе во вторичной энергосистеме, предпочтительны схемы подключения Δ-Δ (рисунок выше) из-за неотъемлемой надежности конфигурации Δ.
Фазовая проводка для трансформатора «V» или «открытый Δ»
Учитывая, что Δ-конфигурация может удовлетворительно работать без одной обмотки, некоторые разработчики энергосистем предпочитают создавать батарею трехфазных трансформаторов только с двумя трансформаторами, представляя конфигурацию Δ-Δ с отсутствующей обмоткой как на первичной, так и на вторичной стороне:
Рисунок 8.29 «В» или «разомкнутый Δ» обеспечивает мощность 2 φ только с двумя трансформаторами.
Эта конфигурация называется «V» или «Open-Δ». Конечно, каждый из двух трансформаторов должен быть большего размера, чтобы выдерживать такое же количество мощности, как три в стандартной Δ-конфигурации, но общие размеры, вес и стоимость часто того стоят.Однако следует иметь в виду, что при отсутствии одного набора обмоток в форме Δ эта система больше не обеспечивает отказоустойчивость нормальной системы Δ-Δ. Если один из двух трансформаторов выйдет из строя, это определенно повлияет на напряжение и ток нагрузки.
Пример из реальной жизни
На следующей фотографии (рисунок ниже) показан блок повышающих трансформаторов на плотине гидроэлектростанции Гранд-Кули в штате Вашингтон. С этой точки зрения можно увидеть несколько трансформаторов (зеленого цвета), которые сгруппированы по три: по три трансформатора на гидроэлектрический генератор, соединенные вместе проводом в той или иной форме трехфазной конфигурации.
На фотографии не показаны соединения первичной обмотки, но похоже, что вторичные обмотки соединены по Y-образной схеме, так как из каждого трансформатора выступает только один большой высоковольтный изолятор. Это говорит о том, что другая сторона вторичной обмотки каждого трансформатора имеет потенциал земли или близок к нему, что может быть верно только в системе Y. В здании слева находится электростанция, в которой размещены генераторы и турбины. Справа наклонная бетонная стена — нижняя поверхность плотины:
Рисунок 8.Плотина гидроэлектростанции Гранд-Кули, 30
Мощность
Как уже отмечалось, трансформаторы должны быть хорошо спроектированы, чтобы обеспечить приемлемую связь по мощности, точное регулирование напряжения и низкие искажения тока возбуждения. Кроме того, трансформаторы должны быть спроектированы так, чтобы без проблем передавать ожидаемые значения тока первичной и вторичной обмоток. Это означает, что проводники обмотки должны быть изготовлены из проволоки соответствующего калибра, чтобы избежать проблем с нагревом.
Идеальный трансформатор
Идеальный трансформатор должен иметь идеальную связь (без индуктивности рассеяния), идеальное регулирование напряжения, идеально синусоидальный ток возбуждения, отсутствие гистерезиса или потерь на вихревые токи и достаточно толстый провод, чтобы выдерживать любой ток.К сожалению, идеальный трансформатор должен быть бесконечно большим и тяжелым, чтобы соответствовать этим целям проектирования. Таким образом, при разработке практического трансформатора необходимо идти на компромиссы.
Кроме того, изоляция проводов обмотки является проблемой там, где встречаются высокие напряжения, как это часто бывает в повышающих и понижающих распределительных трансформаторах. Обмотки должны быть не только хорошо изолированы от стального сердечника, но и каждая обмотка должна быть достаточно изолирована от другой, чтобы поддерживать электрическую изоляцию между обмотками.
Номинальные характеристики трансформатора
С учетом этих ограничений трансформаторы рассчитаны на определенные уровни напряжения и тока первичной и вторичной обмоток, хотя номинальный ток обычно выводится из номинального значения вольт-ампер (ВА), присвоенного трансформатору. Например, возьмем понижающий трансформатор с номинальным напряжением первичной обмотки 120 В, номинальным напряжением вторичной обмотки 48 В и номинальной мощностью 1 кВА (1000 ВА) в ВА. Максимальные токи обмотки можно определить как таковые: кВА (1000 ВА).Максимальные токи обмотки можно определить как таковые:
[латекс] \ text {Максимальный ток обмотки} [/ латекс]
[латекс] \ tag {8.1} I_ {Max} = \ frac {S} {E} [/ latex]
Иногда обмотки имеют номинальный ток в амперах, но это обычно наблюдается на небольших трансформаторах. Большие трансформаторы почти всегда имеют номинальное напряжение на обмотке и
ВА или кВА.
Потери энергии
Трансформаторы передают мощность с минимальными потерями.Как было сказано ранее, КПД современных силовых трансформаторов обычно превышает 95%. Однако хорошо знать, куда уходит часть этой утраченной силы и что вызывает ее потерю.
Конечно, возможны потери мощности из-за сопротивления обмоток проводов. Если не используются сверхпроводящие провода, всегда будет рассеиваться мощность в виде тепла через сопротивление проводников с током. Поскольку трансформаторы требуют таких длинных проводов, эти потери могут быть существенным фактором.Увеличение диаметра обмоточного провода — один из способов минимизировать эти потери, но только при значительном увеличении стоимости, размера и веса.
Вихретоковые потери
Помимо резистивных потерь, большая часть потерь мощности трансформатора связана с магнитными эффектами в сердечнике. Возможно, наиболее значительным из этих «потерь в сердечнике» являются потери на вихревые токи , которые представляют собой рассеяние резистивной мощности из-за прохождения индуцированных токов через железо сердечника. Поскольку железо является проводником электричества, а также отличным «проводником» магнитного потока, в железе будут индуцироваться токи так же, как есть токи, индуцированные во вторичных обмотках из переменного магнитного поля.Эти индуцированные токи — как описано в пункте закона Фарадея о перпендикулярности — имеют тенденцию проходить через поперечное сечение сердечника перпендикулярно виткам первичной обмотки. Их круговое движение дало им необычное название: как водовороты в потоке воды, которые циркулируют, а не движутся по прямым линиям.
Железо является хорошим проводником электричества, но не так хорошо, как медь или алюминий, из которых обычно делаются проволочные обмотки. Следовательно, эти «вихревые токи» должны преодолевать значительное электрическое сопротивление, когда они циркулируют по сердечнику.Преодолевая сопротивление утюга, они рассеивают энергию в виде тепла. Следовательно, у нас есть источник неэффективности трансформатора, который трудно устранить.
Индукционный нагрев
Это явление настолько ярко выражено, что его часто используют как средство нагрева черных (железосодержащих) материалов. На фотографии ниже показан блок «индукционного нагрева», повышающий температуру большого участка трубы. Петли из проволоки, покрытые высокотемпературной изоляцией, охватывают окружность трубы, вызывая вихревые токи внутри стенки трубы за счет электромагнитной индукции.Чтобы максимизировать эффект вихревых токов, используется высокочастотный переменный ток, а не частота линии электропередачи (60 Гц). Блоки в правой части изображения вырабатывают высокочастотный переменный ток и регулируют величину тока в проводах, чтобы стабилизировать температуру трубы на предварительно определенном «заданном значении».
Рисунок 8.31 Индукционный нагрев: Первичная изолированная обмотка наводит ток во вторичную железную трубу с потерями.
Снижение вихревых токов
Основная стратегия уменьшения этих расточительных вихревых токов в сердечниках трансформаторов состоит в том, чтобы сформировать железный сердечник в виде листов, каждый из которых покрыт изолирующим лаком, чтобы сердечник был разделен на тонкие слои.В результате ширина сердечника очень мала для циркуляции вихревых токов:
Рисунок 8.32 Разделение стального сердечника на тонкие изолированные пластинки сводит к минимуму потери на вихревые токи.
Ламинированные сердечники , подобные показанному здесь, входят в стандартную комплектацию почти всех низкочастотных трансформаторов. Напомним, что на фотографии трансформатора, разрезанного пополам, железный сердечник состоял из множества тонких листов, а не из одной цельной детали. Потери на вихревые токи увеличиваются с увеличением частоты, поэтому трансформаторы, предназначенные для работы от высокочастотной энергии (например, 400 Гц, используемой во многих военных и авиационных приложениях), должны использовать более тонкие пластины, чтобы снизить потери до приемлемого минимума.Это имеет нежелательный эффект увеличения стоимости изготовления трансформатора.
Другой аналогичный метод минимизации потерь на вихревые токи, который лучше подходит для высокочастотных приложений, — это изготовление сердечника из железного порошка, а не из тонких листов железа. Подобно ламинированным листам, эти гранулы железа по отдельности покрыты электроизоляционным материалом, который делает сердечник непроводящим, за исключением ширины каждой гранулы. Сердечники из порошкового железа часто используются в трансформаторах, работающих с радиочастотными токами.
Магнитный гистерезис
Еще одна «потеря в сердечнике» — это магнитный гистерезис . Все ферромагнитные материалы имеют тенденцию сохранять некоторую степень намагниченности после воздействия внешнего магнитного поля. Эта тенденция оставаться намагниченным называется «гистерезисом», и требуются определенные затраты энергии, чтобы преодолеть это противодействие, изменяющееся каждый раз, когда магнитное поле, создаваемое первичной обмоткой, меняет полярность (дважды за цикл переменного тока).
Этот тип потерь может быть уменьшен за счет правильного выбора материала сердечника (выбор сплава сердечника с низким гистерезисом, о чем свидетельствует «тонкая» гистерезисная кривая B / H) и проектирования сердечника с минимальной магнитной индукцией (большая площадь поперечного сечения ).
Скин-эффект на высоких частотах
Потери энергии в трансформаторе увеличиваются с увеличением частоты. Скин-эффект внутри проводников обмотки уменьшает доступную площадь поперечного сечения для потока электрического заряда, тем самым увеличивая эффективное сопротивление при повышении частоты и создавая больше мощности, теряемой из-за резистивной диссипации. Потери в магнитном сердечнике также увеличиваются из-за более высоких частот, вихревых токов и эффектов гистерезиса. По этой причине трансформаторы значительных размеров предназначены для эффективной работы в ограниченном диапазоне частот.
В большинстве систем распределения электроэнергии, где частота сети очень стабильна, можно подумать, что чрезмерная частота никогда не будет проблемой. К сожалению, это происходит в виде гармоник, создаваемых нелинейными нагрузками.
Как мы видели в предыдущих главах, несинусоидальные сигналы эквивалентны аддитивным сериям нескольких синусоидальных сигналов с разными амплитудами и частотами. В энергосистемах эти другие частоты являются целыми числами, кратными основной (линейной) частоте, что означает, что они всегда будут выше, а не ниже проектной частоты трансформатора.В значительной степени они могут вызвать серьезный перегрев трансформатора. Силовые трансформаторы могут быть спроектированы для обработки определенных уровней гармоник энергосистемы, и эта способность иногда обозначается рейтингом «K-фактор».
Паразитная емкость и индуктивность
Помимо номинальной мощности и потерь мощности, трансформаторы часто имеют другие нежелательные ограничения, о которых следует знать разработчикам схем. Подобно их более простым аналогам — индукторам — трансформаторы обладают емкостью из-за изоляционного диэлектрика между проводниками: от обмотки к обмотке, от витка к витку (в одной обмотке) и от обмотки к сердечнику.
Частота резонанса трансформатора
Обычно эта емкость не имеет значения в силовых приложениях, но приложения с малым сигналом (особенно высокочастотные) могут плохо переносить эту причуду. Кроме того, эффект наличия емкости наряду с расчетной индуктивностью обмоток дает трансформаторам способность резонировать с на определенной частоте, что определенно является проблемой проектирования в сигнальных приложениях, где приложенная частота может достигать этой точки (обычно резонансная частота мощности трансформатор находится далеко за пределами частоты переменного тока, для которой он был разработан).
Удерживание флюса
Сдерживание потока (обеспечение того, чтобы магнитный поток трансформатора не ускользнул, чтобы создать помехи другому устройству, и убедиться, что магнитный поток других устройств экранирован от сердечника трансформатора) — еще одна проблема, которую разделяют как индукторы, так и трансформаторы.
Индуктивность утечки
Индуктивность рассеяния тесно связана с проблемой удержания потока. Поскольку индуктивность рассеяния эквивалентна индуктивности, последовательно соединенной с обмоткой трансформатора, она проявляется как последовательное сопротивление с нагрузкой.Таким образом, чем больше ток потребляет нагрузка, тем меньше напряжения на выводах вторичной обмотки. Обычно при проектировании трансформатора требуется хорошее регулирование напряжения, но существуют и исключительные области применения. Как указывалось ранее, для схем разрядного освещения требуется повышающий трансформатор с «слабым» (плохим) регулированием напряжения для обеспечения пониженного напряжения после возникновения дуги в лампе. Один из способов удовлетворить этот критерий проектирования — спроектировать трансформатор с путями рассеяния магнитного потока в обход вторичной (ых) обмотки (ов).Результирующий поток рассеяния будет создавать индуктивность рассеяния, которая, в свою очередь, приведет к плохому регулированию, необходимому для разрядного освещения.
Насыщенность ядра
Трансформаторы
также ограничены в своей работе из-за ограничений магнитного потока сердечника. Для трансформаторов с ферромагнитным сердечником необходимо учитывать пределы насыщения сердечника. Помните, что ферромагнитные материалы не могут поддерживать бесконечную плотность магнитного потока: они имеют тенденцию «насыщаться» на определенном уровне (продиктованном материалом и размерами сердечника), а это означает, что дальнейшее увеличение силы магнитного поля (ммс) не приводит к пропорциональному увеличению магнитного поля. поток поля (Φ).
Когда первичная обмотка трансформатора перегружена чрезмерно приложенным напряжением, магнитный поток сердечника может достигать уровней насыщения в пиковые моменты цикла синусоидальной волны переменного тока. Если это произойдет, напряжение, индуцированное во вторичной обмотке, больше не будет соответствовать форме волны, как напряжение, питающее первичную катушку. Другими словами, перегруженный трансформатор будет искажать форму волны от первичной до вторичной обмоток, создавая гармоники на выходе вторичной обмотки. Как мы обсуждали ранее, содержание гармоник в энергосистемах переменного тока обычно вызывает проблемы.
Пиковые трансформаторы
Специальные трансформаторы, известные как обостряющие трансформаторы , используют этот принцип для создания коротких импульсов напряжения вблизи пиков формы волны напряжения источника. Ядро рассчитано на быстрое и резкое насыщение при уровнях напряжения значительно ниже пикового. Это приводит к сильно обрезанной форме волны синусоидального потока и импульсы вторичного напряжения только при изменении потока (ниже уровней насыщения):
Рис. 8.33. Осциллограммы напряжения и магнитного потока для пикового трансформатора.
Работа на частотах ниже нормы
Другой причиной ненормального насыщения сердечника трансформатора является работа на частотах ниже нормы. Например, если силовой трансформатор, предназначенный для работы на частоте 60 Гц, вынужден работать на частоте 50 Гц, поток должен достигать более высоких пиковых уровней, чем раньше, чтобы создать такое же противоположное напряжение, необходимое для балансировки с напряжением источника. Это верно, даже если напряжение источника такое же, как и раньше.
Рисунок 8.34. Магнитный поток выше в сердечнике трансформатора, работающем на 50 Гц, по сравнению с 60 Гц для того же напряжения.
Поскольку мгновенное напряжение обмотки пропорционально скорости изменения мгновенного магнитного потока в трансформаторе, форма волны напряжения, достигающая того же пикового значения, но требующая больше времени для завершения каждого полупериода, требует, чтобы магнитный поток поддерживал та же скорость изменения, что и раньше, но на более длительные периоды времени. Таким образом, если поток должен расти с той же скоростью, что и раньше, но в течение более длительных периодов времени, он поднимется до более высокого пикового значения.
Математически это еще один пример исчисления в действии.Поскольку напряжение пропорционально скорости изменения потока, мы говорим, что форма волны напряжения — это производная формы волны потока, «производная» — это операция вычисления, определяющая одну математическую функцию (форму волны) с точки зрения скорости: из-за смены другого. Однако, если мы возьмем противоположную точку зрения и свяжем исходную форму волны с ее производной, мы можем назвать исходную форму волны интегралом производной формы волны. В этом случае форма волны напряжения является производной формы волны магнитного потока, а форма волны магнитного потока является интегралом формы волны напряжения.
Интеграл любой математической функции пропорционален площади, накопленной под кривой этой функции. Поскольку каждый полупериод сигнала 50 Гц накапливает большую площадь между ним и нулевой линией графика, чем будет форма сигнала 60 Гц — а мы знаем, что магнитный поток является интегралом напряжения, — поток будет достигать более высоких значений в рисунок ниже.
Рис. 8.35. Изменение потока с той же скоростью возрастает до более высокого уровня при 50 Гц, чем при 60 Гц.
Еще одна причина насыщения трансформатора — наличие постоянного тока в первичной обмотке.Любая величина постоянного напряжения, падающего на первичную обмотку трансформатора, вызовет дополнительный магнитный поток в сердечнике. Это дополнительное «смещение» или «смещение» потока будет подталкивать форму волны переменного магнитного потока ближе к насыщению в одном полупериоде, чем в другом.
Рис. 8.36. Постоянный ток в первичной обмотке сдвигает пики формы сигнала в сторону верхнего предела насыщения.
Для большинства трансформаторов насыщение сердечника является очень нежелательным эффектом, и его можно избежать за счет хорошей конструкции: спроектировав обмотки и сердечник так, чтобы плотности магнитного потока оставались значительно ниже уровней насыщения.Это гарантирует, что соотношение между mmf и Φ будет более линейным на протяжении всего цикла потока, что хорошо, поскольку способствует меньшим искажениям в форме волны тока намагничивания. Кроме того, проектирование сердечника для низких плотностей магнитного потока обеспечивает безопасный запас между нормальными пиками магнитного потока и пределами насыщения сердечника, чтобы приспособиться к случайным ненормальным условиям, таким как изменение частоты и смещение постоянного тока.
Пусковой ток
Когда трансформатор первоначально подключен к источнику переменного напряжения, может возникнуть значительный скачок тока через первичную обмотку, называемый пусковым током .Это аналогично пусковому току, наблюдаемому у электродвигателя, который запускается при внезапном подключении к источнику питания, хотя бросок тока трансформатора вызван другим явлением.
Мы знаем, что скорость изменения мгновенного потока в сердечнике трансформатора пропорциональна мгновенному падению напряжения на первичной обмотке. Или, как указывалось ранее, форма волны напряжения является производной формы волны магнитного потока, а форма волны магнитного потока является интегралом формы волны напряжения.В непрерывно работающем трансформаторе эти две формы сигнала сдвинуты по фазе на 90 °. Поскольку поток (Φ) пропорционален магнитодвижущей силе (mmf) в сердечнике, а mmf пропорционален току обмотки, форма волны тока будет синфазной с формой волны магнитного потока, и оба будут отстать от формы волны напряжения на 90 °:
Рисунок 8.37. Непрерывный установившийся режим: магнитный поток, как и ток, отстает от приложенного напряжения на 90 °.
Предположим, что первичная обмотка трансформатора внезапно подключается к источнику переменного напряжения в точный момент времени, когда мгновенное напряжение достигает своего положительного пикового значения.Чтобы трансформатор создавал противоположное падение напряжения, чтобы уравновеситься с этим приложенным напряжением источника, должен создаваться магнитный поток быстро возрастающей величины. В результате ток в обмотке увеличивается быстро, но на самом деле не быстрее, чем при нормальных условиях:
Рисунок 8.38. Подключение трансформатора к сети при пиковом напряжении переменного тока: поток быстро увеличивается от нуля, как и в установившемся режиме.
И магнитный поток сердечника, и ток катушки начинаются с нуля и достигают тех же пиковых значений, которые наблюдаются при непрерывной работе.Таким образом, в этом сценарии нет «всплеска», «броска тока» или «тока».
В качестве альтернативы, давайте рассмотрим, что произойдет, если подключение трансформатора к источнику переменного напряжения произойдет в точный момент времени, когда мгновенное напряжение равно нулю. Во время непрерывной работы (когда трансформатор был запитан в течение некоторого времени), это момент времени, когда и магнитный поток, и ток обмотки достигают своих отрицательных пиков, испытывая нулевую скорость изменения (dΦ / dt = 0 и di / dt = 0). По мере того, как напряжение достигает своего положительного пика, формы волны магнитного потока и тока нарастают до своих максимальных положительных скоростей изменения и повышаются до своих положительных пиков по мере того, как напряжение опускается до нулевого уровня:
Рисунок 8.39 Запуск при e = 0 В — это не то же самое, что непрерывный запуск на рисунке выше. Эти ожидаемые формы сигналов неверны — Φ и i должны начинаться с нуля.
Однако существует значительная разница между работой в непрерывном режиме и условием внезапного пуска, предполагаемым в этом сценарии: во время непрерывной работы уровни магнитного потока и тока были на своих отрицательных пиках, когда напряжение было в нулевых точках; Однако в трансформаторе, который простаивает, и магнитный поток, и ток обмотки должны начинаться с ноль .
Когда магнитный поток увеличивается в ответ на возрастающее напряжение, он будет увеличиваться от нуля вверх, а не из ранее отрицательного (намагниченного) состояния, как это обычно бывает в трансформаторе, который какое-то время находится под напряжением. Таким образом, в трансформаторе, который только что «запускается», магнитный поток будет примерно в два раза больше обычного пикового значения, поскольку он «интегрирует» область под первым полупериодом формы волны напряжения:
Рис. 8.40. Начиная с e = 0 В, Φ начинается с начального состояния Φ = 0, увеличиваясь в два раза по сравнению с нормальным значением, если предположить, что это не насыщает активную зону.
Начиная с e = 0 В, Φ начинается с начального состояния Φ = 0, увеличиваясь в два раза по сравнению с нормальным значением, если предположить, что это не насыщает сердечник.
В идеальном трансформаторе ток намагничивания также увеличился бы примерно в два раза по сравнению с нормальным пиковым значением, генерируя необходимый mmf для создания этого потока, превышающего нормальный. Однако большинство трансформаторов не спроектированы с достаточным запасом между нормальными пиками магнитного потока и пределами насыщения, чтобы избежать насыщения в таких условиях, и поэтому сердечник почти наверняка будет насыщаться в течение этого первого полупериода напряжения.Во время насыщения для генерации магнитного потока необходимо непропорционально большое количество ммс. Это означает, что ток обмотки, который создает МДС, вызывающую магнитный поток в сердечнике, непропорционально возрастет до значения , легко превышающего в два раза больше его нормального пика:
Рис. 8.41 Начиная с e = 0 В, ток также увеличивается в два раза по сравнению с нормальным значением для ненасыщенного сердечника или значительно выше в случае (рассчитанном на) насыщение.
Это механизм, вызывающий пусковой ток в первичной обмотке трансформатора при подключении к источнику переменного напряжения.Как видите, величина пускового тока сильно зависит от точного времени электрического подключения к источнику. Если трансформатор имеет некоторый остаточный магнетизм в его сердечнике в момент подключения к источнику, бросок тока может быть еще более серьезным. Из-за этого устройства максимальной токовой защиты трансформатора обычно бывают «медленного действия», чтобы выдерживать такие скачки тока без размыкания цепи.
Тепло и шум
Помимо нежелательных электрических эффектов, трансформаторы могут также проявлять нежелательные физические эффекты, наиболее заметными из которых являются выделение тепла и шума.Шум — это прежде всего неприятный эффект, но нагрев — потенциально серьезная проблема, поскольку изоляция обмотки будет повреждена, если будет допущен перегрев. Нагрев можно свести к минимуму за счет хорошей конструкции, гарантирующей, что сердечник не приближается к уровням насыщения, что вихревые токи сведены к минимуму, и что обмотки не будут перегружены или работают слишком близко к максимальной допустимой нагрузке.
Силовые трансформаторы большой мощности имеют сердечник и обмотки, погруженные в масляную ванну для передачи тепла и глушения шума, а также для вытеснения влаги, которая в противном случае нарушила бы целостность изоляции обмотки.Теплоотводящие «радиаторные» трубки на внешней стороне корпуса трансформатора обеспечивают конвективный путь потока масла для передачи тепла от сердечника трансформатора к окружающему воздуху:
Рисунок 8.42. Большие силовые трансформаторы погружены в теплоизолирующее масло.
Безмасляные или «сухие» трансформаторы часто оцениваются с точки зрения максимального «повышения» рабочей температуры (превышения температуры окружающей среды) в соответствии с системой буквенных классов: A, B, F или H. Эти буквенные коды: расположены в порядке от наименьшей термостойкости к высшей:
Класс A: Повышение температуры обмотки не более чем на 55 ° C при температуре окружающего воздуха 40 ° C (макс.).
Класс B: Повышение температуры обмотки не более чем на 80 ° C при температуре окружающего воздуха 40 ° C (максимум).
Класс F: Повышение температуры обмотки не более чем на 115 ° Цельсия при температуре окружающего воздуха 40 ° Цельсия (максимальной).
Класс H: Повышение температуры обмотки не более чем на 150 ° Цельсия при температуре окружающего воздуха 40 ° Цельсия (максимальной).
Звуковой шум — это эффект, в основном возникающий из явления магнитострикции : небольшое изменение длины, проявляемое ферромагнитным объектом при намагничивании.Знакомый «гул», слышимый вокруг больших силовых трансформаторов, — это звук расширения и сжатия железного сердечника с частотой 120 Гц (в два раза выше частоты системы, которая в США составляет 60 Гц) — один цикл сжатия и расширения сердечника для каждого пика напряжения. форма волны магнитного потока плюс шум, создаваемый механическими силами между первичной и вторичной обмотками. Опять же, поддержание низких уровней магнитного потока в сердечнике является ключом к минимизации этого эффекта, что объясняет, почему феррорезонансные трансформаторы, которые должны работать в режиме насыщения для большей части формы волны тока, работают как в горячем состоянии, так и с шумом.
Потери из-за наматывающих магнитных сил
Еще одно шумовое явление в силовых трансформаторах — это физическая сила реакции между первичной и вторичной обмотками при большой нагрузке. Если вторичная обмотка разомкнута, через нее не будет тока и, следовательно, не будет создаваемой ею магнитодвижущей силы (ммс). Однако, когда вторичная обмотка «загружена» (в настоящее время подается на нагрузку), обмотка генерирует МДС, которой противодействует «отраженная» МДС в первичной обмотке, чтобы предотвратить изменение уровней магнитного потока сердечника.Эти противоположные МДС, возникающие между первичной и вторичной обмотками в результате вторичного (нагрузочного) тока, создают физическую силу отталкивания между обмотками, которая заставляет их вибрировать. Разработчики трансформаторов должны учитывать эти физические силы при конструкции обмоток обмоток, чтобы обеспечить адекватную механическую опору для выдерживания напряжений. Однако в условиях большой нагрузки (высокого тока) эти напряжения могут быть достаточно большими, чтобы вызвать слышимый шум, исходящий от трансформатора.
Силовые трансформаторы ограничены по количеству мощности, которую они могут передавать от первичной обмотки (обмоток) ко вторичной. Большие блоки обычно имеют номинальные значения в ВА (вольт-амперы) или кВА (киловольт-амперы).
Сопротивление в обмотках трансформатора снижает эффективность, поскольку ток рассеивает тепло, тратя энергию.
Магнитные эффекты в железном сердечнике трансформатора также способствуют снижению эффективности. Среди эффектов — вихревые токи , (циркулирующие индукционные токи в железном сердечнике) и гистерезис , (потеря мощности из-за преодоления тенденции железа намагничиваться в определенном направлении).
Повышенная частота приводит к увеличению потерь мощности в силовом трансформаторе. Наличие гармоник в энергосистеме является источником частот, значительно превышающих нормальные, что может вызвать перегрев в больших трансформаторах.
Как трансформаторы, так и катушки индуктивности обладают определенной неизбежной емкостью из-за изоляции проводов (диэлектрика), отделяющей витки обмотки от стального сердечника и друг от друга. Эта емкость может быть достаточно значительной, чтобы дать трансформатору естественную резонансную частоту , что может быть проблематичным в сигнальных приложениях.
Индуктивность утечки возникает из-за того, что магнитный поток не на 100% связан между обмотками трансформатора. Любой поток, не связанный с , передающий энергию от одной обмотки к другой, будет накапливать и выделять энергию, как работает (само) индуктивность. Индуктивность утечки имеет тенденцию ухудшать регулировку напряжения трансформатора (вторичное напряжение «проседает» больше при заданной величине тока нагрузки).
Магнитное насыщение сердечника трансформатора может быть вызвано чрезмерным первичным напряжением, работой на слишком низкой частоте и / или наличием постоянного тока в любой из обмоток.Насыщение можно минимизировать или избежать с помощью консервативной конструкции, которая обеспечивает адекватный запас прочности между пиковыми значениями плотности магнитного потока и пределами насыщения сердечника.
Трансформаторы
часто испытывают значительные пусковые токи при первоначальном подключении к источнику переменного напряжения. Пусковой ток наиболее велик, когда подключение к источнику переменного тока выполняется в момент, когда мгновенное напряжение источника равно нулю.
Шум — обычное явление, проявляемое трансформаторами, особенно силовыми трансформаторами, и в первую очередь вызвано магнитострикцией сердечника.Физические силы, вызывающие вибрацию обмотки, также могут создавать шум в условиях большой (сильноточной) нагрузки вторичной обмотки.
.
