Принцип действия УЗО (устройства защитного отключения)

Для многих уже не новость, что современная бытовая электрическая сеть обязательно должна иметь защиту УЗО. Тем, кто ещё ничего не знает о таких защитных элементах, скажем, что это – основа человеческой безопасности. Также устройство способствует предотвращению пожаров, вызванных возгоранием электрической проводки. Поэтому знакомство с этим элементом защиты и автоматики не будет лишним. Давайте поговорим подробно об устройстве, из чего оно конструктивно устроено и каков принцип действия УЗО?

Как возникает ток утечки?

Чуть ниже мы рассмотрим для чего необходимо УЗО, но сначала разберёмся, что такое токовая утечка? Вся работа устройства связана именно с этим понятием.

Если сказать простыми словами, то утечкой тока называют его протекание из фазного проводника в землю по пути, который для этого является нежелательным и совсем непредназначенным. Это может быть корпус электрического оборудования или бытового прибора, прутья металлической арматуры либо водопроводные трубы, сырые оштукатуренные стены.

Токовая утечка возникает при нарушениях изоляции, которые могут произойти по ряду причин:

  • старение в результате длительного срока эксплуатации;
  • механическое повреждение;

  • термическое воздействие в случае, когда электрооборудование работает в режиме перегруза.

Опасность токовой утечки состоит в том, что при нарушении изоляции электрической проводки на описанных выше объектах (корпус прибора, водопроводная труба или оштукатуренная сырая стена) появится потенциал. Если человек к ним прикоснётся, то выступит в роли проводника, через который ток будет уходить в землю. Величина этого тока может быть таковой, что вызовет самые печальные последствия, вплоть до смерти.

На видео демонстрация действия УЗО

Как определить, есть ли в вашем доме токовая утечка? Первым признаком этого явления станет еле ощутимое воздействие электричества, то есть когда вы к чему-то прикасаетесь, вас как бы слегка бьёт током.

Наиболее часто это опасное явление наблюдается в ванных комнатах. Для того чтобы гарантировать себе безопасность в собственной же квартире, её надо оборудовать защитными элементами.

Применяют для этой цели УЗО (расшифровываются как устройства защитного отключения) либо дифференциальные автоматы.

Что лежит в основе срабатывания УЗО?

Принцип работы УЗО основывается на методе измерений. На входе и выходе регистрируются показания протекающих через трансформатор токов.

Если входное токовое показание выше, чем на выходе, значит, в цепи где-то имеется токовая утечка и защитное устройство отключается. Если эти показания одинаковые, то срабатывания УЗО не происходит.

Поясним немного подробнее этот принцип для двухпроводной и четырёхпроводной системы. УЗО в однофазной сети не срабатывает, когда по проводникам фазы и нейтрали протекают одинаковой величины токи. Для трёхфазной сети необходимы одинаковые показания тока в нулевом проводе и суммы токов, проходящих по фазным жилам.

В обоих вариантах сети, когда есть разница в токовых величинах, это свидетельствует об изоляционном пробое. Значит, через это место пройдёт токовая утечка, и устройство защитного отключения сработает.

УЗО после этого нельзя включать, пока не будет обнаружено место повреждения.

Давайте весь этот теоретический принцип работы УЗО переведём на практический пример. В домашнем распредщитке произведена установка устройства защитного отключения с двумя полюсами. К его верхним клеммам выполнено подключение вводного двухжильного кабеля (фазы и ноля). На нижние клеммы подсоединяются ноль с фазой, идущие к какой-то нагрузке, предположим, в розетку, питающую водонагревательный бойлер.

Защитное заземление корпуса бойлера выполняется проводом в обход УЗО.

Если в электросети нормальный режим, то перемещение электронов осуществляется по фазному проводу от вводного кабеля на ТЭН бойлера через УЗО. Обратно они двигаются на землю снова через УЗО, но уже по нейтральному проводу.

Проходящие через устройство токи имеют одинаковую величину, но направление у них противоположное (встречное).

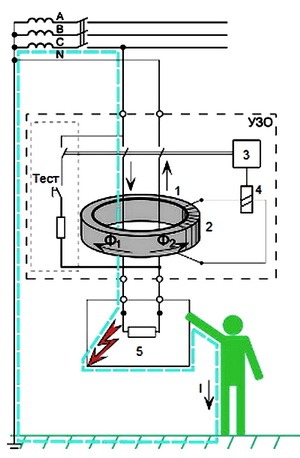

Предположим ситуацию, когда на ТЭНе повредилась изоляция. Теперь ток через воду частично окажется на корпусе бойлера, а потом уйдёт в землю через провод защитного заземления. Остаток тока вернётся по нейтральному проводу через УЗО, только он уже будет меньше входящего ровно на показание токовой утечки. Эту разницу определяет УЗО, и если цифра будет выше уставки срабатывания, устройство сразу реагирует на разрыв цепи.

Такой же принцип действия и срабатывания УЗО, если человек прикоснётся к оголённому проводнику или корпусу бытового прибора, на котором появился потенциал. Токовая утечка в такой ситуации происходит через человеческое тело, устройство моментально обнаруживает это и прекращает подачу электричества путём отключения.

Серьёзных травм не последует, потому что УЗО реагирует почти моментально.

Конструктивное исполнение

Конструкция УЗО поможет нам разобраться, каким образом оно реагирует на токовую утечку. Основными рабочими узлами УЗО являются:

  • Трансформатор дифференциального тока.
  • Механизм, с помощью которого происходит разрыв электрической цепи.
  • Электромагнитное реле.
  • Проверочный узел.

К трансформатору выполнено подключение встречных обмоток – фазы и ноля. Когда сеть работает в нормальном режиме, то эти проводники в трансформаторном сердечнике способствуют наведению магнитных потоков, которые имеют встречное направление относительно друг друга. За счёт противоположной направленности магнитный поток в сумме равняется нулю.

Наглядно устройство и принцип действия УЗО на следующем видео:

Во вторичной трансформаторной обмотке выполнено подключение электромагнитного реле, при нормальных рабочих условиях оно находится в покое. Возникла токовая утечка, и картина сразу меняется. Теперь по фазному и нейтральному проводникам начинают проходить различные токовые величины. Соответственно и на трансформаторном сердечнике теперь не будет равных магнитных потоков (они будут разными и по величине, и по направлению).

Во вторичной обмотке появится ток и, когда его значение достигнет заданного, сработает электромагнитное реле. Его подключение выполнено в связке с расцепляющим механизмом, он мгновенно отреагирует и разорвёт цепь.

В качестве проверочного узла служит обычное сопротивление (какая-то нагрузка, подключение которой выполнено, минуя трансформатор). С помощью этого механизма имитируется токовая утечка и проверяется работоспособное состояние устройства. Каков принцип работы этой проверки?

Имеется специальная кнопка «ТЕСТ» на УЗО. Её главное назначение – подать ток с фазного провода на проверочное сопротивление и далее на нейтральный проводник, минуя трансформатор. За счёт сопротивления ток на входе и на выходе будет разный, и созданный небаланс запустит механизм отключения. Если при проверке УЗО не отключилось, значит, придётся отказаться от его установки.



Обратите внимание! Проверку УЗО необходимо проводить регулярно, идеальный вариант – один раз в месяц. Это является требованием пожарной безопасности и не стоит им пренебрегать.

У разных производителей УЗО внутреннее конструктивное исполнение может отличаться, но общий принцип работы остаётся неизменным.

Все устройства различаются по принципу срабатывания. Они бывают электронного и электромеханического типа. Электронные УЗО отличаются сложной схемой, им для работы необходимо дополнительное питание. Устройствам электромеханического типа внешнее напряжение не нужно.

Как обозначается УЗО на схеме?

Для подключаемых УЗО имеется по два общепринятых символа на схемах.

Несмотря на конструктивную сложность, обозначение устройства постарались сделать максимально простым. Лишнего ничего нет, только следующие элементы:

  1. Трансформатор дифференциального тока, который схематически изображается как сплюснутое кольцо.
  2. Полюса (два для однофазной сети, четыре для трёхфазной сети).
  3. Выключатель, действующий на разрыв контактов.

При этом именно полюса имеют два вида обозначения:

  • Иногда они рисуются ровными вертикальными линиями в зависимости от количества (две или четыре).
  • В других случаях из соображения компактности рисуется одна вертикальная ровная линия, а количество полюсов наносится на неё в виде маленьких косых чёрточек.



Основные рабочие характеристики УЗО

Чтобы устройство сработало в нужный момент, необходимо его правильно выбрать согласно рабочим характеристикам и подключить.

  • Основным параметром является значение номинального тока. Это максимальный ток, который выдерживает данное устройство при длительном эксплуатационном сроке, оставаясь в рабочем состоянии и сохраняя защитные характеристики. Вы найдёте эту цифру на лицевой панели устройства, она должна соответствовать одному из показаний в стандартном ряду – 6, 10, 16, 25, 32, 40, 63, 80, 100 А. Этот параметр УЗО зависит от нагрузки защищаемой линии и сечения проводников.

Схема подключения УЗО предусматривает совместную установку этого устройства с автоматическими выключателями.

Это важно помнить, потому что УЗО защищает лишь от токовых утечек, а автомат среагирует на отключение цепи в режиме короткого замыкания и перегруза.

На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

По номинальному току УЗО надо выбирать на порядок выше, чем установленный с ним в паре автомат.

  • Следующий важный параметр – номинальный отключающий дифференциальный ток. Это и есть необходимое значение токовой утечки для отключения УЗО. У дифференциальных токов также существует стандартный ряд, величины в нём нормируются в миллиамперах – 6, 10, 30, 100, 300, 500 мА. Но на УЗО эту цифру обозначают в амперах – соответственно, 0,006, 0,01, 0,03, 0,1, 0,3, 0,5 А. Этот параметр вы тоже найдёте на корпусе устройства.

Чтобы защищать людей на УЗО надо выставлять уставку по току утечки 30 мА, потому что величины, которые выше, приведут к поражению, электротравме и даже летальному исходу. Так как наиболее опасной считается среда во влажных помещениях, то на защищающих их УЗО выбирают уставку 10 мА.

Надеемся, что поняв основное назначение УЗО и принцип его работы, вы не станете пренебрегать этим важным элементом защиты, и сделаете свою жизнь безопасной.

Селективное УЗО - что это такое?

С устройством защитного отключения (УЗО) знакомы многие. Современная электрическая сеть не обходится без этого элемента защитной автоматики. Основная цель его монтажа – обезопасить человека от воздействия электричества и от возгораний, вызванных токовыми утечками. Такие аварийные ситуации могут возникнуть из-за изношенной старой изоляции проводников или некачественного соединения электропроводки. Чтобы подобные аварии вовремя обнаружить и не дать им перерасти в пожар или электротравму, устанавливают устройства защитного отключения. При монтаже двухуровневой защиты применяют селективное УЗО. Что это за устройство? Чем оно отличается от обыкновенного? Какие ещё бывают виды и типы УЗО? Ниже ответим на все эти вопросы.

Что такое селективность?

Основной целью селективности является избирательность, то есть защитная автоматика выбирает только повреждённый участок и отсекает его от рабочей сети. При этом должны быть исключены нежелательные обесточения других потребителей.

Чтобы вам было понятно, рассмотрим это на простом примере.

Для обеспечения селективности защитная автоматика в распределительном щитке подключается последовательно по такой схеме:

  • После вводного автомата установлено общее селективное УЗО на вводе.
  • Также несколько отдельных устройств защитного отключения смонтированы в качестве групповой защиты. Здесь схемы могут различаться. Есть вариант установить УЗО отдельно на каждую комнату. Можно разделить защиту для розеточной и осветительной групп. Чаще всего применяется схема, когда для каждого элемента мощной бытовой техники (водонагревателя, стиральной машинки, электрической печи, кондиционера) устанавливается отдельное устройство защитного отключения.

Вводное селективное УЗО должно иметь определённую выдержку времени (от 0,06 до 0,5 с).

Наглядно про селективность УЗО на видео:

Если в стиральной машине произошла аварийная ситуация, например, пробой изоляции, то на её корпусе появится некий потенциал. Когда в квартире трёхпроводная электрическая сеть, то есть имеется защитное заземление, то УЗО отреагирует сразу и путём отключения прекратит подачу питания из сети на стиральную машину. В случае двухпроводной сети (без защитного заземления) УЗО никак не реагирует на эту ситуацию до тех пор, пока к корпусу стиральной машинки не прикоснётся человек.

В этот момент он начнёт играть роль проводника для прохождения токовой утечки на землю, и тогда устройство отключается.

Селективность в данной ситуации заключается в срабатывании УЗО, которое к месту повреждения располагается ближе, то есть группового, защищающего именно машинку. Устройство на вводе должно оставаться в рабочем положении. Это и есть принцип избирательности. Таким образом, селективность позволяет обойтись минимальными потерями, то есть обесточенной остаётся только стиральная машина, вся остальная техника в квартире продолжает работать. Также за счёт селективности облегчается поиск повреждённого участка – какое УЗО отключилось, в той группе и есть неисправность.

Обеспечение селективной работы

Для обеспечения селективности нескольких УЗО, подключенных последовательно, нужно правильно их выбрать по значениям тока и времени. Главную роль играют такие параметры УЗО, как временные и токовые уставки. Эти устройства отличаются от остальной автоматики тем, что их селективность может быть выставлена не только по значению времени, но и по току.

Исходя из временного интервала селективное УЗО имеет две разновидности:

  • Тип «S» с выдержкой времени 0,15-0,5 с.
  • Тип «G» с выдержкой времени 0,06-0,08 с.

Обратите внимание на то, что обыкновенное УЗО без функции селективности срабатывает через 0,02-0,03 с после обнаружения утечки тока. Такое устройство устанавливают для отходящих групповых потребителей, а тип «S» или «G» подходит для монтажа на входе (вблизи с источником питания).

Способ обеспечения селективности УЗО на видео:

Запомните, что вышестоящее УЗО должно иметь в три раза большую выдержку по времени, чем у устройств, защищающих отходящие линии. Аналогичная разница нужна и в варианте, когда селективная работа выстраивается по номинальному дифференциальному току отключения. Эта величина у вводного устройства должна в три раза превосходить ток групповой защиты.

Если сказать проще, вводное УЗО при возникновении утечки фиксирует разницу в величинах входного и выходного тока, но не реагирует. Оно как бы даёт возможность отработать нижестоящим устройствам. И только в том случае, если по какой-то причине эти устройства не сработали (из-за поломки самого УЗО либо допущенных ошибок при коммутировании схемы), через определённое время отключится селективное УЗО на вводе. Оно является своего рода подстраховкой групповым устройствам.

Есть ещё один случай, когда отработает вводное устройство – если токовая утечка возникнет между ним и групповым УЗО, расположенным ниже. Чтобы было понятнее, объясним на примере. Предположим вводное устройство вместе со счётчиком электроэнергии и общим автоматом смонтированы в распределительном щите, расположенном на улице. А устройства для отходящих линий установлены в щите, который расположен внутри дома. Если на кабеле между этими двумя щитами возникнет токовая утечка, то среагирует и отключится селективное УЗО на вводе.

Селективность – хорошо это или плохо – на видео:

Классификация устройств по форме токовой утечки

Практически все характеристики отображаются на корпусах устройств защитного отключения. Там указываются номинальные параметры, схема подключения и некоторые буквенные символы. Мы уже рассмотрели выше, что значат английские буквы «S» и «G», а что характеризует обозначение «В», «А» и «АС»? Эта маркировка УЗО означает разные формы токовых утечек, на которые реагирует устройство:

  1. Тип «АС» – наиболее распространённый и доступный в финансовом плане. Эти УЗО отключаются при появлении в сетях мгновенных или плавно нарастающих переменных токовых утечек синусоидальной формы.

  1. Тип «А». Эти устройства реагируют, так же как и «АС» на синусоидальные переменные токовые утечки, плюс ещё и на постоянные пульсирующие формы тока. Цена УЗО типа «А» выше за счёт того, что они контролируют не только переменные, но и постоянные утечки.
  2. Тип «В». Эти устройства в жилых квартирах и домах практически не применяются, чаще их устанавливают в производственных помещениях. Они осуществляют контроль сразу за тремя формами токовых утечек: постоянной пульсирующей, выпрямленной и переменной синусоидальной.

Все мы отлично знаем, что наша бытовая электрическая сеть имеет переменную синусоидальную форму. Казалось бы, что достаточно устанавливать УЗО «АС», зачем ещё нужны какие-то «А» и «В»? Но если вы внимательно прочитаете характеристики современной бытовой техники, то обнаружите, что в большинстве своём приборы оборудованы полупроводниковыми блоками питания. Когда синусоида доходит до этого элемента, то преобразуется в импульсный полупериод. Если повреждение произойдёт в этом месте, то устройство «АС» не обнаружит постоянную токовую утечку и не сработает.

Рекомендуем внимательно изучать паспорт на бытовую технику, перед тем как отправитесь покупать УЗО. Производитель зачастую указывает, через какой тип («А» или «АС») необходимо выполнить подключение.

Разновидности УЗО по принципу действия

По принципу действия бывает УЗО электронное и электромеханическое.

Для работы электронного устройства недостаточно появления токовой утечки, обязательно необходима ещё питающая сеть. Его схема дополнена электронным встроенным усилителем, получающим питание от внешних источников электричества. И если по какой-то причине на этот усилитель не будет поступать напряжение, устройство не сработает. По этой причине электромеханическое УЗО считается более надёжным, чем электронное, и получило большее распространение.

Рассмотрим, как конструктивно устроено и по какому принципу работает электромеханическое УЗО. Оно состоит из четырёх основных узлов: расцепляющего механизма и электромагнитного реле (они работают в связке), самого трансформатора дифференциального тока и проверочного элемента.

К трансформатору подключены встречные обмотки фазы и ноля. При нормальном режиме сети эти провода способствуют наведению в трансформаторном сердечнике магнитных потоков, имеющих относительно друг друга встречное направление. За счёт противоположной направленности сумма этих потоков равна нулю.

Электромагнитное реле подключено во вторичную трансформаторную обмотку и при нормальном режиме сети находится в покое. Как только появляется утечка, по проводам фазы и нуля начинают течь различные токовые величины. В итоге на трансформаторном сердечнике магнитные поля будут отличаться теперь не только по направлению, но и по величине. Сумма магнитных потоков больше не равна нолю. Ток, появившийся во вторичной трансформаторной обмотке, в определённый момент достигает значения, при котором работает электромагнитного реле. Соответственно сразу же среагирует расцепляющий механизм и УЗО отключается.

Всё-таки до сих пор механика преимущественнее электроники, поэтому при покупке выбирайте электромеханическое УЗО.

Полезные советы по выбору устройств

  • При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
  • Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).

Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.

  • Описание практически всех характеристик устройства вы найдёте на корпусе. При выборе следует обратить внимание на параметры номинального рабочего тока – величины, которую УЗО пропускает через себя продолжительное время. Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства.

Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.

  • Если позволят финансы, старайтесь приобретать устройства известных европейских фирм («АВВ», «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.

Подробнее про выбор УЗО на видео:

Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете – дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.

устройство, где и зачем применяют + схема монтажа


Среди разнообразия защитных аппаратов существует селективное УЗО, которое специалисты отмечают как практичный и оптимальный вариант организации защиты. Чем же выделяется этот вид устройств от других из родственной группы?

Какими свойствами обладает селективный прибор и насколько высока его чувствительность? Попробуем разобраться с помощью небольшого обзора в этом направлении.

Содержание статьи:

Назначение и принцип действия

Релейные устройства для электрических сетей, призванные обеспечить защиту от прямого прикосновения в опасных зонах, а также защиту оборудования, представлены разнообразным .

Особенности селективных аппаратов

Отличительной чертой селективного прибора является наличие в схеме функции выдержки времени отключения цепи, которой питается нагрузка.

Обычно этот параметр превышает значение 40 мс — это значит, что селективные аппараты не рассчитаны защищать от поражения при прямом прикосновении.

Ассортимент устройств, применяемых для защиты при эксплуатации электрических сетей, обеспечивает обширный выбор. Практически все виды УЗО допустимо использовать в сетях однофазного действия или трехфазного

Также среди особенностей селективных аппаратов следует отметить их хорошую устойчивость по реакции на скачки тока и напряжения. Благодаря этому свойству практически полностью исключается риск ложных срабатываний и, соответственно, отключений цепи. О том, что такое селективность автоматических выключателей подробно рассказано в .

Как правило, на практике используются приборы, чей номинальный ток находится в пределах 25-100 А. При этом величина дифференциального тока утечки находится в диапазоне 0,1-0,3 А.

Изготавливаются двухполюсные и четырехполюсные варианты прибора. Каждый вид активно применяется в составе разветвленных каскадных схем.

Принцип действия и устройство УЗО типа S

Отличительные черты селективных приборов ограничиваются только теми, что указаны выше.

Во всем оставшемся конструктивном функционале особой разницы между селективными аппаратами и устройствами общего назначения фактически не наблюдается.

Принцип действия модулей преследует единственную цель – предотвратить возможные утечки тока, что представляет потенциальную угрозу пользователям различной электрической техники. Также УЗО селективного типа действуют на предотвращение повреждения техники

Принцип действия, соответственно, остается стандартным – применимым ко всем приборам защитного назначения из группы УЗО:

  1. Есть в конструкции дифференциальный трансформатор.
  2. Благодаря трансформатору, выполняется сравнение контрольных токов.
  3. Разница передается на чувствительный элемент.
  4. Если разница превышает установленный контрольный параметр, происходит отсечка.

Вот и весь принцип работы в общих его чертах. Правда, следует еще отметить такую особенность, как зависимость приборов от питания.

На практике используются два конструктивных варианта УЗО селективного типа (и общих тоже). Один из вариантов предполагает внешнее питание, а другой его полностью исключает.

Четырехполюсный модуль, встроенный в сеть однофазного напряжения. Включение выполнено на основе традиционного решения, когда используется вводной автомат, счетчик учета электрической энергии и следом селективное УЗО

Понятно, что конструкции защитного аппарата, где не используется внешняя питающая цепь, выглядят более надежными, чем те, что требуют источник энергии для эффективности работы.

Так как дифференциальный трансформатор, по сути, является главенствующим элементом конструкции, к этой детали схемы УЗО предъявляются особые требования.

Магнитный сердечник ДТ должен обладать строгой линейной характеристикой намагничивания.

Примерно таким образом протекают процессы внутри магнитного сердечника УЗО селективного типа и течение токов по существующим рабочим обмоткам. За счет изменения токовых показателей каждой линии контролируется фактор утечки

Температурные свойства магнитного сердечника должны обеспечивать качественную работу в широком диапазоне температур. Поэтому для изготовления этого элемента применяется специальный материал — аморфное железо или подобный.

Другими частями конструкции селективного прибора УЗО являются чувствительные магнитоэлектрические реле — элементы прямого действия, именуемые часто пороговыми органами.

В некоторых конструкциях реле заменяются электроникой, но принцип остается тот же.

Нормальный и аварийный режимы

При работе УЗО типа S, до того времени пока не отмечается наличие тока утечки (дифференциального тока), проводники, образующие электрическую цепь в магнитном поле сердечника, пропускают равноценные номинальные токи нагрузки.

Схема, показывающая наглядно внутренние процессы модуля селективного типа при эксплуатации устройства в рабочем режиме. Необходимый уровень чувствительности обеспечивает его настройка по току отсечки

Этими токами, равными по величине, внутри сердечника наводятся магнитные поля разнонаправленного действия.

Их суммарный поток оказывается равным нулю, чем объясняется отсутствие тока на вторичной обмотке ДТ. Ее нулевой ток не оказывает влияния на чувствительный элемент отсечки. УЗО остается включенным.

В противном случае, когда описанная схема нарушается, также нарушается баланс токов. В результате на вторичной обмотке ДТ образуется ток определенной величины.

Как только эта величина превысит пороговое значение пускового элемента селективного защитного аппарата, он сработает. Что приведет в действие исполнительную систему блокировки — отсечки цепей питания нагрузки. УЗО отключится и отсечет цепь нагрузки.

Традиционные сферы применения прибора

Как отмечалось выше, эту модификацию защитных устройств не используют для защиты от прямого контакта.

Чаще всего устройства применяются в качестве блокираторов на случай возможного возгорания электропроводки или системных механизмов.

Прямой контакт с техникой, тем более бытовой, явление обычное. Однако в случае токовой утечки такой контакт чреват тяжелыми последствиями. От прямого контакта в условиях утечки УЗО типа S не защитит, но для этого есть другие виды приборов

Эти же УЗО используются как защитные средства против короткого замыкания в цепях питания ценных дорогостоящих установок/приборов/техники или в цепях питания важных технологических систем.

Обычное дело – внедрение устройств селективного типа при построении сложных каскадных электрических схем, где на каждом ответвлении задействована нагрузка разного вида с разными токами.

Каскадное схемное решение по разводке электрической сети с применением модулей защиты селективного типа. Один из распространенных вариантов, которые применяются при электрификации жилых зданий

При такой конфигурации системы разветвления электричества селективными приборами, обеспечивается надежная защита по отдельным участкам.

А также каждые отдельные УЗО в случае аварии обеспечивают возможность оперативного определения дефекта.

Схемы подключения УЗО селективной отсечки

Собственно, схемные решения в данном случае теоретически не имеют каких-то особенностей, которые отличали бы их от построения схем с другими типами приборов группы.

Другой вопрос, в какой последовательности включать, допустим, селективную отсечку и отсечку на прямое касание?

Типичное исполнение прибора, которым обеспечивается блокировка электропитания на случай утечки тока и прямого касания. Настройка по току отсечки, как правило, составляет не менее 30 мА

Если же рассматривать аппарат селективного отключения в единичном варианте, то он в этом случае является элементом простейшей схемы и монтируется стандартно:

  1. Первым устанавливается автоматический выключатель.
  2. Далее следует УЗО типа S.
  3. Затем нагрузочная цепь.

Между тем защиту применяют в самых разных вариантах пользования электрическими сетями.

К примеру, необходимо обеспечить высокую надежность работы трехфазного электродвигателя. Как в этом случае организовать защиту через УЗО селективного типа?

Другой вариант исполнения – четырехполюсный аппарат – более удобное, с точки зрения возможностей конфигурации электрической разводки. При помощи этого модуля легче манипулировать с разводкой «земляной» шины

Здесь успешно подойдет четырехполюсный прибор, с помощью которого можно организовать схему защиты от КЗ (короткого замыкания) обмоток.

Подключение также осуществляется посредством промежуточной вставки УЗО. То есть прежде включается автомат, вторым номером идет селективная защита, третьим – электродвигатель.

Вариант схемного решения с электрическим двигателем. Простое и довольно эффективное решение по защите мотора от возможных межфазных замыканий или коротких замыканий на корпус

Однофазную схему под стандартные нужды, такие как освещение и электропитание, можно довольно просто сконструировать, применив двухполюсный прибор и несколько автоматических выключателей.

Разводка однофазных каналов в каждую отдельную комнату выполняется через , которые запитываются фазой, исходящей от аппарата защиты.

Это, можно сказать, классическое схемное решение, которым пользуются в большинстве случаев владельцы муниципального жилья, собственники домов, коттеджей.

Классический схемный вариант с одним прибором токовой защитной отсечки под разводку нескольких электрических цепей. Обычное решение в домах старых построек, где не предусматривалось использование земляной шины

Современные проекты жилья предполагают организацию схем с обязательным присутствием заземляющей шины. Поэтому для таких решений характерным является незначительное изменение/дополнение схемы разводки.

В частности, дополнительным элементом разводки становится заземляющий проводник (PE), который является такой же неотъемлемой частью, как и шина нуля.

Альтернативное схемное решение с той же секторальной вариацией разводки и с применением тех же приборов. Только в этом варианте уже используется заземляющая шина. Подобный пример видится более эффективным в плане защиты

В квартирах, домах, коттеджах устройства селективной защиты выступают обязательным дополнением квартирного электрощита, когда жильцы пользуются бытовыми приборами:

  • стиральной машиной;
  • посудомоечным агрегатом;
  • мощной электрической плитой (печкой).

Причем этот тип аппаратов (селективных) выступает, как правило, второй защитной ступенью, тогда как на первой ступени действуют УЗО отсечки при непосредственном прямом контакте.

То есть имеет место групповое включение устройств и это действительно эффективный вариант в плане безопасности эксплуатации бытовых электрических сетей.

Нюансы подключения модулей типа S

Собственно, нюансы те же самые, какими сопровождается процесс подключения стандартных защитных аппаратов.

Клеммы каждого из приборов имеют определенное предназначение (фазная, нулевая) и обозначаются соответствующим образом.

Клеммники на приборе защиты и обозначения для подключения электрических линий. Также показано обозначение кнопки для выполнения тестовой операции на предмет корректного срабатывания УЗО

При монтаже недопустимо изменение позиций клемм относительно их назначения по отношению к цепям питания.

Если вместо фазы подключить нулевую шину – это как минимум перспектива выхода из строя самого устройства. Перепутать местами две точки крайне сложно, но на практике бывает и такое.

Еще один нюанс – настройка модуля под существующую электрическую цепь в плане граничной отсечки по току.

Если же конструкция не предполагает варианты настройки по току, следует правильно подобрать устройство по технико-эксплуатационным характеристикам.

Наконец, обязательным нюансом подключения является в режиме подачи электропитания в цепь нагрузки.

Эта функция простая и требует только лишь одного действия – активации специальной кнопки, которая так и обозначается на корпусе/в документации как «Тест».

Выводы и полезное видео по теме

Доступное и понятное видеопояснение селективности работы защитного аппарата:

Видео демонстрирует практику включения с цепь группы приборов и реальное действие устройств в аварийных ситуациях:

Часто можно встретить рассуждения относительно простоты включения УЗО в электросеть частного жилища. Вместе с рассуждениями нередко рекомендуют делать эту работу своими руками. Мотив известный – экономия. Однако экономить на собственной безопасности не самый лучший выбор. А потому, подобные действия по монтажу селективного аппарата защиты всегда следует выполнять руками профессионального электрика.

У вас есть опыт использования или подключения селективных УЗО и вы можете дополнить наш материал интересной информацией по теме статьи? Пожалуйста, пишите свои комментарии, задавайте вопросы в расположенном ниже блоке.

Что такое УЗО | Устройство, принцип работы, характеристики

Многие из вас слышали об УЗО, но далеко не все имеют представление что это такое, зачем оно нужно и как работает.

Сейчас я, простым и доступным языком, постараюсь рассказать всё, что вам нужно знать об УЗО, чтобы вы смогли правильно его выбрать и использовать, при этом значительно повысив безопасность электропроводки в квартире или доме. В первую очередь давайте разберемся, что означает термин УЗО.



Как расшифровывается УЗО?

УЗО в электрике расшифровывается как – Устройство Защитного Отключения. Так же, иногда, вы сможете встретить аббревиатуру УДТУстройство Дифференциального Тока или ВДТВыключатель Дифференциального Тока, это, в данном случае, все синонимы.



Что такое УЗО?

УЗО – это устройство, которое является одним из основных компонентов защитной автоматики в современной электросети, оно коммутирует электрические цепи, отслеживая при этом проходящие токи и разрывает цепь в случае обнаружения утечки.



Для чего нужно УЗО?

В первую очередь устройство защитного отключения (УЗО) защищает человека от поражения электрическим током, при случайном касании оголенного провода, корпуса неисправного электрооборудования или другой токопроводящей поверхности, находящейся под напряжением.

Еще одним важным назначением УЗО является защита жилья от возможного возникновения возгорания и пожара, в случаях нарушения защитной изоляции электропроводки.

Чтобы лучше понять почему и главное как УЗО выполняет свои защитные функции, необходимо понимать принцип его работы.



Принцип работы УЗО

Очень наглядно принцип действия УЗО в однофазной сети, отражает следующая схема:

На ней изображено двухполюсное устройство защитного отключения (1), к верхним клеммам которого подключены фазный (2) и нулевой (3) проводники вводного электрического кабеля, а к нижним фазный (4) и нулевой (5) проводники, идущие на нагрузку, например, к электрической розетке, к которой подключен электроприбор – в данном случае водонагреватель (6). К корпусу которого, напрямую, минуя УЗО, подключен защитный проводник – заземление (7).

В штатном, нормальном режиме работы, электроны двигаясь по фазному проводнику проходят через УЗО на нагрузку – ТЭН водонагревателя затем выходят по нулевому проводнику, так же проходя через УЗО и направляются в землю. I1=I2

При этом токи, входящий в узо по фазному проводнику (2) и выходящий из него по нулевому (3), будут одинаковыми по значению, но противоположными по направлению.
Теперь давайте представим, что нарушилась изоляция ТЭНа, и часть электрического тока, через теплоноситель – воду стало поступать на корпус водонагревателя, а затем через заземляющий проводник (7), уходить в землю.

Теперь, ток входящий по фазному проводнику (2) количественно равен сумме тока на нулевом проводнике (3), все также идущему от ТЭН через УЗО, и тока утечки, уходящего через корпус на землю (7) I1=I2+I3. Соответственно, входящий ток в устройство, больше исходящего, на величину тока утечки I1>I2.

На этом эффекте и основан принцип работы УЗО – оно определяет разницу между величиной входящего тока по фазному проводнику и исходящего по нулевому и, если она будет выше порога срабатывания, УЗО немедленно разрывает электрическую цепь.

Аналогичный принцип действия у устройства защитного отключения и при касании человеком оголенного провода под напряжением, в этом случае часть тока уходит в человеческое тело, образовавшуюся утечку сразу же обнаруживает УЗО и отключает подачу электрического тока. Всё это, как правило, происходит за доли секунд и человек не успевает получить серьезных травм.

Чтобы разобраться, как устройство защитного отключения определяет утечку тока, давайте рассмотрим устройство стандартного УЗО.



Устройство УЗО

Ниже, представлена наглядная схема устройства УЗО, к основным узлам которого относятся:

1.Трансформатор дифференциального тока

2. Электромагнитное реле

3. Механизм расцепителя электрической цепи

4. Механизм проверки

Под номером «5» указана нагузка, это может быть любой электроприбор, например водонагреватель или стиральная машина.

Теперь давайте рассмотрим, как эти элементы участвуют в работе УЗО, как обеспечивается заложенный принцип действия.

Фазный и нулевой проводники являются встречно включенными обмотками дифференциального трансформатора (1), в штатном режиме работы, при отсутствии утечек, они наводят в сердечнике трансформатора равные, встречно направленные магнитные потоки.

Соответственно, их суммарный магнитный поток равен нулю, как и ток. При этом электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае же, когда происходит утечка электрического тока, по фазному и нулевому проводнику будут протекать различные токи, что вызовет неравенство встречных магнитных потоков на магнитном сердечнике дифференциального трансформатора (1) и образование тока во вторичной обмотке.

При достаточной величине образовавшегося тока, срабатывает электромагнитное реле (2) и воздействует на механизм расцепителя (3), который разорвет электрическую цепь.

Механизм проверки (4), в конструкции УЗО, имитирует утечку, тем самым помогая проверять работоспособность устройства. Устроен он довольно просто, как видно из схемы, это обычное сопротивление – нагрузка, подключенная в обход дифференциального трансформатора.

При нажатии кнопки ТЕСТ, электрический ток с фазного провода, пройдя сопротивление, попадает на нулевой провод обмотки трансформатора, минуя измерительный трансформатор. В результате чего, ток на входящем фазном проводе и исходящем нулевом получится разным, на вторичной обмотке образуется ток небаланса, запускающий механизм отключения электрической цепи.

Эта схема довольно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов, в зависимости от модели и производителя, может различаться, общий принцип работы остаётся неизменным.

Теперь, зная внутреннее устройство, вы легко сможете определить УЗО на однолинейных схемах электрощитов, ведь в его условном обозначении присутствуют все описанные выше элементы.



Обозначение узо на однолинейной схеме

В настоящее время, для каждого из используемых в электрике типов узо, а именно двухполюсных – в однофазной сети и четырехполюсных в трехфазной, существует по два наиболее распространённых обозначения, которые встречаются в однолинейных схемах. Все они отражены на изображении ниже:

Для однолинейных схем, обозначение УЗО сделано максимально простым, из него убрано всё лишнее, показаны лишь дифференциальный трансформатор в виде кольца, выключатель, разрывающий контакты и количество полюсов.

При этом, чтобы сделать обозначение максимально компактным, полюса могут отражаться в виде косых черточек, количество которых равно числу полюсов. От сюда и появилось по два варианты обозначений УЗО на схемах.

Схема также, достаточно часто, нанесена и на корпусе устройства защитного отключения, вместе с другими характеристиками, давайте рассмотрим их подробнее.



Маркировка УЗО

Рассмотрим, как выглядит стандартное двухполюсное УЗО, устанавливаемое в однофазной сети.



Каждое устройство защитного отключения имеет маркировку, в которой отражены все его основные характеристики, кроме того, довольно часто, так же показана и схема. Давайте подробно рассмотрим все основные характеристики УЗО.

ХАРАКТЕРИСТИКИ УЗО



1. Производитель

2. Наименование модели. В данном случае буквы «ВД», в названии модели, означают Выключатель Дифференциальный

3.  Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.

4. Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.

5. Ток утечки. Величина тока утечки, при котором сработает УЗО.

6. Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.

7. Рабочий температурный диапазон. От -25 до +40 градусов Цельсия. 8.    Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.

9. Схема устройства УЗО

В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.

Как вы уже поняли, обилие указываемых характеристик говорит о том, что УЗО бывают разными. В следующей части статьи мы подробнее рассмотрим все основные виды современных УЗО и области их применения. Эта информация поможет вам правильно выбрать дифференциальный выключатель тока для каждого конкретного случая.

СКОЛЬКО АВТОМАТОВ МОЖНО ПОДКЛЮЧИТЬ К ОДНОМУ УЗО

О том, сколько автоматических выключателей можно одновременно подключить через одно Устройство Защитного Отключения, мы подробно писали ЗДЕСЬ.

Кроме того, обязательно читайте материал о том, почему выбивает УЗО и как найти неисправность.

Если же у вас остались вопросы об устройстве УЗО или принципе его действия, оставляйте их в комментариях к статье. Кроме того, обязательно пишите если есть какие-то дополнения или замечания, буду благодарен!

Принципы - PSCI

Мы разработали Принципы PSCI для ответственного управления цепочкой поставок, известные как Принципы , чтобы четко сформулировать, чего отрасль ожидает от цепочки поставок.

Настоящие Принципы охватывают пять областей ответственной деловой практики: этика, права человека и труд, здоровье и безопасность, окружающая среда и системы управления.

В каждой области Принципы устанавливают соответствующие методы, которых должен придерживаться любой бизнес, работающий в рамках фармацевтической цепочки поставок.

Ожидается, что все участники поддержат и включат Принципы в свои ключевые документы и соглашения с поставщиками.

Наше руководство по внедрению содержит дополнительные пояснения к Принципам в каждой из пяти областей, обеспечивая основу для улучшения и примеры того, как оправдать ожидания.

С момента разработки Принципов PSCI реализовал их посредством двух основных рабочих программ:

  • Наша программа аудита сотрудничества с поставщиками
  • Наша программа повышения потенциала поставщиков
  • Противодействие взяточничеству и коррупции
  • Честная конкуренция
  • Защита животных
  • Конфиденциальность и безопасность данных
  • Безопасность пациентов и доступ к информации
  • Предотвращение и урегулирование конфликта интересов
  • Свободно выбранная работа
  • Детский труд запрещен
  • Правовое обращение с молодыми работниками
  • Недискриминация
  • Справедливое обращение
  • Заработная плата, льготы и рабочее время
  • Свобода ассоциации
  • Защита персонала
  • Безопасность процесса
  • Надлежащий контроль опасных веществ
  • Готовность к чрезвычайным ситуациям и реагирование
  • Передача информации об опасности
  • Экологические разрешения и отчетность
  • Управление отходами и выбросами
  • Предотвращение разливов и утечек
  • Ресурсоэффективность
  • Устойчивый поиск и отслеживание
  • Управление выпуском фармацевтических препаратов в окружающую среду
  • Обязательства и ответственность
  • Юридические требования и требования клиентов
  • Управление рисками
  • Документация
  • Обучение и повышение квалификации
  • Постоянное улучшение
  • Выявление проблем
  • Эффективное общение

Инструмент электронного обучения PSCI

Мы создали инструмент электронного обучения, чтобы помочь компаниям-членам и поставщикам понять Принципы. Инструмент доступен всем бесплатно.

Посетите сайт

в принципе - Traduzione in italiano - esempi inglese

В базе al termine ricercato questi esempi potrebbero context parole volgari.

В base al termine ricercato questi esempi potrebbero context parole colloquiali.

Эти рекомендации были приняты в принципе правительством Великобритании.

Медицинское вмешательство ограничило в принципе до добровольного направления.

Поэтому ваш докладчик приветствует в принципе подход, предложенный Комиссией.

La vostra relatrice Approva pertanto in linea di massima l'impostazione proposta dalla Commissione.

Поправка 10: Зарегистрировано в принципе .

Вы могли бы изменить гены в принципе .

Так что это должно работать, в принципе .

То, что в принципе не могло произойти.

Сергей Иванович в принципе не был против.

Интеграция продукта и тематическое размещение запрещены в принципе .

Один файл может в принципе содержать все приложения.

Комитет по рыболовству поддержал предложенное Постановление в принципе .

Финансовые операции в принципе должны соответствовать этой методологии.

Так что поддержка в принципе есть.

Аккредитация в принципе должна осуществляться как хозрасчетная деятельность.

Эта точка зрения может быть принята в принципе .

Мы выступаем против Лиссабонского договора в принципе .

Тем не менее, вторая поправка может быть одобрена в принципе .

Размещение продукта должно быть запрещено, в принципе .

Совет согласен с в принципе с Поправкой 63.

Я принципиально возражаю против индивидуального отказа .

12 Agile принципов: что они собой представляют и имеют ли они значение?

Отчет

Практика управления потоком создания ценности (VSM) позволяет компаниям превратить свои среды Agile-plus-DevOps в настоящие движущие силы цифрового бизнеса.

Загрузить сейчас Последнее обновление:
Блог Plutora - Agile Release Management Время чтения 10 минут

В 2001 г. появился Agile Manifesto. Он хотел изменить процесс разработки программного обеспечения. В манифесте четыре центральные темы, но немногие знают, что есть еще 12 принципов Agile. Они предлагают более конкретные примеры того, как должна происходить гибкая разработка программного обеспечения. Много лет спустя почти каждая организация скажет, что они «делают Agile», но многие лишь на словах поддерживают ценности и принципы Agile Manifesto.Сильно изменился и мир разработки программного обеспечения. Интересно еще раз вернуться к принципам гибкой разработки, посмотреть, что они означают, и оценить, имеют ли они все еще значение.

Ранняя и непрерывная поставка ценного программного обеспечения

Как гласит первый принцип: «Нашим наивысшим приоритетом является удовлетворение потребностей клиента посредством ранней и непрерывной поставки ценного программного обеспечения».

Обычно мы разрабатываем программное обеспечение на чужое время и деньги, чтобы помочь им каким-то образом.Если мы будем слишком долго ждать доставки товара, он, вероятно, не удовлетворит покупателя. Сейчас это еще более актуально, чем в 2001 году. Не только важно иметь раннюю обратную связь и получать ее постоянно на протяжении всего проекта, клиенты ожидают быстрой доставки . И каждая поставка должна приносить пользу покупателю. Например, клиента не волнует, что вы отредактировали страницу входа. Она заботится о том, чтобы теперь позволяла ей входить в свою учетную запись Google.

Устранение разрыва между DevOps и Agile с помощью Plutora

Управление зависимостями между методологиями Agile, DevOps и Waterfall может оказаться сложной задачей. Plutora обеспечивает среду для совместной работы, в которой команды могут быстро двигаться.

Узнать больше

Пользователи используют все больше и больше программного обеспечения для самых разных задач. И они привыкли к частым обновлениям. Поэтому, когда они просят нас об изменениях, они не будут ждать месяцами, прежде чем их увидят.

Принять изменения

Второй принцип гласит: «Приветствуем меняющиеся требования даже на поздних стадиях разработки.Гибкие процессы используют изменения для конкурентного преимущества клиента ».

В мире, который постоянно меняется быстрыми темпами, никто не может точно предсказать, каковы будут требования к программному обеспечению. Тем не менее, бизнес не любит сюрпризов. Но еще меньше им нравится тратить деньги на продукт, который больше не актуален. Если мы приветствуем изменения, программное обеспечение может предоставить заказчику конкурентное преимущество, поскольку оно удовлетворяет текущие и новейшие потребности, а не прошлогодние.

Тот факт, что мир постоянно меняется, подтверждается десятилетиями. Меняется общество, меняется рынок, меняются наши организации и меняются люди. Вместо того, чтобы пытаться остановить или замедлить этот процесс, мы должны принять его и использовать в своих интересах или интересах наших клиентов.

Частая поставка

Следующий принцип - «Доставляйте работающее программное обеспечение часто, от пары недель до пары месяцев, с предпочтением более коротких сроков.

Этот принцип на самом деле кажется повторением первого, и в некотором смысле так оно и есть. Однако первый принцип указывает на то, что мы должны начать поставки ценного программного обеспечения в начале года. Этот принцип более подробно описывает, что означает непрерывная поставка . Он рекомендует доставить новую версию вашего программного обеспечения в короткие сроки. Это означает, что выпуски меньшего размера, а выпуски меньшего размера означают меньше шансов исправления ошибок. Более частые выпуски также предоставляют больше моментов обратной связи от клиента.Если вы получите отзыв обо всех своих изменениях только через несколько месяцев, у вас будет гораздо больше работы, чтобы учесть любые замечания.

Этот принцип с годами стал более радикальным. Мы больше не рассматриваем цикл выпуска «пара месяцев» как гибкий. Индустрия превратилась в ежедневные или еженедельные выпуски.

Бизнес и разработчики вместе

Другой принцип гласит: «Деловые люди и разработчики должны ежедневно работать вместе на протяжении всего проекта.”

Разработчики часто закрываются от деловых людей. Между ними ставят аналитиков, которые «переводят» деловой язык на язык, понятный разработчикам. Этот принцип гибкости призывает организации устранить эти барьеры и позволить разработчикам и бизнесу ежедневно взаимодействовать друг с другом. Это увеличивает взаимопонимание и уважение.

Если вы когда-либо играли в телефонную игру в детстве, вы знаете, что каждый дополнительный шаг в общении приводит к потере информации.Тесное сотрудничество компании и разработчиков снижает (но не устраняет) этот риск. Даже в современном мире распределенных команд мы должны стараться работать вместе каждый день. Раннее выявление недопонимания и регулярная обратная связь друг с другом помогает добиться успешных результатов.

Мотивированные люди

Также есть «Создавайте проекты вокруг мотивированных людей. Обеспечьте им среду и поддержку, в которых они нуждаются, и доверьте им выполнение работы.”

Agile-команда - это команда, достаточно зрелая и ответственная, чтобы производить качественное программное обеспечение. Это требует определенного доверия. Но если вы не можете доверять своим разработчикам, зачем их наняли? При правильном обучении, среде и инструментах мотивированные разработчики почувствуют себя способными выполнять свою работу профессионально.

Если вы строите свои проекты вокруг людей, которые не мотивированы или были демотивированы из-за отсутствия доверия или поддержки, ваш проект вряд ли будет успешным.Хуже того, умным разработчикам не составит труда найти лучшую работу.

Разговор лицом к лицу

И есть также принцип, который гласит: «Самый действенный и действенный метод передачи информации в рамках разработки и внутри нее - это разговор лицом к лицу».

Технологии увеличили количество способов общения людей. Но ничто из этого не может сравниться с личным разговором. Наш мозг интерпретирует все виды сигналов, а не только звуковые волны наших голосов.Выражение лица и язык тела тоже имеют значение. Асинхронная коммуникация нередко вызывает недопонимание.

Следующая диаграмма из книги Алистера Кокберна «Гибкая разработка программного обеспечения» показывает, насколько эффективны различные формы коммуникации:

С 2001 года наши методы работы кардинально изменились. Во многих организациях есть люди, которые работают удаленно, даже в других часовых поясах. Такие технологии, как трекеры проблем и Slack, создают способы асинхронной связи, а такие инструменты, как Skype и Hangouts, позволяют нам вести удаленную беседу лицом к лицу.Это никогда не будет на 100% похожим на реальное взаимодействие, но, может быть, вполне достаточно. Команды по всему миру доказывают, что они могут быть успешными и гибкими, даже не видя друг друга в реальной жизни.

Рабочее программное обеспечение

Один из принципов гласит: «Работающее программное обеспечение - это основная мера прогресса».

Разработка программного обеспечения может занять много времени. Поэтому для бизнеса абсолютно рационально измерять прогресс. Этот гибкий принцип гласит, что основным способом измерения прогресса является работающее программное обеспечение.Законченный анализ, полные модели или красивые макеты не имеют большого значения, если их не преобразовать в работающее программное обеспечение. Они могут быть необходимы, но если вы не вложили хотя бы небольшую часть из них в рабочий продукт, значит, вы не создали ценности для своего клиента.

Сегодня мы часто идем дальше. Если работающее программное обеспечение не было отправлено, оно не закончено и, следовательно, никакого прогресса не достигнуто. Невыпущенное программное обеспечение - это инвентарь. А запасы - это стоимость, а не доход или ценность.

Техническое совершенство

Есть еще одна поговорка: «Постоянное внимание к техническому совершенству и хорошему дизайну повышает маневренность».

Многие компании предпочитают время выхода на рынок хорошему техническому проекту. И, честно говоря, их нельзя винить. Мы только что упомянули, что невыпущенное программное обеспечение - это плата. Конечного пользователя не волнует техническое совершенство, и это не приносит прибыли бизнесу.

Но если команды слишком долго пренебрегают хорошим техническим дизайном, их скорость и время вывода на рынок начинают замедляться.Их способность изменять товар в ответ на изменение рынка уменьшится. Они теряют ловкость.

Этот принцип все еще очень актуален. По моему опыту, и менеджеры, и разработчики недостаточно осведомлены об этом принципе. В небольших проектах может иметь смысл работать быстро, не заботясь о хорошем дизайне. Но если проект достаточно большой, стоит обратить внимание на техническое качество. Мартин Фаулер создал псевдограф, чтобы визуализировать это:

. Это не означает, что нам нужны большие теоретические разработки, прежде чем мы начнем писать код.Хороший дизайн может появиться по мере развития программного обеспечения. Но разработчикам нужно время и ответственность для этого.

Простота

«Простота - искусство максимального увеличения объема незавершенной работы - очень важно» - еще один принцип.

Максимальное увеличение объема незавершенной работы может быть выполнено в нескольких местах: вы можете удалить процедуры, которые больше не актуальны, автоматизировать ручную работу, использовать существующие библиотеки вместо написания собственных и т. Д. Все это экономит время и деньги, давая нам возможность сосредоточиться на предоставлении большей ценности.

Это постоянная работа для всех организаций. Но требуется определенная работа, чтобы определить, где и как мы можем улучшить.

Самоорганизующиеся команды

Один из последних принципов гласит: «Лучшие архитектуры, требования и проекты возникают из самоорганизующихся команд».

Этот принцип представляет собой комбинацию некоторых предыдущих принципов. Если мы хотим, чтобы бизнес и разработчики общались друг с другом регулярно и эффективно, если мы хотим измерять прогресс с помощью рабочего программного обеспечения, а не теоретических моделей, и если мы работаем с мотивированными людьми, тогда у нас должны быть команды, производящие качественное программное обеспечение без особого контроля. сверху.

Команды должны научиться самоорганизовывать все аспекты разработки программного обеспечения: они должны собирать требования, общаясь с бизнесом, писать качественное программное обеспечение, организовывать свою работу и т. Д. Это ведет к созданию лучшего программного обеспечения, поскольку разработчики начнут «владеть» им. программного обеспечения.

Разработчики по-прежнему считаются производственными рабочими, которым можно удовлетворить потребности. Но разработка программного обеспечения - это работа, требующая гораздо большего. Команде нужно дать возможность самоорганизоваться для выполнения поставленных задач.

Другая сторона истории заключается в том, что гибкие разработчики программного обеспечения должны взять на себя эту ответственность. Гибкая команда требует, чтобы разработчики брали на себя ответственность, выходящую за рамки простого написания кода.

Регулярное отражение и корректировка

Наконец, есть последний принцип, который гласит: «Через регулярные промежутки времени команда размышляет о том, как стать более эффективной, а затем соответствующим образом настраивает и корректирует свое поведение».

Самоорганизующиеся группы должны регулярно проверять методы своей работы и соответственно приспосабливаться.Ни одна команда не работает идеально. Зрелая гибкая команда может выявить проблемы с уважением друг к другу, а затем предпринять действия для улучшения процесса.

Этот принцип всегда имеет значение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
