технология устройства, схемы + руководство по монтажу


Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров.

Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

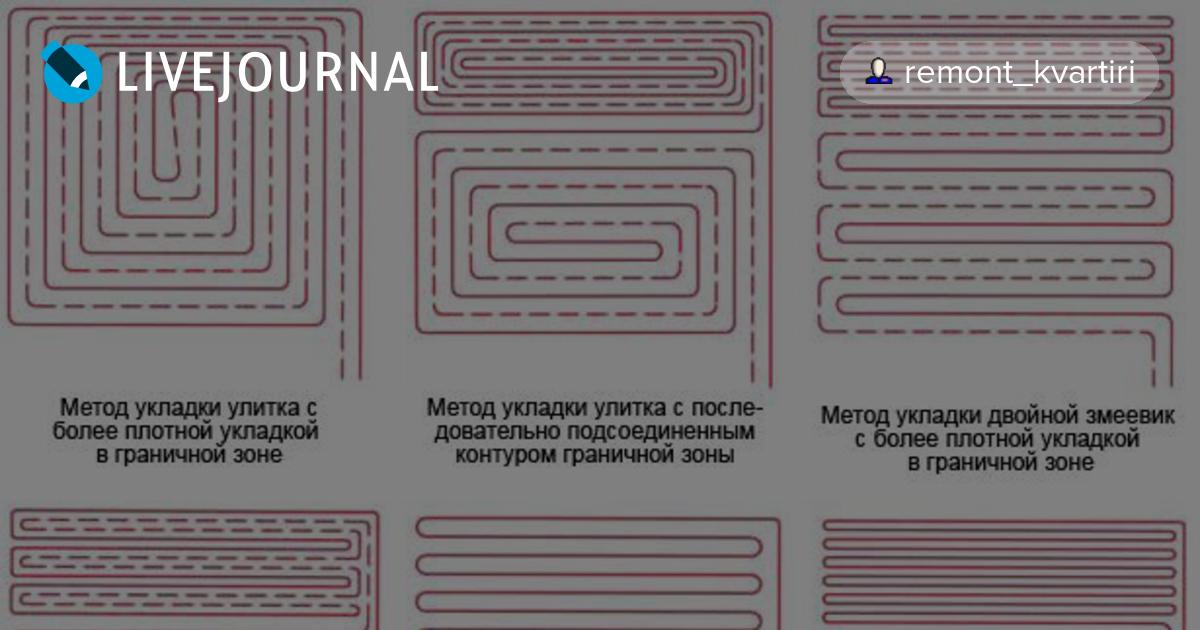

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку».

Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю.

Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

  • сделать «черновую» стяжку из цементной заливки;
  • вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

  1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
  2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
  3. При необходимости вырезать фрагменты строительным ножом.
  4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
  5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

  1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
  2. Подключить к коллектору.
  3. Аккуратно уложить трубу согласно разметке.
  4. Закрепить контур гарпун-скобами.
  5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Технология укладки теплого пола своими руками: мастер-класс!🔨

Для создания теплой и комфортной атмосферы в доме используются не только традиционные системы отопления, но и другие методы, среди которых – теплый пол. Что это за система и как правильная технология укладки теплого пола поможет повысить комфорт проживания в домах и квартирах? Подробнее об этом и пойдет речь в данной статье.

Теплый пол своими руками

Содержание статьи

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Электрические системы состоят из регуляторов и специальных нагревательных элементов (матов). При монтаже системы эти маты укладываются под напольным покрытием. Как вариант, поверх матов можно уложить керамическую плитку или залить самовыравнивающейся смесью. Готовая конструкция обладает высокой прочностью и безопасностью. К тому же правильно смонтированный теплый пол прослужит не один десяток лет.

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Обратите внимание! Эксплуатация водяных теплых полов обходится владельцам намного дешевле, чем электрическая система, поэтому их часто используют в качестве основного источника тепла в доме.

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

  • равномерное распределение тепла по площади помещения;
  • система не создает никаких проблем людям, страдающих от астмы или аллергии;
  • вырабатываемая энергия является абсолютно безопасной;
  • простой монтаж и эксплуатация теплого пола;
  • установленная система не занимает полезное пространство в доме;
  • конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

  • высокая стоимость электроэнергии при сравнении с другими видами топлива;
  • наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
  • при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
  • система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Читайте также: Подключение теплого пола

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Сравнительная характеристика

Поскольку водяные и электрические системы подогрева пола являются основными, важно ознакомиться с их сравнительными характеристиками. Ниже приведены некоторые вопросы для сравнения разных видов систем.

Теплый пол — какой лучше выбрать

Таблица. Сравнение разных систем теплого пола.

ВопросВодяная системаЭлектрическая система
Есть ли ЭМИ?ОтсутствуетВ зависимости от вида используемого кабеля электромагнитное излучение возможно
Возможен монтаж в квартирах?Исключительно в новых многоэтажных домах при условии, что там есть отдельное подключениеДа
Просты ли системы в управлении?НетДа
Сколько времени занимает монтаж?Много, из-за выполнения бетонной стяжкиНемного
Какие финишные покрытия можно укладывать?Практически всеНекоторые виды напольных покрытий укладывать нельзя
Простота обслуживанияСложное обслуживание и ремонтПри установке ИК полов обслуживание простое

Выбор теплого пола

Выбирать тот или иной вид теплого пола необходимо с учетом не только своего бюджета, но и места дальнейшей установки. Как только система будет выбрана, а все материалы закуплены, можно приступать к монтажу.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

ТОП-3 популярных производителей электрических теплых полов

Caleo

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухого монтажа», без стяжки и пыли. Идеально подходит при косметическом ремонте под ламинат, ковролин, линолеум и паркетную доску.

Caleo

Плюсы

  • высокое качество;
  • отличная теплоотдача;
  • в комплекте все необходимое для монтажа;
  • инструкция по установке и монтажу в комплекте.

Минусы

  • повышенная хрупкость пленки.

теплый пол caleo

Rehau

Теплый пол Rehau электрический представляет собой систему двужильных саморегулирующих кабелей фиксированной длины, обладающих повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.

Rehau

Плюсы

  • отличное качество;
  • монтаж под любое покрытие;
  • оптимальное распределение тепла.

Минусы

  • относительно высокая стоимость.

rehau solelec

Devi

Электрический теплый пол Devi производится в Дании. Продукцию компании отличает высокое качество, доступная цена и универсальность. Все комплектующие данной торговой марки подходят к любому типу теплых полов выпускаемых этим производителем.

Devi

Плюсы

  • простой монтаж;
  • не сушит воздух;
  • гарантия от производителя;
  • срок службы более 20 лет.

Минусы

  • высокое энергопотребление.

теплый пол devi

Технология укладки водяного пола

Процесс укладки теплого пола достаточно сложный, поэтому его разделяют на несколько этапов – подготовка, монтажные работы и выполнение стяжки. Ниже приведены пошаговые инструкции для каждого из вышеуказанных этапов.

Укладка теплого пола

Подготовительный этап

Шаг 1. Демонтируйте старое напольное покрытие, удалив все лаги и доски. На основании пола можно оставить остатки кирпича.

Удалите старый пол

Шаг 2. Так выглядит пол после полного демонтажа досок.

Демонтируйте все доски

Шаг 3. Удалите лаги, чтобы основание было готов к дальнейшей работе.

Подготовьте основание для дальнейшей работы

Шаг 4. Используйте лазерный уровень для определения высоты будущего пола. Ориентироваться нужно на входную дверь в помещении.

Воспользуйтесь лазерным уровнем

Шаг 5. Нанесите на стены разметку. Одна метка указывает на толщину слоя утеплителя, а вторая – на границу между трубами системы и стяжкой.

Нанесите разметку на стены

Шаг 6. Нанесите метки на стены комнаты по всему ее периметру, ориентируясь по лазерному уровню.

Опирайтесь на показатели лазерного уровня

Шаг 7. Выполните еще два уровня разметки, основываясь на высоте стяжки и слое керамзита.

Выполните все необходимые разметки

Шаг 8. Засыпьте основание песком и равномерно распределите его по поверхности. Засыпать черновой пол нужно до нижней отметки.

Засыпьте основание песком

Шаг 9. Уплотните песок и выровняйте его повторно. Уплотнение должно проходить в несколько этапов, так что торопиться здесь не нужно.

Выровняйте и уплотните песок

Шаг 10. Защитите трубы коммуникаций при помощи энергофлекса (специальных теплоизоляционных труб, выполненных из полиэтилена).

Используйте энергофлекс для защиты коммуникации

Шаг 11. Заделайте все отверстия в стенах, в которых ранее были лаги, используя для этого цементный раствор и небольшие куски кирпича.

Замаскируйте отверстия в стенах

Шаг 12. Уложите слой гидроизоляции, зафиксировав его скотчем при необходимости.

Постелите слой гидроизоляции

Шаг 13. Приступайте к установке маяков на специальные кубики, выполненные из пеноблока. Данные кубики необходимо расставить по поверхности пола. Рекомендуемая высота кубиков – 9 см, а расстояние между ними – 1 м.

Расставьте кубики по поверхности пола

Шаг 14. После расстановки кубиков поставьте маяки – прочные профили, изготовленные из металла.

Выставьте маяки

Шаг 15. Выставляйте кубики в местах стыка металлических маяков. Чтобы стыковка проходила правильно, маяки нужно аккуратно подрезать.

Укрепите стыки металлических маяков

Шаг 16. Ориентируйтесь на линию стяжки на стене при выставлении маяков.

Ориентируйтесь на линию стяжки

Шаг 17. После выставления всех маяков зафиксируйте их, прикрутив саморезами к ранее установленным кубикам.

Закрепите маяки саморезами

Шаг 18. Сделайте черновой пол под небольшим уклоном. Для этого некоторые кубики можно вдавливать в песок. Рекомендуемый перепад на 1 метр должен составлять 5 мм.

Вдавливайте кубики в песок для получения уклона

Шаг 19. Установите дополнительные кубики, расставив их между основными. Это позволит увеличить прочность пола.

Расставьте дополнительные кубики

Шаг 20. Смешайте цементную смесь с керамзитом (2 кг цемента и 10 кг песка на 1 мешок керамзита).

Приготовьте смесь из керамзита

Шаг 21. Высыпьте готовую смесь из керамзита на основание пола, а затем разровняйте ее. Засыпайте керамзит сначала с дальнего конца комнаты.

Засыпьте основание керамзитом

Шаг 22. Накройте слой из керамзита приготовленным цементным раствором. Выровняйте его при помощи мастерка, чтобы поверхность получилась ровной.

Засыпьте основание цементным раствором

Шаг 23. Ориентируйтесь на установленные маяки, выровняйте стяжку с помощью правила. Поверхность маяков не замазывайте, поскольку их нужно будет извлекать из стяжки.

Выровняйте стяжку правилом

Шаг 24. Удалите маяки через двое суток, когда стяжка высохнет. Для этого нужно выкрутить фиксирующие саморезы.

Через два дня удалите маяки

Шаг 25. Заделайте все щели и трещины, которые появилась после удаления маяков, раствором из цемента.

Замаскируйте образовавшиеся щели

Монтаж труб

Шаг 1. Система подогрева пола сохраняется на основе газового котла, а сама батарея будет питаться от контура. Чтобы отключать радиатор и саму систему, необходимо устанавливать специальные краны. Ниже на фото представлена работа системы подогрева пола.

Контур подачи и контур обратки

Схема подключения теплого пола

Как должны располагаться краны

Расположение циркуляционного насоса

Шаг 2. Установите трубы и соединители для оборудования радиатора. В качестве уплотнителя используйте герметик или сантехнический лен.

Используйте герметик для фиксации соединений

Выполните монтаж выхода из батареи

Фото процесса монтажа

Установка крана

Шаг 3. Выходы из батареи должны выглядеть, как на фото. Один из выходов используйте для подключения системы.

Выход из батареи готов

Шаг 4. Приклейте демпферную ленту по всему периметру комнаты. Для этой цели используйте клей.

Поклейка демпферной ленты

Шаг 5. Уложите слой утеплителя на черновую стяжку. Для фиксации отдельных полос материала нужно использовать обычный скотч.

Монтаж мультифольги

Шаг 6. Поверх фольги уложите армирующую сетку, соединяя отдельные ее части проволокой.

Соедините части сетки проволокой

Шаг 7. Установите трубу, которая идет к обратке системы, а затем подключите ее.

Процесс подключения трубы

Шаг 8. Подключите трубу диаметром 20 мм к батарее, а точнее — ко второму ее выходу.

Подключение трубы водяного теплого пола

Шаг 9. Поместите трубу на пол и прикрепите ее пластиковыми хомутами к ранее уложенной арматурной сетке. Труба при этом должна быть без изломов.

Фиксация трубы пластиковым хомутом

Используйте промышленный фен для нагрева

Шаг 10. По возможности уложите трубу системы подогрева в форме змейки.

Уложите трубу змейкой

Шаг 11. Направьте обратную трубу в специальные патрубки, выполненные из металла. Эти патрубки ведут в подвальное помещение.

Направьте концы труб в специальные патрубки

Заполните пустоты монтажной пеной

Шаг 12. Части сетки, поднимающиеся над уровнем пола, закрепите на основании дюбелями.

Выполните дополнительную фиксацию сетки

Шаг 13. Установите циркуляционный насос, подключив его к обратке. Также к системе необходимо подключить краны: один для перекрытия входа к обратке, а второй – для перекрытия естественной циркуляции.

Выполните монтаж кранов

Шаг 14. Соберите регулирующий узел и подключите все трубы системы. Затем выполните тестовый запуск теплого пола, чтобы выявить возможные неисправности. Если все в порядке, то можно приступать к следующему этапу.

Сборка узла регулировки

Так выглядит процесс сборки

Подключите трубу

Выполнение стяжки

Шаг 1. Установите специальные металлические маяки для получения ровной стяжки. Их необходимо расположить на бетоне (небольших его кусочках).

Установка металлических маяков

Шаг 2. Закрепите кусочки бетона цементным раствором, зафиксировав его на основании.

Зафиксируйте куски бетона

Шаг 3. Для фиксации маяков на бетоне используйте саморезы. Проследите, чтобы все маяки выставлялись по уровню.

Закрепите маяки при помощи саморезов

Обратите внимание! Начинать установку маяков желательно со стороны входящей двери. Так будет легче подобрать высоту маяков по отношению к дверному порогу.

Шаг 4. Строго соблюдайте пропорции при замешивании бетонного раствора.

Соблюдайте рекомендуемые пропорции

Шаг 5. Готовый раствор распределите по поверхности пола равномерно. Перед заливкой трубы должны быть заполнены водой. Это важно.

Распределение бетона по поверхности

Шаг 6. Используйте правило для выравнивания бетонной стяжки. Ориентируйтесь по выставленным маякам.

Используйте правило для выравнивания бетона

Шаг 7. Для полного высыхания цементной стяжки требуется не менее 3 недель. После этого можно укладывать напольное покрытие.

Высыхание стяжки после выравнивания

Последующий уход

Сразу после укладки финишного покрытия ходить по полу нельзя, нужно выждать некоторое время. То же самое можно сказать о тяжелой бытовой технике – выставлять ее можно не сразу. В процессе эксплуатации теплого пола может потребоваться ремонт конструкции. Для этой работы желательно нанимать квалифицированного специалиста. Последующий уход за системой несложный, достаточно поддерживать чистоту напольного покрытия и эксплуатировать ее в соответствии с инструкцией от производителя.

Как ухаживать за теплым полом

Цены на трубы для теплого пола Rehau

трубы для теплого пола Rehau

Видео – Укладка теплого пола под плитку

Оптимальный шаг укладки теплого пола: Виды труб и расчет

Водяной теплый пол уже достаточно долгое время занимает лидирующие места на потребительском рынке. Он достаточно надежен и экономичен при эксплуатации, имеет качественный обогрев здания и удобен при использовании. Но все эти качества напрямую зависят от правильного расчета рабочего материала, на который влияет шаг укладки труб водяного теплого пола.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой. В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

  1. Линейное расширение не более — 0, 055 мм/мК;
  2. Теплопроводность не менее – 0,43 Вт/мК;
  3. Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды. Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления.

Способы укладки труб под напольным покрытием

Укладку теплоносителей водяного пола, можно выполнить несколькими способами. Самыми распространенными укладками считаются «улитка» и «змейка».  Каждый вид имеет свои преимущества и недостатки, поэтому стоит рассмотреть их более подробно.

Улитка

Такой метод укладки еще называют – ракушка. Выполняется контур по полу в форме спирали так, чтобы между теплоносителями проходила обратка, по которой будет протекать остывшая жидкость. Такой способ монтажа достаточно прост, для того чтобы его выполнить без услуг специалиста. Однако, при большом шаге укладки водяного теплого пола, появятся холодные зоны на основании помещения. Поэтому шаг между трубопроводами не должен превышать 10 см.

Змейка

Такой монтаж теплоносителей может выполняться обычной или двойной укладкой по всей площади помещения в виде колец. Самостоятельно выполнить такую укладку достаточно сложно, поэтому были разработаны специальные маты для крепления труб со специально фиксирующими элементами. Поэтому при выборе этого метода, стоит быть готовым к дополнительным затратам. Но если учесть то, что шаг укладки труб теплого пола выполняется на большем расстоянии, можно будет значительно сэкономить на затратах трубопроводов.

И так, определившись с выбором и укладки труб водяного теплого пола, можно непосредственно приступить к подготовке расчета длины рабочего материала, для определенной комнаты помещения.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы Максимальная величина трубы
1,6 – 1,7 см. 100 – 102 м.
1,8 – 1,9 см. 120 – 122м.
2 см. 120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.



Шаг, см. Расход рабочего материала на 1 кв.м., м.
10 — 12 10 – 10,5
15 — 18 6,7 – 7,2
20 — 22 5 – 6,1
25 — 27 4 – 4,8
30 — 35 3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

  1. На бумаге рисуется общая площадь помещения.
  2. Измеряются размеры габаритной мебели и напольной электротехники.
  3. В соответствующем расположении все измерения переносятся на бумагу.
  4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.


Рассмотрев всю последовательность расчета трубопровода для водяной системы, можно сделать вывод, что выполнить его не так уж и сложно. При его выполнении самое главное придерживаться рекомендуемых норм шага укладки контуров и площадь обогреваемой поверхности. Если же упустить эти показатели из вида, можно будет не только переплатить при покупке рабочего материала, но и не получить желаемого обогрева жилого помещения.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Теплый водяной пол - правила и особенности мотажа



Реализация этого проекта будет успешной, если хорошо продуманы все его стадии. Имеют значение следующие факторы:

  • целесообразность инженерного решения и сравнение с аналогами;
  • правильный выбор составляющих и безупречный монтаж;
  • проверка и настройка.

Чтобы выяснить, как сделать водяной теплый пол без ошибок, в самых сложных случаях понадобится помощь квалифицированных специалистов.

Как самому сделать комфортный теплый пол, можно запросто научиться

Если внимательно изучить материалы этой статьи, будет несложно выполнить необходимые действия самостоятельно. Такой монтаж водяного теплого пола применяют не только для сокращения расходов. Он пригодится для успешного удовлетворения особых потребностей будущих пользователей.

Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

Типовая схема подключения стандартного теплого водяного пола

На рисунке видно, что к одному котлу можно подсоединить потребителей разных типов. Не трудно выяснить, как своими руками создать иные варианты подключений. Схема точного монтажа водяного теплого пола создается с учетом конкретного состава оборудования.

Подготовительный этап

Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:

  • Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
  • Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
  • Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
  • Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.

Учет тепловых потерь

Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.

Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):

  • Высота, ширина и длина помещения.
  • Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
  • Аналогичные характеристики и состав пола, потолка.
  • Технические параметры оконных и дверных проемов.
  • Наружная и внутренняя температура.
  • Производительность естественной/принудительной системы вентиляции.

Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.

Инструментальное измерение утечек тепла делается профессиональной техникой

Расчет количества труб

Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

Чтобы выяснить точно шаг укладки труб, используют разные методики. Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1. м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

Расстояние между трубами теплого пола изменяют при необходимости

Может быть интересно

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

Какие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе.  На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.

Монтироваться трубы будут проще при наличии такого чертежа

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в ммМинимальная длина одного контура, в мМаксимальная длина одного контура, в м
166080
1880100
20100120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

Коллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

Как выбрать коллектор для теплого пола

Этот узел выполняет очень важные функции, поэтому его следует изучить отдельно. В простейшем варианте исполнения коллектор для теплого пола создан из двух отрезков труб с отводами. К ним присоединяют отдельные контуры. Следующее дополнительное оснащение используется для решения практических задач:

  • Чтобы отрегулировать расход теплоносителя по контурам используют специализированные балансировочные устройства. Их оснащают прозрачными корпусами с градуировкой. Вращением кольца перемещают шток, который устанавливают в соответствии с требуемым значением. Достаточно настроить прибор один раз. Далее он будет выполнять свои функции автоматически.
  • Если температура определенного водяного теплого пола корректируется по показаниям внешних датчиков, используют электромеханические приводы. Для их установки современный коллектор для теплого пола оснащают резьбовым соединением. Если оно не используется по назначению, его закрывают пластиковой заглушкой.
  • Для удаления газов монтируются автоматические отводчики. Их дополняют сливными кранами, которые используются для накопления и удаления механических загрязнений.
  • Манометры помогают оперативно контролировать уровни давления в соответствующих магистралях.
  • Если выбраны теплые полы, в схему включают запорную арматуру. Вентилями перекрывают доступ воды при выполнении ремонтных или регламентных работ.

Иногда в состав коллектора для теплого пола добавляют гидрострелку. Это специальное устройство помогает предотвратить возникновение проблем при неточном соответствии мощности котла и реальных потребностей. Одновременно оно устраняет полностью или минимизирует взаимное негативное влияние других составных частей отопления таких, как радиатор, напольный бойлер. Удобно, что регулировка такого теплого водяного пола происходит без применения сервоприводов, электроники. Это повышает общую надежность системы.

Коллектор с гидрострелкой повышает надежность теплых полов

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

  • Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
  • Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
  • Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Как залить теплый пол

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

  • Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
  • Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
  • На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
  • Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
  • Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
  • Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Прежде чем залить теплый водяной пол, нужно обязательно убедиться в работоспособности системы и отсутствии протечек, для этого оставить ее под давлением не менее чем на сутки для проверки.

Устройство теплого пола зависит от особенностей строительной конструкции

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

  • Технология укладки теплого пола на основу из полимерных плит с выступами.
  • Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.
  • Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Видео: монтаж теплого водяного пола

Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.

В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.



Укладка теплого пола под плитку самостоятельно: пошаговая инструкция

setafi.com Онлайн-журнал об уюте
  • Бытовая техника
    • Аэрогриль
    • Блендер
    • Блинницы
    • Варочная панель
    • Вафельницы
    • Вентиляторы
    • Весы
    • Ветчинница
    • Винный шкаф и сервант
    • Воздухоочиститель
    • Вытяжки
    • Гладильная доска
    • Дистилляторы
    • Духовой шкаф
    • Ингалятор
    • Йогуртница
    • Кондиционер
    • Кофеварка
    • Кофемашина
    • Кофемолка
    • Кулер
    • Кухонные весы
    • Кухонные машины
    • Кухонный комбайн
    • Массажер
    • Машинка для стрижки
    • Микроволновая печь
    • Миксеры
    • Морозильная камера
    • Мультиварка
    • Мясорубка
    • Напольные весы
    • Оверлок
    • Овощерезка
    • Отпариватель
    • Пароварка
    • Паровые швабры
    • Парогенератор
    • Пароочистители
    • Печи
    • Плиты
    • Плойка
    • Полотенцесушители
    • Посудомойка
    • Пылесос
    • Скороварка
    • Соковыжималки
    • Стиральная машина
    • Сушильные машины
    • Сушки для фруктов и овощей
    • Сэндвичницы
    • Термос
    • Озонатор
    • Электробритвы
    • Утюг
    • Фен
    • Фильтры для воды
    • Фотоэпилятор
    • Фритюрница
    • Хлебницы
    • Хлебопечка
    • Холодильник
    • Чайники и электрочайники
    • Швейная машинка
    • Электрогрили
    • Электронные весы
    • Эпилятор
  • Климатическая техника
    • Водонагреватели
    • Газовые обогреватели
    • Инфракрасные обогреватели
    • Ионизатор
    • Конвекторы
    • Котел
    • Масляные радиаторы
    • Осушители воздуха
    • Обогреватели
    • Озонатор
    • Тепловентиляторы
    • Тепловые завесы
    • Тепловые пушки
    • Увлажнитель воздуха
    • Электрокамины
  • Мебель
    • Гамак

Теплый пол на улице: разновидности, укладка, монтаж

Теплый пол на улице – это способ сохранить очищенную от снега и наледи площадь возле дома. Систему устанавливают возле крыльца, на тротуарных дорожках, а также проводят монтаж в ступени, выходящие из здания на улицу. Для обогрева половых покрытий во дворе используют разные виды отопительного оборудования. Каждый тип системы имеет свои преимущества использования и отличается способом укладки.

Особенности устройства теплого пола на улице

Оборудование для обогрева уличных покрытий пола имеет несколько отличительные от домашней системы параметры. Если в помещении требуется поддержка температурного режима поверхности в пределах от 20 до 25 градусов, то во дворе оптимальный показатель несколько ниже – от 5 до 10 градусов.

При таких минимальных температурных требованиях необходима достаточно высокая мощность отопительного устройства. Это обусловлено тем, что площадь обогрева на улице больше и отсутствует внешнее утепление.

Установка теплого пола на улице осуществляется вблизи от электрического питания или недалеко от основного отопительного оборудования. Систему укладывают под различным типом покрытия:

  • бетон;
  • тротуарная плитка;
  • асфальт;
  • керамогранит;
  • каменные плиты.

Монтажные работы теплого пола на улице требуют особого подхода с соблюдением всех строительных норм.

Преимущества и недостатки

Система обогрева уличных покрытий пользуется большой популярностью у торговых центров. Многие владельцы частных домов устанавливают возле крыльца. Преимуществом использования теплого пола на улице является:

  • экономия времени и средств на уборку площади от снега и наледи;
  • обеспечение безопасности возле дома в зимнее время;
  • возможность увеличить эксплуатационный срок покрытий;
  • поддержка чистоты в любое время года.
Теплый пол на улице экономит время и средств на уборку площади от снега и наледи

К недостаткам применения оборудования часто относят лишние затраты на обогрев улиц, а также достаточно сложный монтаж всего устройства.

Виды

Для обогрева уличных покрытий используют различные системы обогрева. Каждая модель оборудования отличается способом укладки и техническими характеристиками.

Электрический нагревательный мат

Такое устройство представляет собой греющий кабель, закрепленный на армирующей сетке. Рабочий процесс оборудования осуществляется за счет подачи электрического тока к элементу нагрева. При этом кабель генерирует тепло, которое задерживается на покрытии.

Область применения электрической системы довольно широкая. С помощью кабеля обогревают небольшие площади возле жилых и общественных зданий. Также укладку системы успешно производят на ступеньках, выходящих на улицу. Монтаж оборудования рекомендуется производить на начальном этапе обустройства территории.

Электрический нагревательный мат – один из вариантов теплого пола на улице

Теплый пол с саморегулирующимся кабелем

Такое устройство, нагревательным элементом которого является электрический кабель, имеющий параллельную конструкцию. Система способна самостоятельно изменять мощность в зависимости от температурного режима окружающей среды. За счет такой особенности происходит значительная экономия электрической энергии, а поверхность пола прогревается равномерно.

Водяной пол

Прогрев поверхности при применении устройства такого типа происходит с помощью теплоносителя в трубопроводе. Функционирует оборудование от котла. Основным преимуществом использования системы считается экономичность использования и высокая эффективность. При этом монтаж водяного контура можно проводить на достаточно больших территориях. К недостаткам часто относят высокую стоимость на установку всего оборудования.

Монтаж теплого электрического пола на улице

Способ установки нагревательного кабеля зависит от особенностей обогреваемой территории. В любом случае требуется правильное выполнить утепление половой основы.

Укладка электрического кабеля со стяжкой

Кабельная система обогрева пола на улице должна располагаться только достаточно ровной горизонтальной поверхности. Перед монтажным процессом основа полностью очищается от мусора.

Установка теплого электрического теплого пола кабельного типа на улице должна осуществляться по предварительно намеченной схеме. Для укладки оборудования со стяжкой необходимо:

  1. На полностью очищенную поверхность уложить кабель с армированным основанием. Во время распределения устройства необходимо следить, чтобы греющие элементы не накладывались друг на друга.
  2. Закрепить конструкцию. Фиксация кабельной системы обогрева к поверхности осуществляется с помощью монтажной ленты. При этом следует следить, чтобы оборудование достаточно крепко держалось и во время заливки раствором оставалось в исходном положении.
  3. Приготовить раствор и залить стяжку. Стяжка должна обладать высокой устойчивостью к температурным нагрузкам и механическому воздействию. Электрическая система обогрева полностью покрывается бетонным слоем на 3-5 сантиметра. При заливке системы не должно быть уплотнений и воздушных пустот.

Раствор должен быть однородным. Чтобы не нанести вред греющему кабелю исключается в бетонной смеси наличие острых частиц и камней. Перед заливкой обязательно выполняется тестирование электрического оборудования на соответствие сопротивления.

Вводить в эксплуатацию теплый пол можно только через тридцать суток. Такого времени вполне достаточно для полного застывания стяжки.

Монтаж нагревательного мата под тротуарную плитку

Укладка тротуарных дорожек и территории возле дома под плитку имеет свои особенности.  Монтажный процесс осуществляется в такой последовательности:

  1. Поверхность выравнивается и очищается. На рабочем основании не должно быть острых элементов, которые могут повредить нагревательную конструкцию.
  2. Армирующая сетка с закрепленным электрическим кабелем распределяется по поверхности, согласно спроектированной схеме. В качестве крепления системы к основанию используется монтажная лента.
  3. Установленное электрическое оборудования обогрева полностью покрывается песком. Сыпучий материал должен быть равномерно распределен по всей поверхности уложенного кабеля. Рекомендованная толщина такой песчаной подушки составляет 2-3 сантиметра.

По завершению монтажных работ теплого пола можно выполнять укладку тротуарной плитки.

Пирог теплого пола для укладки на грунт

Для установки теплого пола непосредственно на землю требуется особая подготовка основания. Основной задачей в возведении пирога для системы обогрева является создание максимальной защиты, которая позволит уберечь от лишних затрат электрической энергии на обогрев грунта.

Технология укладки теплоизоляционной основы достаточно проста:

  • на ровную и очищенную от мусора, камней и растительного покрова поверхность укладывается слой песка;
  • сыпучий материал равномерно распределяется по всей рабочей площади и утрамбовывается;
  • сверху песчаная подушка покрывается щебнем, гранитным отсевом или гравием;
  • чтобы не допустить скопления воды под верхней отделкой слой такого крупнозернистого материала должен иметь толщину 7-8 сантиметров;
  • щебень покрывается металлической сеткой, которая будет служить основанием для бетонного раствора;
  • после этого заливается черновое покрытие толщиной 5-10 сантиметров.
Раскладка теплого пола на улице

На застывшую основу для теплого пола расстилается гидроизоляционный слой, а сверху утепляющий материал. Все стыки обоих покрытий скрепляются скотчем.

Иногда укладка системы обогрева на грунт требует дополнительной чистовой стяжки и утепления. Уровень теплоизоляции пирога зависит от климатических особенностей местности, в которой устанавливается теплый пол.

Теплый пол на крыльце

Чаще всего отопительное оборудование применяют в качестве системы антиобледенения для полового покрытия крыльца. Чтобы обогреть ступеньки и площадки, ведущие из дома на улицу, успешно используют различные типы теплых полов.

Установка водяной системы

Теплый пол водяного типа требует подключения к котлу. Приобретение отдельного отопительного оборудования для системы влечет за собой довольно немалые расходы, поэтому рекомендуется подключать водяной контур к домашнему устройству обогрева.

В качестве теплоносителя в трубопровод подается жидкость, которая не замерзает при низком температурном режиме. Установка пола водяного типа выполняется как под плитку, таки и в стяжку. Укладку труб осуществляют вертикально. При этом обязательно учитывается хорошая теплоизоляция контура.

Для обеспечения равномерного нагрева и эффективной работы всей системы к водяному теплому полу обязательно подключается терморегулятор и устройство защитного отключения, работающее в автоматическом режиме.  Весь монтажный процесс оборудования с жидким теплоносителем производится в процессе строительства крыльца.

Инфракрасный обогрев

Термоматы хорошо подходят для уличных лестниц. Такое устройство эклектического теплого пола имеет карбоновую основу, запечатанную в пленку, которая при прохождении по проводникам тока обеспечивает инфракрасный обогрев поверхности.

Благодаря гибкости пленочного материала систему легко уложить в ступени. В процессе монтажных работ следует не допускать накладки греющих частей друг на друга.

Иногда для обогрева небольших участков пола на крыльце используют термоматы, основа которых покрыта дополнительным отражающим защитным слоем. Для установки их не нужно демонтировать финишное покрытие крыльца. Укладывают такие инфракрасные устройства для обогрева сразу на поверхность.

Нагревательный кабель

Обогрев с помощью электрического кабеля считается самым эффективным для уличных дорожек, площадок, степеней и территории возле крыльца. Основным условием использования такого типа отопительного оборудования является наличие электрического питания.

Укладка такого теплого пола на улице выполняется на предварительно утепленную основу.  Кабель распределяется на поверхности змейкой и закрепляется на металлической сетке с шагом между витками в 4-10 сантиметров.

Нагревательный кабель

Монтаж кабельной системы выполняется в стяжку, на которую впоследствии укладывается финишное покрытие. При расчете необходимой длины витков для ступеней следует учитывать также вертикальный спуск с каждого выступа. Бетонный раствор должен покрывать систему на 3-5 сантиметров.

Основные моменты, влияющие эффективность обогрева

Качество обогрева территории на улице во многом зависит от правильно выполненного монтажного процесса. Чтобы повысить эффективность работы отопительной системы рекомендуется при укладке оборудования теплого пола учитывать такие моменты:

  • при укладке системы обогрева всегда соблюдать все требования указанные производителем в инструкции;
  • для обеспечения равномерного прогрева поверхности необходимо производить монтаж оборудования только на ровную основу;
  • размещая нагревательные элементы по поверхности нужно следить, чтобы не было перегибов и накладок;
  • всегда фиксировать утеплитель к основанию во избежание его смещения;
  • перед выполнением стяжки требуется пробное тестирование на работоспособность системы;
  • после заливки цементной смесью первый запуск теплого пола можно осуществлять только спустя тридцать дней;
  • слой чистовой стяжки не должен быть более пяти сантиметров.

Укладка теплого пола на улице позволит избежать травмирования в зимнее время, а также намного продлит эксплуатационный срок финишной основы. Добиться качественного обогрева территории можно только при правильно выполненном монтаже и подключении системы. Поэтому весь процесс установки отопительного оборудования лучше доверить профессионалам.

Инструкции по установке теплого пола - ООО "Системы теплого пола"

В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов.Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает какой-либо шум, возможно, в системе присутствует воздух. Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением каких-либо регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции, предоставленные для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность для системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов.Для эффективной работы любой системы подогрева пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2,5 тог.

Если вы используете теплый пол в зимнем саду, имейте в виду, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, поскольку потери тепла в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением.Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, можно ли оборудовать его вторичным насосом .

Если проект представляет собой небольшую квартиру, а комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее повышение температуры подачи выше 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами.Также обратите внимание, что система теплого пола должна быть полностью отдельной системой , т.е. поток и обратка для теплого пола должны идти полностью обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию обогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами.Тепловые насосы должны поставляться с буферным резервуаром (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола. Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного торговца есть утеплитель Celotex или Kingspan на складе. Предложение основано на обрезке трубы прямо на изоляционной плите.Поставляем хомуты. Для бетонных полов мы рекомендуем стяжку 65–75 мм поверх изоляции .

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку. При использовании жидкой стяжки важно установить поверх утеплителя пластиковую мембрану. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла.После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C. Перед укладкой половые доски должны иметь влажность ниже 7%. Мы не рекомендуем половые доски толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и раствор. Избегайте ковровых покрытий из войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь расширительный зазор для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Поэтому в этих местах стандартно комбинировать полотенцесушители с подогревом пола.

Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит подача и возврат 22 мм в коллектор, более крупные объекты должны использовать поток и возврат 28 мм. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан требует очистки.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота.Откройте первую черную крышку, а затем откройте заглушку обратной стороны. Подождите, пока пойдет чистая вода, и убедитесь, что ушел весь воздух. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не выйдет весь воздух. Когда закончите, закройте торцевые крышки.

Когда это будет завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова выпустить воздух через спускной клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждого помещения. На обратном коллекторе (черные колпачки) можно установить приводы для индивидуального управления. Если программируемый комнатный термостат с двухходовым клапаном управляет системой, а индивидуальное управление отсутствует, «черные колпачки» следует оставить открытыми.Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыт

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Можете ли вы установить теплый пол на пол? Разминка

Часто задаваемый вопрос: можно ли заменить теплый пол на существующий пол. Термины «переоборудование» и «переоборудование» часто путают, и в большинстве случаев люди имеют в виду переоборудование. Мы здесь для того, чтобы внести ясность в вопрос о применимости полов с подогревом для любого типа улучшения дома, переоборудования или модернизации, а также ответить на все вопросы, которые могут у вас возникнуть по ним.

Начнем с того, что теплые полы с подогревом могут быть встроены как в новые постройки, так и в старые дома, и почти все электрические системы теплых полов могут быть установлены на существующих черновых полах.

МОНТАЖ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Прежде всего, давайте начнем с определения - дооснащение. Модернизация означает процесс добавления компонентов в уже существующие проекты. В этом контексте мы имеем в виду установку полов с подогревом на существующие полы при ремонте комнаты или дома.Электрические полы с подогревом хорошо подходят для проектов модернизации. В этом разделе мы ответим на вопросы:

Как упоминалось ранее, электрические полы с подогревом могут быть установлены как в новых, так и в старых зданиях, а также на существующих черновых полах. Однако фактическую отделку пола, такую ​​как плитка, ламинат или винил, необходимо удалить и заменить новой отделкой пола. Другими словами, установка теплого пола на существующие полы означает удаление существующего напольного покрытия, добавление теплоизоляционных плит (при необходимости), установку на них обогревателя и затем укладку нового напольного покрытия над системой отопления.После установки системы теплого пола очень сложно поднять существующую отделку пола и снова уложить тот же пол. Само собой разумеется, что большая часть отделки пола, например плитка, обречена на повреждение при подъеме пола. Таким образом, электрические полы с подогревом - идеальный вариант для людей, которые хотят поменять пол во время ремонта, потому что обогреватель очень тонкий и не увеличивает высоту пола заметно.

Монтаж системы электрического теплого пола также выполняется быстро, легко и чисто.Тем не менее, важно привлечь к проекту квалифицированного и сертифицированного электрика, чтобы убедиться, что распределение электроэнергии спроектировано и выполнено правильно.

Модернизация других систем отопления обычно означает более трудоемкие работы, включая удаление старых полов (не только отделку пола, но и всего пола), установку новых и, наконец, установку трубопроводов и котлов в случае гидравлических систем. Это снова увеличивает общую стоимость ремонта.

УСТАНОВКА СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Как обсуждалось ранее, многие путают термины «переоборудование» и «модернизация».Тем, кто, тем не менее, действительно хочет переоборудовать систему, мы должны сказать, что электрическую систему подогрева пола следует устанавливать только один раз. Невозможно перенести существующую систему и установить ее в другом помещении. Это связано с рядом проблем:

Провода могут быть повреждены при снятии отделки пола, в частности плитки или камня:

  • Провода могут быть повреждены при снятии их с клея, особенно если их тянуть, растягивать или сгибать.

  • Если проволока предварительно проложена на сетке, может оказаться невозможным удалить систему, не повредив ее, поскольку сетка должна полностью погрузиться в клей.

Также хорошо иметь в виду, что переоборудование системы отопления приведет к аннулированию гарантии.

КАК Я МОГУ УПРАВЛЯТЬ НАПОЛЬНЫМ ОТОПЛЕНИЕМ?

Простота установки систем электрического теплого пола позволила миллионам домовладельцев установить теплое, удобное и хорошо управляемое отопление в отдельных комнатах или в целом доме.

Теплый пол можно регулировать с помощью любого термостата. Развитие технологий в системах термостатического контроля позволило системам отопления работать автоматически, без необходимости ручного управления ими. Термостат Warmup 4iE Smart WiFi изучает ваши привычки, знает, когда вы находитесь, и даже может предсказать, когда вы вернетесь домой, соответствующим образом регулируя температуру. С помощью приложения MyHeating в комплекте с термостатом вы можете управлять отоплением в своем доме из удаленного места.Интеллектуальный термостат не только повышает общий комфорт, но и снижает потребление энергии, поскольку отопление работает меньше времени и только тогда, когда оно вам нужно, что приводит к экономии средств.

Во многих случаях пол можно запитать от существующей кольцевой сети с плавким ответвлением, питающим термостат.

НУЖНА ЛИ МНЕ ИЗОЛЯЦИЯ ПОЛА?

Существует широкий спектр систем пола для различных напольных покрытий, а также типов основания, включая бетон, камень и конструкционную древесину.Для всех типов полов рекомендуется обеспечить адекватную изоляцию пола при рассмотрении вопроса о модернизации системы теплого пола. Изоляцию черного пола можно без труда установить с помощью теплоизоляционных плит (WIB). Эти плиты обладают прекрасными изоляционными качествами. В ассортимент входят изоляционные плиты для различных нужд теплоизоляции. Если беспокоиться о высоте пола, то изоляционная плита Warmup для бетонных полов имеет толщину всего 3/8 дюйма или 1/4 дюйма. Хотя изоляция не является обязательным условием, рекомендуется направлять тепло вверх, а не на черновой пол.Хорошая изоляция сокращает время нагрева и обеспечивает максимальную эффективность системы.

При укладке плитки или каменного пола всегда важно следить за тем, чтобы пол был прочным и не деформировался, независимо от установки системы теплого пола. В случае сомнений пол может потребовать дополнительного укрепления из качественной фанеры или другого подходящего материала.

Наконец, электрические теплые полы не требуют обслуживания, в отличие от обычных систем отопления с котлами.Таким образом, это безопасная и экономичная система обогрева, которая служит на всю жизнь, сохраняя при этом ваши пальцы ног в тепле и уюте. Позвоните в службу технической поддержки Warmup по телефону (888) 927-6333, чтобы получить дополнительную информацию или запросить расценки, чтобы узнать цены для вашего проекта.

Как уложить пол на теплый пол

Различные типы теплого пола и теплого пола

Полы

Quick-Step можно сочетать с полами с низкотемпературным подогревом .В зависимости от выбранного этажа возможны два варианта:

  • Элементы нагрева горячей воды или электрические , которые устанавливаются в черный пол. Подходит для всех полов Quick-Step: ламината, паркета и винила.
  • Нагревательная пленка : последнее поколение систем теплого пола. Утеплительная пленка укладывается на стяжку или цокольный пол. Он совместим с нашими ламинатом и паркетом.

Все полы Quick-Step совместимы также с системой охлаждения пола .Охлаждающие элементы работают так же, как и нагревательные элементы, за исключением того, что вместо теплой воды используется холодная вода.

Важность термического сопротивления и изоляции

Чтобы пользоваться преимуществами полов с подогревом, вам нужен пол с низким тепловым сопротивлением , который пропускает тепло. Чем выше термическое сопротивление, тем дольше будет нагреваться пол и тем менее эффективным будет теплый пол.

Кроме того, важно положить изоляционный слой под теплый пол .Таким образом, тепло отражается от изоляционного слоя и проходит через пол.

Виниловые полы Quick-Step имеют самое низкое термическое сопротивление среди всех полов Quick-Step и являются отличными проводниками тепла, что делает их идеально подходящими для полов с подогревом. Однако в ассортименте ламината и паркета также есть подходящие и экономичные варианты.

Установка теплого пола и теплого пола

При укладке пола в сочетании с подогревом или охлаждением важно соблюдать особые правила для каждого типа пола.

Сколько стоит установка теплых полов в 2019 году?

Думаете об установке теплого пола?

Если да, продолжайте читать, поскольку эта страница предназначена для вас, у нас есть руководство по расходам на теплый пол, которое мы обновили в 2019 году.

На этой странице вы обнаружите:

  • разницу между влажной и сухой системой и что лучше всего для вас
  • насколько на самом деле является энергоэффективный пол с подогревом
  • что говорят другие о теплых полах
  • реалистичная цена полной установки - за квадратный метр
  • посмотрите, сколько стоит продукт без учета платы за установку
  • плюсы и минусы этого типа отопления
  • влияет ли тип коврового покрытия / напольного покрытия на производительность системы отопления?

Как вы думаете, сколько стоит теплый пол?

В рамках нашего исследования мы спрашиваем посетителей этого сайта, сколько, по их мнению, стоит пол.

Этот вопрос не является обязательным. Вы можете пропустить его, если хотите:

Эти опросы популярны среди наших посетителей. Почему бы не поделиться в Facebook или Twitter и не посмотреть, что думают ваши друзья?

(Здесь вы найдете список всех наших опросов, вы можете проголосовать в любом количестве)

Получить предложение онлайн (занимает всего 2 минуты)

Что такое «сухая» система?

Сухая система работает от электричества и состоит из ковриков с подогревом, которые укладываются под полом. Это самая дешевая система для покупки и самая простая в установке.Некоторые домовладельцы даже подходят к этим изделиям своими руками.

Есть одна серьезная проблема - эксплуатационные расходы.

Практически все типы электрического отопления дороги в долгосрочной перспективе, и маты для подогрева пола не исключение.

Этот тип отопления на в три раза дороже в эксплуатации, чем влажная система.

Что такое мокрая система?

Мокрая система состоит из подпольных труб, подключенных к котлу.

Эта система дорогостоящая и сложная в установке, вам нужно будет удалить двери и плинтусы.Одним из достоинств этого является низкие эксплуатационные расходы - намного меньше, чем у настенных радиаторов и значительно меньше, чем у систем электрического отопления.

Какая система лучше всего подходит для вас?

Это зависит от вашего бюджета и обстоятельств, но в качестве общего ориентира:

Сухие системы лучше всего подходят для небольших помещений, таких как установка только в ванных комнатах.

Влажные системы более желательны для больших помещений, например, для всех комнат на первом или даже на верхних этажах.

Мокрая система UFH. Изображение предоставлено Nu Heat

Energy Efficiency

Настенные радиаторы громоздки, некрасивы и, что, возможно, что еще важнее, неэффективны.

Обычно они устанавливаются под холодными окнами, и большая часть тепла теряется. Сохраняемое тепло распределяется неравномерно, и в одной части комнаты может быть холодно, а в другой - тепло.

Системы водяного теплого пола распределяют тепло более равномерно по всему помещению и, как правило, стоят на 15% и 25% меньше в эксплуатации, чем традиционные настенные радиаторные системы.

Сухие системы дороги и являются наименее энергоэффективными. Будьте готовы заплатить в три раза больше стоимости эксплуатации настенной радиаторной системы.

Если вы думаете об использовании солнечных батарей для обогрева электрической системы полов, то помните, что эти панели генерируют энергию в дневное время, а не темными зимними вечерами, когда вы, скорее всего, включите обогрев.

Что другие говорят о теплых полах?

Как и в случае любого другого проекта по благоустройству дома, всегда полезно поискать в Интернете и найти форумы и веб-сайты, на которых другие обсуждают плюсы и минусы продуктов.

В ноябре 2016 года ShortLass с форума Mumsnet написал:

Все, с кем я разговаривал, кто пользовался электрическими полами с подогревом, не используют его, потому что это слишком дорого в эксплуатации.

Потребительская организация Что? писал:

Полы с подогревом нагреваются дольше, чем радиаторы, которые быстро работают до высоких температур. В некоторых случаях, например, с системами меньшего размера, они не могут полностью дополнить радиаторы.

В блоге компании Underfloor Heating Trade Supplies говорится, что:

… это действительно выгодно только в том случае, если изоляция вашей собственности является наилучшей из возможных.Во многих отношениях, чем лучше изолирован ваш дом, тем меньше денег вы потратите на его отопление, независимо от того, какой метод вы используете.

Нужно ли рыть пол?

Традиционные системы подогрева полов лучше всего подходят для новых домов, где при соответствующей планировке можно предусмотреть дополнительные 50-70 мм глубины.

Новые современные системы, представленные сегодня на рынке, намного тоньше и разработаны специально для модернизации существующих домов без значительного уменьшения доступной высоты.

Некоторые тонкие изделия могут добавлять только 15 мм глубины (без учета изоляции), поэтому существующие бетонные полы не всегда нужно выкапывать.

Есть несколько продуктов, таких как Nu-heat 10 и Nu-heat Max, которые укладываются непосредственно на бетон.

Nu-heat 10 увеличит высоту пола на 15 мм, но это не самая мощная система, и ее следует использовать только в современных домах или домах, изоляция которых была недавно модернизирована. Если эта система используется в более старом доме с плохой изоляцией, этого может быть недостаточно для поддержания тепла в доме.

Nu-heat Max также укладывается поверх существующего пола, но имеет большую пропускную способность, поэтому высота увеличивается на 22 мм. Эта система подходит для всех типов собственности, как для домов с хорошей, так и с плохой изоляцией. Кроме того, он нагревается быстрее, чем версия 15 мм.

Обе системы можно использовать и на верхнем этаже.

Мы никак не связаны с этой компанией, и на рынке есть другие производители, но мы считаем, что это видео стоит посмотреть:

Плюсы и минусы этого типа отопления

Мокрые полы с подогревом - отличный выбор и сразу установленный имеет много преимуществ:

  • снижение счетов за отопление, системы пола потребляют на 15-25% меньше энергии, чем настенные радиаторы
  • освобождает пространство там, где раньше стояли настенные радиаторы
  • теплые ноги - холодных полов больше нет
  • постоянное тепло , без холодных зон
  • современные системы имеют толщину менее 25 мм, поэтому они не уменьшат значительно ваш запас по высоте
  • желательно, чтобы облегчить продажу вашего дома

Есть некоторые недостатки, которые следует учитывать:

  • если вы, как я, часто сушите одежду на радиаторах зимой, тогда у вас не получится с подогревом пола
  • нужно время, чтобы согреться, поэтому планирование с помощью программируемого i Важно, что это не идеальный вариант для тех, кому нужно быстрое отопление.
  • Трубы трудно найти, если возникают проблемы с установкой.
  • установить нелегко, а работа может быть затруднительной (пол вверх, двери и плинтусы отключены. и т. д.)
  • дорого
  • Для небольших установок, таких как установка только в ванной комнате, все же может потребоваться настенный радиатор / вешалка для полотенец

Сколько стоит установка теплого пола?

Как мы уверены, вы понимаете, что очень трудно предоставить реалистичную цену на теплый пол, не осмотрев сначала недвижимость.Необходимо учитывать множество факторов.

Однако, чтобы поставить и установить индивидуальную систему хорошего качества в типичную недвижимость на юге Соединенного Королевства, рассчитывайте заплатить:

110 фунтов стерлингов за квадратный метр за первые 30 метров, а затем около 65 фунтов стерлингов за дополнительный квадратный метр .

Эта цена включает изоляцию, все детали и приспособления, стяжку пола и все работы.

На рынке есть более дешевые системы «начального уровня», но обычно лучше потратить немного больше на материалы, стоимость рабочей силы одинакова, независимо от качества деталей.

Кроме того, не забывайте, что модернизация системы намного дороже, чем установка продукта во время строительства. Нет пола, который можно было бы поднять, и большая часть затрат на рабочую силу уже заложена в бюджет.

Сколько стоят детали? (цены только на поставку)

65-75 фунтов стерлингов за квадратный метр - это типичная цена за поставку индивидуального пакета системы влажного теплого пола, включая все детали, необходимые для модернизации, включая самовыравнивающуюся стяжку, предварительно проложенные панели, трубы и т. д.

9 фунтов стерлингов за квадратный метр для изоляции, которая часто требуется между деревянными балками пола или размещается непосредственно над бетоном. Они отводят тепло вверх и от земли. Без соответствующей изоляции на уровне земли система не будет работать так эффективно, как могла бы.

Электрические коврики для обогрева пола обычно стоят около 35 фунтов стерлингов за квадратный метр , однако, как указывалось ранее, они более дороги в эксплуатации и не всегда подходят для больших площадей.

Ваш выбор деревянных полов или ковров также должен быть оценен.

Влияет ли тип ковра или напольного покрытия на характеристики теплого пола?

Одним словом: Да.

Этого можно избежать, установив систему с большей производительностью, но ее эксплуатация будет стоить дороже. Вы также можете установить дополнительную изоляцию под систему, чтобы отводить больше тепла вверх. Это увеличивает стоимость строительства и поднимает пол.

В двух словах:

Плитка пропускает большую часть тепла в дом.

Деревянный пол блокирует тепло, но пропускает приемлемое количество тепла.

Ковры, особенно толстые ковры и толстая подложка, пропускают наименьшее количество тепла, что приводит к медленному прогреву и более прохладному помещению.

Наихудший сценарий, которого следует избегать, - это отсутствие или отсутствие изоляции под трубами, толстая подложка и ковры сверху, а также система, не обладающая большой способностью создавать тепло. Имейте в виду, что многие тонкие системы предназначены для установки без необходимости выкапывать грунт на первом этаже, но при таких установках иногда снижается изоляция и / или емкость.

Это только усиливает важность выбора установщика, который сначала проведет полное обследование дома и примет во внимание такие вещи, как:

  • значение изоляции комнат
  • тип ковра / плитки / пола и т. Д. вам нужен
  • тот же тип основания пола, который у вас есть на первом этаже
  • , где вы живете в Великобритании, так как в некоторых частях зимой постоянно холоднее, чем в других

Ориентир по ценам - Посмотрите, сколько стоит стяжка пола Вот.

Где лучше всего купить теплый пол?

Наш партнер может помочь вам найти конкурентоспособные цены от проверенных и оцененных предприятий в вашем регионе.

Чтобы начать, просто нажмите кнопку ниже.

(это бесплатная услуга)

Получить предложение онлайн

Это руководство по стоимости полов с подогревом было написано Дэнни Вудли и последний раз обновлялось в августе 2019 года.

Не забывайте; у нас есть справочники по ценам для сотен проектов по благоустройству дома.

Ознакомьтесь с нашим полным списком подробных ценников здесь.

Комплект полов с подогревом в одноместном номере

Комплект водяного теплого пола

Комплект водяного теплого пола РУКОВОДСТВО ПО УСТАНОВКЕ Для маленьких и больших помещений 50-летняя гарантия на трубы Сертификат CE Простота установки РУКОВОДСТВО ПО УСТАНОВКЕ СИСТЕМЫ ДЛЯ ОДНОКОМНАТНОЙ КОМНАТЫ Произведено в Европе! ОДНОКОМНАТНАЯ СИСТЕМА

Дополнительная информация

Дрейтон Digistat + 2RF / + 3RF

/ + Беспроводной программируемый комнатный термостат 3RF Модель: RF700 / 22090 Модель: RF701 / 22092 Источник питания: Батарея - Термостат Сеть - Digistat SCR Invensys Controls Europe Служба поддержки клиентов Тел .: 0845130 5522 Заказчик

Дополнительная информация

Полностью насосные системы

Полностью насосные системы (также см. Галерею изображений и «Основы системы») Термин для любого котла, который использует насос для перекачки всего тепла от котла в каждую часть системы, полностью перекачивается.Как правило

Дополнительная информация

AN500T, AN1000, AN1000T, AN1500, AN1500T, AN2000, AN2000T

Руководство по эксплуатации продукта Accona AN500T, AN1000, AN1000T, AN1500, AN1500T AN2000, AN2000T Панельный обогреватель v16.5 / 5 Версия 3.2, январь 2015 г. Содержание 1. Важные моменты безопасности 2. Установка 2.1. Настенный

Дополнительная информация

Приводы ГЕРЦ-Термал

Приводы ГЕРЦ-Термал Лист данных 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01

Дополнительная информация

Laddomat 21-60 Зарядное устройство

Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения.Каждый монтаж должен быть измерен и выполнен в соответствии с

. Дополнительная информация

Расчет панельного отопления / охлаждения

Расчет панельного отопления / охлаждения 3.2.200 Страница Заказчик Строительный объект MultiDRAW Улица Улица Почтовый индекс / город Почтовый индекс / город Тел. Страна Deutschland EMail Planner MULTIBETON GmbH Специалист по отоплению

Дополнительная информация

УСТАНОВКА И ТЕХНИЧЕСКОЕ РУКОВОДСТВО

Котлы COMET - идеальное решение для центрального отопления. УСТАНОВКА И ТЕХНИЧЕСКОЕ РУКОВОДСТВО. Если вам потребуется дополнительная помощь: Телефон: 01698 820533 Факс: 01698 825697 Эл. Почта: info @ electric-heatingcompany.co.uk

Дополнительная информация

Электрический котел

Проточный электрический котел EHC предлагает самый полный ассортимент электрических котлов на рынке, и благодаря нашим обширным знаниям и техническому опыту мы разработали проточный электрический котел Slim Jim

. Дополнительная информация

руководство по сантехнике

Направляющие для труб радиатора и уплотнения для сантехнических изделий. Значительное усовершенствование привода для уменьшения утечки воздуха и потерь тепла.Подобные установки слишком распространены. Детализация плохая

Дополнительная информация

Инструкции по установке и эксплуатации

103 электромеханический 24-часовой переключатель времени для управления горячей водой и отоплением. Инструкции по установке и эксплуатации, включая сертификационный знак заводских заменяемых блоков (FRU) Этот продукт соответствует стандарту

Дополнительная информация

Руководство по установке Ecodan

Руководство по установке Ecodan - 1 - Содержание Содержание... 2 Для пользователя ... 4 Управление тепловым насосом и принципы работы ... 4 Первые месяцы использования ... 4 Техническое обслуживание ... 5 Рекомендации по техническому обслуживанию системы отопления ...

Дополнительная информация

Инструкция по эксплуатации

6300 9681 02/2006 RU Для пользователя Руководство по эксплуатации Logano GE315 Котел для жидкотопливных / газовых струйных горелок Внимательно прочтите перед использованием. Руководство по эксплуатации Logano GE315 Уважаемый покупатель,

Дополнительная информация

Описание функций

Описание функций Laddomat 21 предназначен...... дайте котлу достичь высокой рабочей температуры вскоре после розжига .... для предварительного нагрева холодной воды в баке в нижней части котла, чтобы котел

Дополнительная информация

Инструкция по эксплуатации

6302 6959 02/2006 RU Для пользователя Руководство по эксплуатации Logano G215 WS Газовые и газовые котлы Внимательно прочтите перед использованием. Обзор Нормы и директивы Установка: газовая установка 90/396 / EEC

Дополнительная информация

Электрический котел

Электрический проточный котел. Руководство по установке и техническое руководство. Если вам потребуется дополнительная помощь: Телефон: 01698 820533 Факс: 01698 825697 Эл. Почта: info @ electric-heatingcompany.co.uk или посетите наш сайт www.electric-heatingcompany.co.uk

Дополнительная информация

Условия использования HomeServices

HomeServices Сроки и условия Содержание Определения 03 Контракт 04 Дата начала 04 Общие исключения 11 Оплата 12 Отмена 13 Назначения 16 Продление продукта 16 Изменения в контракте 16 Безопасность

Дополнительная информация

Котельные установки большой мощности

Информация о высокопроизводительных котельных системах для методов соединения двойной системы Для использования в Великобритании и Ирландии (Великобритания и Ирландия).Этот прибор был сертифицирован для использования в странах, отличных от

Дополнительная информация

Инструкции по установке и эксплуатации

ПРЕДВАРИТЕЛЬНАЯ КОПИЯ Предоставьте ASHE Воздушный тепловой насос Воздух-вода Высокоэффективные тепловые насосы Серия высокоэффективных тепловых насосов Инструкции по установке и эксплуатации Проверены в соответствии с BS EN 14511, номер детали DOC.93, ред. Перед продолжением

Дополнительная информация

HCE80 / HCC80 / HCE80R / HCC80R

HCE80 / HCC80 / HCE80R / HCC80R КОНТРОЛЛЕРЫ ЗОНЫ НАПОЛЬНОГО ОТОПЛЕНИЯ ХАРАКТЕРИСТИКИ ДАННЫХ О ПРОДУКТЕ Простая и быстрая установка благодаря новой конструкции проводки Съемные клеммы для быстрого подключения проводов благодаря зажиму

Дополнительная информация

Затраты на теплый пол на 2020 год

Сколько стоит теплый пол?

Общая стоимость установки теплых полов будет зависеть от обогреваемой площади (будь то комната или весь дом), типа системы (влажная или сухая) и необходимого фундамента.В лучших системах электрического теплого пола используется сеть электрических проводов, проложенных под поверхностью, которая нагревает пол, но не нагревает комнату очень эффективно, поэтому их лучше всего устанавливать в небольших помещениях (например, в ванных комнатах).

Доступны различные модели электрических систем теплого пола, включая самые простые в установке нагревательные маты. Системы влажных полов с подогревом также могут работать с разными типами полов, но установка намного сложнее, и они лучше всего подходят для больших площадей или для использования в качестве отопления во всем доме.

Средняя ставка, взимаемая профессиональным специалистом по теплому полу, обычно составляет около 200–300 фунтов стерлингов в день . Общее рабочее время в конечном итоге зависит от того, установлены ли мокрые или электрические системы. Мокрый пол с подогревом займет больше всего времени, так как требуется трубопровод, который займет около 4 дней. Электрический пол с подогревом - это более быстрый вариант, и ожидается, что на его завершение во всем доме уйдет около 2 дней.

Цена также будет варьироваться в зависимости от типа дома, в котором вы живете, например, установить теплый пол в новостройке намного проще.Таким образом, снизятся затраты на монтаж и рабочую силу. При ремонте дома это составляет около фунтов стерлингов 65 фунтов за м².

Установка цен на теплый пол

Ниже приведены ориентировочные расходы на привлечение специалиста по установке теплого пола:

теплый пол тип Описание Ср. Стоимость Продолжительность
Влажные теплые полы Новостройка 2500–3000 фунтов стерлингов 3-5 дней
Электрический теплый пол Новостройка 1000–1 500 фунтов стерлингов 1-2 дня
Влажные теплые полы Ремонт дома 4000–4 500 фунтов стерлингов 4-6 дней
Электрический теплый пол Ремонт дома 1500–2000 фунтов стерлингов 1-2 дня

Эти цены будут варьироваться в зависимости от размера комнаты.Чтобы понять, сколько вы будете платить за квадратный метр, взгляните на таблицу ниже:

теплый пол тип Стоимость квадратного метра
Коврики электрические £ 60
Электропровода £ 75
Мокрая £ 100

Только стоимость поставки

Приведенные ниже расходы показывают, сколько вы могли бы заплатить за поставку материалов, если бы собирались выполнять работу самостоятельно:

теплый пол тип Стоимость квадратного метра
Электропровода £ 20
Колодки электрические £ 18
Мокрая £ 25

Дополнительные расходы

Наряду с очевидными расходами есть некоторые дополнительные расходы, которые необходимо учитывать при принятии решения о том, нужен ли вам теплый пол.К ним относятся:

Материал Средняя стоимость
Управление нагревателем от 25 до 100 фунтов
Стяжка £ 10–20 за квадратный метр
Изоляционные плиты от 5 до 30 фунтов за доску
Новая мебель 1200–5000 фунтов стерлингов

Калькулятор разбивки затрат

Индивидуальные затраты на установку электрического теплого пола в ремонте дома - Общая стоимость: 1500 фунтов стерлингов

Затраты на рабочую силу и сроки

Средняя стоимость профессиональной установки составляет около 300 фунтов стерлингов в день , при этом средняя установка занимает от 1 до 2 дней.Для более крупных проектов вы можете рассчитывать на то, что работа займет максимум от четырех дней до недели, если ваш пол укладывается поверх системы с подогревом. Стоимость будет варьироваться в зависимости от размера вашей комнаты, так как чем больше у вас напольного покрытия, тем больше времени займет работа.

Некоторые установщики берут 100 фунтов стерлингов за квадратный метр , хотя, опять же, это может отличаться для разных типов полов с подогревом, например, если у вас установлена ​​система полов на водной основе, вам, возможно, придется нанять сантехника, что может стоить около от 20 до 30 фунтов в час .Для электрического теплого пола вы можете нанять электрика, который снова будет стоить около 30 фунтов стерлингов в час .

Что влечет за собой установка теплого пола?

Нанимая профессионала для установки полов с подогревом, вам необходимо понимать процесс, чтобы понять, правильно ли выполняется работа. Взгляните на следующие руководства, которые предложат вам понимание процесса установки.

Электрический теплый пол

  1. Измерение площади пола, чтобы определить, сколько пола требуется.
  2. Укладка утеплителя.
  3. Определение источника питания и просверливание отверстия для кабелей.
  4. Врезание кабелепровода в изоляцию для облегчения установки гибких труб.
  5. Очистка области и удаление пыли и мусора.
  6. Проверка сопротивления матов с помощью мультиметра, чтобы убедиться, что они исправны.
  7. Положите мат и закрепите его, когда он окажется в правильном положении.
  8. Поместите датчик в нужное место, чтобы термостат мог фиксировать нужную температуру.
  9. Еще раз проверить сопротивление с помощью мультиметра.

Теплые полы на водной основе

Система влажных полов требует сложного монтажа, который включает следующие этапы:

  1. Подсоединение трубы теплого пола к коллектору.
  2. Укладка изоляции и трубопроводов.
  3. Закрепите трубопровод к изоляции с помощью скоб для труб, убедившись, что достаточно места для распределения тепла.
  4. Оберните трубопровод по всему полу, стараясь использовать несколько петель в больших комнатах.
  5. Испытайте трубы под давлением и наполните их водой.
  6. Подготовить стяжку и залить трубопроводом.
  7. Распылите на стяжку химический спрей и утрамбуйте стяжку щеткой.

Факторы, влияющие на стоимость установки теплых полов

Существуют различные факторы стоимости, которые необходимо учитывать, прежде чем принимать окончательное решение о теплом тепле.Одно из соображений заключается в том, выберете ли вы стяжку или подвесной пол. Разница между ними заключается в том, что стяжка пола является более экономичным вариантом, поскольку требует быстрой установки, а подвесной пол предполагает установку толстой изоляции под полом, что является более сложным процессом. Стяжка пола обычно стоит около 210 фунтов стерлингов и может занять до 7 часов в зависимости от размера комнаты. В то время как подвешивание пола может стоить от фунтов стерлингов 750 до фунтов стерлингов для дома среднего размера.

Еще одним важным фактором является размер вашей напольной поверхности. Хотя стоимость подогрева пола в большой комнате может показаться выше, на самом деле установка теплого пола в нескольких комнатах обходится дороже. Это потому, что вам потребуется несколько термостатов, которые стоят от фунтов стерлингов до фунтов стерлингов в зависимости от используемой технологии.

Еще одна важная статья расходов на напольное отопление - оплата труда, поскольку некоторые подрядчики взимают больше, чем другие, в зависимости от опыта и местоположения.Если у вас небольшой бюджет, вы можете выбрать человека с меньшим опытом, который будет брать меньше. Однако это будет связано с элементом риска, поэтому, возможно, лучше всего инвестировать в опытного специалиста, который обеспечит выполнение работы надлежащим образом и избежит любых затрат на ремонт в будущем.

Могу ли я самостоятельно установить теплый пол?

Если вам интересно, как установить полы с подогревом самостоятельно, особенно если вам нужна система электрических панелей, поскольку это самая простая установка, установив ее самостоятельно, вы можете снизить свои расходы на ниже 500 фунтов стерлингов на электрический подводный комплект .Если вы предпочитаете влажную систему и можете установить ее самостоятельно, вам следует рассчитывать заплатить около 1000 фунтов стерлингов за комплект для влажного теплого пола, который включает насосы, клапаны, трубопроводы и термостат.

Если у вас мало или совсем нет опыта работы с электрическими или водными системами, вам может потребоваться нанять профессионального сантехника или электрика, который позаботится о том, чтобы ваш пол работал должным образом. Профессионалы обычно берут около 30 фунтов стерлингов за час , хотя эта стоимость окупится в долгосрочной перспективе, поскольку поможет вам избежать дорогостоящего ремонта.

Для снижения затрат вы можете выполнять такие работы, как укладка изоляции и установка прокладок или труб на пол. Однако важно, чтобы у вас был профессионал, который соблюдает правила IEE, чтобы обеспечить безопасную установку теплых полов. Если у вас есть опыт работы с сантехническими системами, вы можете установить систему влажных полов с подогревом, однако вам может потребоваться согласование этого с профессионалом, чтобы в дальнейшем не возникло никаких осложнений.

Стоимость эксплуатации теплых полов

Многих отталкивают дорогостоящие первоначальные затраты на пол с подогревом, однако вместо того, чтобы сосредотачиваться на начальной цене, вам следует больше думать о долгосрочных выгодах, поскольку полы с подогревом могут помочь вам значительно сэкономить на счетах за электроэнергию.Сколько вы сэкономите, будет зависеть от типа системы, которую вы выберете, а также от того, сколько тепла вы используете, и от размера вашего помещения.

Как сухие, так и влажные системы теплого пола имеют финансовые преимущества. Водяной теплый пол из двух является наиболее энергоэффективным выбором, поскольку он на на 25% эффективнее , чем обычный радиатор. Это также намного более рентабельно, так как ежегодные затраты на эксплуатацию системы влажных полов обычно составляют около 22 фунта стерлингов за квадратный метр , хотя это будет варьироваться в зависимости от размера системы, размера площади и вашего отопительные привычки.

В то время как электрическая система стоит в среднем 10 пенсов за использование одного квадратного метра электрического теплого пола в течение шести часов. Это, конечно, будет зависеть от размера комнаты и от того, как долго вы это слышите. Например, если в ванной комнате площадью 3,5 квадратных метра установлен электрический пол с подогревом, и он нагревается два часа утром и два часа ночью, это будет стоить около фунтов стерлингов - 3,50 фунтов стерлингов в месяц.

Готовы получить расценки от местных торговцев?

Опубликуйте свою вакансию за считанные минуты и получайте котировки от местных и надежных сделок.Это БЕСПЛАТНО . Никаких обязательств.

Запросить цену

Какой теплый пол мне нужен?

Полы с подогревом могут быть установлены практически под любым полом и являются современной и роскошной альтернативой традиционной системе центрального отопления с радиаторами. Этот тип отопления может принести непревзойденный уровень теплого комфорта в вашем доме и доступен в двух различных типах: электрический теплый пол (сухие системы) и водяной теплый пол (влажные системы).

Электрические полы с подогревом обычно дешевле и проще в установке, и их можно реализовать в домашних условиях. Хотя эксплуатационные расходы этого типа системы теплого пола, как правило, выше, но при этом такая же энергоэффективная. Это также отличное решение для экономии места, так как нет необходимости в радиаторах, которые занимают пространство на полу и стенах, что позволяет расширить внешний вид вашего дома.

Один из недостатков, с которым вы можете столкнуться, заключается в том, что электрические системы, как правило, требуют времени для нагрева и обычно используются только для обогрева пола, а не всей комнаты.Он также может быть подвержен неисправностям, однако выбранный вами подрядчик должен иметь гарантию на случай каких-либо сбоев или повреждений, которую они могут исправить без дополнительных затрат.

Выбирая водяные полы с подогревом (мокрые системы), вы должны понимать, что это гораздо больше, что выходит за рамки возможностей энтузиастов DIY и обычно предназначено для новостроек. Однако они стоят намного дешевле в эксплуатации по сравнению с электрическими системами, поскольку они подключены к существующим котельным системам и, следовательно, могут работать при низкой температуре, что означает использование меньшего количества тепла.

Водяные полы с подогревом - это экологически чистое решение, при котором горячая вода из бойлера проходит через пол в комнату по трубам. Помещение с влажным полом с подогревом требует больших затрат на установку и занимает много места, однако оно гораздо эффективнее обычных радиаторов. Мокрые системы идеально подходят для новых роскошных домов, поскольку затраты на модернизацию будут еще выше.

Мокрые системы определенно не подходят для самостоятельного использования, так как они обязательно потребуют профессиональной помощи инженера-теплотехника или специалиста по теплому полу.Если вы планируете использовать пол с подогревом, необходимо провести профессиональное обследование, чтобы выбрать лучший тип теплого пола для вашего дома, бюджета и обстоятельств.

Какой тип пола можно использовать с подогревом?

Большинство типов напольных покрытий работают вместе с полом с подогревом, хотя наиболее популярные варианты представлены в таблице ниже вместе с их стоимостью за квадратный метр:

Напольные покрытия Стоимость Приложение
Каменная плитка £ 50 В сочетании с электрическими полами с подогревом создает тепло
Плитка керамическая £ 75 Подходит для колодца с влажным теплым полом, так как он водостойкий
Ковер £ 30 Может использоваться как с влажным, так и с сухим полом с подогревом
Дерево £ 85 Electric - лучший вариант, так как он имеет тенденцию к короблению с системой на водной основе
Ламинат £ 55 Работает с влажным полом с подогревом из-за более низких температур
Винил £ 40 Винил нельзя укладывать непосредственно на электрические системы, поэтому необходима водная основа

Преимущества теплых полов

Установка полов с подогревом в доме дает несколько преимуществ, в том числе:

  • Полы с подогревом - отличное решение для экономии места, поскольку они устраняют необходимость в радиаторах, которые обычно занимают пространство на стене или полу, позволяя вам открыть свой дом.
  • Как электрические, так и водные системы энергоэффективны и могут помочь вам значительно сэкономить в долгосрочной перспективе, хотя мокрая система намного более рентабельна, поскольку она может работать от низких температур.
  • Они обеспечивают повышенный комфорт под ногами, а также добавляют тепла в ваш дом.
  • Существует большое преимущество в увеличении стоимости дома, так как вы можете рассчитывать на большую окупаемость инвестиций в высококачественные полы с подогревом, которые будут привлекательными для потенциальных покупателей или арендаторов.
  • В отличие от радиаторов, которые нагревают изолированные участки, теплые полы распределяют тепло равномерно, поскольку система покрывает всю площадь.

Сэкономит ли мне теплый пол?

Несмотря на высокие первоначальные затраты, которые, как правило, отпугивают людей, теплый пол на самом деле является одним из наиболее экономически эффективных решений для сокращения ваших расходов. Это связано с тем, что полы с подогревом требуют использования меньшего количества тепла, особенно с системами на водной основе, поскольку они работают при более низких температурах, а это означает, что вам не нужно использовать отопление так часто, что приводит к снижению счетов за электроэнергию.Вы также можете контролировать свое использование, инвестировав в умный термостат для отслеживания ваших привычек в отоплении, что опять же поможет вам снизить затраты и стать более экологичным.

Добавит ли теплый пол ценность моему дому?

Установка полов с подогревом в вашем доме может увеличить стоимость до 5% , поскольку ваш дом станет более энергоэффективным, экологичным и более комфортным. Это будет привлекательно для покупателей, которые хотят сэкономить на счетах за электроэнергию, одновременно живя в доме с роскошными удобствами.Это также важный аргумент в пользу «зеленой» точки зрения, поскольку многие домовладельцы и арендаторы сейчас ищут дома, которые активно сокращают их углеродный след.

Стоимость снятия теплого пола

Если вы хотите убрать пол с подогревом, это может быть сложной задачей, которая включает в себя несколько шагов. Во-первых, это включает удаление верхнего слоя пола, который обычно стоит около 32 фунта стерлингов за квадратный метр , хотя это зависит от типа вашего пола.После того, как он будет снят, можно убрать теплый пол. Это потребует помощи водопроводчика для водопроводной системы, которая может стоить около 30 фунтов стерлингов в час . Что касается электрической системы, вам нужно будет пригласить электрика, который сможет безопасно снять любую проводку, контактные площадки и любое другое электрическое оборудование, что опять же составит от фунтов стерлингов до 40 фунтов стерлингов в час . Это чрезвычайно трудоемкая работа и может занять до недели в зависимости от размера вашей комнаты, количества людей, работающих над работой, и используемых материалов, поскольку некоторые из них удалить сложнее, чем другие.

Часто задаваемые вопросы

Эксплуатационные расходы на электрические теплые полы выше, чем на водяные теплые полы.Электрические системы отлично справляются с поддержанием тепла в полу, но не так хорошо согревают всю комнату. Таким образом, даже с небольшими комнатами, такими как ванная комната, стоит ожидать небольшого увеличения счета за электроэнергию при использовании электрического теплого пола.

Системы водяного теплого пола подключаются к существующим котлам, что устраняет необходимость в радиаторах. Средняя стоимость влажного теплого пола составляет около 22 фунта стерлингов за квадратный метр в течение всего года, в то время как электрическая система стоит около 10 пенсов за квадратный метр в течение месяца.Эти системы влажных полов более эффективны в циркуляции тепла по сравнению с радиаторами, поэтому вы можете рассчитывать на небольшую экономию на счетах за отопление.

Да, если вы используете вариант сухой системы, то нагревательные коврики - простой выбор, сделанный своими руками.Вы можете установить теплый пол своими руками при замене своего набора всего за несколько сотен фунтов (включая элементы управления обогревателем, стяжку и изоляционные плиты). Но учтите, что для подключения питания к вашей системе вам все равно потребуется профессиональный электрик.

Также доступны комплекты для подогрева полов для влажных полов, но вам нужно быть очень компетентным энтузиастом, чтобы попробовать эту работу! Полный комплект стоит от £ 500 , включая насос, клапаны, термостаты, плюс трубопроводы для площади около 20 квадратных метров.Если вы планируете сделать это самостоятельно, по крайней мере, проконсультируйтесь с инженером-теплотехником и сантехником!

Оба типа систем теплого пола дадут один и тот же результат, но, как правило, системы водяного теплого пола дешевы в эксплуатации, а системы электрического теплого пола дешевле в установке.

Если возможно, рекомендуется использовать водные системы из-за их более экономичных эксплуатационных расходов, но если их модернизировать, это повлечет за собой много беспорядка и неудобств, поэтому многие используют электрические системы, что является более простым и дешевым вариантом (по крайней мере, с точки зрения начальных затрат). Стоимость). Но если вы можете позволить себе дополнительные расходы на установку и можете смириться с дополнительными неудобствами в течение нескольких дней, выберите влажную систему.

Вы можете использовать почти любой тип пола поверх теплого пола, но эти системы действительно подходят лучше всего для плитки и каменных полов.Ламинат, винил, ковролин и дерево также являются хорошими вариантами, которые хорошо сочетаются как с влажными, так и с сухими системами подогрева полов.

Да, все производители настоятельно рекомендуют использовать утеплитель для экономичных систем теплого пола - чем больше утеплитель, тем лучше там, где позволяет высота пола.Изоляция предотвращает потерю большого количества тепла, поэтому, хотя дополнительная изоляция увеличит начальные затраты, в долгосрочной перспективе она значительно сократит ваши счета за электроэнергию!

Для большинства систем рекомендуется использовать стяжку толщиной не менее 40 мм, прежде чем стяжка станет слишком слабой, более тонкая стяжка позволит сэкономить деньги на материальных затратах, а система подогрева пола будет нагреваться быстрее.

Все зависит от типа стяжки, которую использует установщик; для одних стяжек потребуется пара дней, для других - неделя или дольше.Чтобы избежать повреждений, вам следует сначала проконсультироваться с установщиком, прежде чем использовать теплый пол.

Да, полы с подогревом рассматриваются как особенность элитной недвижимости, которая может добавить до 10% к стоимости вашей недвижимости.Причина, по которой он предлагает такую ​​хорошую окупаемость инвестиций, заключается в том, что он помогает повысить энергоэффективность. Это также добавляет элемент комфорта, который привлекает потенциальных покупателей. Это также помогает освободить пространство, в отличие от радиаторов, которые заполняют пространство на полу или стенах.

Как найти и нанять специалиста по теплому полу

Перед тем, как выбрать первых торговцев, которых вы увидите, вы должны сначала осмотреться, чтобы увидеть, кто лучше всего подходит для этой работы.Это включает проверку их квалификации, чтобы убедиться, что они получили аккредитацию с подогревом полов (UFH), которая также даст вам уверенность в том, что они могут правильно выполнить работу. Вы также можете спросить их об их опыте и о том, сколько лет они монтируют полы с подогревом, поскольку чем больше у вас будет опытный установщик, тем лучше. Вы также можете проверить, есть ли у них страхование гражданской ответственности или даже страхование профессиональной ответственности, которое защищает как их самих, так и их клиентов.

В зависимости от типа системы теплого пола вам может потребоваться нанять дополнительных специалистов, чтобы работа была выполнена на высоком уровне. Например, для системы на влажной основе может потребоваться помощь сантехника. Для сухой системы вам может потребоваться опытный электрик, который понимает, как подключать провода или контактные площадки для включения теплого пола. Для этого вам нужно будет провести исследование, чтобы найти кого-нибудь в вашем районе, кто сможет выполнить работу в меру своих возможностей.

Источники

https://www.uswitch.com/gas-electricity/guides/underfloor-heating/#step6
https://www.which.co.uk/reviews/underfloor-heating-systems/article/underfloor-heating-explained / теплые полы-затраты
https://plumb-master.com/blog/pros-cons-underfloor-heating/
https://www.indinent.co.uk/news/using-underfloor-heating-with- каменный пол
https://www.floorheating-direct.co.uk/underfloorheating-advantages-disadvantages/
https: // www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
