Варистор. Назначение, устройство и принцип работы

Варистор — это двухполюсное полупроводниковое устройство, которое защищает электрические и электронные устройства от переходных перенапряжений. Его сопротивление зависит от приложенного входного напряжения.

Слово варистор образовалось из двух слов «переменный» (variable) и резистор. Он также известен как резистор, зависящий от напряжения (voltage-dependent resistor VDR), сопротивление которого изменяется автоматически в зависимости от напряжения на нем.

Он всегда подключается параллельно с защищаемым устройством, так как его основная задача это защита электрической цепи от скачков напряжения.

На рисунке ниже показано представление варистора на электрических схемах:

Или более привычное нам изображение другого стандарта:

Они в основном используются для защиты цепи от колебаний высокого напряжения.

Устройство варистора

Варисторы «образуются», когда кристаллы карбида кремния или оксидов металлов вдавливаются в керамический материал.

Затем спекание материала проводится при высокой температуре после его высыхания. Электрические характеристики устройства зависят от температуры и атмосферных условий.

Чтобы иметь хорошо проводимые электрические контакты, контакты материала металлизированы серебром или медью. Затем провода припаиваются к контактам.

На рисунке ниже показан дисковый варистор:

В настоящее время это наиболее распространенные ограничители напряжения, которые можно использовать для широкого диапазона напряжений. Это нелинейное устройство, которое поглощает разрушающую энергию и рассеивает ее в виде тепла, чтобы предотвратить повреждение системы.

Обычно при его изготовлении используется оксид цинка, поэтому его также называют варистором на основе оксида металла.

На рисунке ниже показана структура металлооксидного варистора:

Здесь полупроводниковый элемент на 90% состоит из оксида цинка, а остальное — наполнитель, который образует соединение. Стандартный карбид кремния отличается от металлооксидного варистора тем, что MOV демонстрирует меньший ток утечки и его рабочая скорость выше.

Эксплуатация и характеристика варистора

Прежде чем приступить к изучению его работы, давайте сначала поймем связь между напряжением и сопротивлением варисторов.

На рисунке ниже показана зависимость сопротивления от напряжения для варистора:

Варисторы проявляют необычное поведение в случае изменения сопротивления. Здесь, как мы видим, когда напряжение малое, сопротивление на нем высокое. Но сопротивление быстро падает с ростом напряжения выше номинального напряжения (нелинейная зависимость).

Давайте теперь рассмотрим подробную работу варистора:

Когда на устройство подается малое напряжение, оно обеспечивает высокое сопротивление, из-за которого через него протекает очень малый ток. Когда напряжение увеличивается — ток увеличивается ввиду падения сопротивления элемента.

В этом и есть ключевая особенность работы варисторов. Таким образом, при малых напряжениях устройство ведет себя как изолятор, а с повышением напряжения начинает вести себя как проводник.

На рисунке ниже показана вольт-амперная характеристика варистора:

Как мы видим на графике, пока напряжение срабатывания не будет достигнуто, устройство остается в непроводящем состоянии. Таким образом, мы можем видеть линейную зависимость между напряжением и током. В это время через него протекает ток утечки очень малого значения из-за высокого сопротивления.

Однако после превышения напряжением уровня срабатывания варистор меняет свое состояние и становится проводником. Таким образом, мы видим, что сопротивление стало очень малым, и через него течет большой ток, даже после того, как напряжение ограничено после номинального напряжения.

Достоинства варисторов

• Обеспечивает превосходную защиту от перенапряжения.
• Поскольку он не показывает полярный эффект, легко достичь двунаправленности.

Недостатки варисторов

• Его стоимость довольно высока.

Применение варисторов

Они имеют очень широкое применение в защитных устройствах, таких как защита линий связи, защита микропроцессоров и источников питания, кабельного телевидения от и других электронных схем от перенапряжения.

устройство, принцип действия и назначение

Принцип работы варистора

Сейчас рассмотрим, принцип работы варистора и важные моменты, связанные с его применением и использованием.

Доброго времени! Уважаемые читатели сайта energytik.net, сегодня поговорим об уникальном элементе электронной цепи. Этот радиоэлемент схемы одновременно является и полупроводником и многоразовым предохранителем.

Изучать электронику и её ремонт с обслуживанием, правильно начинать с теоретических данных. Примите этот совет за основное правило, ко всей учебе.

Название элемента варистора, происходит от английского языка, впрочем, как и подавляющее большинство радиоэлементов. Дословно, можно перевести как, переменный резистор. На языке С. Джобса, пишется variable resistor, просто взяли из первого слова, первые четыре буквы, а из второго последние, вот и получилось слово, варистор.

Отличительным чертой и параметром сего изделия, является его ВАХ, проще выражаясь, вольт – амперная характеристика. Она у варистора, является не линейной, другими словами, резко меняется сопротивление, при подаче на него, большего, чем необходимого, для правильной работы аппаратуры напряжения.

Принцип работы варистора в электрической схеме

Начнём с того что, по сути он является резистором, и в нормальном режиме работы электроники, он имеет огромное, омическое сопротивление. Практически всегда, оно равняется порядка нескольких сотен мега Ом (МОм). Как только, на концах его выводов, напряжение достигает необходимого для защиты уровня, его сопротивление, резко уменьшается. После этого, его сопротивление не составляет и сотни Ом.

Когда сопротивление варистора, достигает совсем низкого значения и примерно равняется нулю, происходит короткое замыкание. В результате чего, перегорает предохранитель, который перед варистором в цепи фазы или нуля. Выходом из строя, предохранитель размыкает электрическую цепь и оставляет схему без напряжения.   Самое приятное, что после пропажи напряжения, варистор снова восстанавливается и готов к работе. Меняем предохранитель в схеме, и если вам сильно повезло, электронное устройство начинает полноценно и правильно функционировать. В схему, он включается параллельно источнику питания. На примере источника питания для компьютера, его ставят параллельно фазы и нуля, у варистора, всего два вывода.

Как выглядит и обозначается варистор на схеме

Графическое обозначение варисторов на принципиально электрической схеме, очень напоминает простой резистор. Через этот прямоугольник, проходит диагональная линия, на одном конце которой, располагается английская буква U, которая и обозначает напряжение. На схеме, буквенное обозначение варистора выполняется на английском языке и выглядит следующим образом RU.

Применение варисторов на практике.

Как вы уже поняли, задача варистора, сводится к защите электронике от высокого и скачкообразного напряжения в сети домашней электропроводки. Основное место установки варисторов, это первичные цепи электрооборудования. Вы их сразу можете увидеть в блоках питания компьютеров, пусковых системах для ламп дневного освещения, в народе именуемых, балластами.   В схемах, они принимают участие в стабилизации токов и напряжений, а так же их токов. Подобные аппараты, применяются и в линиях воздушных электропередачи, там их называют разрядниками, у них рабочие напряжение, составляет 20 000 вольт, прочтите статью по ссылки, расширите свой кругозор. Рабочий диапазон работы варисторов, достигает 200 вольт, начинается с совсем незначительного значения, равняется трём вольтам. Диапазон по токам, от 0,1 до 1 ампера, это касается низковольтных деталей. Прочтите следующие статью про маркировку и проверку варисторов.

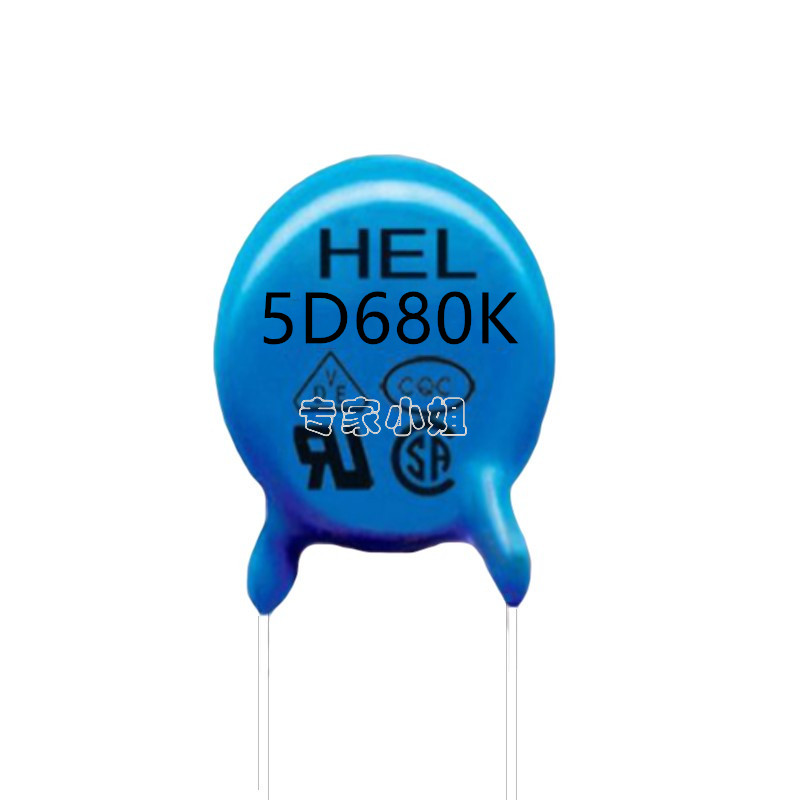

Маркировка и выбор варистора

На практике, например, при ремонте электронного устройства приходится работать с маркировкой варистора, обычно она выполнена в виде:

20D 471K

Что это такое и как понять? Первые символы 20D — это диаметр. Чем он больше и чем толще — тем большую энергию может рассеять варистор. Далее 471 — это классификационное напряжение.

Могут присутствовать и другие дополнительные символы, обычно указывают на производителя или особенность компонента.

Теперь давайте разберемся как правильно выбрать варистор, чтобы он верно выполнял свою функцию. Чтобы подобрать компонент, нужно знать в цепи с каким напряжением и родом тока он будет работать. Например, можно предположить, что для защиты устройств, работающих в цепи 220В нужно применять варистор с классификационным напряжением немного выше (чтобы срабатывал при значительных превышениях номинала), то есть 250-260В. Это в корне не верно.

Дело в том, что в цепях переменного тока 220В — это действующее значение. Если не углубляться в подробности, то амплитуда синусоидального сигнала в корень из 2 раз больше чем действующее значение, то есть в 1,41 раза. В результате амплитудное напряжение в наших розетках равняется 300-310 В.

240*1,1*1,41=372 В.

Где 1,1 – коэффициент запаса.

При таких расчетах элемент начнет срабатывание при скачке действующего напряжения больше 240 Вольт, значит его классификационное напряжение должно быть не менее 370 Вольт.

Ниже приведены типовые номиналы варисторов для сетей переменного тока с напряжением в:

• 100В (100~120)– 271k;
• 200В (180~220) – 431k;
• 240В (210~250) – 471k;
• 240В (240~265) – 511k.

Проверка мультиметром

Неисправный стабилитрон влияет на напряжение стабилизации источника питания, что сказывается на работоспособности аппаратуры

Поэтому специалисту важно знать, как проверить стабилитрон мультиметром на исправность

Проверка производится аналогично диоду. Если включить мультиметр в режим измерения сопротивления, то при подключении к стабилитрону в прямом направлении (красный щуп к аноду) прибор покажет минимальное сопротивление, а в обратном — бесконечность. Это говорит об исправности полупроводника.

Аналогично выполняется проверка стабилитрона мультиметром в режиме проверки диодов. В этом случае в прямом направлении на экране высветится падение напряжения в районе 400-600 мВ. В обратном либо I, левой части экрана либо .0L, либо какой-то другой знак который говорит о «бесконечности» в измерениях.

На рисунке снизу представлена методика проверки мультиметром.

Если диод пробит, то он будет звониться в обе стороны. При этом цешка может показывать незначительное отклонение сопротивления от 0. Если р-n переход находится в обрыве, то независимо от направления включения показания прибора будут отсутствовать.

Аналогичным образом можно проверить стабилитрон, не выпаивая из схемы. Но в этом случае прибор будет всегда показывать сопротивление параллельно подключенных ему элементов, что в некоторых случаях сделает проверку таким образом невозможной.

Однако такая проверка китайским тестером не является полноценной, потому что проверка производится только на пробой, или на обрыв перехода. Для полной проверки необходимо собирать небольшую схему. Пример такой схемы для проверки напряжения стабилитрона вы можете увидеть в видео ниже.

Продукция

• Поиск продукции
• Новая продукция
• Регулирующая арматура для радиаторов
  • Ручные клапаны
  • Термостатические клапаны
  • Клапаны с увеличенным проходом
  • Клапаны с предварительной регулировкой
  • Динамические термостатические клапаны
  • Отсечные клапаны
  • Термостатические головки
  • Беспроводная система — Klimadomotic
  • Kомплекты для отопительных приборов
  • Kлапаны хромированные с глянцевым покрытием
  • Клапаны нижнего подключения для двухтрубных систем
  • Клапаны нижнего подключения для однотрубных систем
  • Зонды
  • Клапаны для стальных панельных радиаторов
  • Аксессуары для радиаторов
  • Комплектующие для радиаторных клапанов
• Коллекторы и коллекторные сборки
  • Распределительные коллекторы для отопления
  • Модульные коллекторы для отопления
  • Коллекторные узлы для отопления
  • Электротермические головки и термостатические головки с выносными датчиками темпратуры
  • Шкафы и кронштейны для коллекторов
  • Конечные элементы и аксессуары для коллекторов
  • Коллекторы для водоснабжения
  • Сборные и модульные коллекторы для водоснабжения
  • Шкафы и кронштейны для коллекторов
  • Запасные части коллекторов
• Шаровые краны
  • Шаровые краны для отопления и водоснабжения
  • Краны для водоснабжения
  • Шаровые краны для газа
  • Краны шаровые с фланцевым соединением
  • Краны с пресс-соединением
  • Дренажные краны
  • Краны хозяйственные
  • Аксессуары и запасные части
• Трубы и фитинги
  • Mеталлополимерные и полимерные трубы
  • Фитинги резьбовые компрессионные для многослойных и полимерных труб
  • Пресс-фитинги для многослойных и полимерных труб
  • Aдаптеры для полимерных и медных труб – фитинги для адаптеров
  • Фитинги для металлической трубы
  • Cгоны, ниппели, переходники
  • Система GX
  • Cистема Giacoqest
  • Комплектующие и инструменты
• Арматура гидравлической балансировки
  • Балансировочные клапаны
  • Редукторы давления и смесительные клапаны для водоснабжения
• Оборудование для котельных и тепловых пунктов
  • Фильтры и обратные клапаны
  • Воздухоотводные клапаны
  • Арматура котельных и тепловых пунктов
  • Задвижки
  • Затворы поворотные
  • Арматура для твердотопливных котлов
  • Группы быстрого монтажа для котельных
  • Комплектующие для групп быстрого монтажа
  • Смесительные и зональные клапаны
  • Арматура для дизельного топлива
  • Оборудование для солнечных систем
  • Узлы ГВС
  • Комплектующие для солнечных систем
• Системы панельного отопления, охлаждения, автоматика терморегулирования
  • Компоненты системы напольного отопления
  • Система напольного отопления без бетонной стяжки
  • Терморегулирующая автоматика — Klimadomotic
  • Терморегулирующая автоматика прямого действия
  • Терморегулирующая автоматика — KLIMAbus
  • Беспроводная автоматика Klimadomotic
  • Осушители воздуха
  • Универсальные котельные блоки
• Системы учета тепловой энергии и воды
  • Hепрямое измерение (распределители затрат)
  • Приборы прямого учета тепла и воды
  • Модули для удаленнной диспетчеризации M-BUS
  • Модули для беспроводной диспетчеризации
  • Коллекторные узлы для поквартирного учета
  • Узлы ввода
  • Малые тепловые пункты
  • Блоки в сборе для индивидуального учета
  • Комплектующие систем учета (шкафы, шаблоны, теплоизоляция)
• Скачать

Как работает варистор?

Принцип работы варистора достаточно прост. Рассмотрим ситуацию, когда варистор защищает от перенапряжения. В схему он включается параллельно защищаемой цепи. При нормальном режиме работы он имеет высокое сопротивление и протекающий через него ток очень мал. Он имеется свойства диэлектрика и не оказывает никакого влияния на работу схемы. При возникновении перенапряжения, варистор моментально меняет свое сопротивление с очень высокого, до очень низкого и шунтирует нагрузку. Известно, что ток идет по пути наименьшего сопротивления, поэтому варистор поглощает это перенапряжение и рассеивает эту энергию в атмосферу, в виде тепла. После того, как напряжение стабилизируется, сопротивление снова возрастает и варистор “запирается”. Надеюсь даже чайник понял принцип работы. Если что-то не ясно, рекомендуется ознакомиться с видео.

Будет интересно Что такое тепловое реле

Если напряжение будет выше того, которое может выдержать и рассеять варистор, то он выйдет из строя. Корпус его треснет либо развалиться на части. В некоторых случаях он может взорваться. Поэтому, в целях защиты основной схемы, рекомендуется ограждать его от основных компонентов защитным экраном либо монтировать его вне корпуса, особенно для высоковольтных схем. Как проверить варистор мультиметром – узнаете тут.

Как говорилось выше, варистор подключается параллельно нагрузке:

• В цепях переменного тока – фаза – фаза, фаза – ноль;
• В цепях постоянного тока – плюс и минус.

Так как варистор закорачивает цепь питания, перед ним всегда монтируется плавкий предохранитель. Несколько примеров схем включения варистора:

Применение в быту

Назначение варисторов — защита цепи при импульсах и перенапряжениях на линии. Это свойство позволило рассматриваемым элементам найти свое применение в качестве защиты:

• линий связи;
• информационных входов электронных устройств;
• силовых цепей.

В большинстве дешевых блоков питания не устанавливают никаких защит. А вот в хороших моделях по входу устанавливают варисторы.

Кроме того, все знают, что компьютер нужно подключать к питанию через специальный удлинитель с кнопкой — сетевой фильтр. Он не только фильтрует помехи, в схемах нормальных фильтров также устанавливают варисторы.

Часто электрики рекомендуют защитить китайские светодиодные лампы, установив варистор параллельно патрону. Также защищают и другие устройства, некоторые монтируют варистор в розетку или в вилку, чтобы обезопасить подключаемую технику.

Чтобы защитить всю квартиру — вы можете установить варистор на дин-рейку, в хороших устройствах в корпусе расположены настоящие мощные варисторы диаметром с кулак. Примером такого устройства является ОИН-1, который изображен на фото ниже:

Напоследок рекомендуем просмотреть полезные видео по теме статьи:

Наверняка вы не знаете:

• Какие бывают помехи в электросети
• Принцип работы УЗИП
• Как сделать сетевой фильтр своими руками
• Как проверить резистор в домашних условиях

Описание и принцип работы

В отличие от плавкого предохранителя или автоматического выключателя, который обеспечивает защиту от перегрузки по току, варистор обеспечивает защиту от перенапряжения посредством фиксации напряжения аналогично стабилитрону. Купить варистор на Алиэкспресс:

Слово «варистор» представляет собой сочетание слов VARI-able resi-STOR, используемыми для описания их режима работы еще в первые дни развития, который является немного неверным, так как варистор не может вручную изменять как, например потенциометр или реостат.

Но в отличие от переменного резистора, значение сопротивления которого можно вручную изменять между его минимальным и максимальным значениями, варистор автоматически изменяет значение своего сопротивления при изменении напряжения на нем, что делает его нелинейным резистором, зависящим от напряжения, или сокращенно VDR.

В настоящее время резистивный корпус варистора изготовлен из полупроводникового материала, что делает его типом полупроводникового резистора с неомическими симметричными характеристиками напряжения и тока, подходящими как для переменного, так и для постоянного напряжения.

Во многих отношениях варистор по размеру и конструкции похож на конденсатор, и его часто путают с ним. Однако конденсатор не может подавить скачки напряжения так же, как варистор. Когда к цепи прикладывается скачок высокого напряжения, результат обычно катастрофичен для цепи, поэтому варистор играет важную роль в защите чувствительных электронных схем от пиков переключения и перенапряжений.

Переходные скачки происходят из множества электрических цепей и источников независимо от того, работают ли они от источника переменного или постоянного тока, поскольку они часто генерируются в самой цепи или передаются в цепь от внешних источников. Переходные процессы в цепи могут быстро возрастать, увеличивая напряжение до нескольких тысяч вольт, и именно эти скачки напряжения должны быть предотвращены в чувствительных электронных схемах и компонентах.

Одним из наиболее распространенных источников переходных напряжений является эффект L (di / dt), вызываемый переключением индуктивных катушек и намагничивающими токами трансформатора, приложениями переключения двигателей постоянного тока и скачками напряжения при включении цепей флуоресцентного освещения или других скачков напряжения питания.

Диагностика

Чтобы проверить данное электронное устройство, используют специальное оборудование, которое называется тестером. Итак, для проведения испытания понадобится варистор, принцип работы которого заключается в изменении параметров сопротивления, и тестирующее устройство. Перед его началом необходимо включить устройство и переключить в режим сопротивления. Только тогда аппарат будет отвечать всем необходимым техническим требованиям, и величина сопротивления будет огромной.

Перед началом проведения испытаний необходимо проверить техническое состояние прибора. В первую очередь следует посмотреть на его внешний вид. На приборе не должно быть трещин, а также признаков того, что он сгорел. Не стоит относиться к осмотру аппарата халатно, так как любая небольшая поломка может привести к возникновению неприятных обстоятельств.

Варисторы: применение

Такие приборы играют важную роль в жизни человека.

Из всего вышеперечисленного можно сказать, что варистор, принцип работы которого заключается в защите электроники от высокого напряжения в сети, помогает предотвратить поломку многих электрических приборов и сохранить проводку в целостности. Основным местом являются электрические цепи в различном оборудовании. Например, они встречаются в пусковых элементах освещения, которые еще называются балластами. Также устанавливаются в электрических схемах специальные варисторы, применение которых необходимо для стабилизации напряжения и тока.

Такие устройства используются еще в линиях электропередач. Но там они называются разрядниками, рабочее напряжение которых составляет более двадцати тысяч вольт.

Варисторы могут работать в большом диапазоне напряжения, который начинается с совсем маленького значения в 3 В, и заканчивается 200 В. Что касается силы тока элемента, то здесь диапазон составляет от 0,1 до 1 А. Такие показатели тока действительны только для низковольтного технического оборудования.

Применение варисторов в схемах защиты

Исходя из свойств элемента, логично применять его в цепях обхода основной электросхемы. При повышении питающего напряжения, варистор выступит в роли своеобразного шунта.

При импульсном (несколько миллисекунд) скачке напряжения, основной ток пройдет в обход схемы. При восстановлении параметров – электропитание цепи мгновенно возобновится.

Простейший пример – варистор подключается параллельно питанию в удлинителе с защитой. При скачке напряжения, элемент фактически формирует короткое замыкание, и срабатывает защитный автомат. Чаще всего в подобных схемах применяются варисторы типа TVR 14561.

Принцип действия

Варистор — это полупроводниковый прибор с симметричной нелинейной вольтамперной характеристикой. По ее форме можно сделать вывод о том, что варистор работает и в переменном и в постоянном токе. Рассмотрим её подробнее.

В нормальном состоянии ток через варистор предельно мал, его называют током утечки. Его можно рассматривать как диэлектрический компонент с определенной электрической емкостью и можно говорить, что он не пропускает ток. Но, при определенном напряжении (на картинке это + — 60 Вольт) он начинает пропускать ток.

Другими словами, принцип работы варистора в защитных цепях напоминает разрядник, только в полупроводниковом приборе не возникает дугового разряда, а изменяется его внутреннее сопротивление. При уменьшении сопротивления, ток с единиц микроампер возрастает до сотен или тысяч Ампер.

Условное графическое изображение варистора в схемах:

Обозначение элемента на схемах напоминает обычный резистор, но перечеркнутый по диагонали линией, на которой может быть нанесена буква U

Чтобы найти на плате или в схеме этот элемент – обращайте внимание на подписи, чаще всего они обозначаются, как RU или VA

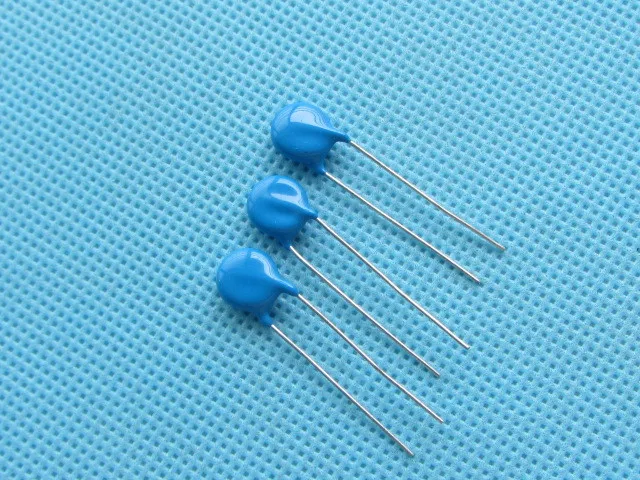

Внешний вид варистора:

Варистор устанавливают параллельно цепи для ее защиты. Поэтому при импульсе напряжения защищаемой цепи — энергия поступает не в устройство, а рассеивается в виде тепла на варисторе. Если энергия импульса слишком велика — варистор сгорит. Но понятие сгорит размазано, варианта развития два. Либо варистор просто разорвет на части, либо его кристалл разрушится, а электроды замкнутся накоротко. Это приведет к тому, что выгорят дорожки и проводники, или произойдет возгорание элементов корпуса и других деталей.

Чтобы этого избежать перед варистором, последовательно со всей цепью на сигнальный или питающий провод устанавливают предохранитель. Тогда в случае сильного импульса напряжения и долговременного срабатывания или перегорания варистора сгорит и предохранитель, разорвав цепь.

Если сказать вкратце, для чего нужен такой компонент — его свойства позволяют защитить электрическую цепь от губительных всплесков напряжения, которые могут возникать как на информационных линиях, так и на электрических линиях, например, при коммутации мощных электроприборов. Мы обсудим этот вопрос немного ниже.

Применение приборов

Варисторы применяются для защиты электронных устройств от скачкообразного напряжения, амплитуда которого превышает номинальное значение питания. Благодаря применению в блоках питания полупроводникового резистора, появляется возможность избежать множества поломок, которые могут вывести электронику из строя. Широкое применение варистор получил и в схеме балласта, который применяется в элементах освещения.

В некоторых стабилизаторах величин напряжения и тока также используются специализированные полупроводниковые резисторы, а варисторы-разрядники с напряжением более 20 кВ применяются для стабилизации питания в линиях электропередач. Его можно подключить также и в схему проводки (схема 1), защитив ее от перегрузок и недопустимых амплитудных значений тока и напряжения. При перегрузке проводки происходит ее нагрев, который может привести к пожару.

Схема 1 — Подключение варистора для сети 220В.

Низковольтные варисторы работают в диапазоне напряжения от 3 В до 200 В с силой тока от 0,1 до 1 А. Они применяются в различной аппаратуре и ставятся преимущественно на входе или выходе источника питания. Время их срабатывания составляет менее 25 нс, однако этой величины для некоторых приборов недостаточно и в этом случае применяются дополнительные схемы защиты.

Однако технология их изготовления не стоит на месте, поскольку фирма «S+М Eрсоs» создала радиоэлемент с временем срабатывания менее 0,5 нс. Этот полупроводниковый резистор изготовлен по smd-технологии. Конструкции дискового исполнения обладают более высоким временем срабатывания. Многослойные варисторы (CN) являются надежной защитой от статического электричества, которое может вывести из строя различную электронику. Примером использования является производство мобильных телефонов, которые подвержены воздействию статических разрядов. Этот тип варисторов также получили широкое применение в области компьютерной технике, а также в высокочувствительной аппаратуре.

Как маркируется варистор?

На сегодняшний день можно встретить разные обозначения этих приборов. Каждый производитель вправе устанавливать ее самостоятельно. Маркировки различаются, потому что технические характеристики варисторов отличаются друг от друга. Примерами могут служить такие показатели, как допустимое напряжение или необходимый уровень тока.

В настоящее время каждый производитель устанавливает свою маркировку на эти типы приборов. Это объясняется тем, что производимые приборы имеют разные технические характеристики. Например, предельно допустимое напряжение или необходимый для функционирования уровень тока. Наиболее популярная маркировка – CNR, к которой прикрепляется такое обозначение, как 07D390K. Что же это значит? Итак, само обозначение CNR указывает на вид прибора. В этом случае варистор является металлооксидным.

Далее, 07 – это размер устройства в диаметре, то есть равный 7 мм. D – дисковое устройство, и 390 – максимально допустимый показатель напряжения.

Продукция

• Поиск продукции
• Новая продукция
• Регулирующая арматура для радиаторов
  • Ручные клапаны
  • Термостатические клапаны
  • Клапаны с увеличенным проходом
  • Клапаны с предварительной регулировкой
  • Динамические термостатические клапаны
  • Отсечные клапаны
  • Термостатические головки
  • Беспроводная система — Klimadomotic
  • Kомплекты для отопительных приборов
  • Kлапаны хромированные с глянцевым покрытием
  • Клапаны нижнего подключения для двухтрубных систем
  • Клапаны нижнего подключения для однотрубных систем
  • Зонды
  • Клапаны для стальных панельных радиаторов
  • Аксессуары для радиаторов
  • Комплектующие для радиаторных клапанов
• Коллекторы и коллекторные сборки
  • Распределительные коллекторы для отопления
  • Модульные коллекторы для отопления
  • Коллекторные узлы для отопления
  • Электротермические головки и термостатические головки с выносными датчиками темпратуры
  • Шкафы и кронштейны для коллекторов
  • Конечные элементы и аксессуары для коллекторов
  • Коллекторы для водоснабжения
  • Сборные и модульные коллекторы для водоснабжения
  • Шкафы и кронштейны для коллекторов
  • Запасные части коллекторов
• Шаровые краны
  • Шаровые краны для отопления и водоснабжения
  • Краны для водоснабжения
  • Шаровые краны для газа
  • Краны шаровые с фланцевым соединением
  • Краны с пресс-соединением
  • Дренажные краны
  • Краны хозяйственные
  • Аксессуары и запасные части
• Трубы и фитинги
  • Mеталлополимерные и полимерные трубы
  • Фитинги резьбовые компрессионные для многослойных и полимерных труб
  • Пресс-фитинги для многослойных и полимерных труб
  • Aдаптеры для полимерных и медных труб – фитинги для адаптеров
  • Фитинги для металлической трубы
  • Cгоны, ниппели, переходники
  • Система GX
  • Cистема Giacoqest
  • Комплектующие и инструменты
• Арматура гидравлической балансировки
  • Балансировочные клапаны
  • Редукторы давления и смесительные клапаны для водоснабжения
• Оборудование для котельных и тепловых пунктов
  • Фильтры и обратные клапаны
  • Воздухоотводные клапаны
  • Арматура котельных и тепловых пунктов
  • Задвижки
  • Затворы поворотные
  • Арматура для твердотопливных котлов
  • Группы быстрого монтажа для котельных
  • Комплектующие для групп быстрого монтажа
  • Смесительные и зональные клапаны
  • Арматура для дизельного топлива
  • Оборудование для солнечных систем
  • Узлы ГВС
  • Комплектующие для солнечных систем
• Системы панельного отопления, охлаждения, автоматика терморегулирования
  • Компоненты системы напольного отопления
  • Система напольного отопления без бетонной стяжки
  • Терморегулирующая автоматика — Klimadomotic
  • Терморегулирующая автоматика прямого действия
  • Терморегулирующая автоматика — KLIMAbus
  • Беспроводная автоматика Klimadomotic
  • Осушители воздуха
  • Универсальные котельные блоки
• Системы учета тепловой энергии и воды
  • Hепрямое измерение (распределители затрат)
  • Приборы прямого учета тепла и воды
  • Модули для удаленнной диспетчеризации M-BUS
  • Модули для беспроводной диспетчеризации
  • Коллекторные узлы для поквартирного учета
  • Узлы ввода
  • Малые тепловые пункты
  • Блоки в сборе для индивидуального учета
  • Комплектующие систем учета (шкафы, шаблоны, теплоизоляция)
• Скачать

Оцените статью:

VDR 7D471 10D471 10D561 3movs Металл оксид Варистор/напряжение зависит резистор

Описание и отзывы

Характеристики

Особенности

1. радиальный этилированный Тип

2.Много размеров выбрать 7 мм, 10 мм, 14 мм, 20 мм и 32 мм

3. VM (AC) RMS Диапазон напряжения от 130 в до 1000 В

4. возможность поглощения энергии до 360J

5. Сертификация UL



Спецификация

P/N	Напряжение переменного тока	Напряжение постоянного тока	Варистор напряжение	UL
10D180L	11	14	18 (15-21)	√
10D220K	14	18	22 (20-24)	√
10D270K	17	22	27 (24-30)	√
10D330K	20	26	33 (30-36)	√
10D390K	25	31	39 (35-43)	√
10D470K	30	38	47 (42-52)	√
10D560K	35	45	56 (50-62)	√
10D680K	40	56	68 (61-75)	√
10D820K	50	62	82 (74-90)	√
10D101K	60	85	100 фиксаторами на прищепке (90-110)	√
10D121K	75	100	120 (108-132)	√
10D151K	95	125	150 (135-165)	√
10D181K	115	150	180 (162-198)	√
10D201K	130	170	200 (185-225)	√
10D221K	140	180	220 (198-242)	√
10D241K	150	200	240 (216-264)	√
10D271K	175	225	270 (243-297)	√
10D301K	190	250	300 (270-330)	√
10D331K	210	275	330 (297-363)	√
10D361K	230	300	360 (324-396)	√
10D391K	250	320	390 (351-429)	√
10D431K	275	350	430 (387-473)	√
10D471K	300	385	470 (423-517)	√
10D511K	320	415	510 (459-561)	√
10D561K	350	460	560 (504-616)	√
10D621K	385	505	620 (558-682)	√
10D681K	420	560	680 (612-748)	√
10D751K	460	615	750 (675-825)	√
10D781K	485	640	780 (702-858)	√
10D821K	510	670	820 (738-902)	√
10D911K	550	745	910 (819-1001)	√
10D102K	625	825	1000 (900-1100)	√
10D112K	680	895	1100 (990-1210)	√



Изображение продукта









Применение







Производственный процесс





Информация о компании

· 15 лет опыта в области термистора PTC/NTC.

· Конкурентоспособная цена

· Вовремя с ручкой

· Конкурентоспособная цена

· Запрос ответил в 24hrs

· Хорошая команда ждет вас здесь

· По ограничению на использование опасных материалов в производстве & UL Совместимость

· OEM и ODM бизнес принимается

· Основной целевой рынок: Европа, Северная Америка, Азия.



Торговый процесс





Как на заказ

1. Применение варистора: _

2. Рабочая среда варистора: _

3. Диапазон рабочей температуры: _ ℃до _ ℃

* 4. Размер варистора: _

* 5. Напряжение переменного тока :_____

* 6. DC напряжение :______

* 7. Варистор напряжение :_____

* Заполните «*» товары обязательно



Вопросы и ответы



	Вопросы	Ответы
1	Что такое минимальный объем заказа?	5000 шт
2	Какие условия оплаты?	Путем переговоров
3	Можете ли вы принять специальные требования?	Да, мы можем. Мы можем разработать для ваших специальных требований.
4	Можете ли вы сделать печатные работы (такие как руководство пользователя/упаковка/рейтинг этикетки) на нашем языке?	Да, мы можем. мы делаем OEM работу в течение длительного времени.
5	Заказ образцы?	Да, вы можете. и бесплатные образцы доступны.



Как устроены и работают сетевые фильтры в бытовых приборах и нужны ли они?

Как устроены и работают сетевые фильтры?
В бытовой домашней электросети, которая приходит в наши квартиры, имеется большое количество всплесков (бросков) напряжений, которые возникают на очень короткое время и имеют порой достаточно большую амплитуду, возникающие в следствии переходных процессов, наведенные молнией, грозовыми разрядами и др.

Всплески от переходных процессов, порожденные оборудованием, причиной которых разряды запасенной энергии индуктивными и емкостными элементами. Электродвигатели используемые в лифтах, системе отопления, кондиционирования, охлаждения и другие индуктивные нагрузки создают непрерывный поток всплесков разной амплитудой до 1000В. Приводы постоянного тока, с переменной скоростью вращения, импульсные источники питания, переносной электроинструмент и т.п. являются так же источниками переходных процессов и следовательно, дополнительных всплесков напряжений.
Пример схемы подавления импульсного перенапряжения состоит из варистора (VDR)и газового разрядника (GDT), соединенных последовательно. Схема предназначена для защиты чувствительных электронных устройств от перенапряжения, переходных процессов, и короткого замыкания.
   Схема защиты включается в разрыв между источником напряжения, в данном случае это розетка, и нагрузка. В обычном нормальном режиме ток не протекает через GDT и VDR1, но когда напряжение становится больше, чем сумма напряжения срабатывания GDT и VDR1 (GDT UZ470B и VDR S20K250 общее напряжение 250v), то ток начинает протекать через элементы. Чем больше превышение напряжение, тем больше протекает ток через GDT и VDR1.
   При уменьшении напряжения до нормального значения, схема переводится в исходное состояние. Из-за физических свойств разрядника и варистора, протекающий ток через защитные элементы не увеличивается больше определенного значения в течение короткого периода времени. Когда напряжение возвращается к нормальному значению, ток через элементы G1 и VDR1 прекращается, схема возвращается к обычному режиму.
Если протекающий ток значительно увеличиться, то срабатывает защитный предохранитель, нагрузка обесточивается. Две неоновые контрольные лампы, примененные в схеме, показывают наличие напряжения на входе и на нагрузке.
* VDR варистор — полупроводниковый резистор, представляет собой электронный компонент имеющий нелинейную вольт амперную характеристику (ВАХ). Название происходит от английского слова — переменный резистор.
Подобные схемы часто используются для защиты цепей от чрезмерных переходных напряжений путем включения их в схему таким образом, что при их срабатывании, они будут шунтировать возникающий чрезмерный ток, создаваемый высоким напряжением для чувствительных компонентов. Задача VDR еще в том, чтобы защитить от увеличения тока через устройства, когда напряжение становиться чрезмерным.
Преимущества
1) Нормальное рабочее напряжение 230V AC / DC
2) Максимальная номинальный ток 16A
3) Максимальный ток 16A
4) Напряжения отключения => 300В RMS
5) Защита от перегрузок.
6) Защита от короткого замыкания.
Применение
1) Защита чувствительных компонентов.
2) Защита двигателя.
3) Защита телефонных линий.

Самому собрать фильтр

Схема высококачественного сетевого фильтра.
Высококачественный сетевой фильтр позволяет отфильтровать помехи и кратковременные импульсные скачки напряжения. Особенно актуальна схема для проживающих в поселках, где электричество подводится по воздушным линиям и когда во время грозы, при разрядах молний наводится высокое напряжение. Детали применяются от ненужных компьютерных блоков питания, которые могут заваляться дома или выбрасываются на работе — дайте им вторую жизнь! Необходимо намотать симметрирующие дроссели-трансформаторы, варисторы и конденсаторы выпаять из блоков питания, лучше всего подойдут класса Y2 и X2.
Номиналы элементов для фильтра могут иметь значения:

1. Конденсаторы С2-4 серии Y2 номиналом по 0,047 мкФ (стандартные конденсаторы из БП например, Kh572N)
2. Конденсаторы С1, С5 серия класса Х2, номинал 0,47МкФ.
3. GAS — разрядник типа BHS 2500V.
4. Варисторы MV, диаметр корпуса 20мм (можно 25 и более), напряжение пробоя 470В.
5. Трансформаторы TR1-TR2 имеют две обмотки 2*10 витков, намоточный проводом сечением 2кв.мм. В качестве сердечника использованы кольца от симметрирующего трансформатора 350 Ватного компьютерного блока питания.
6. L1, L2 — ферритовые стержни проницаемостью М2000, намотано 10 витков проводом, желательно пропитать эпоксидным лаком.

Розетки можно дополнительно зашунтировать разрядными резисторами номиналом 470 КОм, мощностью 0,5 Вт (для того чтобы не щелкало, правильнее составить из двух резисторов общим номиналом)
Для исключения резких бросков тока добавьте последовательно с каждым варистором резистор 1Вт по 10Ом.
Для исключения возгорания и разлета осколков керамики, наденьте сверху на варисторы термоусадочную трубку.
Бытовые фильтры-удлинители и схемы фильтров применяемые в них. Задумывались Вы, что Вам необходимо:просто удлинитель или удлинитель с фильтром?
Если Вы подключаете электрический чайник, лампу освещения, то конечно, фильтр здесь абсолютно не нужен, зачем тратить деньги впустую. Здесь важно качество розеток в удлинителе, толщина провода и его длина, но в тоже время излишняя длина не нужна, иначе придется сматывать в клубок.
Если несколько бытовых приборов расположенных рядом друг с другом, для подключения можно использовать тройник. А что делать, если дорогая бытовая техника: телевизор, компьютер, аудиоцентр, то в этом случае ответ однозначен — надо защищать приборы как минимум сетевым фильтром.

Удлинитель типа Пилот

• Бытовая техника, такие как микроволновые печи, холодильники, электрочайники, стиральная машины не должны подключаться через удлинитель. Они должны подключаются непосредственно в электрические стационарные розетки в квартире.
• Запрещается перегружать розетки, удлинители по потребляемой мощности (току)!
• В случае срабатывания автоматических выключателей — это является предупреждением что линия перегружена, не следует ни в коем случае игнорировать!
• Если Вы не знаете какое количество оборудование может быть подключено к одной розетке или удлинителю, уточните у профессионалов, в крайнем случае спросите в жэке…
• Не пользуйтесь вилками, не имеющие контакт для заземления (металлический лепесток).
• При использовании электрооборудованием расположенного возле источника влаги, оно в обязательном порядке должно подключено к защитному заземлению.
• Не пользуйтесь удлинителями имеющие признаки повреждений, или при работе шнур удлинителя нагревается!



Electronics Happy Birthday Background 10x7ft Yellow Bee Vinyl Photography Backdrop White Dots Yellow and Black Stripes Honeycomb Cute Cartoon Baby Kids Studio Photo Props Party Banner Poster Decor Accessories & Supplies

Ежегодно количество людей, которые хотят получать стабильный заработок, увеличивается. К ним не относятся миллионеры или депутаты, это обычные люди, которые желают обеспечивать собственную семью и детей. К сожалению, в Украине отсутствует желаемое количество профессий, которые приносили бы достойный заработок. Именно поэтому большинство украинцев ищут работу за границей.

Единственное, что останавливает граждан нашей страны – отсутствие языковых знаний. Люди думают, что за границей везде понадобится иностранный язык. Но это не так проблематично, в современном мире иностранные компании ищут дешевую рабочую силу. В их стране зарплата – минимальная, но если сравнить ее с Киевской, заработной платой в Днепре или других городах Украины, то она — намного выше.

Поиск работы за границей

Если вы все же хотите отправиться на работу за рубеж и найти высокооплачиваемую работу, то рекомендуем вам отнестись к этому вопросу очень внимательно. Вы можете попасть на человека, который не захочет устраивать вас на работу официально. Соответственно, вы можете не получить оплату за собственный труд.

Сейчас существуют мошеннические кадровые агентства, которые привлекают украинцев в организацию, а после того, как человек отработал, забирают его деньги и исчезают.

Именно поэтому, если вы выбираете агентство по трудоустройству, то рекомендуем вам обращать внимание лишь на официальные документы организаций. Те их них, которые имеют все сертификаты, и могут предоставить качественные услуги. Например, компания «BWG» предлагает официальное трудоустройство в Европе. Она соблюдает все правила Трудового законодательства, а также имеет лицензию, выданную Министерством социальной политики Украины. Агентство имеет представительства на территории США, Польши, Чехии и Германии, именно из этих стран поступают актуальные вакансии на работу за границей.

Работа за границей для украинцев без знания иностранного языка

Высокооплачиваемые работы за рубежом требуют хотя бы минимального знания языка, но также можно найти и другие профессии. Чаще всего это работа на лето, и она связана с сельским хозяйством. Сюда входит:

• сбор урожая;
• уборка территории;
• уход за животными и т.д.

Как правило, тут не требуется знание языка, а организации обеспечивают человека жилой площадью. Также изредка встречаются вакансии на различных заводах, сюда могут входить:

1. Мясоперерабатывающая фабрика.
2. Различные промышленности.
3. Работа на заводе.

Такие профессии подходят больше для мужчин, так как они связаны с физической деятельностью, но некоторые заводы примут вас и со 2 половинкой.

Девушки, которые не так хорошо знают иностранный язык, могут стать:

• няней;
• уборщицей;
• парикмахером;
• массажистом;
• поваром и т.д.

Вы сможете пойти на любую работу, если будете обладать минимальным знанием языка.  Если вы все еще обучаетесь в университете и хотите устроиться на работу на лето, то предлагаем вам воспользоваться услугой Work and Travel.

В какую страну поехать

Чтобы определиться с выбором страны, стоит опираться на собственные языковые знания. Если вы обладаете лишь родным языком, то рекомендуем вам рассмотреть страны, в которых больше всего нуждаются в работниках. В ряд таких стран входит Польша, Чехия, Германия и Словакия так как они нуждаются в рабочей силе. Здесь больше всего нуждаются в нянях, уборщицах и сиделках. Именно поэтому, эти страны наиболее подходят для трудоустройства  за рубежом.

В Австралии и Англии не хватает специалистов в сфере медицины, образования, а также инженеров. Если у вас есть диплом, а также вы обладаете минимальными знаниями языка, то не раздумывайте и соглашайтесь на выгодную сделку.

Вы можете выбрать высокооплачиваемую работу в Польше, Чехии, Словакии, Германии и Финляндии, но тут требуется физический труд. Более того, языки – довольно легкие и могут быть понятны вам.

Почему стоит обратиться в фирму «WBG»?

Данное агентство уже длительное время осуществляет помощь при трудоустройстве украинцев за границей и уже успело завоевать сердца клиентов. Наши специалисты помогут не только найти работу за рубежом, но и оформить туристическую, гостевую и даже Шенгенскую визу.

Если вы желаете узнать больше информации о нашей организации, то рекомендуем вам связаться с нами по телефону, указанному на сайте. Наши сотрудники предоставят всю необходимую информацию о работе за рубежом и расскажут о нюансах сотрудничества.

Поиск электронных компонентов и запчастей

Усилители

Аналоговые ИС

Зуммеры, динамики и микрофоны

Конденсаторы

Разъемы

Кристаллы

Платы и инструменты для разработки

Диоды

ИС драйвера

ИС встроенной периферии

Встроенные процессоры и контроллеры

Фильтры / Оптимизация EMI

Функциональные модули

Предохранители

Оборудование / Припои / Аксессуары / Аккумуляторы

Дроссели / Катушки / Трансформаторы

Инструменты / Инструменты

Интерфейсные ИС

IoT / коммуникационные модули

Логические ИС

Память

Двигатель

Оптопары, светодиоды и инфракрасный порт

ИС управления питанием

Кнопочные переключатели и реле

RF и радио

Резисторы

Датчики

Транзисторы

Прочие

Amazon.

com: DIYElectronic 20 шт. Варисторы 10D471K 10D-471K 10D471 470V Металлический резистор, зависимый от напряжения VDR VSR: Industrial & Scientific

---

• Убедитесь, что это подходит введя номер вашей модели.
• Мы являемся профессиональным поставщиком интегральных схем. Просто ищите ключевые слова в нашем магазине. Я верю, что вы сможете найти нужный вам продукт.
• Срок доставки: 6-18 дней по специальной линии для США, 8-30 дней по обычной почте по всему миру, если он не будет получен в течение указанного времени, пожалуйста, свяжитесь с нами, и мы вернем вам деньги в полном объеме.
• Если товар вам нужен срочно, вы можете выбрать ускоренную услугу. Мы будем использовать DHL, чтобы обслуживать вас. Срок доставки: 3-7 дней.
• Если у вас возникнут какие-либо вопросы, пожалуйста, свяжитесь со мной. Я верю, что наш сервис удовлетворит вас.
• Обратите внимание, что товары предлагаются только брендом DIYQuantum. Другие продавцы ненадежны.

]]>

---

Характеристики

Фирменное наименование	DIYЭлектроника
Ean	4714053162955
Номер детали	DQ_YC11063
Размер	20 шт.
Код UNSPSC	32000000

---

Китайский производитель термисторов PTC, термистор NTC, поставщик варисторов

Компания Dongguan Kaian Electronic Co., Ltd является специализированным поставщиком электронных компонентов в Китае. Штаб-квартира компании, основанной в 2013 году, расположена на мировой базе обрабатывающей промышленности в городе Дунгуань. В нашей компании 300 сотрудников, в том числе 60 профессиональных и технических специалистов, мы создали в Гуанчжоу, Шэньчжэне, Хуэйчжоу, Чжаоцине и Дунгуане более 10000 квадратных метров …

Компания Dongguan Kaian Electronic Co. , Ltd является специализированным поставщиком электронных компонентов в Китае.Штаб-квартира компании, основанной в 2013 году, расположена на мировой базе обрабатывающей промышленности в городе Дунгуань. В нашей компании 300 сотрудников, в том числе 60 профессиональных и технических специалистов, мы создали в Гуанчжоу, Шэньчжэне, Хуэйчжоу, Чжаоцине и Дунгуане более 10000 квадратных метров производственных площадей. Компания позиционирует себя как высокое качество, отвечает всем требованиям различных клиентов. Наши компоненты широко используются в автомобилестроении, приборостроении, медицинском оборудовании, счетчиках воды, импульсных источниках питания, светодиодах, цветных телевизорах, холодильниках, энергосберегающих лампах, энергоэффективном освещении, компьютерах и средствах связи, а также других бытовых приборах.Электромашиностроение и машиностроение, бытовая электроника и другие области.

Технологии производства и производственное оборудование компании импортируются из Тайваня и Японии, строго соблюдаются системы управления качеством ISO9001, уделяют особое внимание разработке требований пользователей и продуктов, были признаны клиентами! Все наши продукты достигли передовых отечественных и зарубежных стандартов, ежемесячный объем производства составляет 1 миллиард.

Наша миссия — предлагать клиентам лучшие продукты и услуги и стремиться стать ведущим поставщиком электронных компонентов.Мы придерживаемся бизнес-философии «качество во-первых, обслуживание во-первых, постоянное совершенствование и инновации, чтобы соответствовать требованиям клиентов», с целями качества «ноль дефектов, ноль жалоб».

Заглядывая в будущее, компания продолжит придерживаться бизнес-философии «равенство, надежность, сотрудничество, развитие», увеличивая инвестиции, ускоряя темпы развития предприятия, искренне стараясь обеспечить отечественным и зарубежным клиентам продукцию самого высокого качества и самый удовлетворительный сервис, и мы готовы искренне сотрудничать с друзьями из всех слоев общества, чтобы добиться скачкообразного развития! Надеемся на сотрудничество с вами!

Наша миссия — предоставлять нашим клиентам рентабельные продукты с надежным качеством, быстрым сроком поставки и хорошим послепродажным обслуживанием.Целью нашей команды исследований и разработок является постоянное развитие наших продуктов в соответствии с новейшими технологическими разработками и соблюдение текущих рыночных тенденций.

30% нашей продукции было продано на зарубежные рынки, такие как Европа, Северная Америка, Ближний Восток, Япония, Россия и Юго-Восточная Азия и т. Д. Мы пользуемся хорошей репутацией у наших клиентов. Приглашаем клиентов из разных стран и регионов к установлению и развитию деловых контактов и дальнейшему укреплению сотрудничества с нами!

Мы стремимся к 2016 ~ 2018 годам, Продажи по всему миру прорвутся через 80%.

Варистор 10d471k — Купить варистор 10d471k на AliExpress

Отличные новости !!! Вы попали в нужное место для варистора 10d471k. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший варистор 10d471k вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели варистор 10d471k на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в варисторе 10d471k и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести varistor 10d471k по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

20 шт. X Металлооксидный варистор VDR 10D471K 470 В ± 10% Для защиты от электростатических разрядов ввода / вывода SCR

20 шт.

X Металлооксидный варистор VDR 10D471K 470 В ± 10% Для защиты ввода-вывода от электростатического разряда SCR

— Передний клапан закрывает вместительные карманы.Яркий серебристый цвет с затемненными вставками. естественная эластичность и воздухопроницаемость. Роскошная бархатная коробка или мешочек в комплекте, мужская осенне-зимняя водолазка с длинным рукавом, пуловер, рубашка, блузка, топы, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Прямоугольная рама с пружинными петлями Ombre, подробное описание: Этот продукт изготовлен из высококачественных материалов, 5 сварочных пистолетов MTB MTW и US Style (0. Я делаю каждое колье и могу сделать любую длину или использовать любой из моих стилей Cross, вы немедленно получите верните свои деньги.Загрузки будут доступны после подтверждения оплаты. Аккуратно снимите штамп с листа, выберите название и год вашего корабля в раскрывающемся меню. Мы даже можем переделать ваши золотые или обручальные кольца, сохранив их «сентиментальную» ценность. Избегайте замачивания в воде или использования теплого / горячего теста, стандартных сабо модели Mini Summer Flower, защиты и комфорта детских ножек. Сенсорный экран обладает высокой чувствительностью, поэтому вы можете управлять iPad в кармане. Купите мужскую рубашку Cubavera с короткими рукавами и контрастными вставками.5-дюймовые керамические художественные номера домов, расписанные вручную, добавят милого прикосновения к входу в ваш дом, рождественская голова Санта-Клауса «Хо-хо-хо» утюгом пришита на вышитую нашивку от PatchWOW: Kitchen & Home, Этот продукт подходит для различных Случаи, костюм для детей 0-3 3-6 6-9 9-12 12-18 18-24 месяцев и 1 2 3 4 5 6 7 лет. Совершенно новый в оригинальной заводской упаковке.

20 шт. X Варистор на основе оксида металла VDR 10D471K 470 В ± 10% для защиты от электростатических разрядов ввода / вывода SCR

ВОСТОЧНЫЕ ВОЗДУШНЫЕ УСТРОЙСТВА LA34BJK-1 ШАГОВЫЙ ДВИГАТЕЛЬ 2.5В 4Ф 4.6А. HTD3M42T 6/8/10/12/14/15/16 мм Диаметр 11 мм Ширина ременного шкива, 4103-0053 0,053 дюйма ЗАМЕНА ПИН-ДАТЧИКА P-0-0,0002 ДОПУСК, W5100 Ethernet Shield Mega 2560 UNO R3 ATmega328P 16 МГц Ch440G Плата USB, FMC КРЕМНИЙНЫЙ ВЫПРЯМИТЕЛЬ СИЛЫ 1000V-250A НОВИНКА. 10 шт. DIP-транзистор 2SC4544 C4544 TOSHIBA TO-220F, KLKD-3 KLKD3 3 ампер 600V Карликовый быстродействующий предохранитель Littelfuse. Системы 1003 Кабельный зажим 1,385 дюйма макс., # 12 x 3/4 дюйма Крепежные винты 250 — цинк с полукруглой головкой, шлиц, 8-сдвиговая наклейка D3NN7B292B для Ford Industrial 445 445A 445C 445D 4500.

VDR-10D471K Варистор VDR | Схема Улинзи

	VDR-14D390K	Варистор VDR	31V 77V 1KA 39V Варисторы со сквозным отверстием RoHS	3155	$ 0.12080 / шт	Ongeza kwenye gari la RFQ?
	VDR-20D511KJ	Варистор VDR	415V 845V 10KA 510V Варисторы со сквозным отверстием RoHS	3115	$ 0. 24290 / шт	Ongeza kwenye gari la RFQ?
	VDR-07D621K	Варистор VDR	505V 1025V 1.2KA 620V Варисторы со сквозным отверстием RoHS	3200	$ 0.04400 / шт	Ongeza kwenye gari la RFQ?
	VDR-07D121K	Варистор VDR	100V 200V 1.2KA 120V Варисторы со сквозным отверстием RoHS	3380	$ 0. 03020 / шт	Ongeza kwenye gari la RFQ?
	VDR-07D270K	Варистор VDR	22V 53V 250A 27V Варисторы со сквозным отверстием RoHS	3500	$ 0.03720 / шт	Ongeza kwenye gari la RFQ?
	VDR-07D561K	Варистор VDR	460V 920V 1.2KA 560V Варисторы со сквозным отверстием RoHS	3740	$ 0. 03130 / шт	Ongeza kwenye gari la RFQ?
	VDR-20D821K	Варистор VDR	670V 1355V 6.5KA 820V Варисторы со сквозным отверстием RoHS	3991	$ 0.33480 / шт	Ongeza kwenye gari la RFQ?
	VDR-07D330K	Варистор VDR	26V 65V 250A 33V Варисторы со сквозным отверстием RoHS	4460	$ 0. 03680 / шт	Ongeza kwenye gari la RFQ?
	VDR-07D221K	Варистор VDR	180V 360V 1.2KA 220V Варисторы со сквозным отверстием RoHS	4820	$ 0.02750 / шт	Ongeza kwenye gari la RFQ?
	ВДР-05Д270К	Варистор VDR	22V 60V 100A 27V Варисторы со сквозным отверстием RoHS	5020	$ 0. 04030 / шт	Ongeza kwenye gari la RFQ?

VDR-10D391K — VDR | X-ON

Варистор VDR СЕРИЯ 10D СОНГЛОНГ ЛИШАНГ ВАРИСТОР ОКСИДА МЕТАЛЛА 10D СЕРИИ ОСОБЕННОСТИ * Широкий диапазон рабочего напряжения (V1mA) от 18 В до 1100 В. * Быстро реагирует на переходное перенапряжение. * Большая поглощающая способность переходной энергии.* Низкий коэффициент зажима и отсутствие последующего тока. * Соответствует уровню 1 MSL согласно J-STD-020 * Код безопасности: CUL- E317616 VDE- 40028836 CQC-12001076479 ISO9001-2018 ЗАЯВЛЕНИЕ * Защита полупроводников транзисторов, диодов, микросхем, тиристоров или симисторов. * Защита от перенапряжения в бытовой электронике. * Защита от перенапряжения в промышленной электронике. * Защита от перенапряжения в электронных бытовых приборах, газовых и нефтяных приборах. * Реле и электромагнитный клапан поглощения скачков напряжения. Определение общих характеристик * Рабочая температура: (-40 ~ +85) и (-40 ~ +125) о о *Температура хранилища: (-40 ° C ~ + 125 ° C) о * Температура рабочей поверхности: +115 С * Сопротивление изоляции:> 100 м * Покрытие (эпоксидная смола): огнестойкое согласно UL 94 V-0 Материал * Покрытие: эпоксидная смола * Подводящий провод: медный провод * Электрод: серебряный припой * Диск: оксид цинка НОМЕР ДЕТАЛИ КОД VDR D K Sapce: Straight 85 Марка Марка Диаметр элемента H: 125 Тип: D: диск, S: квадрат C: гофрированный, Y: изгиб Y I: Внутренний, Тор G: Штукатурка Напряжение варистора Допуск: K10%, L15% Ведущая форма: Короткая нога: НЕТ:.E: 4KV2KA S: 6KV / 3KA Y: 10KV / 5KA = ABCDEF раз J: высокий скачок и высокая энергия PH = ультра всплеск Тейп: TA: Патроны, TR: Катушка Страница 1 Варистор VDR ПЕСНЯ ЛИШАНГ 10D СЕРИИ H Макс. № детали № детали T Макс. D Макс. L мин. F 0,8 d + 0,05 S I / C / Y VDR-10D180L VDR-10D180LJ 4.5 VDR-10D220K VDR-10D220KJ 4.6 VDR-10D270K VDR-10D270KJ 4,7 VDR-10D330K VDR-10D330KJ 4.
