Ветряк самодельный: Как самому сделать ветрогенератор?

Содержание

Самодельный ветрогенератор своими руками, как сделать ветряк на 220В

Оплата электроэнергии на сегодняшний день занимает немалую долю в затратах на содержание жилища. В многоквартирных домах, единственный способ экономии — переход на энергосберегающие технологии, и оптимизация расходов по многотарифным схемам (ночной режим оплачивается по сниженным ценам). А при наличии приусадебного участка можно не только сэкономить на потреблении, но и организовать для частного дома самостоятельное энергообеспечение.

Это нормальная практика, которая зародилась в Европе и северной Америке, а последние пару десятилетий активно внедряется и в России. Однако оборудование для автономного энергоснабжения достаточно дорогое, окупаемость «в ноль» наступает не раннее, чем спустя 10 лет. В некоторых государствах, можно возвращать энергию в общественные сети по фиксированным тарифам, это сокращает время окупаемости. В Российской Федерации для оформления «кэшбека» требуется пройти ряд бюрократических процедур, поэтому большинство пользователей «бесплатной» энергии предпочитают строить ветряной генератор своими руками, и пользоваться им только для личных нужд.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты.

Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

  • Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень.
    Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
  • Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
  • Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

    Важно! Любое генерирующее устройство должно быть заземлено. Помимо обеспечения безопасности, это поможет снизить уровень помех.

    Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

  • Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

    Совет: Чем больше у вас образуется документов, подтверждающих безопасность ветрогенератора для окружающих, тем проще будет впоследствии отражать «атаки» беспокойных соседей и назойливых проверяющих.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

  • Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения.
    Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
  • Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

  • Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
  • 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора.
    Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

  • Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
  • Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
  • Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
  • Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
  • Установочная конструкция: мачта, кронштейн для монтажа на крыше.

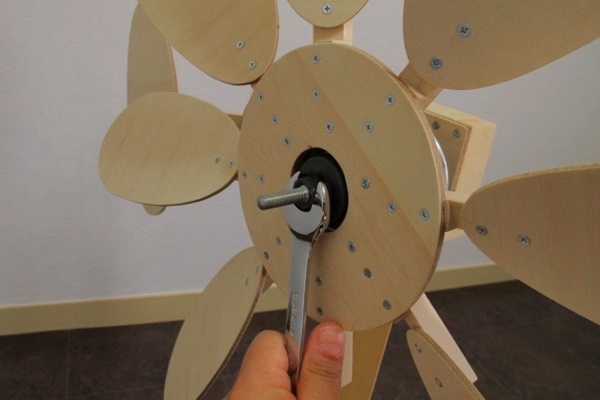

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Итог

Самодельный ветрогенератор — не такая сложная конструкция, как может показаться на первый взгляд. С учетом высокой стоимости заводских изделий, можно изрядно сэкономить, изготовив домашнюю ветряную электростанцию и вполне доступных материалов. С учетом небольших затрат на создание ветряка, окупится он достаточно быстро.

Видео по теме

Ветряки для дома своими руками. Выбираем генератор.

В связи с постоянно растущими ценами на электричество, все большее количество владельцев частных домов и дачных участков задумываются об установке источников альтернативного электропитания. Ветряки для дома своими руками являются отличным решением, как для выработки дополнительного электричества, что сможет снизить счета за коммунальные услуги, так и для обеспечения бесперебойным питанием загородные дома, к которым не подключили энергосети

Территория Россия, благодаря преимущественно равнинной местности и обширной площади, круглый год омывается большим количеством ветров, другое дело, что потенциал силы ветра оставляет желать лучшего, так как ветер чаще всего медленный и слабый. Другое дело – это необжитые территории России, где ветры гораздо большей силы. В любом случае, установка ветрогенератора даже при слабых ветрах, сможет обеспечить дом своего хозяина бесперебойной, и главное – бесплатной энергией.

Какой мощности выбрать ветрогенератор?

Первое, что стоит запомнить – ветряки для дома, как и любые другие источники альтернативного электричества, не смогут производить колоссальное количество электроэнергии. Многие начинающие конструкторы стремятся создать максимально мощный ветрогенератор, который сможет обеспечить электричеством не только освещение на дачном участке или зарядить аккумуляторные батареи, но также будет поддерживать абсолютно все электропитания дома, включая нагрев бойлера и отопительных систем. В принципе, это вполне возможно, если построить ветровой генератор мощностью более 2 киловатт модели W-HR2. Для строительства такого промышленного ветряка необходимы огромное количество денег, сил и расчетов. Соорудить его в одиночку непрофессионалу практически невозможно.

Оптимальным решением будет установка ветрогенератора мощностью до 500 ватт, этого вполне достаточно для обеспечения электроэнергией маленького загородного участка, а при необходимости большей мощности, всегда можно соорудить еще несколько ветряков и создать из них единую электростанцию.

Ниже представляем таблицу мощности ветряков в зависимости от кол-ва лопастей и диаметра всего ветроколеса при скорости ветра 4 м/с

Со стороны может показаться, что показатели несколько завышены, но не стоит забывать, что 4 м/с – это обычная скорость ветра на равнинной территории и чаще всего он достигает порывов выше, чем данная отметка. А чем больше скорость ветра, тем больше дает энергии самодельный ветряк.

Выбираем тип ветроколеса

Именно ветряное колесо является самым важным элементом всей конструкции, так как за счет его движения энергия ветра преобразовывается в механическую.

Самые популярные типы ветроколеса:

  1. Парусные
  2. Крыльчатые

Преимущества парусного ветроколеса заключается в их дешевизне и простоте установке: достаточно на лопасти прикрепить парусный материал и разместить под небольшим углом к ветру, такая конструкция будет в точности повторять старинные ветряные мельницы. К ее недостаткам относится большое аэродинамическое сопротивление воздушному потоку, который будет возрастать при ветре, идущем диагонально относительно лопастей.

Намного более эффективными являются лопасти крыльчатого типа, они немного дороже и сложнее в изготовлении, но устойчивы к силам трения или аэродинамическим потерям. Именно поэтому крылья самолетов имеют похожую форму. К дополнительным преимуществам крыльчатых лопастей относят небольшую затрату материалов для их изготовления, для сравнения можно привести вертикально осевой тип лопастей, чья эффективность будет сравнима с крыльчатыми, но при этом будет гораздо больший расход материалов.

Оптимальное количество лопастей на ветроколесе

При создании ветряков для дома своими руками можно сэкономить на материалах и обойтись всего 2-3 лопастями, но данное решение будет чревато несколькими неприятными моментами:

  • Чем меньше лопастей, тем они быстрее вращаются и создают лишнюю центробежную нагрузку на ветрогенератор, что может привести к поломке мачты и узлов крепления ветряка
  • При высокой частоте оборотов ветроколесу приходиться противодействовать большой силе трения воздуха, которые могут привести к разрушению лопастей. Поэтому лопасти приходиться изготавливать из крепких и дорогостоящих материалов
  • Высокий шум при работе

Исходя из всего вышеперечисленного, наиболее оптимальным числом лопастей будет 5 или 6. Когда определились с количеством лопастей, нужно определиться с диаметром ветроколеса исходя из данных таблицы выше. Следует учитывать, что чем больше длина лопастей, тем массивней конструкция, следовательно придется дополнительно укреплять ветряк и проводить работы по уравновешиванию винта. Наиболее оптимальный диаметр ветроколеса – это 2 метра.

Конечно, чем больше лопастей, тем большая эффективность ветрогенератора, но вместе с тем усложняется и общая конструкция ветряка и будет необходима установка дополнительного редуктора.

Выбираем генератор

При выборе генератора необходимо отталкиваться от скорости вращения ветроколеса. Ниже в таблице приведено количество оборотов зависимости от скорости ветра для ветроколеса с 6 лопастями.

Исходя из данных выше, наилучшим выбором будет веломотор или электродвигатель от ленточного накопителя данных. Преимущество таких двигателей в том, что они имеют низкие рабочие обороты и смогут раскрутить ветряк без установки редуктора.

Создаем ветровые генераторы для дома своими руками

При изготовлении ветрогенератора будем придерживаться данной таблицы. Конечно, способы крепления и расположение узлов может быть несколько изменено, но в целом, для создания эффективного ветряка лучше не отступать от представленной конструкции.

Примечание: Расстояние между мачтой и лопастями должно быть не менее 25 см, если меньше, то есть вероятность того, что лопасти прогнувшись под ветром разобьются о мачту.

Изготовление лопастей

Лучше всего крылья для ветряка вырезать из толстостенной ПВХ трубы. Конечно, можно изготовить лопасти из древесины, но это гораздо более трудозатратно, а также древесина может прийти в негодность под воздействием влаги.

Для лопастей следует использовать трубы с толщиной не менее 4 мм, иначе они будут без проблем прогибаться под ветром и быстро придут в негодность.

Высчитывание оптимальной формы лопастей чаще всего проводится эмпирическим путем при вырезании нескольких образцов разного размера. Но такой способ требует затрат времени и приводит к излишнему переводу материала. Поэтому мы предоставляем Вам ниже шаблон лопасти для трубы диаметром 16 см и длинной в 1 метр.

После того, как вы вырежете 6 лопастей по шаблону, необходимо максимально отполировать их поверхность и сточить края, чтобы они меньше сопротивлялись воздушному потоку.

Теперь изготавливаем головку электродвигателя, к которой будут крепиться лопасти. Для этого берем диск из стали толщиной не более 10 мм и привариваем к нему несколько полос длинной до 30 см, на которых высверливаем отверстия для крепления лопастей.

Чтобы повысить эксплуатационные характеристики ветряка, головку электродвигателя обязательно нужно сбалансировать. Для этого головка крепится вертикально в безветренном помещении. Необходимо следить за тем, чтобы ни одна из сторон головки самопроизвольно не двигалась и находилась в неподвижном состоянии. Если заметно движение, то полосы головки стачиваются до того состояния, пока движение не прекратиться при любом положении головки в пространстве.

Закрепляем генератор на раме

Генератор принимает вращательный момент от лопастей и постоянно находится под давлением больших центробежных и гироскопических нагрузок. Чтобы ветряк раньше времени не вышел из строя, генератор следует плотно закрепить на раме. Сама рама представляет собой пластину из метала, на которой располагаются главные узлы ветряка, а также станину из дюралалюминия с резьбовым отверстием. На станину накручивается вал генератора, а для его лучшего крепления следует использовать на конце соединения гайку с контршайбой.

Укрепление ветрогенератора от штормовых ветров

Рассматриваемый нами в этой статье ветряк не обладает высоким числом оборотов и вряд ли будет достигать таких частот вращения, что составляющие ветряка начнут приходить в негодность. Но при частых переменах направления ветра, хвост ветряка будет резко поворачиваться, что может привести к расшатыванию элементов крепления конструкции. Помимо этого, лопасти ветряка при сильном ветре будут сопротивляются поворотам, что вместе с подвижным хвостом ветрогенератора будет создавать высокую нагрузку в месте соединения рамы и генератора.

Чтобы значительно повысить срок службы ветровой электростанции, необходимо устанавливать специальную защиту от сильного ветра. Такой защитой выступает боковая лопатка – простенькое устройство, собираемое из минимума материалов, но удачно зарекомендовавшая себя во множестве ветровых установках.

С помощью боковой лопатки регулируется наклон ветряка по вертикали и при сильном ветре устанавливает лопасти параллельно ветру. То есть при умеренной силе ветра ветряк находится в стандартном положении перпендикулярно относительно земли, но при штормовых воздушных потоках, ветряк складывается на 90 градусов относительно своего рабочего положения, из-за чего его работа прекращается.

Боковая лопатка состоит из небольшой профильной трубы скрепленной с тонкой металлической пластиной, пружины и растяжки располагающейся между лопаткой и хвостом. Растяжка нужна для того, чтобы контролировать угол складывания ветряка.

В лопатке необходимо использовать крепкую пружину из углеродистой стали, которая в крайней точке выдерживает нагрузку до 12 кг. Растяжку изготавливают из тонкого велосипедного троса.

Устанавливаем мачту

Мачта является опорой для ветряка и на этом этапе ни в коем случае не стоит экономить. Лучше всего будет установить мачту на открытой территории, где в радиусе нескольких десятков метров не будет никаких строений. Сама мачта изготавливается из металличесской водопроводной трубы длинной в 7 метров. Если же возле ветряка находятся строения или деревья, то мачту следует сделать хотя бы на метр выше относительно их уровня. На пути к лопастям ветрового генератора не должно быть никаких препятствий, а иначе КПД ветряка будет значительно меньше ожидаемого.

Ветровой генератор – это массивная конструкция весом в несколько сотен килограмм, поэтому, чтобы он не проседал в почве, его необходимо устанавливать на крепком бетонном фундаменте. Помимо закрепления основы мачты в фундаменте, ветряк дополнительно фиксируется несколькими растяжками из монтажных тросов шириной не менее 5 мм. Растяжки крепятся к мачте хомутов, вытягиваются на максимальную длину и крепятся к колышкам, которые забиваются в землю на глубину не менее метра.

Устанавливать мачту с генератором можно как с помощью автокрана, так и в ручную. Для этого используется противовес, изготовленный из тяжелого деревянного бруса.

Аккумуляторные батареи и электронная система ветряка

Чтобы хранить энергию выработанную ветровой электростанцией, используют небольшие аккумуляторные батареи, емкость которых должна быть не меньше 120 а\ч. Рекомендуется также взять батарею до 300 а/ч, и уже в процессе эксплуатации определить сколько времени необходимо для ее зарядки. На выбор батареи также влияет сфера применения АКБ: если батарея используется для обеспечения электрическом нагревательных приборов, то следует отдать предпочтение более емким аккумуляторам.

Чтобы питать аккумулятором технику работающую при напряжении тока 220 В, необходимо установить специальный инвертор преобразователя напряжения. Инверторы различаются между собой уровнем пиковой мощностью, на которой они могут питать технику. Так, если подключать к АКБ компьютер вместе с монитором, то будет достаточно инвертора рассчитанного на 1000 Вт, если же от аккумуляторной батареи будут работать строительные инструменты, такие как перфоратор, то придется взять инвертор на 2000 Вт.

На рисунке ниже Вы можете видеть простейшую схему для зарядки аккумуляторов ветряком: от генератора идут три вывода, которые подключаются к параллельно идущим трем диодным полумостам. От генератора будет вырабатываться напряжение равное 26 В, поэтому к диодным полумостам будет достаточно последовательно подключить две батареи напряжением 12 В.

Основным преимуществом такой схемы является ее легкость сборки и минимум используемых материалов. Ее недостатком будет то, что при небольших ветрах аккумуляторы практически не будут заряжаться. Процесс зарядки начнется только при ветре в 7 м/с, который не так уж и часто можно встретить на равнинных территориях России.

Как ухаживать за ветрогенератором

Ветряки не требуют включения от внешних источников питания, они полностью автономны, благодаря чему запускаются самостоятельно даже при очень слабом ветре. Ветрогенераторы для дома своими руками могут прослужить десятки лет, для этого следует придерживаться нескольких правил:

  1. Чтобы металлические компоненты ветровой электростанции не сгнили под атмосферными осадками, их стоит красить каждые 2 года
  2. Дважды в год смазывать подшипники в генераторе и поворотном узле
  3. Ветроколесо – самое уязвимое место всей конструкции и может с легкостью разбалансироваться при сильном ветре. Примером разбалансировки может служить излишнее дрожание лопастей. Если дефект ветроколеса был обнаружен, то его следует немедленно снять и провести ремонтные работы

Вам понравится

как сделать самодельное устройство на 220 В (Вольт) для частного дома самому, и чертеж, условия и простая инструкция изготовления

Некоторые природные явления могут стать отличными источниками для выработки альтернативной электроэнергии. Генераторы, работающие от ветра, являются довольно практичными и не очень сложны в построении даже в домашних условиях. Поэтому в данной статье рассмотрим, как в домашних условиях построить ветрогенератор для собственных нужд, какие материалы и инструменты нам понадобятся.

Законность: насколько мощное устройство можно сделать?

Производство и монтаж самодельного ветрогенератора не попадает под статьи административного или уголовного наказания, если его мощность составляет не более 5 кВт. Также налогообложение производимой электроэнергии не предусматривается, так как её ресурсы расходуются на бытовые нужды дома.

По этой же причине для установки ветряка не требуется согласование с местной энергетической компанией. Однако перед изготовлением ветряка следует проверить наличие или отсутствие ограничительных субъектовых и муниципальных нормативно-правовых актов.

Также вопросы могут возникнуть со стороны соседей, которые могут испытывать неудобства, связанные с работой ветряка. Поэтому, если вы собираетесь создать ветрогенератор, то нужно обратить внимание на такие параметры, как:

  1. Высота мачты. Существуют определённого рода ограничения на высоту данных построек. Например, постройку с высотой более 15 метров нельзя устанавливать рядом с мостами, аэропортами и тоннелями.
  2. Шум от редуктора и лопастей. Необходимо, чтобы эти характеристики не превышали шумовые нормативы. Параметры вырабатываемого шума можно зафиксировать при помощи специализированного прибора, показания лучше задокументировать.
  3. Эфирные помехи. Некоторые ветряки могут создать телепомехи, поэтому лучше предусмотреть защиту от них.
  4. Претензии экологических служб. Данные организации могут препятствовать в эксплуатации ветряка, если она препятствует миграции перелётных птиц. Но, так как высота самодельных ветряков, как правило, небольшая, то эта проблема не возникнет.

Разновидности

По расположению генератора данный агрегат может быть:

  1. Горизонтальной конструкции. В данном устройстве ось вращения располагается параллельно земле, а плоскость лопастей – перпендикулярно. Что позволяет осуществлять свободное вращение вокруг вертикальной оси.

    Принцип действия вертикальных генераторов заключается в перемене направления ветра, который воздействует на хвостовую плоскость, таким образом, ось вращения генератора будет располагаться по вектору движения потока воздуха.

    Внимание! Проблемой в использовании горизонтальных генераторов является присоединение силовых кабелей, так как провода могут наматываться на мачту и рваться. Однако эта проблема также решаема при помощи установки ограничителя.

  2. Вертикальной конструкции. В данном варианте ось вращения вала располагается перпендикулярно земле, что позволяет устройству не зависеть от направления ветра. Преимущество данной установки состоит в том, что её чертежи представлены в свободном доступе из технической литературы. Сам генератор не требует установки ограничителей вращения, как в горизонтальных конструкциях.

Эффективная установка роторного типа для частного дома: из чего можно собрать?

Установка данного типа рассчитана на обеспечение электричеством садового домика, хозяйственных построек и подсвечивания в ночное время территории. Для изготовления ветроэлектрической установки роторного типа с максимальной мощностью в 1,5 кВт будет необходим ряд устройств:

  • генератор на 12 В.;
  • гелиевый или кислотный аккумулятор на 12 В.;
  • полугерметичный выключатель-кнопка на 12 В.;
  • преобразователь 700 →1500 Вт и 12→ 220 В. ;
  • автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
  • вольтметр;
  • болгарка или ножницы по металлу;
  • дрель.

Также дополнительно необходимы будут:

  • ёмкость из нержавеющей стали или из алюминия большого объёма;
  • болты с гайками и шайбами;
  • провода сечением 4 мм2 и 2,5 мм2;
  • хомуты для закрепления генератора на мачте;
  • карандаш или маркер;
  • рулетка, кусачки, сверло, ключи, отвёртка.
Преимущества и недостатки роторной модели ветряка

Достоинствами роторной модели ветрогенератора являются:

  • экономичность;
  • элементы легкозаменяемые и хорошо поддаются ремонту в случае поломки;
  • отсутствие особых условий для работы;
  • надёжность в эксплуатации;
  • достаточно тихая работа.

Недостатки также присутствуют:

  • производительность ветряка не очень большая;
  • ветрогенератор сильно зависит от внезапных порывов ветра, что может даже привести к срыву пропеллера.

Однофазный и трёхфазный

  • Генераторы однофазного вида при нагрузке издают вибрационные колебания, причиной которых является разница в амплитуде тока.
  • Генераторы трёхфазного вида не издают вибрационные колебания, что увеличивает акустический комфорт при их работе. Это позволяет генератору работать почти бесшумно, к тому же чем меньше вибрации, тем больше он прослужит.

Как видим, при сравнении обоих типов генераторов, лучшие характеристики имеет трёхфазный вид.

Номиналы генерируемого напряжения на 220 Вольт (В)

Самодельным ветрогенераторам на 220 В не нужны дополнительные преобразователи величины напряжения. Однако их работа зависит от силы ветра, поэтому требуется установка стабилизатора на выходе. Ведь при отсутствии ветра, генератор не будет работать. На самодельных ветряках используются мощные электродвигатели, благодаря которым можно установить винт, прикрепив его прямо к валу ротора.

Мощный электродвигатель можно не приобретать за большие деньги, а приобрести уже бывший в употреблении от списанной электроустановки, стиральной машины или пылесоса.

Также можно смастерить ветрогенераторы на основе автомобильного генератора в комплекте с преобразователем напряжения. На выходе образуются 12 или 14 вольт необходимые для питания энергосистемы. Такие конструкции можно использовать и в качестве непосредственного подключения, и в автомобильном режиме. Например, взяв питание напрямую с клемм аккумулятора.

Калькулятор расчёта прогнозируемой мощности

Теоретически мощность ветрового генератора рассчитывают по формуле:

N=p*S*V3/2, где:
  • N – мощность потока воздуха;
  • p – плотность воздушных масс;
  • S – общая обдуваемая площадь лопастей винта;
  • V – скорость воздушного потока.

Стартовый этап изготовления в домашних условиях: как изготовить самому?

Начальный этап производства ветровой установки состоит из следующих действий:

  1. Большую ёмкость цилиндрической формы из металла разделяем на 4 равнозначные части, используя рулетку и карандаш.

    В качестве металлической ёмкости могут выступать выварки, вёдра или кастрюли.

  2. Затем по намеченным линиям вырезаем болгаркой будущие лопасти, не прорезая их до конца.
  3. Займёмся работами по переделке шкива генератора. Для этого на дне кастрюли и в шкиве нужно отметить и проделать симметричные отверстия, в которые будут вкручиваться болты.
  4. В зависимости от стороны, в которую будет вращаться ветрогенератор, отгибаем лопасти.
  5. На шкиве закрепляем ведро с лопастями.
  6. Генератор крепим на мачту, фиксируя его хомутами, затем присоединяем провода и собираем цепь.

    Внимание! Обязательно при сборке цепи нужно зафиксировать в письменном виде схему соединения, цвета проводов и маркировку контактов.

  7. Провода закрепляем на мачте генератора.
  8. Присоединяя аккумулятор, используем 1 метр провода с сечением 4 мм². Для установки преобразователя также можно использовать данный вид провода.

Инструкция сборки аксиальной ВЭУ на неодимовых магнитах: как собрать своими руками?

Ветроэлектрическая установка на основе неодимовых магнитов представляет собой аксиальный ветрогенератор с безжелезными статорами. Ступицу от старого автомобиля с тормозными дисками можно использовать, как основу аксиального генератора. Её нужно разобрать, тщательно вычистить и смазать подшипники. Затем генератор следует покрасить.

Как разместить и закрепить магниты?

Распределение и закрепление магнитов осуществляется в несколько этапов:

  1. Магниты размером 25х8мм размещаются по методу чередования полюсов, то есть у противостоящих магнитов должны быть противоположные полюса. Для этого можно заготовить шаблон-подсказку или нанести сектора прямо на диск, а также сами магниты пометить знаками минус или плюс.
  2. Для закрепления магнитов нужно использовать хорошо фиксирующий клей. Для ещё большей удерживающей силы можно использовать эпоксидную смолу, которой залить диск целиком.

    Перед нанесением эпоксидной смолы форму лучше смазать вазелином, воском или средствами на их основе, чтобы она не прилипла к форме.

    Правила наматывания катушки

    1. Намотку можно осуществлять как вручную, так и с помощью специального станочка.
    2. Круглые катушки можно слегка вытянуть, что позволит сделать витки более прямыми. Но важно, чтобы они в размере были чуть больше магнитов или одинаковой с ними величины.
    3. При использовании провода с крупным сечением для намотки катушек, сила тока увеличится, а сопротивление уменьшится.
    4. Форму для статора можно изготовить из фанеры, а сектора для катушек отметить на ней. Бордюром может служить пластилин или плёнка. Стеклоткань, наложенная поверх катушек, повысит прочность конструкции.
    5. Статор, увеличенный при помощи количества витков в катушках, может уменьшить магнитопоток. Это приведёт к подаче меньшего тока на выходе.
    6. Катушки между собой закрепляют в неподвижном состоянии, выводя концы фаз наружу. Эти провода нужно соединить звездой или треугольником.

    Окончательная сборка устройства

    Мачта должна быть длиной около 6-12 метров с забетонированной основой и ветряком, закреплённым на её верхней части. В основание мачты нужно вмонтировать специальное крепление для поднятия и спуска трубы при помощи ручной лебёдки. Оно пригодится в случае поломки ветряка.

    Для изготовления винта используем трубу из поливинилхлорида диаметром 160 мм и длиной 2 метра. Всего из трубы будут вырезаны 6 лопастей. Винт-пропеллер нужно защитить от сильного ветра, используя складной хвост.

    Чертеж простой действующей самоделки

    Далее можно ознакомиться с чертежом ветрогенератора:

    Из чего состоит самодельный шедевр?

    Конструкция ветрогенератора одинакова, не зависимо от выбранной модели, и в неё входят следующие элементы:

    • пропеллер;
    • генератор;
    • инвертор/ регулятор напряжения/ стабилизатор;
    • буферный элемент;
    • мачта.

    Пропеллер

    Пропеллера можно изготовить из следующих материалов:

    • пластиковых бутылок;
    • кулер для воды;
    • алюминиевые листы;
    • жестяные банки или стальные бочки.

    Генератор

    Генераторы, как правило, используются уже готовые из старых электроприборов. Например, автомобильный или электродвигатель из бытовой техники. Генератор также можно попробовать собрать вручную. Вот несколько примеров:

    • ветрогенератор на неодимовых магнитах;
    • перебрать ротор любого генератора;
    • индивидуальная конструкция с обмотками.

    Мачта

    От прочности мачты зависит, насколько долго прослужит вся конструкция. Мачта высотой в 12–15 метров потребует предусмотреть растяжки и противовесы, так как такой высокой конструкции тяжело удержаться и даже сильный ветер может её повалить. Если же высота мачты ниже, то и вес конструкции не будет таким тяжёлым и дополнительные меры предпринимать не потребуется.

    В заключении можно сказать, что ветряные генераторы не очень сложны в конструкции, и их можно сделать в домашних условиях. Они прекрасно подойдут для ветреных регионов, в которых условия созданные природой окупят счета за электричество.

Ветрогенератор с вертикальным ротором | Синтезгаз

Самодельный ветрогенератор в сборе

Группой умельцев была разработана конструкция ветрогенераторной установки с вертикально расположенной осью вращения. Ниже, представлено подробное руководство по изготовлению этой установки. Внимательно прочитав это руководство, вы сможете сделать подобный вертикальный ветрогенератор своими руками.

Конструкция ветрогенератора получилась достаточно надежной, с низкой стоимостью обслуживания, простой в изготовлении и не дорогой по комплектующим. Представленный ниже список деталей носит ознакомительный и ориентировочный характер. Соблюдать его не обязательно, можно внести какие-то свои коррективы, что-то улучшить, что-то использовать свое, т.к. не везде можно найти именно то, что в списке. Для изготовления этого ветрогенератора использовались недорогие и качественные детали.

Схема вертикального ветрогенератора

НаименованиеКол-воПримечание
Список используемых деталей и материалов для ротора:
Предварительно вырезанный лист металла1Вырезан из стали толщиной 1/4" при помощи гидроабразивной, лазерной и др. резке
Ступица от авто (Хаб)1Должна содержать 4 отверстия, диаметр около 4 дюймов
2" x 1" x 1/2" неодимовый магнит26Очень хрупкие, лучше заказать дополнительно
1/2"-13tpi x 3“ шпилька1TPI – кол-во витков резьбы на дюйм
1/2" гайка16
1/2" шайба16
1/2" гровер16
1/2".-13tpi колпачковая гайка16
1" шайба4Для того, чтобы выдержать зазор между роторами

Список используемых деталей и материалов для турбины:
3" x 60" Оцинкованная труба6
ABS пластик 3/8" (1.2×1.2м)1
Магниты для балансировкиЕсли нужныЕсли лопасти не сбалансированы, то магниты прикрепляются для балансировки
1/4" винт48
1/4" шайба48
1/4" гровер48
1/4" гайка48
2" x 5/8" уголки24
1" уголки12 (опционально)В случае, если лопасти не держат форму, то можно добавить доп. уголки
винты, гайки, шайбы и гроверы для 1" уголка12 (опционально)

Список используемых деталей и материалов для статора:
Эпоксидка с затвердителем2 л
1/4" винт нерж.3
1/4" шайба нерж.3
1/4" гайка нерж.3
1/4" кольцевой наконечник3Для эл. соединения
1/2"-13tpi x 3“ шпилька нерж.1Нерж. сталь не является ферромагнетиком, поэтому не будет "тормозить" ротор
1/2" гайка6
СтеклотканьЕсли нужна
0.51мм эмал. провод 24AWG

Список используемых деталей и материалов для монтажа:
1/4" x 3/4" болт6
1-1/4" фланец трубы1
1-1/4" оцинк. труба L-18"1

Инструменты и оборудование:
1/2"-13tpi x 36“ шпилька2Используется для поддомкрачивания
1/2" болт8
АнемометрЕсли нужен
1" лист алюминия1Для изготовления проставок, если понадобятся
Зеленая краска1Для покраски держателей пластика. Цвет не принципиален
Голубая краска бал.1Для покраски ротора и др. частей. Цвет не принципиален
Мультиметр1
Паяльник и припой1
Дрель1
Ножовка1
Керн1
Маска1
Защитные очки1
Перчатки1

Ветрогенераторы с вертикальной осью вращения не настолько эффективны, как их горизонтальные собратья, однако вертикальные ветрогенераторы менее требовательны к месту их установки.

Описание изготовления турбины ветрогенератора

Турбина ветрогенератора

  1. Соединяющий элемент – предназначен для соединения ротора к лопастям ветрогенератора.
  2. Схема расположения лопастей – два встречных равносторонних треугольника. По данному чертежу потом легче будет расположить уголки крепления лопастей.

Крепление лопастей уголками

Если не уверены в чем то, шаблоны из картона помогут избежать ошибок и дальнейших переделываний.

Общий вид расположения уголков, крепящих лопасти

Последовательность действий изготовления турбины:

  1. Изготовление нижней и верхней опор (оснований) лопастей. Разметьте и при помощи лобзика вырежьте из ABS пластика окружность. Затем обведите ее и вырежьте вторую опору. Должны получиться две абсолютно одинаковые окружности.
  2. В центре одной опоры вырежьте отверстие диаметром 30 см. Это будет верхняя опора лопастей.
  3. Возьмите хаб (ступица от авто) и разметьте и просверлите четыре отверстия на нижней опоре для крепления хаба.
  4. Сделайте шаблон расположения лопастей (рис. выше) и разметьте на нижней опоре места крепления уголков, которые будут соединять опору и лопасти.
  5. Сложите лопасти в стопку, прочно свяжите их и обрежьте до требуемой длины. В данной конструкции лопасти длиной 116 см. Чем длинее лопасти, тем больше энергии ветра они получают, но обратной стороной является нестабильность в сильный ветер.
  6. Разметьте лопасти для крепления уголков. Накерните, а затем просверлите отверстия в них.
  7. Используя шаблон расположения лопастей, который представлен на рисунке выше, прикрепите лопасти к опоре при помощи уголков.

Описание изготовления ротора ветрогенератора

Разметка роторов с помощью бумажных шаблонов

Последовательность действий по изготовлению ротора:

  1. Положите два основания ротора друг на друга, совместите отверстия и напильником или маркером сделайте небольшую метку по бокам. В дальнейшем, это поможет правильно сориентировать их относительно друг-друга.
  2. Сделайте два бумажных шаблона расположения магнитов и приклейте их на основания.
  3. Промаркируйте полярность всех магнитов при помощи маркера. В качестве “тестера полярности” можно использовать небольшой магнит, обмотанный тряпкой или изолентой. Проводя его над большим магнитом, будет хорошо видно, отталкивается он или притягивается.
  4. Крепление магнитов на основании ротора

  5. Приготовьте эпоксидную смолу (добавив в нее отвердитель). И равномерно нанесите ее снизу магнита.
  6. Очень аккуратно поднесите магнит к краю основания ротора и переместите его к своей позиции. Если магнит устанавливать сверху ротора, то большая мощность магнита может его резко примагнитить и он может поломаться. И никогда не суйте свои пальцы и другие части тела между двумя магнитами или магнитом и железом. Неодимовые магниты очень мощные!
  7. Продолжайте приклеивать магниты к ротору (не забудьте смазывать эпоксидкой), чередую их полюса. Если магниты сьезжают под действием магнитной силы, то воспользуйтесь куском дерева, располагая его между ними для страховки.
  8. После того, как один ротор закончили, переходите к второму. Используя ранее поставленную метку, расположите магниты точно напротив первого ротора, но в другой полярности.
  9. Положите роторы подальше друг от друга (чтобы они не примагнитились, иначе потом не отдерете).

Описание изготовления статора ветрогенератора

Изготовление статора – это очень трудоемкая часть процесса изготовления ветрогенератора. Можно, конечно попробовать купить готовый статор (его еще надо найти у нас) или генератор, но не факт, что они подойдут для конкретного ветряка со своими индивидуальными характеристиками

Катушка статора

Статор ветрогенератора – электрический компонент, состоящий из 9-ти катушек. Катушка статора изображена на фото выше. Катушки разделены на 3 группы, по 3 катушки в каждой группе. Каждая катушка намотана проводом 24AWG (0.51мм) и содержит в себе 320 витков. Большее количество витков, но более тонким проводом даст более высокое напряжение, но меньший ток. Поэтому, параметры катушек могут быть изменены, в зависимости от того, какое напряжение вам требуется на выходе ветрогенератора. Нижеследующая таблица поможет вам определиться:

  • 320 витков, 0.51 мм (24AWG) = 100В * 120 об/мин.
  • 160 витков, 0.0508 мм (16AWG) = 48В * 140 об/мин.
  • 60 витков, 0.0571 мм (15AWG) = 24В * 120 об/мин.

Вручную наматывать катушки – это скучное и трудное занятие. Поэтому, чтобы облегчить процесс намотки рекомендуется изготовить простое приспособление – намоточный станок. Тем более, что конструкция его достаточно проста и сделать его можно из подручных материалов.

Витки всех катушек должны быть намотаны одинаково, в одном и том же направлении и обращайте внимание или отмечайте, где начало, а где конец катушки. Для предотвращения разматывания катушек, они обмотаны изолентой и промазаны эпоксидкой.

Приспособление для намотки катушек

Приспособление сделано из двух кусков фанеры, изогнутой шпильки, куска ПВХ-трубы и гвоздей. Перед тем, как изогнуть шпильку, нагрейте ее горелкой.

Приспособление для намотки катушек, сделанное из двух кусков фанеры, изогнутой шпильки, куска ПВХ-трубы и гвоздей

Небольшой кусок трубы между дощечками обеспечивает заданную толщину, а четыря гвоздя обеспечивают необходимые размеры катушек.

Крупный вид приспособления для намотки катушек

Вы можете придумать свою конструкцию намоточного станка, или возможно у вас уже имеется готовый.

После того, как все катушки намотаны их необходимо проверить на идентичность друг к другу. Это можно сделать при помощи весов, а также нужно померить сопротивления катушек мультиметром.

Подробный вид приспособления для намотки катушек

Схема соединения катушек статора

Внимание!

Категорически запрещается подключать домашние бытовые потребители напрямую к ветрогенератору во избежании выхода их из строя! Также соблюдайте меры безопасности при обращении с электричеством!

Схема соединения катушек статора

Последовательность действий соединения катушек:

  1. Зачистите шкуркой концы выводов каждой катушки.
  2. Соедините катушки, как показано на рисунке выше. Должно получиться 3 группы, по 3 катушки в каждой группе. При такой схеме соединений получится трехфазный переменный ток. Концы катушек припаяйте, либо воспользуйтесь зажимами.
  3. Выберите одну из следующих конфигураций:
  • А. Конфигурация «звезда». Для того, чтобы получить большое напряжение на выходе, соедините выводы X,Y и Z между собой.
  • B. Конфигурация «треугольник». Для того, чтобы получить большой ток, соедините X с B, Y с C, Z с A.
  • C. Для того, чтобы в будущем сделать возможность изменять конфигурацию, нарастите все шесть проводников и выведите их наружу.
  1. На большом листе бумаге нарисуйте схему расположения и подключения катушек. Все катушки должны быть равномерно распределены и соответствовать расположению магнитов ротора.
  2. Прикрепите катушки при помощи скотча к бумаге. Приготовьте эпоксидную смолу с отвердителем для заливки статора.
  3. Для нанесения эпоксидки на стеклоткань используйте малярную кисть. Если необходимо, то добавьте небольшие кусочки стеклоткани. Центр катушек не заполняйте, чтобы обеспечить их достаточное охлаждение при работе. Постарайтесь избегать образования пузырьков. Целью данной операции является закрепление катушек на своих местах и придание плоской формы статору, который будет располагаться между двумя роторами. Статор не будет нагруженным узлом и не будет вращаться.

Для того, чтобы стало более понятно, рассмотрим весь процесс в картинках:

Изготовление статора

Готовые катушки помещаются на вощеную бумагу с начерченной схемой расположения. Три небольших круга по углам на фото выше – места отверстий для крепления кронштейна статора. Кольцо в центре предотвращает попадание эпоксидки в центральную окружность.

Вокруг катушек помещается стеклоткань

Катушки закреплены на своих местах. Стеклоткань, небольшими кусочками помещается вокруг катушек. Выводы катушек можно вывести внутрь или наружу статора. Не забудьте оставить достаточный запас длины выводов. Обязательно еще раз проверьте все соединения и прозвоните мультиметром.

Статор, залитый эпоксидкой с кронштейном

Статор практически готов. Отверстия для крепления кронштейна, сверлятся в статоре. При сверлении отверстий смотрите не попадите в выводы катушек. После завершения операции, обрежьте лишнюю стеклоткань и если необходимо, шкуркой зачистите поверхность статора.

Изготовление кронштейна статора

Труба для крепления оси хаба была обрезана под нужный размер. В ней были просверлены отверстия и нарезана резьба. В дальнейшем в них будут вкручены болты, которые будут удерживать ось.

Крепление оси

Эскиз (чертеж) кронштейна

На рисунке выше показан кронштейн, к которому будет крепиться статор, находящийся между двумя роторами.

Шпилька с гайками и втулкой

На фото выше показана шпилька с гайками и втулкой. Четыре таких шпильки обеспечивают необходимый зазор между роторами . Вместо втулки можно использовать гайки большего размера, либо самому вырезать шайбы из алюминия.

Окончательная сборка генератора

Небольшое уточнение: малый воздушный зазор между связкой ротор-статор-ротор (который задается шпилькой с втулкой), обеспечивает более высокую отдаваемую мощность, но возрастает риск повреждения статора или ротора при перекосе оси, который может возникнуть при сильном ветре.

Сборочный чертеж генератора

На левом рисунке ниже, показан ротор с 4-мя шпильками для обеспечения зазора и двумя алюминиевыми пластинами (которые в дальнейшем будут убраны).

На правом рисунке показан собранный и покрашенный в зеленый цвет статор, установленный на место.

Ротор и статор

Процесс сборки:

  1. В плите верхнего ротора просверлите 4 отверстия и нарежьте в них резьбу для шпильки. Это необходимо для плавного опускания ротора на свое место.
  2. Уприте 4 шпильки в алюминиевые пластины приклеенные ранее и установите на шпильки верхний ротор.
  3. Роторы будут притягиваться друг к другу с очень большой силой, поэтому и нужно такое приспособление. Сразу выровняйте роторы относительно друг-друга по поставленным ранее метках на торцах.
  4. Поочередно вращая ключом шпильки, равномерно опускайте ротор.
  5. После того, как ротор уперся в втулку (обеспечивающая зазор), выкрутите шпильки и уберите алюминиевые пластины.
  6. Установите хаб (ступицу) и прикрутите его.

Этапы сборки генератора

Генератор готов!

Генератор будущего ветрогенератора в сборе

После установки шпилек (1) и фланца (2) ваш генератор должен выглядеть приблизительно так, ка на рисунке выше.

Установка и крепление клемм

Болты из нержавейки служат для обеспечения электрического контакта. На провода удобно использовать кольцевые наконечники.

Установка клемм

Колпачковые гайки и шайбы служат для крепления соединительной платы и опоры лопастей к генератору. Итак, ветрогенератор полностью собран и готов к тестам.

Для начала, лучше всего рукой раскручивать ветряк и измерять параметры. Если все три выходные клеммы закоротить между собой, то ветряк должен вращаться очень туго. Это может быть использовано для остановки ветрогенератора для сервисного обслуживания или в целях безопасности.

Ветрогенератор можно использовать не только для обеспечения дома электричеством. К примеру данный экземпляр, сделан так, чтобы статор вырабатывал большое напряжение, которое затем используется для нагрева.
Рассматриваемый выше генератор выдает 3-х фазное напряжение с различной частотой (зависит от силы ветра), а к примеру в России используется однофазная сеть 220-230В, с фиксированной частотой сети 50 Гц. Это отнюдь не означает, что данный генератор не подойдет для питания бытовых приборов. Переменный ток с данного генератора может быть преобразован в постоянный ток, с фиксированным напряжением. А постоянный ток уже может использоваться для питания светильников, нагрева воды, заряда аккумуляторов, а может быть поставлен преобразователь для преобразования постоянного тока в переменный. Но это уже выходит за рамки данной статьи.

Мостовой выпрямитель

На рисунке выше простая схема мостового выпрямителя, состоящего из 6-ти диодов. Он преобразовывает переменный ток в постоянный.

Рекомендации по выбору места установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора – достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к. данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Другим фактором, который необходимо учитывать при подборе места размещения, является сила ветра. Архив данных по силе ветра для вашей местности можно найти в интернете, правда это будет очень приблизительно, т.к. все зависит от конкретного места.

Также, в выборе месторасположения установки ветрогенератора поможет анемометр (прибор для измерения силы ветра).

Немного о механике ветрогенератора

Как известно, ветер возникает из-за разности температур поверхности земли. Когда ветер вращает турбины ветрогенератора, он создает три силы: подьемную, торможения и импульсную. Подьемная сила обычно возникает над выпуклой поверхностью и является следствием разности давлений. Сила торможения ветра возникает за лопастями ветрогенератора, она является нежелательной и тормозит ветряк. Импульсная сила возникает из-за изогнутой формы лопастей. Когда молекулы воздуха толкают лопасти сзади, то им некуда потом деваться и они собираются позади них. В результате, они толкают лопасти в направлении ветра. Чем больше подьемная и импульсная силы и меньше сила торможения, тем быстрее лопасти будет вращаться. Соответственно вращается ротор, который создает магнитное поле на статоре. В результате чего вырабатывается электрическая энергия.

Скачать схему расположения магнитов

Комментарии:

Свойства Газа БраунаХолодный термоядерный синтез в обыкновенной кружке

Ветрогенератор своими руками | Как сделать самому?

Сергей Васильевич, вложив в дело всего 300 долларов, качает электричество из ветра.

Мы познакомились с Сергеем Васильевичем, когда его ветроэлектростанция была только в проекте.

Ветрогенератор своими руками

«Линия электропередач рядом, – говорит Сергей Васильевич, – но «свободной мощности» нет. Предложили ставить свой трансформатор по цене легкового автомобиля».

«Незачем тратить такие деньги», – резонно решил хозяин. Задачу для себя Сергей Васильевич поставил так: получать достаточное количество энергии в доме площадью 80 квадратных метров зимой и летом.

Вначале хозяин приобрел солнечную батарею общей мощностью 120Вт. Через импульсную схему она заряжает кислотную аккумуляторную батарею на 200 Ампер-часов.  Летом этого хватает, однако зимой одной лишь солнечной энергии недостаточно.

На хозяйстве есть бензиновый генератор мощностью 2 киловатта. Но он предназначен для особых случаев: работы болгаркой, дрелью или аварийной подзарядки аккумуляторной батареи. Зимой использовать бензин невыгодно.

Решению сделать ветрогенератор самому альтернативы не было.

Участок Сергея Васильевича расположен в Киево-Святошинском районе. Здесь, по данным Укргидрометцентра среднегодовая скорость ветра меньше 4,5 метров в секунду. Достаточно ли такого слабого ветра для того, чтобы покрыть нужды хозяйства изобретателя?

Инженер по образованию и профессии, Сергей Васильевич подошел к процессу постройки ветряка с особой тщательностью. Вначале сделал уменьшенный макет, на котором тестировал силу ветра, действующую на лопасти. Остановился на вертикальной схеме ветрогенератора. Ее основное преимущество –ветрогенератор будет давать ток уже при скорости ветра от 1-2 метров в секунду. Кроме того, вертикальный ветрогенератор значительно менее малошумный, чем ветряк, построенный по горизонтальной схеме.

«Фундамент построил со значительным запасом, – говорит Сергей Васильевич, – для обустройства опор вполне достаточно 2-4 мешков цемента, 10 ведер песка и 30 ведер щебня. Каждый «куб» фундамента, в который помещается опора, получится размером почти с кухонную плиту. Этого более чем достаточно».

Крутящий момент лопастей ветряка передает на редуктор шестерня от болгарки:

Конечно, копать фундамент нужно на глубину, большую, чем глубина промерзания для вашего региона (в Украине это 80 сантиметров – округленно метр).

В цементный раствор замурованы уголки-сороковка. Изобретатель советует вначале собрать основу конструкции – прямоугольник на болтах – а затем уже заливать опоры бетоном. Так удастся избежать перекосов.

Итак, основание ветрогенератора – металлическая конструкция из уголка-сороковки, скрепленная болтами, высотой 5 метров. Лопасти ветрогенератора занимают в ней 2 метра высоты.

Через месяц на этом надежном основании изобретатель установил самодельные лопасти ветряка и подключенный к ним через планетарный редуктор от старой болгарки генератор мощностью 370 Ватт.

Редуктор с генератором в сборе:

Верхнее крепление лопастей:

Датчик ветра из донышек пивных жестянок (впоследствии Сергей Васильевич усовершенствовал его, добавив еще пару лопастей):

На данном этапе стоимость всех материалов конструкции ветрогенератора составила:

  1. Цемент – 4 мешка по 50 грн – 200 грн ($25 ).
  2. Песок, щебень – бесплатно.
  3. Редуктор – бесплатно, запчасть от старой болгарки.
  4. Генератор – около 250 грн ($30), это обычный б/у электродвигатель во всепогодном исполнении мощностью 370 ватт.
  5. Металлический уголок – 50 м. х 20 грн/м – около 1000 грн ($125).
  6. Болты с шайбами и гайками – 200 грн ($25).
  7. Доски (50-ка), 0,5 м. куб (идут на настил и на создание козырька) – 200 грн ($25).
  8. Бляха (4 листа) – 400 грн ($50).
  9. Электрокабель – 50 грн ($6).
  10. Краска – 30 грн ($4).

Итого: 2300 грн  (приблизительно $290).

Продолжительность работ для одного человека:

  1. выкапывание ям фундамента — 1 день;
  2. создание конструкции опоры (порезка уголков, сверление отверстий под болты) – 2 дня;
  3. покраска – 0,5 дня;
  4. заливка четырех блоков фундамента – 0,5 дня;
  5. создание лопастей ветрогенератора (каркас, порезка оцинкованной бляхи, укрепление дисков и редуктора) – 4 дня;
  6. создание деревянного настила на высоте 3 метра – 0,5 дня;
  7. монтаж конструкции ветряка (заносится на высоту в разобранном состоянии) – 1 день;

Однако, ветряк и генератор – далеко не полный комплект устройства для превращения в электричество энергии ветра. Как эффективно снимать с ветрогенератора мощность? Ответ на этот вопрос читайте в продолжении НАМТЕПЛО.

Про интересную конструкцию самодельного ветрогенератора, созданного британскими энтузиастами, можно узнать в следующем материале НАМТЕПЛО.

Как сделать ветрогенератор ? на 220в своими руками — самодельный ветряк



Альтернативная энергия, добываемая посредством «ветряной мельницы» — заманчивая идея, охватившая огромное число потенциальных потребителей электричества. Что же, электромехаников разного калибра, пытающихся сделать ветрогенератор своими руками, можно понять. Дешёвая (практически бесплатная) энергетика всегда ценилась на вес золота. Между тем установка даже простейшего домашнего ветрогенератора даёт реальную возможность получить бесплатный ток. Но как сделать домашний ветрогенератор своими руками? Как заставить работать систему энергии ветра? Попробуем раскрыть занавес тайны с помощью опыта бывалых электромехаников.

Блок: 1/3 | Кол-во символов: 627
Источник: https://zetsila.ru/%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Разделы статьи

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

  • Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
  • Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
  • Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

    Важно! Любое генерирующее устройство должно быть заземлено. Помимо обеспечения безопасности, это поможет снизить уровень помех.

    Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

  • Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

    Совет: Чем больше у вас образуется документов, подтверждающих безопасность ветрогенератора для окружающих, тем проще будет впоследствии отражать «атаки» беспокойных соседей и назойливых проверяющих.

Блок: 2/6 | Кол-во символов: 4018
Источник: https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html

На чем основана ветровая генерация

Ветровая генерация – это способность получать электричество из энергии ветра. Ветрогенератор – это, по сути, солнечный генератор: ветра образуются из-за неравномерного прогрева поверхности Земли солнцем, вращения планеты и ее рельефа. Генераторы используют движение воздушных масс и преобразовывают его в электричество посредством механической энергии.

В среднем, один ветряк на 20 кВт может обеспечить электроэнергией один небольшой поселок.

Перед тем как приступить к изготовлению ветрогенератора, необходимо тщательно ознакомиться с инструкцией

На основе принципа ветрогенерации может быть построена как целая электростанция, так и возведены автономные устройства для обеспечения электричеством отдельных районов и даже домов. На сегодня, 45% всей энергии вырабатывается с помощью ветряных генераторов. Самая большая ветроэлектростанция находится в Германии, и каждый год производит до 7 млн. кВт энергии в час. Поэтому, все чаще, владельцы загородных домов в далеких регионах и селах задумываются об использовании ветровой энергии в бытовых целях. При этом, ветряки могут использоваться как единственный, так и дополнительный источник энергии.

Блок: 2/10 | Кол-во символов: 1182
Источник: http://thewalls.ru/neobyichnyie-resheniya/vetrogenerator-svoimi-rykami-vetriak-i-generator-elektrogenerator-na-220v-kak-sdelat-generaciu-dlia-doma.html

Принцип работы ветряного генератора и виды оборудования

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

Вертикальный вариант

Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:

  • Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

Вариант ротора Савониуса

  • С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

Разновидность ветрового генератора Дарье

  • Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Геликоидный

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

УЗО: что это такое. Вы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.

Горизонтальные модели

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Блок: 2/6 | Кол-во символов: 2491
Источник: https://HomeMyHome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

  1. Лопасти. Изготавливать их можно из разных материалов.
  2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
  3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
  4. Мультипликатор. Увеличивает скорость вращения ротора.
  5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
  6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
  7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Блок: 3/6 | Кол-во символов: 855
Источник: https://220v.guru/vse-ob-elektroenergii/energiya-vetra/kak-sdelat-samodelnyy-vetrogenerator-na-220-v-4-kvt.html

Самодельный ветрогенератор: достоинства и недостатки

Установка ветряка может понадобиться в том случае, если к вашему участку не подведено электричество, в сети электропередач постоянно возникают перебои или вы хотите сэкономить на оплате электроэнергии. Ветряк можно приобрести, а можно изготовить своими силами.

Преимущество самодельного ветрогенератора заключается в значительной экономии средств

Самодельный ветрогенератор обладает такими достоинства:

  • Он позволяет сэкономить средства на покупку заводского устройства, ведь изготовление чаще всего производится из подручных деталей;
  • Идеально подходит под ваши потребности и условия эксплуатации, ведь мощность устройства вы рассчитываете самостоятельно, учитывая плотность и силу ветра в вашем регионе;
  • Лучше гармонирует с оформлением дома и ландшафтным дизайном, ведь внешний вид ветряка зависит только от вашей фантазии и умений.

К недостаткам самодельных устройств можно отнести их ненадежность и недолговечность: часто самоделки делают из старых двигателей от бытовых приборов и машин, поэтому они быстро выходят из строя. Вместе с тем, для того, чтобы ветродвигатель был эффективным, необходимо правильно произвести расчет мощности устройства.

Блок: 4/10 | Кол-во символов: 1200
Источник: http://thewalls.ru/neobyichnyie-resheniya/vetrogenerator-svoimi-rykami-vetriak-i-generator-elektrogenerator-na-220v-kak-sdelat-generaciu-dlia-doma.html

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

Когда «самоделкины» задумываются, как сделать ветрогенераторы на 220В своими руками, чаще всего используют именно автомобильные генераторы в качестве основы. Собрать его несложно, а для работы потребуются:

  • генератор в 12В от авто;
  • аккумулятор;
  • преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
  • бочка или ведро алюминиевое или стальное для лопастей;
  • контрольная лампочка от авто;
  • выключатель;
  • вольтметр;
  • провода из меди с сечением более 2 мм;
  • хомута для крепления.

Для сборки ветрогенератора вертикального своими руками потребуются рулетка и карандаш, набор ключей, электродрель и болгарка, а также ножницы по металлу.

Блок: 5/6 | Кол-во символов: 1030
Источник: https://HomeMyHome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Блок: 5/6 | Кол-во символов: 831
Источник: https://220v.guru/vse-ob-elektroenergii/energiya-vetra/kak-sdelat-samodelnyy-vetrogenerator-na-220-v-4-kvt.html

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Блок: 8/10 | Кол-во символов: 1613
Источник: http://thewalls.ru/neobyichnyie-resheniya/vetrogenerator-svoimi-rykami-vetriak-i-generator-elektrogenerator-na-220v-kak-sdelat-generaciu-dlia-doma.html

В заключение

При правильном подборе элементов для самодельного ветрогенератора, вы можете смастерить хорошую модель, обеспечивающую весь дом бесперебойным напряжением.

Если не уверены в своих силах или не хватает инструмента, можно купить бытовой ветряк, который окупиться за счет экономии на электроэнергии. Такое оборудование становится все популярнее в условиях современной экономии, оно прекрасно подходит для частных домов.

Самодельные ветрогенераторы обычно не шумные и надежные, однако, производительность значительно ниже, чем у покупных. Выбирайте и монтируйте оборудование по своему вкусу.





Блок: 6/6 | Кол-во символов: 651
Источник: https://HomeMyHome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Электрогенератор своими руками: расчет мощности устройства

Изготовление любого ветряка для частного использования начинается с подготовительного этапа – расчета мощности устройства. Так, например, для работы водяного отопления нужно будет установить ветряк высотой не менее 5-6 метров. При этом, использовать для обогрева лишь энергию ветра не получиться: скорость ветра достаточно переменчива. А вот в качестве дополнительного источника, который позволит сэкономить средства, использовать ветер можно.

Чтобы самому рассчитать мощность ветрогенератора, следует определить силу воздушного потока.

Многие специалисты рекомендуют дополнительно произвести расчет мощности электрогенератора

Для этого можно воспользоваться многочисленными формулами, которые представлены в сети. Наиболее простым решением будет использование калькулятора, который рассчитывает силу ветра самостоятельно. Вам, при этом, нужно будет лишь вбить в программу нужные значения. Чаще всего это: площадь, на которую дует ветер, плотность и скорость ветра.

Узнать среднюю скорость воздушных масс в своем регионе, можно обратившись в метеослужбу.

Кроме того, для работы понадобится электрическая схема ветряка, подробные чертежи конструкции, которые можно нарисовать на обычном листе бумаги или визуализировать при помощи компьютерной программы для трехмерного моделирования.

Блок: 6/10 | Кол-во символов: 1340
Источник: http://thewalls.ru/neobyichnyie-resheniya/vetrogenerator-svoimi-rykami-vetriak-i-generator-elektrogenerator-na-220v-kak-sdelat-generaciu-dlia-doma.html

Какой выбрать генератор для ветряка

Бытовые ветряки должны быть малошумные. Поэтому, лучше использовать в качестве генератора для ветроустановок малооборотный (тихоходный) двигатель. Такой двигатель способен совершать от 350 до 700 оборотов в минуту. Кроме того, низкооборотный двигатель можно использовать даже на однолопастном ветряке. Также малооборотистый генератор можно делать из шагового двигателя.

Чтобы повысить обороты ветряка можно использовать мультипликатор: он позволит ускорить вращение лопастей в 5-10 раз.

Существует большое количество различных электрогенераторов, выбирать которые следует с учетом собственных предпочтений

Особой популярностью пользуются дисковые двигатели на неодимовых магнитах. Магниты, при этом, могут быть разных размеров и, соответственно, мощности. Изготавливается такой генератор достаточно просто, но себестоимость его достаточно высока.

Для того, чтобы запустить пропеллер можно использовать педальный велогенератор.

Многие делают маломощный генератор из бензогенератора, автомобильного или тракторного генератора, аккумулятора от шуруповерта. При этом следует учитывать, что на конструкцию с генератором из тракторного и автогенератора нужно будет установить редуктор, понижающий обороты.

Блок: 7/10 | Кол-во символов: 1232
Источник: http://thewalls.ru/neobyichnyie-resheniya/vetrogenerator-svoimi-rykami-vetriak-i-generator-elektrogenerator-na-220v-kak-sdelat-generaciu-dlia-doma.html

Ветряки своими руками 5 кВт (видео)

Ветроустановка – это безопасное, современное устройство, которое позволяет трансформировать энергию ветра в электричество, необходимое для работы бытовых приборов, систем отопления, водоснабжения, вентиляции. Проведя небольшие расчеты можно построить ветрогенератор без профессиональной помощи. Помочь в этом сможет представленная выше подробная инструкция, картинки и рекомендации по выбору комплектующих!

Блок: 9/10 | Кол-во символов: 441
Источник: http://thewalls.ru/neobyichnyie-resheniya/vetrogenerator-svoimi-rykami-vetriak-i-generator-elektrogenerator-na-220v-kak-sdelat-generaciu-dlia-doma.html

Примеры ветряков (фото)

Блок: 10/10 | Кол-во символов: 33
Источник: http://thewalls.ru/neobyichnyie-resheniya/vetrogenerator-svoimi-rykami-vetriak-i-generator-elektrogenerator-na-220v-kak-sdelat-generaciu-dlia-doma.html

Кол-во блоков: 20 | Общее кол-во символов: 22413
Количество использованных доноров: 5
Информация по каждому донору:

  1. https://HomeMyHome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html: использовано 3 блоков из 6, кол-во символов 4172 (19%)
  2. http://thewalls.ru/neobyichnyie-resheniya/vetrogenerator-svoimi-rykami-vetriak-i-generator-elektrogenerator-na-220v-kak-sdelat-generaciu-dlia-doma.html: использовано 7 блоков из 10, кол-во символов 7041 (31%)
  3. https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html: использовано 3 блоков из 6, кол-во символов 4400 (20%)
  4. https://zetsila.ru/%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/: использовано 2 блоков из 3, кол-во символов 3182 (14%)
  5. https://220v.guru/vse-ob-elektroenergii/energiya-vetra/kak-sdelat-samodelnyy-vetrogenerator-na-220-v-4-kvt.html: использовано 4 блоков из 6, кол-во символов 3618 (16%)

Самодельный мини ветрогенератор | Строительный портал

При наличии дома, старого кулера от компьютера, можно соорудить отличную ветровую установку, которая будет производить электричество. Мини ветрогенератор - отличная вещь, особенно для местности с частыми и сильными ветрами. Об особенностях и технологии его изготовления узнаем далее.

Оглавление:

  1. Как сделать мини ветрогенератор своими руками
  2. Мини ветрогенератор своими руками из моторчика
  3. Делаем мини ветрогенератор своими руками
  4. Технология изготовления мини ветрогенератора своими руками

Как сделать мини ветрогенератор своими руками

Начинать работу над мини ветрогенератором следует с изготовления чертежей будущей ветровой установки. Кроме того, следует подготовить материалы в виде:

  • толстой бутылки из пластика;
  • старого охладительного кулера или вентилятора, от его размеров и мощности, напрямую зависит мощность самого генератора;
  • слаботочный провод в количестве 5-8 метров;
  • деревянный брус, сечение и размеры которого определяются индивидуально;
  • две стальные трубы, которые заходят одна в одну;
  • диоды;
  • клей на эпоксидной основе и супер клеевой состав;
  • крепежные элементы в виде затяжных галстуков;
  • старый СД диск.

Прежде всего, начать работу нужно с поиска подходящего охладительного механизма. Предлагаем использовать кулер от старого компьютера. Изначально кулер разбирается, пропеллерная его часть находится на электрическом двигателе. Чаще всего, он фиксируется на стопорном кольце, оно находится под уплотнителем из резины. После демонтажа кольцевого уплотнителя, снимите лопасти на вентиляторе.

Далее следует процесс пайки кабелей, обеспечивающих работу генераторной установки. На медных катушках вентилятора находятся два соединения для проводов, они являются коннекторами на катушках. Один из участков отличается наличием подсоединяемого провода из меди, а второй имеет два провода. Два провода соединяются с ножками одного провода методом пайки.

На следующем этапе создания небольшого ветрогенератора, выполняется создание выпрямителя. Основной функцией данного прибора является преобразование переменного тока в постоянный. Для этих целей потребуется наличие четырех диодов, они обрезаются таким образом, чтобы одна пара от черной отметки осталась с 10 см отрезком. Длинный конец диода загибается, таким образом, получится п-образное соединение. Все диоды соединяются между собой методом спаивания. Для тестирования ветрового генератора, подсоедините к нему диоды, если светодиод работает, то ветрогенератор функционирует правильно. Наружная пластиковая часть кулера удаляется, для обработки всех неровностей, используйте нож.

Далее следует процесс изготовления лопасти ветрогенератора. Для изготовления лопастей, используйте старую бутылку, например, из-под шампуня. Верхняя и нижняя части бутылки срезаются. Получится изделие цилиндрической формы, его нужно разрезать вдоль. Предварительно изготовьте чертеж в виде лопастей, согласно ему, вырежьте из бутылки лопасти для ветрогенератора. Учтите, что конечная часть лопастей должна быть срезана под углом в сто двадцать градусов. Далее следует процесс фиксации лопастей на кулере.

На следующем этапе выполняется изготовление хвостовика ветряка. Для фиксации мотора используется брус, выполненный из дерева. Его вращение выполняется с помощью стальных трубок. Для изготовления хвостовика используйте ненужный диск. Деревянный брусок оборудуется сквозным отверстием, его диаметр должен быть чуть больше диаметра стальной трубы. При не плотной установке трубки, зафиксируйте ее с помощью клея на эпоксидной основе. На конечной части бруска обустраивается пропил для монтажа диска. Место, на котором соединяется мотор с бруском, необходимо также обработать клеевым составом. Провода и пайку, рекомендуется также покрыть клеем, для предотвращения появления коррозии.

Далее следует процесс, на котором изготавливается опора. Для ее сооружения используйте две трубки. Одна из них зафиксирована на деревянном бруске, а вторая устанавливается в соотношении с вращением. Для их соединения можно использовать подшипники, а для улучшения скольжения воспользуйтесь фторопластом.

Мини ветрогенератор своими руками из моторчика

Предлагаем вариант изготовления ветрогенератора от мотора из старого принтера. Данная модель отличается средней производительностью и работает, даже при малейшем ветре. Для работы ветрогенератора потребуется также аккумулятор, максимальная мощность прибора составляет 100мА.

В качестве основной детали ветряка используется моторчик, от неработающего принтера струйного типа. Предварительно принтер необходимо разобрать и вынуть из него мотор.

Для фиксаторов лопастей используется транзистор. Его необходимо просверлить в соотношении с размером устанавливаемого вала. Далее все детали фиксируются с помощью клеевого состава на эпоксидной основе. Кроме того, с помощью данного состава обеспечивается защита особо важных частей устройства от влаги и непогоды.

Используя отрезок пластиковой трубы, диаметром около 12 см, вырежьте лопасти для ветряка. Для этих целей используется отрезная машинка. Оптимальное значение ширины детали составляет 90 мм, отверстия сооружаются специальным приспособлением, а затем вал устанавливается на генераторный мотор с помощью винтовых соединений.

В качестве основы для изготовления ветряка используется труба диаметром 55 мм. Для изготовления хвоста используйте фанеру. Мотор устанавливается внутри трубы, Далее выполняется сооружение выпрямителя. Так как мотор не воспроизводит большое количество электричества при небольшом ветре. Таким образом, удается применить схему удвоения, включаемую последовательно.

Схему устанавливается в полиэтиленовый пакет и устанавливается во внутрь трубы вместе с выпрямителем. Далее выполняется фиксация мотора с помощью проволоки. Кроме того, все отверстия заделываются силиконовым пистолетом. Одно отверстие используется для стока воды, а второе для испарения конденсатных масс.

Для фиксации хвоста ветрового генератора используется болт и проволока. Таким образом, удастся надежно зафиксировать установку. Следите за жесткостью полученных соединений.

Для того, чтобы соорудить мачту для установки ветряка используйте брусья, соединенные между собой с помощью саморезов. Зафиксируйте ветряк на мачте и установите на предварительно отведенное место. С помощью такой установки удается зарядить мобильный телефон или организовать подсветку.

Делаем мини ветрогенератор своими руками

Перед началом работы над ветровым генератором, необходимо определиться с количеством ветров в вашем климатическом регионе. Серо-зеленые - безветренные зоны подразумевают использование исключительно ветрогенераторов парусного типа. При необходимости в обеспечении постоянного тока, к ним добавляется прибор в виде бустрера. Данное устройство выполняет функцию выпрямителя, а также стабилизирует напряжение. Также потребуется наличие зарядного устройства, высокомощной батареи, преобразователя. Стоимость изготовления данной установки запредельно высокая и не всегда оправдывается.

В зонах со слабыми ветрами, обозначенных желтым цветом, возможен вариант изготовления ветрогенератора тихоходного типа. Данные устройства отличаются хорошей производительностью.

Для ветреных регионов подойдут любые ветровые установки. Чаще всего, используются приборы вертикального типа - лопастники или парусники.

Для того, чтобы выполнить расчеты по определению мощности ветровой установки, необходимо учесть такие факторы как:

  • постоянная скорость ветра в том или ином регионе;
  • воздух является сплошной средой, поэтому от качества и производительности ротора зависит мощность ветрогенератора;
  • воздушные потоки обладают кинетической энергией.

Предлагаем рассмотреть особенности парусных ветрогенераторов. Данные устройства изготавливают из износостойкого материала, которые отлично противостоят ветрам. Если вы решили изготовить такую установку самостоятельно, то необходимо прежде всего, провести ряд подсчетов, связанных с данными приборами.

В качестве материалом для изготовления ветрогенератора, можно использовать различные железки, которые завалялись у вас дома. Самый дорогостоящий элемент - аккумулятор. Его мощность определяет размеры установки и ее производительность.

Самодельный ветрогенератор аксиального типа изготовить в домашних условиях довольно просто. Начинать работу следует с мачты. Для ее изготовления чаще всего используют трубы, по диаметру они должны быть разными. Для соединения труб между собой используется сварочный аппарат. Мачта устанавливается на забетонированную площадку. При этом, несколько ее метров углубляются в землю, для получения устойчивой конструкции. На отдельных деталях установки нужно наклеить два магнита, Для более прочной фиксации они дополнительно заливаются с помощью эпоксидной смолы.

Далее следует процесс изготовления формы и фанеры. Для этих целей используются катушки, соединенные между собой фазой. Процесс изготовления статора выглядит таким образом: на ранее вырезанный квадрат из фанеры устанавливается вощеная бумага. Далее следует монтаж фанеры, на которой предварительно вырезаны отверстия под монтаж статора. Далее следует процесс монтажа кружка из стеклоткани и устанавливаются катушки.

После этого, производится извлечение готового статора из ранее подготовленной формы. Для изготовления винта используется дюралюминиевая труба. Винт изготавливается диаметром в один метр. Для вырезания лопастей используйте электрический лобзик. В центральной части установки оборудуйте отверстие, с помощью которого будет фиксироваться винт на генераторе.

Ветрогенератор имеет смещенный по отношению к оси хвостовой элемент. При сильных порывах ветра происходит давление на поверхность ветрового генератора и он смещается в сторону. Данная схема позволяет защитить устройство от сильных ветров. Данная модель ветрогенератора позволяет вырабатывать достаточное количество энергии для обеспечения уличной подсветки дома. Сделать ветрогенератор не сложно, главное условие получения качественного прибора - сопоставление силы ветра в вашем регионе с его мощностью.

Технология изготовления мини ветрогенератора своими руками

Для ветрогенератора изготовления необходим минимальный запас инструментов и материалов. Предлагаем вариант сооружения мини ветрогенератора для дачи. Данный прибор способен обеспечить небольшой дом с минимальным количеством электроприборов - электричеством.

Для изготовления такого ветрогенератора потребуется прежде всего диск, на котором устанавливаются магниты. Далее следует процесс наматывания медных катушек, которые заливаются с помощью смолы. Для осуществления вращения, генератор устанавливается на ранее предусмотренном основании.

Данные ветрогенераторы отличаются хорошей производительностью и качественной работой. Соотношение магнита с полюсами составляет два к трем, если ветрогенератор имеет две фазы, для однофазного устройства достаточно соотношение один к трем. Все полюса соотносятся между собой в зависимости от используемых вариантов катушек.

Мощность ветрового генератора определяется прежде всего размерами используемых в его конструировании магнитов. В качестве мачты под генератор достаточно использования стальной трубы или бревна. Аккумуляторы не обязательно использовать новые, сгодятся и любые, подходящие по мощности приборы.

Возможен вариант изготовления сразу нескольких ветрогенераторов, при этом, каждый из них будет выполнять определенные функции - один обеспечивает жилище светом, второй отвечает за работу телевизора, а третий - за ночное освещение.

7 проектов по использованию возобновляемых источников энергии для ветряных турбин, которые можно выполнить за выходные

Помните, когда вы могли сделать свой собственный небольшой генератор для хобби, который включал скручивание проволоки вокруг нескольких гвоздей? Становится так просто сделать ветряк своими руками из материала, найденного в вашем доме или даже утилизированного из старой стиральной машины или беговой дорожки. Мы исследовали Интернет, чтобы найти несколько основных идей о том, что нужно для создания любительской турбины или солнечной панели, которые могли бы фактически компенсировать некоторые расходы на электроэнергию на вашей ферме, в домике, лодке или коттедже.Вот несколько креативных идей, которые можно решить.

# 1 Ветряная турбина генератора переменного тока сделай сам - Новости Матери-Земли

Этот простой проект включает в себя автомобильный генератор переменного тока с регулятором напряжения и создание автономного источника электроэнергии для удаленной кабины автора.

Маленькая турбина установлена ​​наверху старой телевизионной антенной мачты (помните их?) Со стандартными трубопроводами и кронштейнами для обеспечения безопасности. Система подключена к местным аккумуляторным батареям.Весь проект DIY Wind Turbine стоил около 1000 долларов.

Это не самый красивый ветряк, но он дешевый. Однако автор предупредил, что из-за веса двигателя установить самодельную ветряную установку на вершину 20-футовой башни было непросто.

# 2 DIY Лопата для снега Ветряная турбина

В этом следующем проекте творчески используется общий инструмент, найденный в северной стране; лопата для снега. Этот автор купил большую часть этого оборудования на Amazon и создал башню для своей ветряной турбины своими руками на деревянных полноприводных автомобилях.

Большая часть материала, который он купил на Amazon, состоит из труб, соединений и ниппелей для электропроводки. Проект генерировал мощность с помощью 300-ваттного двигателя с постоянными магнитами, установленного на основании.

Автор, Маунтин (Бумер) Майк, выделил всего 200 долларов на создание этой ветряной турбины, сделанной своими руками. Очень низкий порог для установки ветряной турбины. Полный список запчастей можно найти на SolarPowerSimplified.com

.

# 3 DIY Беговая дорожка Мотор Вертикальный доступ Ветряная турбина

Следующий проект ветряной турбины своими руками - установка, которую можно разместить где угодно.Он может быть даже портативным. Использование ободов велосипедных колес, трубы из ПВХ и утилизированного двигателя беговой дорожки.

Эту портативную вертикальную турбину с примерно 50 Вт генерируемой мощности можно перемещать и размещать там, где дует ветер. Единственный недостаток, который отмечает автор, заключается в том, что для начала вращения требуется довольно много ветра. Все материалы были собраны в гаражах и мусорных магазинах, что фактически сделало стоимость этого проекта ветряной турбины своими руками 0 долларов.

# 4 DIY Мотор для стиральной машины Вертикальная ветряная турбина

Автор дает пошаговое руководство по созданию простой ветряной турбины с использованием обрезанной трубы из ПВХ и двигателя старой стиральной машины.Лезвия из ПВХ уложены друг на друга на одной опоре для красивого внешнего вида.

Руководство по 15 шагам; проиллюстрировано и объяснено очень подробно. С помощью ручных электроинструментов и использованных материалов вы можете реализовать полностью функциональный проект ветряной турбины своими руками. Таким образом, сделайте это за один уик-энд! Автор утверждает, что эта версия стиральной машины вырабатывает 50 Вт без нагрузки. В конкретных планах можно найти изготовление вертикального ветрогенератора из мотора стиральной машины.

# 5 Самодельная ветряная турбина двигателя постоянного тока из ПВХ и нежелательной пластмассы

Скорее всего, если вы домашний разнорабочий, то у вас есть запасные трубки из ПВХ, пластик и проводка, чтобы приступить к работе с этим простым двигателем постоянного тока.Этот пример взят из Юго-Восточной Азии, где творчество с использованием простых деталей, имеющихся в доме или деревне, является обязательным.

Электродвигатель-генератор постоянного тока и ПВХ

Отсутствуют подробные письменные инструкции, но видео дает пошаговое руководство по созданию простого генератора. Список деталей включен на их страницу с видео. Кроме того, на канале Creative Think можно попробовать множество других электронных проектов, сделанных своими руками, поэтому стоит добавить их в закладки, чтобы просмотреть их позже.

# 6 DIY Велосипедное колесо Вертикальная ветряная турбина

Вот еще один пошаговый ветрогенератор, сделанный своими руками из старого велосипедного колеса и связки труб из ПВХ. Музыкальное сопровождение раздражает, но простой видеоурок стоит посмотреть, чтобы найти самые разные идеи.

Велогенератор

# 7 Ветряная турбина DIY 1000 Вт

Кредит изображения - Самодельная ветряная турбина мощностью 1000 Вт

Это отличное пошаговое руководство по созданию «почти коммерческой» ветряной турбины.Эта ветряная турбина мощностью 1000 Вт может заряжать аккумуляторную батарею, которая питает дом вне сети. Это генератор переменного тока с постоянными магнитами, вырабатывающий трехфазный переменный ток, выпрямленный до постоянного тока, который затем подается на контроллер заряда. Магниты вращаются по ветру, катушки закреплены, поэтому щетки или контактные кольца не нужны.

6 шагов, которые следует учесть перед созданием собственной ветряной турбины

На инновационном сайте под названием Greeneco Products есть аккуратное руководство, в котором показаны шаги, которые следует учитывать, прежде чем углубляться в выбор идеальной ветряной турбины, сделанной своими руками.К ним относятся:

  • Изучите технологию - Изучите терминологию и безопасность или работу с электрическими компонентами
  • Изучите местные погодные условия - Допускают ли ваши местные ветровые условия использование вашей собственной ветряной турбины.
  • Определите, сколько электроэнергии вам нужно для выработки. - Тщательно проанализируйте свои потребности в электроэнергии. Покроет ли ваш проект все потребности или вы увеличите мощность сети.
  • Сделай сам или найми подрядчика - Есть ли у вас навыки, чтобы взяться за проект самостоятельно, или у вас есть бюджет, чтобы нанять его.
  • Доступ к качественным материалам - Ветровые турбины требуют серьезных наказаний. У вас есть доступ к качественным компонентам, которые прослужат вам долго.
  • Рассмотрите возможность сочетания ветра и солнечной энергии. - Если позволяют местные условия, подумайте о добавлении солнечных батарей в проект. Когда не дует ветер, покрытие будет лучше.

FAQ по ветряным турбинам своими руками

Какой размер ветряной турбины вам нужен, чтобы привести дом в действие?

По данным USUIA, в 2019 году среднегодовое потребление электроэнергии для U.Потребитель С. бытовым был 10 649 киловатт-часов (кВтч). В среднем это составляет около 877 кВт / ч в месяц. Таким образом, для простоты расчета, цифра 900 кВтч в месяц, 30 кВтч в день или 1,25 кВтч в час.

Выбор ветряной турбины для вашего дома зависит от нескольких факторов. Как ни странно, если вы живете в районе со средней скоростью ветра 14 миль в час, небольшая 1,5-киловаттная ветряная турбина удовлетворит потребности дома, требующего скудных 300 киловатт-часов в месяц.

В зависимости от нормальной скорости ветра в районе ветряная турбина мощностью от 5 кВт до 15 кВт потребуется для обеспечения электроэнергией среднего домохозяйства.

Строительство ЛЭП с замкнутым контуром. Длина петли составляет 62 мили, начиная от новой подстанции Бауэр на юго-западе округа Тускола до новой подстанции Рэпсон в округе Гурон, в городке Сигел.

Домашние ветряные турбины будущего. - В регионе большого пальца Мичигана будет больше пользователей домашних ветряных турбин, используемых на фермах и коттеджах. Развитие технологий сделало этот потенциал более доступным. Даже в магазинах товаров для дома Big Box есть ветрогенераторы для домашнего использования.

Строительство ветряной турбины за пять минут. MidAmerican Energy собрала это потрясающее видео, в котором показан весь процесс создания ветряной турбины. Видео длится чуть более пяти минут и включает в себя фактоиды на протяжении всего процесса.

Поддерживаемая Google линия ветроэнергетики устраняет препятствия - с 2012 года. Chicago Tribune сообщает, что предлагаемая линия связи Atlantic Wind Connection (AWC) преодолела первое нормативное препятствие. Линия электропередачи стоимостью 5 миллиардов долларов для передачи энергии от ветряных электростанций у восточного побережья.Официальные лица заявили, что проект Google Renewable Power перейдет к следующему этапу процесса утверждения.


Поделиться:

Нравится:

Нравится Загрузка ...

Как я построил ветряную турбину, вырабатывающую электроэнергию: 15 шагов (с изображениями)

Теперь, когда я разобрал все механические части, пришло время перейти к электронной части проекта. Система ветроэнергетики состоит из ветряной турбины, одной или нескольких батарей для хранения энергии, вырабатываемой турбиной, блокирующего диода для предотвращения потери энергии от батарей при вращении двигателя / генератора, вторичной нагрузки для сброса мощности от турбины, когда аккумуляторы полностью заряжены, а контроллер заряда для работы всего.

Есть много контроллеров для солнечных и ветряных систем. Они есть в любом месте, где продаются альтернативные источники энергии. Их также всегда много в продаже на Ebay. Но я решил попробовать построить свой собственный. Итак, мы вернулись к поиску в Google информации о контроллерах заряда ветряных турбин. Я нашел много информации, в том числе несколько полных схем, что было довольно приятно, и сделало сборку собственного устройства очень простой. Я основал свое устройство на схеме того, что можно найти на этом веб-сайте:

http: // www.fieldlines.com/story/2004/9/20/0406/27488

На этом веб-сайте подробно рассказывается о контроллере, поэтому здесь я буду говорить о нем только в общих чертах. Опять же, хотя я следовал их общему рецепту, я делал некоторые вещи по-другому. Я с детства увлекался электроникой, и у меня уже есть огромный запас электронных компонентов, поэтому мне пришлось покупать совсем немного, чтобы собрать контроллер. Я заменил некоторые детали другими компонентами и немного переработал схему, чтобы я мог использовать детали, которые у меня уже были под рукой.Таким образом, для сборки контроллера мне не пришлось покупать почти ничего. Единственное, что мне пришлось купить, это реле. Я построил свой прототип контроллера заряда, прикрутив все части к куску фанеры, как показано на первой фотографии ниже. Позже я перестроил бы его во всепогодный корпус.

Собираете ли вы собственное или покупаете, вам понадобится какой-то контроллер для вашей ветряной турбины. Общий принцип, лежащий в основе контроллера, заключается в том, что он контролирует напряжение аккумулятора (-ов) в вашей системе и либо отправляет энергию от турбины в батареи для их подзарядки, либо сбрасывает мощность от турбины на вторичную нагрузку, если батареи полностью заряжен (для предотвращения чрезмерной зарядки и разрушения аккумуляторов).Схема и описание на указанной выше веб-странице хорошо объясняют это. Более подробную информацию о сборке контроллера заряда, в том числе более крупные и удобные для чтения схемы, можно найти на моем веб-сайте http://www.mdpub.com/Wind_Turbine/index.html

В процессе работы ветряная турбина подключена к контроллеру. Затем линии идут от контроллера к батарее. Все нагрузки снимаются прямо с АКБ. Если напряжение аккумулятора падает ниже 11,9 В, контроллер переключает мощность турбины на зарядку аккумулятора.Если напряжение аккумулятора повышается до 14 вольт, контроллер переключается на сброс мощности турбины на фиктивную нагрузку. Есть подстроечные регуляторы для регулировки уровней напряжения, при которых контроллер переключается между двумя состояниями. Я выбрал 11,9 В для точки разряда и 14 В для точки полного заряда, основываясь на рекомендациях множества различных веб-сайтов по вопросу правильной зарядки свинцово-кислотных аккумуляторов. Все сайты рекомендовали немного разные напряжения. Я как бы усреднил их и получил свои цифры.Когда напряжение аккумулятора составляет от 11,9 В до 14,8 В, систему можно переключать между зарядкой и сбросом. Пара кнопок позволяет мне переключаться между состояниями в любое время в целях тестирования. Обычно система работает автоматически. Во время зарядки аккумулятора горит желтый светодиод. Когда аккумулятор заряжен и мощность передается на фиктивную нагрузку, горит зеленый светодиод. Это дает мне минимальную обратную связь о том, что происходит с системой. Я также использую свой мультиметр для измерения как напряжения батареи, так и выходного напряжения турбины.Я, вероятно, в конечном итоге добавлю в систему либо панельные измерители, либо автомобильные измерители напряжения и заряда / разряда. Я сделаю это, когда он у меня будет в каком-то корпусе.

Я использовал свой настольный источник питания переменного напряжения, чтобы смоделировать аккумулятор в различных состояниях заряда и разряда, чтобы проверить и настроить контроллер. Я мог установить напряжение источника питания на 11,9 В и настроить подстроечный резистор для точки срабатывания низкого напряжения. Затем я мог поднять напряжение до 14 В и установить подстроечный резистор для подстроечного резистора высокого напряжения.Мне нужно было установить его, прежде чем я возьму его в поле, потому что у меня не было бы возможности настроить его там.

Я на собственном опыте убедился, что в этой конструкции контроллера важно сначала подключить аккумулятор, а затем подключить ветряную турбину и / или солнечные панели. Если вы сначала подключите ветряную турбину, дикие колебания напряжения, исходящие от турбины, не будут сглажены нагрузкой на аккумулятор, контроллер будет вести себя хаотично, реле будет сильно щелкать, а скачки напряжения могут разрушить микросхемы.Поэтому всегда сначала подключайтесь к батарее (-ам), а затем подключайте ветряную турбину. Кроме того, не забудьте сначала отключить ветряную турбину при разборке системы. Отсоединяйте аккумулятор (-ы) в последнюю очередь.

Создайте свою собственную мини-ветряную турбину из деталей принтера

Вот небольшой забавный проект, сделанный своими руками, который может принести в дом чистую и тихую природу энергии ветра.

Для всех домашних мастеров, родителей и учителей, которые хотят познакомиться с возобновляемыми источниками энергии, создание ветряной микротурбины может стать отличным небольшим проектом.Он не настолько велик, чтобы приводить в действие что-либо большое, но его, безусловно, можно использовать для демонстрации энергии ветра, и, возможно, даже стоит построить мини-зарядную станцию ​​для портативной электроники или небольших аксессуаров для наружного освещения.

Зачем строить мини-ветряную турбину


Я большой поклонник небольших солнечных зарядных устройств для поддержания заряда гаджетов и приспособлений, и хотя я знаю, что можно создать свою собственную версию этих портативных электростанций, я еще не видел хороших планов по созданию такой, которая использует переработанные или переработанные материалы, так что я этого еще не делал.Я также большой поклонник (каламбур) энергии ветра и построил с моими детьми пару действительно крошечных ветряных генераторов в качестве проекта домашнего обучения (см. Веб-сайт KidWind для некоторых замечательных ресурсов), но мы не создали ни одного тем не менее, он достаточно большой, чтобы обеспечить достаточно энергии для практических целей. Но это может скоро измениться, потому что я наткнулся на эти инструкции из ScienceTubeToday, которые, похоже, именно то, что прописал врач по чистой энергии.

О материалах и инструкциях


Для генератора инструкции требуют использования так называемого шагового двигателя (который немного отличается от стандартного электродвигателя постоянного тока), который можно извлечь из старого струйного принтера и который считается гораздо лучшим выбором, чем просто используя электродвигатель постоянного тока в качестве генератора.Автор говорит (в комментариях к видео) эти шаговые двигатели очень хороши «по сравнению с двигателем постоянного тока того же размера, поскольку они могут вырабатывать электричество» на очень низких скоростях, скажем, 200 об / мин, тогда как двигателю постоянного тока потребуются тысячи об / мин. . "

Подставка сделана из трубы ПВХ, что не совсем экологически чистый продукт (но это предмет, который легко доступен или который у вас уже есть), но я думаю, что вы могли бы легко построить свою собственную подставку из других перепрофилированных материалов, которые сделает этот проект более экологичным.

Видеоинструкции полностью лишены повествования, что делает его на удивление эффективным в передаче информации (хотя вам может потребоваться приостановить его, чтобы записать заметки), а фоновая музыка на нем, ну, немного отличается от вашего обычного учебного видео. , но опять же, я думаю, что это добавляет, а не вычитает из содержания. Посмотрите это ниже:

В этой версии используется пропеллер модели самолета, которого у большинства из нас, вероятно, нет, но в сети есть изрядное количество планов и схем для лопастей турбины, сделанных своими руками, поэтому вполне возможно создать свой собственный (и который может добавить к образовательному характеру этого проекта).Согласно видео, при использовании автомобильной розетки 12 В в паре с адаптером для зарядки эта ветряная турбина будет выдавать стабильный выход 5 В 1 А на ветру (что отлично подходит для зарядки нашей довольно деликатной электроники), но ее также можно использовать без зарядный адаптер, и в этом случае он выдает гораздо более высокое напряжение (что может быть преимуществом при зарядке более крупной батареи), но с риском иметь переменную мощность. Ваш пробег может отличаться, поэтому вам нужно дважды проверить выход рабочего устройства, прежде чем подключать к нему свой гаджет.

Еще несколько подробностей о проекте, а также инструкции для некоторых других проектов в области электричества и науки своими руками можно найти на ScienceTubeToday.

Ветряные мельницы на заднем дворе? Журнал STANFORD

Q: Почему мы не можем установить ветряные мельницы на заднем дворе и улавливать энергию индивидуально для нашего личного использования? Есть ли ограничение на то, как его хранить и подавать в мои электрические схемы, что ли? Это дорого обходится моим соседям, или это звуковое загрязнение, или домашняя система просто еще не разработана?

Спросила Мария Шмидт, '79, Форт-Уэрт, Техас


The U.S. Министерство энергетики (DOE) предлагает контрольный список, чтобы убедиться, что небольшие ветровые проекты являются правильным выбором для индивидуальных домовладельцев: Достаточно ли ветра? У тебя достаточно места? Разрешены ли в вашем районе башни? И наконец, сколько энергии вы можете произвести?

Просматривая контрольный список, быстро становится очевидным, почему у всех нас нет ветряных мельниц на заднем дворе, даже несмотря на то, что технология коммерчески доступна. (Вы можете купить ветряные мельницы высотой до девяти футов с лопастями шириной шесть футов, хотя большинство из них больше размером в диапазоне 60 футов в высоту с диаметром лопастей 23 фута.) Одна из новых турбин, вызывающих ажиотаж в ветровом сообществе, - это Skystream 3.7, которую хвалят за ее размер (10-футовые лопасти), эффективность при низких скоростях ветра (они могут хорошо работать при средней годовой скорости ветра выше 12 миль в час) и относительно низкая цена (15000 долларов).

Ветровые ресурсы

Для успешной работы домашнего ветра средняя скорость ветра в вашем районе должна составлять не менее девяти миль в час. Министерство энергетики составляет карту ветровых ресурсов США.Как показано на карте, места с наибольшими ветровыми ресурсами обычно находятся на Великих равнинах, вдоль горных вершин и на побережье. Инфографика: Национальная лаборатория возобновляемых источников энергии Министерства энергетики США

Однако карта ветровых ресурсов показывает скорость ветра в высота 50 метров в воздухе - это более 160 футов или 16 этажей! А обобщения часто не работают - средняя скорость ветра будет сильно зависеть от конкретных условий на вашем участке. Вы можете использовать устройство, называемое анемометром, для измерения скорости ветра на заднем дворе с течением времени - вы даже можете сделать его самостоятельно из старого пластикового пасхального яйца, когда съедите все вкусности внутри.

Комната для роста

А как насчет места? По данным компании Southwest Windpower, производящей ветряные мельницы, идеальное место для установки ветряной турбины - 20 футов над любым окружающим объектом в радиусе 250 футов. Министерство энергетики также рекомендует, чтобы башня была расположена по крайней мере на одном акре земли, что исключает большинство городских жителей.

Кроме того, многие местные законы запрещают строительство башен или высоких сооружений. После долгих лет обсуждения в городском совете жители города Ислип на Лонг-Айленде, Н.Y. недавно получил рекомендации по установке личных ветряных мельниц: они не могут превышать 45 футов в высоту, располагаться близко к границе участка или быть громче обычного автомобильного движения.

Покажите мне мощность

Однако решающим фактором должно быть то, сколько электроэнергии вы действительно можете произвести. Небольшой ветрогенератор, который можно поставить на заднем дворе, может иметь мощность около одного киловатта. Средняя годовая скорость ветра в девять миль в час будет производить более 200 киловатт-часов электроэнергии в год, а средняя скорость ветра в 14 миль в час может производить более 600 киловатт-часов в год.Это звучит хорошо, пока вы не поймете, что средняя семья в Соединенных Штатах потребляет около 10 000 киловатт-часов в год. Даже в очень ветреном месте вам понадобится около 17 небольших ветряных турбин, чтобы привести в действие один дом!

Размер имеет значение

Чем больше лопасти и чем выше скорость ветра, тем большую электрическую мощность может генерировать ветровая турбина. Одна большая ветряная мельница мощностью пять мегаватт может производить 15 000 000 киловатт-часов в год, чего достаточно для обеспечения электропитания 150 домов.Мы часто не понимаем, насколько велики эти ветряные электростанции, вероятно потому, что мы часто видим их издалека - эта ветряная мельница мощностью пять мегаватт будет стоять почти на 400 футов в высоту или почти на 100 футов выше Статуи Свободы, плюс ее постамент, плюс его основание! Когда дело доходит до ветряных мельниц, безусловно, существует экономия на масштабе, когда непропорционально больше энергии вырабатывается за счет увеличения размера и скорости ветра. Другими словами, удвоение скорости ветра приводит к восьмикратному увеличению мощности ветрогенератора.

Эта экономия на масштабе также влияет на финансовые и энергетические затраты на производство небольших ветряных мельниц. Энергетическая отдача от небольших турбин невысока, что делает как стоимость энергии, так и стоимость производства турбины высокими. В 2008 году Carbon Trust в Соединенном Королевстве опубликовал исследование, показывающее, что из-за такой низкой выработки энергии небольшие турбины фактически являются чистыми источниками выбросов углерода.

Следовательно, для большинства людей установка небольшой ветряной мельницы на заднем дворе принесет столько же пользы для выработки энергии, как установка солнечной панели в сарае.Тем не менее, это может иметь смысл для некоторых домовладельцев, особенно в сельской местности. К счастью, есть несколько компаний, специализирующихся на коммерческих ветряных мельницах. Вот несколько примеров компаний и спецификаций, которые различаются для небольших (10 киловатт или меньше) турбин.

Компания Киловатт
Рейтинг
Ротор
Диаметр
(фут)
Пуск
скорость
(миль / ч)
Турбина
Стоимость
Минимум
Высота башни
(футы)
В изобилии
Возобновляемая энергия
2.5 12 6 12 000 долл. США 90 258 43
AeroStar 10 22 8 40
Aerovironment 1 6 5 9
Бергей 10 22 7 23 000 долл. США 90 258 60
Привод с новым приводом 5 21 4 15 000 долл. США 90 258 39
Юго-запад
Ветровая электростанция
2.4 10 8 15 000 долл. США 90 258 33,5
Ventera 10 26 6 12 000 долл. США 90 258 35
Ветряная турбина
Industries Corp.
10 23 8 32 000 долл. США 80

Хотя малый ветер, возможно, никогда не станет широко распространенным явлением, он обладает огромным потенциалом в качестве возобновляемого и экологически чистого источника энергии на местном и местном уровне.Фактически, Министерство энергетики призвало к 2030 году увеличить долю энергии ветра в электроснабжении страны до 20 процентов. В то время как количество энергии, вырабатываемой ветром, значительно увеличивается каждый год, в 2007 году ветер произвел только 0,8 процента электроэнергии страны. Препятствия на пути к достижению цели Министерства энергетики сейчас не технологические, а связаны с инфраструктурой: проблема передачи чистой энергии от постоянно свежих ветряных электростанций в дома людей, которые могут находиться за сотни миль от них. (В конце концов, люди не часто предпочитают жить в самых ветреных частях самых ветреных регионов страны.)

Для получения дополнительной информации в Интернете имеется множество ресурсов. "Малый ветер" - это поисковый запрос. Начнем с того, что Американская ассоциация ветроэнергетики - это самопровозглашенный центр ветроэнергетики.


Рэйчел Адамс - кандидат биологических наук.

Самодельная ветряная мельница, Небраска | Библиотека Конгресса

Черно-белые негативы, содержащиеся в Управлении безопасности фермы / Бюро военной информации Библиотеки Конгресса, находятся в открытом доступе и могут свободно использоваться и повторно использоваться.

Кредитная линия: Библиотека Конгресса, Отдел эстампов и фотографий, Управление безопасности фермы / Управление военной информации, черно-белые негативы.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см .: Управление безопасности фермерских хозяйств США / Управление военной информации. Черно-белые фотографии - информация о правах и ограничениях.

Подробнее об авторских правах и других ограничениях

Чтобы получить рекомендации по составлению полных цитат, обратитесь к цитированию первичных источников.

  • Консультации по правам : Нет известных ограничений. Для получения информации см. Черно-белые фотографии Управления безопасности фермерских хозяйств США / Управления военной информации https://www.loc.gov/rr/print/res/071_fsab.html
  • Номер репродукции : LC-USF33-T01-001266-M2 (ч / б пленка дуп. Негр.) LC-DIG-fsa-8a03764 (цифровой файл из оригинального нег.)
  • Телефонный номер : LC-USF33- 001266-M2 [P&P] LOT 417 (соответствующий фотопринт)
  • Консультации по доступу : ---

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно. (Некоторые изображения отображаются только в виде эскизов вне Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG..., то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
  2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

    Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования. Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Товар оцифрован? (Слева будет отображаться уменьшенное (маленькое) изображение.)

    • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
      В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
    • Нет, товар не оцифрован. Пожалуйста, перейдите к # 2.
  2. Указывают ли приведенные выше поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

    • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Пожалуйста, перейдите к # 3.
  3. Если вы не видите миниатюрное изображение или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

Amazon.com: Ветряная мельница Automaxx 1500W 24V 60A Ветрогенератор. Самостоятельная установка автоматической и ручной тормозной системы, контроллер MPPT с функцией Bluetooth и набор запасных ножей: Garden & Outdoor

Создание за пределами нашего собственного видения

Благодаря революционным технологическим достижениям, достигнутым нашей командой за годы исследований, мы с гордостью представляем вам универсальную ветряную турбину, которая является небольшой, легкой и достаточно компактной, чтобы ее можно было использовать как в жилых, так и в небольших коммерческих помещениях.Ветряная турбина выдерживает суровые погодные условия, такие как солнце, резкие ультрафиолетовые лучи, проливные дожди и ураганы категории до 3. 3 лезвия из стекловолокна и хвостовая часть обрезаны с точностью до миллиметра, чтобы сделать его легким и работать со 100% эффективностью. Его вращение на 360 градусов позволяет максимально преобразовать кинетическую энергию ветра в полезную электроэнергию с любого направления, в котором дует ветер.

Получайте электричество из воздуха

Ветряные турбины легкие и долговечные, что позволяет собирать и вырабатывать электричество буквально «ветерком».Выработка собственного электричества из ветра с помощью небольших ветряных турбин является полностью чистой, без выбросов и возобновляемой энергией для индивидуальных домов, ферм и малых предприятий. Все наши клиенты вырабатывают экологически чистую электроэнергию, сокращают свои счета за электроэнергию и помогают защищать окружающую среду более стильным способом.

Экологичность - это весь «пакет», а не только продукт.

Уменьшите выбросы глобального потепления.Ветряк производит 100% бесплатную воду и загрязнение воздуха. Мы стремимся использовать самые чистые материалы не только для ветряной турбины, но и для ее упаковки, мы обязуемся соблюдать строгие правила компактного дизайна, мы удаляем все ненужные компоненты, чтобы сохранить окружающую среду.

10 великолепных ветряных мельниц, сделанных своими руками, которые добавляют очарования вашему газону и саду

Вы когда-нибудь думали о том, чтобы добавить ветряную мельницу в свой сад? Если вы хотите что-то, что действительно поможет производить природную энергию, или вам просто нравится внешний вид ветряных мельниц и вы хотите добавить эту красоту на улицу, вам понравится этот список из 10 великолепных ветряных мельниц, сделанных своими руками.Вы можете построить их самостоятельно, большинство из них всего за пару часов, и они определенно добавят красоты и очарования вашему жилому пространству на открытом воздухе.

От простой деревенской ветряной мельницы до аутентичной голландской ветряной мельницы - в этом списке вы обязательно найдете идеальное украшение для вашего газона и сада. Все они так просты в сборке и так прекрасны, когда они готовы. У вас есть возможность покрасить или окрасить их, но вы также хотите, чтобы они соответствовали вашему существующему внешнему декору.Они создадут идеальный фокус в вашем цветнике, и вам понравится, как великолепно выглядит ваш газон, когда вы добавите к нему одну из этих маленьких ветряных мельниц. И, если вы хотите по-настоящему украсить свой газон и сад в этом сезоне, обязательно взгляните на эти 40 простых однодневных проектов газонов и садов.

Некоторые из них действительно вращаются и движутся по ветру! Вы полюбите их всех. Ваша единственная проблема будет заключаться в том, чтобы выбрать, какой из них вы хотите добавить к своему газону и саду.Вы даже можете сделать некоторые из них из материалов, оставшихся у вас от других проектов, или из переработанного дерева и металла, чтобы их построить очень дешево. Если в этом году вы хотите добавить красоты своей природе, эти ветряные мельницы, сделанные своими руками, определенно станут хорошим началом. И обратите внимание на эти 30 садовых украшений, которые добавят причудливого стиля вашему саду.

1. Художественный сад Ветряная мельница

Я нашел эту великолепную художественную садовую ветряную мельницу на Etsy чуть меньше 200 долларов, и она идеально подходит для добавления стиля и изящества в ваш сад.Вы можете сделать это самостоятельно, если хотите, хотя это может занять некоторое время, учитывая замысловатый дизайн. Вы можете так же легко получить это у Etsy. Он сделан из меди и имеет великолепный дизайн с двумя вращающимися головками, который будет прекрасно смотреться, когда на него дует ветер.

Источник: Etsy.com

2. Миниатюрная садовая мельница в голландском стиле своими руками

Эта маленькая ветряная мельница идеально подходит для придания стиля вашему саду. Это миниатюрная ветряная мельница в голландском стиле, которая будет идеально смотреться в вашем цветнике или даже на крыльце или террасе.Вы делаете это из дерева, которое вы могли бы восстановить из других частей, и его действительно легко собрать, когда все части вырезаны и готовы.

Учебное пособие: wikihow creative-science

3. Четырехфутовая ветряная мельница с металлическими лезвиями

Эта садовая мельница, сделанная своими руками, имеет высоту четыре фута после завершения, но вы можете легко масштабировать планы в соответствии с вашими предпочтениями по высоте. Вы делаете это из листового металла, что относительно недорого. Когда он закончен, он работает как настоящая ветряная мельница, поворачиваясь по направлению ветра.Это довольно просто - вам просто нужно знать, как разрезать листовой металл, чтобы его сделать.

Учебное пособие: hunker

4. Великолепная самодельная ветряная мельница из переработанных поддонов

Мне нравится дизайн этой небольшой садовой ветряной мельницы, которую можно сделать из поддонов, подвергнутых переработке. В этом вы также используете другие переработанные материалы, что делает его практически бесплатным для строительства, если у вас есть все необходимые материалы под рукой. Дизайн такой красивый - он выглядит как старомодная голландская ветряная мельница, и он идеально подходит для размещения в вашем саду, чтобы создать красивый фокус вокруг ваших цветов.Это замечательный проект уличных поддонов на лето!

Учебник: 1001 поддоны

5. Садовая ветряная мельница из обработанной древесины на пять футов для дома

Эта прекрасная садовая ветряная мельница, сделанная своими руками, имеет высоту пять футов, и вы делаете ее из обработанной древесины. Вы можете использовать такие вещи, как ПВХ, медные трубы и другие материалы, чтобы заставить его работать. Когда он закончен, он станет прекрасным дополнением к любому газону или саду, и он действительно работает! Это приятно построить, и вам совсем не понадобится много времени, чтобы собрать все это воедино.

Учебное пособие: sandcreekpostandbeam

6. Декоративный знак ветряной мельницы Easy DIY

Если в вашем саду нет места для настоящей ветряной мельницы, этот декоративный знак ветряной мельницы своими руками - лучшее решение. Вы можете сделать его из переработанных материалов, и он стоит в собственном каркасе, чтобы вы могли повесить его на крыльце или террасе рядом с вашим садом. Его также можно использовать в помещении, если вы хотите создать красивый вид фермерского дома, и это так легко сделать.

Учебник: paintasign

7.Лопасть потолочного вентилятора из переработанного материала Windmill Décor

Вот еще один отличный способ добавить немного декора в стиле ветряной мельницы к вашему внешнему виду, не строя на самом деле ветряную мельницу. Возьмите несколько старых деревянных лопастей потолочного вентилятора и превратите их в великолепный декор, вдохновленный ветряной мельницей, который вы можете расположить в своем саду или повесить на террасу или перила крыльца. Это также будет отлично смотреться на стороне вашего садового сарая, и вы можете найти старые потолочные вентиляторы очень дешево в комиссионных магазинах.

Учебник: sadieseasongoods

8.Мельница на деревянной основе своими руками

Это отличная небольшая садовая ветряная мельница, которую можно построить менее чем за выходные. Мне нравится использование красного, белого и синего цветов на лезвиях, но вы можете использовать любой цвет или комбинацию цветов, какие захотите. Совместите этот с вашим существующим уличным декором. Его действительно просто построить, и вы можете сделать его из переработанной древесины или древесины, оставшейся от других проектов.

Учебник: wilkerdos

9. Красивая садовая мельница из мозаики своими руками

Возьмите старый потолочный вентилятор, добавьте мозаику и поместите все это на деревянный столб, чтобы создать садовую ветряную мельницу своими руками.Это очень просто - хотя и занимает немного времени, учитывая проект мозаики своими руками, который вы создаете. Это было бы прекрасно в любом месте вашего сада, и если у вас нет деревянного столба, на который вы можете его установить, вы можете просто поставить его прямо на стене дома или на перилах террасы.

10. Садовая мельница, вращающаяся своими руками, особенность

Эту ветряную мельницу своими руками очень легко сделать, и она идеально подходит для украшения вашего сада. На основание мельницы можно добавить фигурку, чтобы сделать ее еще более декоративной.Инструкциям очень легко следовать, и вы можете сделать это с деревянными досками, которые вы, возможно, оставили от других проектов DIY, чтобы сделать его действительно дешевым в сборке.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
