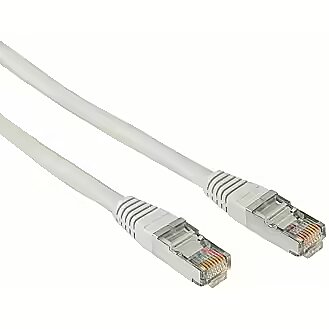

LAN-кабель – как выбрать, поверить на работоспособность, обжать и удлинить?

В современном мире развитие технологий ставит основной целью переход на беспроводные технологии. Однако для функционирования компьютерных сетей обязательно использовать специальные кабели. И хотя протоколы беспроводной передачи данных Wi-Fi и Bluetooth используются все чаще, заменить традиционный способ передачи данных у них не выходит.

На текущий момент передача по проводам во многих аспектах превосходит беспроводную: она практически не подвержена помехам, отличается большей скоростью действия. Для передачи данных используются интернет кабели. И их существует несколько основных видов.

Экранирование

Существует несколько основных способов экранирования сетевых элементов:

FTP – защитное экранирование осуществляется фольгой.
F2TP – двойной экран из фольги.
S/FTP – каждый из проводников покрыт фольгой.
STP – каждая из жил и весь кабель покрыты фольгой.
U/STP – каждая из жил по отдельности покрыта фольгой.
SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Важно. Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий

В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Оптоволоконный сетевой кабель

Все существующие на сегодня виды кабелей для локальных сетей уступают по всем характеристикам оптоволоконному сетевому кабелю. Однако, его стоимость и сложность в монтаже не дают ему широкого распространения, он в основном служит для соединения локальных сетей на дальних расстояниях.

Представляет собой оптоволоконный сетевой кабель проводник света. Свет передается в таком кабеле по стекольным или пластиковым жилам, отражаясь от внутренних стенок. Существует оптоволоконные виды кабелей компьютерных сетей, которые различают по диаметру сердцевины стекольного волокна, соответственно и по способу передачи световых сигналов:

одномодовые;
многомодовые.

Одномодовые оптоволоконные кабеля имеют диаметр сердцевины стекольного волокна, равный 7-10 микрон. В связи с таким тонким диаметром, волокно предназначено для прохождения одномодового излучения.

Многомодовые оптоволоконные кабеля имеют стекольные волокна с сердцевиной, диаметр которой по европейскому стандарту равен 50 микрон, 62,5 микрон – по японскому и североамериканскому стандартам. Соответственно, по таким сердцевинам проходят несколько мод под разным углом преломления.

Преимущества оптоволоконного кабеля состоят в том, что скорость передачи даны просто феноменальная – теоретически, не существует на сегодняшний день такого сетевого оборудования, которое могло бы поддержать такую скорость передачи данных, на которую способен оптоволоконный кабель. Кроме того, помехи для такого кабеля вовсе не страшны.

Недостатки оптоволоконного кабеля весьма весомы: высокая стоимость кабеля и вспомогательных, монтажных и сетевых элементов для него. Кроме того, монтаж такого кабеля требует специальных инструментов и квалификации мастера-кабельщика. Таким образом, выбор кабеля для локальной сети не целесообразно делать в пользу оптоволокна, соответственно, не будем рассматривать все его характеристики.

Что такое Ethernet

С технической точки зрения, Ethernet – это набор протоколов и сетевых инструментов, которые позволяют создавать локально разнородные локальные сети (от нескольких узлов до нескольких десятков).

Теоретически длина кабеля Ethernet может достигать 100 метров: устройства, которые повторяют или перенаправляют сигнал, используются для соединения узлов на большем расстоянии. Для этой цели используют Ethernet-мосты и Ethernet-коммутаторы – периферийные устройства, способные соединять различные сегменты одной и той же локальной сети.

Общим элементом любой сети Ethernet является структура пакета, называемая кадром. Кадр, состоящий из 7 различных элементов, отвечает за передачу данных между двумя узлами одной и той же локальной сети.

ÐÐ°ÑÐµÐ³Ð¾ÑÐ¸Ñ ÐºÐ°Ð±ÐµÐ»Ñ

Способы обжима

Всего существует два метода обжима сетевого провода:

Прямой.
Перекрестный.

Схемы для обоих вы можете увидеть на фото ниже.

Как мы видим, при прямом варианте оба конца кабеля имеют одинаковое расположение проводников в коннекторе. Перекрестный же способ подразумевает обжим пары на разных сторонах кабеля. При этом используется разный порядок подключения проводников.

Какой же метод применить для подключения домашней сети? Все очень просто — прямой способ используется в тех случаях, когда один компьютер подключается к сети Интернет. Перекрестный же применяется только тогда, когда возникает необходимость в между собой. То есть, имея дома один ноутбук или ПК, лучше воспользоваться прямым способом соединения кабеля.

Схемы обжима сетевых кабелей UTP/FTP типа «витая пара» RJ-45

Про то, как обжать витую пару для интернет кабеля своими руками, мы написали отдельную инструкцию. Советую прочитать! А здесь коротко приведу основные схемы, которые используются для подключения интернета и сетевых устройств

История

T Bell Telephone Laboratories, Ллойдом Эспеншидом и Германом Эффелем. Обладающие на то время прекрасными характеристиками коаксиальные кабели широко применялись в теле,- и радиовещании, телефонной связи. Немного позже коаксиального кабеля была изобретена витая пара. Ее использовали поначалу на протяженных телефонных линиях, но со временем, благодаря преимуществам над коаксиалом, стали применять также и в компьютерных сетях.

Самый современный вид сетевого кабеля – оптоволоконный, был изобретен в 1934 году американцем Норман Р. Френчем и планировался для использования в телефонных линиях для передачи голосовой информации. Однако в то время подобные технологии были очень дорогостоящими и мало кого интересовали, поэтому перспективное изобретение было забыто.

Современные оптоволоконные линии передачи данных постепенно вытесняют из обращения аналоги из витой пары и коаксиального провода. Сдерживает внедрение данного вида линий высокая стоимость применяемого для их работы и ремонта оборудования и инструментов.

Советуем изучить Телефонный провод МКЭШ

Цвет оболочки кабеля витая пара в зависимости от назначения

Оболочка utp кабеля витая пара, как правило, изготавливается из поливинилхлорида с добавлением мела для хрупкости при зачистке и бывает разных цветов, которые обозначают область применения.

Таблица цветов оболочки кабеля витая пара в зависимости от области применения
Цвет оболочки кабеля	Область применения
Черный	Предназначен для прокладки вне помещений, оболочка кабеля покрыта дополнительным слоем полиэтилена для защиты от внешних атмосферных воздействий
Белый, серый, синий, фиолетовый, желтый, зеленый, красный	Предназначен для прокладки внутри помещений

Оранжевый Есть марки кабелей, которые предназначены для прокладки только внутри и вне помещений. Оболочка выполнена из негорючего полимера, маркируются как LSZH

Категории кабеля

Наиболее часто применяемые в современных сетях кабели, типа витая пара, в зависимости от устойчивости к помехам, подразделяются на 7 категорий. Наиболее часто используемыми из них являются провода категории 5, 5e и 6, способные работать в диапазоне частот до 100-250 Мгц.

Таким образом, поняв, как выглядит конкретный сетевой кабель, какой из его видов обладает наиболее подходящими для определенных устройств характеристиками, можно не только самостоятельно монтировать локальную сеть, но и при необходимости исправить возникшие при ее эксплуатации связанные с кабелем проблемы. Также подобные знания позволят избежать неправильного выбора кабеля для определенного вида сети, что в будущем уменьшит расходы на ее обслуживания и ремонт.

Основные характеристики UTP кабеля

Если полистать технический словарь и найти кабель utp что это, то можно выяснить что с английского языка эта аббревиатура переводится как «неэкранированная витая пара». Такой кабель подразумевает завивку его отдельных жил между собой и объединение их в пары по две штуки. Делается это с вполне обоснованными техническими целями. Скрученные между собой проводники менее подвержены воздействию внешних помех. Собственно поэтому кабель ЮТП используется для передачи данных.

Чаще всего используются шнуры с 8 проводами, т.е. 4 пары. Их подробное описание можно найти на бухте, в которой они продаются. Такие кабели можно встретить в жилых домах в качестве линии для сети Интернет. Однако этот форм-фактор является далеко не единственным. В одном кабеле может содержаться от 2 до 50 пар витых проводников. Отдельные жилы имеют индивидуальную изоляцию толщиной 0,2 мм. Сами провода сделаны из монолитной медной проволоки диаметром 0,4-0,6 мм. Существует и гибкий ютипи кабель. В нём одна жила состоит из множества более мелких проводников. Такой кабель получается более пластичным, удобным и износостойким, поэтому он может справляться с механической раскачкой от ветра или прочих внешних усилий.

Дополнительная информация. Следует избегать многократных перегибов монолитного кабеля в одном и том же месте. Периодическое воздействие способно надломить жилу. В дальнейшем отыскать обрыв под 2-3 слоями изоляции будет крайне проблематично.

Каждая пара проводников отличается уникальным сочетанием цветов. Т.е. в любом кабеле будет только одна бело-синяя или чёрно-зелёная группа. Сделано это для того, чтобы различать провода между собой, ведь это необходимо для правильного их подключения. Всего в маркировке используется 10 цветов, благодаря которым кабель проще обжать в штекере для подключения к ПК или прочим сетевым устройствам.

Коннектор RJ-45

Весь массив жил снаружи имеет общую изоляцию серого или белого цвета толщиной 0,5-0,9 мм (для 4-х парных кабелей). Чаще всего она изготовлена из поливинилхлорида, однако в более качественных и дорогих марках может использоваться полиэтилен или полипропилен. Выделяются и кабели с защитным покрытием, препятствующим прониканию влаги или горению. Дополнительно внутри может быть капроновая разрывная нить. Она предназначена для более удобной разделки кабеля. Также, ввиду прочностных свойств капрона, разрывная нить выполняет защитную функцию и препятствует растяжению и разрыву жил.

Цветовая маркировка UTP

История кабеля Ethernet

Все физические и протокольные элементы, служащие для технического определения Ethernet, были экспериментально спроектированы Робертом Меткалфом в период с 1973 по 1974 годы в Xerox PARC (исследовательский центр Пало-Альто). Последний был вдохновлен ALOHAnet, сетевым протоколом, целью которого было гарантировать доступ и функции передачи данных в небольших сетях.

Название Ethernet впервые было использовано в мае 1973 года самим Меткалфом, который пытался убедить руководителей Xerox в важности е своей работы. Название было выбрано, чтобы «воздать должное» светоносному эфиру, газообразному и неощутимому веществу, которое в середине XIX века считалось инертной средой, через которую распространялись электромагнитные волны. В 1975 году Xerox подал патент от имени Меткалфа и его команды (в дополнение к Дэвиду Боггсу патент носит имена Чака Такера и Батлера Лэмпсона).

Технологии, описанные в патенте, были успешно использованы в Xerox PARC, и в 1976 году Меткалф и Боггс опубликовали научную статью «Ethernet: распределенная коммутация пакетов для локальных компьютерных сетей», в которой они описали фундаментальные части и работу сети, основанную на технологии Ethernet.

В 1979 году Меткалф покинул Xerox, но всё же смог убедить тогдашнего американского ИТ-гиганта вступить в партнерство с Digital Equipment Corporation и Intel, чтобы начать работу над уникальным стандартом Ethernet. Так родилась команда DIX (из инициалов трёх компаний, участвующих в проекте), которая в следующем году представила Институту инженеров по электронике и электронике (IEEE) первое предложение по стандартизации Ethernet в области LAN. Это первое предложение касалось стандарта со скоростью 10 Мбит/с и 48-битными адресами: то была 10BASE-T – «базовая модель» подключения Ethernet.

Как работает кабельная технология cat 6

Категория 6 — это стандарт Ethernet-кабеля, определенный Ассоциацией электронной промышленности (EIA) и Ассоциацией телекоммуникационной промышленности (TIA). Cat 6 — это шестое поколение кабелей Ethernet по витой паре, которое используется в домашних и деловых сетях. Кабели Cat 6 обратно совместимы с предшествующими им стандартами Cat 5 и Cat 5e.

Кабели категории 6 поддерживают скорость передачи данных Gigabit Ethernet 1 гигабит в секунду. Они могут вмещать 10 гигабитных Ethernet-соединений на ограниченном расстоянии – 50 метров для одного кабеля. Кабель Cat 6 содержит четыре пары медных проводов и использует все пары для передачи сигналов, чтобы добиться высокого уровня производительности.

Оптоволоконный кабель

Оптоволокно — наиболее прогрессивная технология для передачи сигнала на большие расстояния на огромной скорости. Отличием в передаче сигнала является то, что в качестве импульса используется не электричество, а свет. Свет передается по жилам из стекольного волокна отражаясь от внутренних стенок проводника.

Стоимость такого кабеля относительно низкая, по сравнению с другими проводниками, но его монтаж может проводиться только квалифицированными сотрудниками с применением высокоточного и дорогого оборудования, поэтому в домашних условиях его использовать практически невозможно. Зато такой проводник нашел широкое применение для прокладки магистралей, ведь расстояния между усилителями сигнала могут достигать сотен километров.

Советуем изучить Дистанционное управление яркостью света

Что такое интернет-кабель

Сетевой провод, используемый для выстраивания инфраструктуры компьютерных сетей, выпускается в широком спектре разновидностей. В числе самых популярных — коаксиальный, витая пара, а также оптоволокно.

Значение сетевого кабеля

Суть этого кабеля в том, что сигнал в нем передается при помощи одной или нескольких пар изолированных проводников, скрученных между собой с небольшим числом витков на единицу длины.

К сведению! Данный вид изделия благодаря своей конструкции позволяет увеличить степень связи между проводниками каждой пары, а также синхронизации влияния электромагнитных помех на оба проводника каждой пары, чтобы снизить влияние внешних помех на сигнал в целом.

Разветвитель LAN-кабеля

Этот элемент используют, чтобы нарастить длину линий и организовать кабельные вставки. Качество сигнала при их использовании не теряется. Разветвитель LAN-кабеля для интернета позволяет подключить к сети два ПК через один шнур. Для этого на оба устройства нужно поставить сетевую карту и соединить через свитч. Соединить оба ПК поможет известная модель разветвителя – RJ45. Для подключения понадобится перейти в раздел управления сетями и общим доступом, выбрать нужное сетевое подключение и, открыв свойства, присоединиться к сети «компьютерный протокол интернета TCP/IPv4».

Как разветвить интернет кабель

Чтобы у вас был пример как была сделана распиновка интернет кабеля в коннекторе нужно кусачками откусить старый коннектор вместе с небольшим отрезком провода. Если у вас получилось ровно откусить провод вместе со старым коннектором то нужно с помощью маленьких ножниц или ножика очистить основную изоляцию где то на 2 см. Сетевой кабель обычно состоит из четырёх витых пар. Такой 8 жильный кабель для интернета может поддерживать скорость интернета до 1 Гб/с. Сделав разделку сетевого кабеля нужно составить цветные проводки по порядку как на старом коннекторе. Затем нужно у расставленных по порядку цветных проводков отмерить длину в 12 мм от изолятора, а остатки ровно откусить кусачками. Если у вас нет примера как была произведена распайка интернет кабеля в коннекторе то для начала нужно определить какой провод вы хотите обжать.

Переходник для LAN-кабеля

Иногда появляется необходимость нарастить кабель или восстановить его поврежденный участок. Проходной соединитель LAN-кабеля (или переходник) представляет собой блок для обеспечения контакта жил кабеля. В разных ситуациях используют разные модели этого мини-адаптера. При надобности соединения двух кабелей с соединителями на концах приобретают блок с коннекторами. Если нужно соединить два конца кабеля, применяют блок без коннекторов. С помощью скотчлока можно быстро осуществить соединение без зачистки провода от изоляции.

Разновидности кабелей для Интернета

Если говорить о разновидностях кабелей, используемых для построения современных локальных вычислительных систем, их существует огромное множество

В первую очередь следует обратить внимание на внешний конструктив, препятствующий воздействию факторов извне. Условно можно провести разделение на следующие типы:

Уличный кабель. Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет.

Кабель для помещений. В такой конструкции жилы защищаются ПВХ оболочкой толщиной до 1 мм, которая теряет свои свойства при длительном воздействии воды или солнечных лучей. В дорогих вариантах может иметь дополнительную армирующую жилу в виде капроновой нити.

Обратите внимание! При обжимке многие неквалифицированные специалисты пренебрегают наличием усиливающей нити, не выводя ее под защелку коннектора. Это чревато обрывом кабеля при внезапной физической нагрузке

Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования. Для этого создана специальная символика для маркировки: U – unshielded, неэкранированный, F – foil, экран выполнен из фольги, S – braided screening, внешний экран в виде оплётки из проволоки, TP – twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ – наличие разделяющего экрана для каждой пары пар (проще – четыре провода):

U/UTP, все экраны отсутствуют;
U/FTP, внешняя экранировка отсутствует, каждые две пары защищены фольгой;
F/UTP, общий экран выполнен из фольги, дополнительные защиты от ЭМ-помех не применяются;
S/UTP, общий экран выполнен из проволочной оплетки, внутренний экран отсутствует;
SF/UTP, внешняя экранировка комбинированная, экрана для жил нет;
F/FTP, оба экрана выполнены из фольги;
S/FTP, внешний – проволочная оплетка, внутренний – фольга;
SF/FTP, внешний – комбинированный, внутренний – фольга.

И, наконец, витую пару принято разделять по категориям, от которых напрямую зависит скорость передачи данных. Следует заметить, что категории с первой по четвертую являются заведомо устаревшими и не способны работать в современных ЛВС, остальные используются для разных задач проектирования каналов передачи данных:

Категория 5, 5e. Кабели, работающие в полосе частот 100 МГц, скорость передачи данных составляет 100 Мбит/секунду, если задействовать 2 пары и 1 Гбит/секунду, если четыре пары. Приставка «e» обозначает использование усовершенствованных технологий, за счет чего уменьшен диаметр и себестоимость. Следует заметить, что двухпарные кабели чаще всего принадлежат именно категории 5e.
Категория 6, 6А. Полоса рабочих частот 200 МГц и 250 МГц, соответственно. В первом случае это кабель типа U/UTP, при этом скорость передачи данных может достигать 10 Гбит/секунду при лимите в расстоянии 55 метров. Во втором случае, когда есть приставка «А», могут встречаться два вида – F/UTP или U/FTP, тогда скорость 10 Гбит/секунду возможна на 100-метровом отрезке.
Категория 7, 7А. Полоса рабочих частот 600 МГц и 1 ГГц, соответственно. Эти кабели встречаются редко, потому что утверждены лишь одним международным стандартом, также позволяют передавать информацию на скорости 10 Гбит/секунду уже на большие расстояния, при этом бывают двух типов: F/FTP или S/FTP.

Обратите внимание! На конечную скорость передачи данных в линии существенно может влиять качество вторичных сетевых элементов. Например, если используется кабель 6А, но при этом установлена розетка под RJ45 с несогласованным под эту категорию сопротивлением, ЛВС будет работать некорректно, вплоть до полного отсутствия связи между устройствами

Виды

В зависимости от требуемой скорости передачи данных, протяженности и особенности сети, применяются различные кабельные системы, отвечающие заданным потребностям потребителя. Так, для создания единой компьютерной сети и интернет-соединения используют несколько вариантов систем:

коаксиальный кабель;
витую пару;
оптоволокно.

Кабель UTP

Причем любой провод имеет свою разновидность, которая напрямую зависит от поставленных задач и масштабности проекта.

Коаксиальный кабель

До 90-х годов прошлого века в качестве сетевого соединителя активно использовался коаксиальный кабель. Его можно отнести к наиболее ранней сетевой продукции, так как в развитых странах он пользовался спросом достаточно длительный период времени.

Конструкция коаксиального кабеля состоит из проводника на основе металла в пластиковой оплетке, поверх которой находится дополнительный медный или алюминиевый слой. В качестве защитного покрытия от механических повреждений выступает специализированная оболочка. Диаметр кабеля достаточно большой, порядка 7-10 мм, поэтому гибкость конструкции существенно снижена.

Для соединения коаксиального кабеля используются специальные разъемы BNC-коннекторы. Соединение в этом случае довольно простое, и обычно не возникает сложностей в его обеспечении, главное – надежно зафиксировать токопроводящие жилы. При этом требуется обязательное заземление компьютерного устройства.

Интересно. Первые интернет-соединения функционировали посредством коаксиального кабеля, но передача информации максимально могла производиться не более чем на 500 метров, со скоростью до 10 Мбит/сек.

Коаксиальный сетевой кабель

К минусам данного типа соединения можно отнести высокую чувствительность к внешним электромагнитным факторам. На сегодняшний день в качестве прокладки компьютерных сетей метод себя изжил, но эта система весьма актуально используется при передаче телевизионных каналов связи.

Витая пара

Витая пара представляет собой одножильный или многожильный проводник (состоит из большого количества волосков), где жилы попарно переплетены друг с другом в определенной последовательности. За счет подобной сложной структуры качество связи значительно улучшается, при этом достигается большая устойчивость к воздействию внешних факторов. Причем каждый проводник может иметь свою изоляцию либо общую. В отдельных случаях она может отсутствовать вообще. Кабеля с экраном относятся к группе FTP и STP, у них устойчивость к воздействию электромагнитного поля намного выше, нежели у неэкранированной продукции типа UTP.

Диаметр в среднем составляет порядка 5 мм. Витая пара с одножильным проводником используется только для монтажа в специальные коробы, она менее устойчива на перегиб, нежели многожильная жила. Капроновая нить, входящая в конструкцию, повышает надежность и защищает от механического воздействия, позволяет прокладывать трассы на незначительные расстояния без применения подвесов, а также легко разделить витую пару на жилы.

Кроме этого кабель выпускается различной цветовой гаммы, в зависимости от способа и места прокладки трассы. Светлые оттенки провода предназначены для монтажа только внутри помещения, оттенки черного цвета предназначены для эксплуатации на улицах – они адаптированы под воздействие погодных условий. Провода оранжевого цвета можно выделить в отдельную группу, поскольку они выпускаются как для наружных, так и внутренних работ и обладают дополнительной устойчивостью к возгоранию и могут функционировать при температуре до 70 градусов. Если в качестве изоляционного покрытия применяются полиэтиленовые добавки, то эксплуатация разрешена при температурном режиме от плюс 60 до минус 40 градусов. В случае добавок поливинилхлорида разрешено применение только в помещении.

Сегодня насчитывается порядка 10 разновидностей кабелей витая пара, которые выделяются в отдельные категории: Cat1, Cat2, Cat3, Cat4, Cat5, Cat5e, Cat6, Cat6a, Cat7, Cat7а. В зависимости от типа соединения, скорость может составлять от 10 до 1000 Мбит/сек.

Сетевой кабель витая пара

Применение кабеля витая пара не только существенно повысило скорость и расстояние передачи данных, но и позволило одновременно работать одному устройству, как на прием, так и на передачу информации.

Оптоволоконные кабеля

Оптоволоконные провода позволяют передавать информацию на значительные расстояния до 100 км, что объясняется их устойчивостью к электромагнитным полям, без снижения качества передачи. Оптоволокно способно отправлять данные на высокой скорости и в больших объемах, в домашних условиях эксплуатируется редко. Чаще всего этот тип системы применяется в крупных организациях за счет существенной стоимости продукции. Известные провайдерские компании используют оптоволокно для создания интернет-соединений, где передача данных осуществляется со скоростью порядка 30-40 Гбит/сек. Благодаря такой скорости существует возможность посредством интернета производить связь не только с другими странами мира, но и другими континентами.

В конструкцию оптоволоконного кабеля входят специальные добавки из стекла и надежное изоляционное покрытие. Соединение проводов возможно несколькими видами контактов типа FC, SC и др.

Оптоволоконный сетевой кабель

Помимо вышеперечисленных сетевых проводов, используется и ряд других, обладающих менее привлекательными свойствами, например, USB-кабеля. Они достаточно просты в монтаже, имеют доступный ценовой диапазон, но подходят для создания коммуникационных сетей не более 20 метров. Скорость передачи соединения также не отличается высокой производительностью. На сегодняшний день эта технология применяется крайне редко.

Сетевой USB-кабель

Для создания небольших коммуникационных домашних и офисных сетей чаще всего используют витую пару. Тип кабеля при этом выбирается, исходя из масштабов будущей сети и места прокладки трассы. Рынок информационных технологий в любом случае предлагает массу вариантов соответствующего оборудования. Но выполнение всех монтажных работ лучше доверить специалисту в данной области. Это будет гарантировать высокую скорость и хорошую степень соединения.

Различия в сетевых кабелях физического характера.

Что же это за физические характеристики кабеля, помогающие убрать все помехи и повысить скорость передачи информации? Причина состоит в изоляции и том, что в проводниках кабеля применяется попарная свивка. Это изобретения Грэхема Беллам в конце XIX века. Этот изобретатель в первый раз использовал подобную технику к проводам в телефоне, которые пролегали у линий передачи электричества. Им было обнаружено, что через три-четыре столба помехи становятся всё меньше и меньше, в то время как расстояние передачи для сигнала становится больше. Именно это изобретение и стало одной из основ для будущих Ethernet-кабелей, позволив уменьшить влияние помех и наводок от других источников.

Основные отличия между сетевыми кабелями Cat пять и шесть — это то число витков витой пары на ед. длины + диаметр оплетки.

Советуем изучить Оригинальная подсветка картин в интерьере

Вообще, длина витка не является какой-то фиксированной величиной, а число витков у категорий составляет от полутора до 2 витков на один сантиметр. Внутри одного сетевого кабеля каждая цветная пара также обладает различной длиной витка, основанной на простых числах. Количество витков на каждую цветную пару обычно уникально для каждого производителя. Как можно видеть на картинке выше, на 1 дюйм у каждой цветной пары приходится разное количество витков. Хотя нить является необязательной в Cat-5, но некоторые производители все равно добавляют ее. В кабеле Cat-6 нить также необязательна до тех пор, пока кабель проходит тесты стандарта. На картинке выше только кабель Cat-5e содержит нейлоновую нить.

В то время как нейлоновая нить увеличивает прочность сетевого кабеля, более толстая оплетка защищает от близких наводок и внешних перекрестных наводок, влияние которых увеличивается с увеличением частоты. На картинке кабель Cat-5e обладает оплеткой, тоньше чем у других, и только лишь у него имеется нейлоновая нить.

Пресс для LAN-кабеля

Инструмент для обжима шнура называют прессом. С его помощью можно качественно и быстро обжать LAN-кабель. Стоит понять, что это такое и как правильно пресс выбрать. Инструмент официально носит названием «кримпер», но модели разнятся функциональностью и размерами. Например, некоторые кримперы удаляют изоляцию с проводов или перед обжимом подравнивают раскрученные проводники. При выборе инструмента важен вес и внешний вид (он должен быть увесистым и лишенным каких-либо изгибов и вмятин на корпусе), а его элементы размещаться ровно по отношению друг к другу.

Особенности сетевых элементов

Чаще всего RJ-45, который используется при подключении компьютера к локальной сети, называется витой парой. Данный кабель представляет собой 4 или 8 маленьких проводов, перевитых между собой попарно. Каждый из них имеет свою плотную оболочку. Почему именно Все очень просто — подобное строение кабеля позволяет снизить помехи при прохождении электросигналов. Кстати, если это подключение интернета со скоростью до 100 Мбит в секунду, для проведения электросигналов достаточно использовать всего лишь две витые пары, то есть четыре провода. Однако для построения более скоростных гигабитных сетей приходится использовать кабели с 4 парами. Специалисты утверждают, что применение подобных проводников в будущем станет более распространенным. Но пока что в большинстве домов, где проведен кабельный интернет, используется RJ-45 с четырьмя проводами.

Как обжать LAN-кабель?

Обжимка LAN-кабеля требует наличия специального инструмента, но если его нет, можно обойтись отверткой. Пошаговая инструкция обжатия кабеля клещами выглядит так:

На несколько сантиметров обрезать оболочку, чтобы было удобнее выпрямлять провода. Их можно расправить клещами или ножницами.
После распрямления снова подрезать провода до 1-го см.
Вставить LAN-кабель в разъем RJ-45.
Поместить в разъем клещи и обжать ими кабель.
Настроить роутер или ПК, чтобы локальная сеть начала свою работу.

История

Из всех видов сетевых проводов первыми были изобретены коаксиальный кабель и витая пара. Коаксиальный кабель разработали и почти одновременно запатентовали английский инженер Оливер Хевисайд (1880) и немецкая фирма Siemens&Halske (1884). Современный вид коаксиала был изобретён и запатентован в 1929 году сотрудниками корпорации AT&T Bell Telephone Laboratories, Ллойдом Эспеншидом и Германом Эффелем. Обладающие на то время прекрасными характеристиками коаксиальные кабели широко применялись в теле,- и радиовещании, телефонной связи. Немного позже коаксиального кабеля была изобретена витая пара. Ее использовали поначалу на протяженных телефонных линиях, но со временем, благодаря преимуществам над коаксиалом, стали применять также и в компьютерных сетях.

Телефонные провода

Телефонные провода подразделяются на 2-е основные разновидности. Первые используют в монтажных работах большого объема до 400 абонентских точек. Вторые в процессе выполнения подключения конкретной квартиры либо домовладения.

Телефонный кабель

ТППэп — базисная модификация провода и содержит внутренние проводки, сплетенные в пары. Токопроводящая жила — мягкая медная проволока 0.5 мм 2, защищена изоляцией из полиэтиленового материала. В отдельных типах изделий пары объединяются в секции по 5/10 пар. Наружная оболочка тоже выполнена из полиэтилена либо винила. Литеры «э» и «п» в наименовании означают пленочный экран.

Бывают вариации провода, бронированного лентами, либо с наполнением области между оболочкой и токопроводами уплотнителем из гидрофобной массы. Это изделие устанавливают в телефонных системах больших многоэтажных домов. Он может быть проложен, практически в любых условиях, подземным либо воздушным способом.

Для подводки линии к конкретному абоненту, применяют модификацию ТРВ. Они бывают одно либо двухпарного выполнения, имеет плоскую конструкцию с разъединенной основой, токопроводящая жила выполнена из меди 0.5 мм2. Число токопроводов — 2/4, закрытые ПВХ-изоляцией. Рабочая температурная среда от −15 до +50 C при влажности окружающей среды не более 80 %.

способы подключения двух и более устройств к сети. Определимся с целью

Несмотря на развитие беспроводных технологий передачи данных, классическая проводная сеть не теряет своей актуальности – во многом благодаря своей стабильности и высокой скорости. В процессе создания такой сети может потребоваться правильно обжать кабели RJ-45. Как это сделать – в этой статье.

собственно, сам кабель, причем пятой категории. Самый распространенный вид, поэтому с большой долей вероятности у вас именно такой – было бы восемь жил;
кримпер. Специальный инструмент, внешне похожий на обыкновенные пассатижи. Нужен для закрепления коннекторов на концах кабеля, или попросту – для обжимки;
Примечание! Кримпер стоит дорого, и, если вам нужно обжать , можно обойтись без него – обычным кухонным ножиком и отверткой с плоским шлицом.
два коннектора типа RJ-45. Нужно нам два – по одному на каждый конец провода, однако все же рекомендуется брать четыре. Товар копеечный, а в случае, если что-то пойдет не так, всегда есть запасной вариант;
стриппер. Инструмент для снятия защитной изоляции с проводов. Не так сильно нужен, так как в большинстве кримперов есть нужное лезвие. Если нет такого инструмента – жить вполне можно;
тестер для кабелей. Полезная штука, которая редко у кого есть, стоит дорого и очень мало где продается. Обычно провод после обжимки проверяют путем подключения к коммутатору или компьютеру, то есть в, то место, куда он предназначен. Но у такого способа есть серьезные недостатки: не всегда удается выявить неисправность, и непонятно где ее искать. Тестер же показывает, в каком проводе обрыв или короткое замыкание. Удобно.

Определимся с целью

Для какой цели вам нужен тот кабель, который вы собираетесь обжимать? От ответа на этот вопрос вообще много чего зависит: существует несколько стандартов расположения жил витой пары в коннекторе, и каждый из типов подразумевает использование лишь в определенных ситуациях.

Итак, рассмотрим эти типы:

прямой кабель – обычно такие кабели соединяют компьютер с коммутирующим устройством, например, с роутером или свичом. Один из самых распространенных видов кабеля;
перекрестный кабель, также в простонародье называемый кроссовером – иной тип обжимки витой пары, использующийся в основном для создания проводных сетей «компьютер-компьютер» без использования роутеров.

Каждый из этих стандартов имеет свои подвиды. Так, у прямого соединения два стандарта: Т568А и Т568В (см. рисунок). Здесь приведены схемы обжимки обоих стандартов, однако следует помнить, что чаще всего встречается именно второй.

С перекрестным кабелем все несколько проще – он не подразделяется на подвиды, его единственная схема обжимки выглядит следующим образом.

Примечание! Таким образом, существует в общей сложности три варианта обжимки кабеля типа «витая пара». Если вы определились, какой необходимо использовать именно в вашем случае, то мы переходим к следующему этапу нашей работы – к самой обжимке.

Обжимаем кабель

В первую очередь убедитесь в наличии на вашем кримпере лезвий для обрезки и зачистки кабеля. Если таковых нет, запаситесь стриппером или хотя бы канцелярским ножом:

Срежьте провод недалеко от его конца. Срез должен быть перпендикулярным. Обратите внимание на то, чтобы все восемь жил провода были одинаковой длины – иначе есть риск сделать нерабочий кабель.
Теперь отступите примерно два сантиметра от конца и с помощью специального (или не очень) инструмента срежьте внешнюю изоляцию так, чтобы жилы высвободились и могли свободно перемещаться в пространстве. Не перестарайтесь!
Попробуйте воткнуть жилы в коннектор. Если внешняя изоляция не доходит до коннектора, следует несколько укоротить жилы: такая конструкция в будущем может привести к перетиранию кабеля.

Примечание! Зачищать сами жилы, вопреки расхожему мнению, совершенно не нужно. Куда нужнее озаботиться тем, чтобы их длина по всему коннектору была равномерной.
Распределите последовательность жил в коннекторе так, как подразумевает выбранный вами стандарт соединения.
Теперь поместите коннектор в кримпер, в отверстие с надписью «8Р». Начните сжимать рукоятки кримпера, пока не услышите характерный щелчок.
После этого следует извлечь кабель и проверить прочность получившегося соединения. Для этого просто возьмитесь за коннектор и за сам кабель и потяните в разные стороны. Не вылетает? Проводки жил в процессе обжимки не перепутались? Тогда можно переходить к другому концу вашего кабеля. Повторите все вышеописанные действия.

Отличается он немногим: вам также необходимо зачистить внешнюю изоляцию, поместить жилы в коннектор и обжать их. Однако для обжимки мы будем пользоваться не кримпером (ведь его у нас нет), а обычной тонкой плоской отверткой или кухонным ножом. Поместите шлиц отвертки на металлическую площадку внешних контактов коннектора и аккуратно, не прилагая больших усилий, начинайте продавливать контактную площадку внутрь. И так с каждой из восьми жил.

Этот способ несколько более долгий, однако в экстренной ситуации вполне подойдет.

Проверяем обжатый кабель

Итак, теперь, когда у нас обжаты оба конца кабеля, настало самое время проверить наше создание на работоспособность. Для этого:

Когда вы наконец добьетесь успешного соединения, можете смело использовать получившийся провод по назначению. Готово!

Видео — Как правильно обжать витую пару интернет кабеля

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

При выборе кримпера следует обращать внимание на следующие моменты:

Инструмент должен быть достаточно массивным . Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
Эргономичность , инструмент должен быть удобен.

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

К основному и удаленному модулю подключается тестируемый кабель.
Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема – кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Почитайте статьи в тему на сайте:

Практически ни одна локальная сеть не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. В этом материале вы узнаете, какие виды, и типы кабелей используются для создания локальных сетей, а так же научитесь самостоятельно их изготавливать.

Практически ни одна локальная сеть, будь она домашней или офисной, не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. Это и не удивительно, ведь такое решение для передачи данных между компьютерами до сих пор является одним из самых скоростных и надежных.

Виды сетевого кабеля

В проводных локальных сетях для передачи сигнала используется специальный кабель под названием «витая пара». Называется он так, потому что состоит из четырех пар свитых между собой медных жил, что позволяет снизить помехи от различных источников.

Помимо этого витая пара, имеет общую внешнюю плотную изоляцию из поливинилхлорида, которая так же очень мало подвержена электромагнитным помехам. Более того, в продаже можно встретить как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности, имеющие дополнительный экран из фольги — или общий для всех пар (FTP — Foiled Twisted Pair), или для каждой пары по отдельности (STP — Shielded Twisted Pair).

Применять дома модификацию витой пары с экраном (FTP или STP) имеет смысл только при больших наводках или для достижения максимальных скоростей при очень большой длине кабеля, которая желательно не должна превышать 100 м. В остальных случаях сгодится более дешевый неэкранированный кабель UTP, который можно найти в любом компьютерном магазине.

Кабель витая пара разделяется на несколько категорий, которые маркируются от CAT1 до CAT7. Но не стоит сразу пугаться такого разнообразия, так как для построения домашних и офисных компьютерных сетей используется в основном кабель без экрана категории CAT5 или его несколько усовершенствованная версия CAT5e. В некоторых случаях, например, когда сеть прокладывается в помещениях с большими электромагнитными наводками, можно воспользоваться кабелем шестой категории (CAT6), имеющий общий экран в виде фольги. Все вышеописанные категории способны обеспечить передачу данных на скоростях 100 Мбит/c при использовании двух пар жил, и 1000 Мбит/с при использовании всех четырех пар.

Схемы обжима и типы сетевого кабеля (витой пары)

Обжимом витой пары называют процедуру закрепления специальных разъемов на концах кабеля, в качестве которых используются 8-контактные коннекторы 8P8C, которые обычно называют RJ-45 (хотя это несколько неверно). При этом разъемы могут быть как неэкранированными для кабеля UTP, так и экранированными для кабелей FTP или STP.

Избегайте покупки, так называемых коннекторов со вставкой. Они предназначены для использования с мягкими многожильными кабелями и для их установки требуется определенная сноровка.

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а вход для кабеля будет смотерть на вас, то первый контакт будет располагаться справа, а слева — восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

При использовании схемы EIA/TIA-568A провода с первого по восьмой контакт укладываются в следующем порядке: Бело-зеленый, Зеленый, Бело-оранжевый, Синий, Бело-синий, Оранжевый, Бело-коричневый и Коричневый. В схеме EIA/TIA-568В провода идут так: Бело-оранжевый, Оранжевый, Бело-зеленый, Синий, Бело-синий, Зеленый, Бело-коричневый и Коричневый.

Для изготовления сетевых кабелей, используемых при коммутации между собой компьютерных устройств и сетевого оборудования в различных сочетаниях, применяется два основных варианта обжима кабеля: прямой и перекрестный (кроссовый). С помощью первого, самого распространённого варианта, изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и прочих клиентских устройств к коммутаторам или маршрутизаторам, а так же соединения между собой современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления кроссового кабеля, позволяющего через сетевые карты соединить напрямую между собой два компьютера, без использования коммутационного оборудования. Так же перекрестный кабель вам может понадобиться для объединения старых коммутаторов в сеть через порты up-link.

Что бы изготовить прямой сетевой кабель , необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

Стоит отметить, что для изготовления прямого сетевого кабеля совсем не обязательно использовать все четыре пары — будет достаточно и двух. В этом случае, с помощью одного кабеля «витая пара» можно подключить к сети сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Правда, учтите, что при этом, максимальная скорость обмена данными у такого кабеля упадет в 10 раз — c1 Гбит/с до 100 Мбит/c.

Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для обжима второго разъема, место Оранжевой пары занимает Коричневая, а место Зеленой — Синяя. При этом схема подключения к контактам сохраняется.

Для изготовления кроссового (перекрестного) кабеля необходимо один его конец обжать по схеме 568А, а второй — по схеме 568В.

В отличие от прямого кабеля, для изготовления кроссовера всегда требуется использовать все 8 жил. При этом перекрестный кабель для обмена данными между компьютерами на скоростях до 1000 Мбит/c изготавливается особенным способом.

Один его конец обжимается по схеме EIA/TIA-568В, а другой имеет следующую последовательность: Бело-зелёный, Зелёный, Бело-оранжевый, Бело-коричневый, Коричневый, Оранжевый, Синий, Бело-синий. Таким образом, видим, что в схеме 568А местами поменялись Синяя и Коричневая пары с сохранением последовательности.

Заканчивая разговор о схемах, резюмируем: обжав оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для соединения компьютера с коммутатором или роутером. Обжав один конец по схеме 568А, а другой по схеме 568В, получаем кроссовый кабель для соединения двух компьютеров без коммутационного оборудования. Особняком стоит изготовление гигабитного перекрестного кабеля, где требуется специальная схема.

Обжим сетевого кабеля (витой пары)

Для самой процедуры обжимки кабеля нам понадобится специальный обжимной инструмент, называемый кримпером. Кримпер представляет из себя клещи с несколькими рабочими областями.

В большинстве случаев, ближе к рукояткам инструмента, размещаются ножи для обрезания проводов витой пары. Здесь же в некоторых модификациях можно найти специальную выемку для зачистки внешней изоляции кабеля. Далее, в центре рабочей области, располагается одно или два гнезда для обжимки сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

Перед обжимкой разъемов, отрежьте под прямым углом кусок кабеля нужной длины. Затем с каждой его стороны снимите общую внешнюю изоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию проводников, находящихся внутри витой пары.

Далее начинаем процесс сортировки жил по цветам, согласно выбранной схеме обжима. Для этого, расплетите и выровняйте провода, после чего разложите их в ряд в нужном порядке, прижав, плотно друг к другу, а затем обрежьте концы ножом кримпера, оставив приблизительно 12-13 мм от края изоляции.

Теперь аккуратно одеваем коннектор на кабель, следя за тем, чтобы жилы не перепутались, и каждая из них вошла в свой канал. Проталкивайте жилы до конца, пока они не упрутся в переднюю стенку разъема. При правильной длине концов проводников, все они должны зайти в разъем до упора, а изоляционная оболочка должна обязательно оказаться внутри корпуса. Если это не так, то вытащите жилы и несколько укоротите их.

После того, как вы одели разъем на кабель, остается его только там зафиксировать. Для этого вставьте коннектор в соответствующее гнездо, расположенное на обжимном инструменте и до упора плавно сожмите рукоятки.

Конечно, хорошо, когда дома имеется кримпер, ну а что делать, если его нет, а обжать кабель очень нужно? Понятно, что снять внешнюю изоляцию можно с помощью ножа, а для обрезки жил использовать обычные кусачки, но как быть с самой обжимкой? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

Установите сверху на контакт отвертку и нажмите на нее так, что бы зубцы контакта врезались в проводник. Понятно, что проделать эту процедуру необходимо со всеми восемью контактами. В заключении продавите центральную поперечную часть для закрепления в разъеме изоляции кабеля.

И напоследок дам небольшой совет: Перед первой обжимкой кабеля и коннекторов купите с запасом, так как хорошо выполнить эту процедуру с первого раза получается далеко не у каждого.

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая , а на место зеленой витой пары – оранжевая .

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые . Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя .

Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя , а вместо синей – оранжевая .

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделку сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.

Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи . Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей .

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45

по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения , в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.

Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от выше приведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свичем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина пач-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Сегодня невозможно представить свою жизнь без интернета, подключение которого невозможно без специального провода, называемого витой парой. Такой кабель позволяет подключить несколько устройств, используя при этом как можно меньше проводки. Однако перед домашним мастером встаёт вопрос, каким образом подключить к жилам разъём-коннектор, не обращаясь при этом к профессиональным связистам. Сегодня речь пойдёт о такой работе, как обжим витой пары. Мы разберёмся, каким образом можно выполнить обжимку в домашних условиях своими руками, какие инструменты для этого понадобятся, и возможно ли всё сделать без применения специальных приспособлений.

Читайте в статье:

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно. Соединение жил кабеля с наконечником и называют обжимкой. Такое название появилось потому, что контакты разъёма-коннектора после размещения в нём жил кабеля вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Важно! Выполняя подобную работу, следует быть внимательным с распиновкой rj45 по цветам. В случае ошибки коннектор придётся отрезать и выбросить, демонтажу и повторному монтажу он не подлежит.

Инструмент, необходимый для обжима витой пары

Помимо ножа для зачистки основной изоляции кабеля, потребуется специальный инструмент – кримпер для обжима RJ45, купить который можно в любом специализированном магазине или на интернет-ресурсах. При помощи такого кримпера работа выполняется в считанные минуты. Однако при желании можно обойтись и без специализированного инструмента для обжима коннекторов RJ45. После выполнения распиновки (распределения жил по цветам под соответствующие контакты) их можно прижать обычным ножом.

Мнение эксперта

Инженер-проектировщик СС, ОС, СКУД (системы связи, охранно-пожарная сигнализация, система контроля управления доступом) ООО «АСП Северо-Запад»

Спросить у специалиста

“Выполняя работу без специального инструмента, нужно быть очень осторожным. Перед тем как обжать кабель RJ45, необходимо убедиться, что он расположен в коннекторе правильно. В противном случае соединение быстро отломится, и всё придётся делать заново”.

Как обжать витую пару: схемы и нюансы

Распиновка – это схема обжима жил витой пары по цветам в коннекторе RJ45. Самое важное – это разобраться, как расположить жилы в наконечнике. Здесь всё будет зависеть от будущей области применения готового кабеля. Следует понимать, что для высокоскоростного подключения применяют восьмижильную витую пару, а для коммутации периферийных устройств (принтеров, сканеров или телевизора) – четырёхжильную. Разберёмся в нюансах распиновки того или иного кабеля.

Обжим витой пары 8 жил: схема цветовой распиновки

Распиновка интернет-кабеля 8 проводов может быть произведена двумя стандартными способами: прямая (маркируется как 568В) или перекрёстная (568А). Отличия их в том, что первый вариант используется для коммутации персонального компьютера с роутером или хабом, а второй тип распиновки применяется для соединения двух ПК в общую локальную сеть. Разберёмся, каким образом выглядит каждое из этих подключений.

Последовательность цветов в распиновке 568В одинакова с обоих концов кабеля и выглядит следующим образом:

Бело-оранжевый.
Оранжевый.
Бело-зелёный.
Синий.
Бело-синий.
Зелёный.
Бело-коричневый.
Коричневый.

А вот распиновка 568А (перекрёстная) выглядит совершенно иначе. Для удобства читателя объясним её при помощи таблицы.

Как видно из таблицы, запутаться в цветовой схеме перекрёстной распиновки витой пары 8 проводов довольно просто. Именно поэтому при обжимке по 568А, если нет достаточного опыта, лучше эту схему держать перед глазами. Но это касается обжимки витой пары для сетевого кабеля компьютера. А как же с периферийными устройствами?

Схема обжима витой пары 4 жилы: области применения

Порядок расположения по цветам здесь остаётся прежним. Разница лишь в том, что половина контактов будет пустой. Порядок расположения следующий:

Бело-оранжевый.
Оранжевый.
Бело-зелёный.
Зелёный.

Как обжать витую пару 8 жил: краткая инструкция

Иллюстрация	Выполняемое действие
	Для начала при помощи кримпера снимаем внешнюю изоляцию. Для этого вставляем кабель в специальный паз до упора, зажимаем кримпер и проворачиваем его вокруг провода. Изоляция надрезается и легко снимается с жил.
	Теперь расправим жилы, расположив их в нужном порядке, согласно выбранной схеме.
	В корпусе коннектора есть специальные канавки, которые не позволят двум жилам попасть на один контакт. Задвигаем провод в наконечник до упора.
	Осталось лишь вставить коннектор в нужное гнездо и сжать ручки кримпера до упора.

Как видите, никаких сложностей здесь нет.

Ниже будет представлено несколько схем и изображений различных способов обжима кабеля RJ45.

Прямой обжим интернет-кабеля

Перекрёстный способ обжима сетевого кабеля

На перекрёстную распиновку сетевого кабеля следует обратить более пристальное внимание, как на более сложную.

Как обжать интернет-кабель в домашних условиях без кримпера

Вопрос, как обжать сетевой кабель, если под рукой нет кримпера, волнует многих. Ведь приобретать подобный инструмент из-за одной−двух обжимок по меньшей мере нецелесообразно. Однако есть решение проще.

Если кримпера под рукой нет, производим все действия из пошаговой инструкции, кроме последнего пункта. Здесь берём нож, аккуратно фиксируем кабель основным зажимом (у основания), после чего продавливаем ножом контакты по одному. Времени уйдёт немного больше, но если сделать всё аккуратно, результат получится тот же.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю.. Пишите, спрашивайте, делитесь своим опытом – он поможет начинающим домашним мастерам в обучении. А напоследок предлагаем посмотреть короткое, но весьма познавательное видео по теме сегодняшней статьи.

Выбор и обжим сетевого кабеля

Инструкция

Купите два коннектора для сетевого кабеля, или лучше четыре, если раньше вам не доводилось кабель. Технически они называются RJ-45 или 8P8С, продаются в любом магазине компьютерной техники. Кроме этого подготовьте сам сетевой кабель и обжимной инструмент.

Отмерьте нужное количество восьмижильного сетевого кабеля, если у вас уже есть бухта этого провода. Либо померяйте расстояние, на котором будут находиться ваши компьютеры, и купите кабель в магазине. Сетевой кабель бывает разных типов, экранированный, двойной экранированный, многожильный или одножильный. Для комнаты или для прокладки в подъезде подойдет любой кабель, хотя многожильный будет более гибким, что пригодится для соединения с ноутбуком.

Зачистите от изоляции и экранирующего слоя (если он есть) примерно по 2,5 сантиметра с каждого конца кабеля. Это можно сделать ножом, кусачками или специальным инструментом — стриппером. Следите за тем, чтобы не повредить цветную изоляцию самих жил кабеля. Если заметите надлом или разрыв проводка, просто отрежьте эту часть кабеля и зачистите заново пару сантиметров кабеля с этой стороны.

Провода обычно скручены между собой, за это сетевой кабель называют «витая пара». Распутайте их так, чтобы можно было разложить проводки в одну линию и подровняйте длину всех жил. Сделать это можно ножницами, кусачками, или клещами для обжимки.

Для обжимки кабеля по схеме «кросс», для соединения компьютера с компьютером, применяется особое расположение проводов. С одного конца кабеля порядок жил должен быть такой: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Выложите провода в ряд, зажмите двумя пальцами и до упора вставьте в коннектор. Посмотрите, насколько правильно попали в канавки жилы сетевого кабеля. Вставьте в обжимные клещи пластиковый сетевой разъем с проводами и сильно сожмите ручки обжимного инструмента. Половина дела сделана — вы обжали одну сторону кросс-кабеля.

Разложите жилы свободного конца вашего кабля в таком порядке: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Как видите, раскладка отличается. Посмотрите на коннектор: с одной стороны он плоский, а с другой имеет выступ-фиксатор. Вставьте жилы в RJ-45 так, чтобы справа в ряду проводов оказался коричневый. Проверьте порядок и насколько хорошо уложены проводки в коннекторе. Вставьте в обжимные клещи и сильно сожмите. Если все сделано правильно, вы получили готовый кросс-кабель. Проверить это можно на сетевом тестере или попытаться настроить связь между компьютерами.

Виды сетевого кабеля

Схемы обжима и типы сетевого кабеля (витой пары)

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

Обжим сетевого кабеля (витой пары)

Despite advances in wireless technologies, many computer networks still rely on cables as a physical medium for devices to transfer data. Several standard types of network cable exist, including coaxial cable, twisted pair cable, USB cable, crossover cable, patch cable, fiber optic cable , etc. Among these different types of network cable, many people may be unfamiliar with patch cable and crossover cable. In fact, patch cable and crossover cable are two types of Ethernet cable, and they have the same physical characteristics. But what on earth is the difference between patch cable and crossover cable?

Before talking about patch cable and crossover cable, it’s very necessary to learn about the T-568A and T-568B standard. With regard to these two network cable wiring schemes, there are two different connectivity forms. The T-568B wiring scheme is by far the most common, though many devices support the T-568A wiring scheme as well. If both ends of the patch cords are wired on the basis of one standard, it is a straight through connection. Both the standards can be used for straight through cable. If not, it is a crossover connection. Some networking applications require a Ethernet crossover cable, which has a T-568A connector on one end and a T-568B connector on the other. This type of cable is typically used for direct computer-to-computer connections. The following section will introduce the straight through cable (or patch cable) and crossover cable in details.

В этой статье мы рассмотрим, как правильно и самостоятельно сделать обжим витой пары для подключения к интернету, а также сделать перекрестный (кроссоверный) кабель для объединения двух или более компьютеров между собой. Кроссоверный кабель может быть использован для прямого соединения двух компьютеров друг с другом без использования концентратора или коммутатора.

Как обжать витую пару?

Концы такого кабеля отличаются друг от друга, в то время как в обычной обжимке кабеля провода расположены одинаково. Их применение показано на рисунках ниже.

Использование обычного кабеля:

Использование кроссоверного кабеля:

Обычно в концентраторах (от англ. hub) используются MDIX порты. Это значит, что одна из функций концентратора – замена кроссоверного сетевого кабеля. При отсутствии концентратора (hub) или коммутатора (switch) ваш кабель должен сам выполнять функцию кроссовера.

Теперь, когда мы знаем, для чего нужны обычный и кроссоверный кабель, мы можем подробно рассмотреть обжим витой пары.

Вам потребуется:

Кабель. Вы можете взять уже готовый кабель, используемый ранее для и обрезать одну сторону для того, чтобы сделать кроссоверный кабель.

Разъемы RJ-45. кроссовер кабель обжимается модульным разъемом RJ-45 (RJ расшифровывается как «Registered Jack»). RJ-45 аналогичны по виду тем, которые вы можете увидеть на конце телефонного кабеля, за исключением того, что они имеют восемь контактов.

Существуют также различные типы разъемов, которые используются для разных типов кабелей. Убедитесь, что вы покупаете правильный разъем.

Обжимник. Вам будет нужен модульный обжимной инструмент. Какой лучше купить? Лично я не имею каких-либо предпочтений по фирмам, но убедитесь, что вы покупаете хороший инструмент. Если вы тратите 200 — 300 гривен, лучше купить один, который будет служить вам всю жизнь.

Потратив на данный инструмент 50 — 150 гривен, вы рискуете оказаться в положении, когда, обжав несколько кабелей с его помощью, он может сломаться.

Инструмент для зачистки витой пары. Есть несколько видов специализированных инструментов, которые можно использовать для зачистки изоляции. Если у вас нет такого инструмента, вы можете использовать любой острый предмет (нож, ножницы, лезвие и т.д.).

Важно! Используя лезвие, будьте аккуратны! Не повредите сами провода.

Ножницы. Они есть дома у всех и нужны для того, чтобы края провода перед тем, как обжать сетевой кабель. Можно также использовать подручный инструмент или обжимник (на нем также имеются специальные ножи).

Теперь вы знаете, что вам необходимо, чтобы сделать обжим витой пары его самостоятельно, так что, я думаю, вы готовы … Первое, что вам нужно будет сделать – отрезать кабель необходимой длины. Помните, если у вас не получится с первого раза, вам придется отрезать снова, так что лучше взять с запасом, чтобы не тратить лишний провод. Как говориться в пословице: «Семь раз отмерь и один раз отрежь».

Если вам нужно протянуть кабель через отверстия, учтите, что с разъемами это может оказаться сложнее. Итак, убедившись в наличии всех комплектующих, вы можете приступать непосредственно к процессу.

Обжимаем кабель правильно.

1) Для начала, снимите около 5 см пластиковой изоляции с конца кабеля. Будьте очень осторожны, очень важно не повредить внутреннюю изоляцию проводов. Это может изменить характеристики кабеля, или ухудшить качество передаваемого сигнала. Внимательно проверьте провода. Если имеются повреждения, просто обрежьте зачищенную часть и начните сначала.

2) Разветвление проводов друг от друга и их выравнивание. Это нужно для того, чтобы подготовленный кабель плотно и правильно зашел в разъем RJ-45.

3) На данном этапе вы должны решить, какой конец кабеля вы сделаете с обратной обжимкой. Ниже приведен рисунок, на котором показано, как правильно и в каком порядке располагать провода по цветам перед обжатием.

После того, как вы выровняли провода, расположите их в такой последовательности, как было показано выше, возьмите ножницы и все провода, оставив по 13 мм провода.

4) Теперь возьмите разъем RJ-45 и аккуратно начинайте вставлять в него подготовленный провод. Как только провода упрутся в торцевую часть коннектора вам необходимо взять обжимщик и вставить в него джек с проводами. Затем просто зажмите покрепче ваш коннектор.

Обратите внимание, чтобы выступающие шлицы обжимщика попали на контакты джека, иначе можно сломать пластмассу между контактами. Также убедитесь, что все контакты достали до провода и прокололи изоляцию.

Немаловажно, чтобы в конечном результате джек фиксировался именно на не зачищенном проводе!

6) Теперь давайте проделаем все тоже самое для второго края кабеля, но теперь вам нужно разместить провода так, как на рисунке выше.

После того, как вы обжали и второй край кабеля, теперь у вас есть полноценный кабель. Если вы сделали кроссоверный кабель, вы можете свободно передавать любые данные с одного компьютера на другой на высокой скорости.

Если он не работает — перепроверьте оба края. Всегда существует вероятность того, что вы что-то упустили. Если это так — испорченный край и сделайте новый.

Вот несколько фактов к вашему сведению:

Максимальная длина кабеля не должна превышать 100 метров.

Не допускайте ситуаций, когда кабель может сильно перегнуться.

Не затягивайте кабельные стяжки.

Это видео заставит вас улыбнуться:

Сегодня мы рассмотрели, как сделать обжим витой пары самостоятельно, для чего нужен обычный и кроссоверный сетевые кабели. Надеюсь, данная статья оказалась полезной для вас!

Подписывайтесь на новые полезные статьи! Удачи!

Возможно, вас также заинтересует:

Аннотация: В работе ниже мы выполним обжим перекрестного кабеля, предназначенного для соединения двук ПК и проверим правильность обжима. К данной работе имеется видеоролик. Далее мы изучим вопрос доступа в Интернет для нескольких ПК через одно подключение.

Монтируем кроссовер

Если на одном конце кабеля проводники расположены по стандарту 568A, а на другом — по стандарту 568В, то это будет перекрестный кабель — кроссовер ( рис. 5.1).

Рис. 5.1.

Обратите внимание на то, какой контакт первый ( рис. 5.2).

Рис. 5.2.

Обжатая таким образом витая пара может вам понадобиться в 2 случаях: для соединения ПК-ПК или ХАБ-ХАБ.

Проверка правильности обжима витой пары ПК-ПК

Давайте после опрессовки проверим сделанный нами перекрестный кабель (кроссовер). Вставьте один коннектор в порт LAN первого компьютера так, чтобы раздался щелчок. Коннектор на другом конце кабеля вставьте в порт LAN сетевой карты второго компьютера. Вот и всё, физически компьютеры уже соединены в сеть . Переходим к настройке соединения двух ПК в ОС Windows XP.

Шаг 1.

На ПК1 щелкните правой кнопкой мыши по значку Мой компьютер на рабочем столе и выберите Свойства . В открывшемся окне выберите вкладку Имя компьютера и нажмите на кнопку Изменить . Введите имя компьютера (например, 408-1) и имя рабочей группы, например, 408. Нажмите на кнопку «ОК» в этом и в следующем окне. Затем перезагрузите компьютер , чтобы изменения вступили в силу. То же самое проделайте со вторым компьютером. Рабочая группа на обоих компьютерах должна быть одинаковой — 408. По окончании настройки, второй компьютер также нужно перезагрузить.

Шаг 2.

На ПК1 проделайте команду Пуск — Настройка и дважды щелкните мышью по пункту Сетевые подключения . Далее выполните команду Подключение по локальной сети-Свойства-Протокол Интернета TCP/IP и нажмите кнопку Свойства . Отметьте пункт Использовать следующий IP-адрес . В поле IP-адрес введите адрес вашего компьютера (от 192.168.0.100 до 192.168.0.110). Щелкните мышью по полю Маска подсети — там появится соответствующая адресу компьютера величина. Нажмите кнопку «ОК» в этом окне и «Закрыть» в следующем. Подождите несколько секунд, пока настройки вступят в силу. Закройте окно Сетевых подключений.

Шаг 3.

Для проверки связи между ПК откройте меню Пуск —Выполнить . В поле команд введите cmd и нажмите «ОК». Откроется командный интерпретатор Windows . Мы будем пинговать ПК1 с адресом 192.168.0.100 . Введите ping 192.168.0.100 и нажмите на клавиатуре Enter . Процесс пошел, мы видим как ПК2 отправляет пакеты, а ПК1 отвечает на них ( рис. 5.3). Значит, связь есть, сеть работает, провод обжат правильно.

Рис. 5.3.

Можете теперь сесть за ПК1 и пропинговать, например, ПК6 командой ping 192.168.0.6

Доступ в Интернет для нескольких ПК через одно подключение

Ниже мы рассмотрим два варианта настройки Интернета на два компьютера через одно подключение. Работы выполним в ОС Windows XP.

Вариант 1. Раздаем компьютерам Интернет через сетевой мост

Постановка задачи такова: у нас есть розетка с одним гнездом. Надо к ней подключиться двумя компьютерами с целью получения на обоих Интернет . Для решения соединим эти два ПК перекрестным кабелем и разведем одно Интернет подключение на два ПК. Потребуется создать сетевой мост .

Сетевой мост представляет собой программное или аппаратное обеспечение , объединяющее две или более сетей. Приведем пример. Предположим, есть две сети: в одной компьютеры соединены кабелями, в другой — по беспроводной технологии. Компьютеры проводной сети могут взаимодействовать только с другими компьютерами проводной сети, а компьютеры беспроводной сети — только с компьютерами беспроводной. С помощью сетевого моста все компьютеры могут взаимодействовать друг с другом.

Программный сетевой мост , встроенный в Windows XP, не требует покупки дополнительного оборудования. На компьютере можно создать только один сетевой мост , но в его состав может входить любое число сетевых подключений.

Итак, мы соединили два ПК перекрестным кабелем. Для создания моста между такой локальной сетью и Интернет откройте компонент Сетевые подключения , выполнив команду Пуск-Панель управления-Сеть и Интернет-Центр сети и общего доступа-Управление сетевыми подключениями . Удерживая нажатой клавишу Ctrl , выберите все сетевые подключения, добавляемые в мост – рис. 5.4 .

Рис. 5.4.

Щелкните правой кнопкой мыши одно из выбранных сетевых подключений и затем в меню найдите строчку Подключения типа мост ( рис. 5.5 и рис. 5.6).

Рис. 5.5.

Рис. 5.6.

Все – теперь Интернет будет работать на обоих ПК.

Примечание

Если мост не работает, то установите IP не фиксированный, а получаемый автоматически. Брандмауэр также лучше выключить.

Однако, наша практическая работа имеет два существенных недостатка. Во-первых, для выхода в сеть второго компьютера необходимо, чтобы в сети был так же и первый компьютер . Во-вторых, если у вас подключение к Интернет идет по сетевой карте, то необходима дополнительная сетевая карта для подключения второго компьютера к первому, т.к. встроенная сетевая карта уже занята (она принимает Интернет ).

Примечание

Для удаления программного сетевого моста откройте компонент Сетевые подключения , щелкните правой кнопкой мыши на значок удаляемого сетевого моста и в меню встаньте на строчку Удалить . Введите пароль администратора, если появится соответствующий запрос.

Сетевой кабель обжимка схема

Виды сетевого кабеля

Помимо этого витая пара, имеет общую внешнюю плотную изоляцию из поливинилхлорида, которая так же очень мало подвержена электромагнитным помехам. Более того, в продаже можно встретить как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности, имеющие дополнительный экран из фольги – или общий для всех пар (FTP – Foiled Twisted Pair), или для каждой пары по отдельности (STP – Shielded Twisted Pair).

Схемы обжима и типы сетевого кабеля (витой пары)

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а вход для кабеля будет смотерть на вас, то первый контакт будет располагаться справа, а слева – восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

Что бы изготовить прямой сетевой кабель, необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

Стоит отметить, что для изготовления прямого сетевого кабеля совсем не обязательно использовать все четыре пары – будет достаточно и двух. В этом случае, с помощью одного кабеля «витая пара» можно подключить к сети сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Правда, учтите, что при этом, максимальная скорость обмена данными у такого кабеля упадет в 10 раз – c1 Гбит/с до 100 Мбит/c.

Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для обжима второго разъема, место Оранжевой пары занимает Коричневая, а место Зеленой – Синяя. При этом схема подключения к контактам сохраняется.

Для изготовления кроссового (перекрестного) кабеля необходимо один его конец обжать по схеме 568А, а второй – по схеме 568В.

Обжим сетевого кабеля (витой пары)

Виды сетевого кабеля

Помимо этого витая пара, имеет общую внешнюю плотную изоляцию из поливинилхлорида, которая так же очень мало подвержена электромагнитным помехам. Более того, в продаже можно встретить как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности, имеющие дополнительный экран из фольги – или общий для всех пар (FTP – Foiled Twisted Pair), или для каждой пары по отдельности (STP – Shielded Twisted Pair).

Схемы обжима и типы сетевого кабеля (витой пары)

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а вход для кабеля будет смотерть на вас, то первый контакт будет располагаться справа, а слева – восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

Что бы изготовить прямой сетевой кабель, необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

Обжим сетевого кабеля (витой пары)

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
Эргономичность, инструмент должен быть удобен.

Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Тестирование производится следующим образом:

К основному и удаленному модулю подключается тестируемый кабель.
Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Последовательность обжима 8 жильной витой пары + схема

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции. Снятие изоляции при помощи стриппера
Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Отвертка в качестве обжимного инструмента

Витая пара на 4 жилы: правила обжима + схема

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Подведем итоги

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Почитайте статьи в тему на сайте:

Типы сетевых кабелей схема

За время развития локальных сетей появилось достаточно много видов кабелей, и все они – результат все более усложняющихся требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.
В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель – один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:Для работы с коаксиальным кабелем используется несколько разъемов разного типа:

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.BNC T-коннектор. Представляет собой своего рода тройник, который используется для подключения компьютера к основной магистрали. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали.BNC баррел-коннектор. С его помощью можно соединить разорванные концы магистрали или доточить часть кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств.BNC-терминатор. Представляет собой своего рода заглушку, которая блокирует дальнейшее распространение сигнала. Без него функционирование сети на основе коаксиального кабеля невозможно. Всего требуется два терминатора, один из которых должен быть обязательно заземлен.

Коаксиальный кабель достаточно подвержен электромагнитным наводкам. От его использования в локальных компьютерных сетях уже давно отказались.
Коаксиальный кабель стал в основном применяться для передачи сигнала от спутниковых тарелок и прочих антенн. Вторую жизнь коаксиальный кабель получил в качестве магистрального проводника высокоскоростных сетей, в которых совмещается передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников. Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:Foiled twisted pair (F/UTP, фольгированная витая пара). Все пары проводников этого кабеля имеют общий экран из фольги:Shielded twisted pair (STP, защищенная витая пара). В кабеле этого типа каждая пара имеет свою собственную экранирующую оплетку, а также присутствует общий для всех сеточный экран:Screened Foiled twisted pair (S/FTP, фольгированная экранированная витая пара). Каждая пара этого кабеля находится в собственной оплетке из фольги, и все пары помещены в медный экран:Screened Foiled Unshielded twisted pair (SF/UTP, незащищенная экранированная витая пара). Характеризуется двойным экраном из медной оплетки и оплетки из фольги:

Существует несколько категорий кабелей типа витая пара, которые маркируются от CAT1 до CAT7. Чем категория выше, тем более качественный кабель и тем лучшие показатели он имеет. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей желательно использовать усовершенствованный кабель CAT5e с полосой частот 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля – одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.Для обжима оптоволоконного кабеля используется множество разъемов и коннекторов разной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др:Применение оптоволокна в локальных сетях ограничено двумя факторами. Хотя сам оптический кабель стоит относительно недорого, цены на адаптеры и другое оборудование для оптоволоконных сетей достаточно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для оконцовки кабеля нужно дорогостоящее оборудование. Поэтому оптоволоконный кабель применяется в основном для объединения сегментов больших сетей, высокоскоростного доступа в интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку. Обычно используются UTP-кабели 4 пары, например, такие.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Виды сетевого кабеля

Помимо этого витая пара, имеет общую внешнюю плотную изоляцию из поливинилхлорида, которая так же очень мало подвержена электромагнитным помехам. Более того, в продаже можно встретить как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности, имеющие дополнительный экран из фольги – или общий для всех пар (FTP – Foiled Twisted Pair), или для каждой пары по отдельности (STP – Shielded Twisted Pair).

Схемы обжима и типы сетевого кабеля (витой пары)

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а вход для кабеля будет смотерть на вас, то первый контакт будет располагаться справа, а слева – восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

Что бы изготовить прямой сетевой кабель, необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

Обжим сетевого кабеля (витой пары)

Обжим витой пары картинки

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
Эргономичность, инструмент должен быть удобен.

Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Тестирование производится следующим образом:

К основному и удаленному модулю подключается тестируемый кабель.
Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Последовательность обжима 8 жильной витой пары + схема

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции. Снятие изоляции при помощи стриппера
Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Отвертка в качестве обжимного инструмента

Витая пара на 4 жилы: правила обжима + схема

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

Обжим витой пары по схеме компьютер-компьютер

Обжим витой пары по схеме роутер-компьютер

Подведем итоги

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Почитайте статьи в тему на сайте:

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель – витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### – TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент – кримпер.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным – коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно. При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

Прямой порядок обжима витой пары

Применяется в схемах «компьютер-свитч», когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа «компьютер-компьютер». Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров. Меняются местами 2 пары: 1-2 на 3-6.

Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

Для интернет-коммуникаций применяется определенный тип кабеля, который называется витой парой или сетевым кабелем типа «ethernet». Подключение бывает беспроводным и проводным. В некоторых случаях удобно использовать проводной тип, поскольку для соединения Wi-Fi существует ограничение по скорости. Очень важно уметь выполнять обжим витой пары самостоятельно.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

В некоторых случаях для удобства нужно использовать домашнюю сеть, поскольку не слишком удобно бегать с flash-накопителем от одного компьютера к другому и скидывать любимую передачу или фильм. Для этого и нужно знать, как правильно обжать витую пару с 8 жилами.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару. Сетевой провод можно разделить на несколько типов:

Типы сетевых кабелей с маркировками UTP (неэкранированный) или FTP (общий экран из фольги) можно применять в помещениях. Если требуется проложить коммуникации на улице, то следует применить SF/UTP-кабель. Если интернет-провод прокладывается вместе с электрическим кабелем, необходимо применять STP или S/STP, в которых предусмотрена защита каждой пары и двойной экран (длина более 100 м). S/FTP-кабель (экранирована каждая пара и сам кабель) предназначен для использования в условиях при высоких помехах.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Витая пара, провода которой содержат множество проводников, хорошо гнется, но обладает большим затуханием при передаче сигнала. Обжимать ее затруднительно, поскольку можно прорезать изоляцию. В коннектор она вставляется трудно и применяется в тех случаях, когда важна гибкость (от интернет-розетки до персонального компьютера).

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.
II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
III — 4 (16 МГц): 10 и 100 Мбит/с.
IV — 4 (20 МГц): до 16 Мбит/с.
V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
VI — 4 (250 МГц): от 1 до 10 Гбит/с.
VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Обжим ethernet-кабеля

Обжим необходим для подключения одного периферийного устройства к другому. Любая витая пара заканчивается специальным коннектором типа RJ-45. В его бороздки заводятся жилы сетевого кабеля. Бороздки заканчиваются контактными пластинами из меди, перпендикулярно которым расположены металлические пластины (ножи). Во время обжатия при опрессовке обжимником ножи пробивают изоляцию провода и обеспечивают надежный контакт жилы с медной пластиной. Надежность соединения можно приравнять к распайке проводов, однако при этом существуют важные моменты.

Основные методы

Обжимку витой пары 8 жил следует выполнять правильным методом по технологии, поскольку из-за некачественного контакта сеть работать не будет. Для обжима интернет-провода применяется специальный обжиматель с гнездом под RJ-45 или клещи, которые еще называют «обжимки». В гнездо вставляется разъем с проводами и клещи сжимаются до упора. Клещи-обжимки являются полезным инструментом, однако без них можно обойтись. Альтернативой являются отвертка и плоскогубцы.

Клещи не только могут обжимать, но и выполнять другие функции: очищать провода от изоляции, откусывать лишний кабель, аккуратно ровнять провода и обжимать телефонный кабель с разъемом RJ-11. Сделать обжимку ethernet-провода не слишком удобно, но возможно. Для этого необходимо выполнить определенную последовательность действий:

Зачистить кабель.
Вставить жилы по соответствующей схеме обжима витой пары RJ-45.
Надавливать на каждый нож.

У этого метода есть некоторые недостатки: отвертка постоянно соскальзывает, может повредиться провод и невозможно контролировать прорезание оболочки сетевого провода ножом. Можно выполнить процедуру обжима при помощи плоскогубцев. Однако этот способ не слишком удобен, поскольку существует большая вероятность повредить пластмассовый корпус коннектора. Необходимо прижимать с каждой стороны. Если середина не прижалась полностью, рекомендуется воспользоваться отверткой.

Схема распиновки

Провода в коннекторе RJ-45 необходимо располагать в определенном порядке, который называется распиновкой. Существует два ее типа: прямая и перекрестная (кросс-овер). Первая обозначается аббревиатурой «568B», а вторая (kross-over) — «568А». Прямая распиновка применяется при соединении свича (хаба, роутера) с персональным компьютером или другим устройством. Тип «кросс-овер» необходим только для соединения двух компьютеров напрямую. Порядок проводов при обжимке следующий:

Бело-оранжевый (б-о) — б-о.
Оранжевый (о) — о.
Бело-зеленый (б-з) — б-з.
Синий (с) — с.
Бело-синий (б-с) — б-с.
Зеленый (з) — з.
Бело-коричневый (б-к) — б-к.
Коричневый (к) — к.

Провода на двух коннекторах располагаются одинаково. Нужно правильно обжать интернет-кабель 8 жил, причем важным моментом является четкое соблюдение очередности расположения проводов. Перед тем как опрессовать сетевой провод, следует несколько раз перепроверить. Если по какой-либо причине цветовые проводники перепутаны, то можно вывести из строя сетевой адаптер, поскольку по сетевому кабелю может быть подведено питание. При объединении в сеть двух компьютеров или ноутбуков нужно использовать схему «568А»:

Для интернет-кабеля, состоящего из 4 жил, схема размещения проводов не меняется. В этом случае используется только 1, 2, 3 и 6 бороздки: бело-оранжевый — бело-оранжевый, оранжевый — оранжевый, бело-зеленый — бело-зеленый и зеленый — зеленый соответственно. Способ расключения из 4 проводов используется только для подключения различных периферийных устройств. На каждом коннекторе выдавлены цифры от 1 до 8.

Порядок выполнения работ

Во время выполнения работ по сращиванию или обжимке нужно быть аккуратным, чтобы не повредить изоляцию проводов. Кроме того, следует правильно выполнить раскладку проводников в RJ-45. Если специальные инструменты, необходимые для работ с интернет-кабелем, отсутствуют, то следует воспользоваться острым ножом, плоскогубцами, кусачками и отверткой. Изоляционный слой должен сниматься канцелярским ножом. Для того чтобы не повредить внешнюю оболочку, ее следует аккуратно надрезать, а затем согнуть кабель. В оболочку изоляционного слоя добавляют мел, который делает ее хрупкой при сильном перегибе.

Для зачистки изоляции на проводах можно использовать кусачки, однако профессионалы рекомендуют применять портные ножницы. Они обеспечивают равномерное отрезание и выравнивают жилы, что позволяет без проблем вставить интернет-кабель в RJ-45. Для выполнения операции обжимки нужно воспользоваться специальным алгоритмом:

Отмерять необходимую длину сетевого провода и откусить его при помощи инструмента.
Выровнять концы провода (откусить по 6−7 мм с каждой стороны).
Для снятия изоляции сделать аккуратный надрез на расстоянии 0,15 см от края.
Сгибать кабель в разные стороны в месте надреза.
Снять кусок изоляции с интернет-кабеля, которая отделилась при сгибании.
Убрать экран, расправить и выровнять проводники.
Выполнить раскладку согласно одной из схем расположения проводников.
Вставить их до упора в RJ-45 (концы проводников должны упираться в бортик коннектора), при необходимости обрезать лишнюю длину или выровнять еще раз.
Вставить коннектор в гнездо специальной формы, которая расположена на клещах.
Сжать ручки, придерживая интернет-кабель, направляя его в сторону RJ-45 (провод не должен изгибаться).

После выполнения всех пунктов алгоритма необходимо проверить качество контакта при помощи специального прибора, однако можно обойтись и без него. Для этого следует еще раз проверить правильность схемы расположения цветных проводов, а затем вставить в сетевой разъем периферийного устройства. При необходимости его нужно настроить. Если сетевое соединение появилось, то это свидетельствует о том, что процедура обжимки прошла успешно. В остальных случаях необходимо переобжать сетевой кабель.

Многих людей интересует вопрос, который касается наростки сетевого провода. Вариантов соединения несколько: пайка, использование специальных разъемов и обыкновенная скрутка. Оптимальным способом соединить два провода без коннекторов является пайка. По завершении пайки двух концов следует их обмотать изолентой.

Однако можно воспользоваться и специальным соединителем. При его использовании качество соединения будет не хуже, чем при пайке. Устройство состоит из двух разъемов, в которые вставляются два сетевых провода. Они должны быть предварительно обжаты. Скрутка используется очень редко и является кратковременным решением проблемы соединения двух интернет-кабелей. Сигнал при этом может постоянно пропадать.

Таким образом, обжимать интернет-кабель довольно просто. Для этого необходимо воспользоваться инструментом и определенным алгоритмом. Однако при выполнении этой процедуры необходимы внимание и аккуратность, поскольку есть вероятность вывести из строя сетевую карту или материнскую плату компьютера.

Правильный обжим витой пары

Обжим витой пары по стандарту, а также применение качественного кабеля – залог отличного и безотказного канала для связи. Сразу скажу, что не стоит слушать тех, кто утверждает, что кабель для сетей можно обжимать как угодно и что на качество его работы это не влияет. Такое утверждение справедливо только для короткой длины провода. А в случае с длинными шнурами обжим витой пары «компьютер-компьютер» приведет либо к полному отказу от работы, либо будут иметь место колоссальные потери пакетов данных.

Часто с подобной проблемой можно столкнуться, когда подается питание по витой паре на устройство сети по технологиям РОЕ. Это происходит, потому что питание способно вносить серьезные наводки на проводники по соседству в этом кабеле. Поэтому, чтобы этого избежать, проводники скручиваются специальным шагом. Таким образом, они располагаются друг к другу определенным образом. Еще с целью уменьшения наводок применяется экранирование проводников. Узнать о том, что в кабеле имеют место потери, возможно только при помощи дорогого оборудования. Поэтому, если вы решили сделать самостоятельно обжим витой пары, используйте только качественный медный кабель и обжимайте исключительно по стандарту.

Вот один из примеров проблемы с передачей данных, где причиной был кабель. Обжим витой пары осуществлялся с использованием кабеля с омедненными алюминиевыми проводниками. С его помощью вынесена на расстояние 27 метров точка доступа, которая так и не заработала. После установки нового, качественного работа была восстановлена в полном объеме.

Теперь рассмотрим, какими стандартными методами осуществляется обжим витой пары. Используются, как правило, два общепринятых вида обжимания коннекторов на кабеле.

Первый называется прямым. Он применяется в тех случаях, когда вам необходимо соединить свой компьютер или ноутбук с роутером, сетевым свитчем или хабом.

Второй тип – перекрестный обжим. Его еще называют кроссовером. Он используется, когда вам нужно подключить между собой два комптютера, свитч к аналогичному свитчу, а также объединить между собой роутеры.

В свою очередь, прямой обжим подразделяется на два стандарта. Один называется EIA/TIA-568A, а второй имеет маркировку EIA/TIA-568B. Вообще, они практически идентичны, за исключением того, что каждый использует различные цветовые проводники для того, чтобы передавать пакеты данных. Правда, ходят слухи о том, что некоторые устройства, которые имеют РОЕ-питание, отказываются работать с кабелем, который обжат по первому стандарту. Поэтому, учитывая тот факт, что основная масса производителей ориентируются по второму стандарту, я вам рекомендую использовать именно его, чтобы у вас никогда не возникало тех или иных проблем.

Ну и скажу несколько слов о перекрестном обжиме. Он также может быть двух видов. Один используется для соединений при скорости сто мегабит в секунду, а второй — для скорости один гигабит в секунду. Подробно на них останавливаться не будем. Также вы должны еще знать, что существует обжим витой пары 4 жилы. Он применяется, как правило, в телефонных линиях. Об этом мы тоже сейчас говорить не будем, потому что это тема совсем другой статьи.

Материалы по теме:

Прямые кабели против кроссовера против ролловера: узнайте различия

Типы кабелей

Наиболее распространенная форма сетевого кабеля называется « неэкранированная витая пара » ( UTP ). Этот формат кабеля используется для стандартов проводки Ethernet , которые находятся в ведении Института инженеров по электротехнике и радиоэлектронике ( IEEE ).Эти стандарты проводки обозначаются кодом 802.3 . Стандарты Ethernet открыты для чтения и включают спецификации конфигураций кабелей и типов разъемов, используемых для подключения кабелей к устройствам. То, что мы обычно называем сетевым кабелем, — это кабель 802.3 , указанный для сетей Ethernet.

Различия между прямыми, перекрестными и перекрестными кабелями

Различие между кабелями с прямым соединением , с перекрестным соединением и с одновременным переключением клавиш сводится к способу подключения разъемов на каждом конце. Кабель UTP состоит из восьми проводов . Каждый отдельный провод покрыт цветным пластиковым покрытием, а весь жгут заключен во внешнюю оболочку.

В конфигурации с витой парой восемь проводов кабеля разделены на четыре пары. Два провода в паре скручены друг вокруг друга. Эта обработка защищает оба провода от помех . Пары легко обнаружить, потому что один из двух покрыт сплошным покрытием, а другой белый со спиральной полосой цвета пары.Цвета этой пары:

Кабельные соединители

Условное название разъемов на концах кабелей Ethernet — RJ-45 . Это неправильное название, поскольку RJ-45 больше не выпускается. Собственное название этих разъемов в соответствии со стандартами проводки 802.3 — « 8P8C », что означает « восемь позиций, восемь разъемов ». Однако не беспокойтесь, если вы услышите, как сетевой специалист назвал разъем RJ-45 .Так все называют эти вилки, и если вы придумаете что-то важное, вы будете сидеть один в комнате отдыха в обеденное время.

Существует стандартная последовательность для этих цветных проводов в разъеме 8P8C . Это не совсем логично. Порядок следующий:

Контакт 1: оранжевая полоса
Контакт 2: оранжевый твердый
Контакт 3: Зеленая полоса
Контакт 4: сплошной синий
Контакт 5: синяя полоса
Контакт 6: сплошной зеленый
Контакт 7: коричневая полоса
Контакт 8: коричневый твердый

На самом деле не имеет смысла, чтобы все пары входили в разъем рядом друг с другом, за исключением зеленой пары, и нет реальной причины, по которой порядок синей полосы / сплошной полосы меняется на противоположный.Однако — это стандарт проводки , и вы должны следовать ему, потому что розетка, в которую вставляется разъем, имеет внутреннюю разводку, чтобы принимать сигналы, передаваемые по проводам с цветовой кодировкой в этом определенном порядке.

Перечисленная выше схема разъема указана в стандарте EIA-568B. Он был определен Electronic Industries Alliance , отсюда « EIA ». В настоящее время стандартом управляет Ассоциация телекоммуникационной промышленности , поэтому распиновка также обозначается как TIA-568B . Американский национальный институт стандартов также признает этот стандарт, поэтому вы увидите, что он называется ANSI-568B . Расположение разъема в стандарте EIA-568B показано ниже.

Основным стандартом проводки для разъемов кабеля Ethernet является EIA-568A — схема EIA-568B была сделана доступной в качестве приемлемой альтернативы. Однако версия B была внедрена в отрасли в качестве основного стандарта.Стандарт EIA-568A имеет немного другую компоновку:

Контакт 1: зеленая полоса
Контакт 2: сплошной зеленый
Контакт 3: оранжевая полоса
Контакт 4: сплошной синий
Контакт 5: синяя полоса
Контакт 6: оранжевый твердый
Контакт 7: коричневая полоса
Контакт 8: коричневый твердый

Распиновка EIA-568A показана ниже.

Неважно, какой из этих стандартов вы используете, — главное, чтобы вы последовательно обжимали разъемы на обоих концах кабеля.

Кабель проводов назначения

Почему в кабеле Ethernet восемь проводов? Имеет ли значение, какой цвет находится в разъеме? Ответы на эти два вопроса удивительны.

Прежде всего, кабель UTP , который всегда используется в сетях Ethernet, не обязательно должен содержать восемь проводов. Однако это условность. Синяя пара и коричневая пара ничего не делают .

Все провода в цветных оболочках идентичны.Если вы зачистите оболочку провода с синей полосой, он будет выглядеть точно так же, как и сплошной оранжевый провод, когда он зачищен. Тот факт, что существует два разных набора рекомендаций по подключению RJ-45 и , может привести к хаосу. Однако на самом деле не имеет значения, в каком порядке вы подключаете провода, главное, чтобы вы поместили один и тот же цвет на контакт 1 в разъемах на обоих концах и того же цвета на контакт 2 и так далее.

DTE и DCE

Разъем, в который вставляется RJ-45 , припаян к сетевой карте.Каждое оборудование, которое может подключаться к кабельной сети, должно иметь сетевую карту, которая также известна как контроллер сетевого интерфейса или NIC . На самом деле существует два типа устройств, которые подключаются к сети: DTE и DCE . DTE означает « оконечное оборудование данных ». Имеется в виду ваш компьютер. DCE — это « оконечное оборудование для цепей данных ». Это означает любое сетевое устройство, такое как модем, маршрутизатор или коммутатор.

Различие между DTE и DCE важно, когда вы хотите решить, использовать ли прямой или перекрестный кабель.

Назначение контактов разъема

Важным фактором, который следует помнить при подключении вилок RJ-45 , является функция каждого контакта. В следующем списке показано назначение каждого разъема в штекере 8P8C , который подходит к DTE:

Контакт 1: передача положительного сигнала
Контакт 2: передача отрицательного сигнала
Контакт 3: прием положительного сигнала
Контакт 4: ничего
Контакт 5: ничего
Контакт 6: прием отрицательного сигнала
Контакт 7: ничего
Контакт 8: ничего

Соединения внутри розетки с обеих сторон должны соответствовать друг другу.В DTE нет смысла передавать данные вниз по контактам 1 и 2, если DCE на другом конце также рассматривает эти контакты как соединения, по которым он должен отправлять данные. Таким образом, розетки на DCE подключены в обратном порядке. Вот назначение контактов для DCE :

Контакт 1: прием положительного сигнала
Контакт 2: прием отрицательного сигнала
Контакт 3: передача положительного сигнала
Контакт 4: ничего
Контакт 5: ничего
Контакт 6: передача отрицательного сигнала
Контакт 7: ничего
Контакт 8: ничего

Итак, DTE передает данные на контакты 1 и 2 и принимает сигналы на контактах 3 и 6. DCE передает на контакты 3 и 6 и принимает на контактах 1 и 2.

Прямой кабель

Прямой кабель часто называют проводным соединительным кабелем или кабелем Ethernet . Кабель, который идет в комплекте с маршрутизатором, представляет собой прямой кабель — это наиболее распространенный формат сетевых кабелей. Прямой кабель имеет конфигурацию, описанную выше. Не имеет значения, соответствует ли приобретаемый вами кабель EIA-568A или EIA-568B , потому что в обоих случаях провод одного цвета подключается к одному и тому же контакту на обоих концах.Это кабель, который вы используете для подключения DTE к DCE . Нет неправильного конца . Разъемы на обоих концах точно такие же, и розетка на вашем компьютере, в которую вставляется кабель, точно такая же (внешне), как и вилка на вашем маршрутизаторе или модеме, к которой подключается кабельный разъем.

Кабели для принтера

Кабели для принтера — хитрость. Если вы подключаете принтер к коммутатору, то вам понадобится прямой кабель .Обычно, нельзя использовать прямой кабель для подключения принтера к компьютеру . Это потому, что и ваш компьютер, и ваш принтер DTE . Оба будут рассматривать контакты 1 и 2 как каналы передачи, и оба будут прослушивать входящие данные на контактах 3 и 6. Итак, если ваш компьютер отправляет данные на контакты 1 и 2, а ваш принтер прослушивает контакты 3 и 6, распечатка никогда не будет произойдет. В этом случае вам понадобится перекрестный кабель .

Перекрестные кабели

Перекрестный кабель работает в точности так, как следует из его названия, он пересекает провод от контакта 1 на одном конце до контакта 3 на другом разъеме.Провод, который обжат на контакте 2 на одном конце, присоединяется к контакту 6 на другом конце, а контакты 3 и 6 провода идут к контактам 1 и 2 соответственно в другом разъеме. Перекрестный кабель соответствует как EIA-568A , так и EIA-568B . Это A на одном конце и B на другом. Итак, эти противоречивые стандарты в конечном итоге оказались полезными. .

Чтобы сдать экзамен CCNA , вам просто нужно знать, что штырь, к которому подключается оранжевый полосатый провод слева на схеме, совпадает с полосатым зеленым проводом справа на схеме.Штифт, который соединяет сплошной зеленый провод слева, принимает сплошной оранжевый провод справа. Вы также можете записать оранжевый слева и зеленый справа, и вы все равно получите полные оценки.

Прямой или кроссовер

Если вы хотите соединить компьютер и принтер кабелем, вам понадобится перекрестный кабель. Если у вас несколько компьютеров и один принтер, вам нужно купить коммутатор . Все компьютеры будут подключаться к коммутатору с помощью прямого кабеля , а ваш принтер также будет подключаться к коммутатору с помощью прямого кабеля.

Помните, что к сетям подключаются два типа устройств. Когда вы соединяете два устройства разных типов вместе, вы используете прямой кабель . При соединении двух устройств одного типа вместе используется перекрестный кабель . Все кабели проходят прямо, если вы вставляете сетевое устройство между двумя устройствами одного типа. Если вам нужно купить сетевой кабель, определите устройства, к которым вы хотите подключить каждый конец кабеля, по категориям DTE / DCE .Этот список должен уточнить конфигурацию кабеля, который вам нужен.

DTE — DCE : прямой кабель
DTE — DTE : перекрестный кабель
DCE — DTE : прямой кабель
DCE — DCE : перекрестный кабель

Кабель, используемый как для прямого, так и для кроссоверного форматов, абсолютно одинаковый. Разница между прямым и перекрестным кабелями заключается в том, что в перекрестной конфигурации провода с цветным покрытием, которые выступают из изношенных концов кабеля, по-разному подключаются к вилке на одном конце .

В сетевых кабелях нет конца DTE или DCE . Вы не можете подключить их неправильно. Если провода одного цвета подключаются к одним и тем же контактам в разъемах на обоих концах, вы можете подключить любой конец к компьютеру, а другой конец — к маршрутизатору. Неважно. Если последовательность подключения различается между двумя концами, не имеет значения, какой конец вы подключаете к компьютеру, а какой — к принтеру.

Еще один указатель для тех, кто сдает экзамены CCNA, . На схеме подключения прямого кабеля в тесте показана распиновка EIA-658B на обоих концах .

MDI и MDI-X

Помимо экзаменов CCNA, есть еще одна сложность, , которую следует учитывать при покупке сетевых кабелей. Если ваше устройство поддерживает MDI и MDI-X , вам не нужно беспокоиться о перекрестных кабелях. MDI — это стандарт Medium Dependent Interface , работающий внутри гнезда сетевой карты. Он может определять, по каким проводам поступают передачи, вместо того, чтобы упорно прослушивать контакты 3 и 6. MDI-X означает Medium Dependent Interface — Crossover .Итак, если на вашем компьютере, принтере, коммутаторе, маршрутизаторе или модеме напечатано на коробке MDI , вам нужно только купить прямой кабель.

Трос опрокидывания

В наши дни вам не нужно беспокоиться о переключаемых кабелях . Они просто меняют порядок контактов каждого провода в кабеле. Провод, который подключается к контакту 1 на одном конце, идет к контакту 8 на другом конце, провод, который идет к контакту 2, а первый конец идет к контакту 7 на другом конце. В середине разъема контакты 4 и 5 поменяны местами. Этот формат используется для разъемов RS-232 , которые подключаются к последовательным портам на компьютерах, принтерах или мониторах. Последовательные порты — это давняя новость, и вам не нужно беспокоиться о покупке переключаемого кабеля.

Цвета оболочки кабеля

Вы можете увидеть сетевые кабели серого цвета, другие желтые, некоторые синие и белые. Почему? Большинство профессионалов в области кабельных сетей скажут вам, что цвет оболочки кабеля не имеет значения; это просто вопрос эстетики.Отчасти они правы. Содержимое кабеля точно такое же, независимо от цвета пластиковой оболочки . Однако производители кабелей не просто производят кабельные оболочки разного цвета для развлечения.

Существует отраслевой стандарт, в соответствии с которым эти цвета имеют значение. Выбираете ли вы следовать этому соглашению, решать вам — большинство сайтов не обращают внимания на этот стандарт. Международная консалтинговая служба Building Industry Consulting Service International (BICSI) пропагандирует стандарты интеграции ИТ-услуг в конструкции.Среди стандартов, которые он продвигает, — EIA-568 , о котором вы уже читали. Другой стандарт — это стандарт администрирования для телекоммуникационной инфраструктуры коммерческих зданий, , также известный как ANSI / TIA / EIA-606-B (PDF). Вот откуда берутся эти цвета кабелей. Значения цветов кабеля следующие:

Оранжевый: точка демаркации
Зеленый: подключение к сети
Пурпурный: Общее оборудование
Красный: Система ключей
Белый: Магистраль первого уровня
Серый: Магистраль внутри здания (MC-IC или IC-HC)
Коричневый: магистраль между зданиями (IC-HC)
Синий: горизонтальный
Желтый: Другой

Вот изображение раздела цветового кодирования документа стандартов EIA-606-B , в котором определены эти цвета.

Узнайте о сетевых кабелях

Создание, обслуживание и администрирование сети — очень приятный карьерный путь. Это очень техническая область, и вы встретите много академической и теоретической информации по этой теме. Тем не менее, также является очень важным реальным фактором , который держит колеса коммерции в движении. По мере того, как вы станете более опытным в теории и практике кабельных сетей, вы внесете больший вклад в экономику и поможете миру процветать.Ваша отправная точка — это знать, как закрепить разъем на конце сетевого кабеля.

Теперь, когда вы знаете о разводке сетевых кабелей и о том, как подключать их к устройствам, вы на пути к тому, чтобы стать сетевым инженером или сетевым администратором! Мы надеемся, что вам понравилось наше руководство по кабельной разводке.

Часто задаваемые вопросы о сетевых кабелях

Как изготавливаются перекрестный кабель, перекрестный кабель и прямой кабель?

Длина кабеля UTP становится перекрестным кабелем, перекрестным кабелем или прямым кабелем, когда кто-то обжимает разъем на каждом его конце.Порядок, в котором внутренние провода входят в разъемы, определяет, будет ли это перекрестный, перекрестный или прямой кабель.

Почему прямой кабель работал, когда я подключал маршрутизатор к другому маршрутизатору?

Хотя в соглашении указано, что для соединения между двумя маршрутизаторами (от DCE к DCE) требуется перекрестный кабель, прямой кабель будет работать, если одно или оба устройства реализуют стандарт Medium Dependent Interface ( MDI ).Это определяет, какие провода следует прослушивать для входящих данных, и, таким образом, определяет, какие провода следует использовать для передачи, поэтому проводка внутри разъема не имеет значения.

Какие инструменты необходимы для прокладки прямого кабеля?

Инструменты, необходимые для преобразования сетевого кабеля и двух разъемов RJ-45 в прямой кабель:

Обжимной инструмент на восемь проводов. Это также будет включать широкий резак.
Инструмент для снятия изоляции с внешней оболочки кабеля и отдельных оболочек вокруг внутренних проводов.Для этого можно использовать ножницы.
Кабельный тестер для проверки соединения после его установки.

Изображения:
EIA-568A из Wikimedia Commons. Всеобщее достояние.
EIA-568B из Wikimedia Commons. Всеобщее достояние.
Цвета сетевого кабеля от PXHere. Всеобщее достояние.

Как сделать сетевой кабель

Обновлено: 30.11.2020 компанией Computer Hope

Для создания сетевого кабеля (Ethernet) вам потребуется оборудование, указанное ниже.

Кабель Cat 5, Cat 5e, Cat 6 или Cat 7 — Эти кабели можно приобрести в больших шпинделях в магазинах, специализирующихся на прокладке кабелей. Кабель Cat5 — это наиболее часто используемый кабель в настоящее время для сетей.
Разъемы RJ-45 — Эти разъемы можно приобрести в большинстве магазинов электроники и компьютерных магазинов и обычно поставляются оптом. Всегда полезно получать больше, чем вы думаете, что вам нужно.
Инструмент для обжима — Эти инструменты часто покупают в магазинах электроники.Для создания сетевого кабеля вам понадобится обжимной пресс, способный обжать кабель RJ-45 (а не только кабель RJ-11, который похож на RJ-45).
Инструмент для зачистки проводов или нож — Если вы планируете сделать несколько сетевых кабелей, также подумайте о приобретении кабеля для зачистки проводов категории 5, 6 или другого кабеля по вашему выбору. Если вы не планируете прокладывать много сетевых кабелей, ножа будет достаточно. Чтобы предотвратить возможные проблемы, мы рекомендуем инструмент для зачистки проводов.

Когда у вас есть необходимое оборудование для создания сетевого кабеля, определите тип сетевого кабеля, который вы хотите создать.Существует два основных сетевых кабеля: прямой и перекрестный. Ниже приведены примеры того, какой кабель используется для каждого из примеров.

Прямой кабель (T568A)

От компьютера к концентратору, коммутатору, маршрутизатору или стене.

Перекрестный кабель (T568A и T568B)

Компьютер на компьютер без коммутатора или концентратора.
Сетевое устройство к сетевому устройству. Например, от маршрутизатора к маршрутизатору.

После того, как вы определили тип сетевого кабеля, зачистите кабель.Мы рекомендуем зачистить кабель не менее чем на полдюйма, чтобы обнажить внутренние провода. Не беспокойтесь об удалении слишком большой части оболочки сетевого кабеля, так как вы всегда можете обрезать провода, если это понадобится позже. После снятия оболочки сетевого кабеля разделите провода в кабеле, чтобы их можно было вставить в разъем RJ-45.

Кабели типа «витая пара» категории 5 состоят из четырех скрученных проводов, каждый из которых имеет цветовую маркировку; один однотонный, а другой — полосатый. Как показано ниже, большинство сетевых кабелей состоит из пары кабелей зеленого, синего, оранжевого и коричневого цветов.

Существует два стандарта кабеля T568A и T568B, каждая витая пара должна быть разорвана, чтобы создать схему, как показано выше. Если вы хотите создать прямой кабель, оба конца кабеля должны быть идентичны и должны соответствовать примеру T568A, показанному выше. Если вы хотите создать перекрестный кабель, один конец кабеля должен соответствовать T568A, а другой — T568B.

Разделив концы кабеля в соответствии с одним из приведенных выше примеров, вставьте кабели в разъем RJ-45 и обожмите разъем (с помощью обжимного инструмента).Проделайте эти шаги для каждой стороны кабеля.

Когда оба конца кабеля готовы, подсоедините кабель, чтобы убедиться, что он работает.

Как обжимать кабели Ethernet: отрезание и снятие изоляции

Мы живем в мире, в котором все больше делается своими руками. Мы можем проверить наши собственные продукты, заправить свой собственный бензин и диагностировать свой собственный — хорошо, может быть, не последний. Но для тех, кто занимается своими руками, сделать сетевые кабели — не проблема.В наши дни готовые кабели Cat 5 — стандартный вид, используемый для большинства сетей Ethernet — относительно легко найти в большинстве магазинов электроники по разумным ценам. Так зачем собирать собственные сетевые кабели? Возможно, это не то, чем вы занимаетесь каждый день, но наличие расходных материалов и ноу-хау для сборки сетевого кабеля на месте может быть очень кстати.

Возможно, вы хотите использовать кабель нестандартной длины, очень короткий или очень длинный. В конце концов, наматывать 25-футовый кабель, когда вам нужно всего два фута, кажется глупым, не говоря уже об украшении.С другой стороны, если вы хотите проложить 50 футов кабеля наверх через потолок шкафа, вы можете свести к минимуму просверленное отверстие, выловив оголенные концы и позже обжав разъемы. Или, может быть, вам прямо сейчас нужен сетевой кабель , а бежать до местного склада электроники неудобно. С 1000-футовыми катушками кабеля, стоимость которых на eBay составляет менее 40 долларов, не требуется больших вложений, чтобы иметь запас под рукой.

Даже если вы похожи на меня и в конечном итоге превращаете большинство поделок мастеров своими руками в своего рода экзотическое народное творчество, собрать сетевой кабель на удивление легко.Немного попрактиковавшись, вы сможете завершить работу менее чем за десять минут.

Расходные материалы

Большой кабель Cat5, вилки RJ-45 и обжимной инструмент

Конечно, вам понадобится кабель категории 5. Вы можете купить его оптом в магазинах электроники и в Интернете. Или, если у вас уже есть кабель с поврежденными разъемами, отрежьте их и начните заново. Cat 5 выпускается в самых разных цветах куртки, но чаще всего встречается синего цвета — используйте любой, который вам нравится.

Также потребуются разъемы RJ-45 — пластиковые заглушки на конце кабеля. Вы также можете найти их во многих магазинах электроники в упаковках по 25, 50 или 100 штук, часто менее чем за 10 долларов.

В большинстве стандартных сетевых кабелей используются многожильные провода, но также доступны и одножильные провода, которые иногда предпочтительнее для длинных кабелей или прокладок внутри стены. Уточните у поставщика, совместимы ли ваши разъемы RJ-45 с многожильным или одножильным кабелем — некоторые разъемы подходят для обоих, а некоторые нет.Несоответствие может привести к ненадежной работе.

Наконец, вам понадобится обжимной инструмент, который поддерживает 8-проводные модульные вилки, иногда также называемый обжимным устройством RJ-45. «Профессиональный инструмент для обжима» Radio Shack (товар № 279-405) сделает эту работу за 33 доллара, но вы можете найти одинаково хорошие решения за половину этой цены на eBay и в интернет-магазинах.

Шаг 1

Возьмитесь за один конец кабеля и при необходимости обрежьте его, чтобы получился прямой разрез. Вам нужно снять примерно один дюйм куртки.Если у вашего устройства для обжима есть устройство для снятия изоляции, просто вставьте конец кабеля в устройство для снятия изоляции до упора, осторожно сожмите устройство для обжима и скрутите кабель, пока бритва разрезает оболочку. Снимите кабель и снимите обрезанный конец куртки.

Шаг 2

После снятия оболочки вы обнаружите четыре скрученные пары проводов. Каждая пара представлена сплошным цветом и полосатым цветом — коричневым, зеленым, оранжевым и синим.Разделите эти пары, чтобы они были разделены.

Шаг 3

Теперь разделите пары, чтобы получилось восемь отдельных проводов. Используя ловкие фигурки, расположите восемь проводов в точной последовательности, представленной на электрической схеме, обозначенной 568B.

Для последовательного конфигурирования проводов может потребоваться некоторая практика. Они могут быть непослушными и нуждаться в некотором извращении. Вы хотите, чтобы провода были как можно ближе друг к другу.Иногда помогает слегка согнуть провода, чтобы лучше манипулировать ими в нужном положении.

Эта последовательность подключения, известная как 568B, является наиболее распространенной схемой подключения кабеля Ethernet.

Прямые кабели и кроссоверные кабели: ключевое различие

Что такое кабель Ethernet?

Кабель Ethernet — это сетевой кабель, используемый для высокоскоростных проводных сетевых подключений между двумя устройствами. Сетевой кабель состоит из четырехжильного кабеля, состоящего из проводов типа витая пара.Он используется для передачи данных на обоих концах кабеля, который называется разъемом RJ45.

Кабели Ethernet делятся на категории Cat 5, Cat 5e, Cat 6 и UTP. Кабель Cat 5 может поддерживать сеть Ethernet 10/100 Мбит / с, а кабель Cat 5e и Cat 6 — поддержку сети Ethernet, работающей на скорости 10/100/1000 Мбит / с.

Что такое прямой кабель?

Прямой кабель

Прямой кабель — это тип CAT5 с разъемами RJ-45 на каждом конце, и каждый из них имеет одинаковые выводы.Он соответствует стандартам T568A или T568B. Для единообразия во всей локальной сети используется один и тот же цветовой код. Этот тип кабеля витая пара используется в локальной сети для подключения компьютера или сетевого концентратора, такого как маршрутизатор. Это один из самых распространенных типов сетевого кабеля.

Что такое кроссоверный кабель?

Кроссовер Кабель

Перекрестный кабель — это тип CAT 5, в котором один конец имеет конфигурацию T568A, а другой конец — конфигурацию T568BC. В этом типе кабельного подключения контакт 1 перекрещивается с контактом 3, а контакт 2 перекрещивается с контактом 6.

Перекрестный кабель используется для соединения двух или более вычислительных устройств. Внутренняя разводка перекрестных кабелей меняет местами передачу и прием сигналов. Он широко используется для соединения двух устройств одного типа: например, двух компьютеров или двух коммутаторов друг к другу.

По внешнему виду кроссоверные кабели Ethernet очень похожи на обычные кабели Ethernet. Тем не менее, они различаются порядком расположения проводов. Этот тип кабеля Ethernet предназначен для прямого подключения к сетевым устройствам того же типа через Ethernet.Перекрестные кабели в основном используются для прямого подключения двух хостов.

КЛЮЧЕВЫЕ ОТЛИЧИЯ:

Перекрестный кабель, контакт 1 пересечен с контактом 3, а контакт 2 пересечен с контактом 6, в то время как в прямом кабеле контактное соединение является взаимно однозначным.
Прямые кабели в основном используются для подключения разнородных устройств, а перекрестные кабели в основном используются для подключения аналогичных устройств.
Прямой кабель соединяет компьютер с модемом DSL, а перекрестный кабель соединяет маршрутизатор с маршрутизатором и компьютер с компьютером.

Когда использовать прямой кабель?

Компьютер — сетевой коммутатор / концентратор

Вот приложения, в которых следует использовать перекрестный кабель:

Он помогает подключить компьютер к обычному порту коммутатора / концентратора.
Вы можете использовать его для подключения компьютера к LAN-порту кабельного / DSL-модема.
Он позволяет подключать порт WAN маршрутизатора к порту LAN кабельного / DSL-модема.
Подключите 2 коммутатора или концентратора к одному из концентраторов или коммутаторов, используя восходящий порт, а другой — через обычный порт.

Когда использовать перекрестный кабель?

Использование перекрестного кабеля — компьютер к компьютеру Маршрутизатор на маршрутизатор

Вот приложение, в котором следует использовать перекрестный кабель:

Он может подключать компьютер к компьютеру без коммутатора или концентратора.
Сетевое устройство к сетевому устройству. Например, маршрут до роутера.
Перекрестный кабель позволяет установить прямое соединение между двумя вычислительными устройствами через порты Ethernet.
Соединяет два компьютера напрямую.
Вы можете подключить два концентратора / коммутатора, используя обычный порт как в коммутаторах, так и в концентраторах.

Разница между кроссовером и прямым кабелем

Вот разница между кроссовером и прямым кабелем

Прямой	Кроссовер
Прямой кабель — это тип кабеля CAT5 с разъемами RJ-45 на каждом конце, и каждый из них имеет одинаковые выводы.	Перекрестный кабель — это тип CAT, в котором один конец соответствует конфигурации T568A, а другой конец — конфигурации T568B.
Это один из наиболее часто используемых форматов сетевых кабелей.	Используется только для определенных приложений.
Вы также можете подключить его к порту LAN маршрутизатора к порту восходящей связи коммутатора / концентратора.	Вы можете подключить его к LAN-порту маршрутизатора к коммутатору или обычному порту концентратора.
Прямой кабель соединяет компьютер с кабелем или портом LAN DSL-модема.	Перекрестный кабель подключается к порту LAN маршрутизатора с обычным портом коммутатора / концентратора.
Если вы хотите соединить два устройства разных типов, используйте прямой кабель.	Вам следует использовать перекрестный кабель, если вы хотите подключить два устройства одного типа.
Он помогает подключить порт WAN маршрутизатора к порту LAN кабельного или DSL-модема.	Вы можете подключить два коммутатора / концентратора, используя обычный порт в обоих коммутаторах / концентраторах.
Для подключения в основном используются прямые кабели, в отличие от устройств.	В то время как перекрестные кабели в основном используются для подключения подобных устройств.

Прямой или перекрестный кабель, какой выбрать?

Выбор сетевого кабеля зависит от вашего приложения. Если вы хотите, чтобы ваш кабель соединялся с вашим компьютером и принтером вместе, вам понадобится перекрестный кабель. Если у вас несколько компьютеров и принтер, купите коммутатор .

Все компьютеры, подключенные к коммутатору с помощью прямого кабеля –, и принтер должны быть подключены к коммутатору с помощью прямого кабеля.

ПЕРЕКЛЮЧАТЕЛЬ

	СТУПИЦА		МАРШРУТИЗАТОР	ПК
Концентратор	Кроссовер	Кроссовер	Прямой	Прямой
Переключатель	Кроссовер	Кроссовер	Прямой	Прямой
Маршрутизатор	Прямой	Прямой	Кроссовер	Кроссовер
ПК	Прямой	Прямой	Кроссовер	Кроссовер

Кабель Cat5E UTP с обжимным инструментом и разъемами для DSL, LAN, модема, сети 300 футов: Электроника

4.0 из 5 звезд Не хорошо, но, по-видимому, не СЛИШКОМ ужасно — я думаю, вы получаете то, за что платите.
Написано Эми 16 августа, 2012

Во-первых, немного обо мне и моем опыте работы с сетевыми кабелями:
Когда я был моложе (думаю, мне было около 9 лет, то есть примерно в 2003 году), мы впервые получили высокоскоростное подключение к Интернету.Comcast вышел и подключил компьютер моего отца к Интернету, но нам все равно пришлось запустить локальную сеть, чтобы остальные из нас были в сети. Итак, мой отец купил 500-футовую катушку кабеля Cat 5e, кучу разъемов RJ45 и инструмент для обжима, дал мне их все вместе со схемой проводки и сказал: «Разберись. Я не вижу цветов. » (У него ужасное зрение.) Девять лет спустя у меня это получается намного лучше, чем тогда, и я превратил эту 500-футовую катушку в десятки кабелей, которые используются по всему дому. На этой катушке осталось около 10 футов кабеля, что не является проблемой для моей семьи, поскольку у нас больше кабеля, чем нам когда-либо понадобится, но для меня это проблема.Я собираюсь в колледж меньше чем через неделю и буду жить в общежитии без Wi-Fi. И я подозреваю, что хорошим способом подружиться может быть предложение сделать кабели Ethernet для людей, которые забывают их взять. Итак, я начал поиски новой коробки с кабелем.
Примерно через час пролистывания результатов поиска, заполненных дорогим высококачественным кабелем, я наткнулся на этот продукт. Он казался идеальным для моих нужд, потому что я мог получить 300 футов кабеля дешевле, чем некоторые продукты, которые я видел, и которые были всего 100 футов.Кроме того, я мог бы добавить туда дополнительные разъемы RJ45 и дополнительный инструмент для обжима!

Пока я получил кабель (думаю — я не измерял его), похоже, это все, что я, вероятно, получу от этого. Если он работает. Я надеюсь, что это так. Я постараюсь не забыть обновить этот обзор, как только попробую его использовать. Итак, мы исходим из предположения, что кабель в порядке, но это не меняет качества двух других компонентов. Обжимной инструмент очень низкого качества. Похоже, что он все равно справится с задачей, но, вероятно, потребуется столько же времени, чтобы обжать кабель, сколько нужно, чтобы все провода вошли в разъем в правильном порядке.Я буду придерживаться уже имеющегося у меня обжимного инструмента. Разъемы, возможно, даже хуже. Опять же, я их не пробовал, но даже не знаю, собираюсь ли. Мой отец работает в управленческом составе в компании по поддержке сетей, поэтому завтра он покажет разъемы одному из инженеров, который скажет ему, считает ли он, что их стоит попробовать. В сумке я заметил, что на сторонах разъемов были контакты серебристого цвета, а не золотые, к которым я привык. При ближайшем рассмотрении вершины штифтов (предположительно окрашенные) тускло-золотистого цвета, но стороны у них серебристые.(Я не знаю, сделаны ли контакты из серебра или чего-то другого, например, алюминия, но в них определенно нет золота.) Я подозреваю, что это может быть сильно связано с проблемами, которые некоторые другие комментаторы отметили, когда кабель был в порядке. но им пришлось использовать свои собственные разъемы.
Кроме того, это практически не имеет значения, но упаковка отличается от того, что изображено на картинке. Там также больше не говорится о пожизненной гарантии …

Я разместил фотографии обо всем, о чем я здесь упоминал.Подписи и примечания к изображениям объясняют в основном то же, что я уже сказал, но они также сравнивают компоненты этого продукта с существующими материалами, которые я успешно использовал в прошлом.

В целом, кабель — это единственное, что можно извлечь из этого. Если это вообще работает, то есть. И даже если это так, судя по качеству других предметов, я бы не рекомендовал использовать это для чего-то очень важного. Было бы отстойно перепрограммировать всю вашу локальную сеть, если вы использовали этот кабель, и он вышел из строя.А если вам платят за предоставление соединительных кабелей или настройку локальной сети, используйте что-то более качественное. Даже если этот кабель работает отлично, терять клиентов не стоит.

Edit 7/3/13:
Я изменил обзор на 4 звезды, потому что все работает. Я решил рискнуть с плохо выглядящими разъемами, сделал и проложил кабели к различным точкам в моей комнате в общежитии. (Один кабель от коммутатора к настенному порту, один от коммутатора к каждому из двух моих компьютеров и один от коммутатора к кровати, чтобы я мог отключиться, переместиться к кровати и снова подключить.Я также проложил один перекрестный кабель от стола к принтеру, поскольку у меня нет кабеля для принтера, и я подумал, что добавить принтер в университетскую сеть будет плохой идеей.) У меня никогда не было проблем ни с одним из кабелей, все они были сделаны с использованием некачественных разъемов. (Тем не менее, я использовал свой обжимной инструмент.) Скорость, похоже, тоже не пострадала; мои проводные тесты скорости в течение года были примерно 80 Мбит / с вниз, 50-60 Мбит / с вверх, в то время как Wi-Fi, который был установлен в середине года, показал скорость примерно 40 Мбит / с, 20 Мбит / с вверх.(И да, я имею в виду Мбит / с, мой интернет в общежитии действительно был НАСТОЛЬКО быстрым.) Так что … * пожимает плечами * вроде нормально.

Что такое кроссоверные кабели Ethernet?

Перекрестный кабель Ethernet — это сетевой кабель, используемый для прямого подключения двух сетевых устройств Ethernet, например двух компьютеров без переключателя или маршрутизатора между ними. Они используются для отправки и получения данных, обеспечивая сложную передачу данных между компьютерами, маршрутизаторами и сетями. Перекрестные кабели Ethernet аналогичны прямым кабелям, за исключением того, что у них есть пары перекрещивающихся проводов.Их внутренняя проводка меняет местами входящие и исходящие сигналы. В нем используется конструкция, которая позволяет подключать выводы вывода данных на одном конце кабеля напрямую к выводам ввода данных на другом конце кабеля.

Перекрестные кабели Ethernet и прямые кабели

Эти два типа Ethernet-кабеля обычно используются в большинстве компьютерных сетевых передач. Прямой кабель используется в локальных сетях для подключения различных устройств, например компьютера, к сетевому концентратору, например маршрутизатору, маршрутизатору и коммутатору, ПК и коммутатору и т. Д.Это альтернатива беспроводным соединениям, когда один или несколько компьютеров получают доступ к маршрутизатору через беспроводной сигнал. Перекрестный кабель требуется только при соединении двух устройств с одинаковой функциональностью.

Еще одно существенное различие между перекрестными кабелями и стандартными соединительными кабелями состоит в том, что каждый тип имеет разное расположение проводов в кабеле для различных целей. Если вы возьмете оба конца кабеля и сравните выводы, вы заметите, что у прямого кабеля есть совпадающие контакты, а у перекрестного кабеля контакты, как правило, поменяны местами.

Существует два стандарта прокладки кабелей Ethernet, признанные ANSI, TIA и EIA. Один — это стандарт проводки T568A, а другой — T568B. Разница между ними заключается в расположении оранжевых и зеленых пар проводов. Прямые кабели имеют единый стандарт разводки, где на обоих концах используется стандарт разводки T568A, или на обоих концах используется стандарт разводки T568B. В отличие от прямых кабелей, в перекрестных кабелях используются два разных стандарта проводки. На одном конце используется стандарт проводки T568A, а на другом конце — стандарт проводки T568B.

Обычно на перекрестном кабеле напечатаны слова Crossover или Xover, чтобы отличить его от прямого.

Разница в функциональности прямого и поперечного кабелей

Перекрестные кабели используются, когда:

Подключение компьютера к компьютеру
Подключение роутера к роутеру
Подключение коммутатора к коммутатору
Подключение хаба к хабу и
Подключение маршрутизатора к ПК, поскольку оба устройства имеют одинаковые компоненты

С другой стороны, прямые кабели используются, когда:

Подключение роутера к хабу
Подключение компьютера к коммутатору
Подключение порта LAN к коммутатору или компьютеру
Подключение другого разнородного сетевого оборудования

Раньше для прямого соединения двух хост-устройств требовался перекрестный кабель, но теперь в нем нет необходимости.Многие современные сетевые устройства поддерживают Auto MDI-X, который автоматически определяет правильный тип подключения независимо от того, какой кабель вы используете. Например, компьютер с Auto MDI-X может использовать прямой или перекрестный кабель для любого приложения.

Основные сведения о разъемах и кабелях RJ45, RJ45 и 8P8C

Проводные соединения Ethernet по-прежнему широко распространены на предприятиях, где желательны повышенная скорость и безопасность проводных сетевых соединений. Однако количество беспроводных сетей в домашних условиях увеличилось в геометрической прогрессии.Многие домовладельцы больше не думают о проводных сетях, но они по-прежнему являются ценным вариантом для многих условий.

Что такое кабель Ethernet?

Устройства в проводной сети обычно физически подключаются к серверу, модему, маршрутизатору или друг другу с помощью кабелей Ethernet. На каждом конце кабеля Ethernet есть разъем, называемый разъемом RJ45. Разъем Registered Jack 45 (RJ45) — это стандартный тип физического разъема для сетевых кабелей. Разъемы RJ45 используются почти исключительно с кабелями Ethernet и сетями.

Дерек Абелла / Lifewire

Хотя кабели Ethernet прошли несколько поколений улучшений скорости, разъем RJ45, который появляется на концах кабелей, не изменился. Независимо от того, используете ли вы кабели категории 3–6, используются разъемы RJ45. Кабели категории 7 могут быть оконцованы разъемами RJ45, но это специализированные версии под названием GigaGate45 (GG45). Разъемы GG45 обратно совместимы с разъемами RJ45.

Кабели Ethernet оснащены небольшими пластиковыми заглушками на каждом конце, которые вставляются в гнезда RJ45 устройств Ethernet.Термин «штекер» относится к кабелю или штекерному концу соединения, а термин «гнездо» относится к порту или гнезду.

Заглушки, штифты и опрессовки

Вилки RJ45 имеют восемь контактов, с которыми электрически соединяются жилы кабеля. Каждая вилка имеет восемь точек, расположенных на расстоянии около 1 мм друг от друга, в которые вставляются отдельные провода с помощью специальных инструментов для обжима кабеля. Промышленность называет этот тип разъема 8P8C, сокращенно от восьмипозиционного, восьмиконтактного.

Кабели Ethernet и разъемы 8P8C должны быть обжаты в схеме подключения RJ45 для правильной работы. Технически 8P8C может использоваться с другими типами соединений помимо Ethernet; он также используется, например, с последовательными кабелями RS-232. Однако, поскольку RJ45 является преобладающим использованием 8P8C, профессионалы отрасли часто используют эти два термина как синонимы.

Традиционные модемы коммутируемого доступа и широкополосные модемы используют вариант RJ45, называемый RJ45, который имеет два контакта в конфигурации 8P2C вместо восьми.Близкое физическое сходство RJ45 и RJ45 затрудняет неподготовленному глазу различие между ними. Однако они не взаимозаменяемы.

RJ45S — устаревший стандарт, который долгое время не использовался.

Схема расположения выводов разъемов RJ45

Две стандартные распиновки RJ45 определяют расположение отдельных восьми проводов, необходимых для подключения разъемов к кабелю: стандарты T568A и T568B. Оба следуют соглашению о покрытии отдельных проводов одним из пяти цветов (коричневый, зеленый, оранжевый, синий или белый) с определенными комбинациями полос и сплошных цветов.

При создании собственных кабелей важно соблюдать правила T568A или T568B, чтобы обеспечить электрическую совместимость с другим оборудованием. Если вы не строите свои собственные кабели, вам нужно только проверить правильный стандарт для использования с вашим оборудованием. По историческим причинам T568B является более популярным стандартом, хотя в некоторых домах используется версия T568A. В таблице ниже представлена эта цветовая кодировка проводов в разъемах.

Штифт	T568B	T568A
1	белый с оранжевой полосой	белый с зеленой полосой
2	оранжевый	зеленый
3	белый с зеленой полосой	белый с оранжевой полосой
4	синий	синий
5	белый с синей полосой	белый с синей полосой
6	зеленый	оранжевый
7	белый с коричневой полосой	белый с коричневой полосой
8	коричневый	коричневый

Некоторые другие типы разъемов очень похожи на RJ45, и их легко спутать друг с другом.В разъемах RJ11, используемых с телефонными кабелями, например, используются шестипозиционные разъемы, а не восьмипозиционные разъемы, что делает их немного уже, чем разъемы RJ45. В остальном они выглядят почти одинаково.

Проблемы с RJ45

Разъемы RJ45 имеют некоторые проблемы. Чтобы создать плотное соединение между вилкой и сетевым портом, в некоторых вилках RJ45 используется небольшой сгибаемый кусок пластика, называемый язычком. Язычок создает более плотное уплотнение между кабелем и портом при вставке, требуя давления на язычок вниз для его отсоединения.Язычок предотвращает случайное отсоединение кабеля. Эти выступы легко ломаются при сгибании назад, что происходит, когда разъем зацепляется за другой кабель, одежду или другие близлежащие предметы.

Большинство проблем с разъемом RJ45 возникает, когда провода не соответствуют предписанному стандарту. Люди, которые предпочитают работать с собственными кабелями и разъемами, должны уделять пристальное внимание правильной последовательности подключения, чтобы избежать проблем.

LAN-кабель – как выбрать, поверить на работоспособность, обжать и удлинить?

Экранирование

Оптоволоконный сетевой кабель

Что такое Ethernet

ÐÐ°ÑÐµÐ³Ð¾ÑÐ¸Ñ ÐºÐ°Ð±ÐµÐ»Ñ

Способы обжима

Схемы обжима сетевых кабелей UTP/FTP типа «витая пара» RJ-45

История

Ð­ÐºÑÐ°Ð½ Ð½Ð° ÐºÐ°Ð±ÐµÐ»Ðµ. ÐÐ°ÑÐµÐ¼ ÑÑÐ¾ Ð½ÑÐ¶Ð½Ð¾?

Цвет оболочки кабеля витая пара в зависимости от назначения

Категории кабеля

Основные характеристики UTP кабеля

История кабеля Ethernet

Как работает кабельная технология cat 6

Оптоволоконный кабель

Что такое интернет-кабель

Разветвитель LAN-кабеля

Как разветвить интернет кабель

Переходник для LAN-кабеля

Разновидности кабелей для Интернета

Виды

Коаксиальный кабель

Витая пара

Оптоволоконные кабеля

Различия в сетевых кабелях физического характера.

Пресс для LAN-кабеля

Особенности сетевых элементов

Как обжать LAN-кабель?

История

Телефонные провода

способы подключения двух и более устройств к сети. Определимся с целью

Проверяем обжатый кабель

Видео — Как правильно обжать витую пару интернет кабеля

Что понадобится для обжимки?

Последовательность обжима 8 жильной витой пары + схема

Обжим отверткой

Витая пара на 4 жилы: правила обжима + схема

Прямой и перекрестный обжим

Обжим витой пары по схеме роутер-роутер

Обжим витой пары по схеме компьютер-компьютер

Обжим витой пары по схеме роутер-компьютер

Подведем итоги

Виды сетевого кабеля

Схемы обжима и типы сетевого кабеля (витой пары)

Обжим сетевого кабеля (витой пары)

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

Цветовая схема обжима RJ-45 компьютер — компьютер

Цветовая схема обжима RJ-45

Цветовая схема обжима RJ-45 4 провода для Интернета

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Что собой представляет обжим витой пары

Инструмент, необходимый для обжима витой пары

Как обжать витую пару: схемы и нюансы

Обжим витой пары 8 жил: схема цветовой распиновки

Схема обжима витой пары 4 жилы: области применения

Как обжать витую пару 8 жил: краткая инструкция

Прямой обжим интернет-кабеля

Перекрёстный способ обжима сетевого кабеля

Как обжать интернет-кабель в домашних условиях без кримпера

Выбор и обжим сетевого кабеля

Виды сетевого кабеля

Схемы обжима и типы сетевого кабеля (витой пары)

Обжим сетевого кабеля (витой пары)

Как обжать витую пару?

Обжимаем кабель правильно.

Монтируем кроссовер

Проверка правильности обжима витой пары ПК-ПК

Вариант 1. Раздаем компьютерам Интернет через сетевой мост

Сетевой кабель обжимка схема

Оглавление

Виды сетевого кабеля

Схемы обжима и типы сетевого кабеля (витой пары)

Обжим сетевого кабеля (витой пары)

Оглавление

Виды сетевого кабеля

Схемы обжима и типы сетевого кабеля (витой пары)

ÐÐºÑÐ°Ð½ Ð½Ð° ÐºÐ°Ð±ÐµÐ»Ðµ. ÐÐ°ÑÐµÐ¼ ÑÑÐ¾ Ð½ÑÐ¶Ð½Ð¾?
